牡丹园10-5-11#106㎡北欧—-向往生活的家-愿有所爱而期待

发表于 2020-6-1 16:33:58

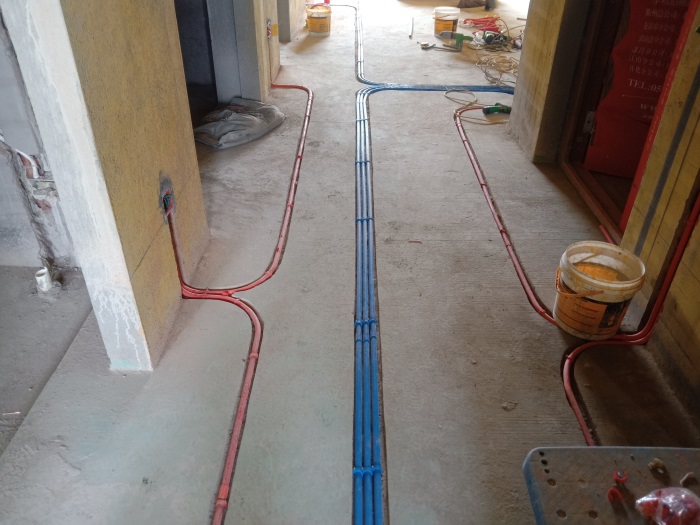

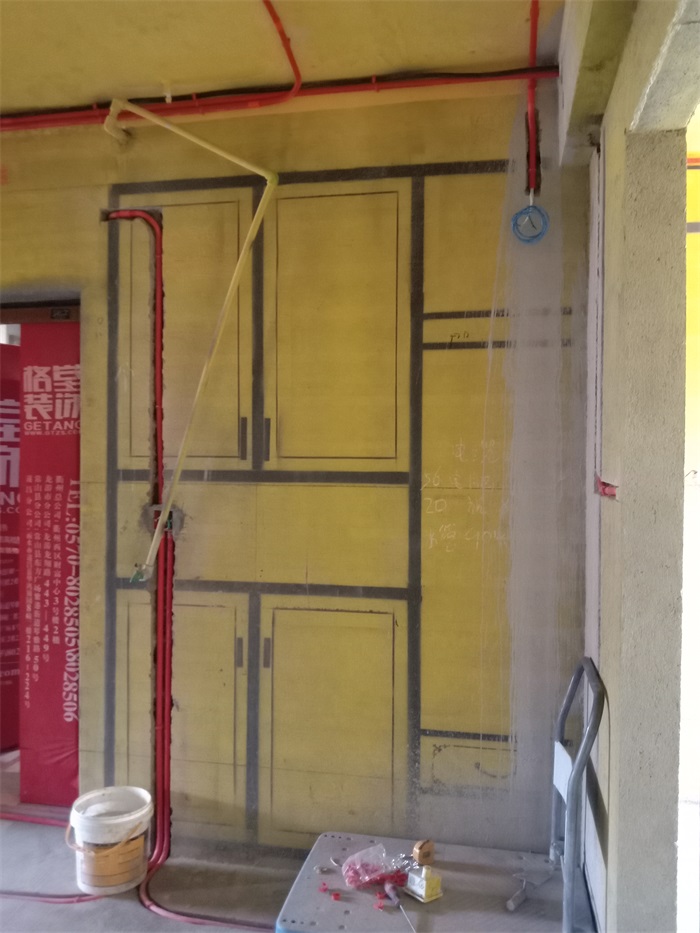

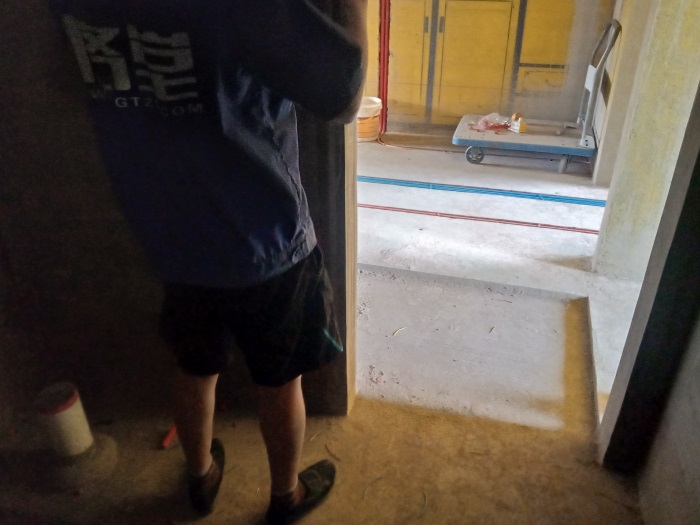

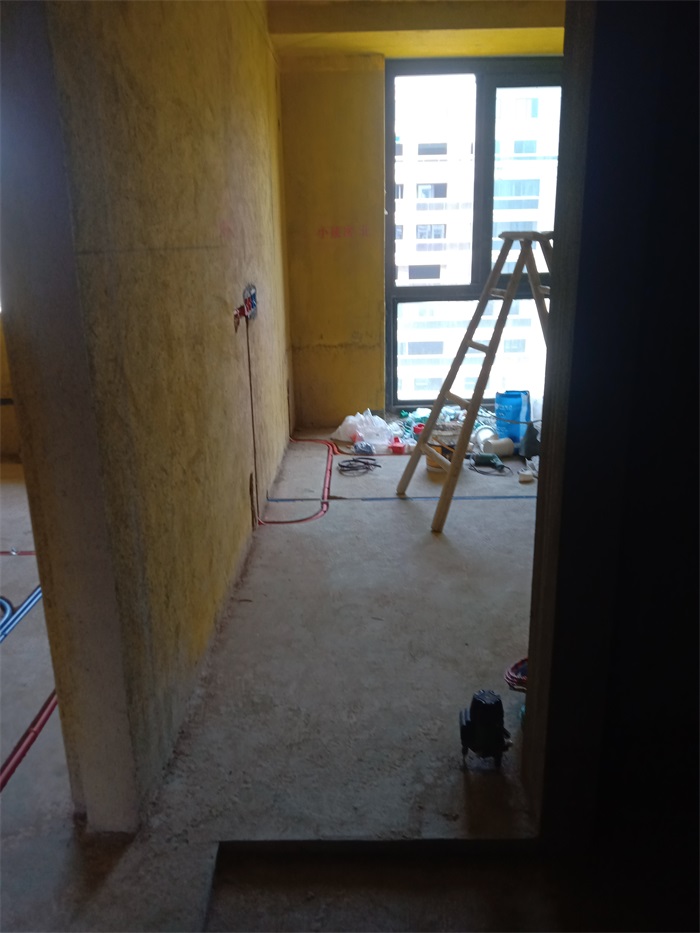

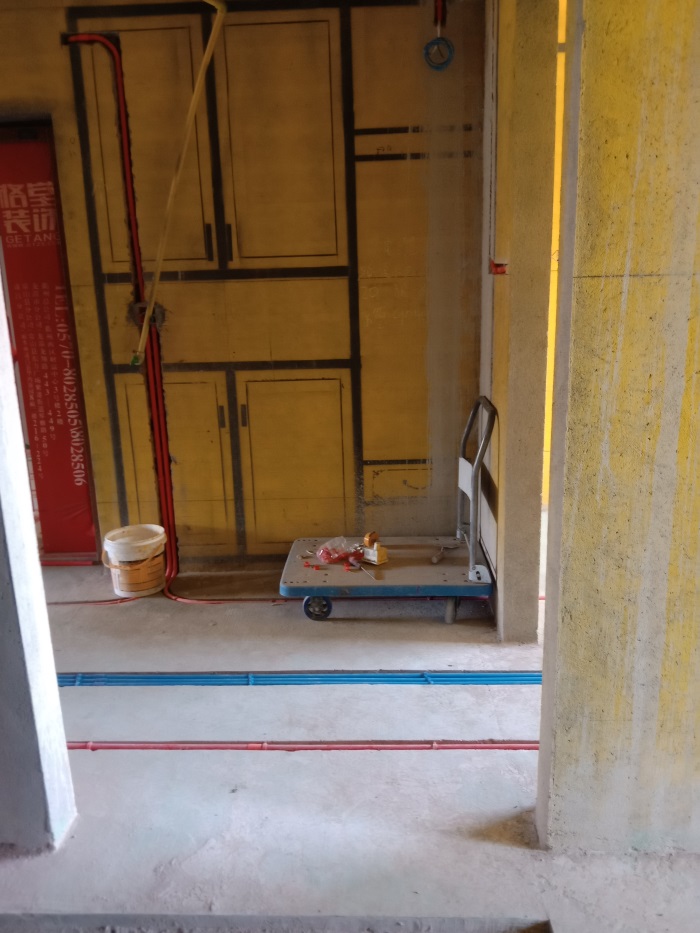

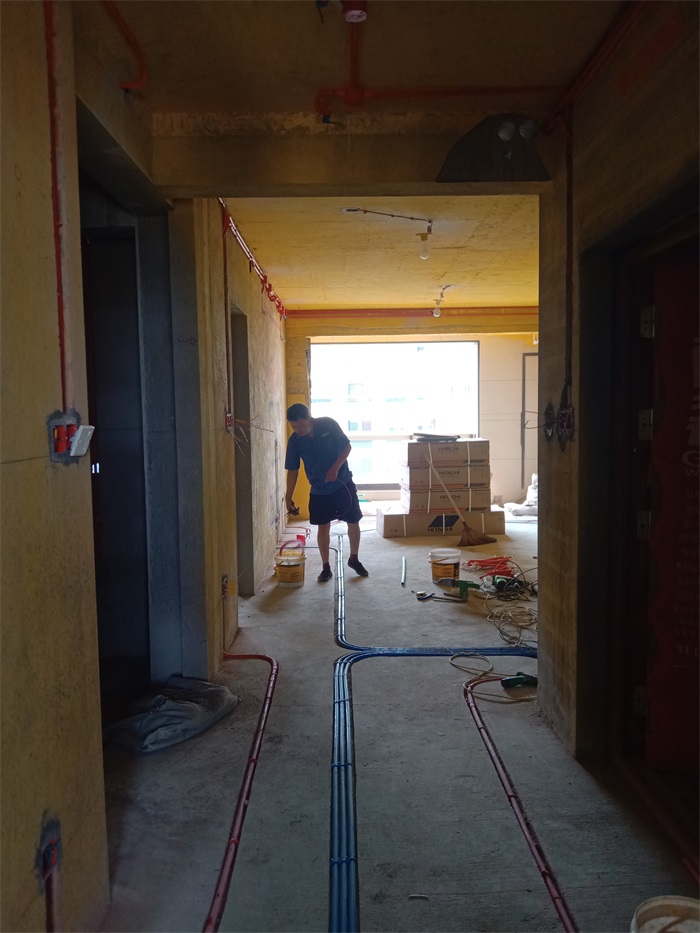

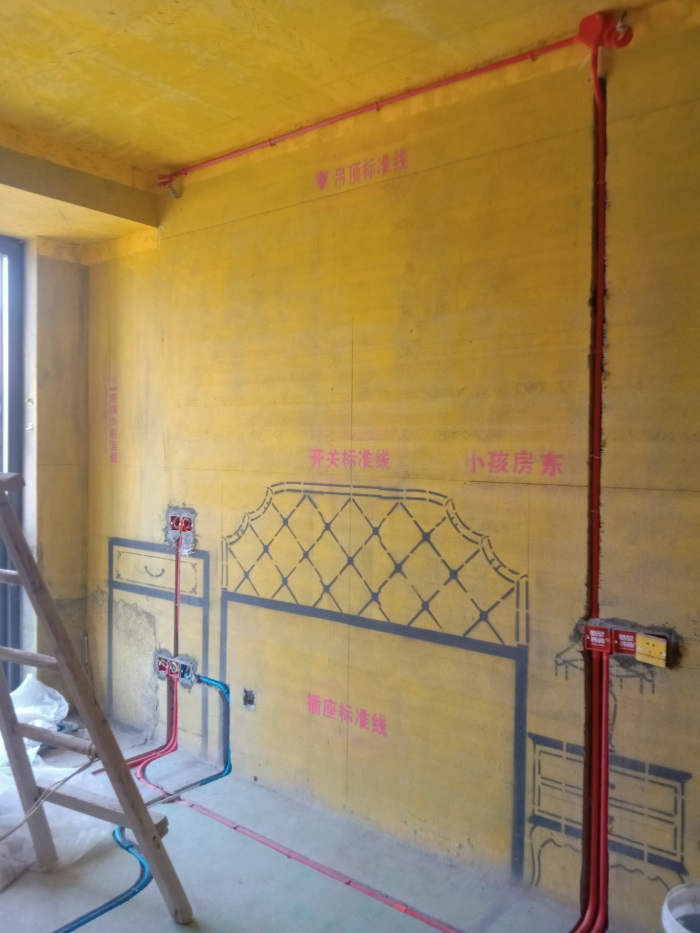

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上，同线盒内不得有强弱电

发表于 2020-6-1 16:34:58

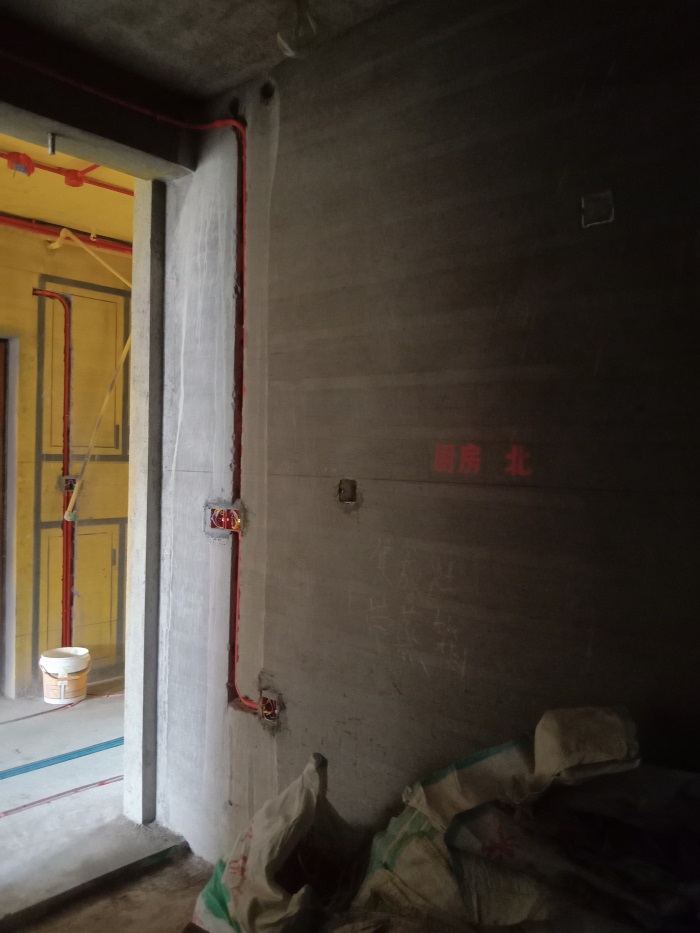

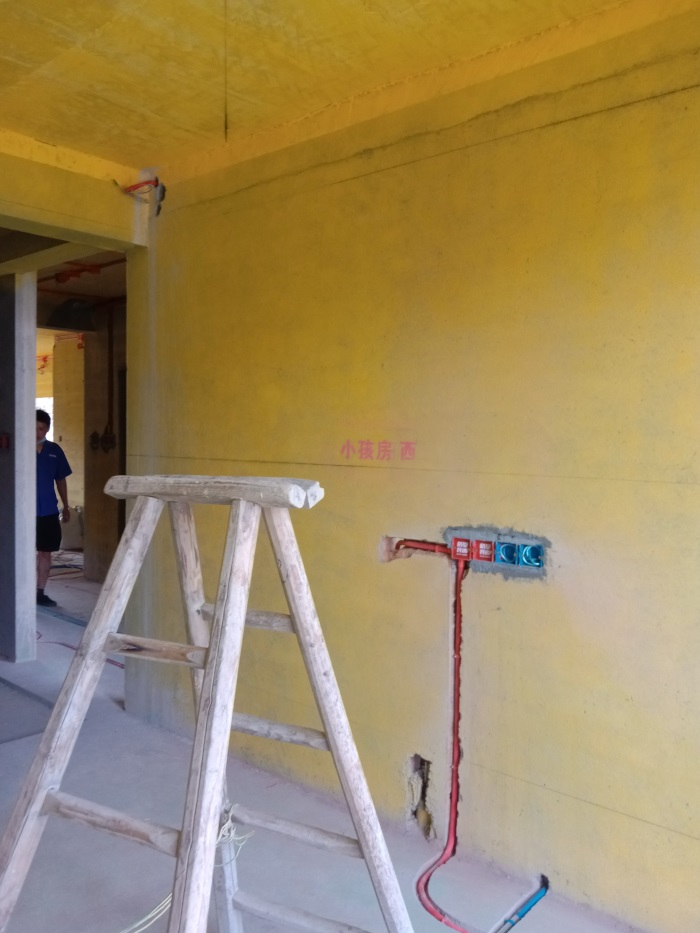

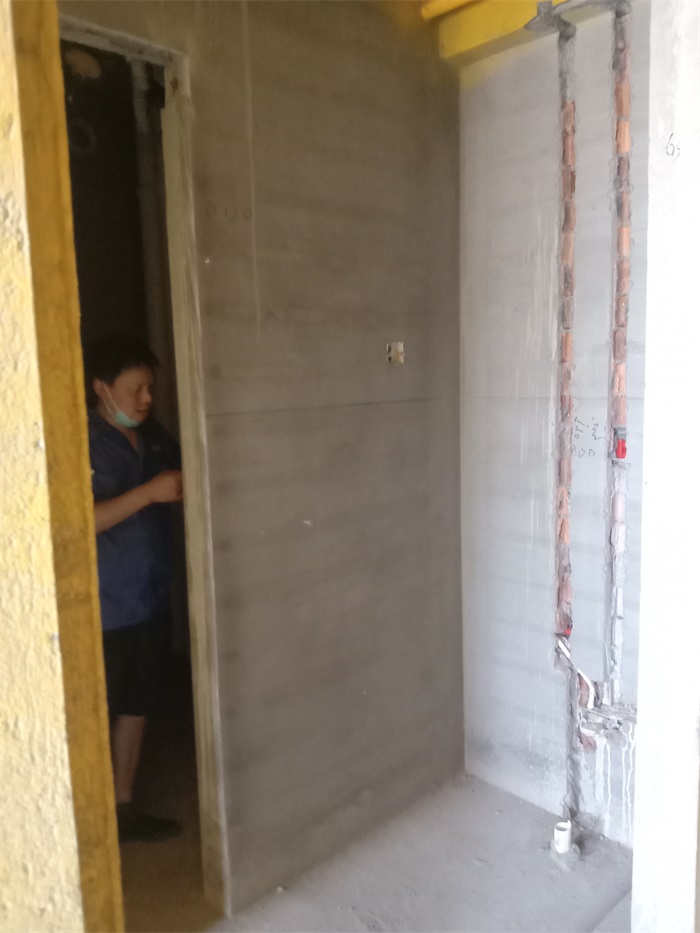

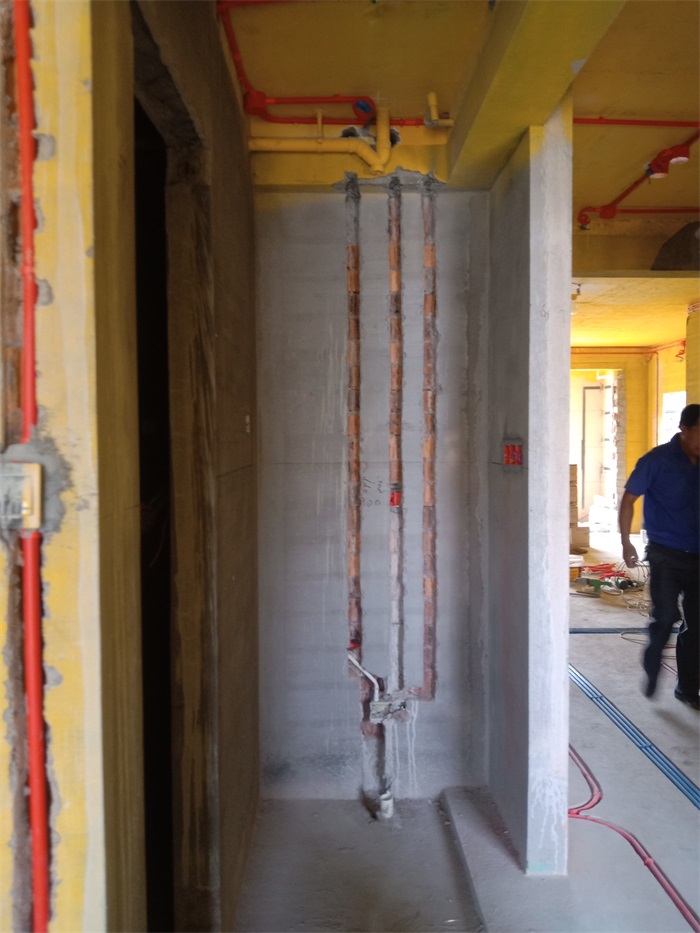

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，
混凝土位置低于墙面0.5cm，
宽度大于管径，以确保管内外砂浆紧密结合，

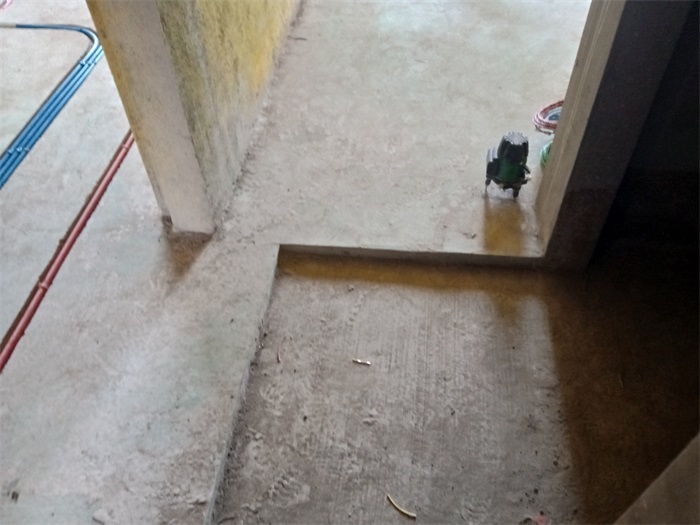

地槽打到原建筑现浇面

发表于 2020-6-1 16:36:25

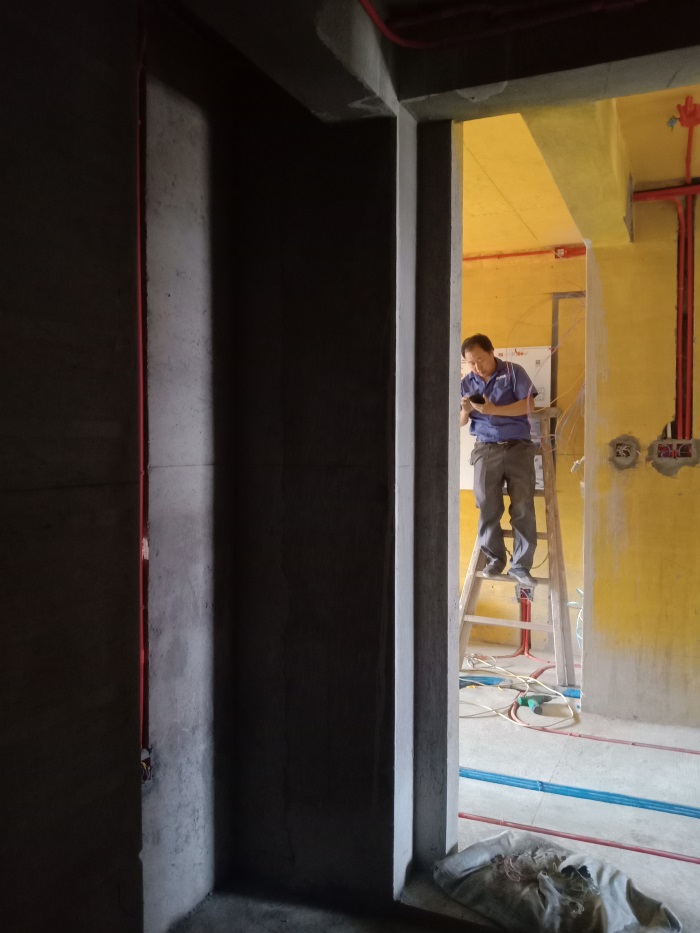

水电施工阶段

发表于 2020-6-1 16:37:13

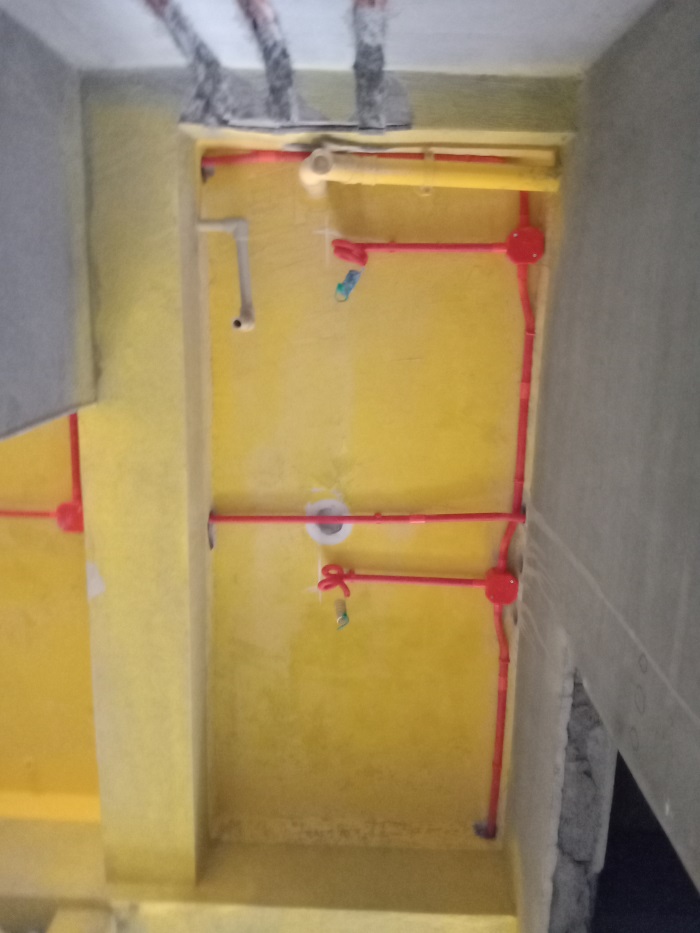

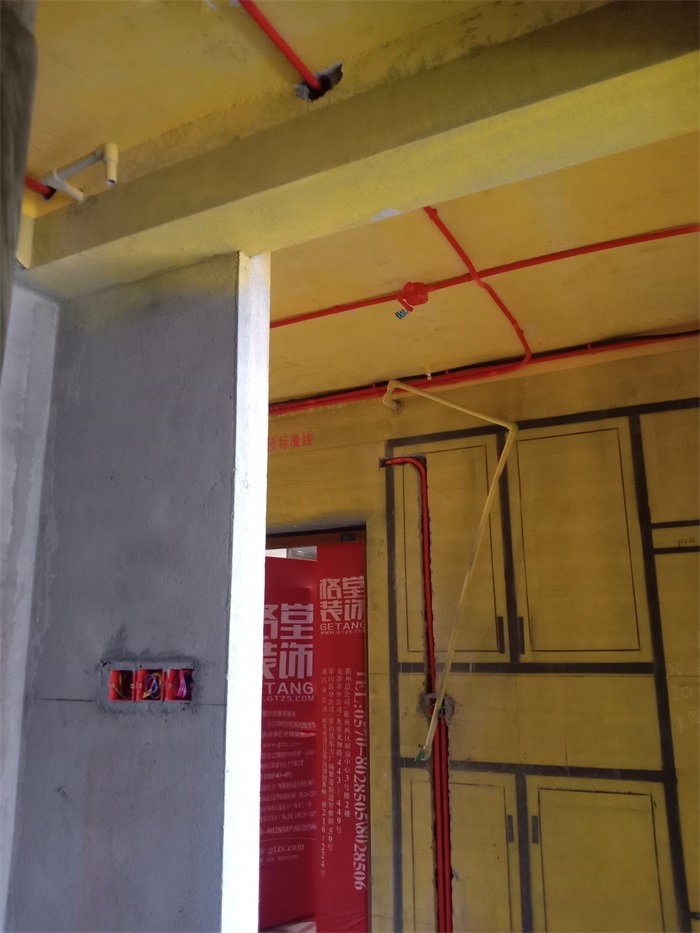

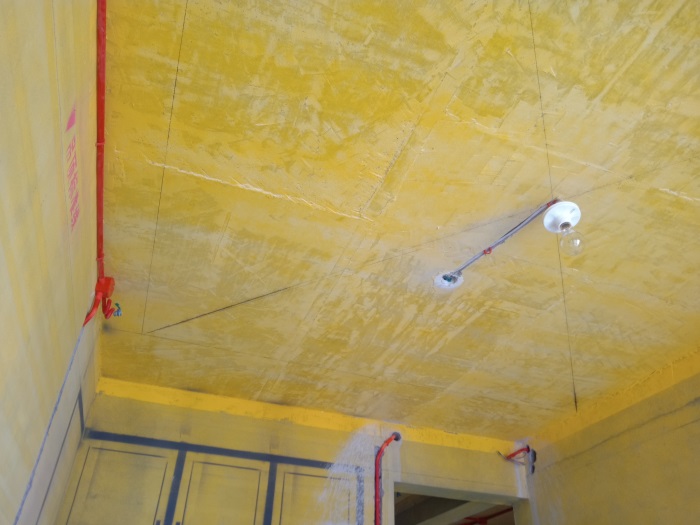

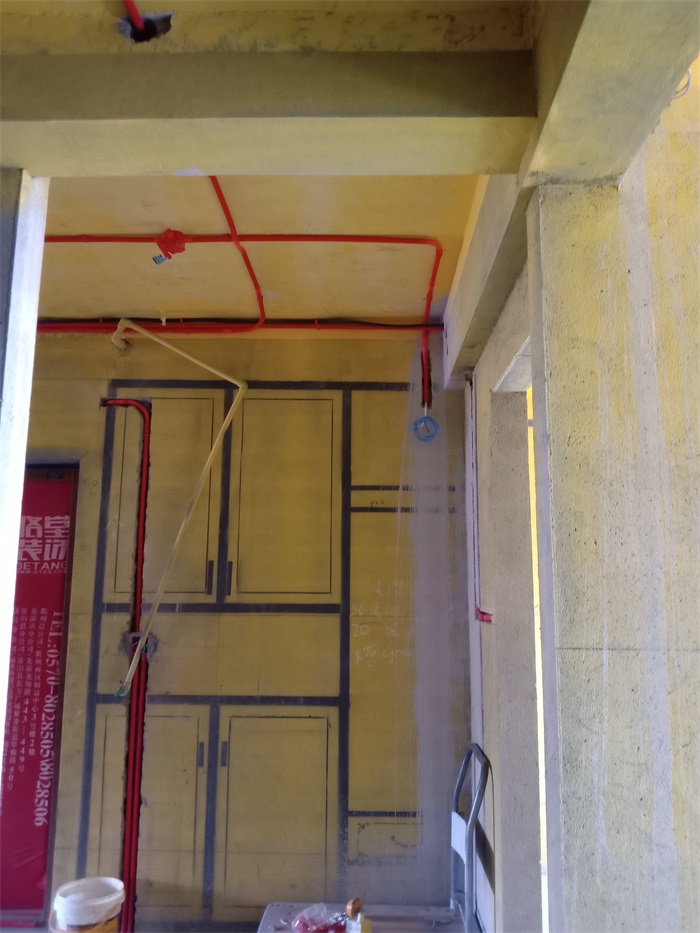

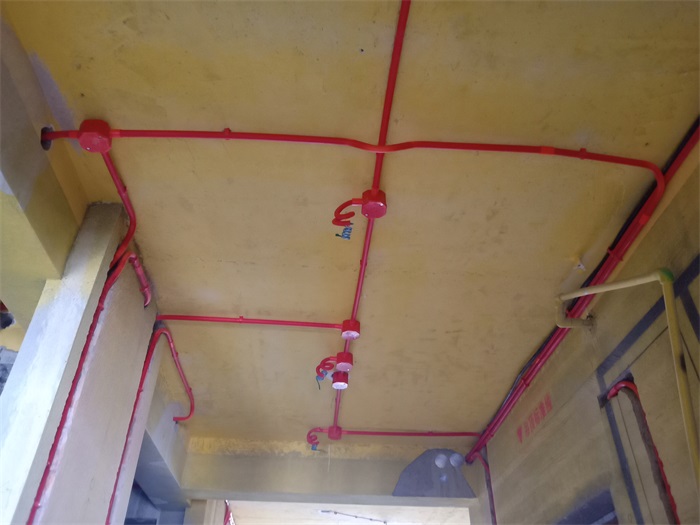

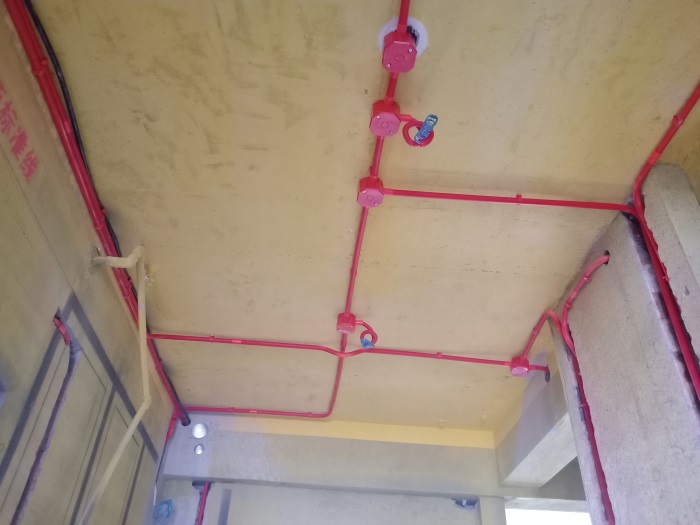

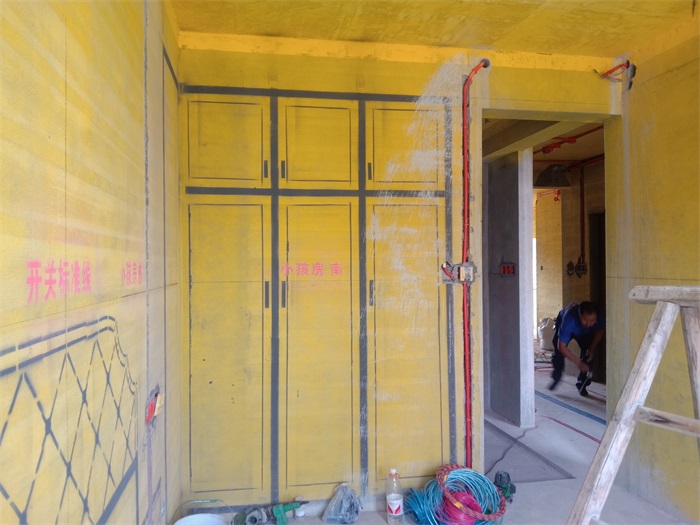

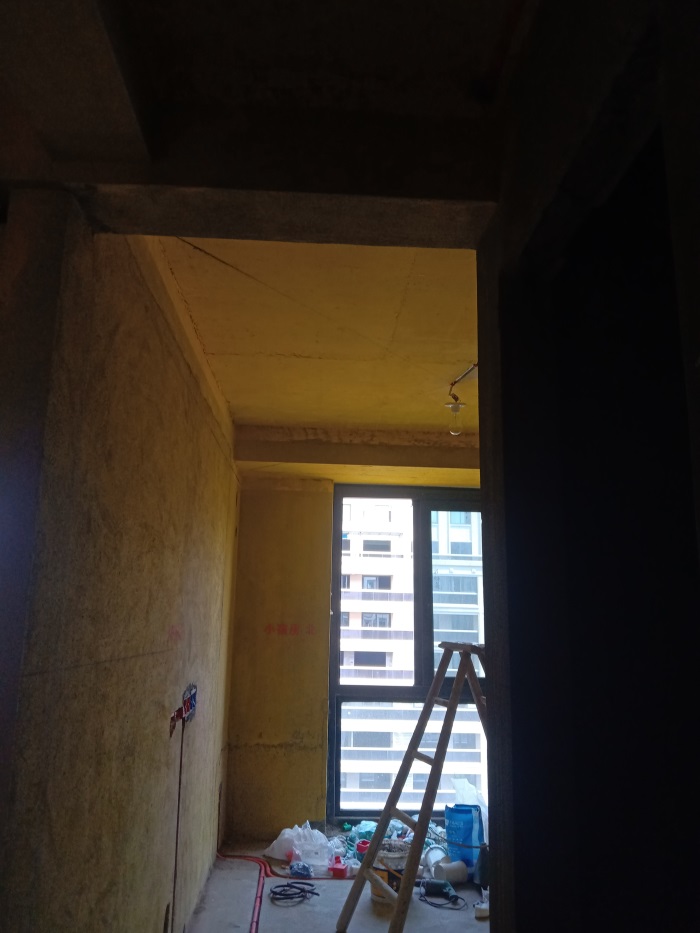

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-6-1 16:38:03

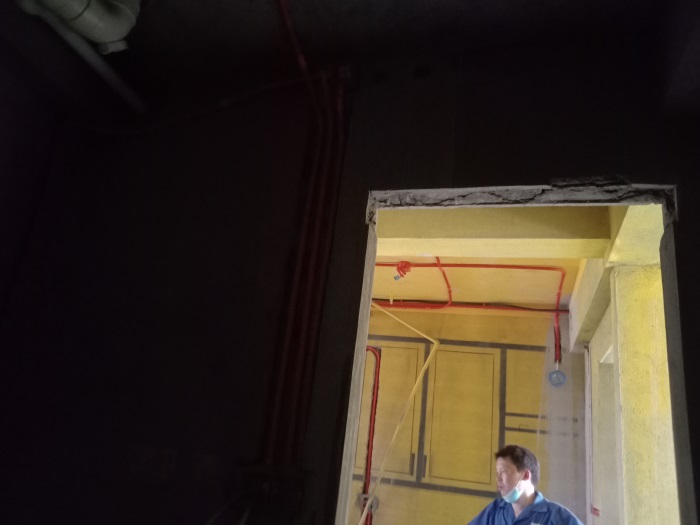

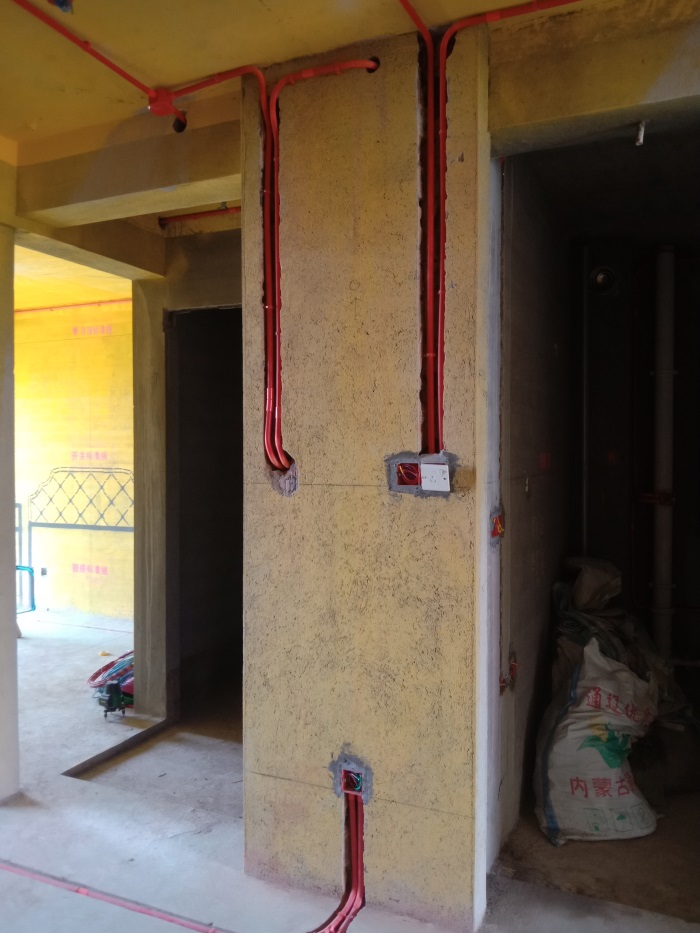

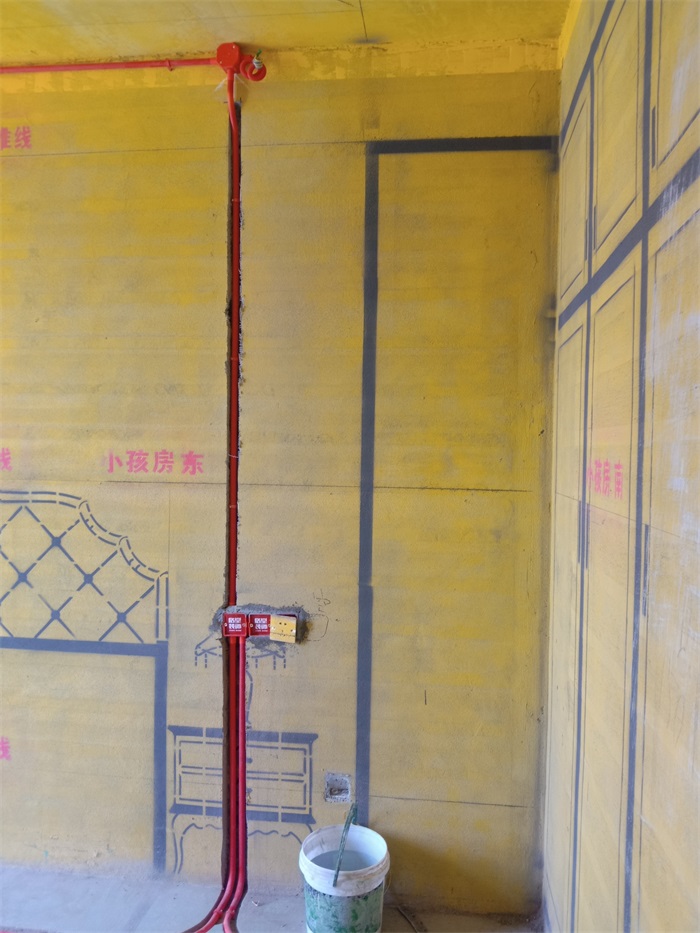

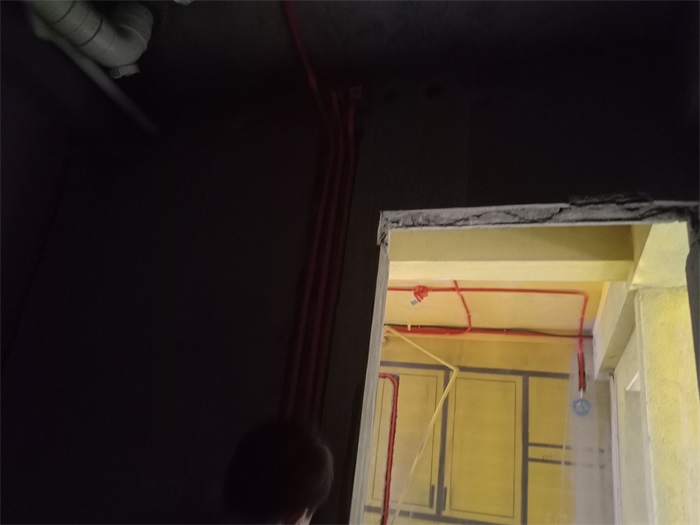

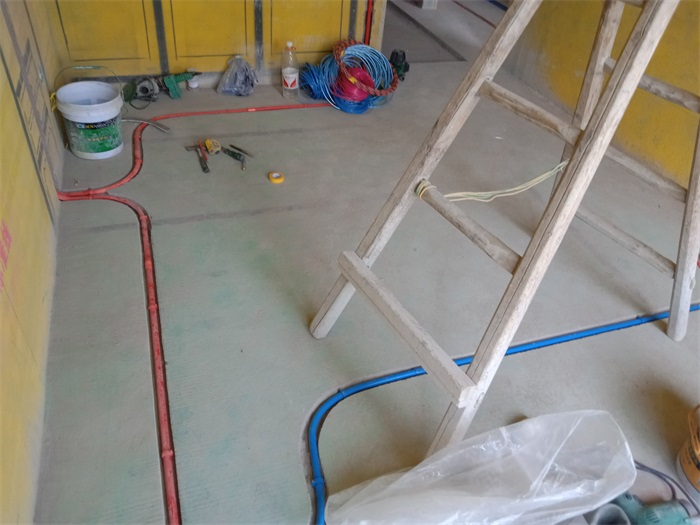

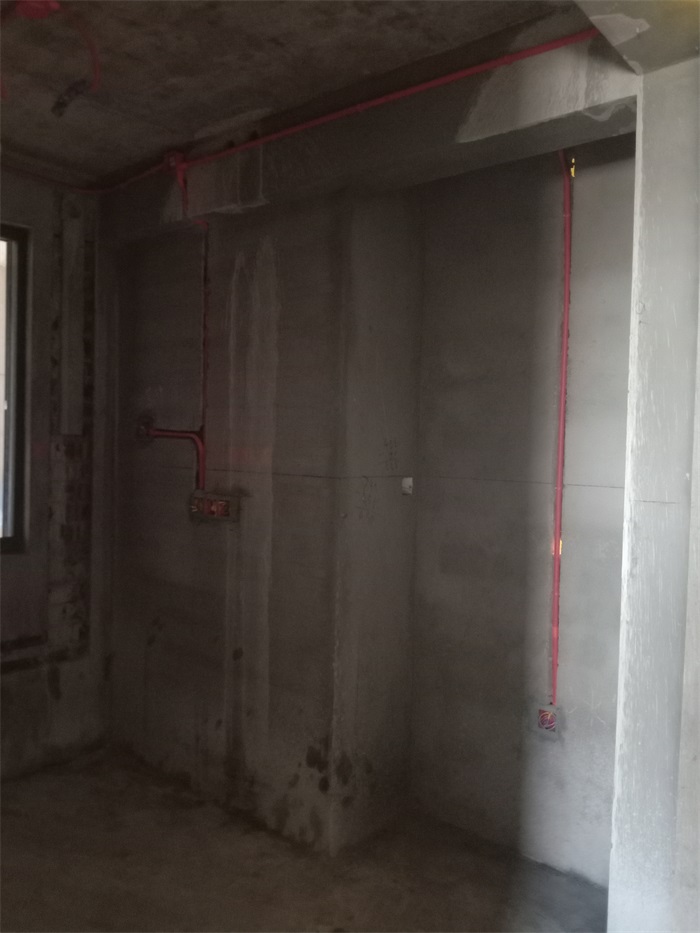

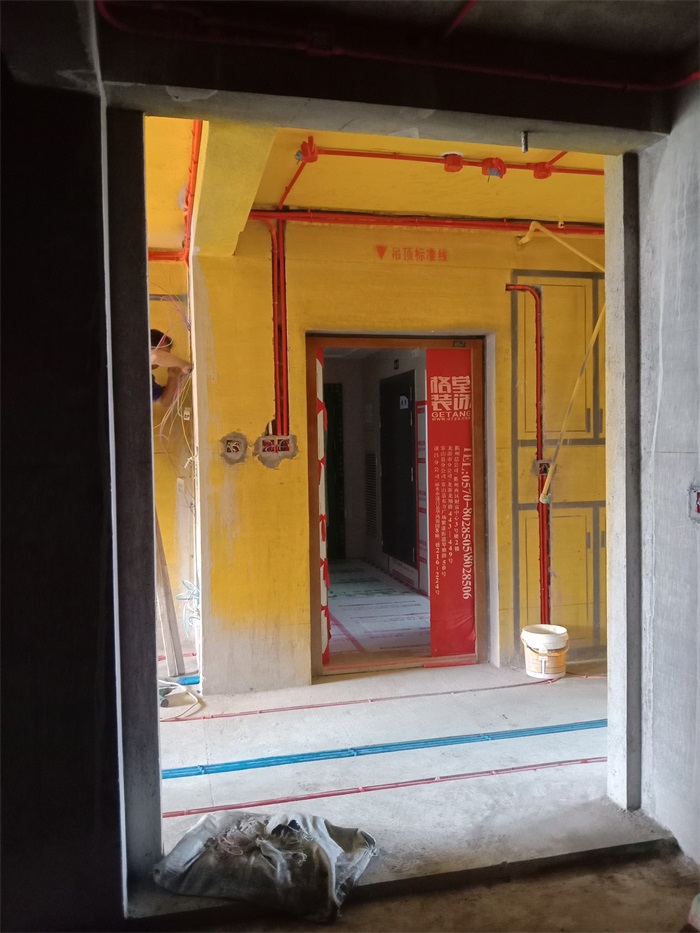

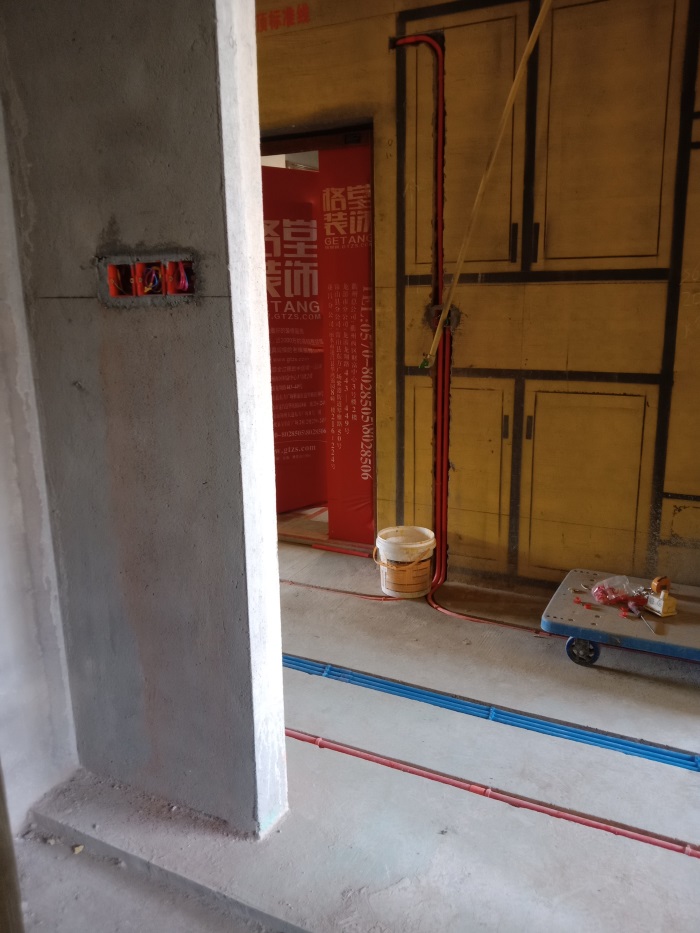

线路布置横平竖直，符合施工规范

发表于 2020-6-1 16:38:46

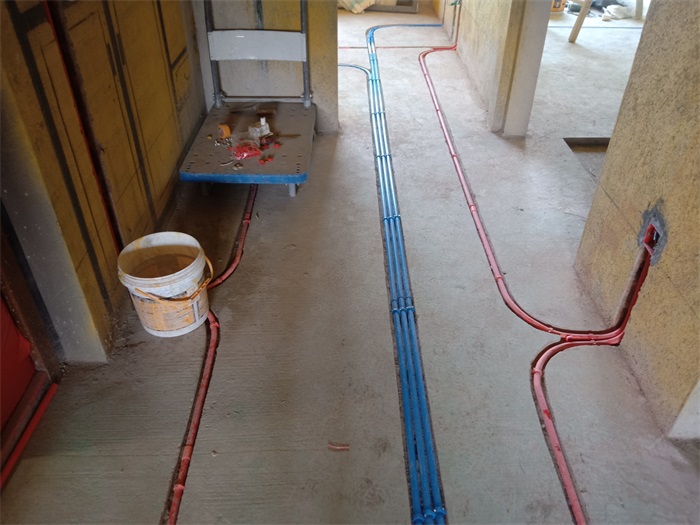

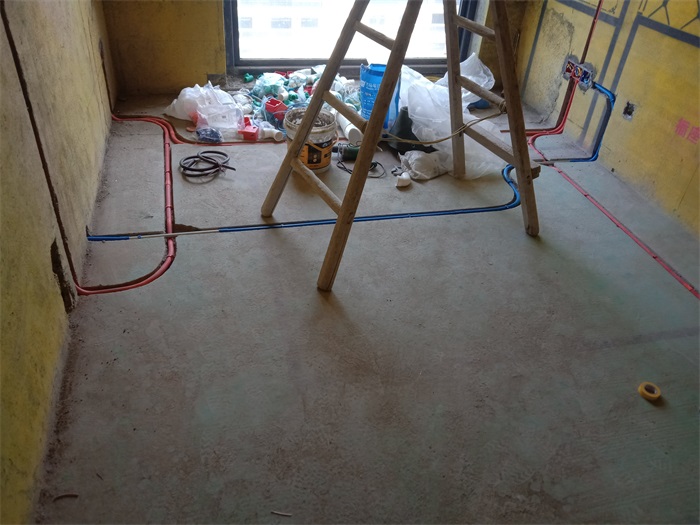

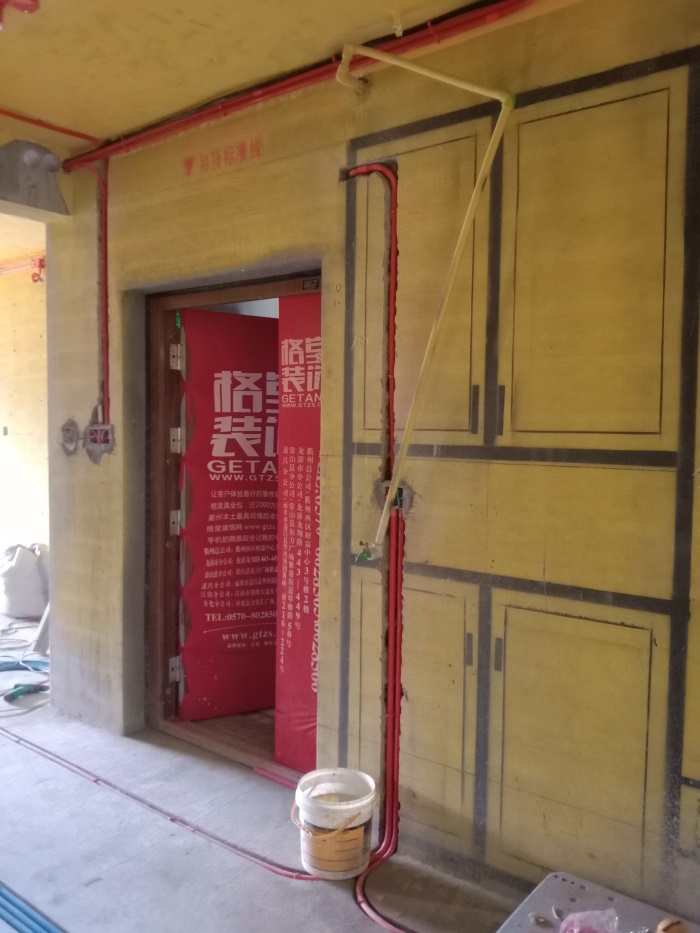

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-6-1 16:39:43

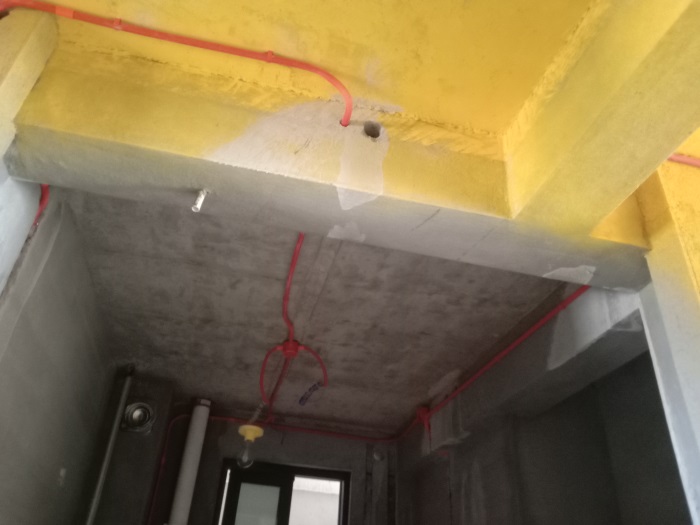

筒灯位置布线，应按照要求用波纹管套到位

发表于 2020-6-1 16:40:20

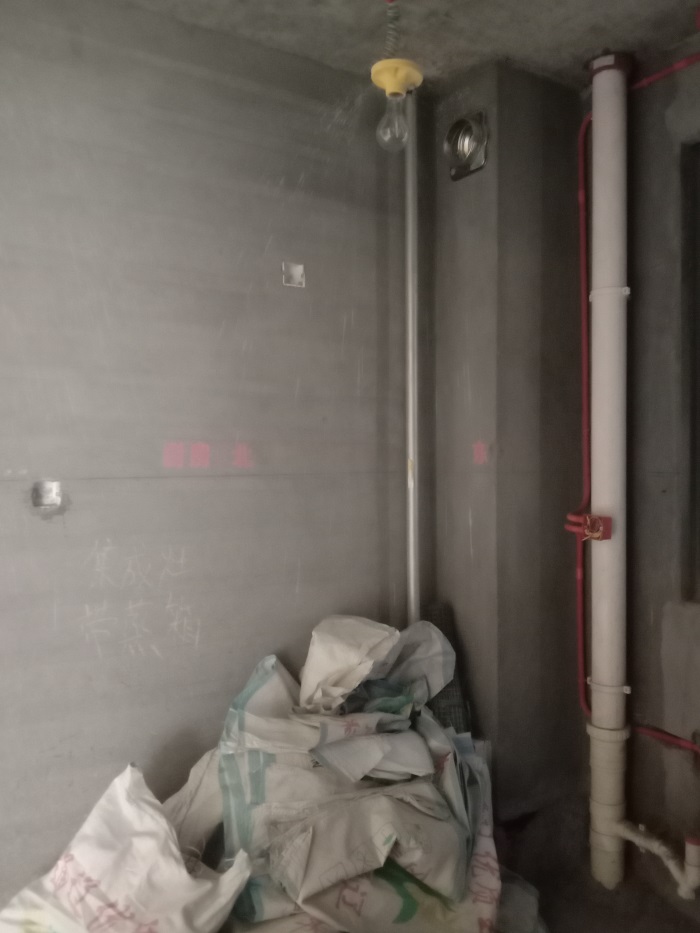

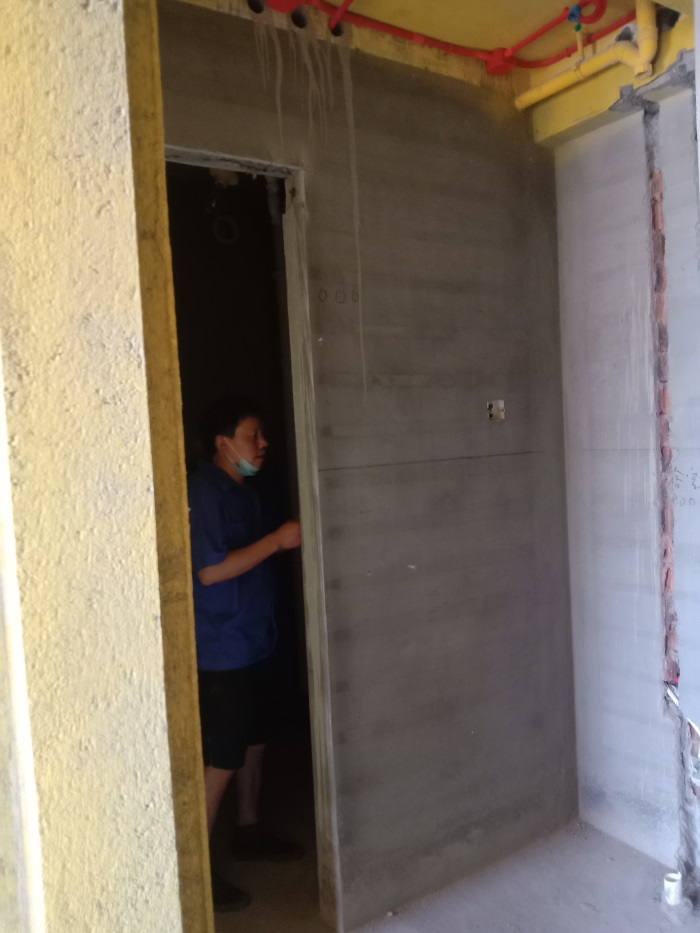

厨房

发表于 2020-6-1 16:41:08

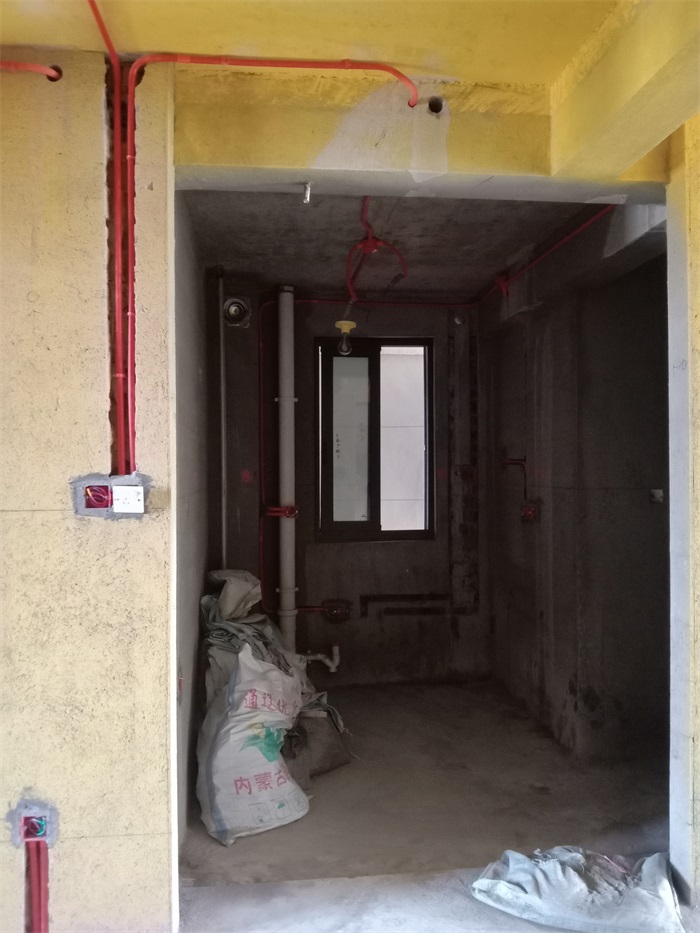

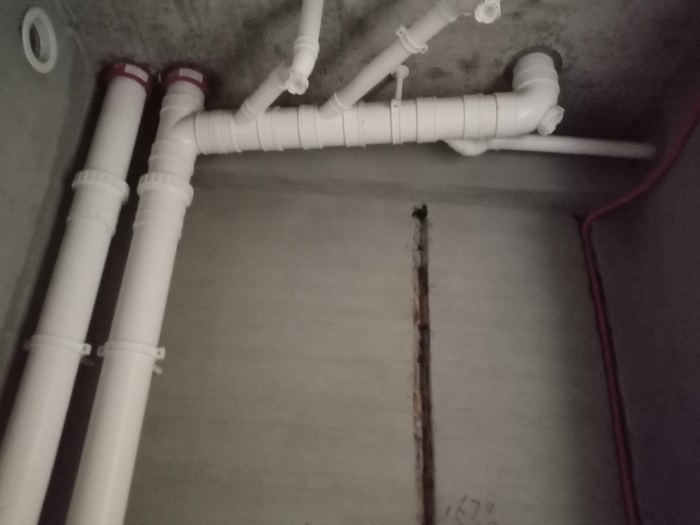

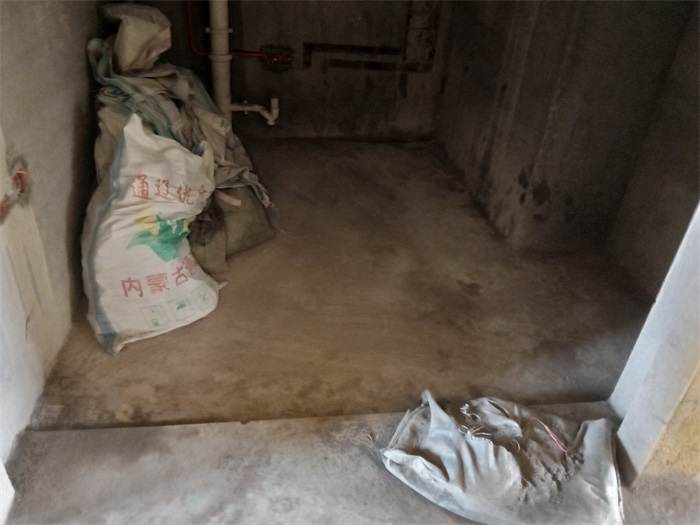

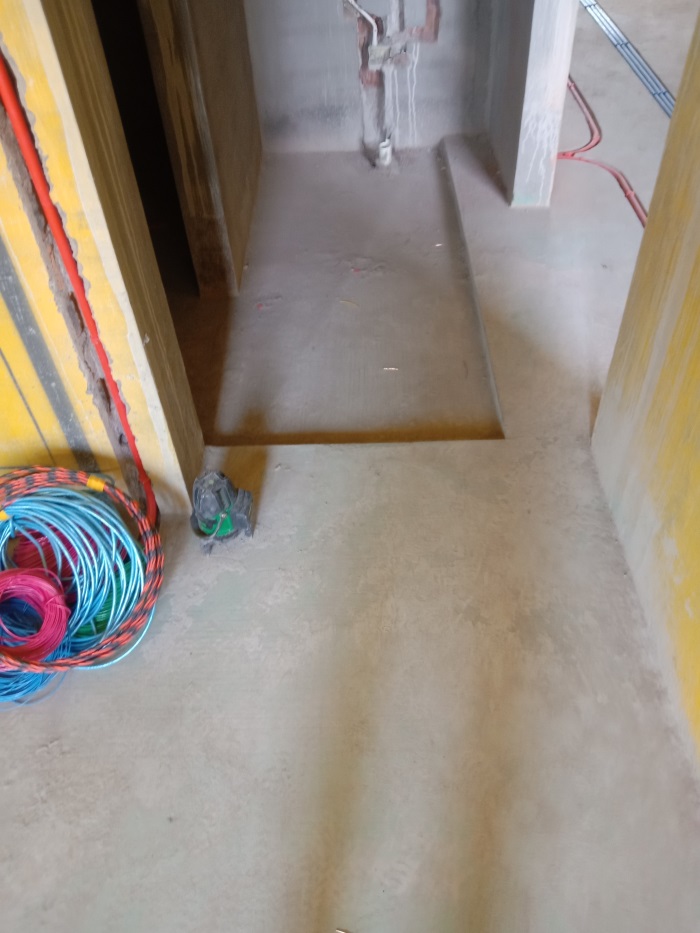

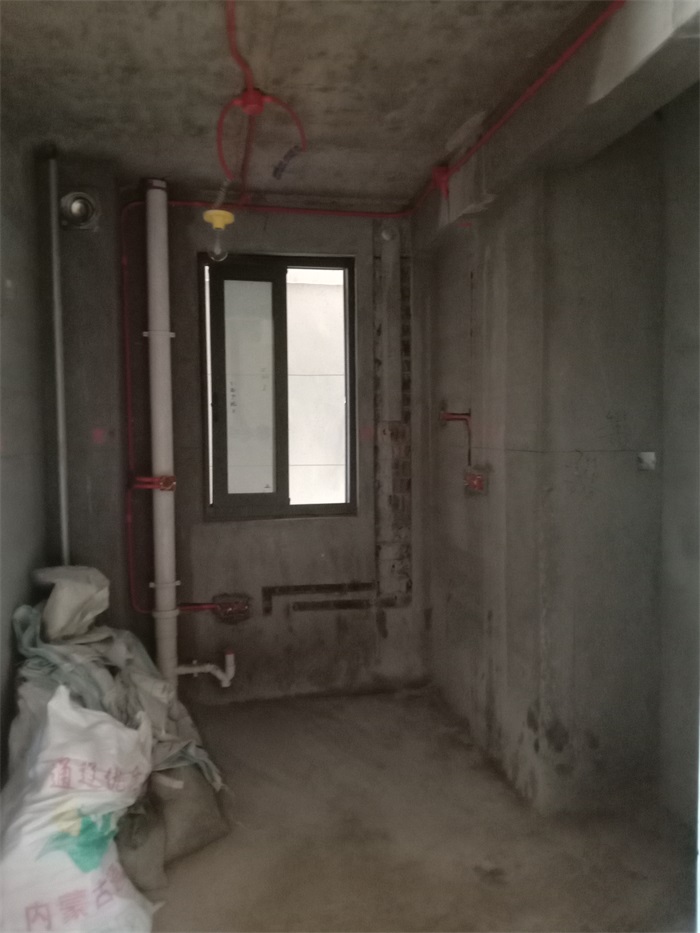

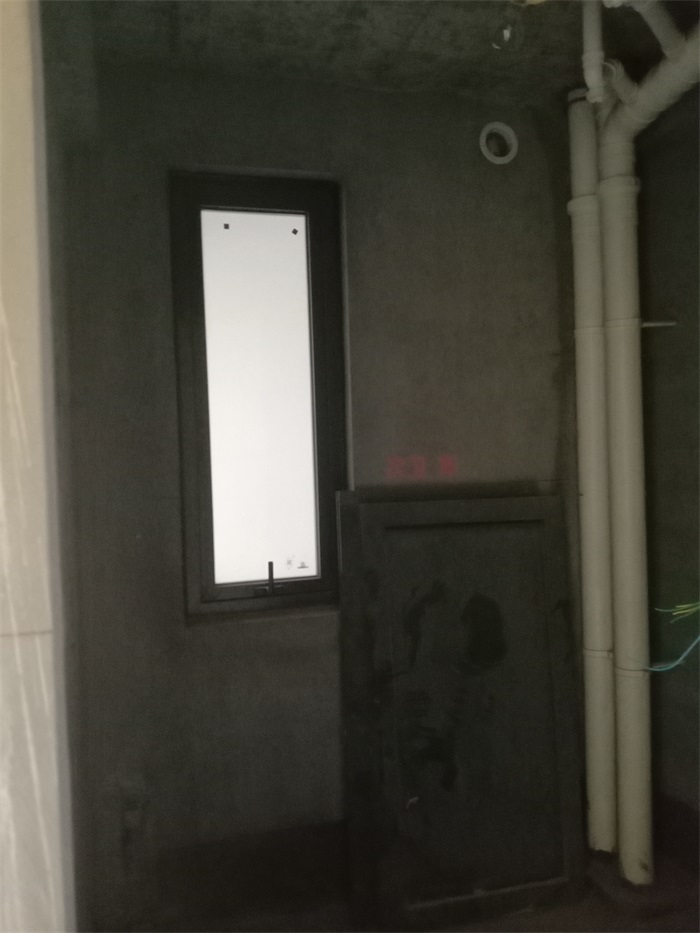

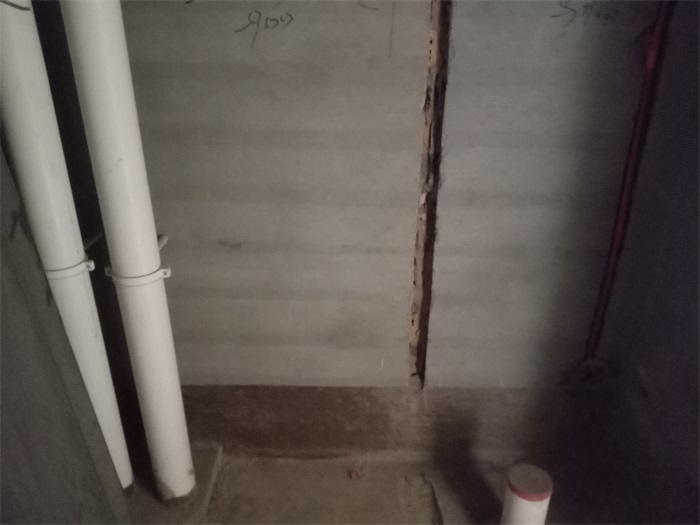

卫生间

发表于 2020-6-1 16:41:31

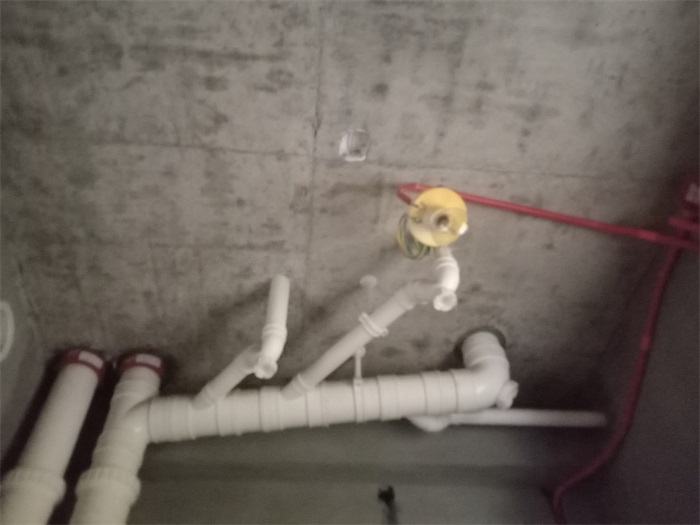

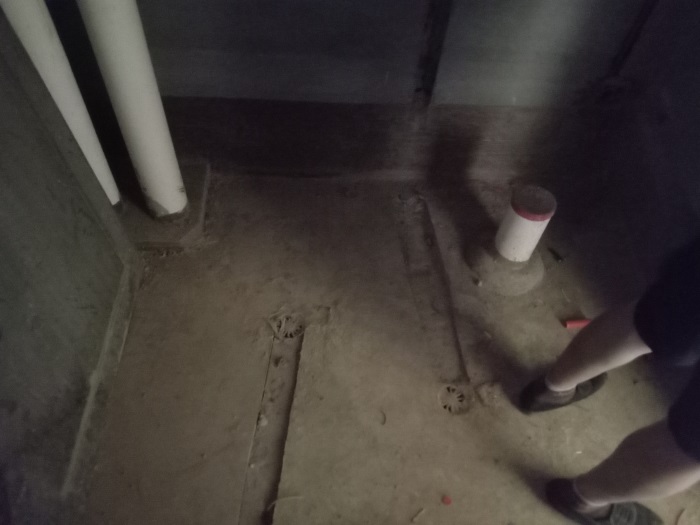

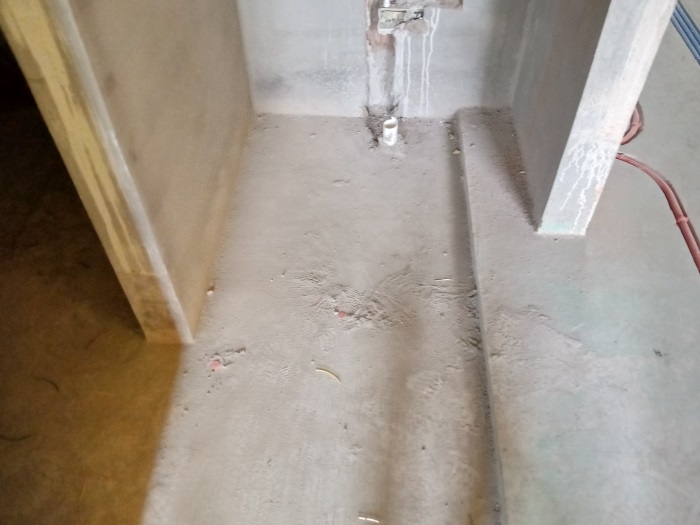

次卫
