牡丹园10-5-11#106㎡北欧—-向往生活的家-愿有所爱而期待

发表于 2020-6-1 17:03:03

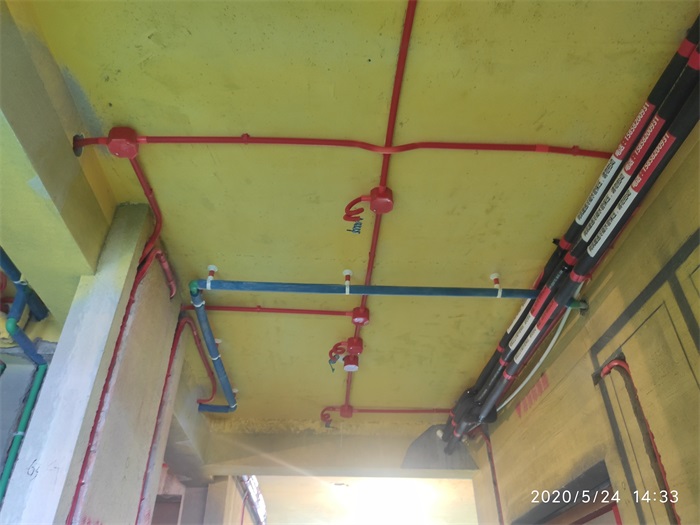

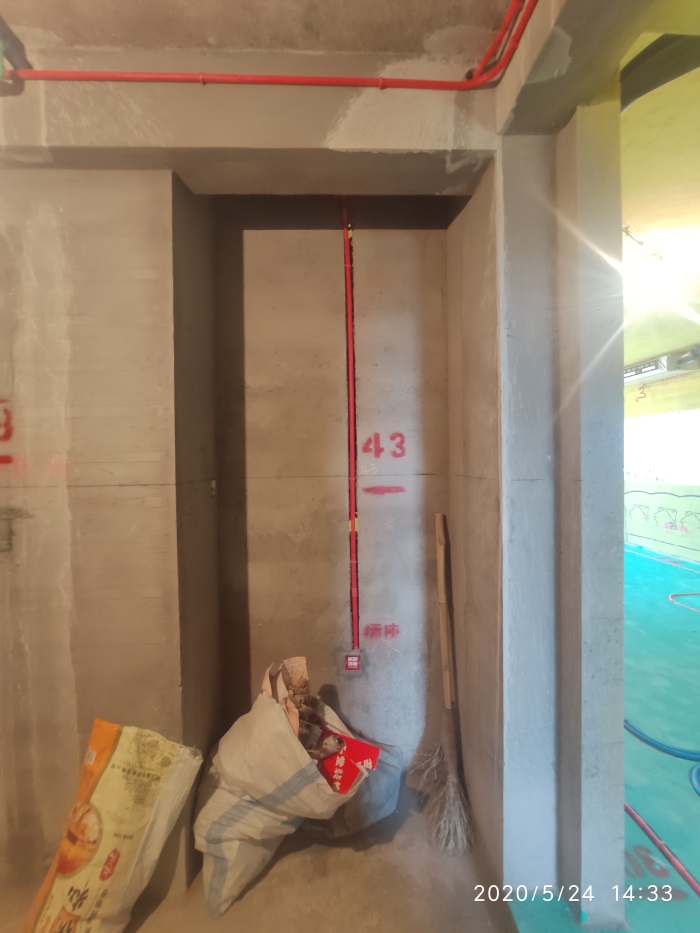

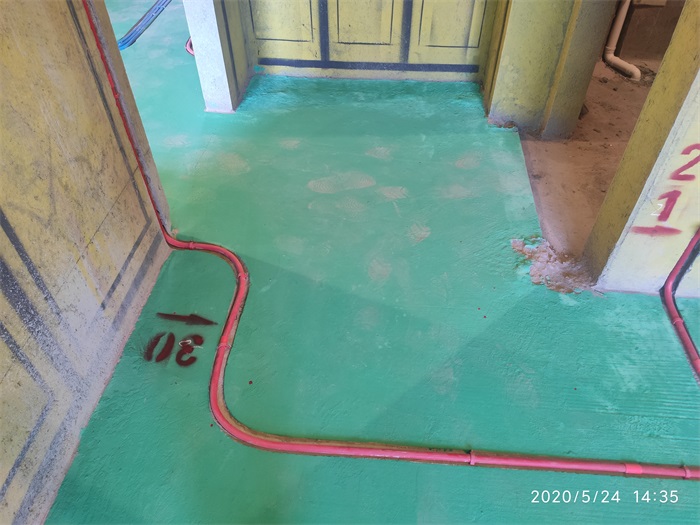

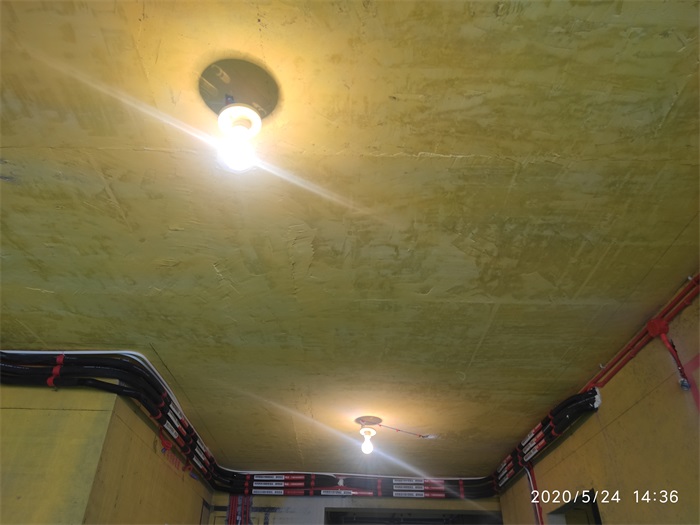

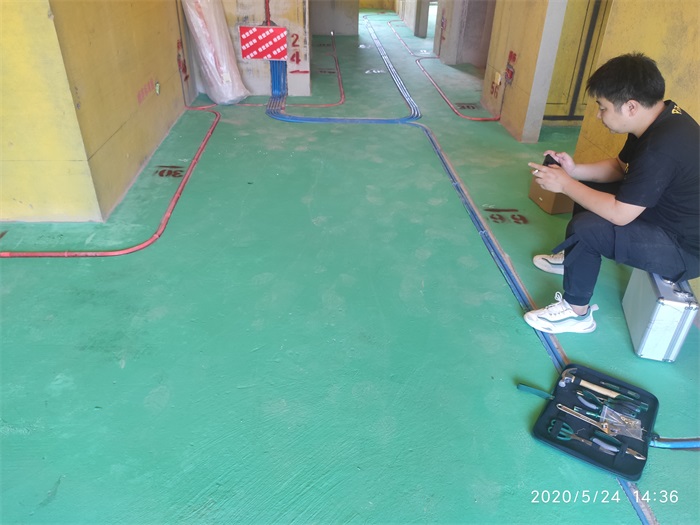

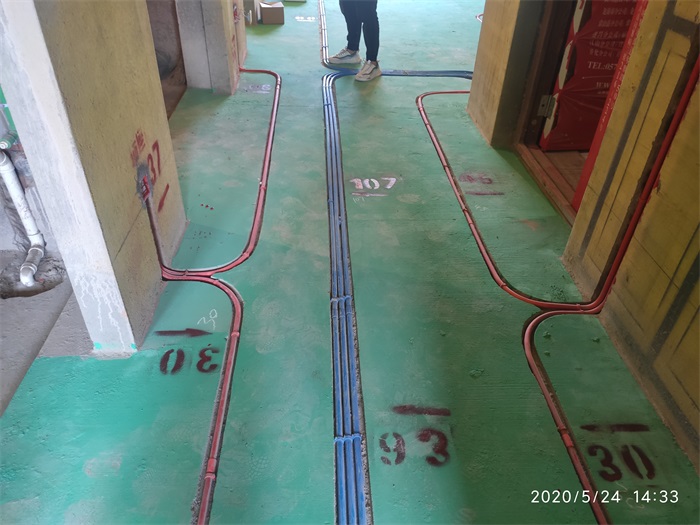

线路布置横平竖直，符合施工规范

每户水管进水部位，室内应加进水总阀，采用暗埋做法

发表于 2020-6-1 17:05:27

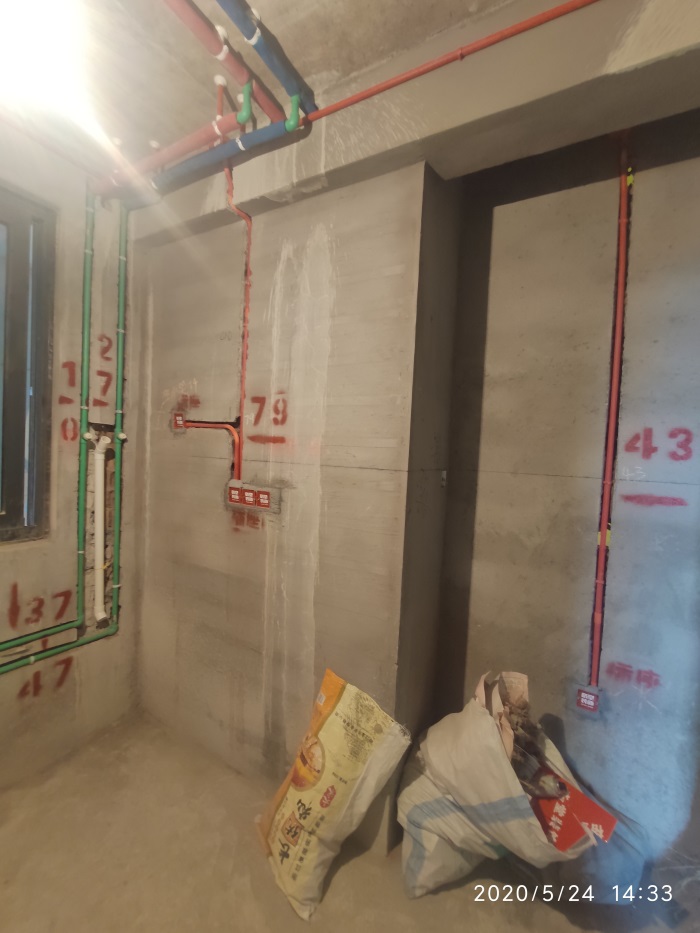

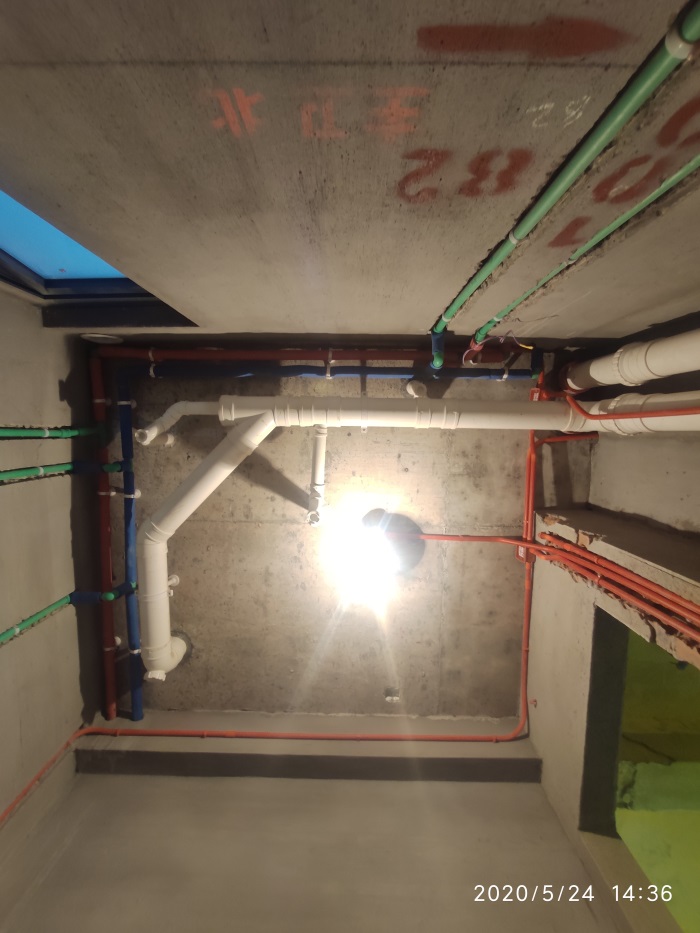

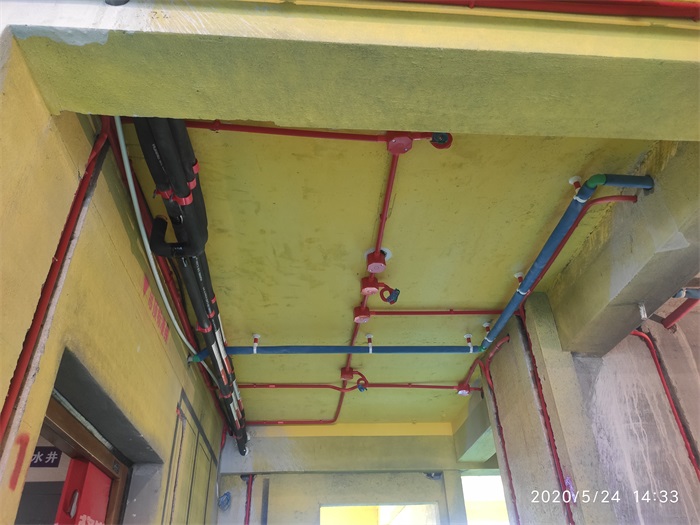

水管吊卡间距应小于80cm，转角处必须要有吊卡,
（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头。
水管转弯处弯头外露，不需要包保温棉

发表于 2020-6-1 17:06:33

水管安排都是左热右冷

发表于 2020-6-1 17:07:02

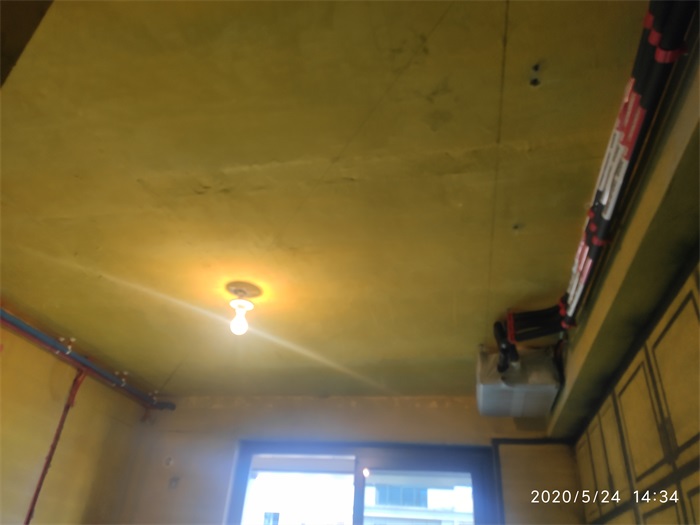

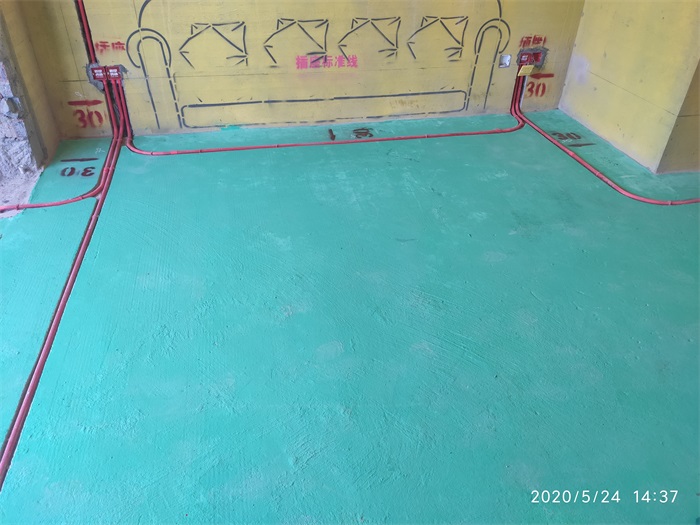

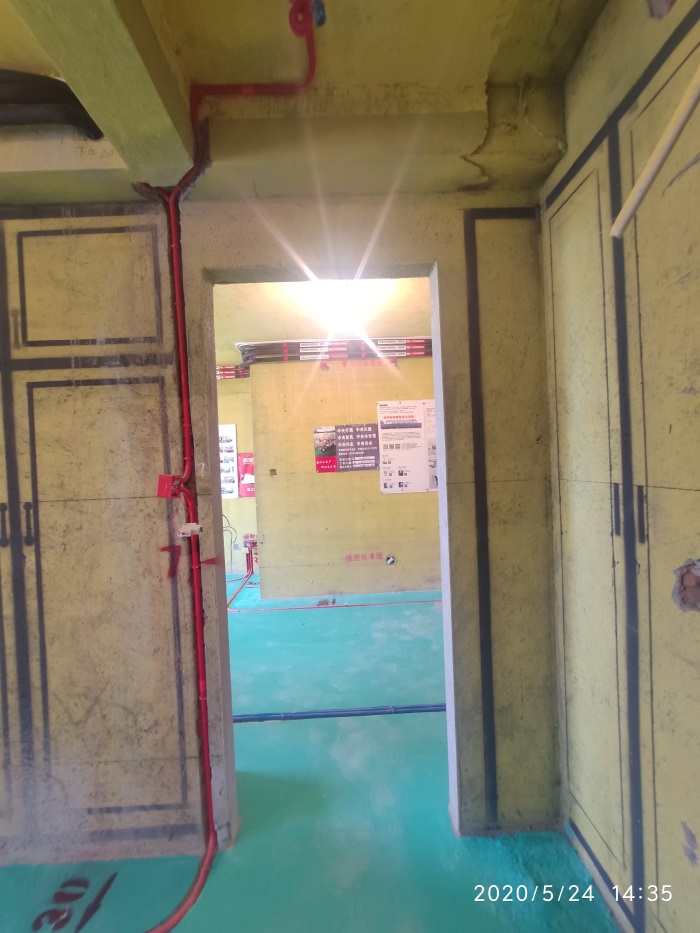

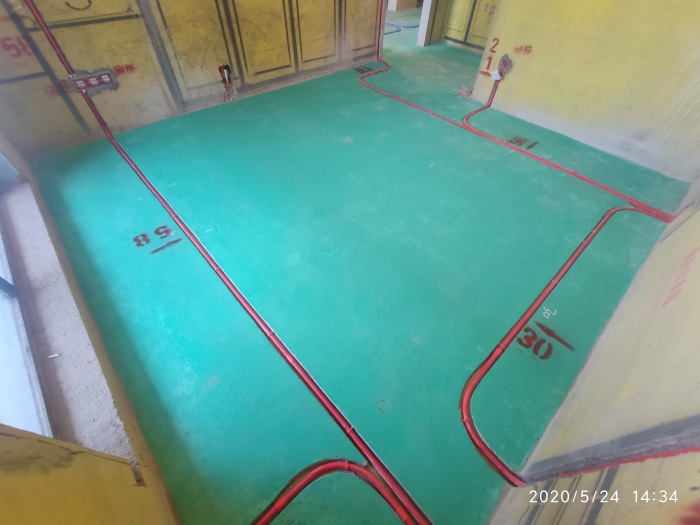

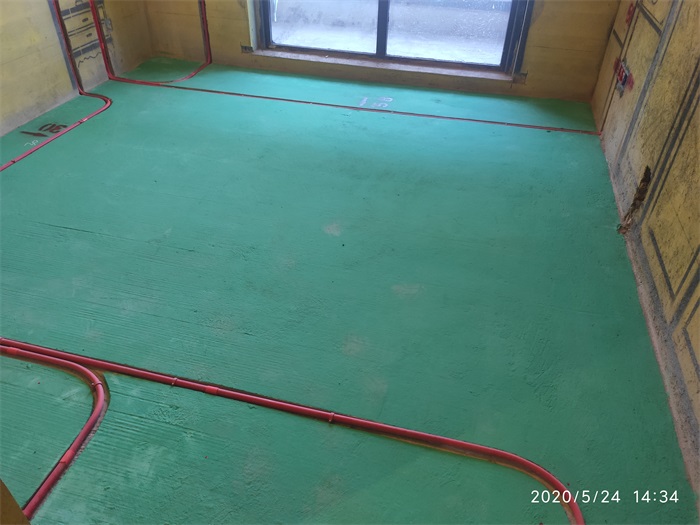

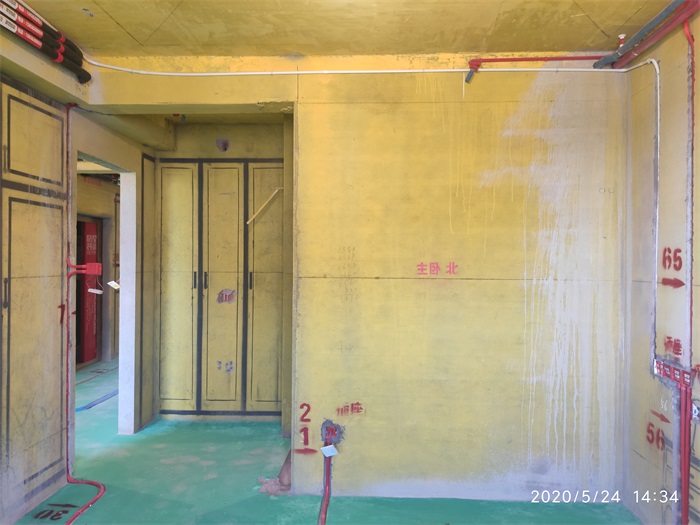

主卧线路布置

发表于 2020-6-1 17:07:24

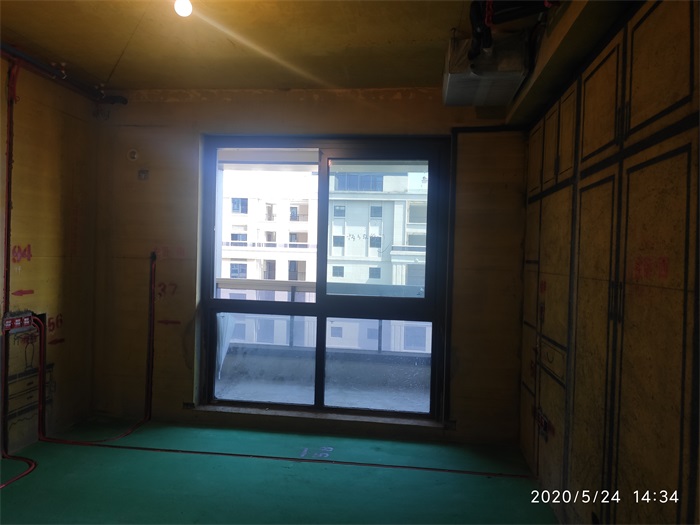

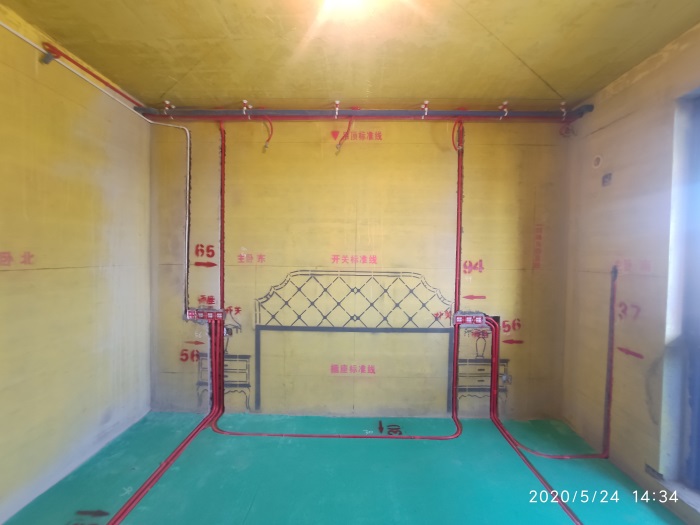

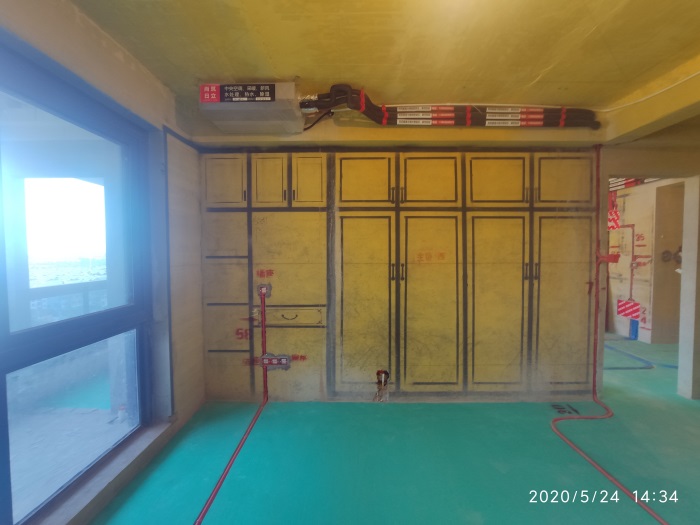

主卧

发表于 2020-6-1 17:08:02

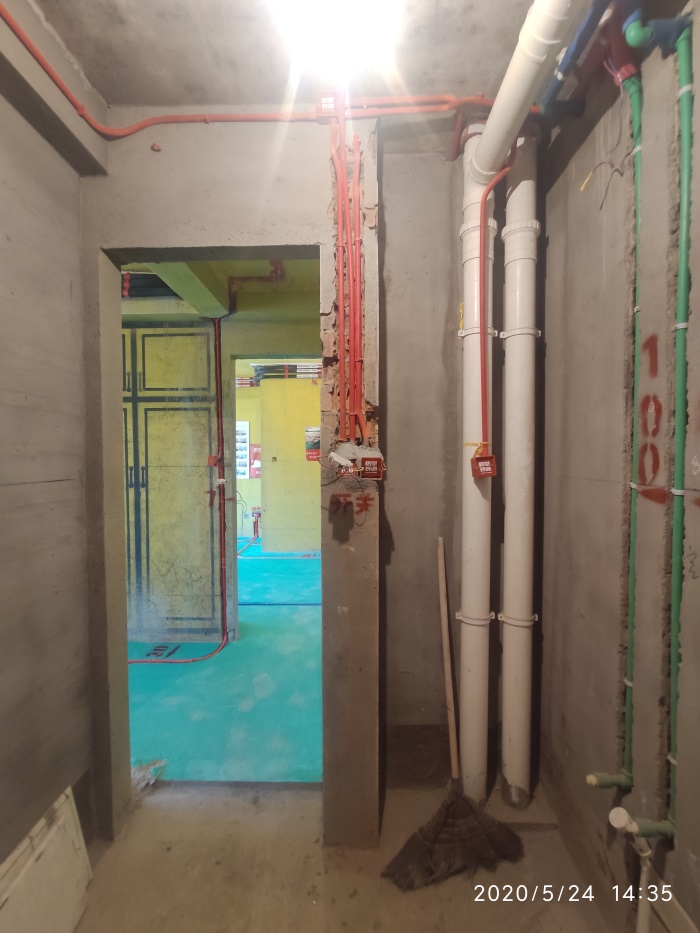

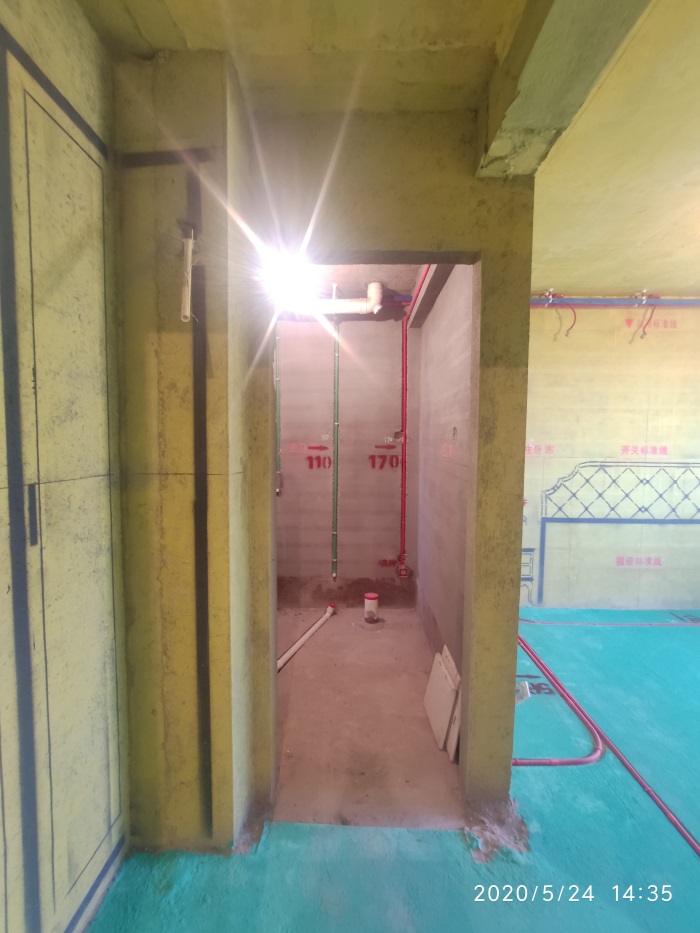

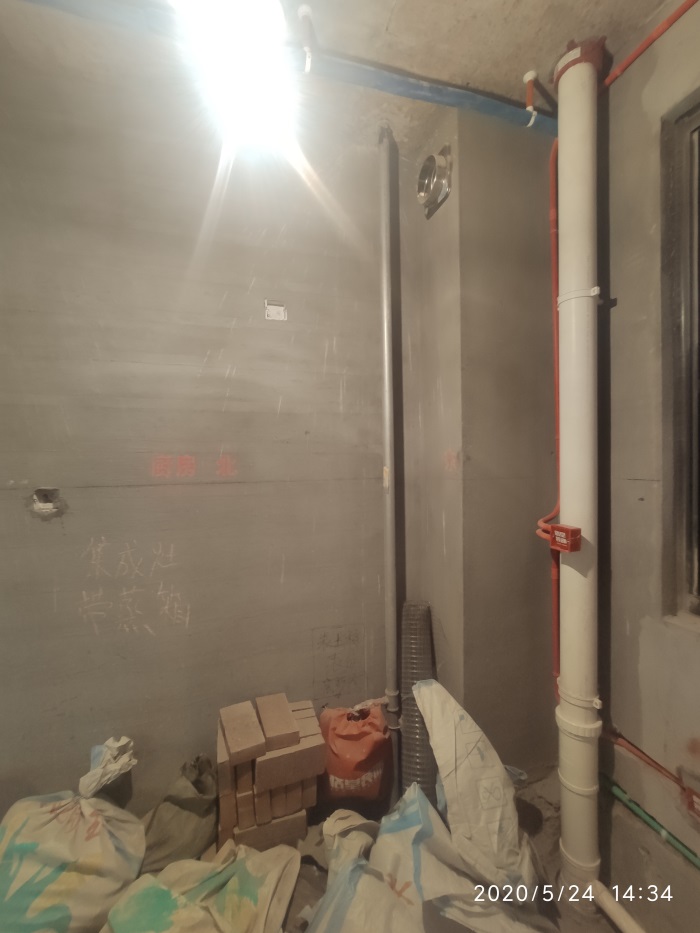

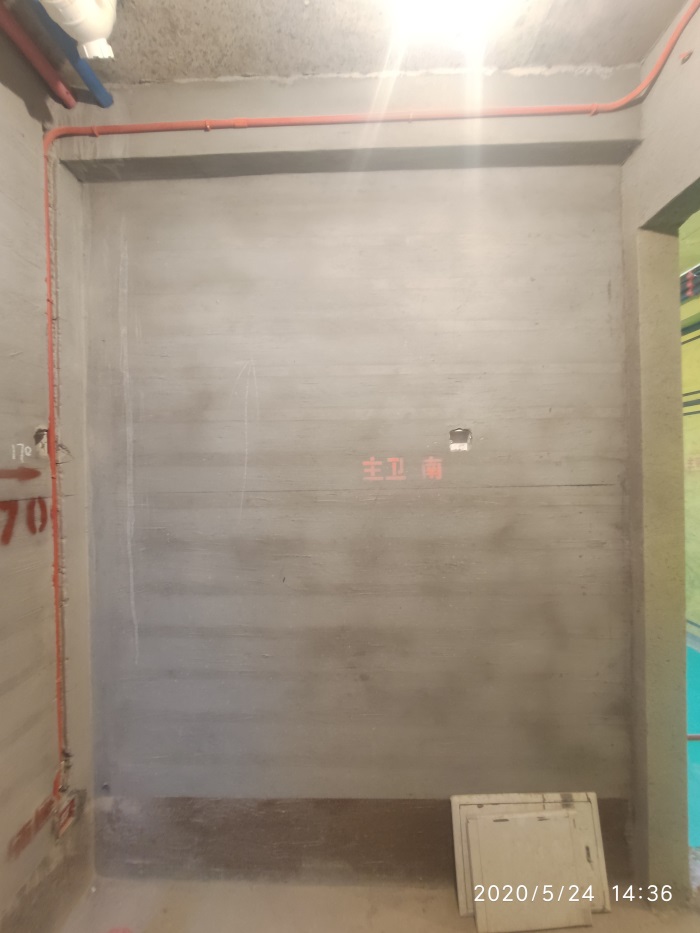

主卫

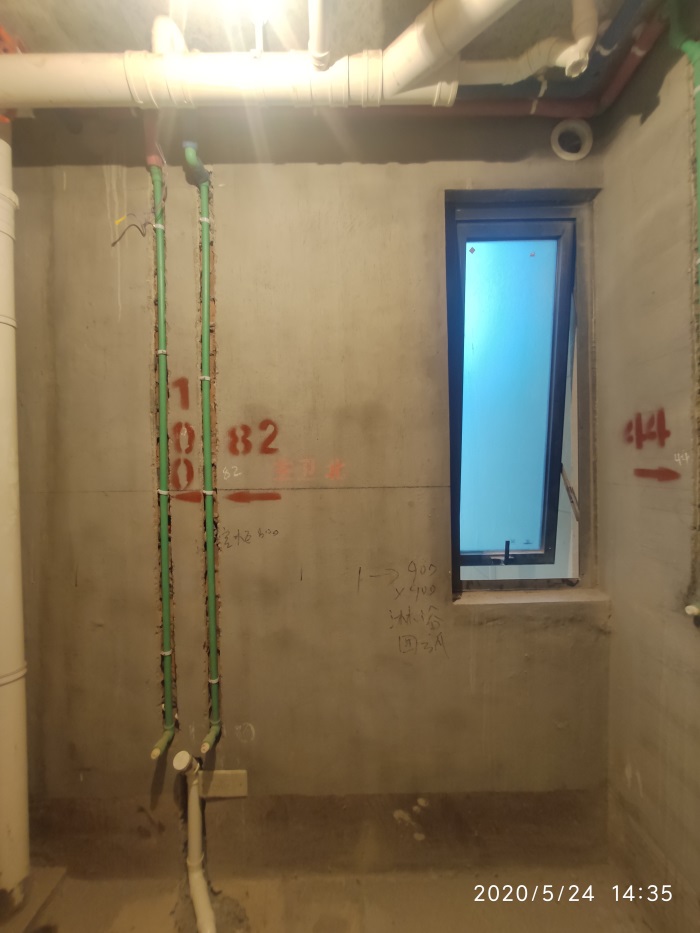

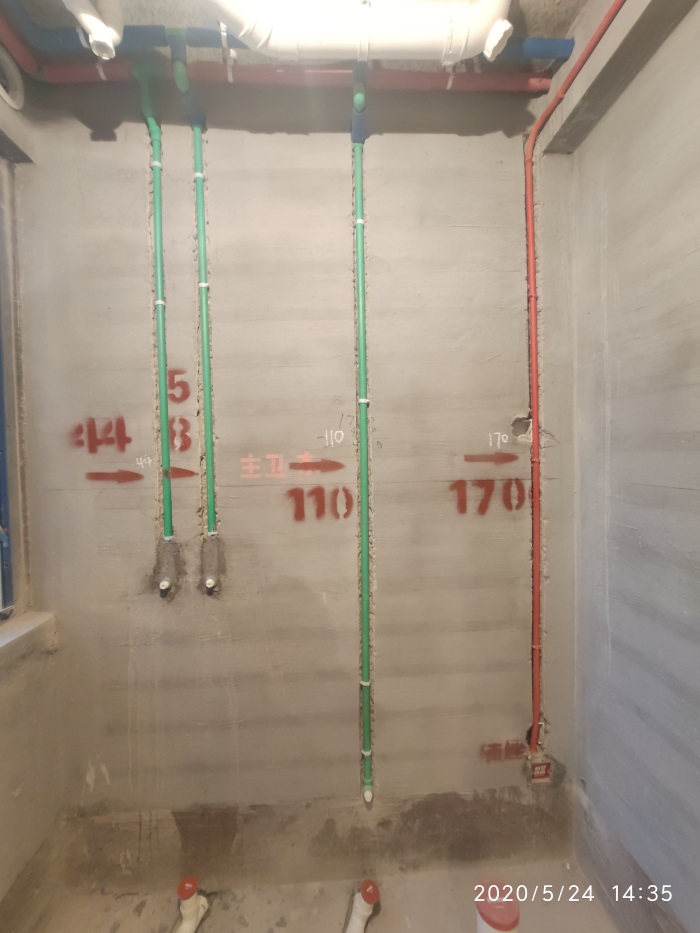

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-6-1 17:09:17

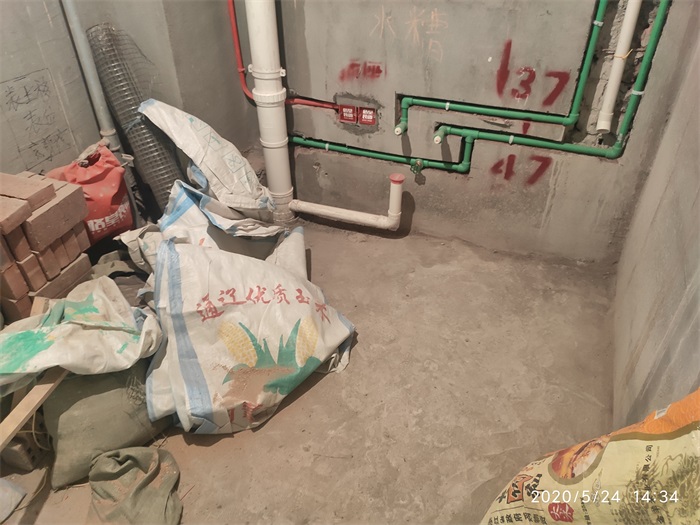

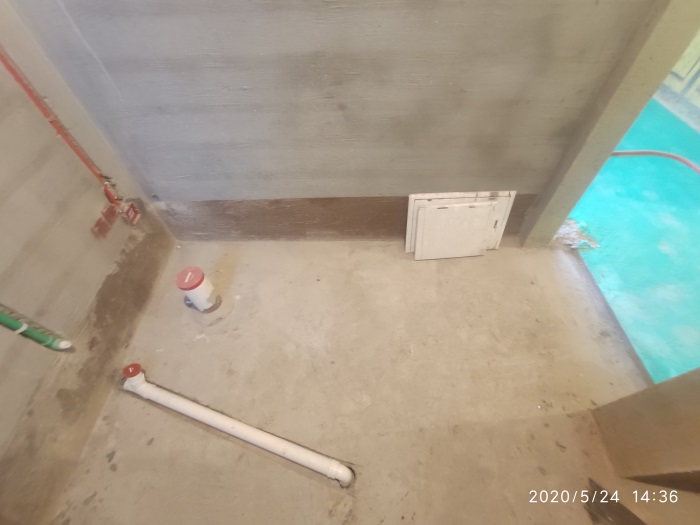

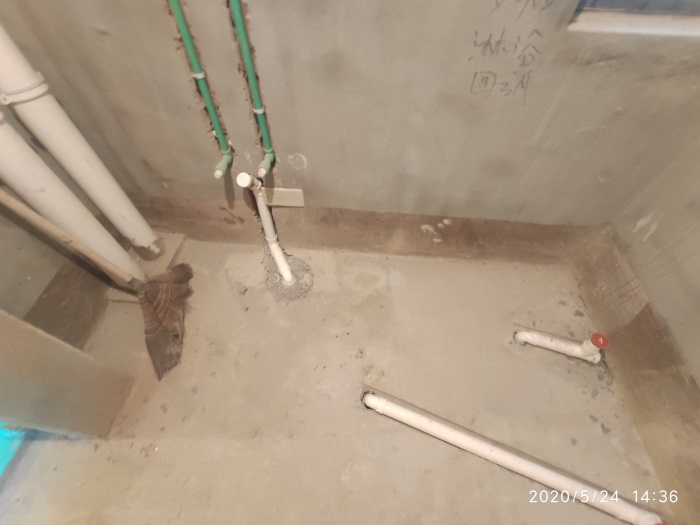

卫生间湿区，地漏放在马桶背后两侧。（尽量放在淋浴房这边)下水孔中心距墙11cm(毛坯墙面)

发表于 2020-6-1 17:09:43

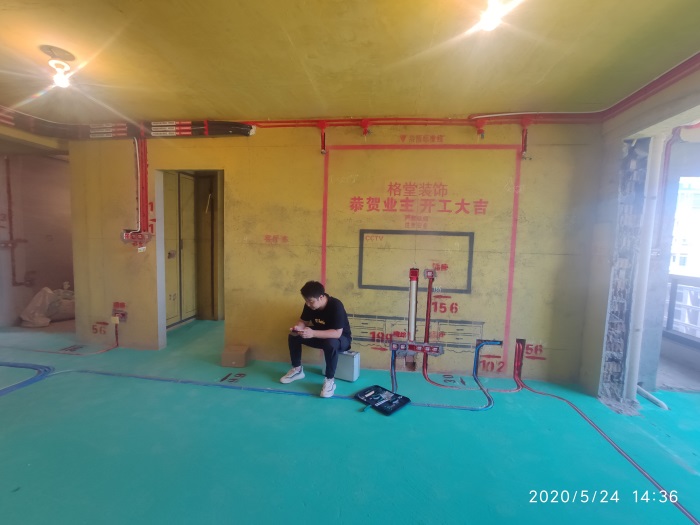

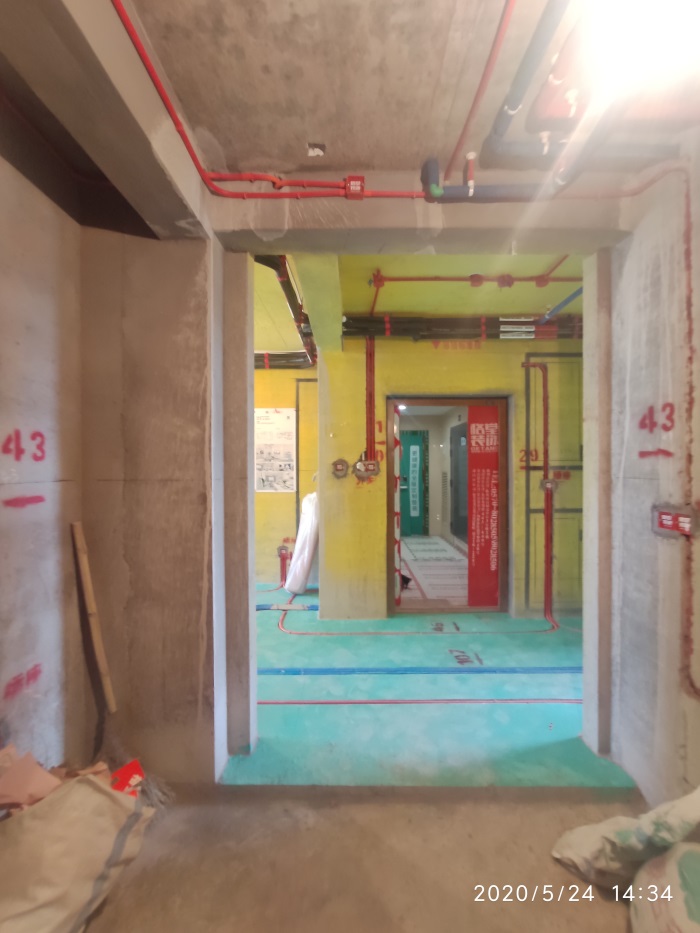

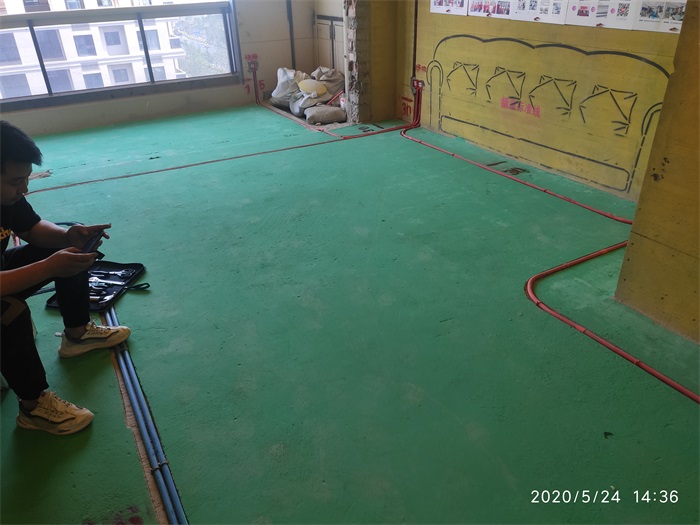

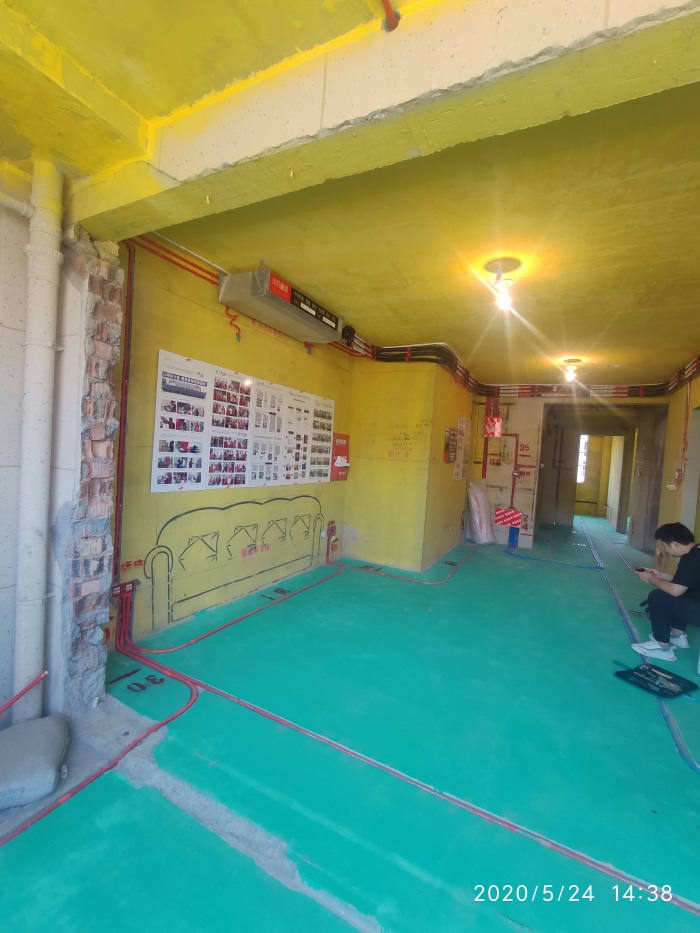

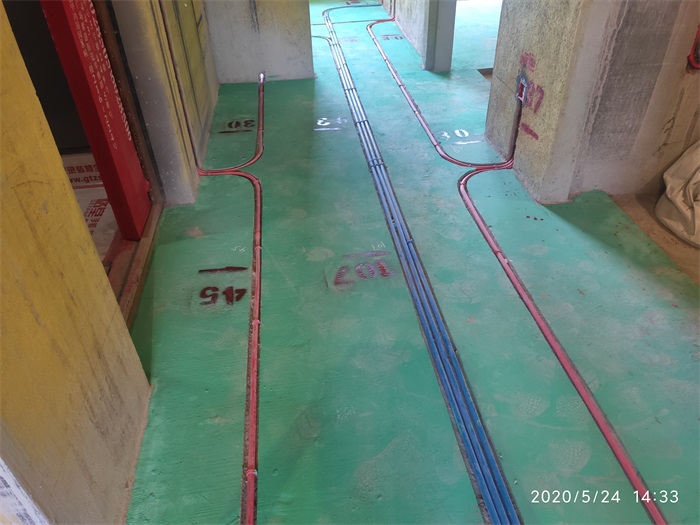

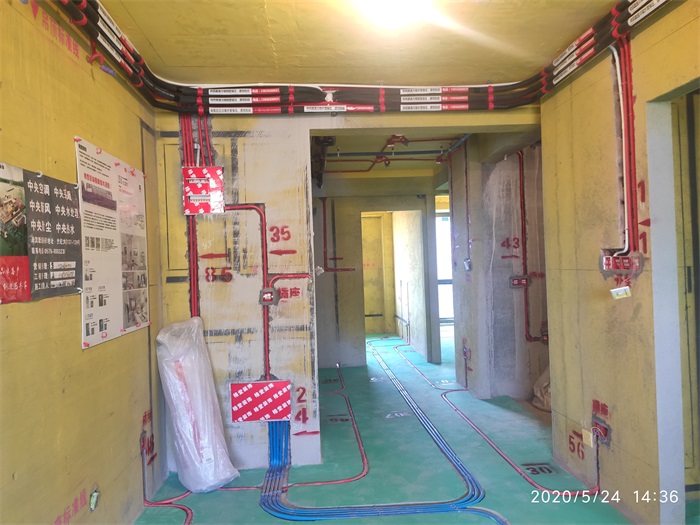

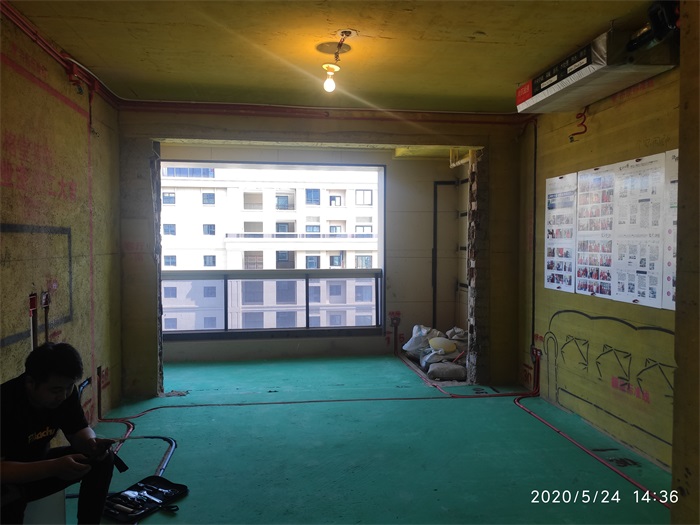

客厅线路布置

发表于 2020-6-1 17:10:10

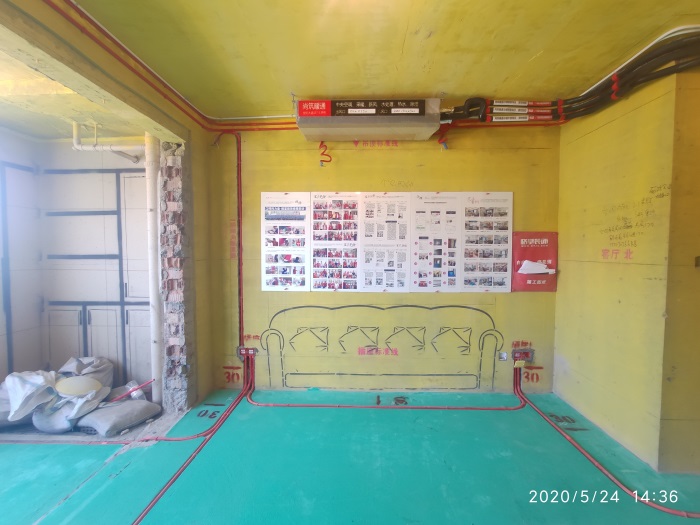

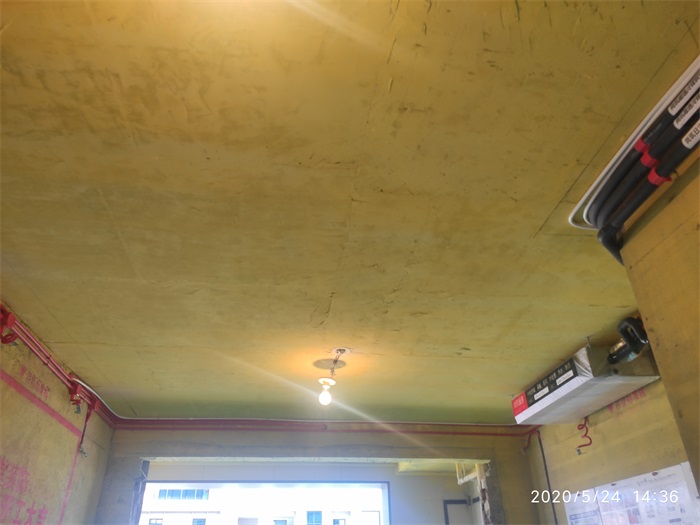

客厅

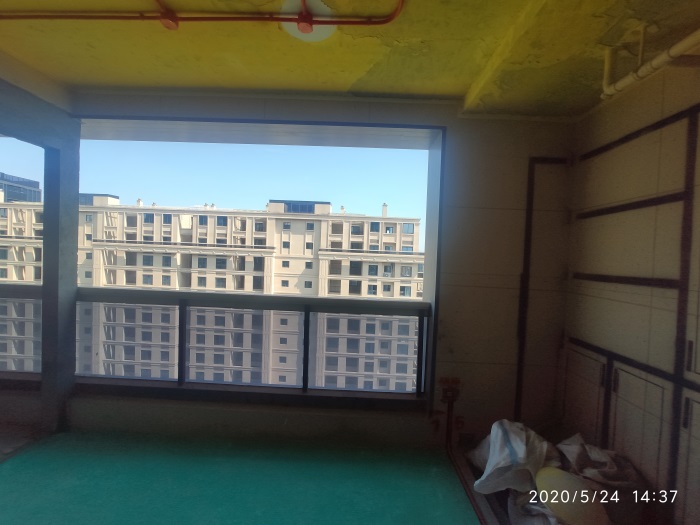

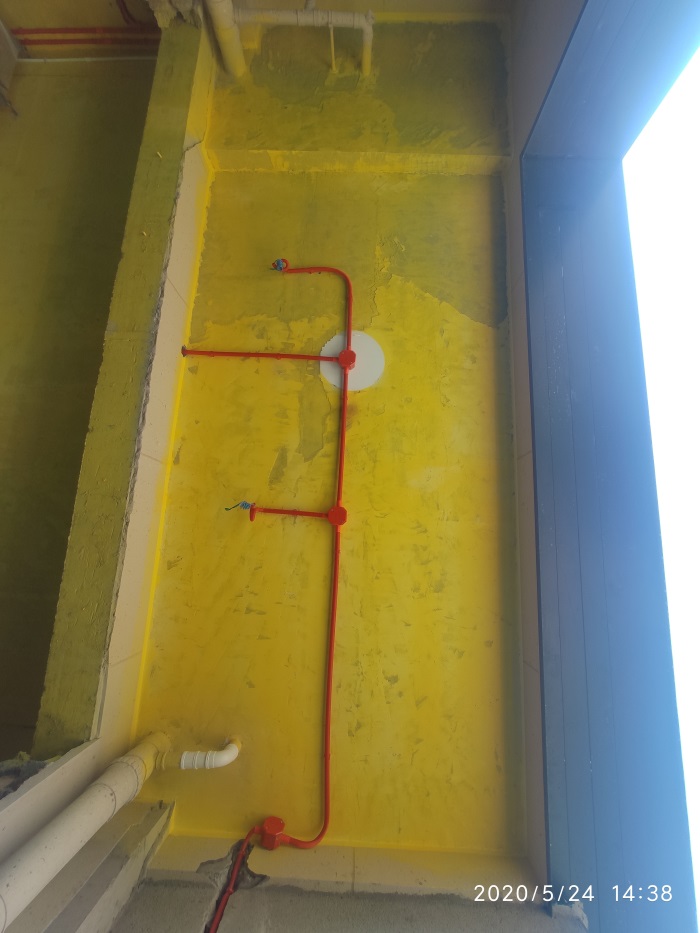

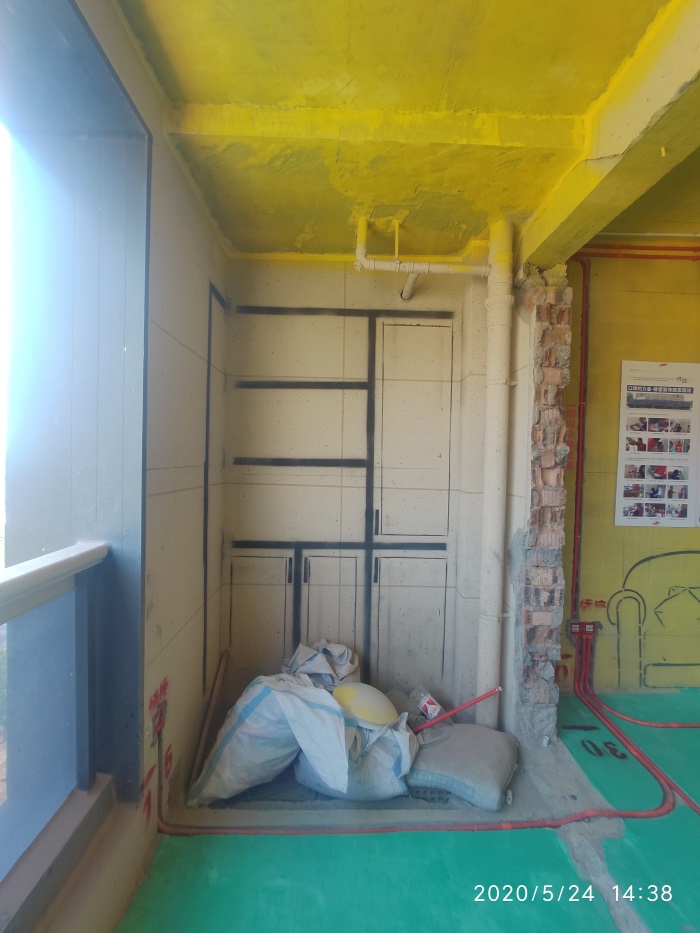

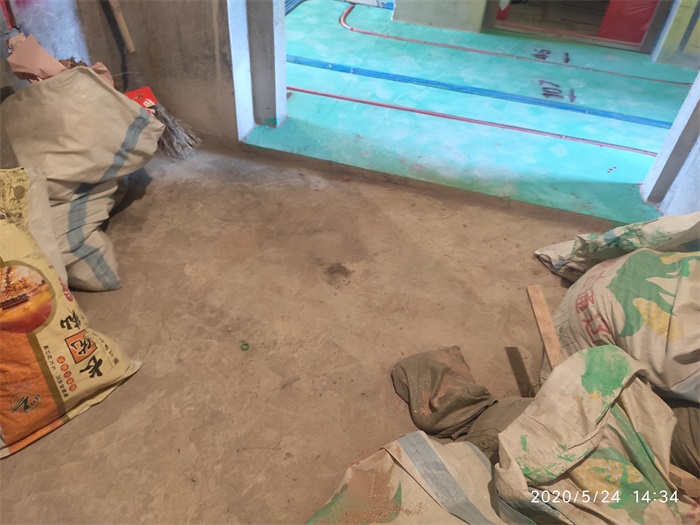

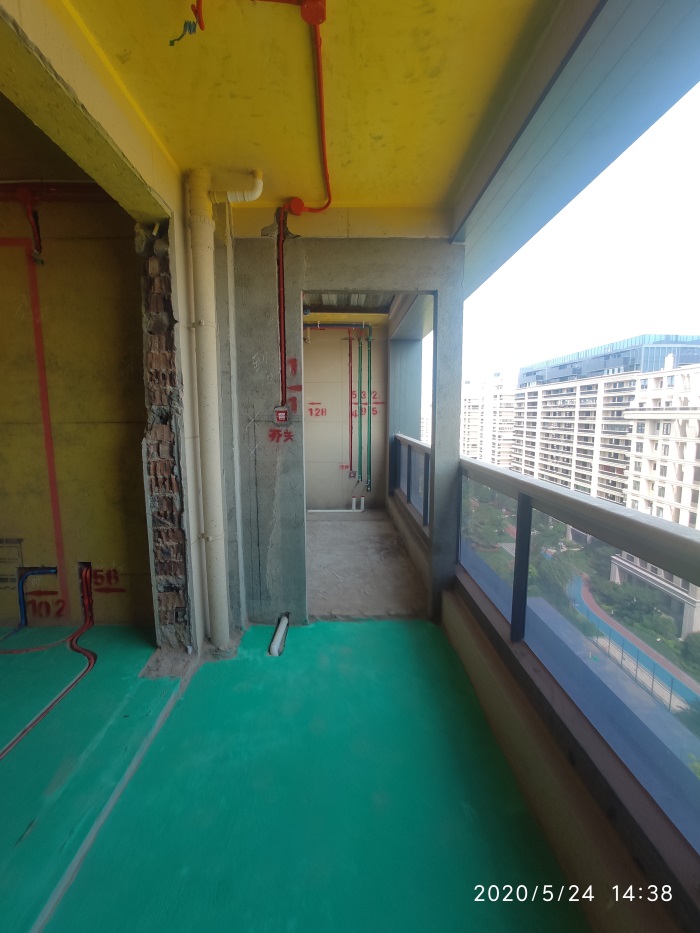

阳台

发表于 2020-6-1 17:10:31

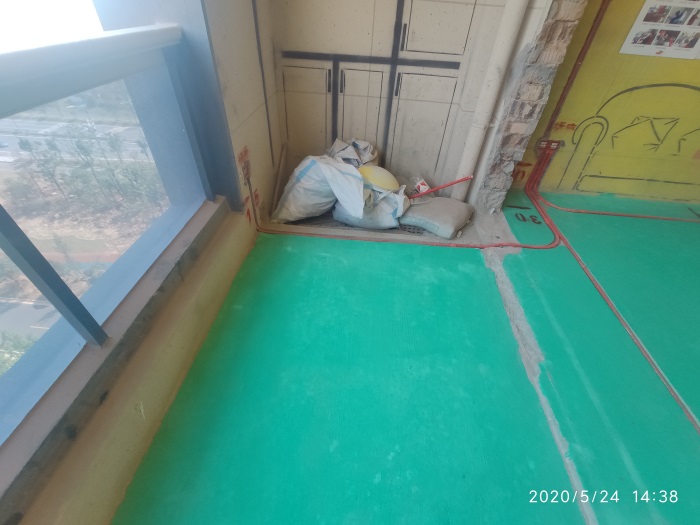

阳台
