南益嘉苑10-1-50#131 ㎡北欧—-秋鸣

发表于 2019-12-20 10:55:15

水电施工阶段

发表于 2019-12-21 15:04:05

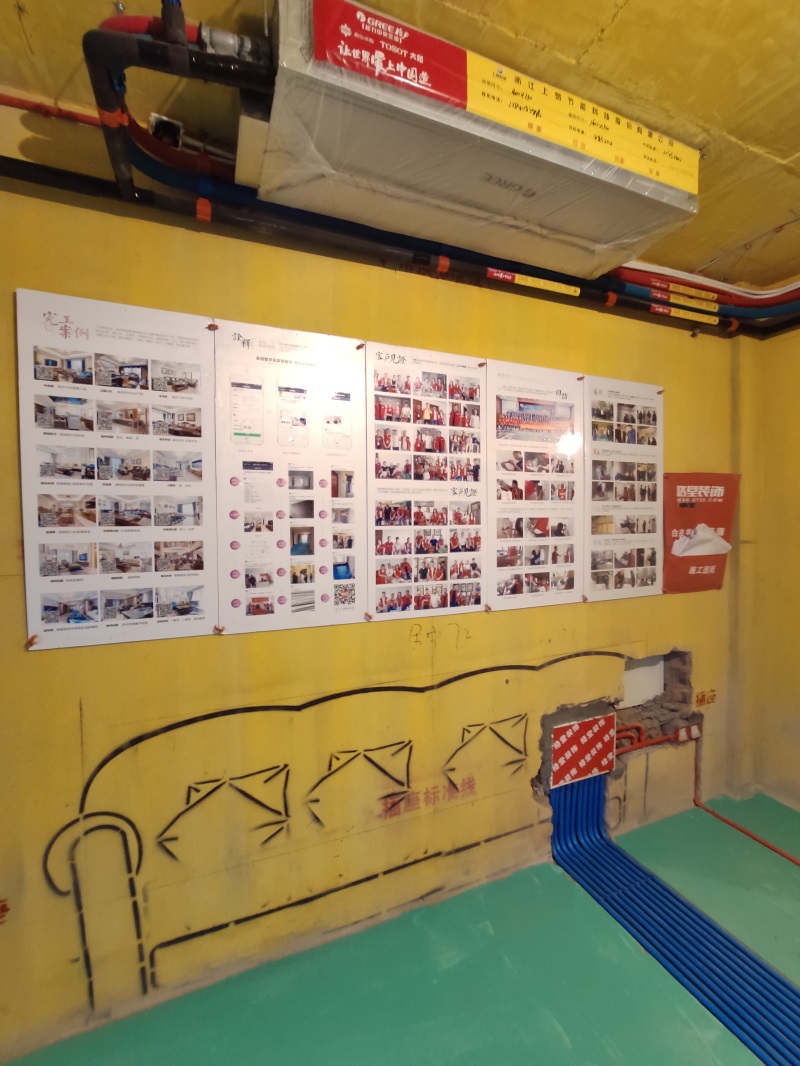

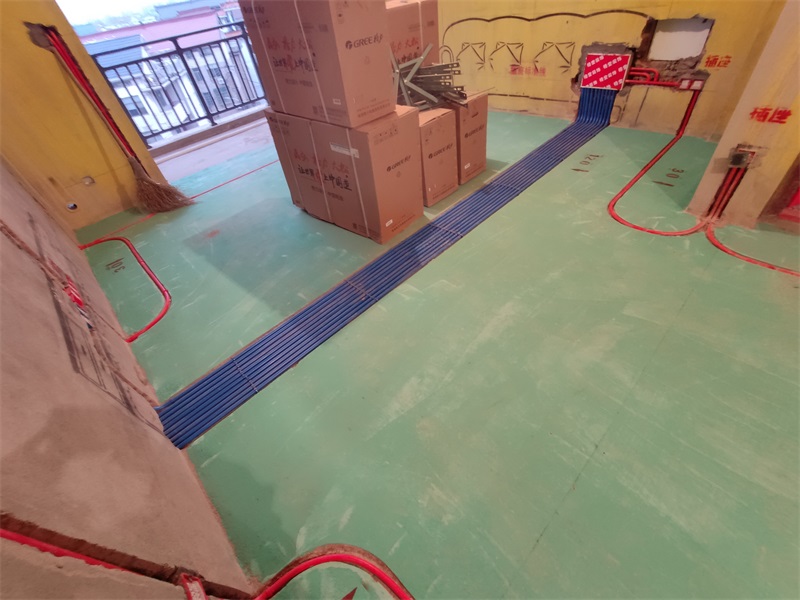

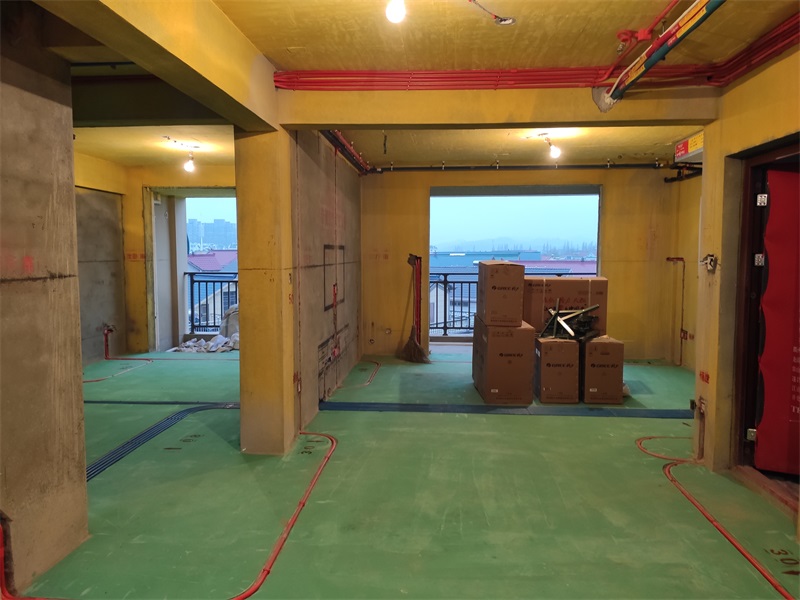

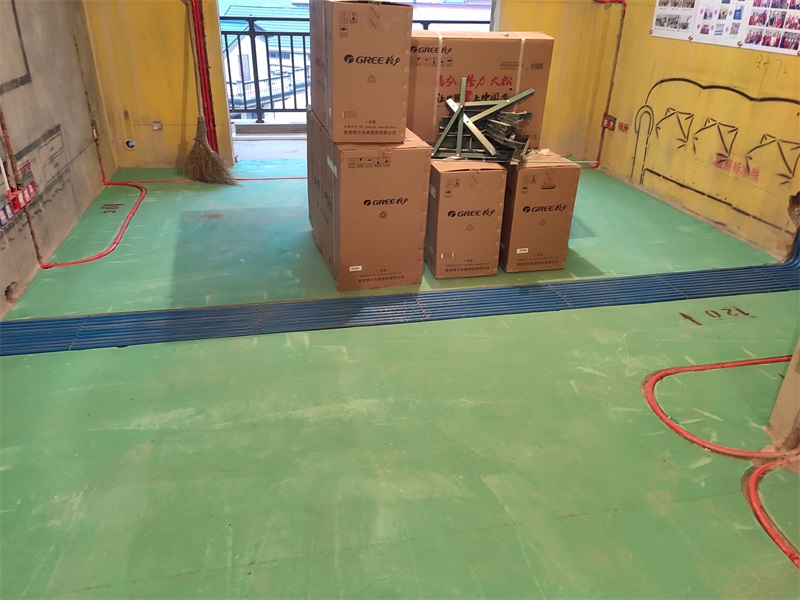

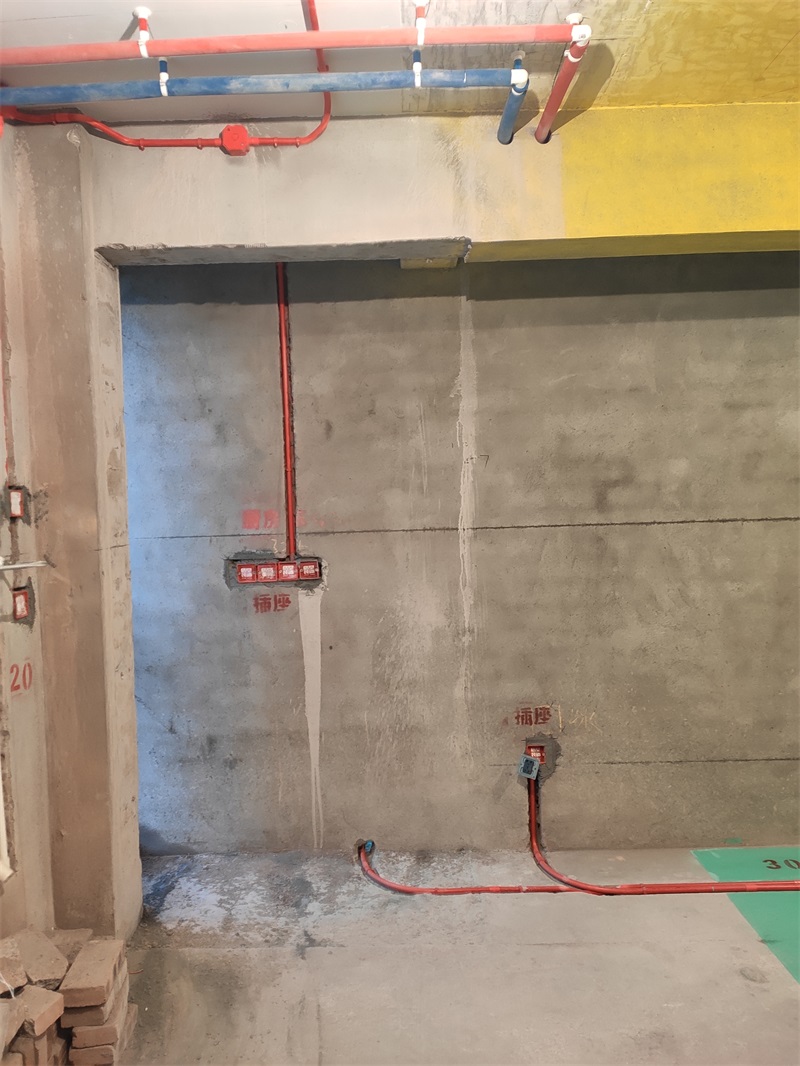

蓝色线管代表弱电，红色线管代表强电

发表于 2019-12-21 15:04:57

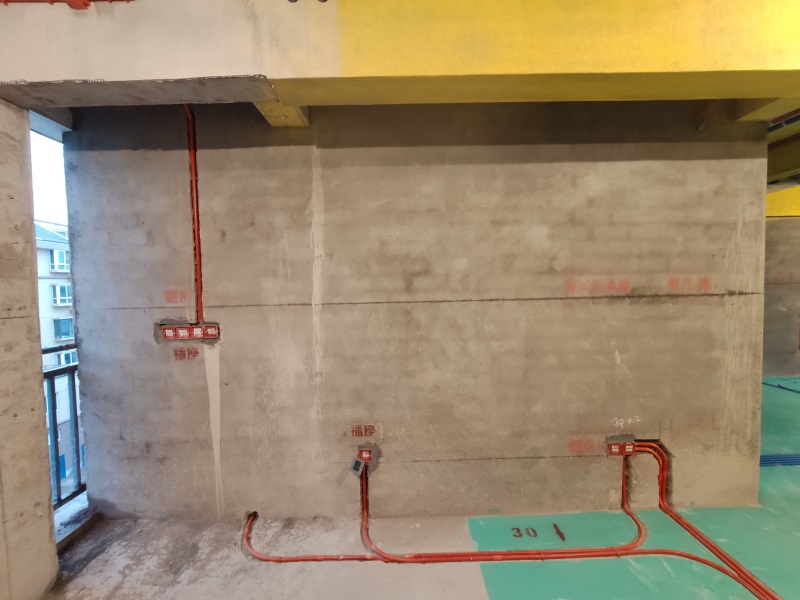

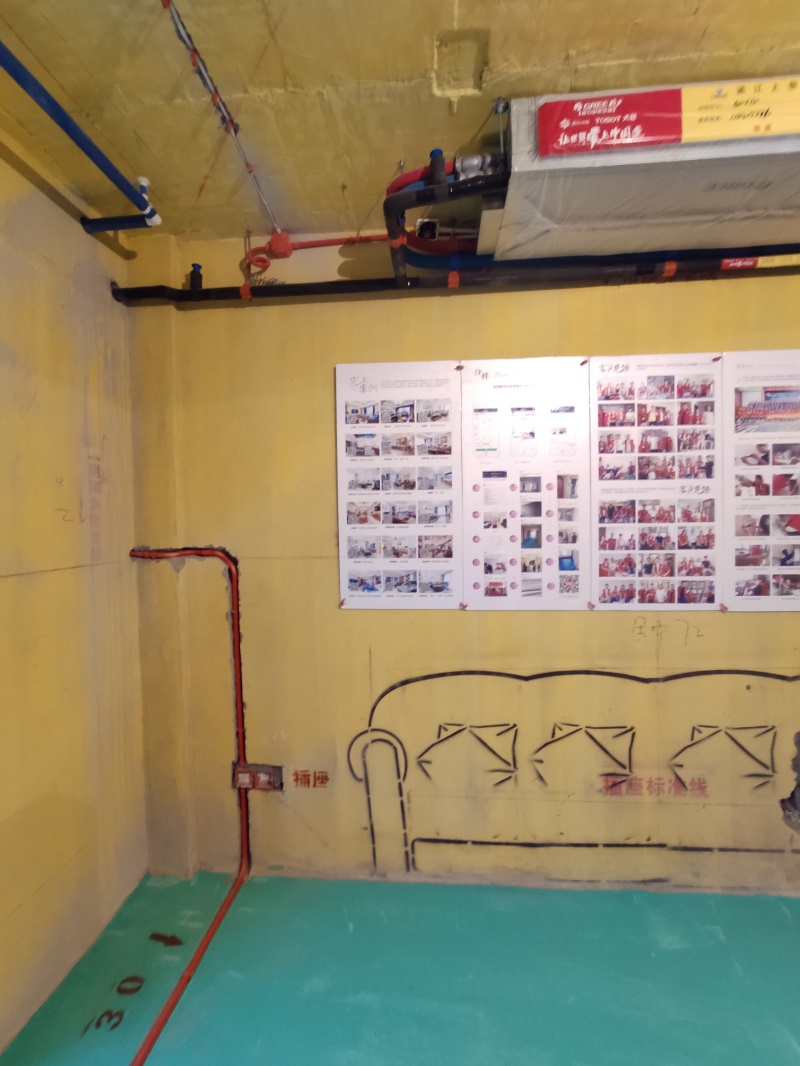

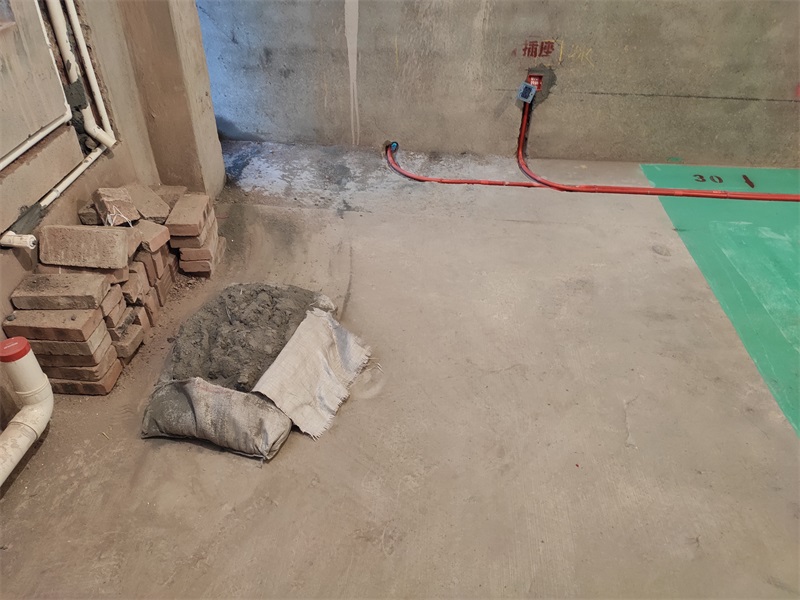

墙角禁止走管，距墙30cm以上

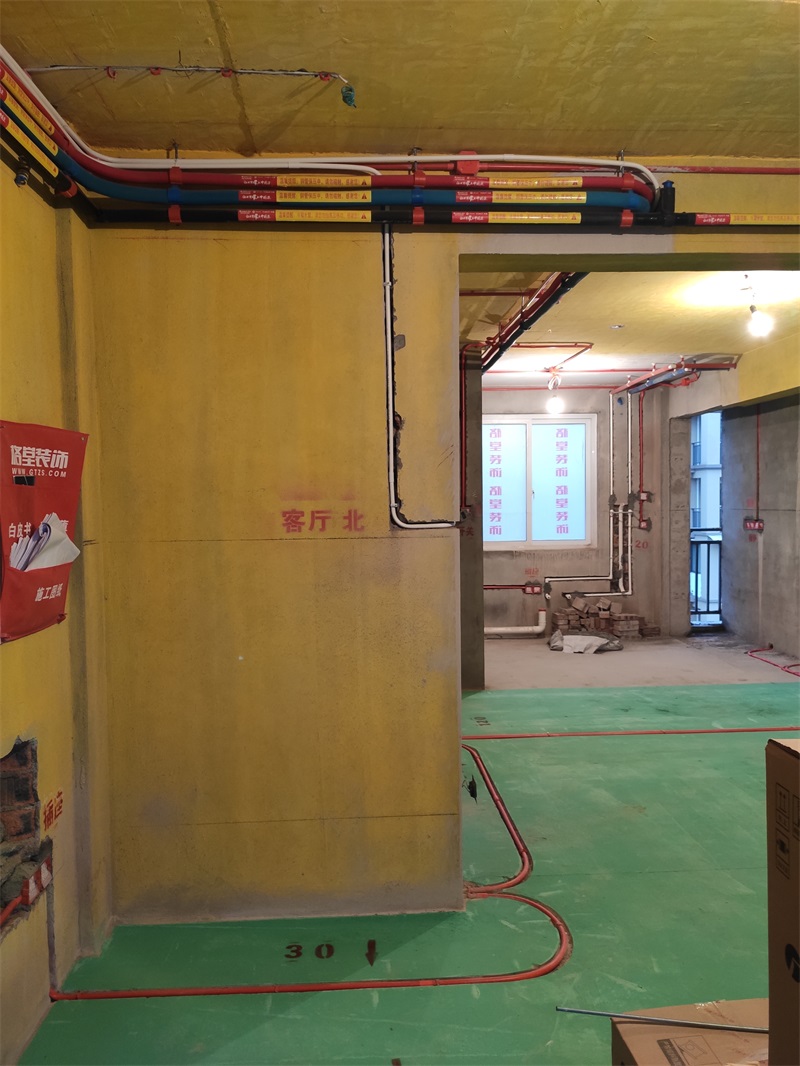

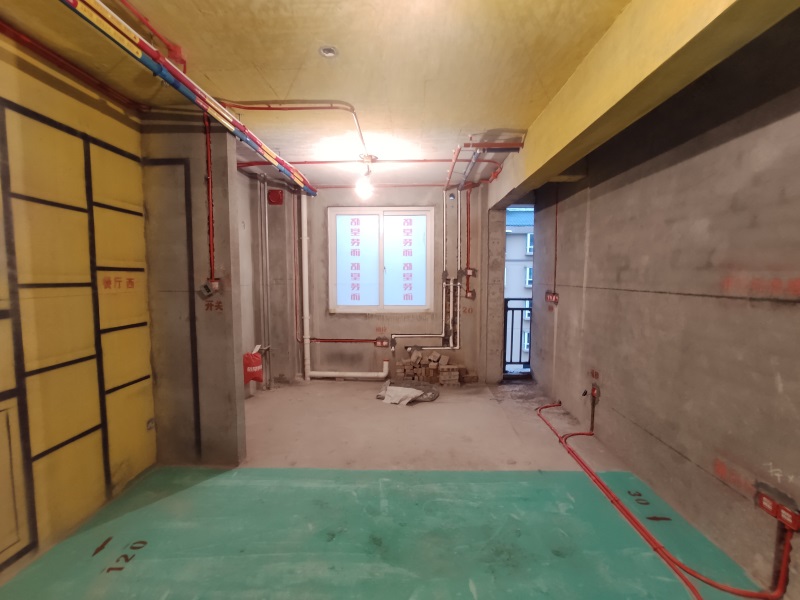

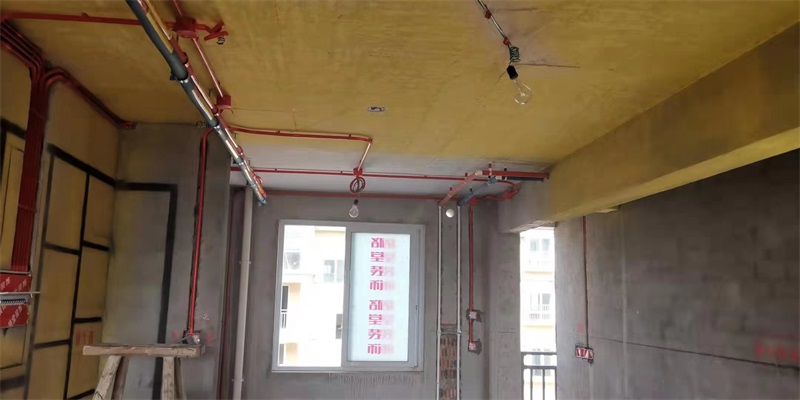

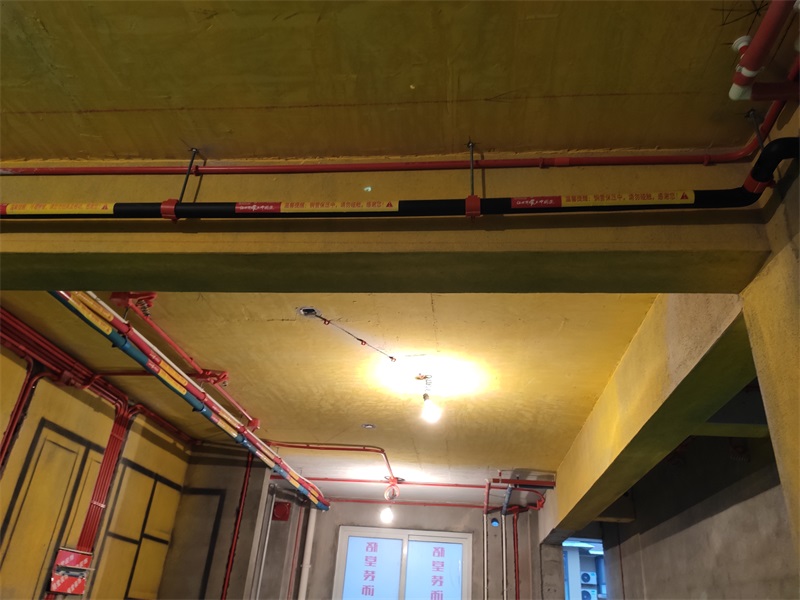

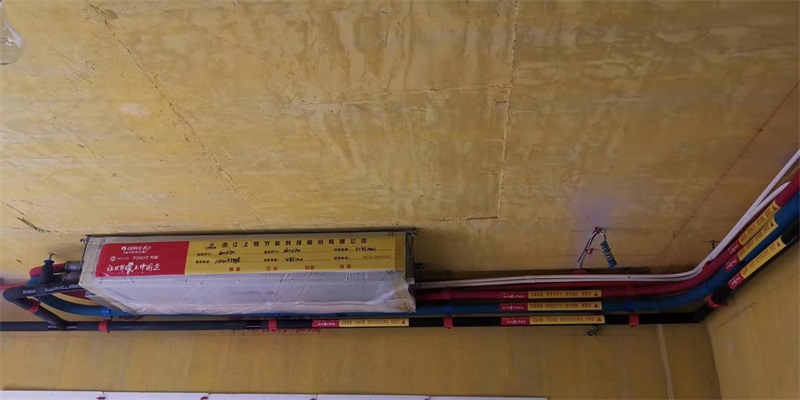

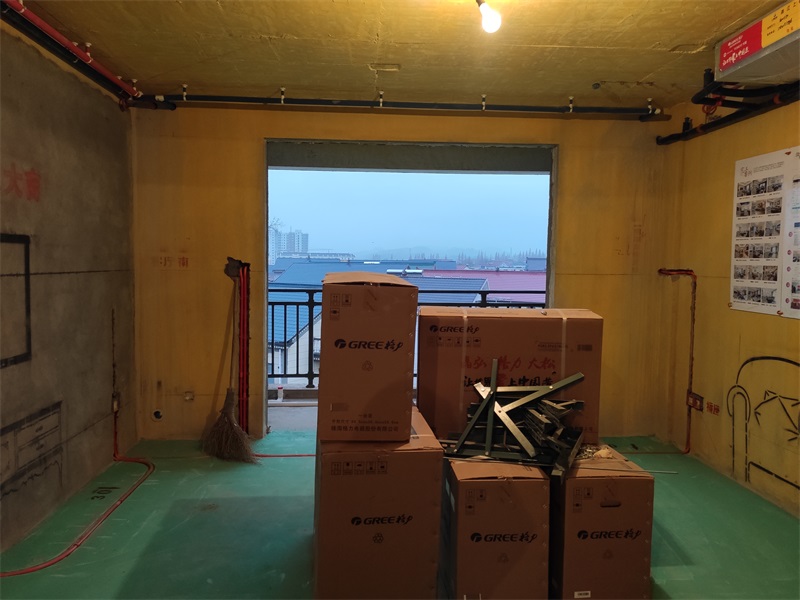

顶部线路用黄腊管保护到位

发表于 2019-12-21 15:05:59

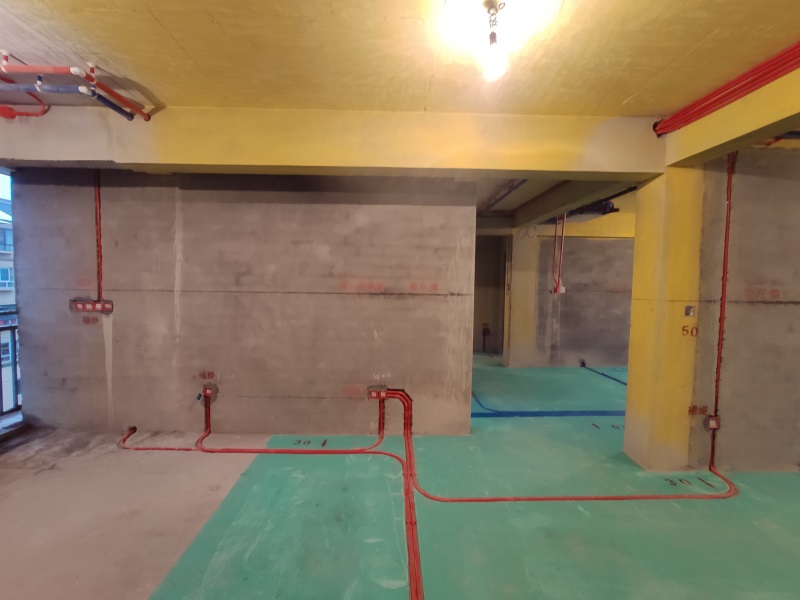

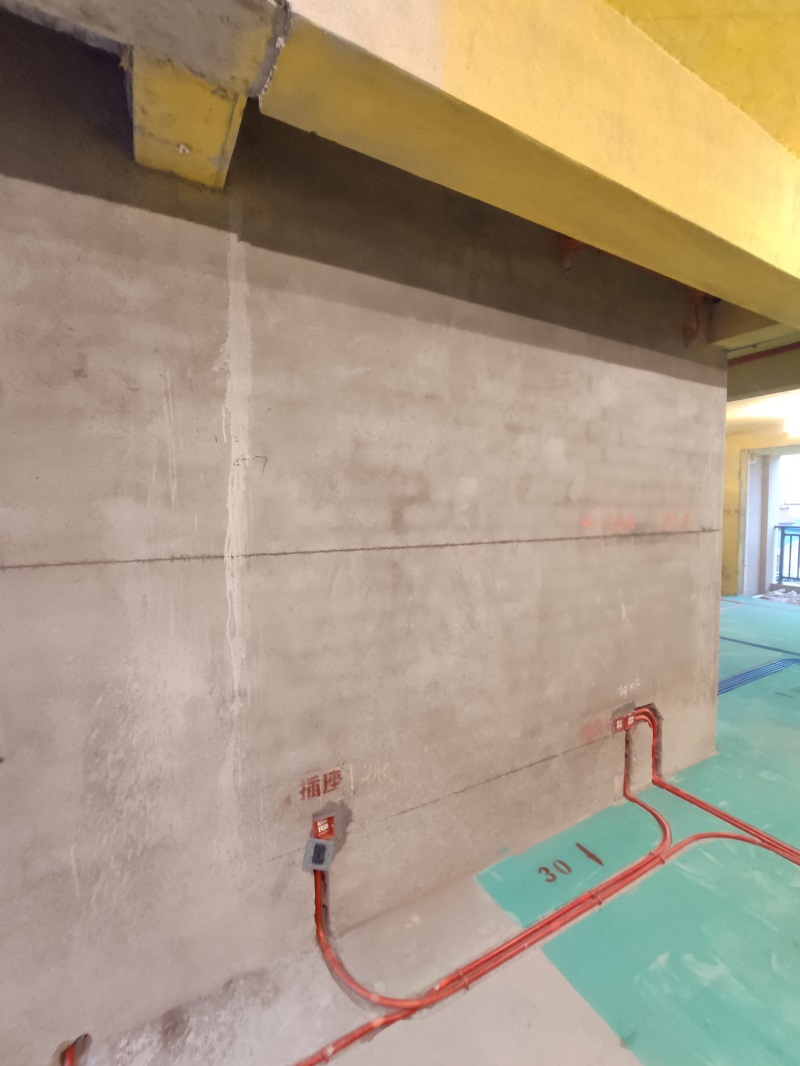

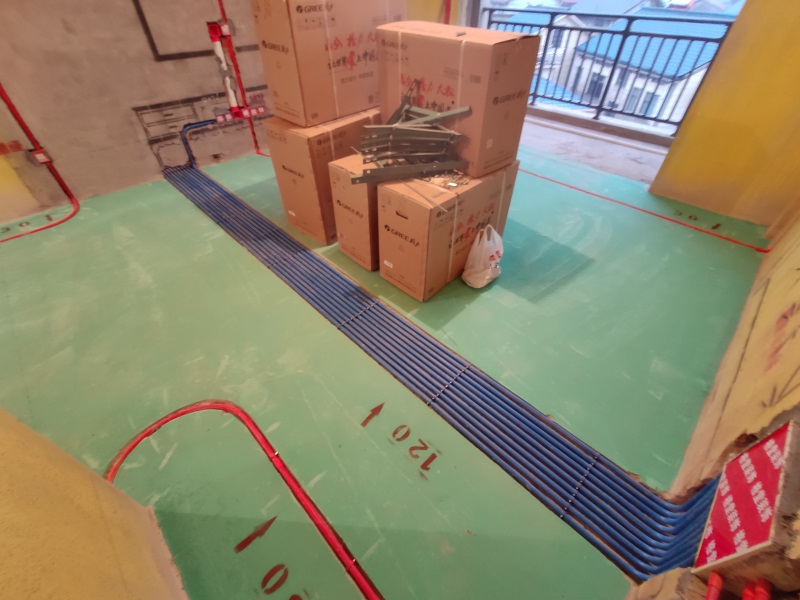

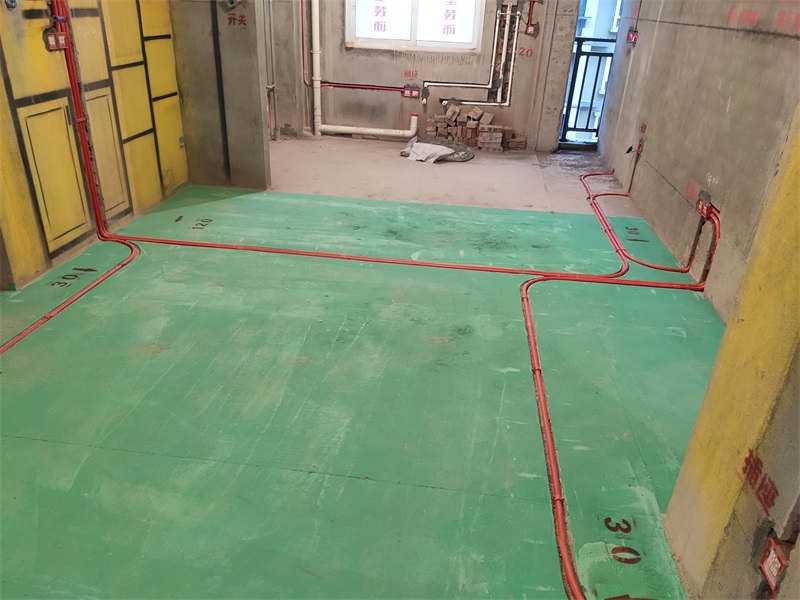

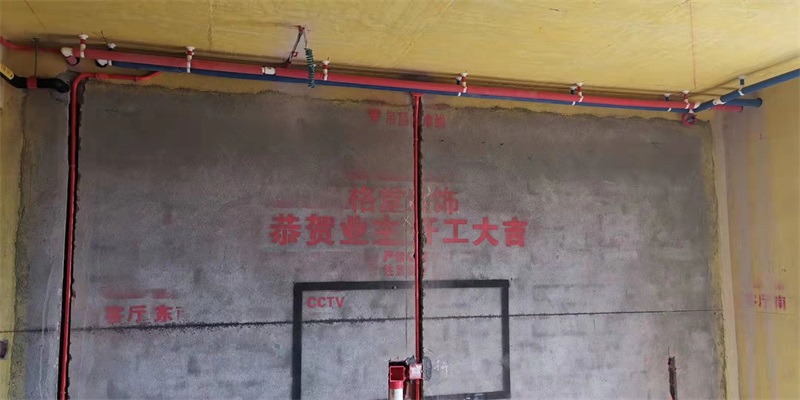

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2019-12-21 15:07:16

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

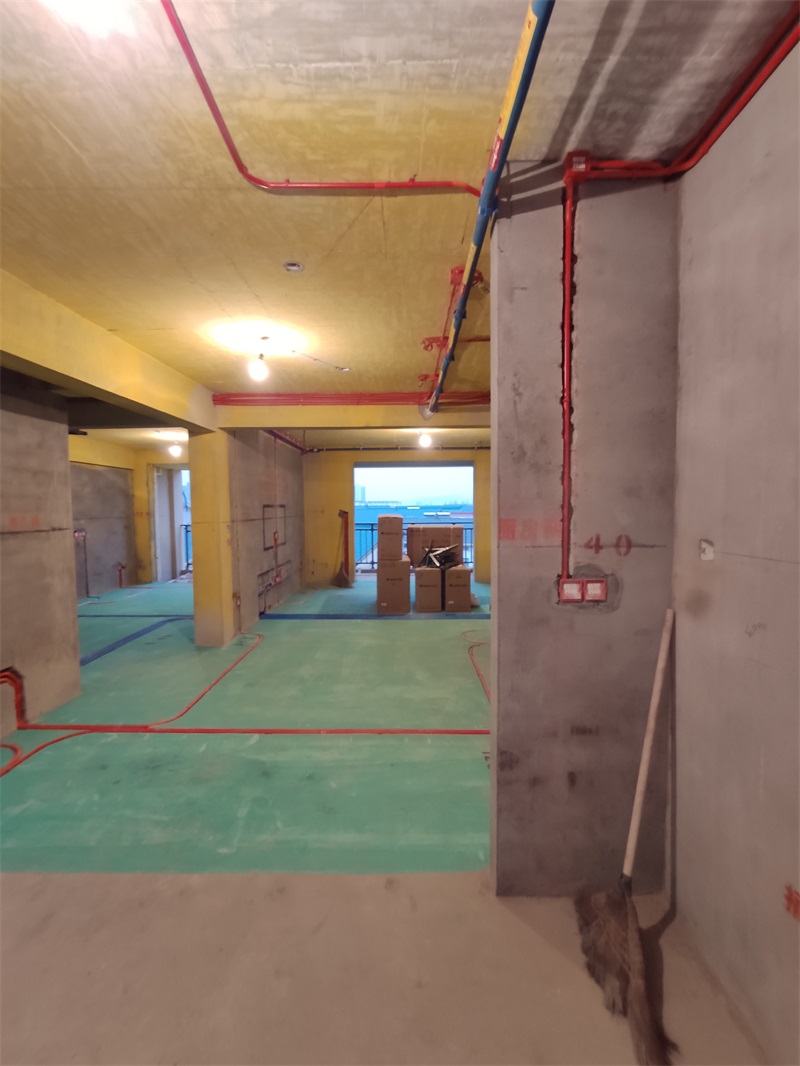

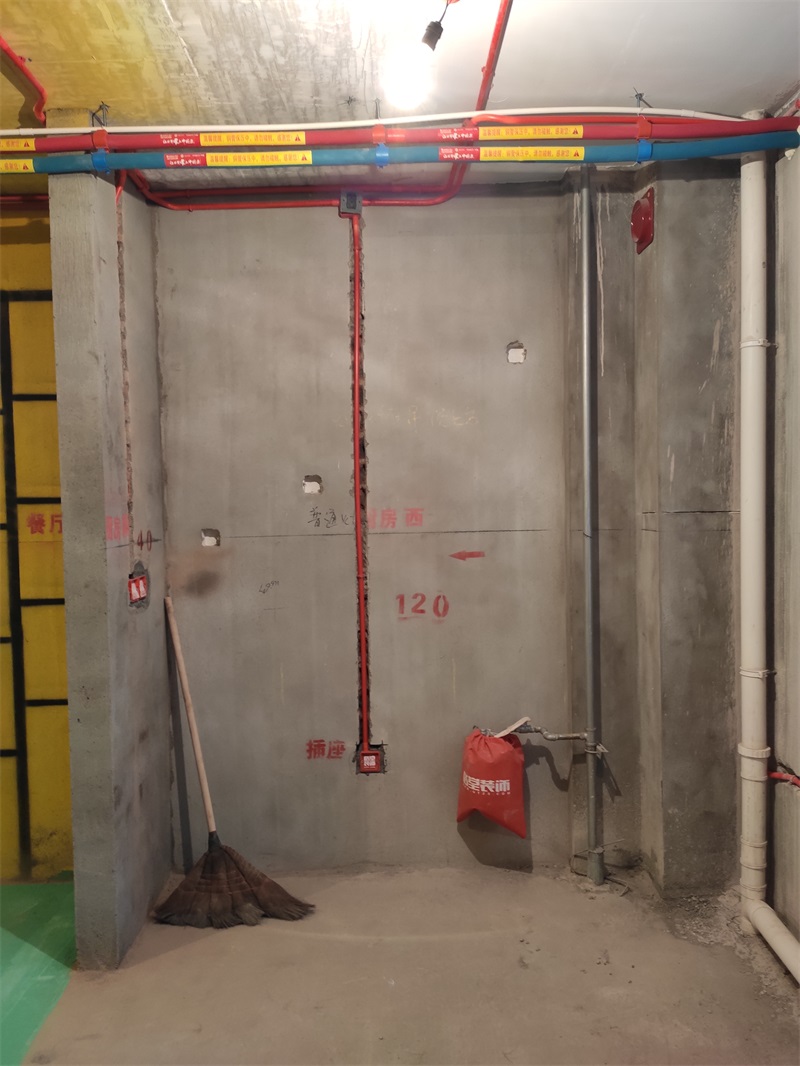

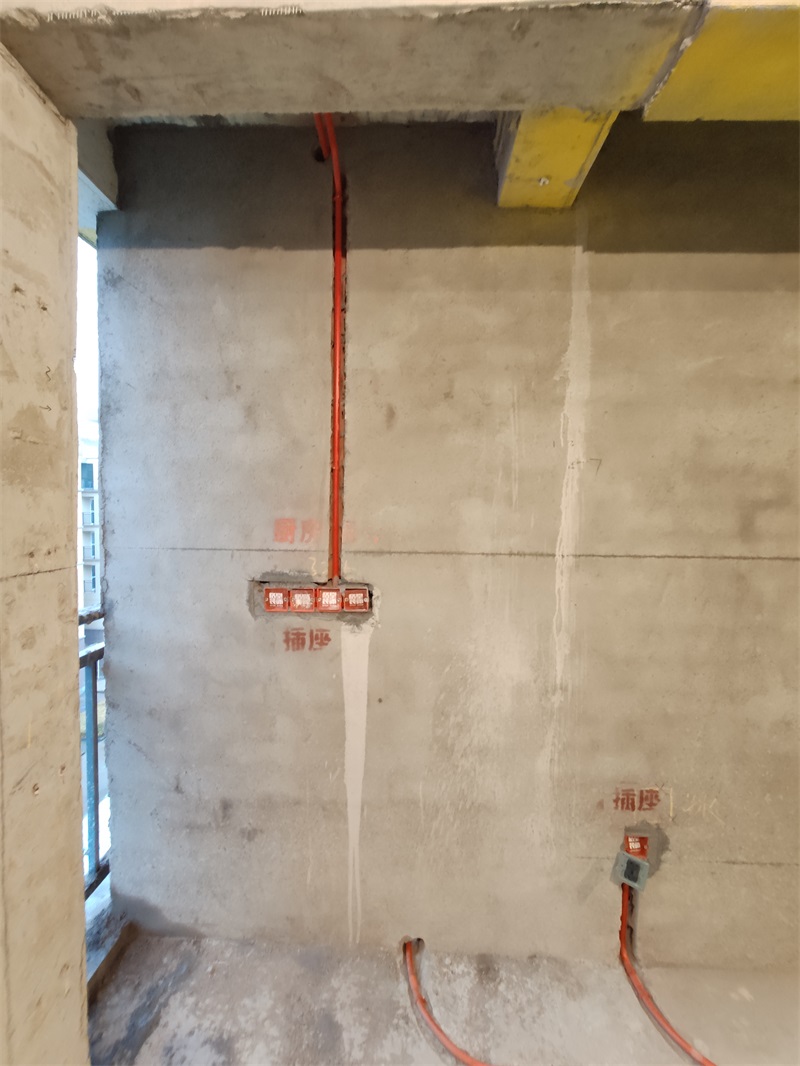

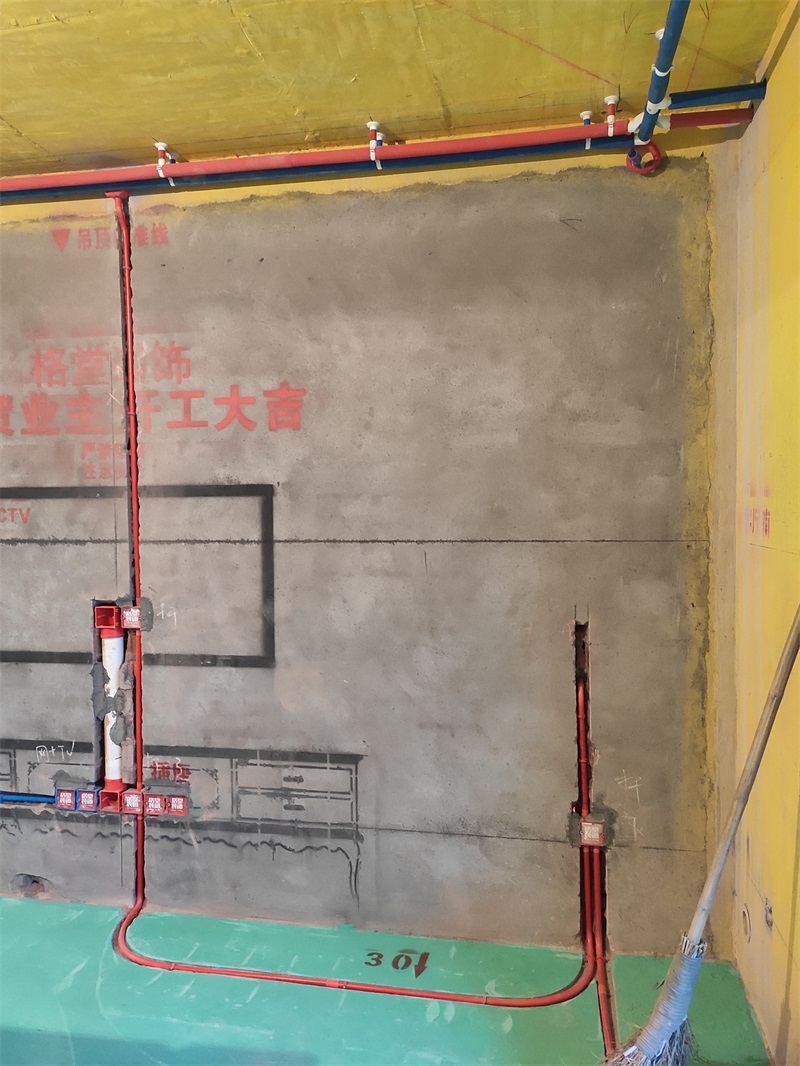

线路布置横平竖直，符合施工规范

发表于 2019-12-21 15:08:51

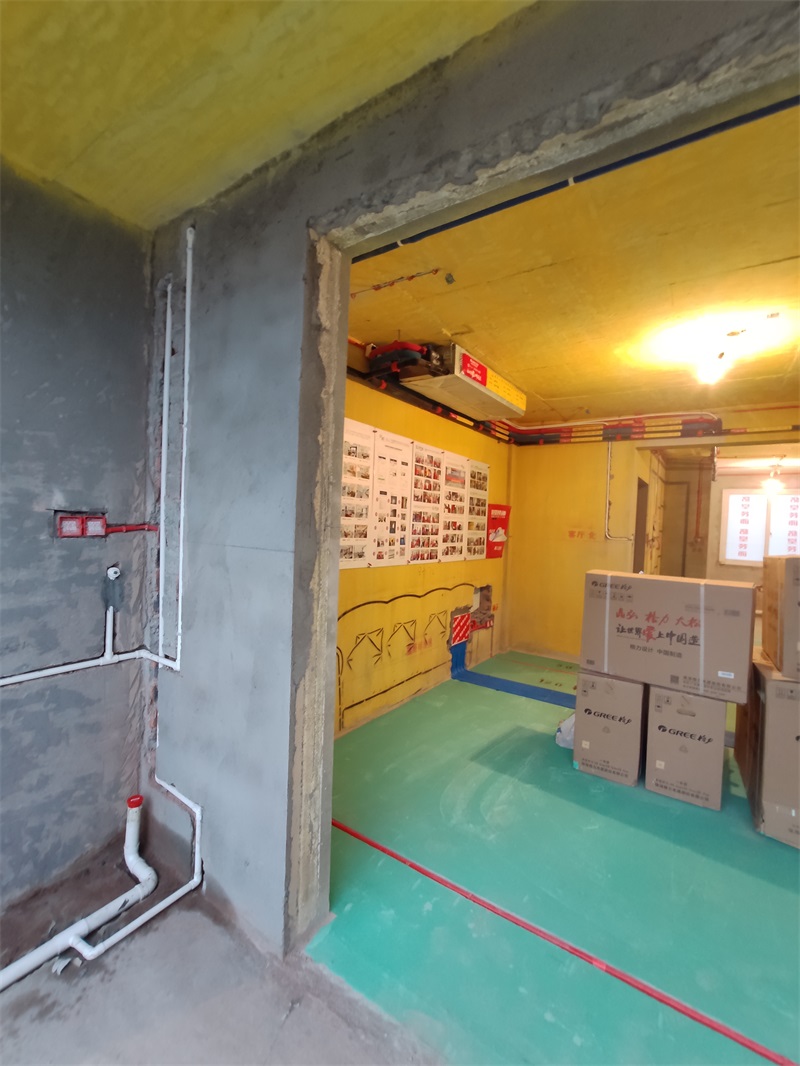

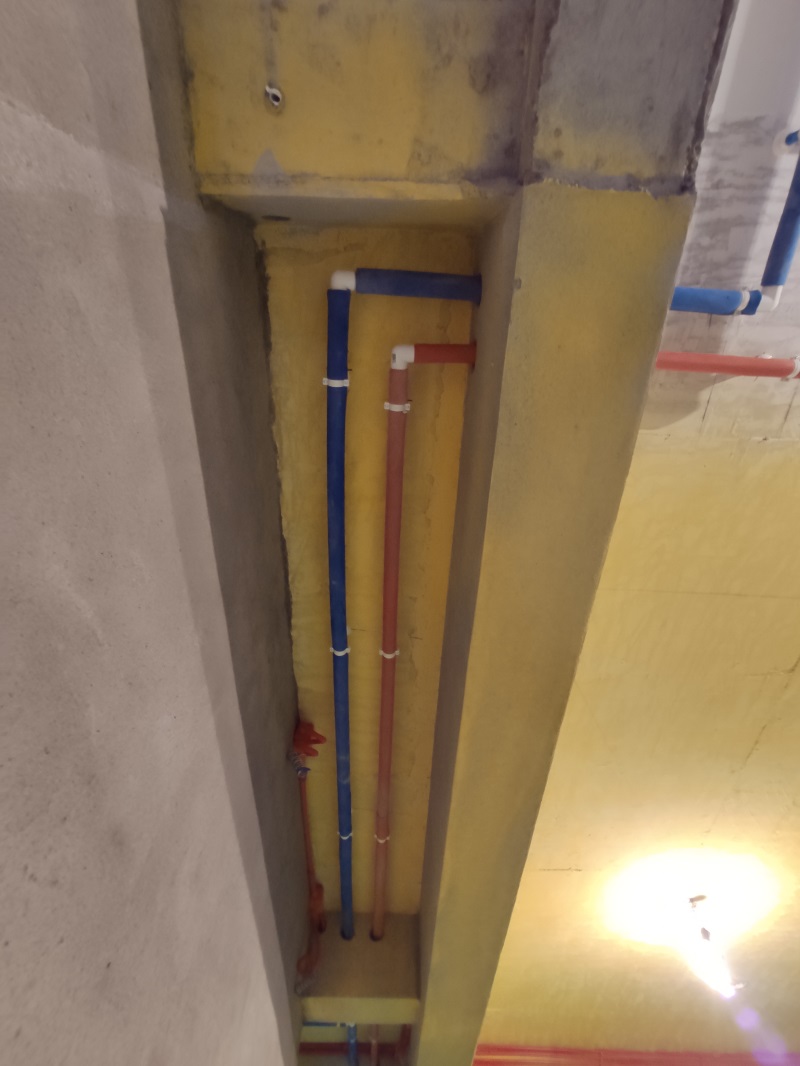

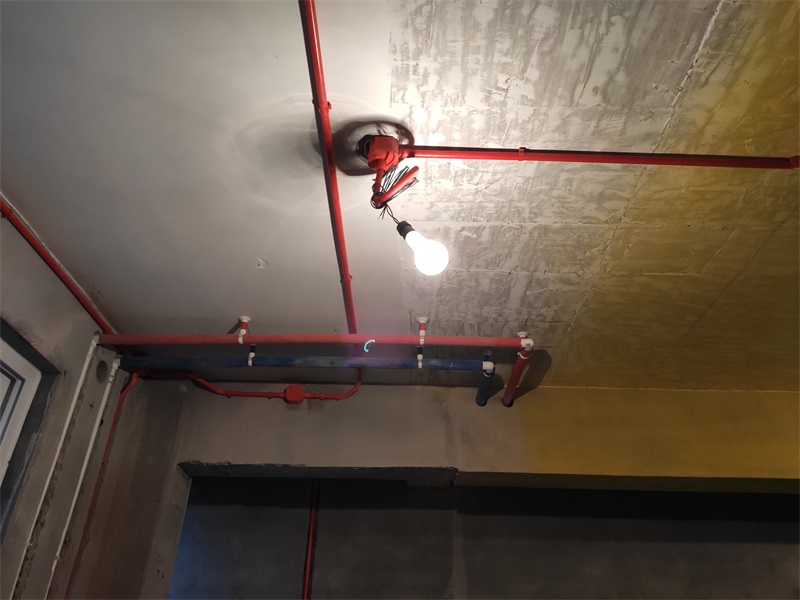

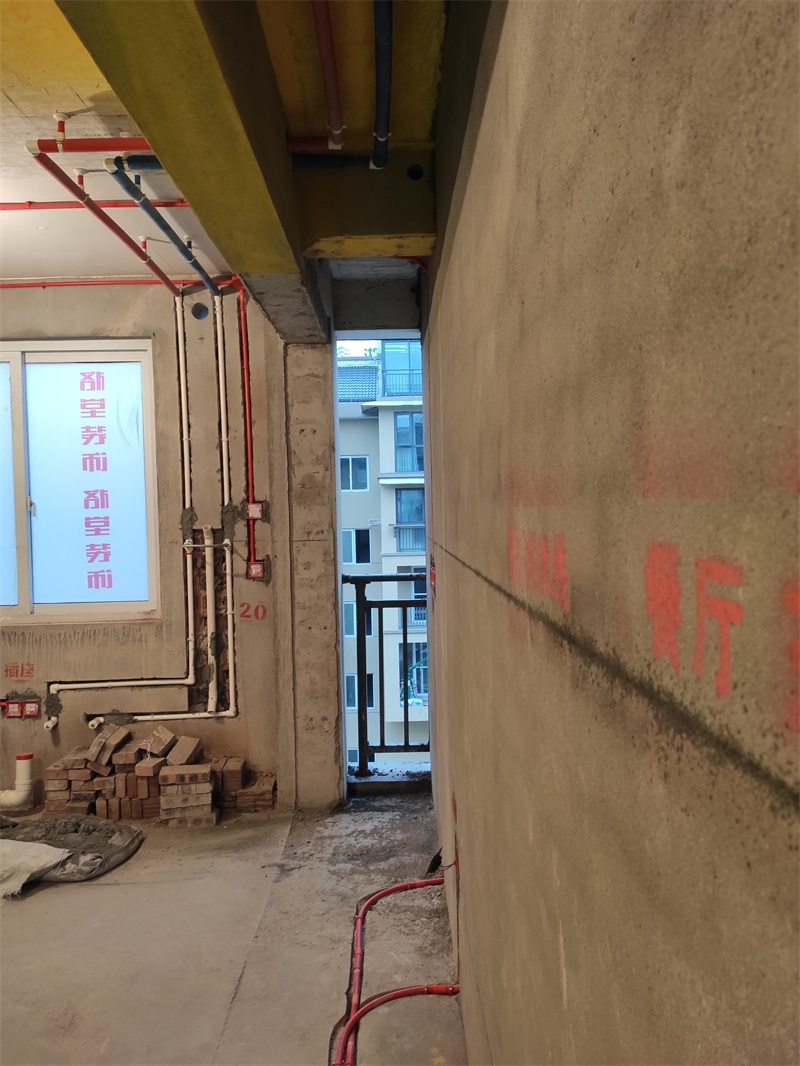

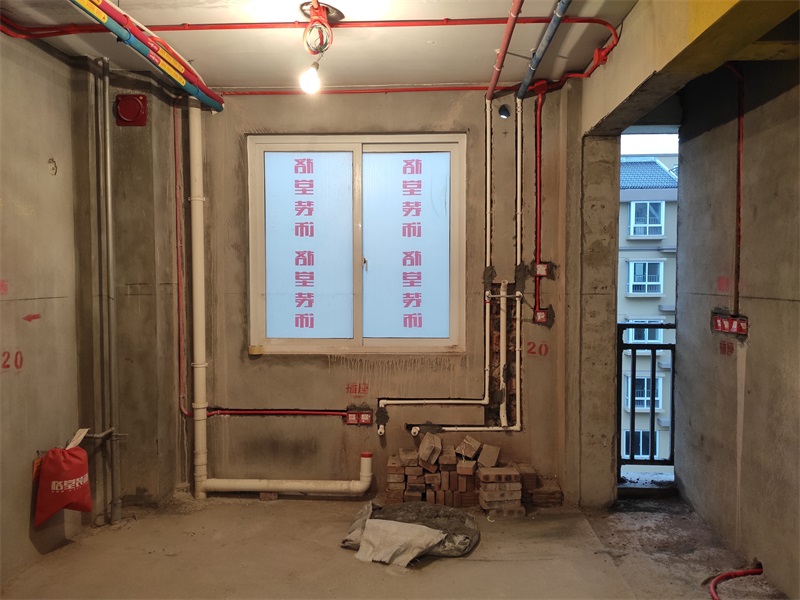

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

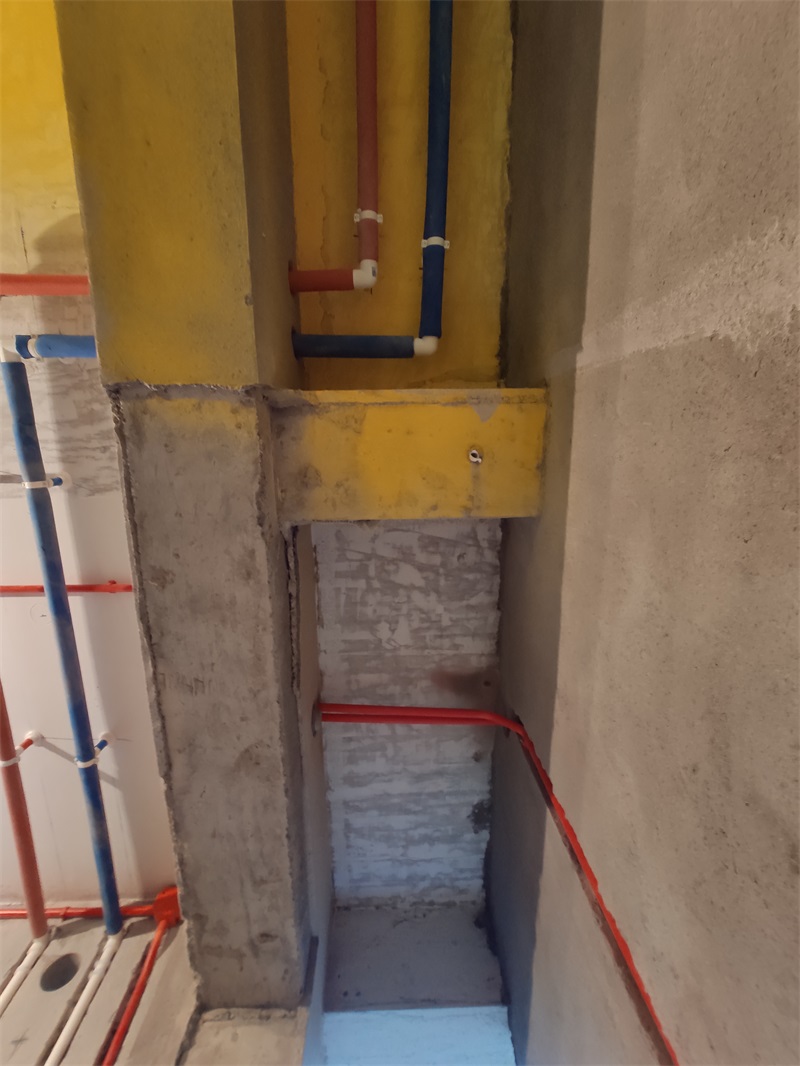

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色，弯头处外露，保温棉不需要包裹

发表于 2019-12-21 15:09:54

冷热水管保温棉应分色，热水管保温棉为红色，冷水管保温棉为蓝色，弯头处外露，保温棉不需要包裹

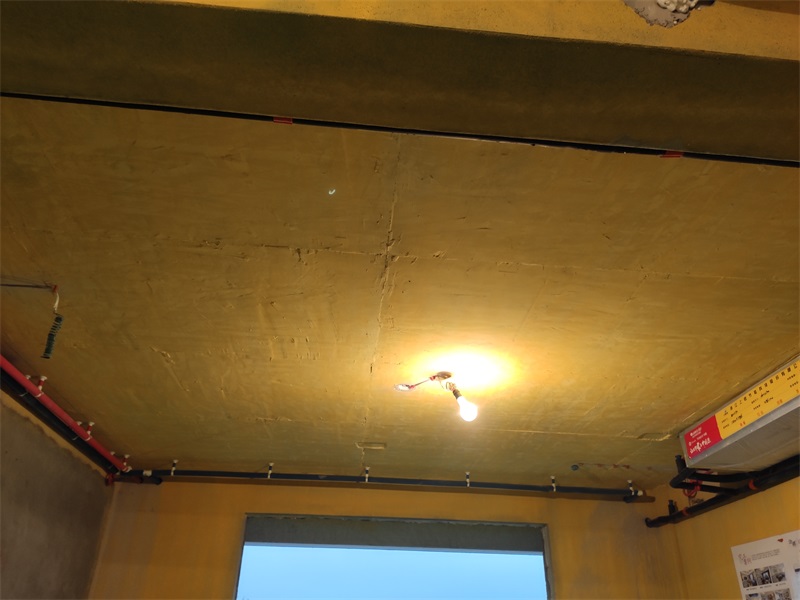

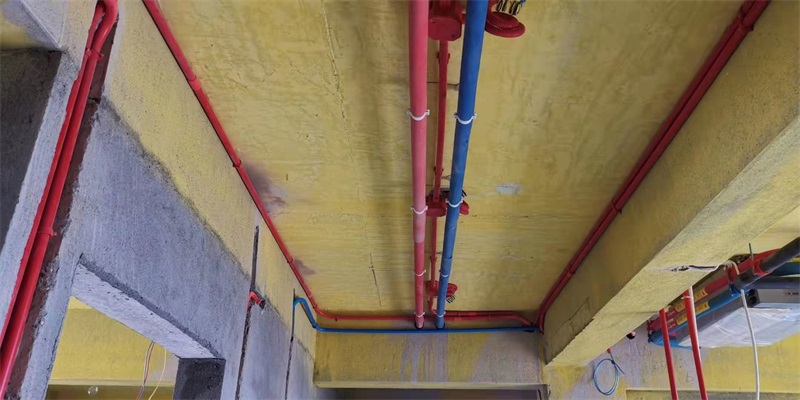

水管吊卡间距应小于80cm

发表于 2019-12-21 15:10:37

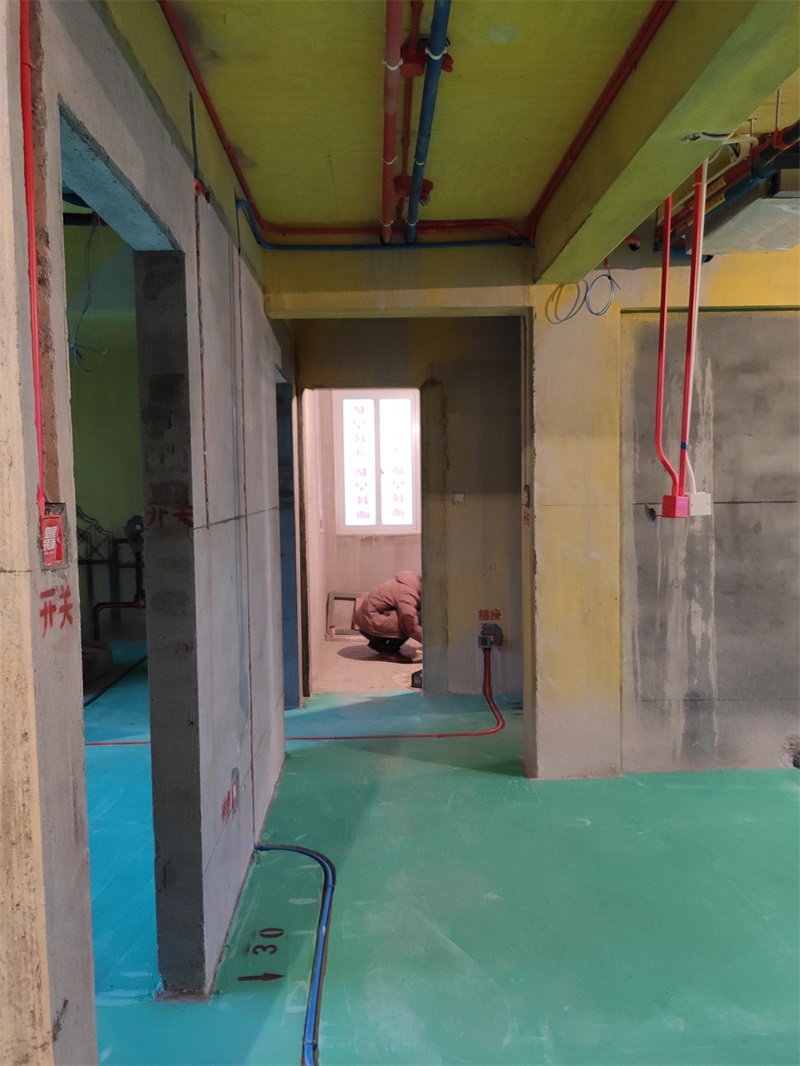

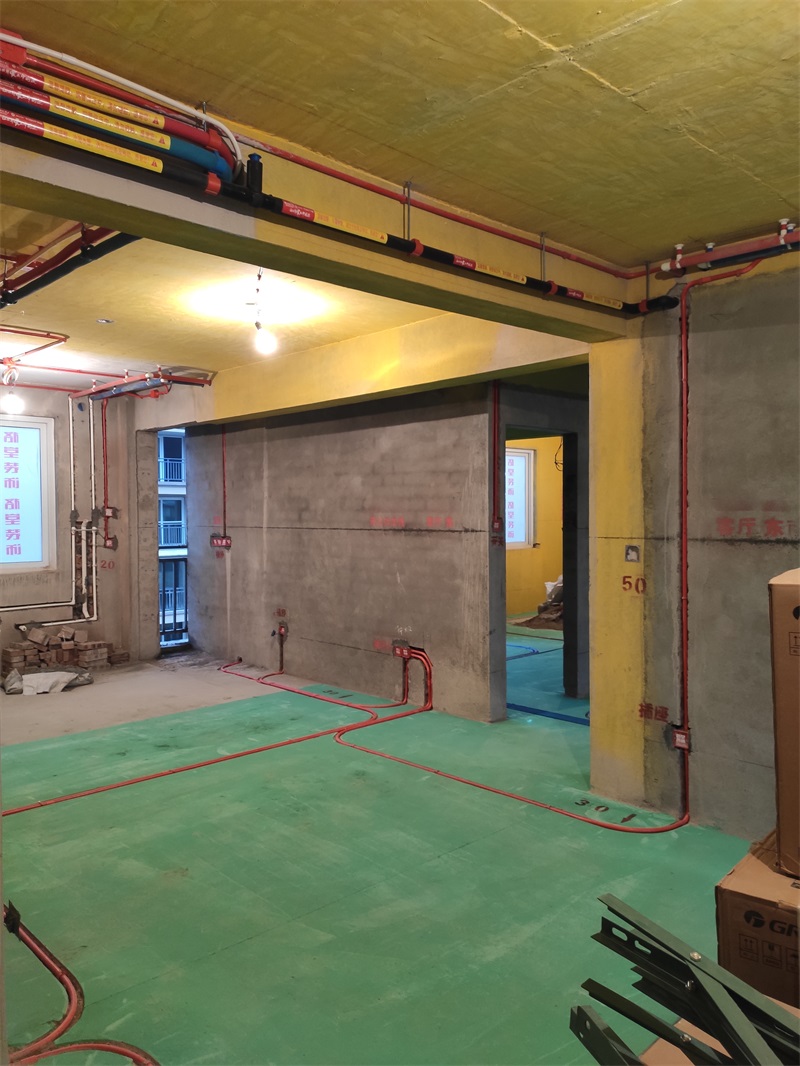

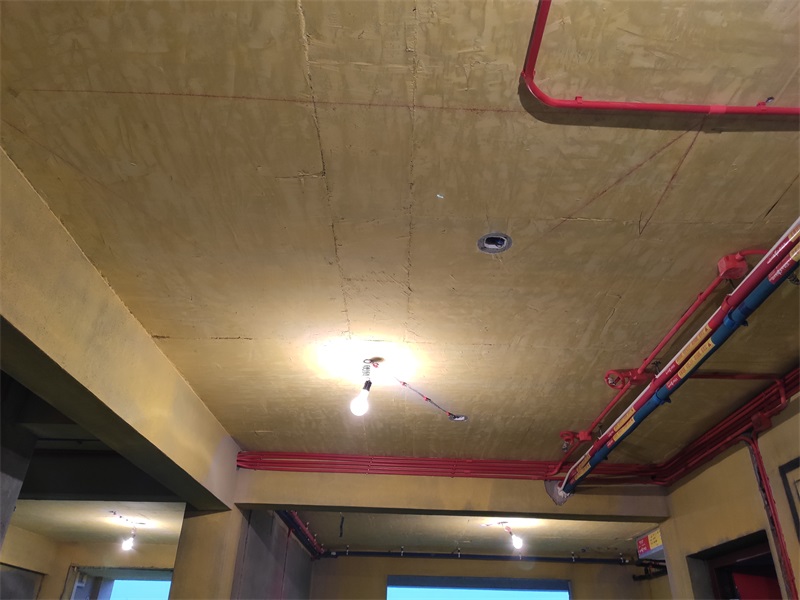

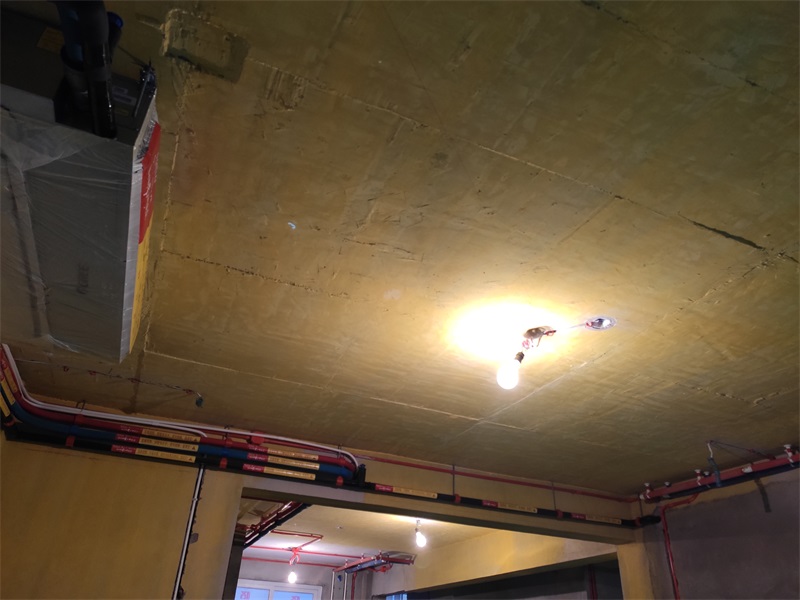

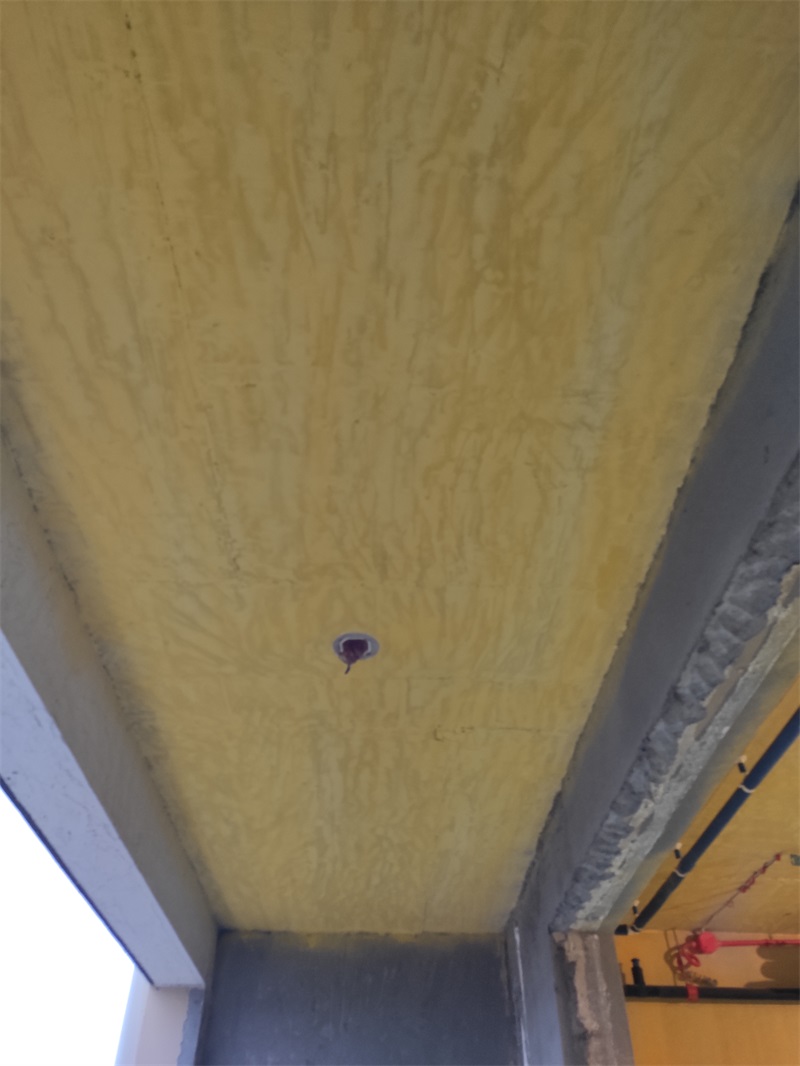

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-12-21 15:11:39

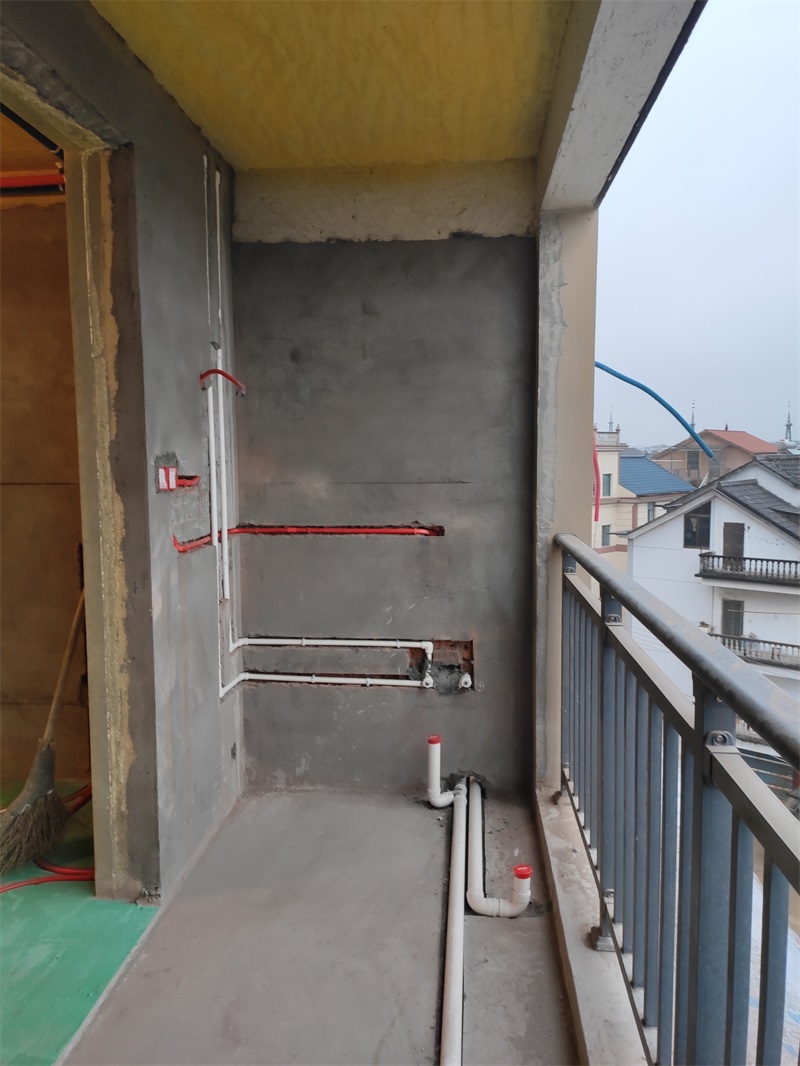

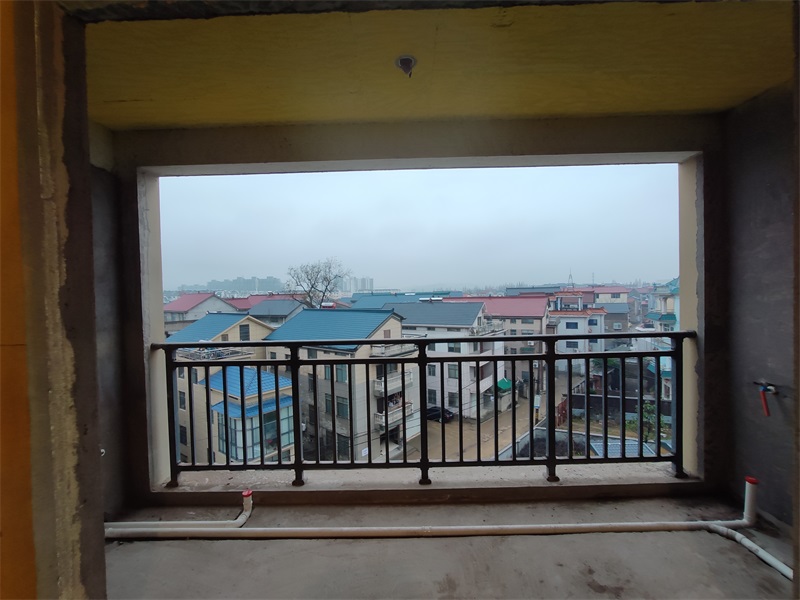

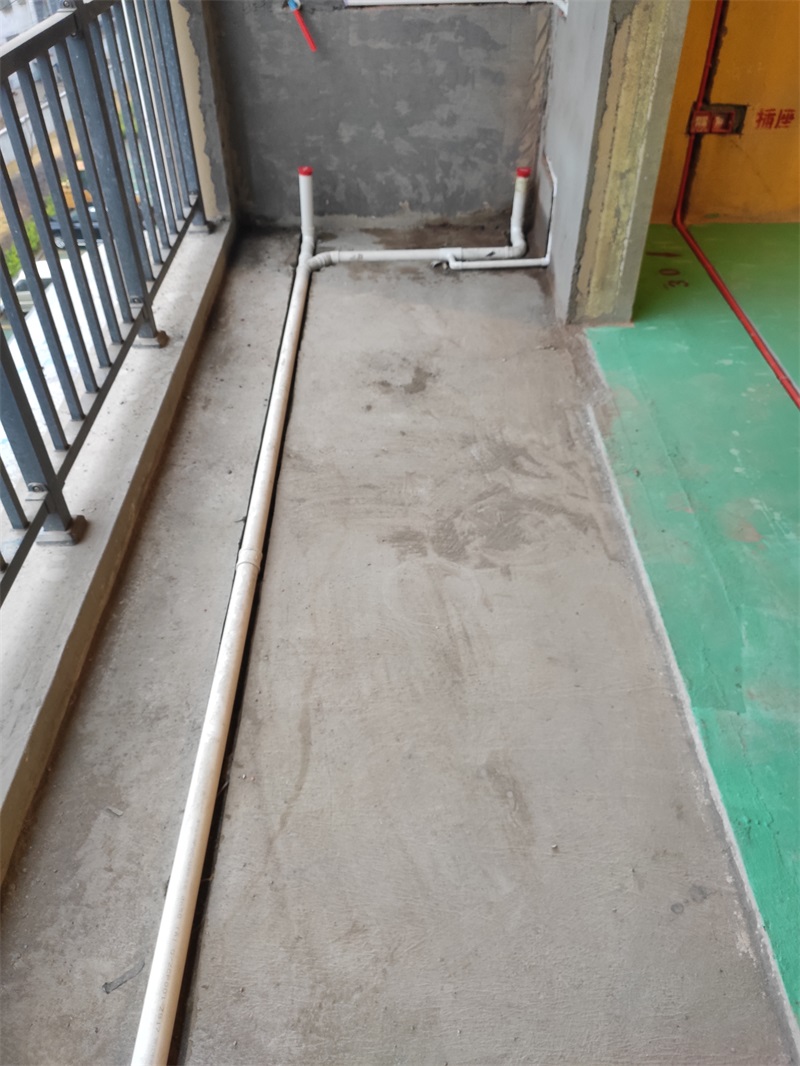

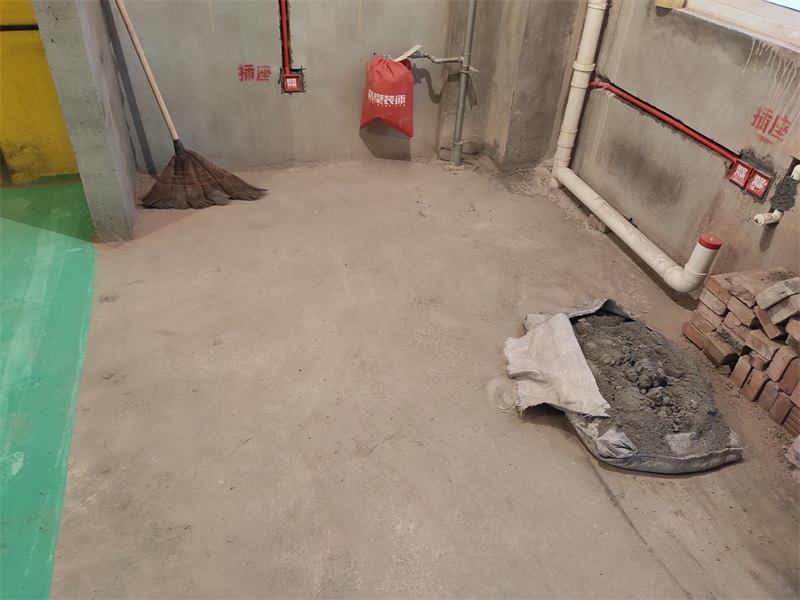

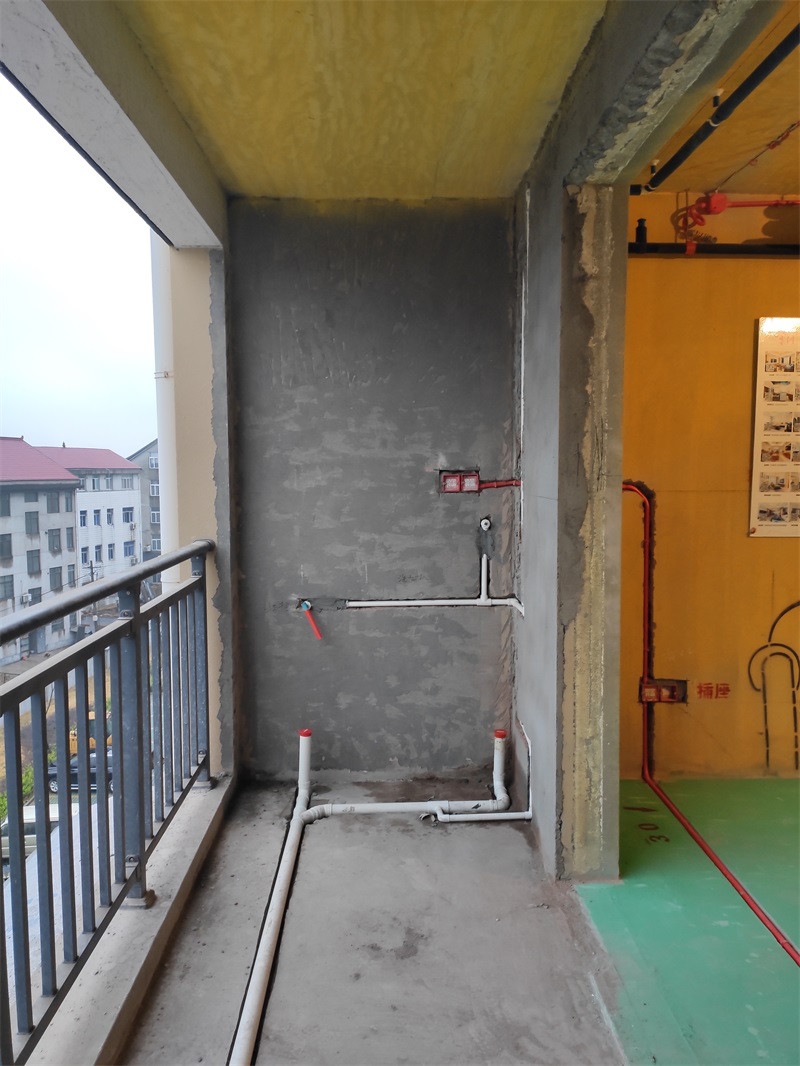

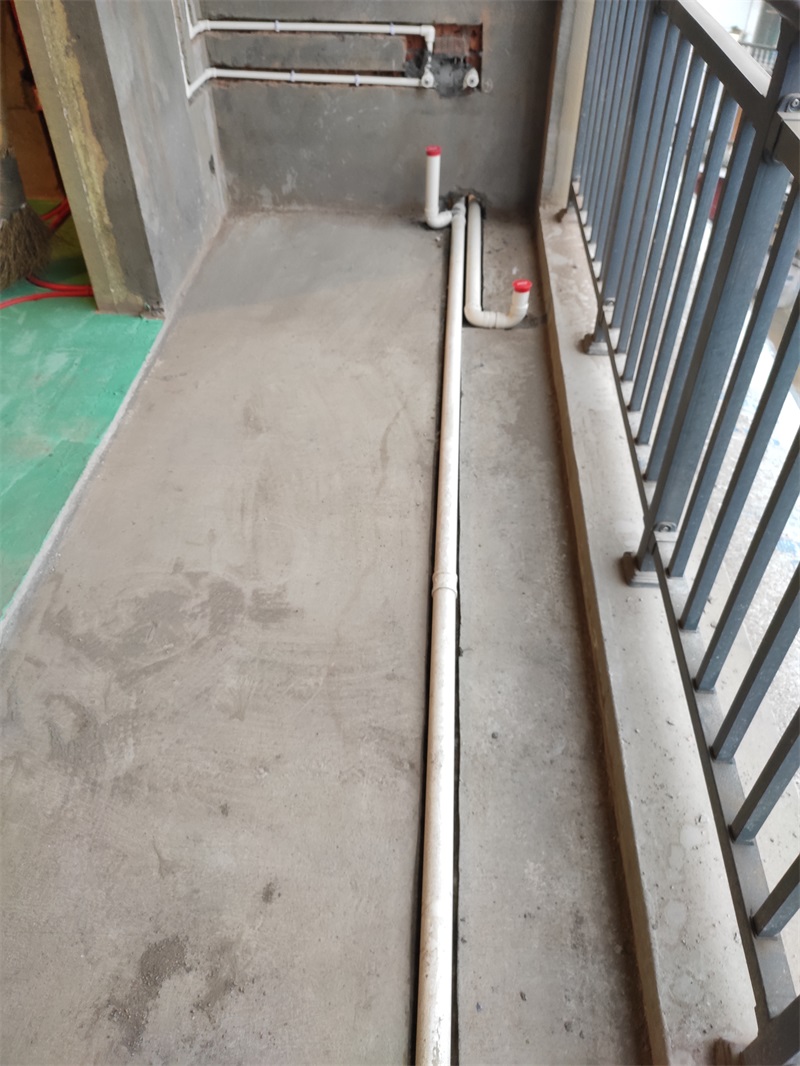

洗衣机下水要求不能与地漏排水管相通,防止后期地漏反水。（特殊情况除外

发表于 2019-12-21 15:12:36

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷
