[衢州] 南益嘉苑10-1-50#131 ㎡ 北欧—-秋鸣

[复制链接]
 楼主| 发表于 2019-12-10 19:07:39 | 显示全部楼层

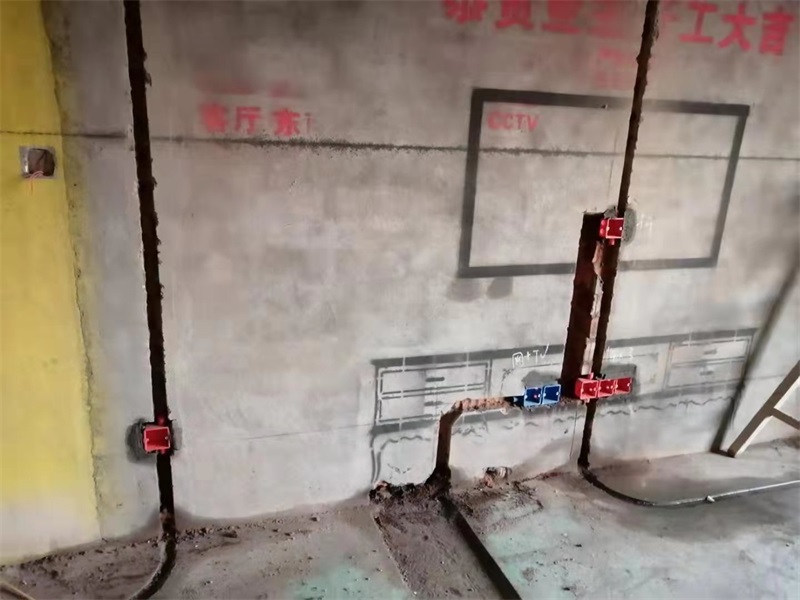

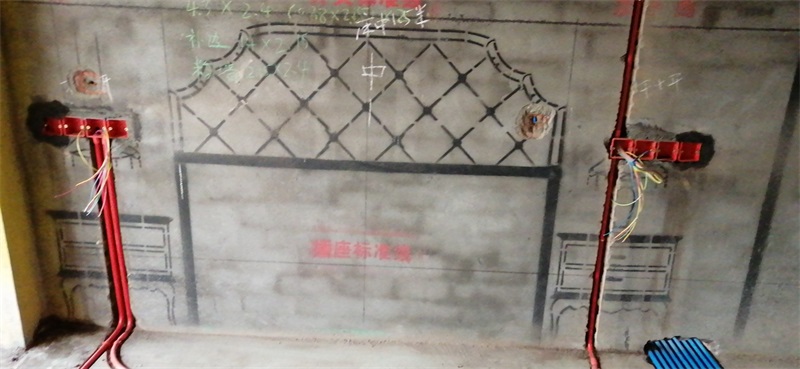

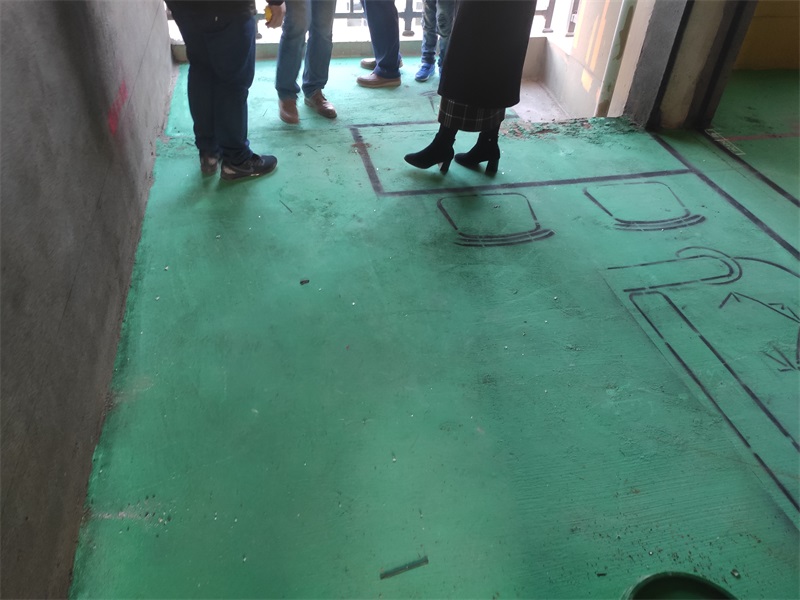

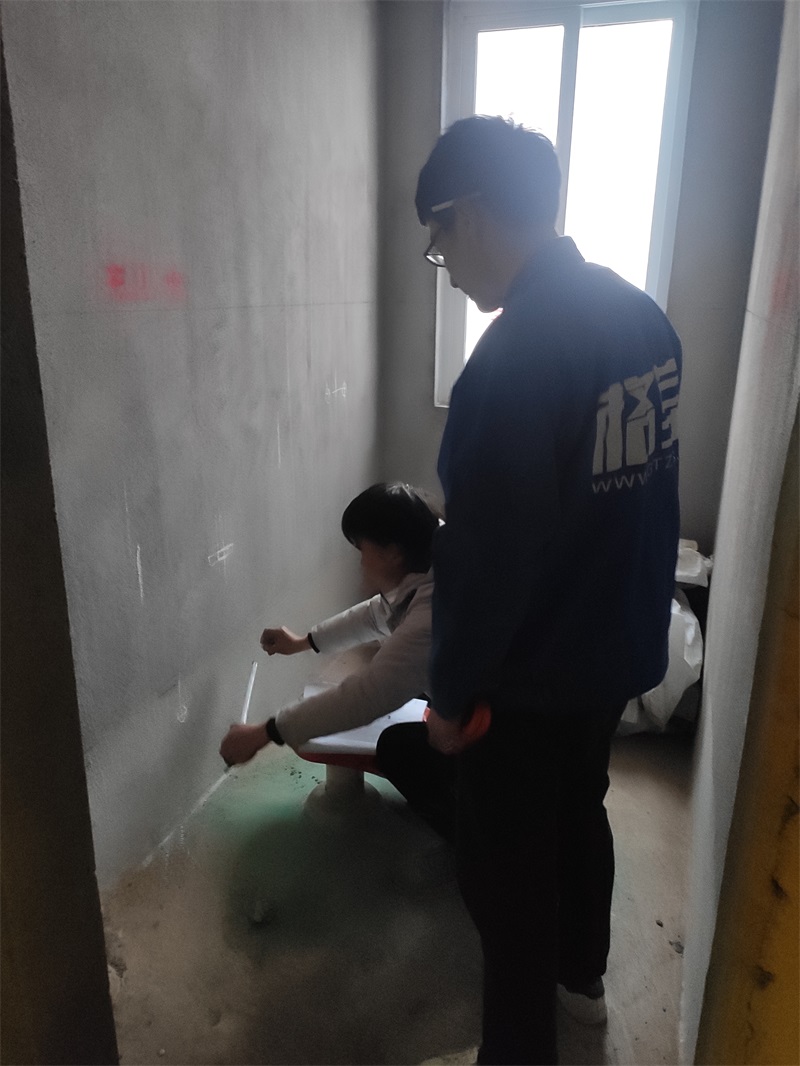

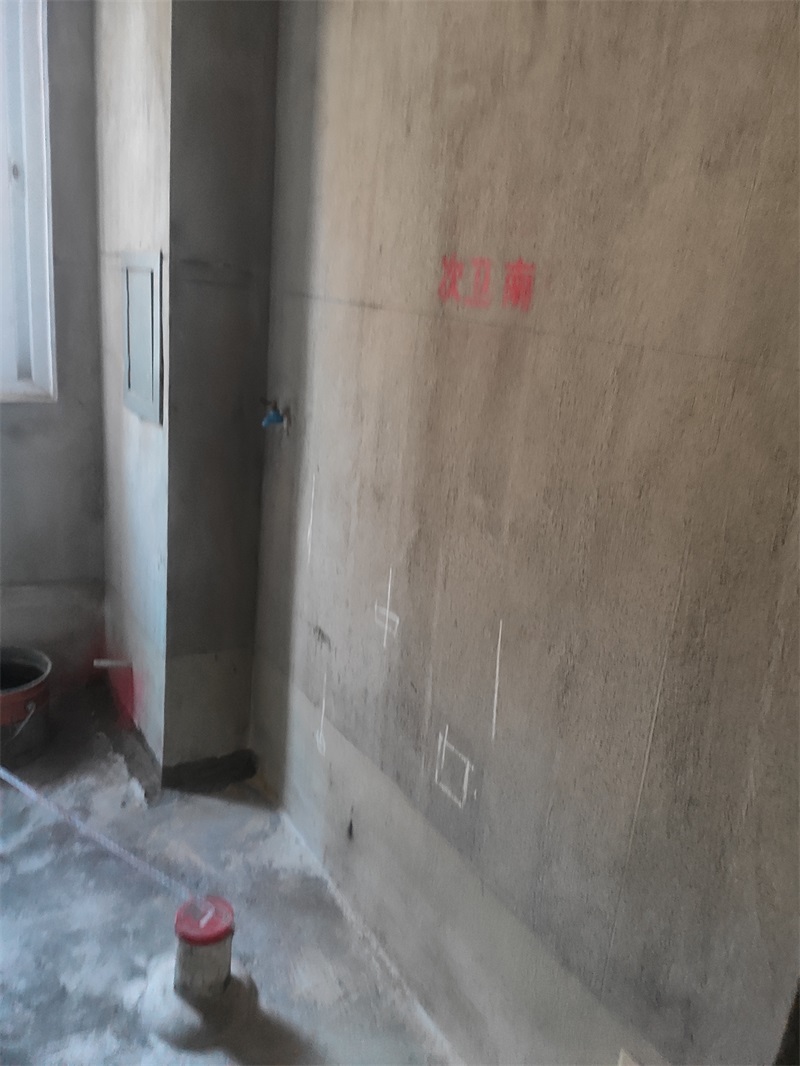

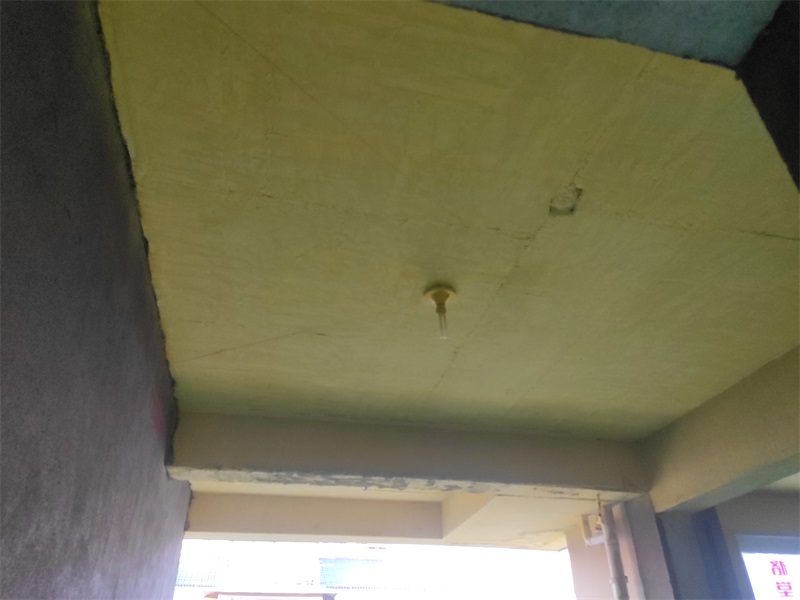

现场水电放样,标识直接用记号笔画在墙面上





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-10 19:08:00 | 显示全部楼层

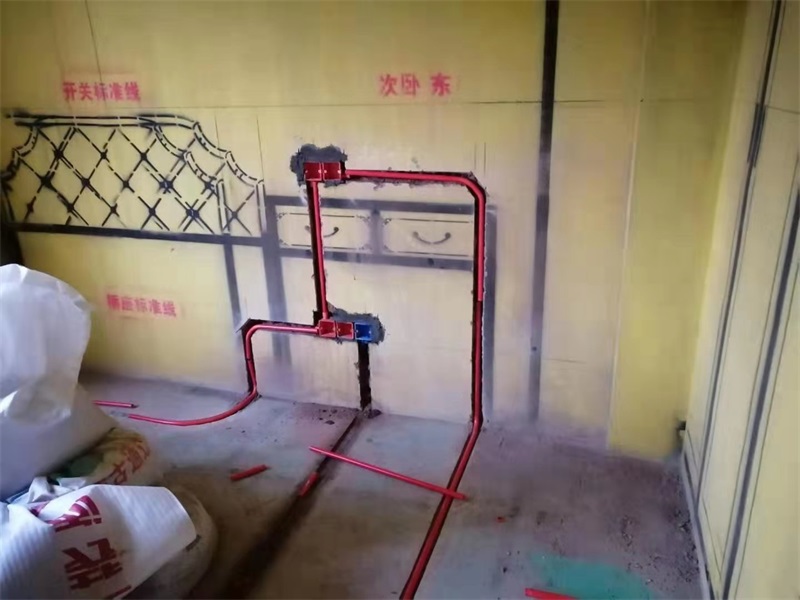

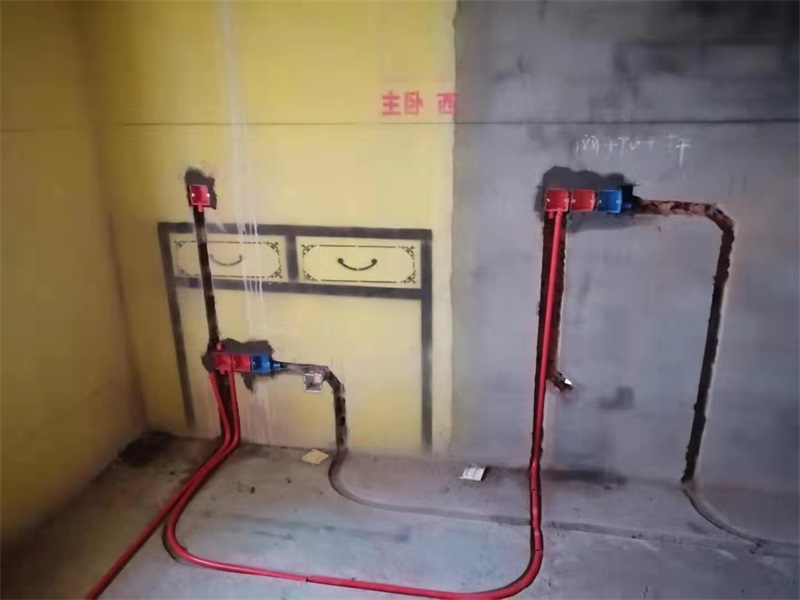

水电放样


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-20 10:46:38 | 显示全部楼层

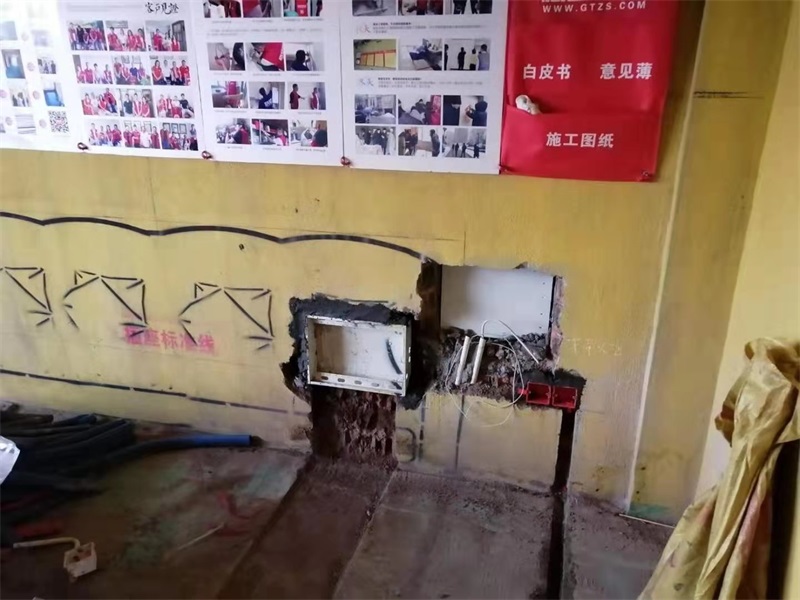

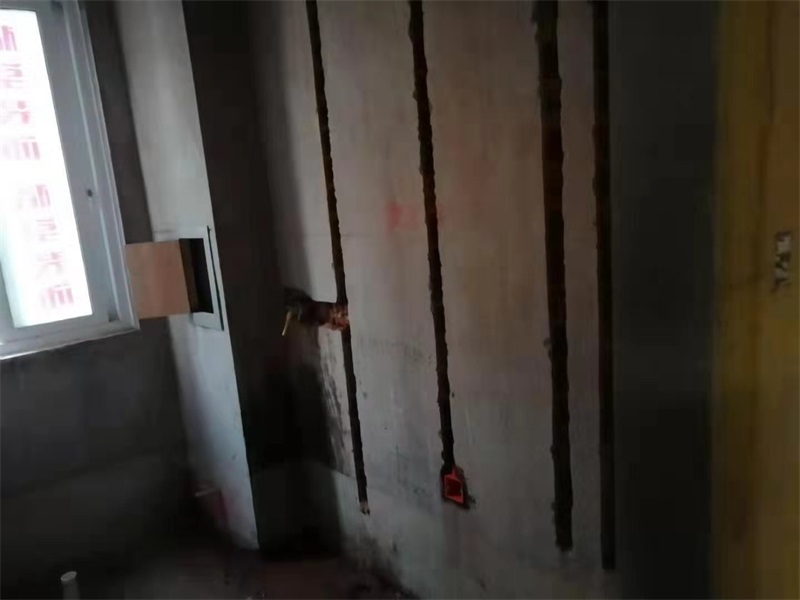

管槽切割应横平竖直,深度符合要求,墙槽应保证管外有1~1.5cm以上的砂浆保护层,混凝土位置低于墙面0.5cm,宽度大于管径,以确保管内外砂浆紧密结合,地槽打到原建筑现浇面




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-20 10:48:37 | 显示全部楼层

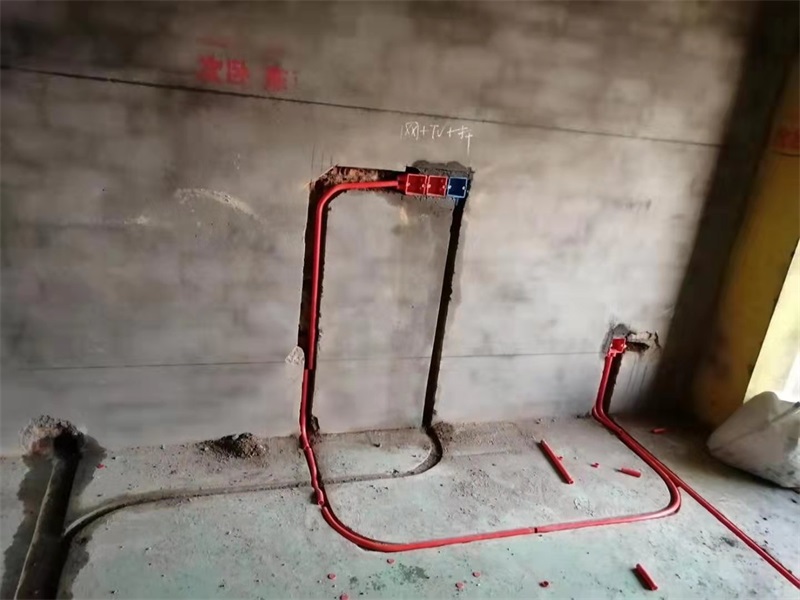

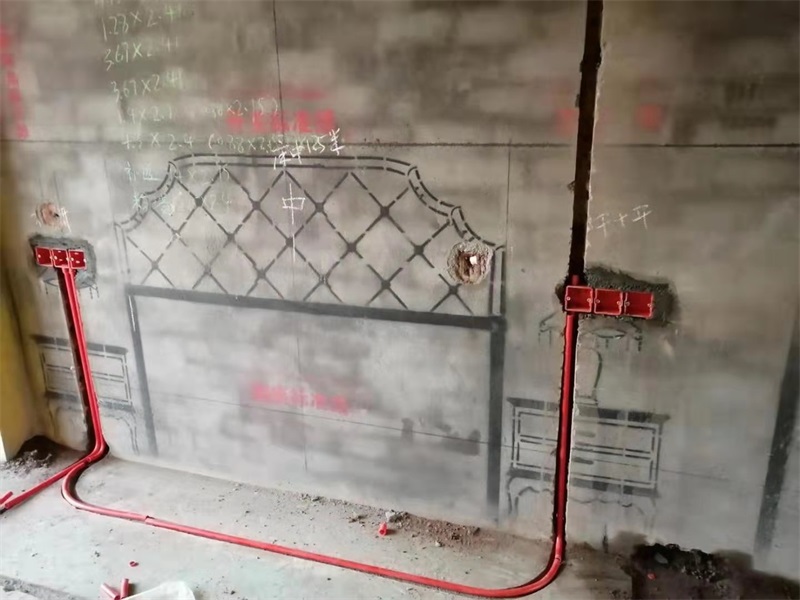

线管转弯处不能用弯头,用弹簧弯曲要不扁不皱




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-20 10:49:32 | 显示全部楼层

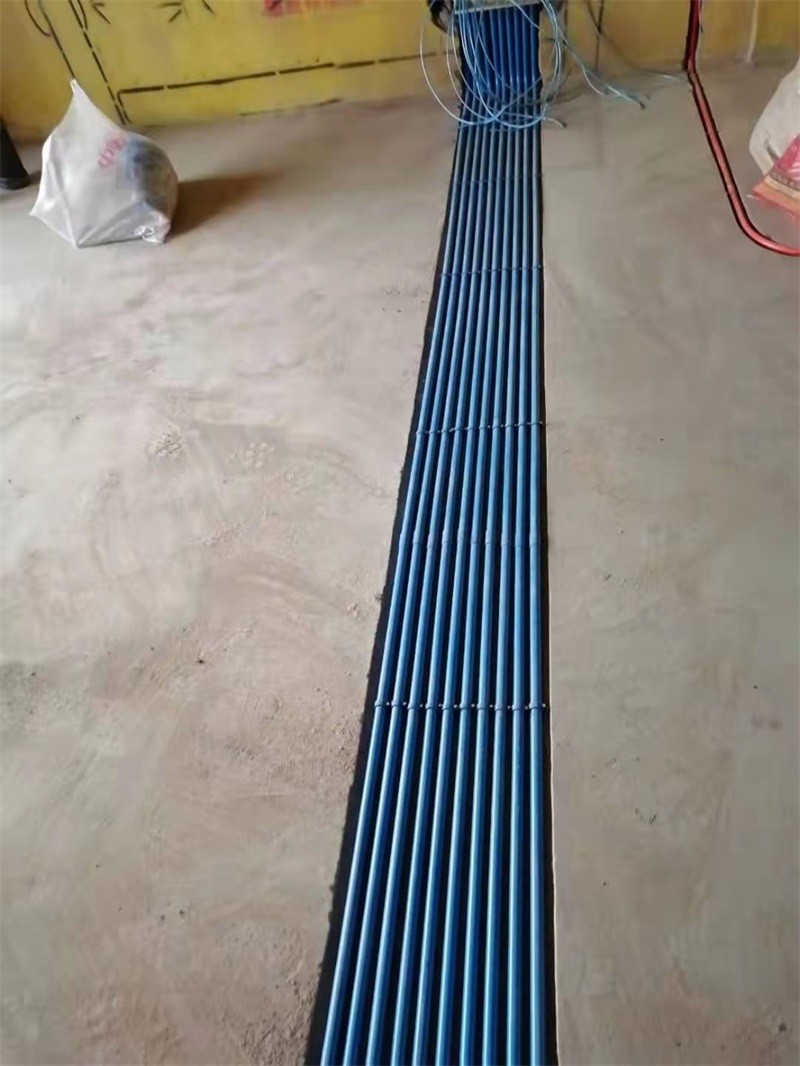

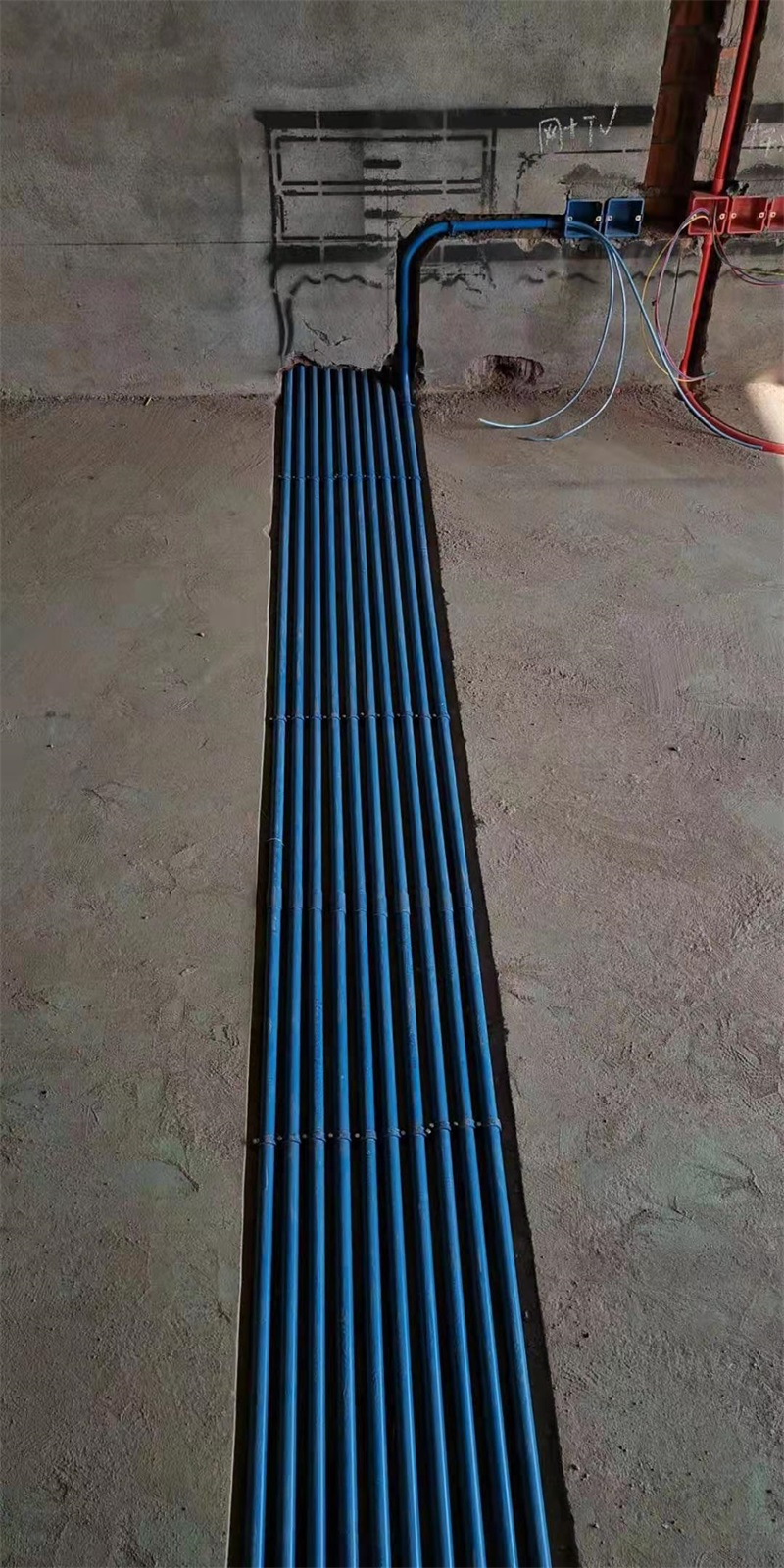

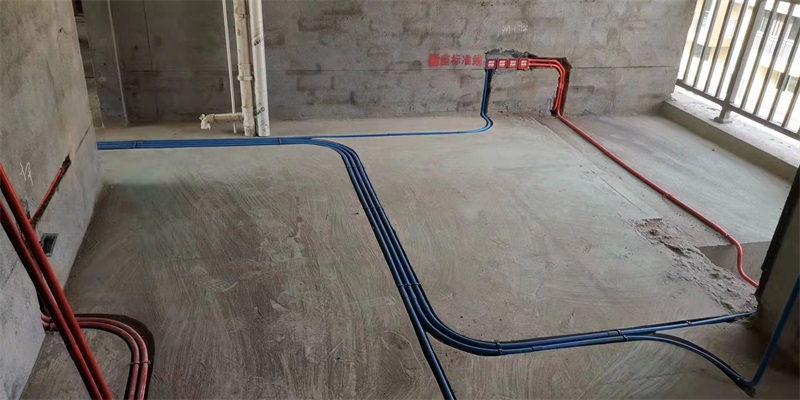

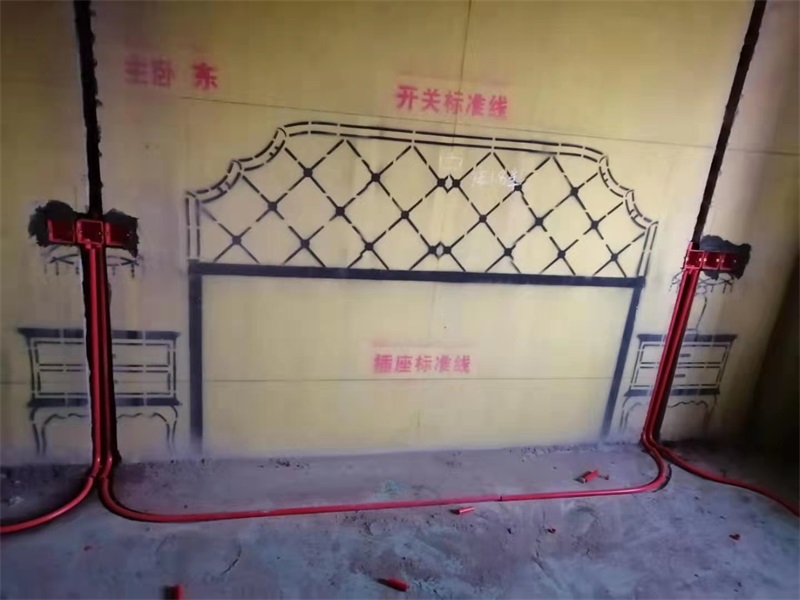

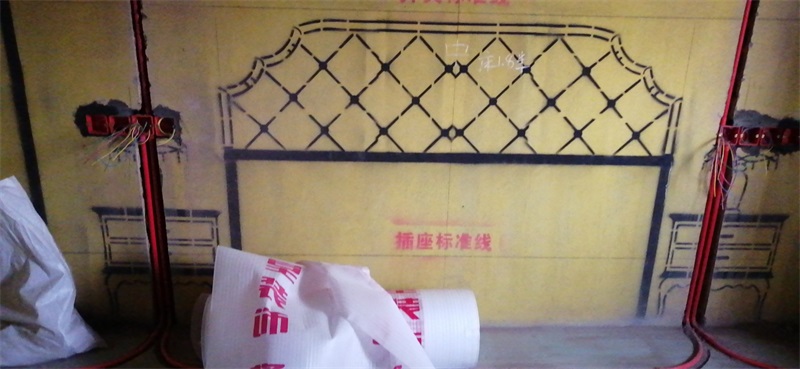

红色线管代表强电



蓝色线管代表弱电

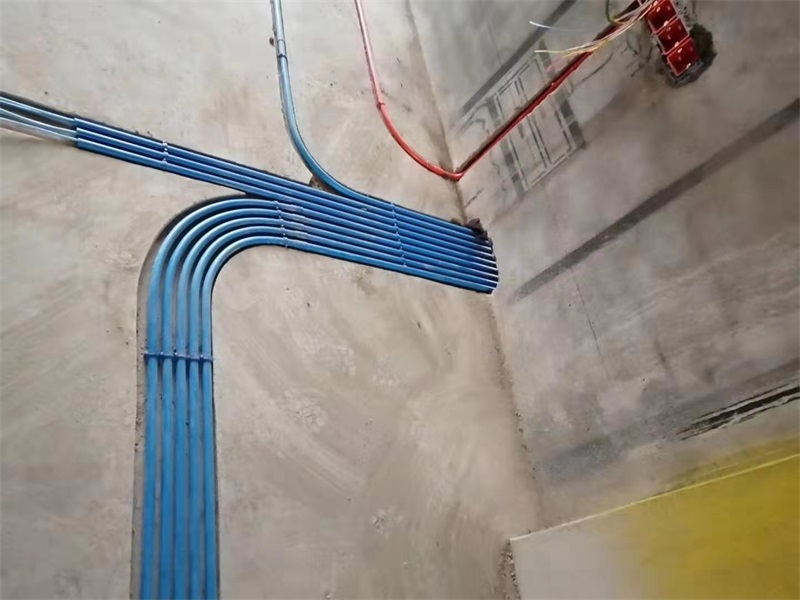

并排两根以上线管,固定采用管卡错位顺钉,间隙均匀

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-20 10:50:27 | 显示全部楼层

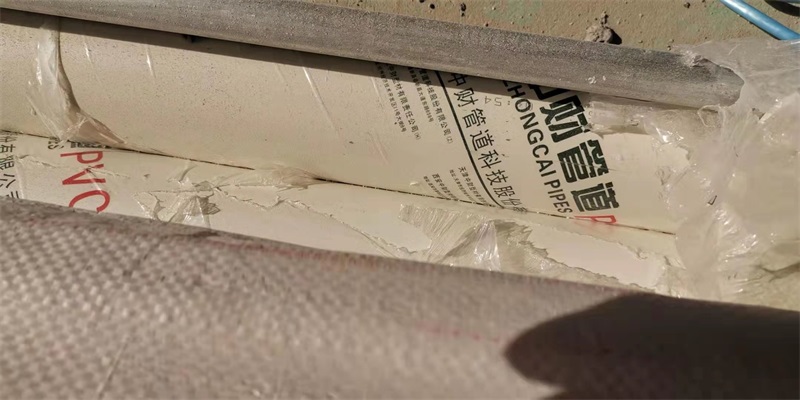

水电材料

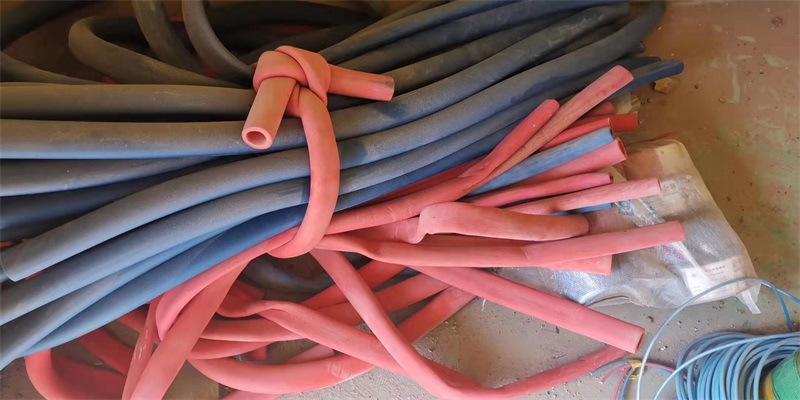

保温棉

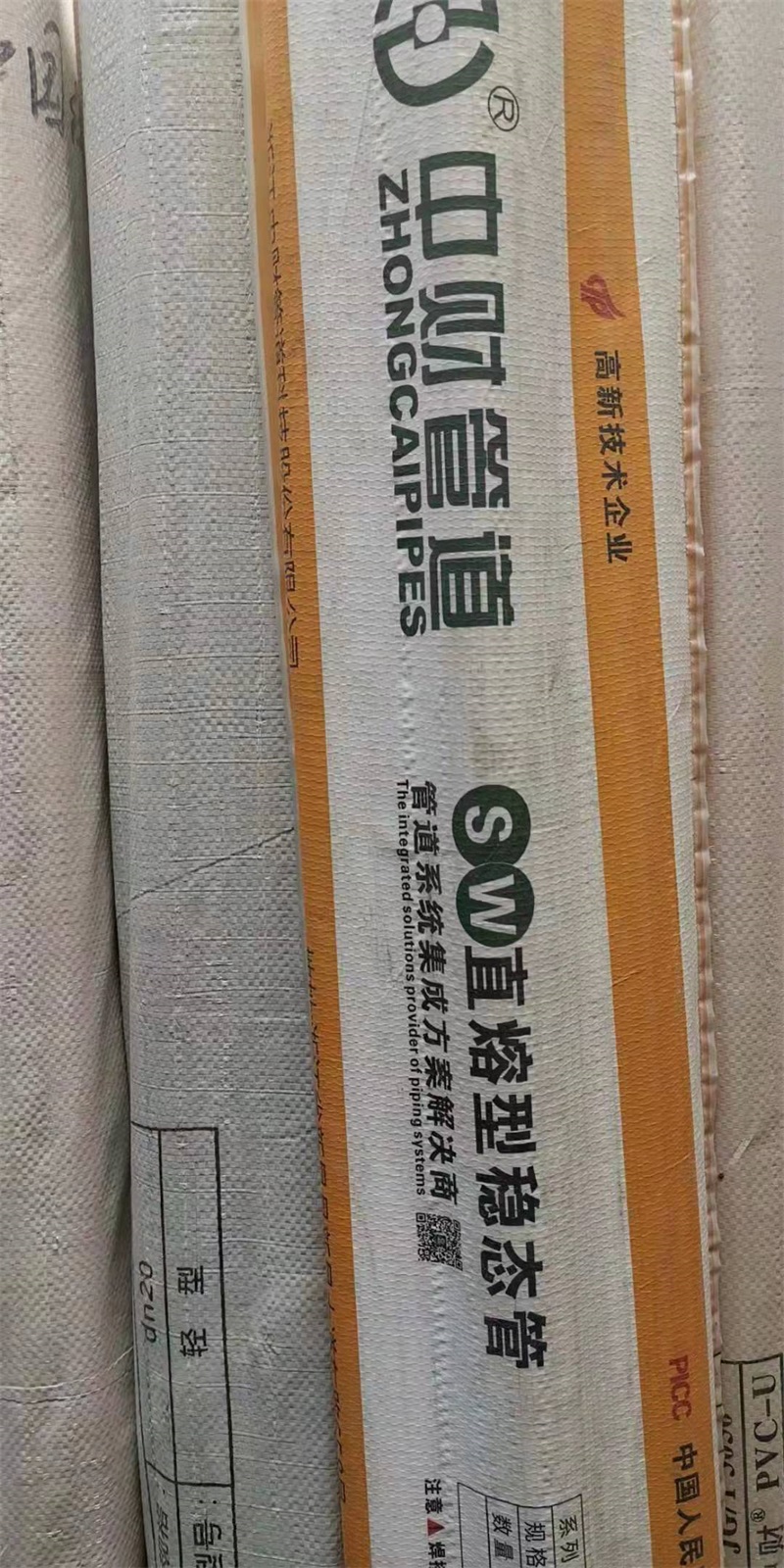

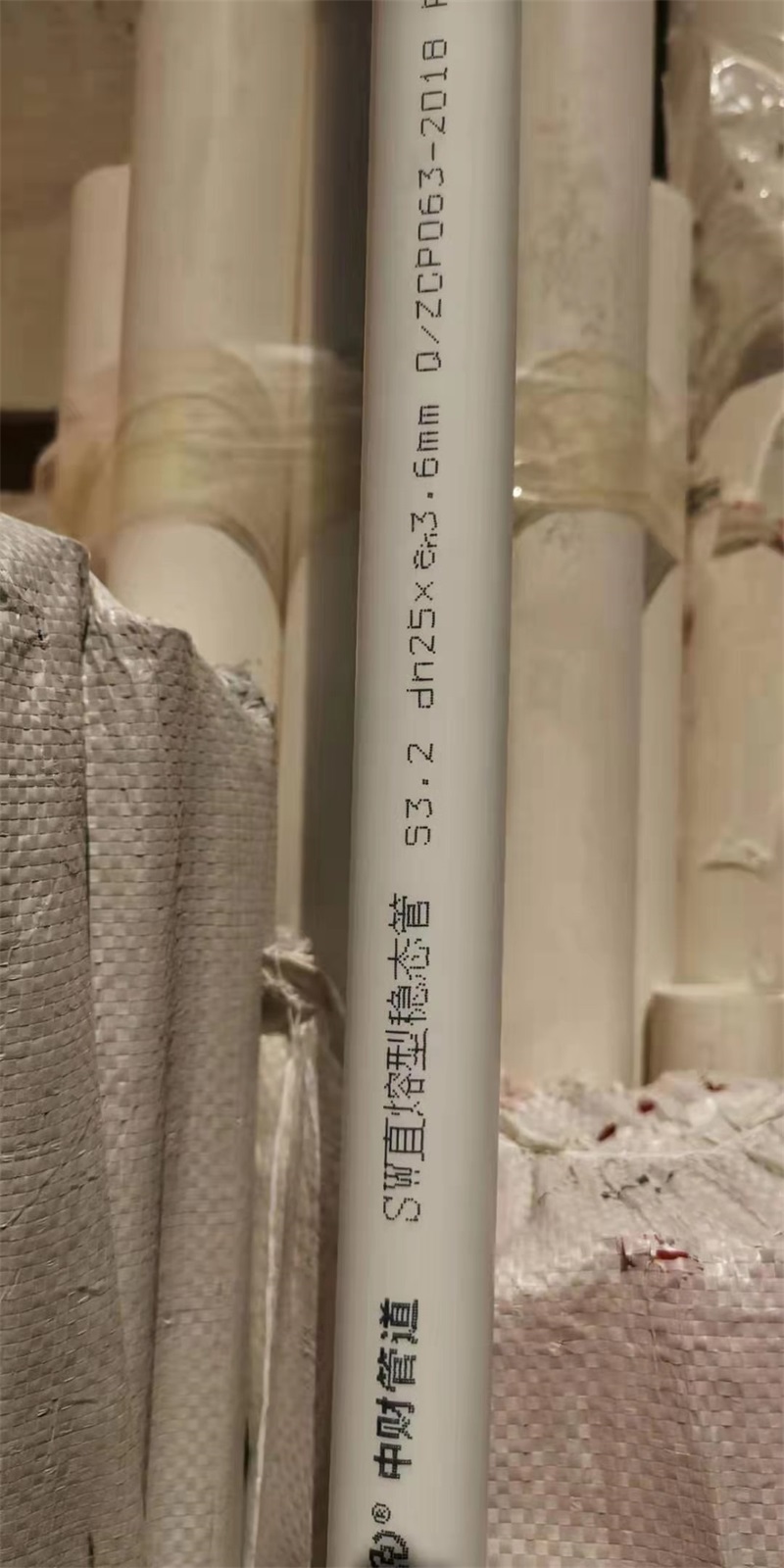

中财水管


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-20 10:51:04 | 显示全部楼层

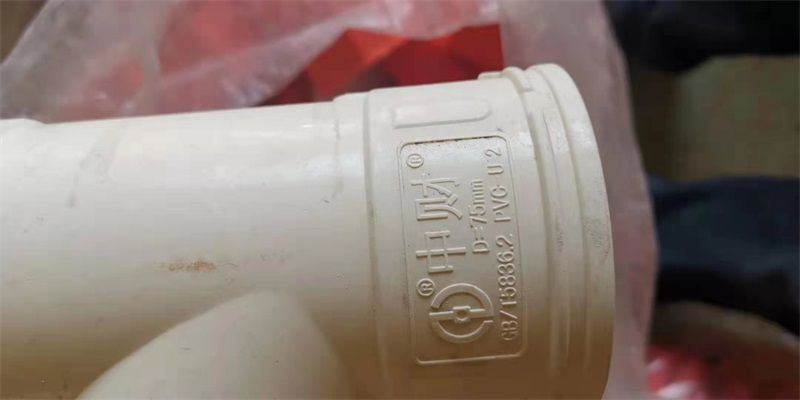

中财

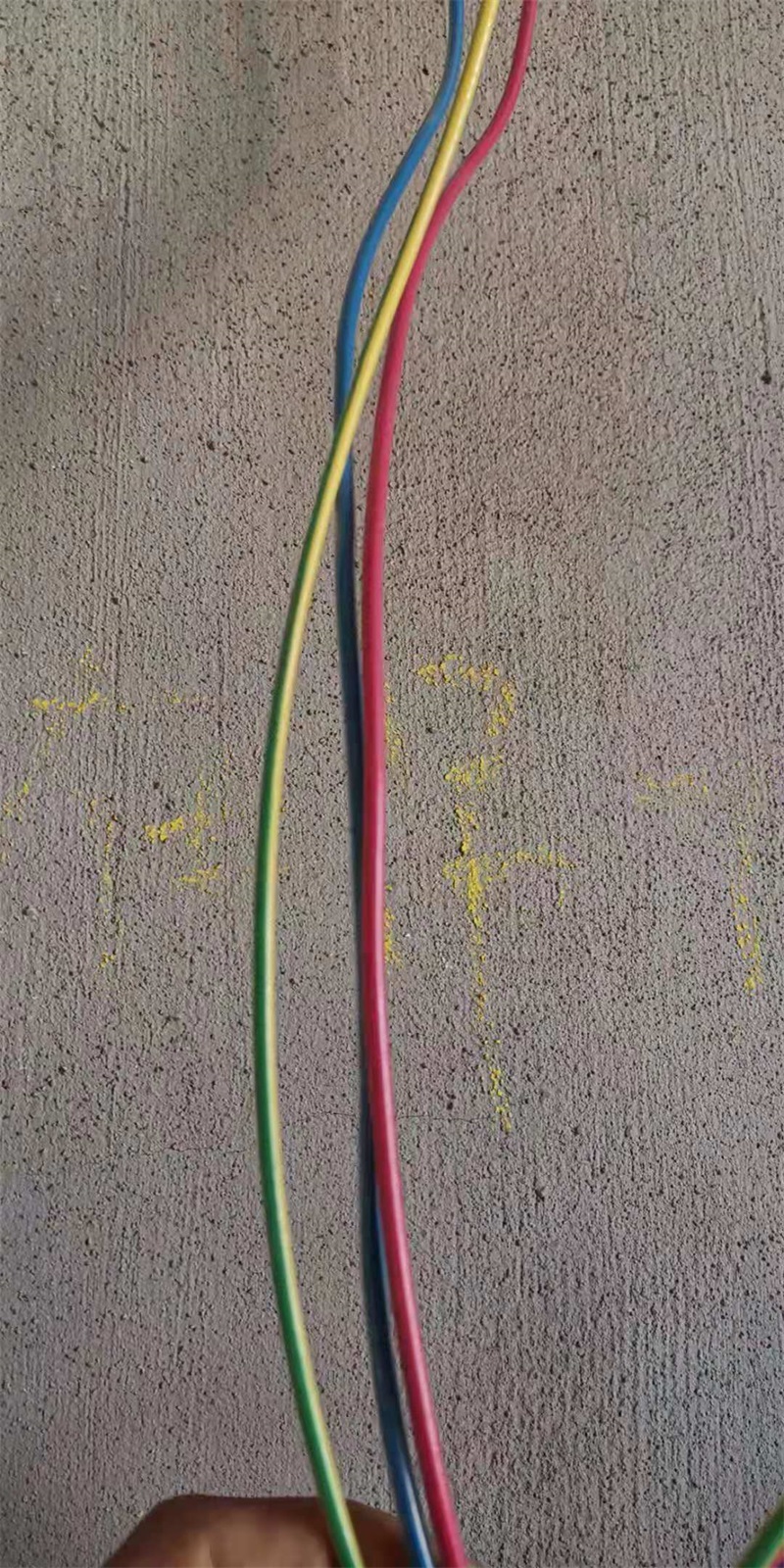

中大元通电线低烟无囱PVC阻缘材料,外套尼龙层,防吸潮可以防止电线腐蚀,铜芯线采用99.9%无氧铜耐高温.


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-20 10:52:37 | 显示全部楼层

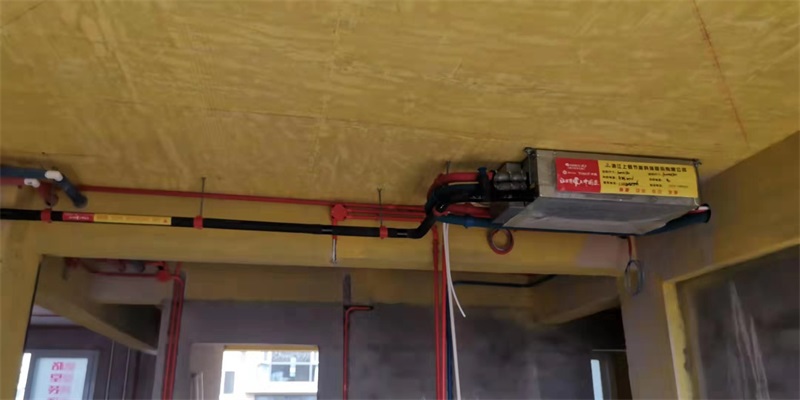

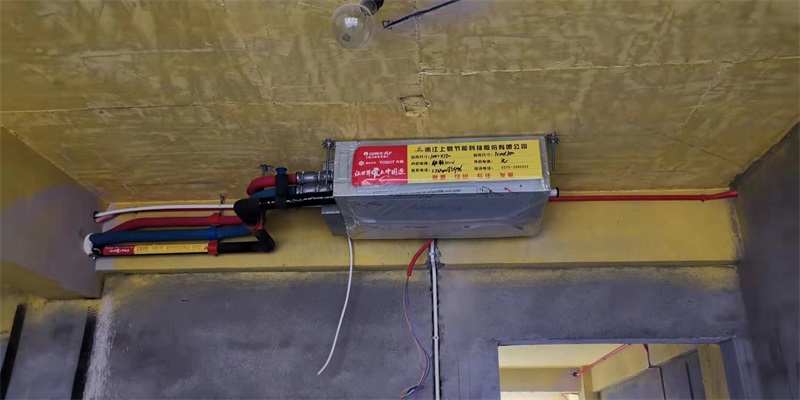

水电材料进场施工阶段

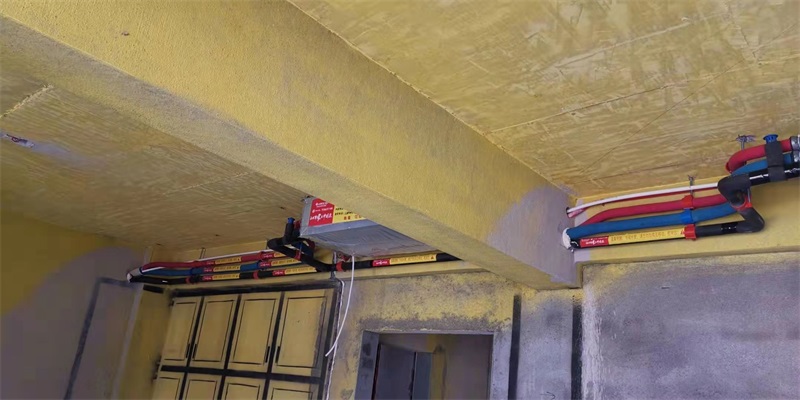

水管吊卡间距小于80cm,转角15CM处增加吊卡增加水管稳定性水管吊卡间距小于80cm,转角15CM处增加吊卡增加水管稳定性

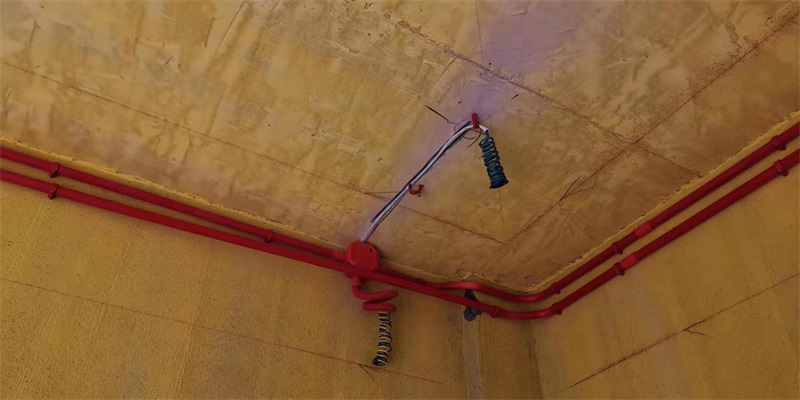

顶部线路用黄腊管保护到位


线路布置横平竖直

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-20 10:53:53 | 显示全部楼层

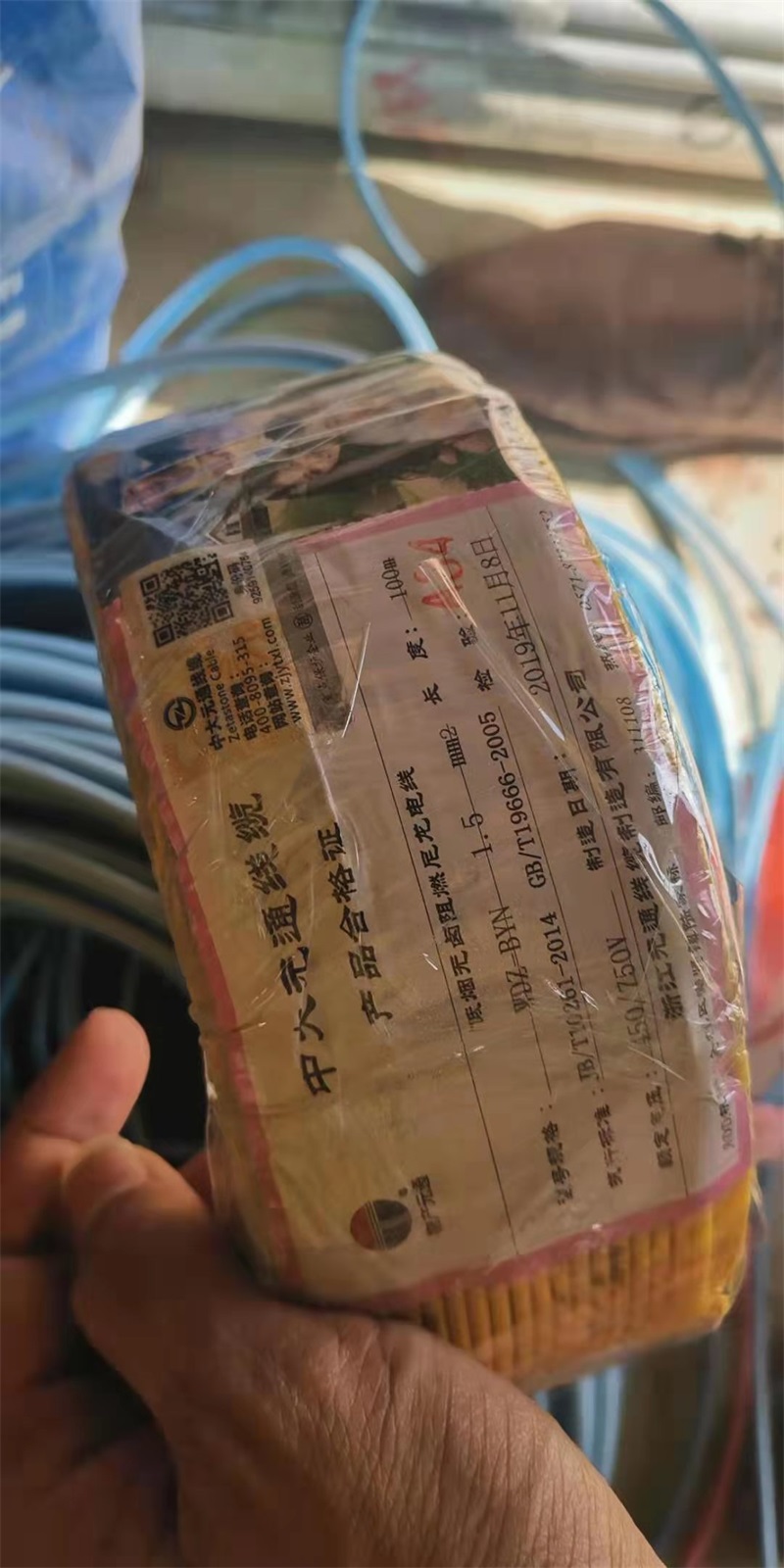

中大元通电线

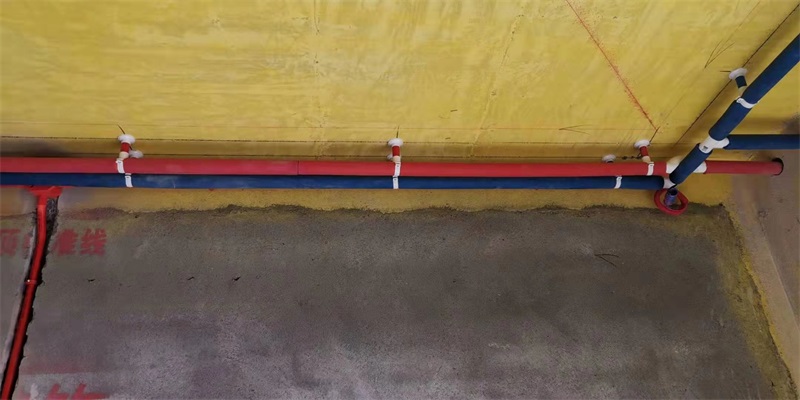

冷热水管保温棉应分色,热水管保温棉为红色,冷水管保温棉为蓝色,弯头处外露,保温棉不需要包裹

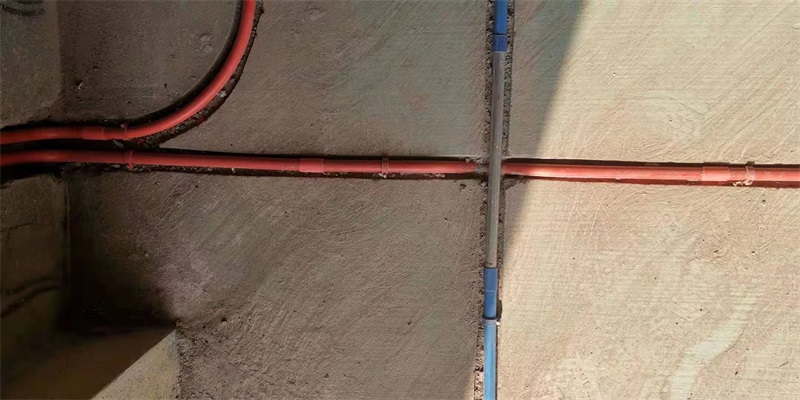

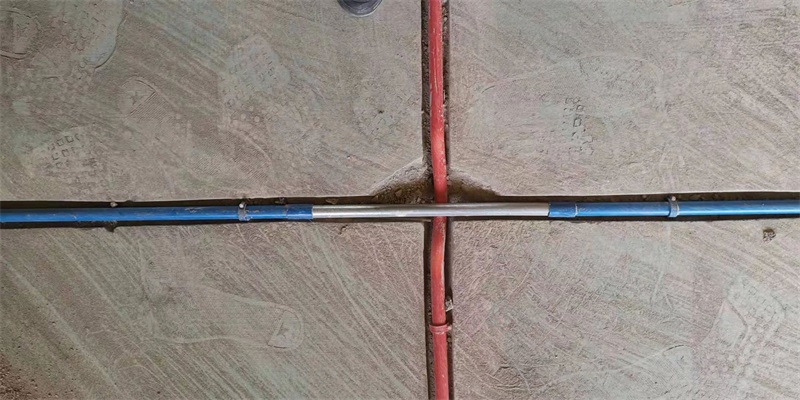

强弱电交叉处用金属管做好屏蔽处理,防止后期信号干扰



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-20 10:54:34 | 显示全部楼层

强弱电布管相距30cm以上,墙角禁止走管,距墙30cm以上




回复 支持 反对

使用道具 举报
