阳光水岸12-150#180㎡现代简约——陪你度过漫长岁月

发表于 2019-11-2 16:38:44

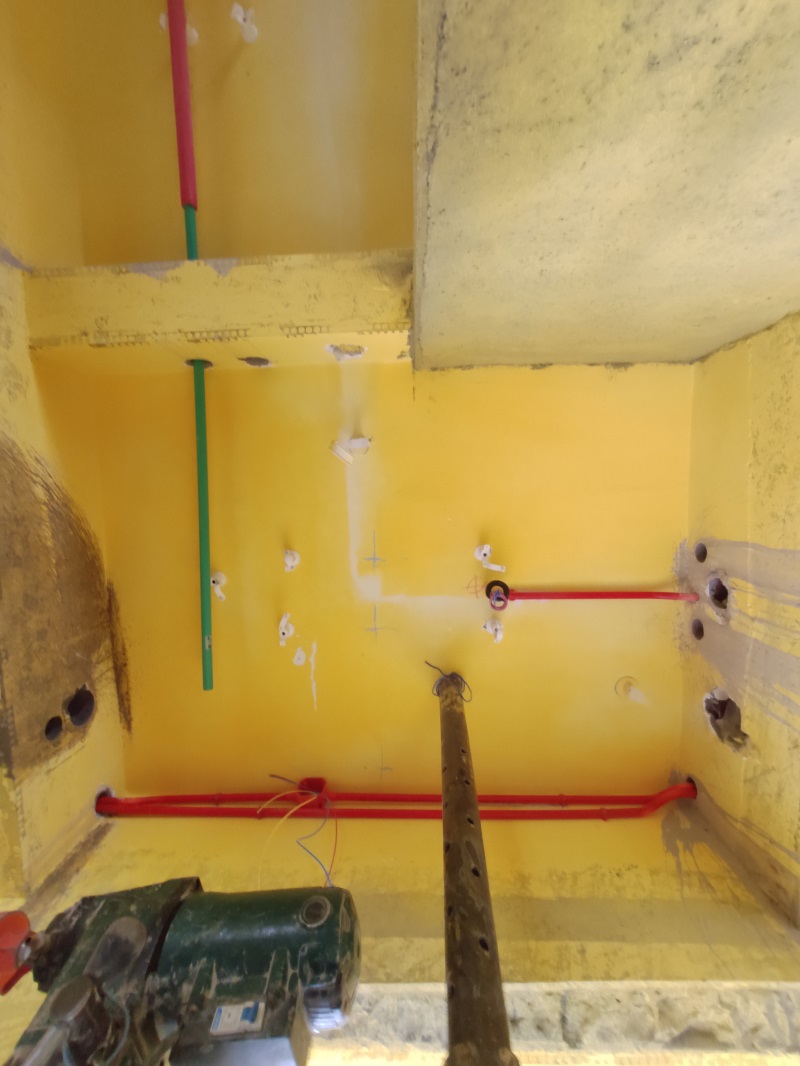

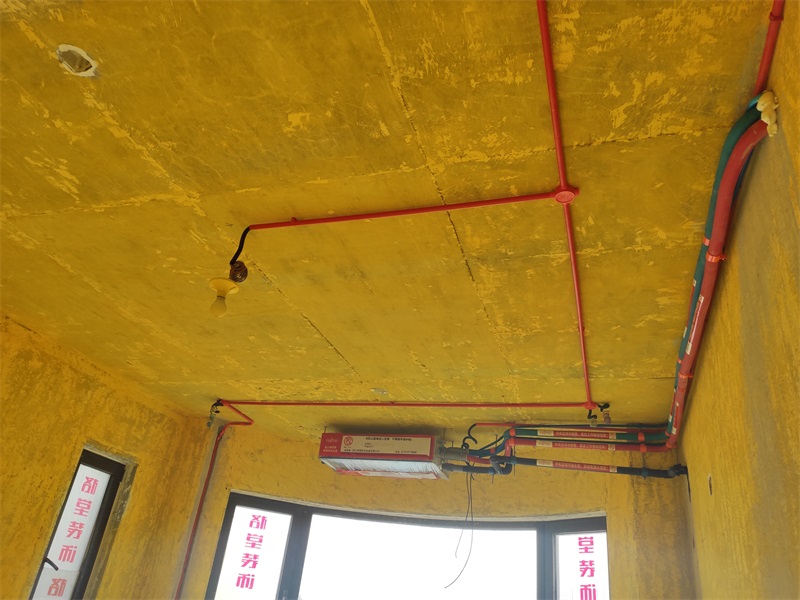

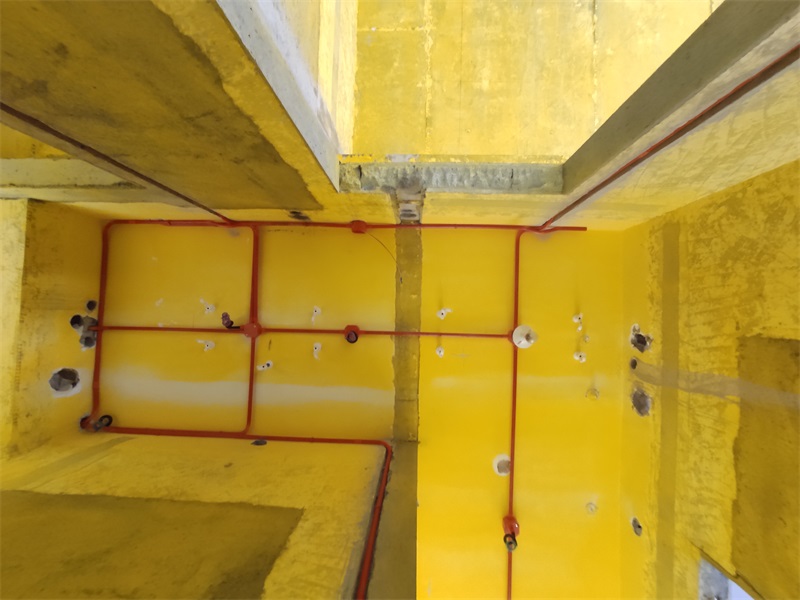

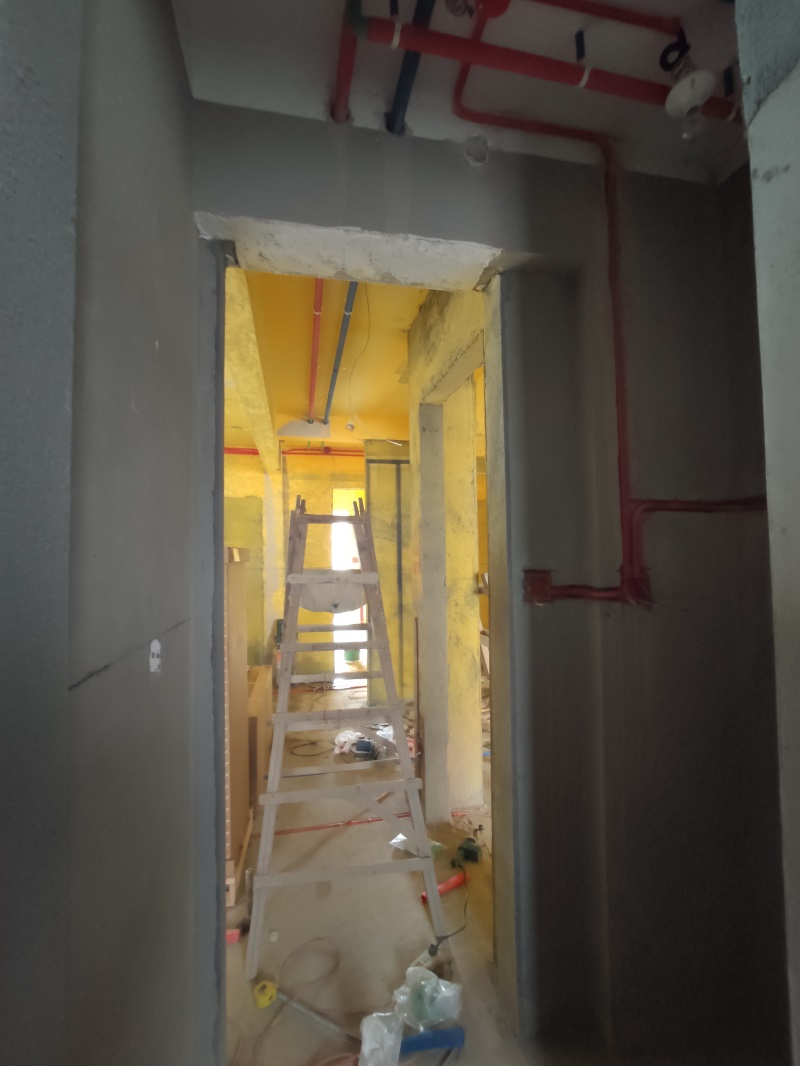

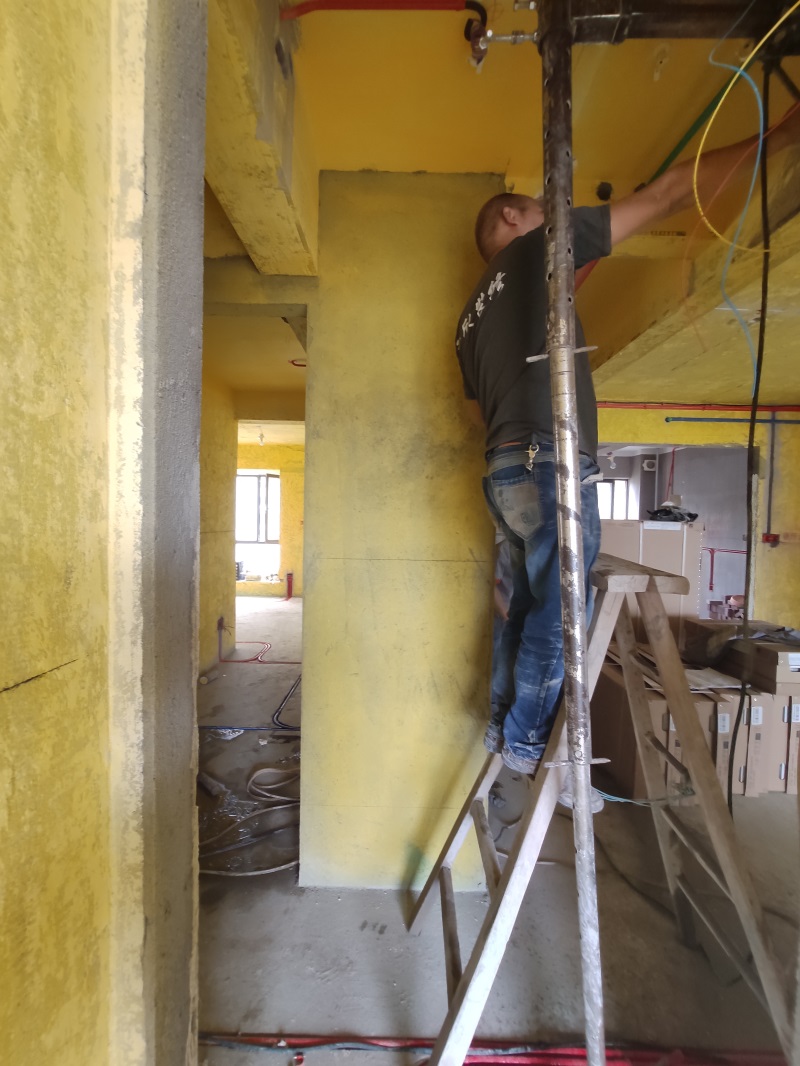

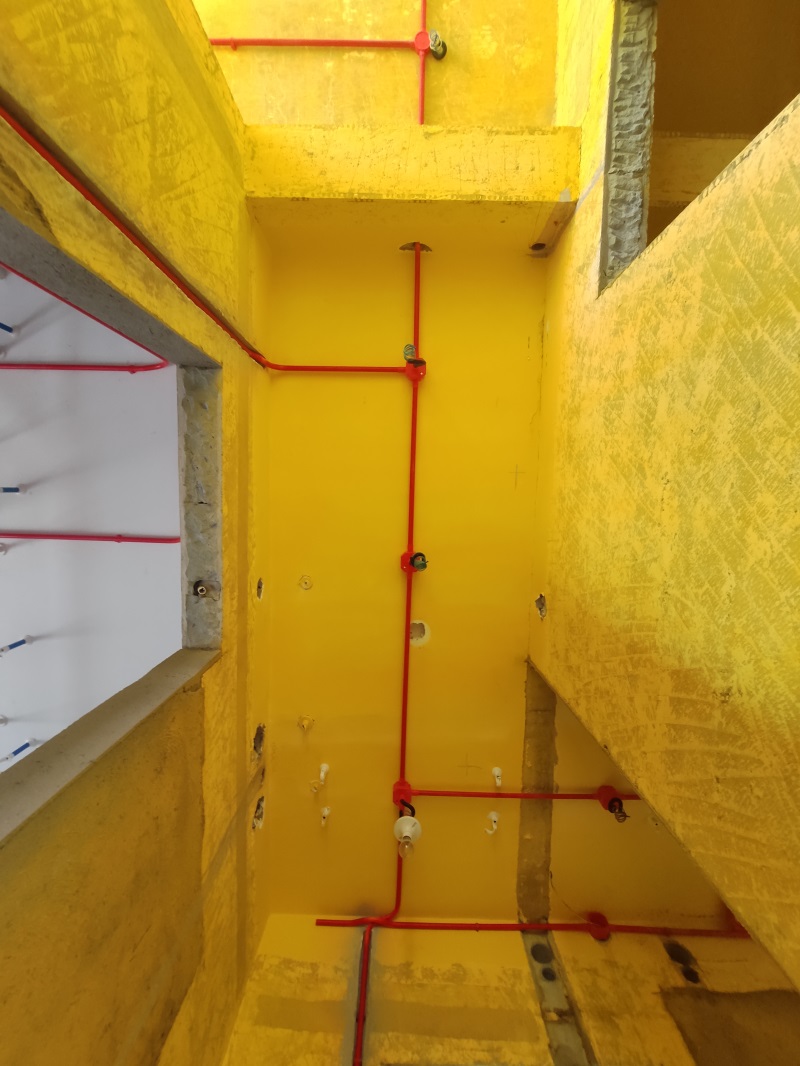

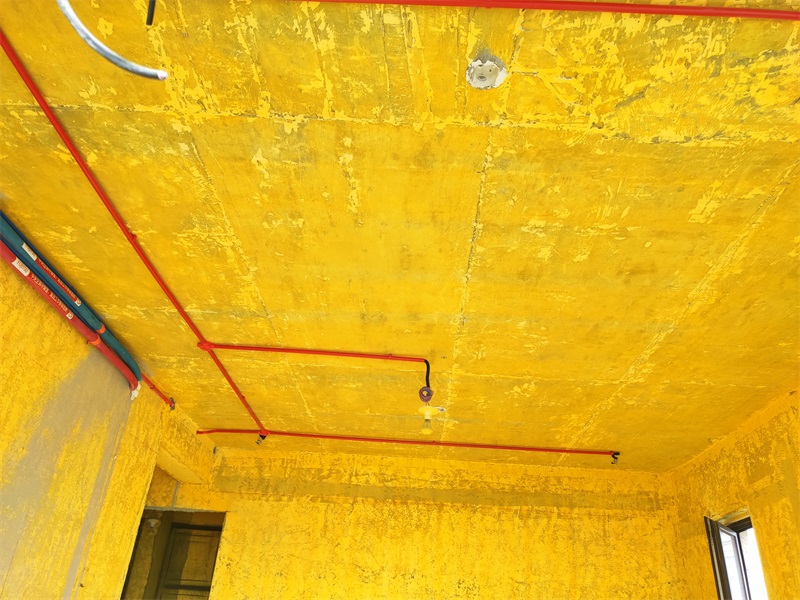

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-11-2 16:39:23

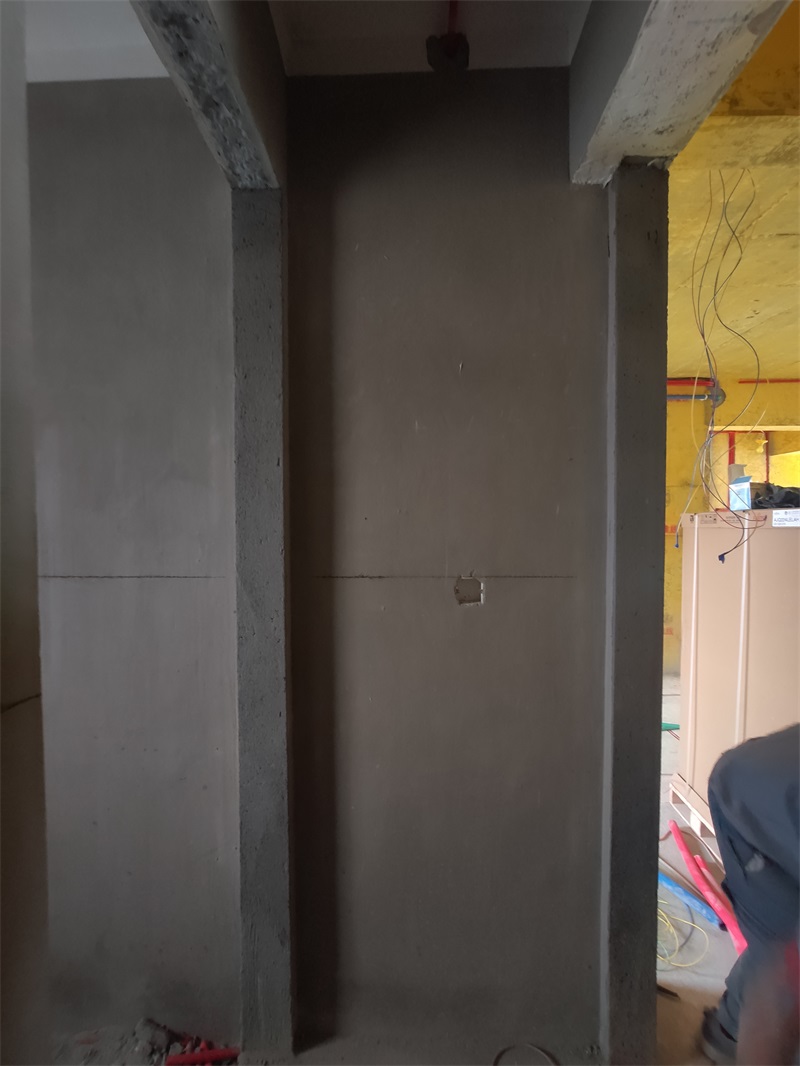

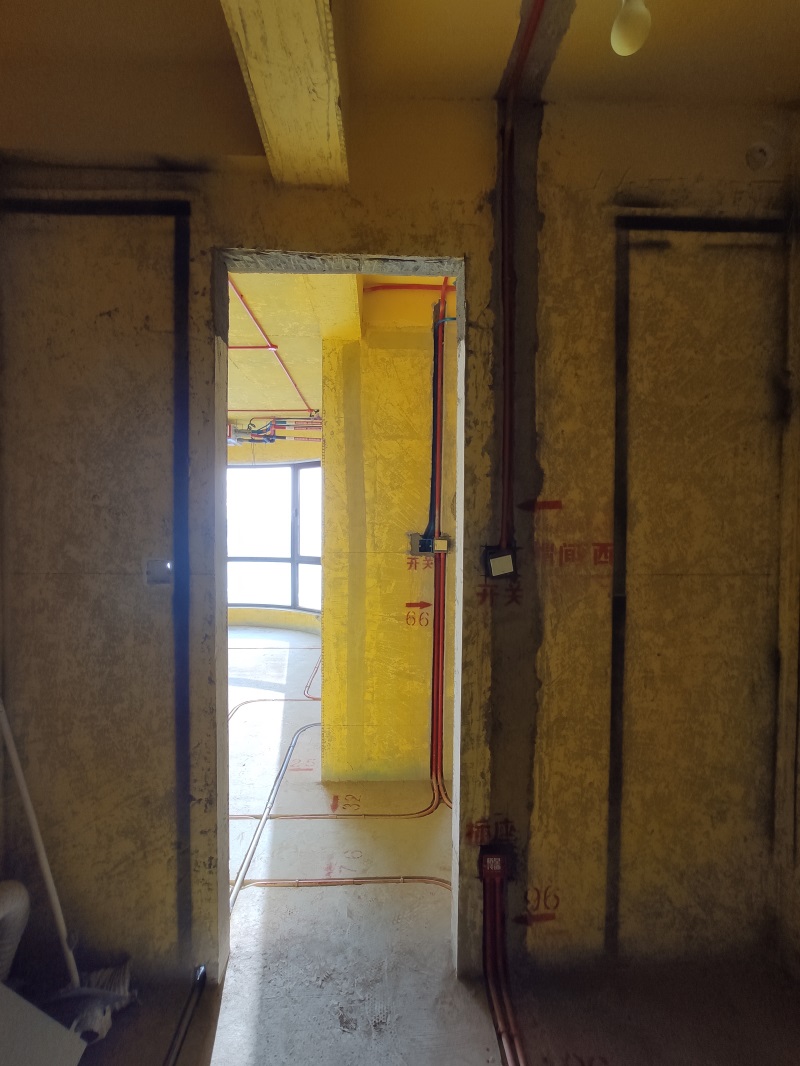

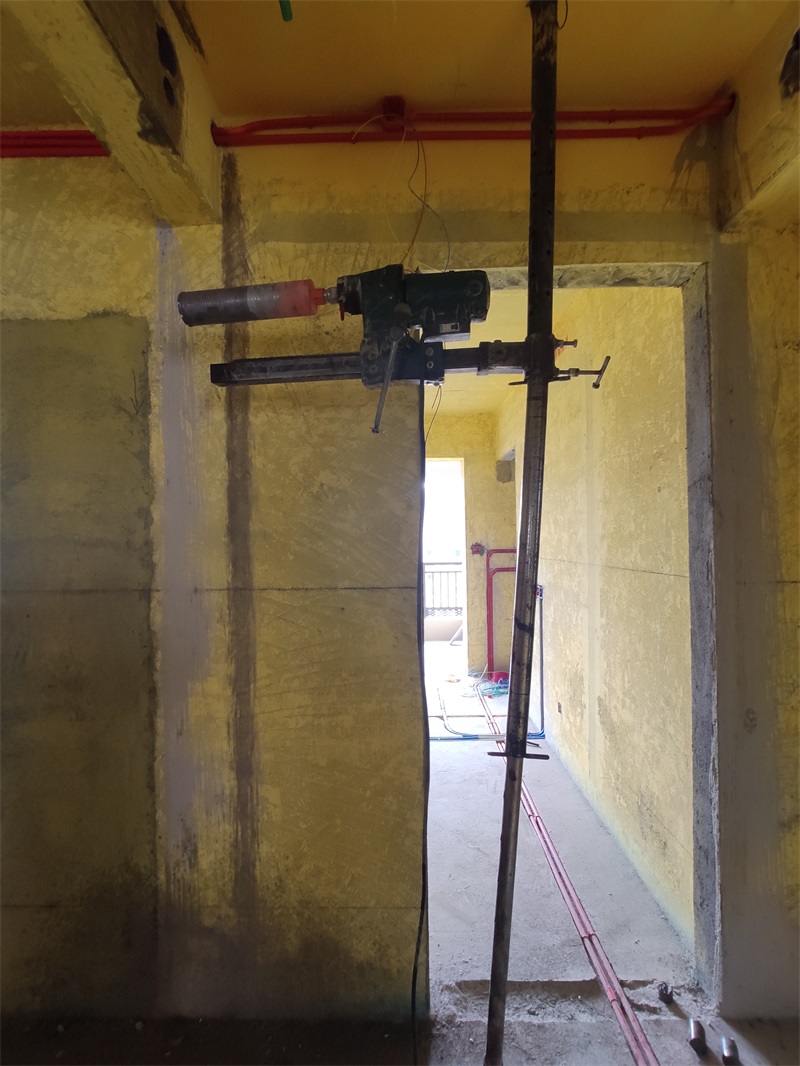

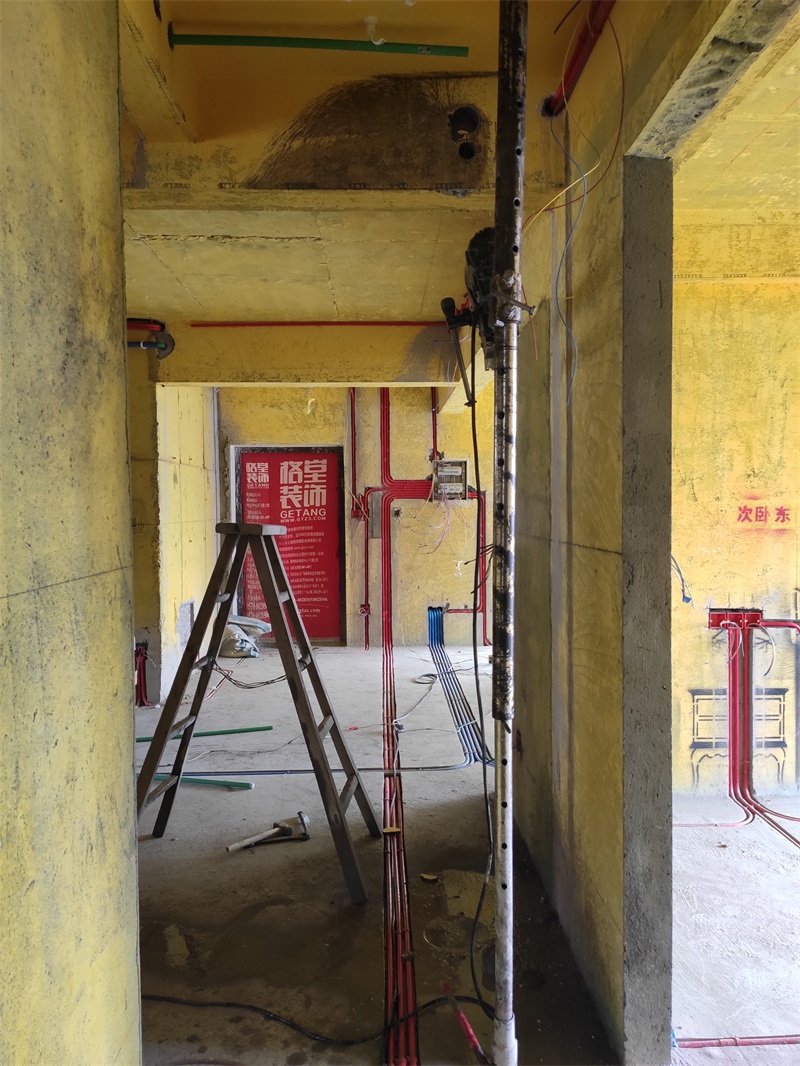

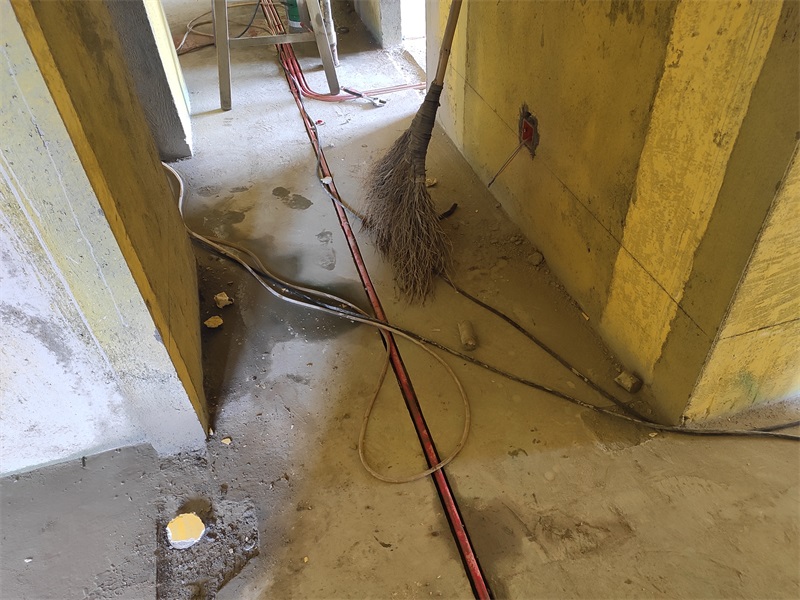

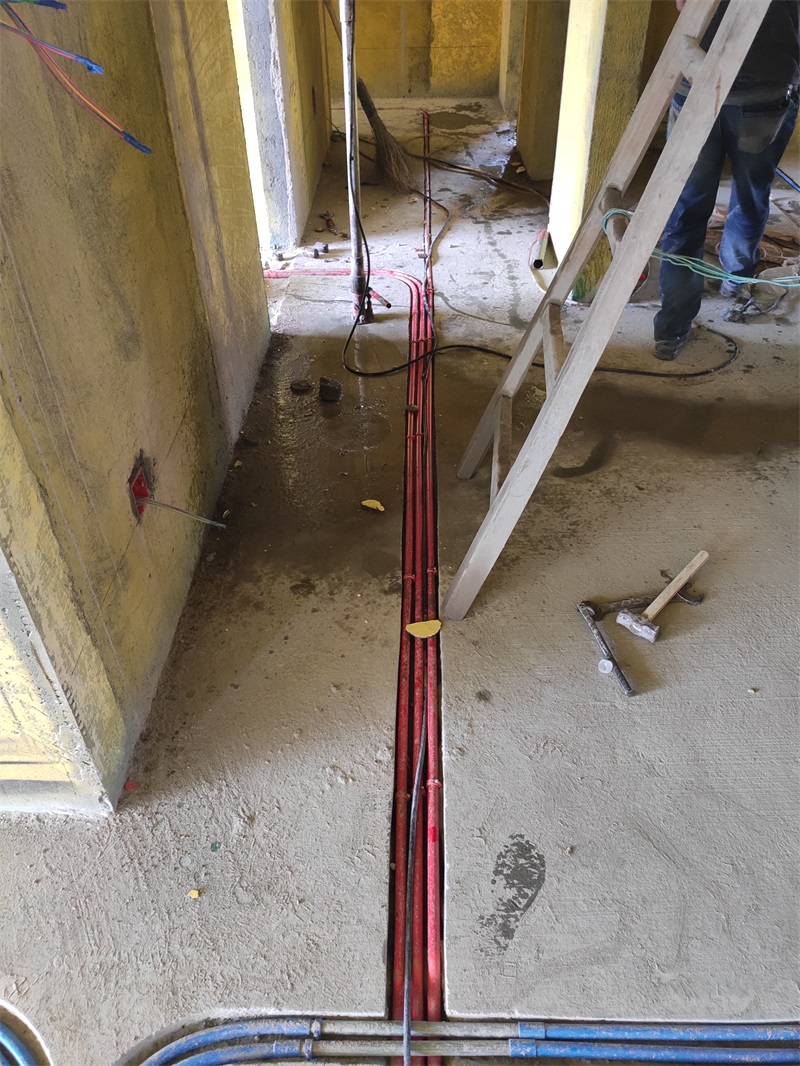

过道线路布置

发表于 2019-11-2 16:40:02

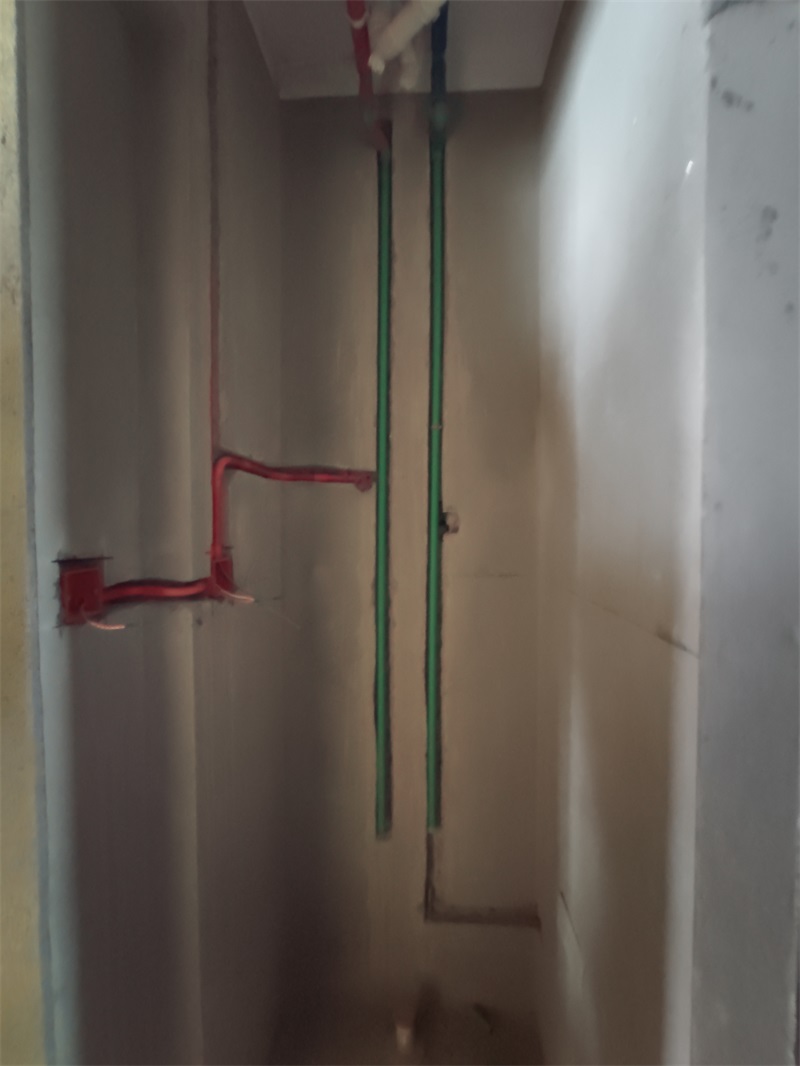

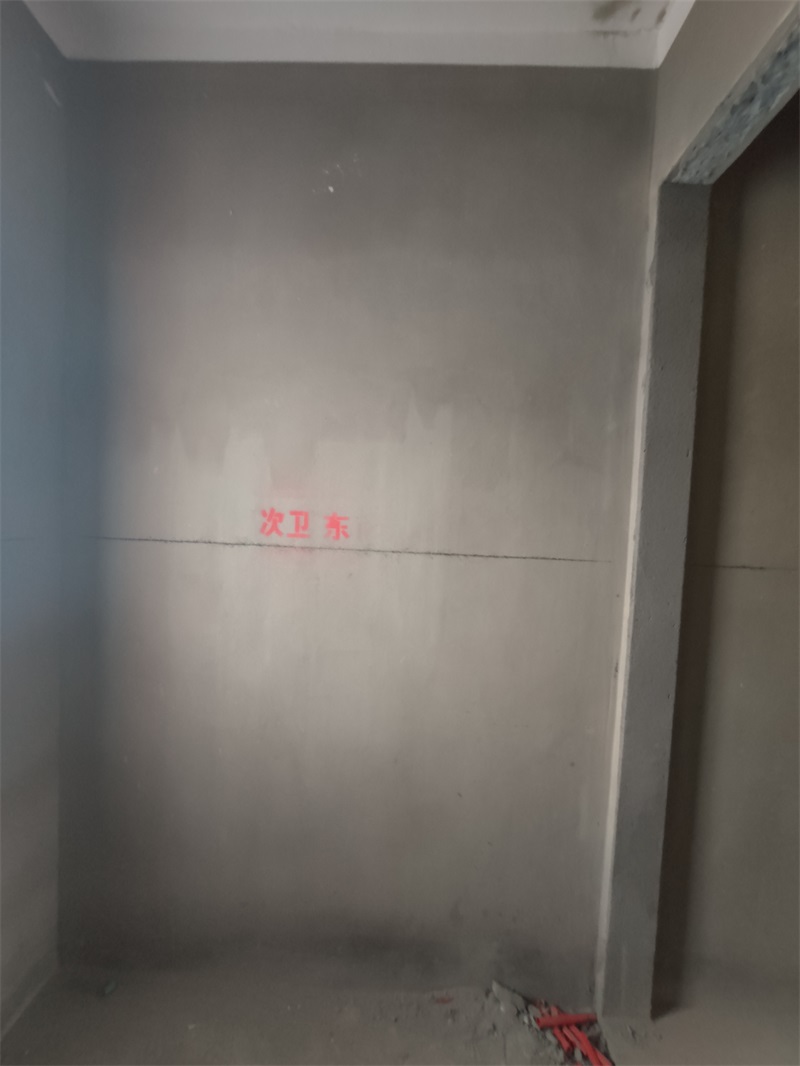

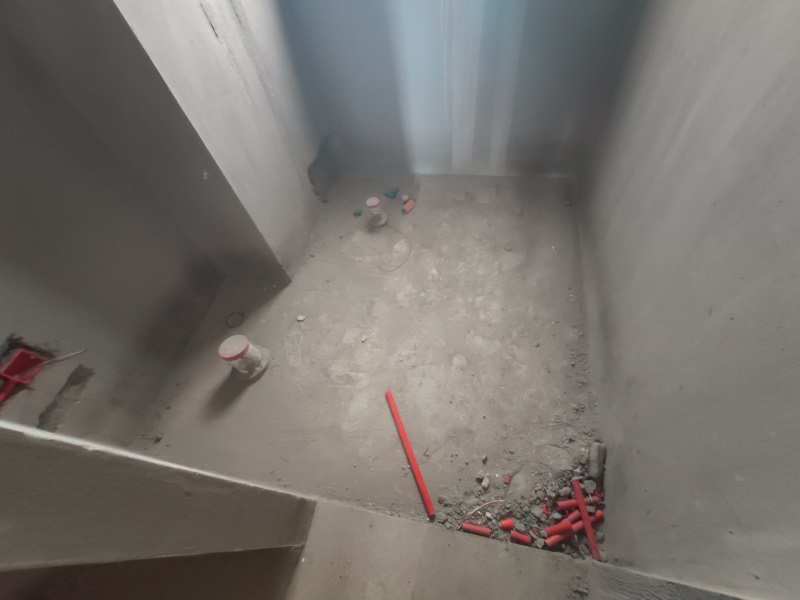

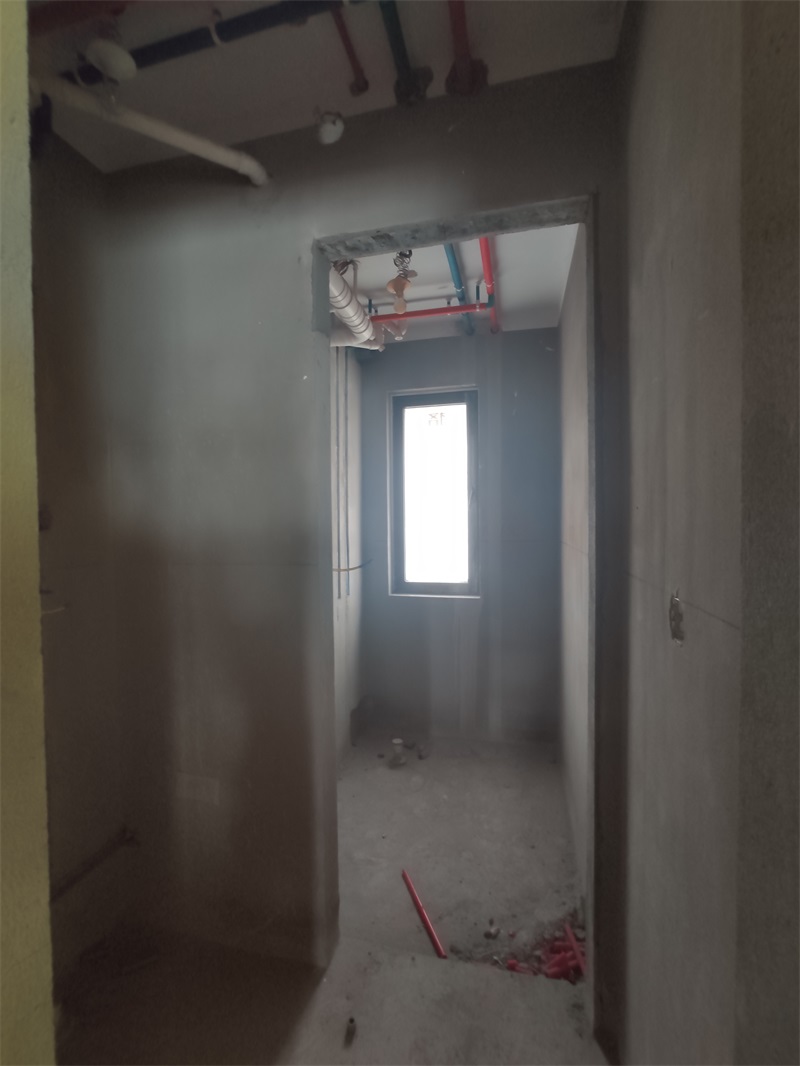

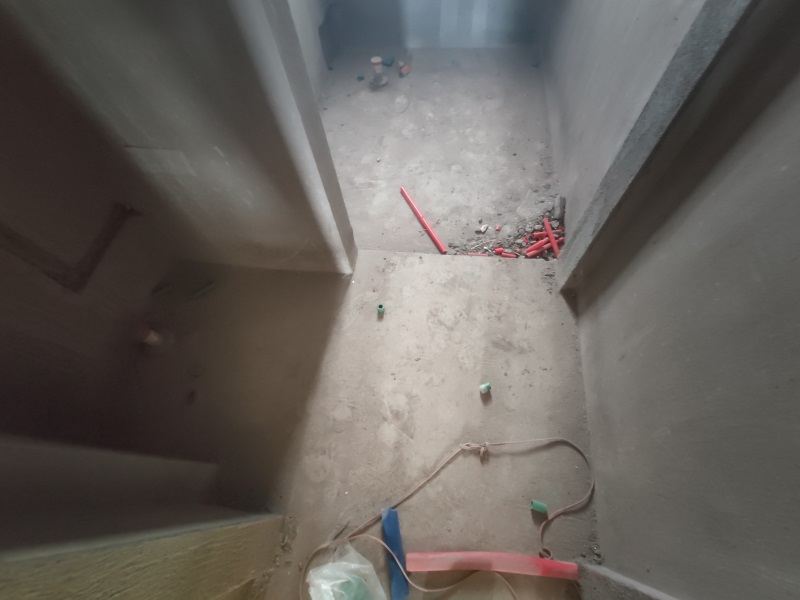

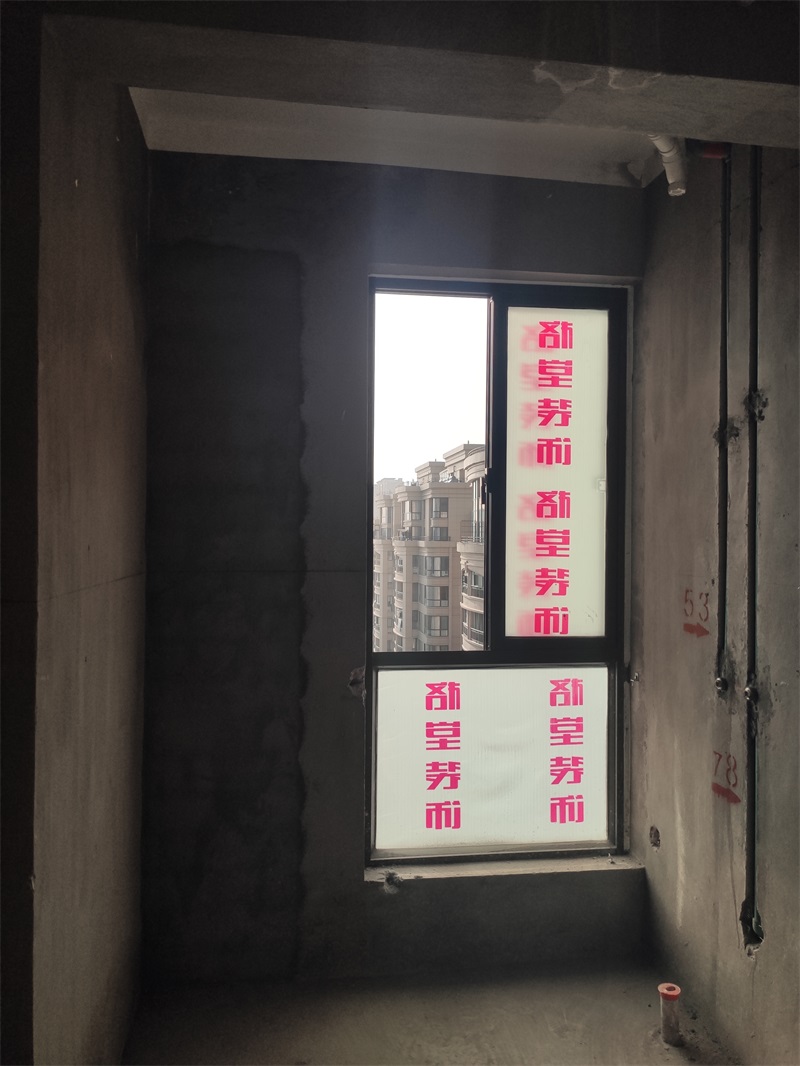

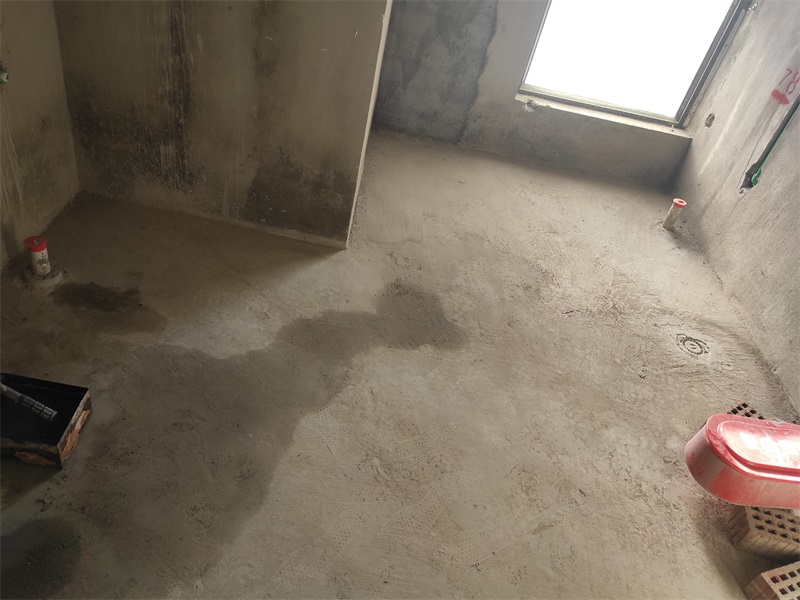

卫生间

发表于 2019-11-2 16:40:38

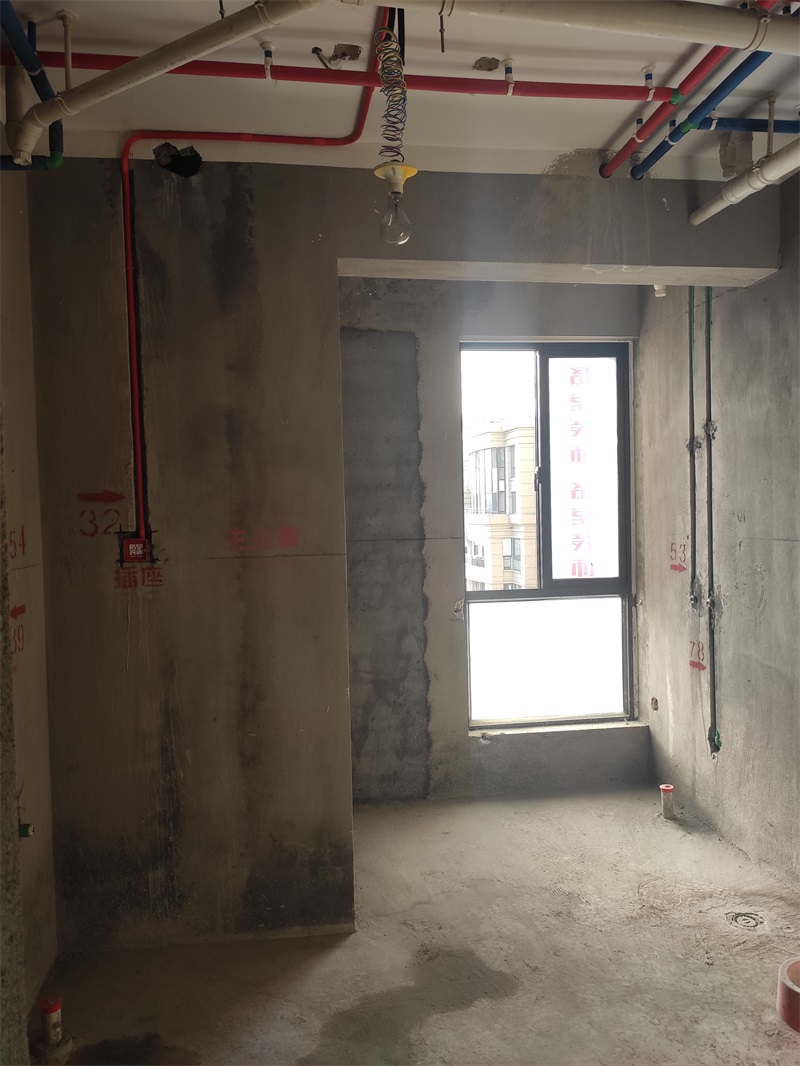

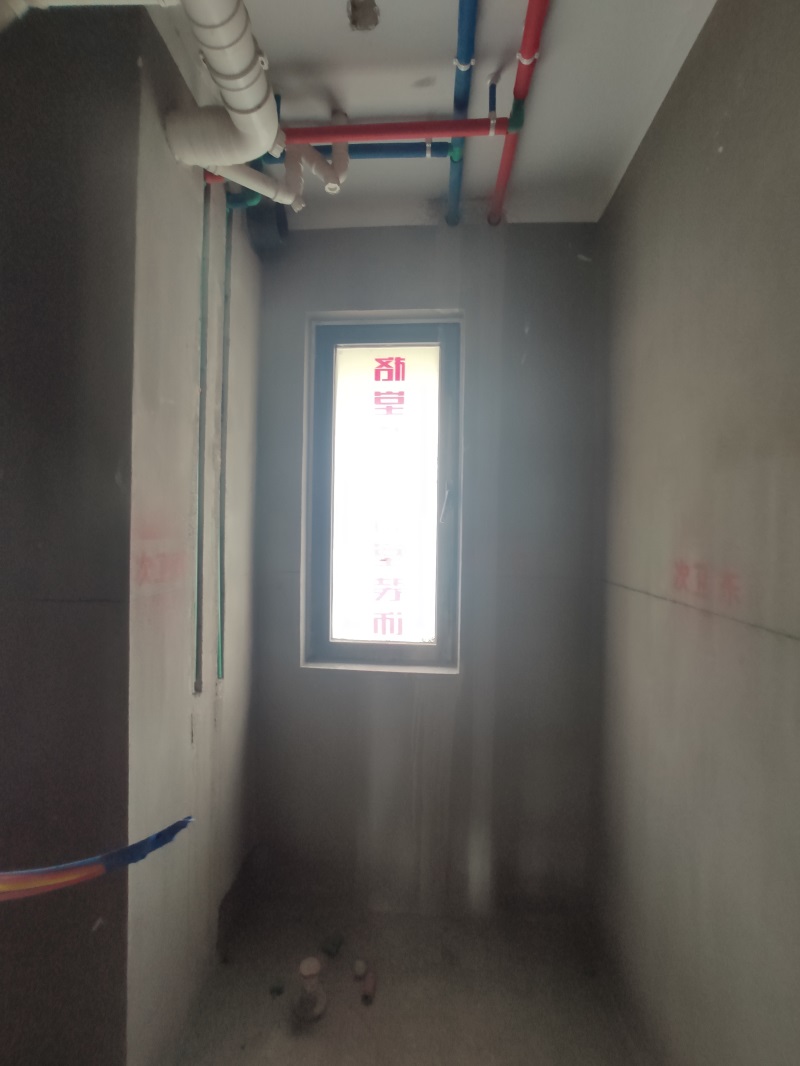

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-11-2 16:41:26

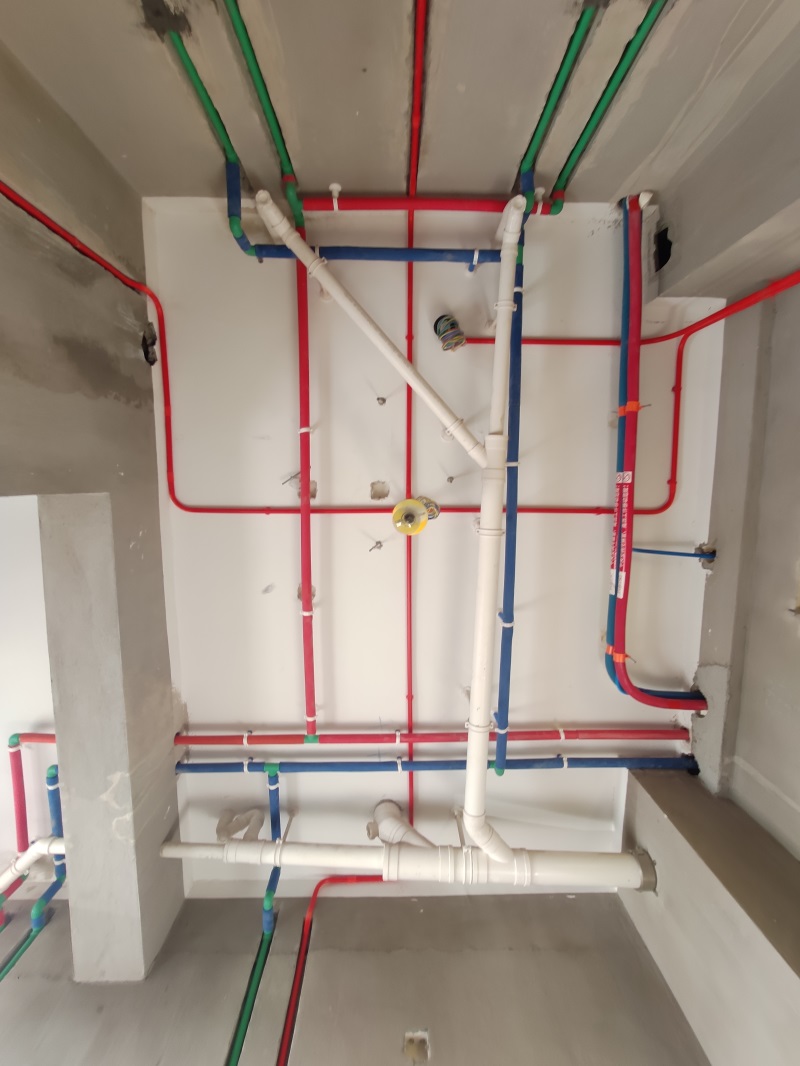

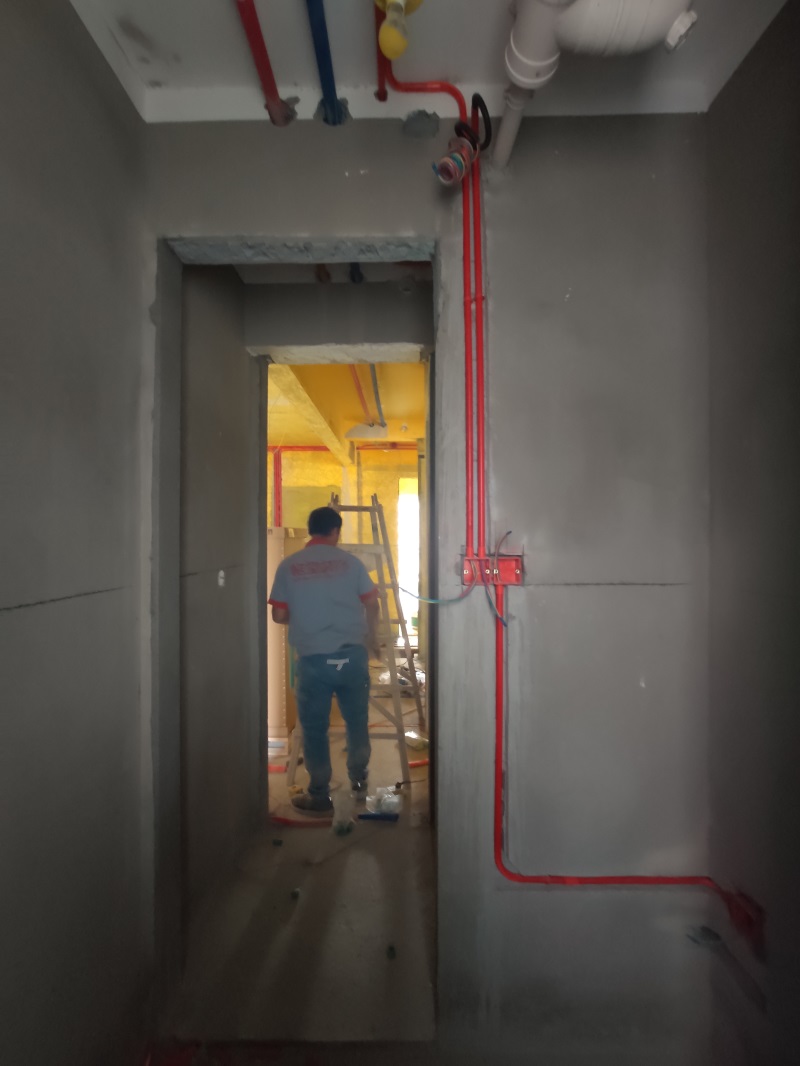

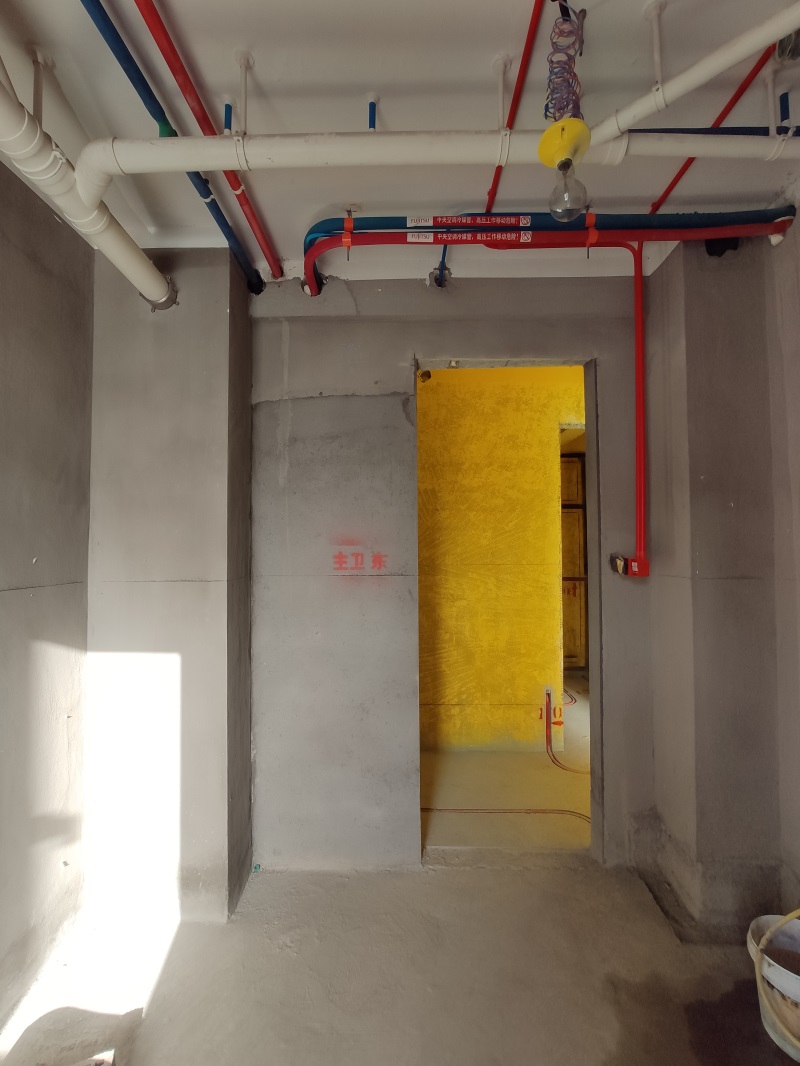

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头。红色保温棉代表热水，蓝色保温棉代表冷水，水管安排都是左热右冷

发表于 2019-11-3 16:40:51

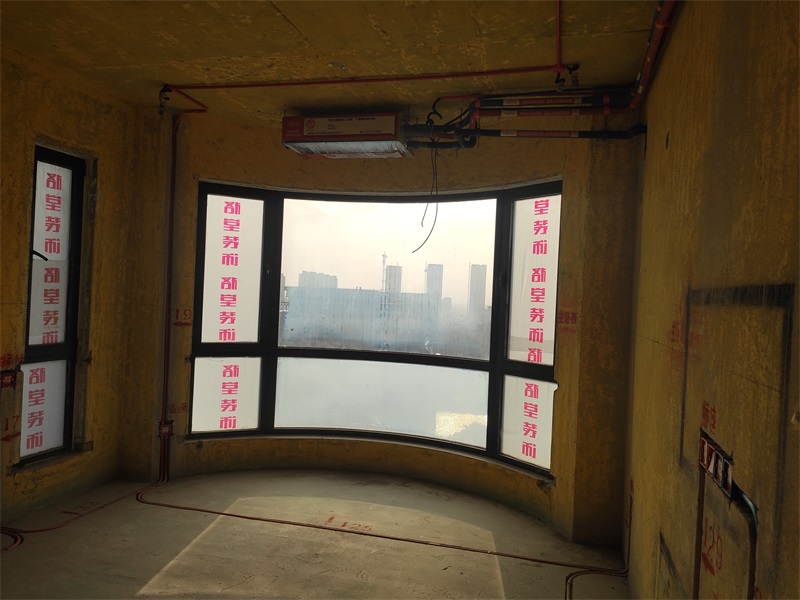

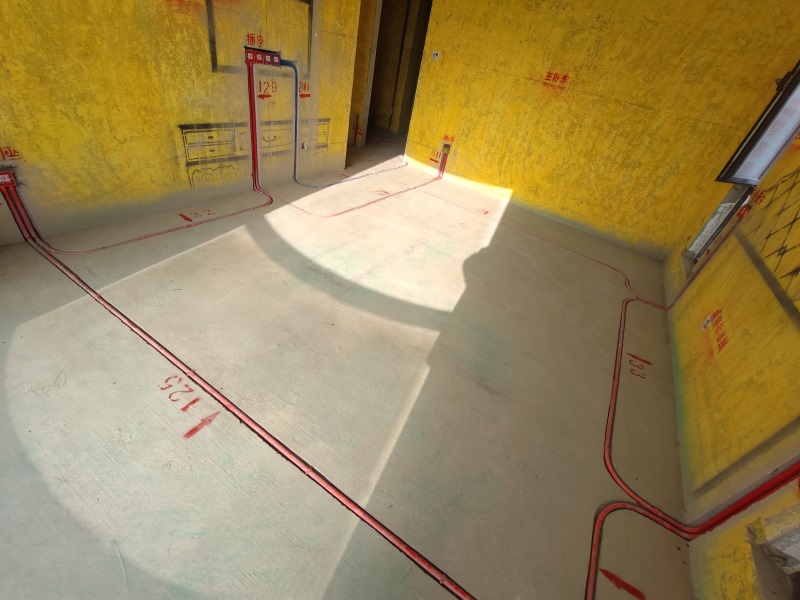

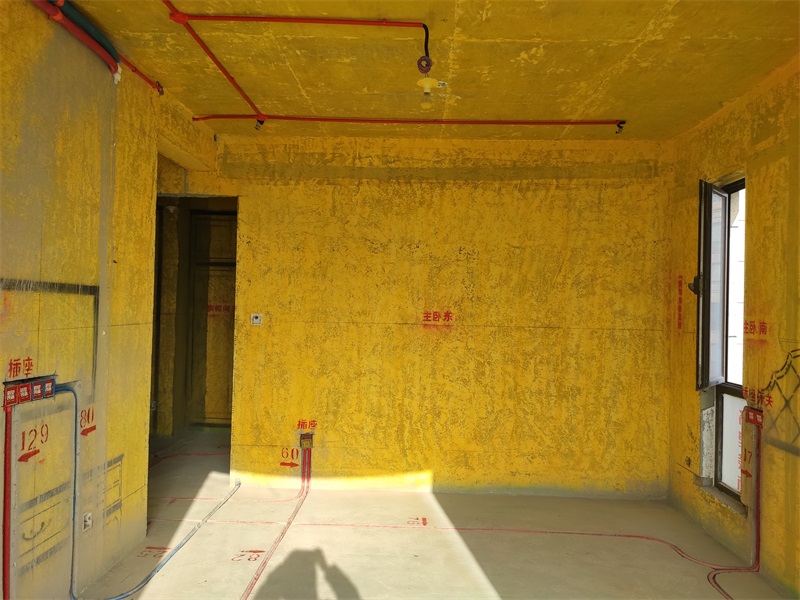

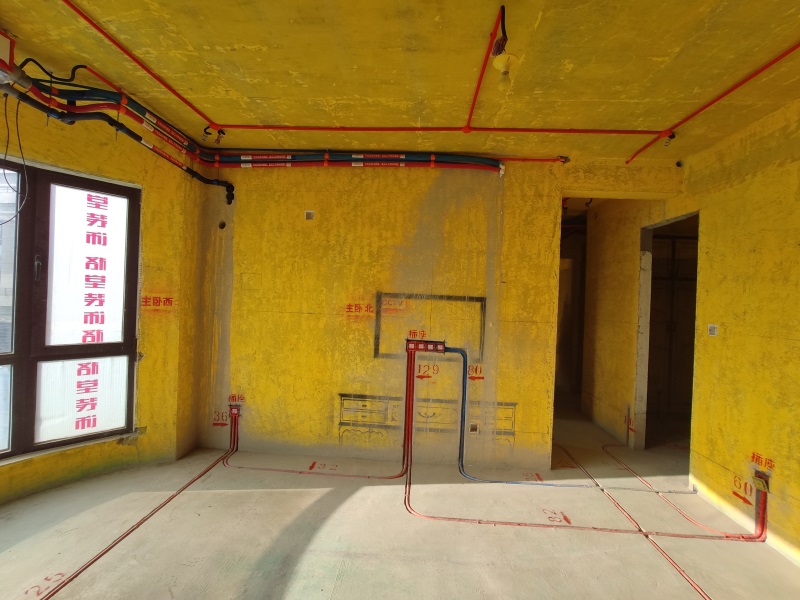

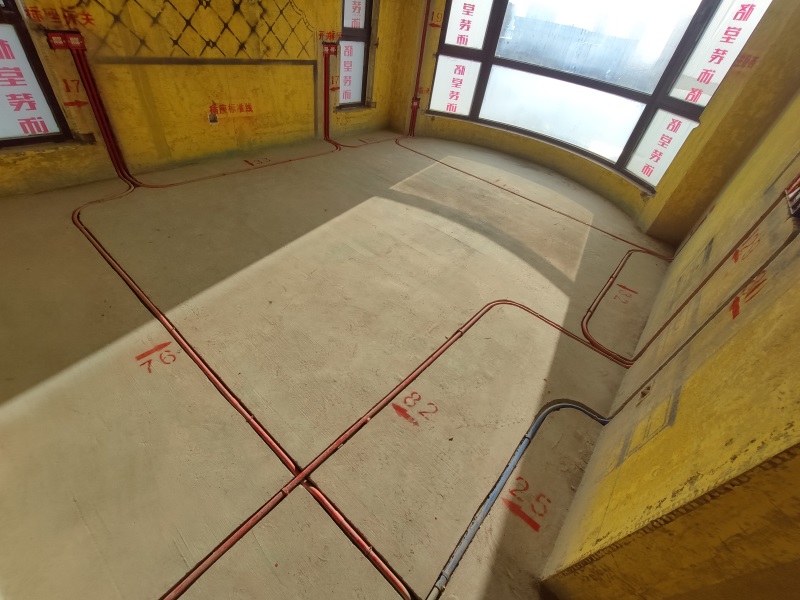

红色线管线盒代表强电，蓝色线管线盒代表弱电

强弱电布管应该尽量避免交叉安装，如有交叉的地方必须使用铁管或者铁过桥弯交叉，防止信号干扰。

发表于 2019-11-3 16:41:40

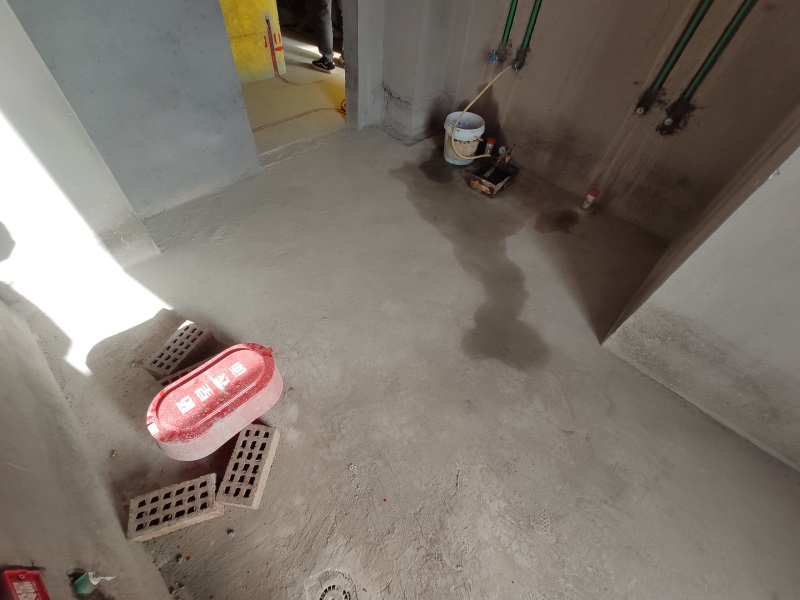

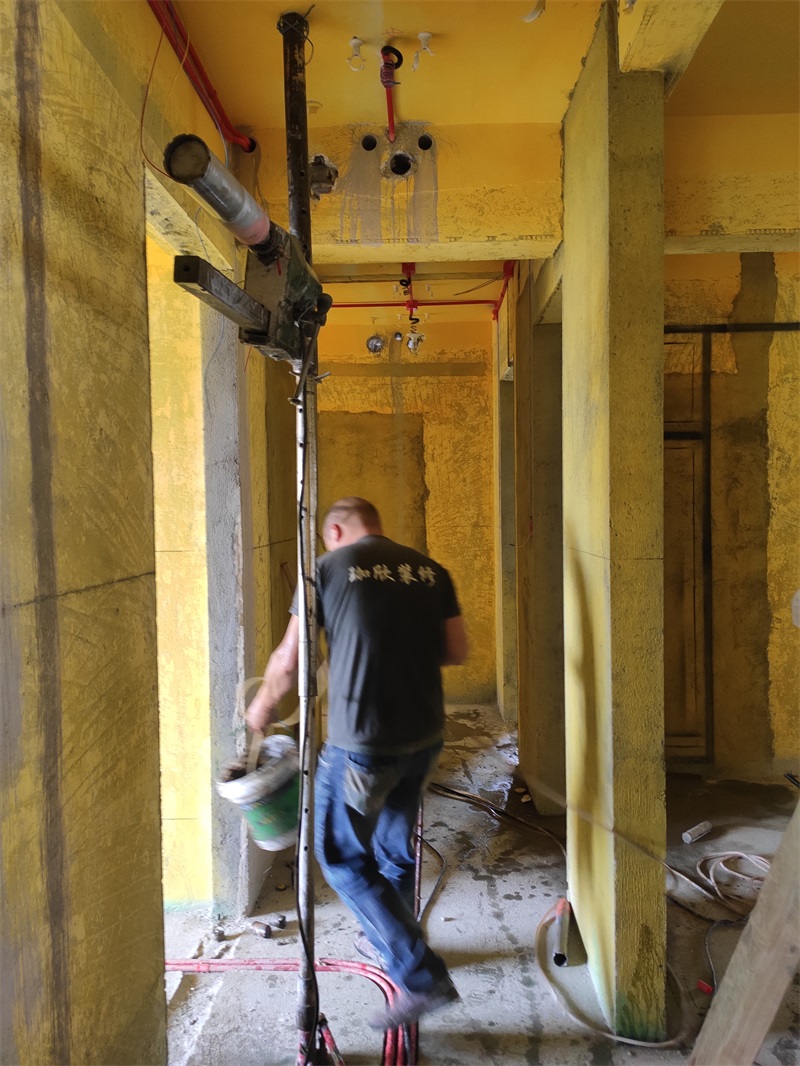

水电施工结束，现场和业主进行水电验收

发表于 2019-11-3 16:42:21

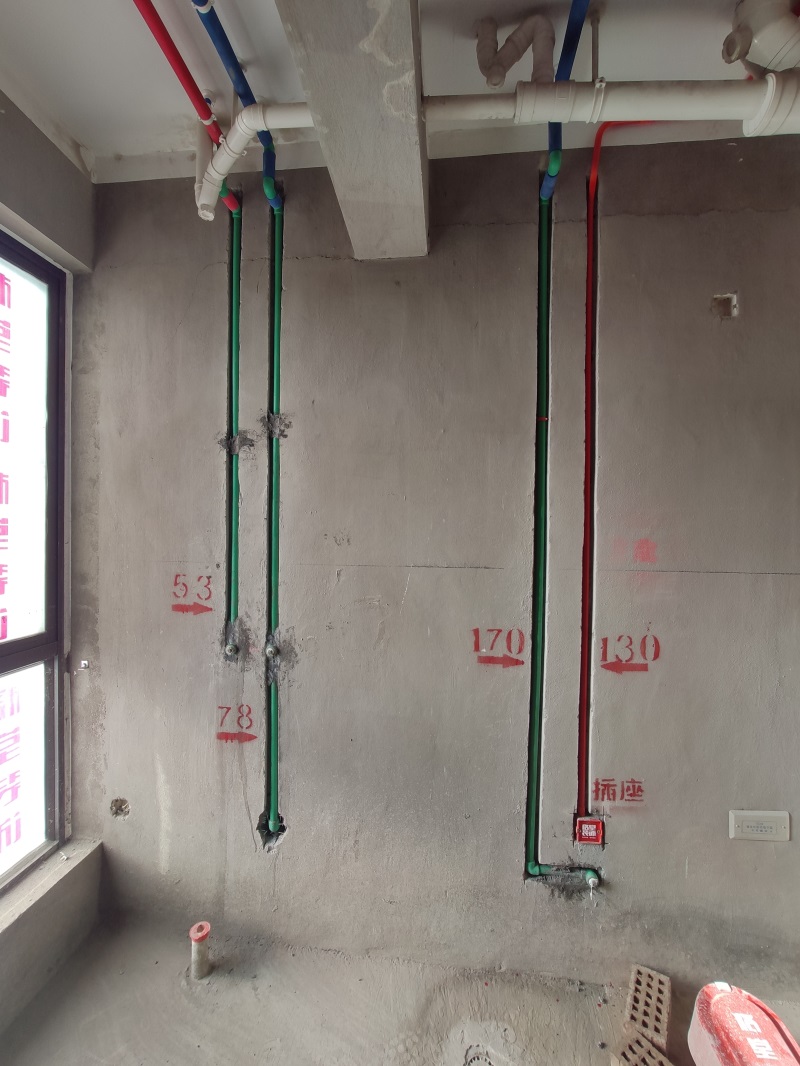

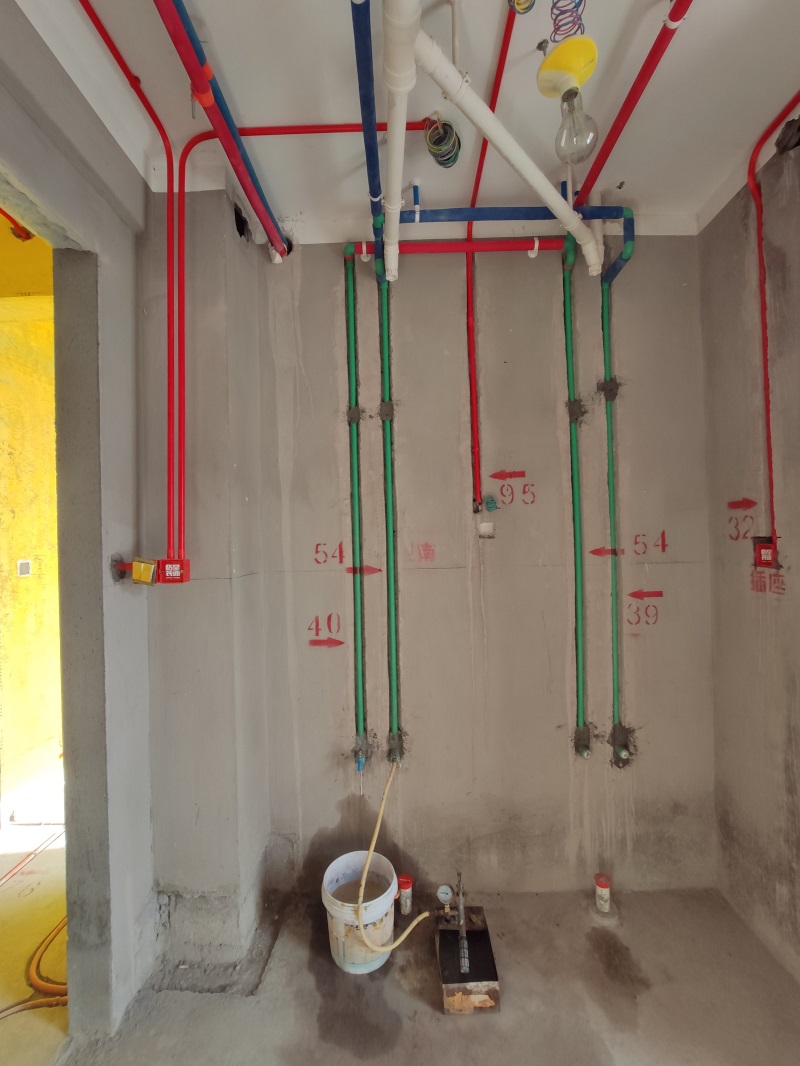

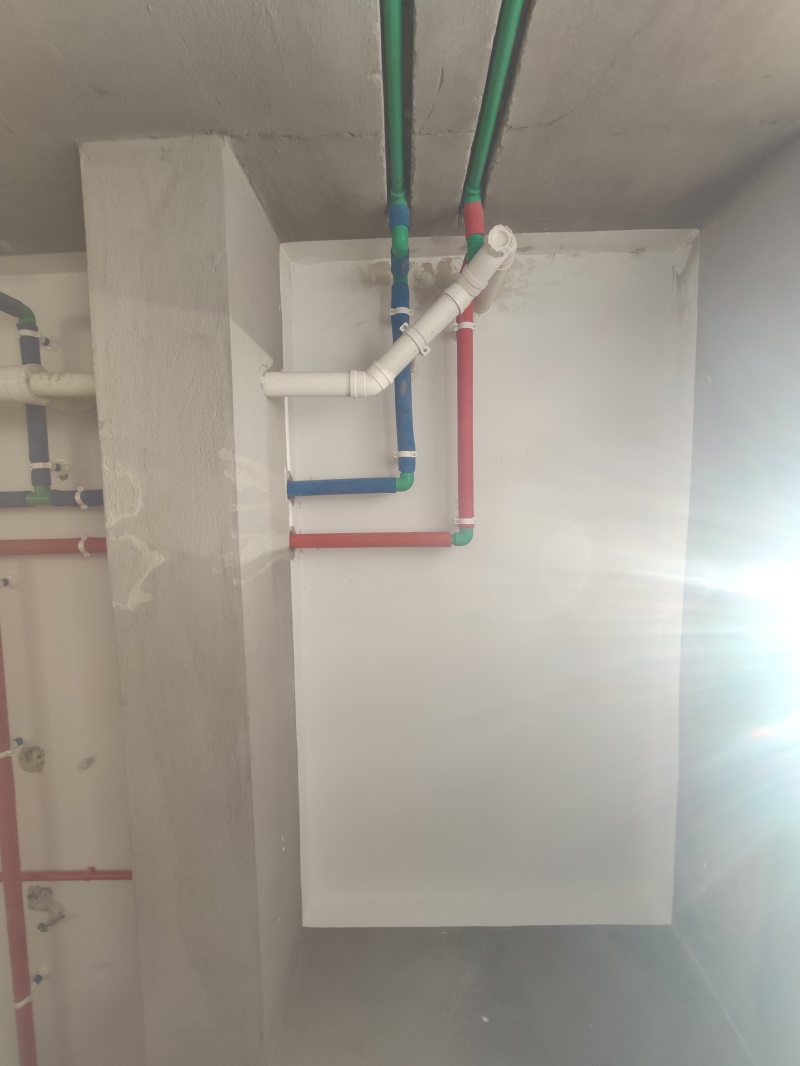

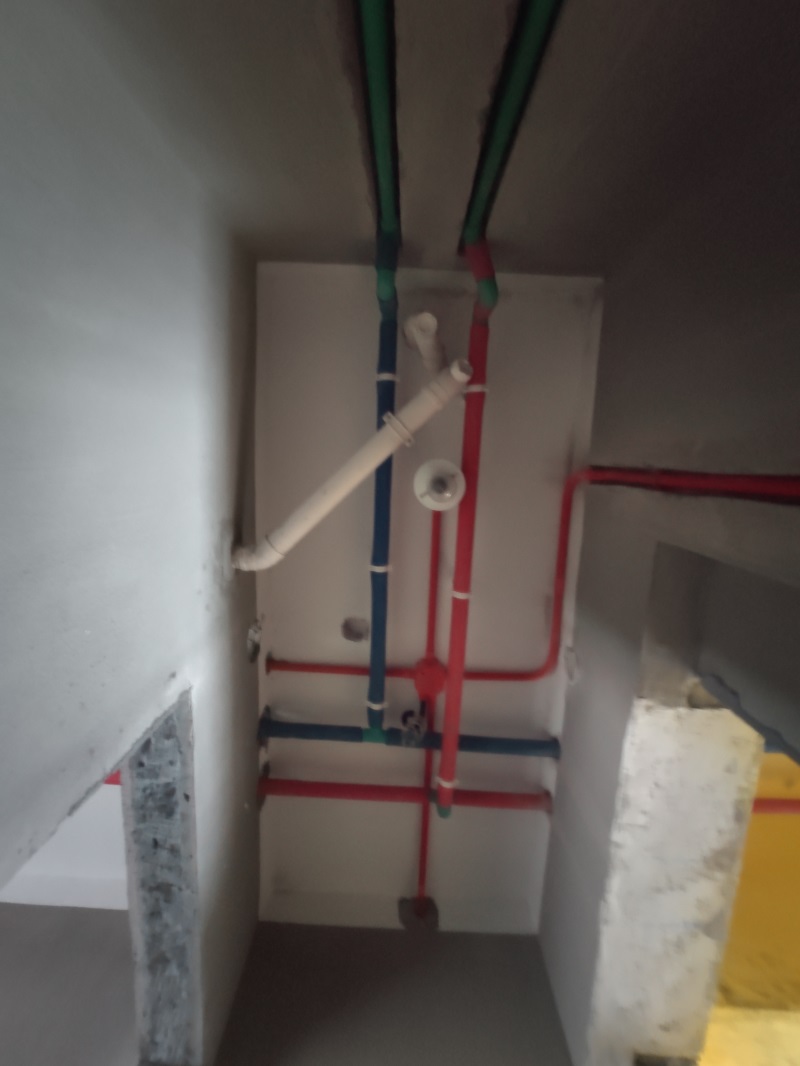

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，红色保温棉代表热水，蓝色保温棉代表冷水，水管安排都是左热右冷，符合施工规范

发表于 2019-11-3 16:43:02

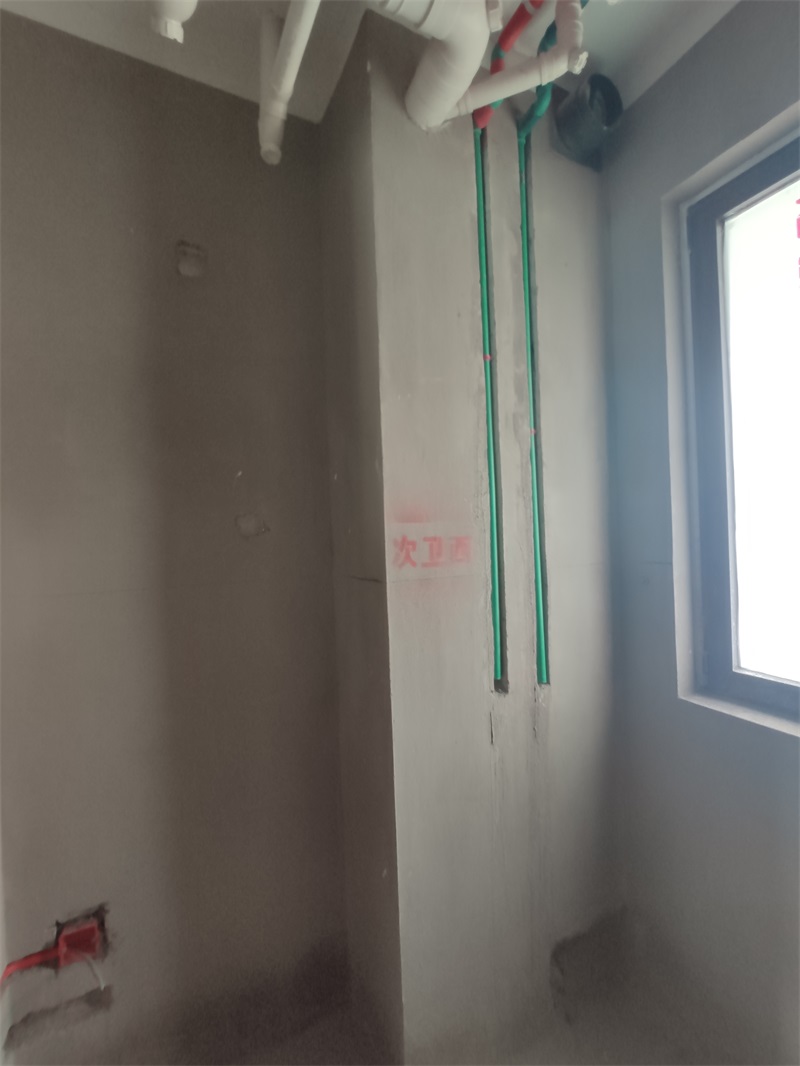

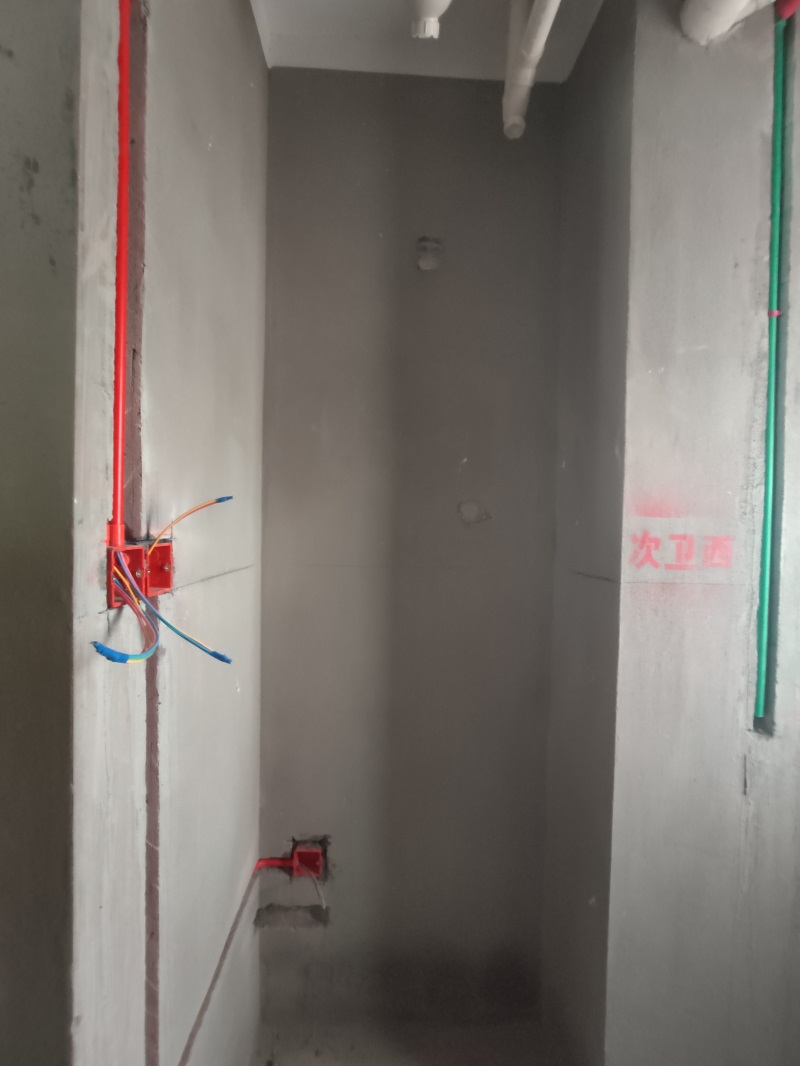

卫生间水管线路布置

发表于 2019-11-3 16:43:52

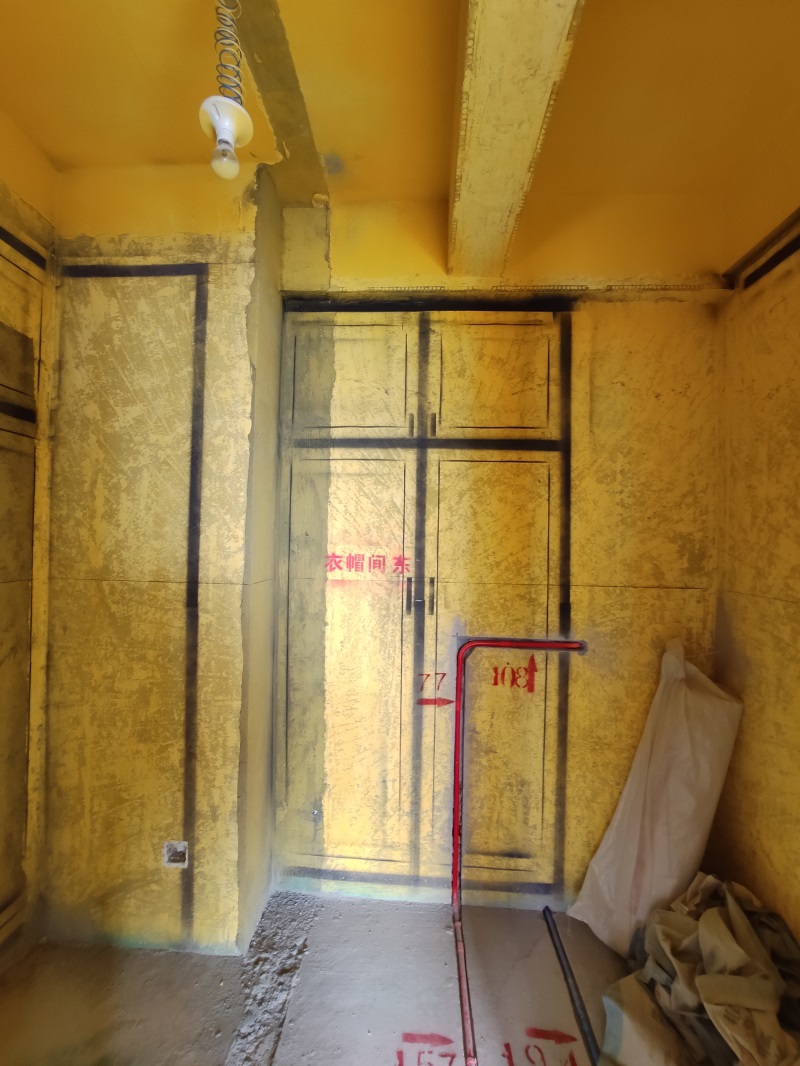

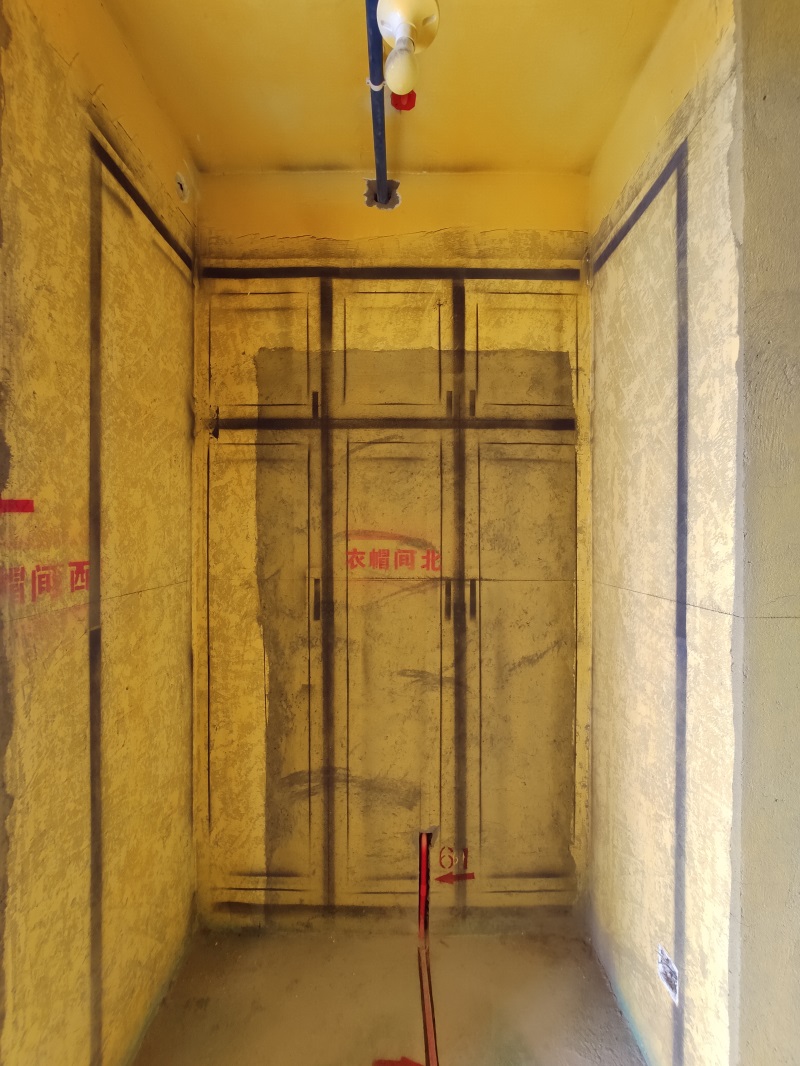

衣帽间
