阳光水岸12-150#180㎡现代简约——陪你度过漫长岁月

发表于 2019-11-2 11:48:29

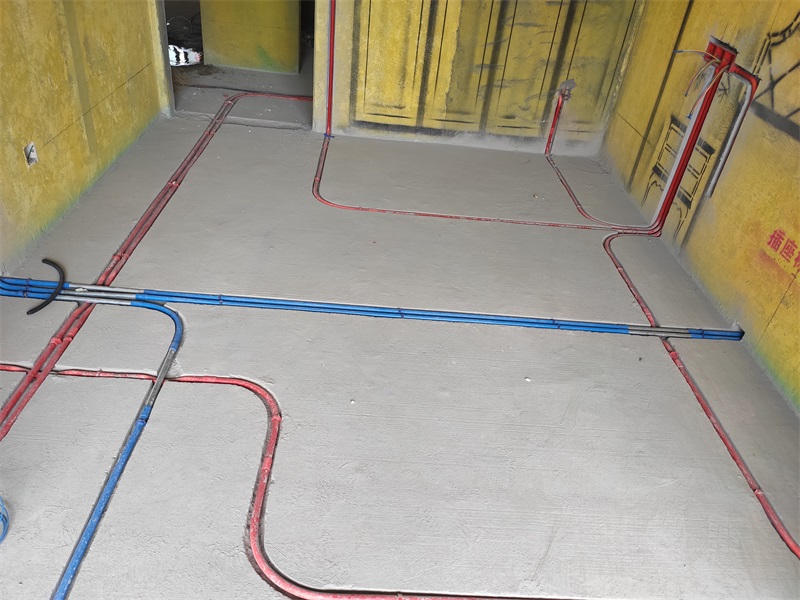

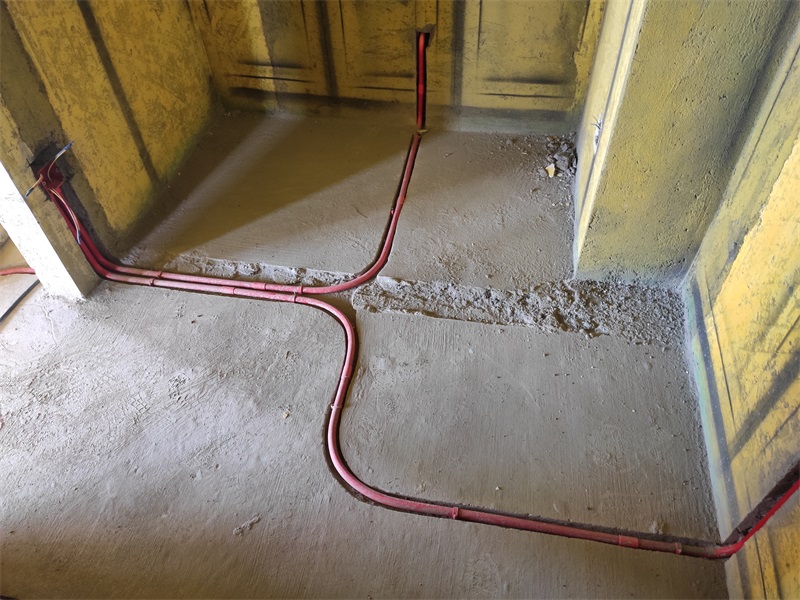

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2019-11-2 15:54:08

筒灯位置布线，应按照要求用波纹管套到位

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面

发表于 2019-11-2 16:01:42

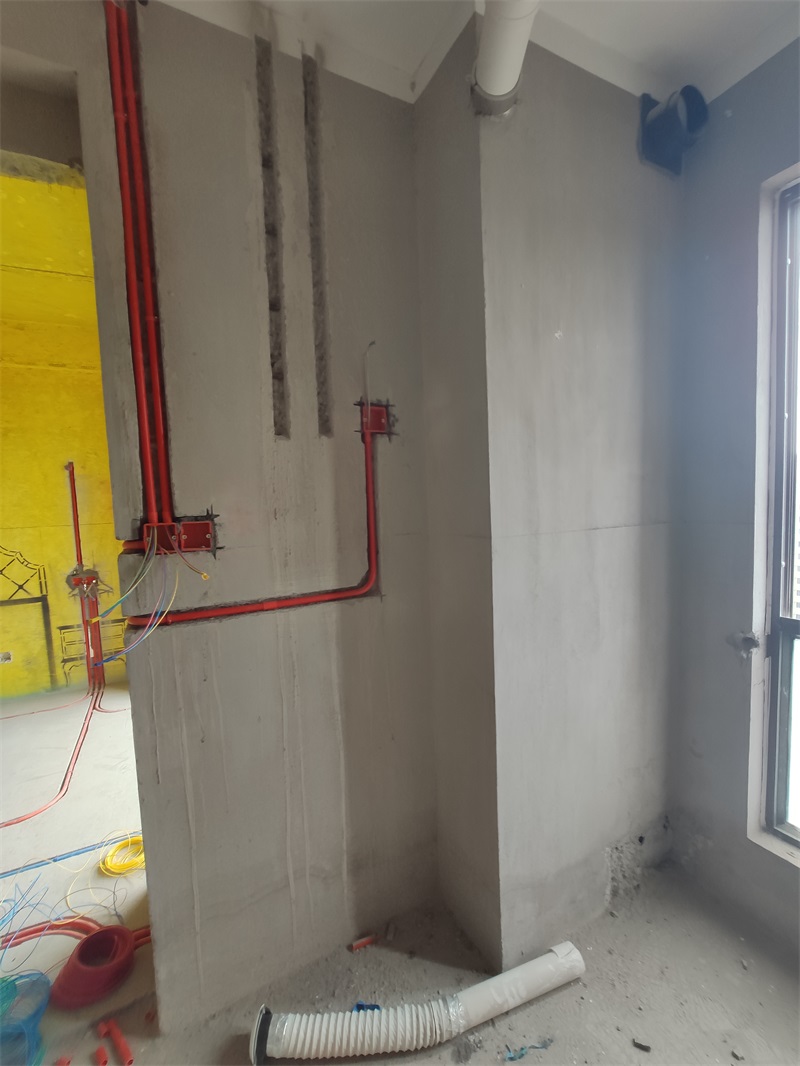

开关面板底盒采用86型

发表于 2019-11-2 16:08:01

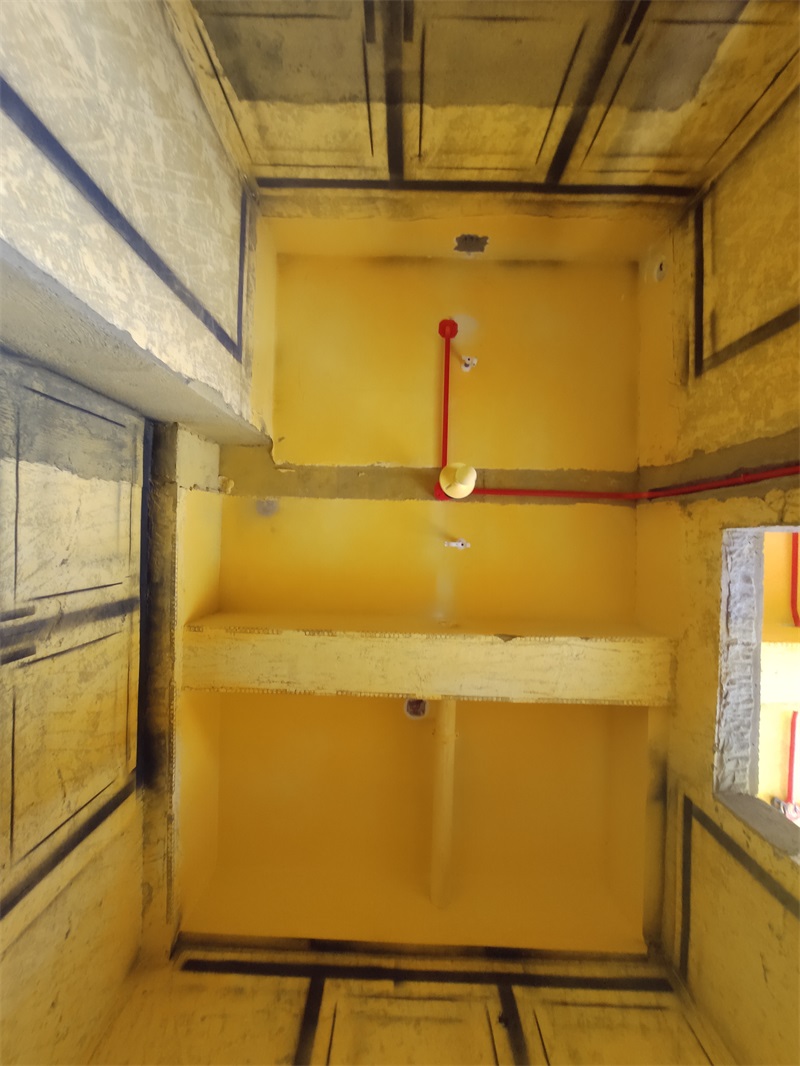

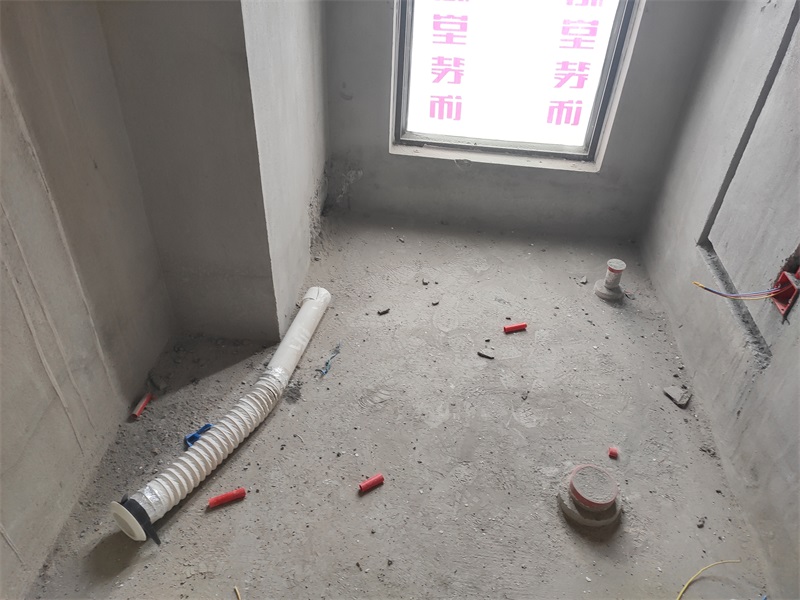

卫生间地面

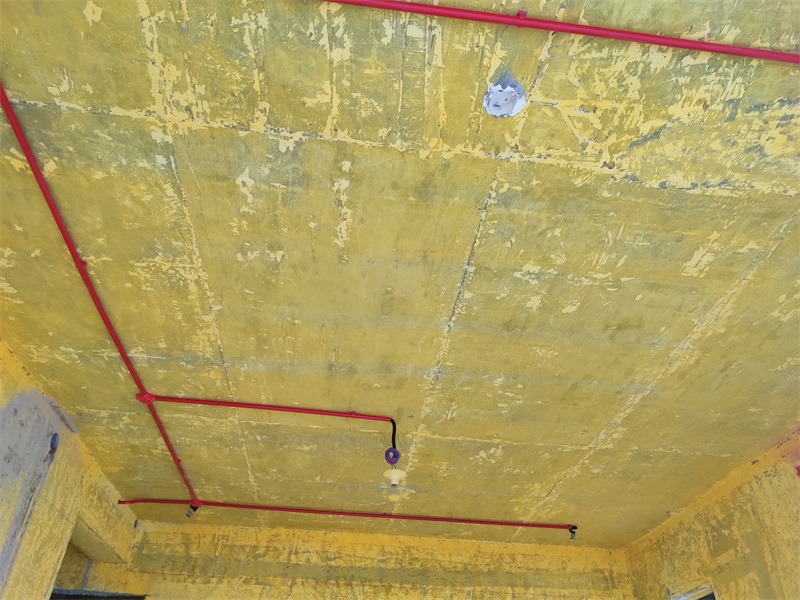

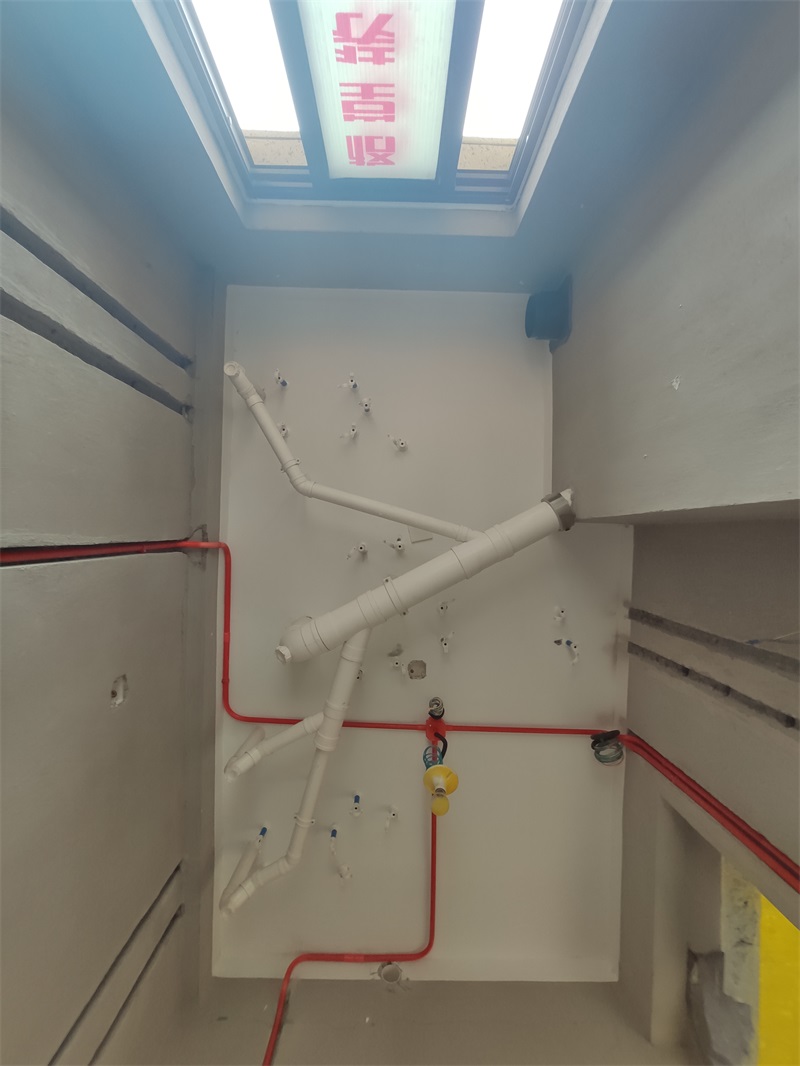

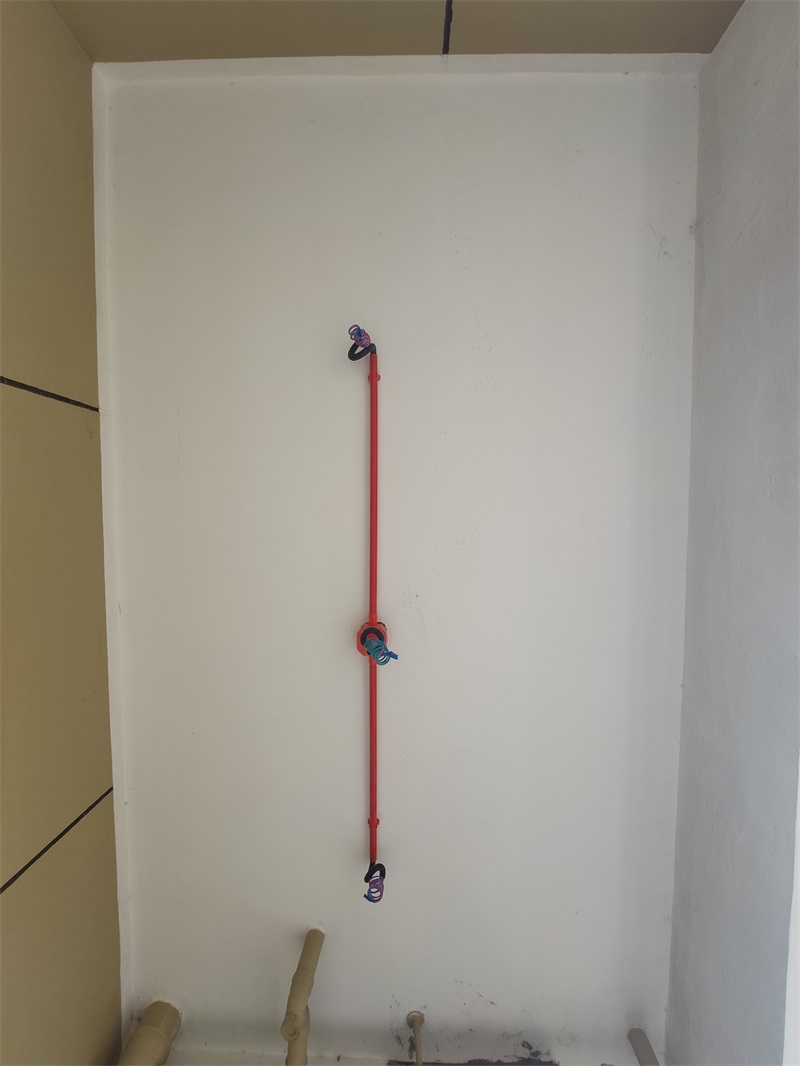

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-11-2 16:10:13

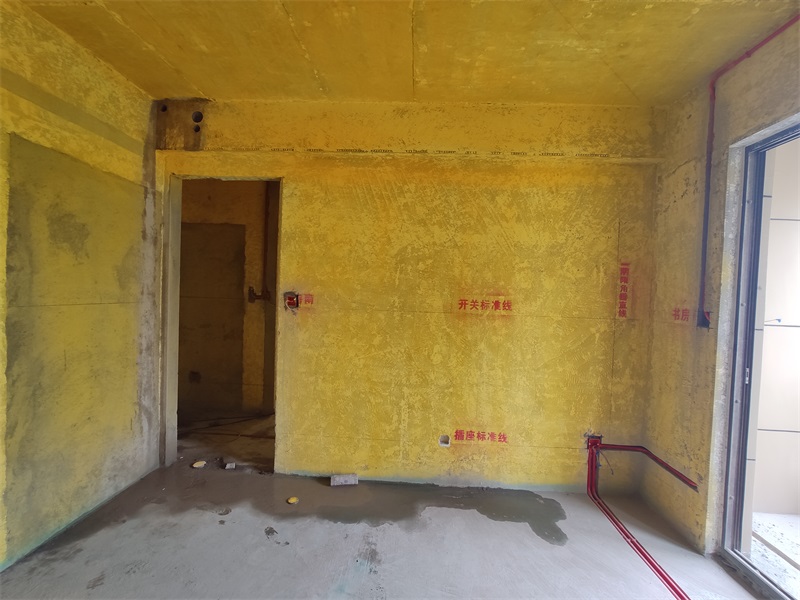

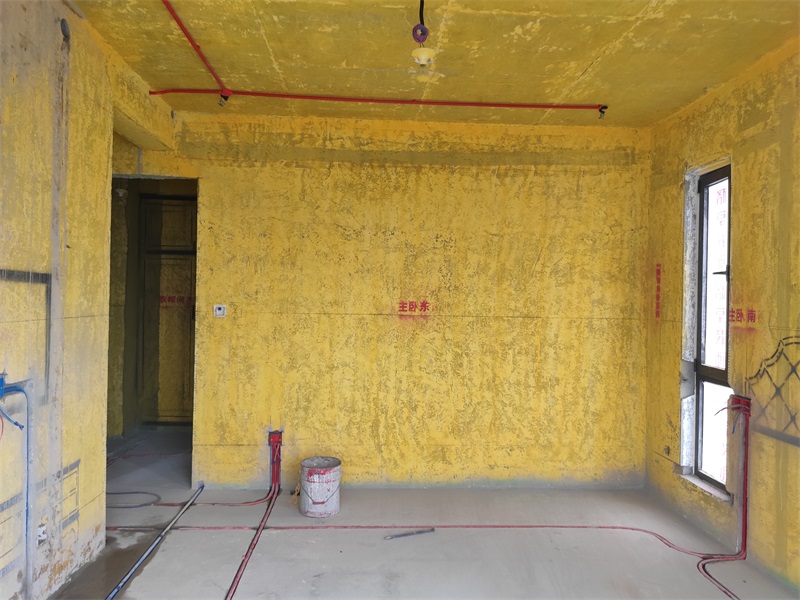

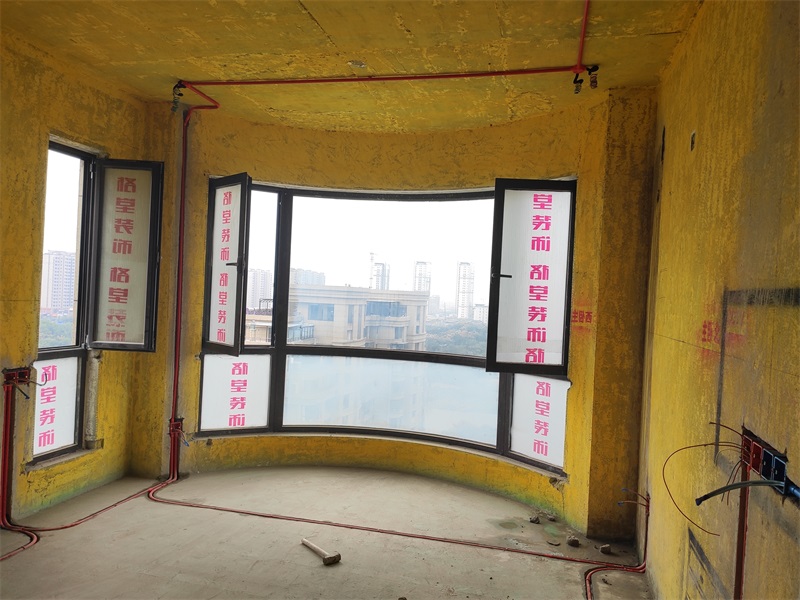

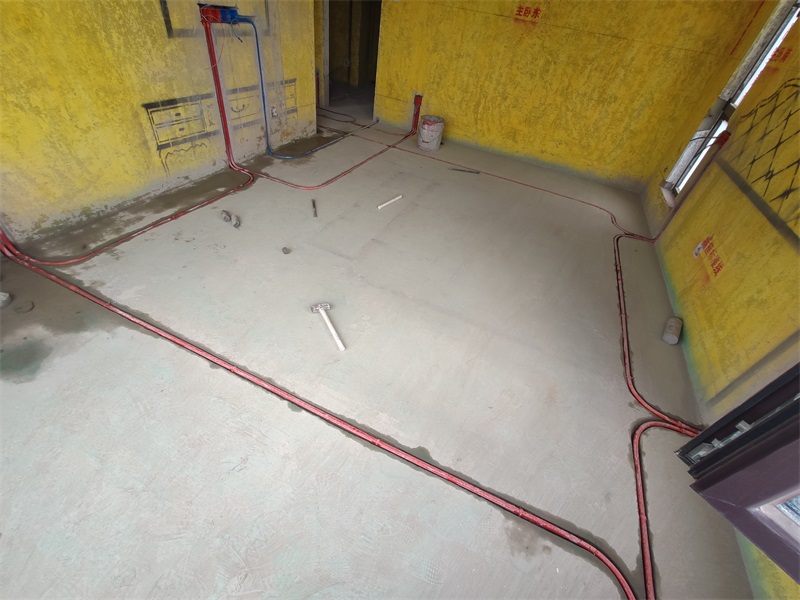

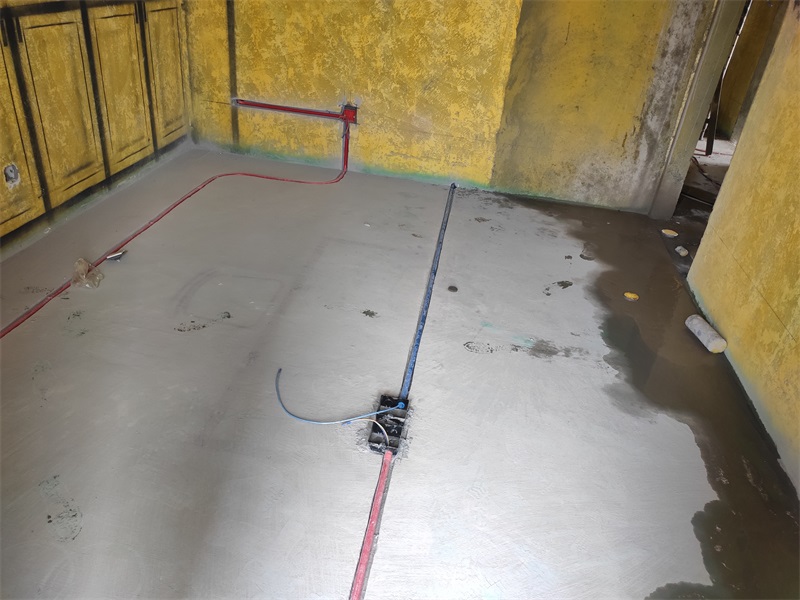

主卧线路布置

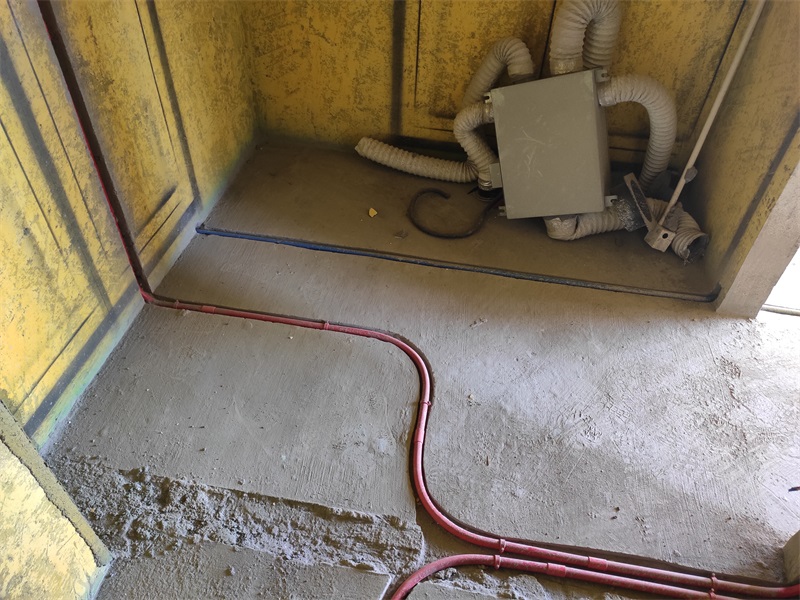

线路布置横平竖直

发表于 2019-11-2 16:11:44

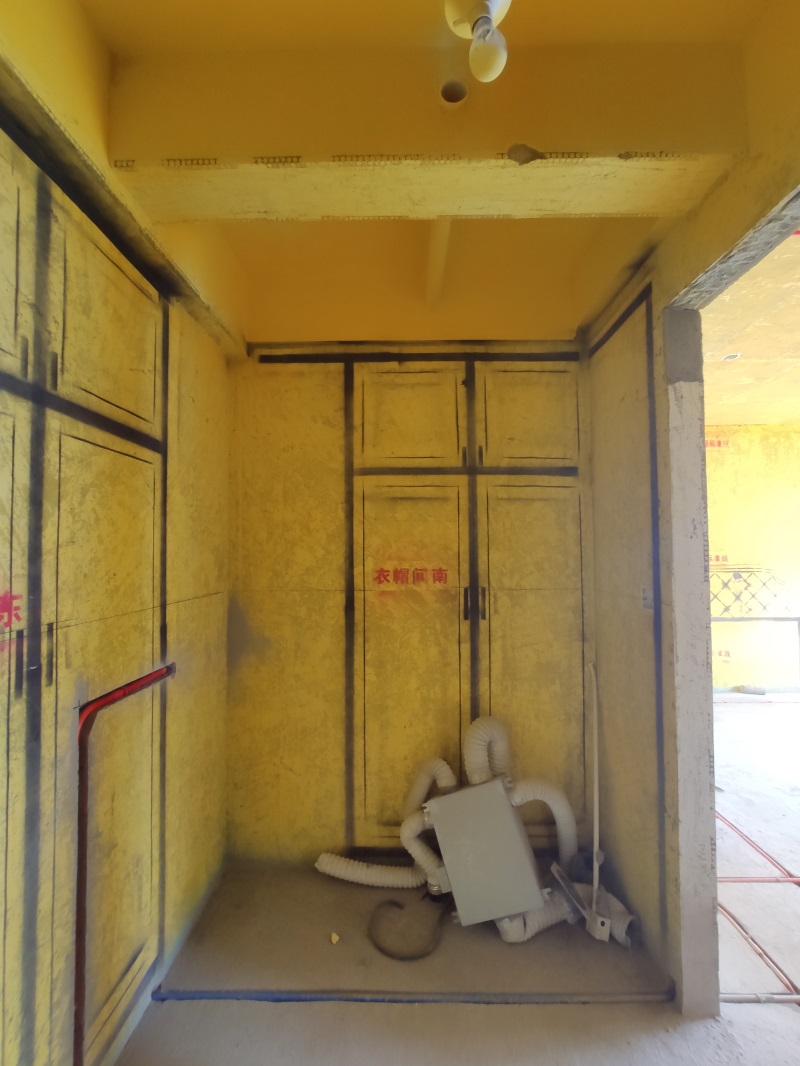

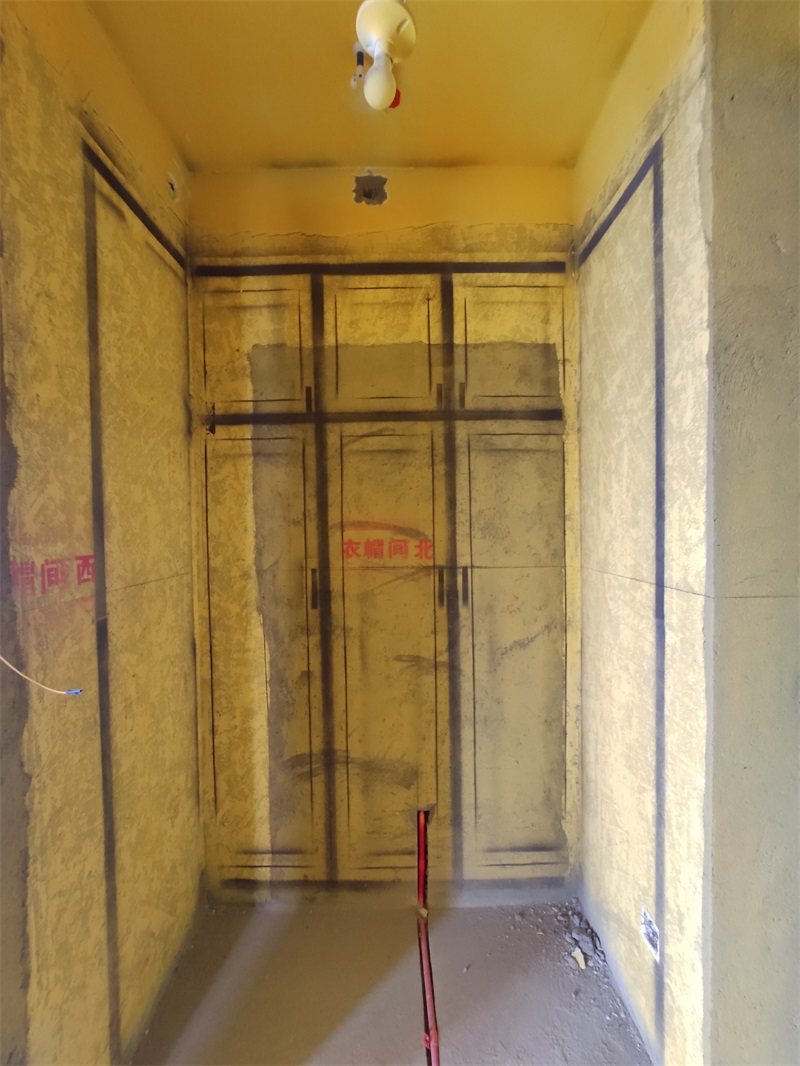

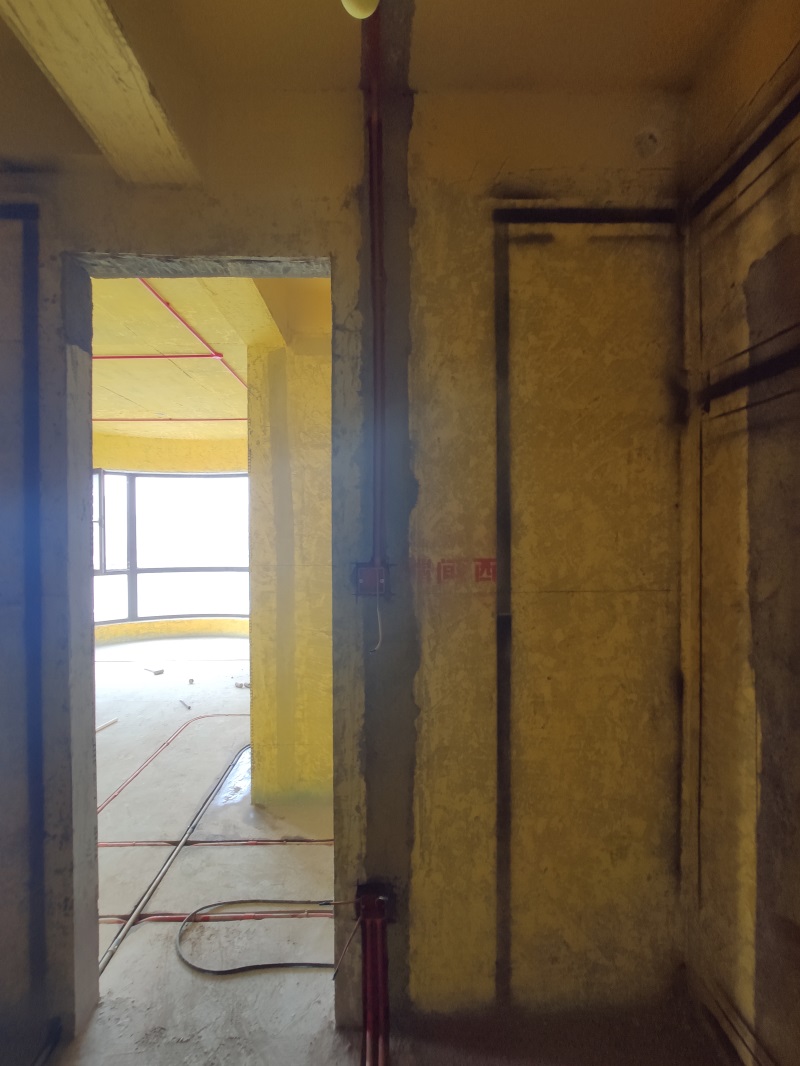

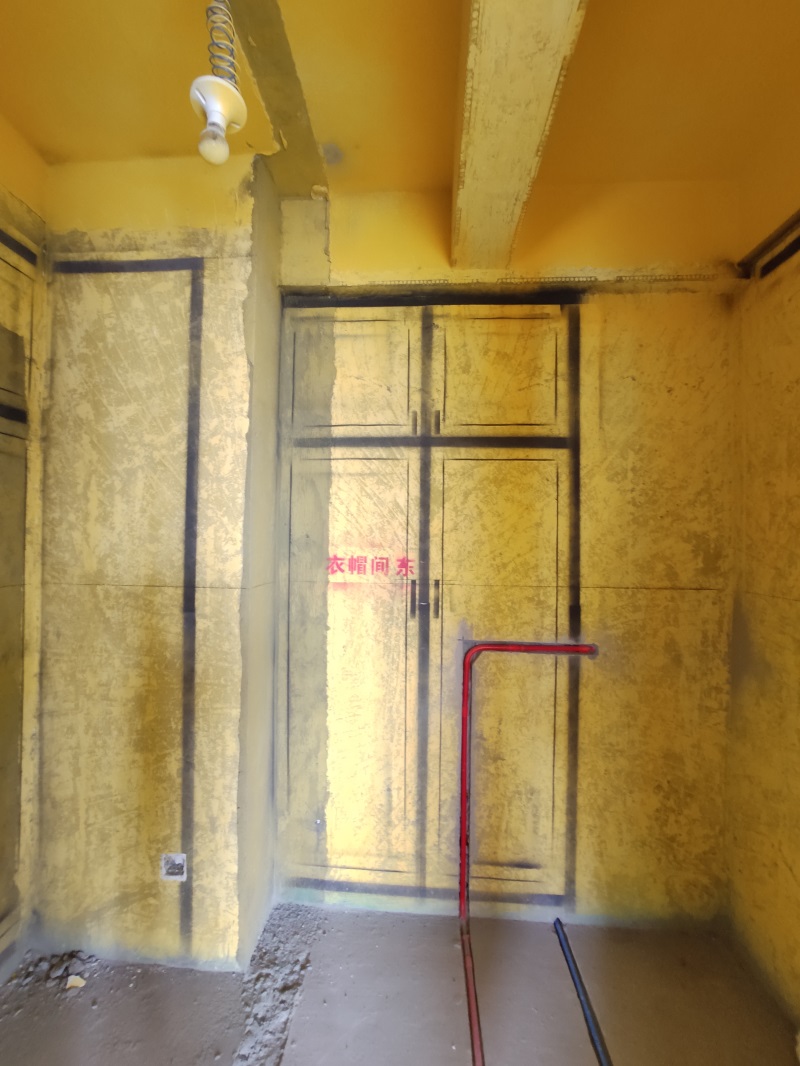

衣帽间线路布置

发表于 2019-11-2 16:13:17

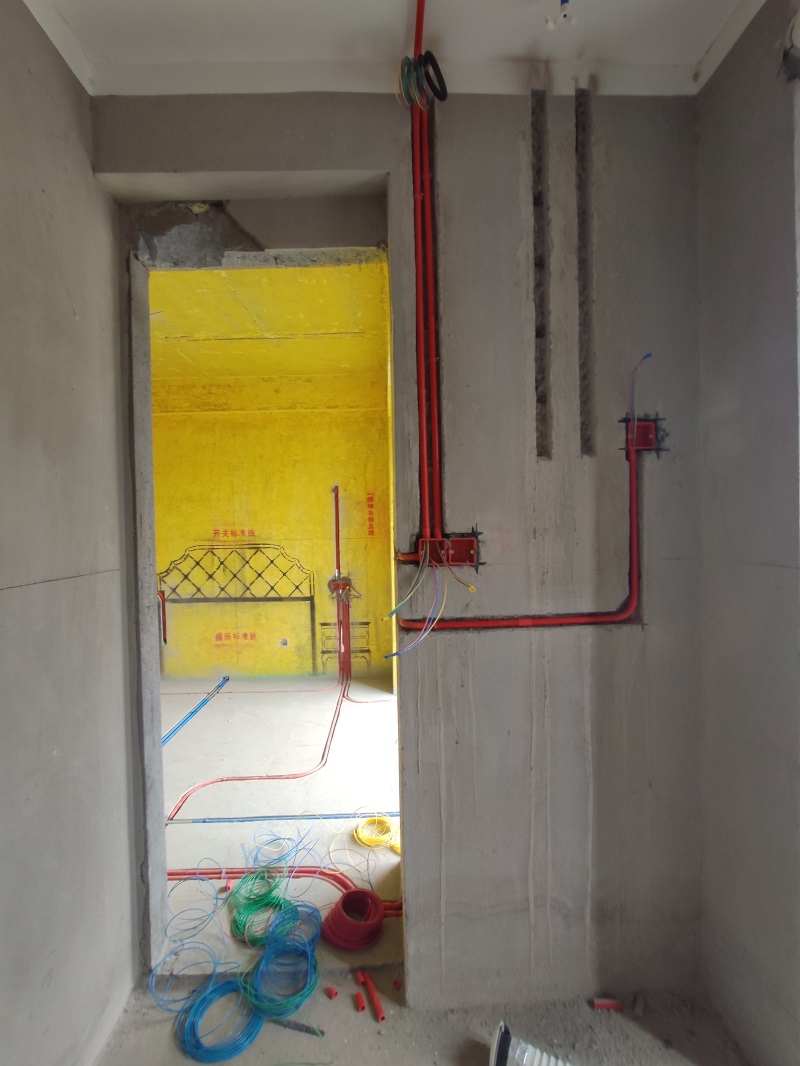

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上，同线盒内不得有强弱电

发表于 2019-11-2 16:14:25

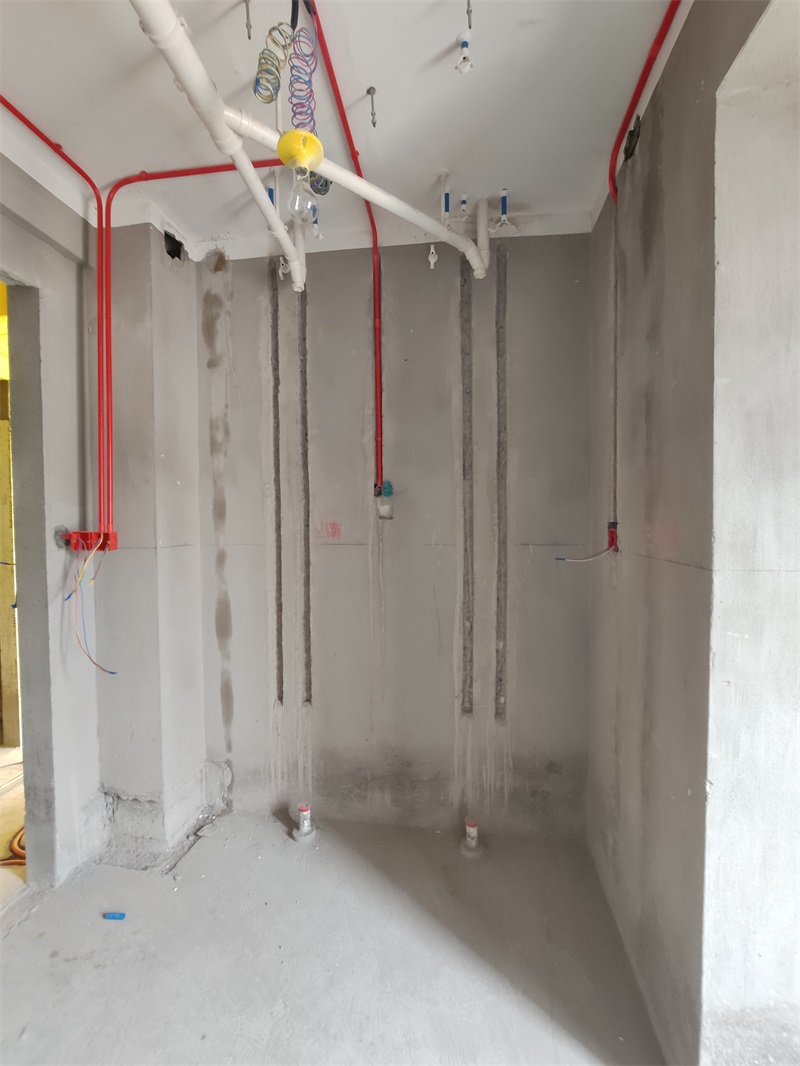

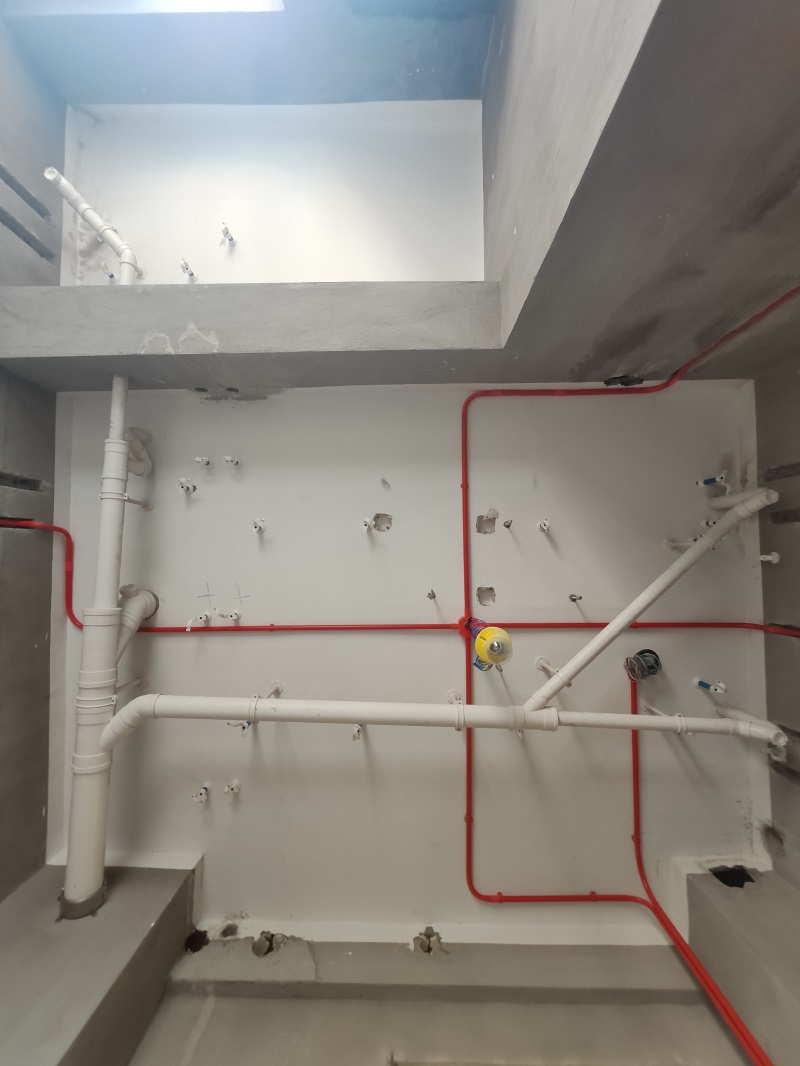

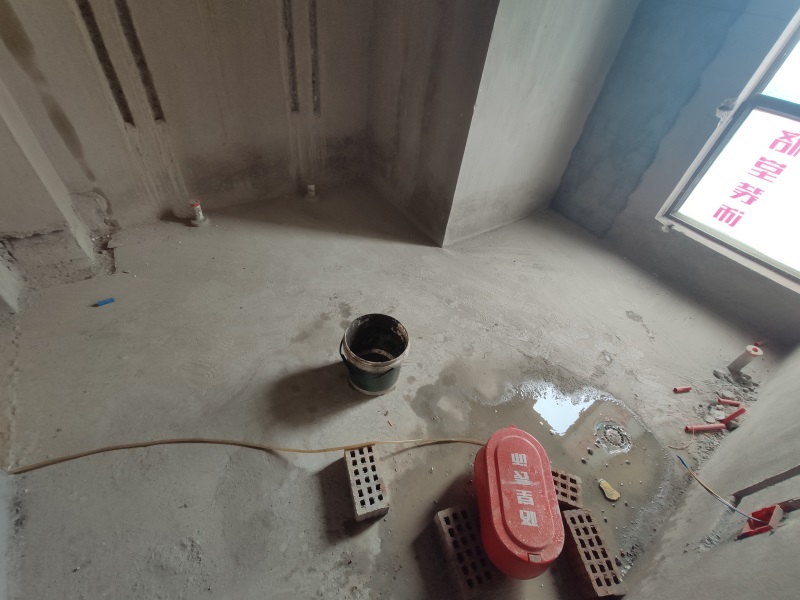

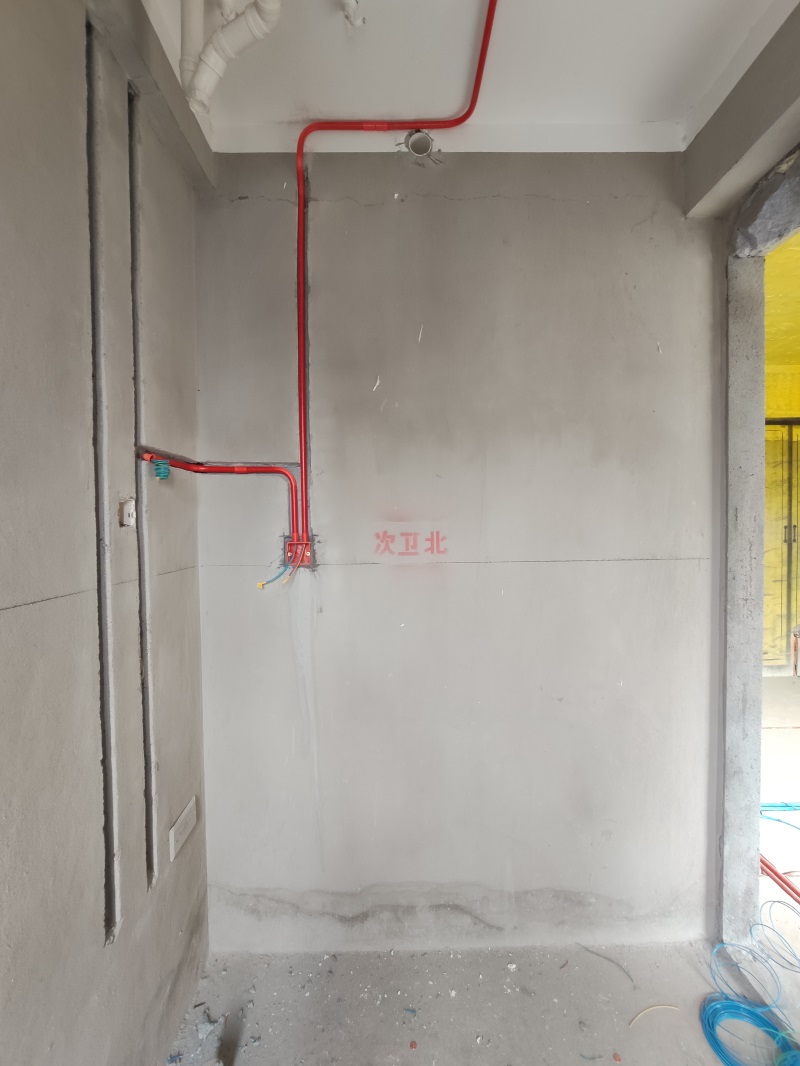

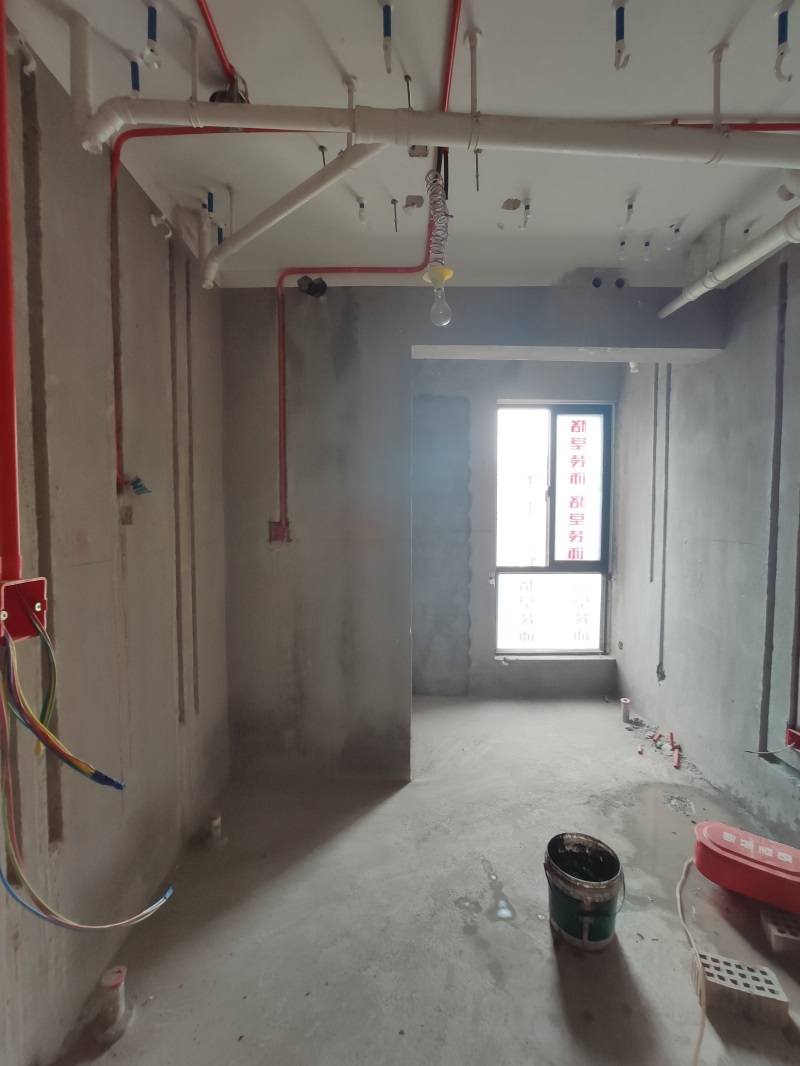

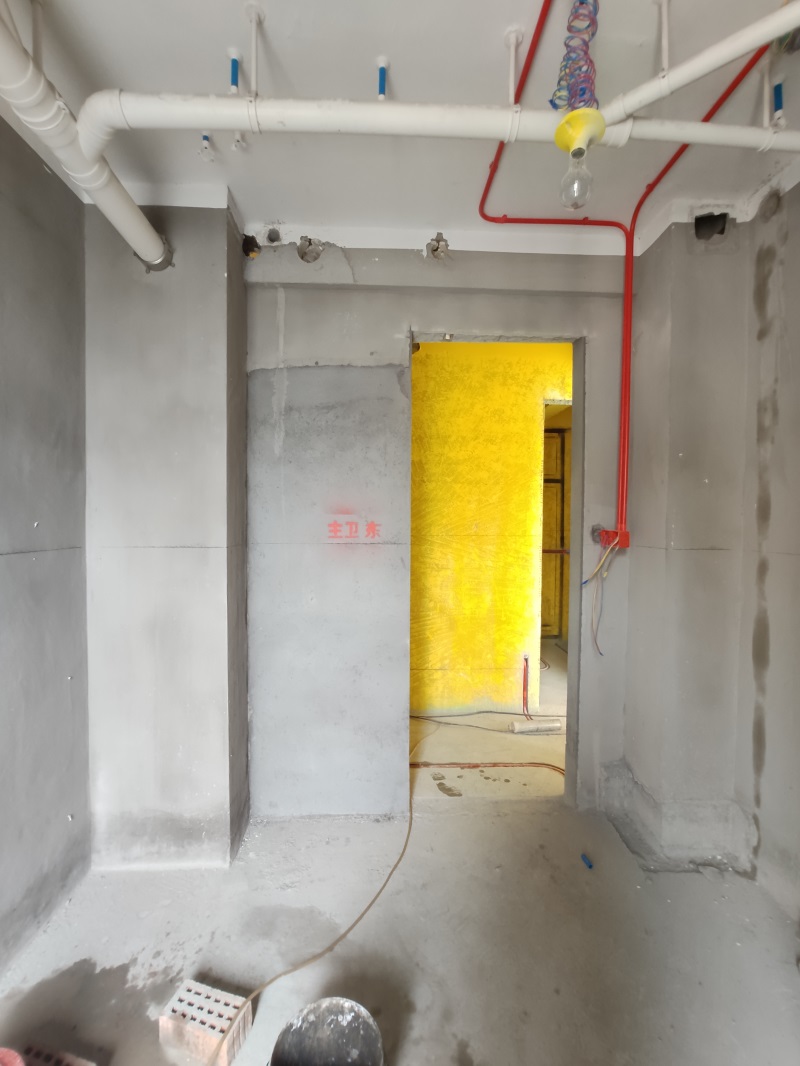

卫生间

发表于 2019-11-2 16:15:26

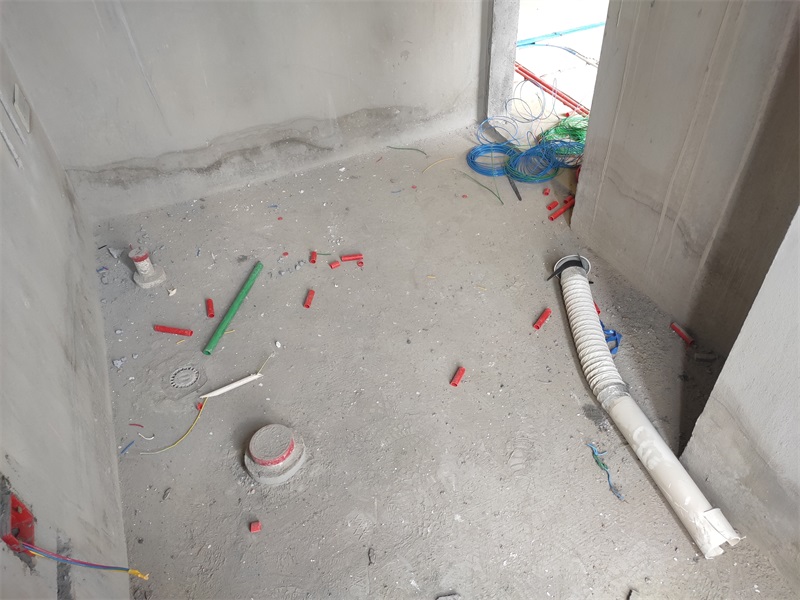

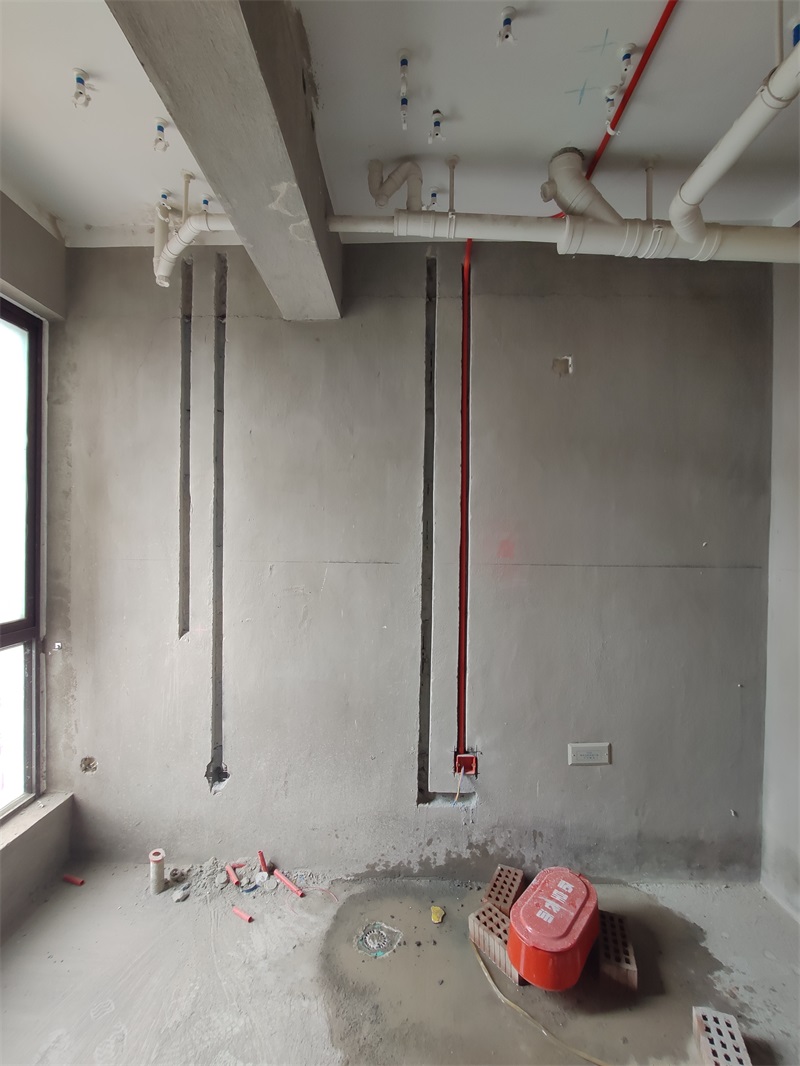

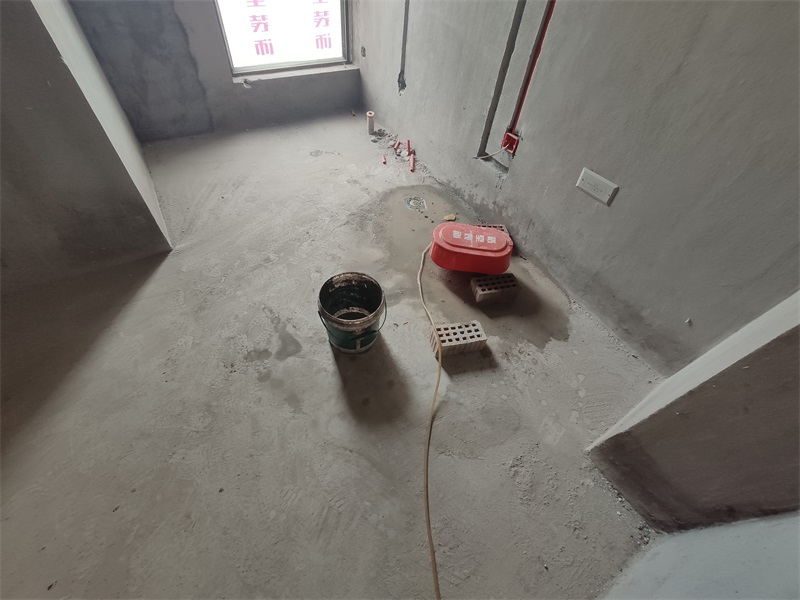

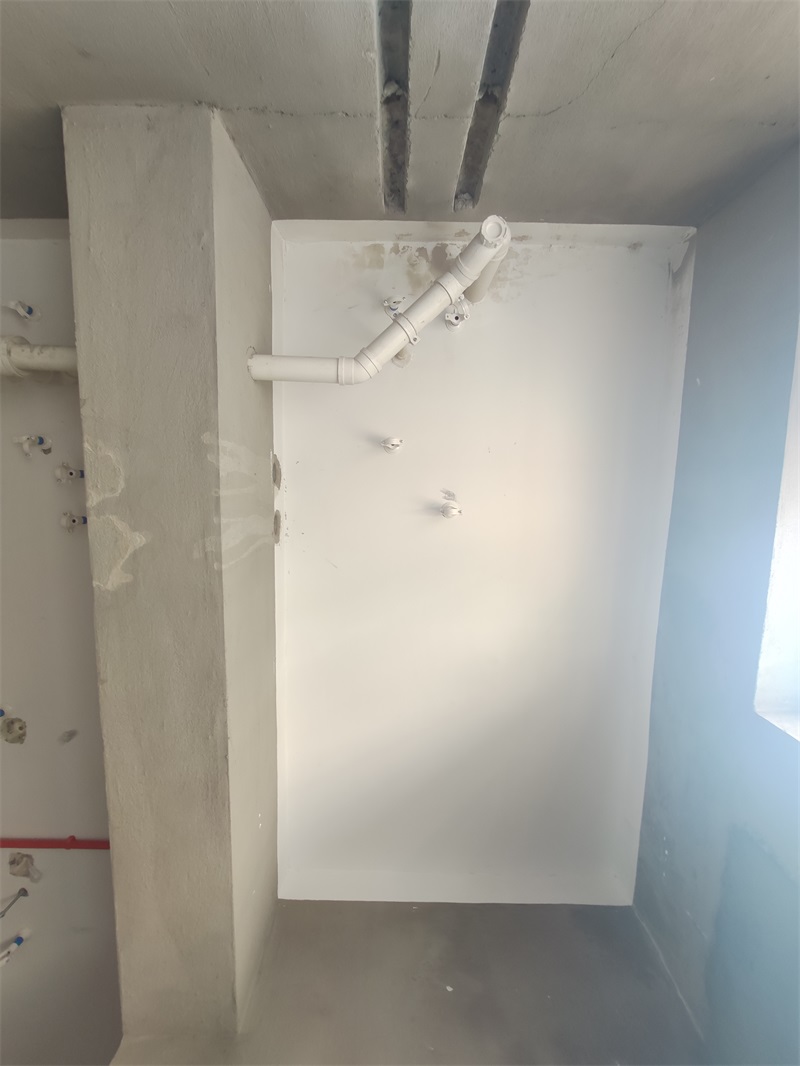

卫生间地面

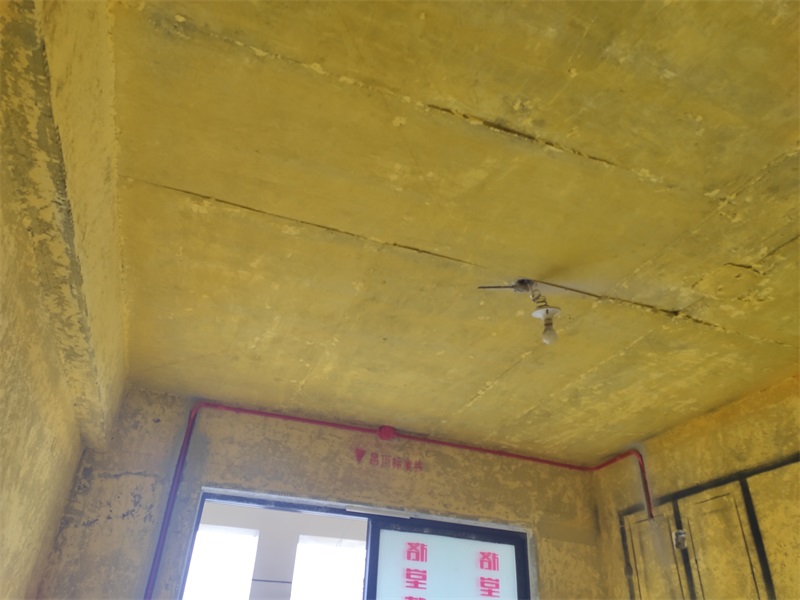

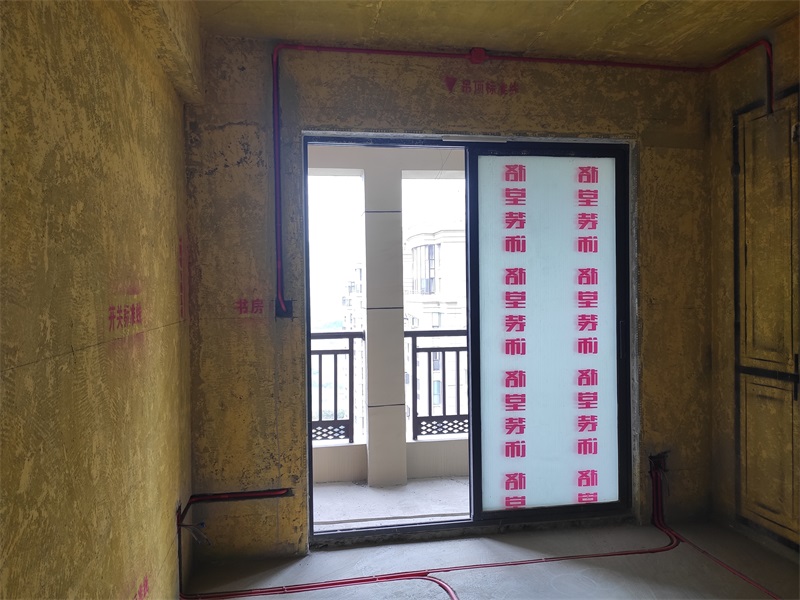

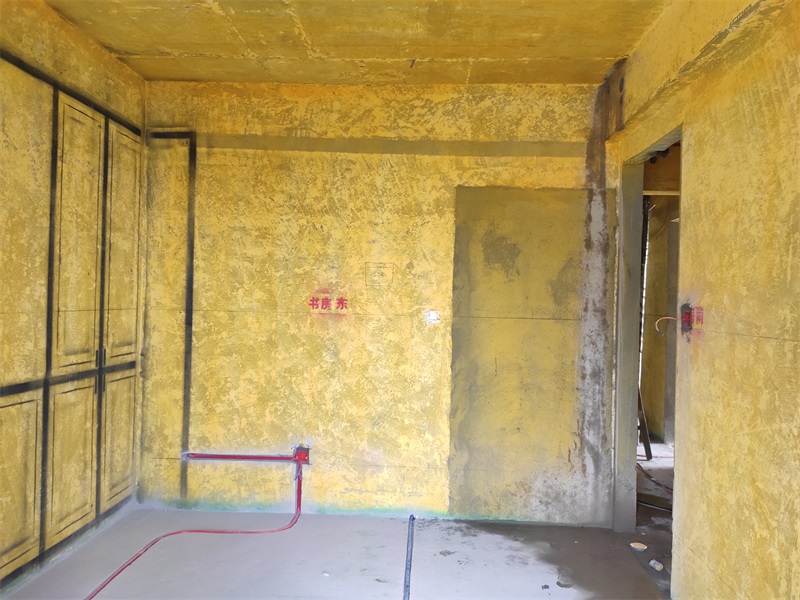

书房线路布置

发表于 2019-11-2 16:28:59

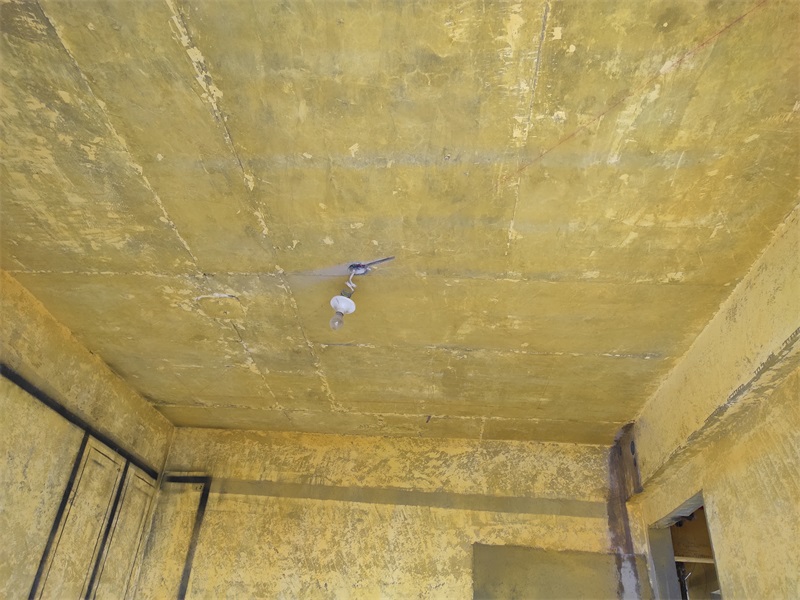

书房
