阳光水岸12-150#180㎡现代简约——陪你度过漫长岁月

发表于 2019-11-2 11:12:22

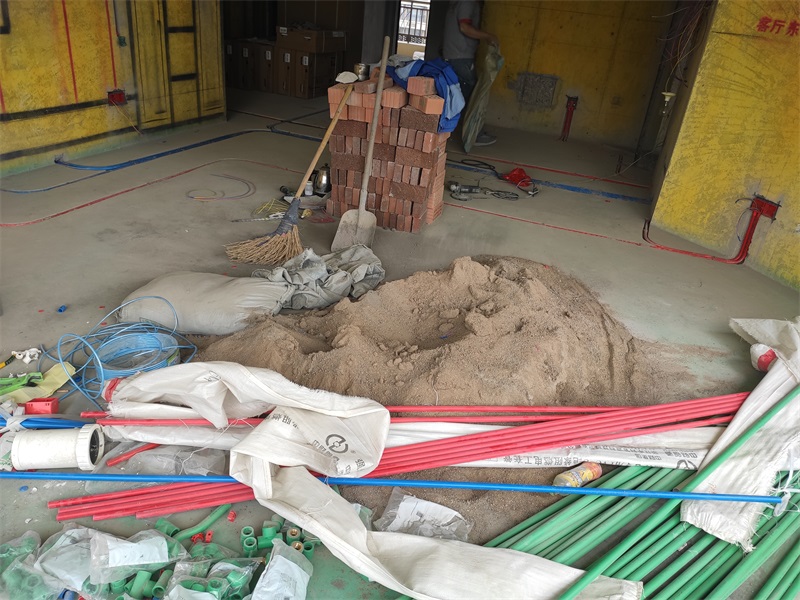

水电施工阶段

发表于 2019-11-2 11:13:35

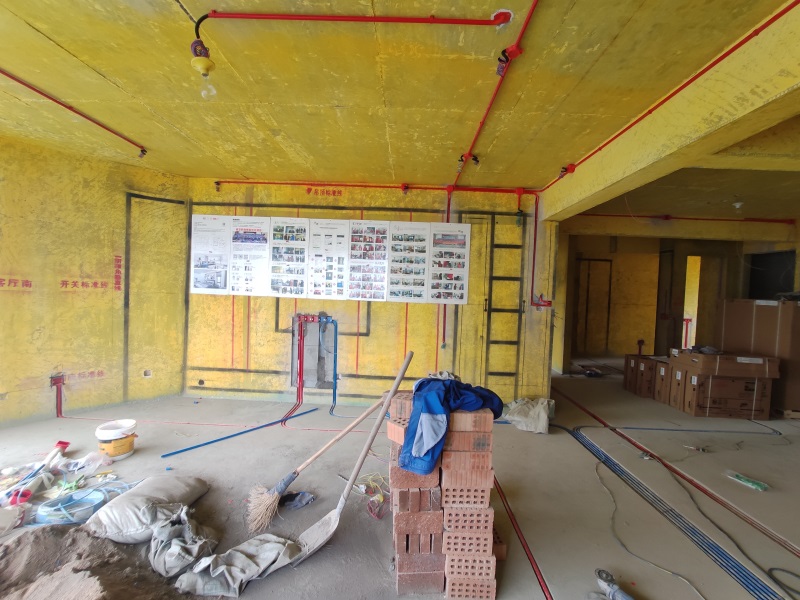

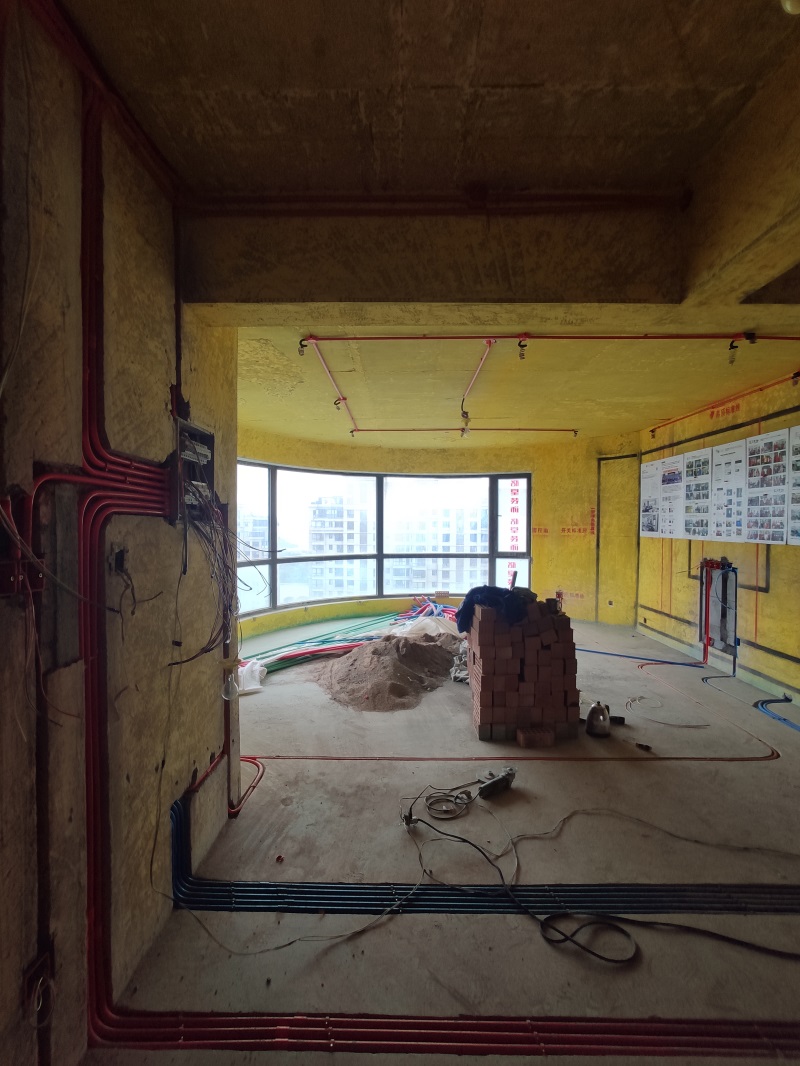

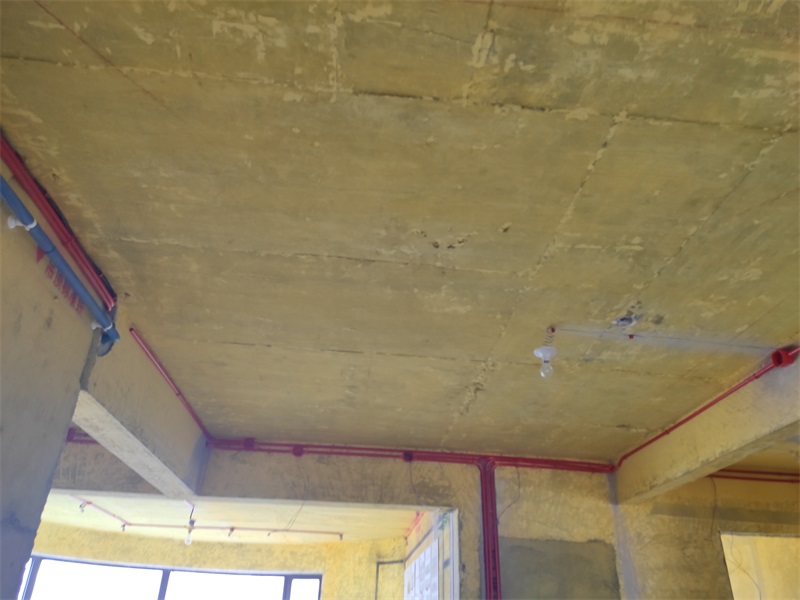

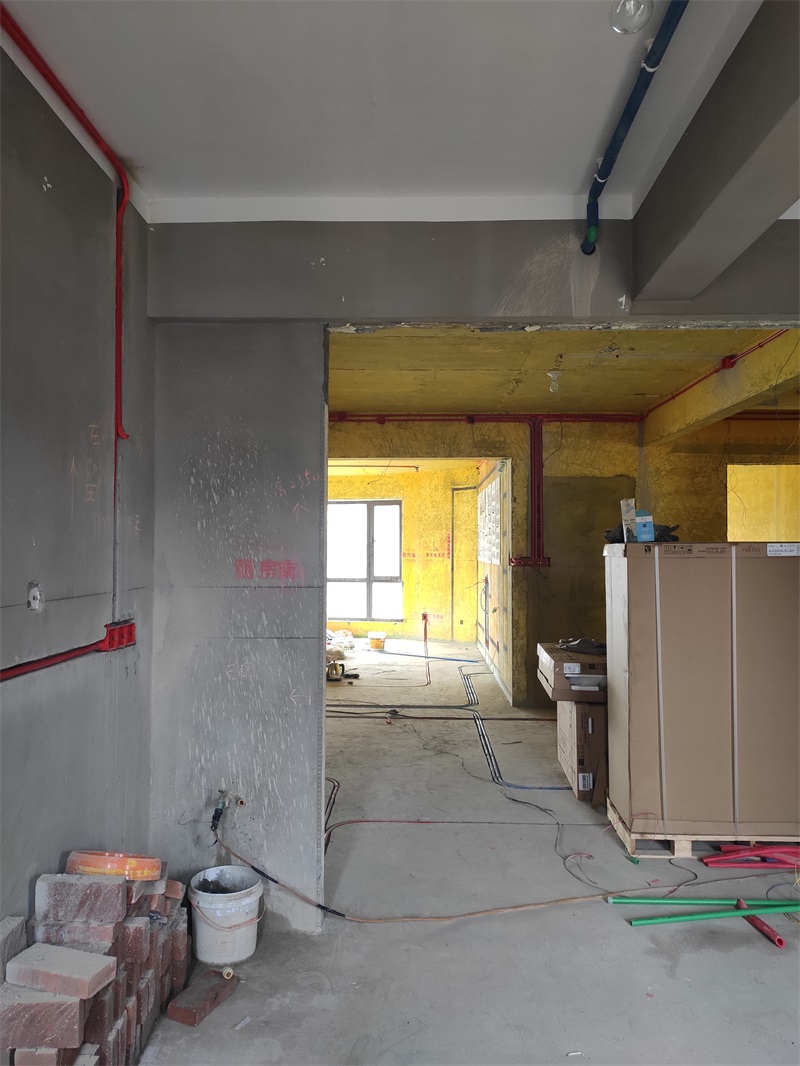

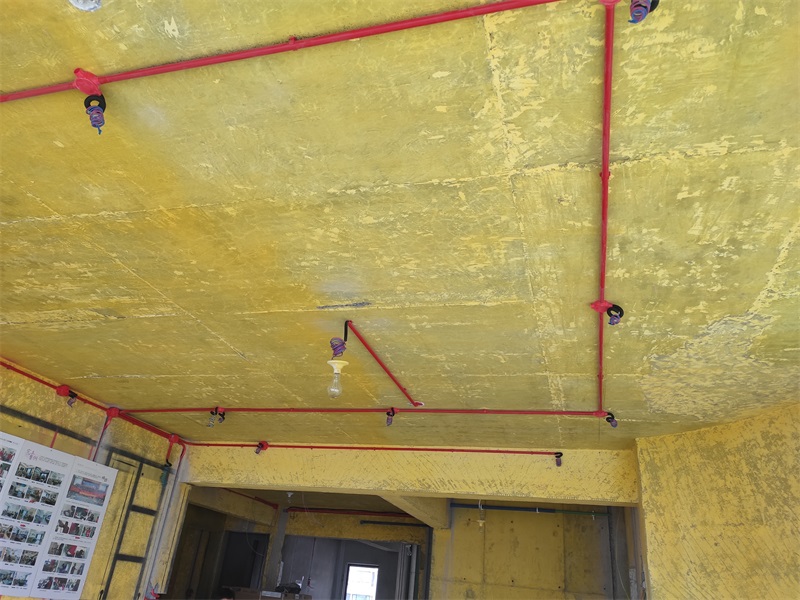

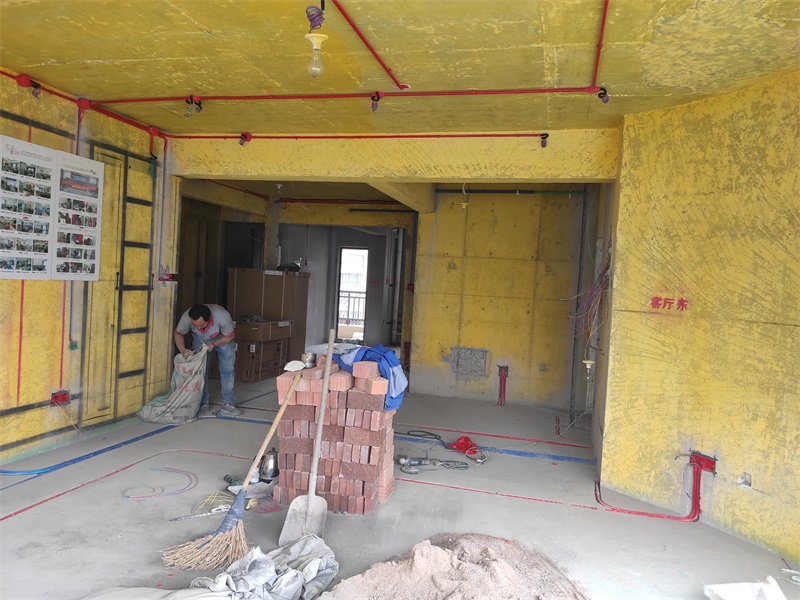

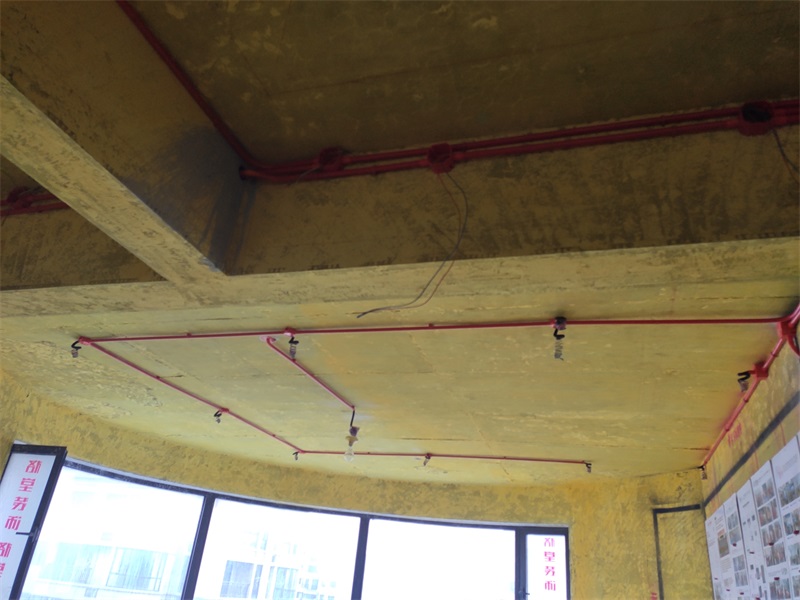

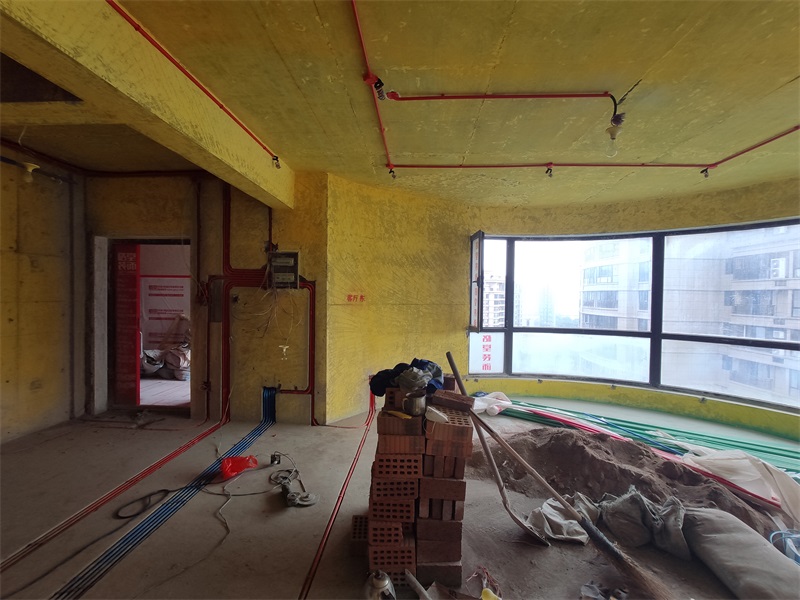

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

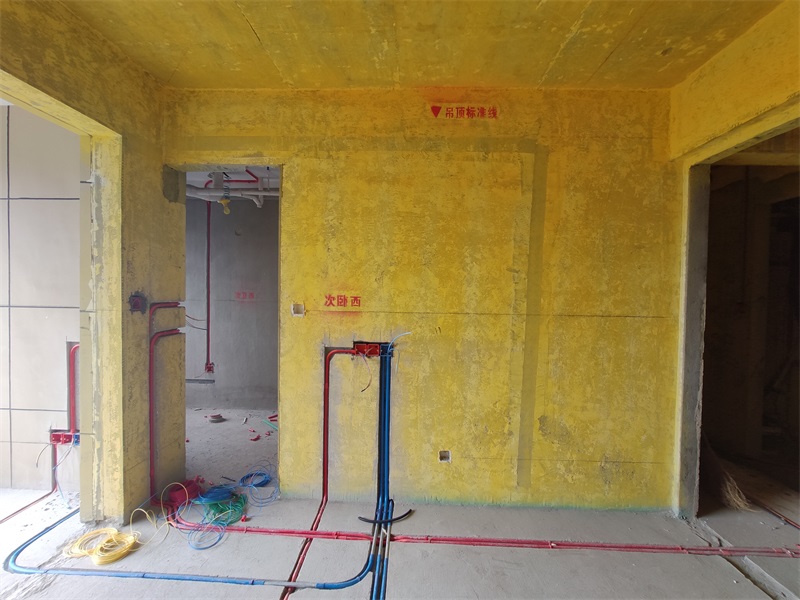

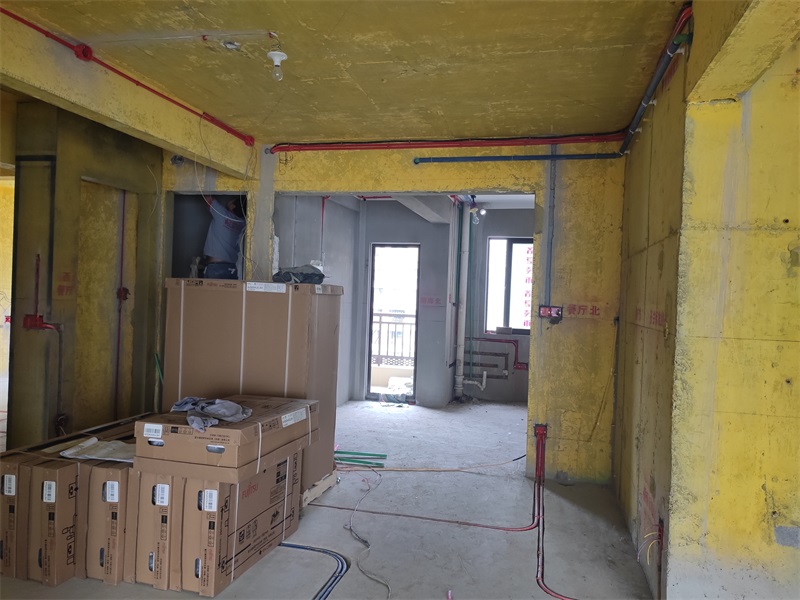

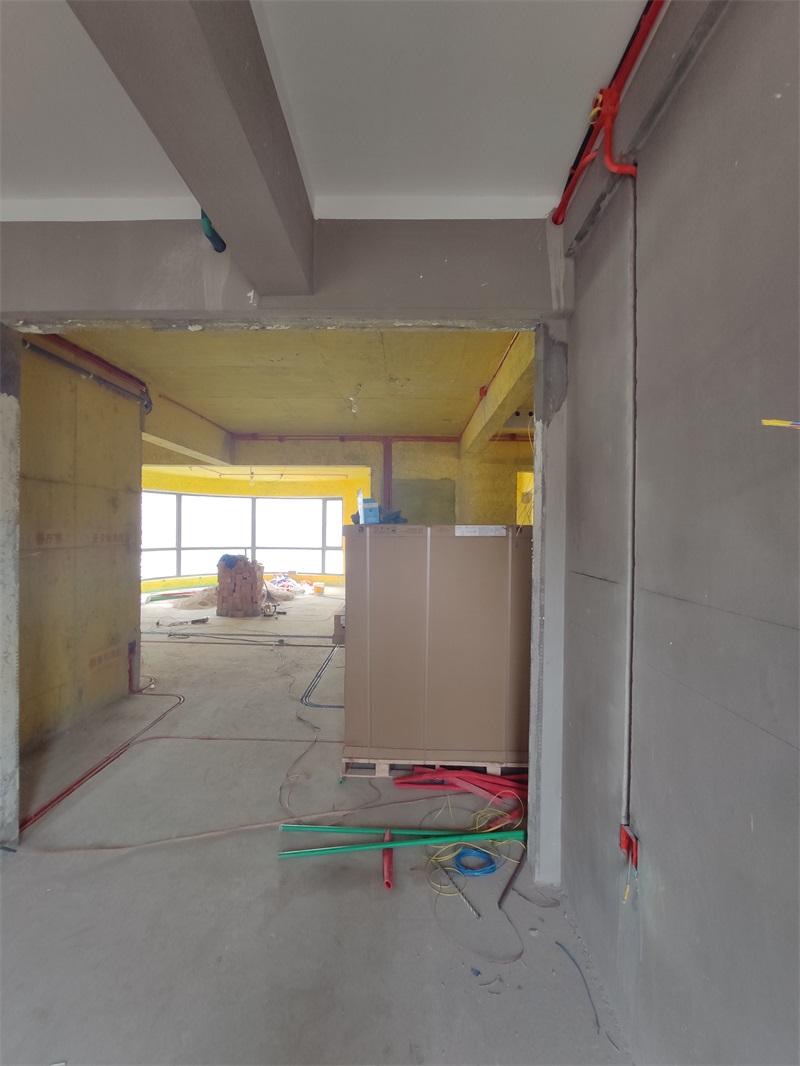

红色线管线盒代表强电，蓝色线管线盒代表弱电

发表于 2019-11-2 11:16:52

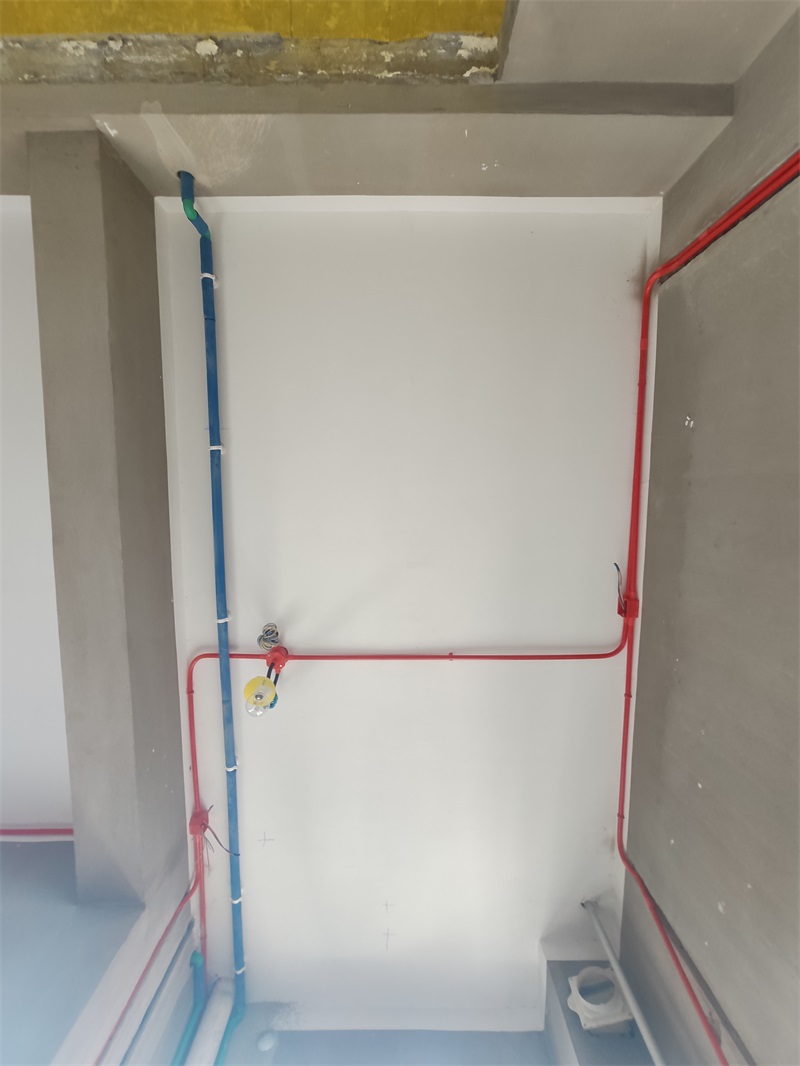

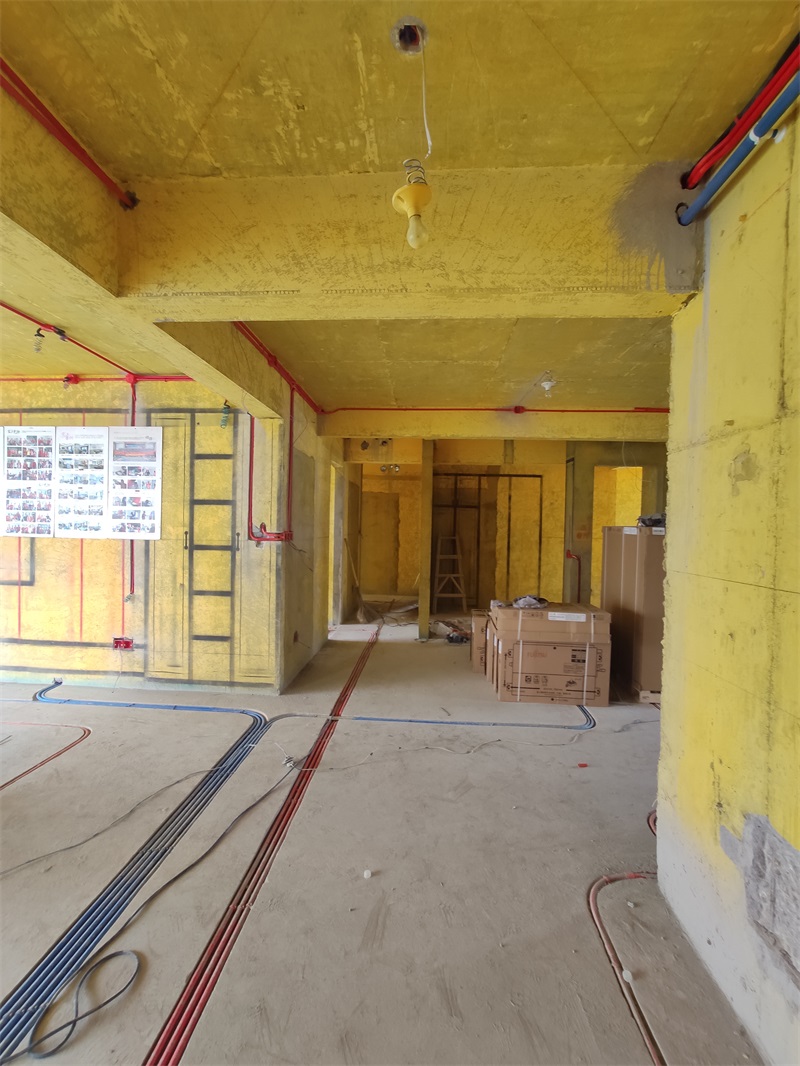

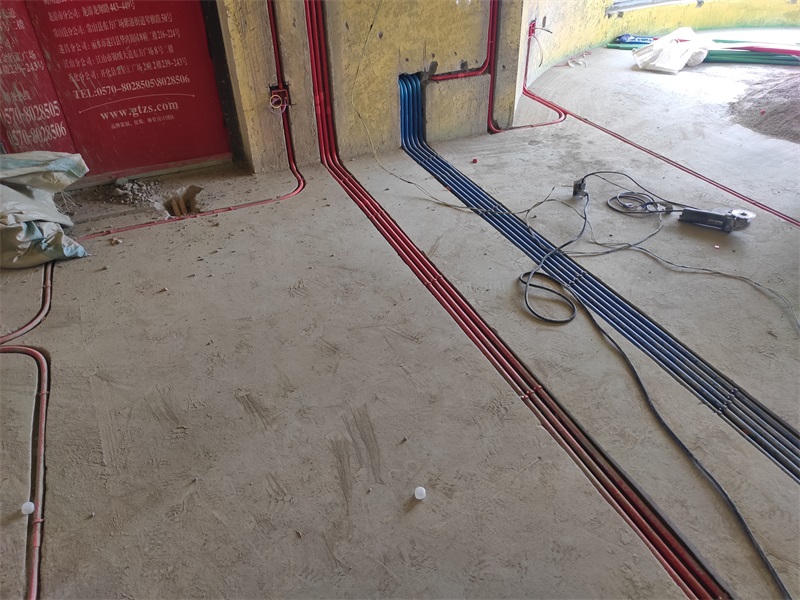

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

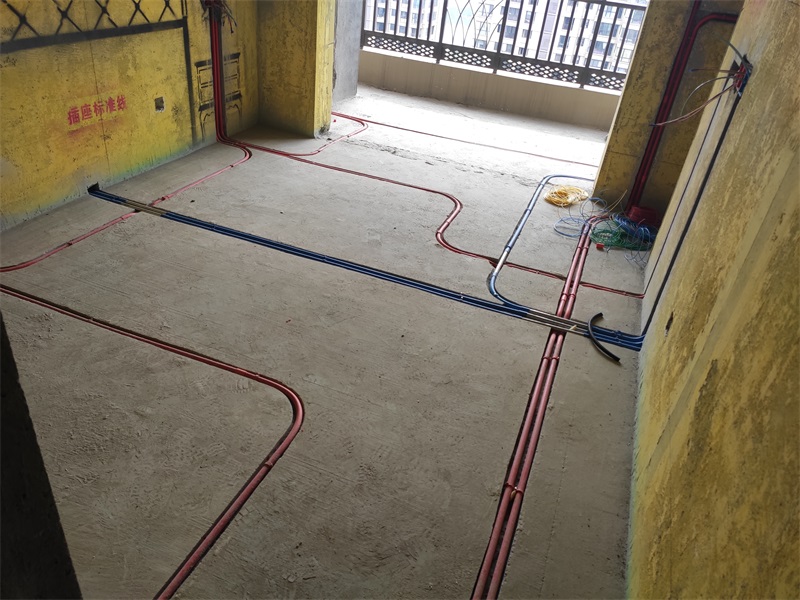

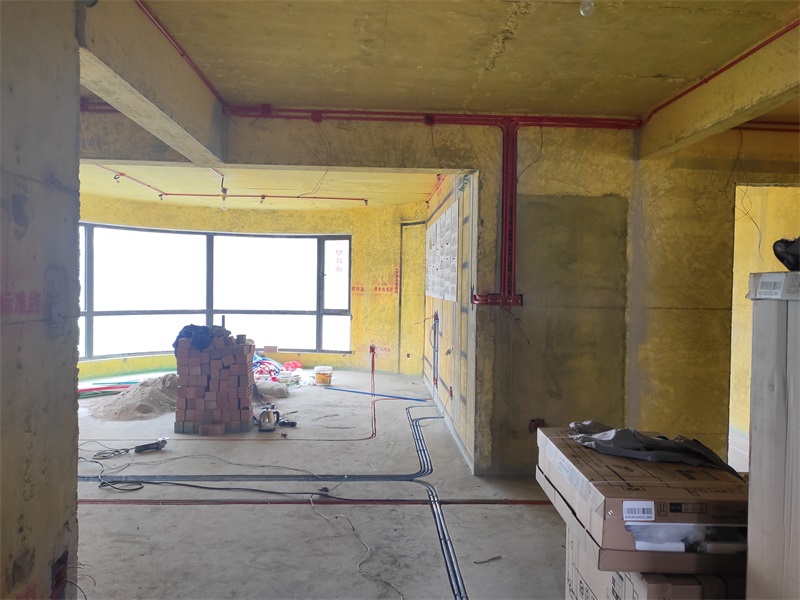

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上，同线盒内不得有强弱电

发表于 2019-11-2 11:19:32

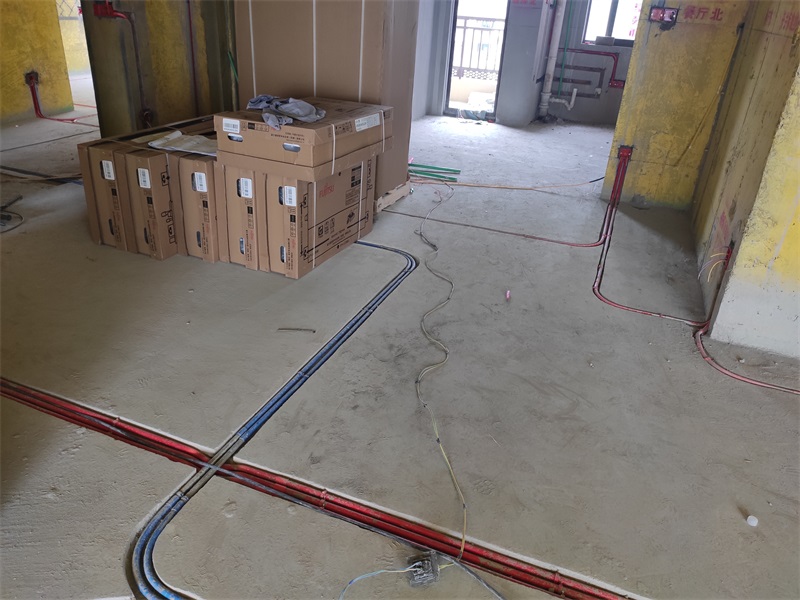

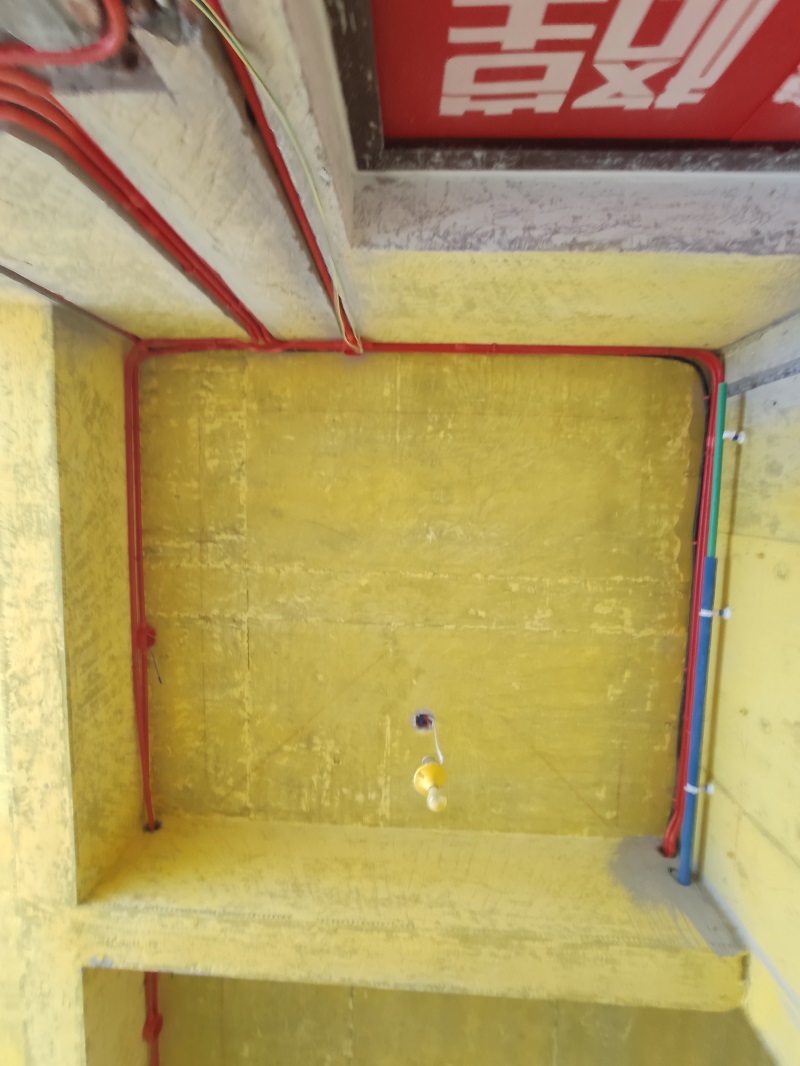

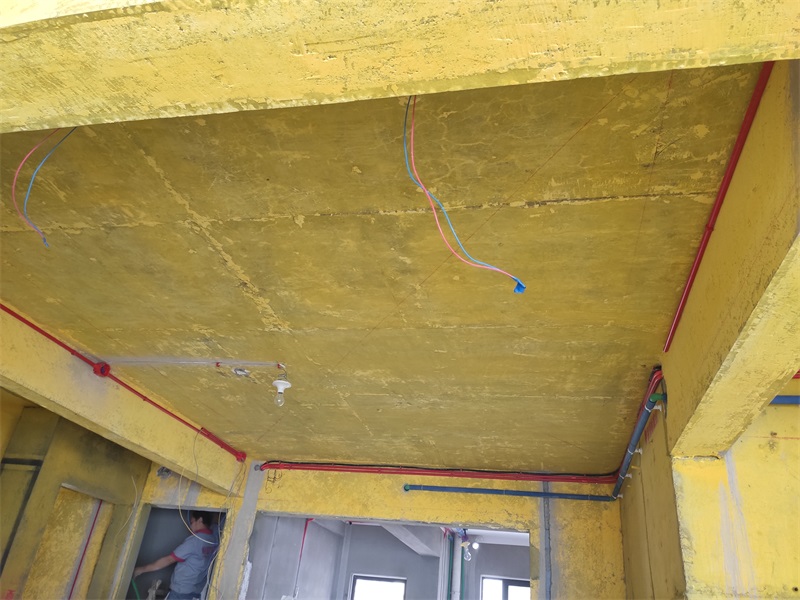

强弱电交叉处需要用金属管屏蔽，防止信号干扰

水管吊卡间距应小于80cm

发表于 2019-11-2 11:21:25

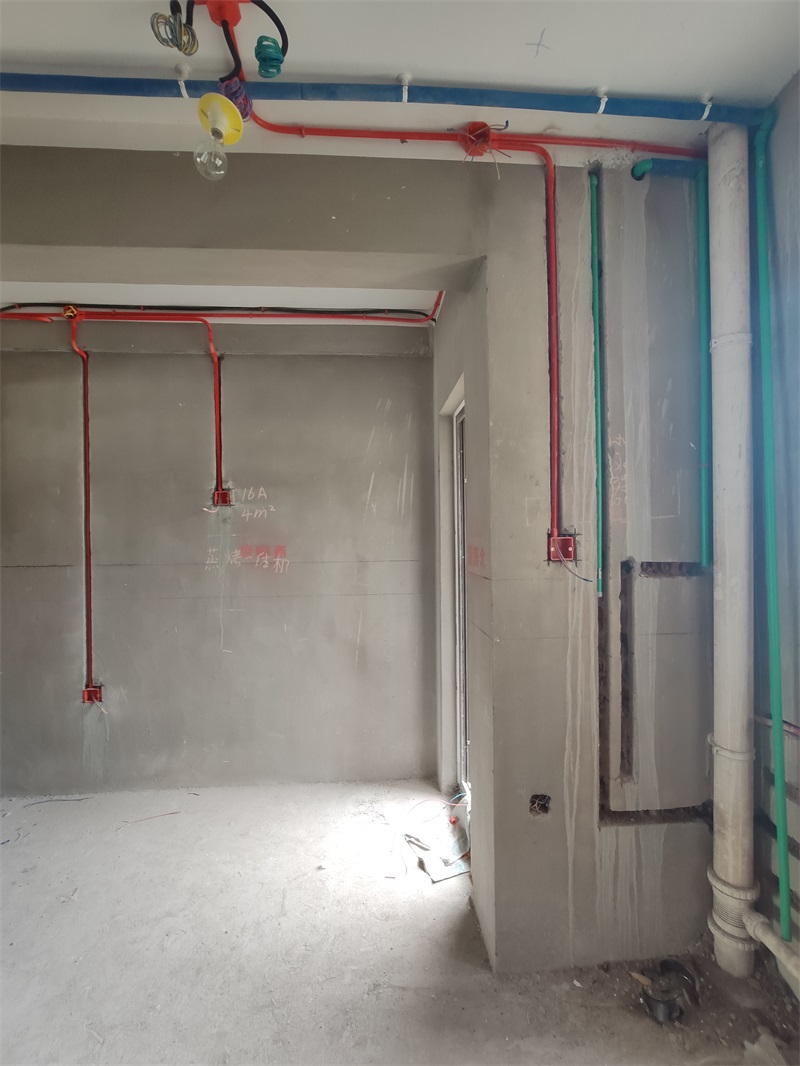

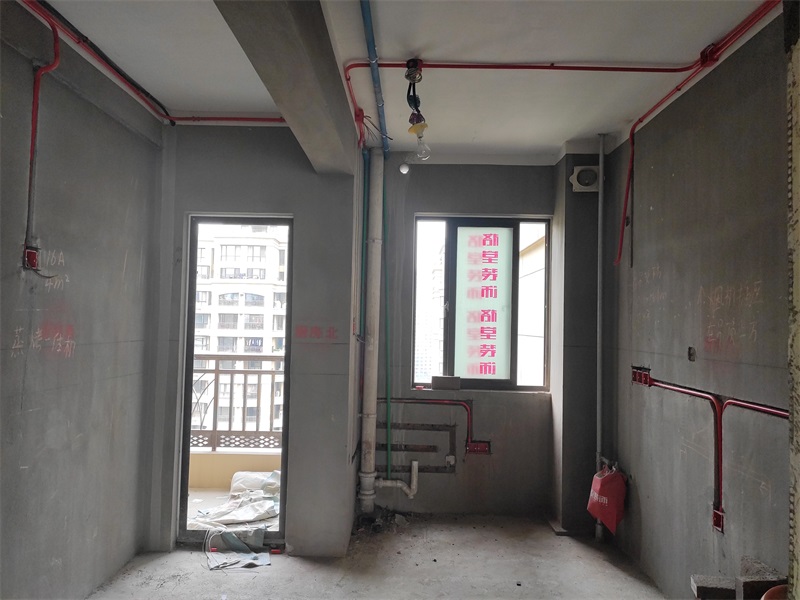

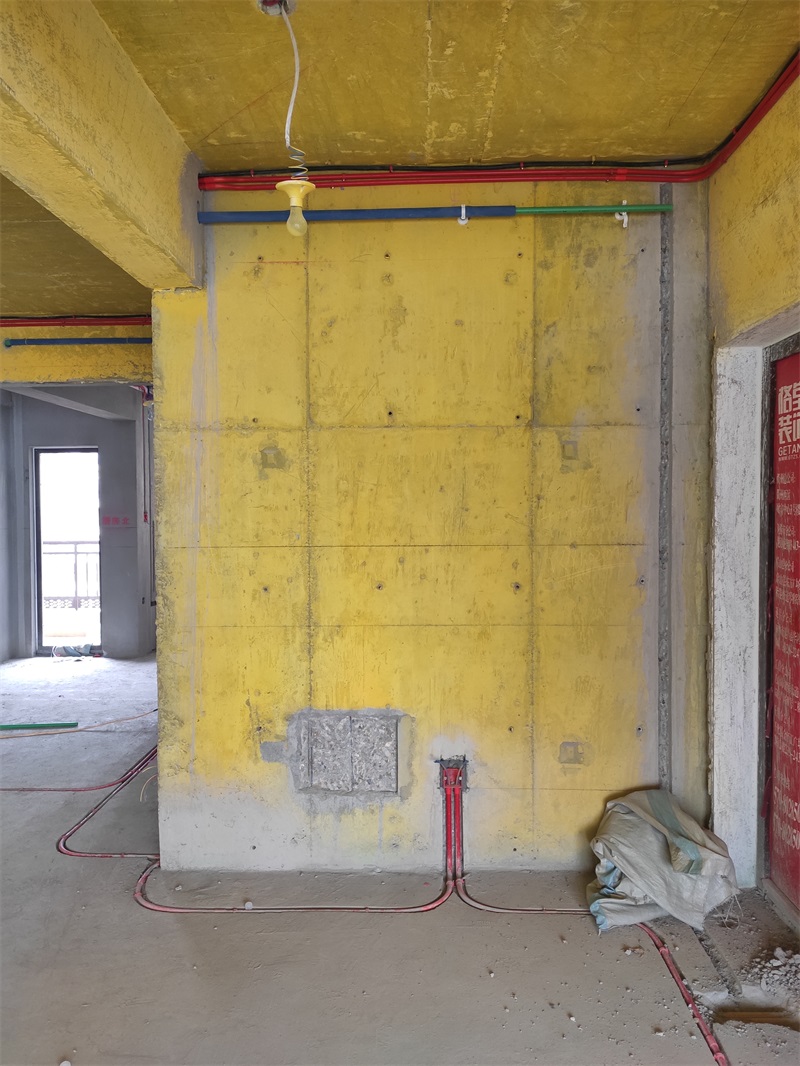

强弱电布管应该尽量避免交叉安装，如有交叉的地方必须使用铁管或者铁过桥弯交叉，防止信号干扰。

蓝色保温棉代表冷水

发表于 2019-11-2 11:22:25

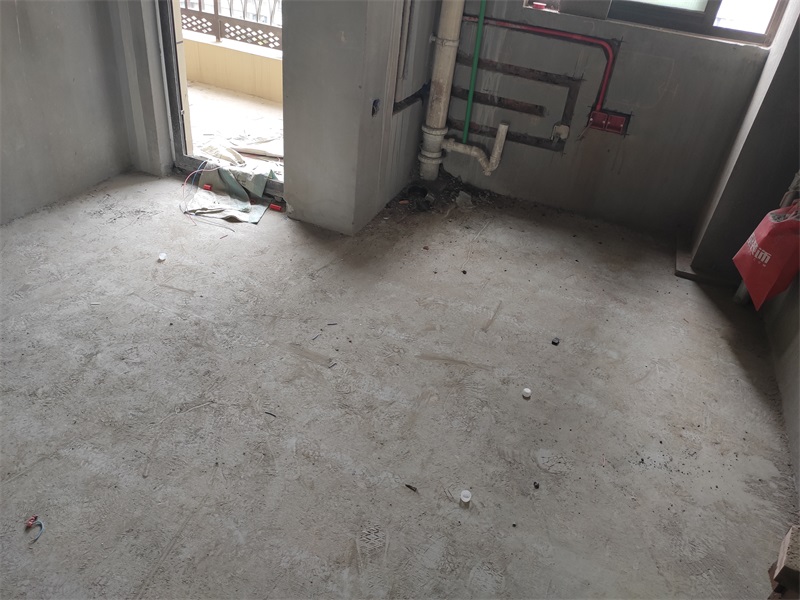

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉

发表于 2019-11-2 11:26:13

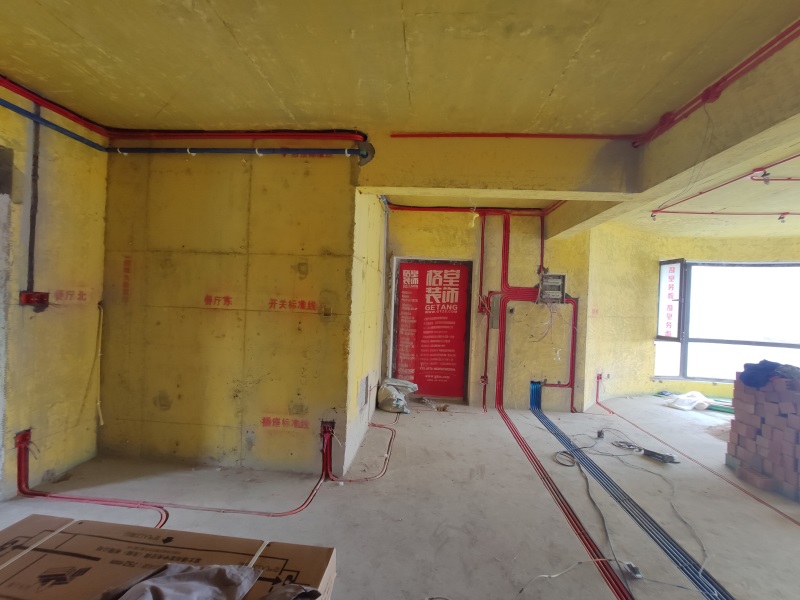

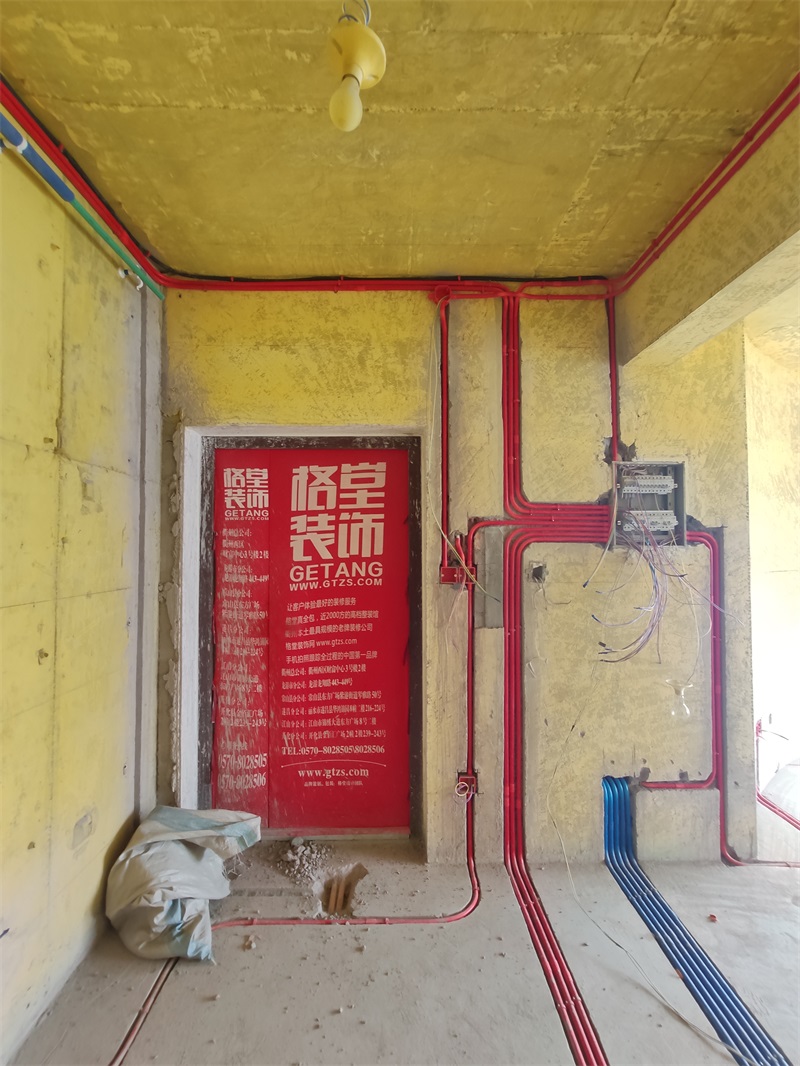

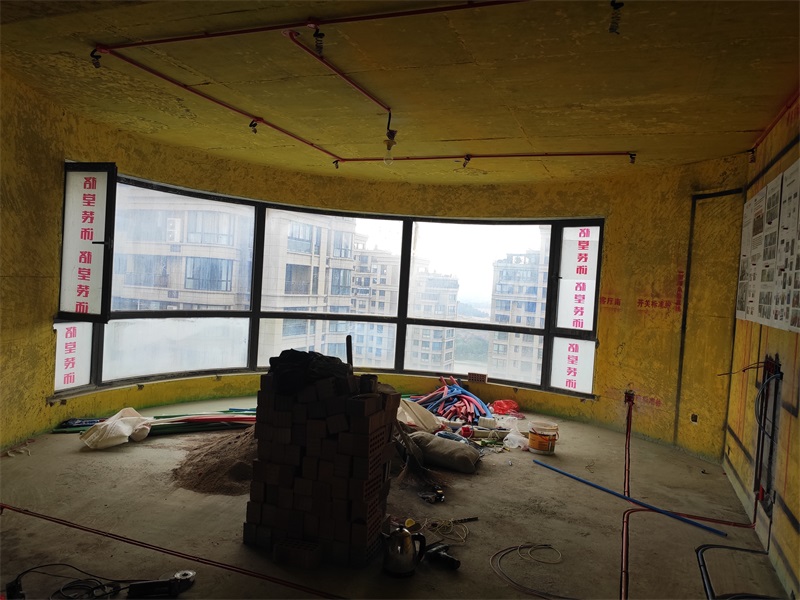

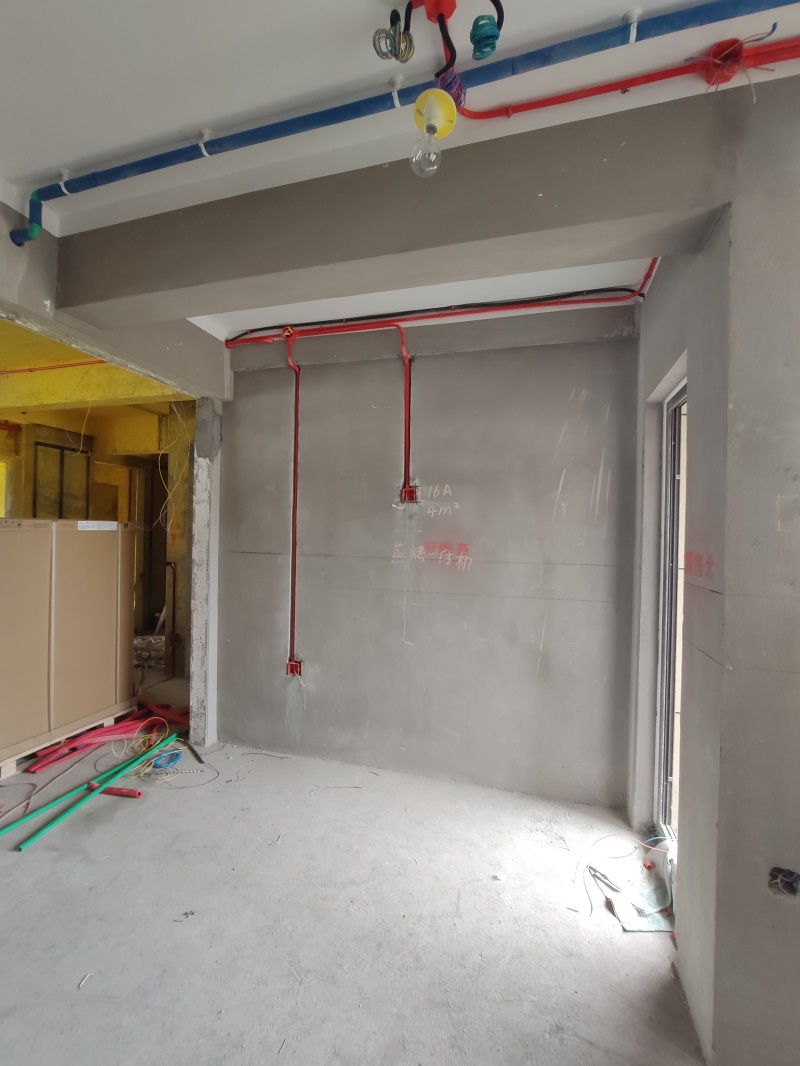

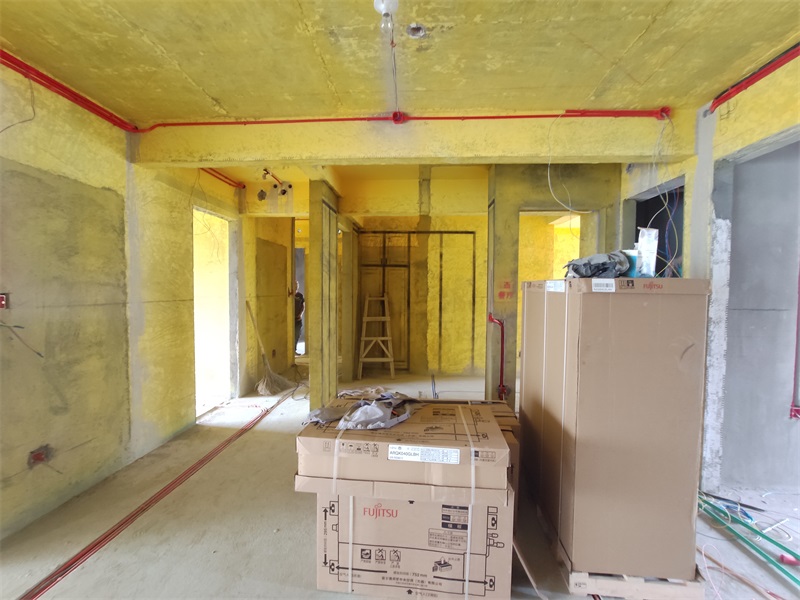

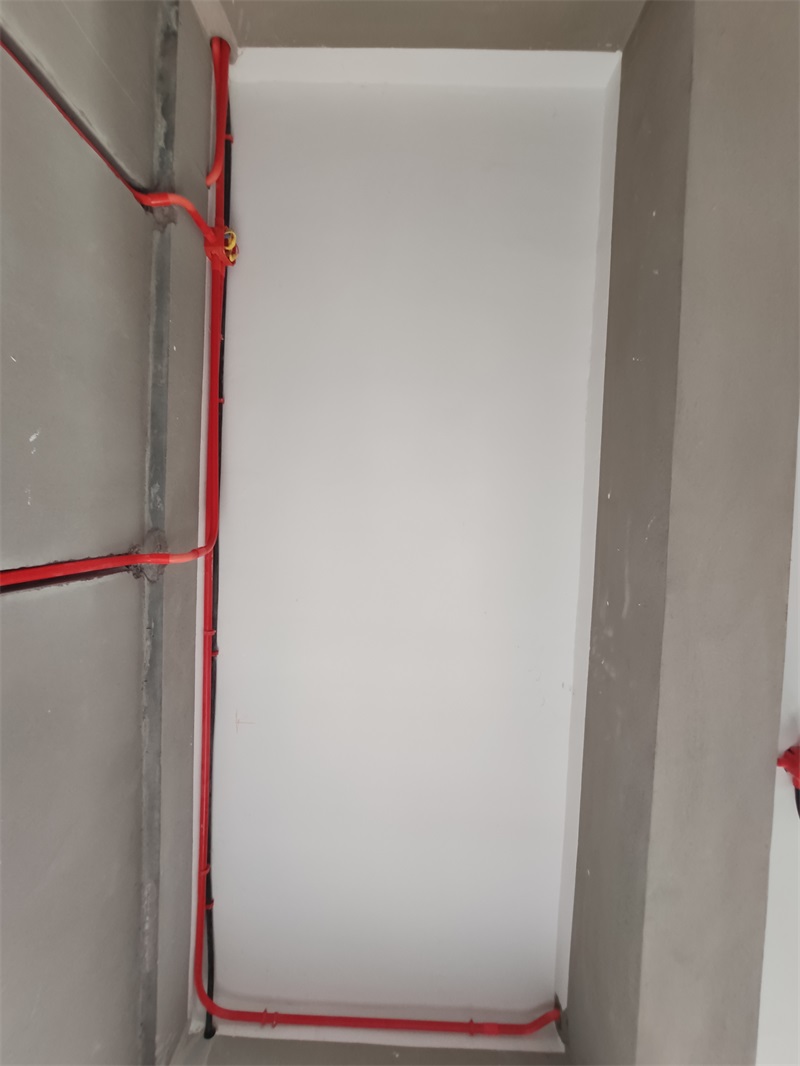

红色线管代表强电

发表于 2019-11-2 11:31:56

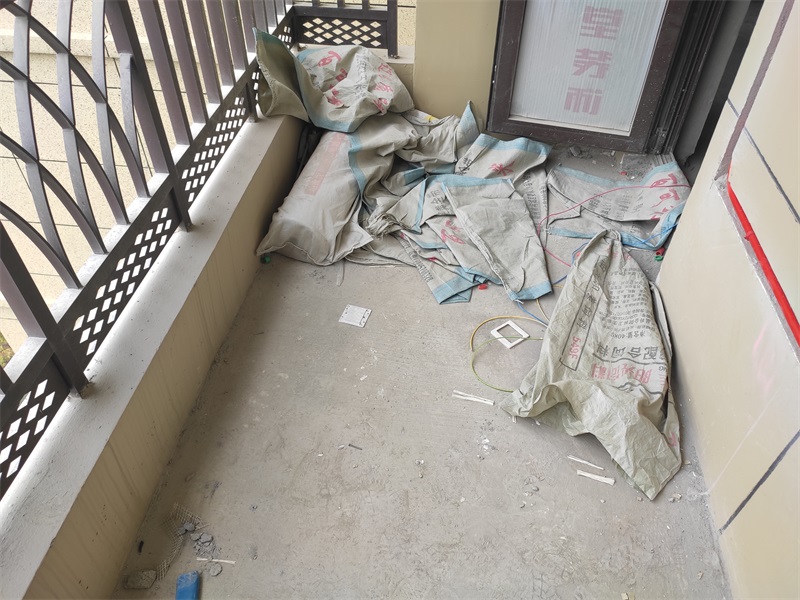

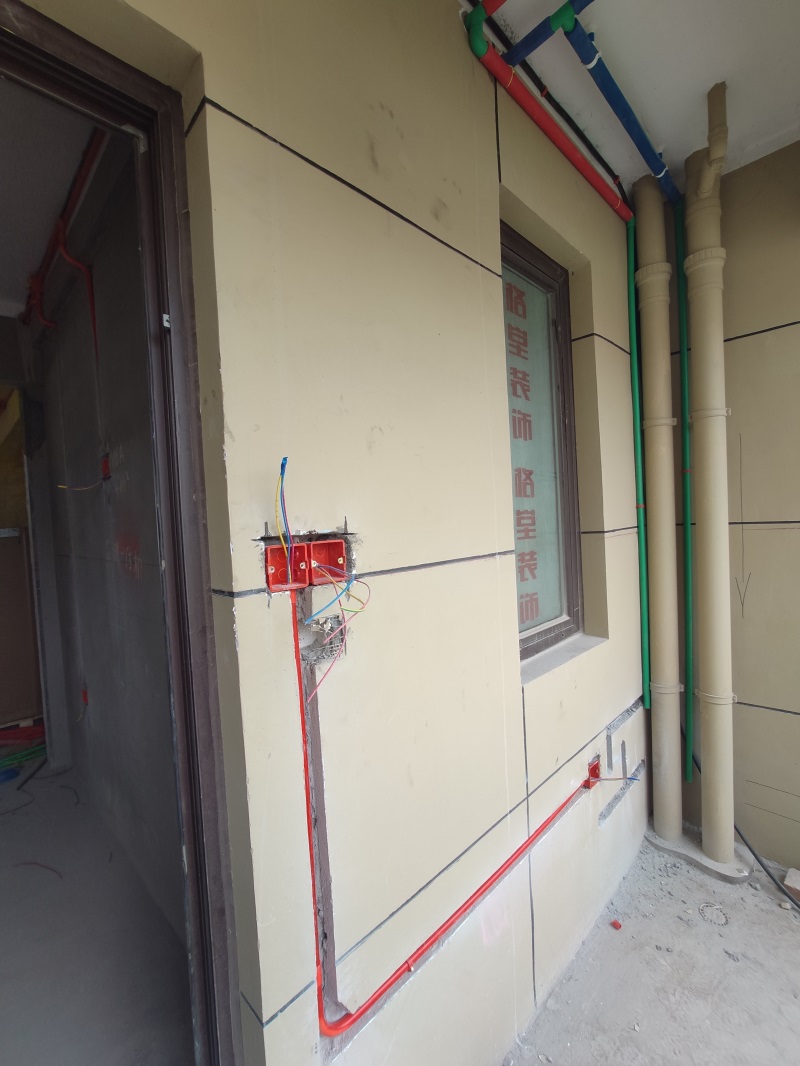

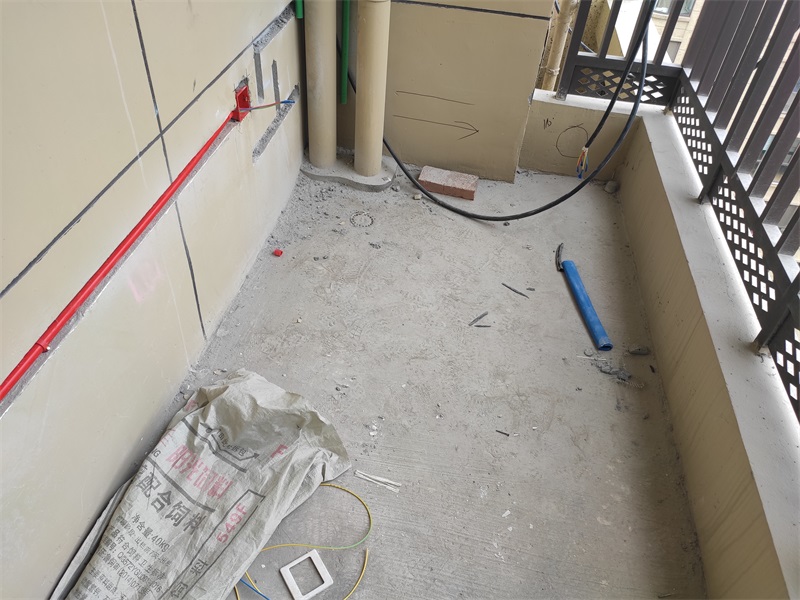

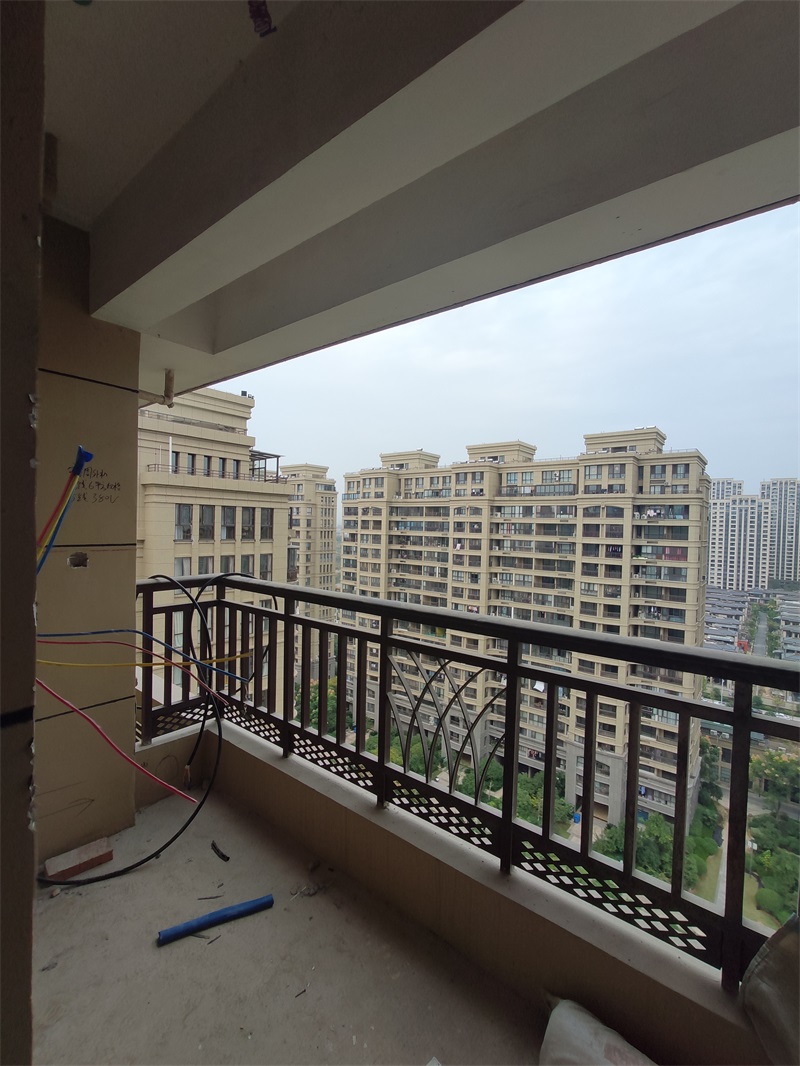

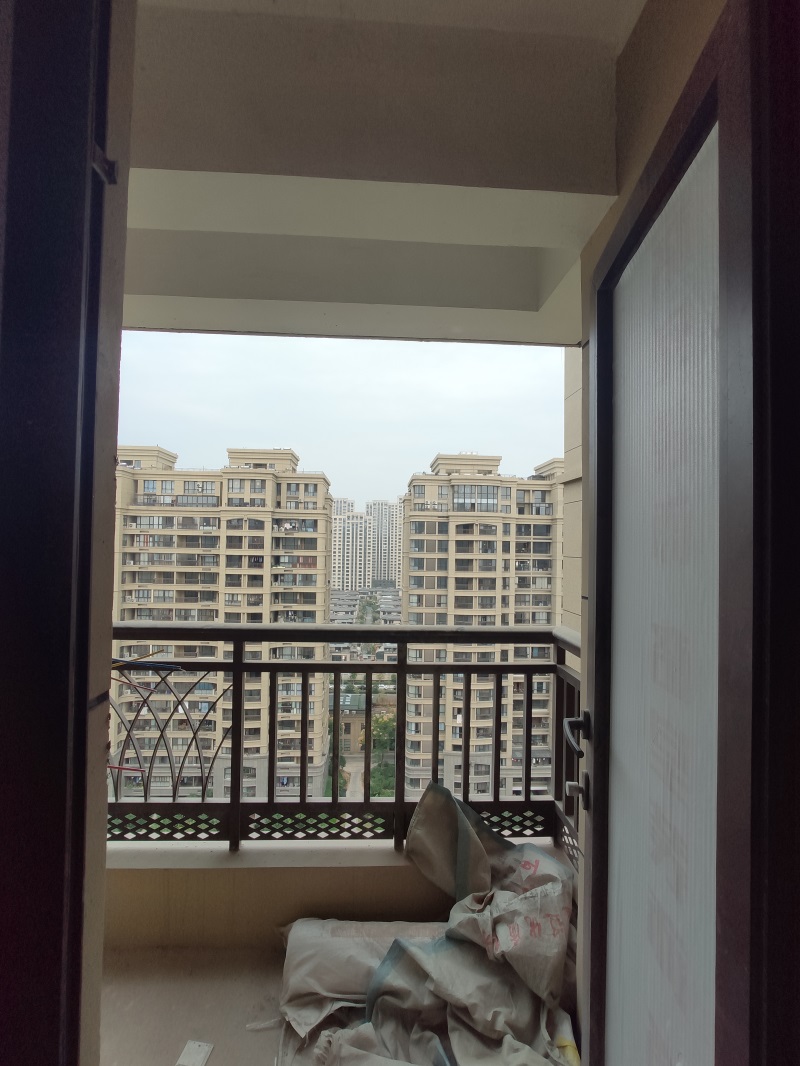

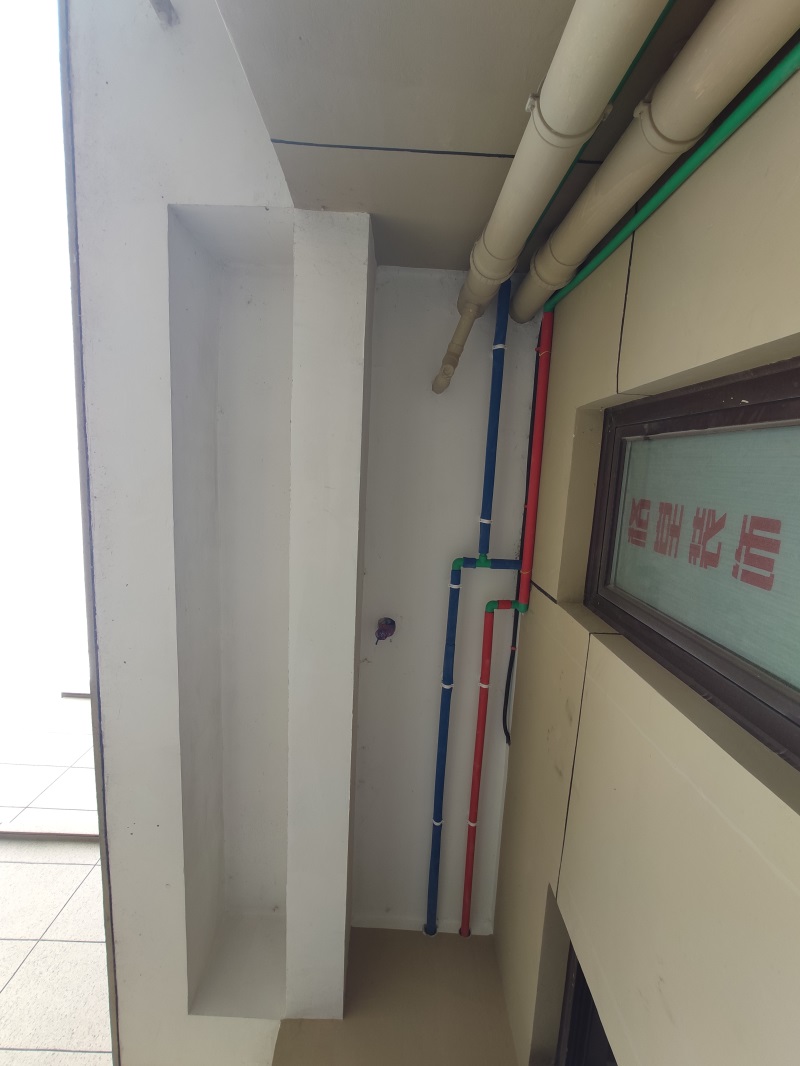

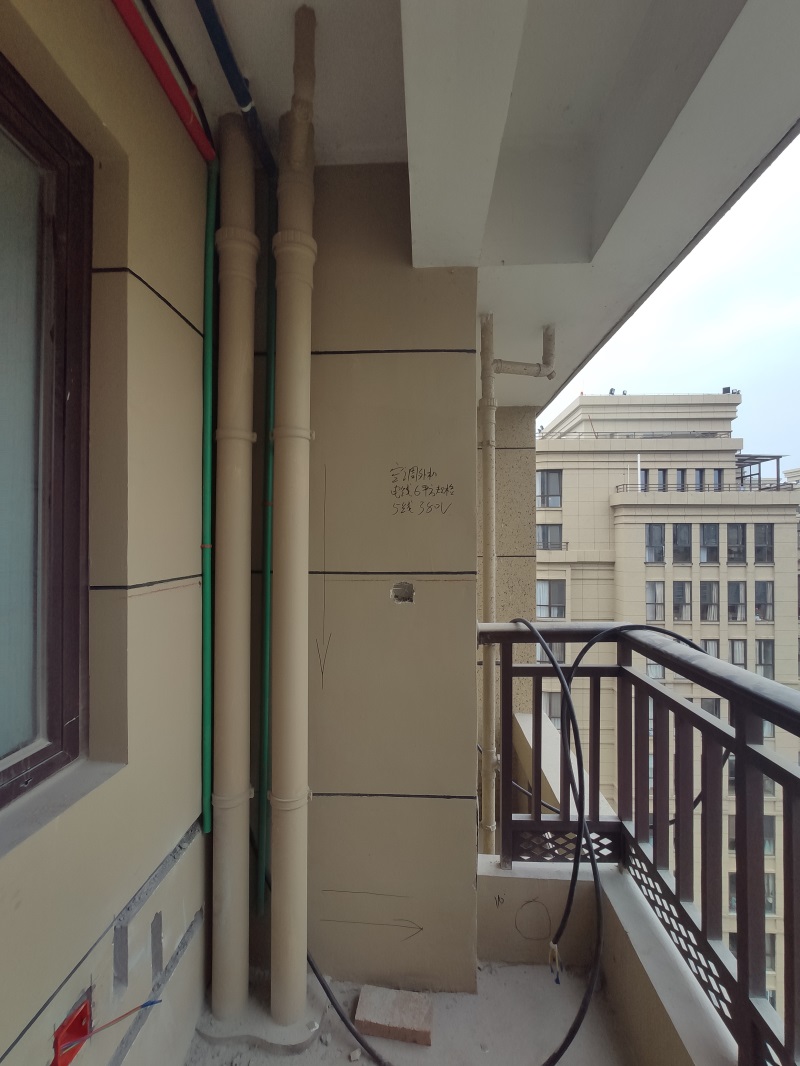

阳台

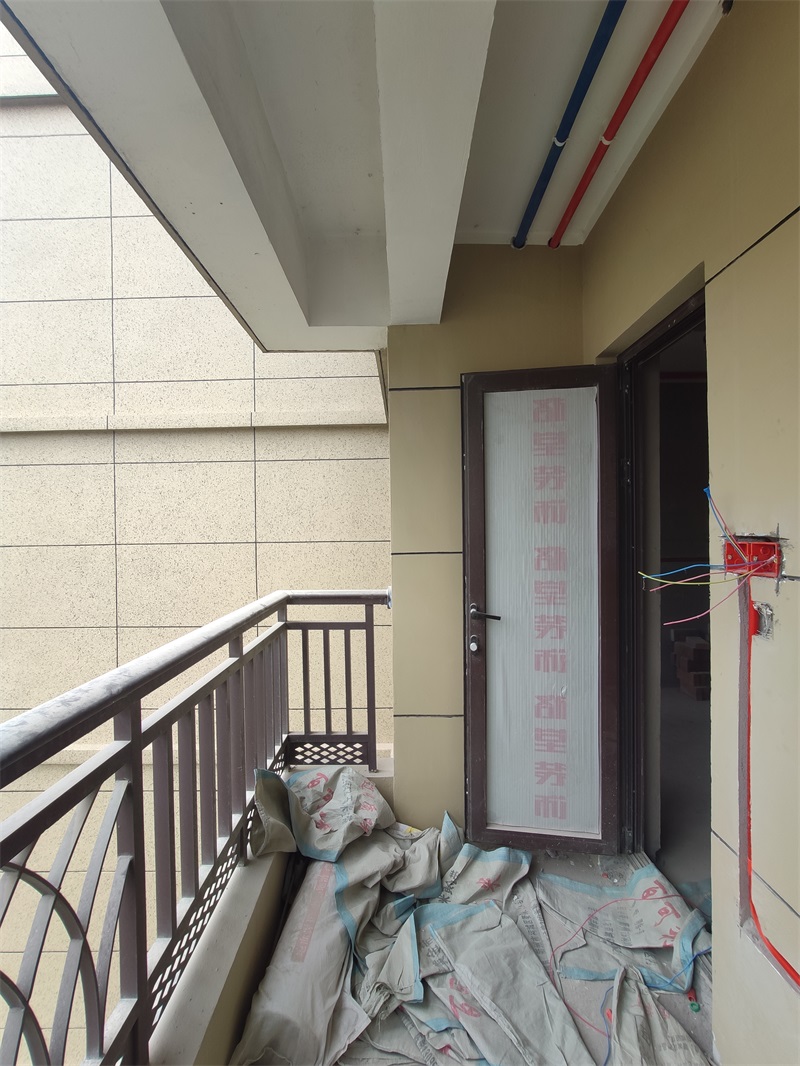

水管布置安排都是左热右冷

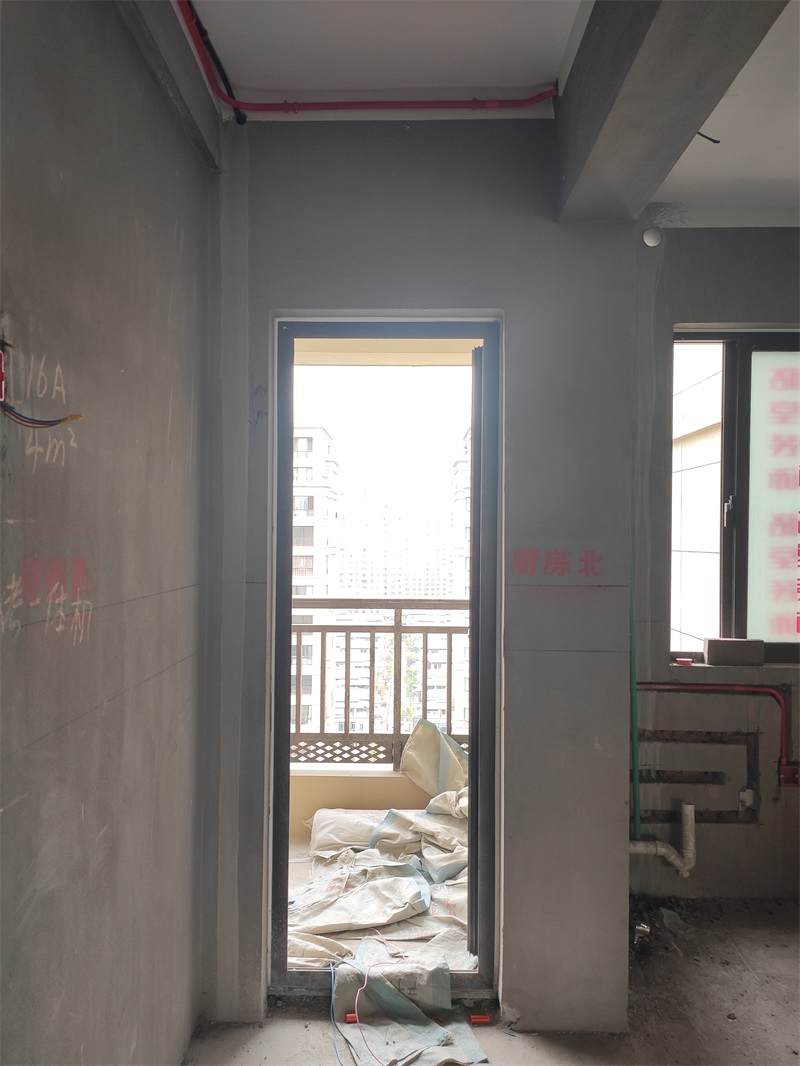

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头。

发表于 2019-11-2 11:35:08

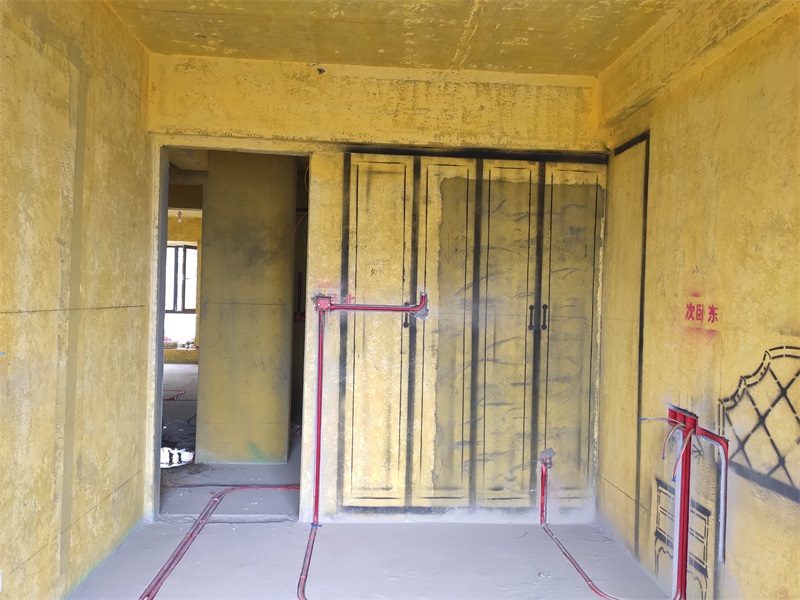

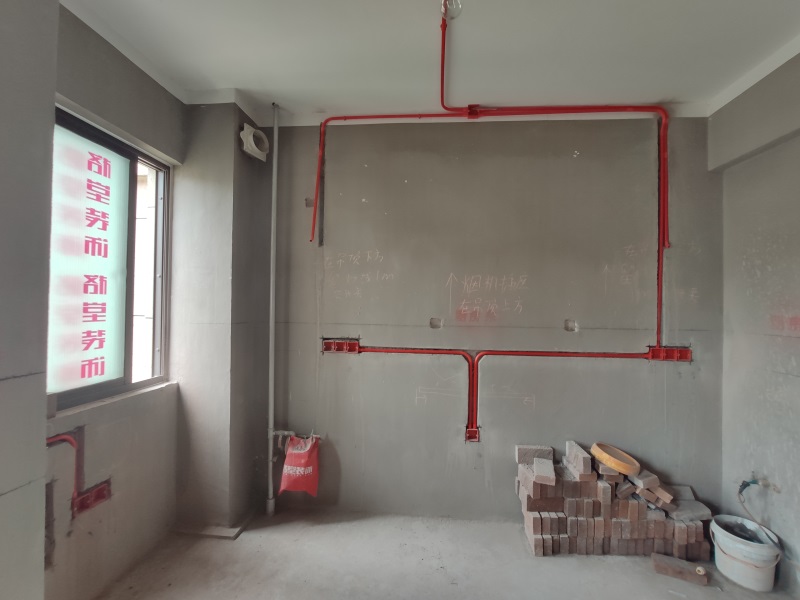

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

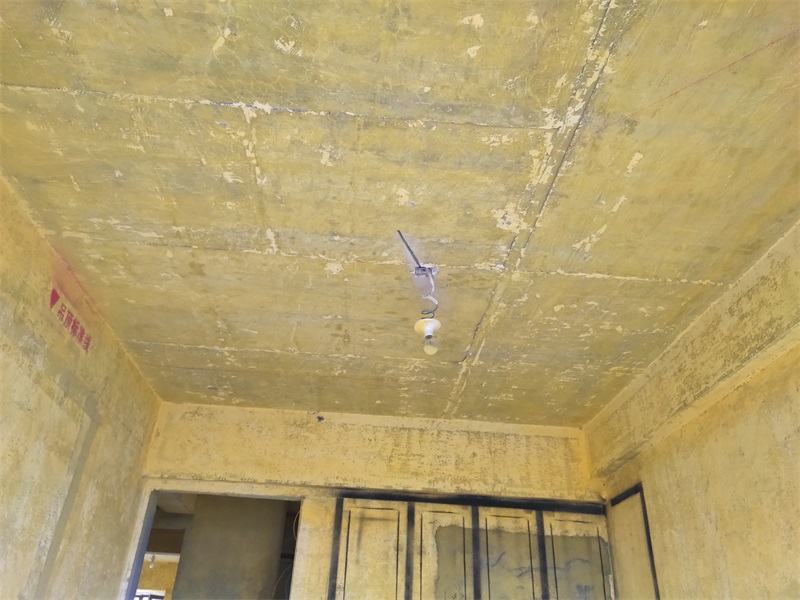

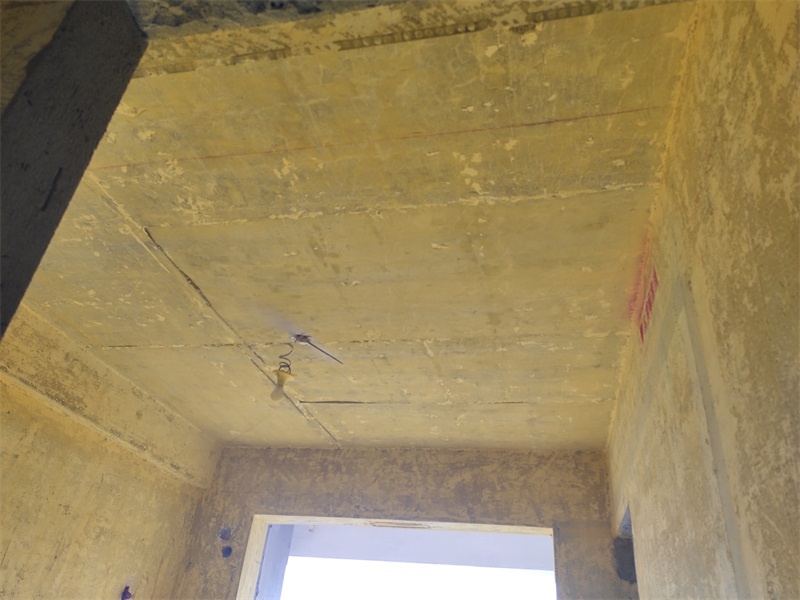

顶部灯线移位，不能开槽特殊部位套黄腊管

发表于 2019-11-2 11:45:32

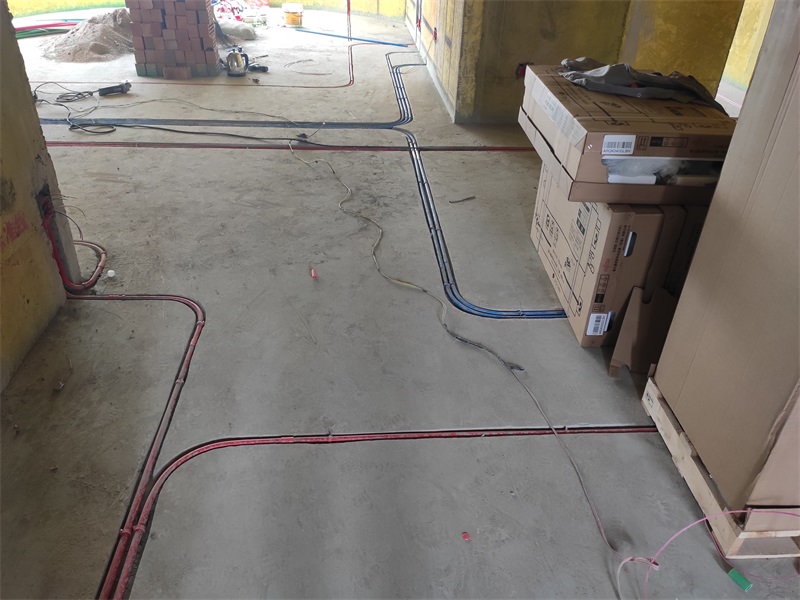

强弱电交叉用铁管屏蔽信号干扰

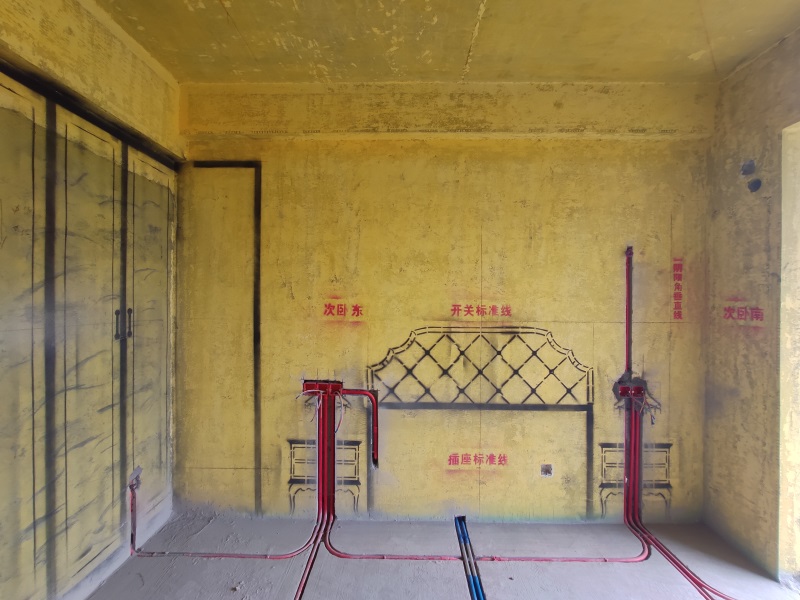

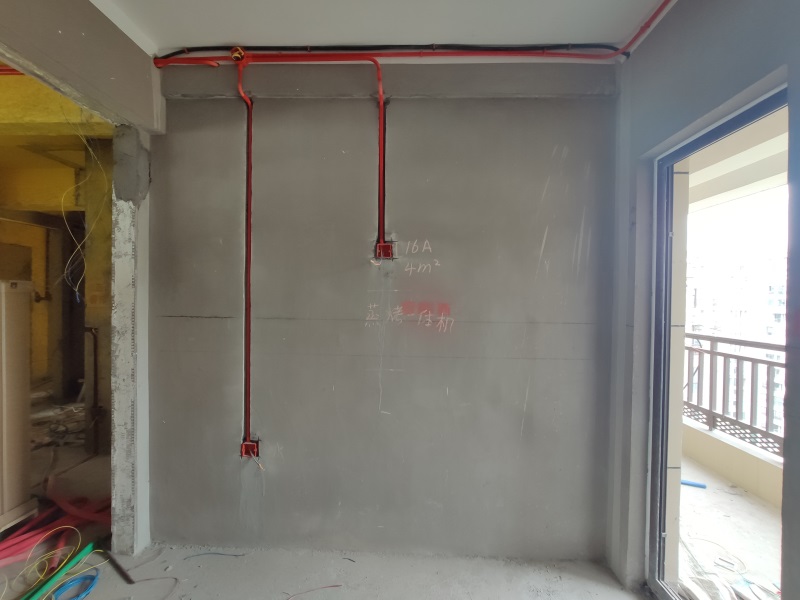

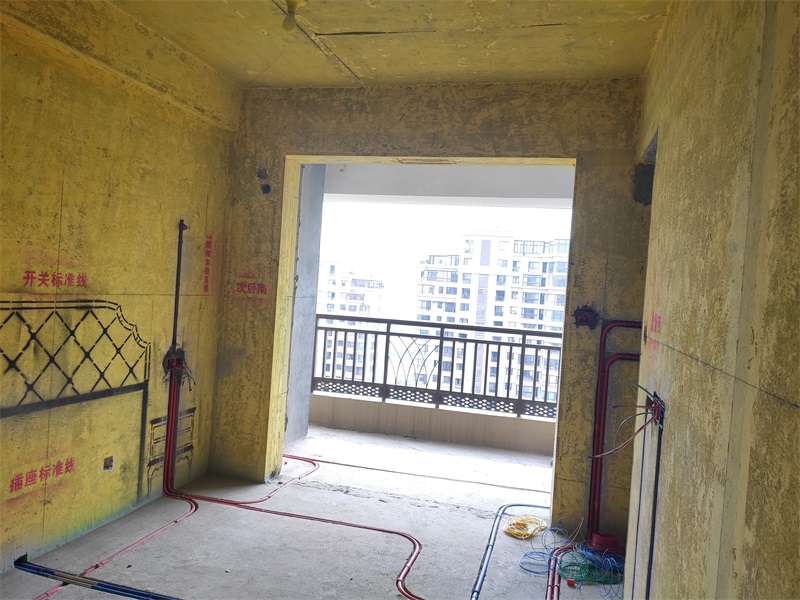

床头柜插座一般要求完成面在80cm左右

开关插座完成面一般要求在130cm左右
