[衢州] 中梁首府31-4#97㎡ 日式——日式和风

[复制链接]
 楼主| 发表于 2019-7-26 16:52:15 | 显示全部楼层

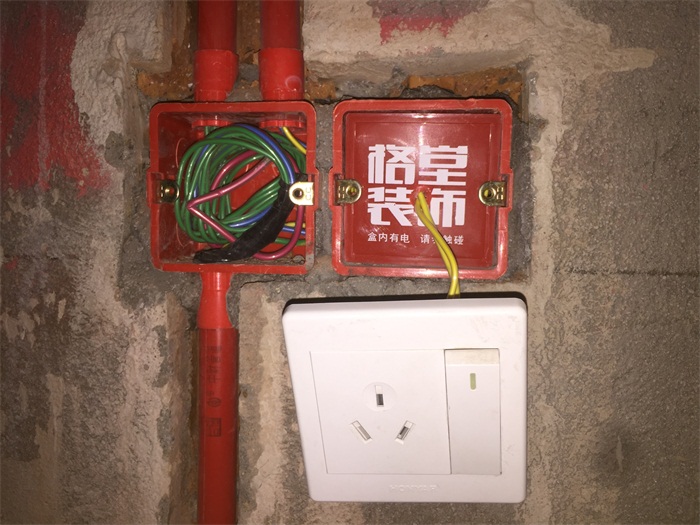

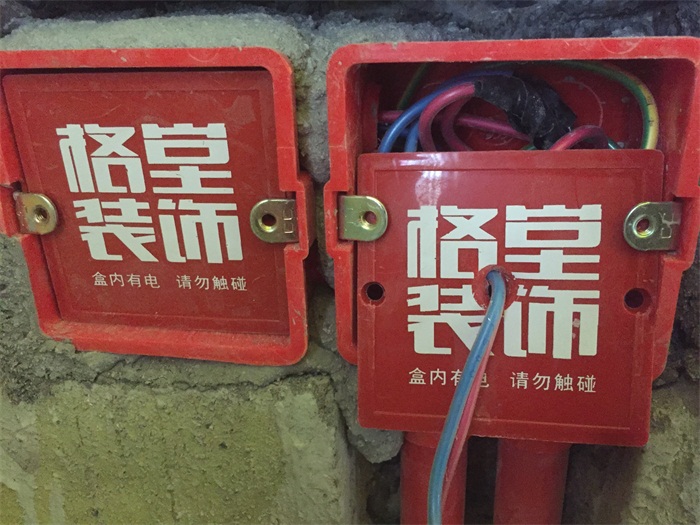

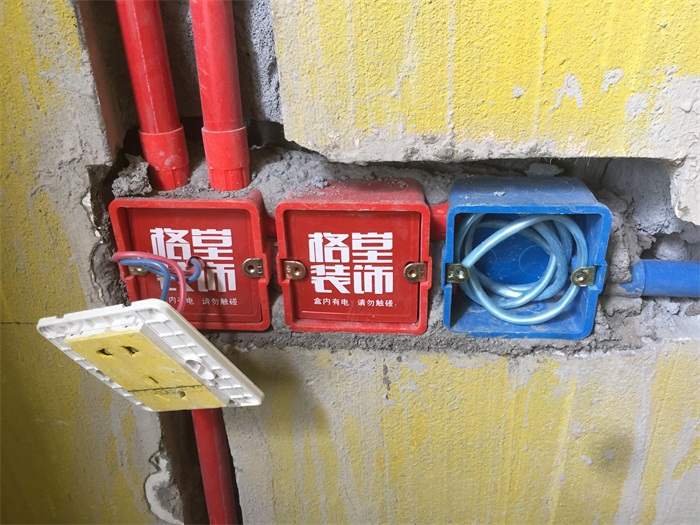

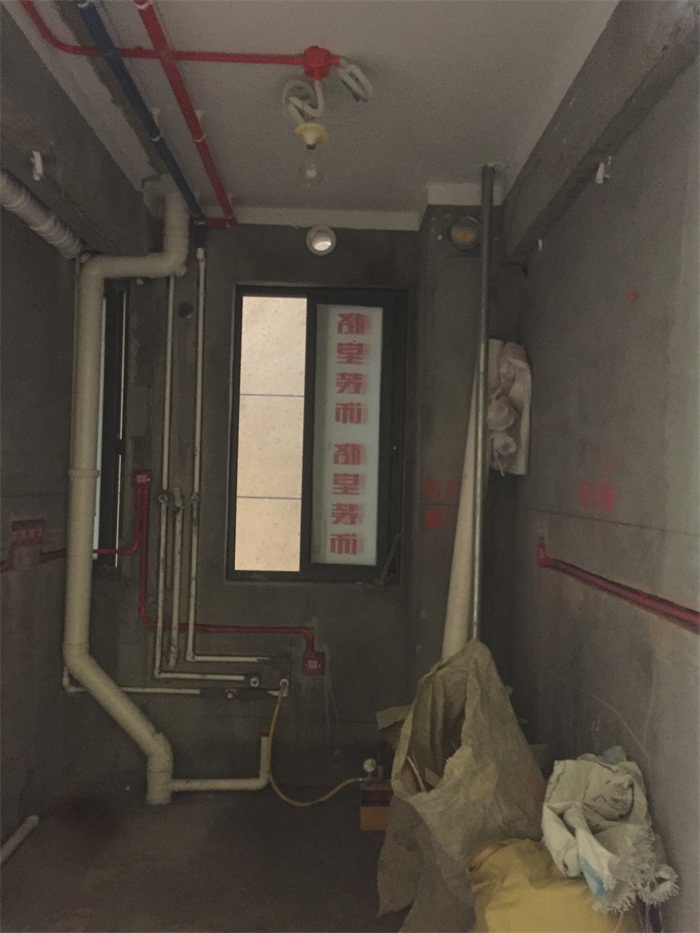

次卫强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

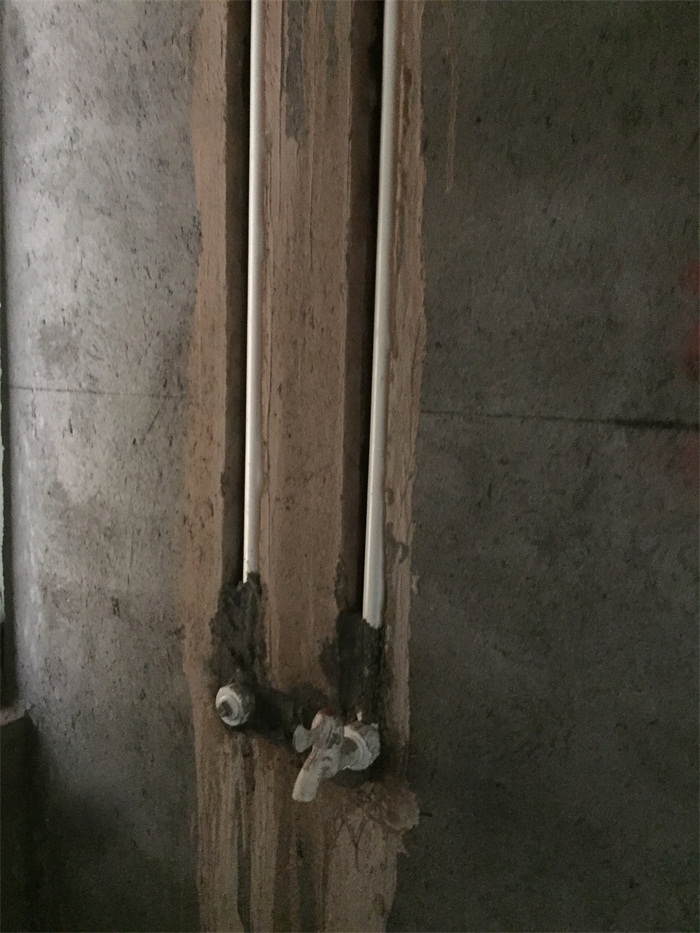

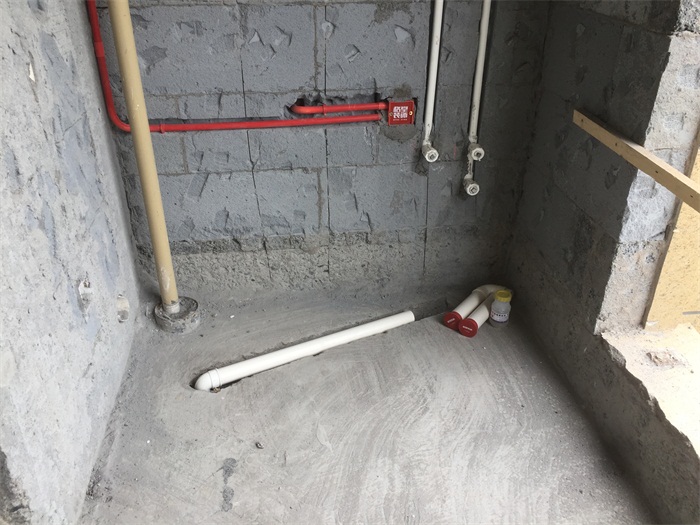

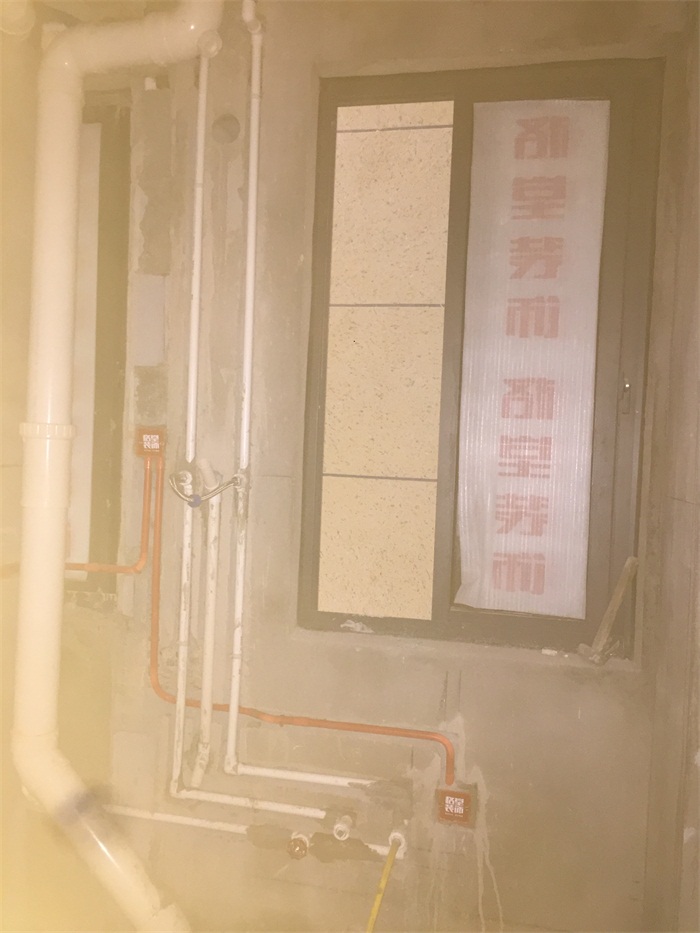

冷热水管内牙接头要求与墙面砖基本持平,内凹不得大于1厘米。

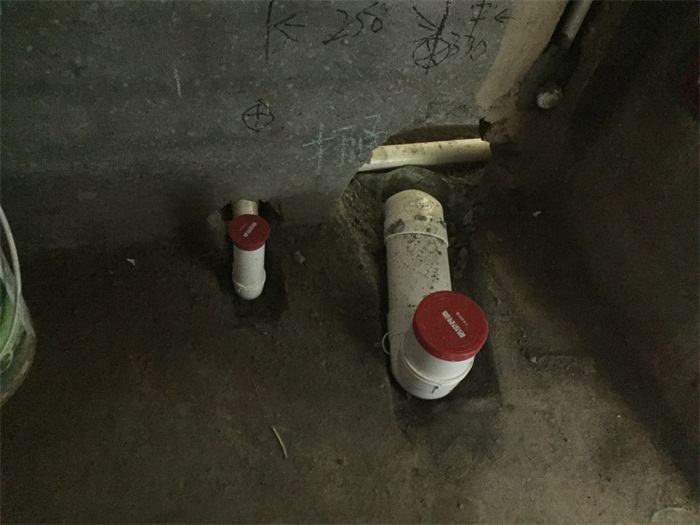

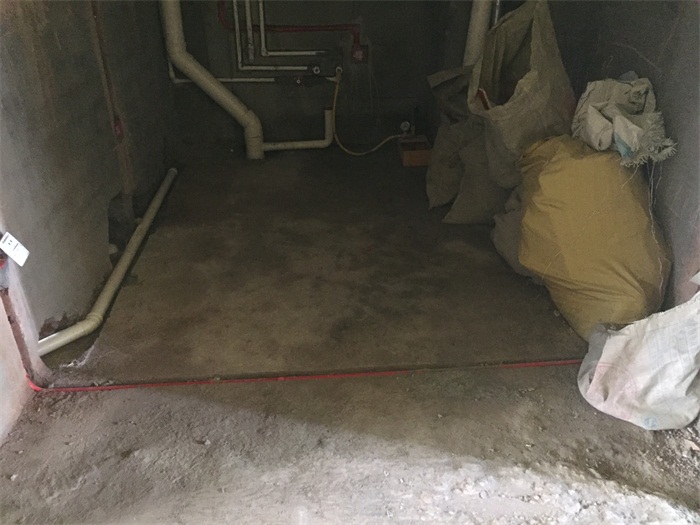

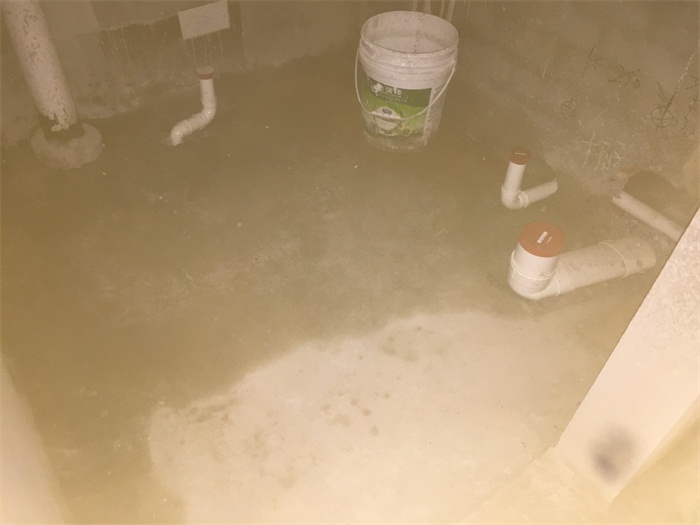

下水管道口与墙面间距11公分,淋浴房下水管道口离墙7.5公分。并且俩根下水管道不能相连,防止地漏反水。下水管用格堂专用保护盖保护,防止砂石堵塞管道。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 16:59:10 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-7-26 17:03 编辑

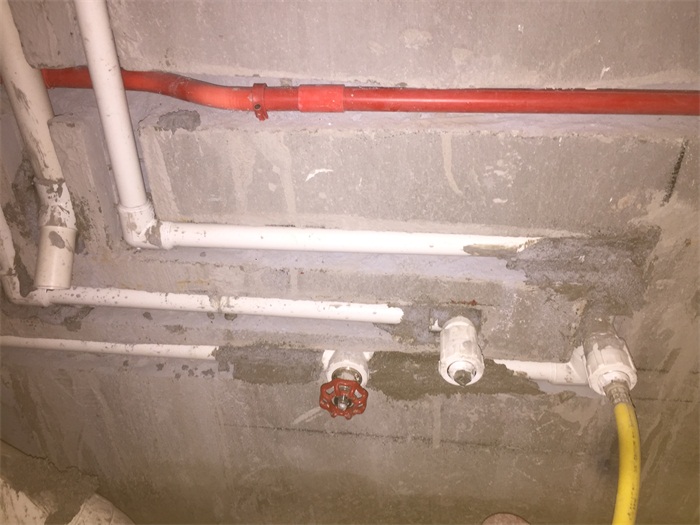

厨房墙面水管下垂式安装,防止后期安装打到水管。并且水管全部走墙,离地40-60cm之间,横平竖直,非常规范。
墙面冷热水管布置专业规范,左热右冷、上热下冷。并且水管和线管间距30公分以上。

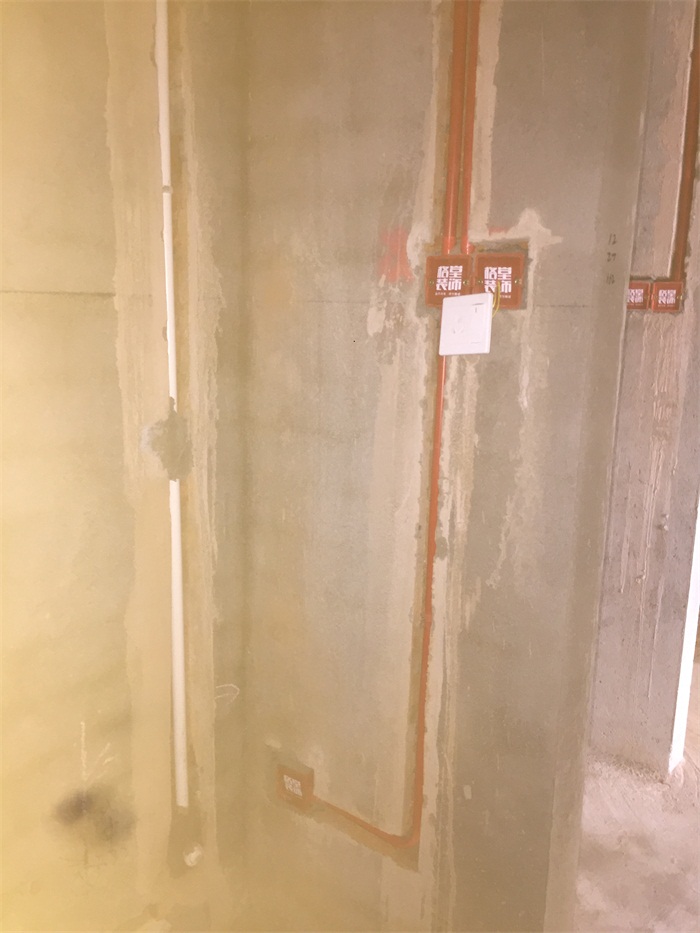

墙面线管布置横平竖直,强电用红线盒、红线管,弱电用蓝线盒、蓝线管。

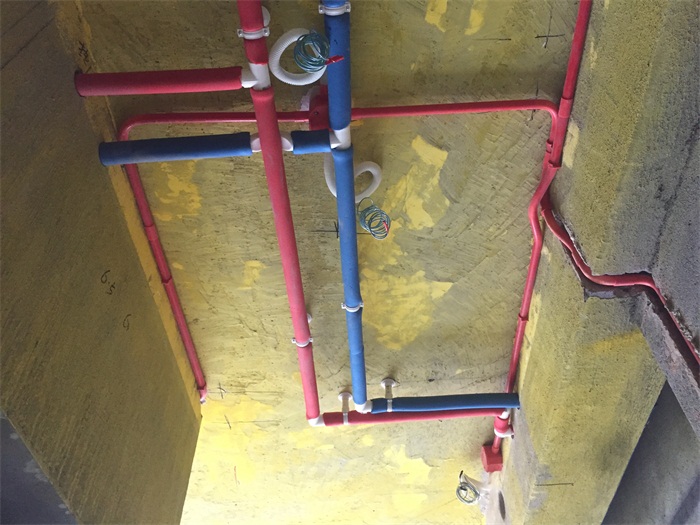

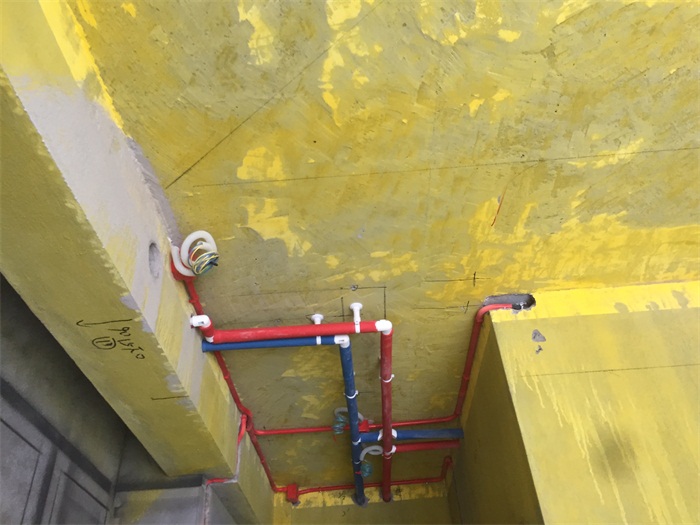

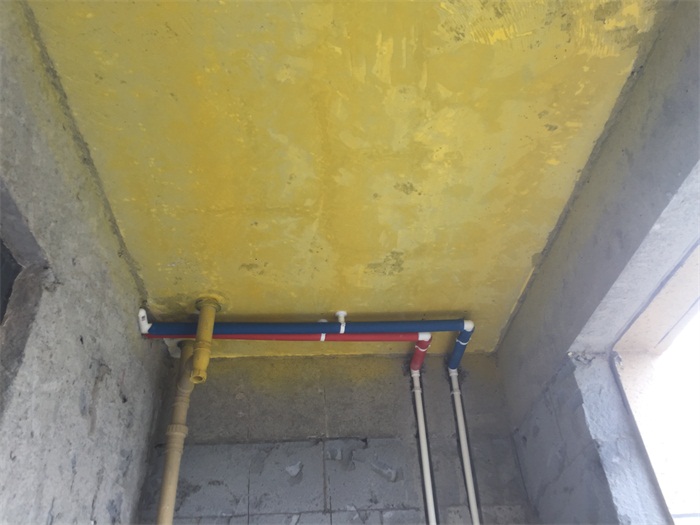

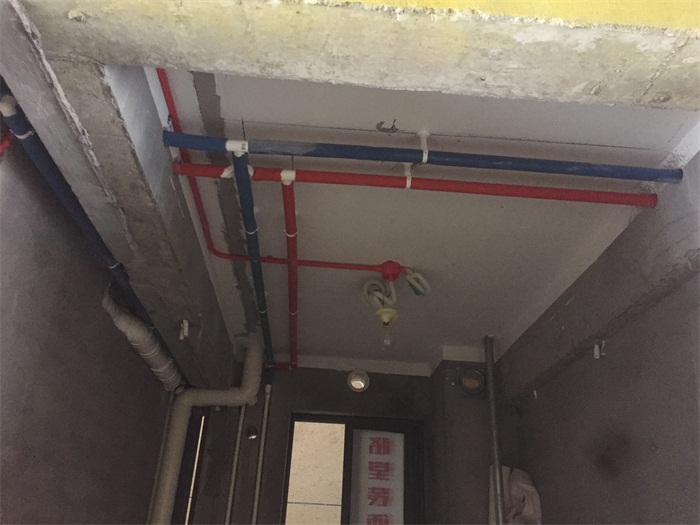

水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!水管吊卡间距60-80公分,防止水管抖动和脱落。

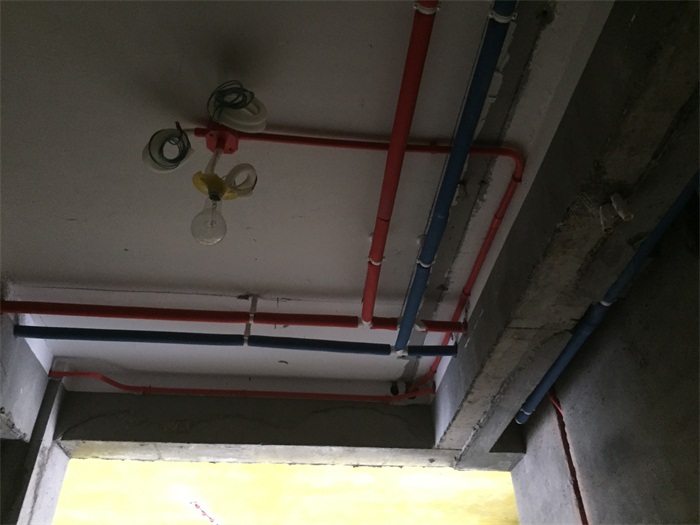

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 17:03:19 | 显示全部楼层

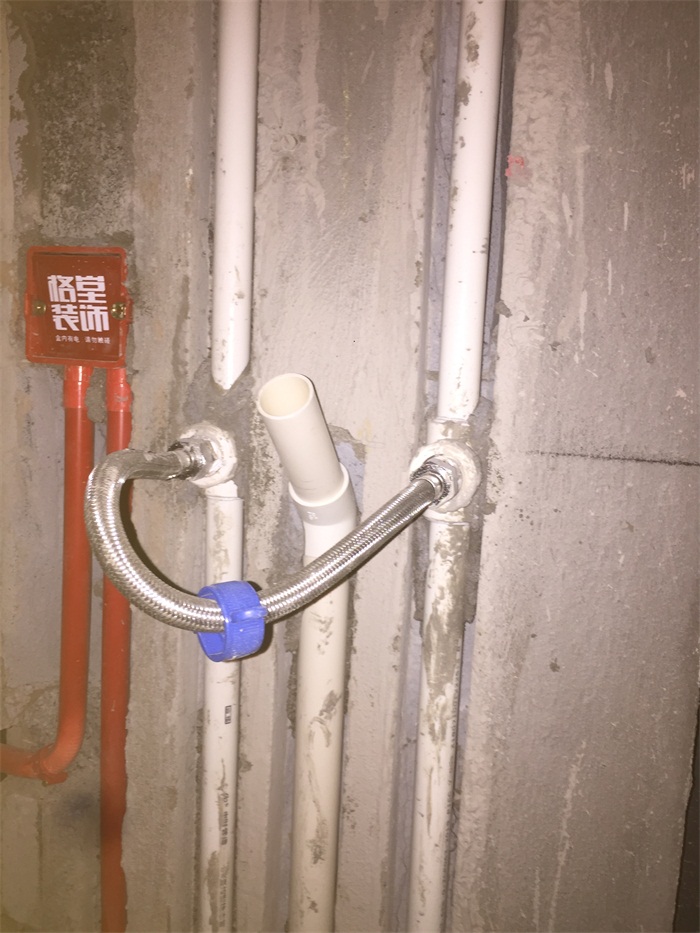

厨房柜体内水管采用内丝外露,直接法能及时发现渗水哦!并且每户水管进水部位室内应加进水总阀。
墙面冷热水管内牙接头要求与墙面砖基本持平,内凹不得大于1厘米。
强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落

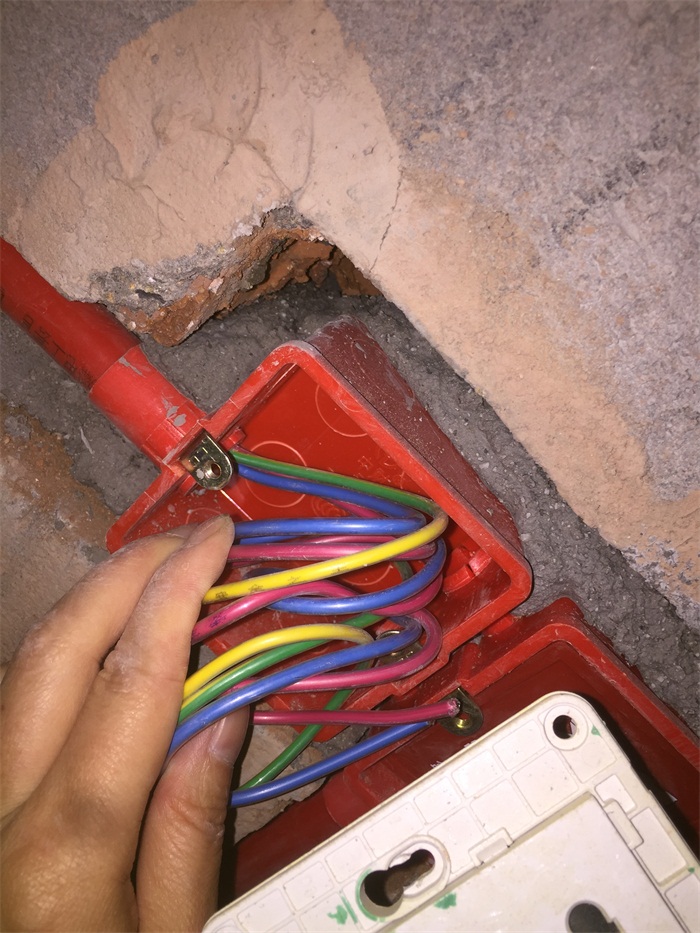

同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 17:10:36 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-7-26 17:34 编辑

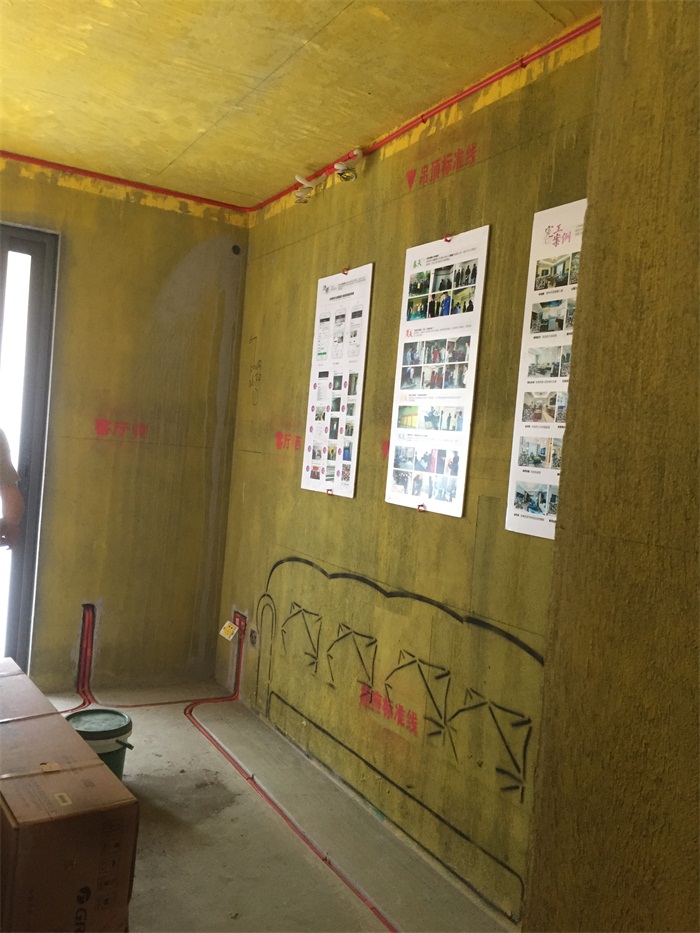

客厅墙面电视后面的TV线有专门的管道向上接通,很正规,而且避免干扰。

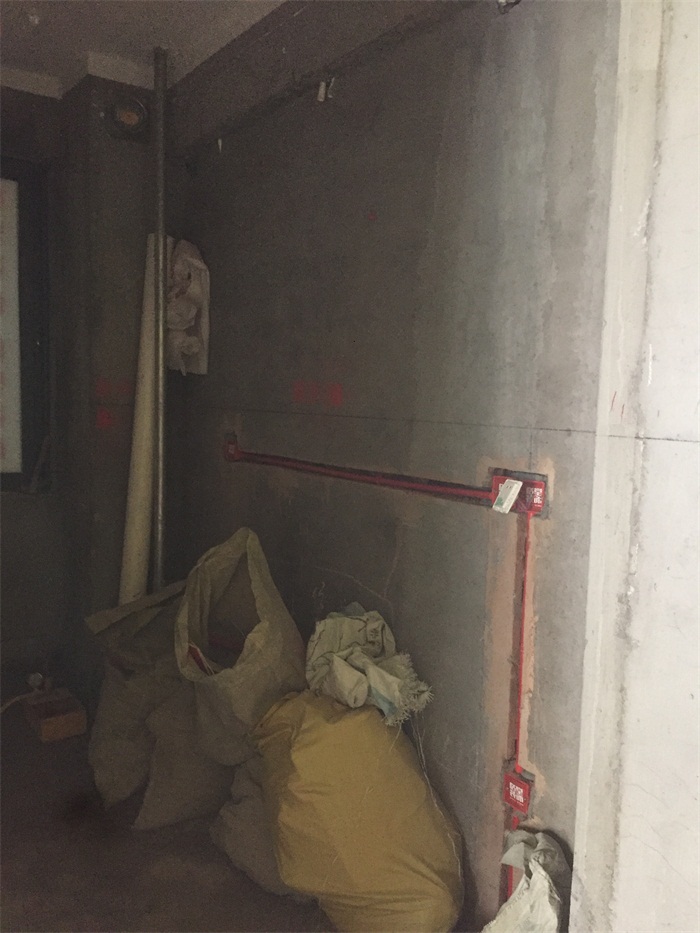

墙面线管布置横平竖直哦!
强电用红线盒、红线管,弱电用蓝线盒、蓝线管。

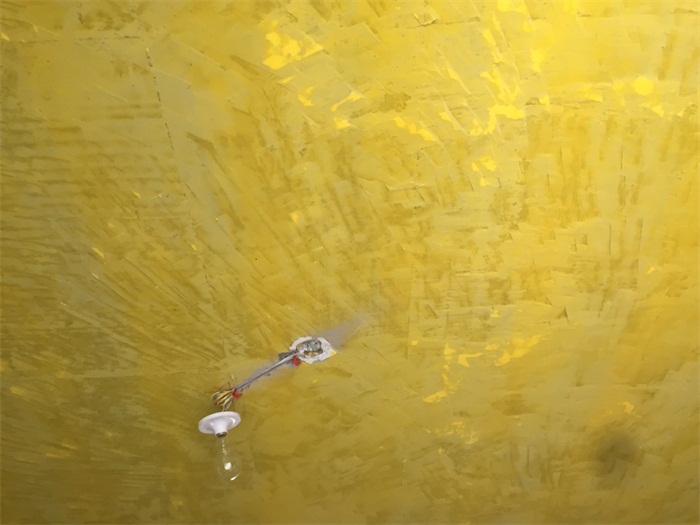

灯头线黄腊管保护,防止电线划伤。




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 17:12:51 | 显示全部楼层

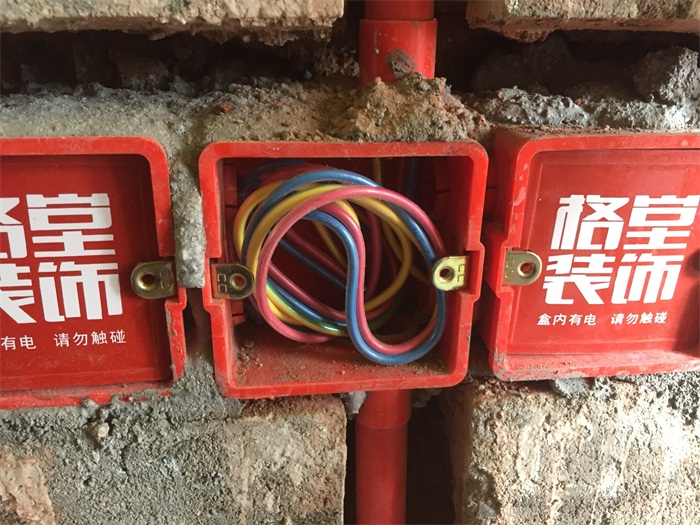

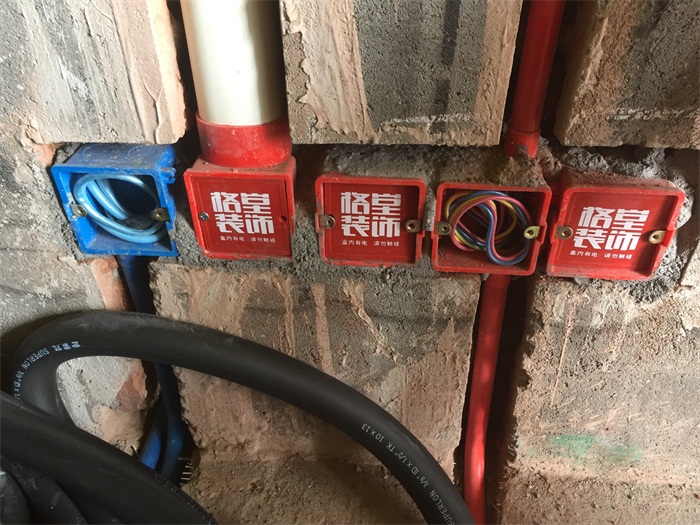

客厅强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。

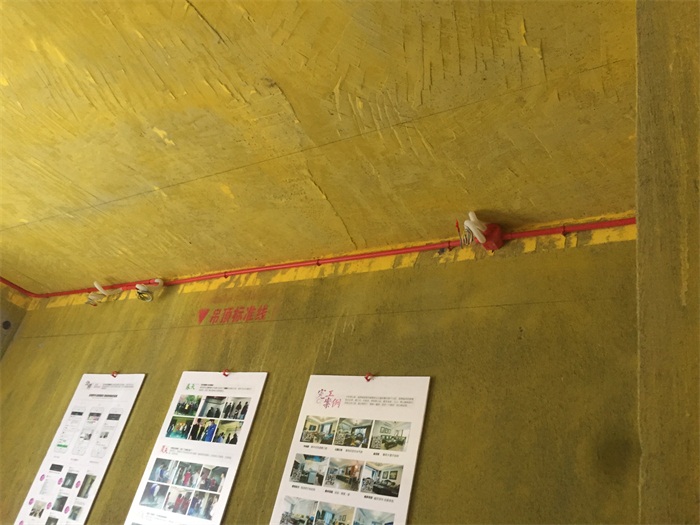

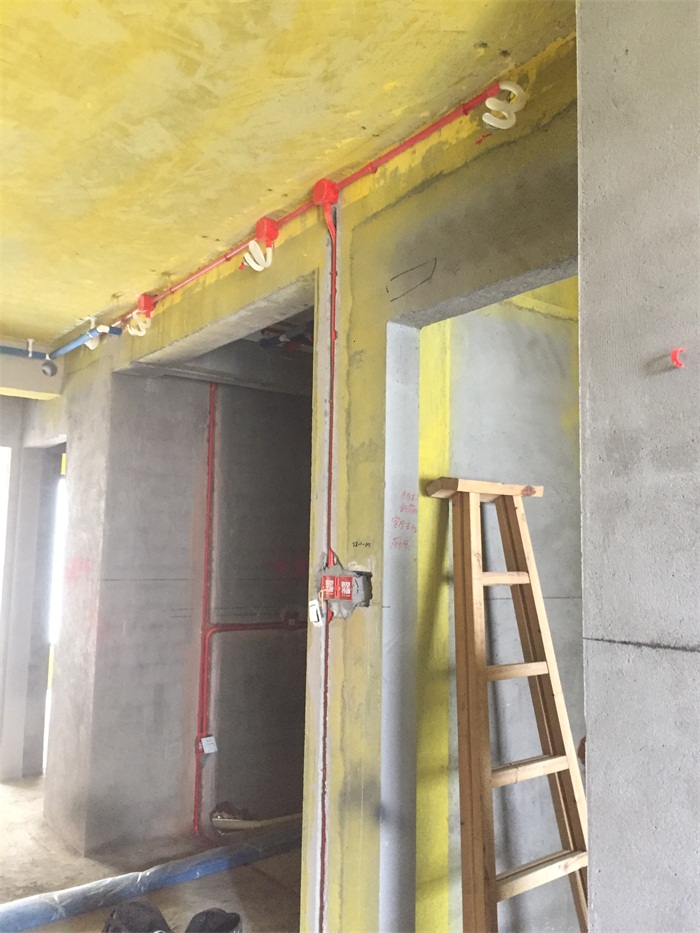

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。

同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 17:17:09 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-7-26 17:36 编辑

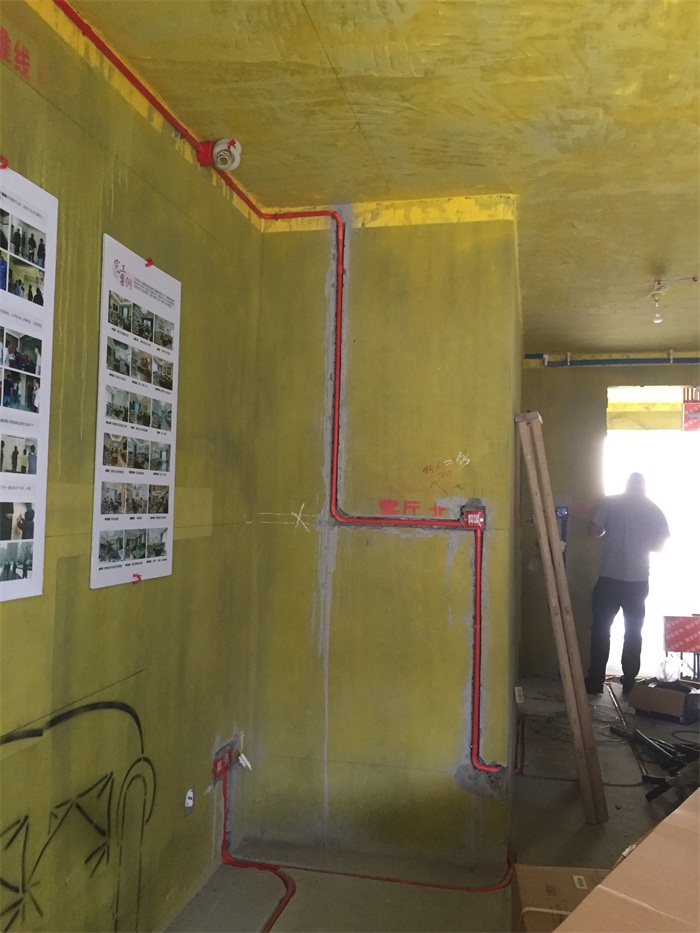

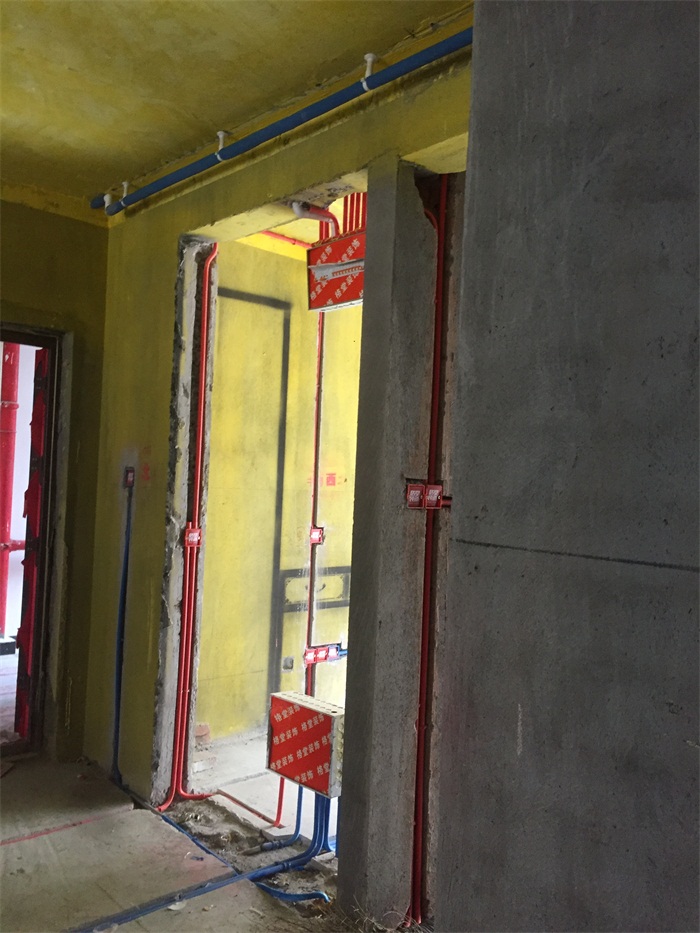

餐厅墙面线管布置横平竖直。

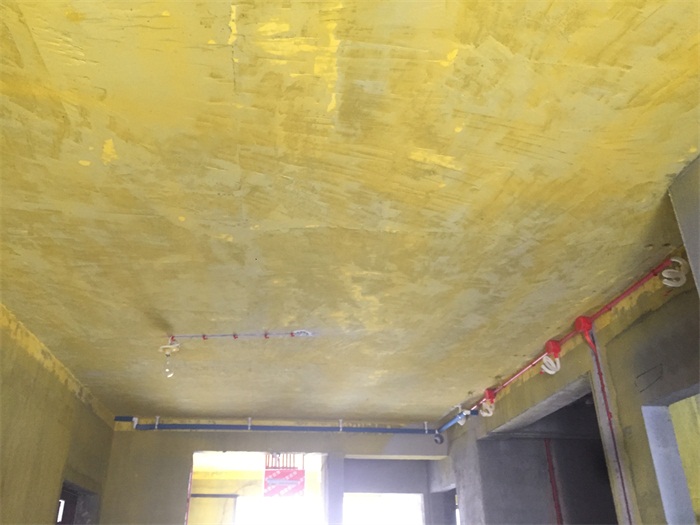

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。

水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!水管吊卡间距60-80公分,防止水管抖动和脱落。


强电用红线盒、红线管,弱电用蓝线盒、蓝线管。

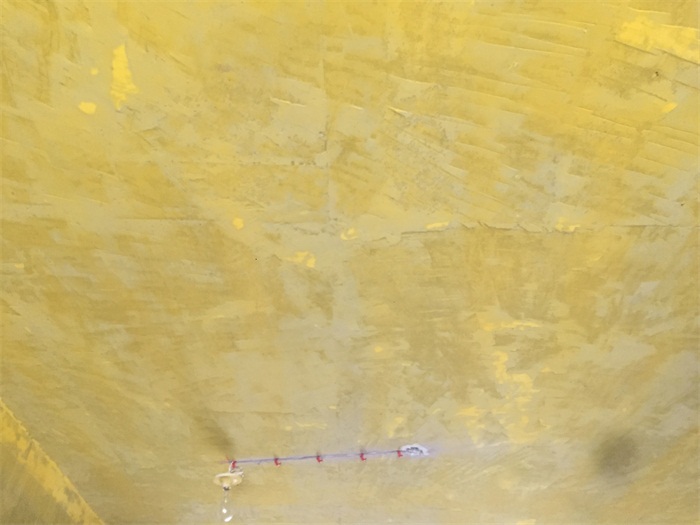

灯头线黄腊管保护,防止电线划伤漏电。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 17:21:40 | 显示全部楼层

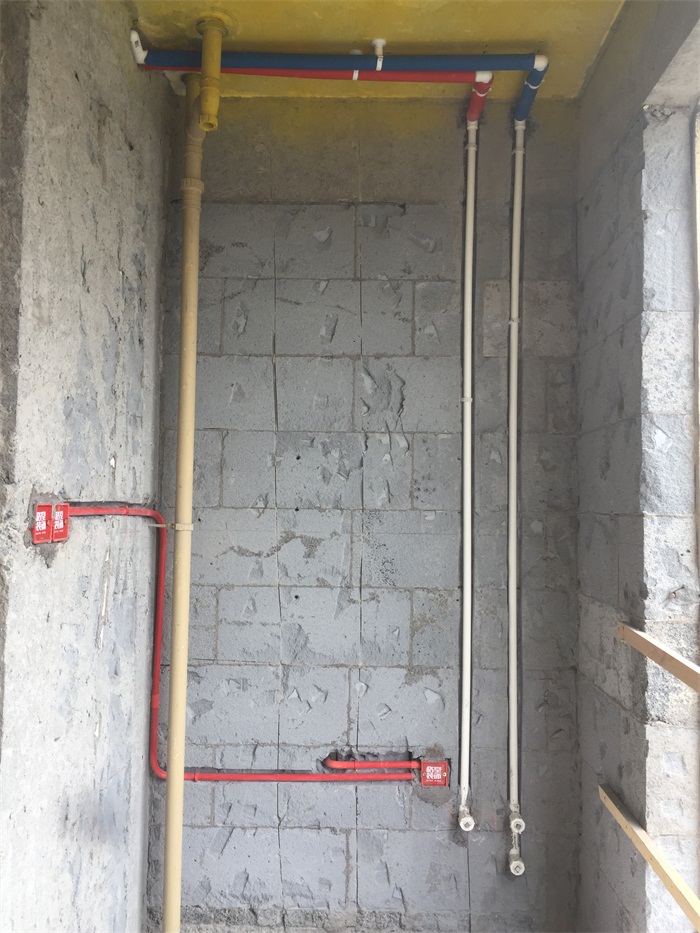

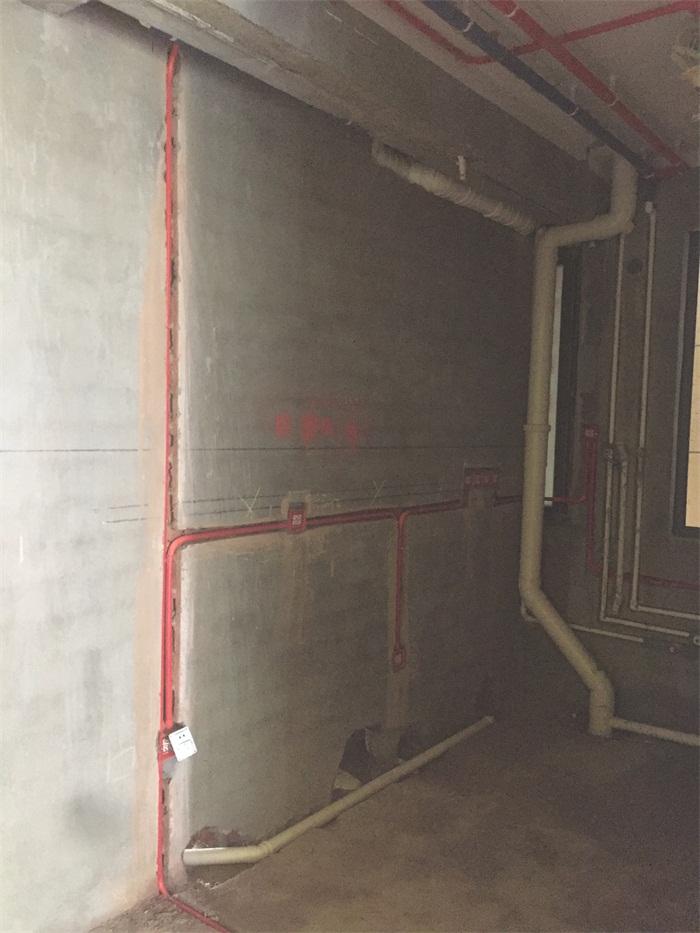

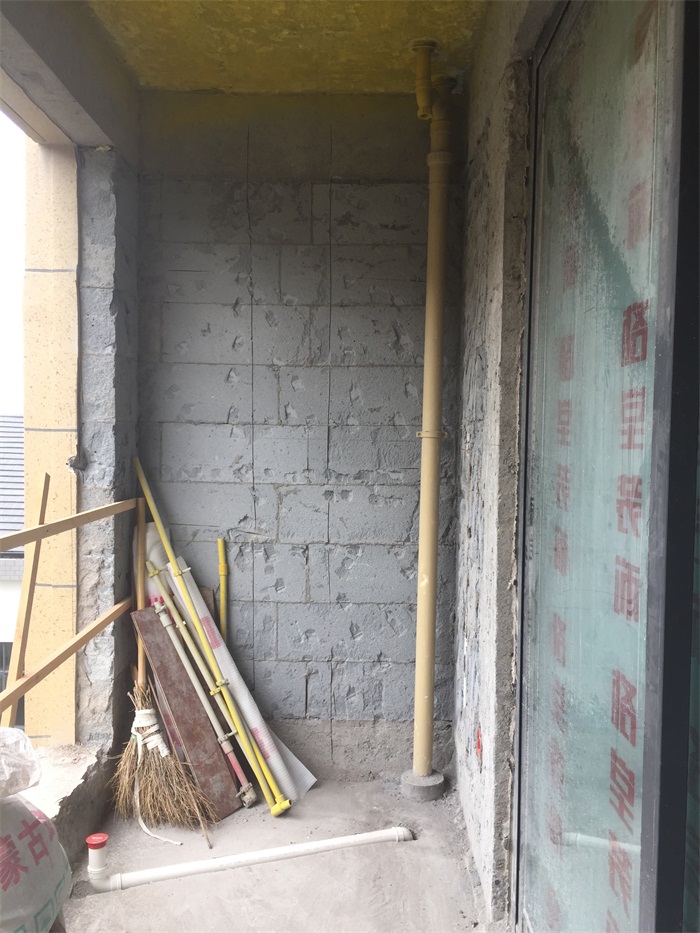

客厅阳台墙面水管下垂式安装,防止后期安装打到水管。并且水管全部走墙,离地40-60cm之间,横平竖直,非常规范。
墙面冷热水管布置专业规范,左热右冷、上热下冷。
柜体内水管采用内丝外露,直接法能及时发现渗水哦!

水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!水管吊卡间距60-80公分,防止水管抖动和脱落。

阳台洗衣机下水管不要与地漏排水管相通,防止地漏反水。

同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

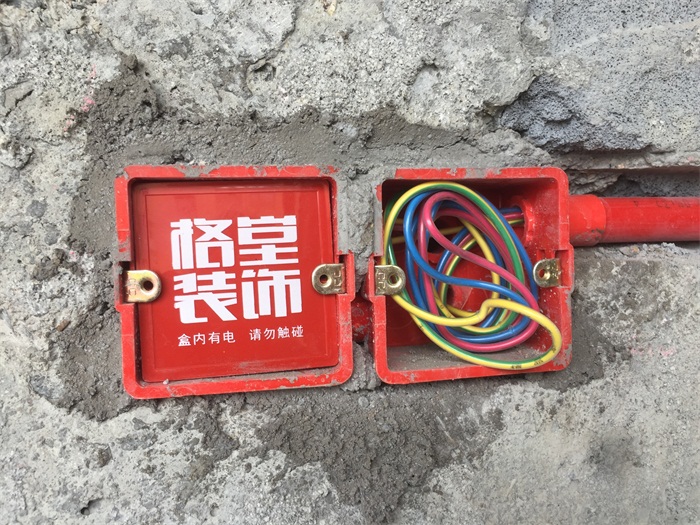

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 17:23:28 | 显示全部楼层

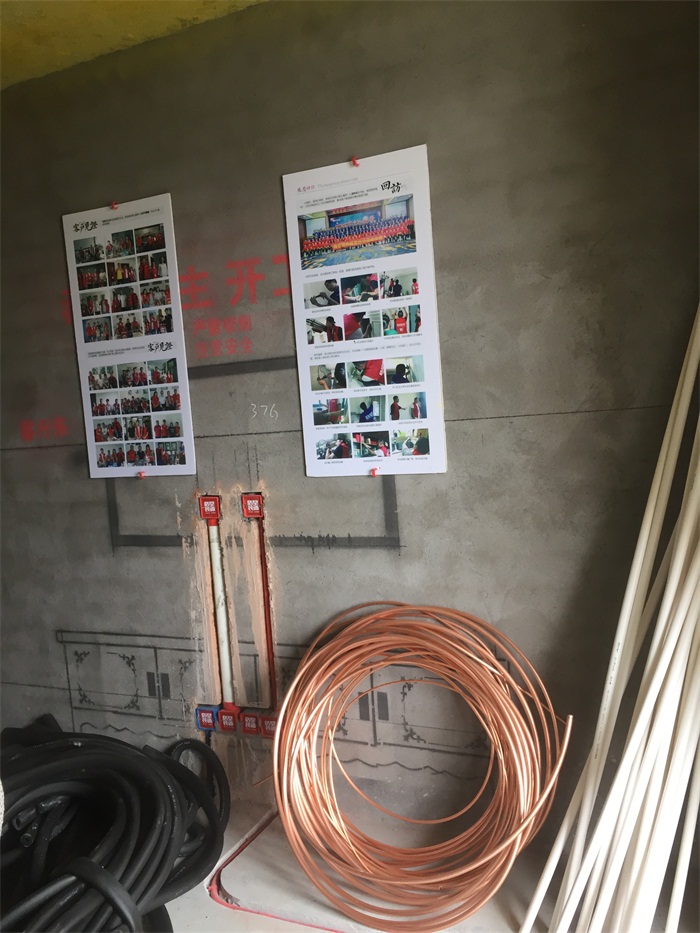

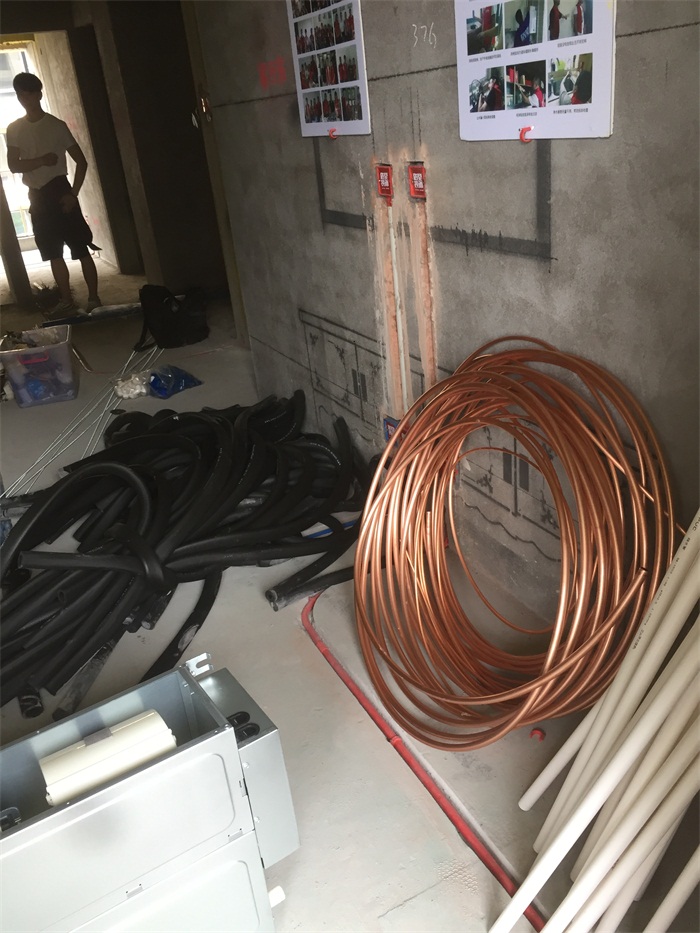

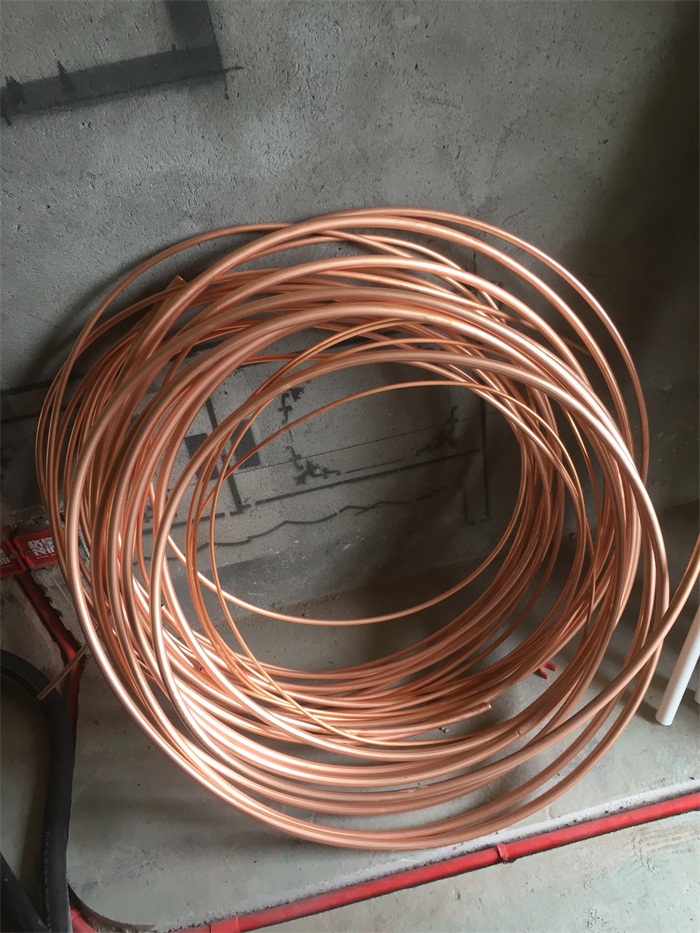

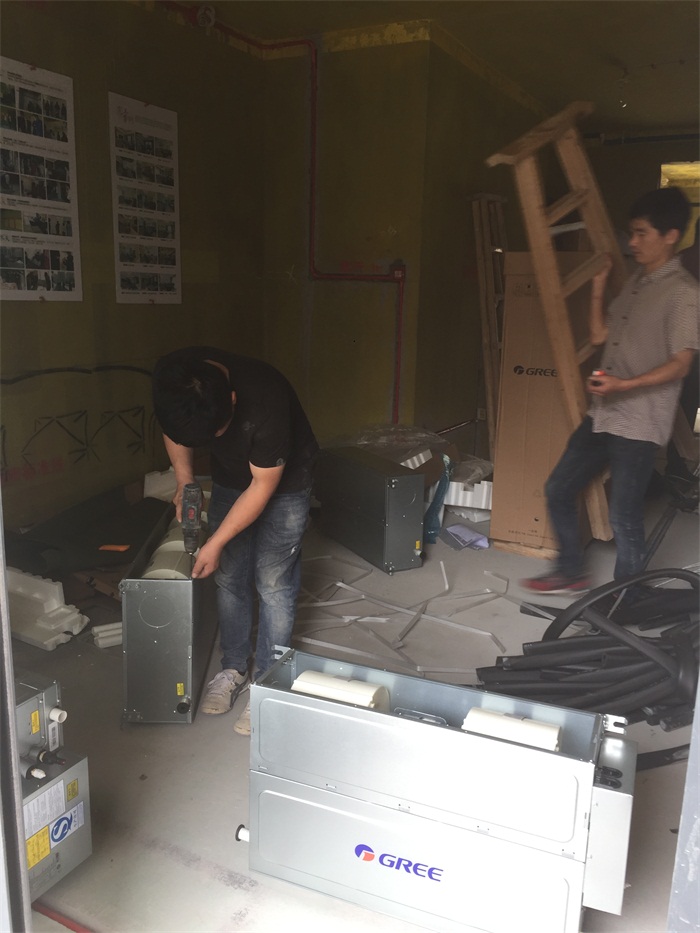

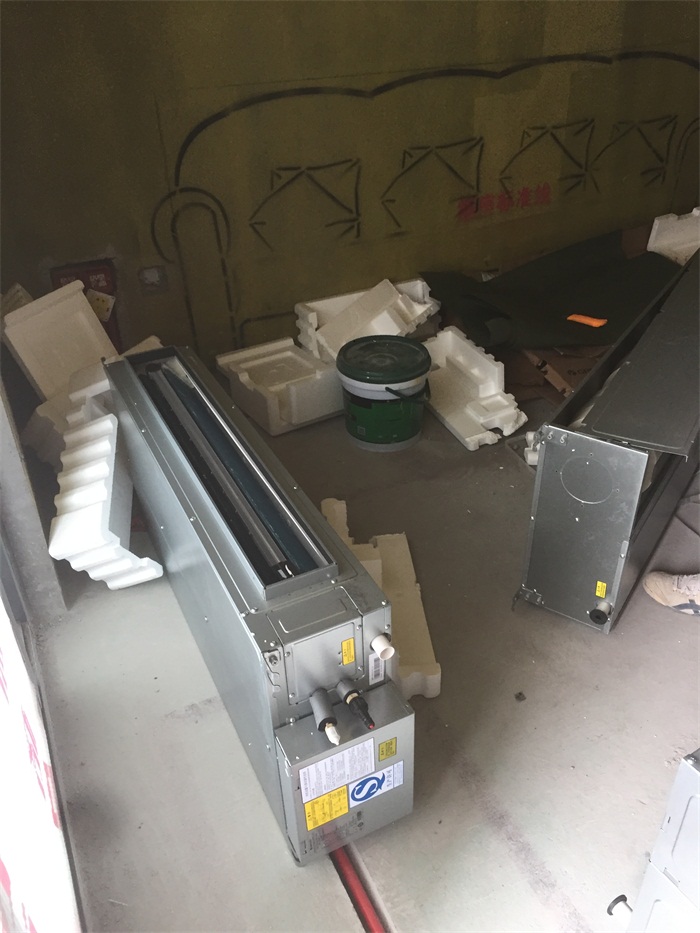

师傅正在安装中央空调。




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 17:30:03 | 显示全部楼层

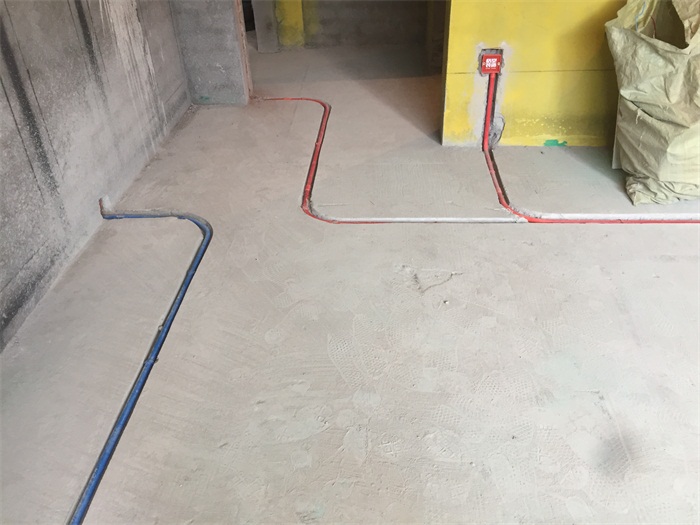

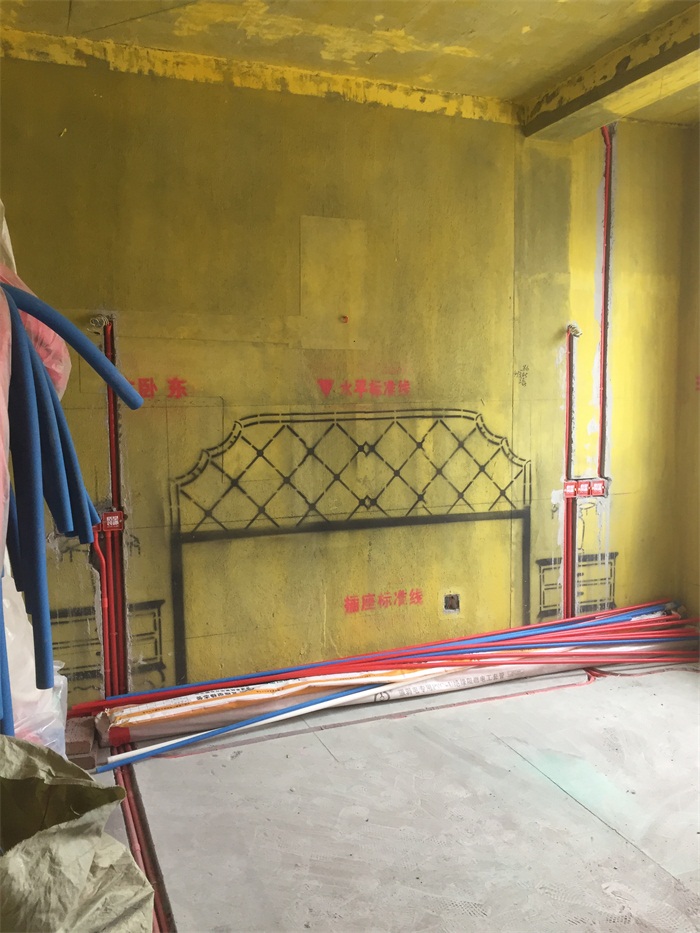

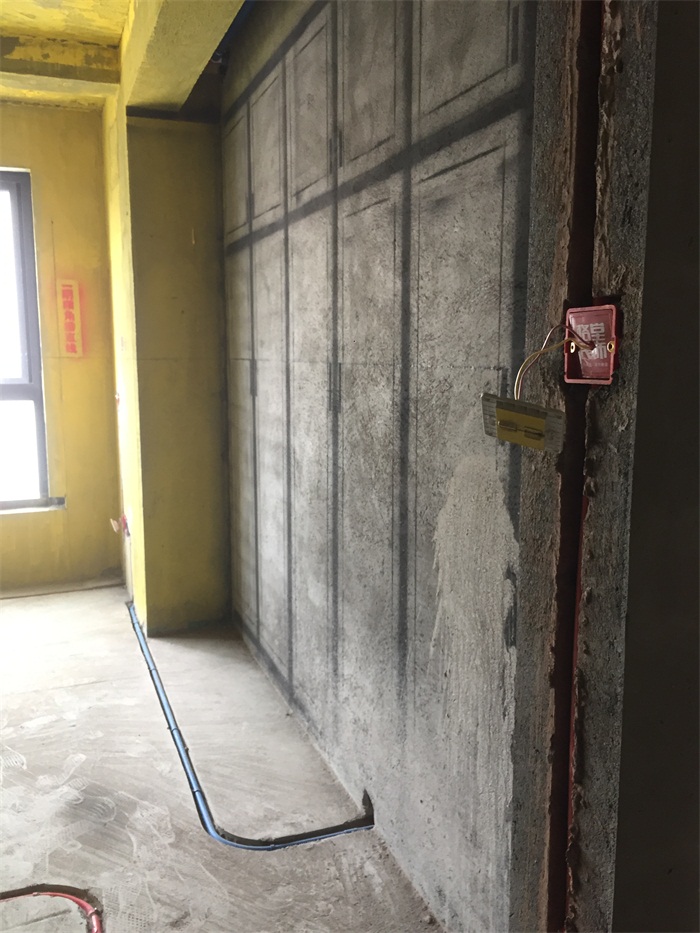

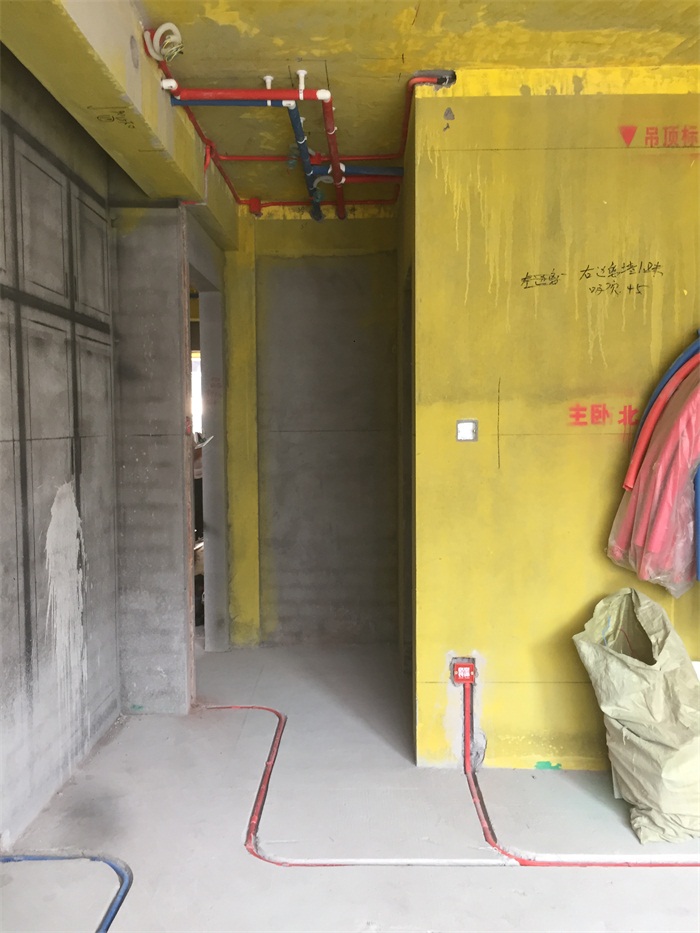

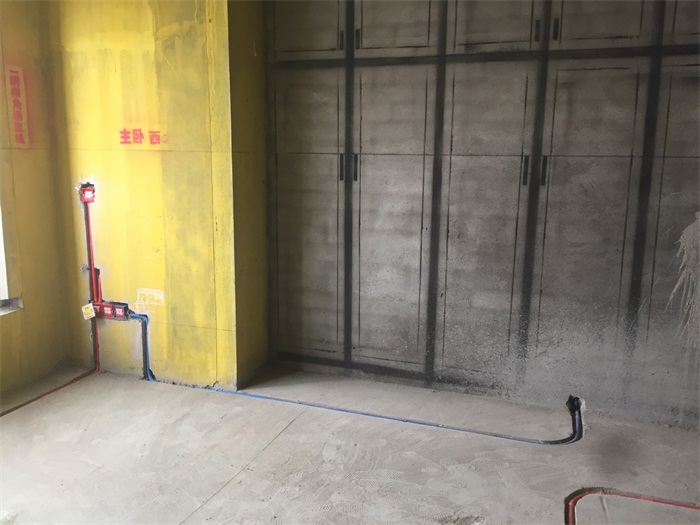

主卧墙面和地面线管布置横平竖直。
水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!水管吊卡间距60-80公分,防止水管抖动和脱落。

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。

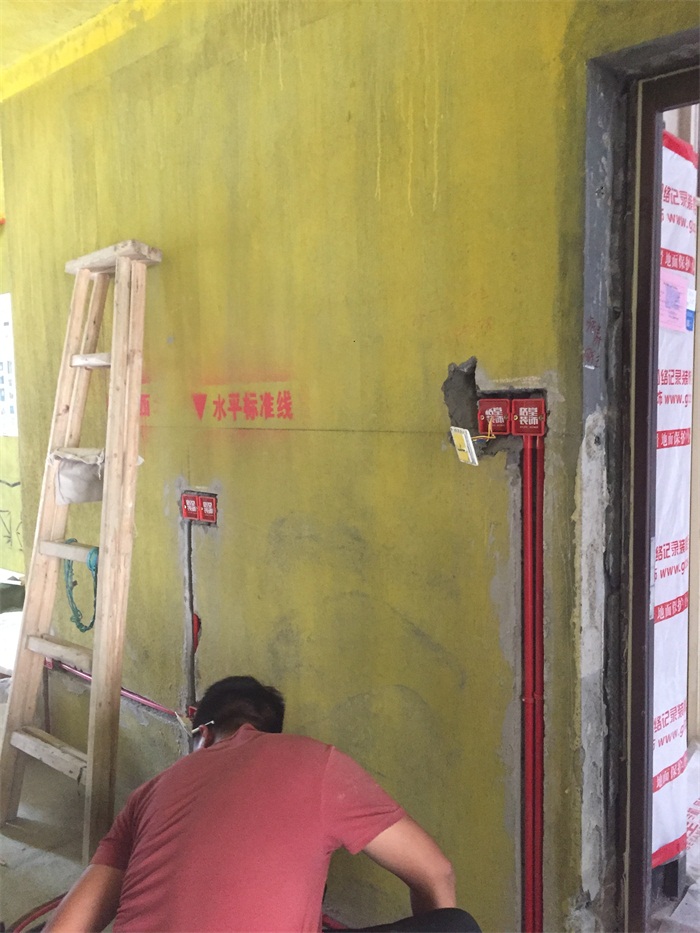

同一房间内插座开关水平高低≤5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地。


强弱电线距离30厘米以上,防止干扰。

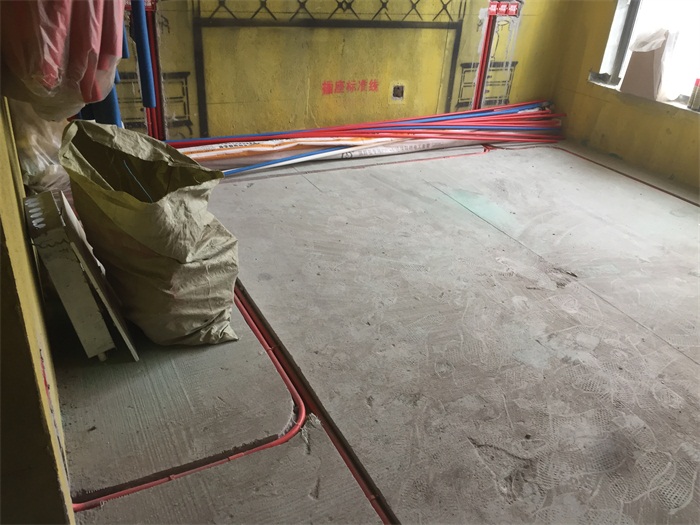

地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 17:34:12 | 显示全部楼层

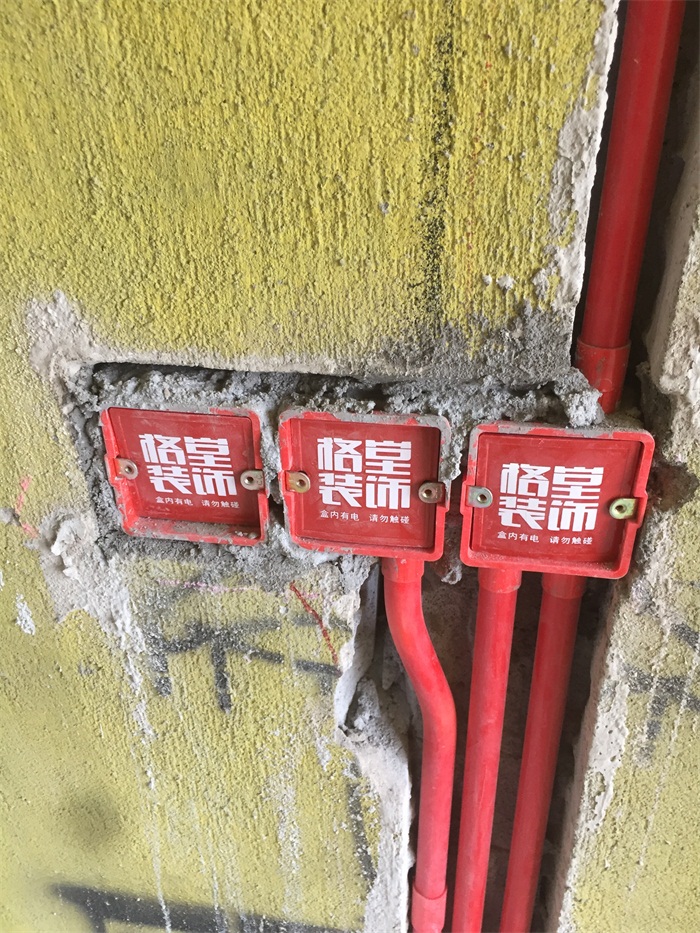

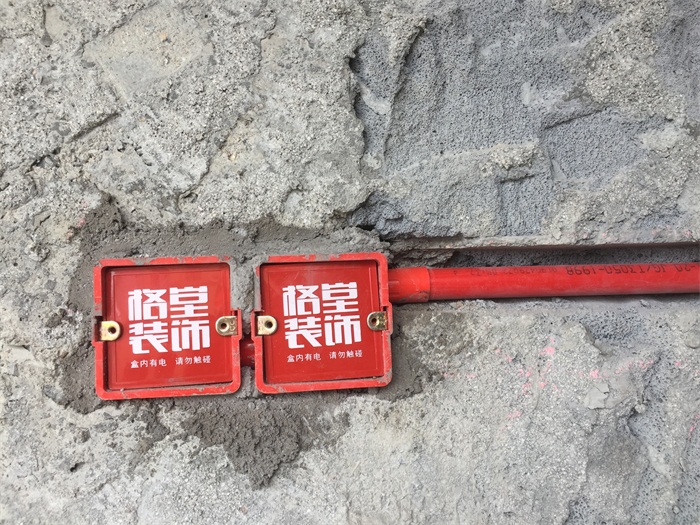

主卧强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。
