[衢州] 中梁首府31-4#97㎡ 日式——日式和风

[复制链接]
 楼主| 发表于 2019-6-28 11:43:00 | 显示全部楼层

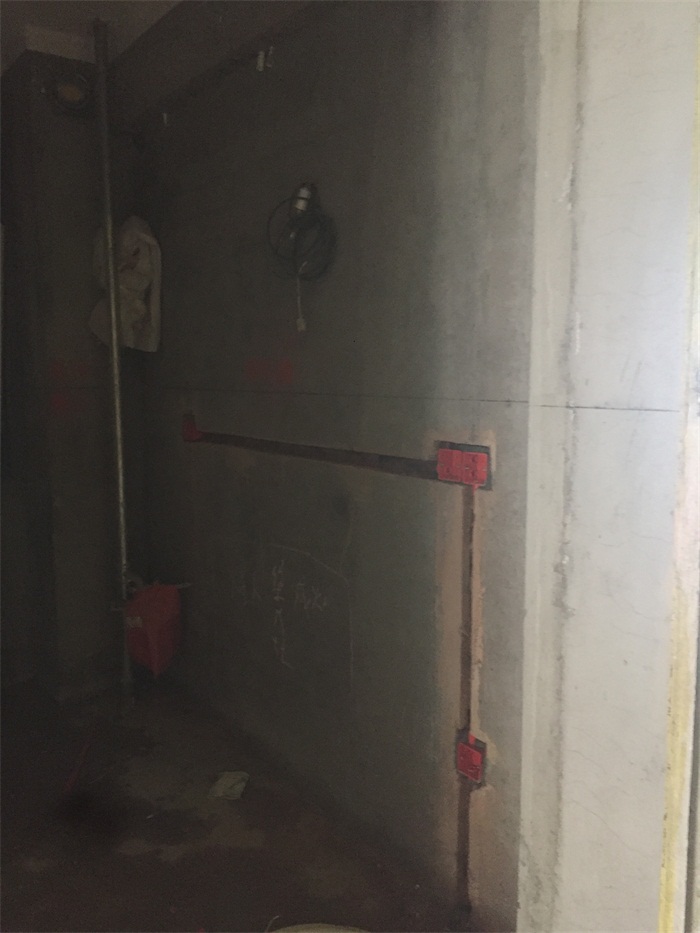

厨房墙面线槽横平竖直。

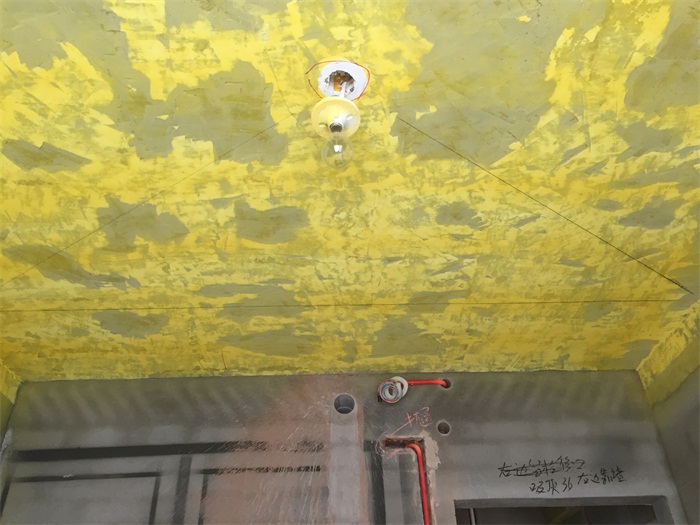

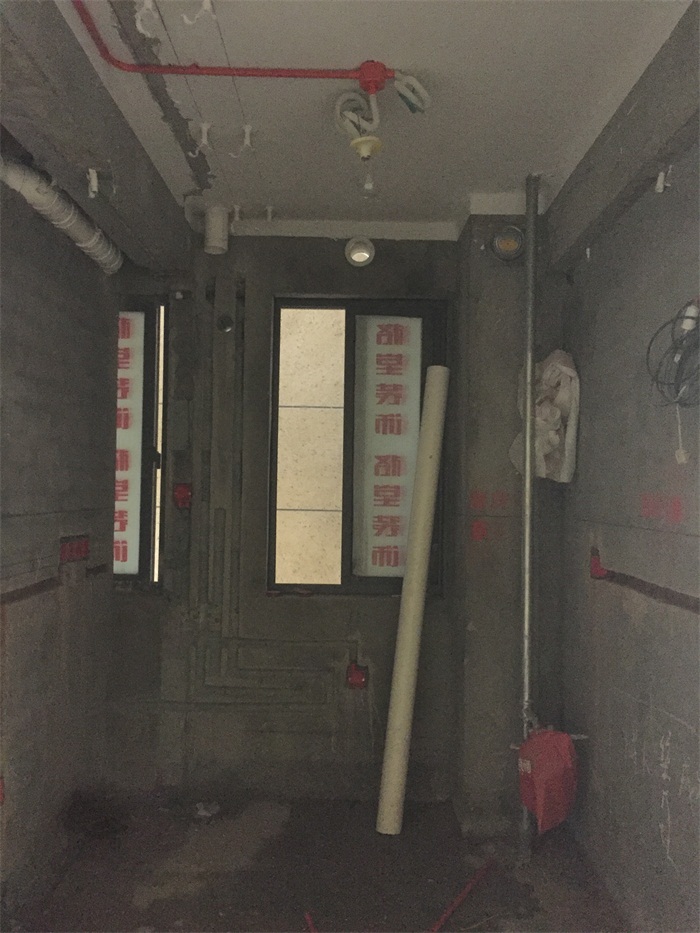

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。

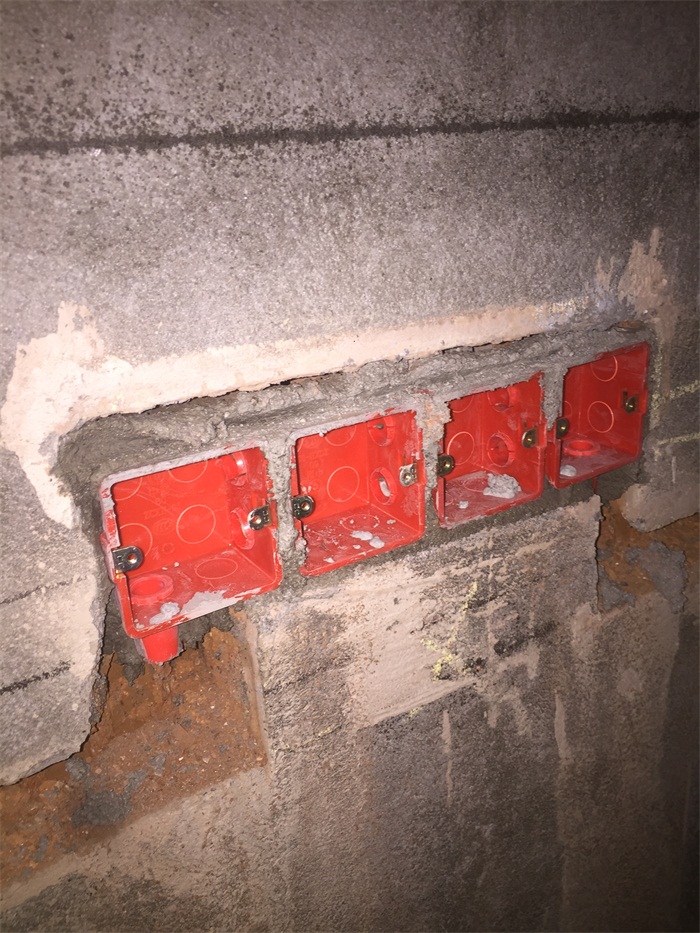

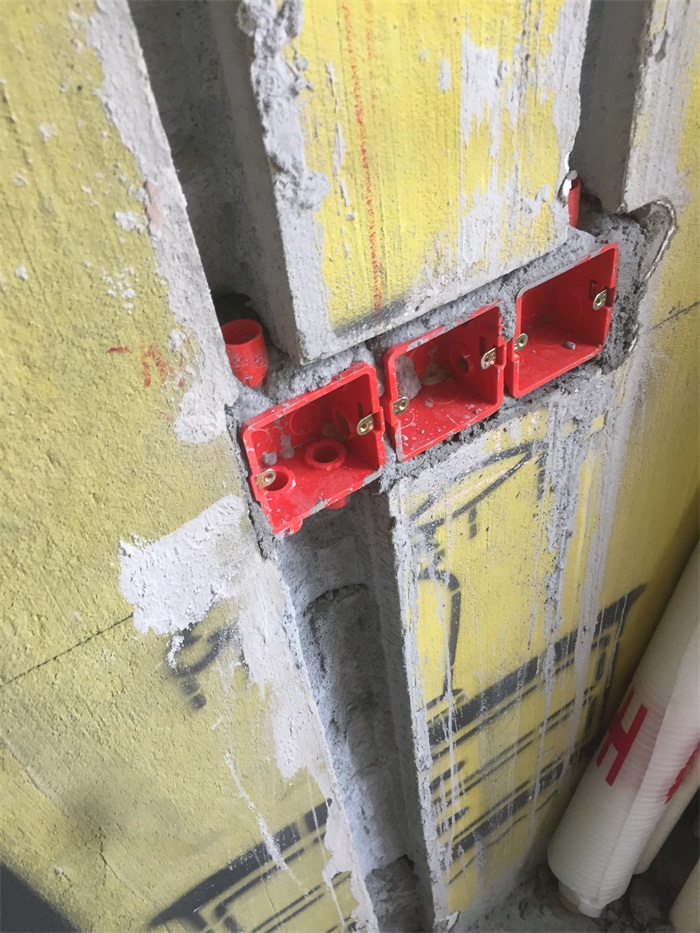

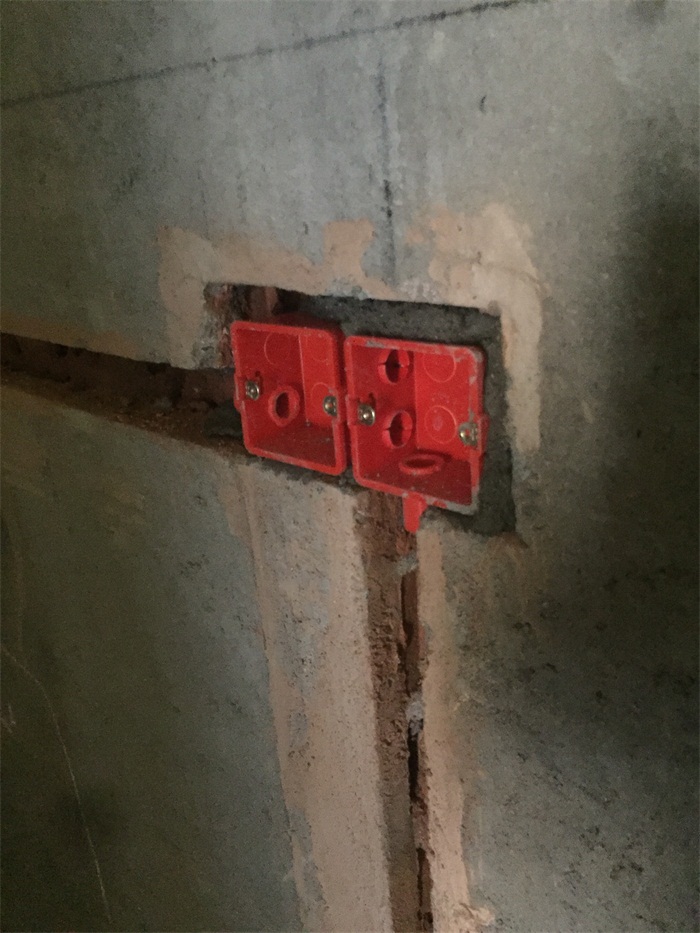

墙面暗盒安装平整。
强电用红线盒、红线管,弱电用蓝线盒、蓝线管。

墙面暗盒快速连接安装到位,防止暗盒松动和线管抽拉。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-6-28 11:45:29 | 显示全部楼层

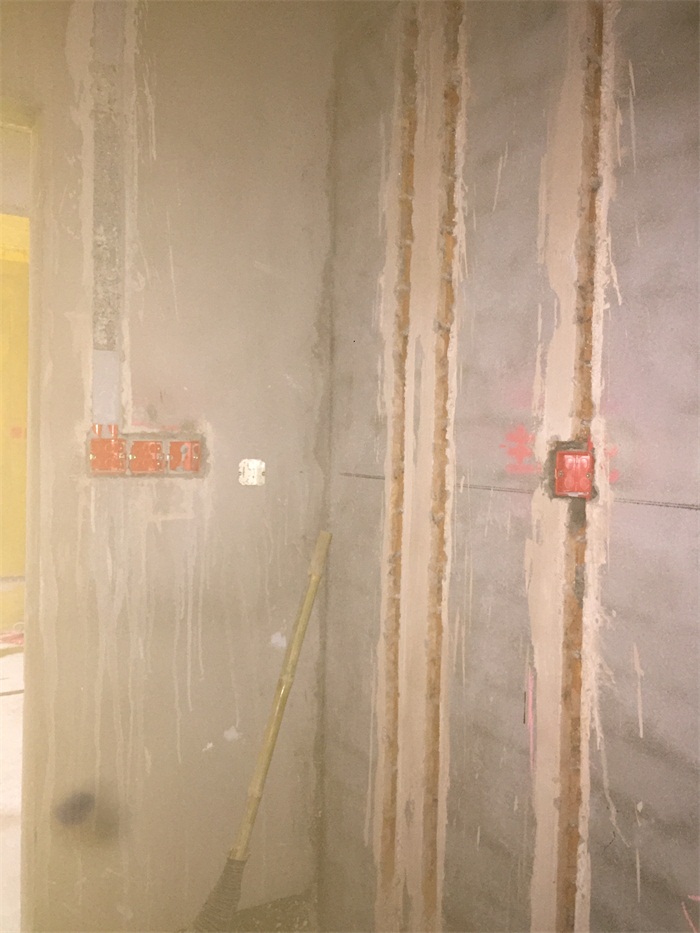

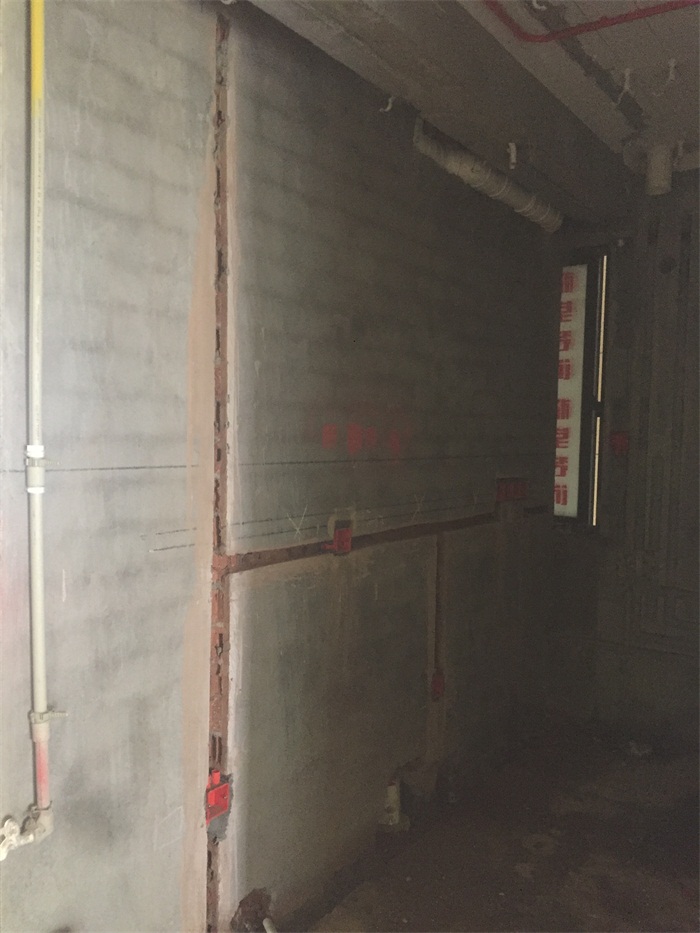

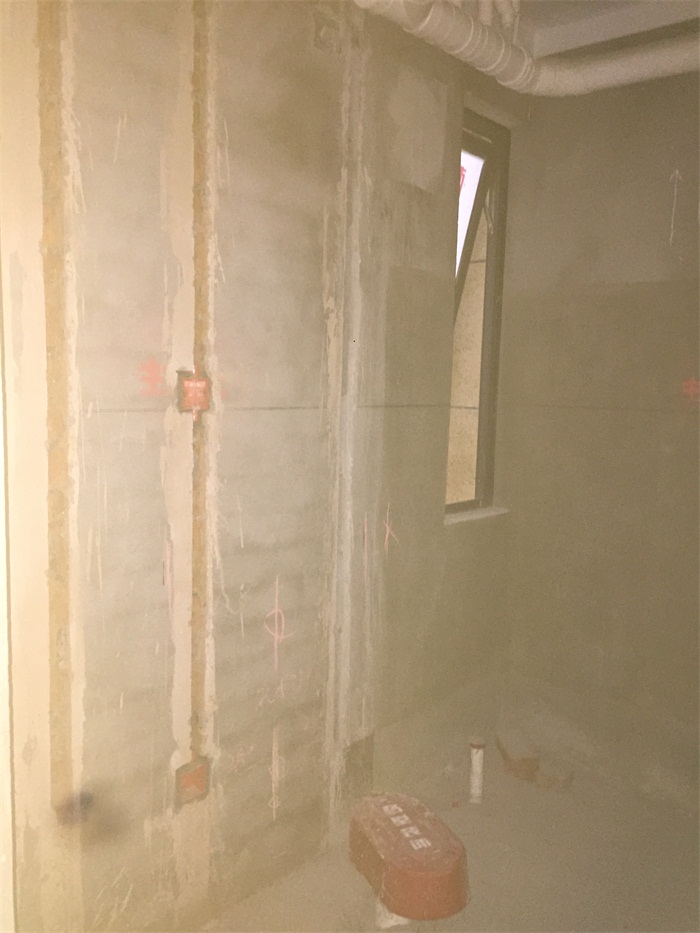

主卫墙面线管横平竖直。
墙面暗盒安装平整。
墙面暗盒快速连接安装到位,防止暗盒松动和线管抽拉。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-6-28 11:47:16 | 显示全部楼层

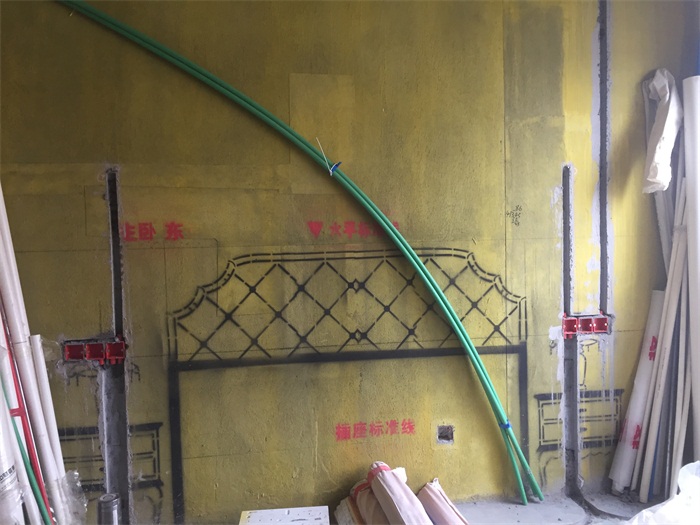

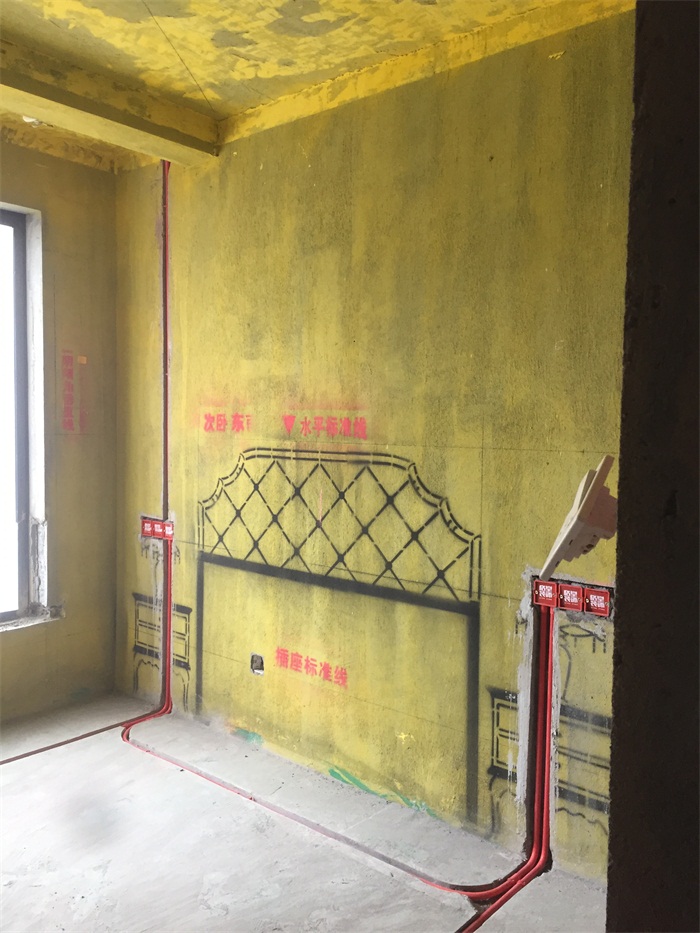

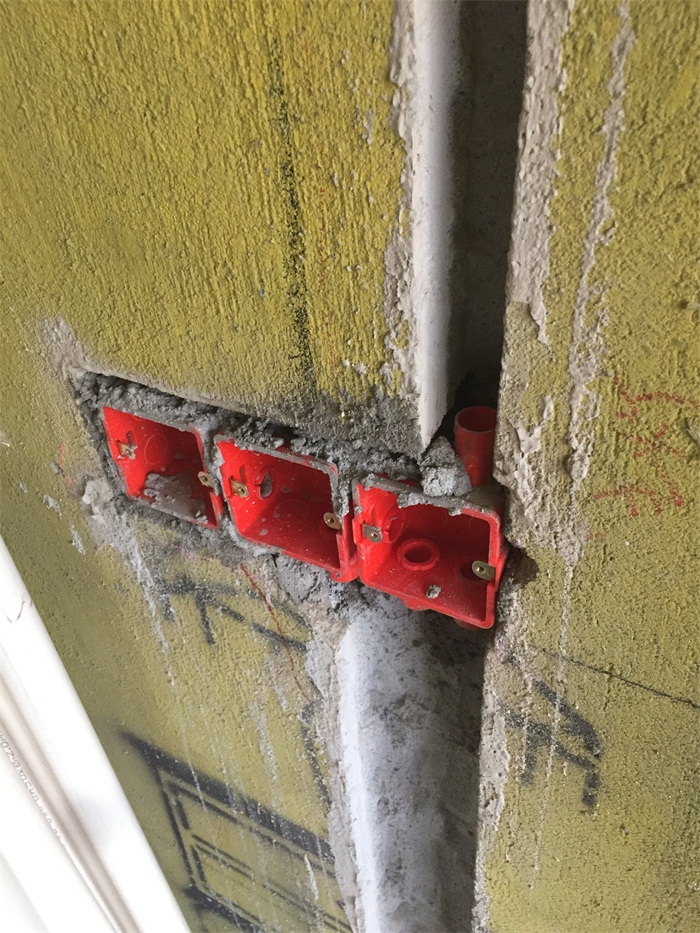

主卧墙面线槽横平竖直。

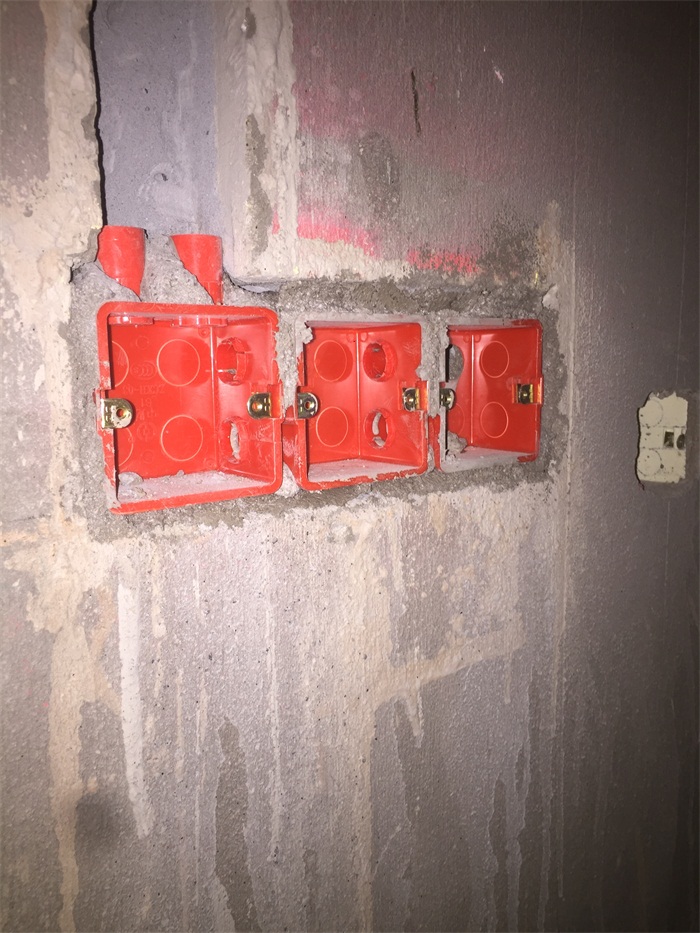

墙面暗盒快速连接安装到位,防止暗盒松动和线管抽拉。
墙面暗盒杯梳也安装定位,防止电线划伤。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 15:38:52 | 显示全部楼层
本帖最后由 格堂飞飞 于 2019-7-26 15:44 编辑

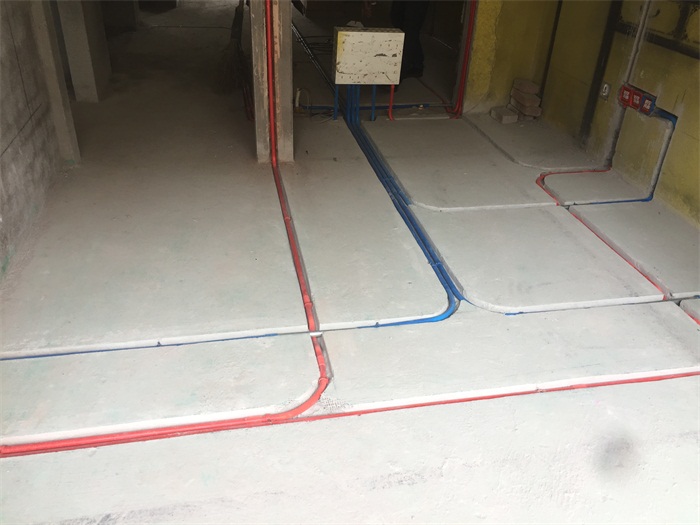

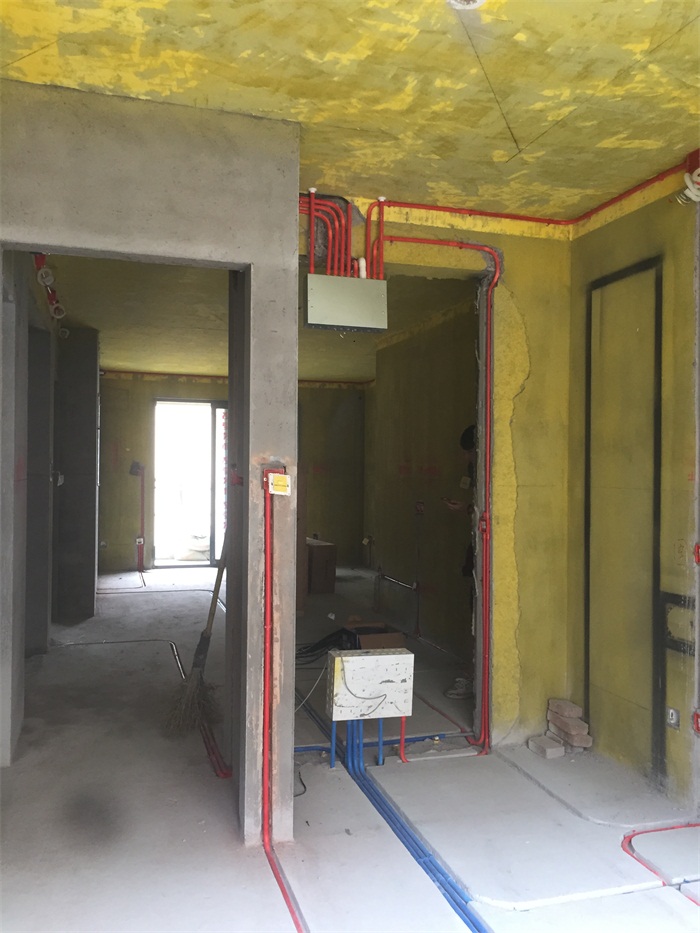

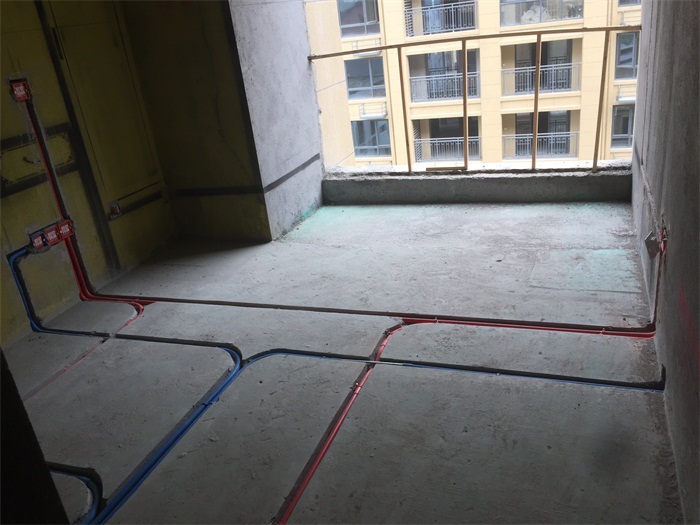

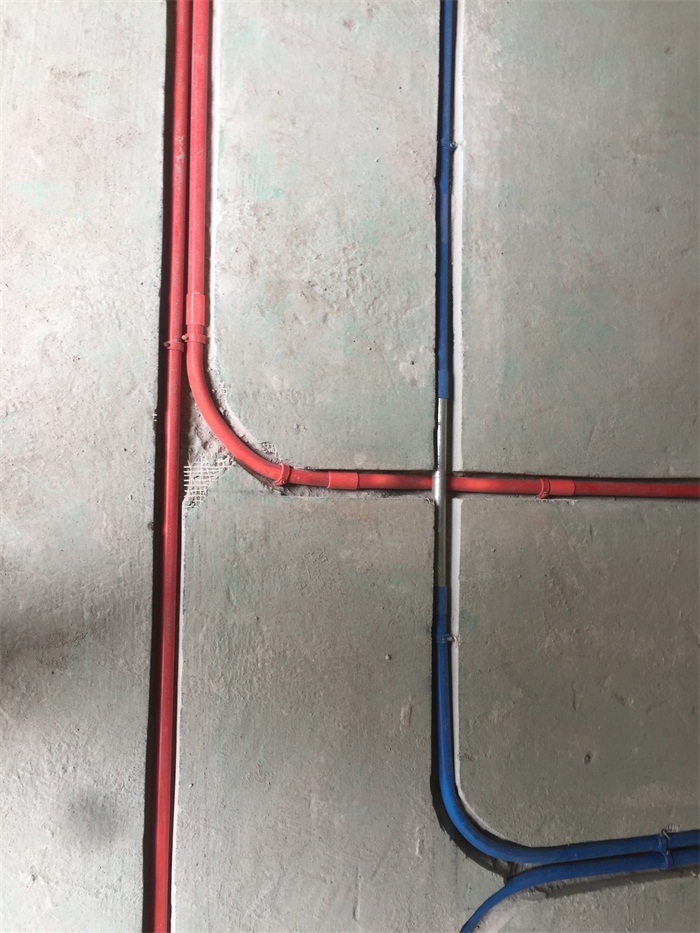

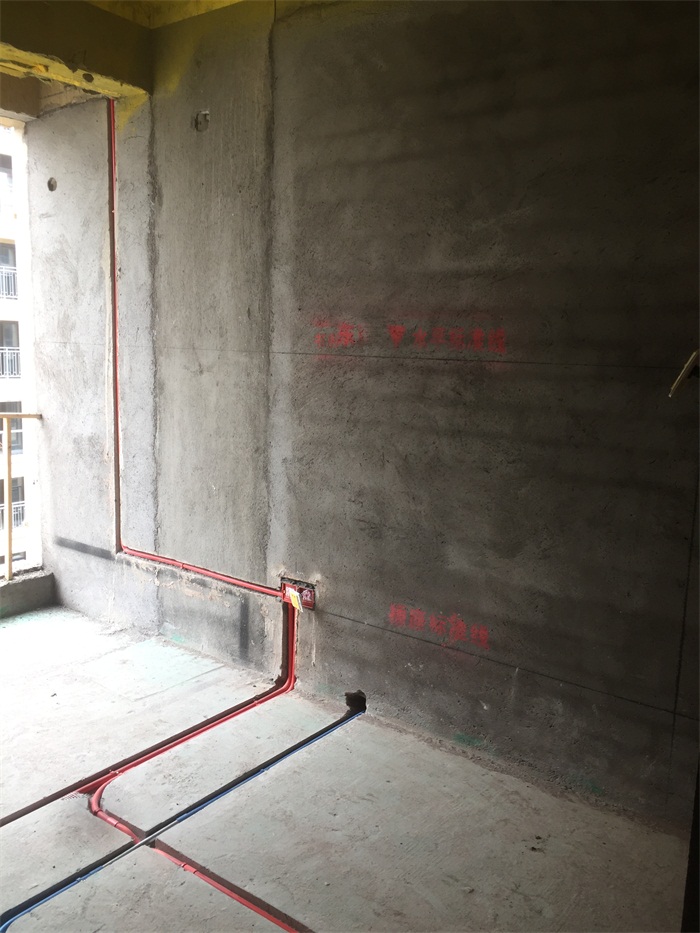

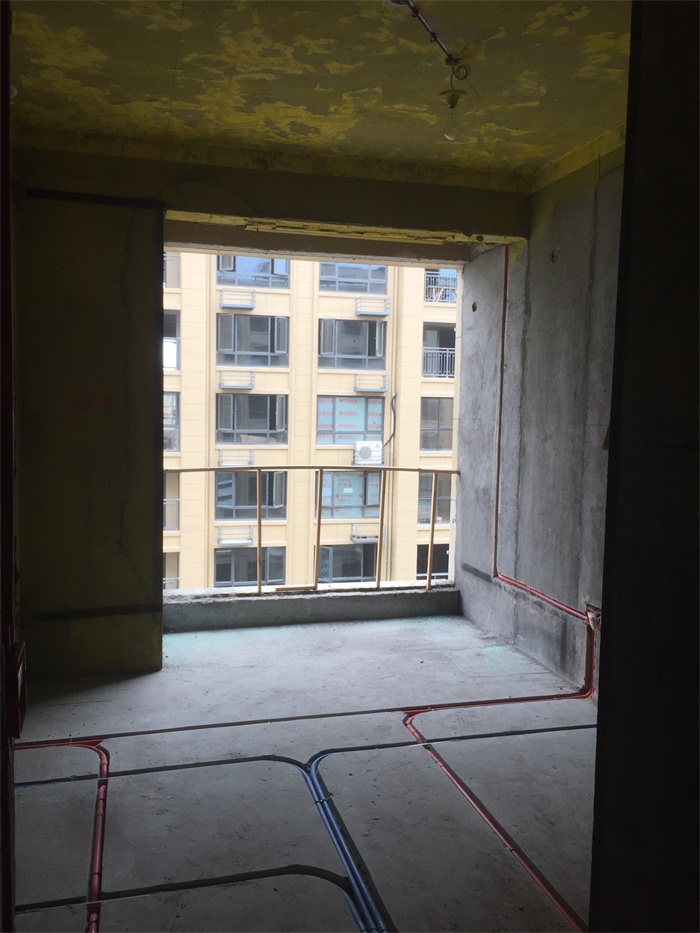

书房墙面和地面线管布置横平竖直哦!

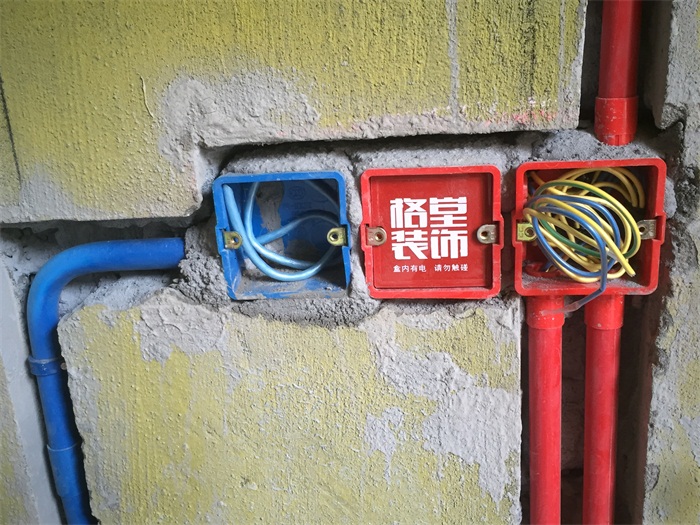

强电用红线盒、红线管,弱电用蓝线盒、蓝线管。
强弱电线距离30厘米以上,防止干扰。
地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!
地面开槽圆弧形,大湾工艺既美观又方便线管安装和电线抽拉哦!
灯头线黄腊管保护,防止电线划伤。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 16:10:39 | 显示全部楼层

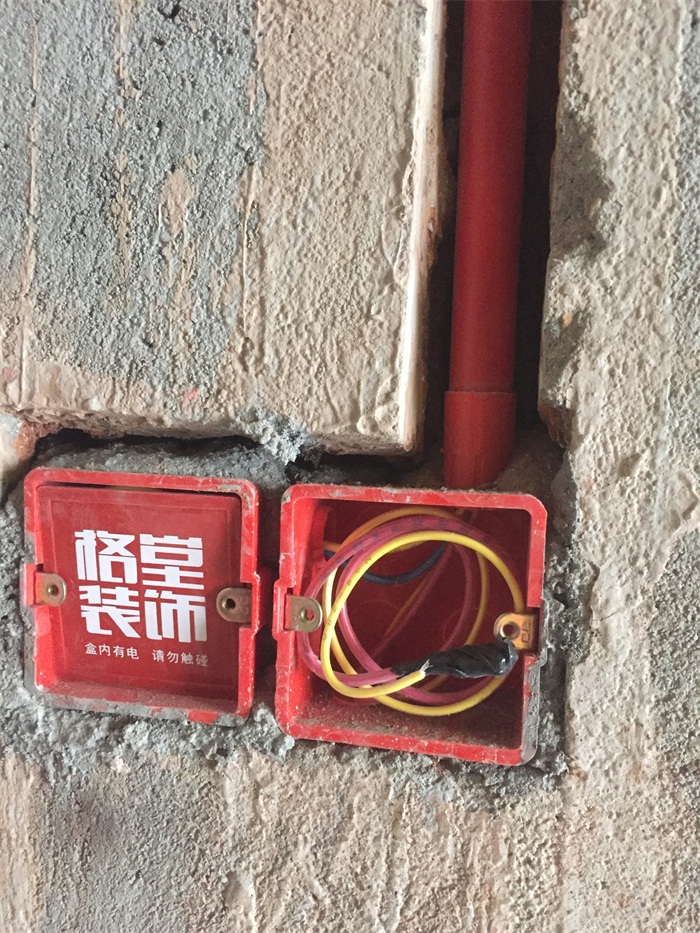

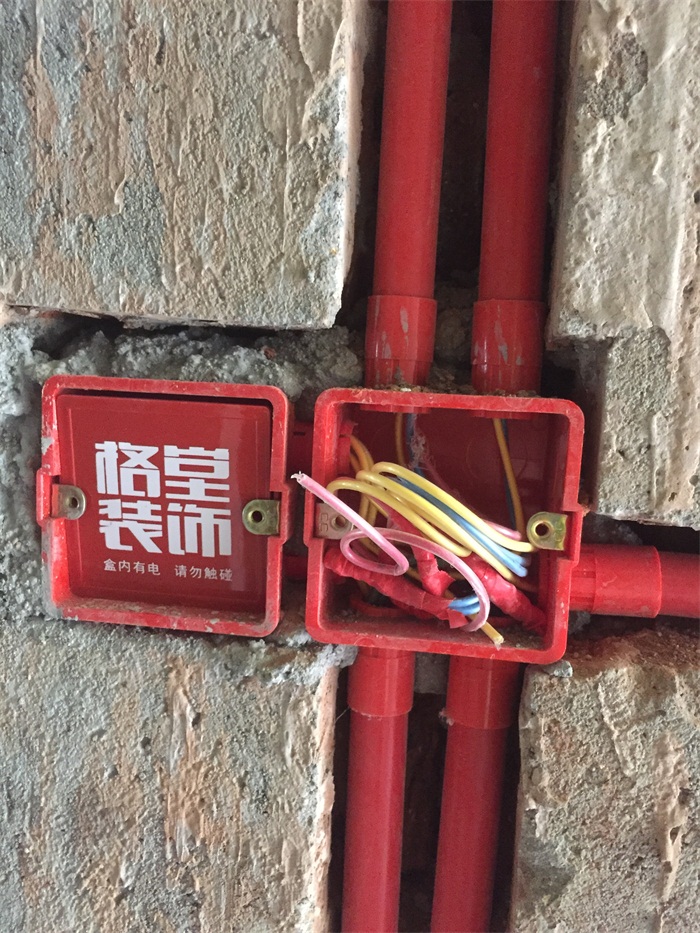

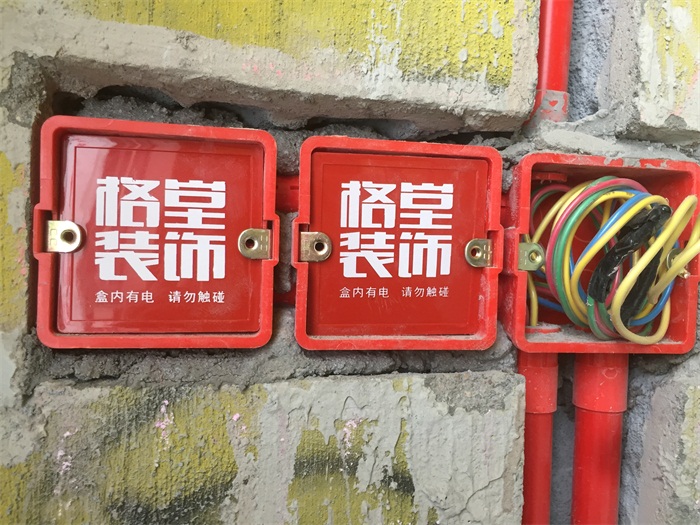

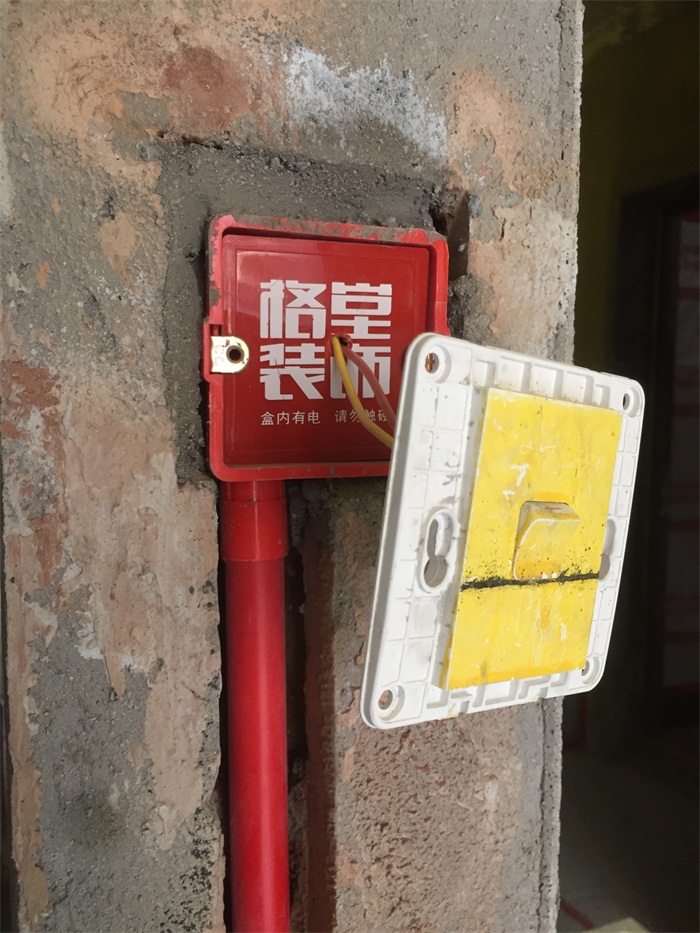

书房强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。
强弱电交接处用金属屏蔽管,防止干扰。

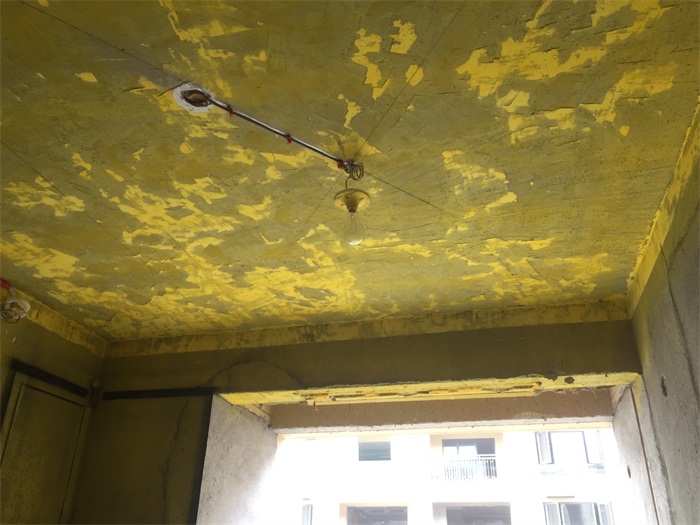

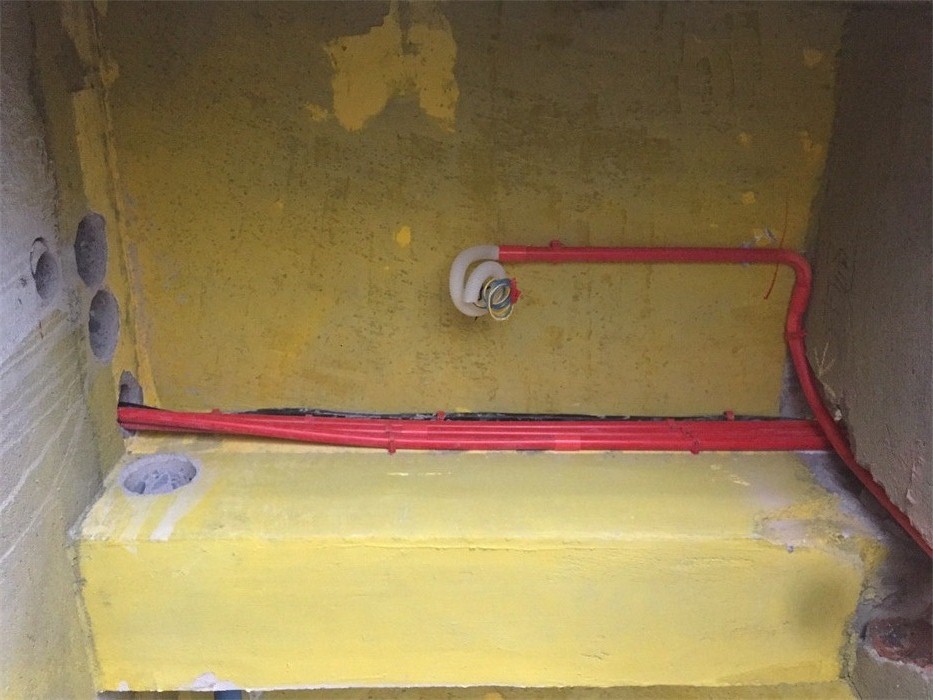

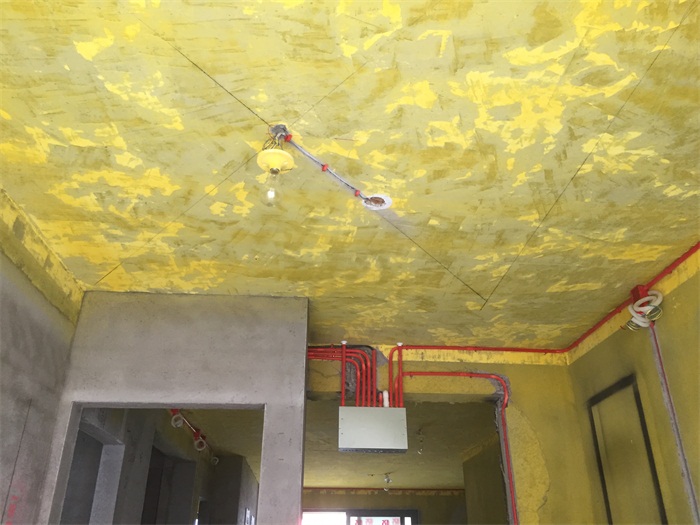

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 16:21:27 | 显示全部楼层

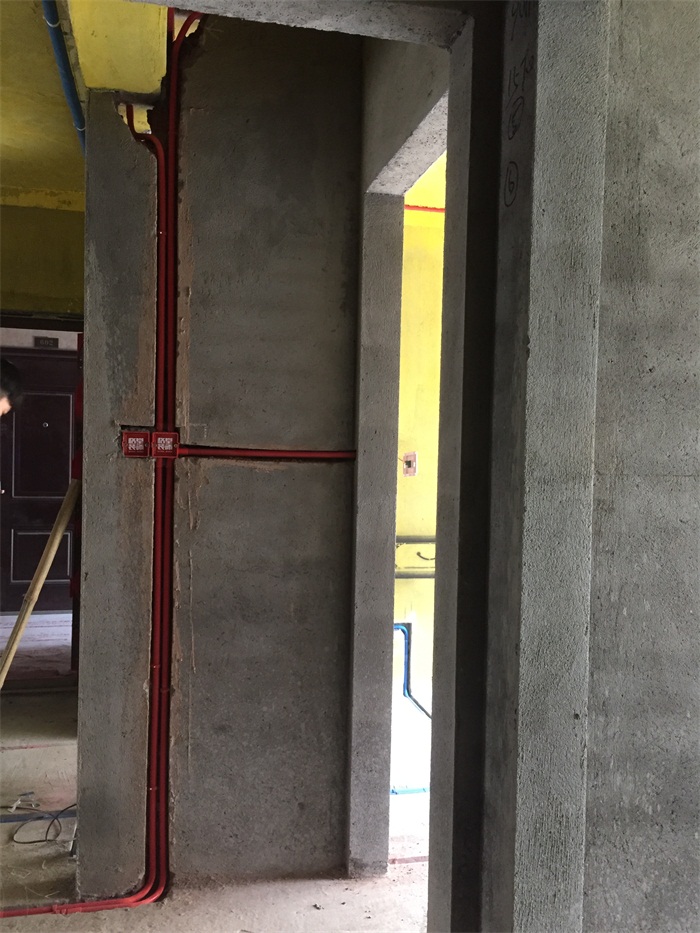

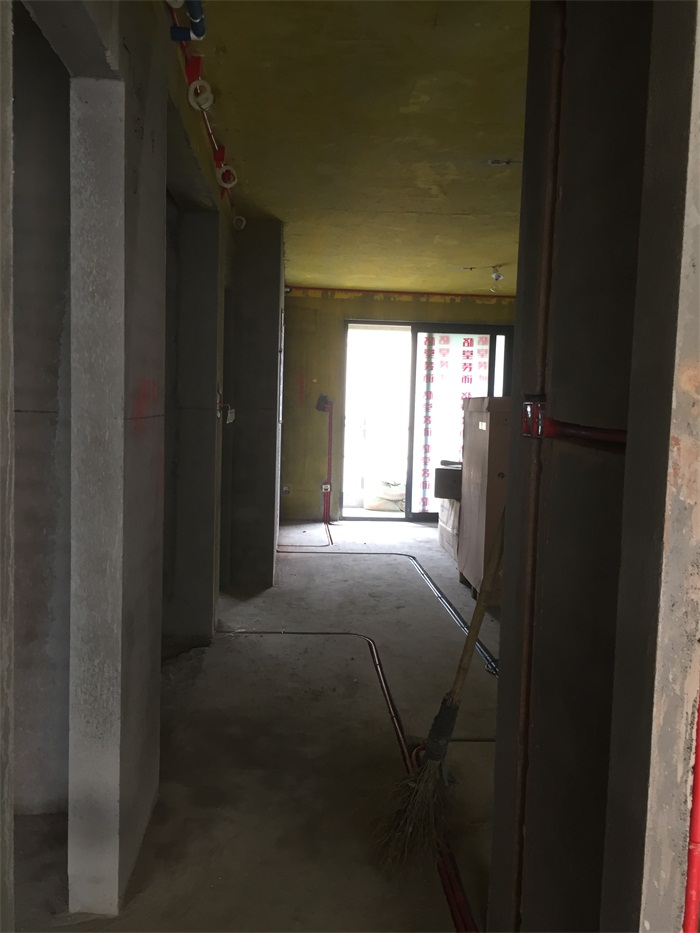

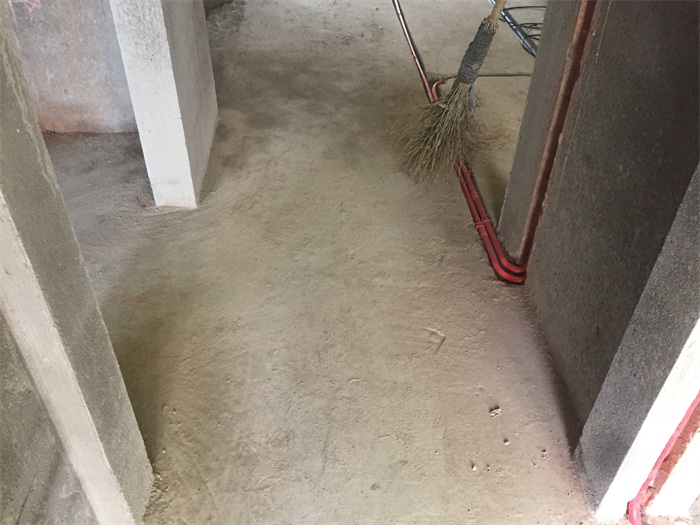

书房过道墙面线管布置横平竖直。
墙面线管并排3根以上每根相隔1厘米水泥砂浆缝。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。

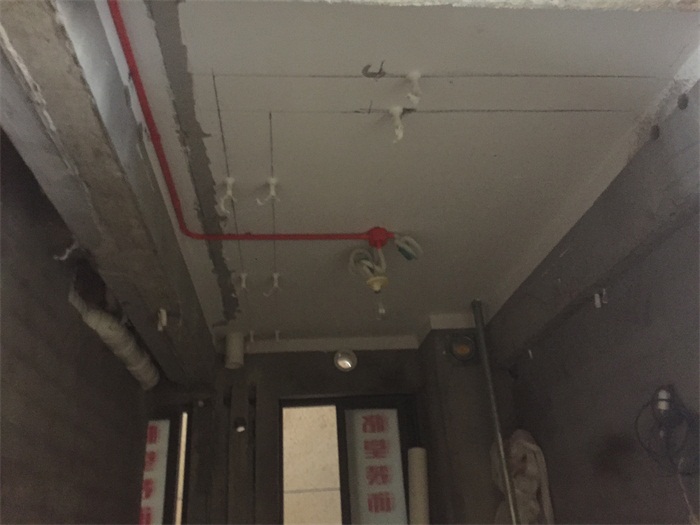

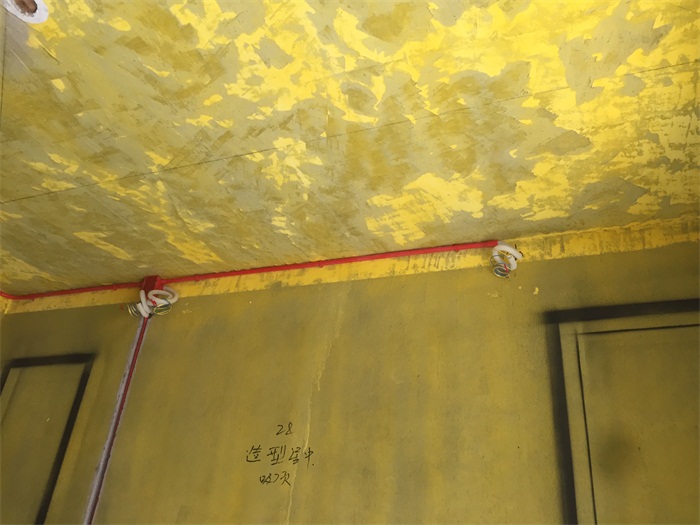

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 16:32:42 | 显示全部楼层

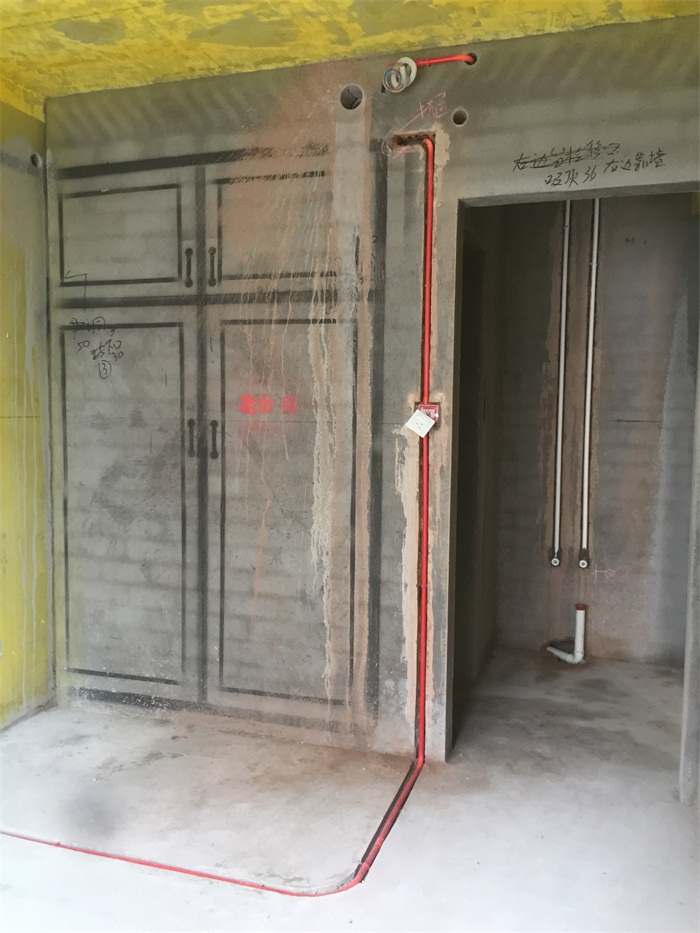

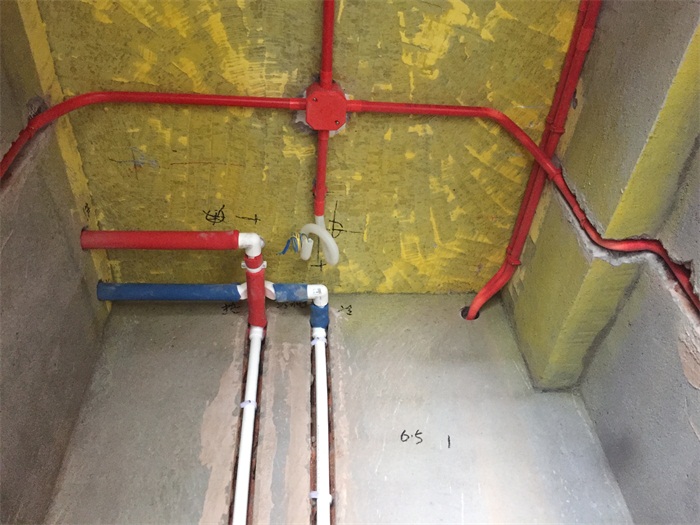

次卧干区墙面水管下垂式安装,防止后期安装打到水管。并且水管全部走墙,离地40-60cm之间,横平竖直,非常规范。并且冷热水管布置专业规范,左热右冷、上热下冷。
柜体内水管采用内丝外露,直接法能及时发现渗水哦!
水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!

顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。

同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。


回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 16:40:36 | 显示全部楼层

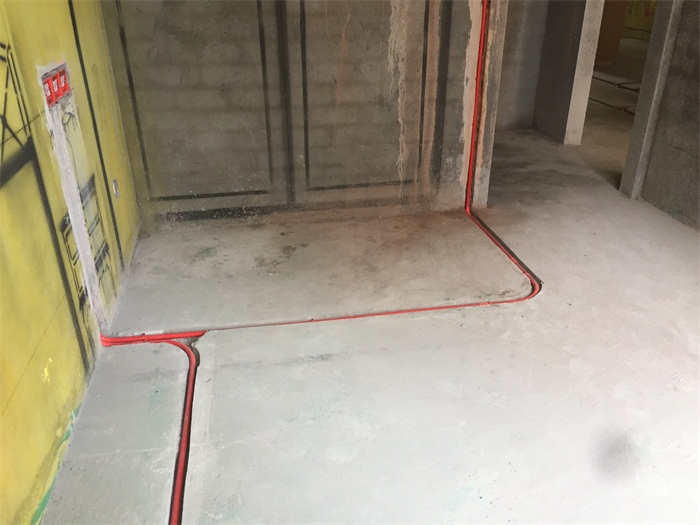

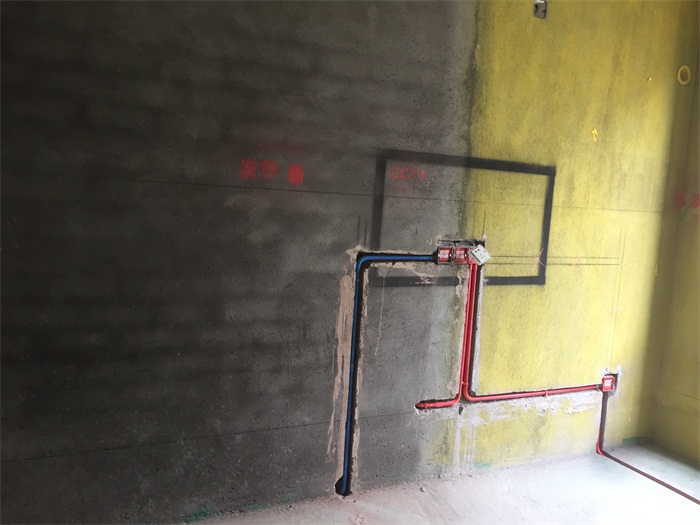

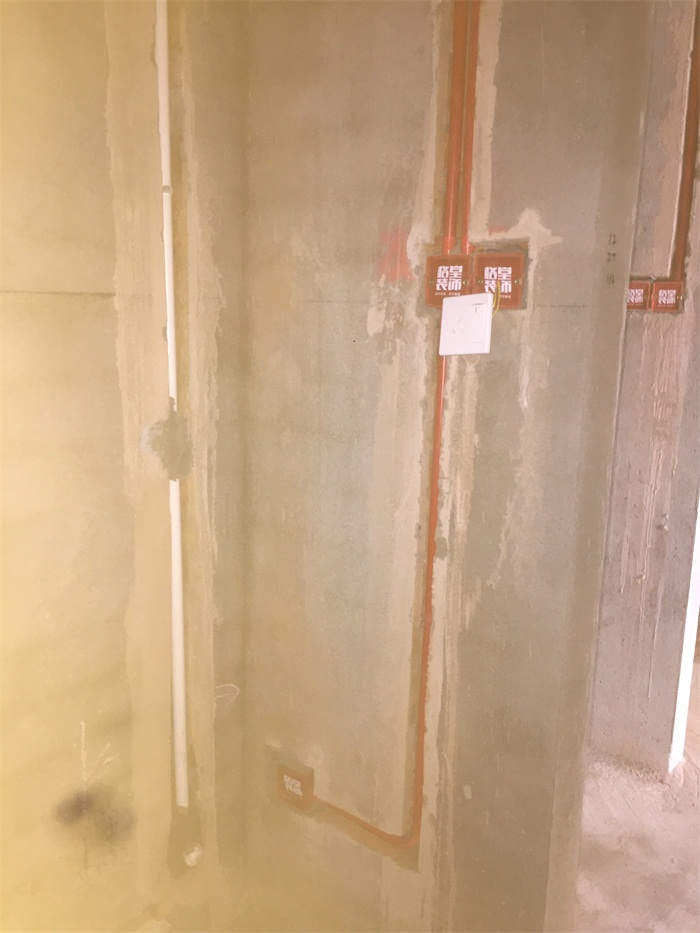

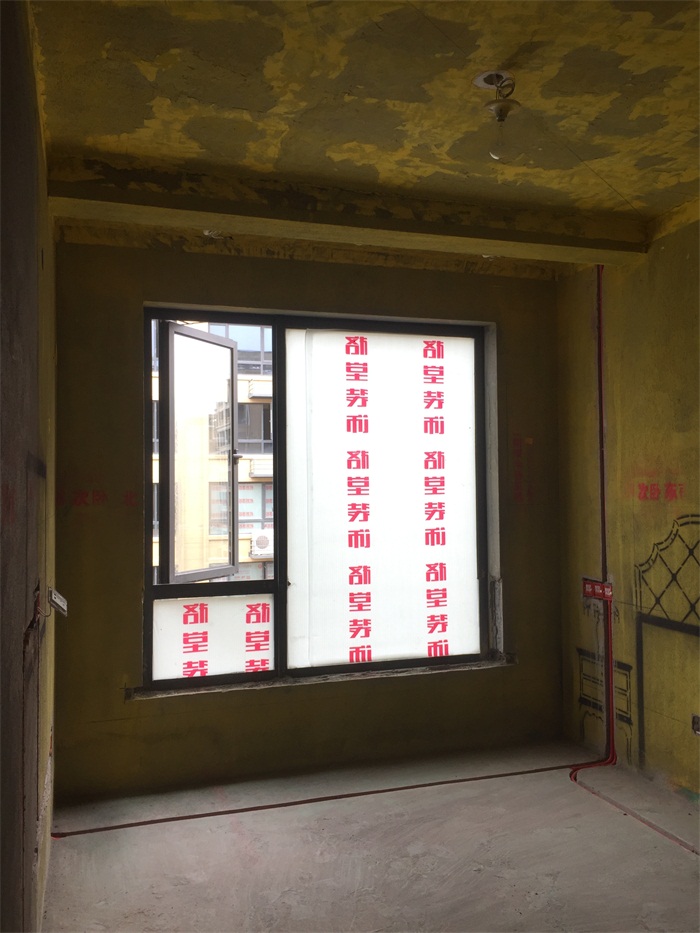

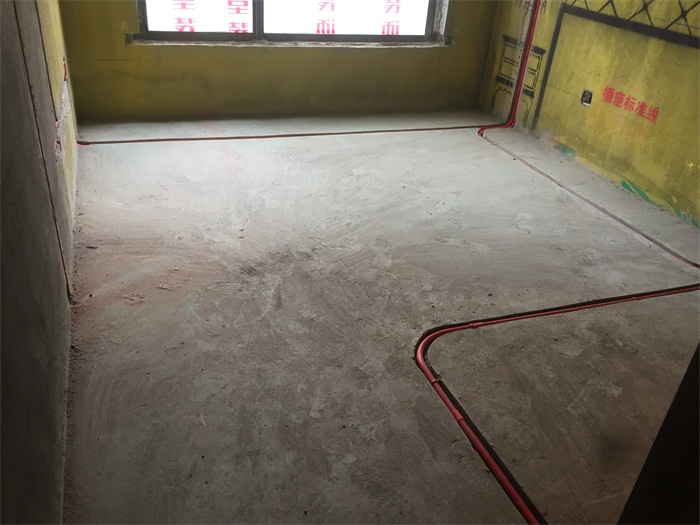

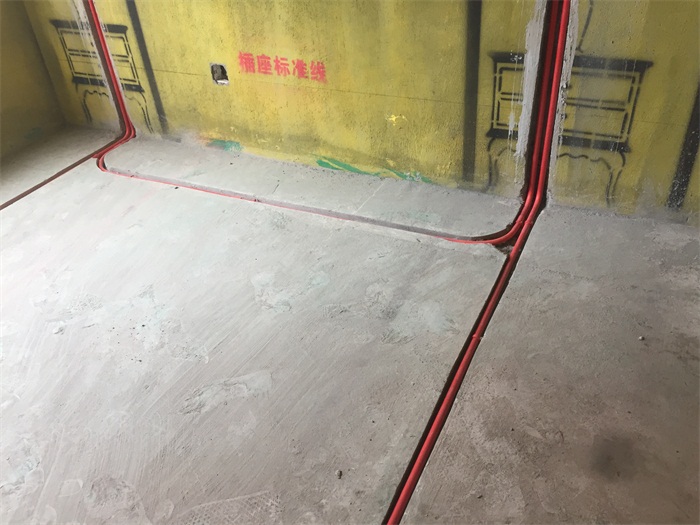

次卧墙面和地面线管布置横平竖直。
同一房间内插座开关水平高低≤5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地。

强弱电线距离30厘米以上,防止干扰。
筒灯电线用波纹管保护,防止电线划伤。

灯头线黄腊管保护,防止电线划伤。

地面开槽深度够深,线管布好以后,并不会高出地面,工艺非常精细!



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 16:43:46 | 显示全部楼层

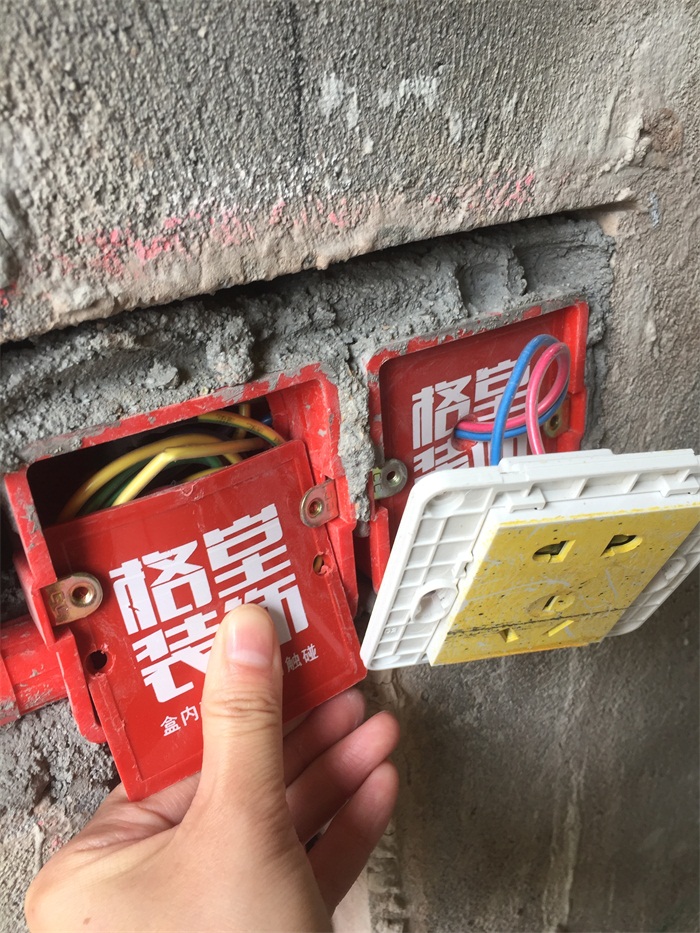

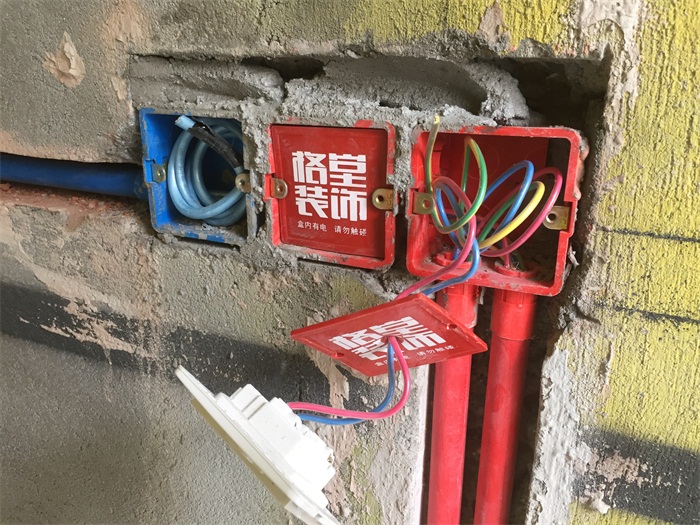

次卧强电用红线盒、红线管,弱电用蓝线盒、蓝线管。线管要加杯梳,方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好,防止砂石掉落。
同一线盒不得有强弱电,同一根线管内不得超过7根电线防止发热。
地面开槽斜切角,方便线管安装和电线抽拉。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-7-26 16:47:27 | 显示全部楼层

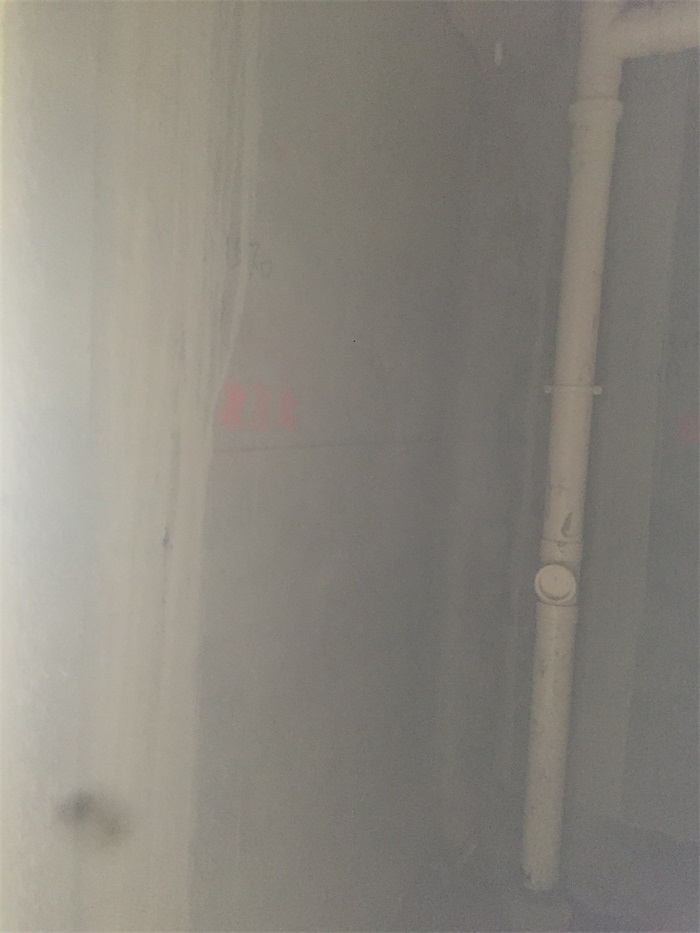

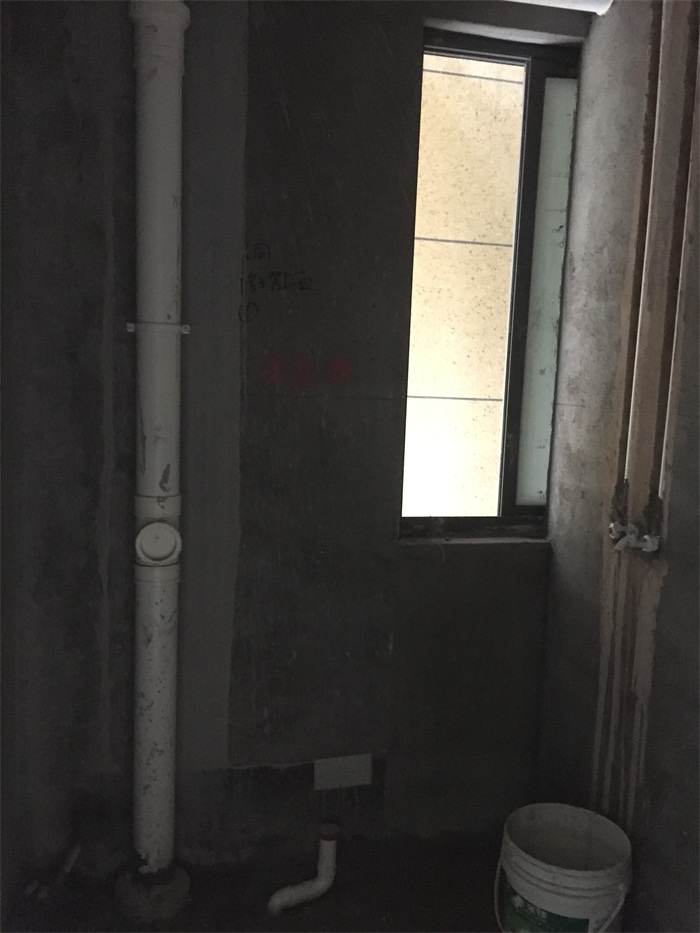

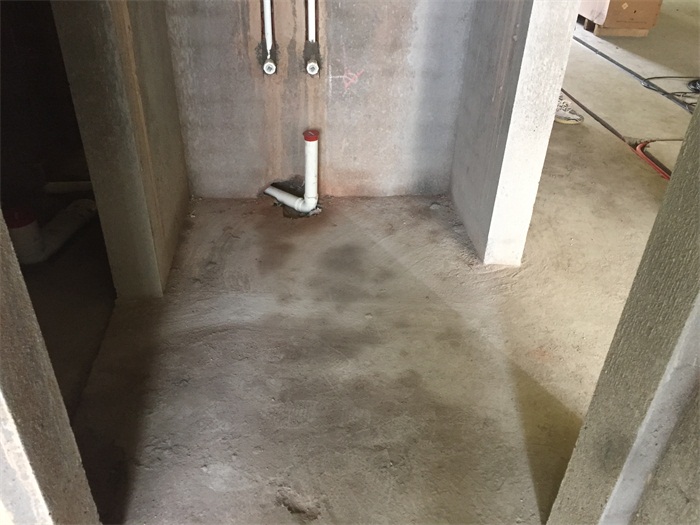

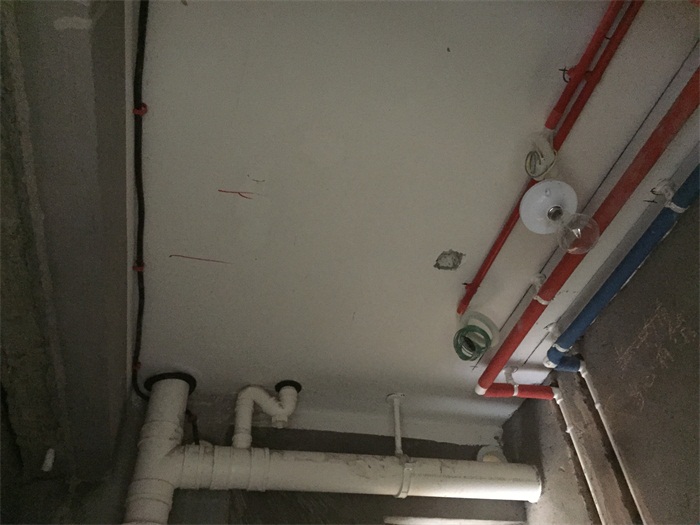

次卫墙面水管下垂式安装,防止后期安装打到水管。并且水管全部走墙,离地40-60cm之间,横平竖直,非常规范。
墙面冷热水管布置专业规范,左热右冷、上热下冷。
顶部交接处用八角盒和杯梳连接线管,可以防止电线被箱、盒的开口处划伤,筒灯电线用波纹管保护。

水管走顶并用保温棉保护好,可以杜绝冷凝水、保证水温不流失,也可以预防吊顶损坏和霉变,工艺非常规范!水管吊卡间距60-80公分,防止水管抖动和脱落。
