衢州公馆20-23#137㎡简欧—-内敛的白色美

发表于 2019-12-13 15:52:26

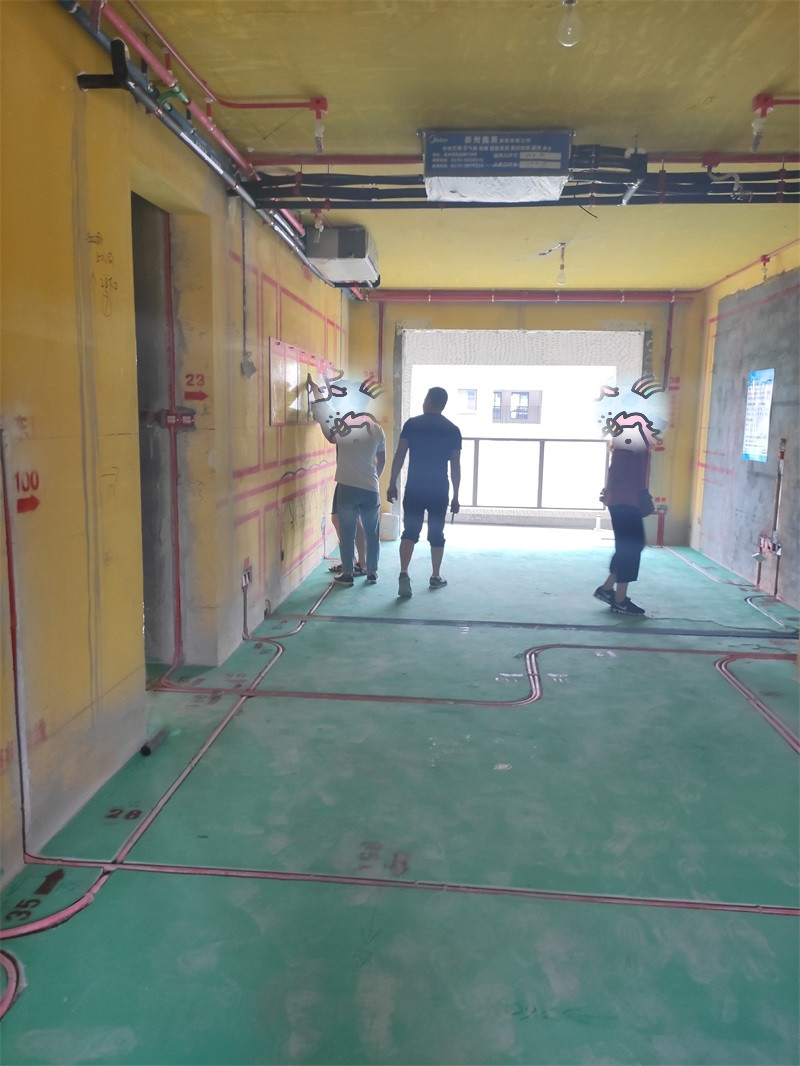

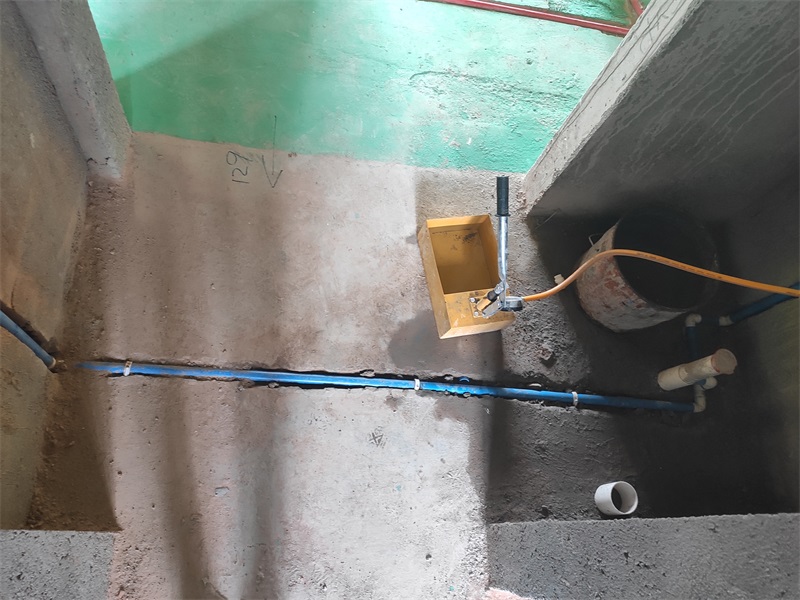

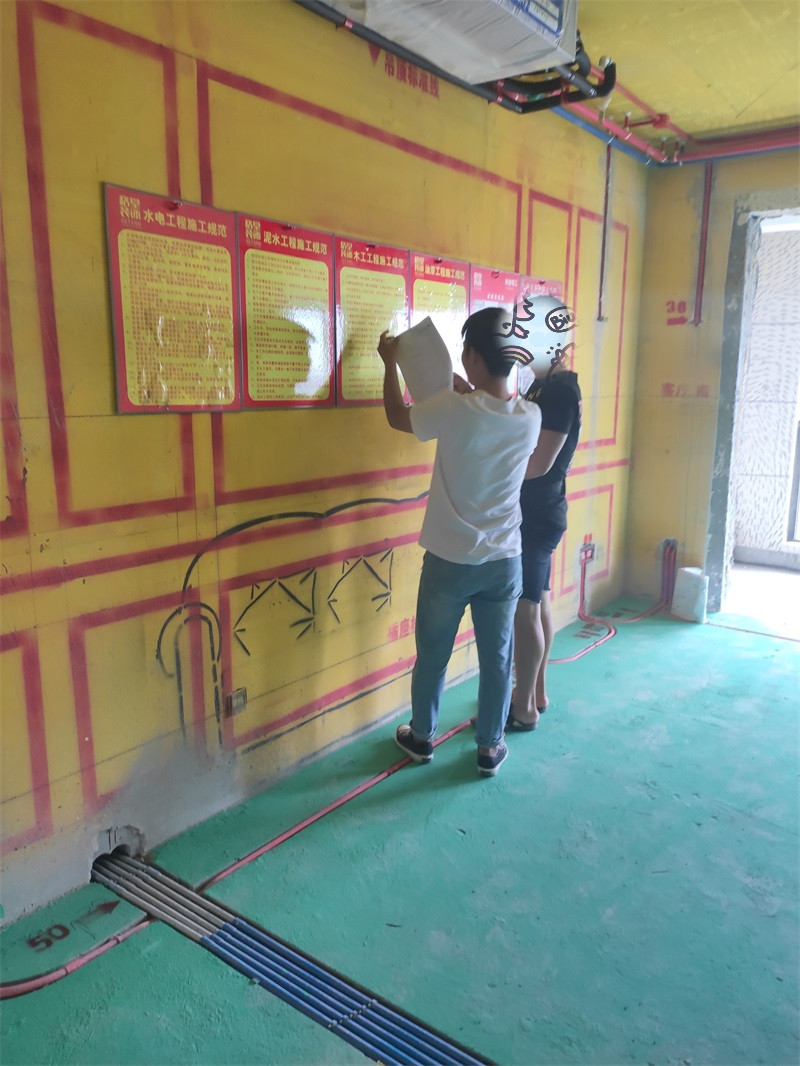

现场和业主水电验收

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2019-12-13 16:02:51

厨房水管线路布置

发表于 2019-12-13 16:04:59

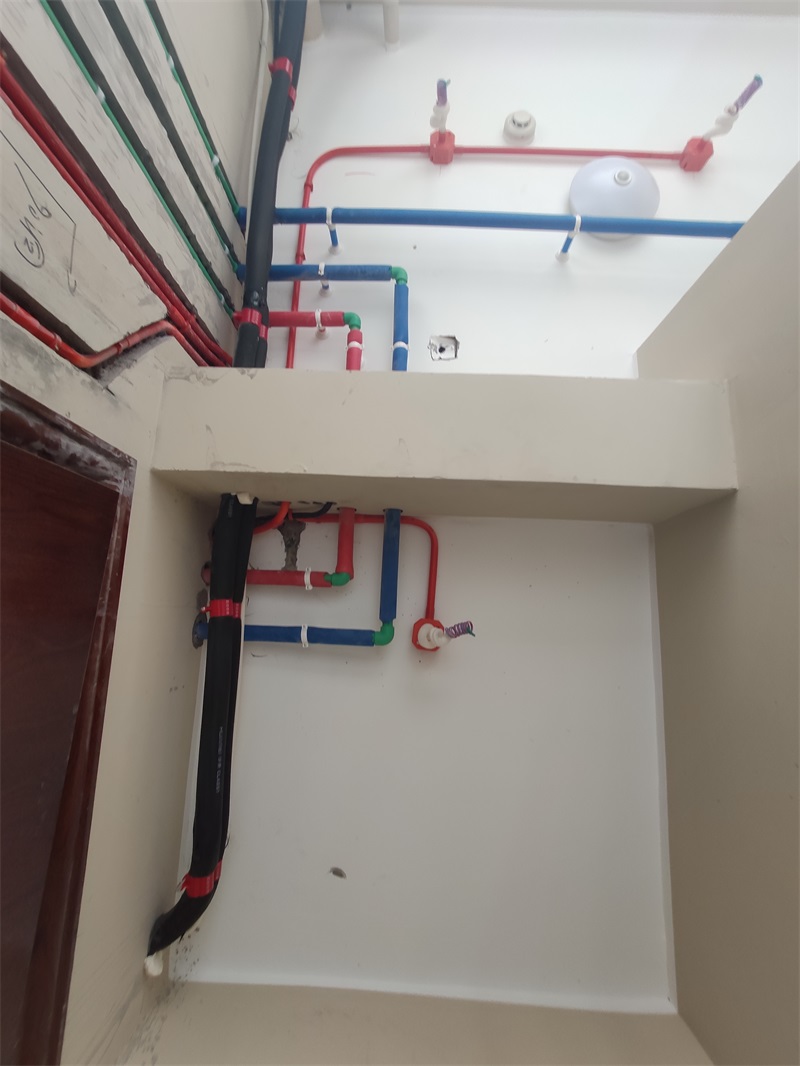

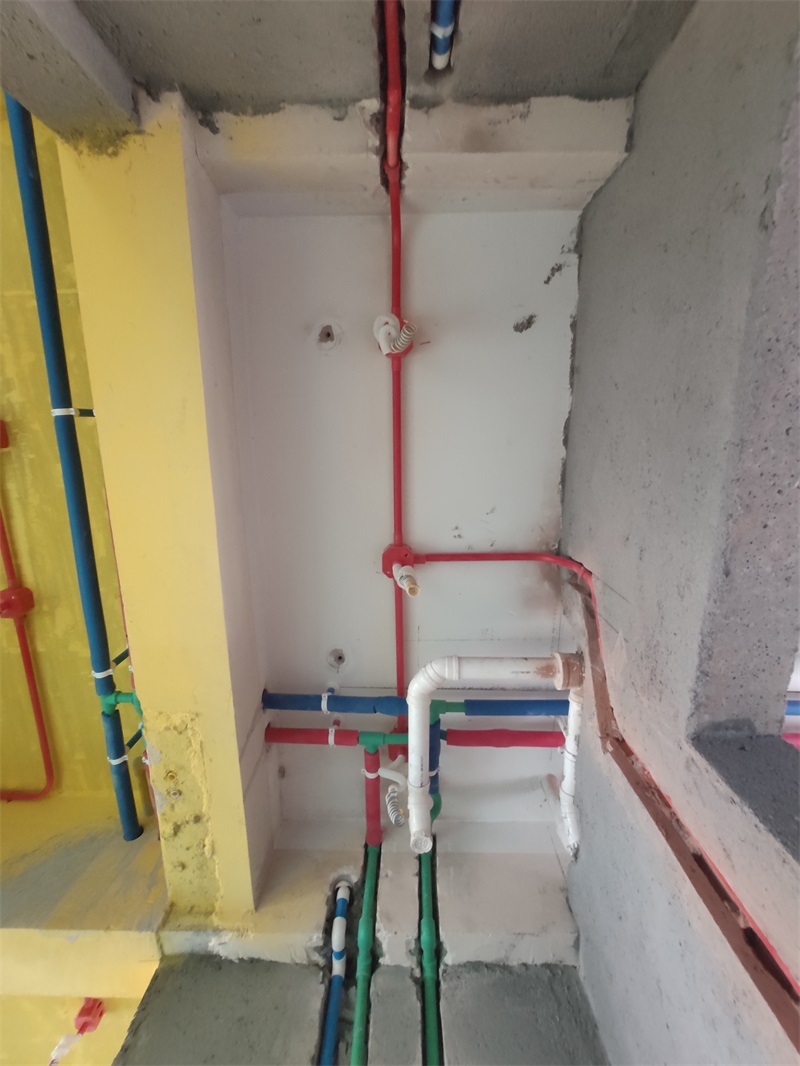

红色保温棉代表热水，蓝色保温棉代表冷水

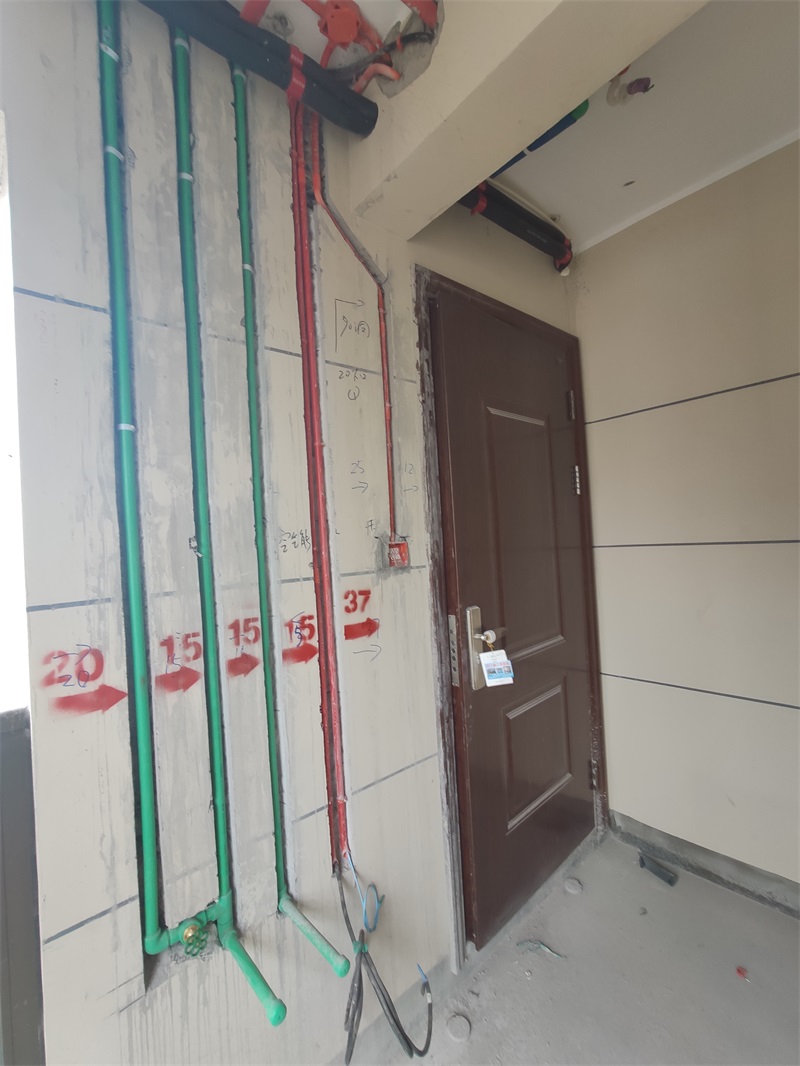

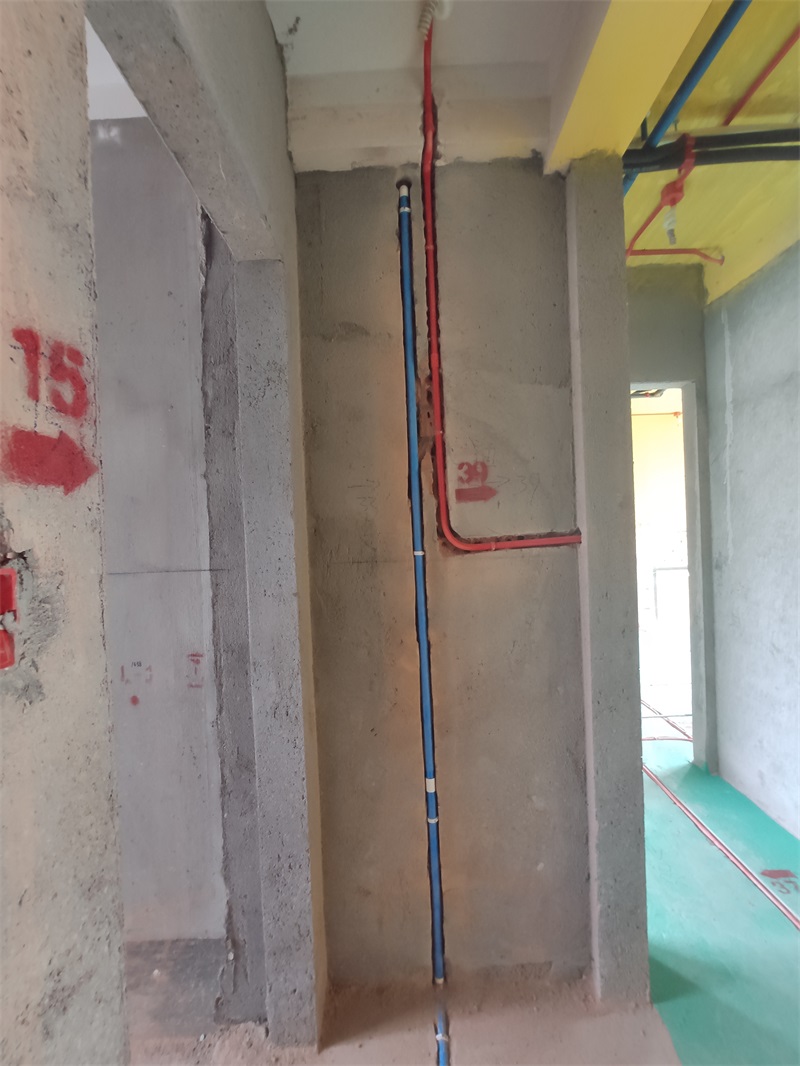

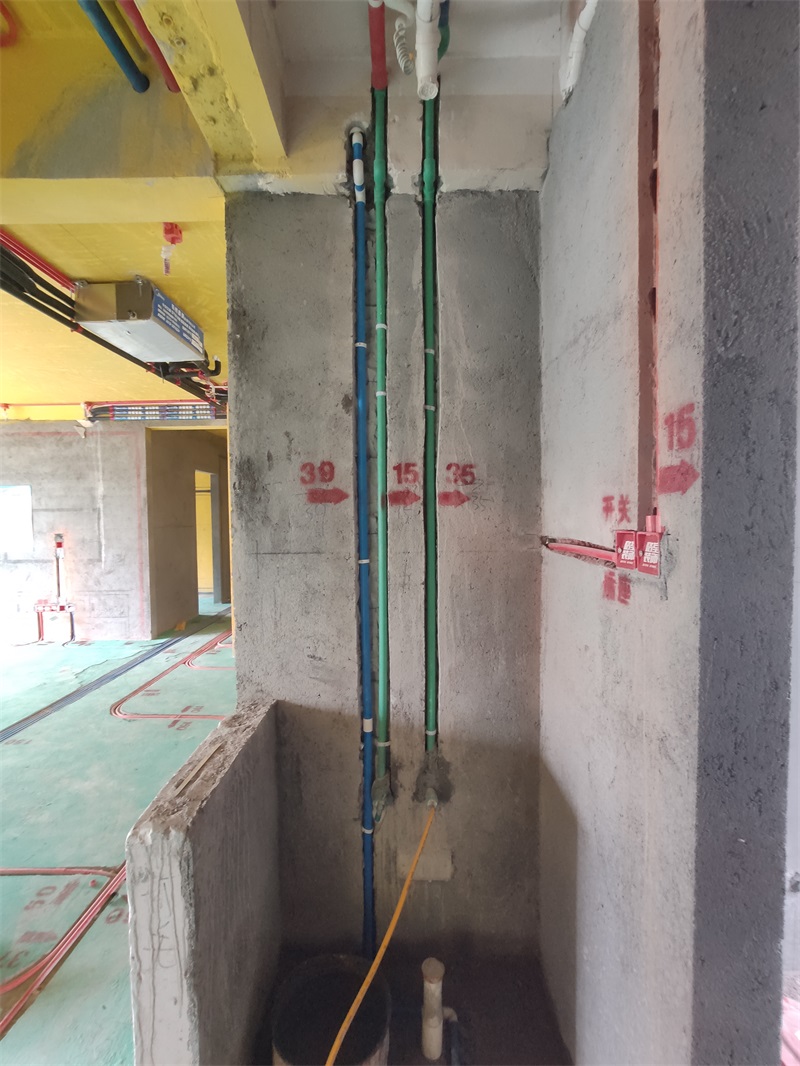

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2019-12-13 16:05:53

水管安排都是左热右冷

发表于 2019-12-13 16:08:05

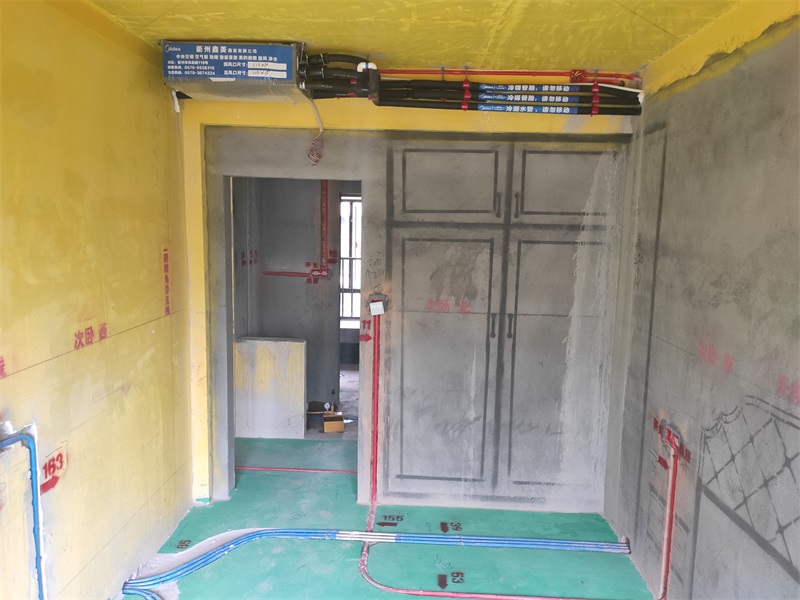

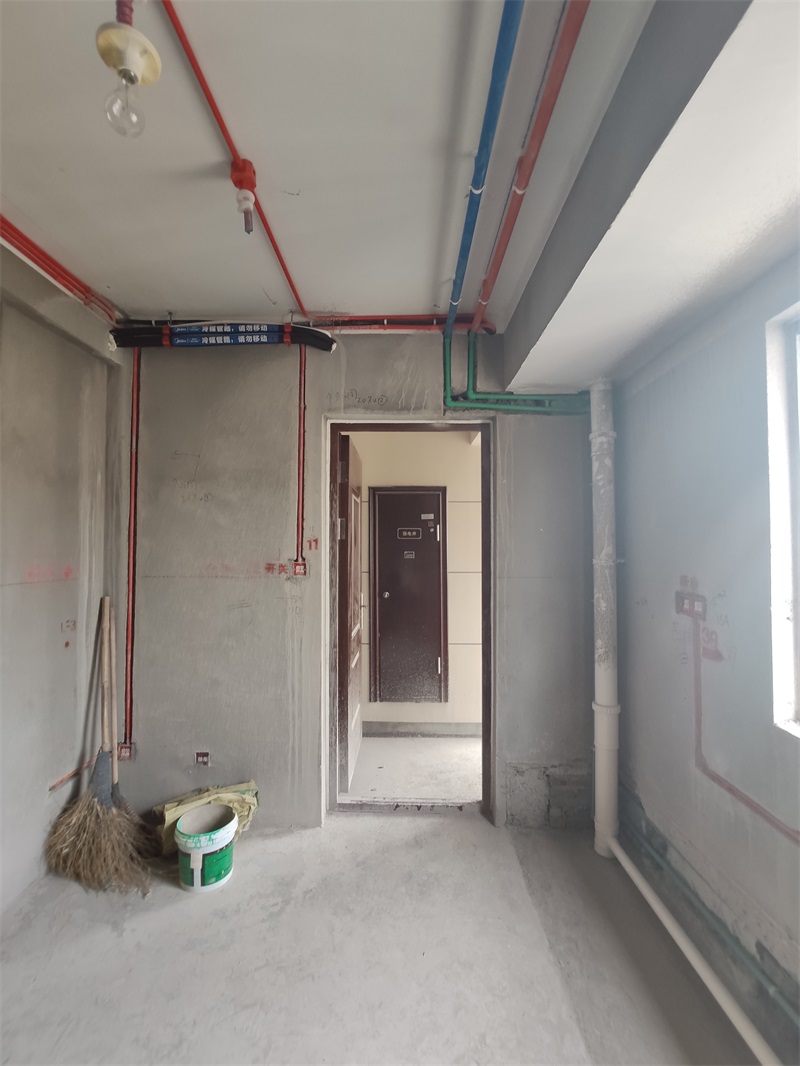

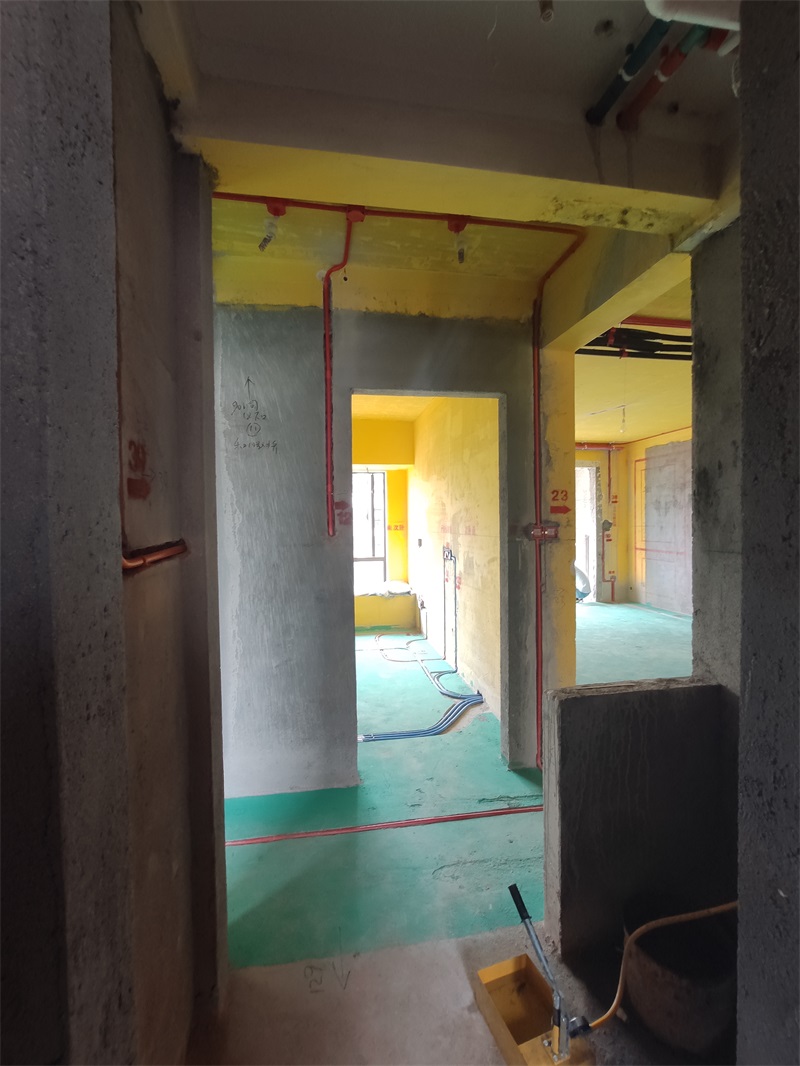

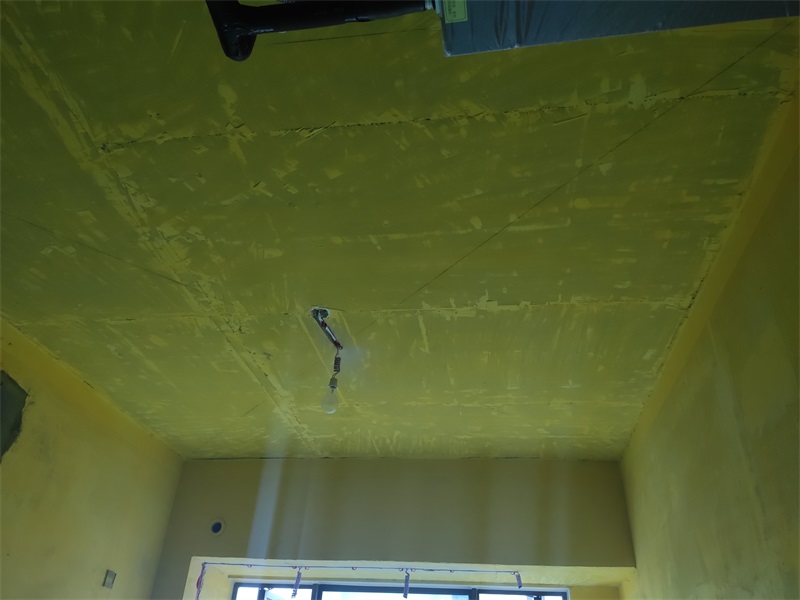

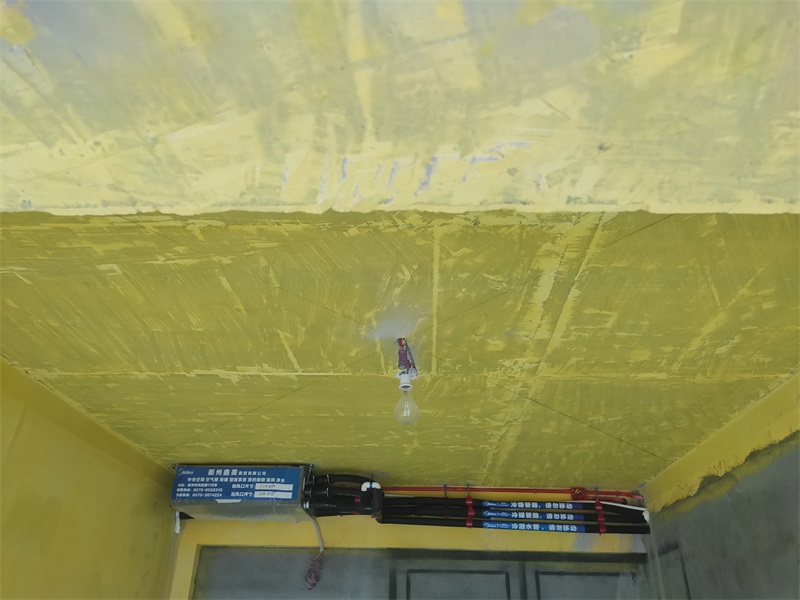

顶部线路用黄腊管保护到位

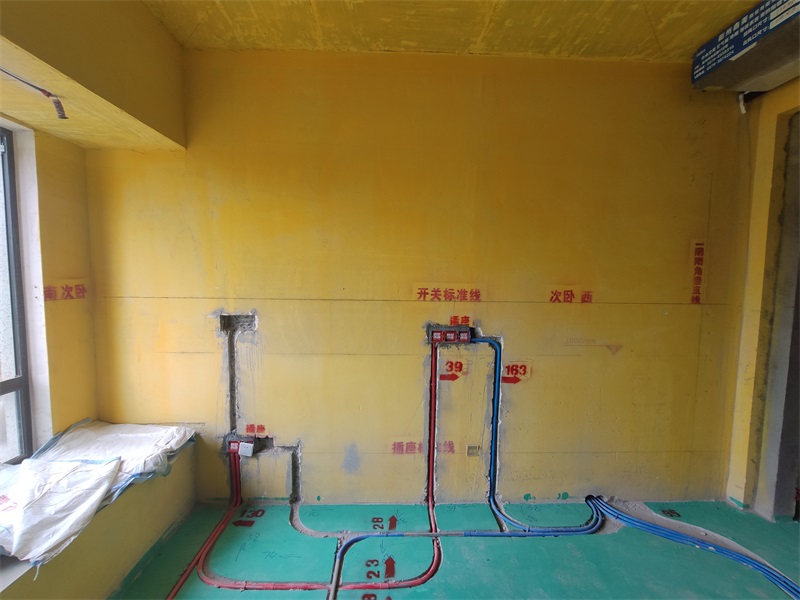

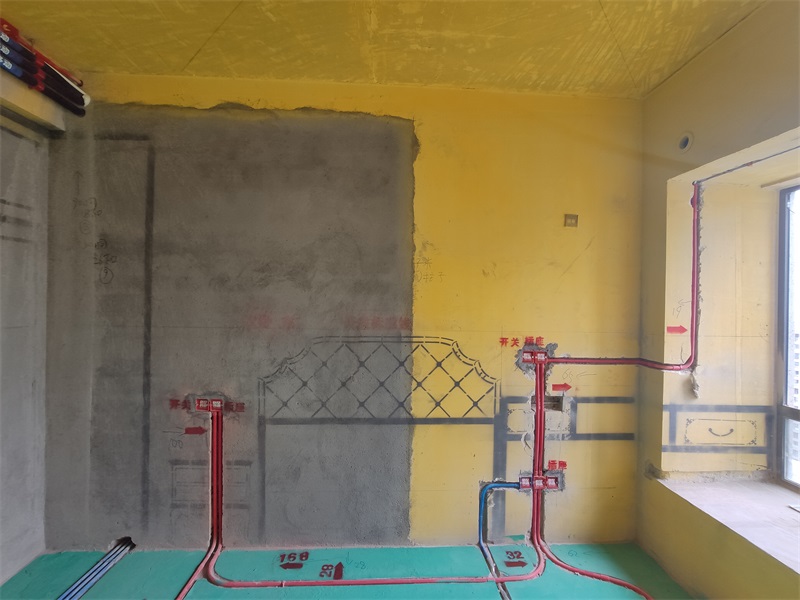

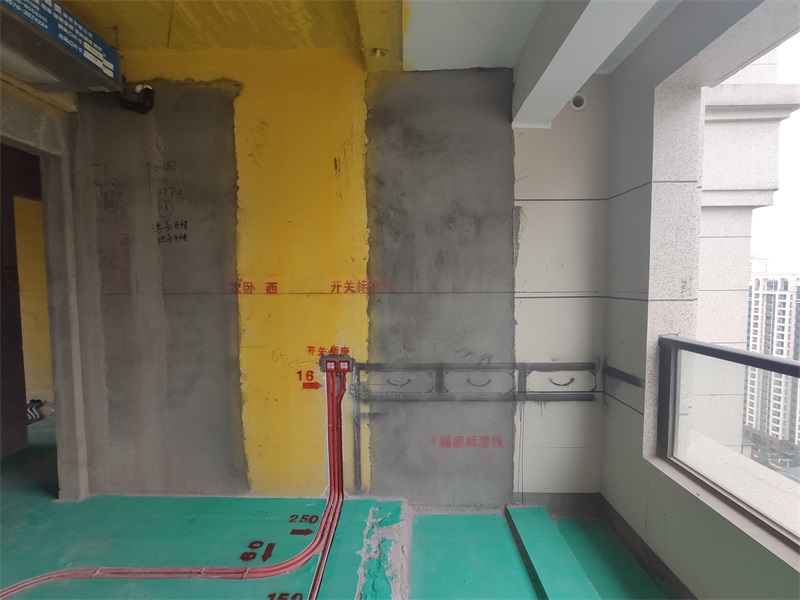

床头柜插座一般要求完成面在80cm左右(护墙板和客户特殊要求的根据实际调整)

房间内所有电视电源应有开关控制

发表于 2019-12-13 16:09:03

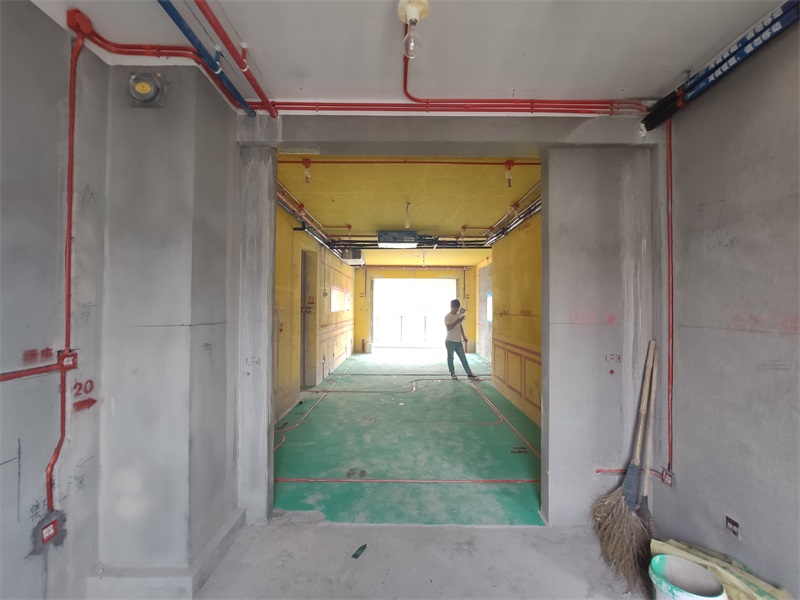

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

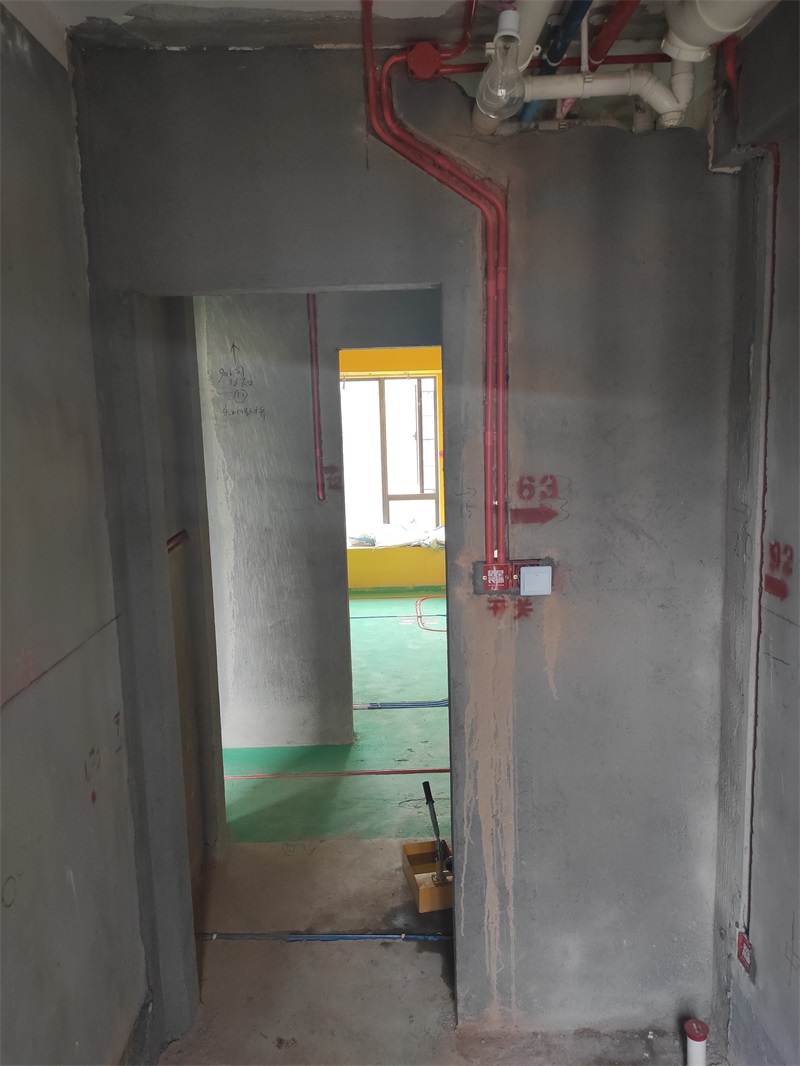

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-12-13 16:11:56

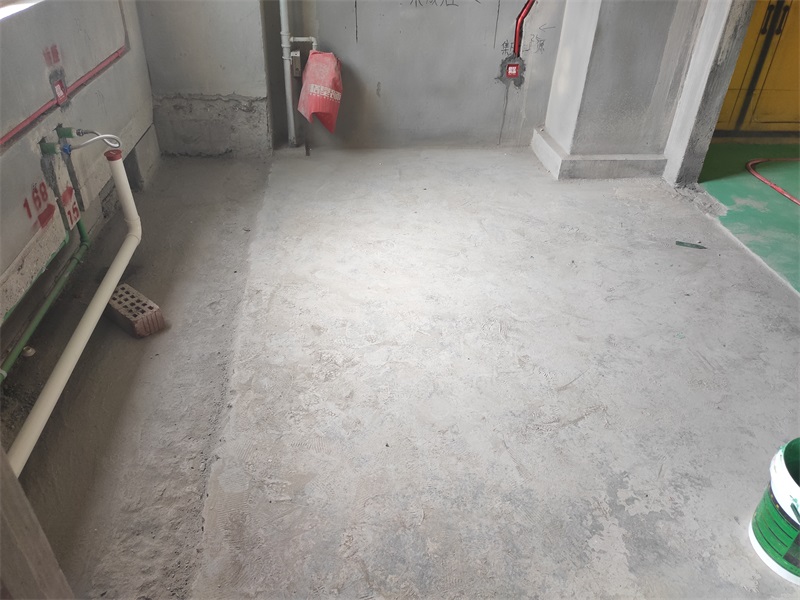

干区

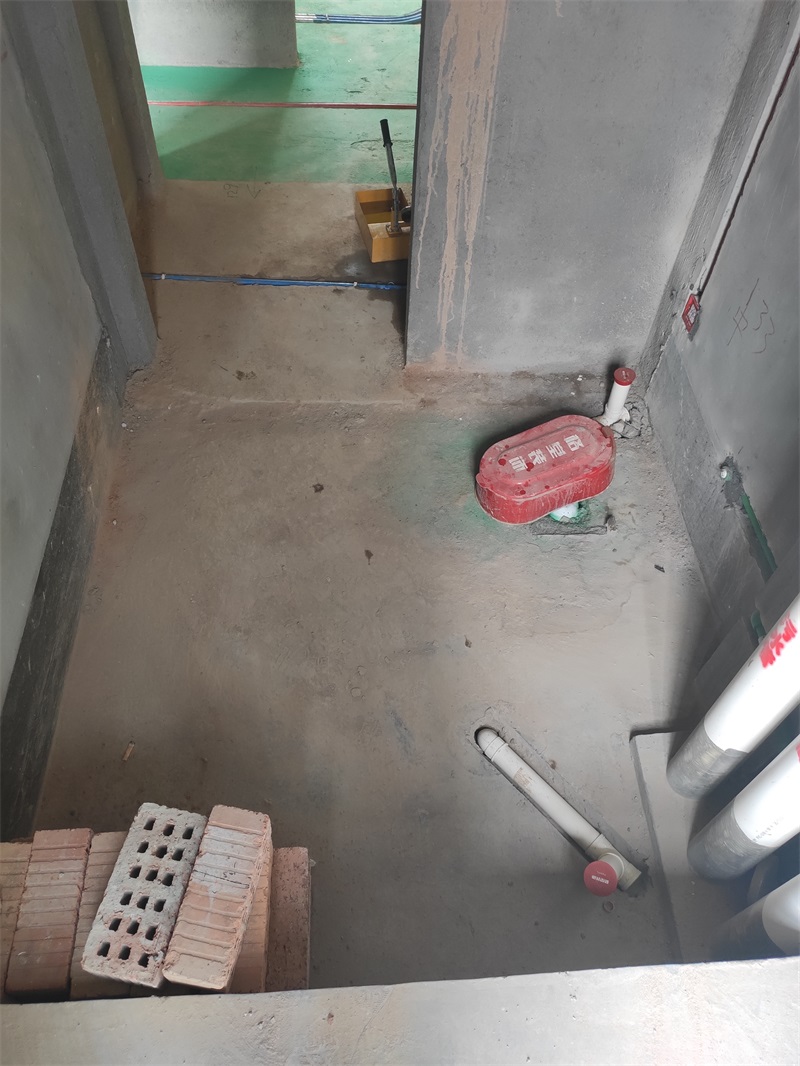

卫生间

发表于 2019-12-13 16:12:50

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-12-13 16:29:48

卫生间

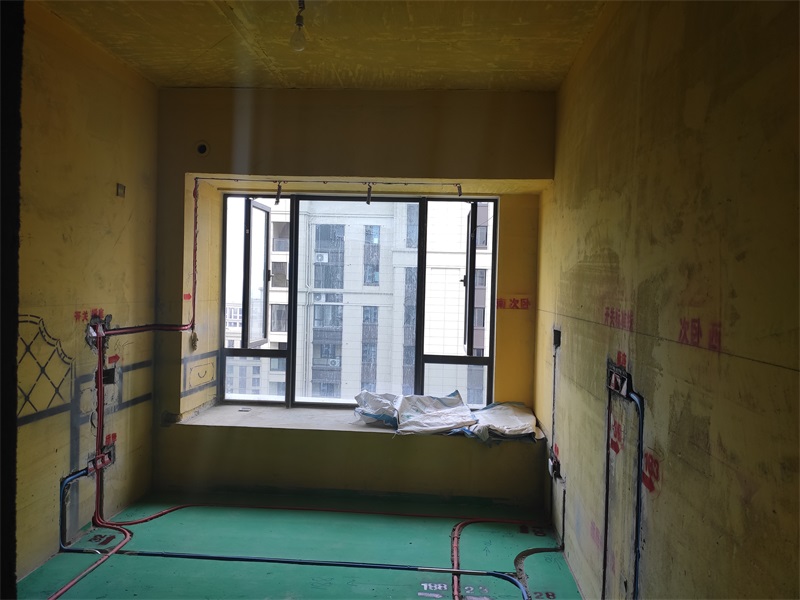

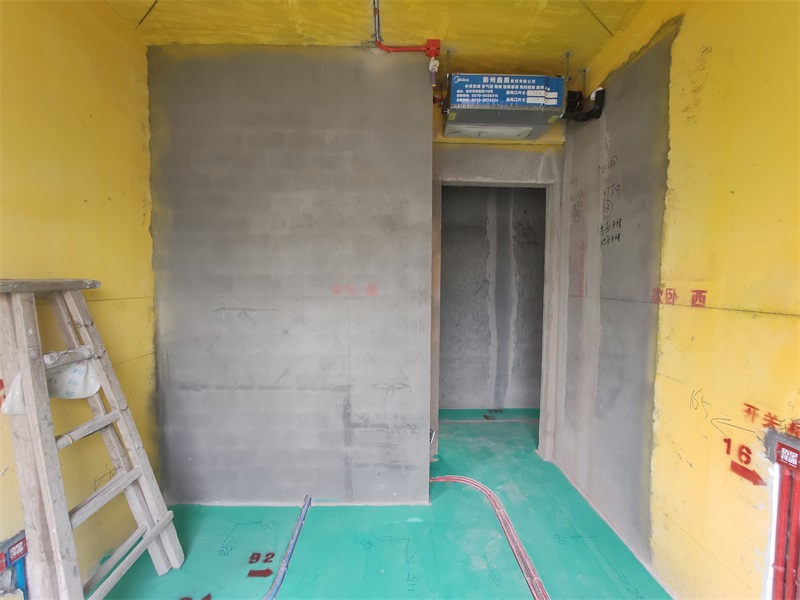

卧室

发表于 2019-12-13 16:33:49

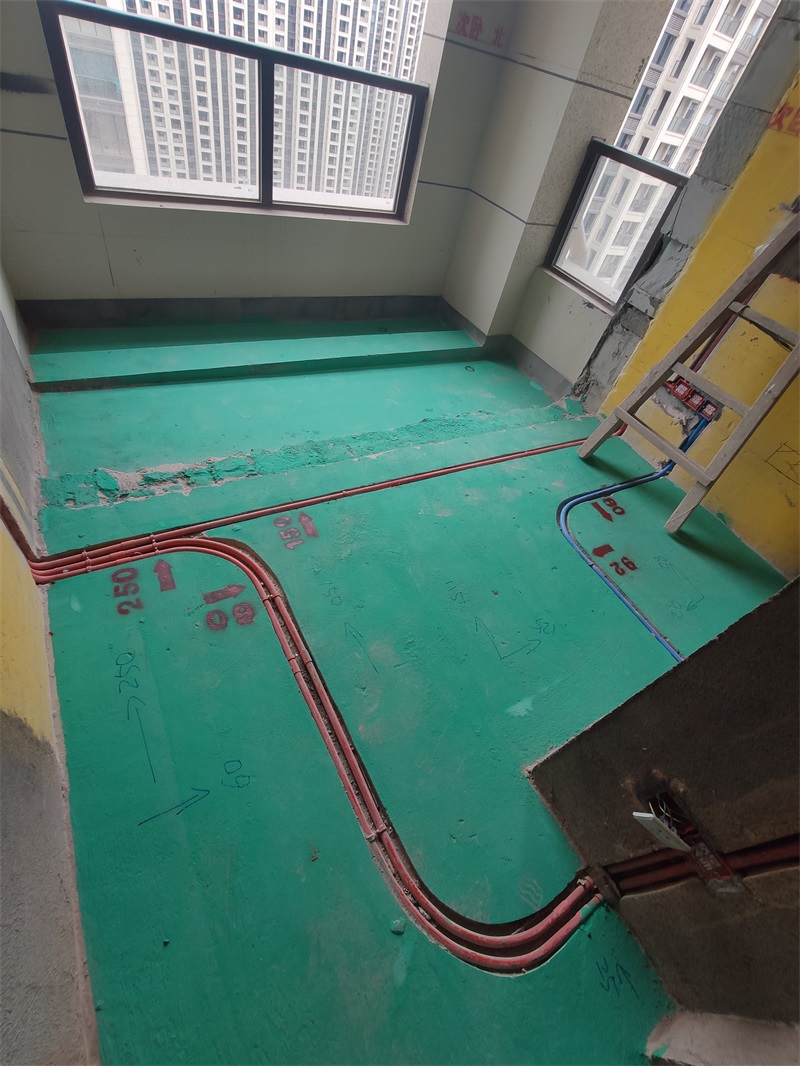

线路布置横平竖直
