[衢州] 衢州公馆20-23#137㎡ 简欧—-内敛的白色美

[复制链接]
 楼主| 发表于 2019-12-13 14:52:06 | 显示全部楼层

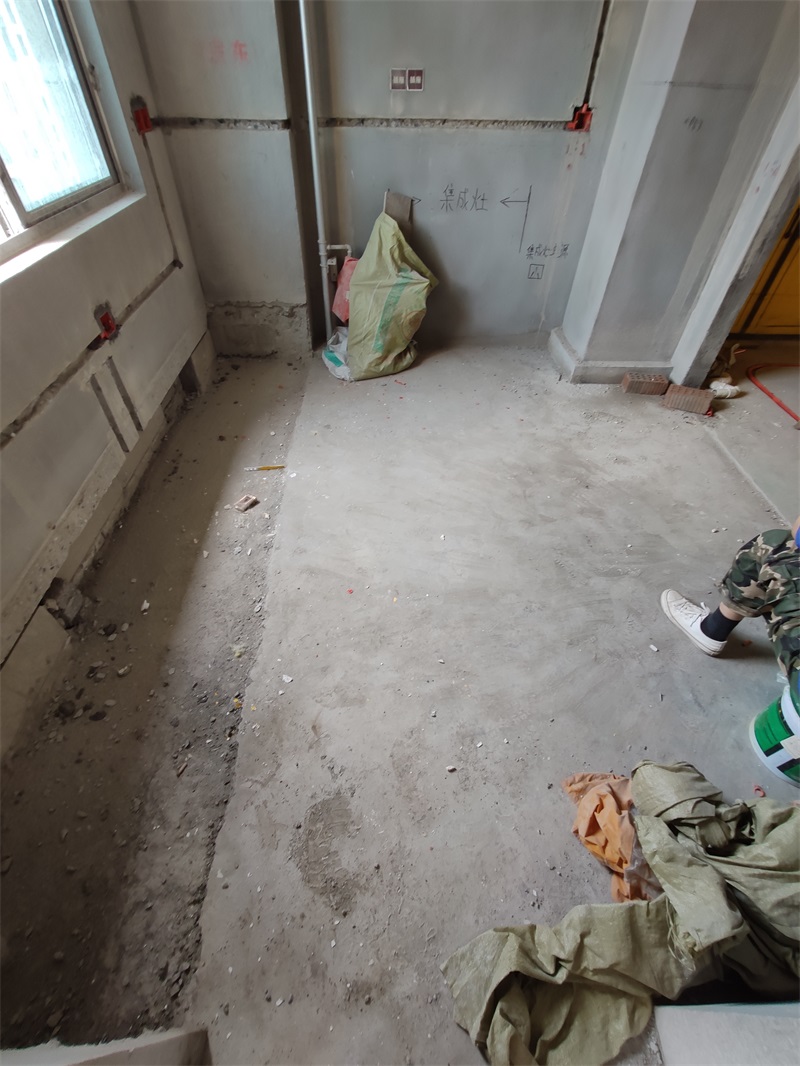

厨房

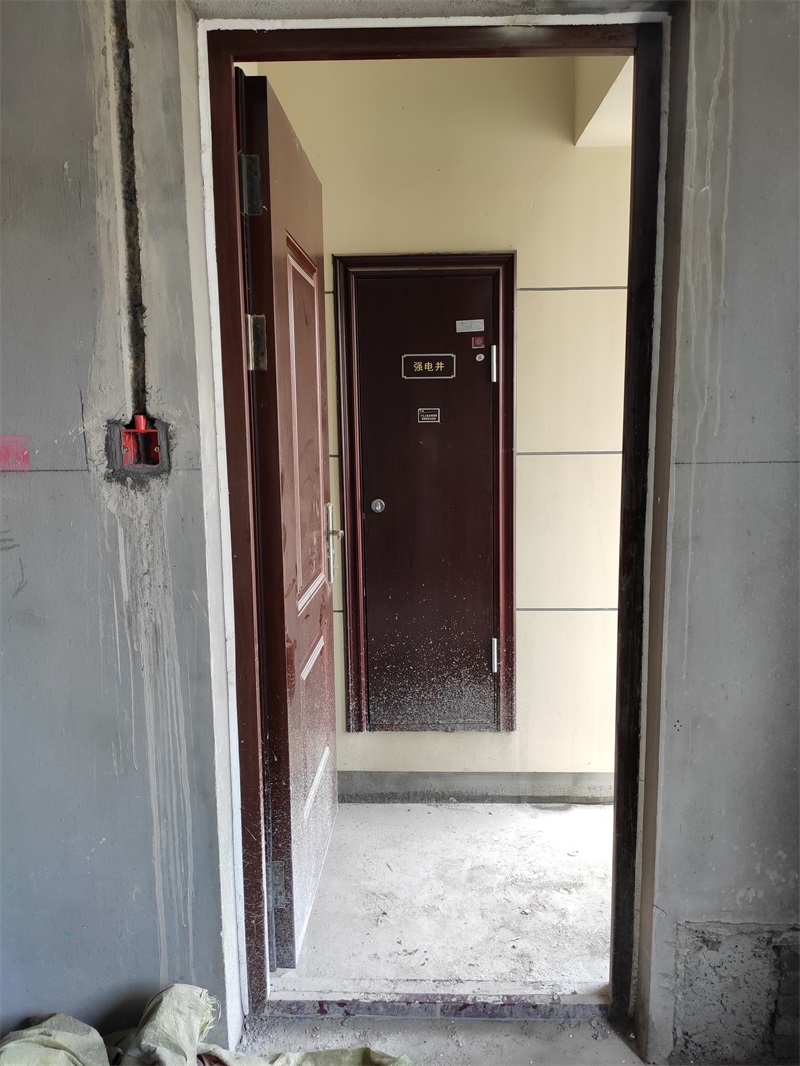

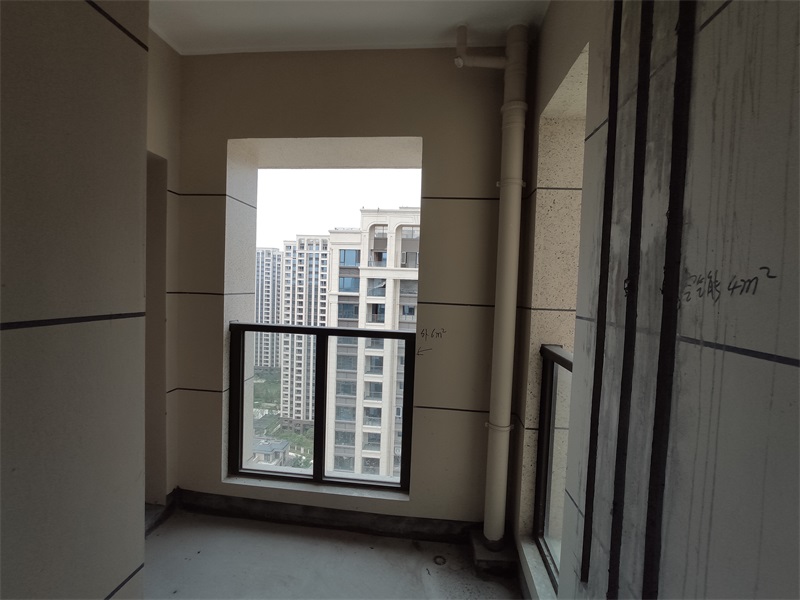

设备间

回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-13 14:52:59 | 显示全部楼层

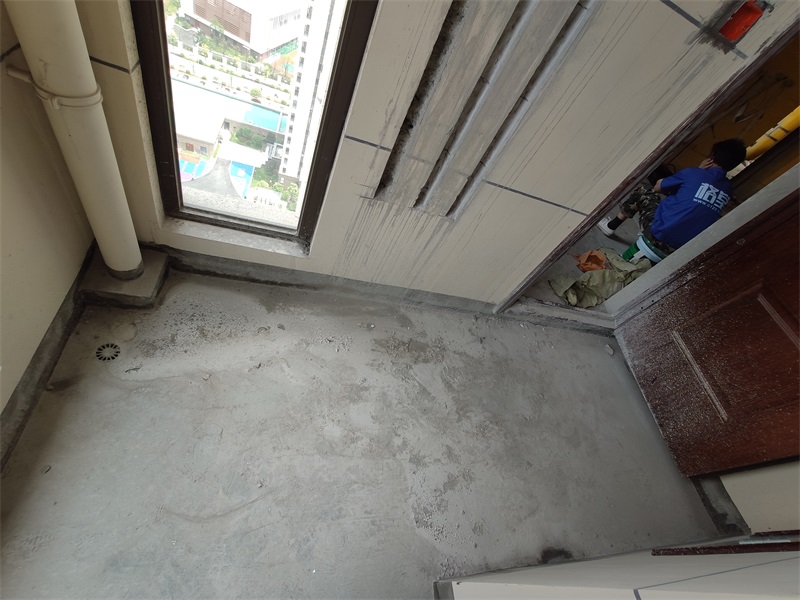

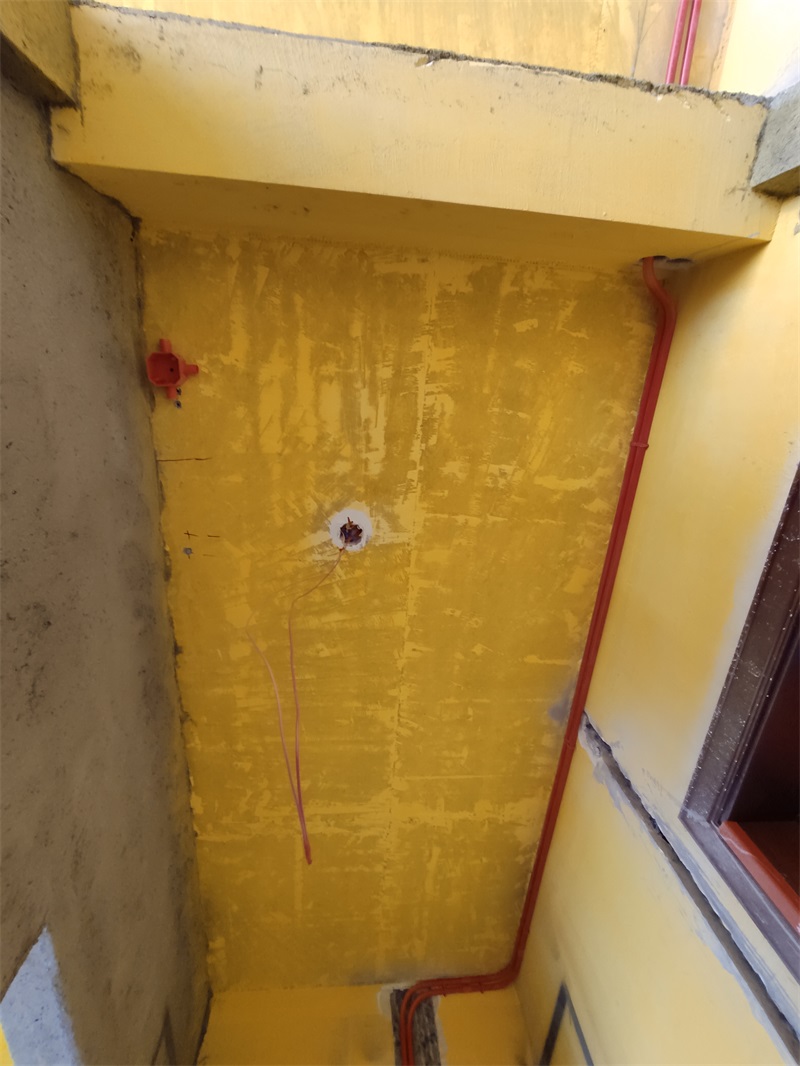

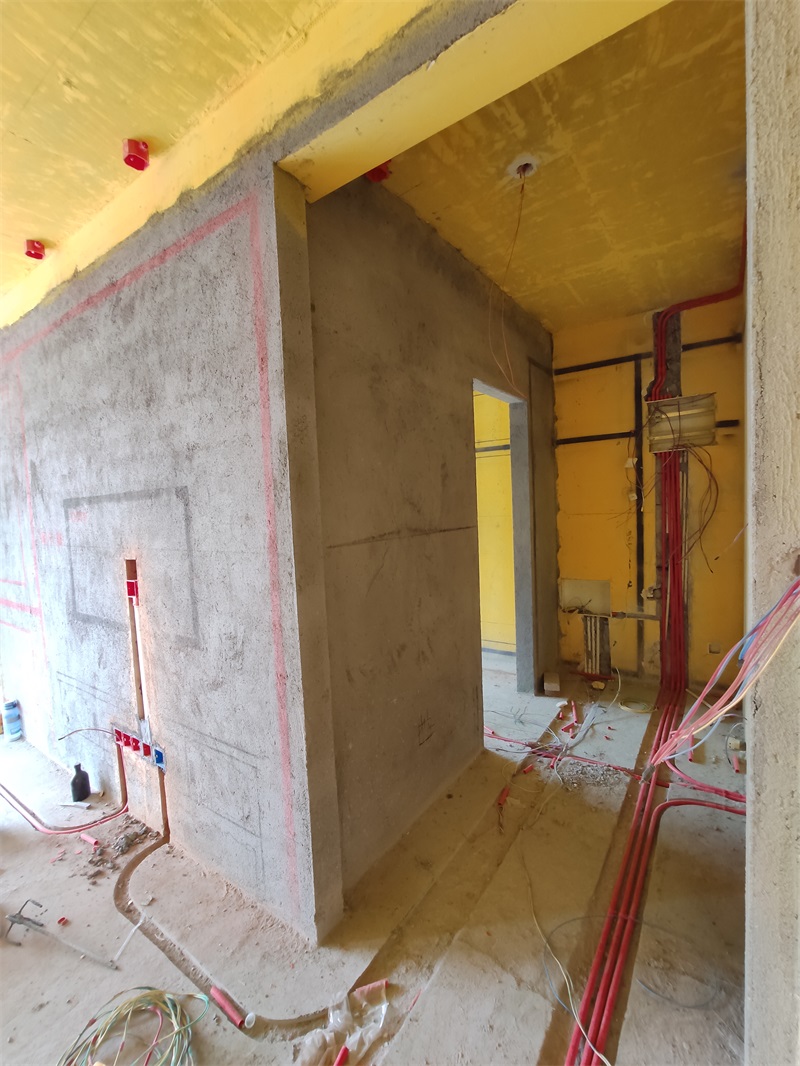

设备间

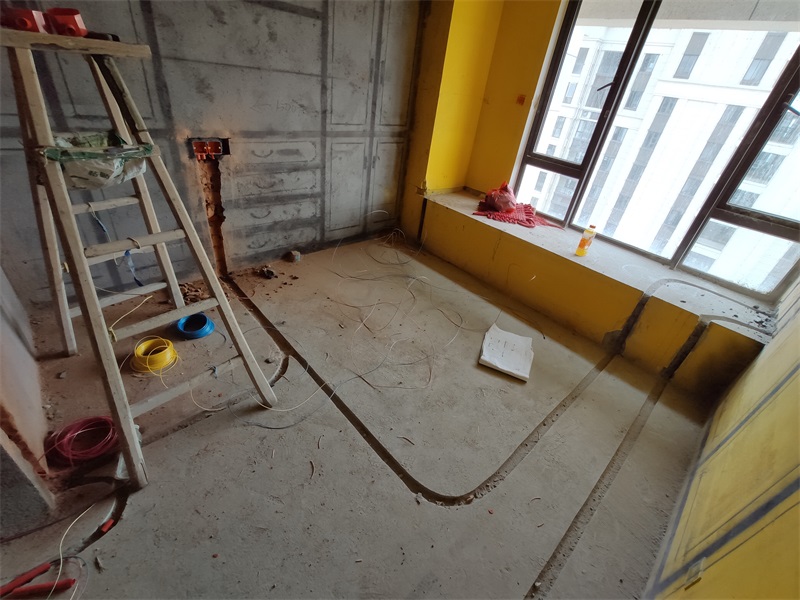

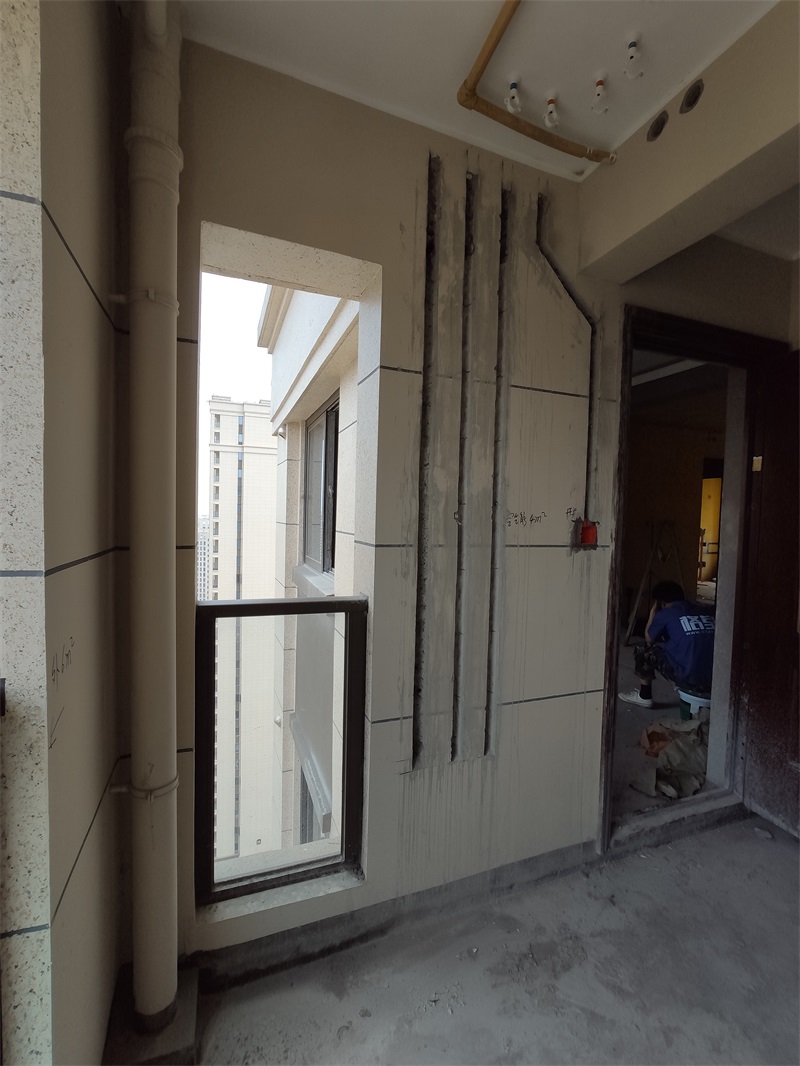

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-13 14:53:49 | 显示全部楼层

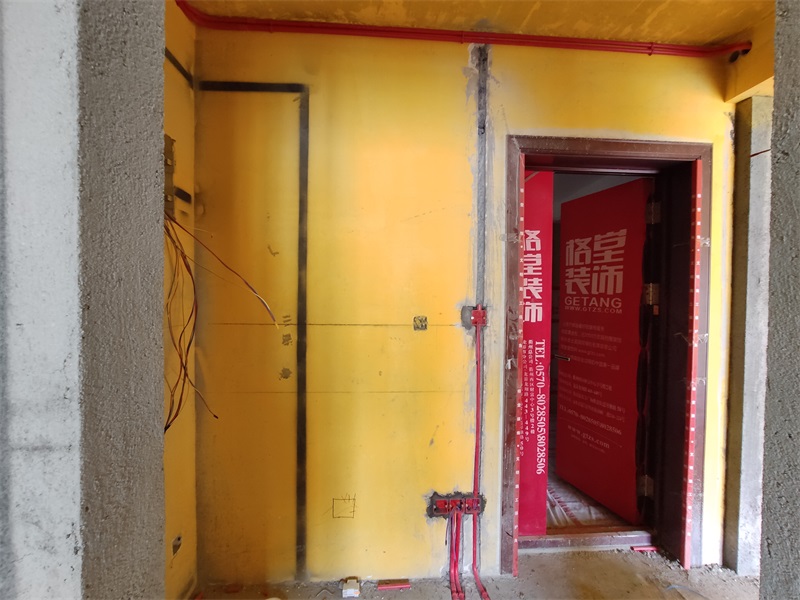

设备间

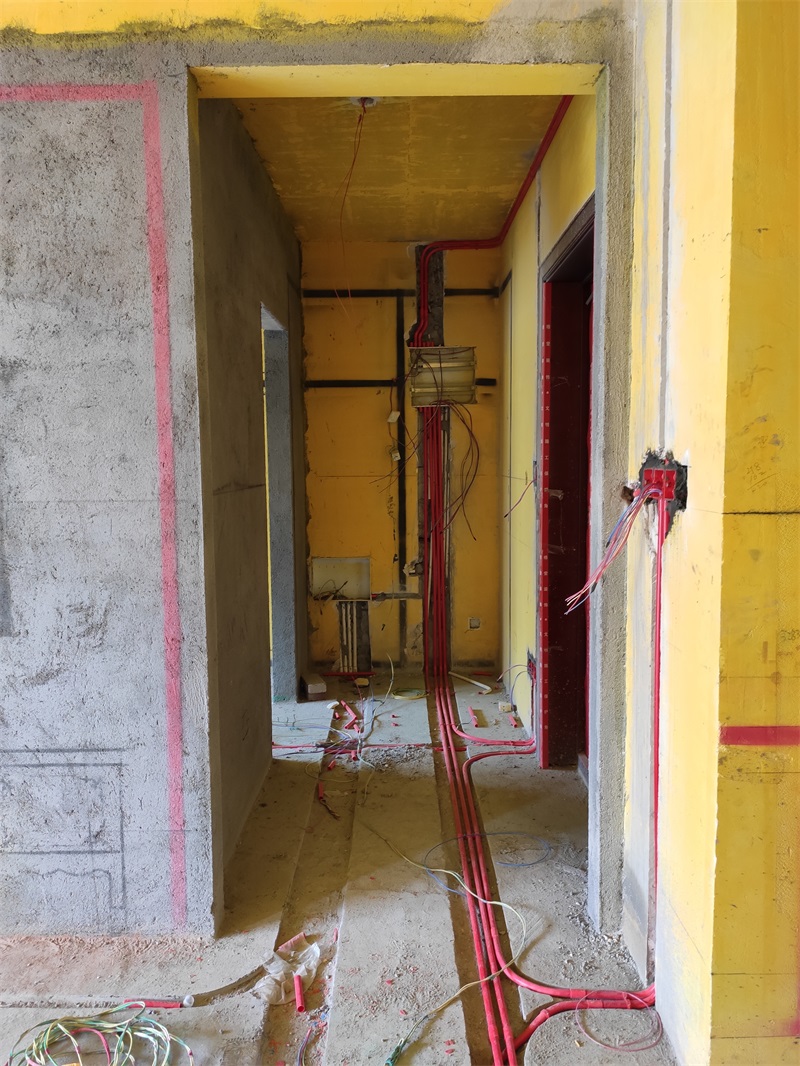

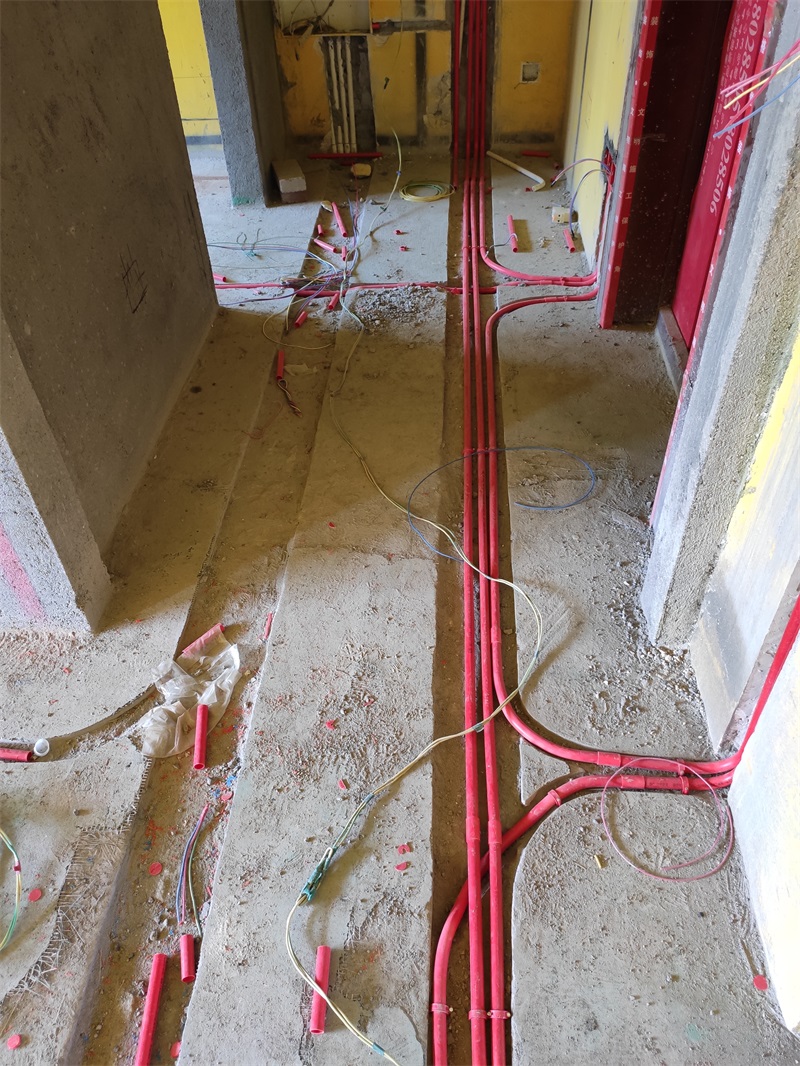

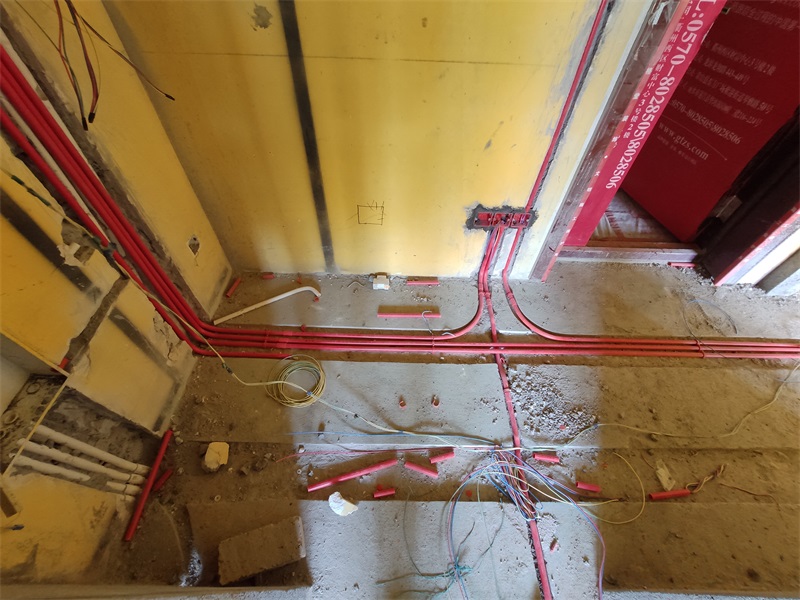

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-13 14:54:50 | 显示全部楼层




墙角禁止走管，距墙30cm以上




回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-13 14:56:11 | 显示全部楼层

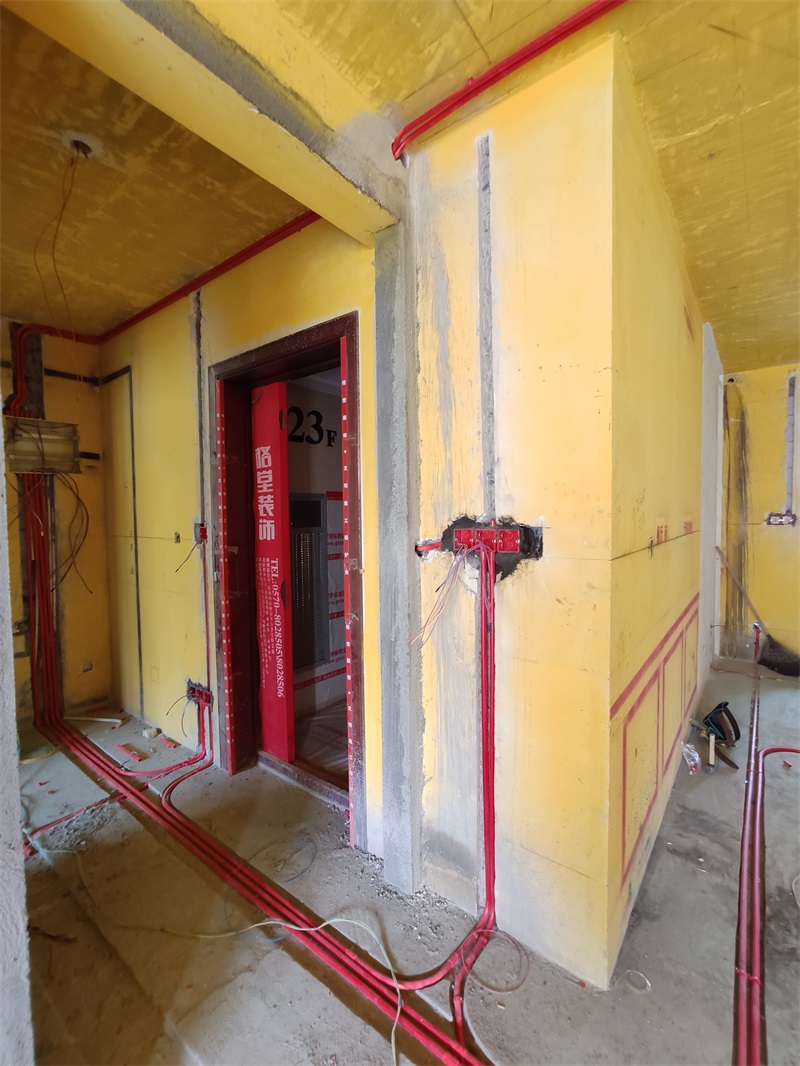

所有线管采用直径20中型线管





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-13 14:57:13 | 显示全部楼层

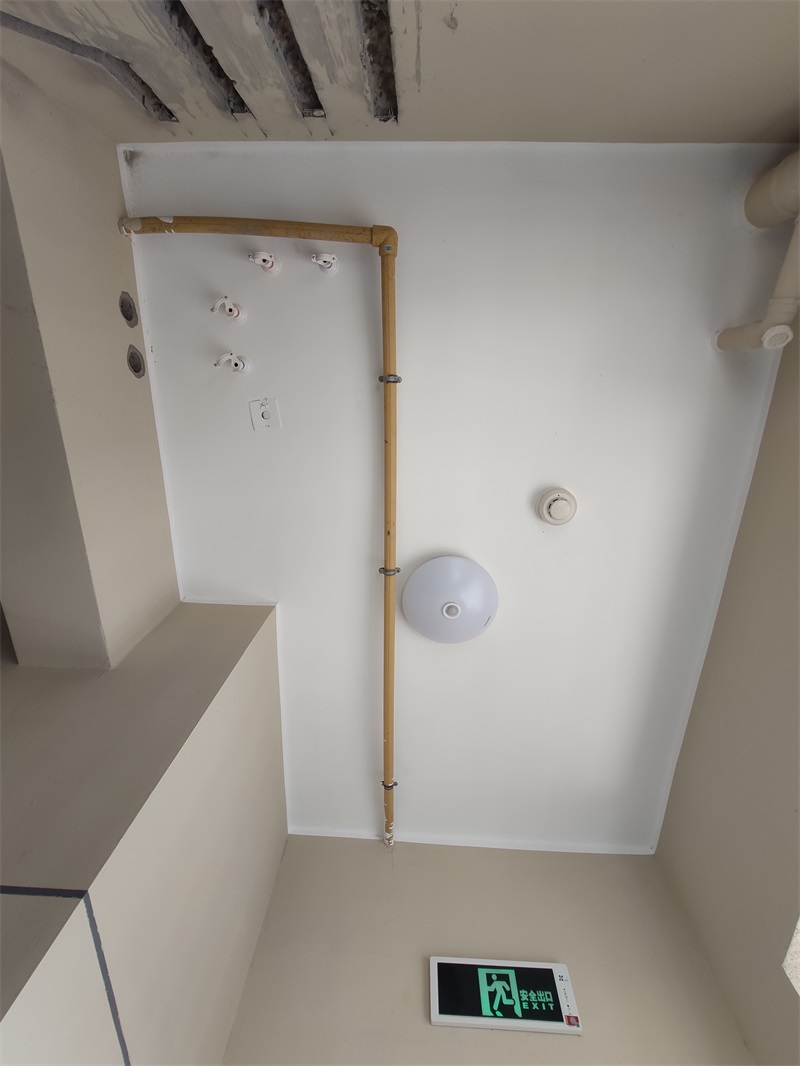

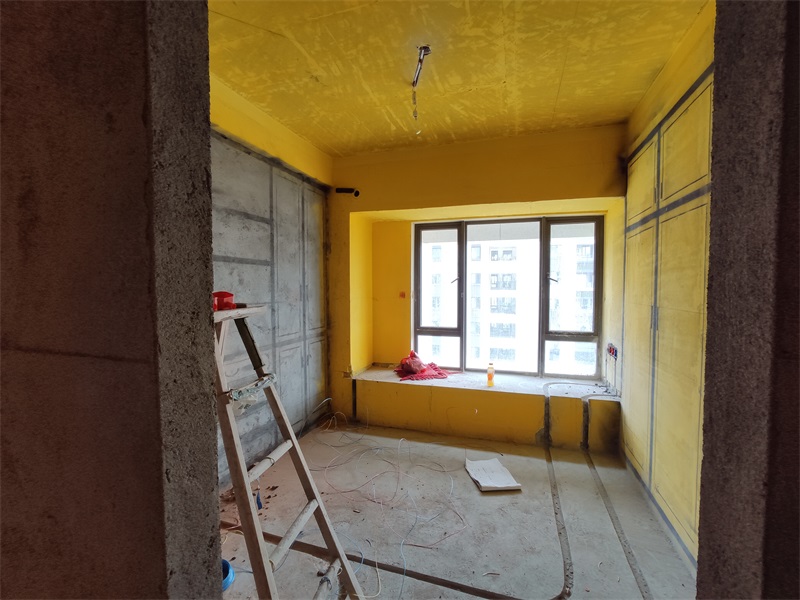

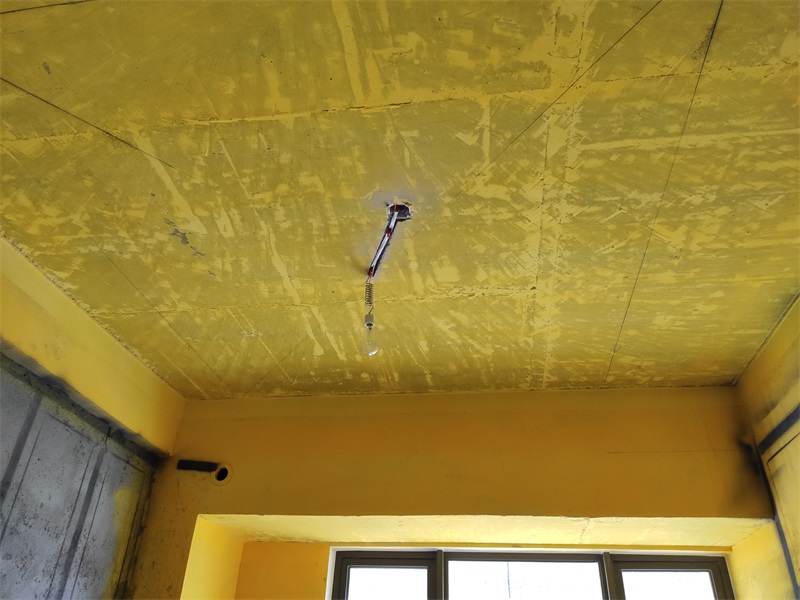

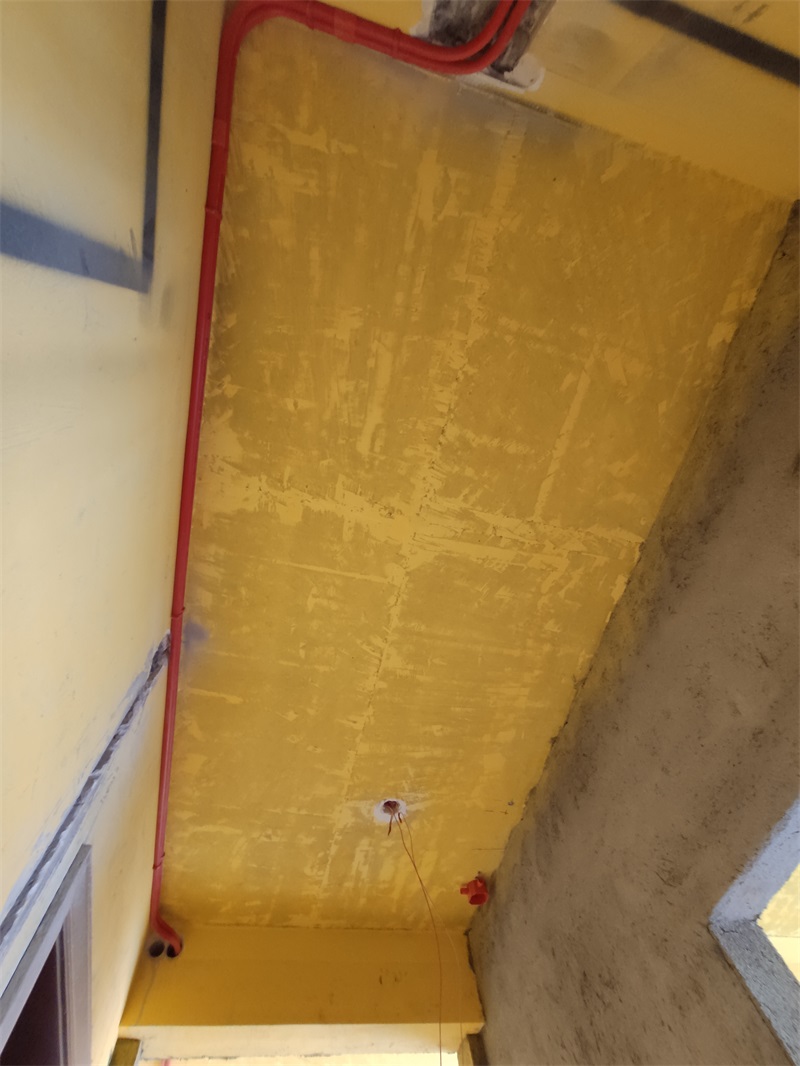

顶部线路用黄腊管保护到位





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-13 14:58:02 | 显示全部楼层

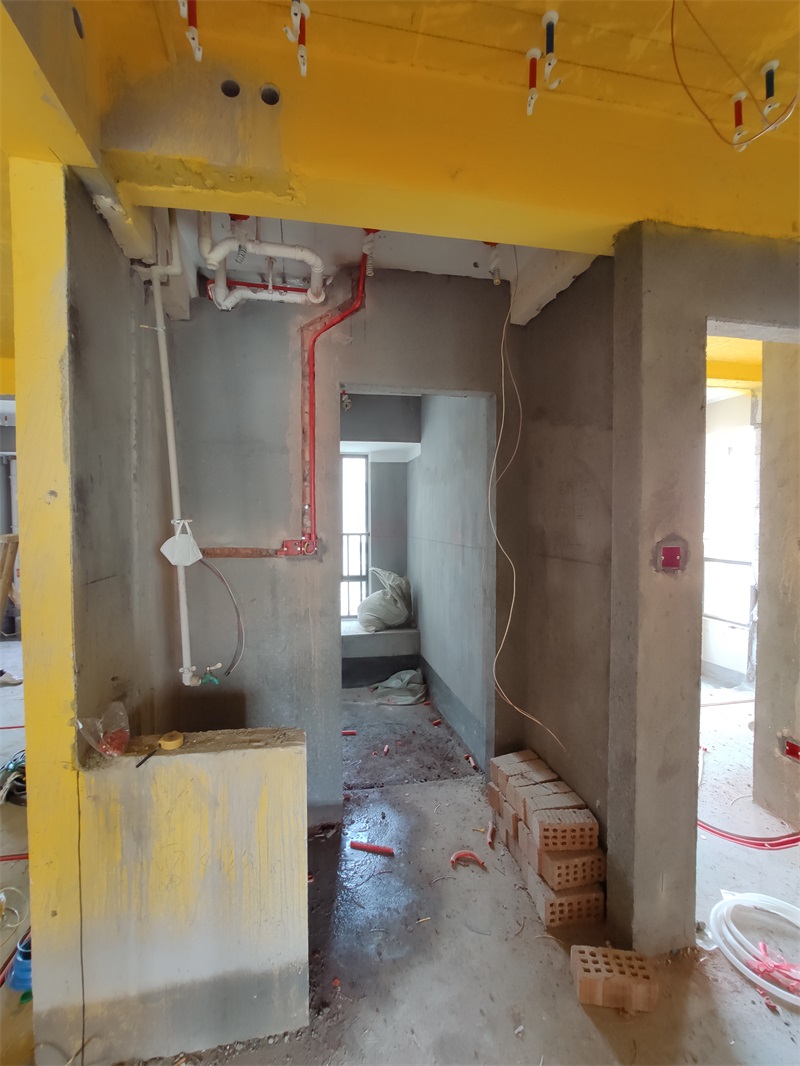

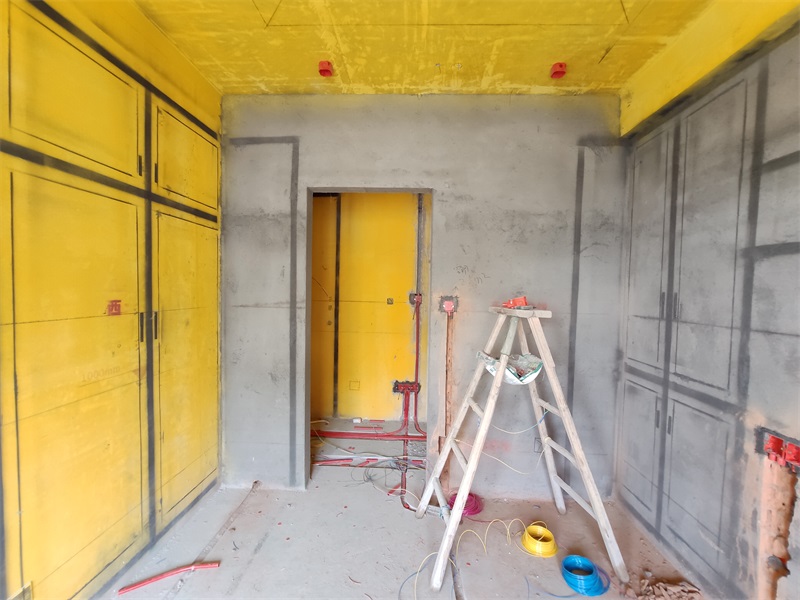

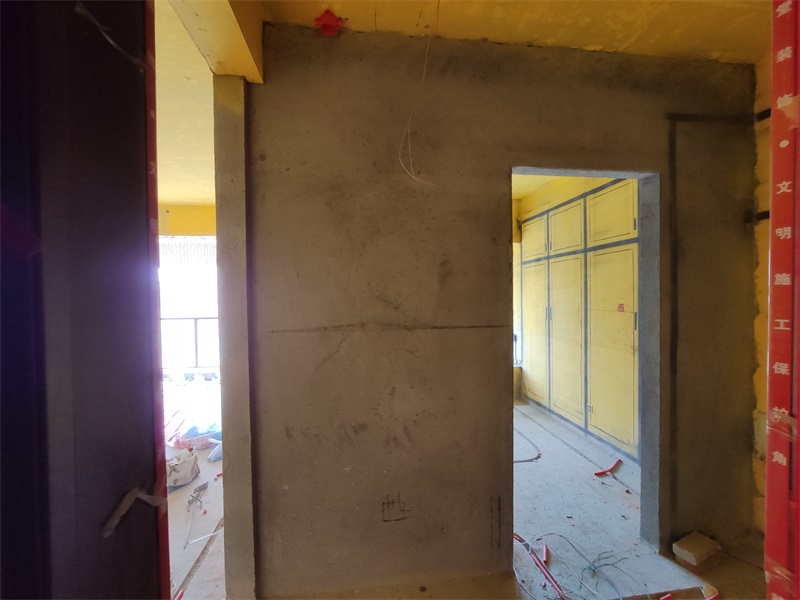

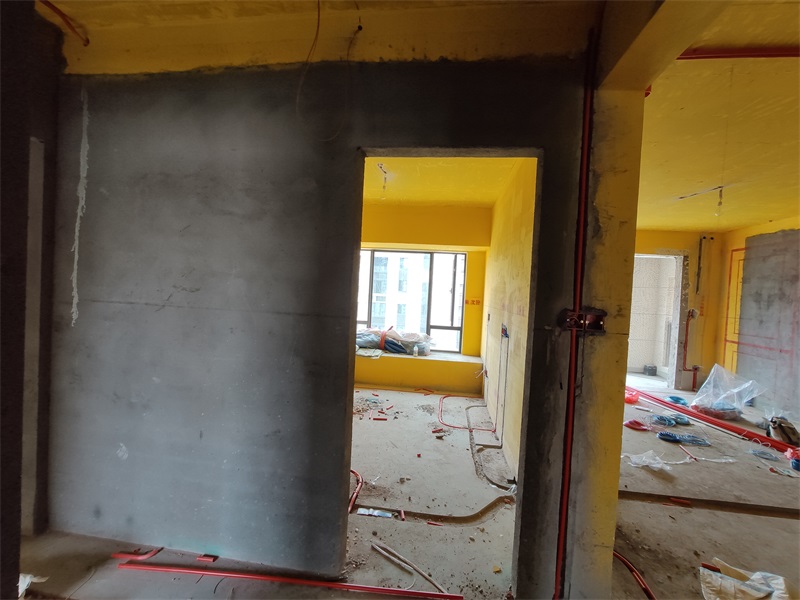

书房

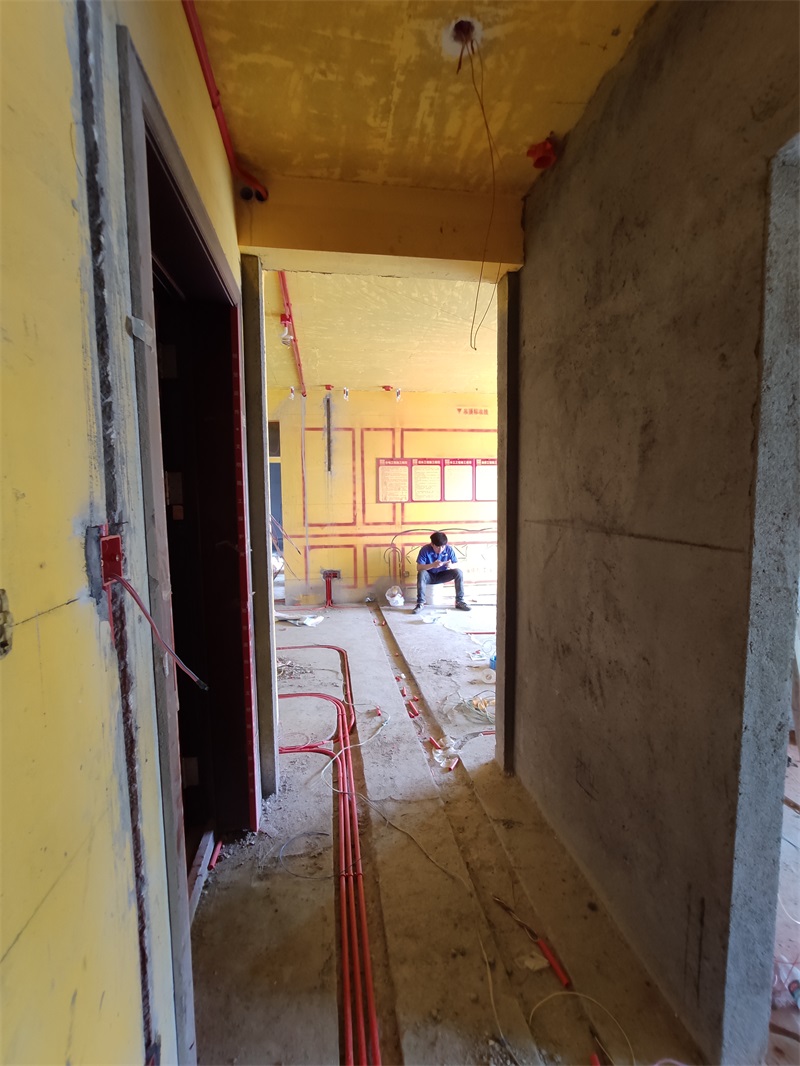

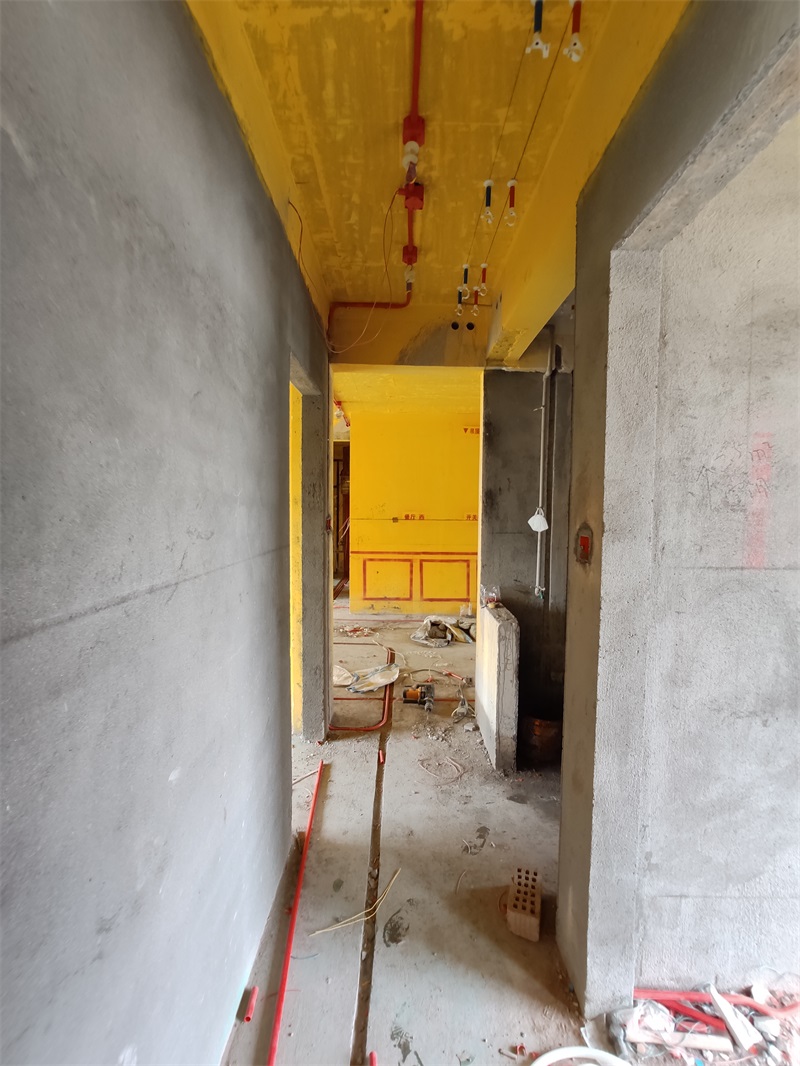

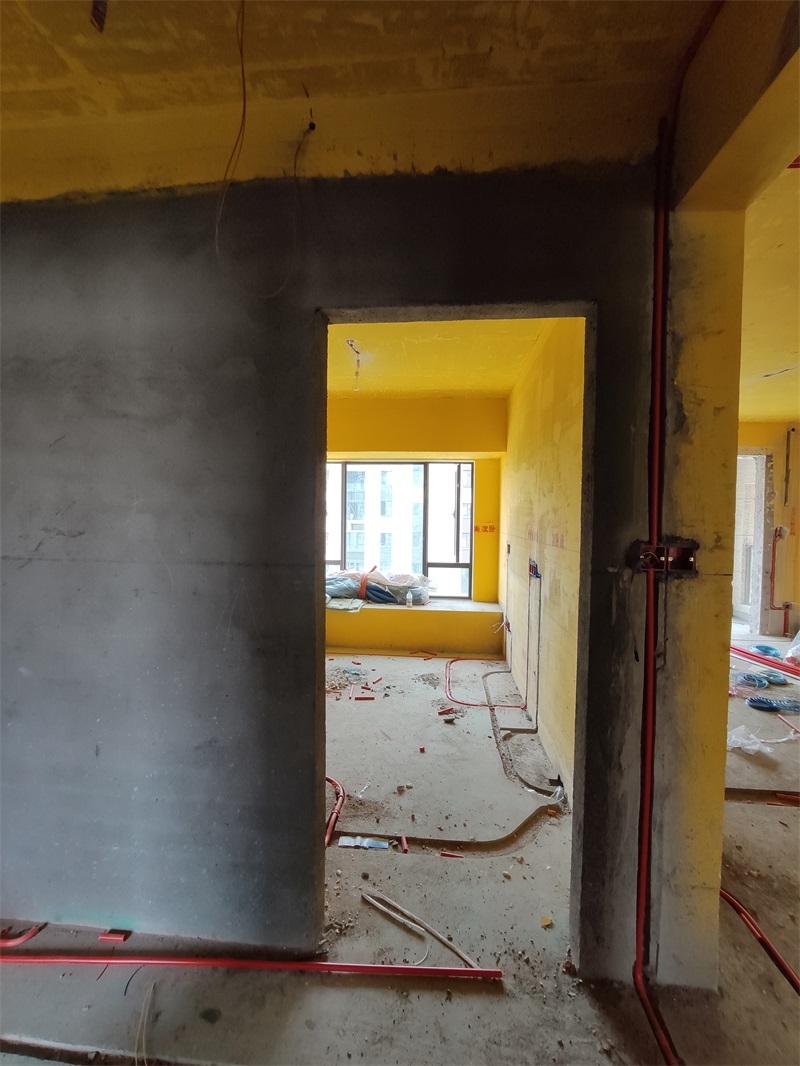

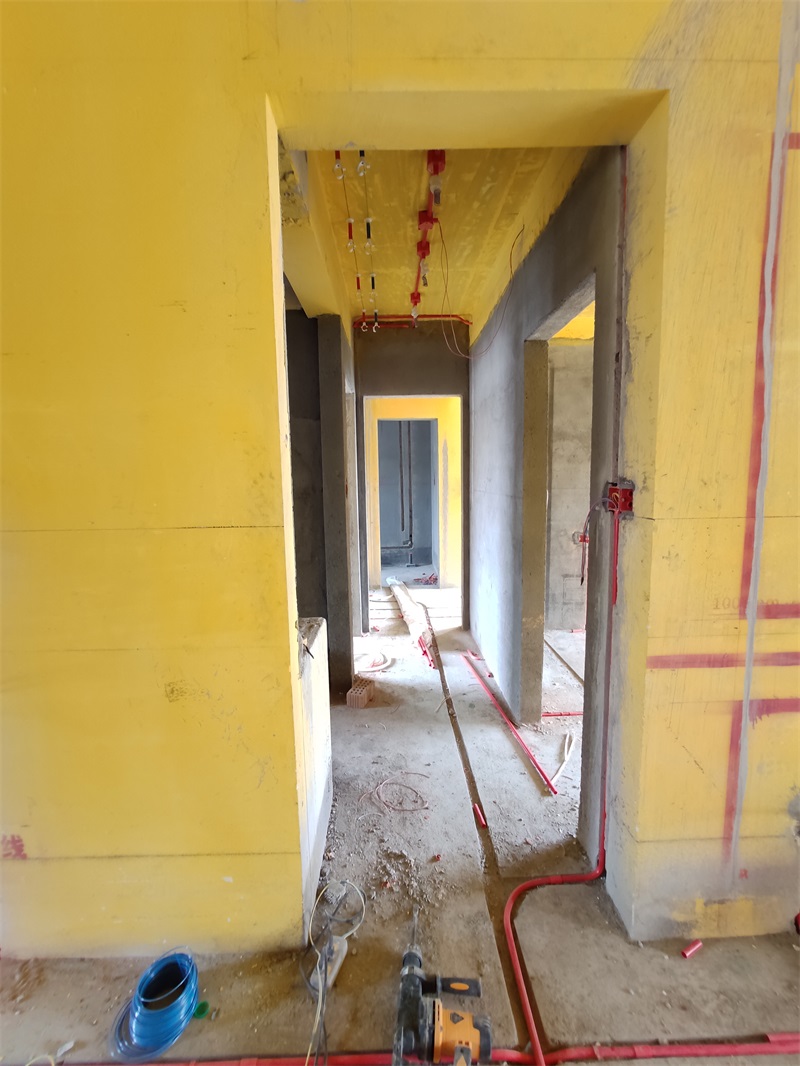

过道



回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-13 14:58:44 | 显示全部楼层

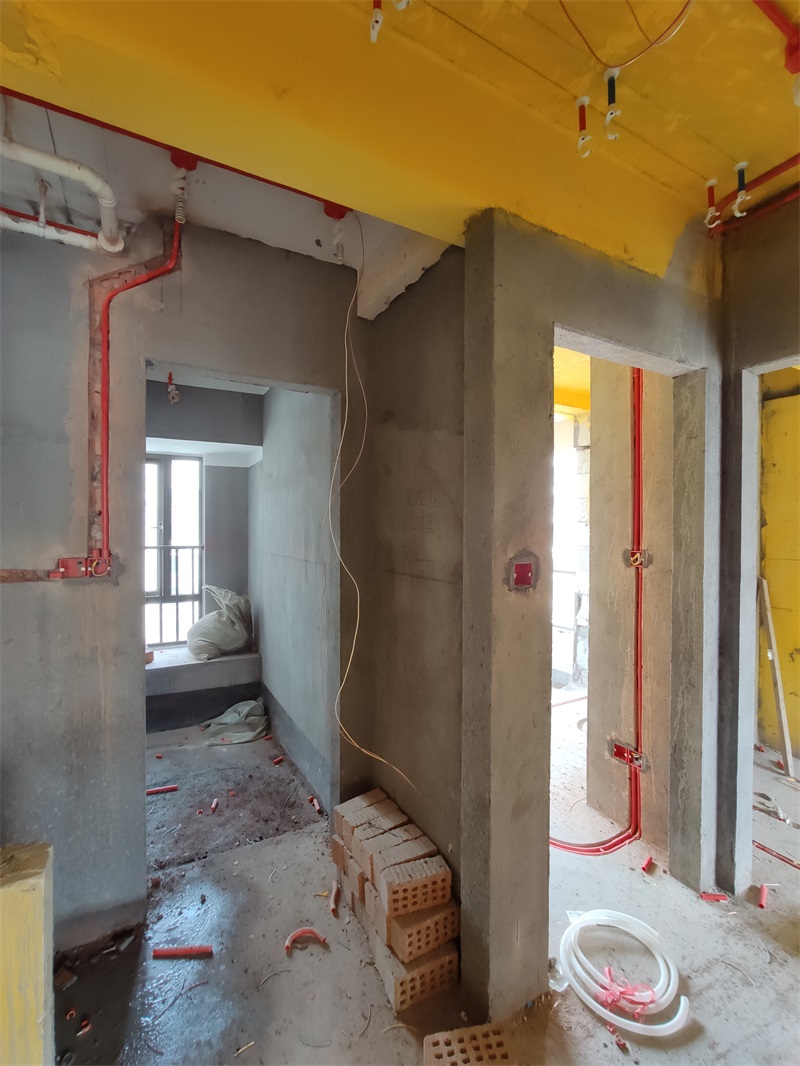

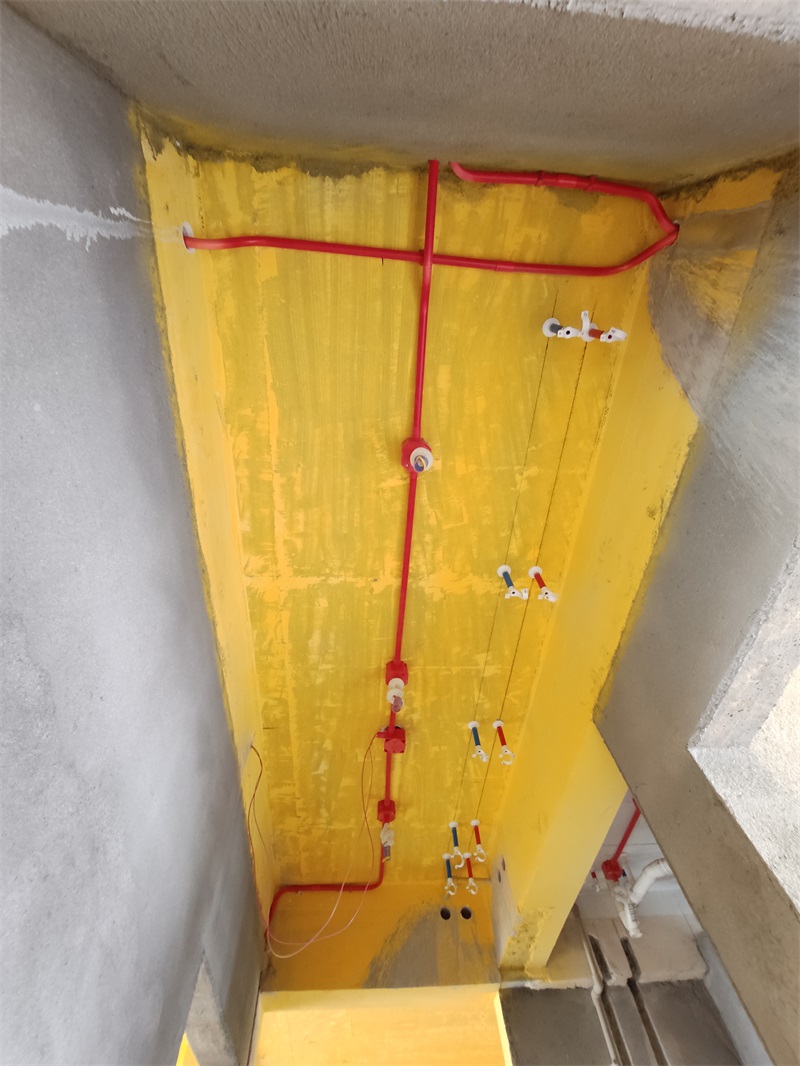

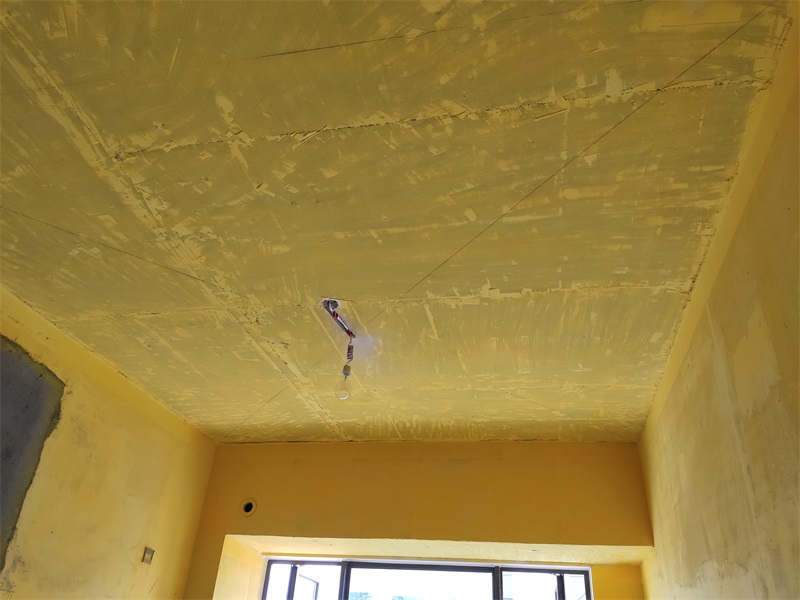

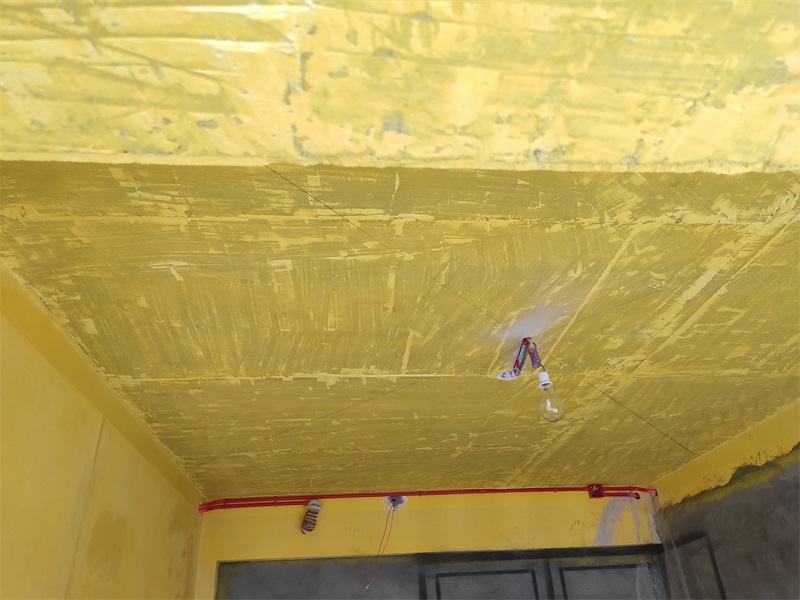

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定






回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-13 14:59:32 | 显示全部楼层

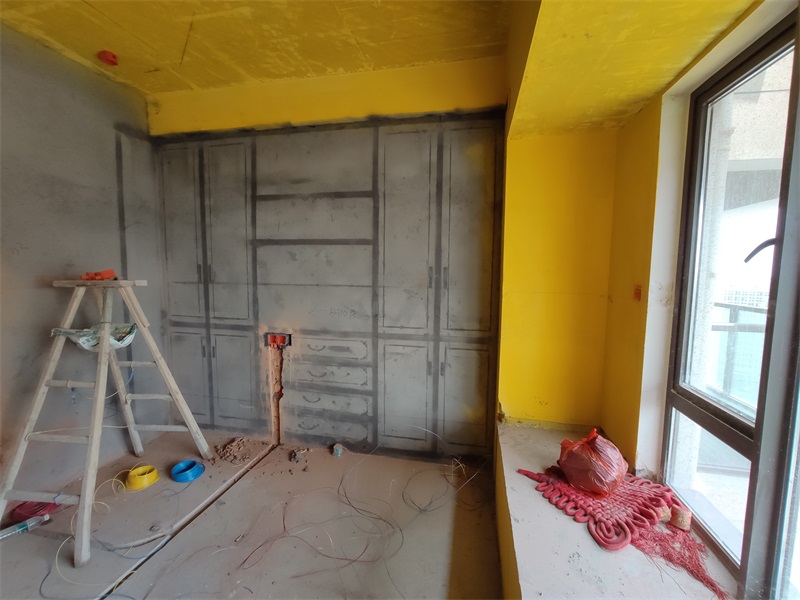

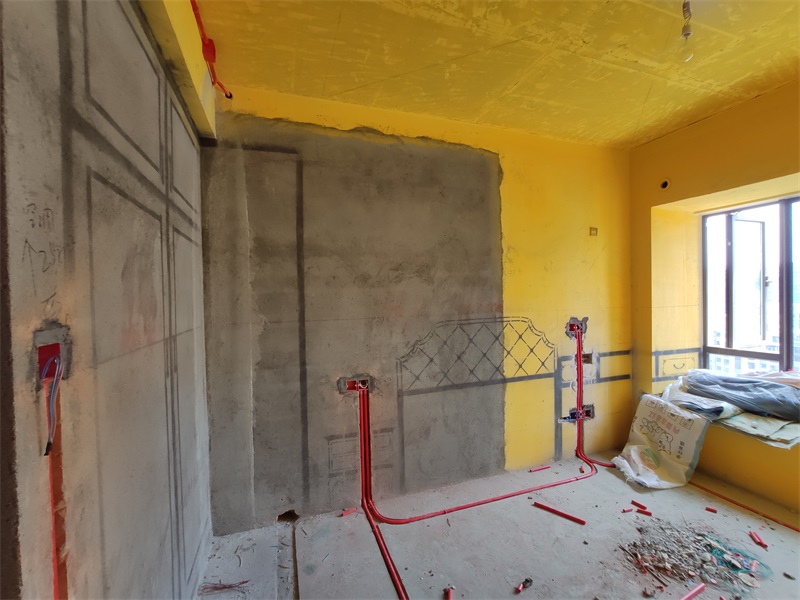

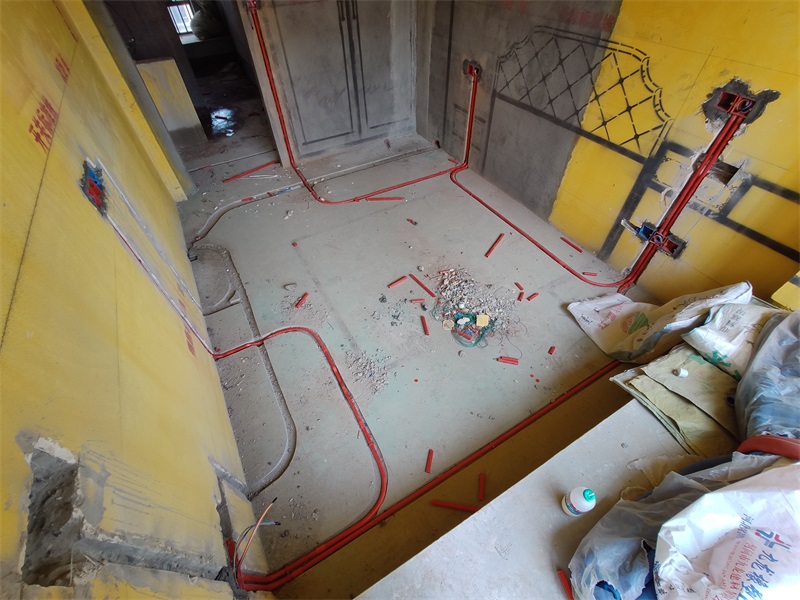

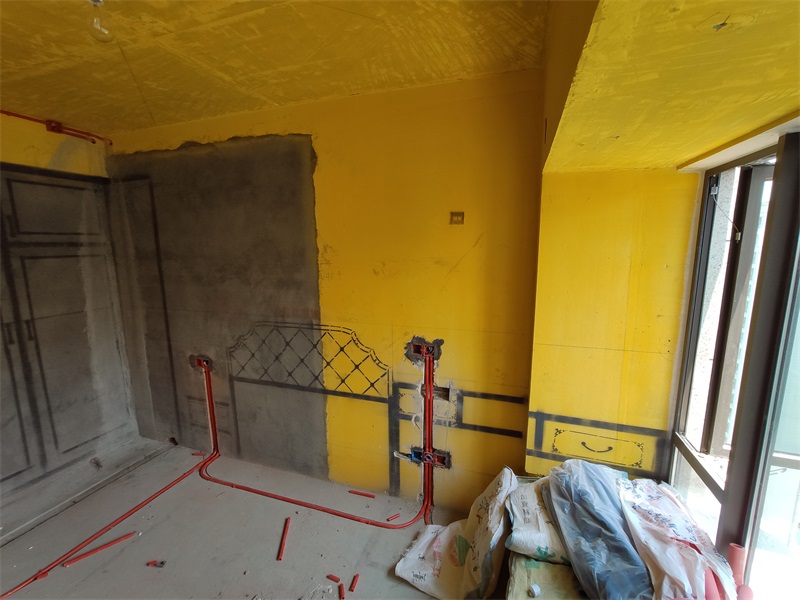

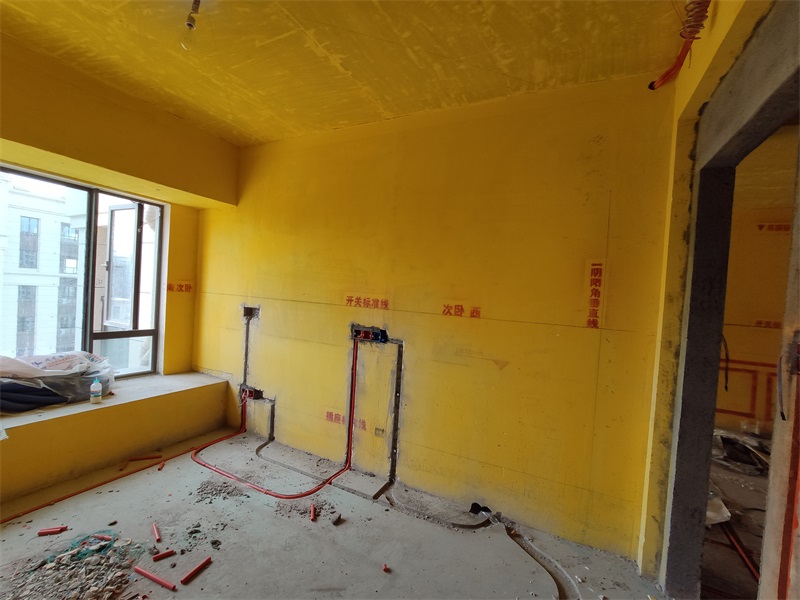

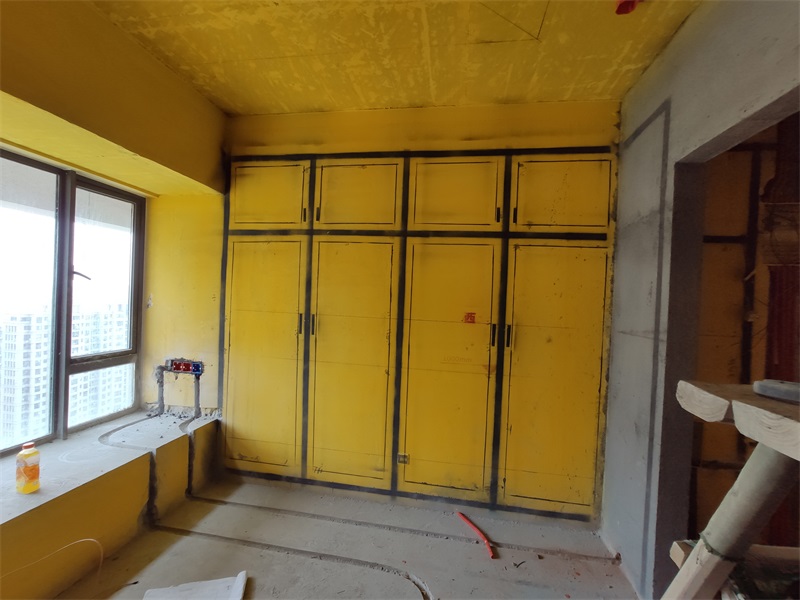

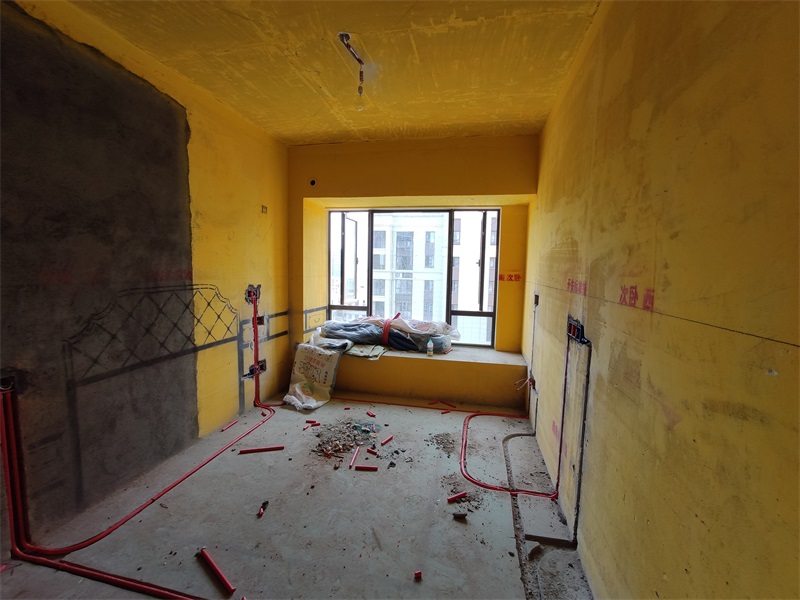

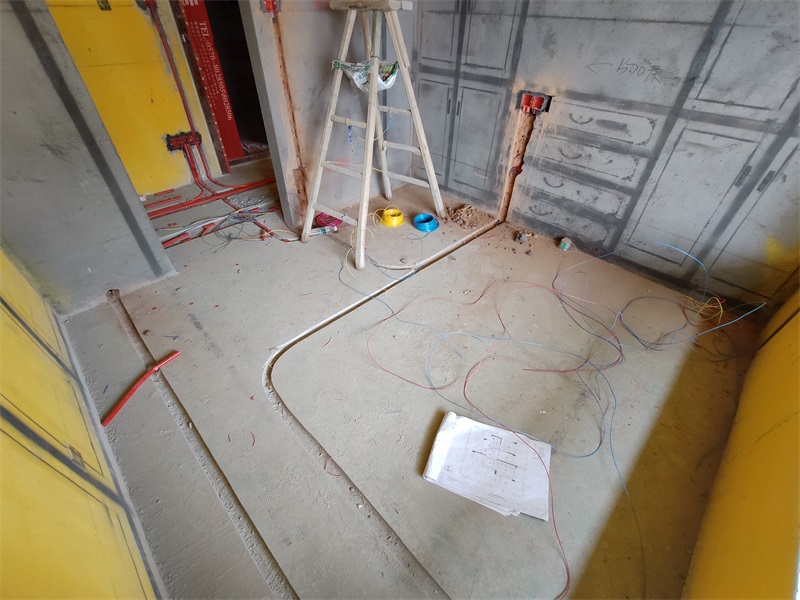

卧室线路布置





回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-12-13 15:00:32 | 显示全部楼层

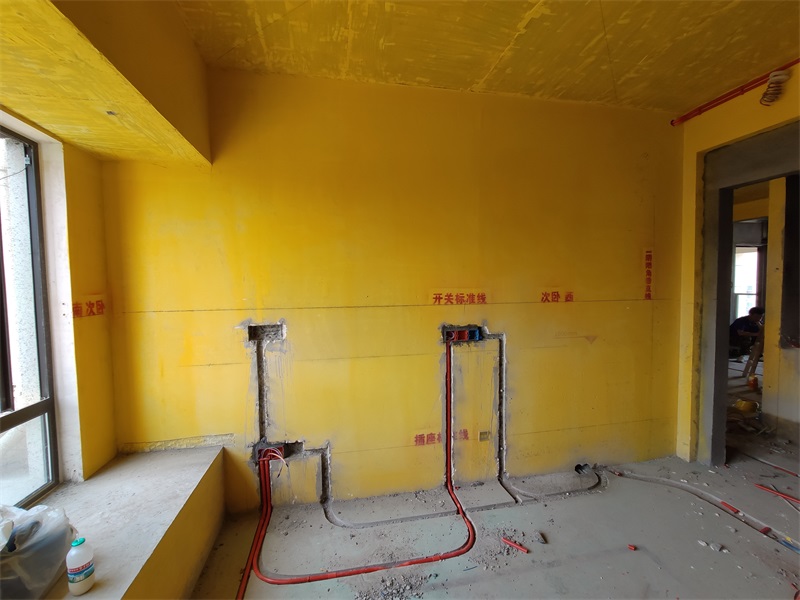

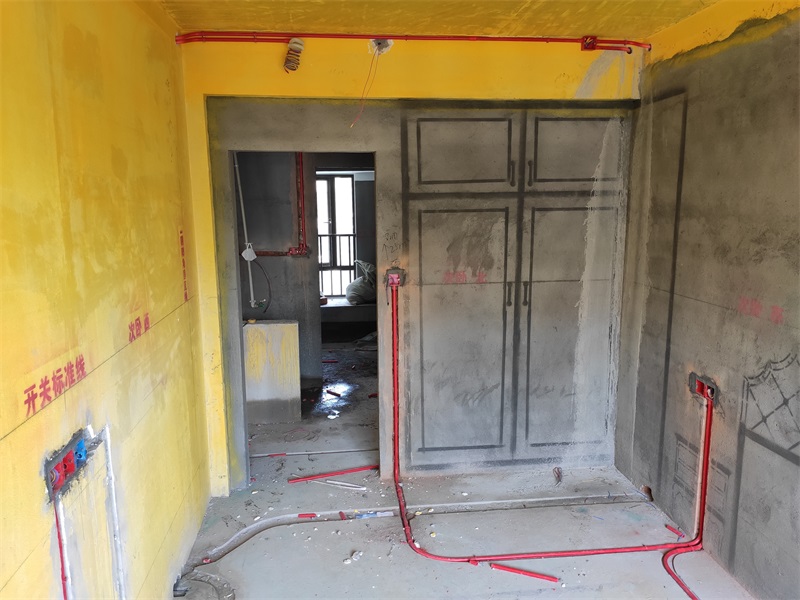

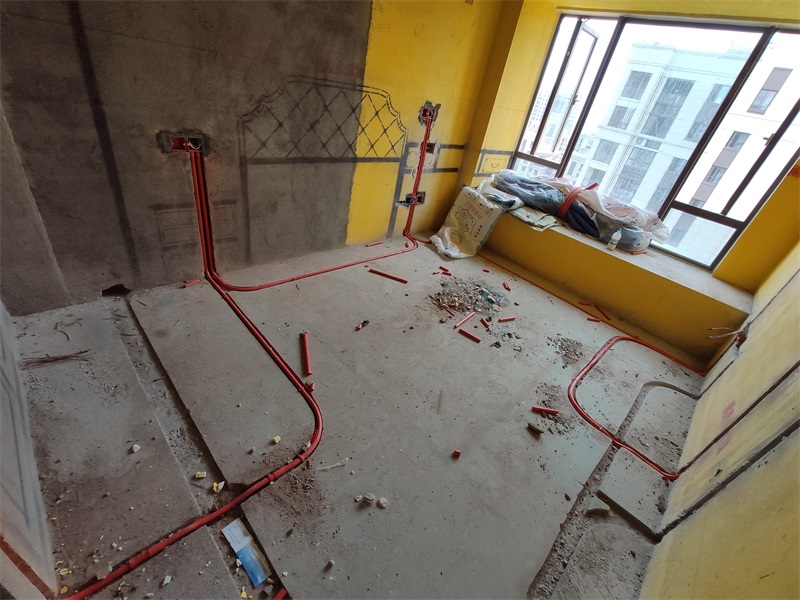

红色线管代表强电





回复 支持 反对
