衢州公馆20-23#137㎡简欧—-内敛的白色美

发表于 2019-12-13 15:38:54

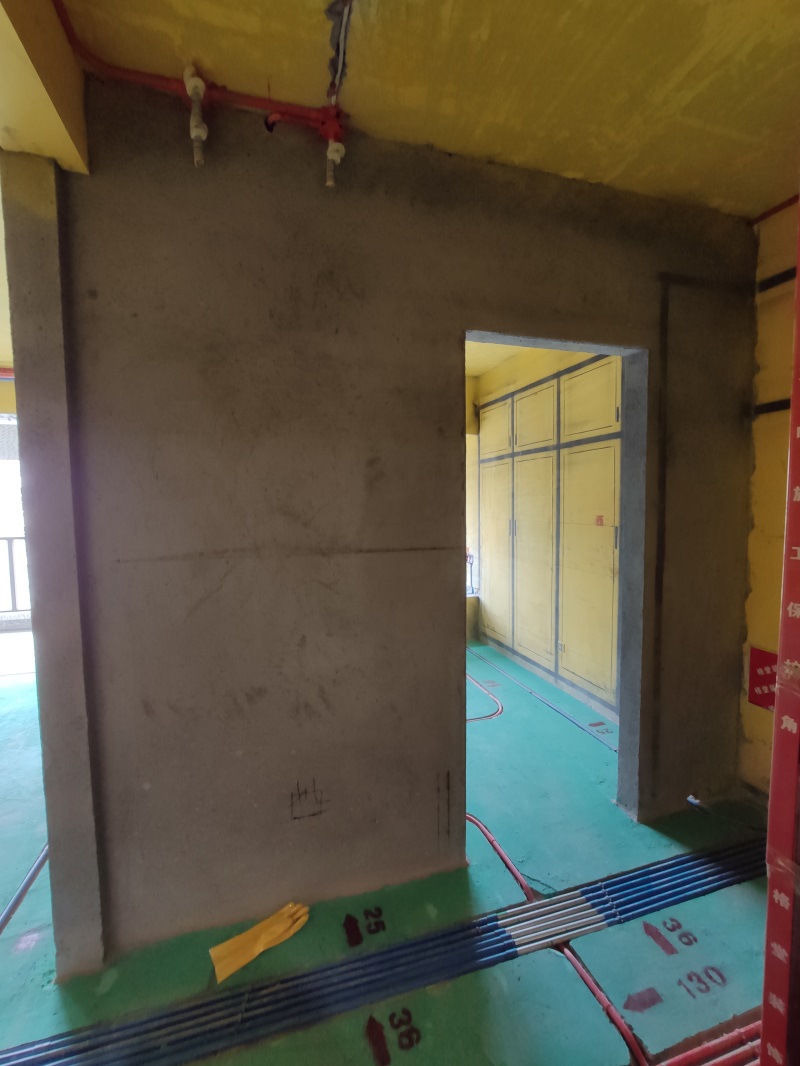

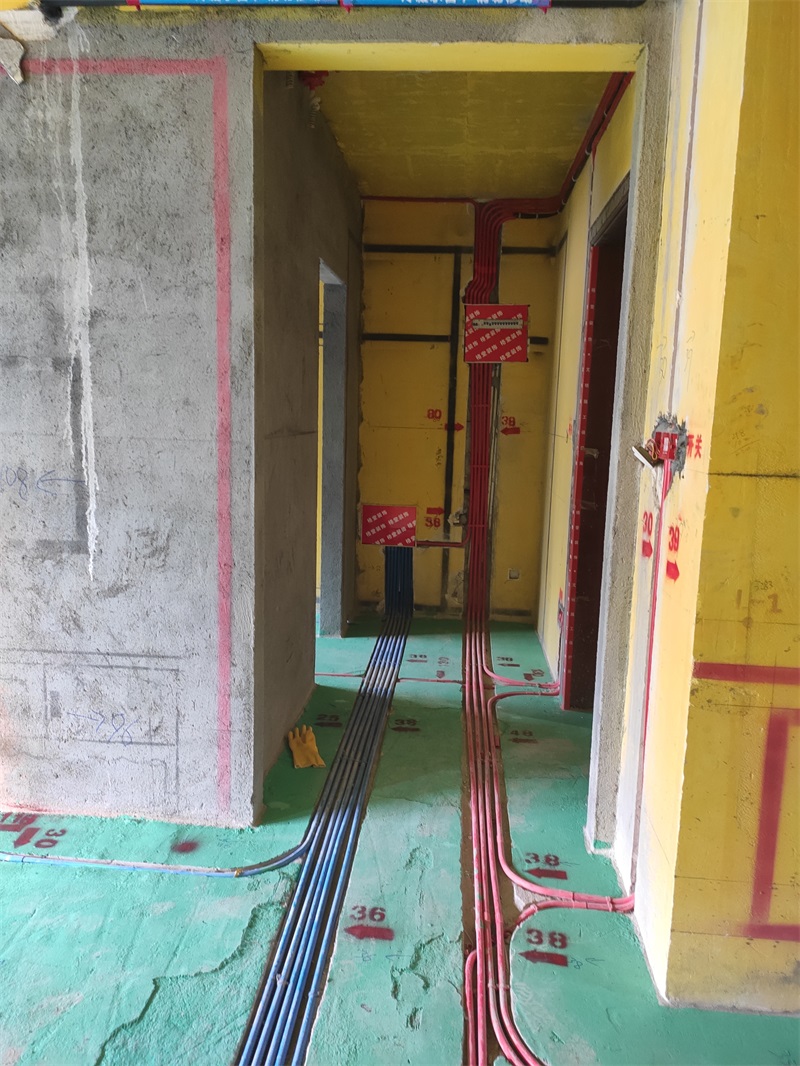

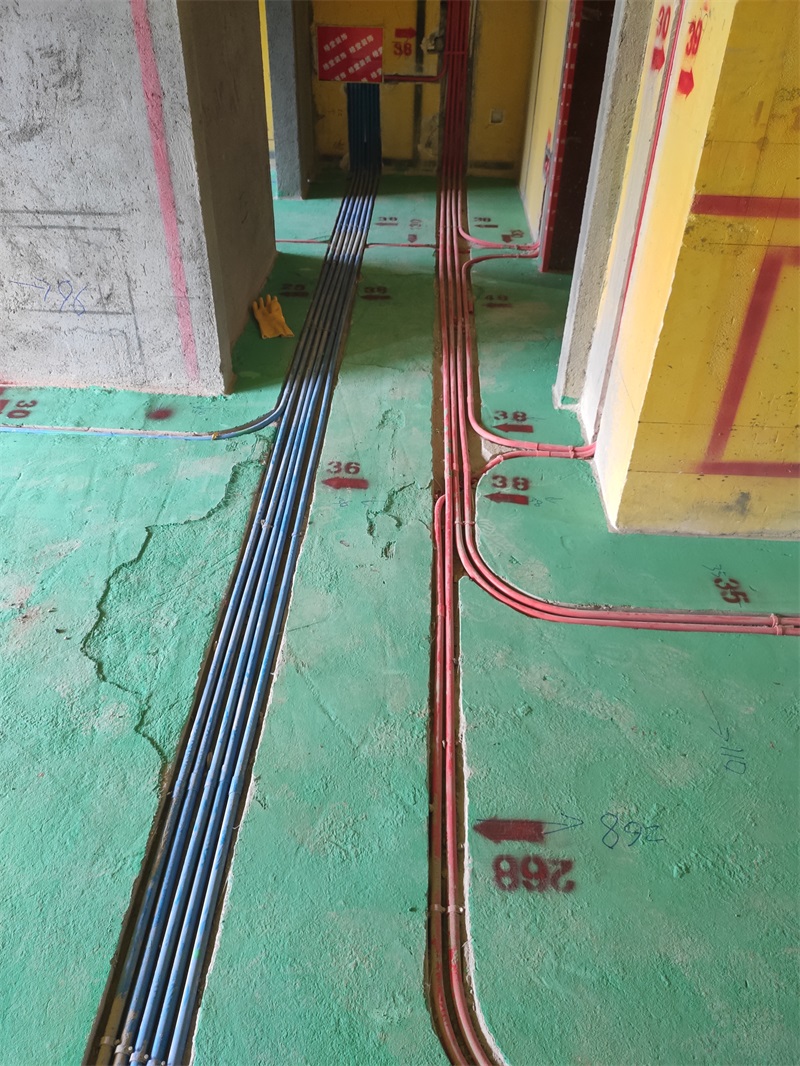

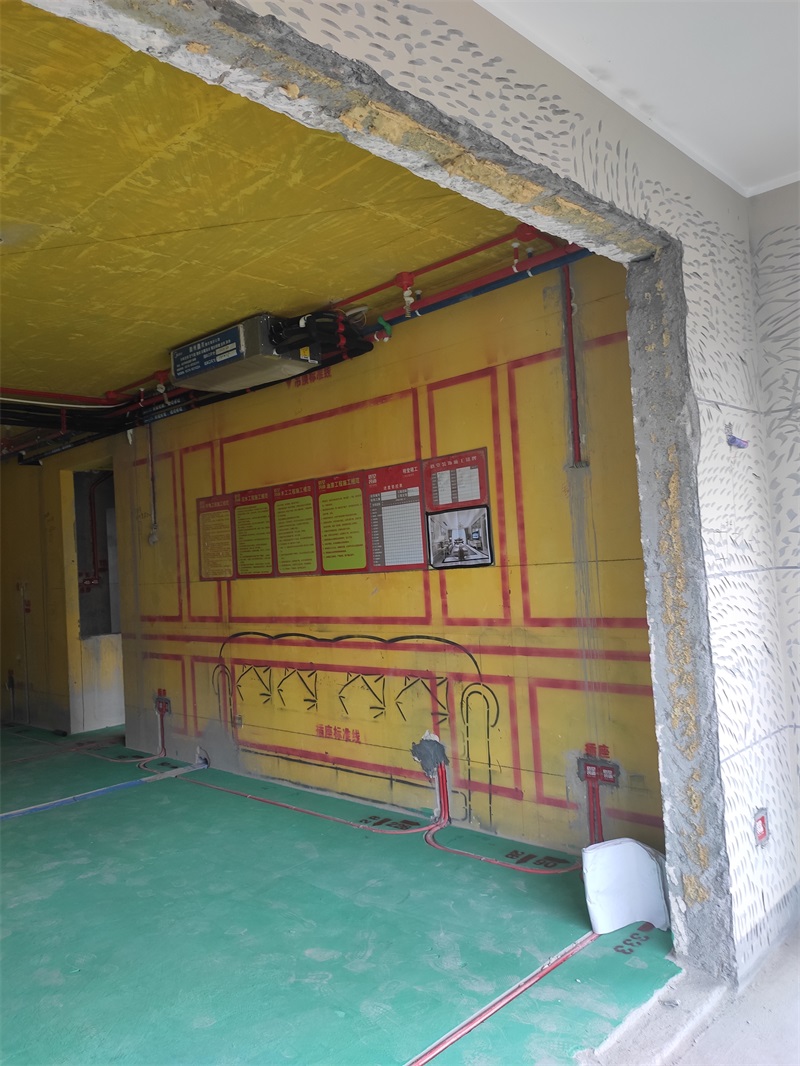

红色线管代表强电，蓝色线管代表弱电

发表于 2019-12-13 15:40:13

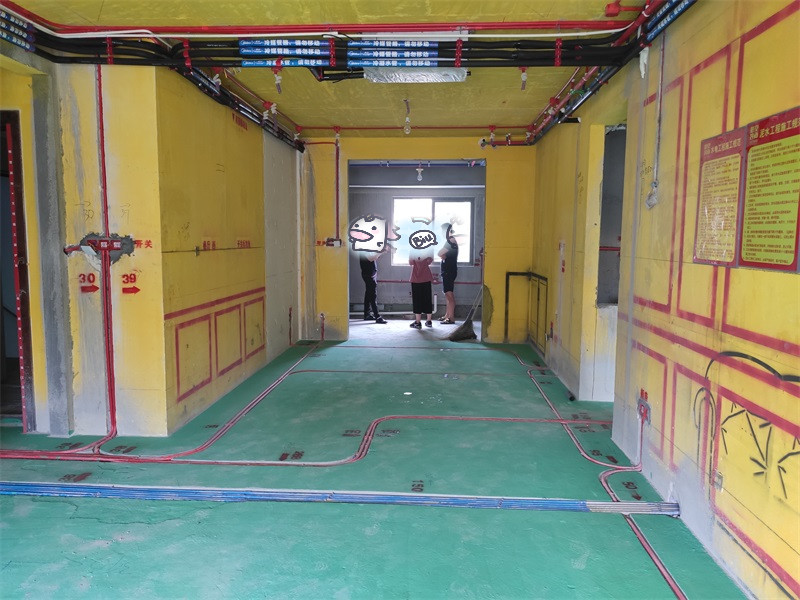

筒灯位置布线，应按照要求用波纹管套到位

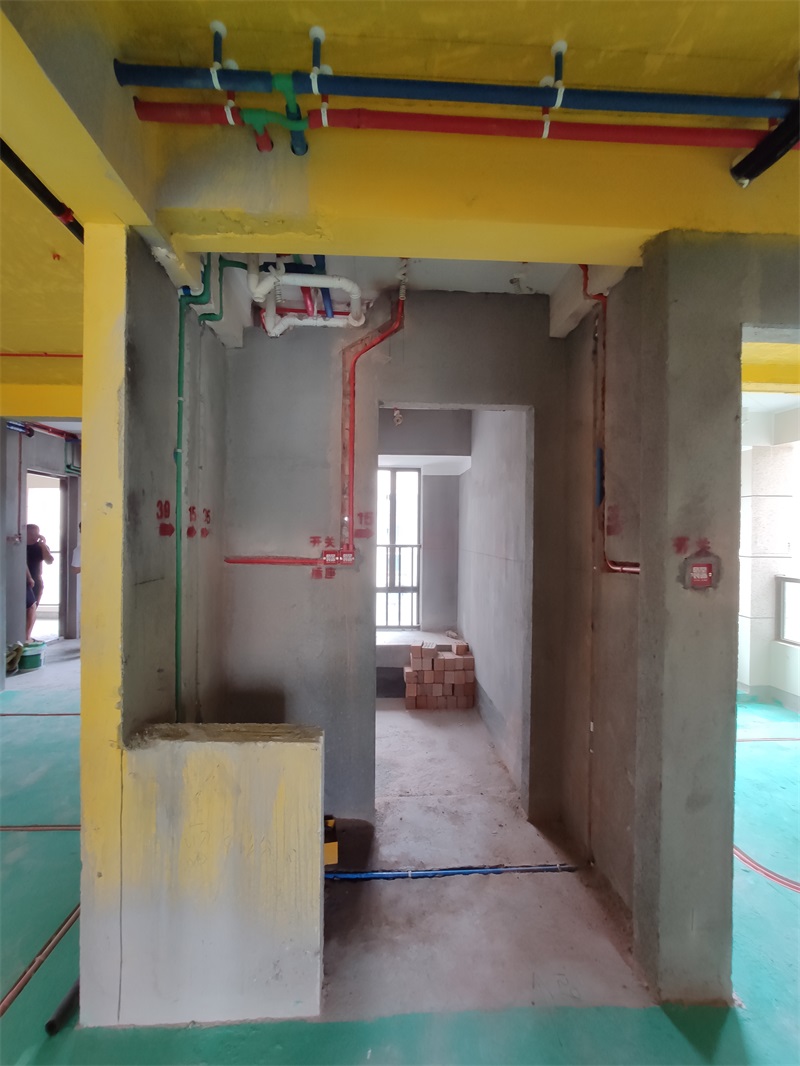

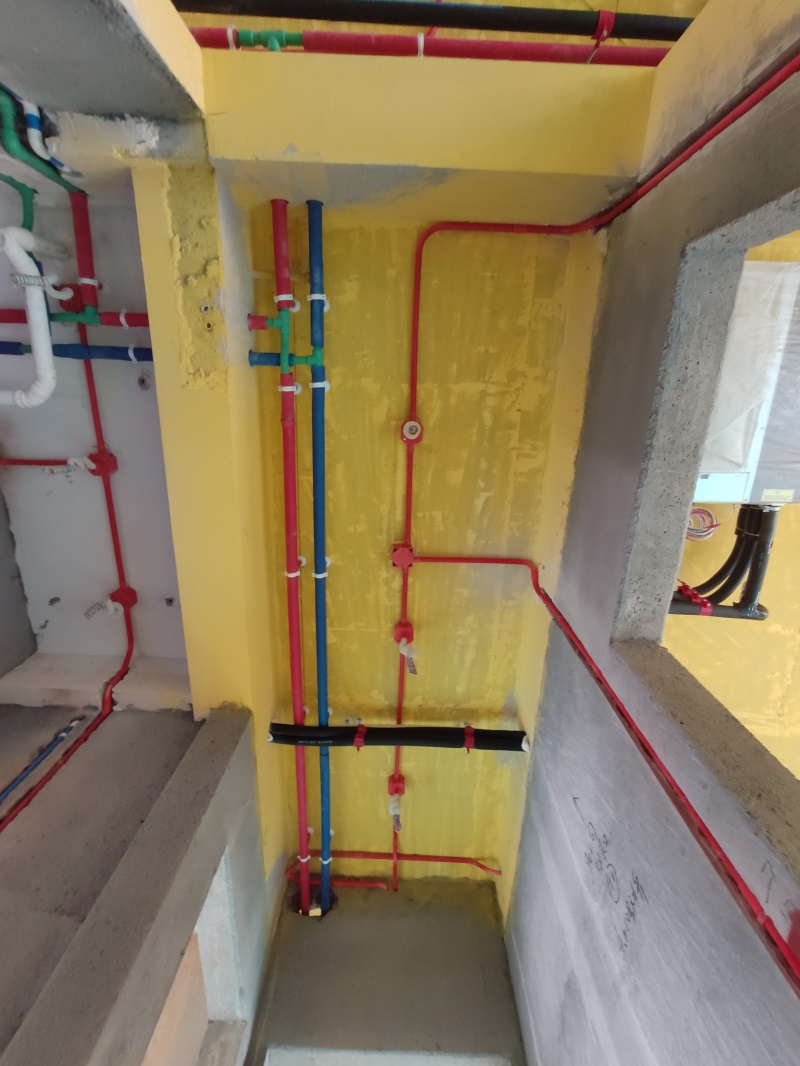

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2019-12-13 15:42:06

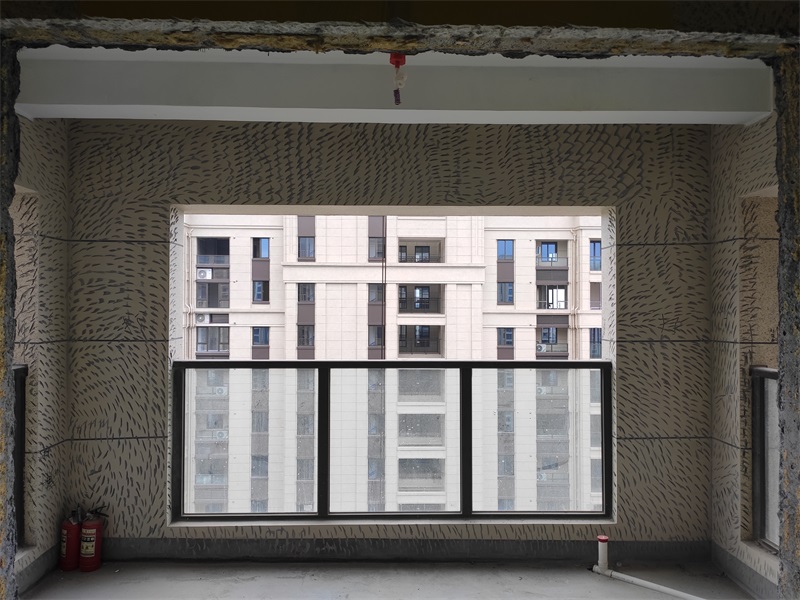

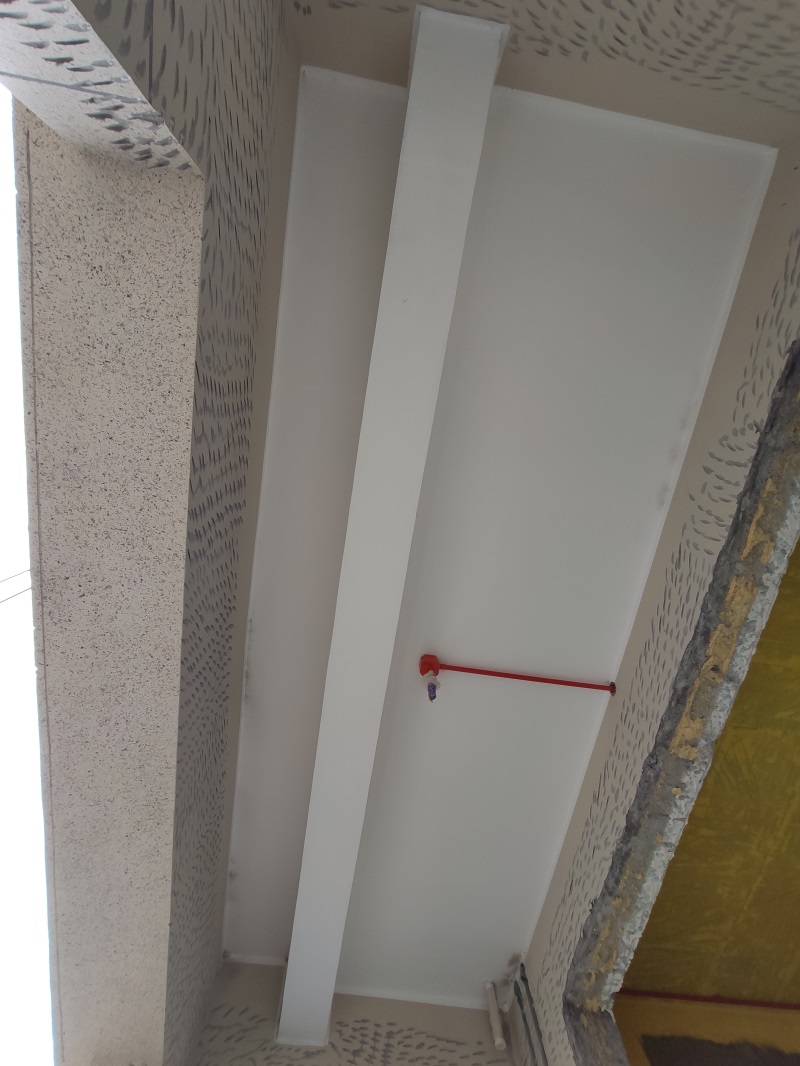

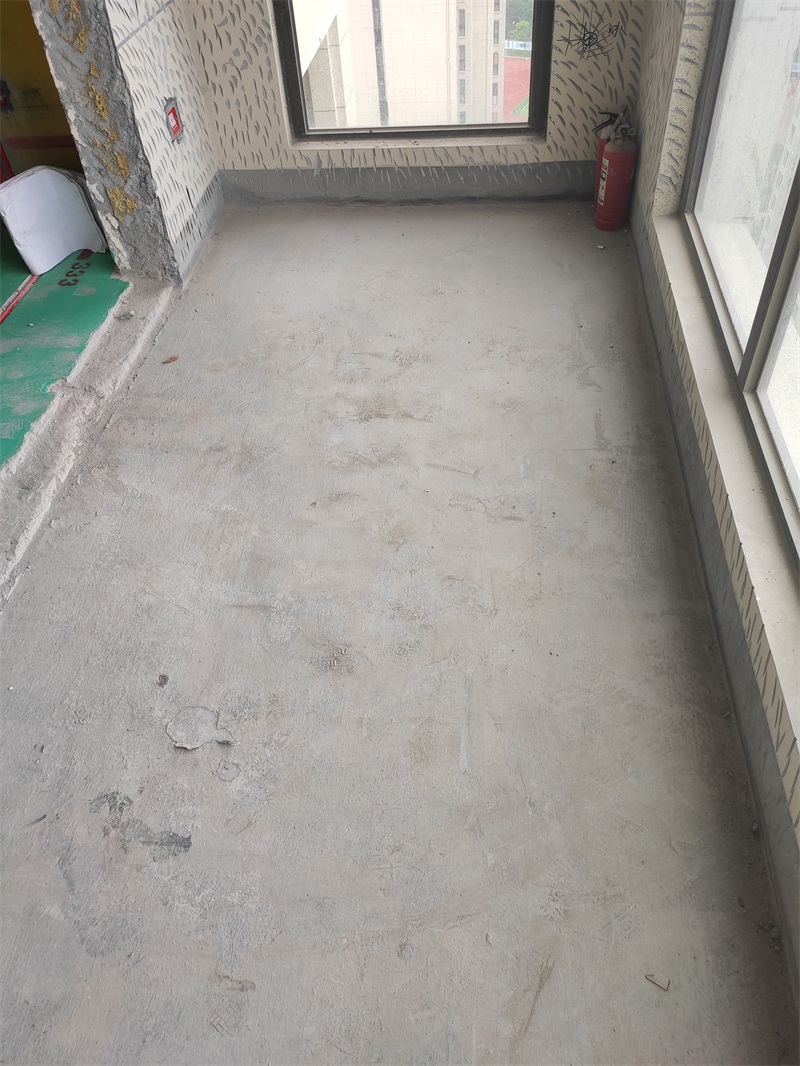

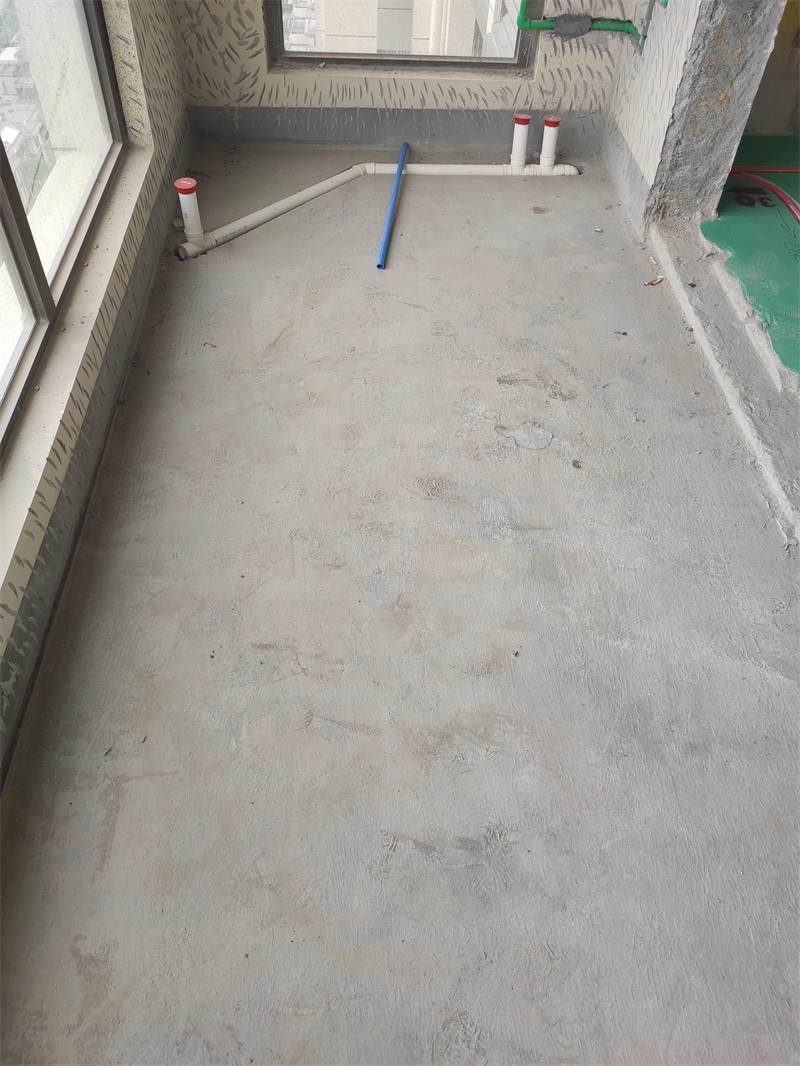

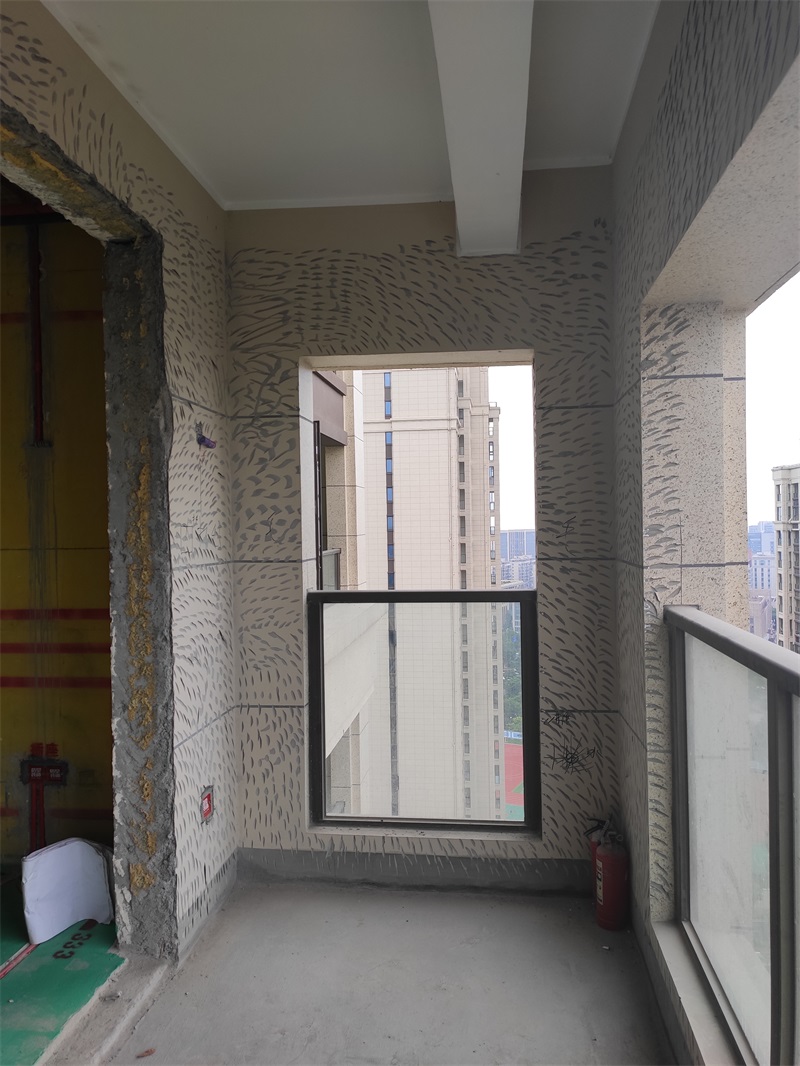

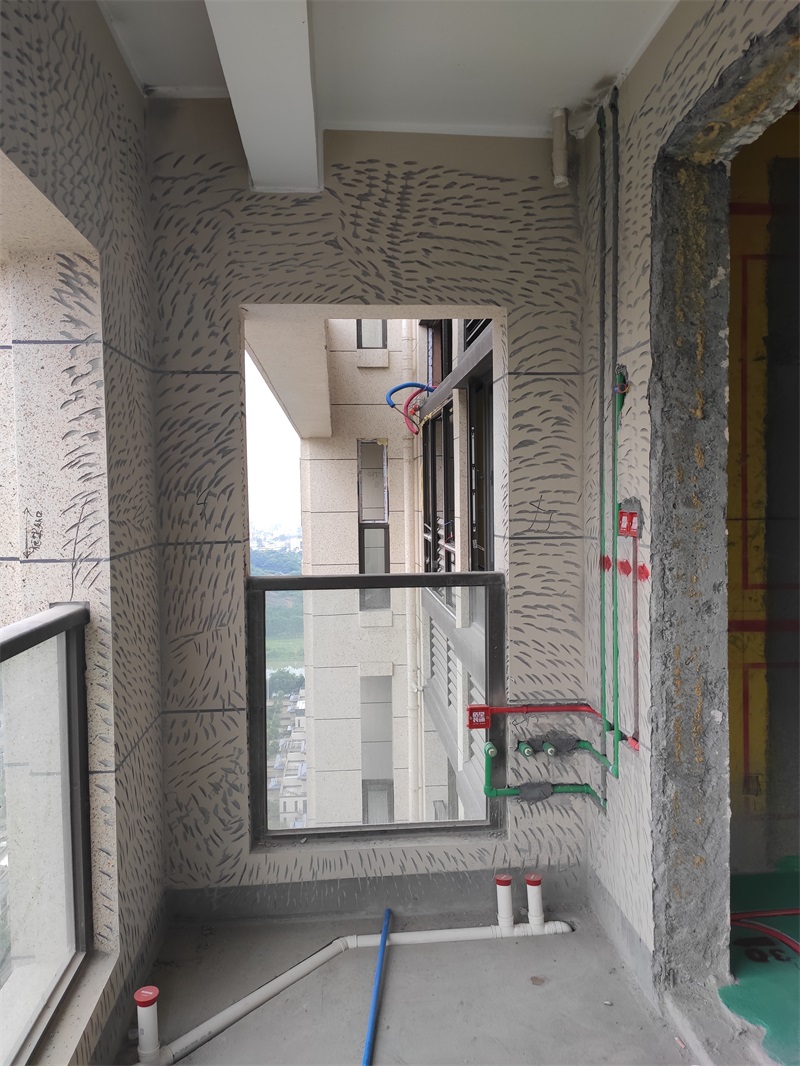

阳台

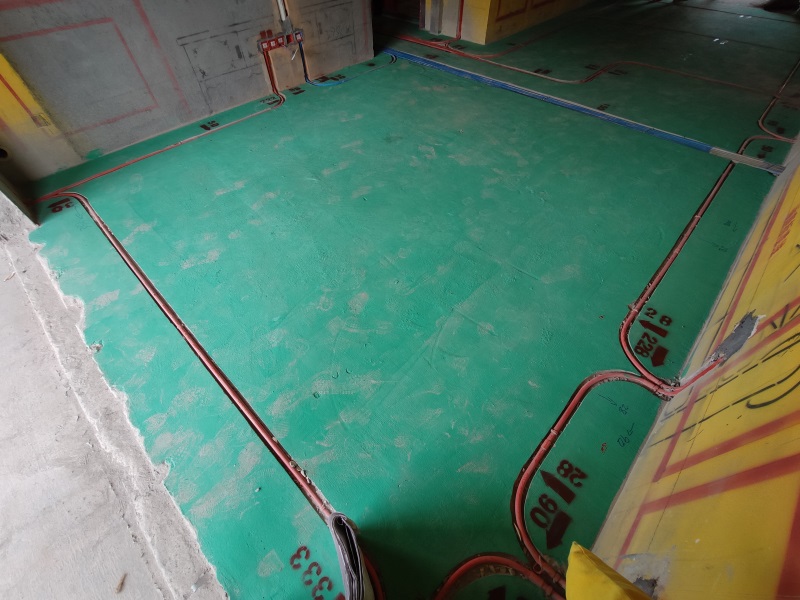

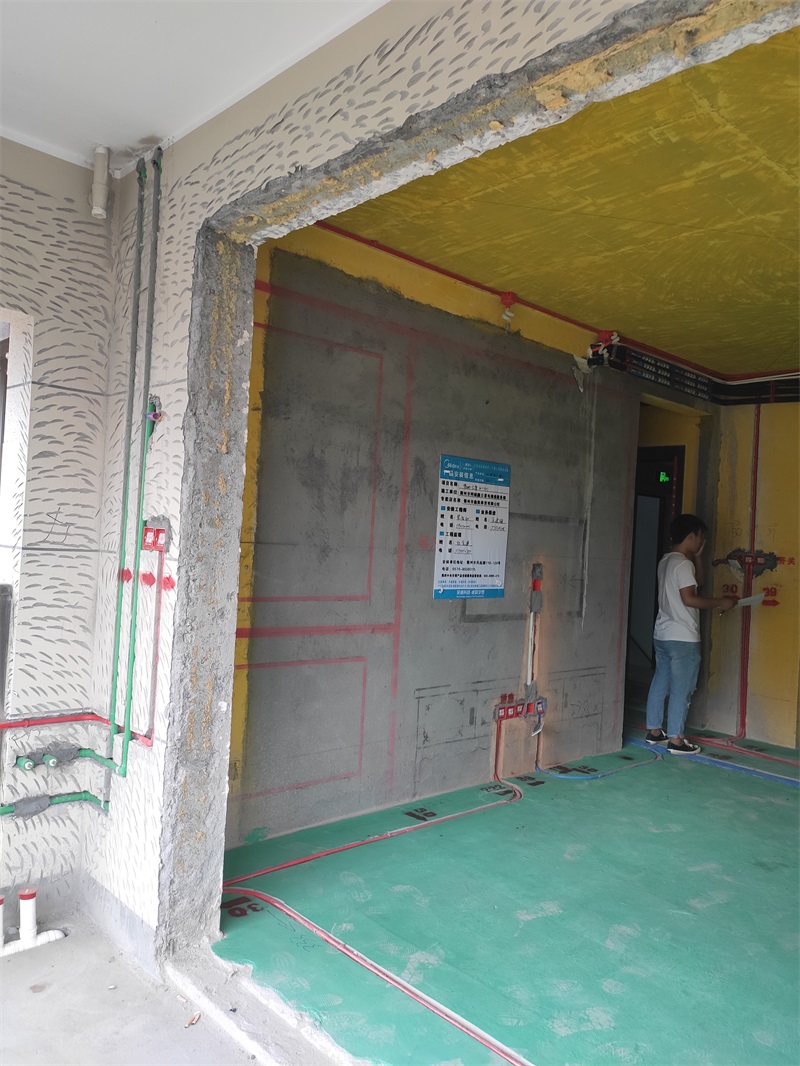

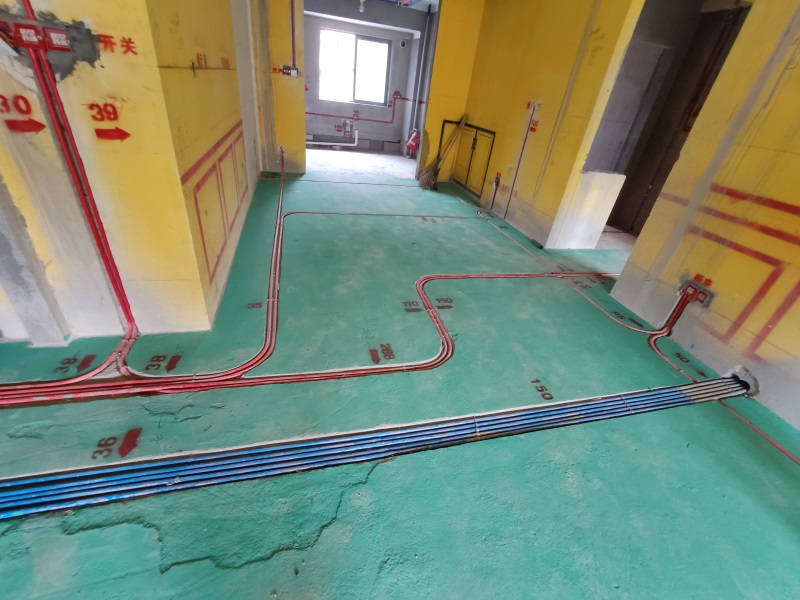

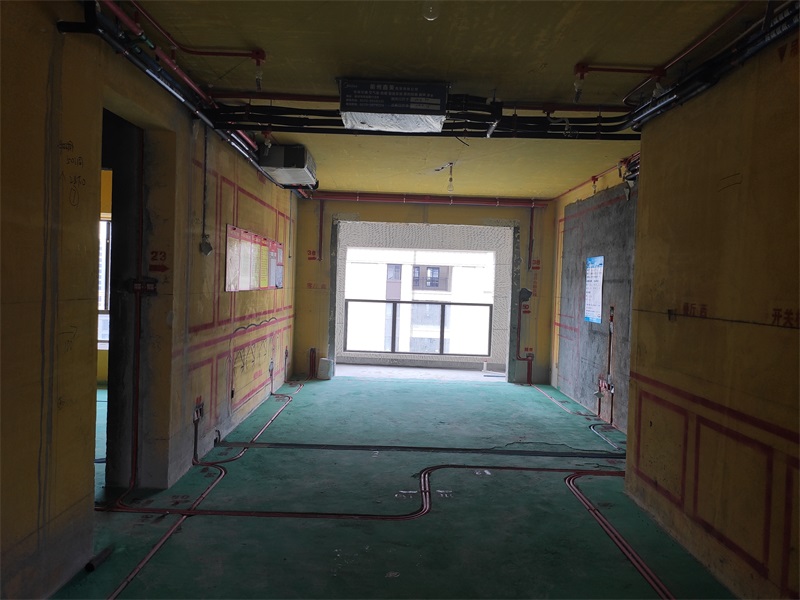

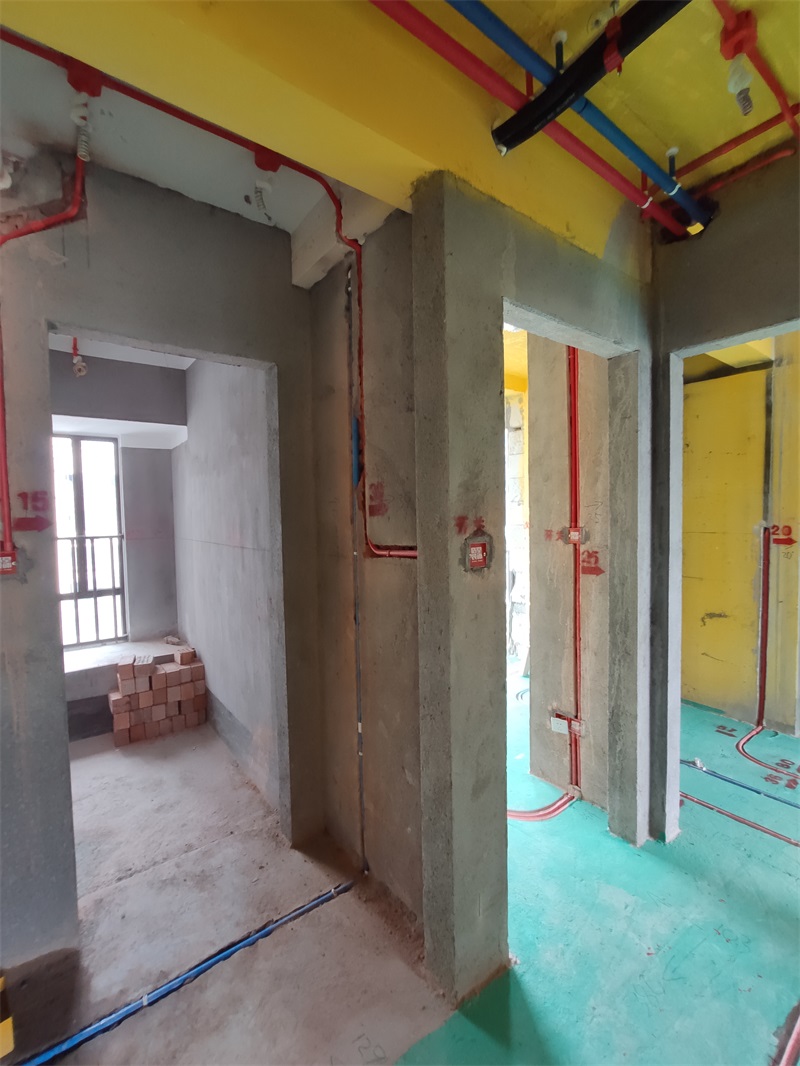

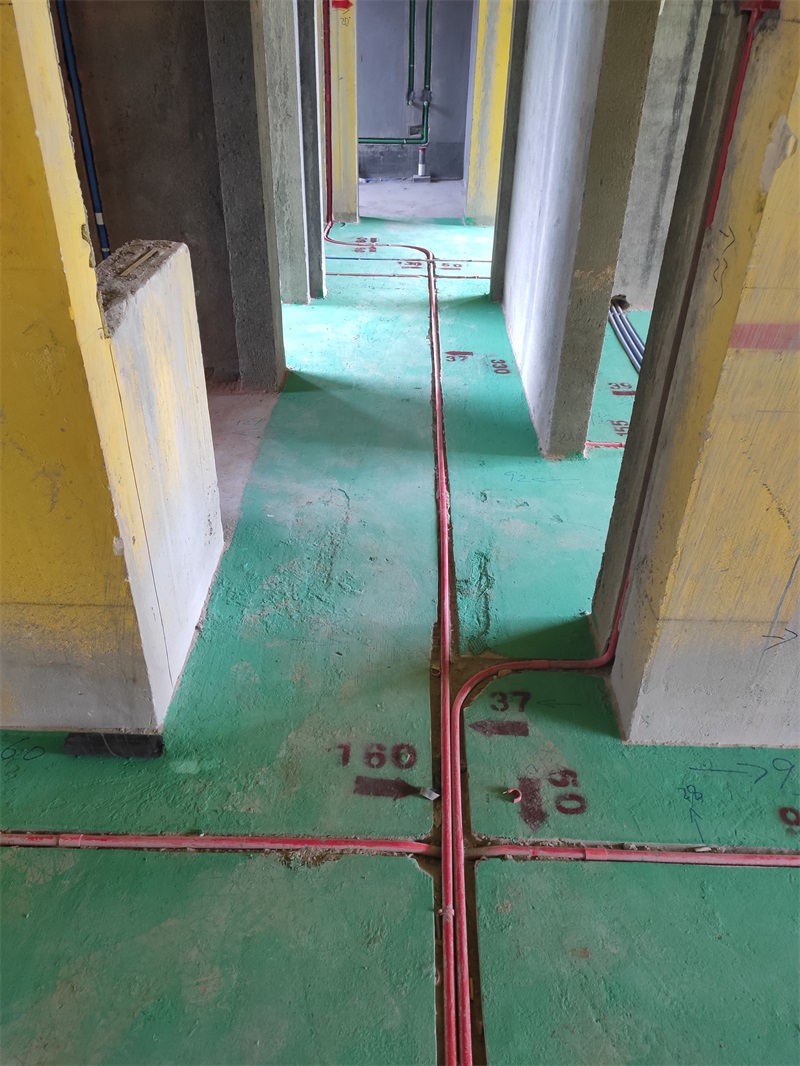

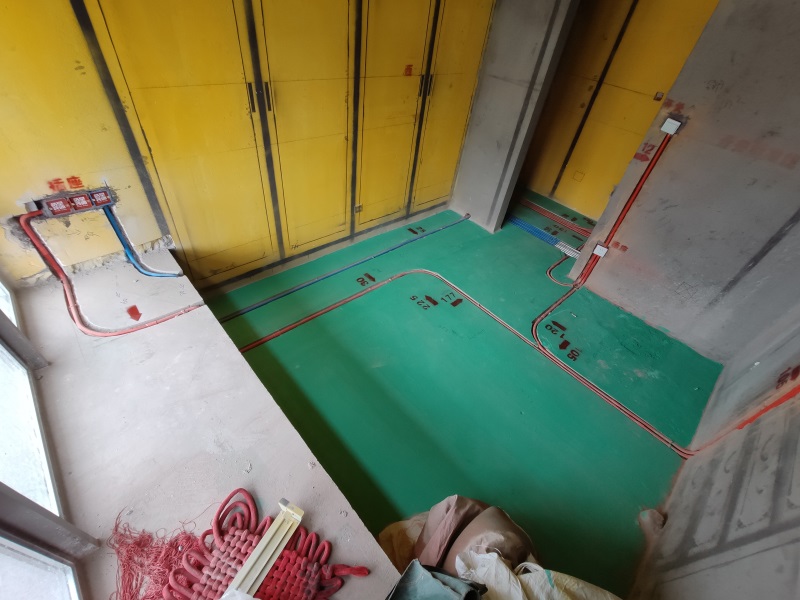

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2019-12-13 15:42:49

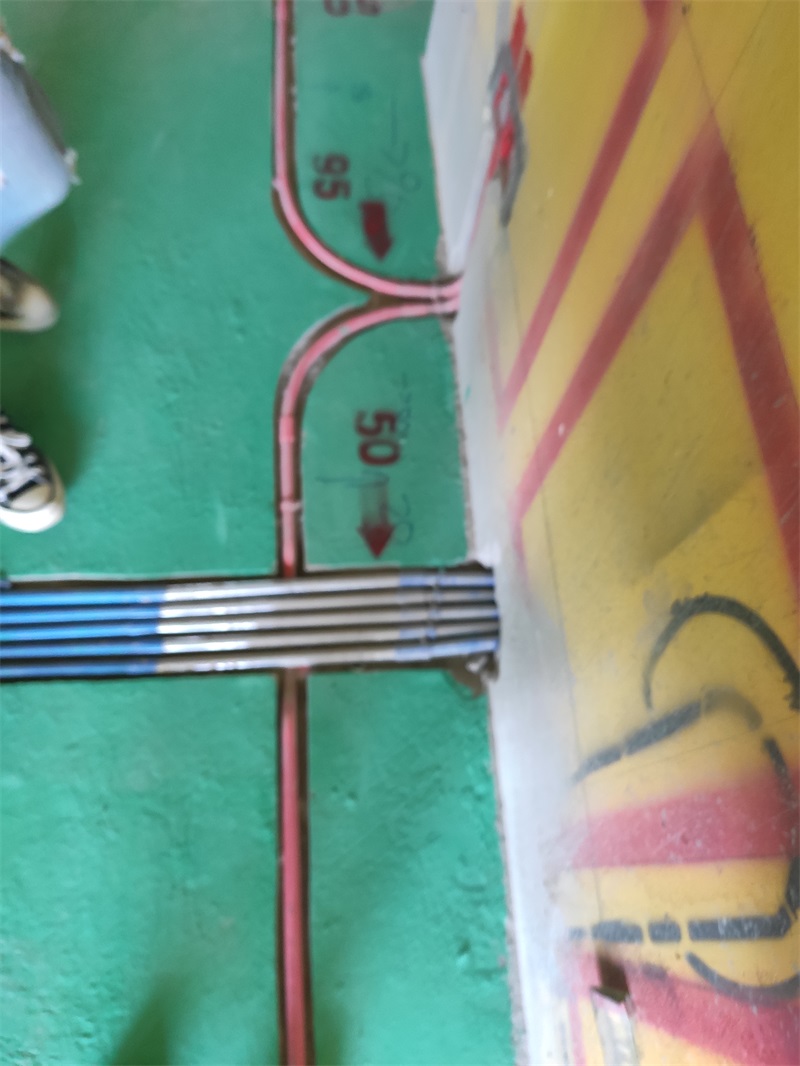

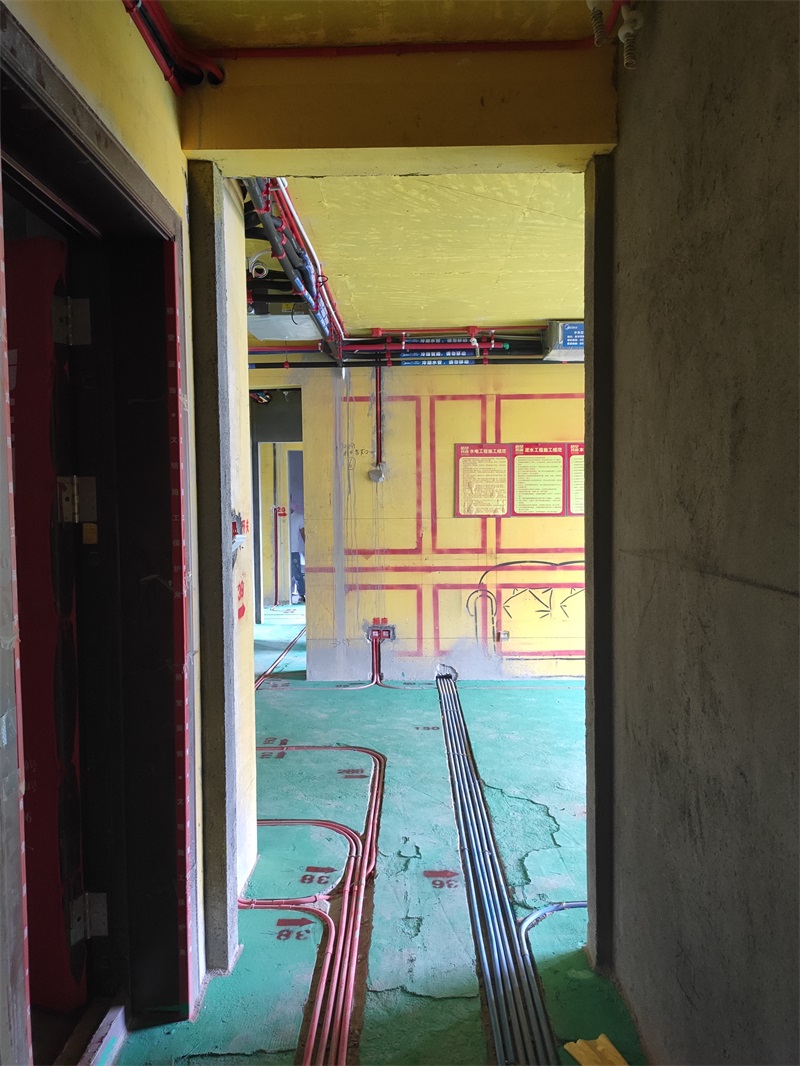

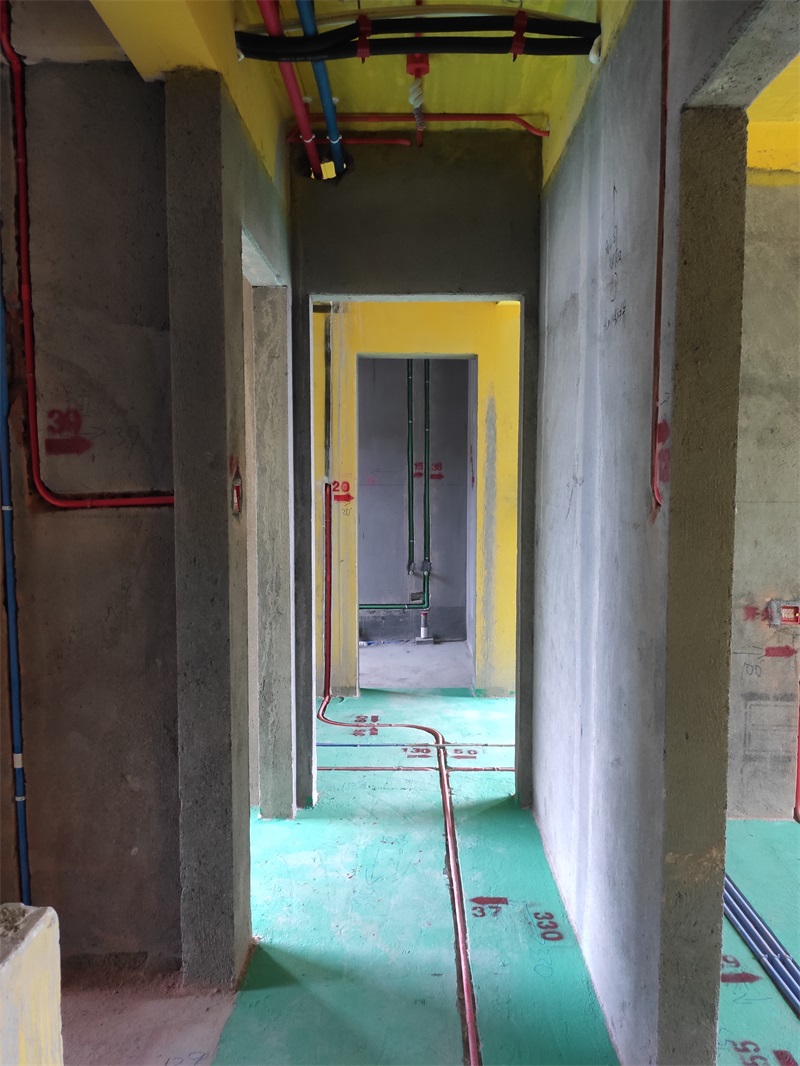

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2019-12-13 15:43:34

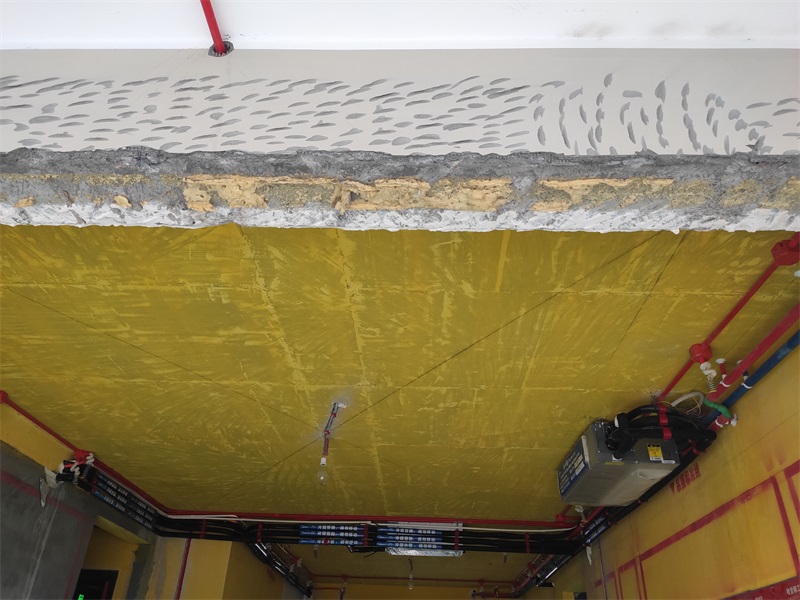

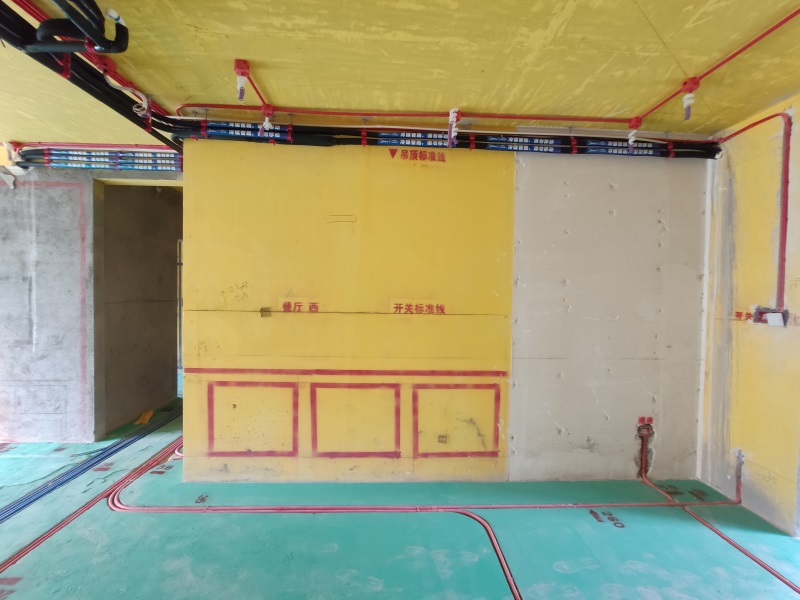

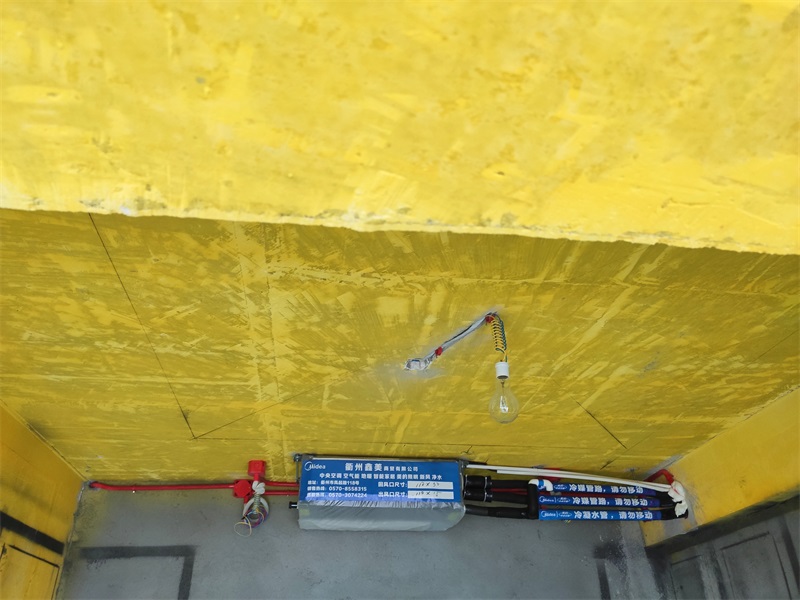

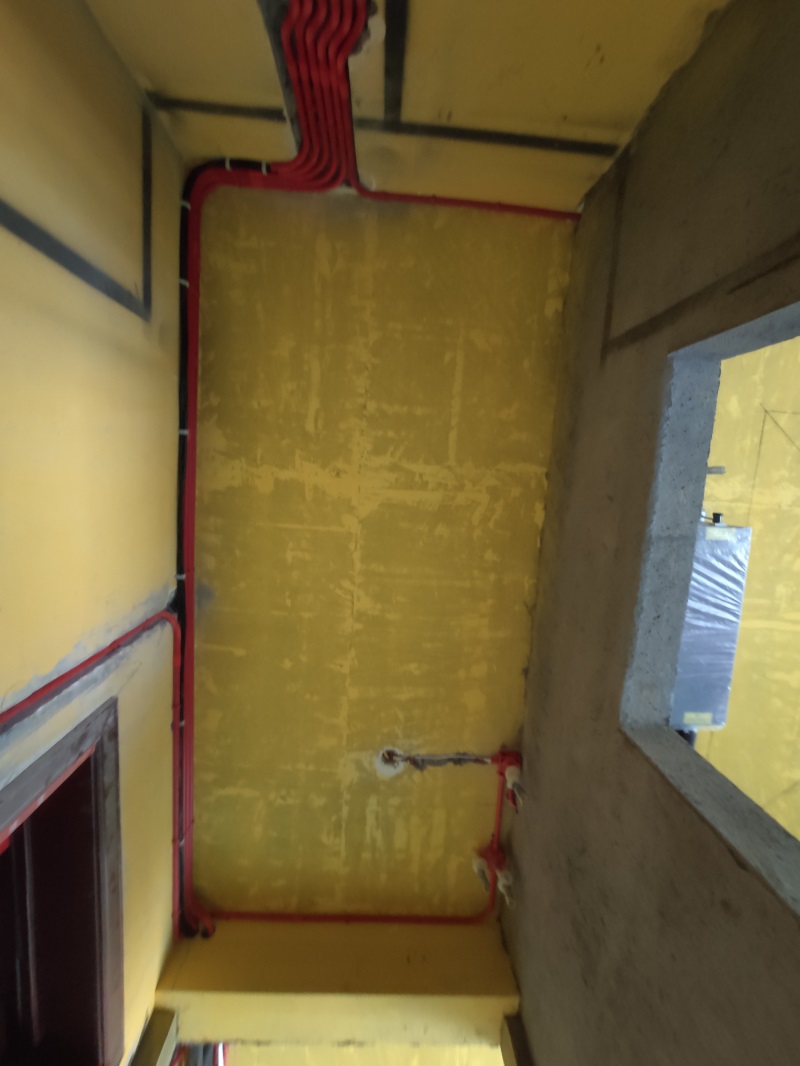

顶部线路用黄腊管保护到位

发表于 2019-12-13 15:45:18

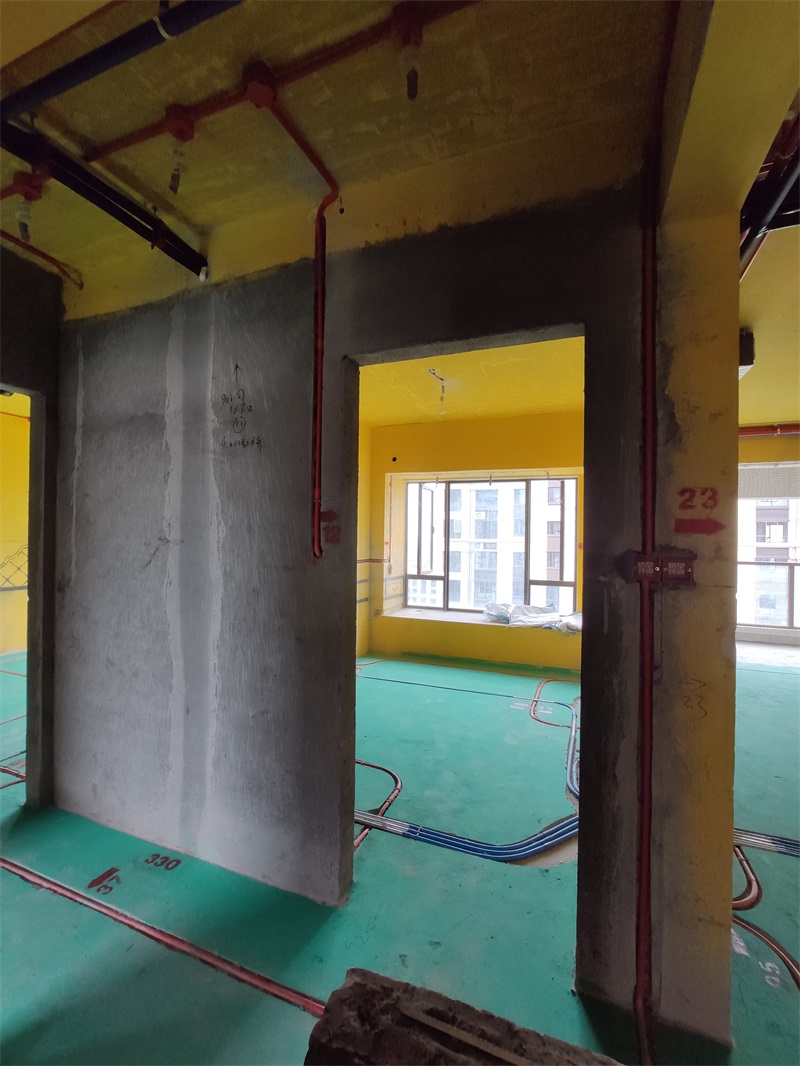

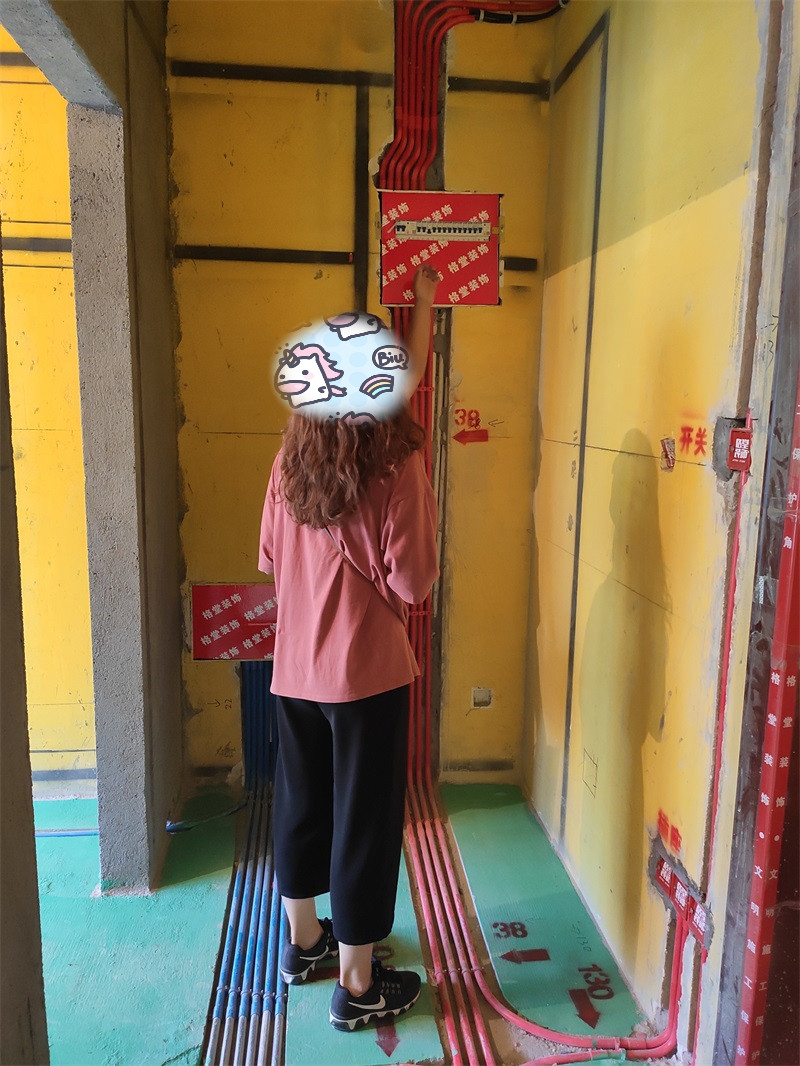

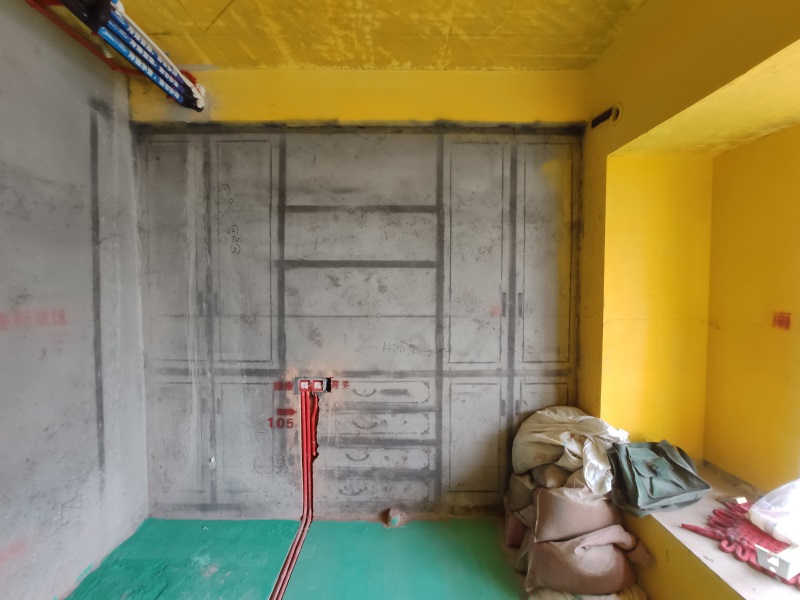

开关布置一般要求完成面在130cm左右

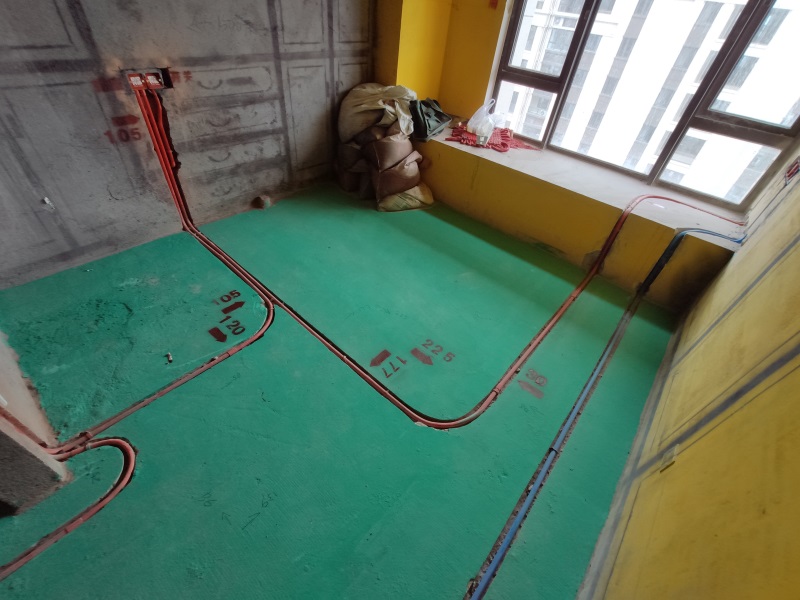

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

水管吊卡间距应小于80cm，转角处必须要有吊卡

发表于 2019-12-13 15:46:47

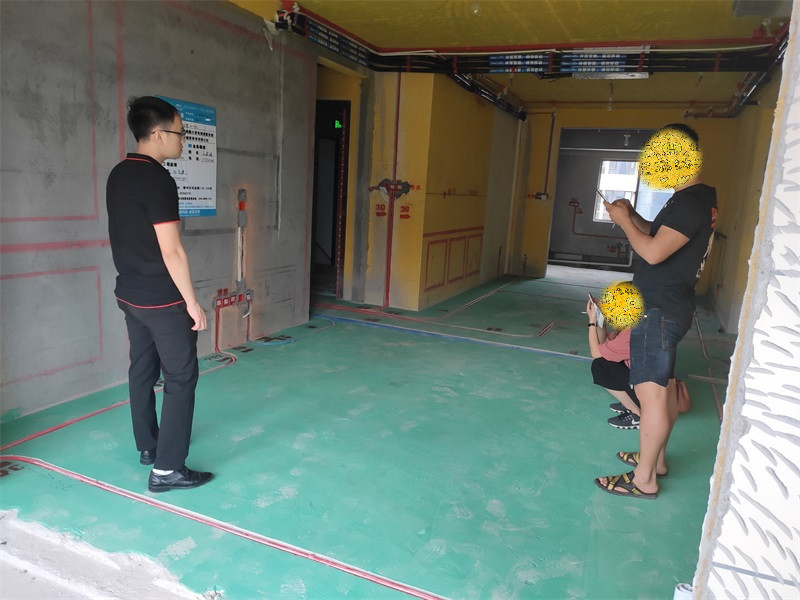

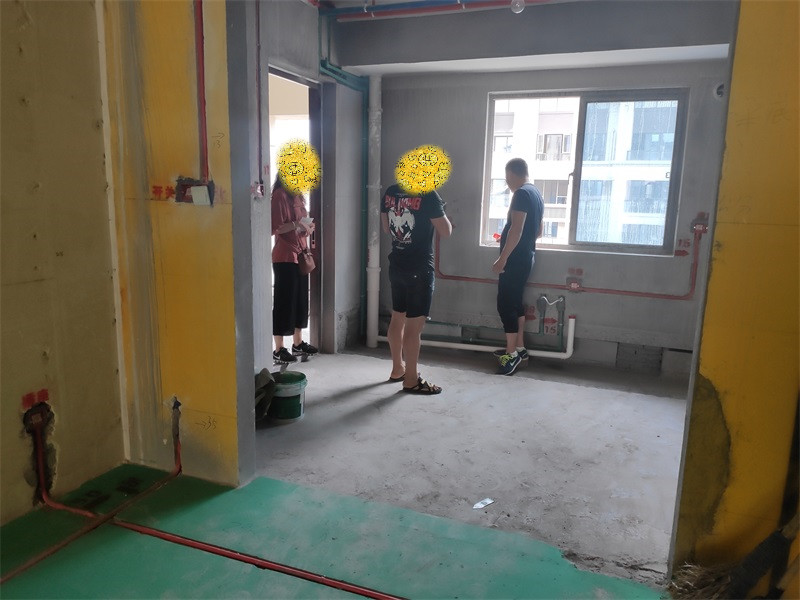

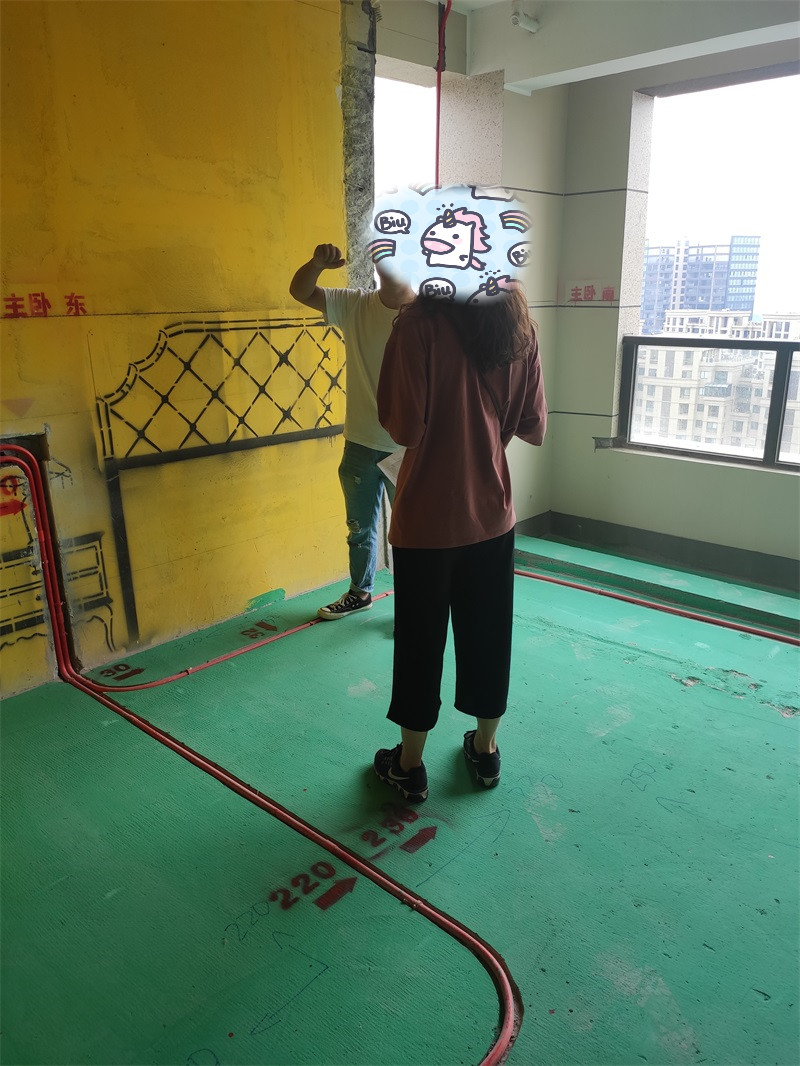

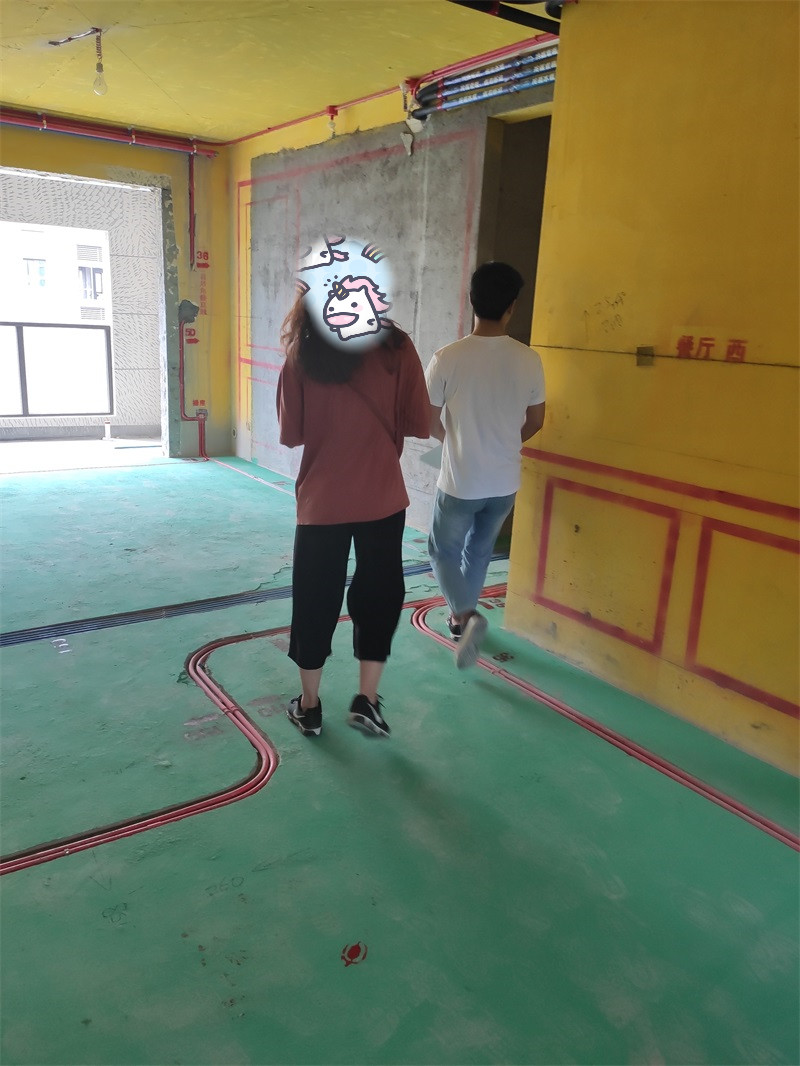

现场和业主交接

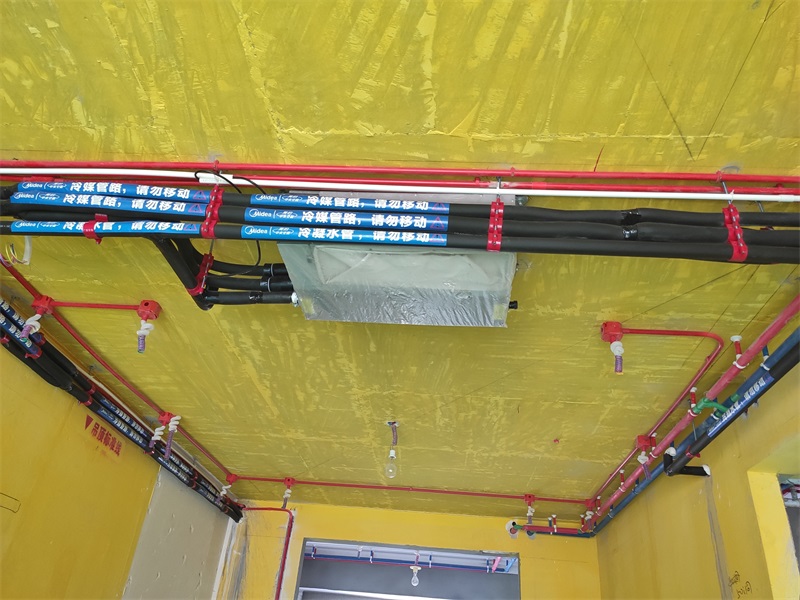

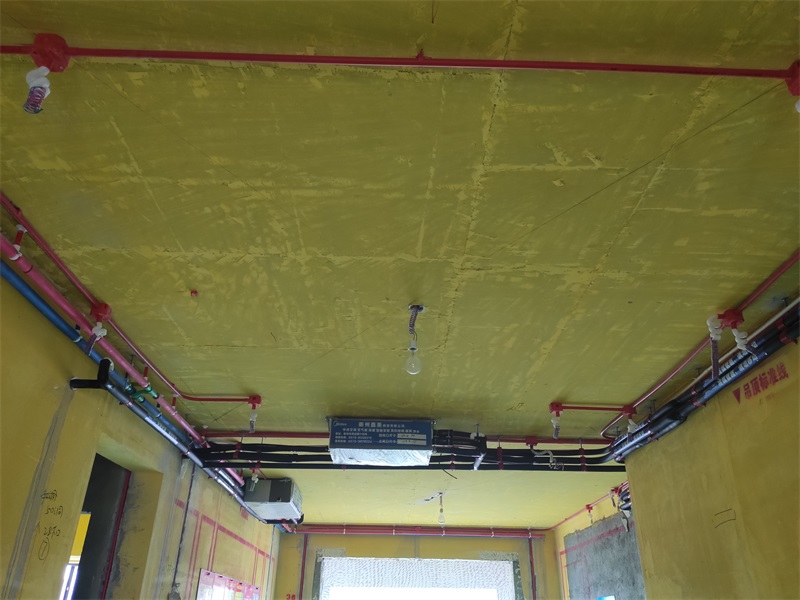

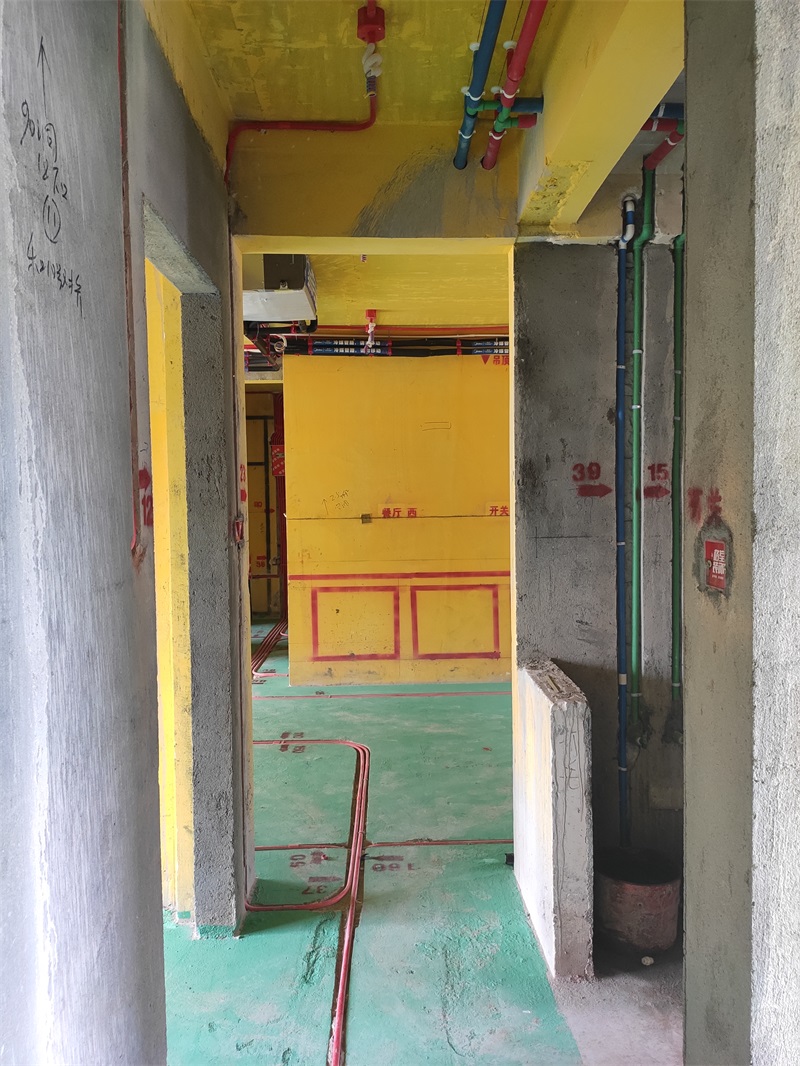

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2019-12-13 15:47:57

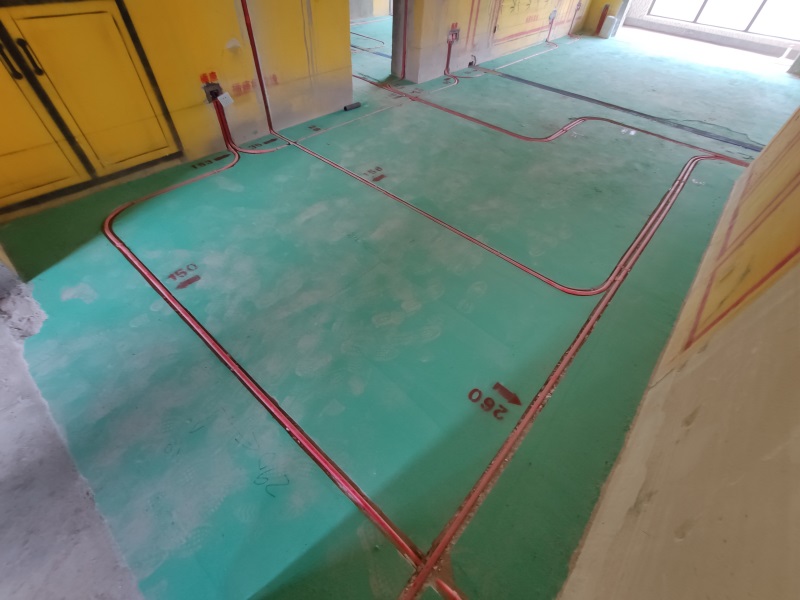

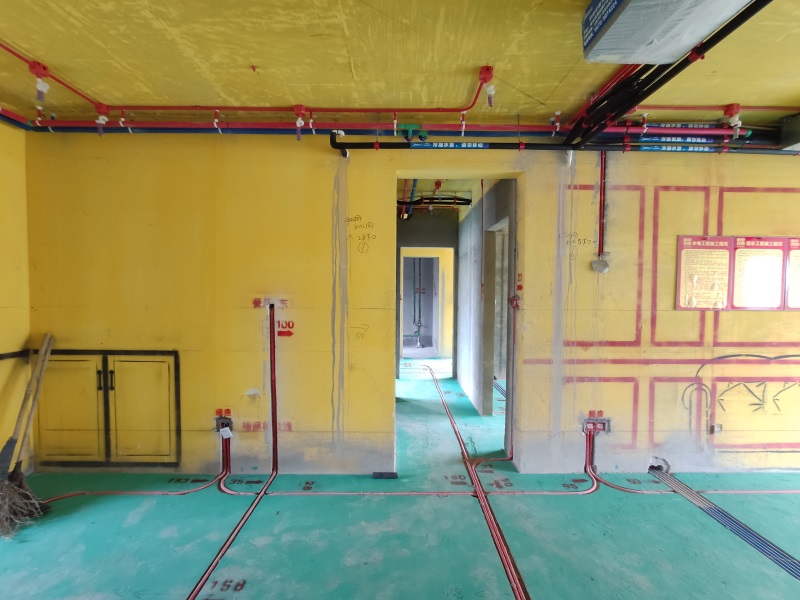

线路布置横平竖直，符合施工规范

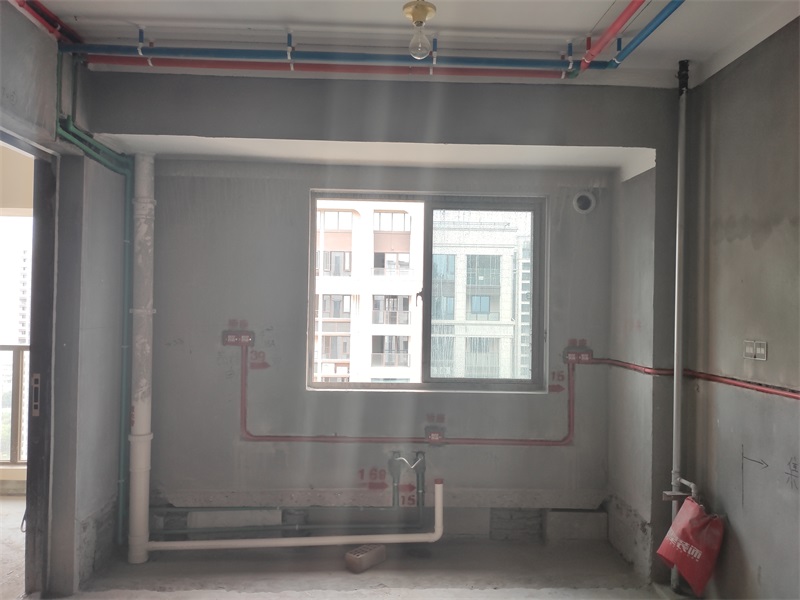

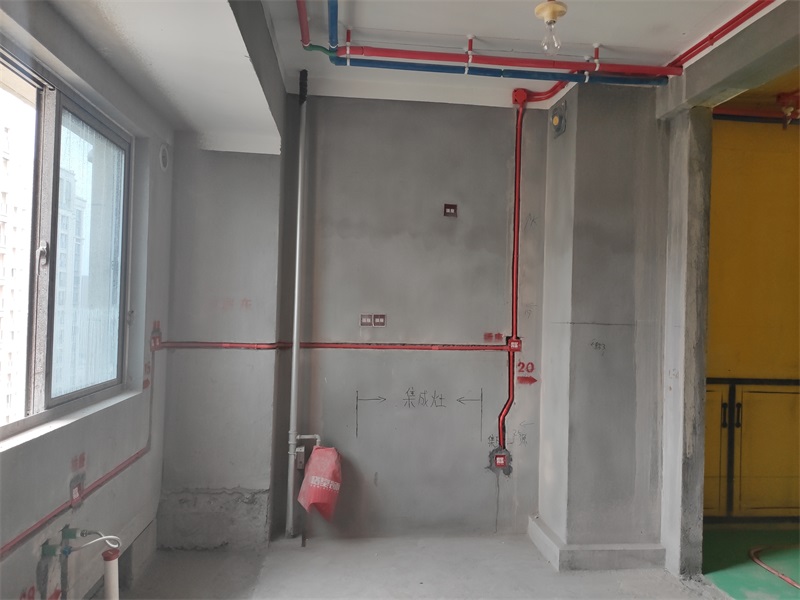

水管已包保温棉，红色为热水管，蓝色为冷水管。

发表于 2019-12-13 15:49:14

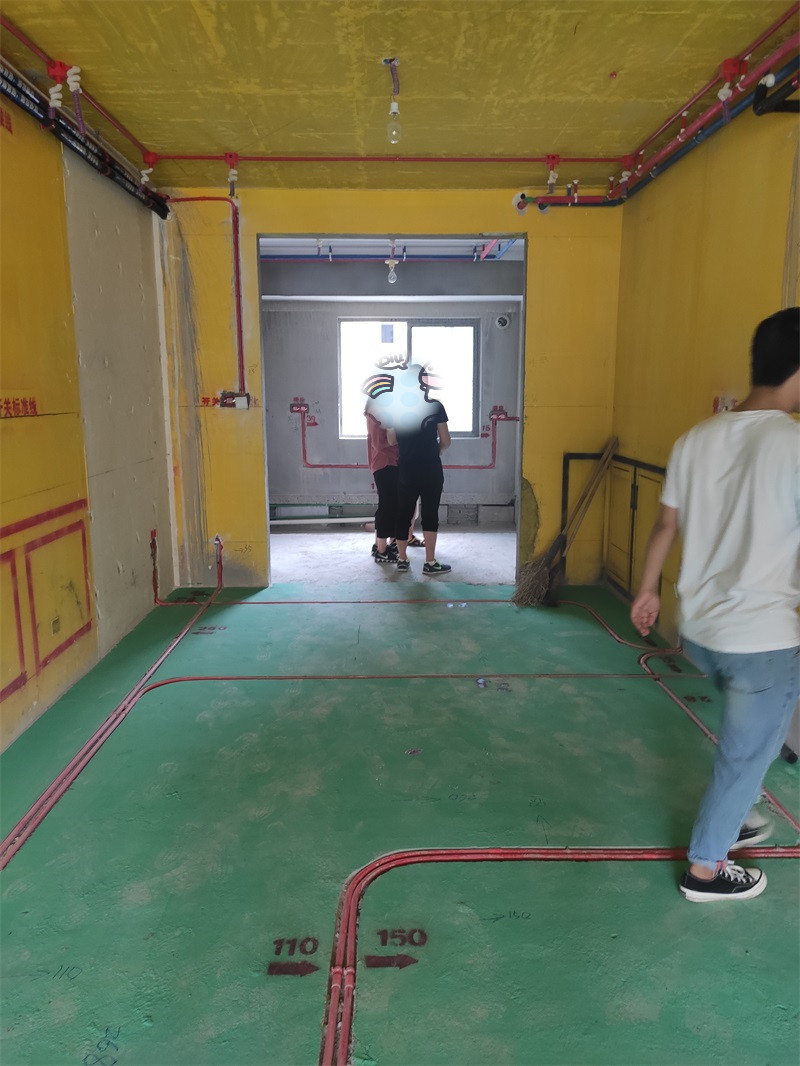

施工工艺标准监理正在和业主一一交接

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2019-12-13 15:50:02

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

每户水管进水部位，室内应加进水总阀，采用暗埋做法
