阳光城19-2-10#324㎡现代——【光映，隐于形】

发表于 2025-5-6 17:13:35

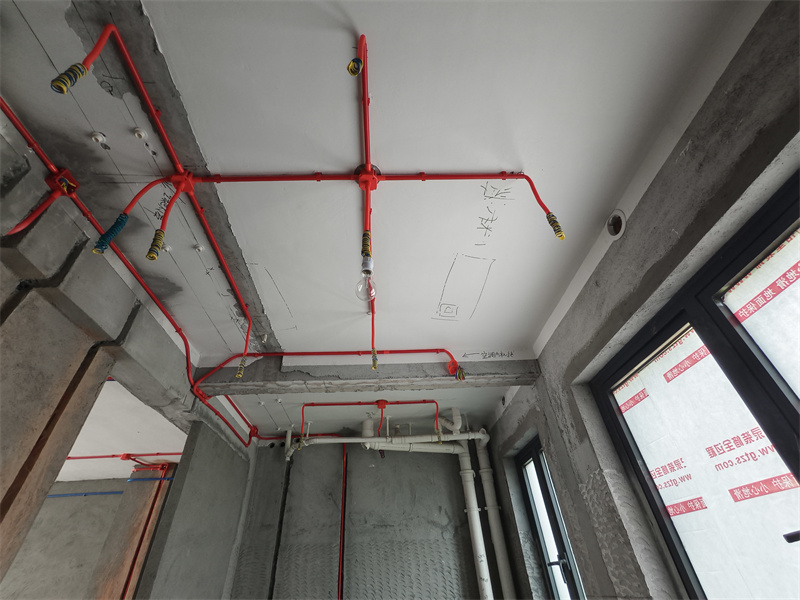

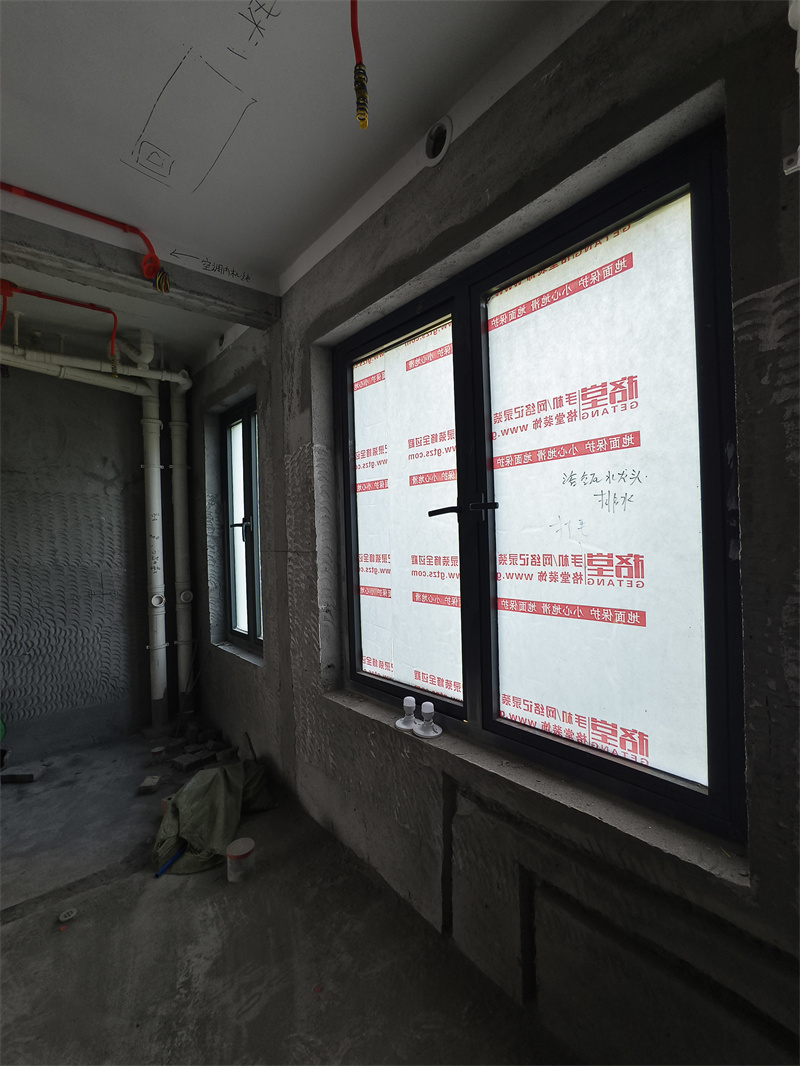

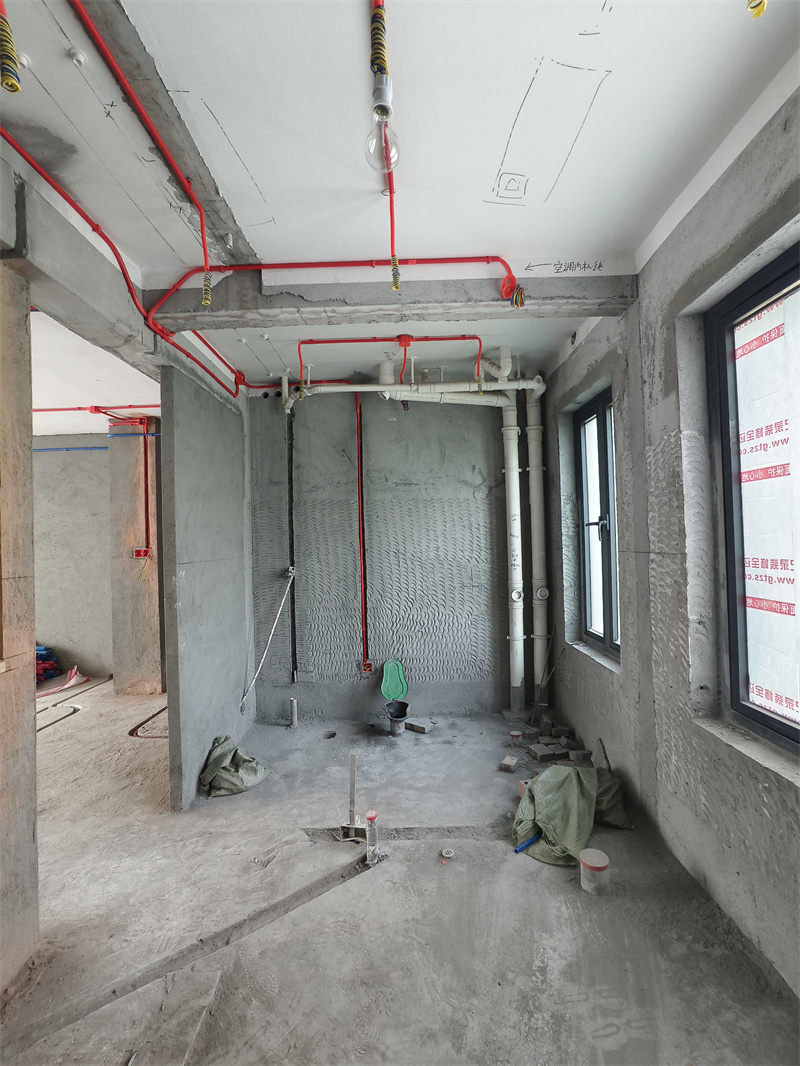

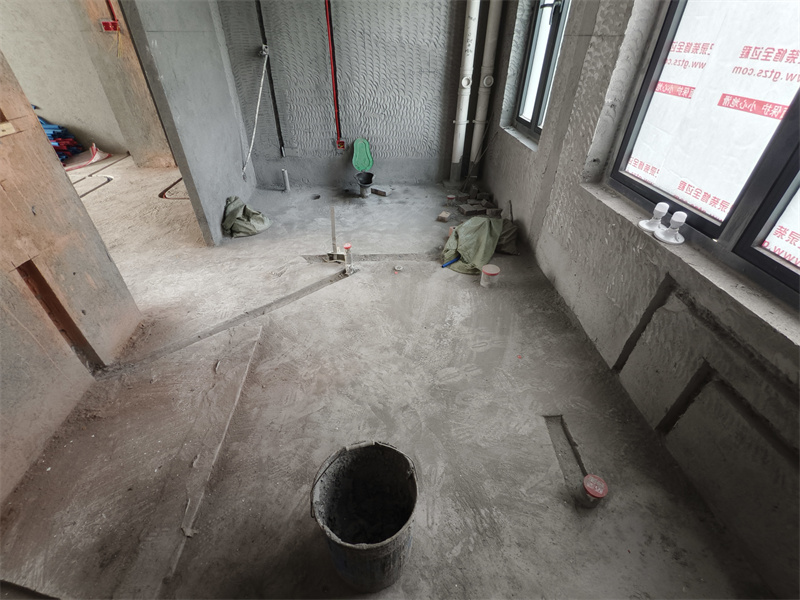

二楼内卫对角

发表于 2025-7-6 17:01:09

本帖最后由格堂黄姐于 2025-7-6 17:33 编辑

水电完工

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

灯头线套黄腊管保护。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

筒灯电线用波纹管保护。

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

强弱电交接处用金属镀锌管交叉，防止信号干扰。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

每户水管进水部位室内加进水总阀，采用暗埋做法。

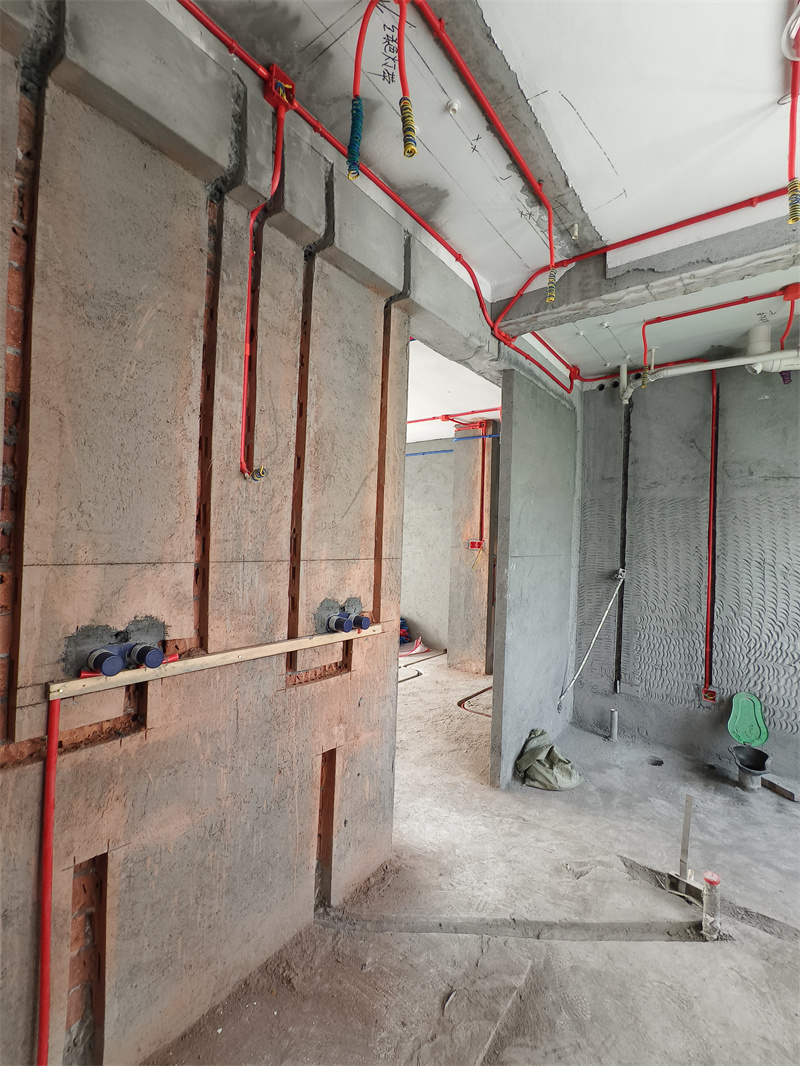

双联、暗藏龙头检查平整、垂直度

发表于 2025-7-6 17:04:02

负二电梯过道水电完工图

发表于 2025-7-6 17:04:24

对角

发表于 2025-7-6 17:05:00

负二玄关水电完工图

发表于 2025-7-6 17:05:18

对角

发表于 2025-7-6 17:05:59

负二过道水电完工图

发表于 2025-7-6 17:06:23

对角

发表于 2025-7-6 17:08:01

负二水吧水电完工图

发表于 2025-7-6 17:08:25

对角
