牡丹园19-2-80#103㎡——现代

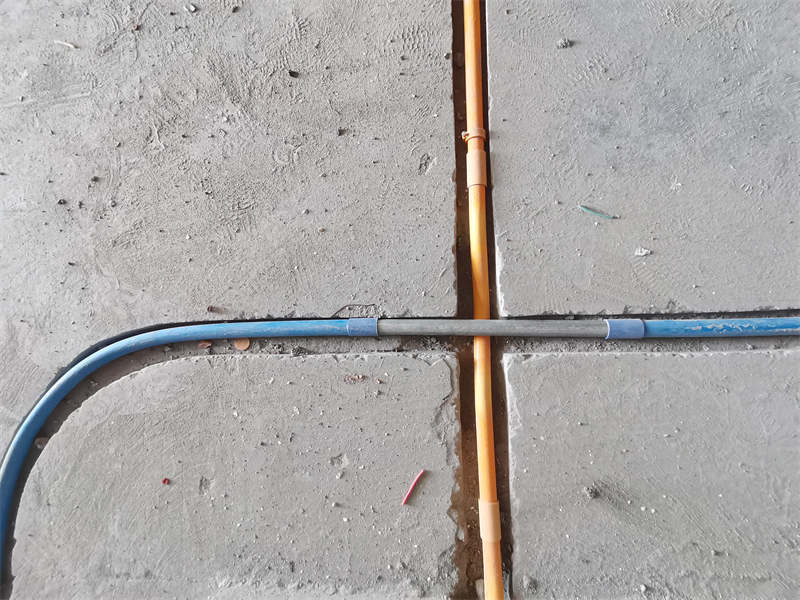

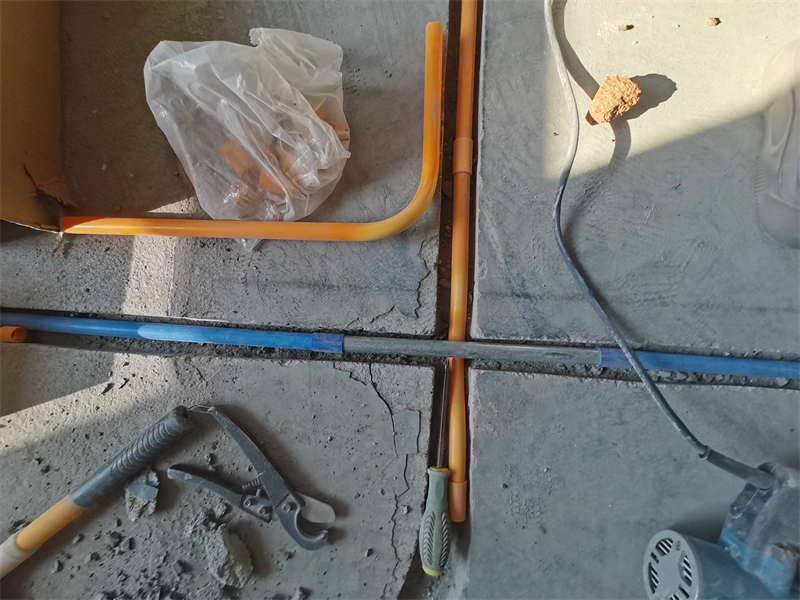

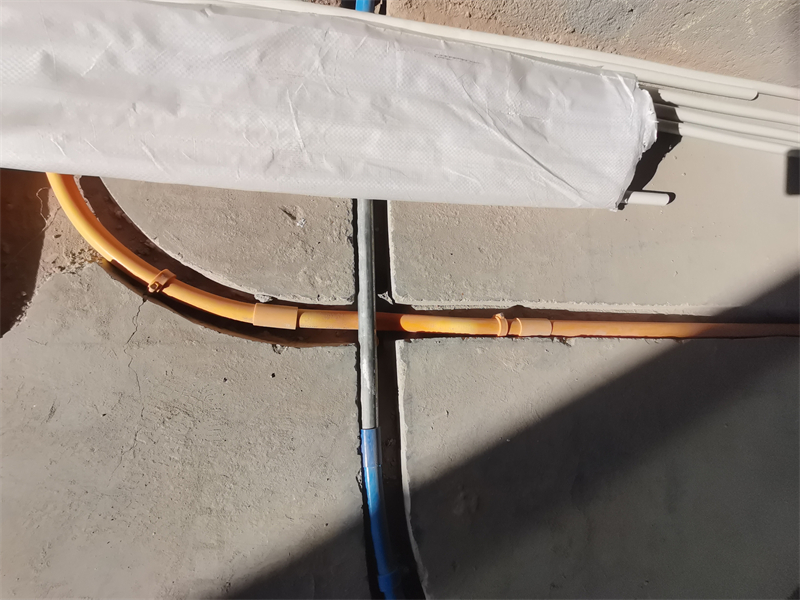

2、强弱电交接处用金属镀锌管交叉，防止信号干扰。

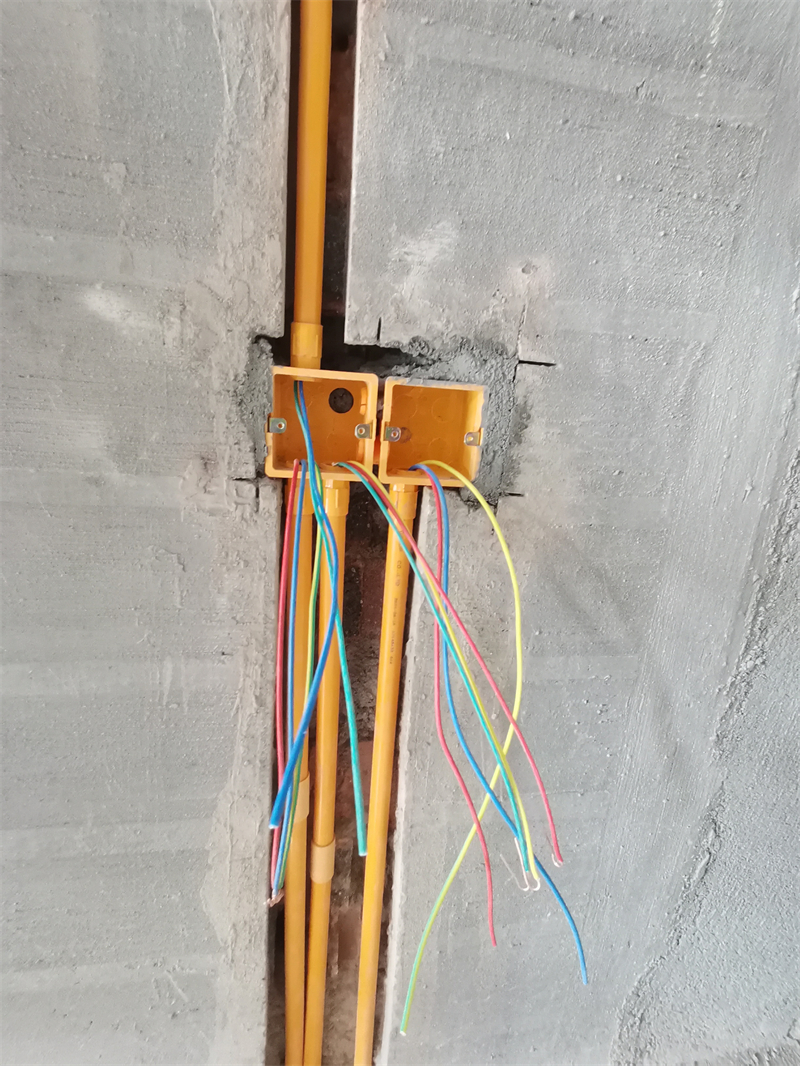

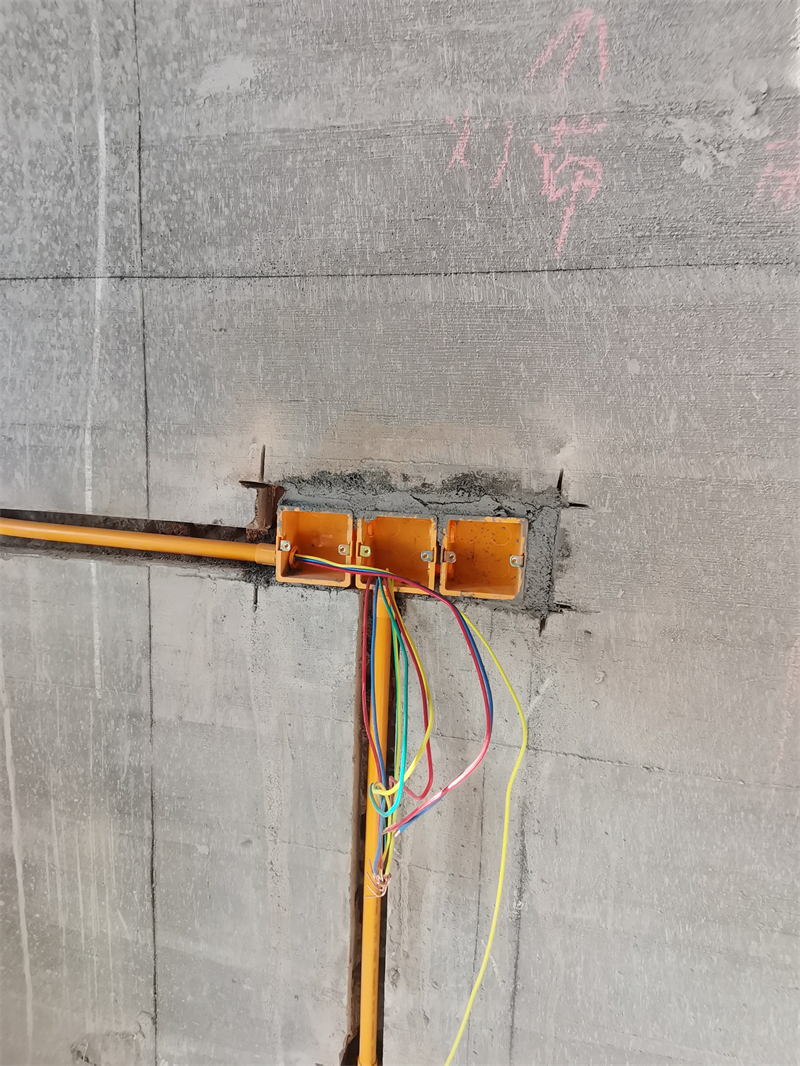

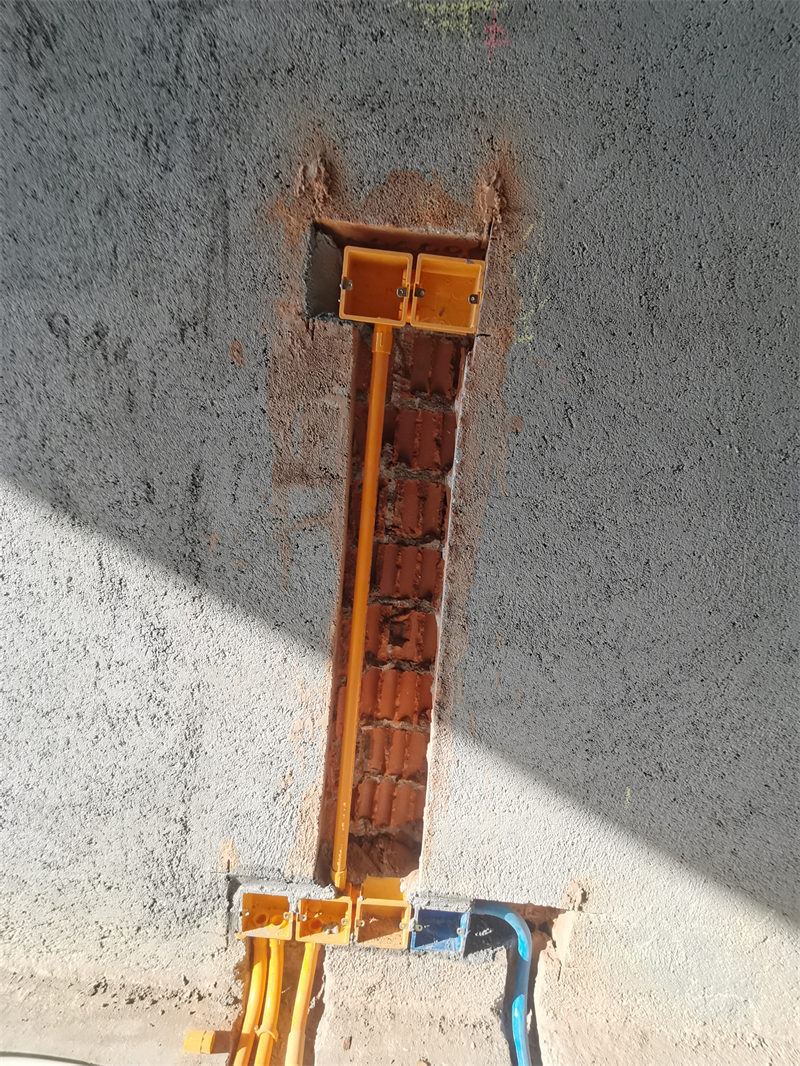

3. 暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

4. 所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

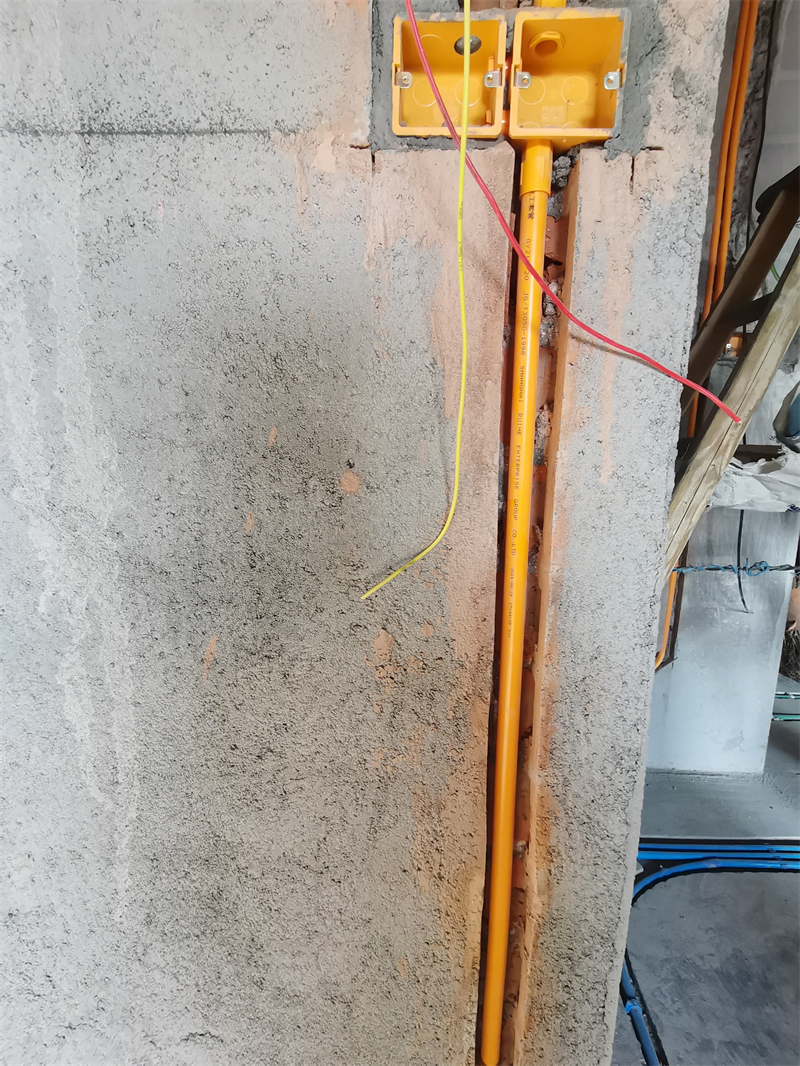

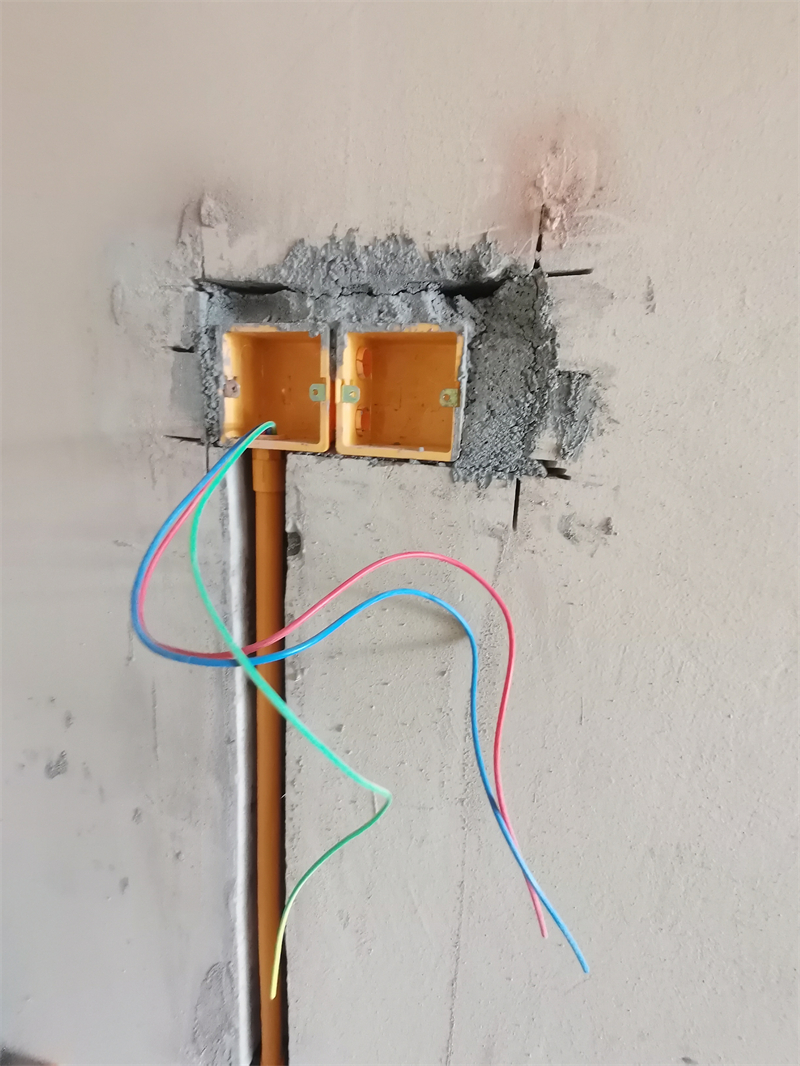

5. 线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

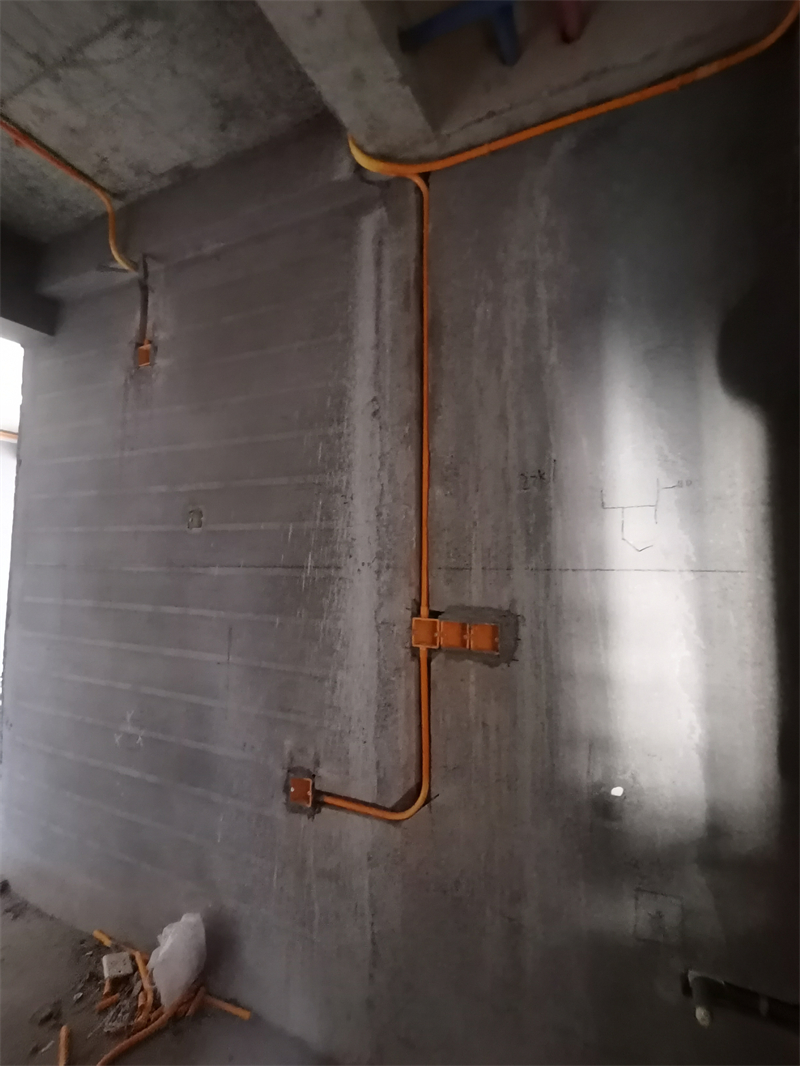

6、墙角禁止走管，距墙30公分以上。

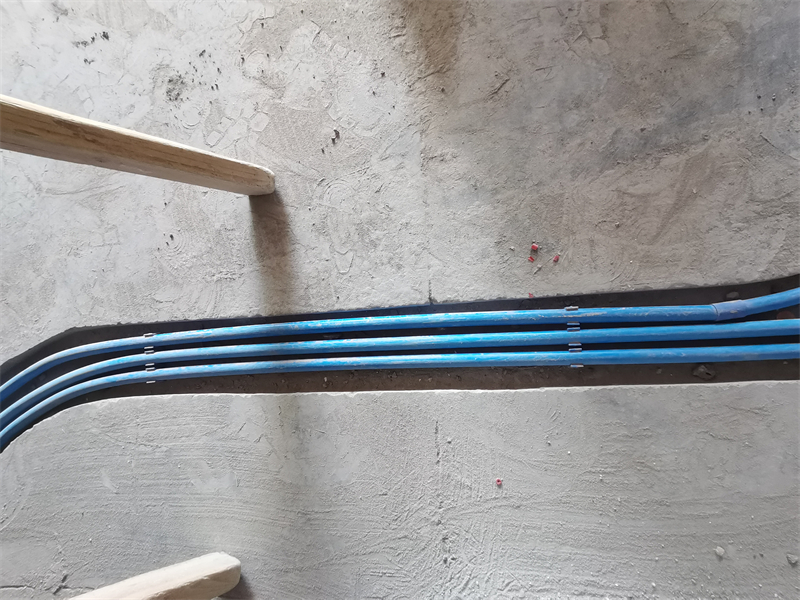

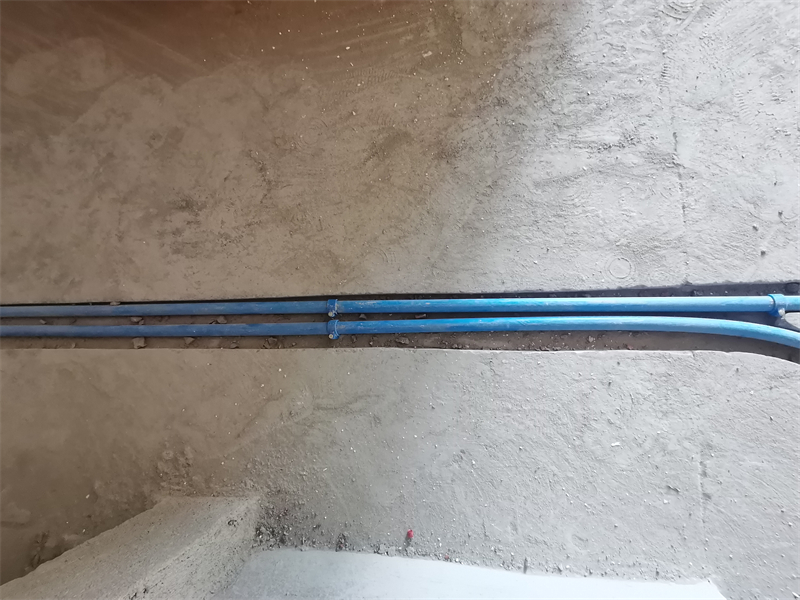

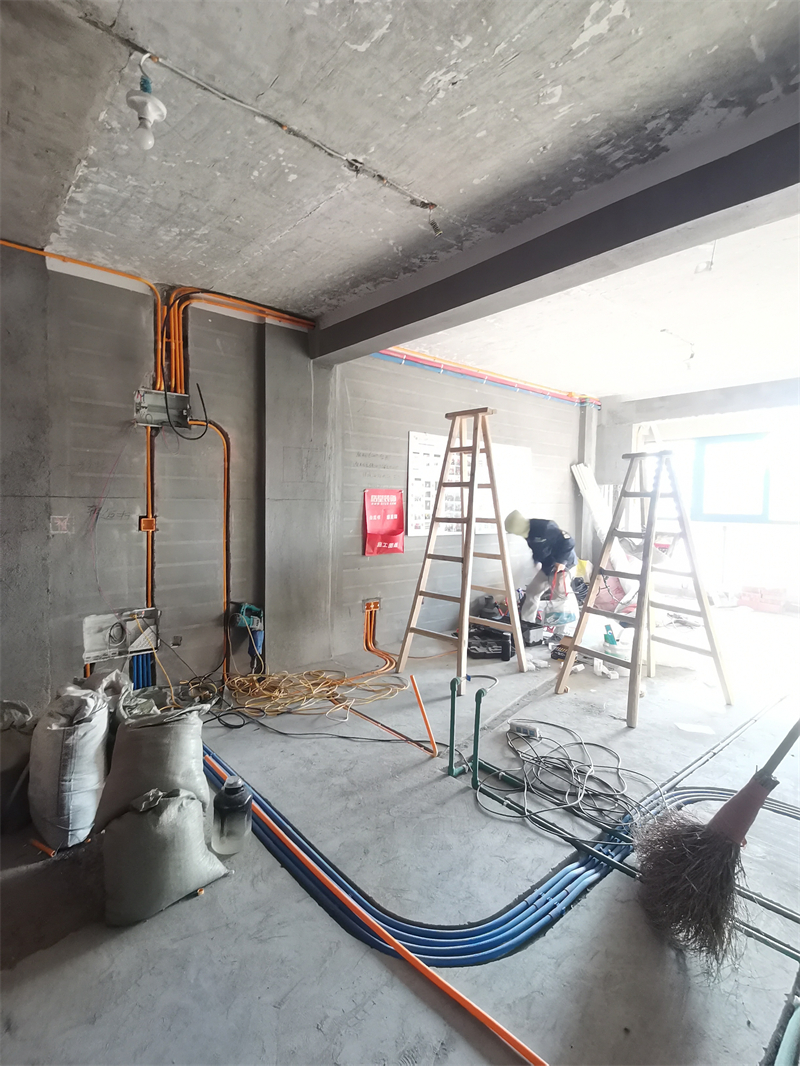

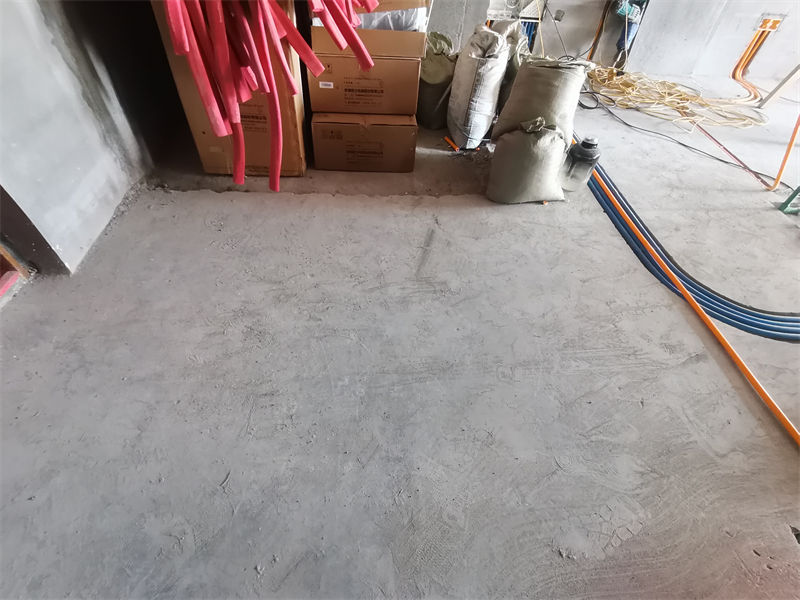

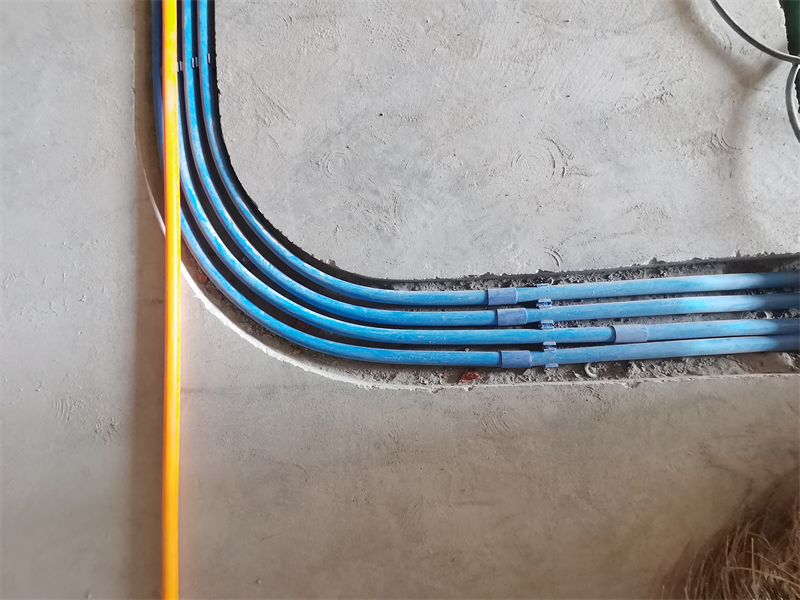

7、地面线管并排2根以上管卡顺钉，间隙均匀。

8、客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

水

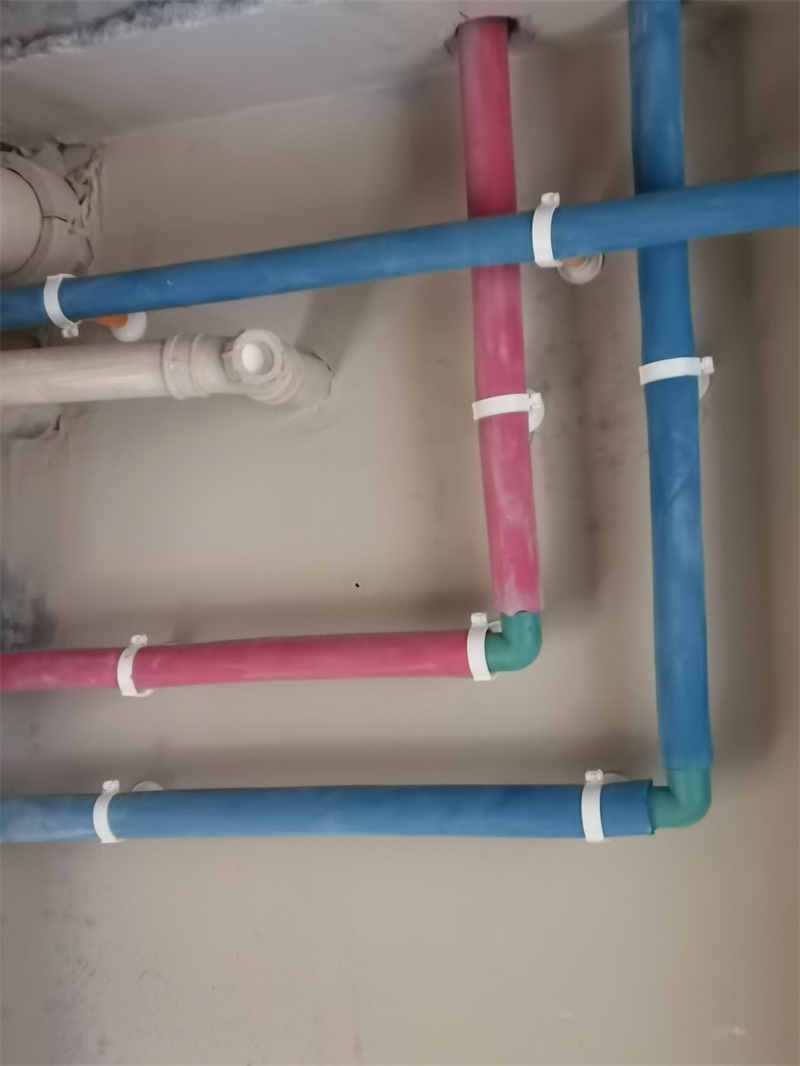

1.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

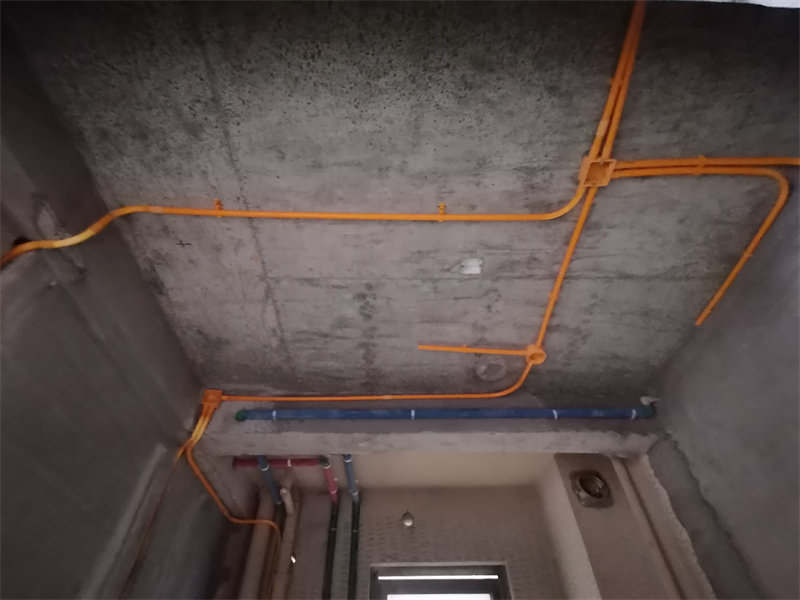

2.厨房、卫生间水管走顶，采用下垂式安装。

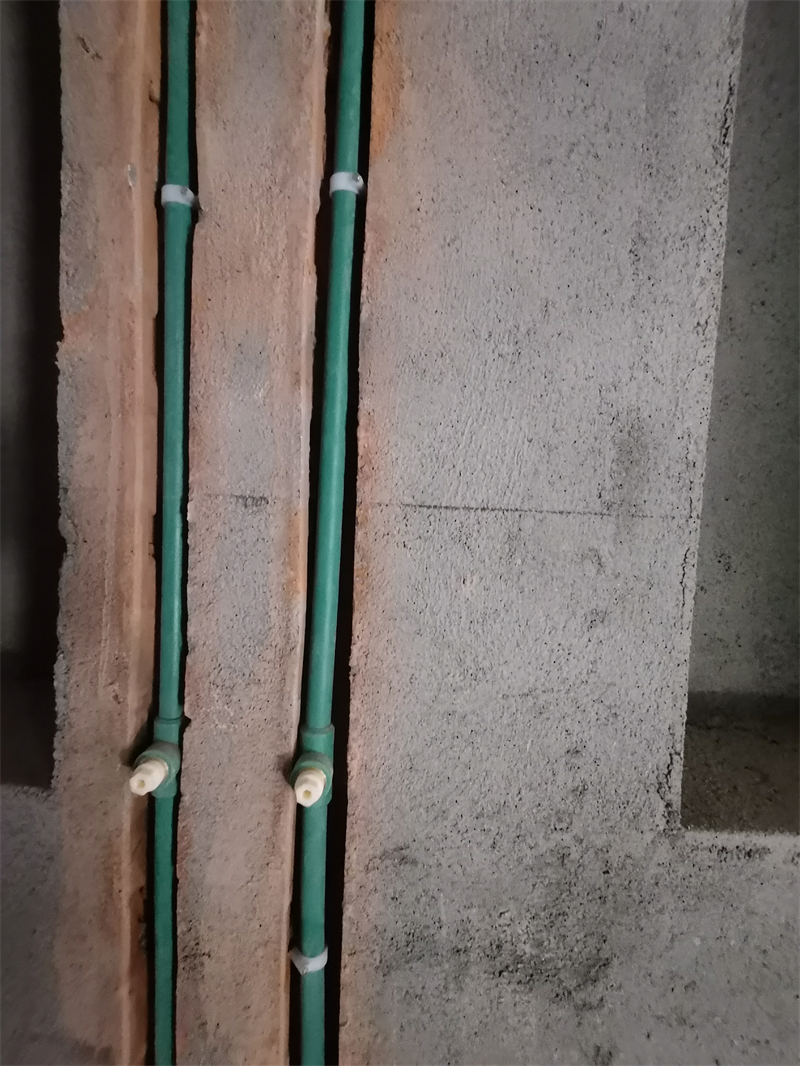

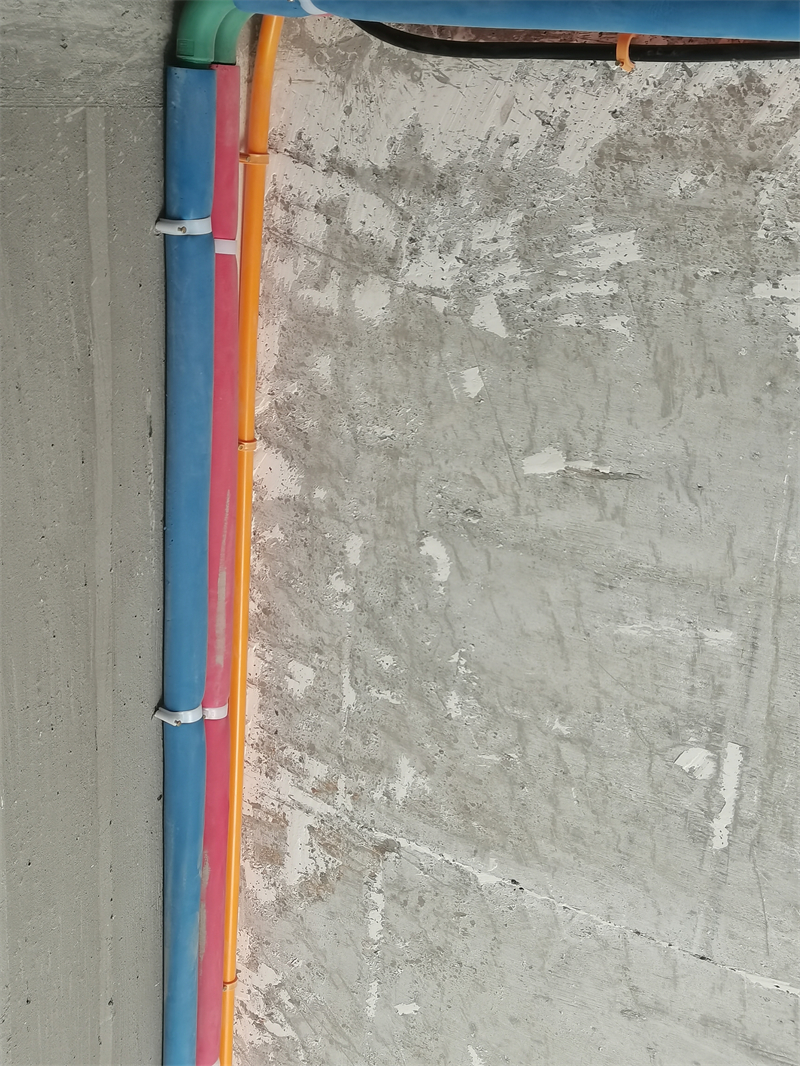

3.冷热水管布置专业规范，左热右冷、上热下冷。

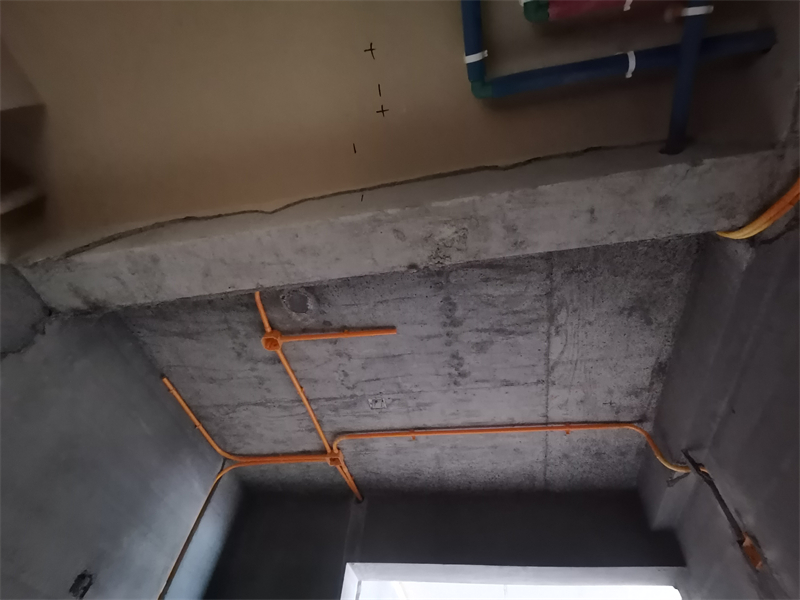

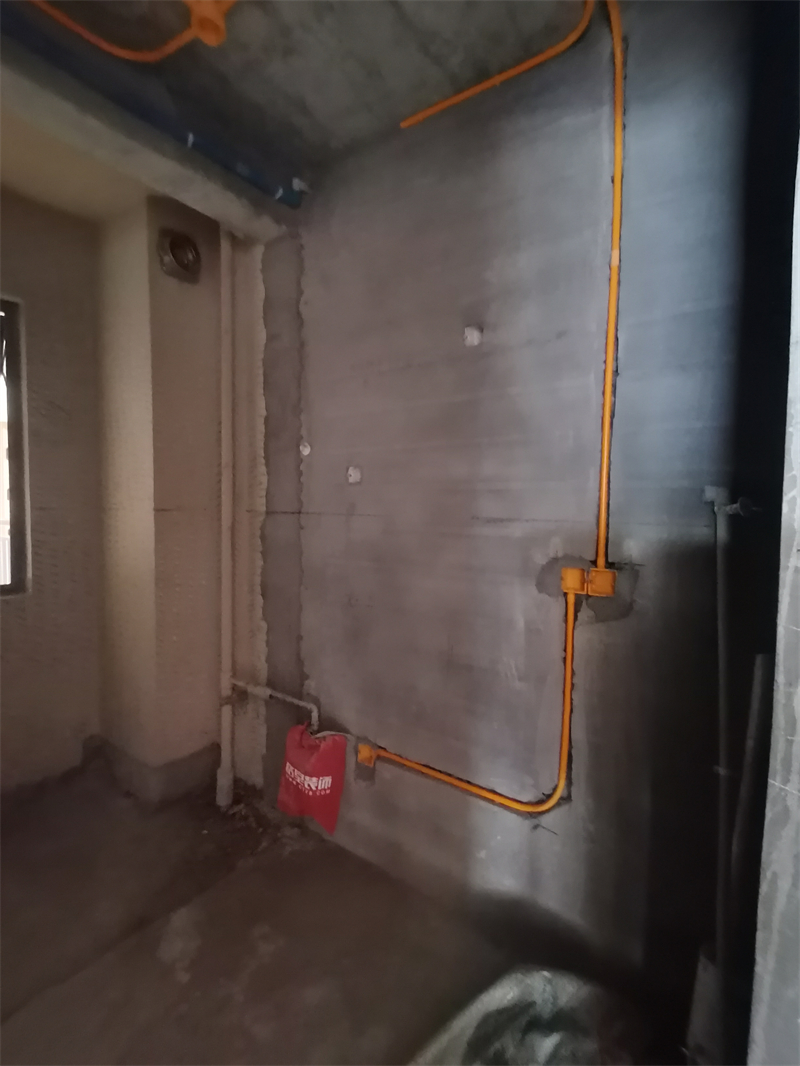

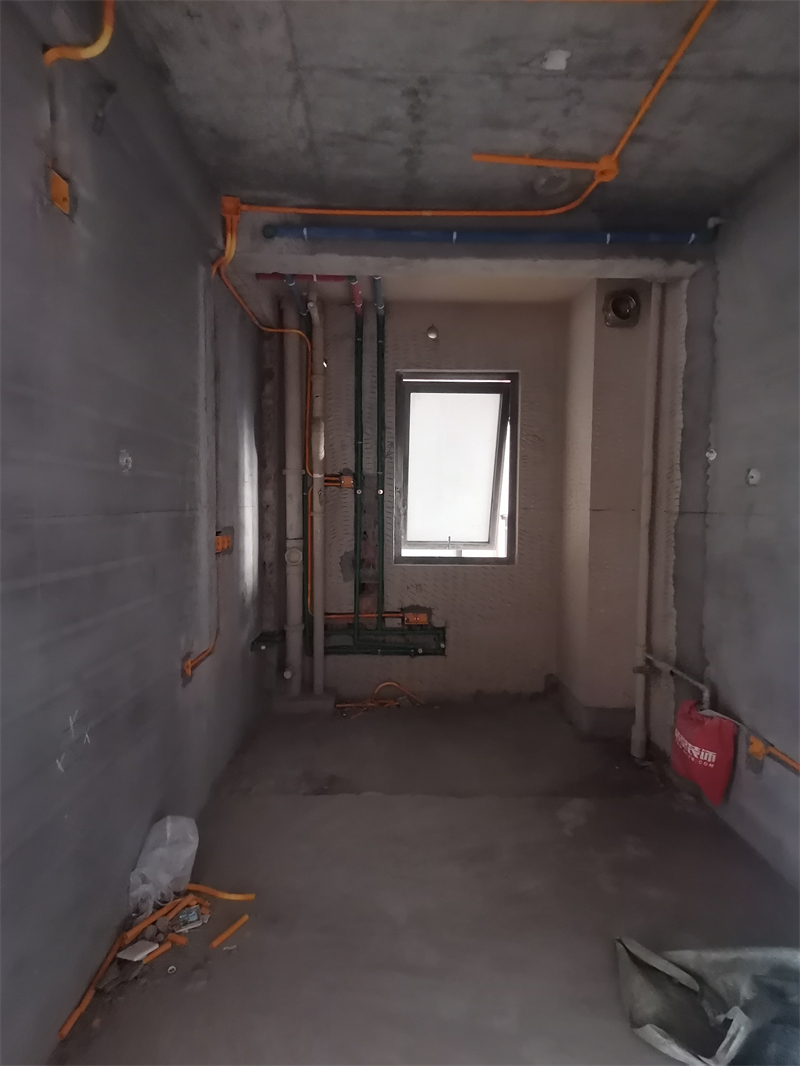

厨房水电中途

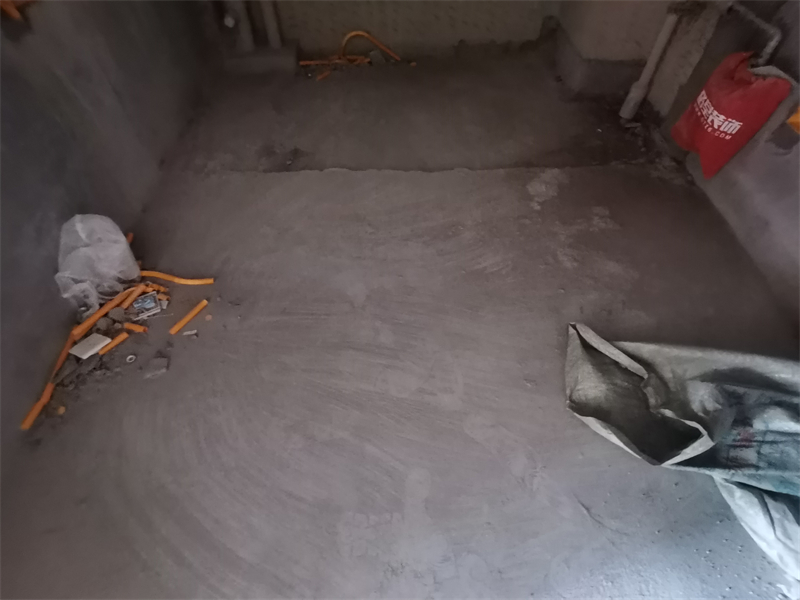

对角图

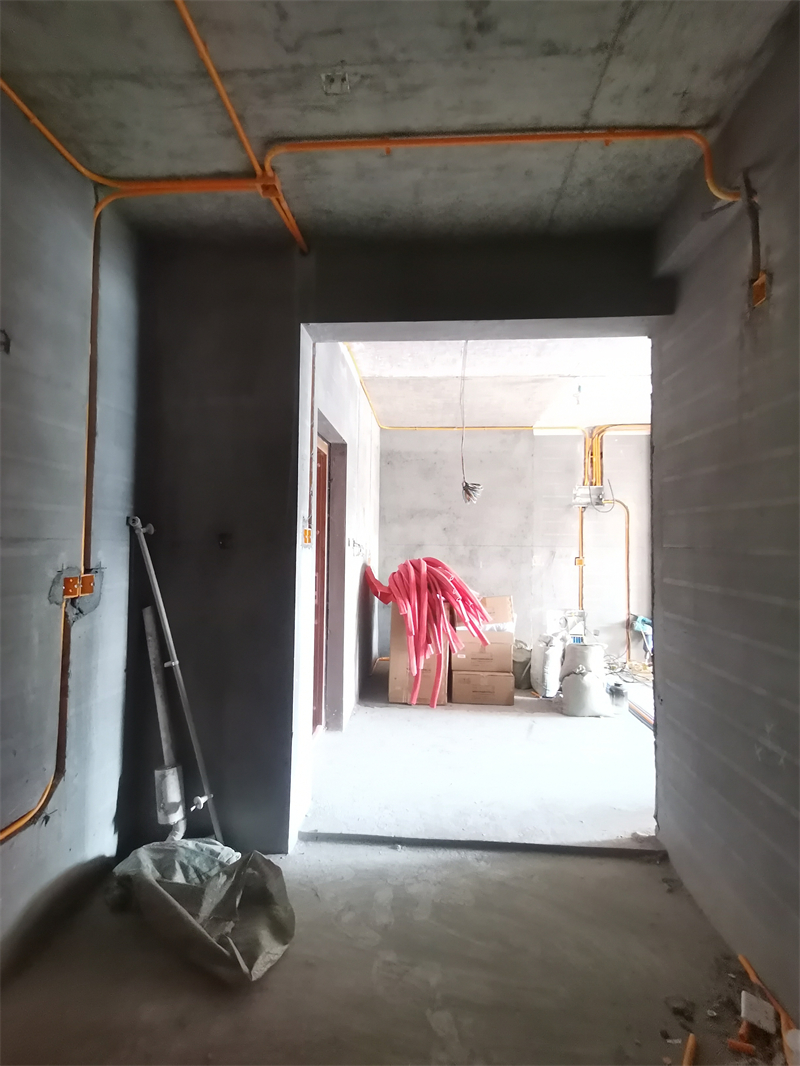

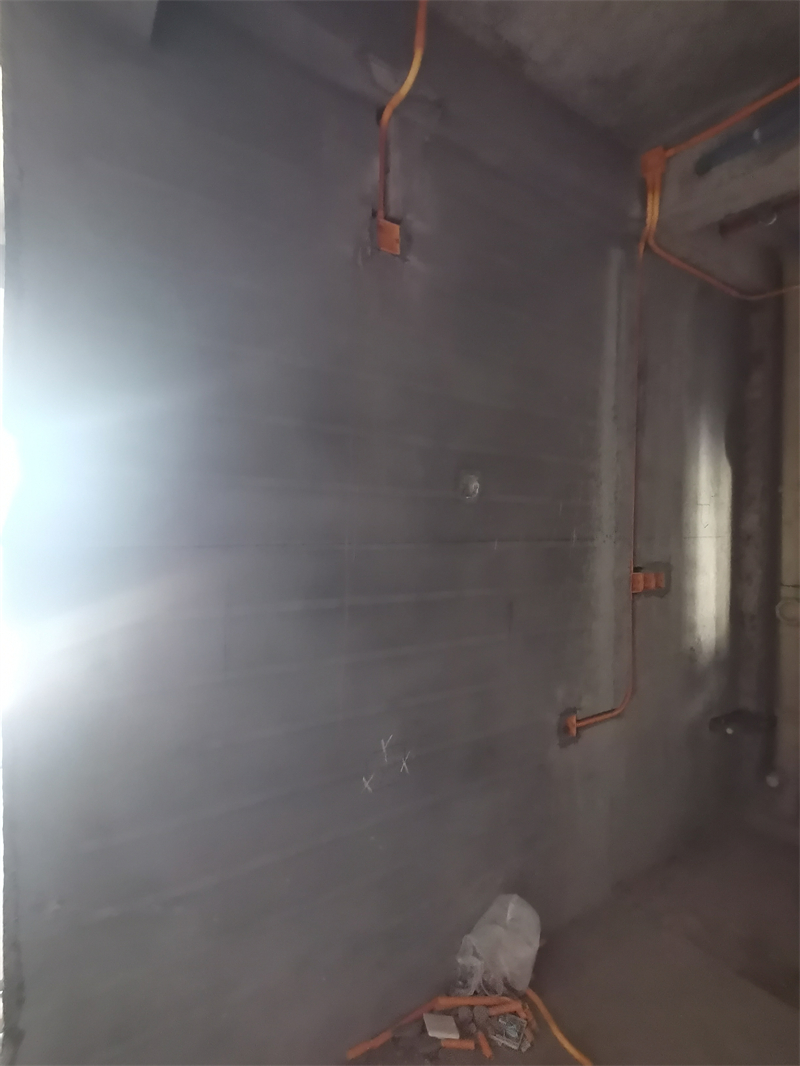

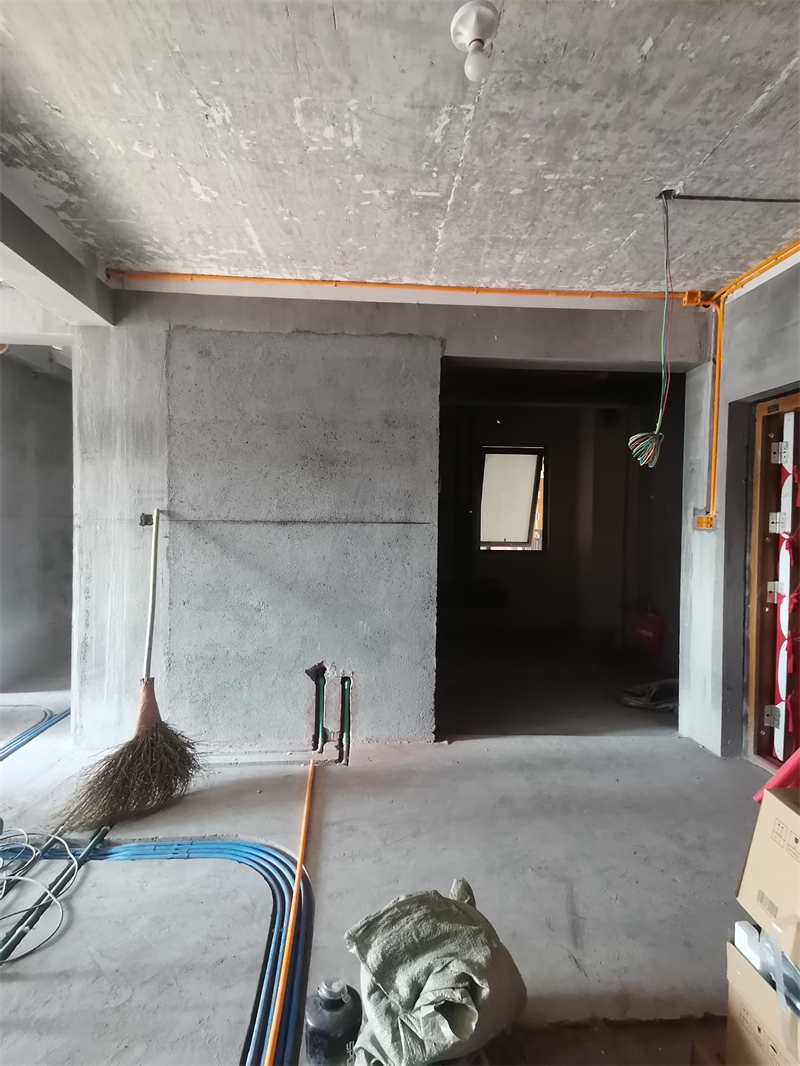

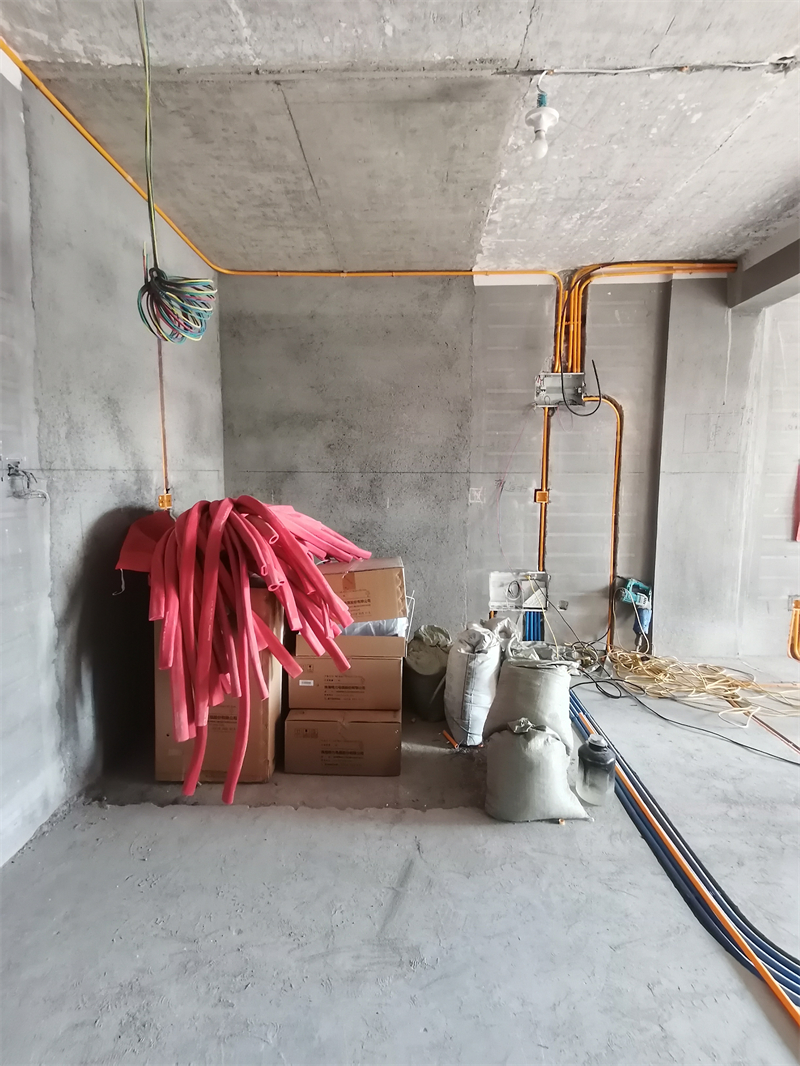

餐厅水电中途

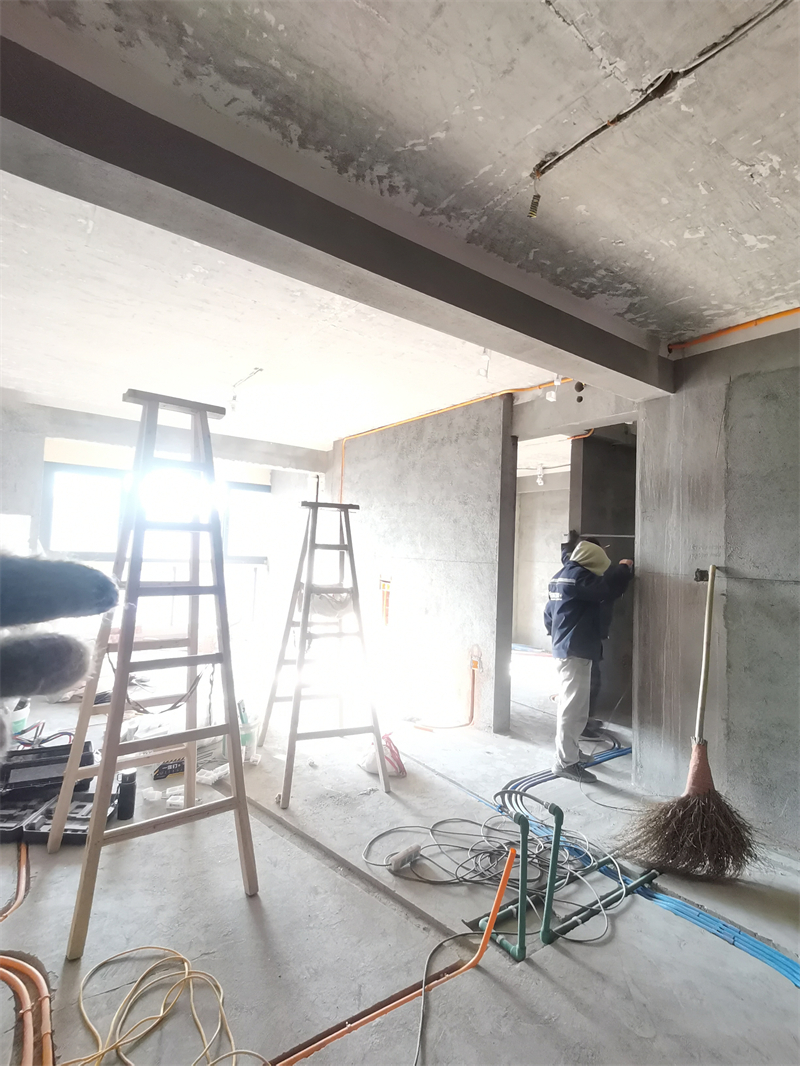

|餐厅对角图
