牡丹园19-2-80#103㎡——现代

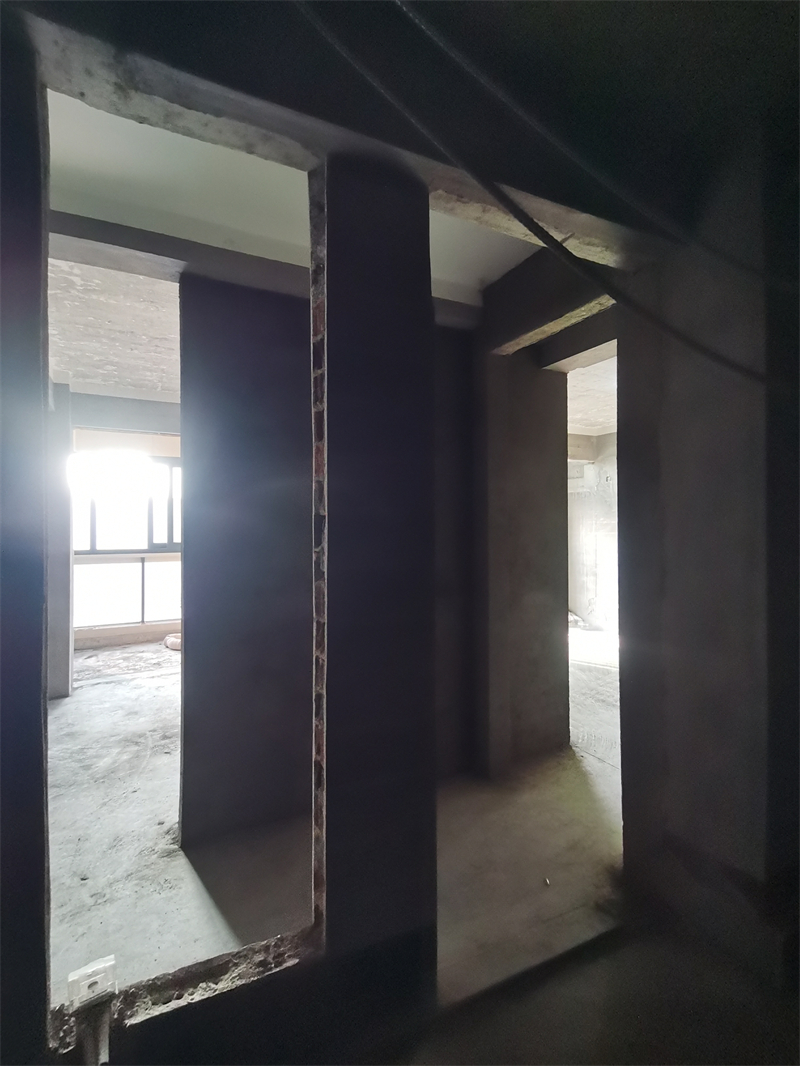

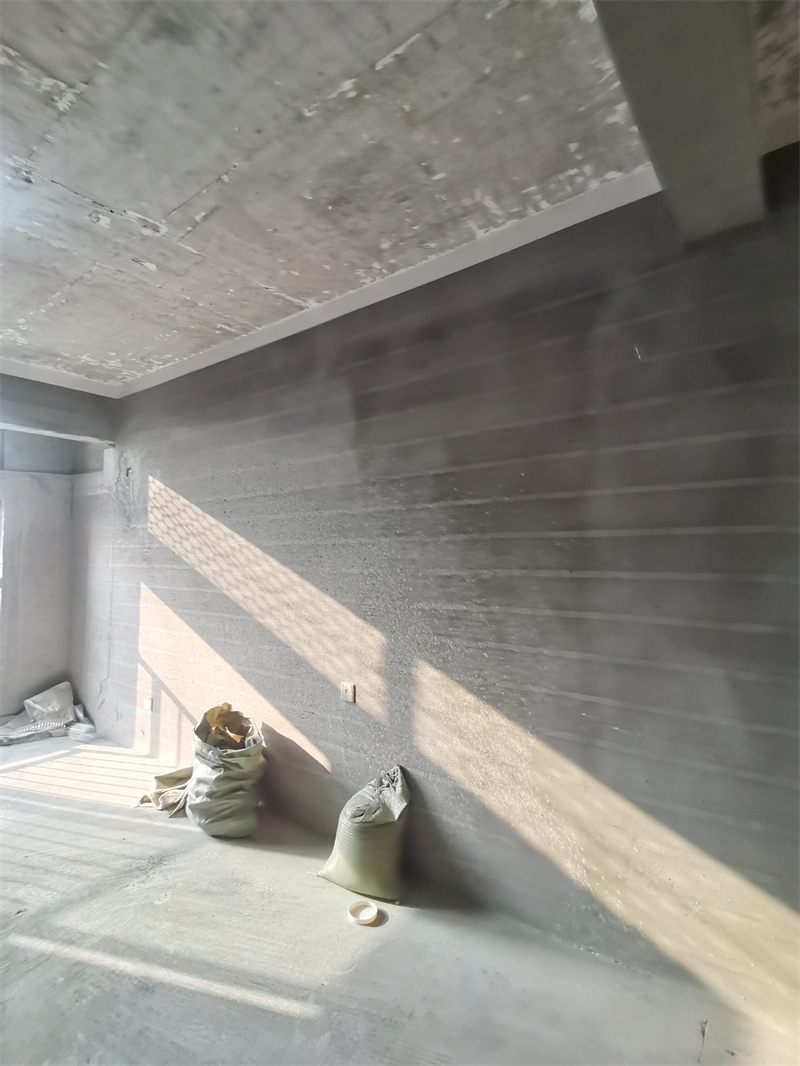

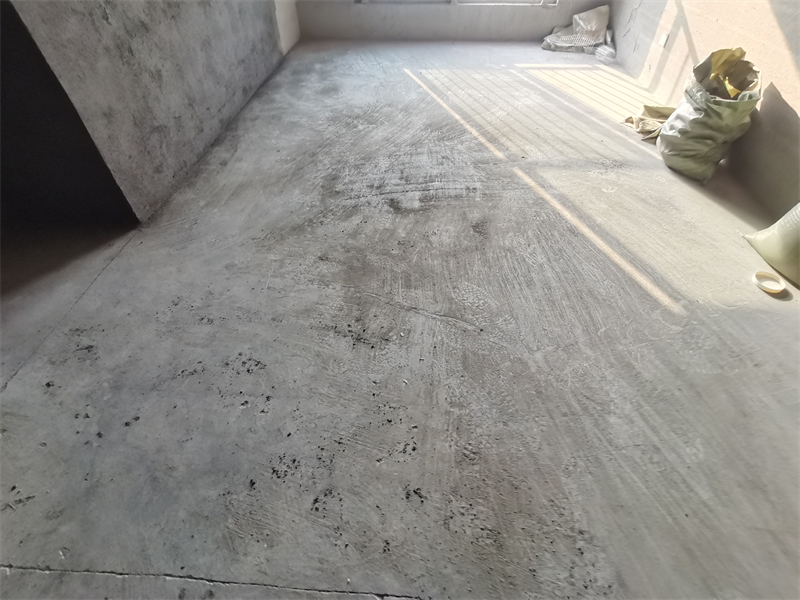

对角图

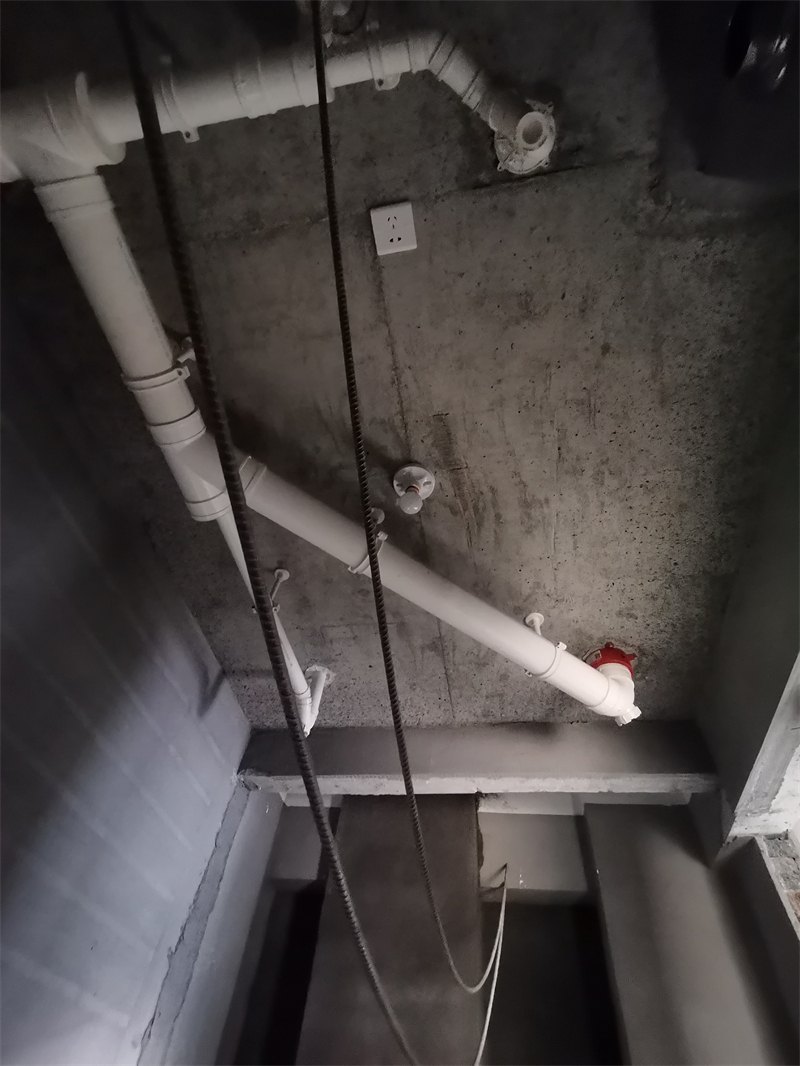

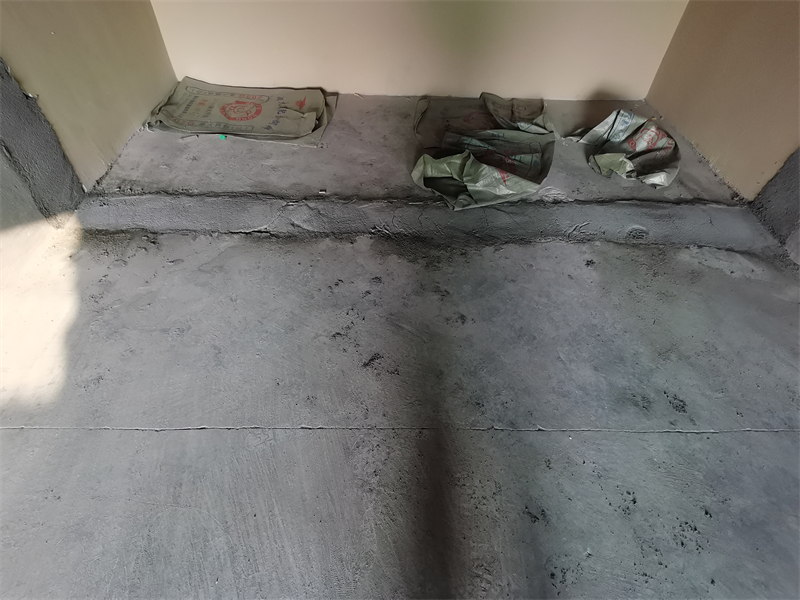

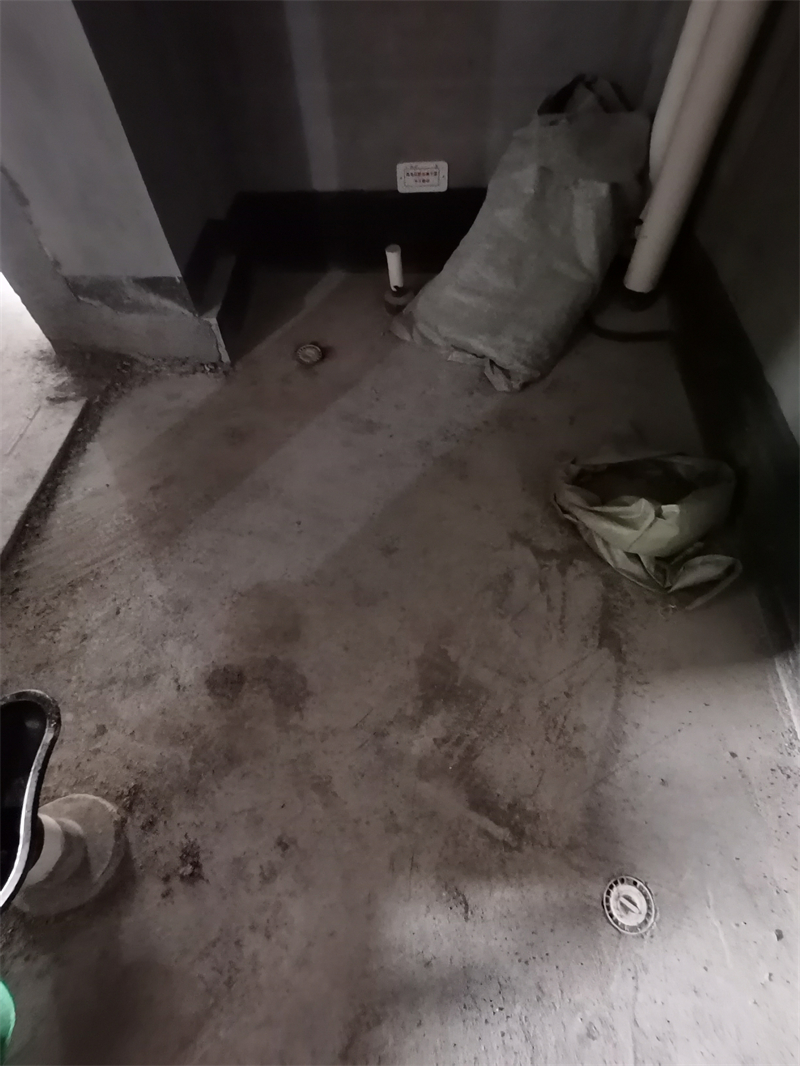

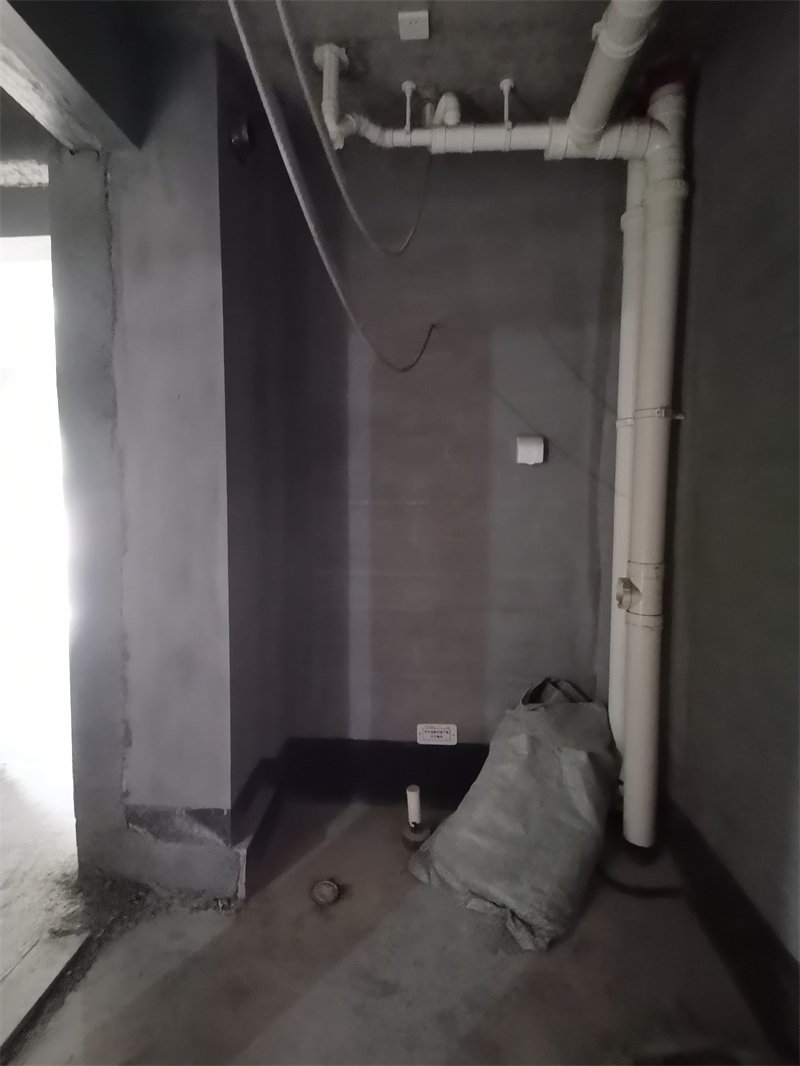

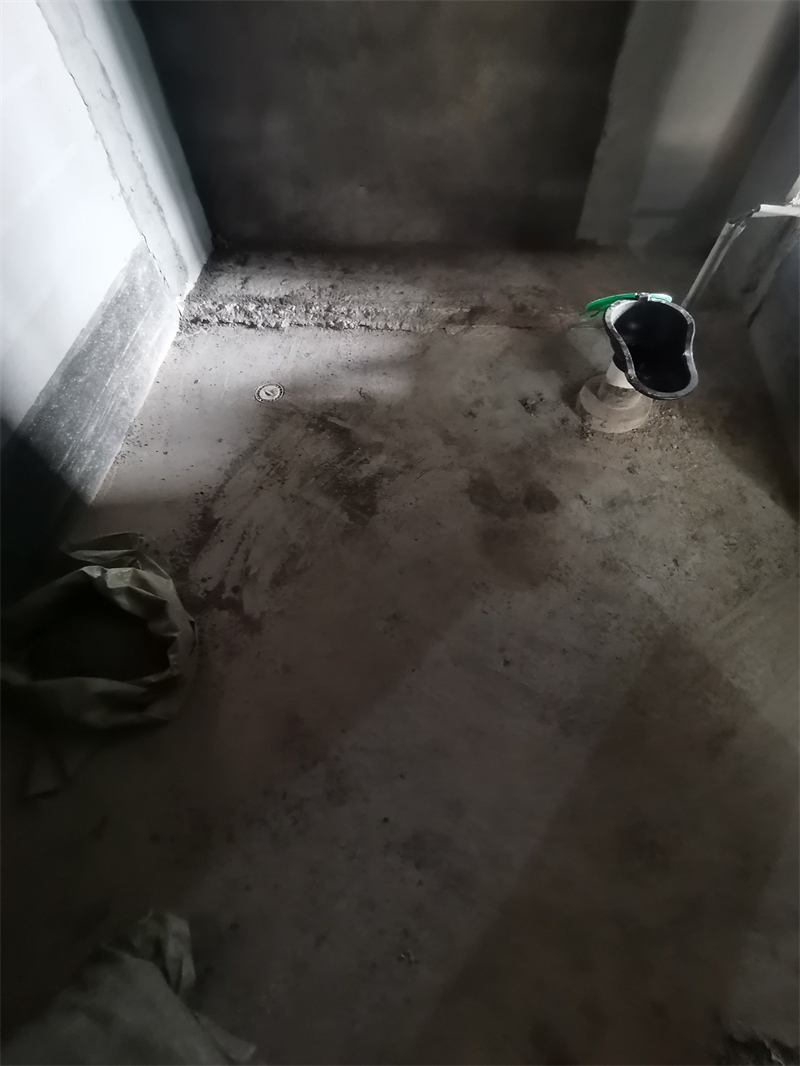

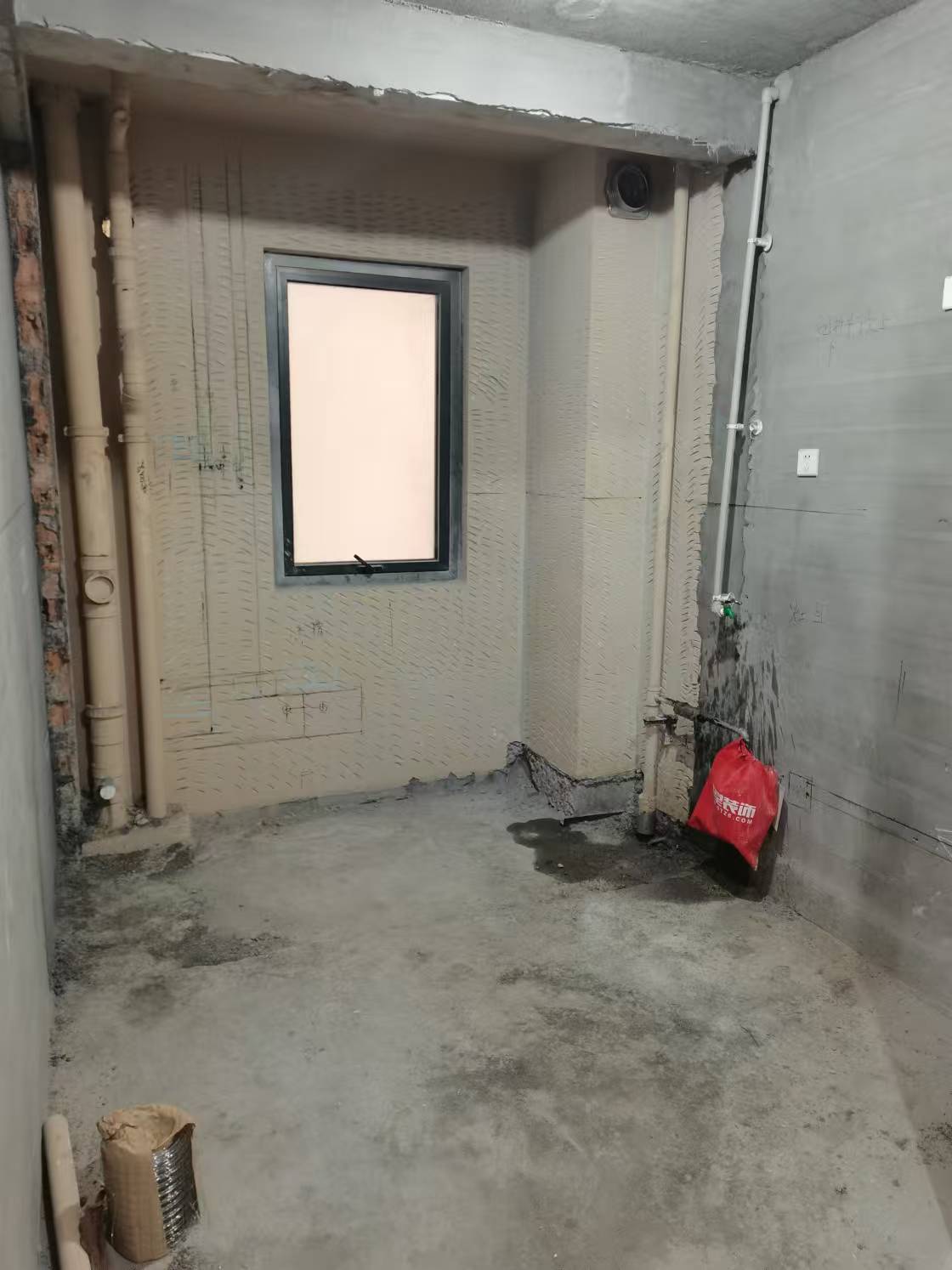

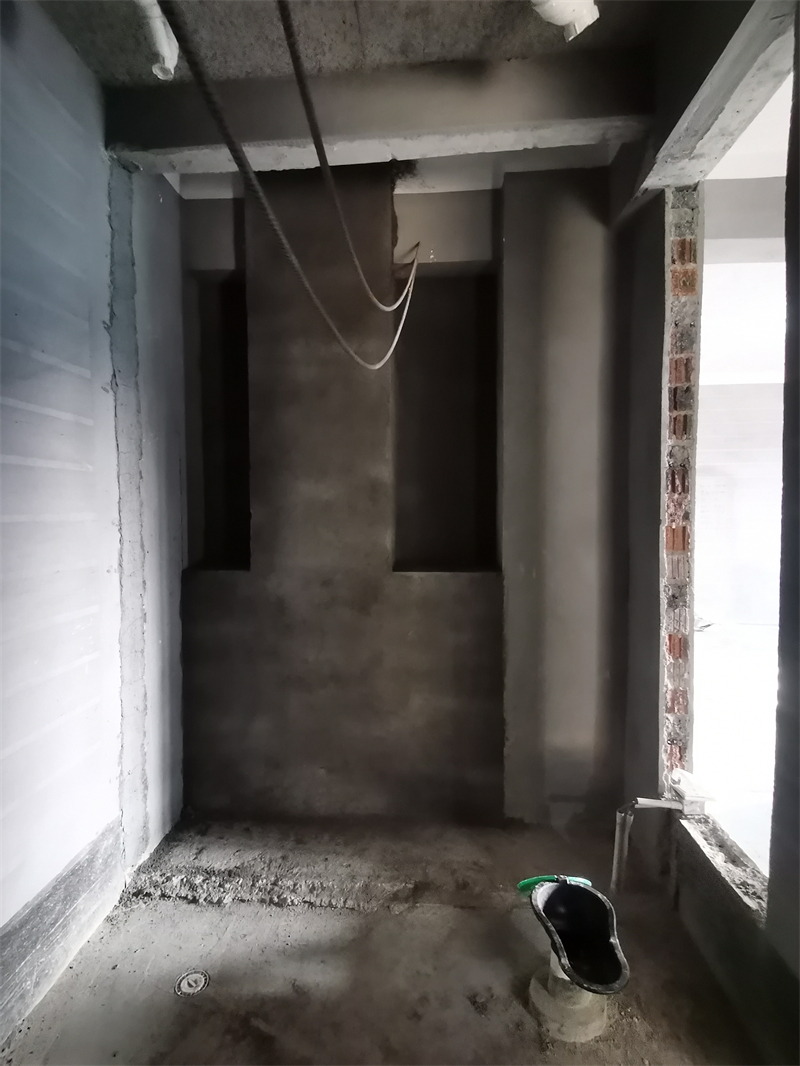

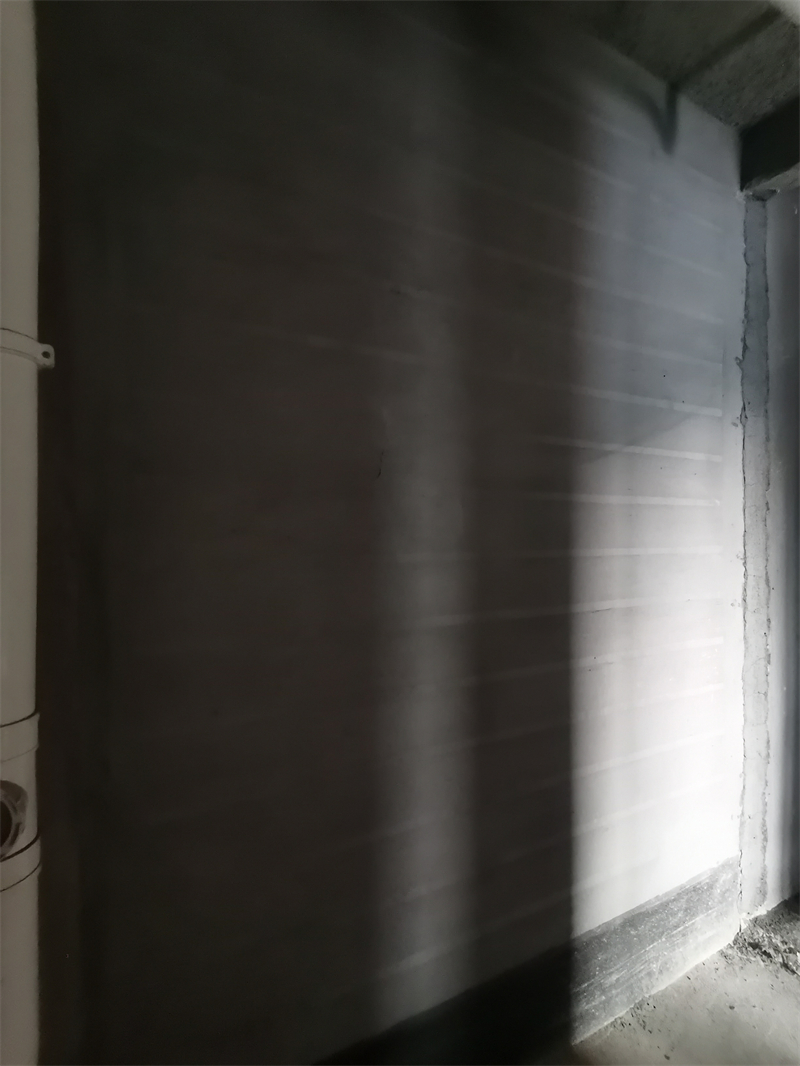

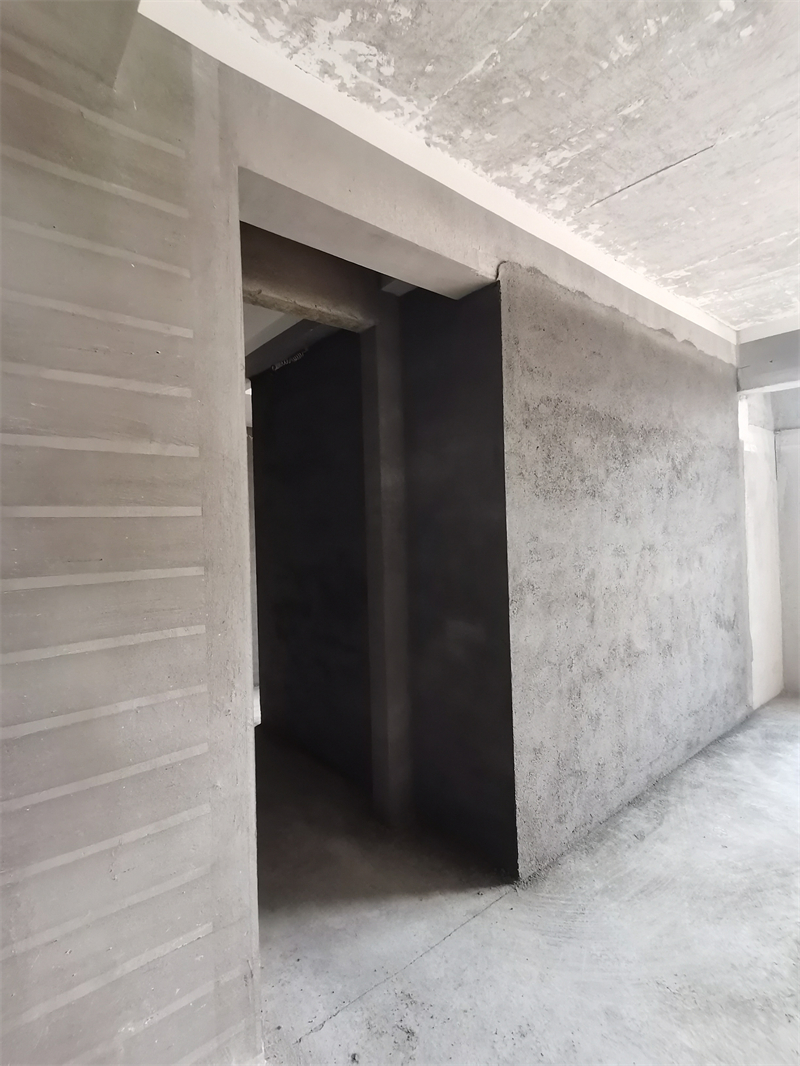

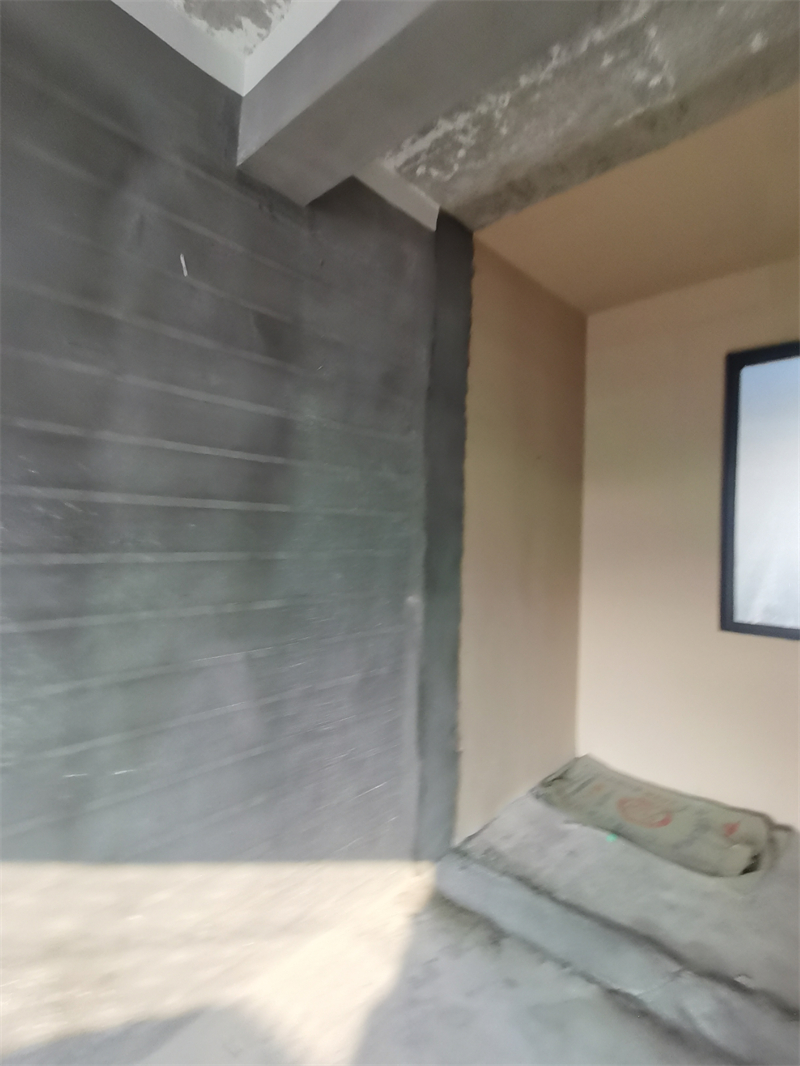

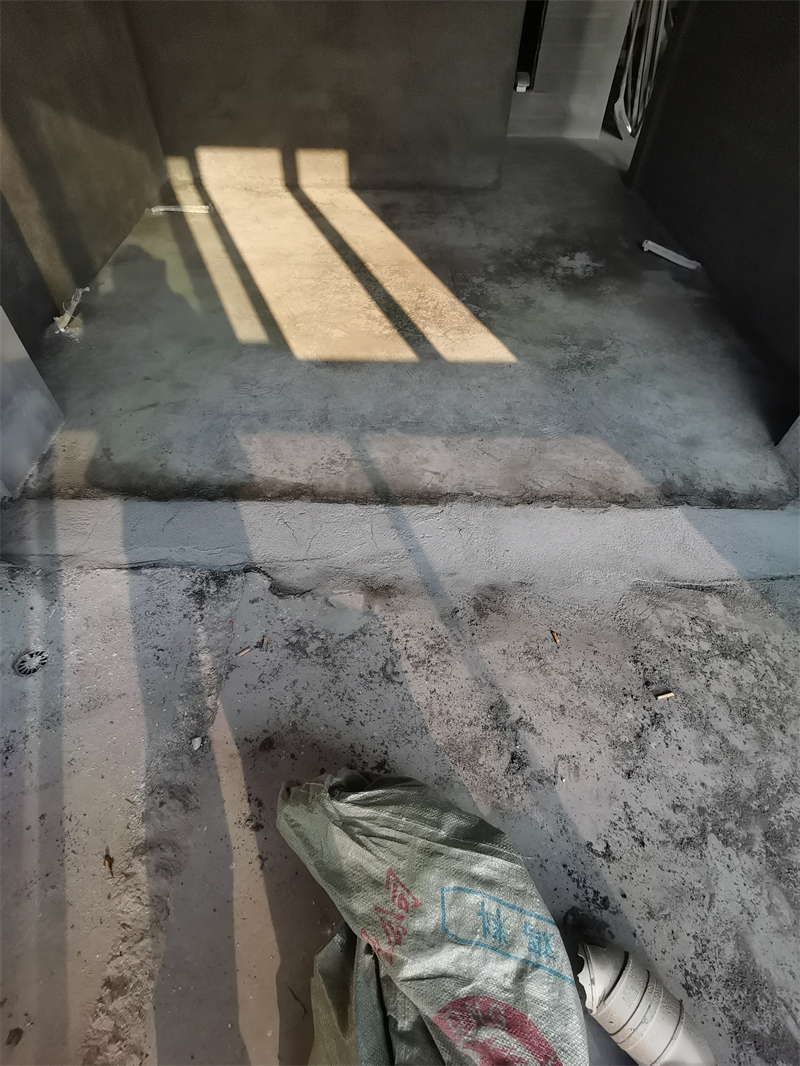

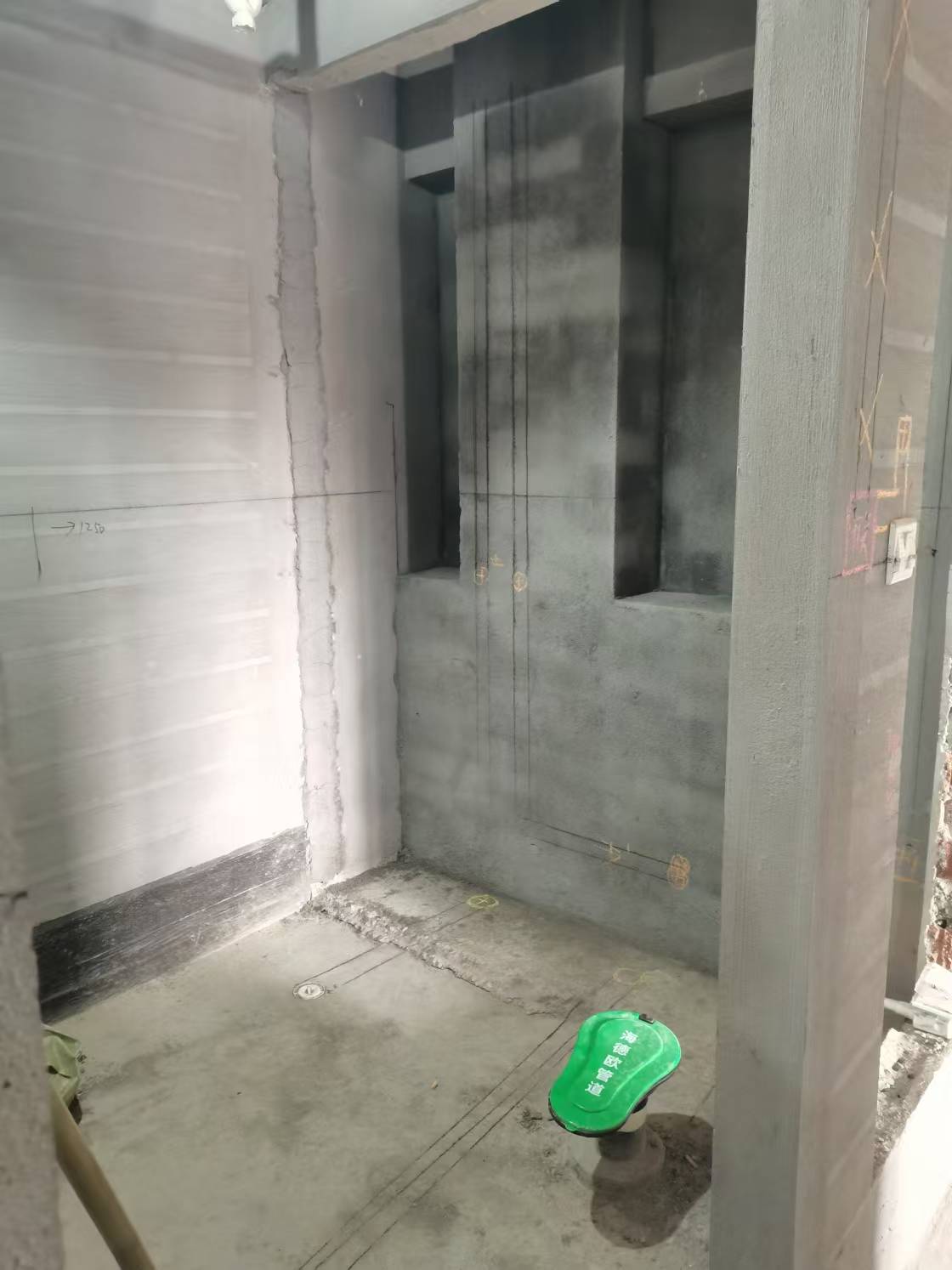

卫生间砌墙已好

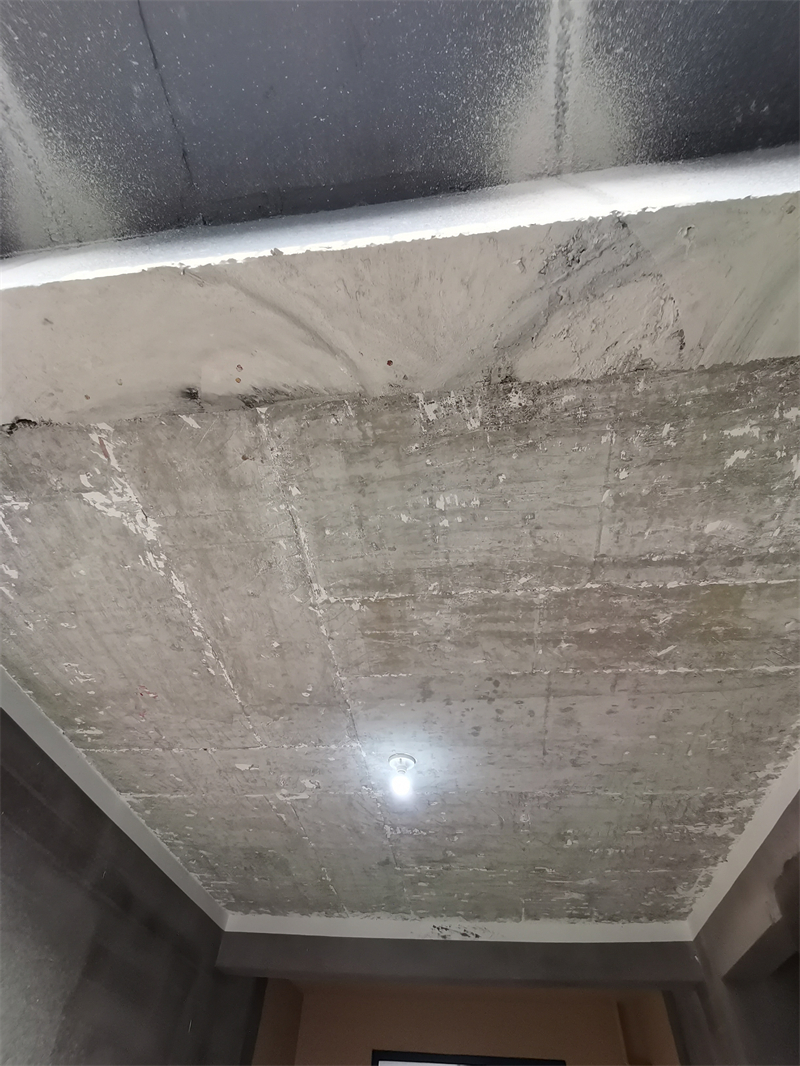

对角图

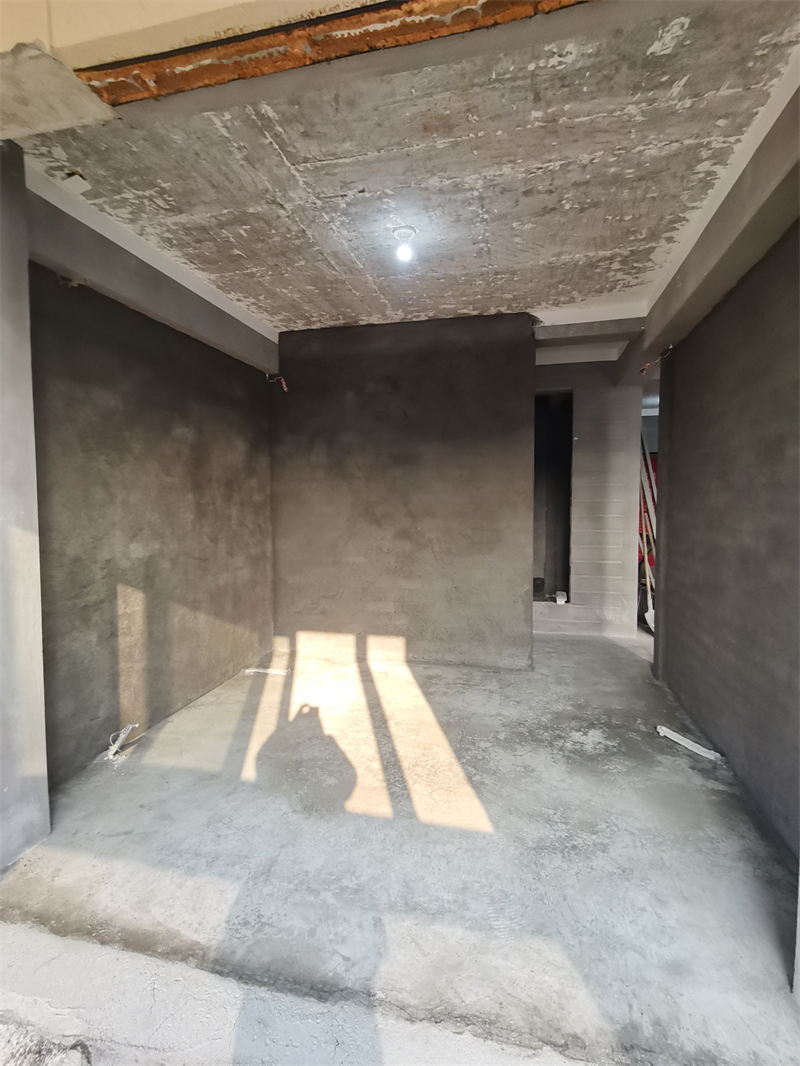

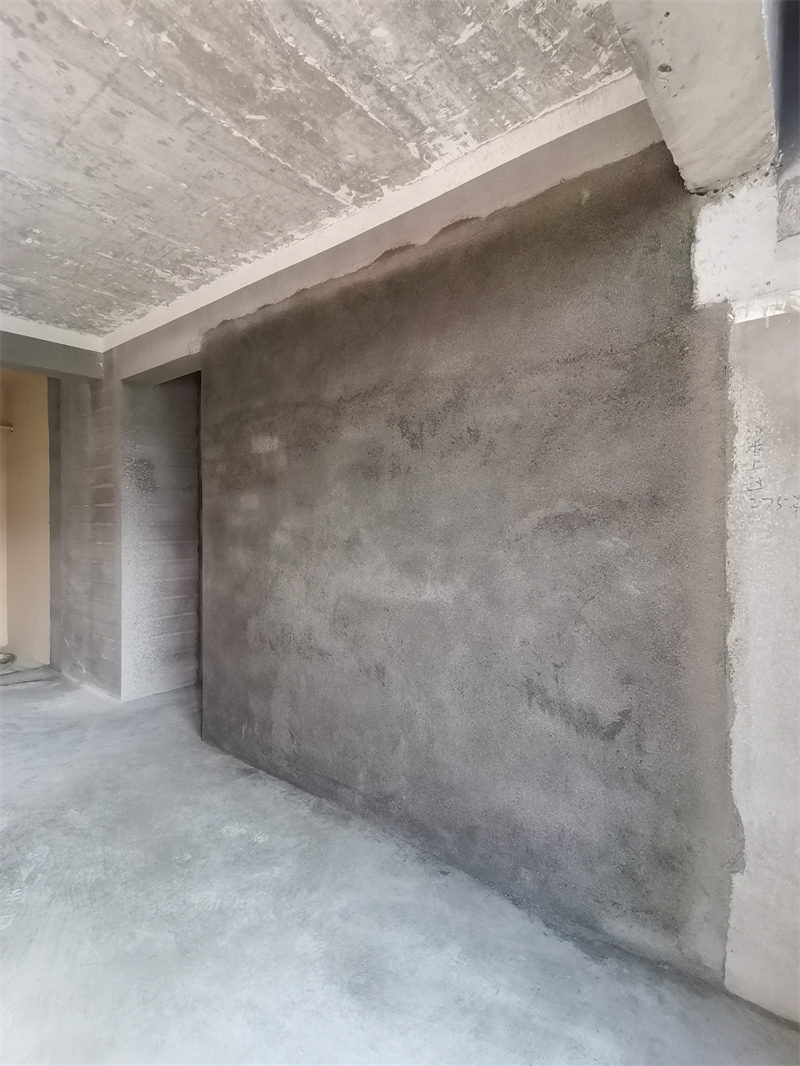

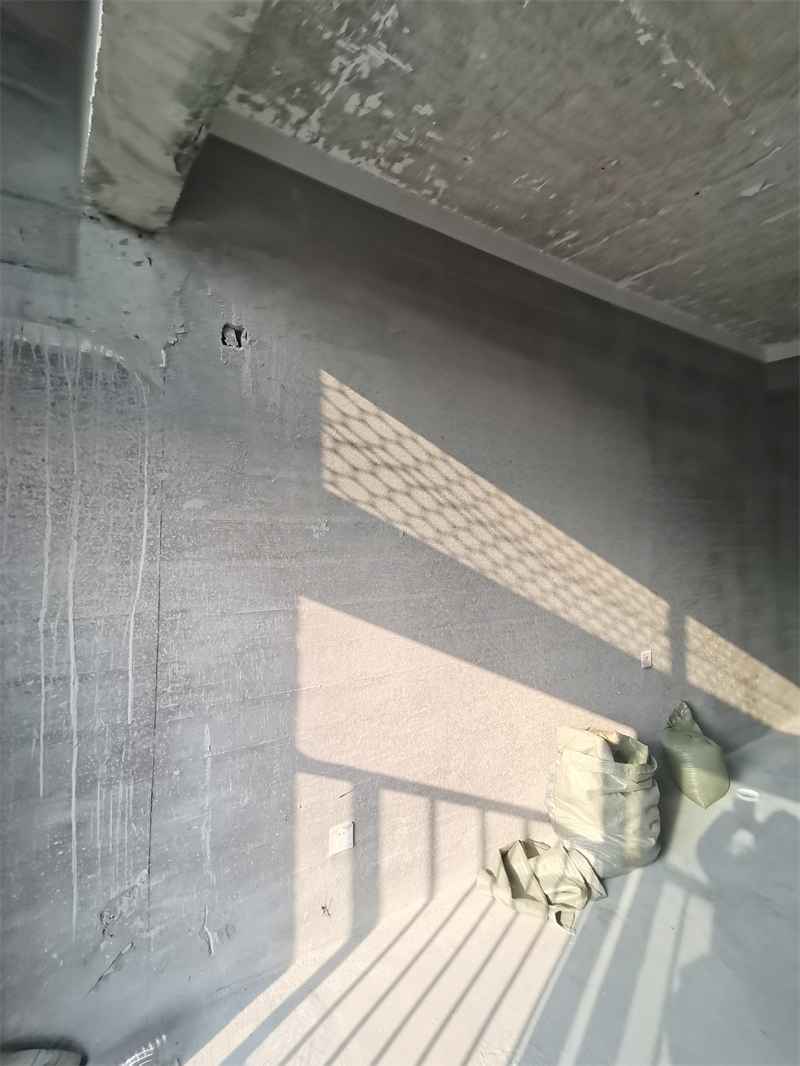

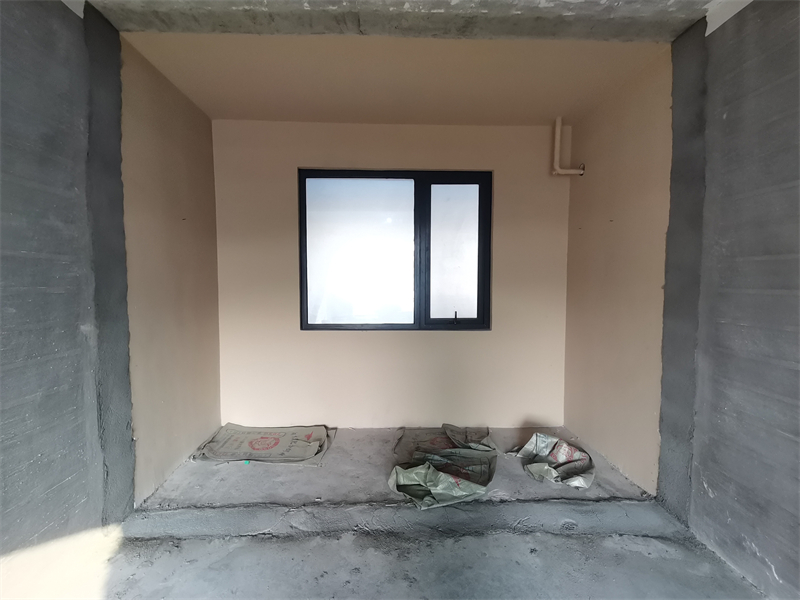

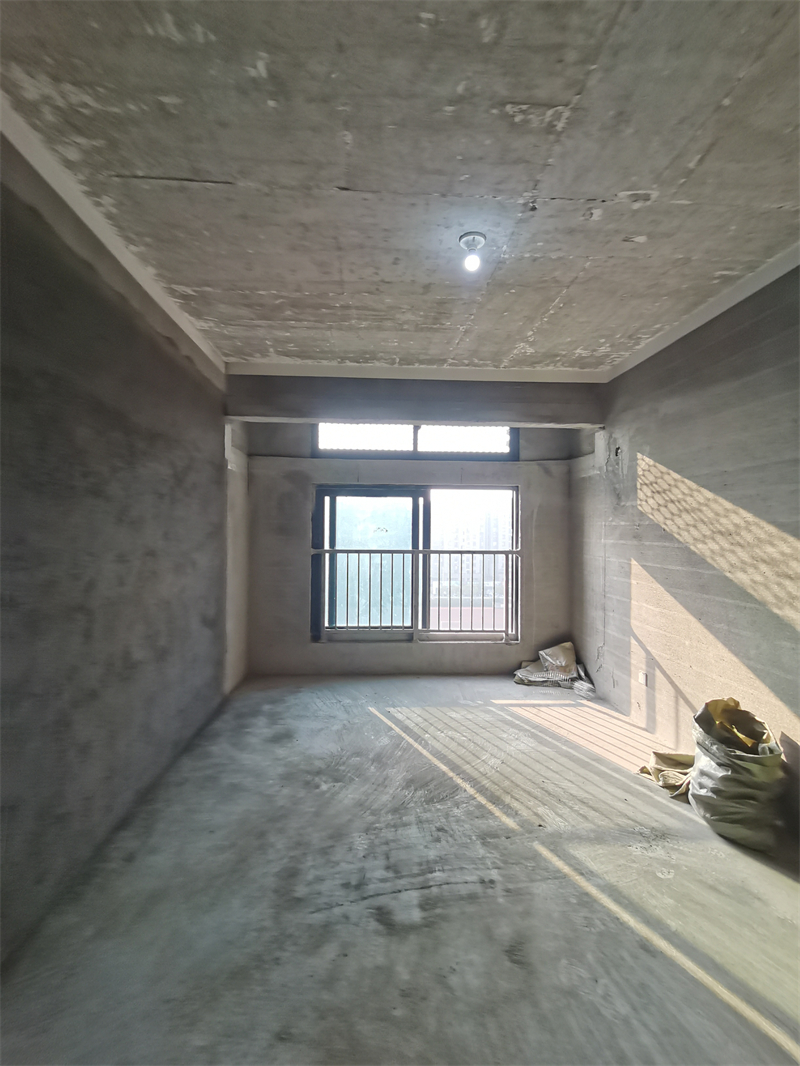

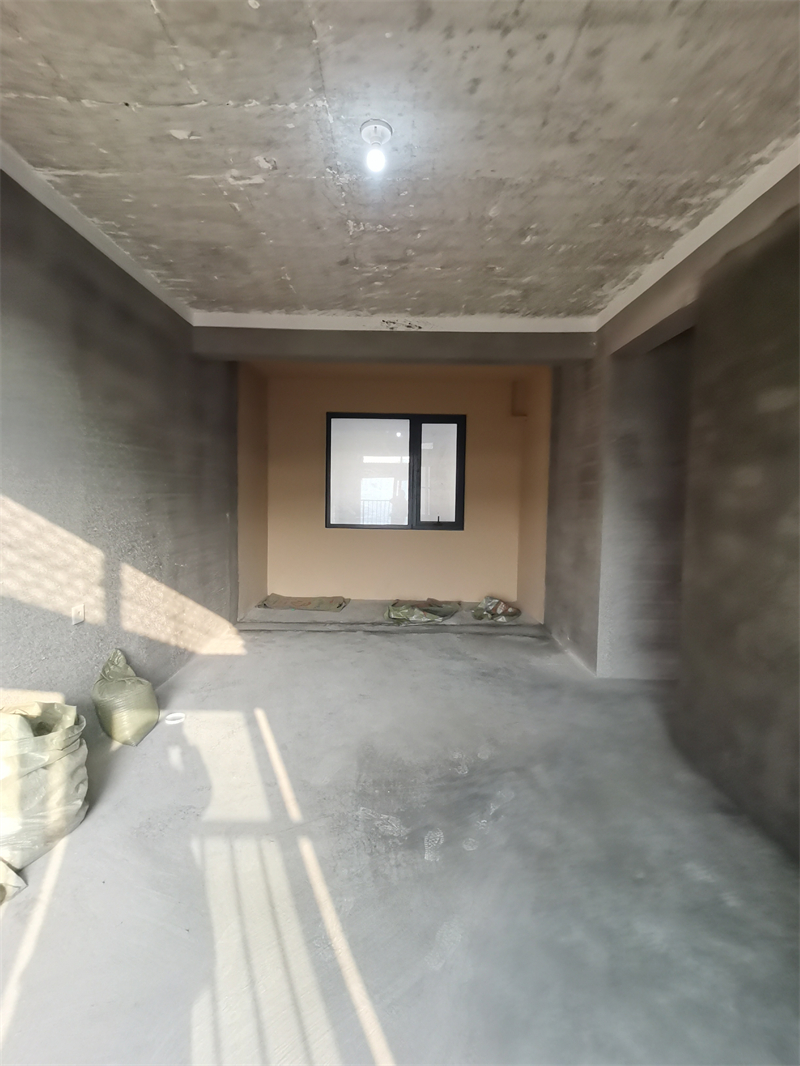

主卧砌墙已好

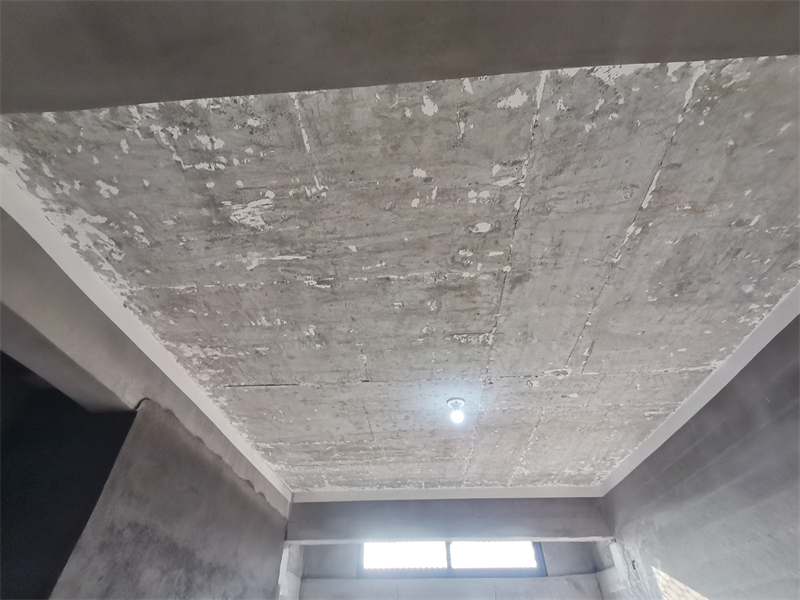

对角图

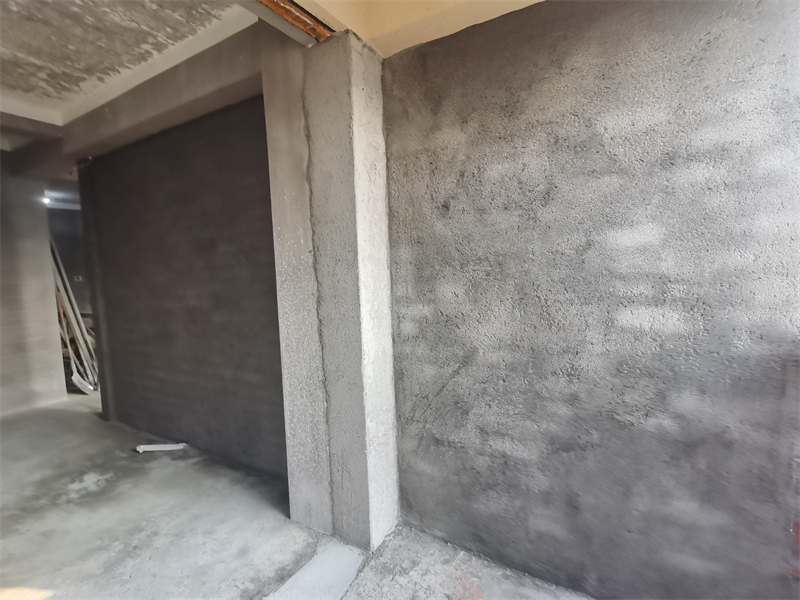

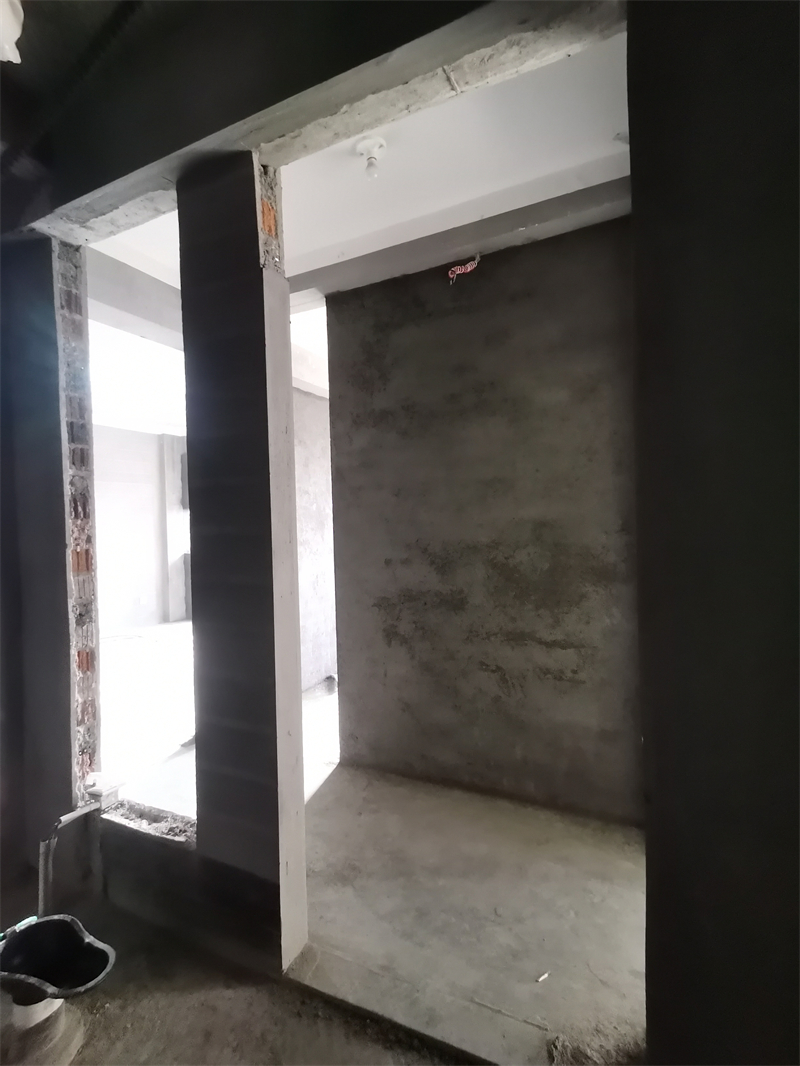

书房砌墙已好

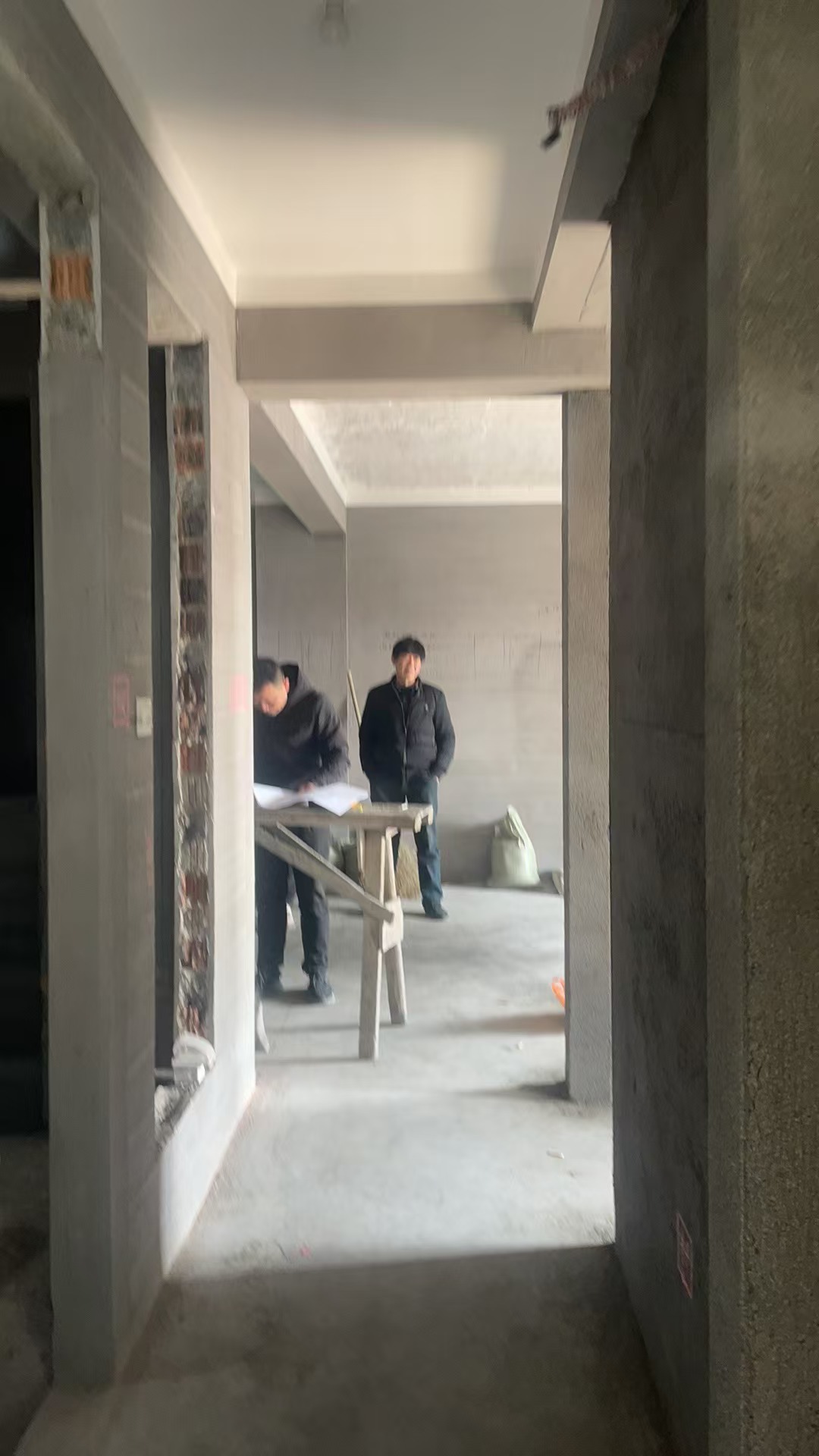

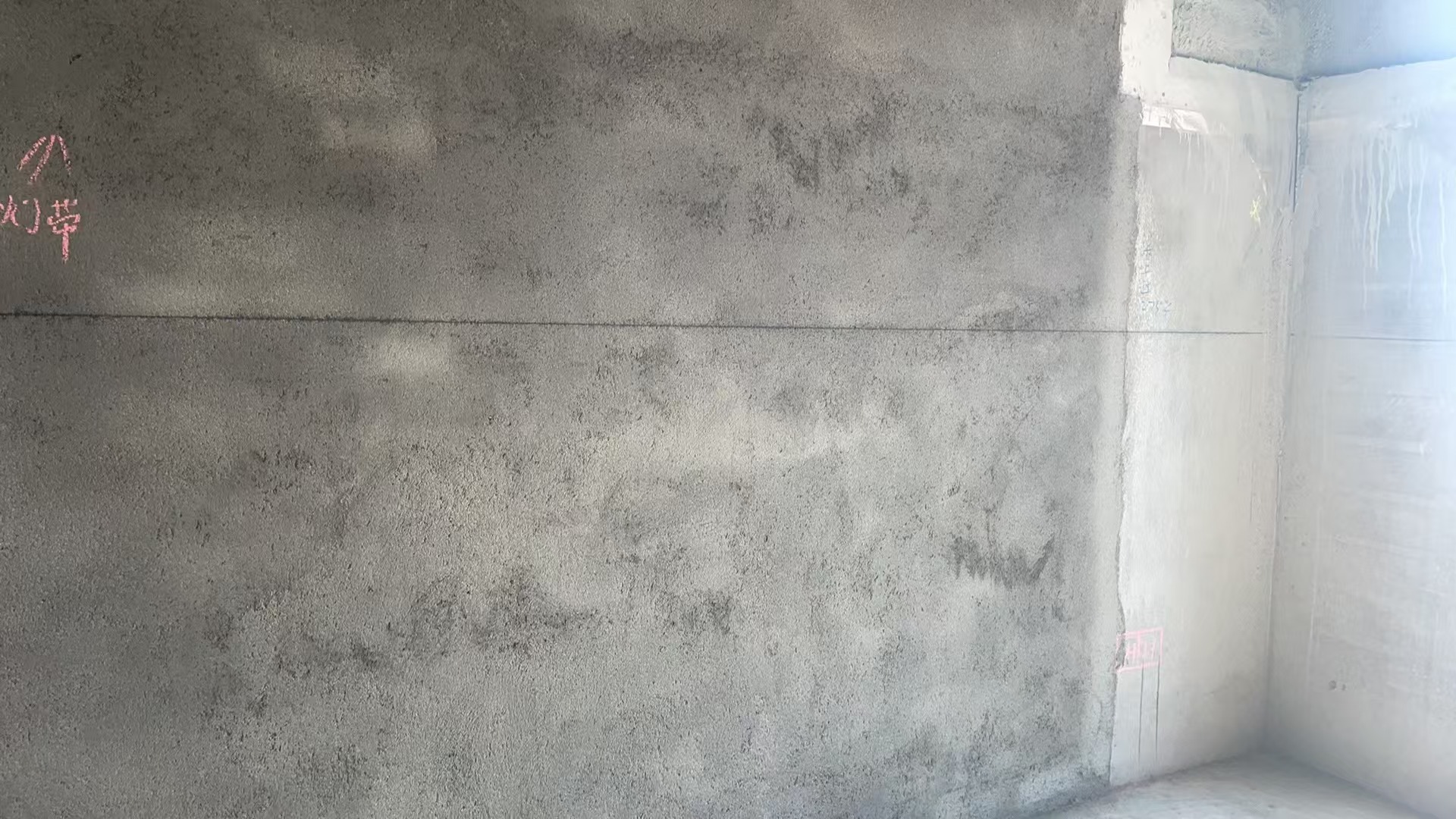

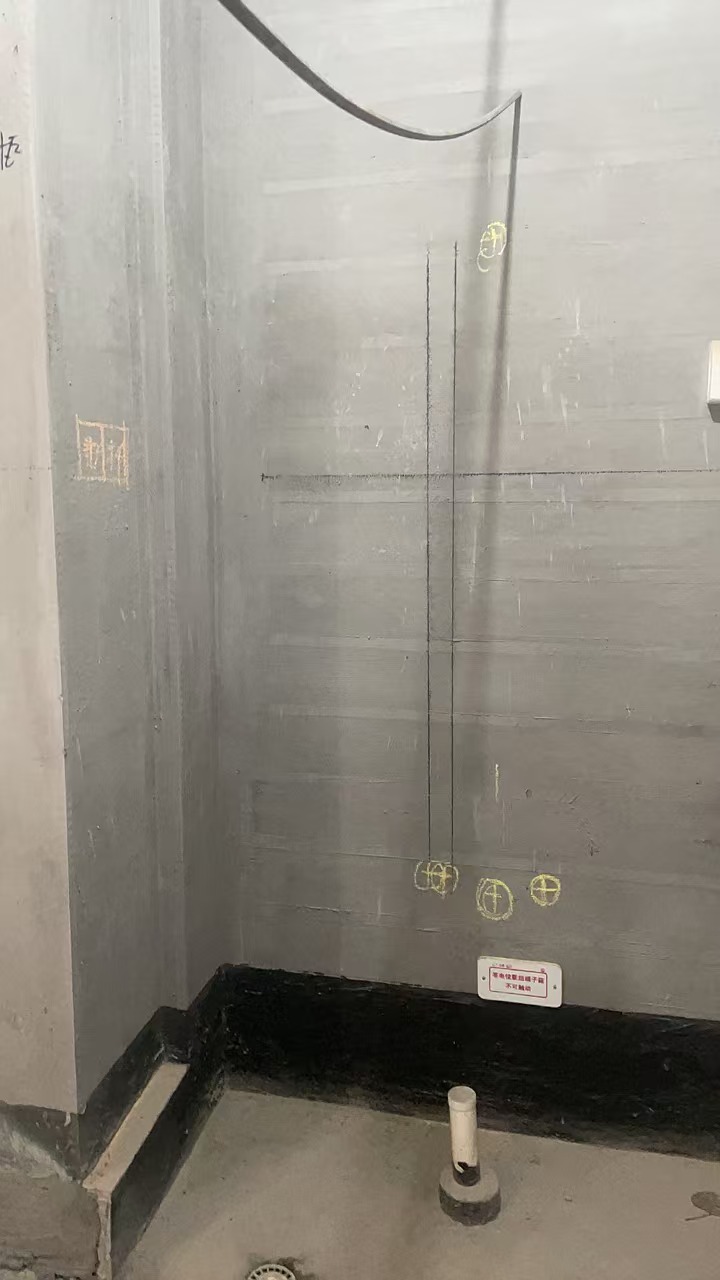

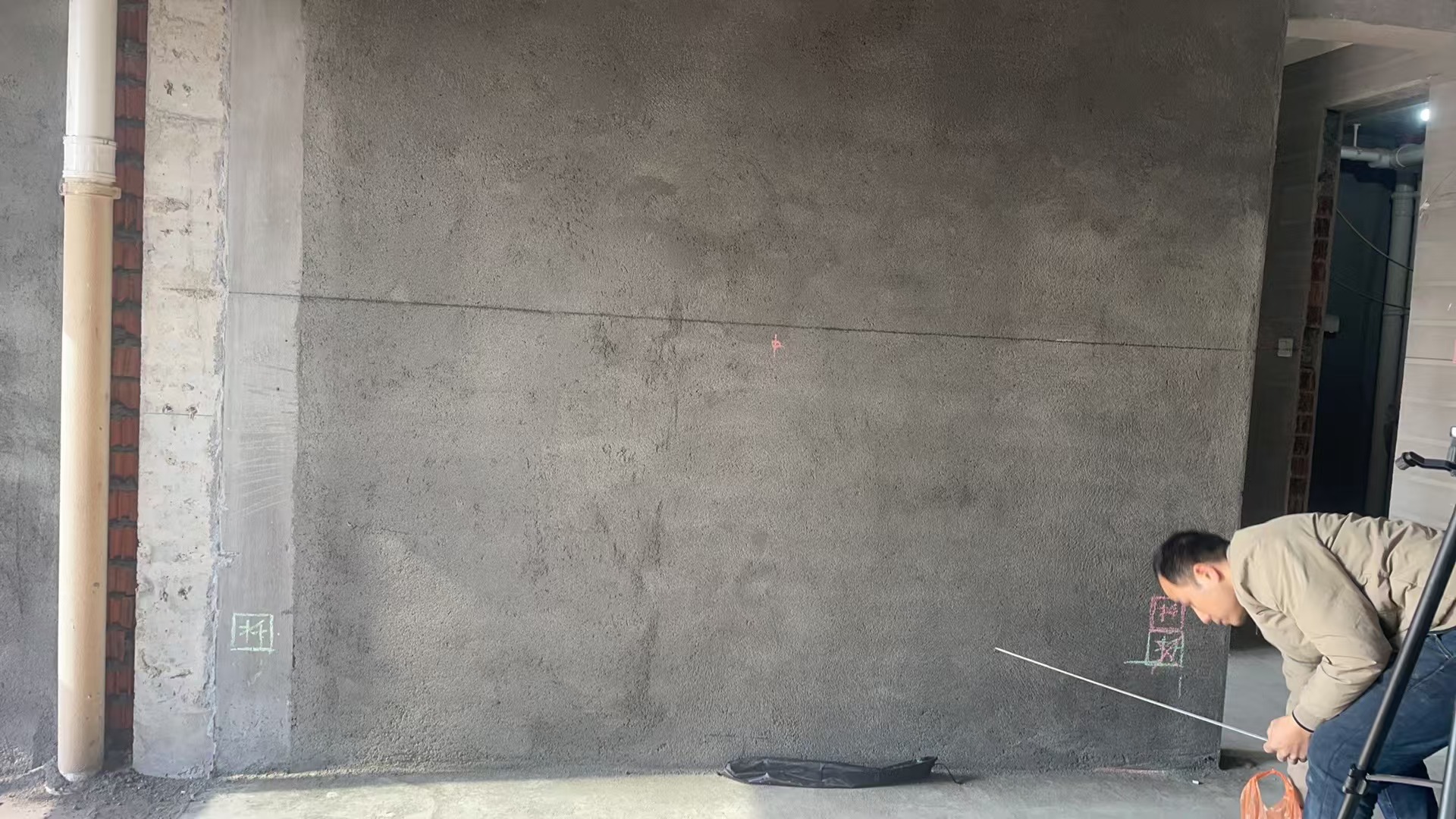

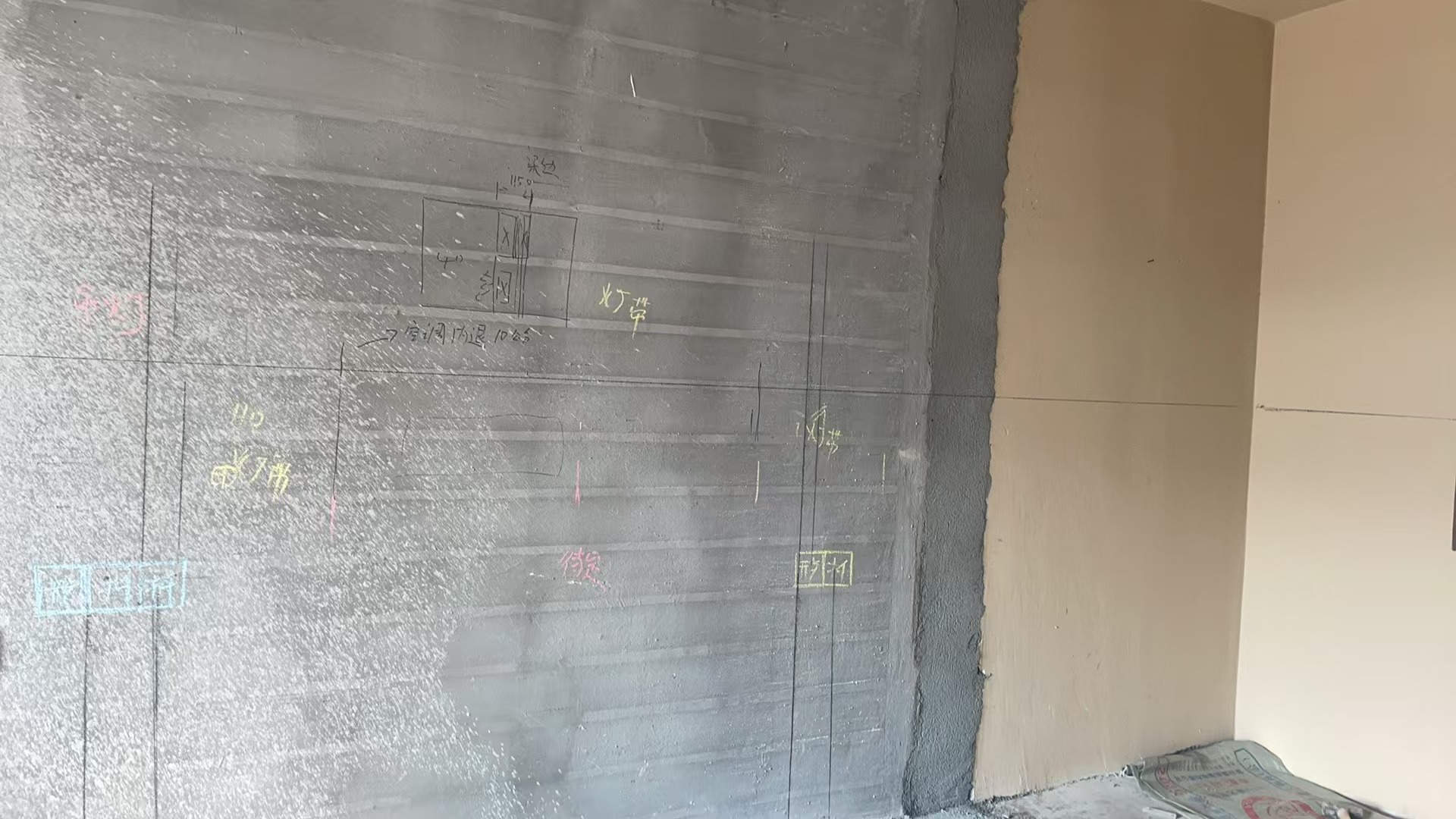

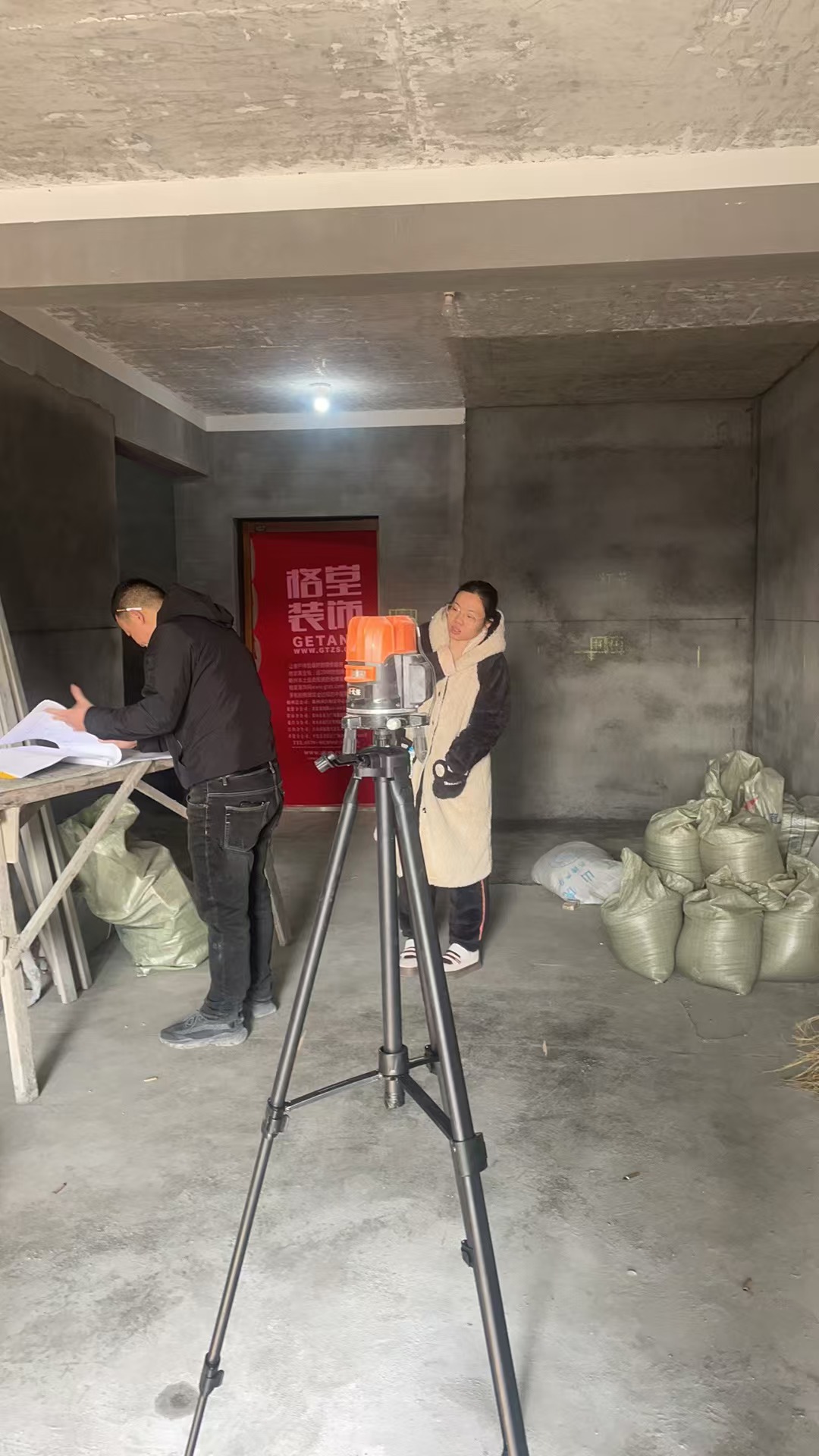

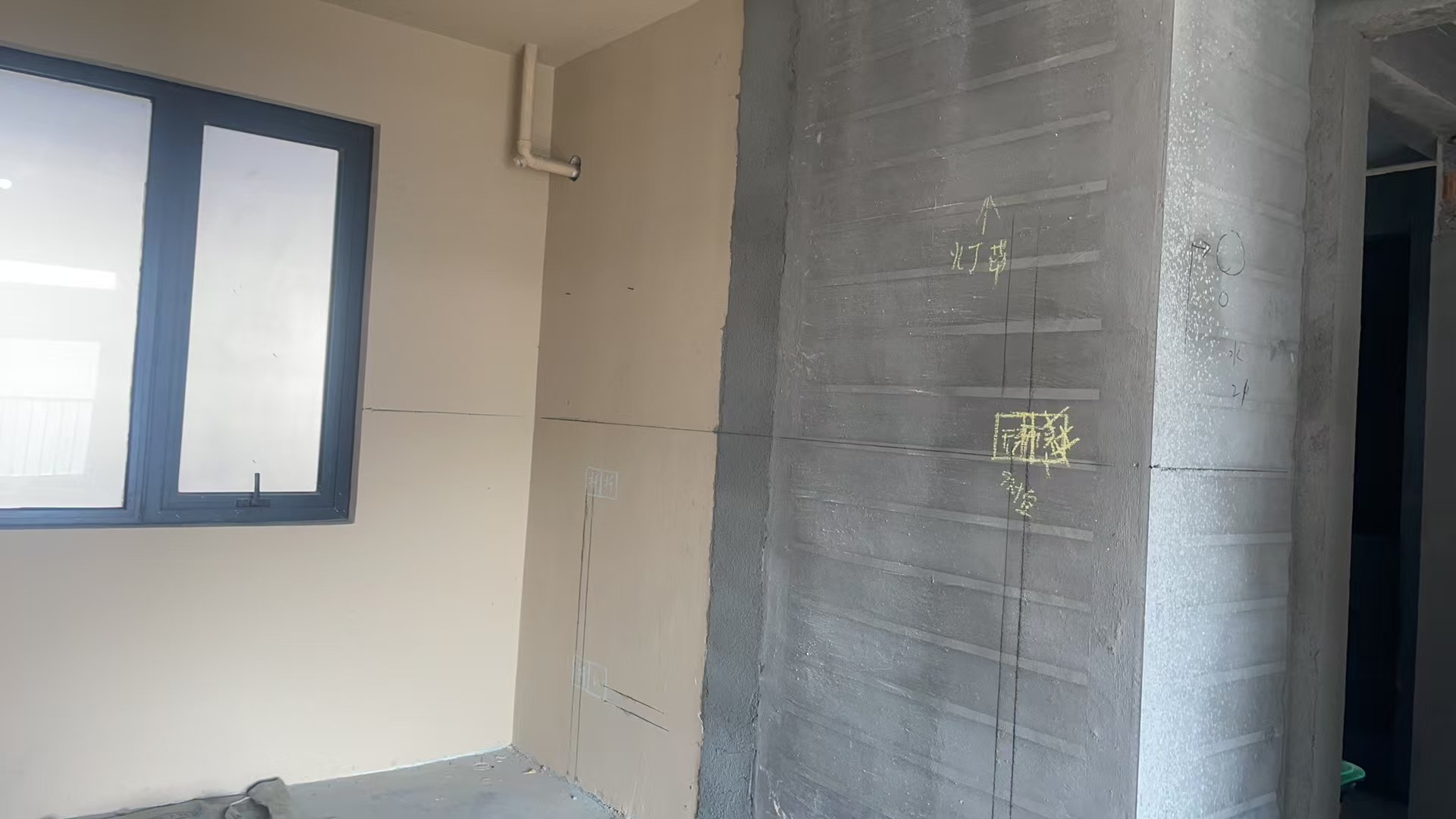

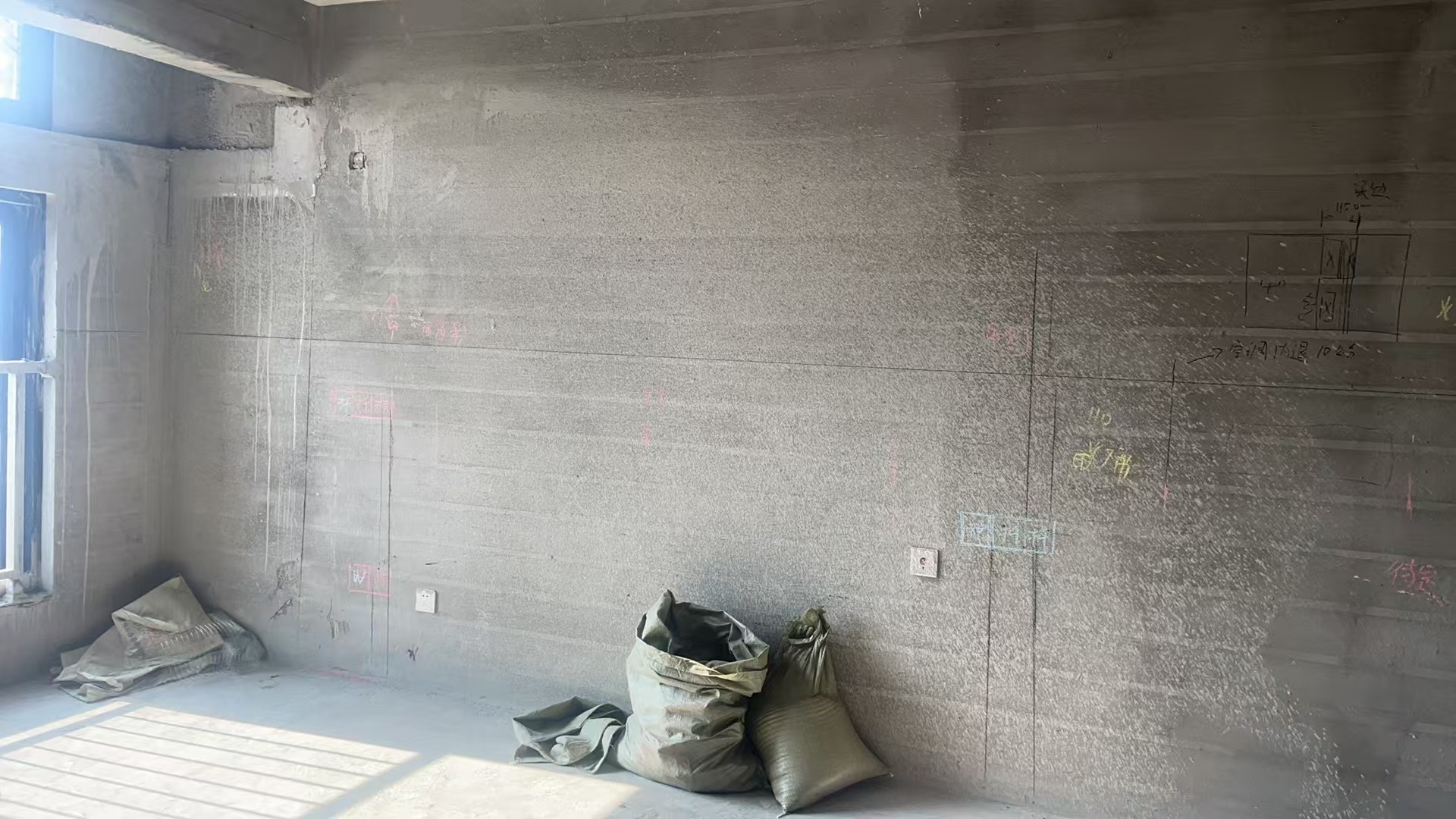

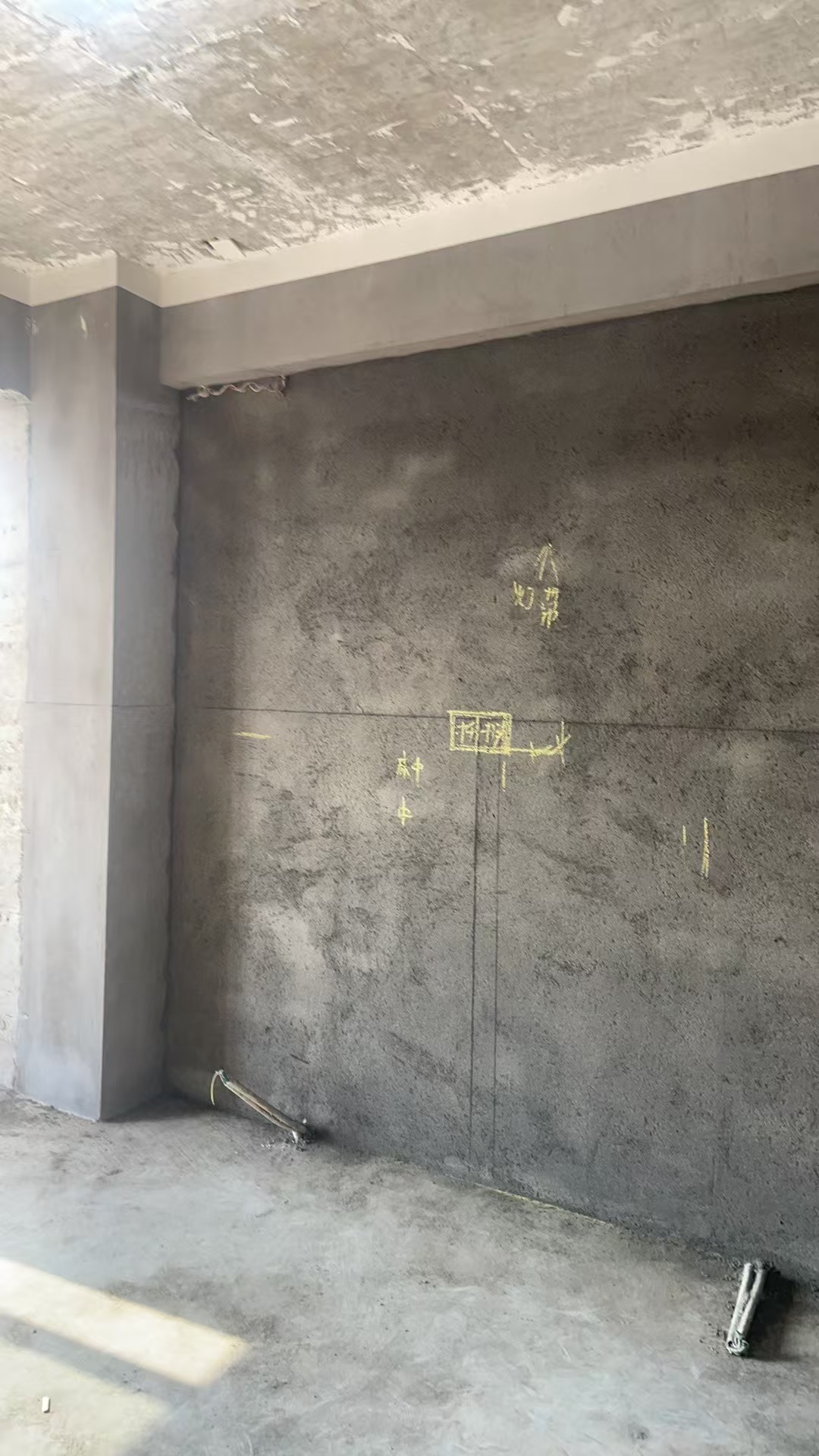

水电放样

好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

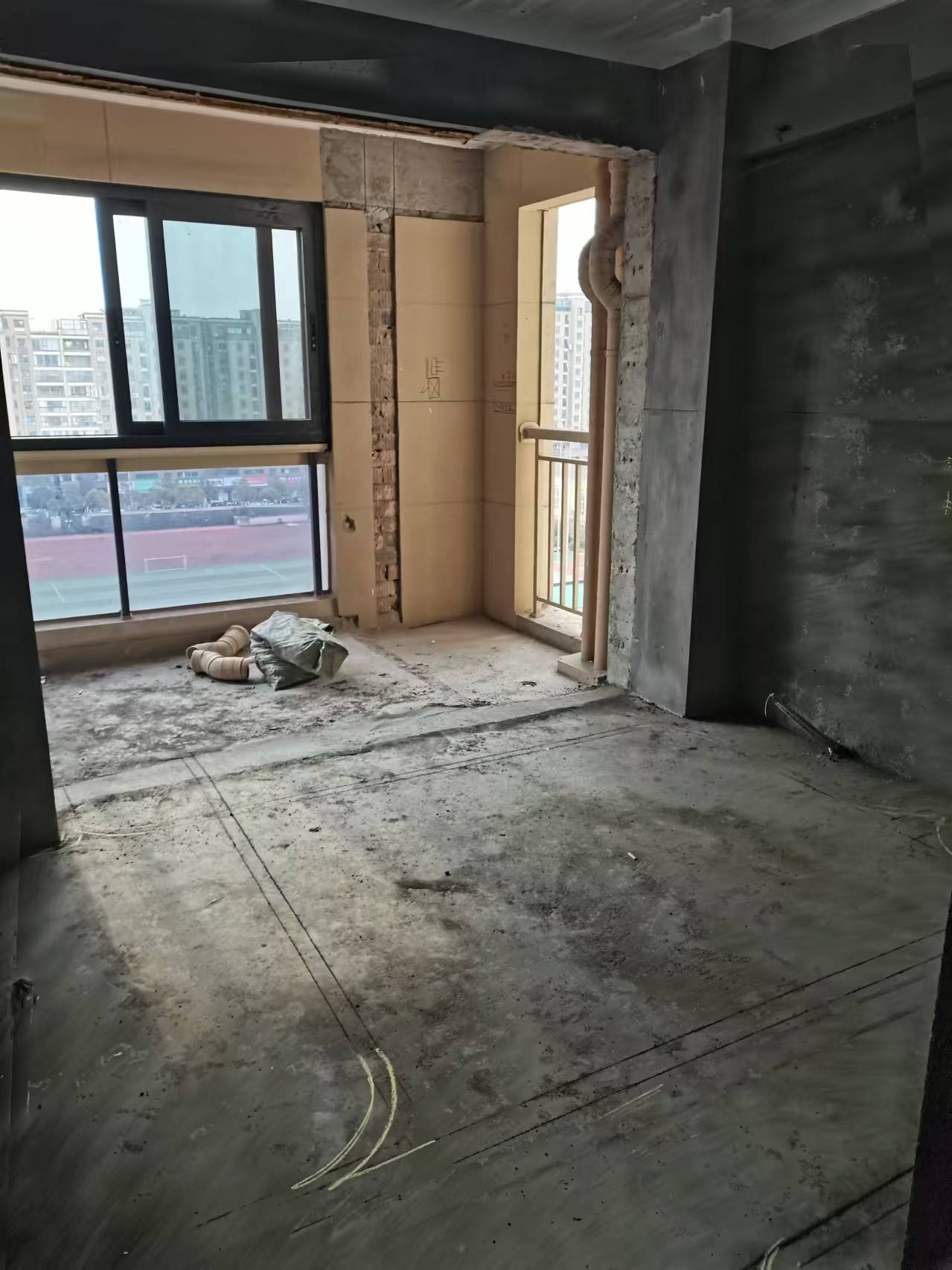

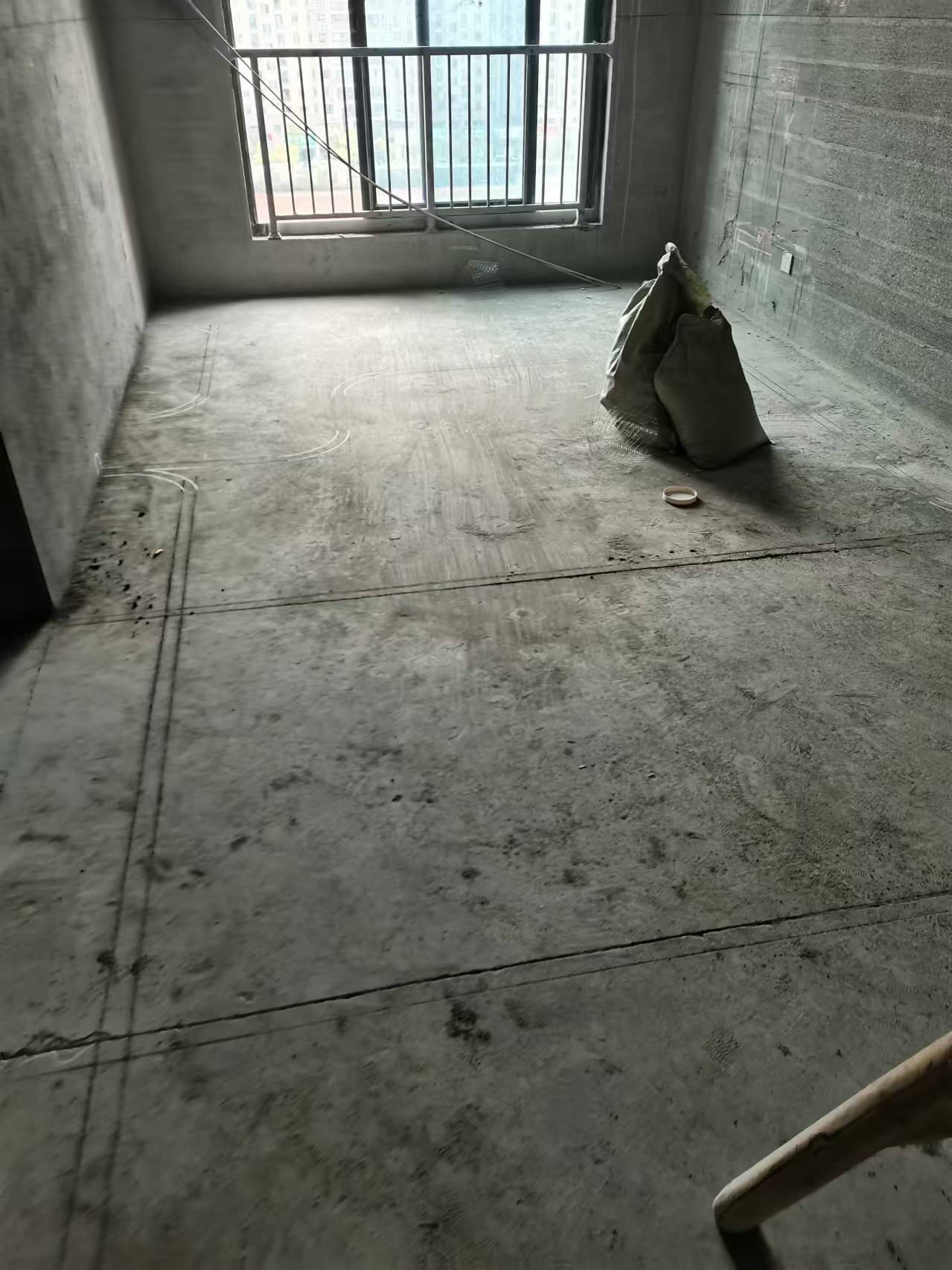

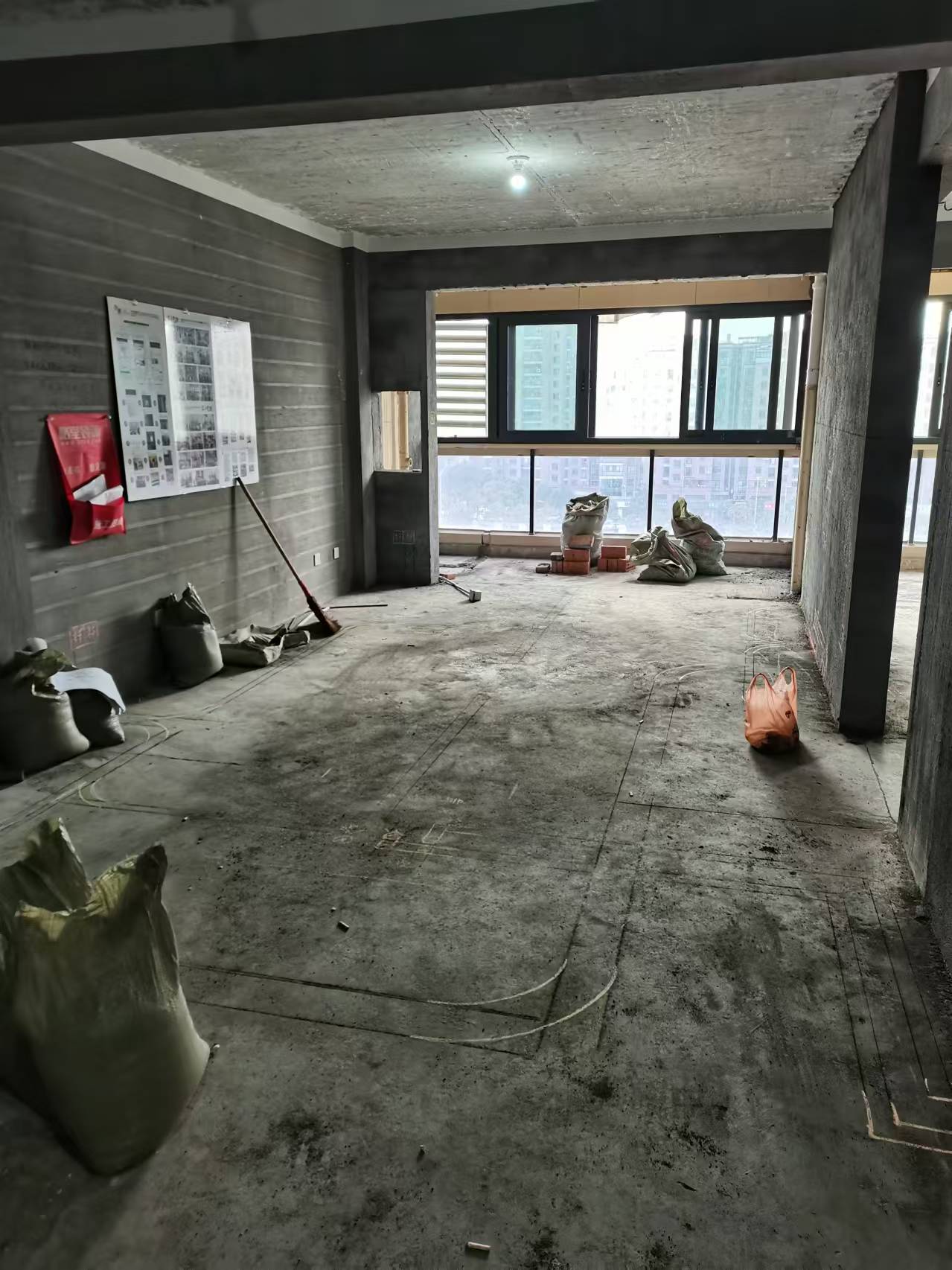

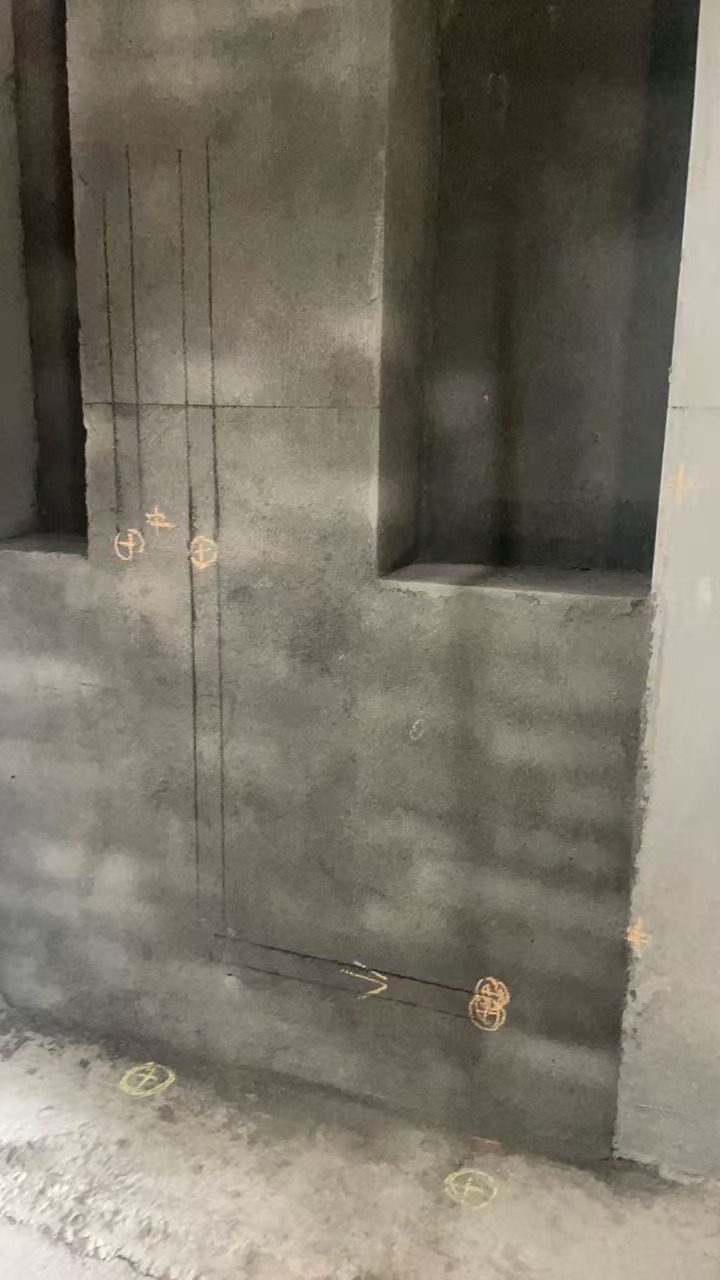

开槽

1.我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

2.线槽转弯处大弯工艺施工，后期线路更加容易抽换。

3.地面开槽深度够深，开槽标准，线管低于地面1公分。

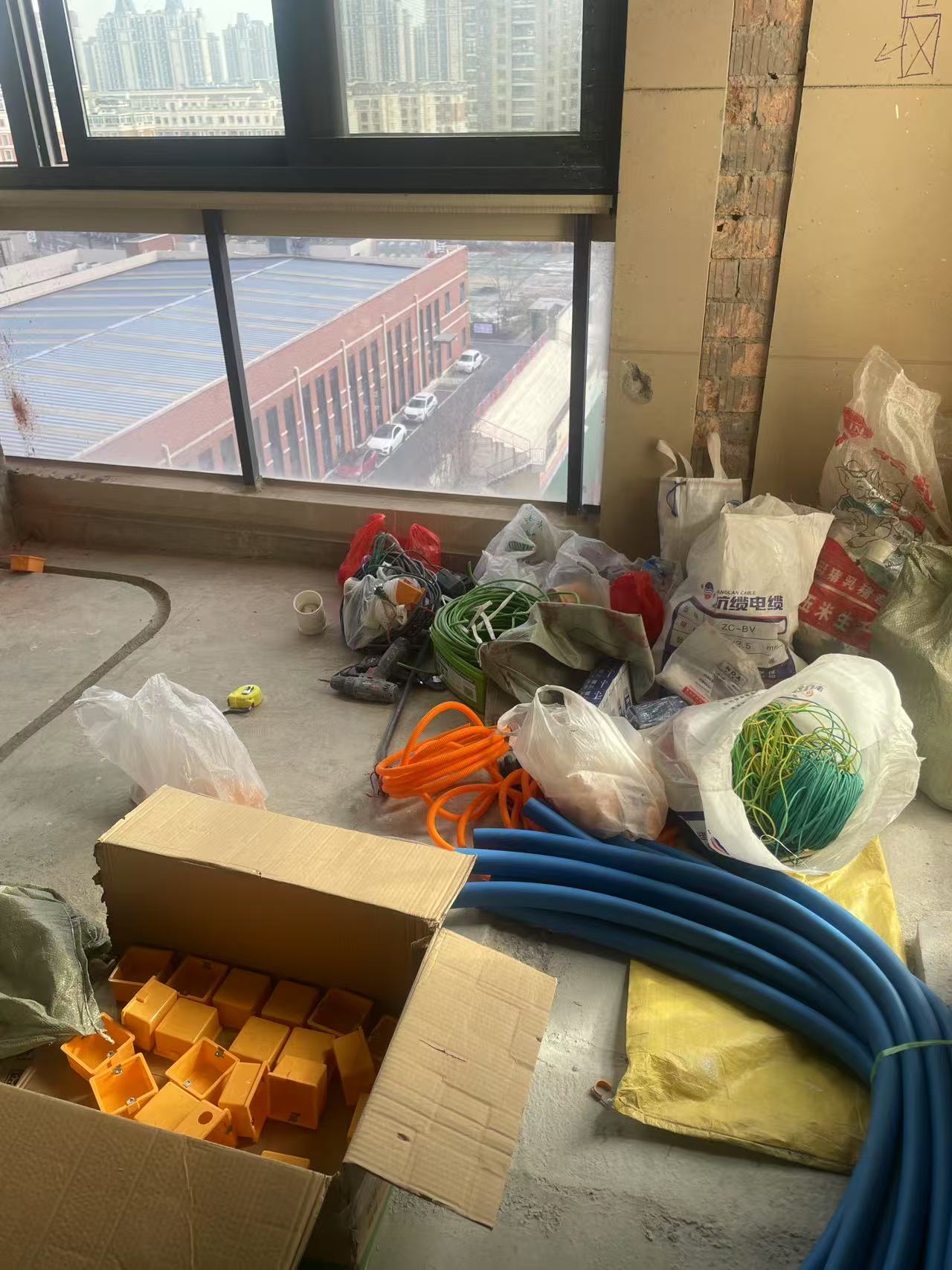

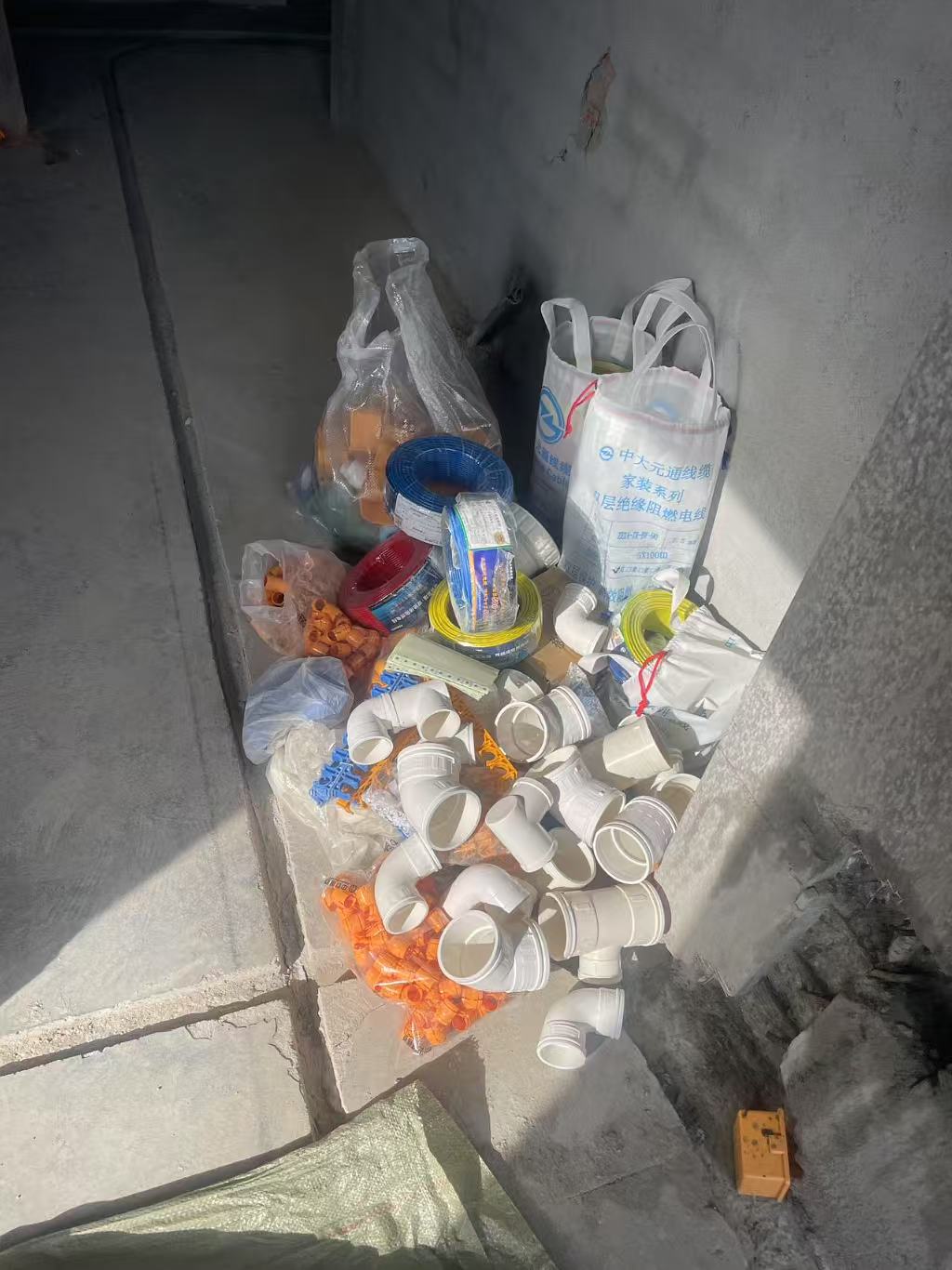

水电材料进场

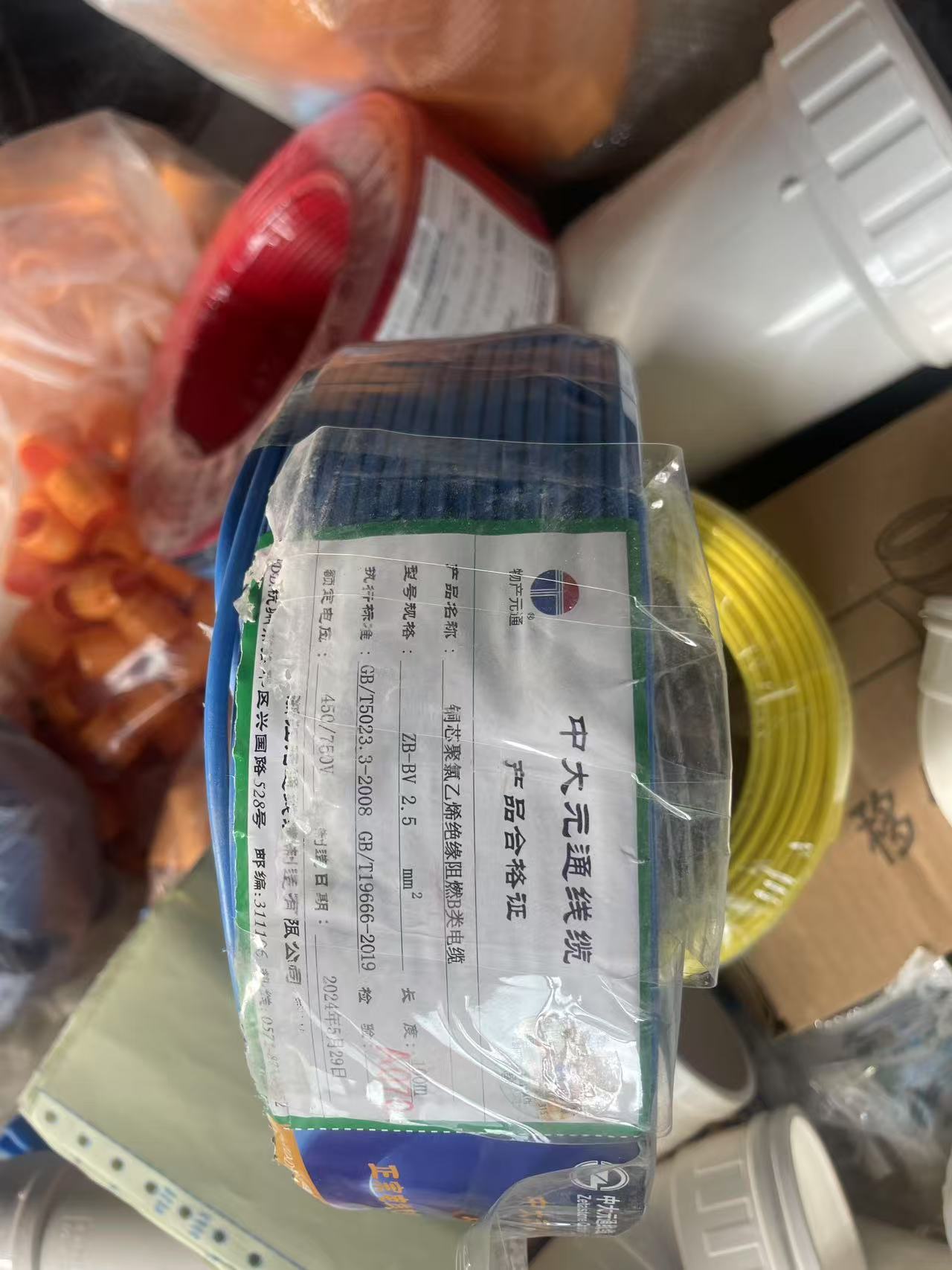

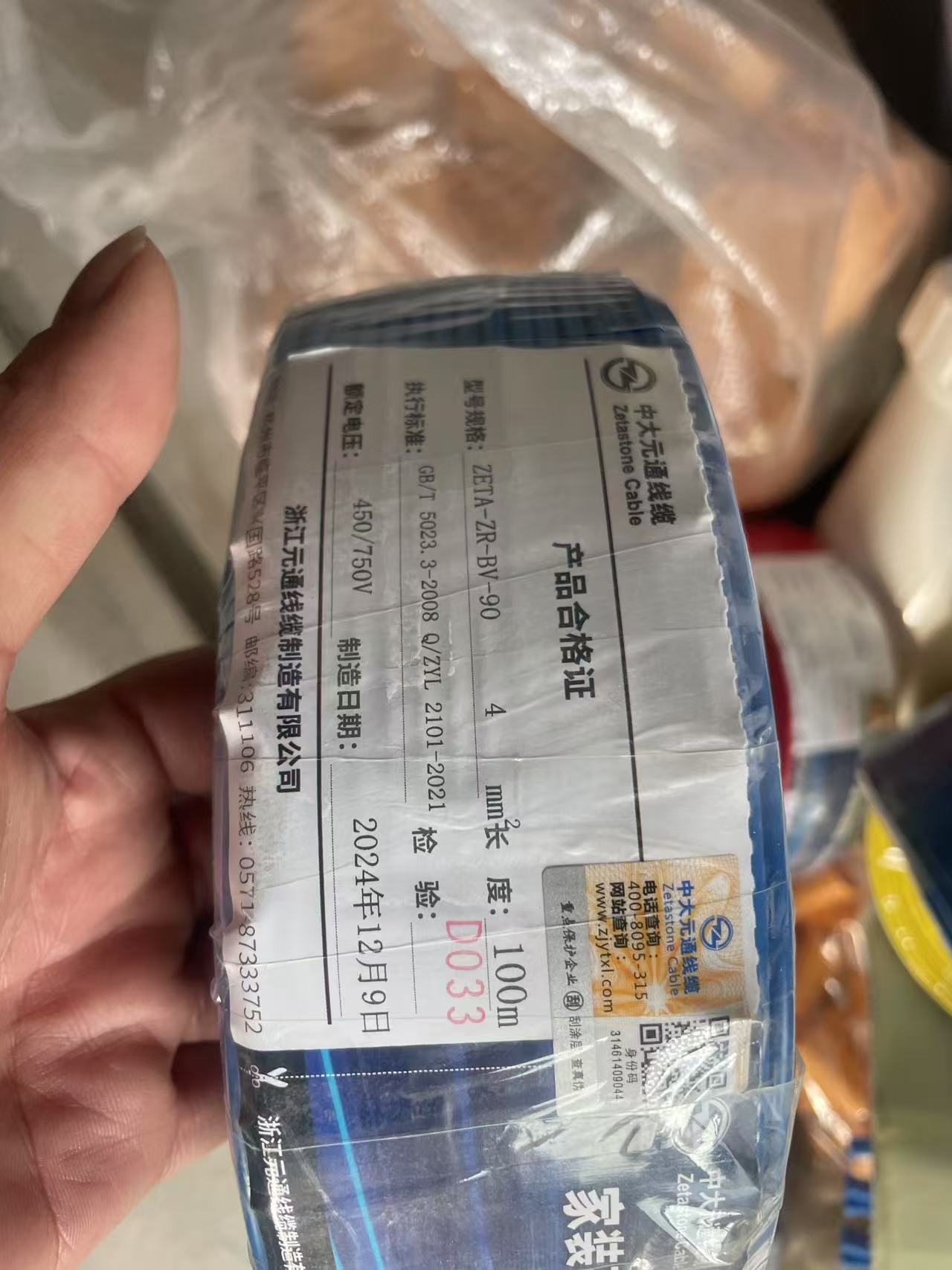

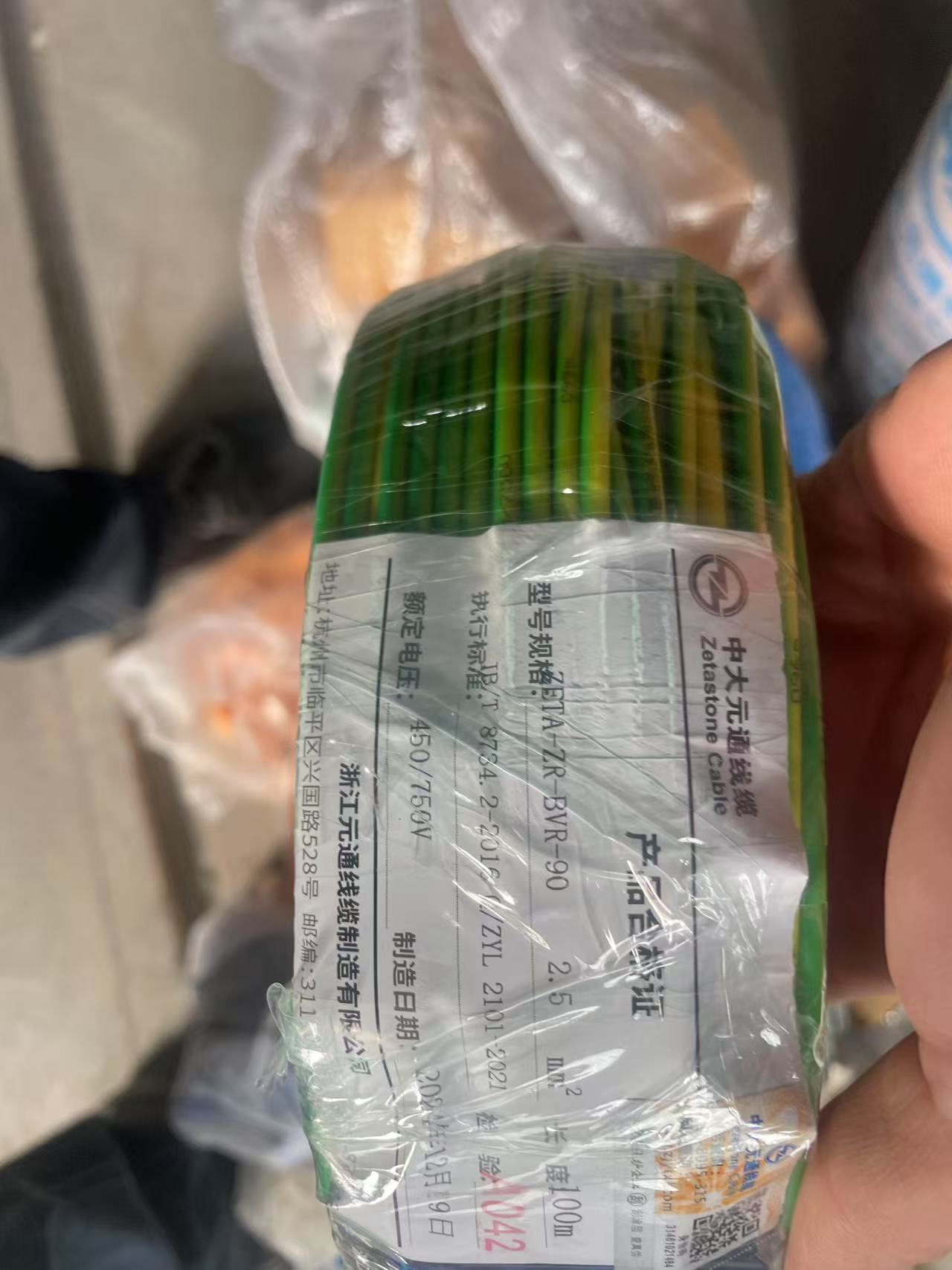

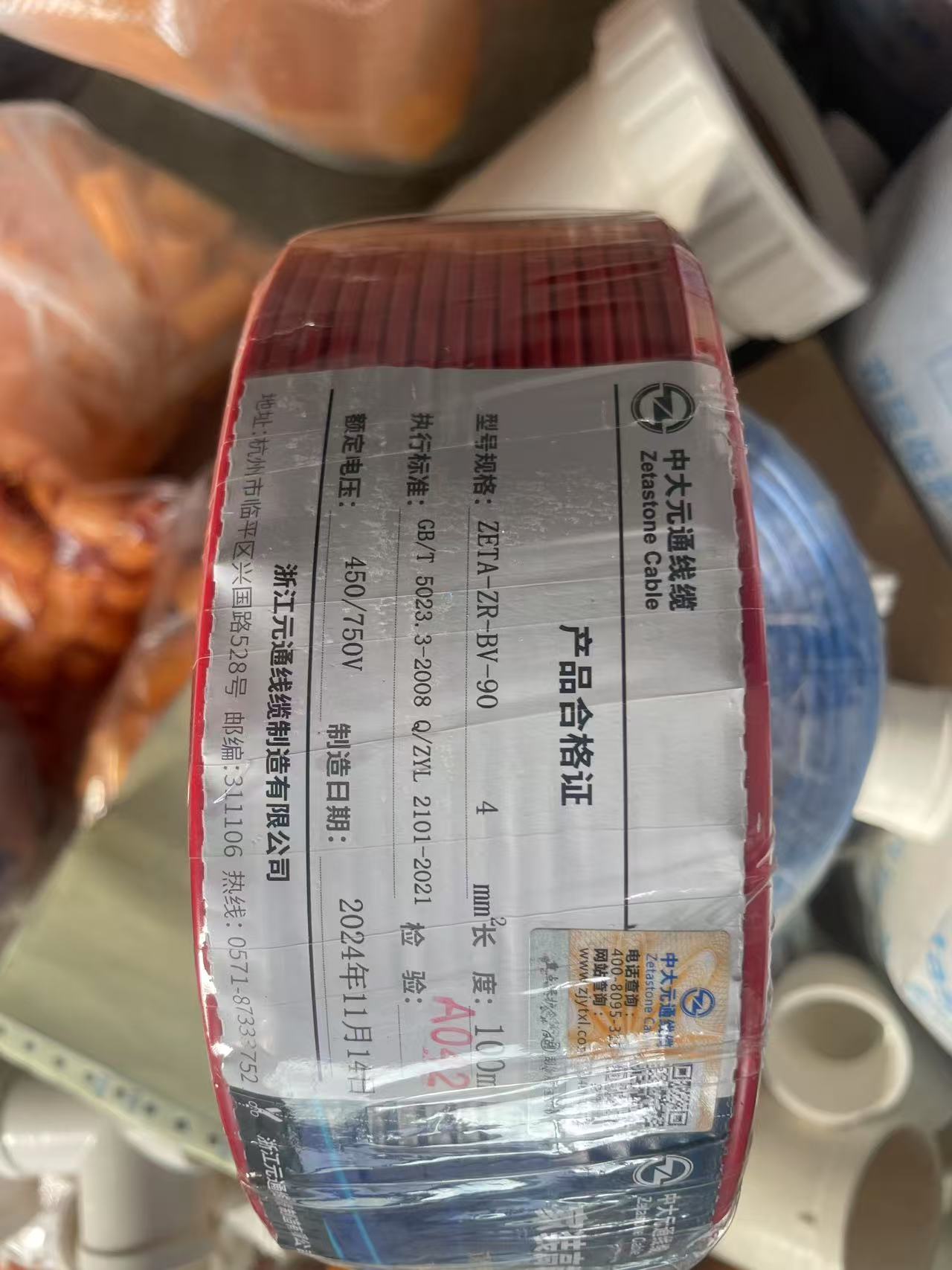

电线            中大元通阻燃线

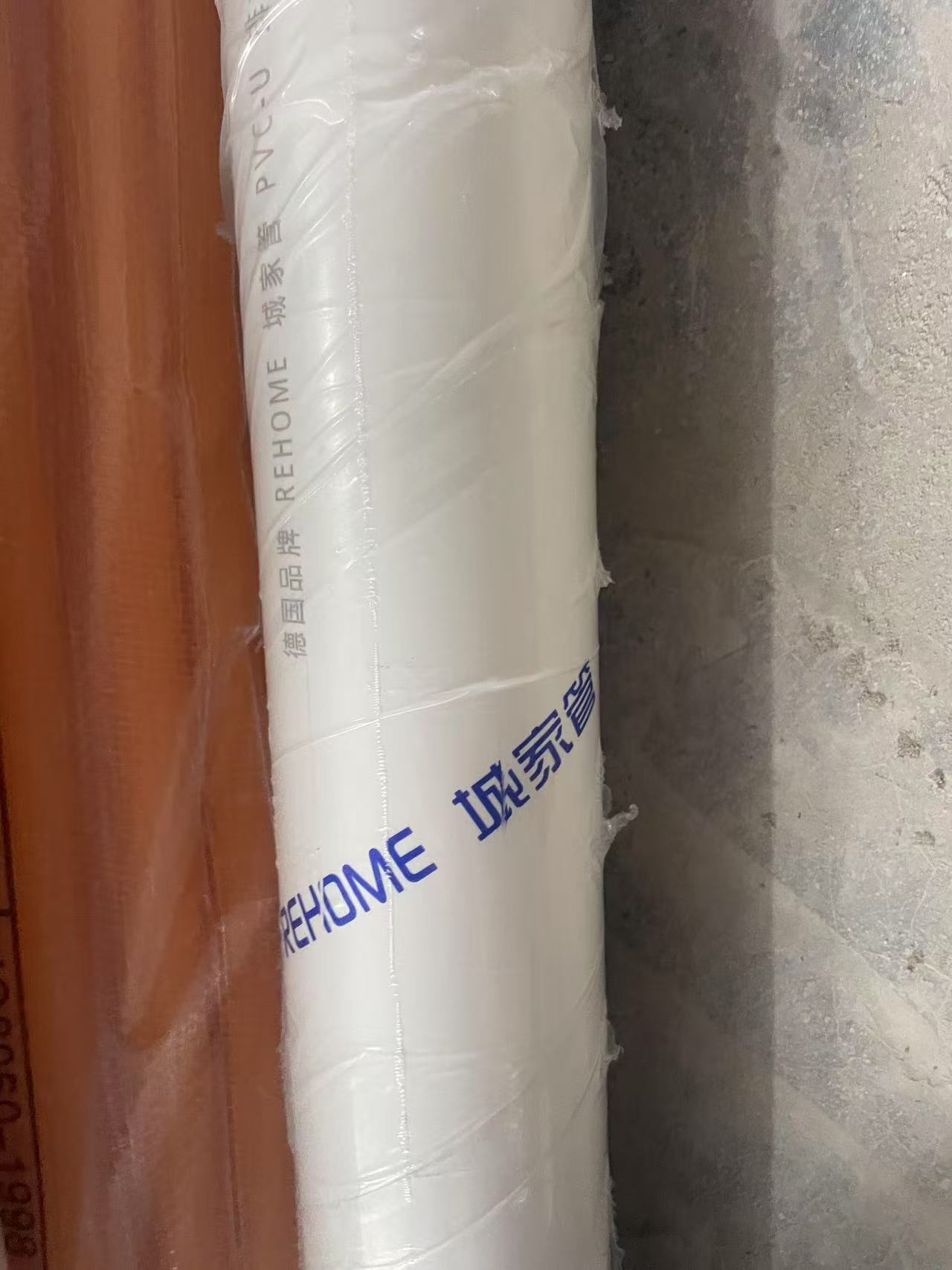

PVC排水         城家DN50/DN75

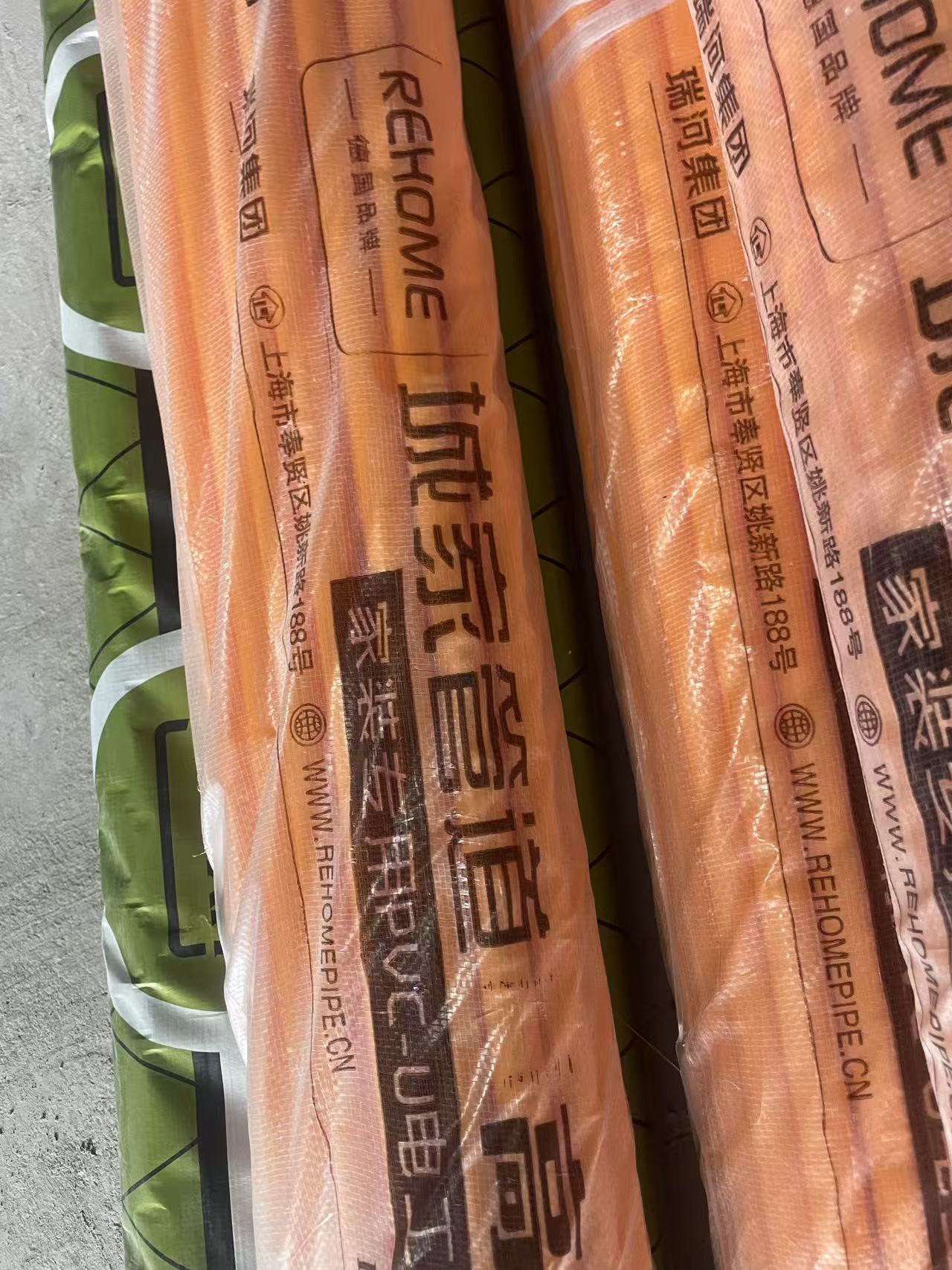

PVC线管         城家DN20管
PPR水管         海德欧DN25*4.2钢网复合管

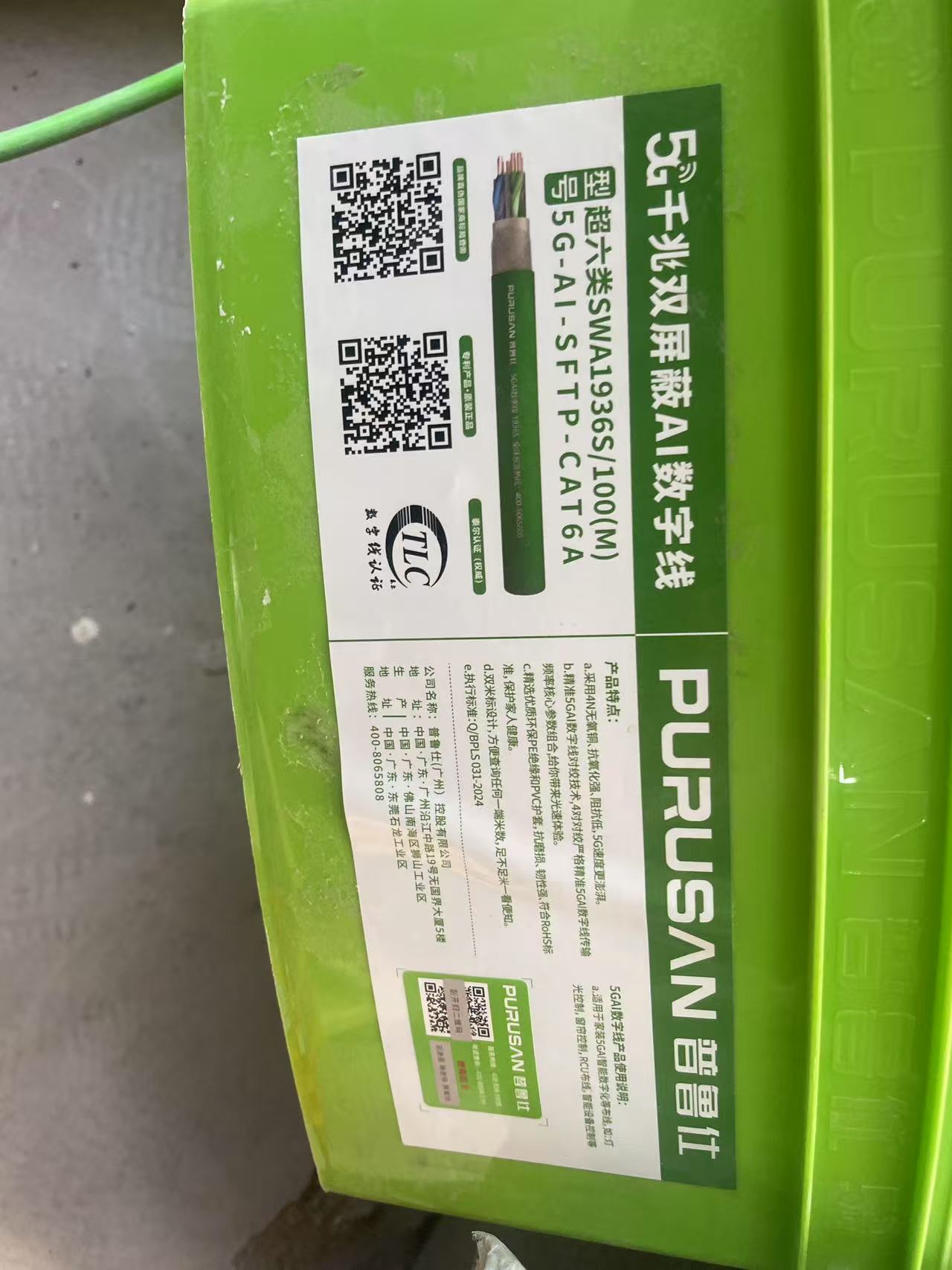

网络线          普鲁仕超六类网线带屏蔽（UTP）
电视线          普鲁仕高清（96编6671）

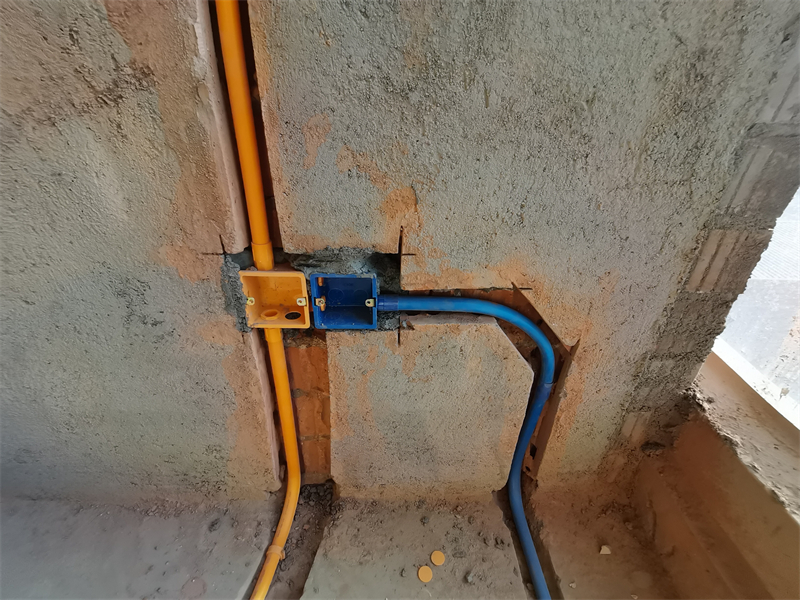

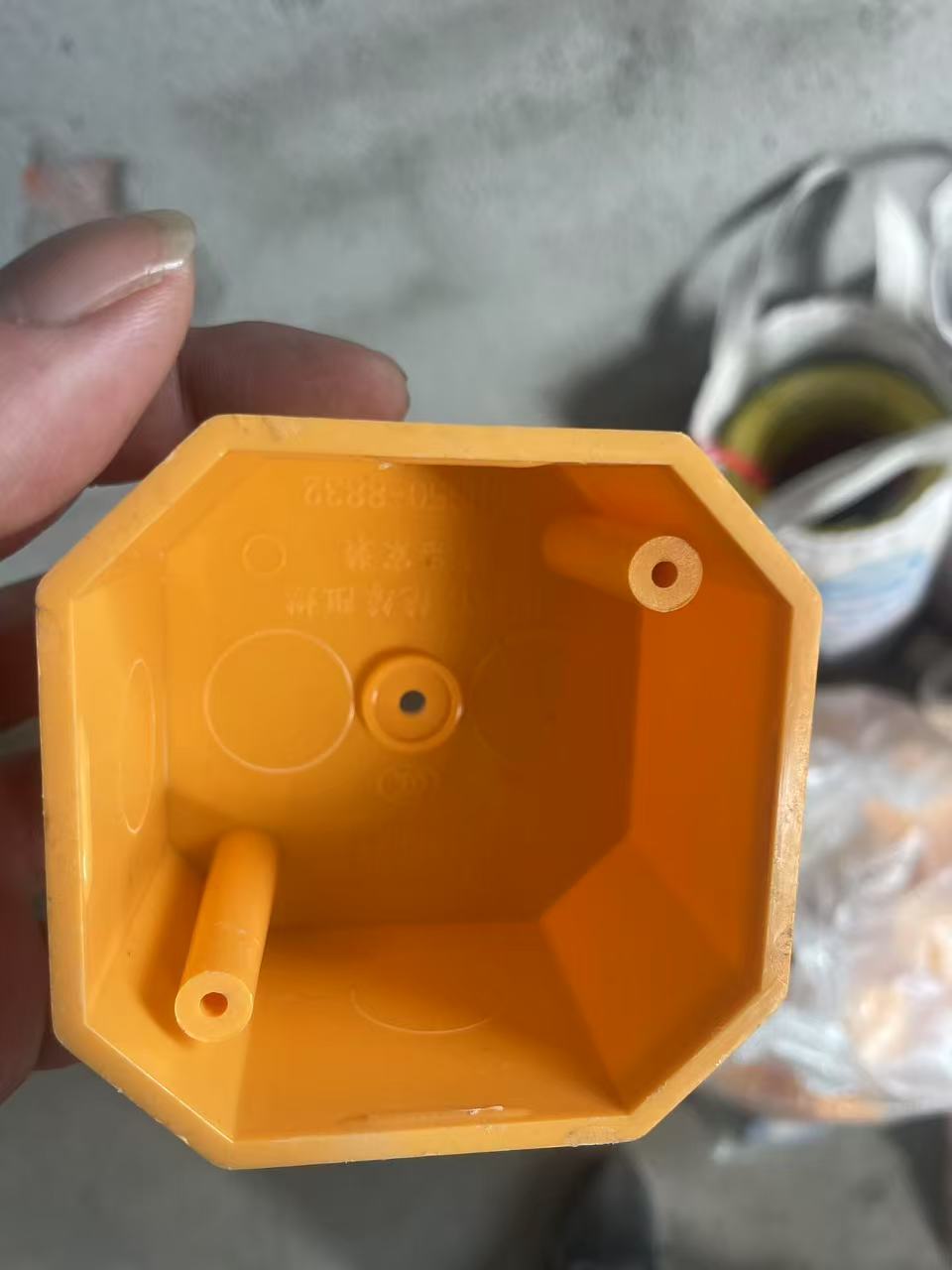

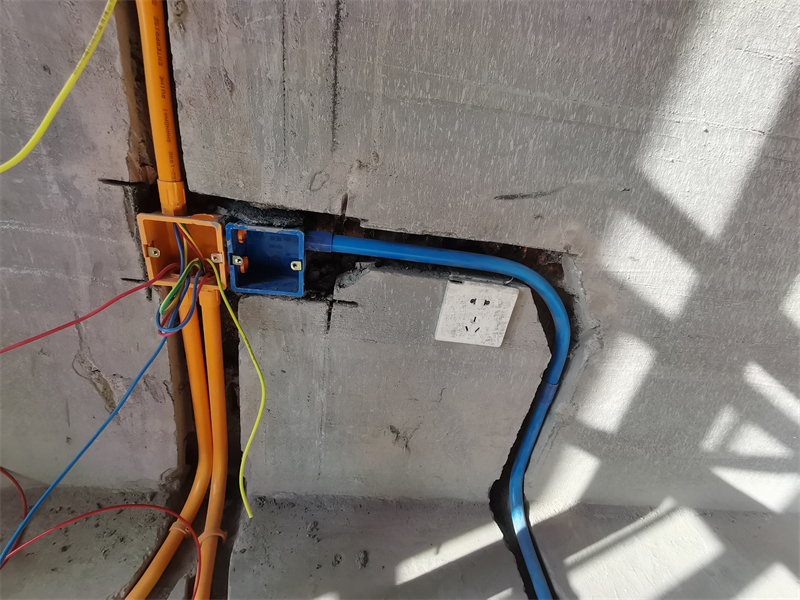

1、强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。
