国风澜园11-1-10#400㎡现代自然风——邂逅家的温柔梦境

发表于 2025-3-19 21:38:30

水电完工

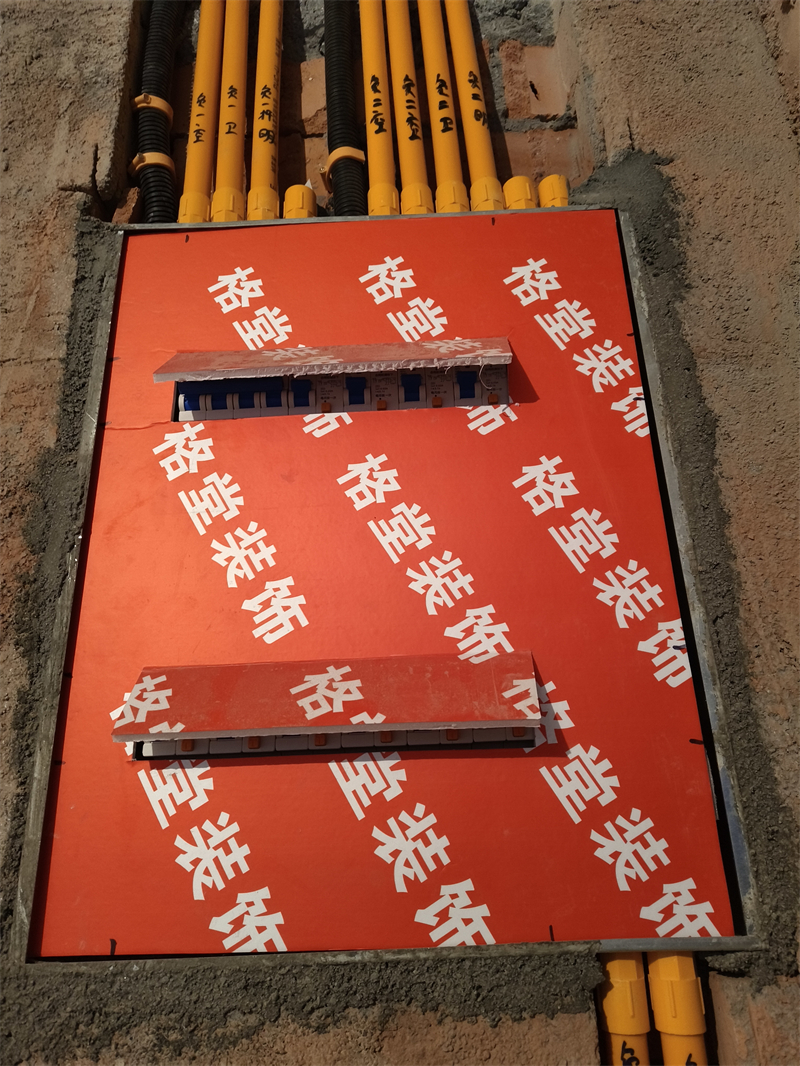

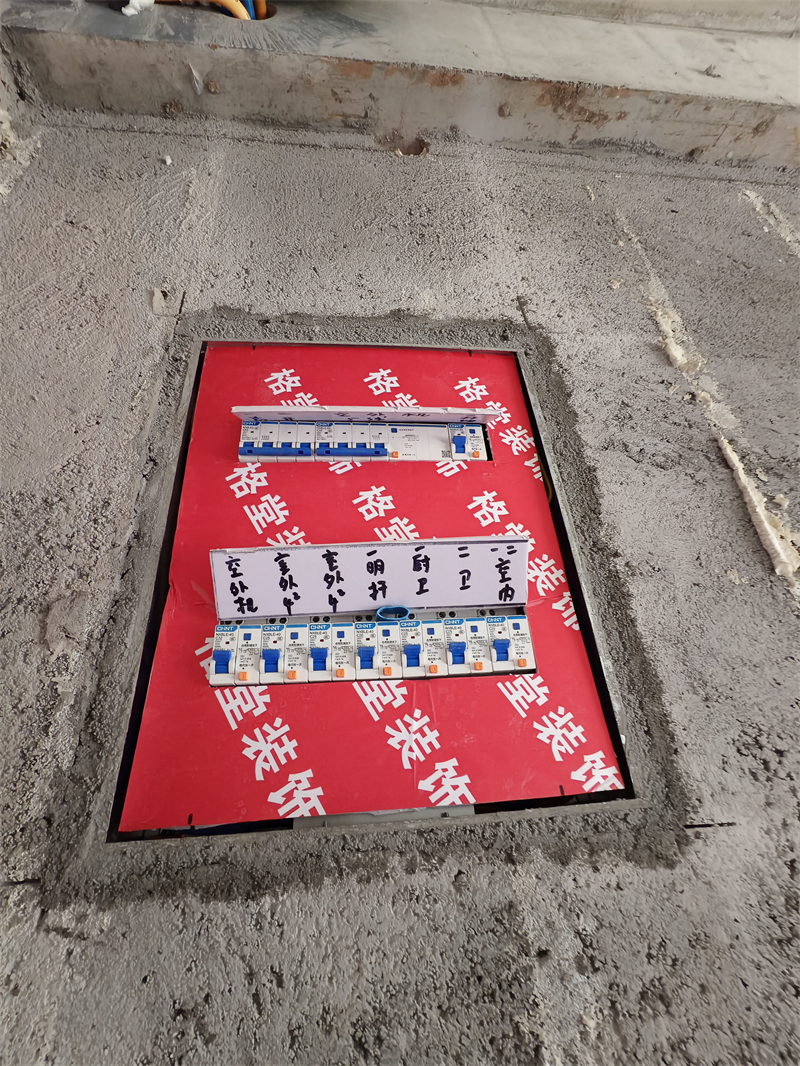

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

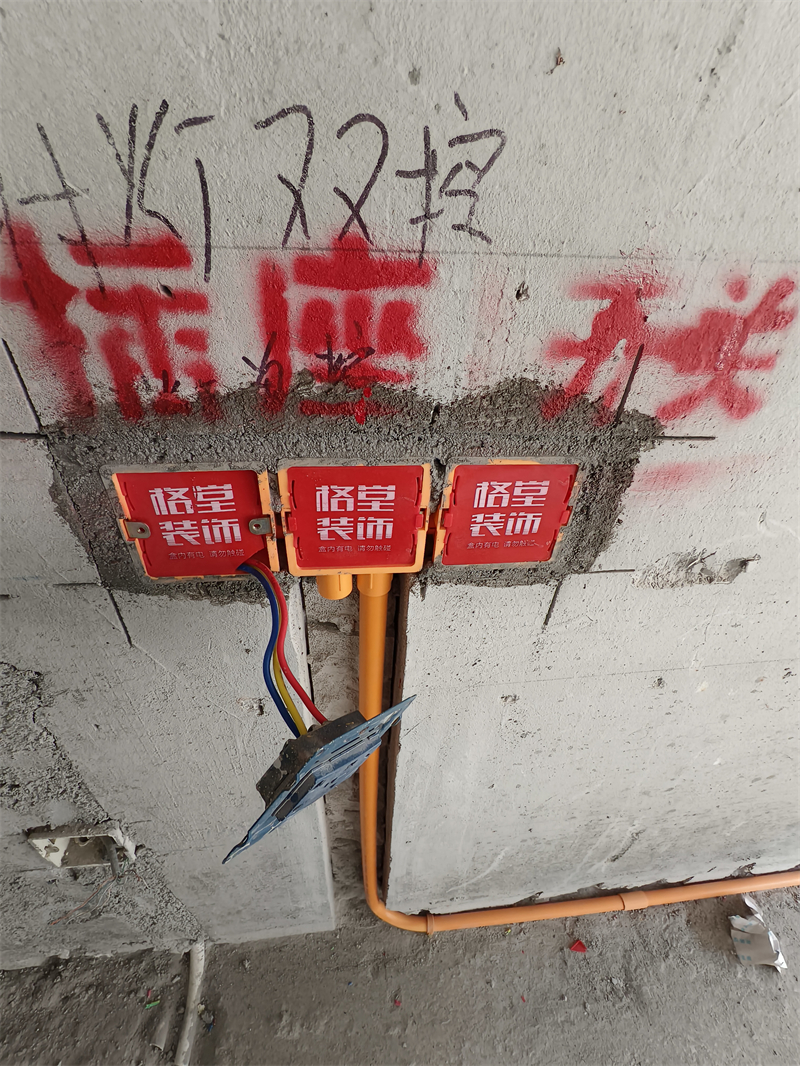

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

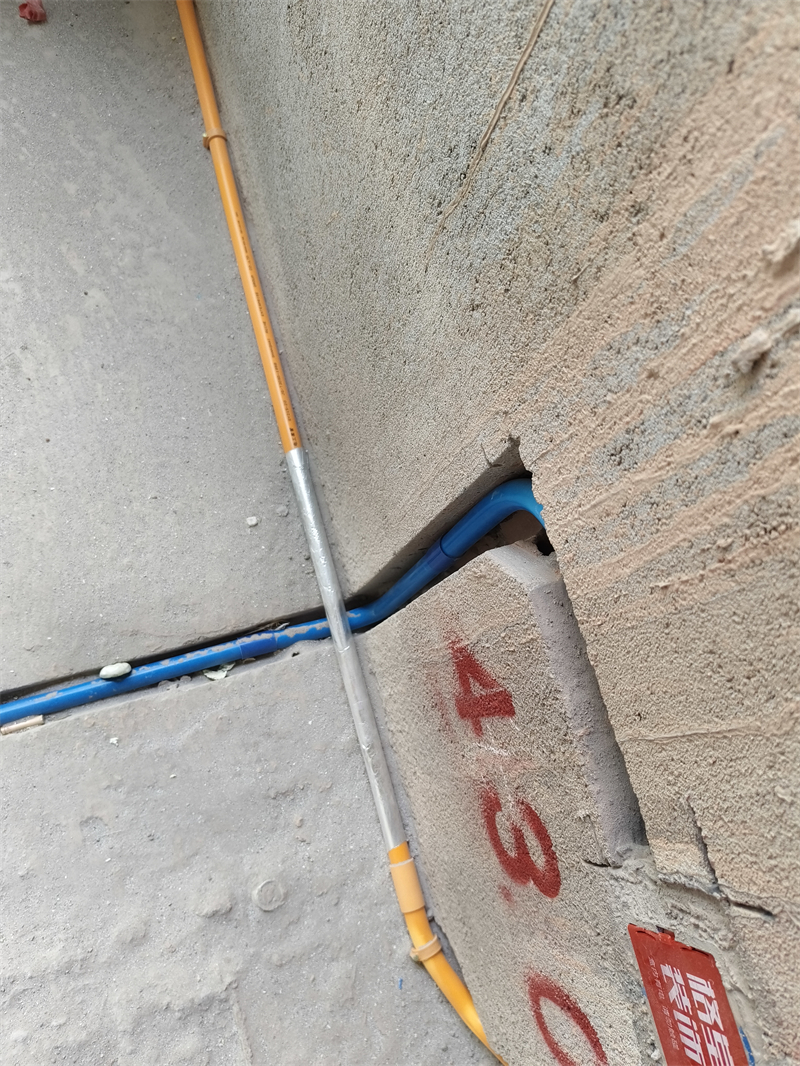

强弱电交接处用金属镀锌管交叉，防止信号干扰。

筒灯电线用波纹管保护。

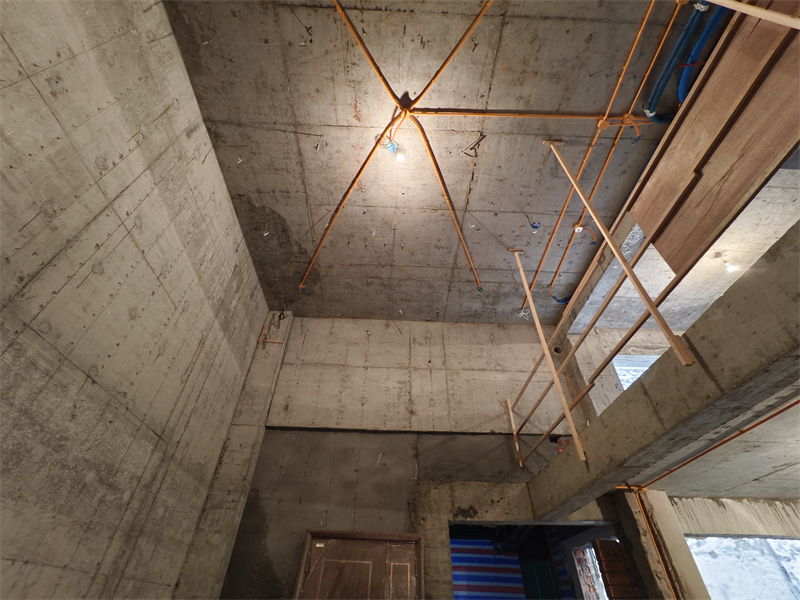

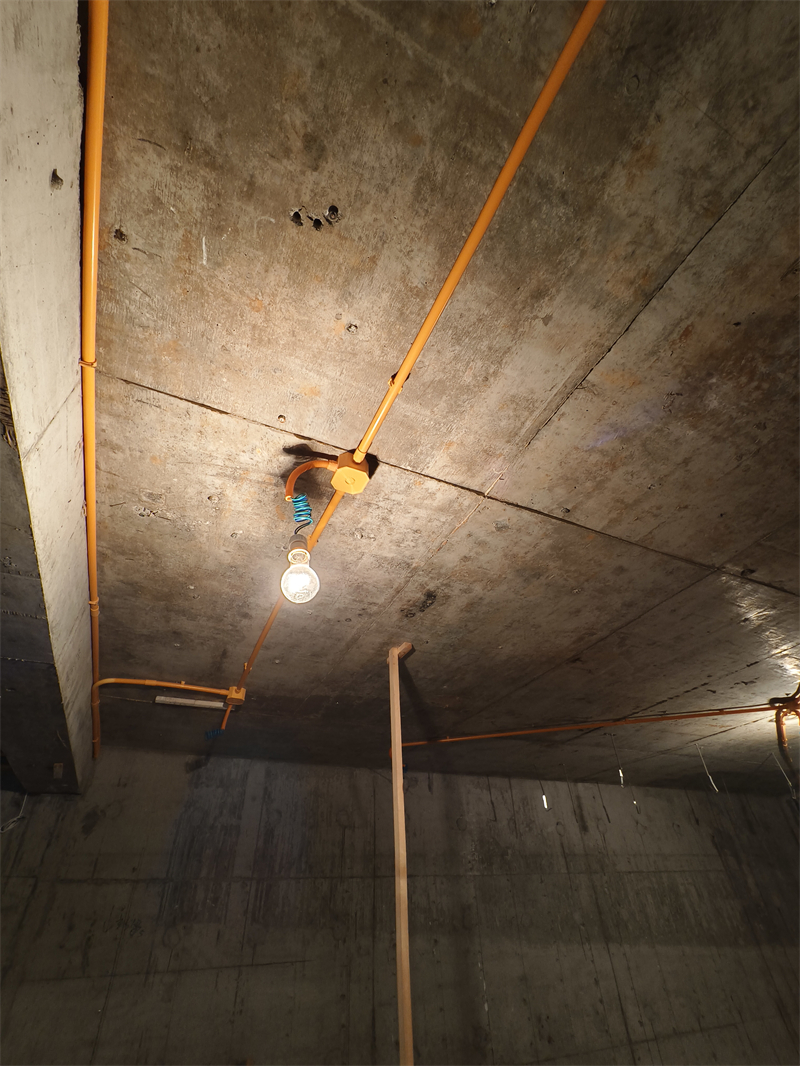

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2025-3-19 21:40:39

本帖最后由格堂黄姐于 2025-3-20 09:16 编辑

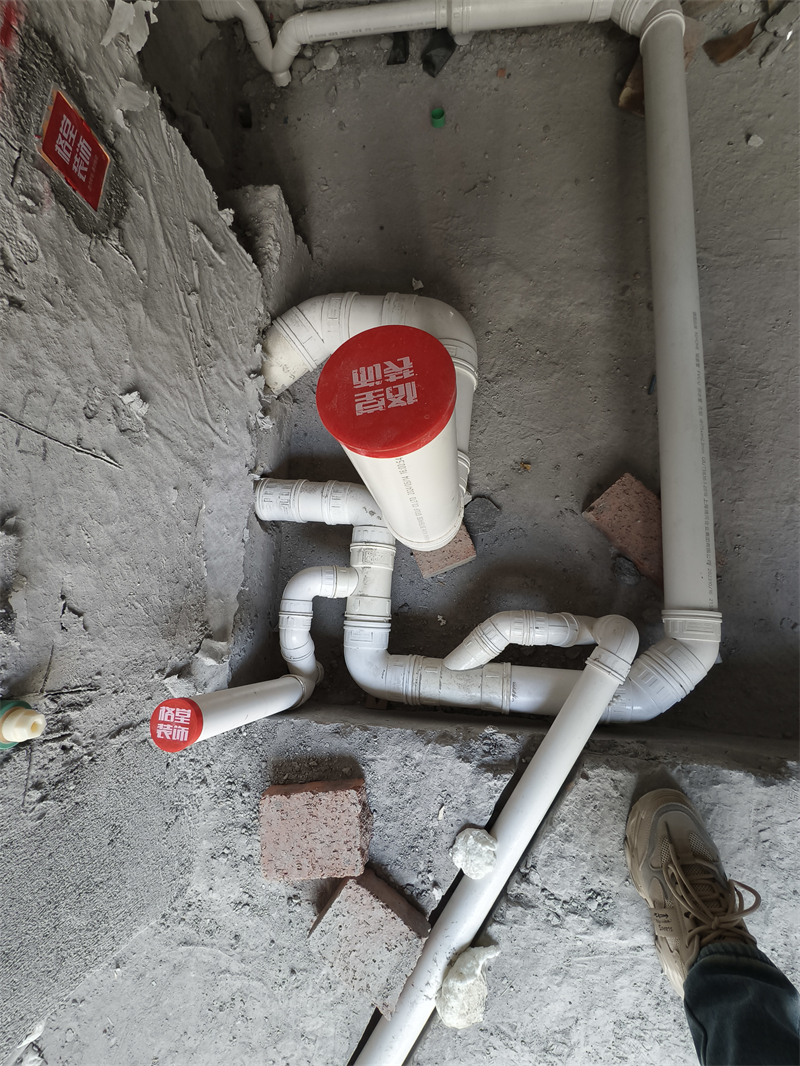

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

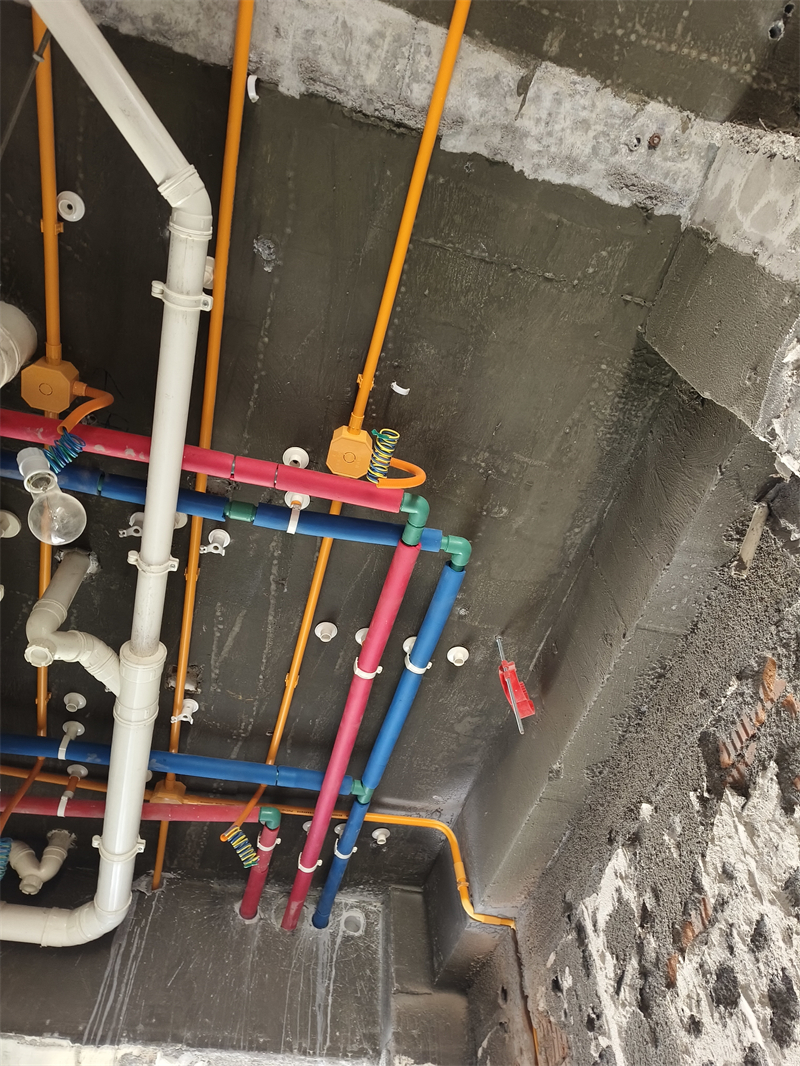

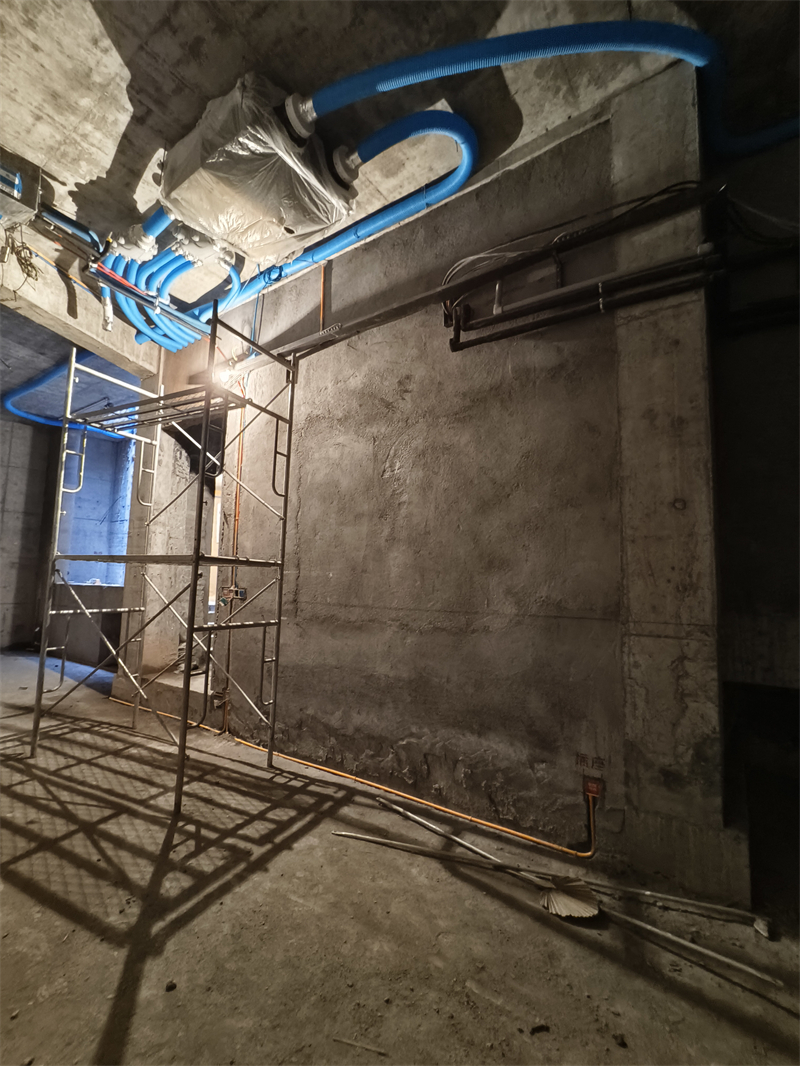

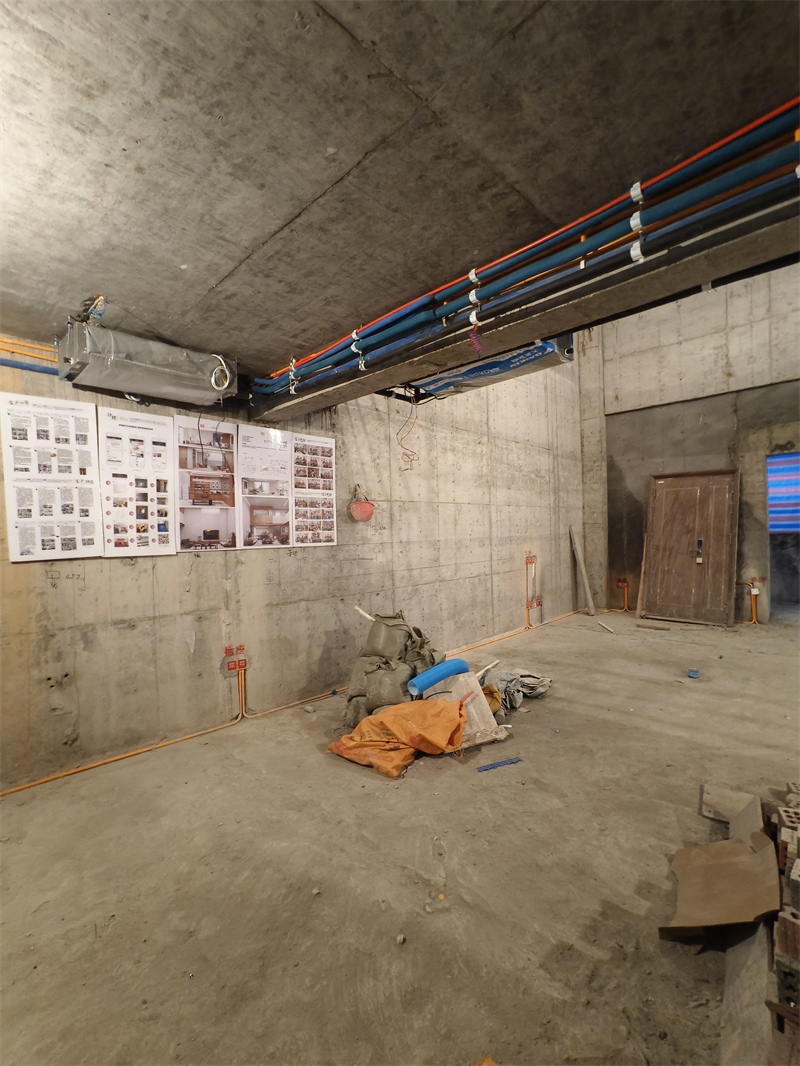

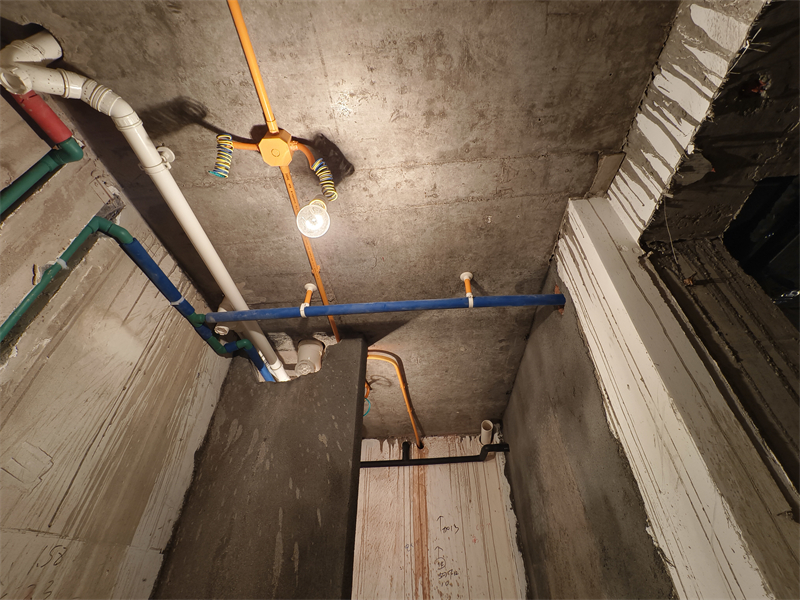

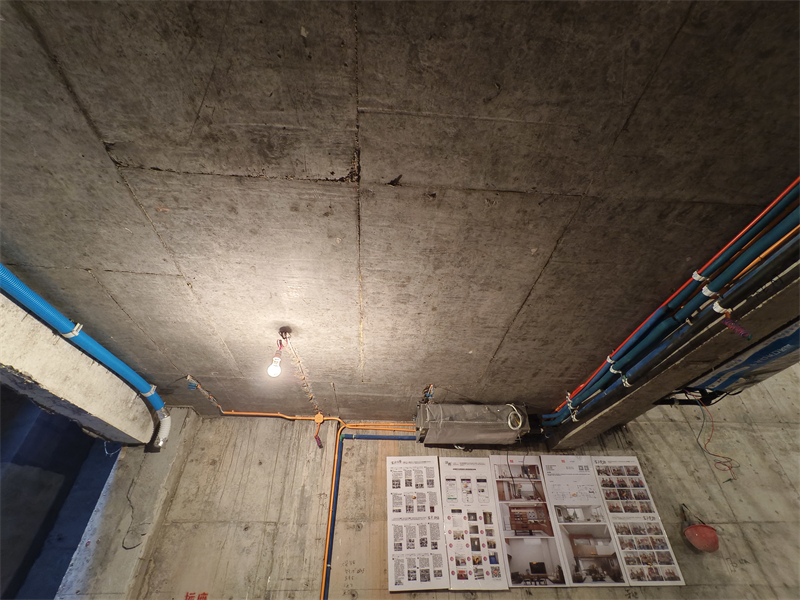

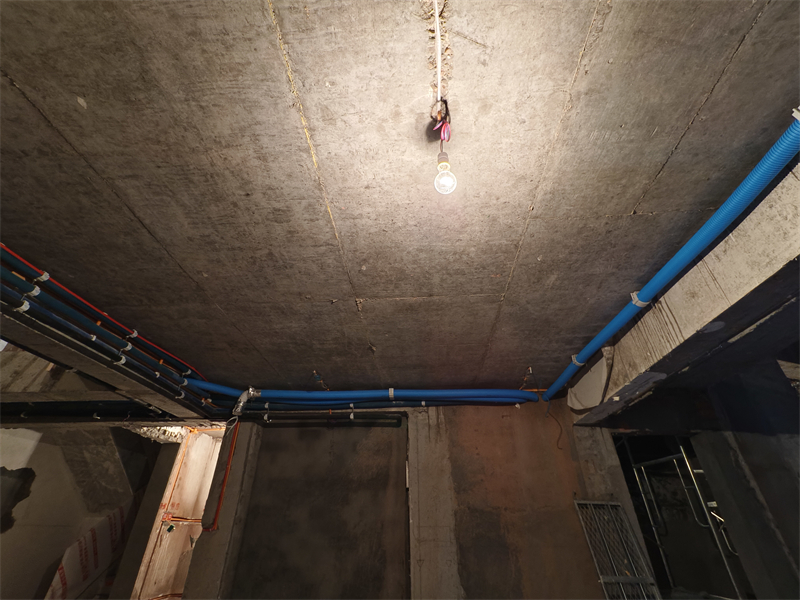

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2025-3-19 21:41:34

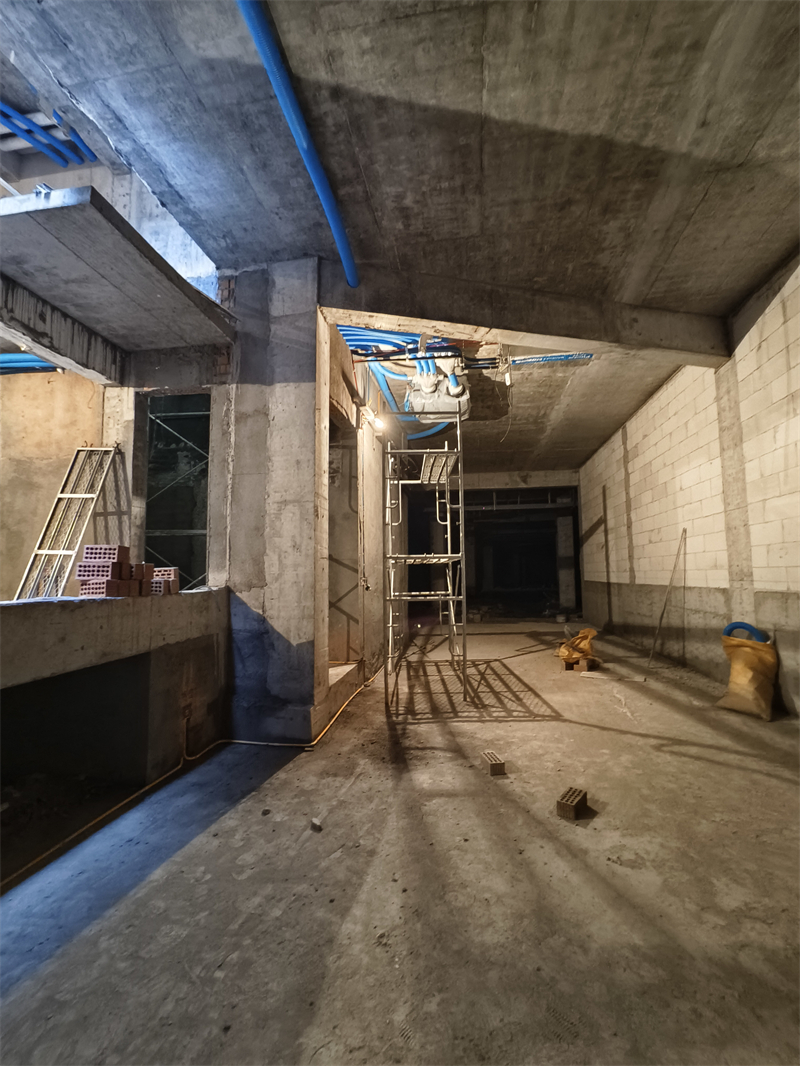

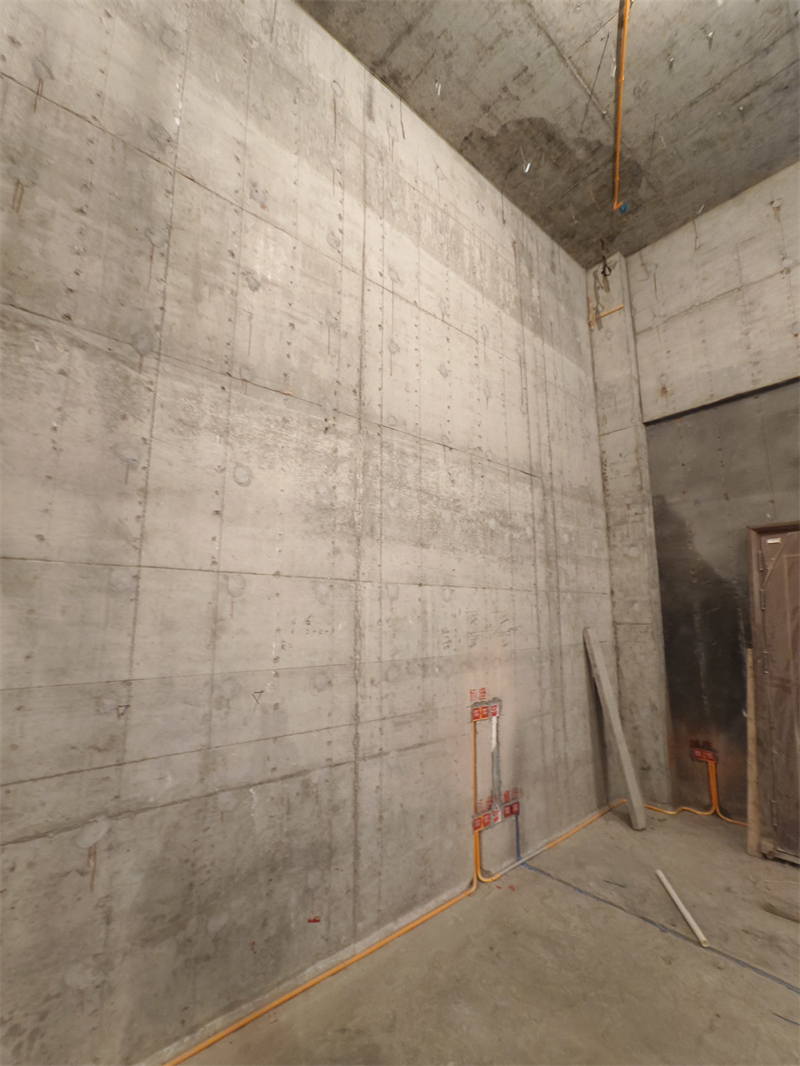

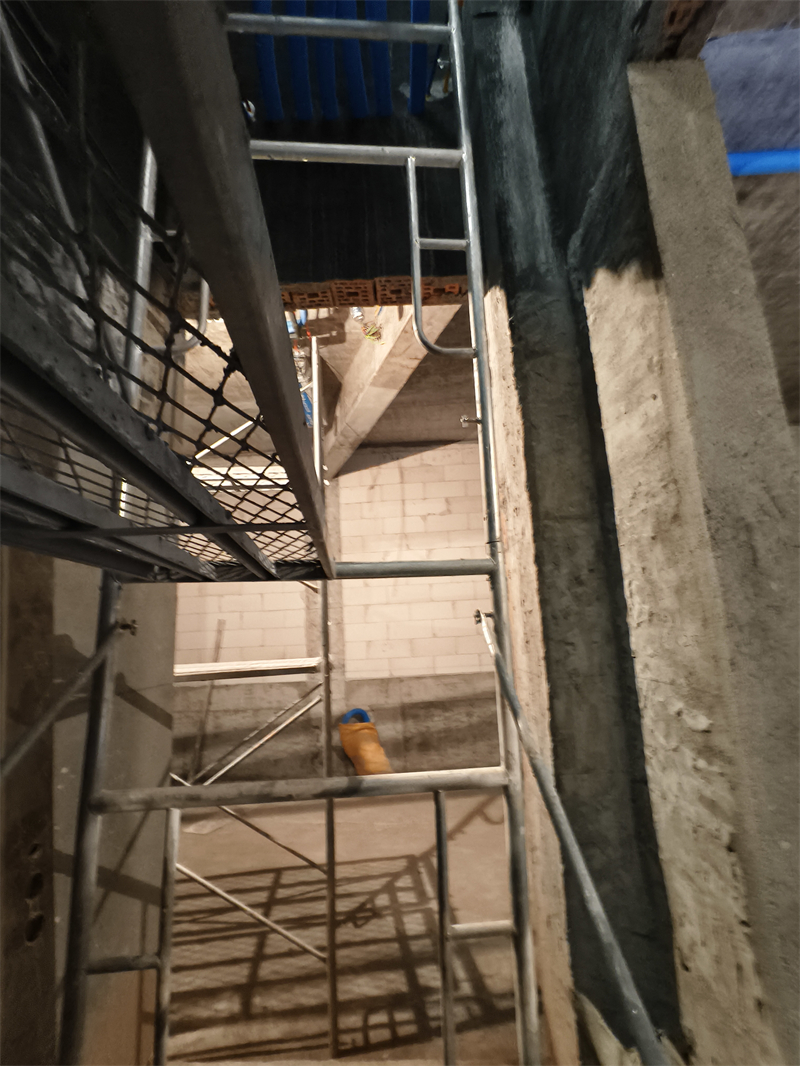

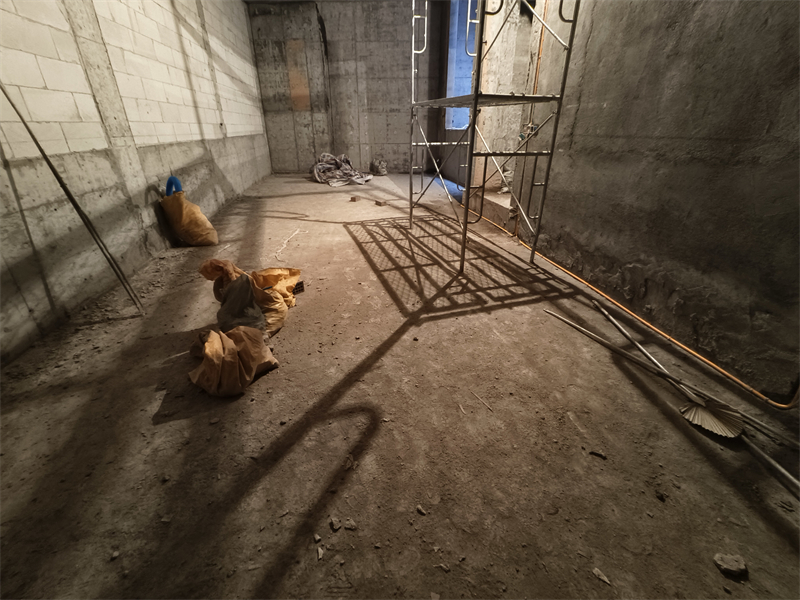

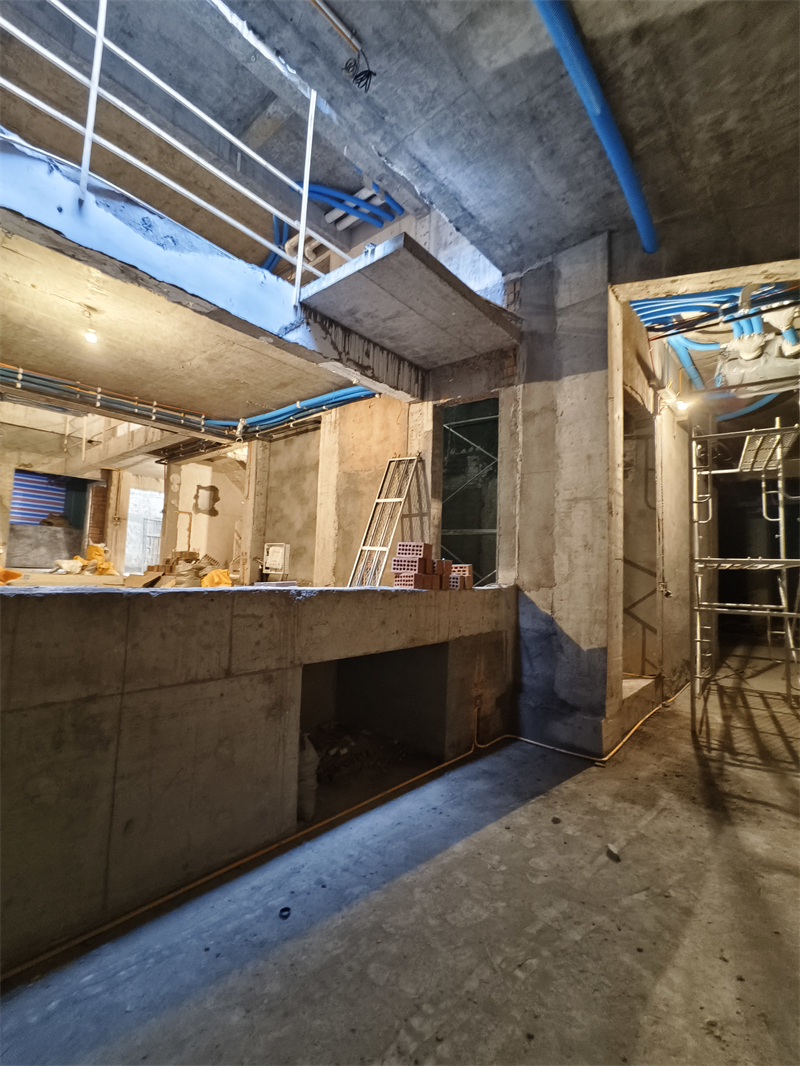

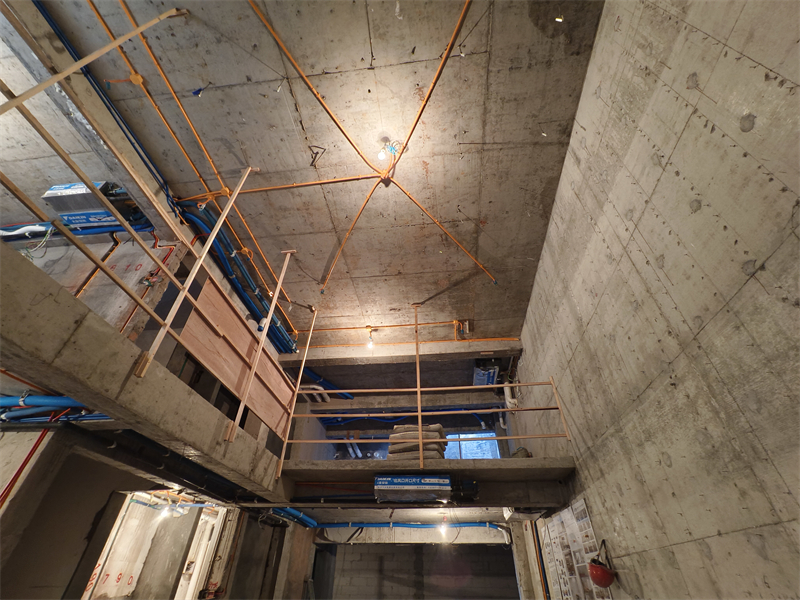

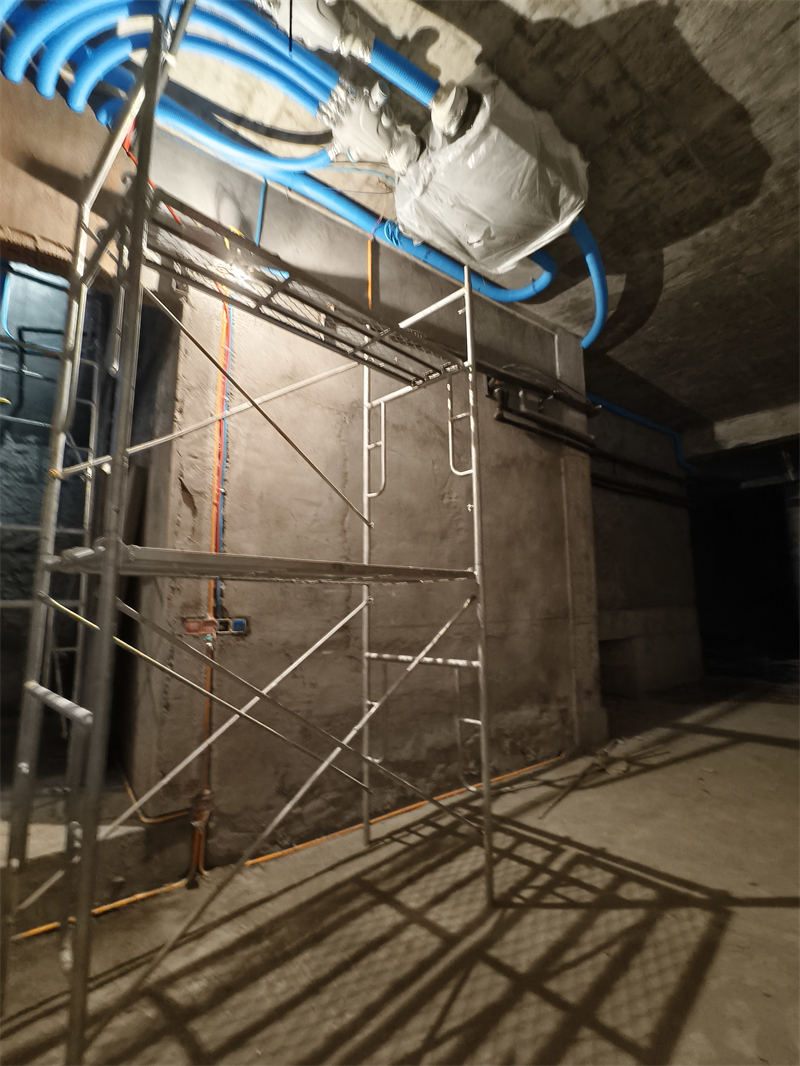

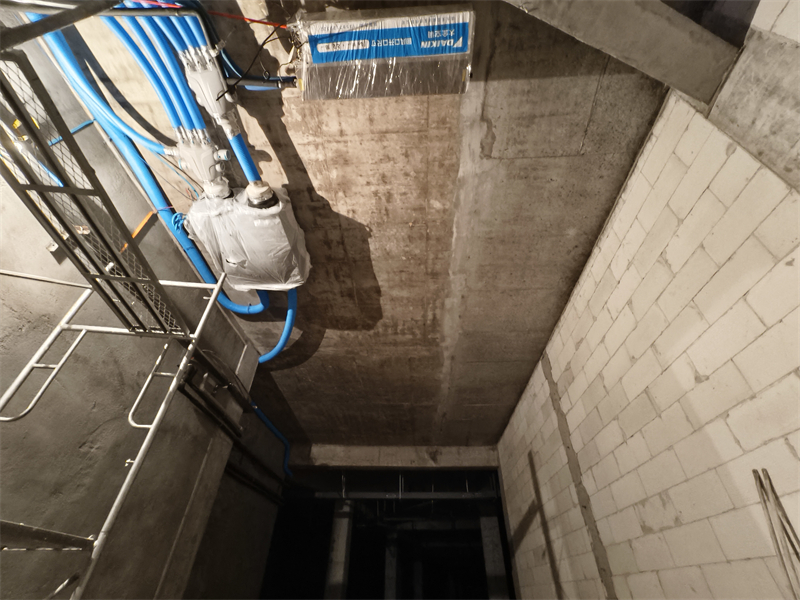

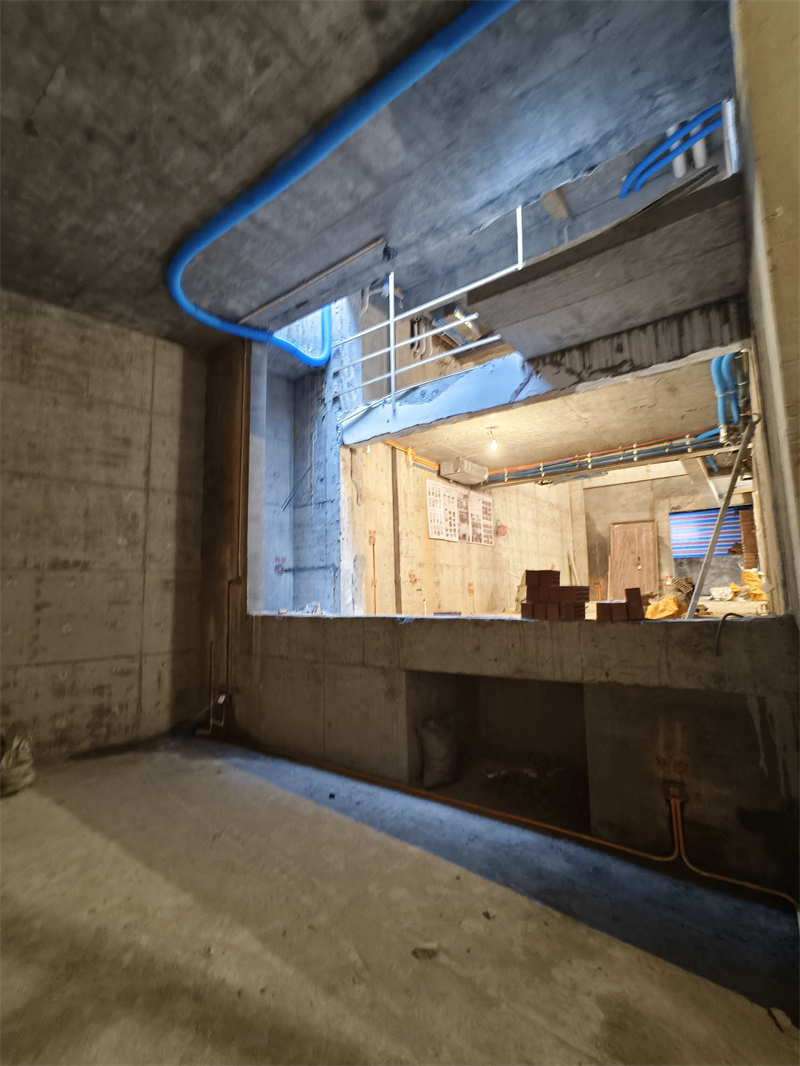

负二球场水电完工图

发表于 2025-3-19 21:42:40

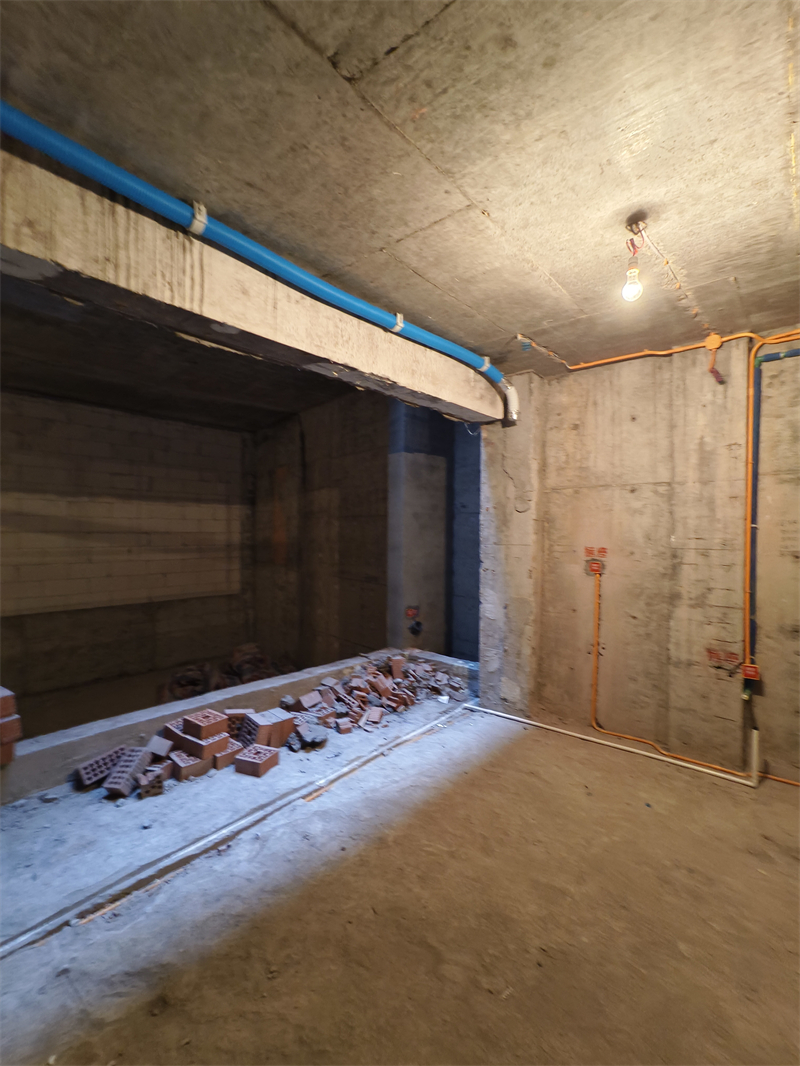

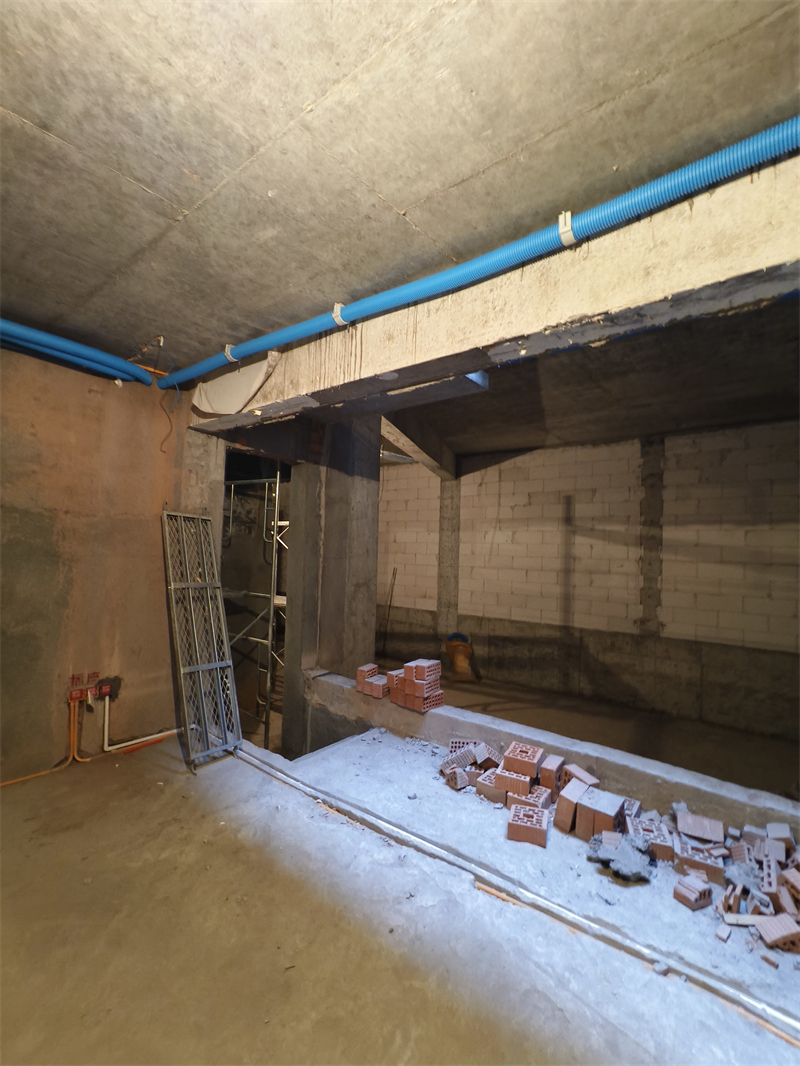

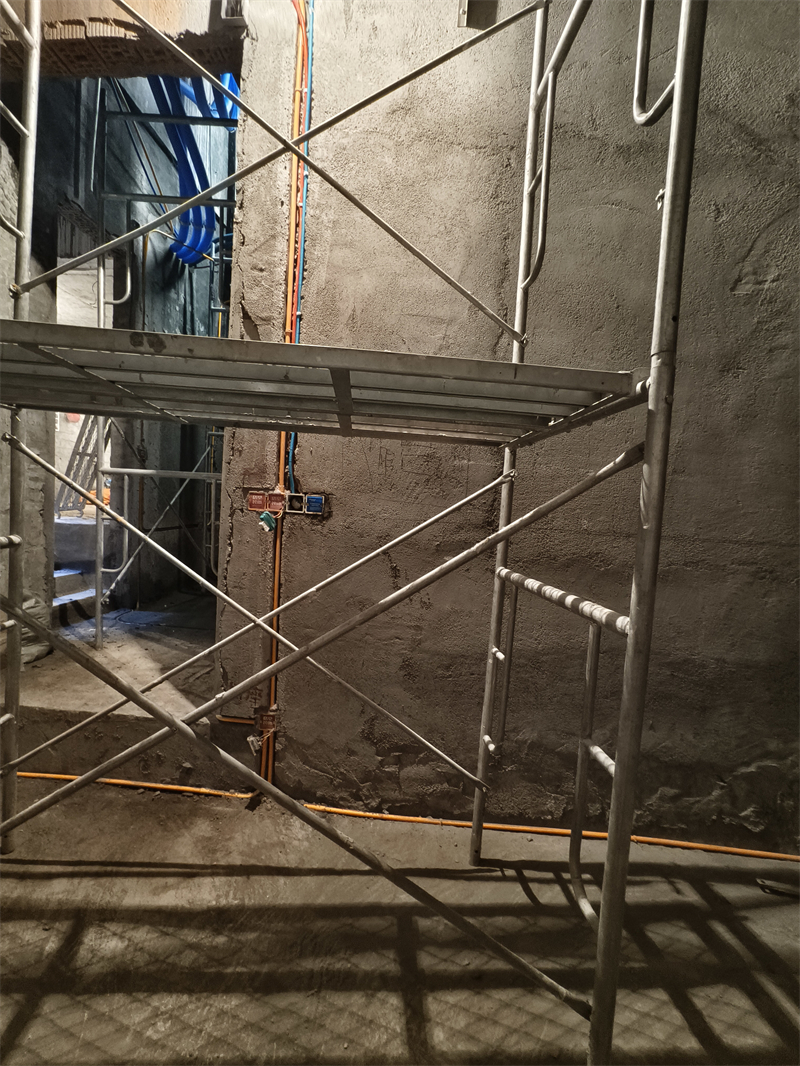

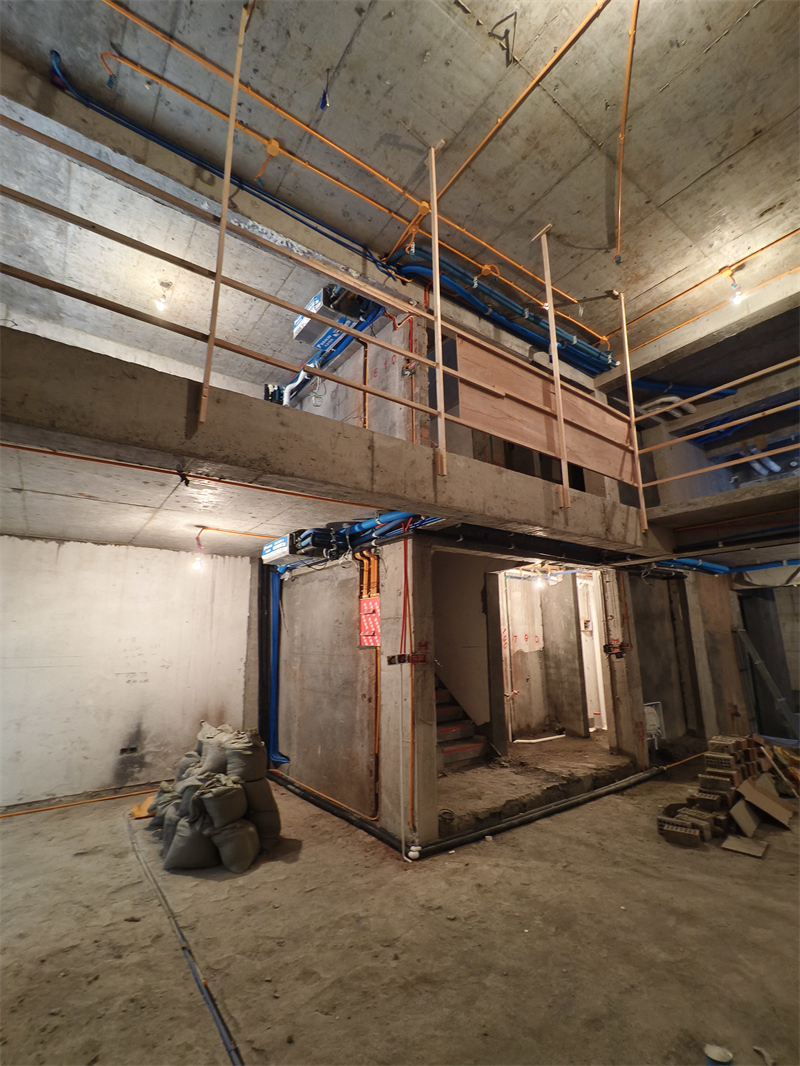

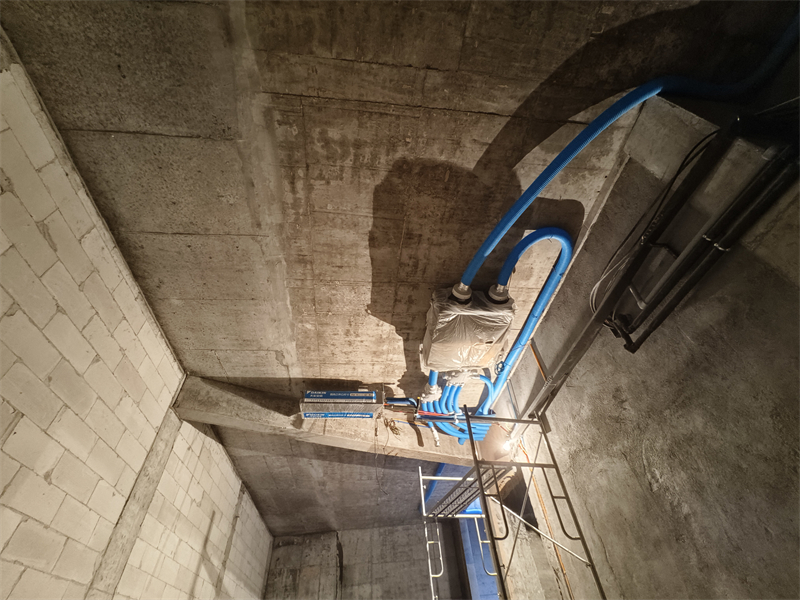

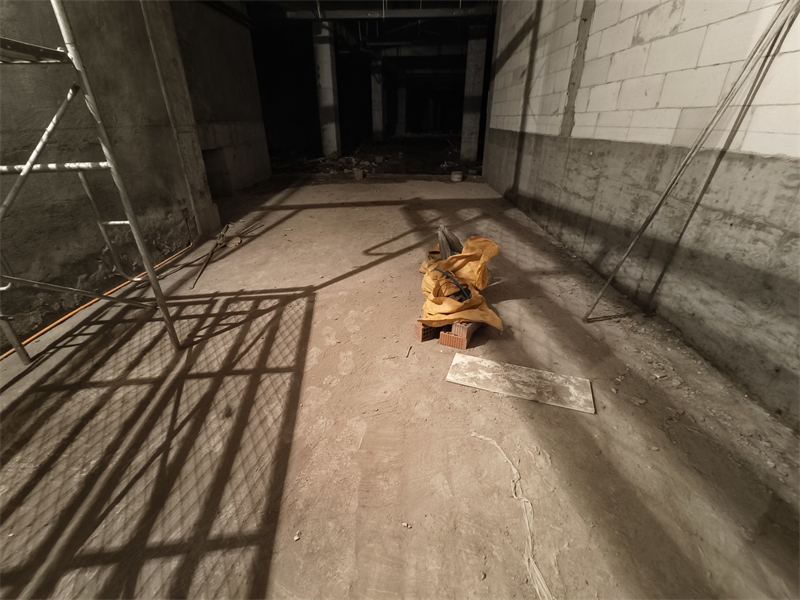

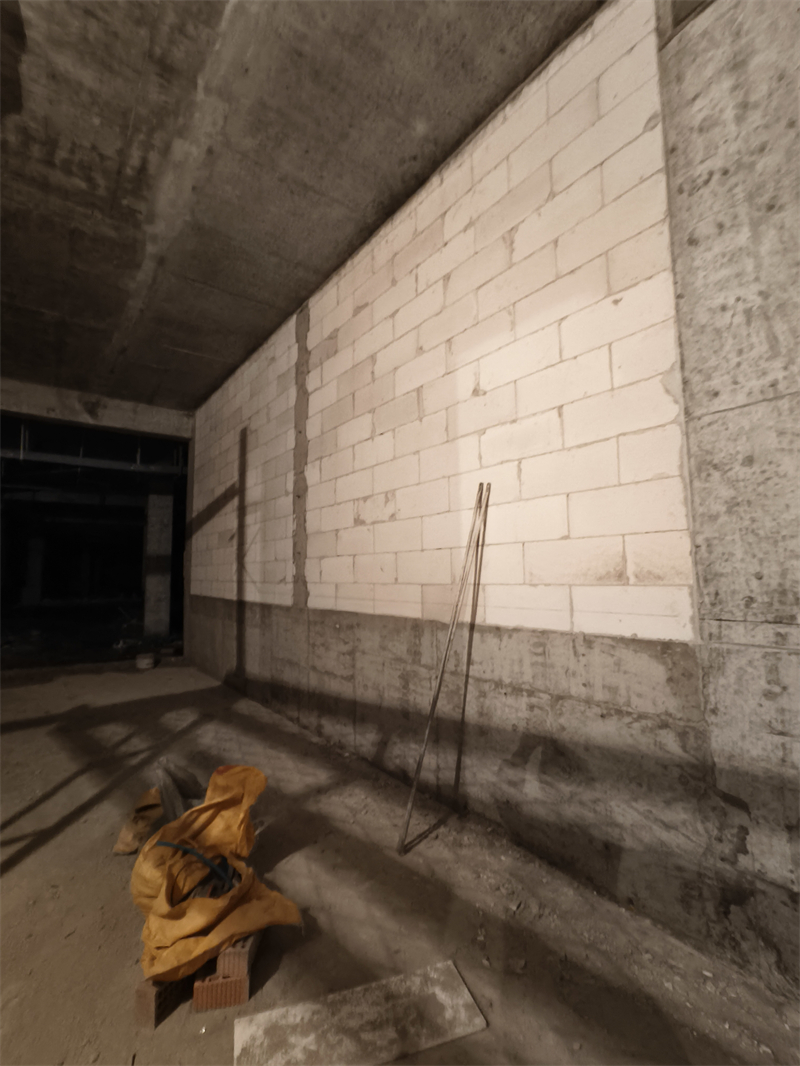

负二球场水电完工图

发表于 2025-3-19 21:43:37

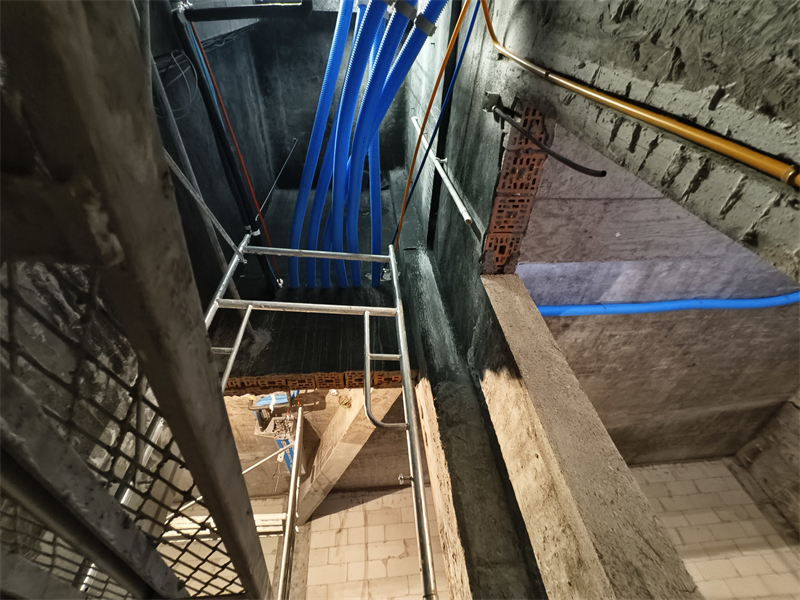

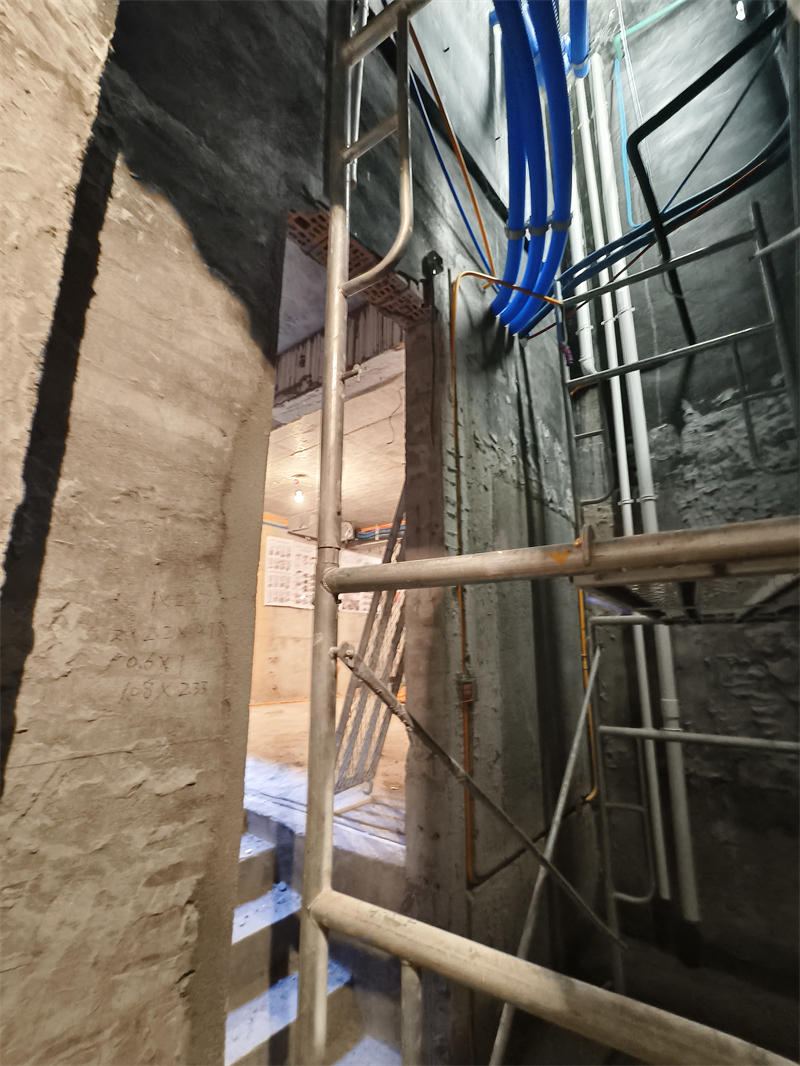

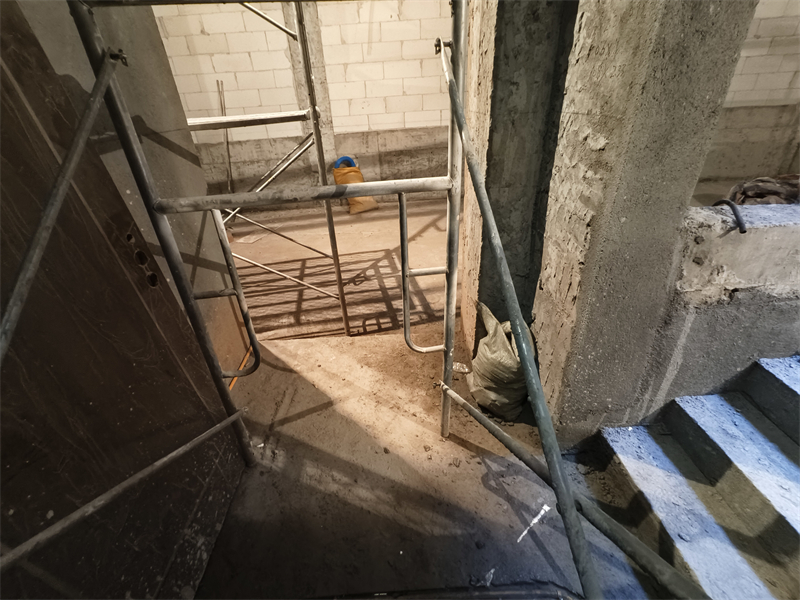

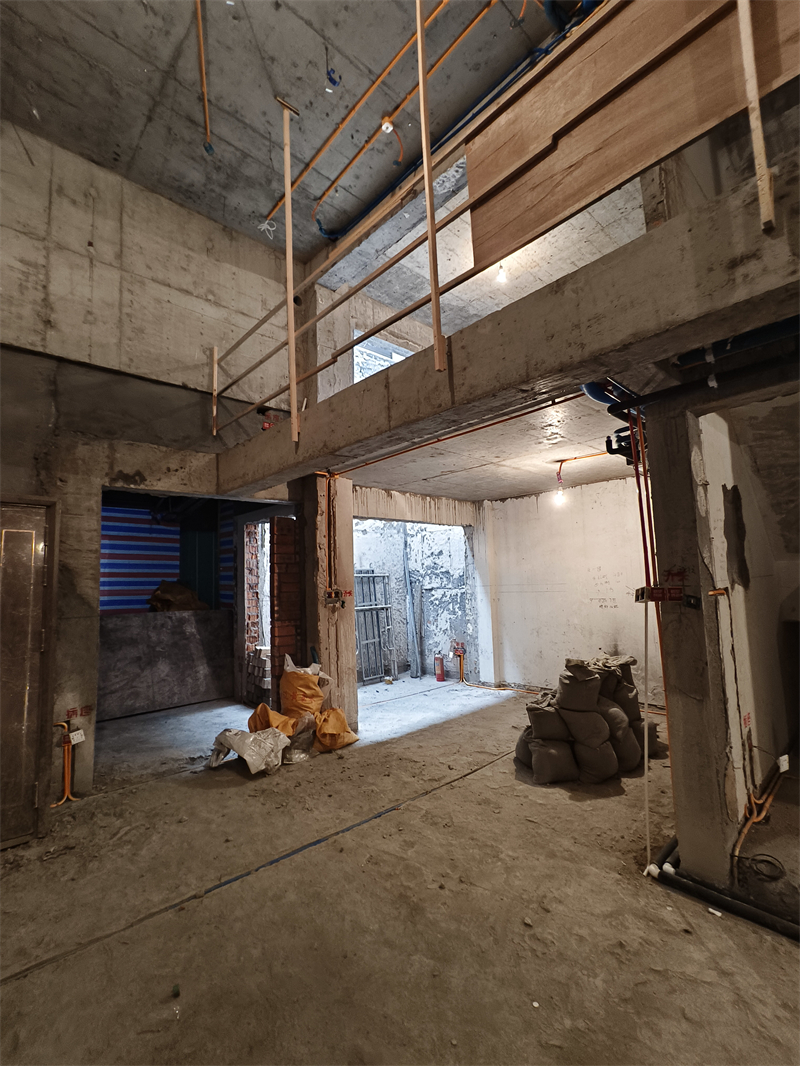

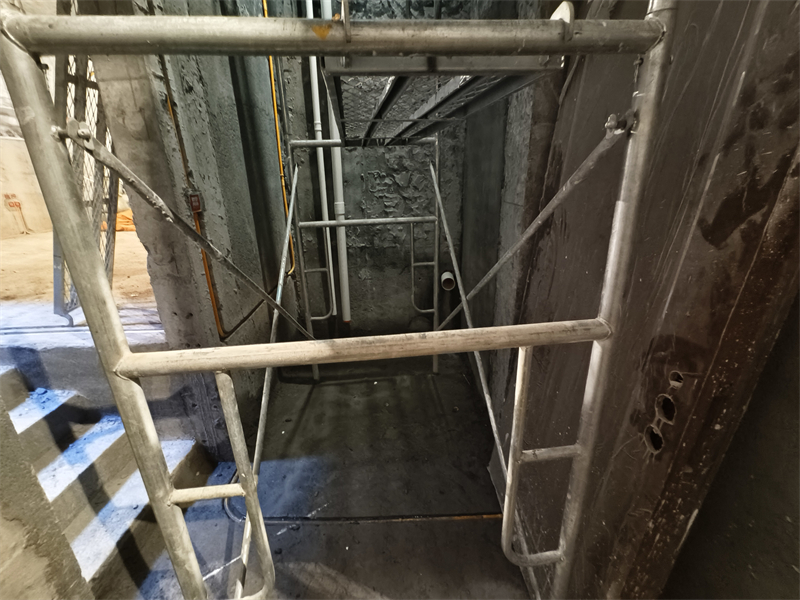

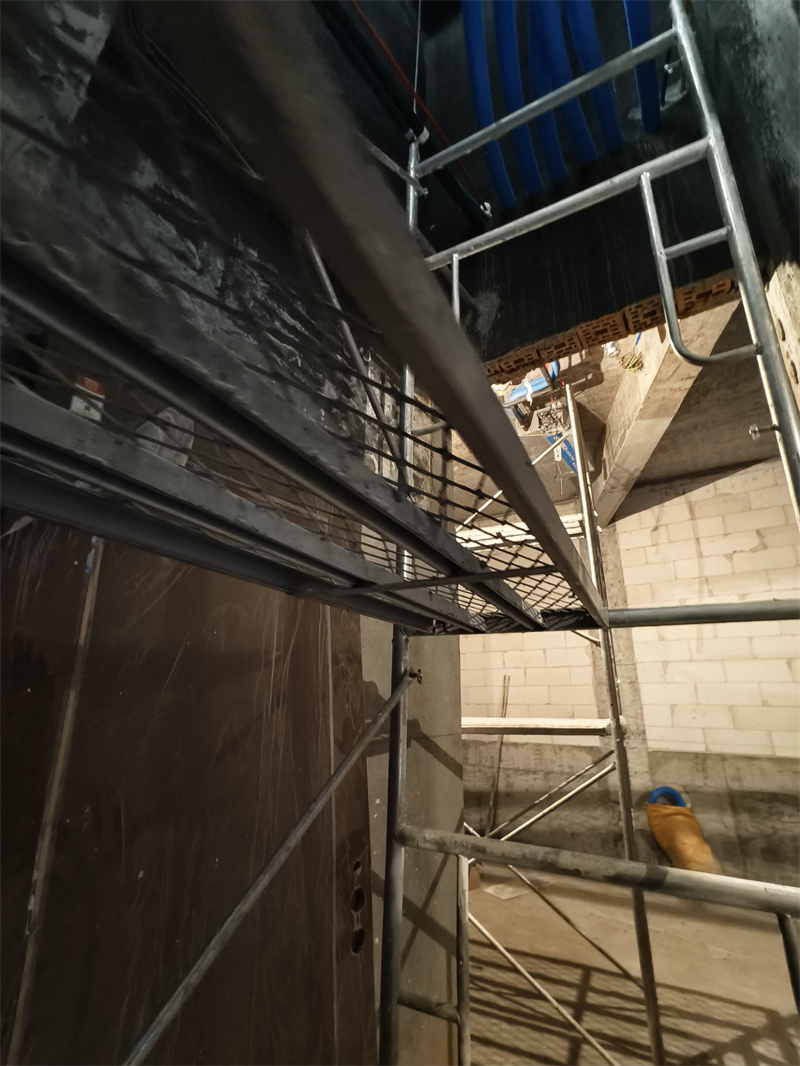

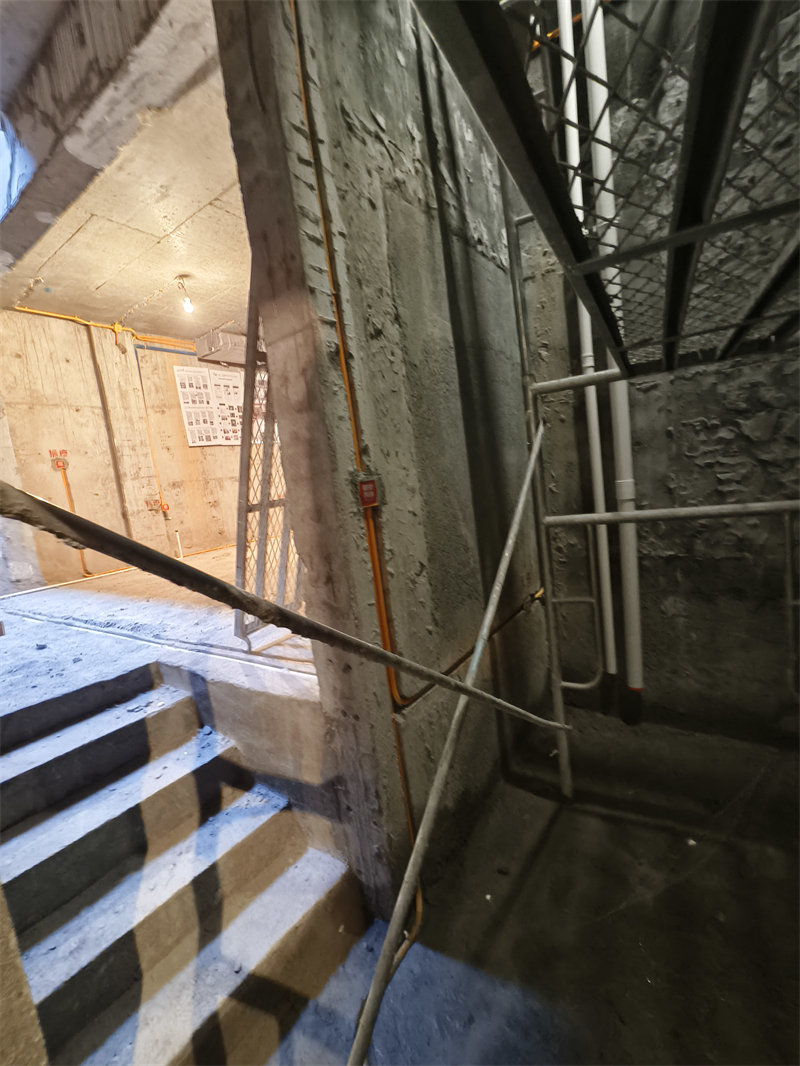

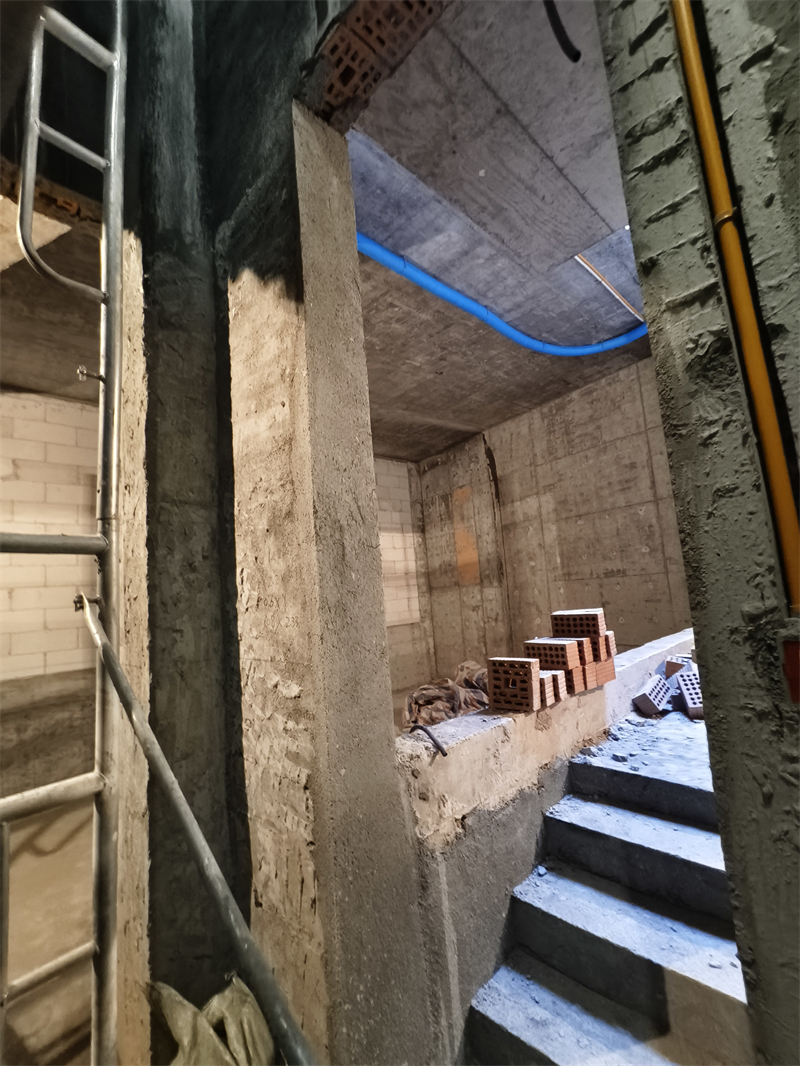

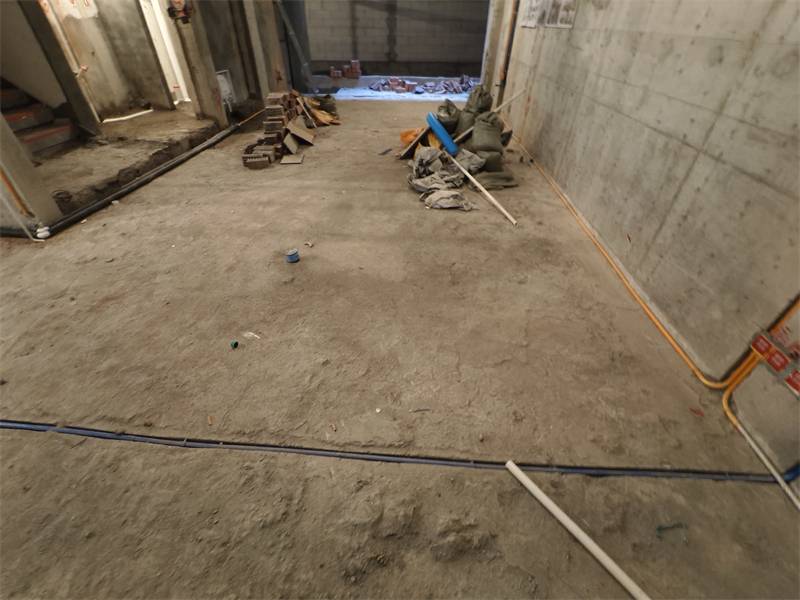

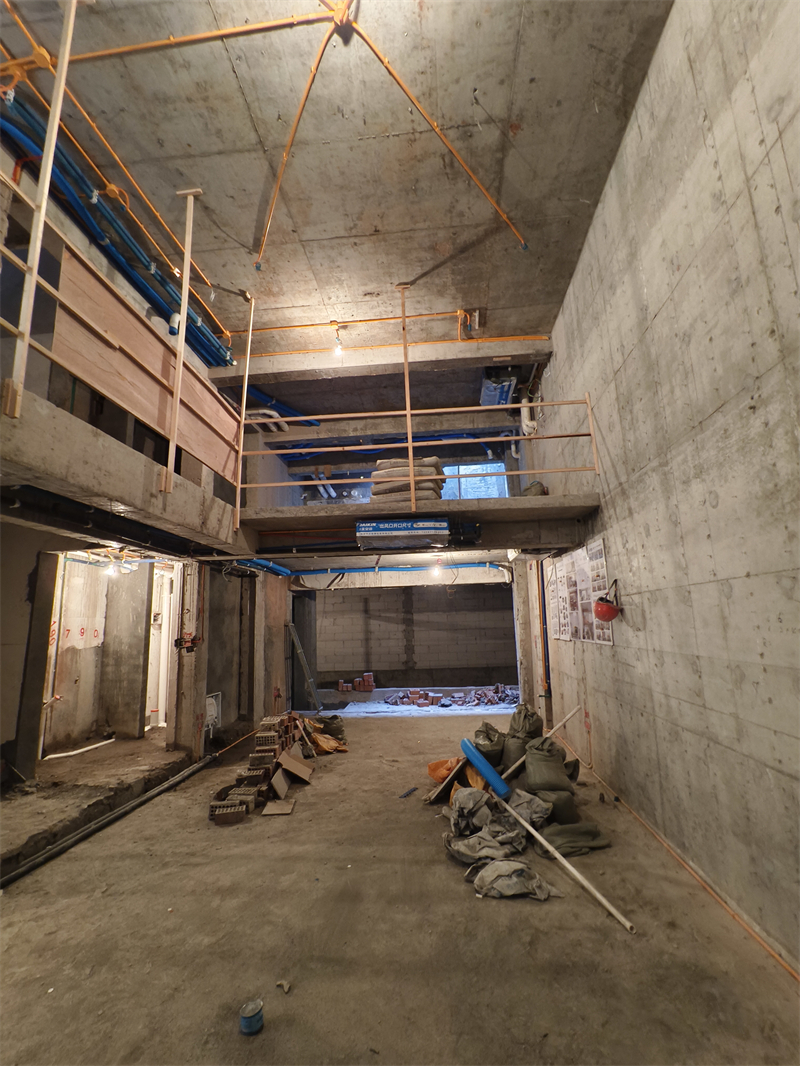

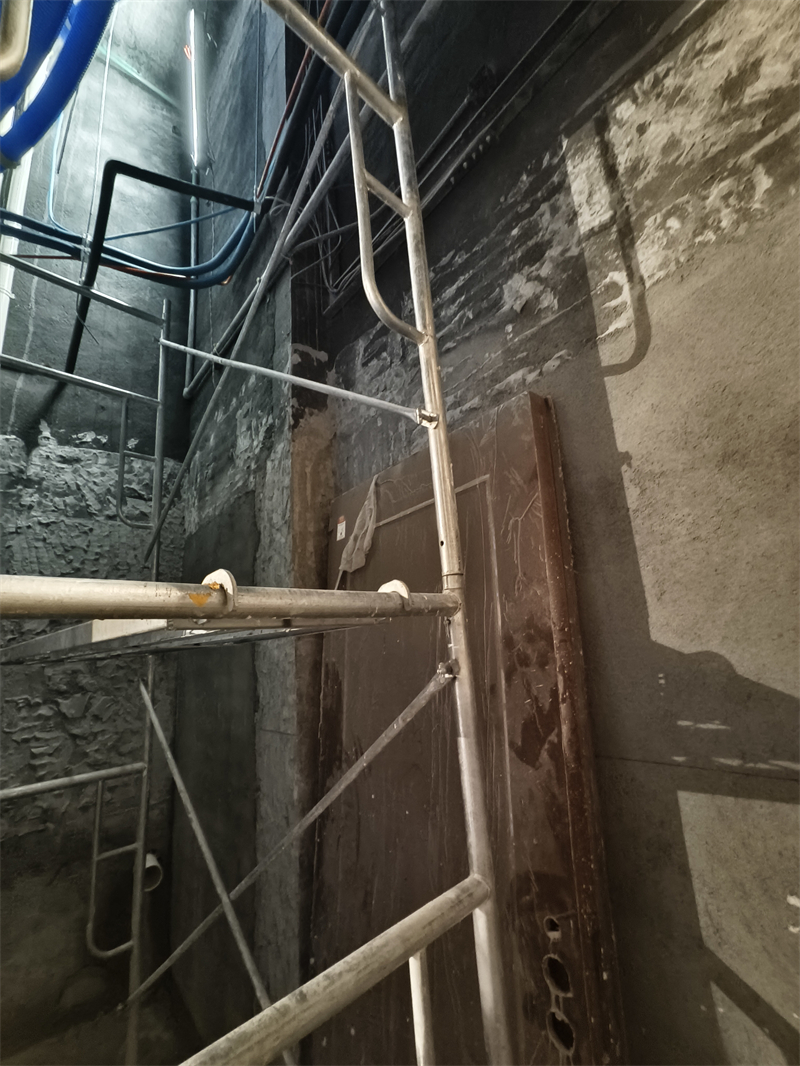

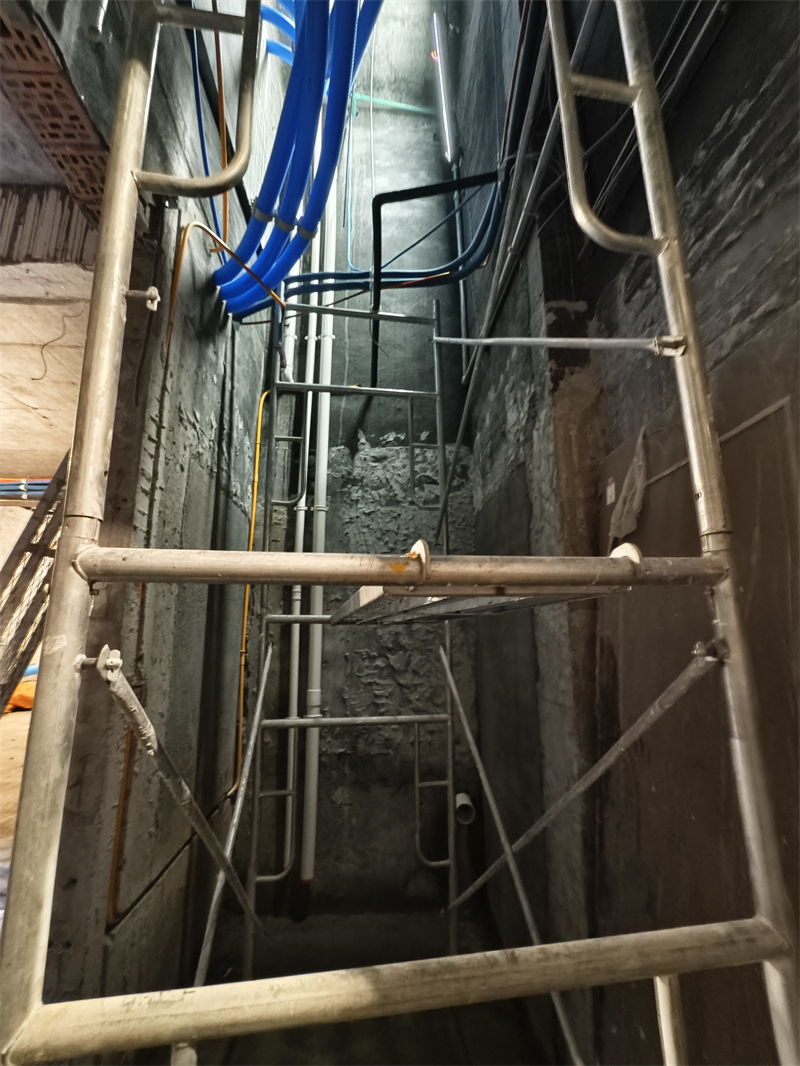

负二球场过道水电完工图

发表于 2025-3-19 21:45:11

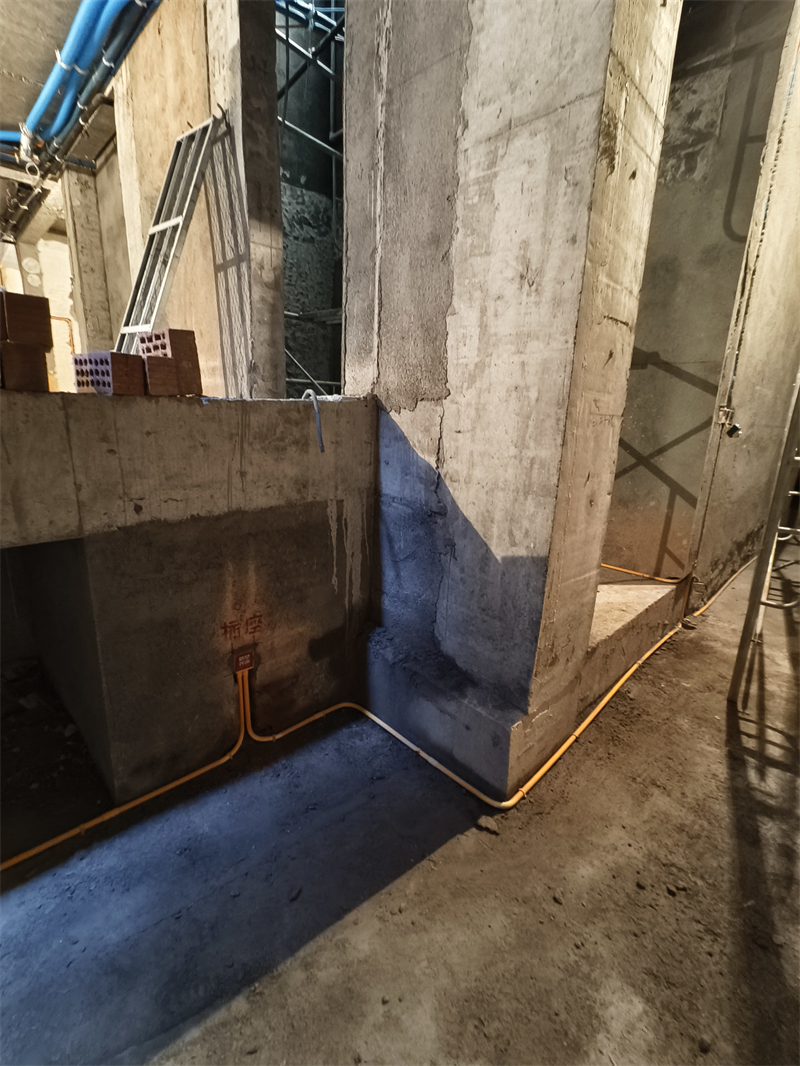

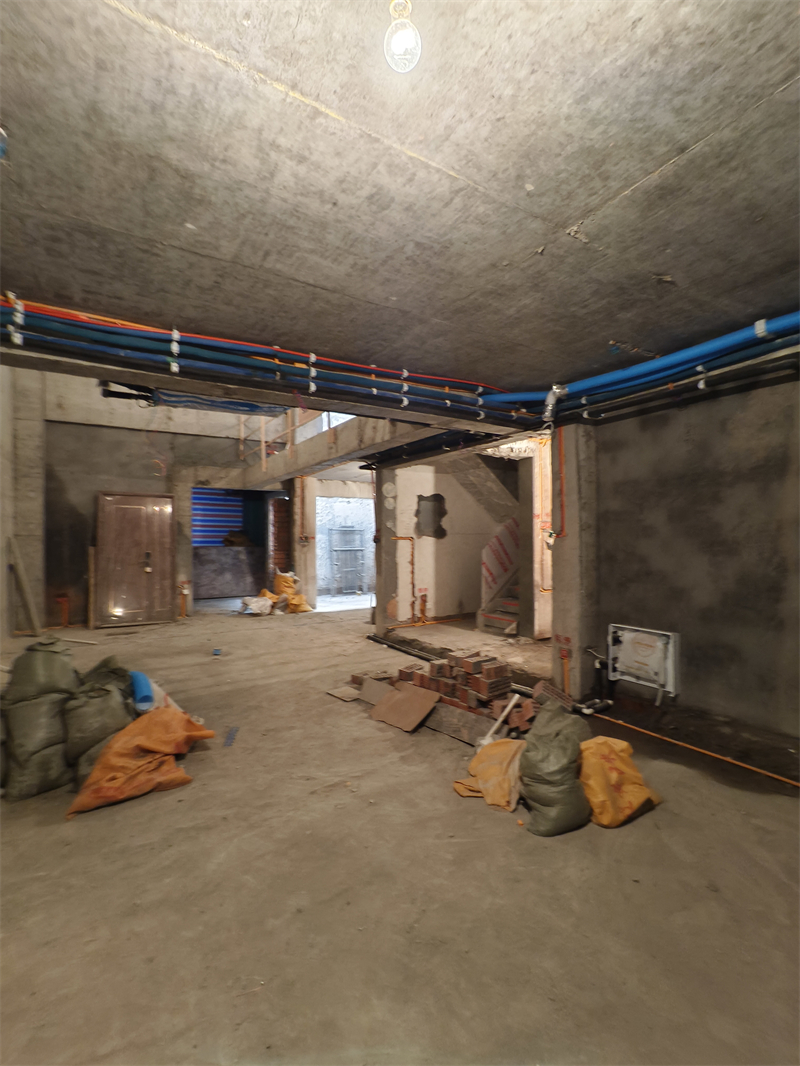

负二操作间

发表于 2025-3-19 21:45:50

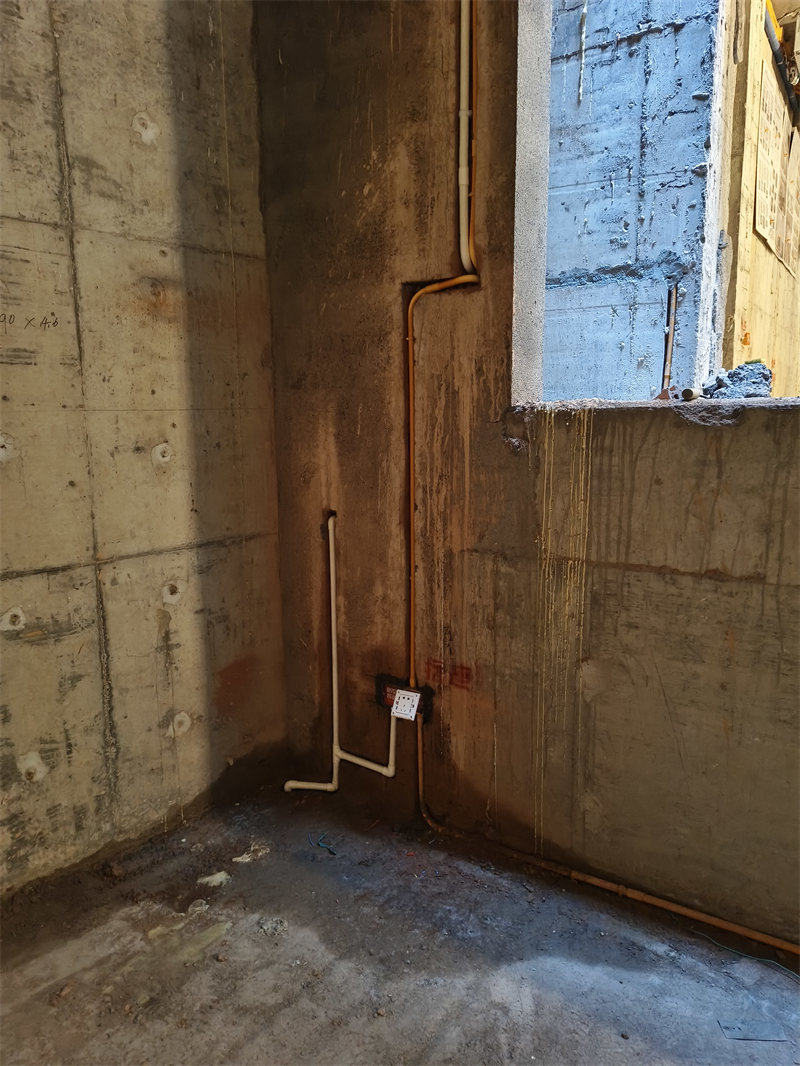

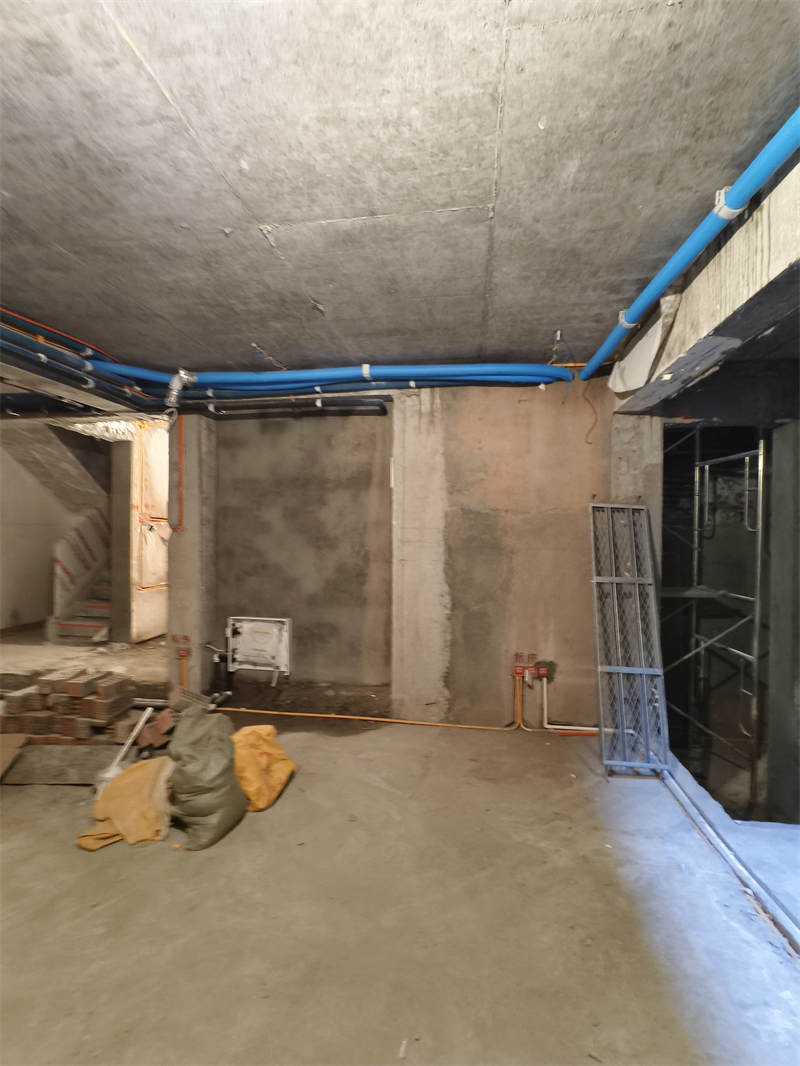

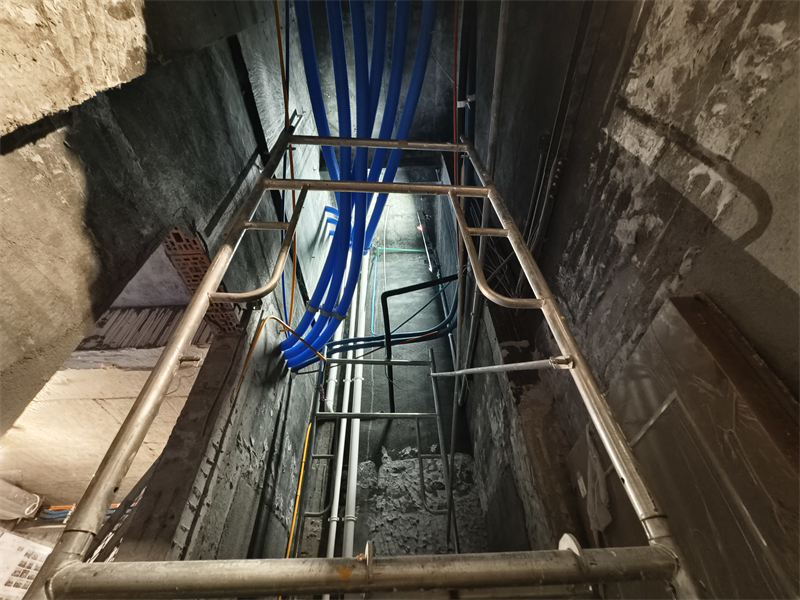

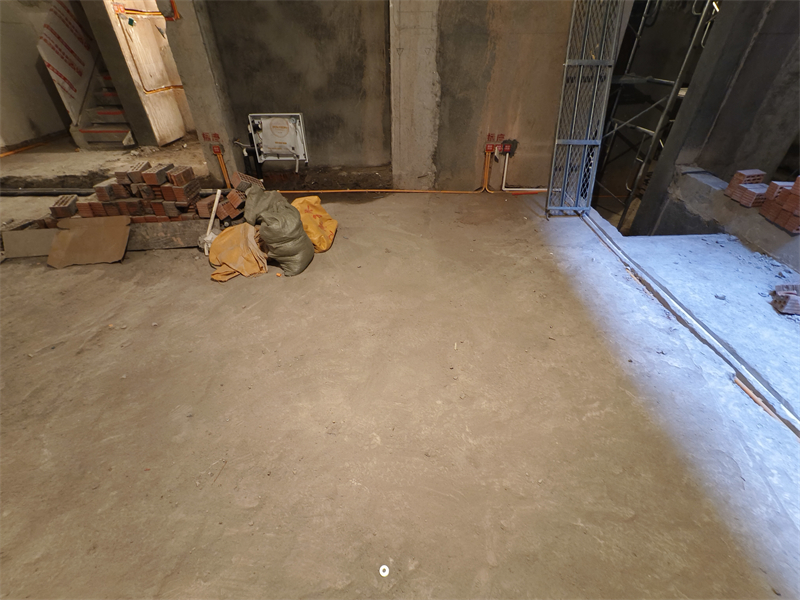

负二操作间对角水电完工图

发表于 2025-3-19 21:46:40

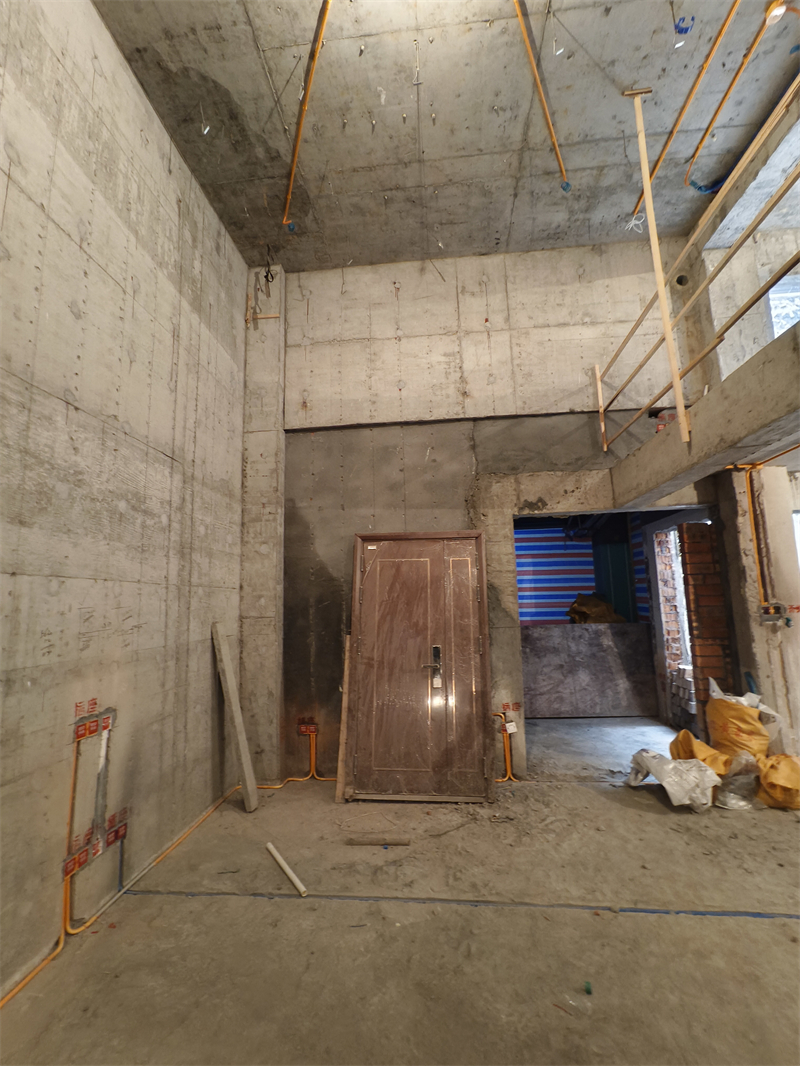

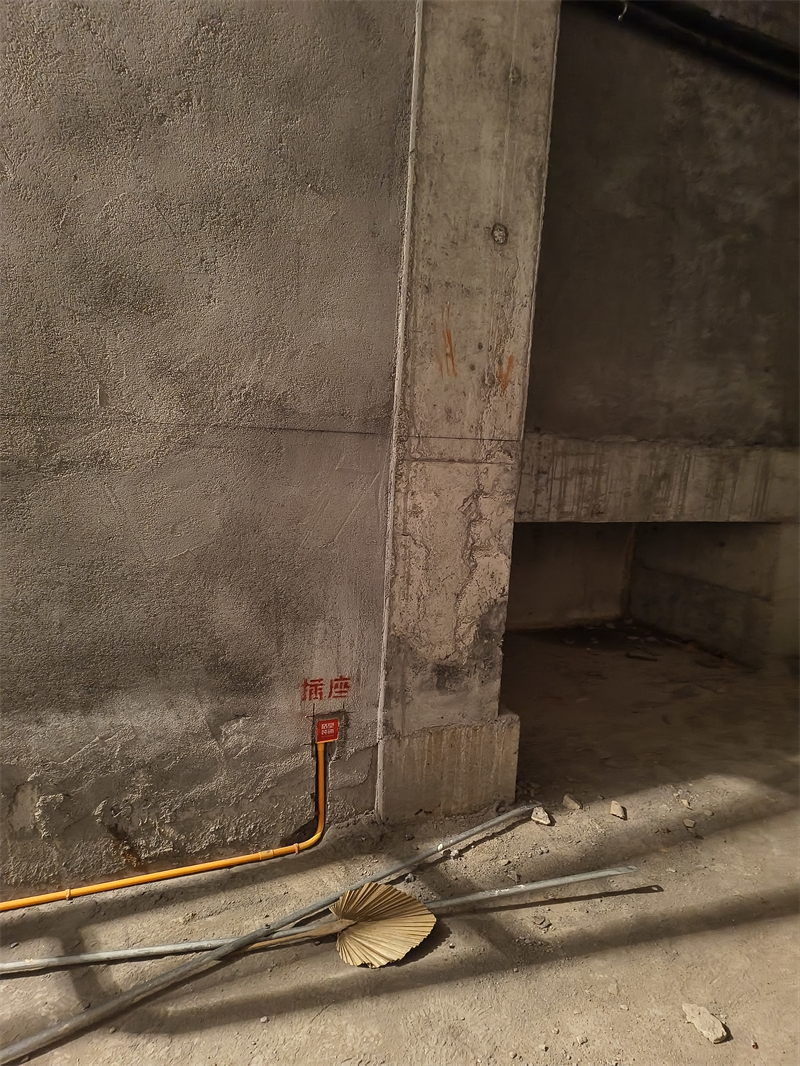

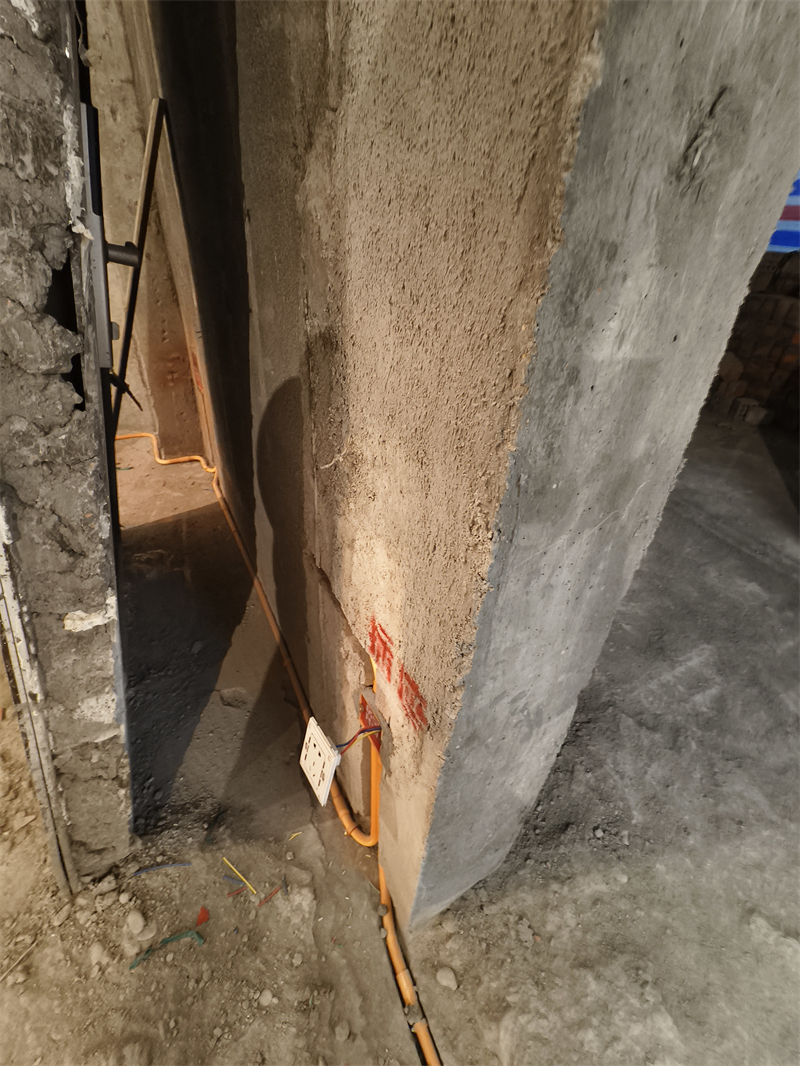

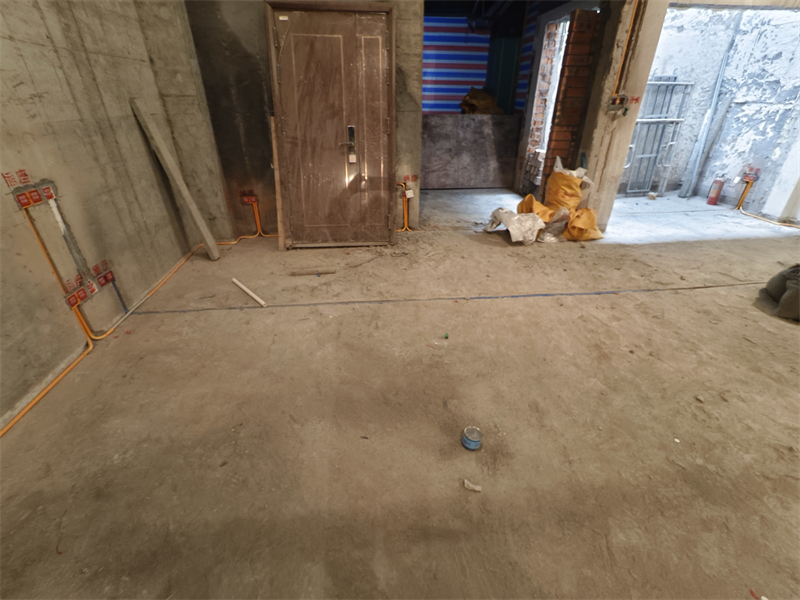

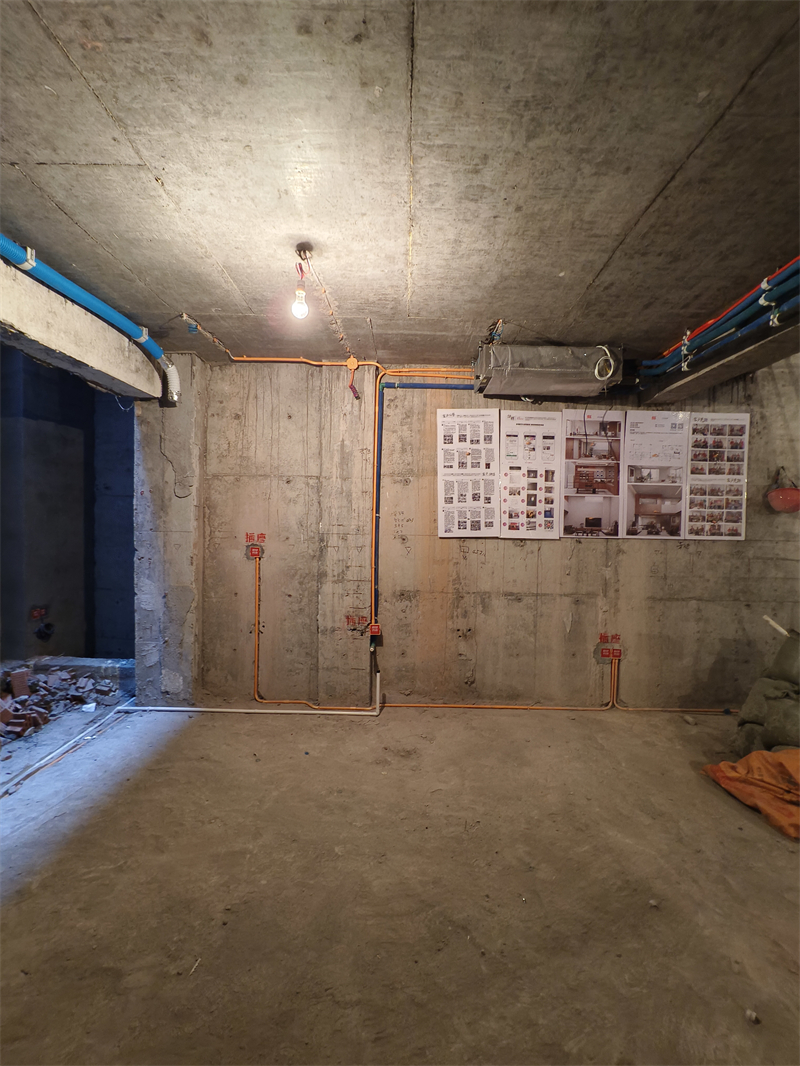

负二起居室水电完工图

发表于 2025-3-19 21:48:10

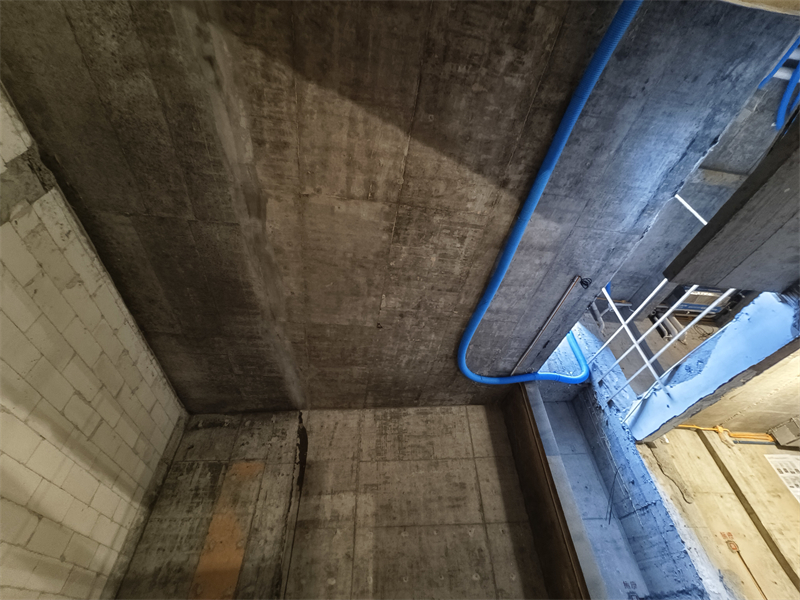

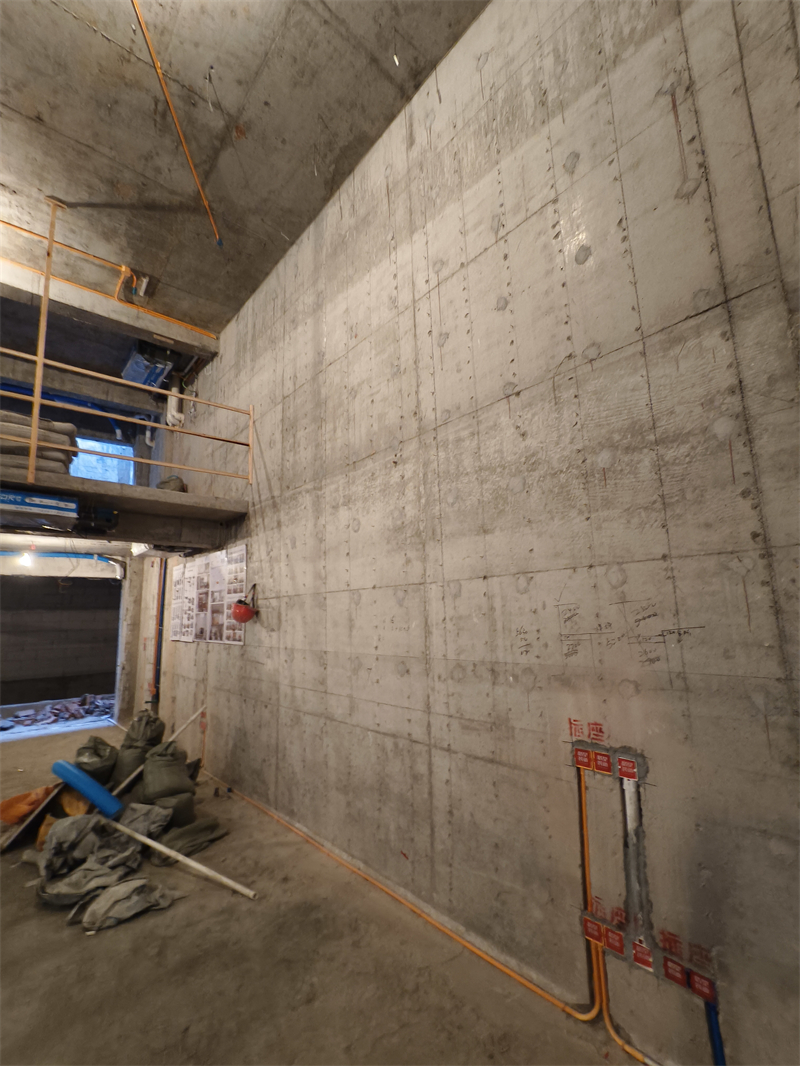

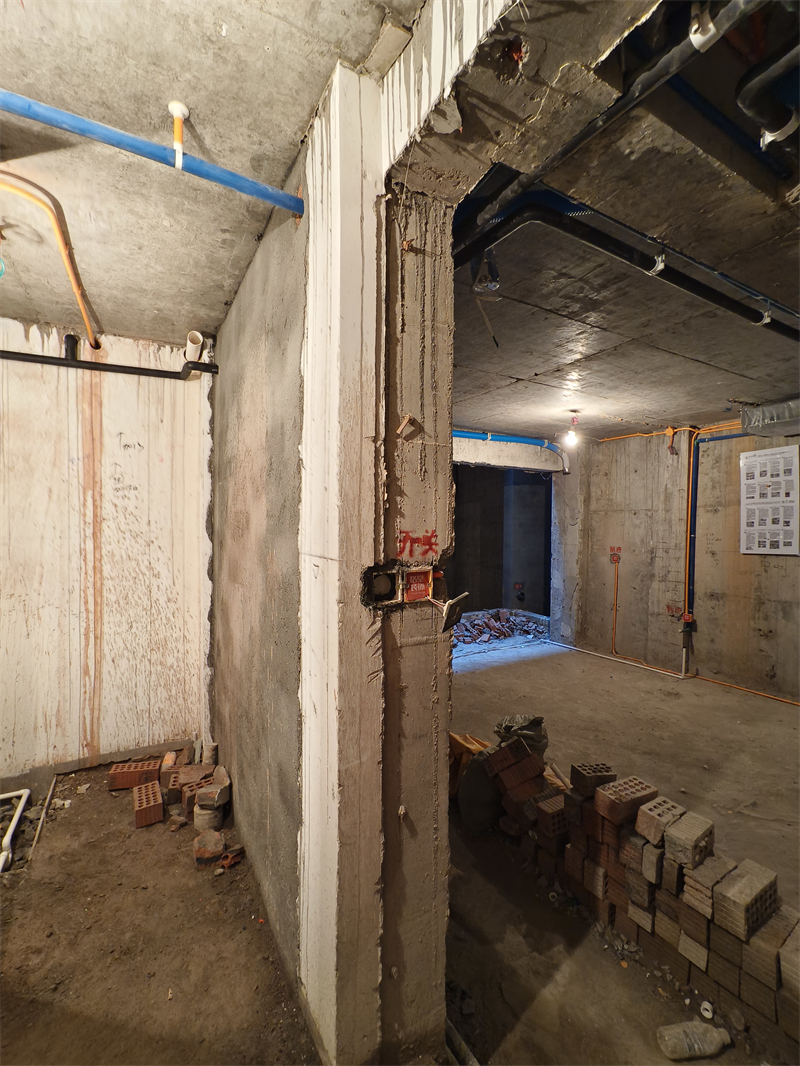

负二起居室对角水电完工图

发表于 2025-3-19 21:48:46

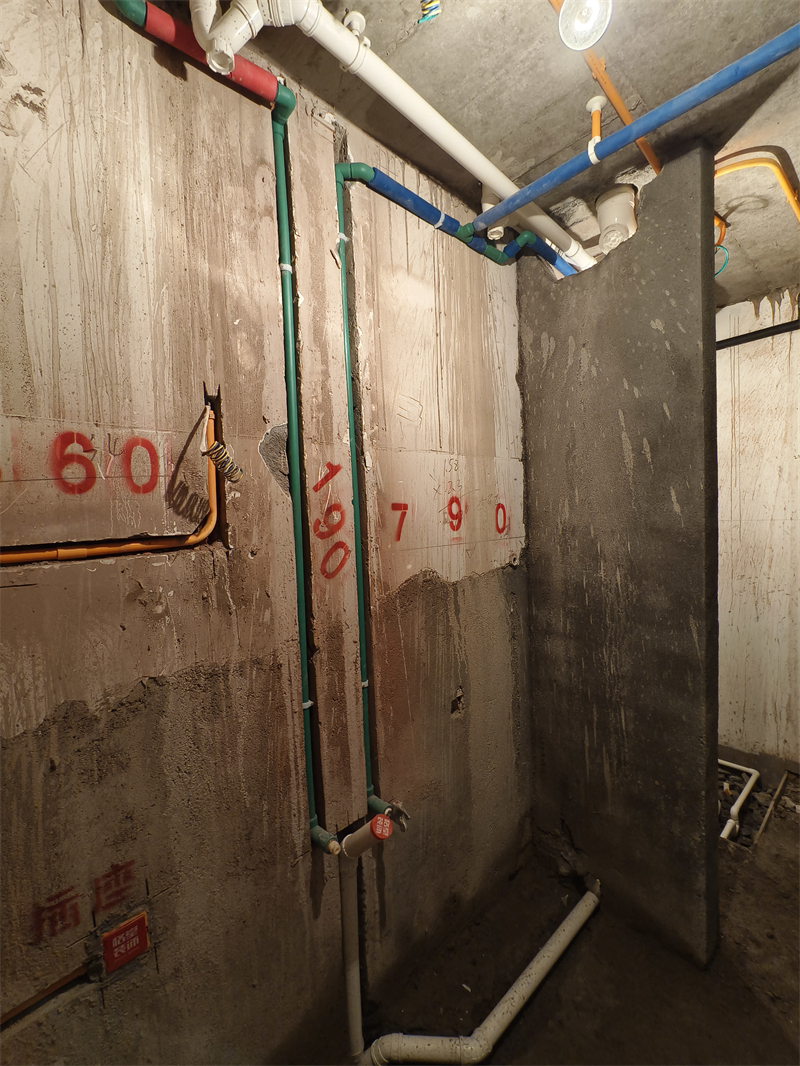

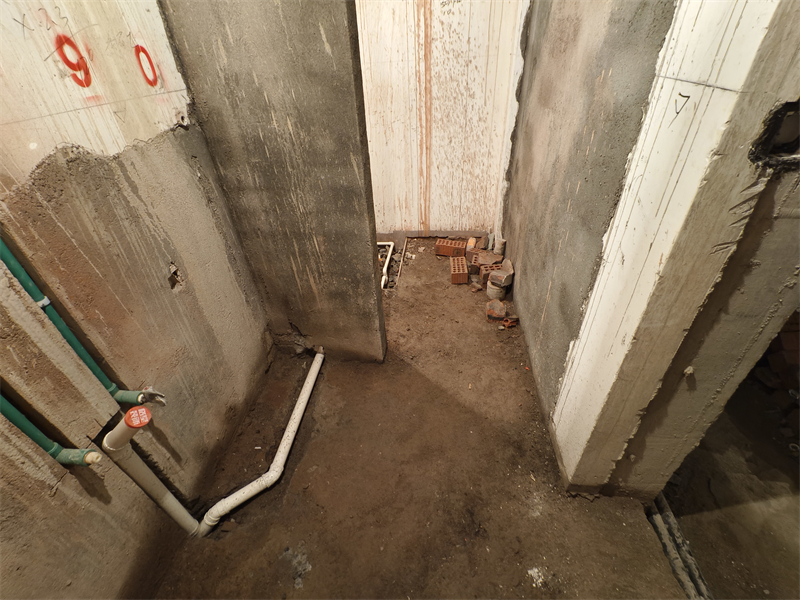

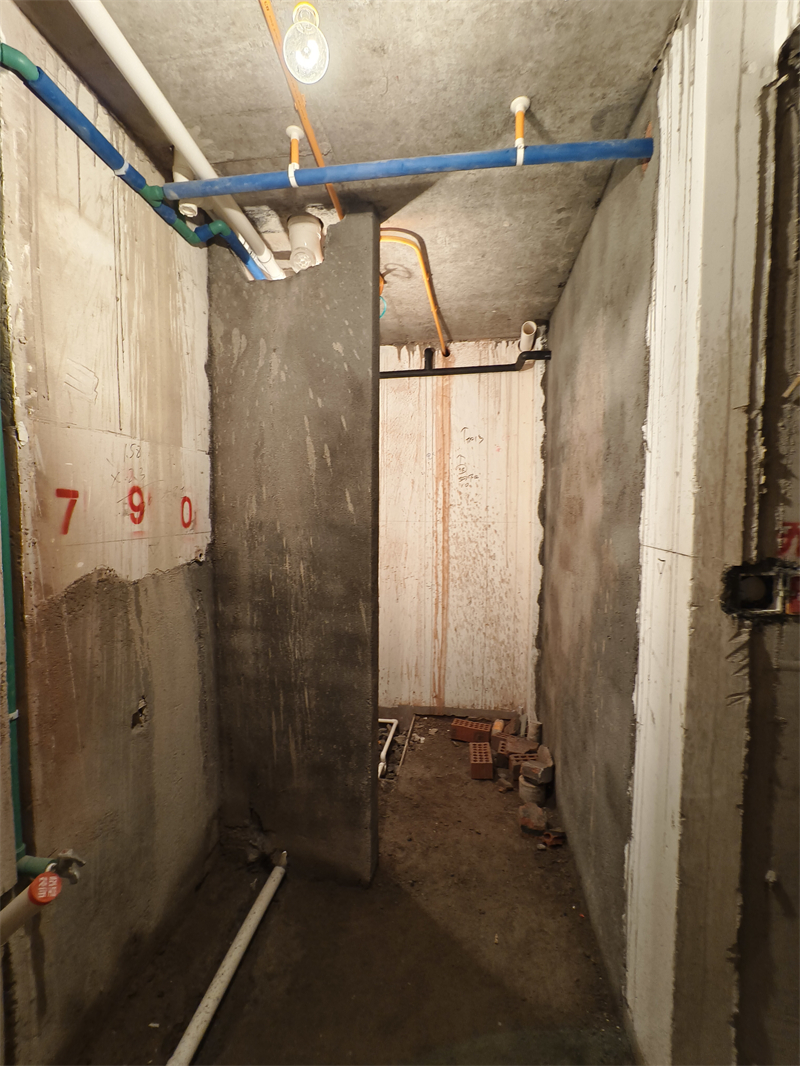

负二卫生间干区水电完工图
