国风澜园19-#497㎡——流动的风

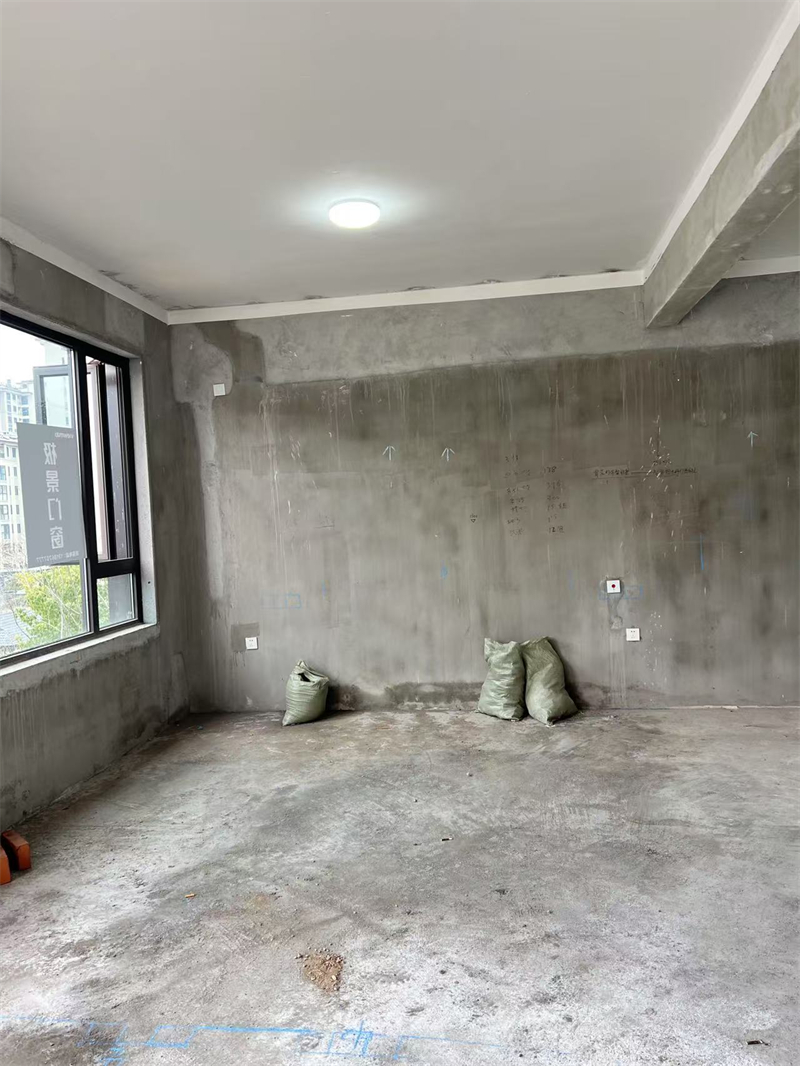

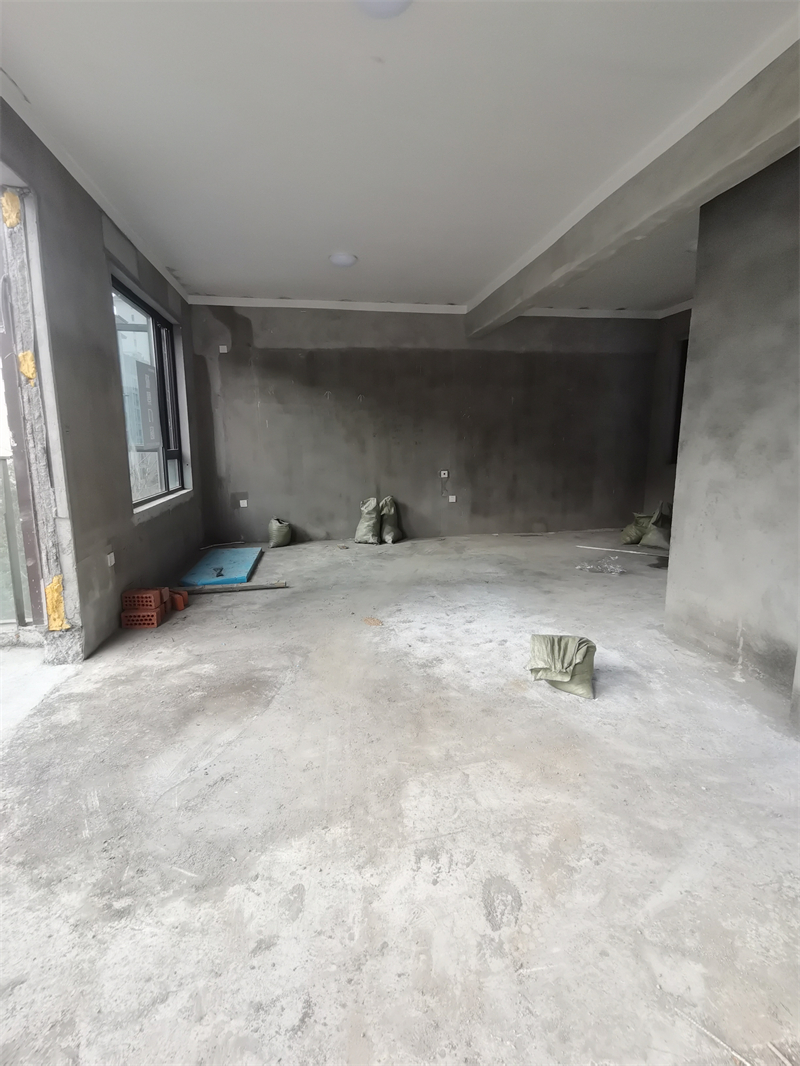

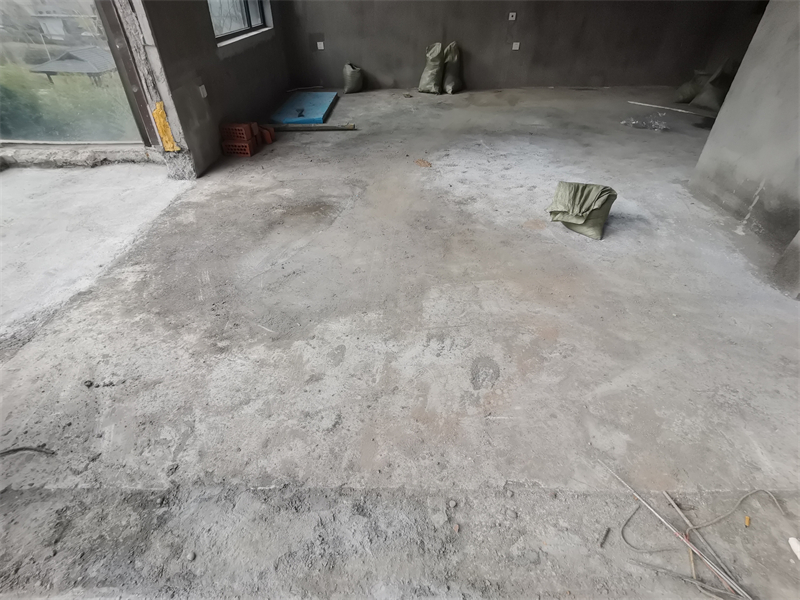

对角图

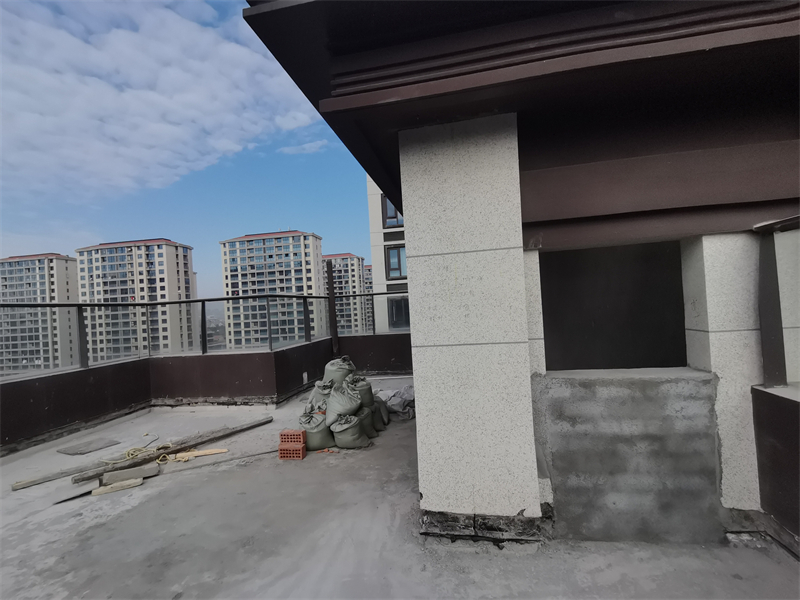

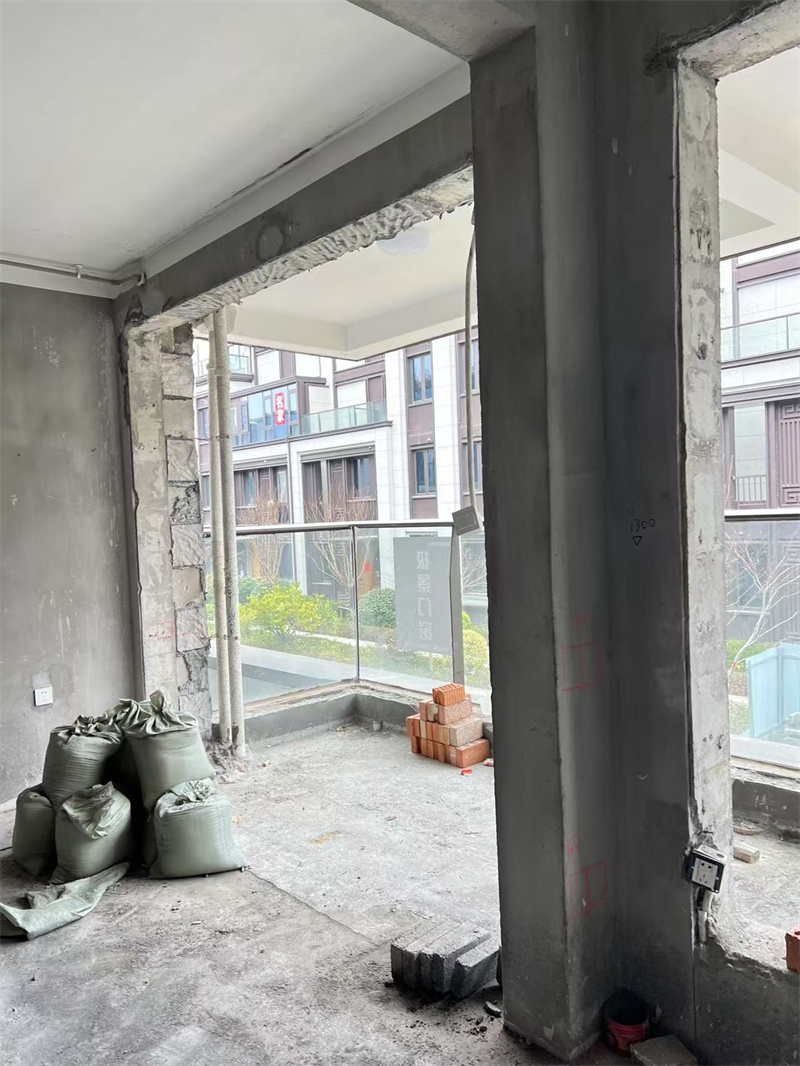

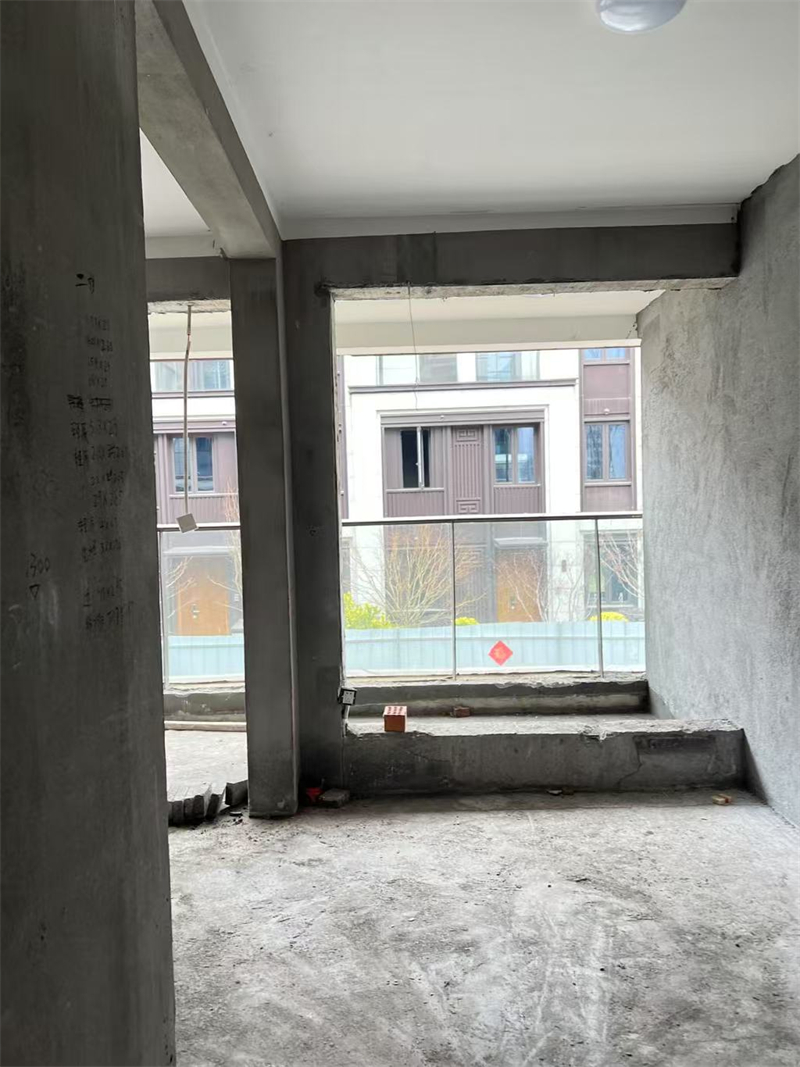

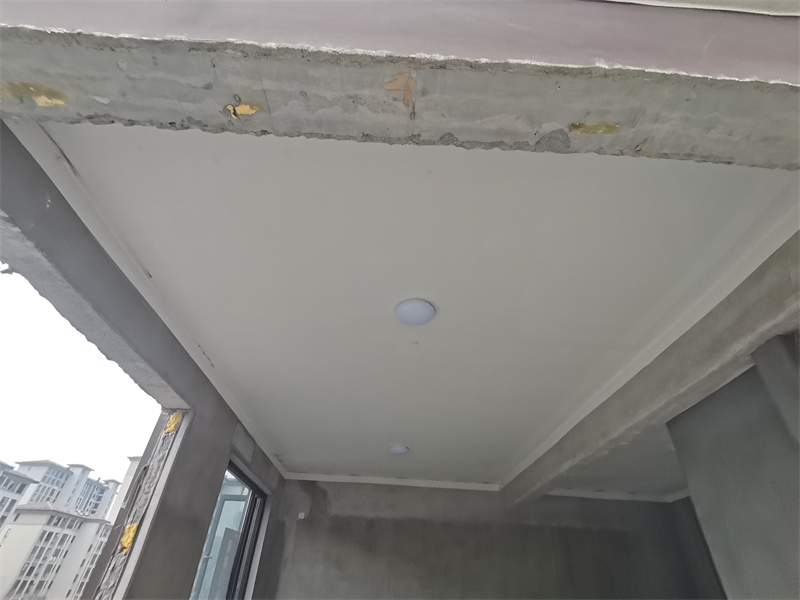

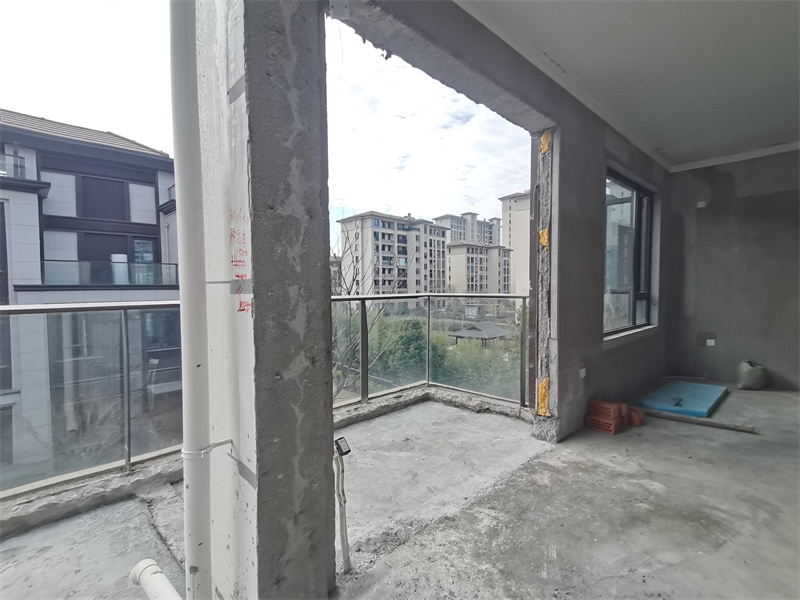

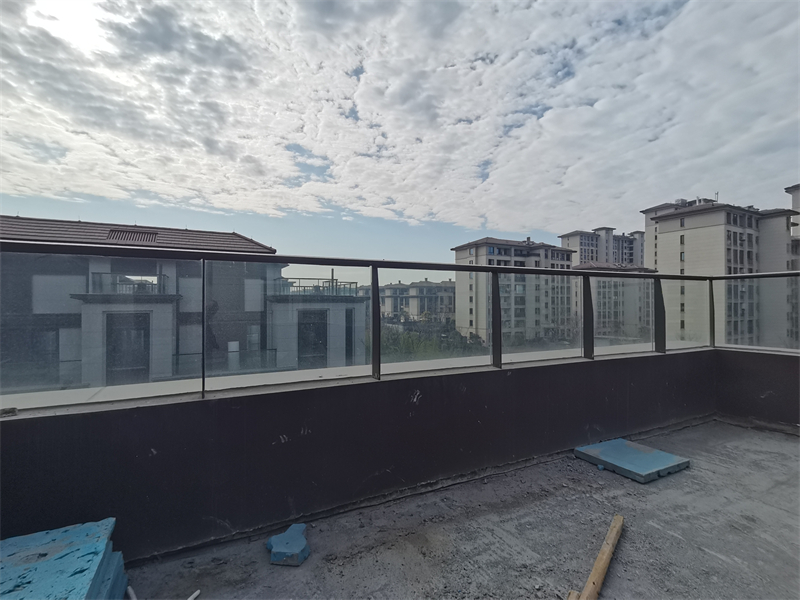

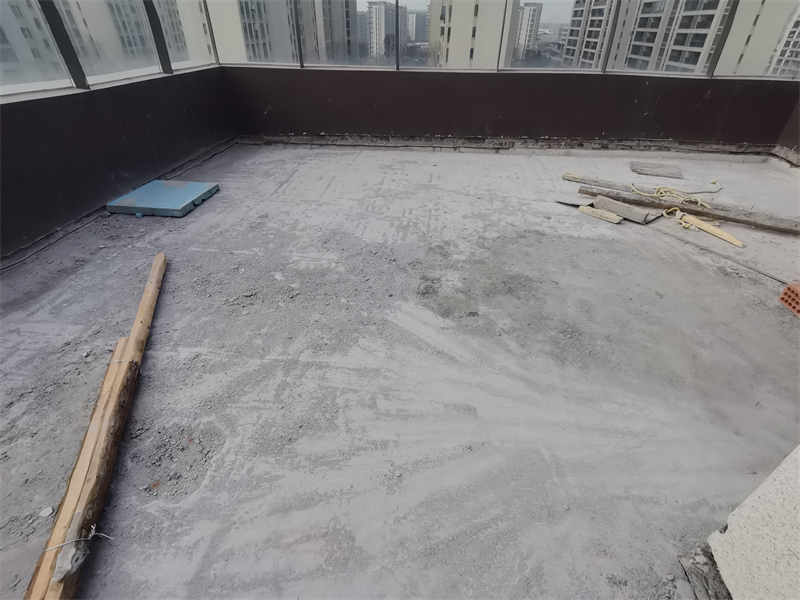

三楼阳台

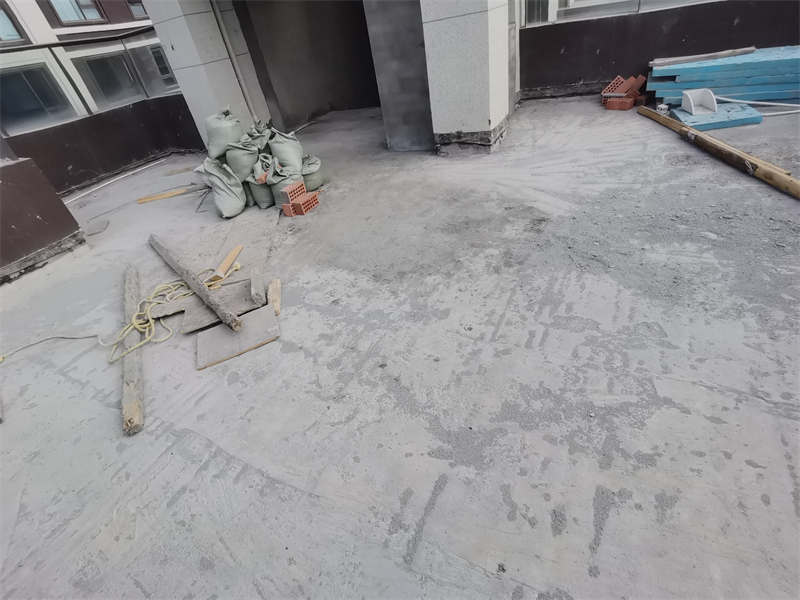

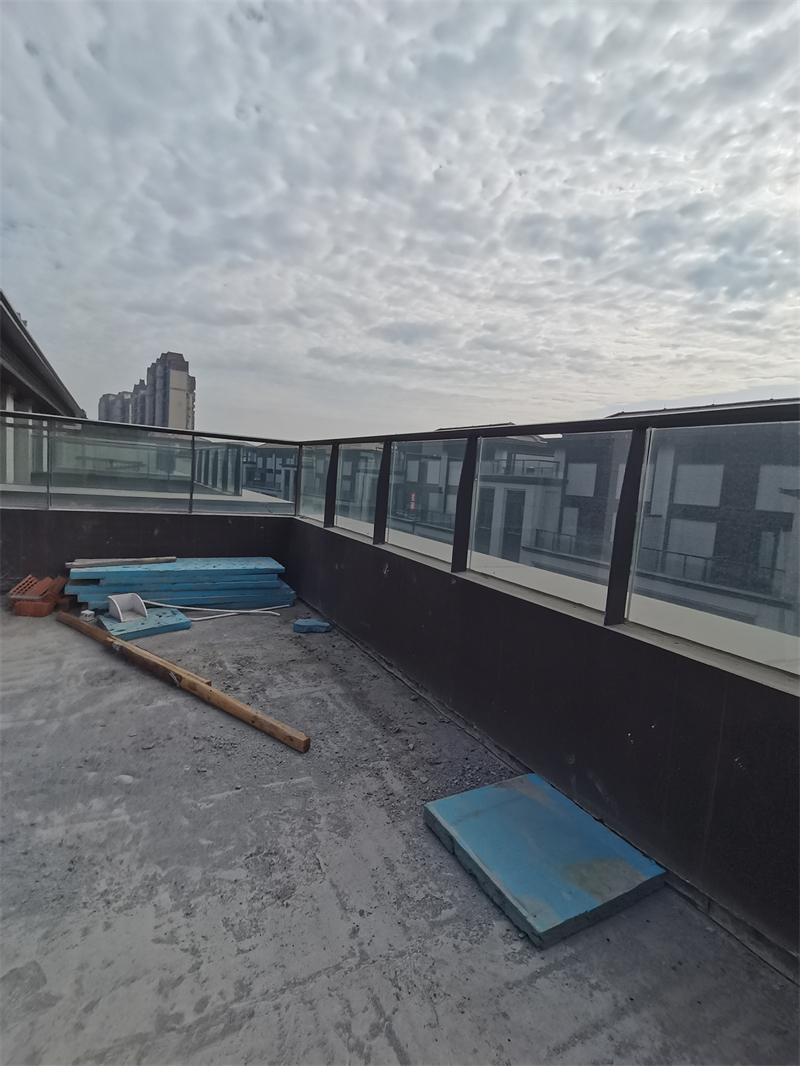

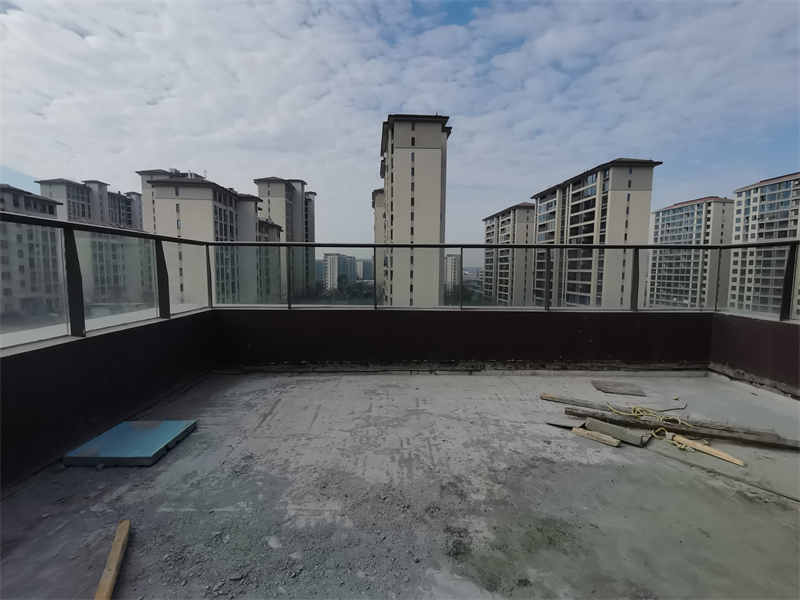

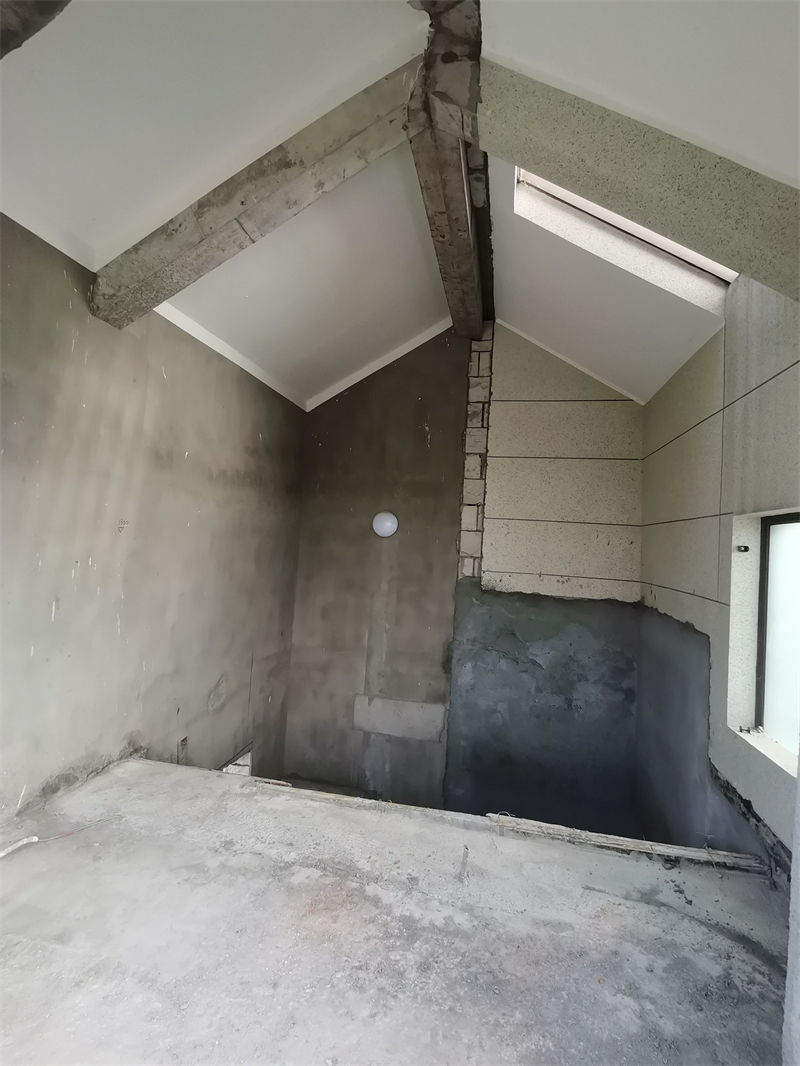

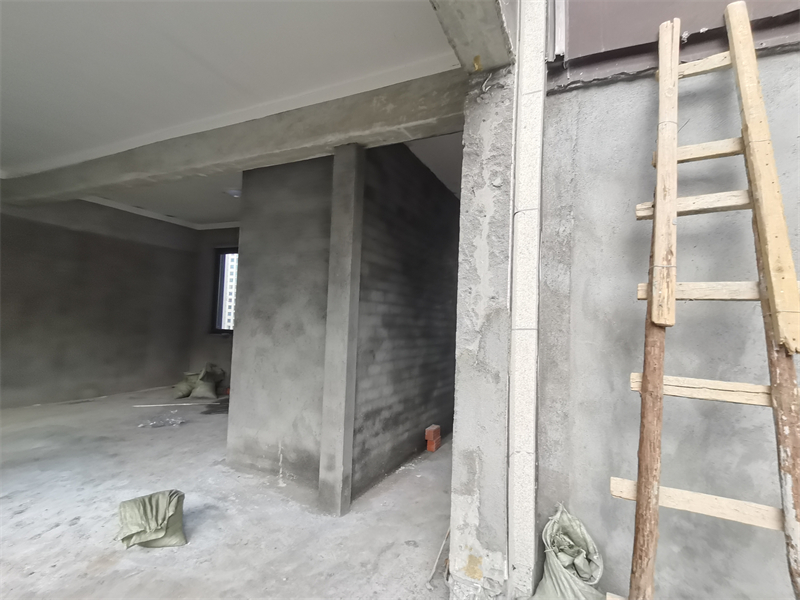

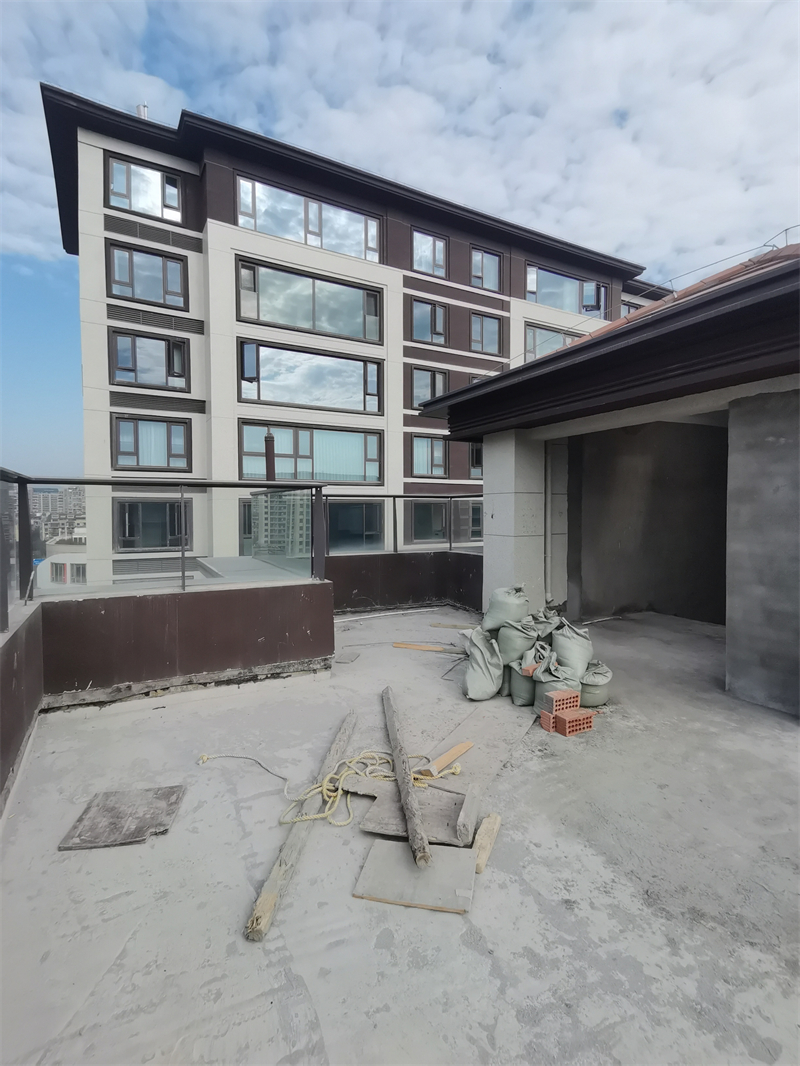

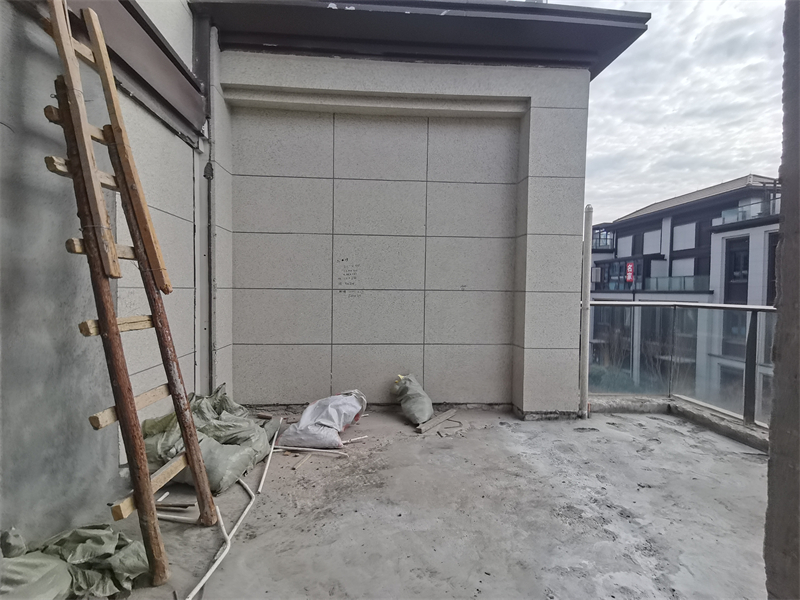

四楼露台砌墙阶段

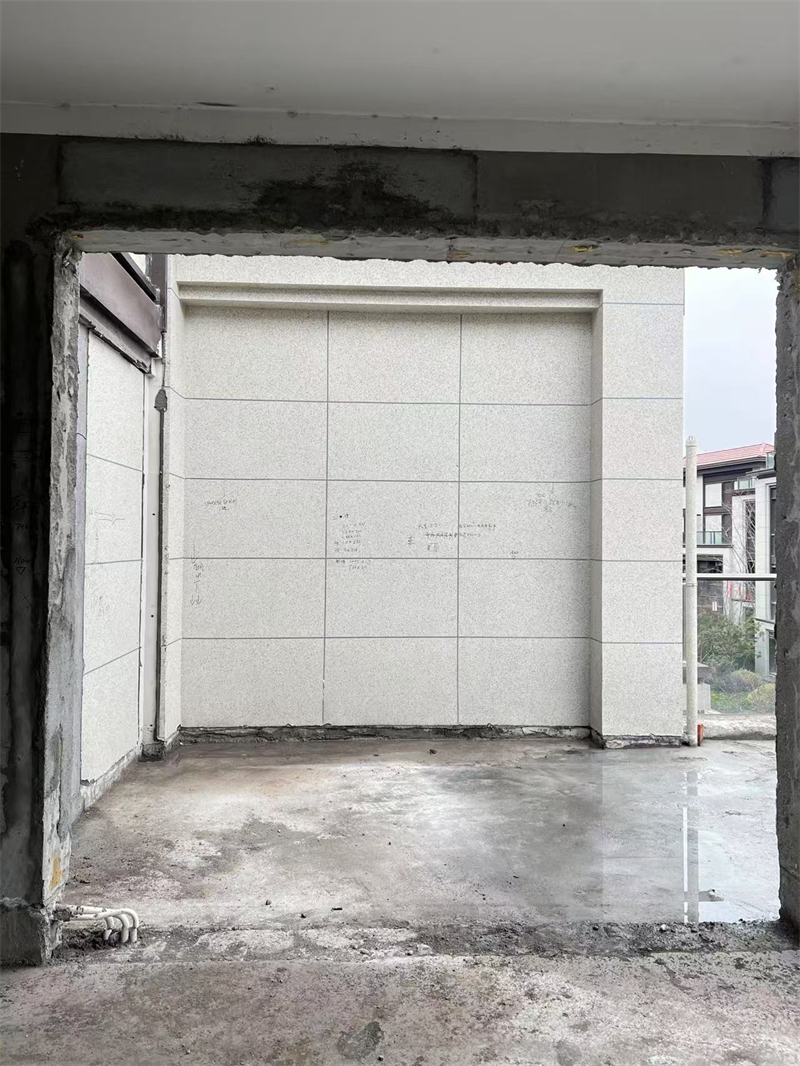

对角

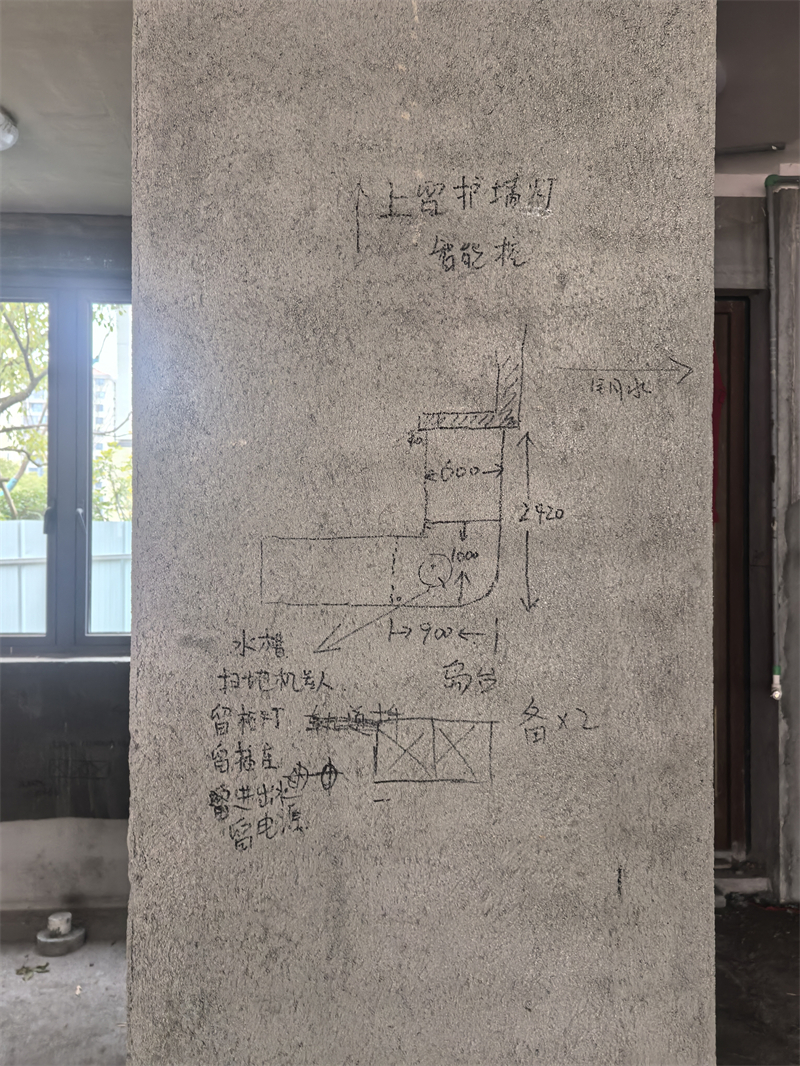

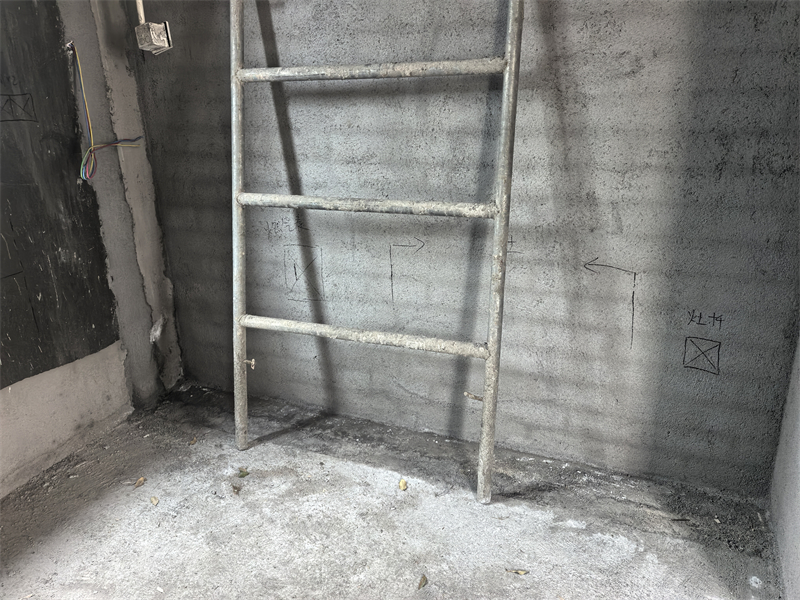

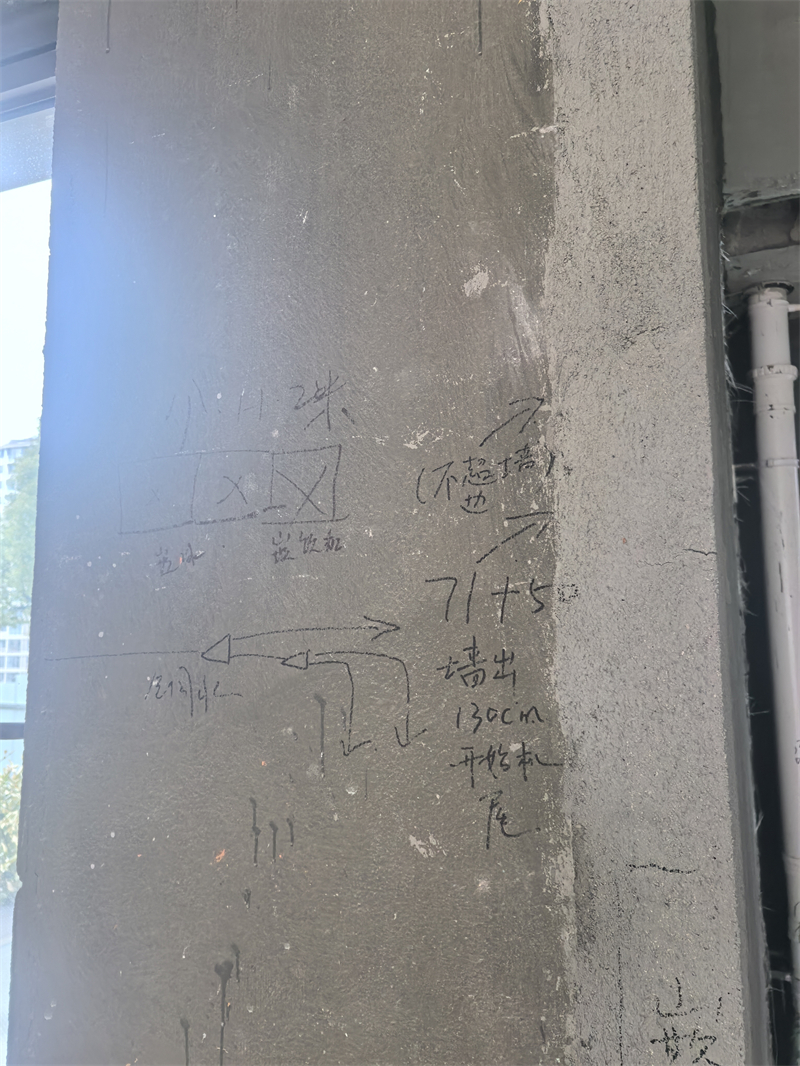

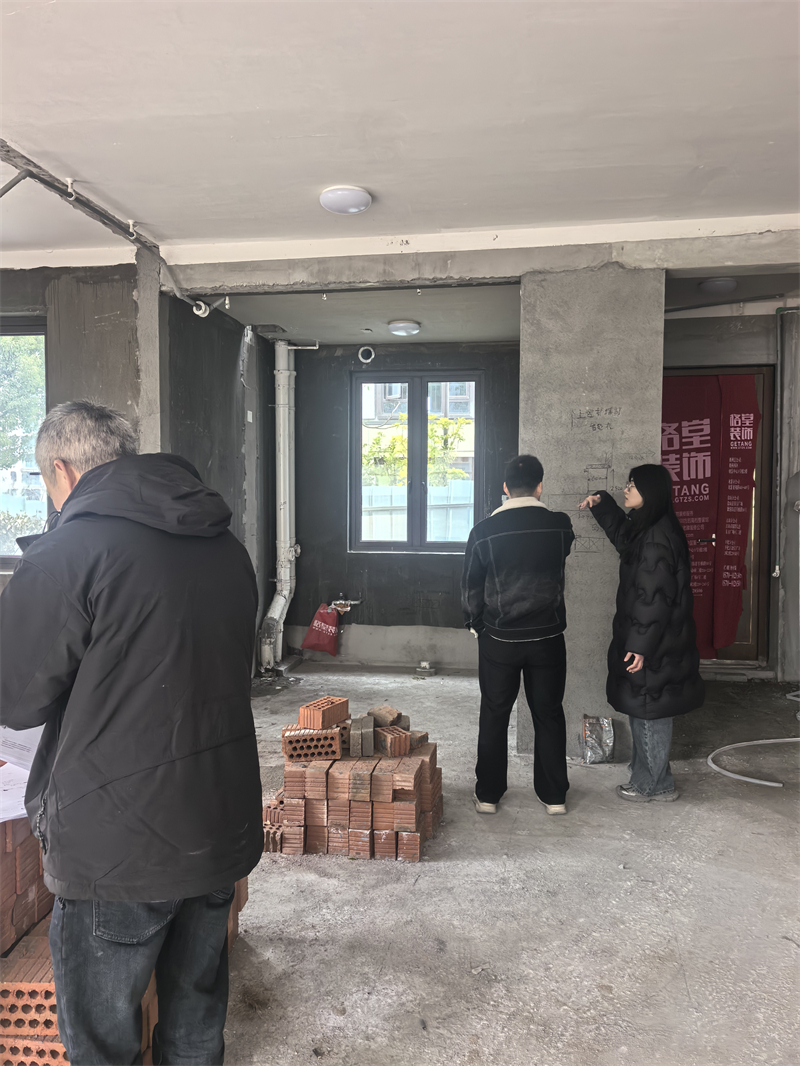

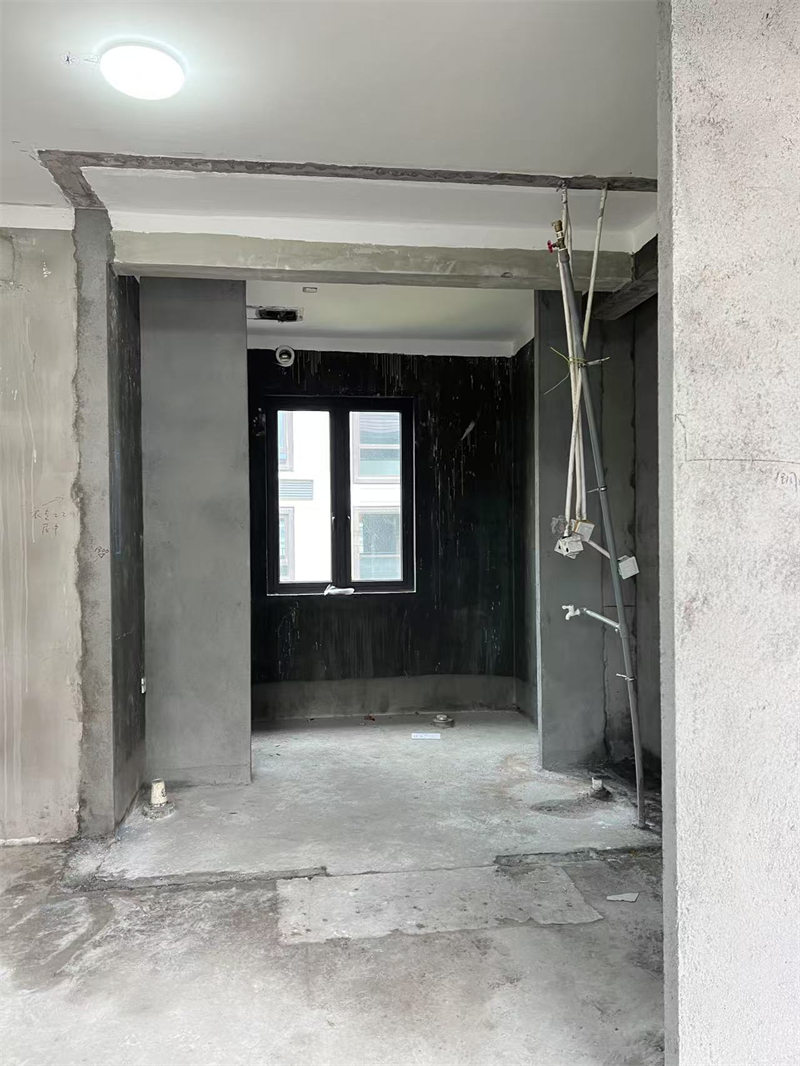

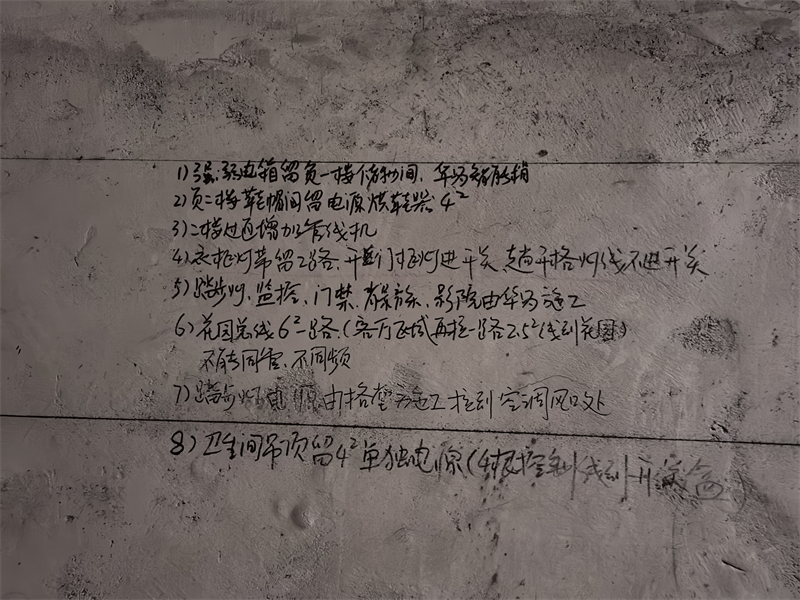

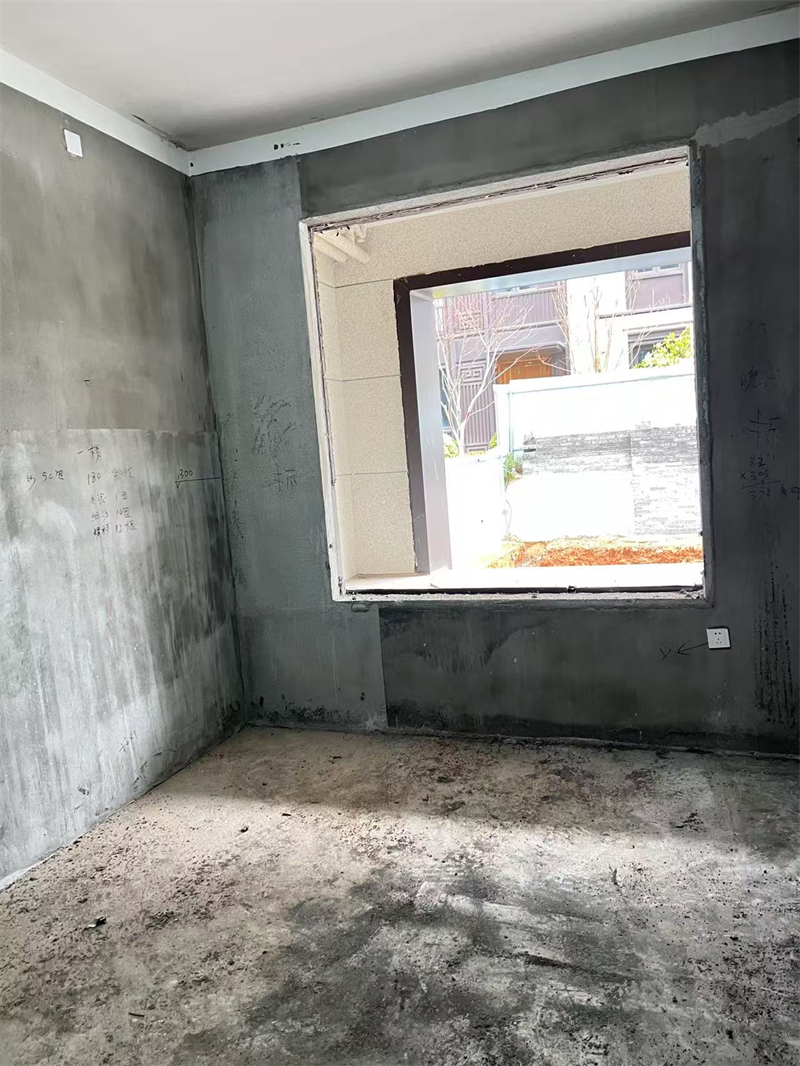

水电放样

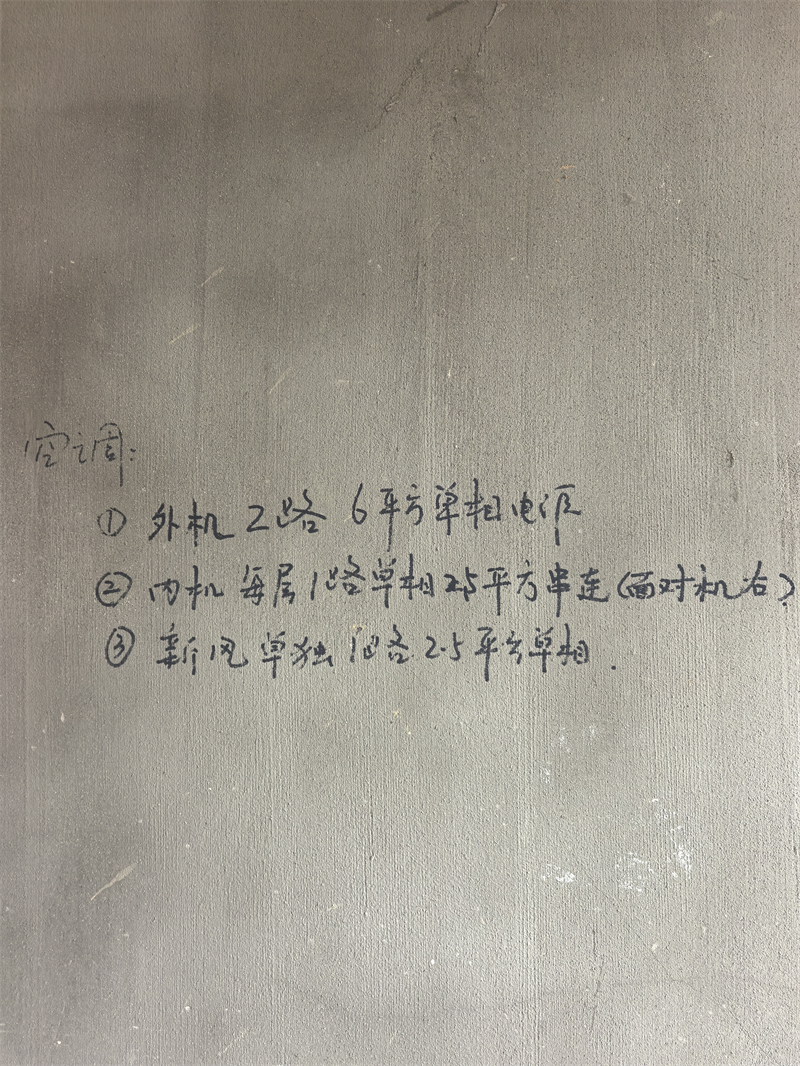

好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

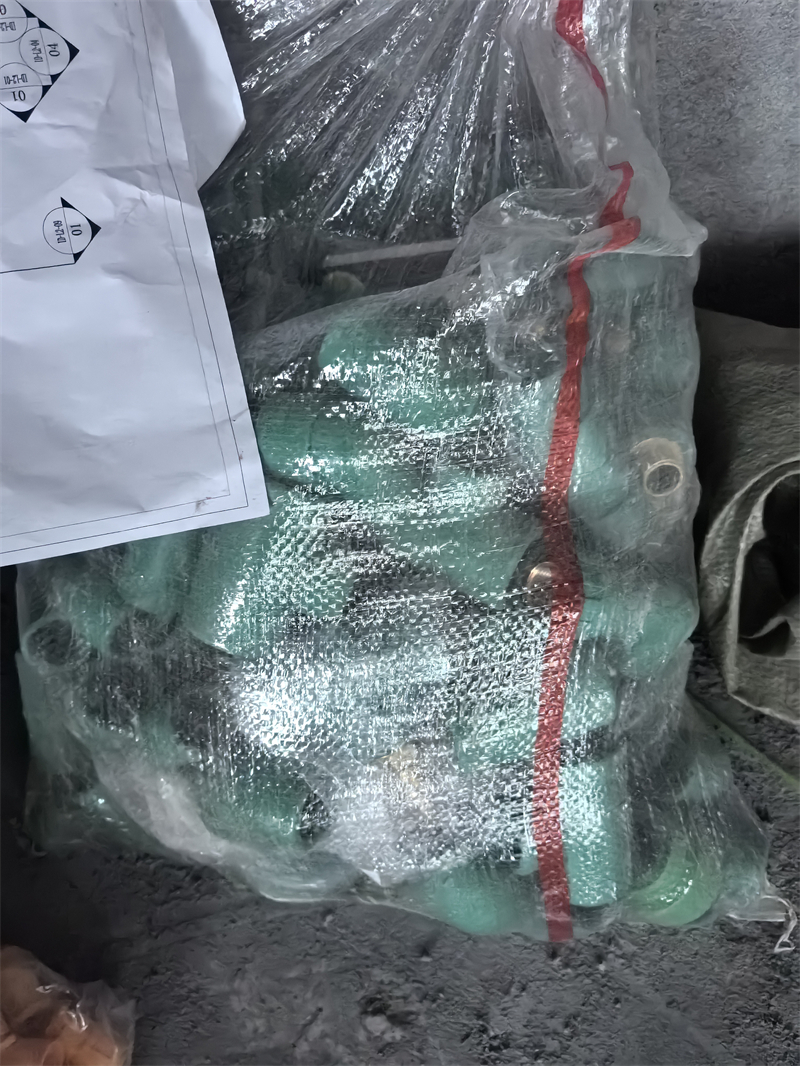

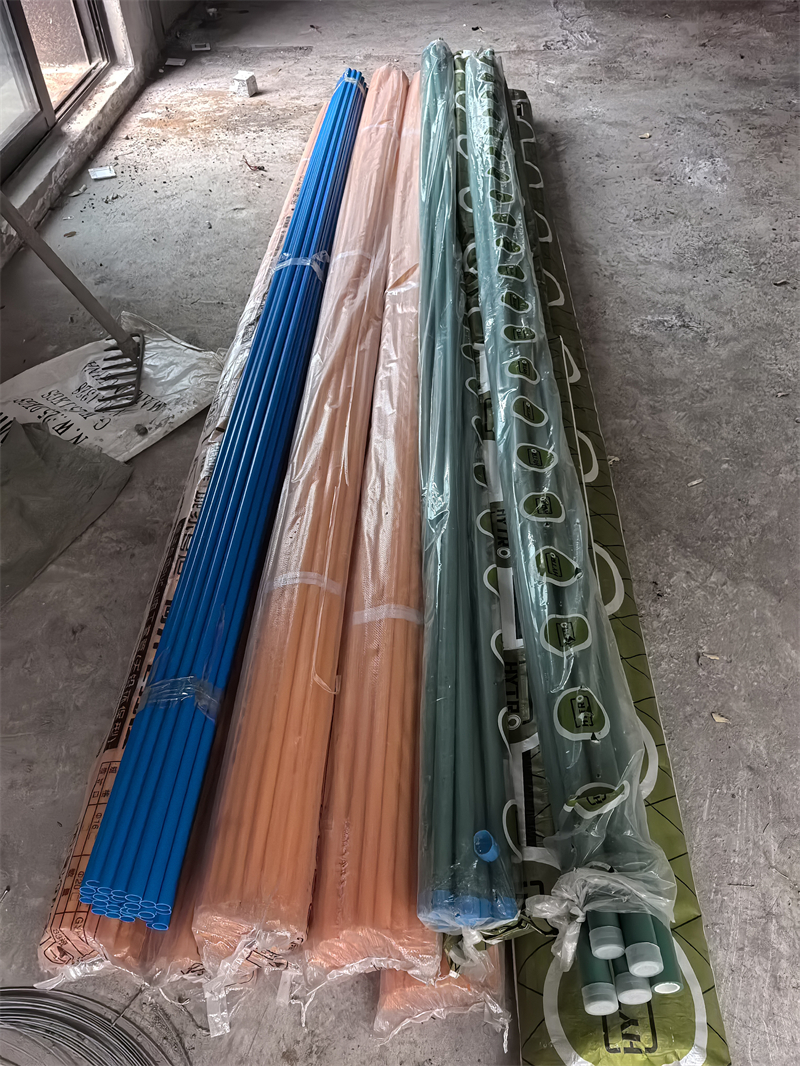

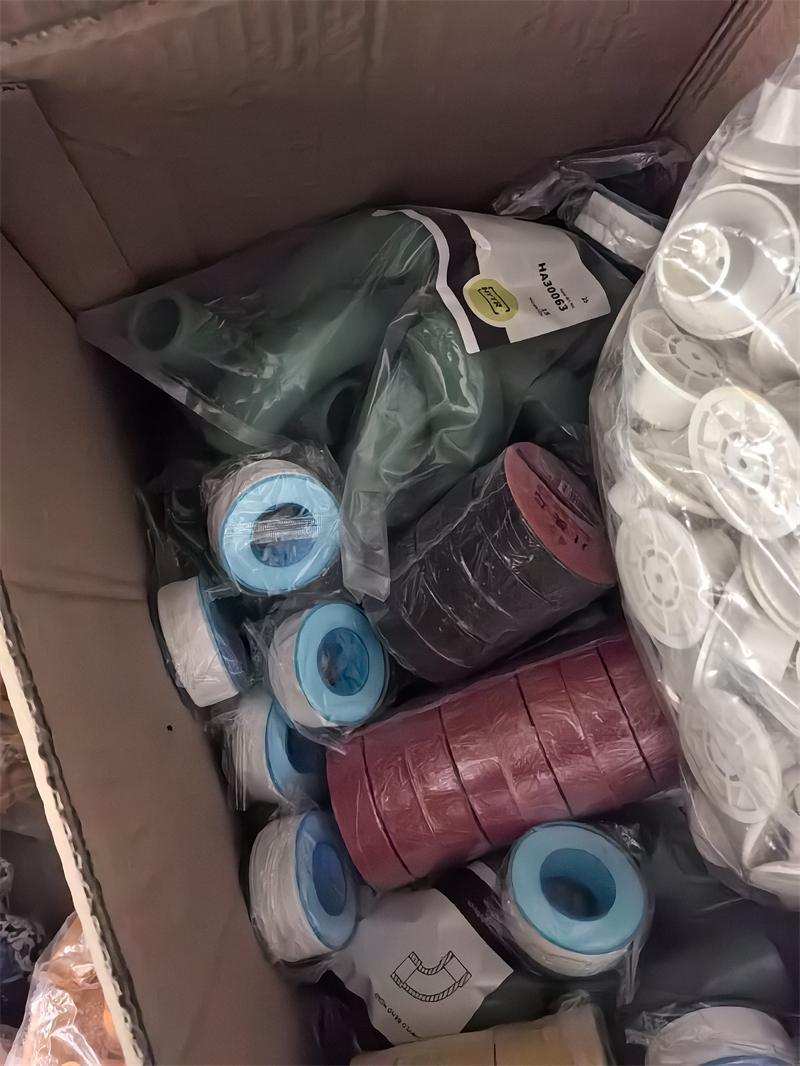

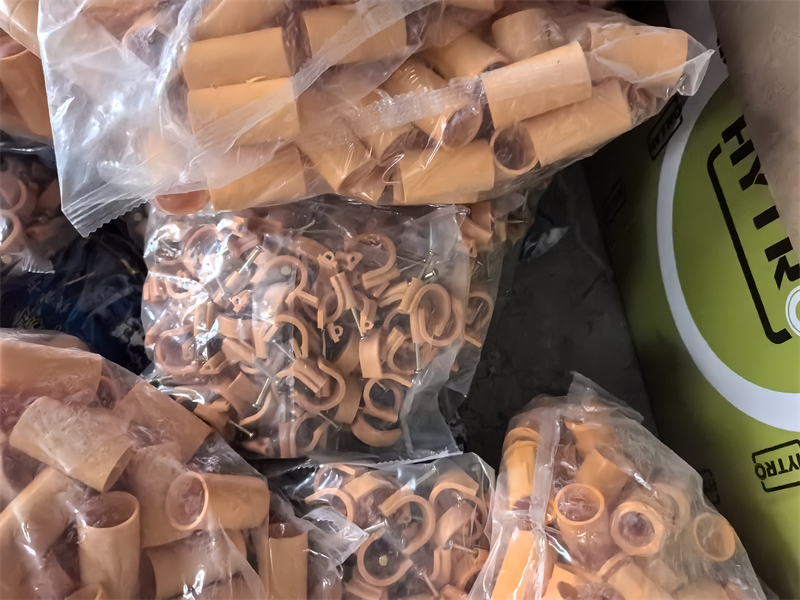

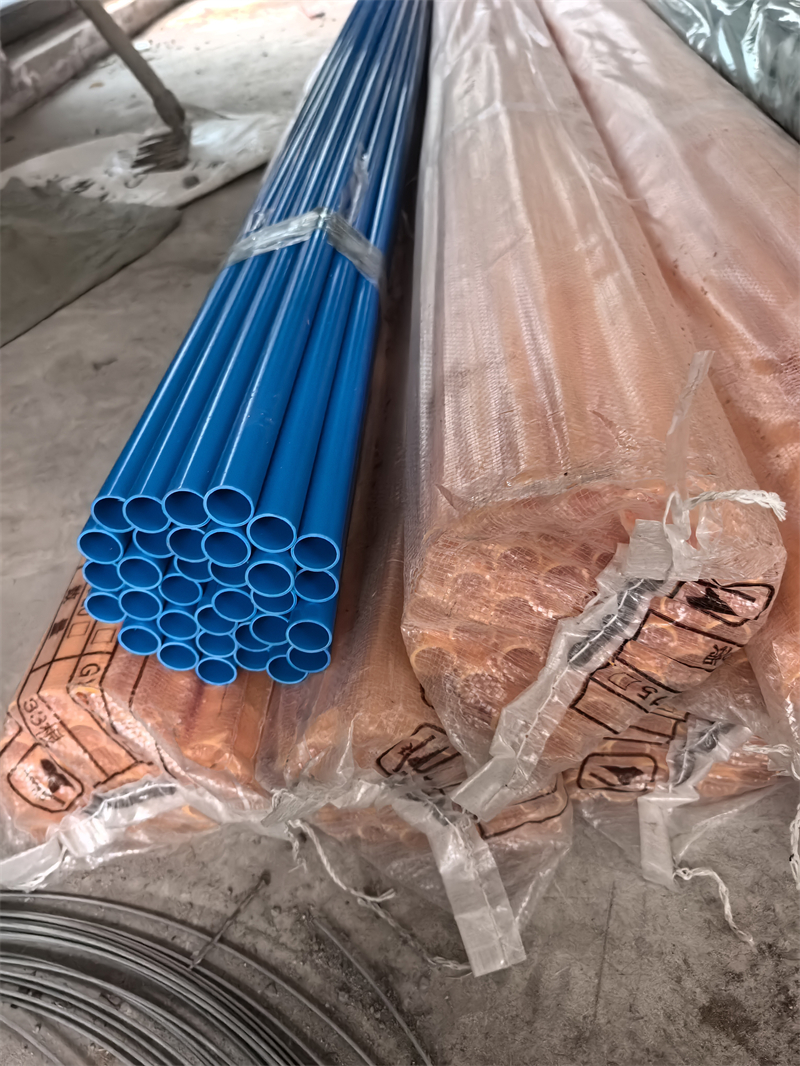

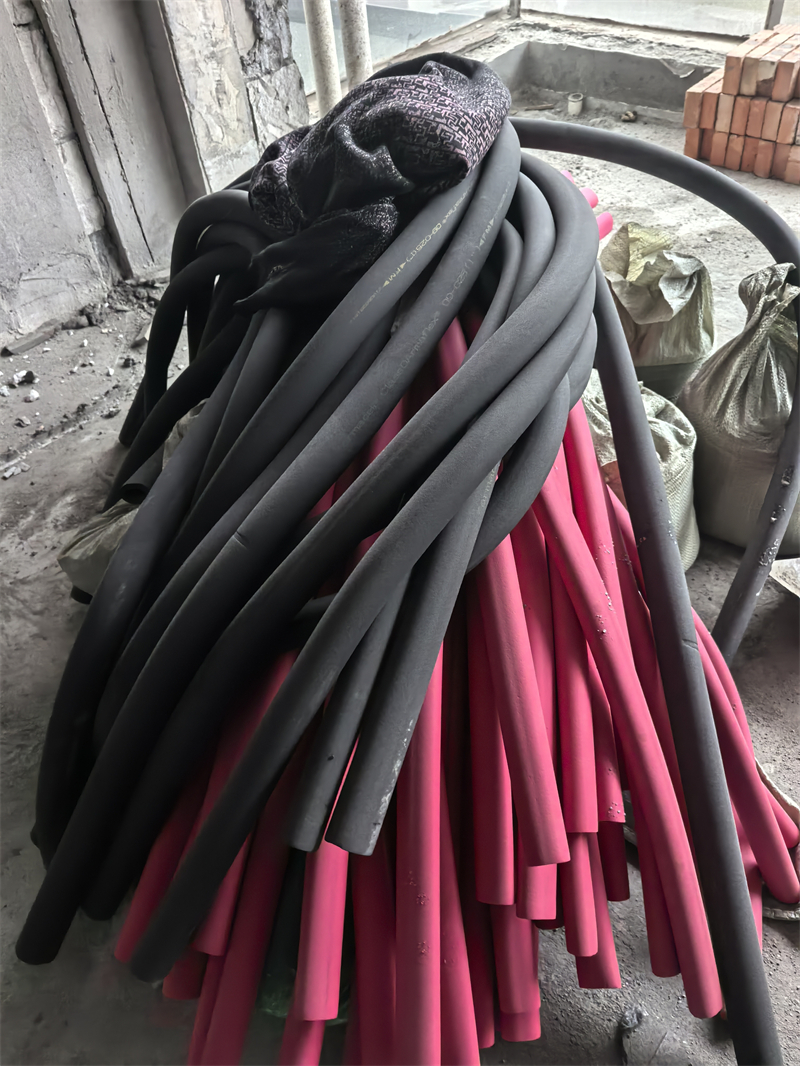

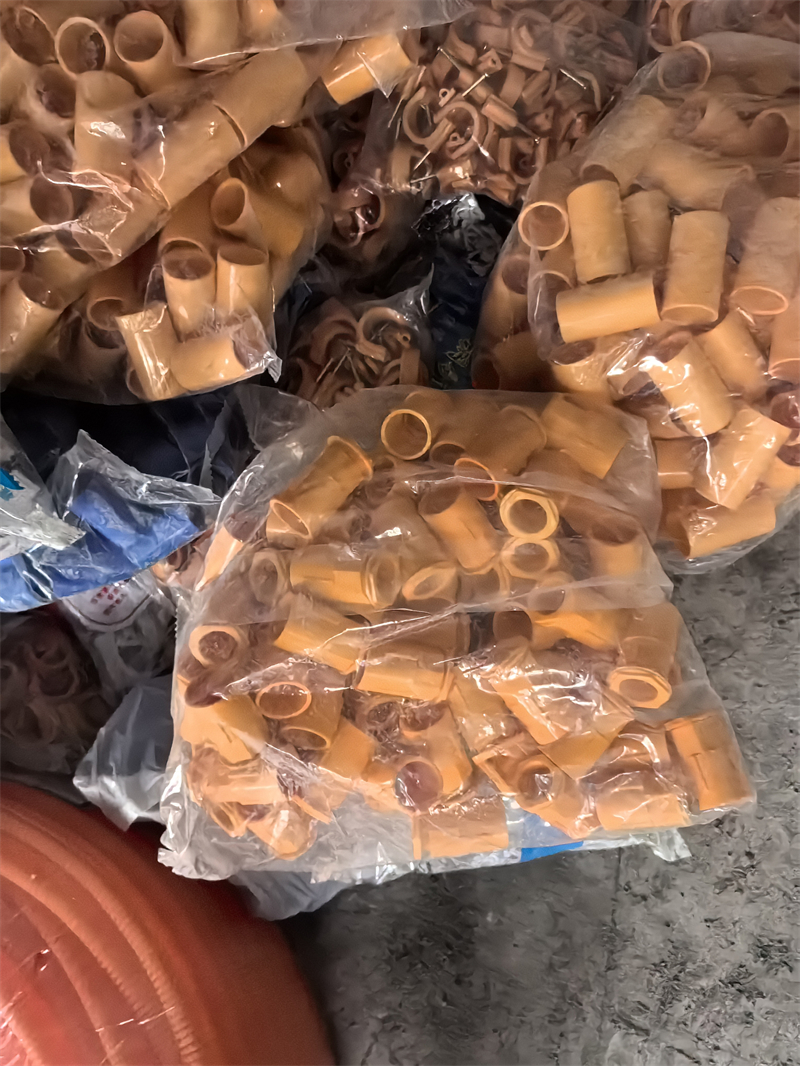

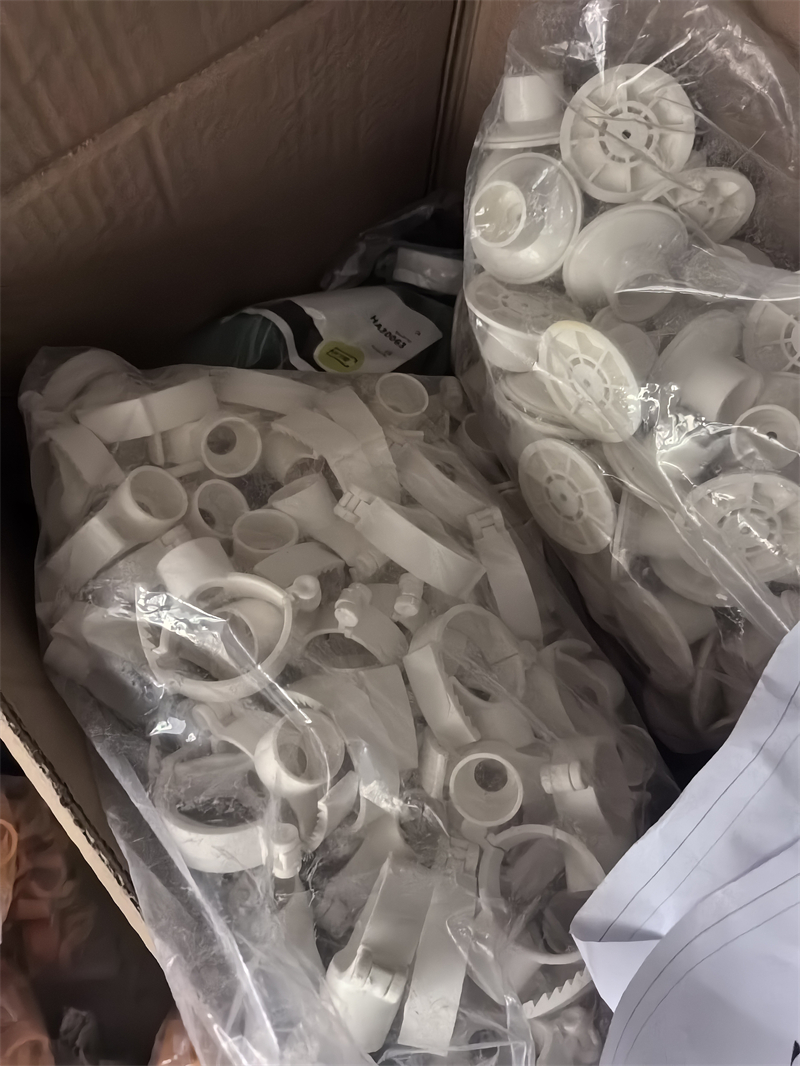

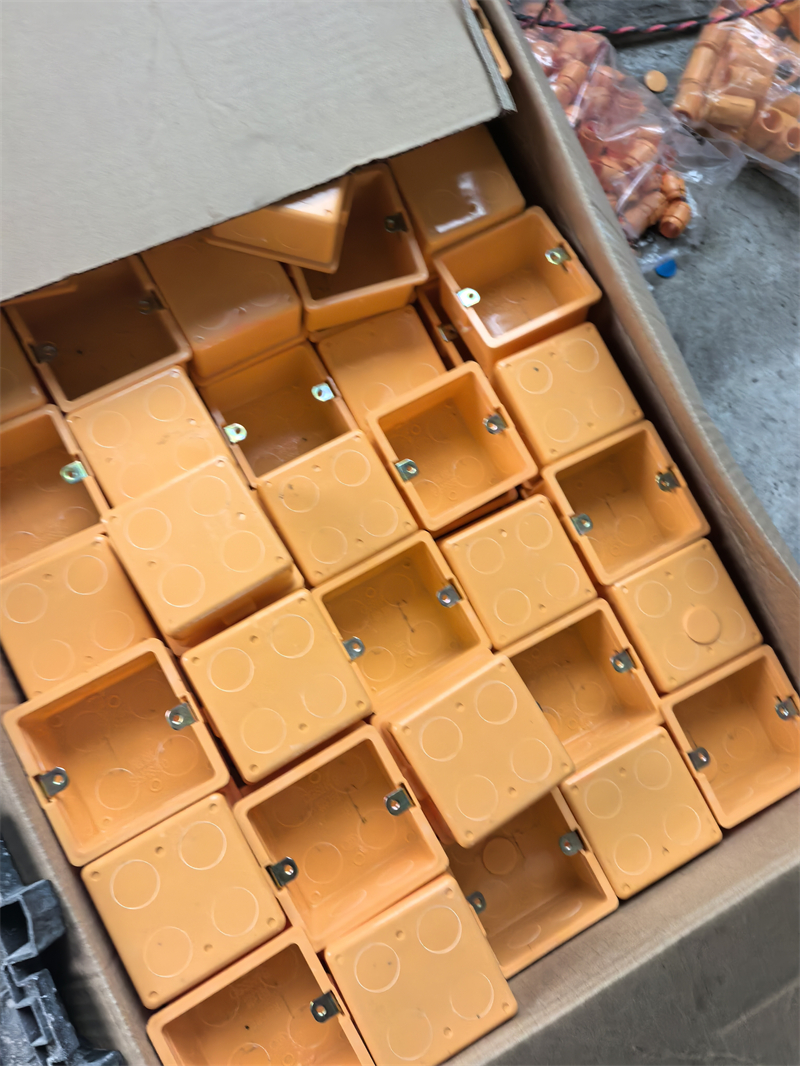

水电材料进场

电线             中大元通
PVC排水            城家

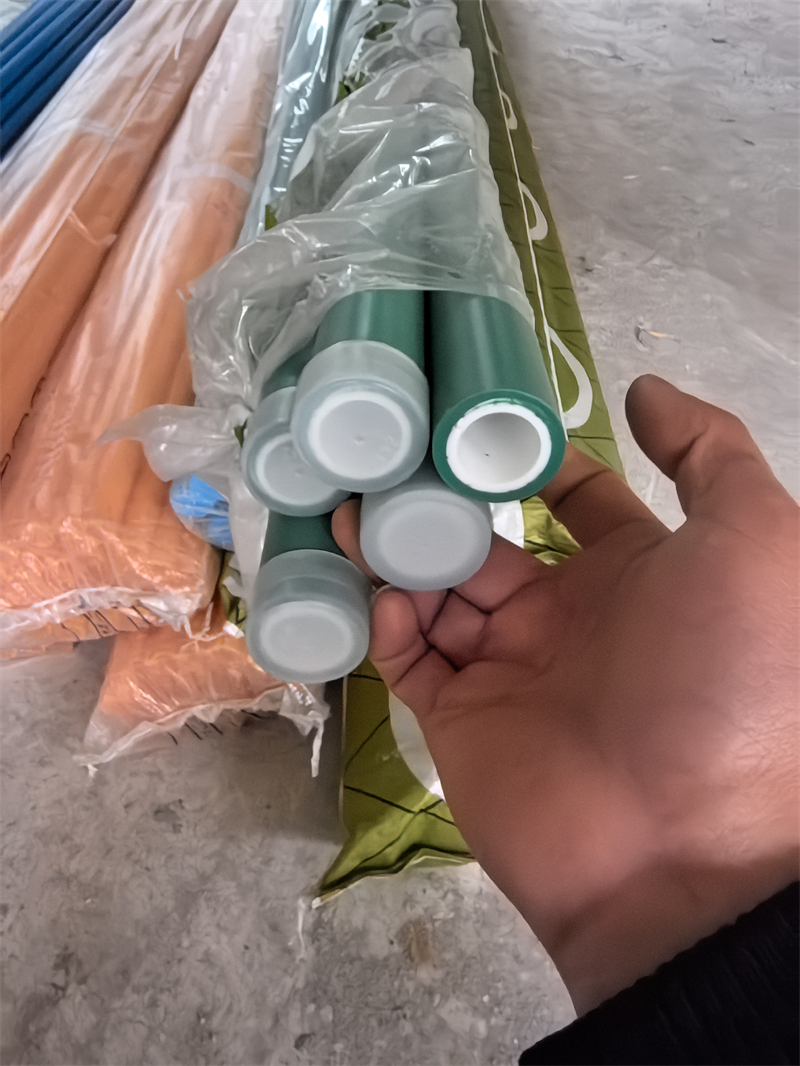

PPR水管           海德欧

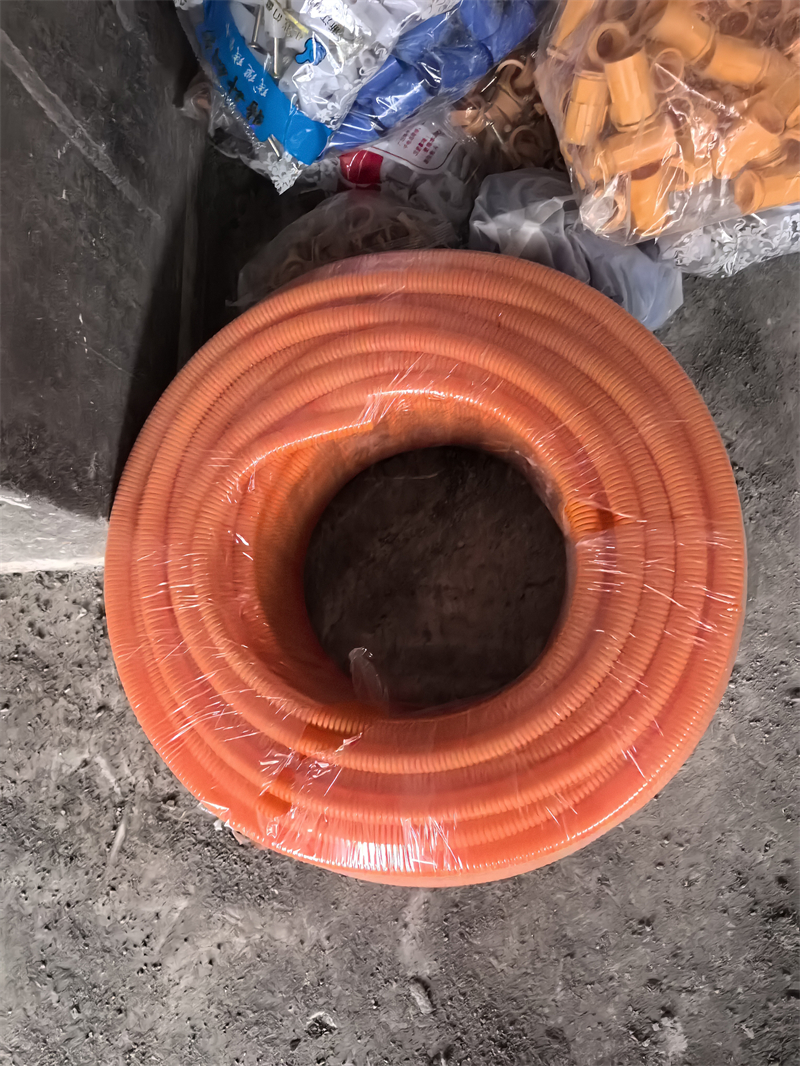

PVC线管            城家
5G超六网线          普鲁仕
高清电视线      普鲁仕

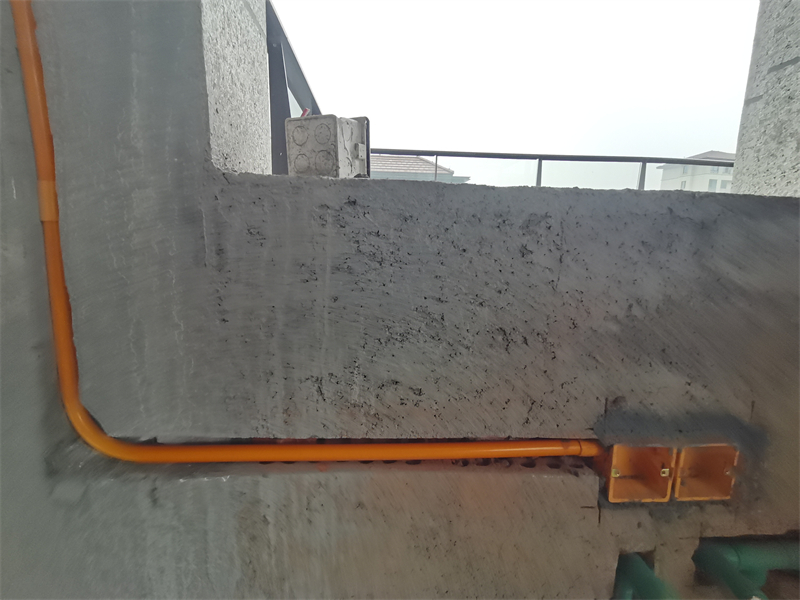

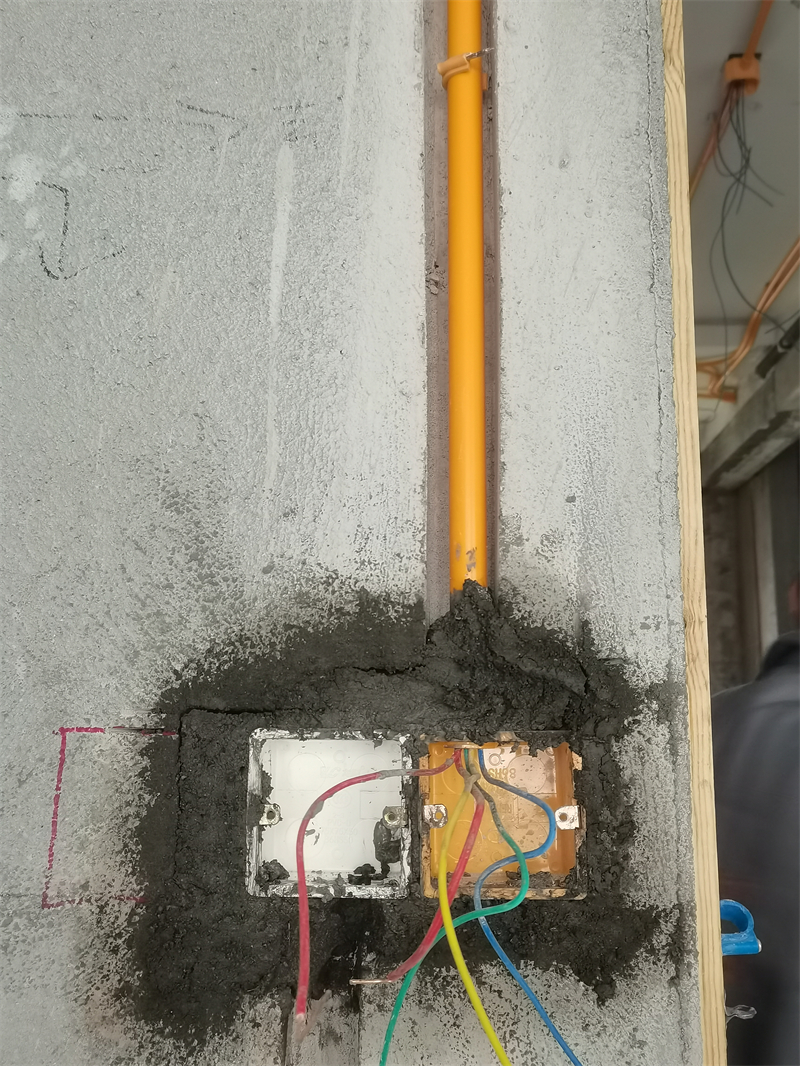

水电施工工艺：

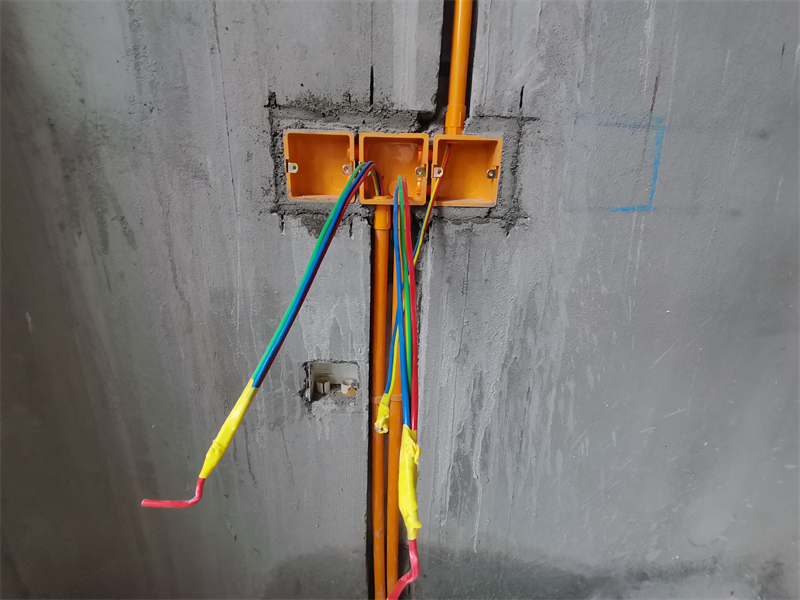

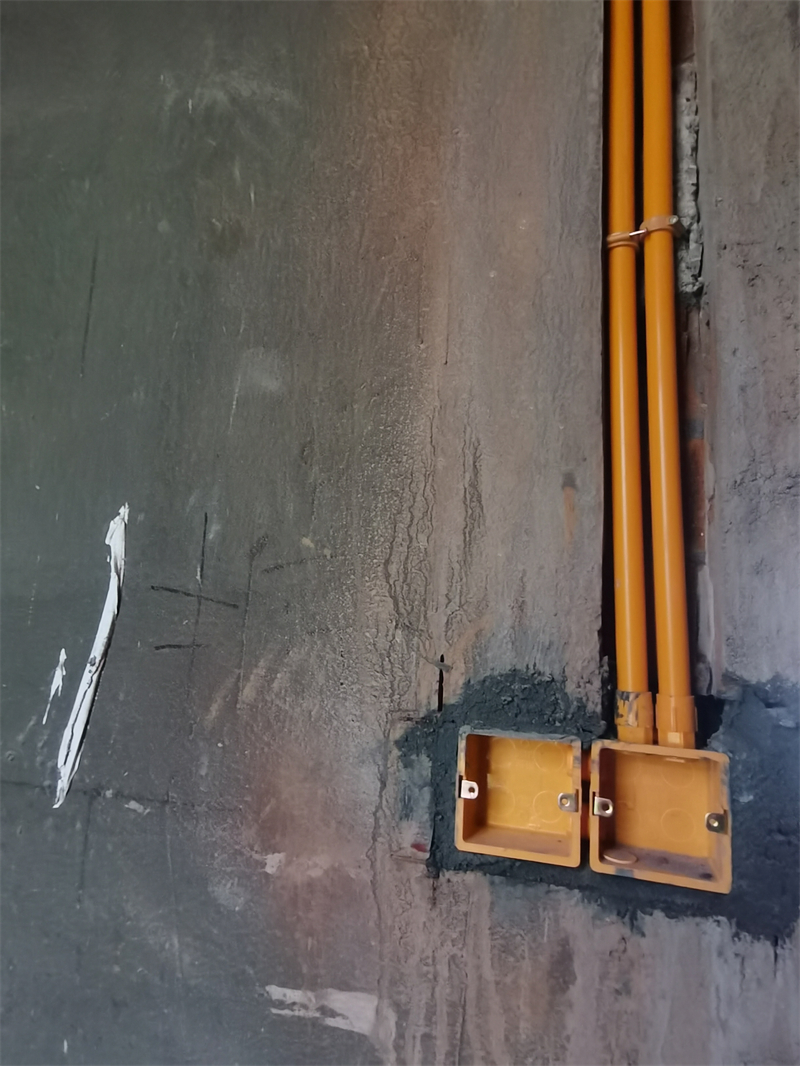

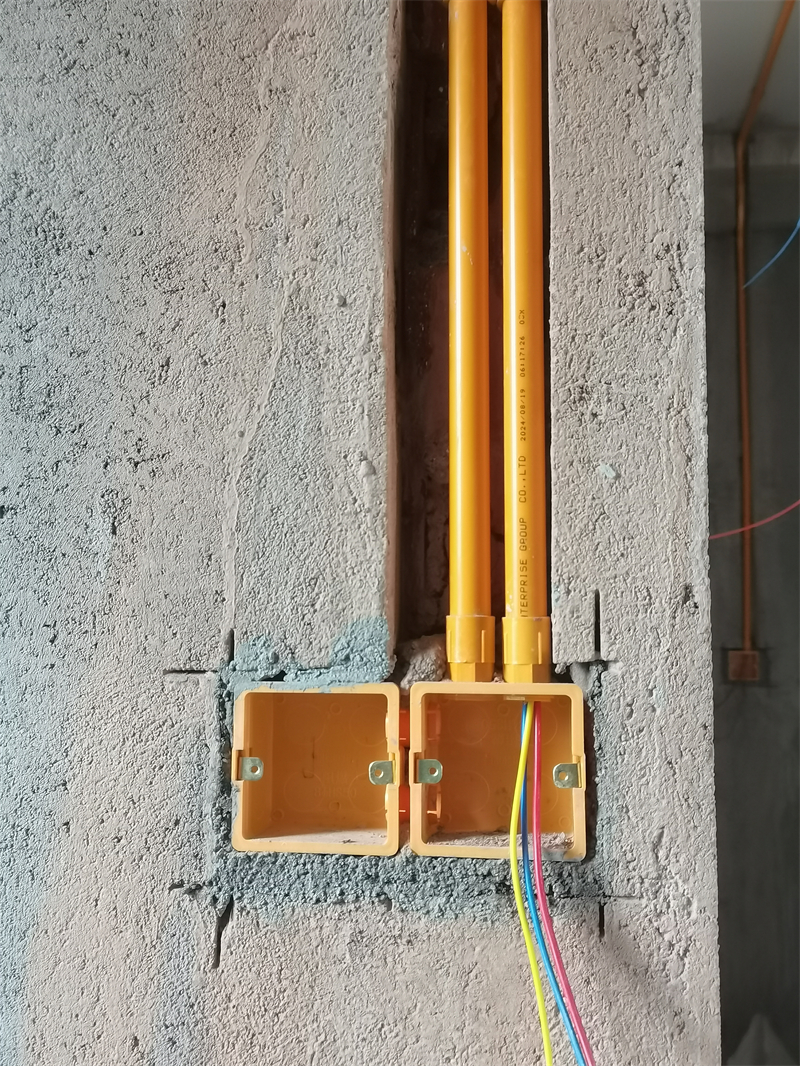

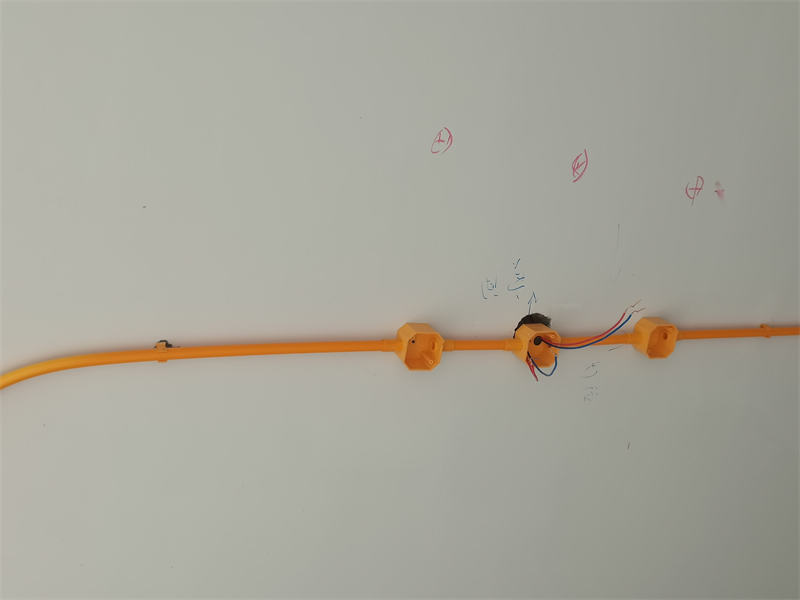

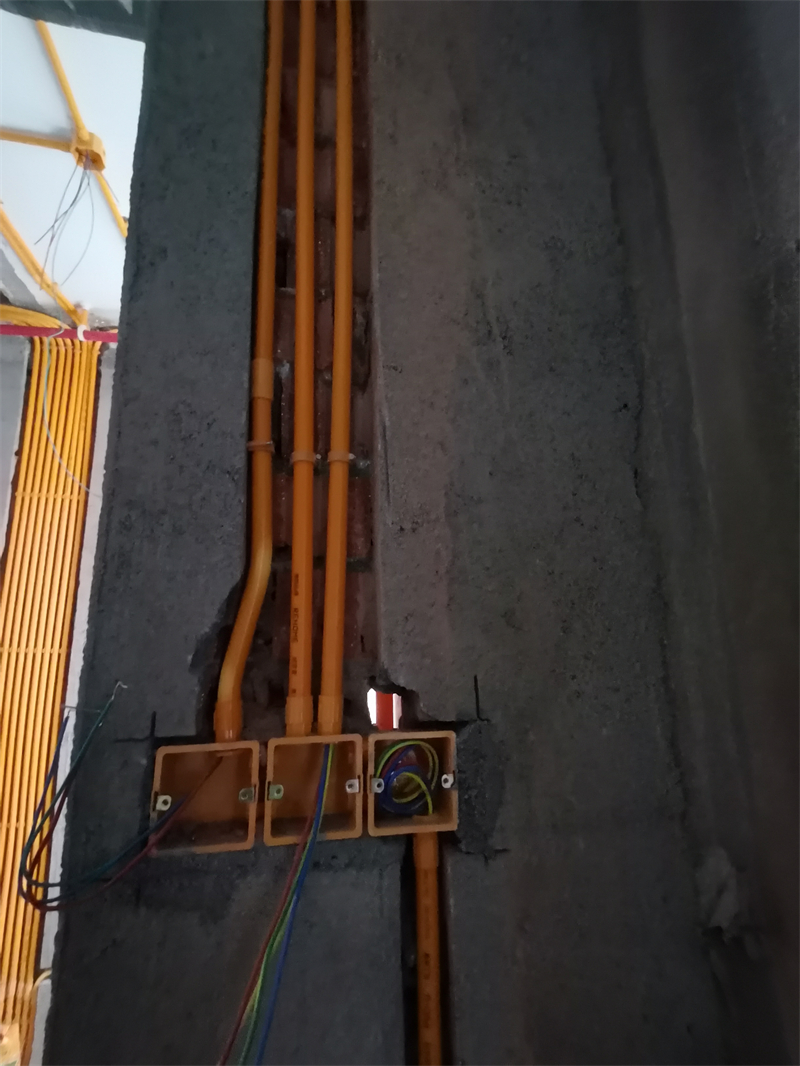

1.暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

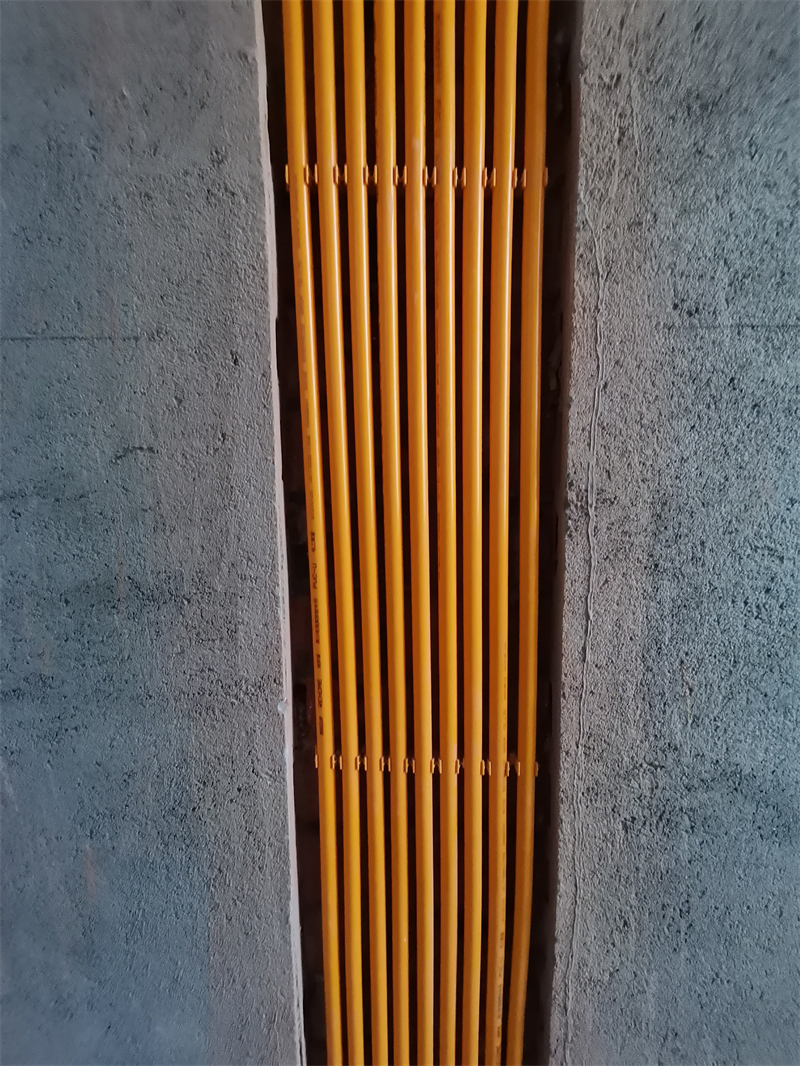

2.所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

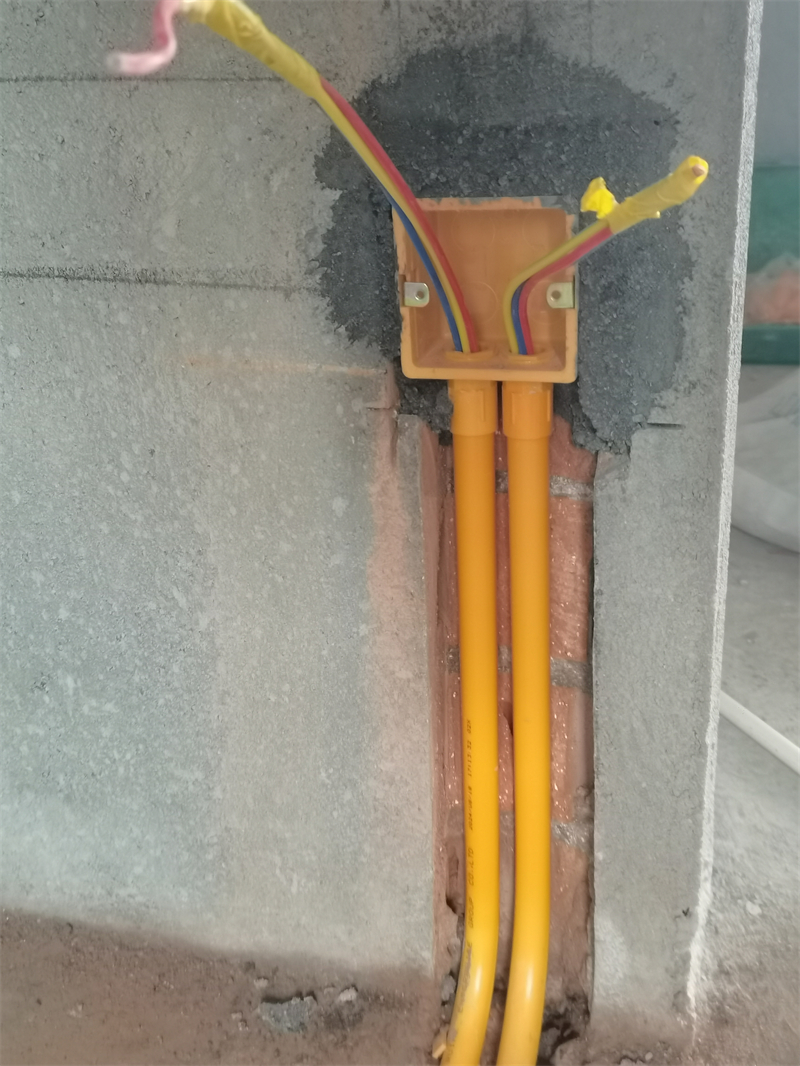

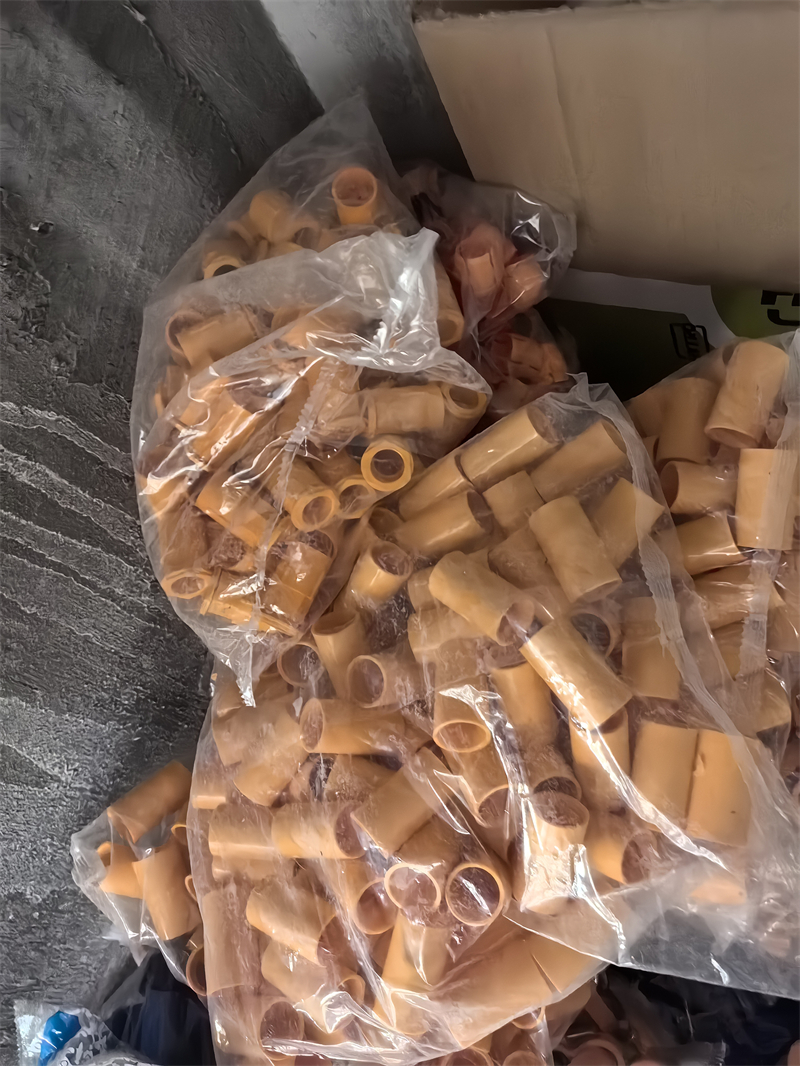

3.线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

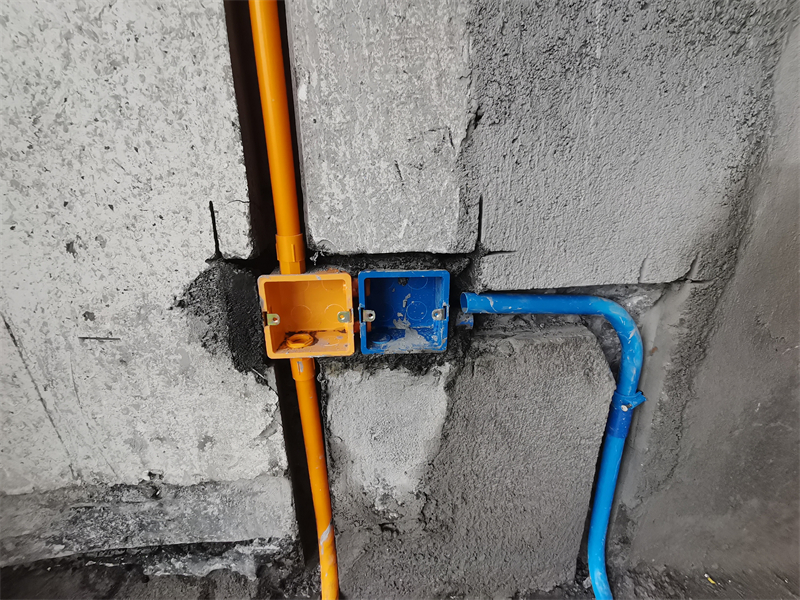

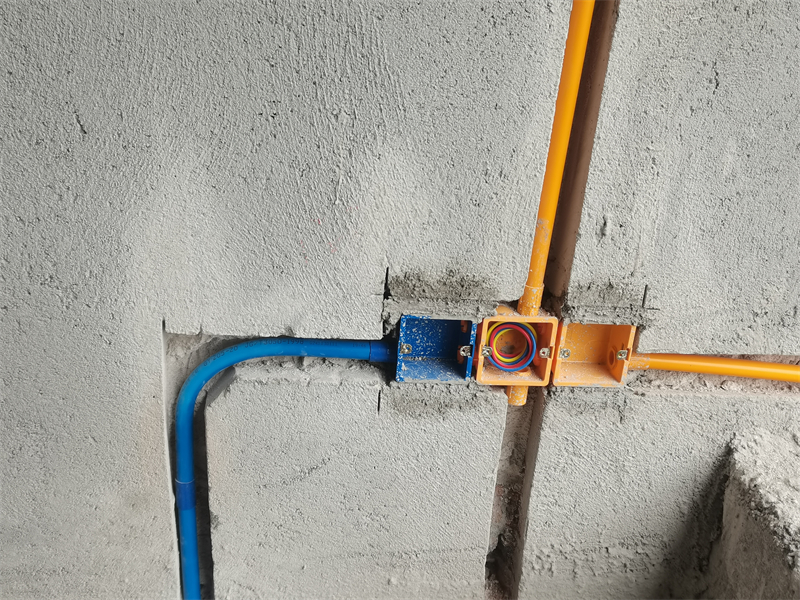

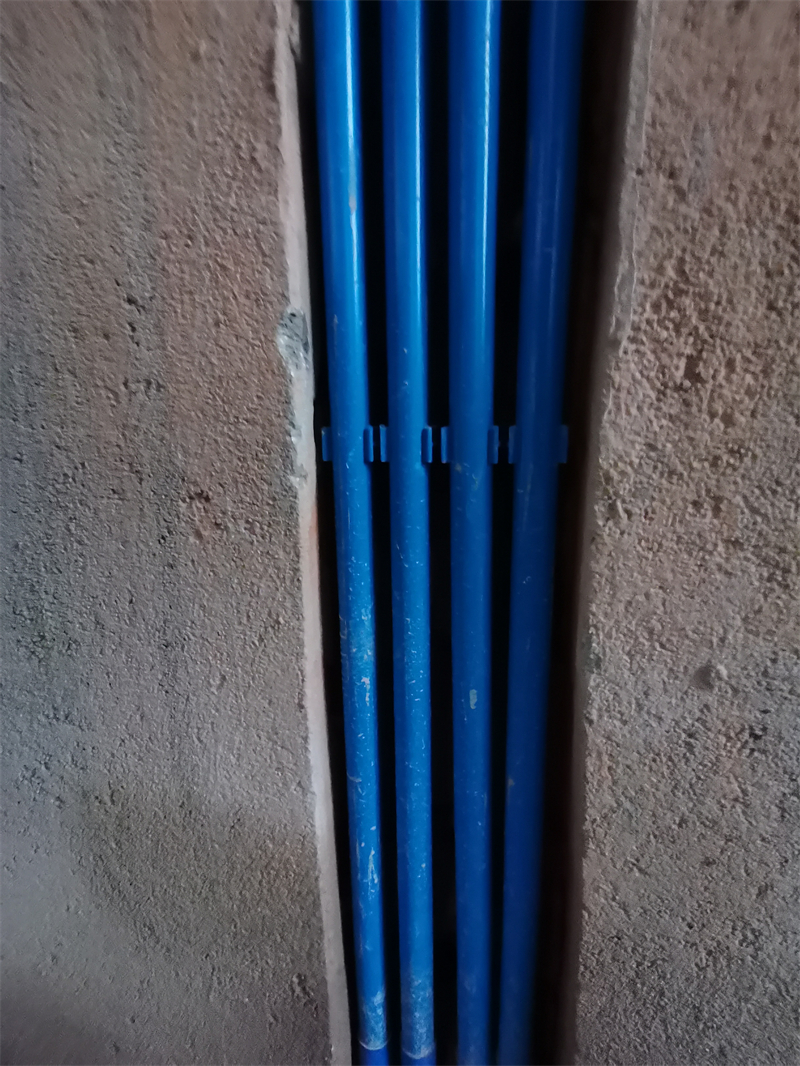

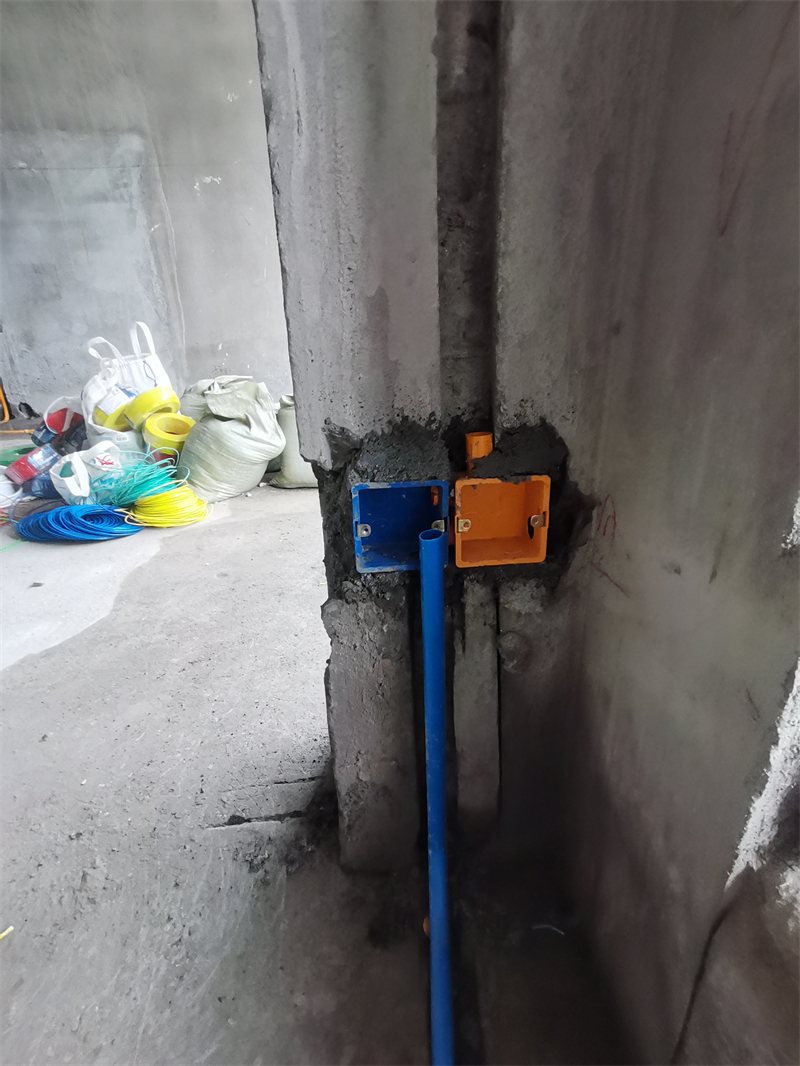

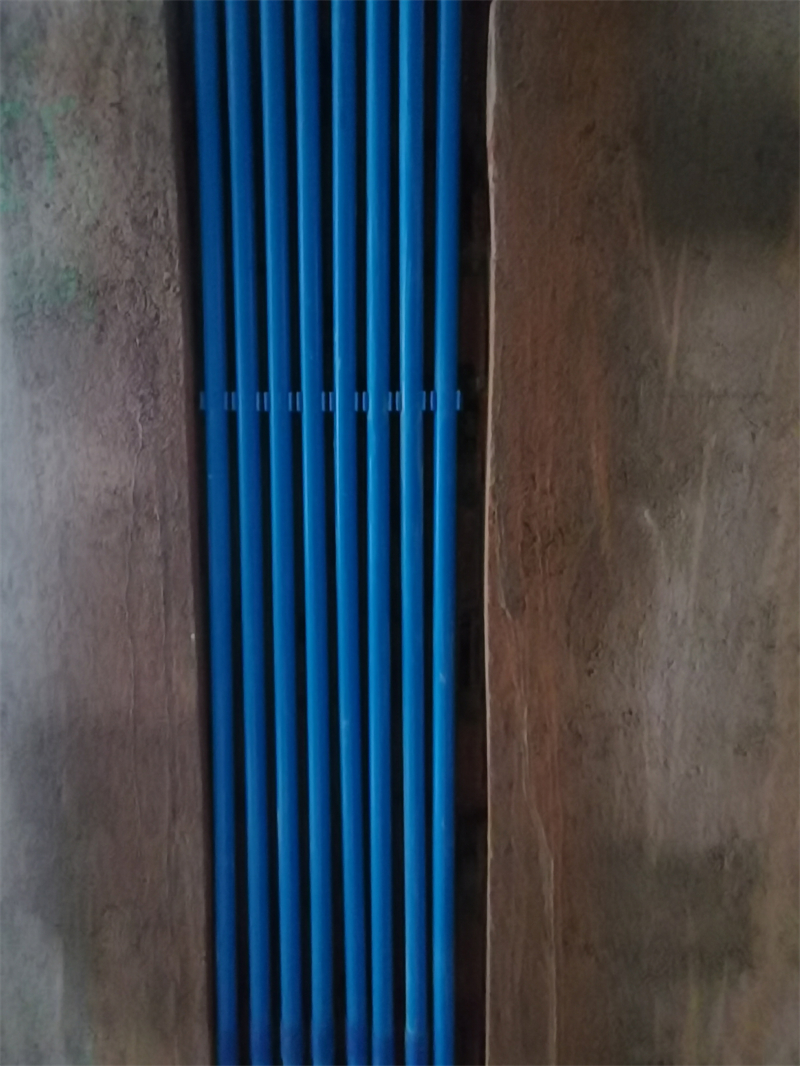

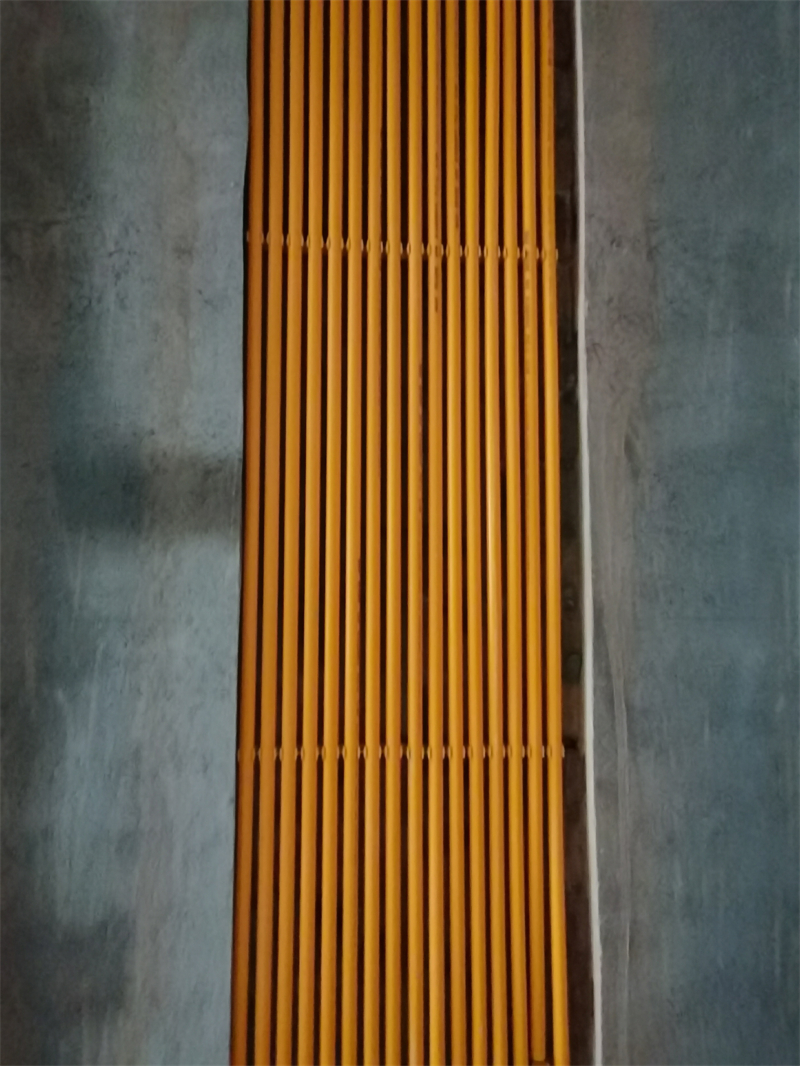

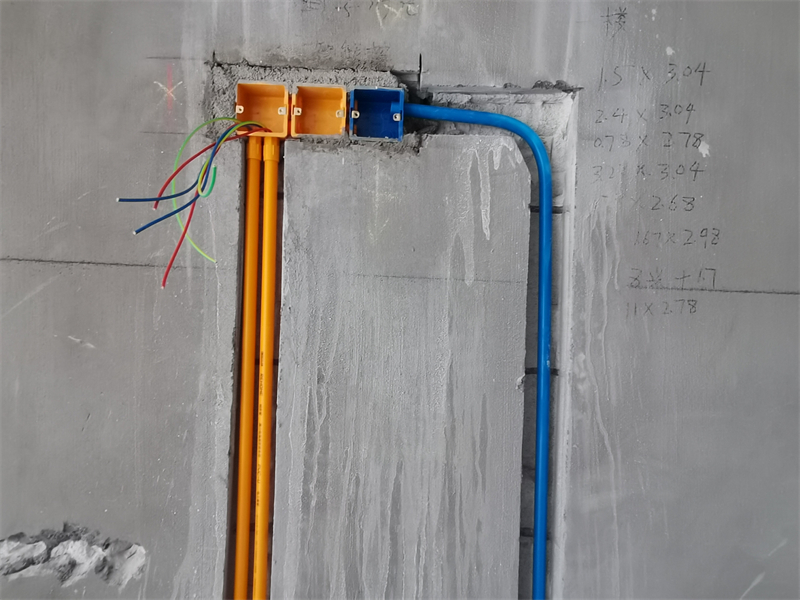

4.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

5.地面线管并排2根以上管卡顺钉，间隙均匀

6.墙角禁止走管，距墙30公分以上

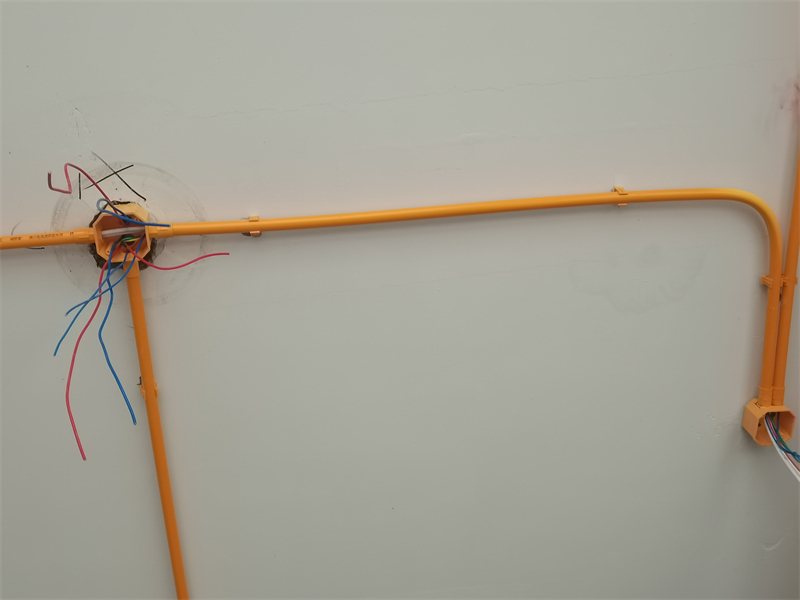

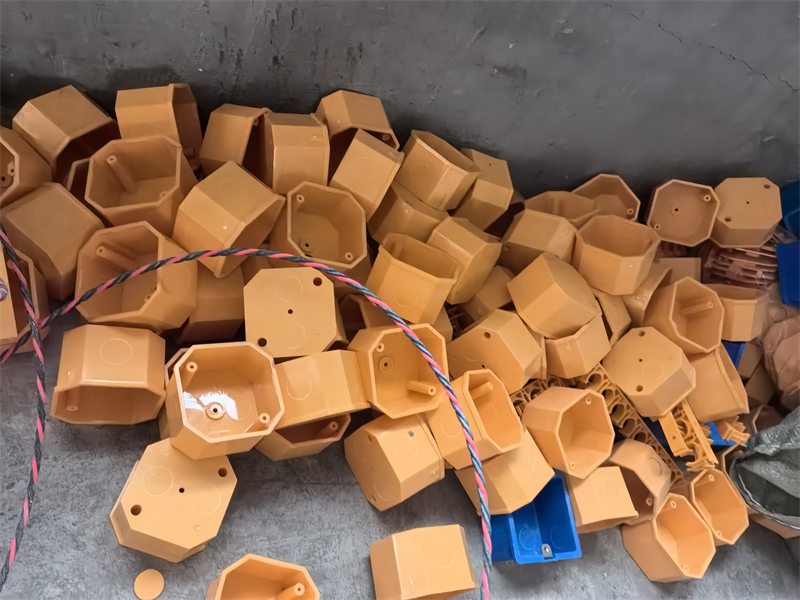

7.顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤
