云之宸6-3-1#106㎡现代简约——轻居

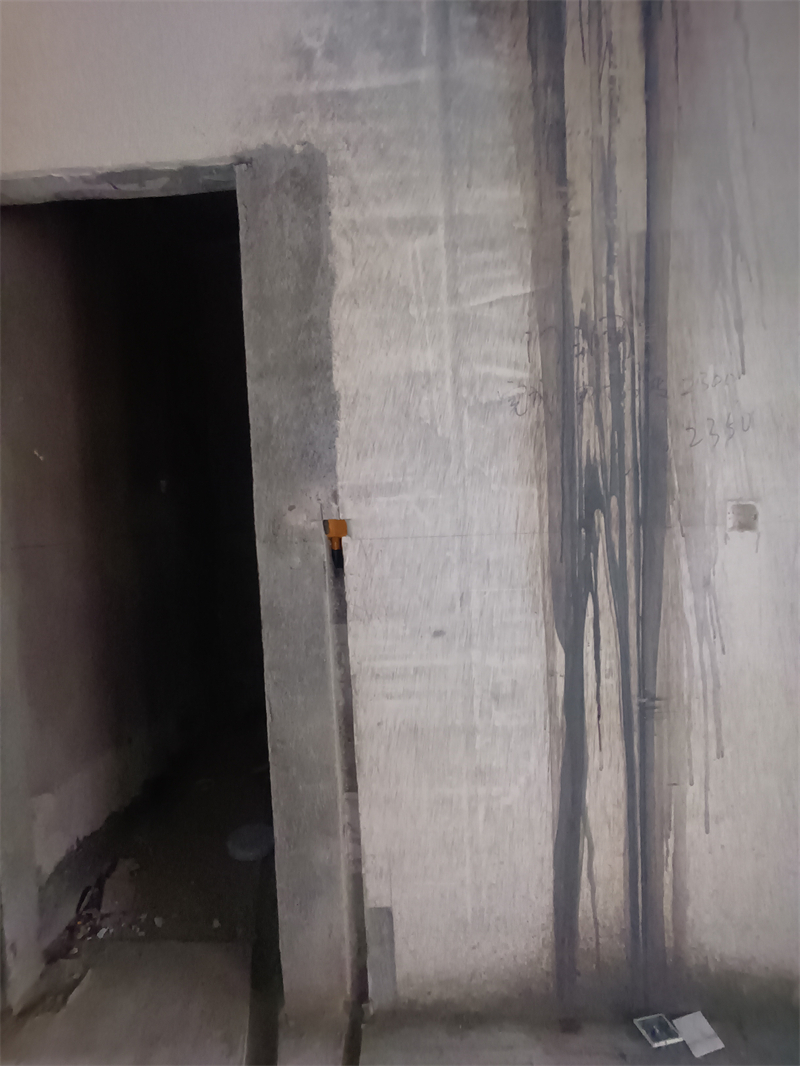

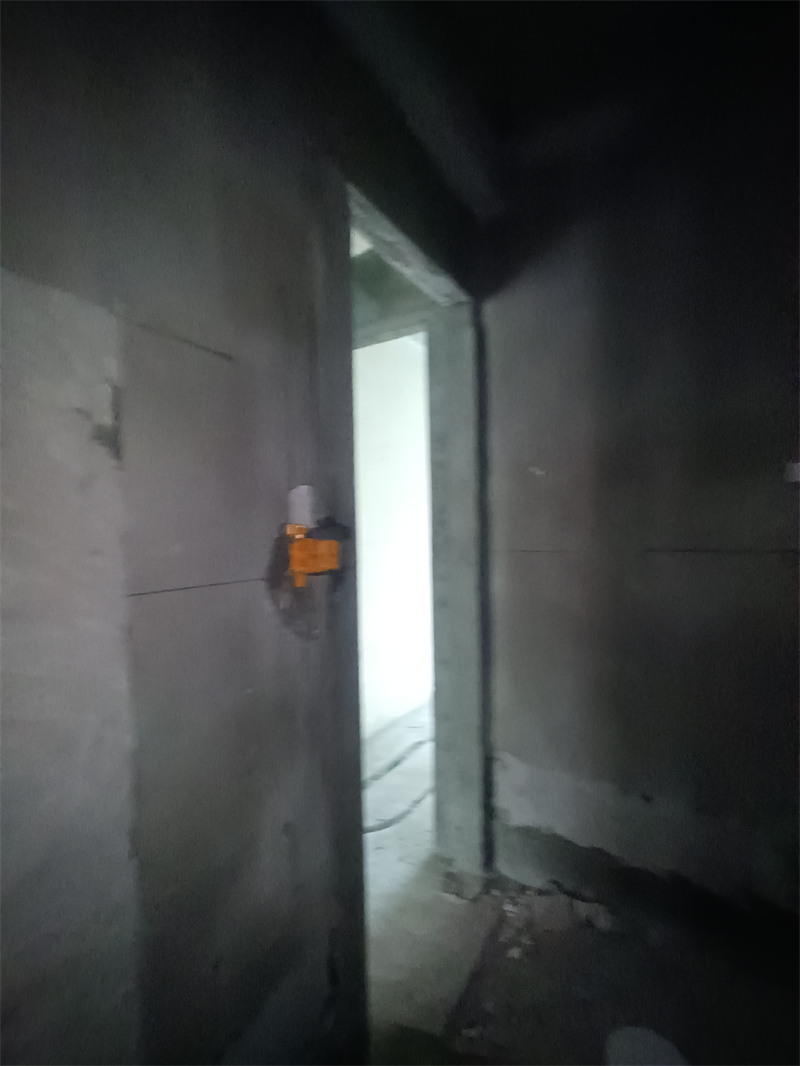

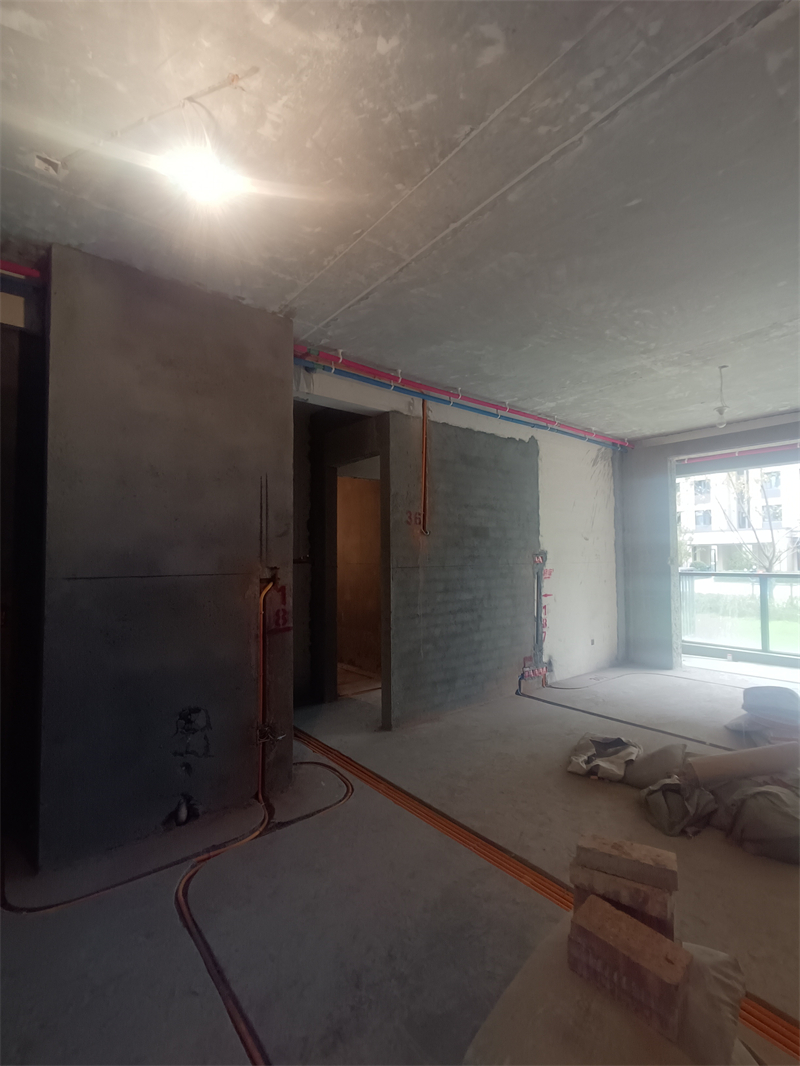

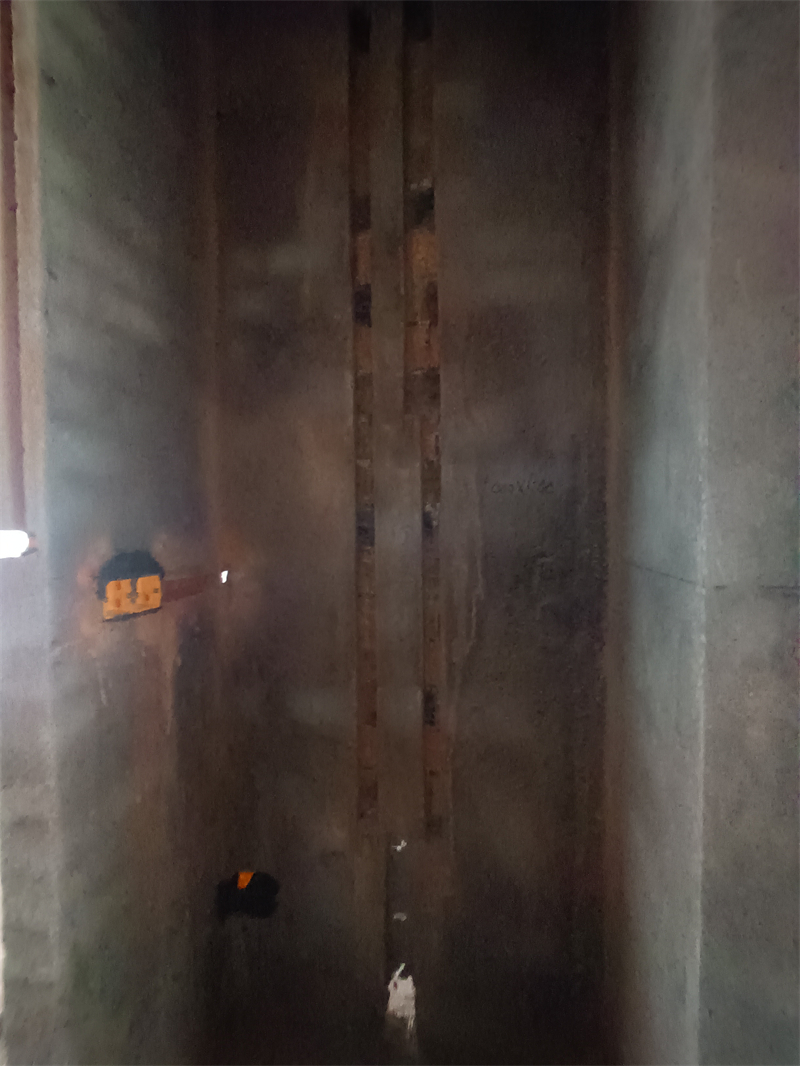

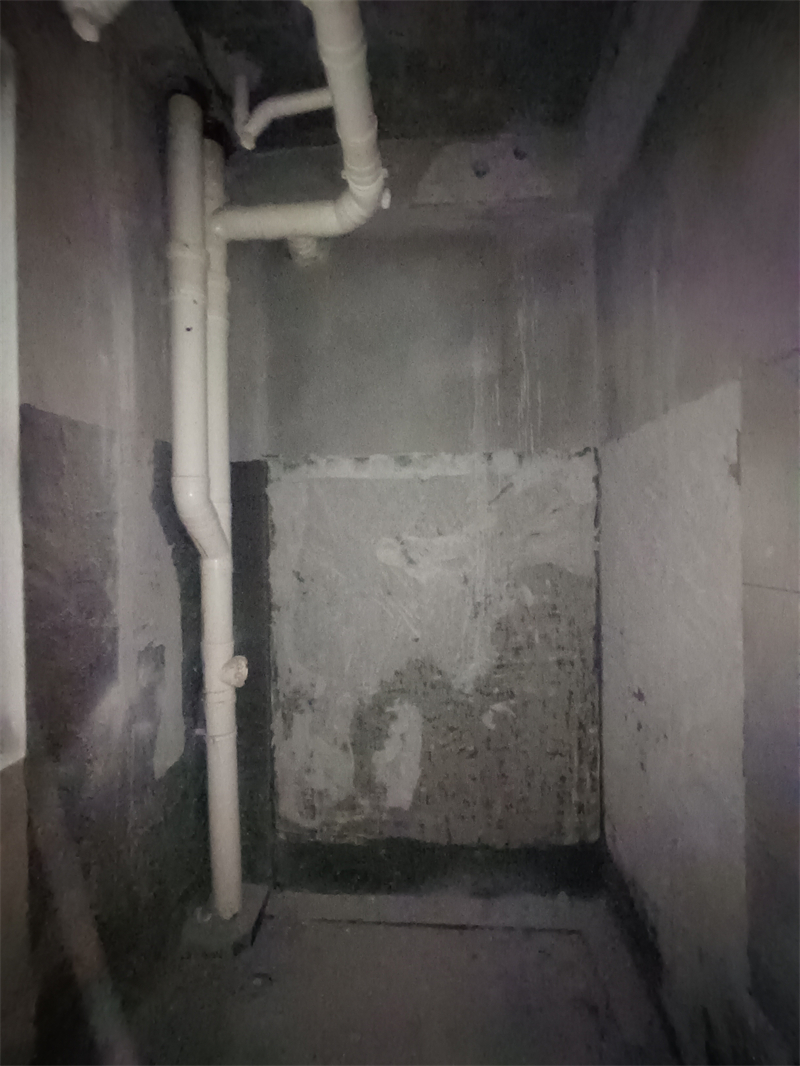

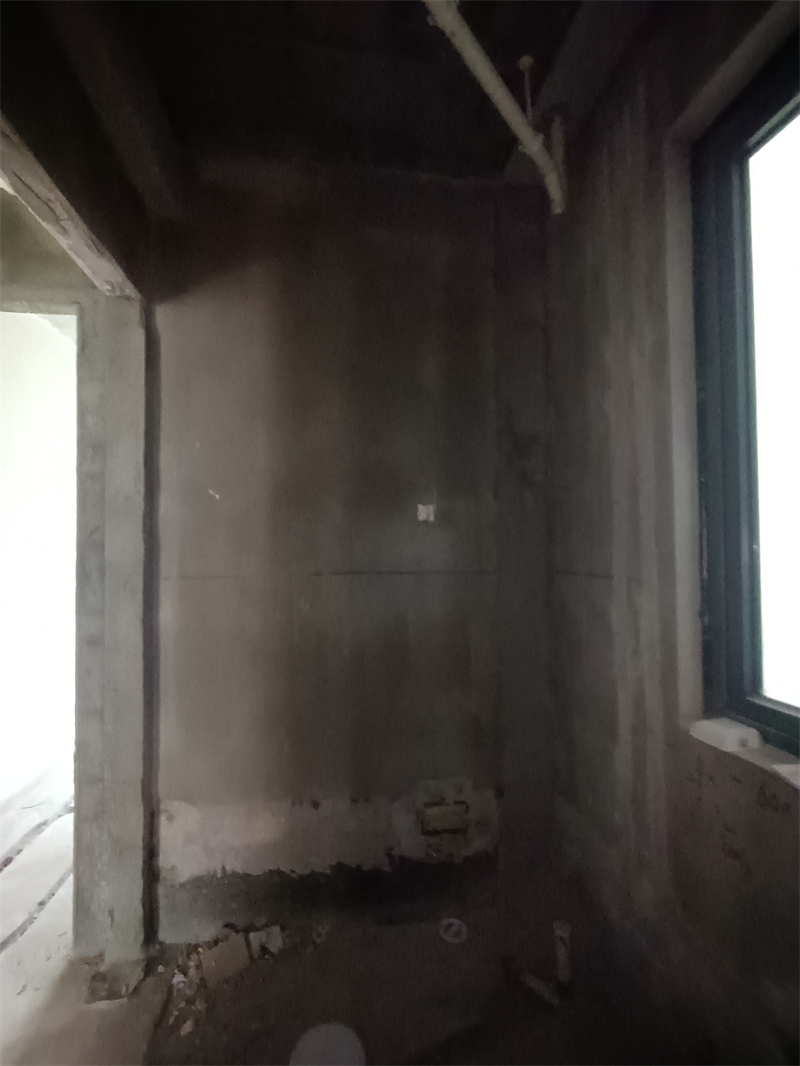

外卫干区水电中途

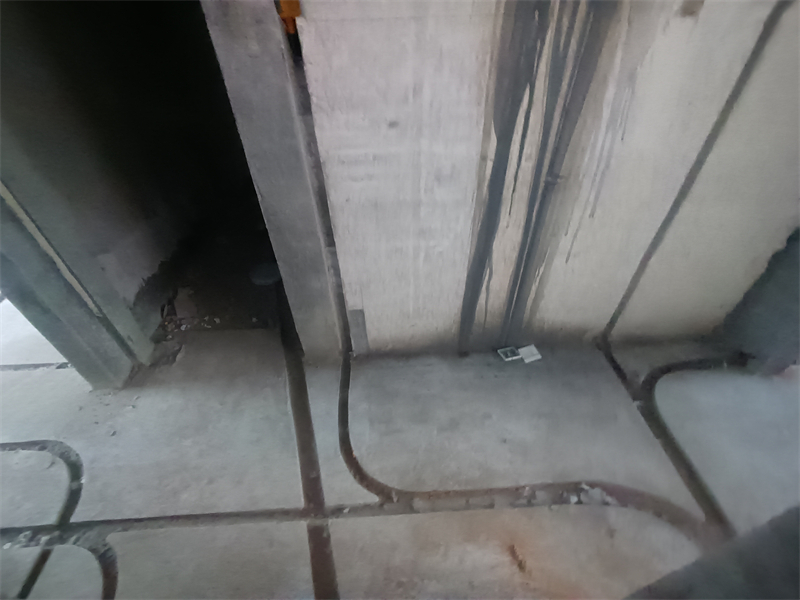

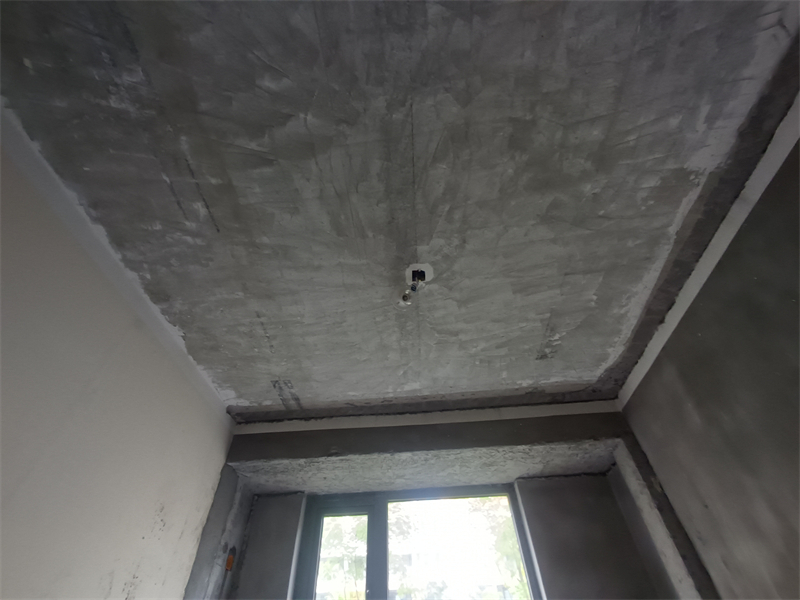

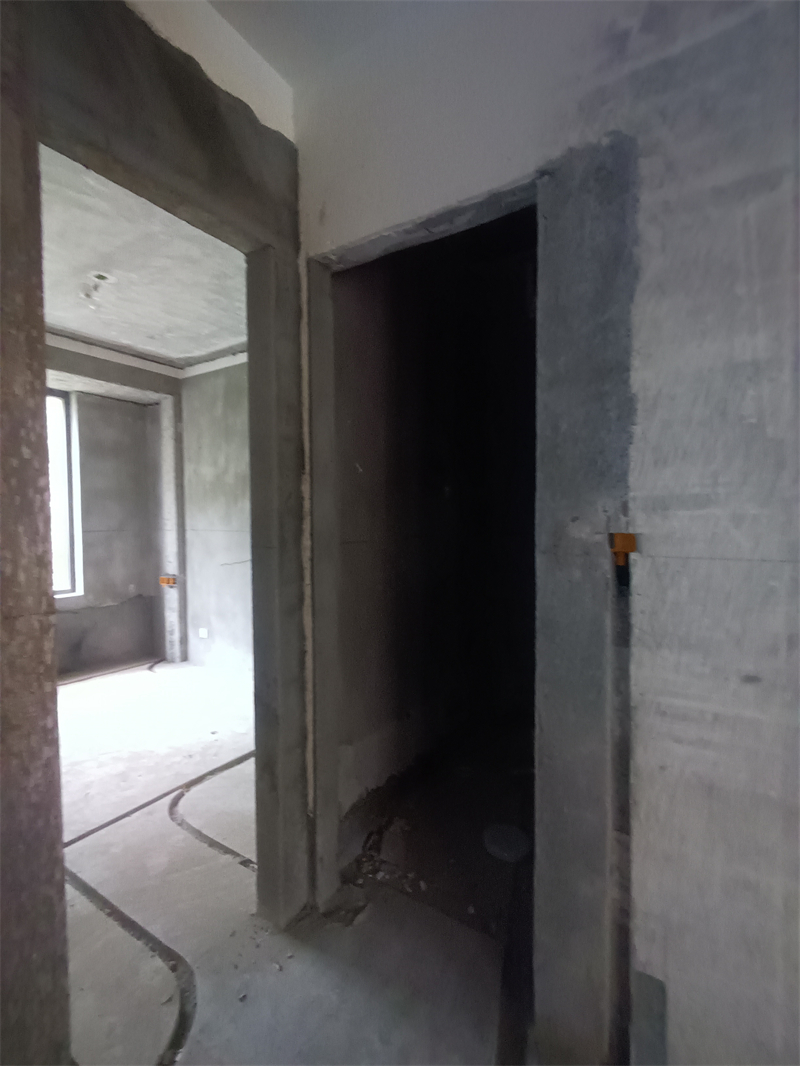

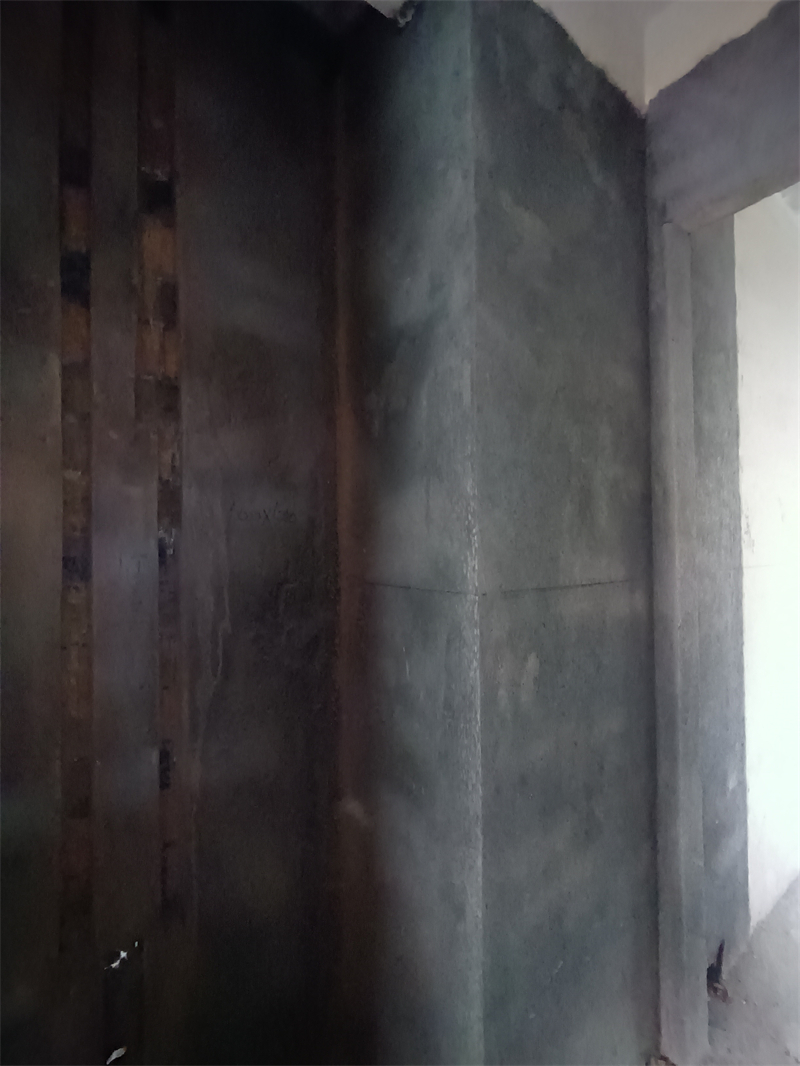

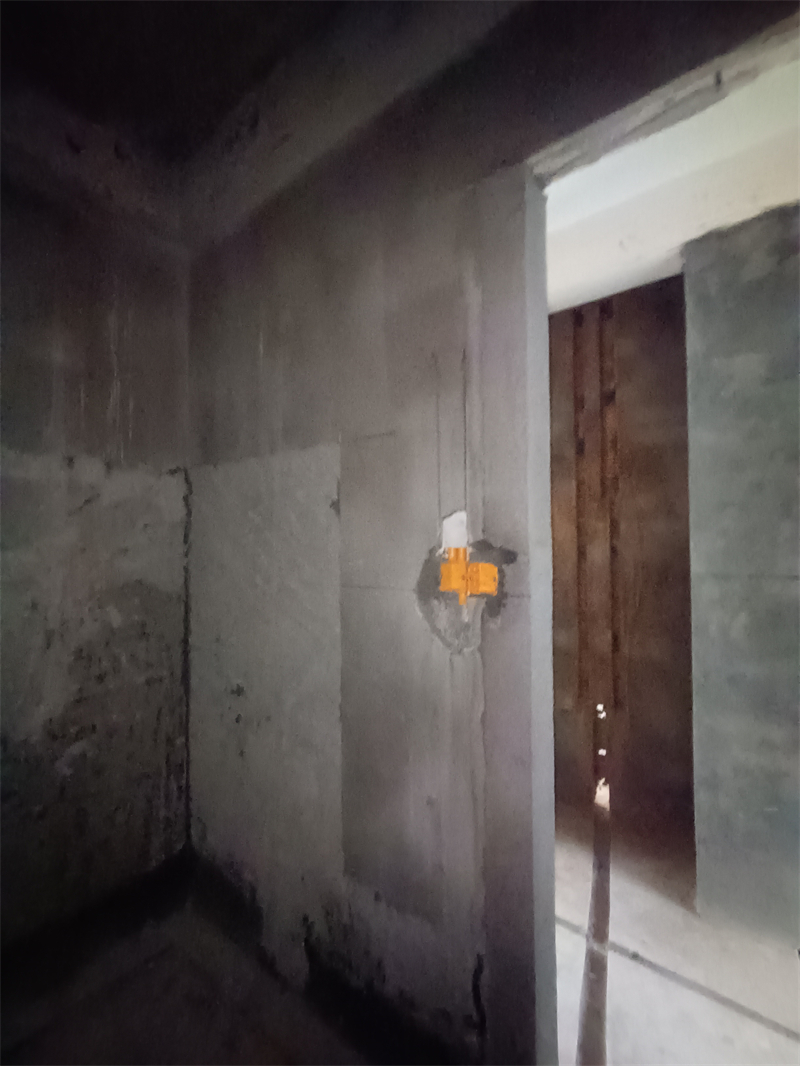

外卫干区对角水电中途

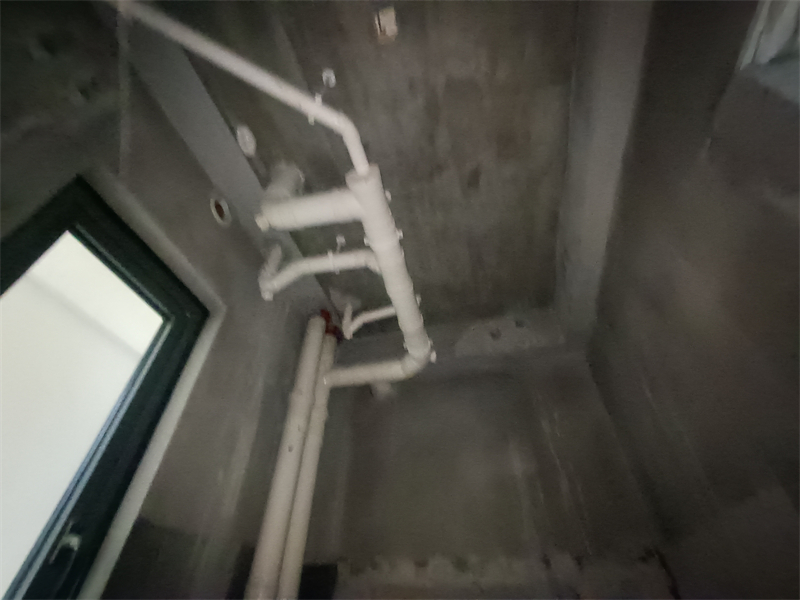

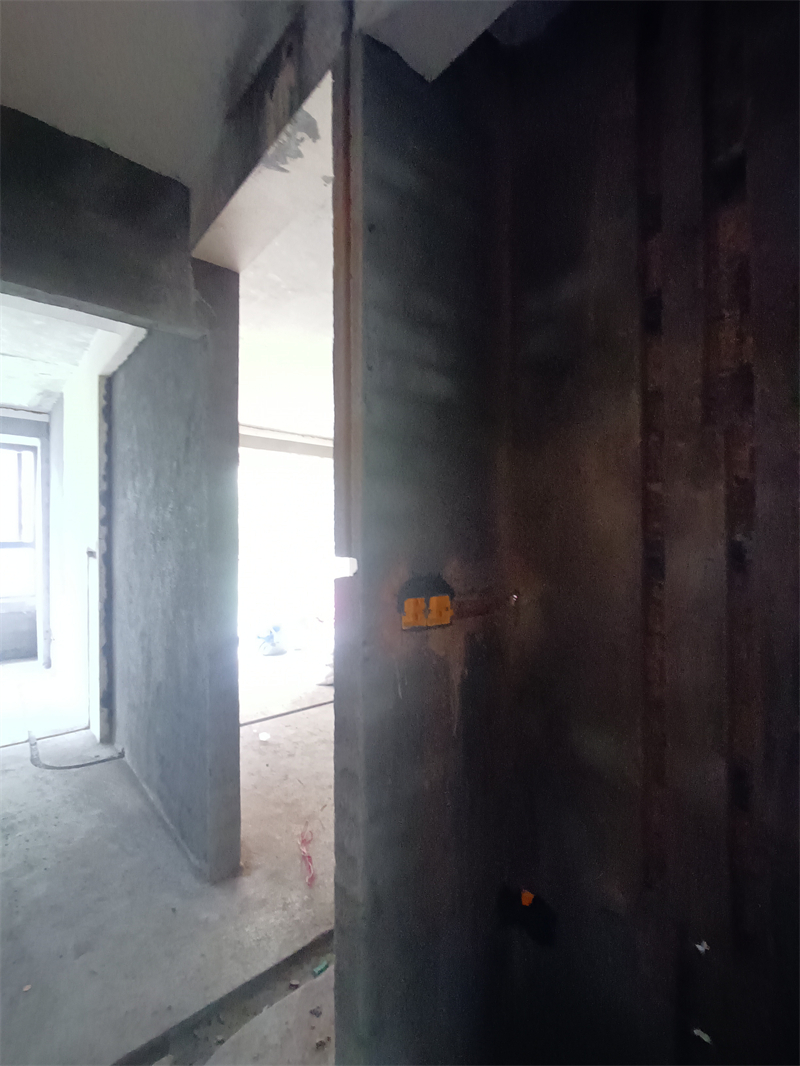

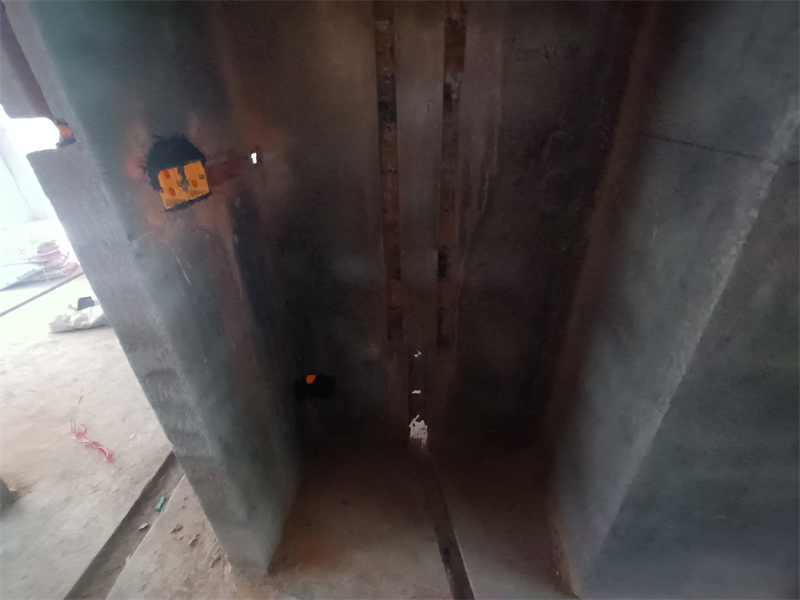

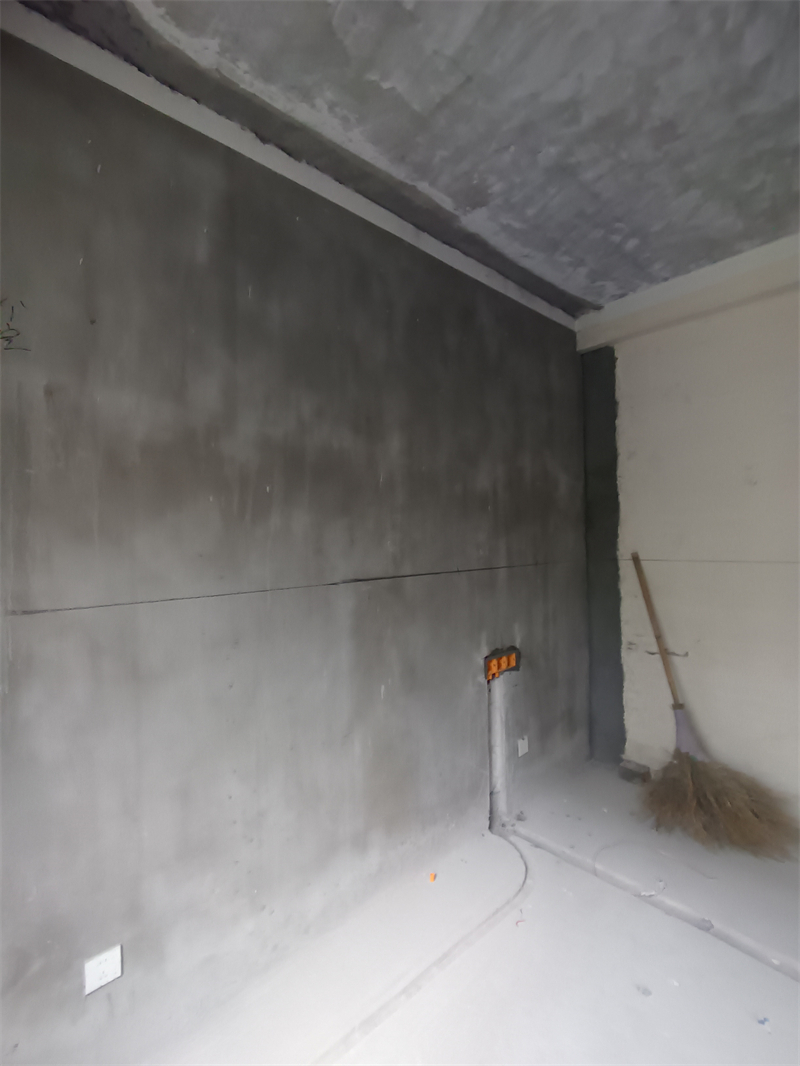

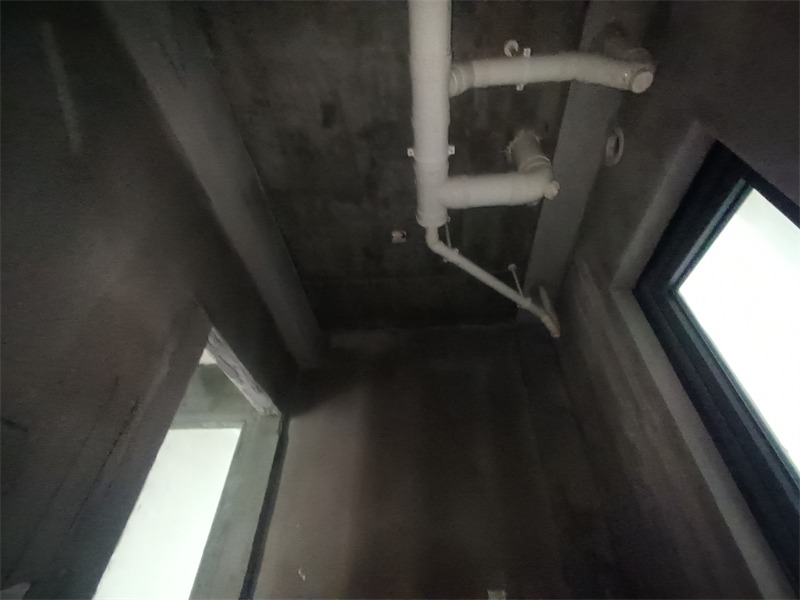

外卫水电中途

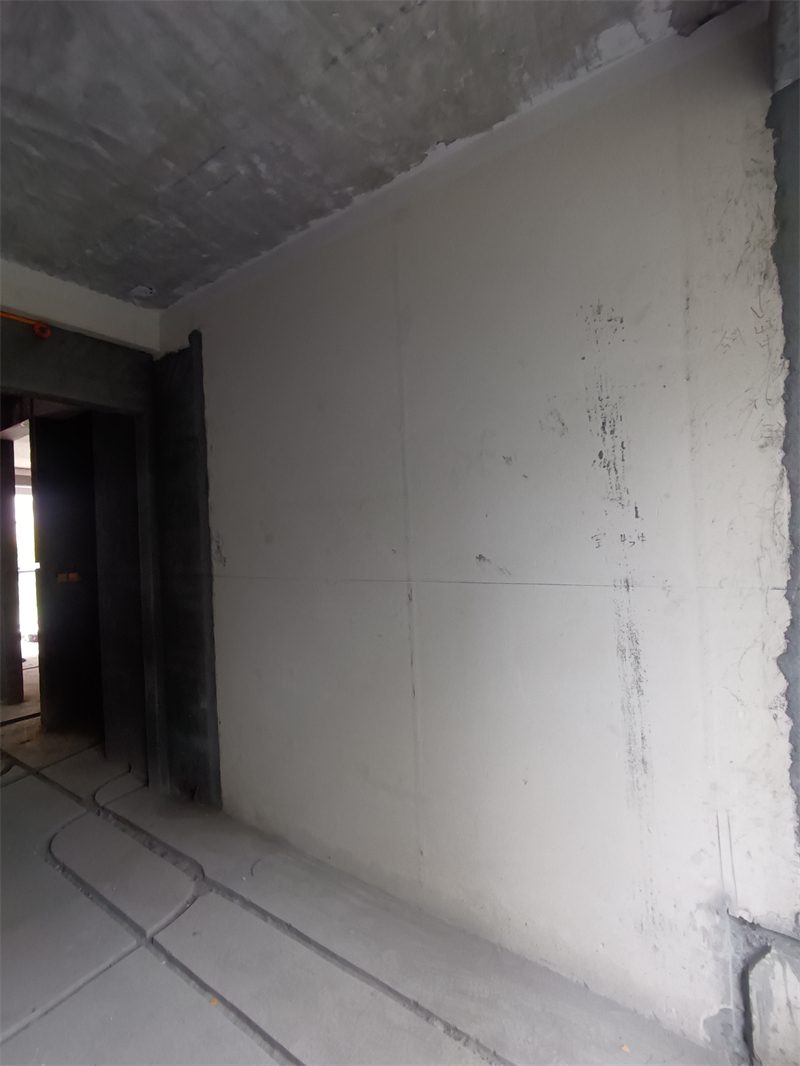

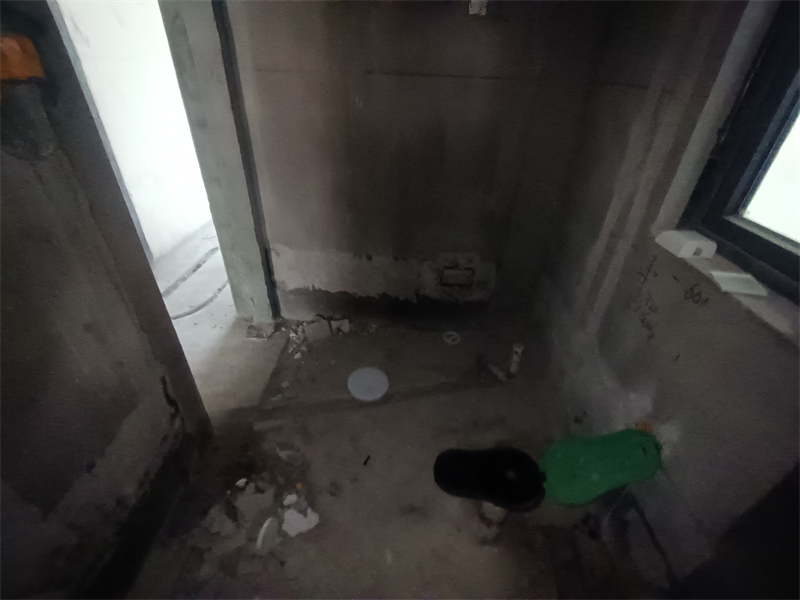

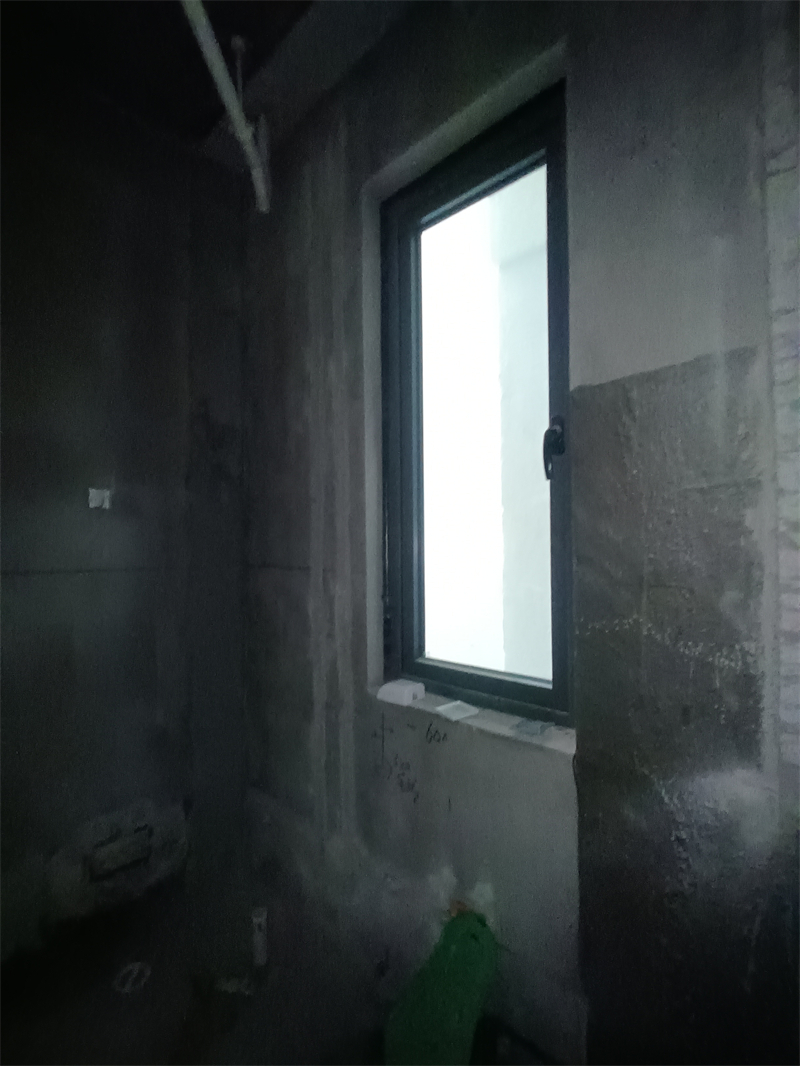

外卫对角水电中途

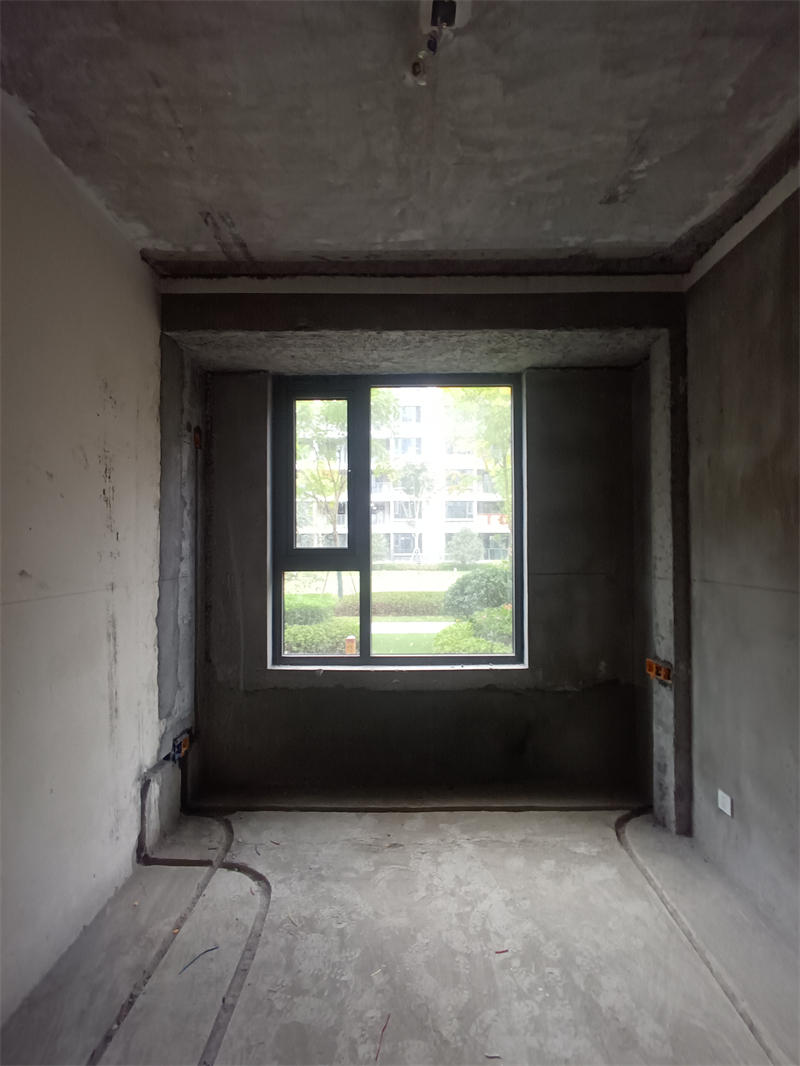

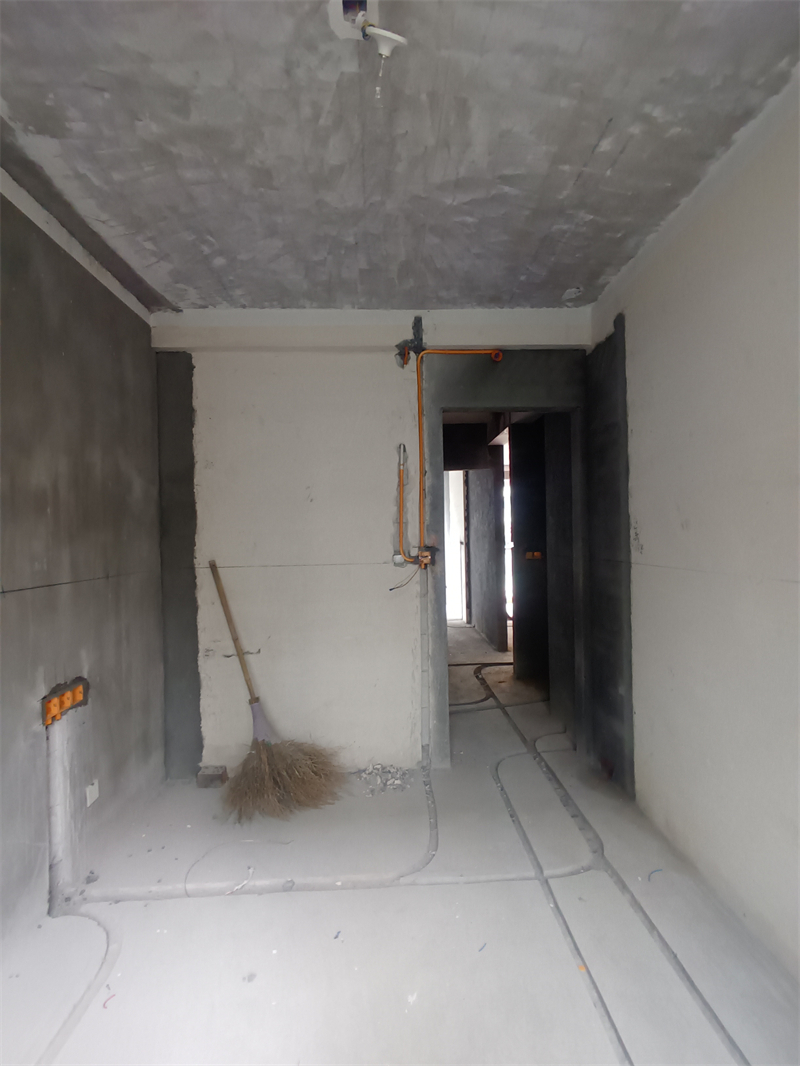

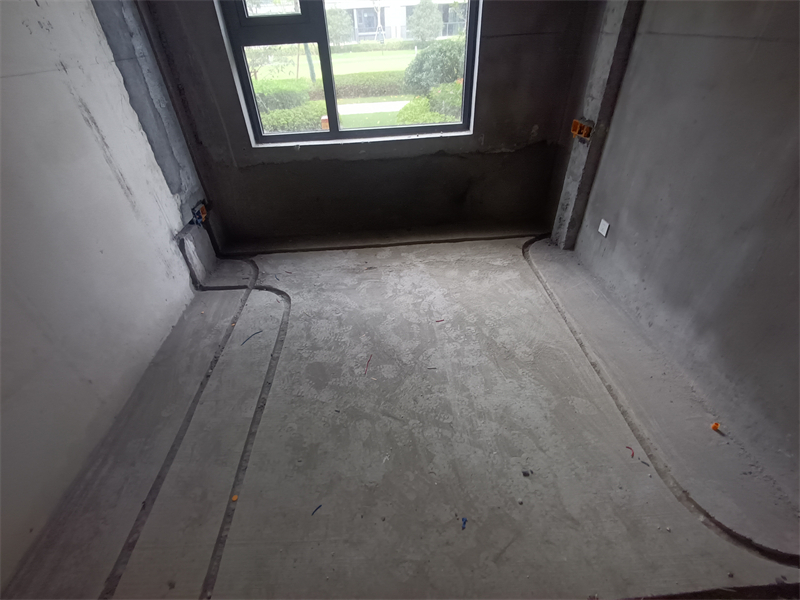

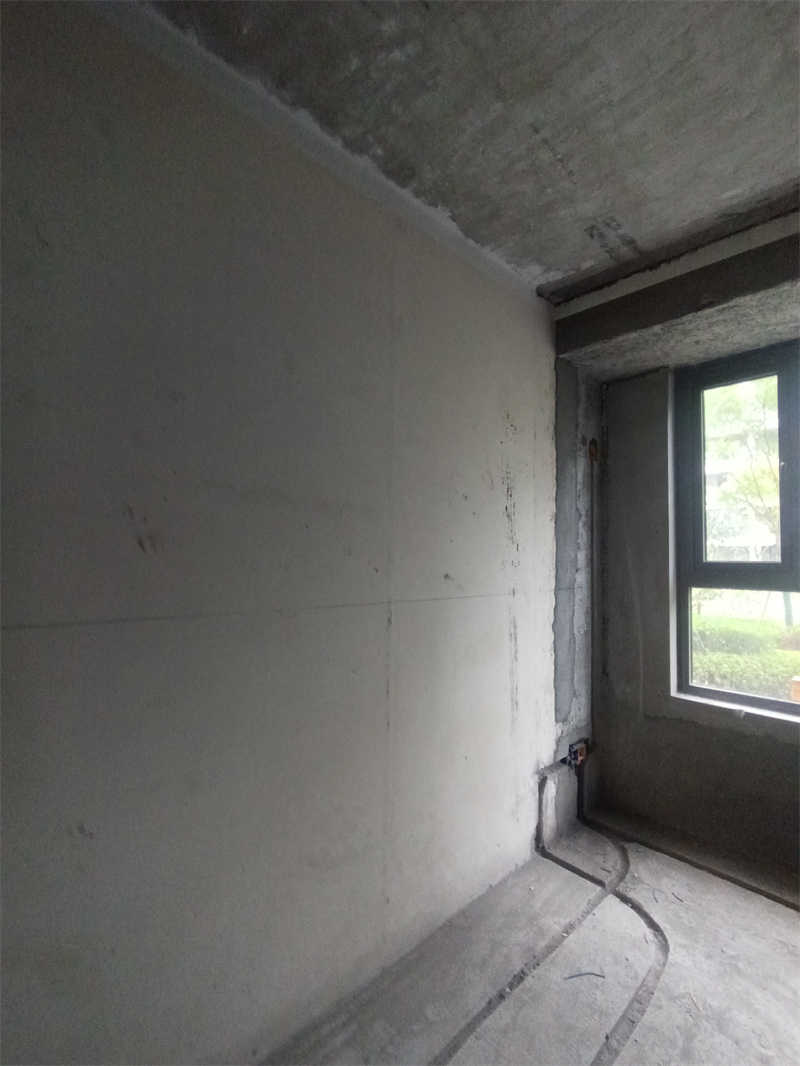

东北次卧水电中途

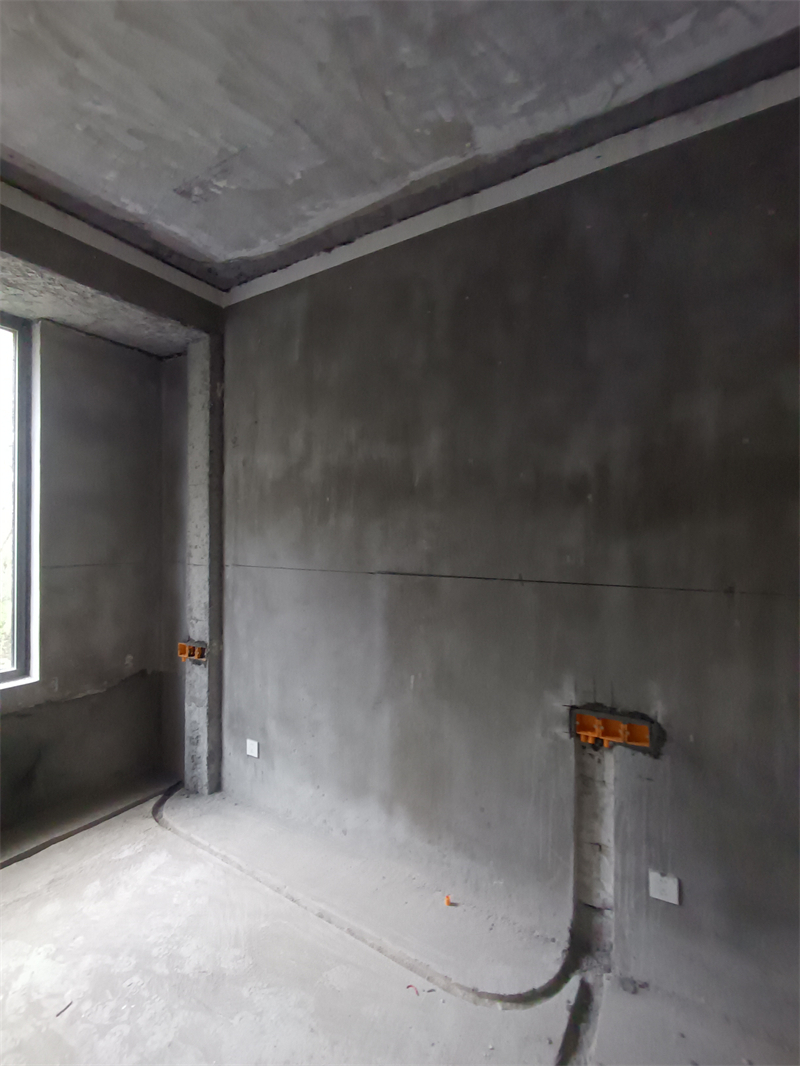

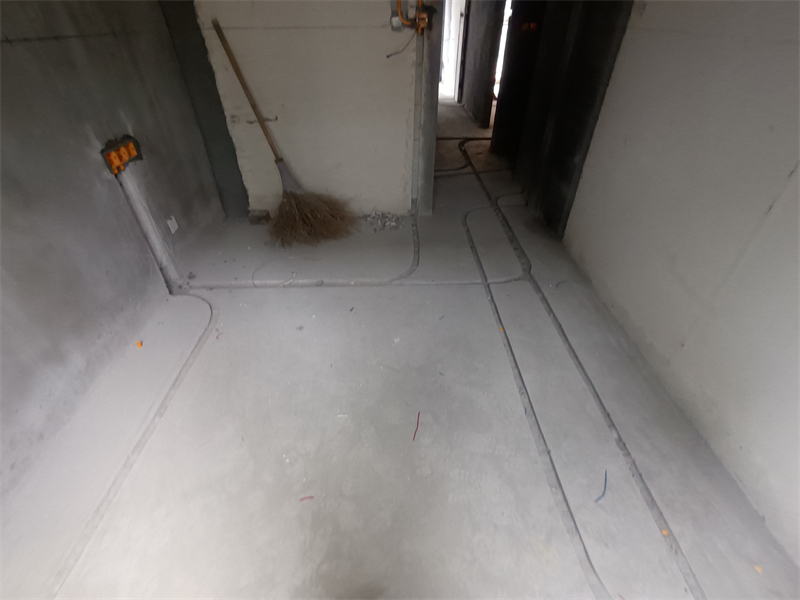

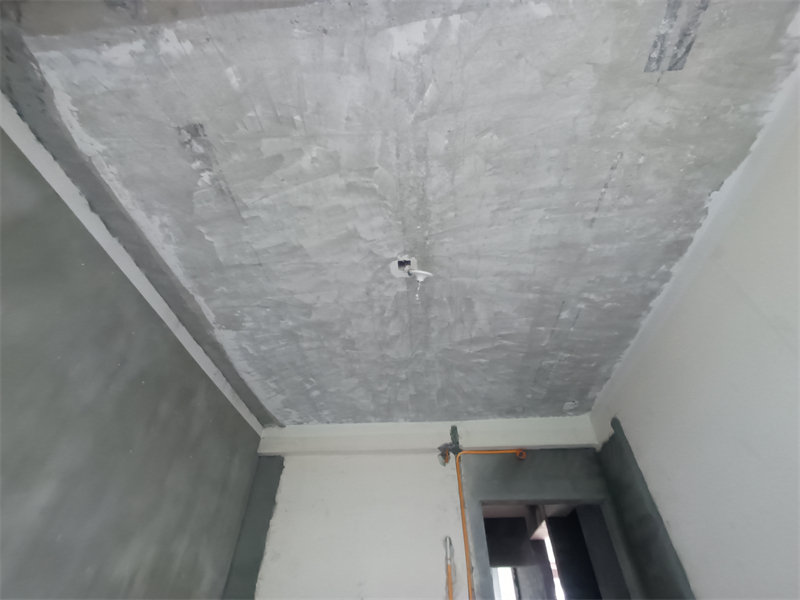

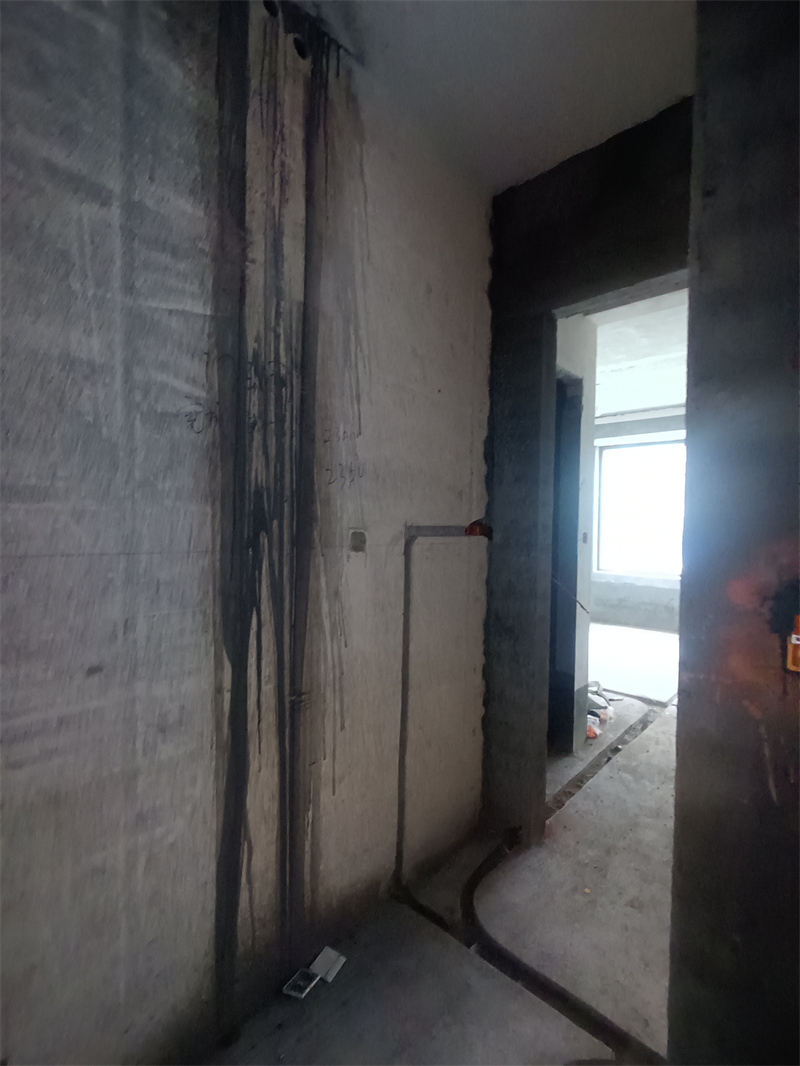

东北次卧对角水电中途

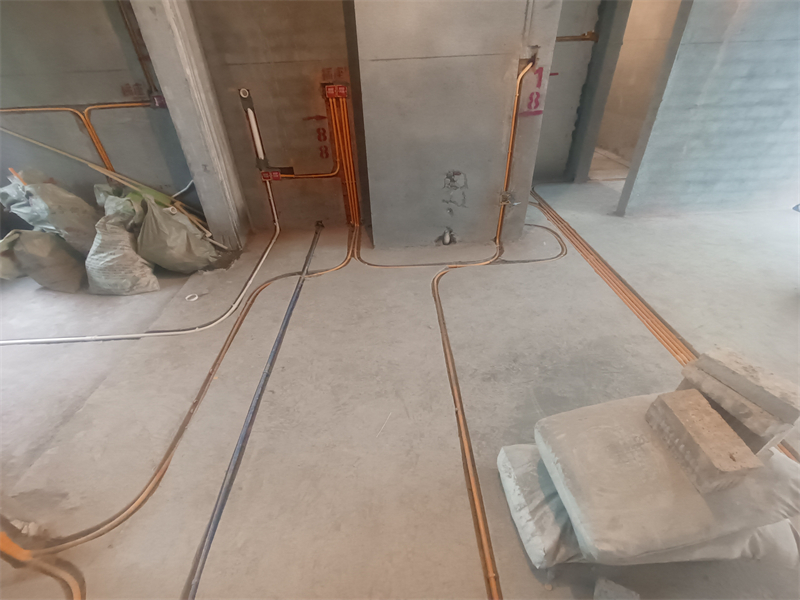

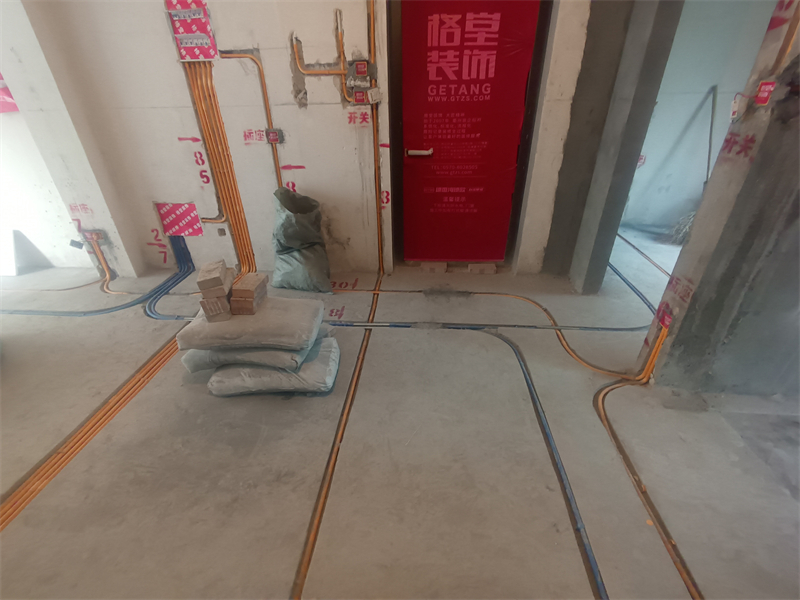

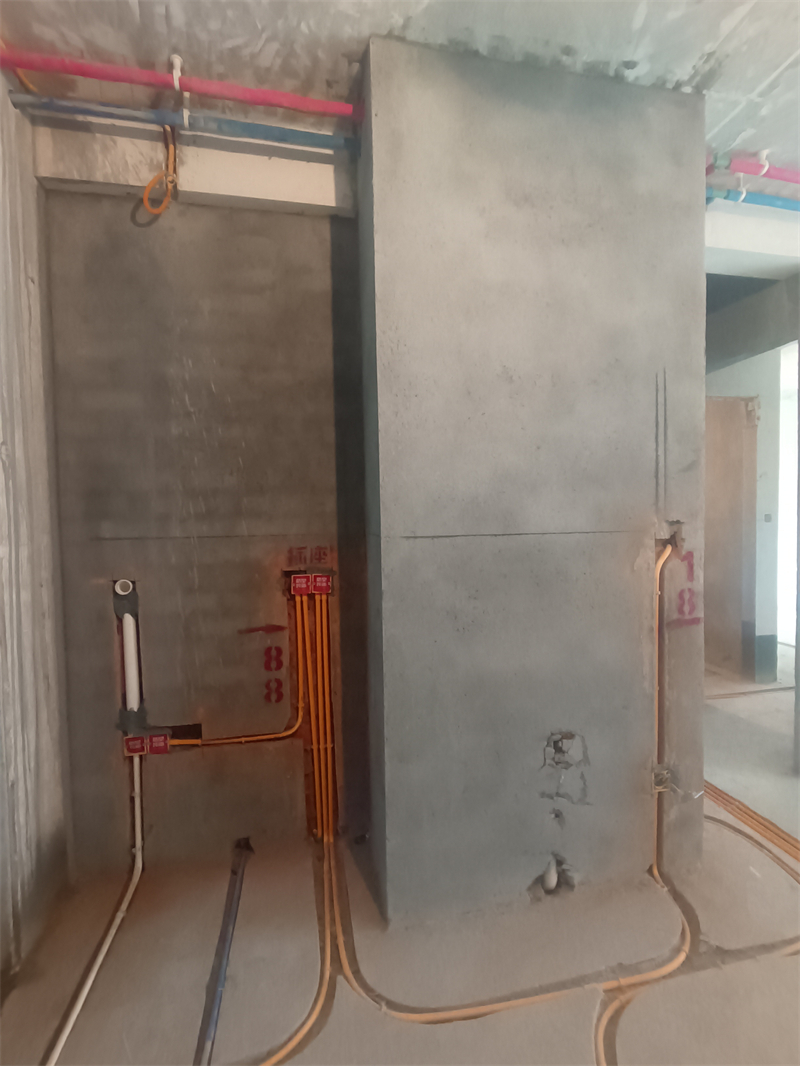

水电完工

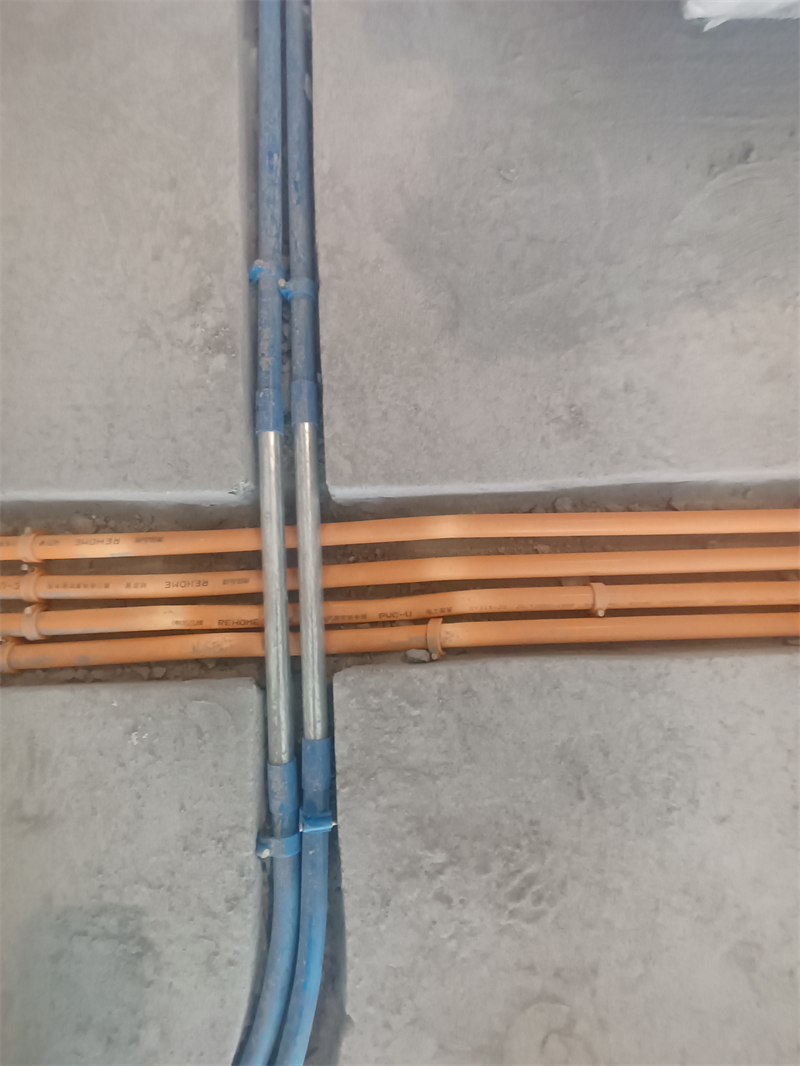

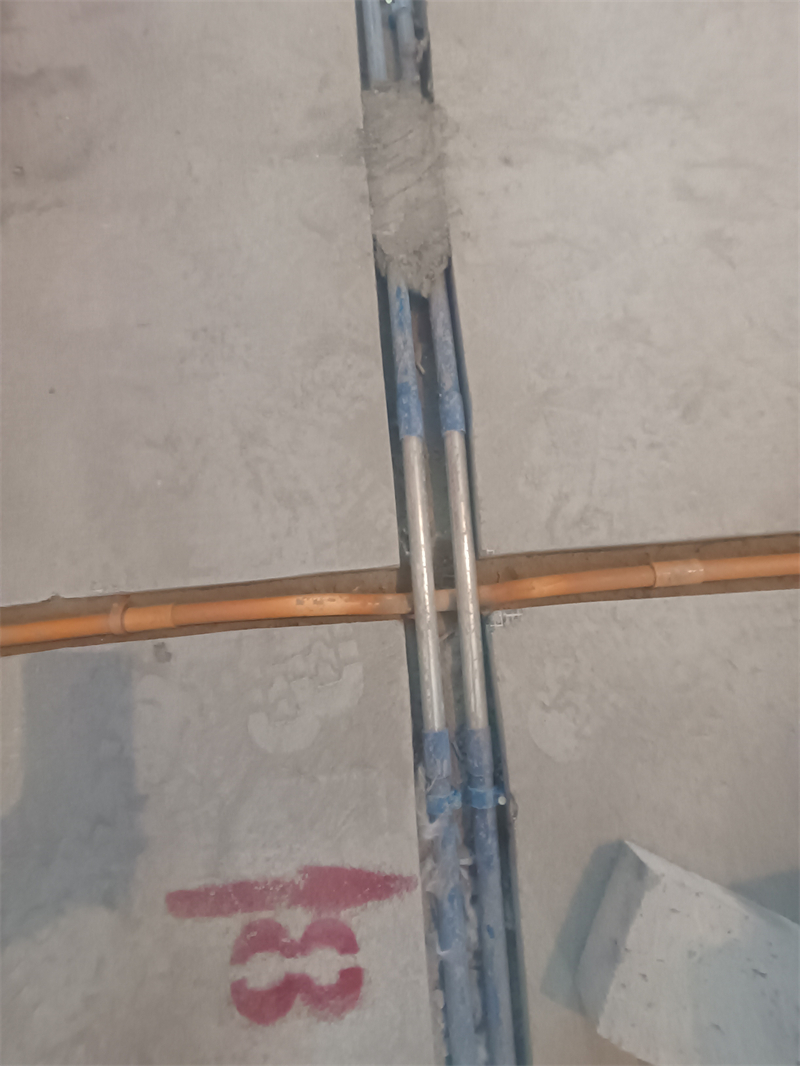

强弱电交接处用金属镀锌管交叉，防止信号干扰。

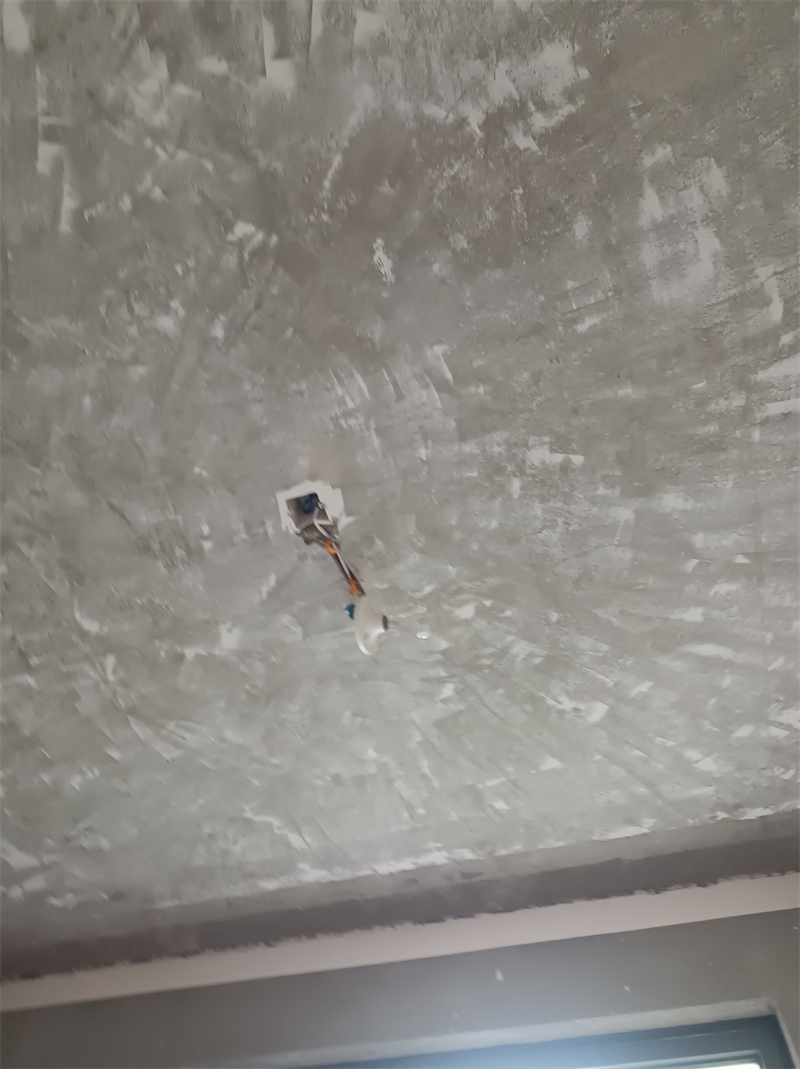

灯头线套黄腊管保护。

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

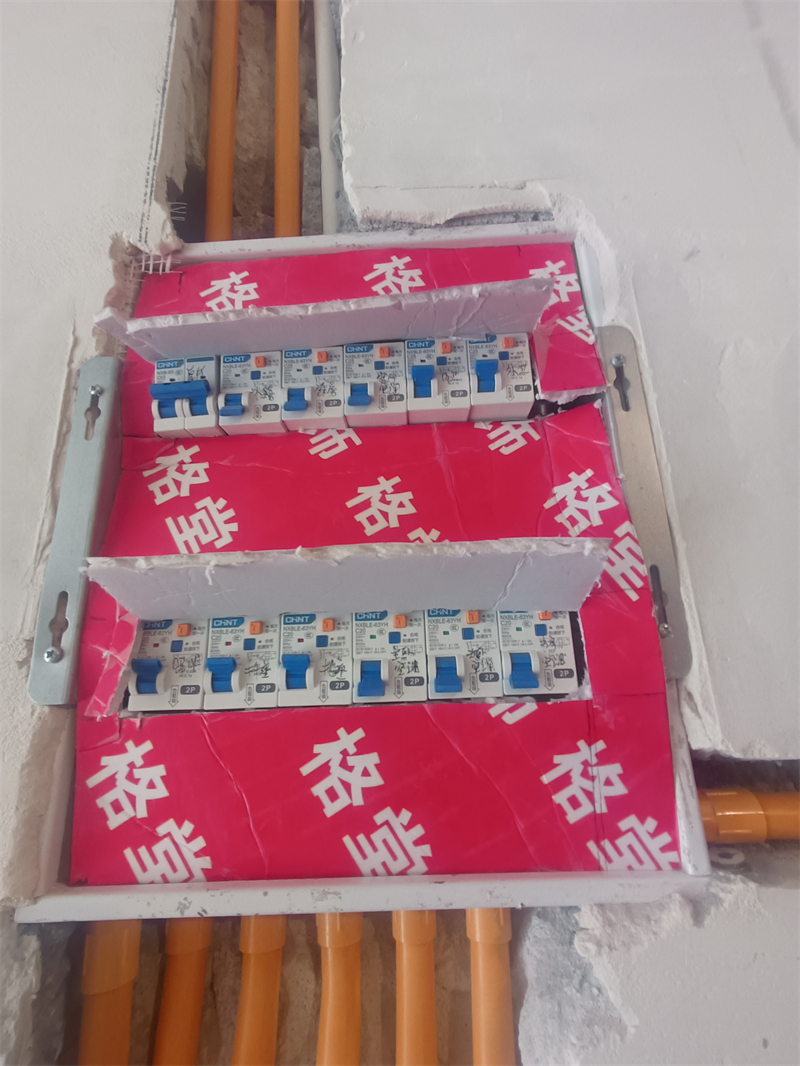

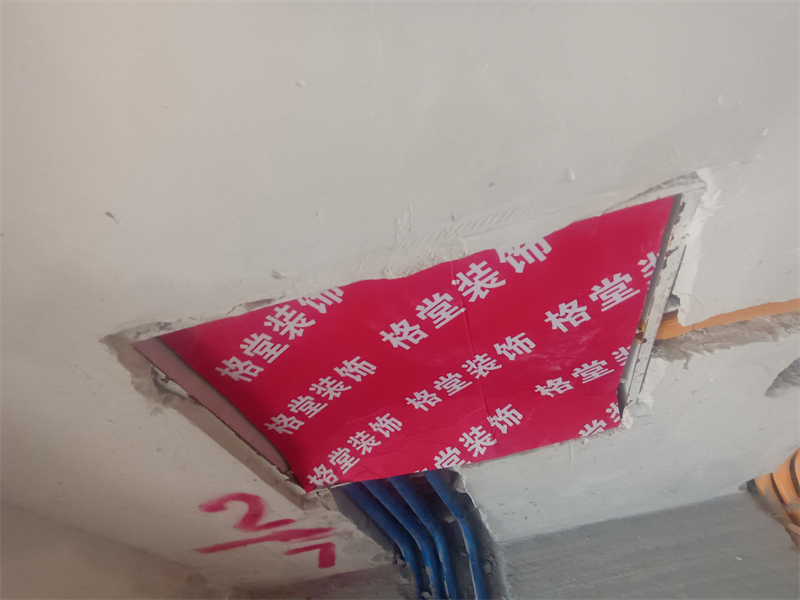

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

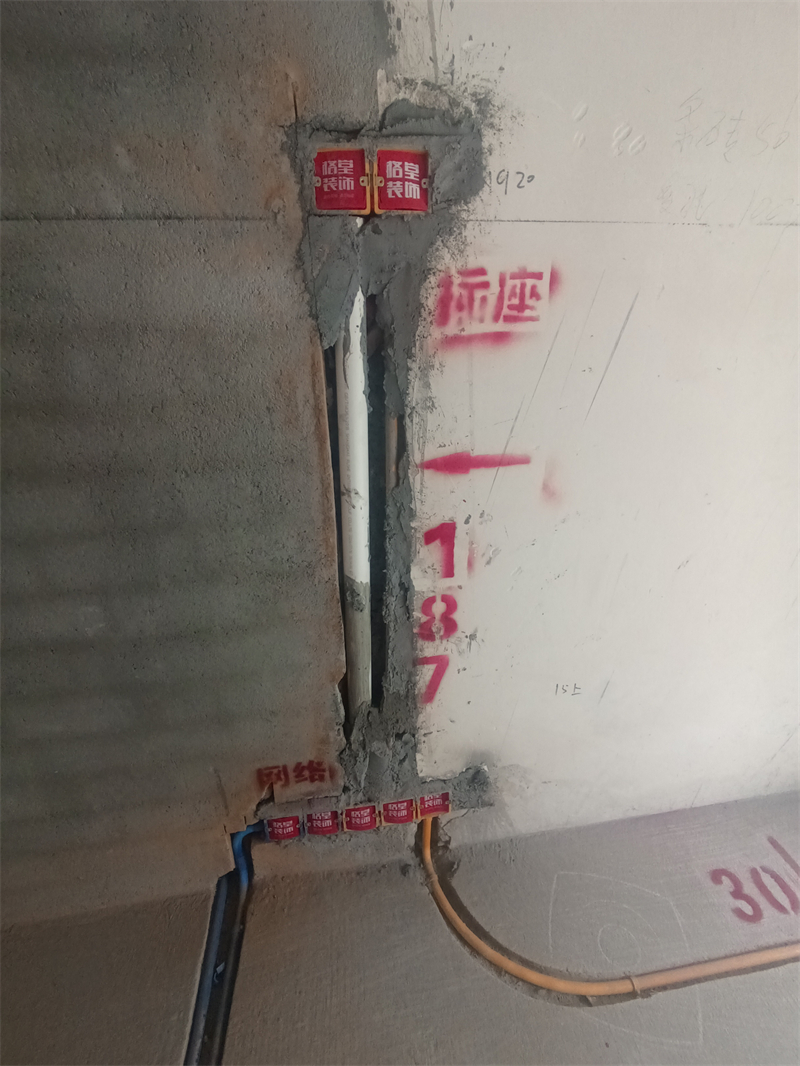

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

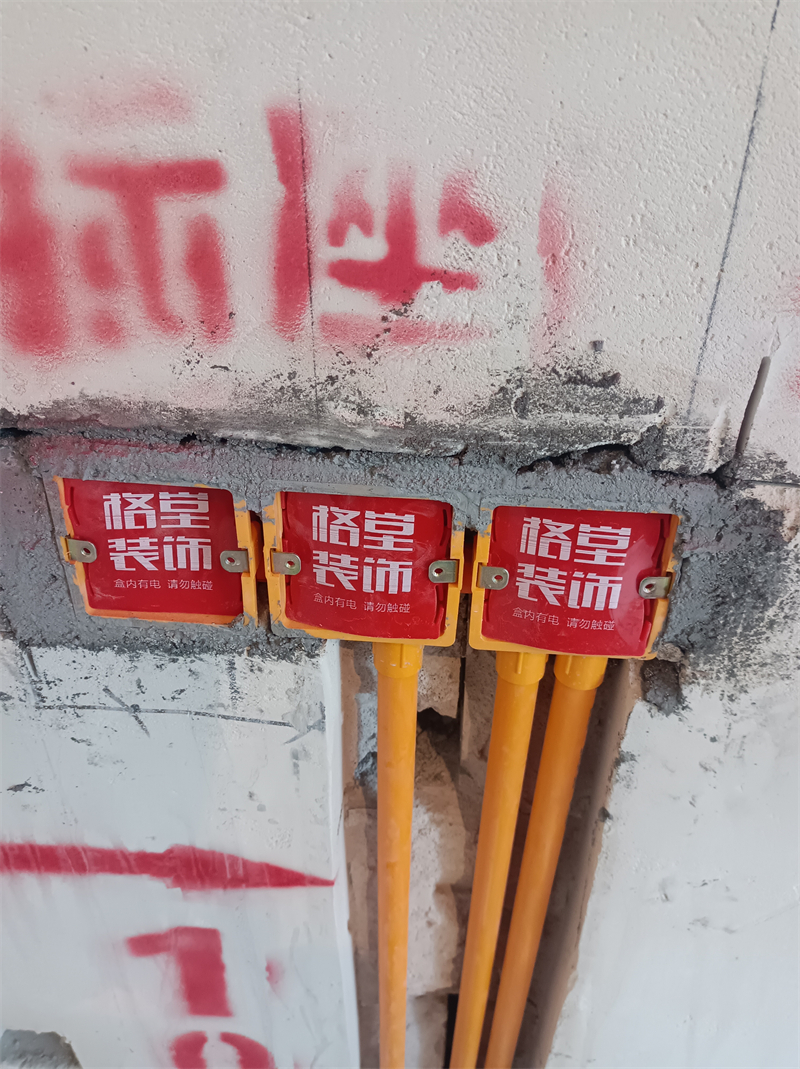

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

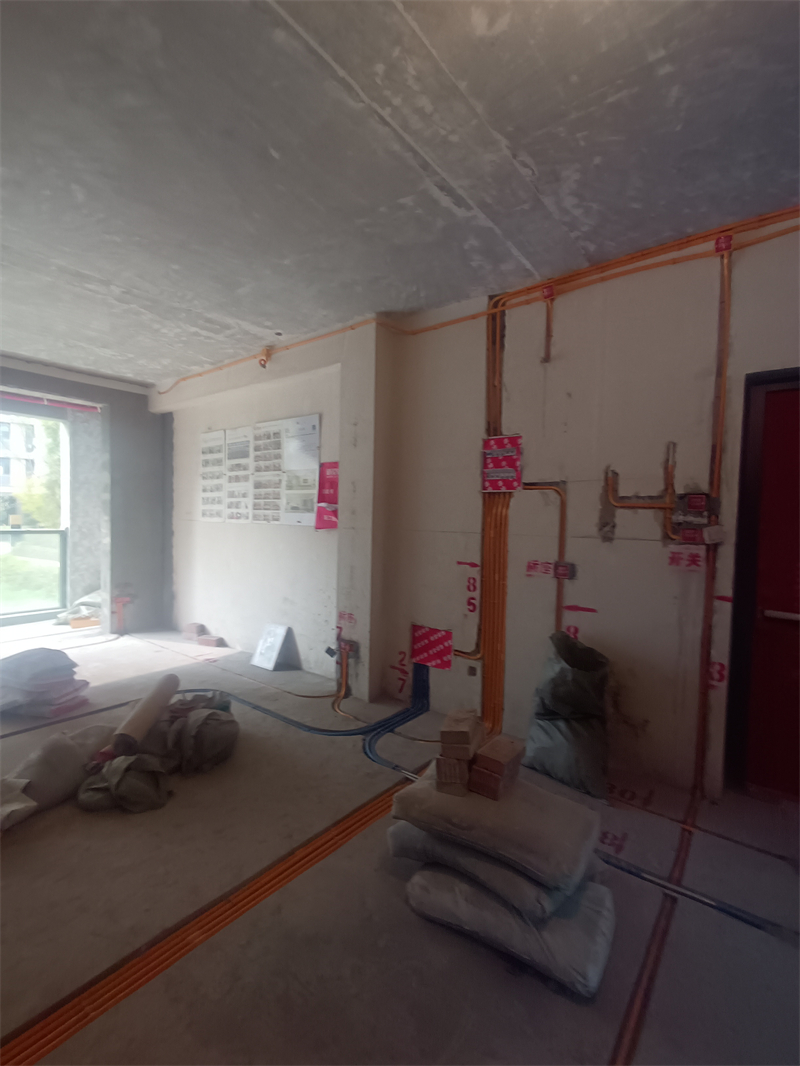

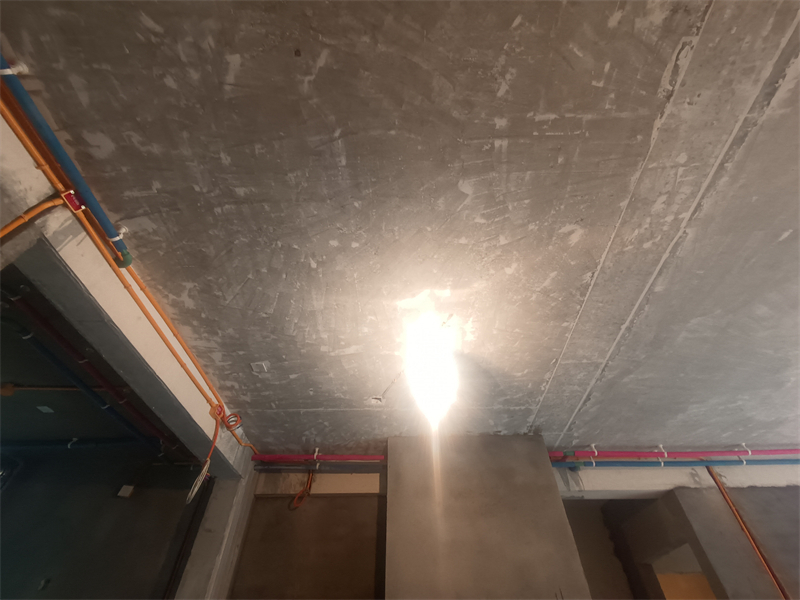

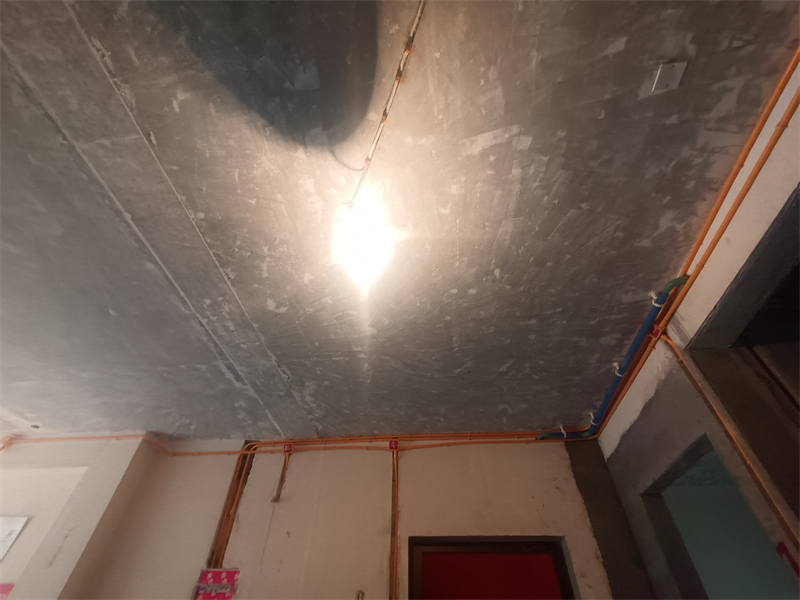

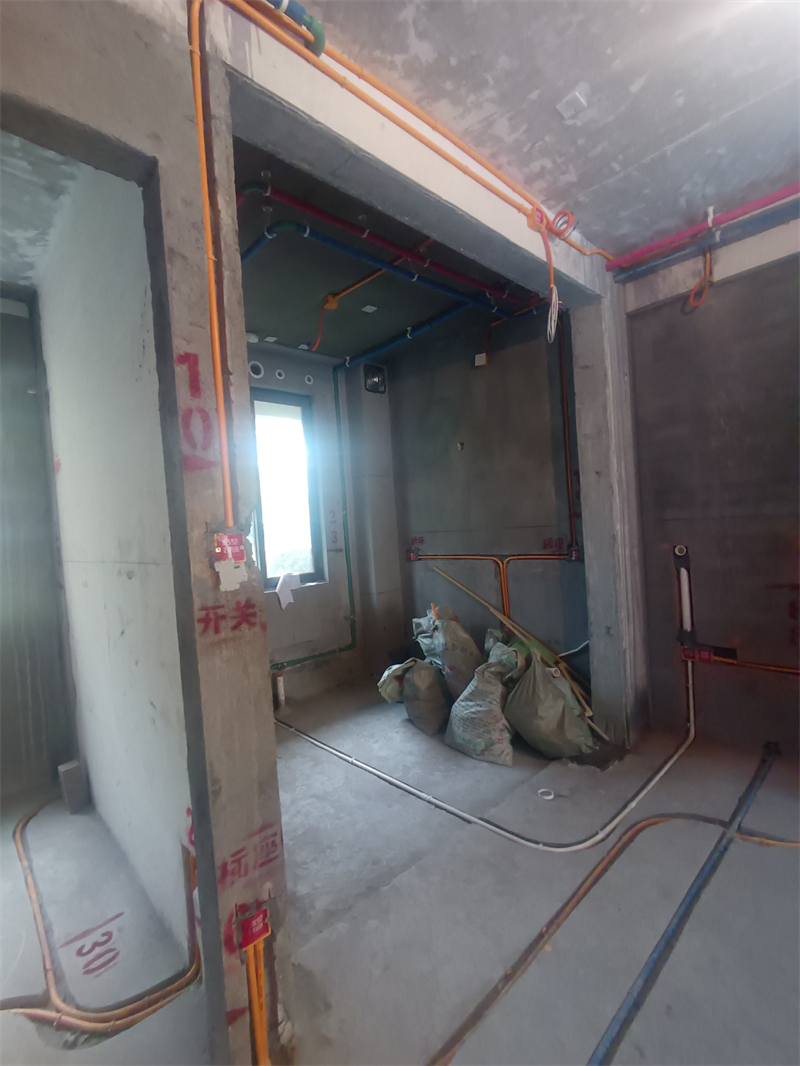

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

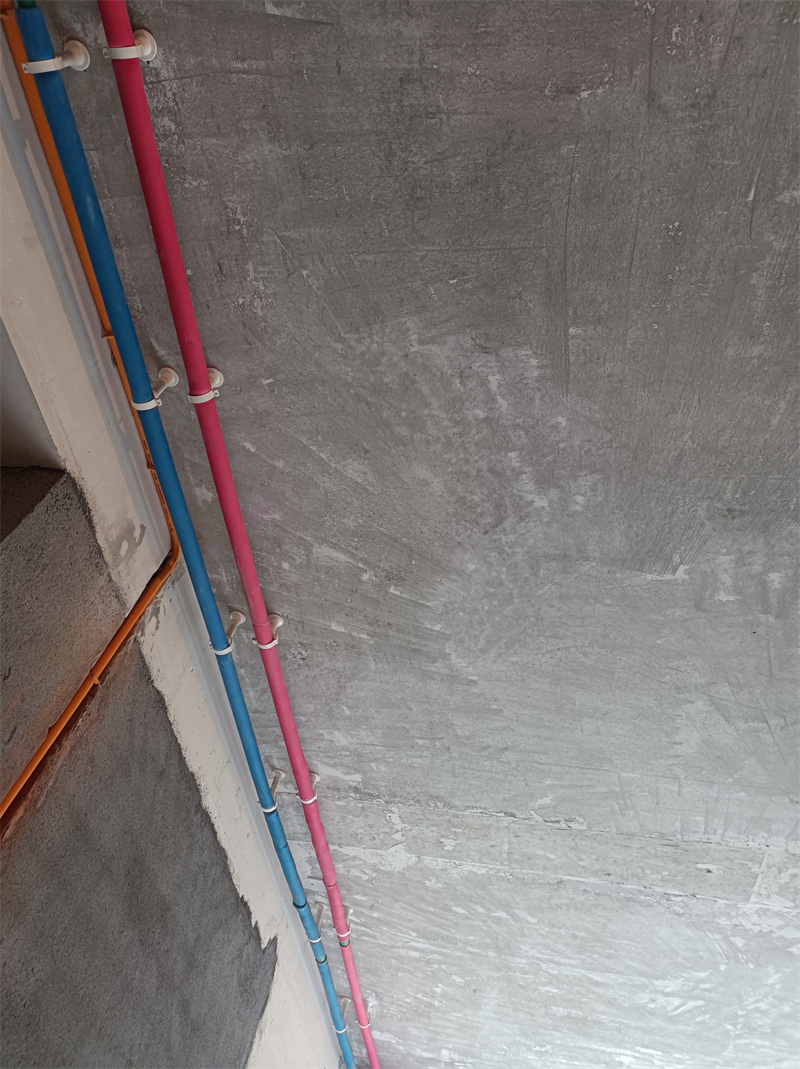

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

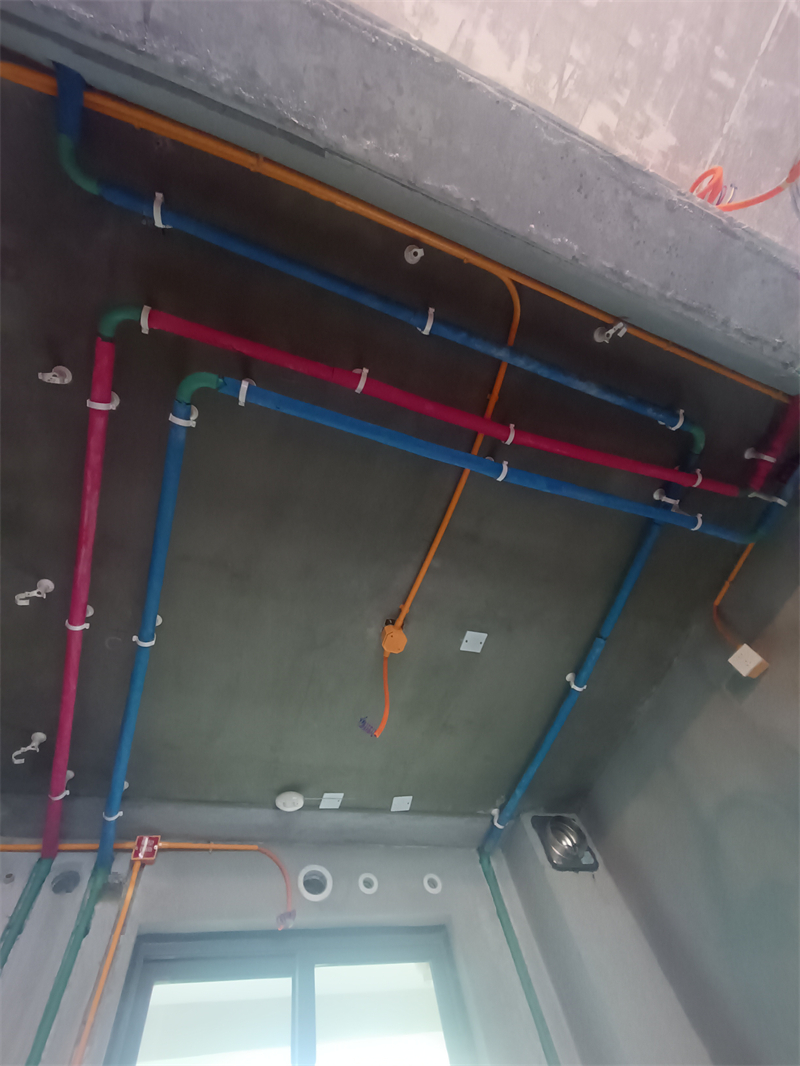

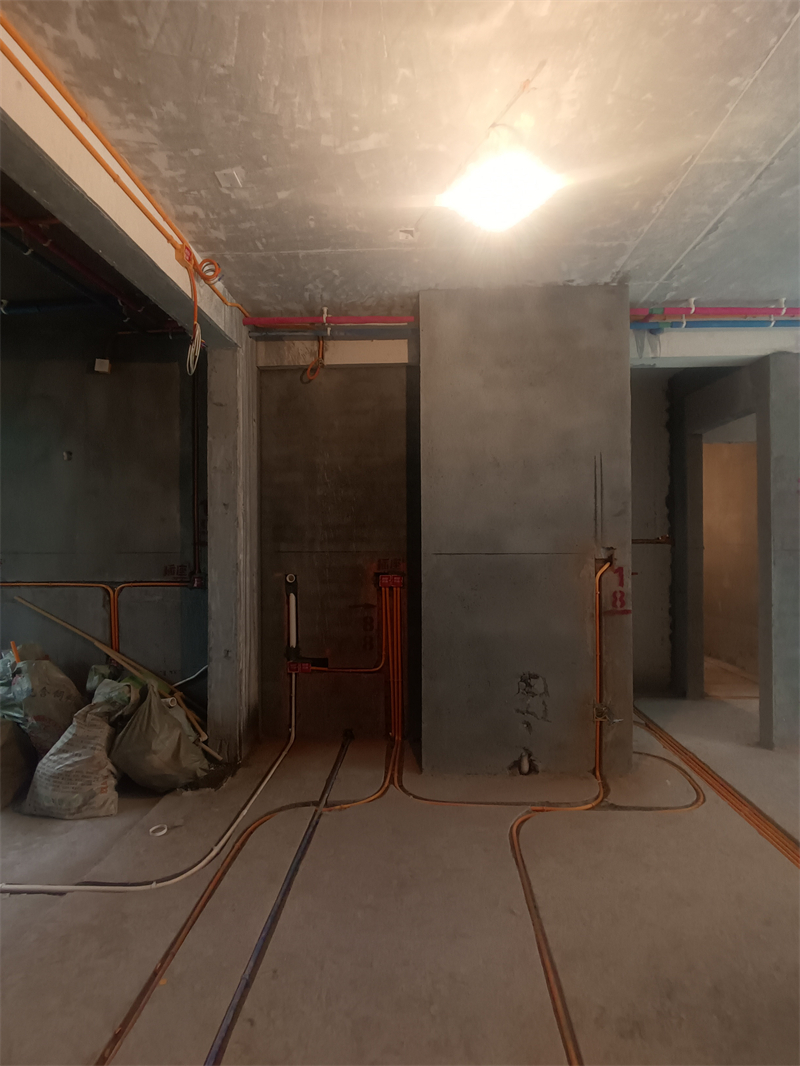

厨房、卫生间水管走顶，采用下垂式安装。

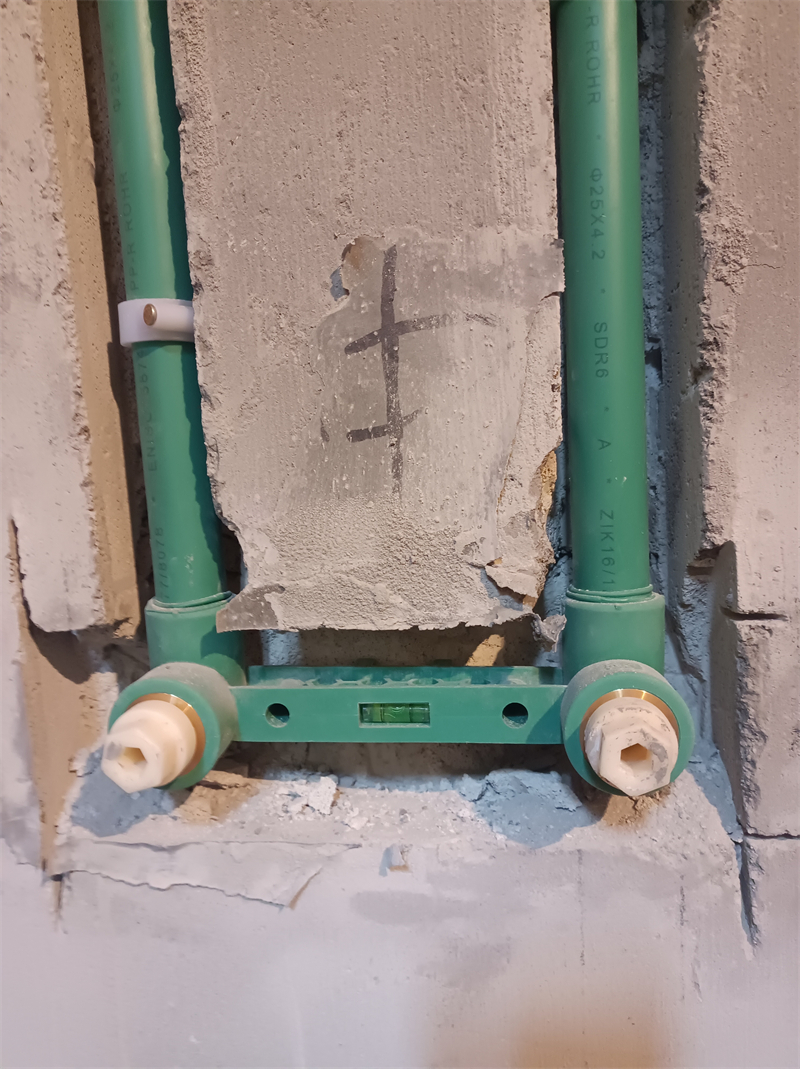

冷热水管布置专业规范，左热右冷、上热下冷。

冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

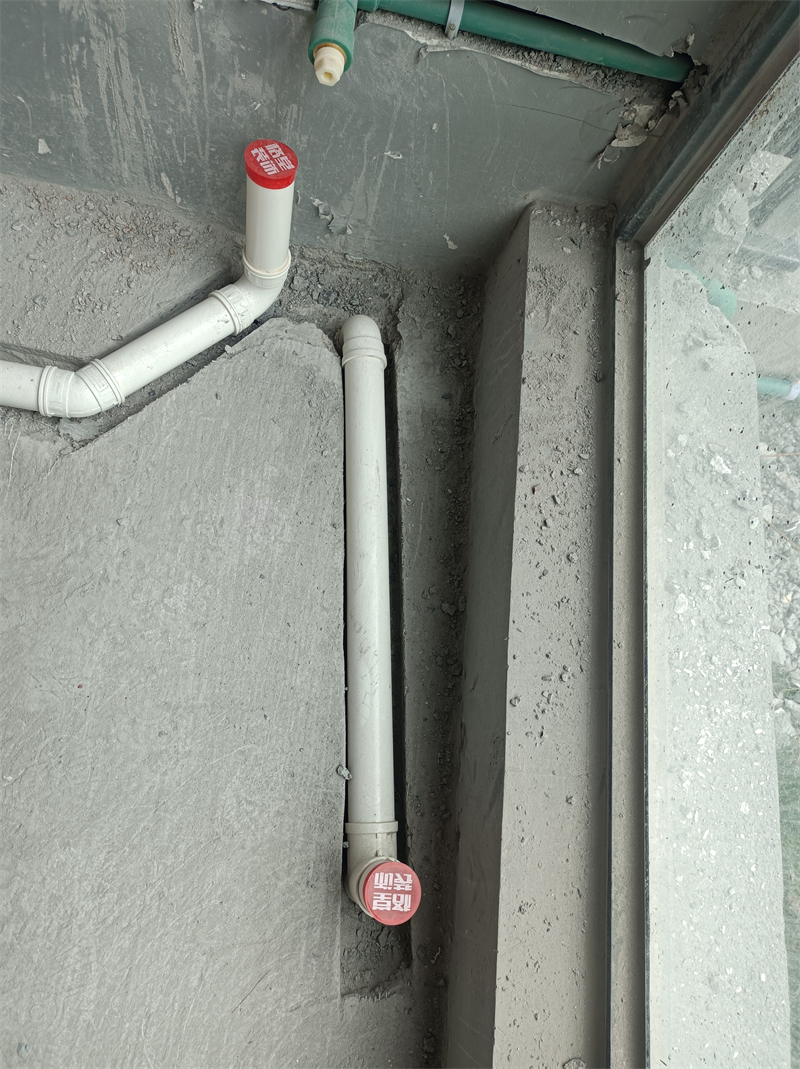

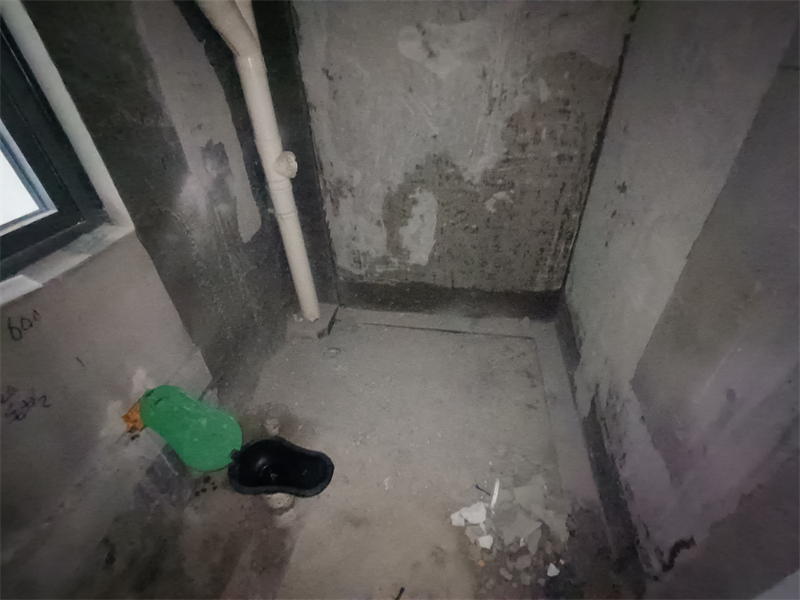

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

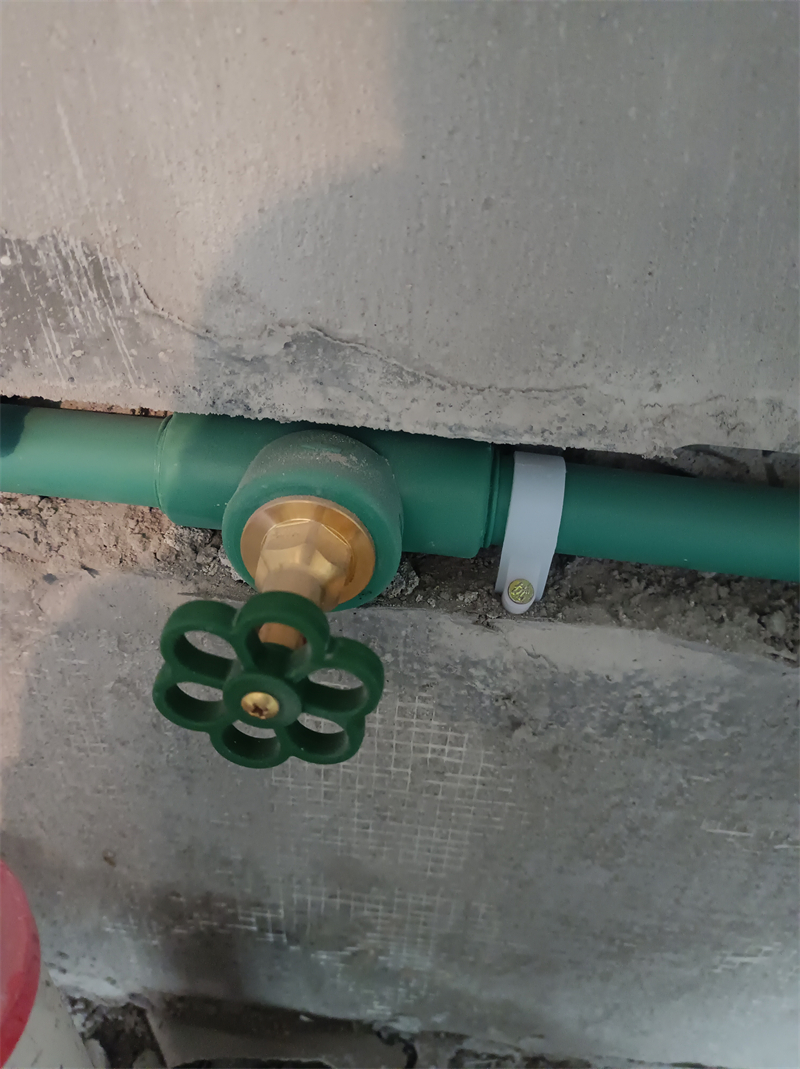

每户水管进水部位室内加进水总阀，采用暗埋做法。

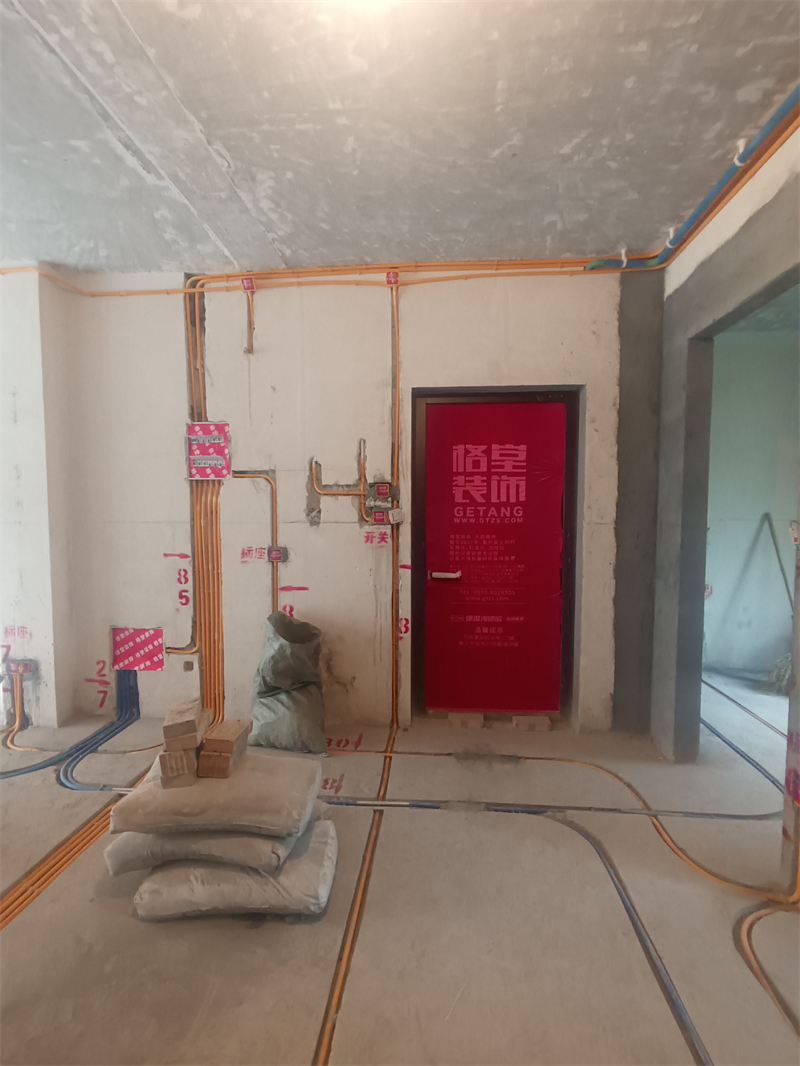

餐厅水电完工图

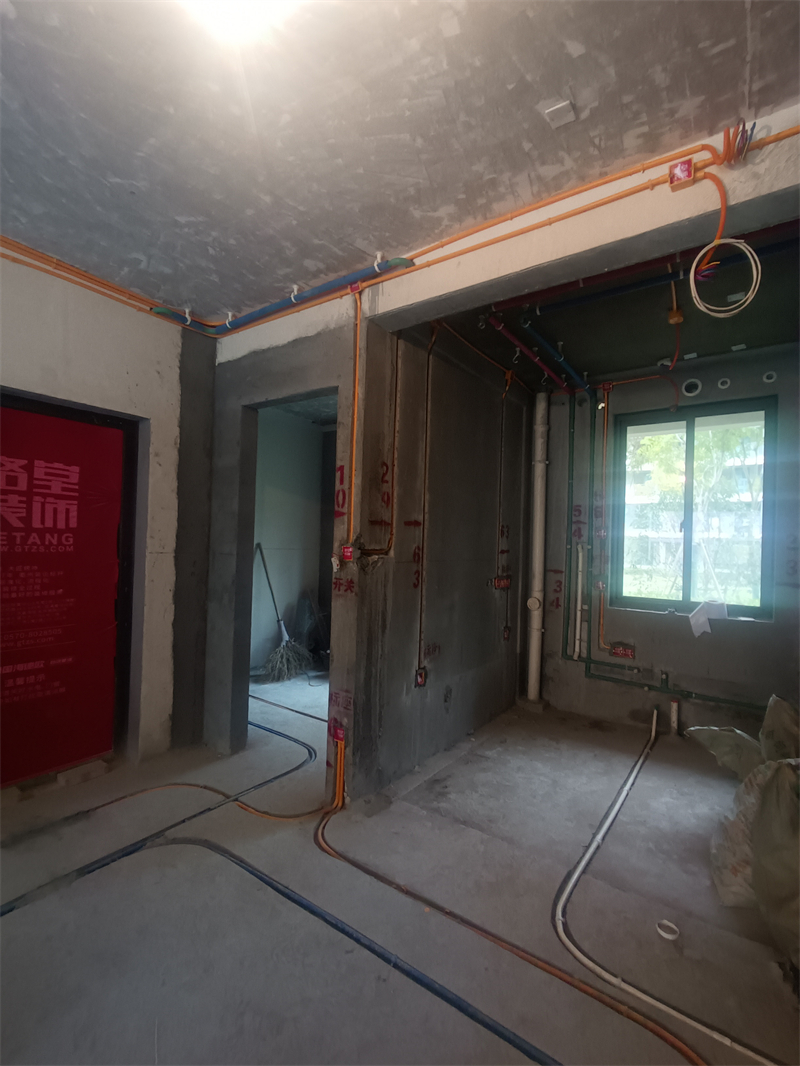

餐厅对角水电完工图
