云之宸6-3-1#106㎡现代简约——轻居

发表于 2024-11-11 22:56:33

发表于 2024-11-13 17:22:01

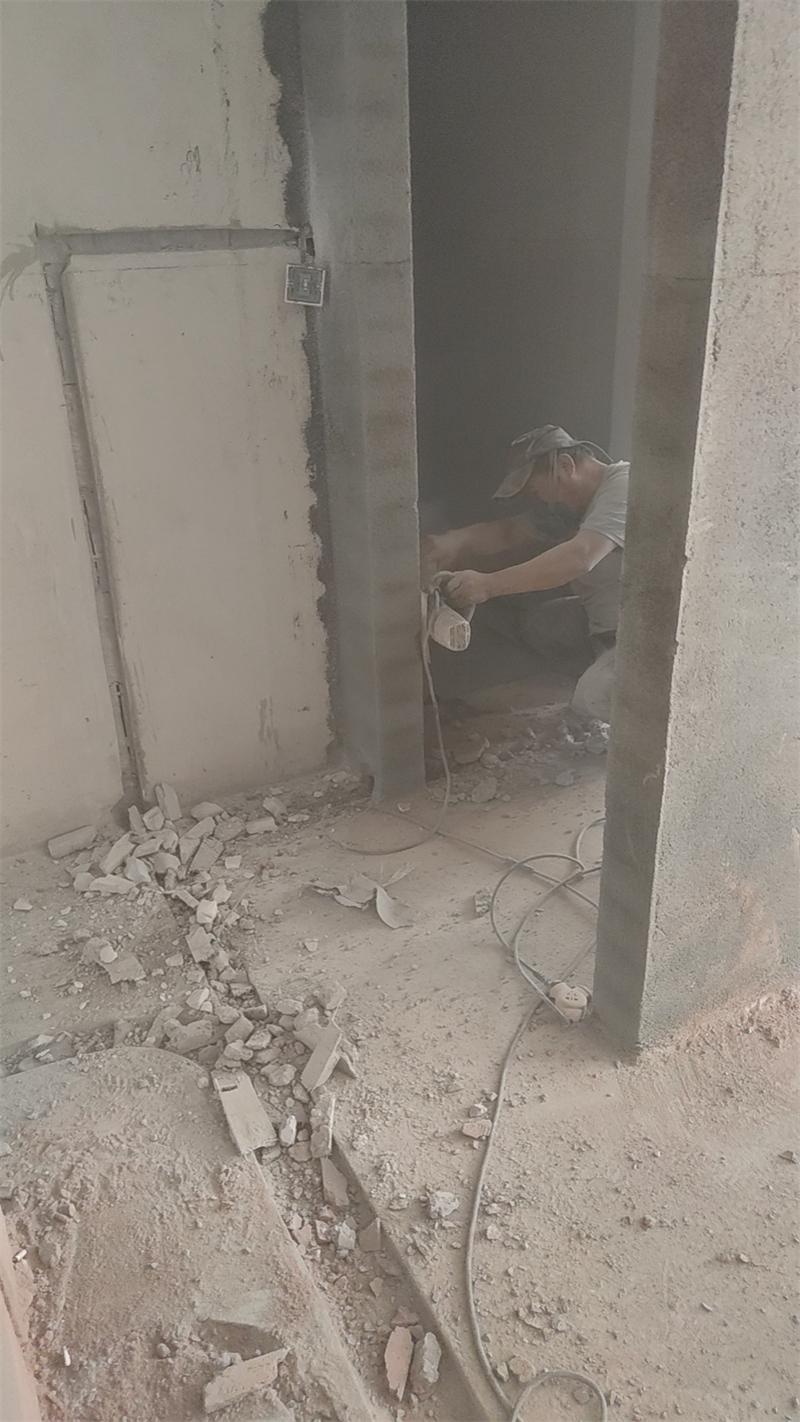

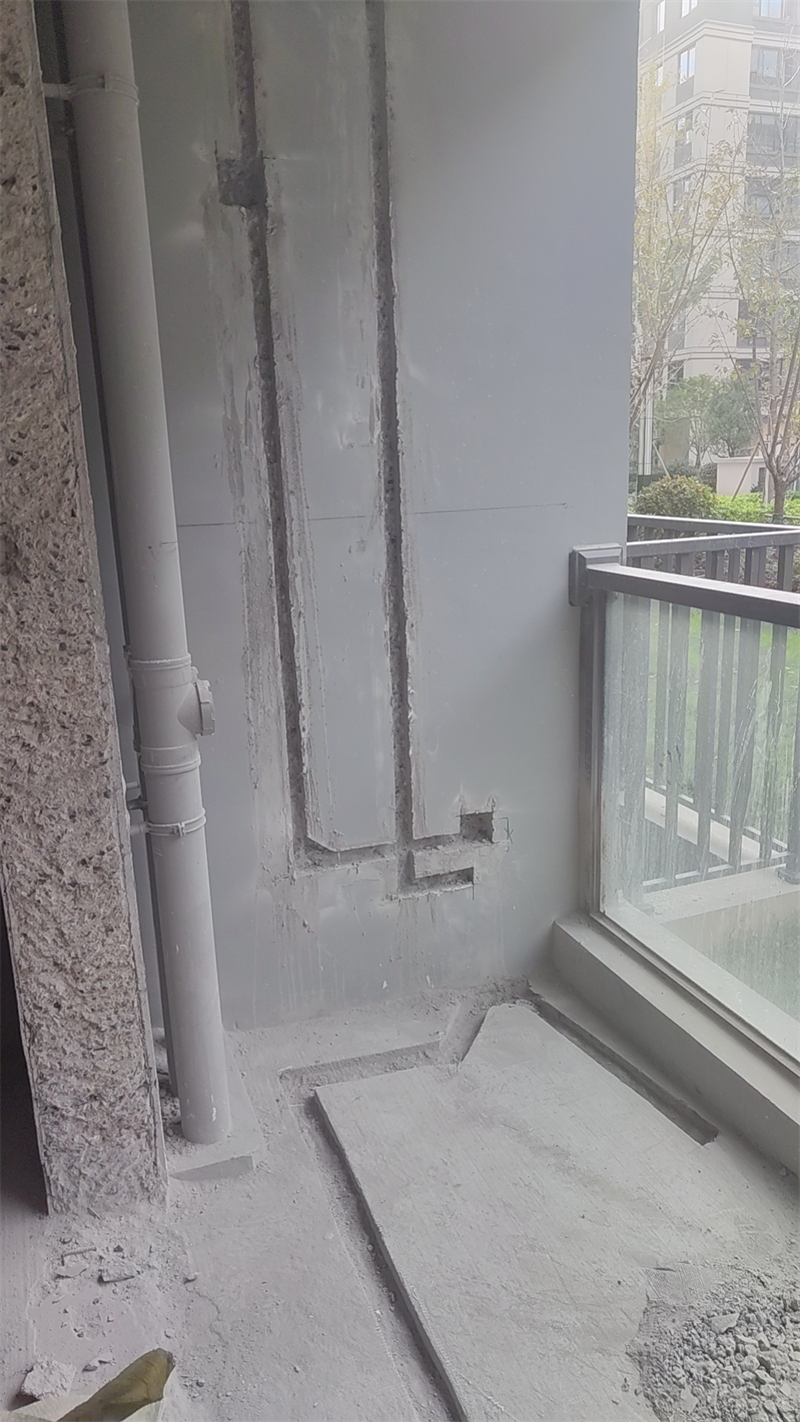

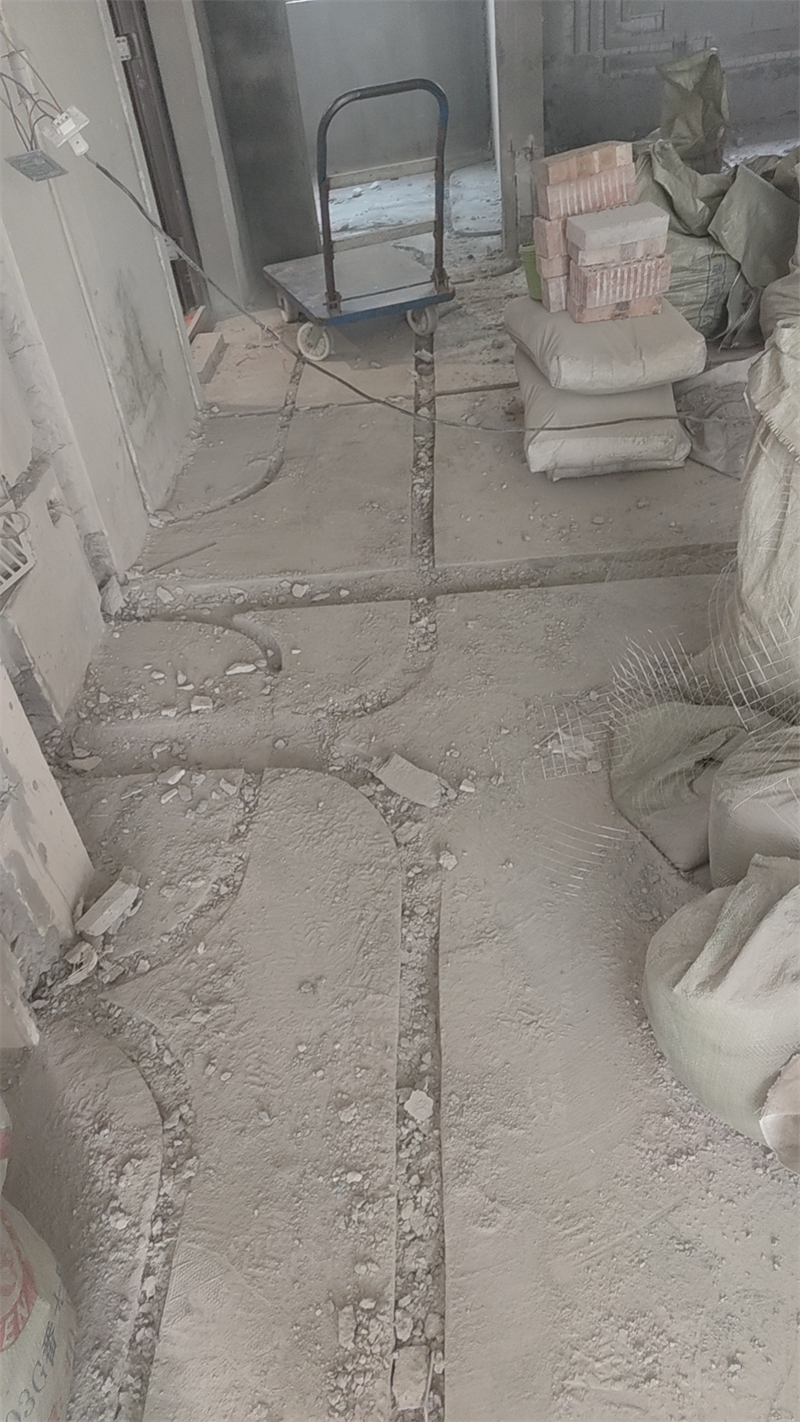

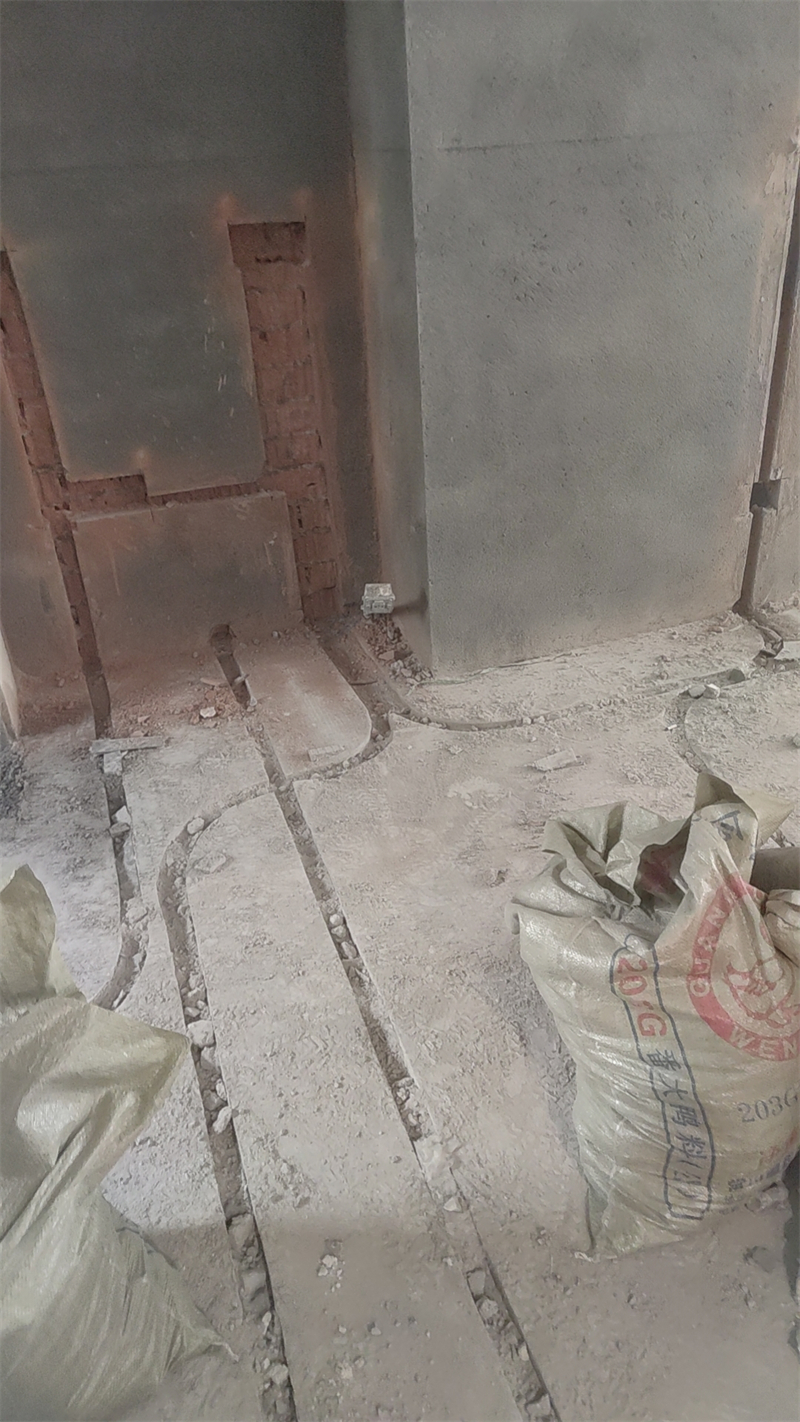

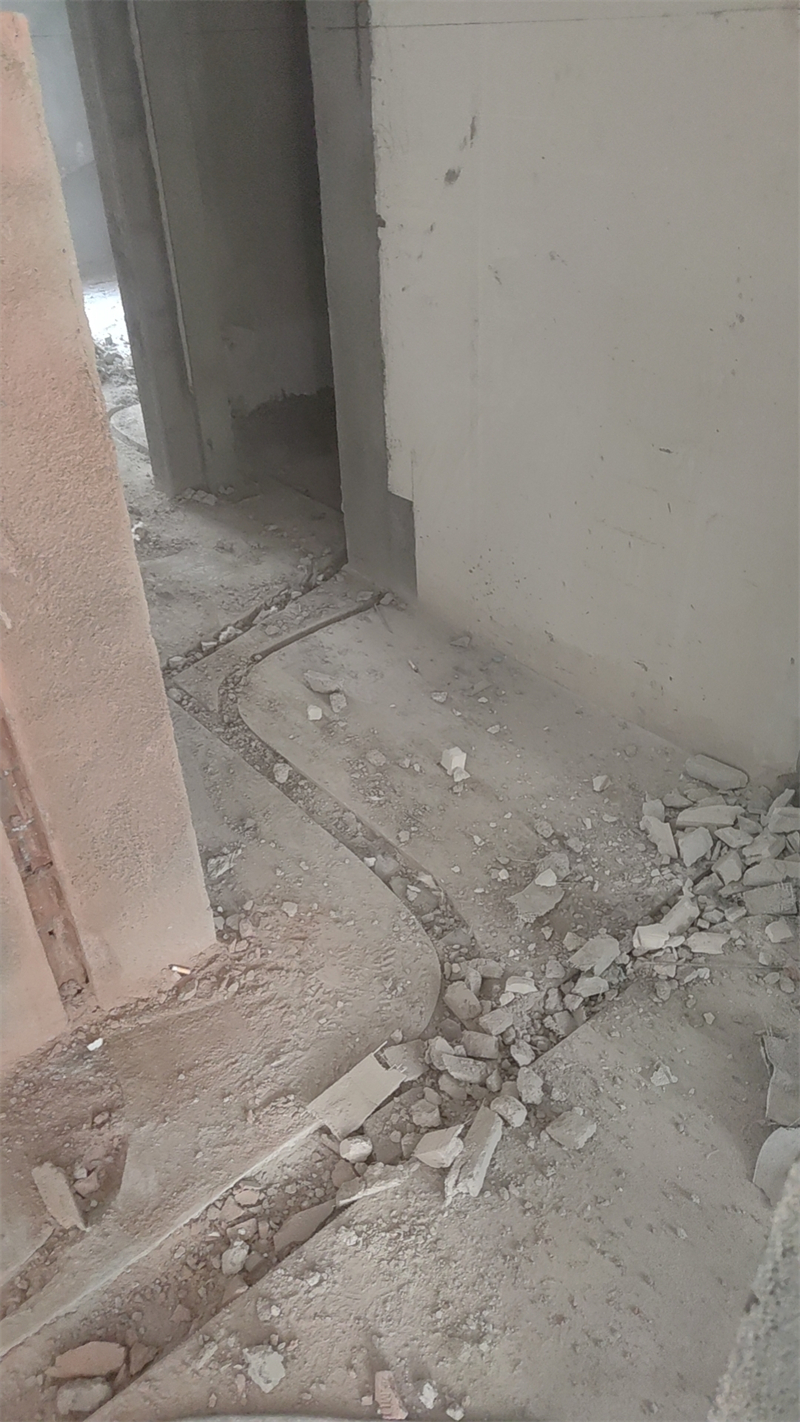

水电开槽

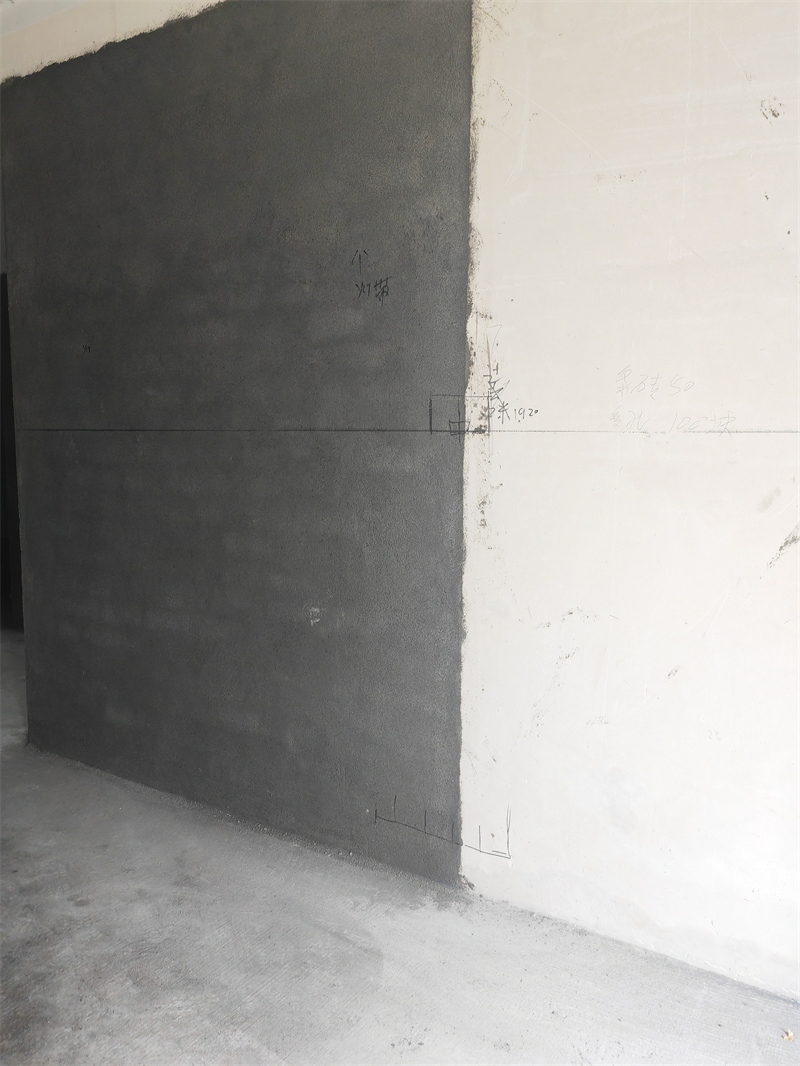

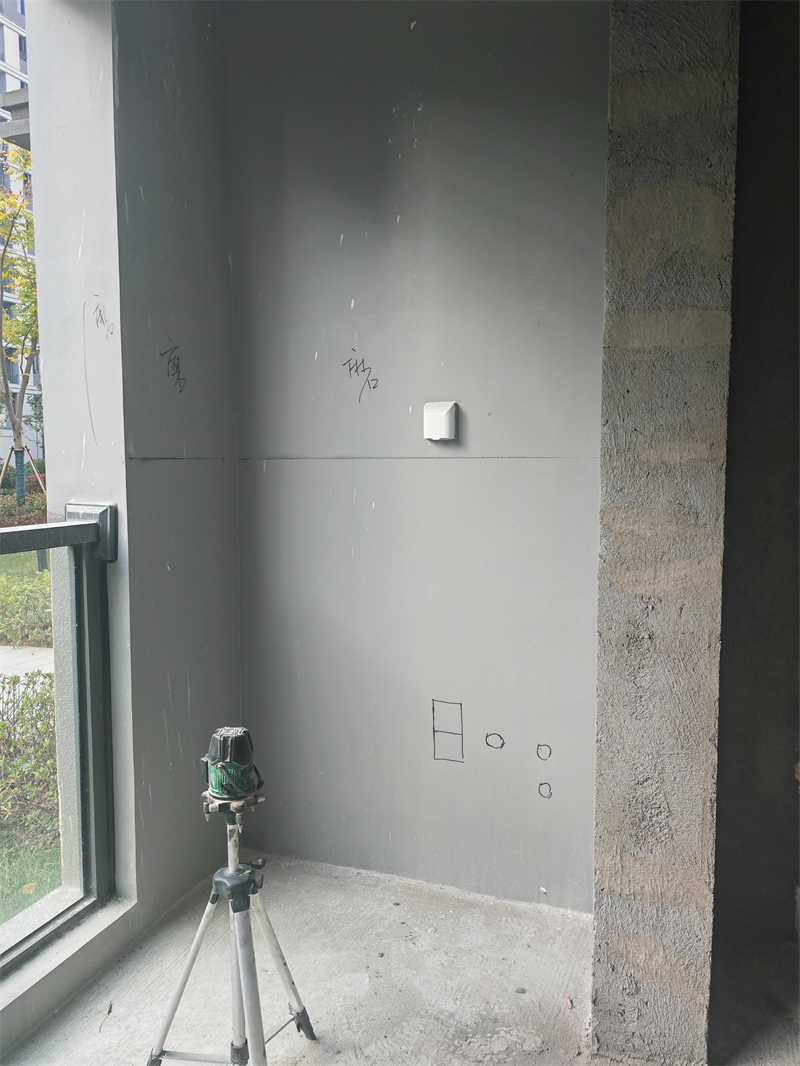

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

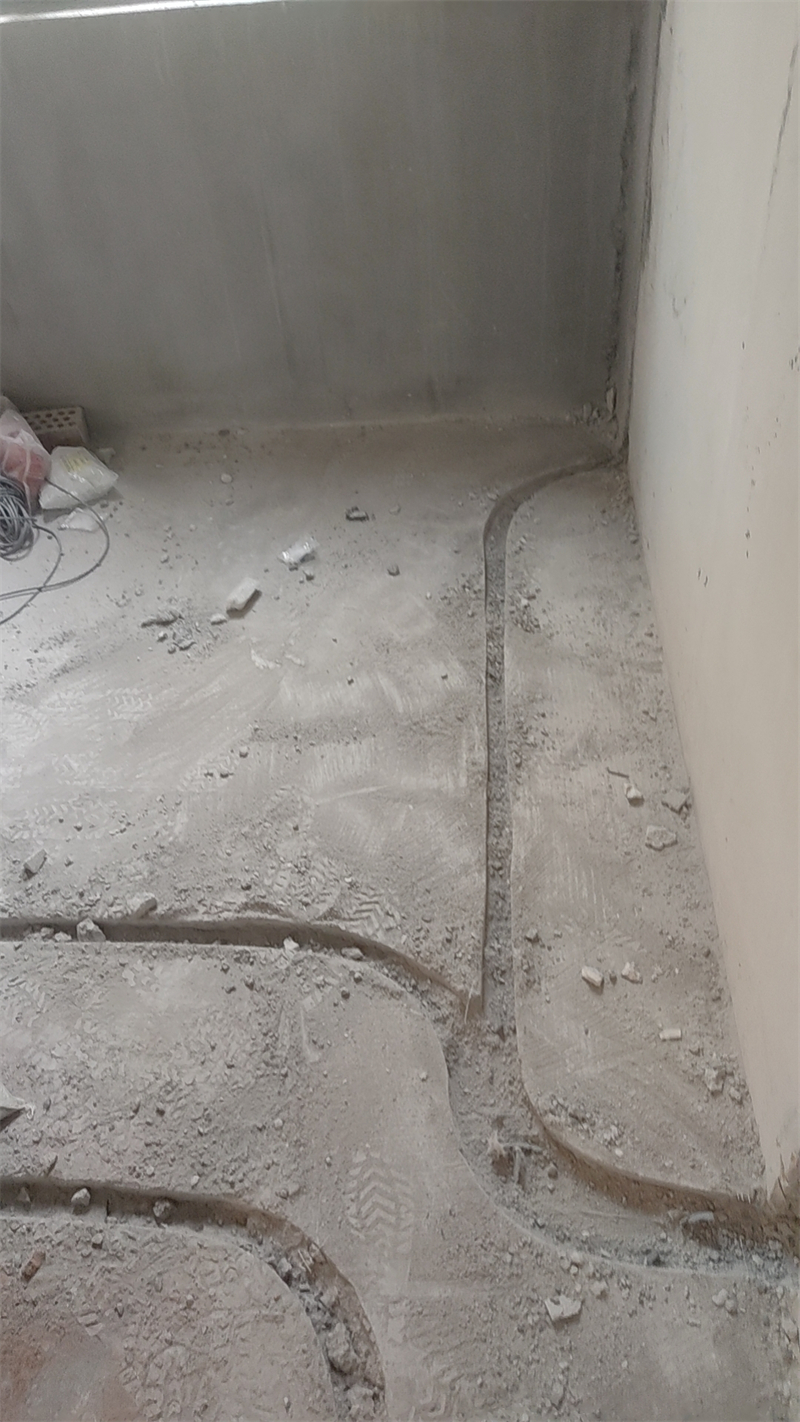

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

地面开槽深度够深，开槽标准，线管低于地面1公分。

发表于 2024-11-14 17:19:06

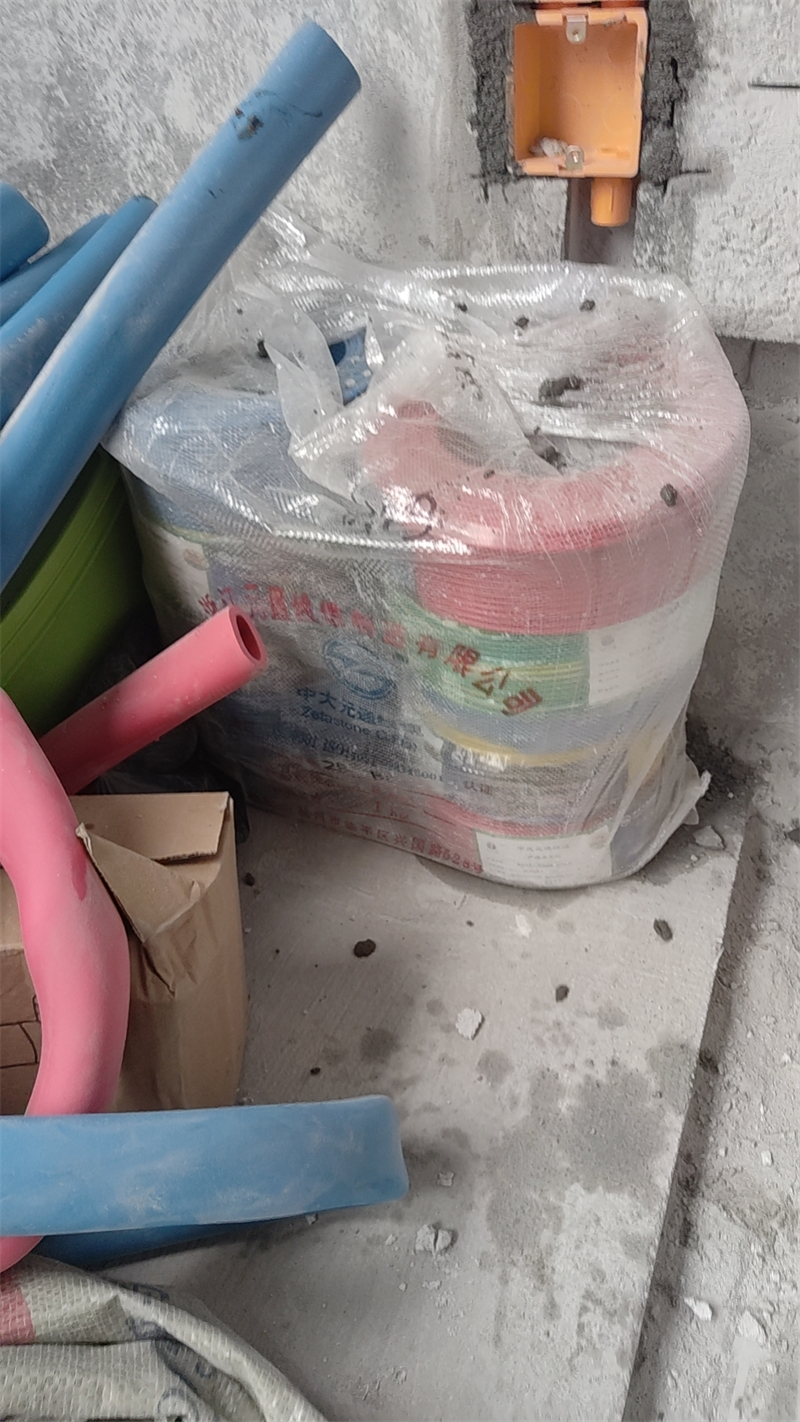

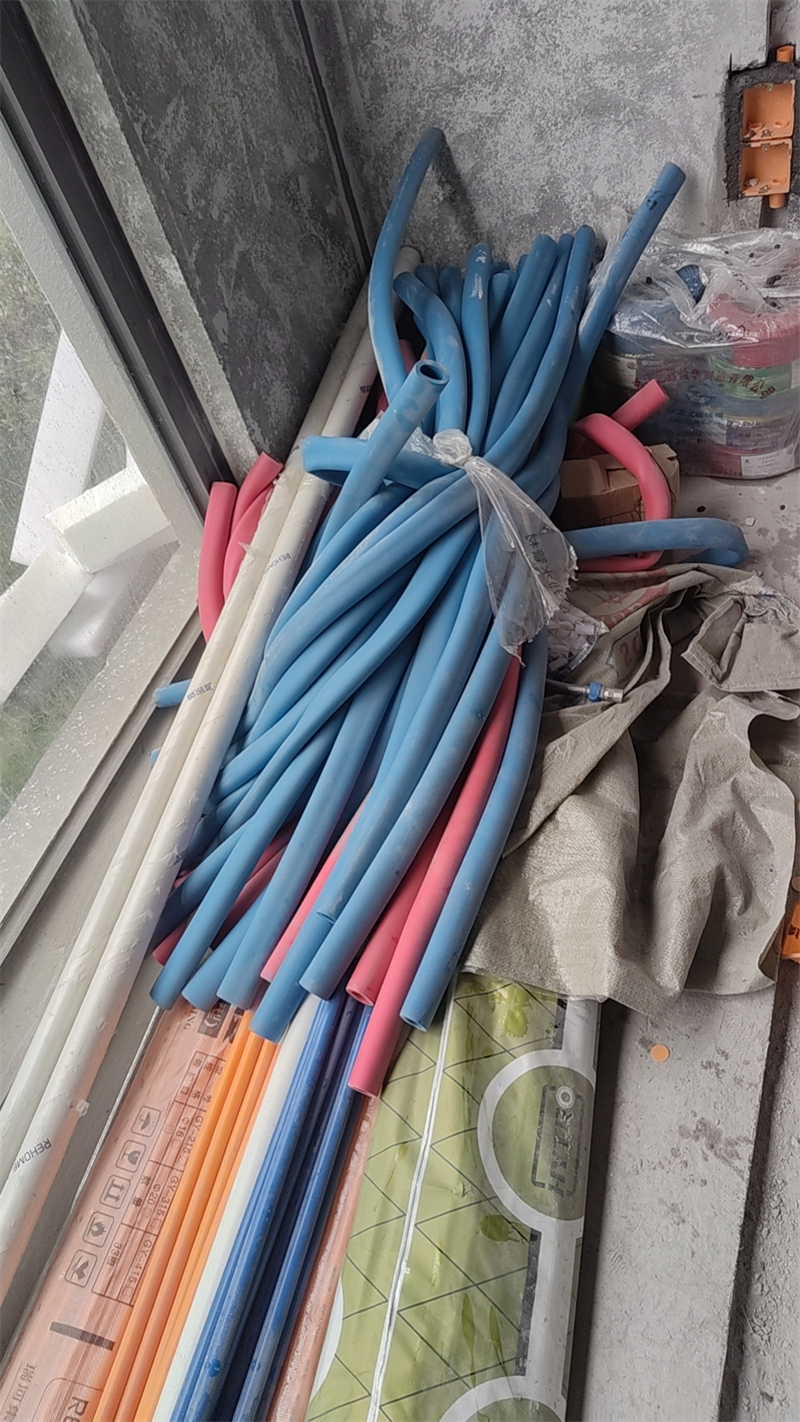

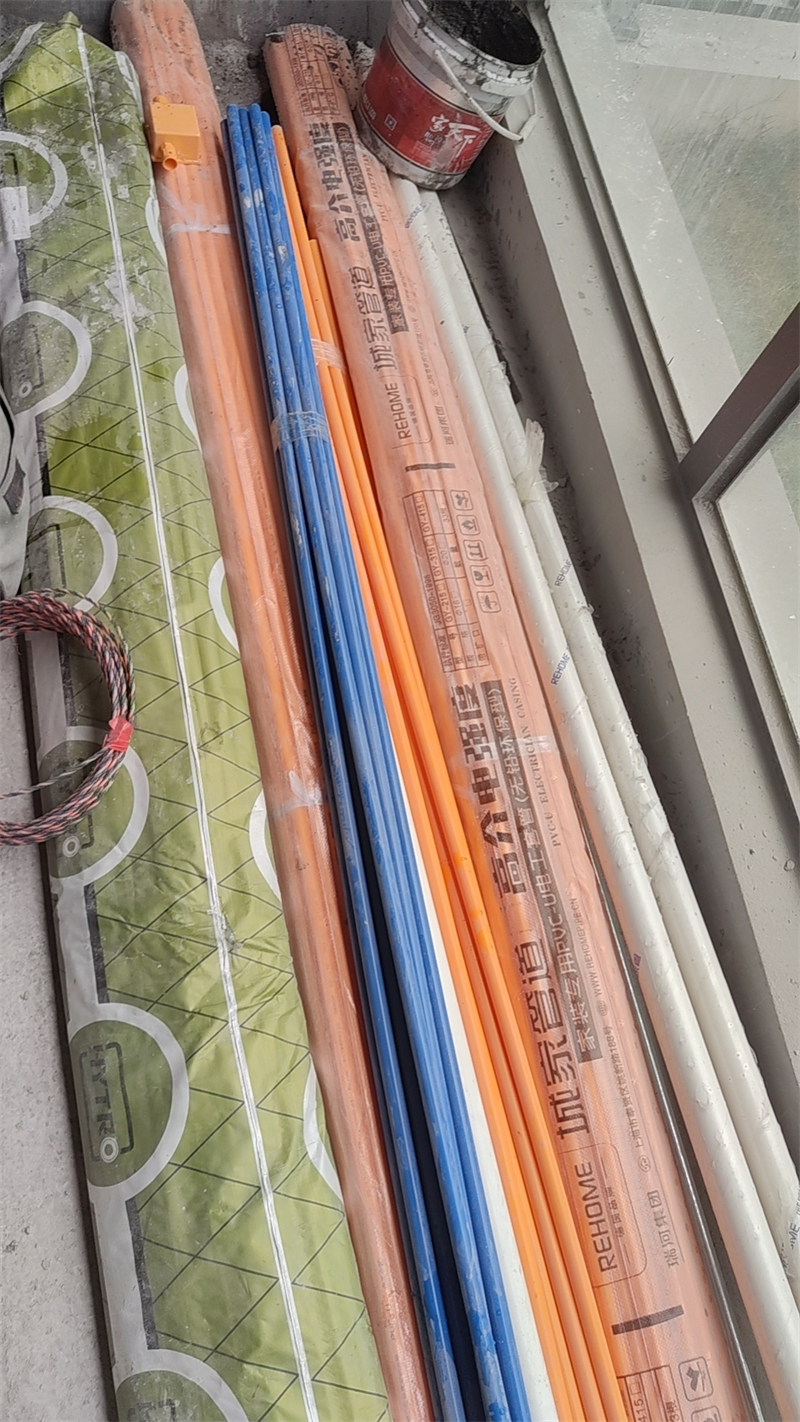

水电材料

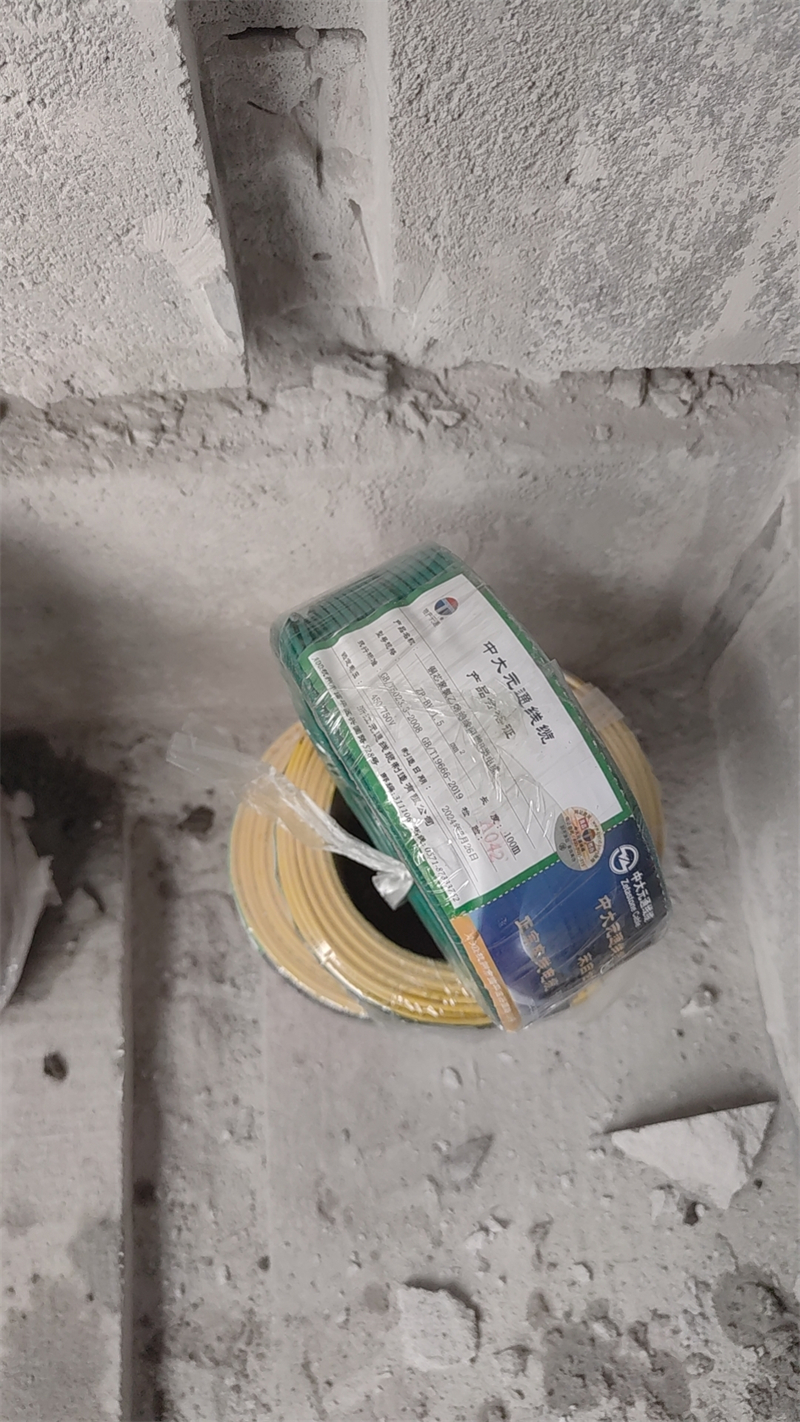

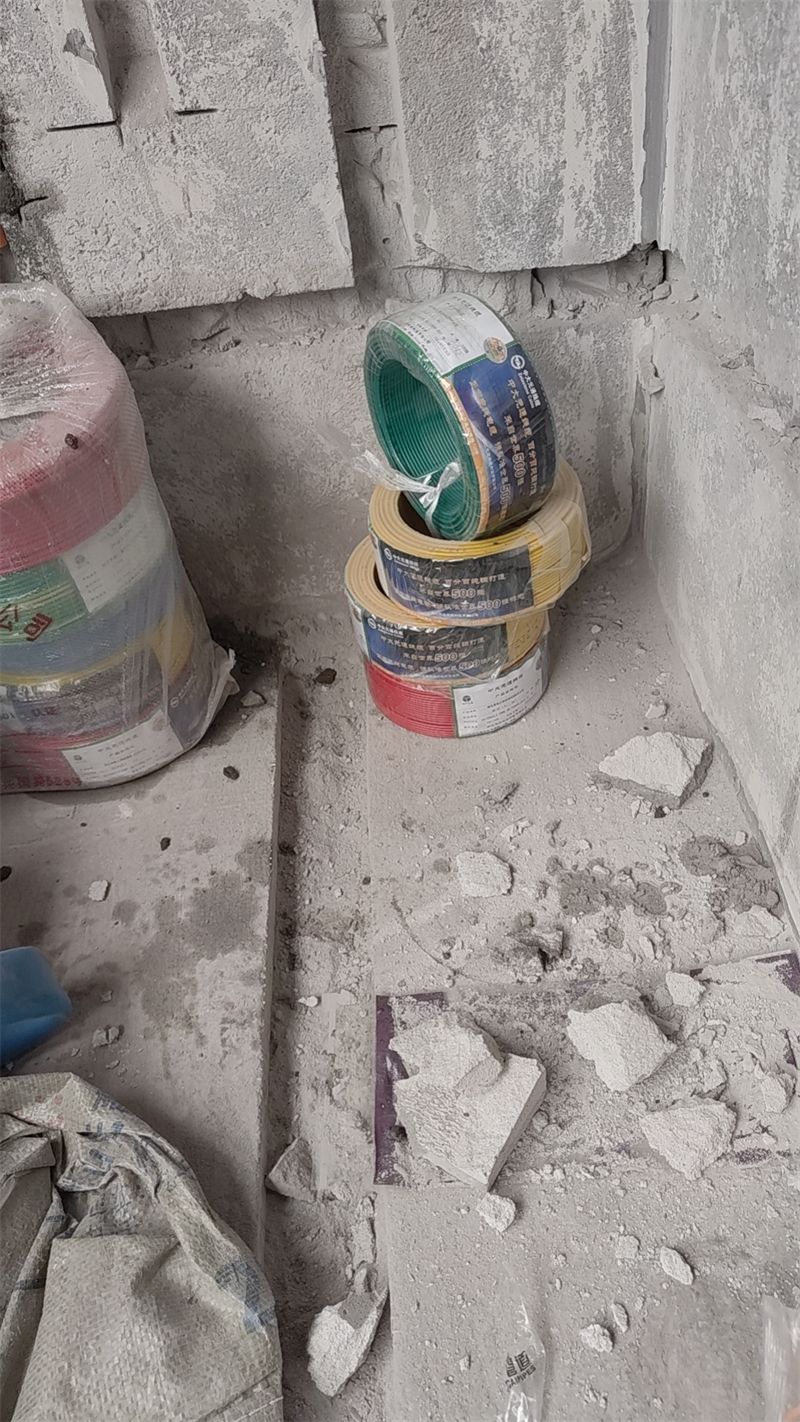

电线          中大元通阻燃线
PVC排水       城家DN50/DN75

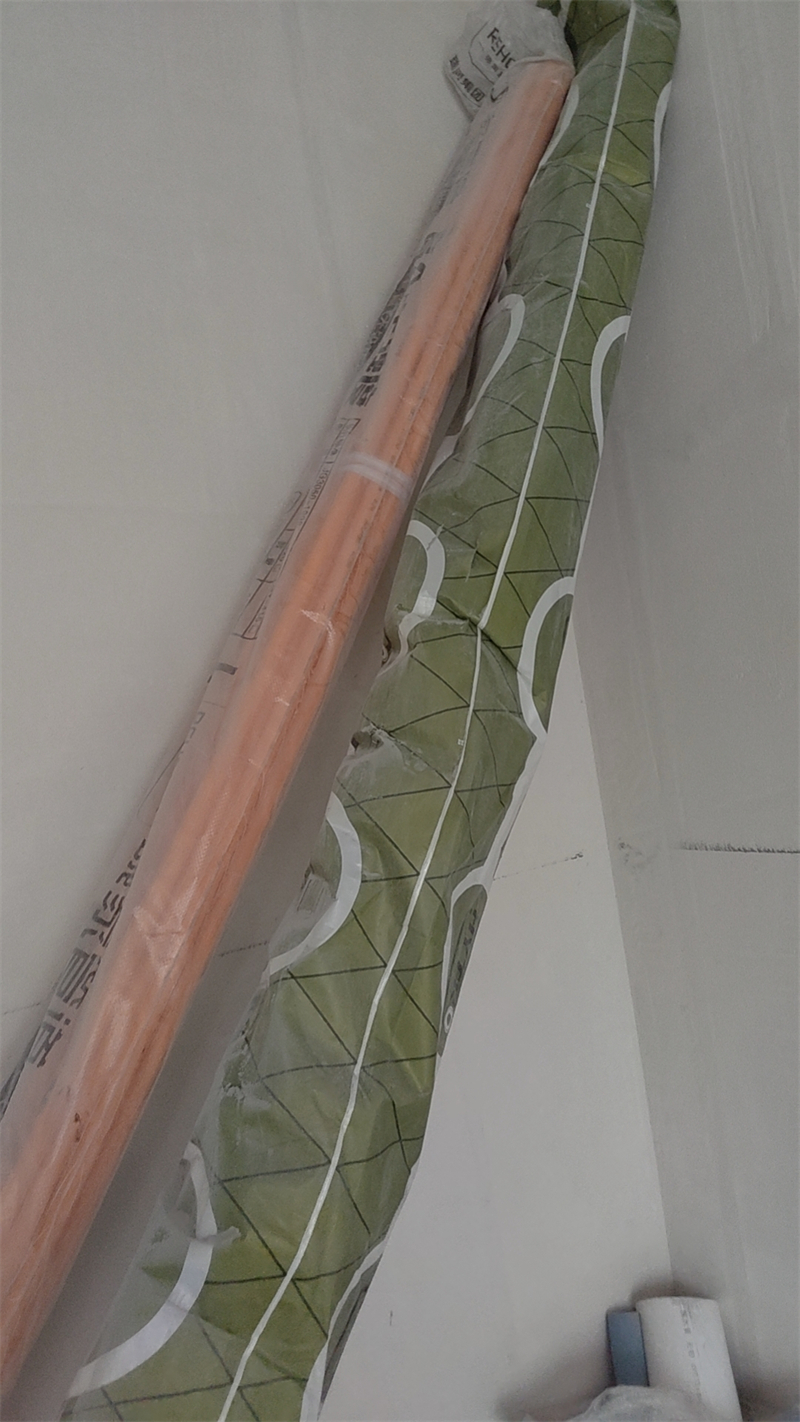

PVC线管       城家DN20管
PPR水管       海德欧DN25*4.2钢网复合管
网落线       普鲁仕超六类网线带屏蔽（UTP）
电视线       普鲁仕高清（96编6671）

发表于 2024-11-17 21:37:11

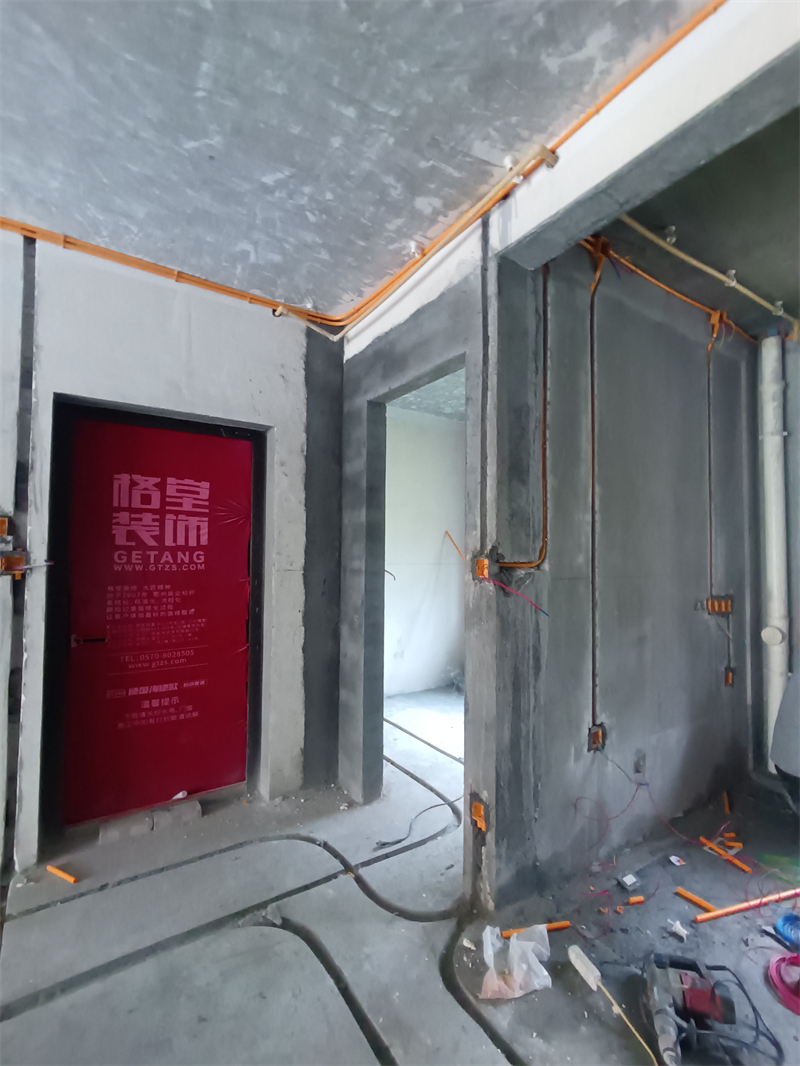

水电中途

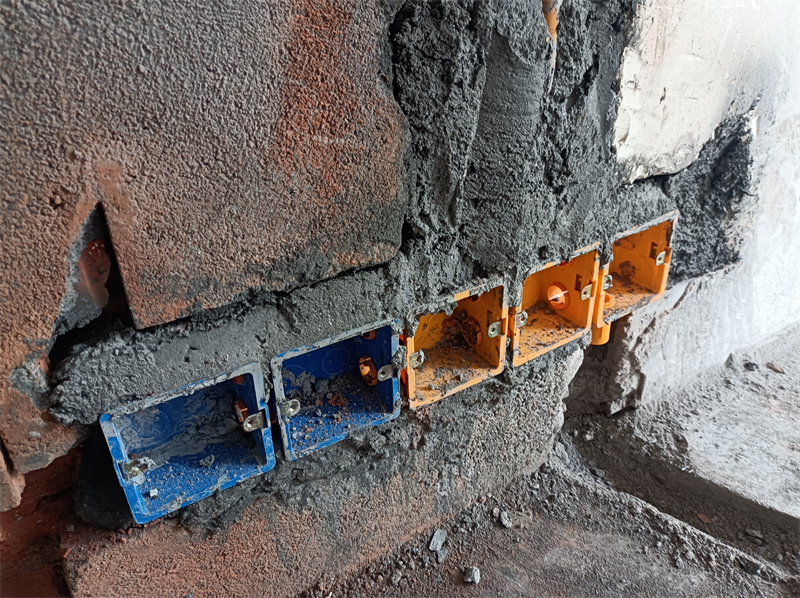

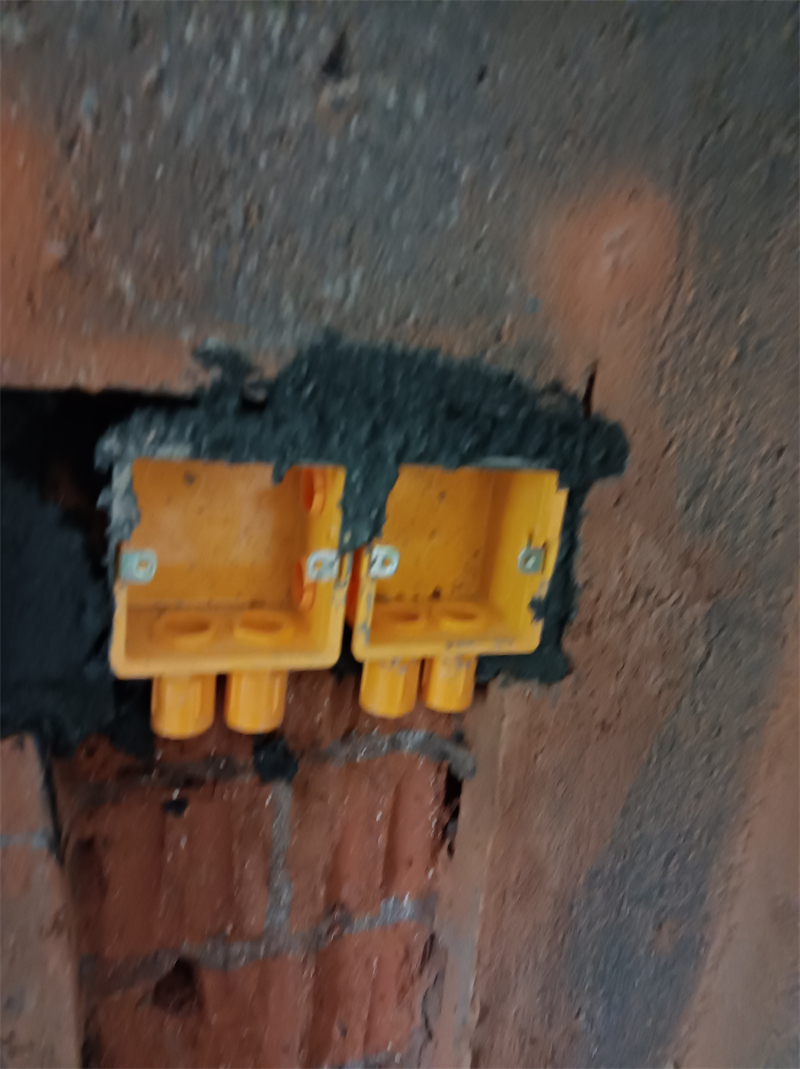

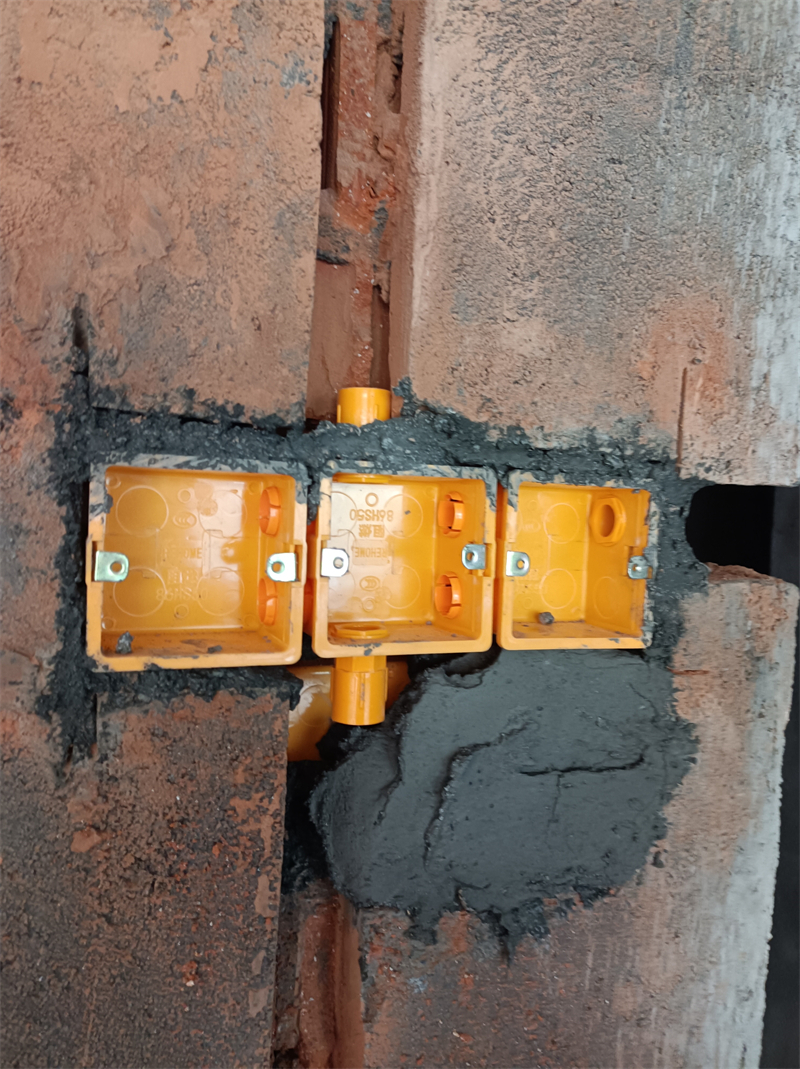

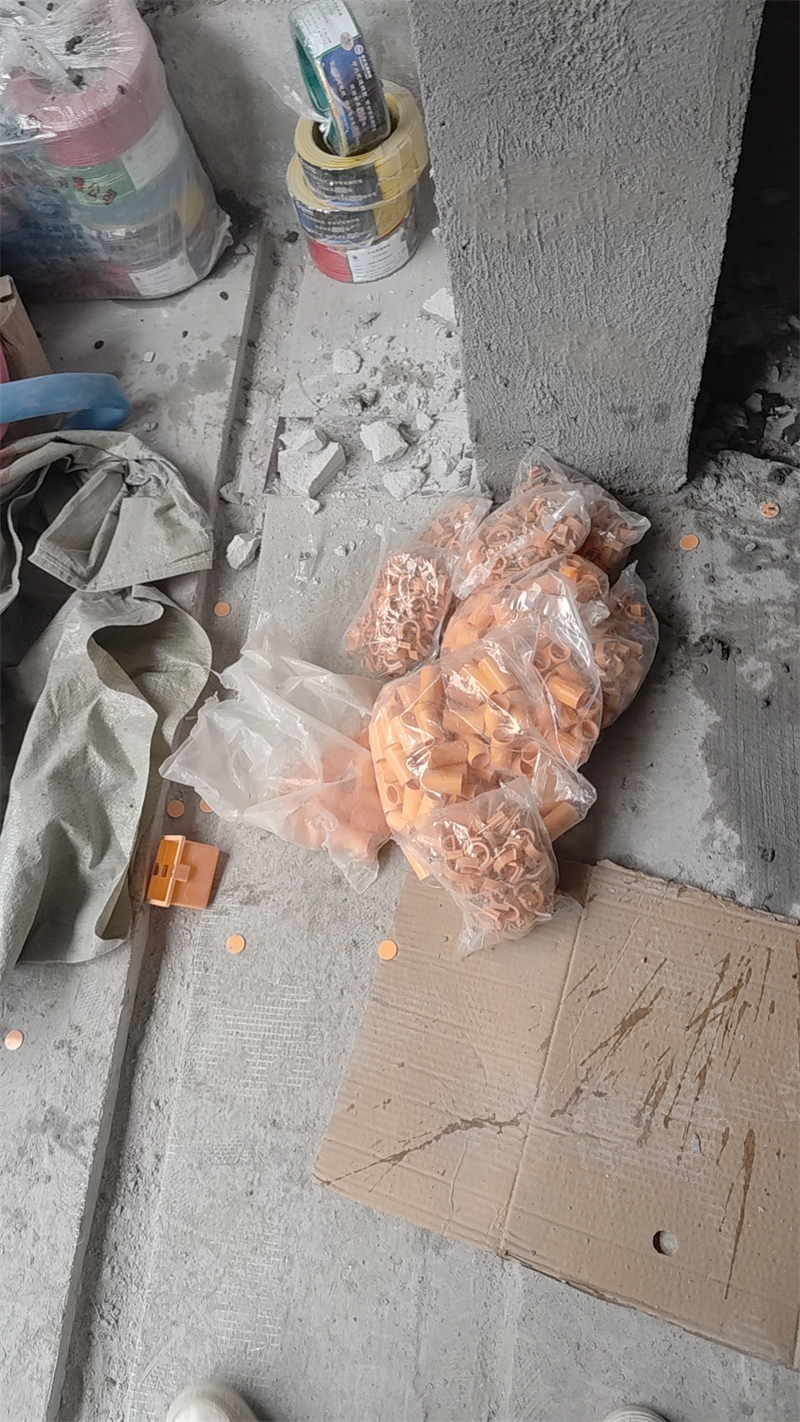

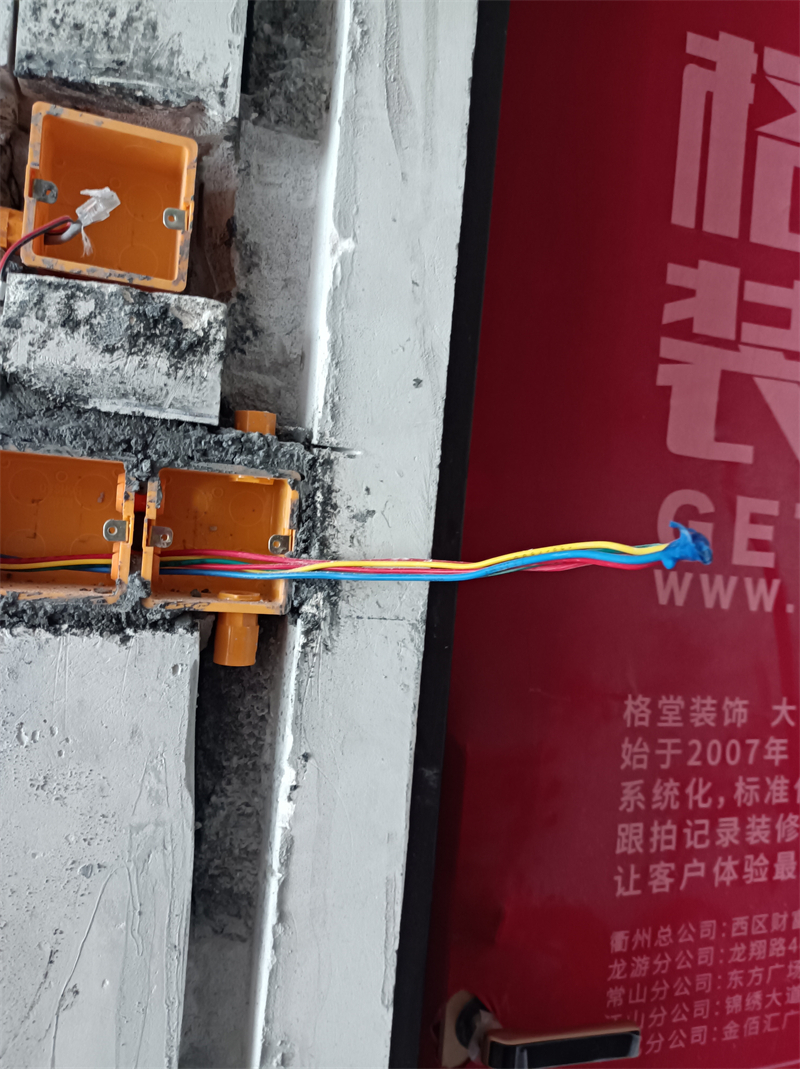

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。

火线用红线，蓝色线、绿色线用于零线，双色线用于接地。

强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

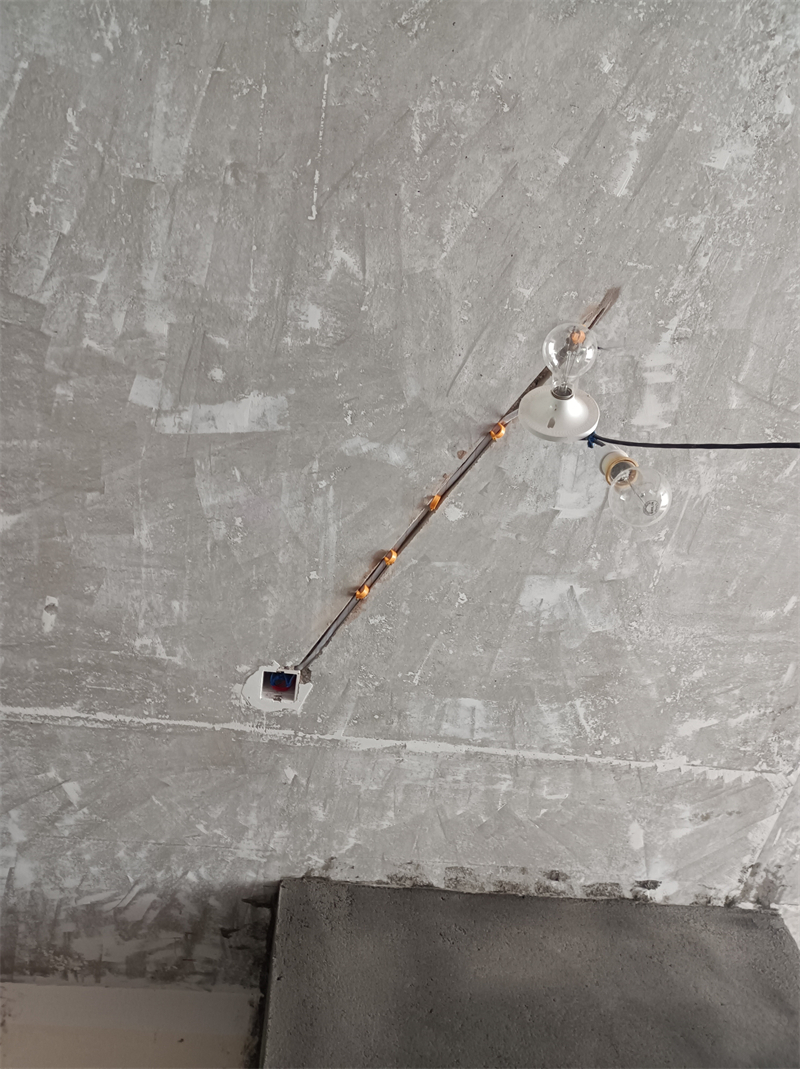

灯头线套黄腊管保护。

发表于 2024-11-17 21:38:23

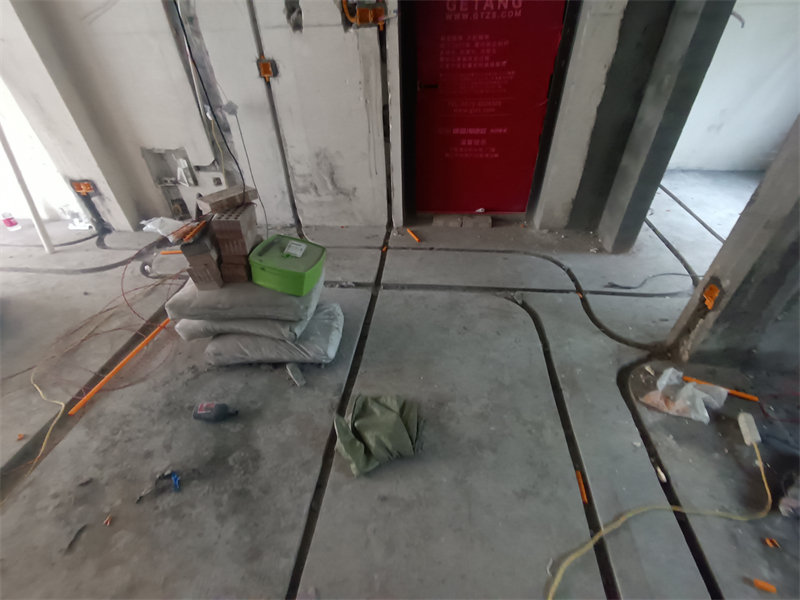

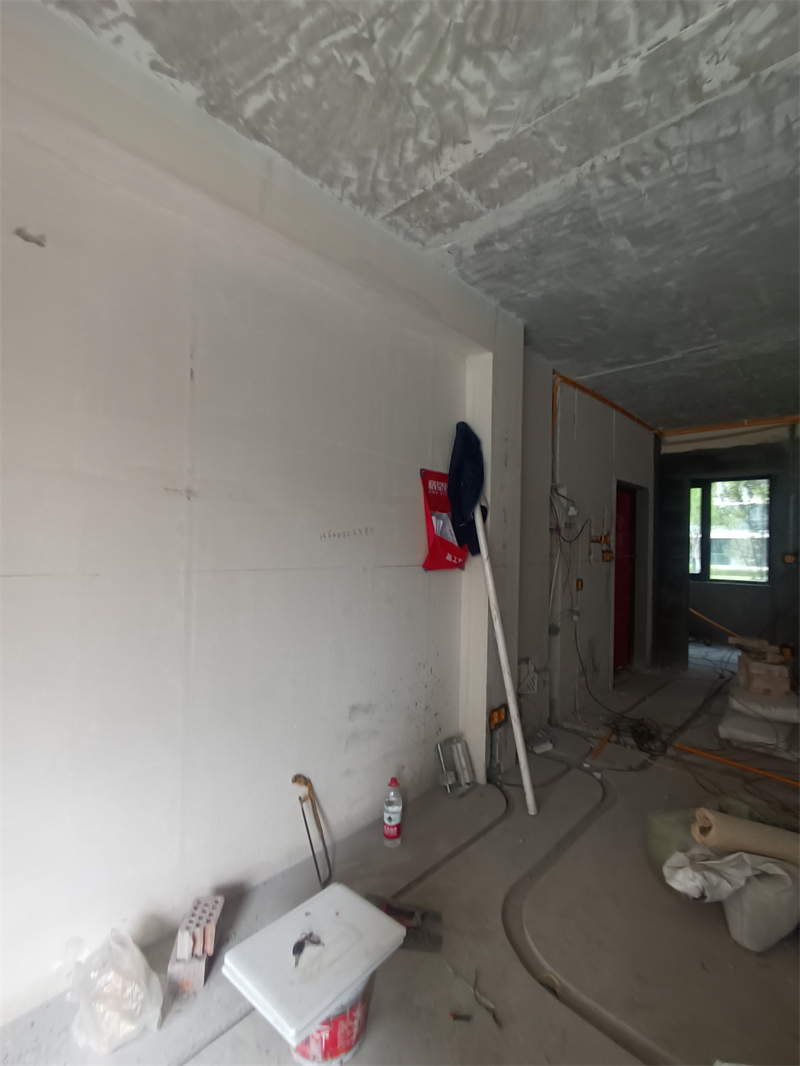

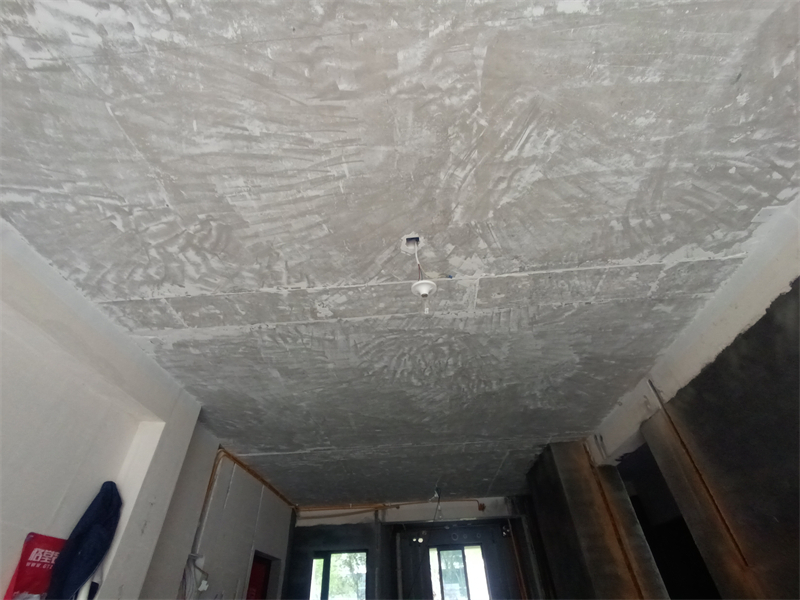

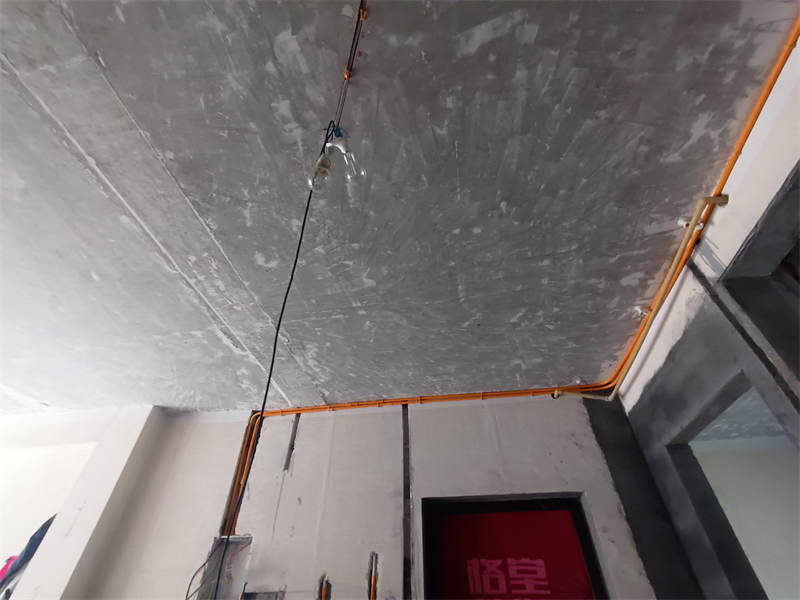

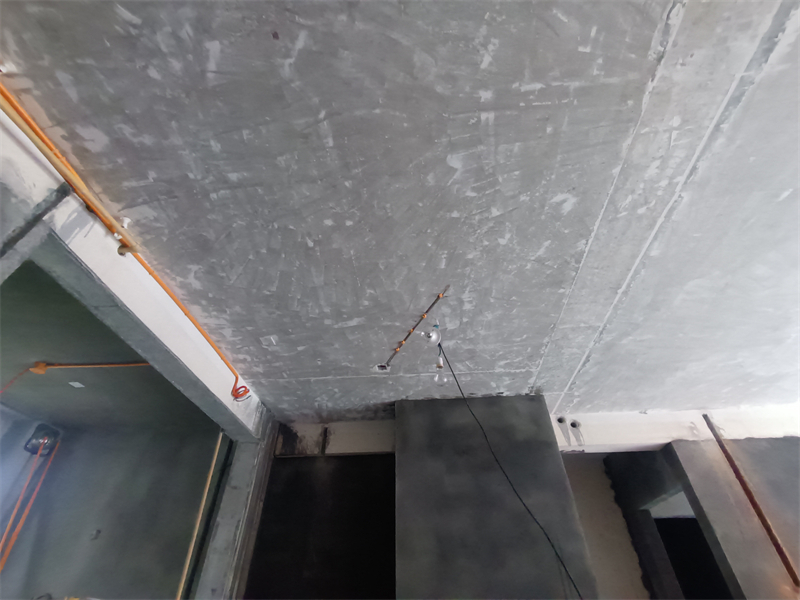

餐厅水电中途

发表于 2024-11-17 21:39:17

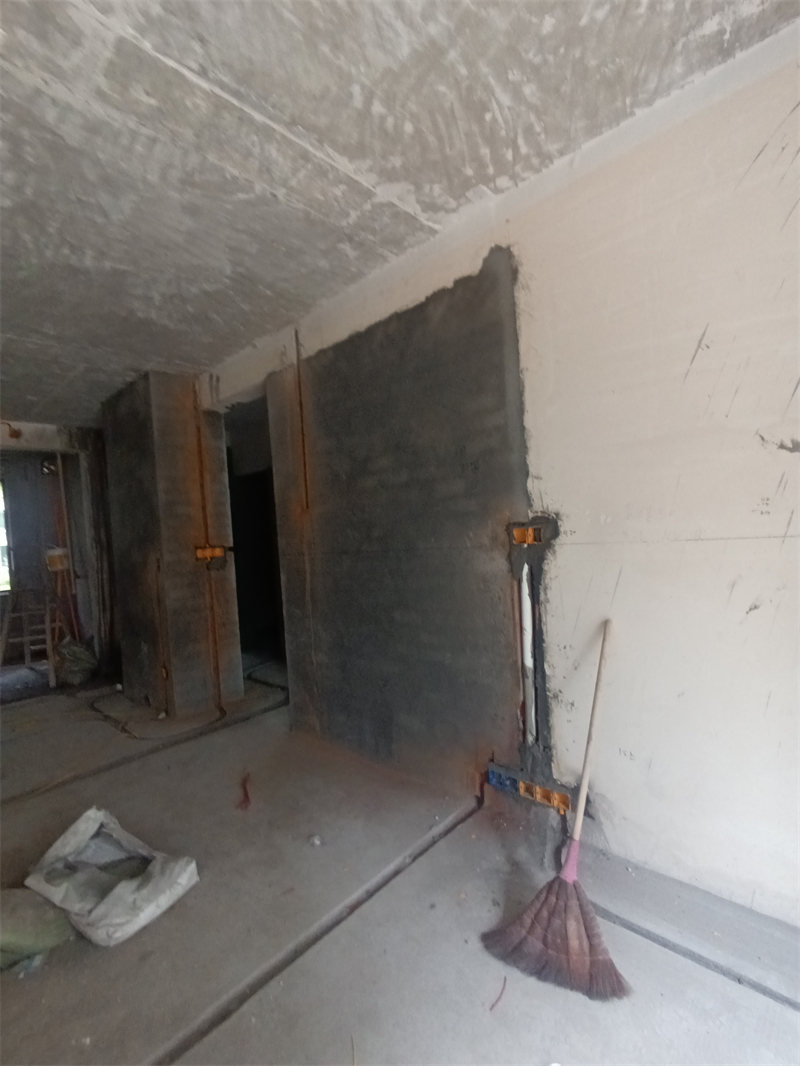

餐厅对角水电中途

发表于 2024-11-17 21:39:54

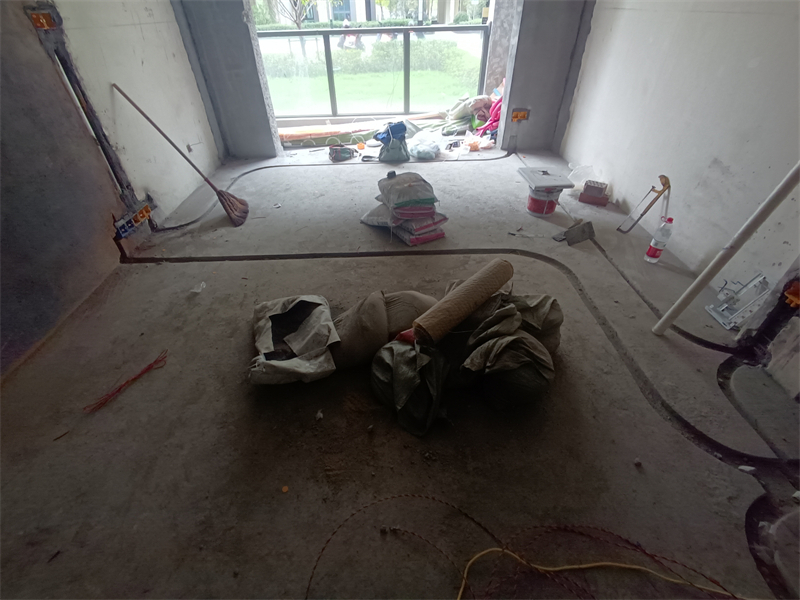

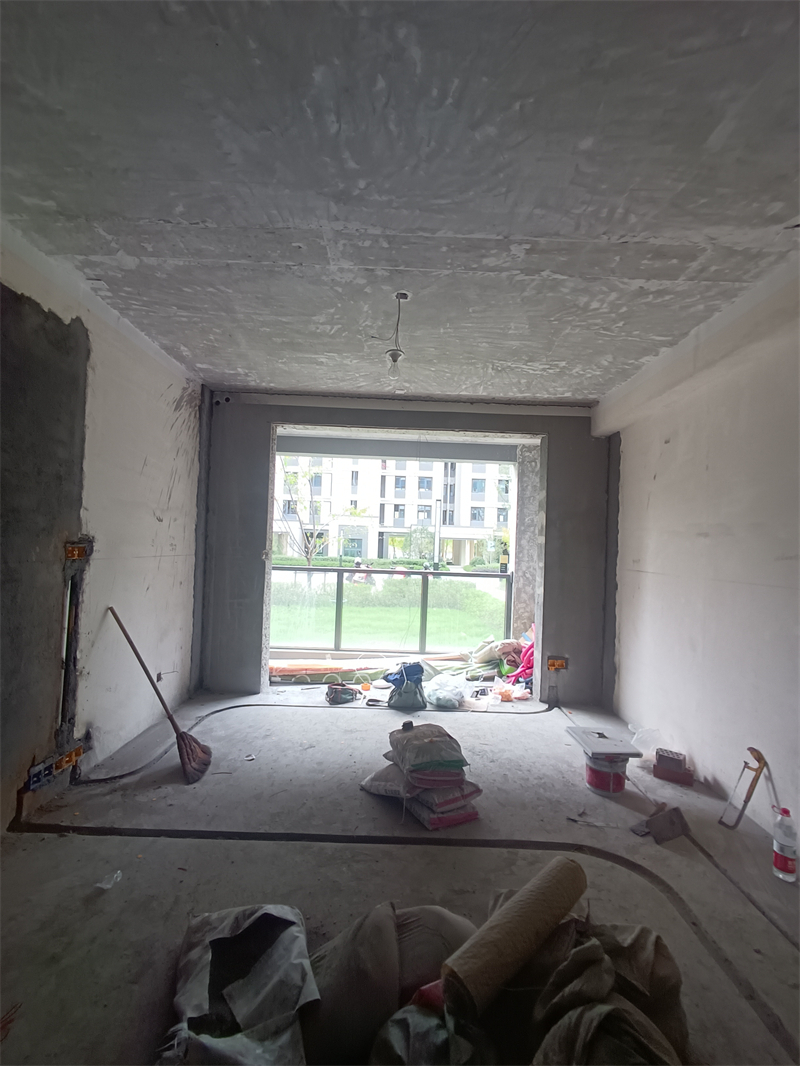

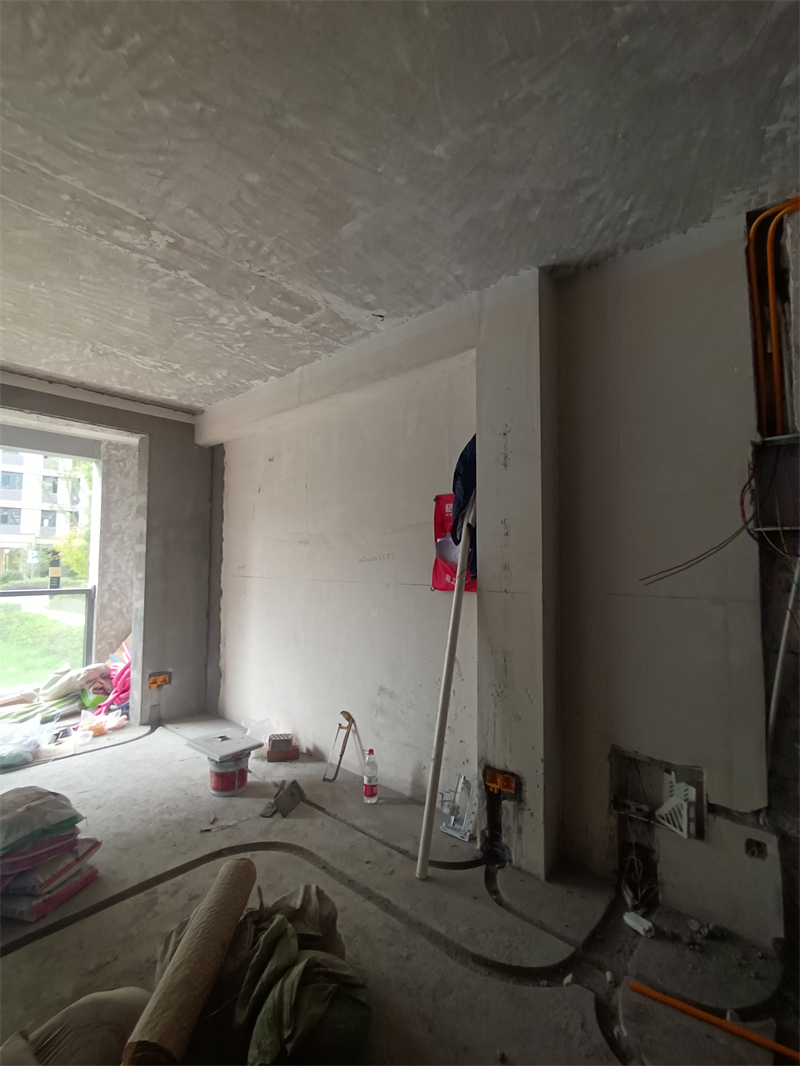

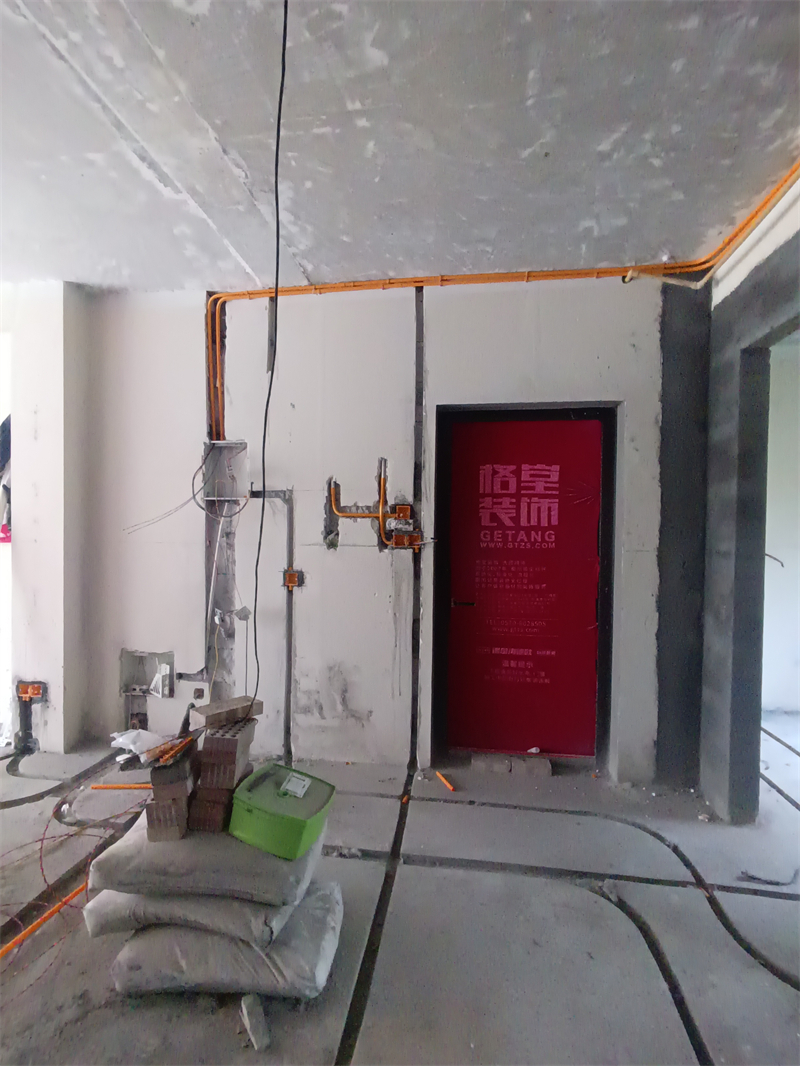

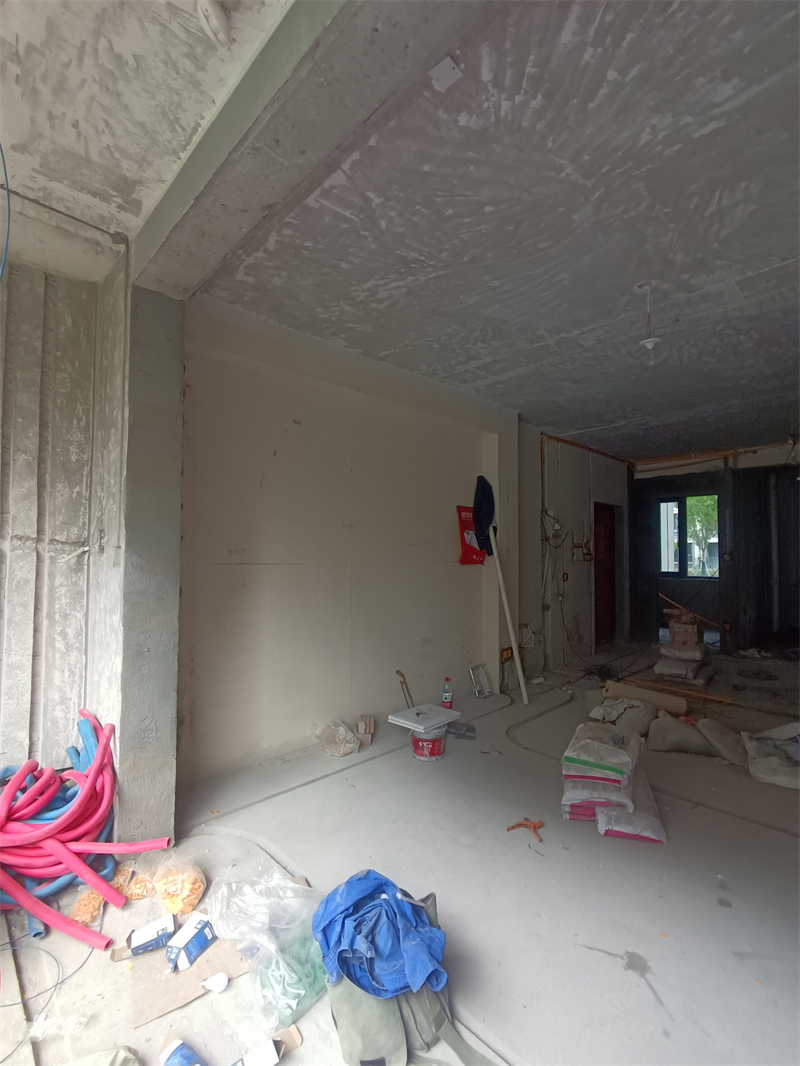

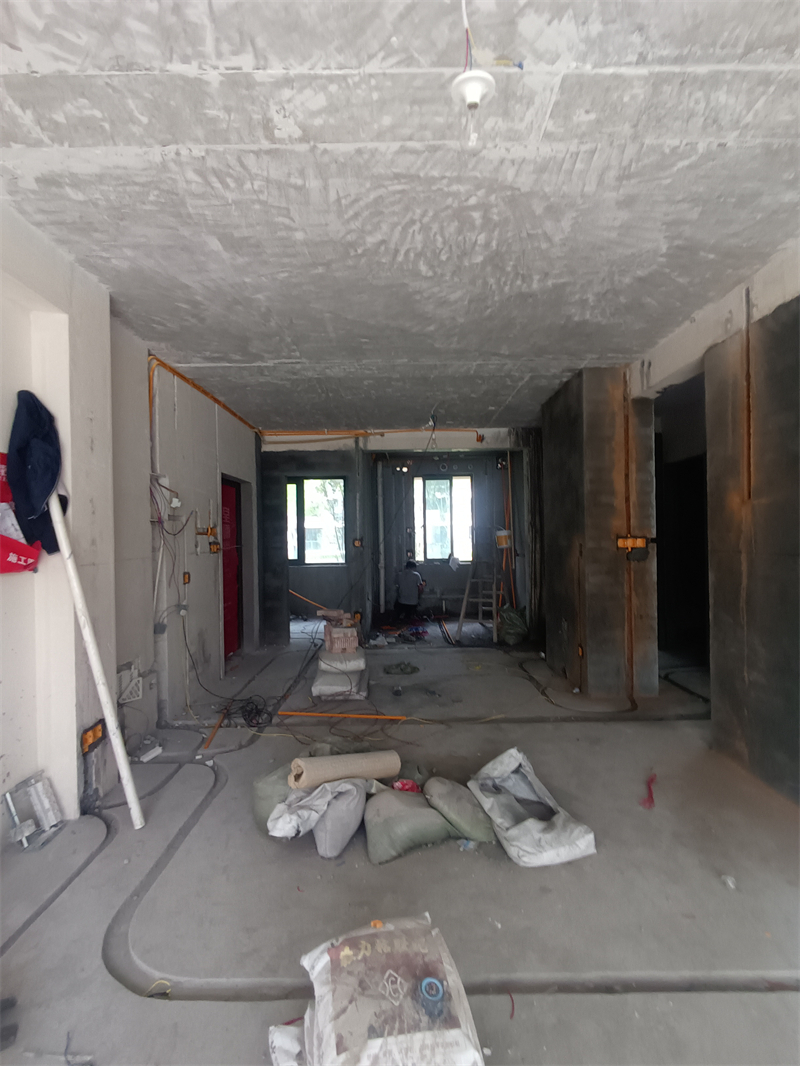

客厅水电中途

发表于 2024-11-17 21:40:32

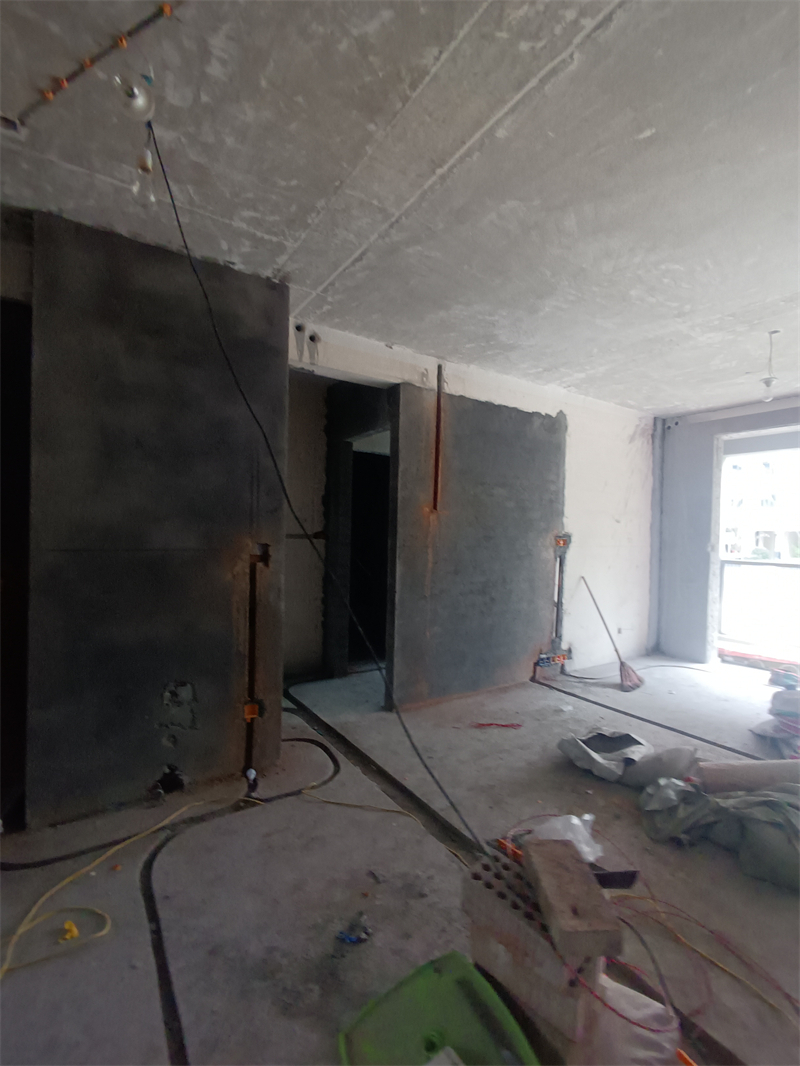

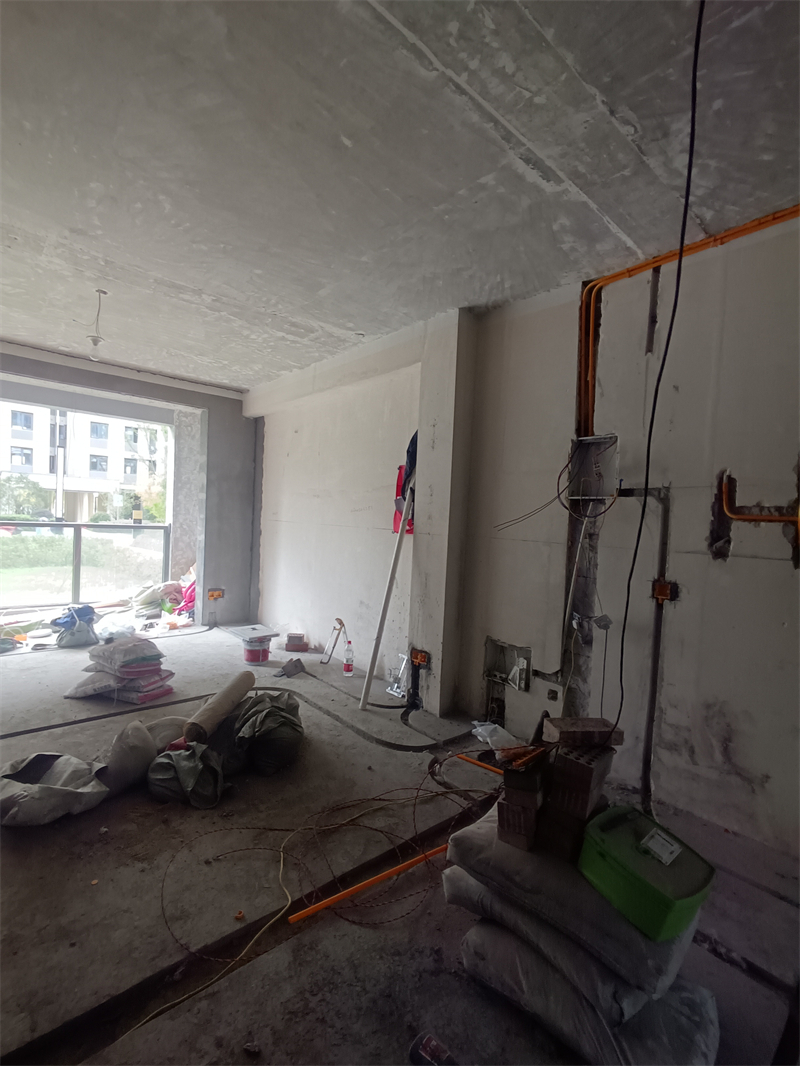

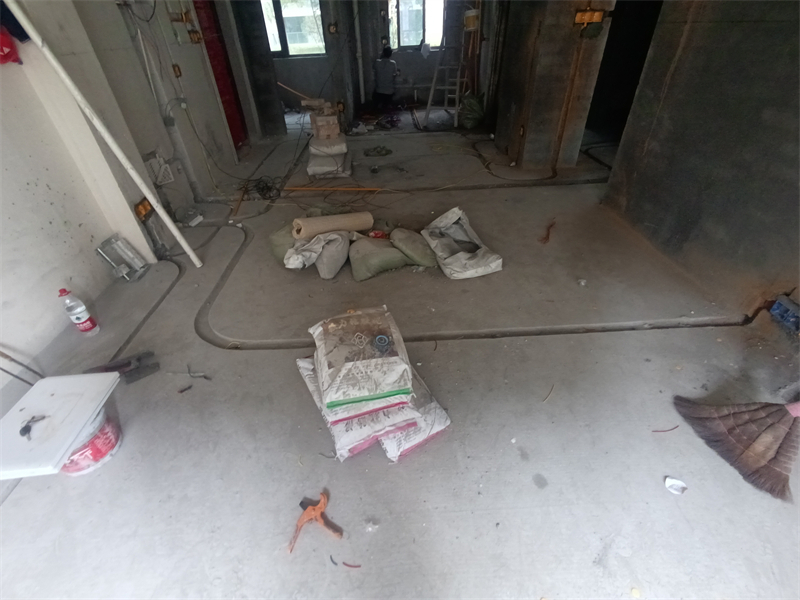

客厅对角水电中途

发表于 2024-11-17 21:41:01

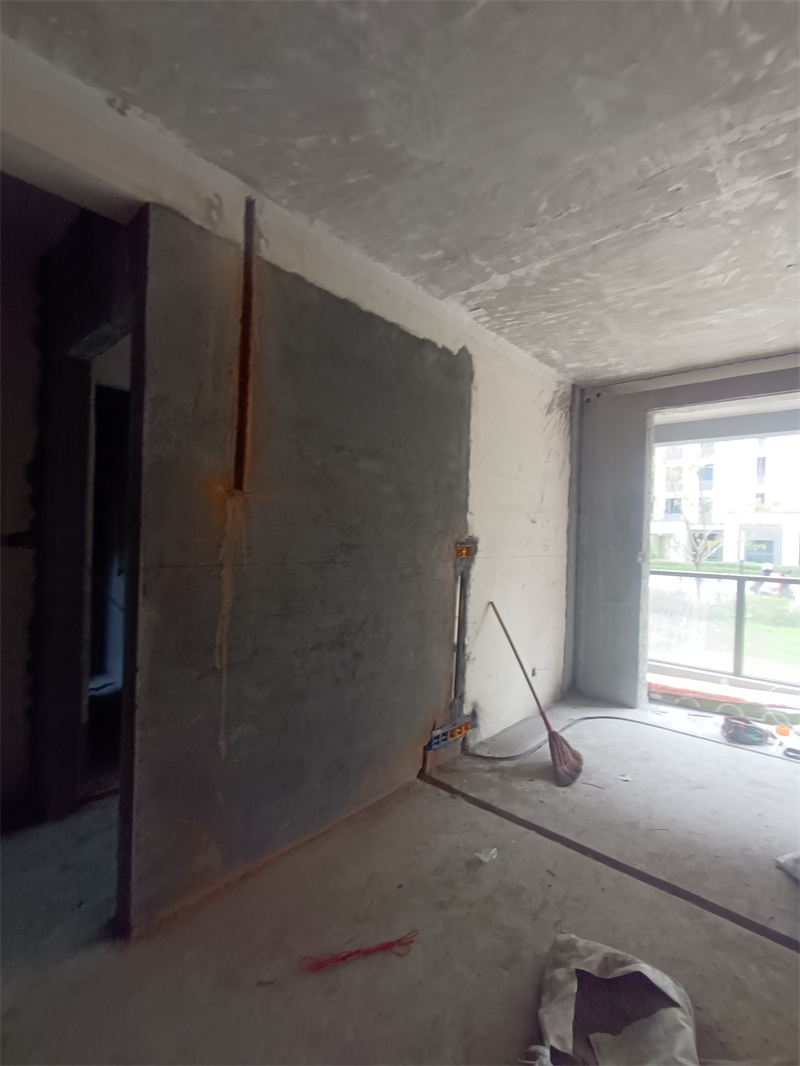

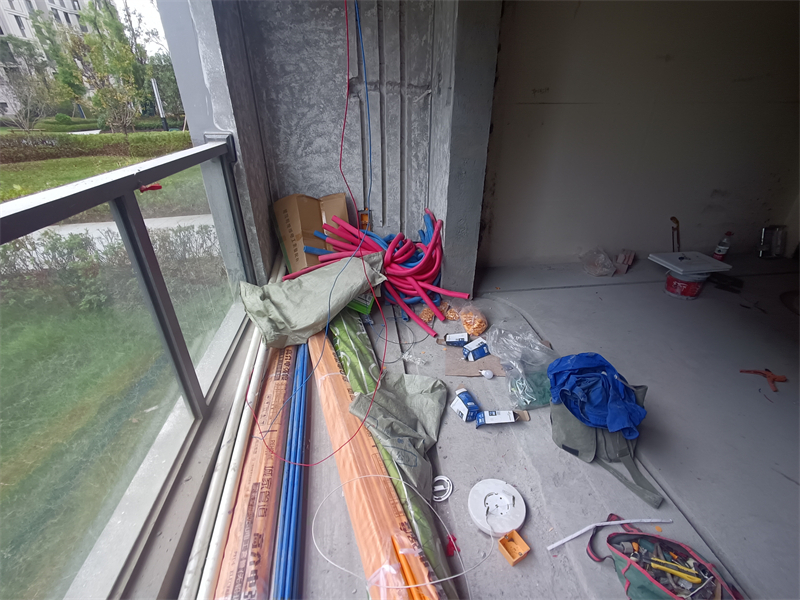

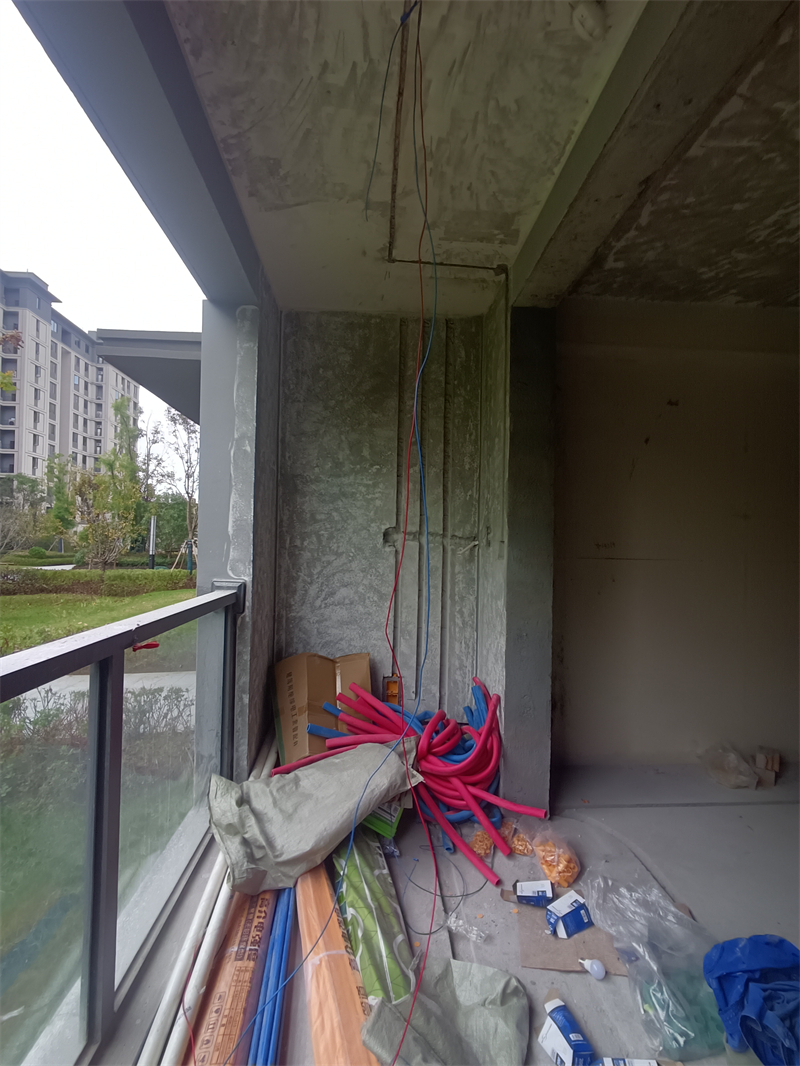

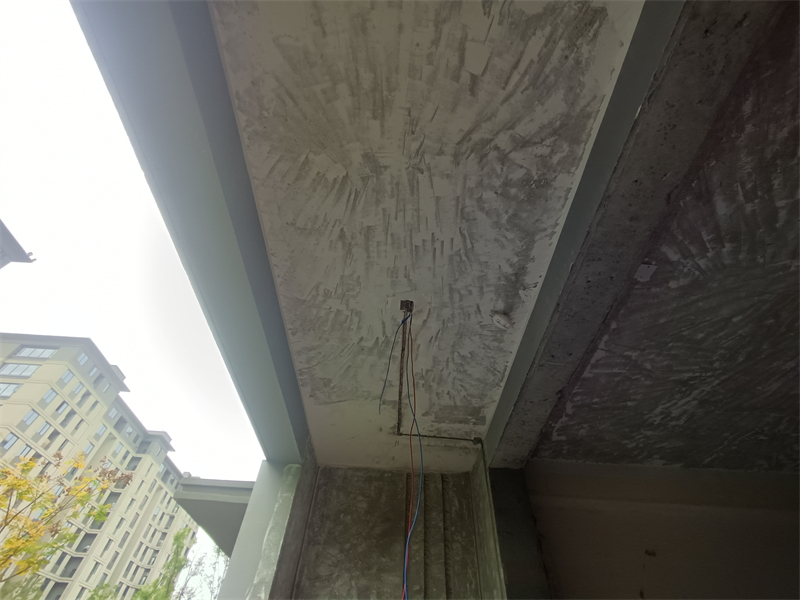

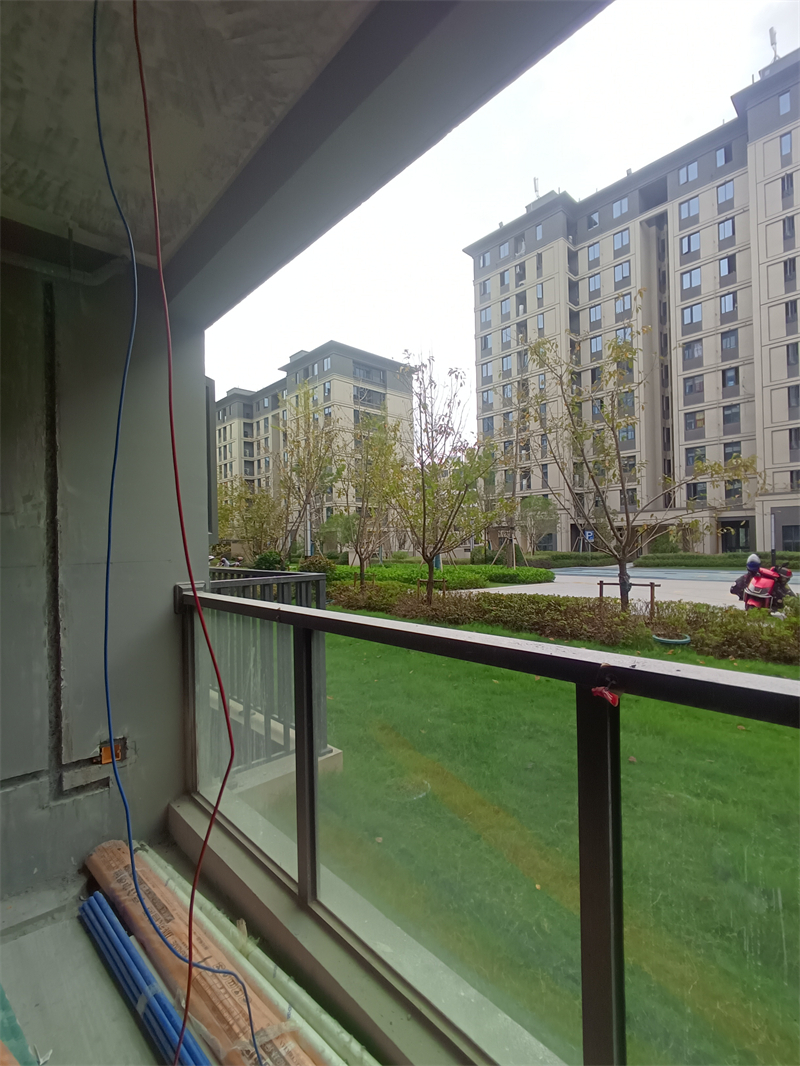

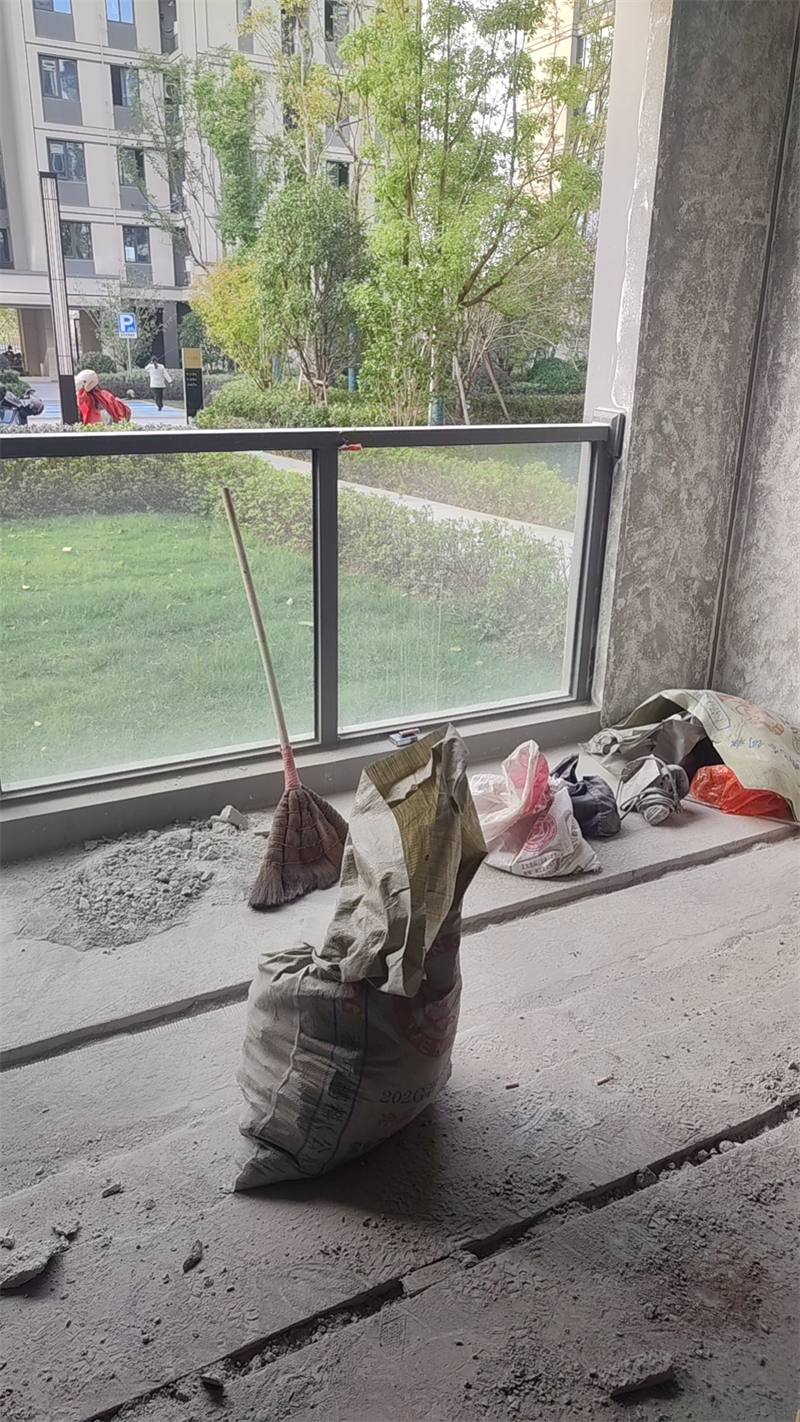

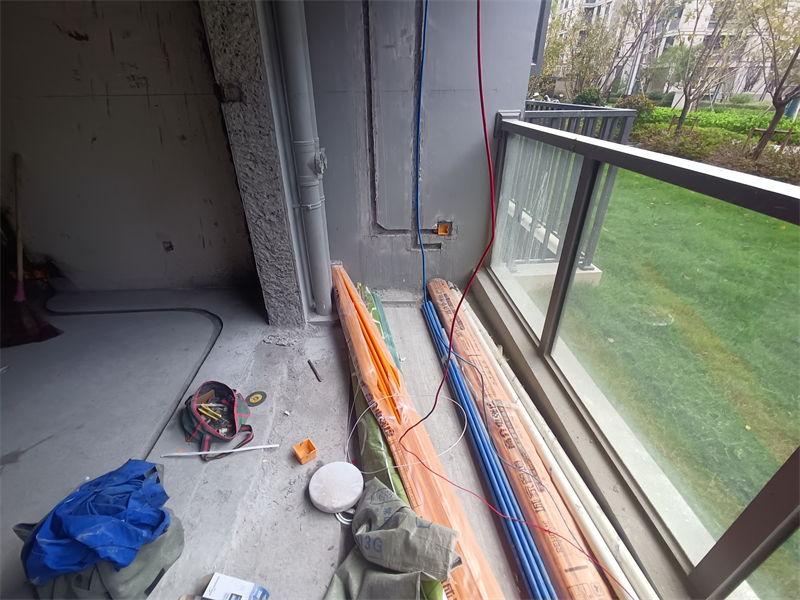

阳台水电中途

发表于 2024-11-17 21:41:37

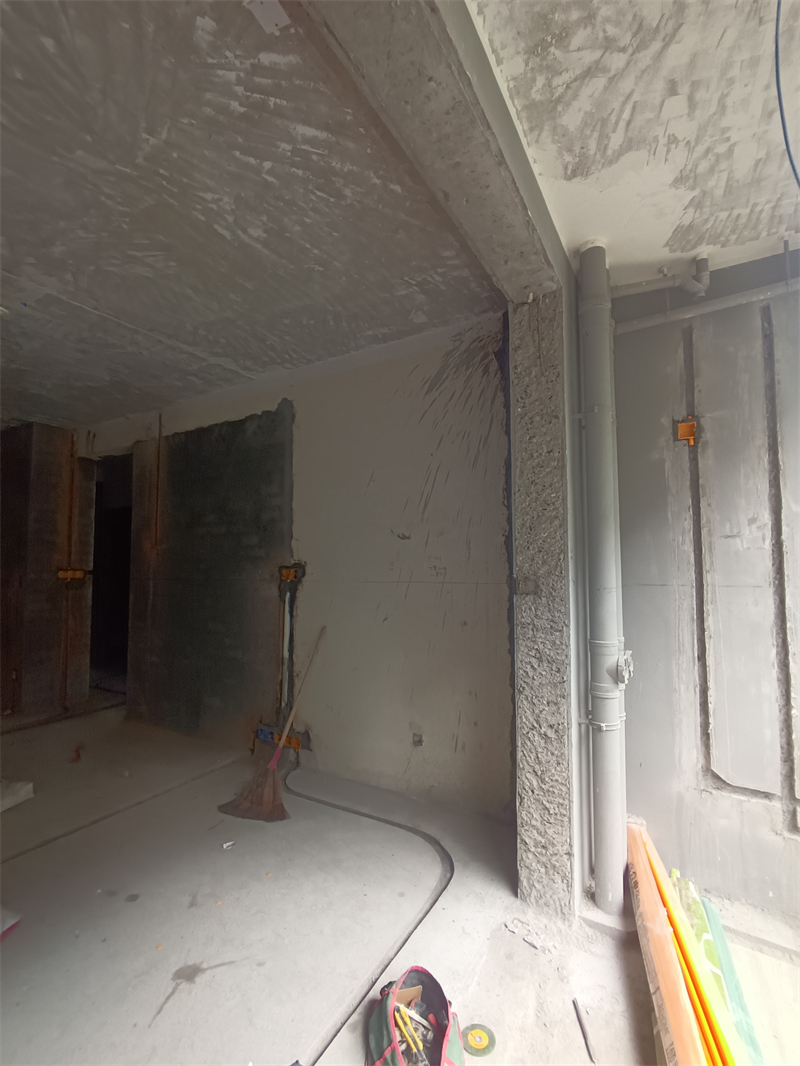

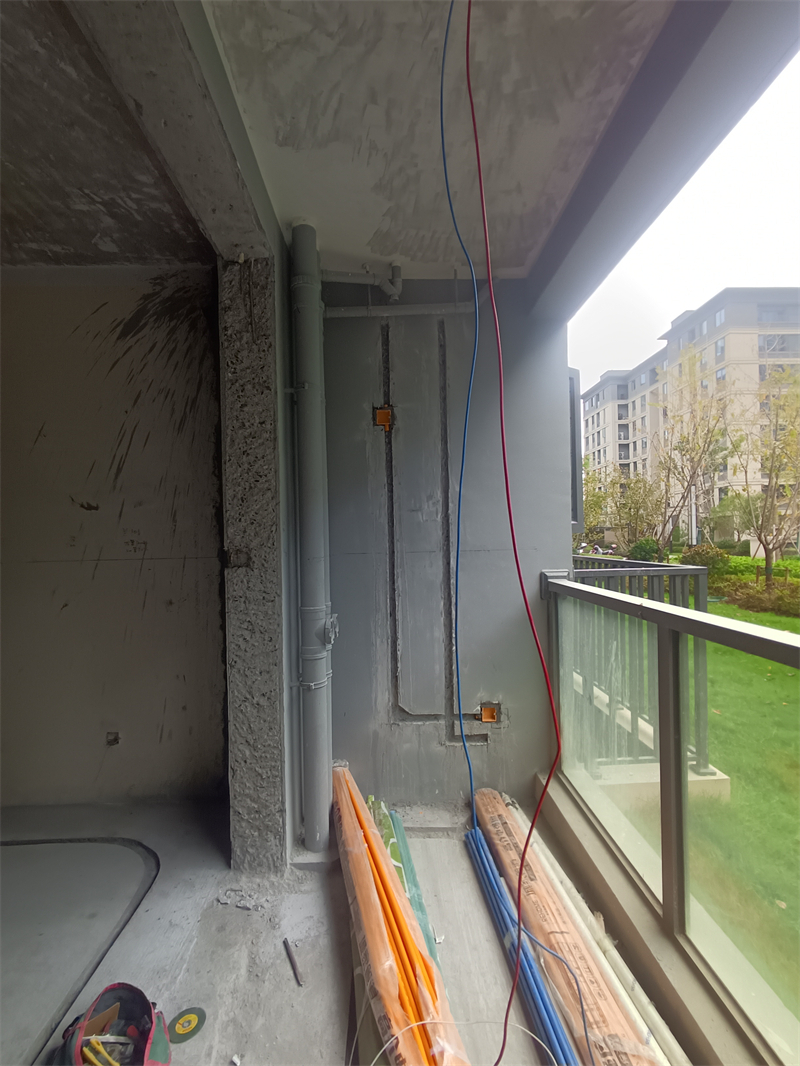

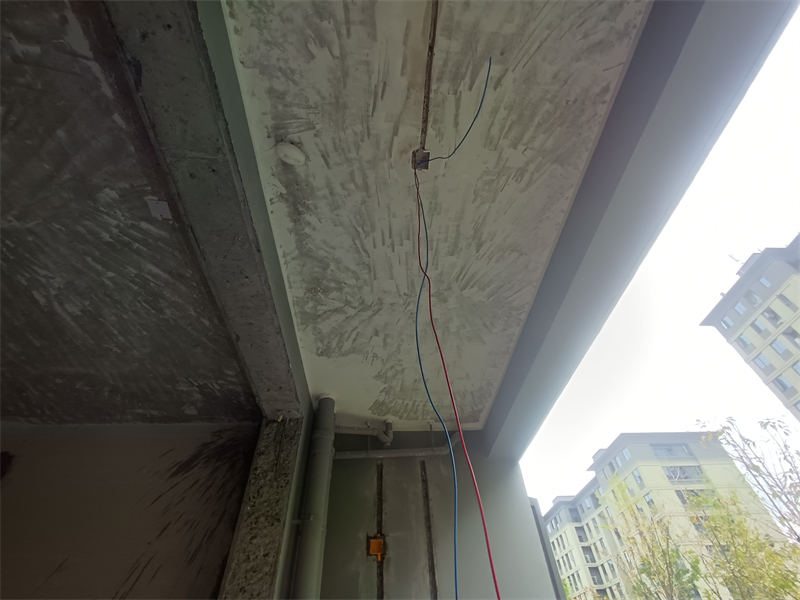

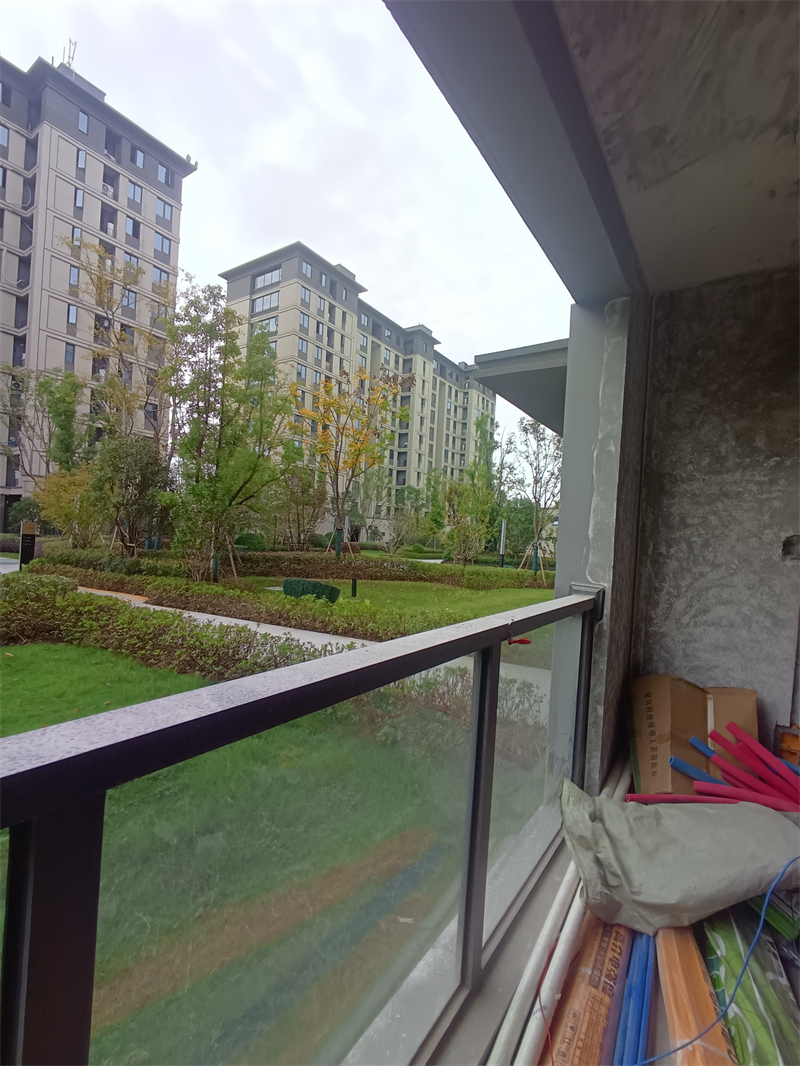

阳台对角水电中途
