兰馨苑29-#254㎡——流动的艺术

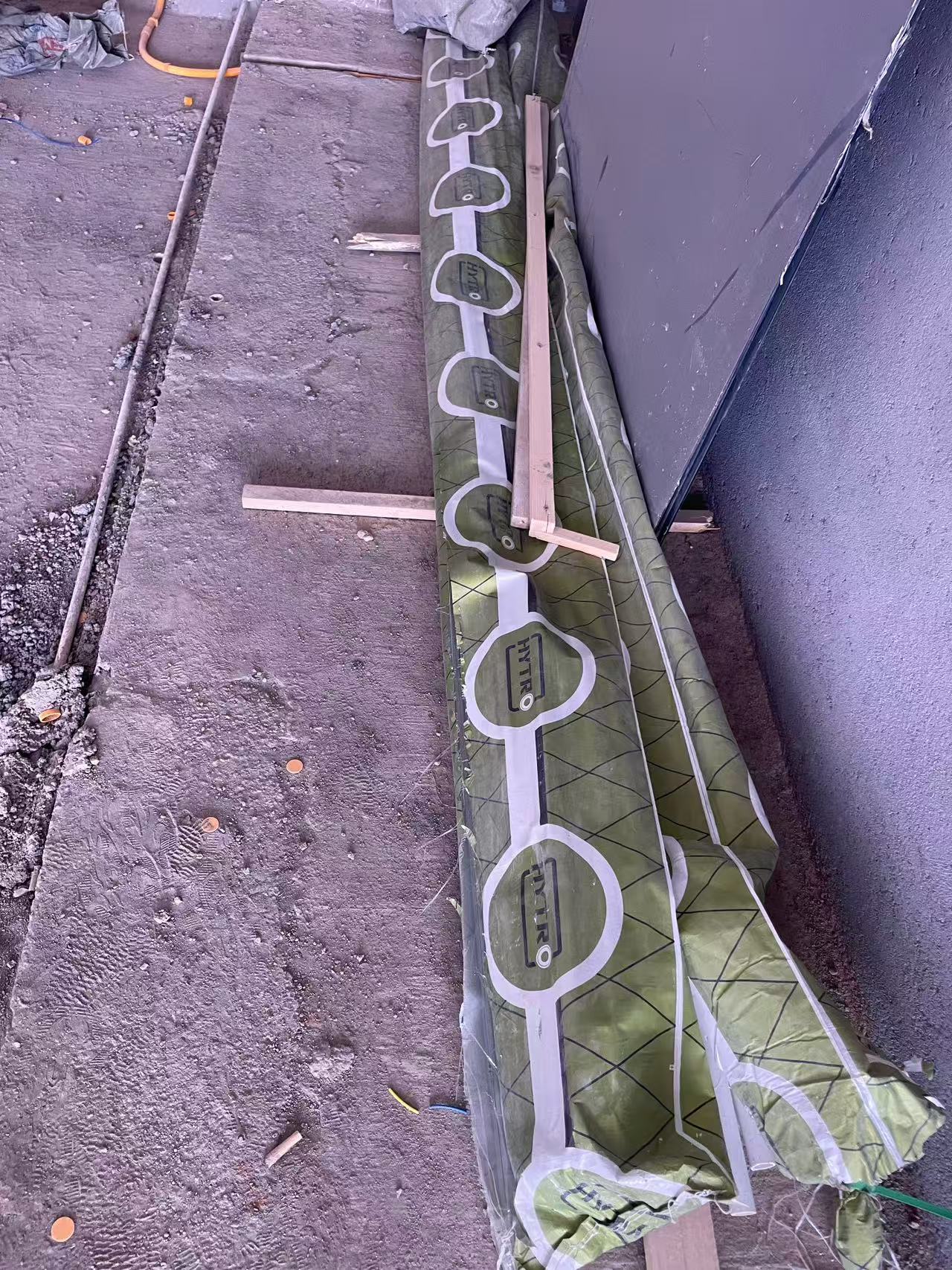

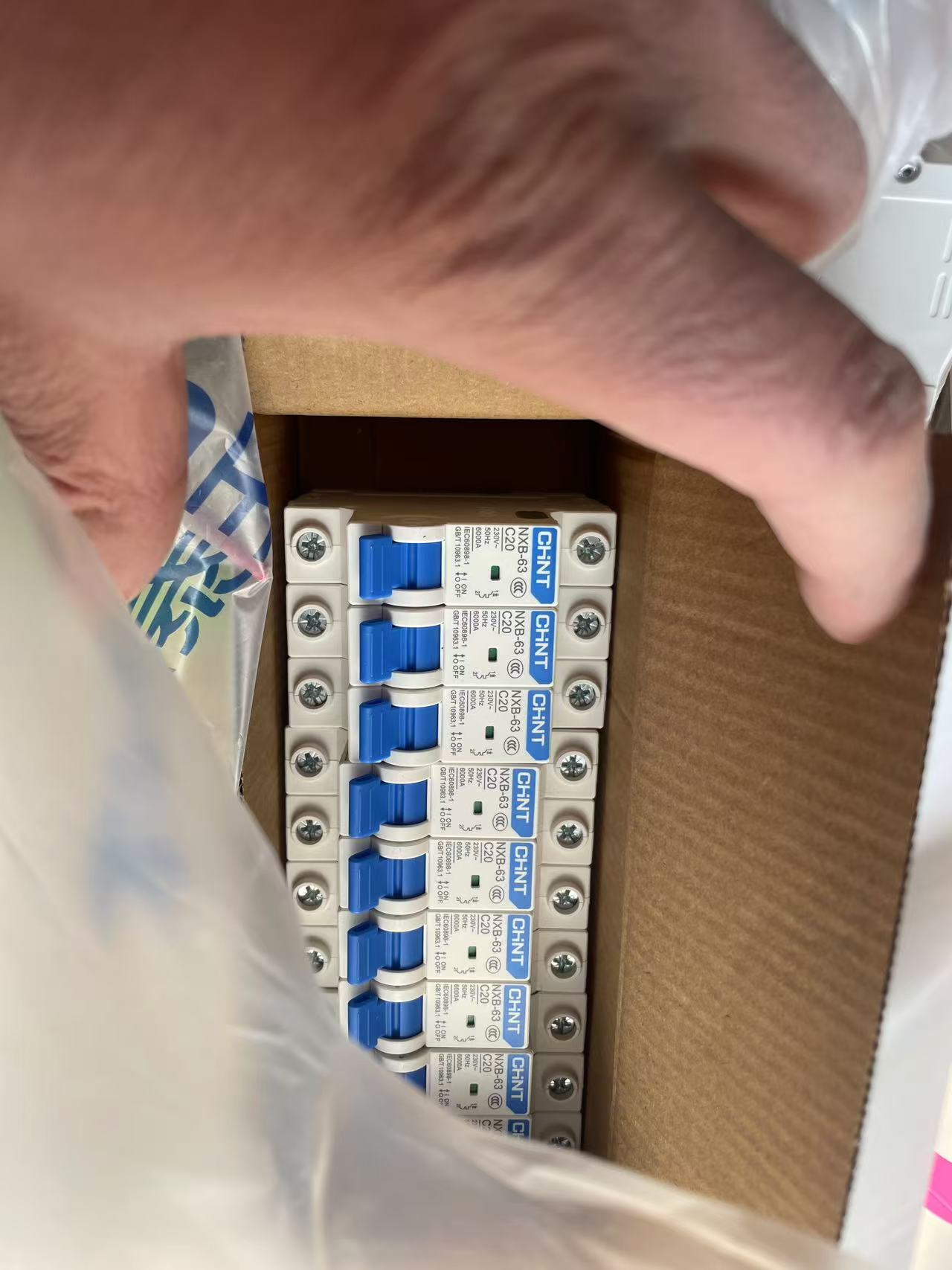

水电材料进场

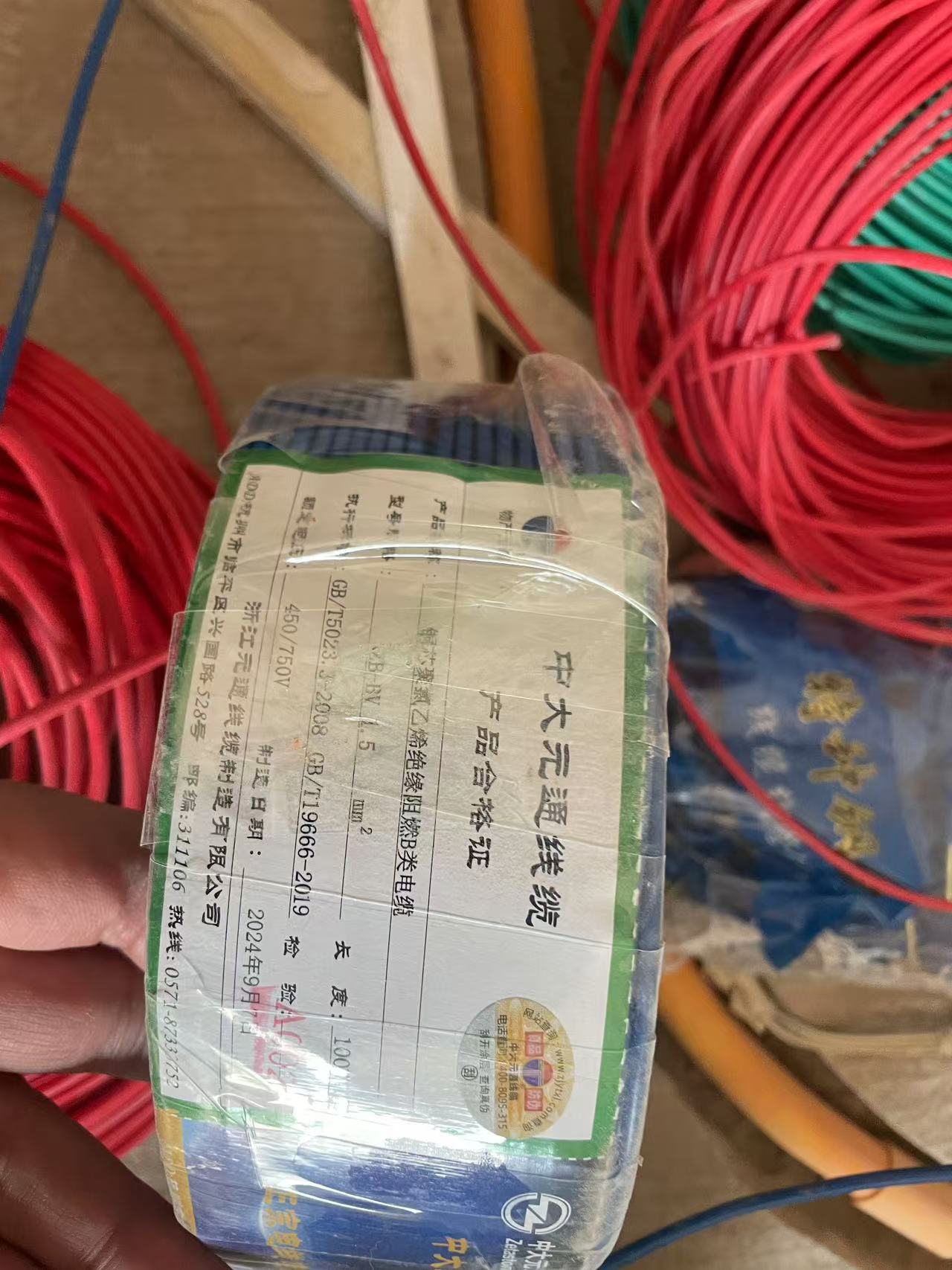

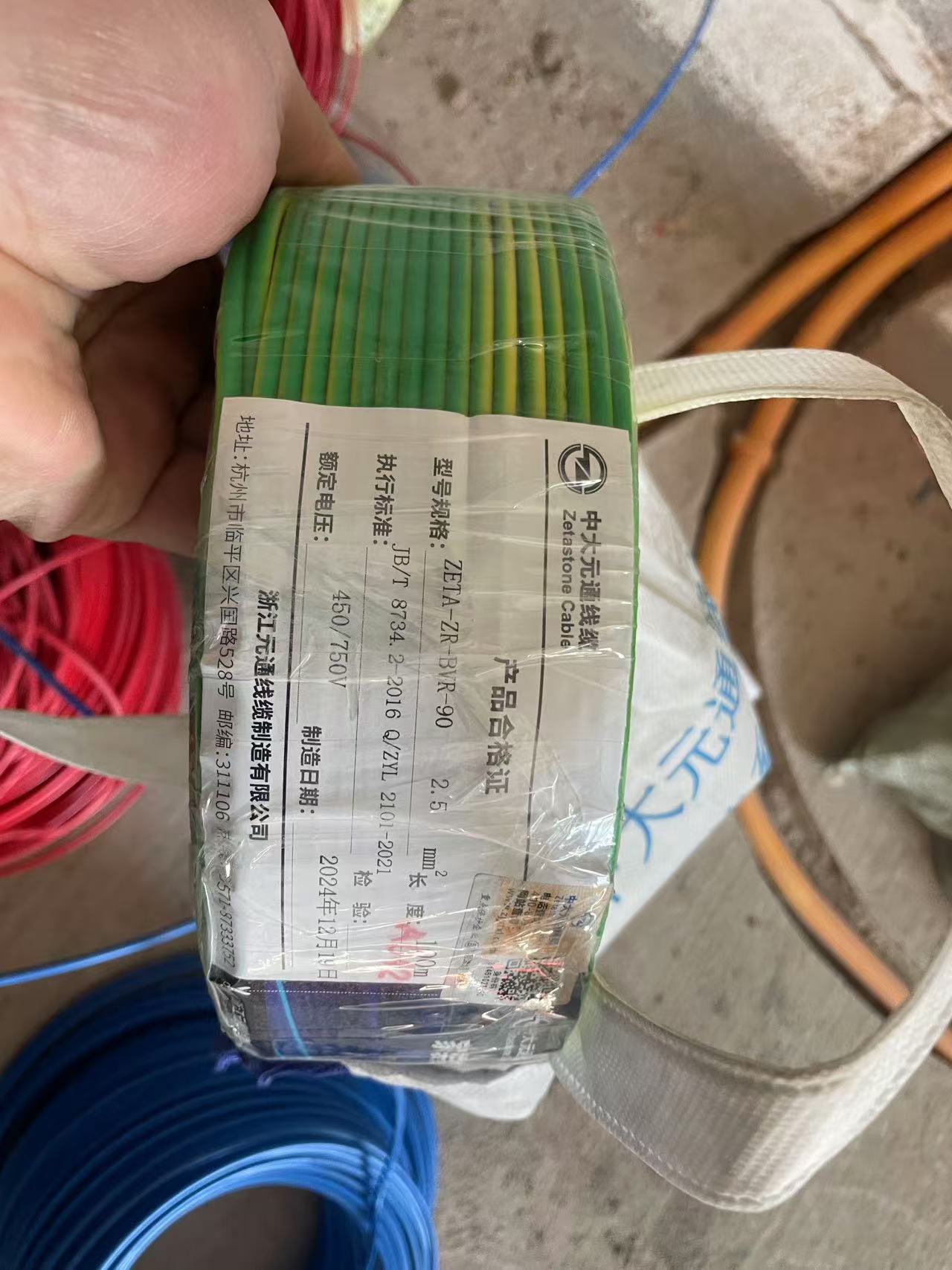

电线            中大元通阻燃线

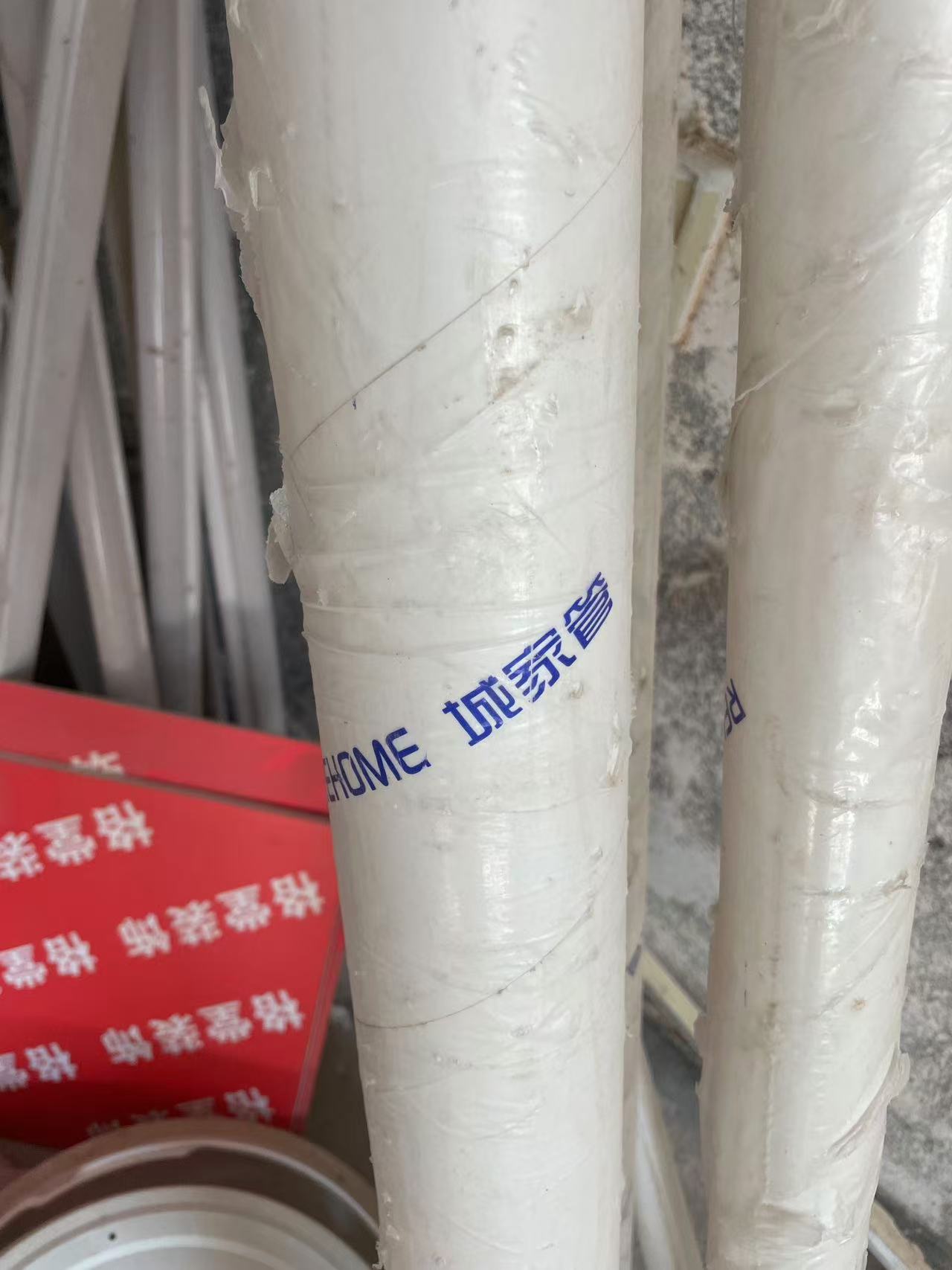

PVC排水         城家DN50/DN75

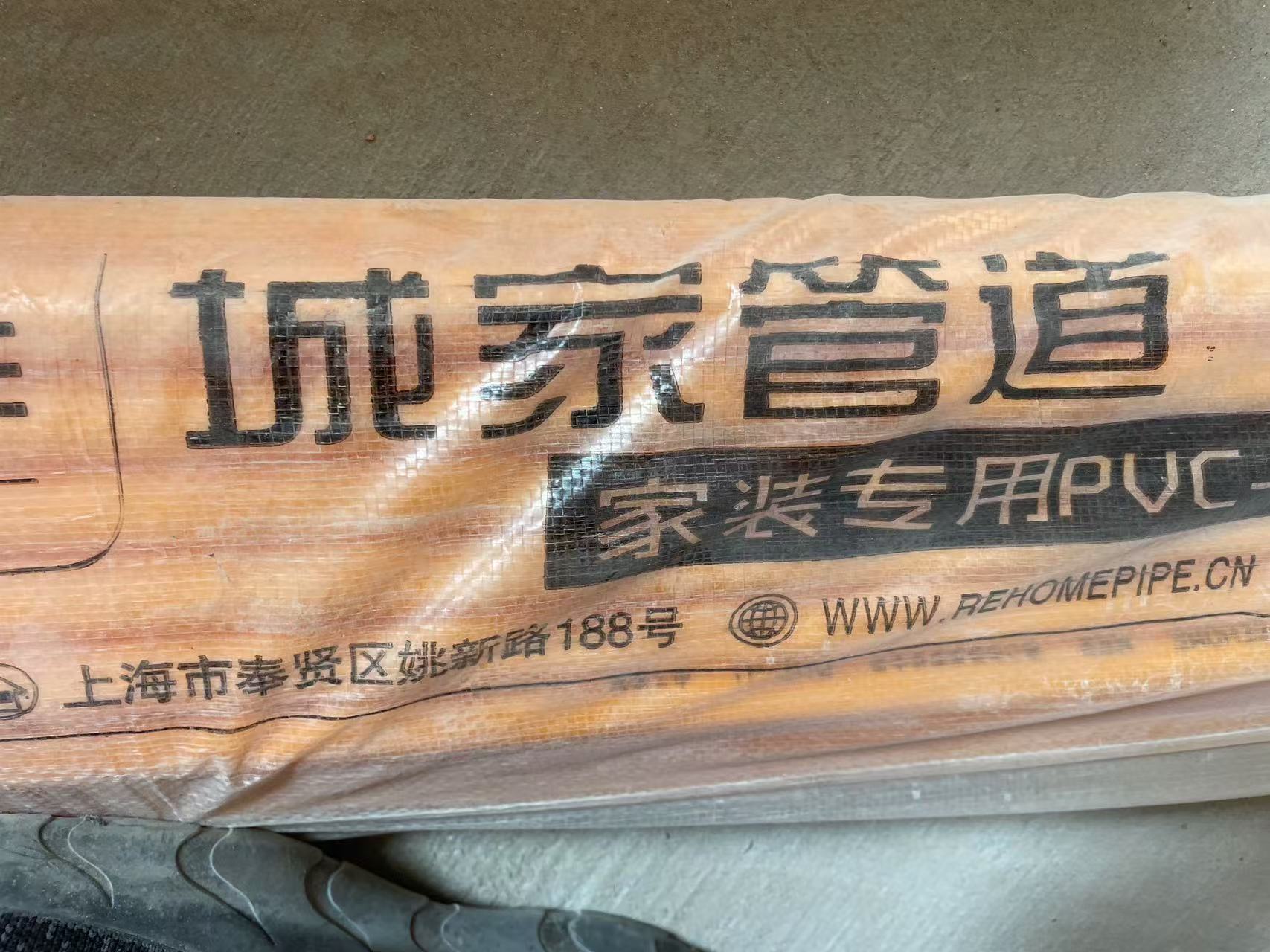

PVC线管         城家DN20管

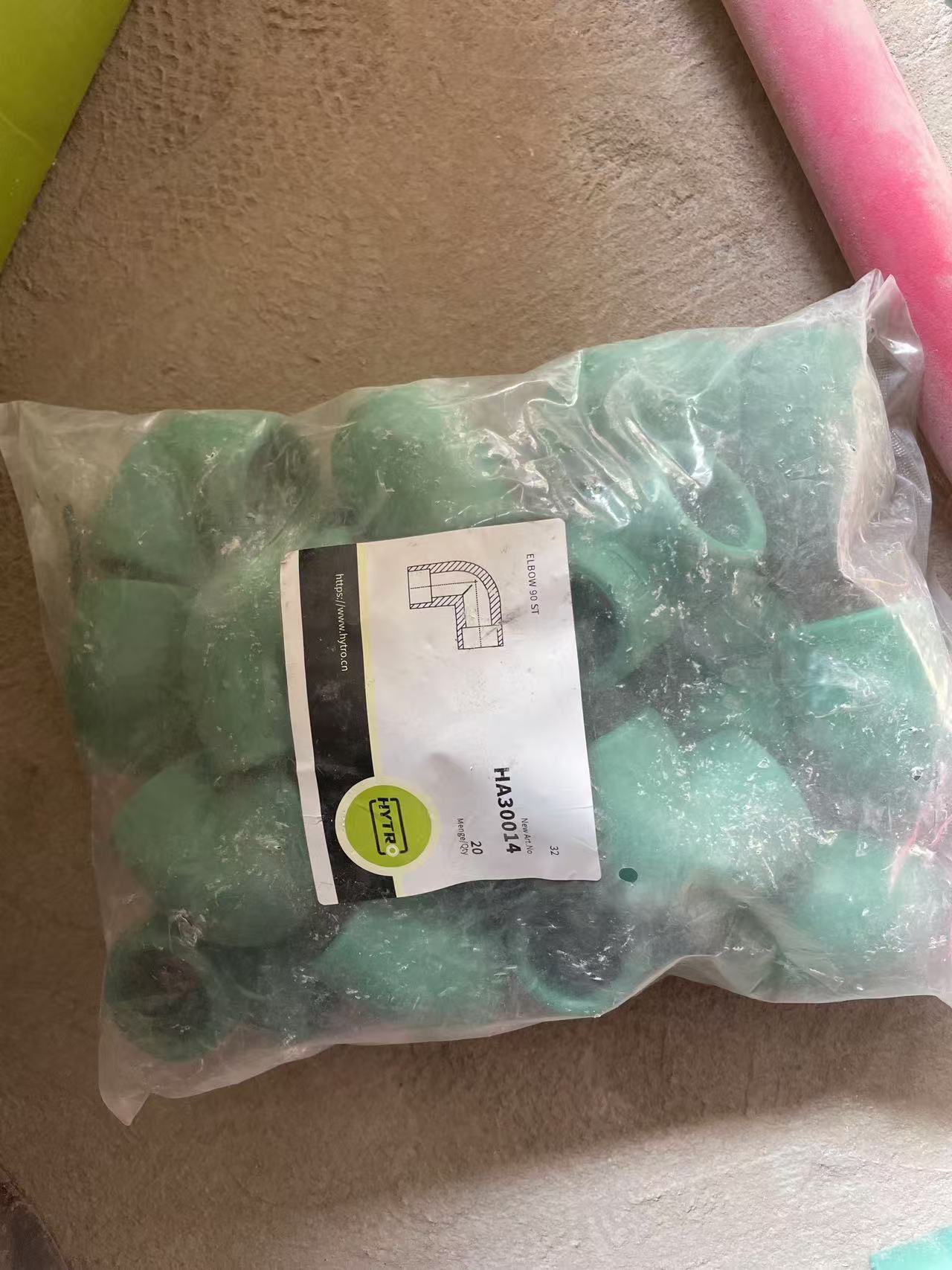

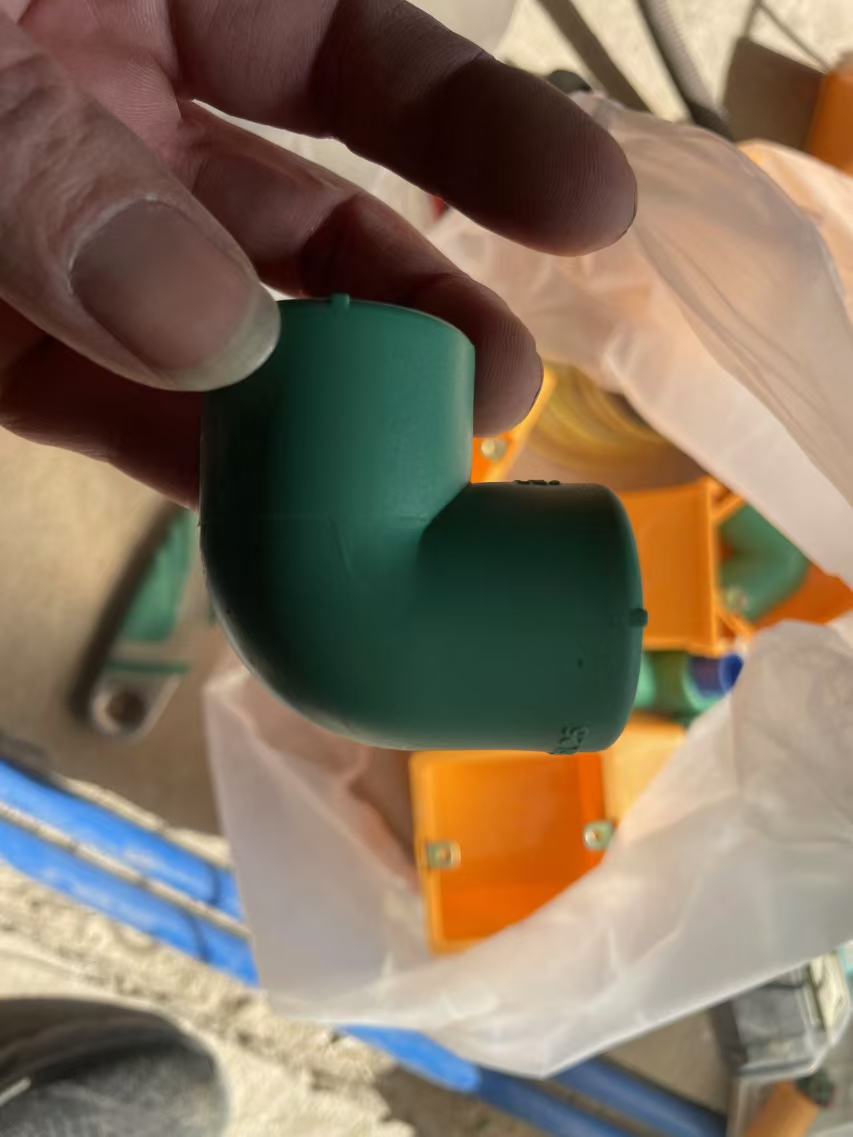

PPR水管         海德欧DN25*4.2钢网复合管

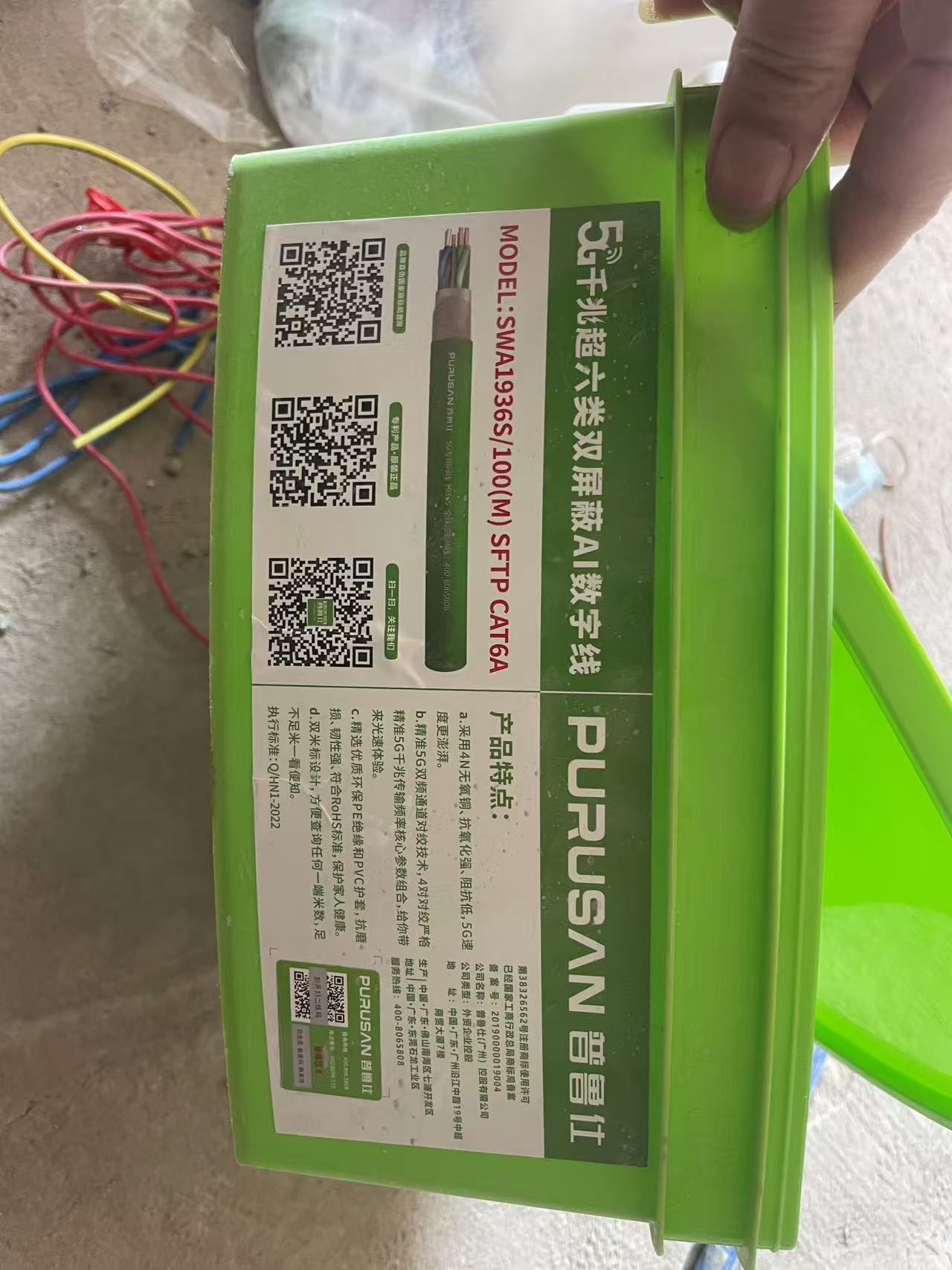

网络线          普鲁仕超六类网线带屏蔽（UTP）
电视线          普鲁仕高清（96编6671）

水电施工工艺


1.暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。
2.所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

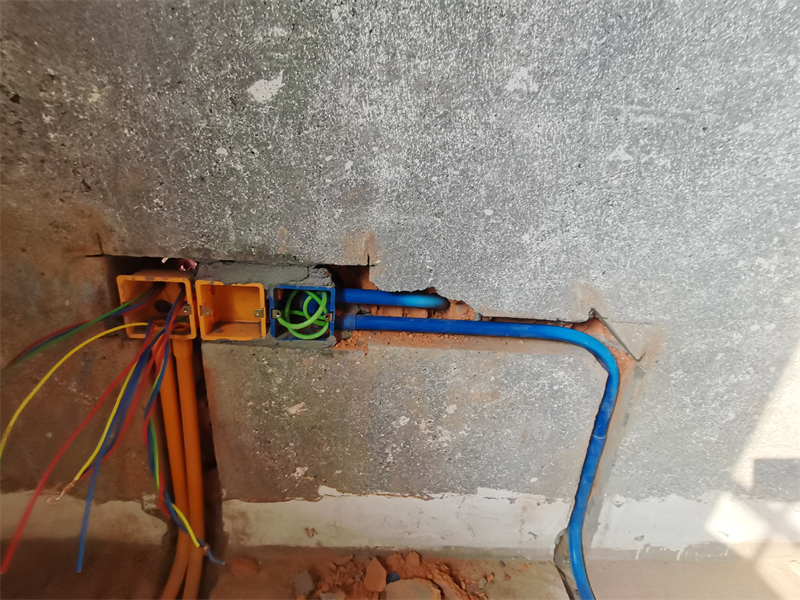

3.线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

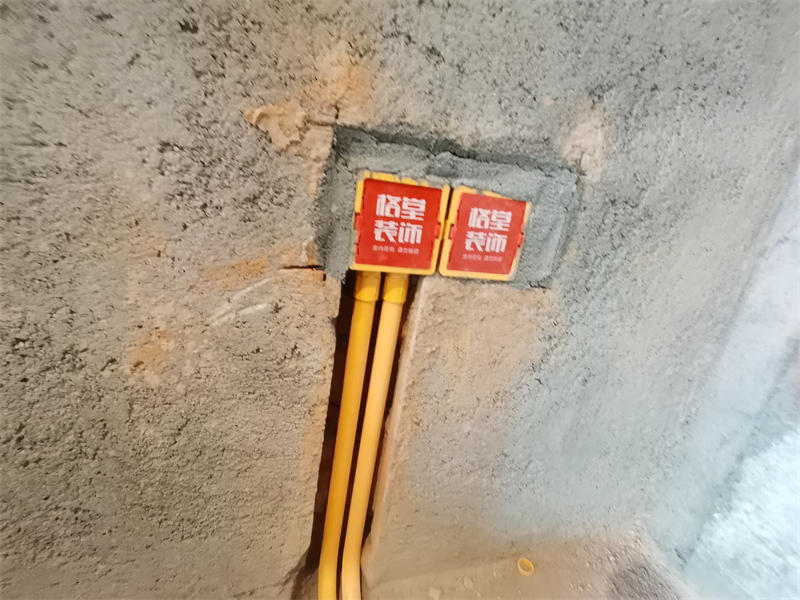

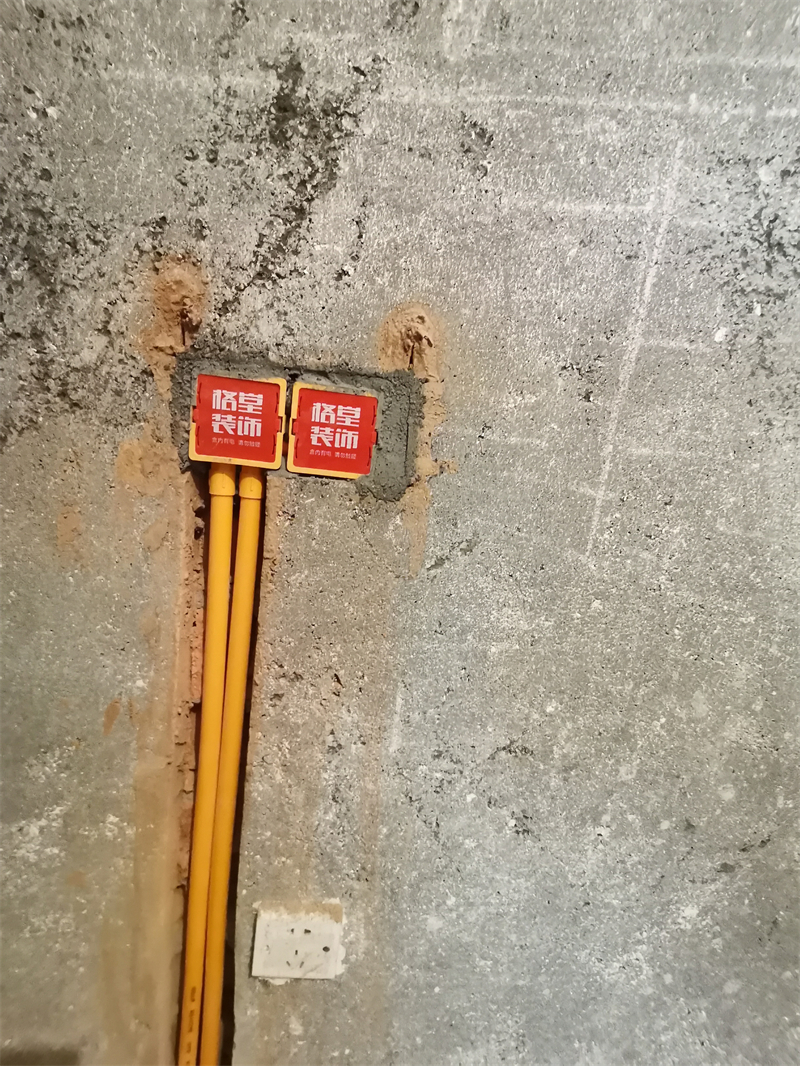

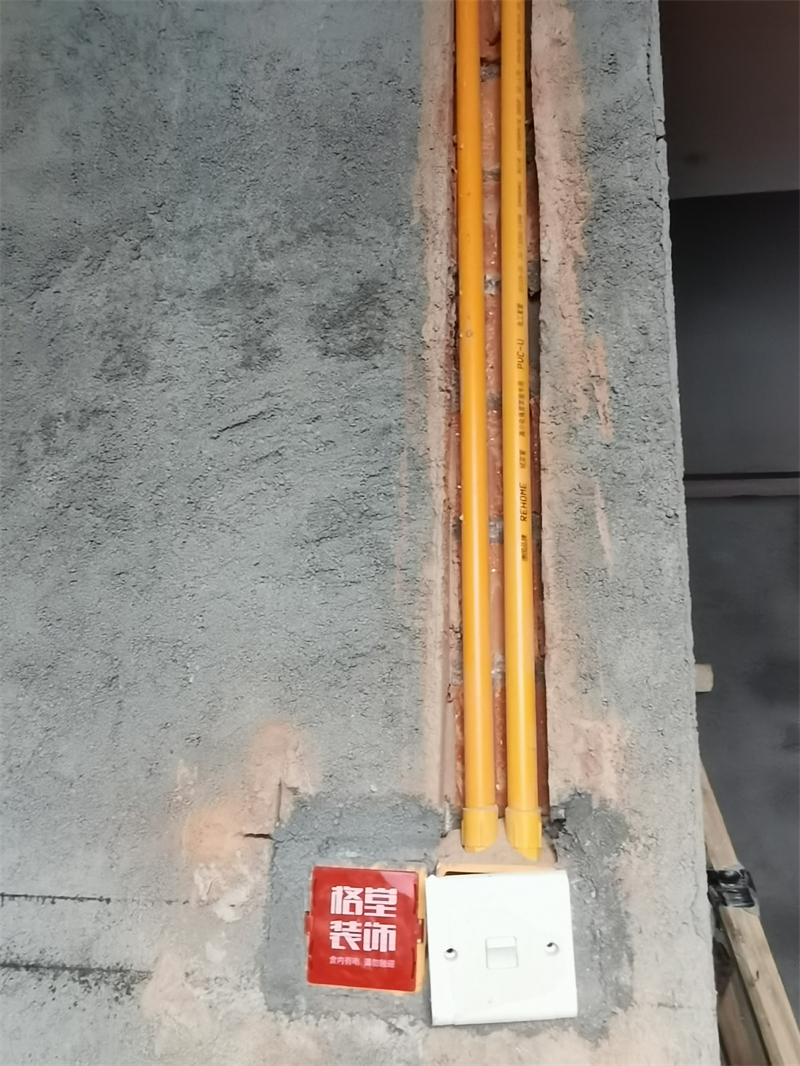

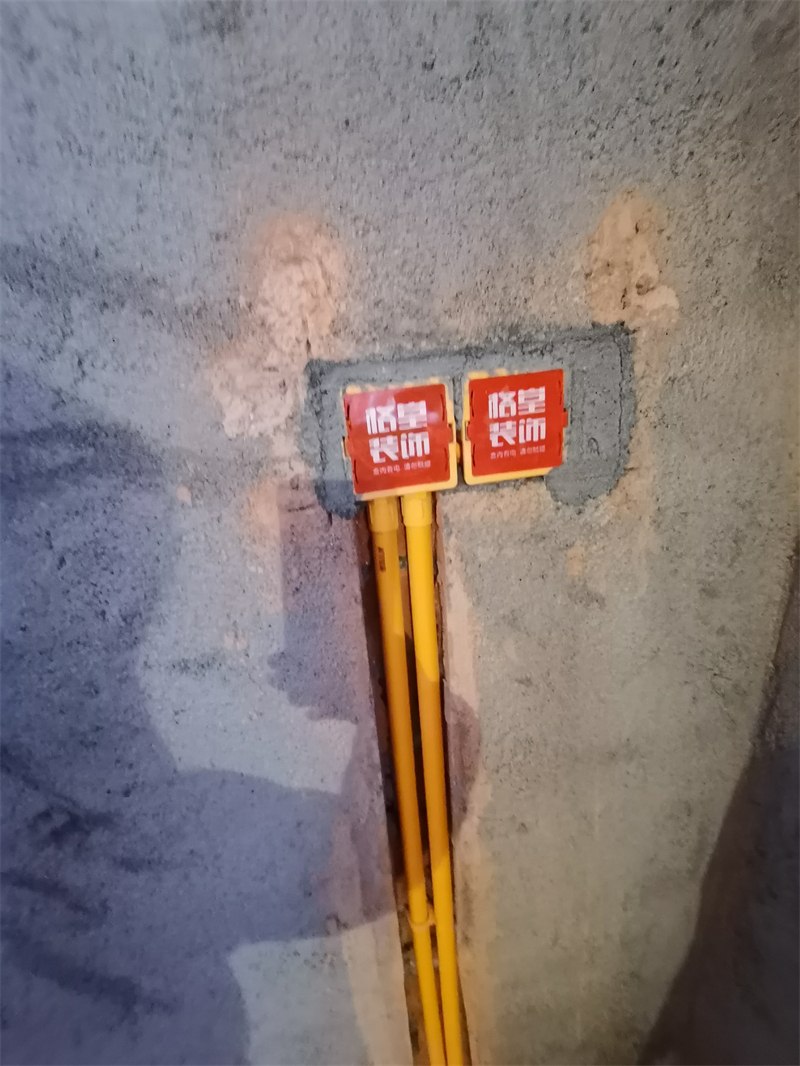

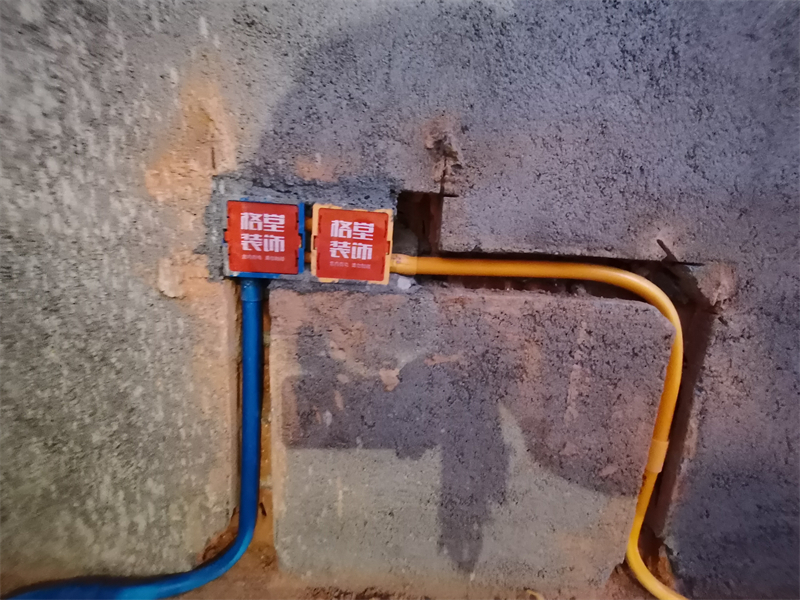

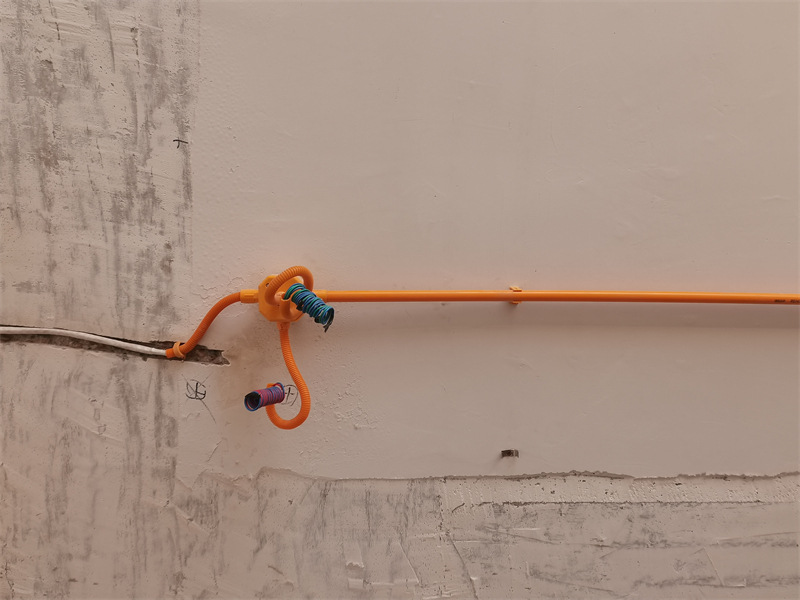

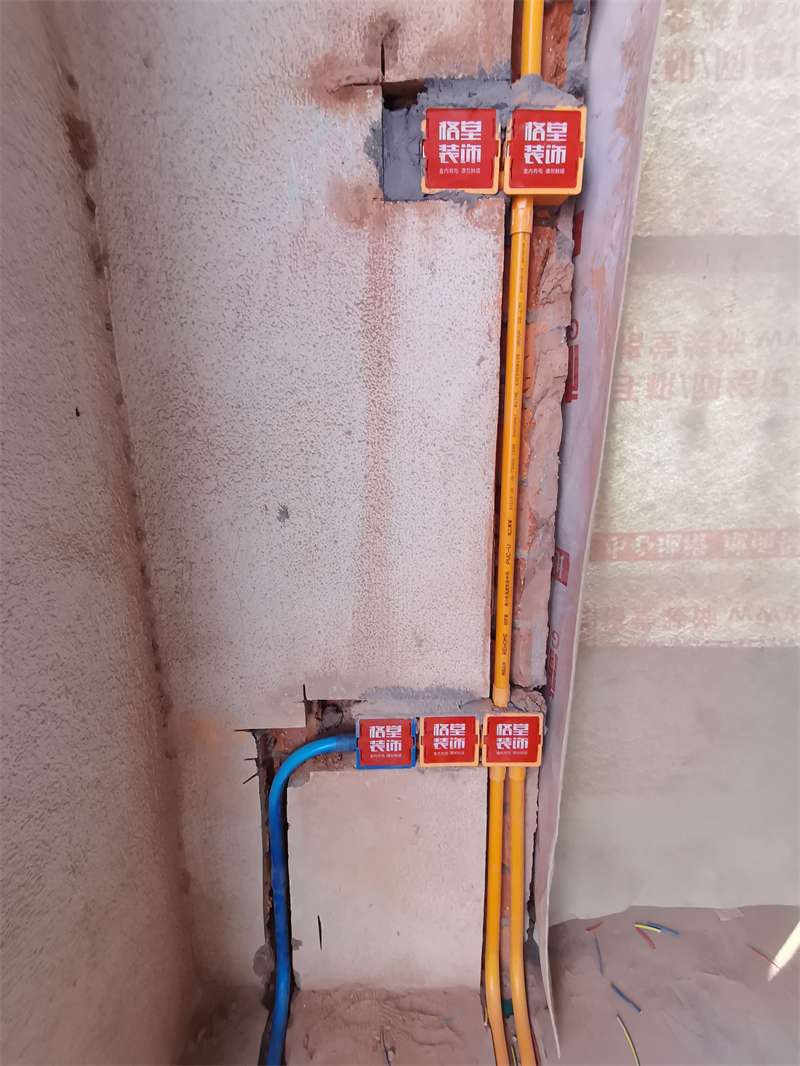

4.电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

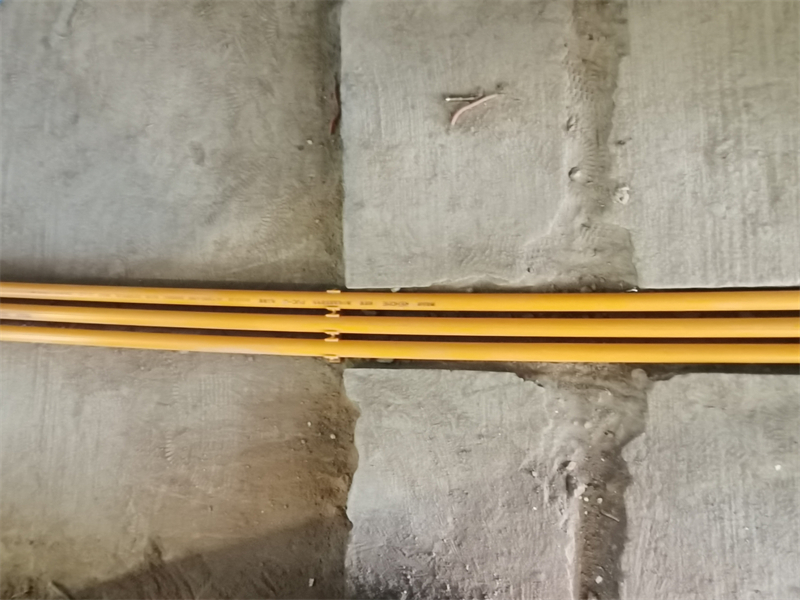

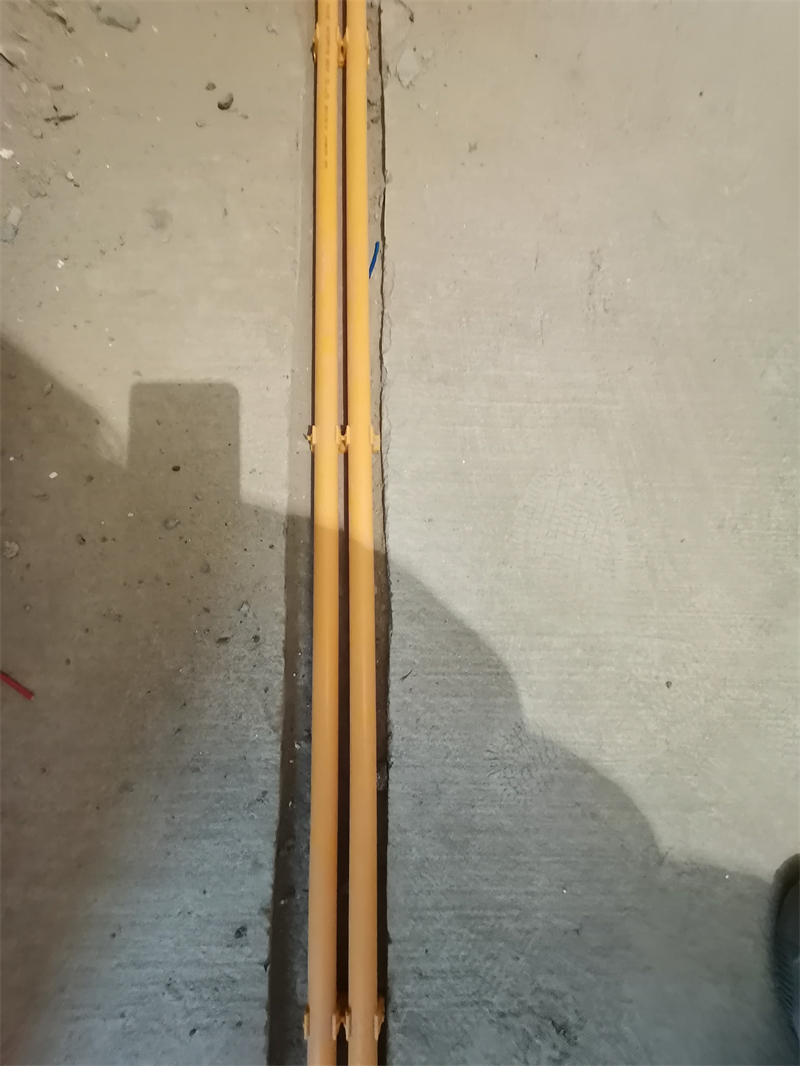

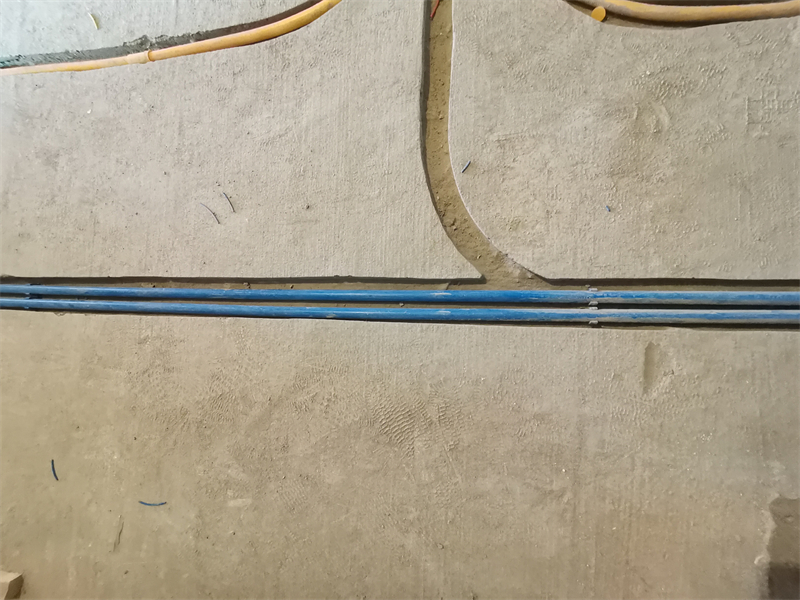

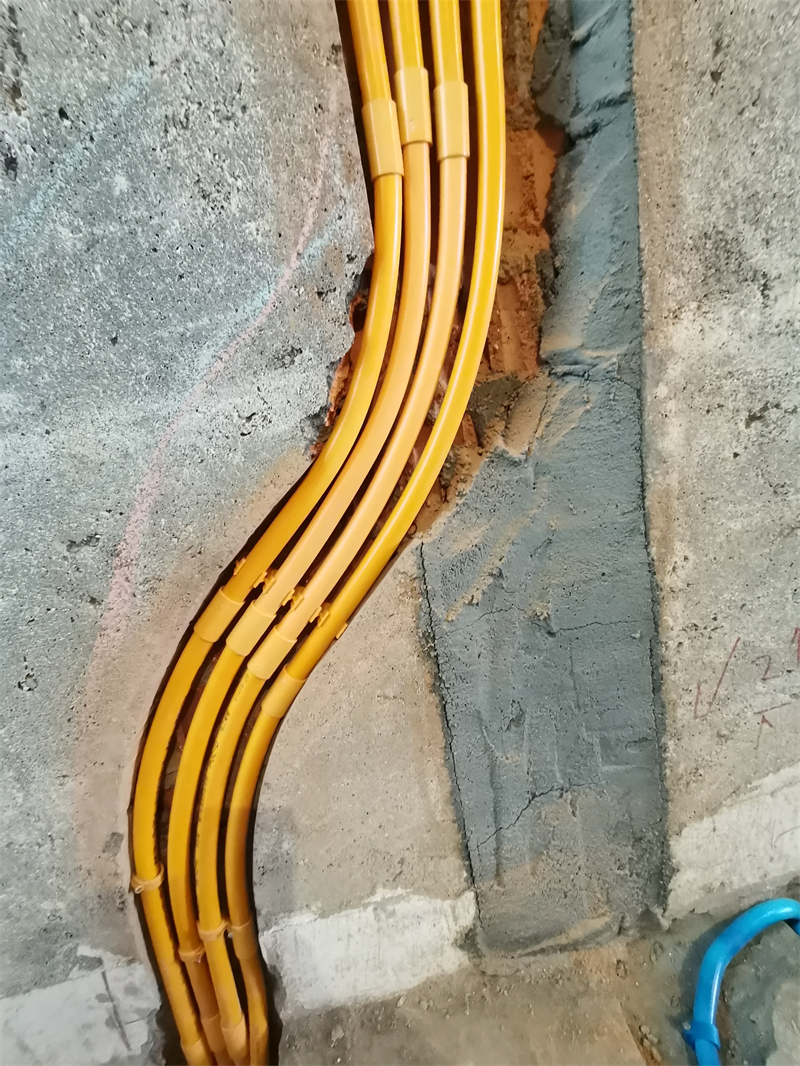

5.地面线管并排2根以上管卡顺钉，间隙均匀。

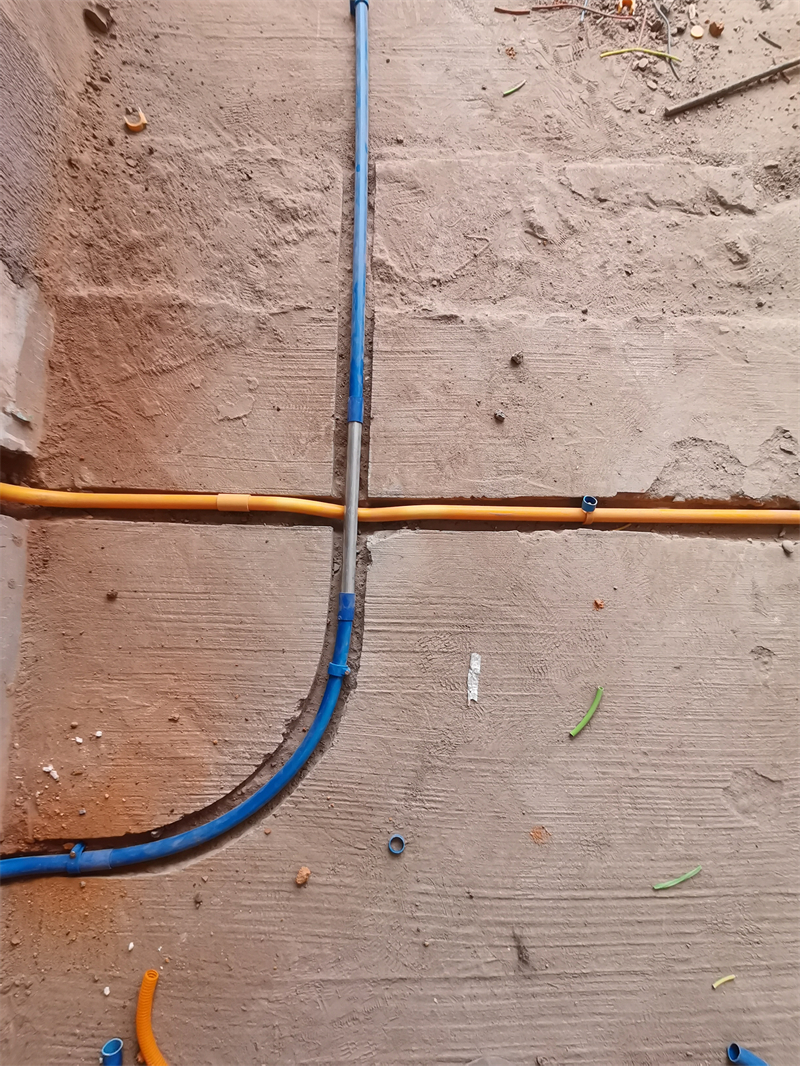

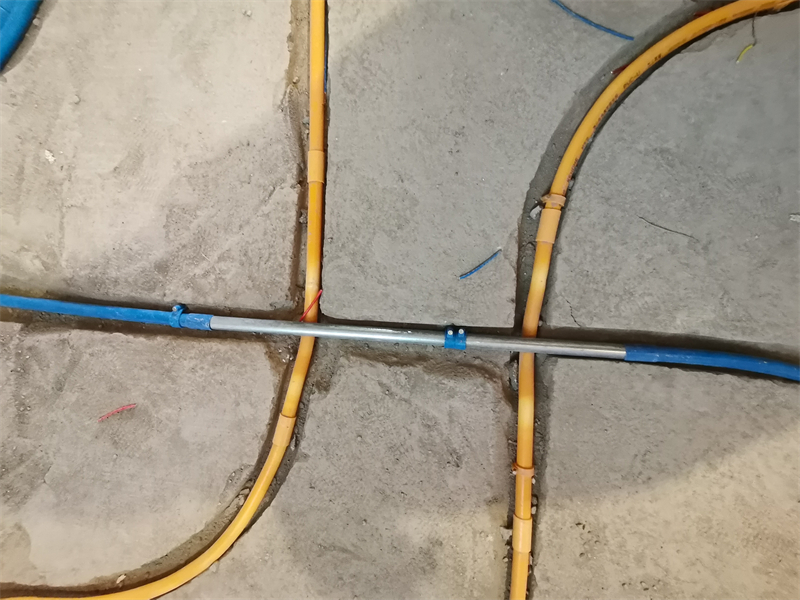

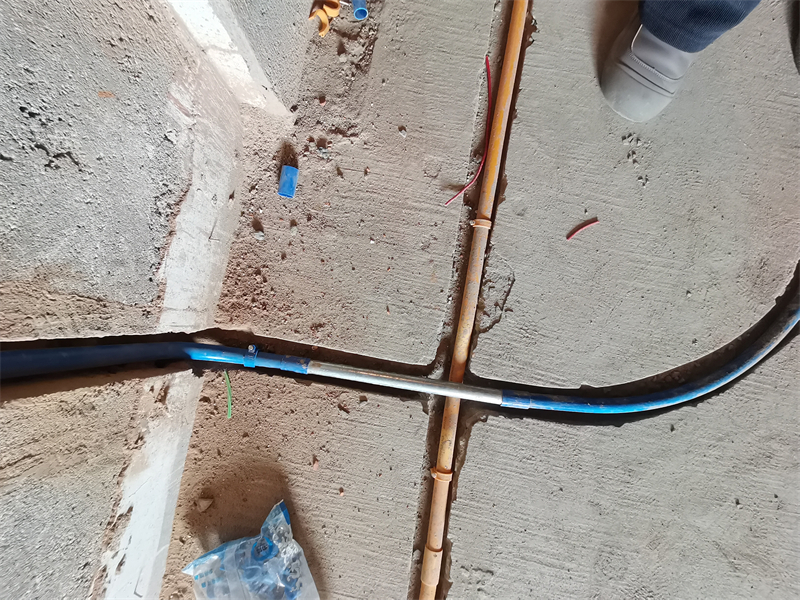

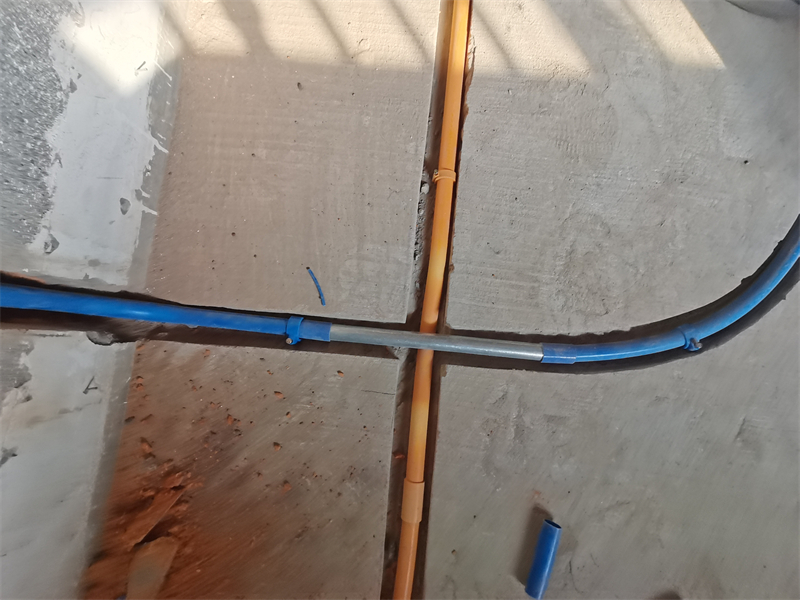

6.强弱电交接处用金属镀锌管交叉，防止信号干扰。

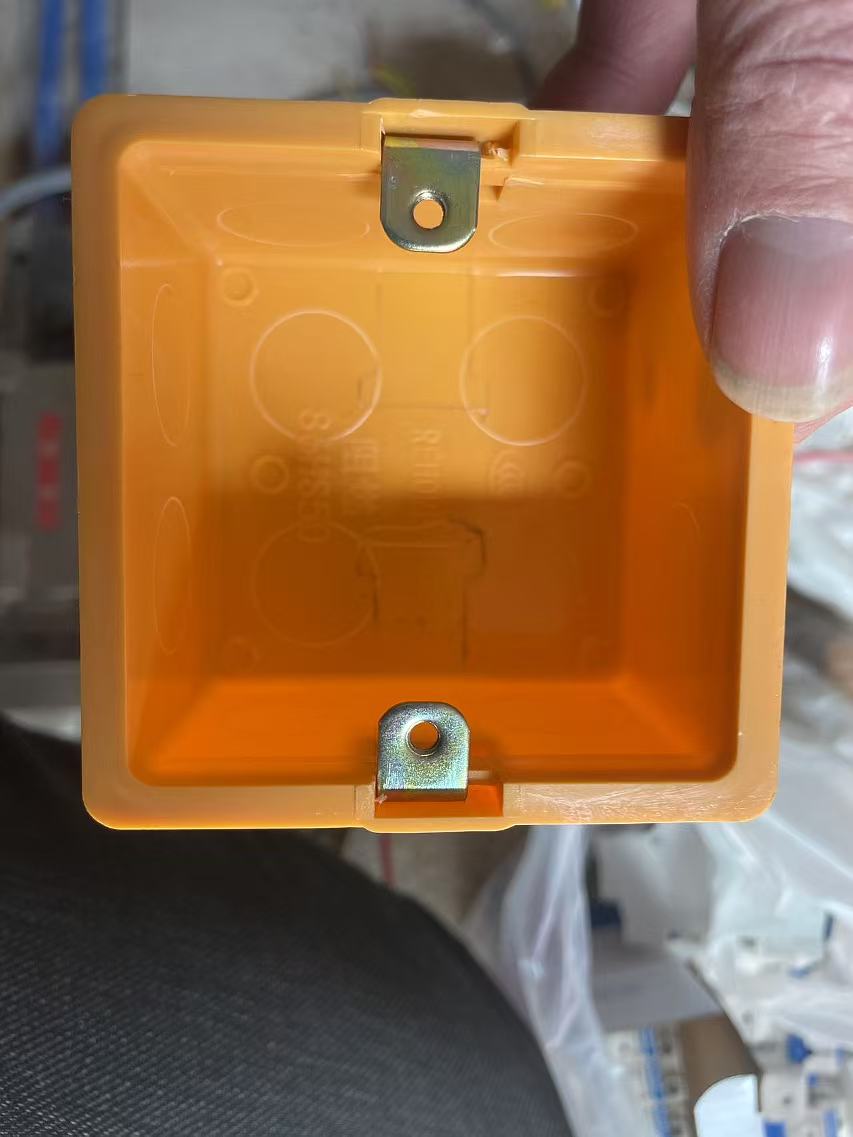

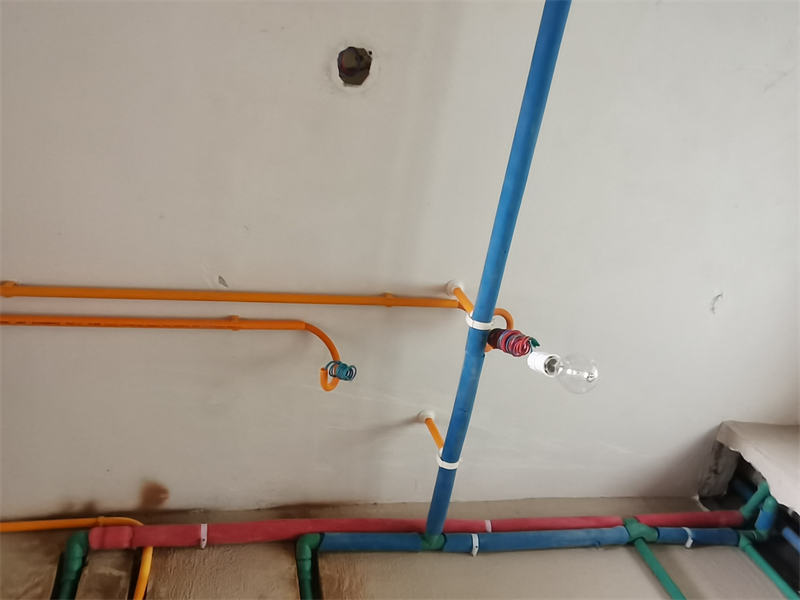

8.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

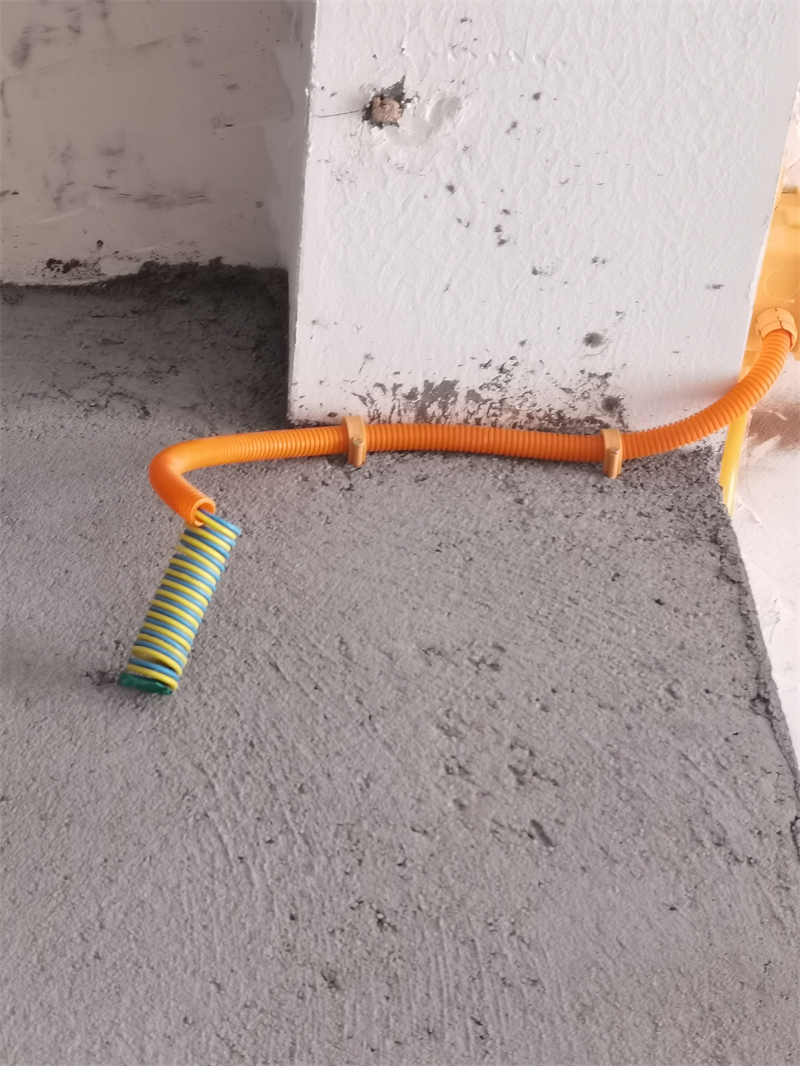

9.筒灯电线用波纹管保护。

10.灯头线套黄腊管保护。

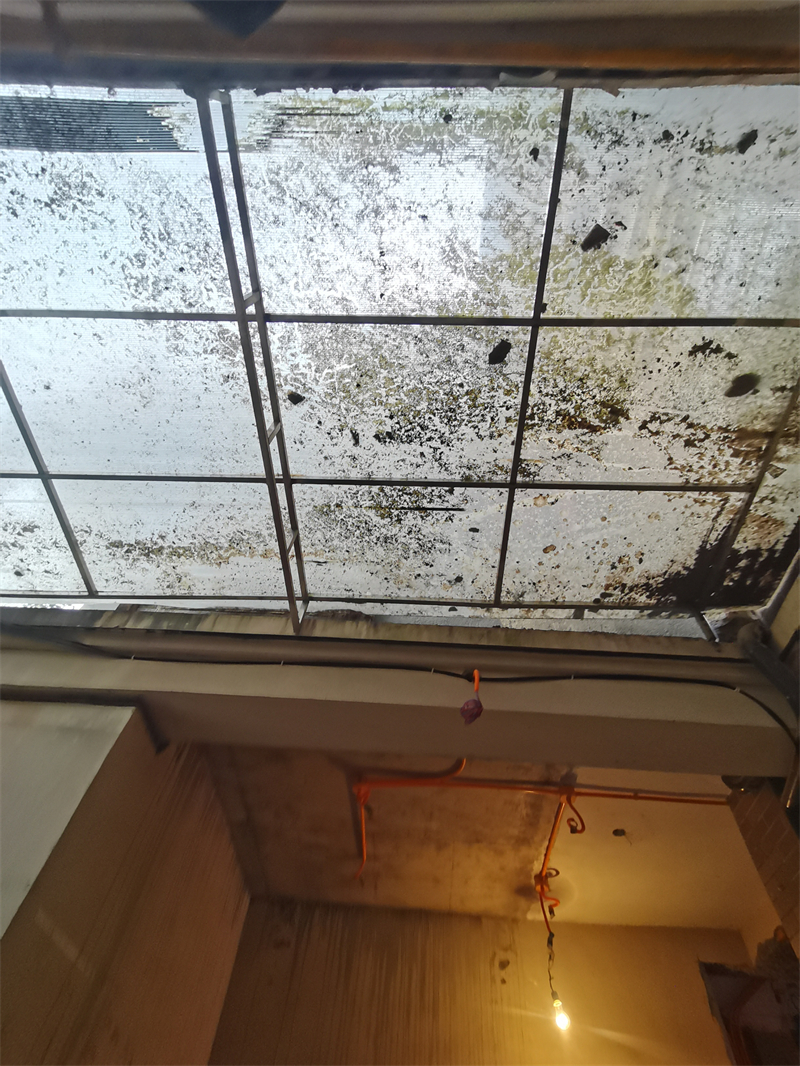

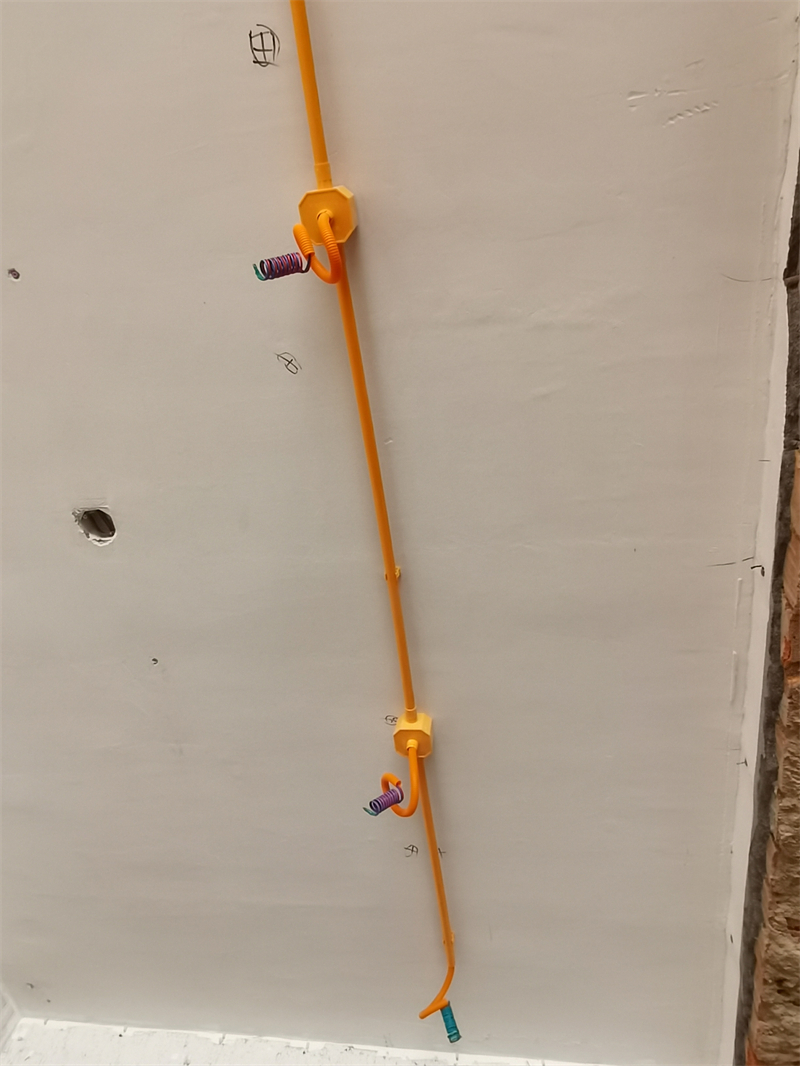

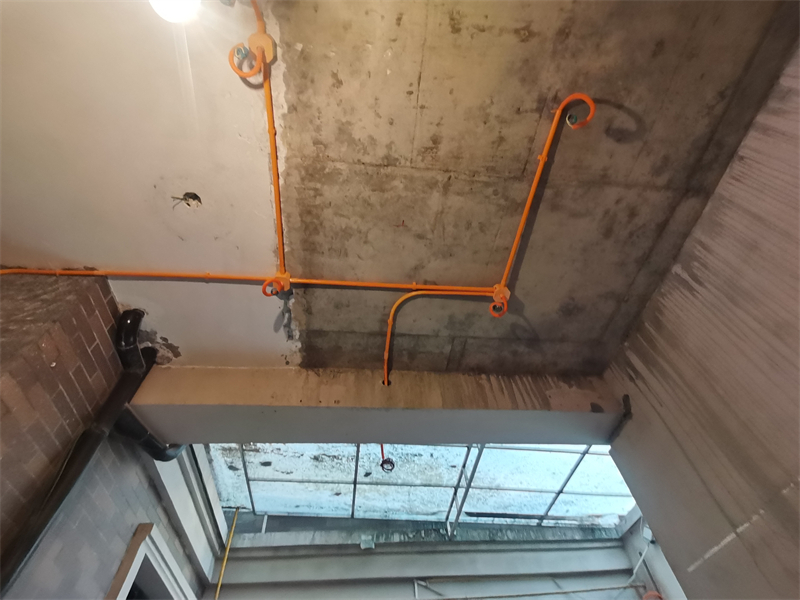

11.顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

12.水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

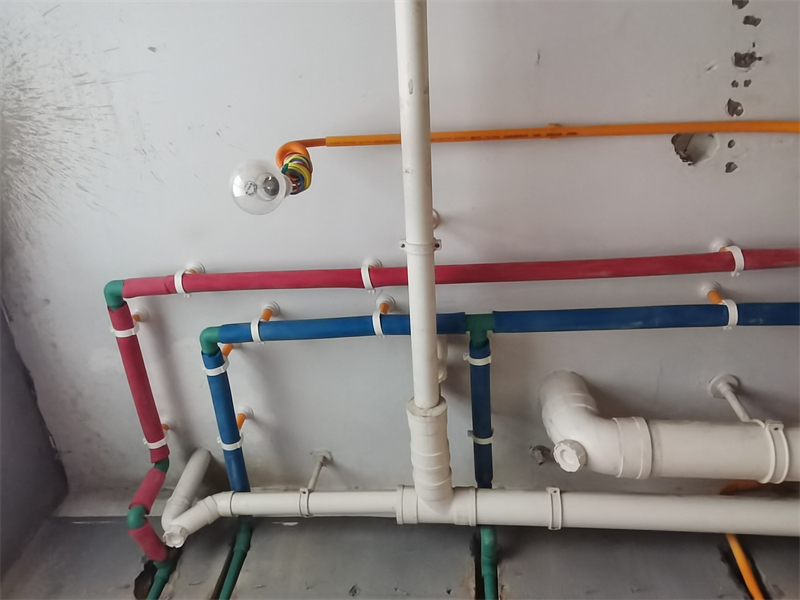

13.厨房、卫生间水管走顶，采用下垂式安装。

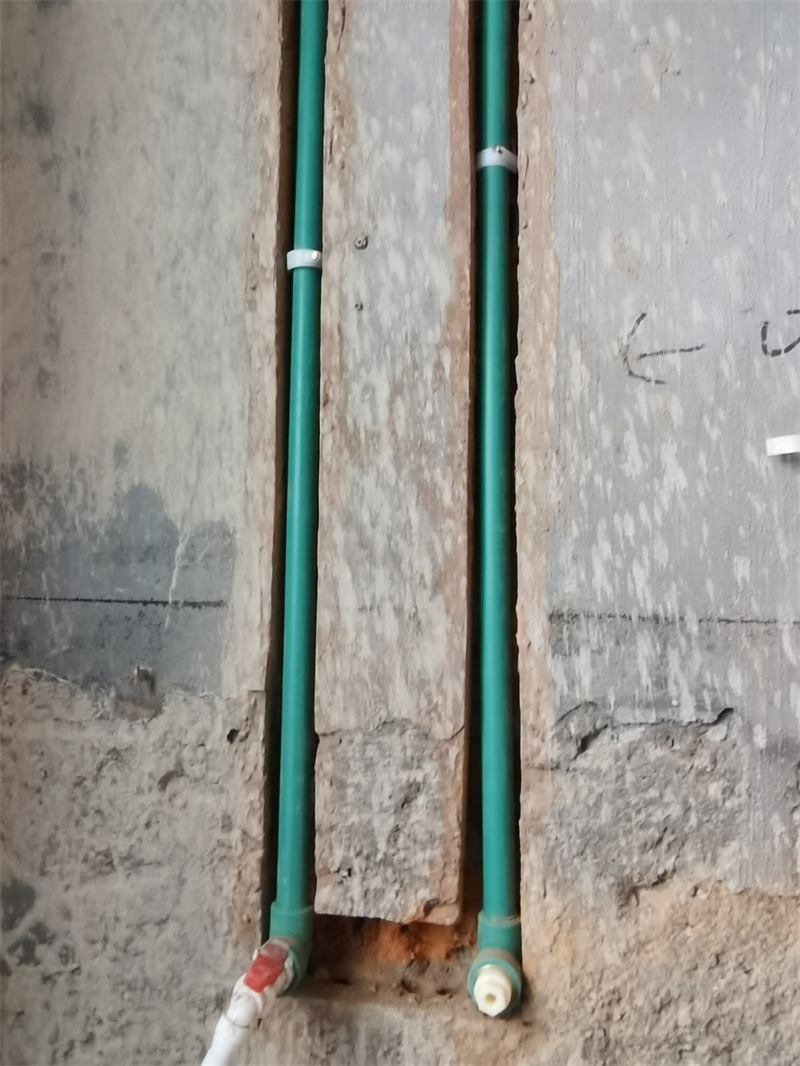

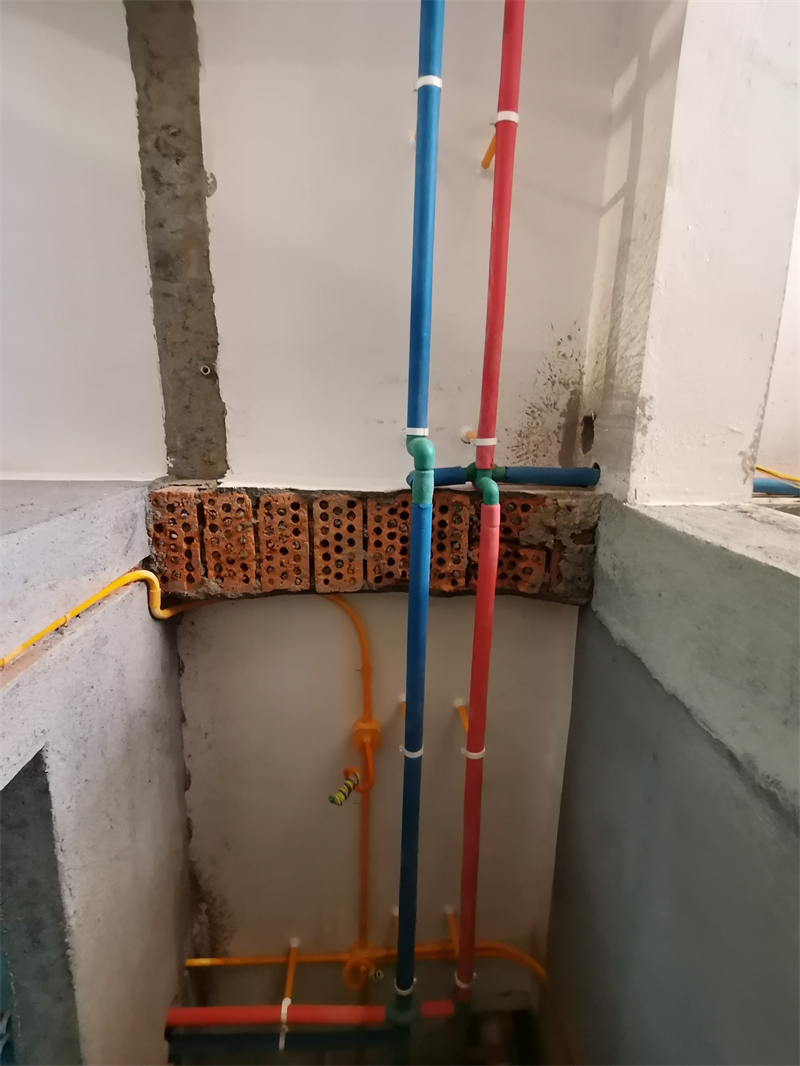

14.冷热水管布置专业规范，左热右冷、上热下冷。

15.墙角禁止走管，距墙30公分以上。

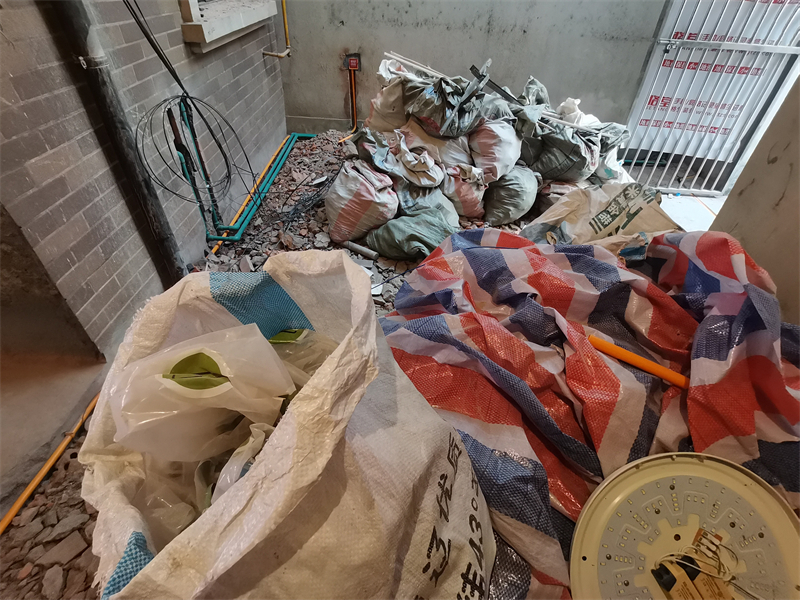

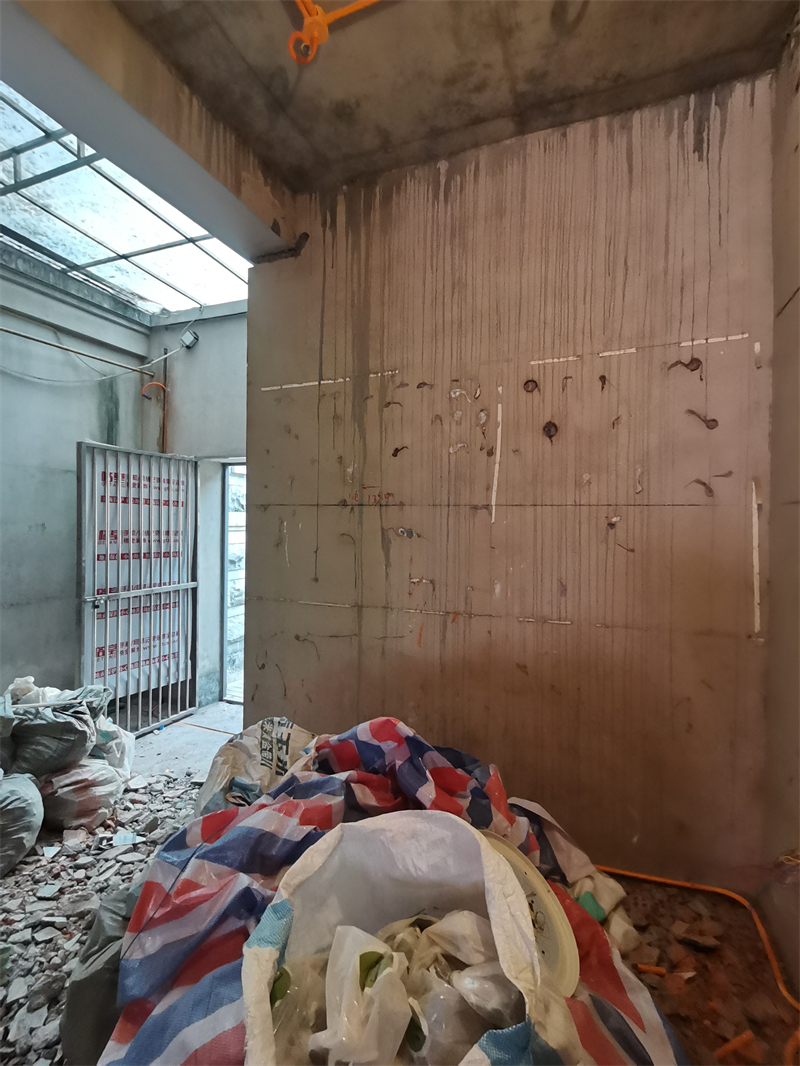

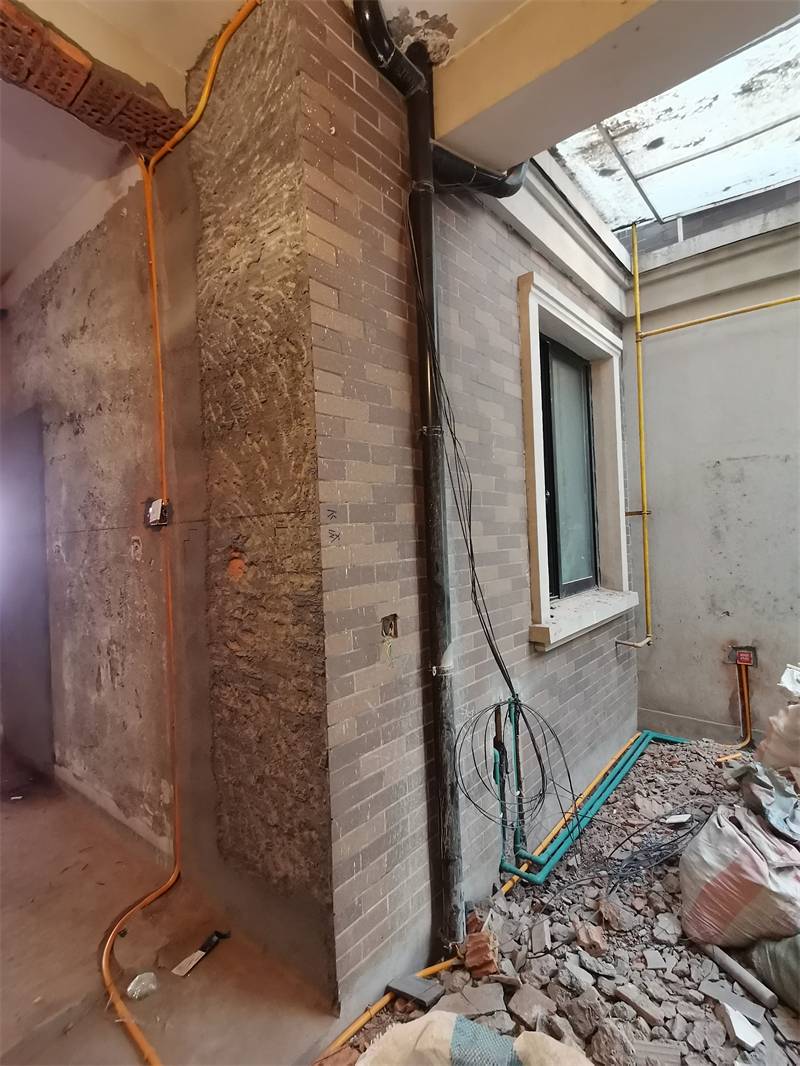

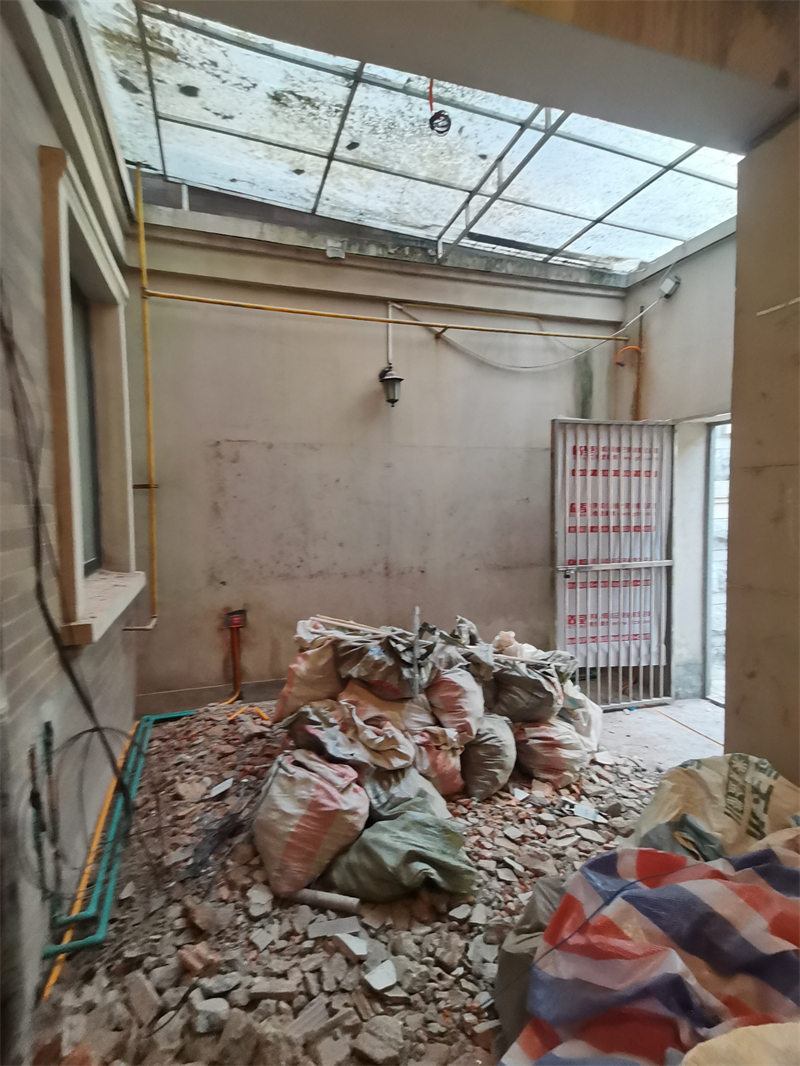

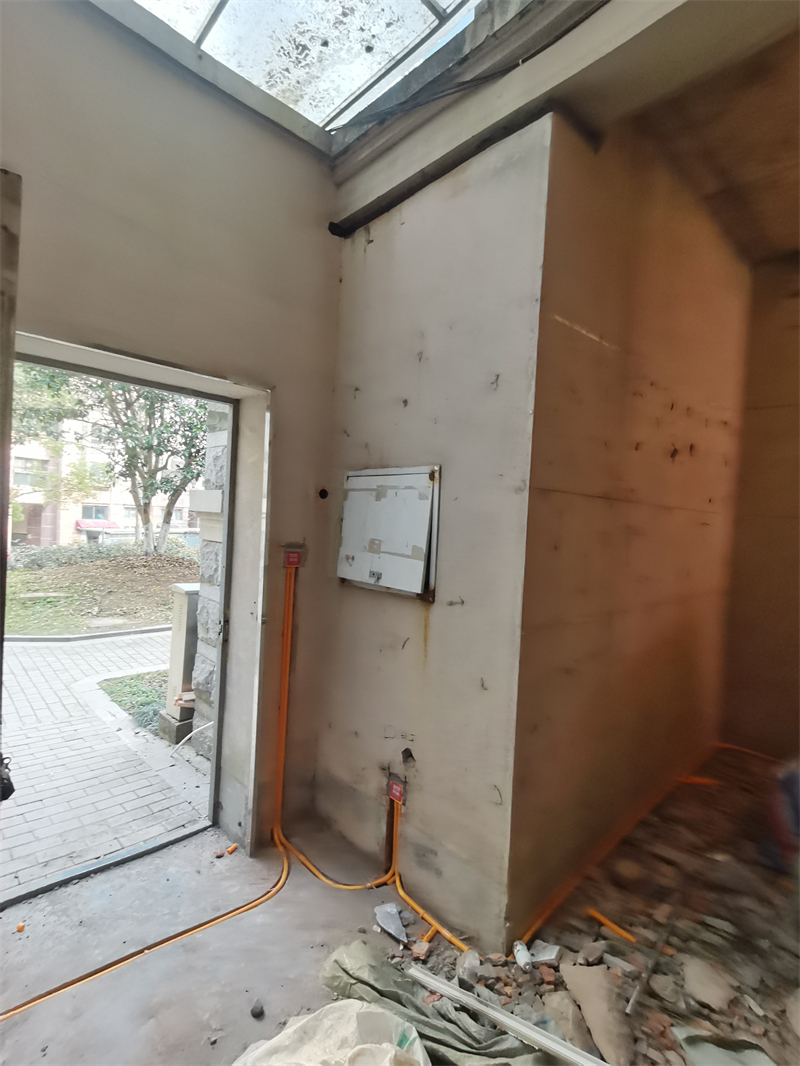

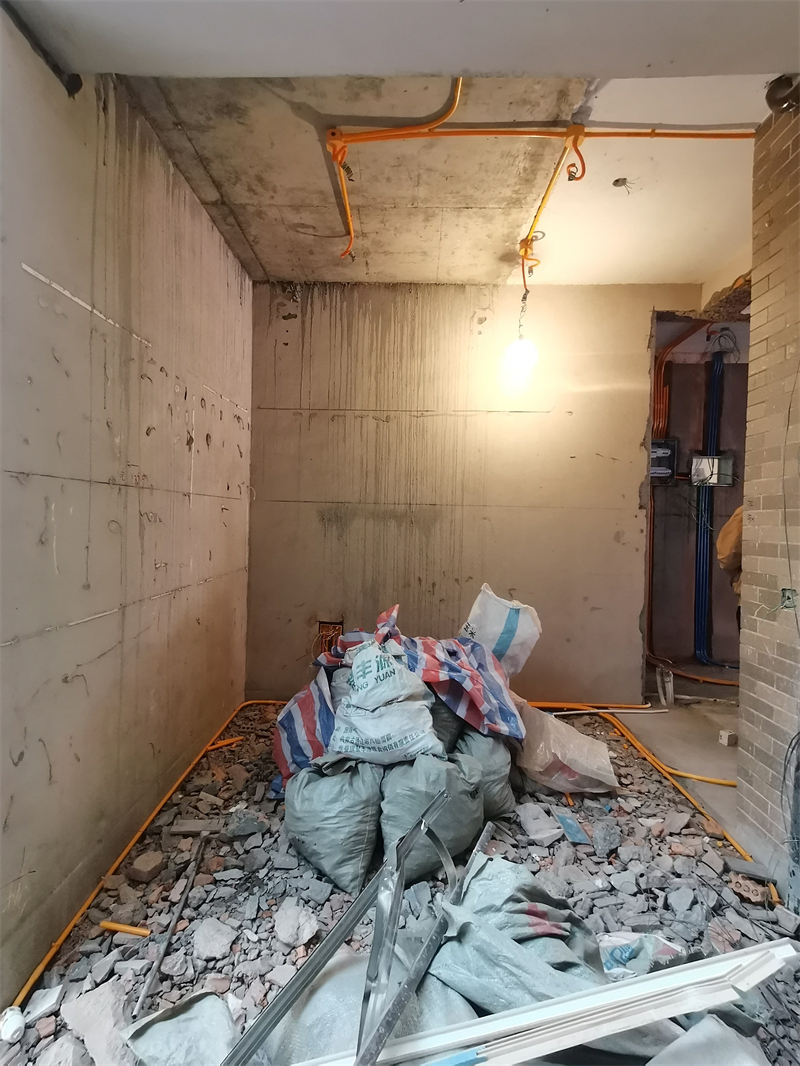

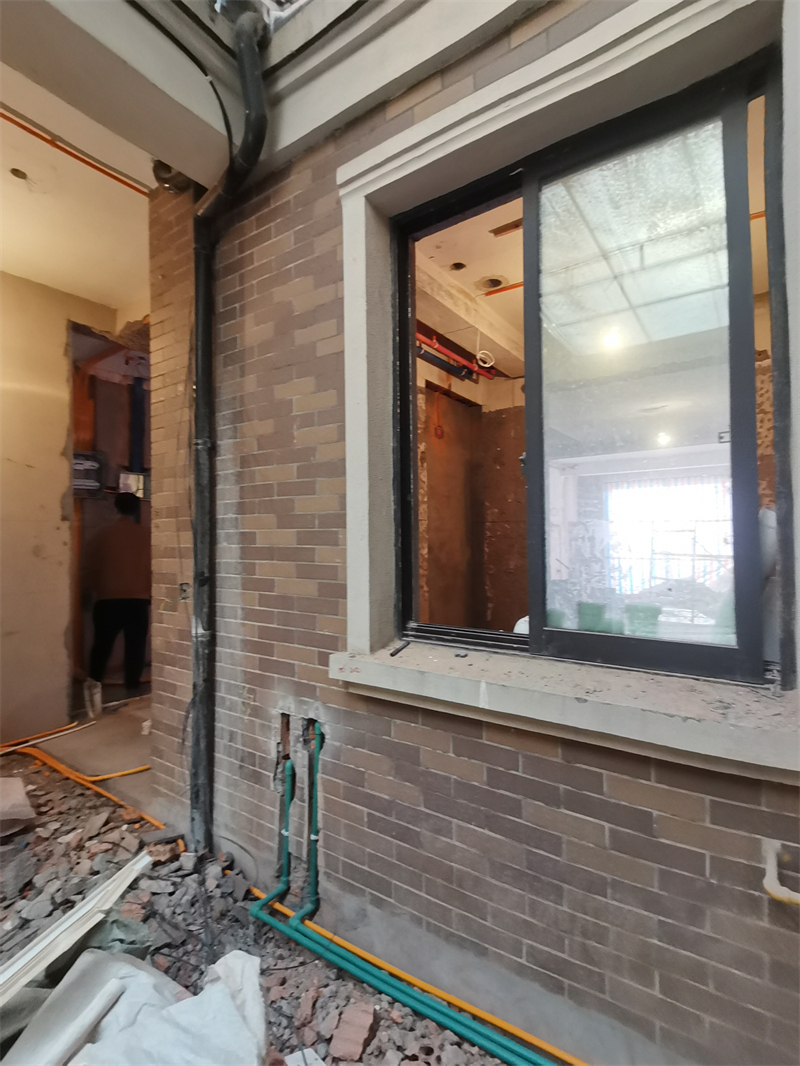

一楼前门休闲区水电中途

对角图
