云之宸15-3-20#85㎡现代奶油风——流连

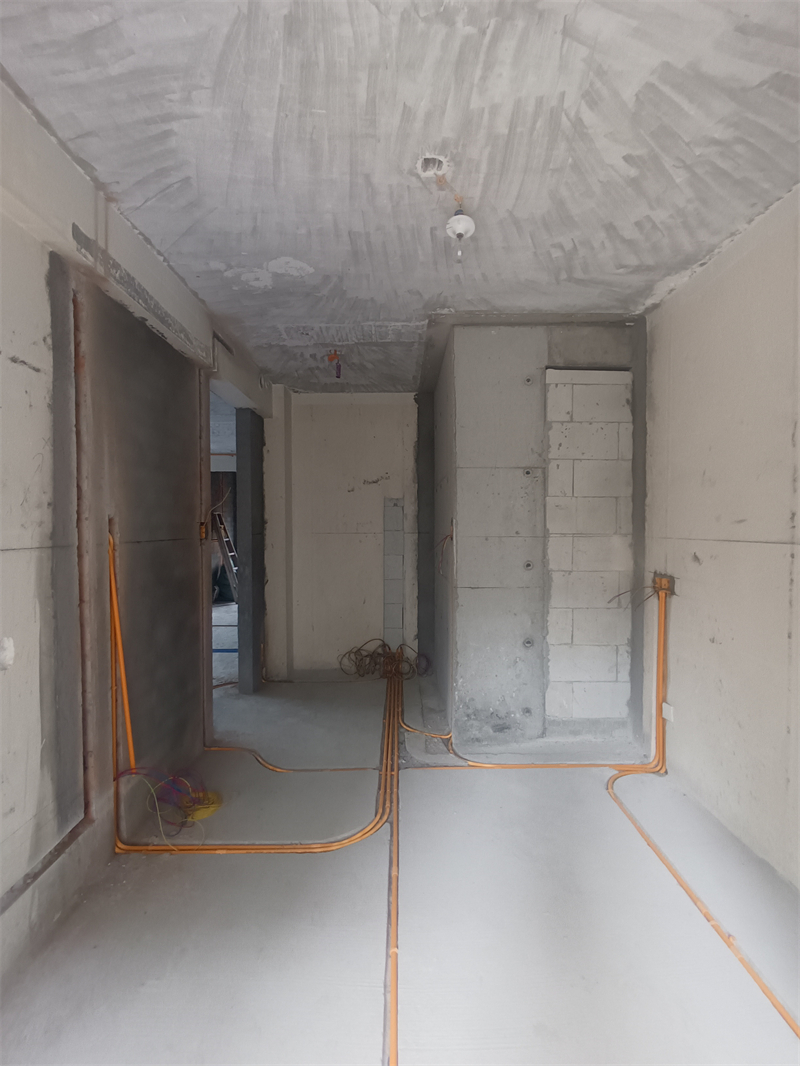

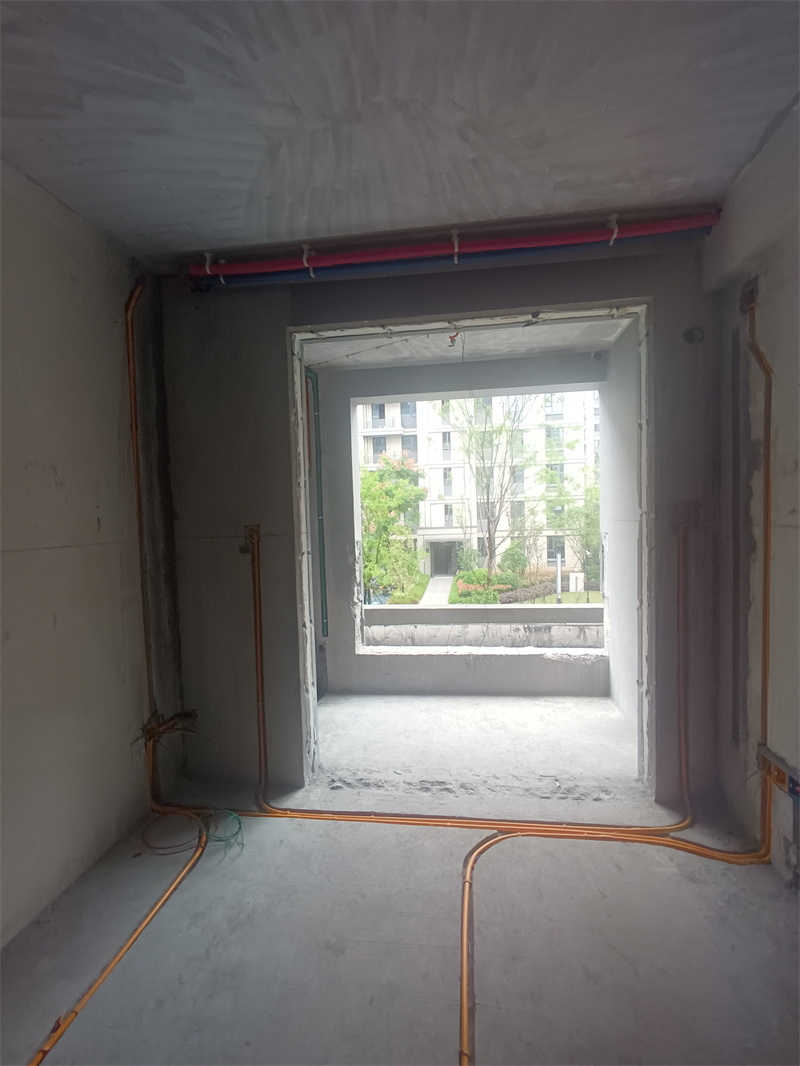

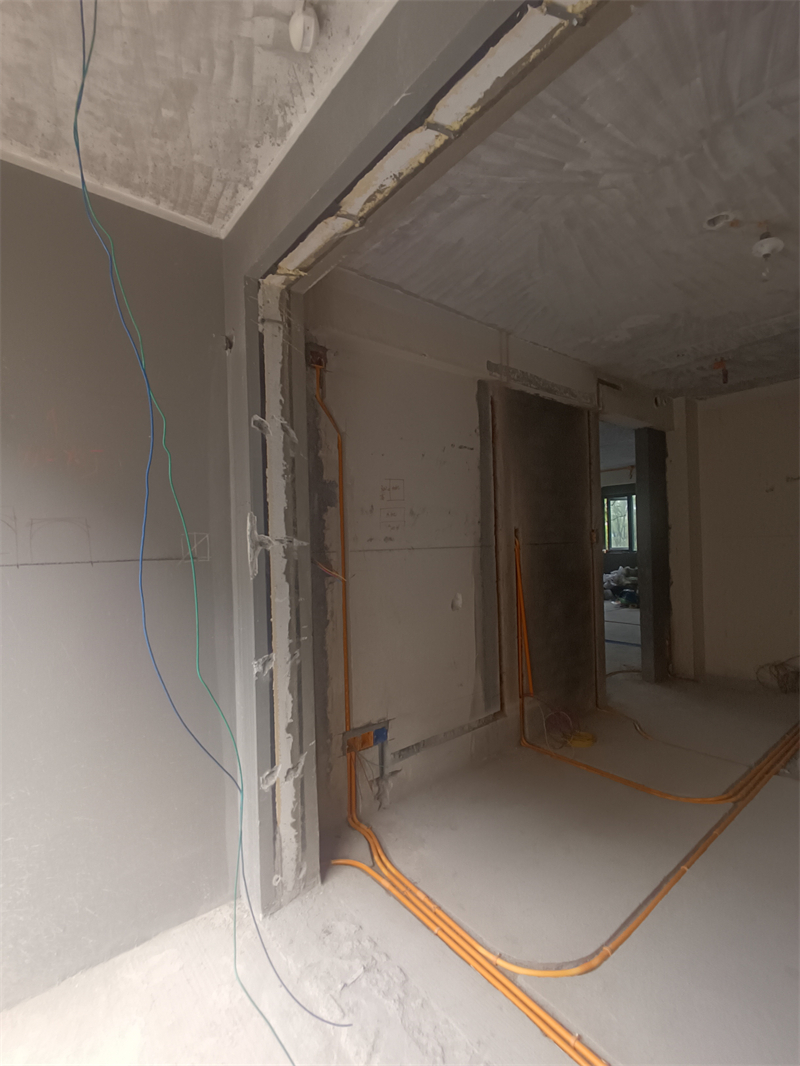

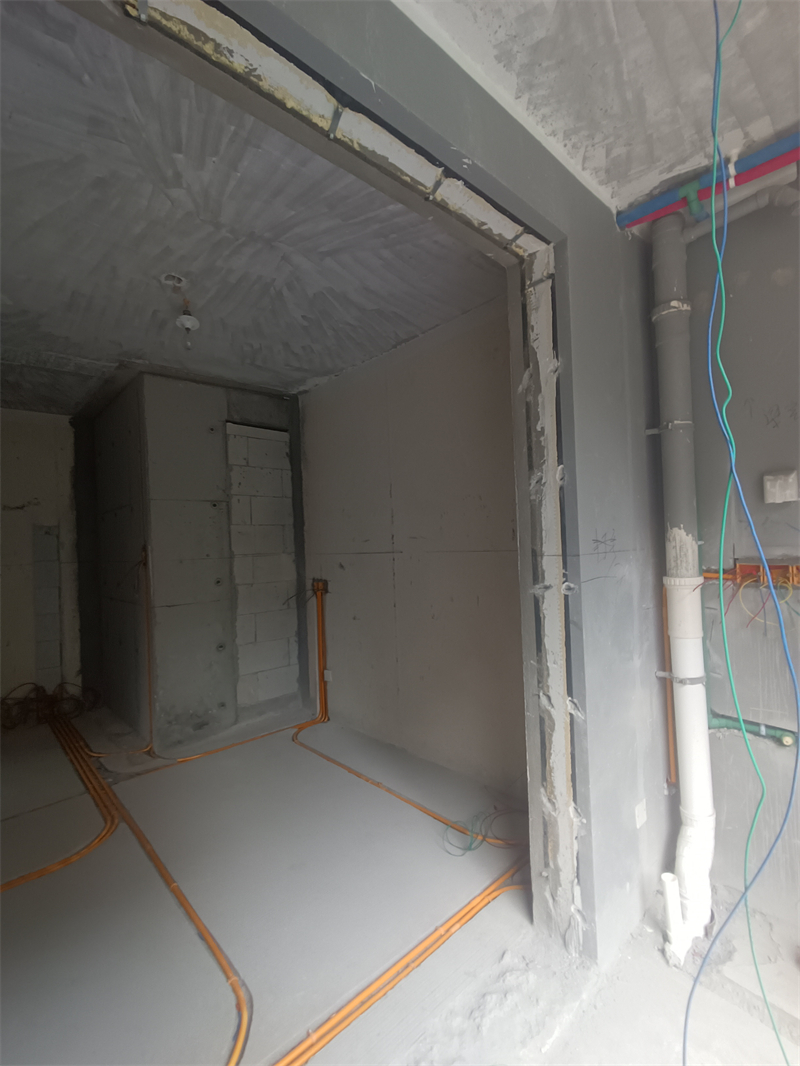

南次卧

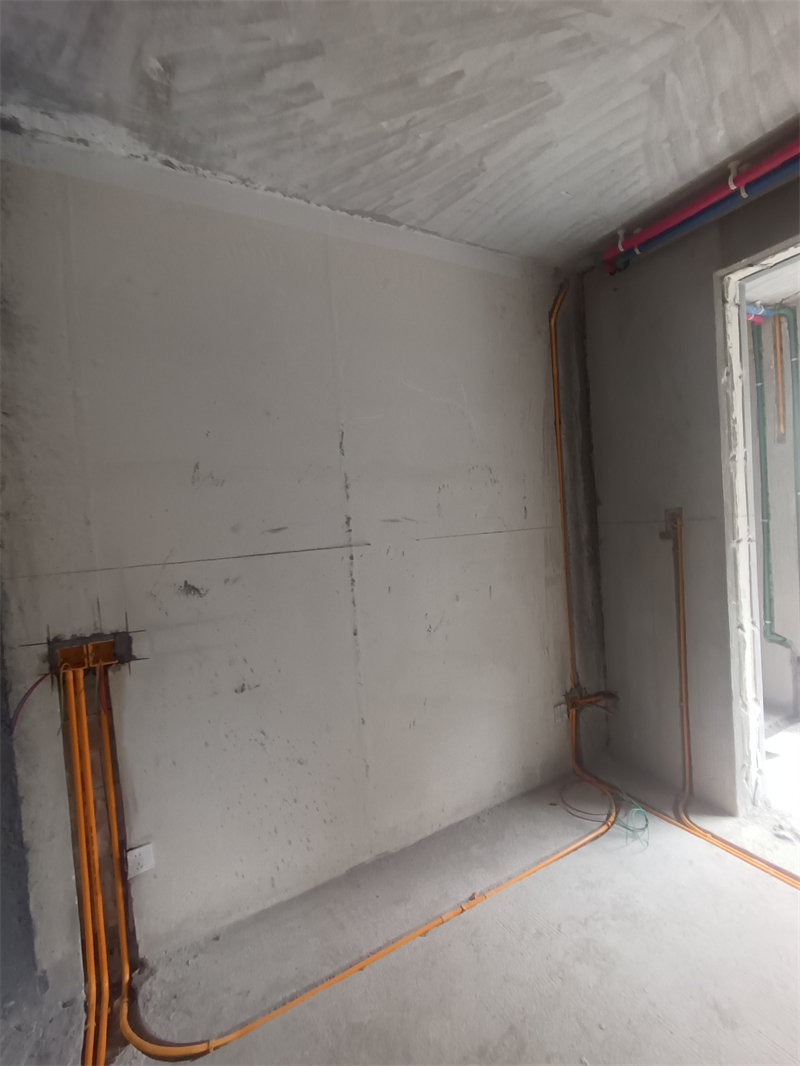

对角

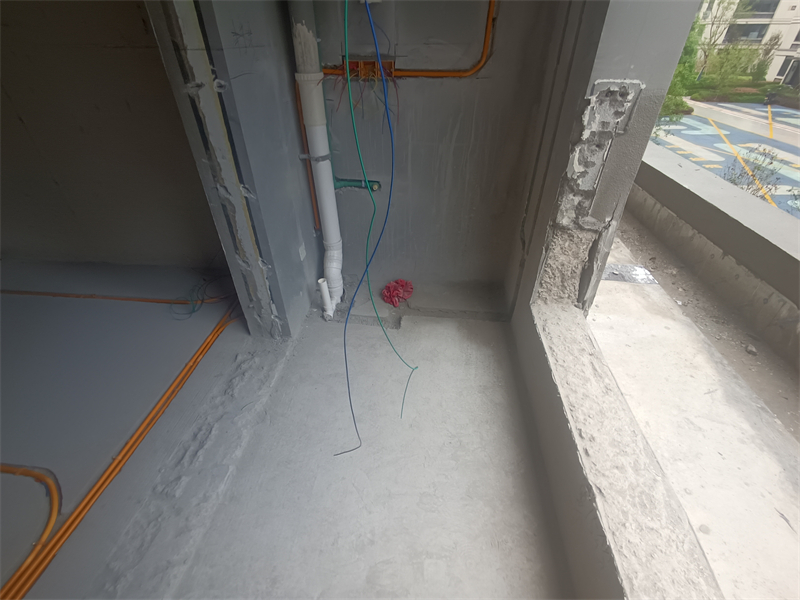

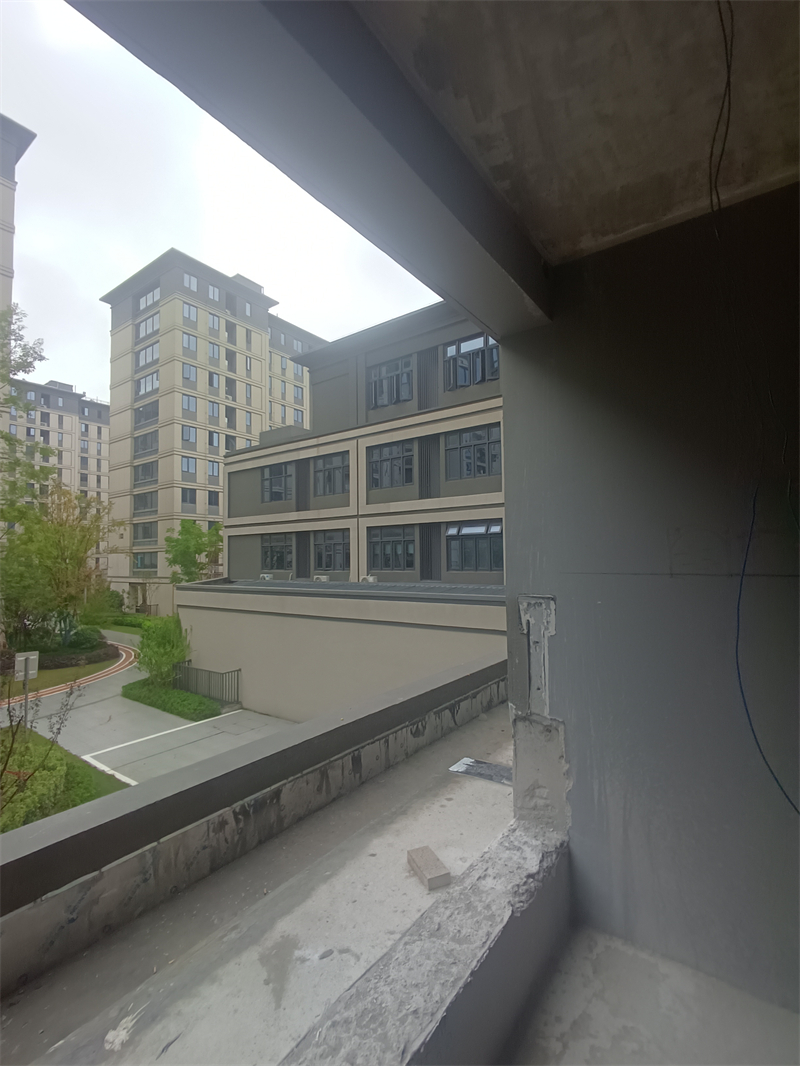

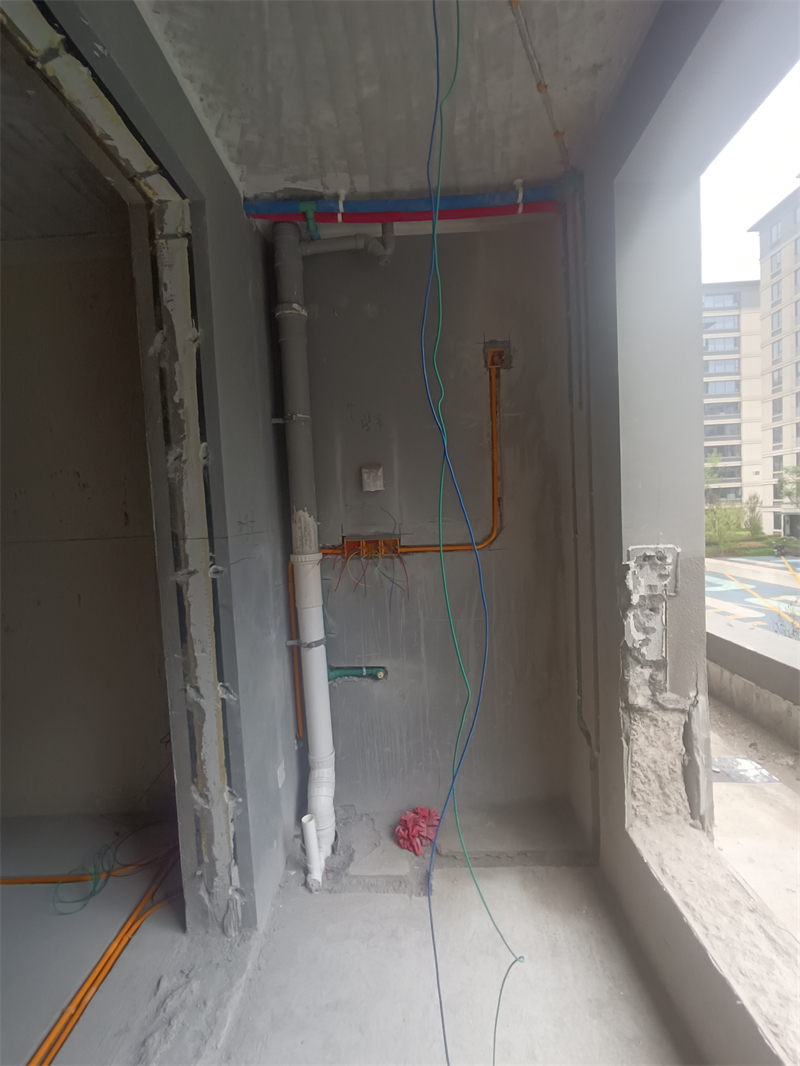

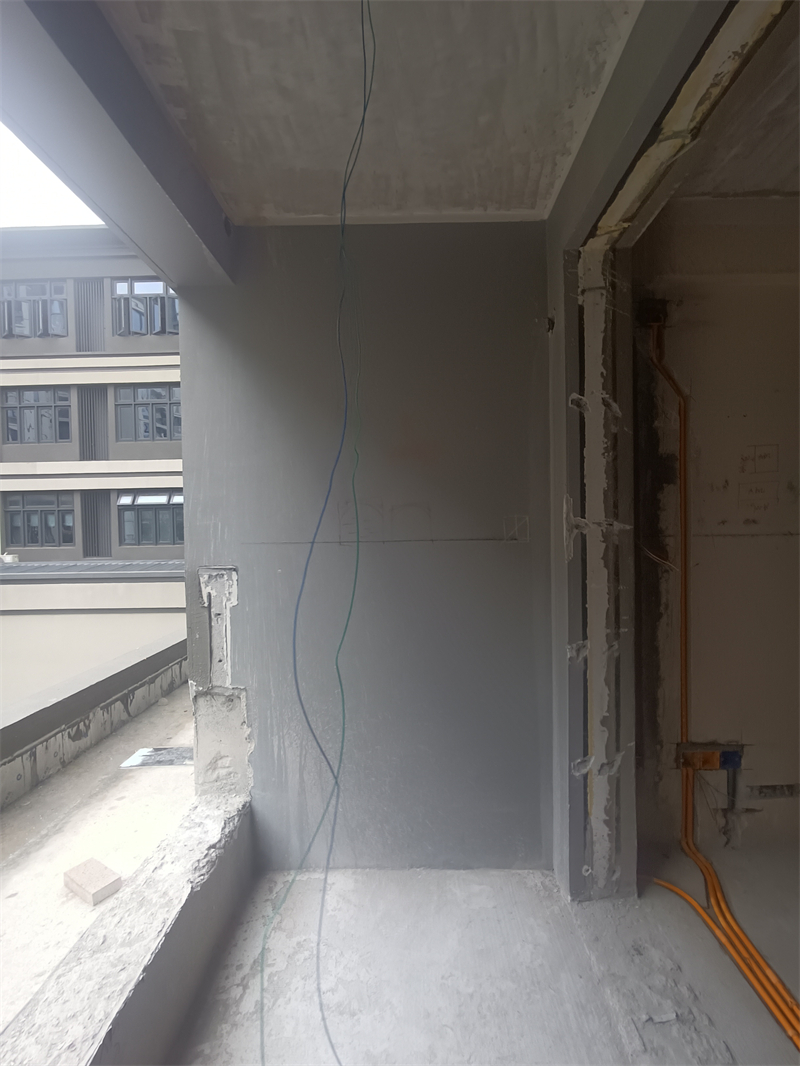

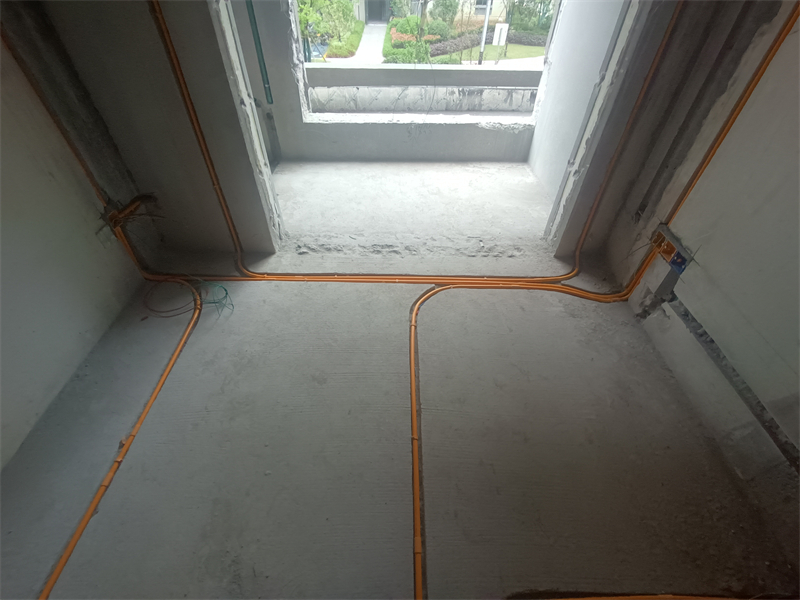

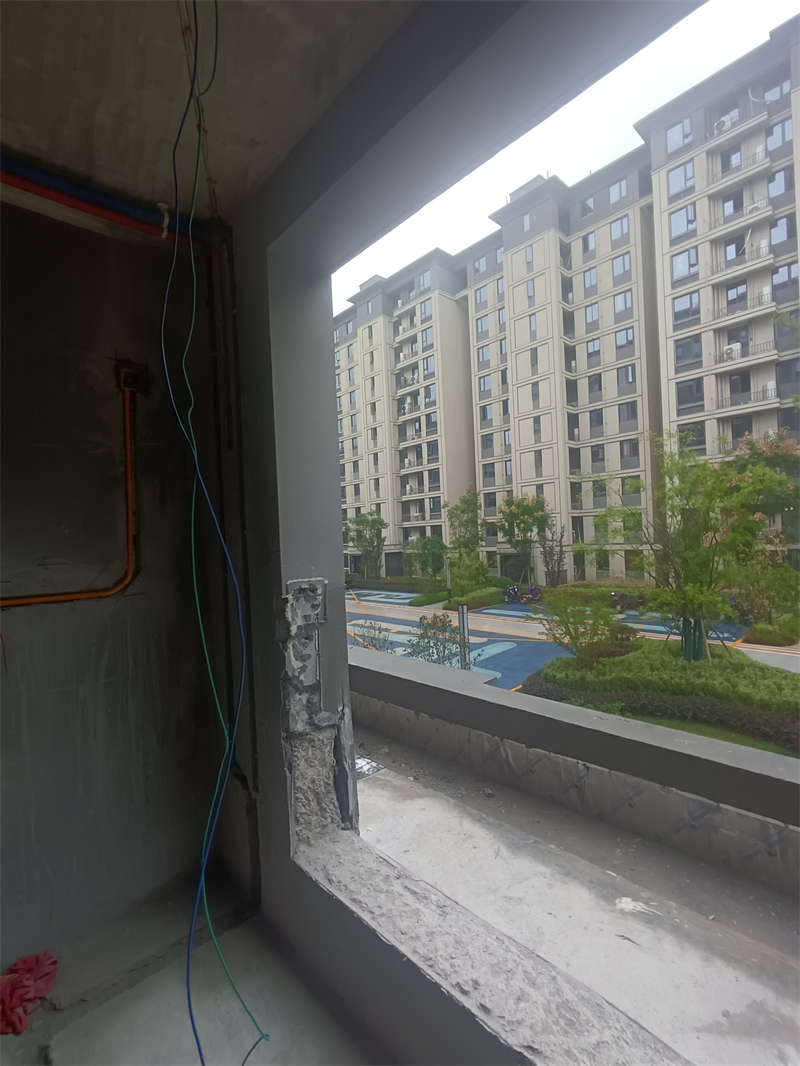

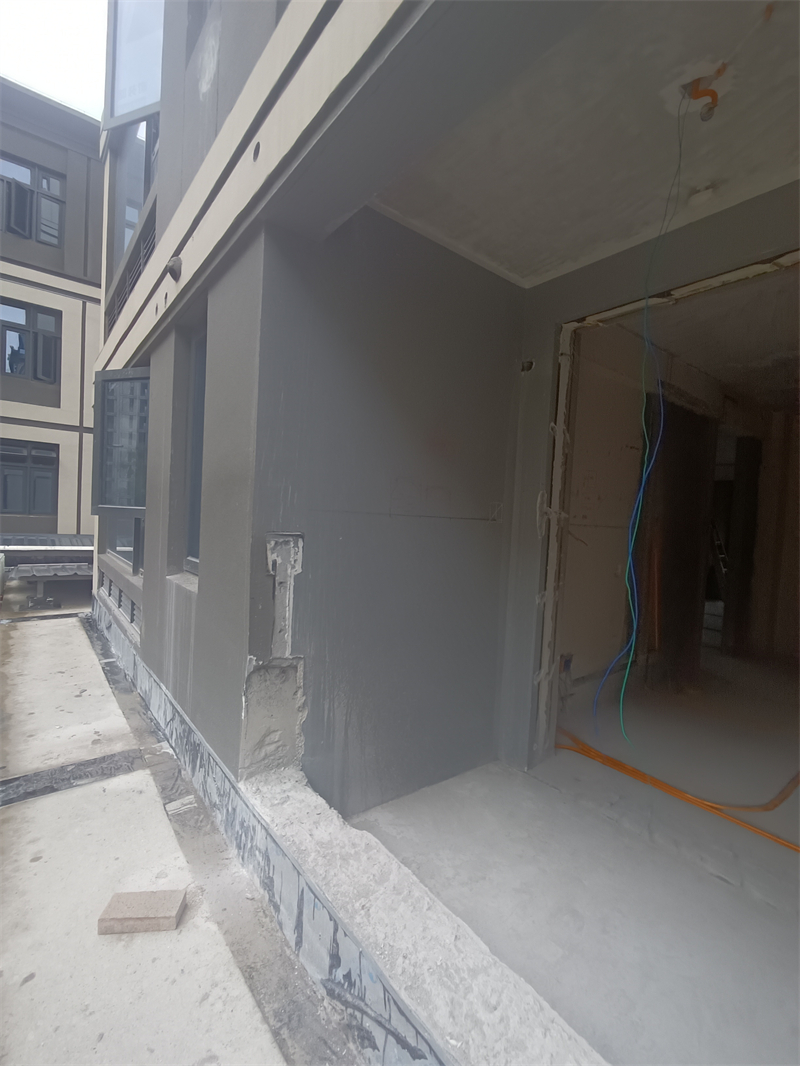

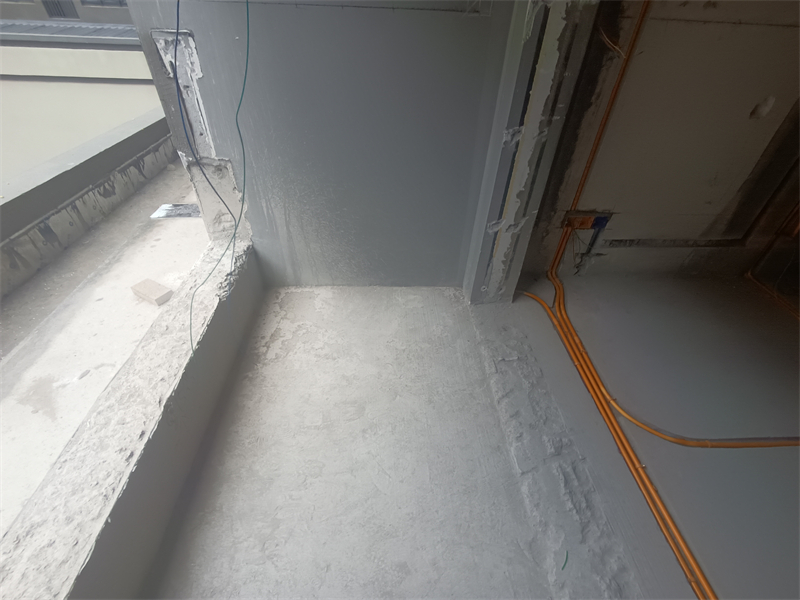

阳台

对角

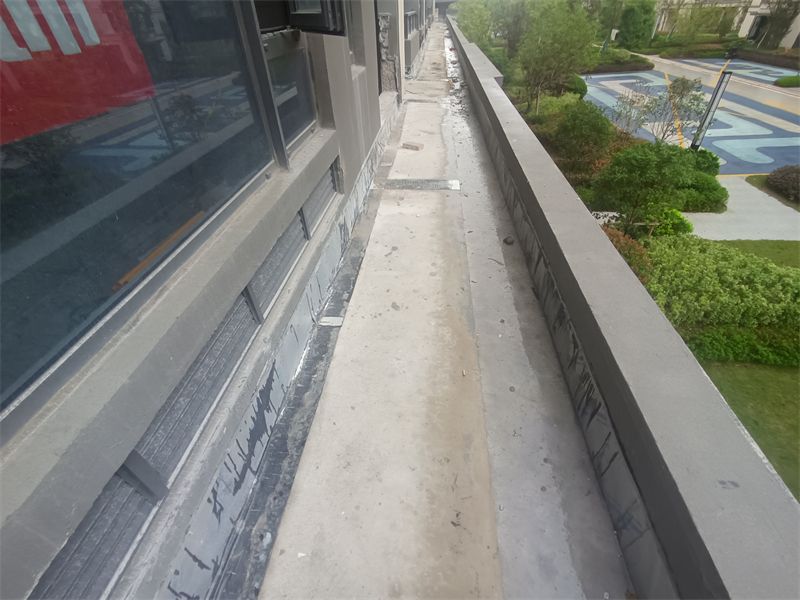

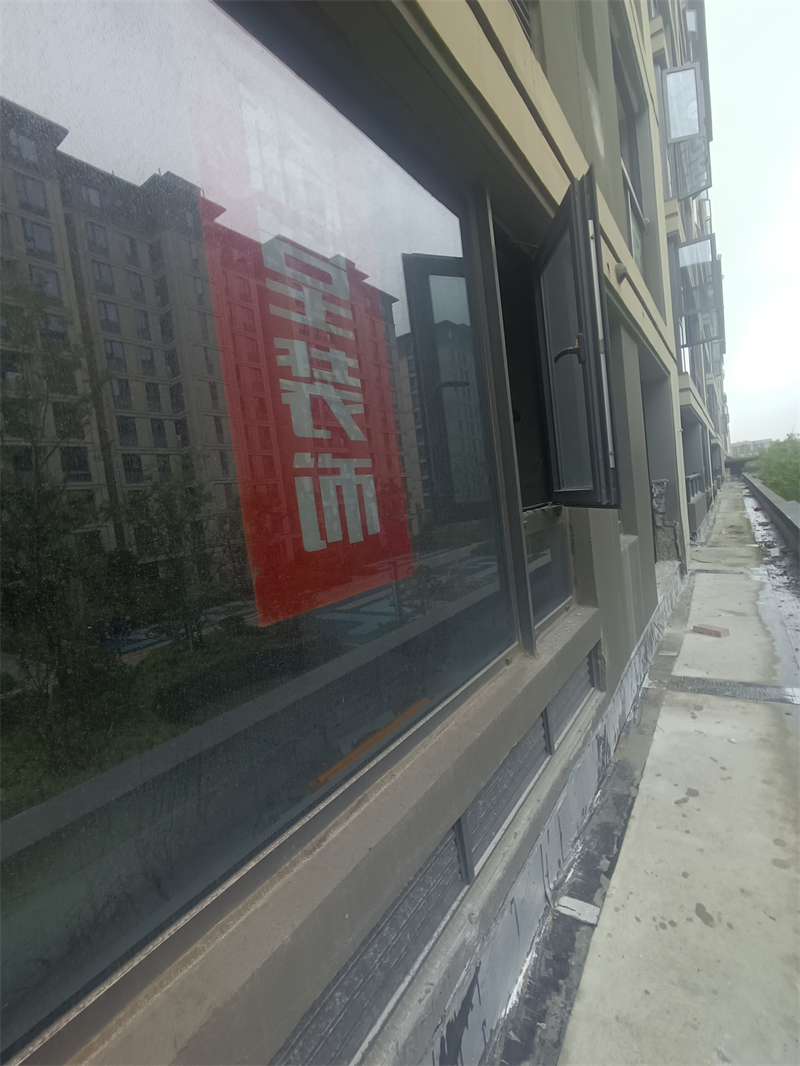

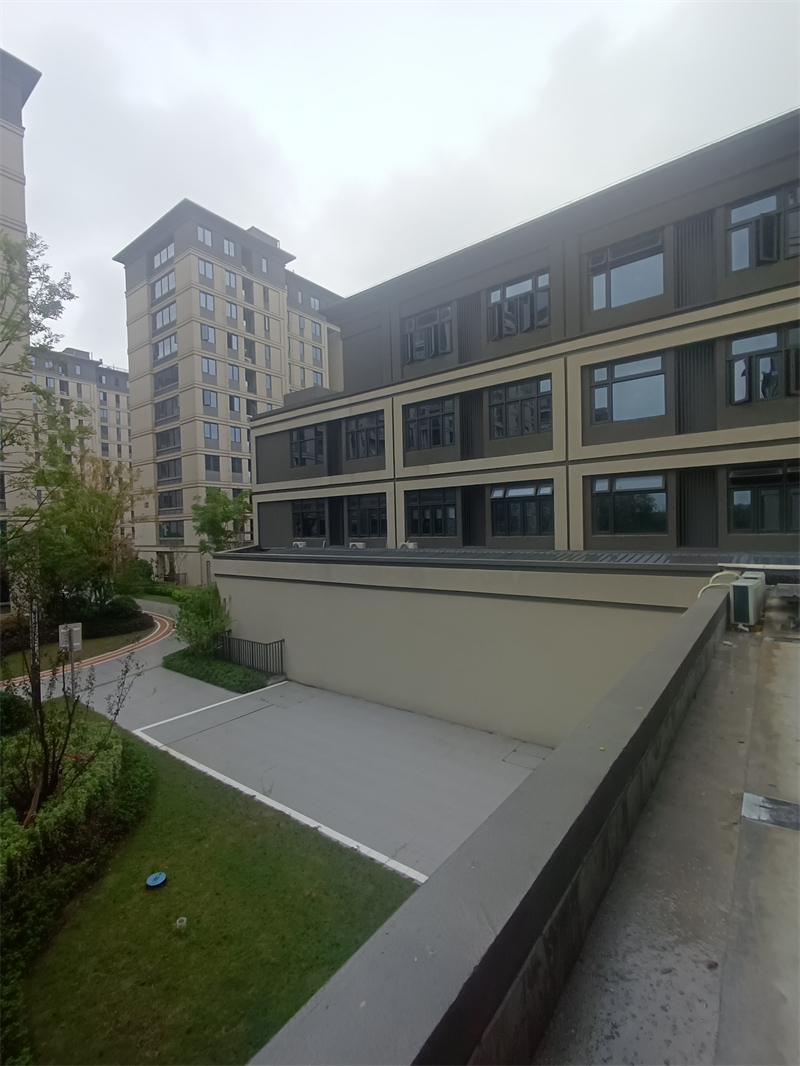

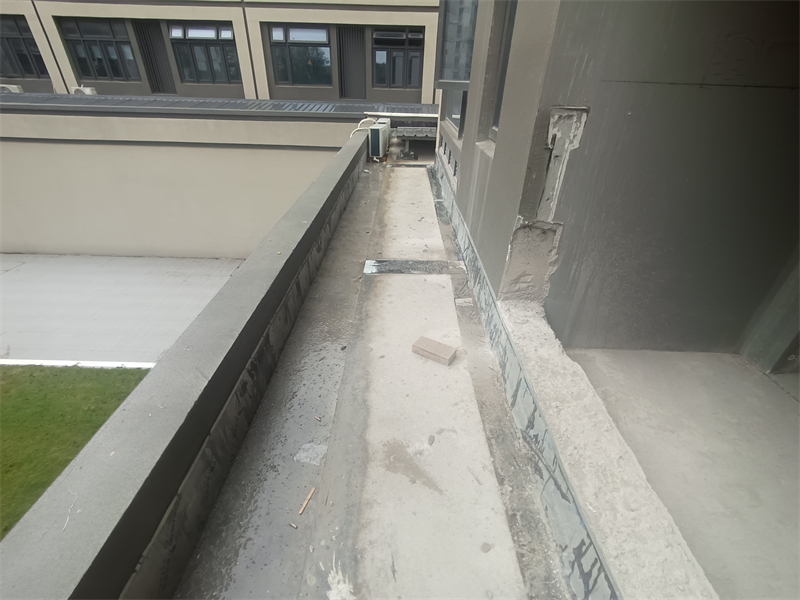

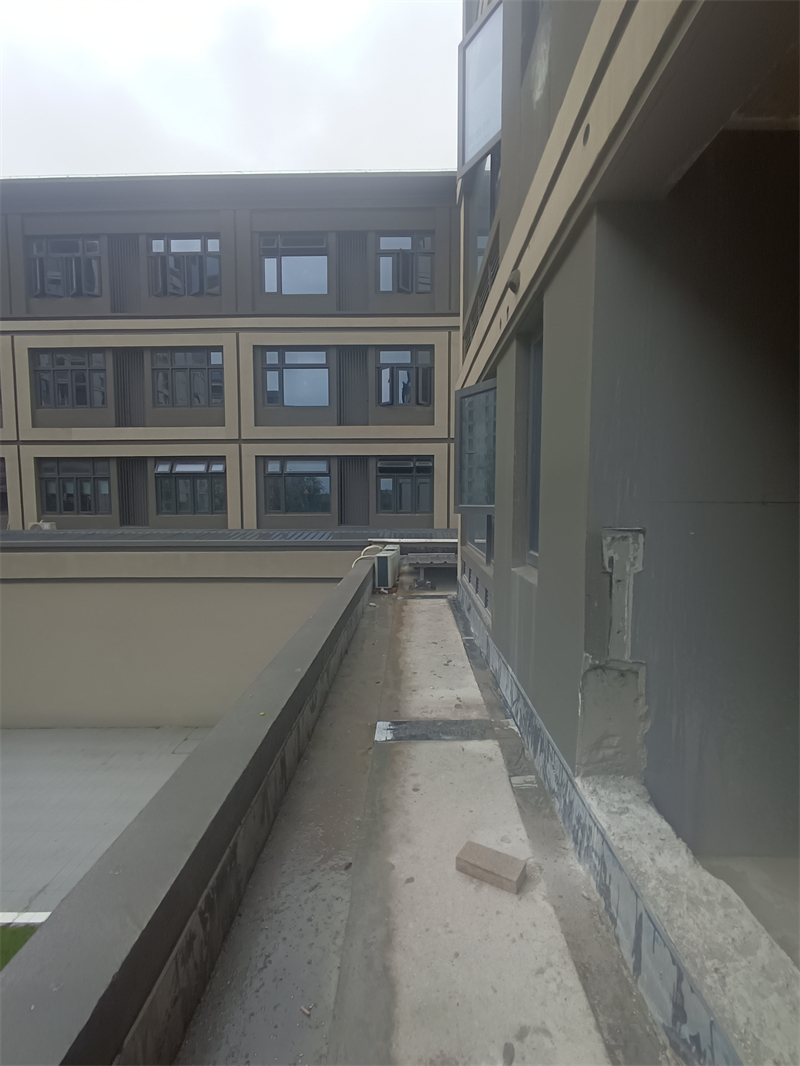

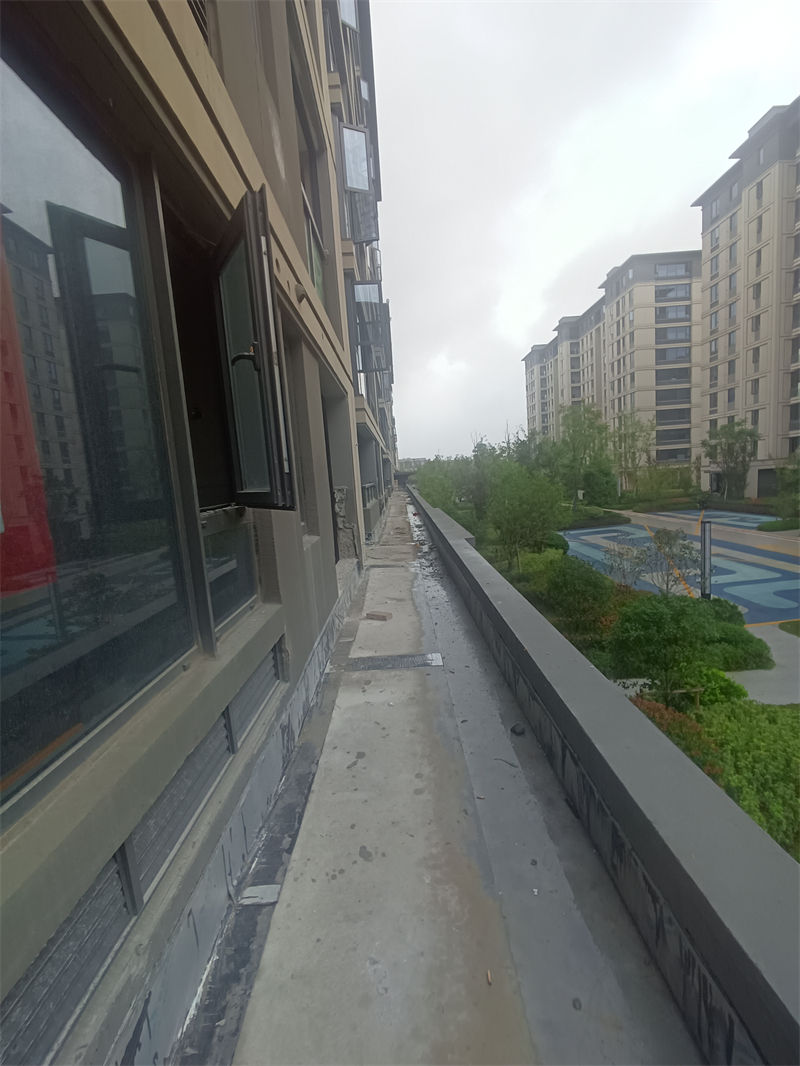

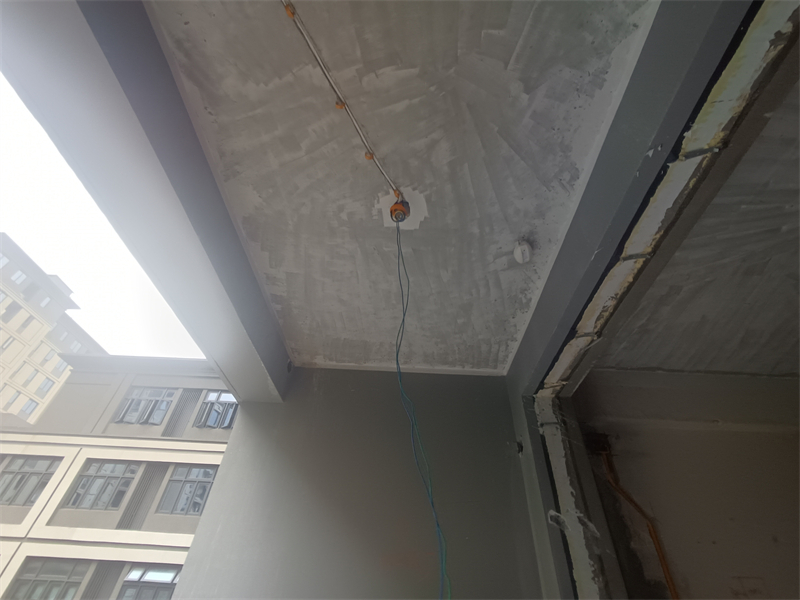

晒台

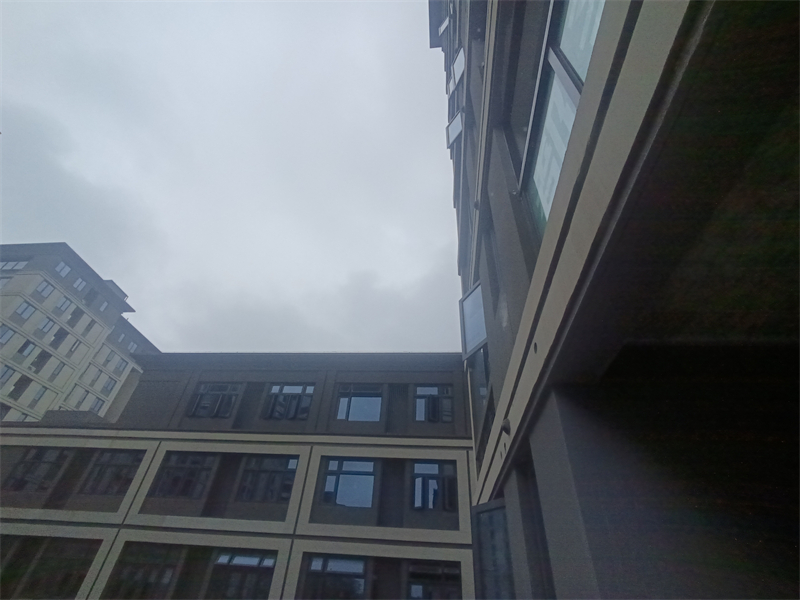

对角

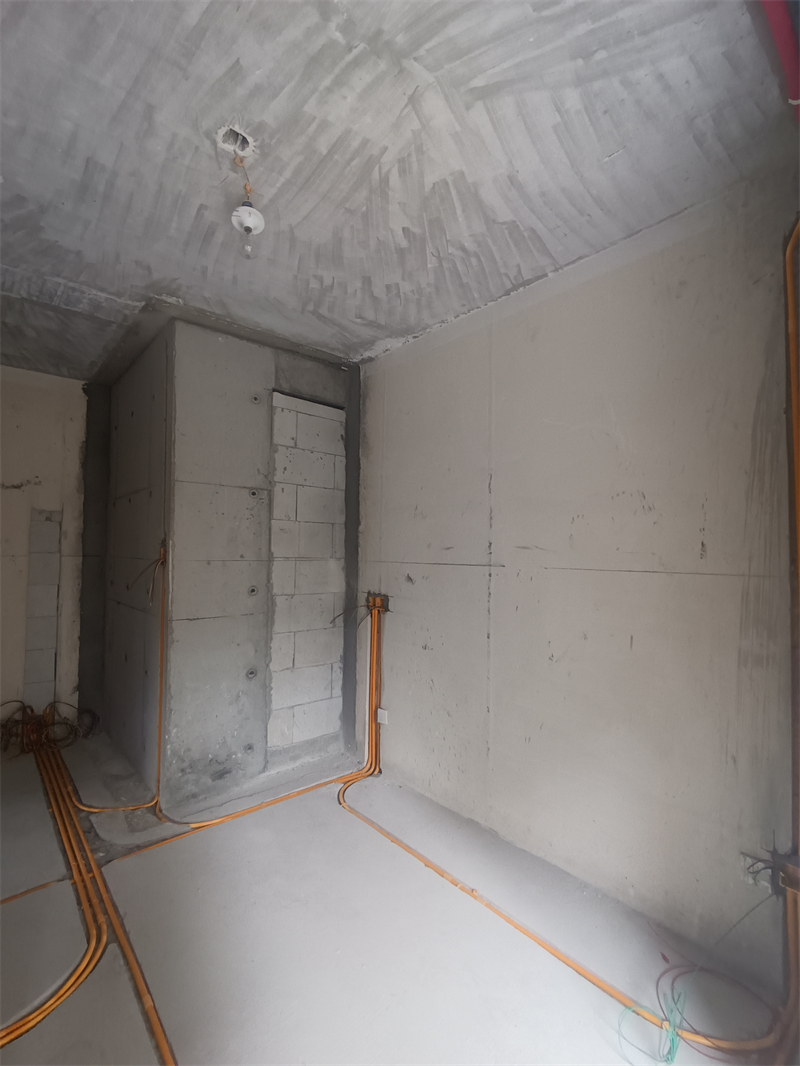

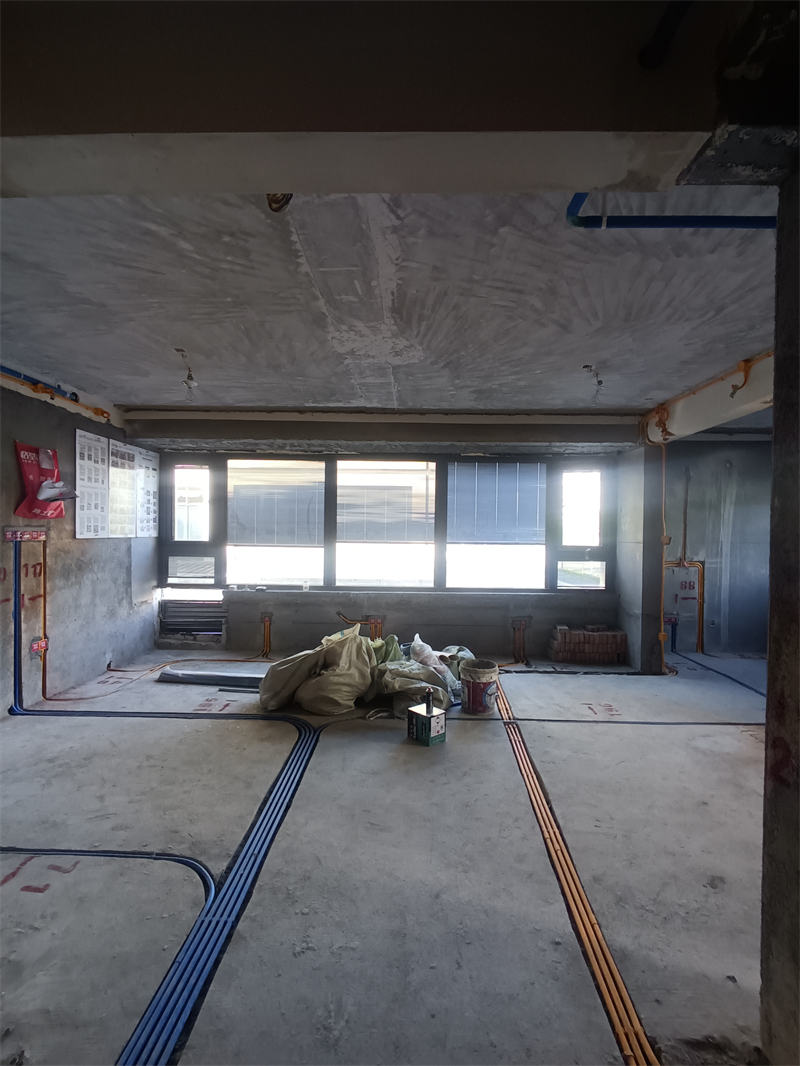

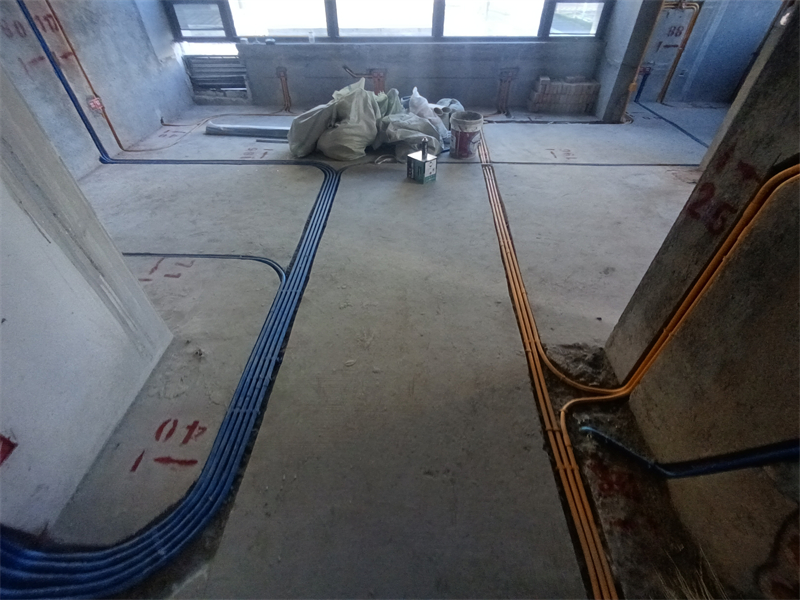

水电完工
电视柜区域2路网络线

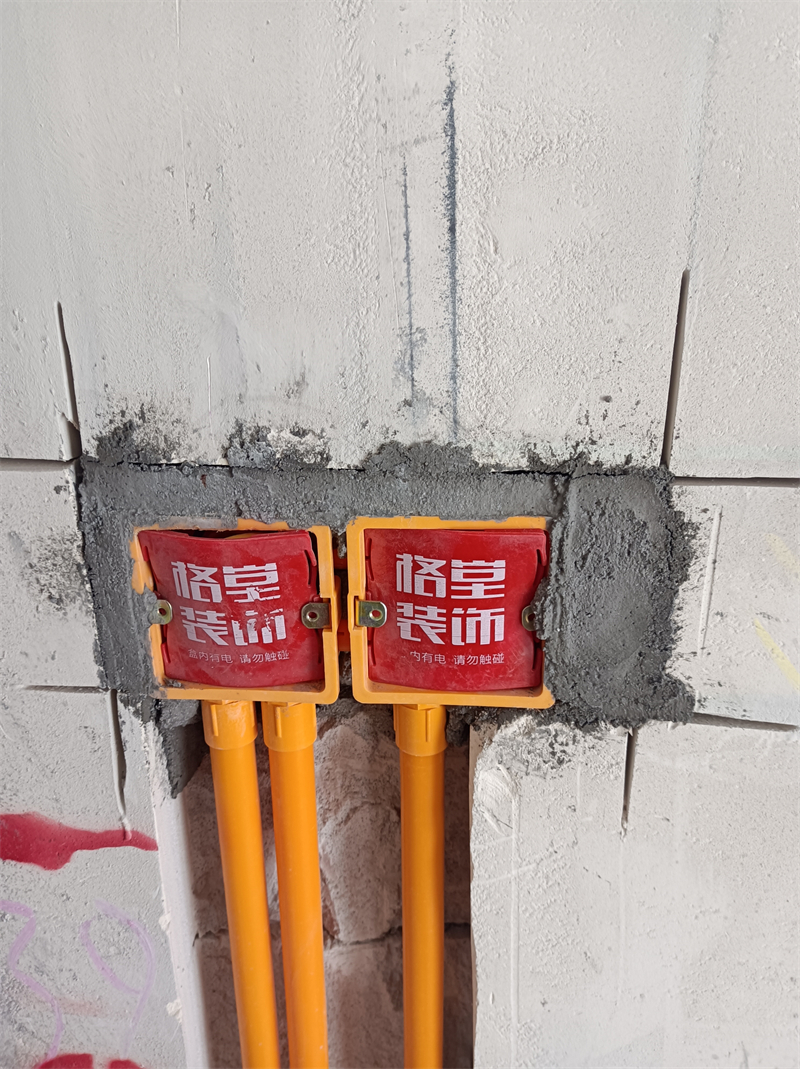

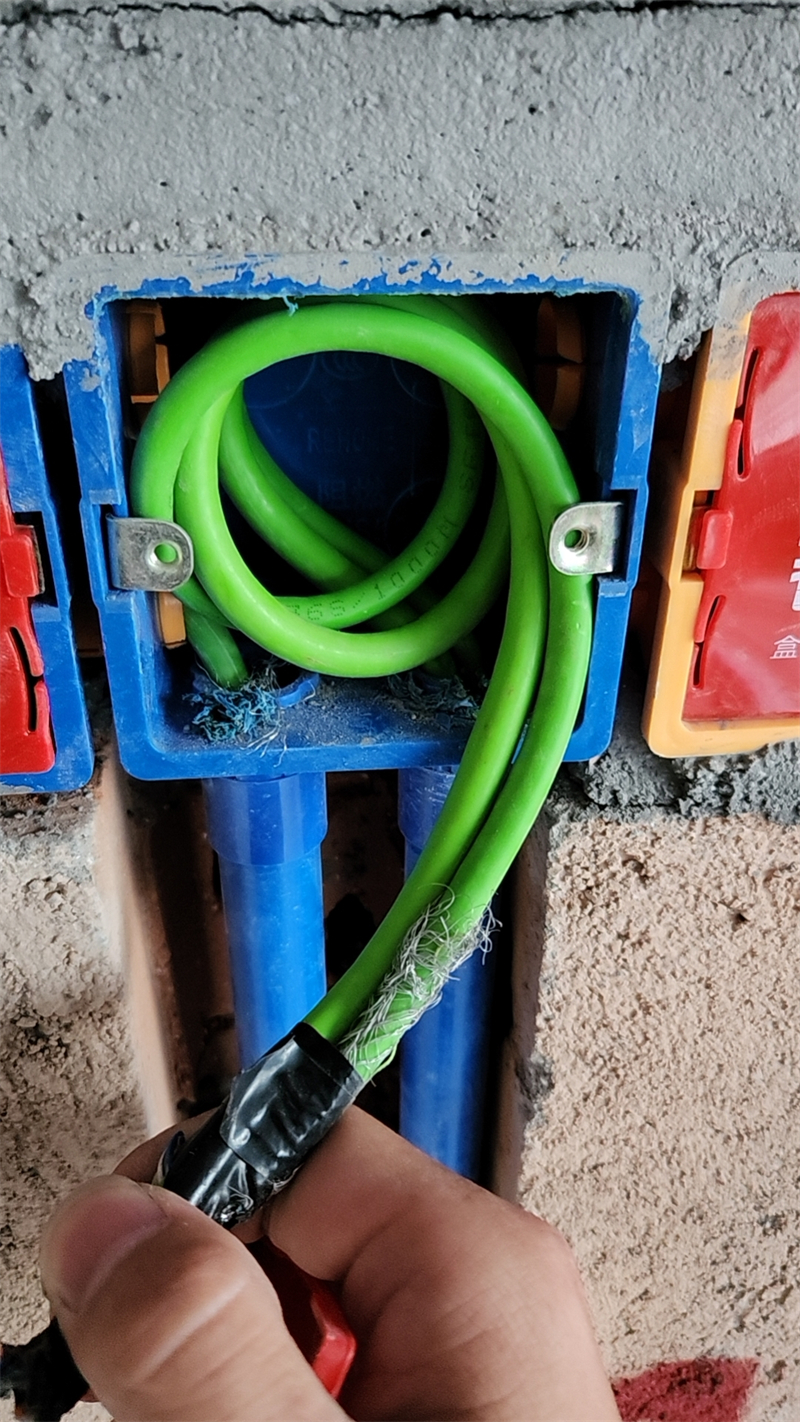

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

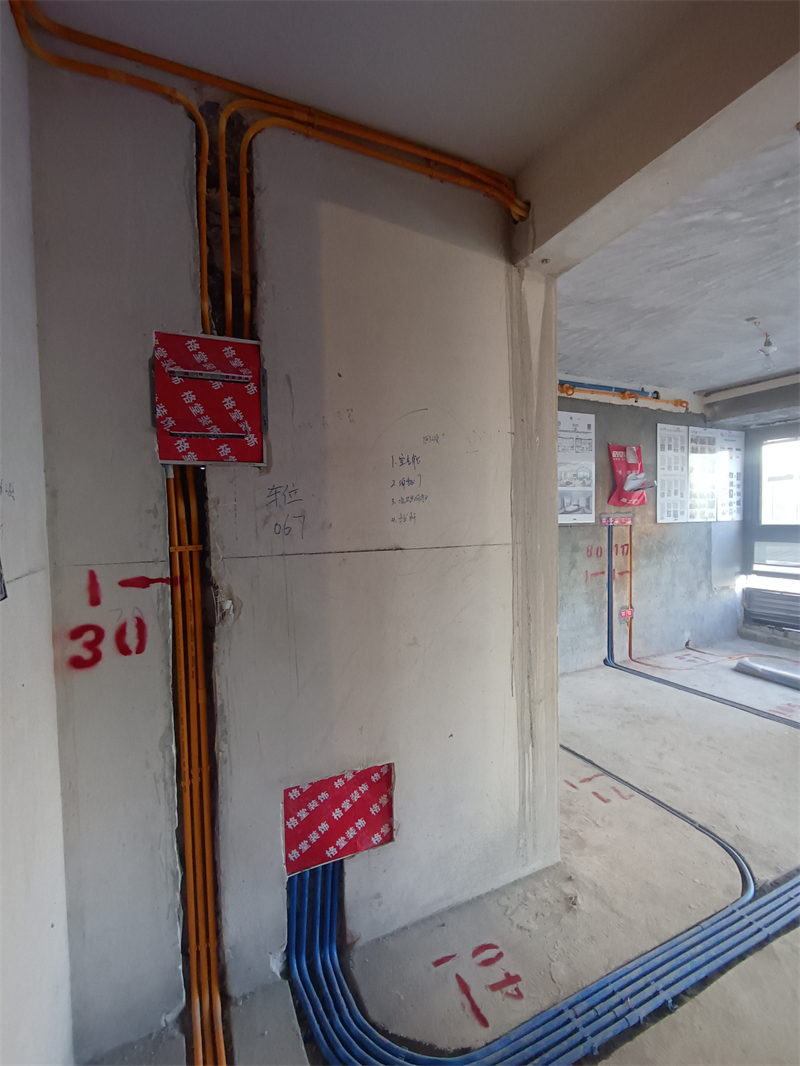

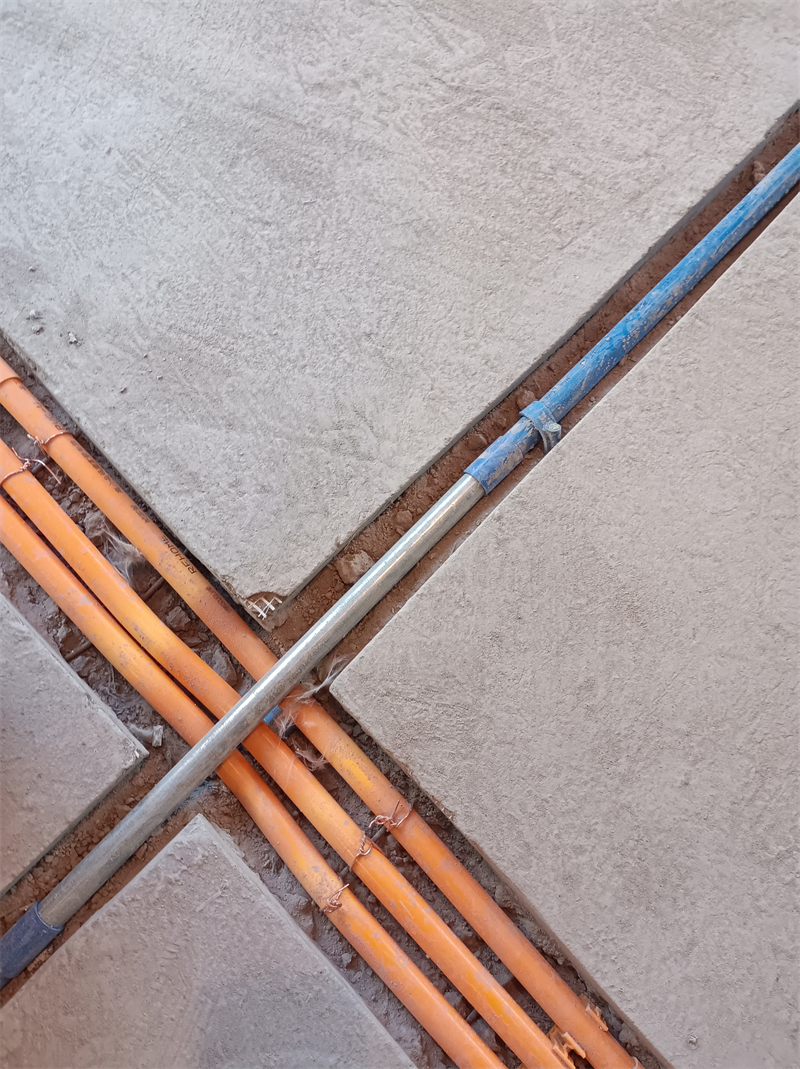

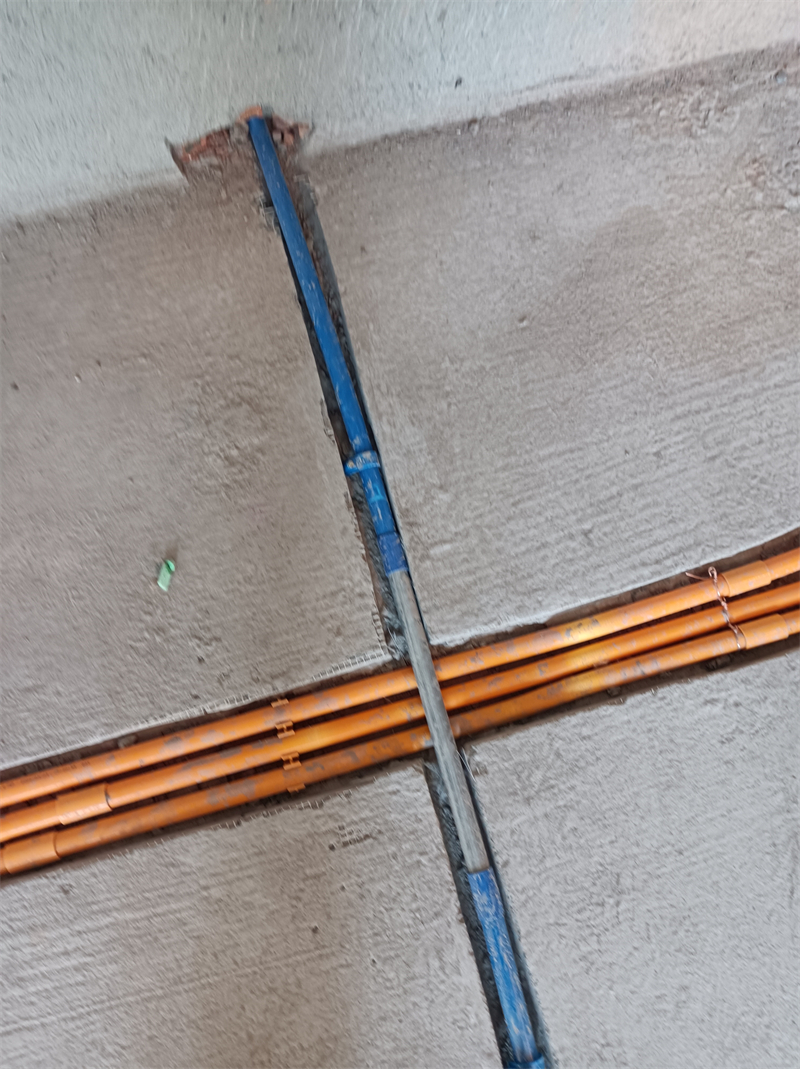

强弱电交接处用金属镀锌管交叉，防止信号干扰。

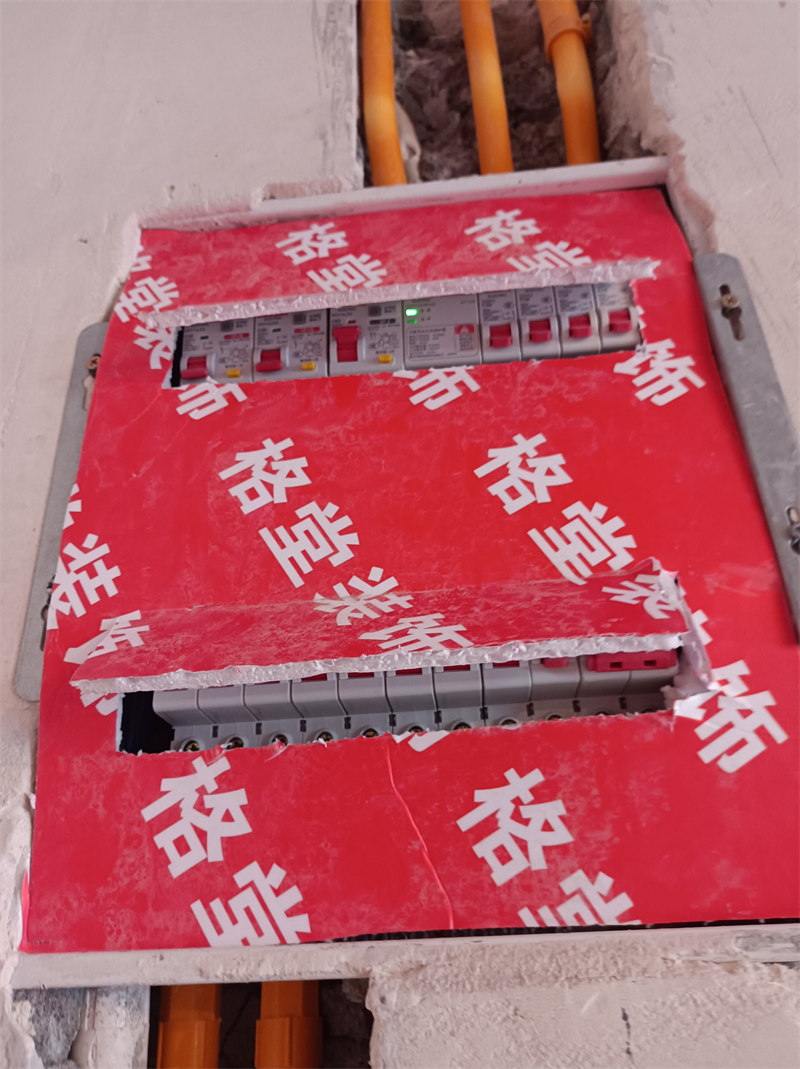

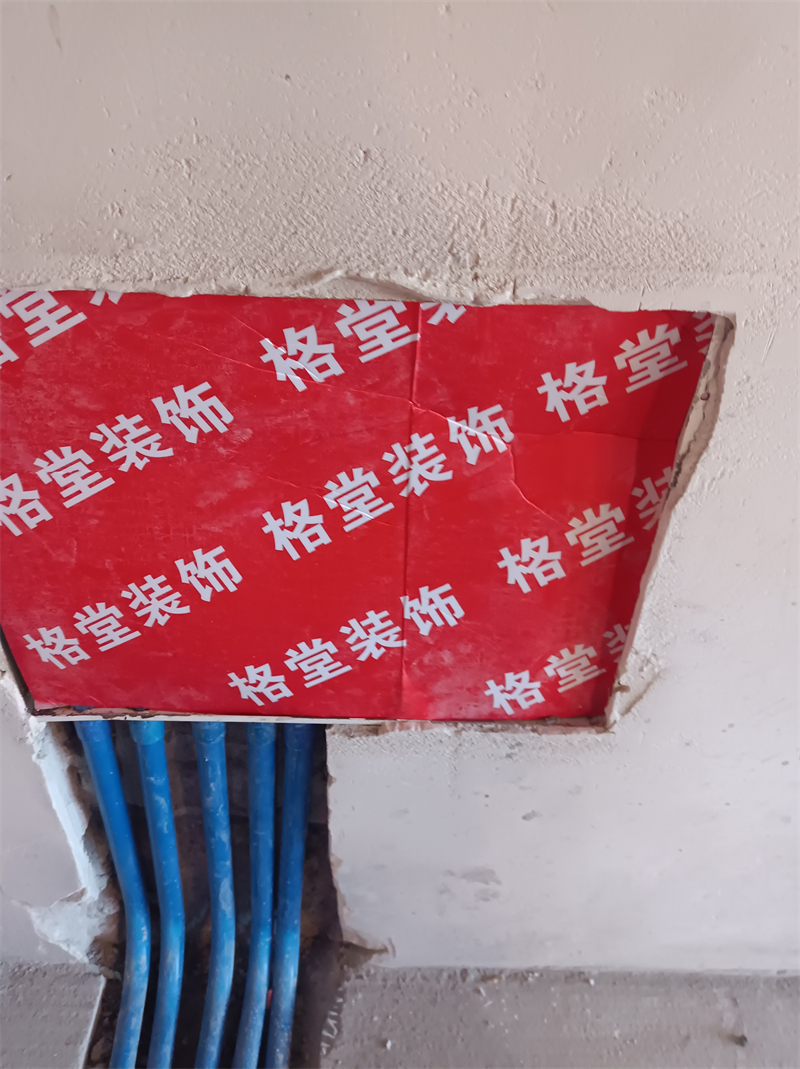

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

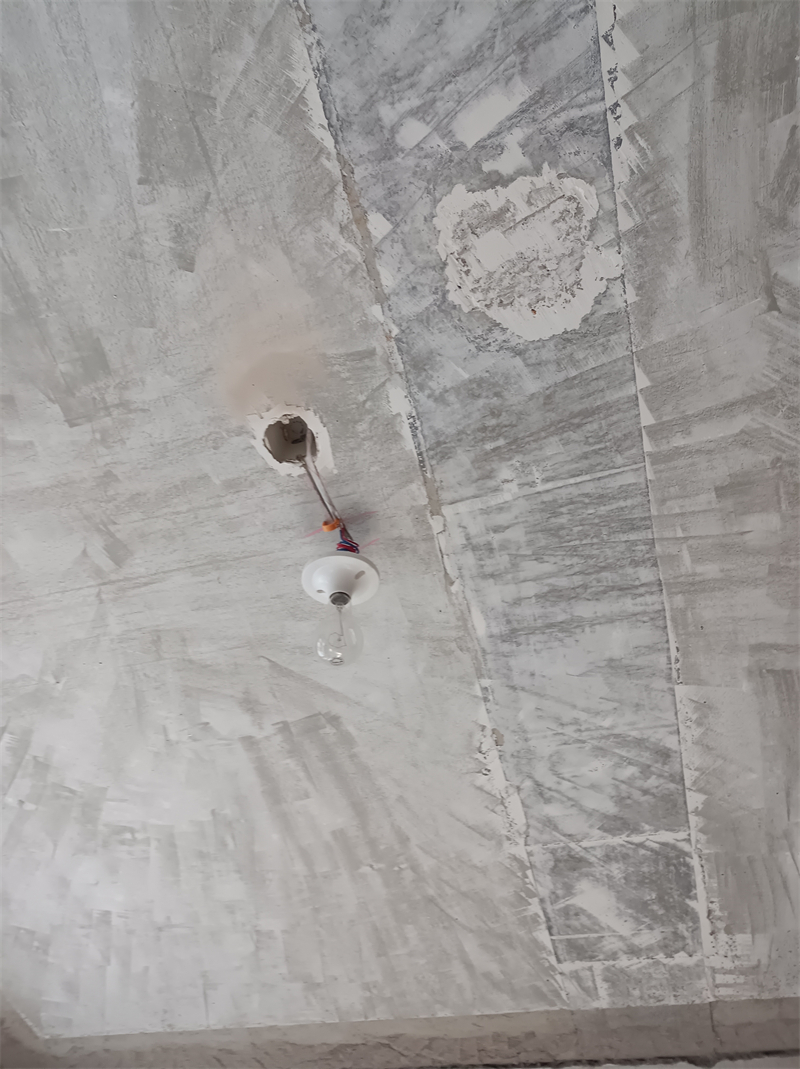

灯头线套黄腊管保护。

筒灯电线用波纹管保护。

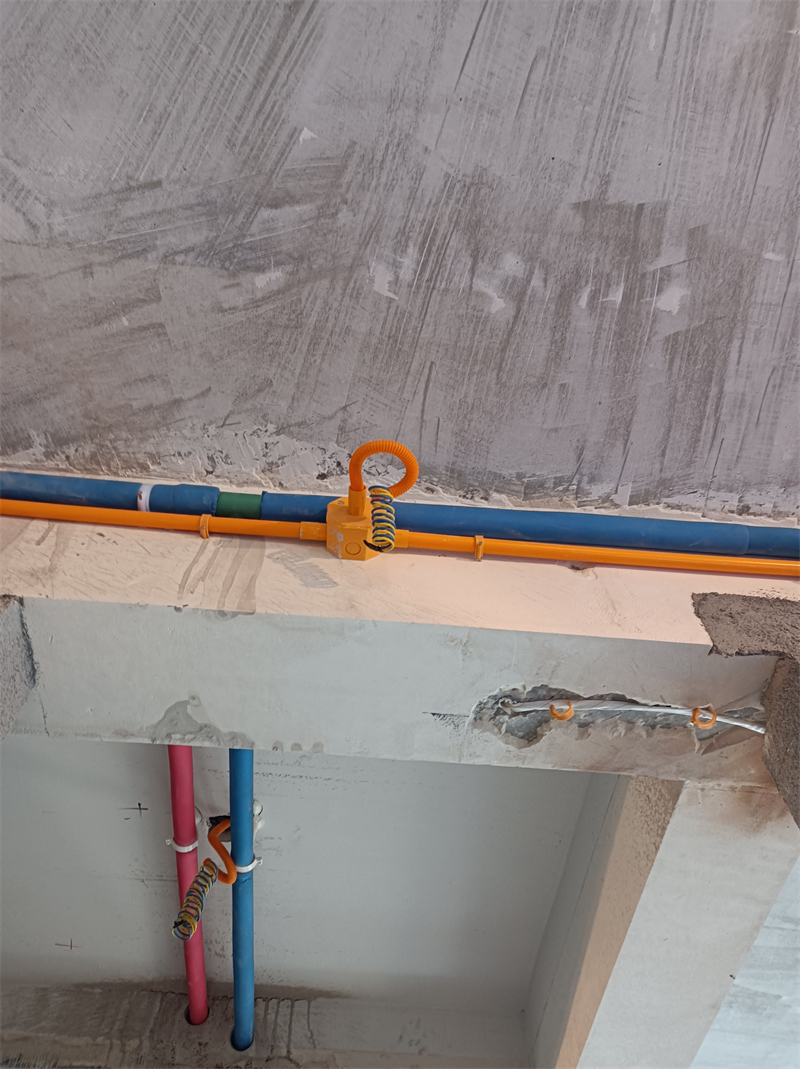

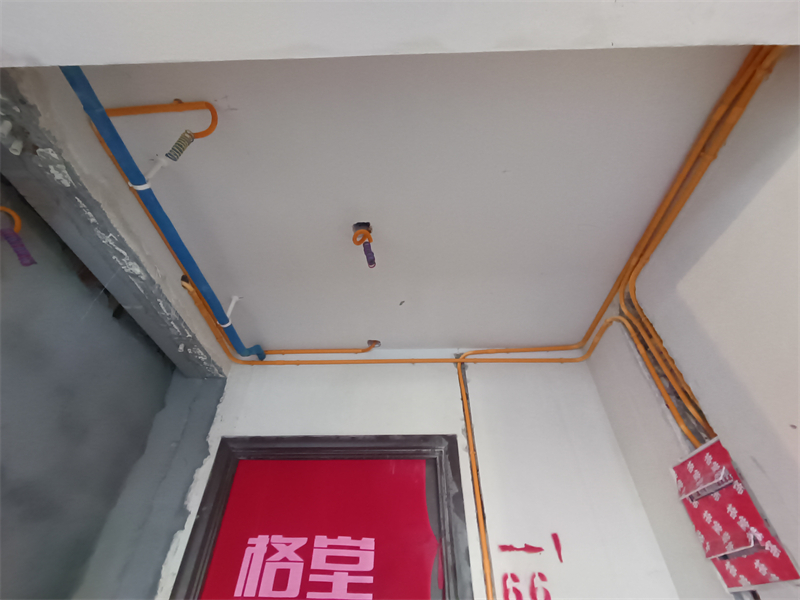

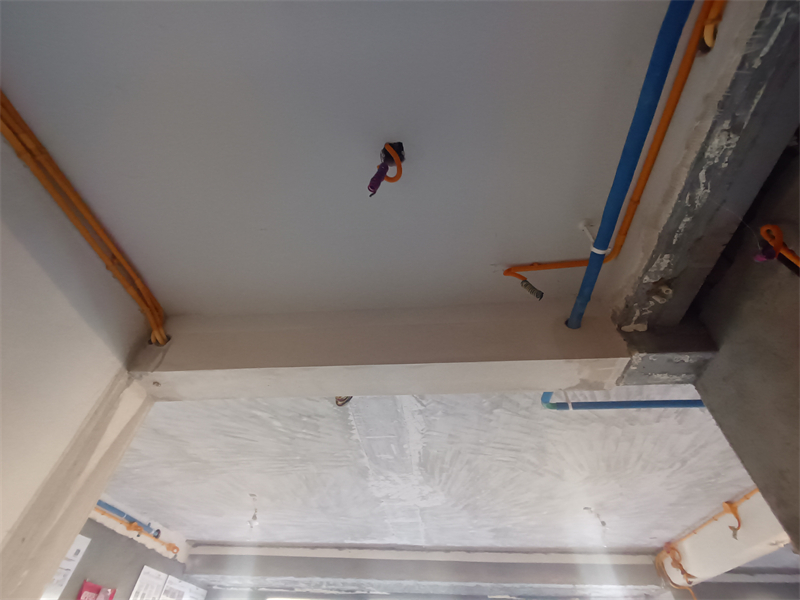

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

水

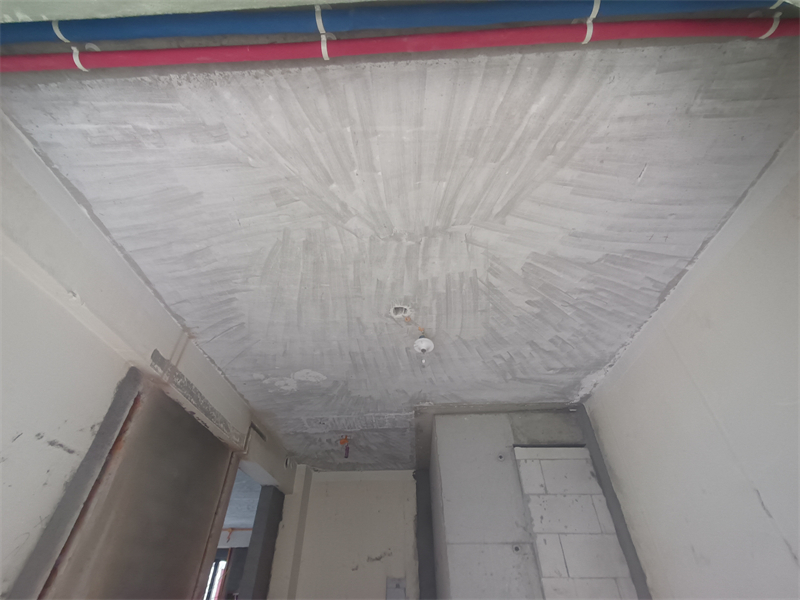

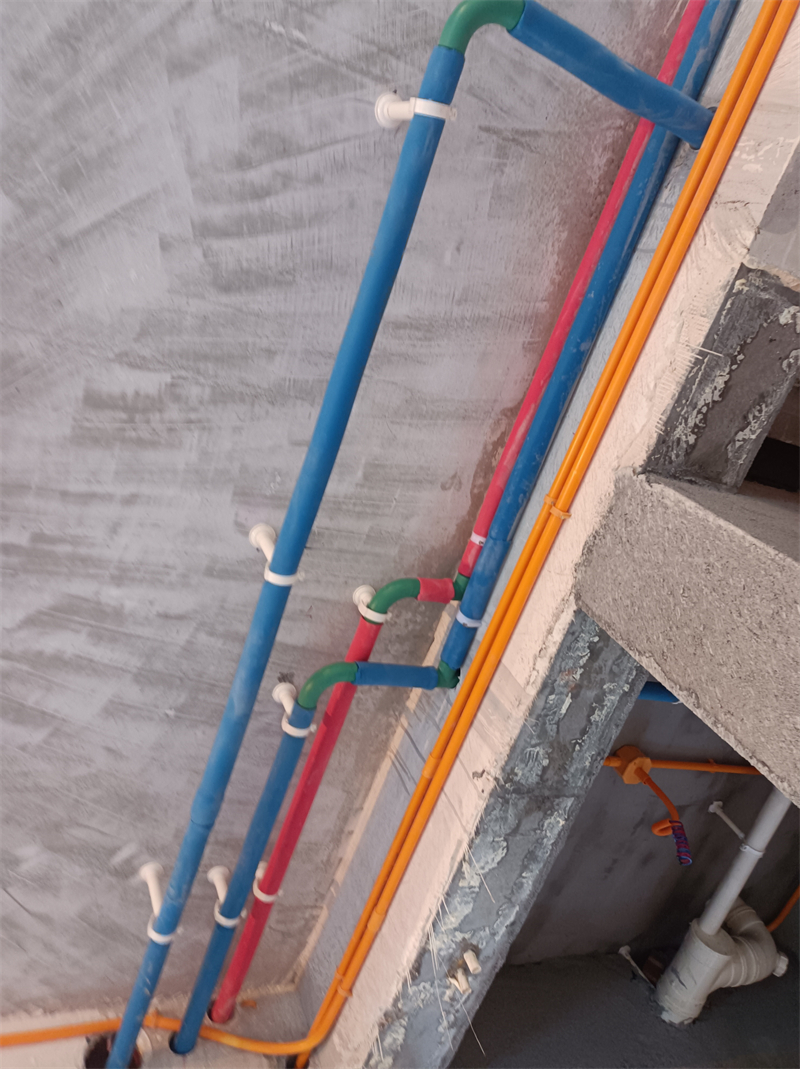

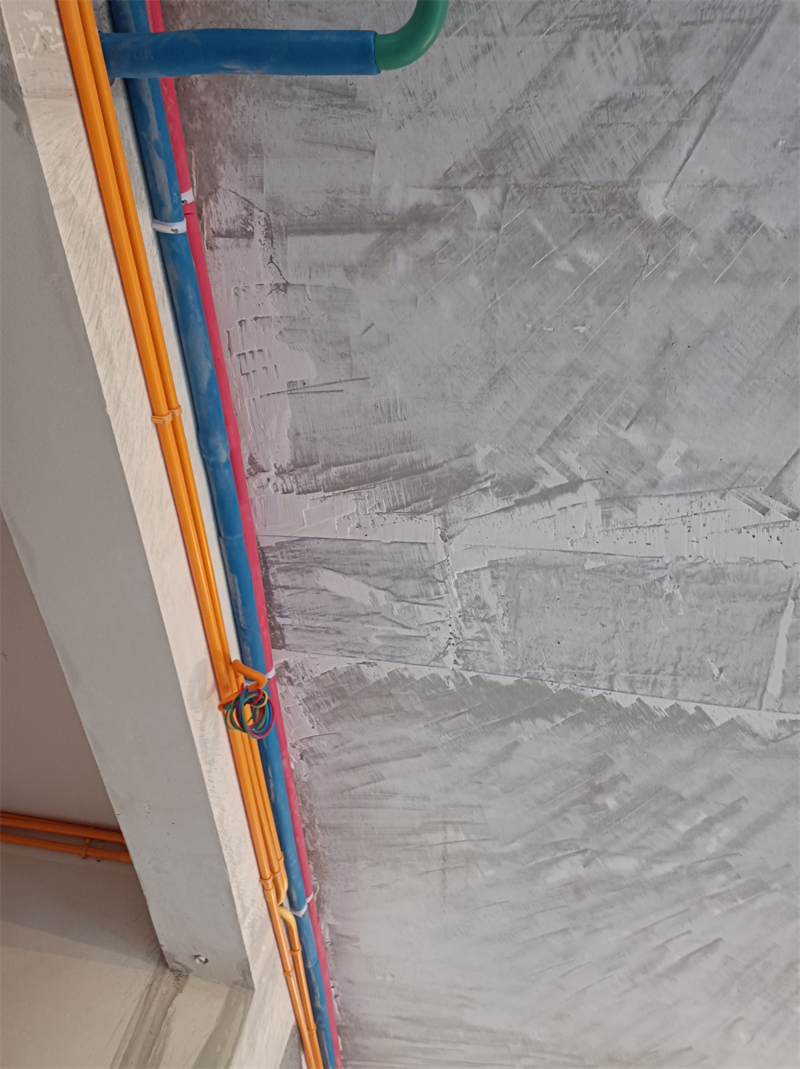

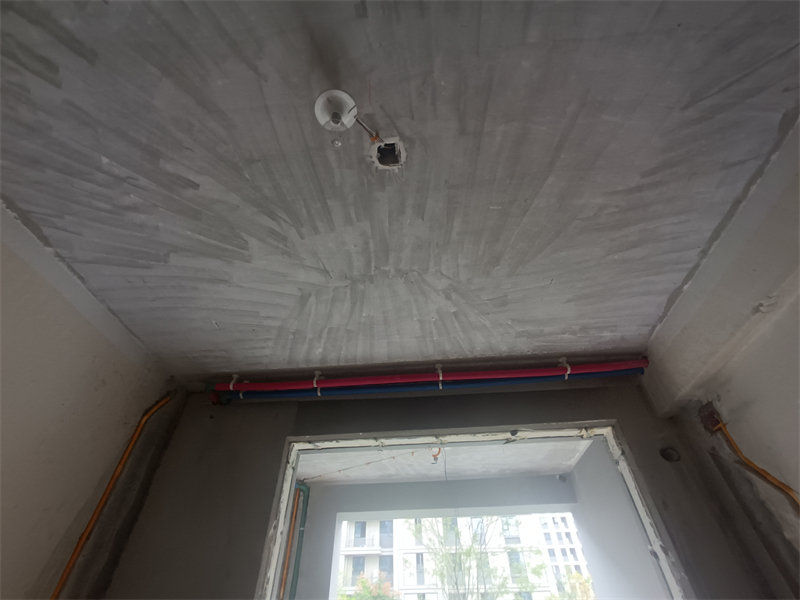

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

厨房、卫生间水管走顶，采用下垂式安装。

冷热水管布置专业规范，左热右冷、上热下冷。

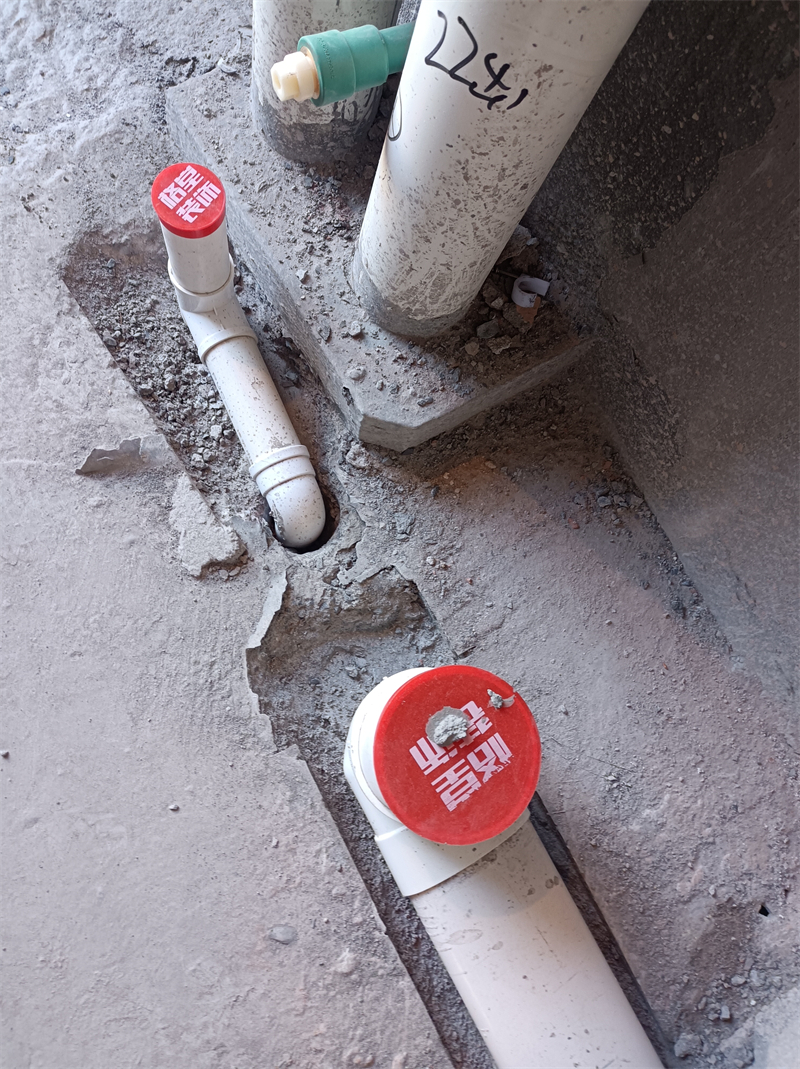

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

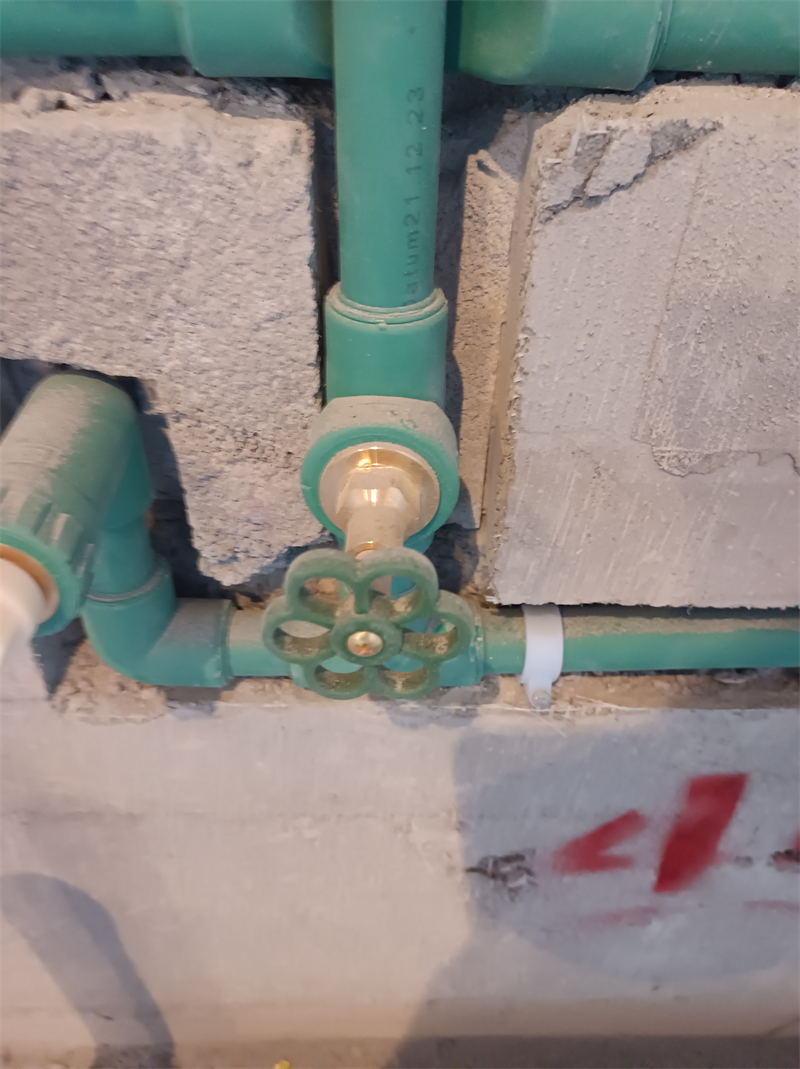

每户水管进水部位室内加进水总阀，采用暗埋做法。

试水压要求在最远端出水口试出水量。

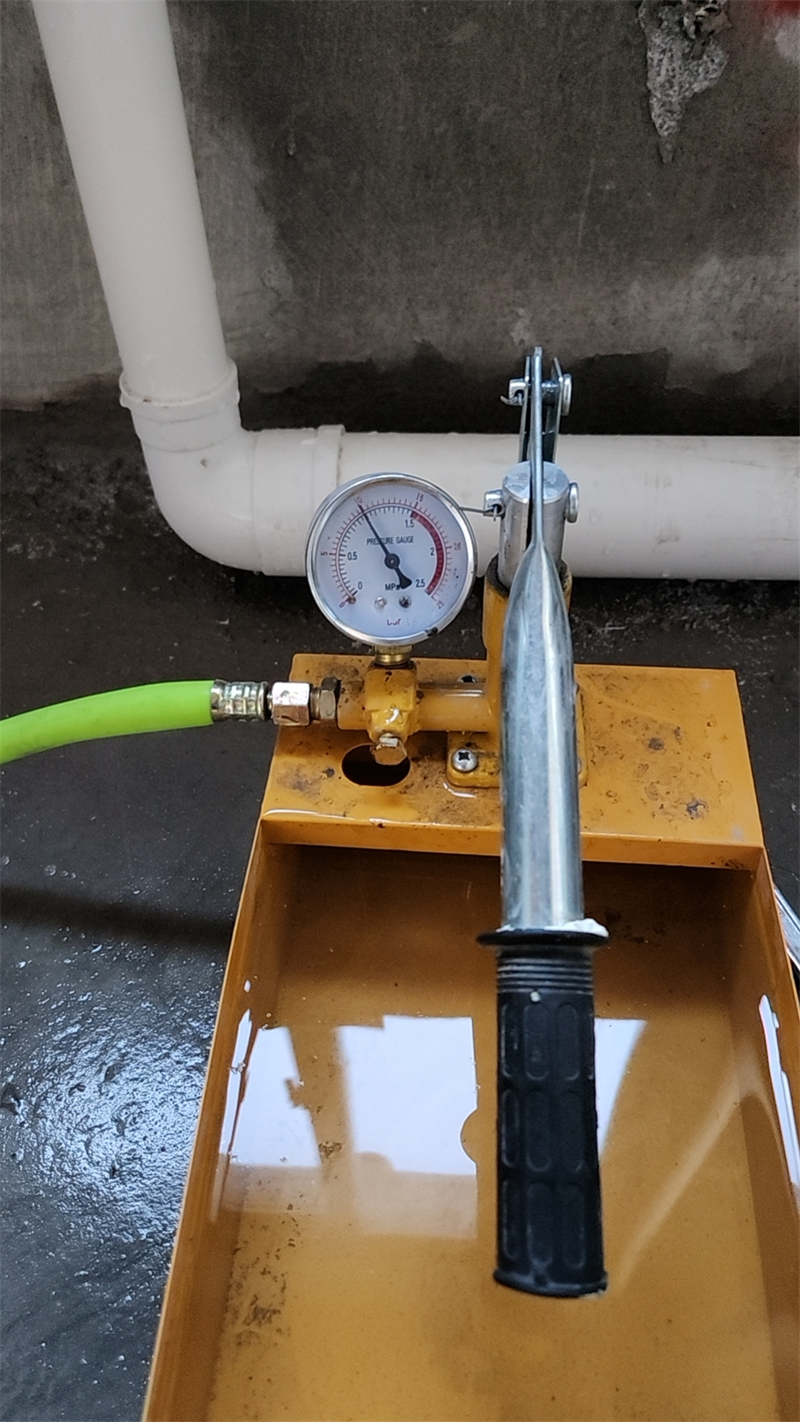

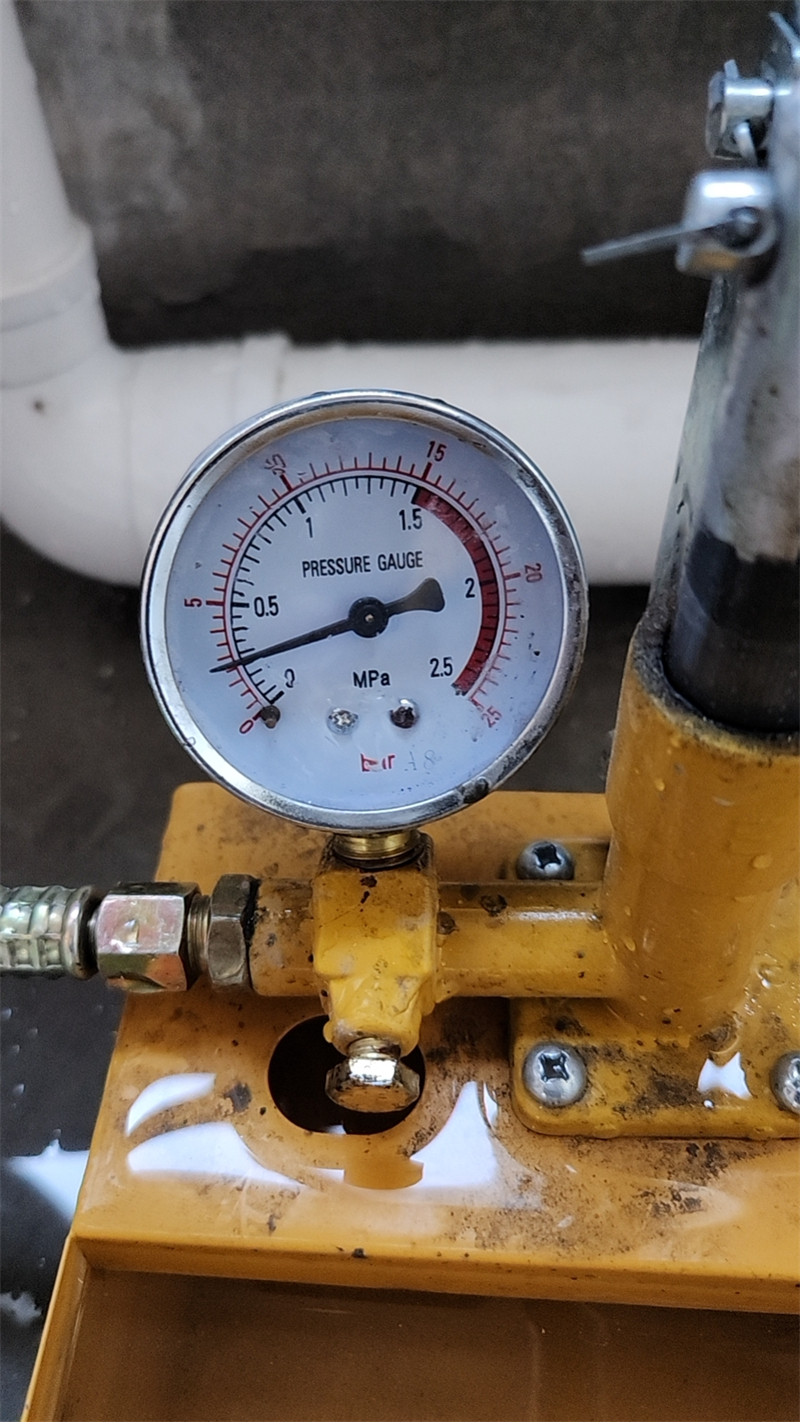

水压测试，一般家庭用水2-3公斤，我们测水压是8-10公斤，半小时指钟无回荡，就代表水管及接口无漏水。

半个小时后的水压

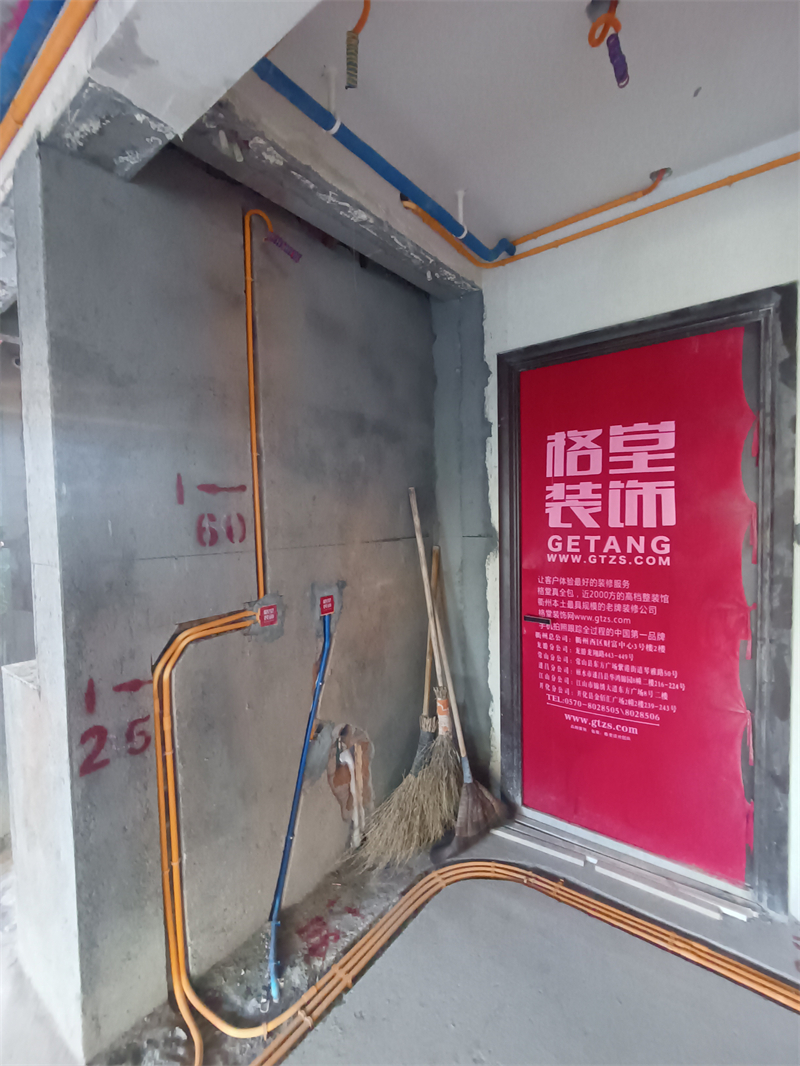

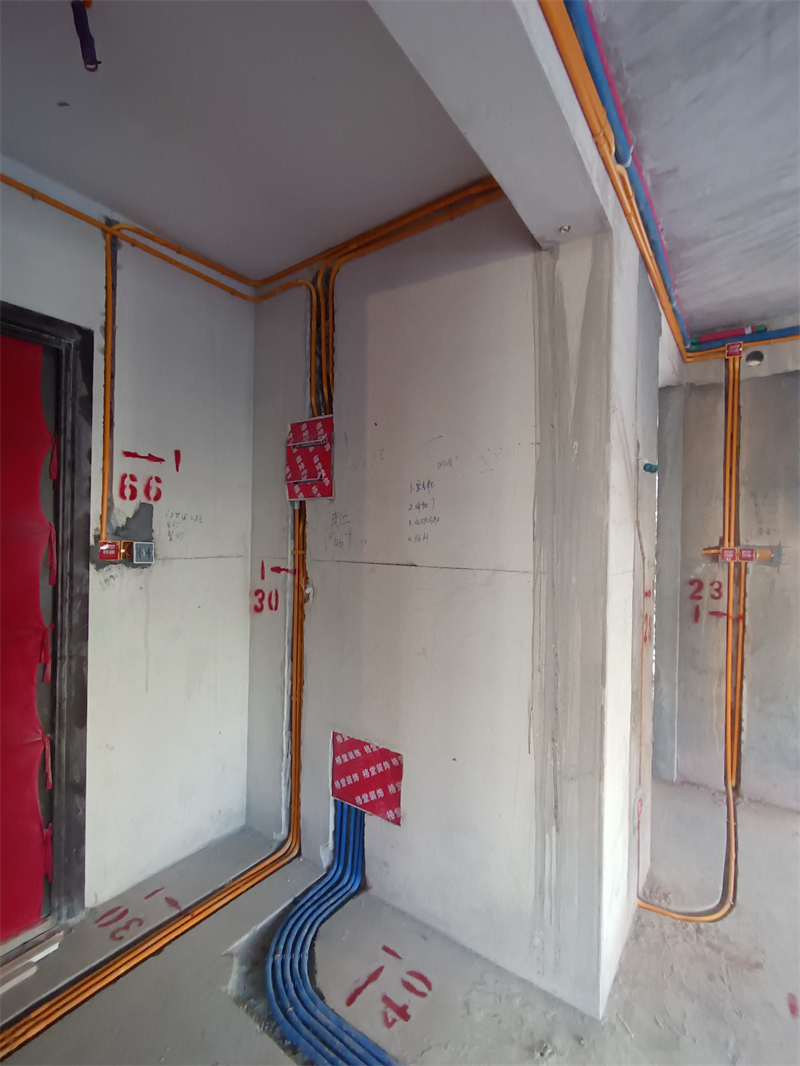

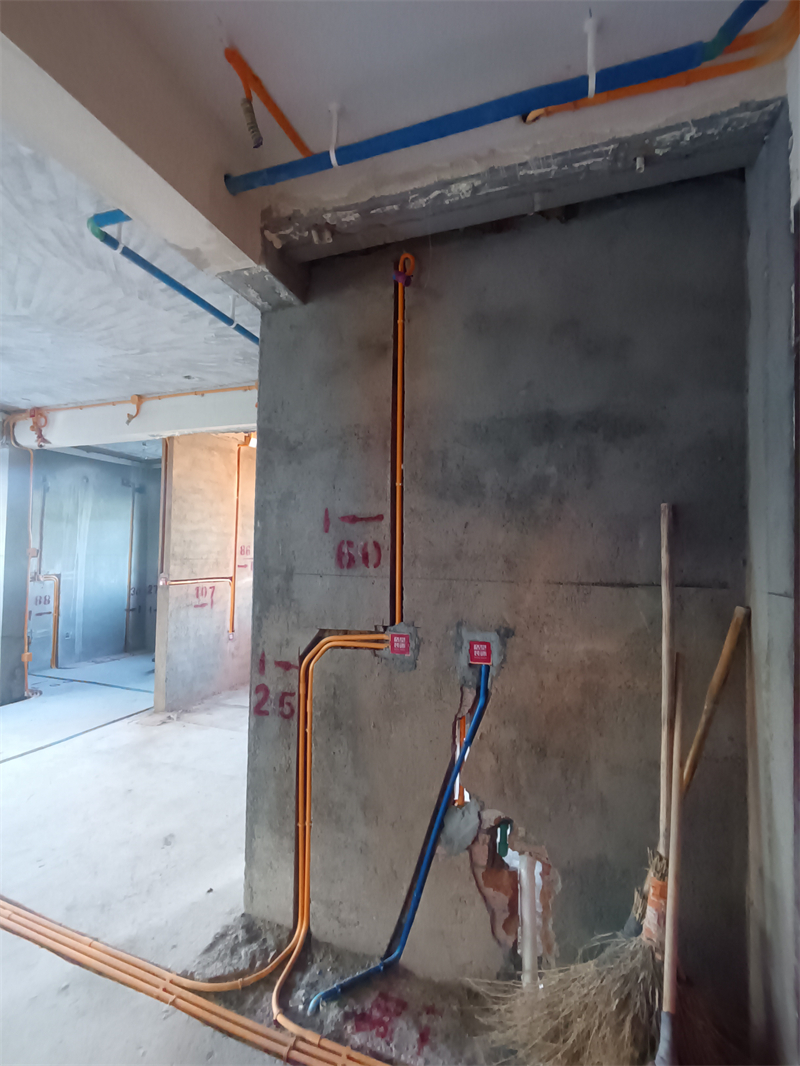

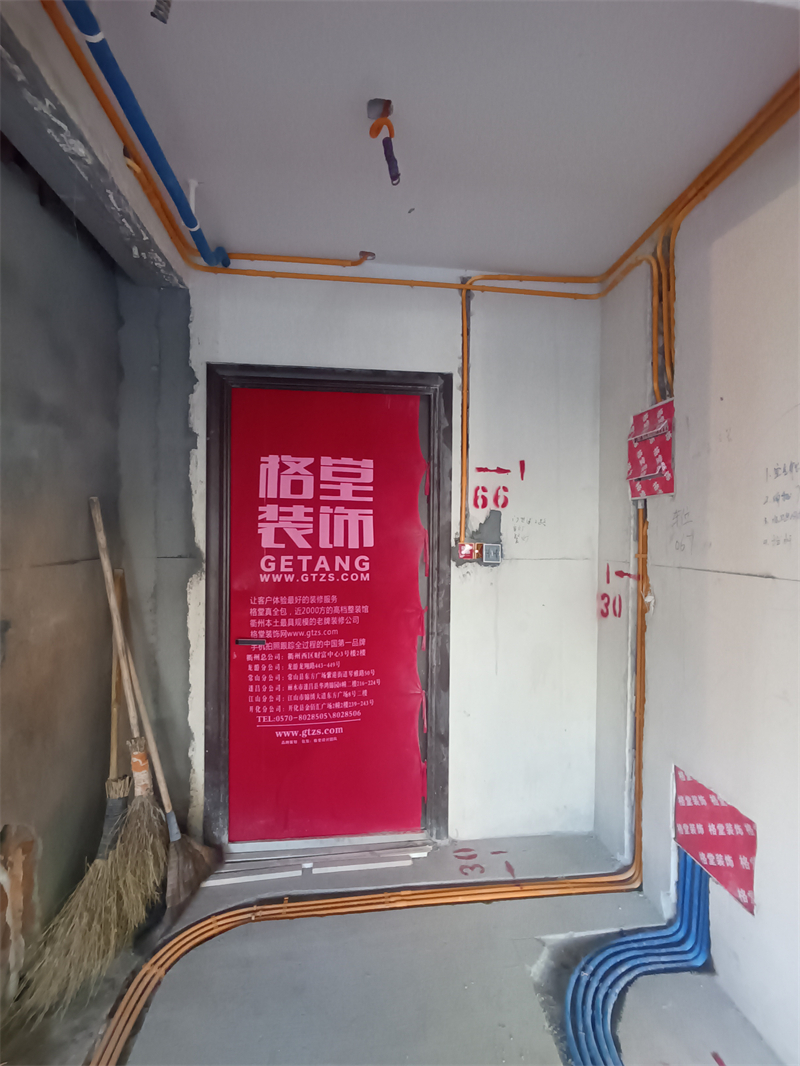

玄关水电完工图

玄关对角水电完工图
