云之宸15-3-20#85㎡现代奶油风——流连

发表于 2024-10-15 16:48:55

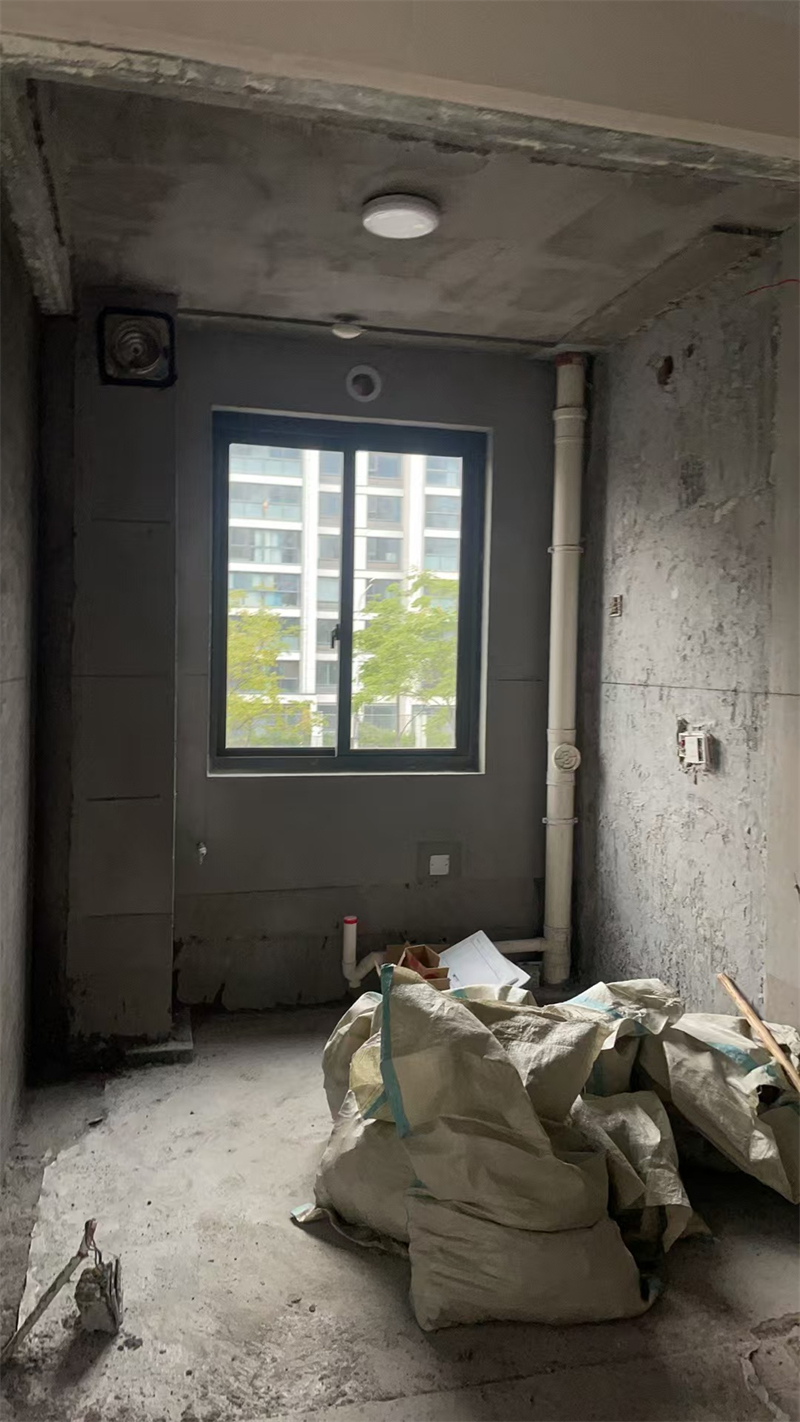

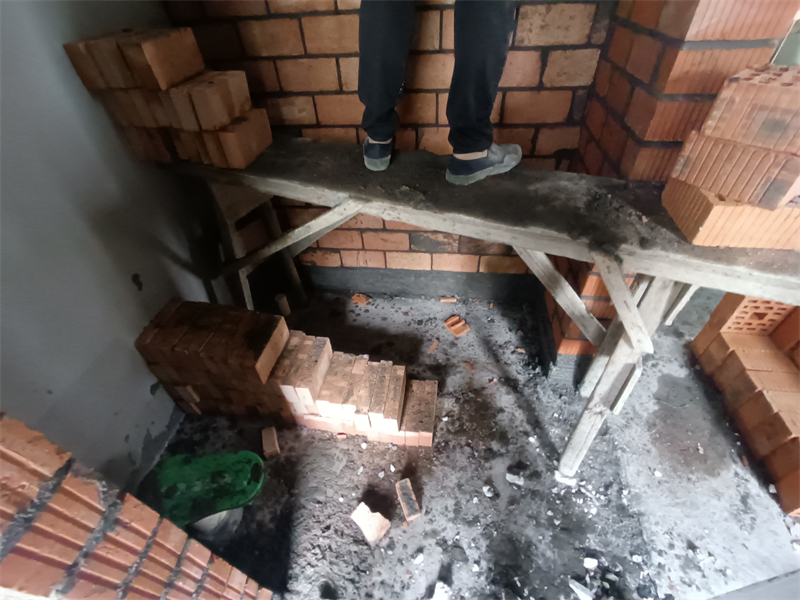

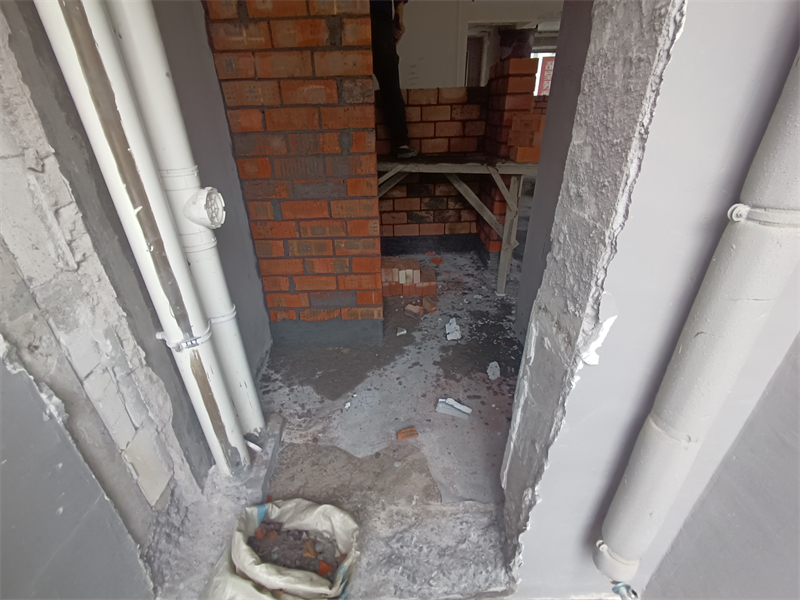

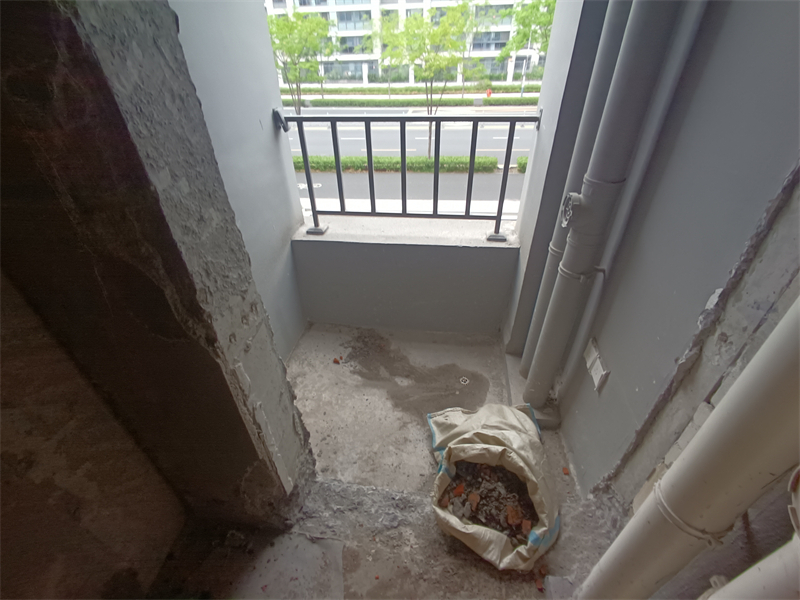

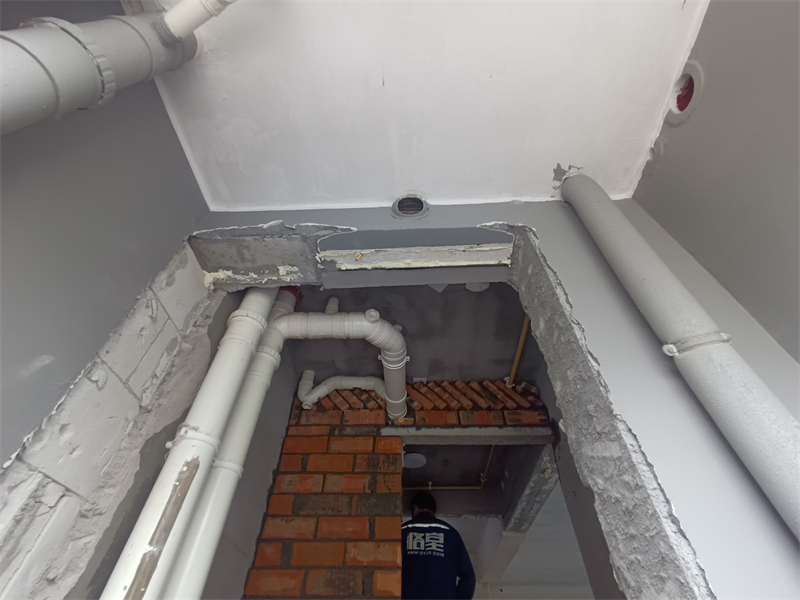

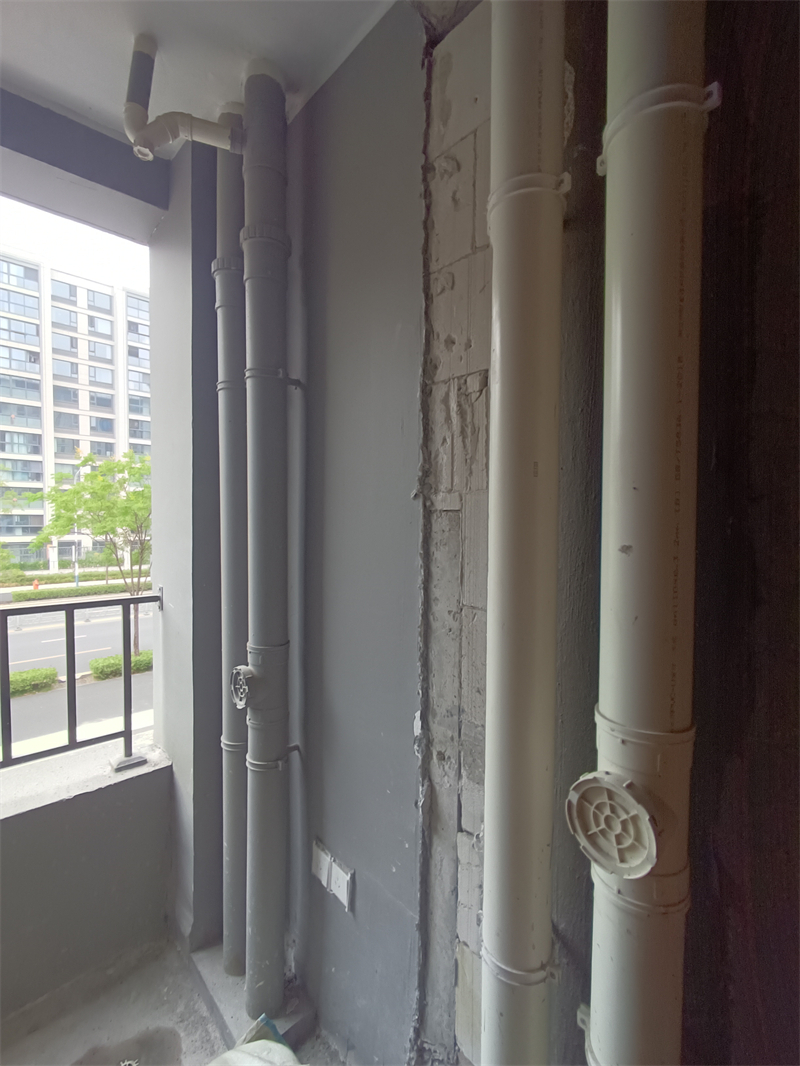

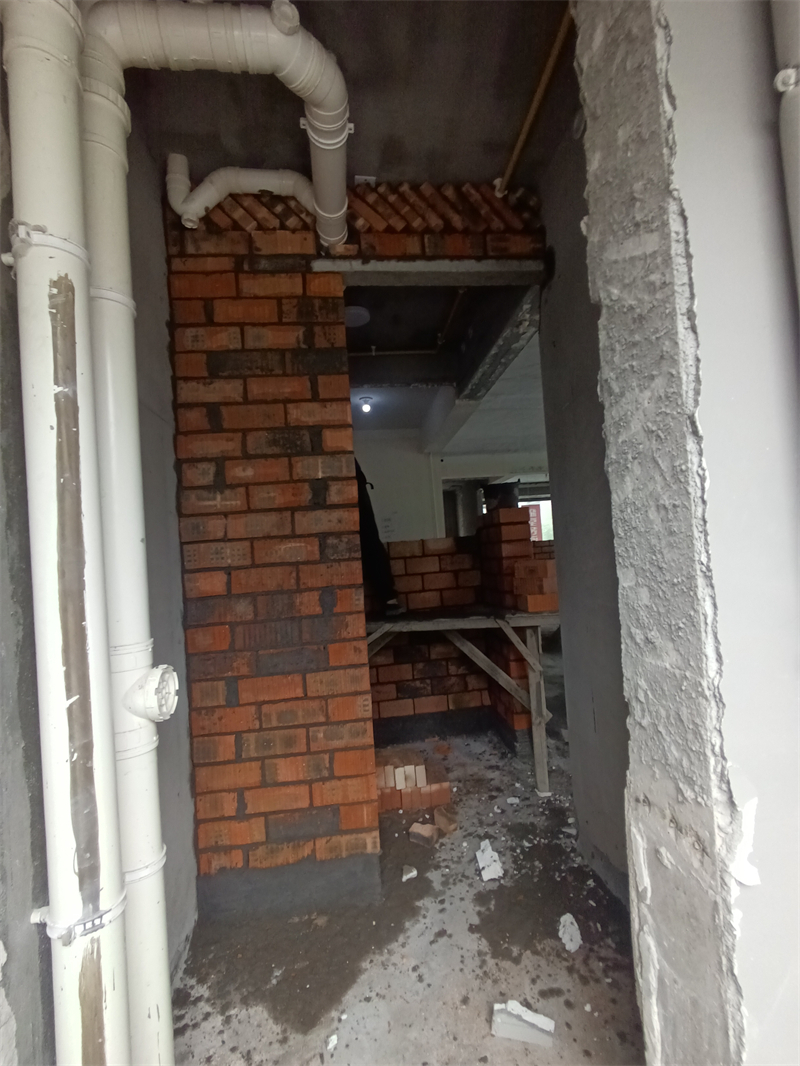

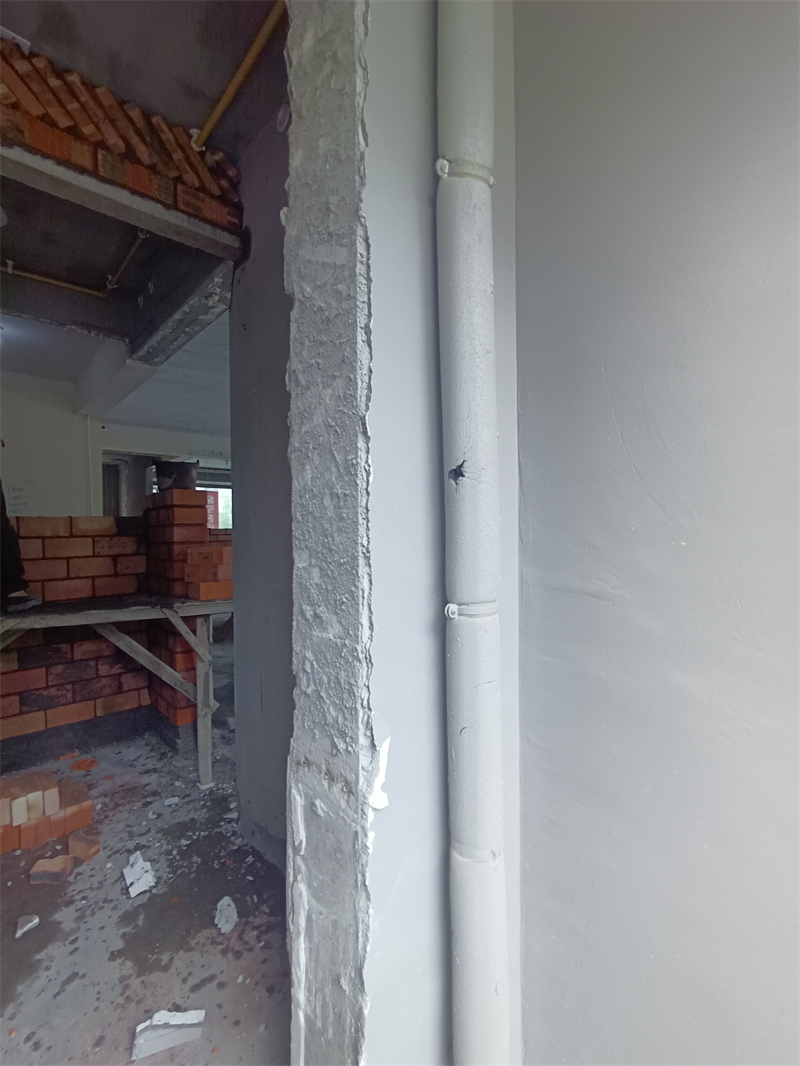

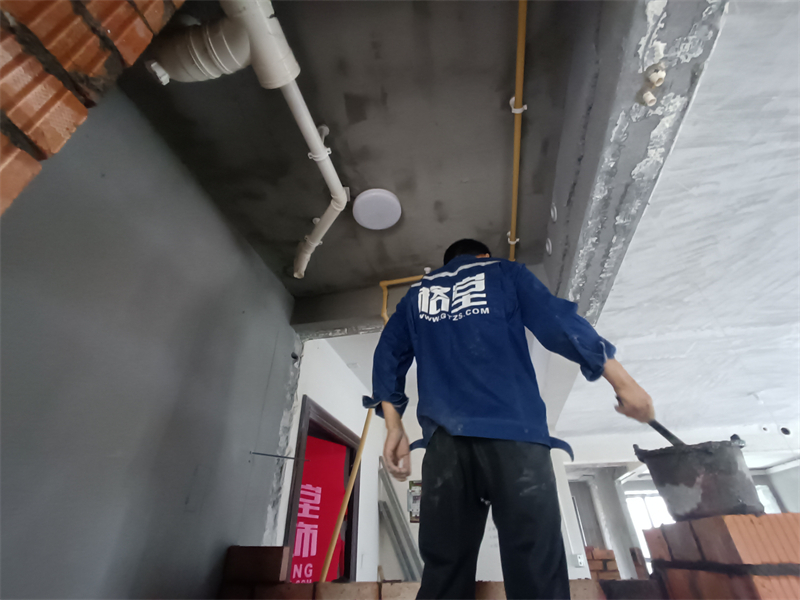

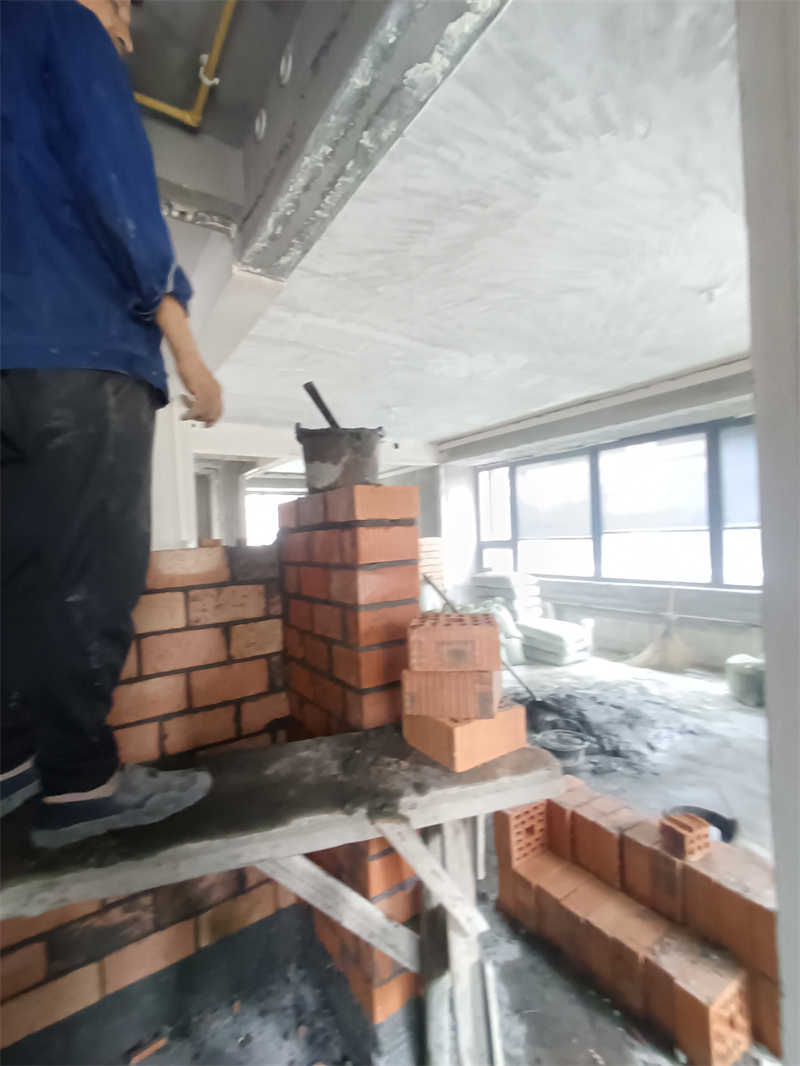

外卫

发表于 2024-10-15 16:49:19

发表于 2024-10-15 16:49:49

发表于 2024-10-20 17:12:41

本帖最后由格堂黄姐于 2024-10-22 13:11 编辑

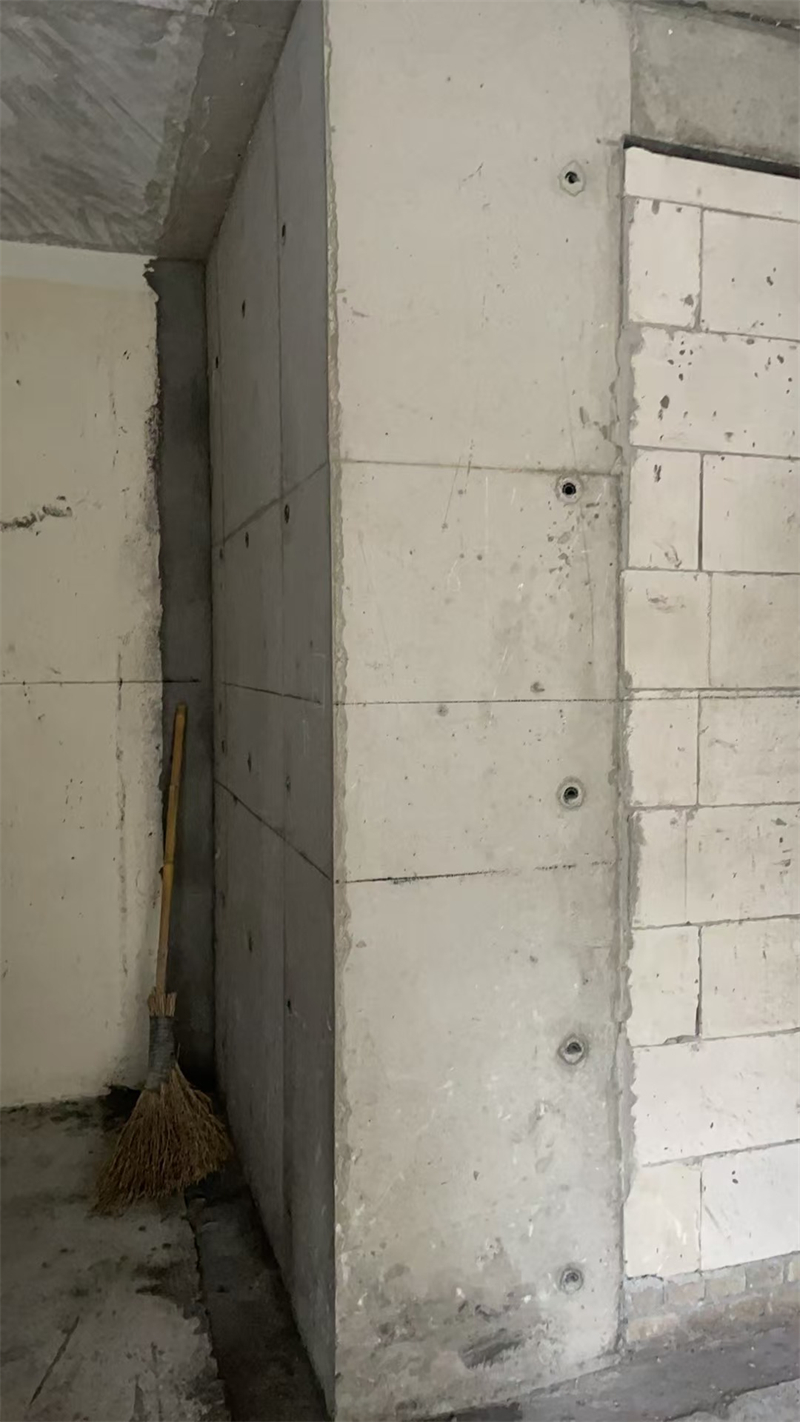

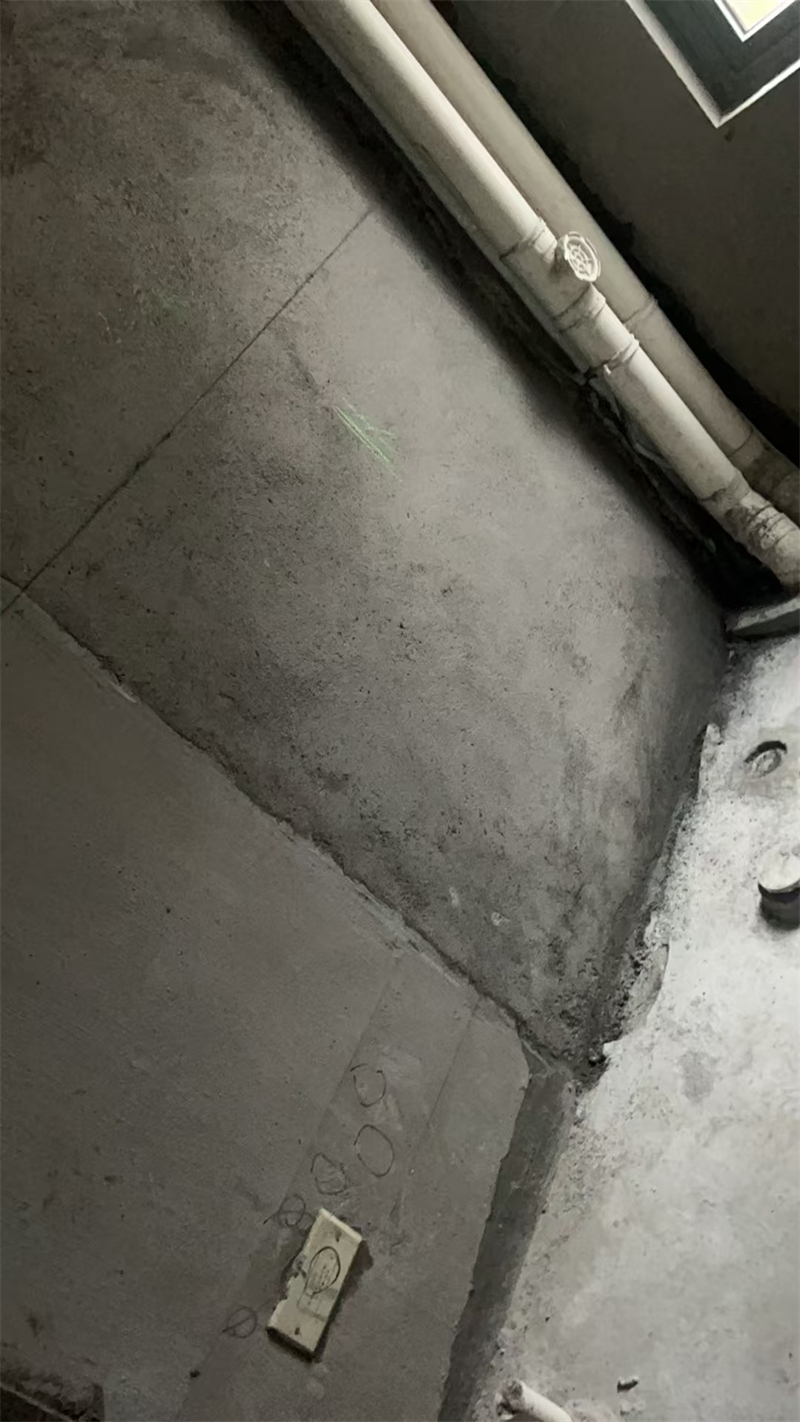

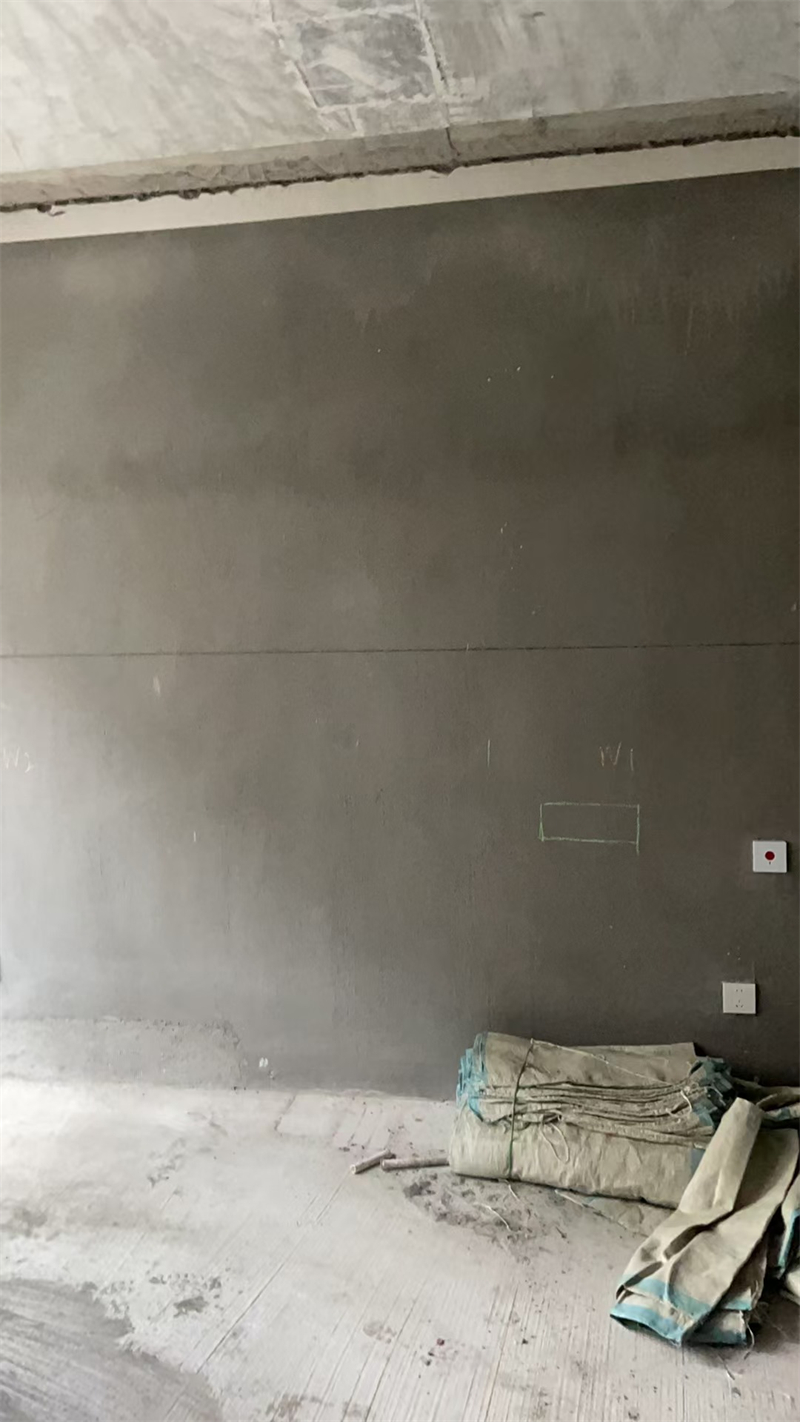

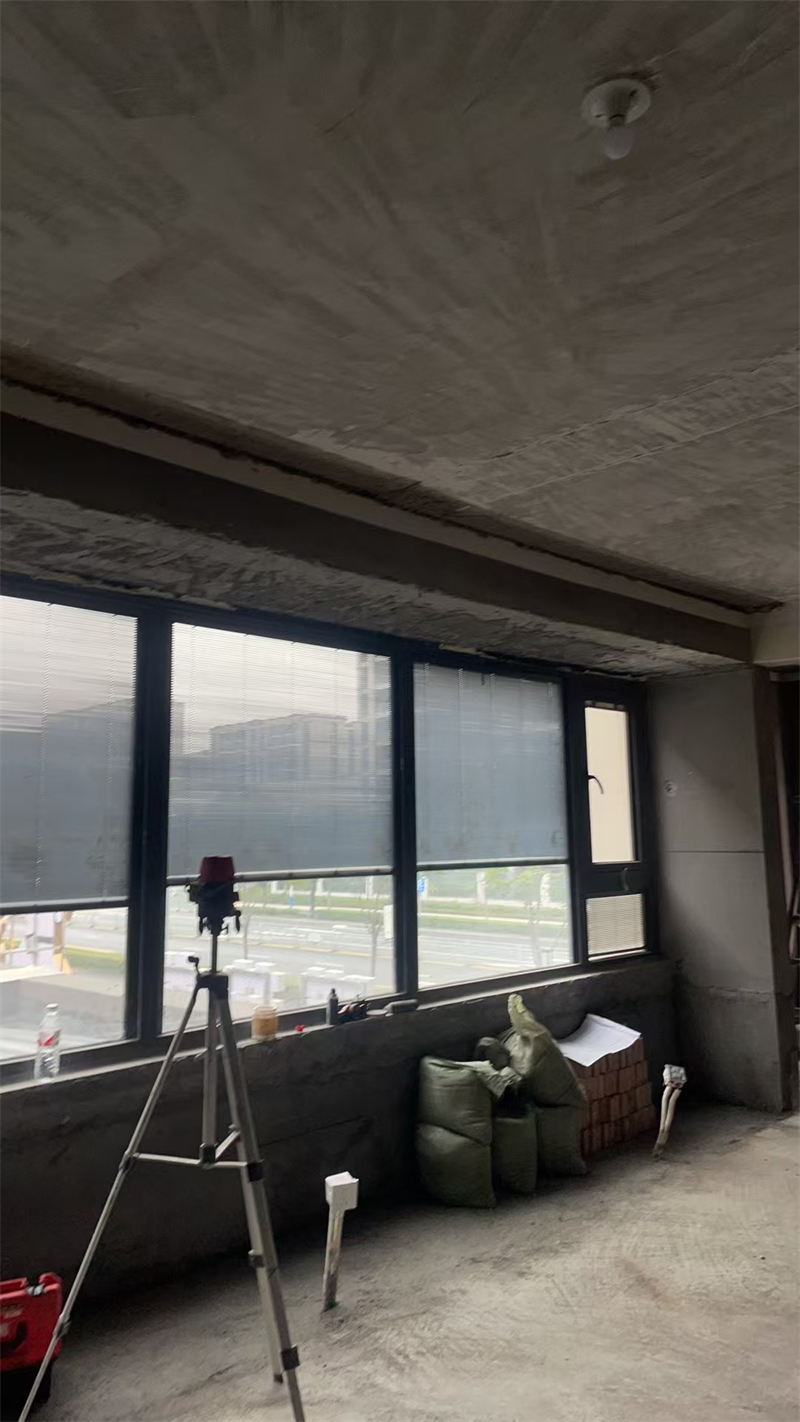

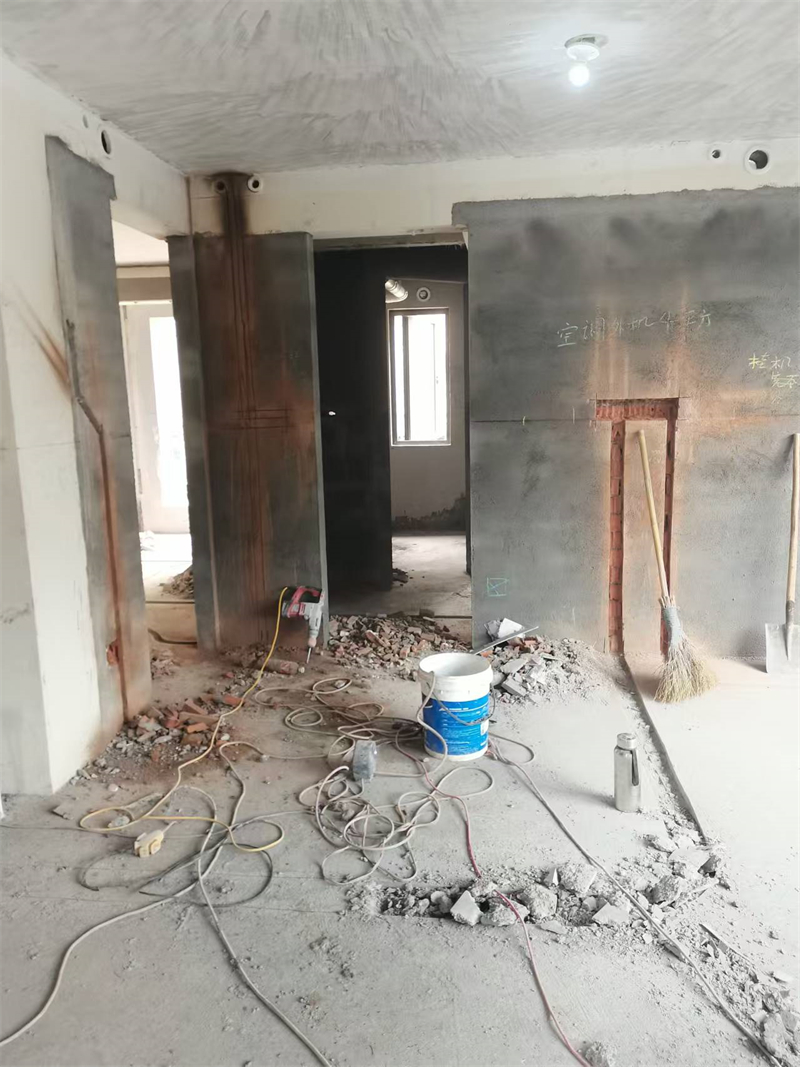

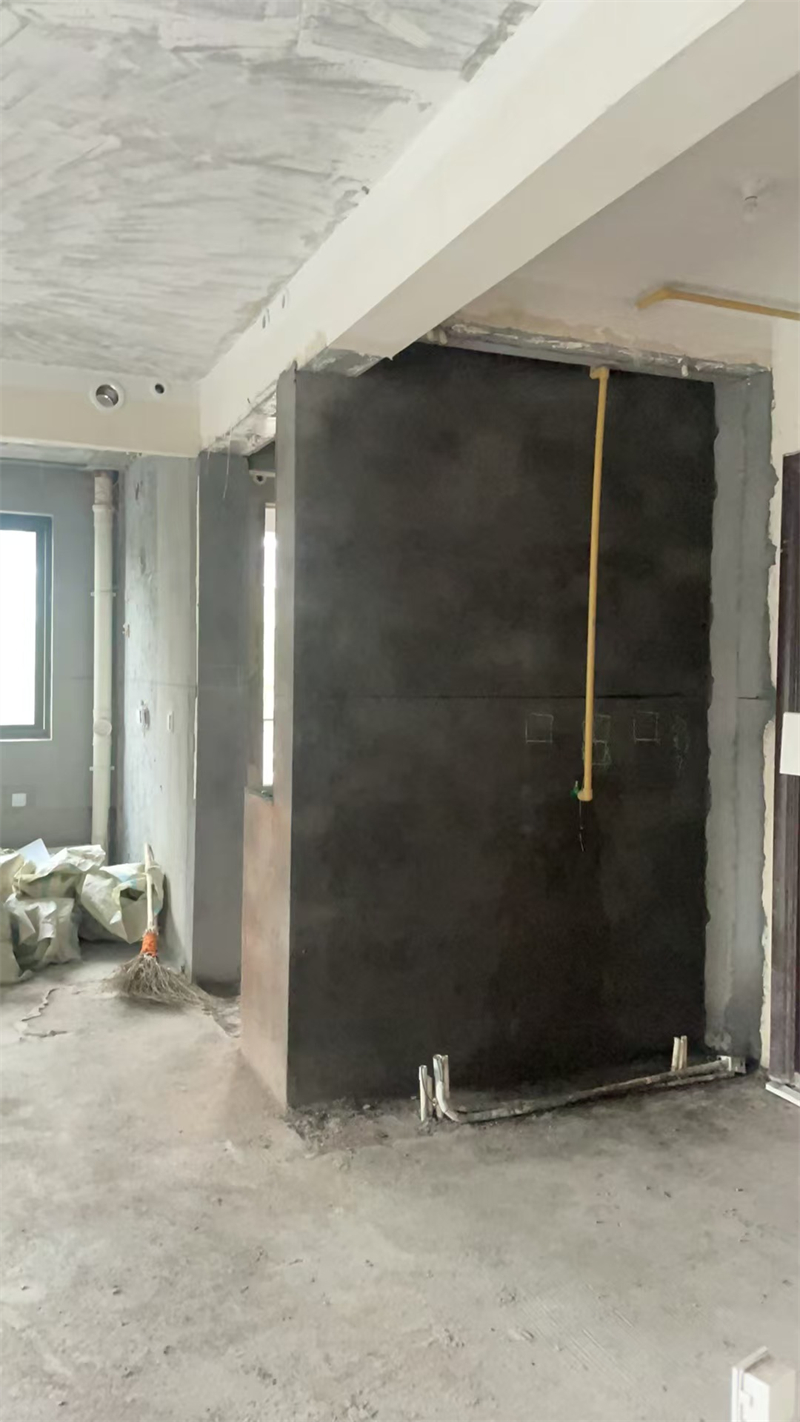

水电放样

立体放样，就是把设计图纸上的内容弹到实际顶面、地面和墙面上，相当于将图纸转移到现实工地中，业主可以很直观的看到装修后的大致效果，勾勒出美好生活。如有需要整改的地方，业主第一时间看了就能提出来，方便设计师、项目经理的工作开展。

发表于 2024-10-22 13:12:50

本帖最后由格堂黄姐于 2024-10-23 15:19 编辑

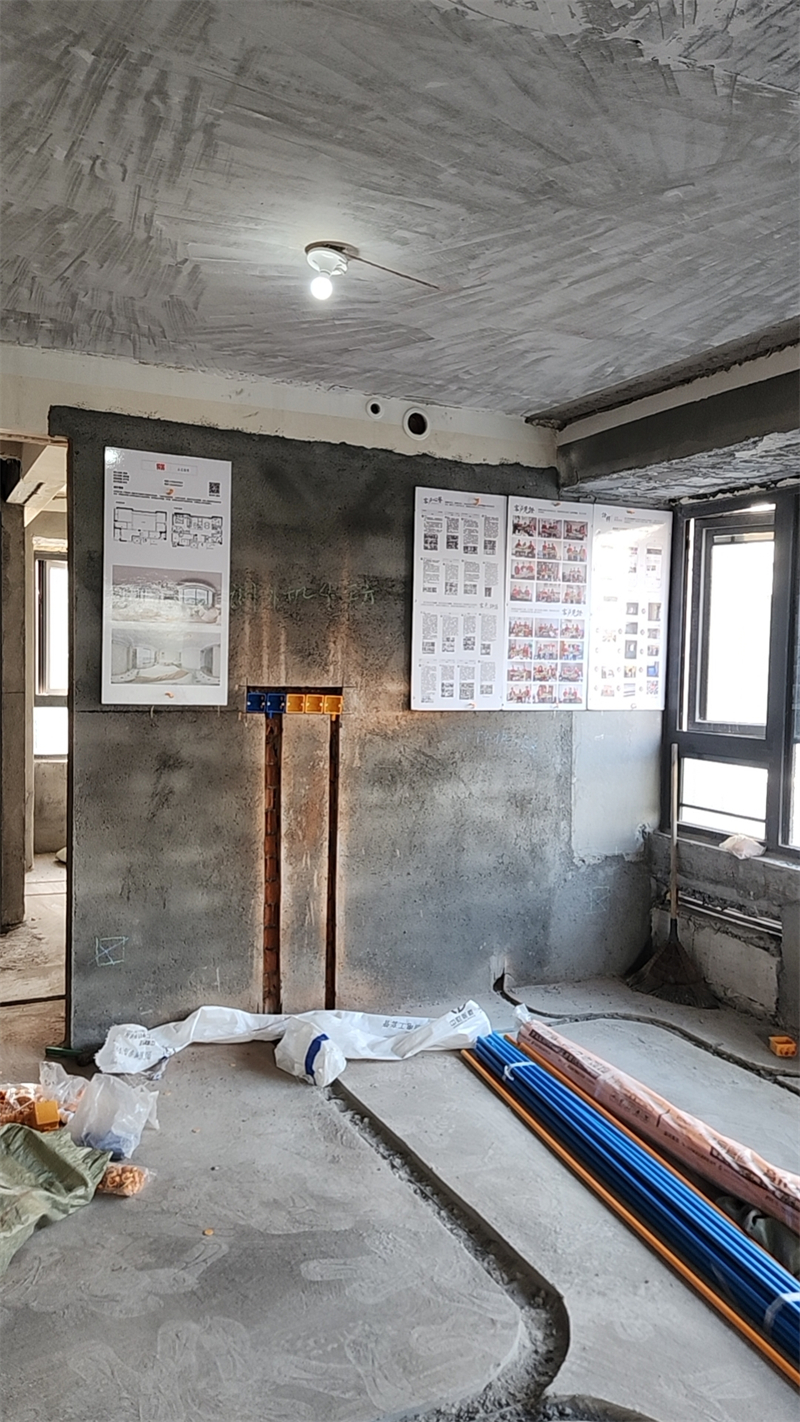

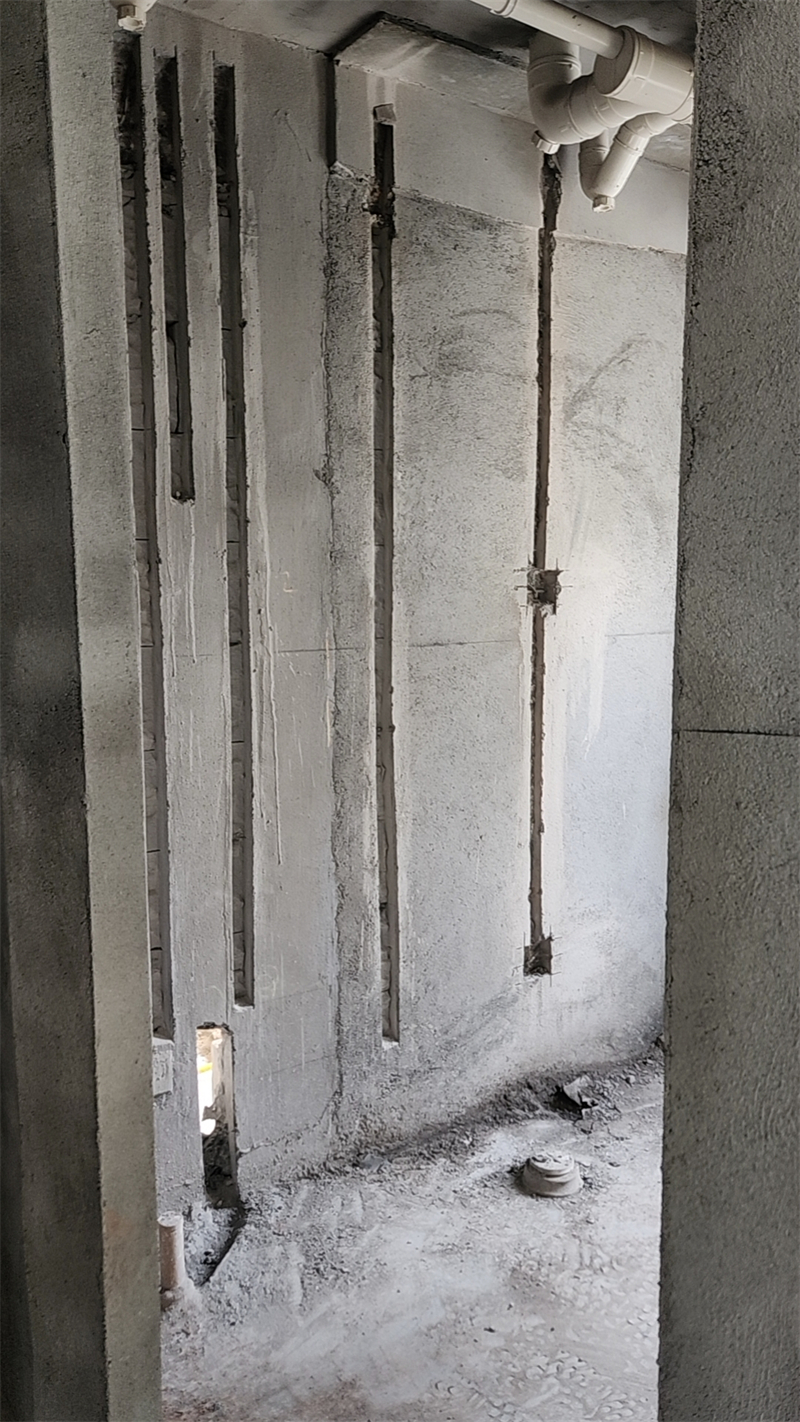

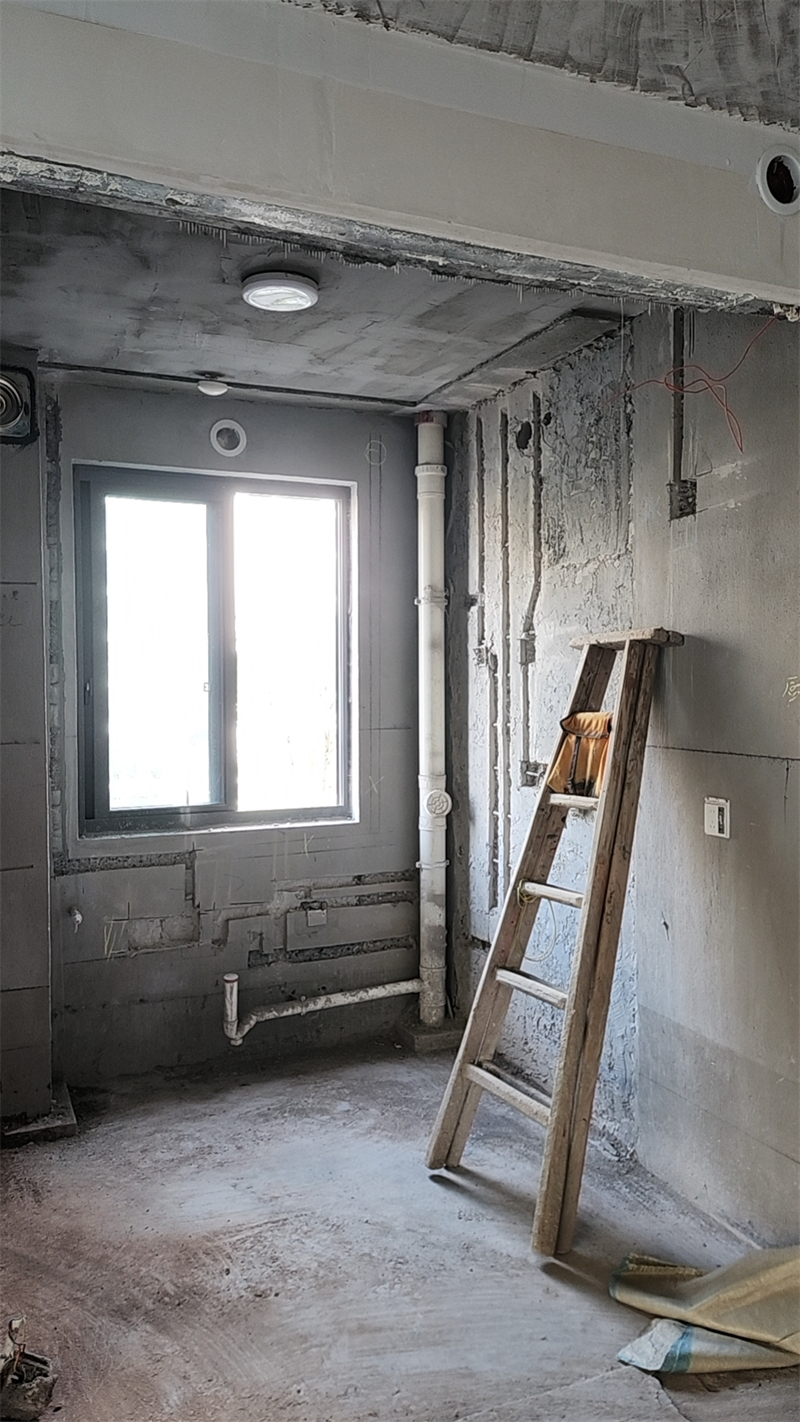

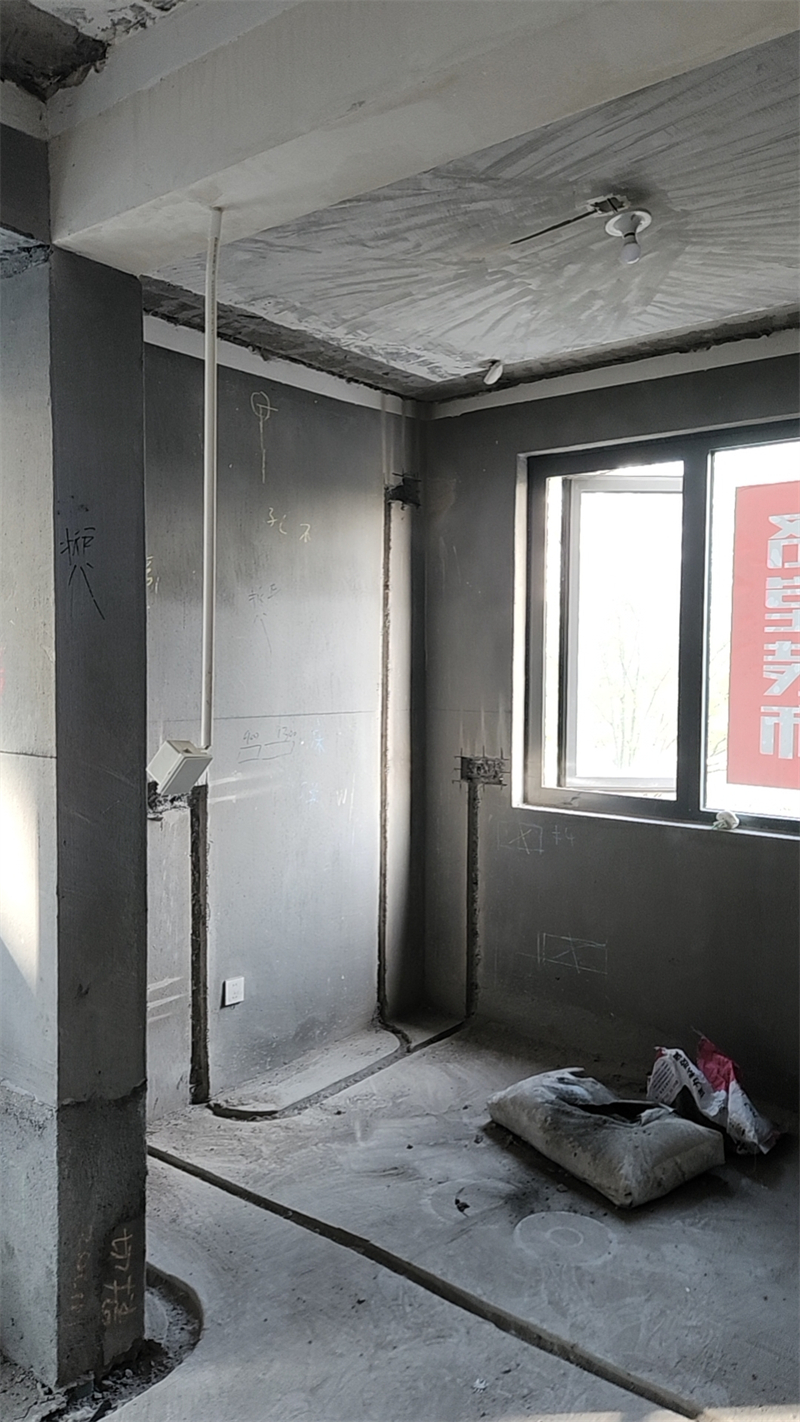

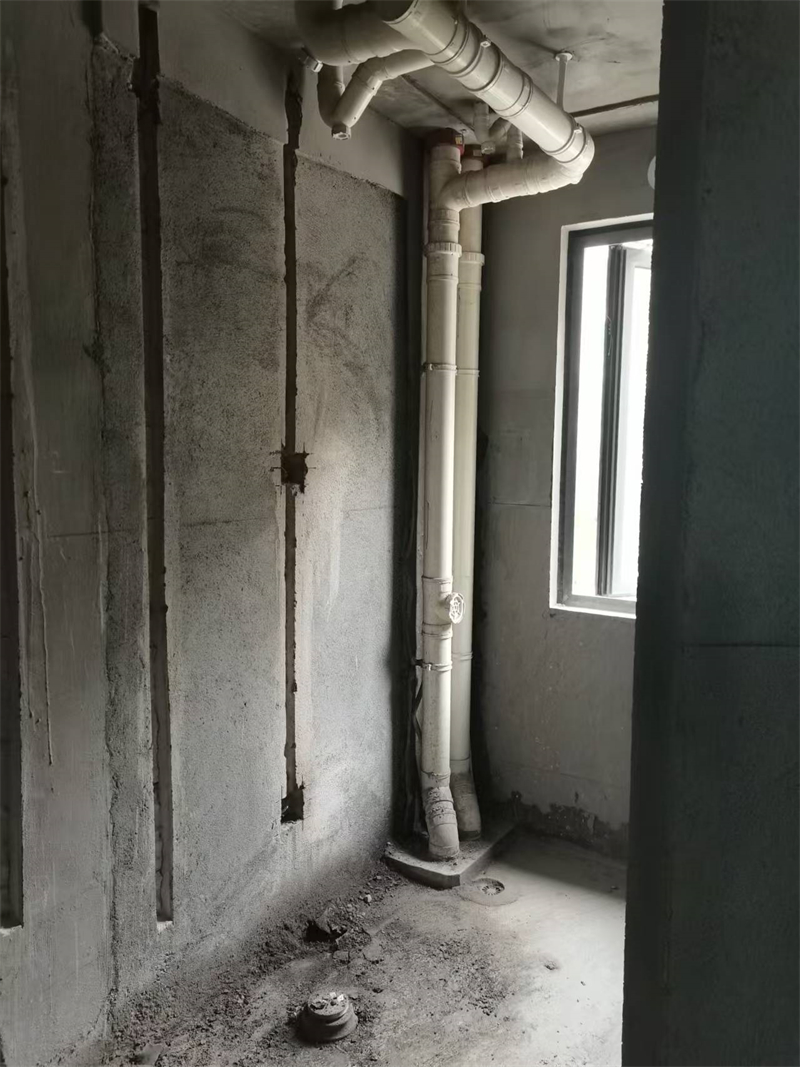

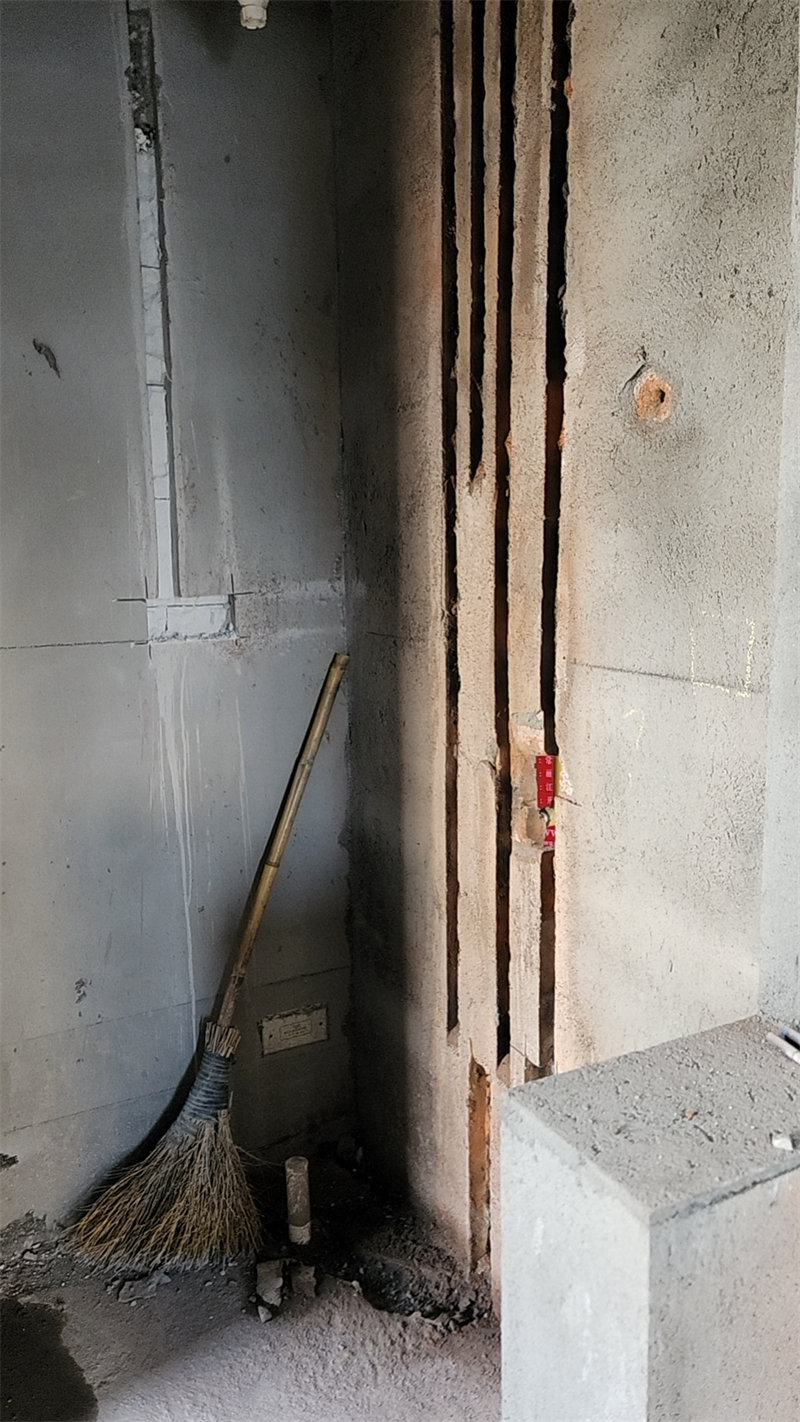

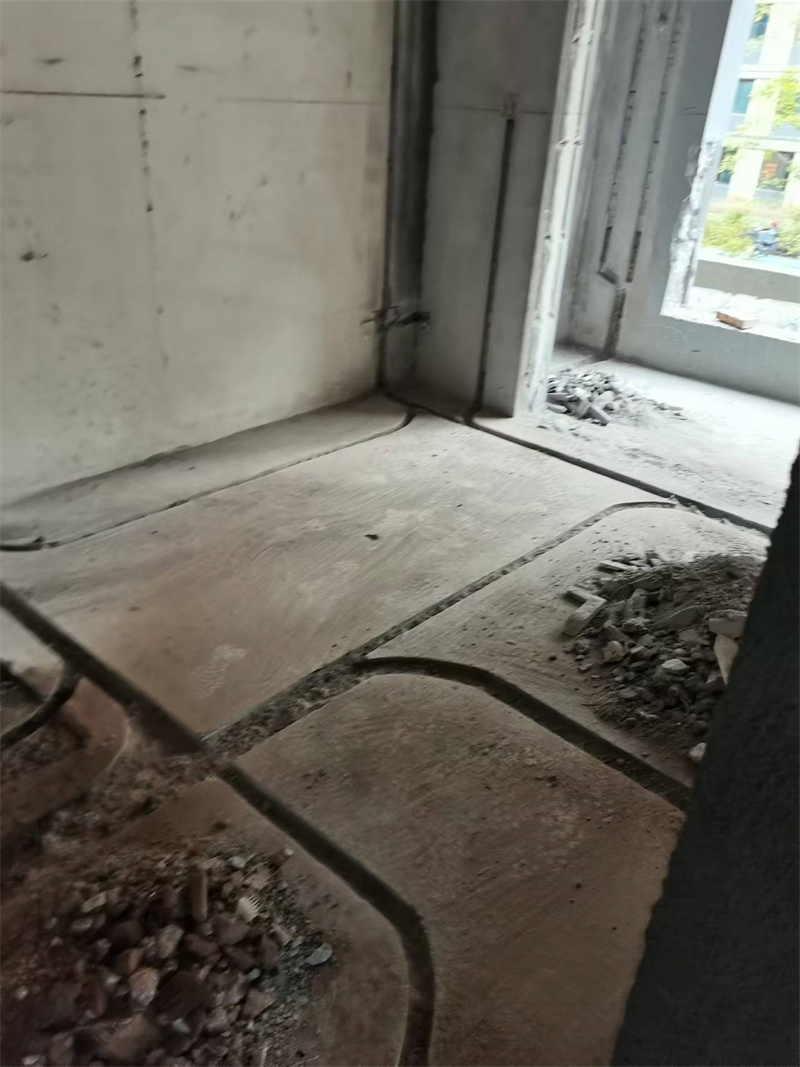

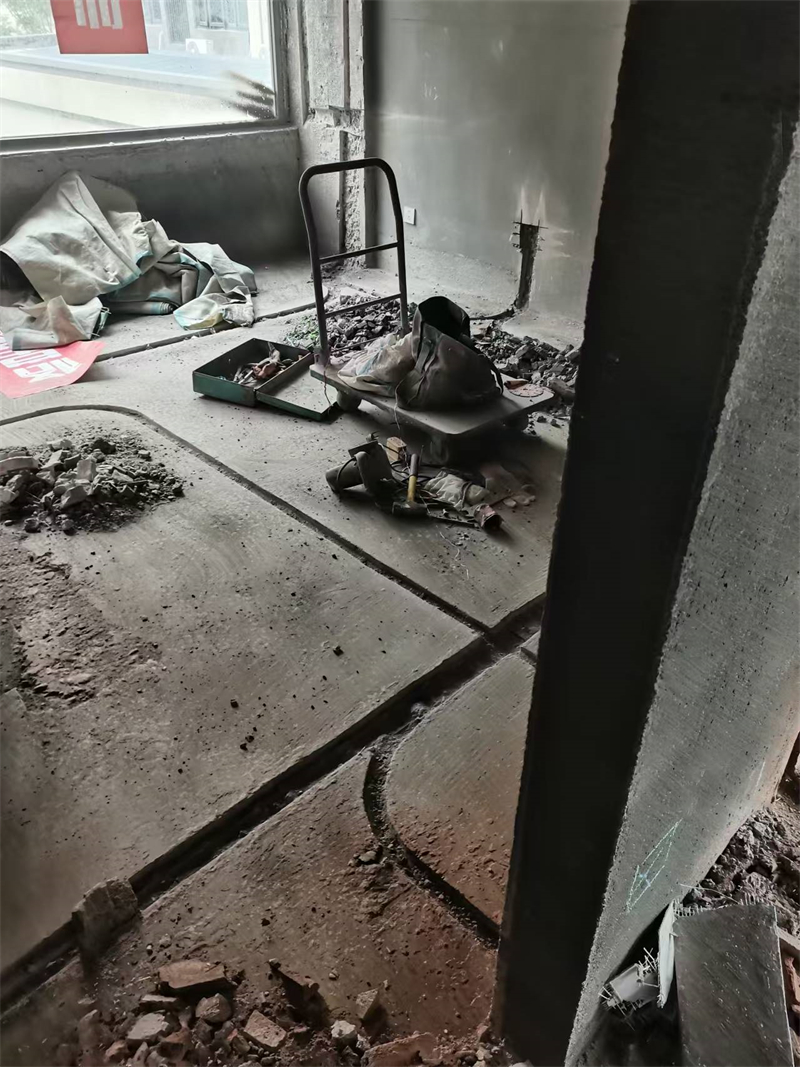

水电开槽

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

地面开槽深度够深，开槽标准，线管低于地面1公分。

发表于 2024-10-23 15:20:11

发表于 2024-10-23 15:20:59

本帖最后由格堂黄姐于 2024-10-23 15:22 编辑

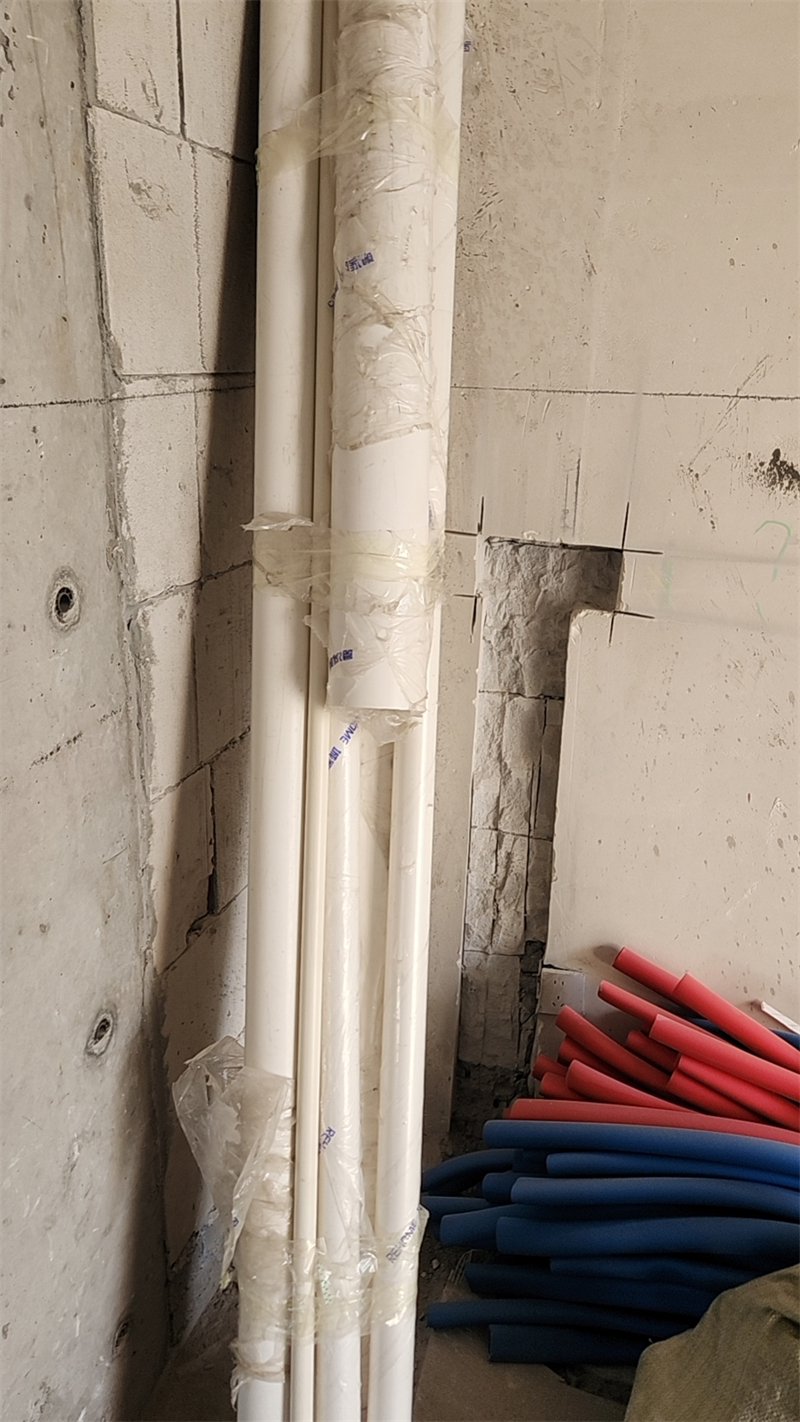

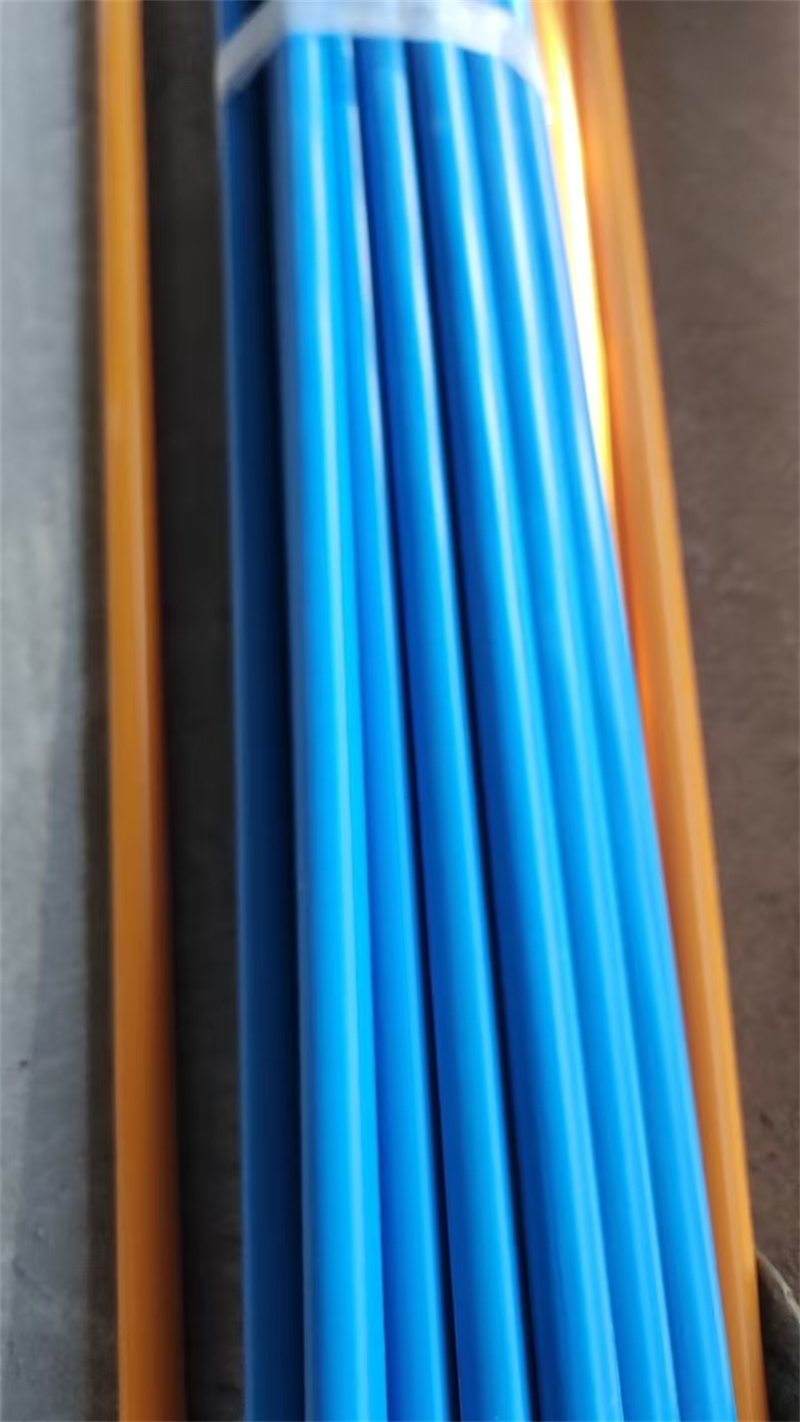

水电材料

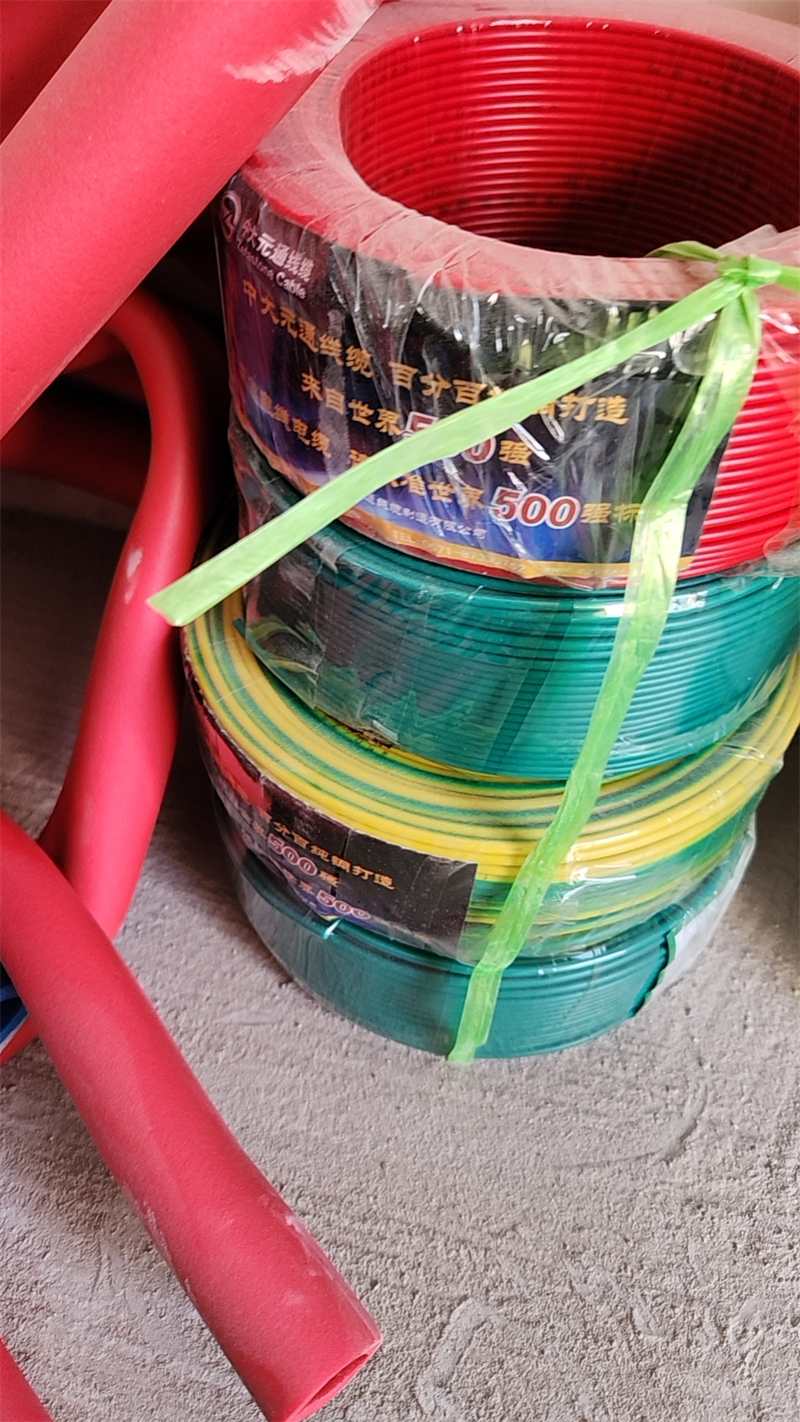

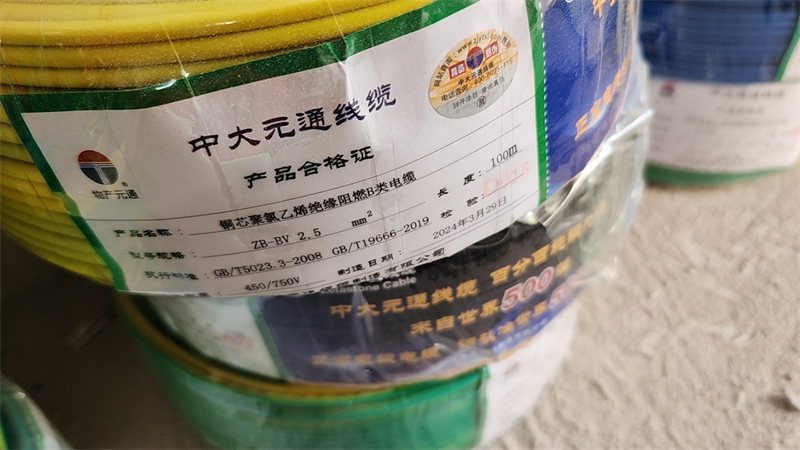

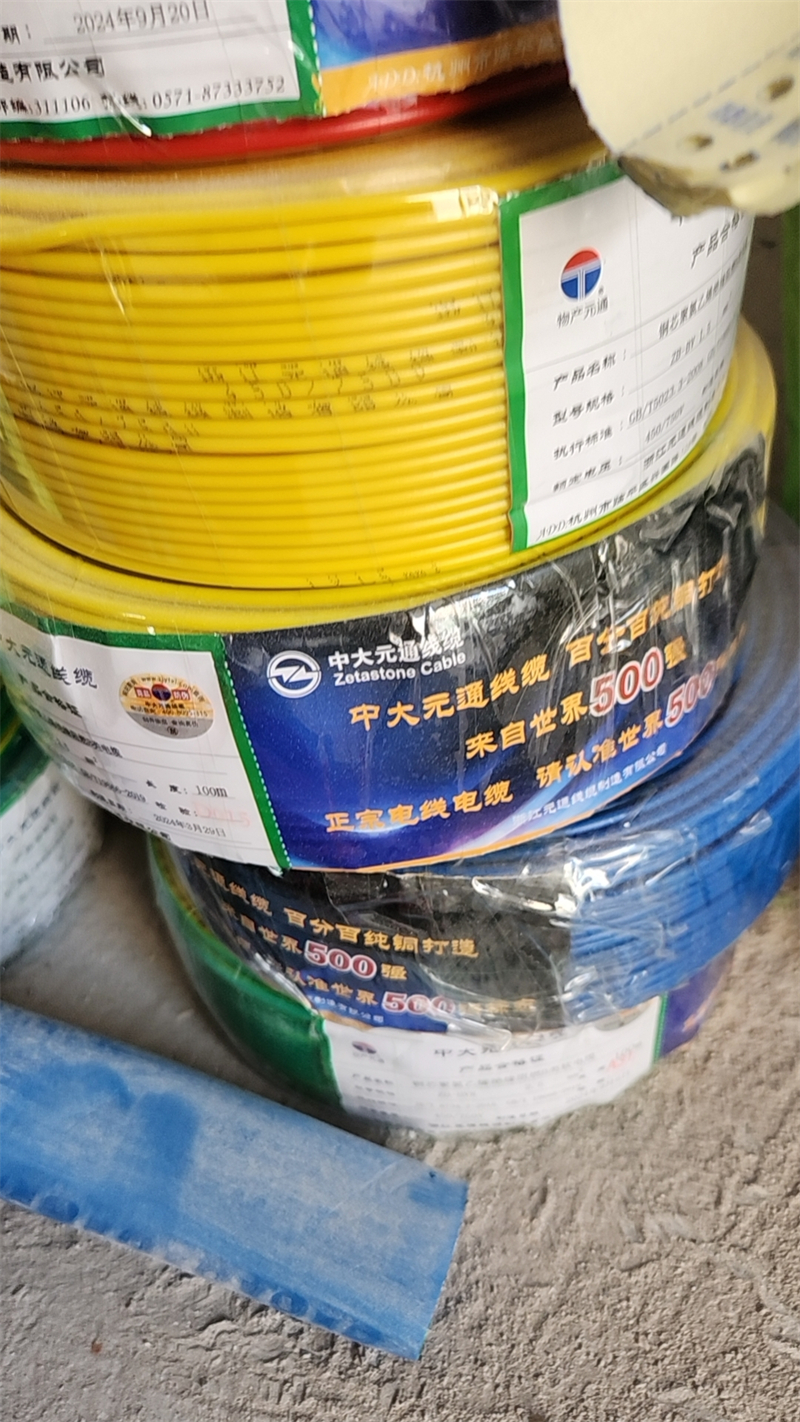

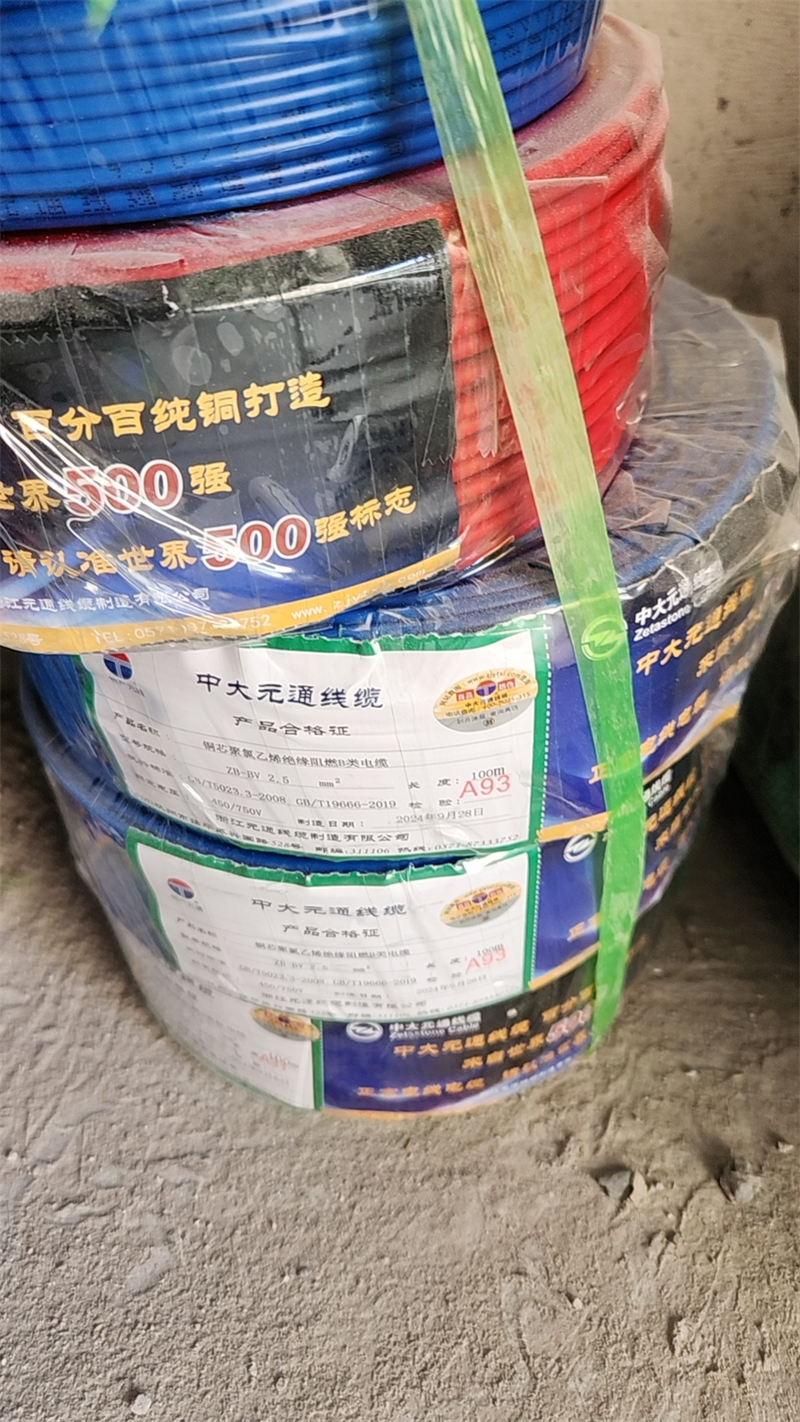

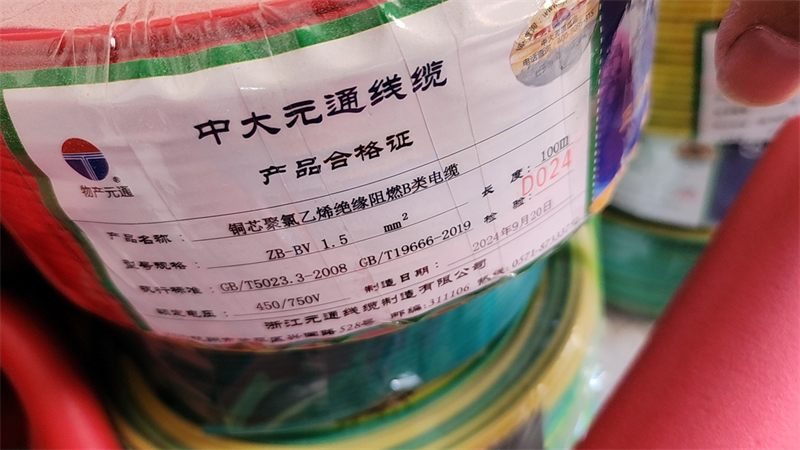

电线中大元通阻燃线

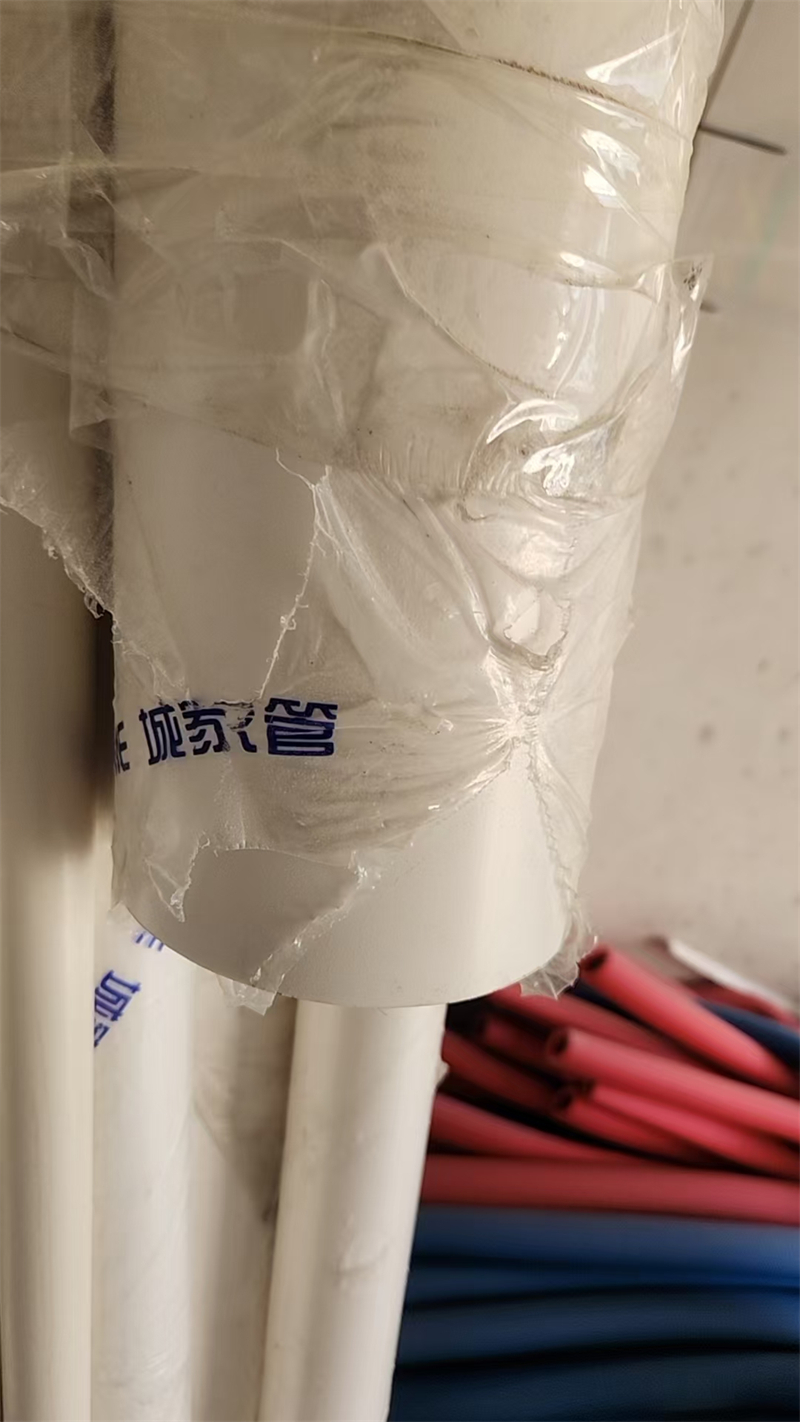

PVC排水城家DN50/DN75

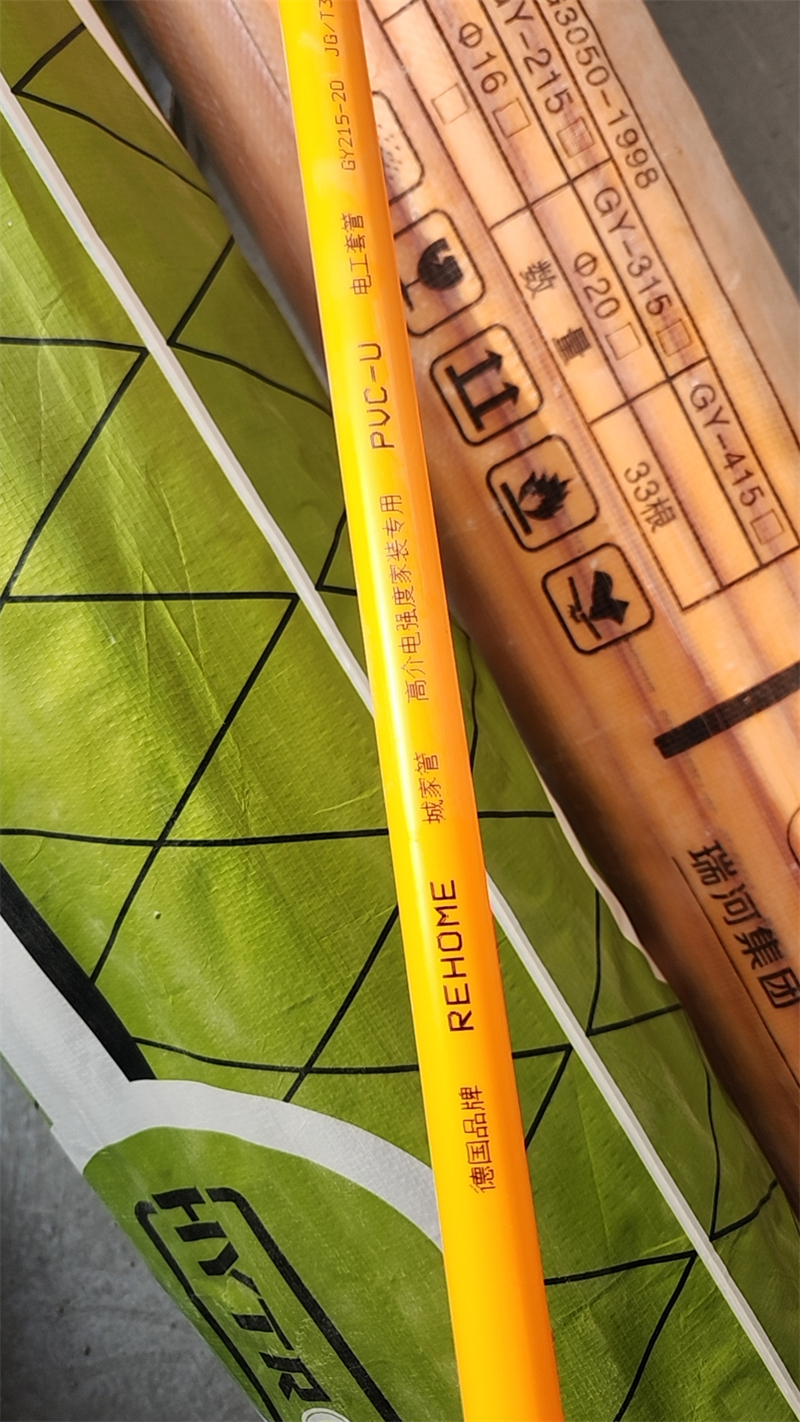

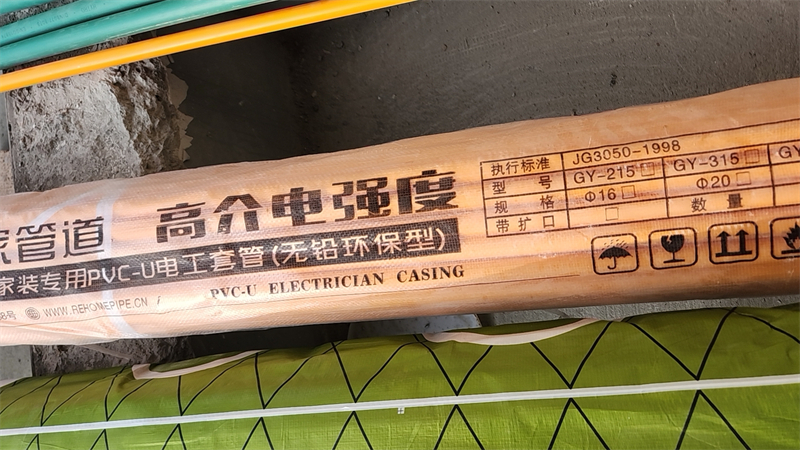

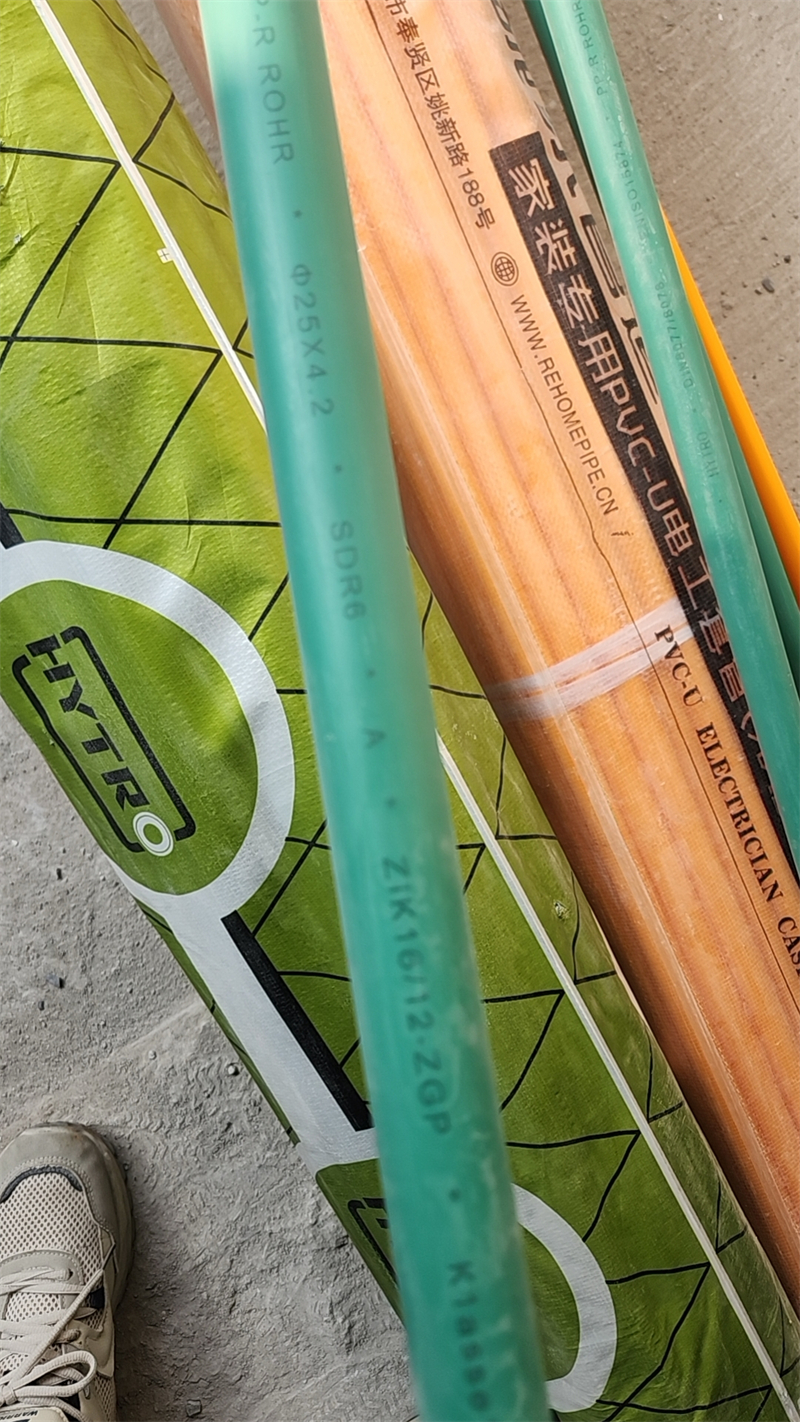

PVC线管城家DN20管

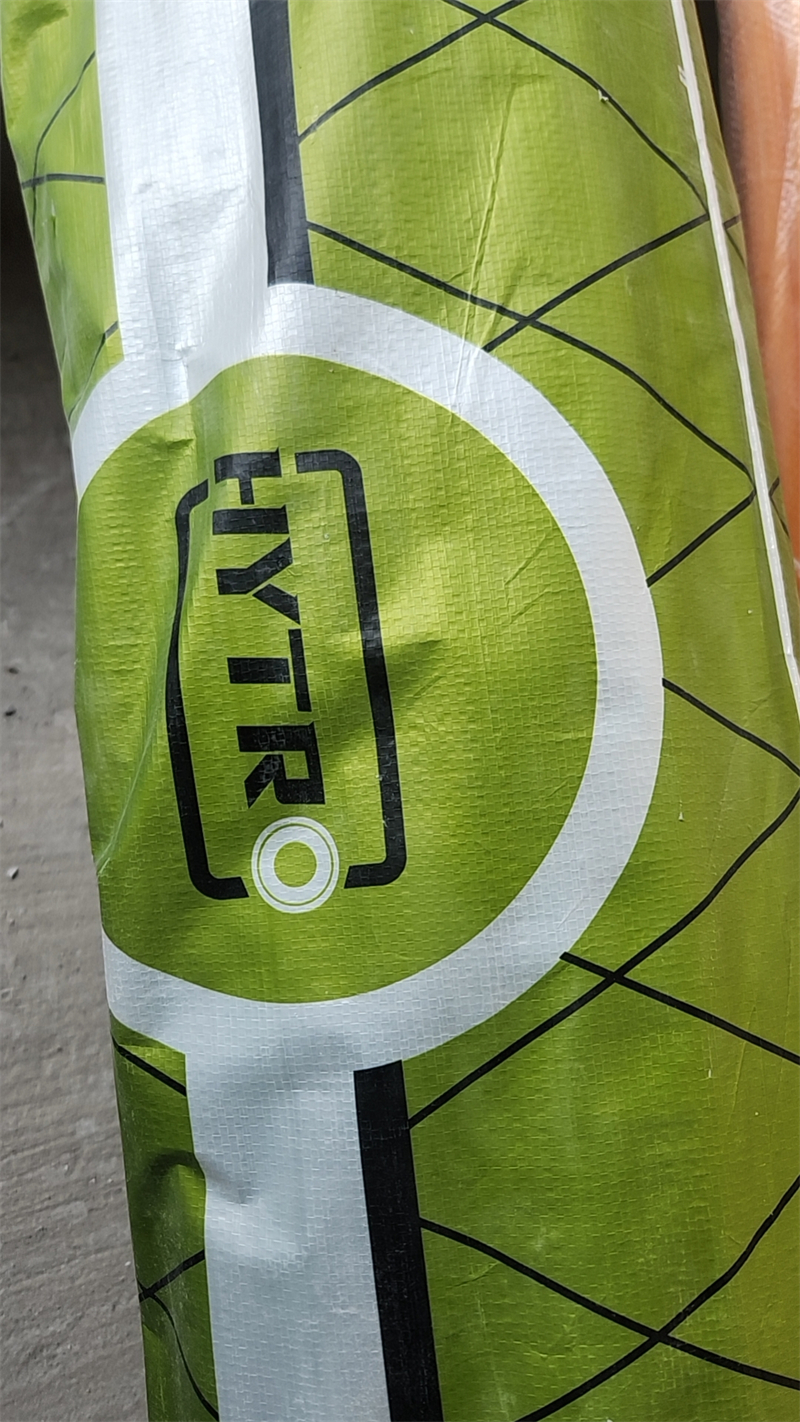

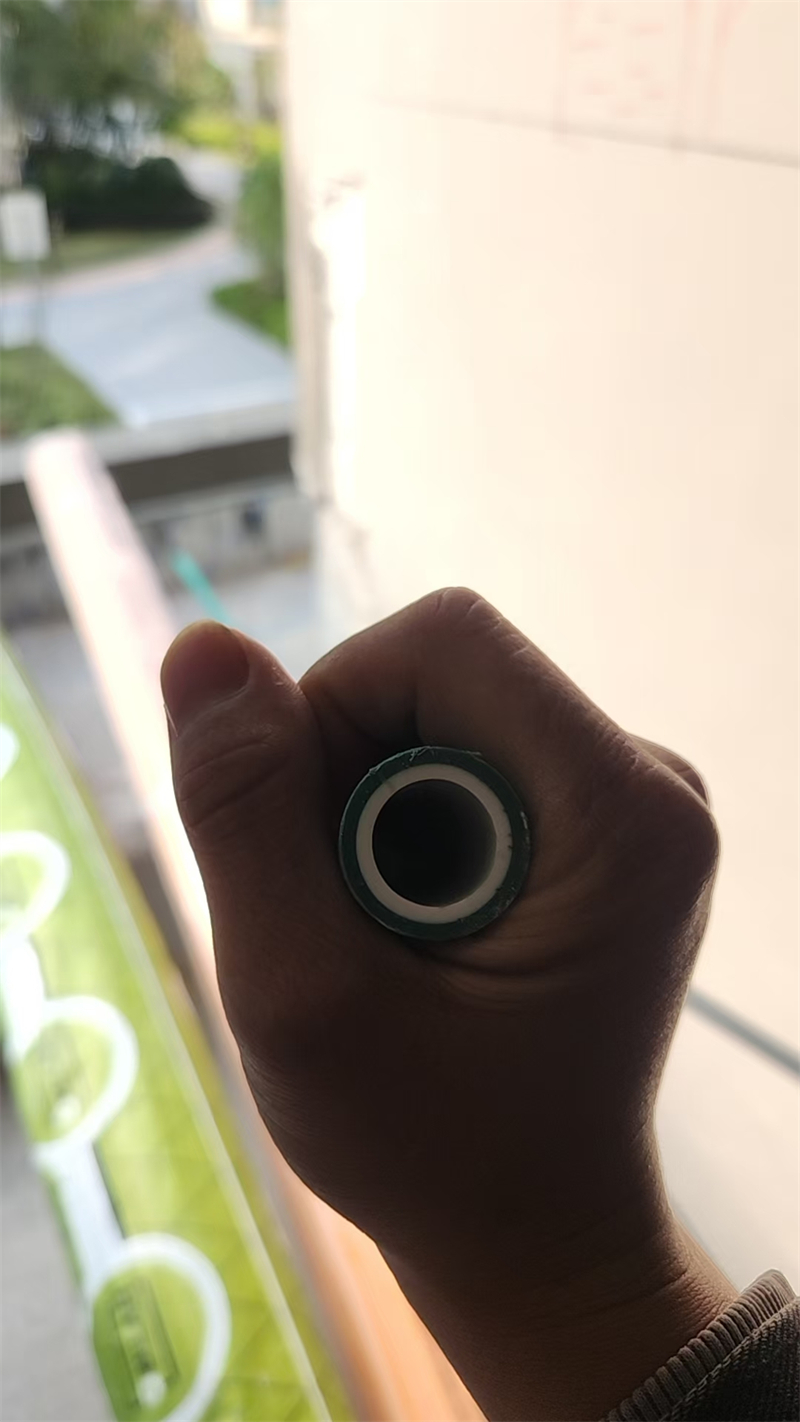

PPR水管海德欧DN25*4.2钢网复合管

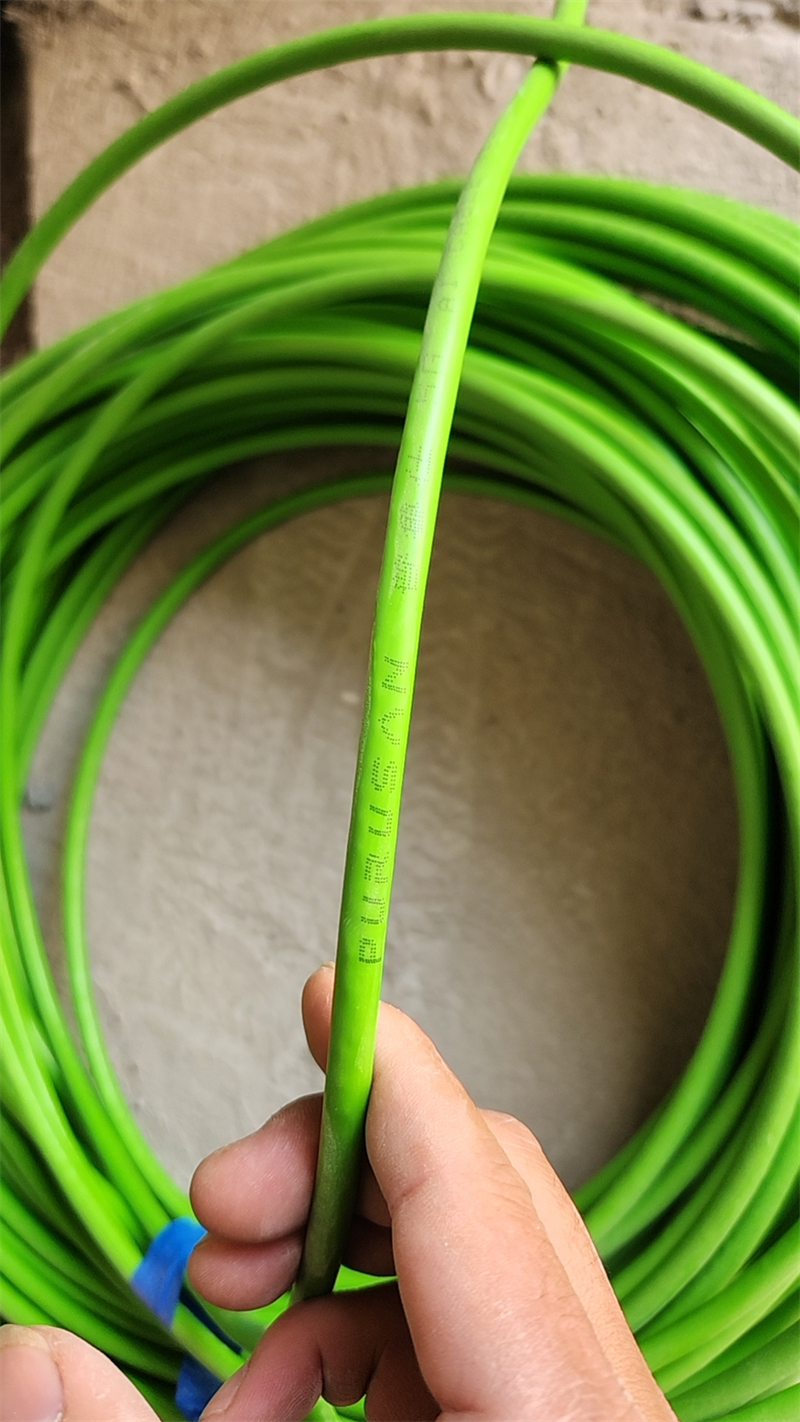

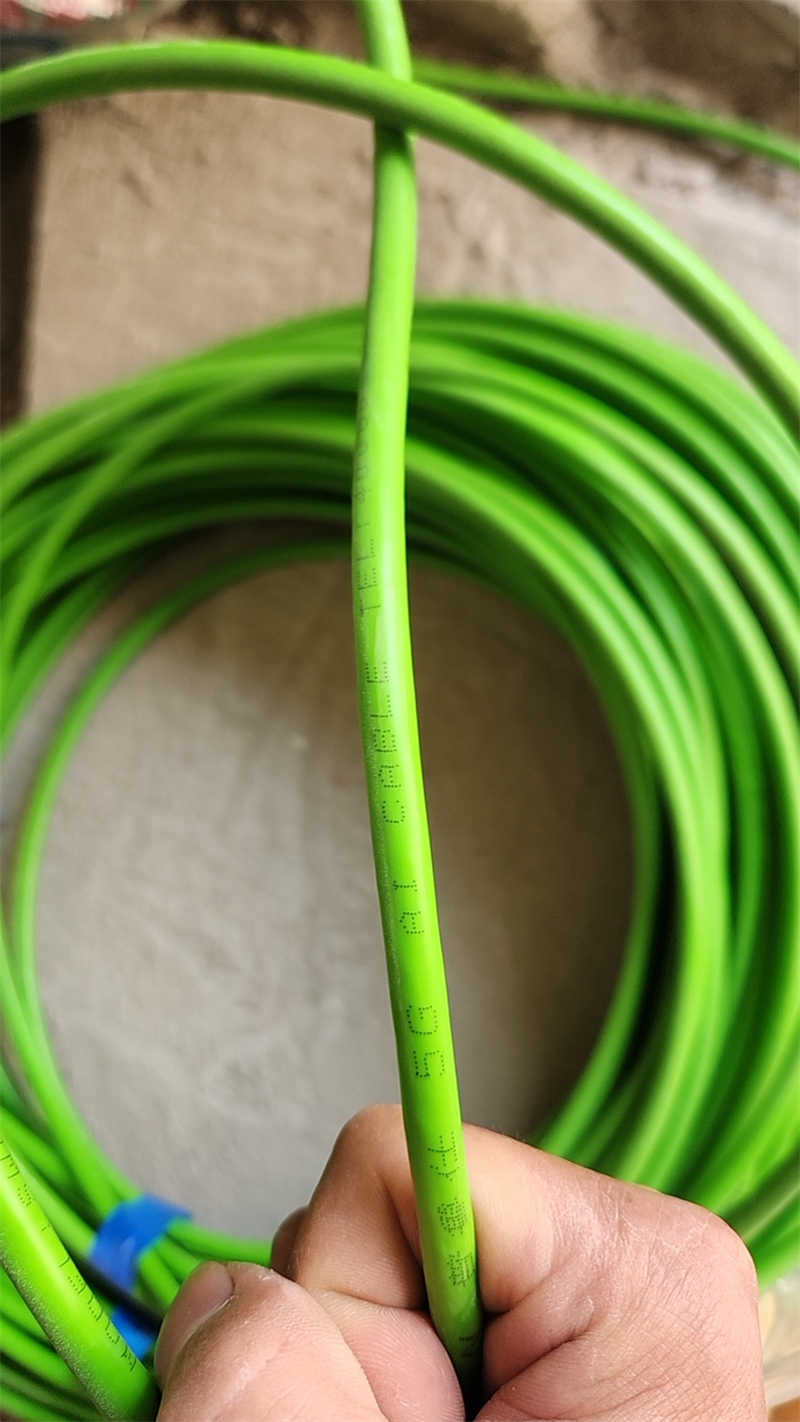

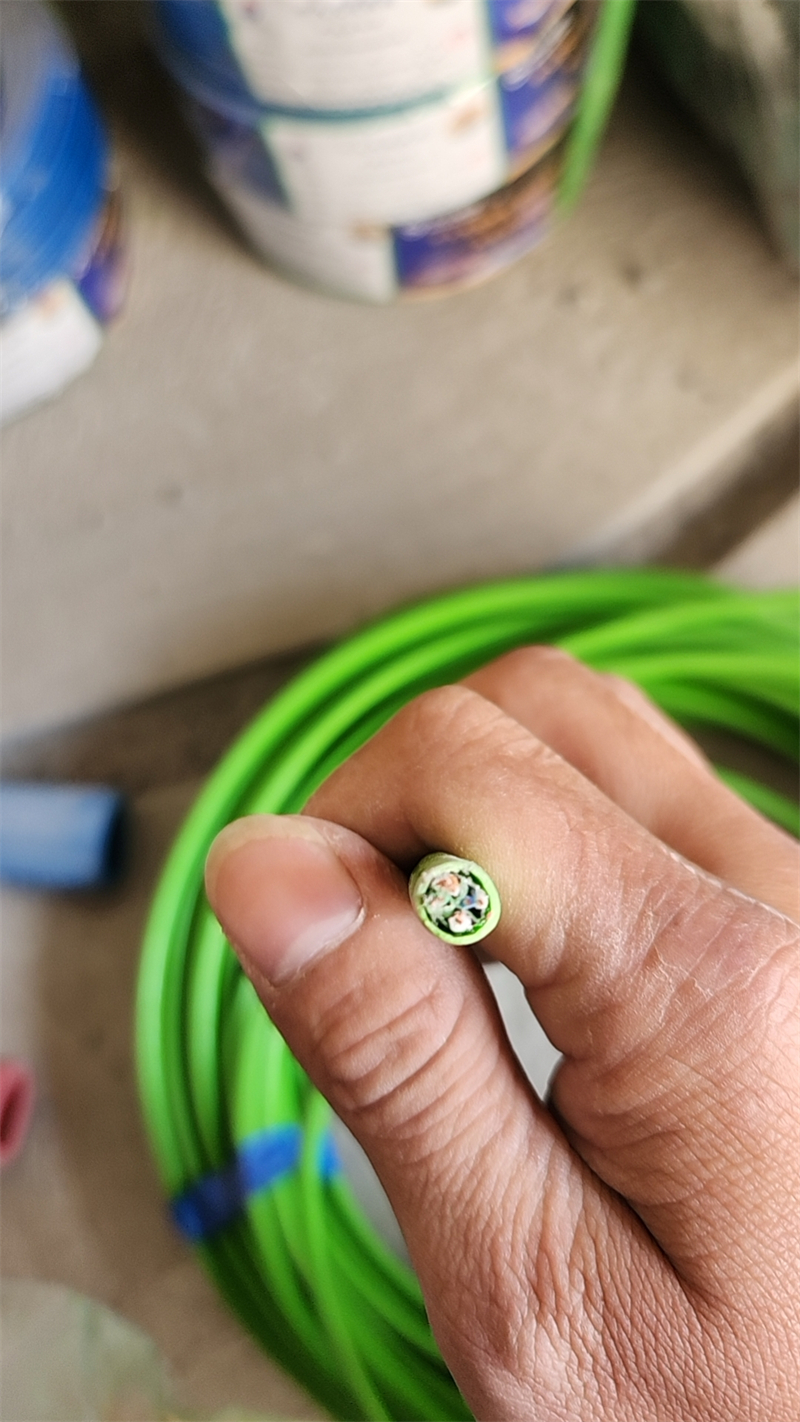

网络线普鲁仕超六类网线带屏蔽（UTP）

电视线普鲁仕高清（96编6671）

发表于 2024-10-23 15:21:28

发表于 2024-10-23 15:21:55

发表于 2024-10-28 22:12:57

本帖最后由格堂黄姐于 2024-10-28 22:20 编辑

水电中途

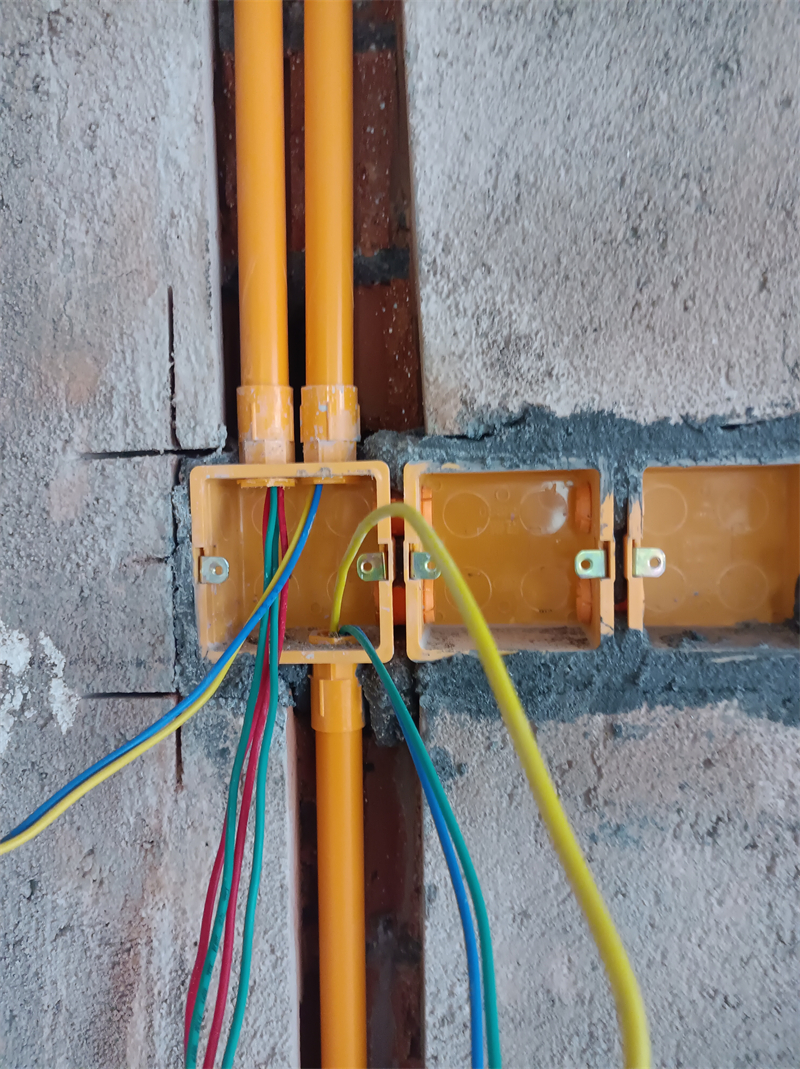

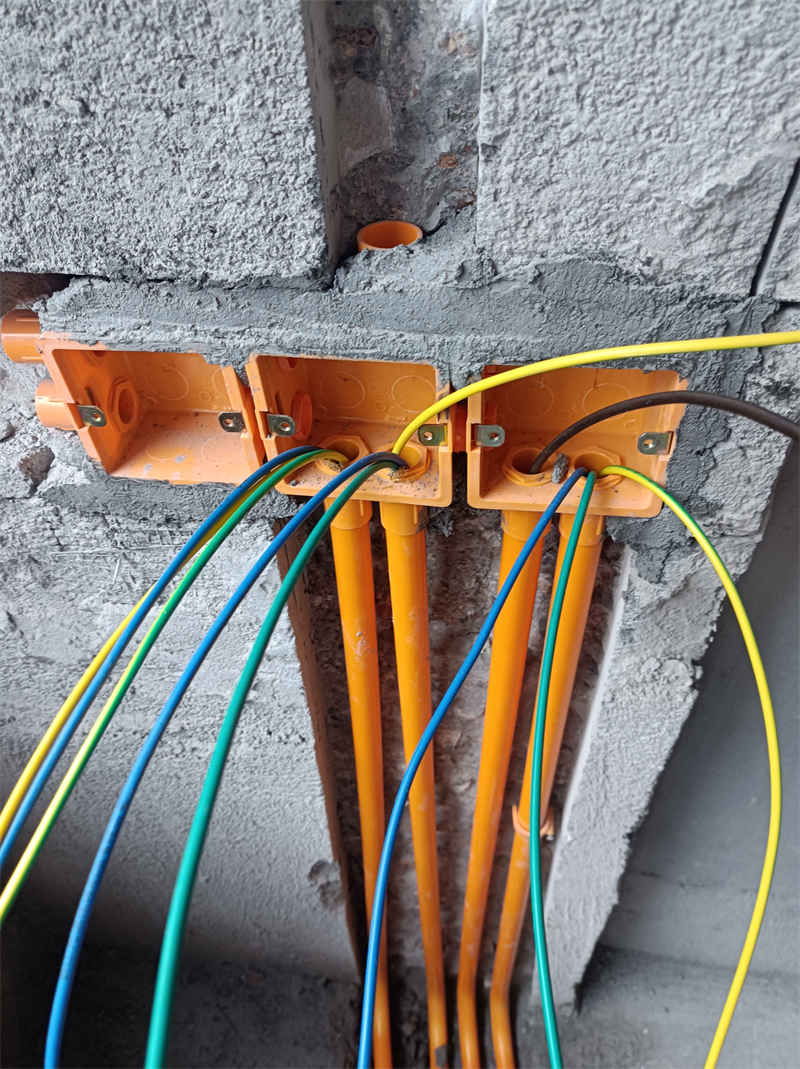

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

火线用红线，蓝色线、绿色线用于零线，双色线用于接地。

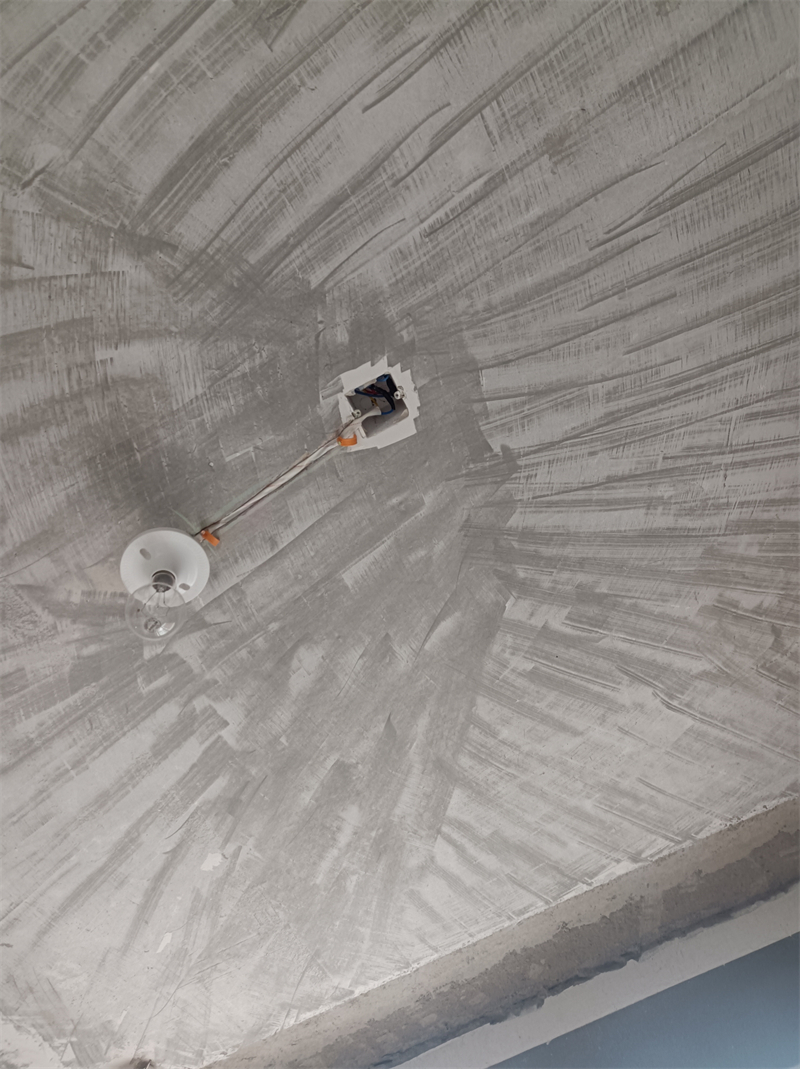

灯头线套黄腊管保护。

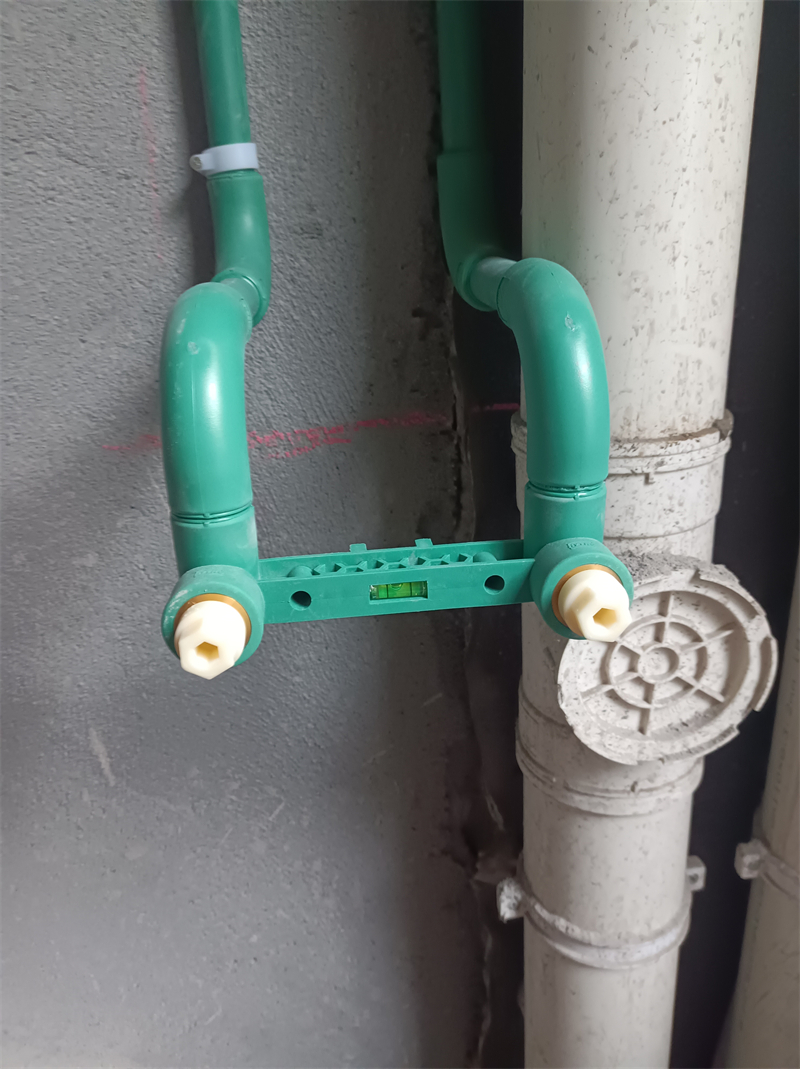

冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

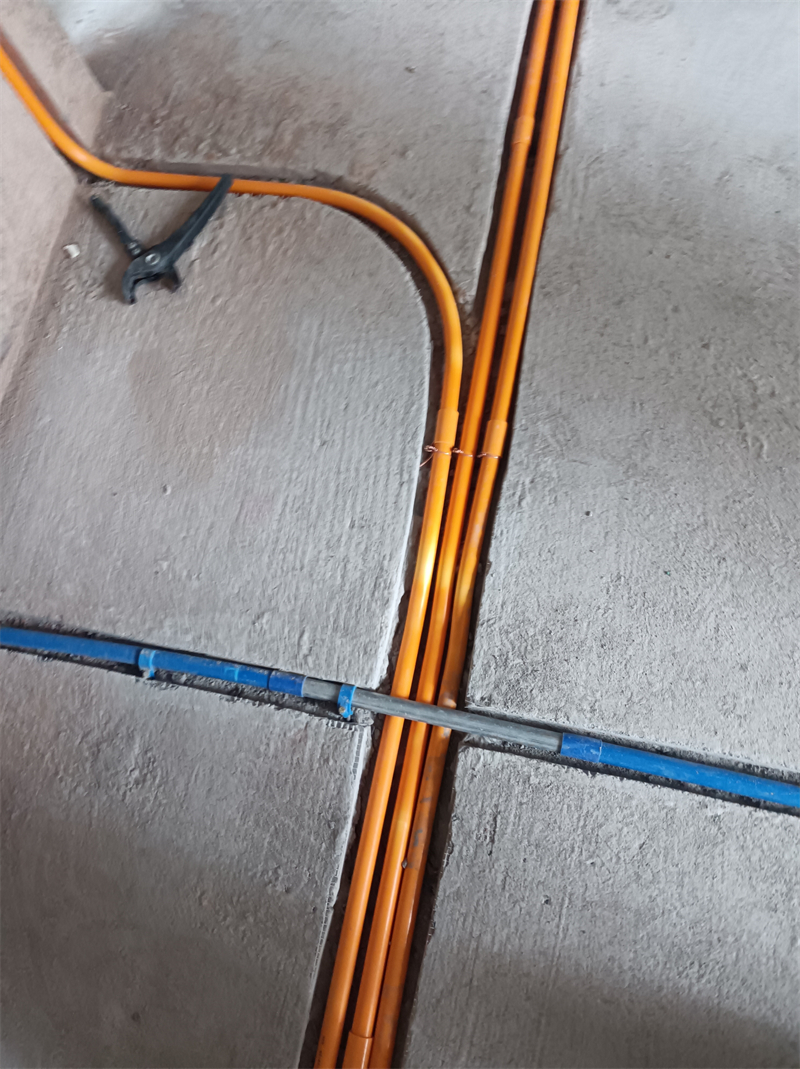

强弱电交接处用金属镀锌管交叉，防止信号干扰。
