星月宸庐7-1-6#122㎡现代奶油

发表于 2024-10-29 20:04:09

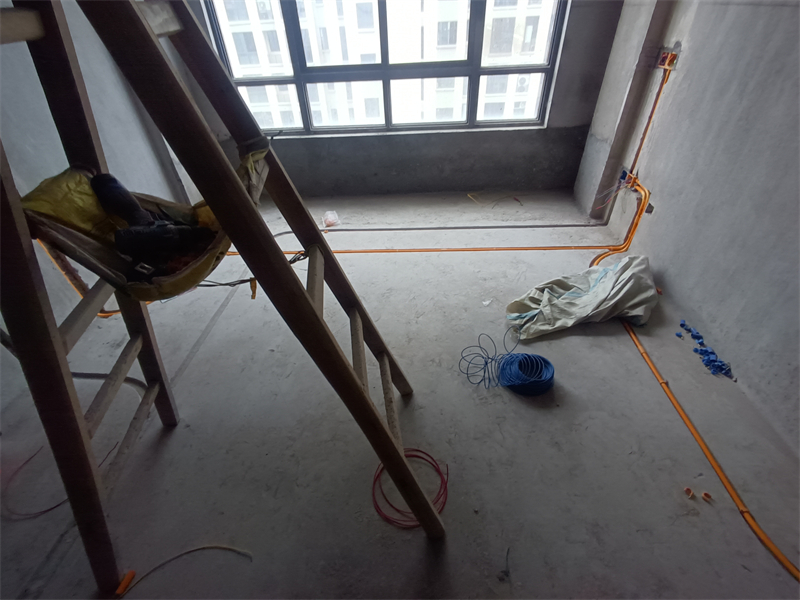

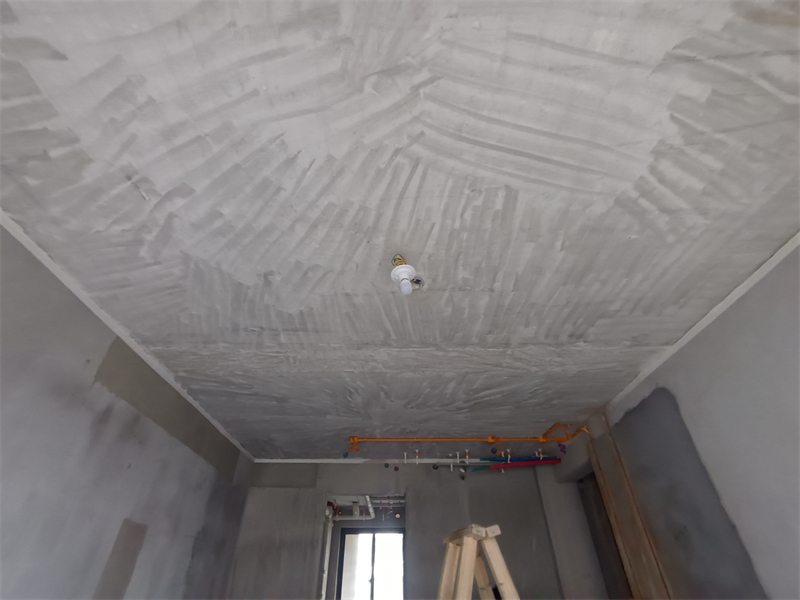

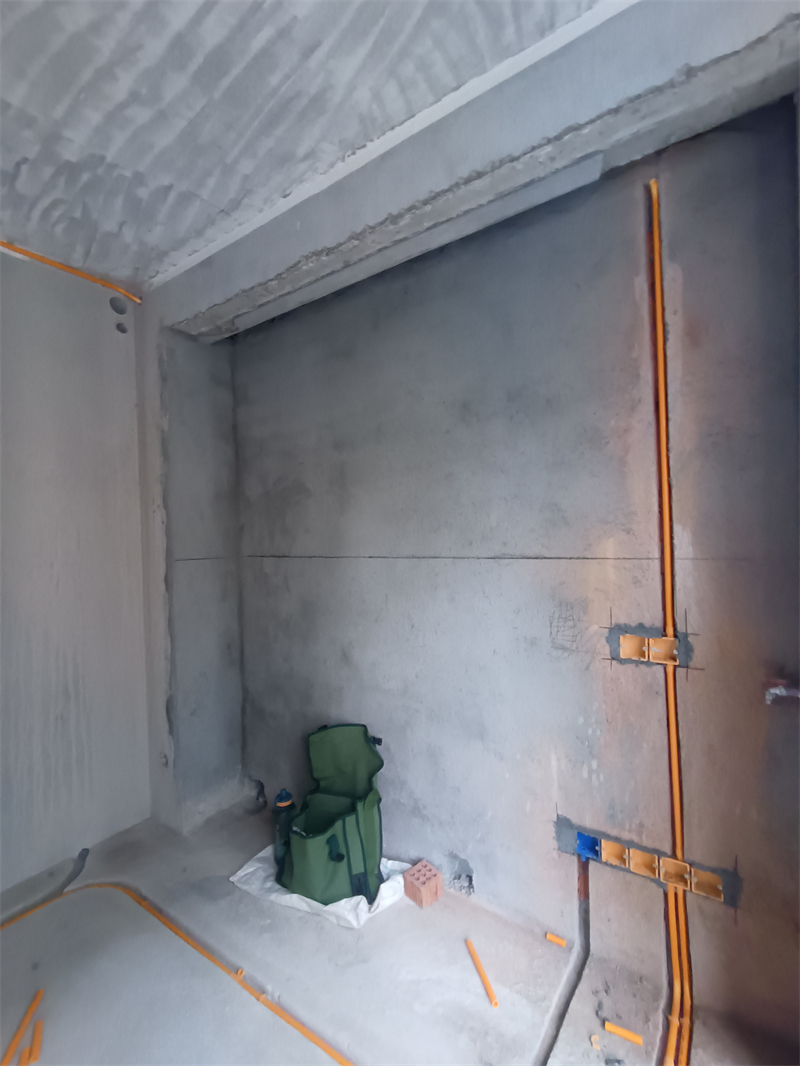

对角

发表于 2024-10-29 20:04:53

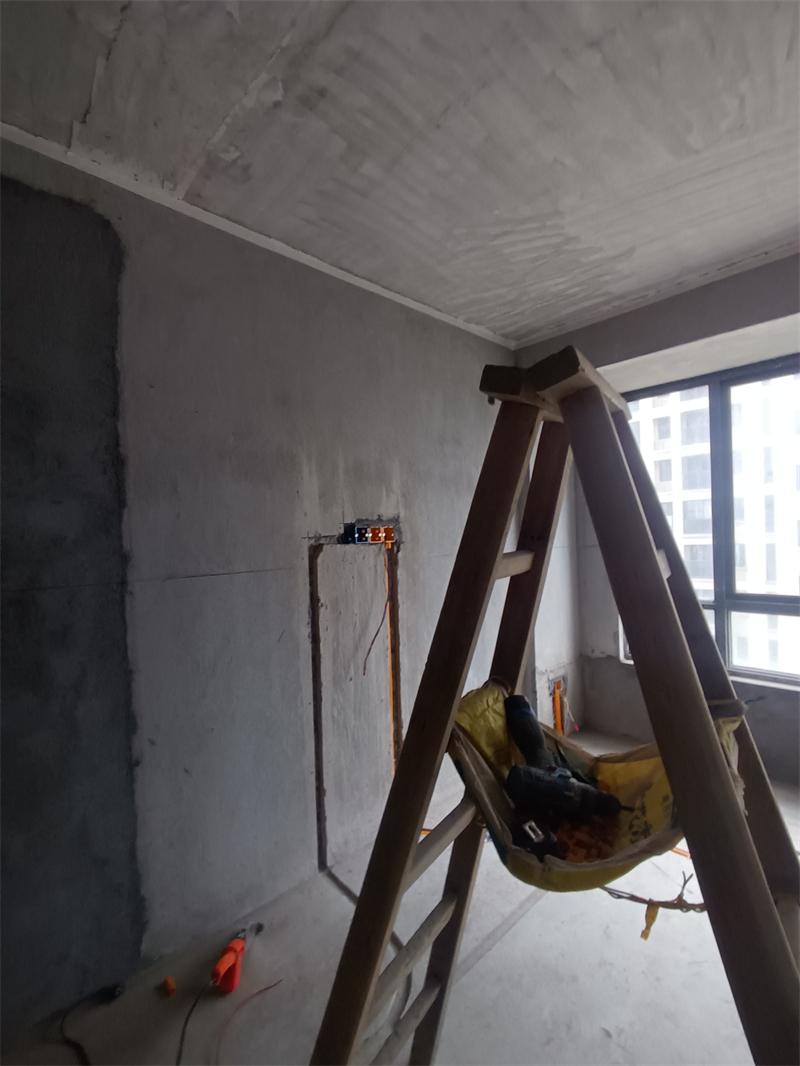

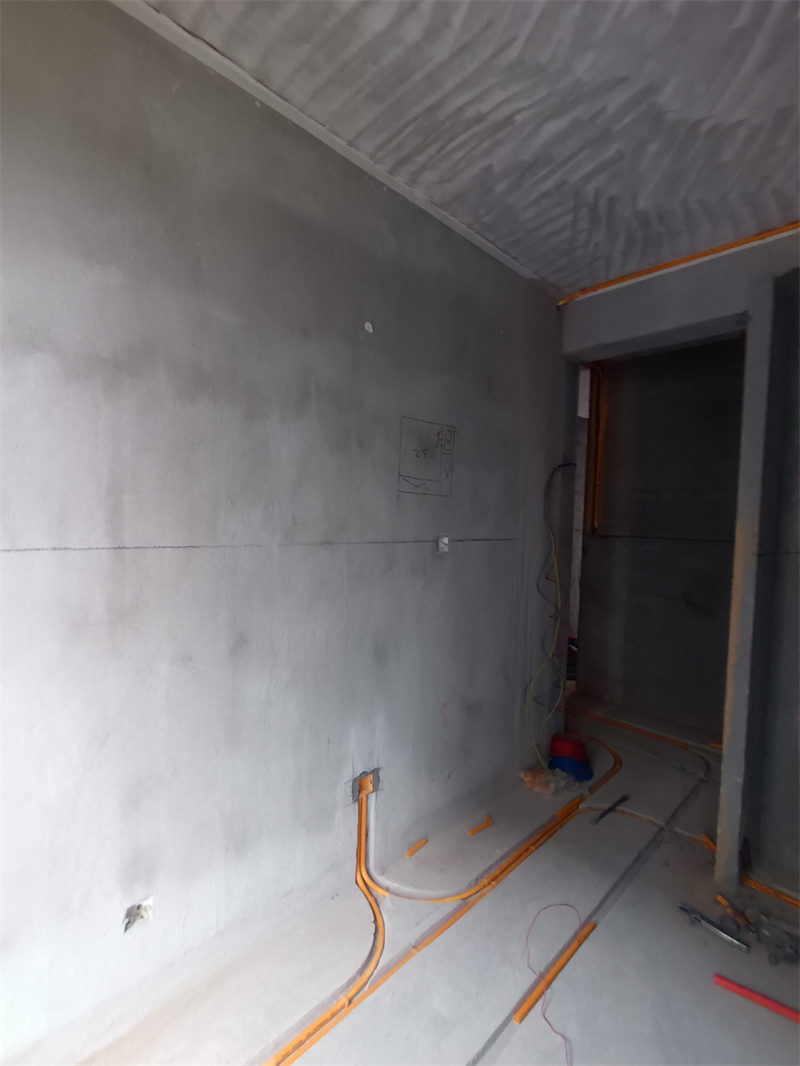

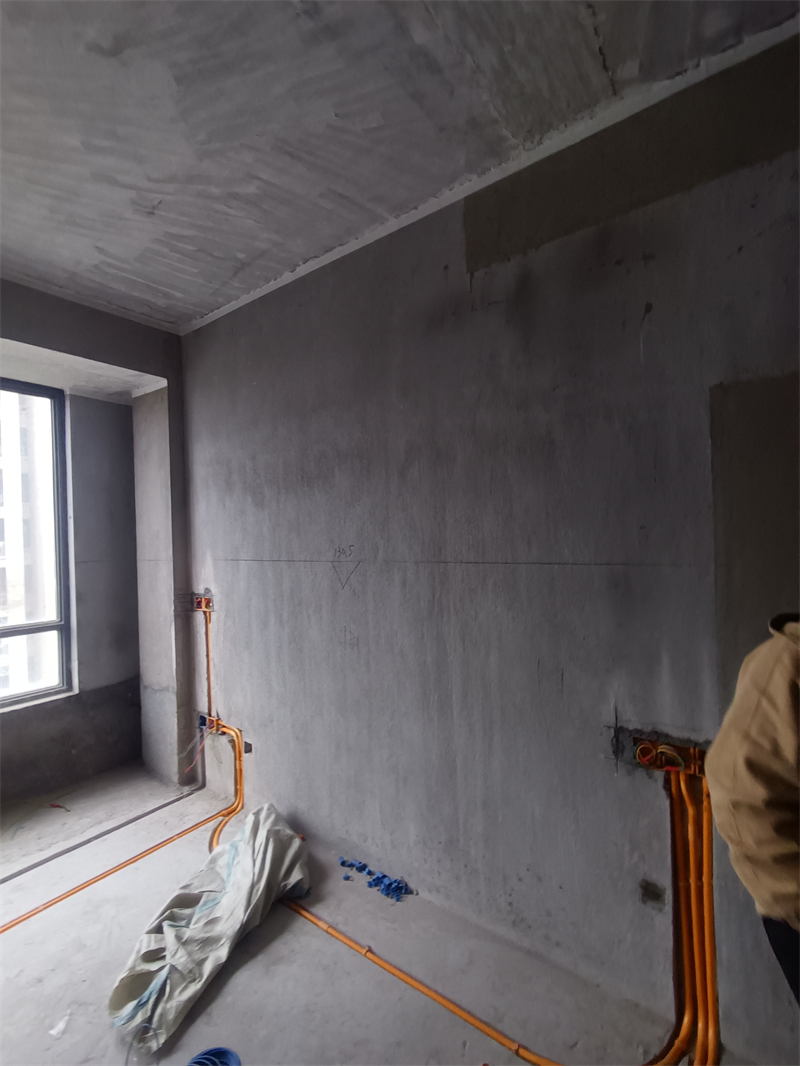

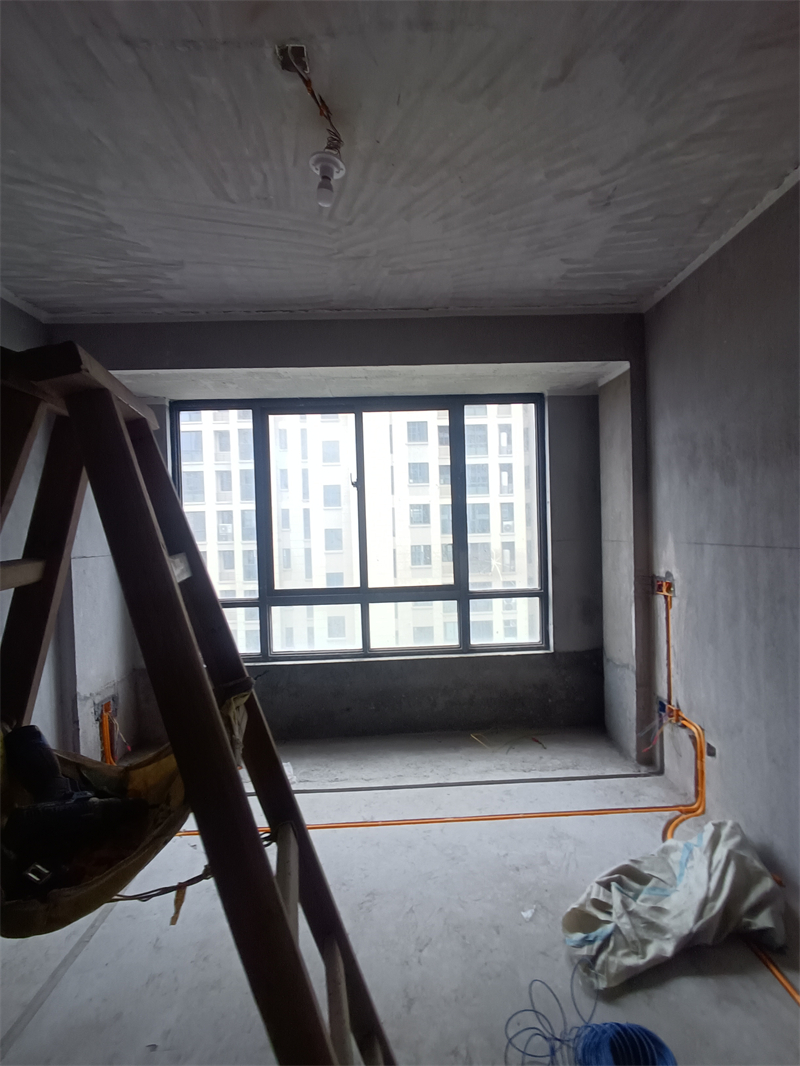

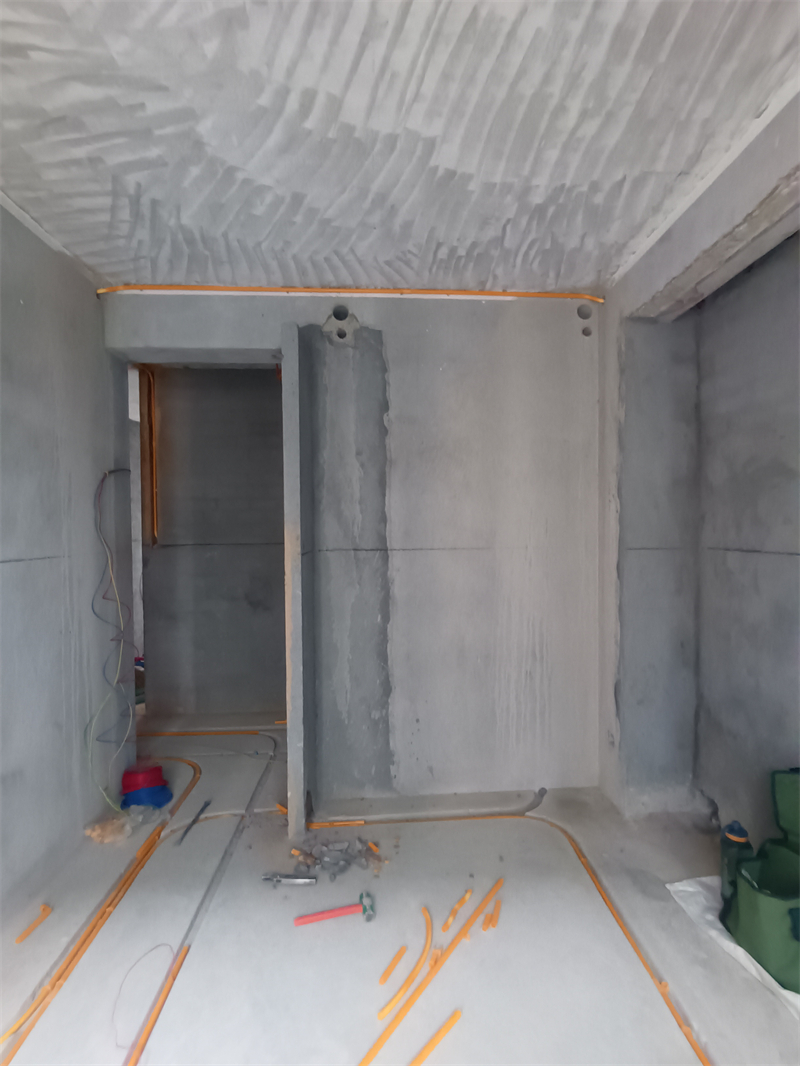

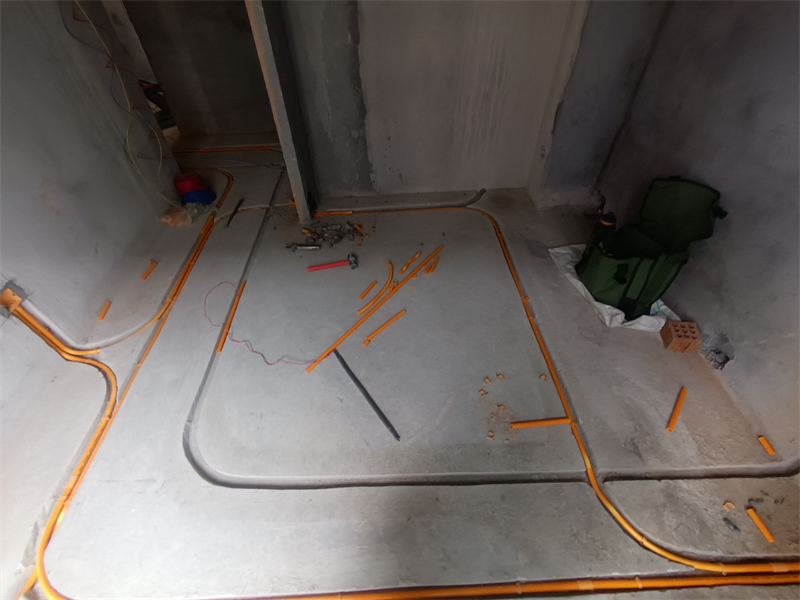

主卧

发表于 2024-10-29 20:05:29

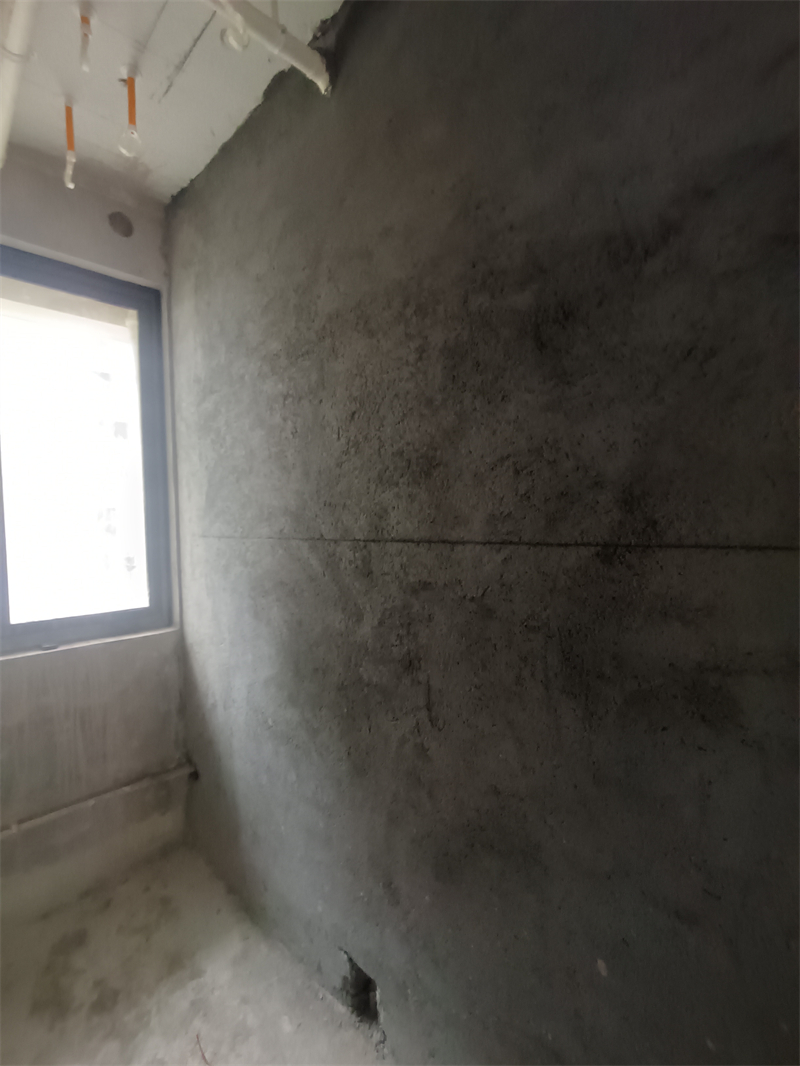

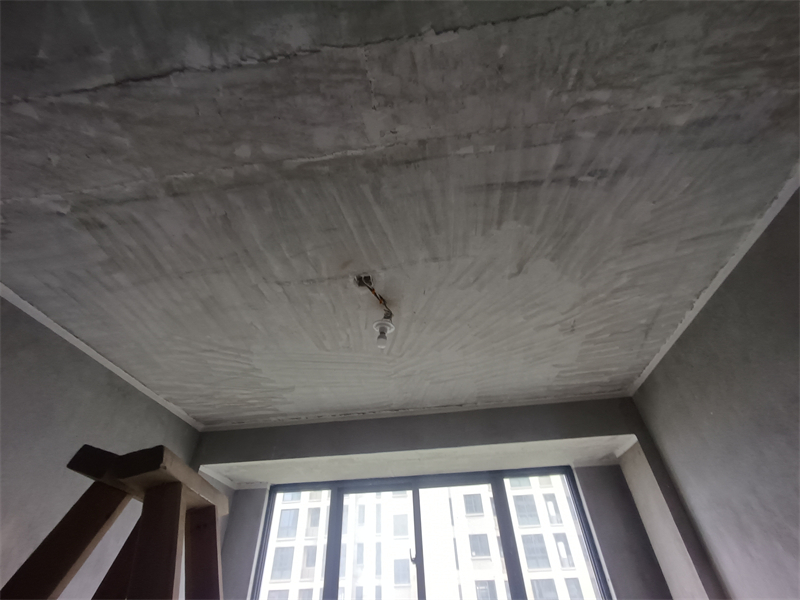

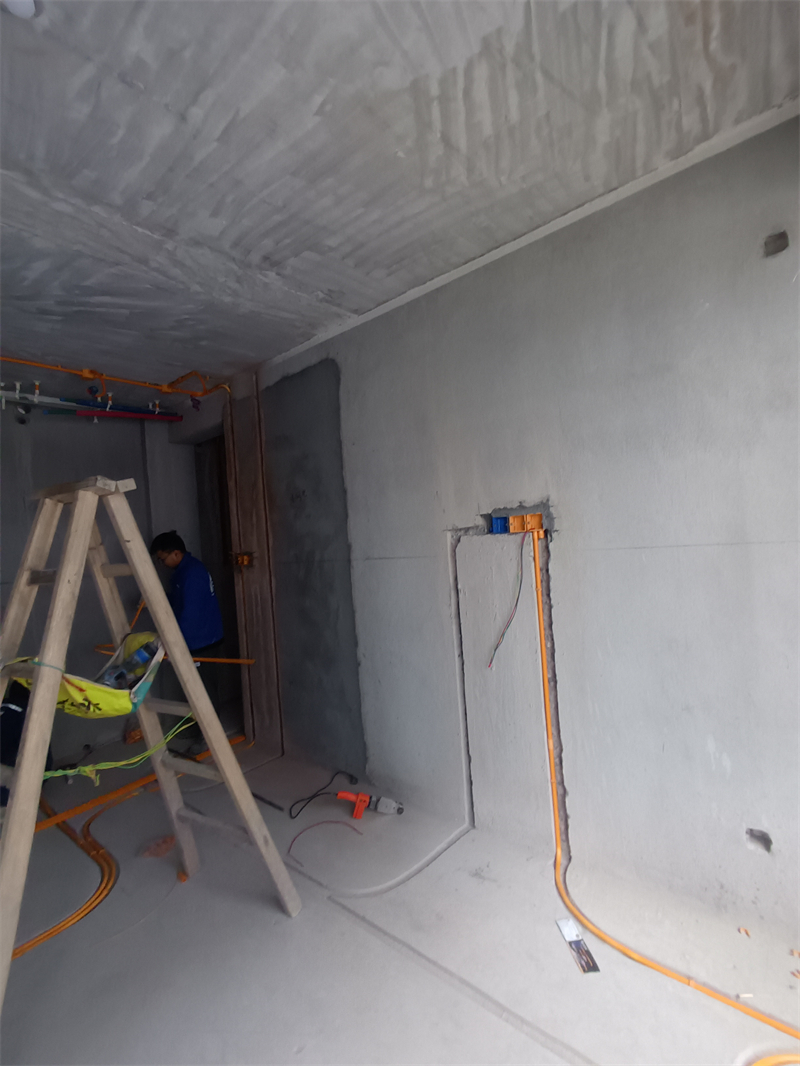

对角

发表于 2024-10-29 20:06:09

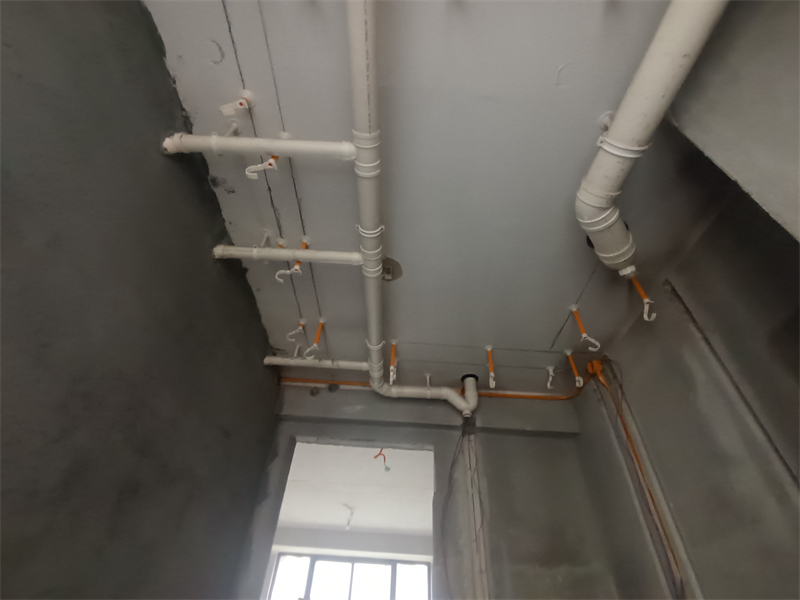

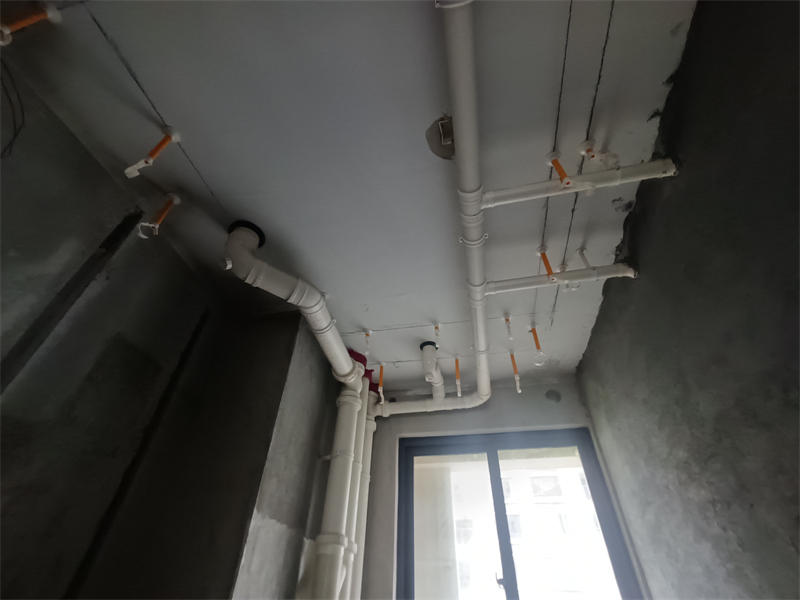

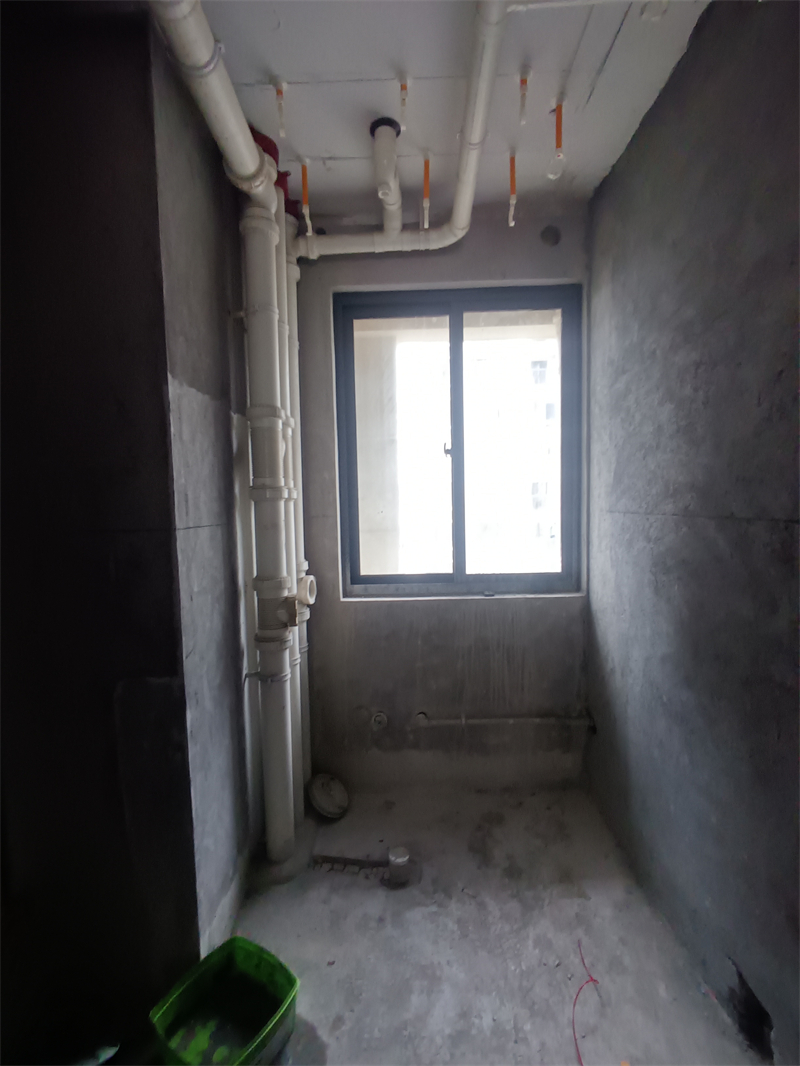

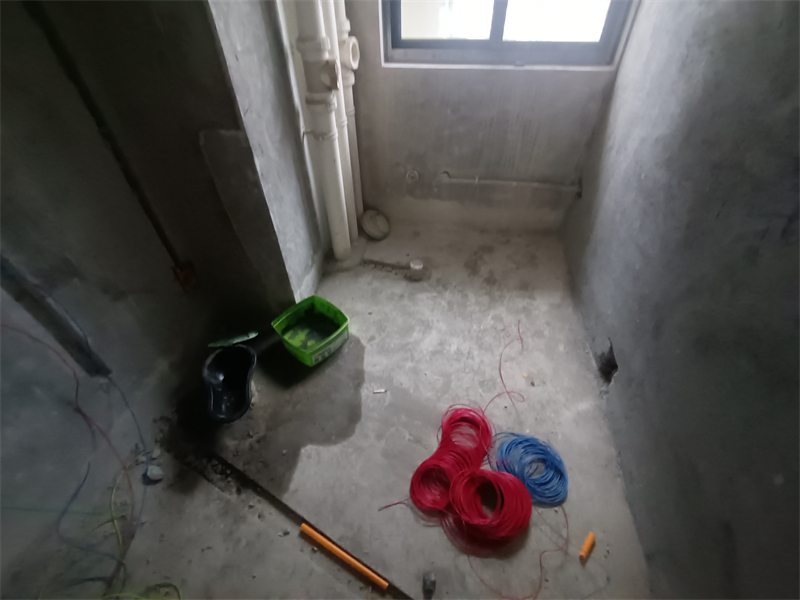

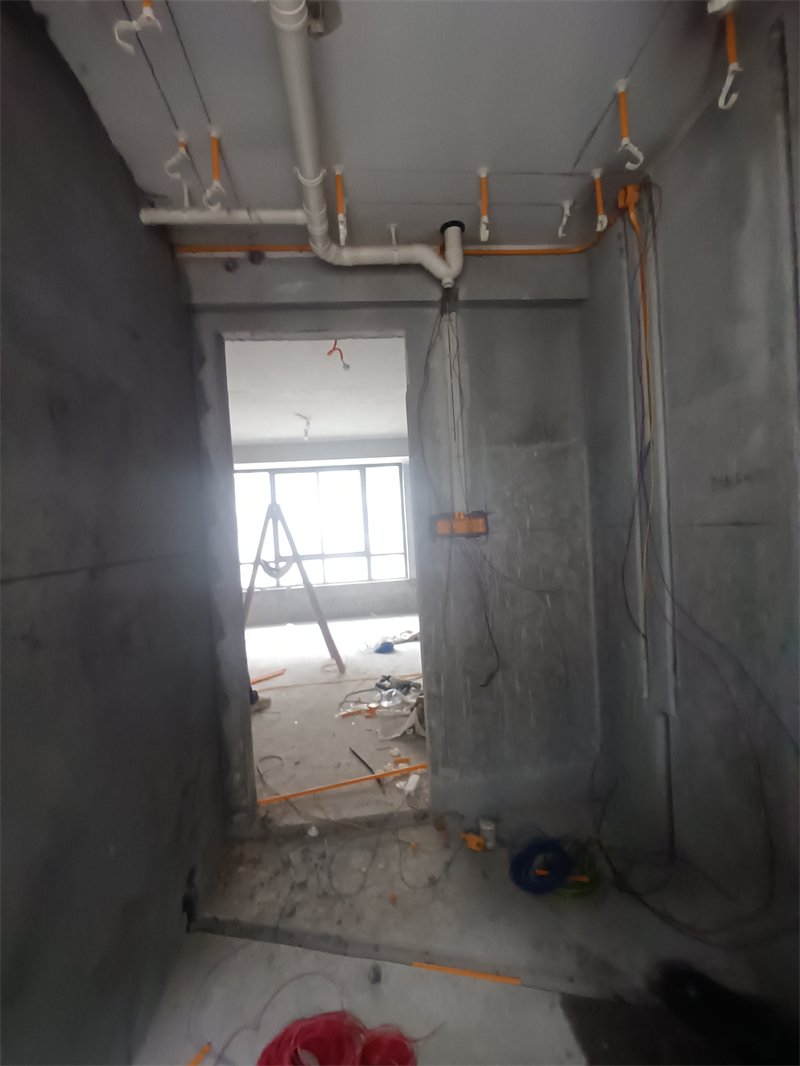

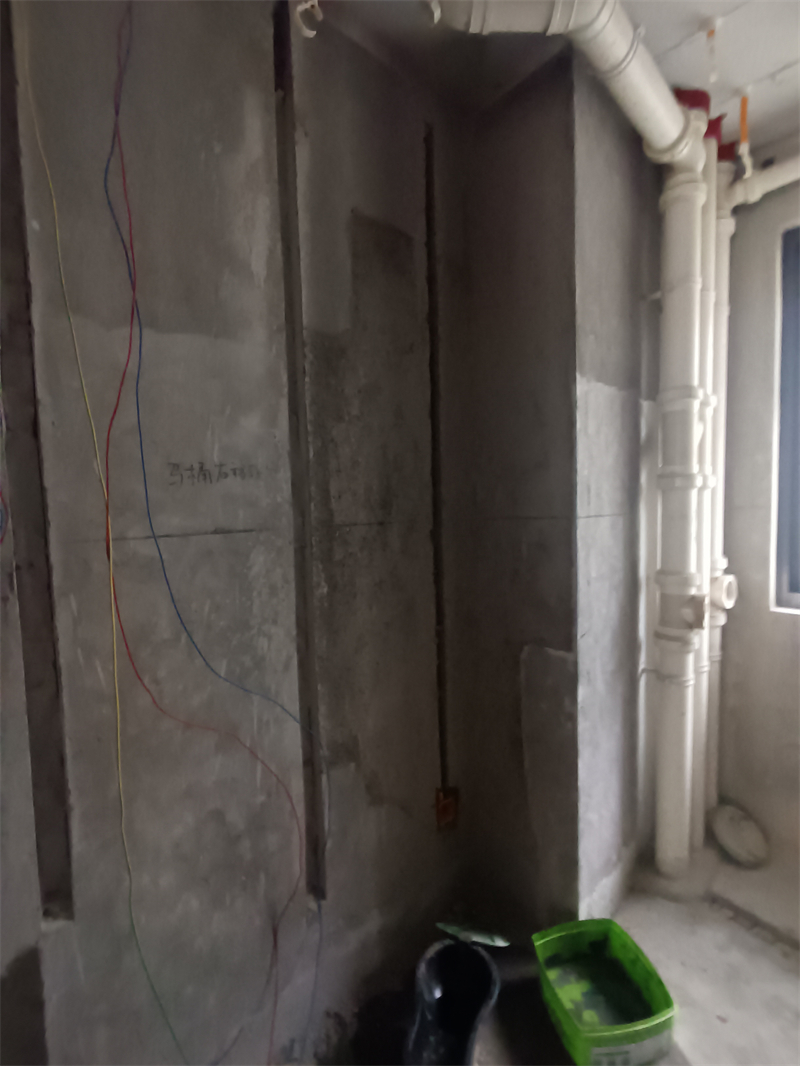

内卫

发表于 2024-10-29 20:07:32

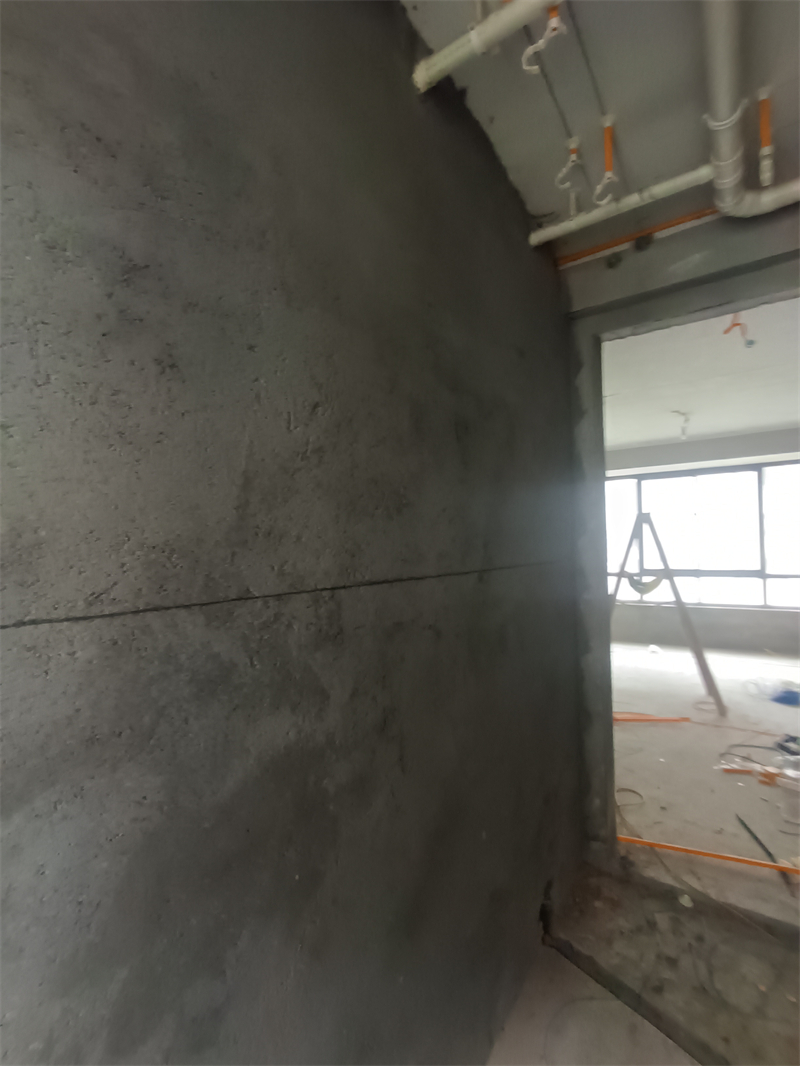

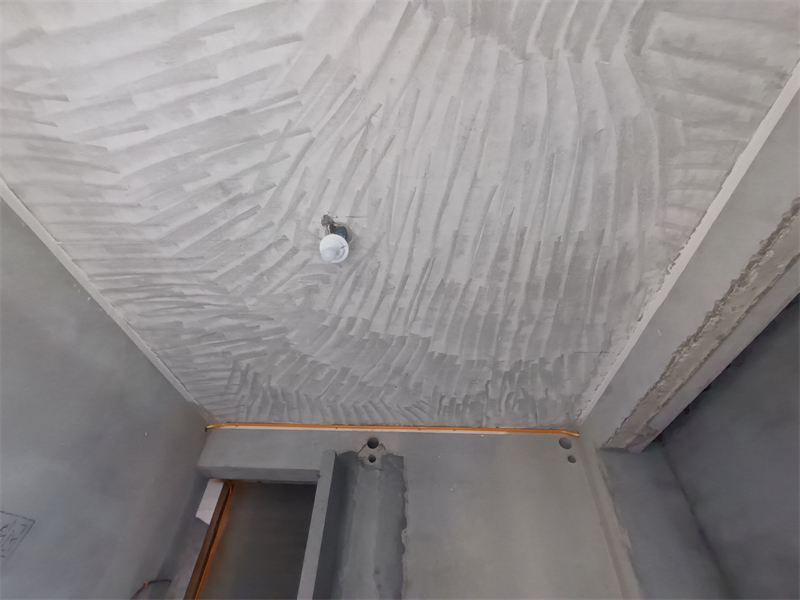

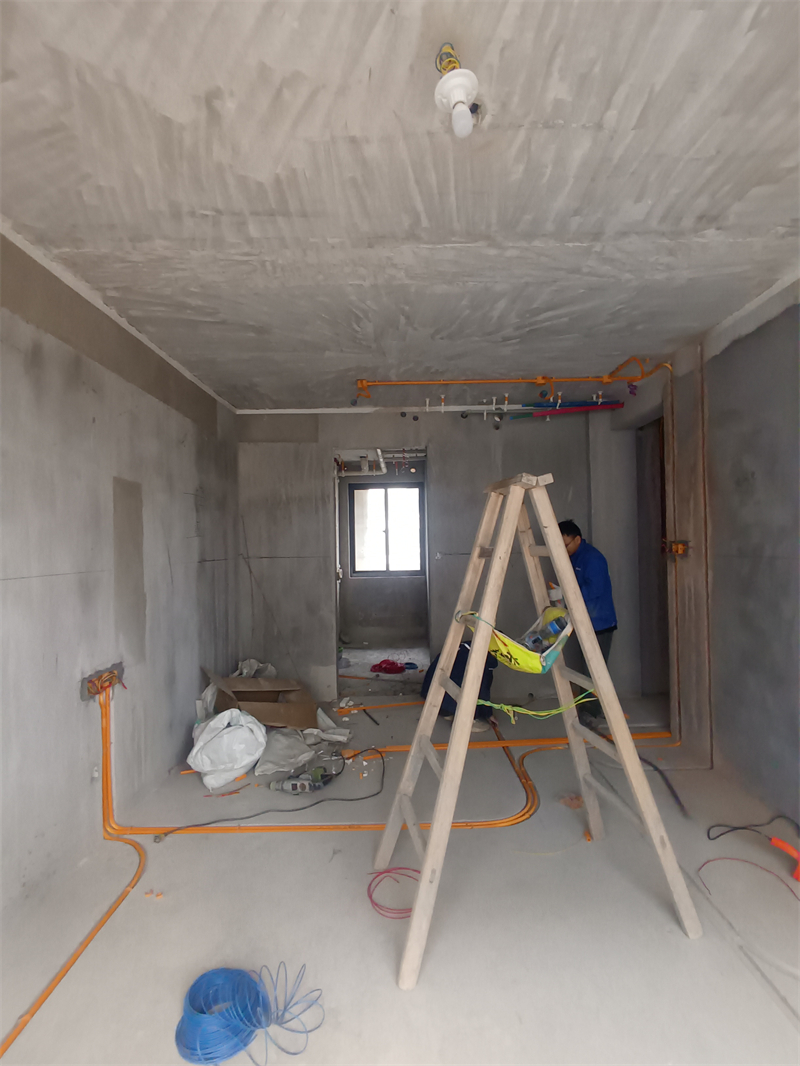

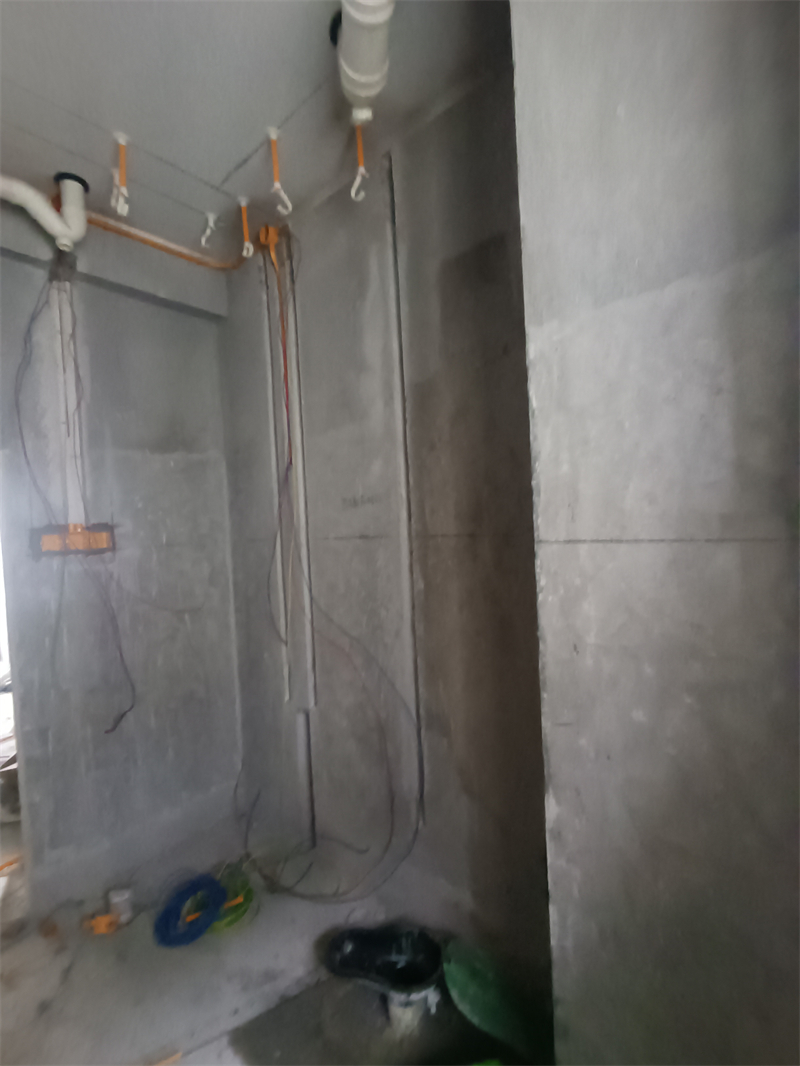

对角

发表于 2024-11-2 17:00:29

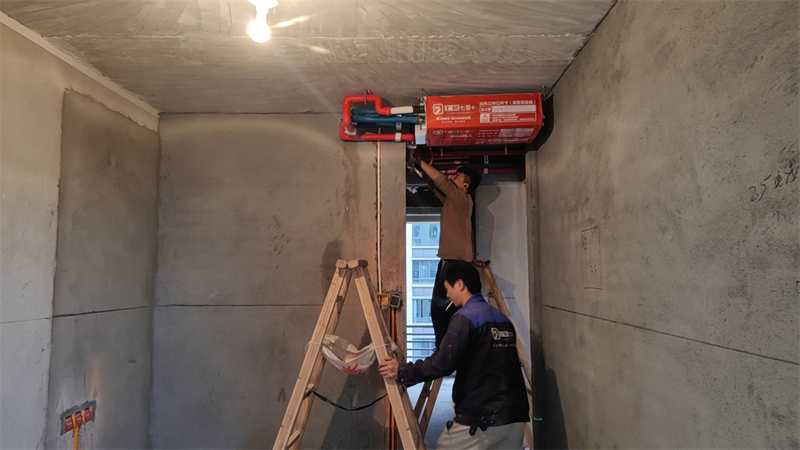

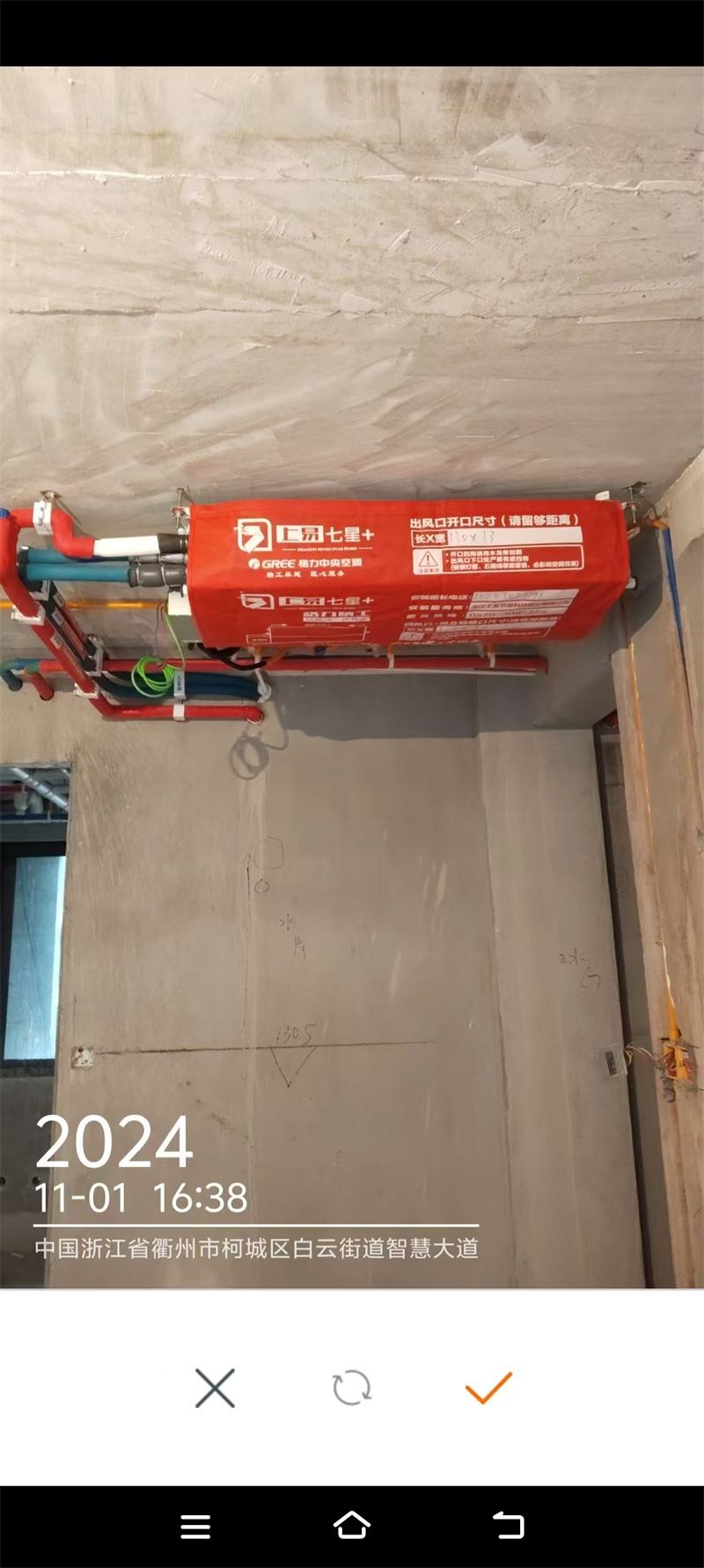

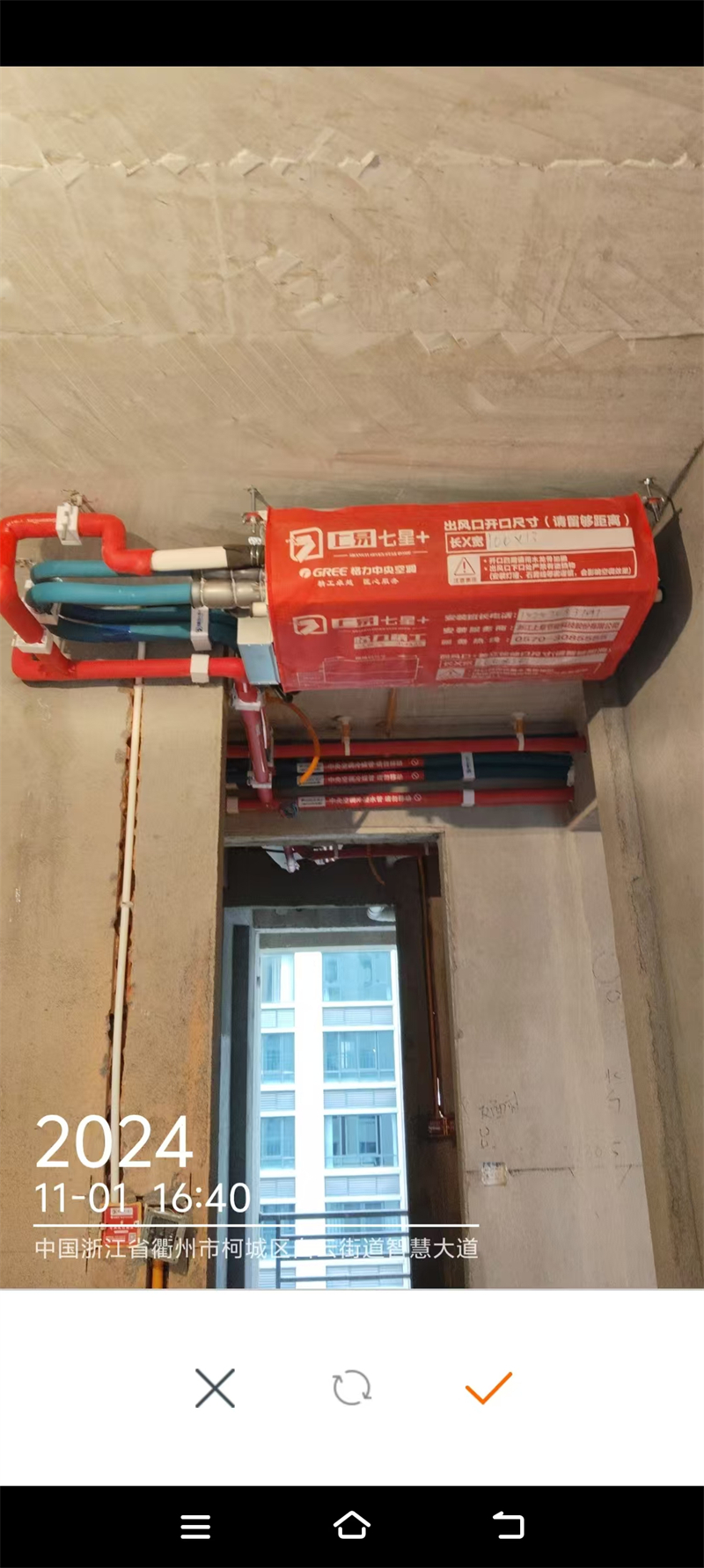

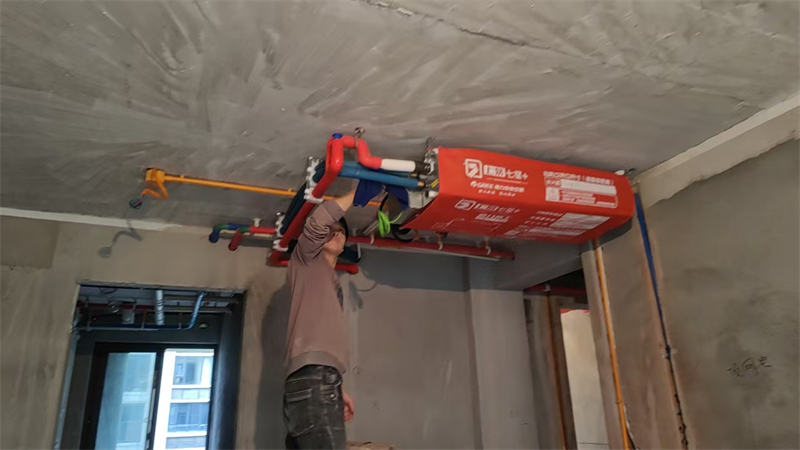

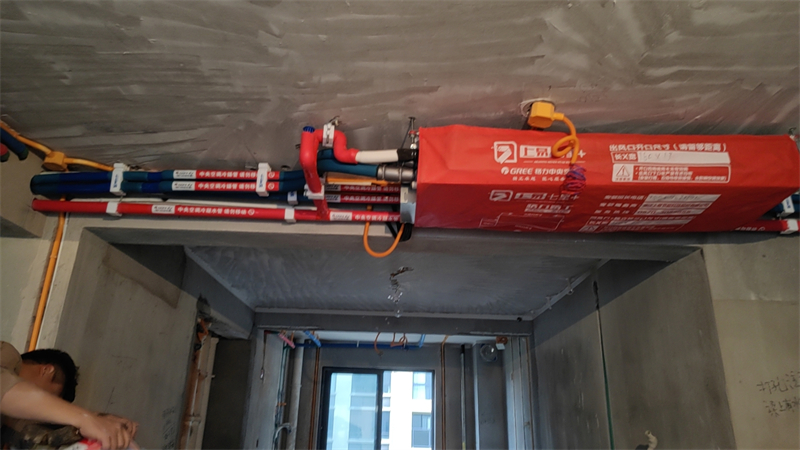

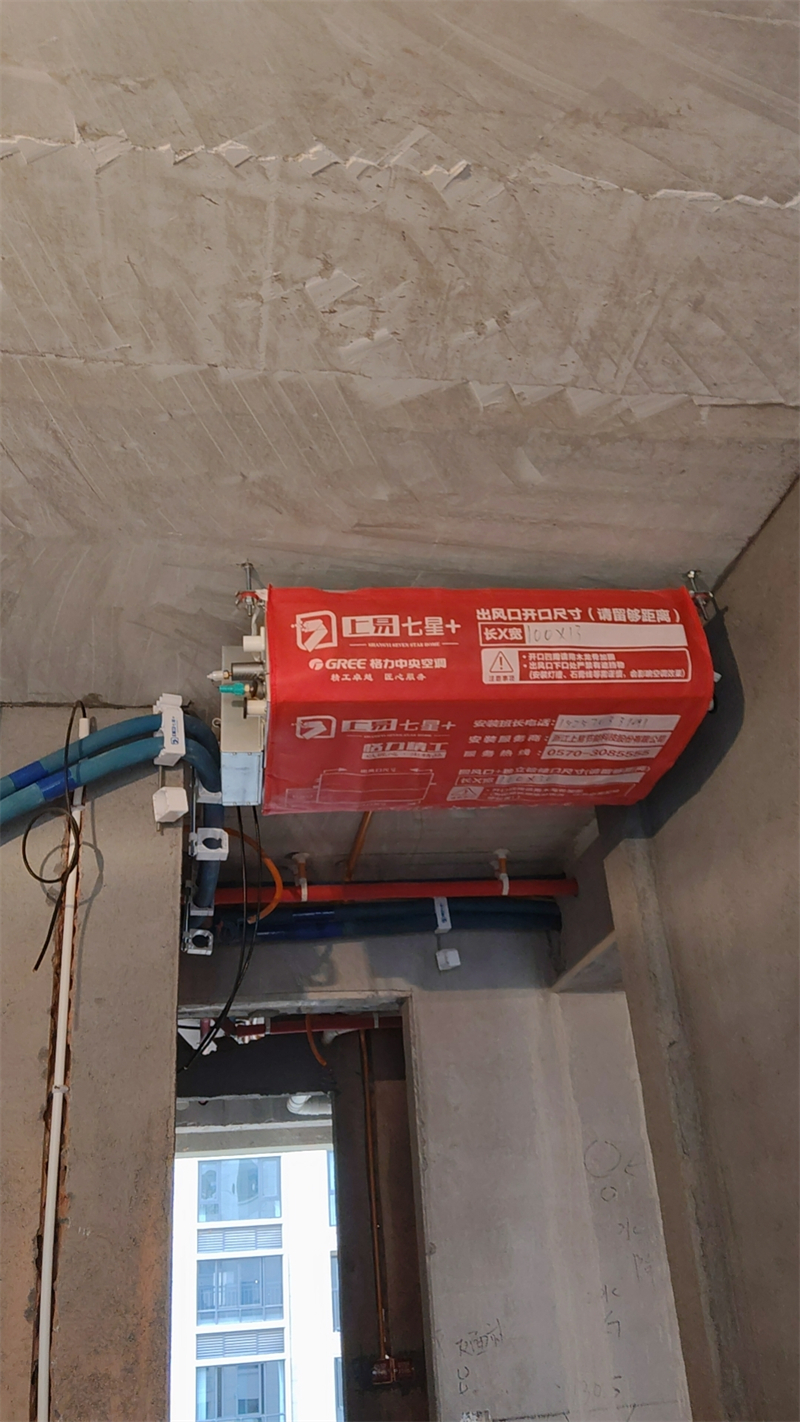

安装空调

发表于 2024-11-2 17:01:12

发表于 2024-11-3 14:21:23

本帖最后由格堂王姐于 2024-11-5 16:38 编辑

水电完工

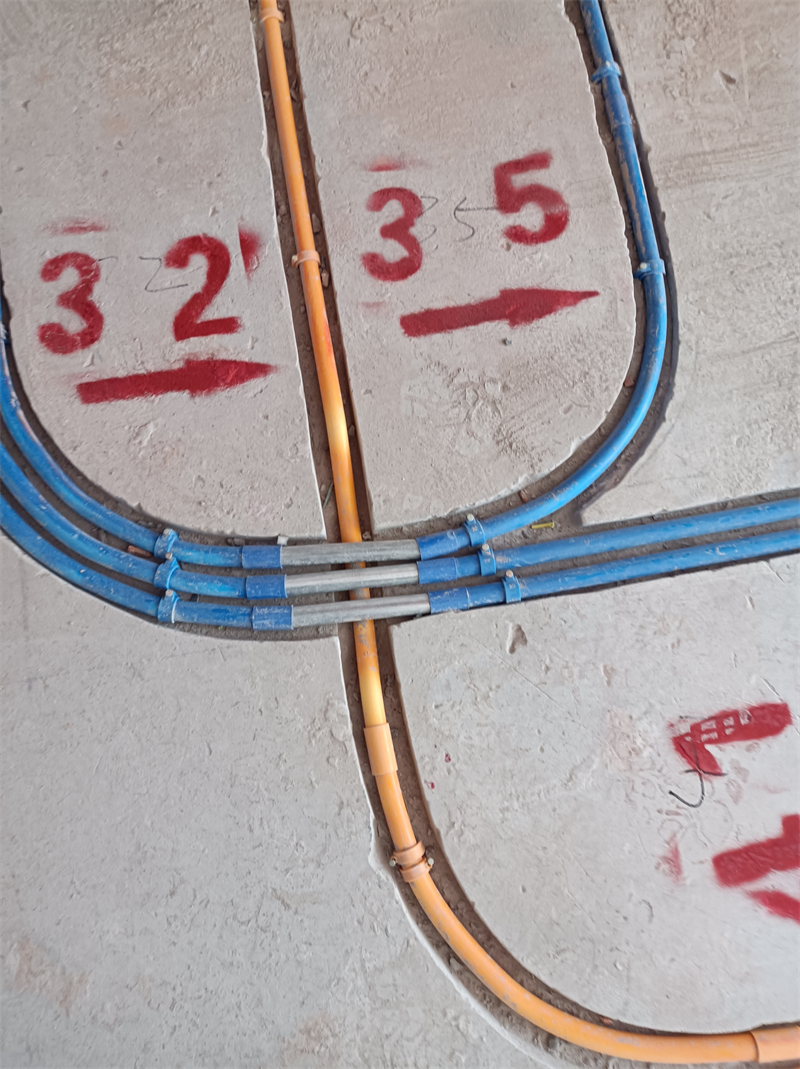

强弱电交接处用金属镀锌管交叉，防止信号干扰。

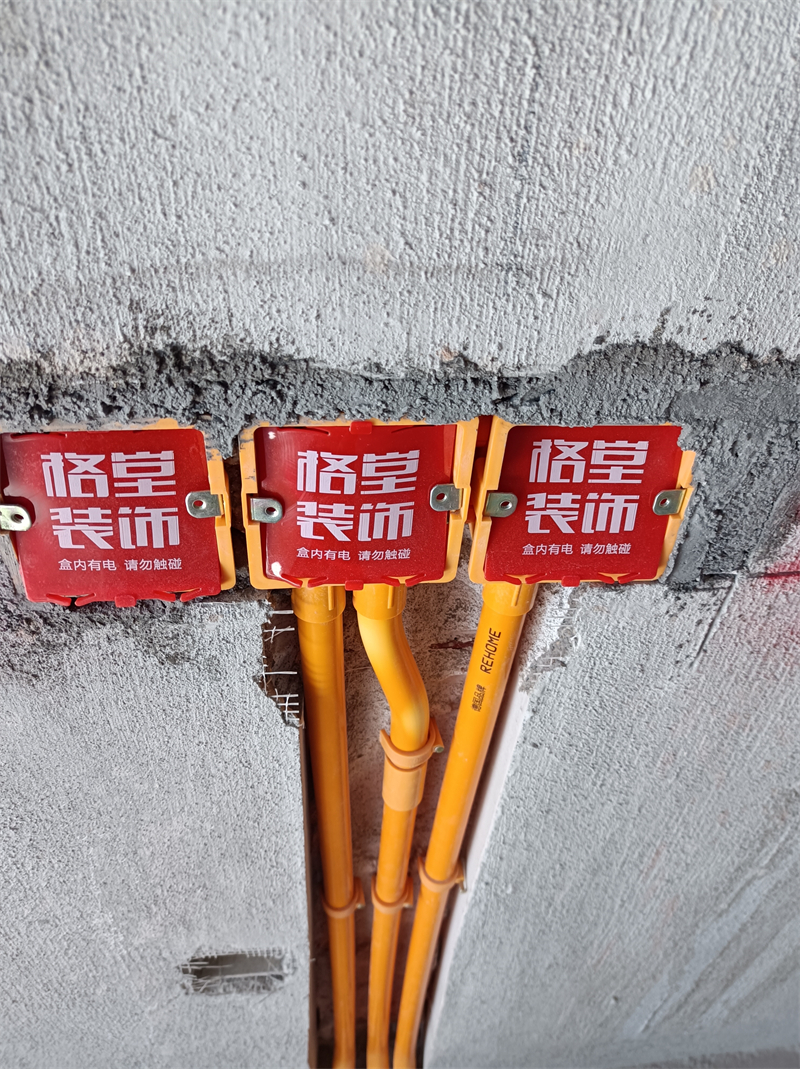

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

筒灯电线用波纹管保护。

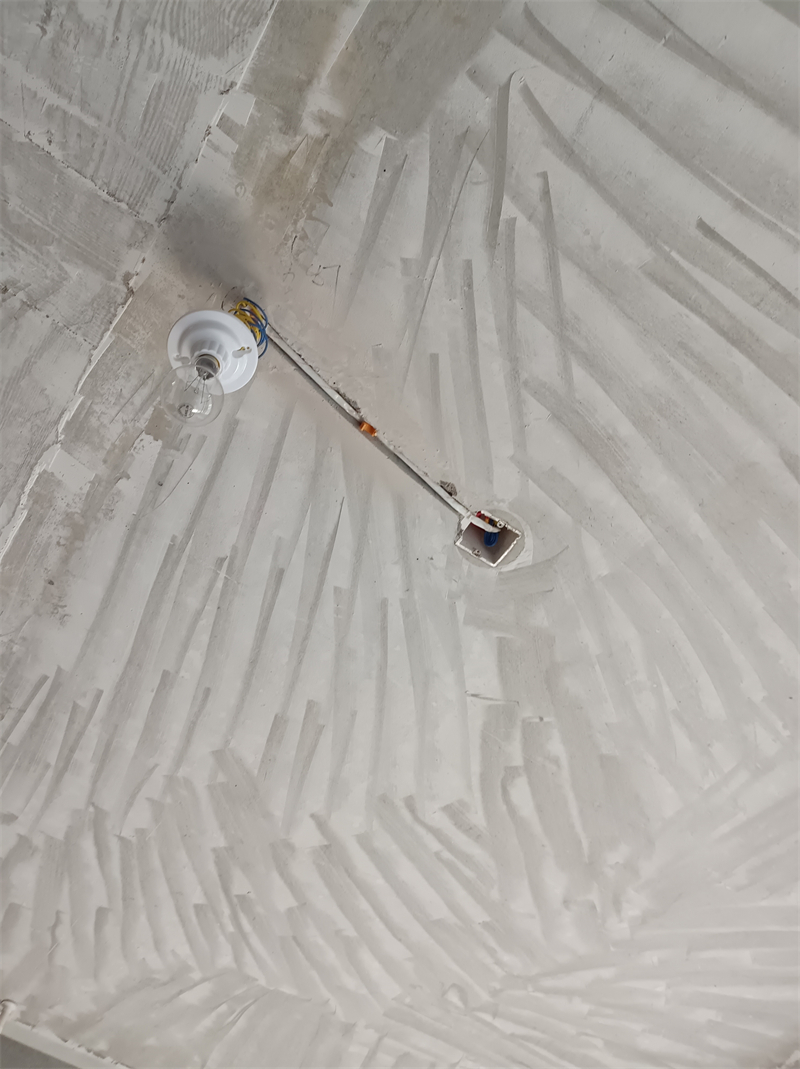

灯头线套黄腊管保护。

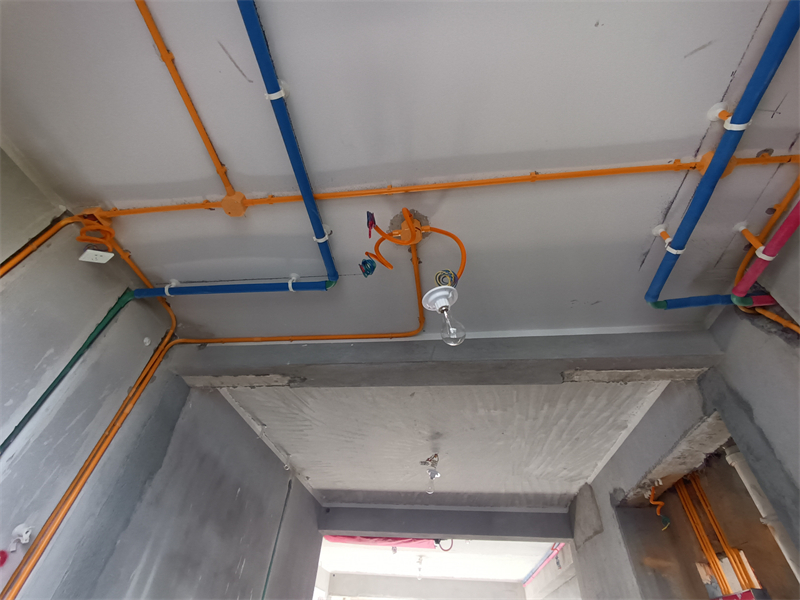

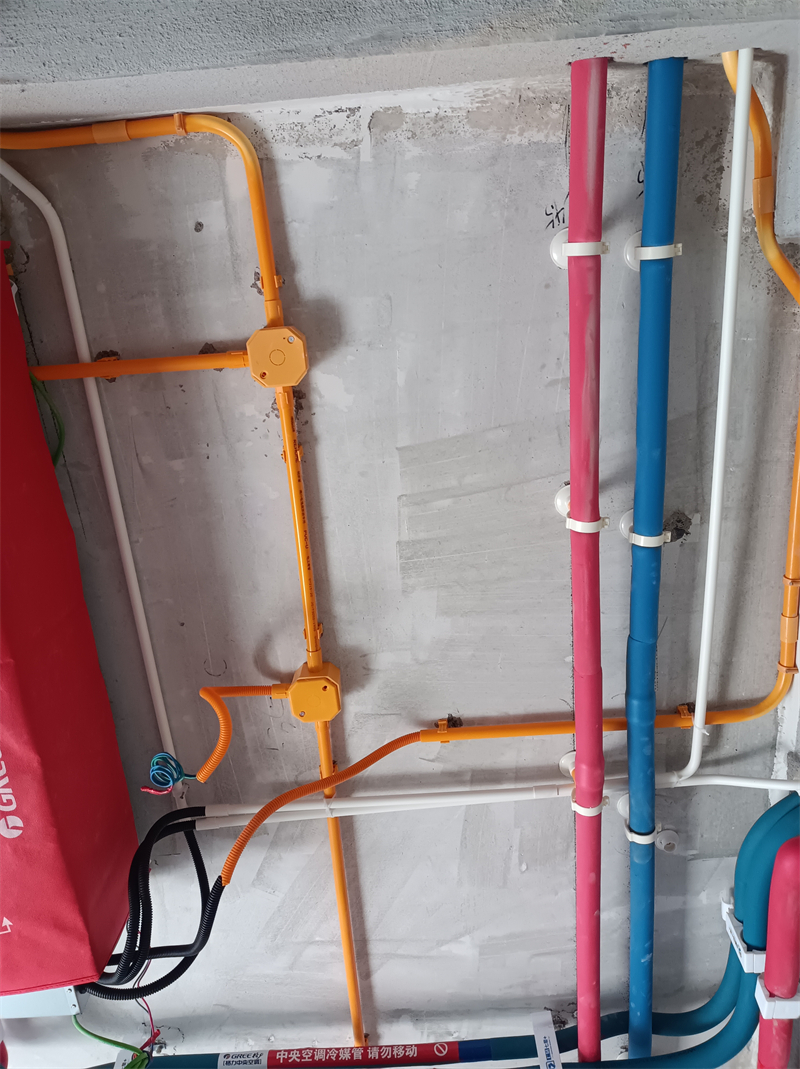

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

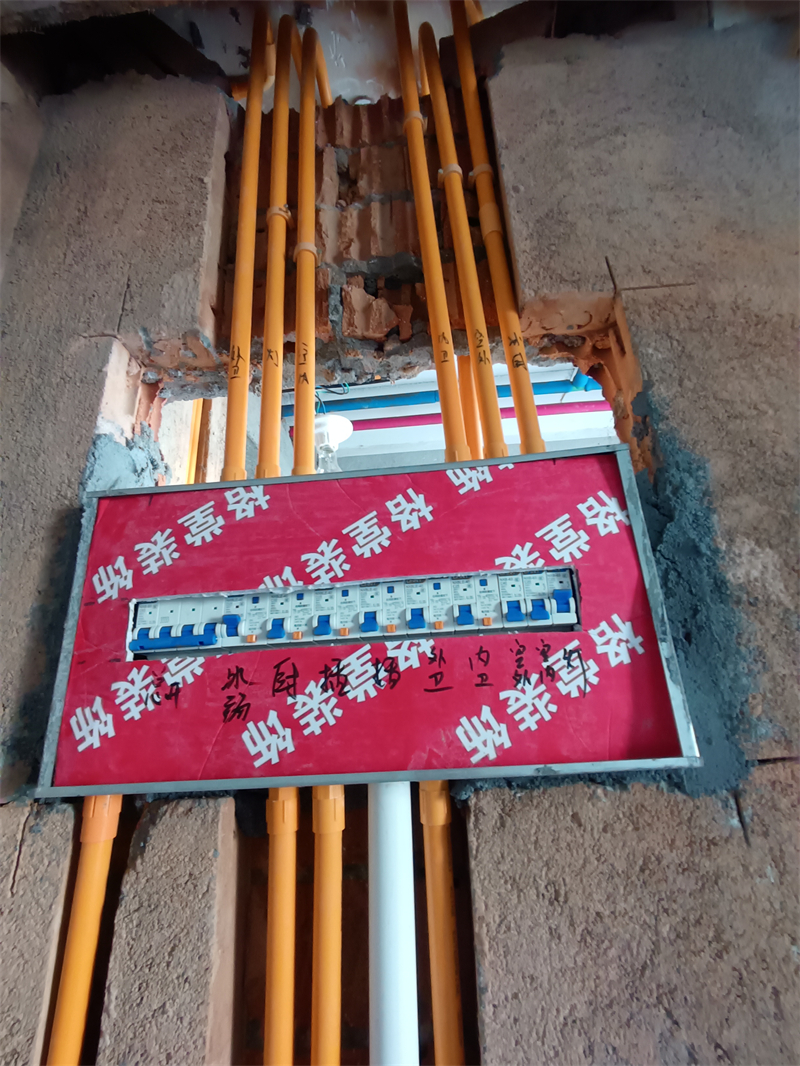

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

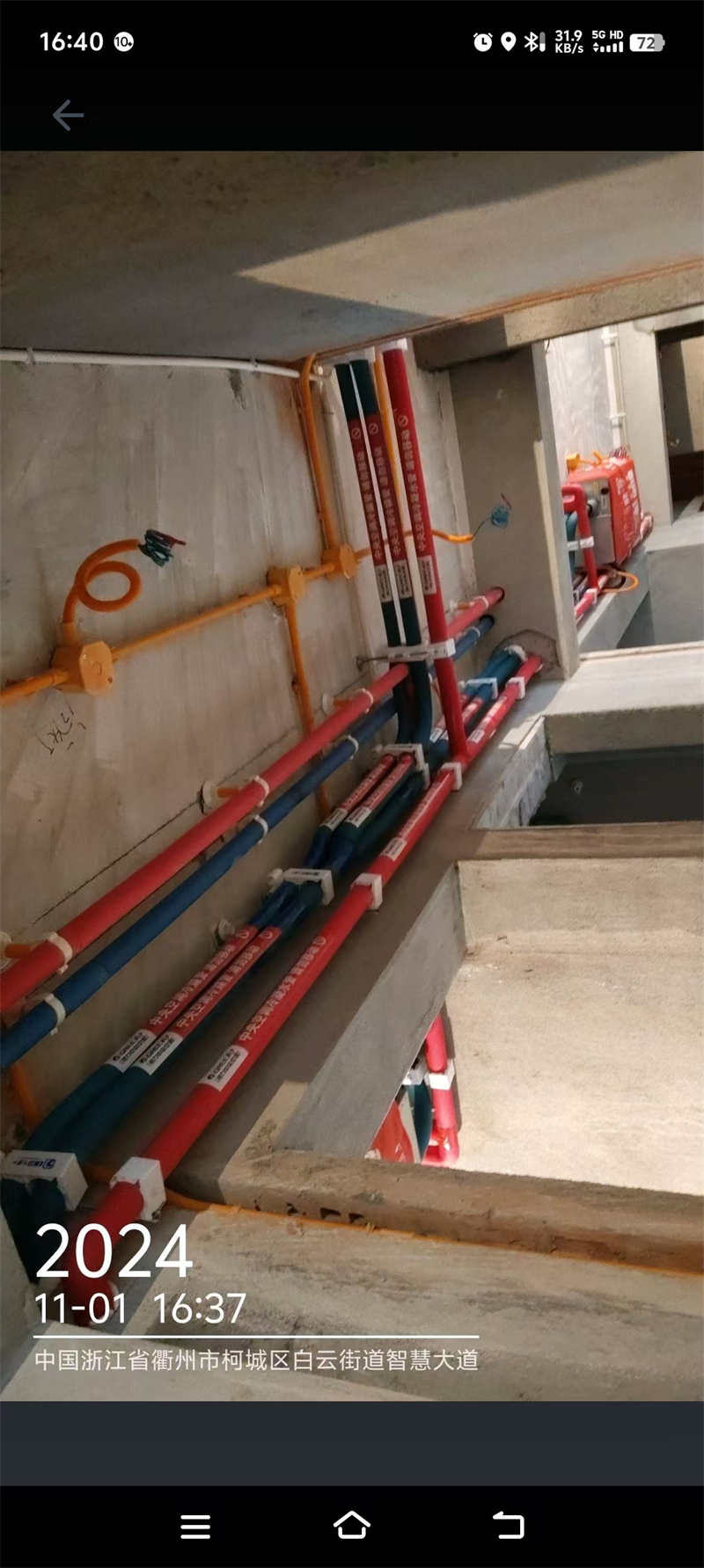

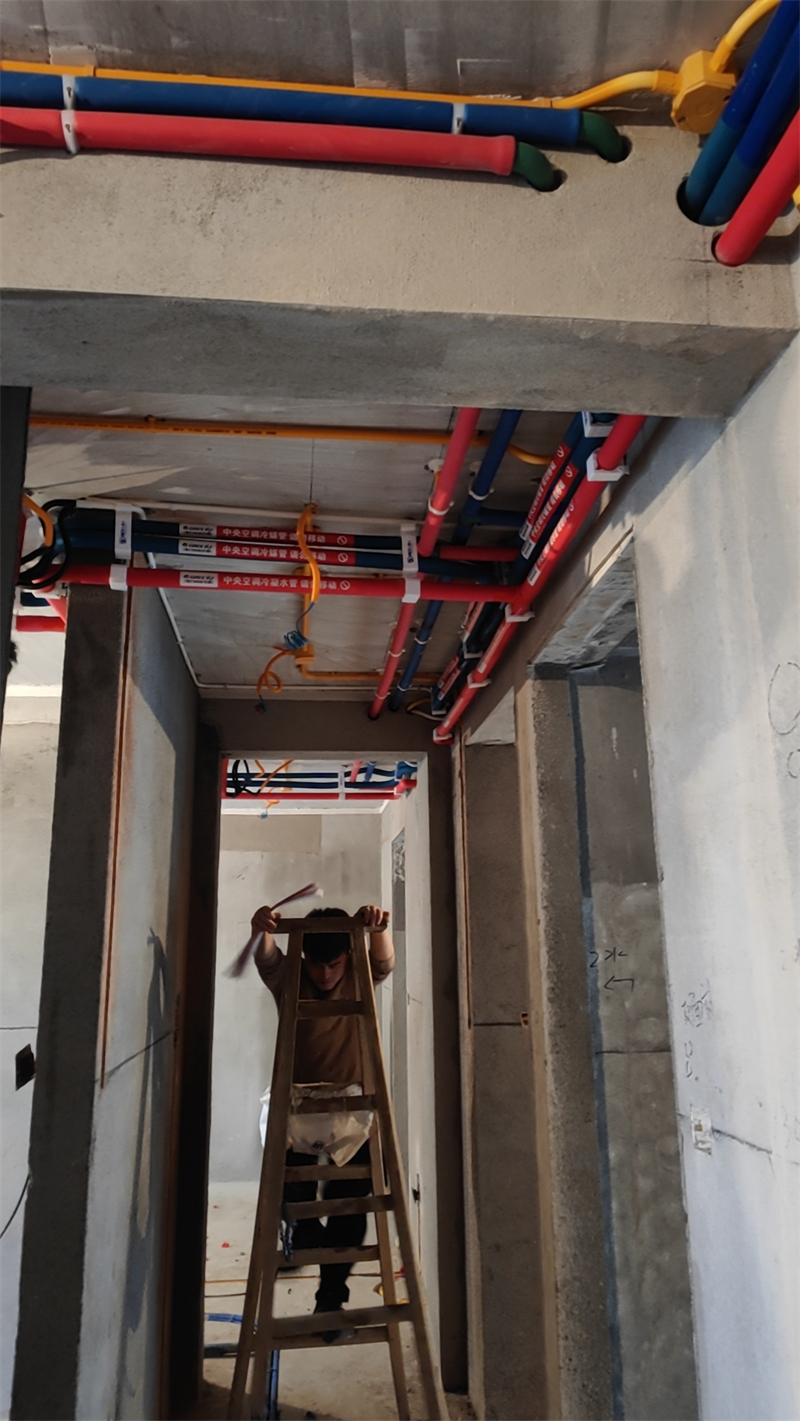

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

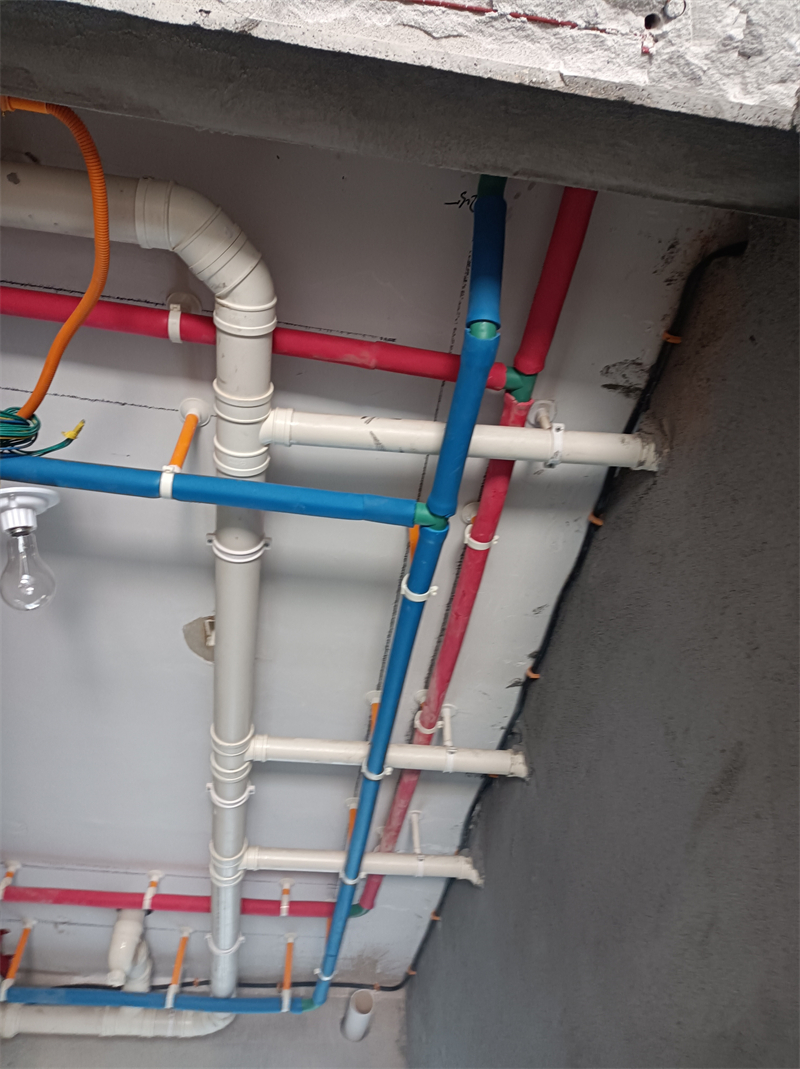

厨房、卫生间水管走顶，采用下垂式安装。

冷热水管布置专业规范，左热右冷、上热下冷。

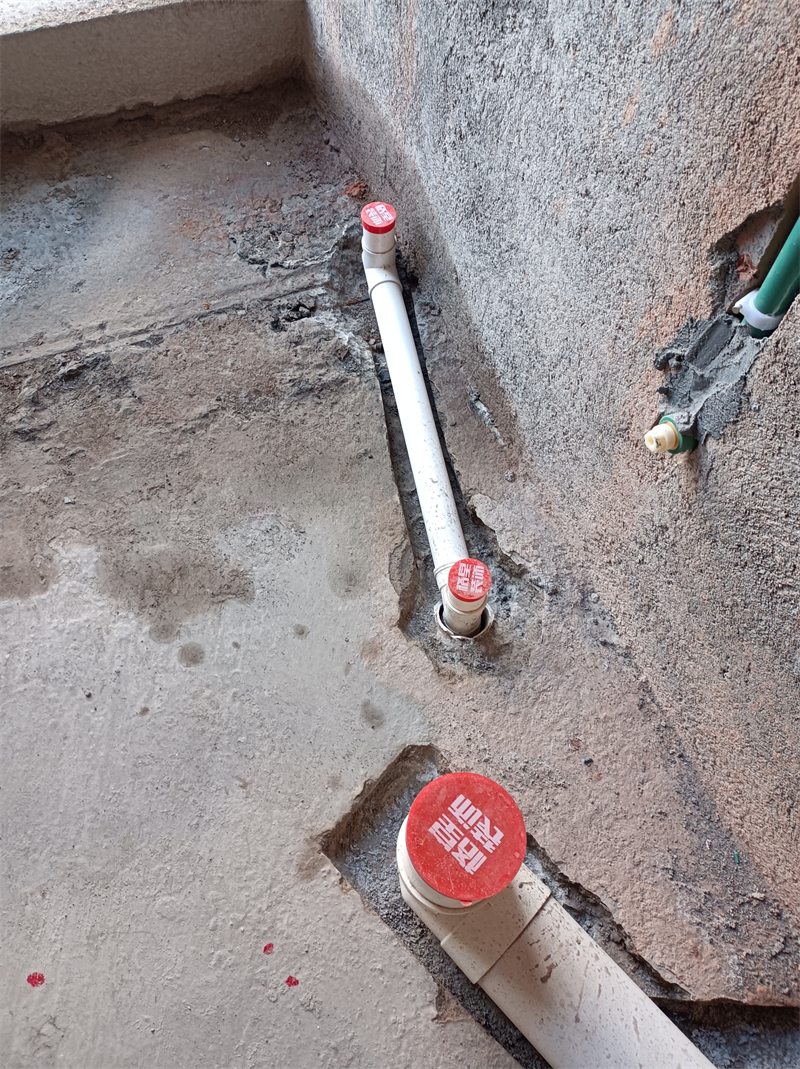

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

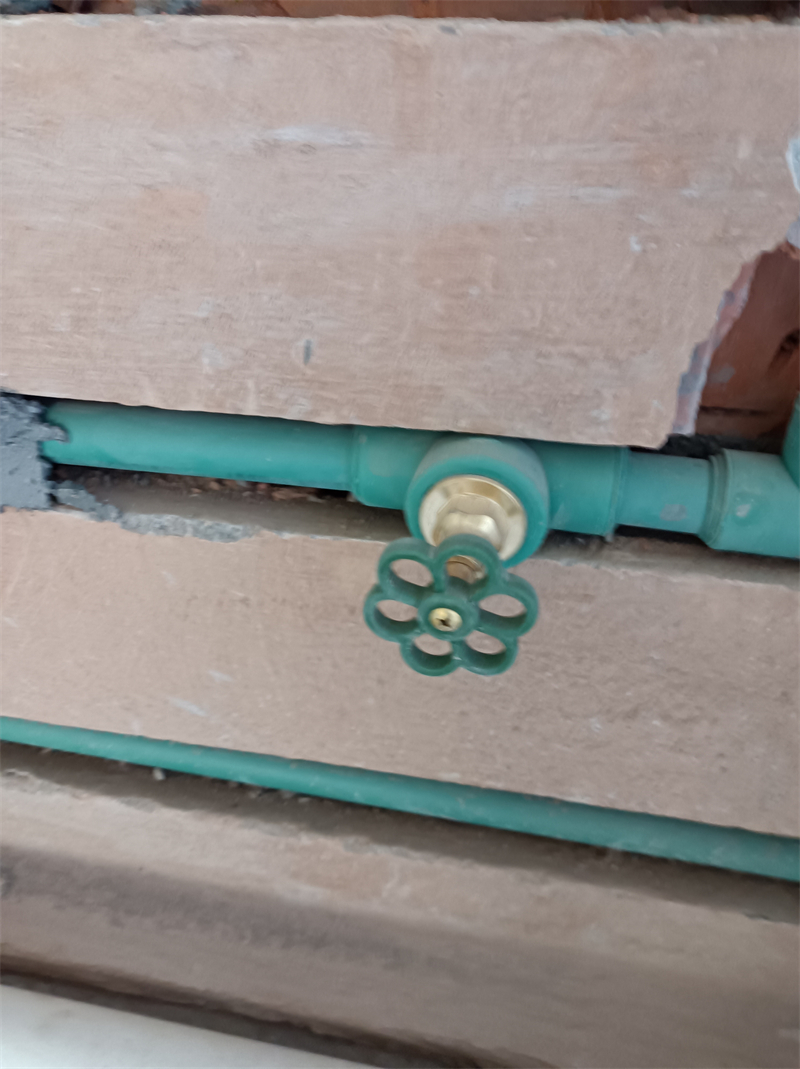

每户水管进水部位室内加进水总阀，采用暗埋做法。

发表于 2024-11-3 14:23:19

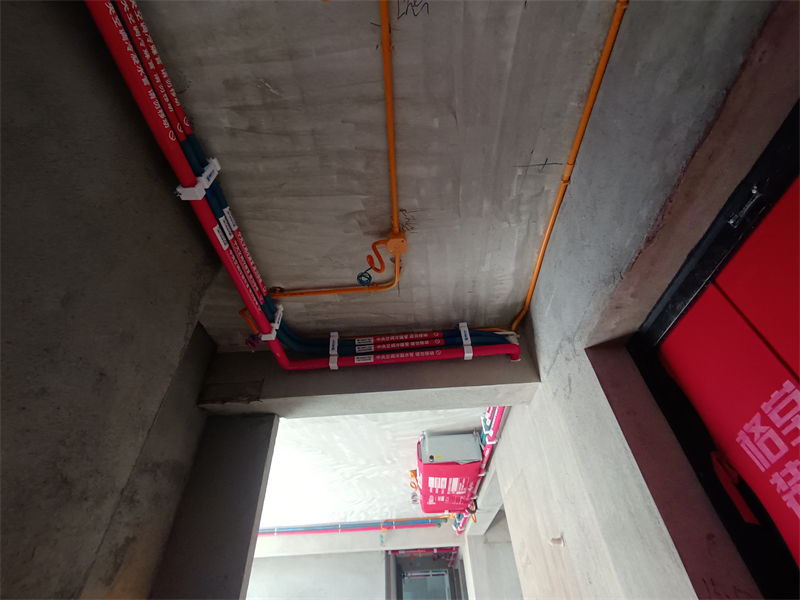

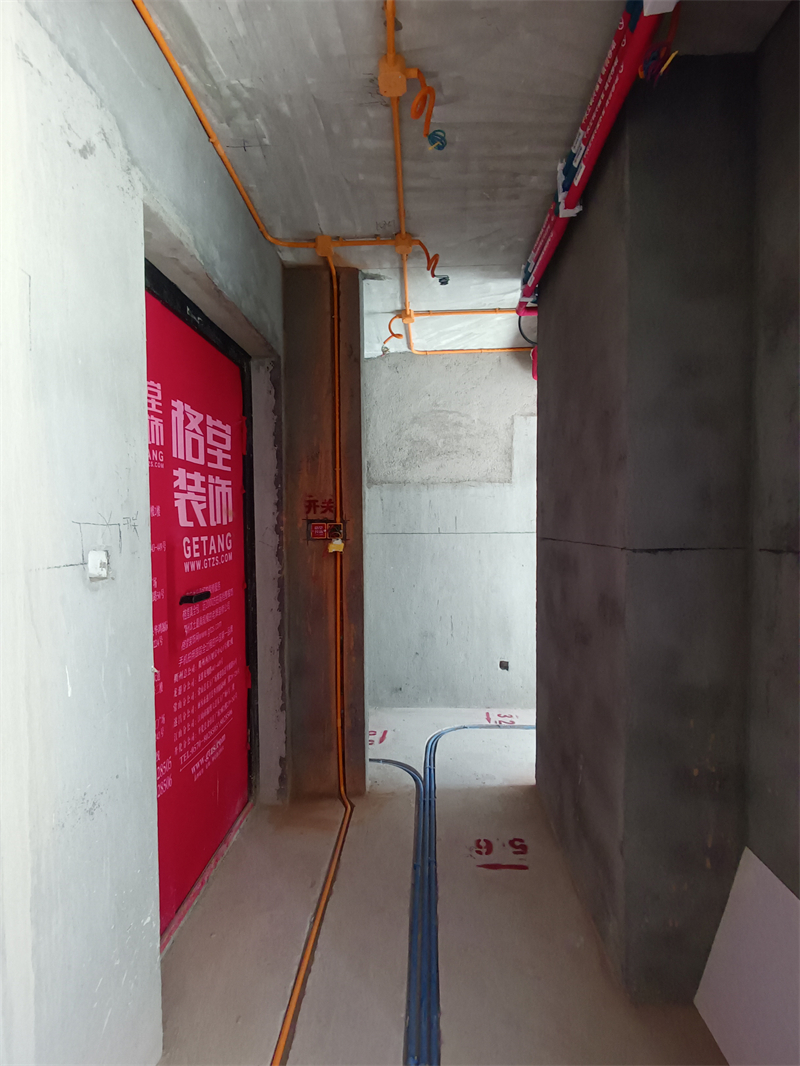

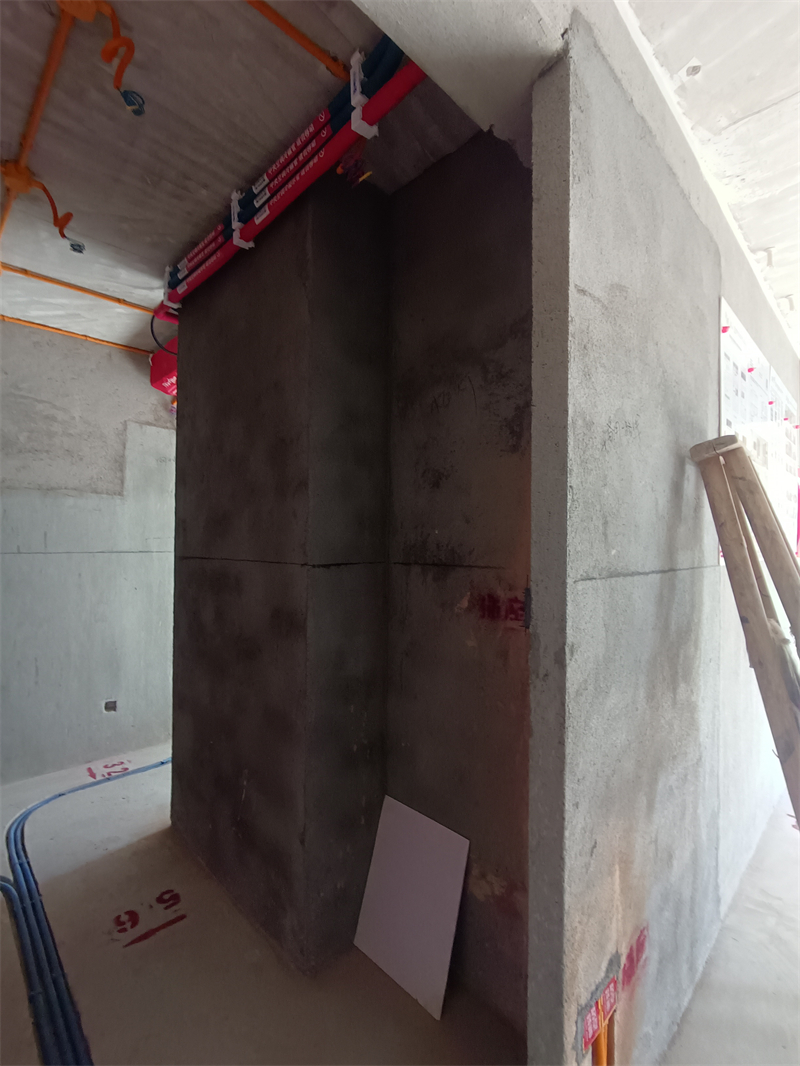

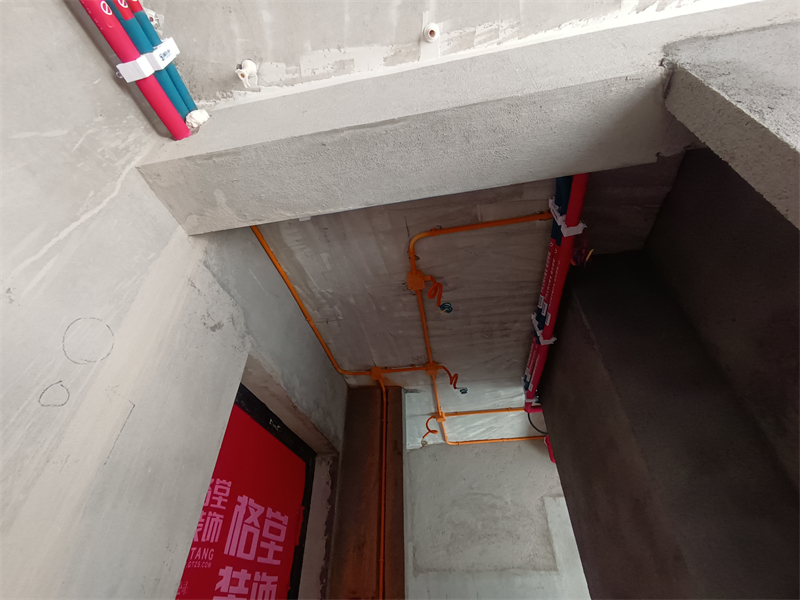

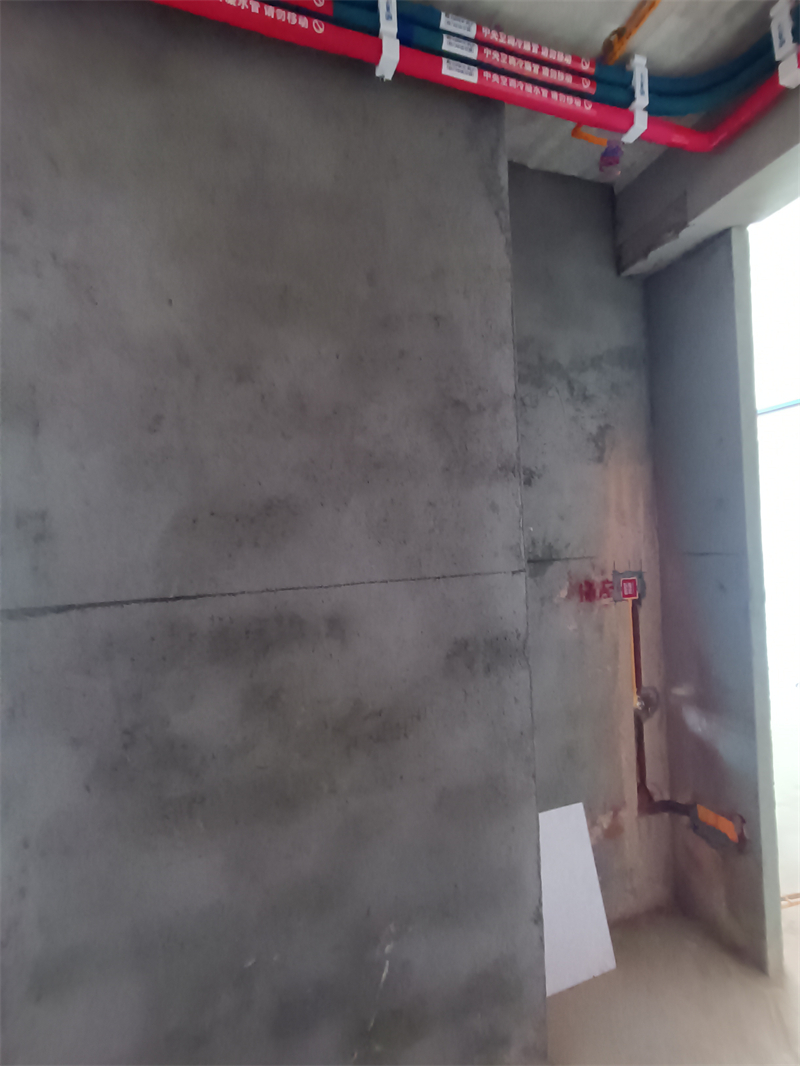

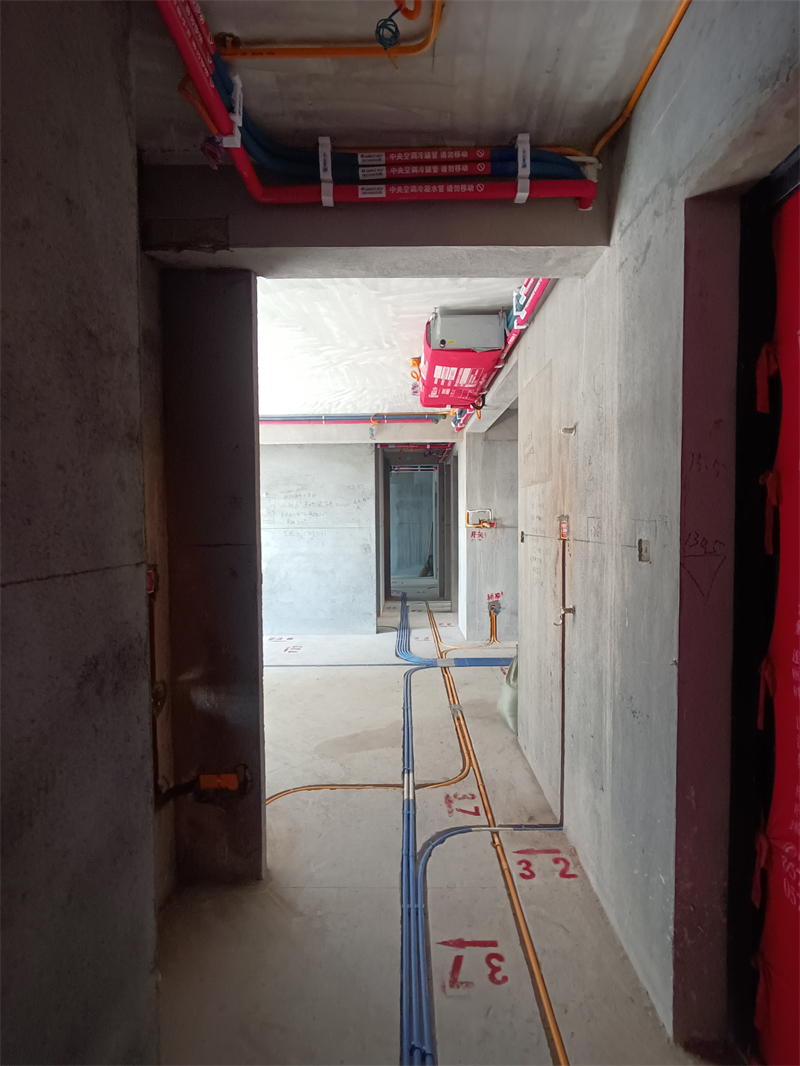

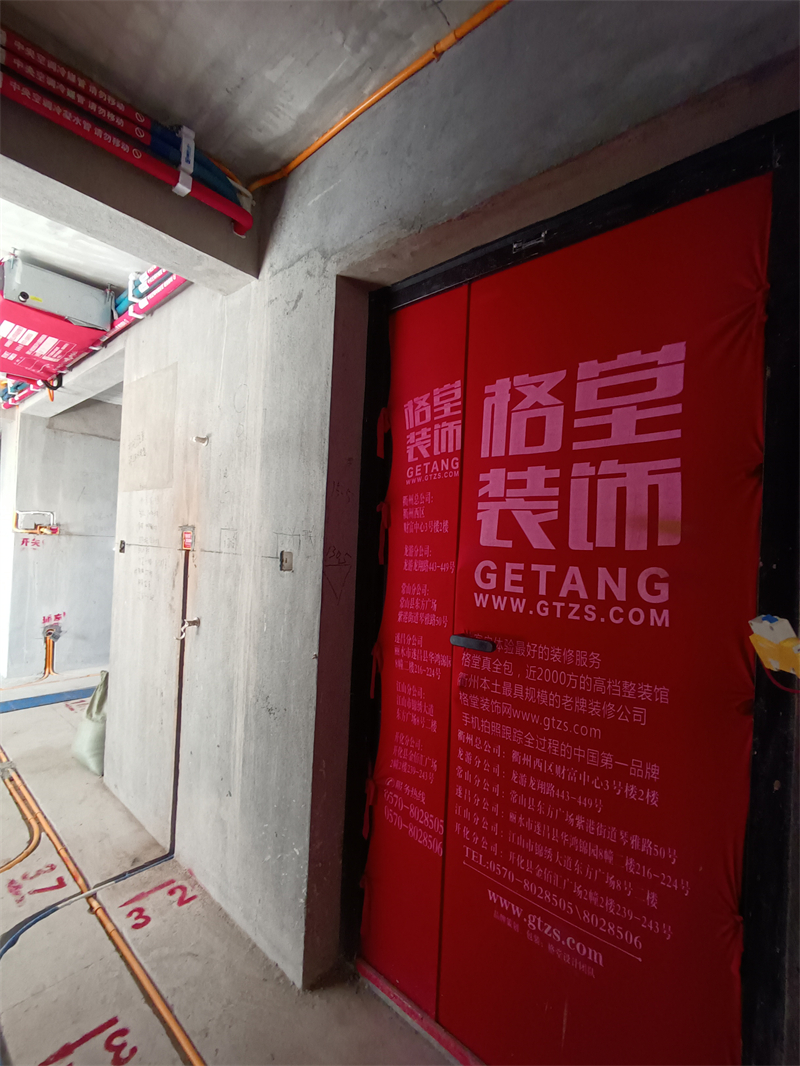

玄关水电完工图

发表于 2024-11-3 14:24:13

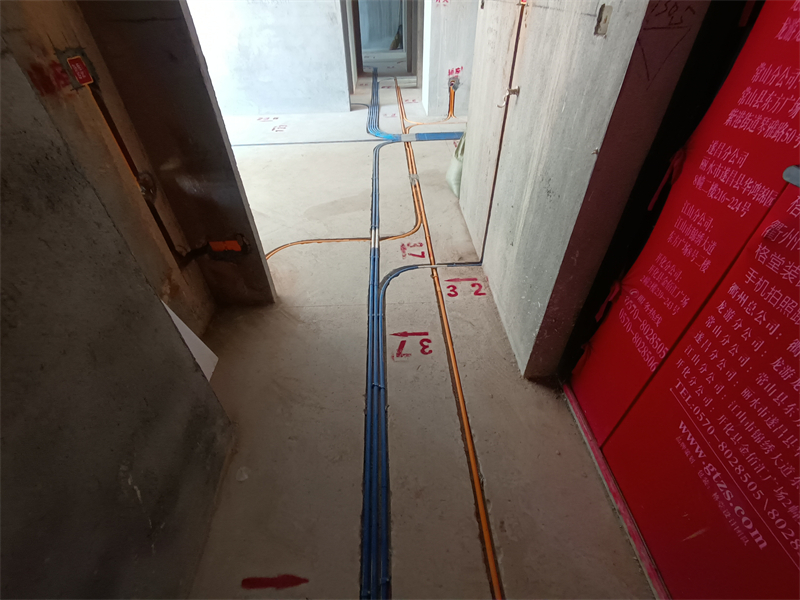

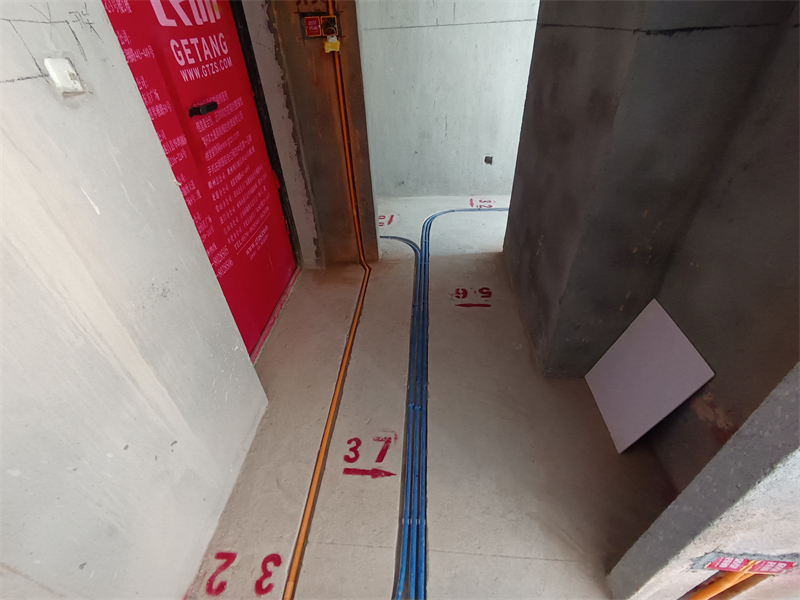

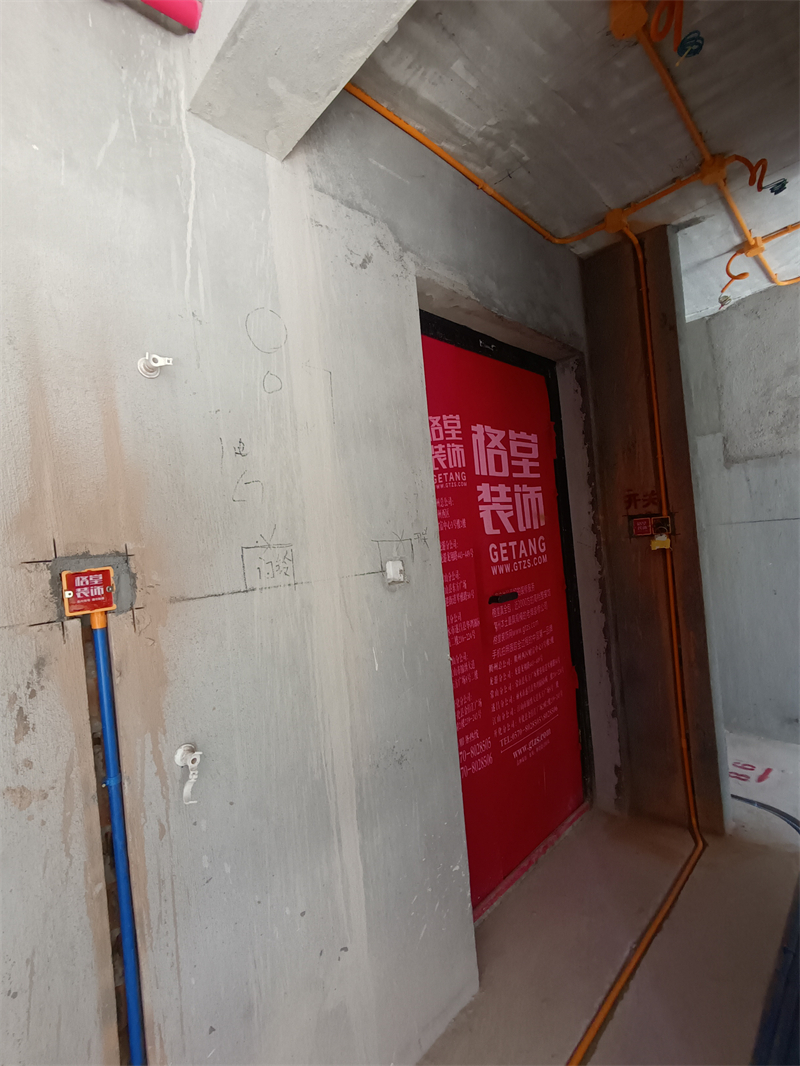

玄关水电完工图对角
