龙都锦城8-17#120 ㎡奶油——予你

发表于 2024-8-19 11:03:41

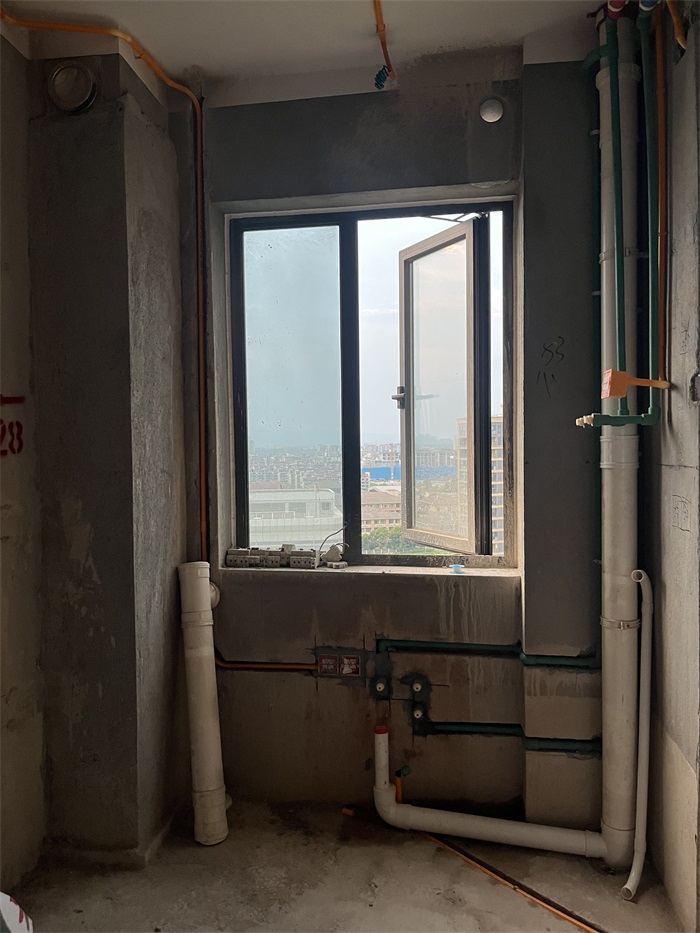

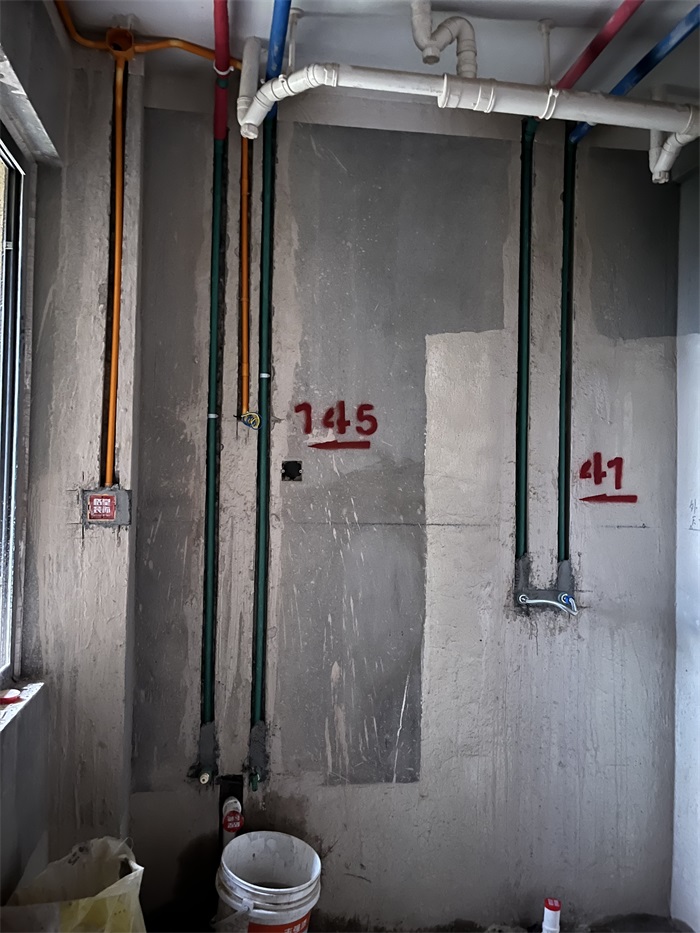

管道安装应横平竖直，厨房，卫生间走墙水管采用下垂式安装。


发表于 2024-8-19 11:07:32

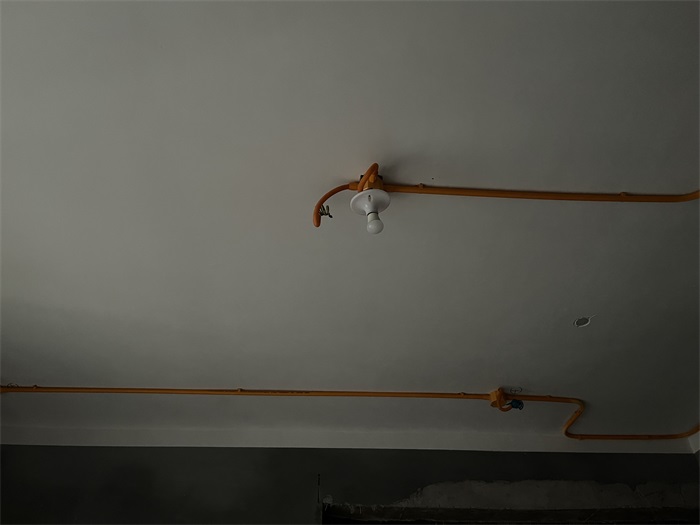

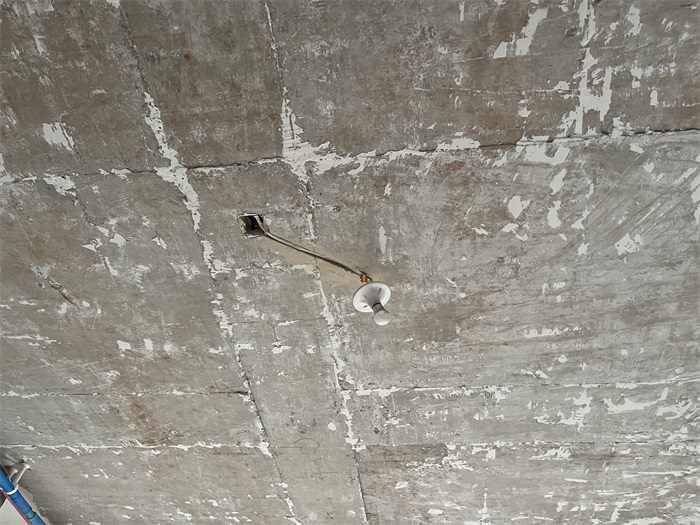

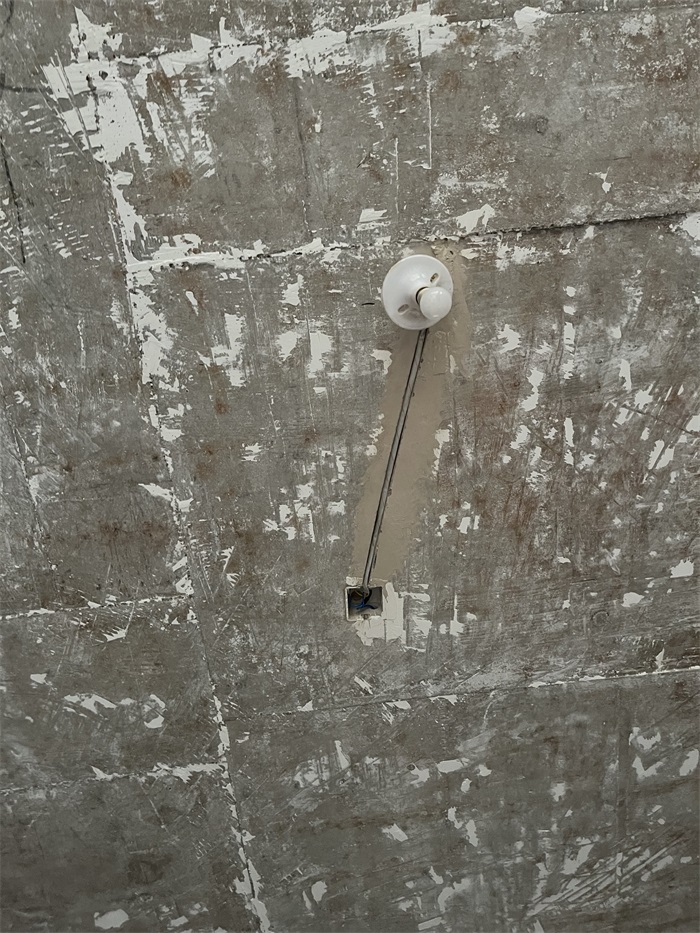

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2024-8-19 11:08:36

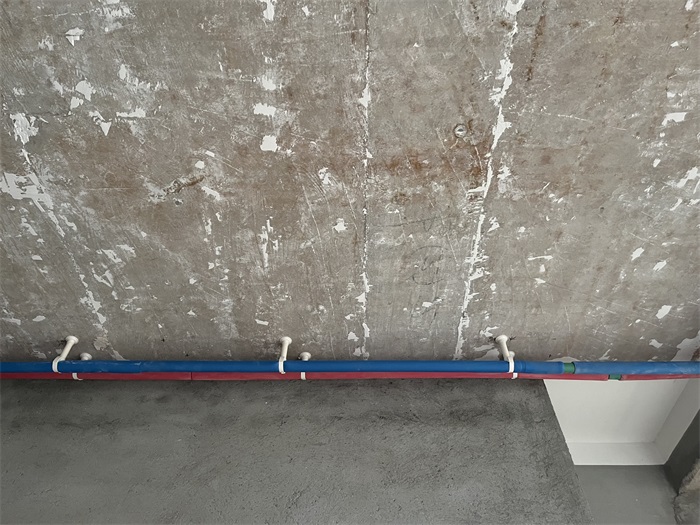

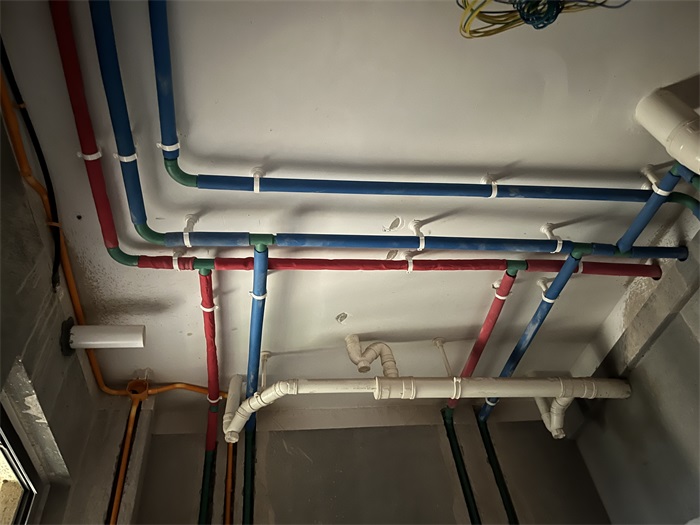

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异


发表于 2024-8-19 11:10:11

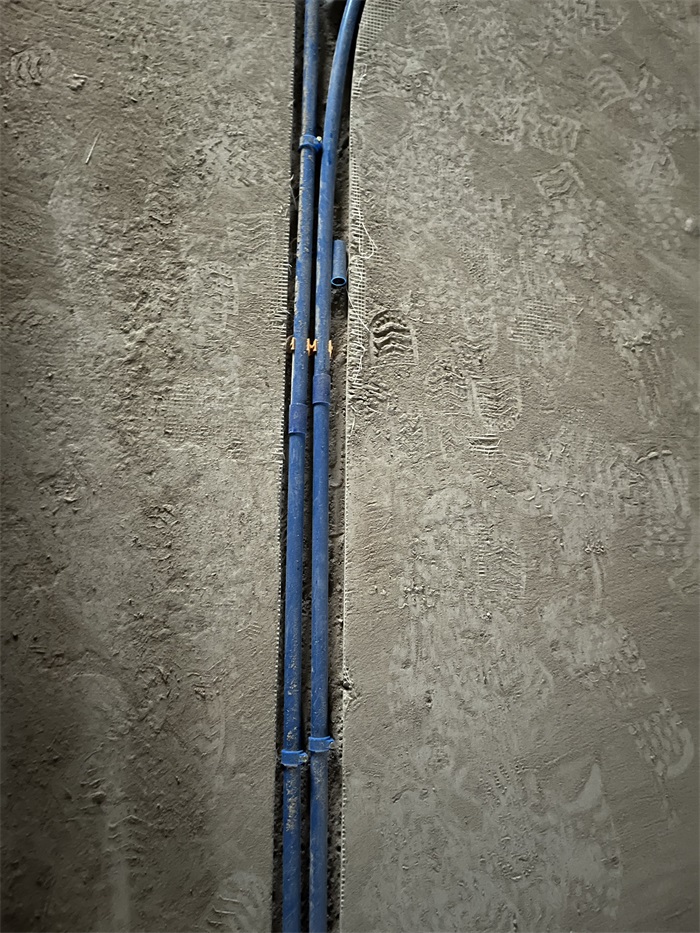

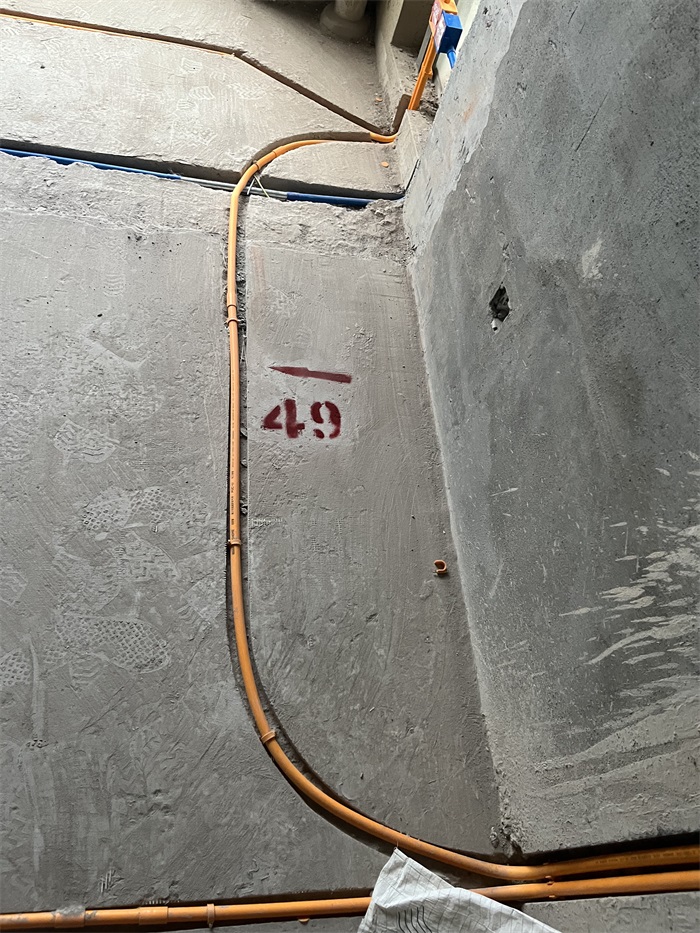

地面线管并排2根以上管卡错位顺钉，间隙均匀


发表于 2024-8-19 11:11:33

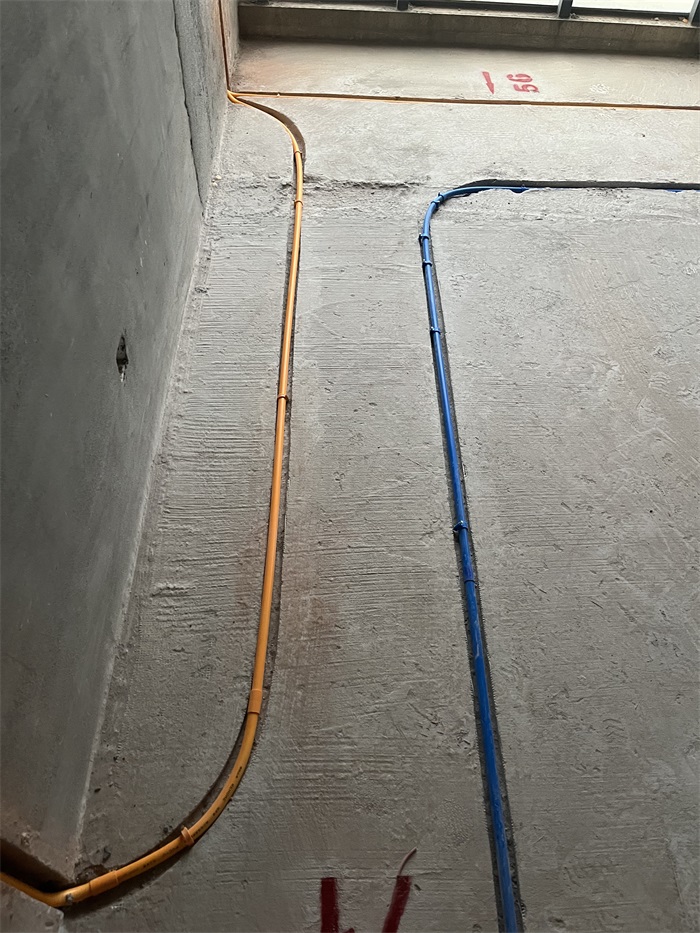

强弱电相距30公分以上，强弱电交接处用金属屏蔽管


发表于 2024-8-19 11:14:30

黄色线盒是强电，蓝色线盒是弱电，线盒与线盒并排预埋添加快速连接件，防止水泥砂浆进入线盒，保护电线


发表于 2024-8-19 11:19:47

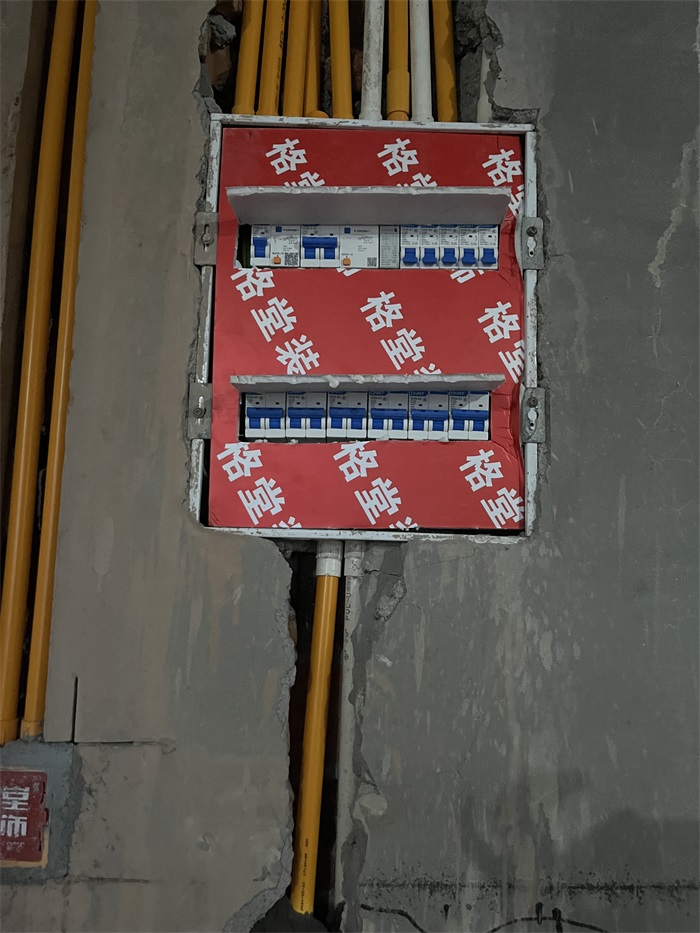

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间


发表于 2024-8-19 11:20:50

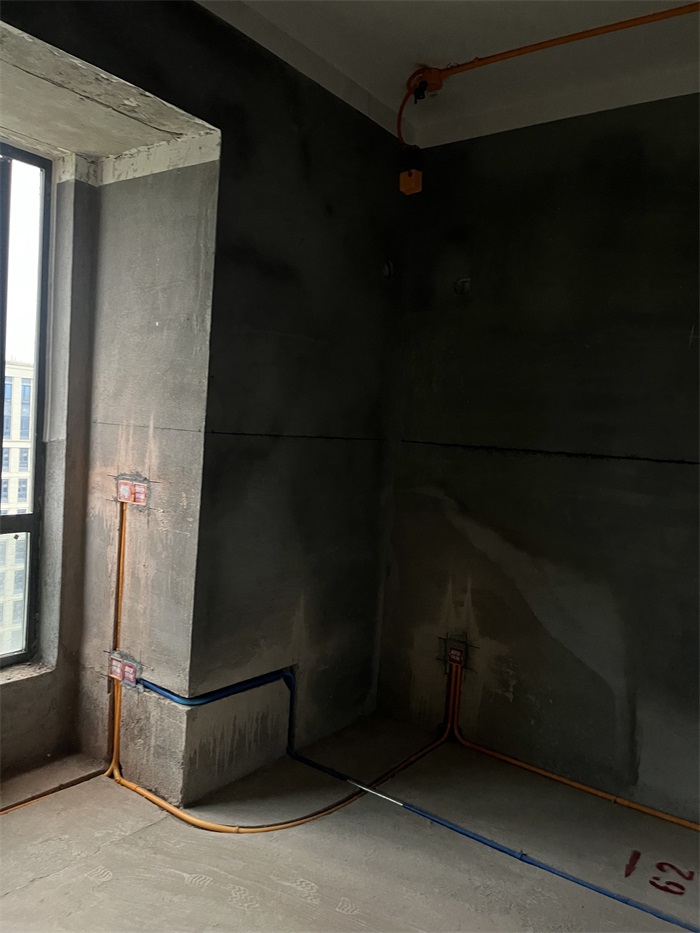

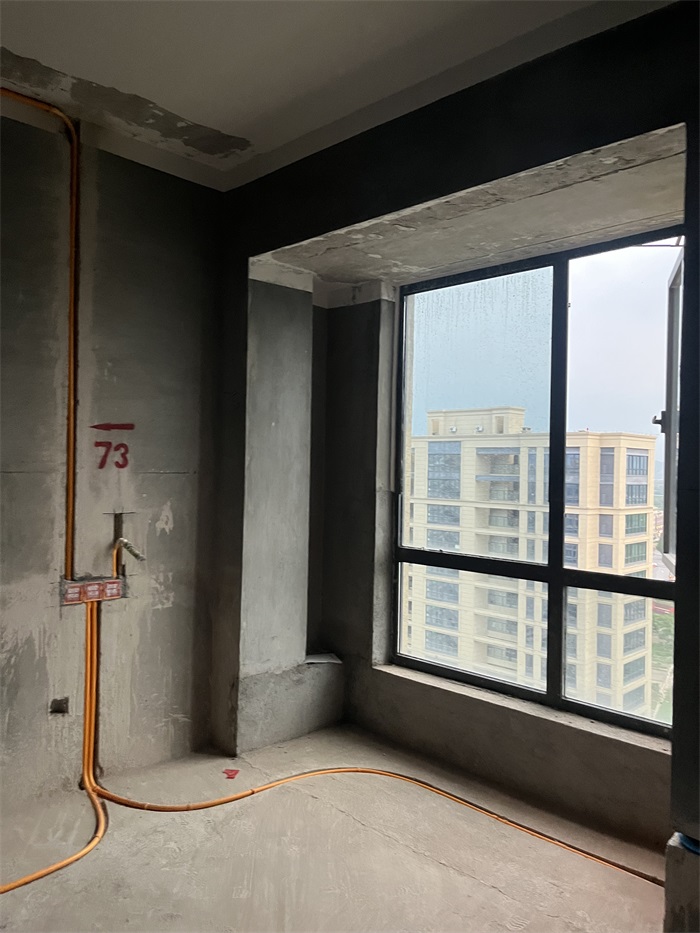

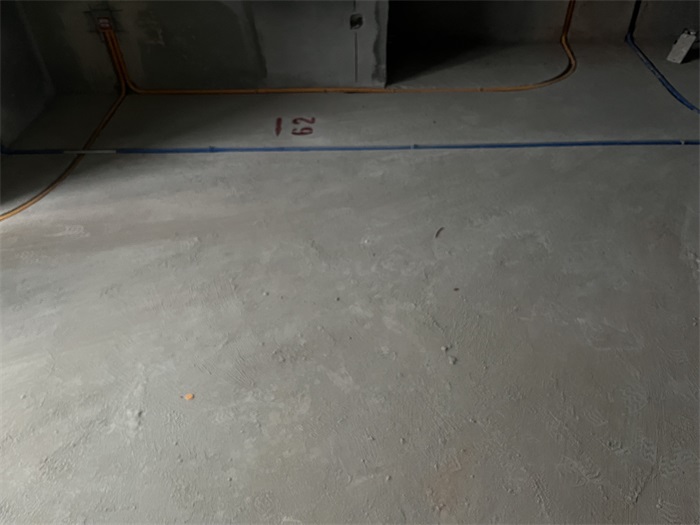

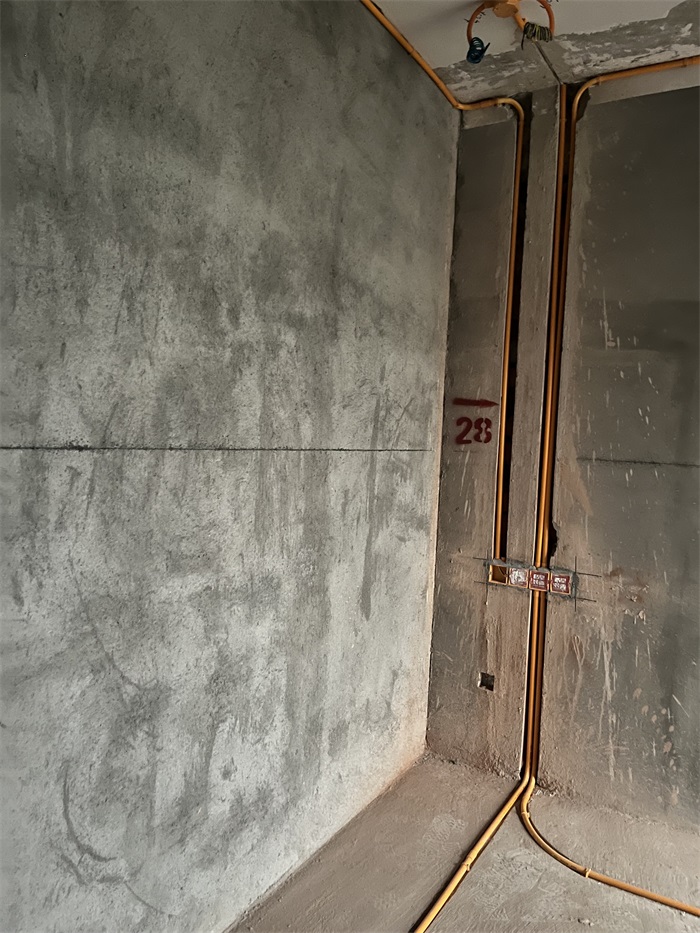

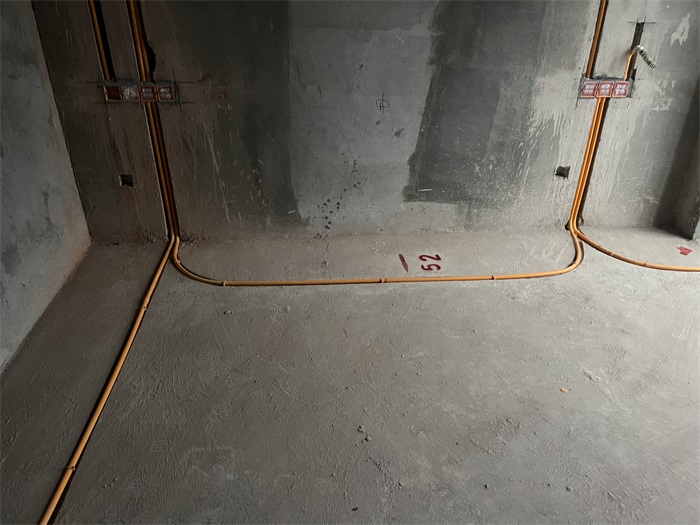

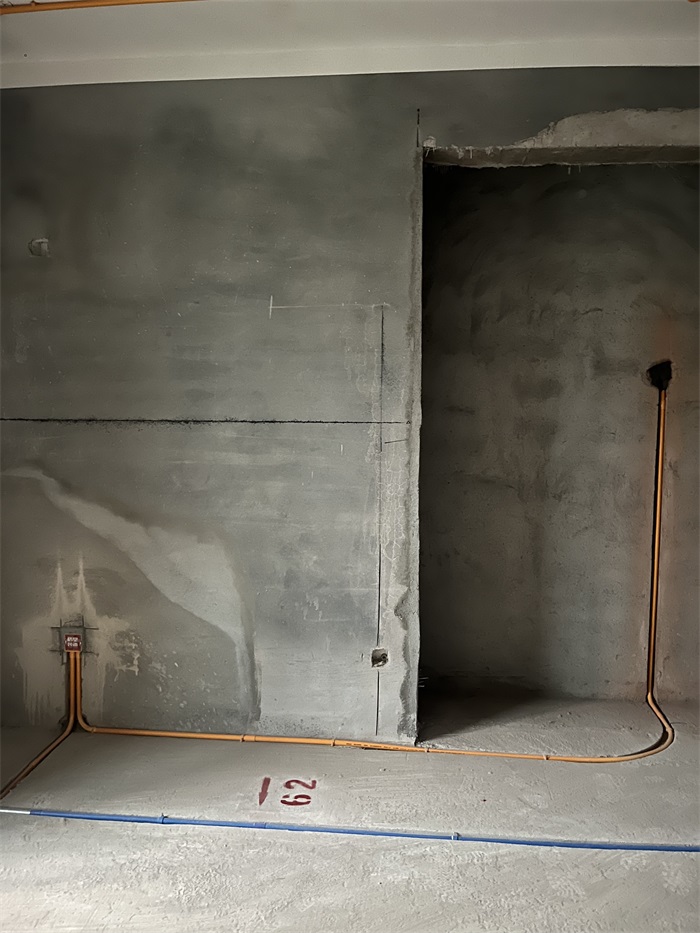

主卧水电安装完

发表于 2024-8-19 11:21:22

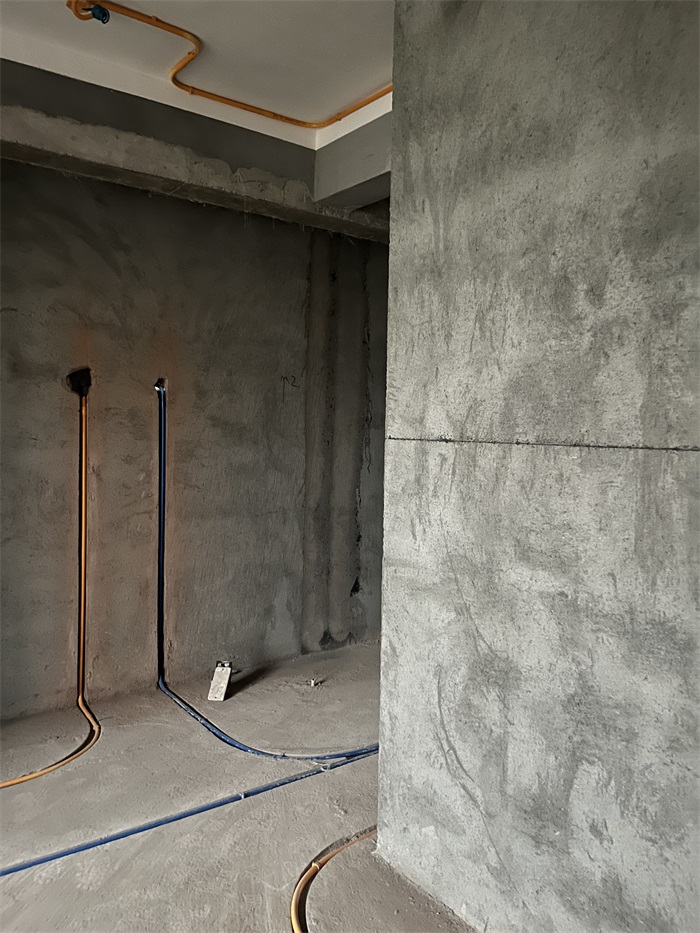

对角

发表于 2024-8-19 11:21:51

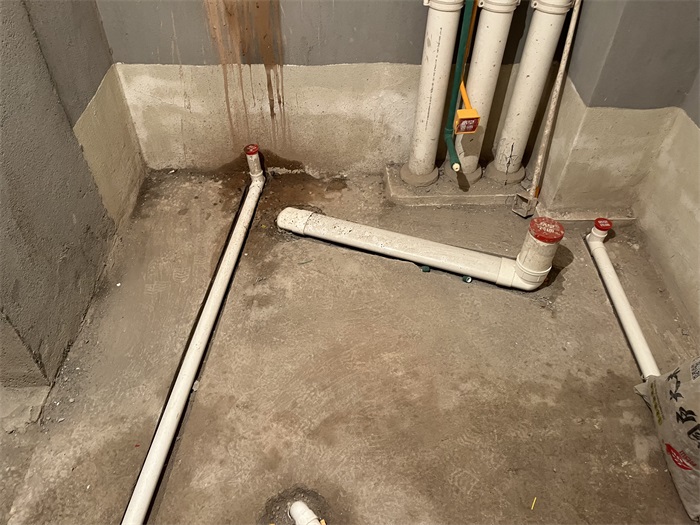

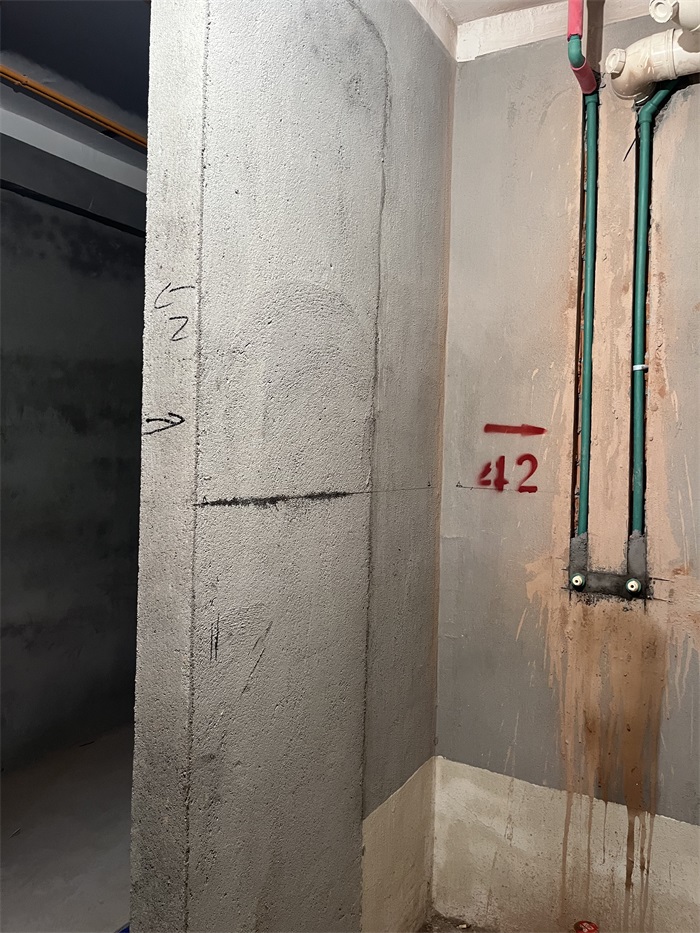

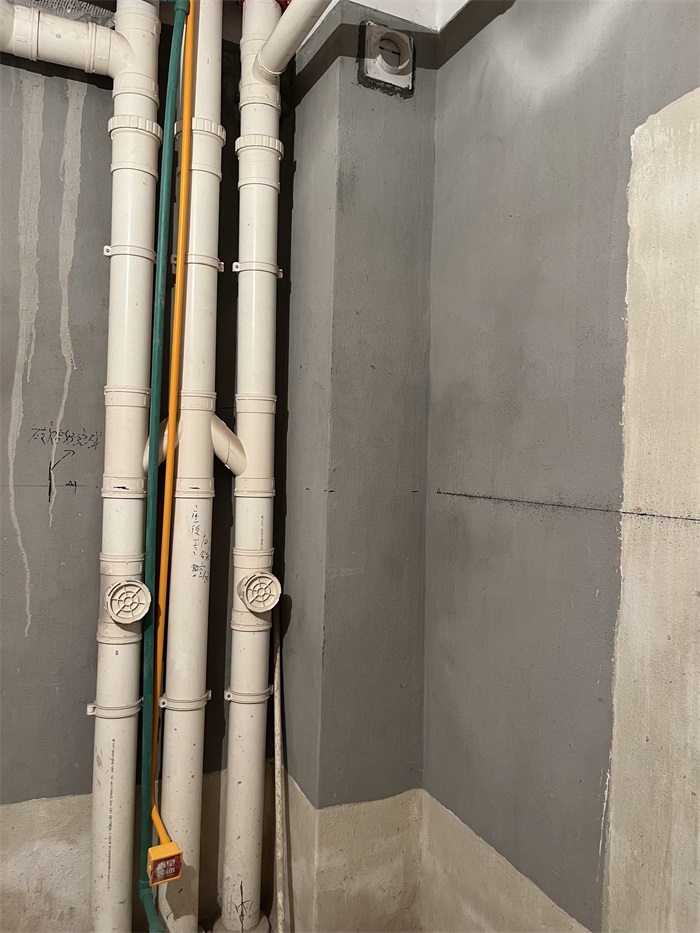

主卫水电安装完
