常山宋邸潮鸣10-1-4#85㎡现代——逸雅

发表于 2024-7-18 16:56:20

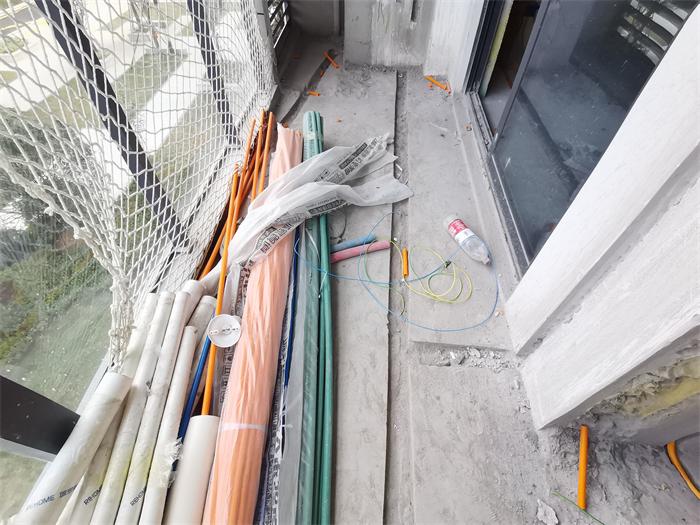

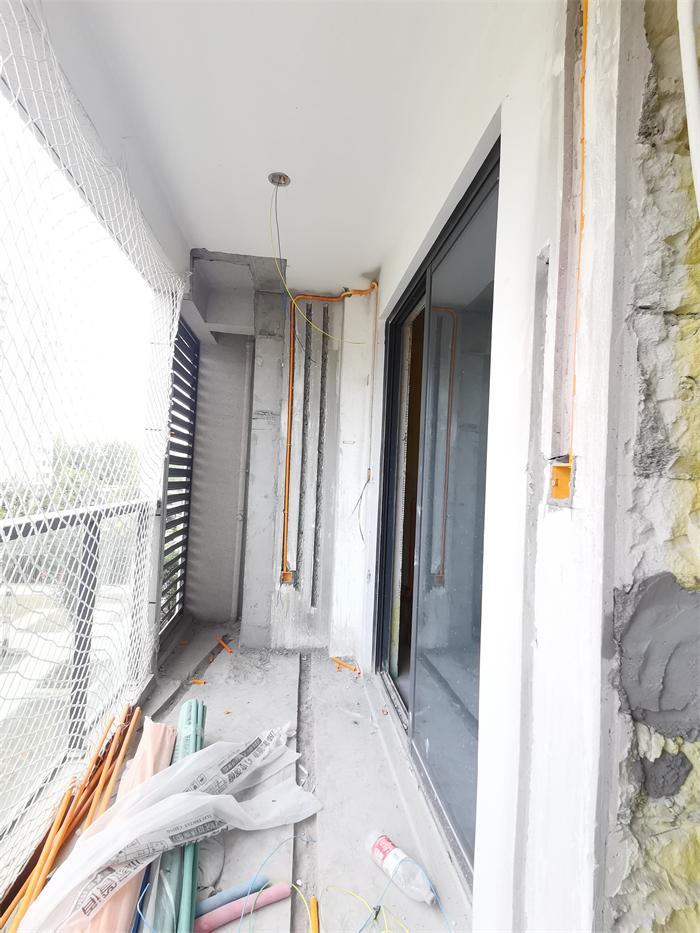

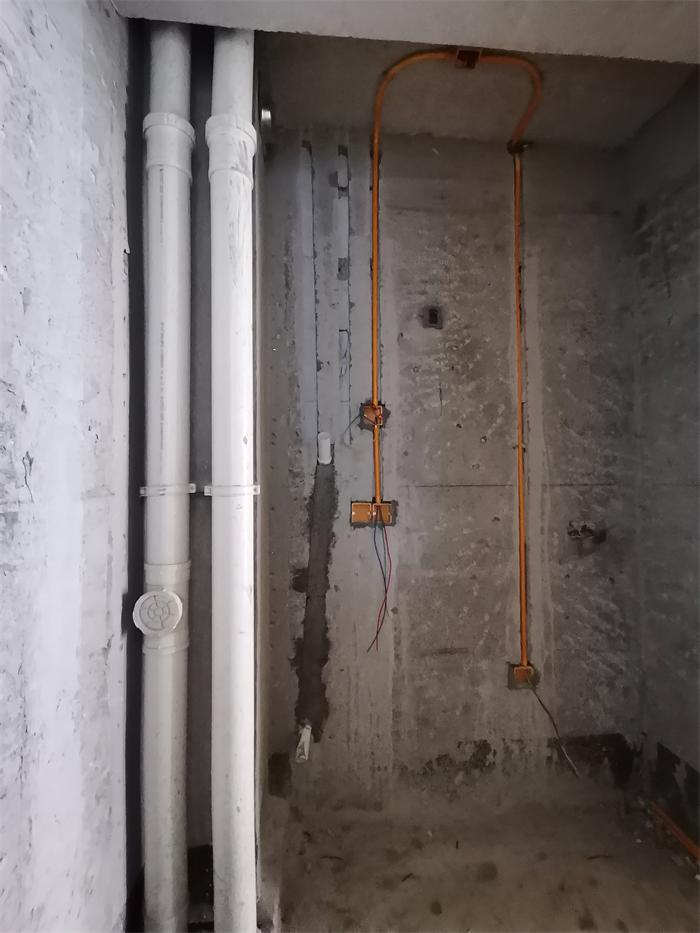

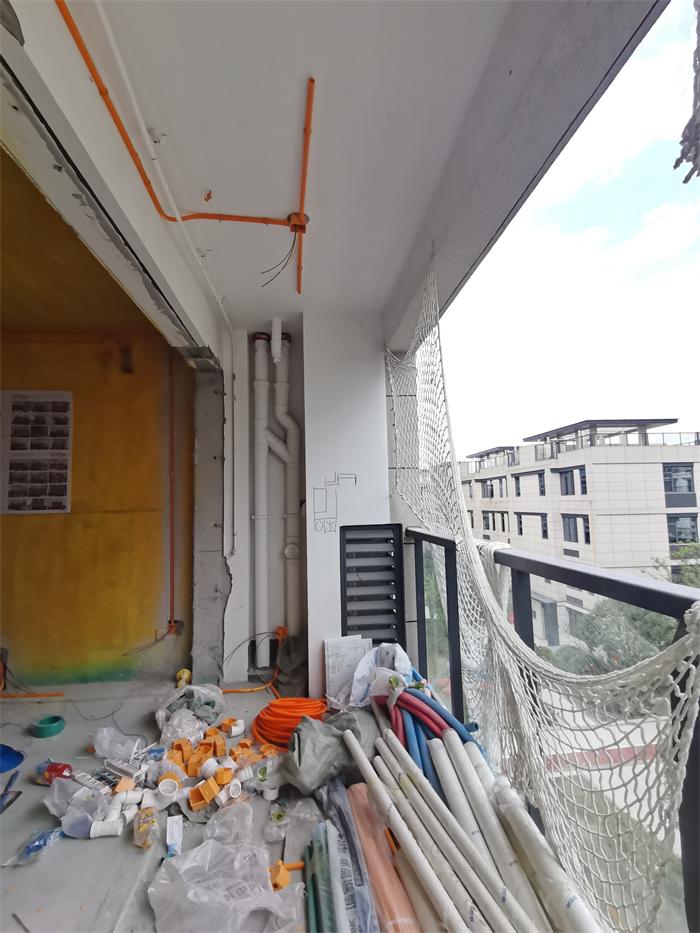

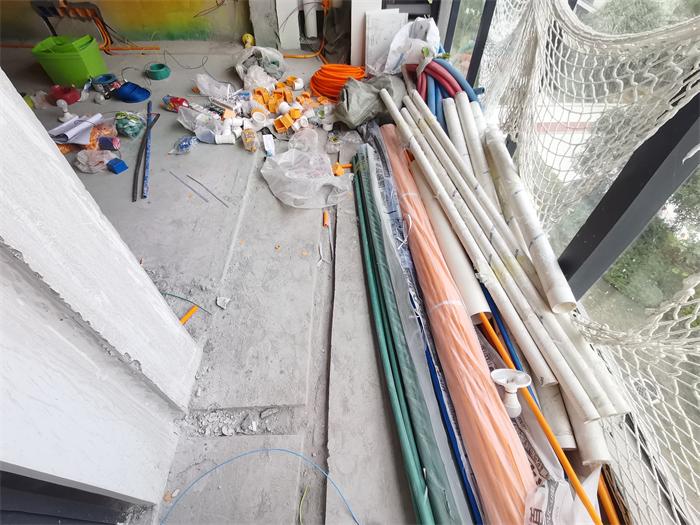

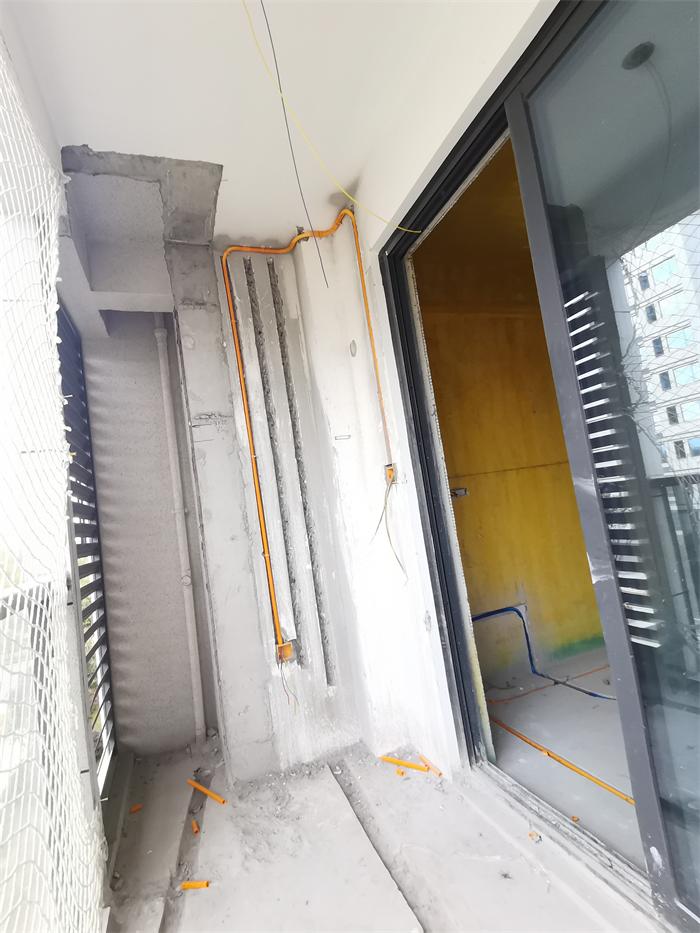

洗衣阳台，水电工艺施工中，水管还未开始施工

发表于 2024-7-18 16:57:26

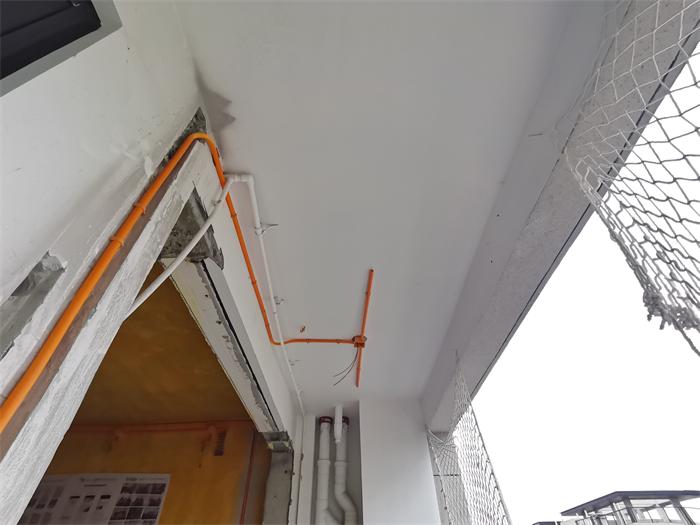

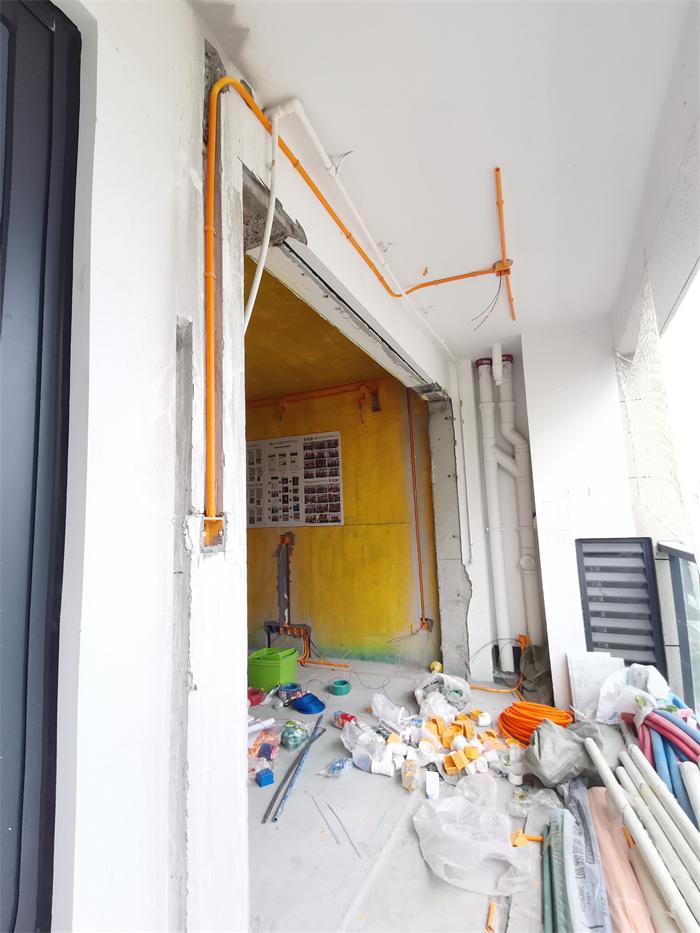

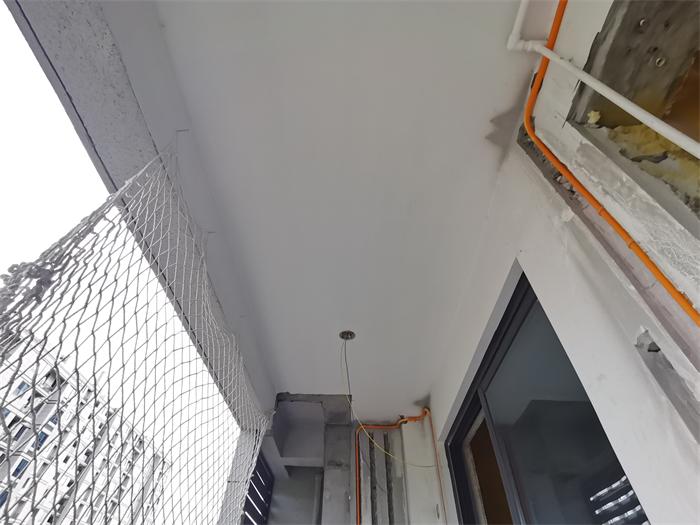

客厅阳台，水电工艺施工中

发表于 2024-7-18 16:59:05

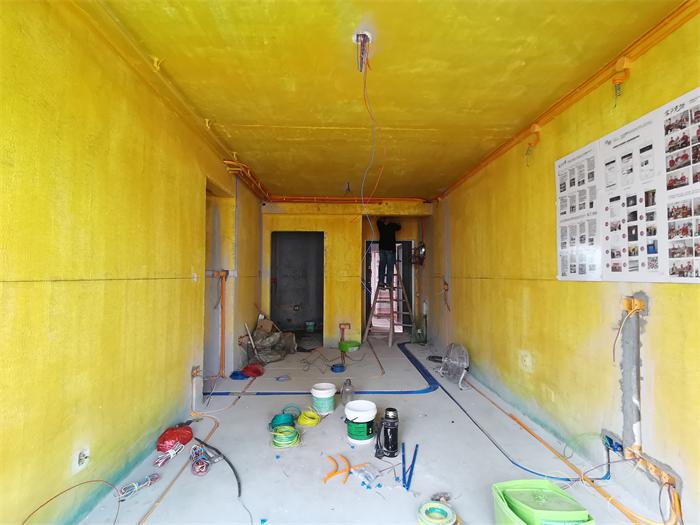

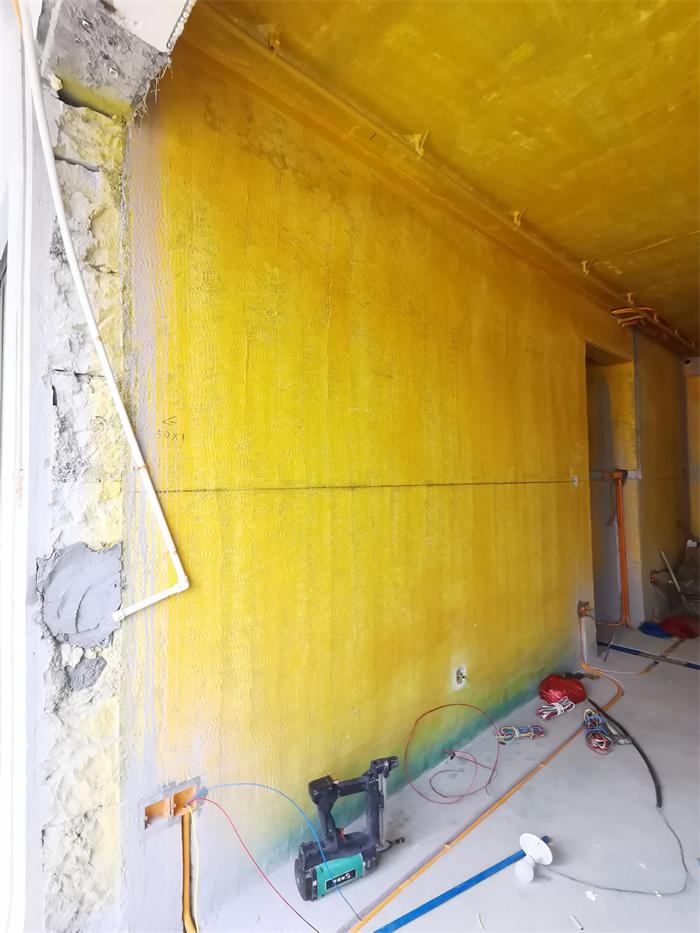

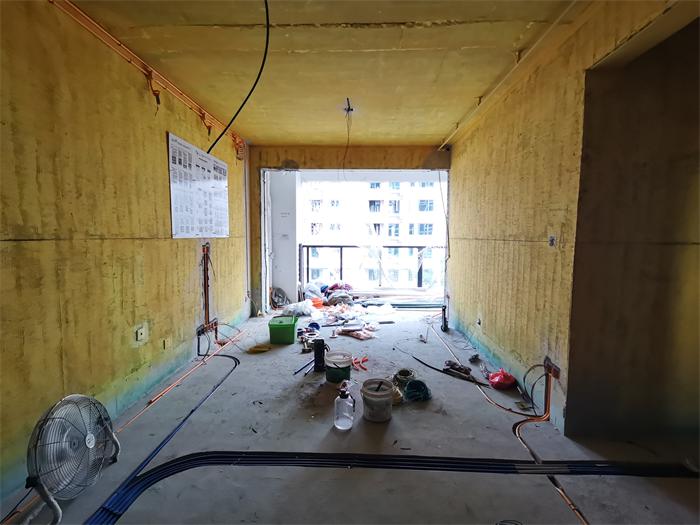

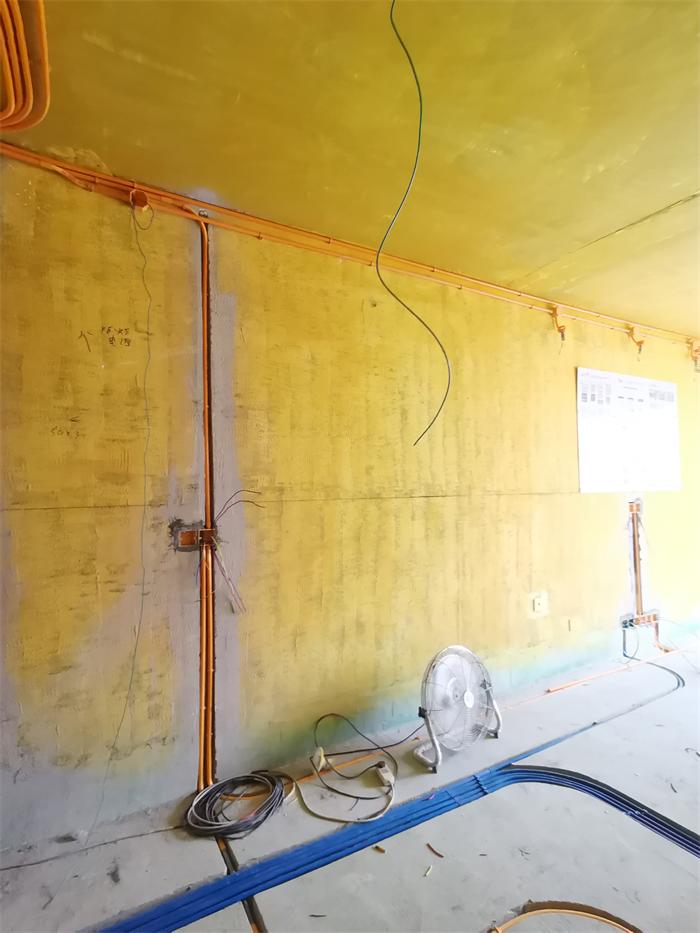

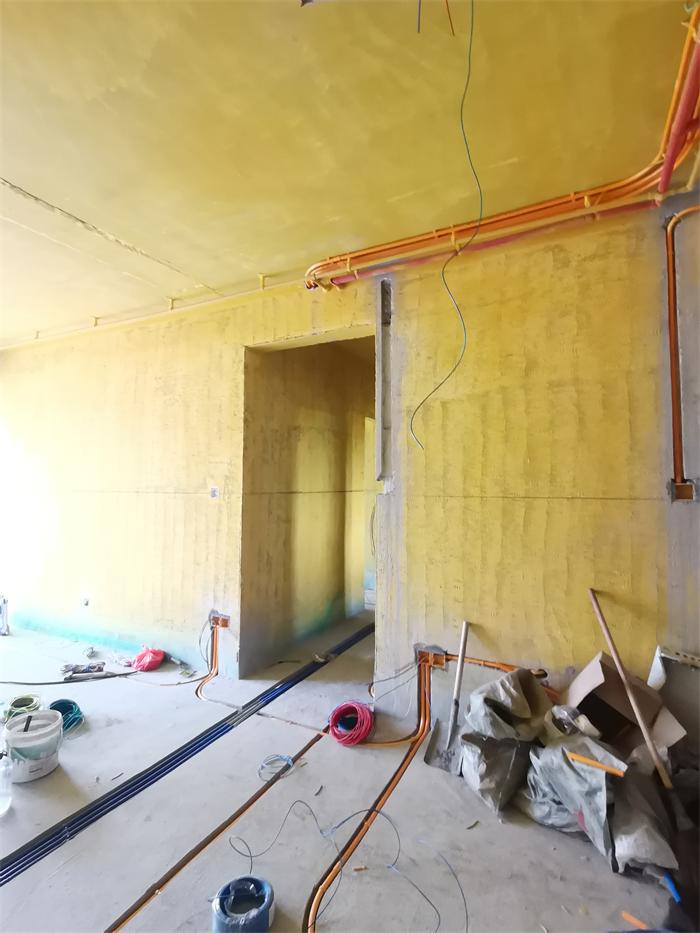

客餐厅，水电工艺，线管布置施工完成，穿线施工中。强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护

发表于 2024-7-18 16:59:27

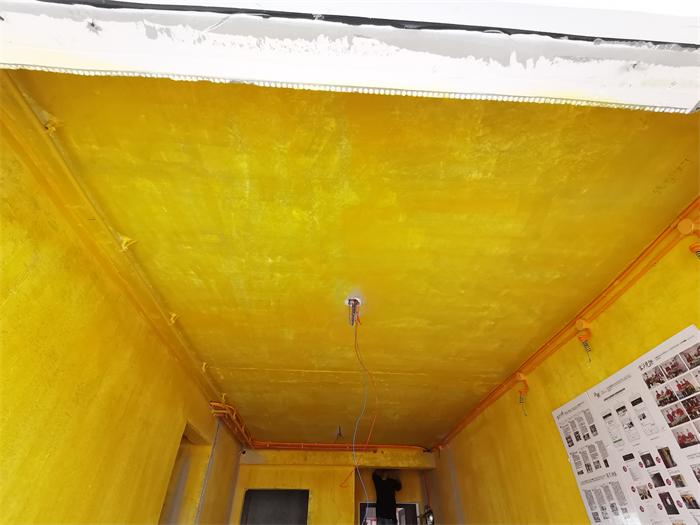

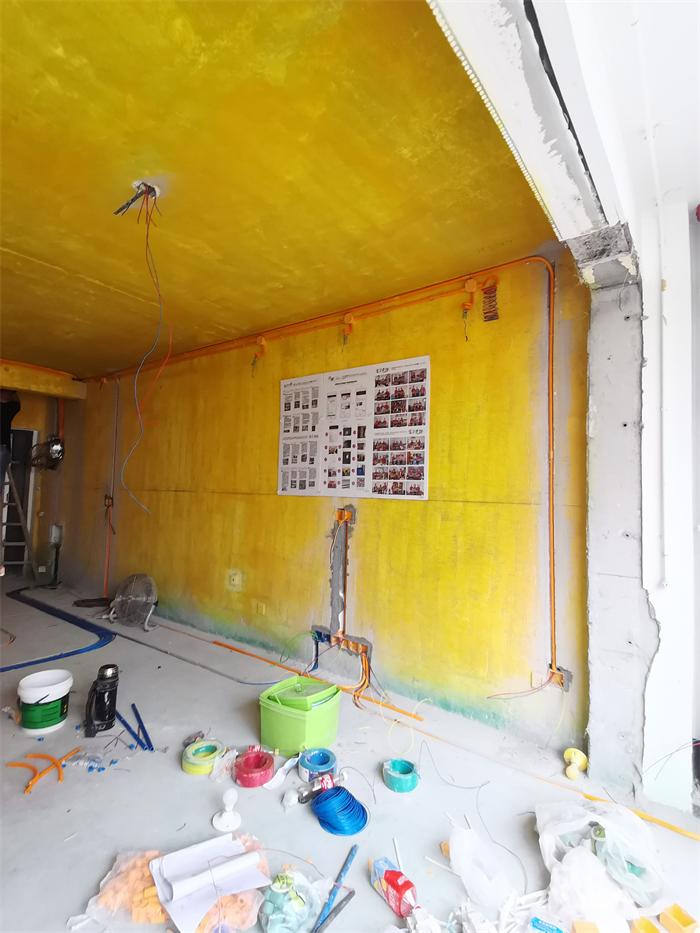

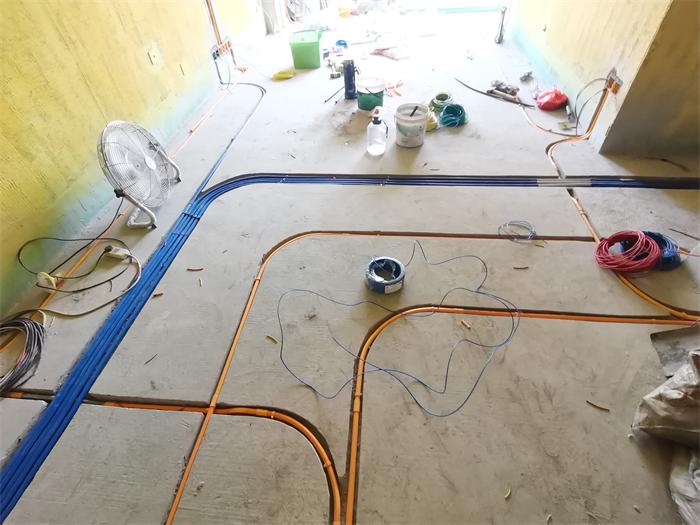

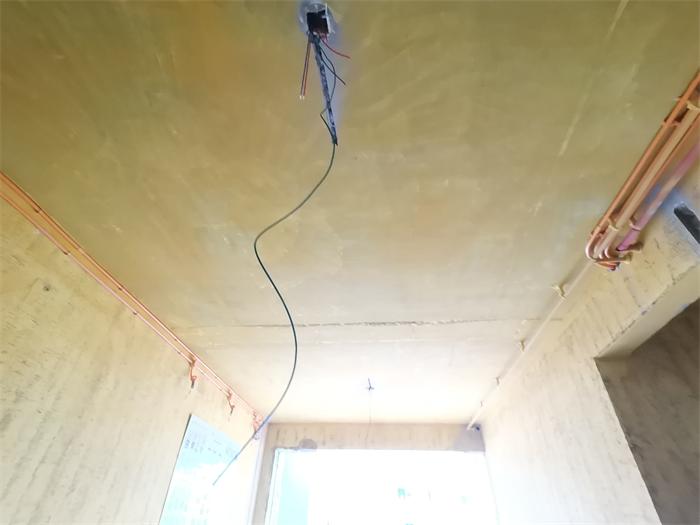

客餐厅，对角

发表于 2024-7-18 17:00:38

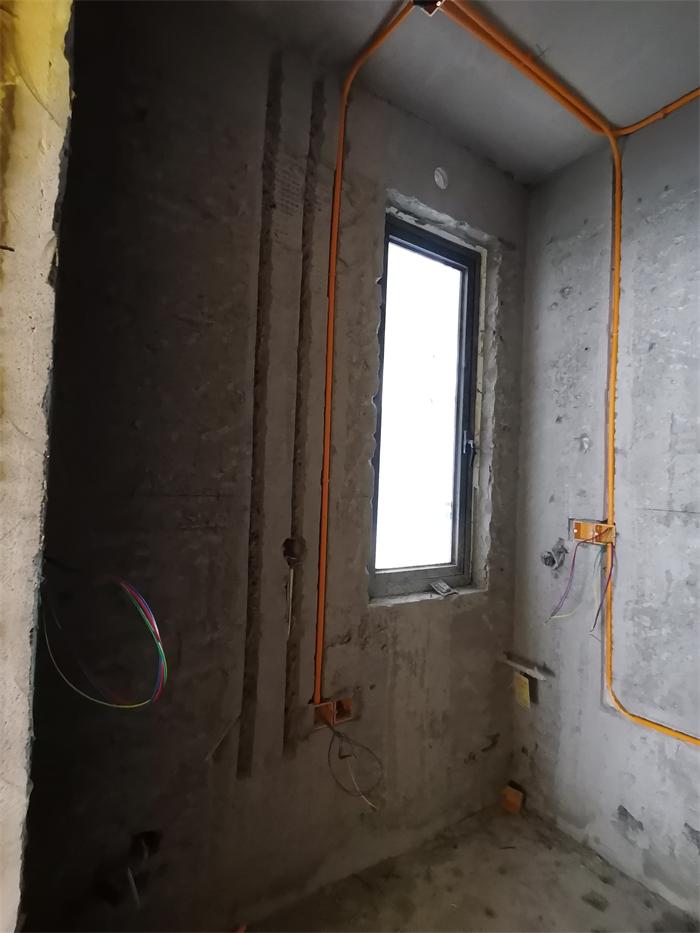

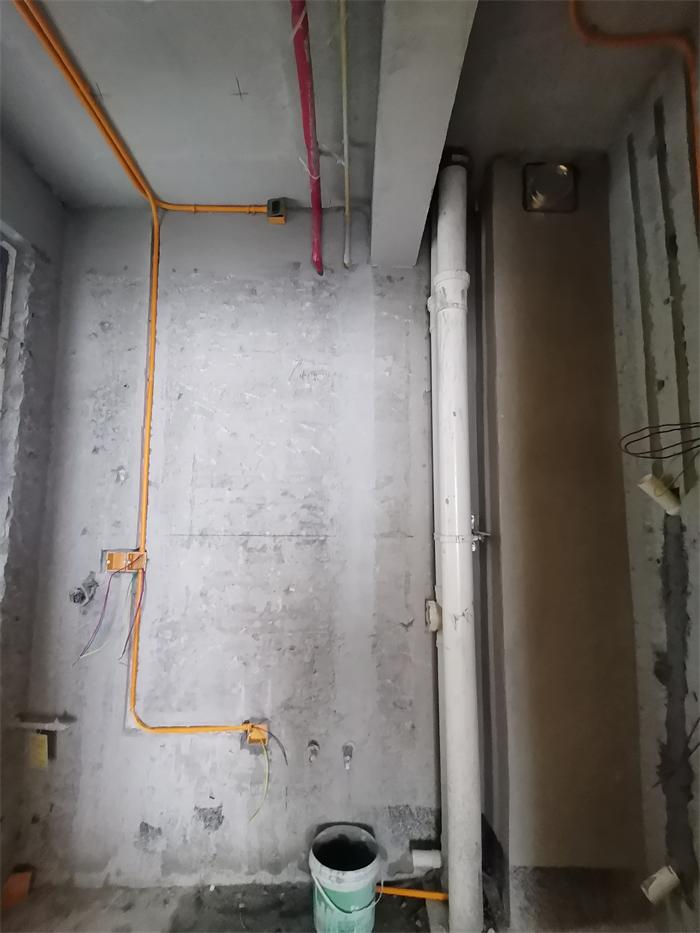

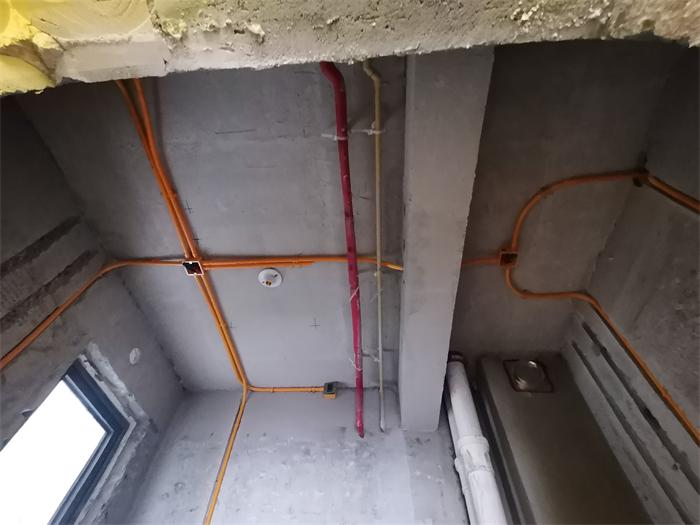

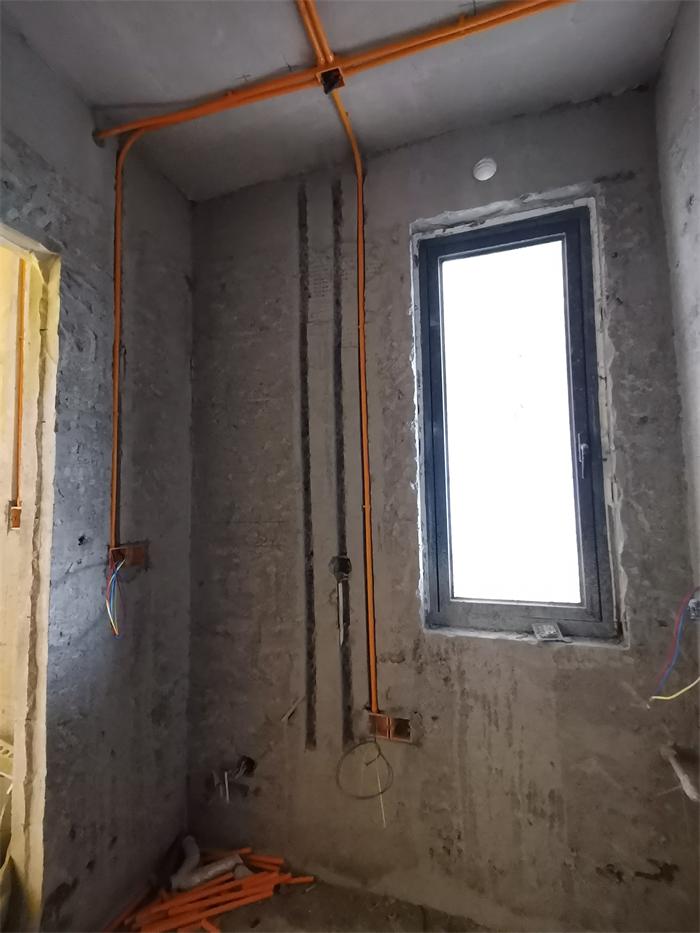

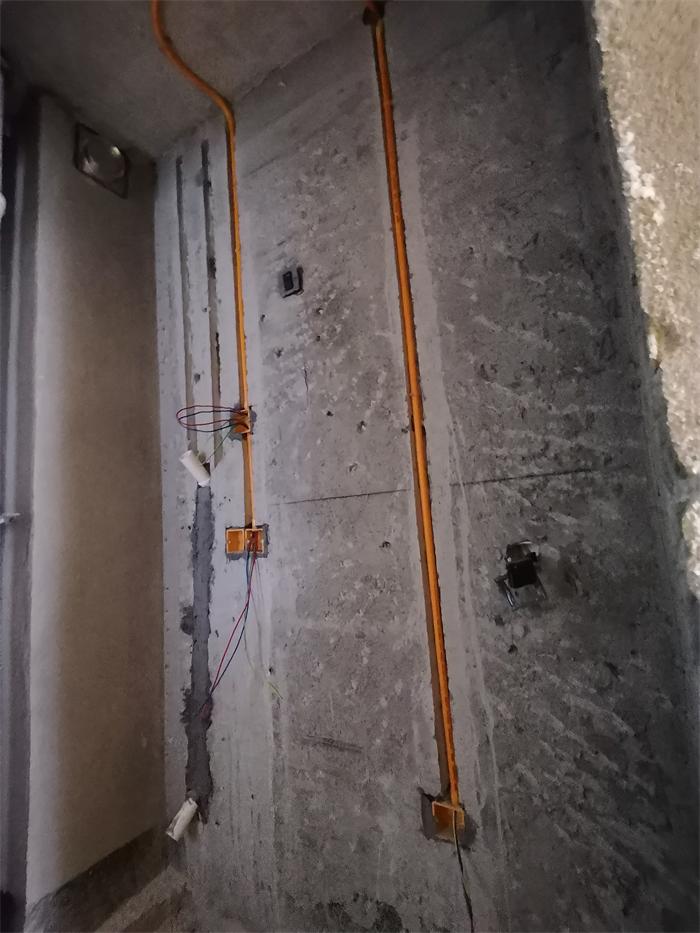

厨房，水电工艺，线管布置施工完成，穿线施工中

发表于 2024-7-18 17:01:37

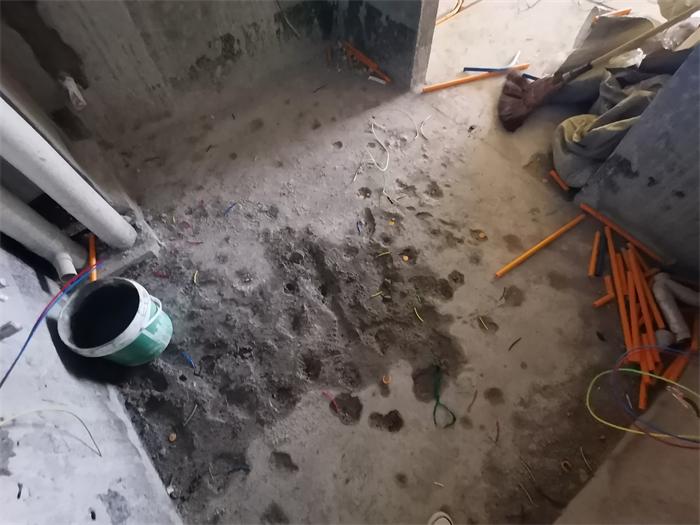

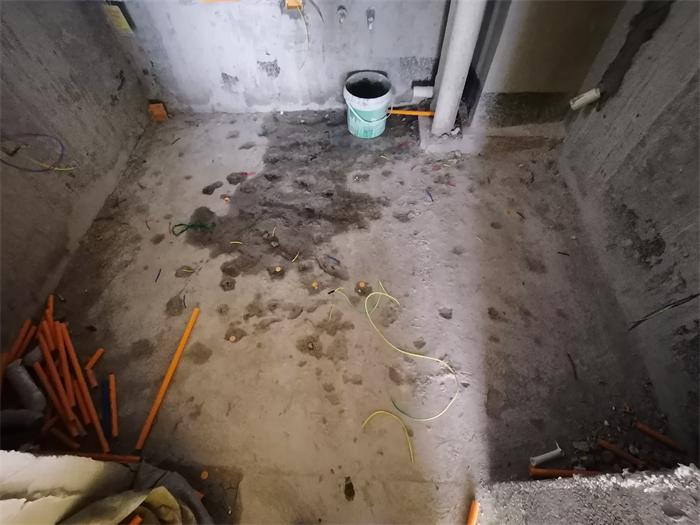

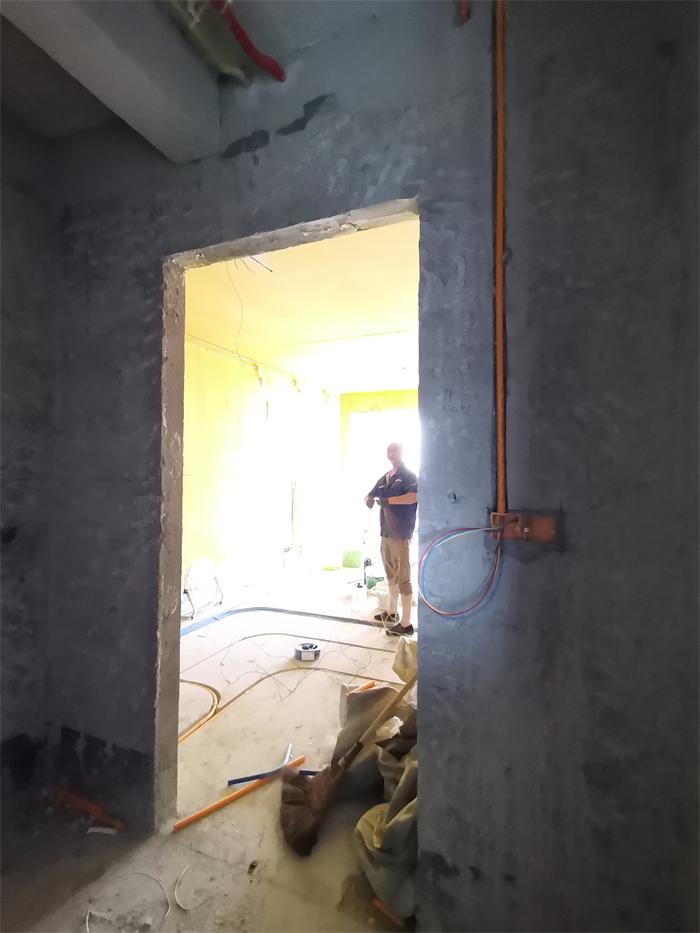

厨房，对角

发表于 2024-7-18 17:03:37

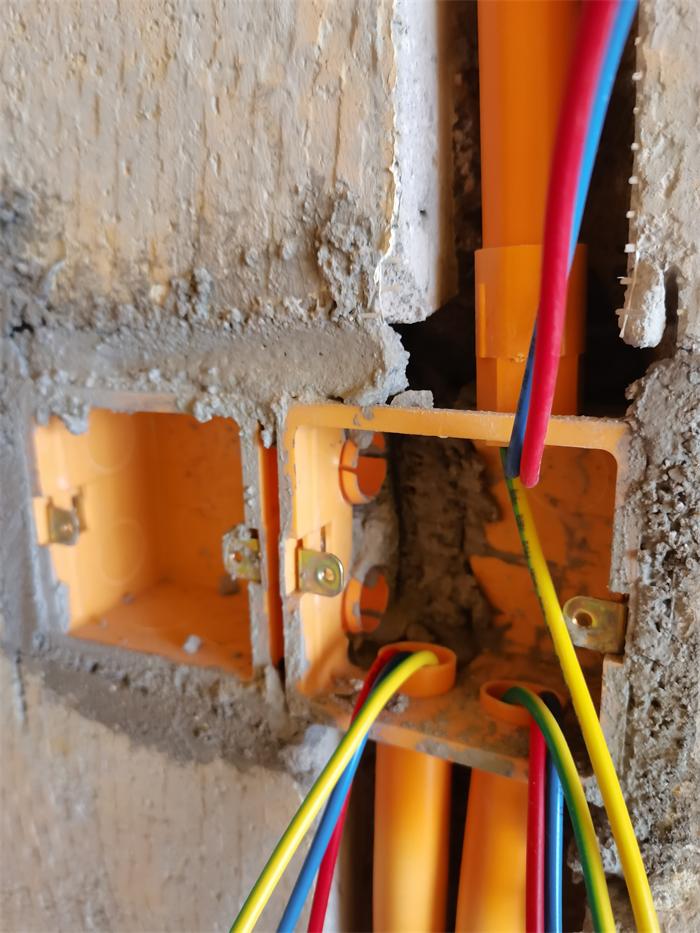

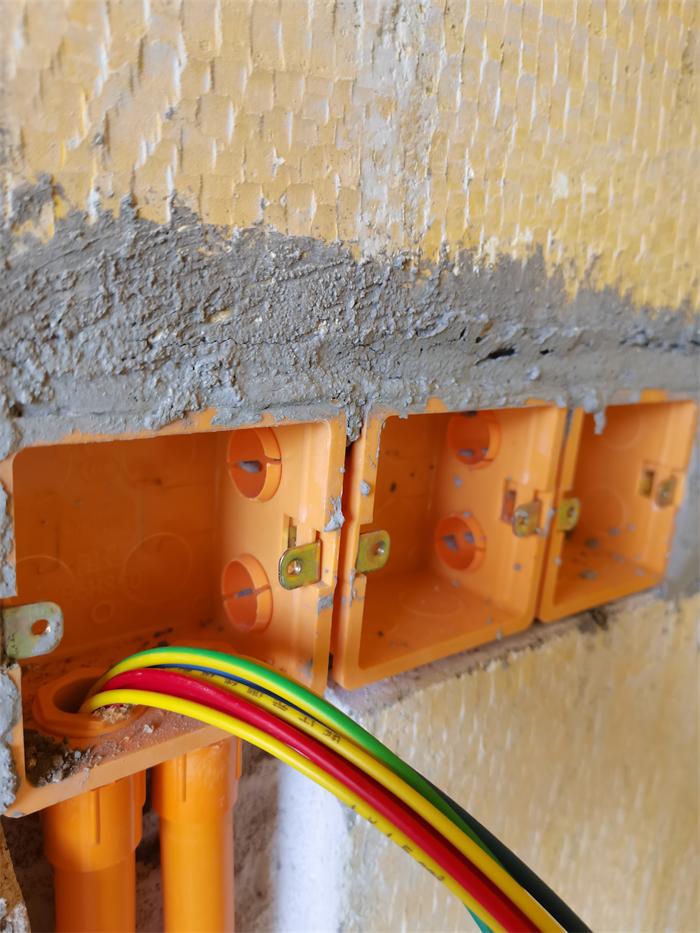

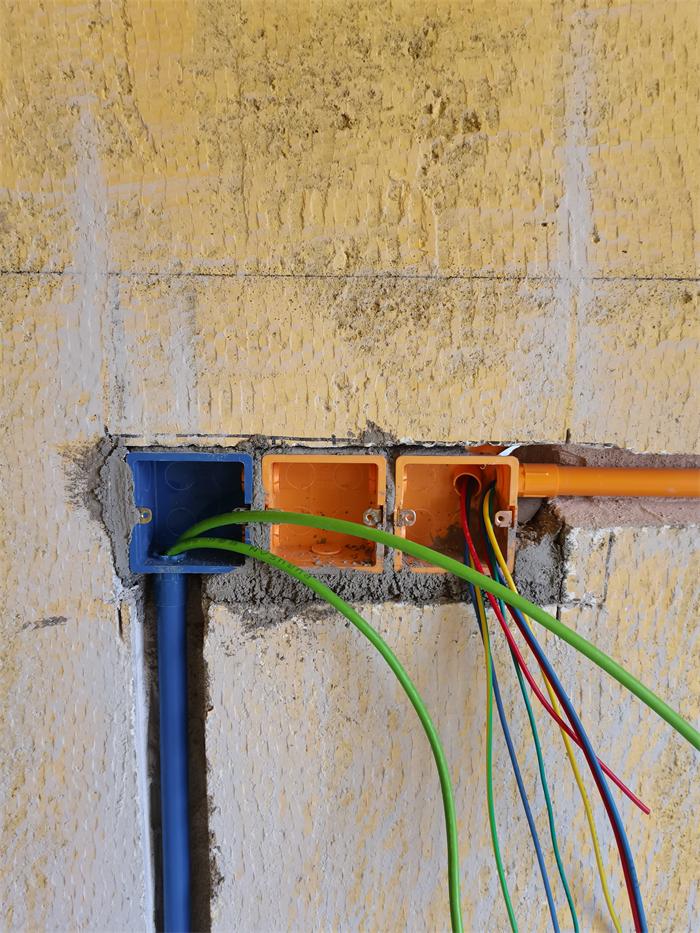

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2024-7-18 17:04:38

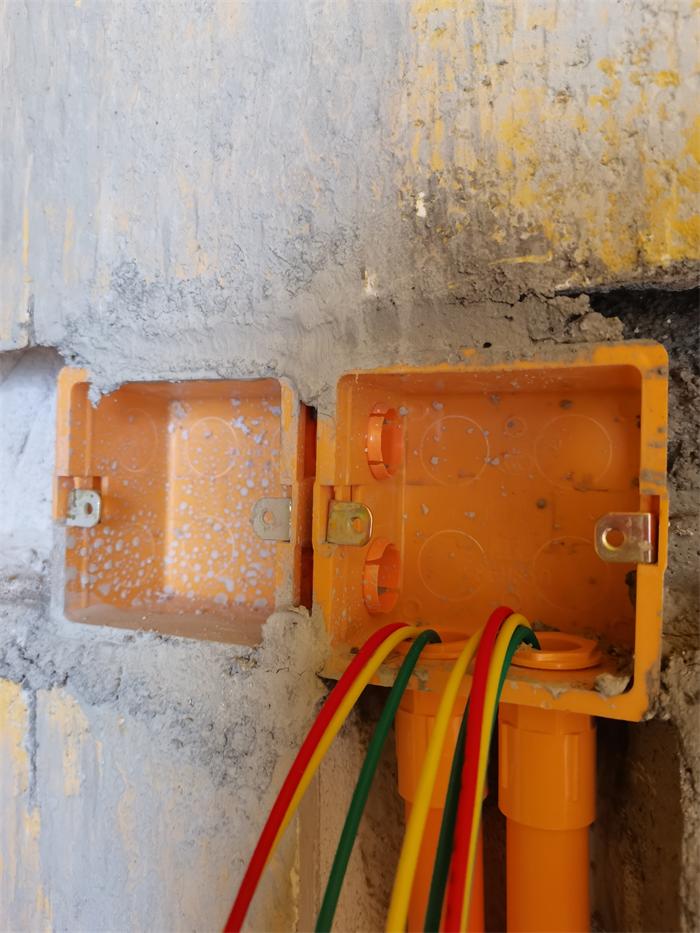

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2024-7-18 17:05:41

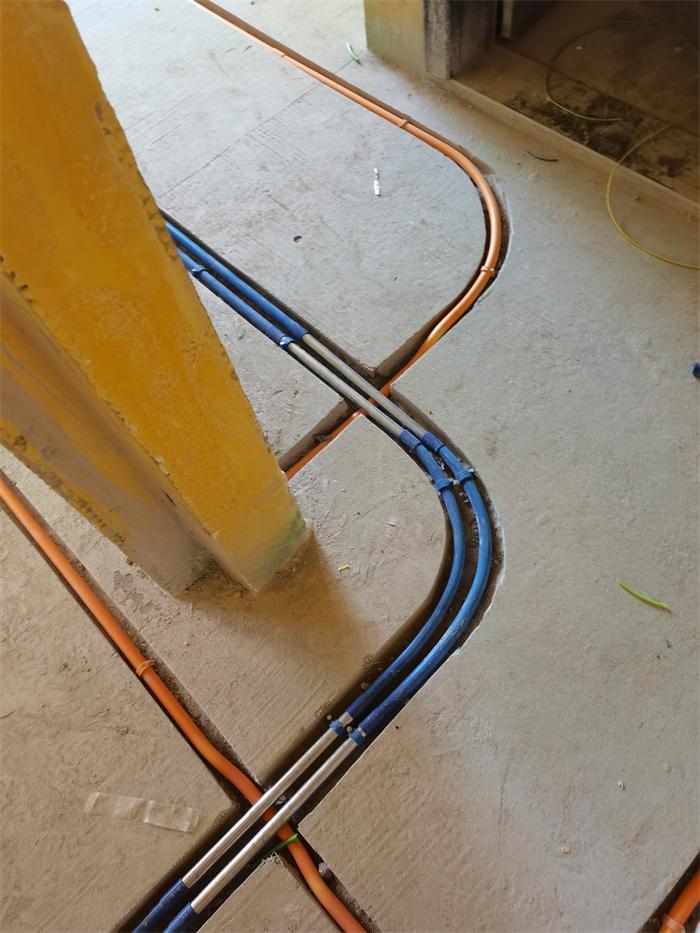

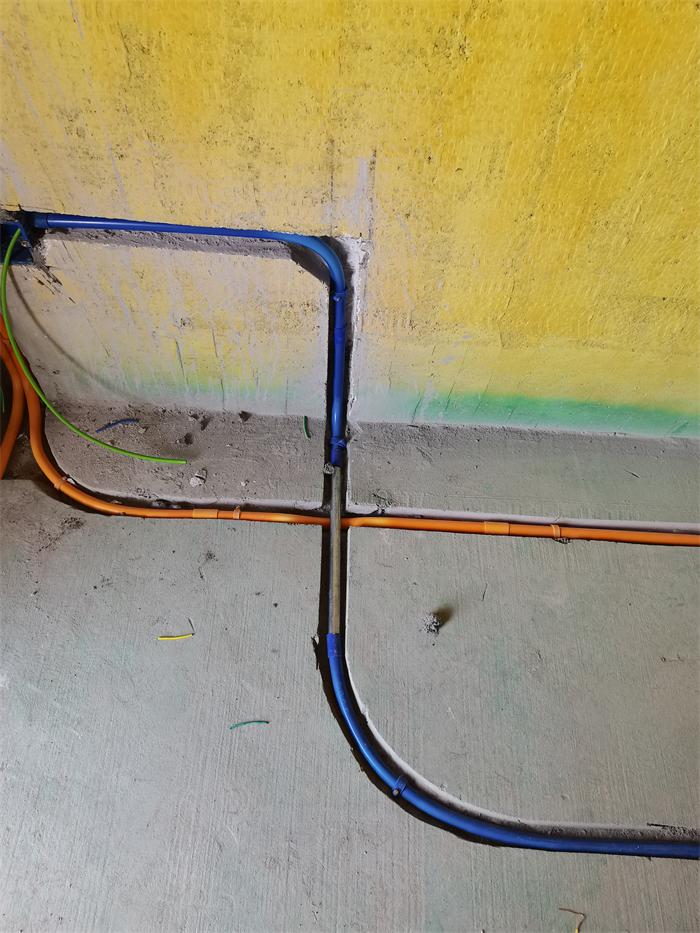

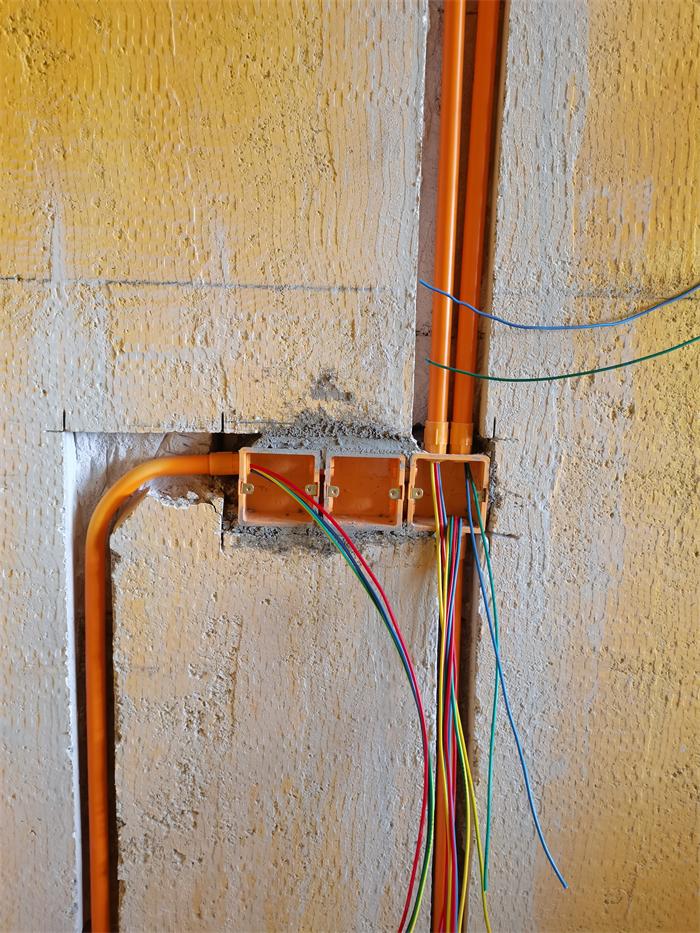

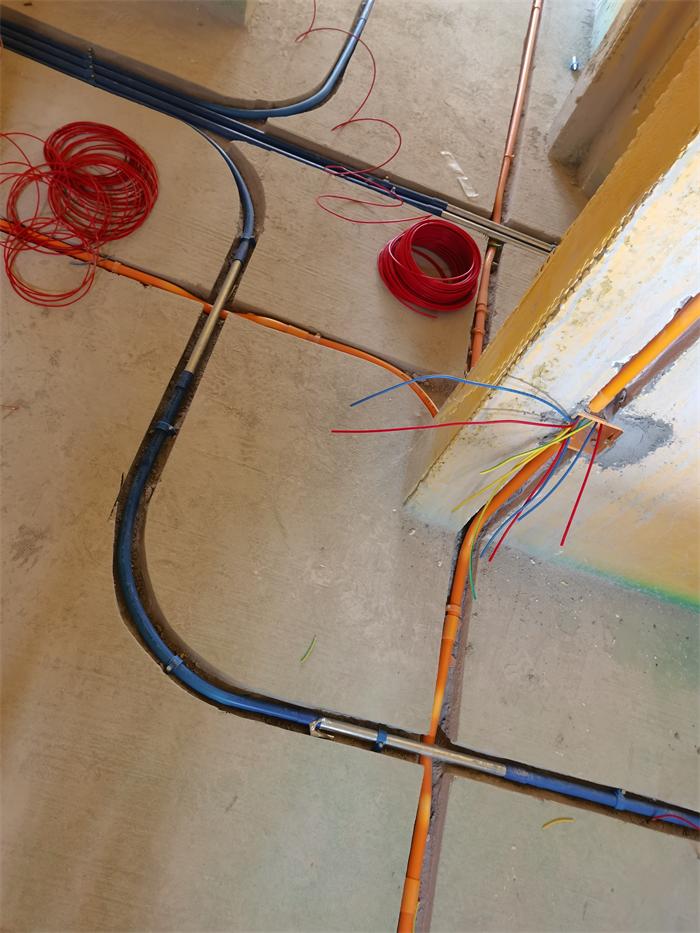

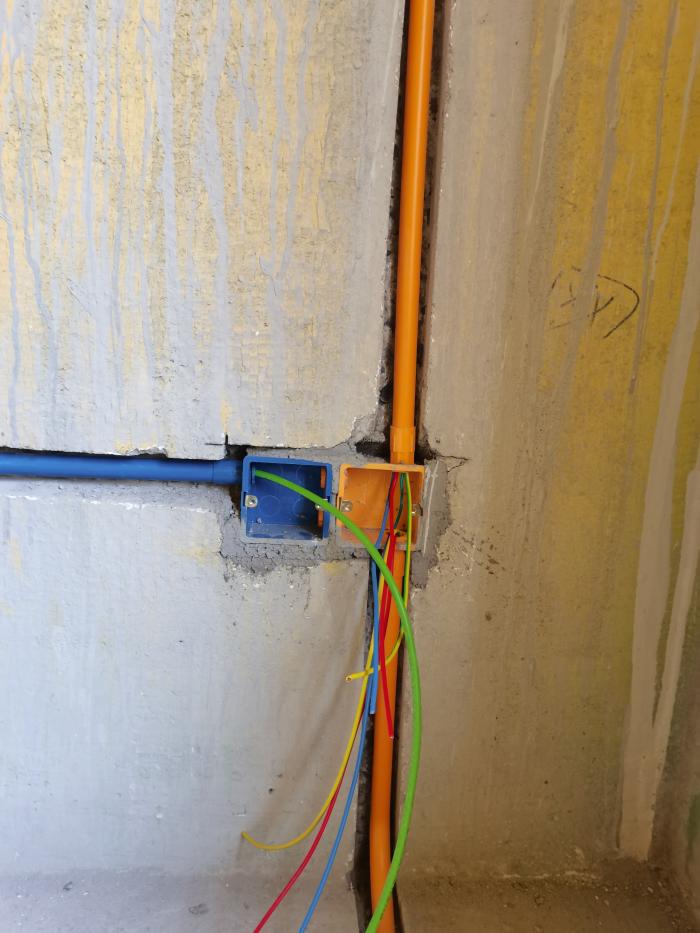

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2024-7-18 17:06:42

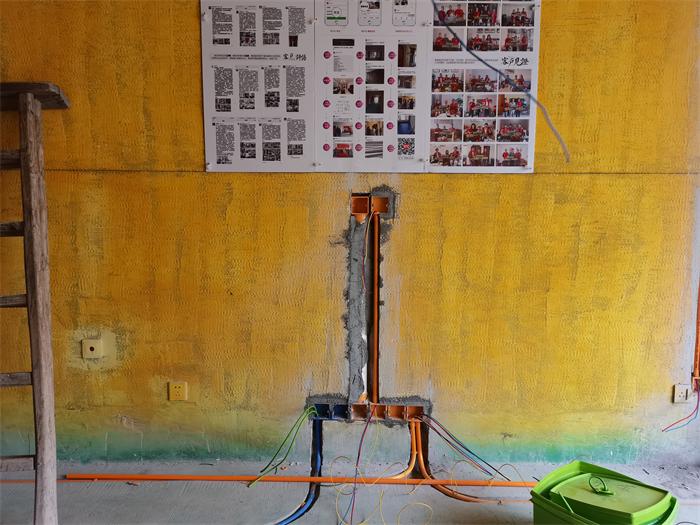

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。
