西城国际517-29.6㎡简约之家--现代风格

发表于 2023-12-13 15:28:07

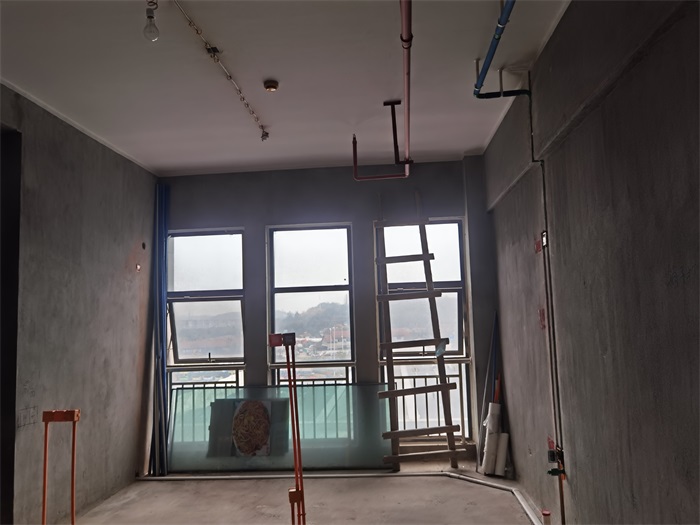

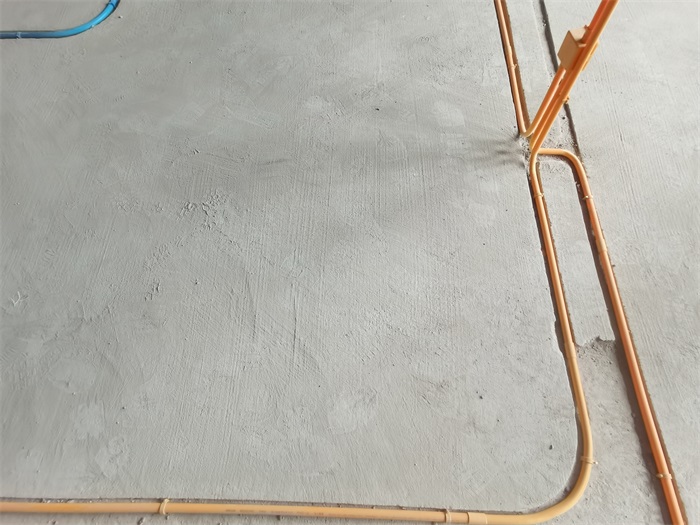

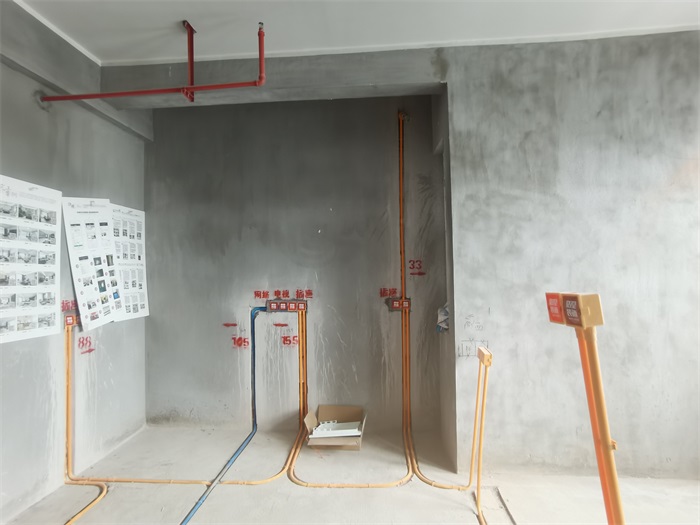

客厅、卧室水电布局

发表于 2023-12-13 15:29:59

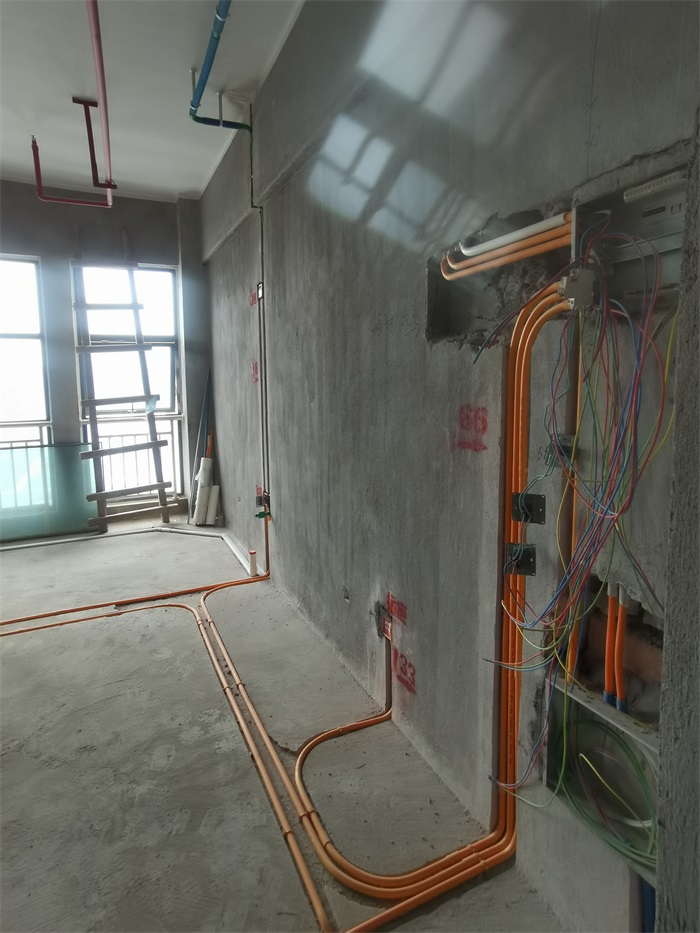

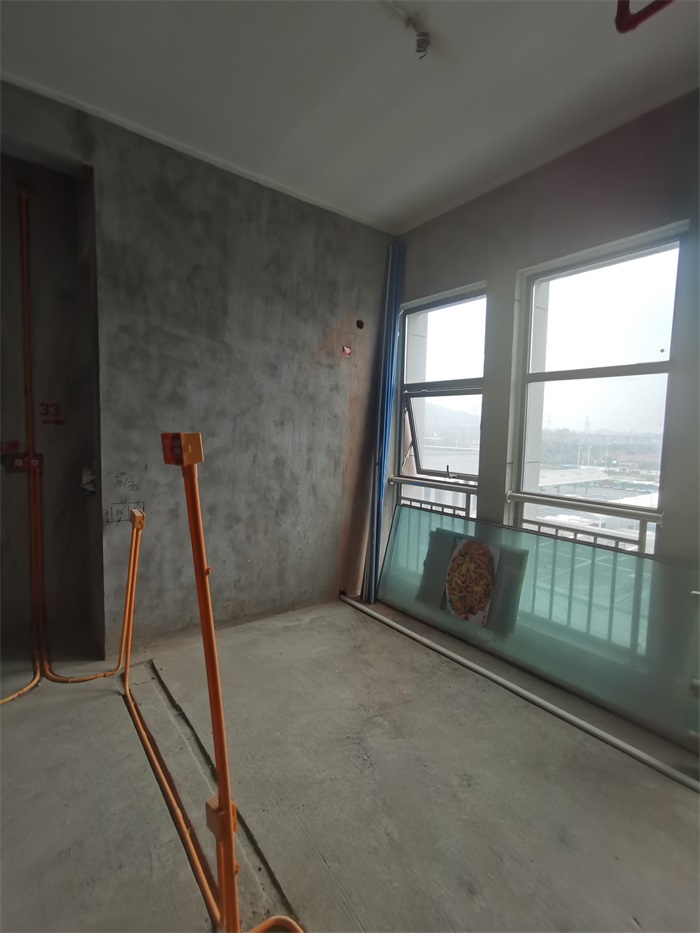

客厅，卧室对角

发表于 2023-12-13 15:32:03

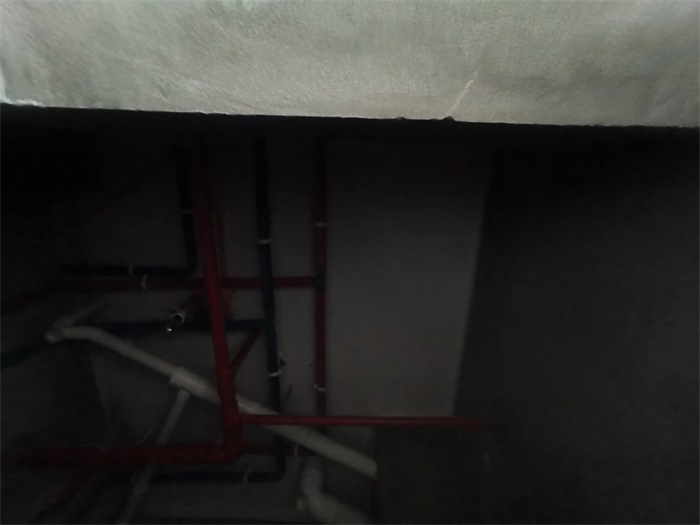

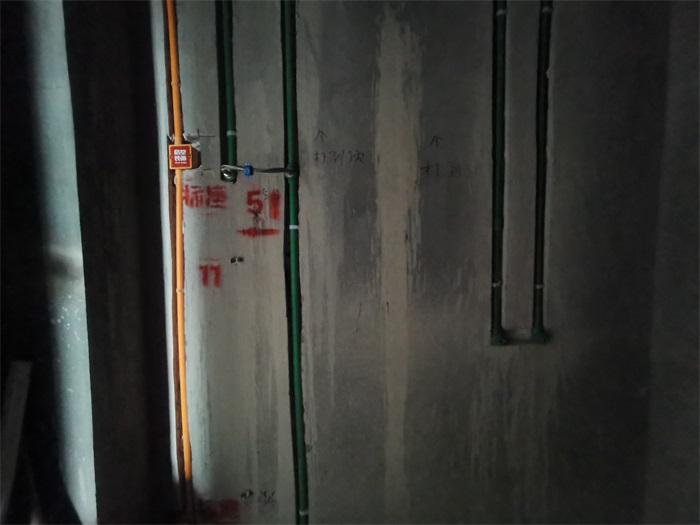

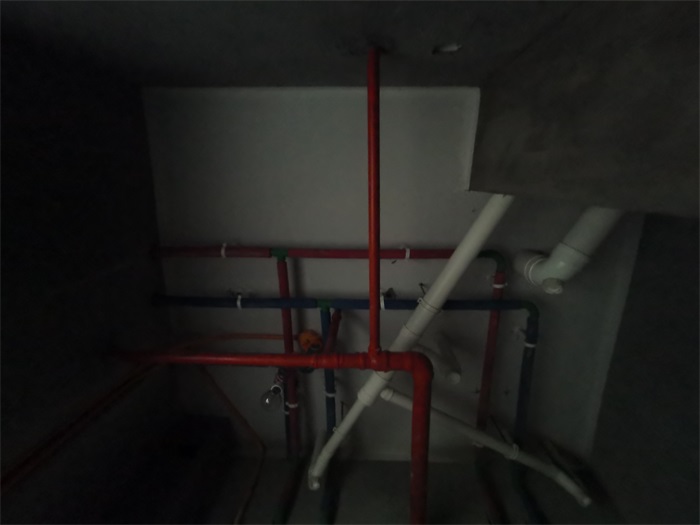

卫生间水电布局

发表于 2023-12-13 15:33:55

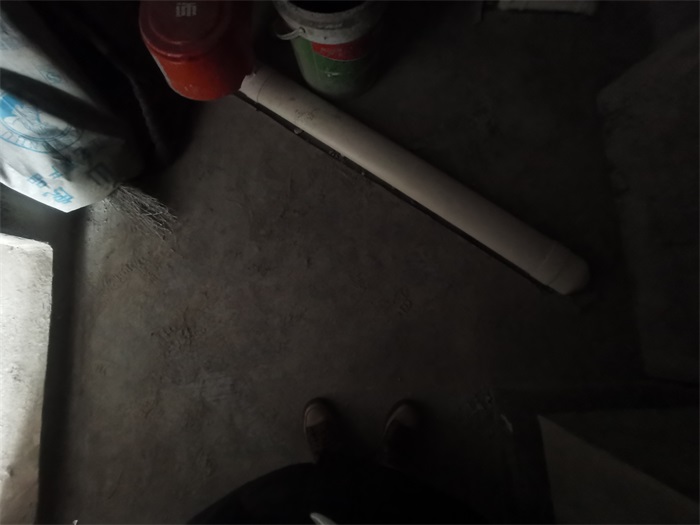

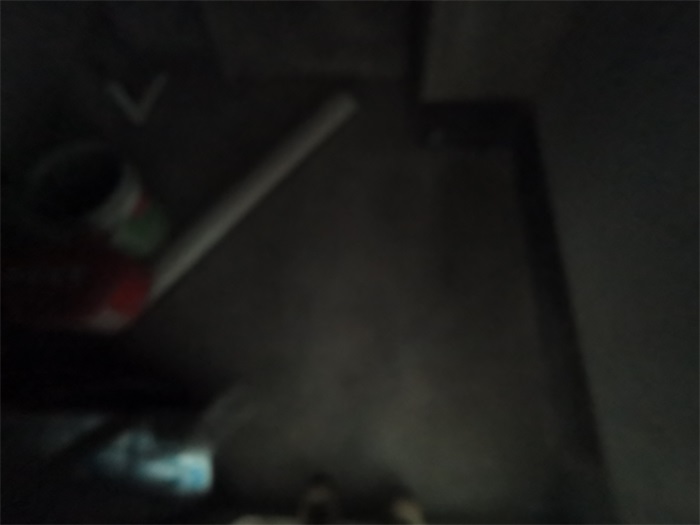

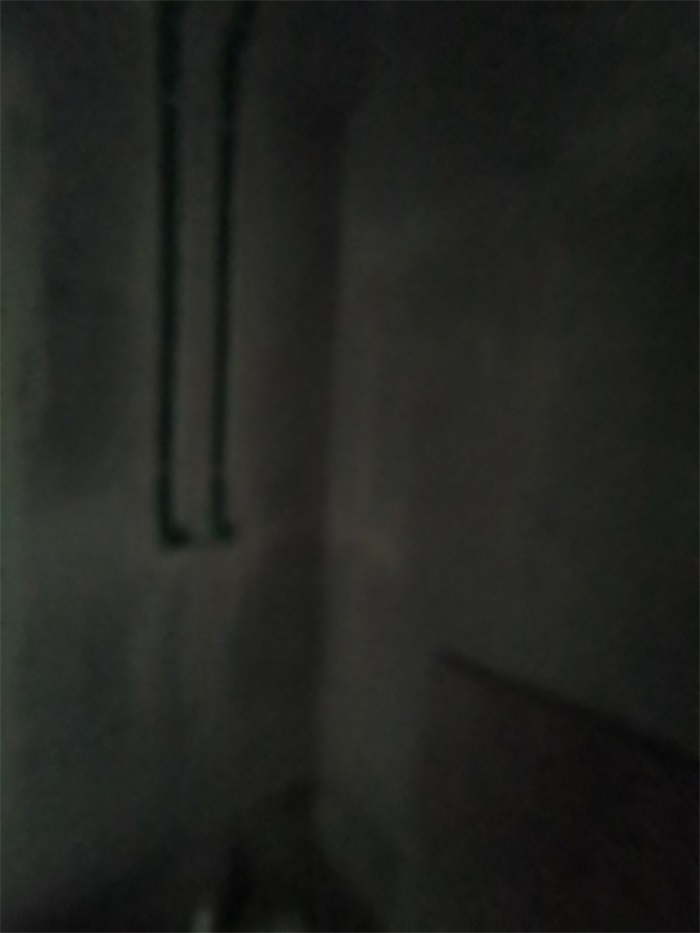

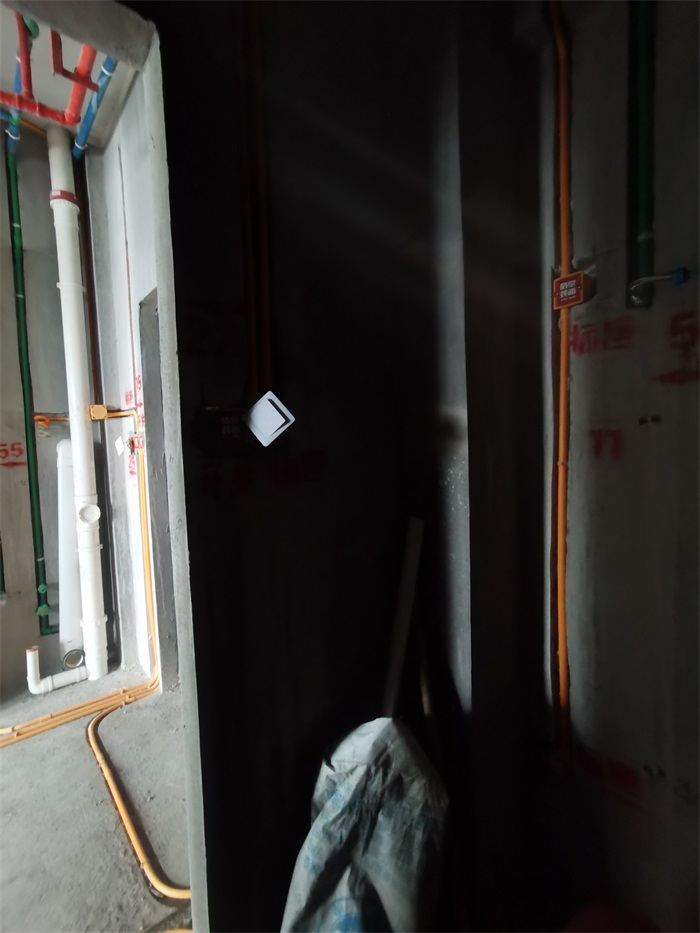

卫生间对角

发表于 2023-12-13 16:11:39

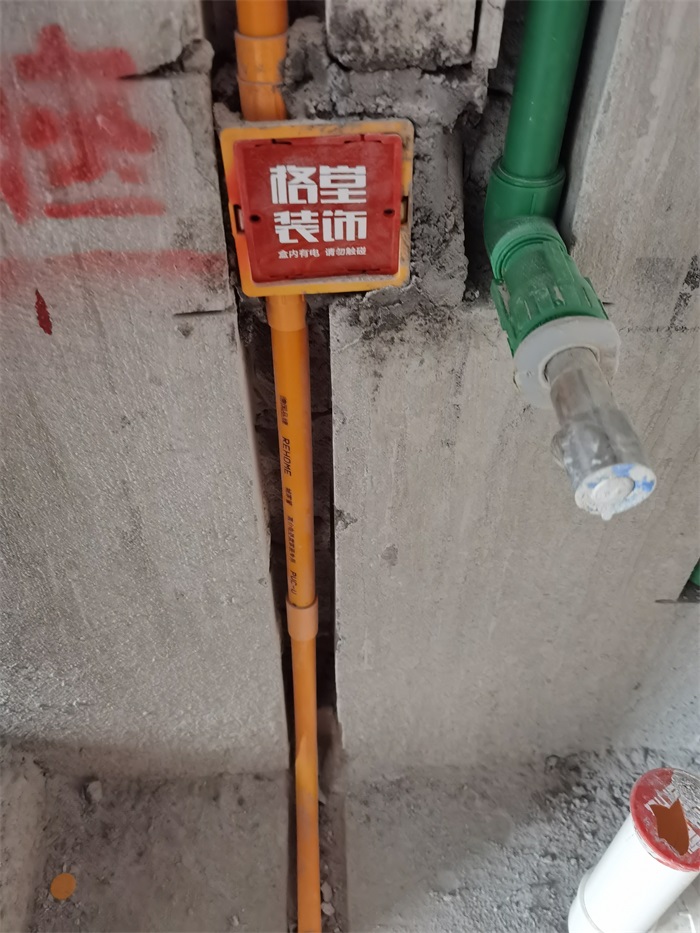

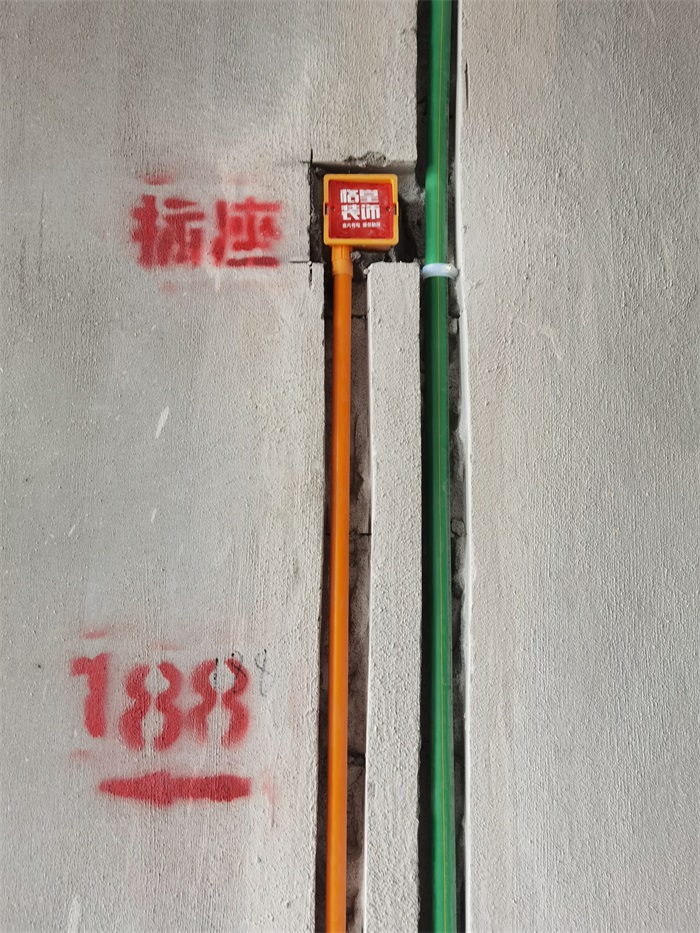

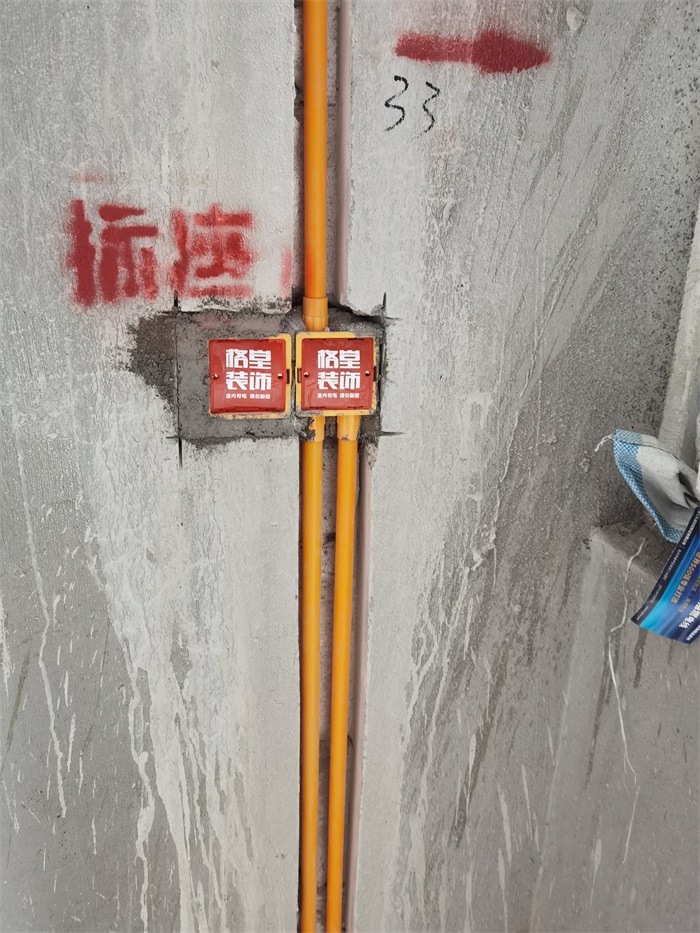

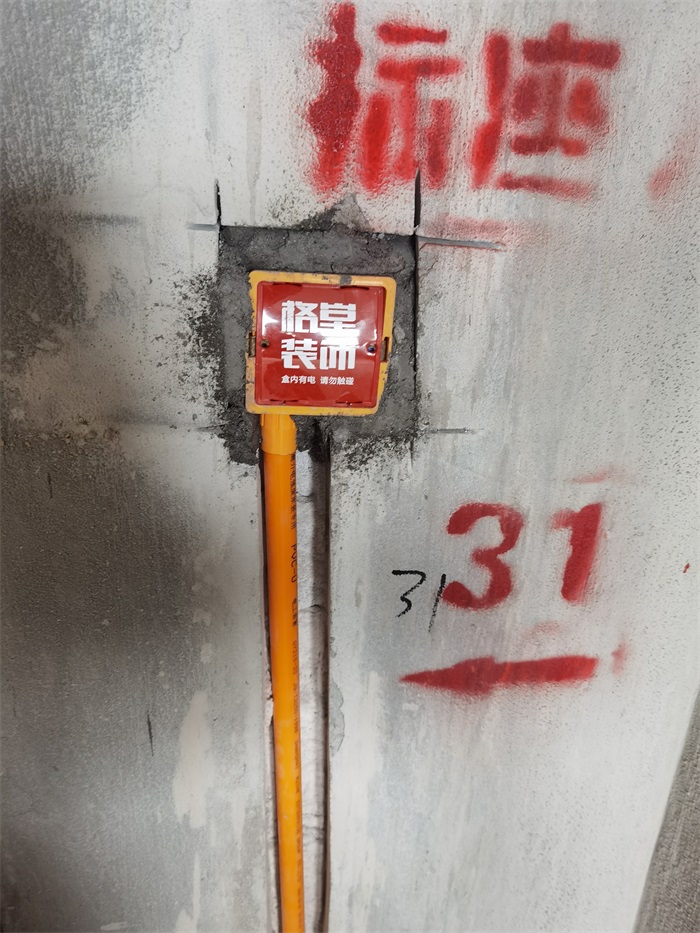

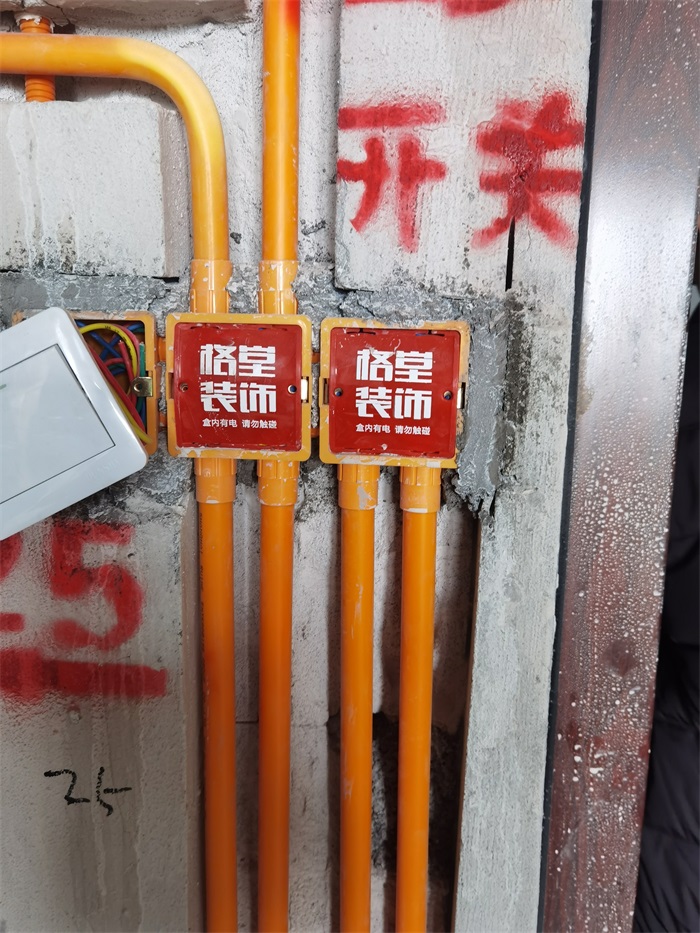

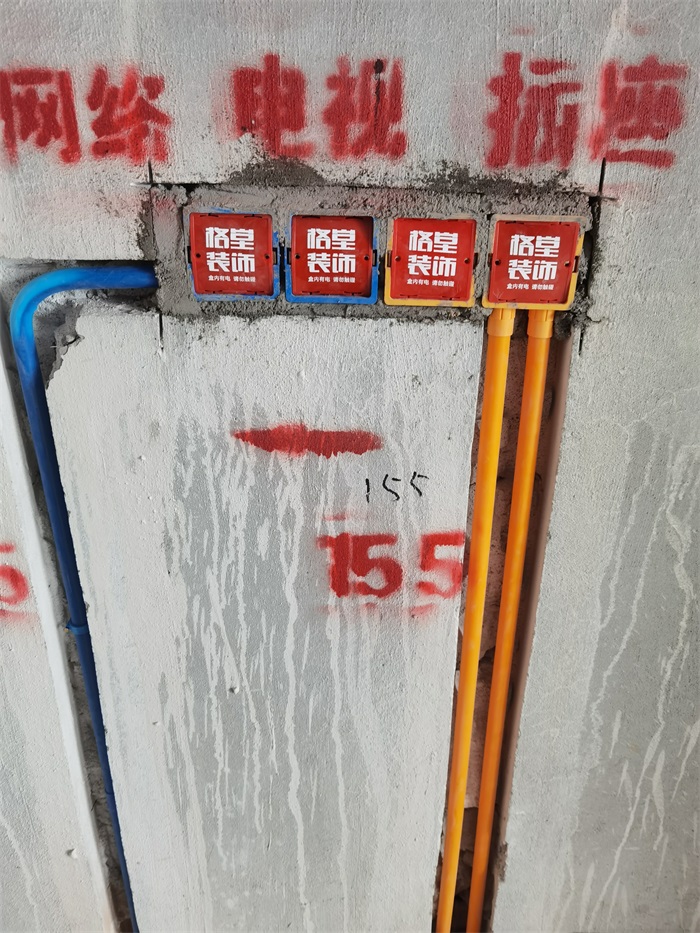

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

发表于 2023-12-13 16:13:18

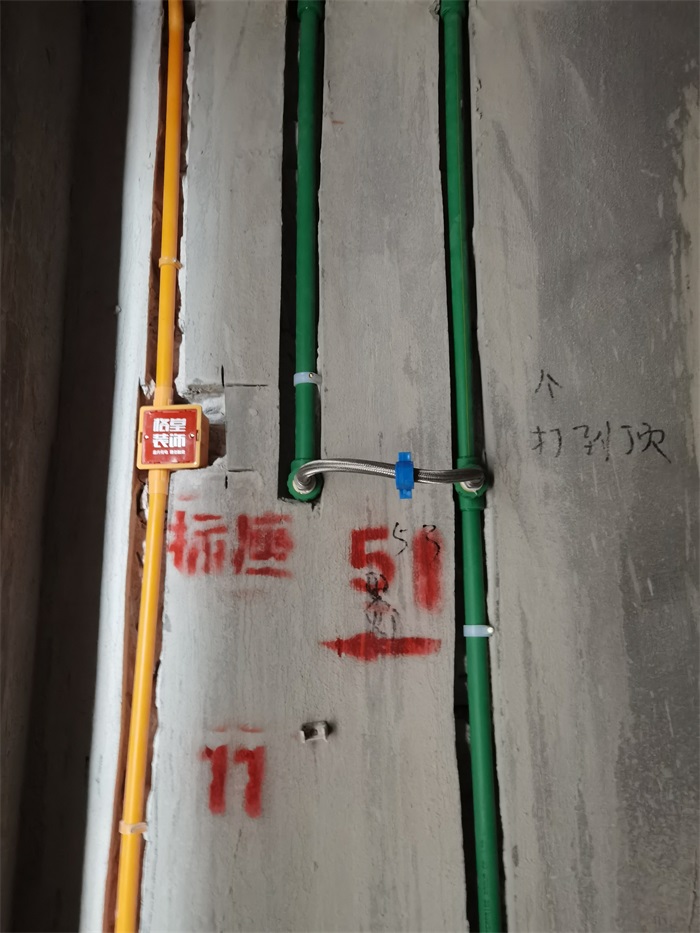

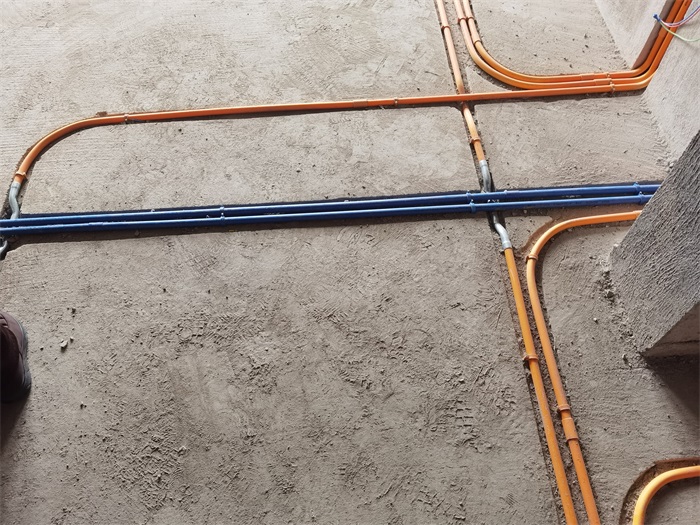

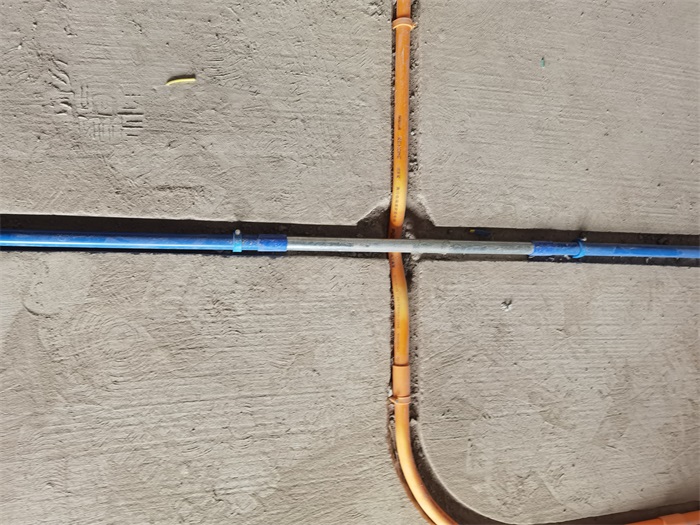

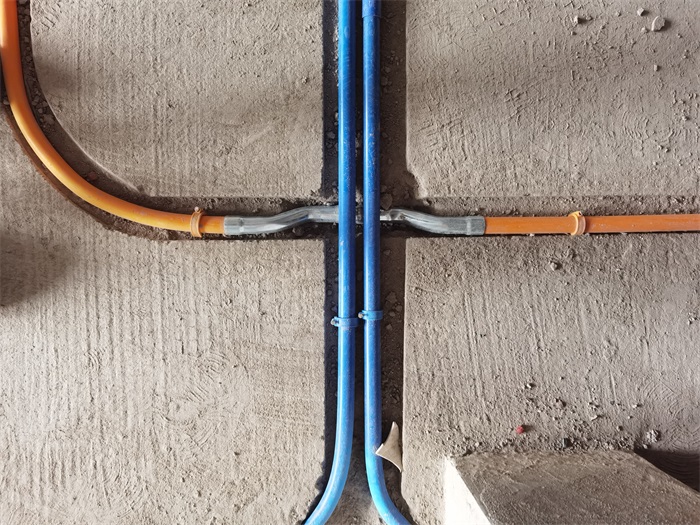

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰.

发表于 2023-12-13 16:16:56

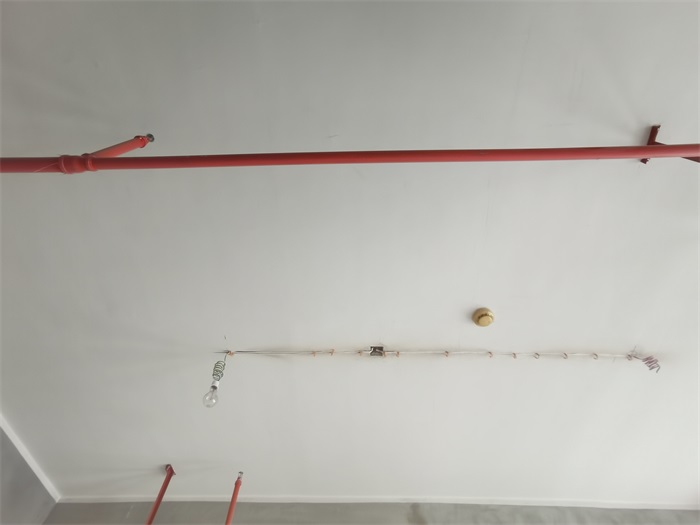

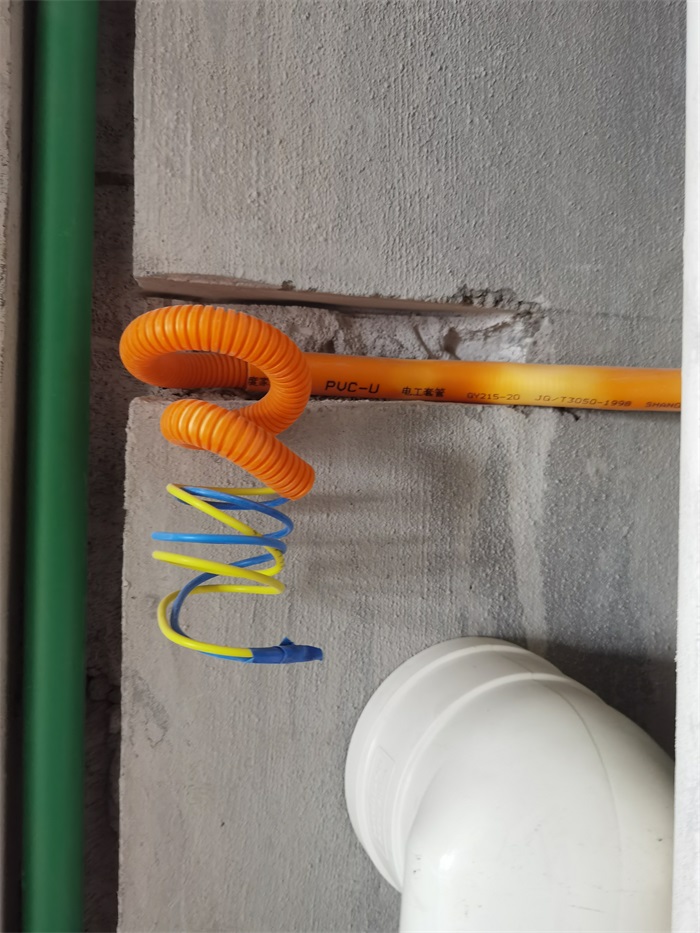

筒灯电线用波纹管保护

发表于 2023-12-13 16:25:10

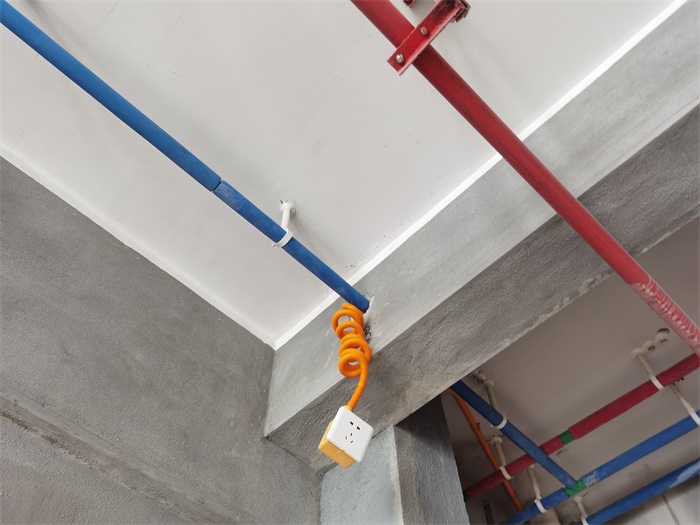

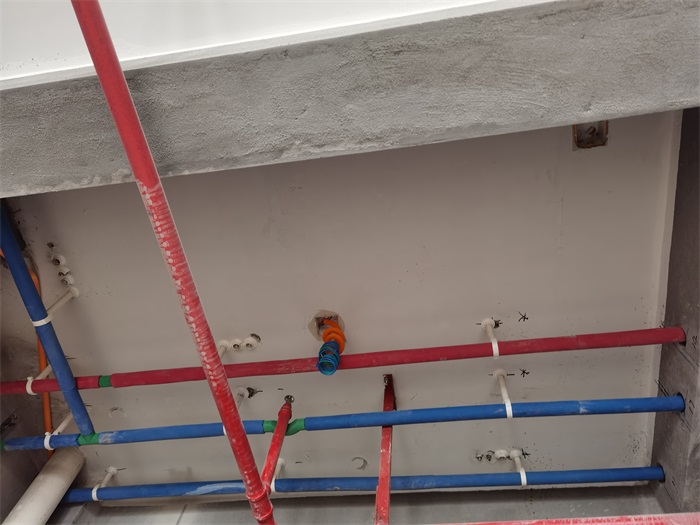

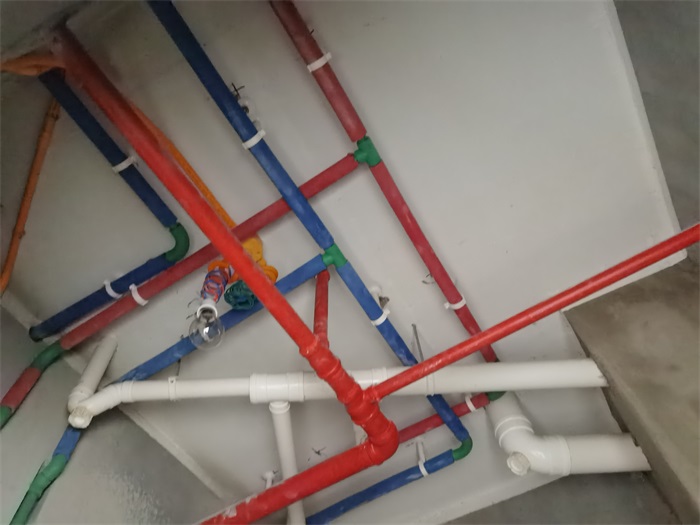

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2023-12-13 16:26:17

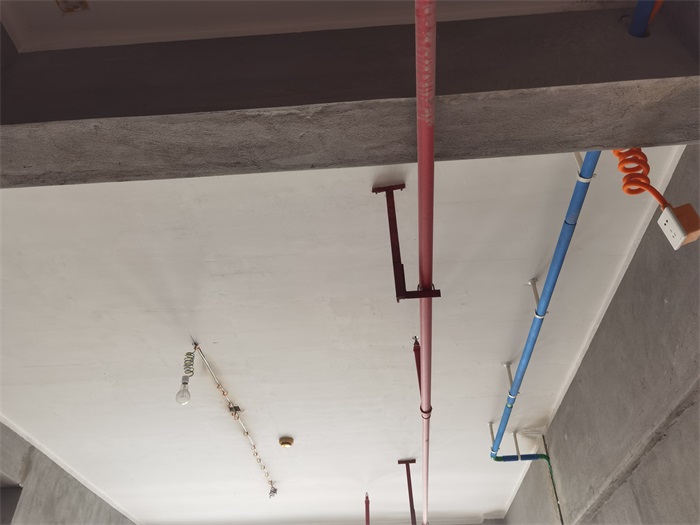

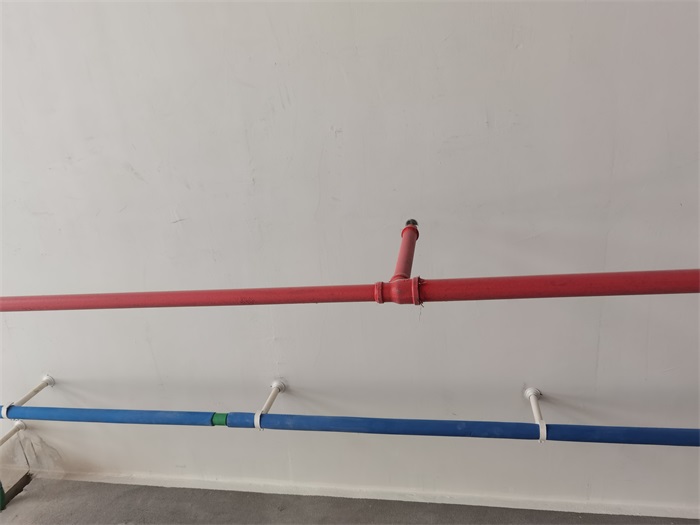

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响

发表于 2023-12-13 16:27:23

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。
