凤栖云庐32-# 421㎡——欧式现代

水电施工工艺：

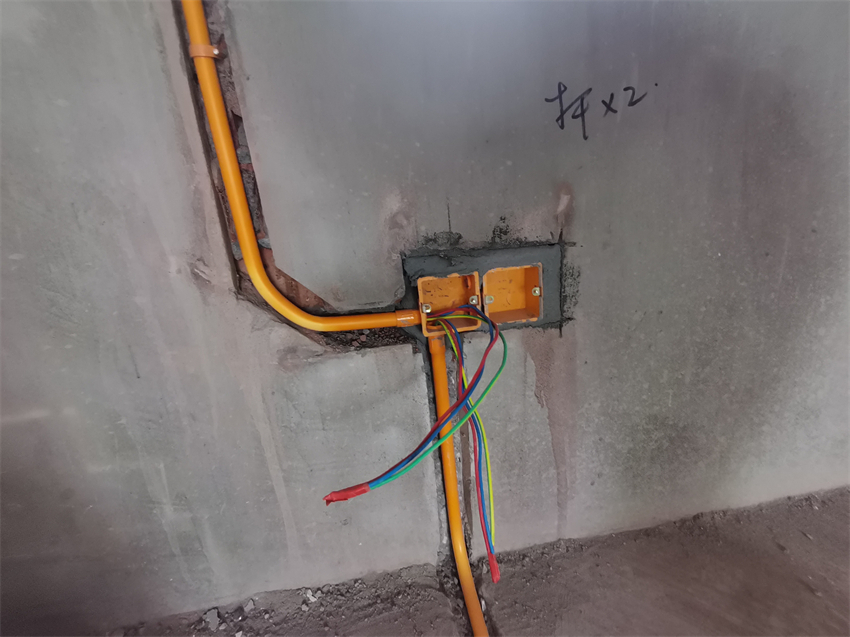

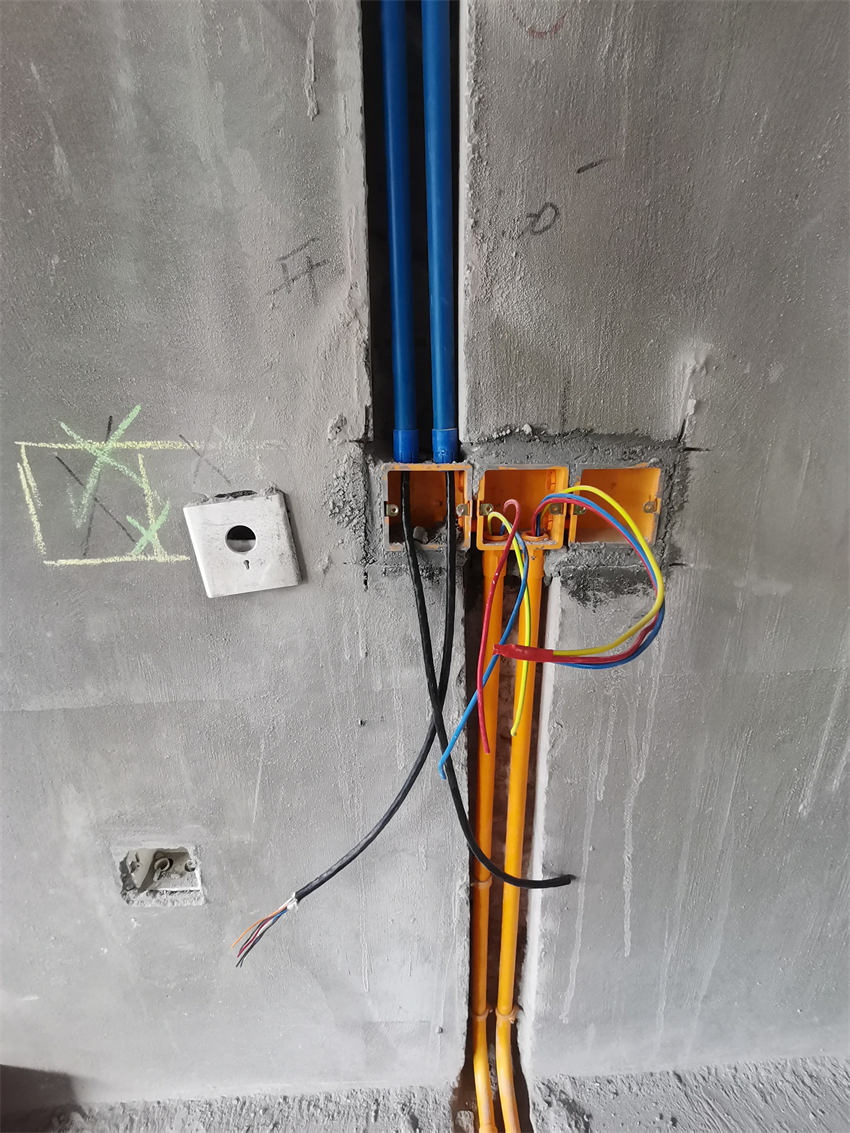

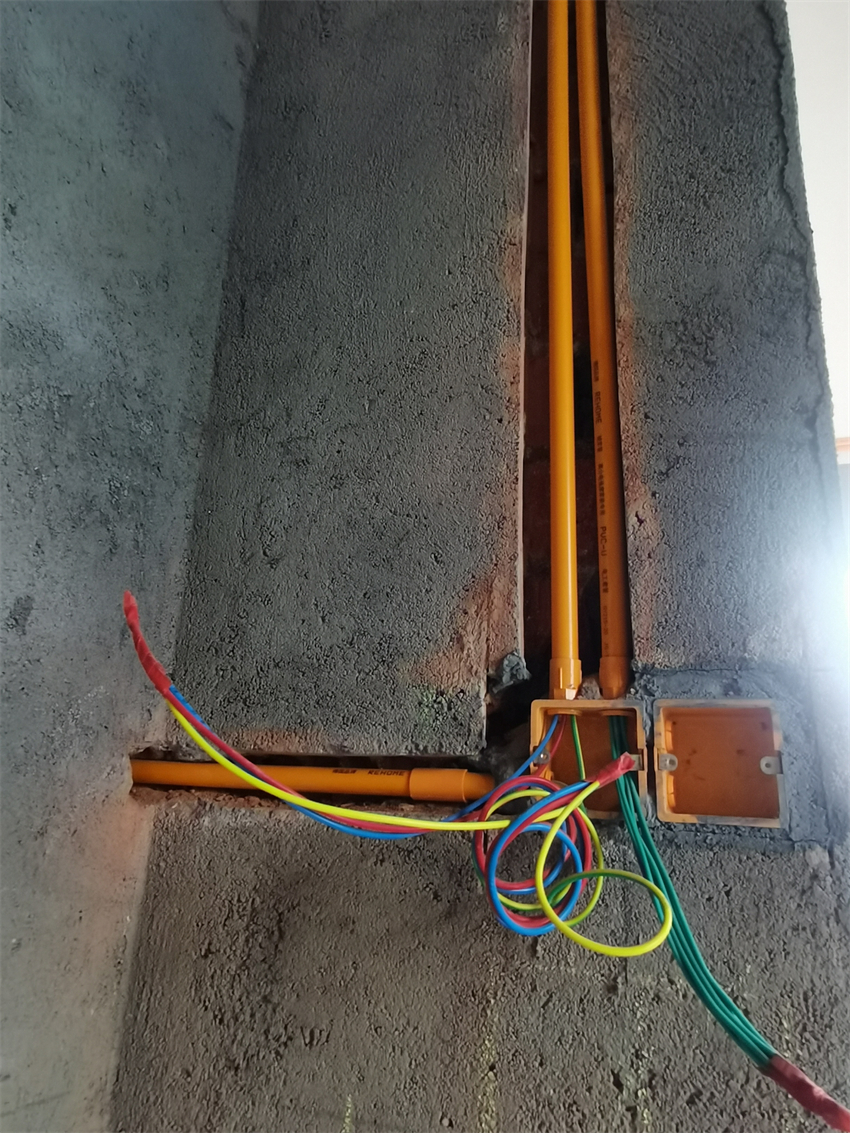

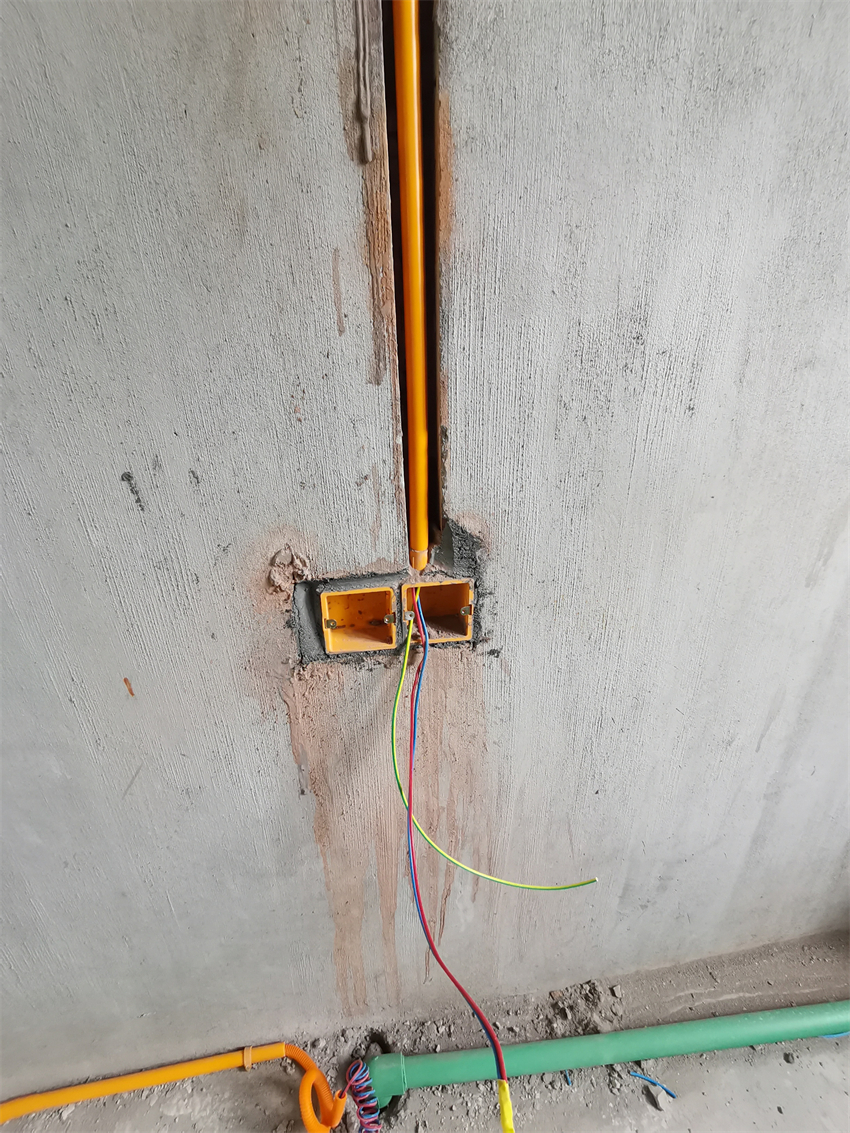

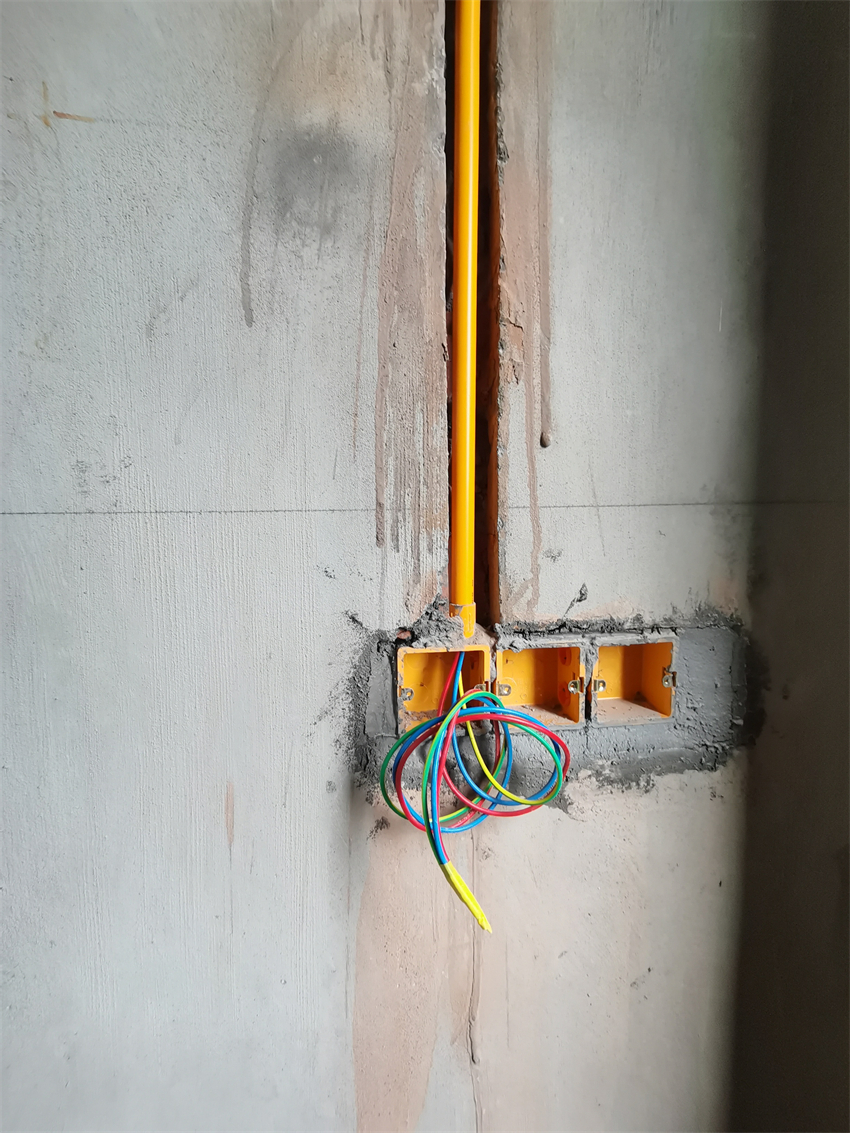

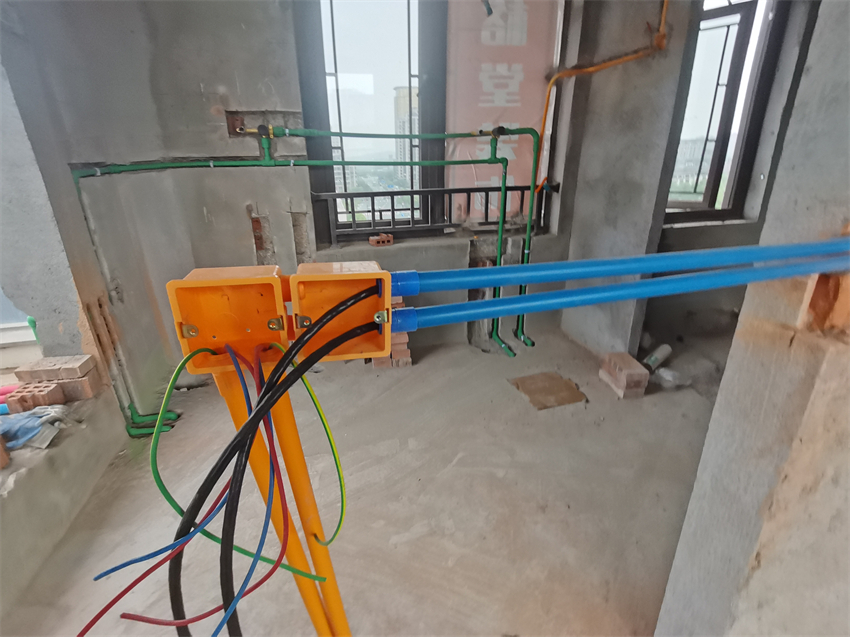

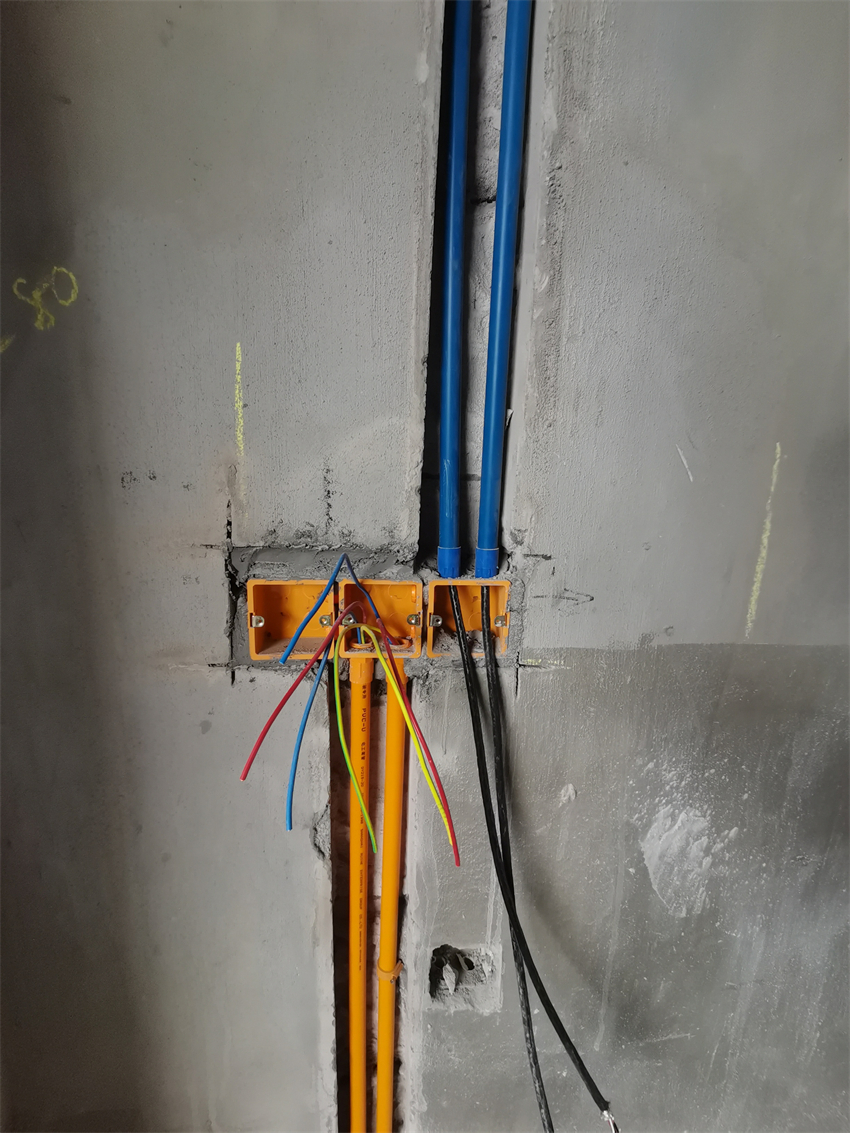

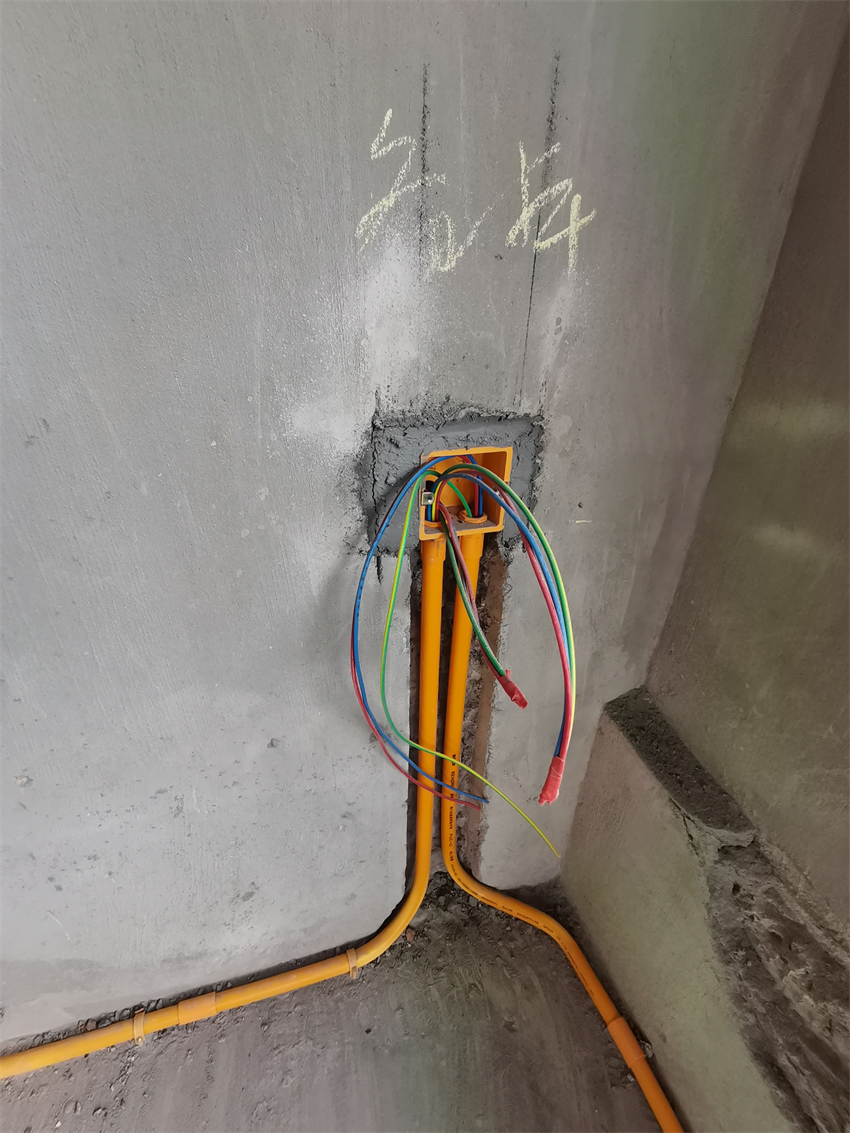

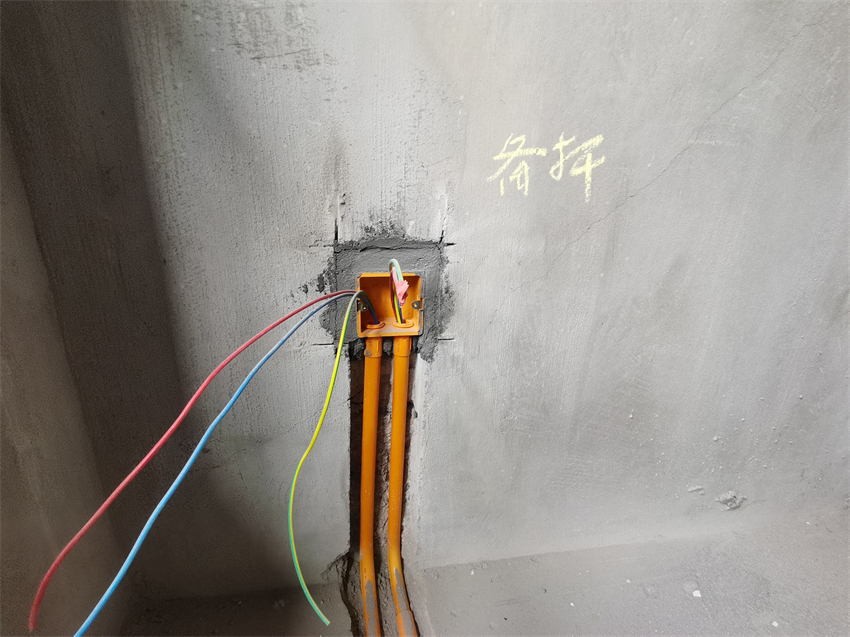

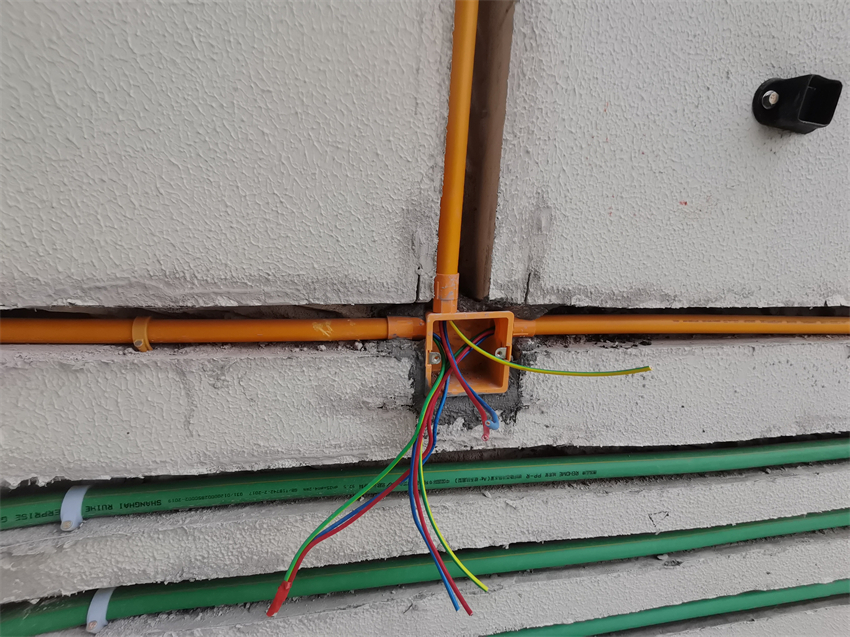

1. 暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

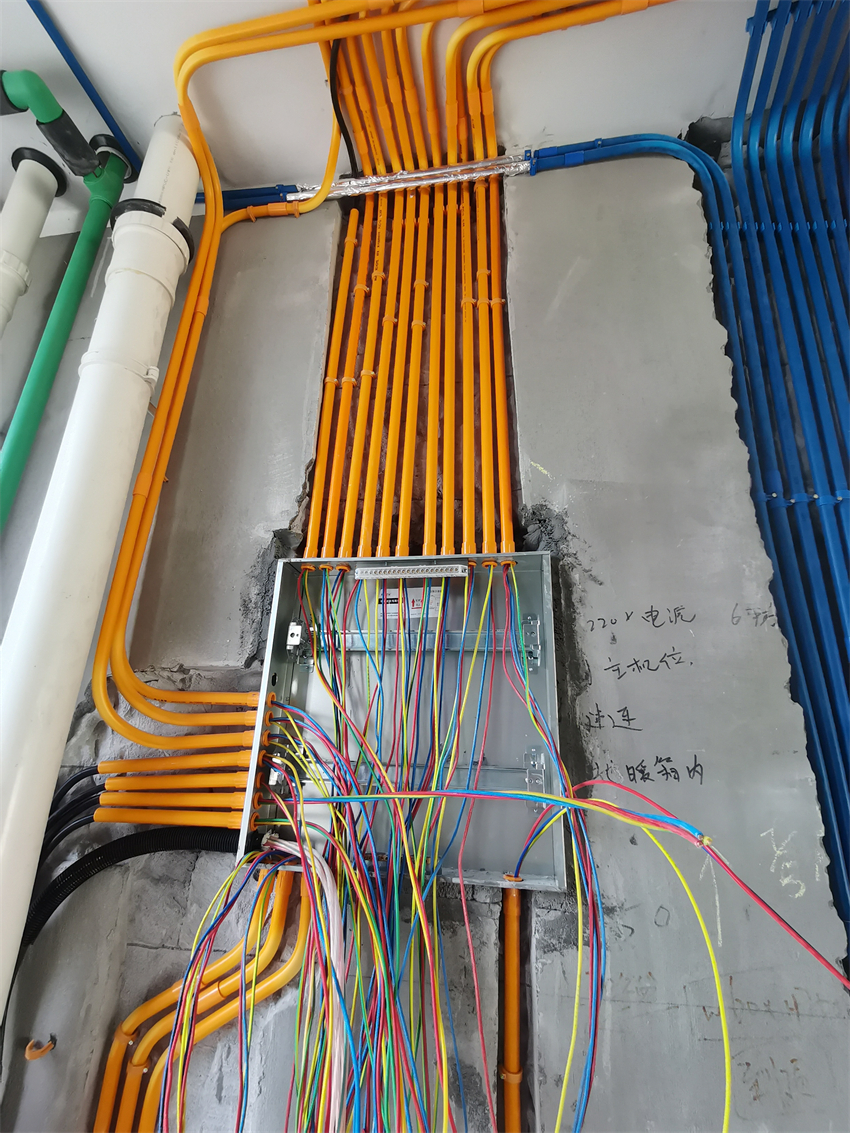

2. 2.所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

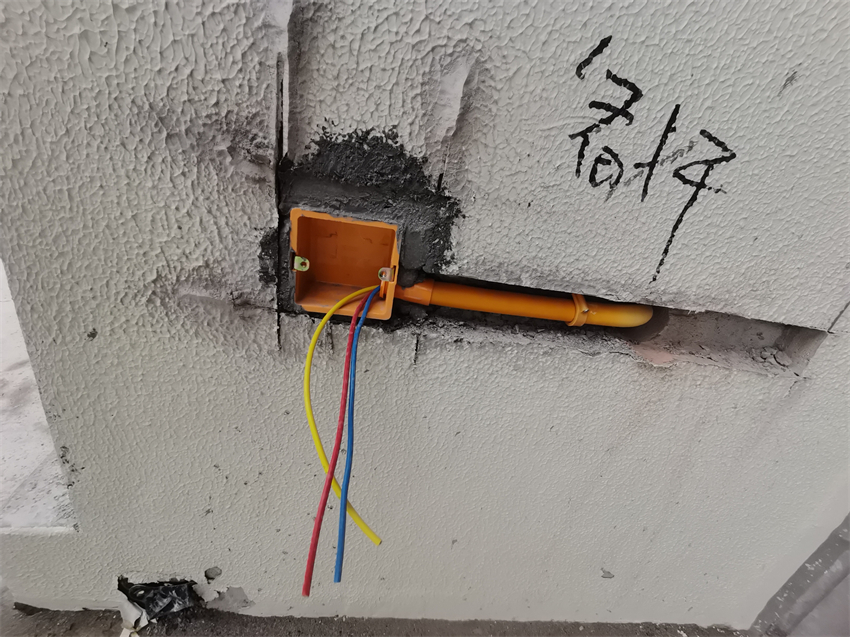

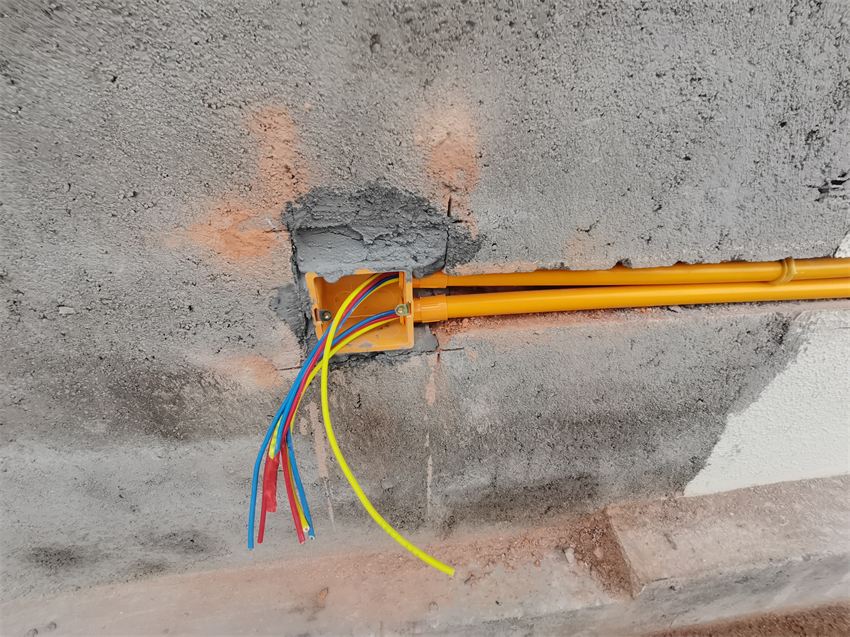

3. 线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

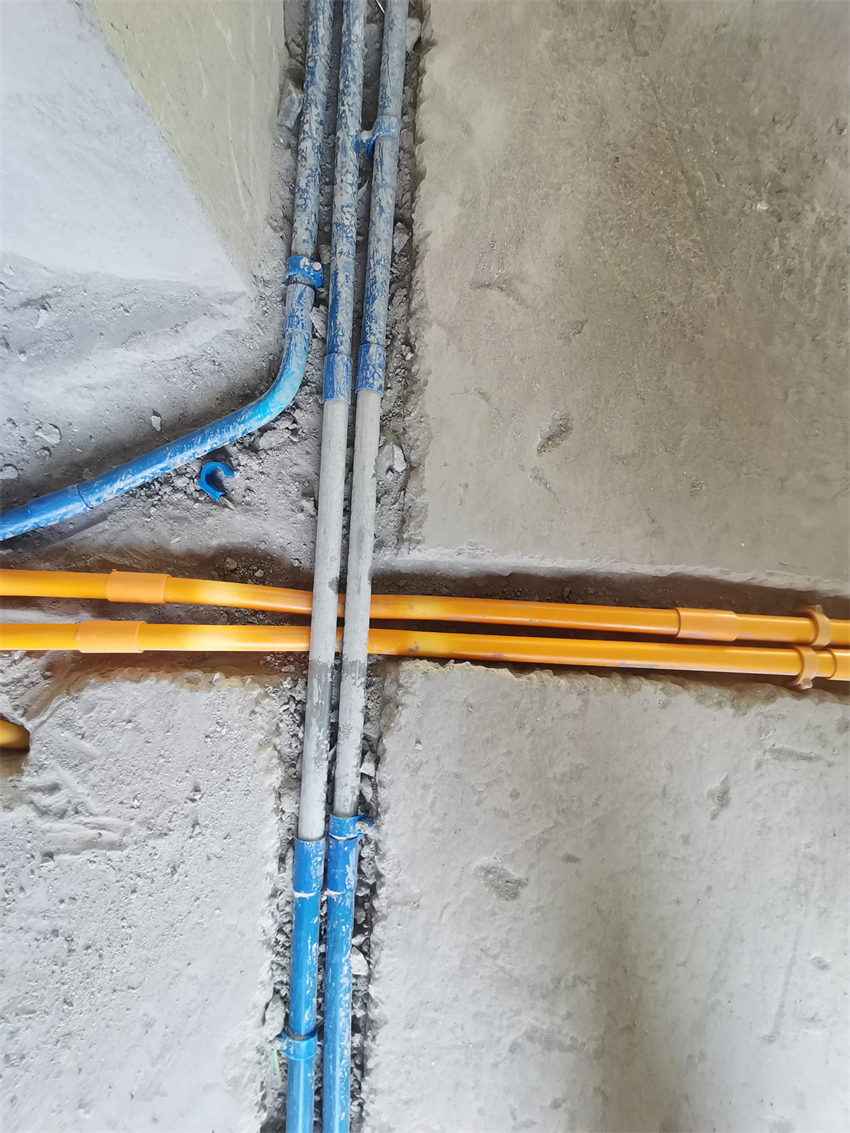

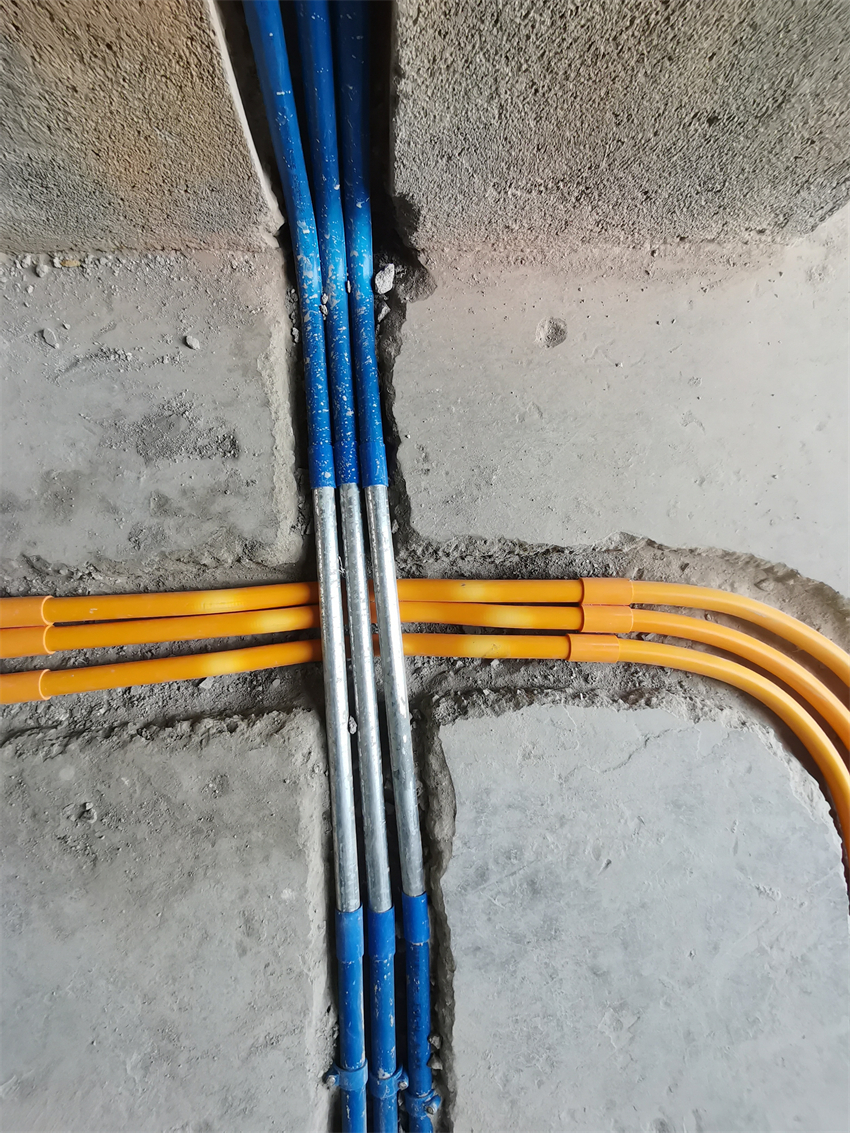

4..强弱电交接处用金属镀锌管交叉，防止信号干扰。

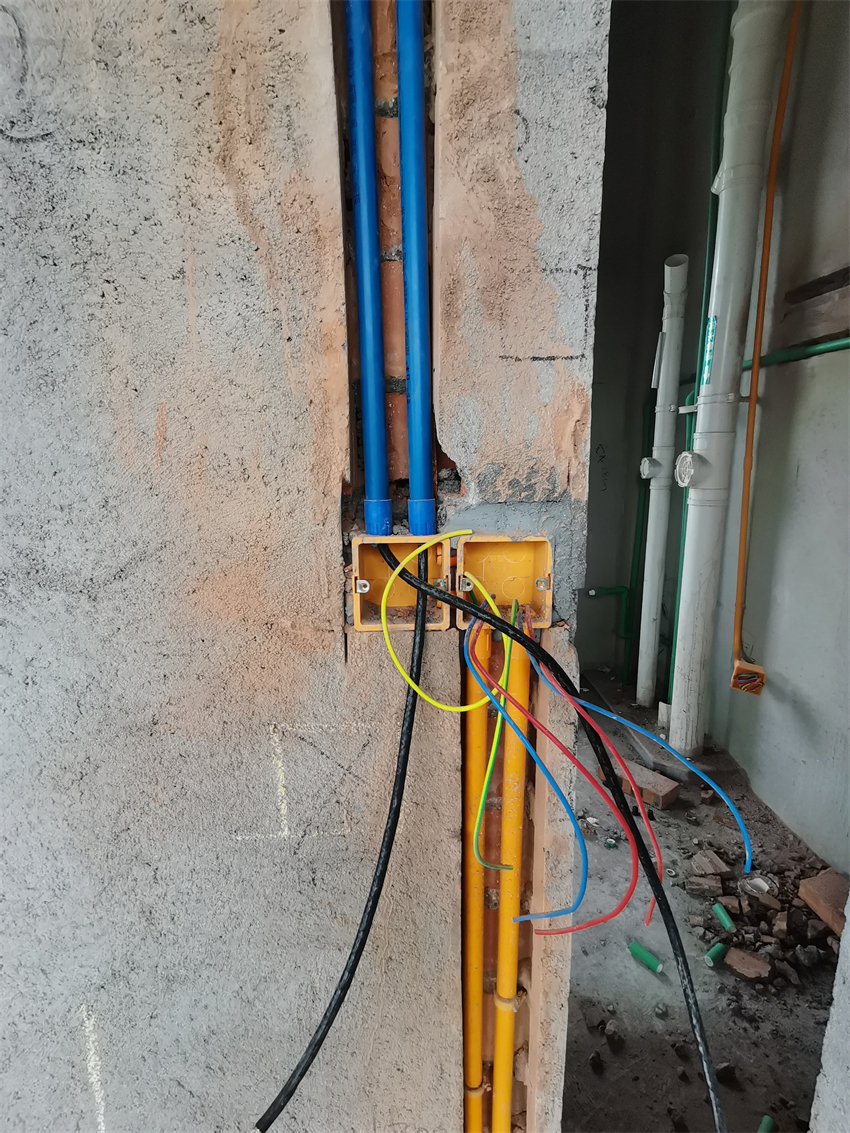

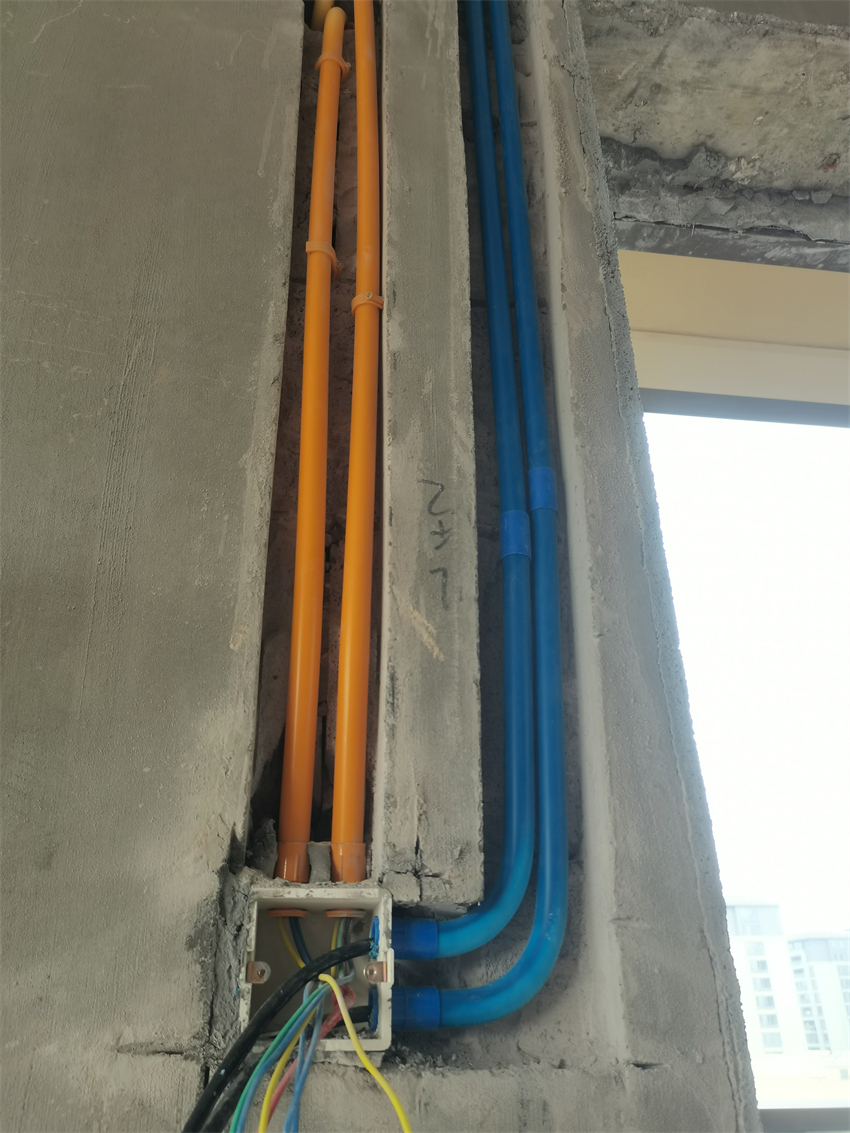

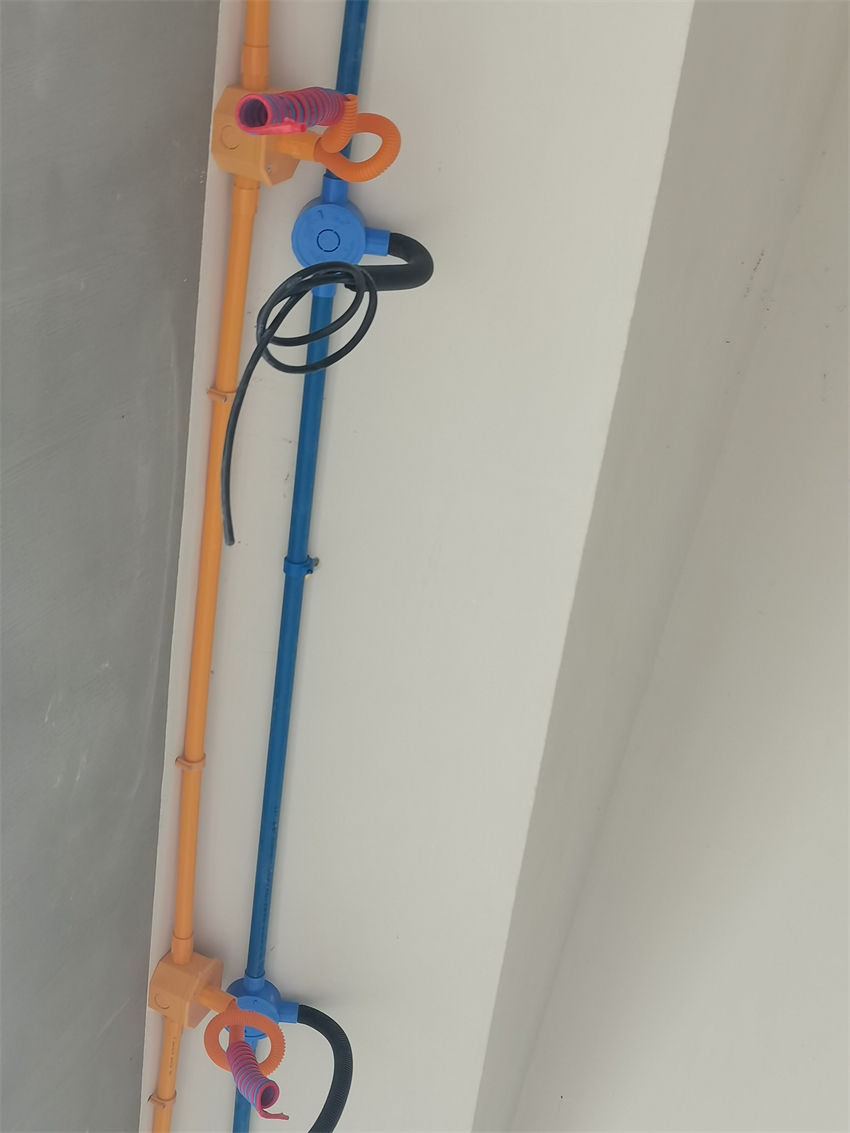

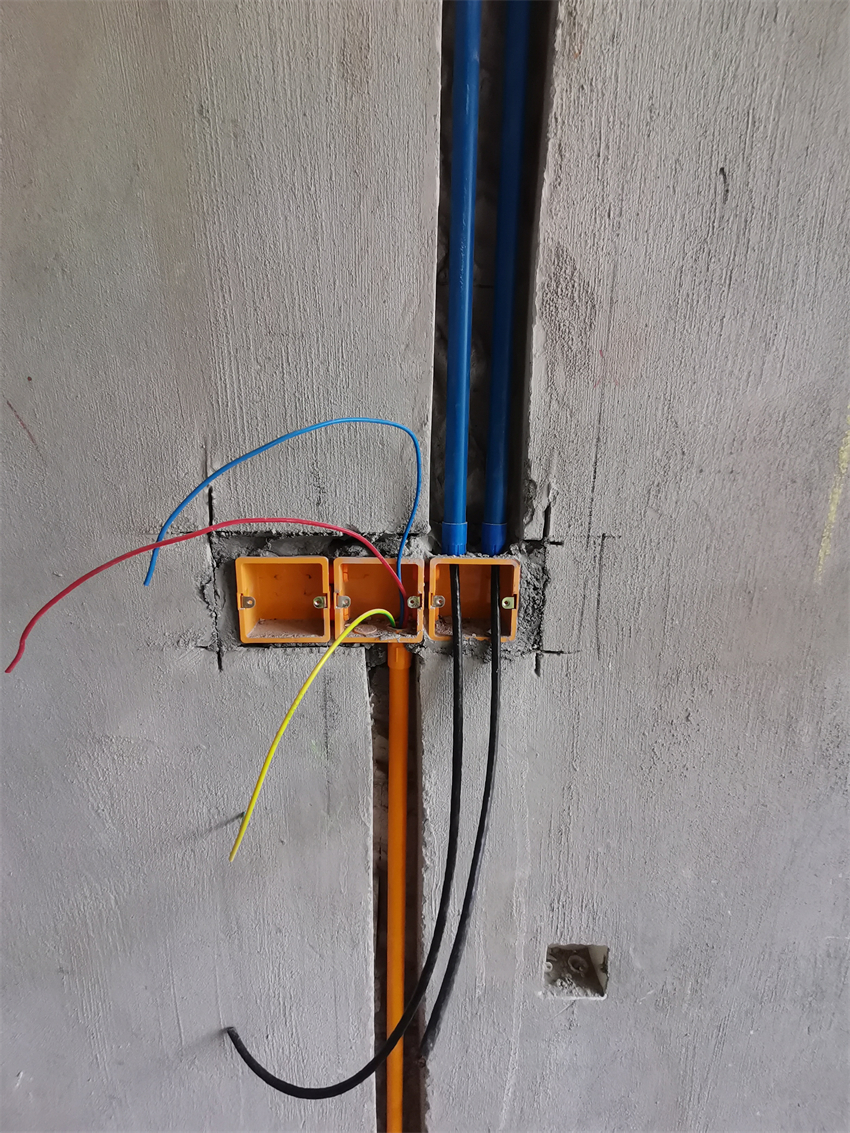

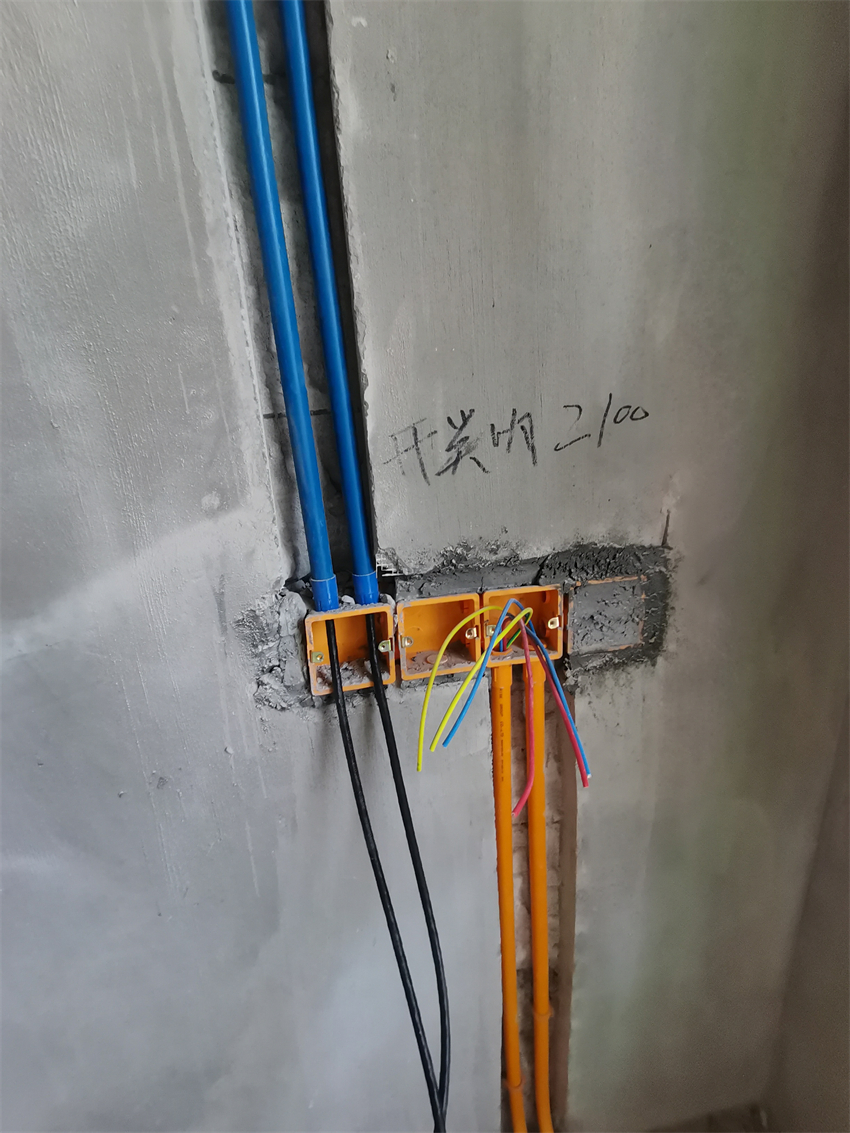

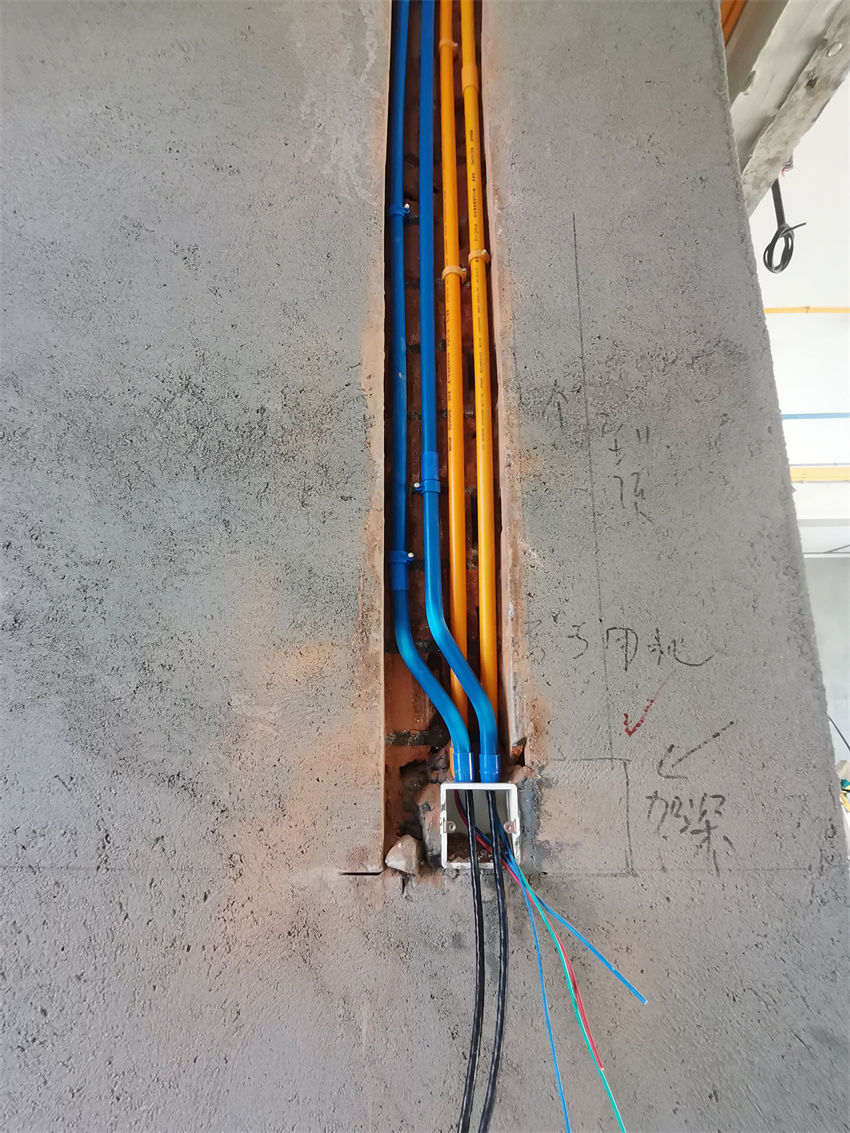

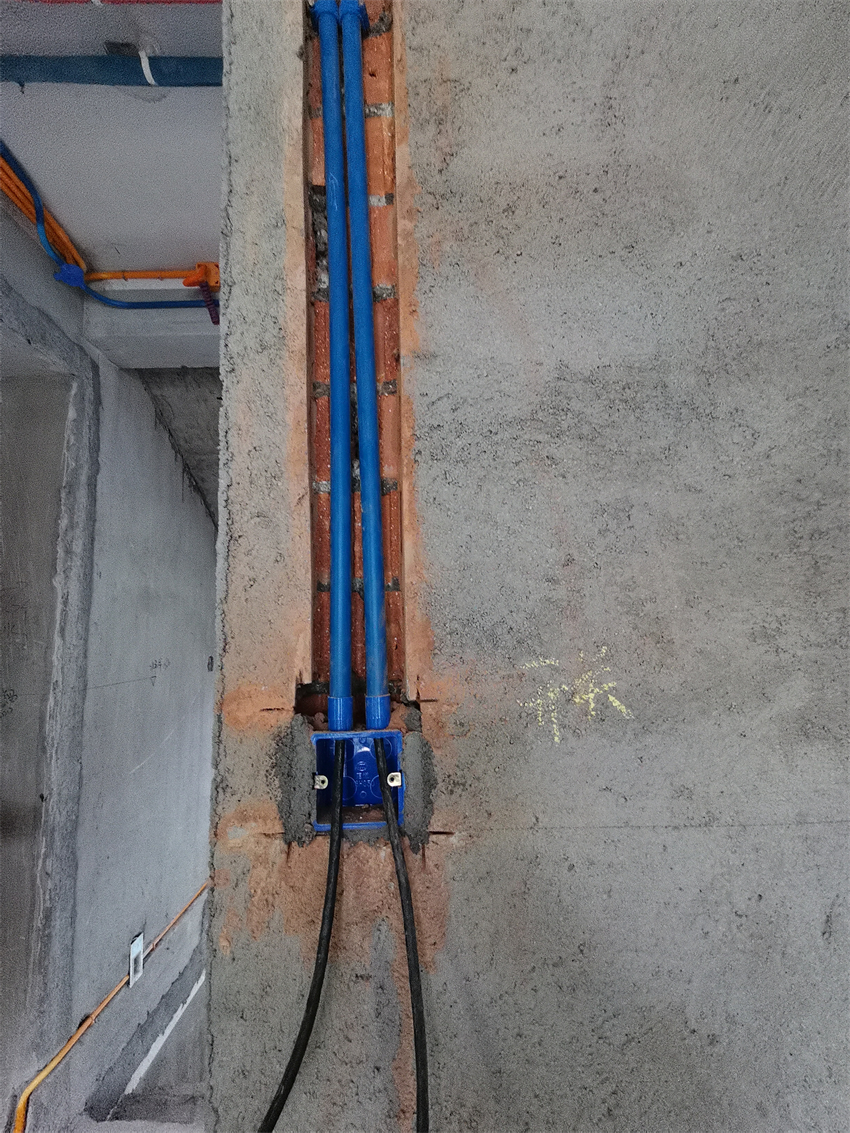

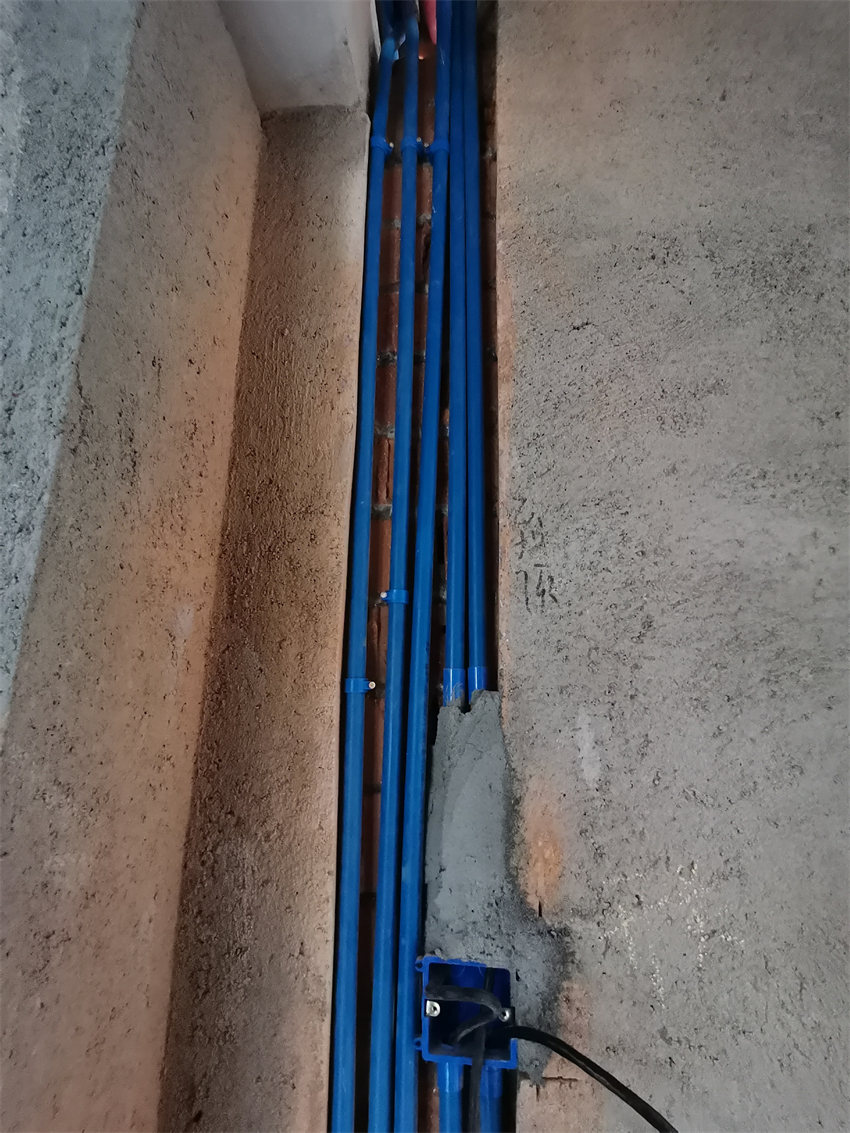

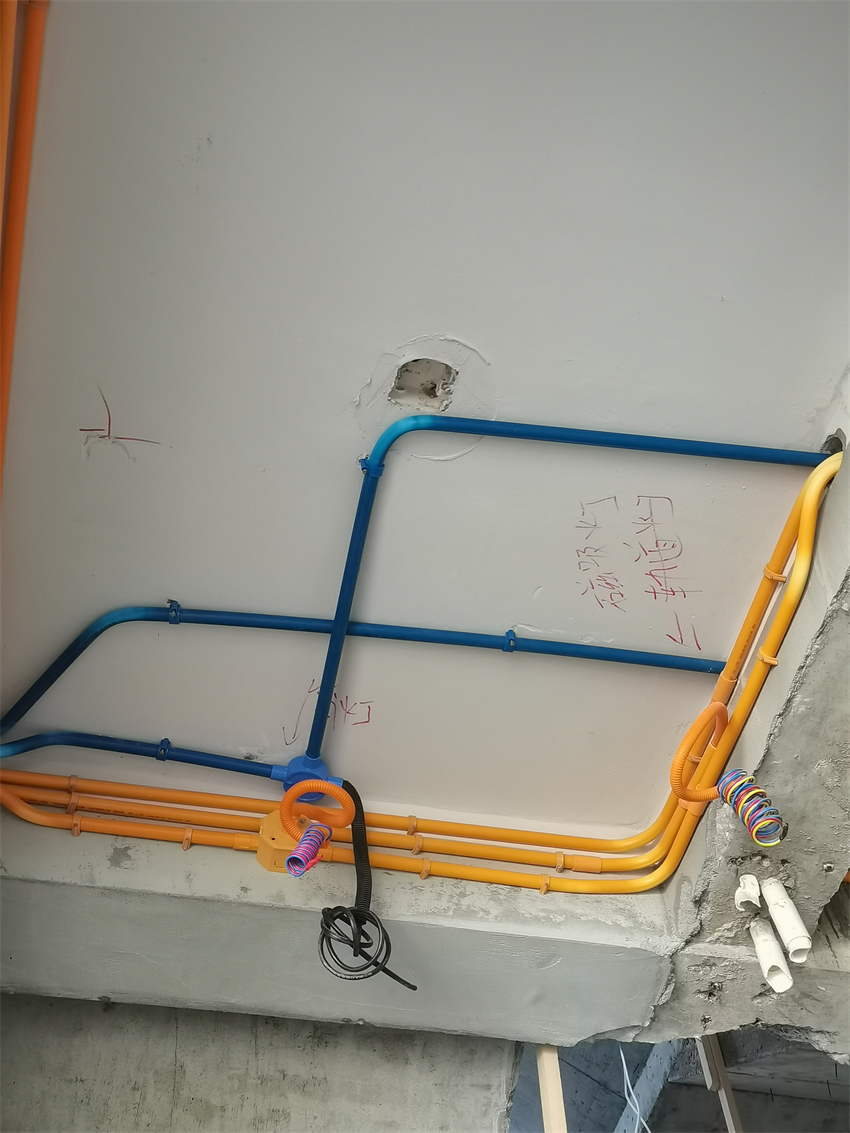

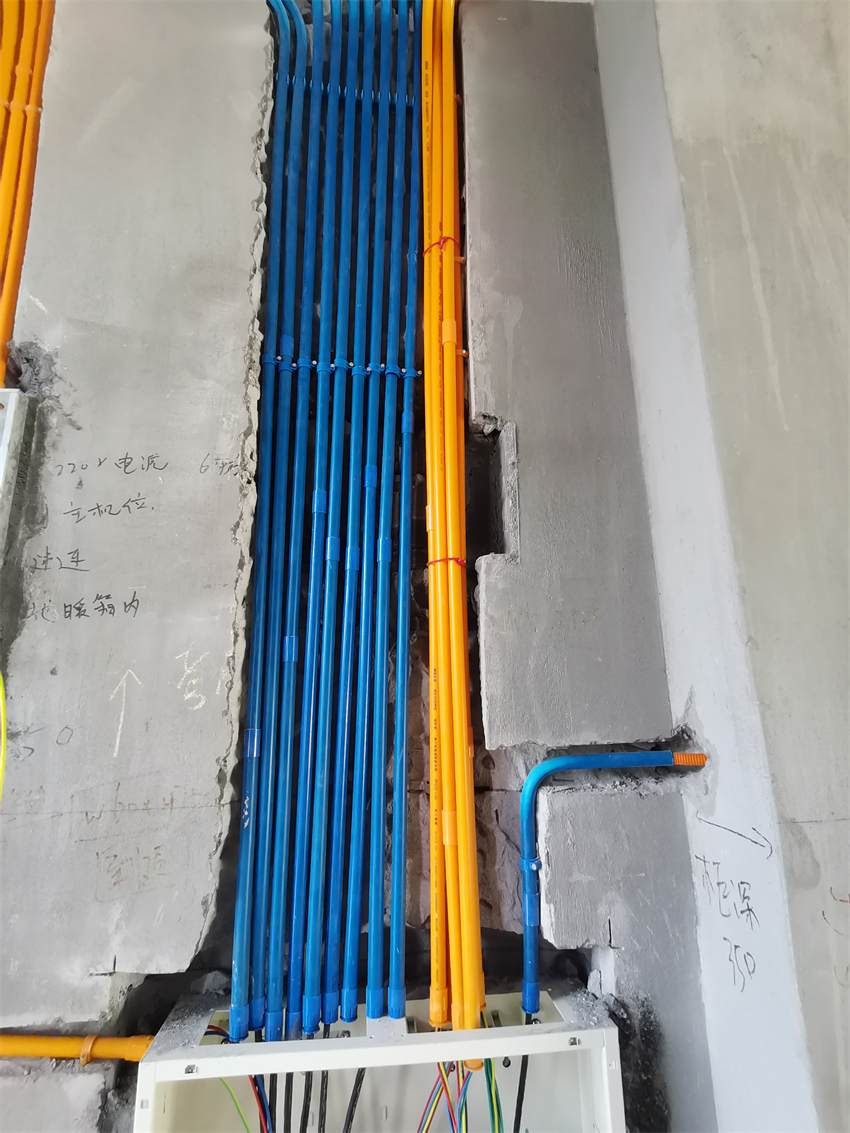

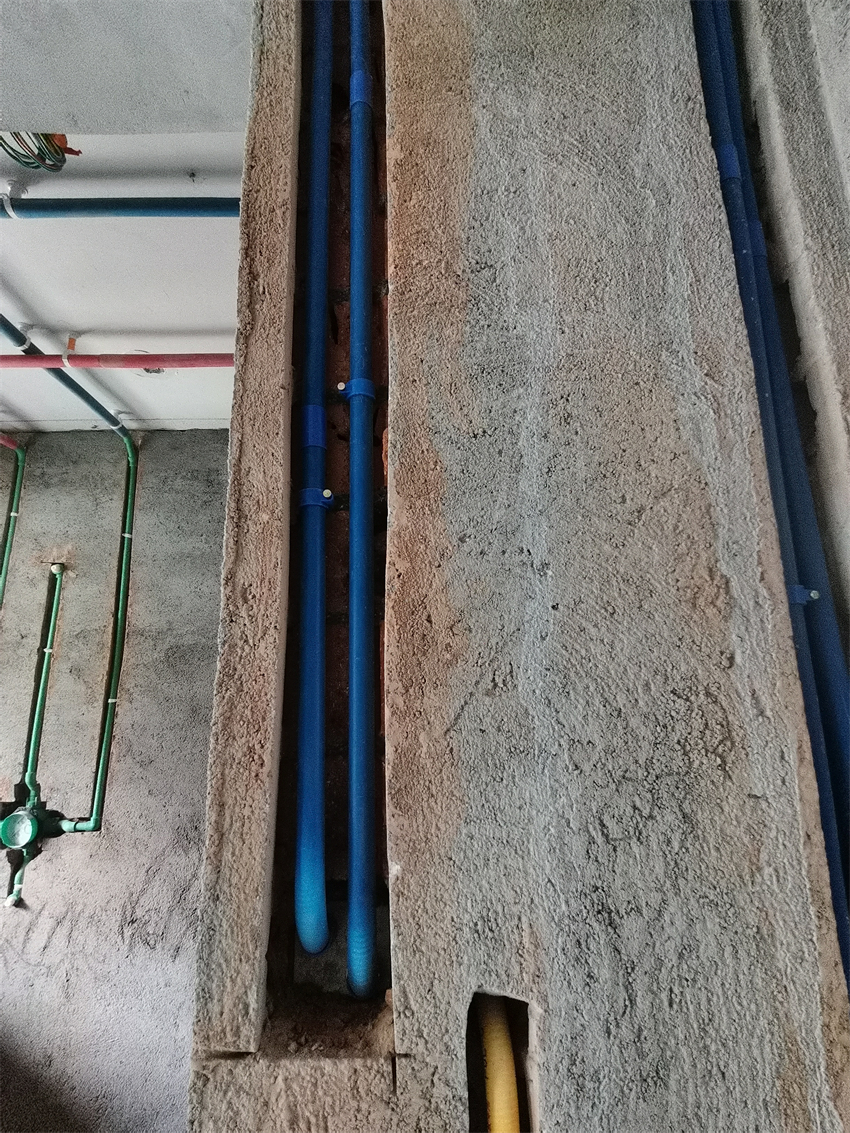

5.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

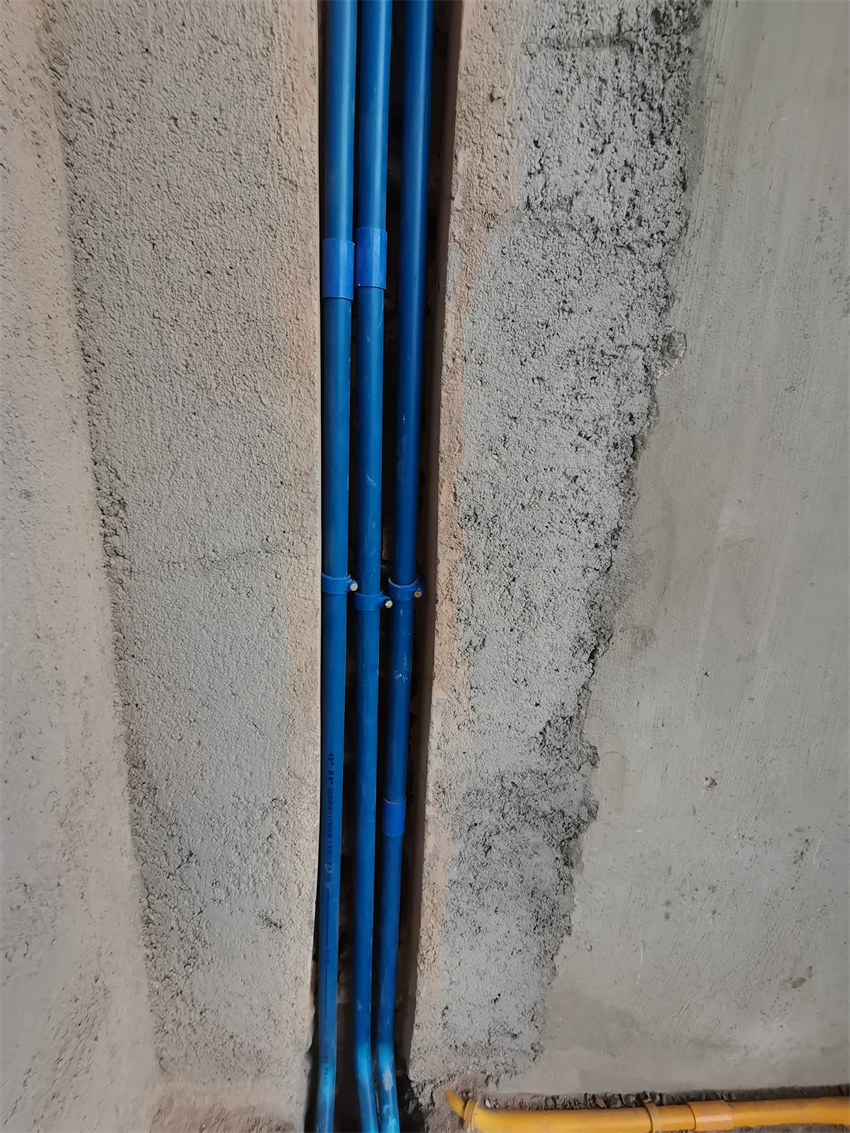

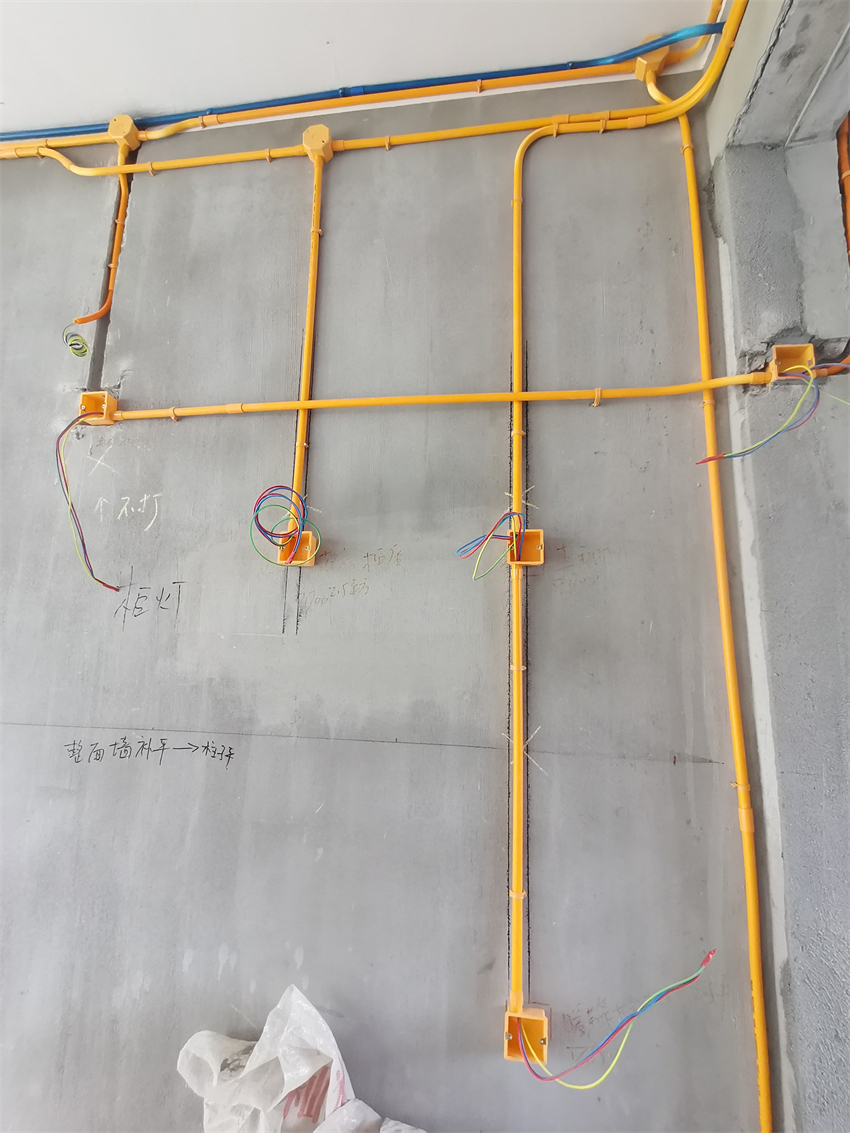

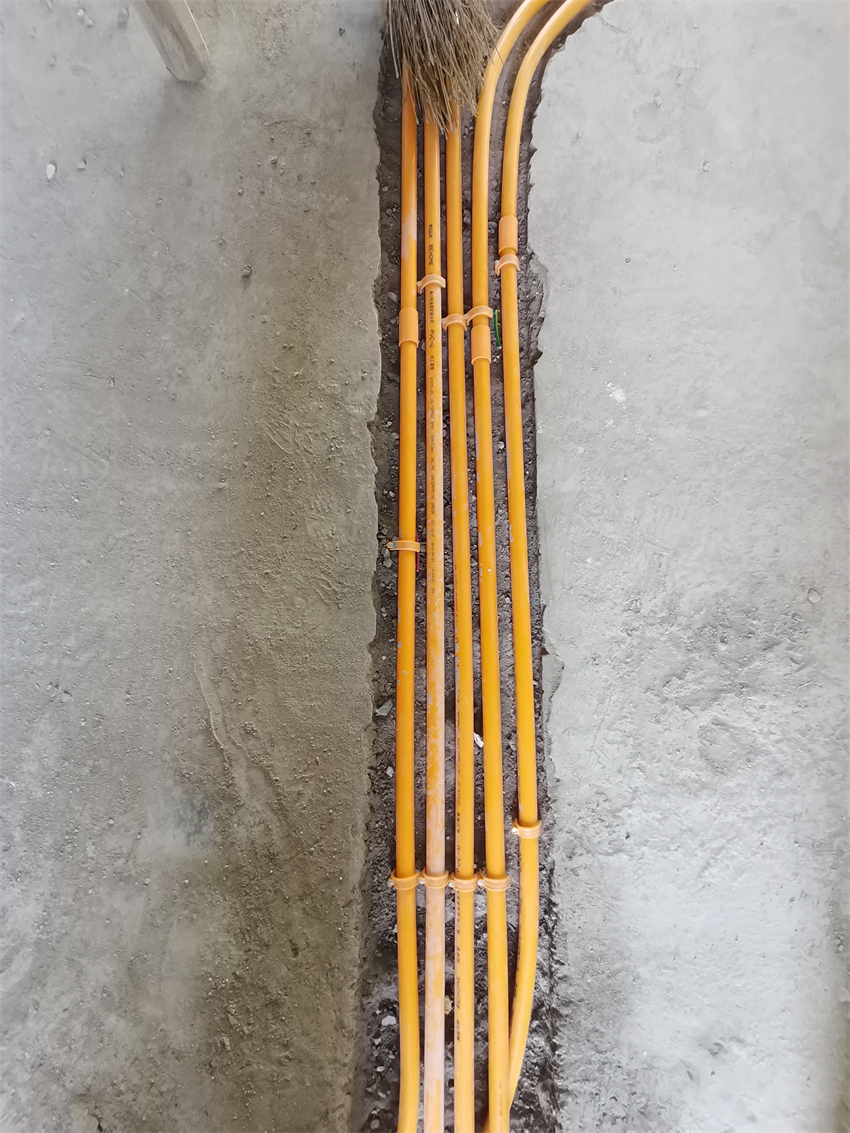

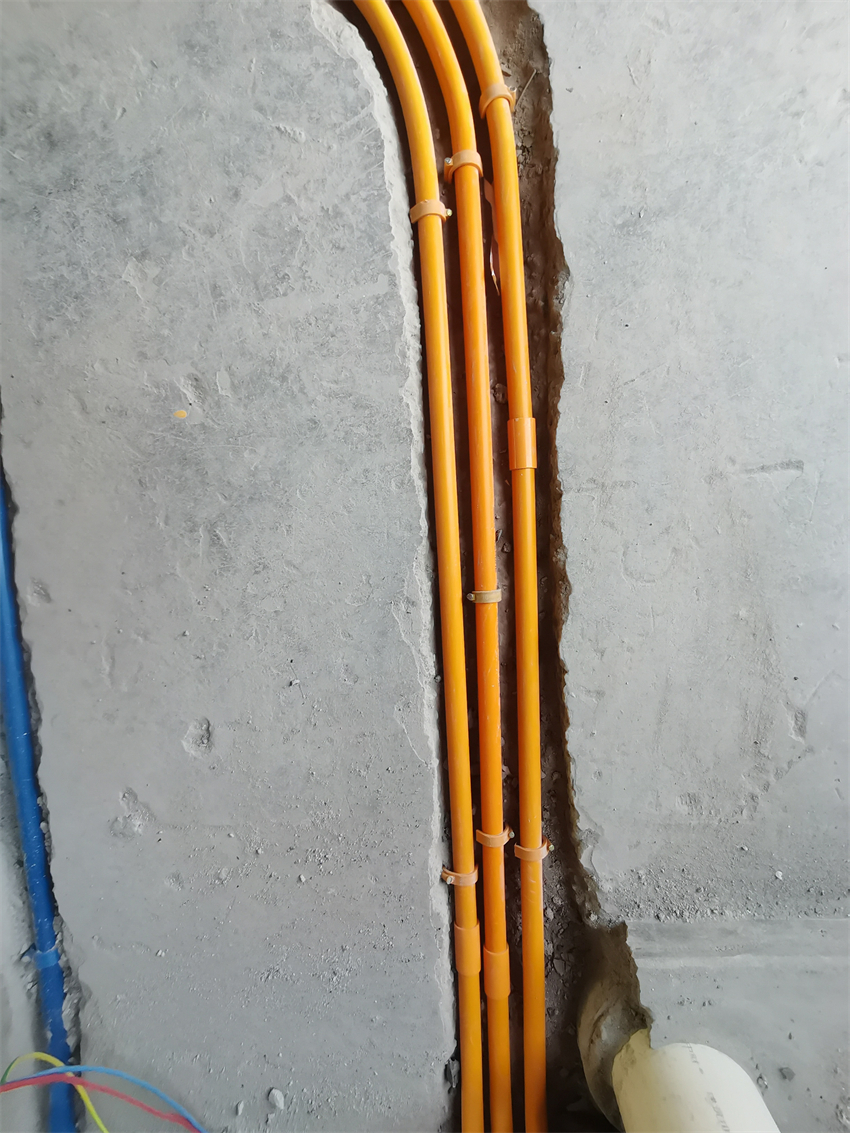

6.线管并排2根以上管卡顺钉，间隙均匀。

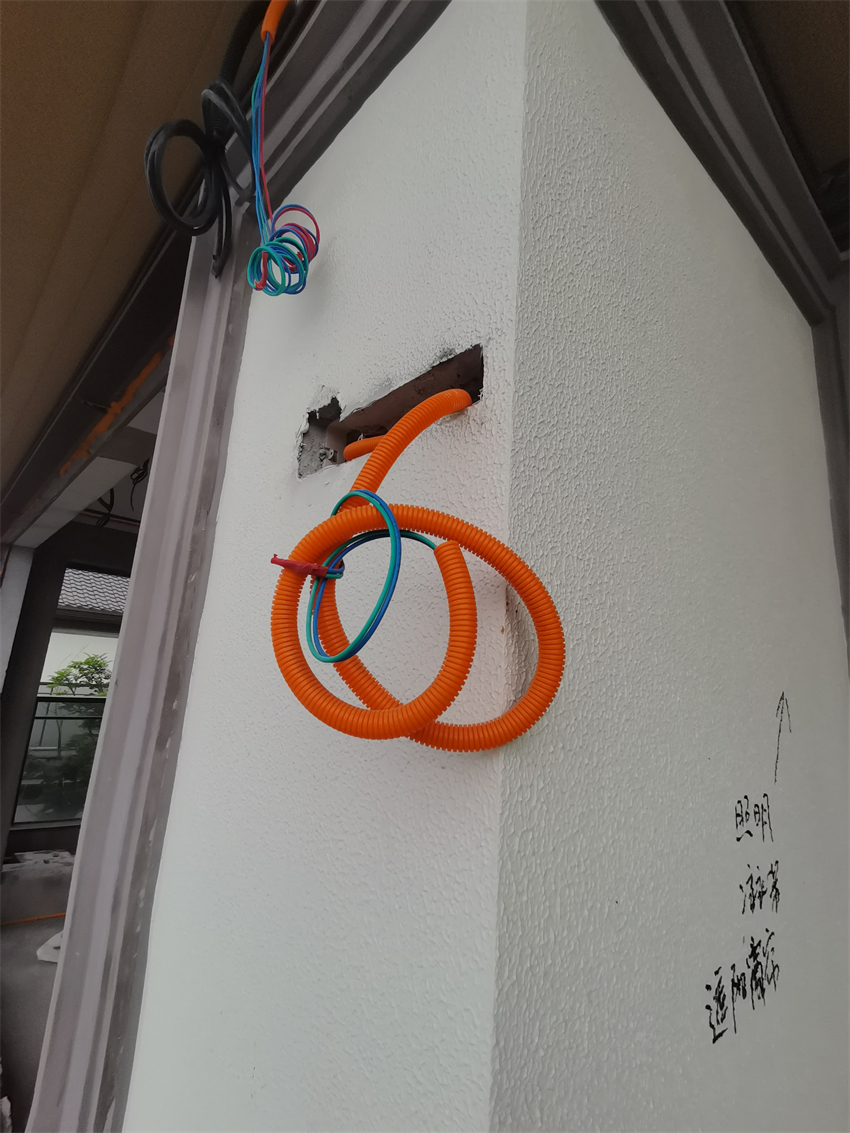

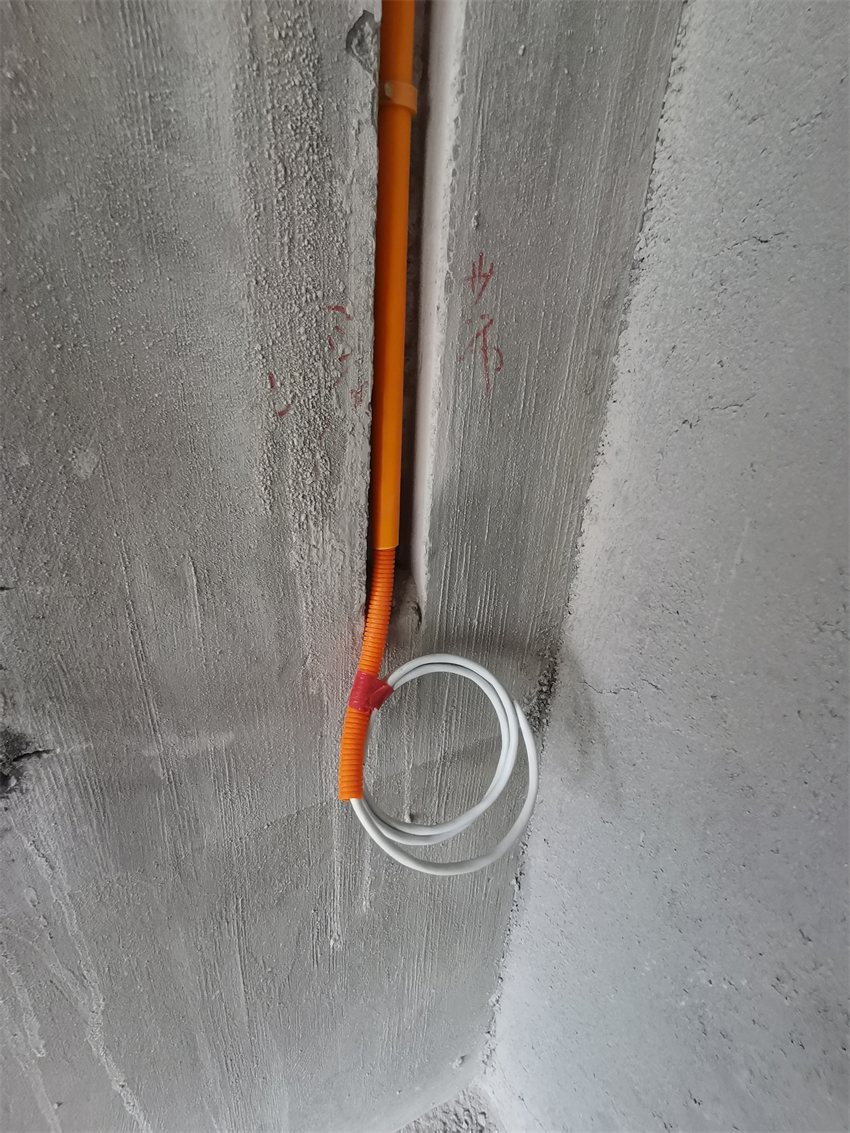

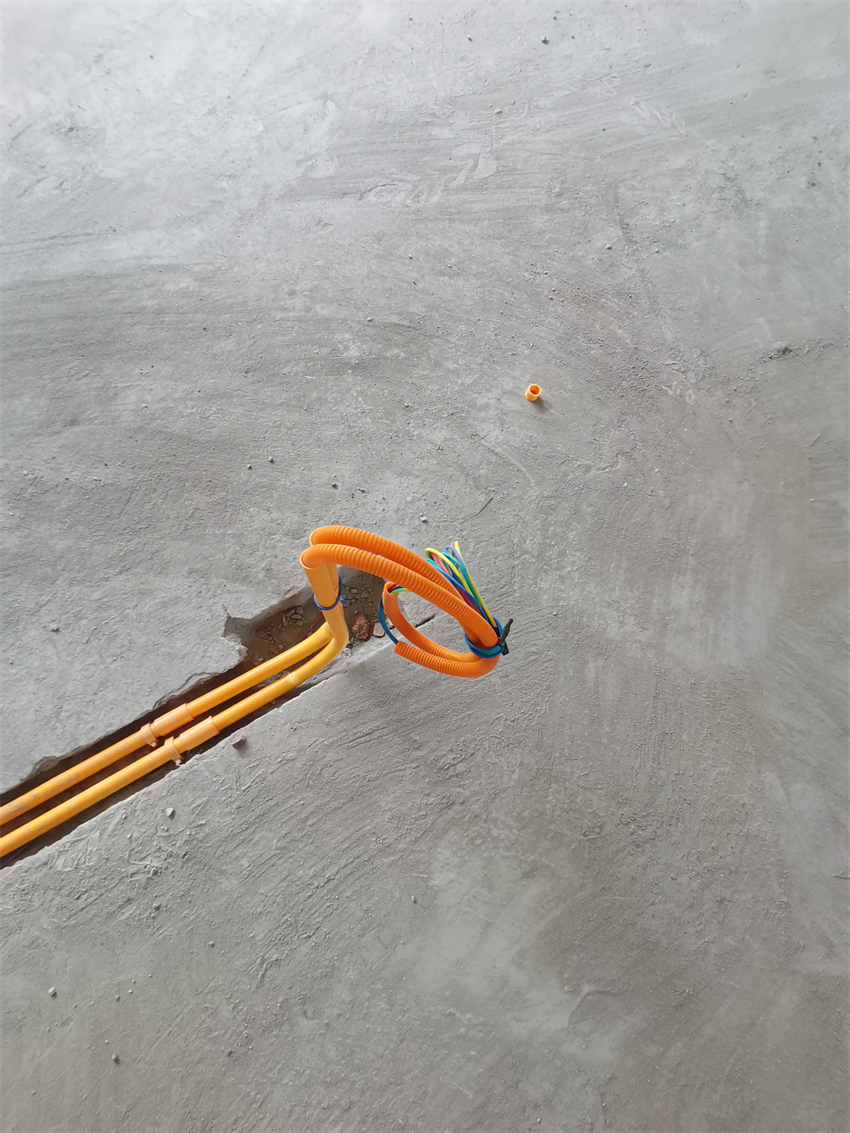

6.筒灯电线用波纹管保护。

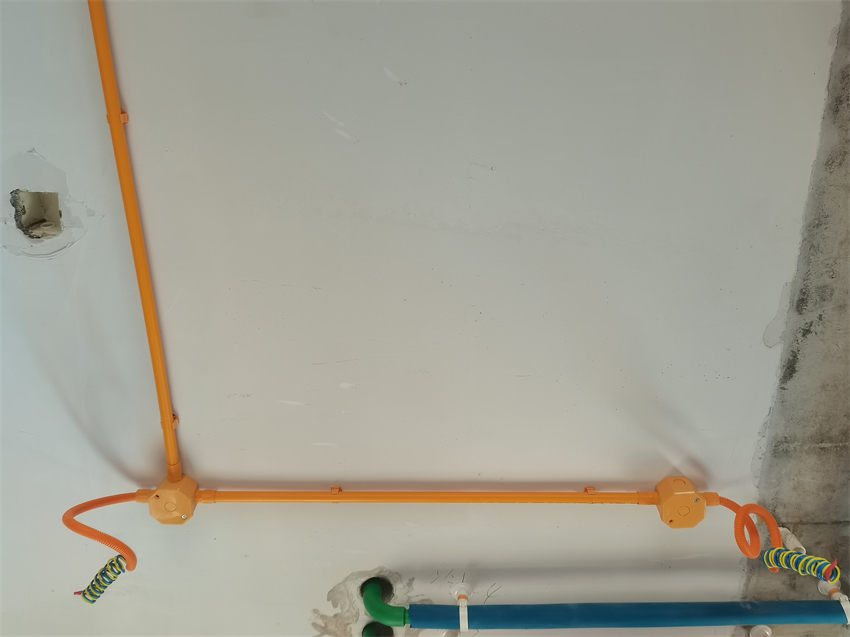

7.灯头线套黄腊管保护。

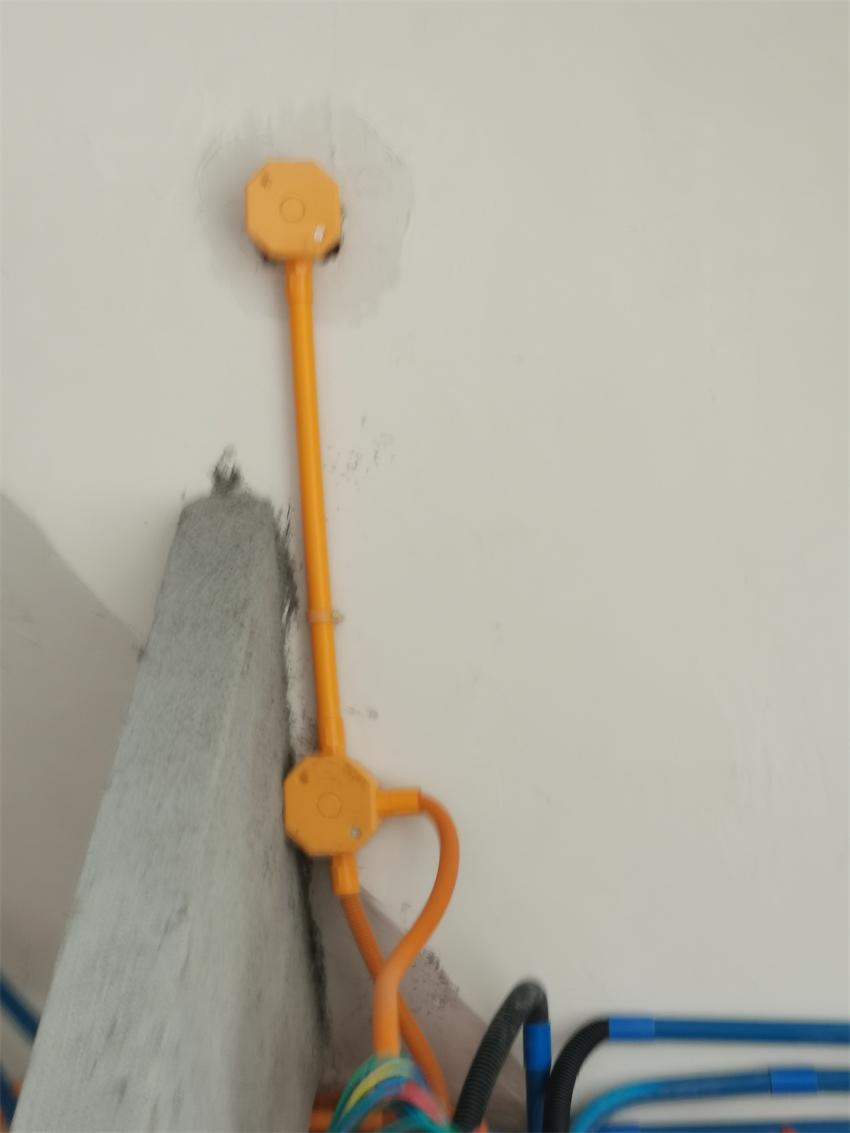

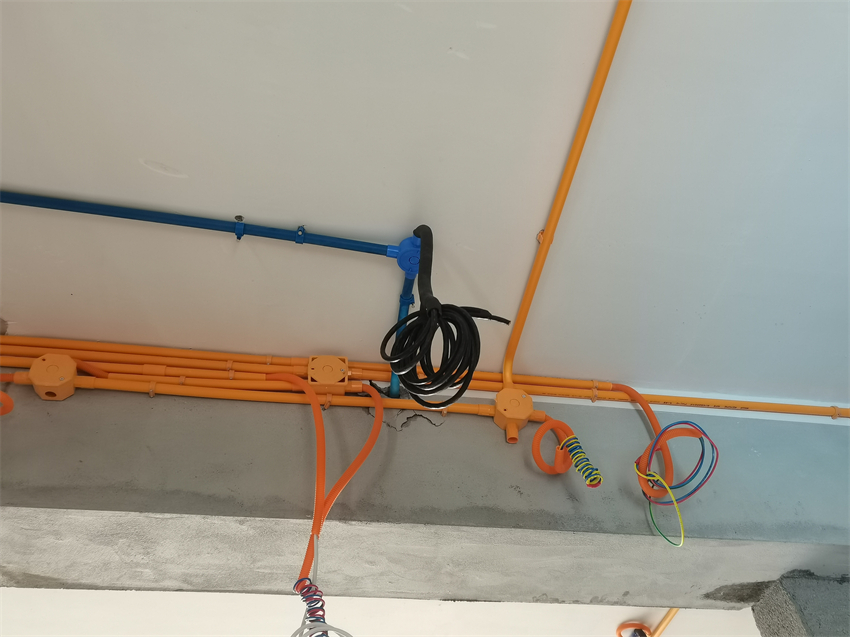

8.顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

9.墙角禁止走管，距墙30公分以上。

水

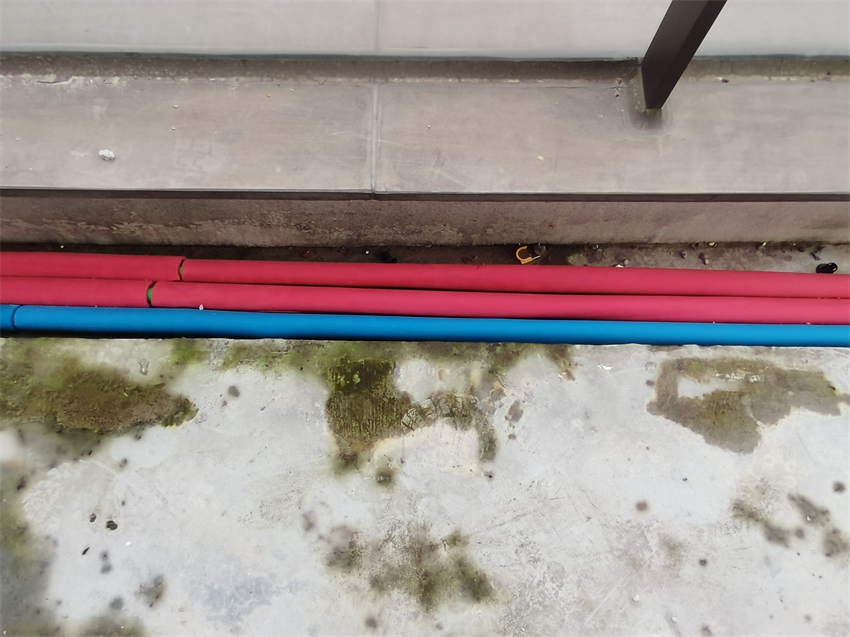

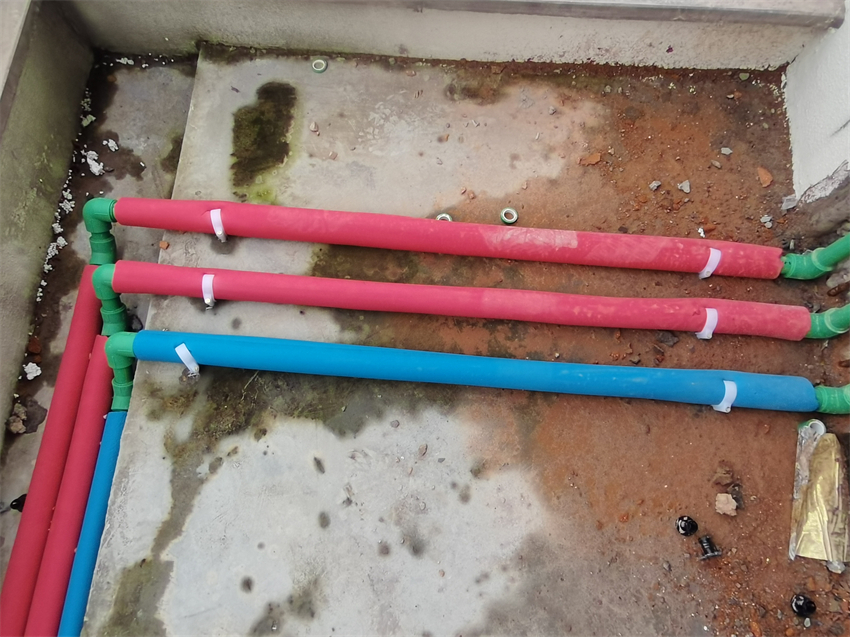

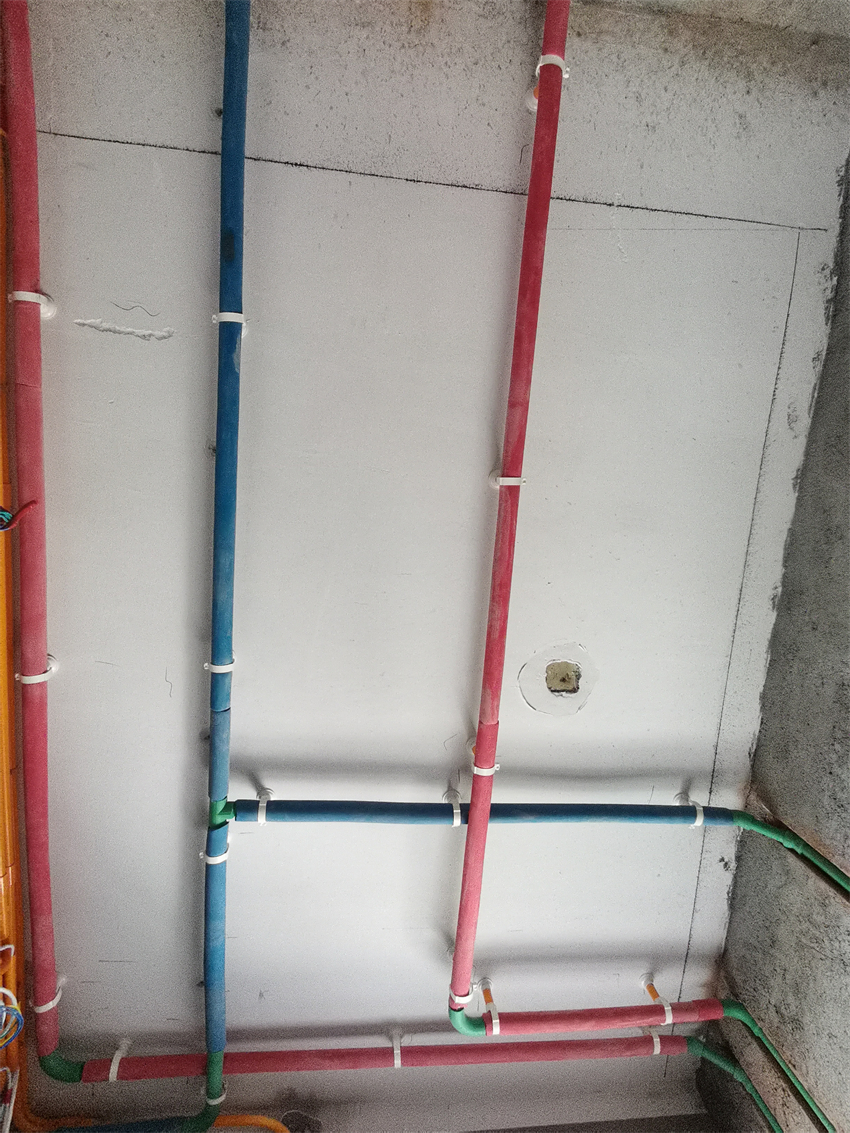

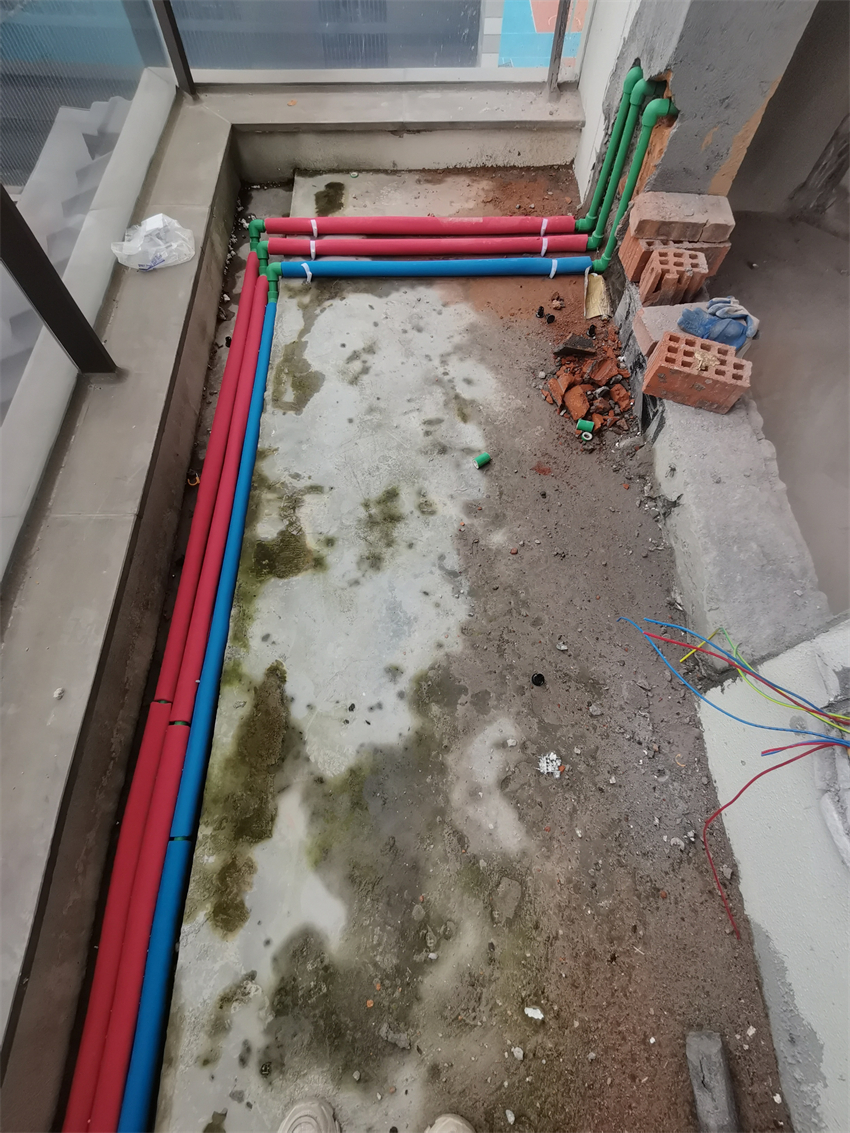

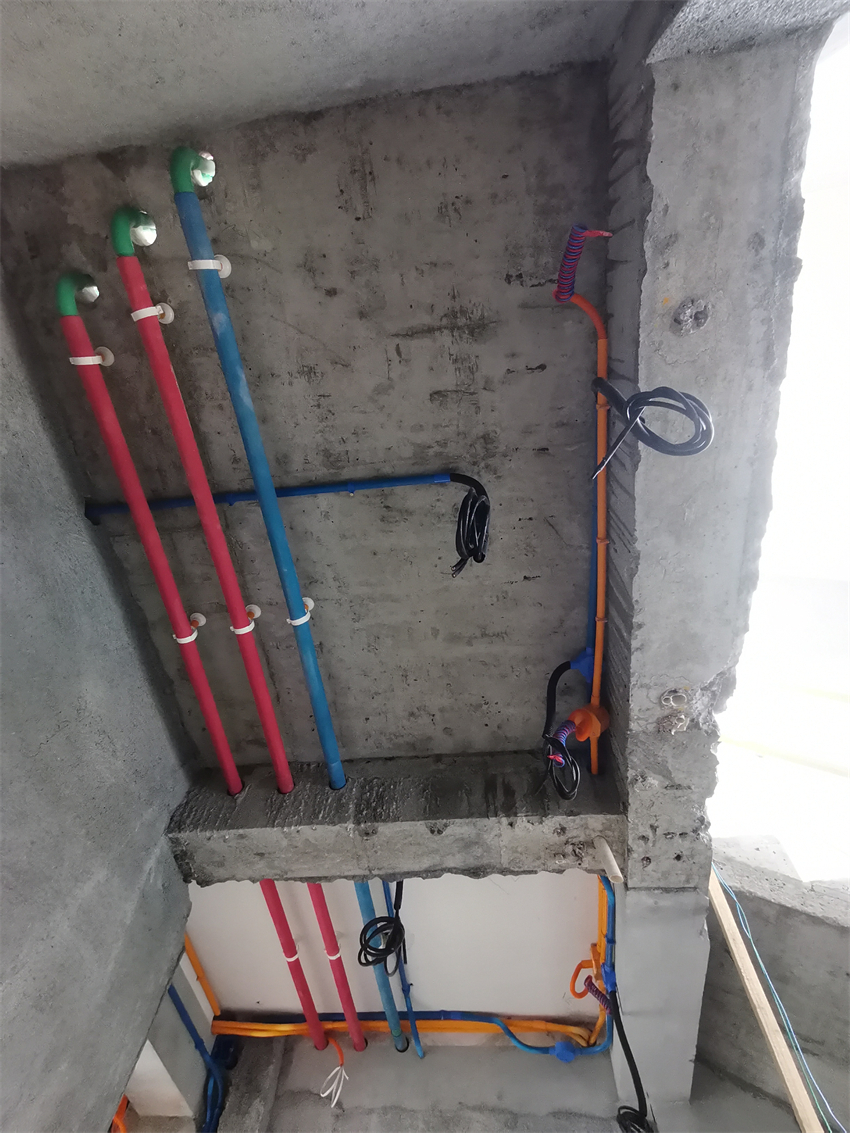

1.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

2.水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

3.厨房、卫生间水管走顶，采用下垂式安装。

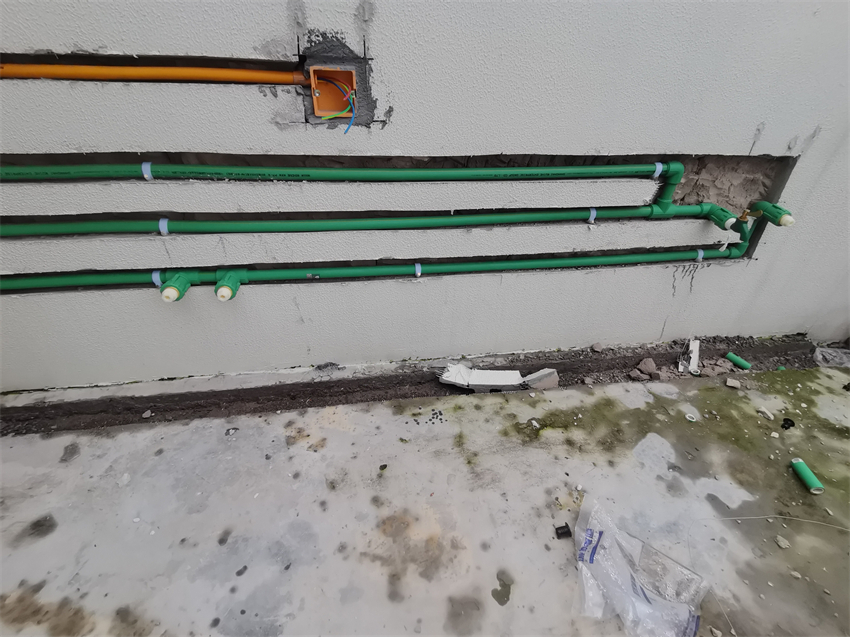

4.冷热水管布置专业规范，左热右冷、上热下冷。

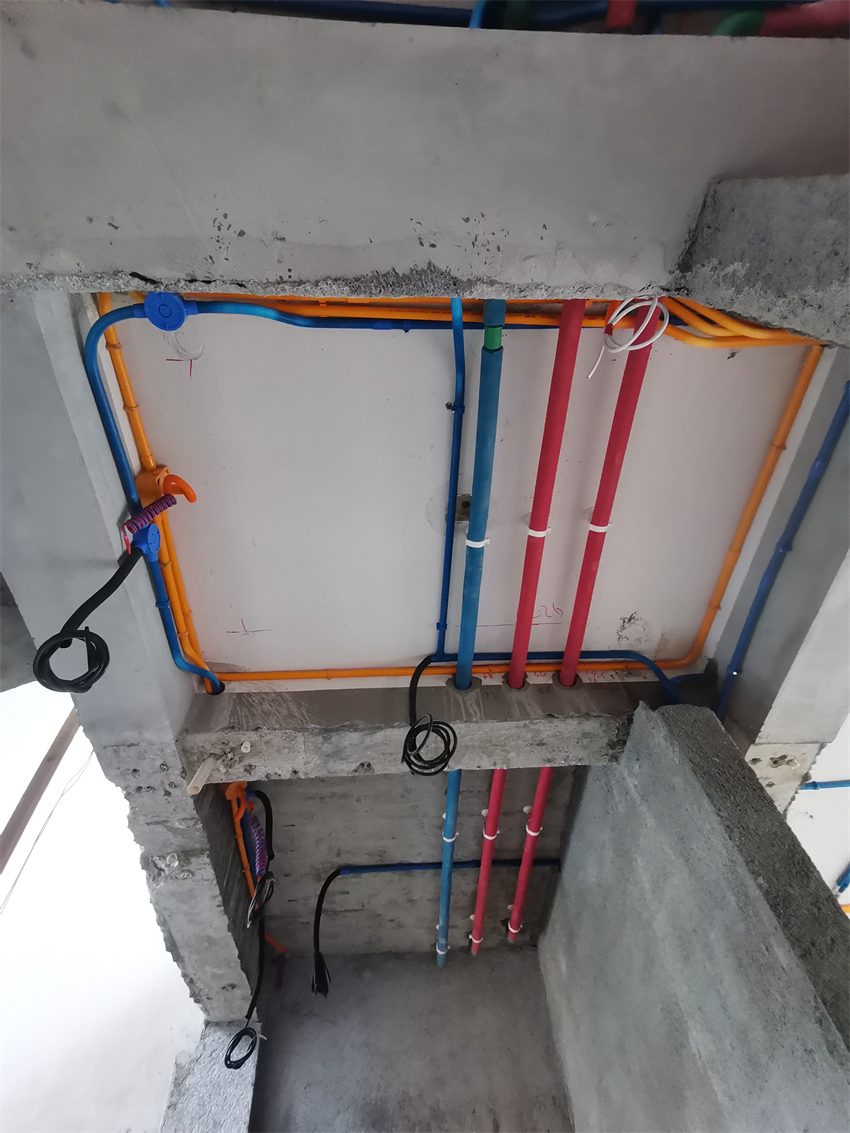

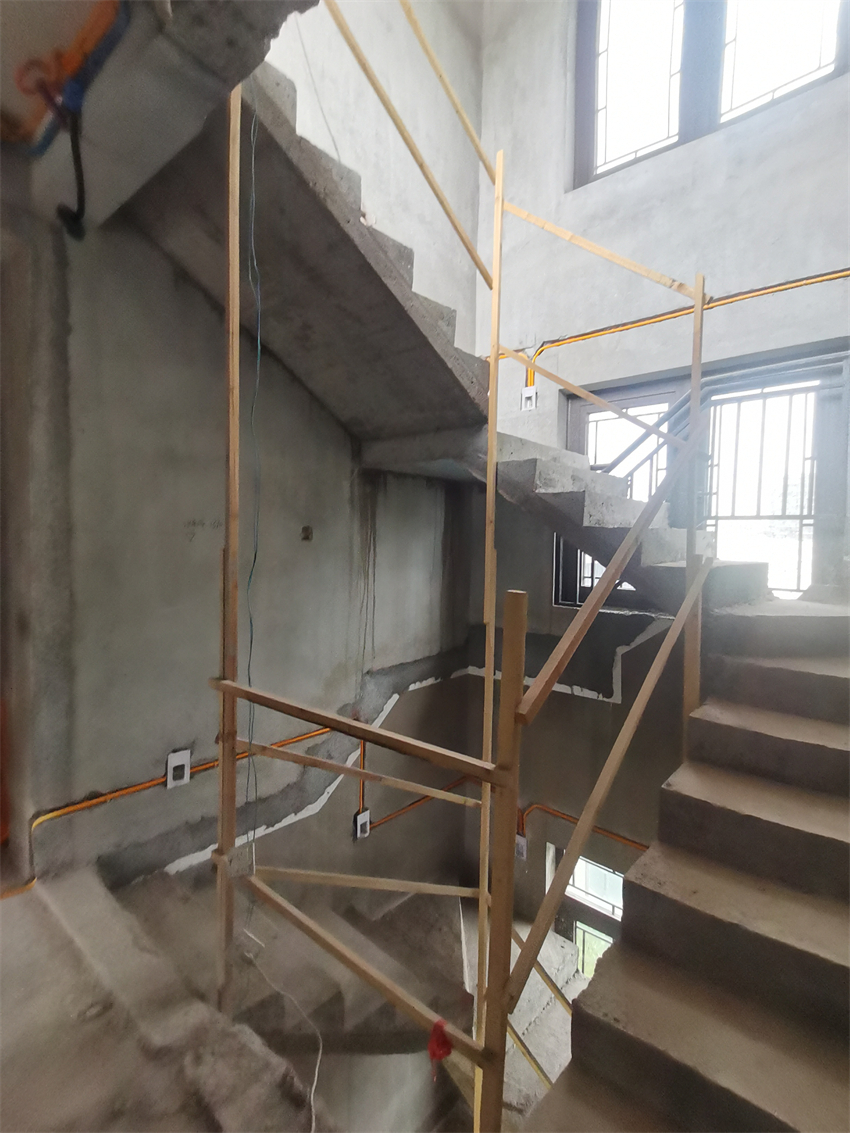

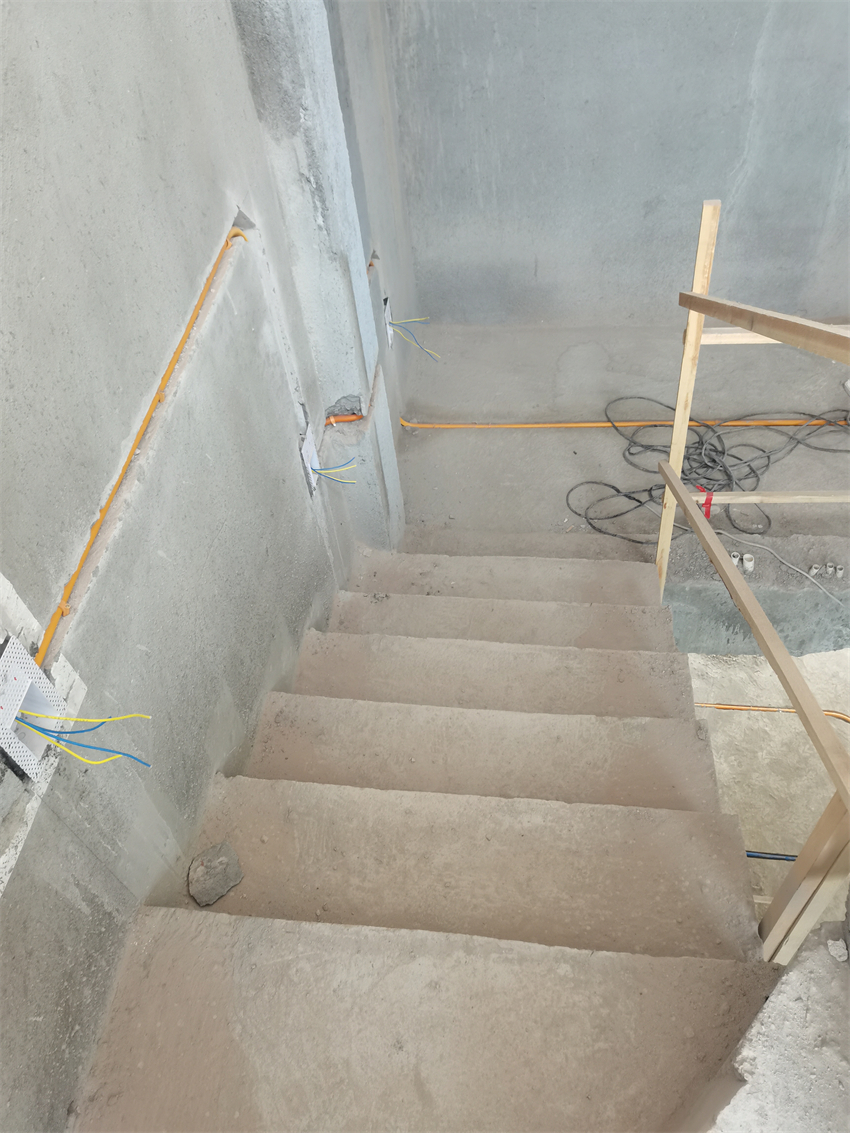

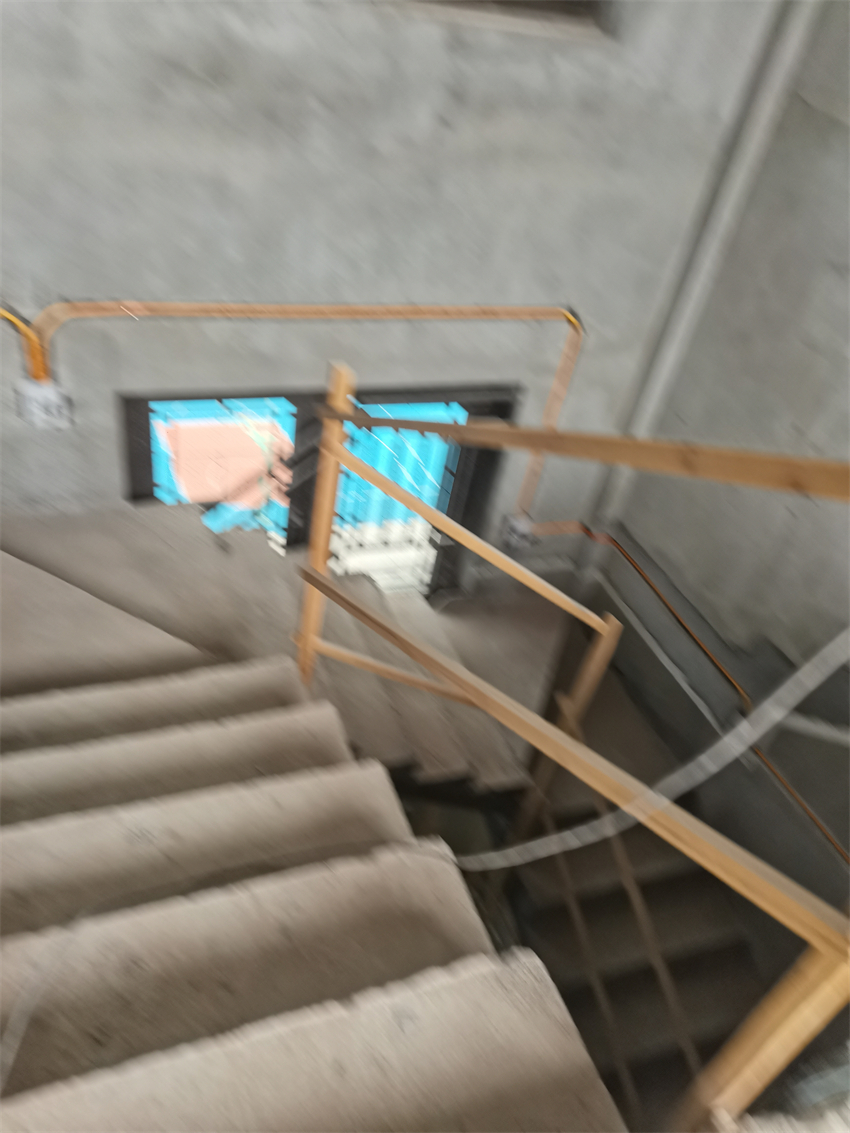

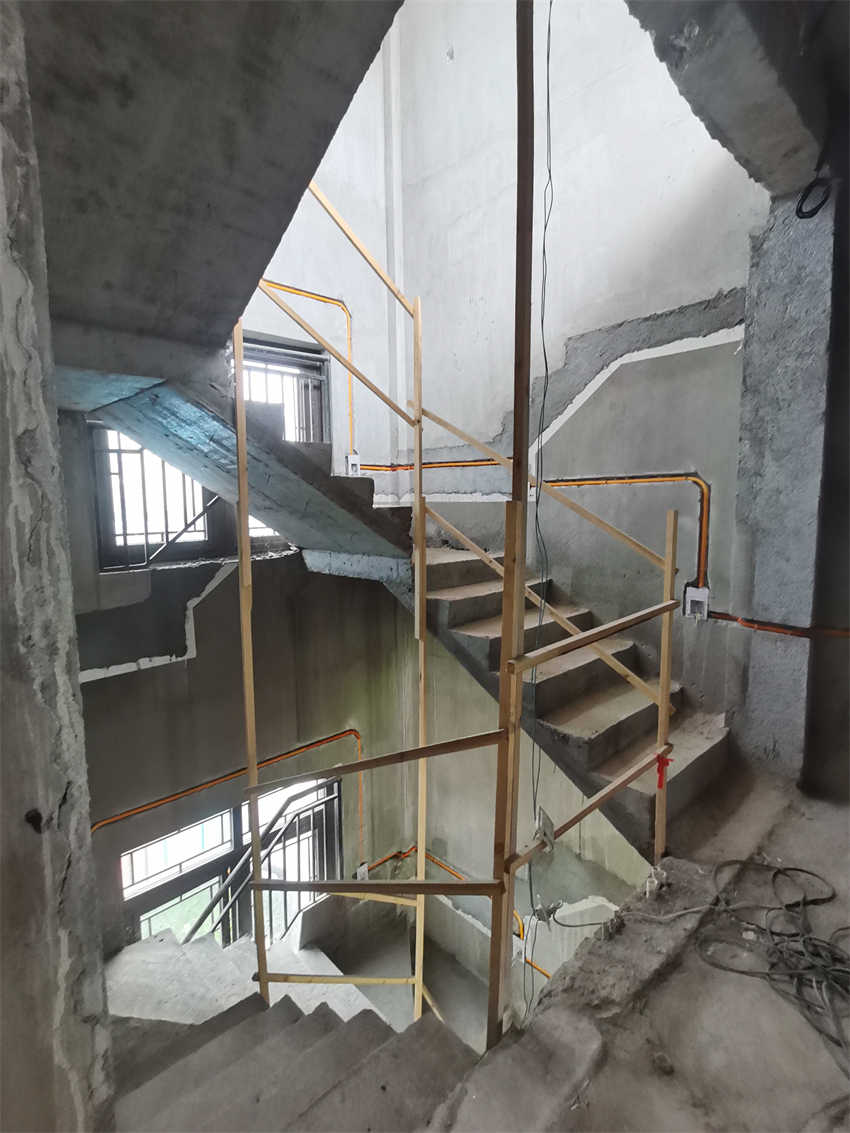

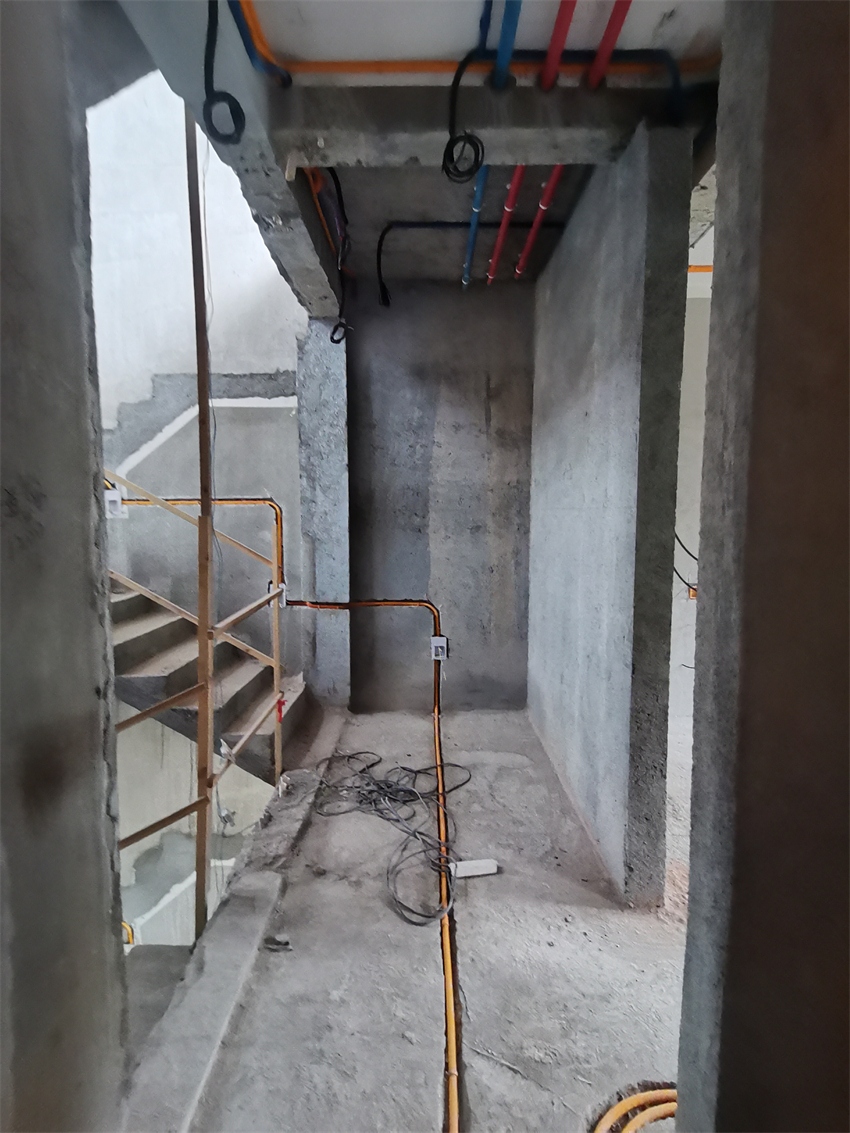

三楼楼梯水电中途

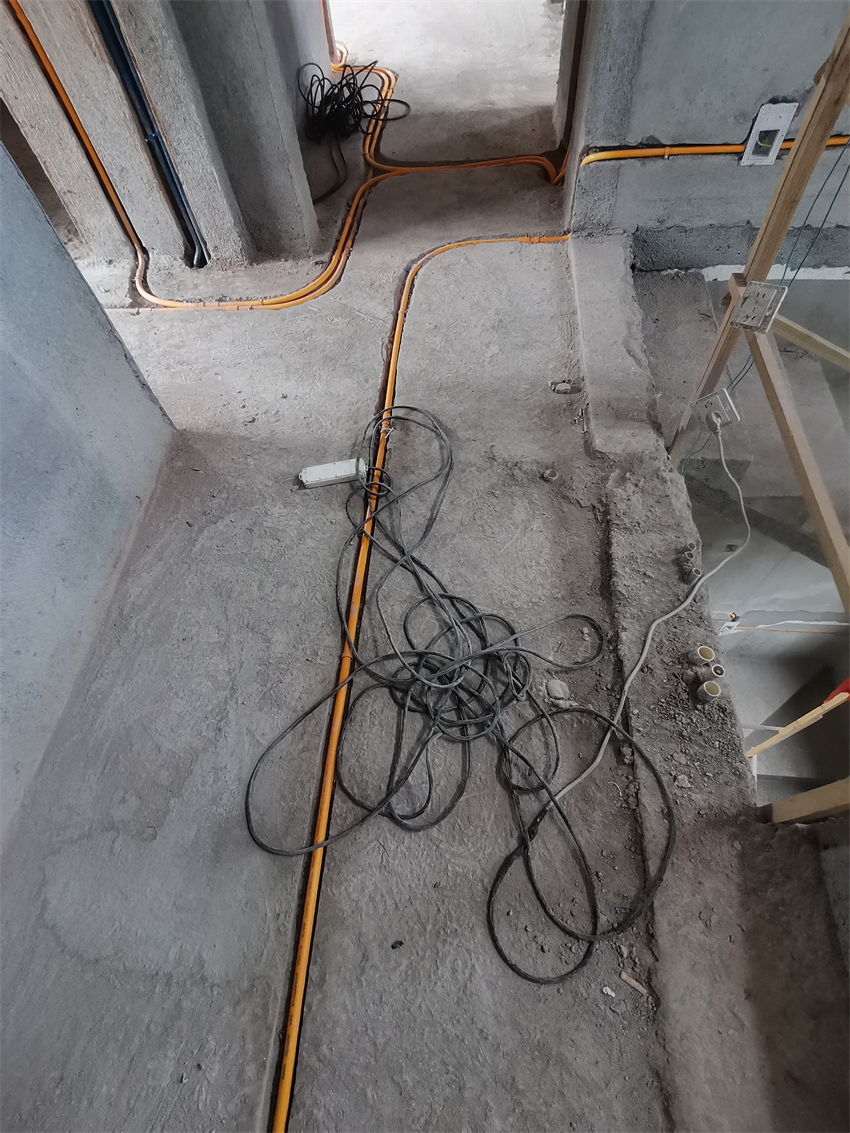

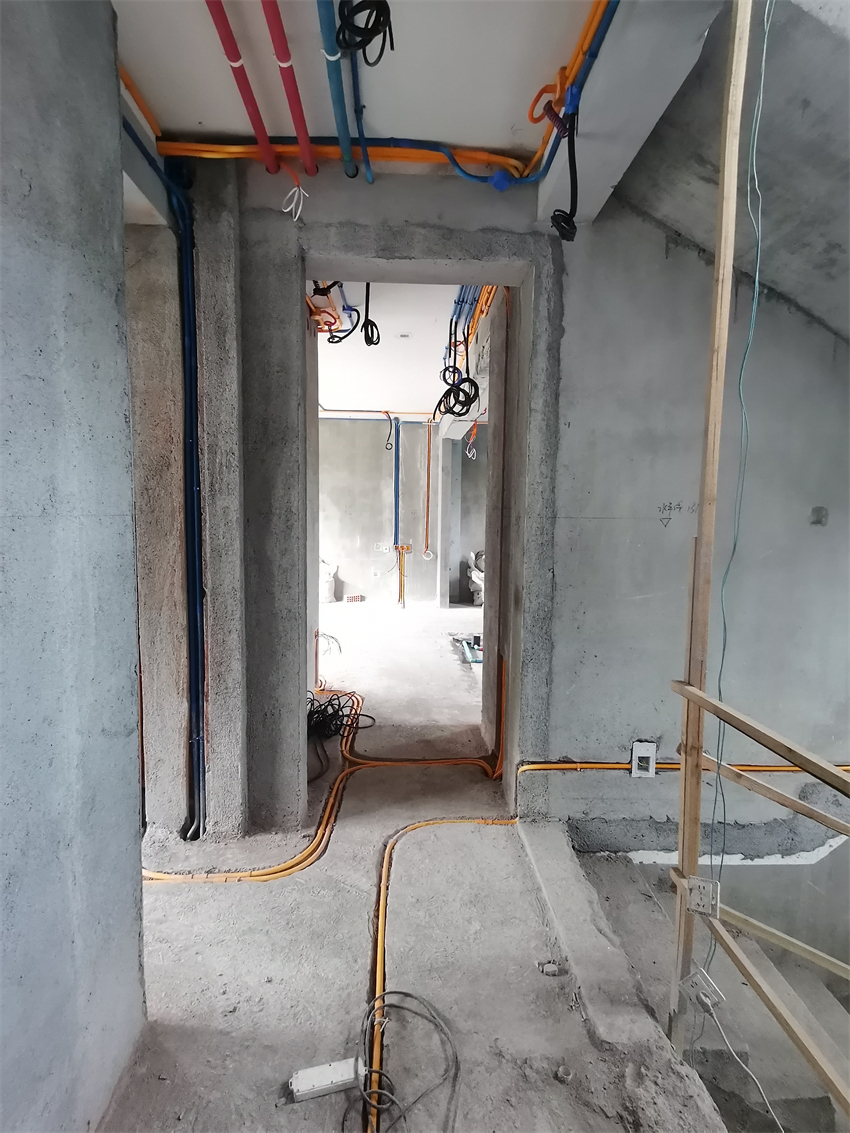

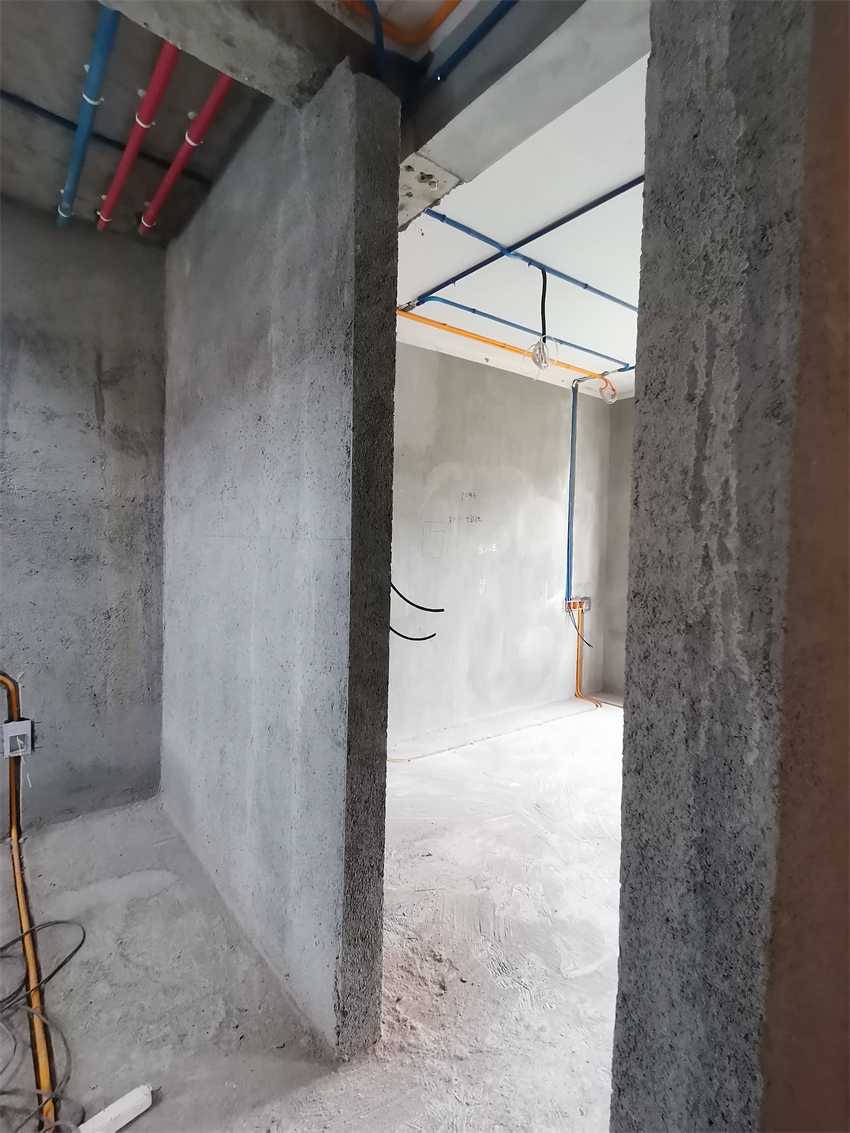

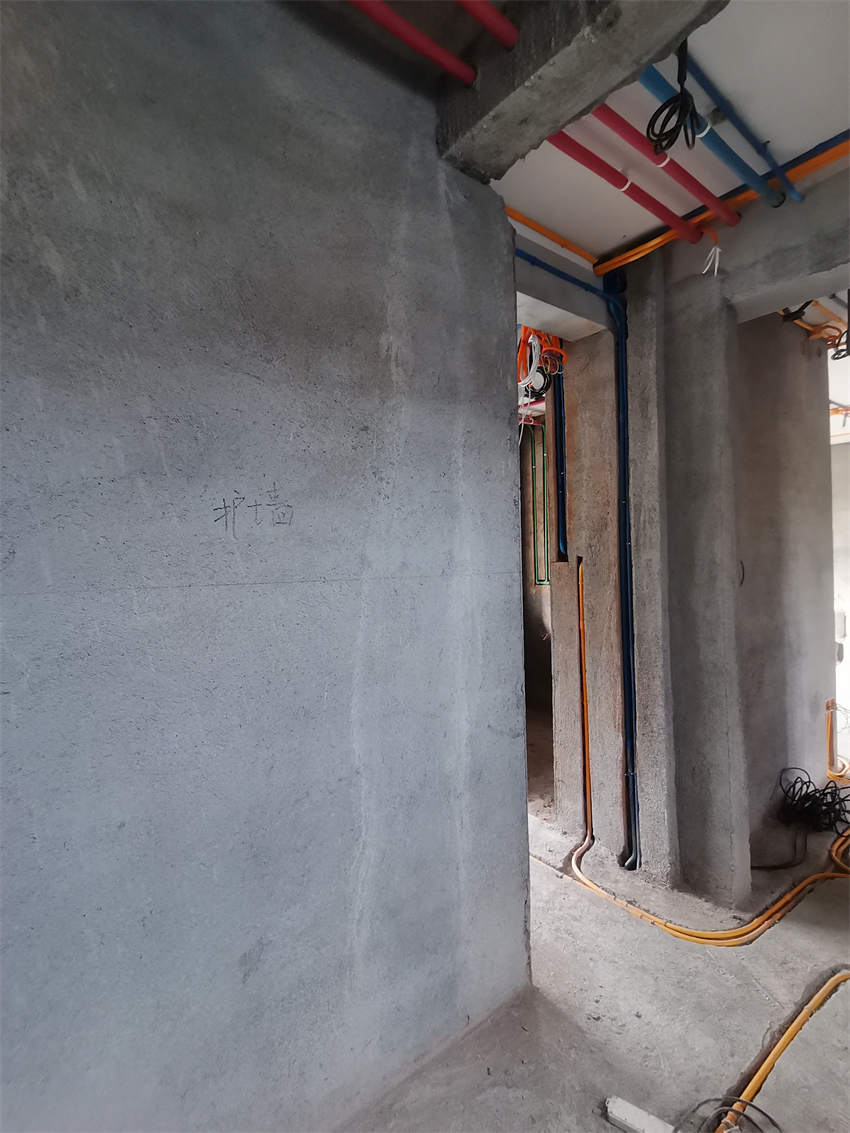

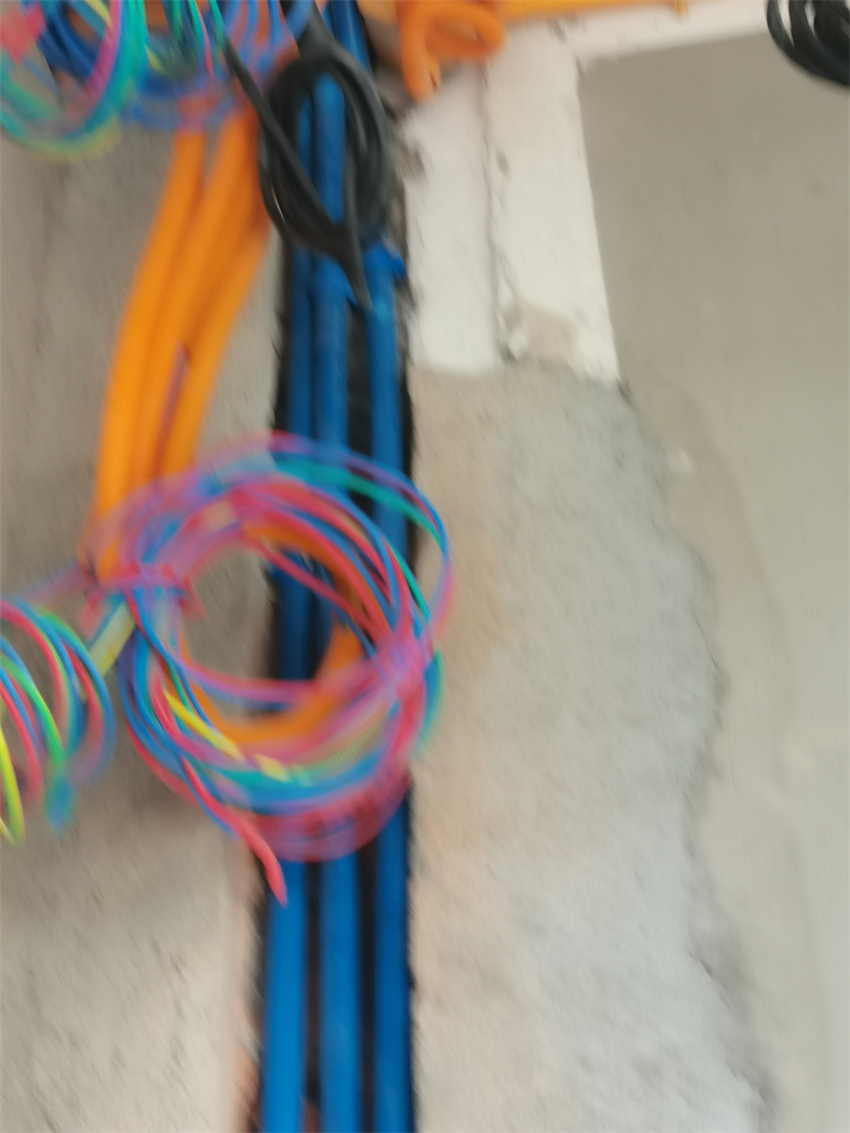

二楼走廊水电中途

斜对角图、
