智兴家园3-1-70#113㎡——现代

发表于 2023-10-12 19:05:25

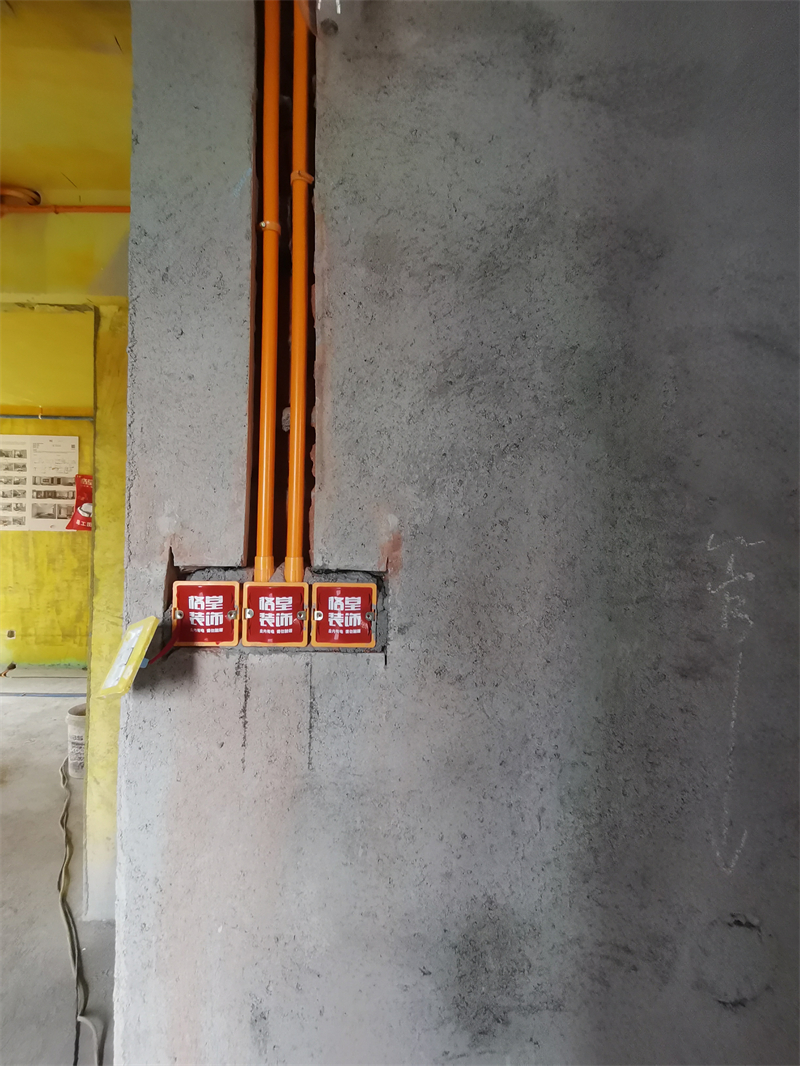

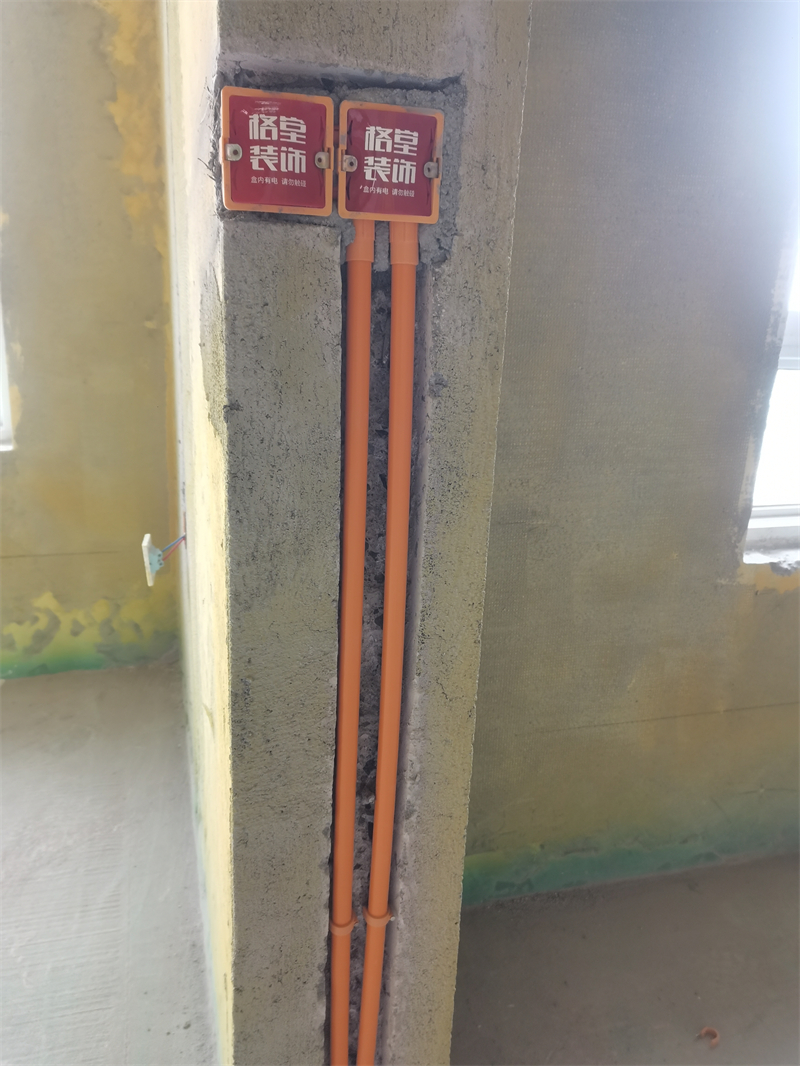

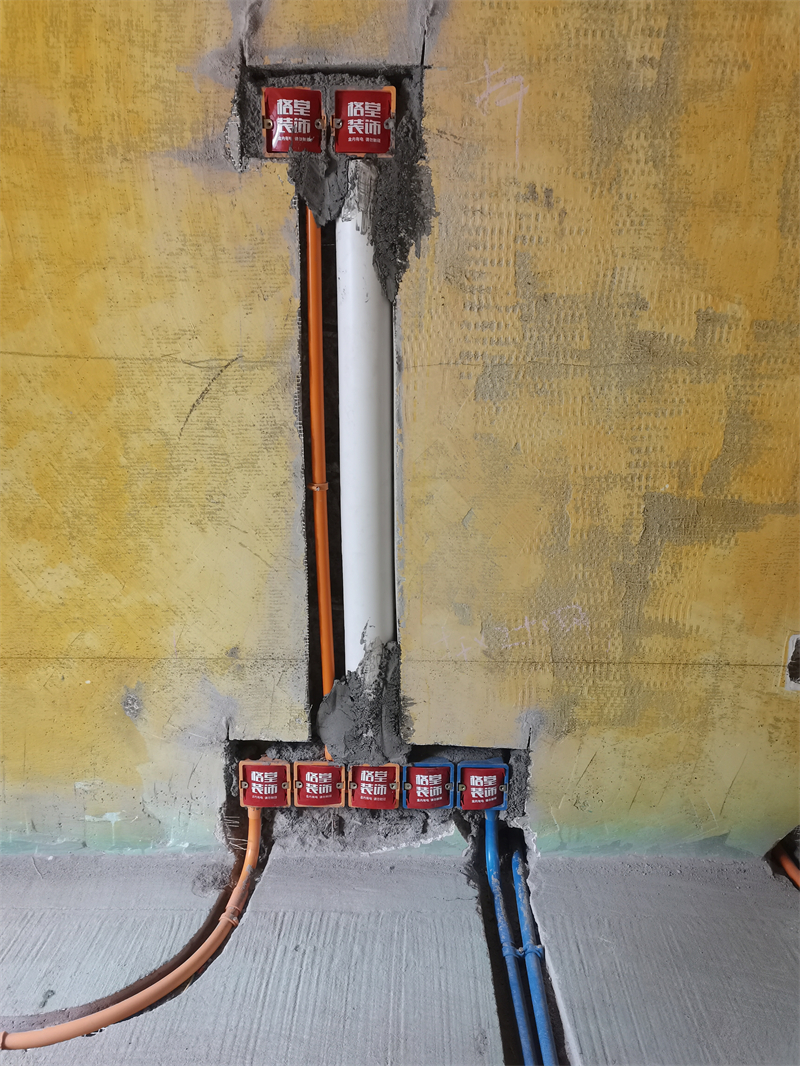

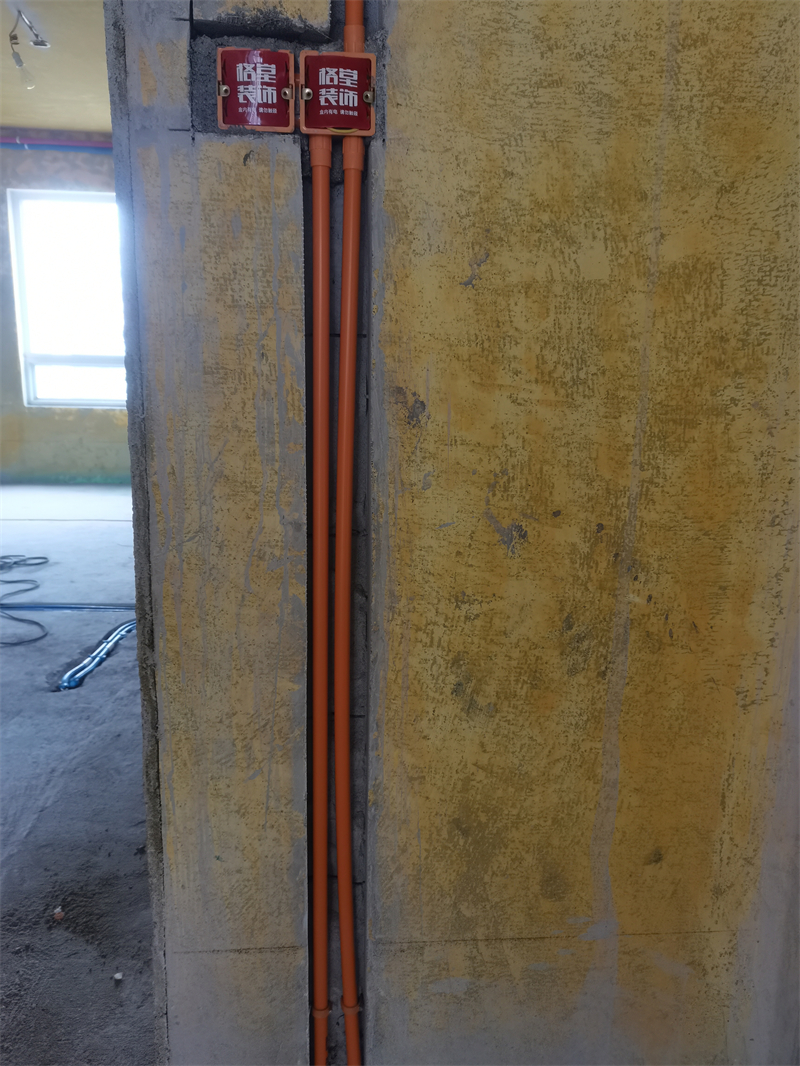

7、客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

发表于 2023-10-12 19:06:04

本帖最后由格堂柴姐于 2023-10-12 19:14 编辑

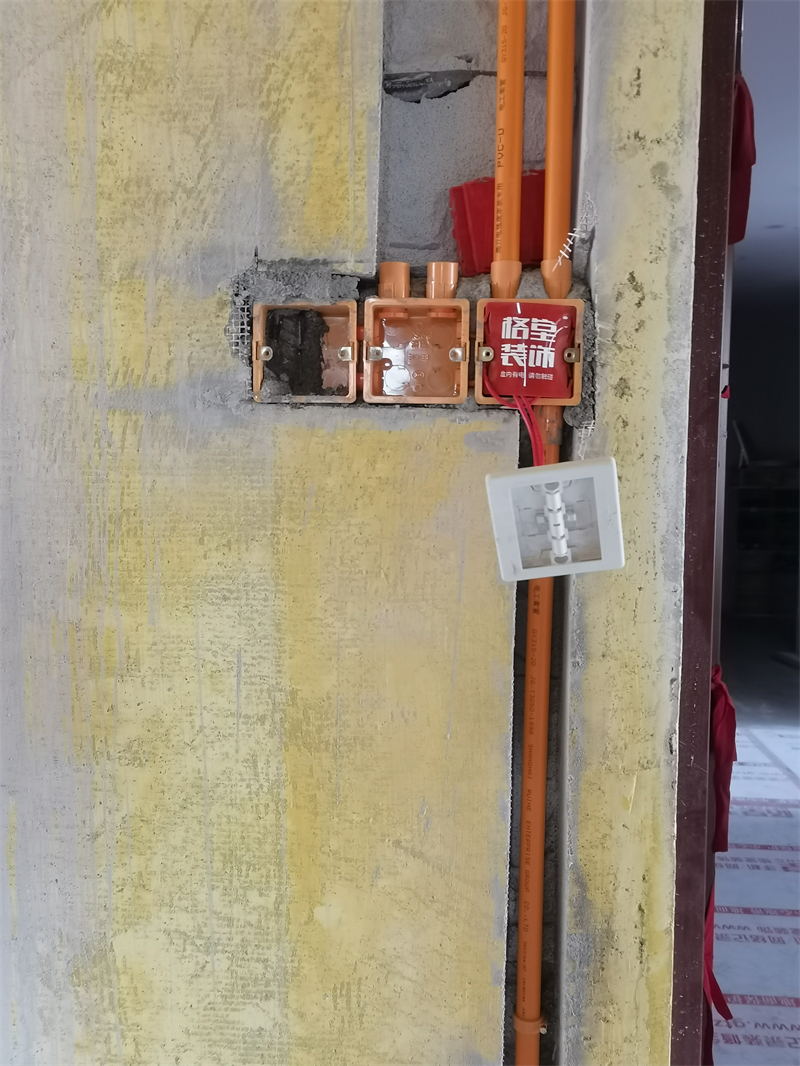

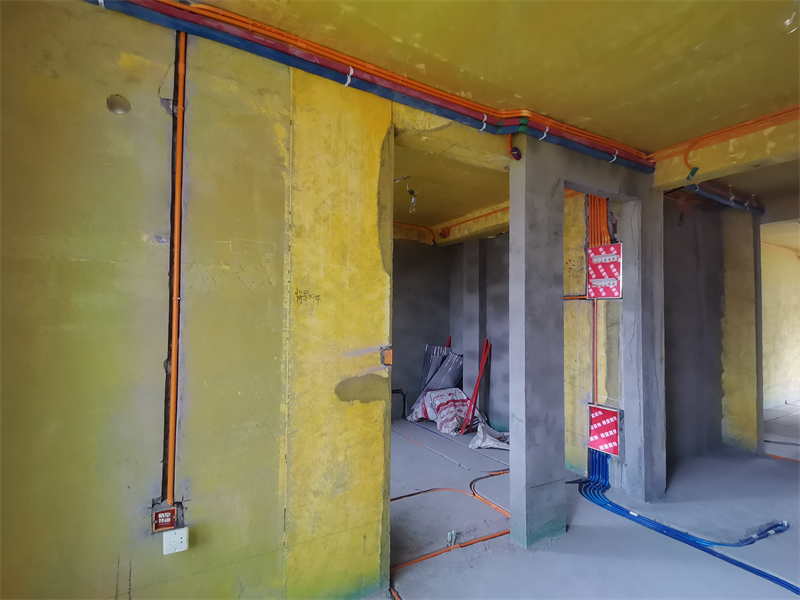

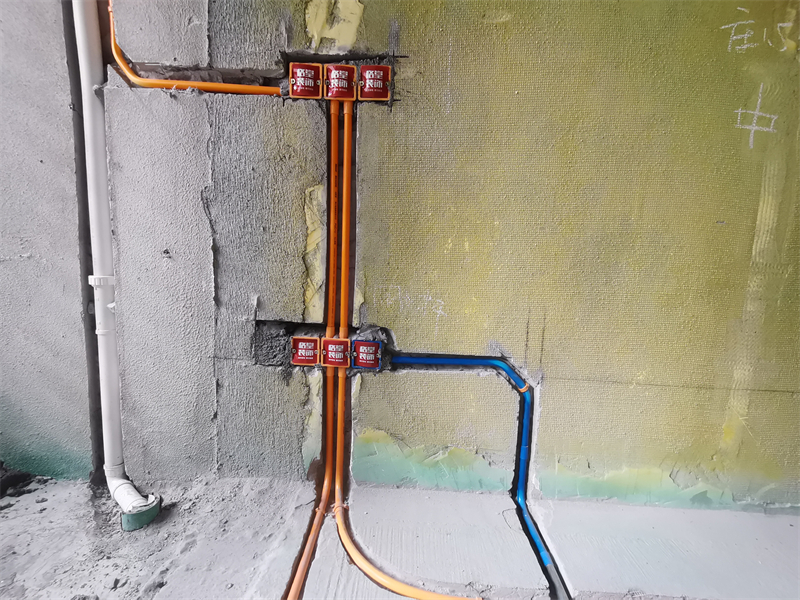

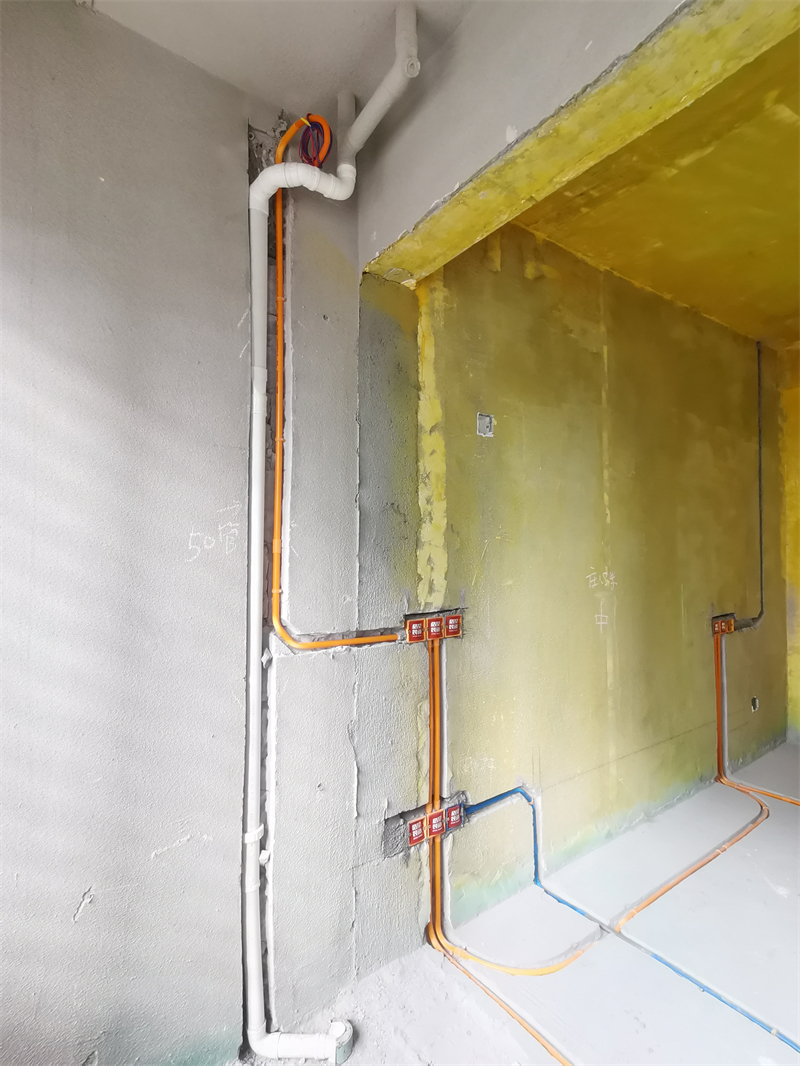

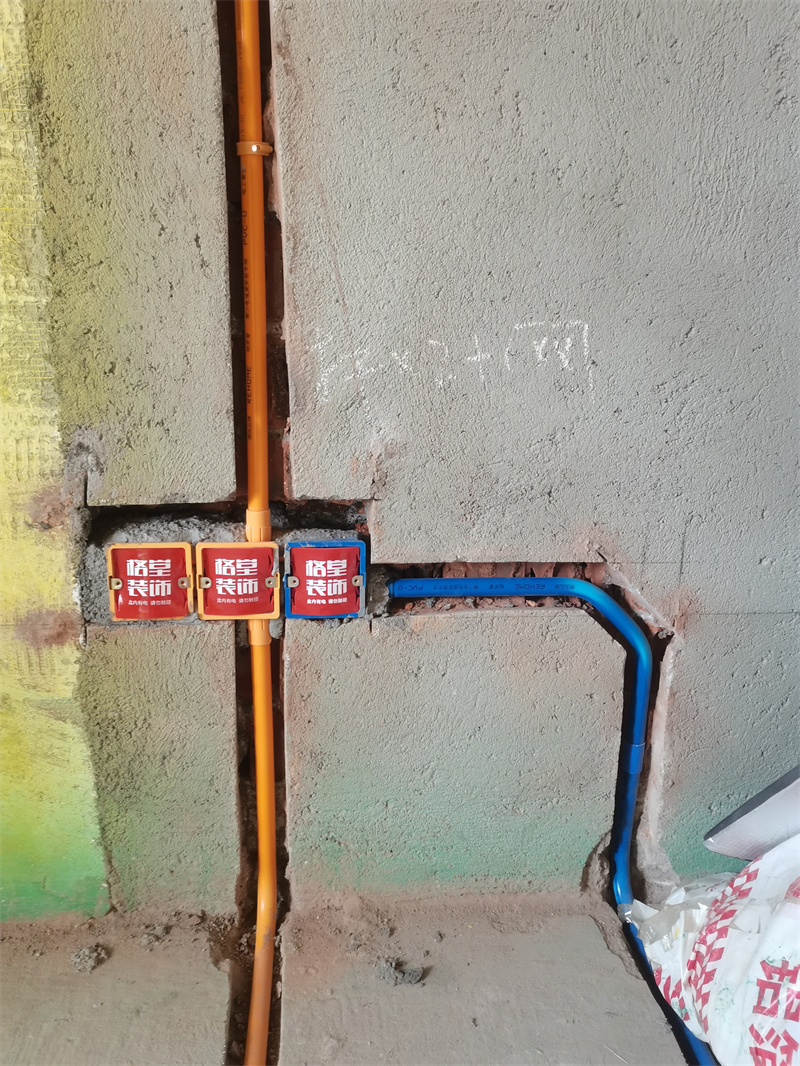

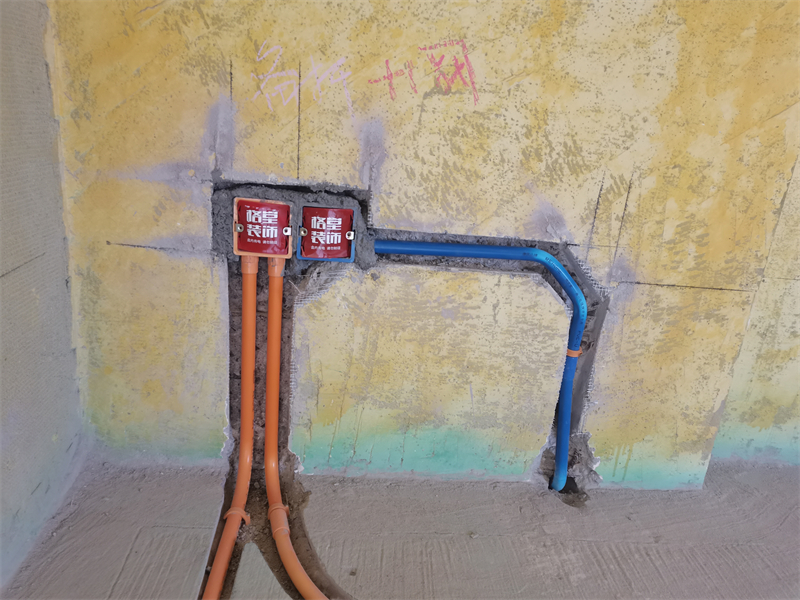

8、强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

发表于 2023-10-12 19:06:59

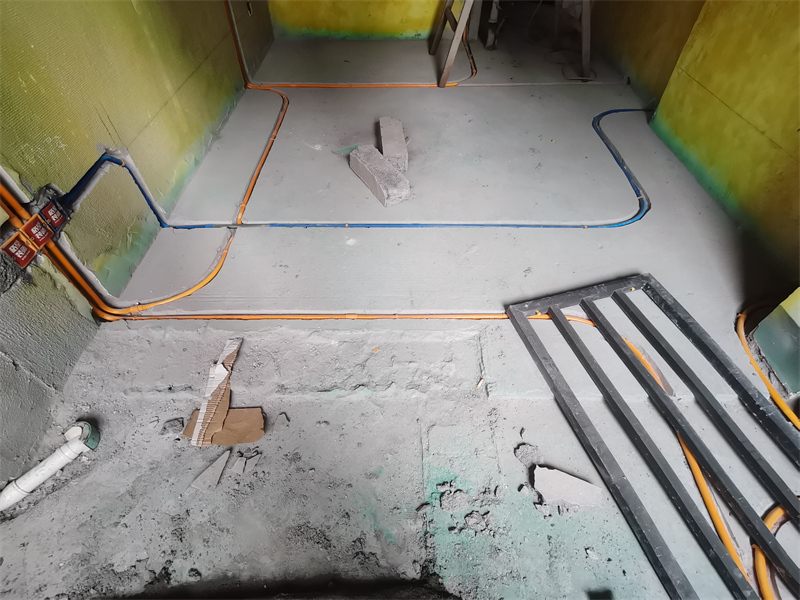

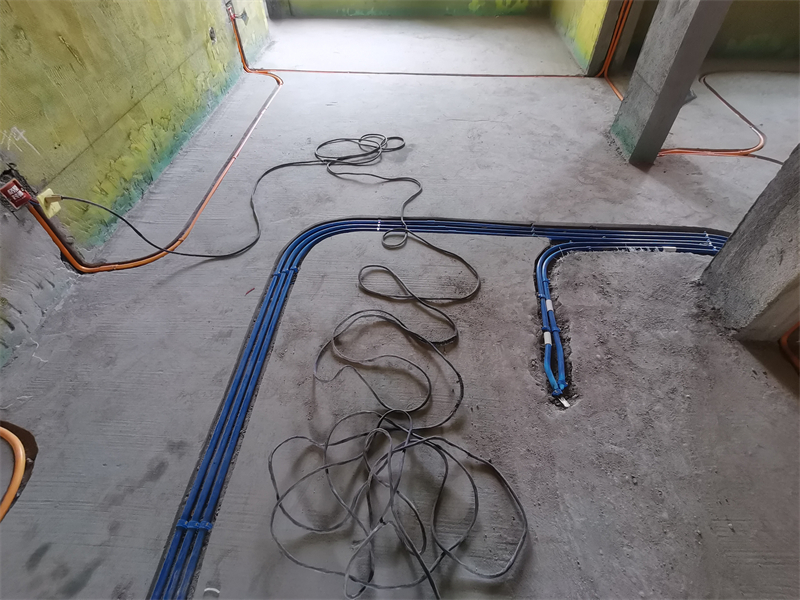

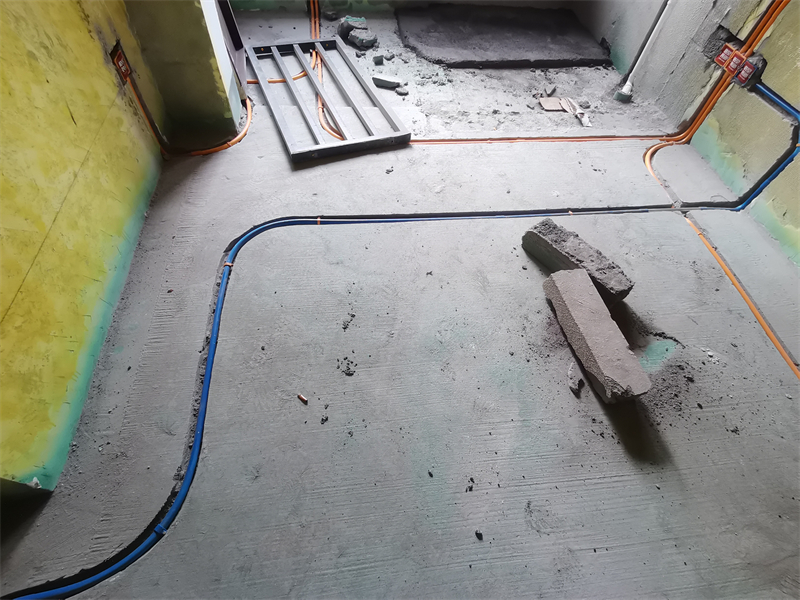

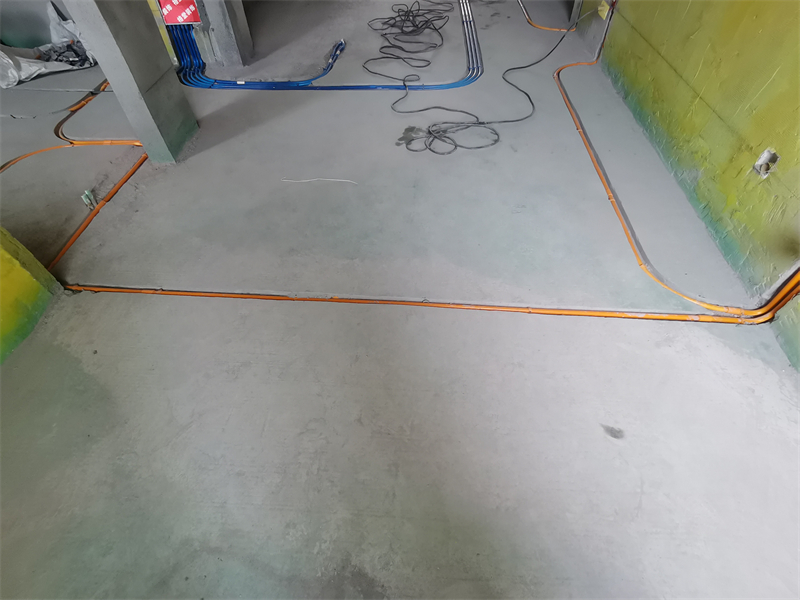

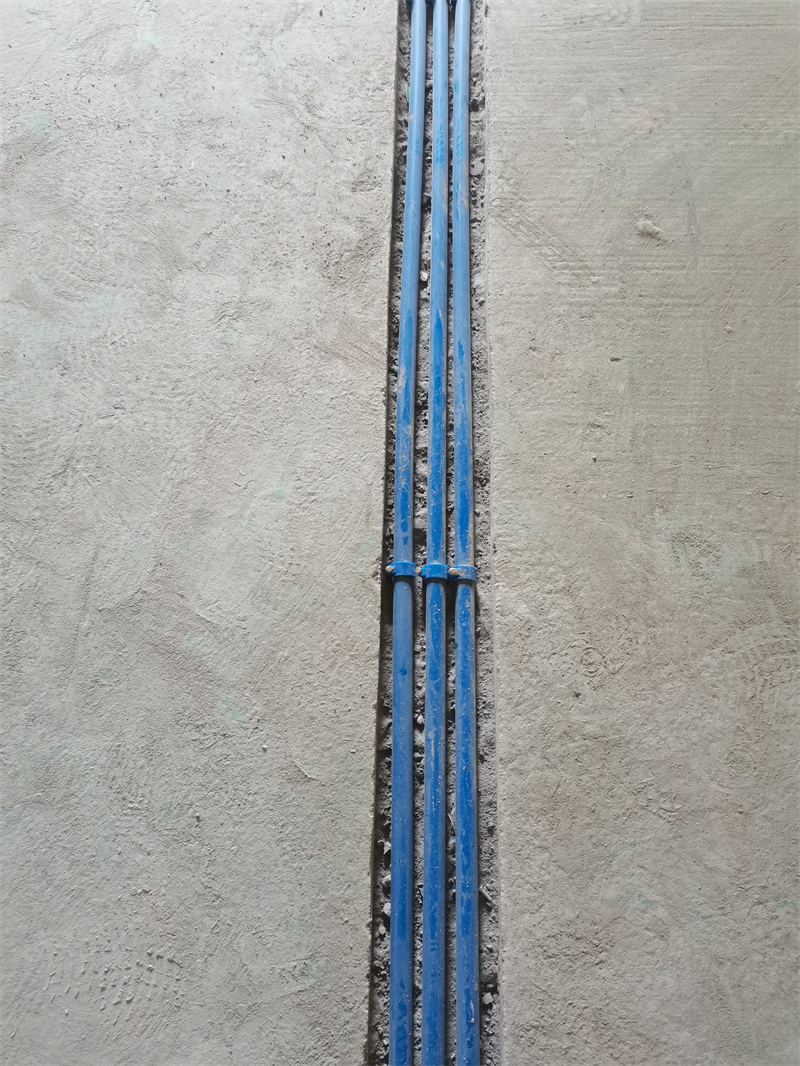

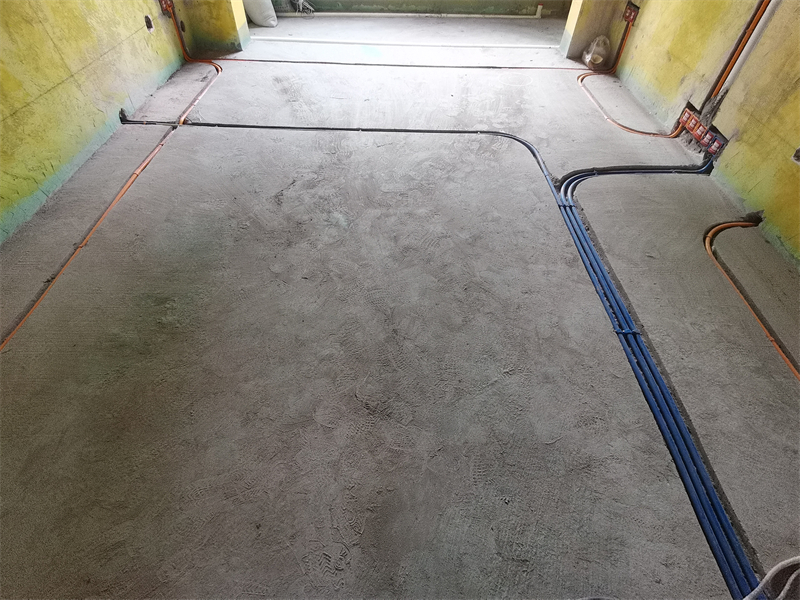

9、地面线管并排2根以上管卡顺钉，间隙均匀。

发表于 2023-10-12 19:08:34

10、墙角禁止走管，距墙30公分以上。

发表于 2023-10-12 19:09:40

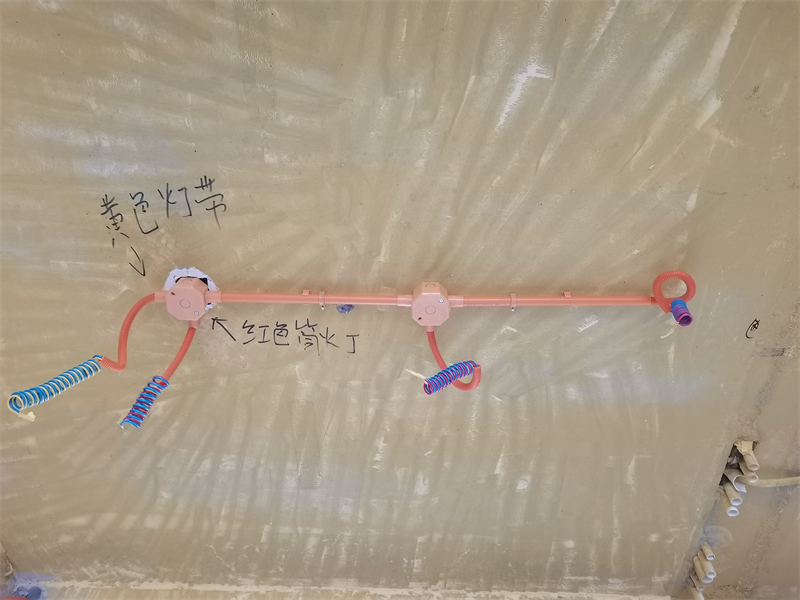

11.筒灯电线用波纹管保护。

12.灯头线套黄腊管保护。

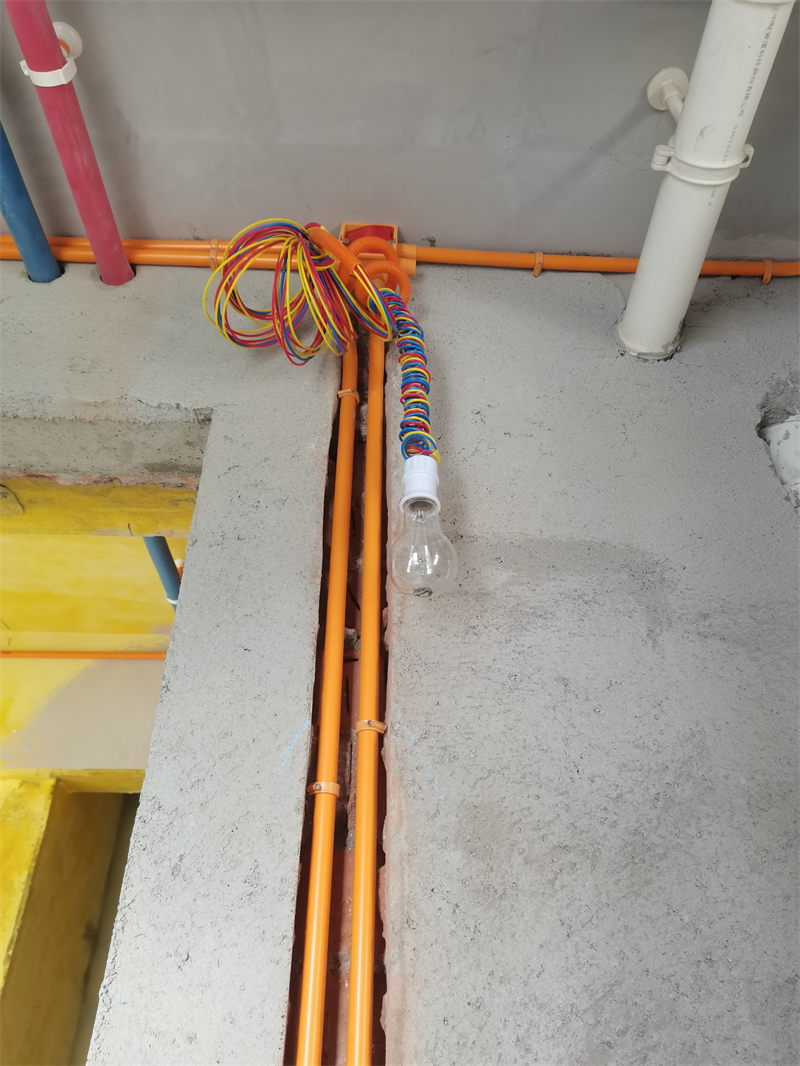

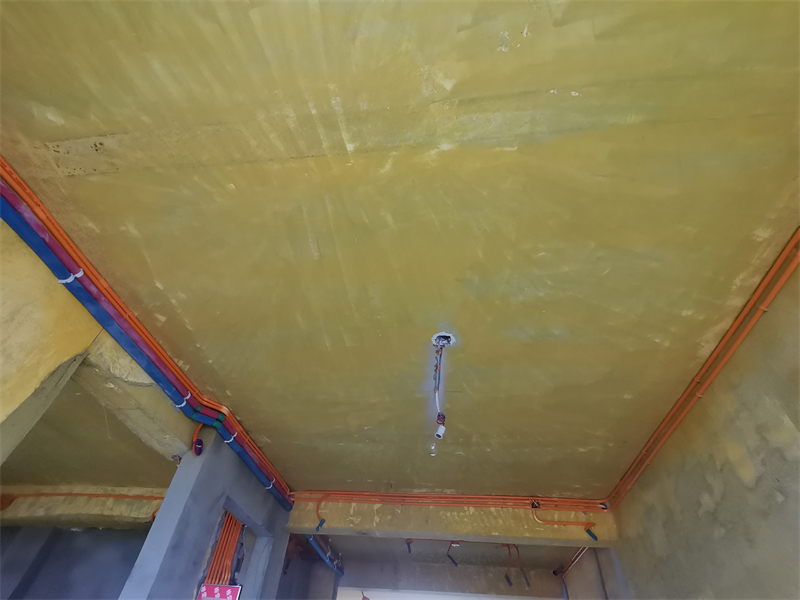

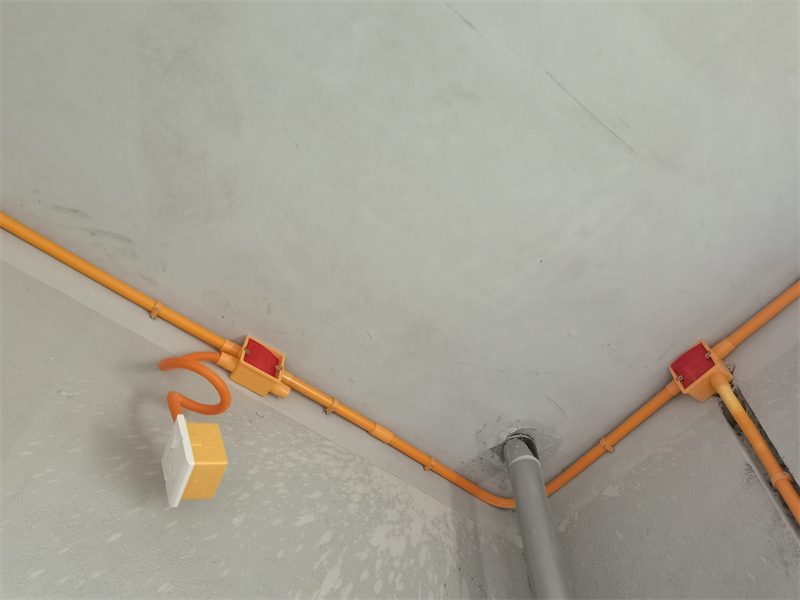

13.顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2023-10-12 19:12:31

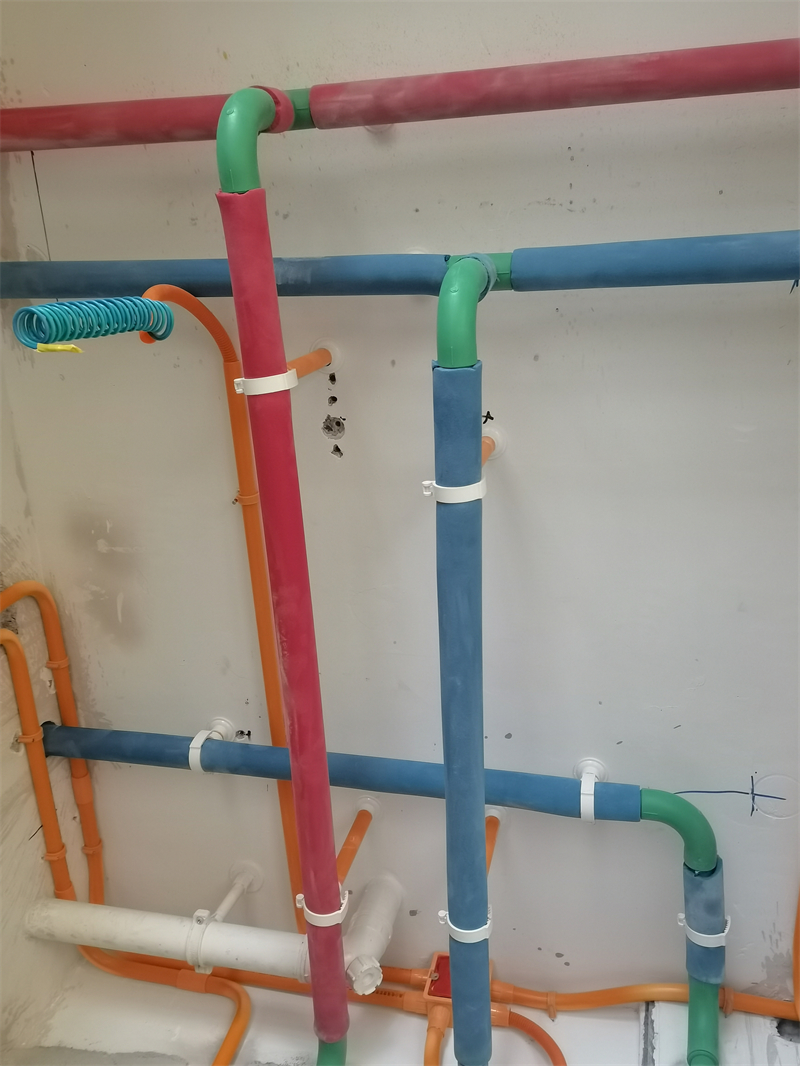

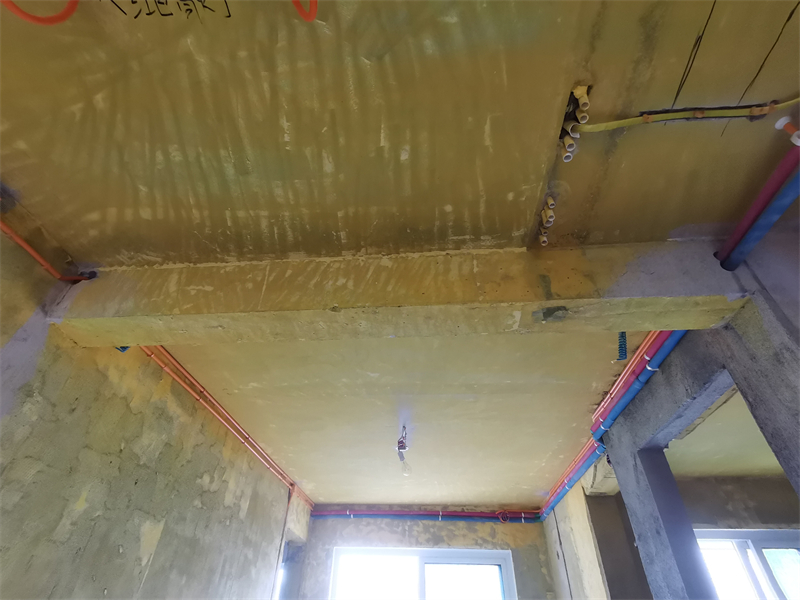

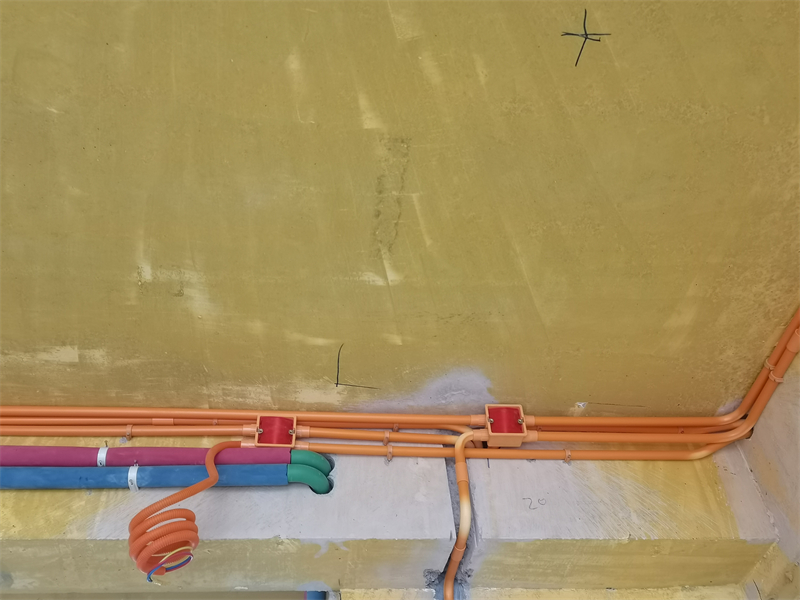

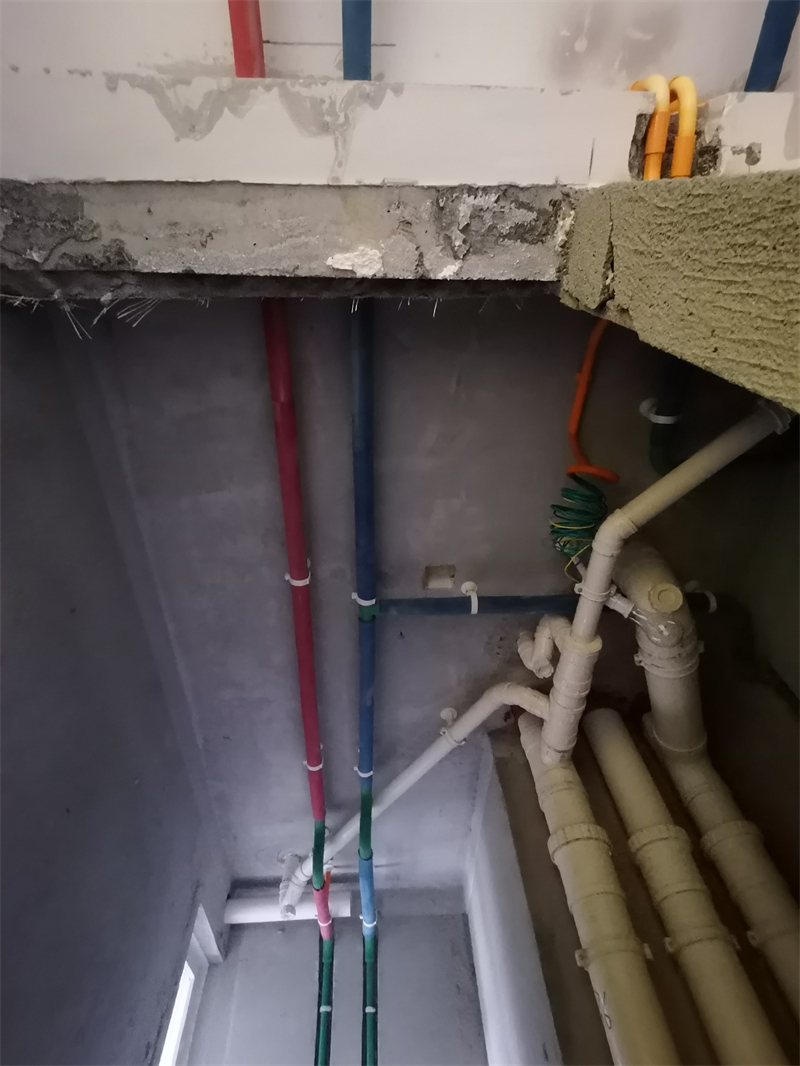

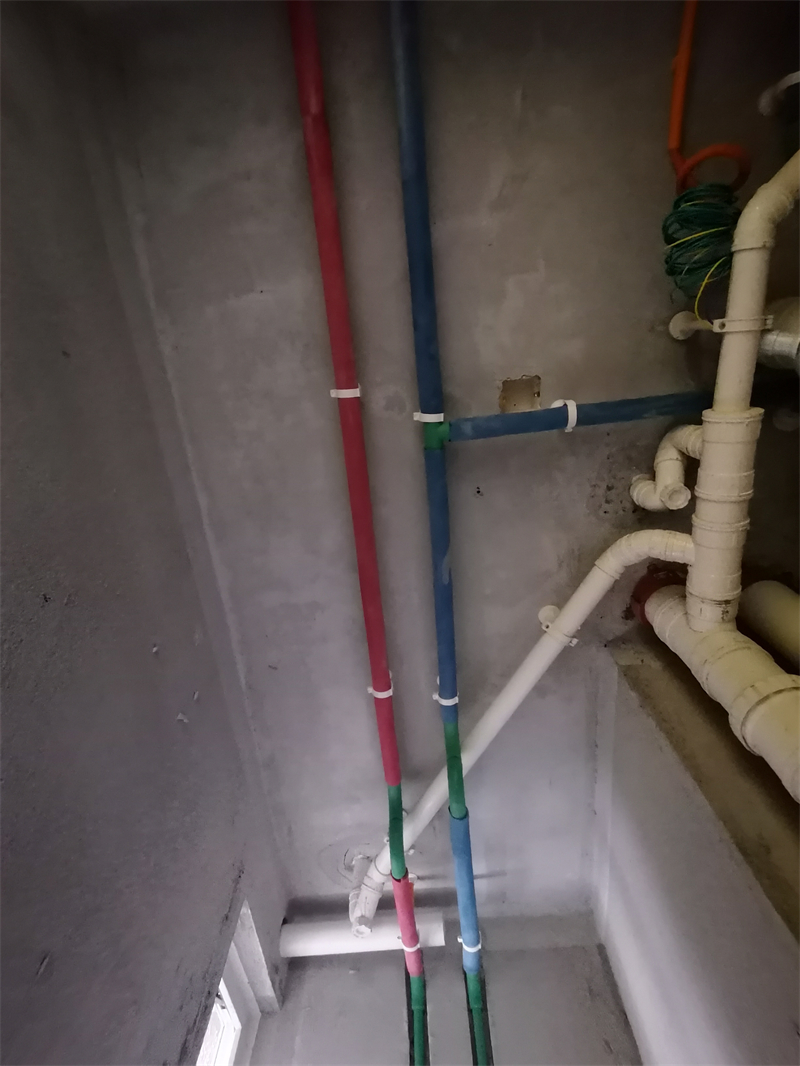

14.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

15.水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

16.厨房、卫生间水管走顶，采用下垂式安装。

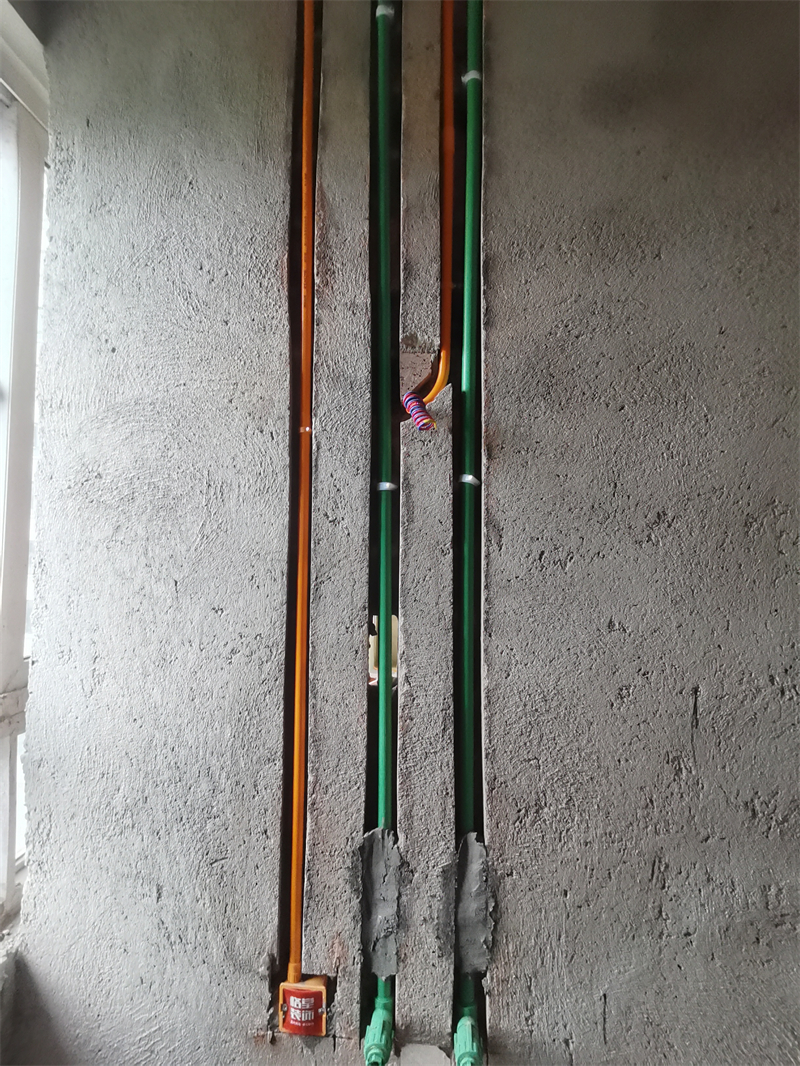

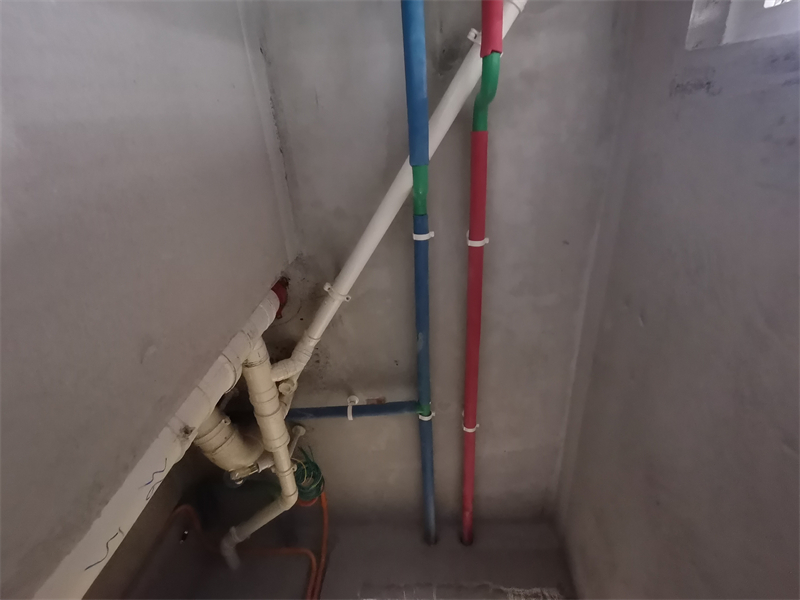

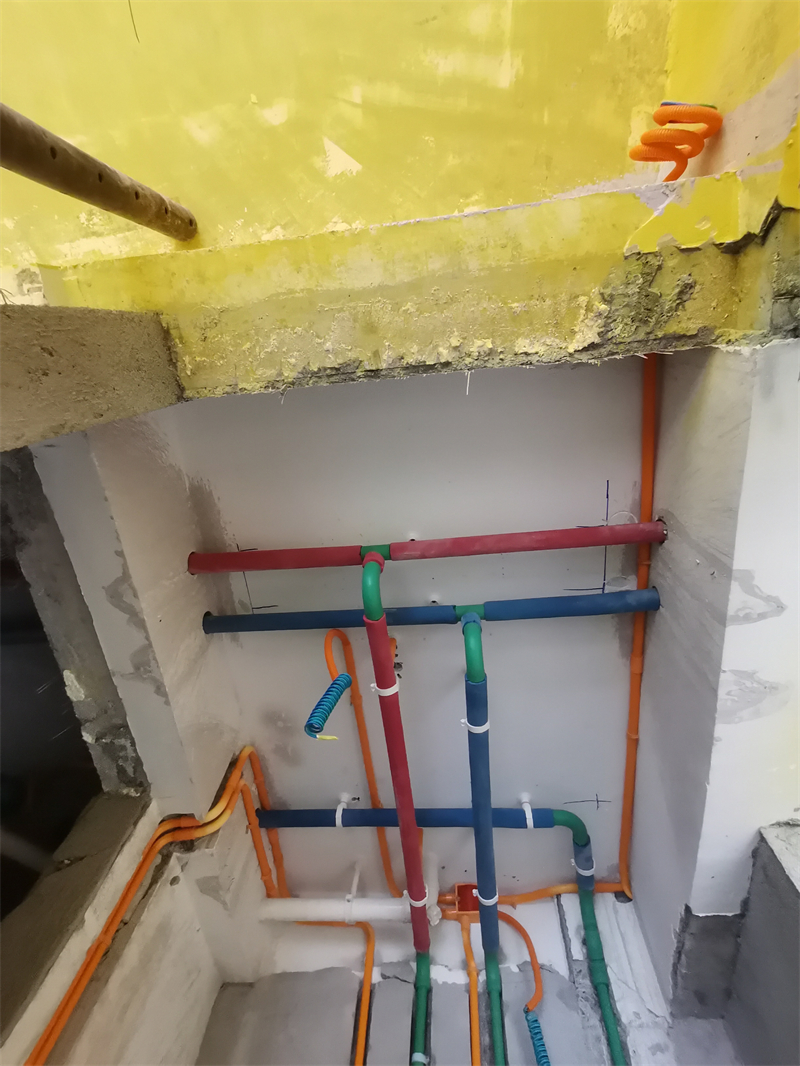

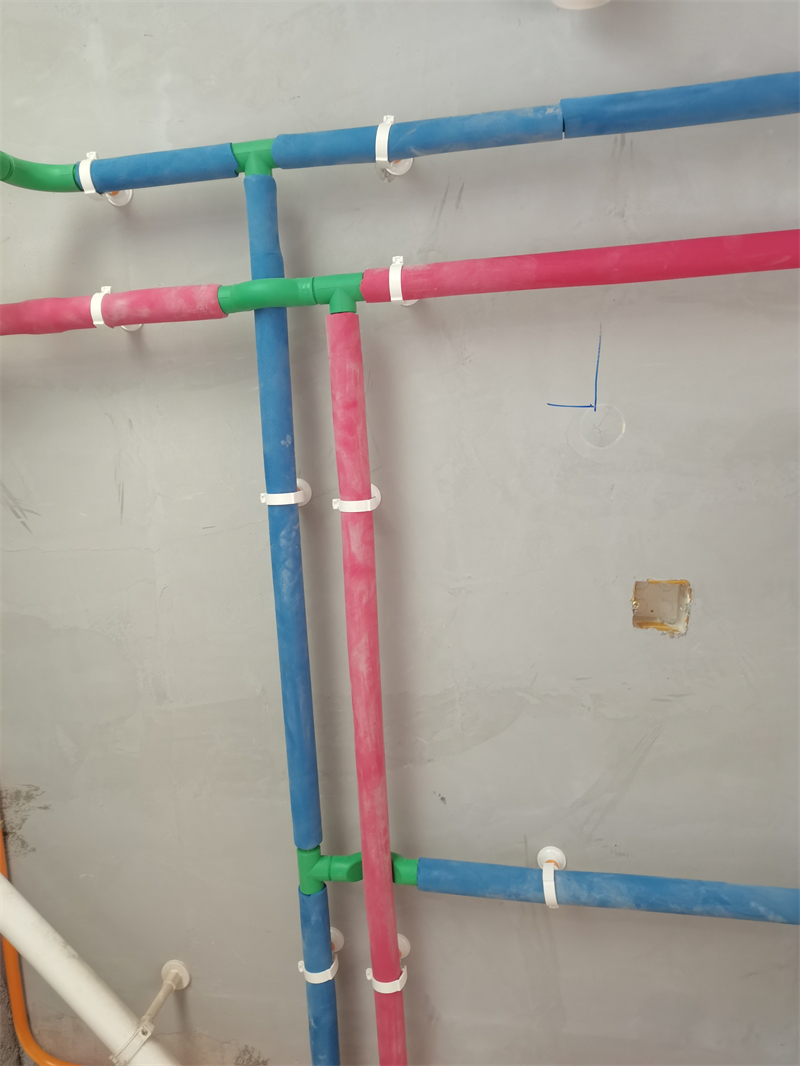

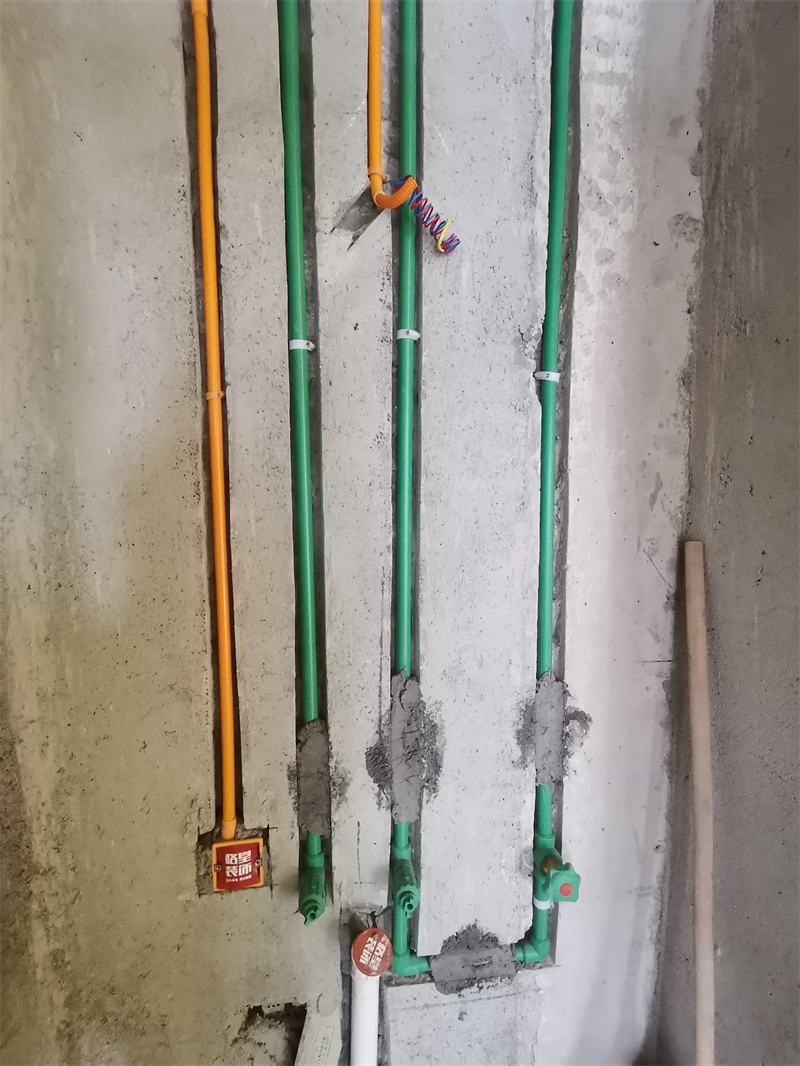

17.冷热水管布置专业规范，左热右冷、上热下冷。

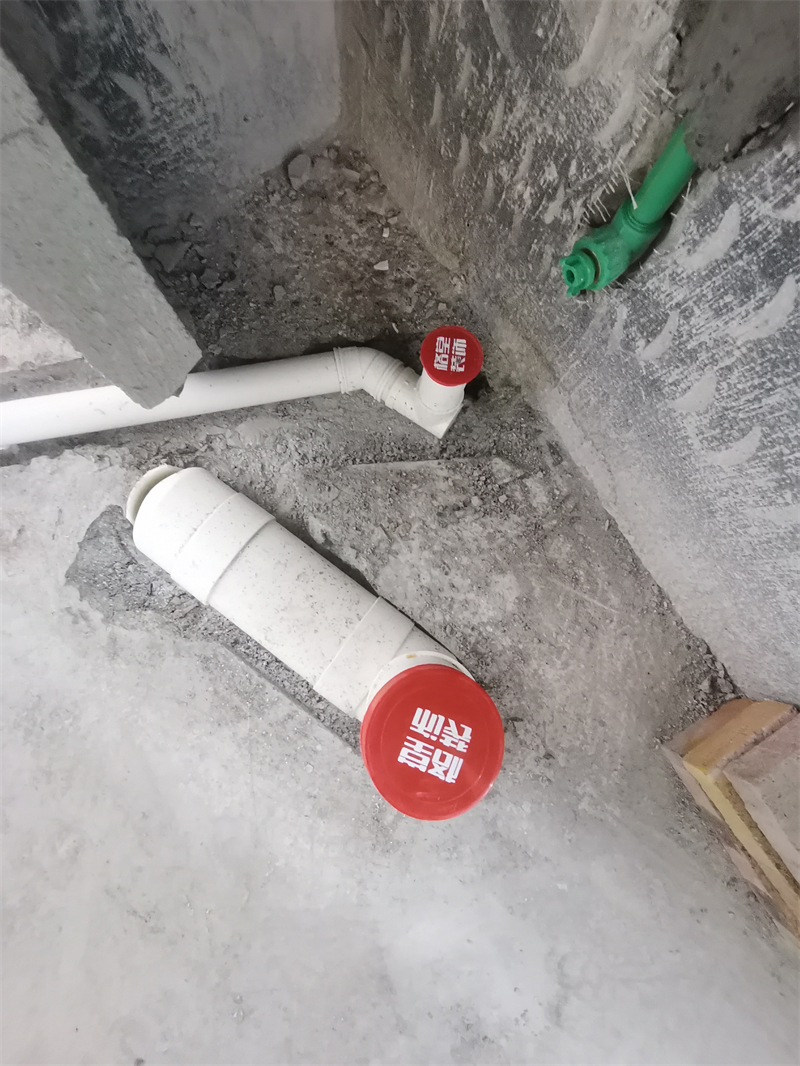

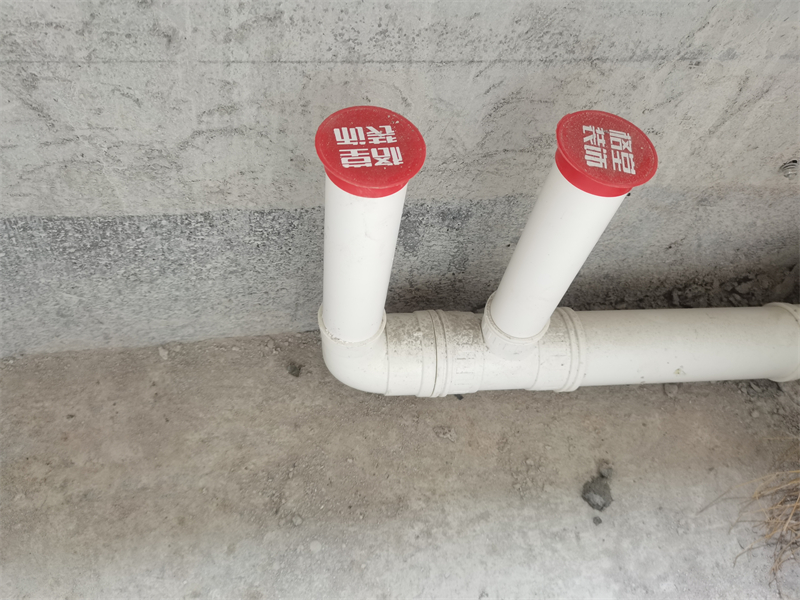

18.下水管用格堂专用保护盖保护，防止砂石堵塞管道。

发表于 2023-10-12 19:15:29

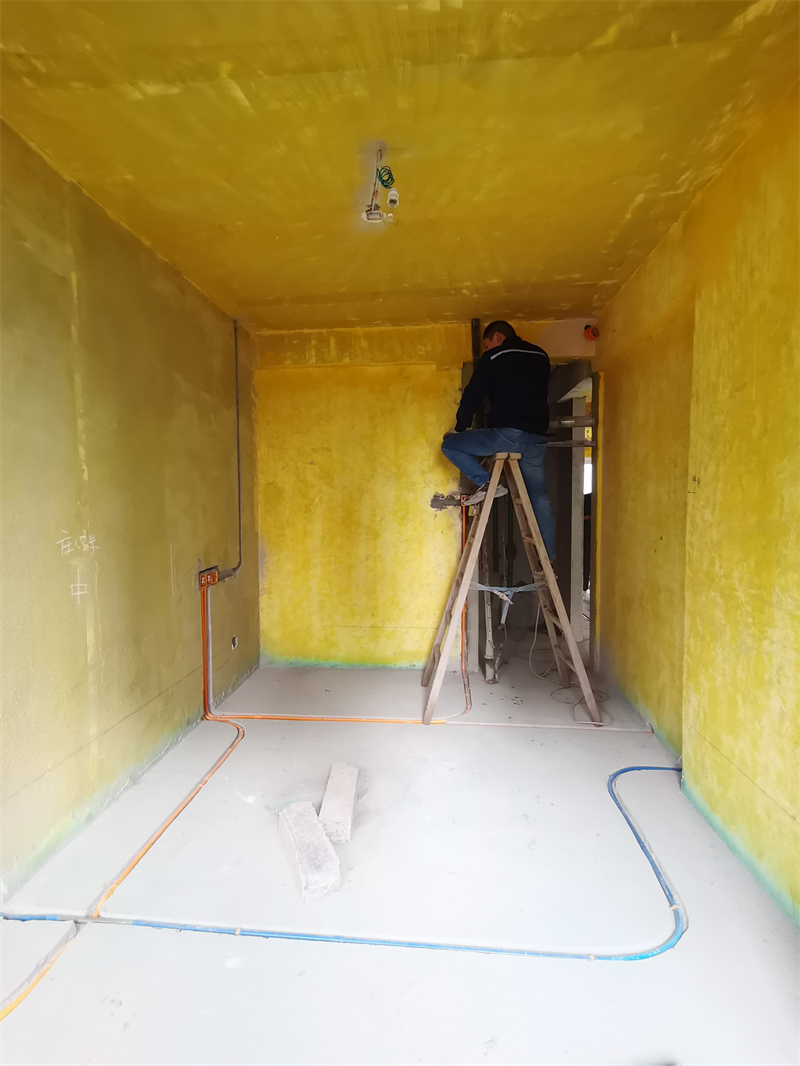

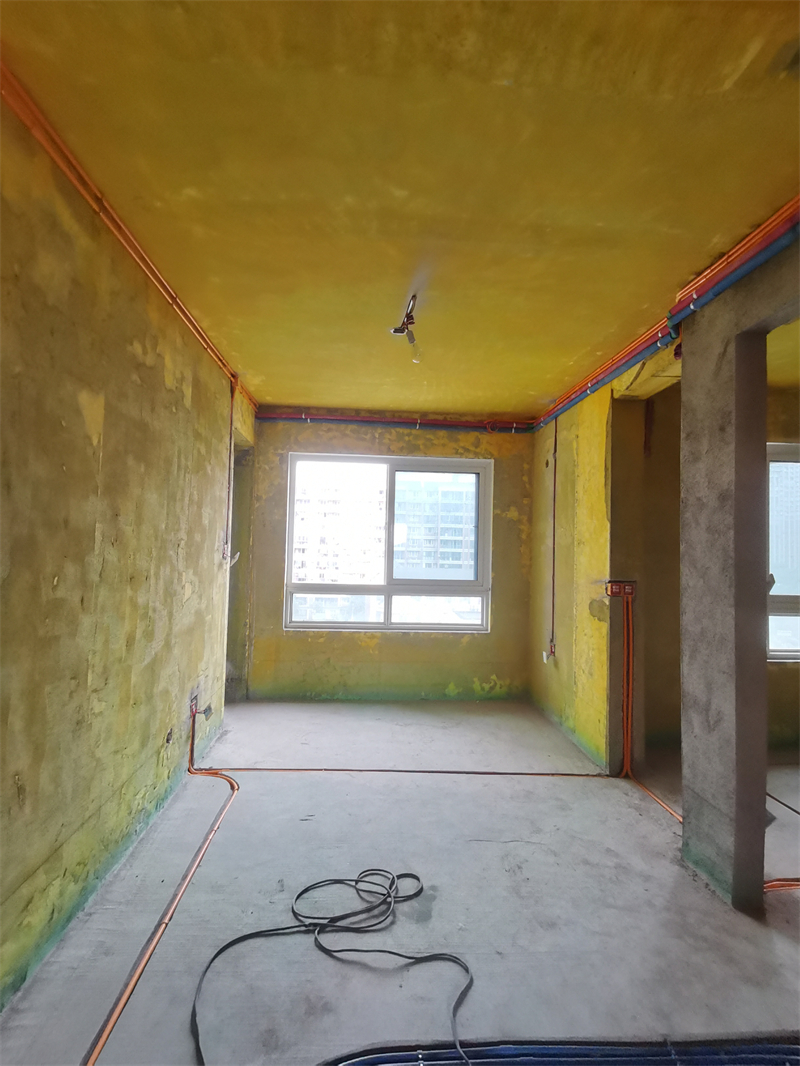

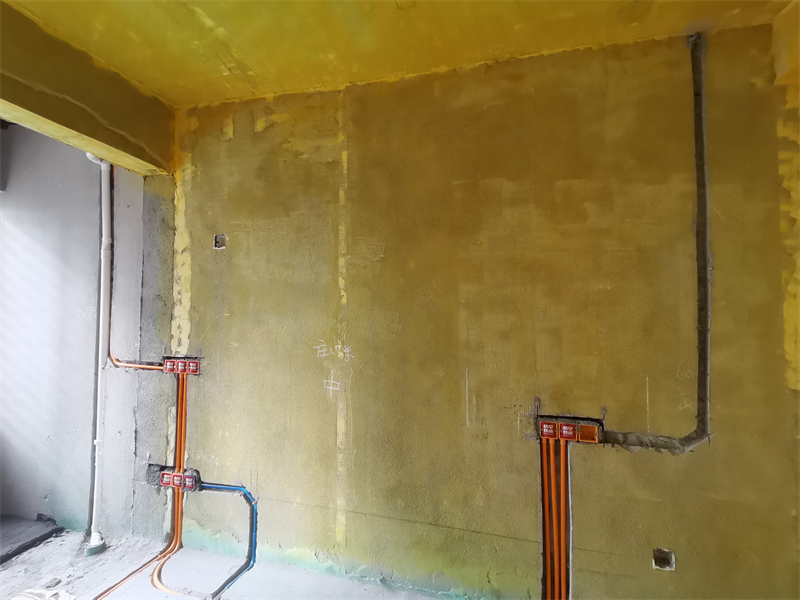

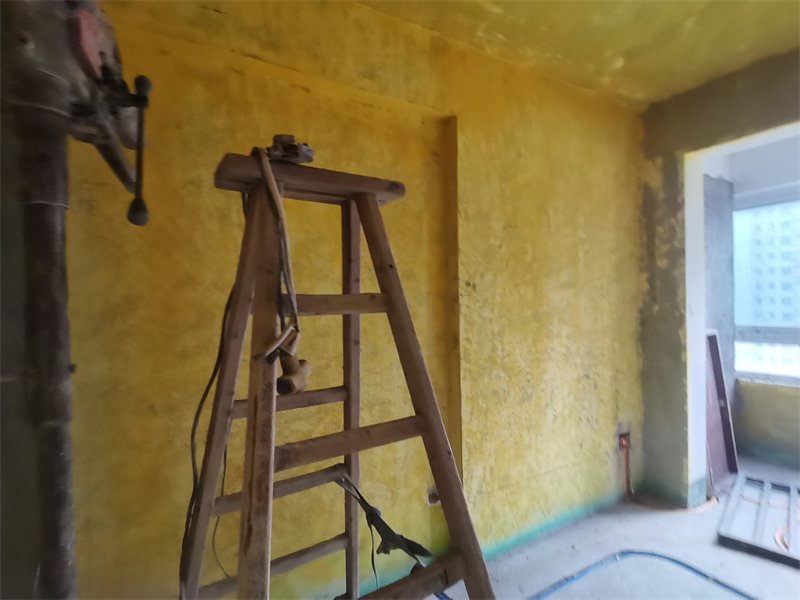

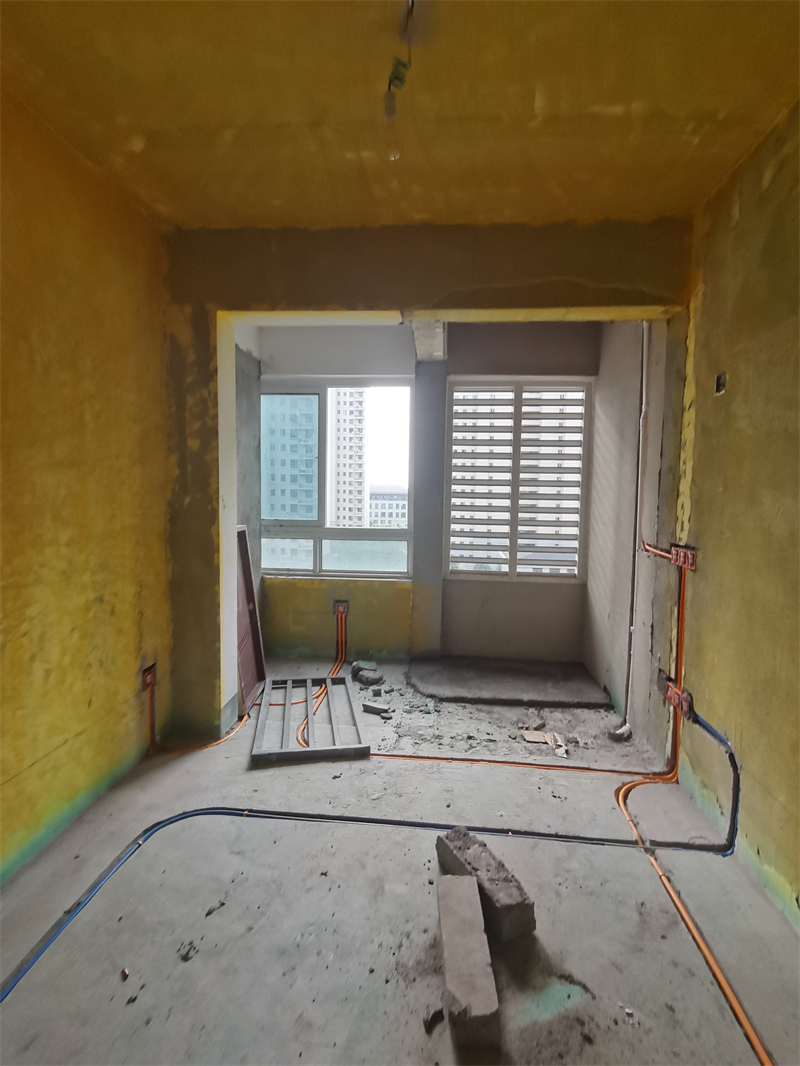

次卧水电中途

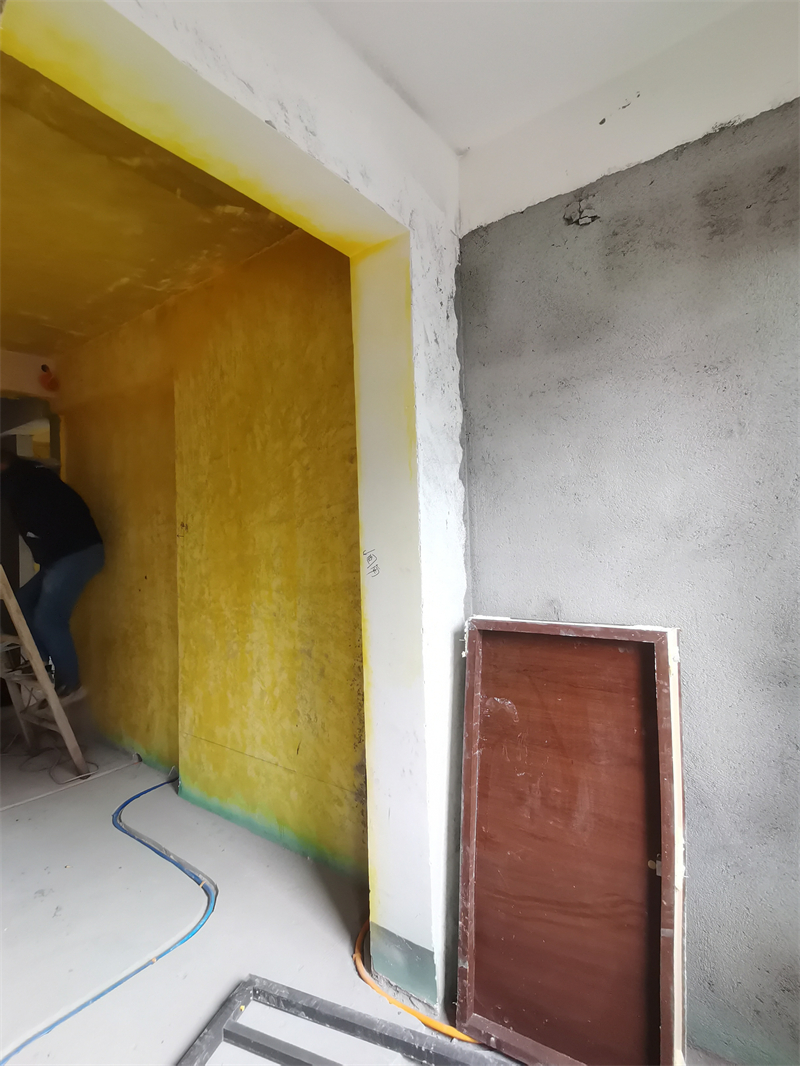

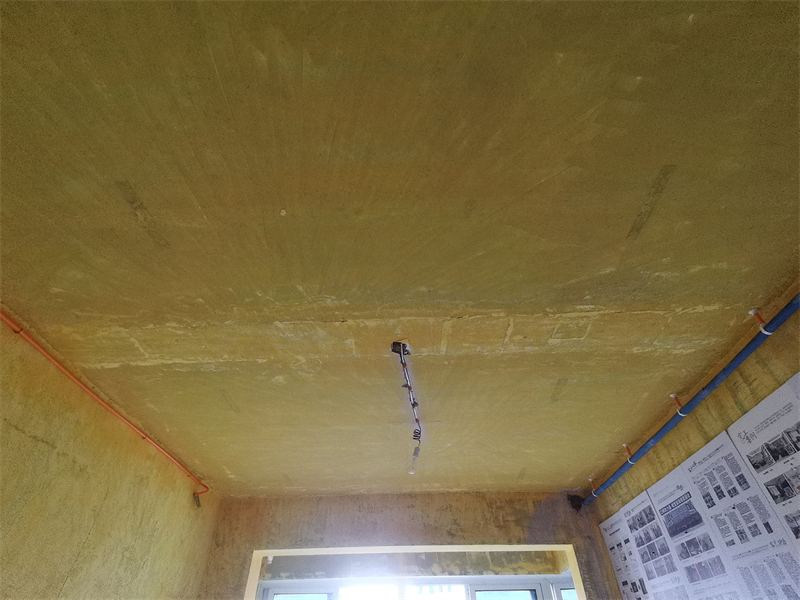

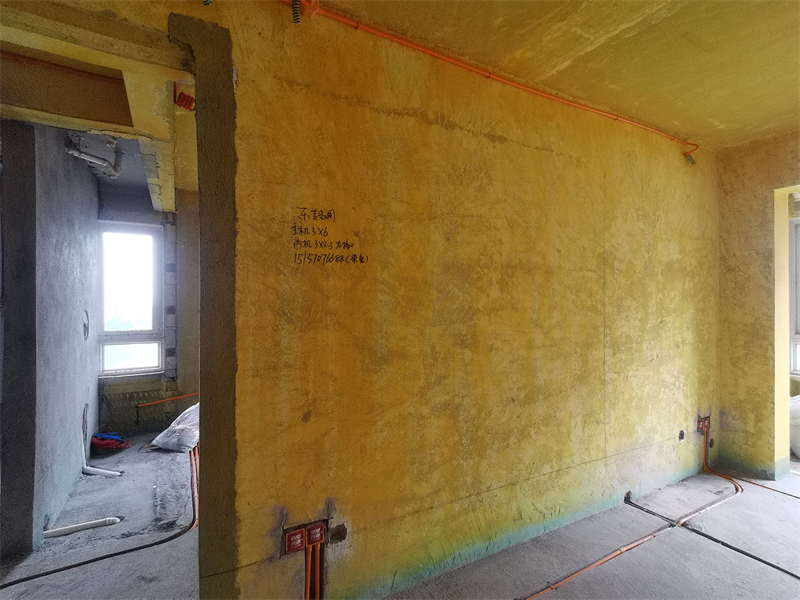

次卧斜对角图

发表于 2023-10-12 19:16:25

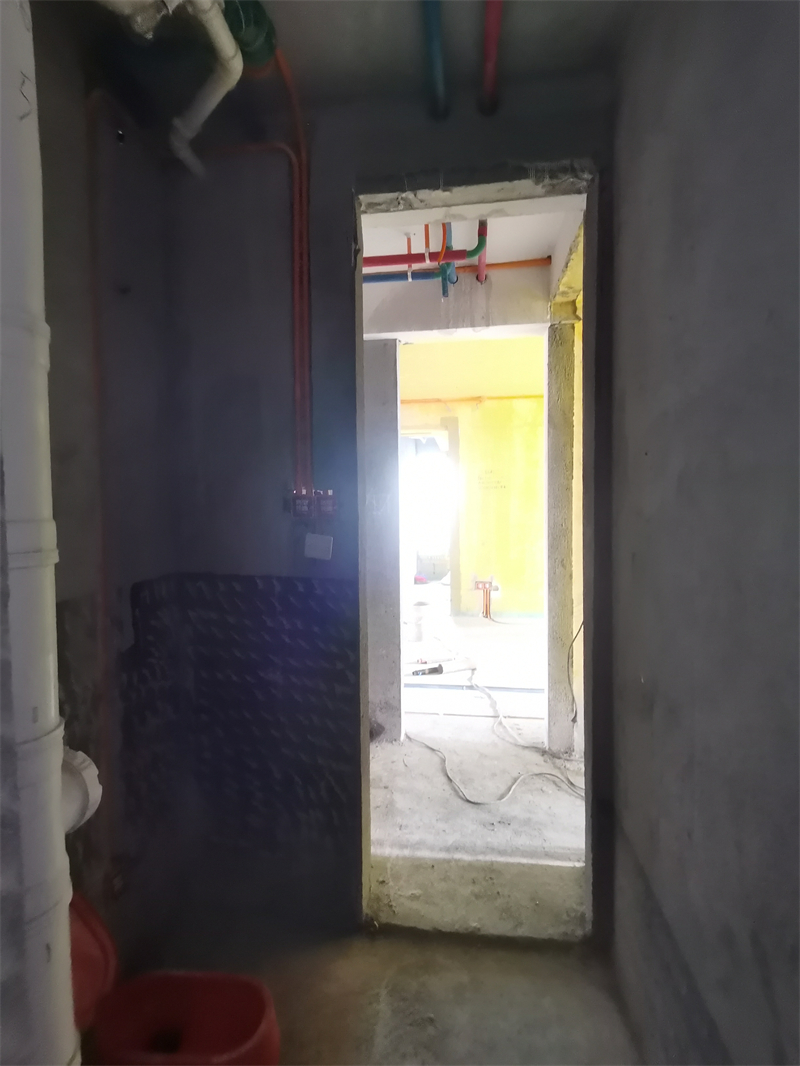

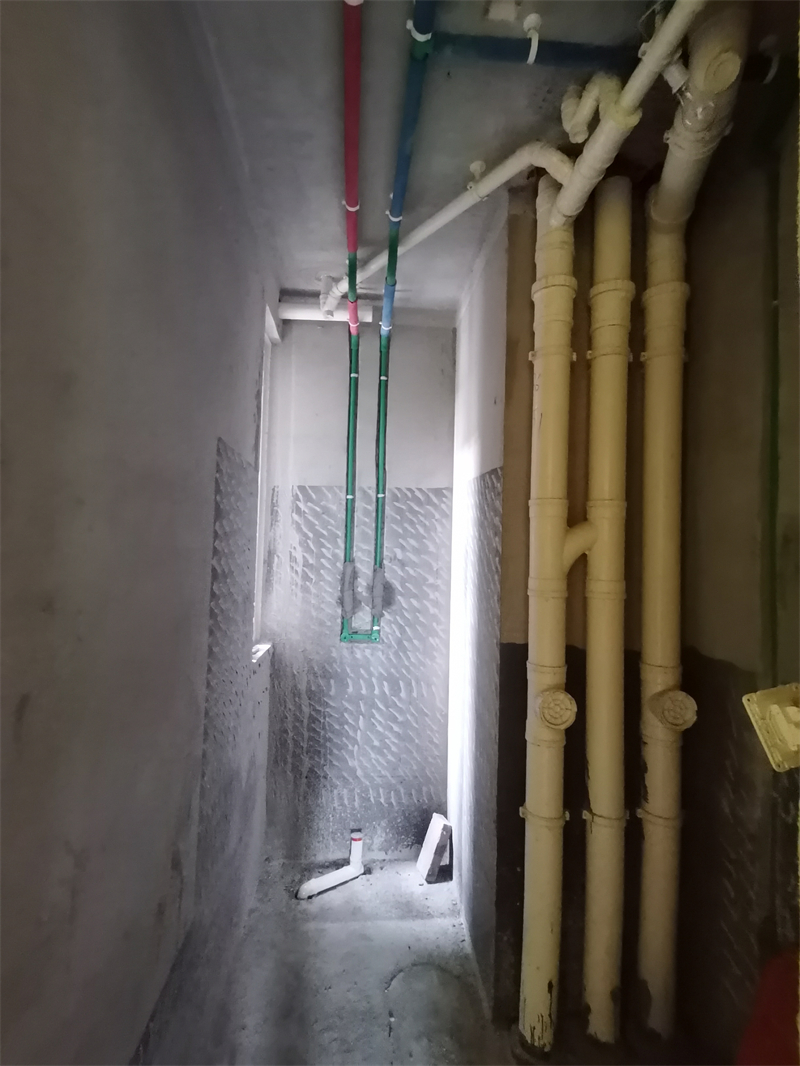

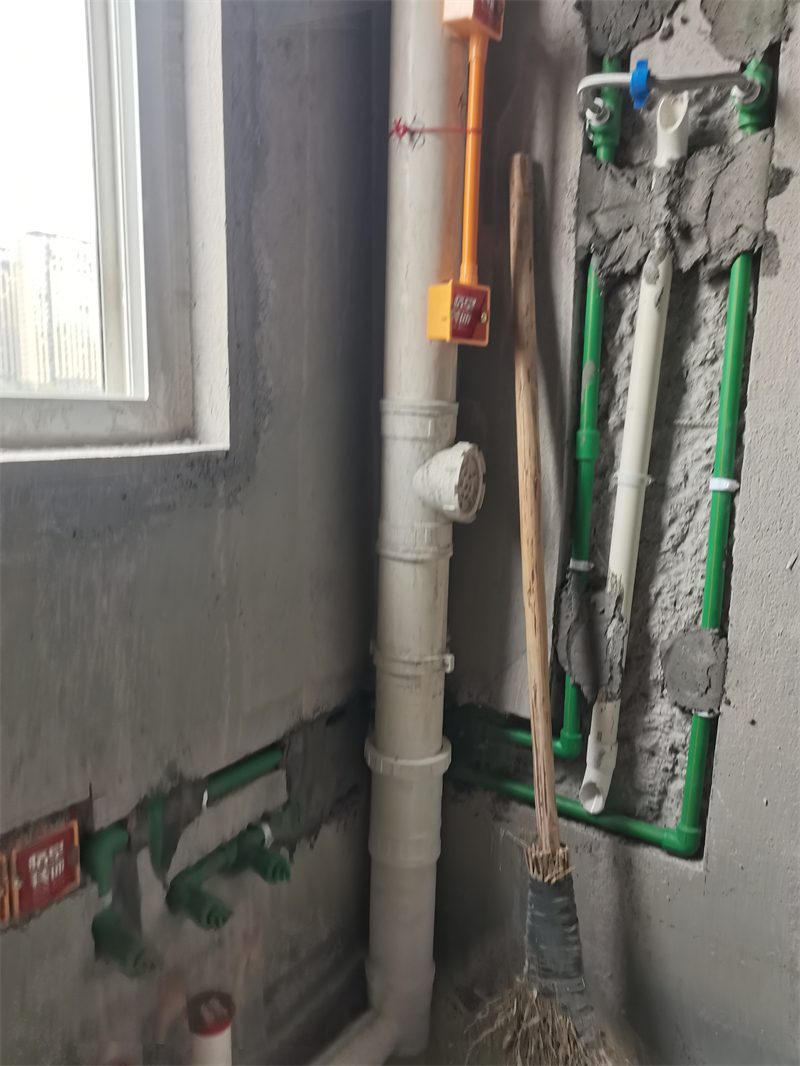

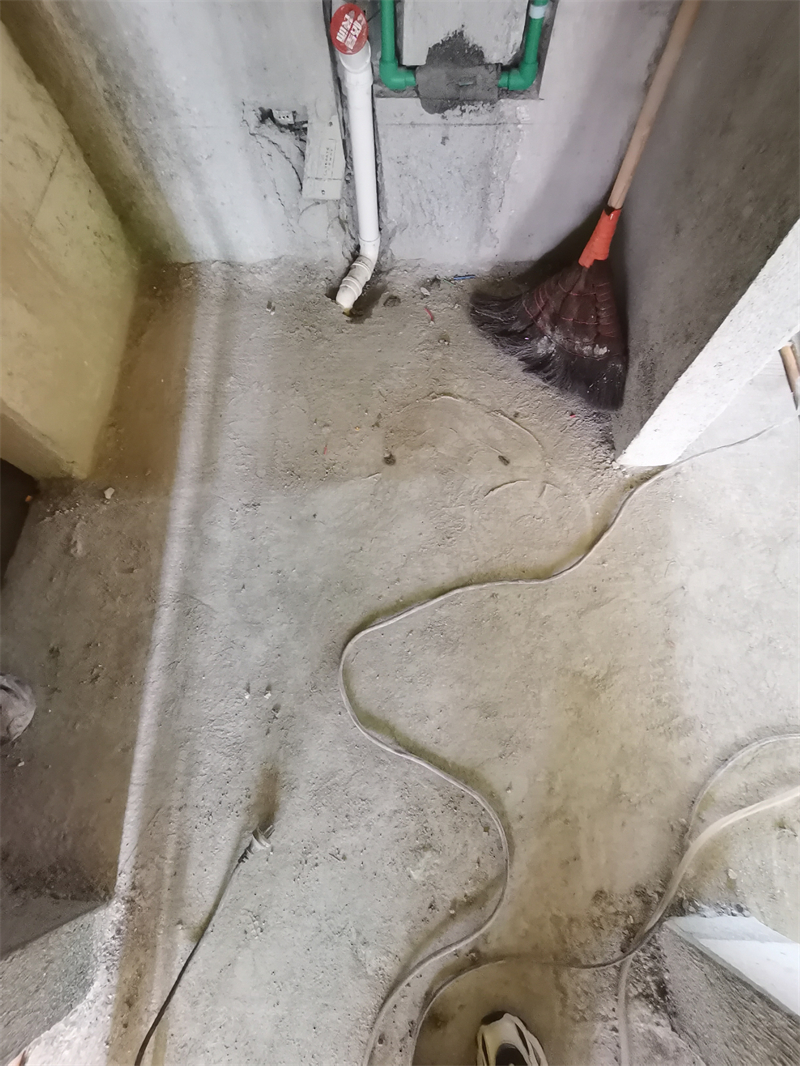

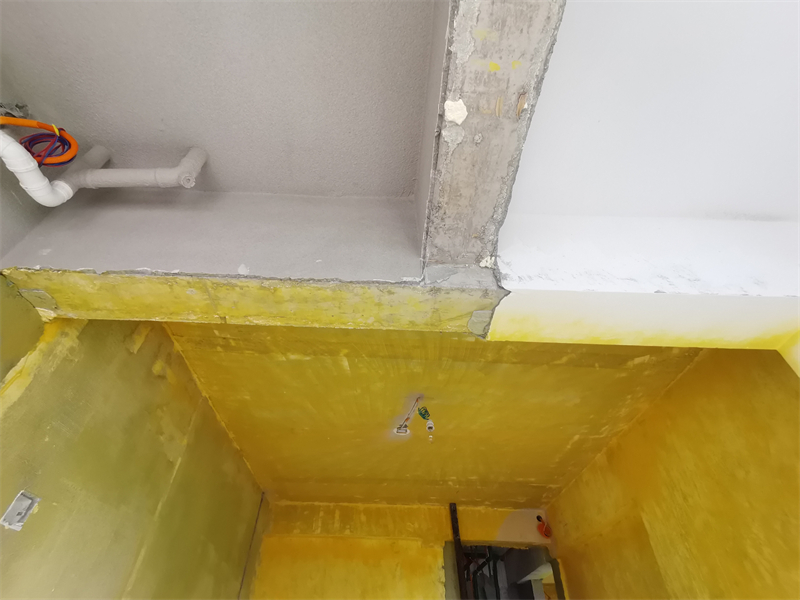

外卫干区水电中途

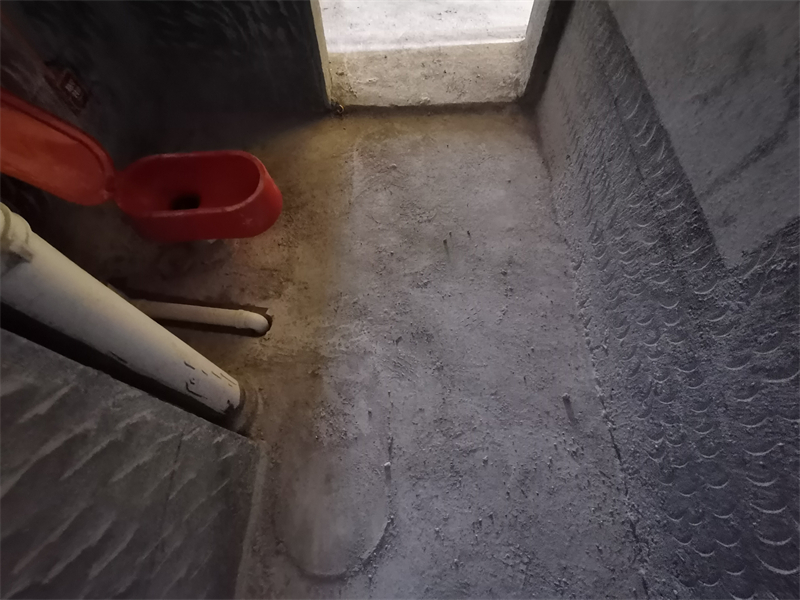

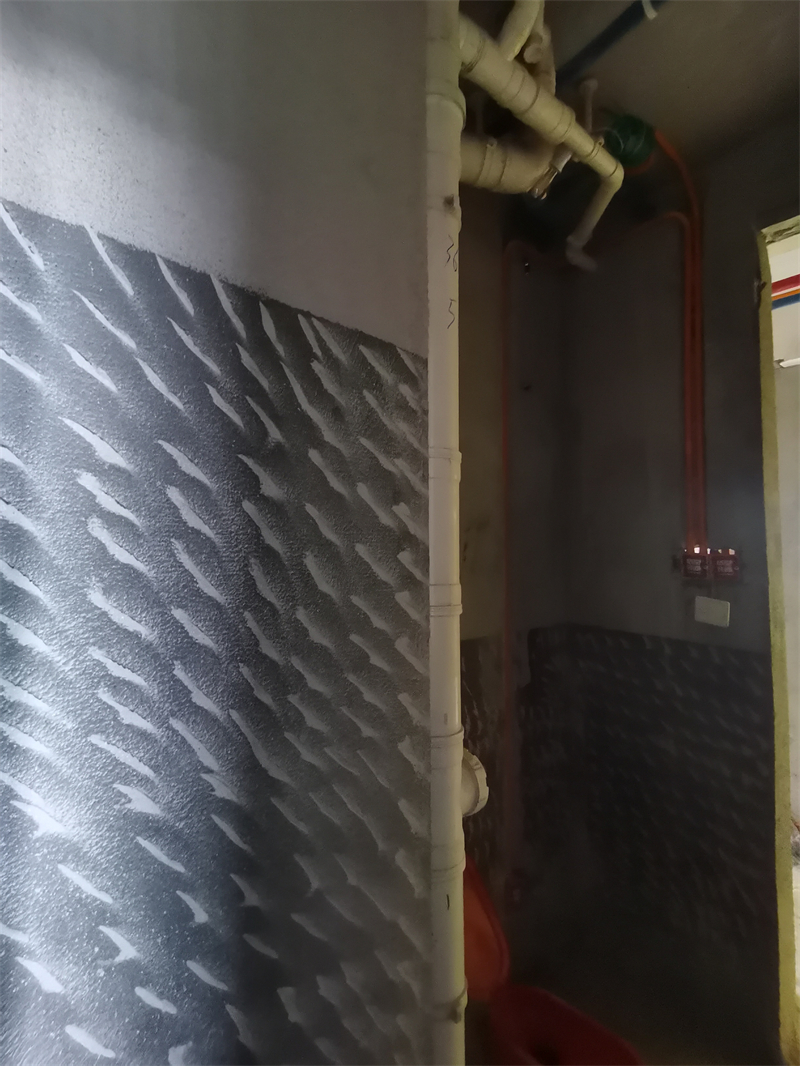

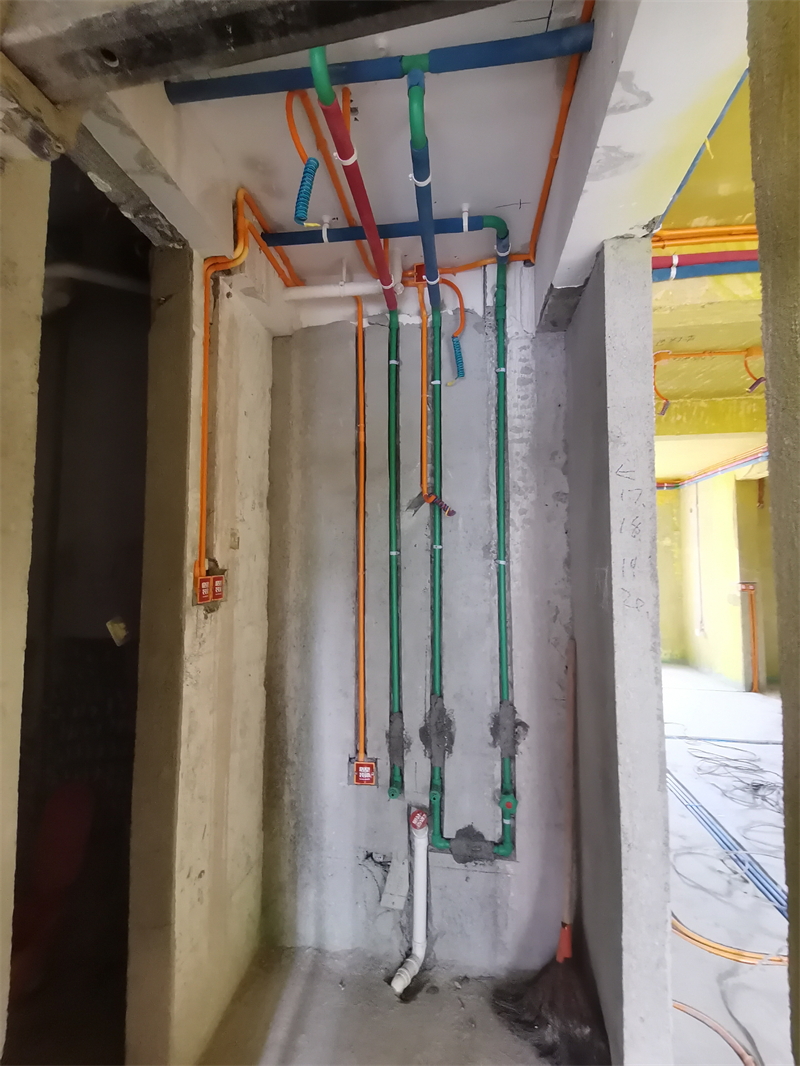

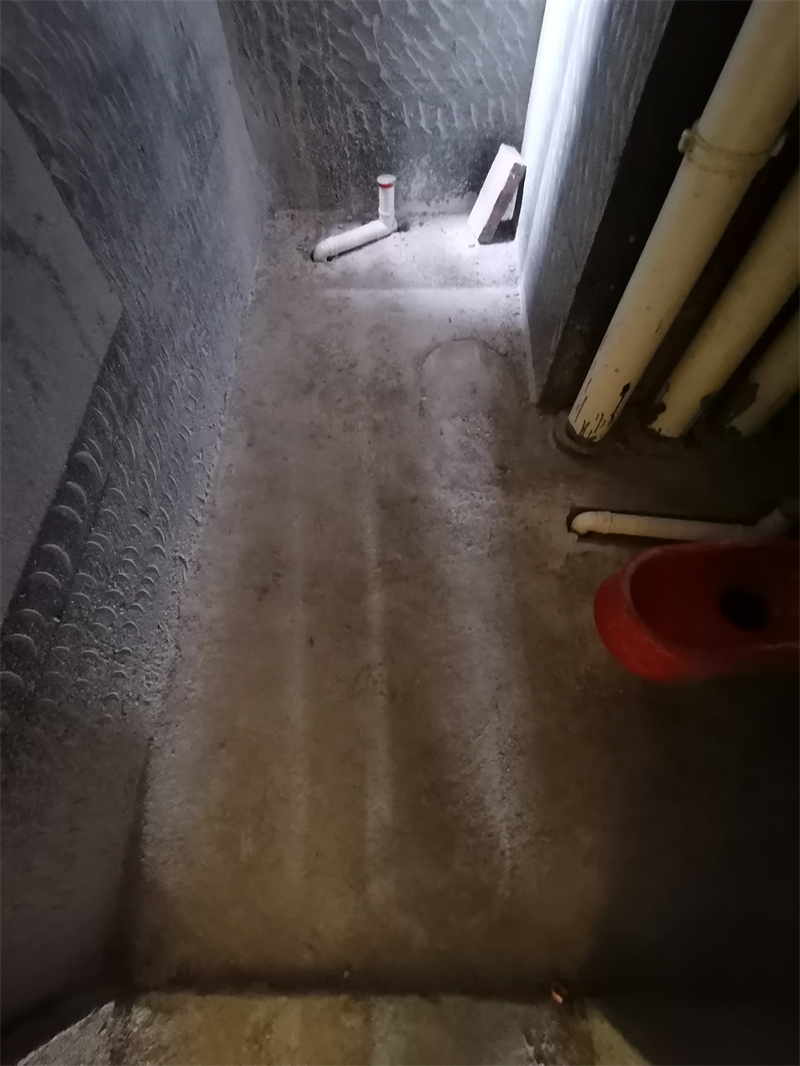

外卫淋浴区水电中途

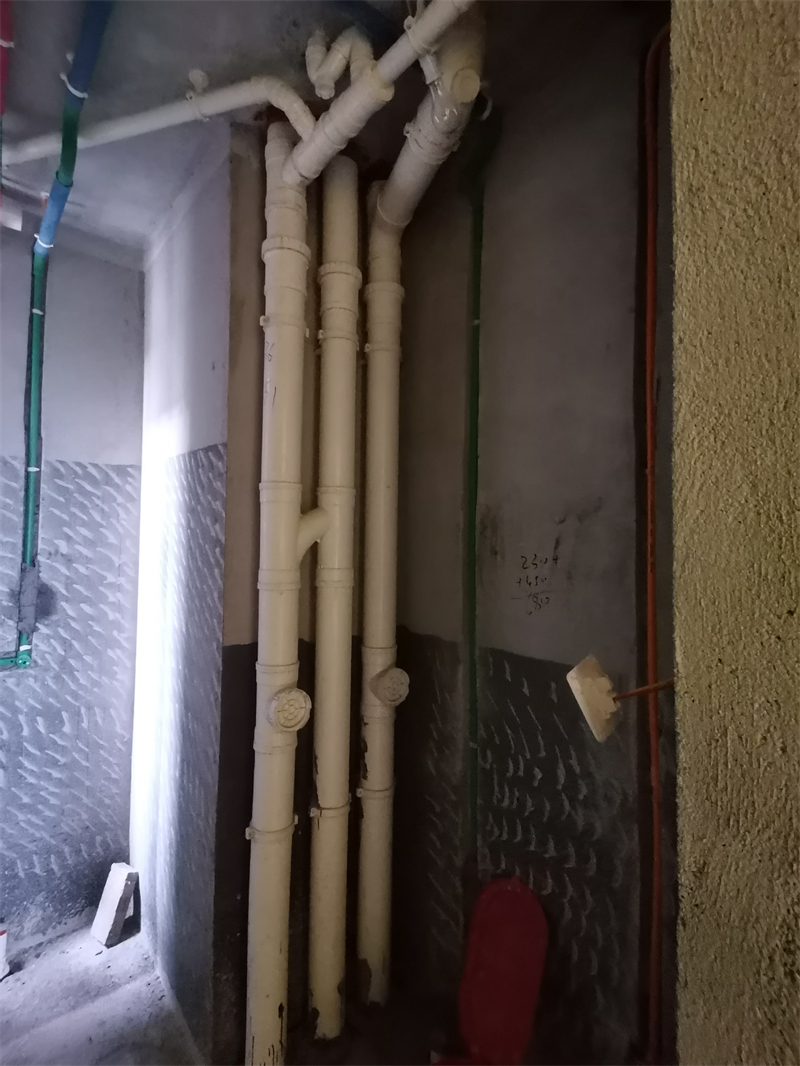

外卫淋浴区斜对角图

发表于 2023-10-12 19:17:20

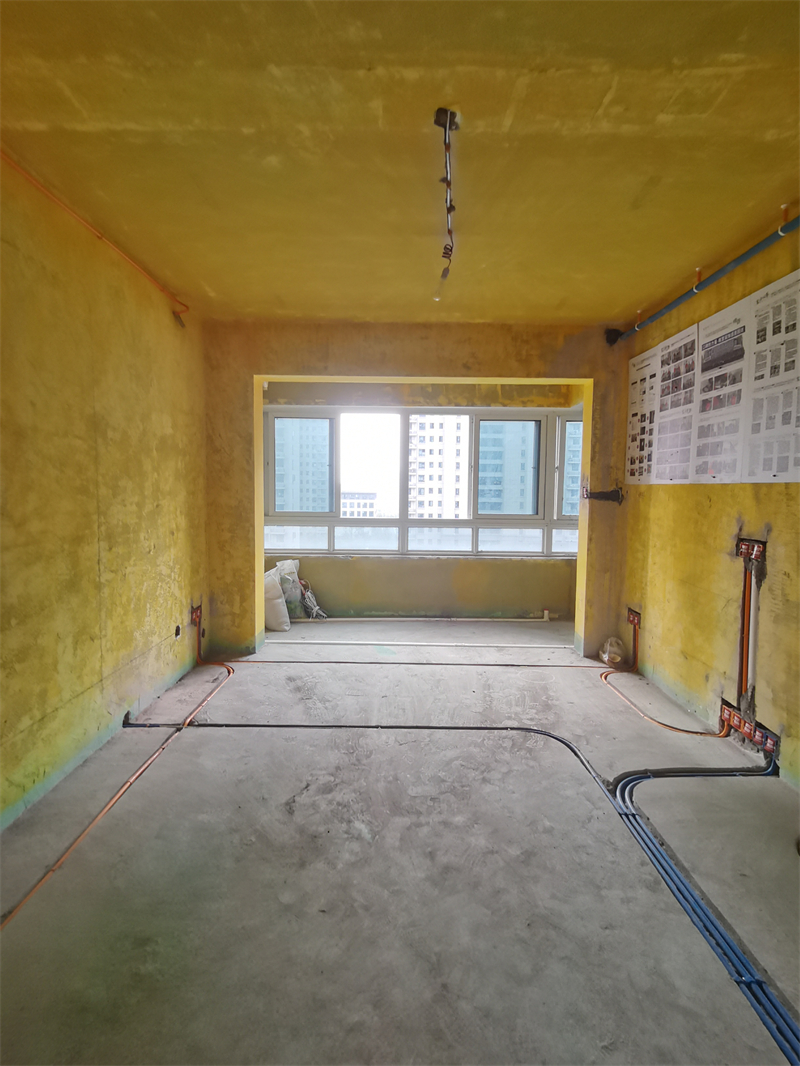

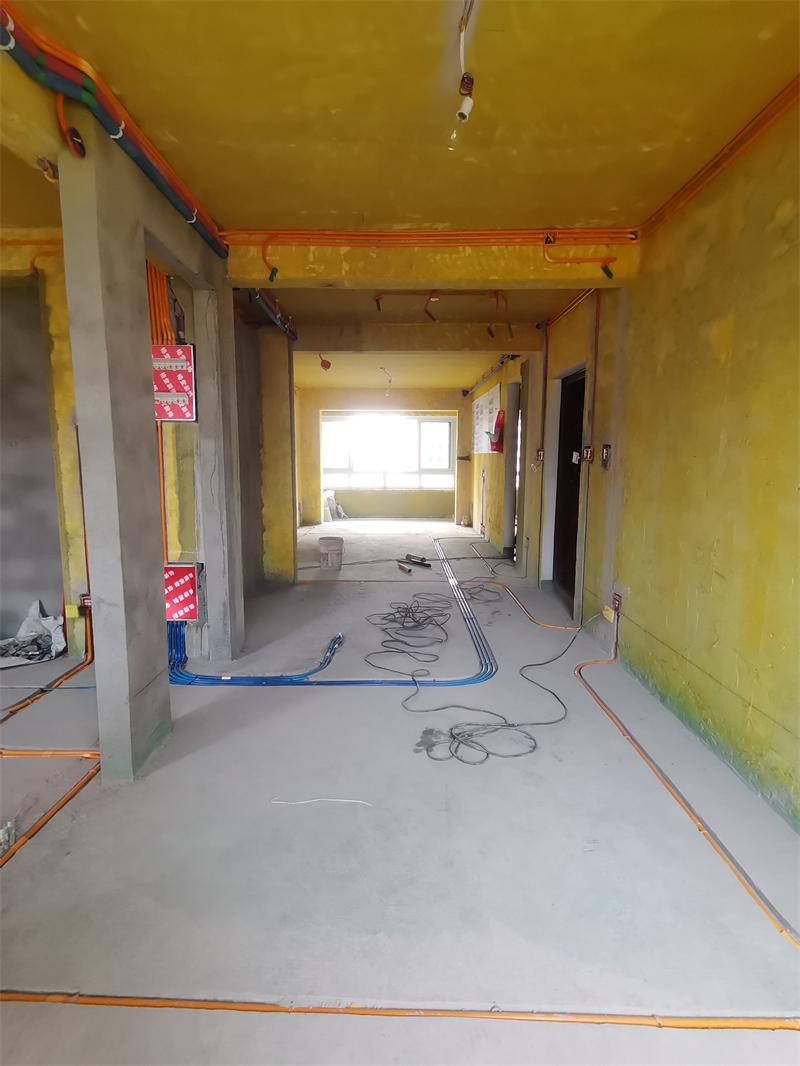

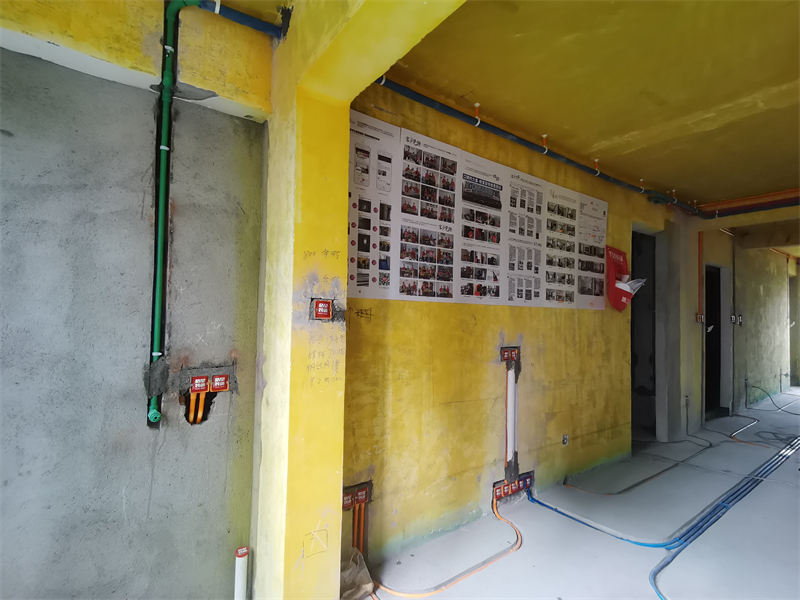

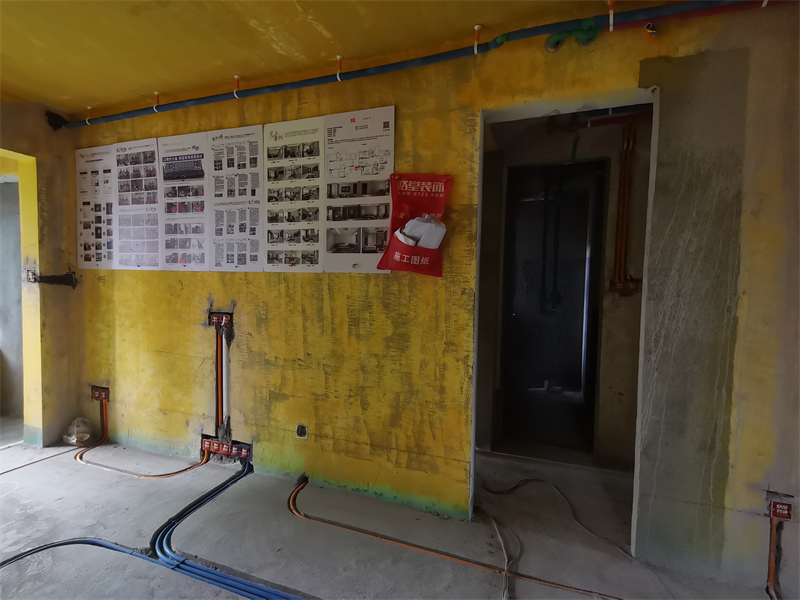

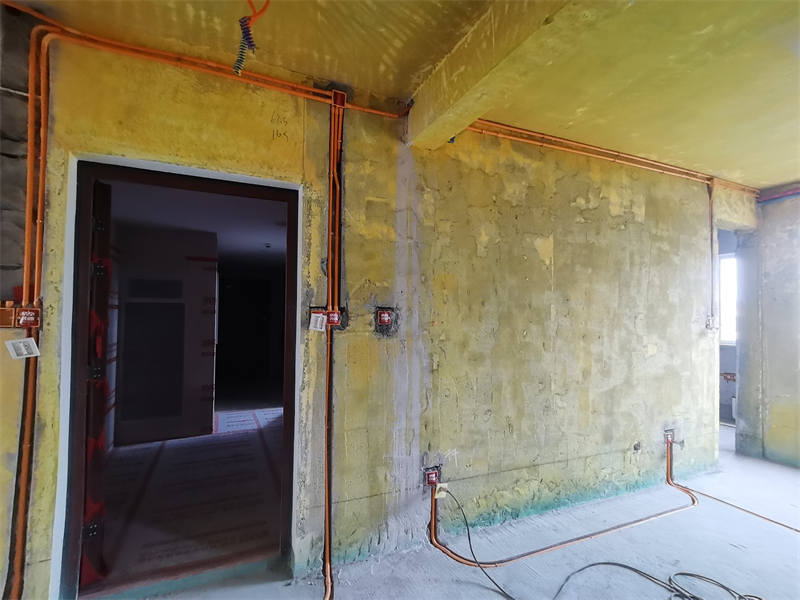

客厅水电中途

客厅斜对角图

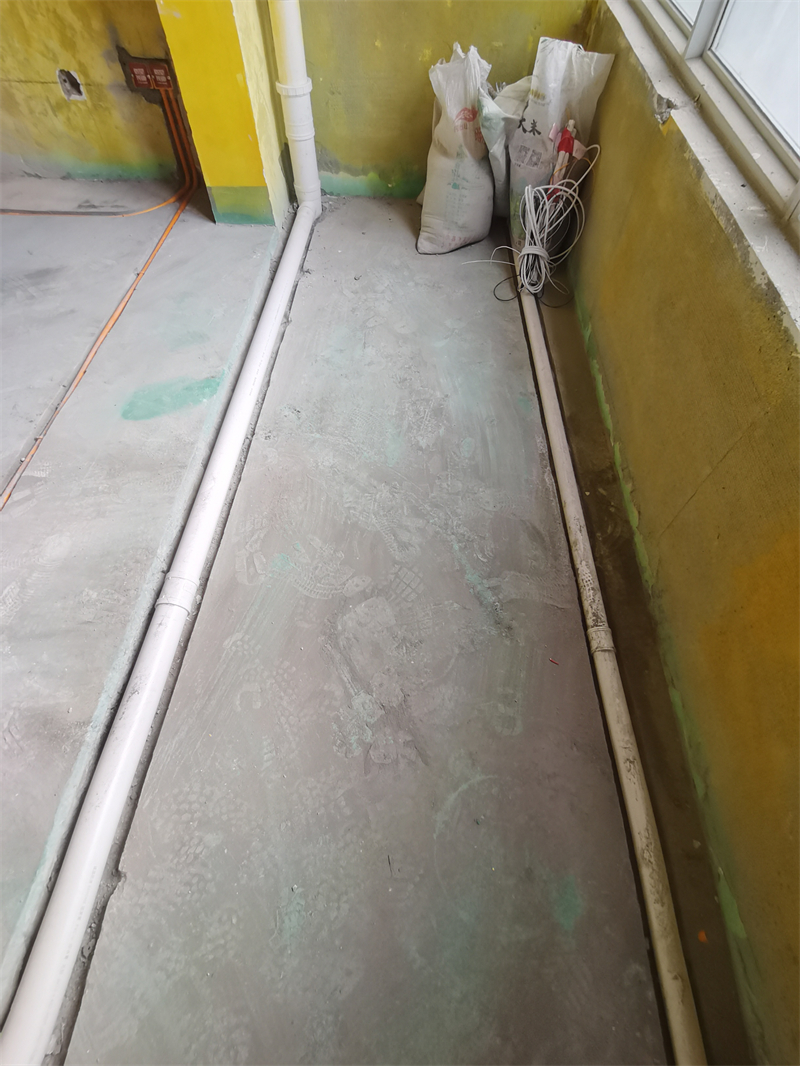

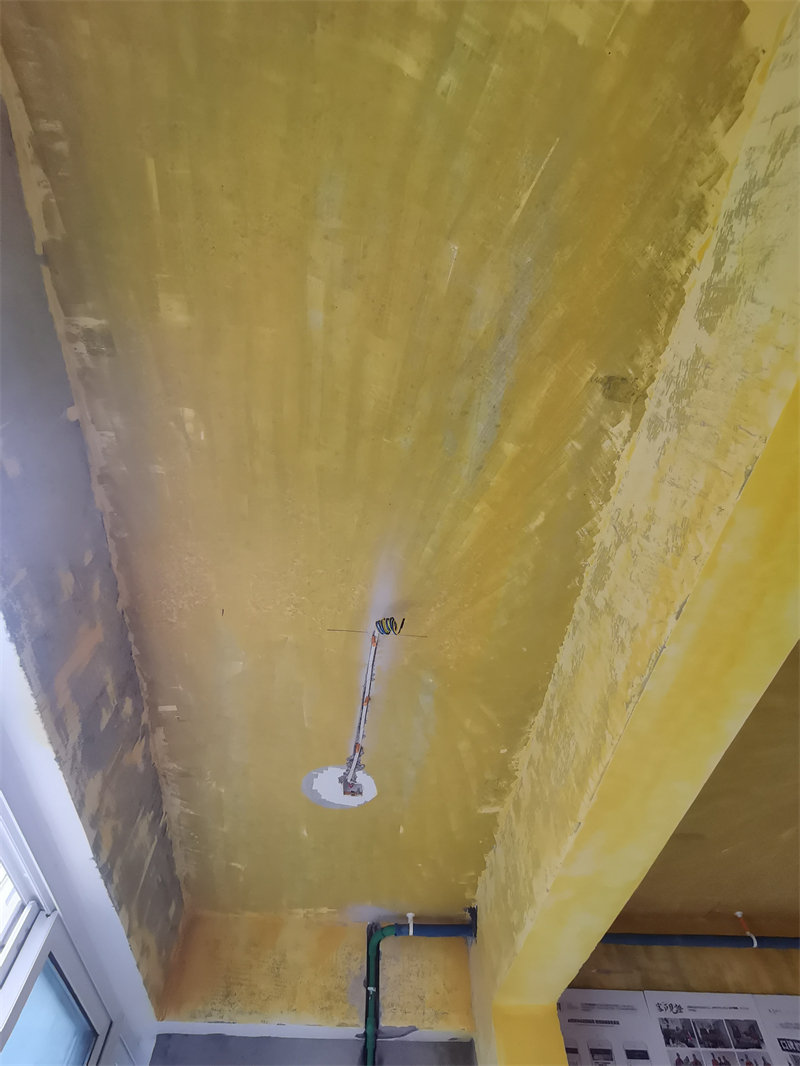

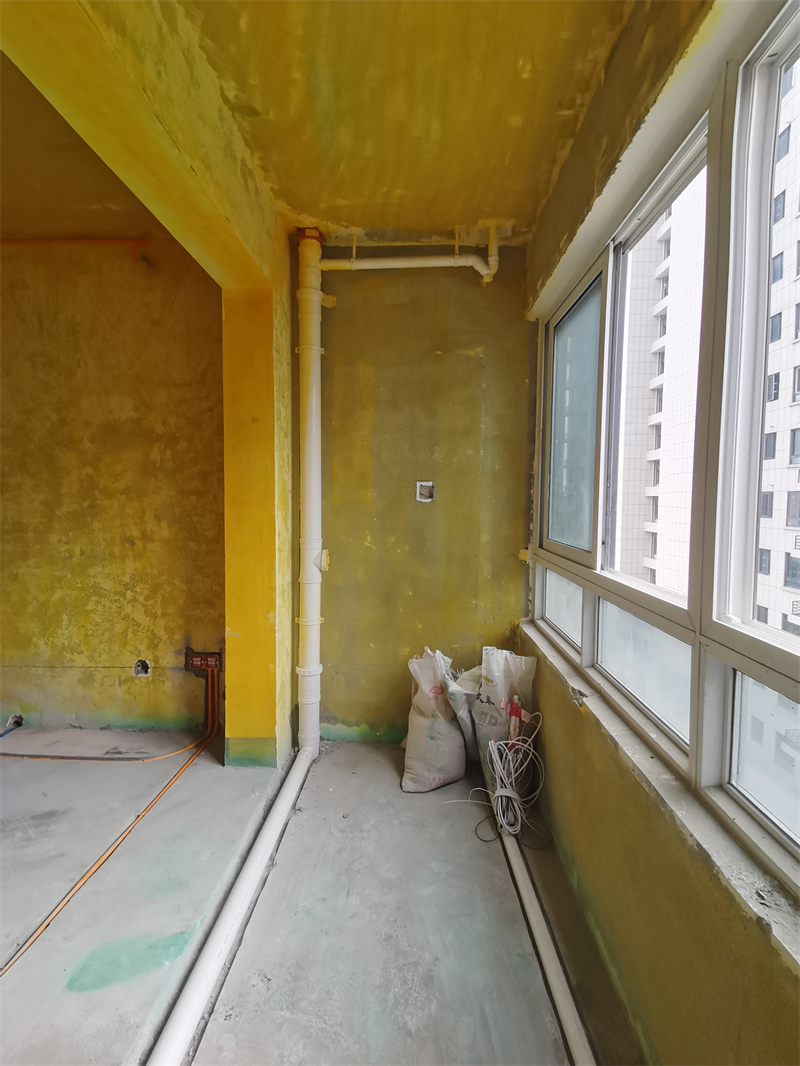

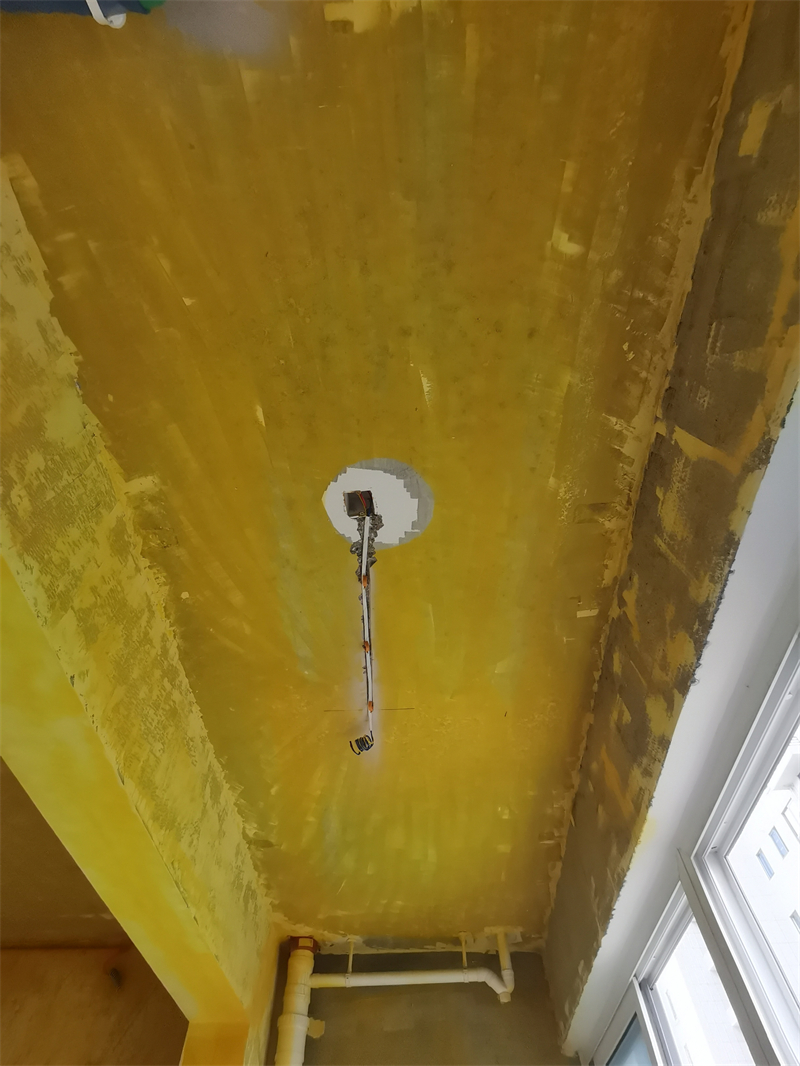

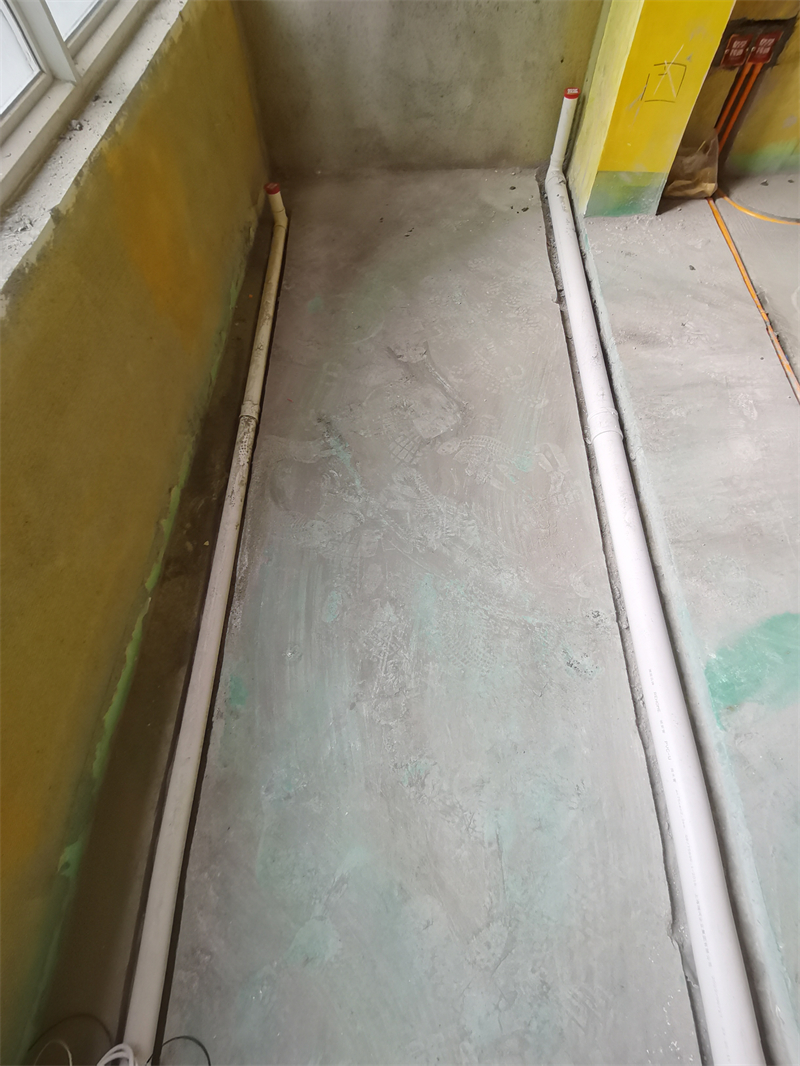

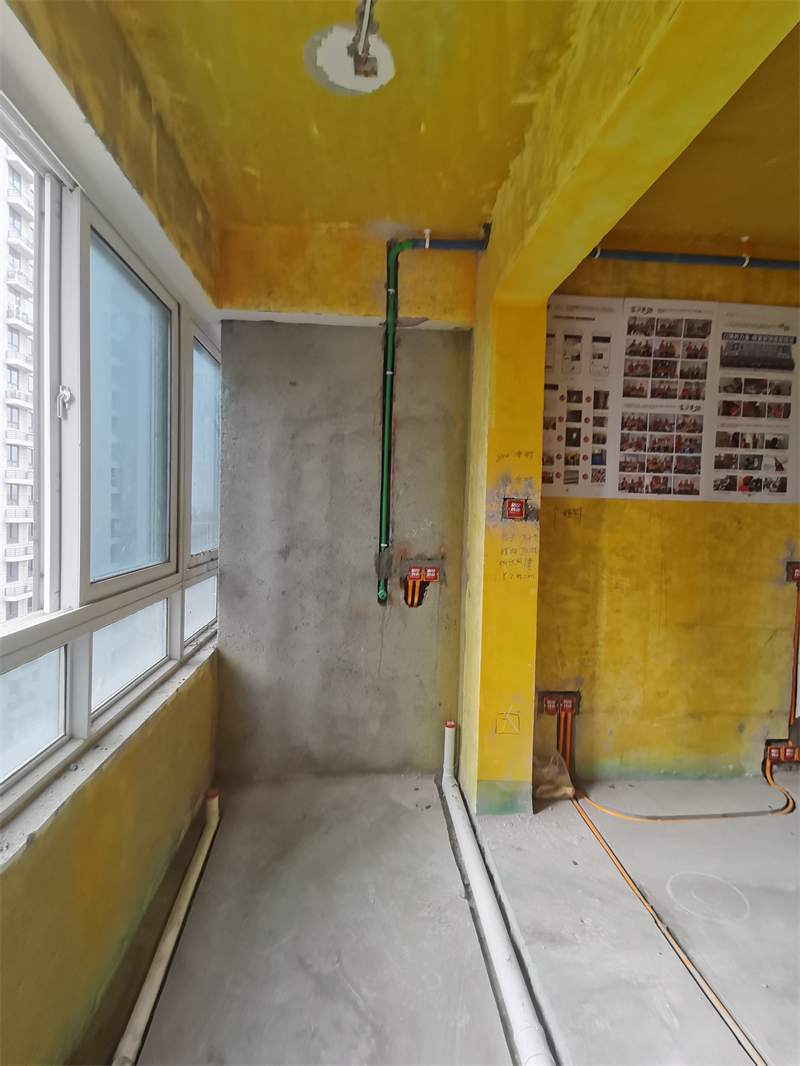

客厅阳台水电中途

发表于 2023-10-12 19:18:07

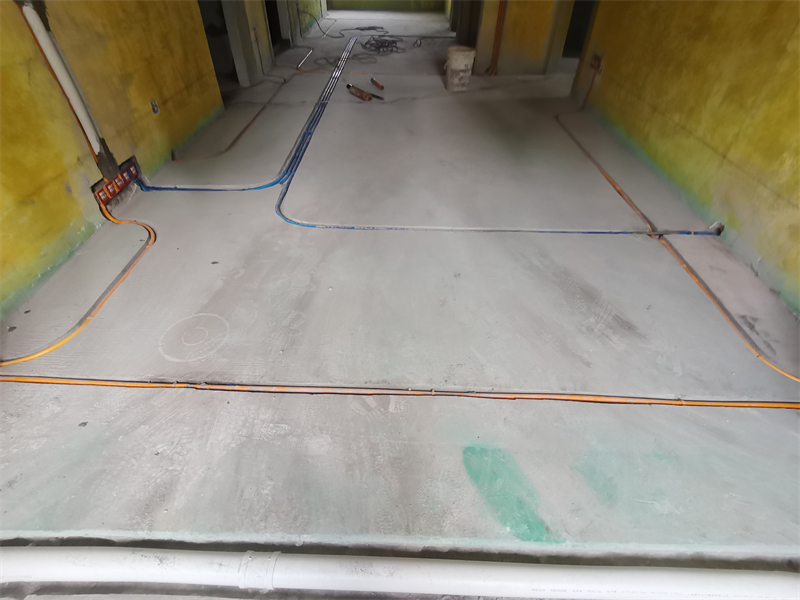

餐厅、玄关水电中途

餐厅、玄关斜对角图
