智兴家园3-1-70#113㎡——现代

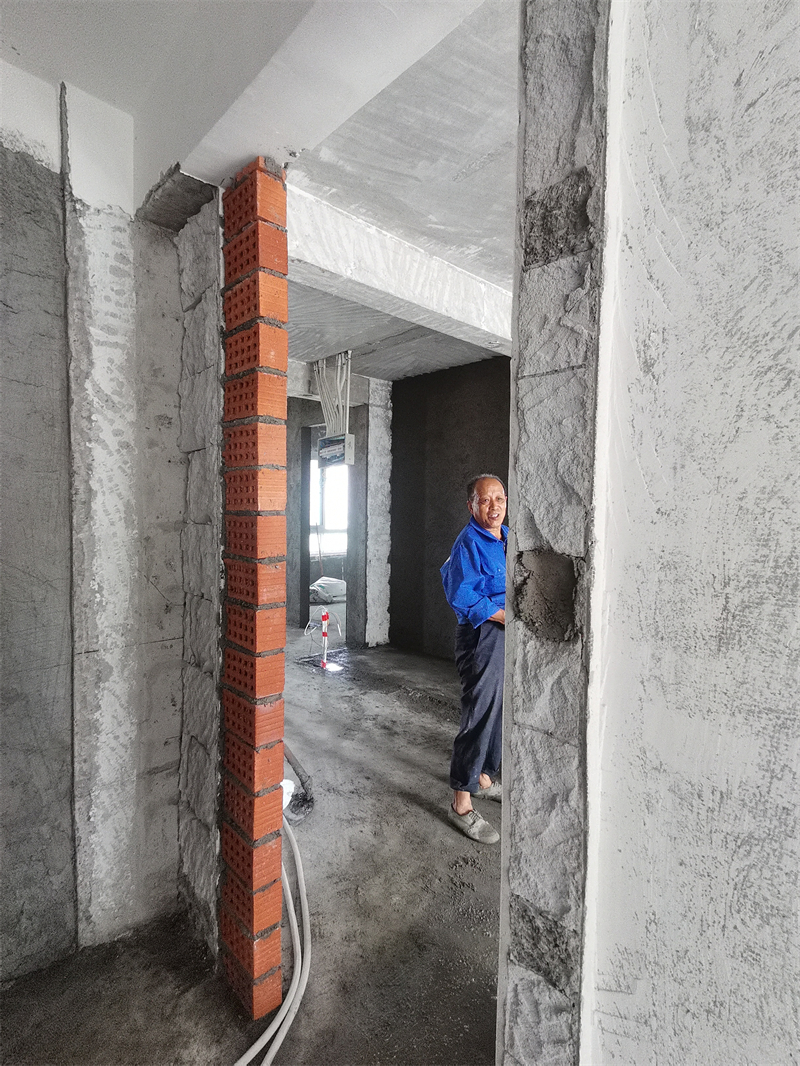

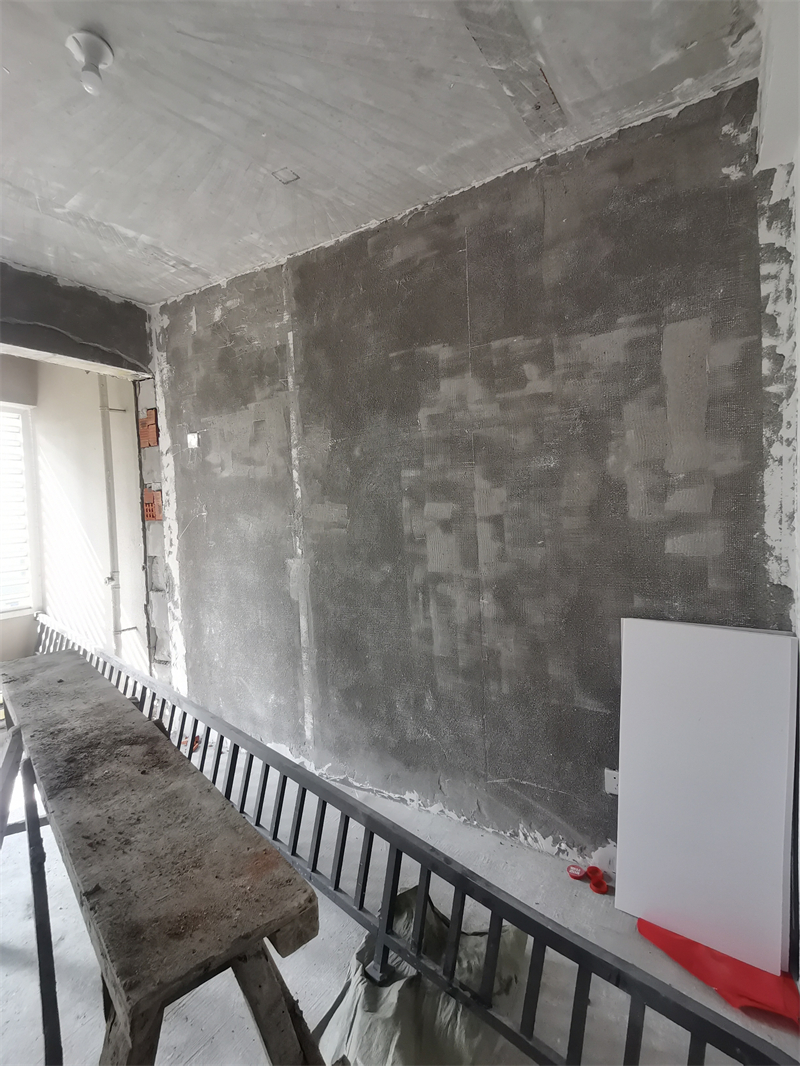

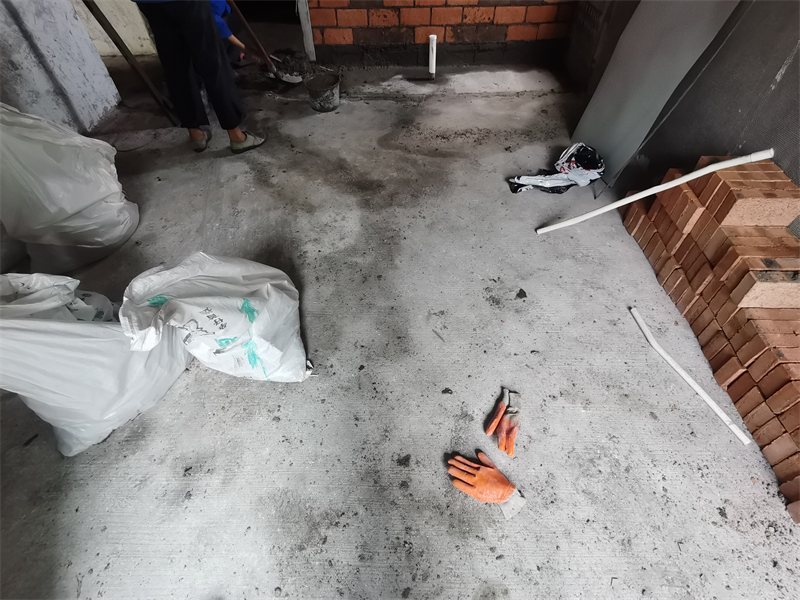

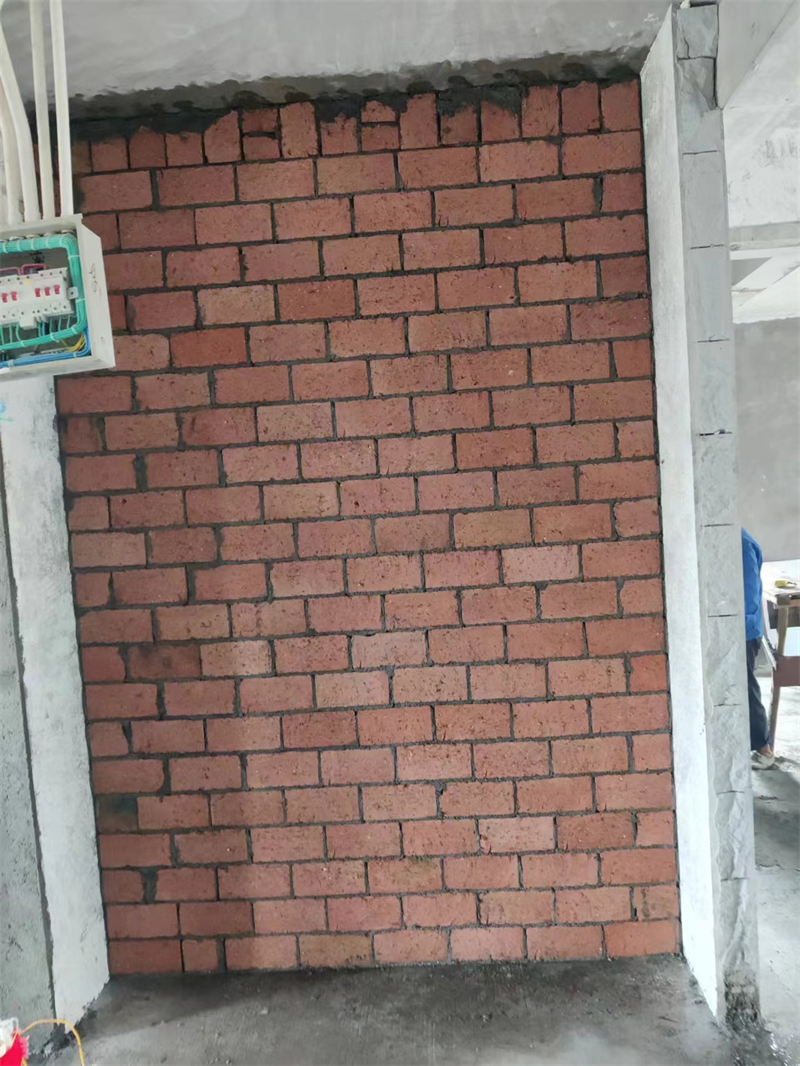

外卫干区砌墙中途

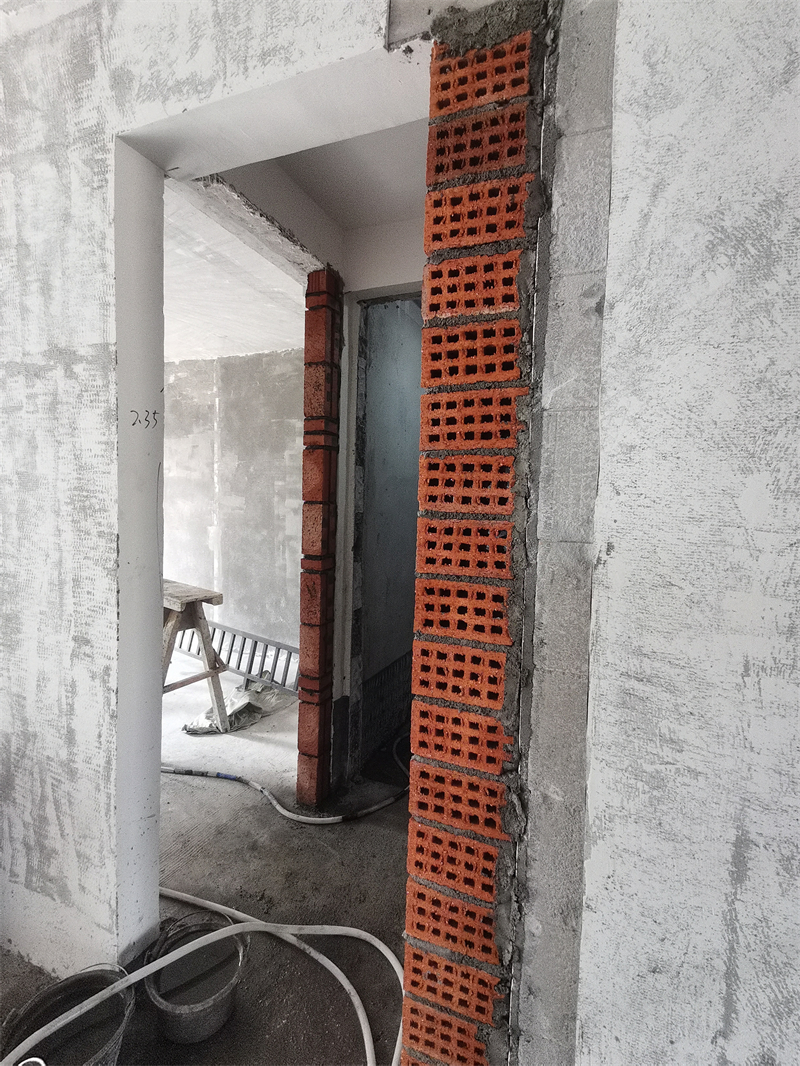

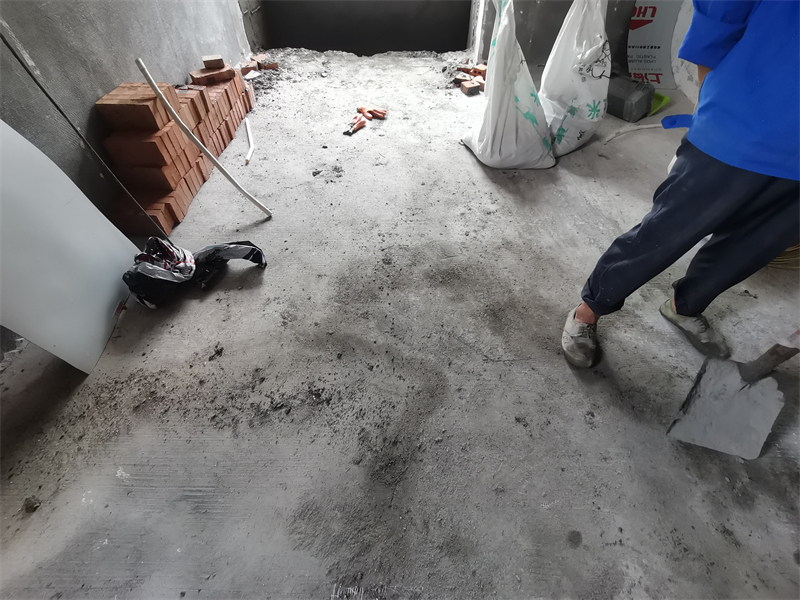

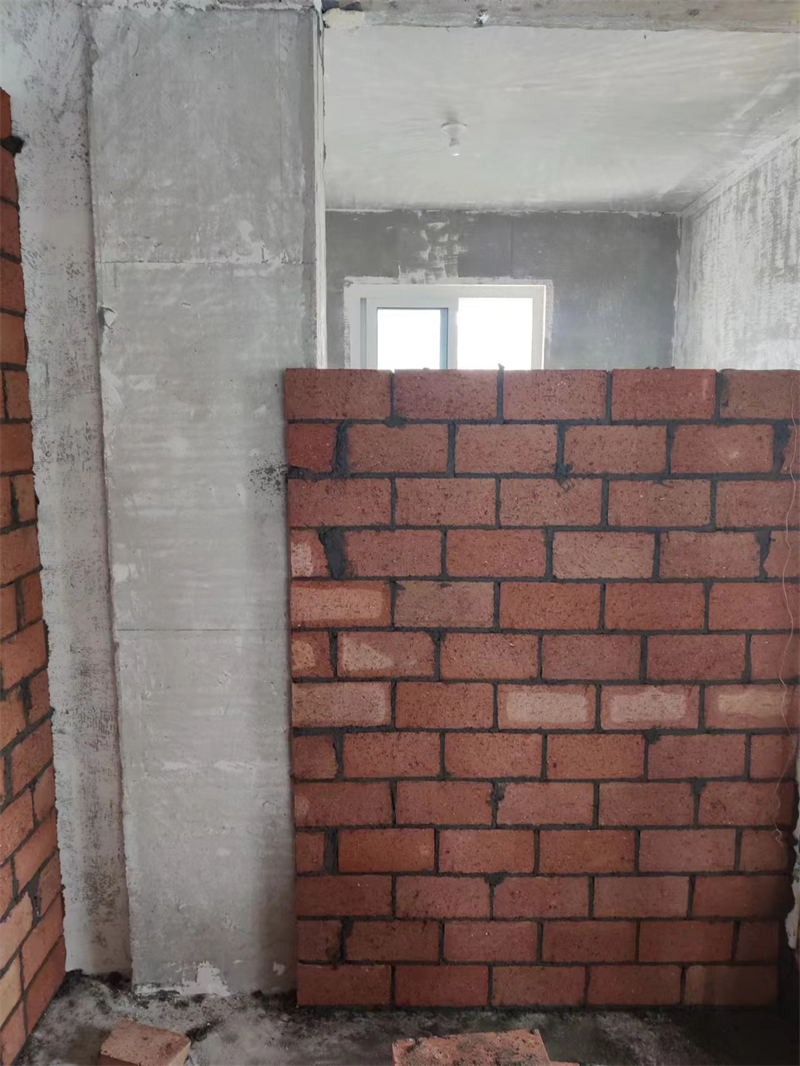

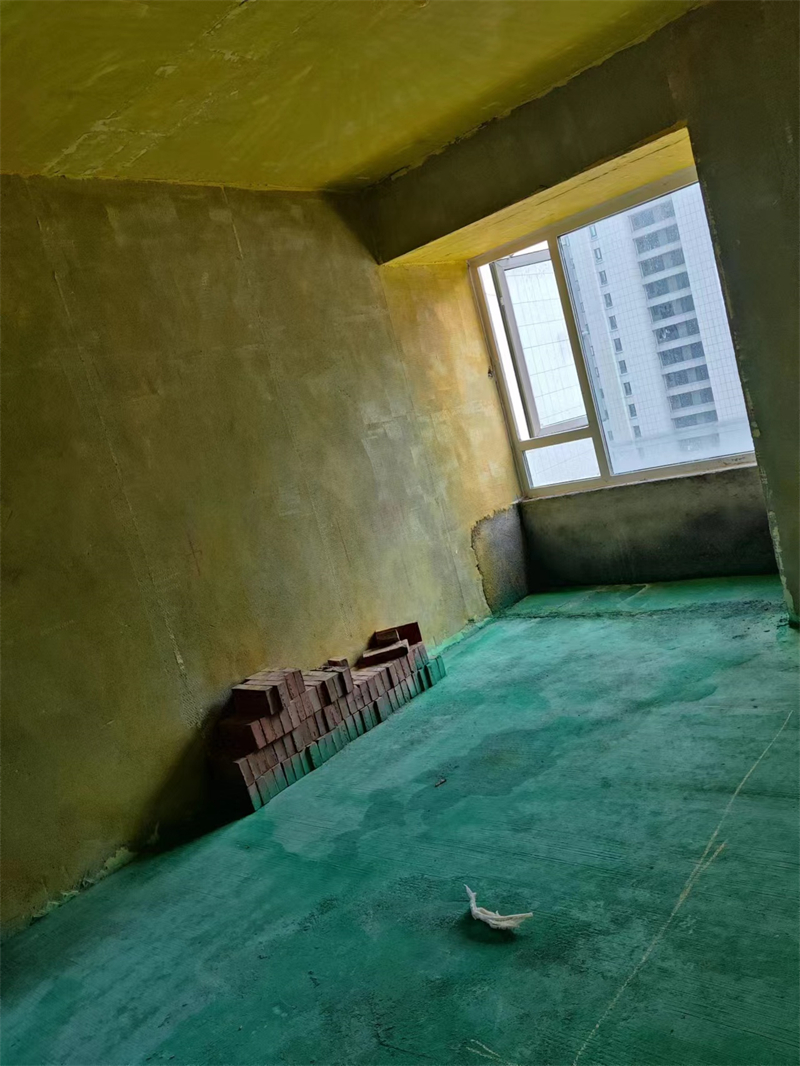

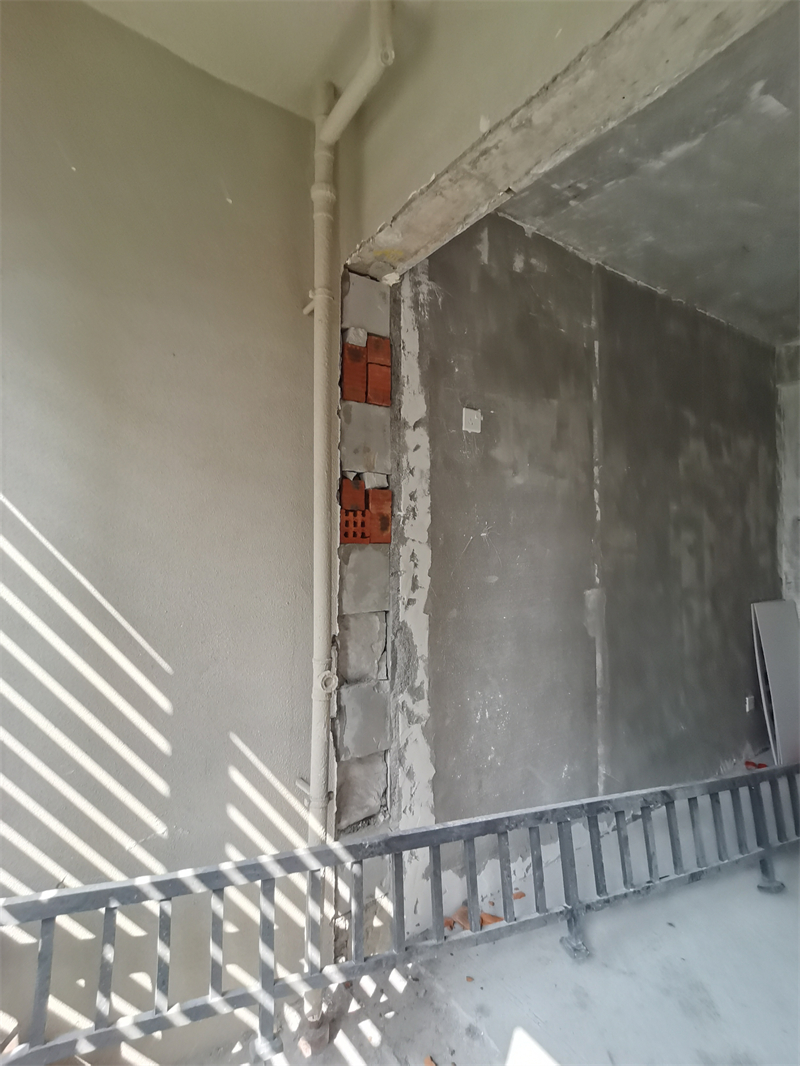

次卧砌墙中途

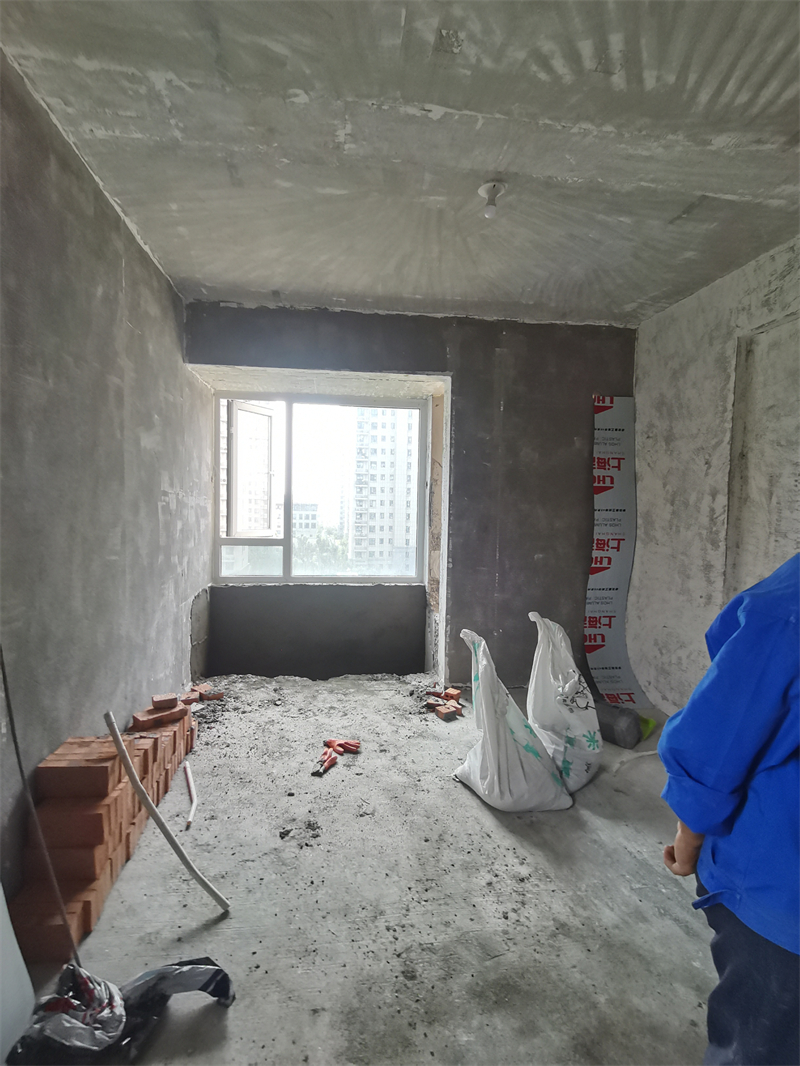

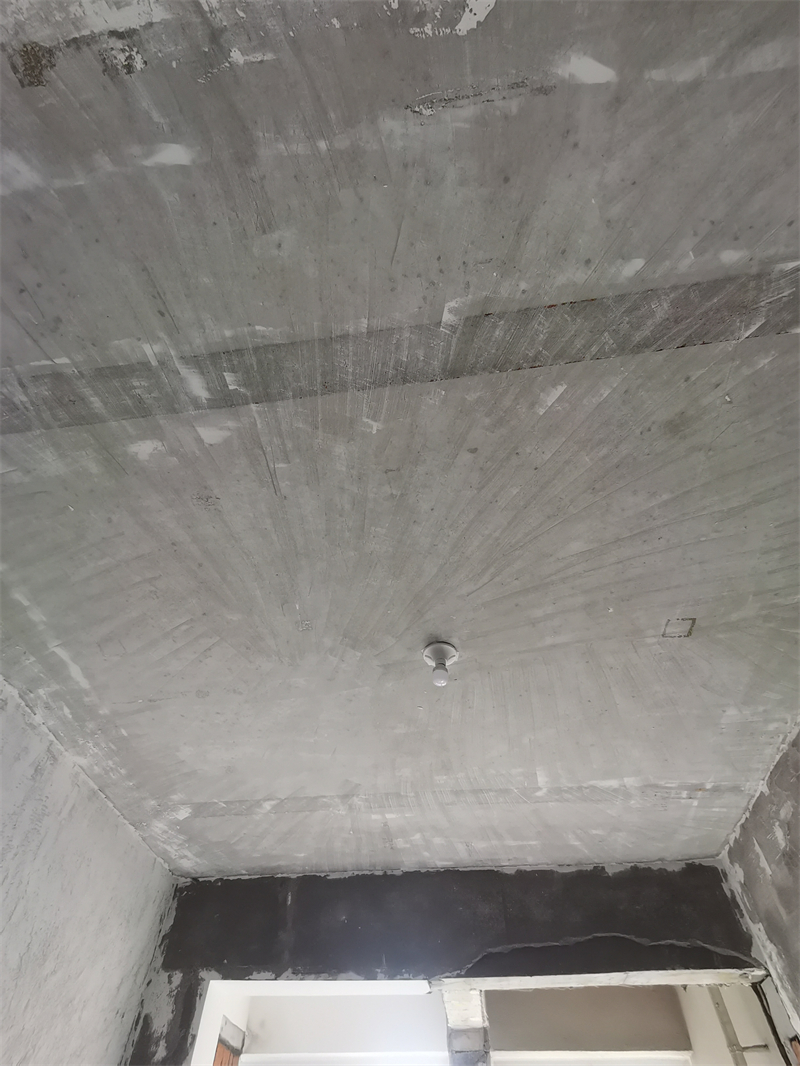

次卧斜对角图

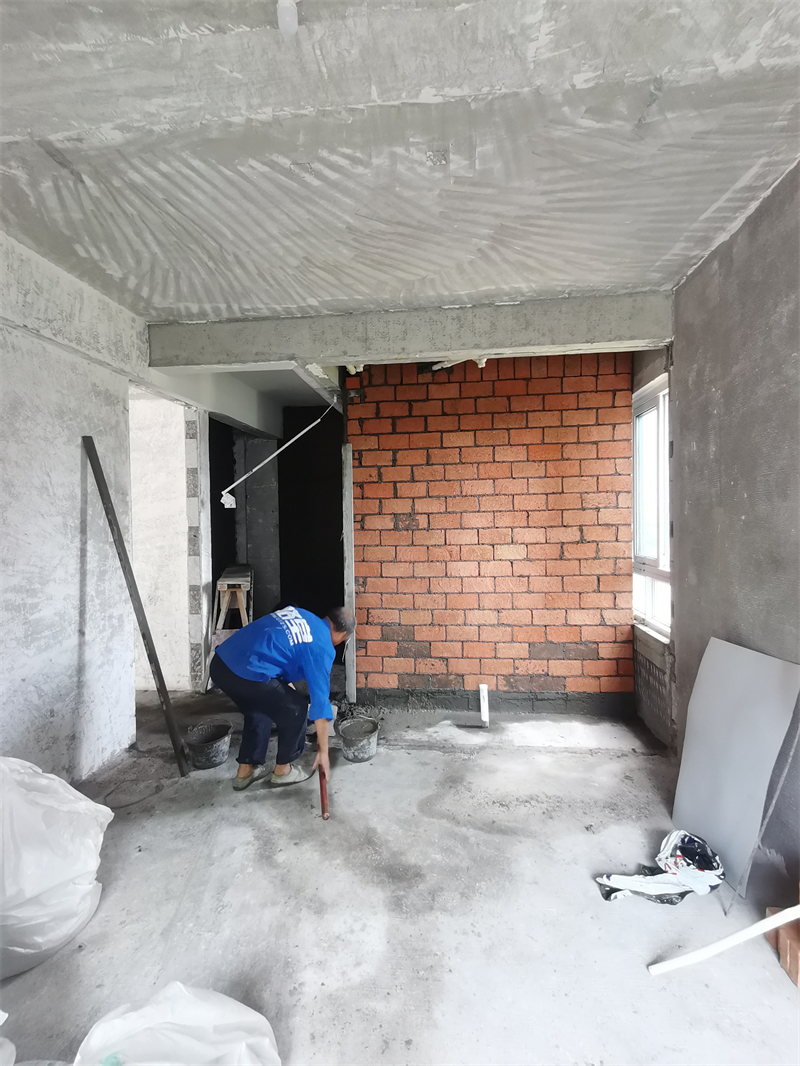

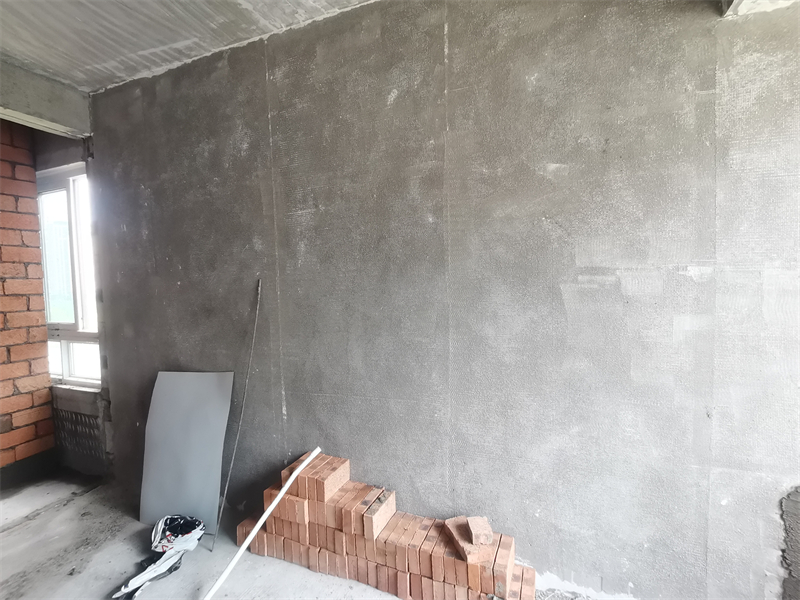

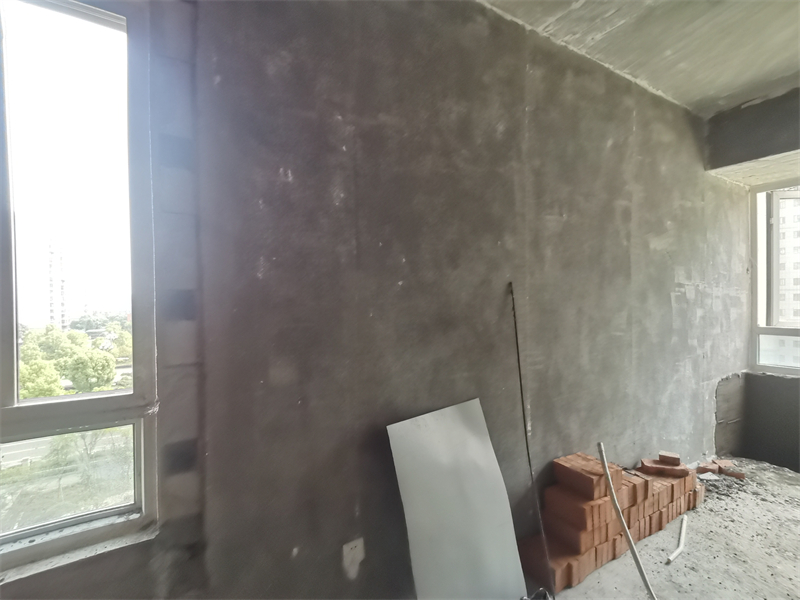

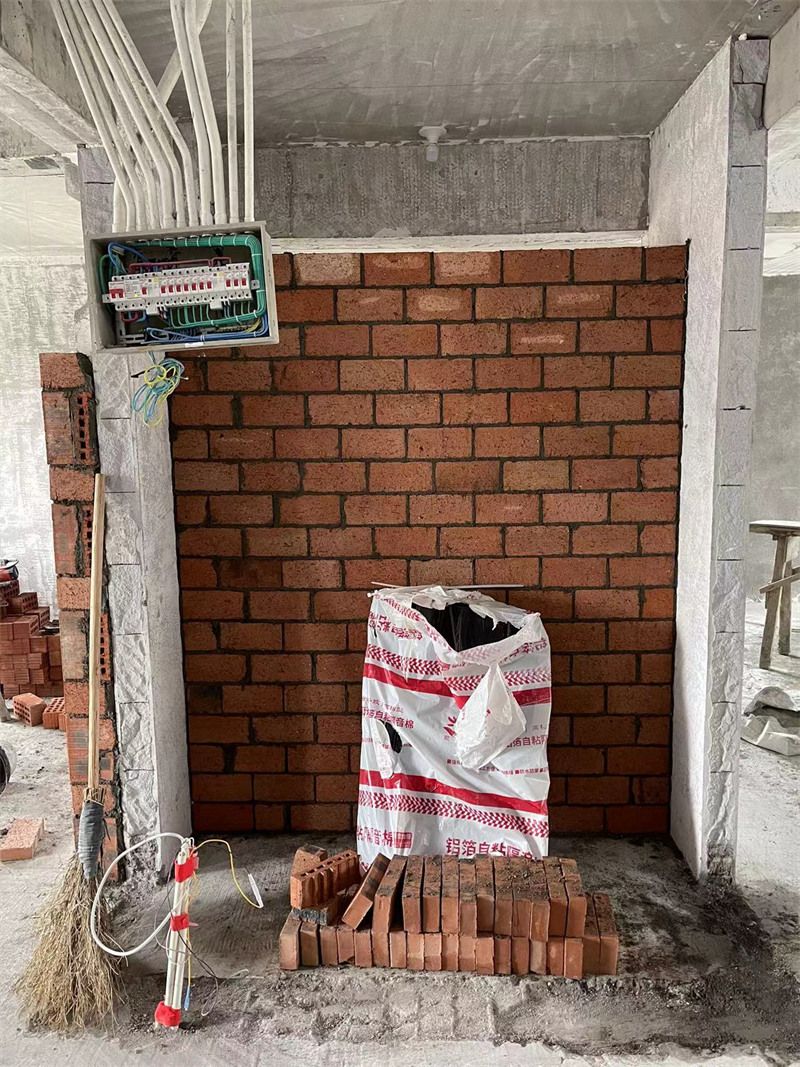

主卧砌墙中途

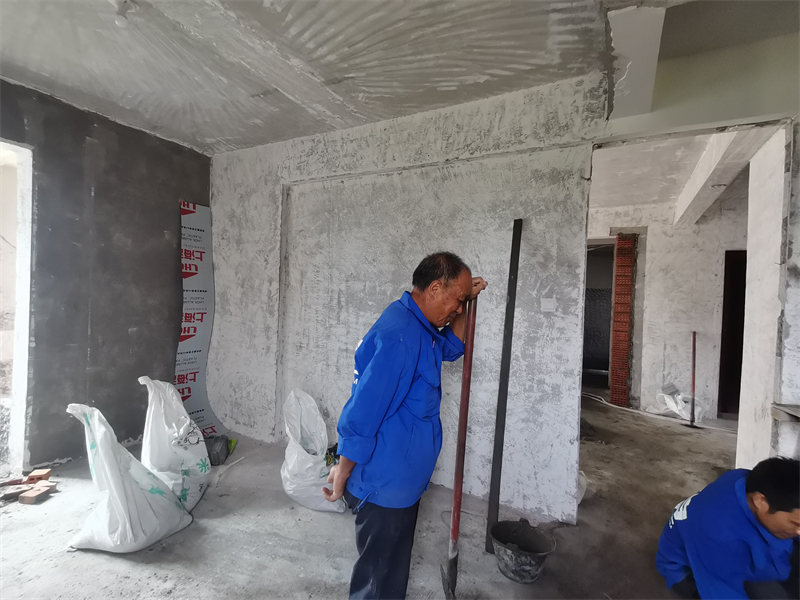

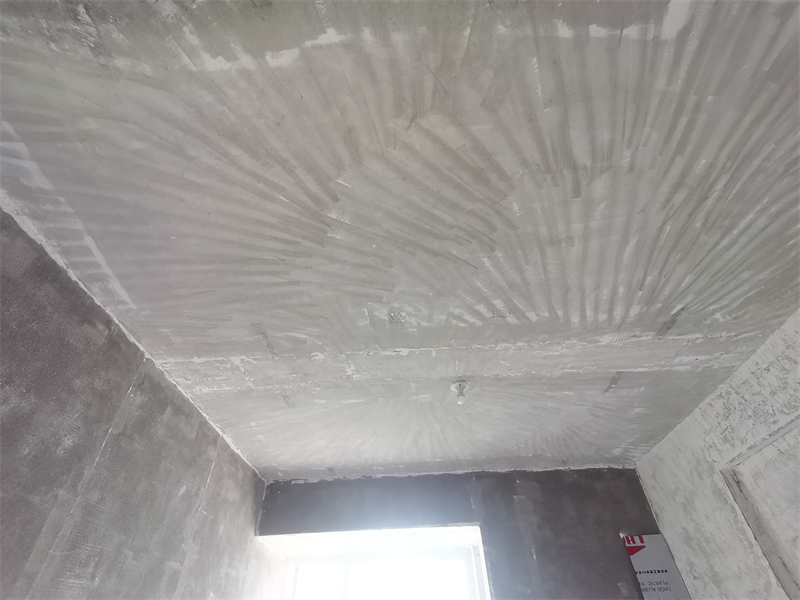

主卧斜对角图

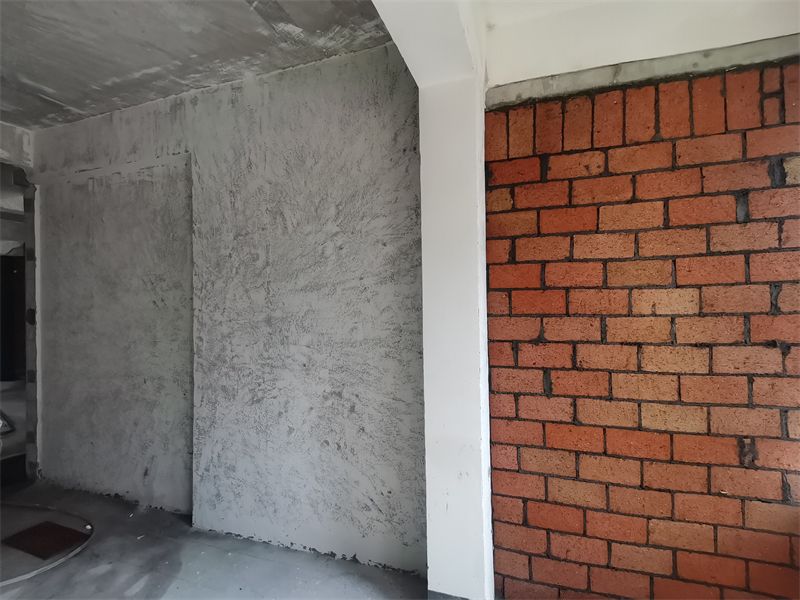

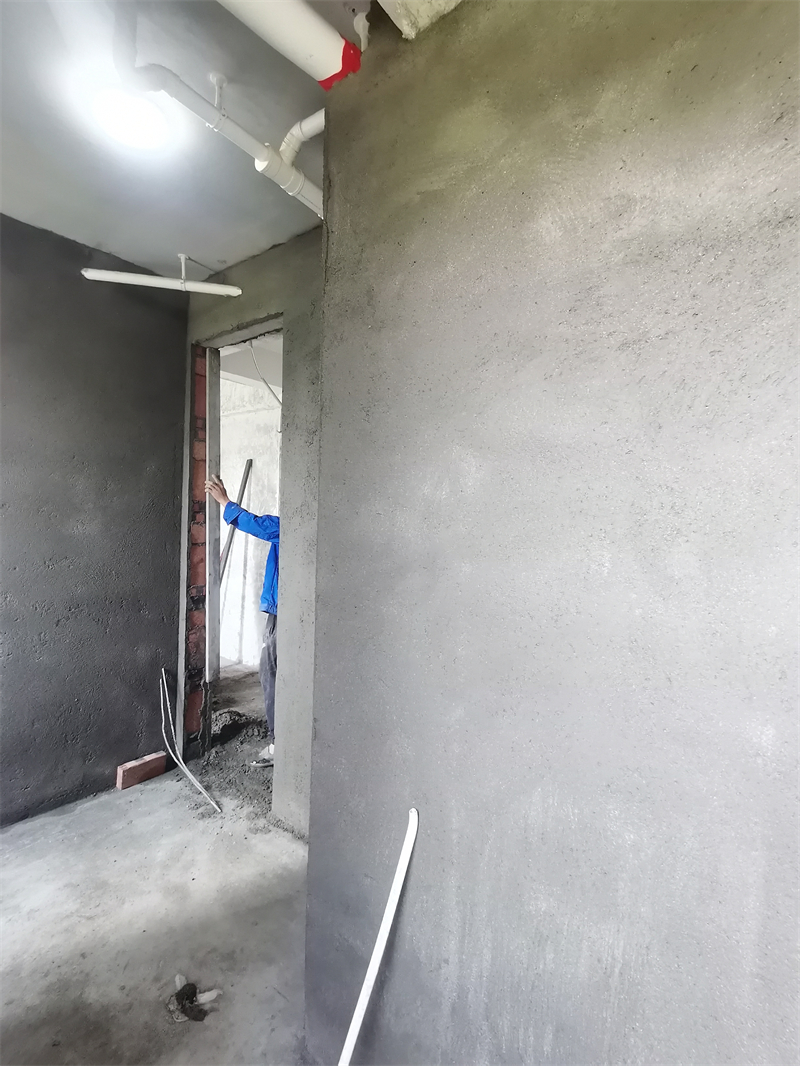

主卧衣帽间砌墙中途

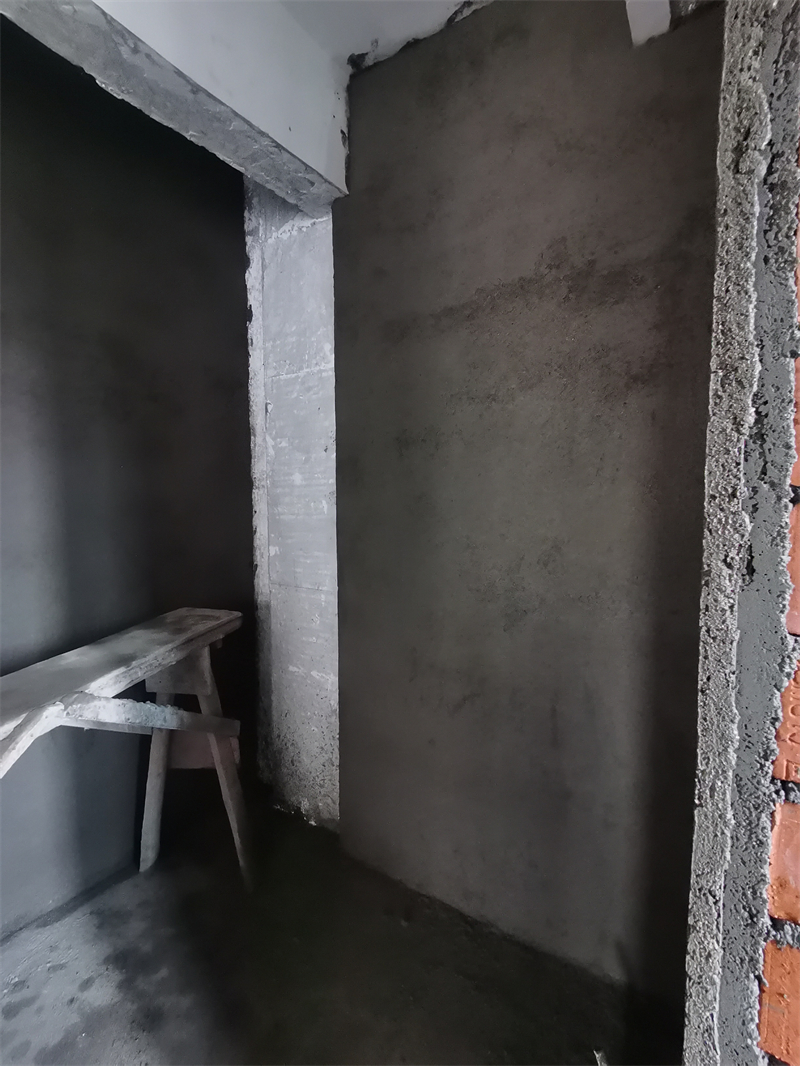

主卧衣帽间斜对角图

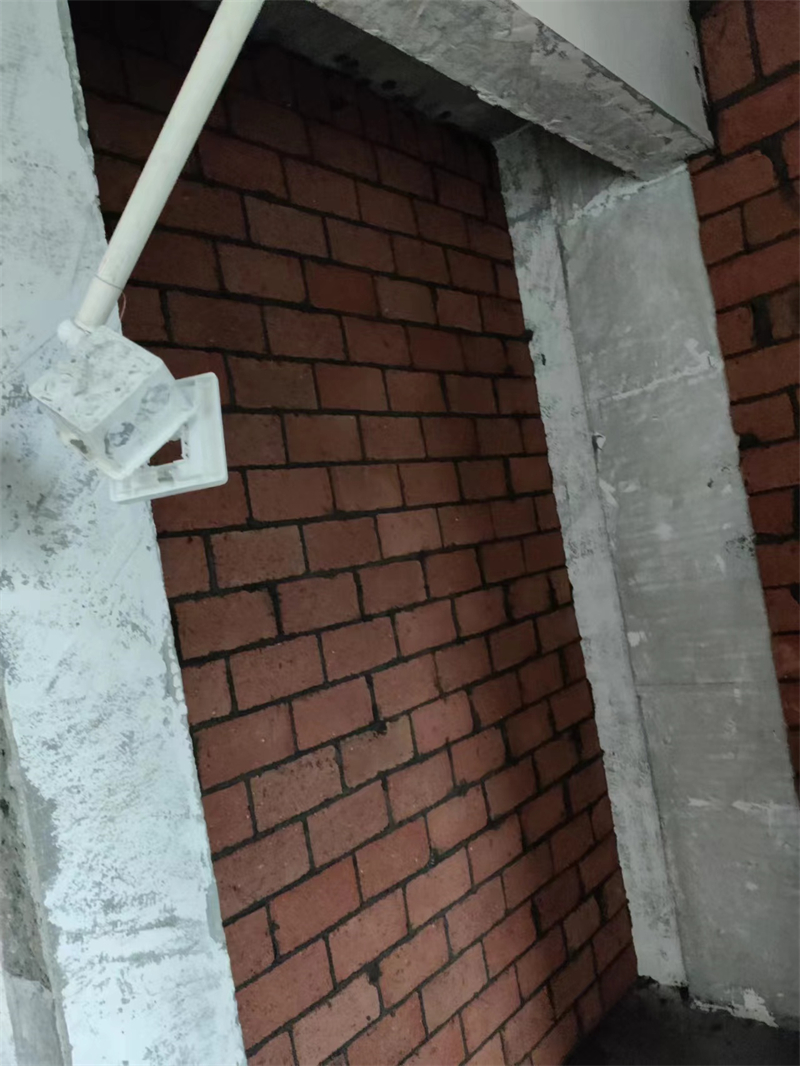

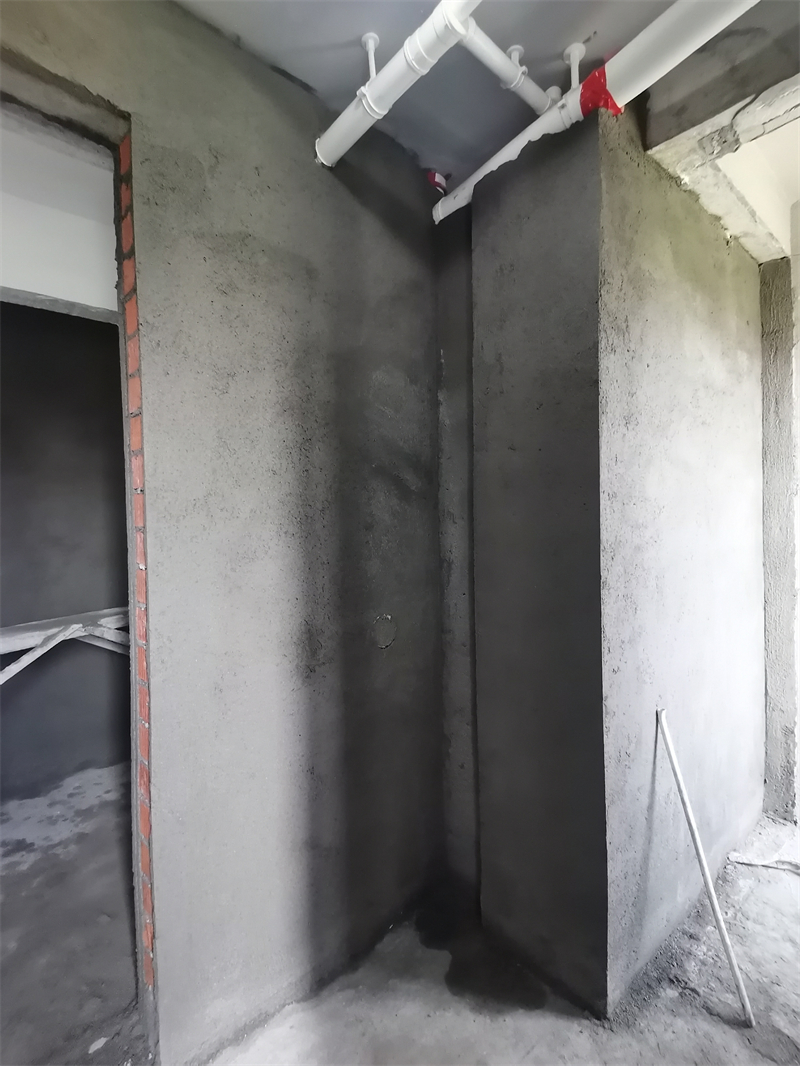

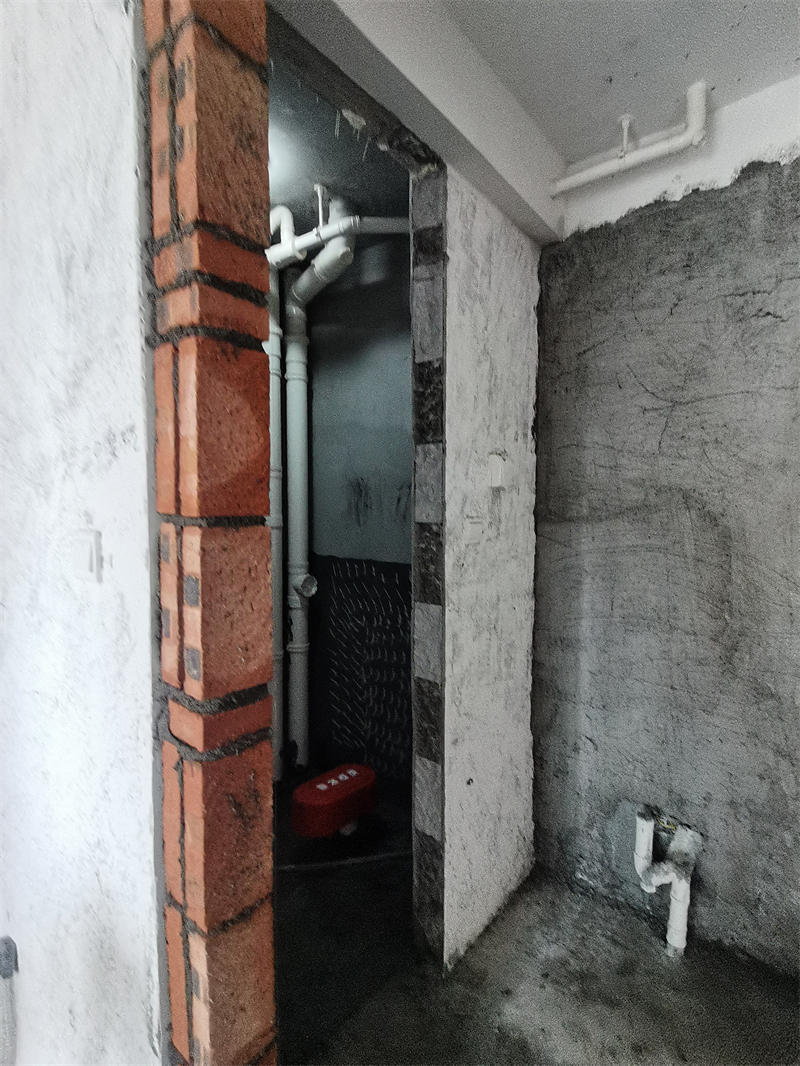

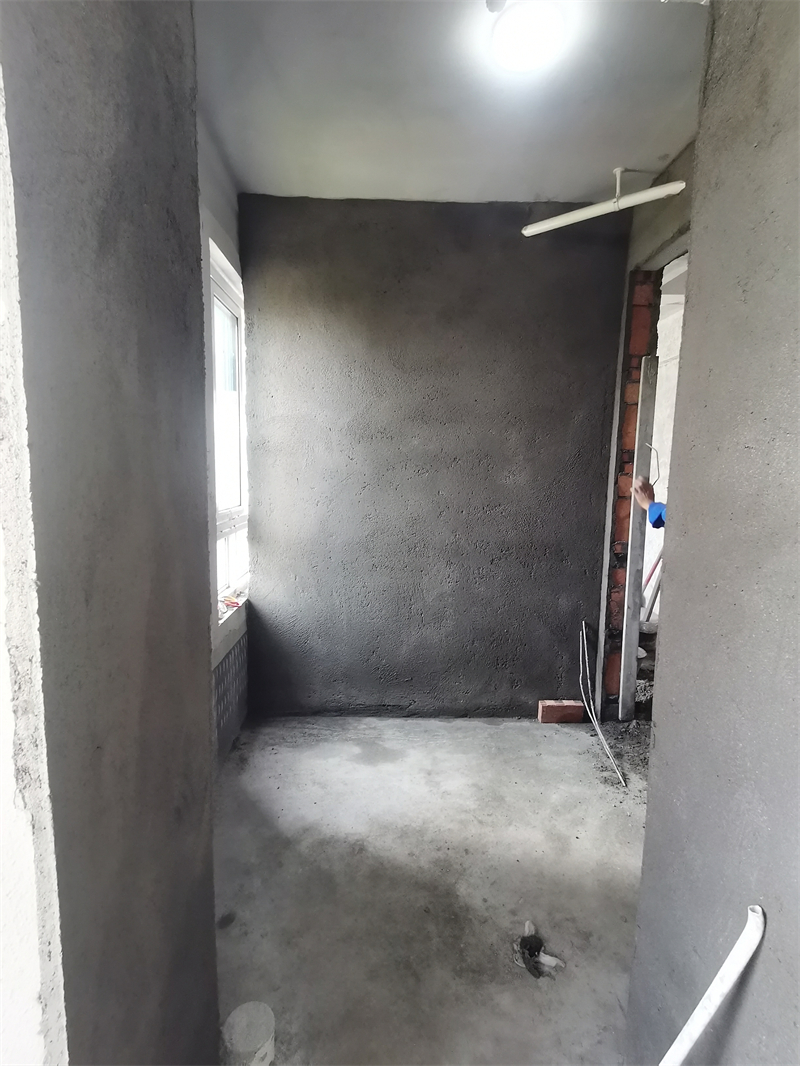

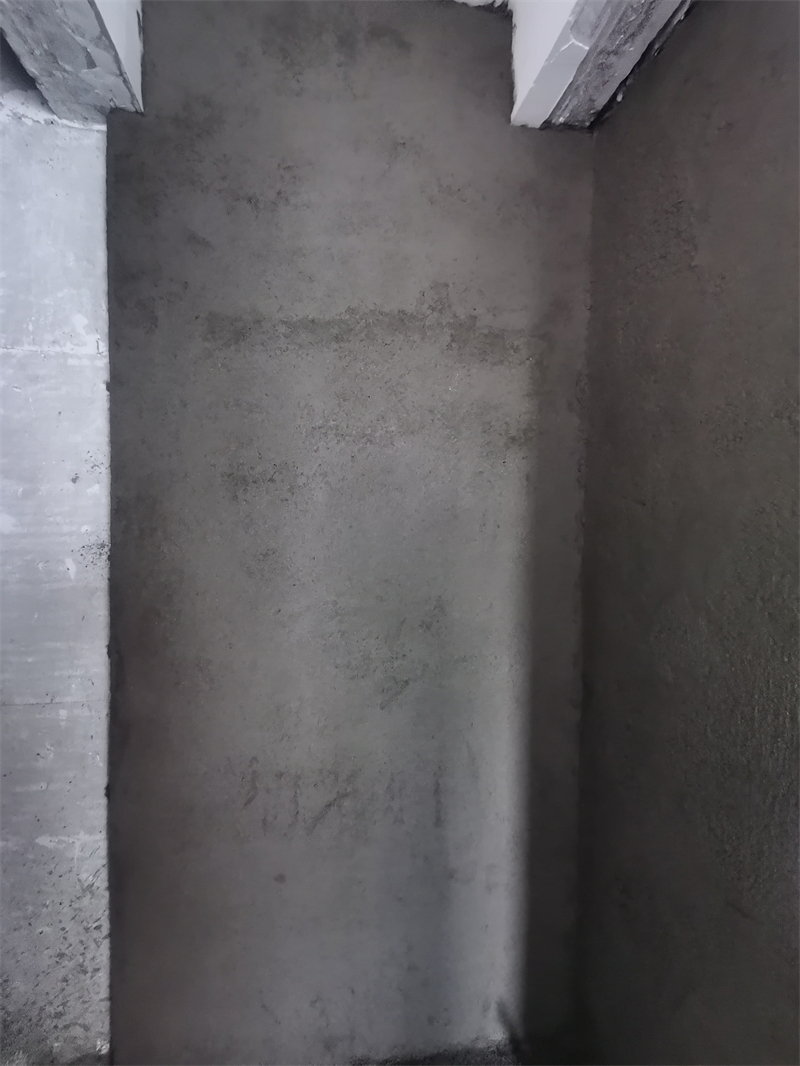

内卫砌墙中途

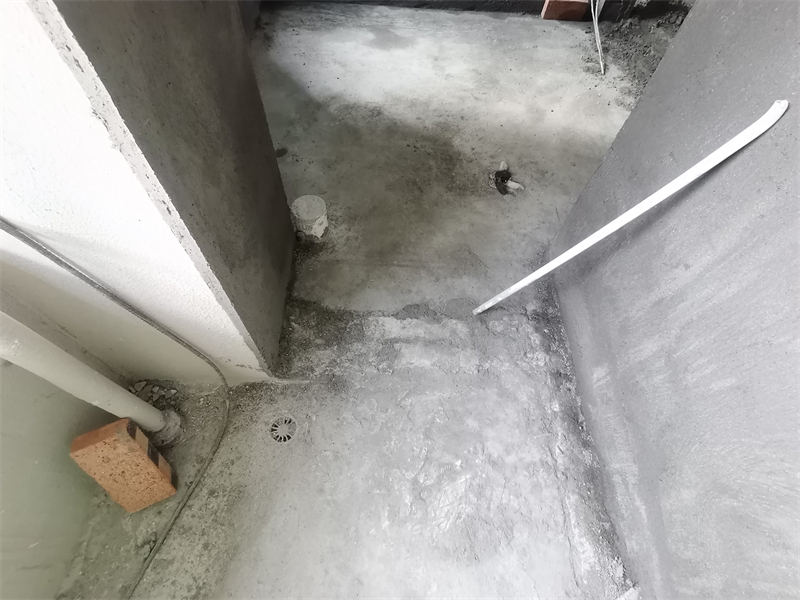

内卫斜对角图

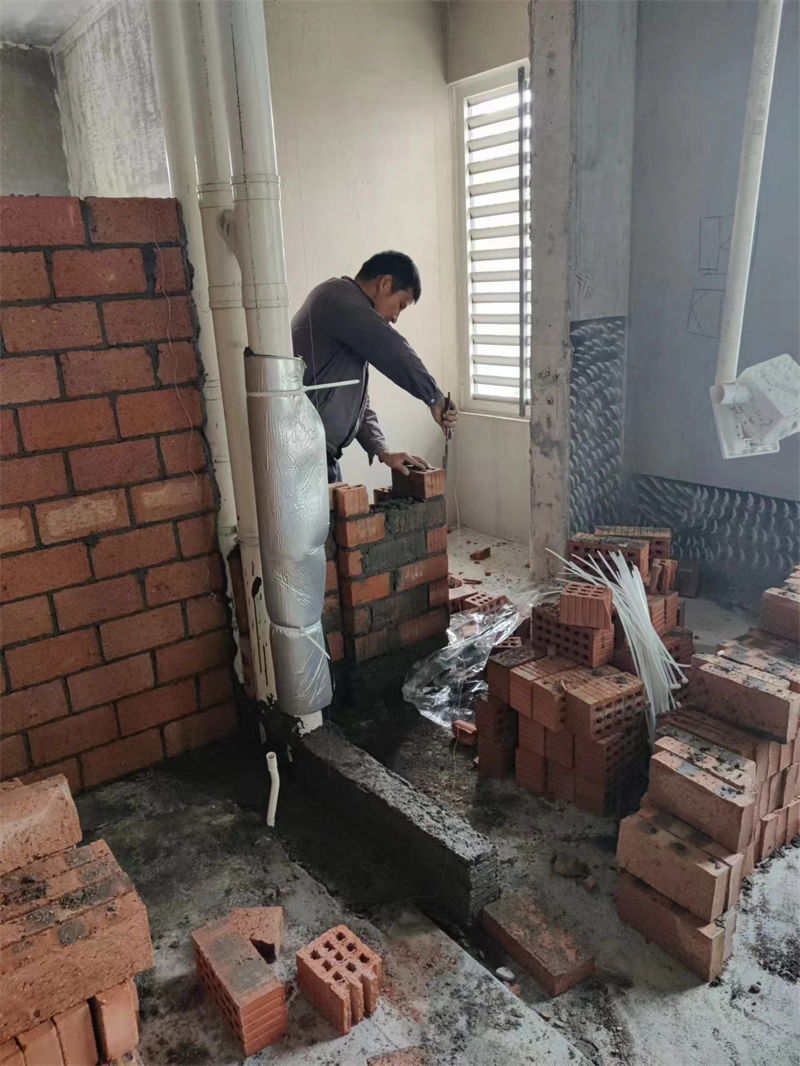

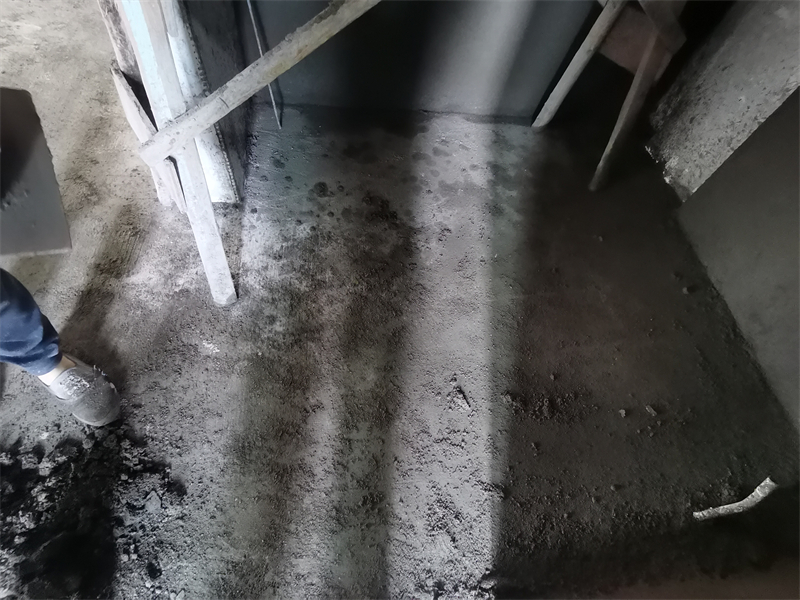

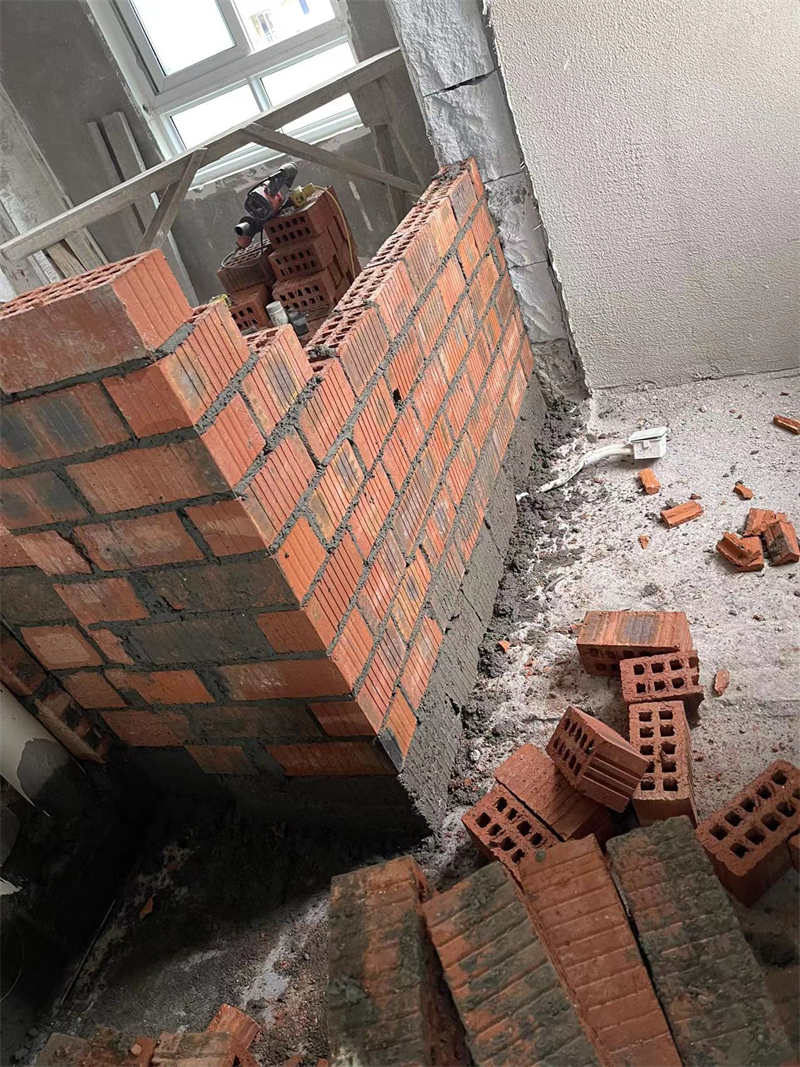

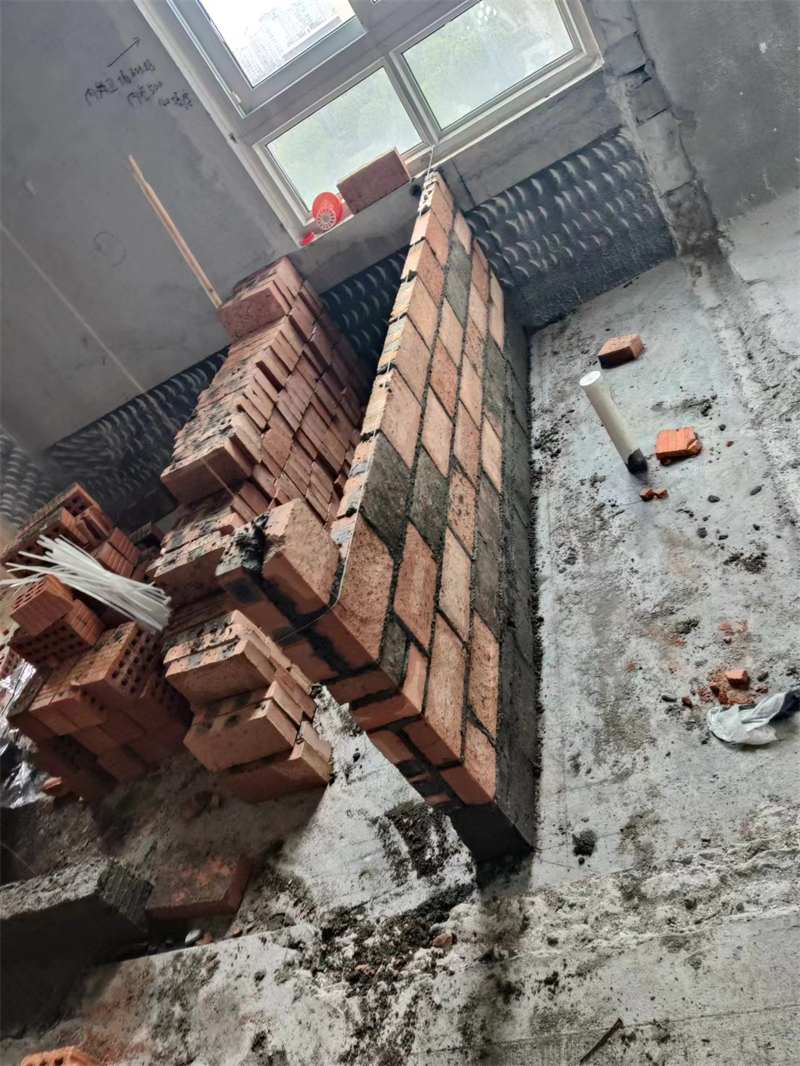

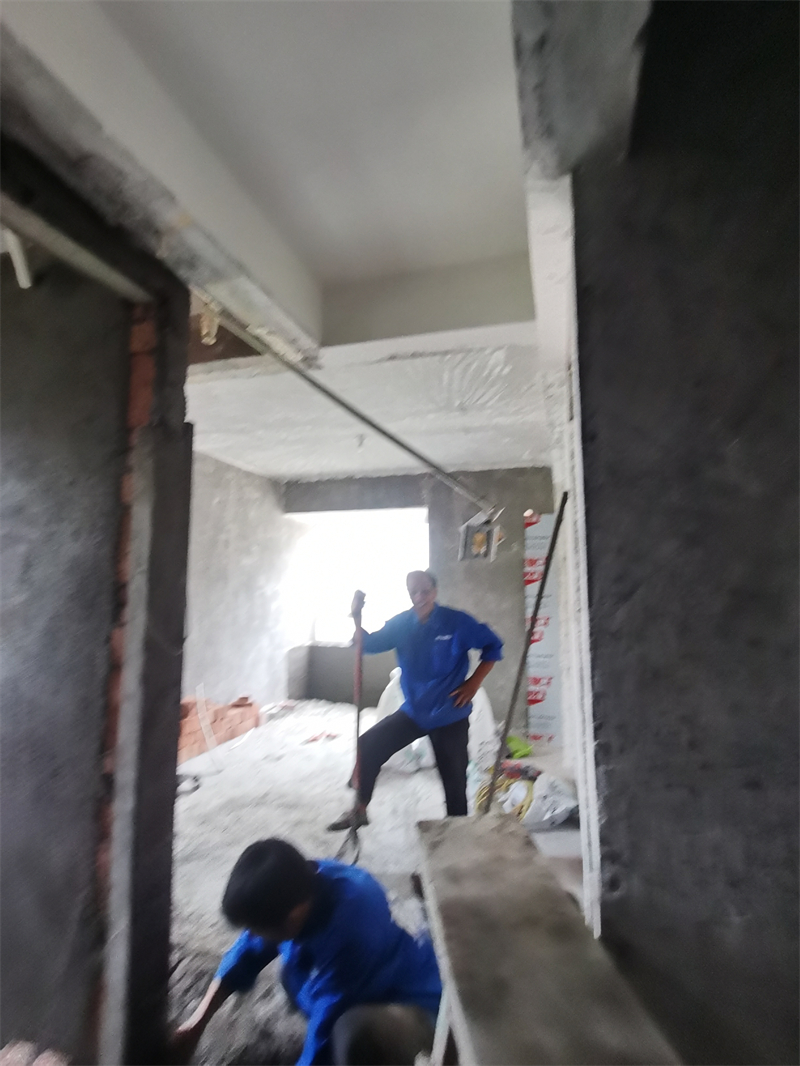

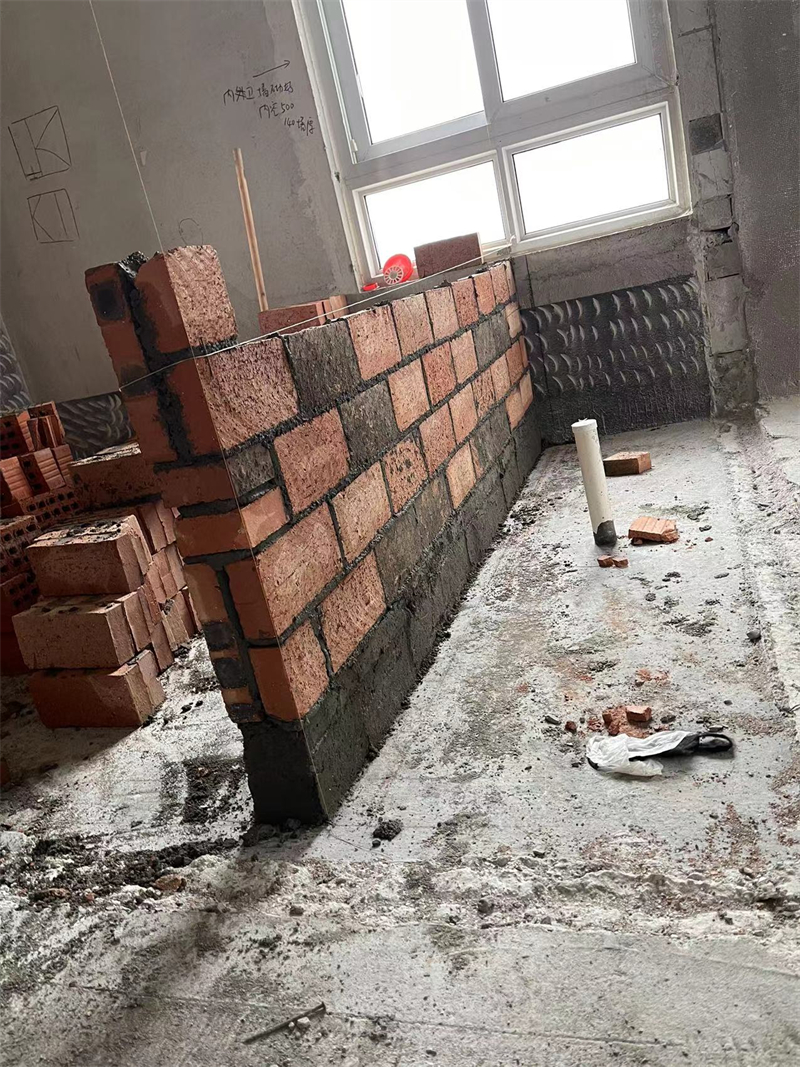

砌墙阶段，施工工艺1、卫生间新砌墙体底部现浇混凝土防水地梁，地梁和墙体的结合使墙体更加牢固，并起到了隔绝渗透的作用。

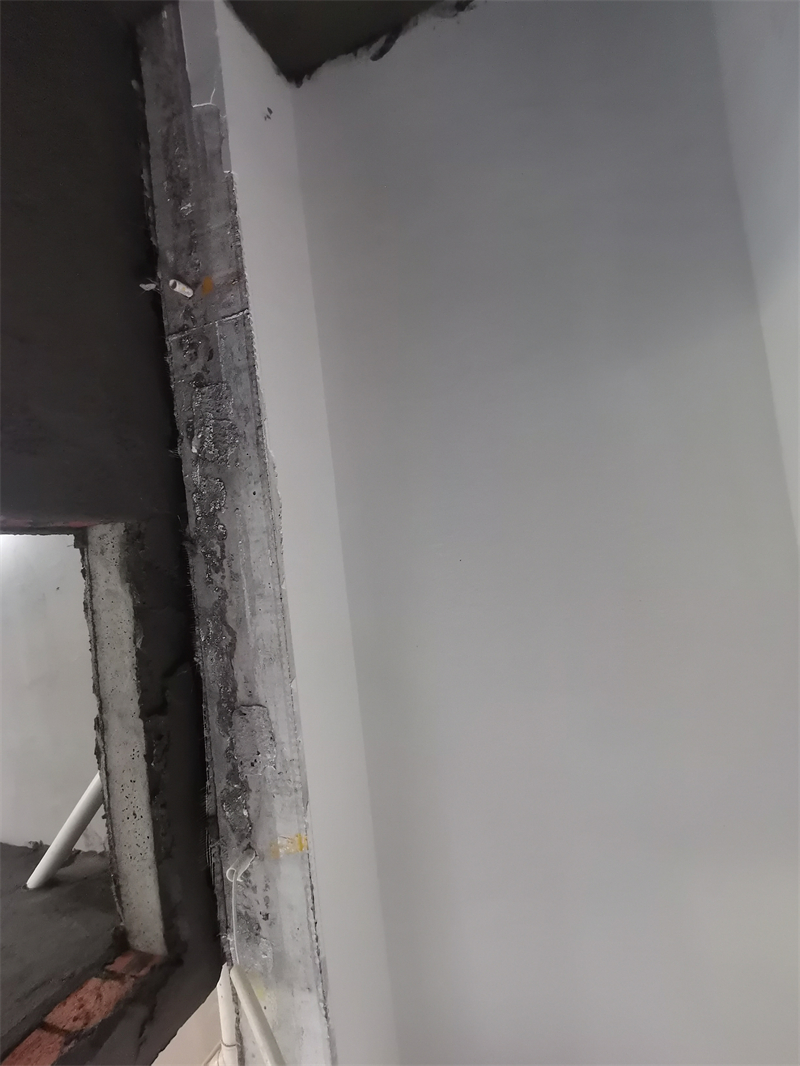

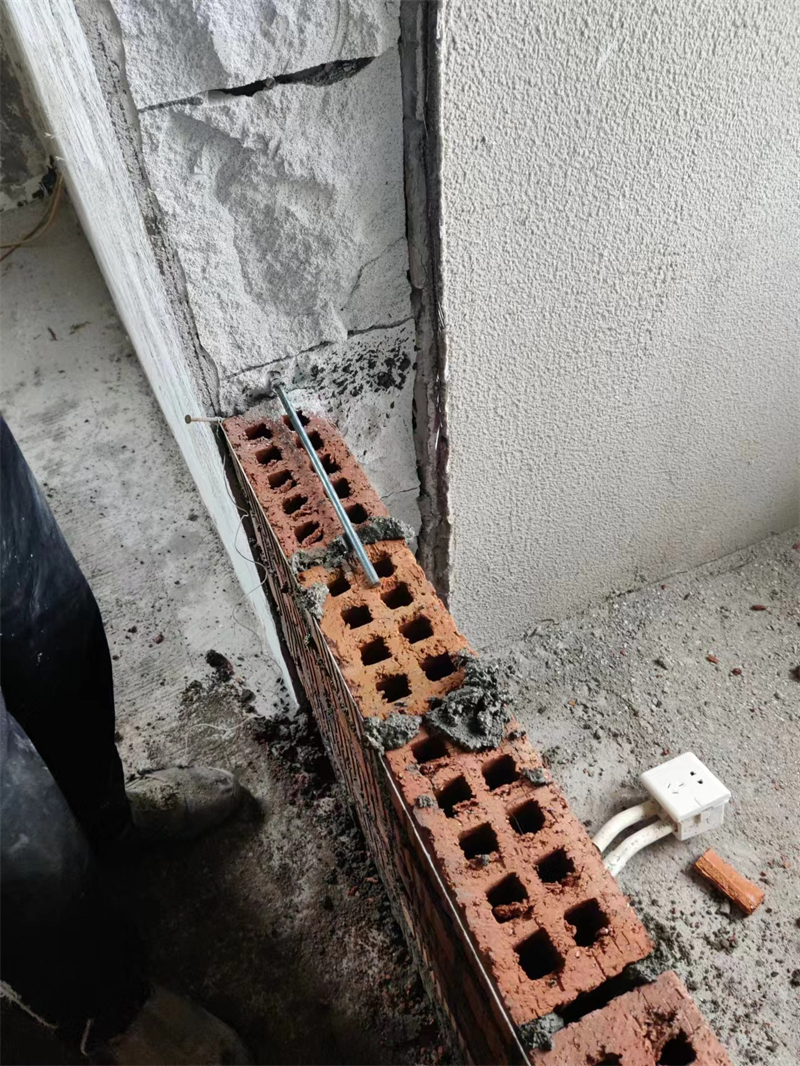

2、新老墙交接处植入钢筋，采用膨胀螺栓连接墙体，可以有效加大新老墙拉结力，增加稳定性，防止后期墙体开裂，加固新老墙。

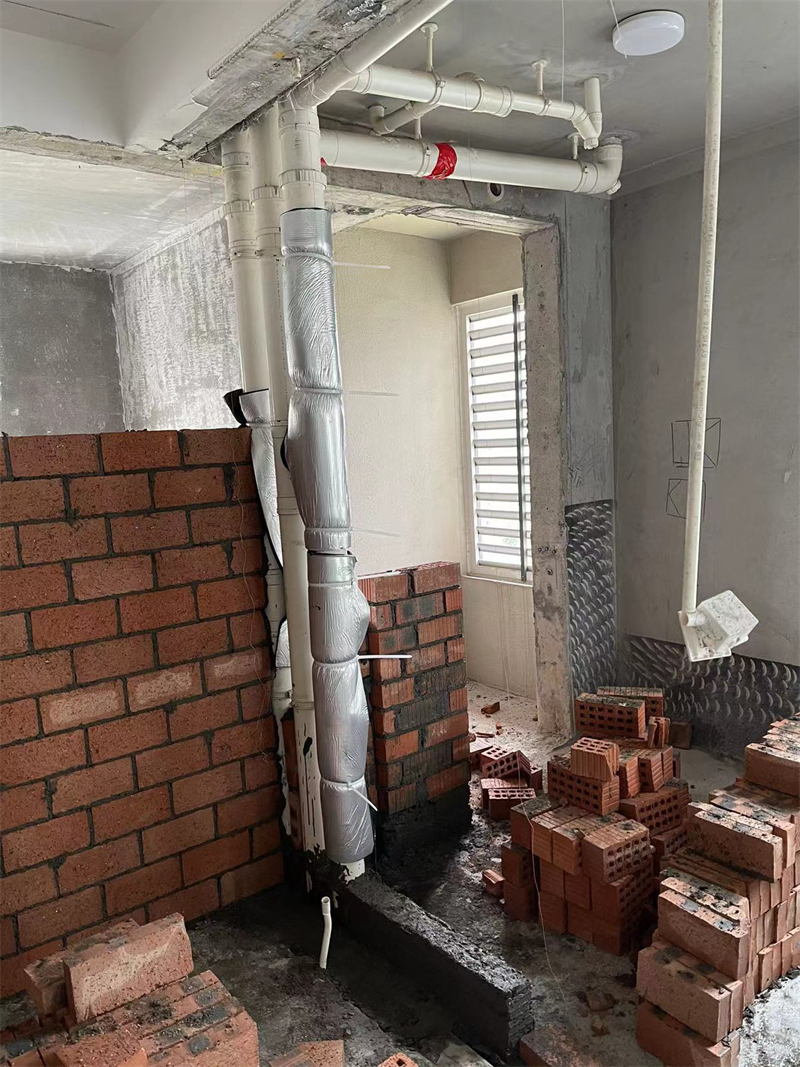

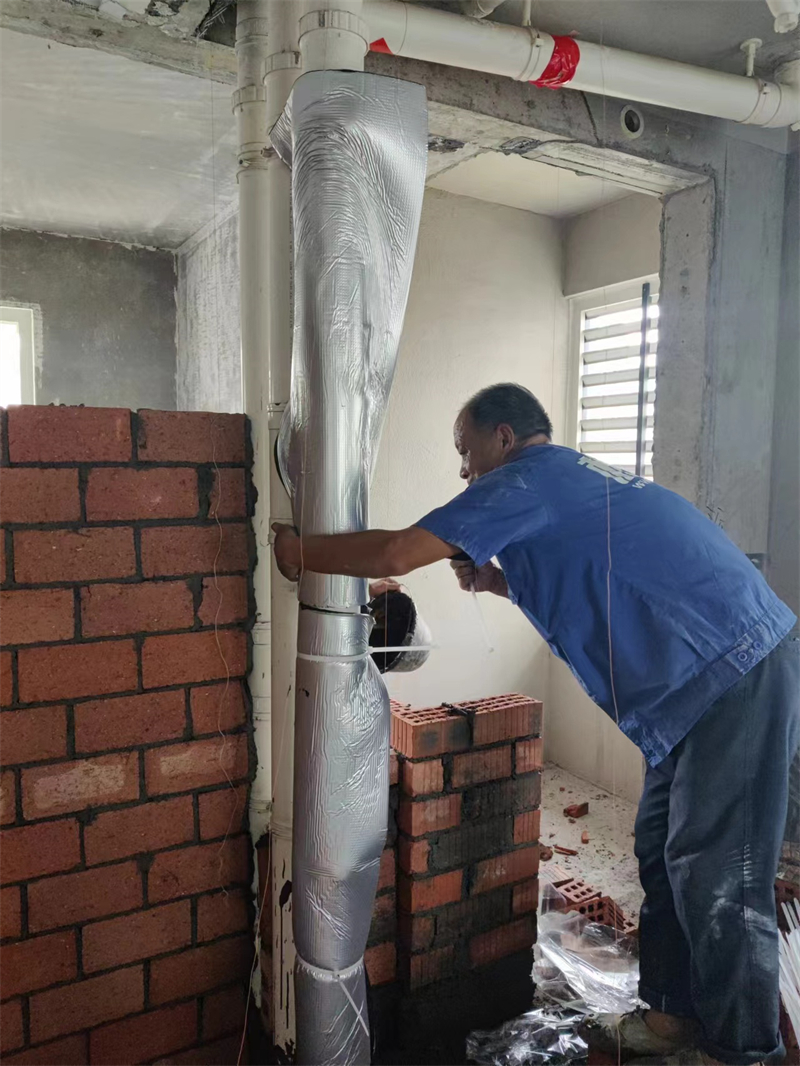

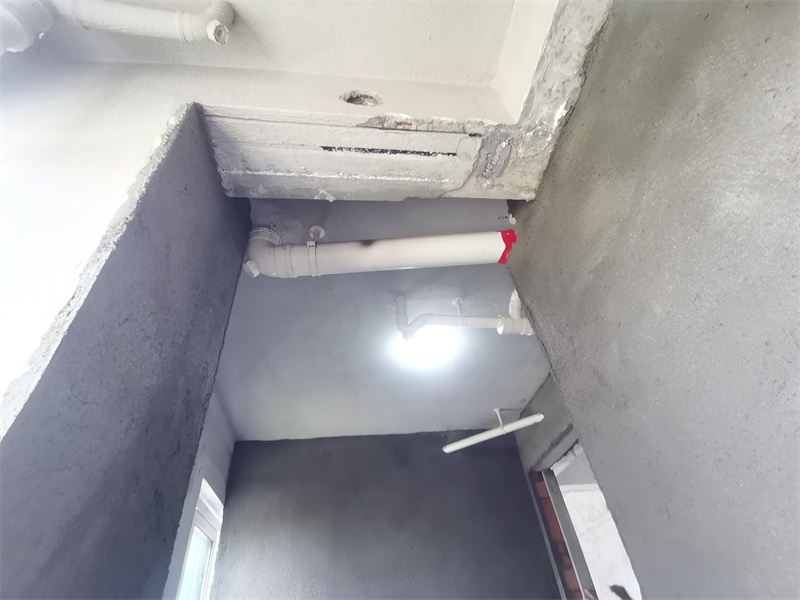

管道包裹隔音棉

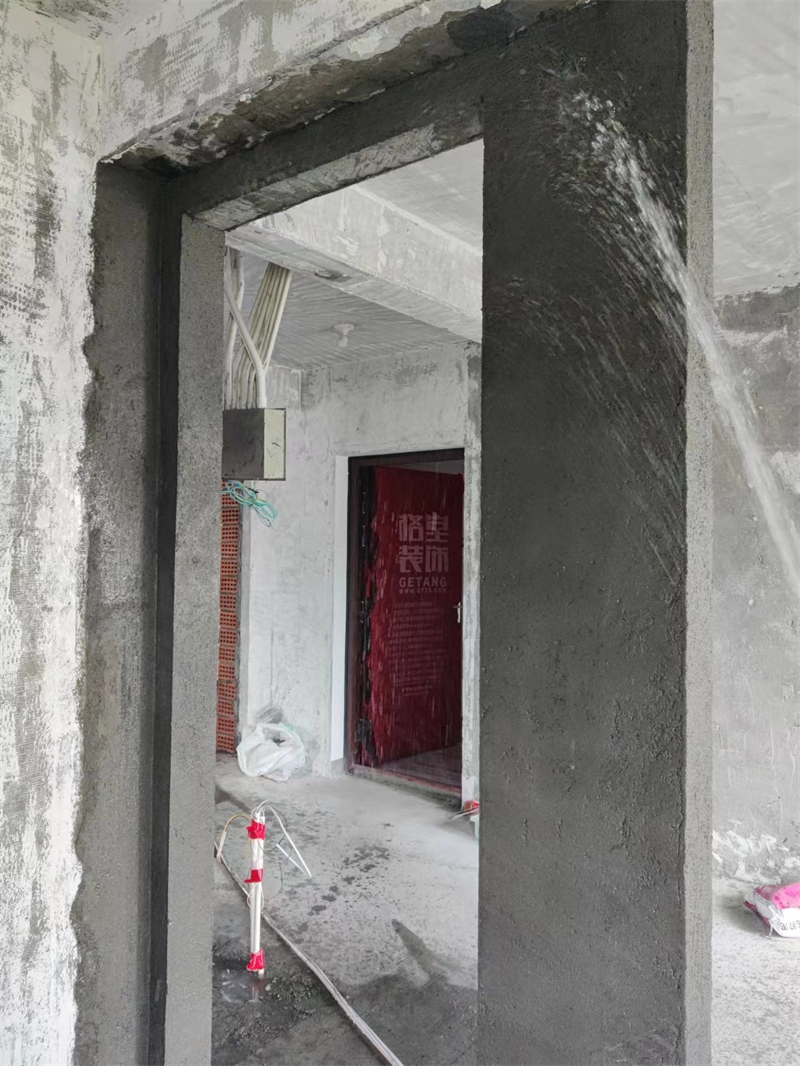

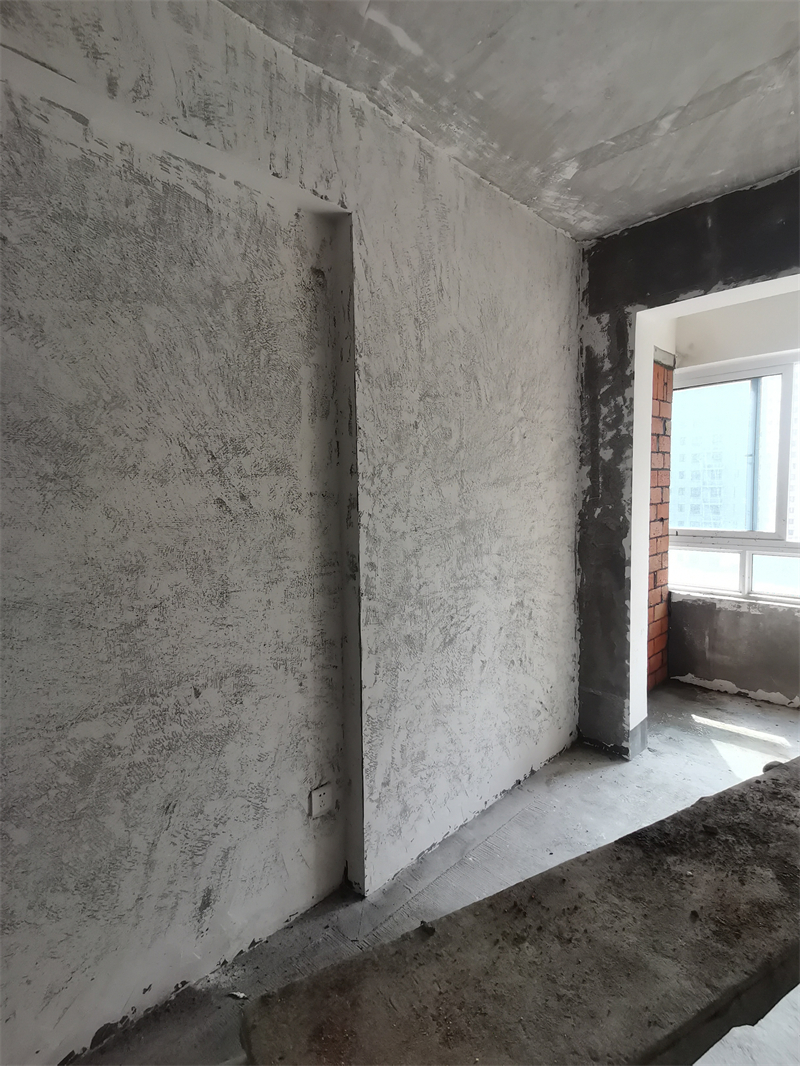

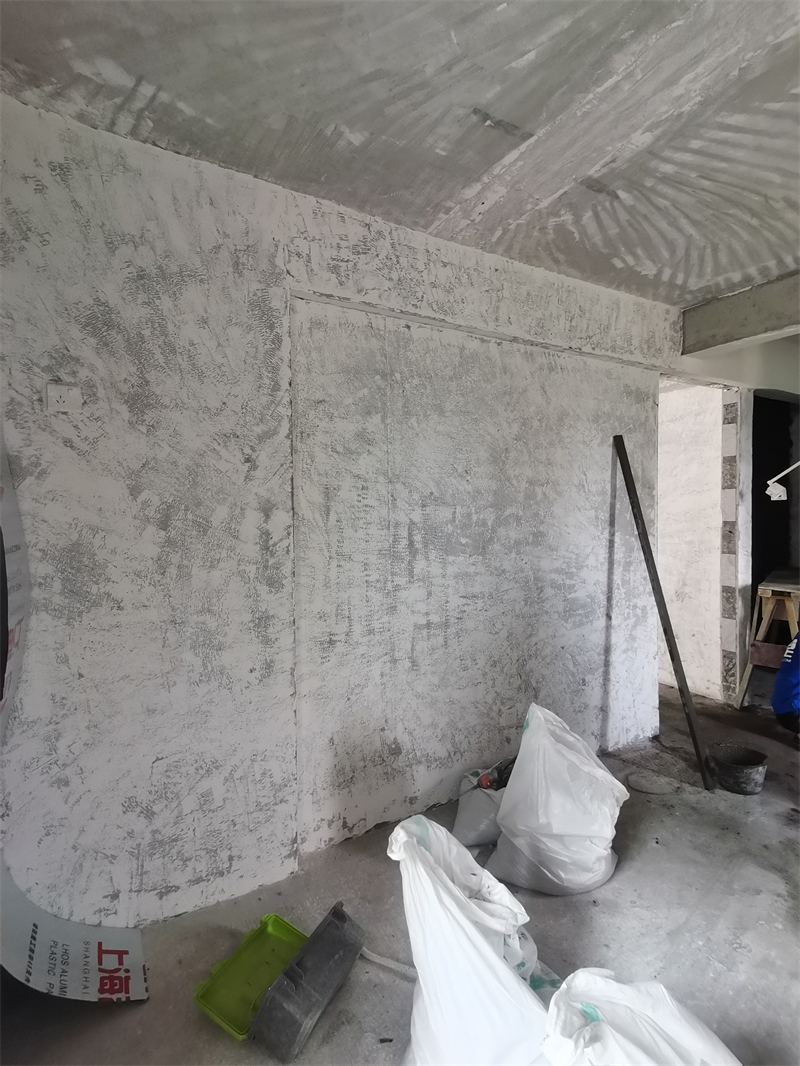

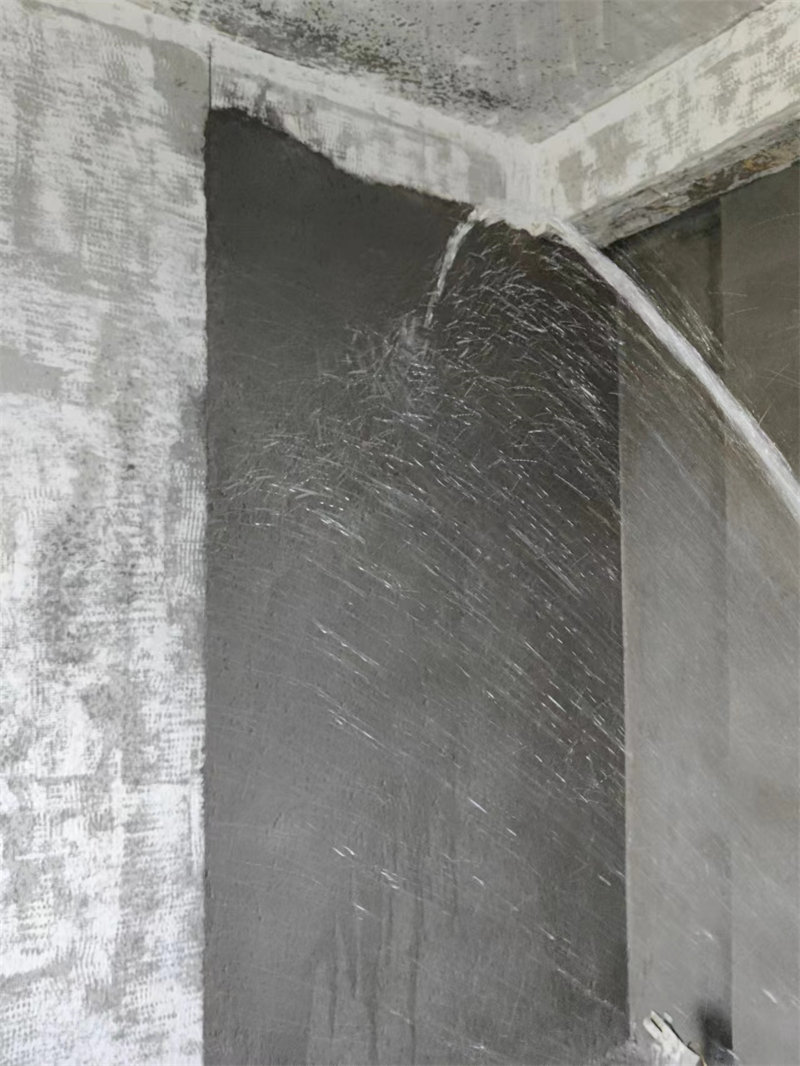

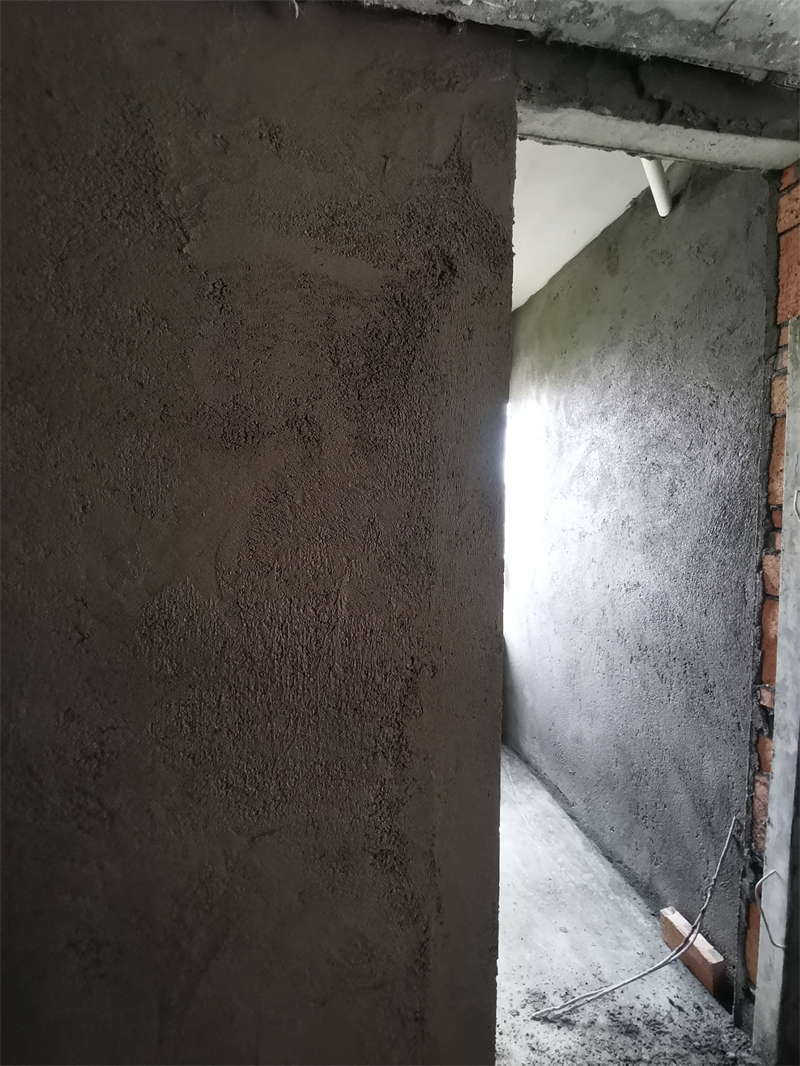

墙体粉刷后进行保湿养护

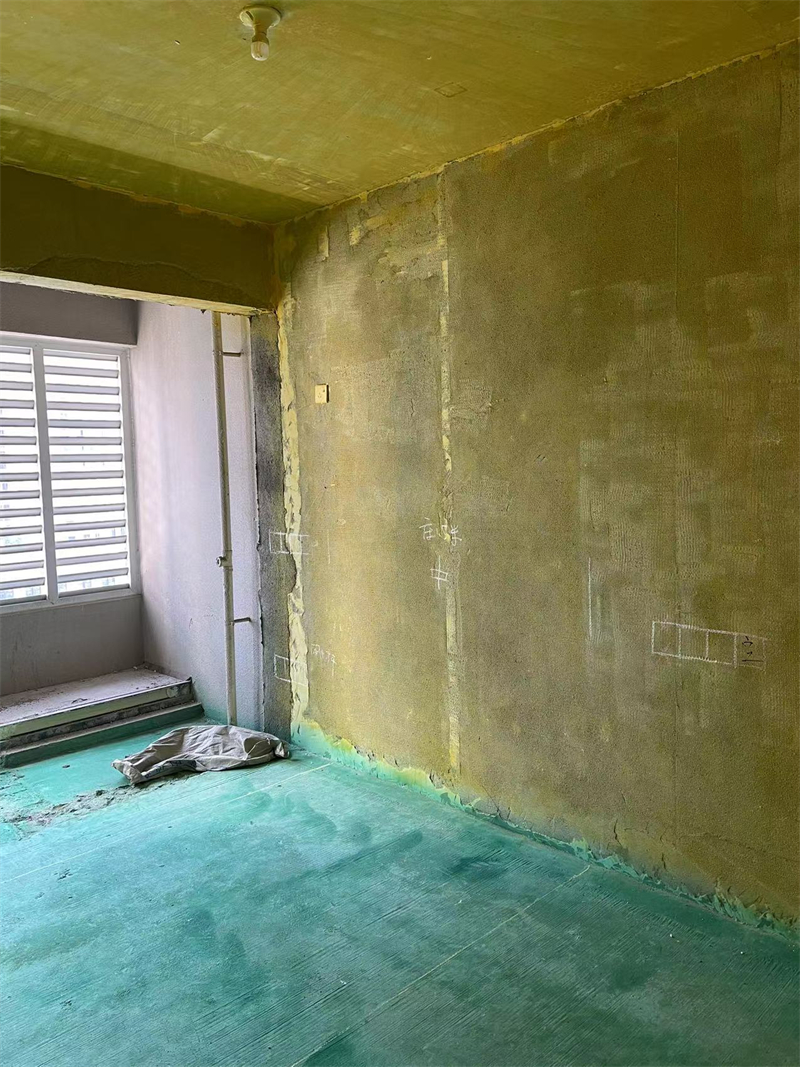

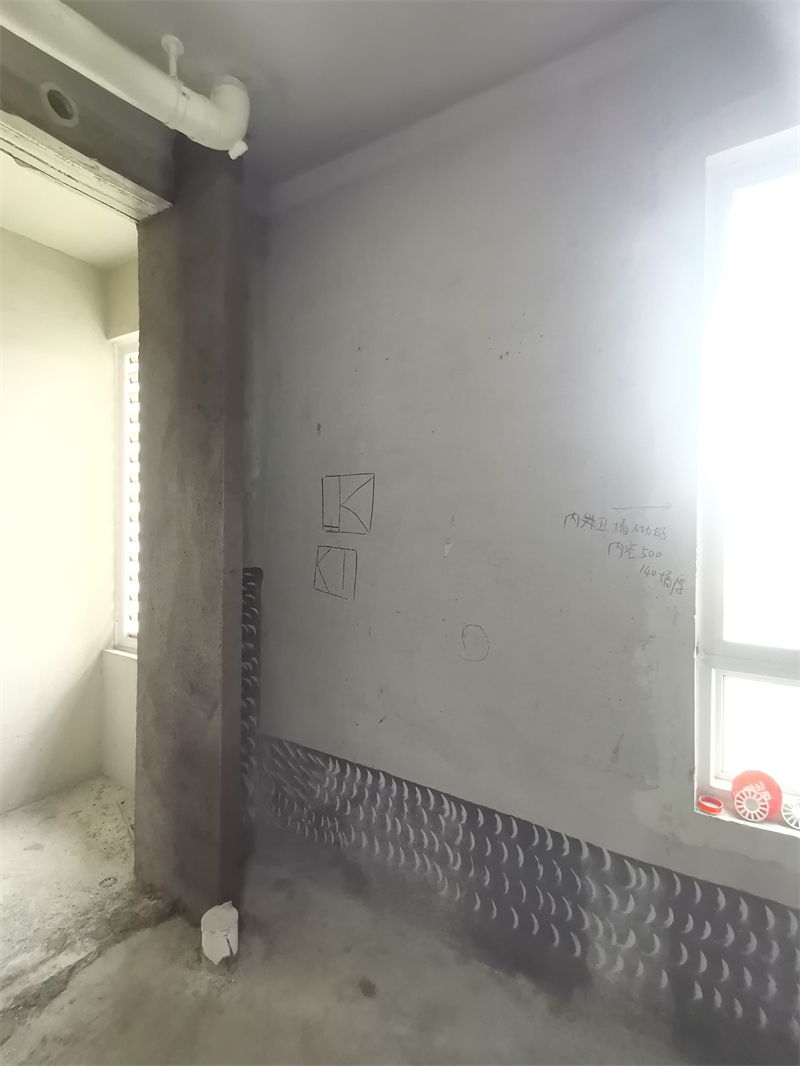

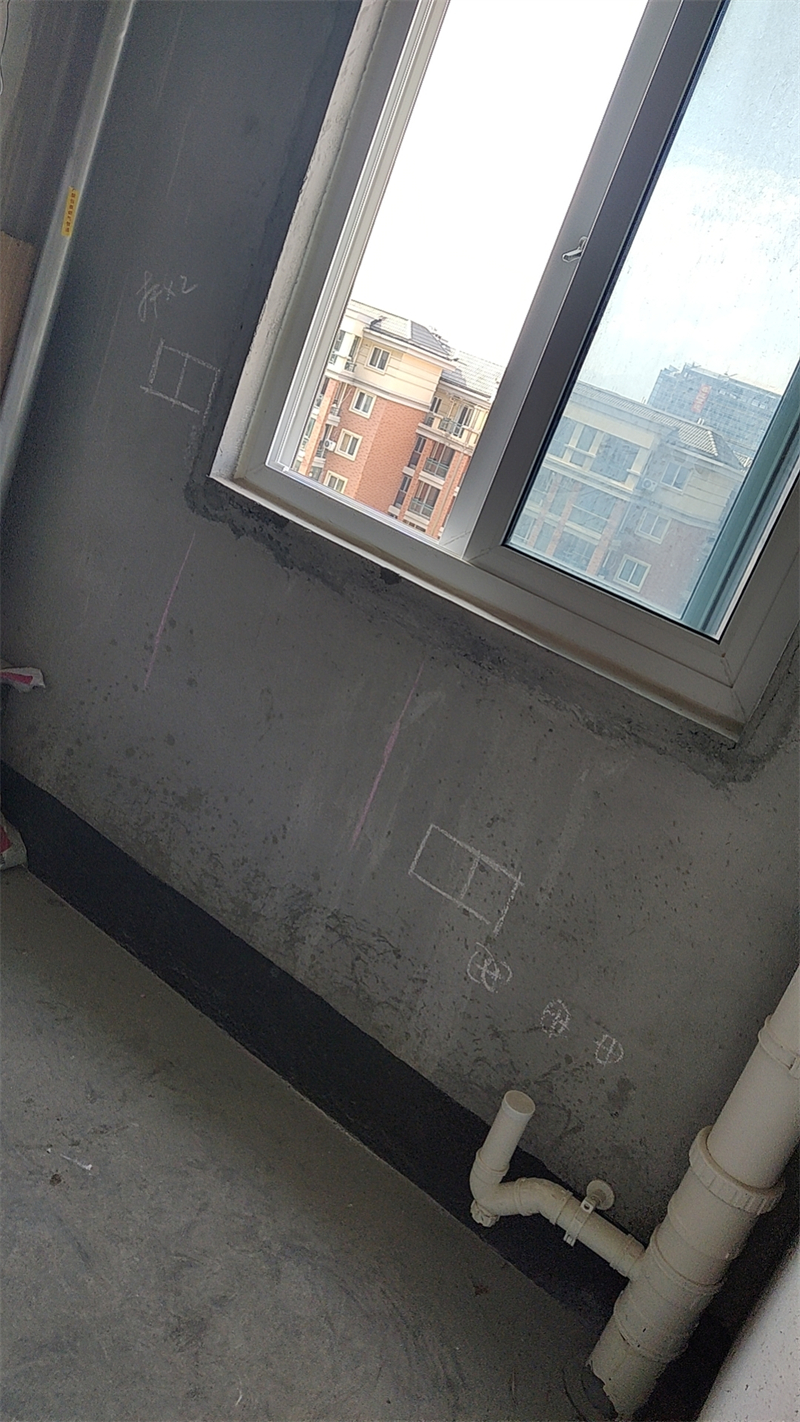

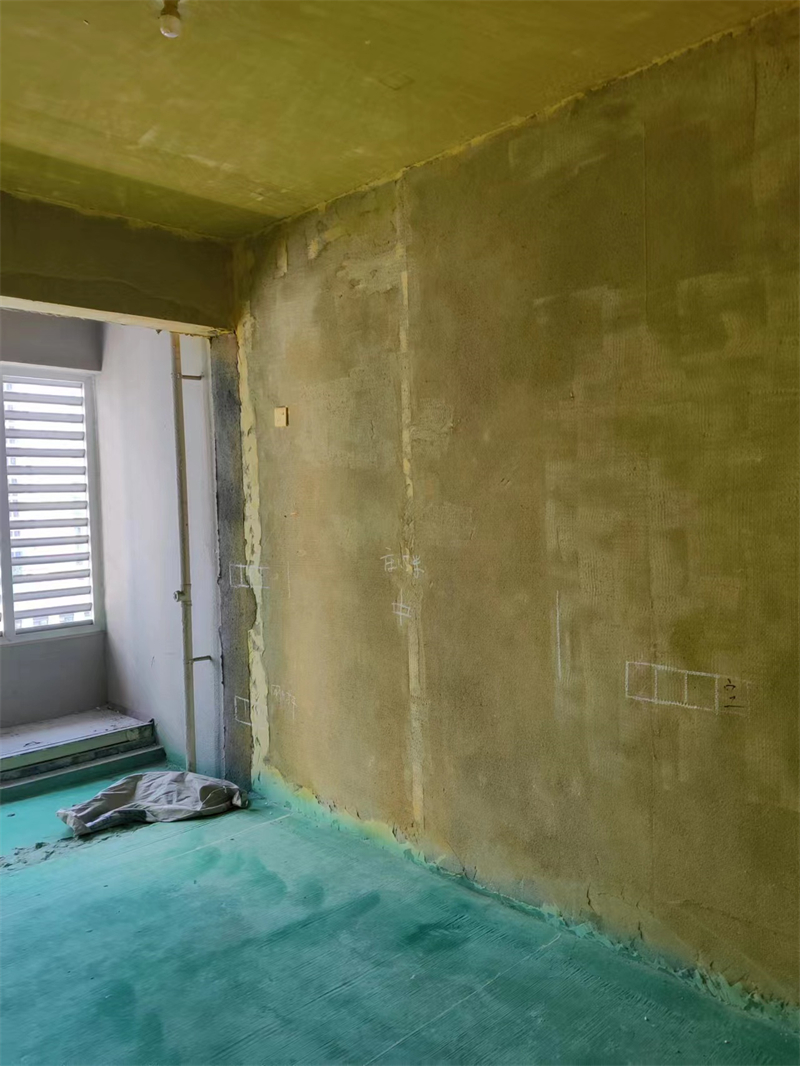

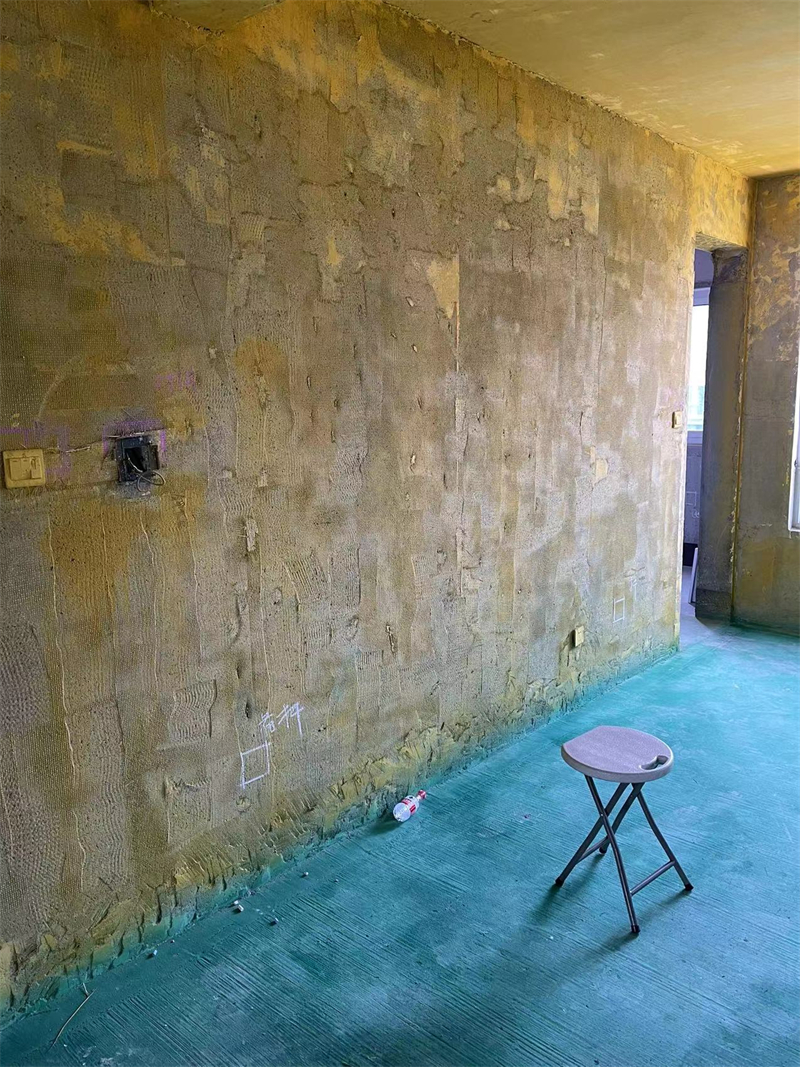

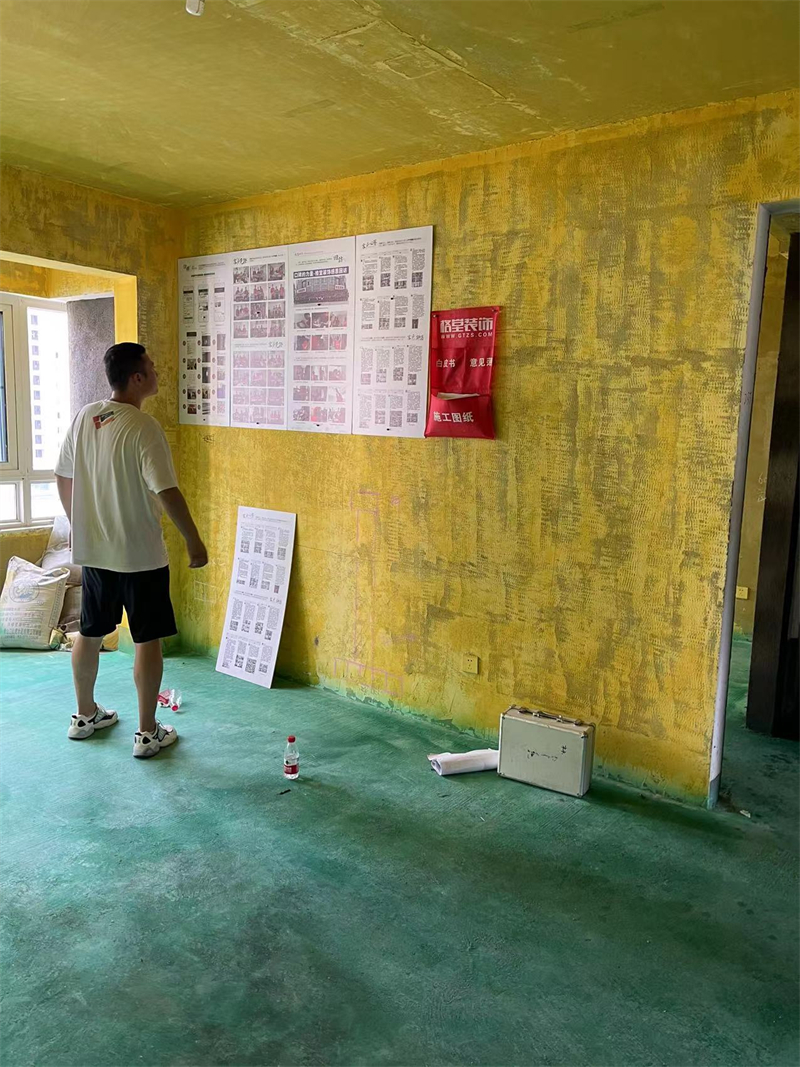

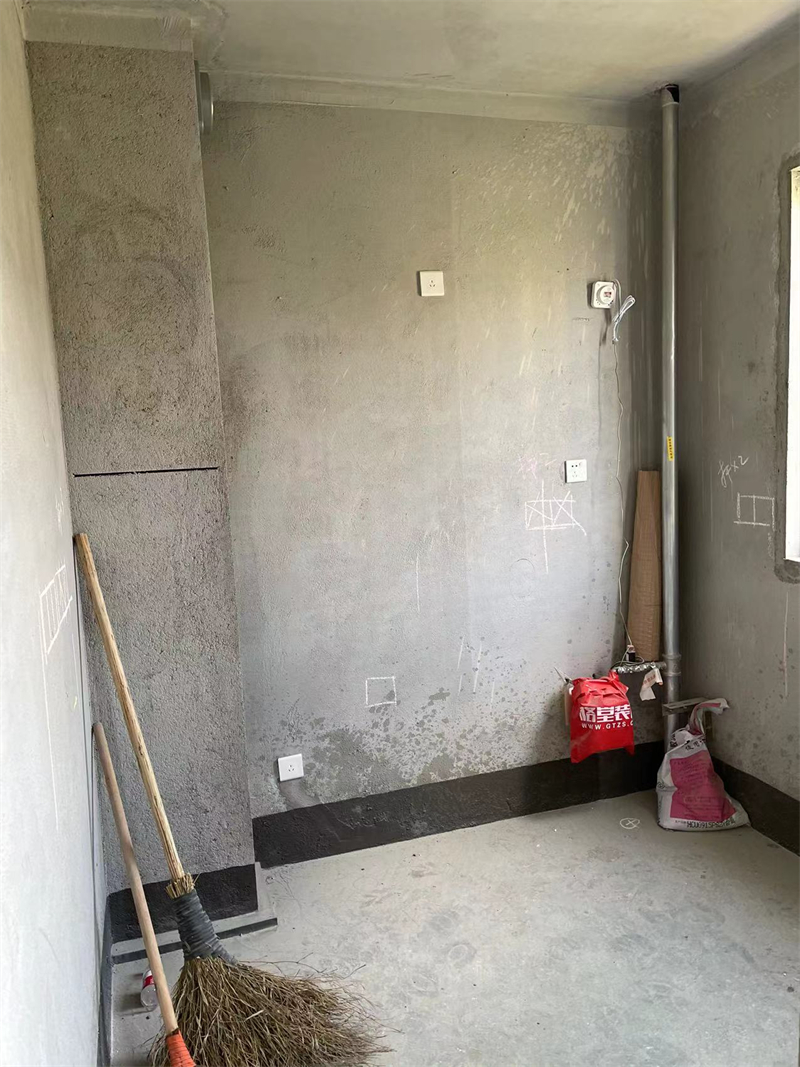

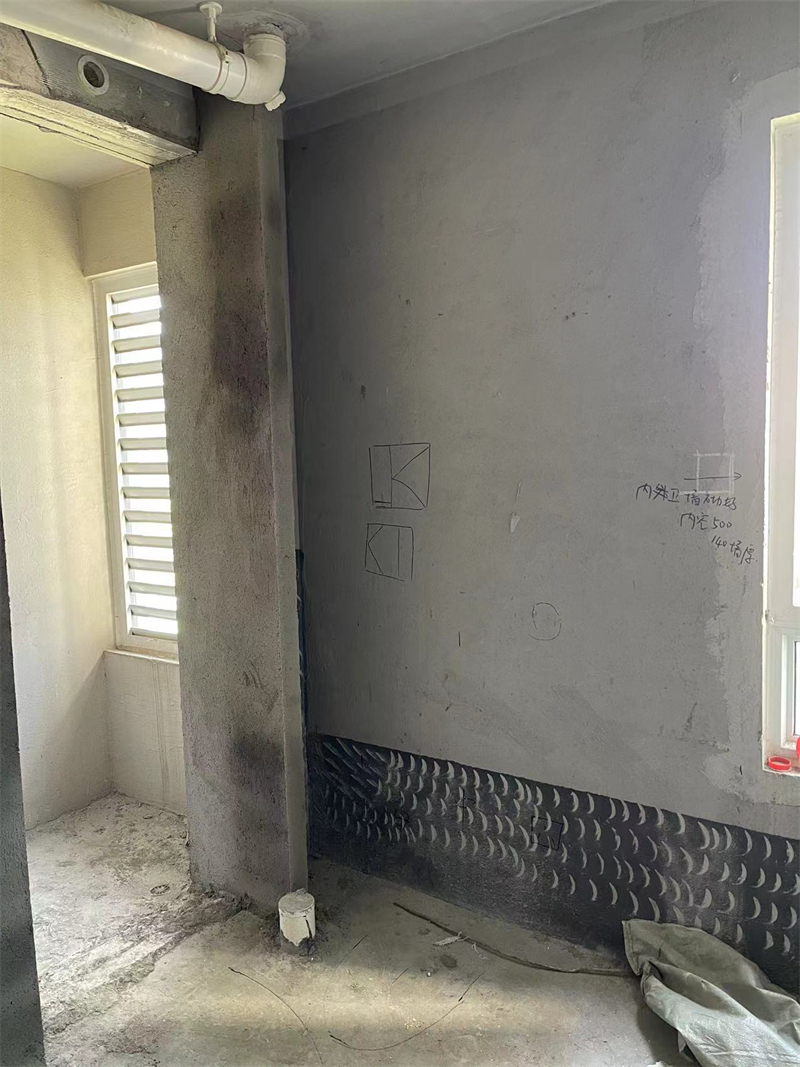

水电放样

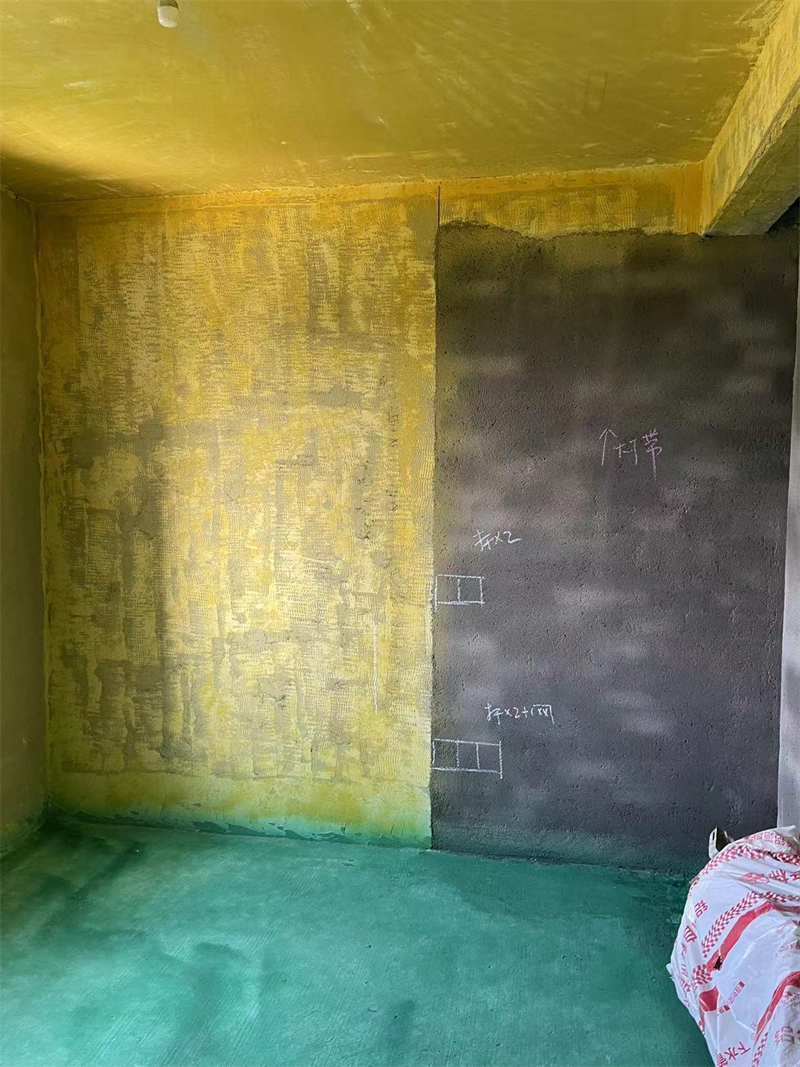

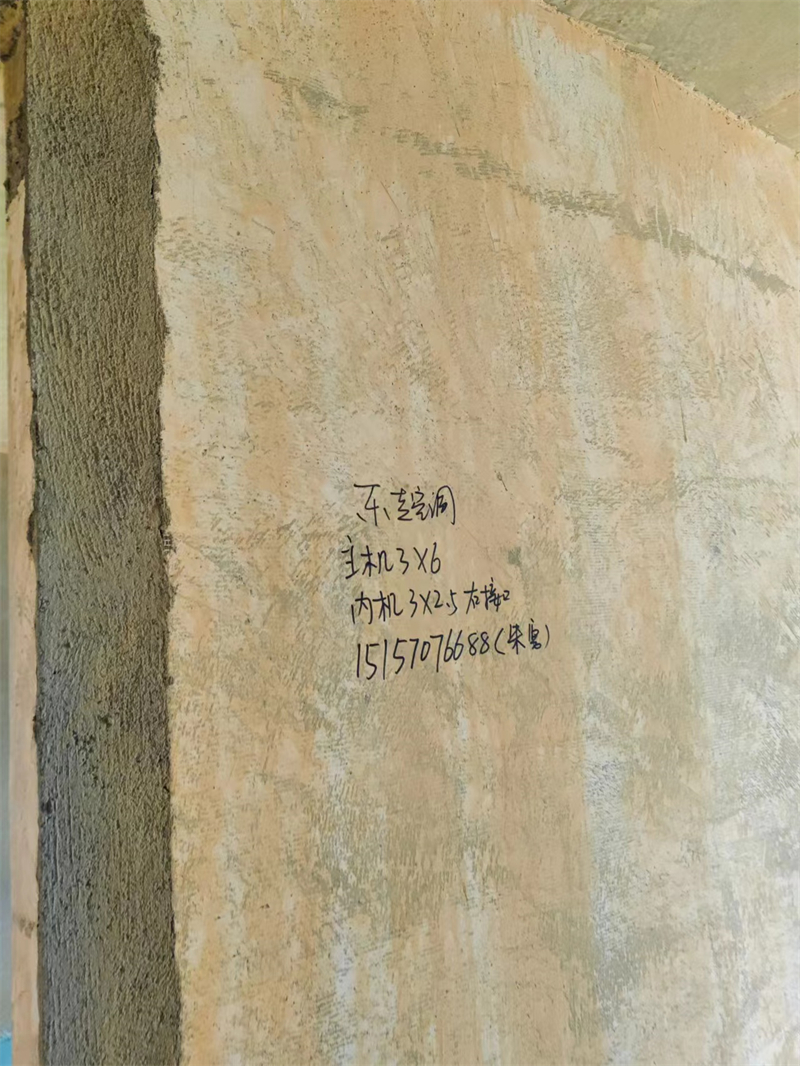

好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

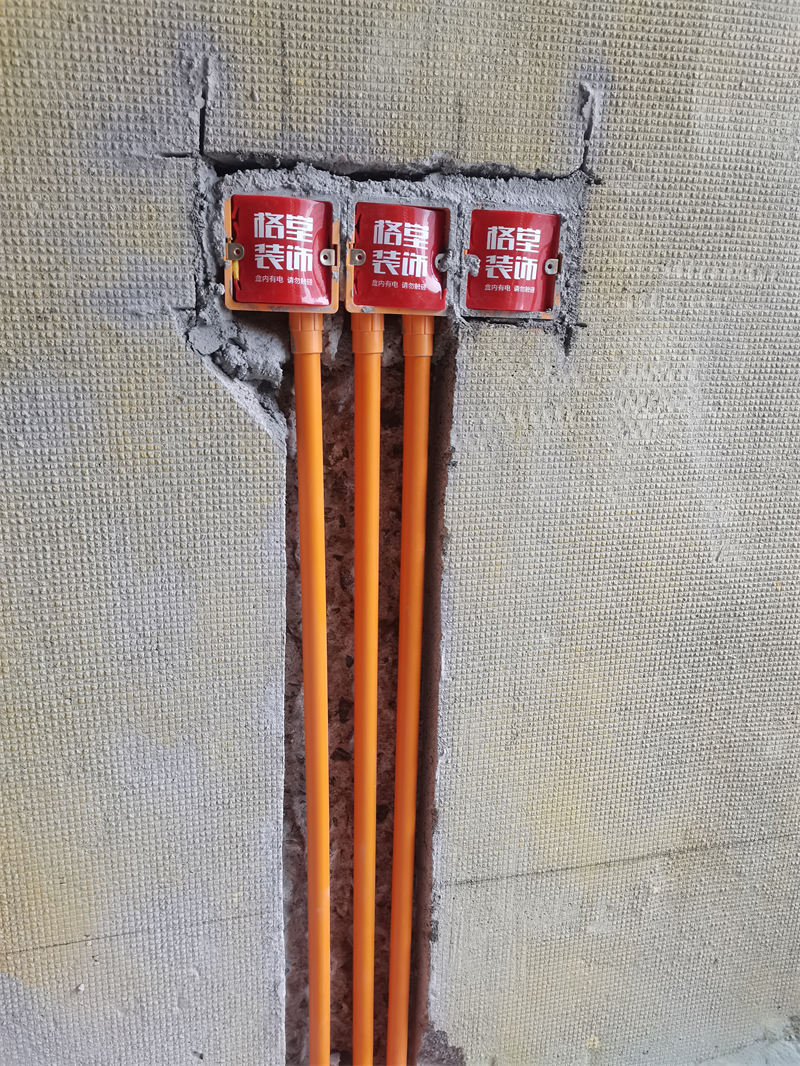

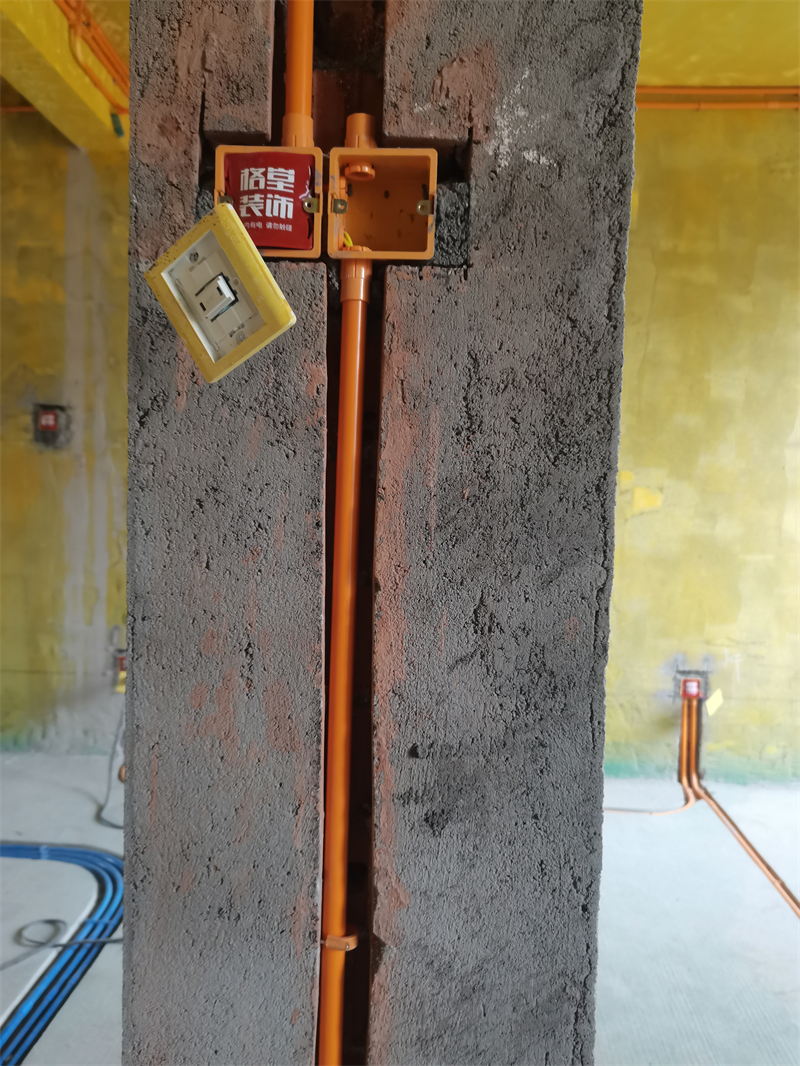

水电中途

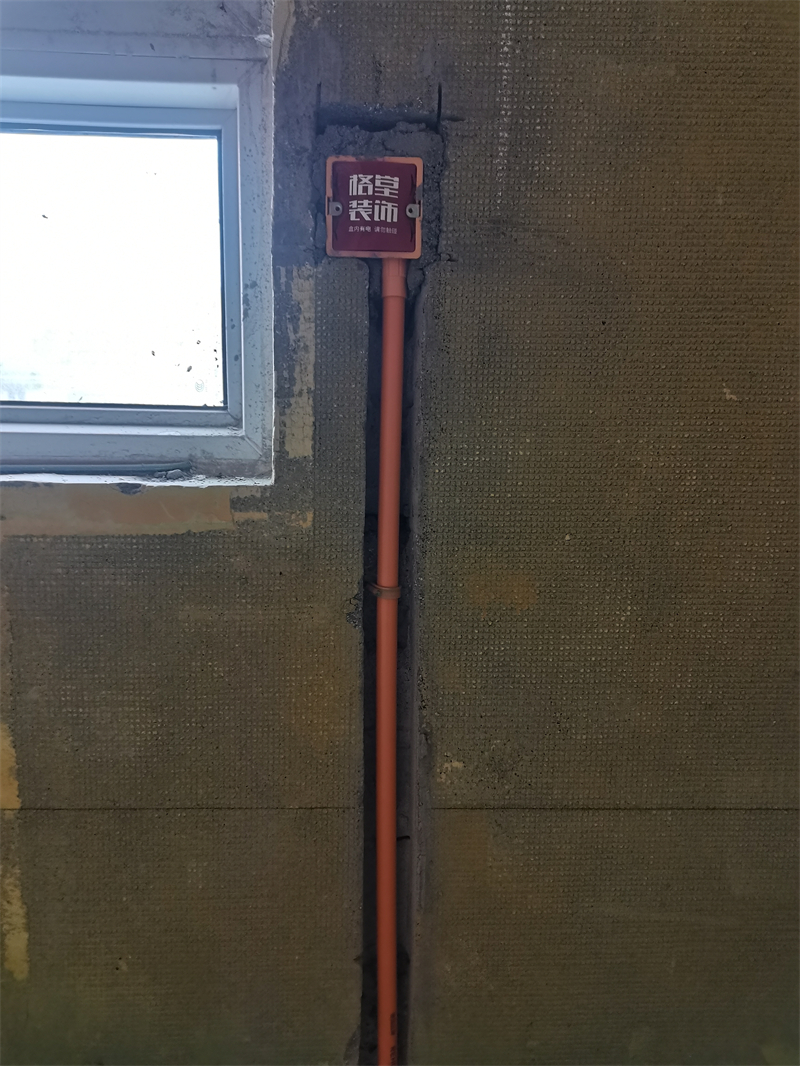

1、暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

2.所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

3.线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

4.电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

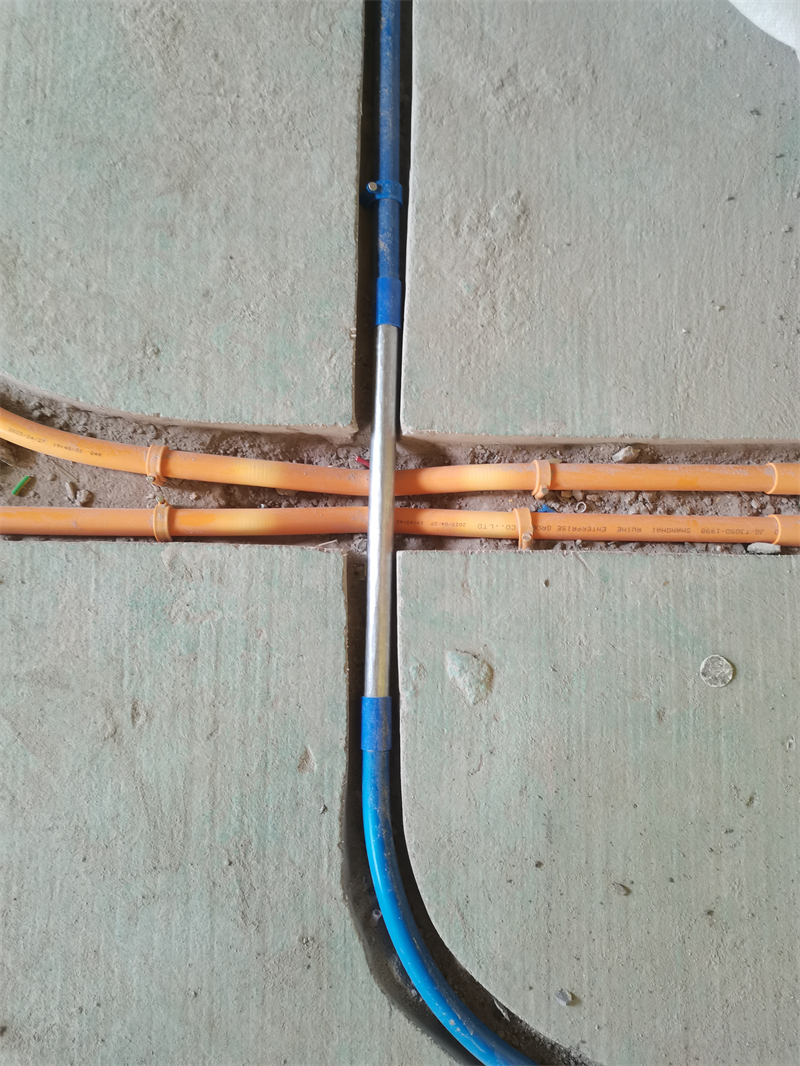

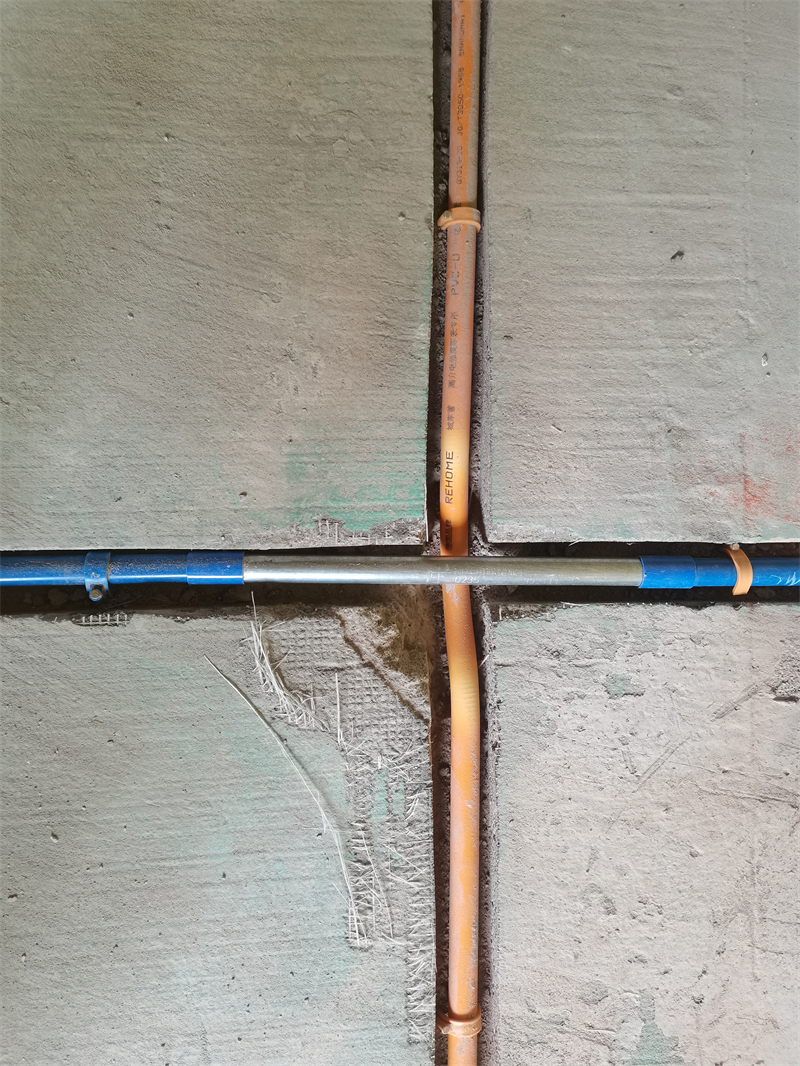

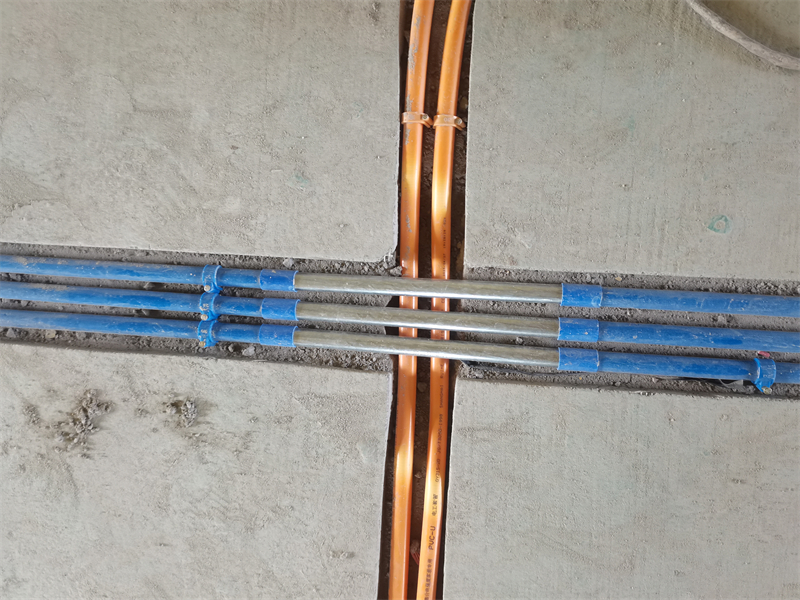

5、强弱电交接处用金属镀锌管交叉，防止信号干扰。

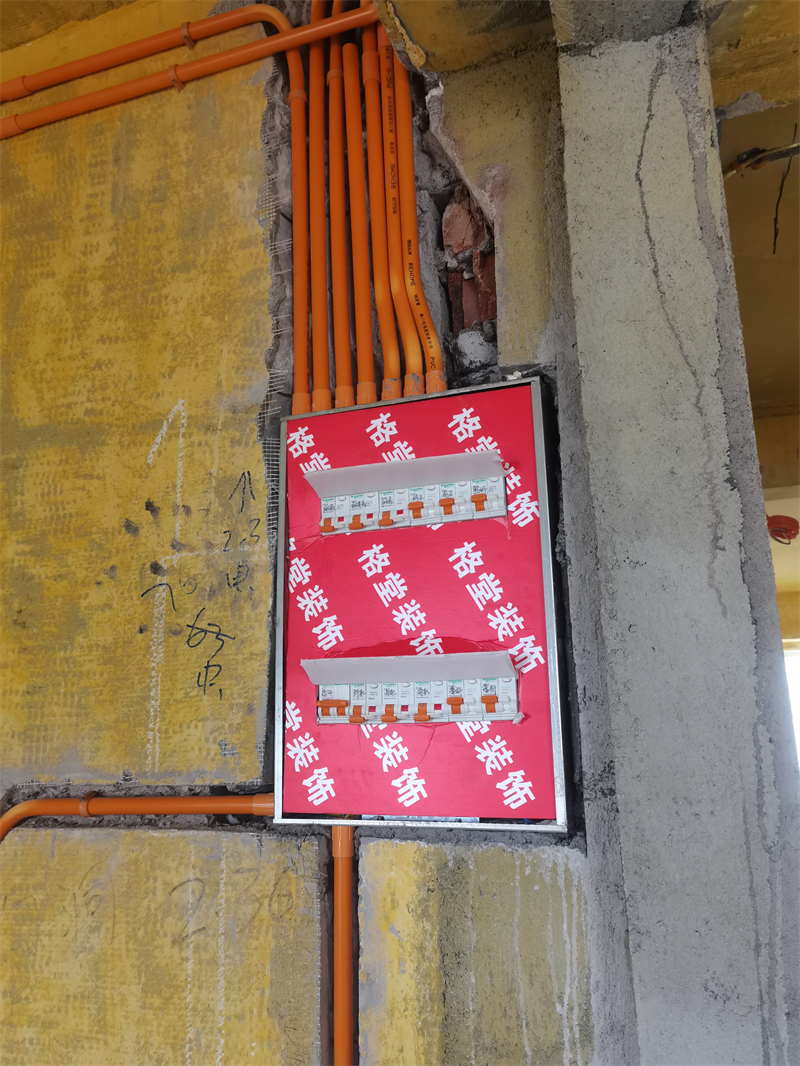

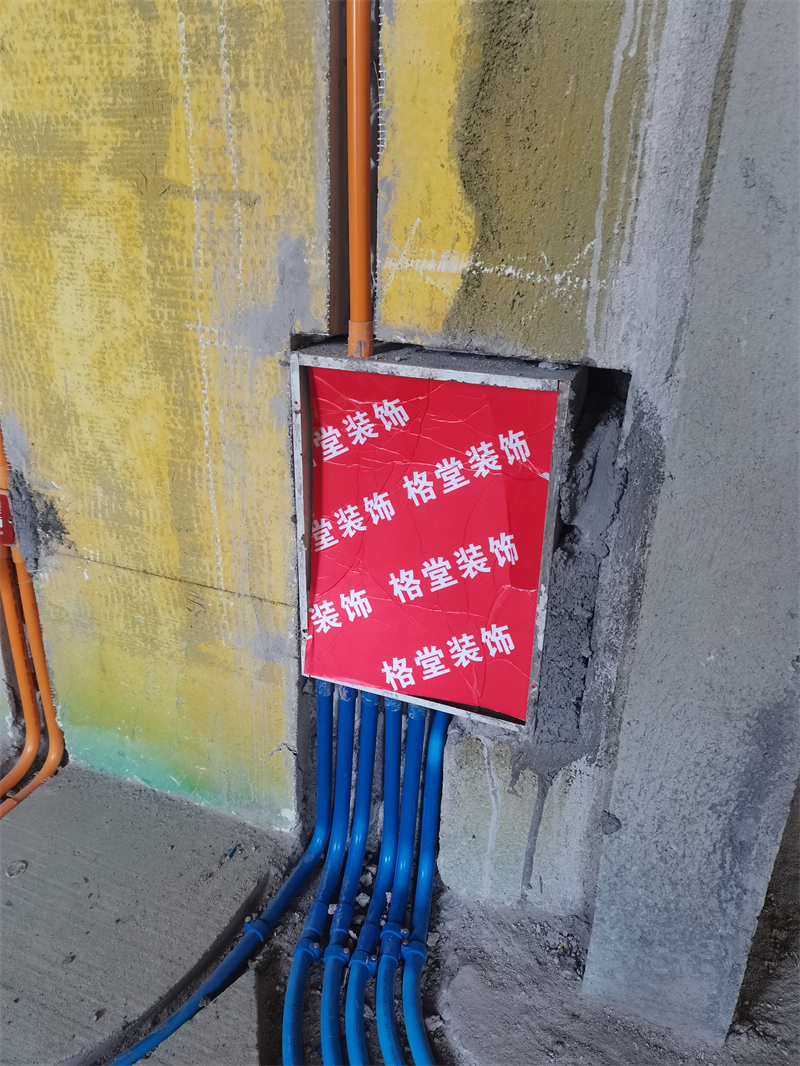

6、配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。
