须江府7-170m2现代风格-简约时尚

发表于 2023-9-6 15:52:57

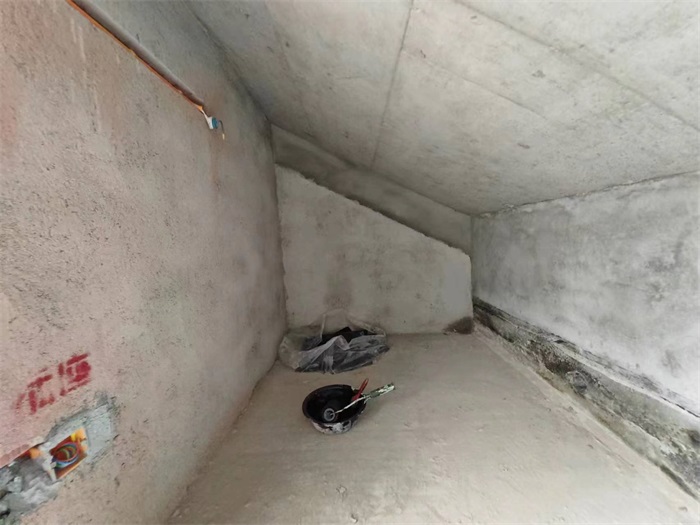

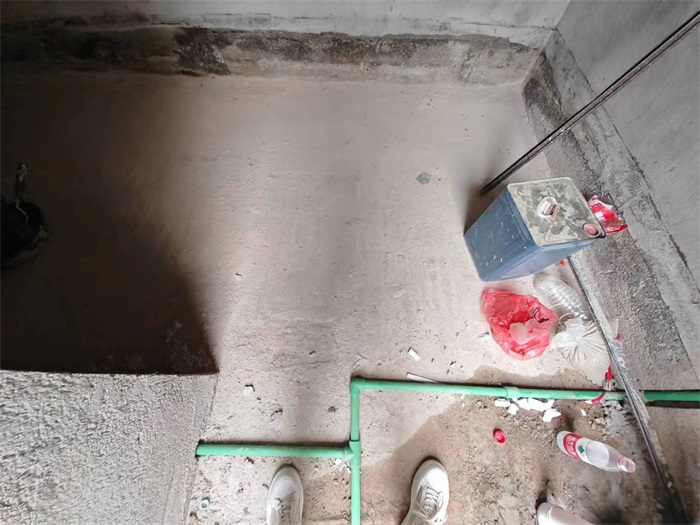

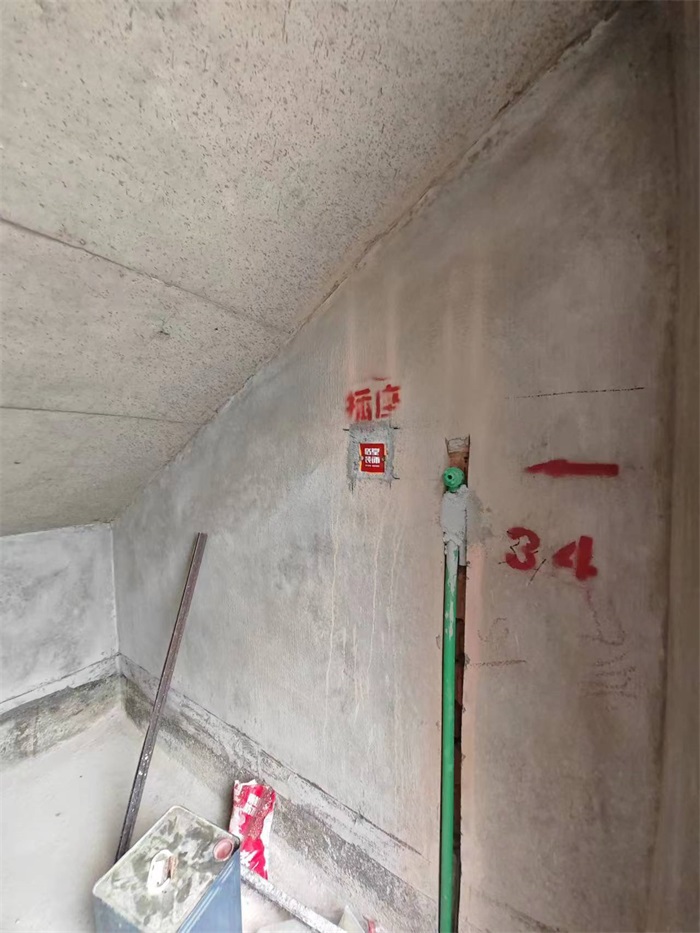

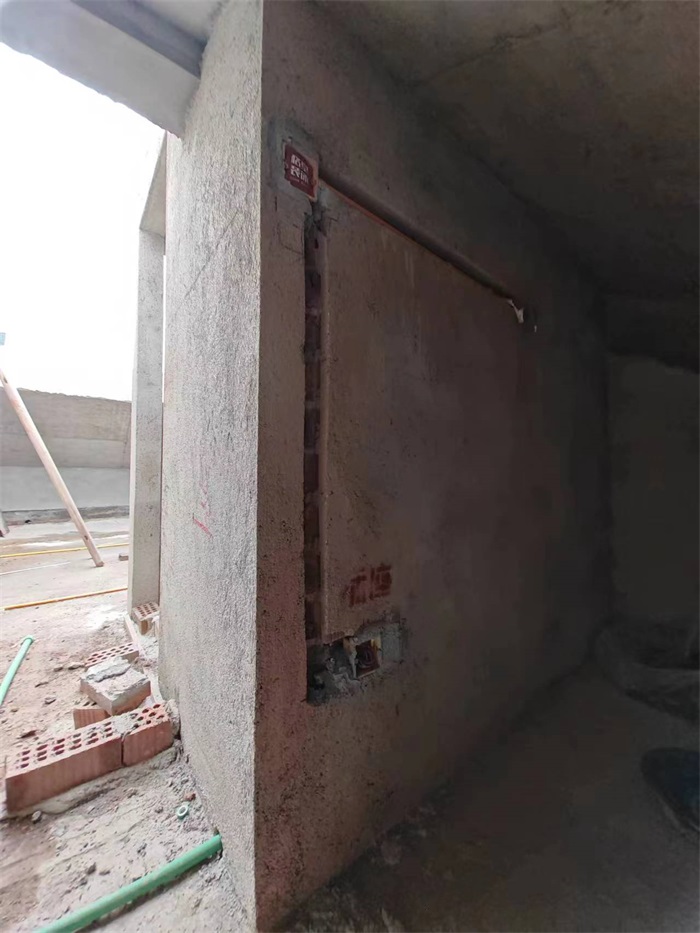

二楼小储物间水电布局

发表于 2023-9-6 15:54:28

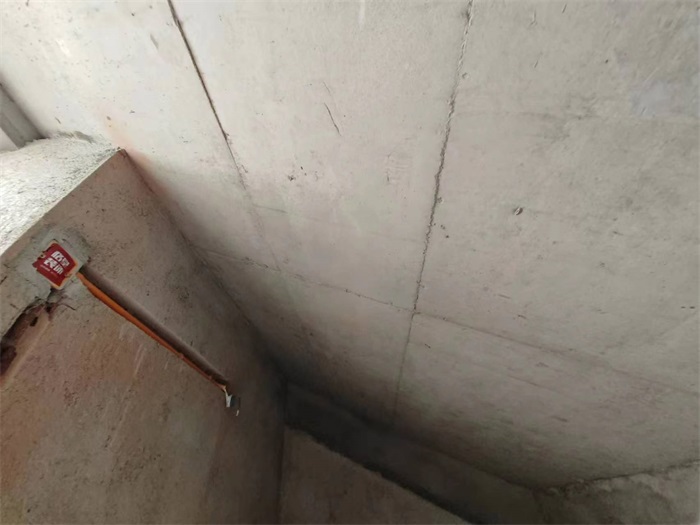

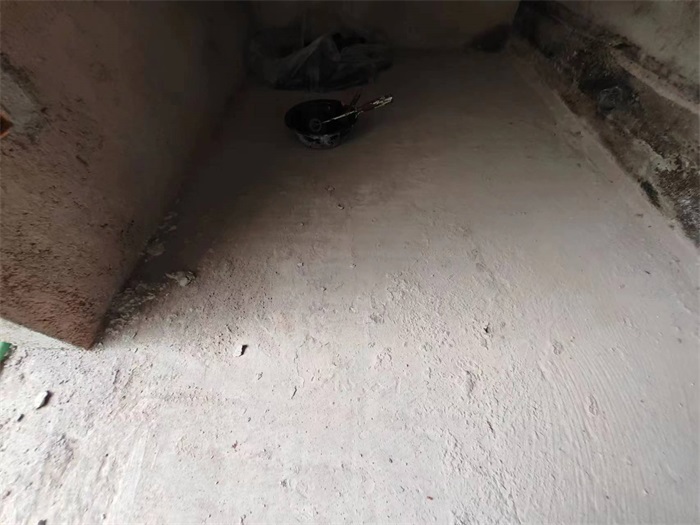

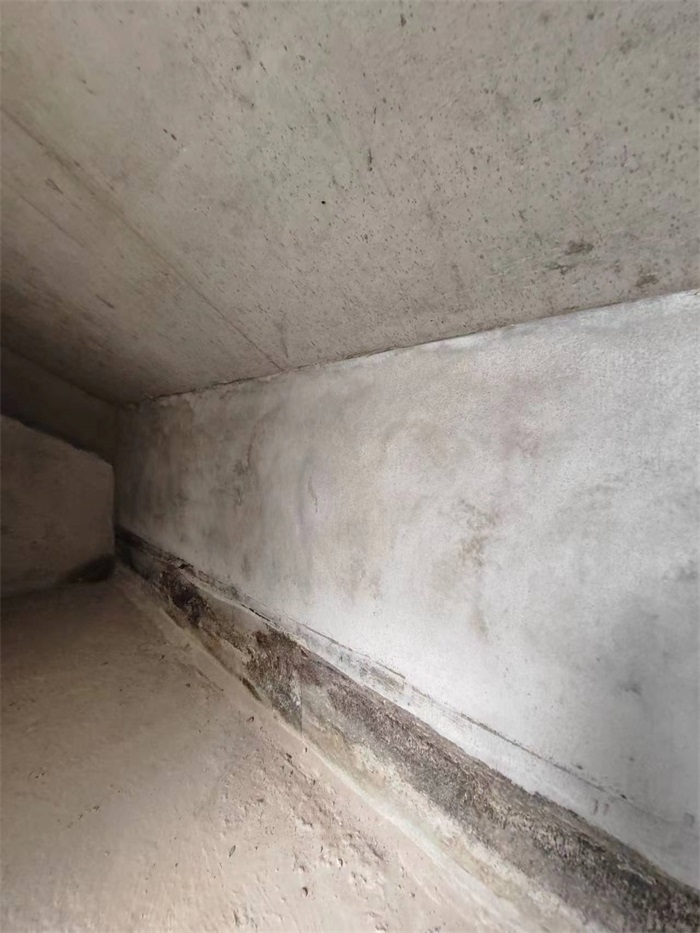

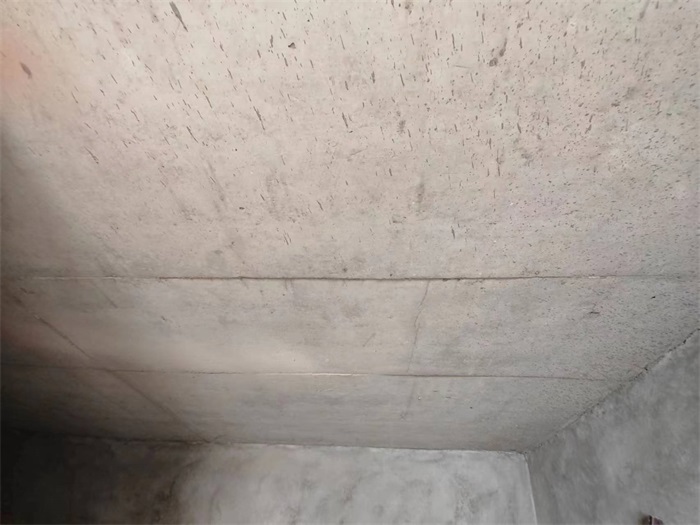

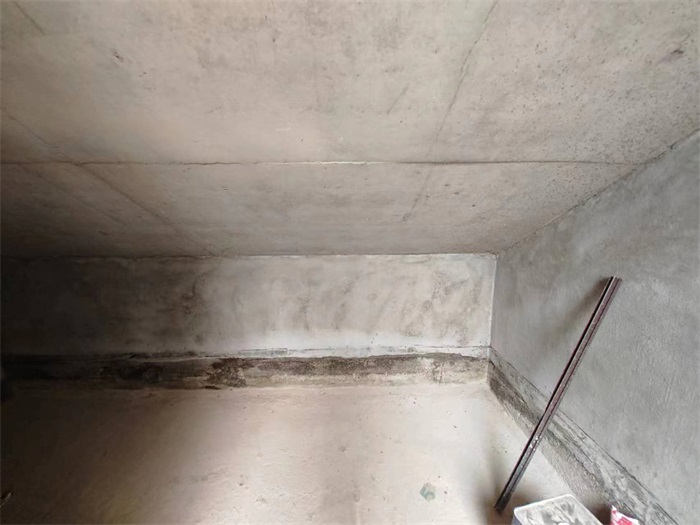

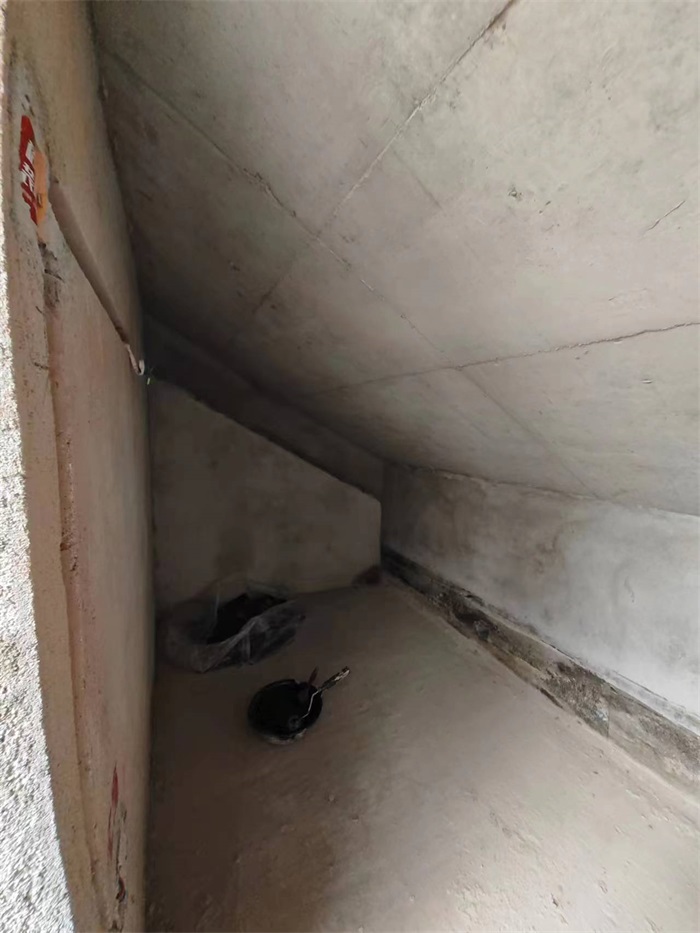

二楼小储物间对角

发表于 2023-9-6 16:47:03

本帖最后由格堂红叶于 2023-9-6 16:48 编辑

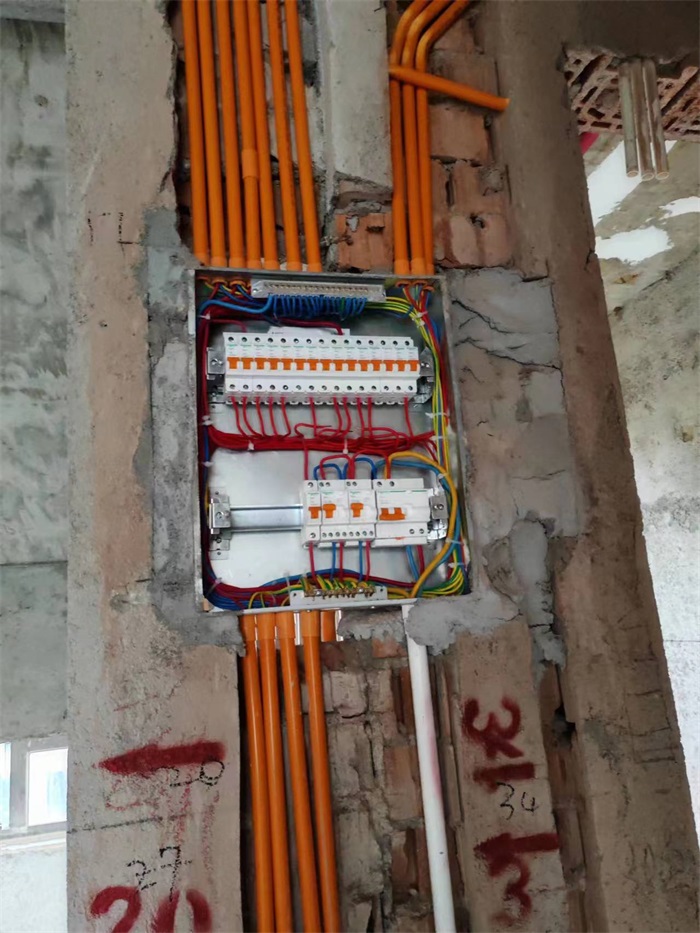

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。

发表于 2023-9-6 16:51:02

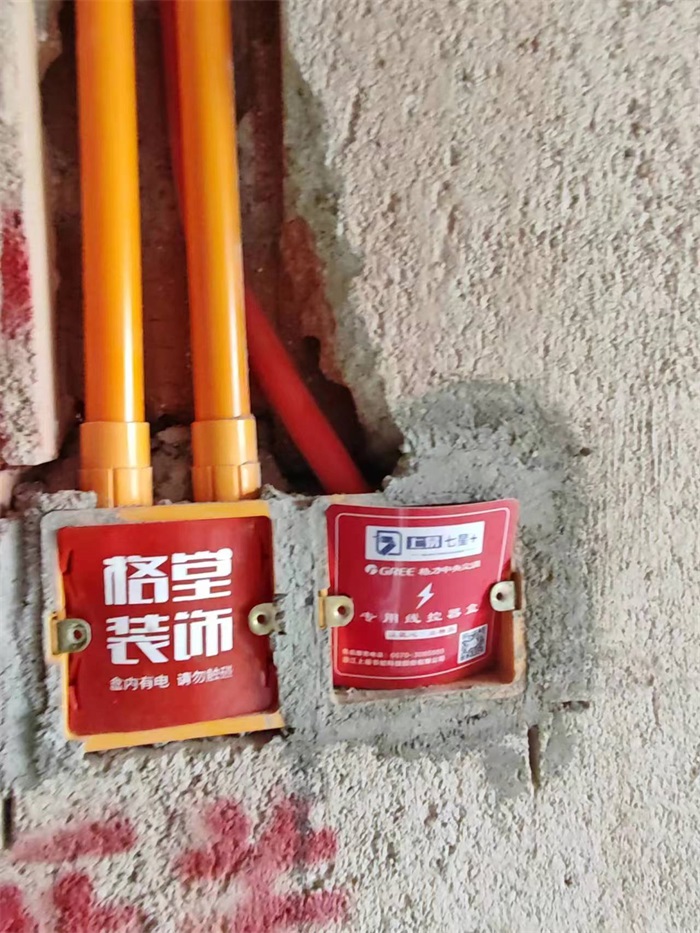

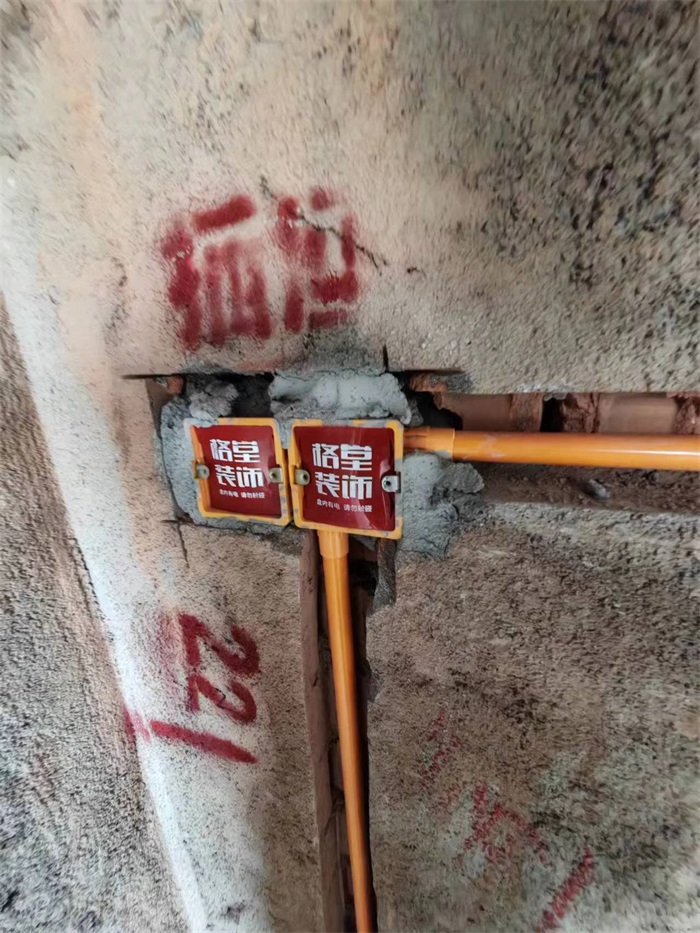

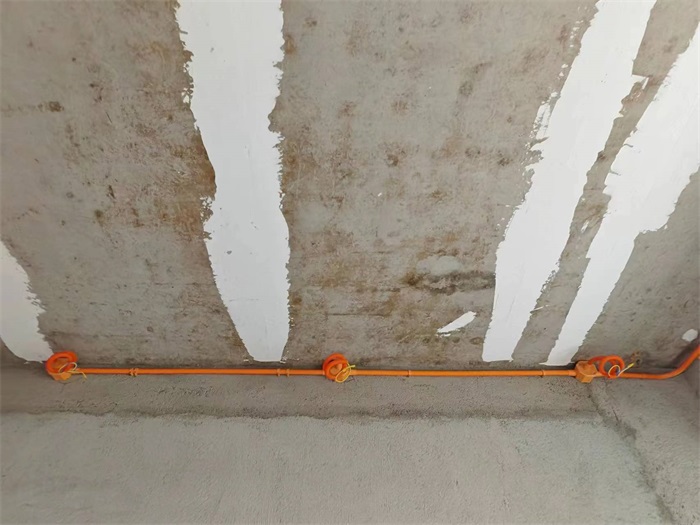

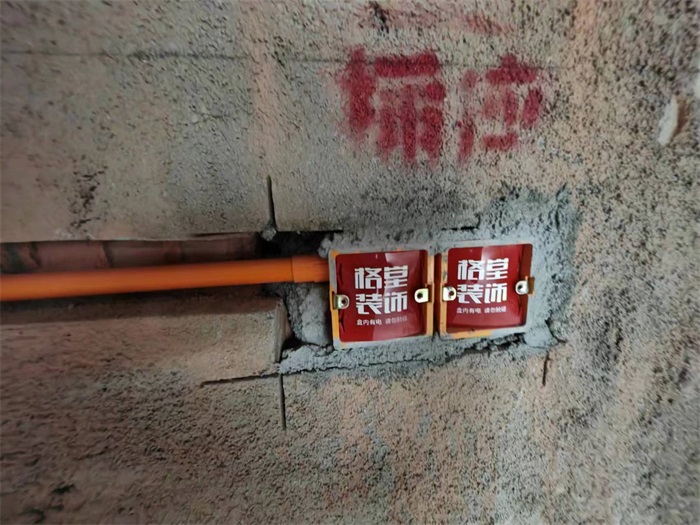

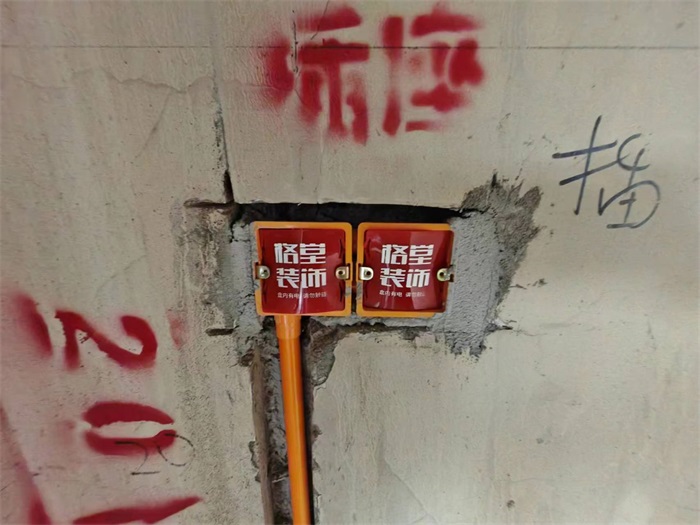

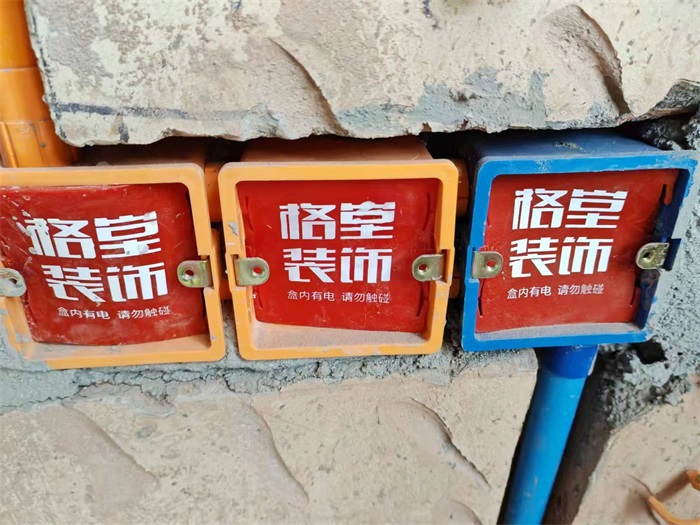

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

发表于 2023-9-6 16:52:36

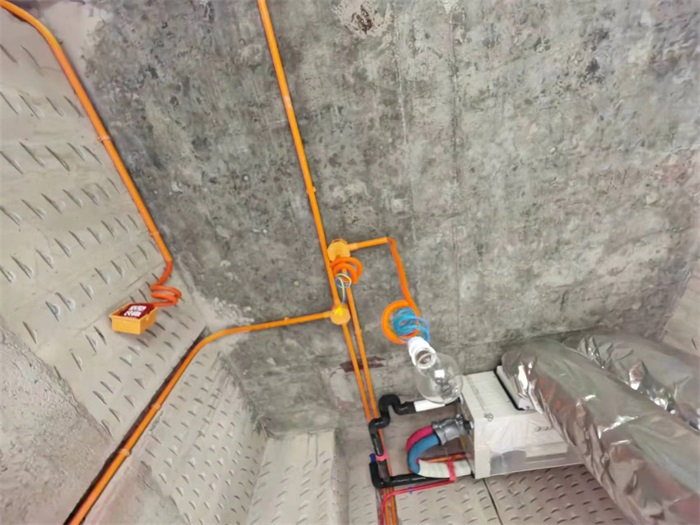

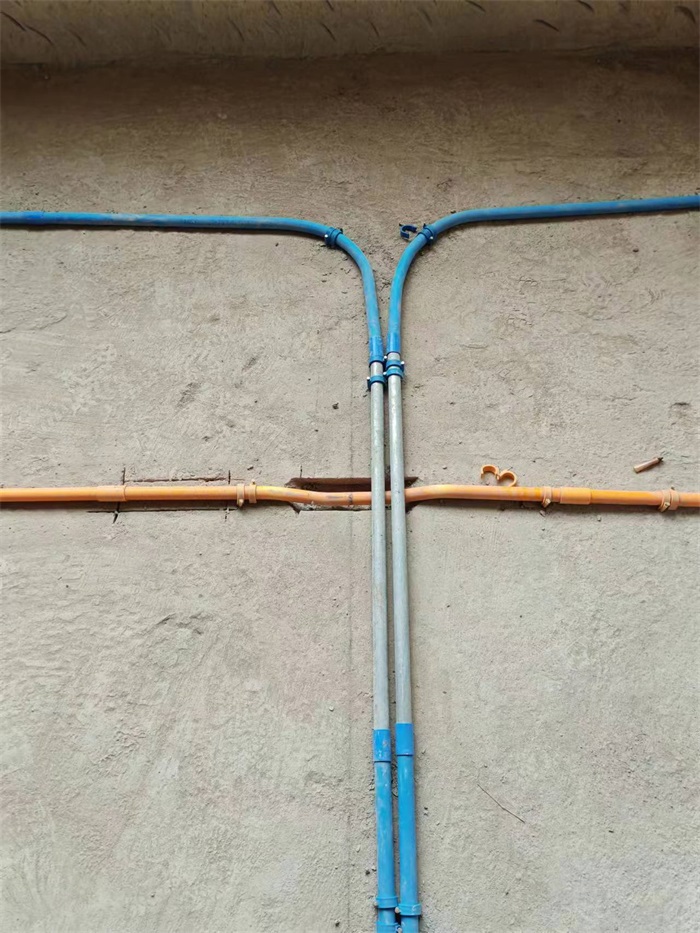

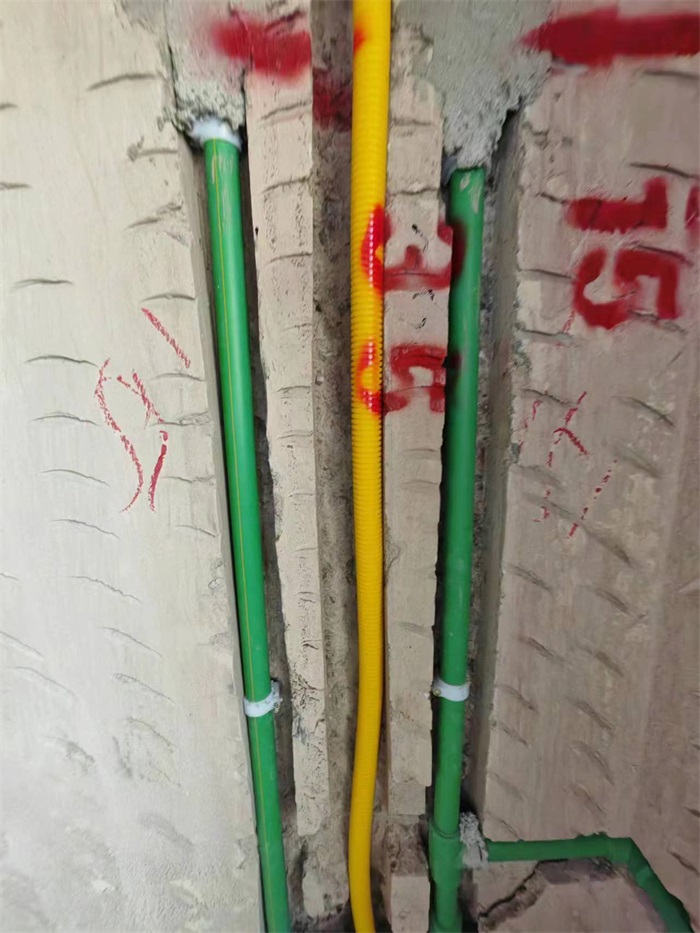

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰

发表于 2023-9-6 16:55:22

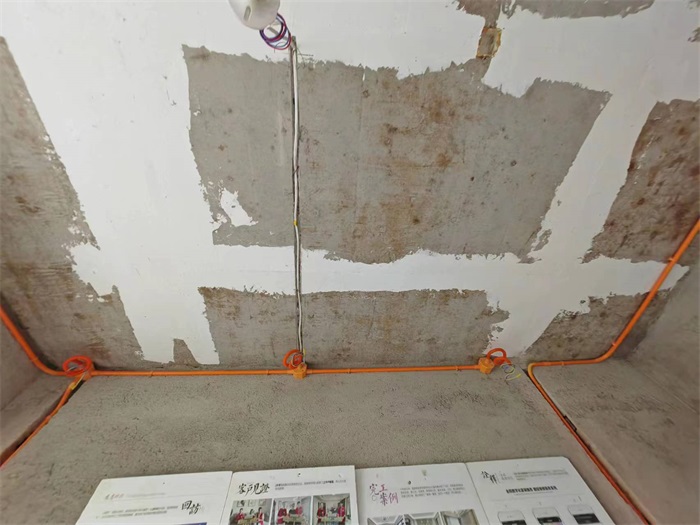

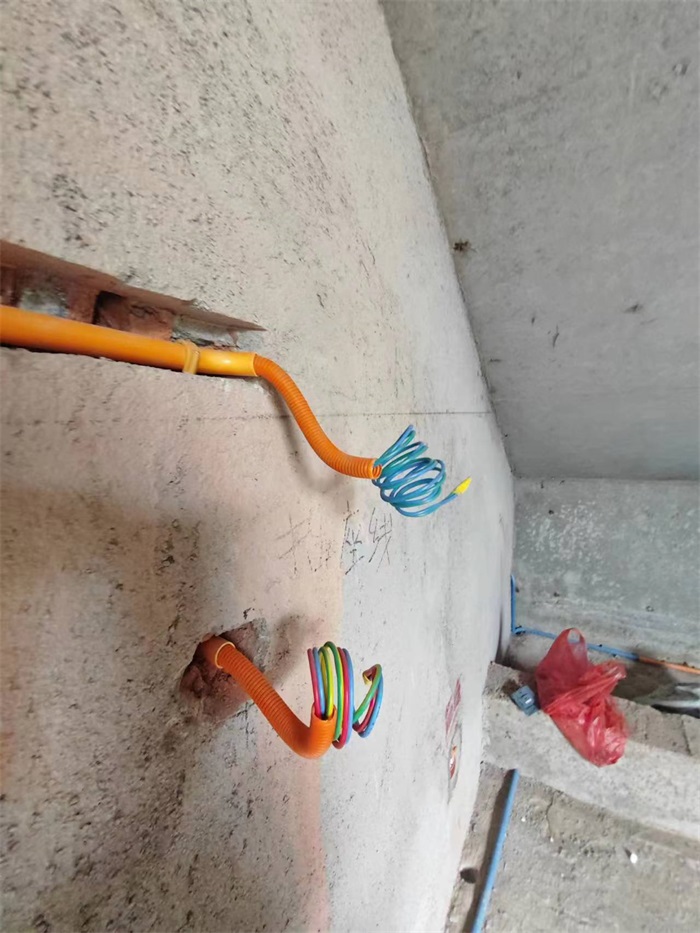

筒灯电线用波纹管保护

发表于 2023-9-6 16:57:52

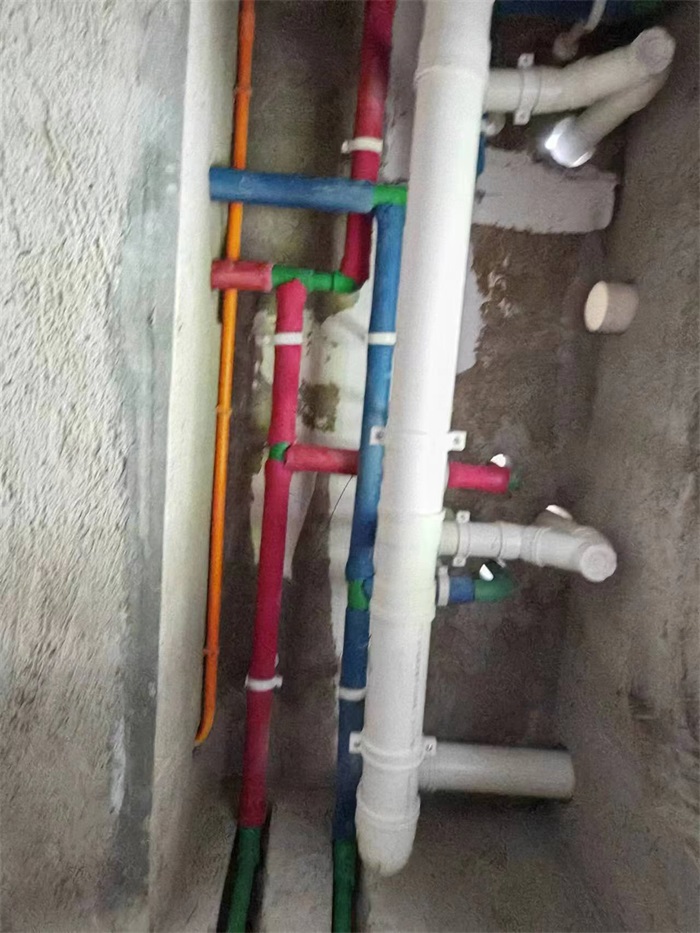

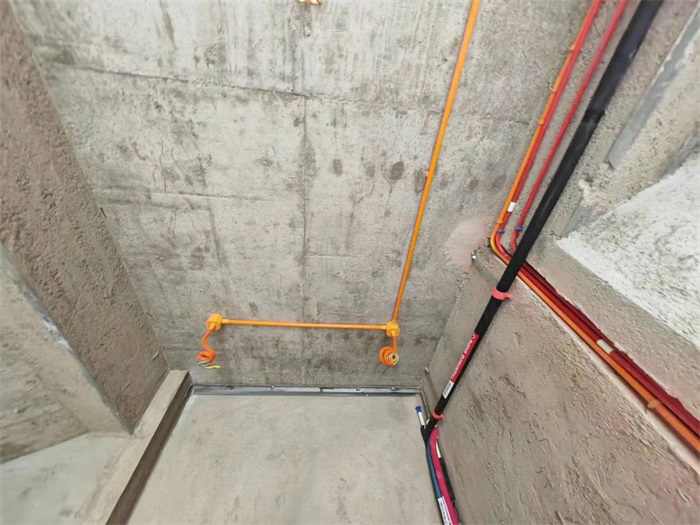

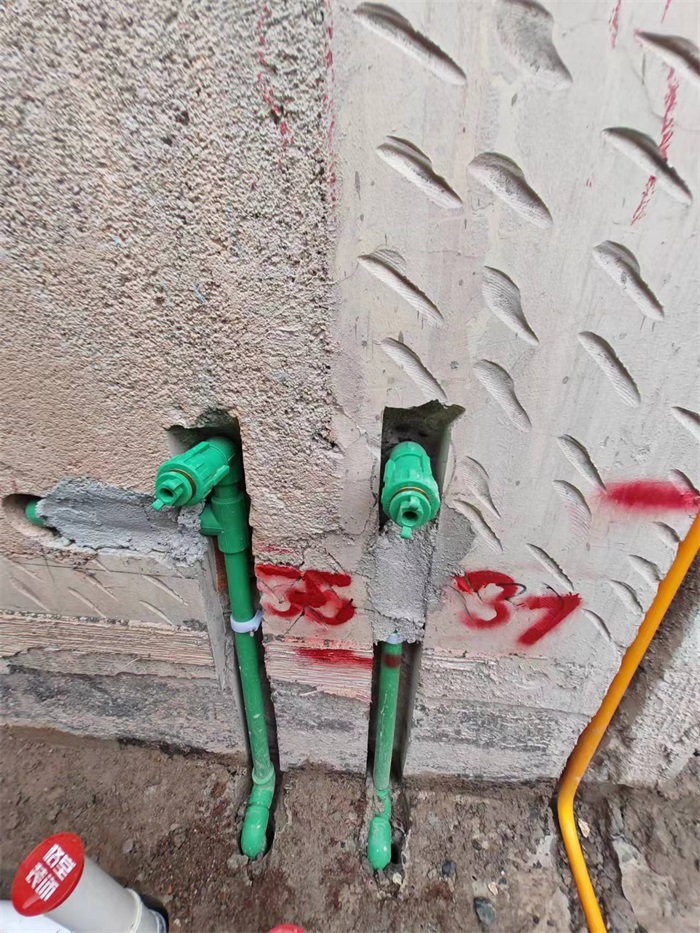

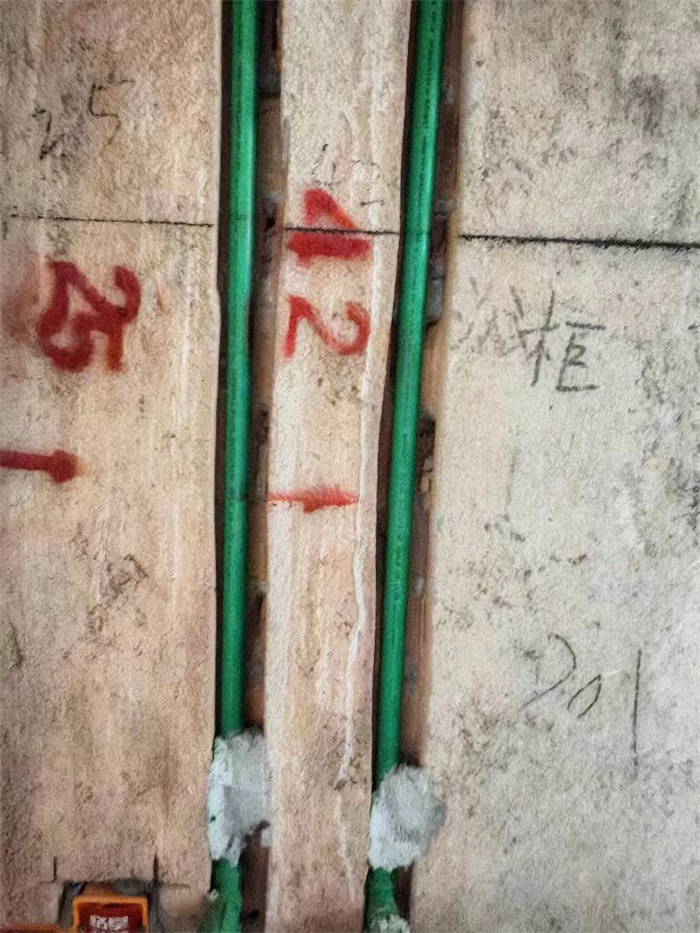

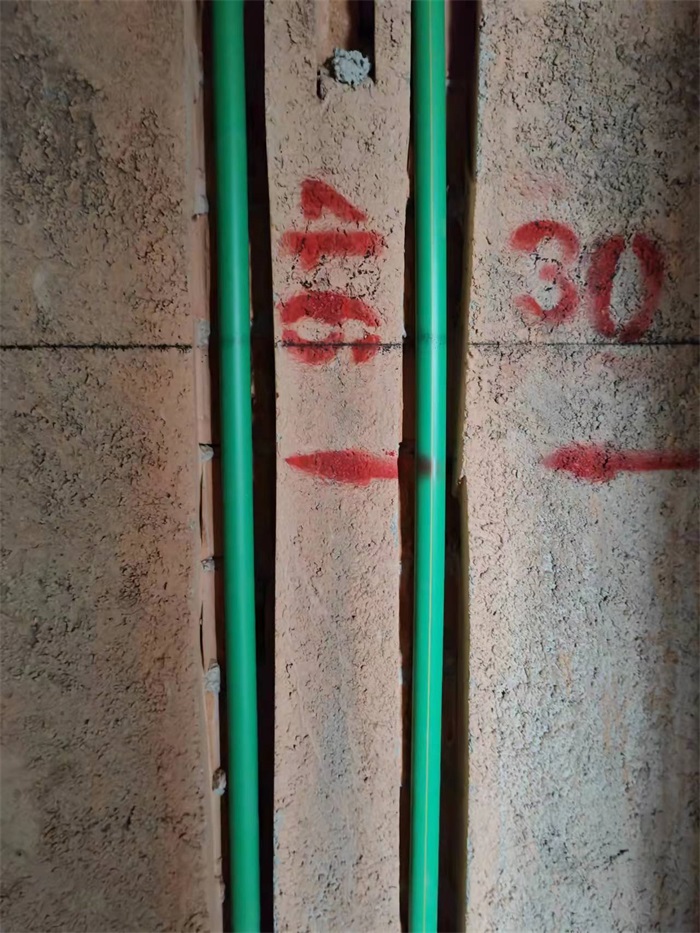

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2023-9-6 17:00:52

本帖最后由格堂红叶于 2023-9-6 17:01 编辑

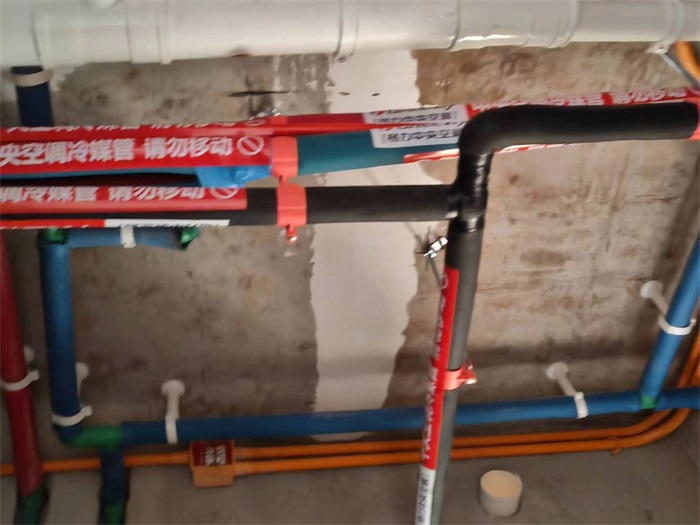

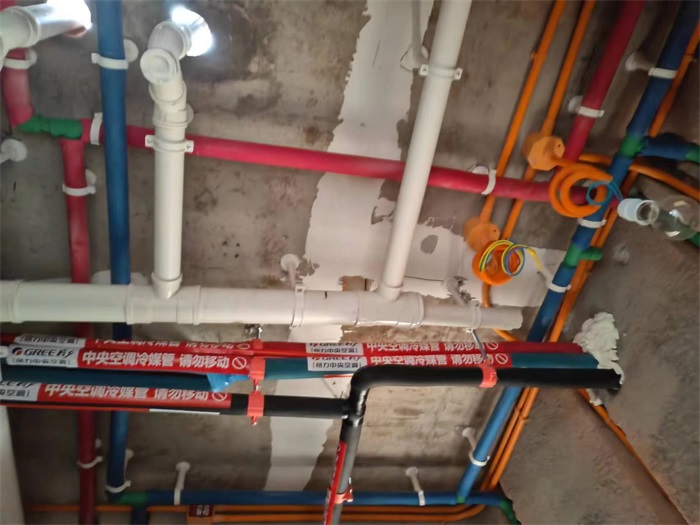

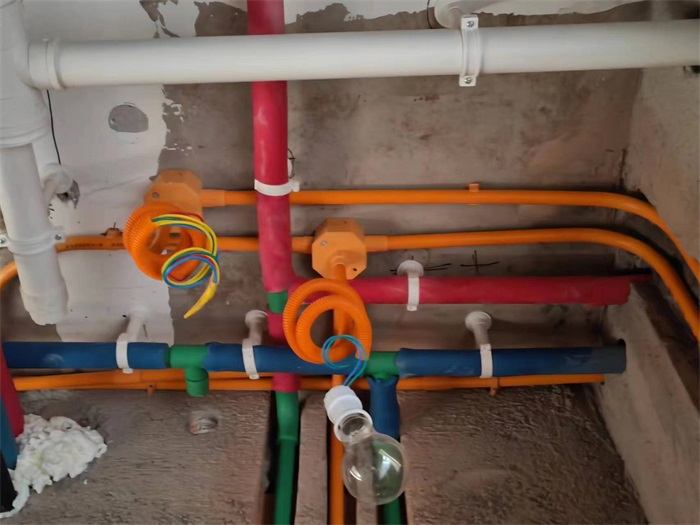

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响

发表于 2023-9-6 17:03:52

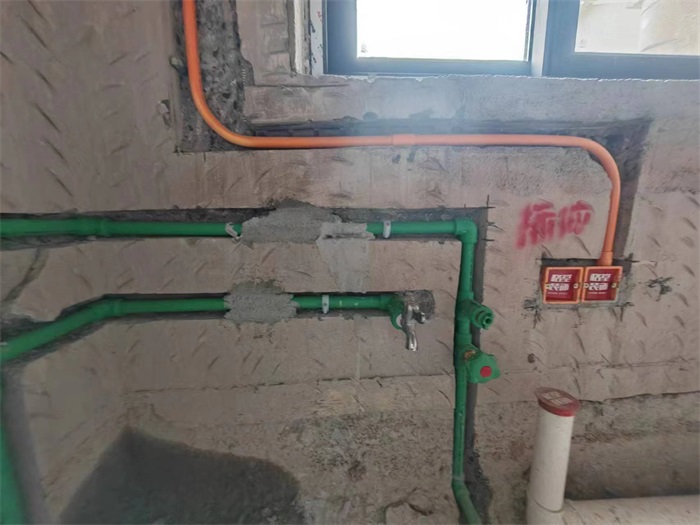

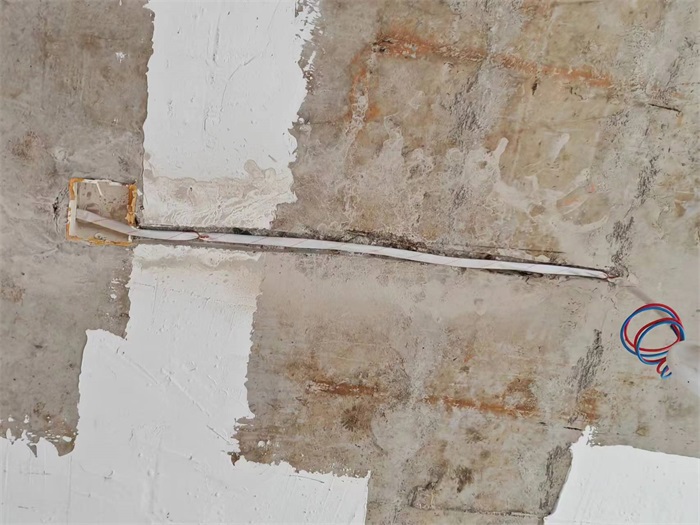

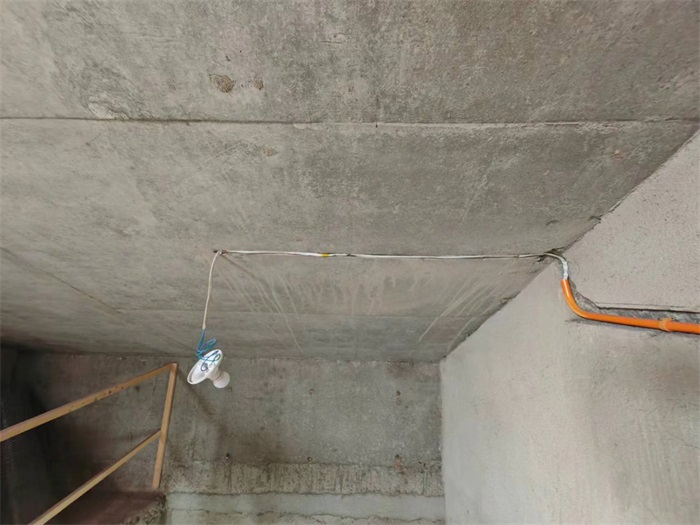

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2023-9-6 17:04:37

每户水管进水部位室内应加进水总阀。
