郁金香郡22-1-3#156㎡现代----空间藏景

发表于 2023-6-3 12:19:10

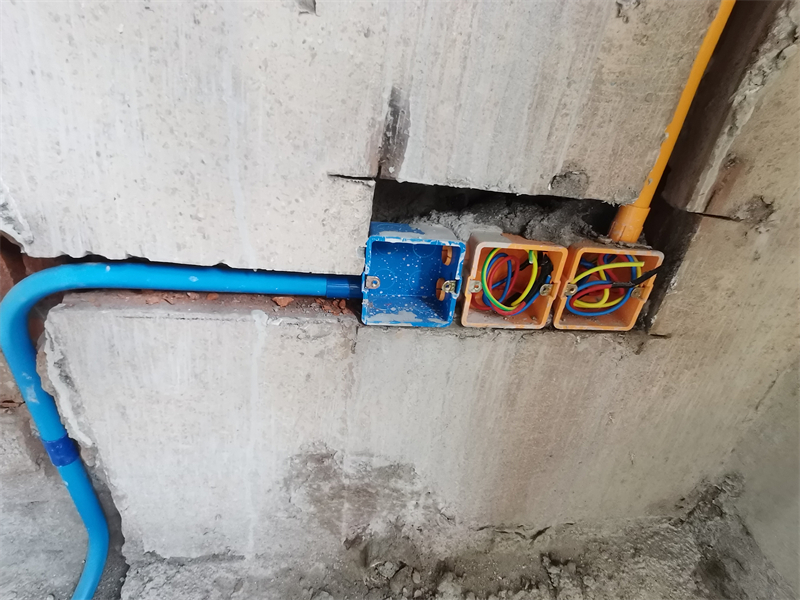

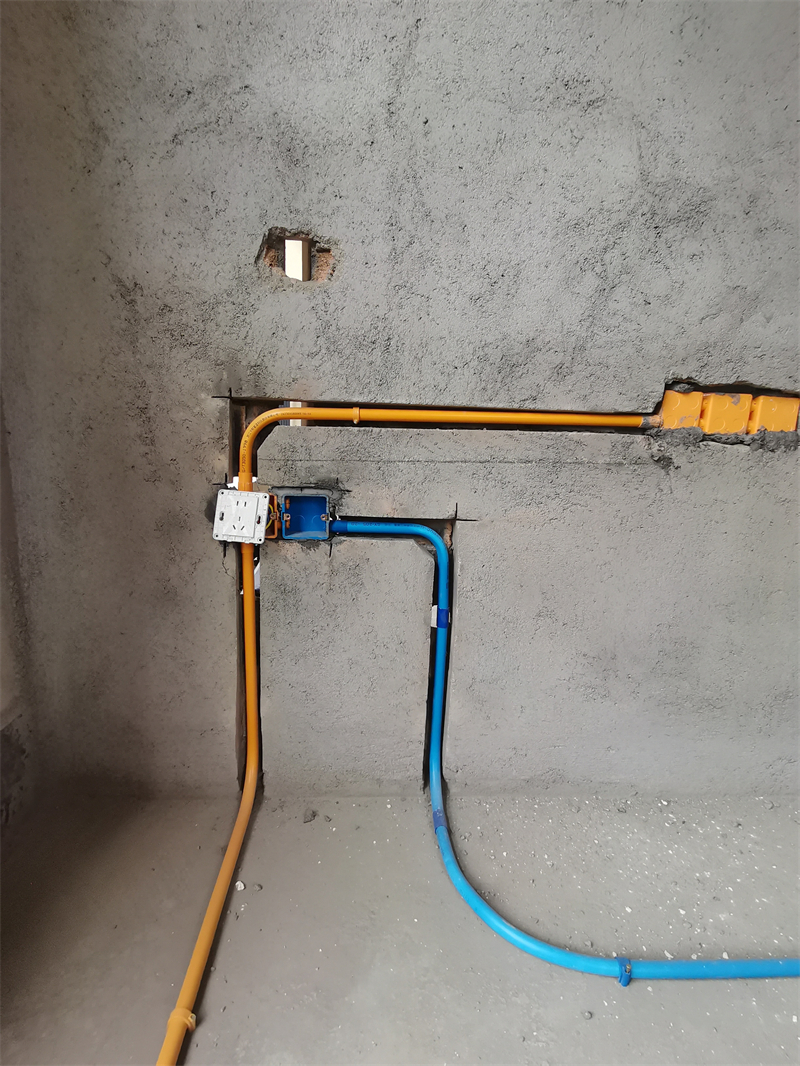

3、强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

发表于 2023-6-3 12:21:31

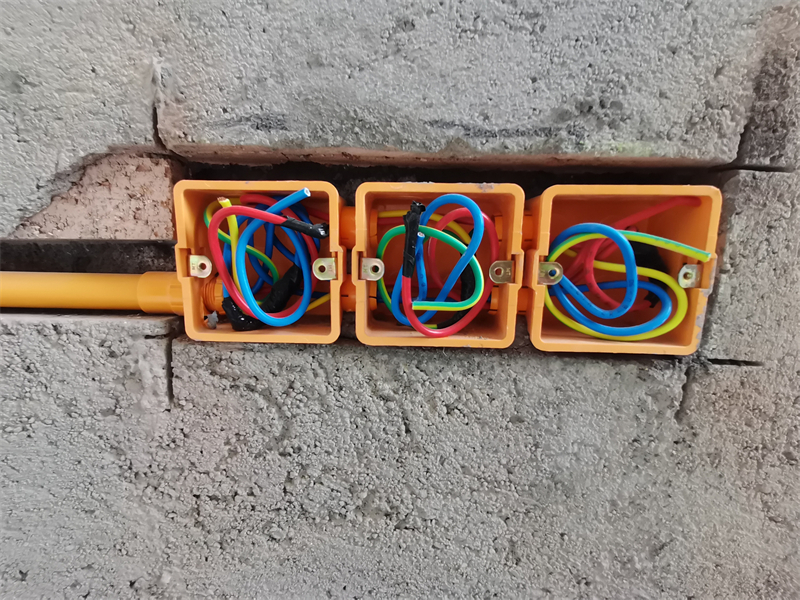

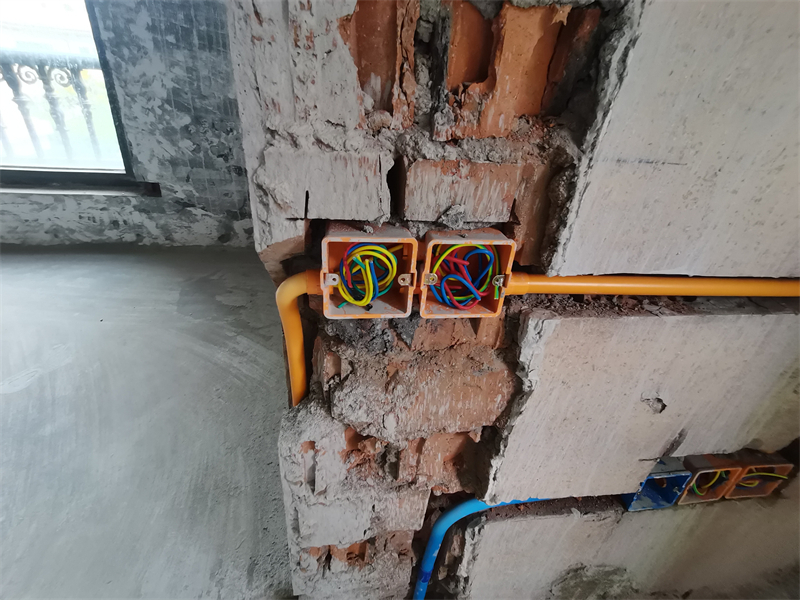

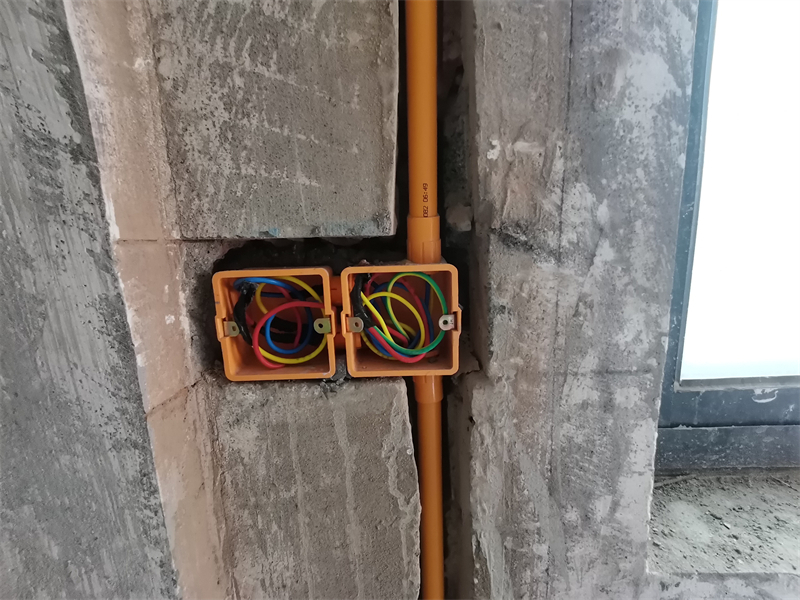

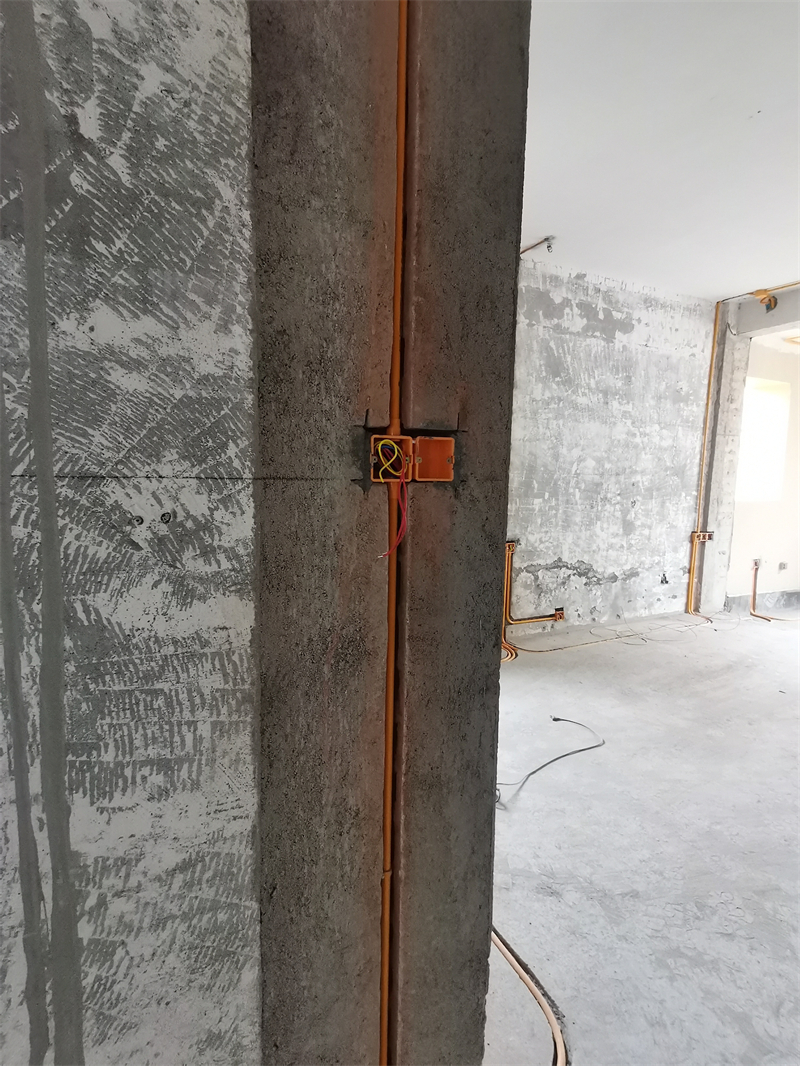

4、电线卷好放进暗盒内，暗盒过后都会用格堂专用保护盖都保护好，防止砂石掉落。

发表于 2023-6-3 12:22:40

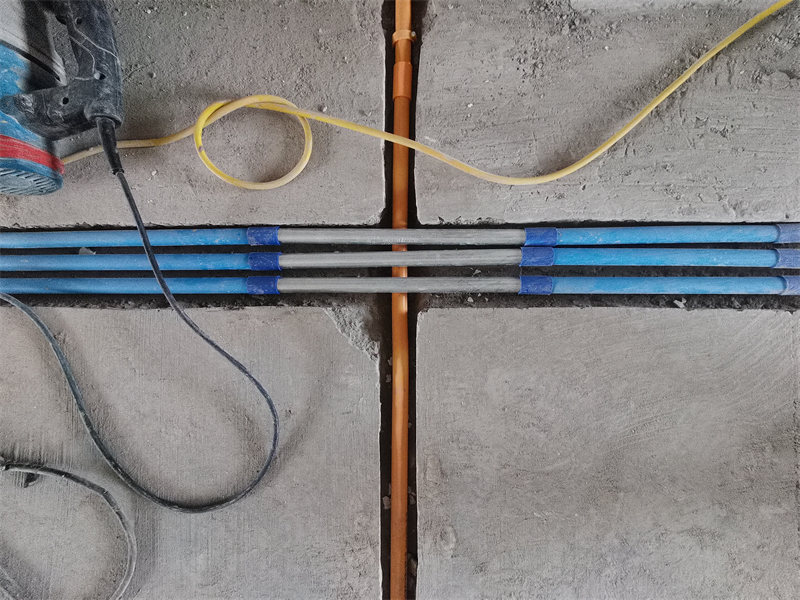

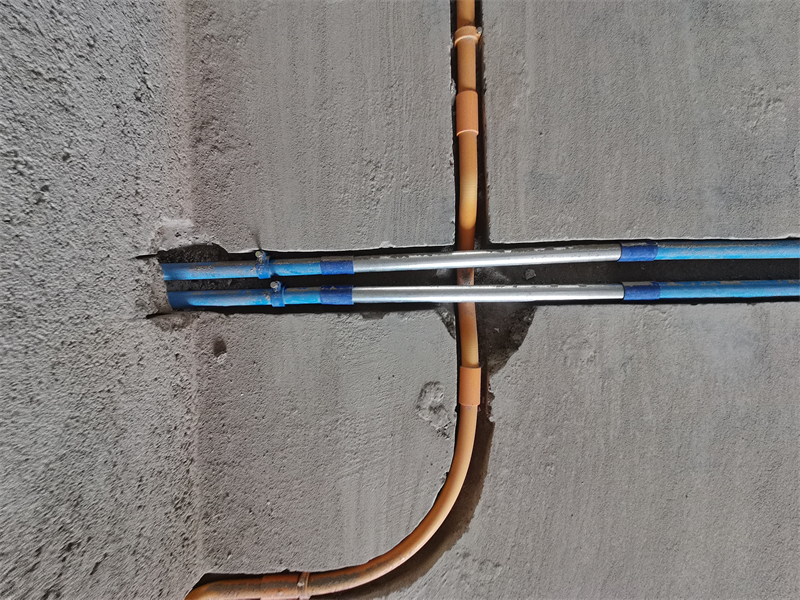

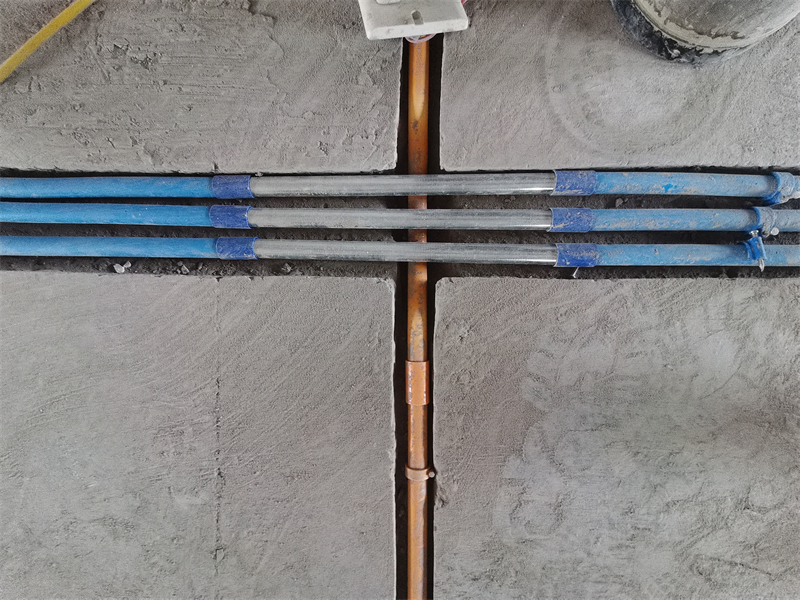

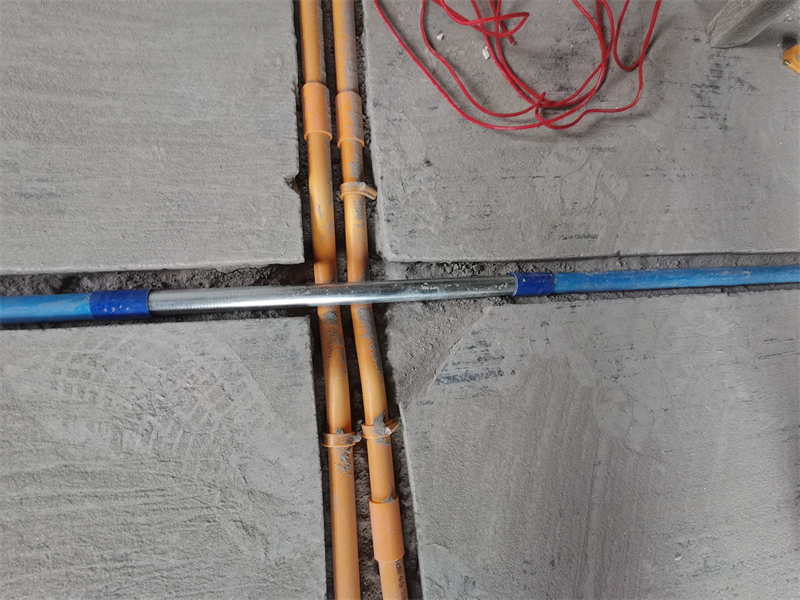

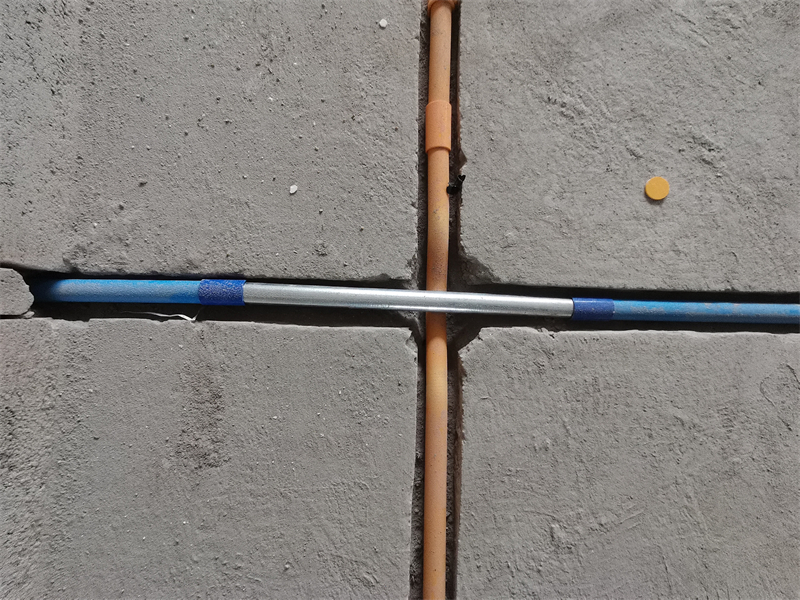

5、强弱电交接处用金属镀锌管交叉，防止信号干扰。

发表于 2023-6-3 12:24:19

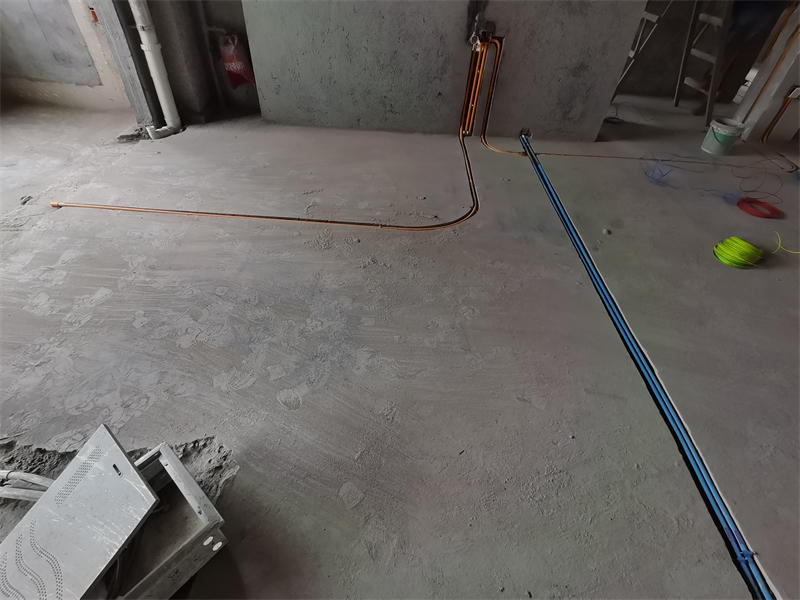

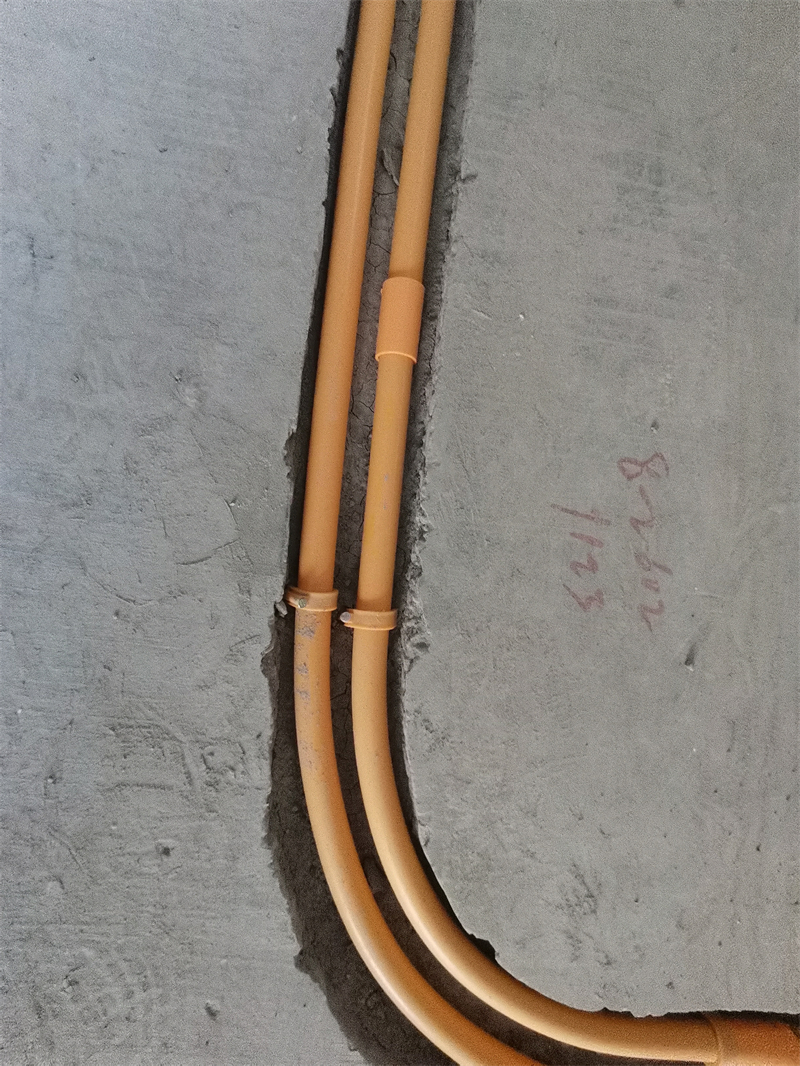

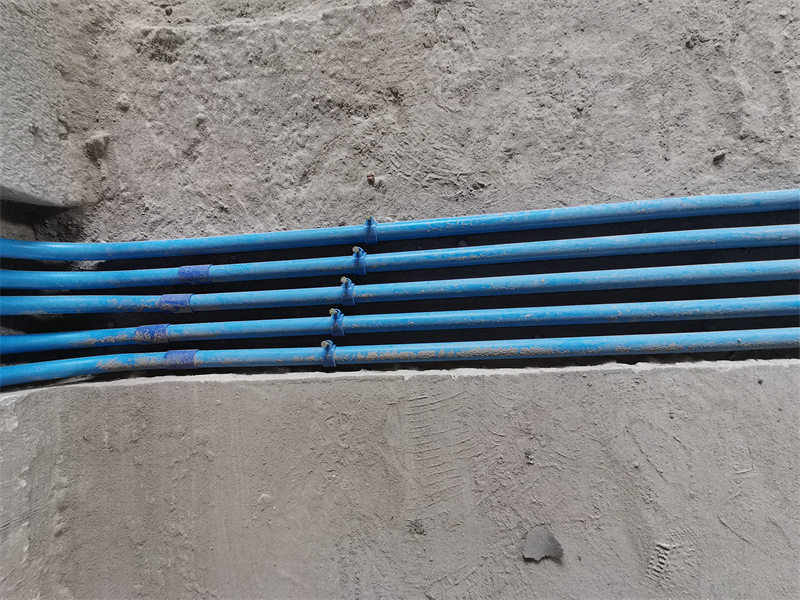

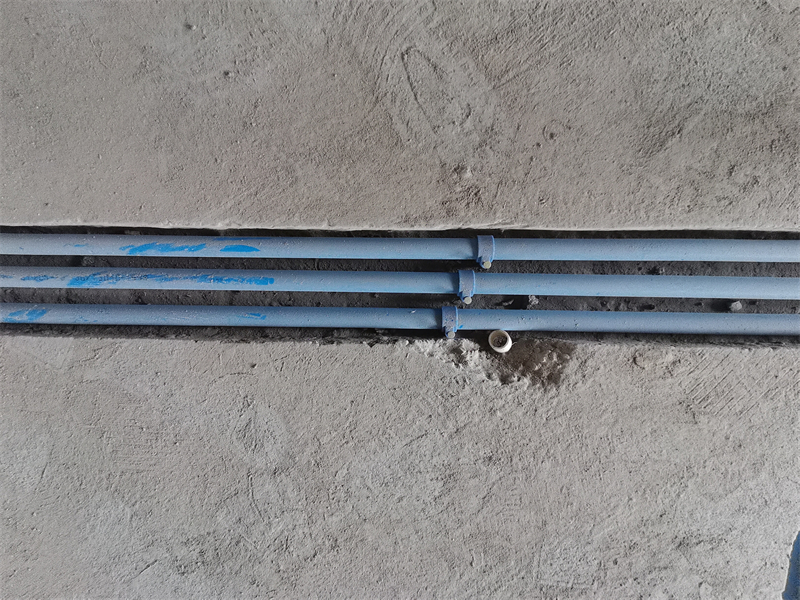

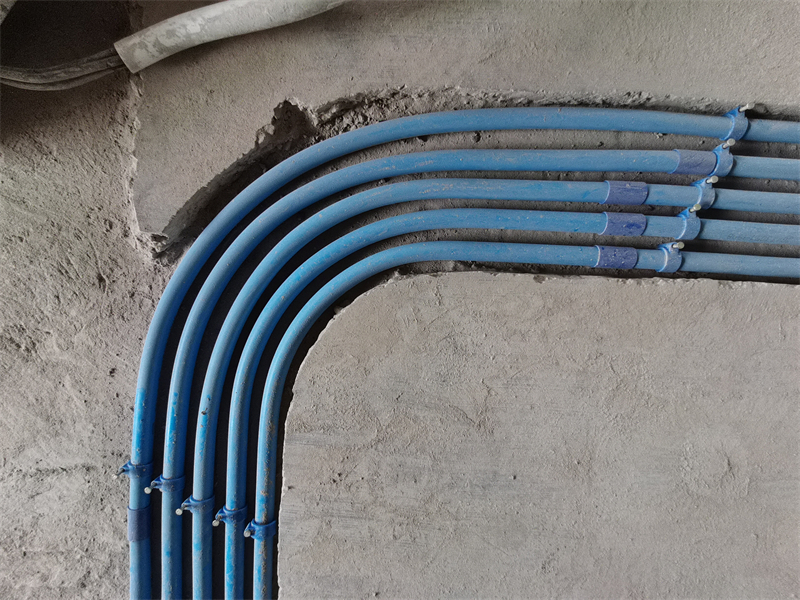

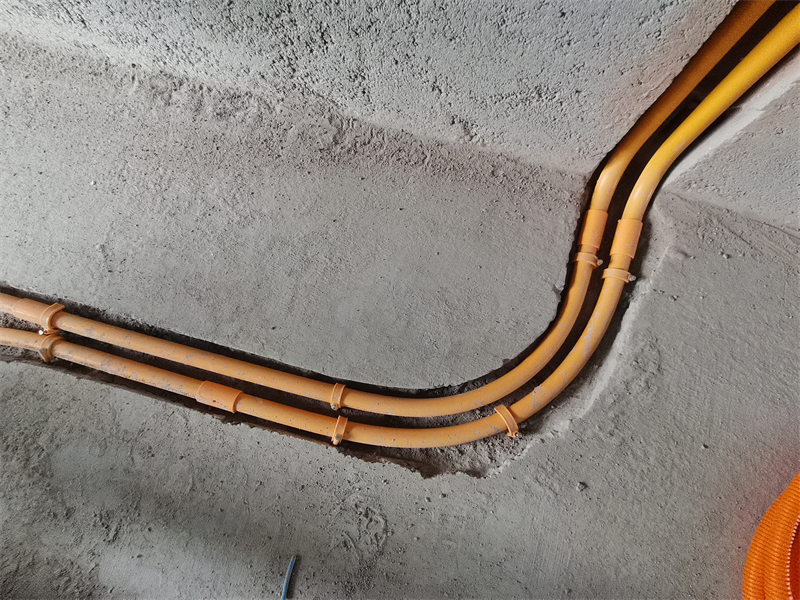

6、地面线管并排2根以上管卡顺钉，间隙均匀。

发表于 2023-6-3 12:25:46

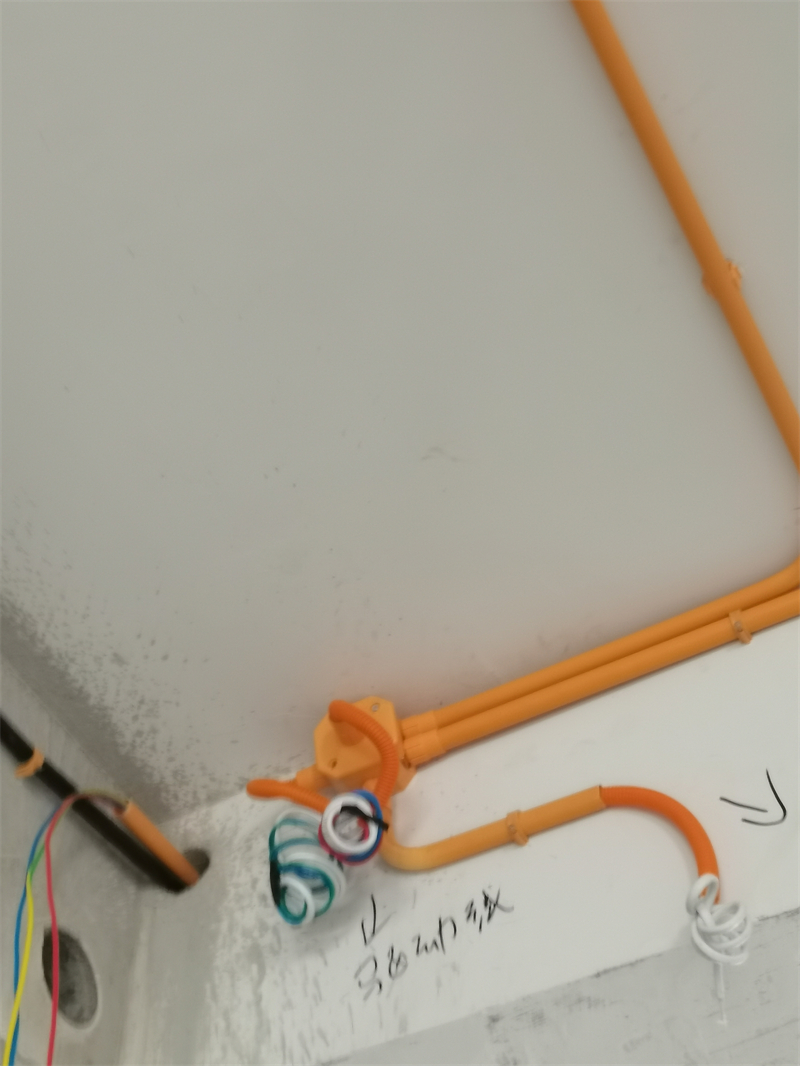

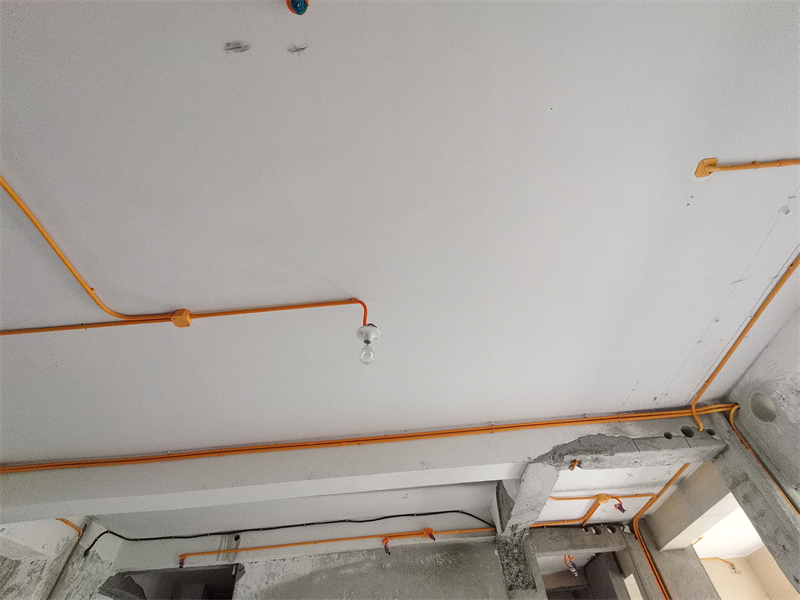

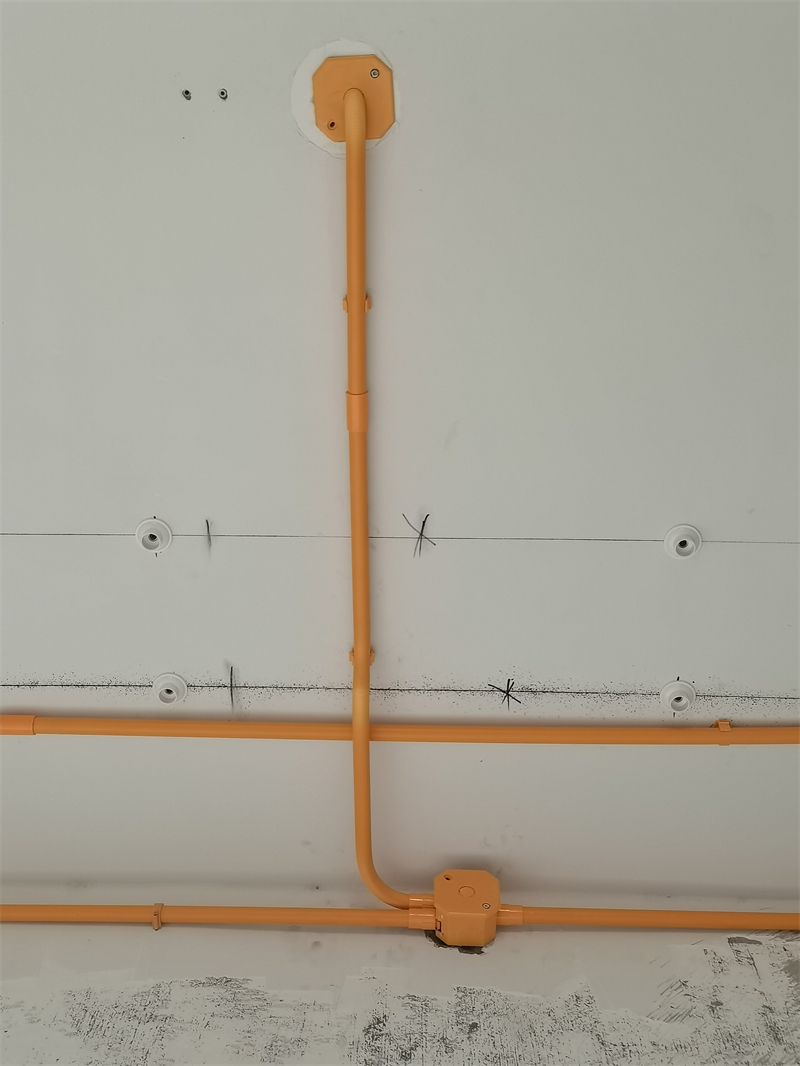

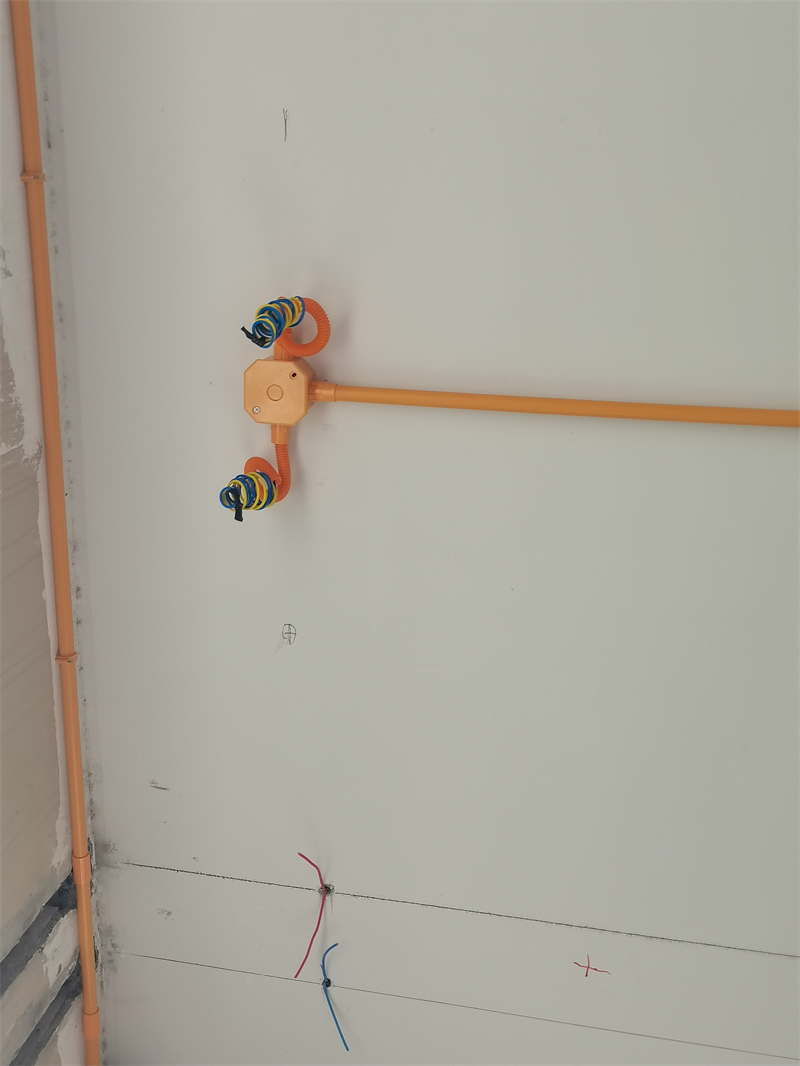

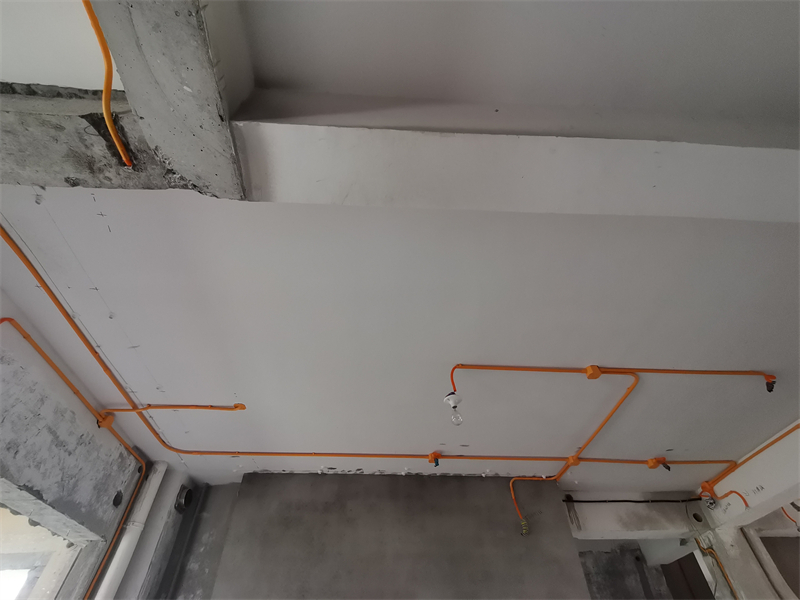

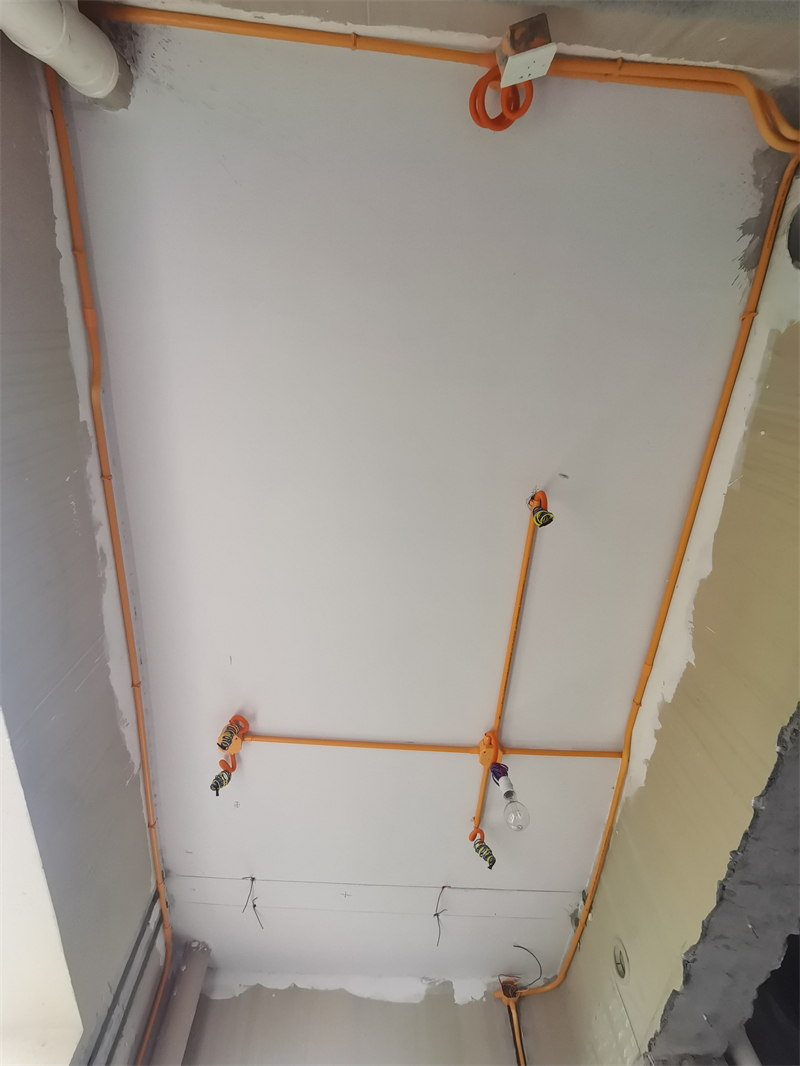

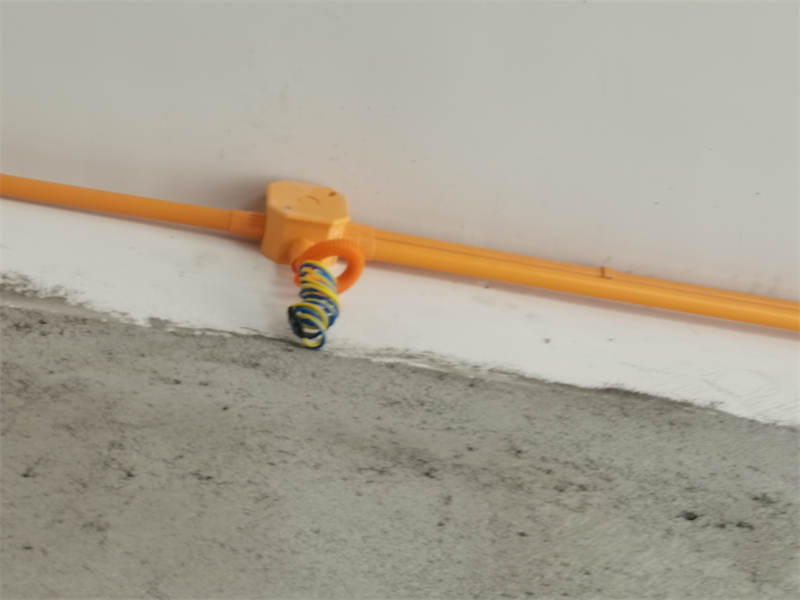

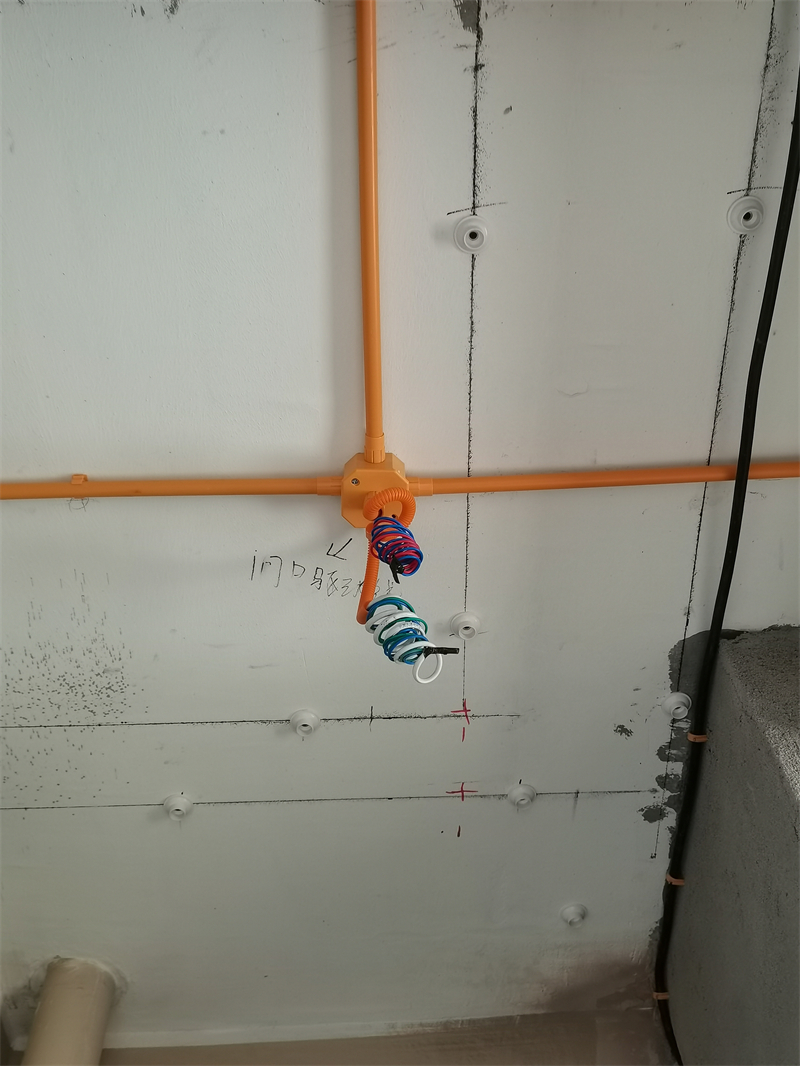

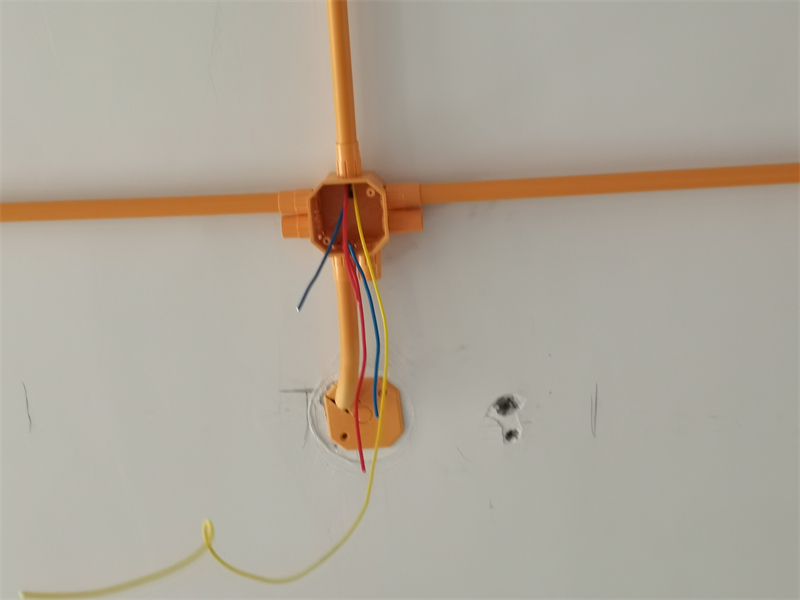

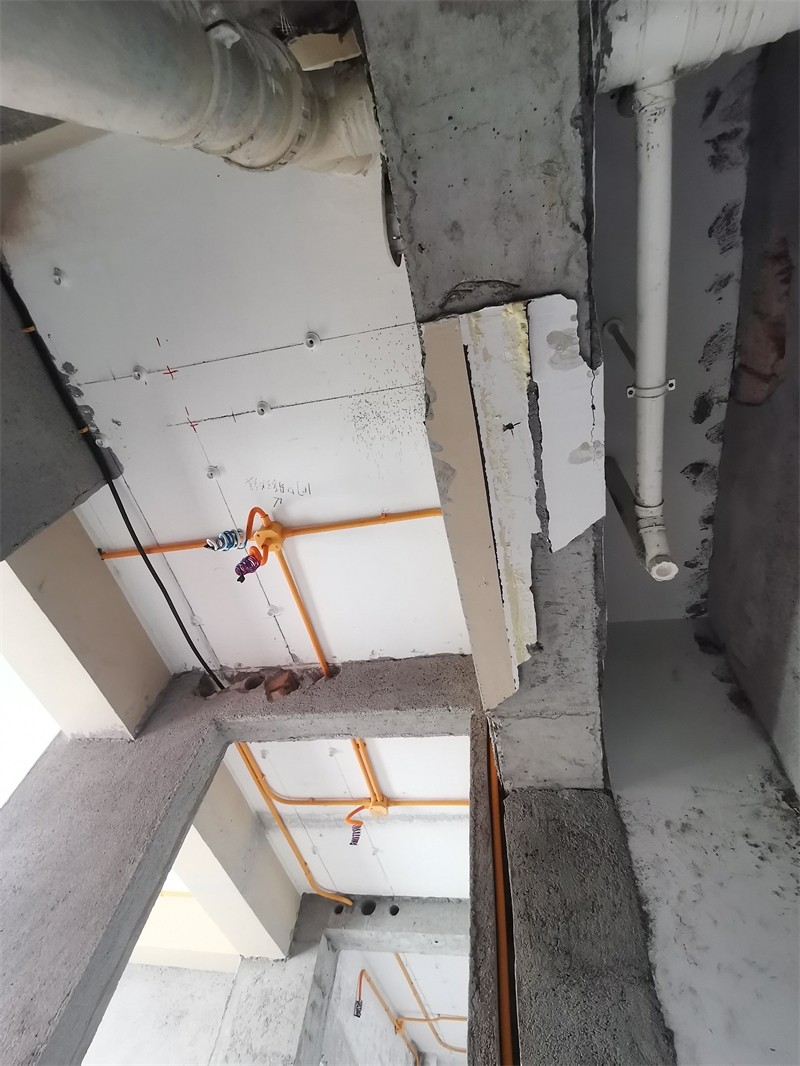

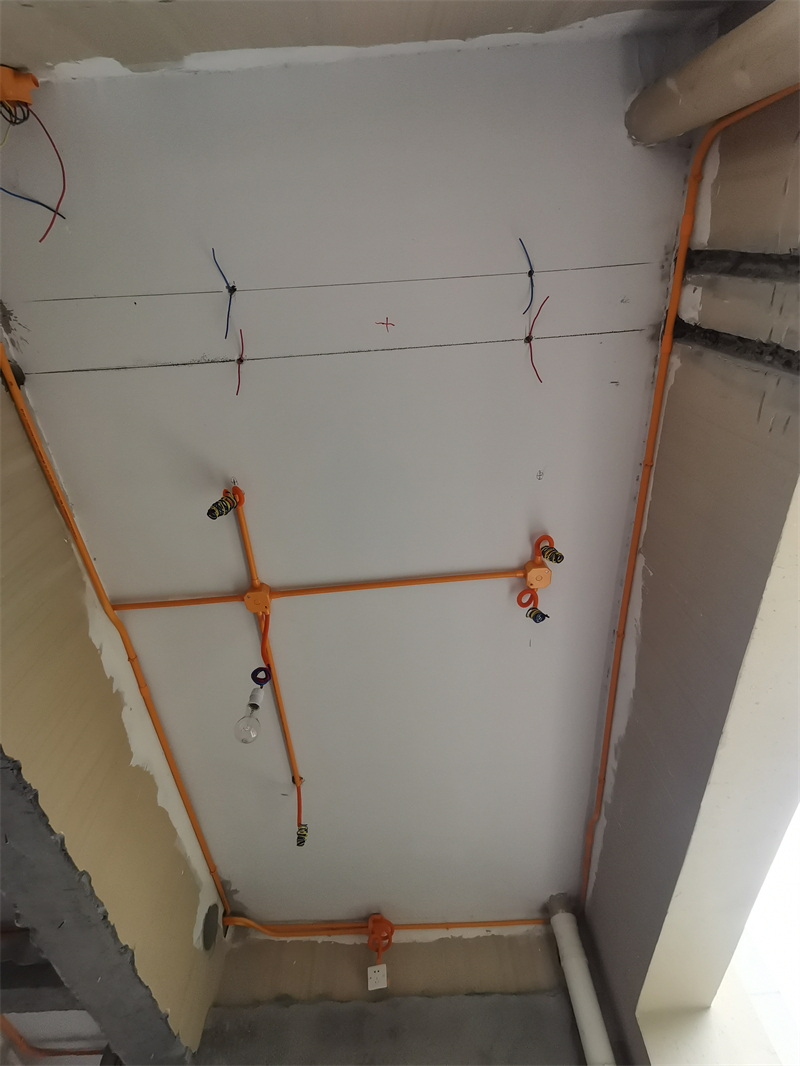

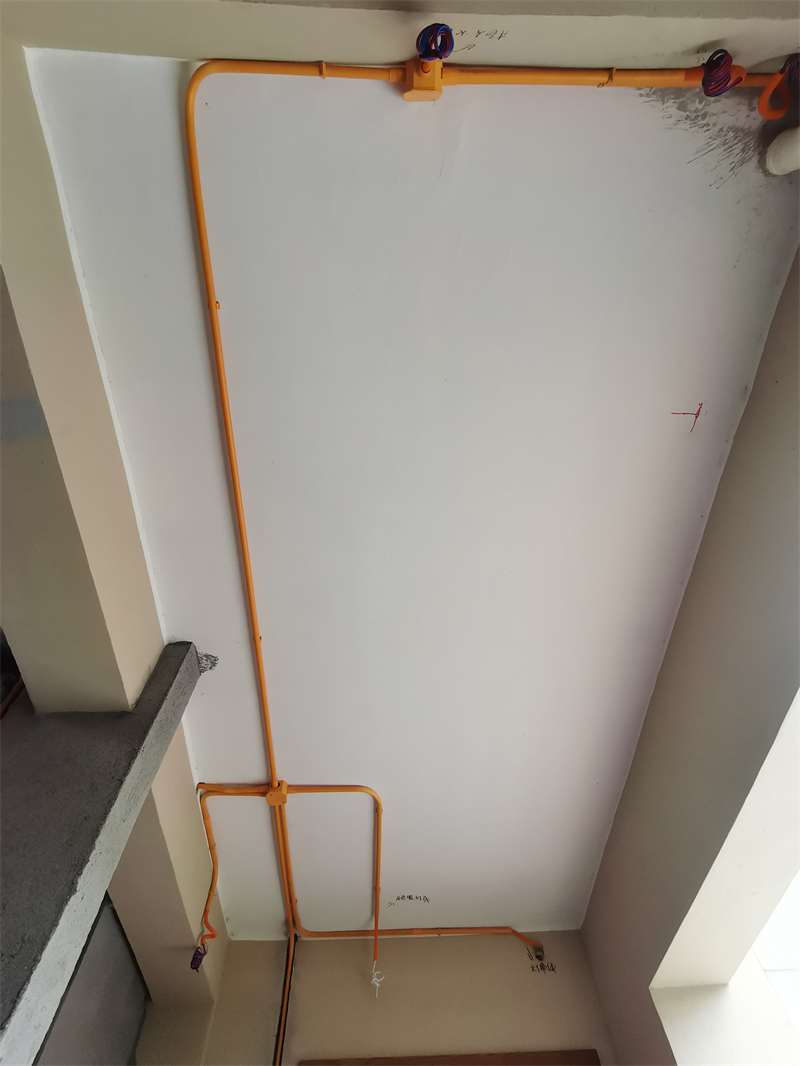

7、顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。.灯头线套黄腊管保护。.筒灯电线用波纹管保护。

发表于 2023-6-3 12:26:48

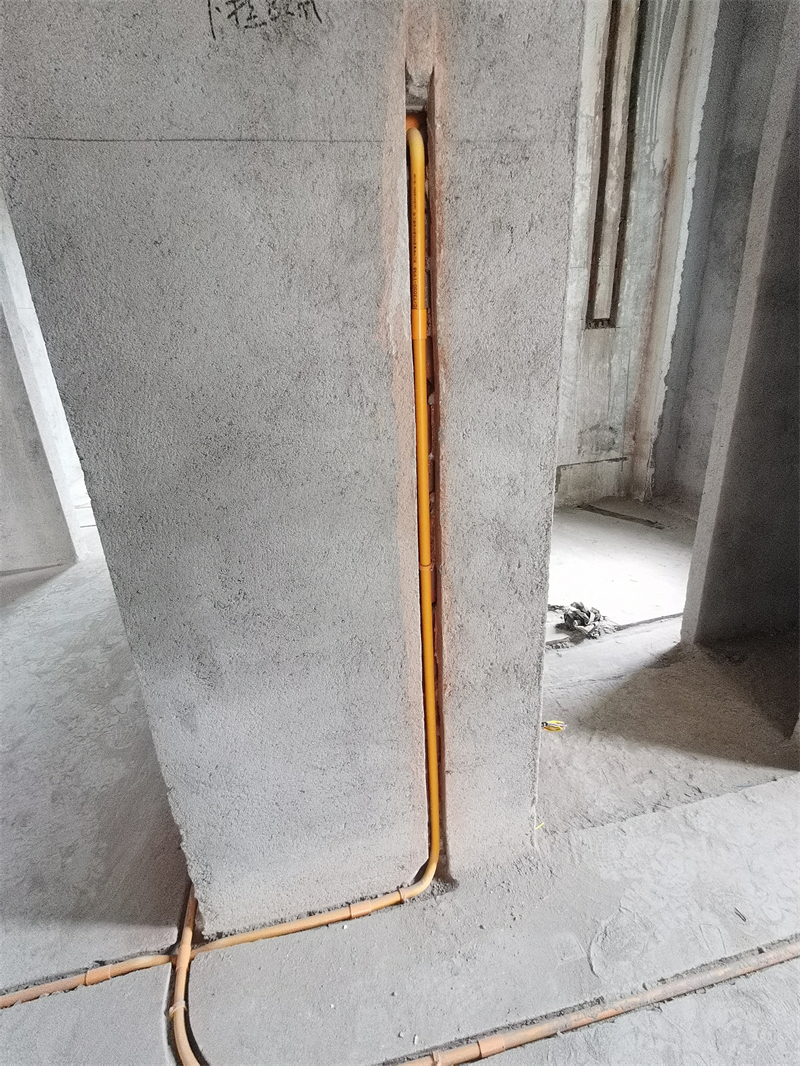

8、.墙角禁止走管，距墙30公分以上。

发表于 2023-6-3 12:44:17

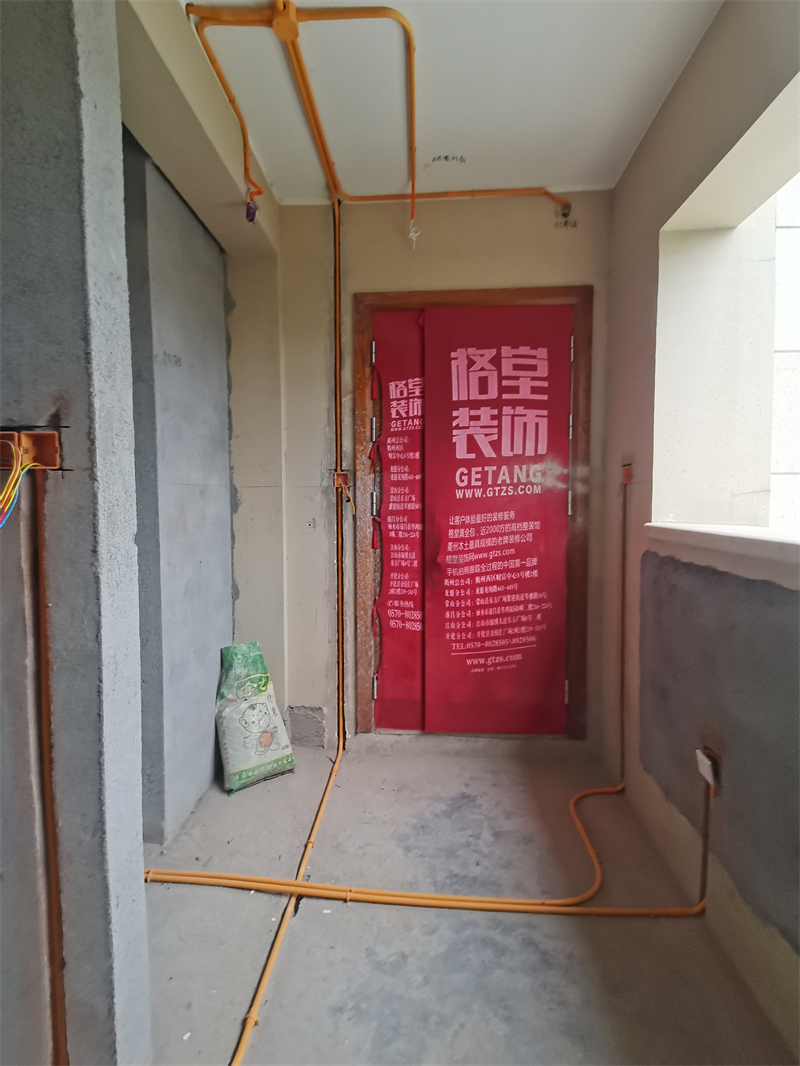

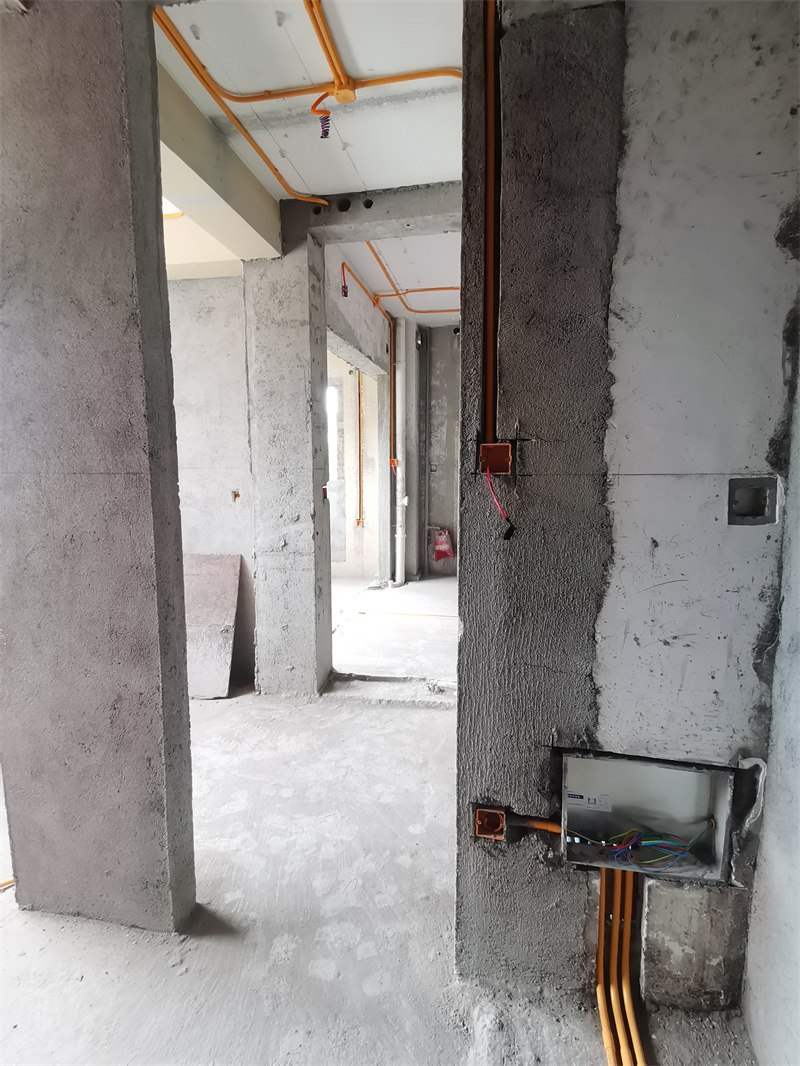

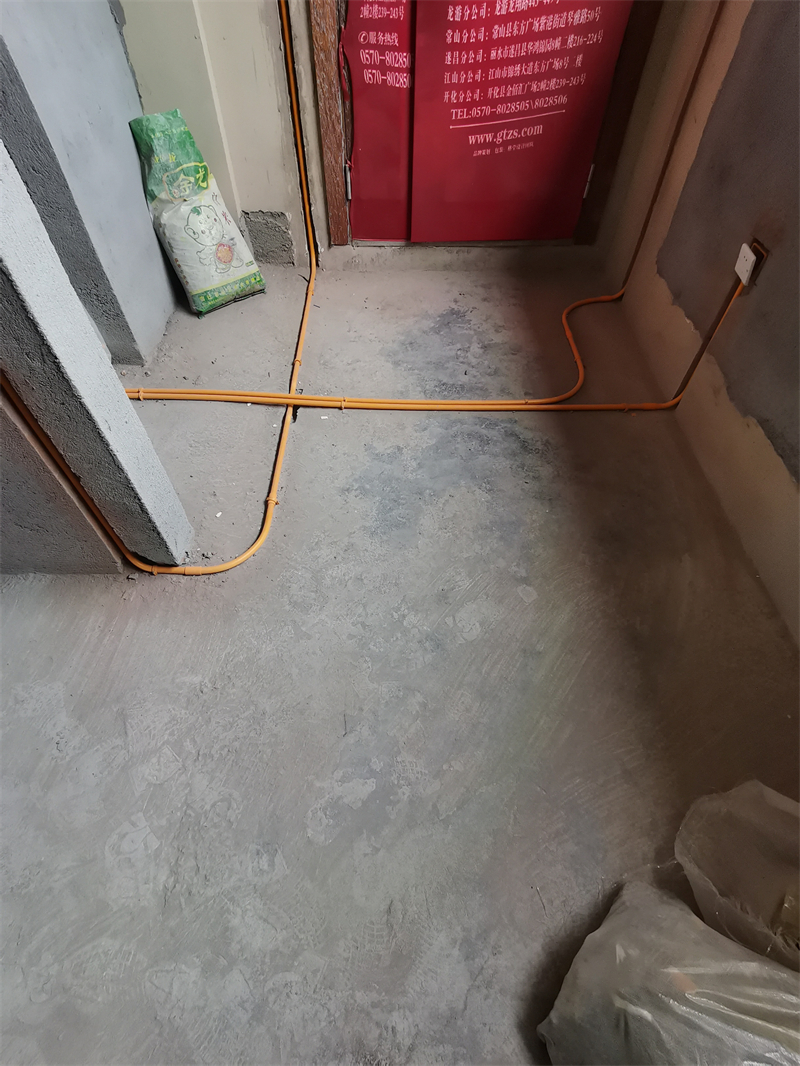

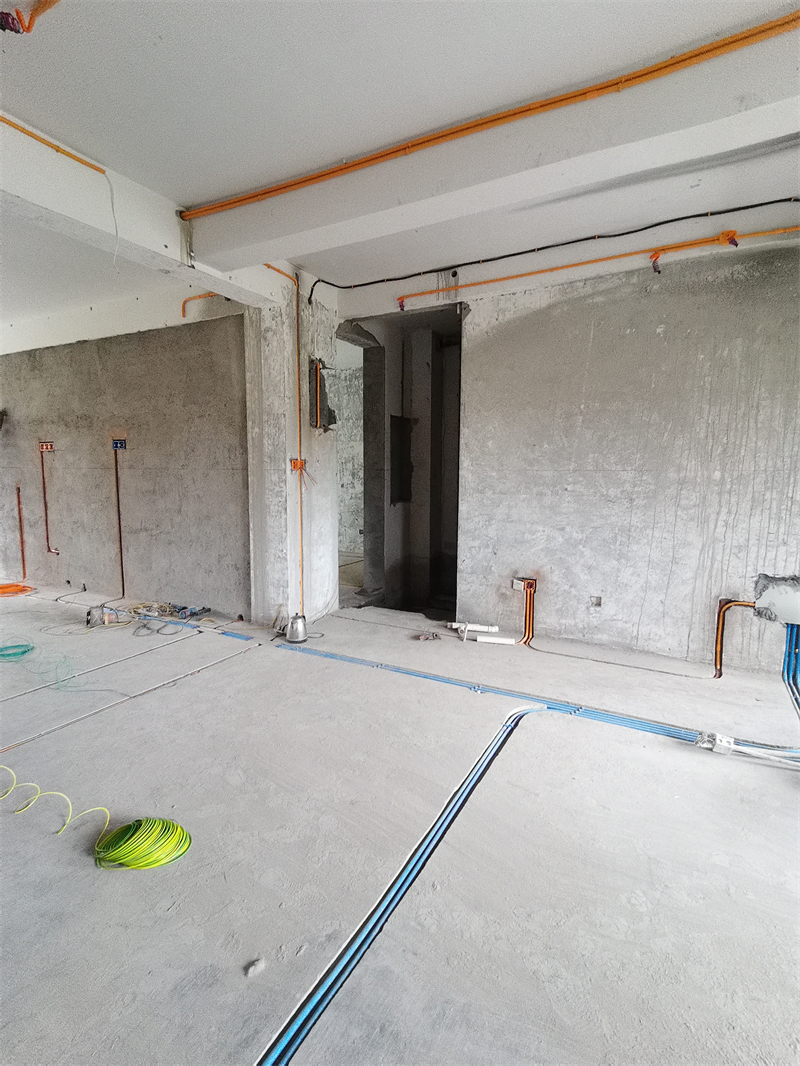

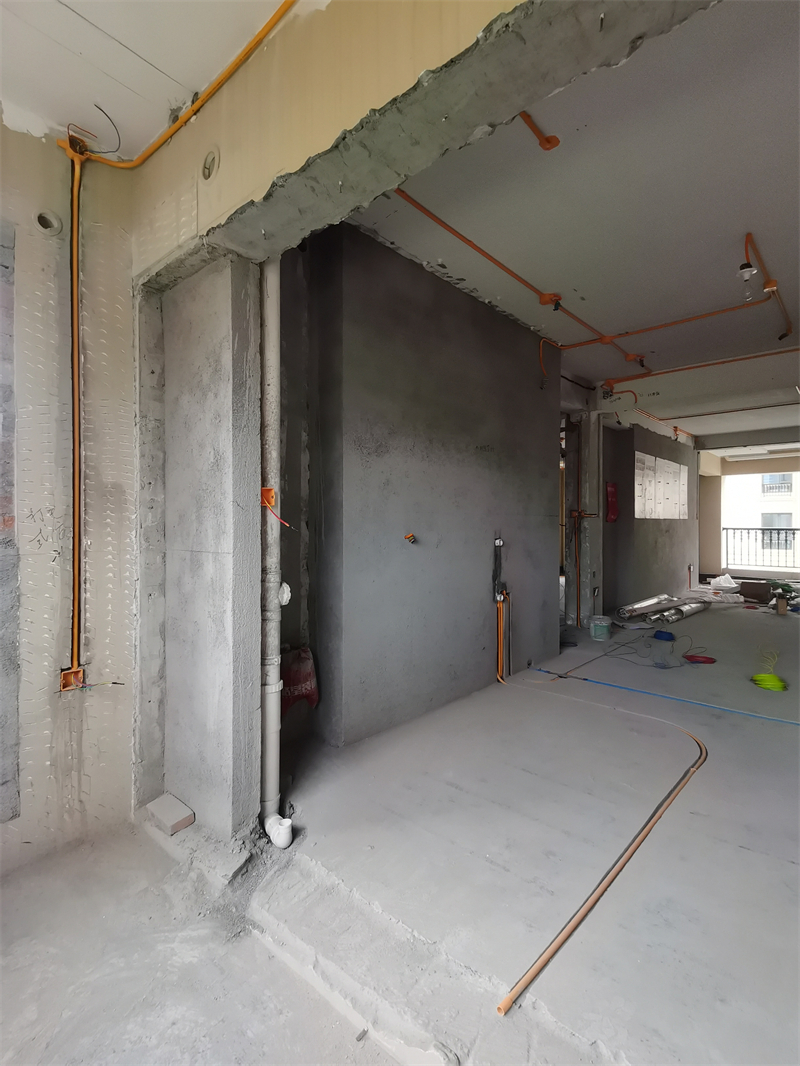

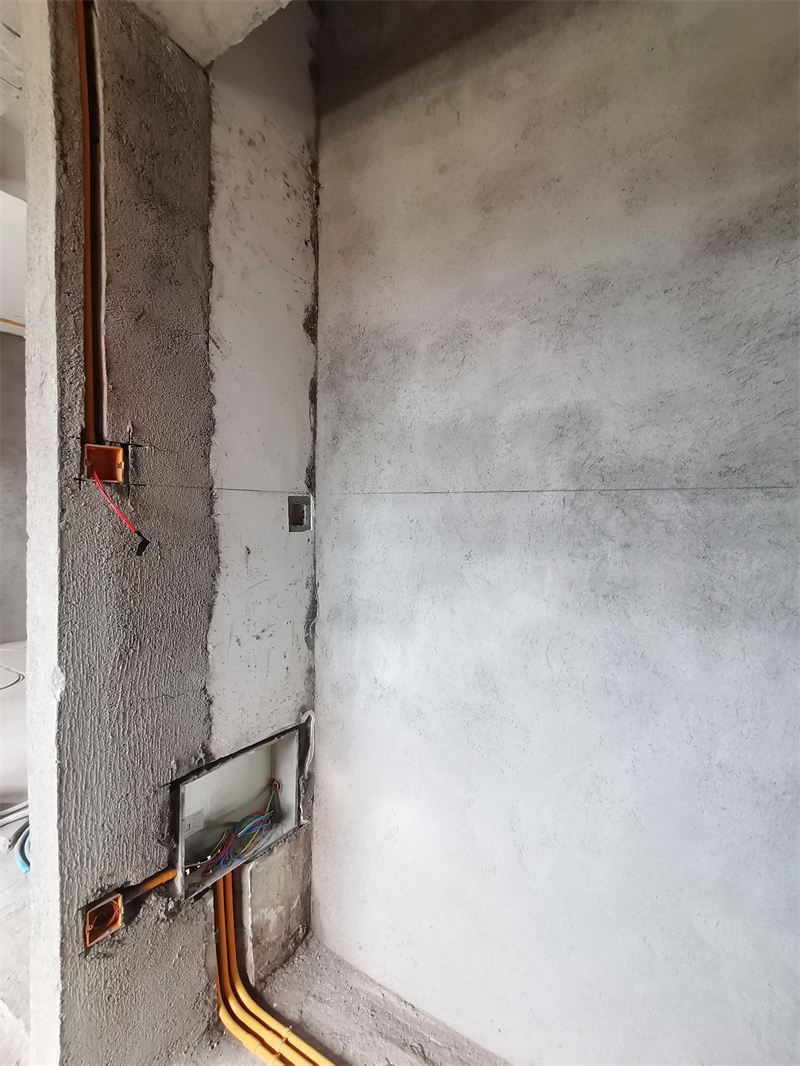

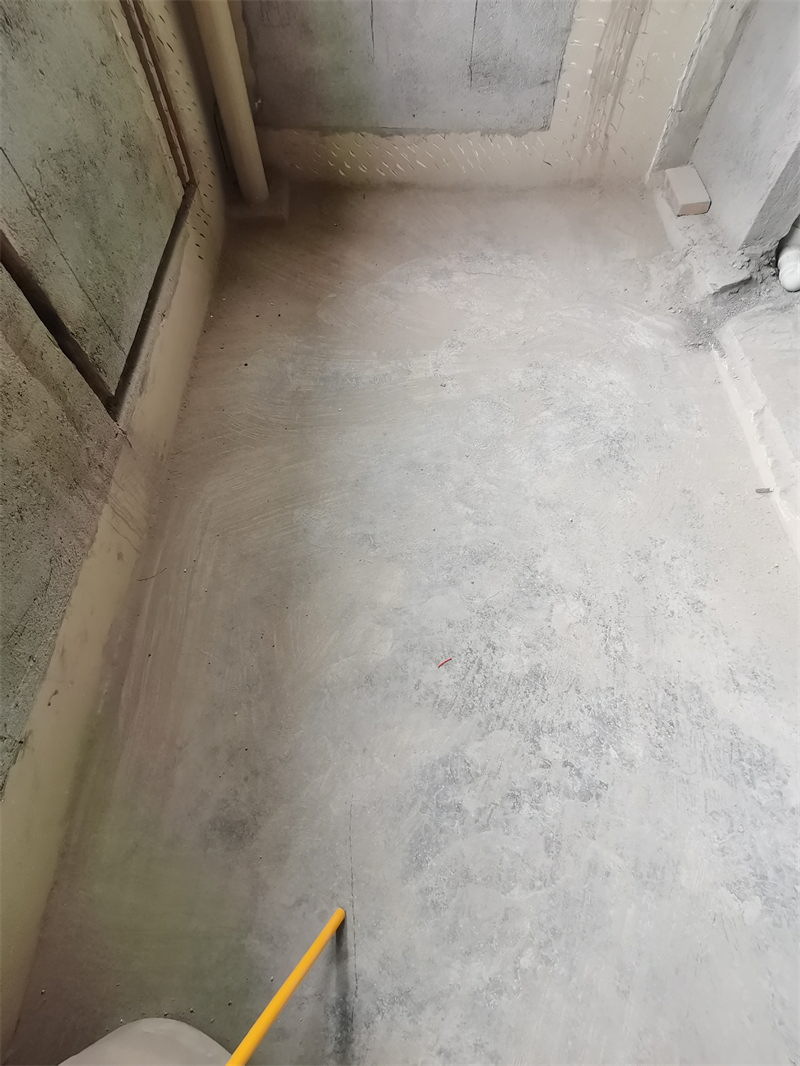

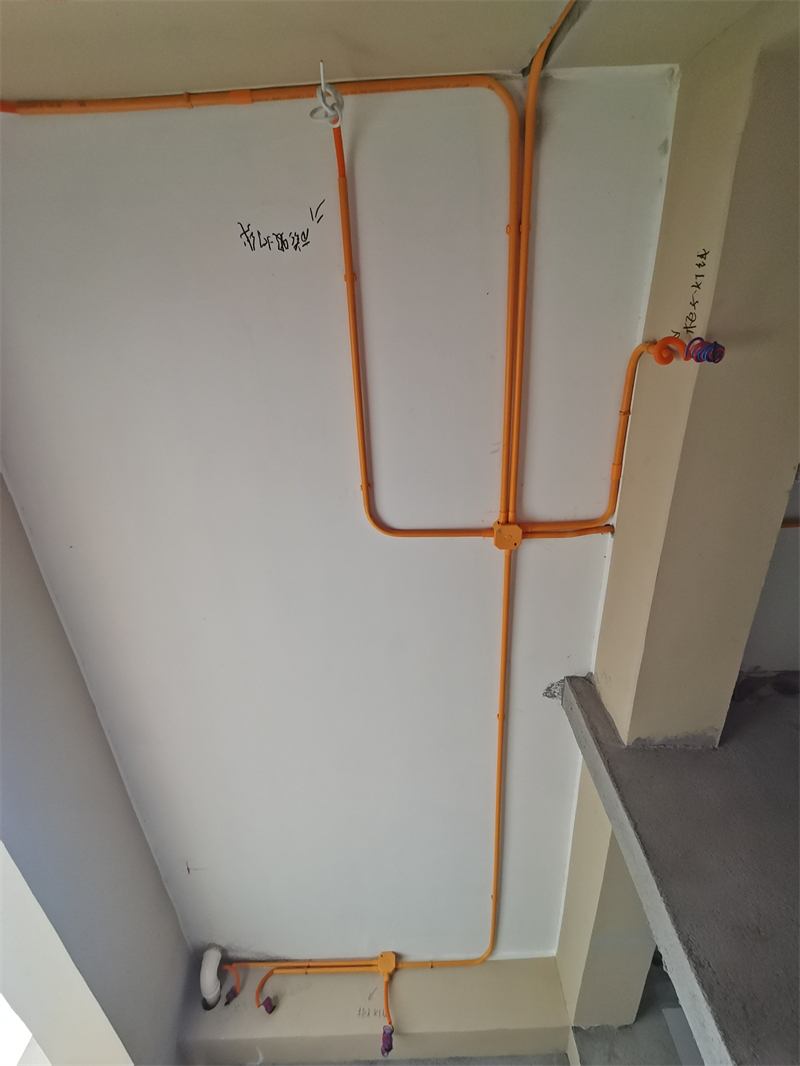

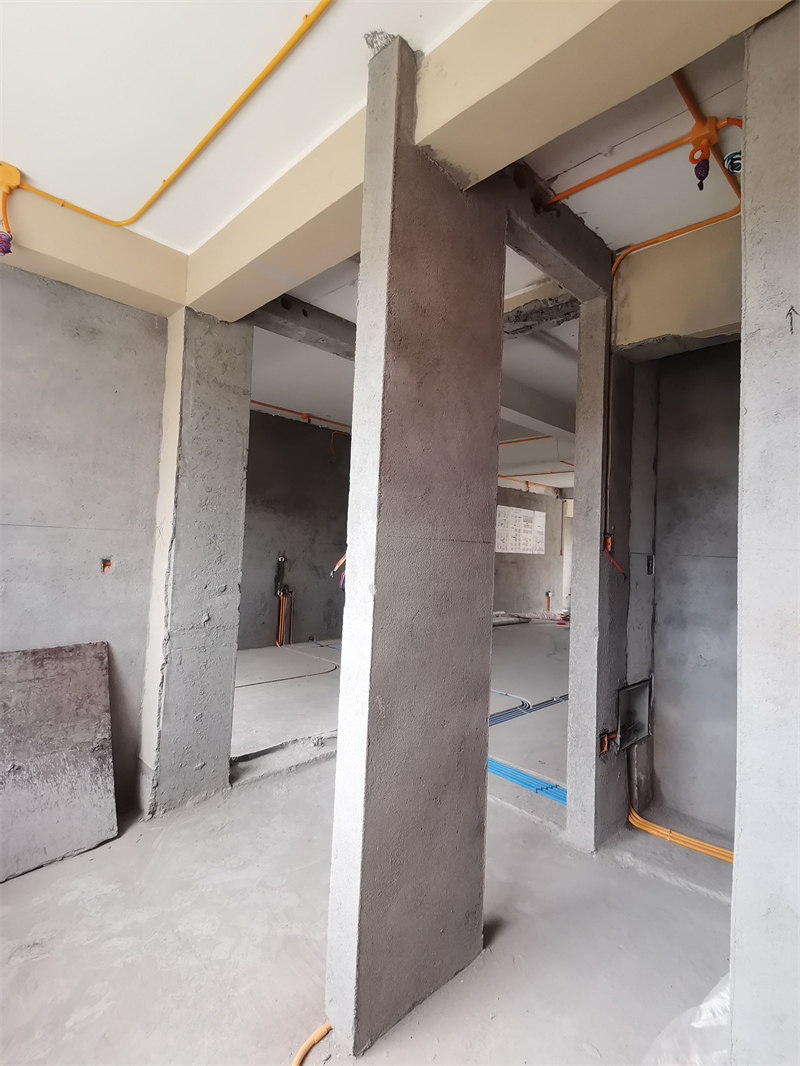

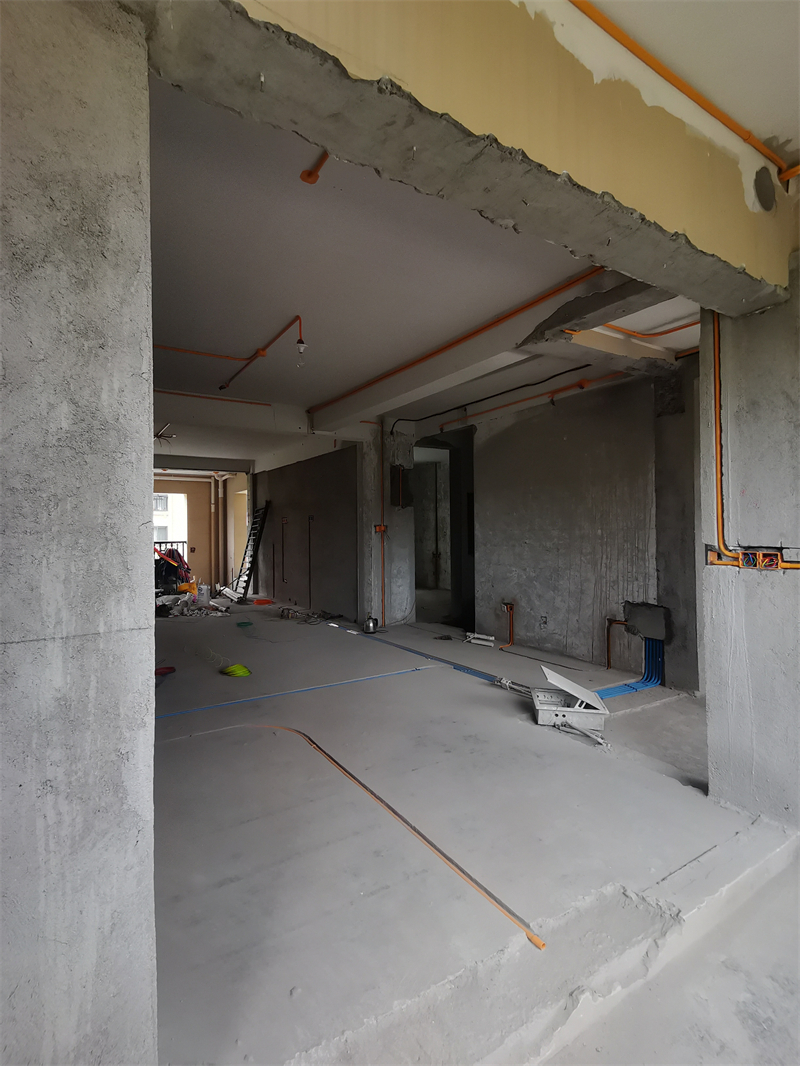

玄关走廊水电中途：

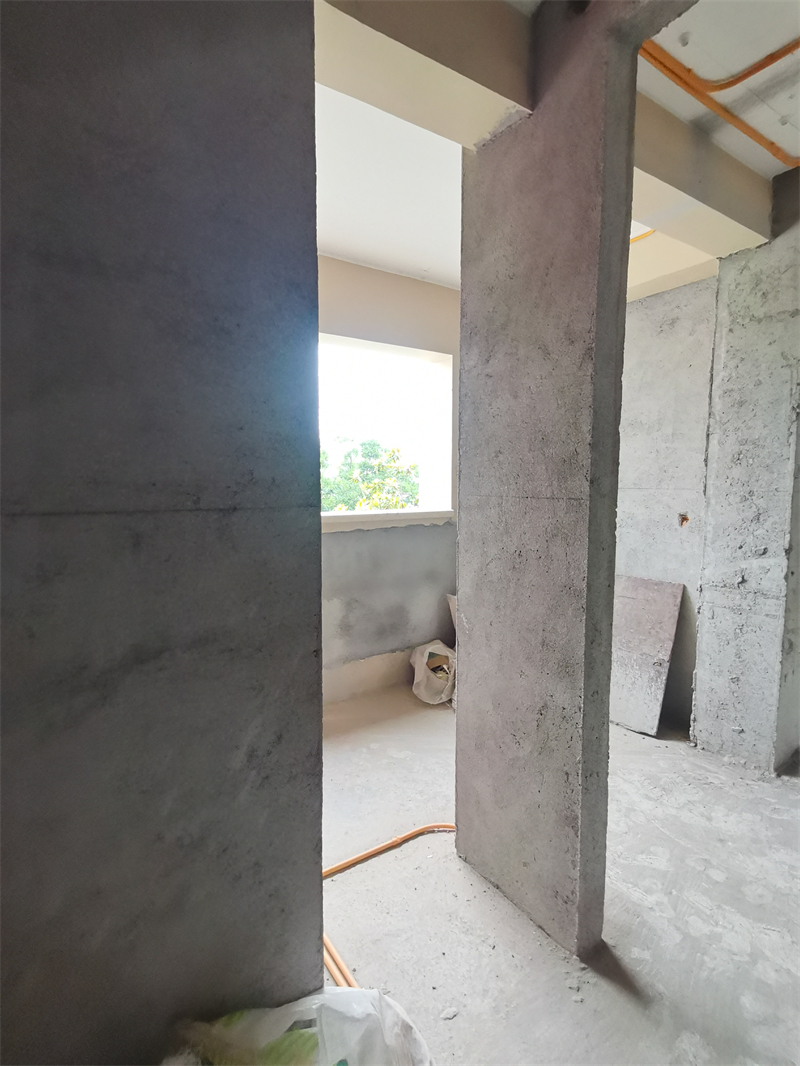

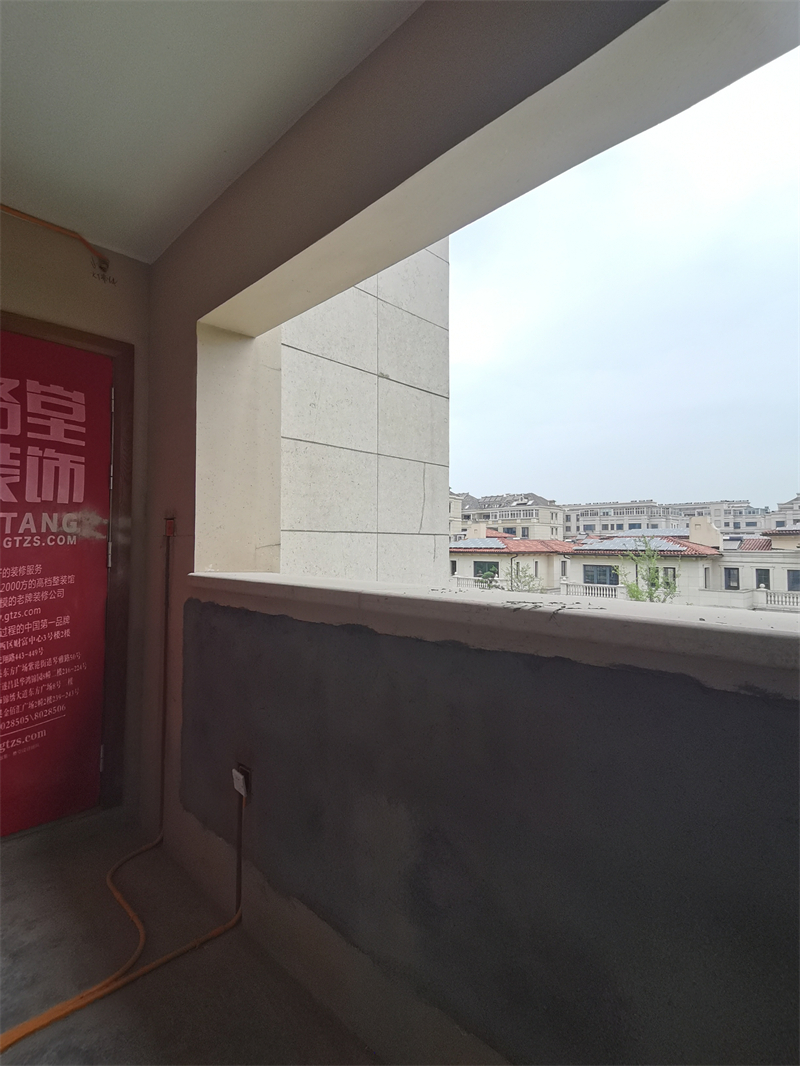

玄关斜对角图

发表于 2023-6-3 12:45:20

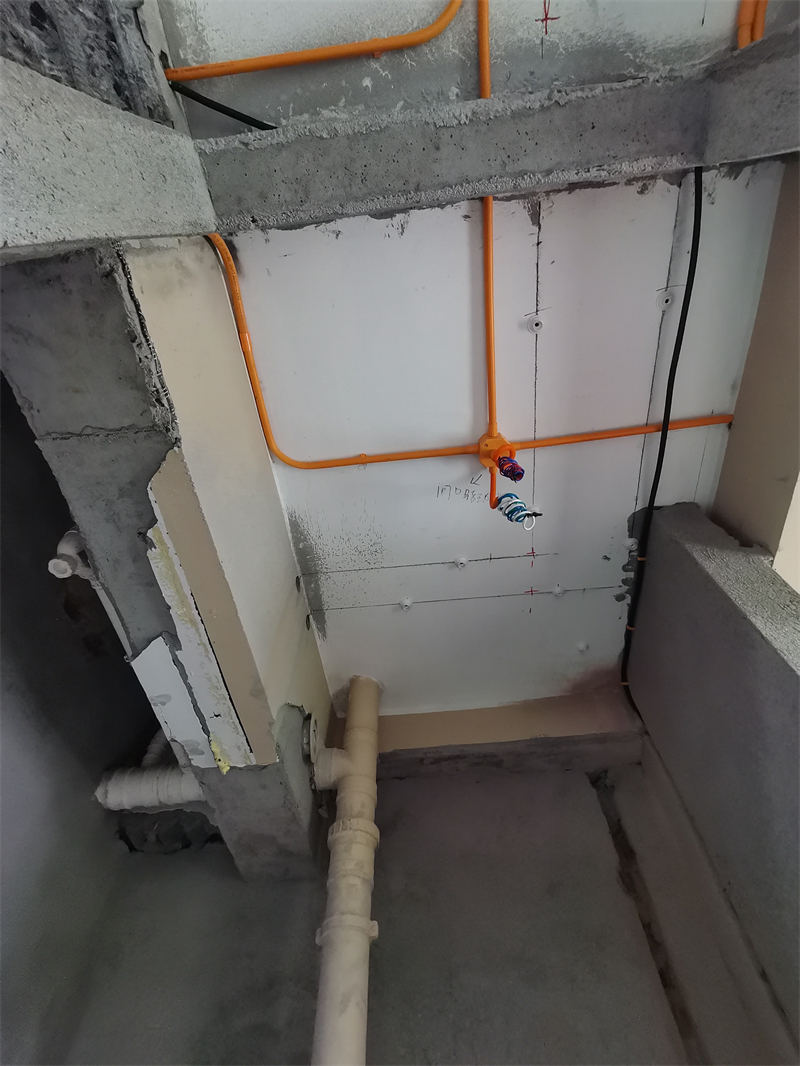

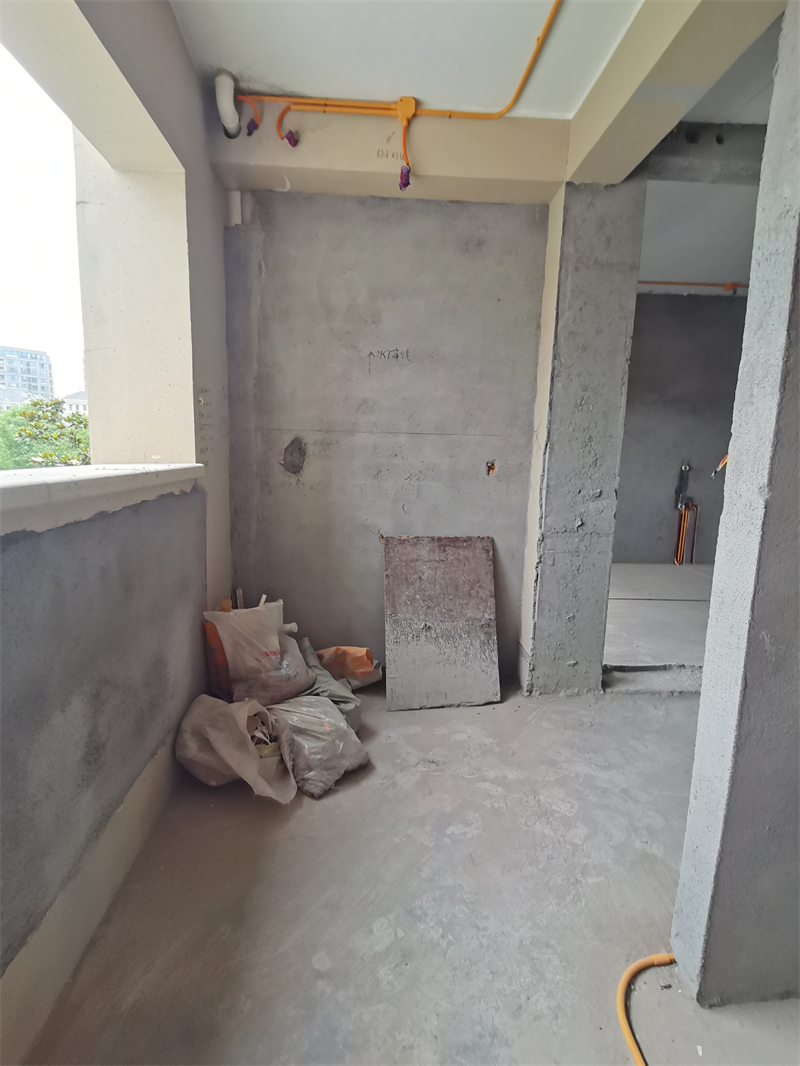

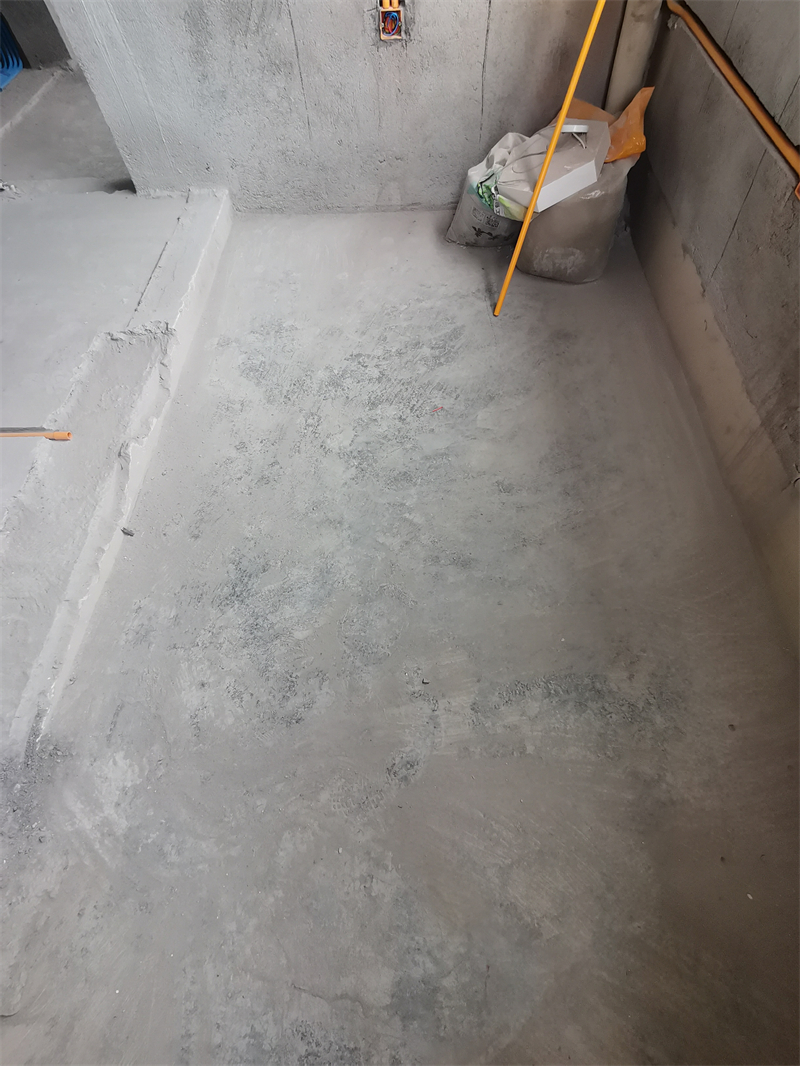

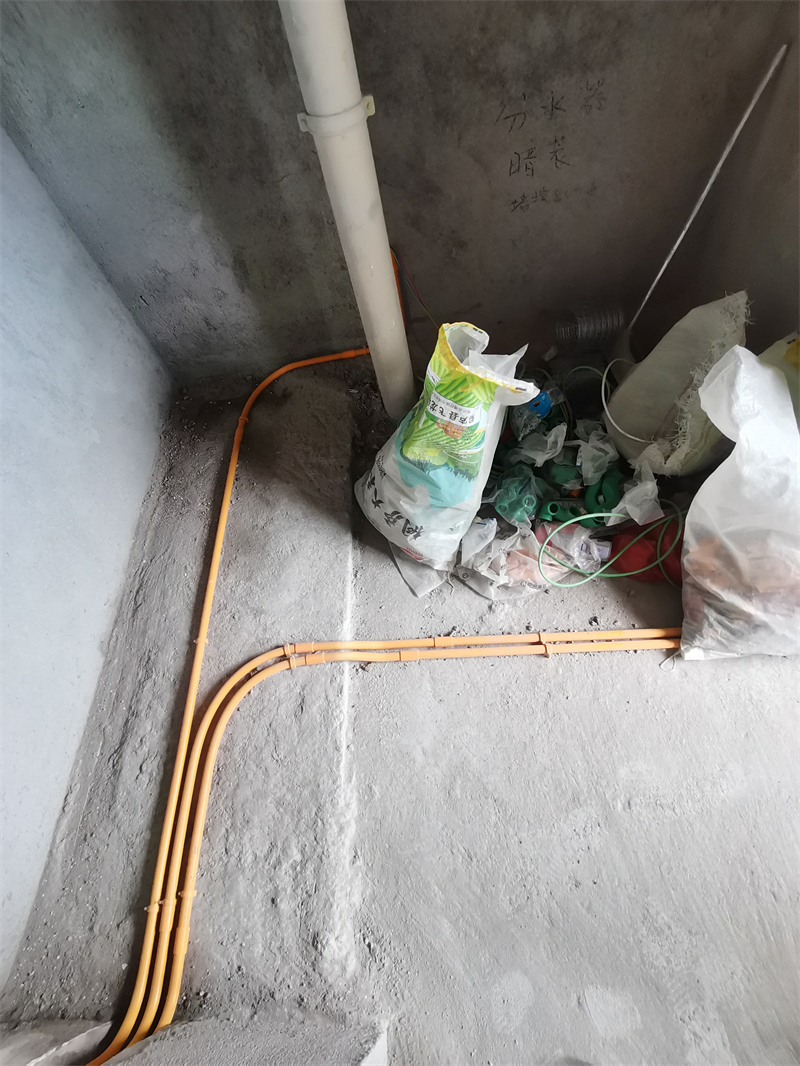

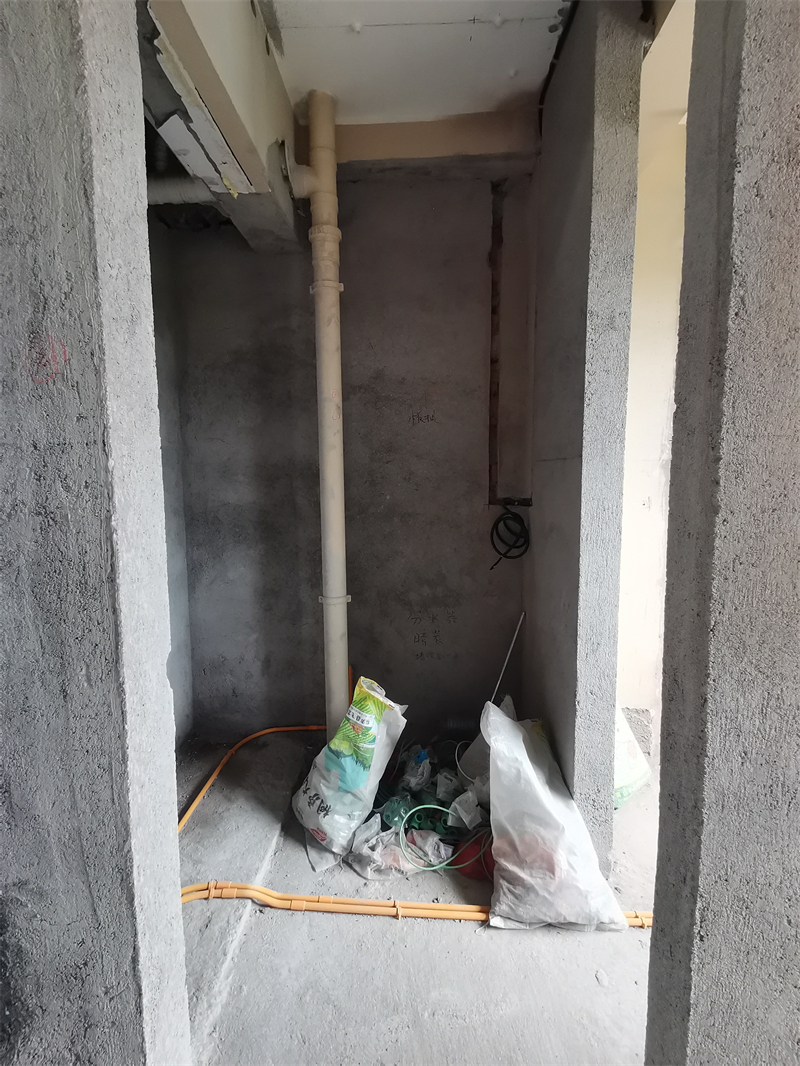

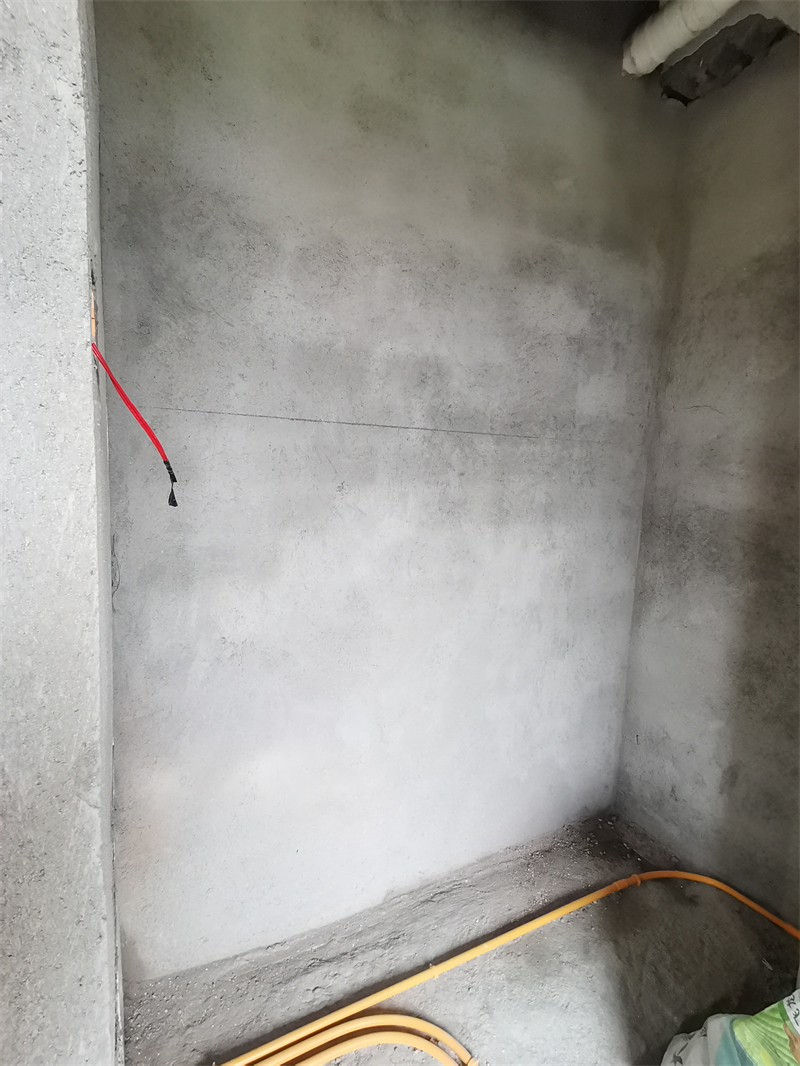

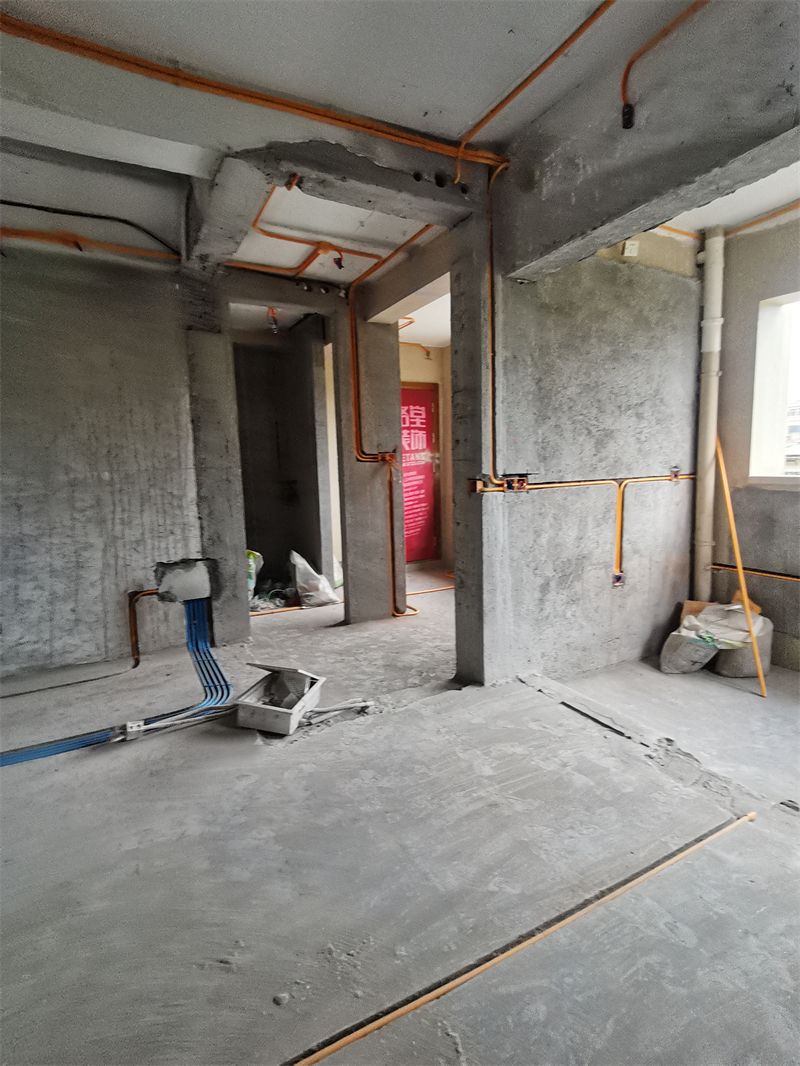

储物间水电中途

储物间斜对角图

发表于 2023-6-3 12:47:12

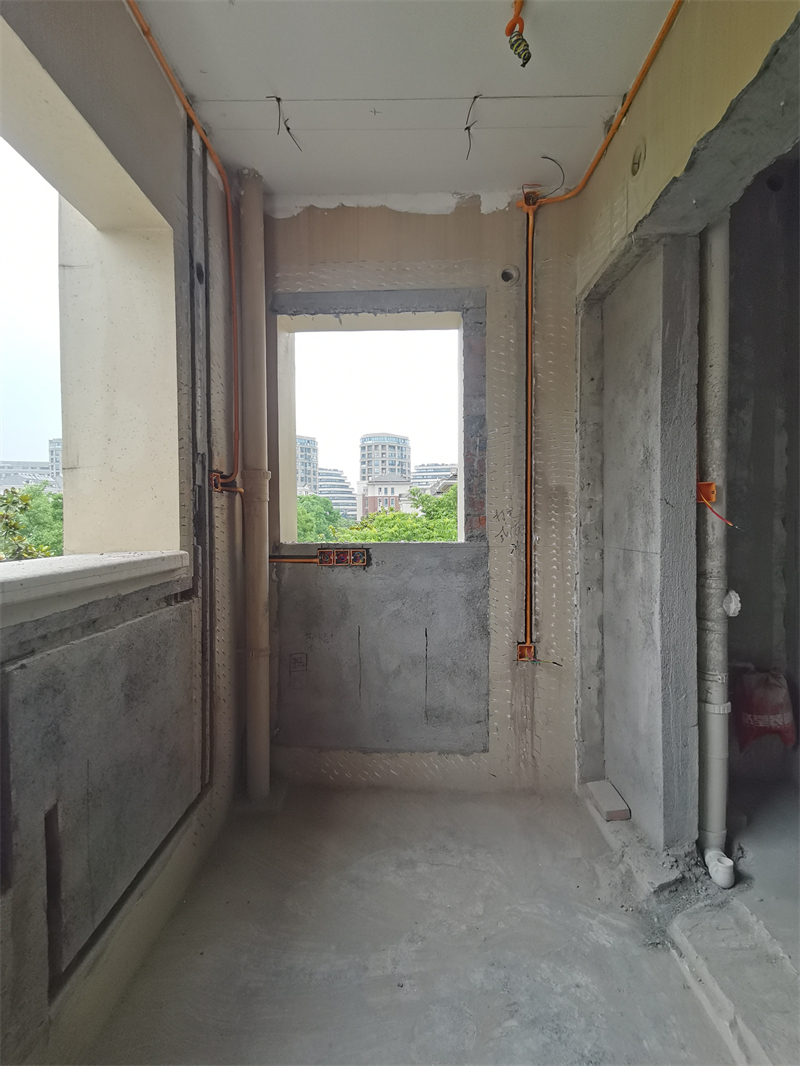

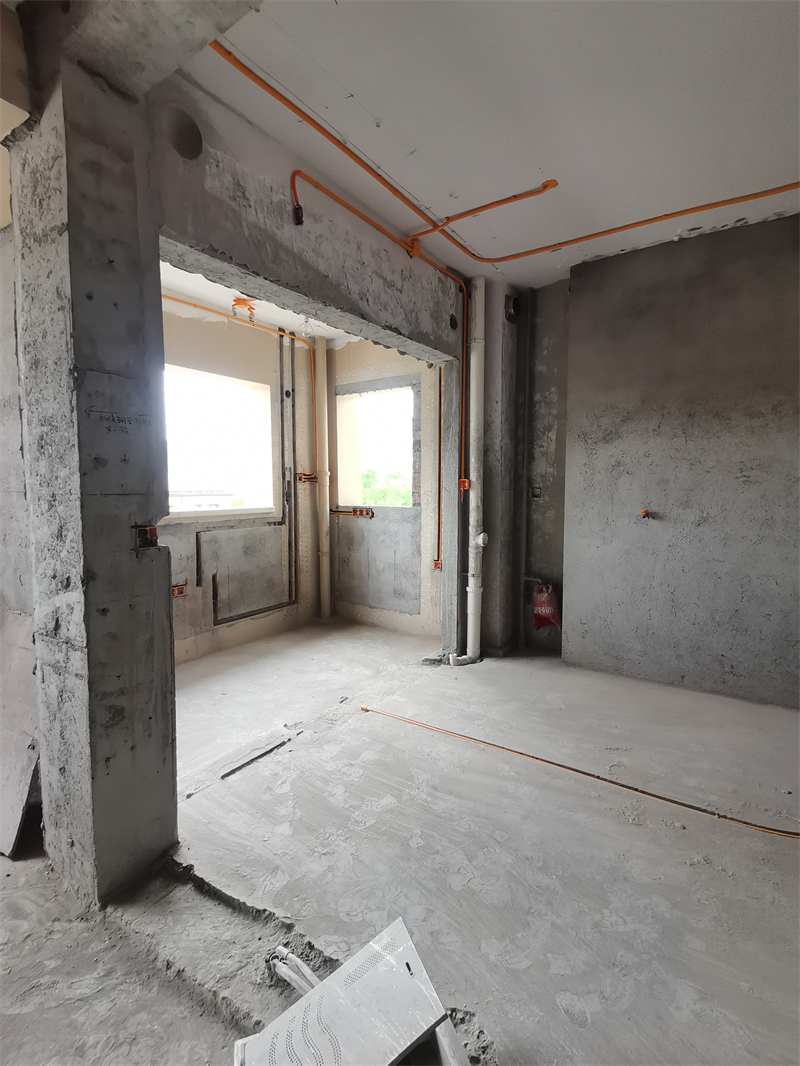

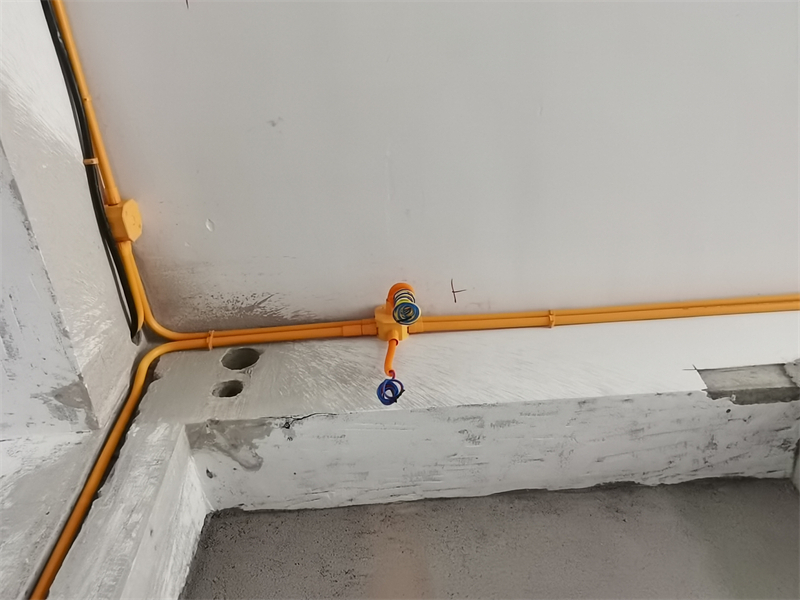

厨房水电中途

厨房斜对角

发表于 2023-6-3 12:48:42

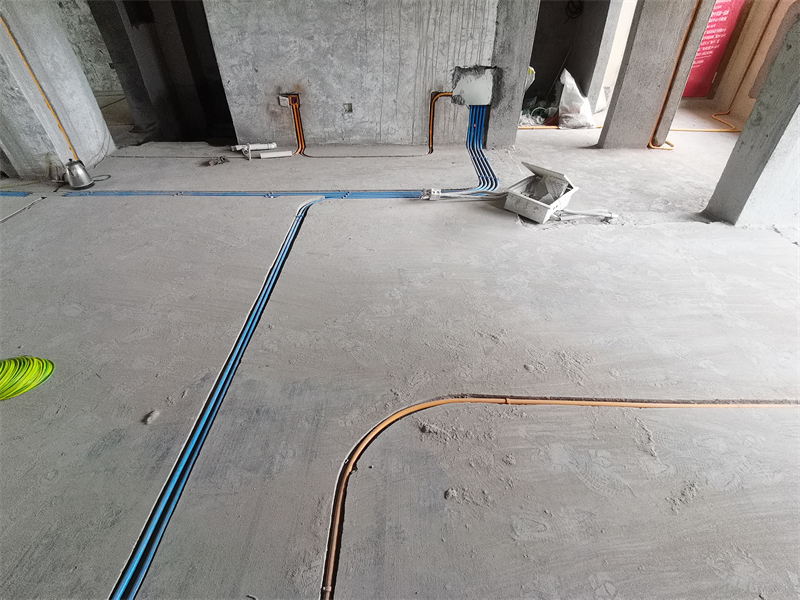

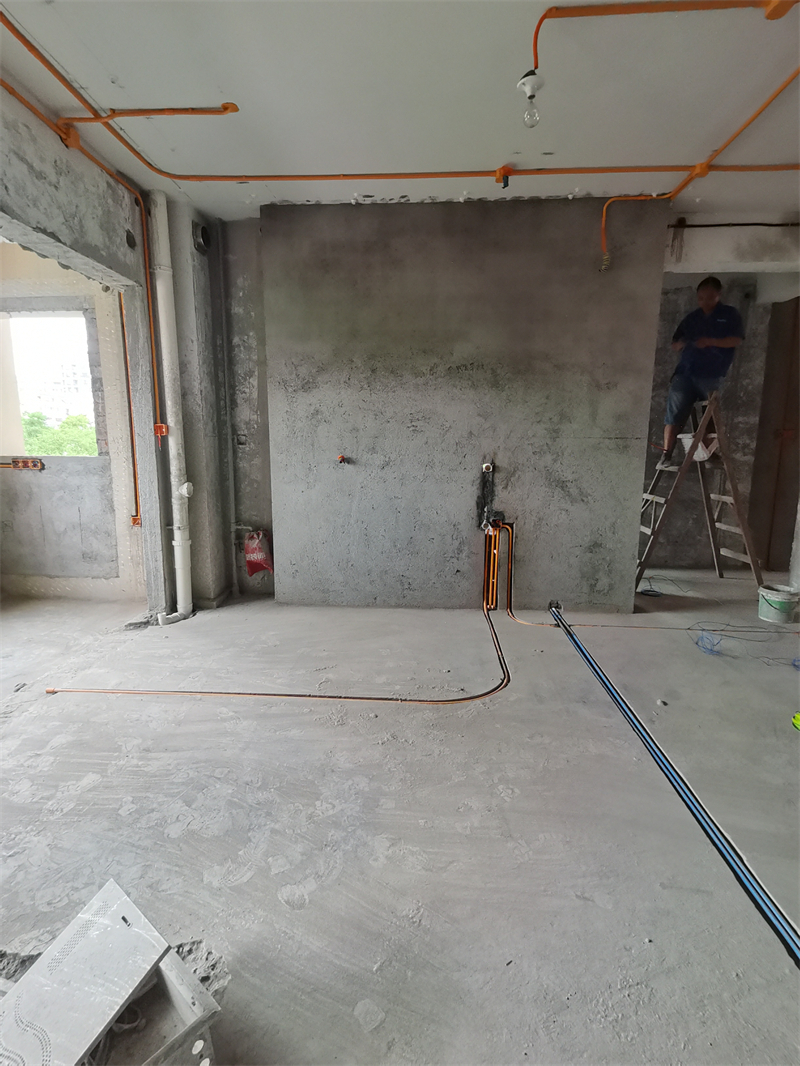

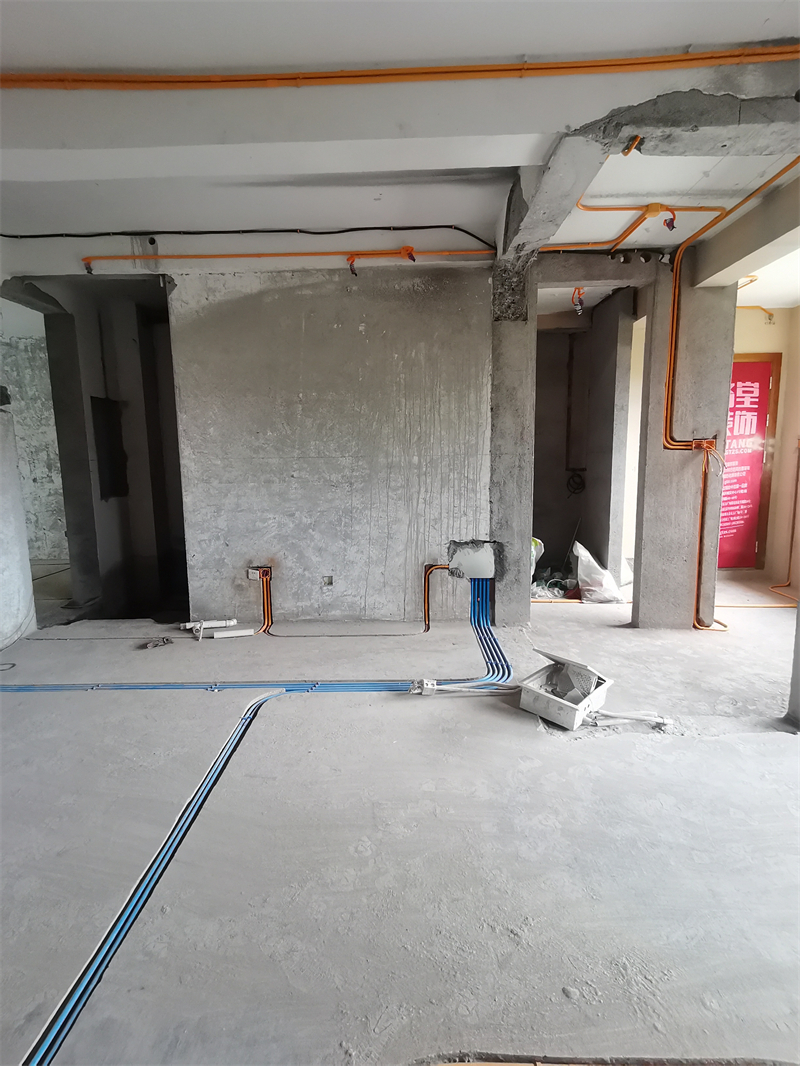

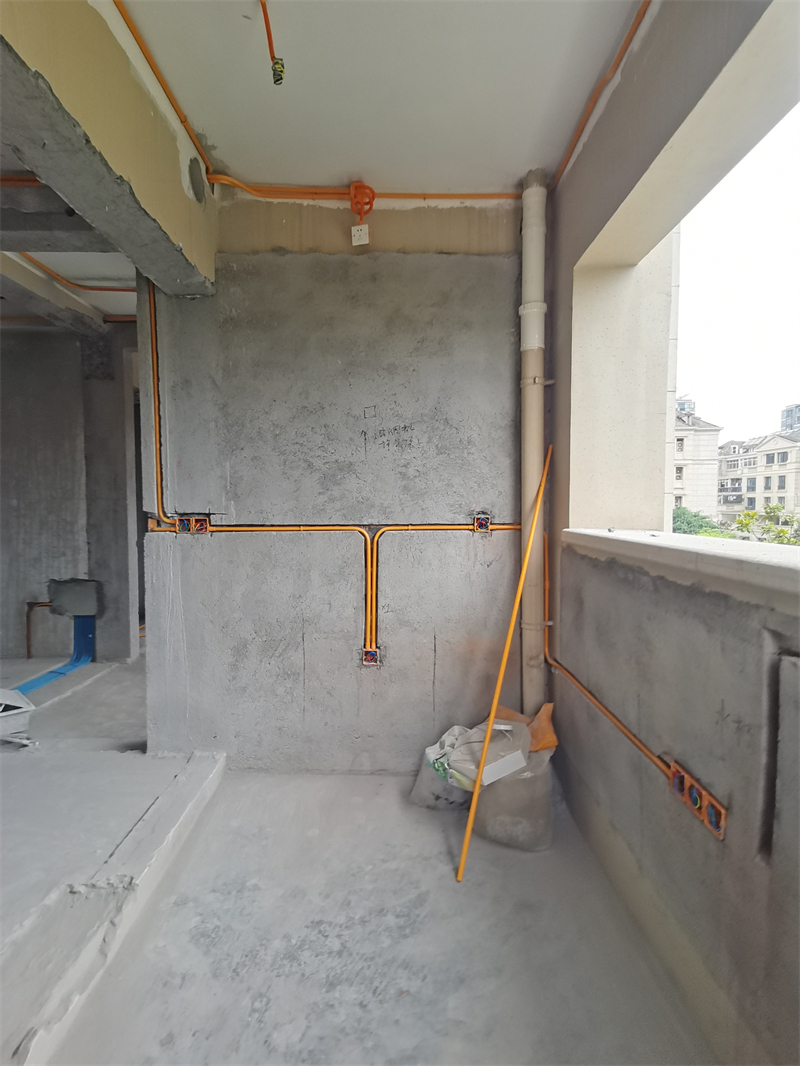

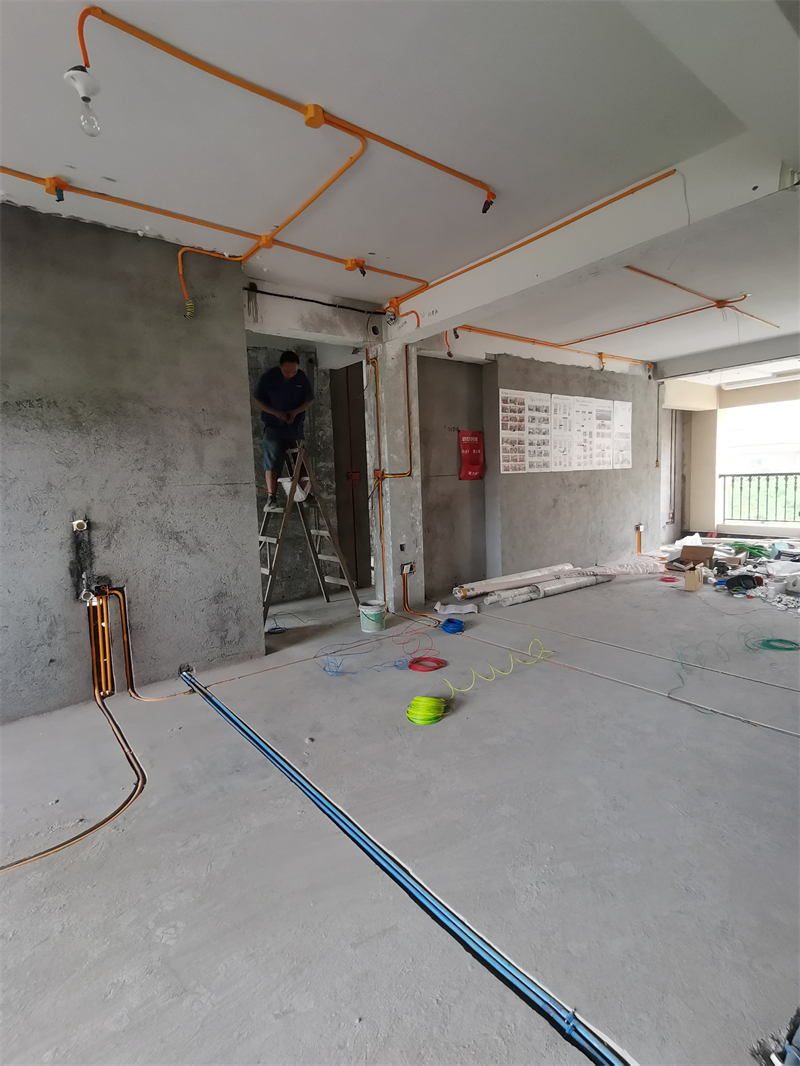

餐厅水电中途

餐厅斜对角
