丁香里6-1-5# 130㎡新中式---云锦

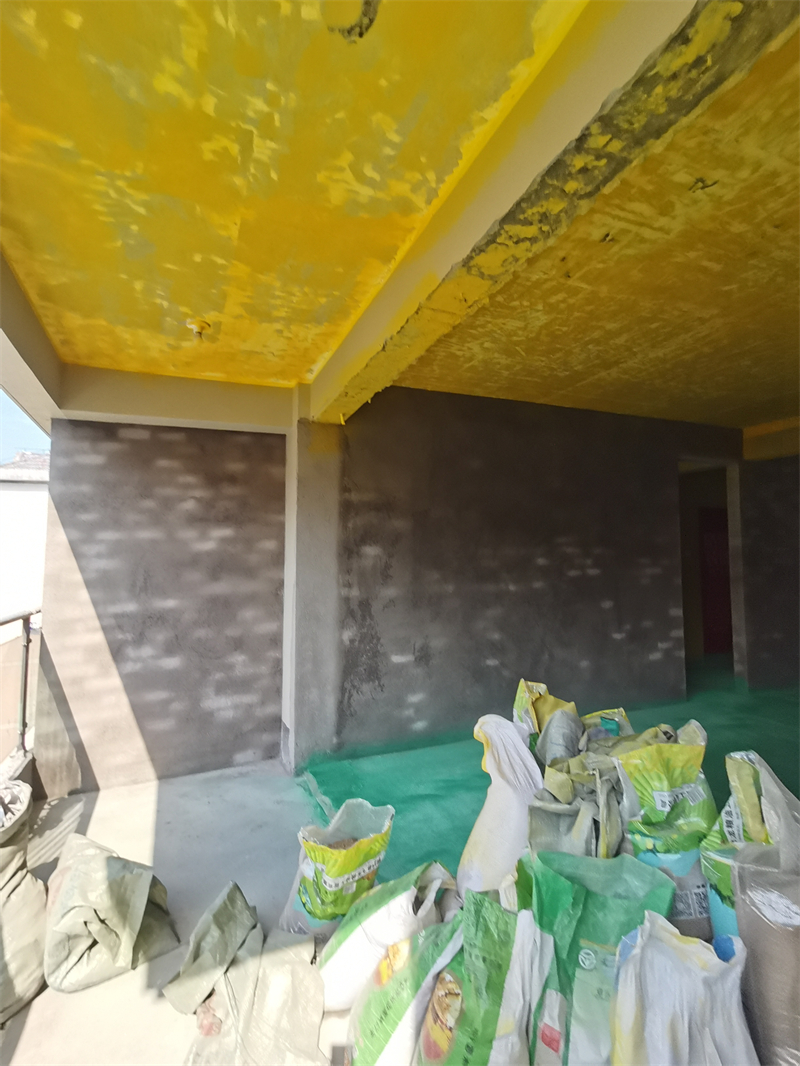

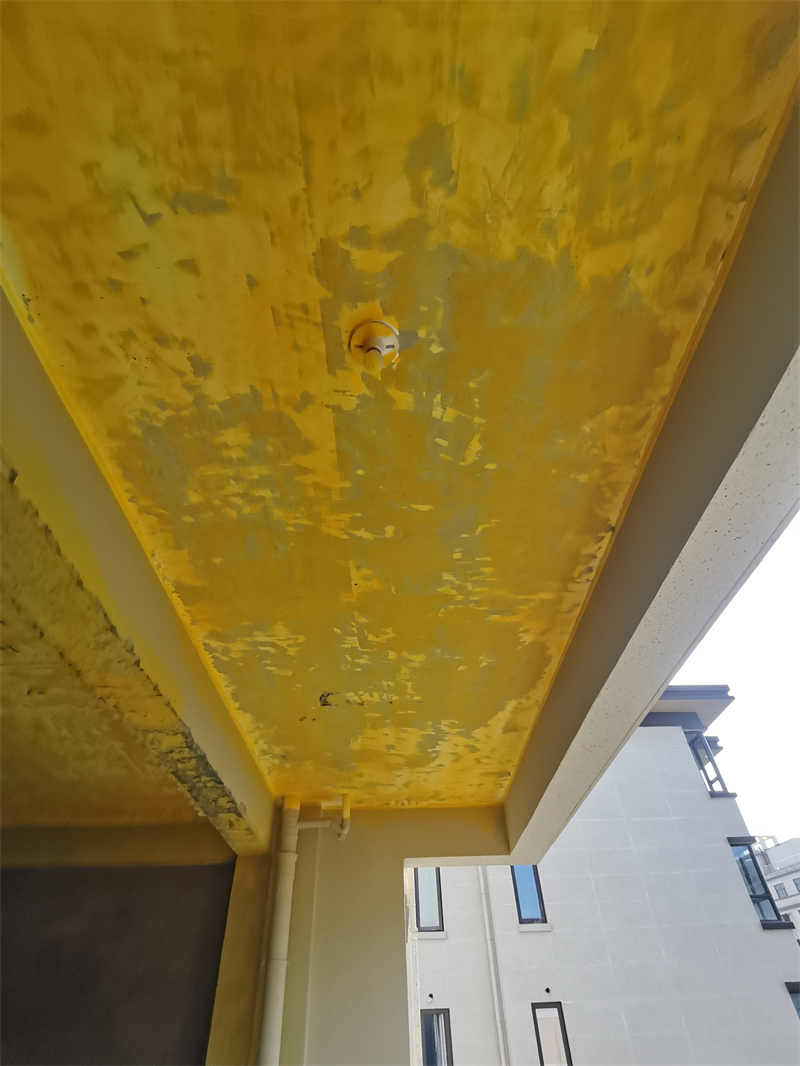

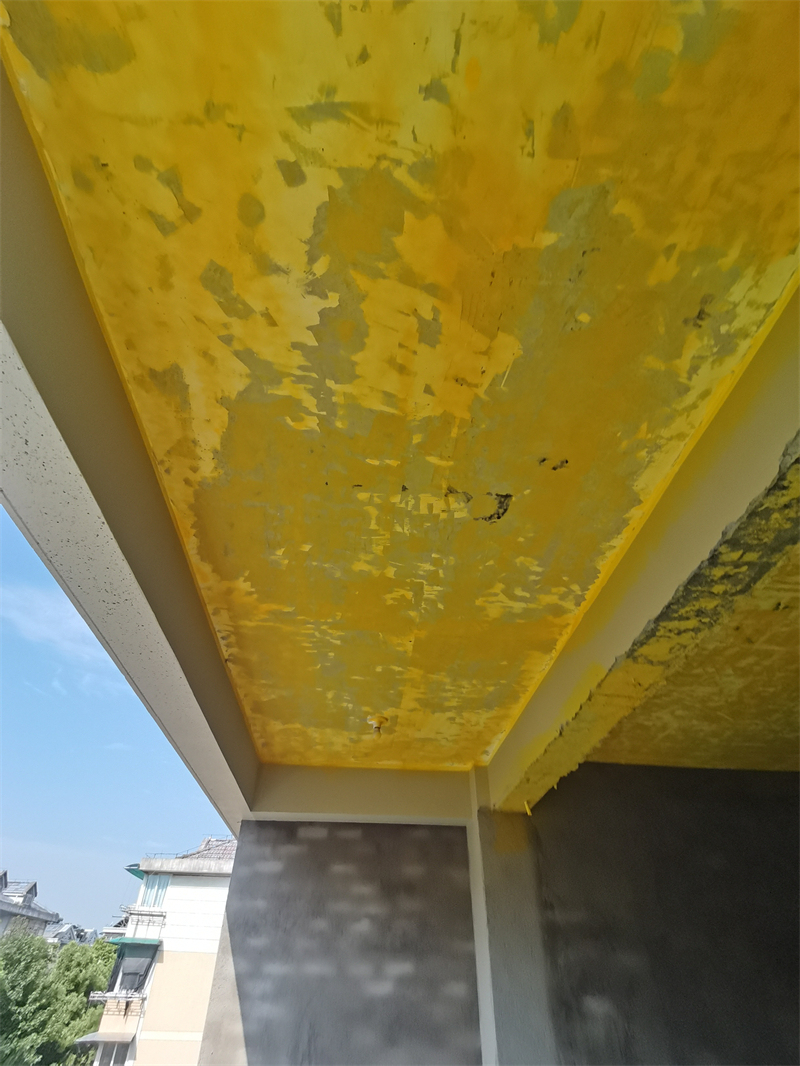

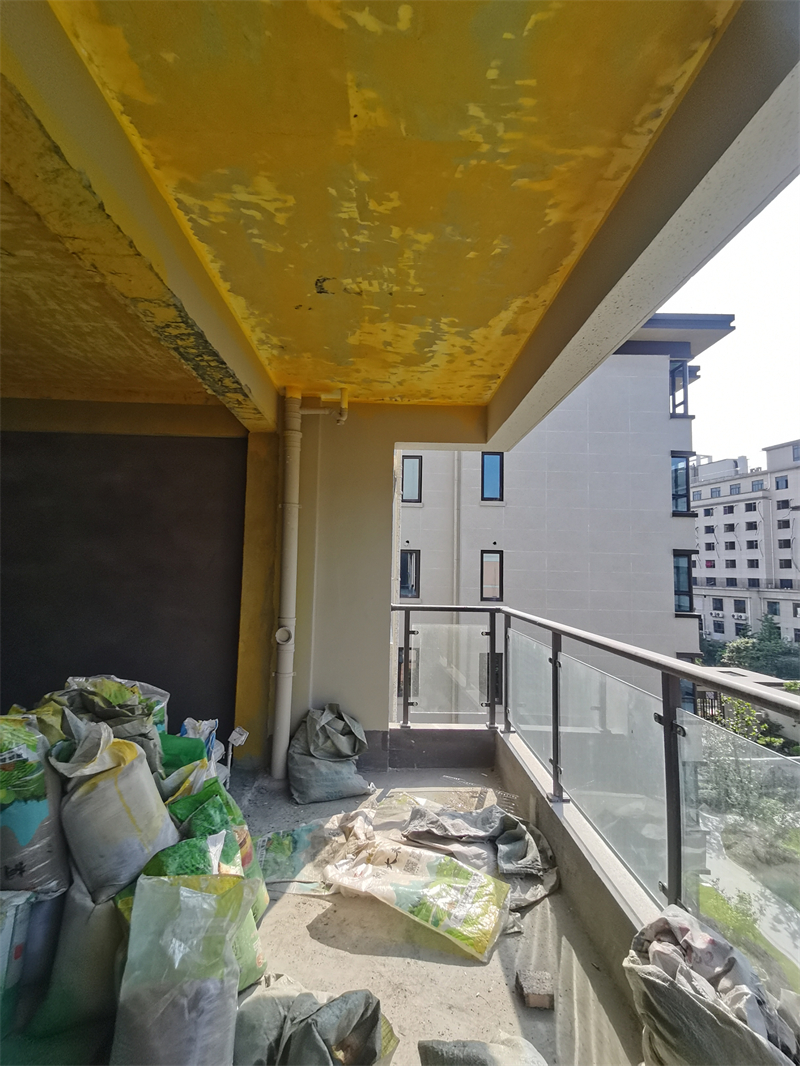

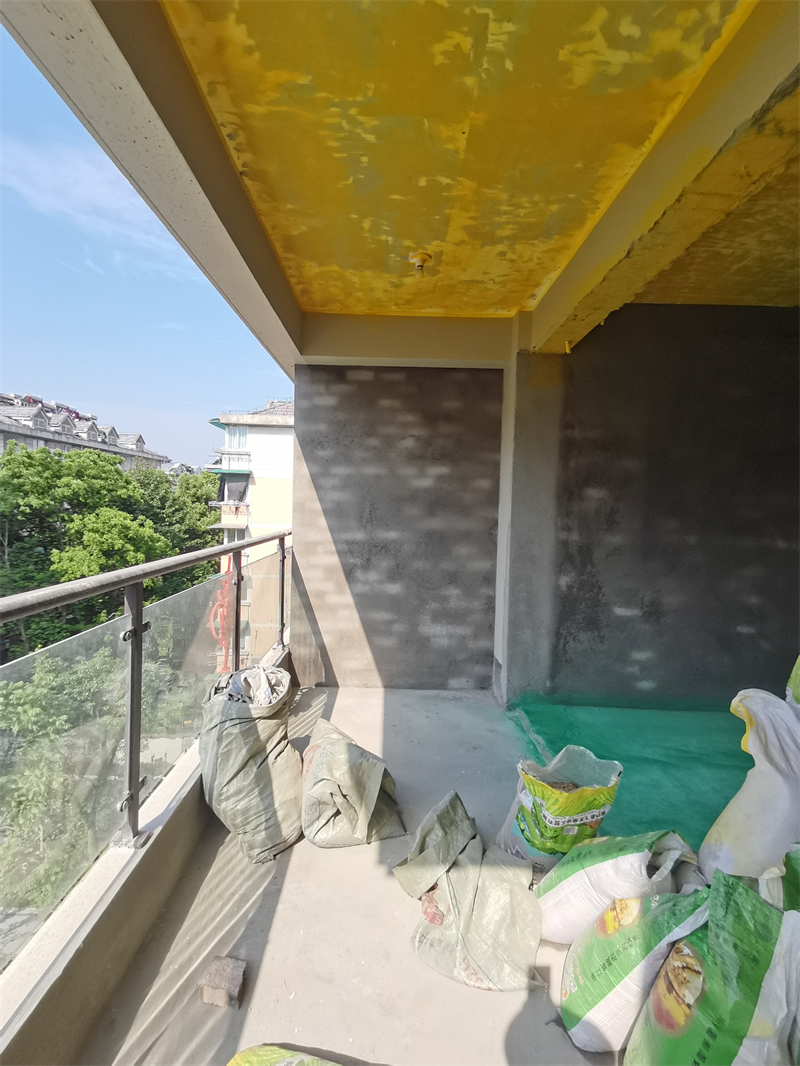

阳台对角图

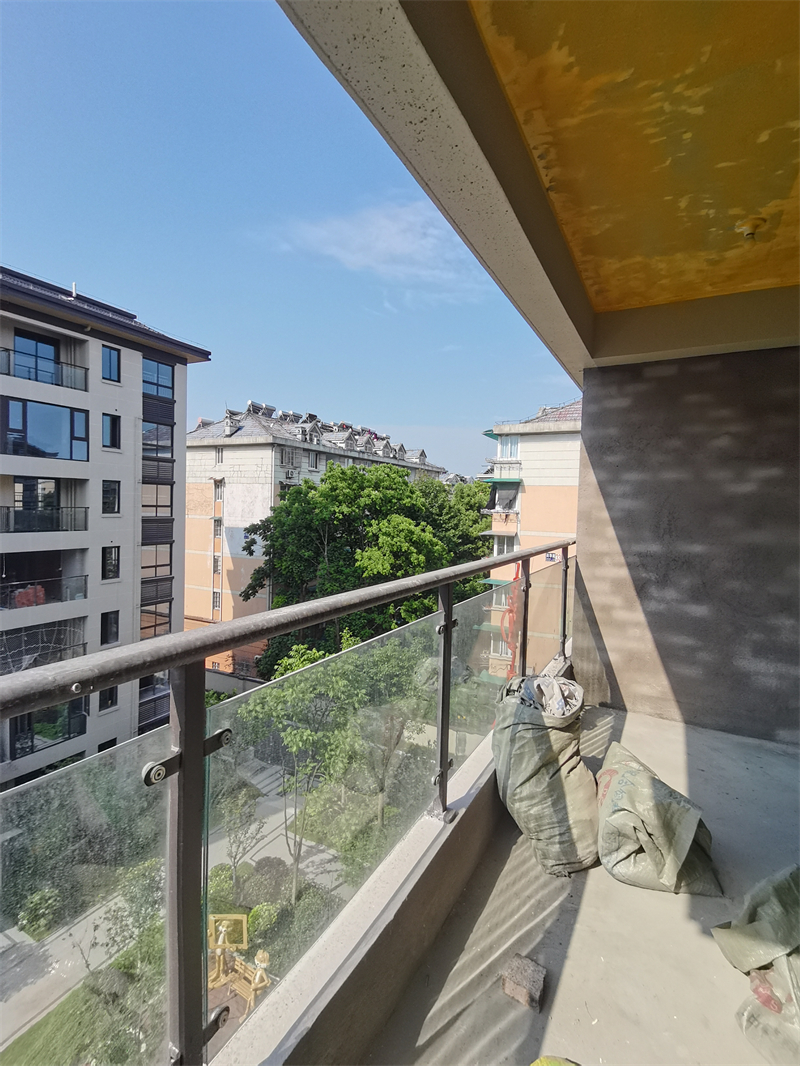

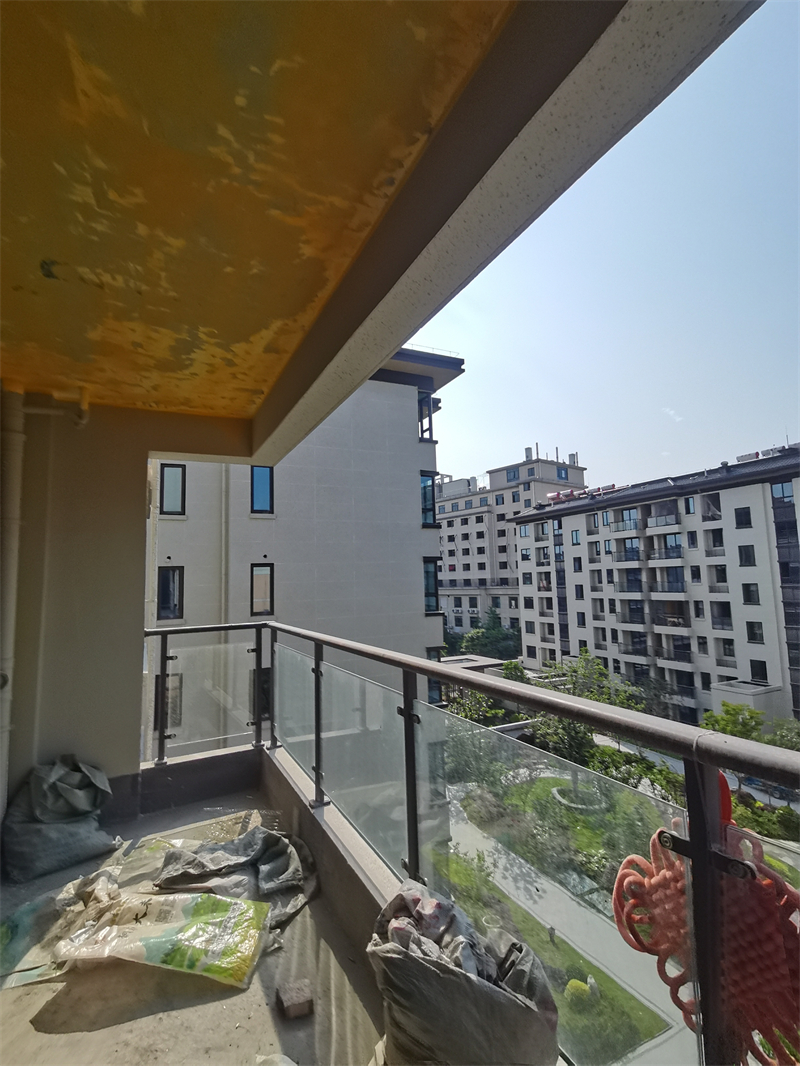

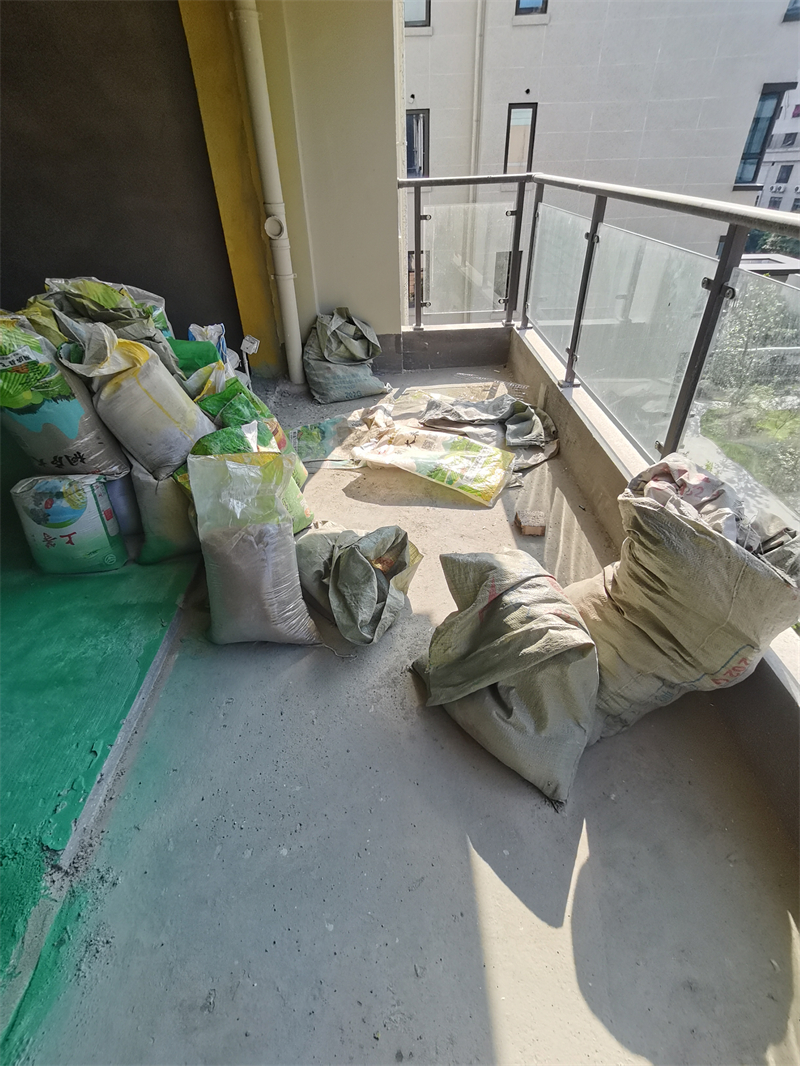

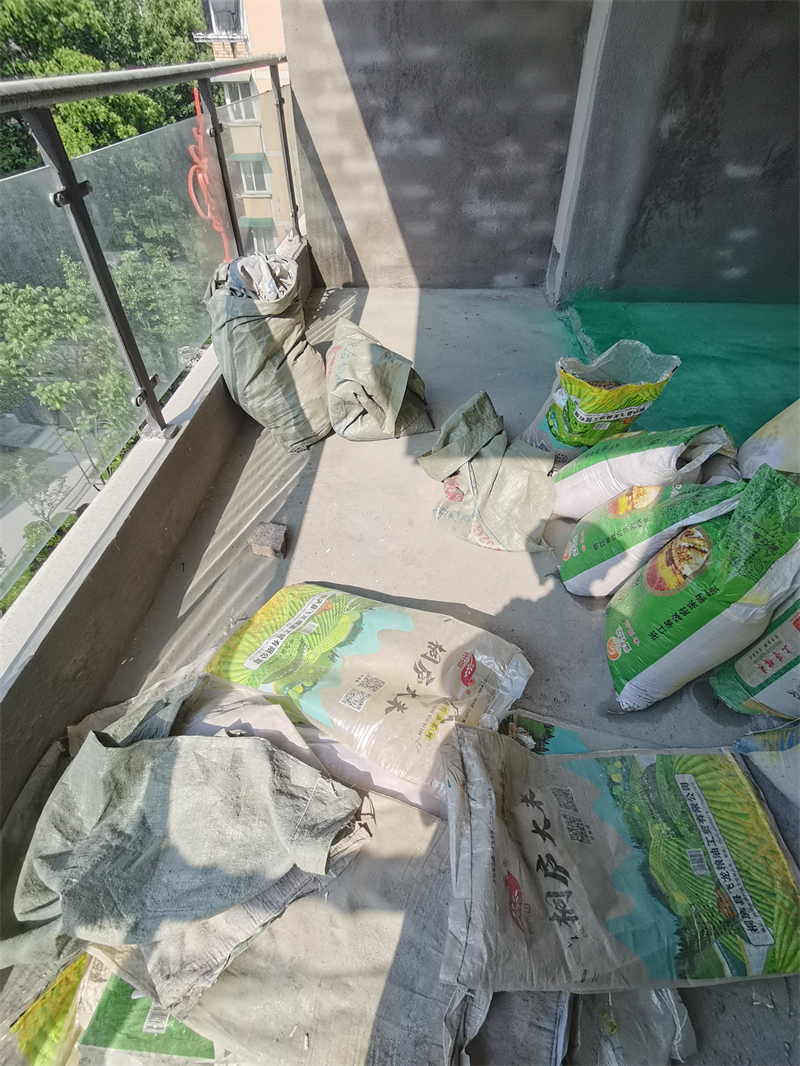

阳台斜对角图

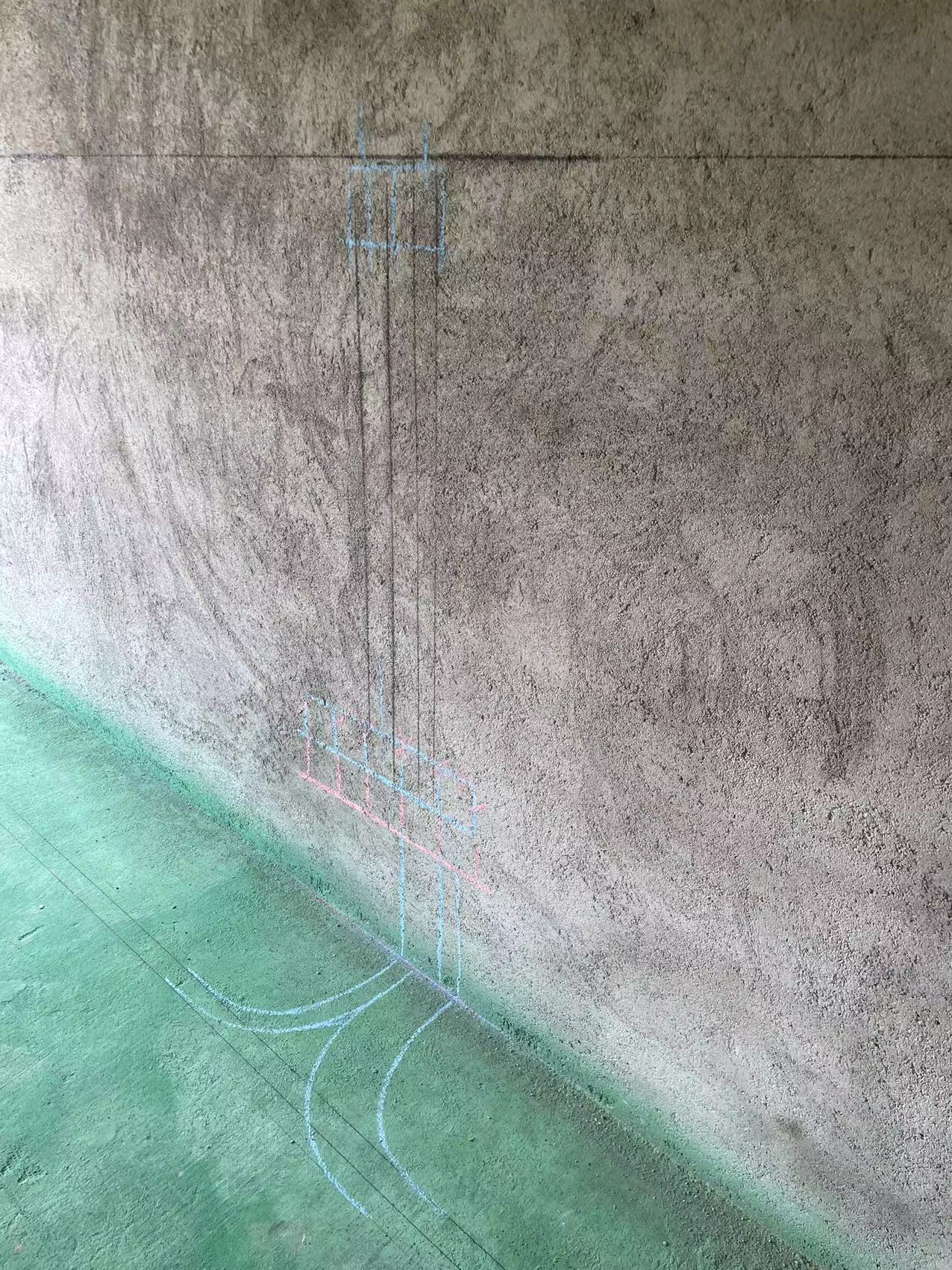

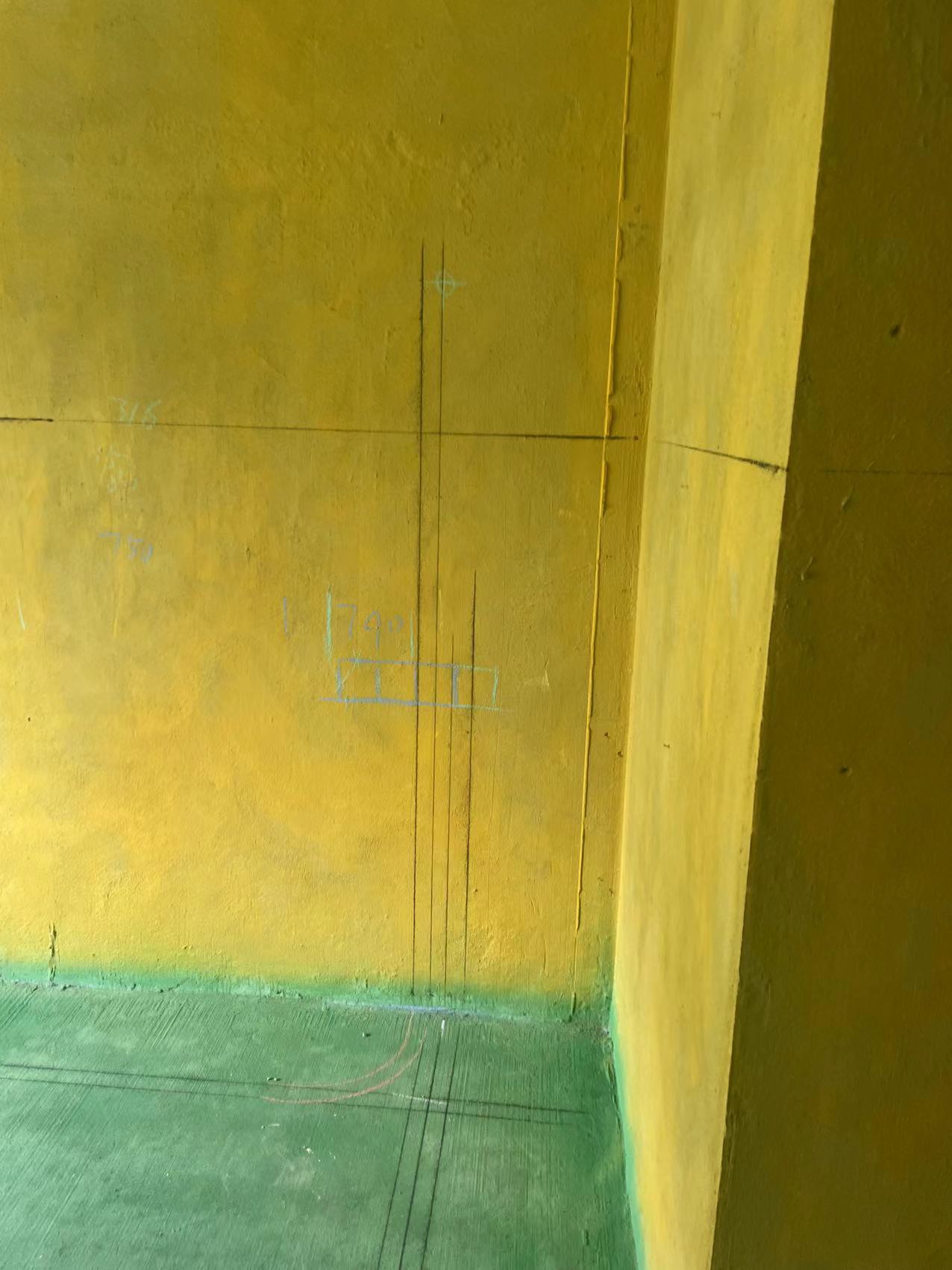

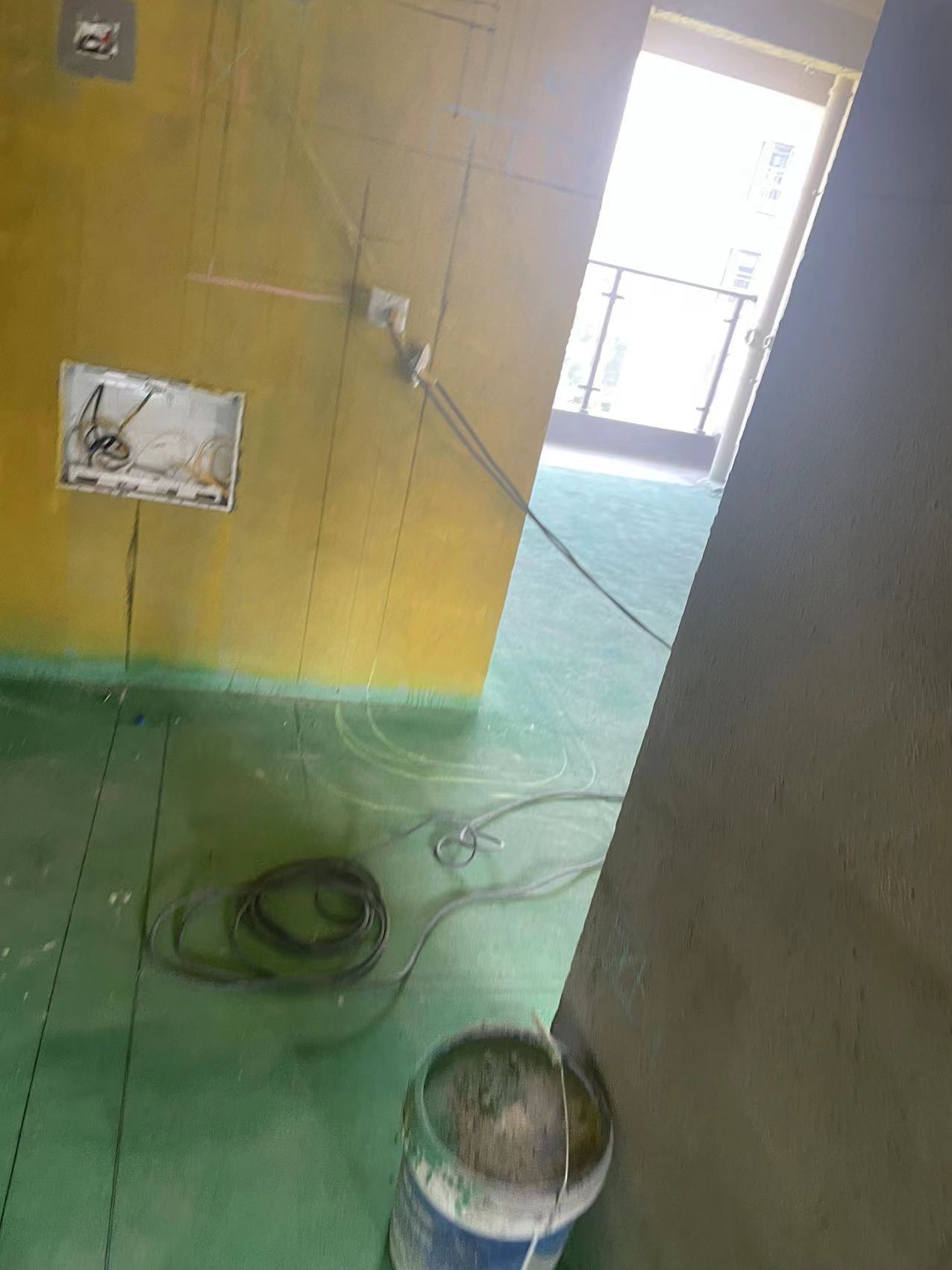

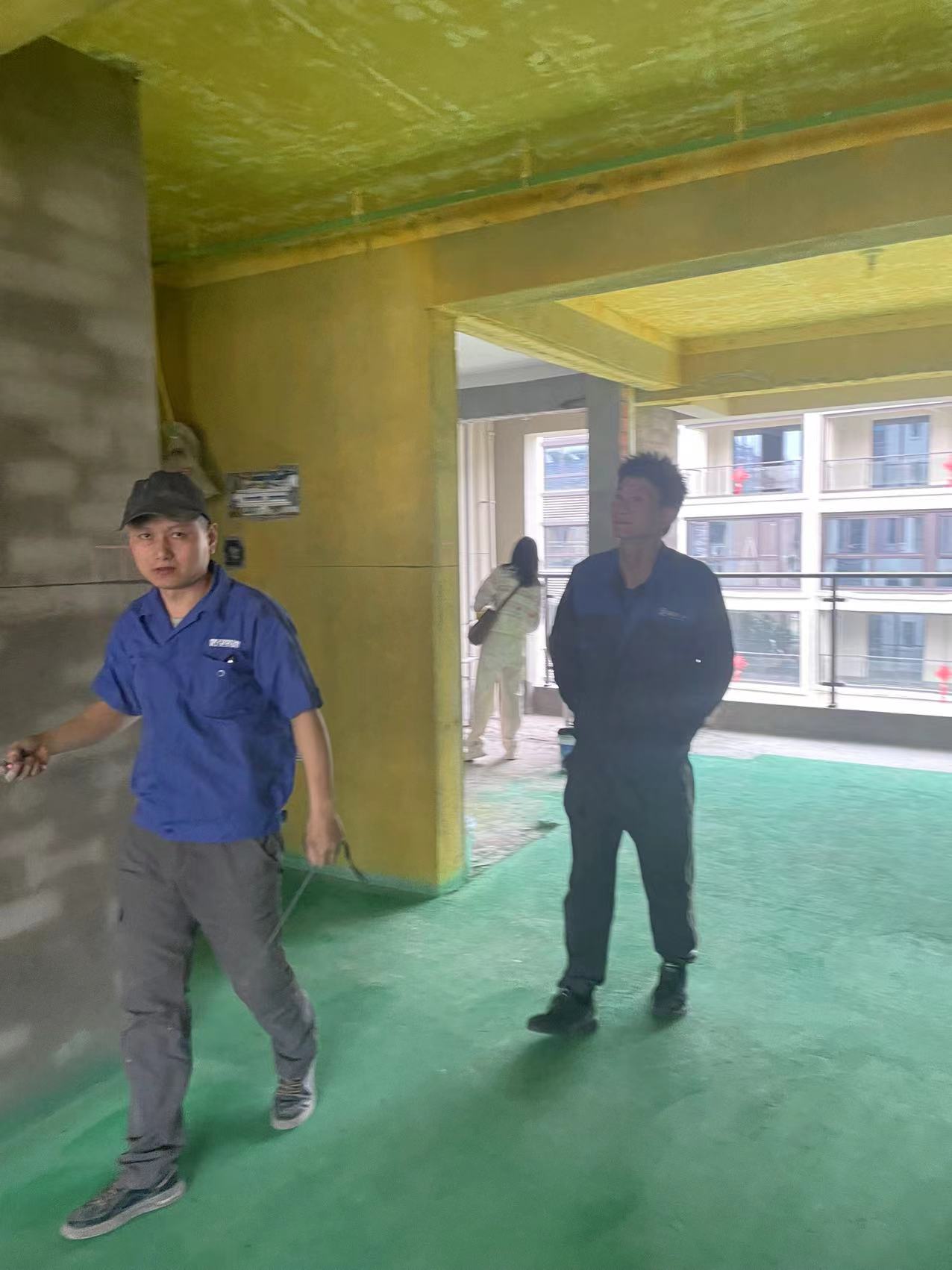

水电放样: 好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

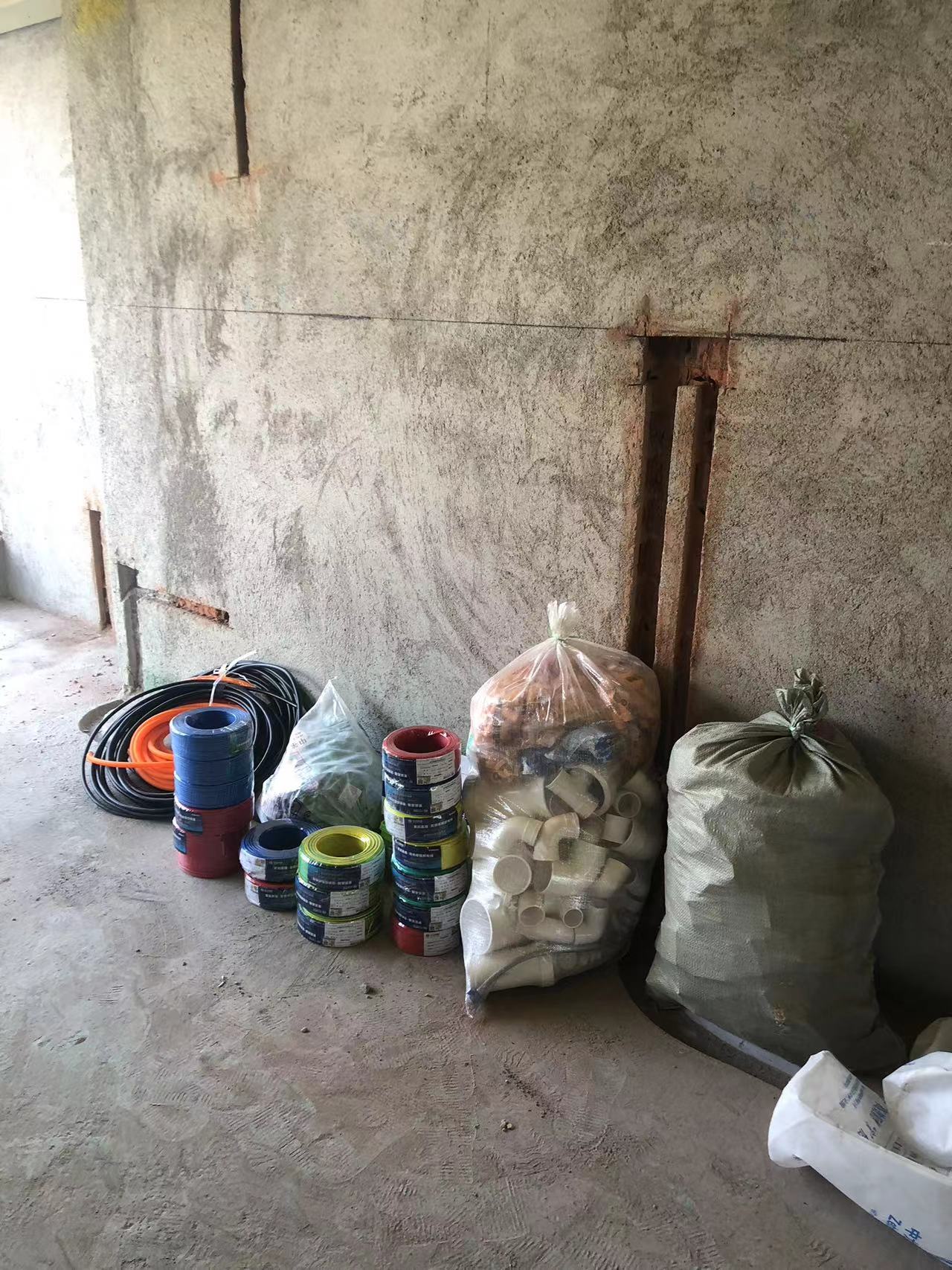

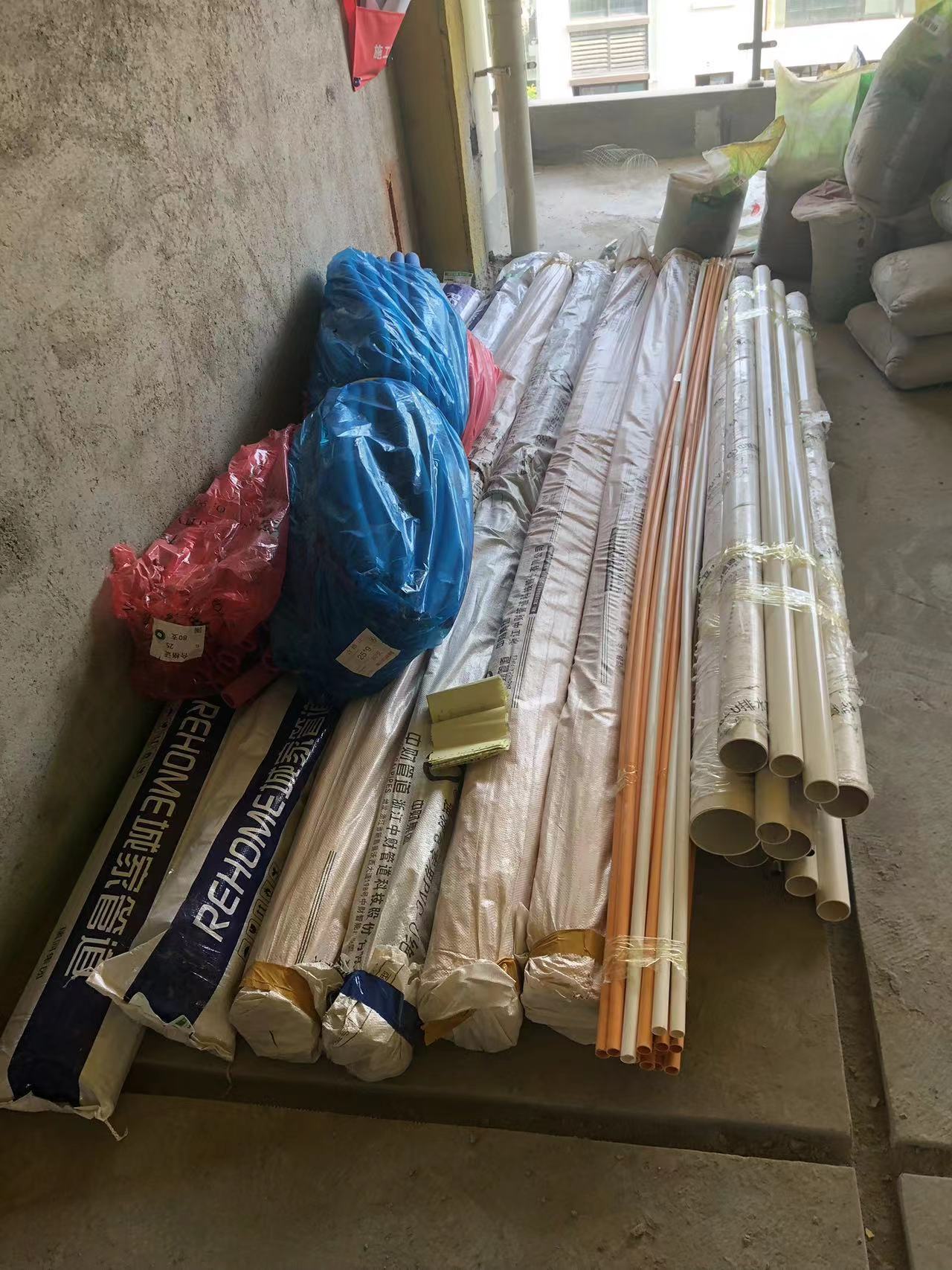

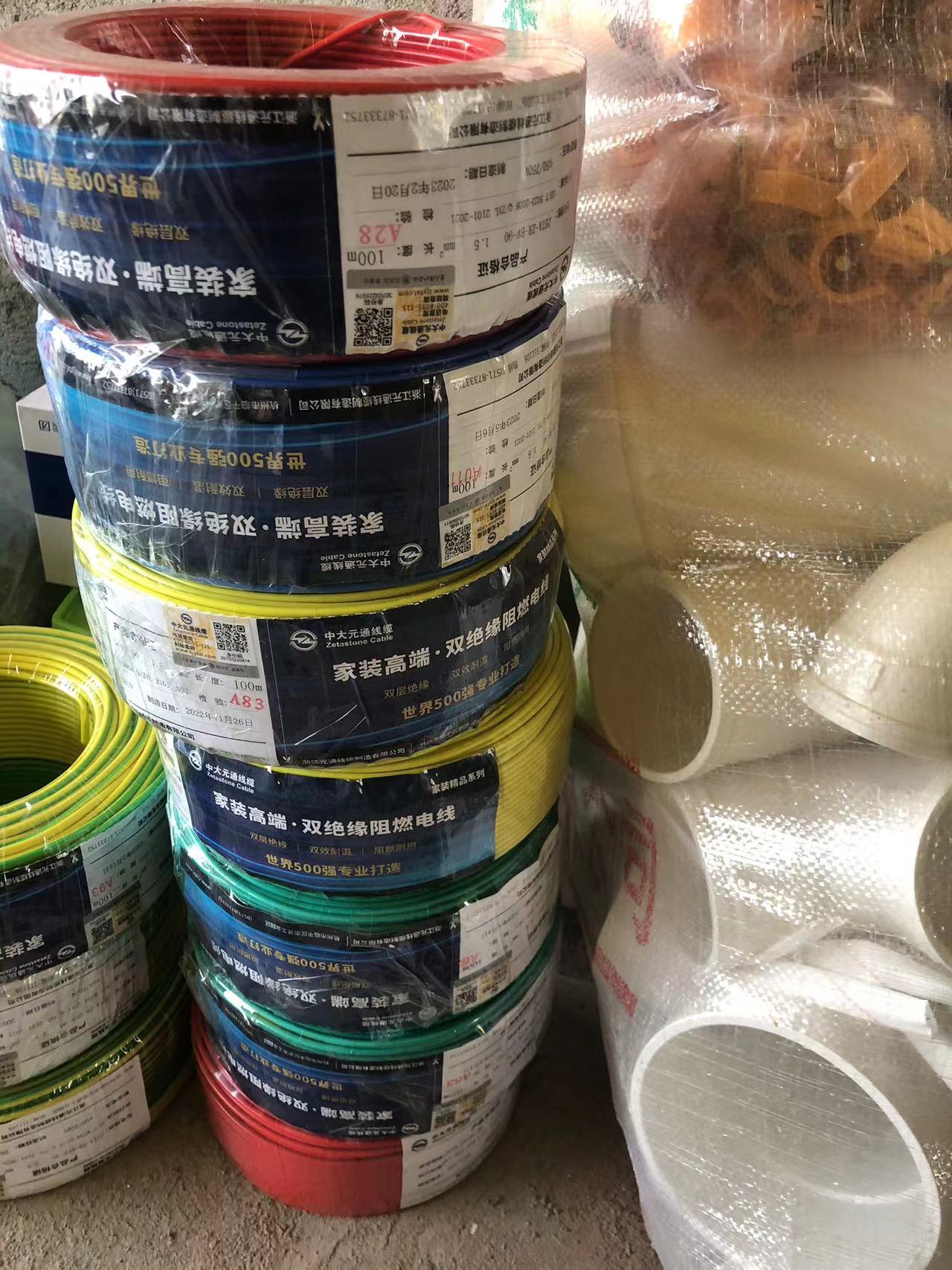

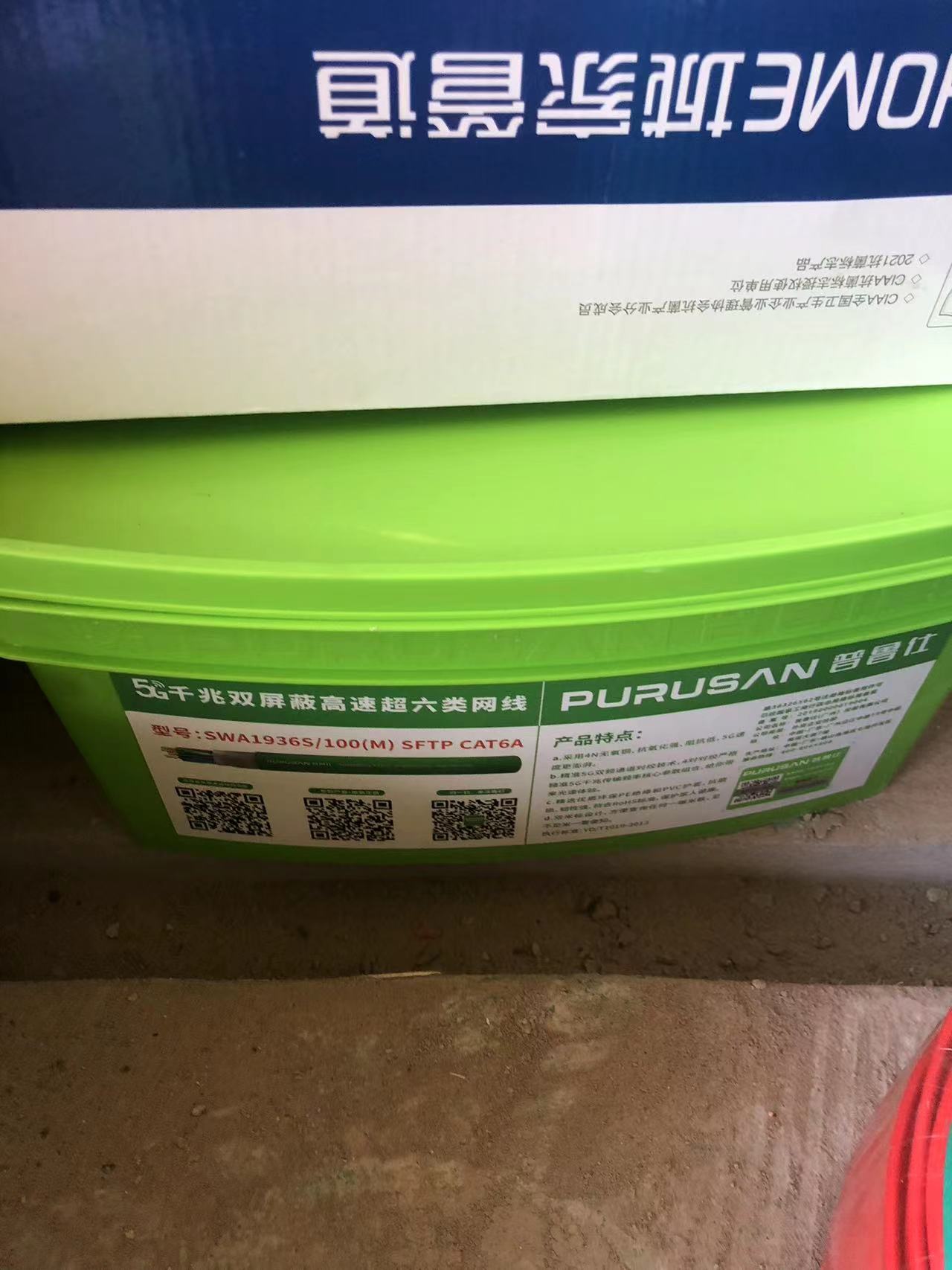

水电材料进场：电线中大元通双绝缘阻燃，水管城家银系抗菌型管，网线普鲁士5G千兆超六类线

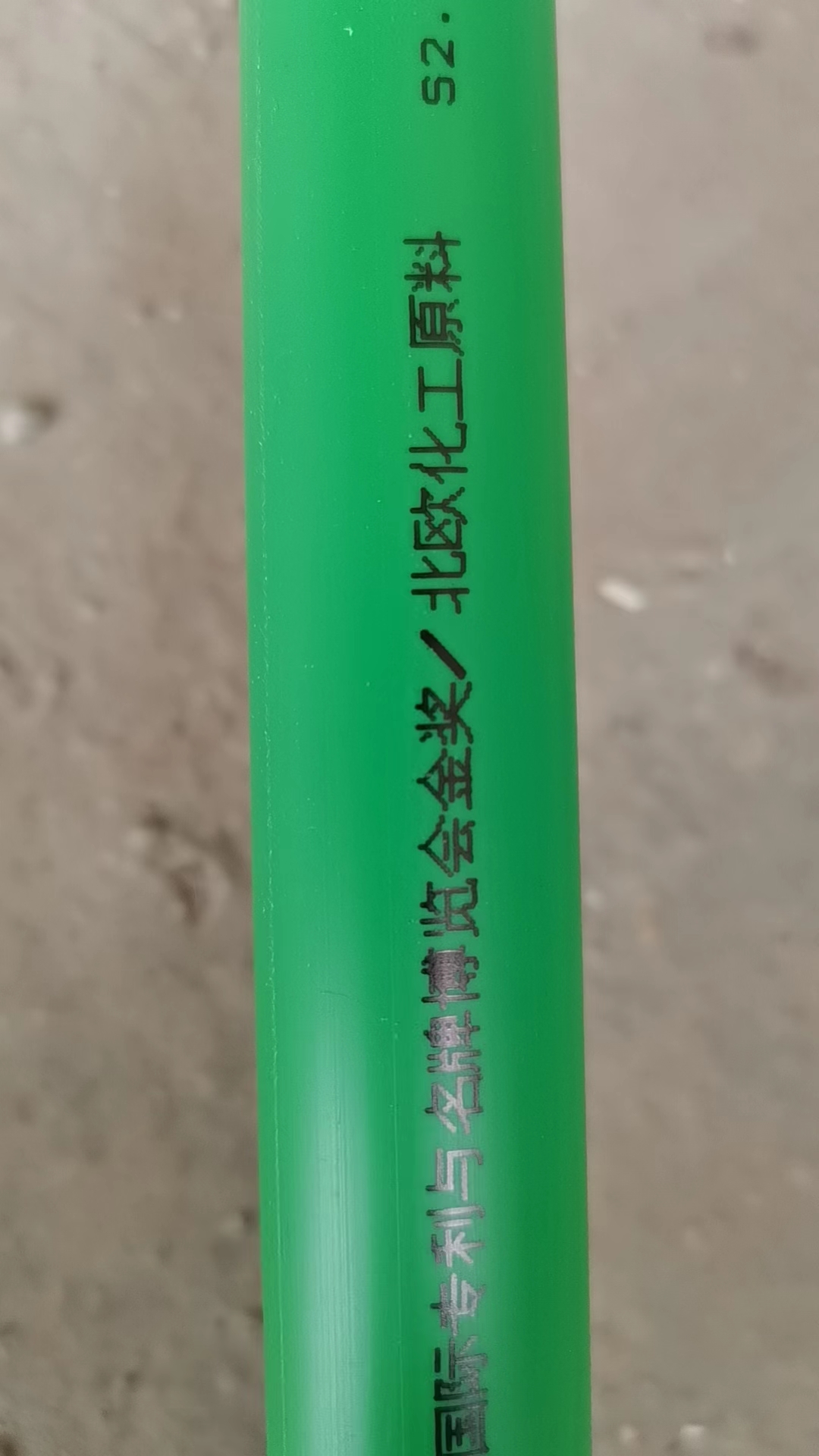

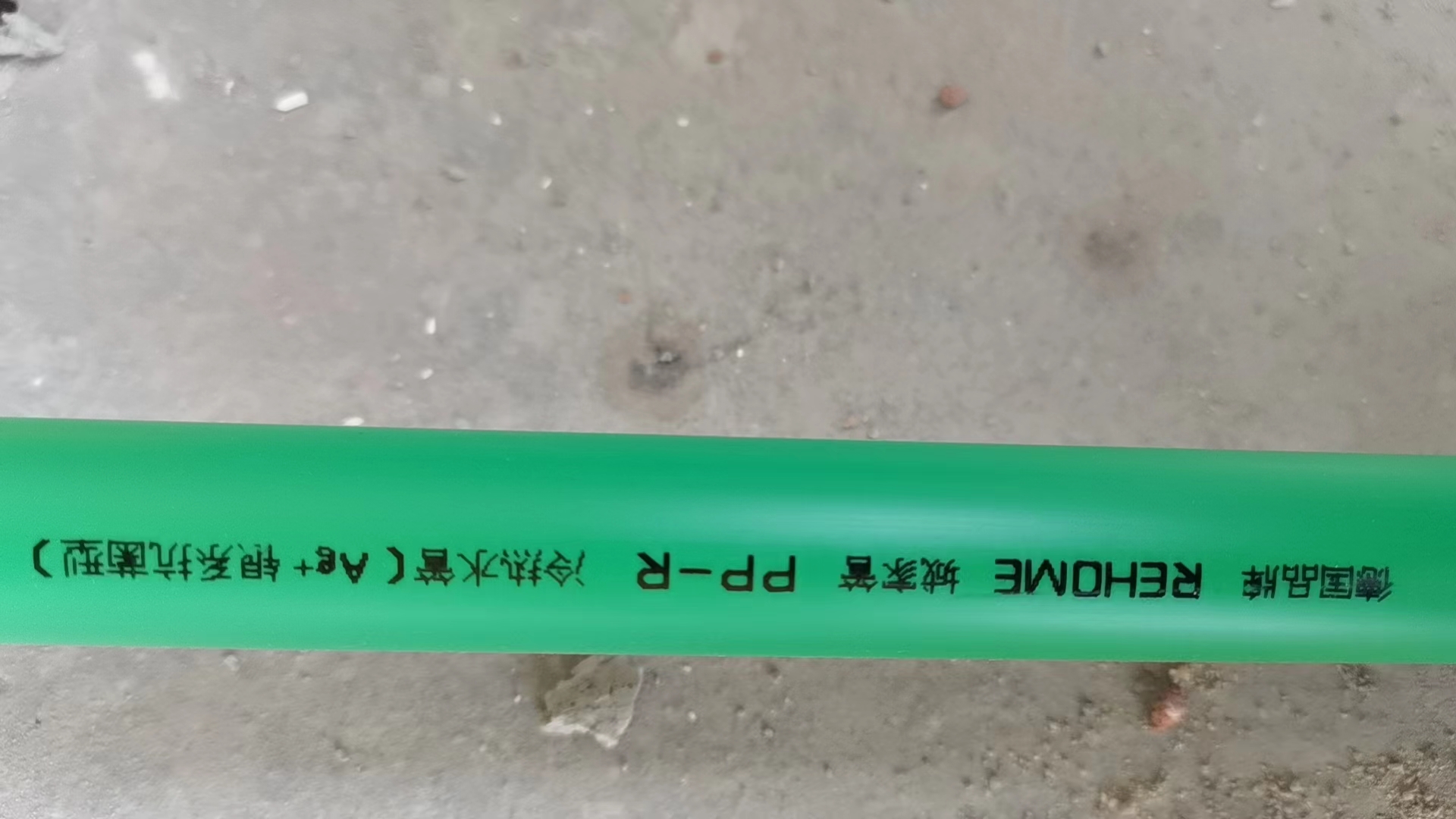

德国城家管道：耐高温抗高压，七十年品质承诺，瞬间输送水温可达95℃，管材厚度均匀，耐压强；节能、保温，导热系数低，保温效果好；管道阻力小，管壁光滑不结垢，水流更顺畅

中财电线管:具有易识别、耐化学腐蚀、较高的抗压能力、优良的抗冲击性能、优越的电绝缘及阻燃性能 d中大元通尼龙套电线，低烟无卤，具有阻燃性

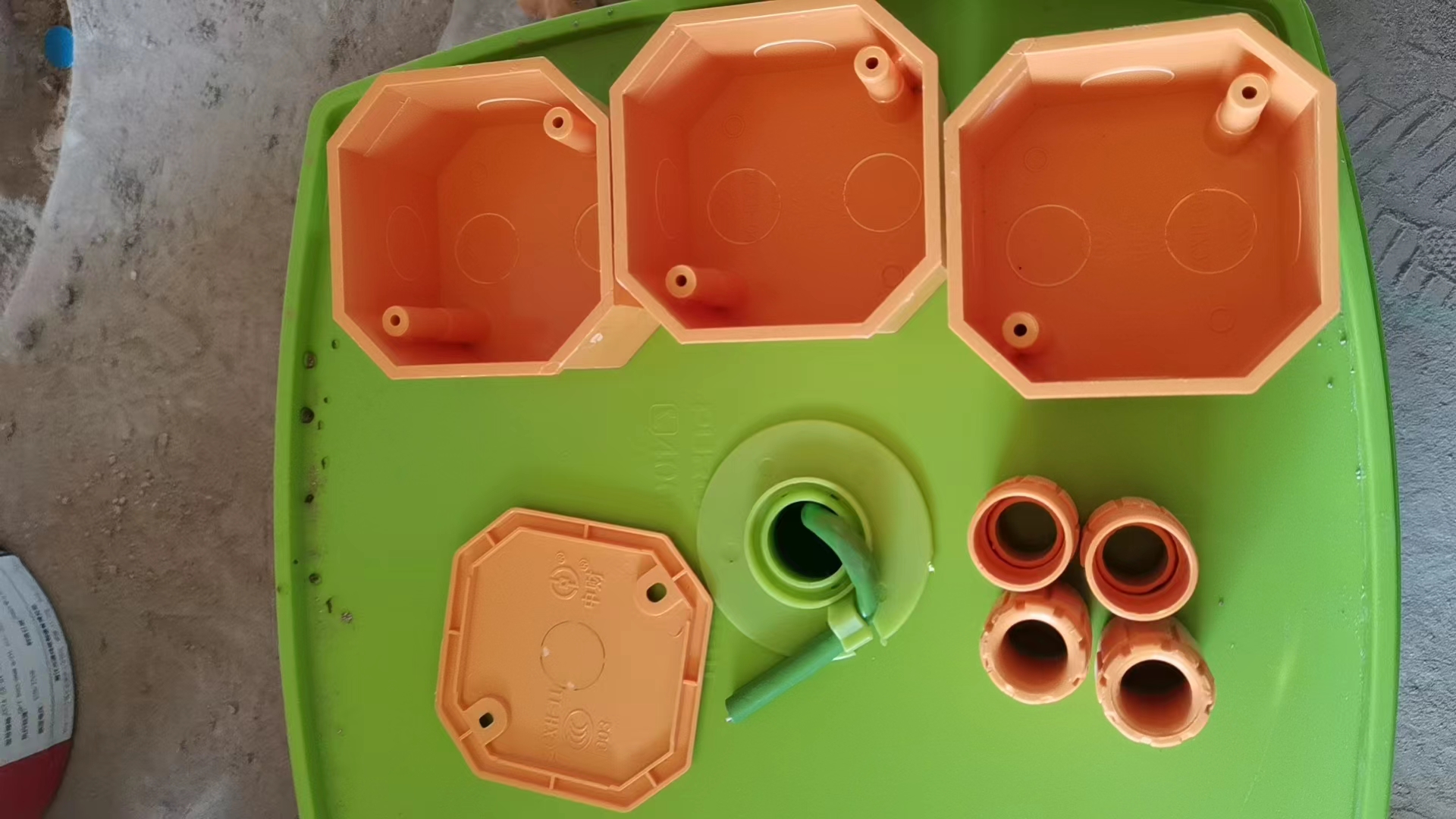

中财八角盒 ,中财暗盒,杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管

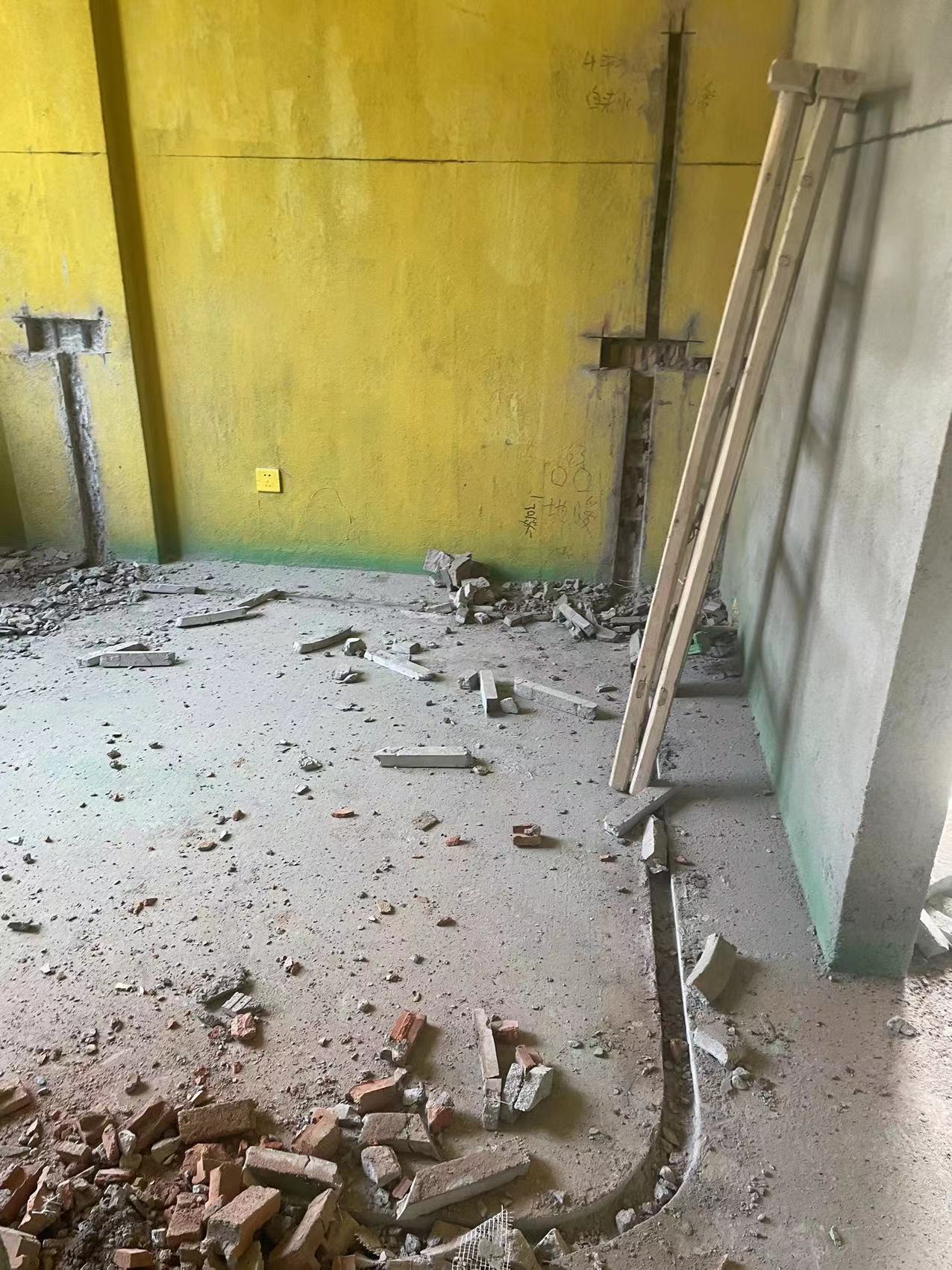

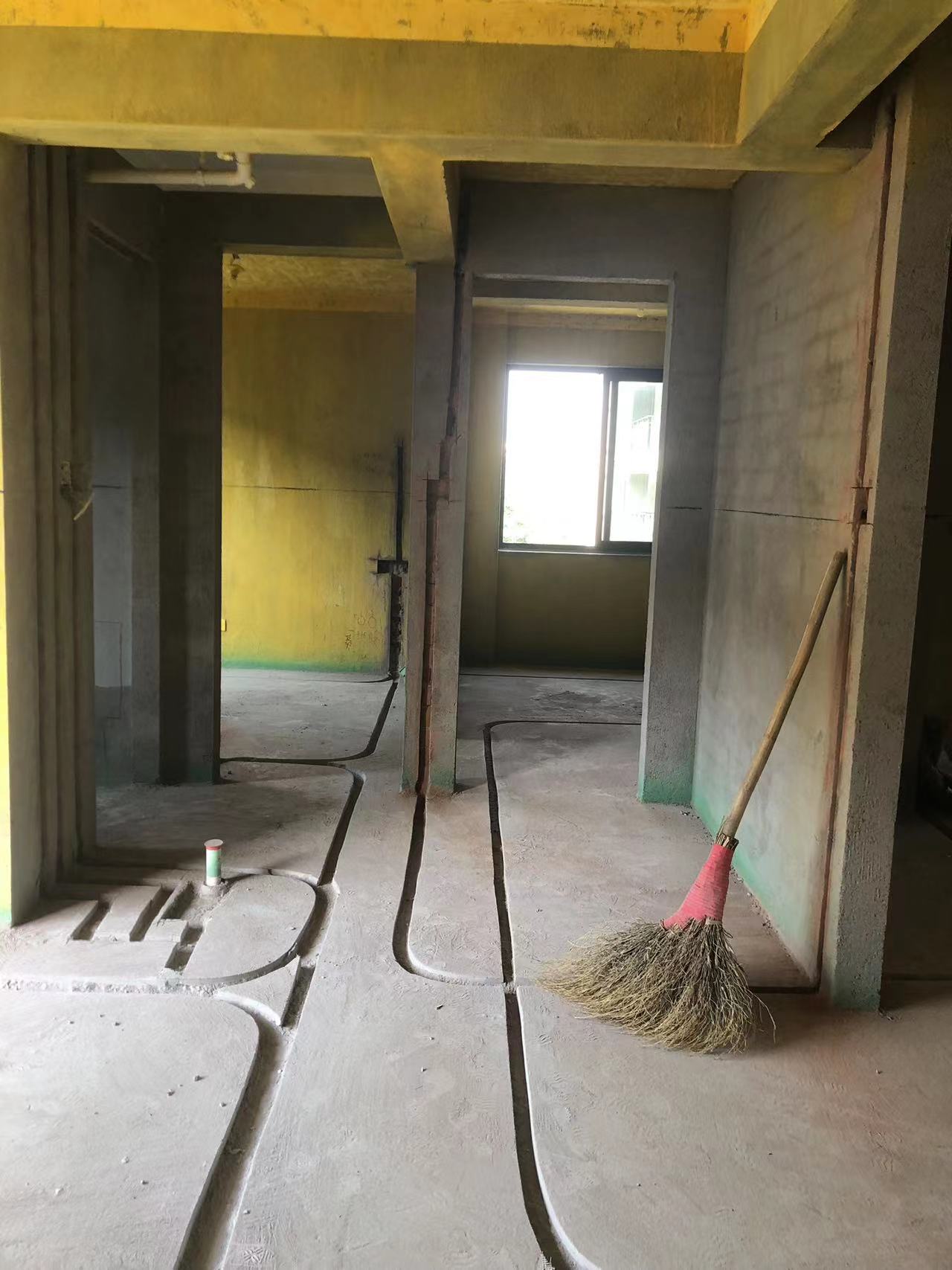

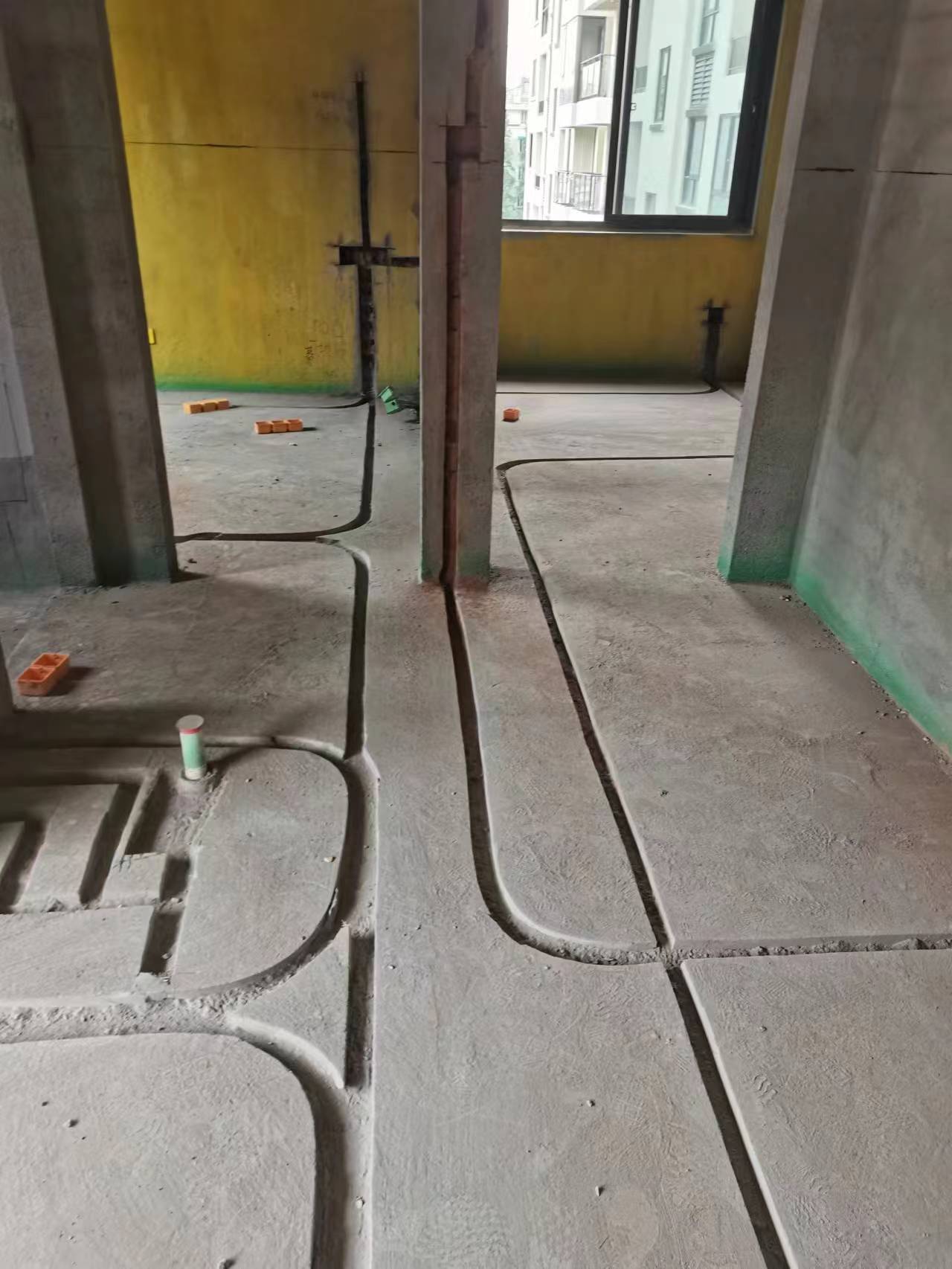

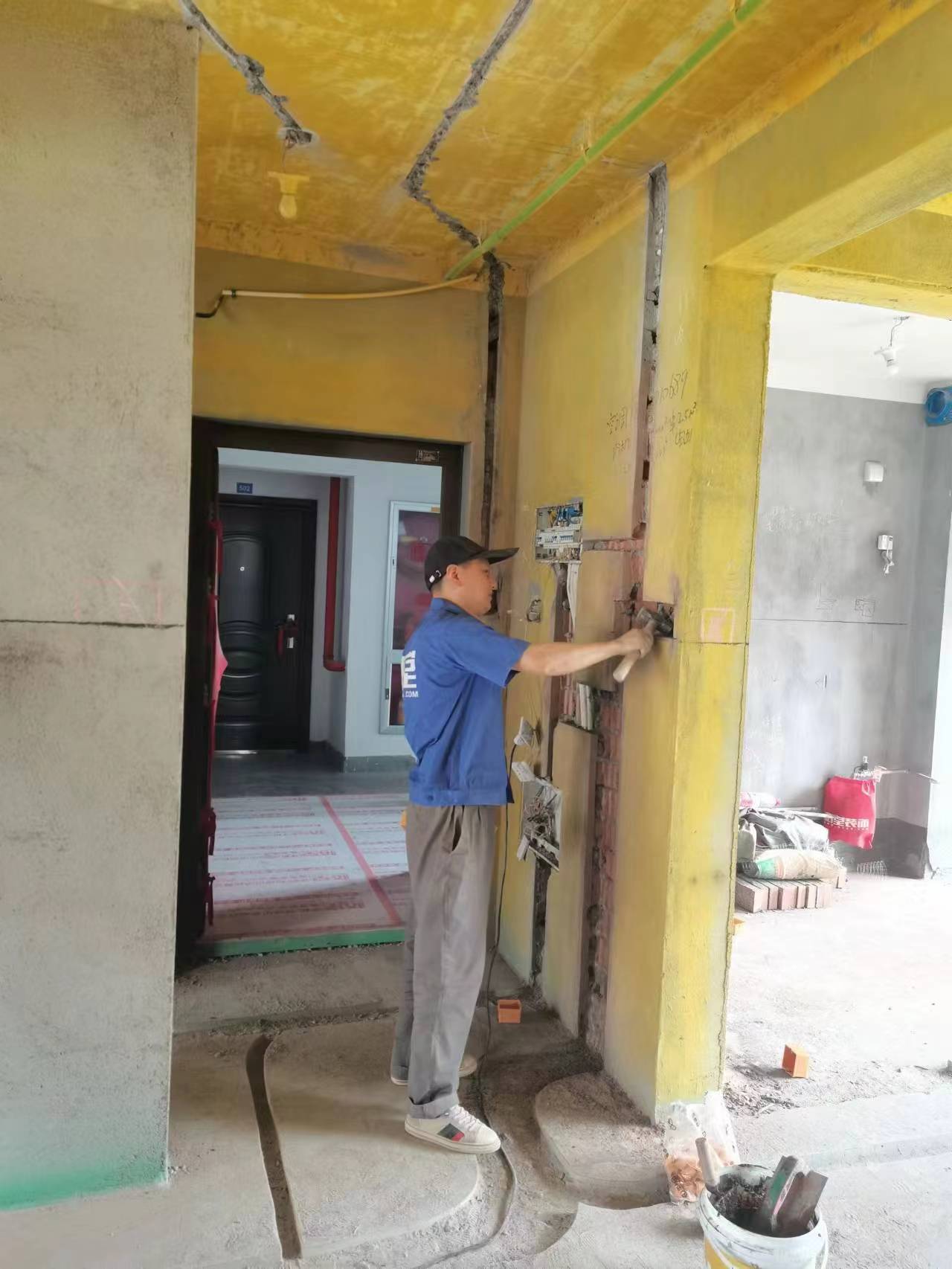

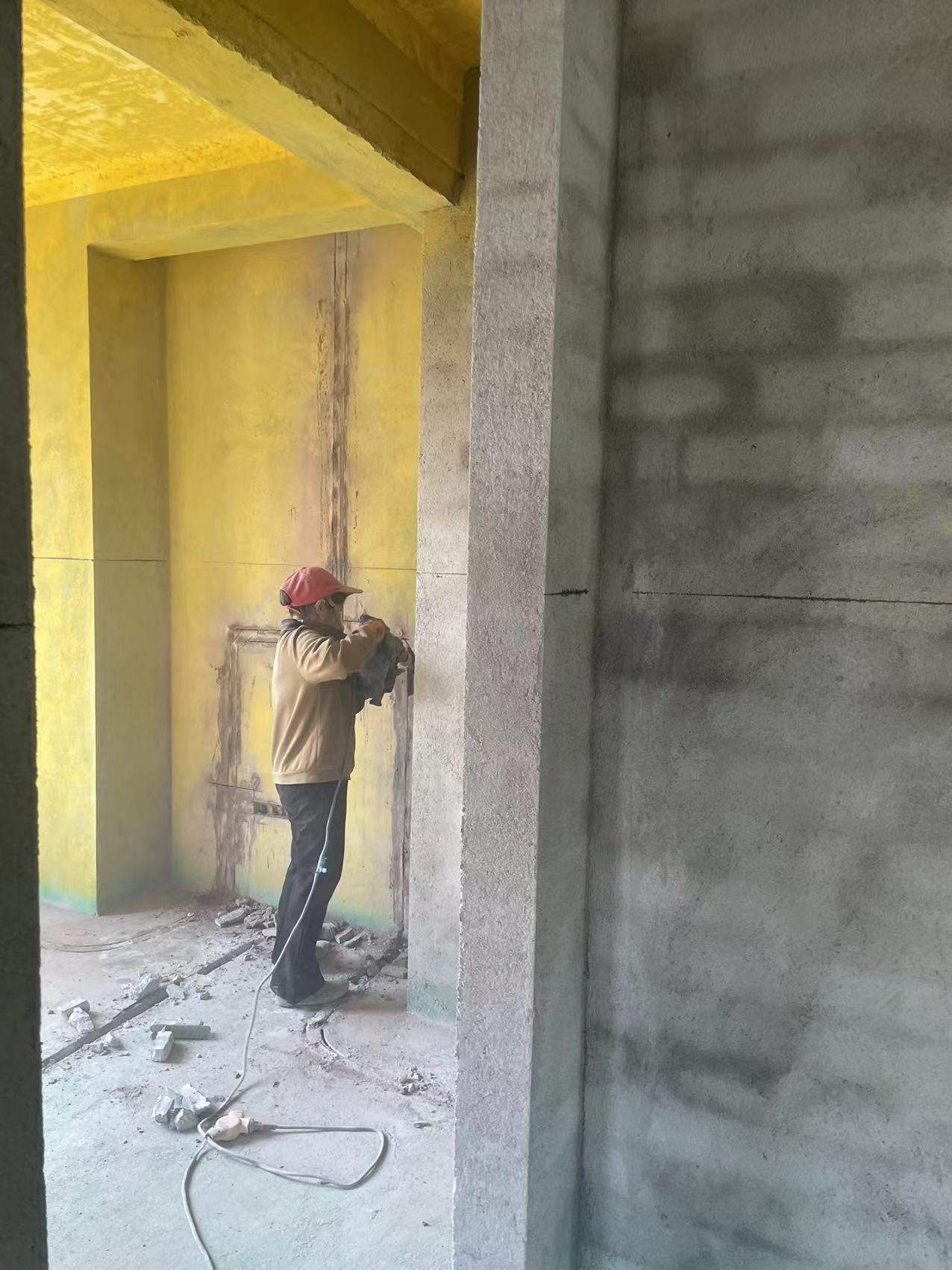

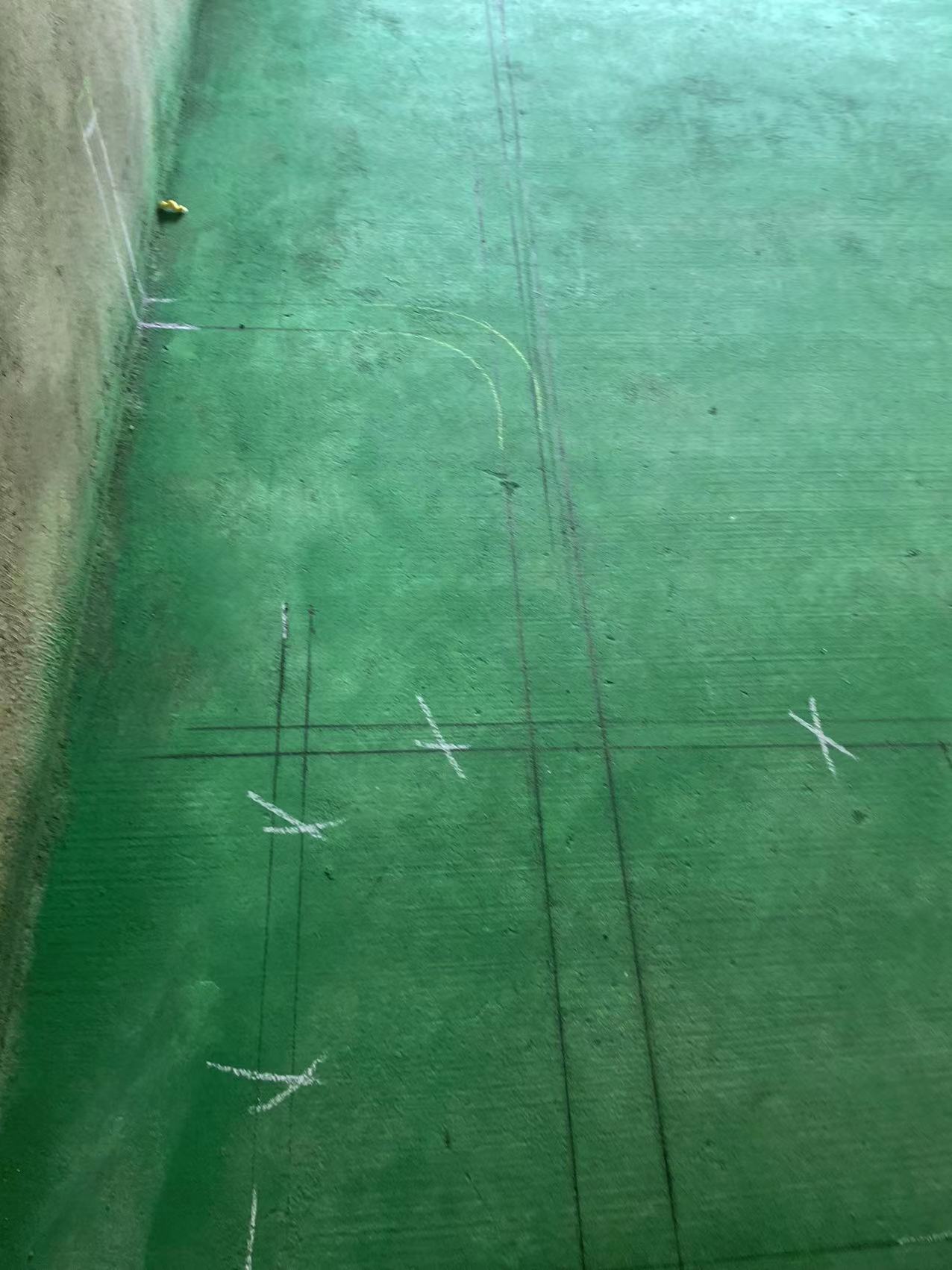

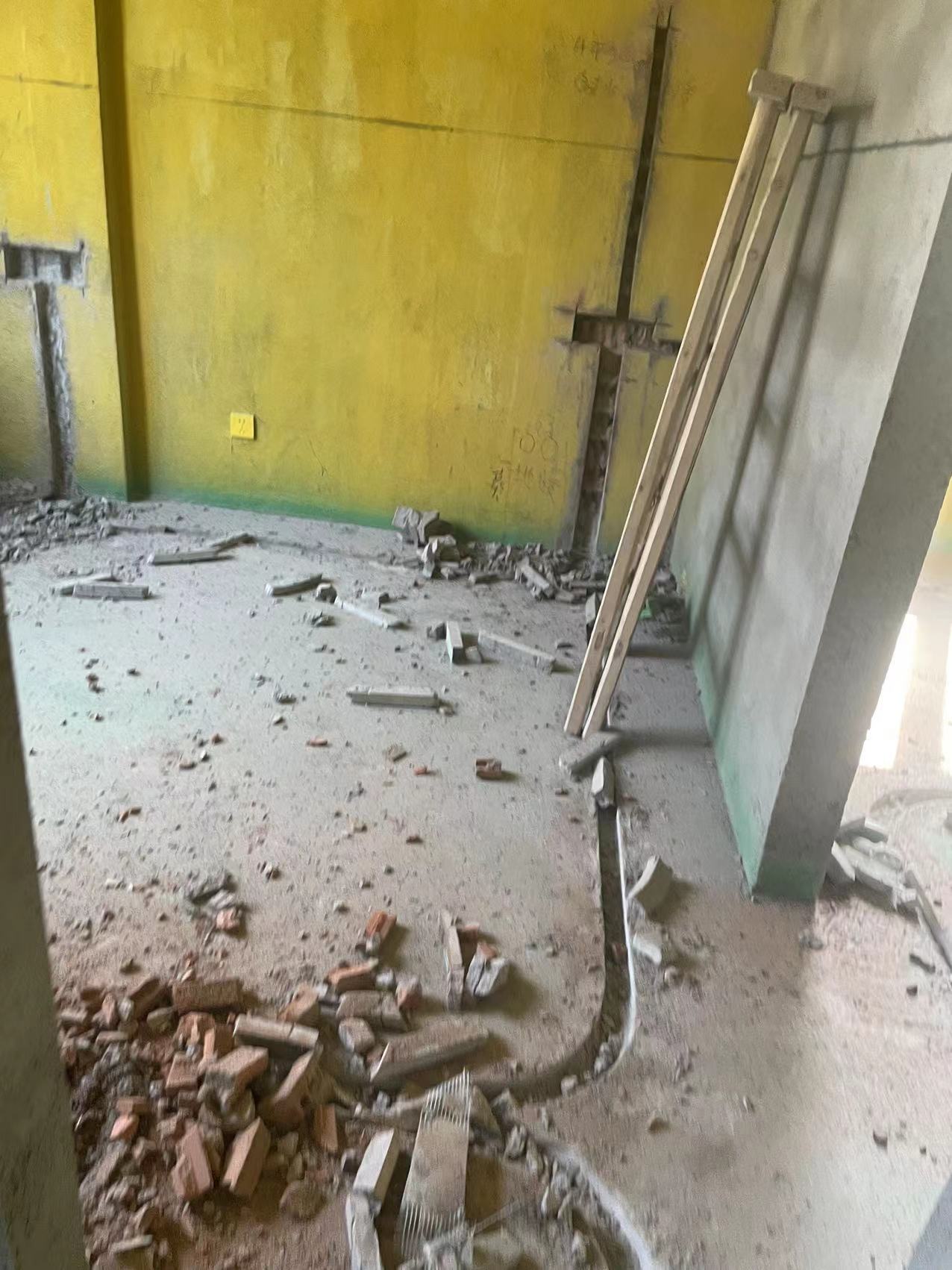

1.我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

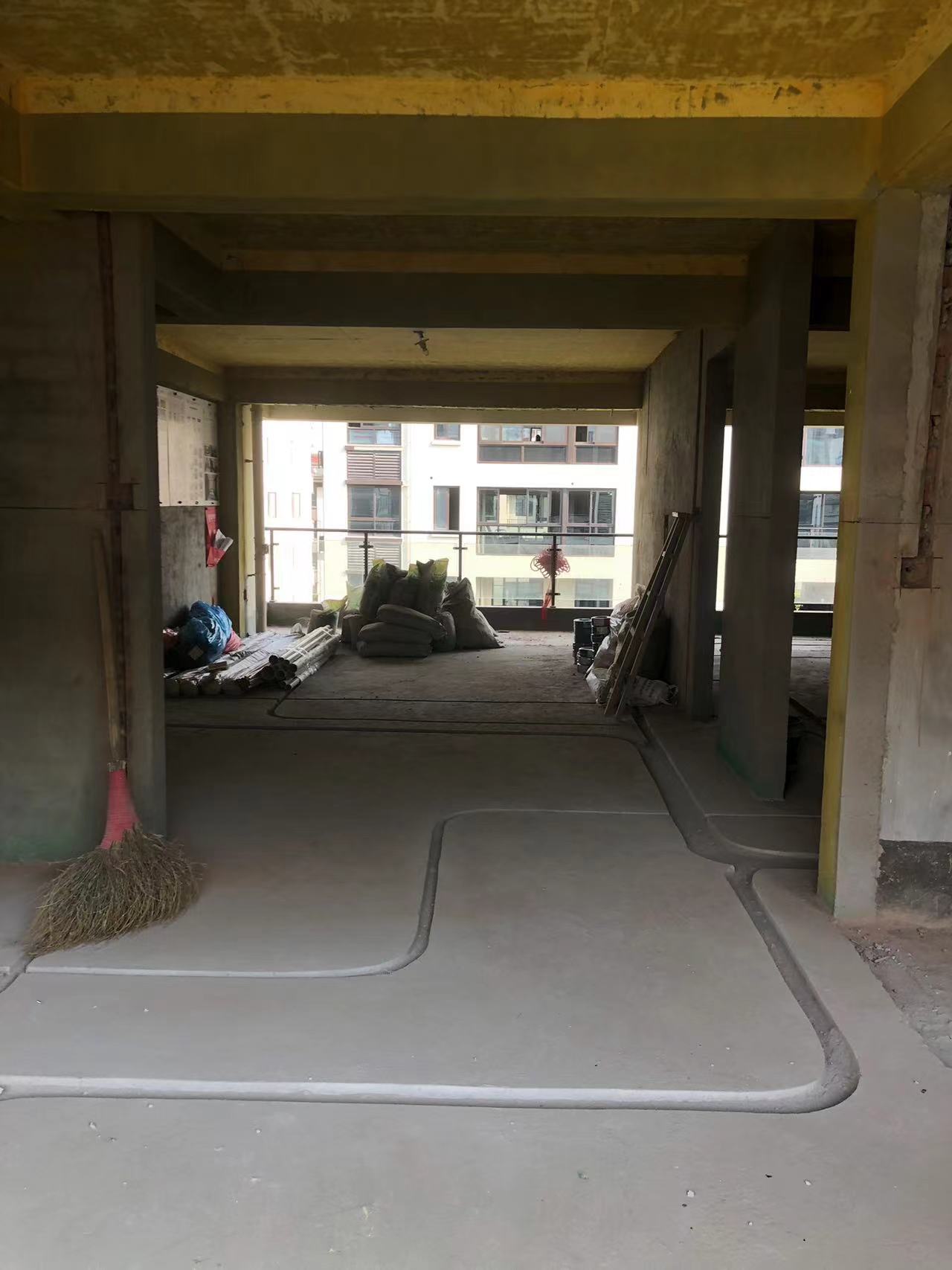

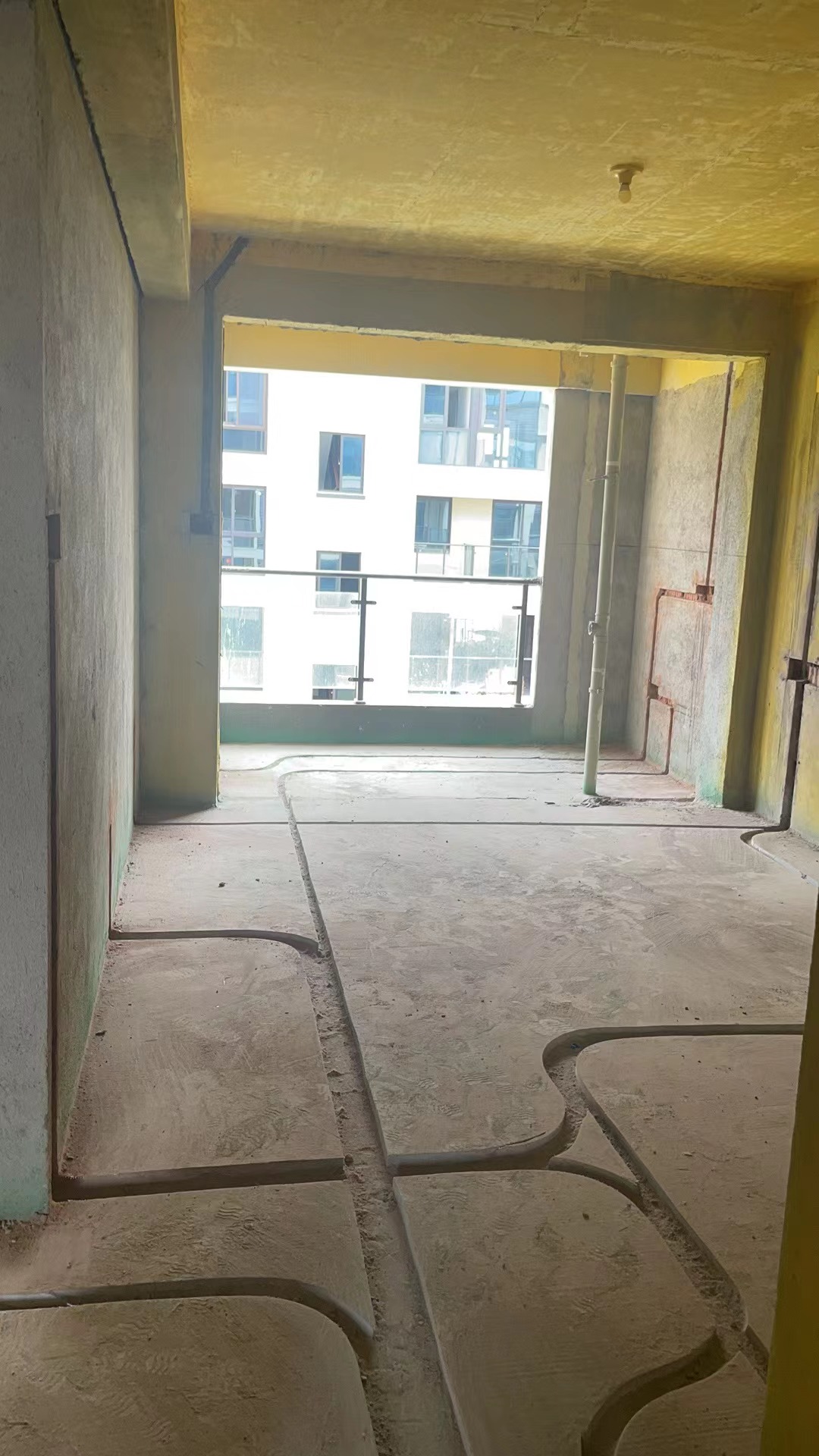

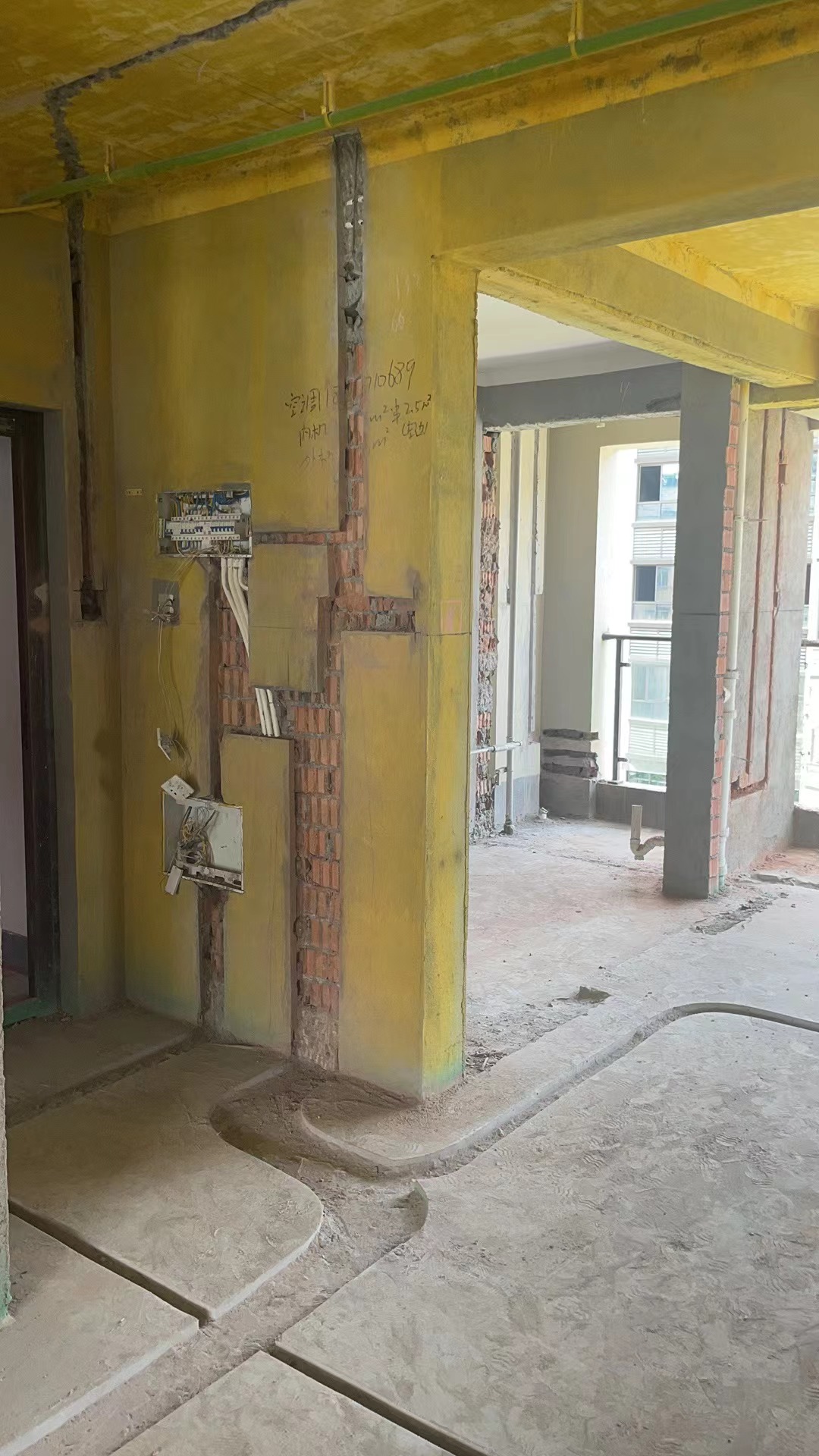

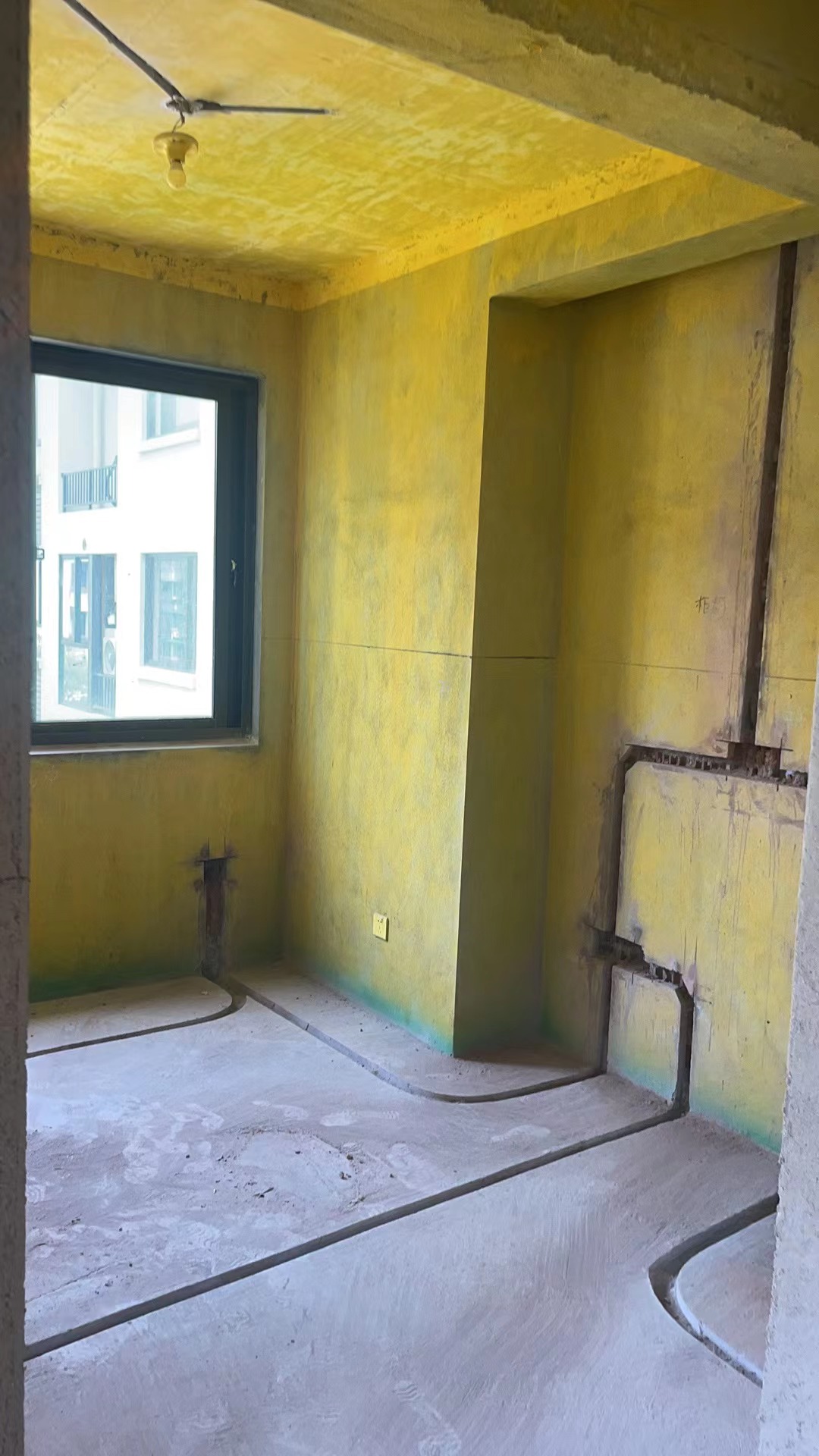

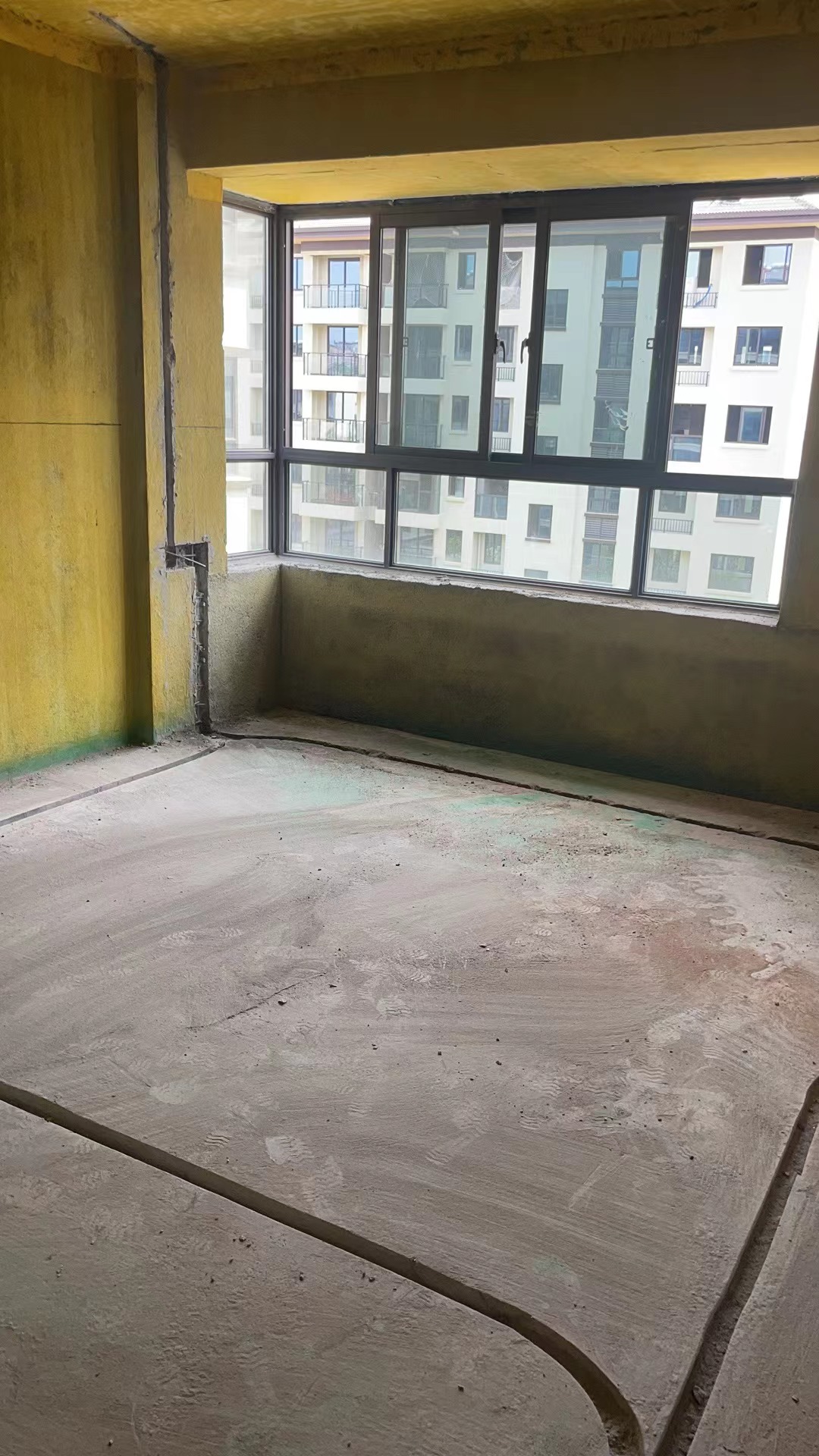

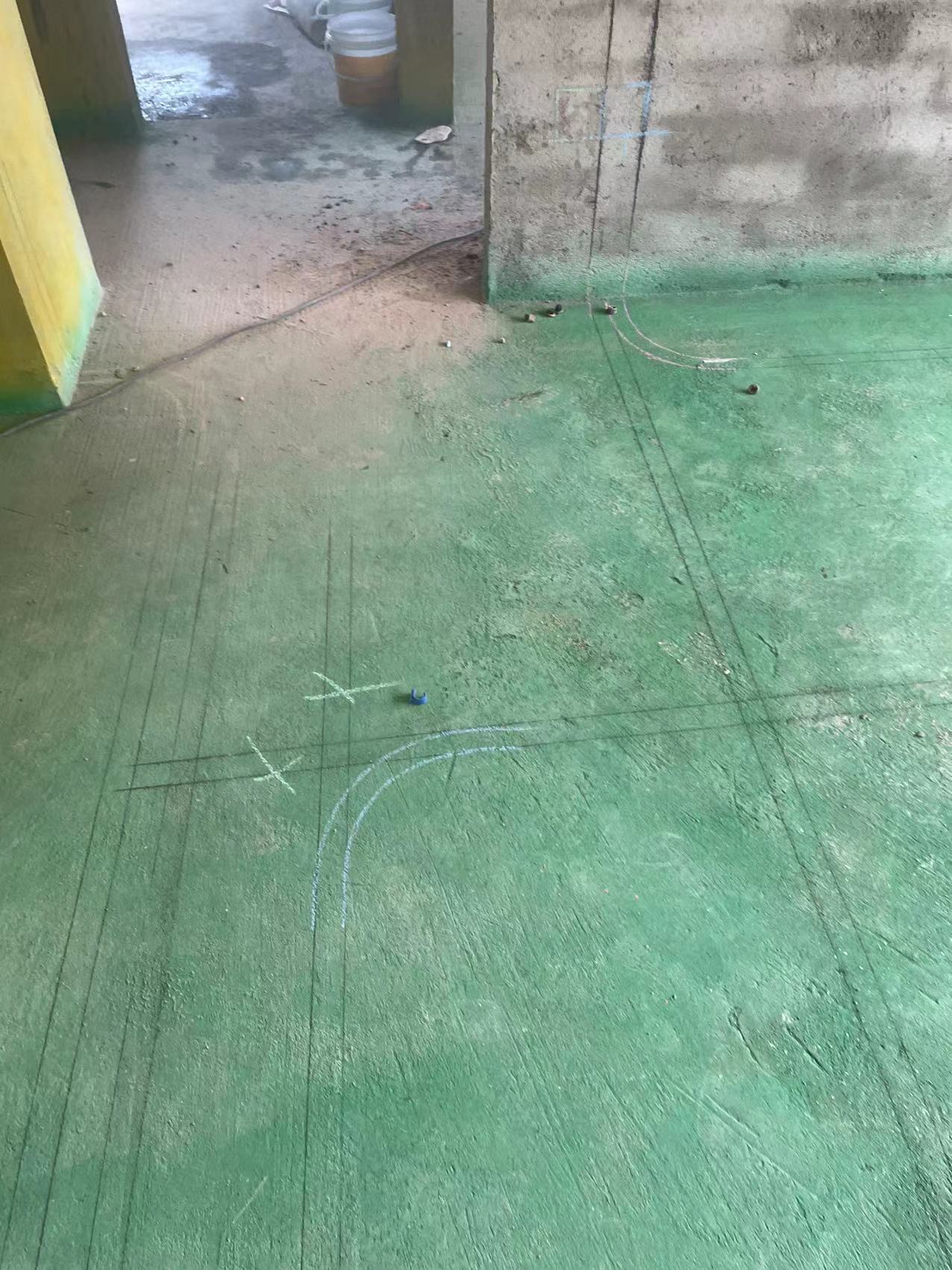

2.线槽转弯处大弯工艺施工，后期线路更加容易抽换。

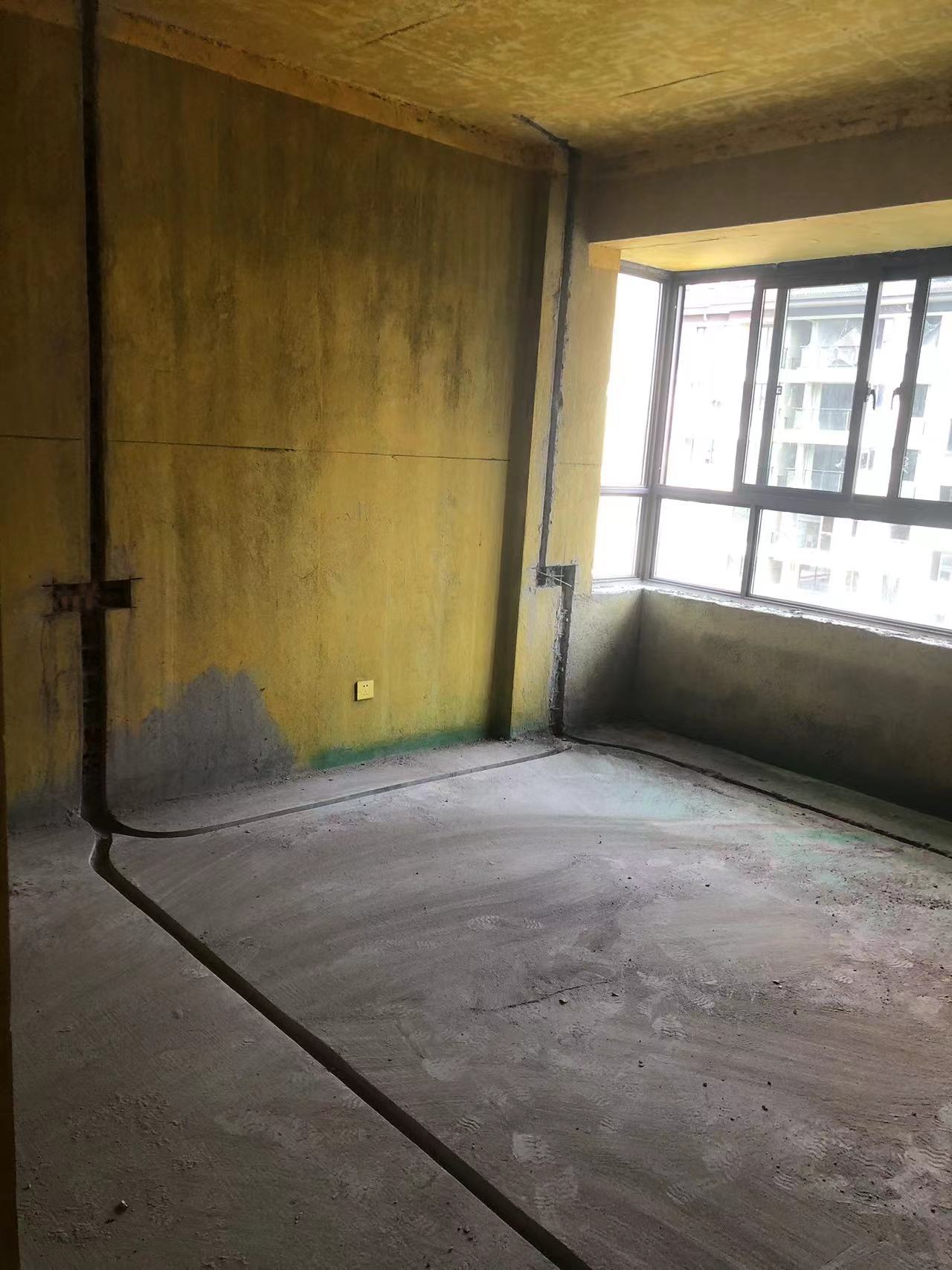

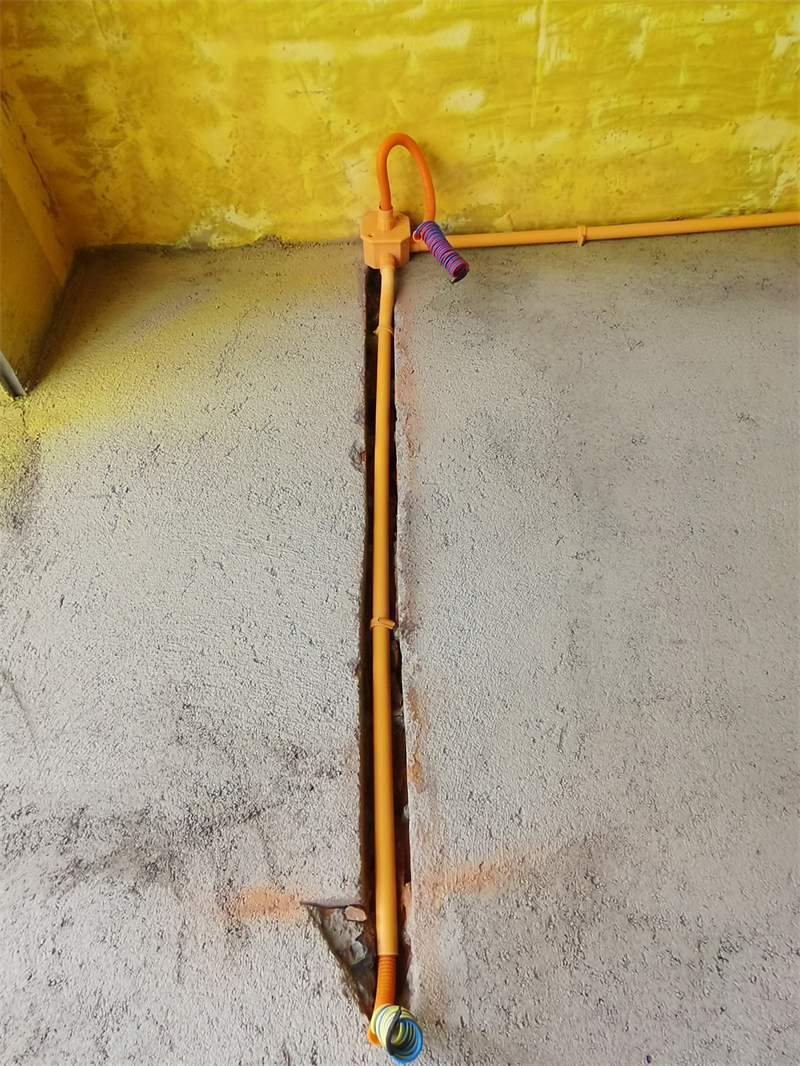

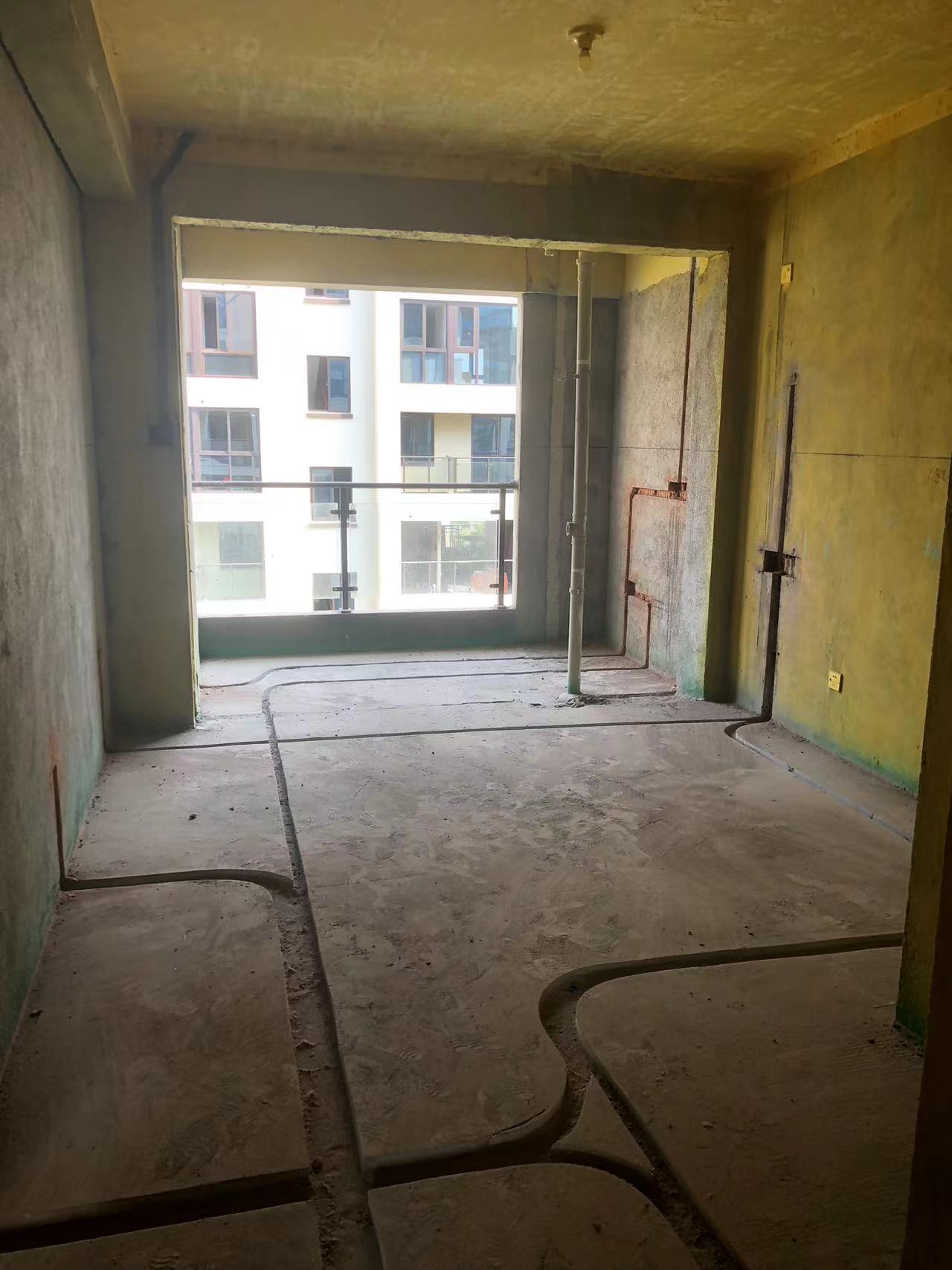

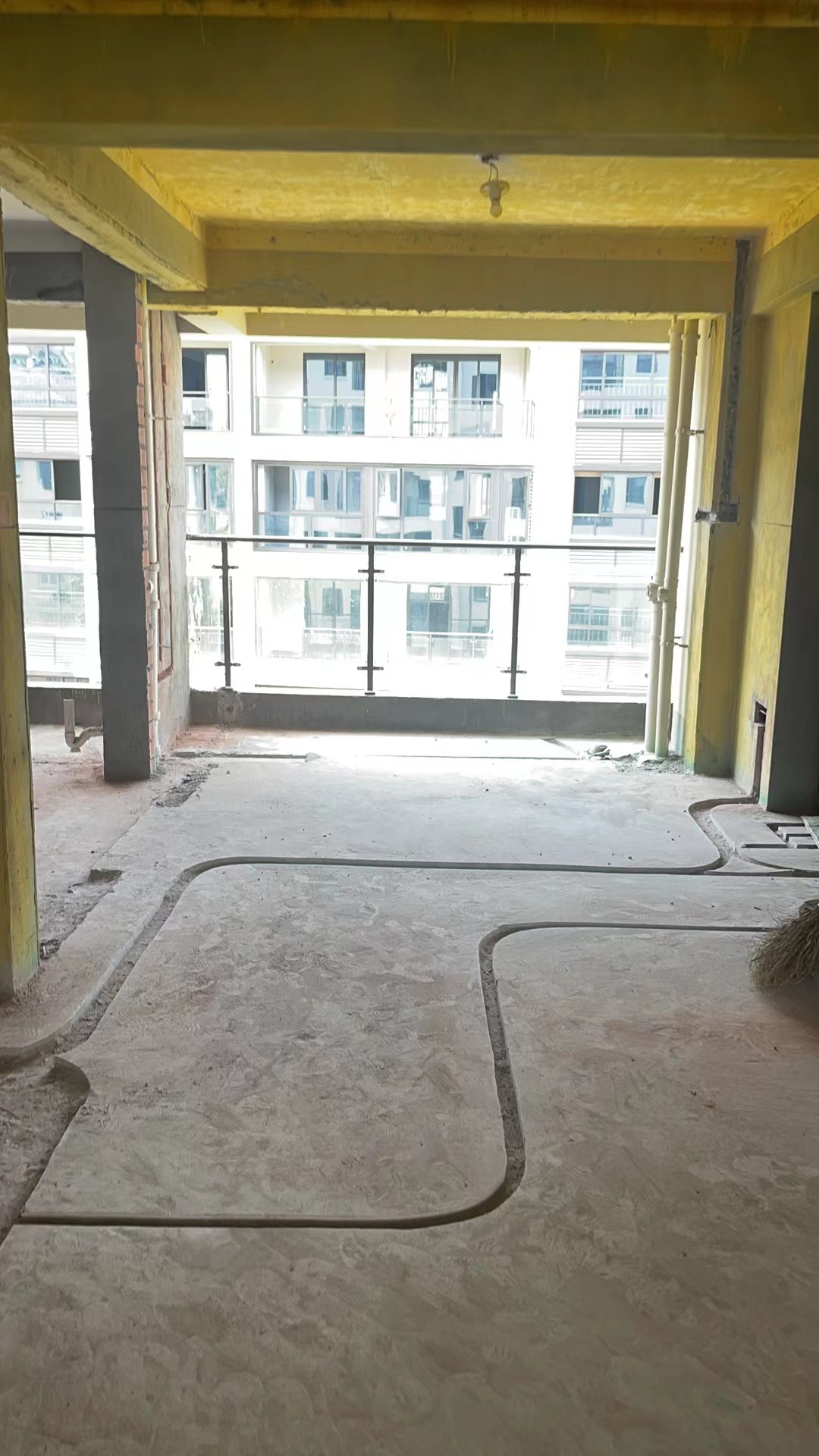

3.地面开槽深度够深，开槽标准，线管低于地面1公分。

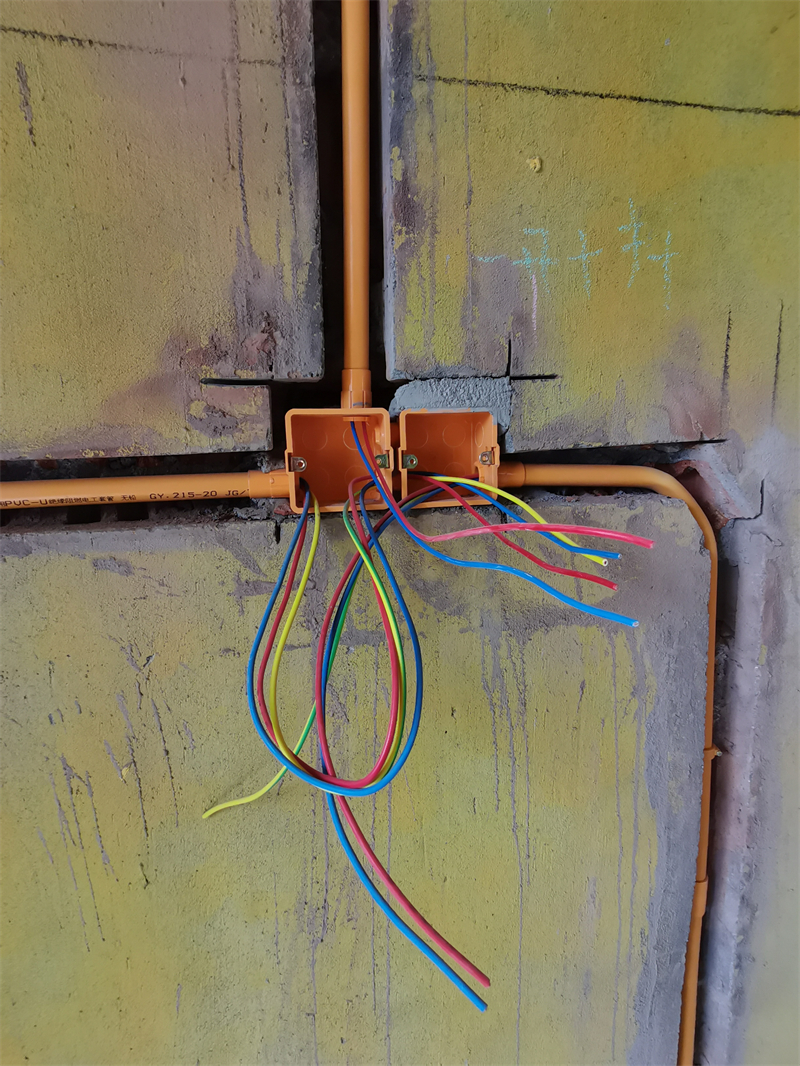

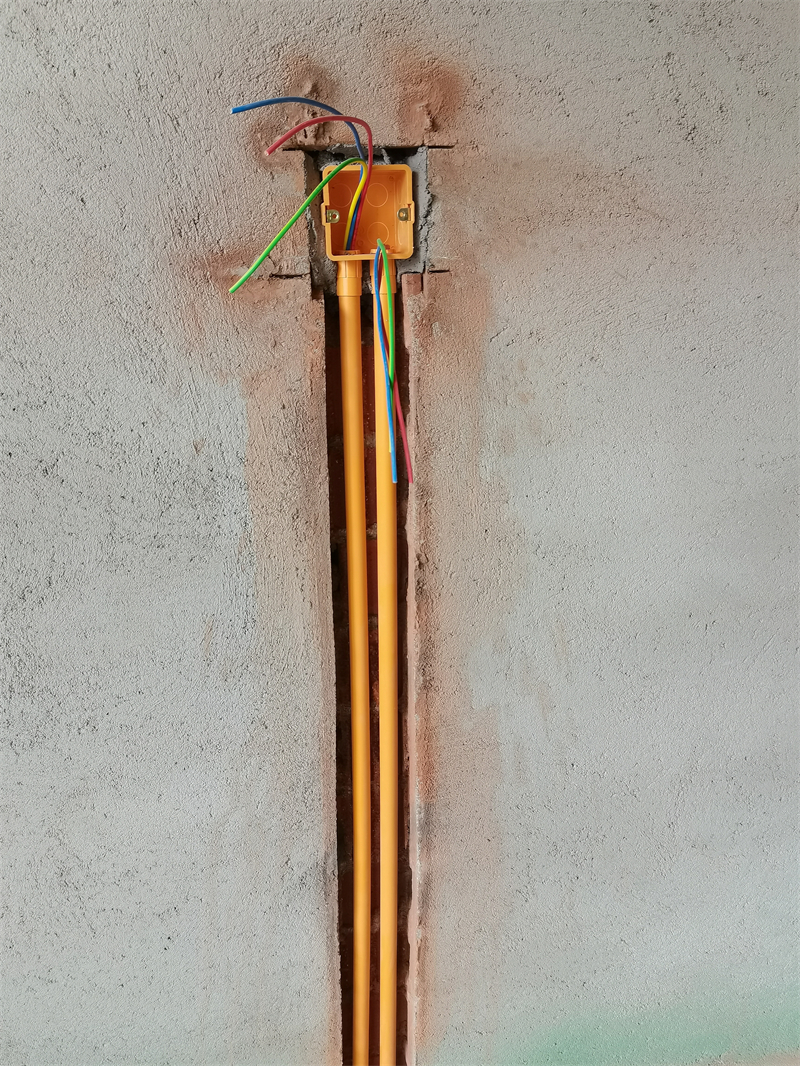

水电中途：所有线管采用直径20中型线管。同一根线管内穿线不得超过7根。

灯头线套黄腊管保护

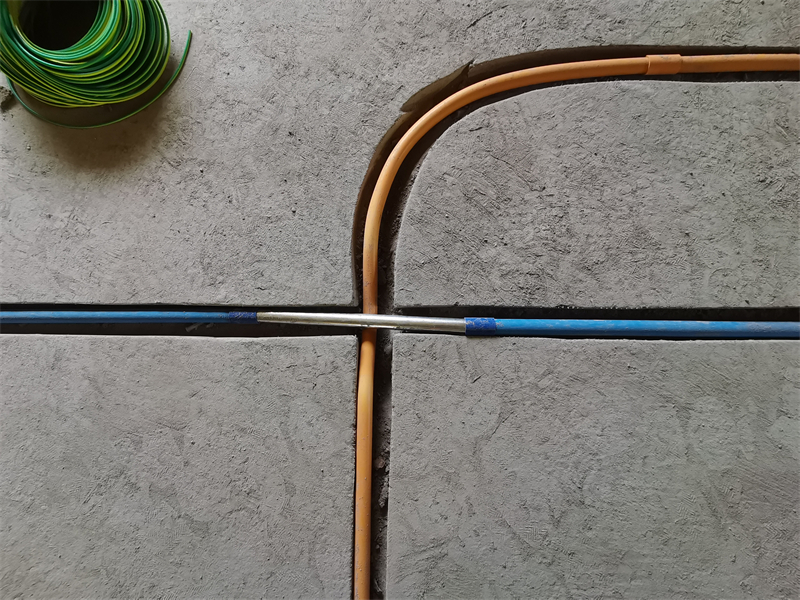

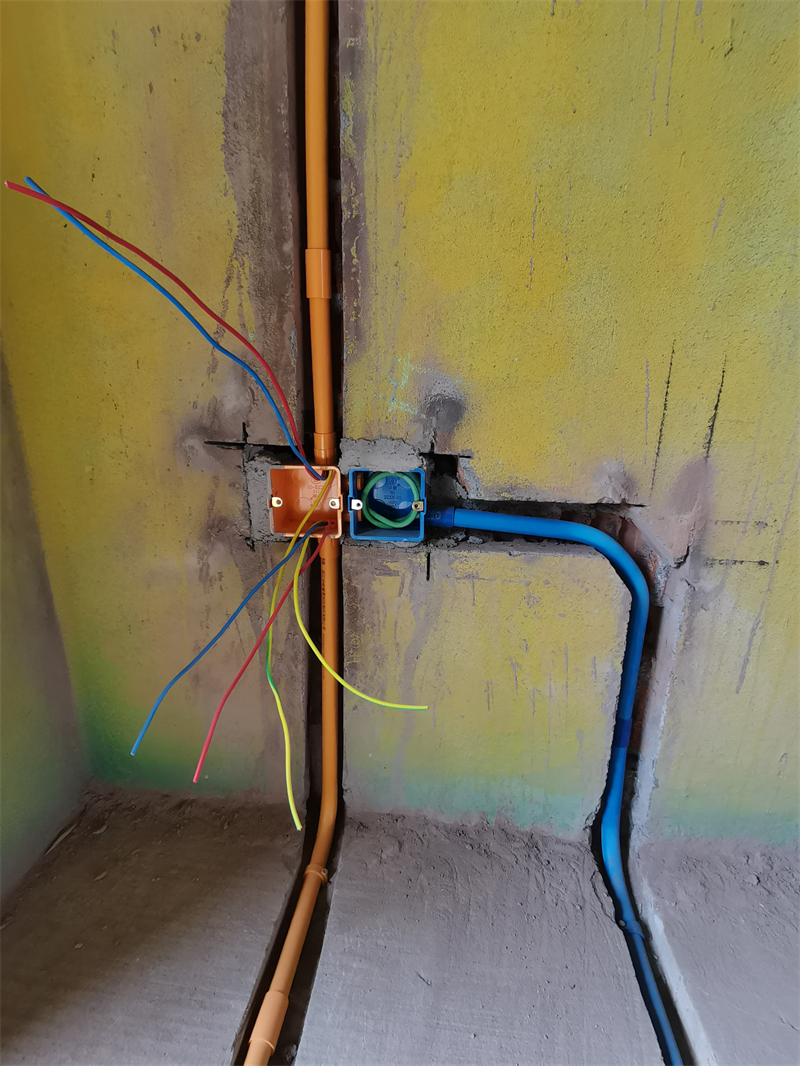

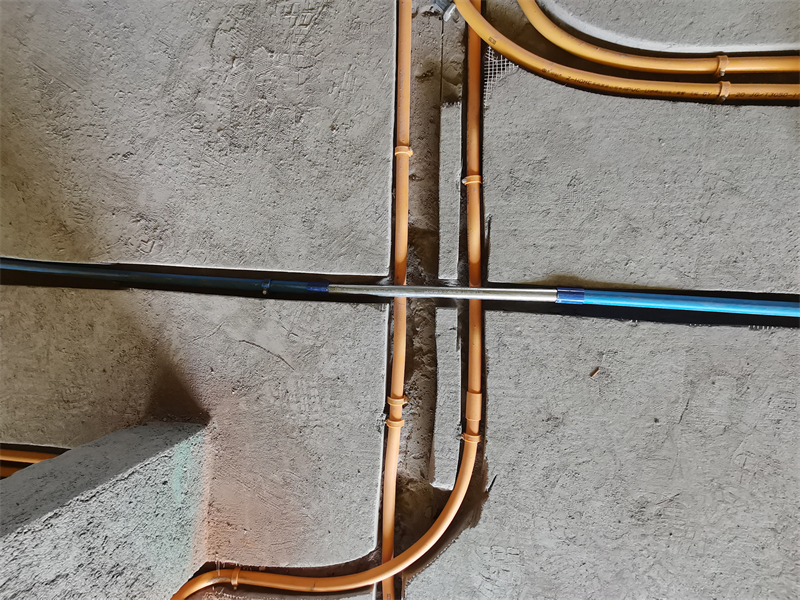

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

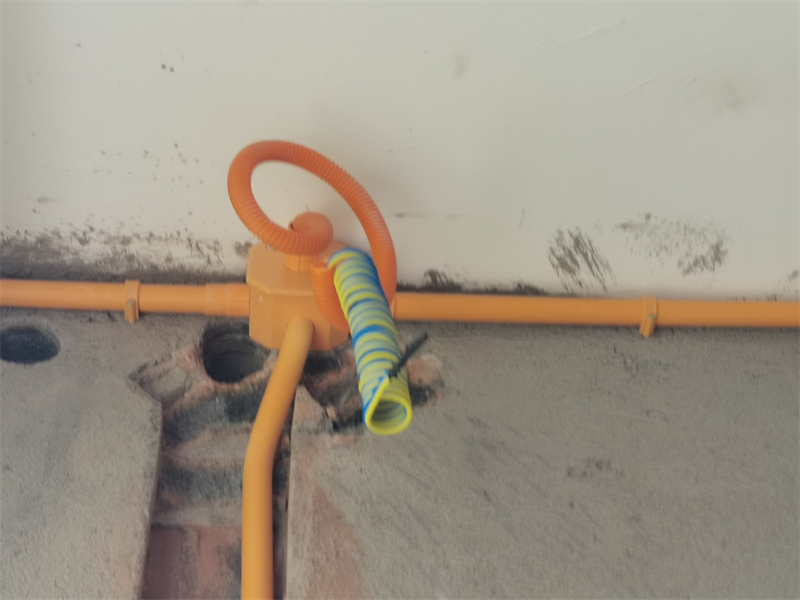

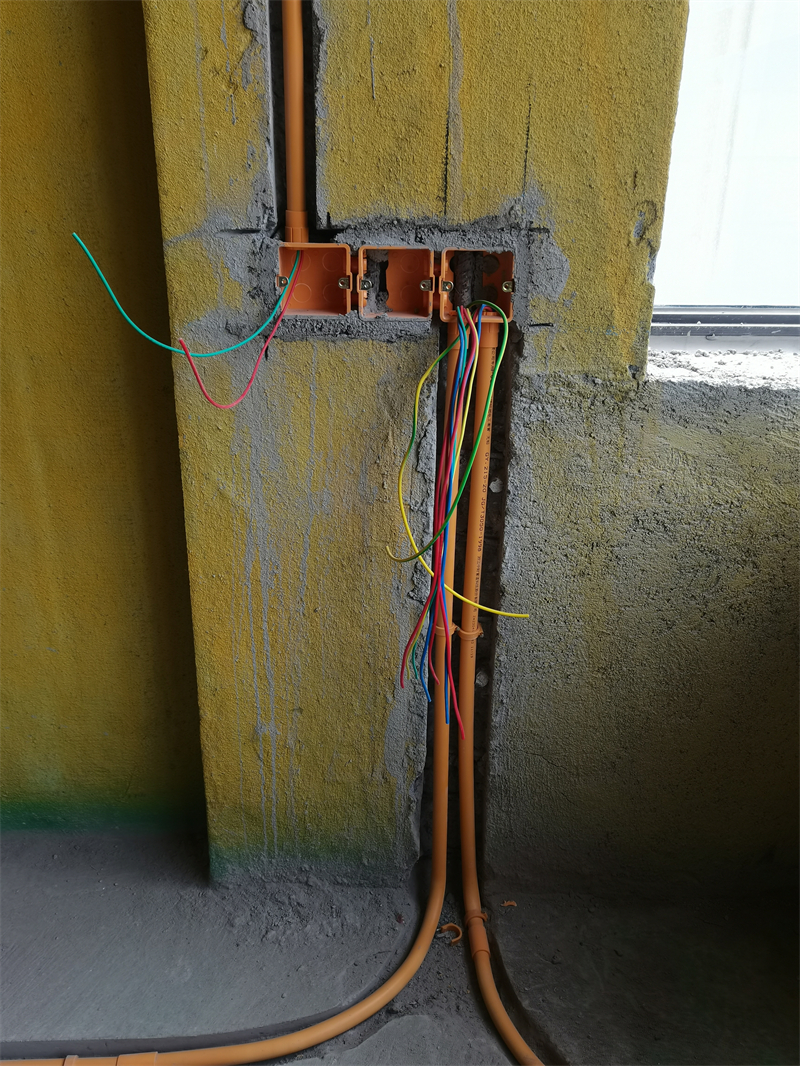

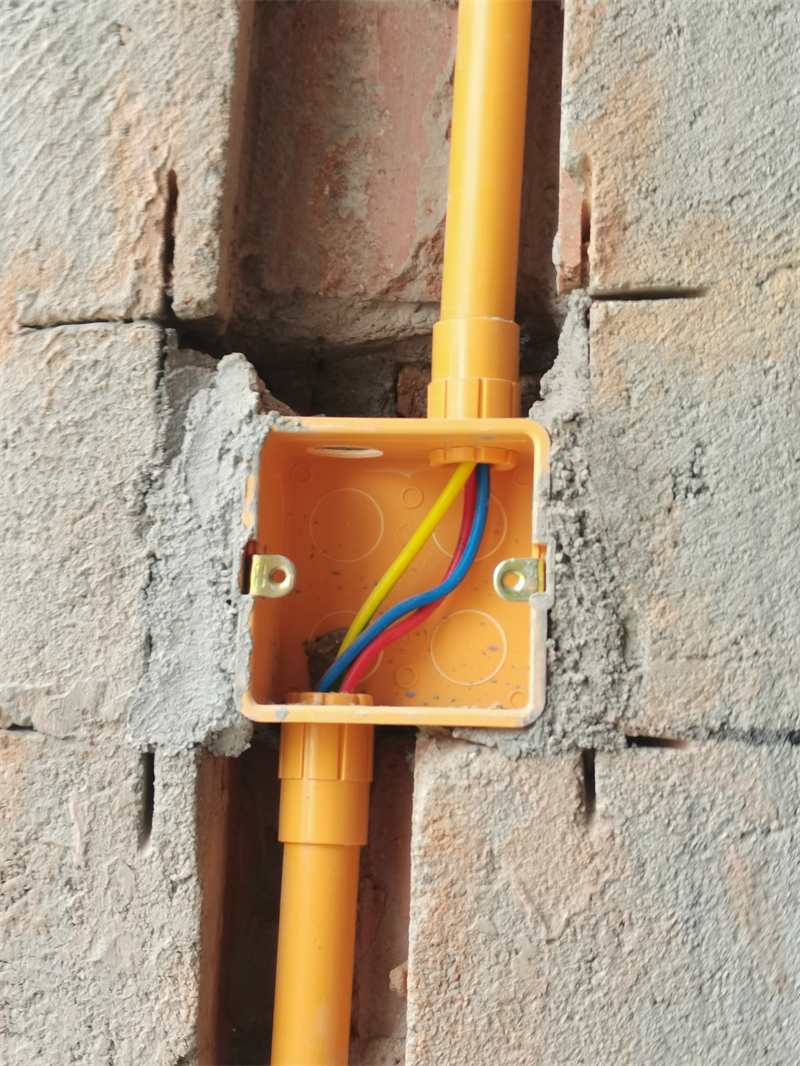

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

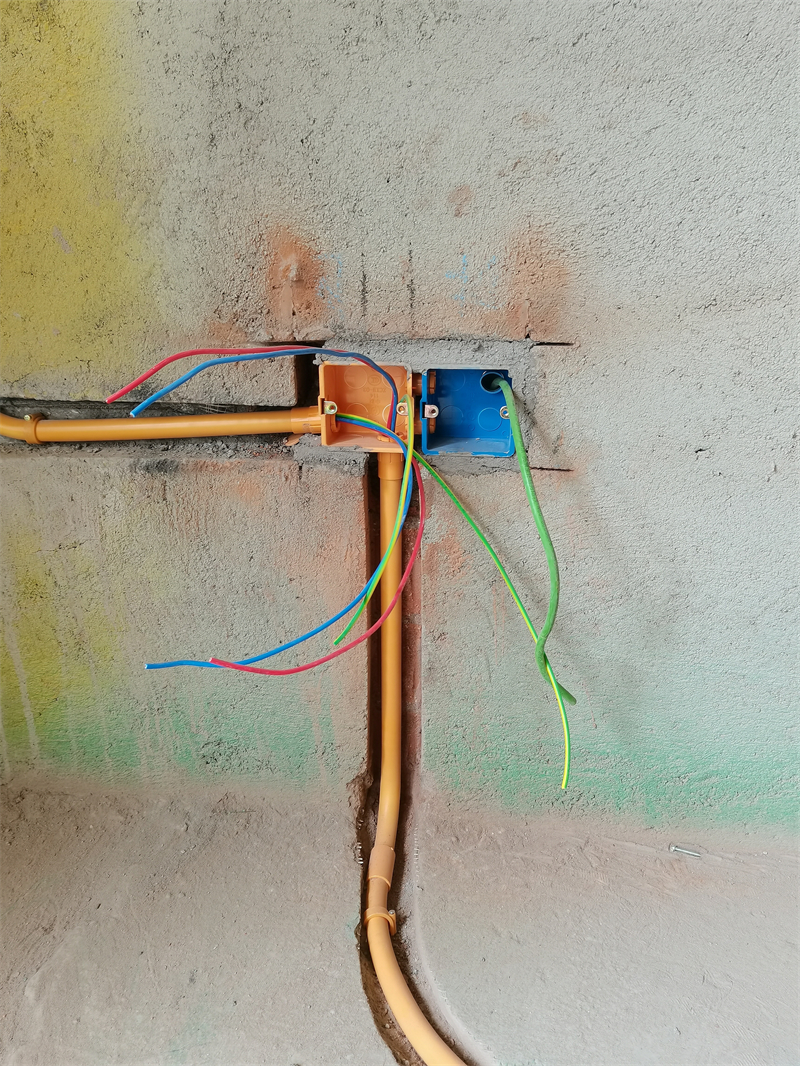

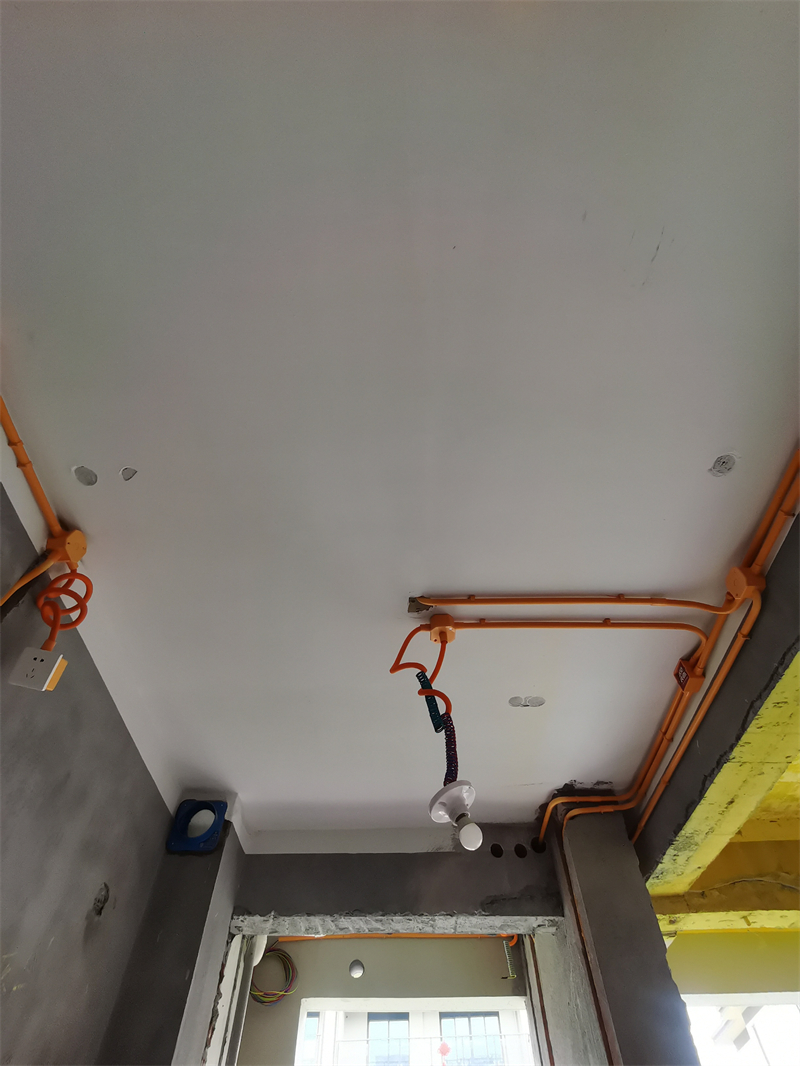

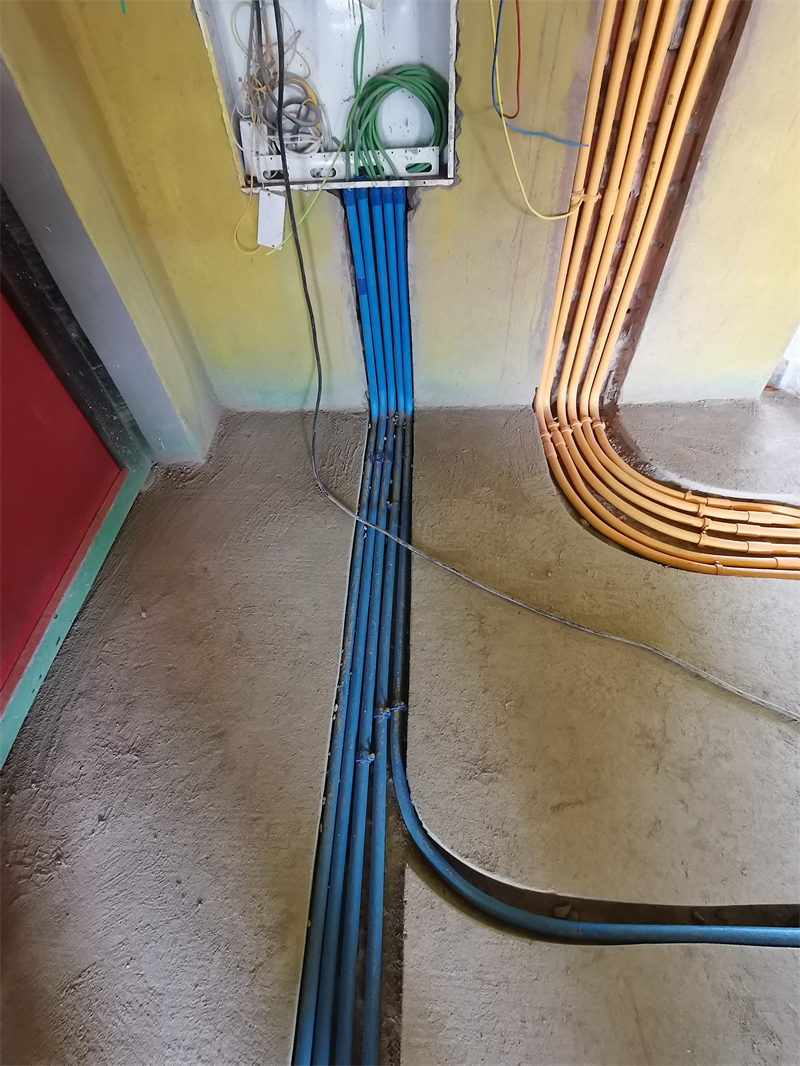

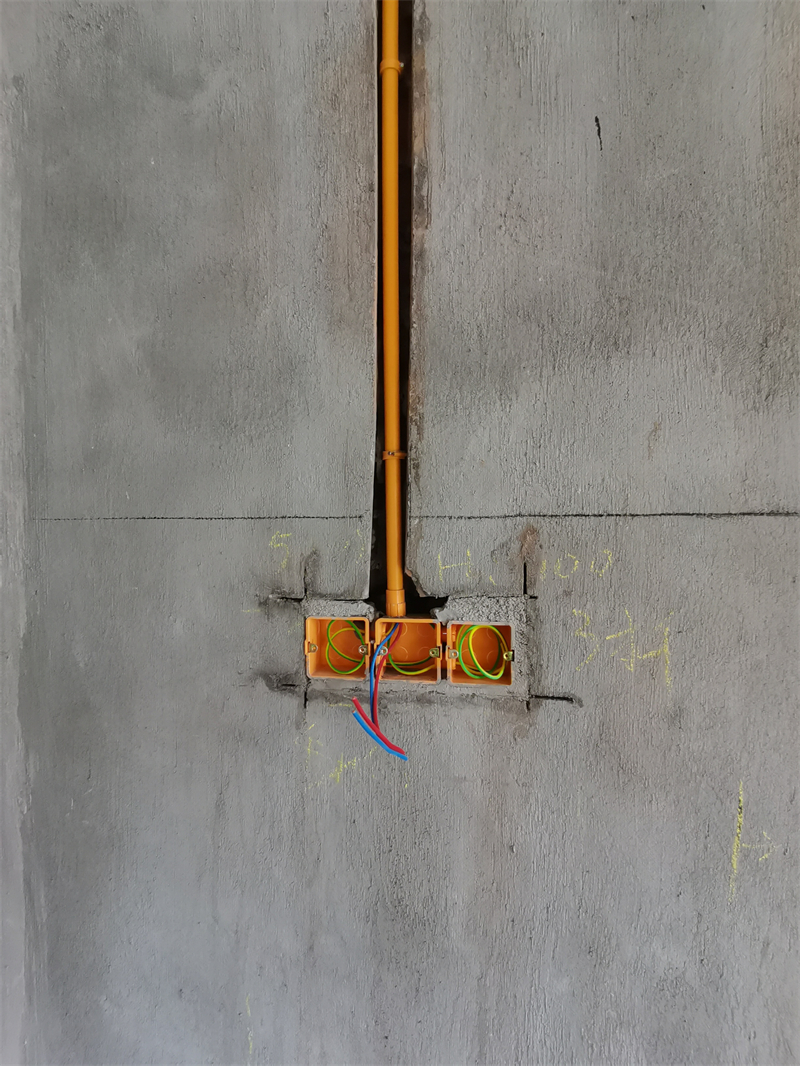

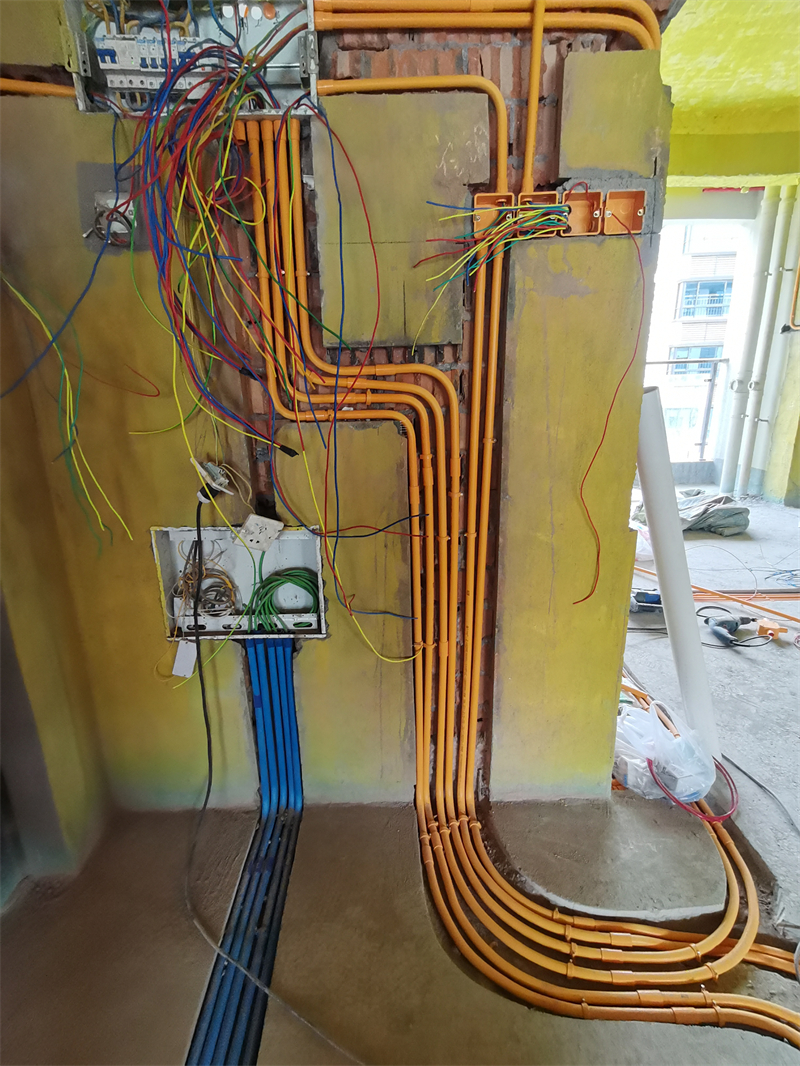

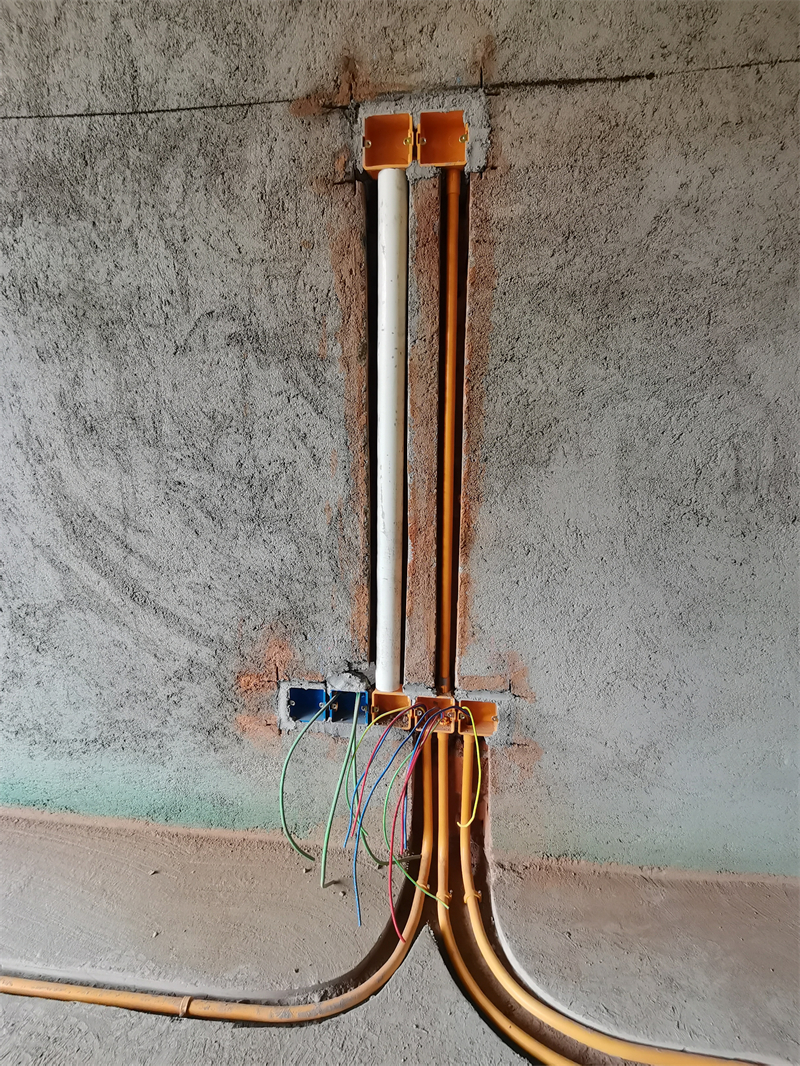

强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。
