香缇公馆19-2-4#85㎡奶油风——协奏

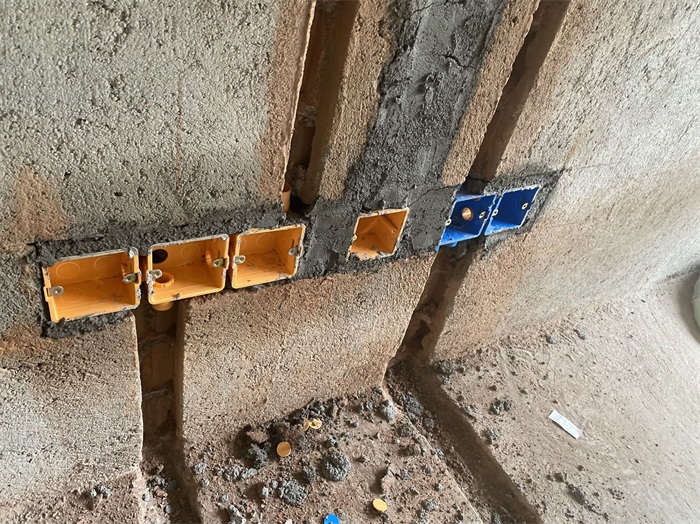

客厅强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

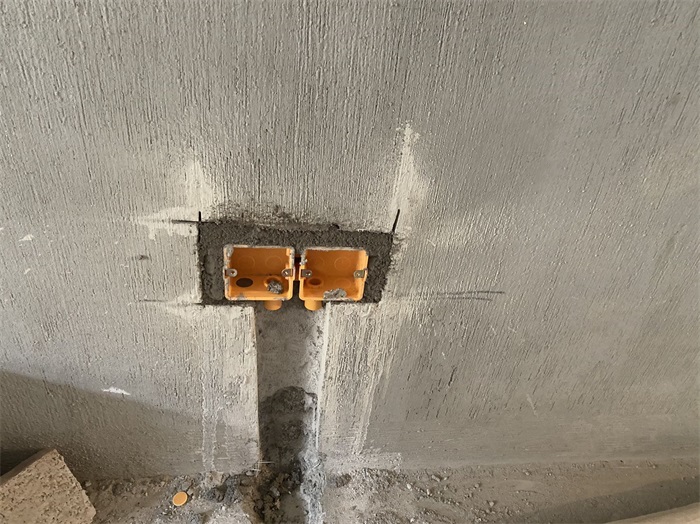

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

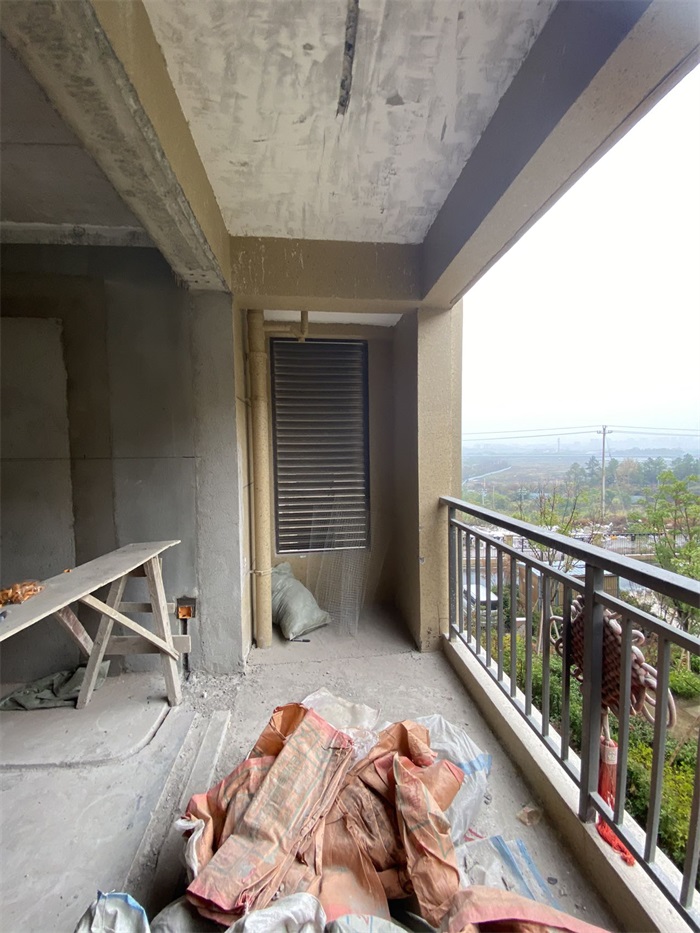

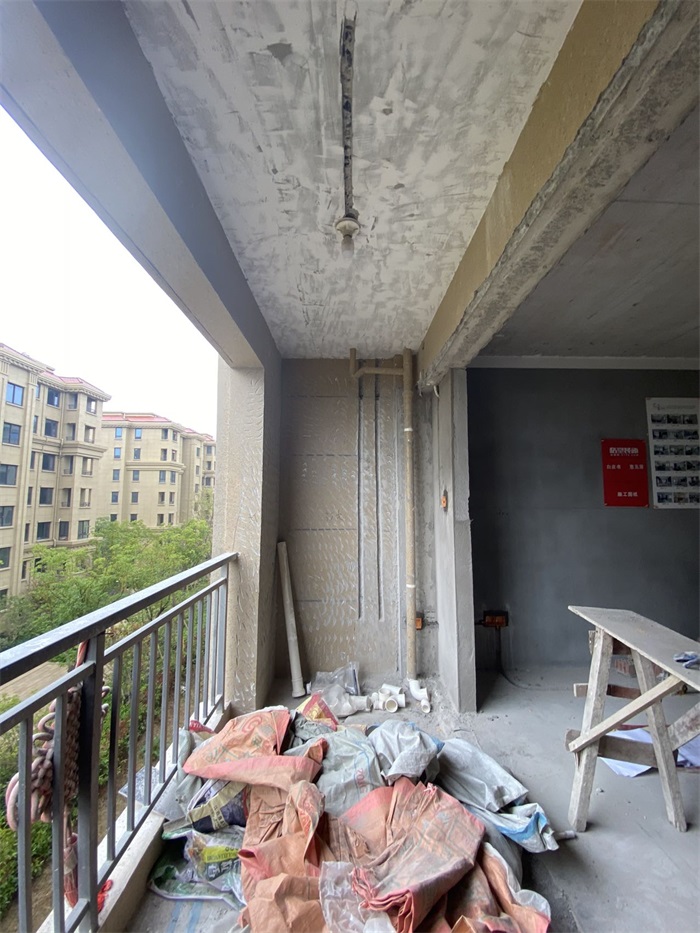

阳台

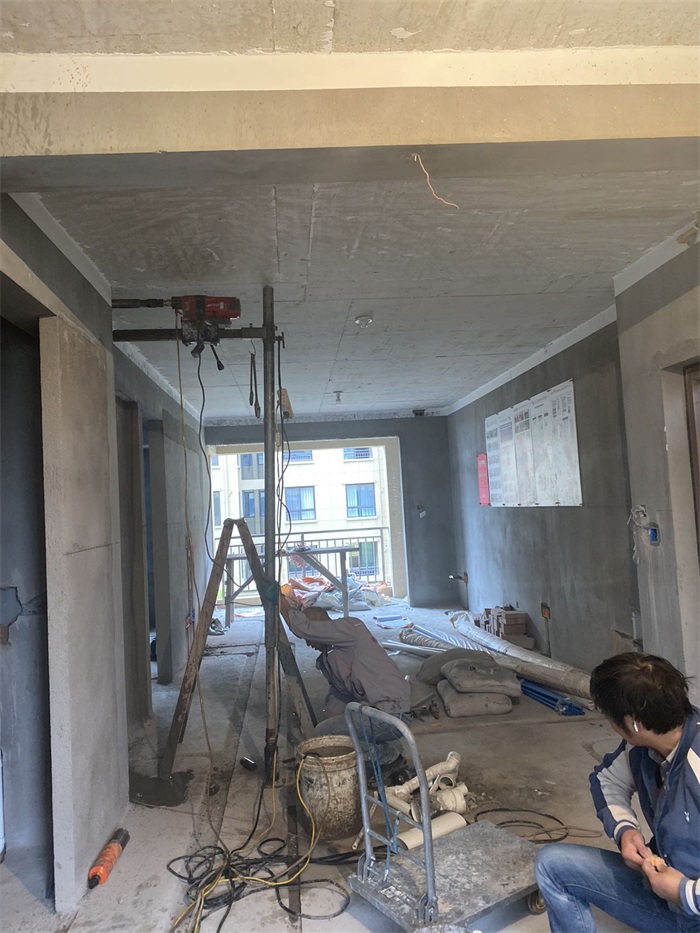

师傅正在墙面水管打孔。

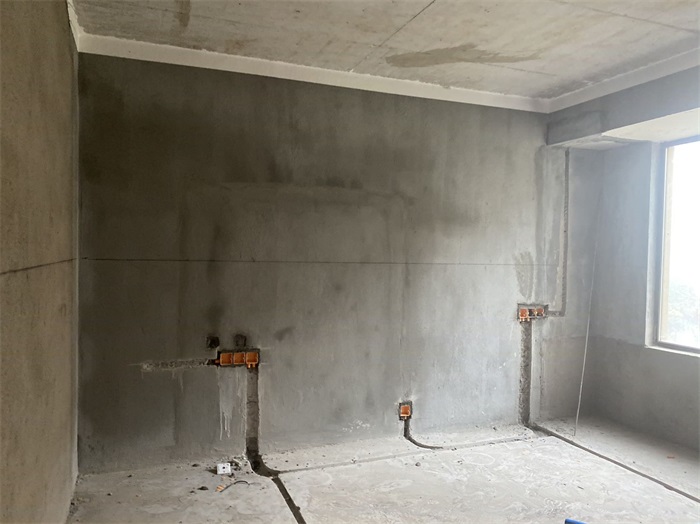

墙面线槽横平竖直哦！

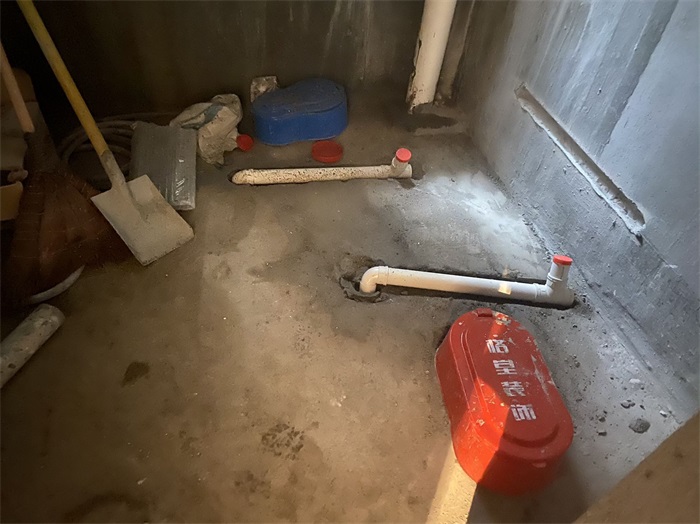

主卫正在，布置下水管道。

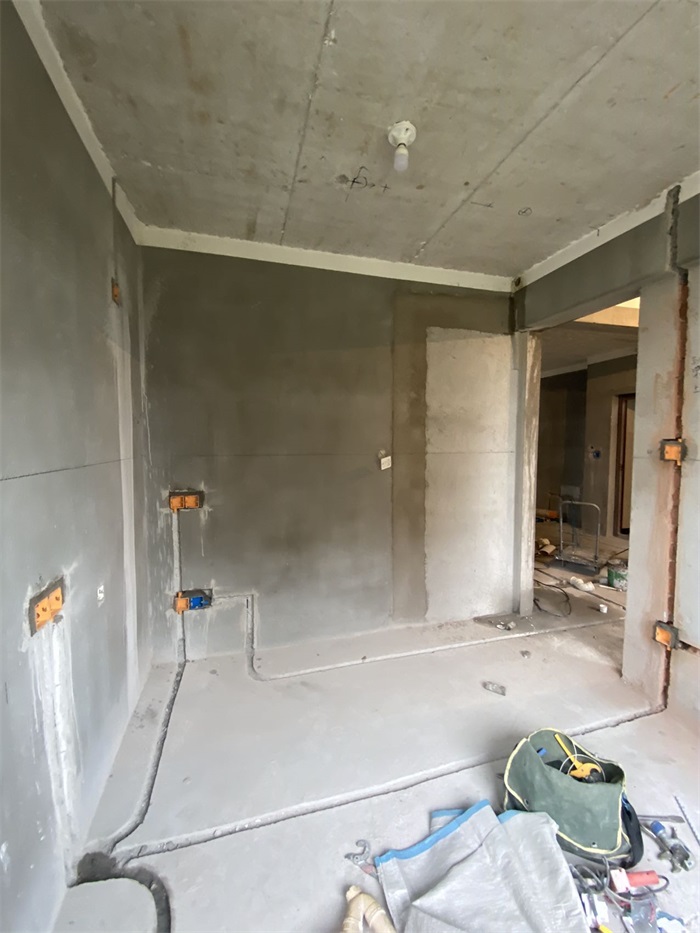

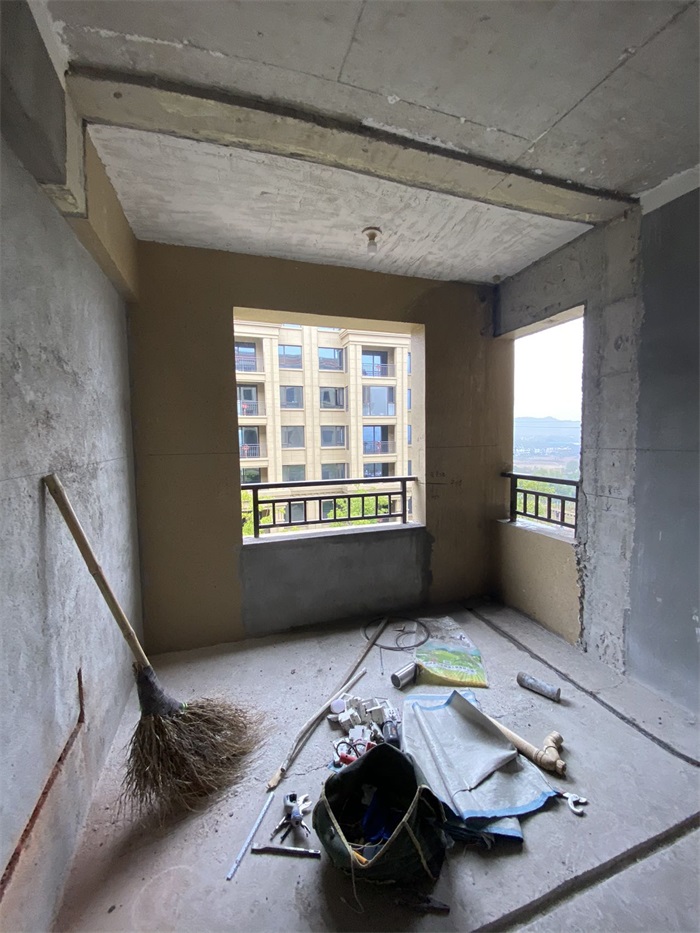

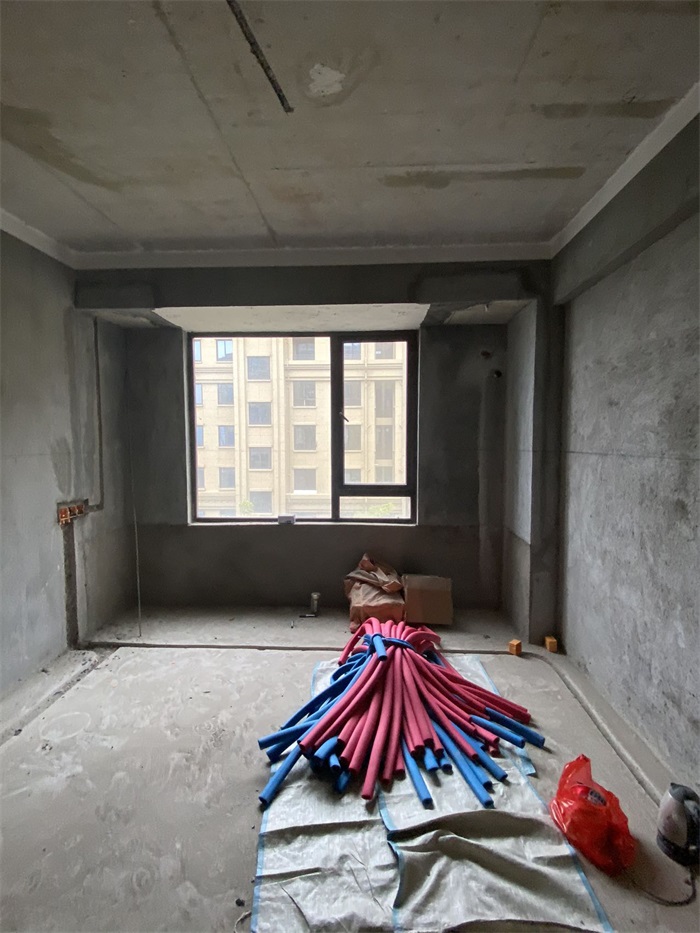

主卧

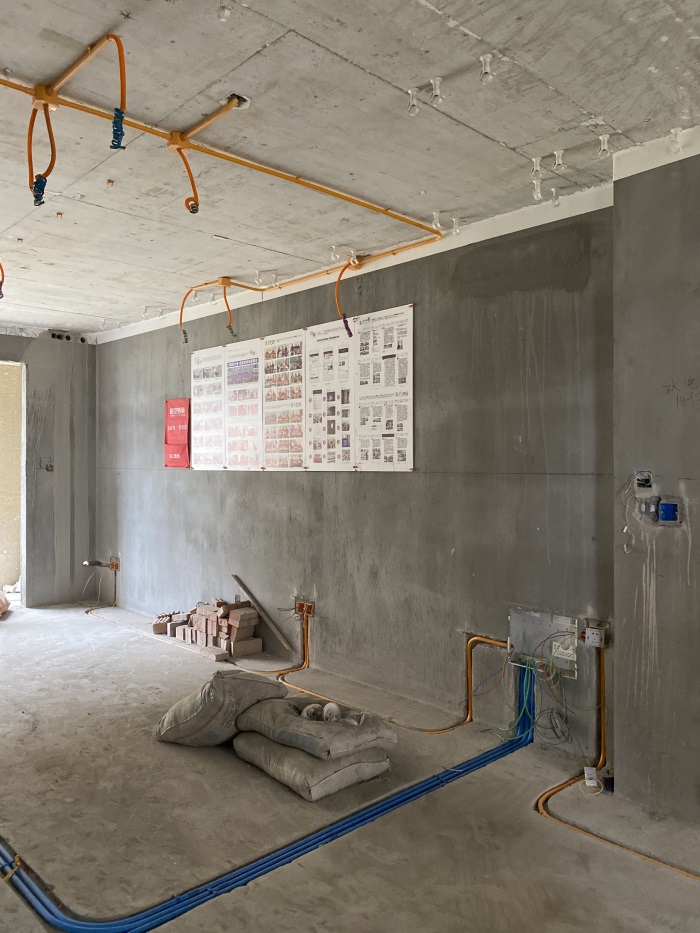

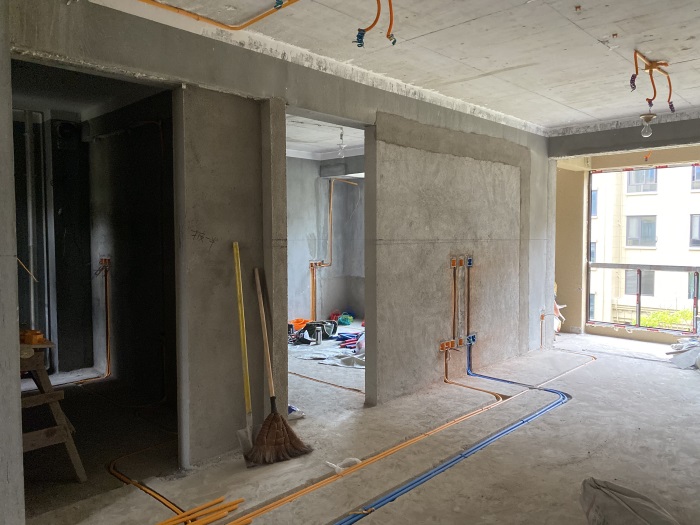

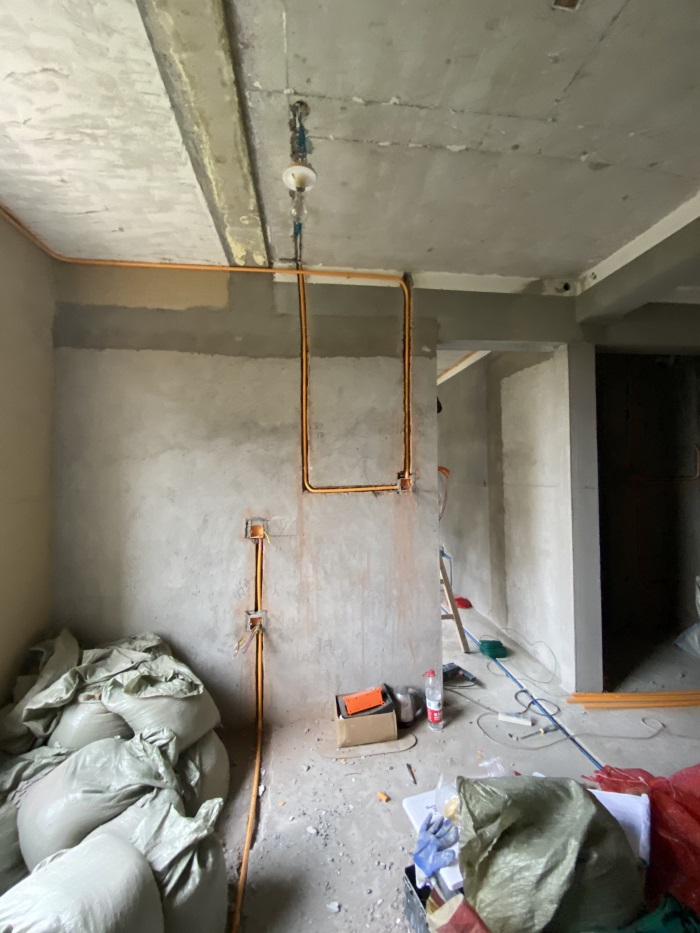

客厅墙面线管布置，横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

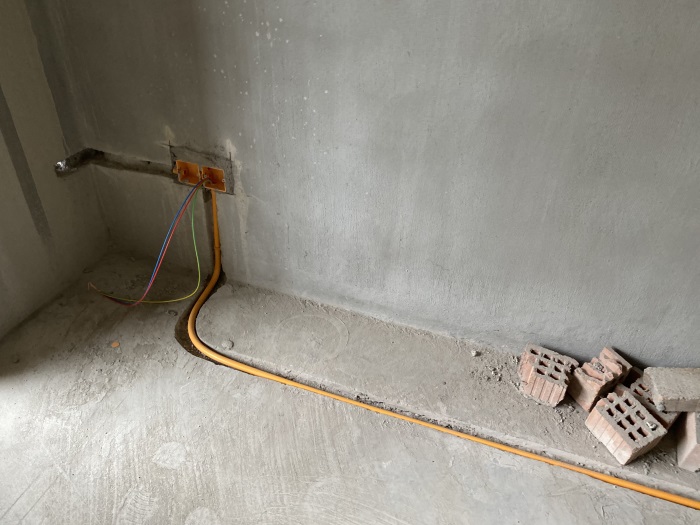

墙面普通插座离地净高30厘米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面线管强弱电线距离30厘米以上，防止信号干扰！

墙面电视线有专门的管道预埋，避免信号干扰。

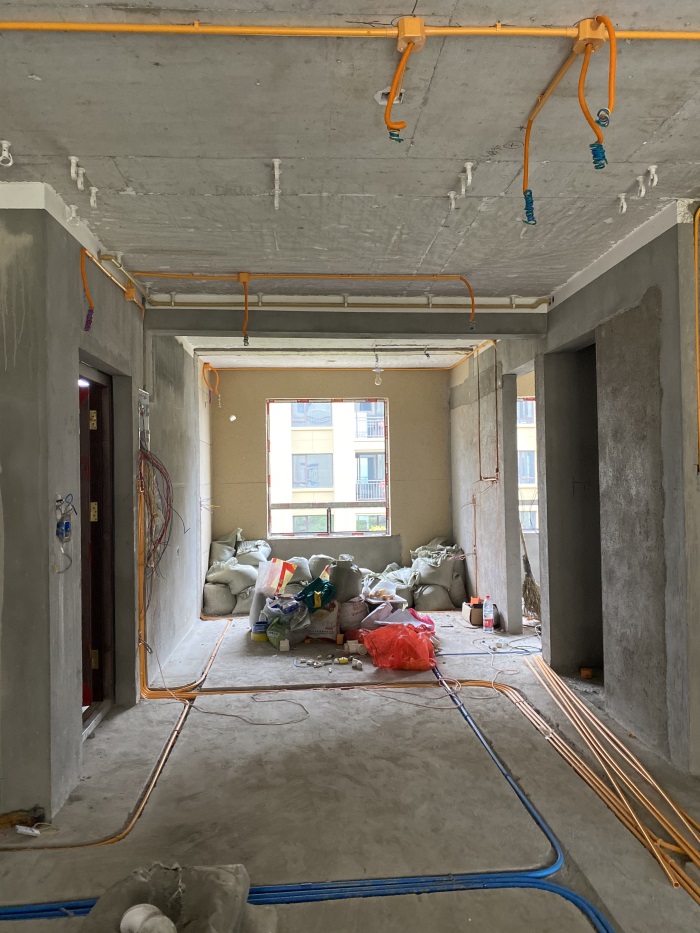

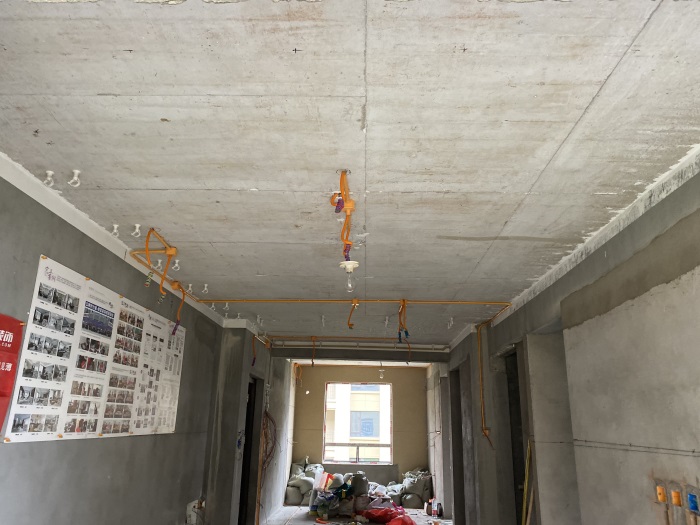

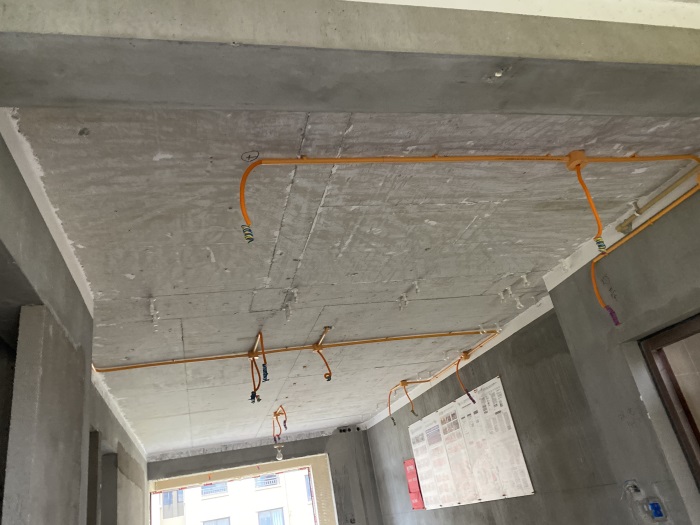

客厅顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

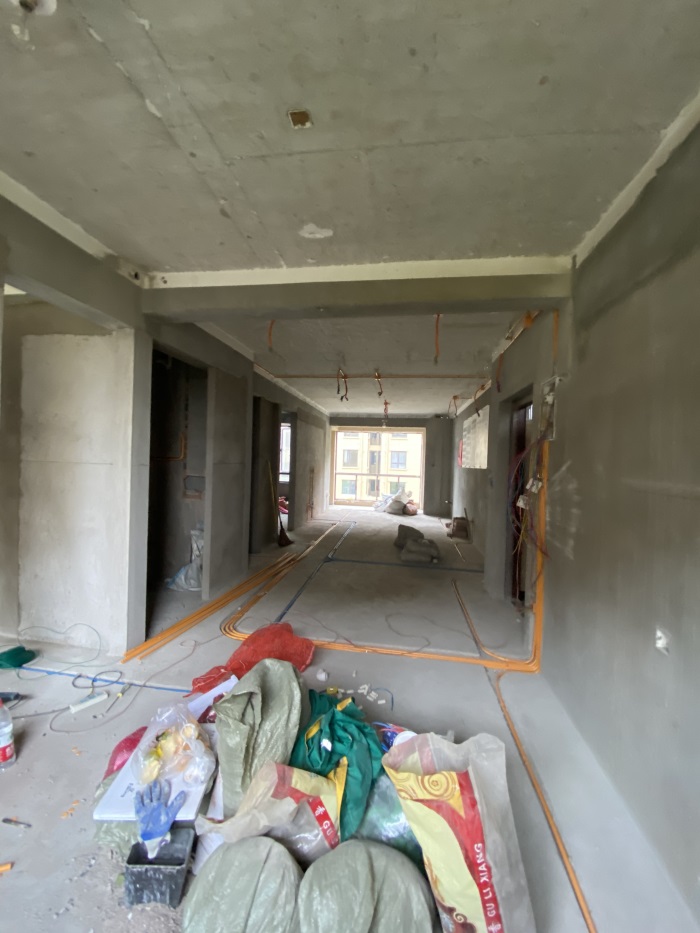

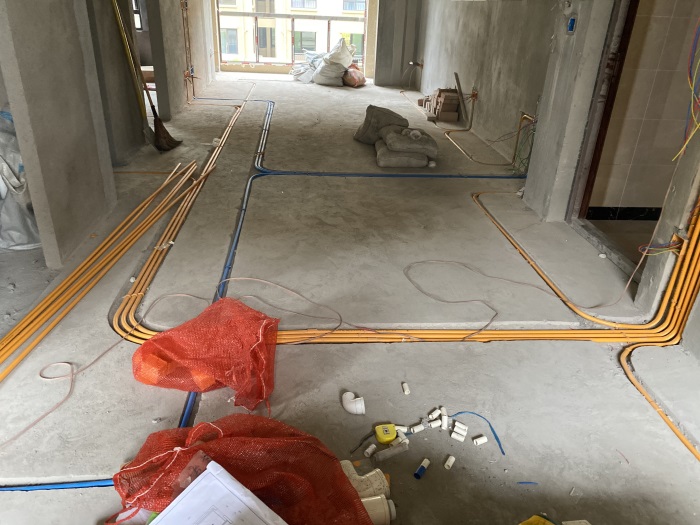

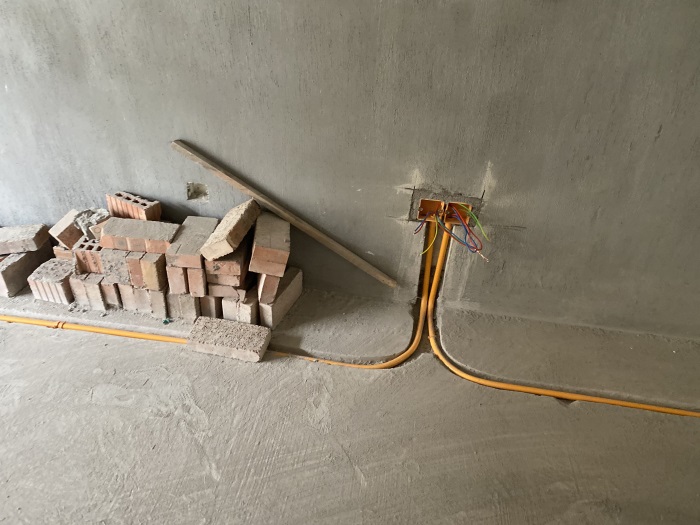

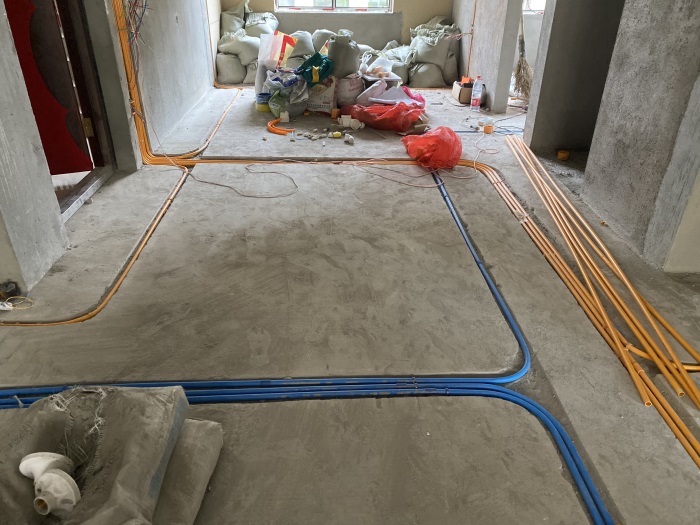

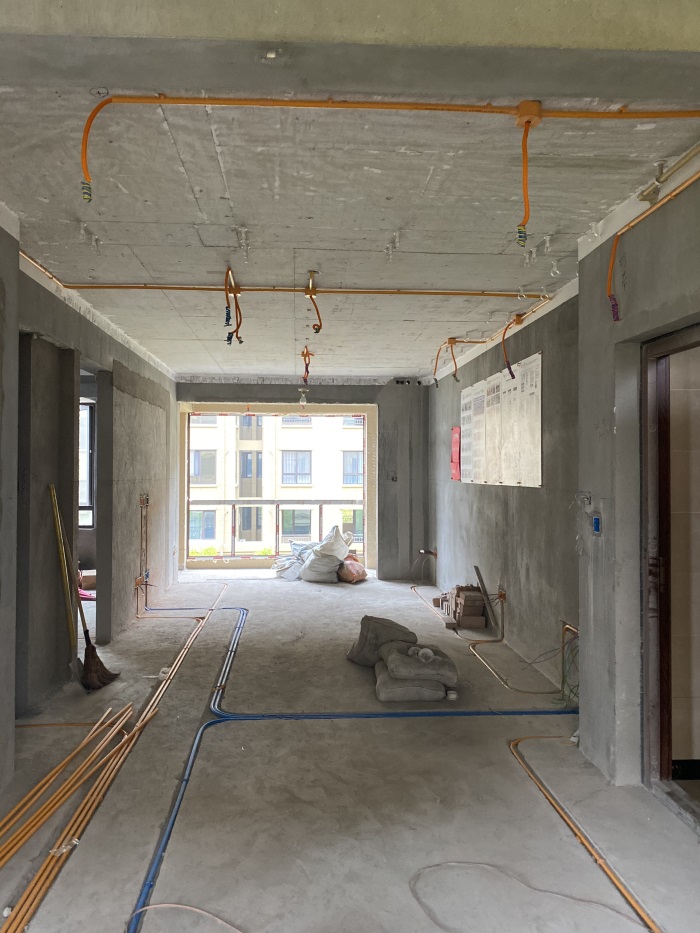

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

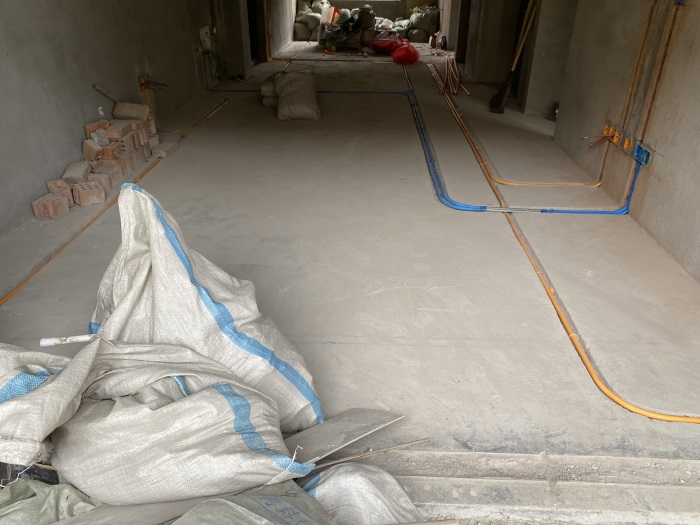

.开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

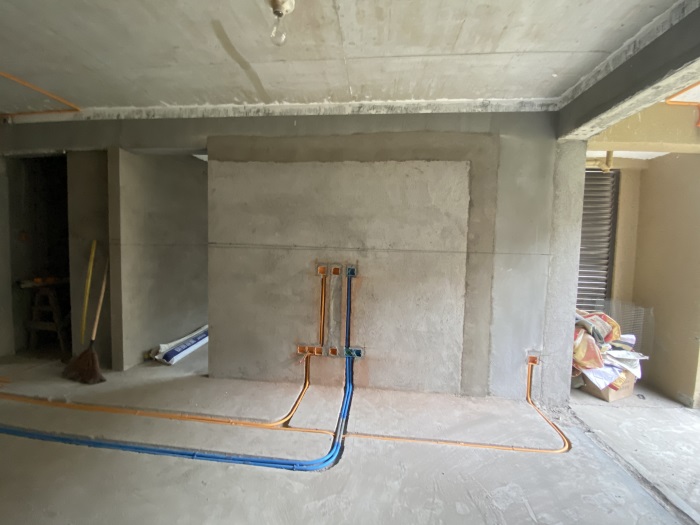

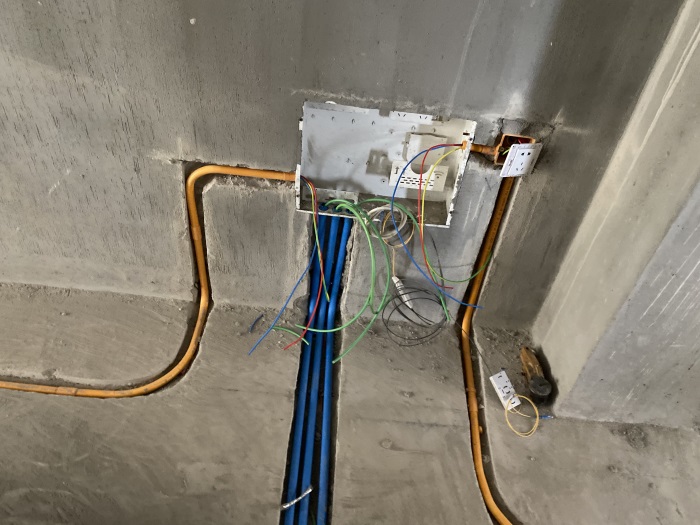

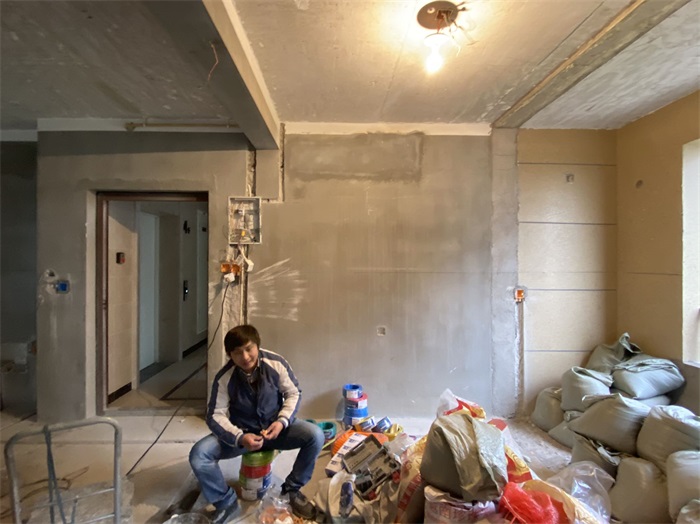

客厅墙面，弱电箱网络和电视线布置好了，线管和配电箱连接处，杯梳安装好了，防止电线划伤！

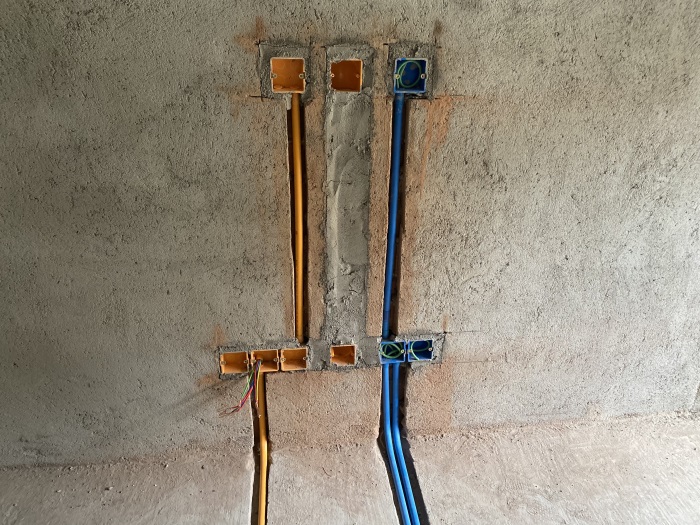

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

餐厅墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

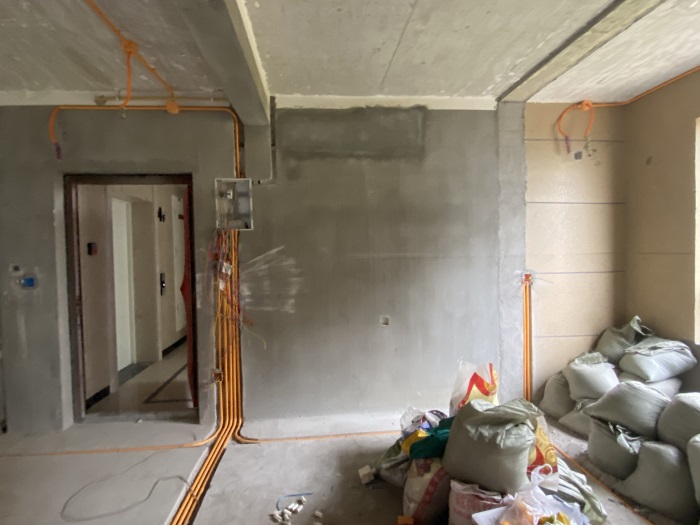

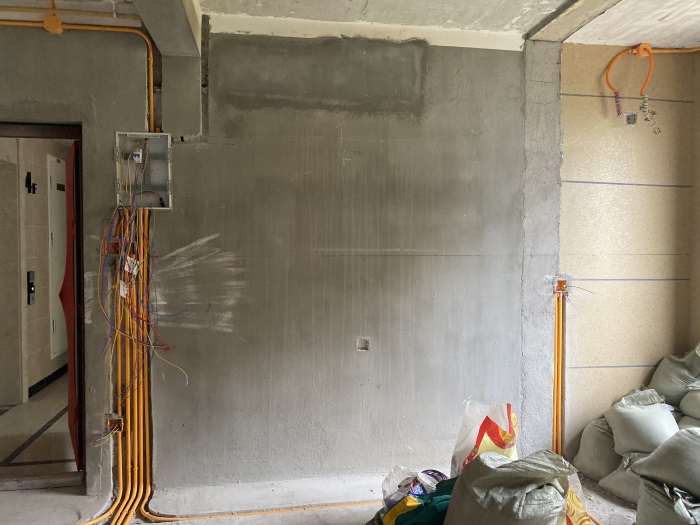

墙面配电箱线管布置平整，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

配电箱和线管连接处，杯梳安装好了，防止电线划伤，同一根线管内不得超过7根电线防止发热。

墙面开关离地净高1.3米。
