云澜府21-3-3#106㎡极简奶油——悠享极简

发表于 2022-10-25 16:57:40

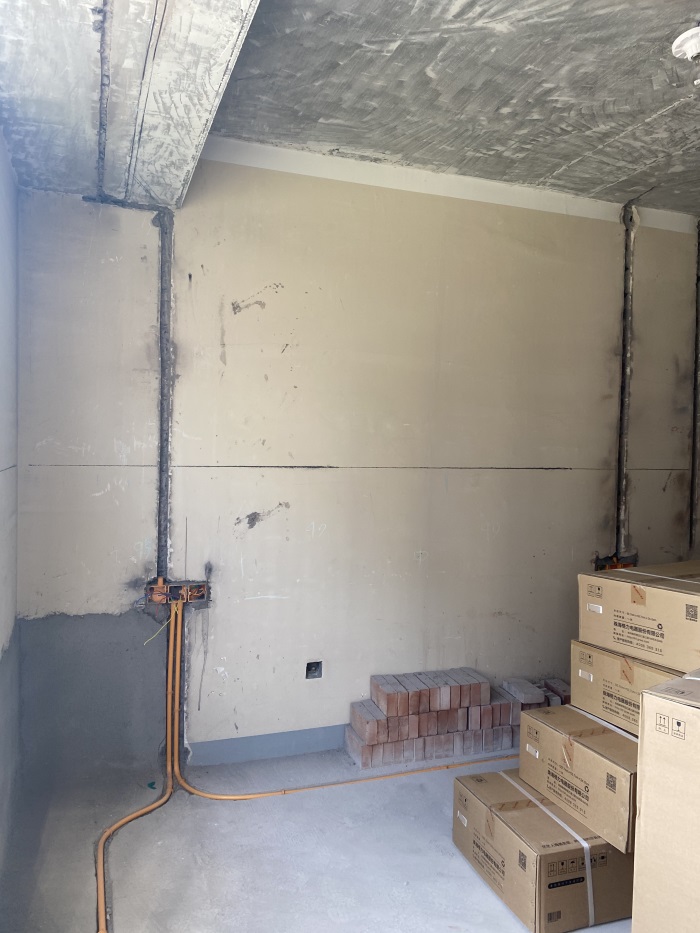

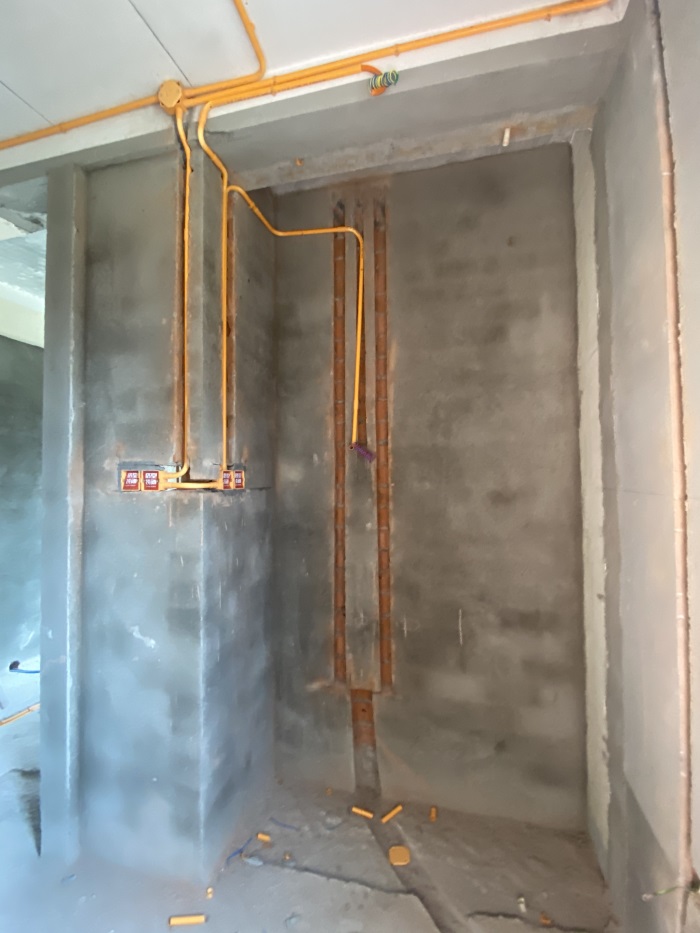

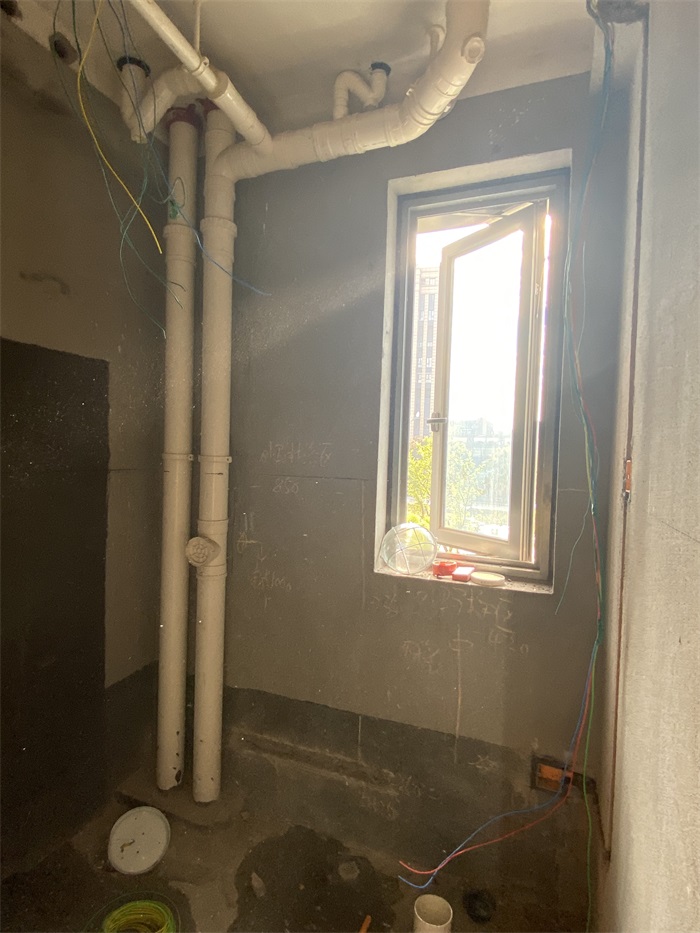

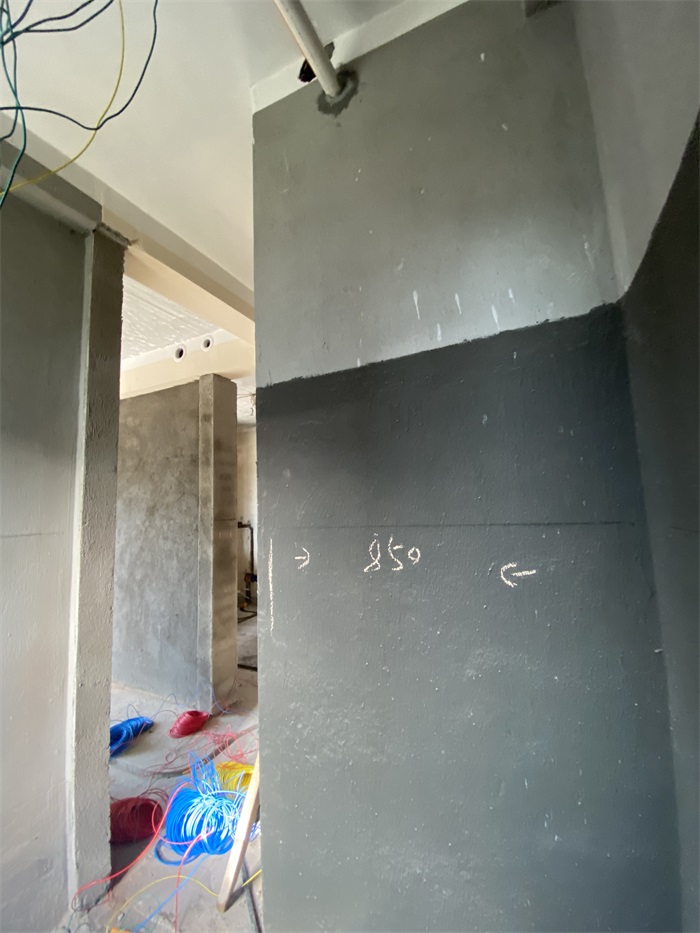

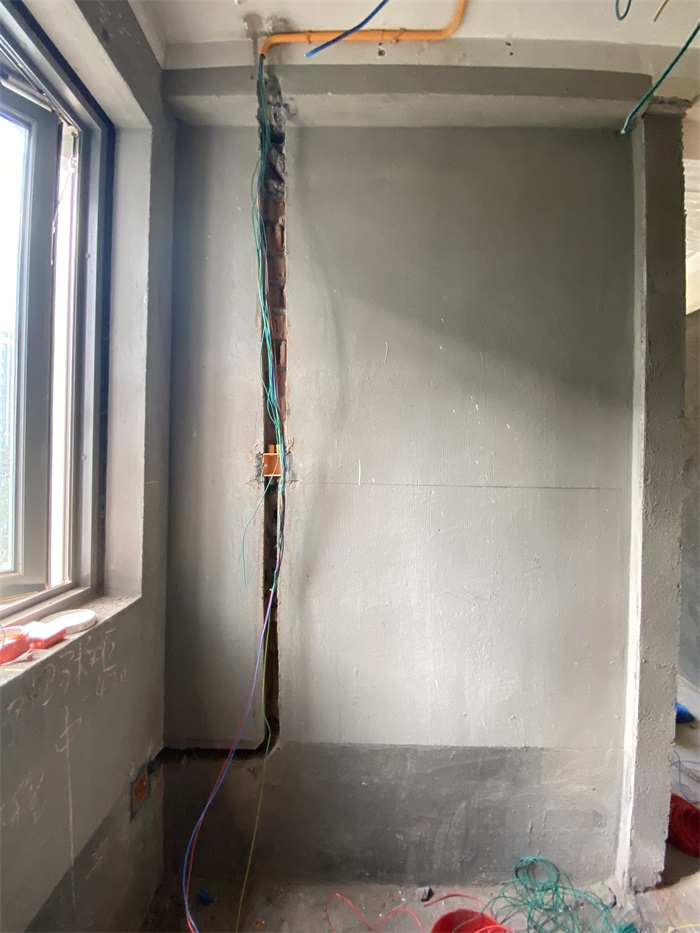

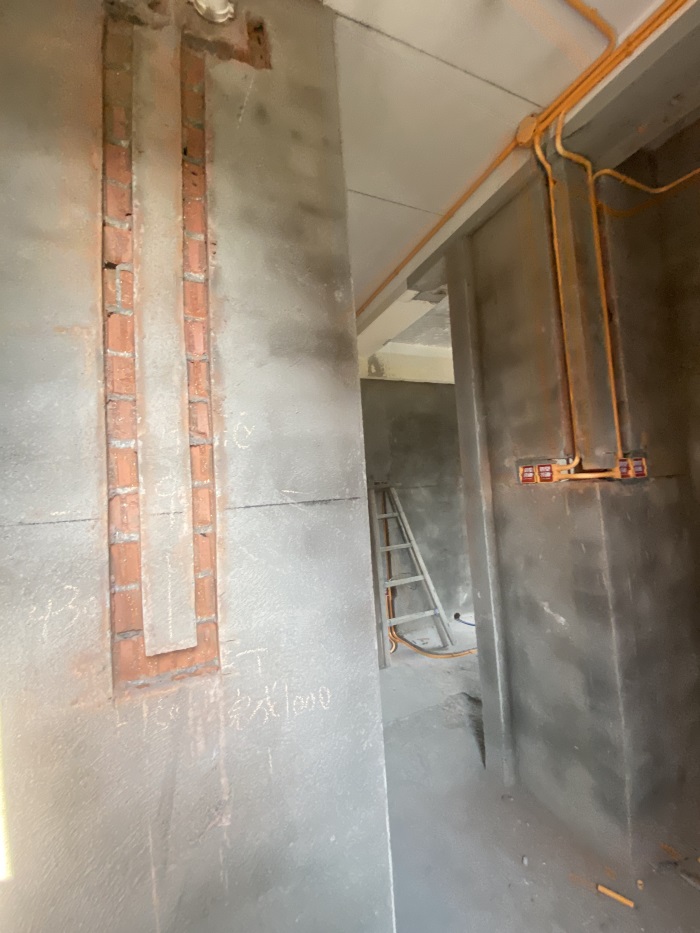

次卫墙面正在布置线管。

发表于 2022-10-25 17:14:16

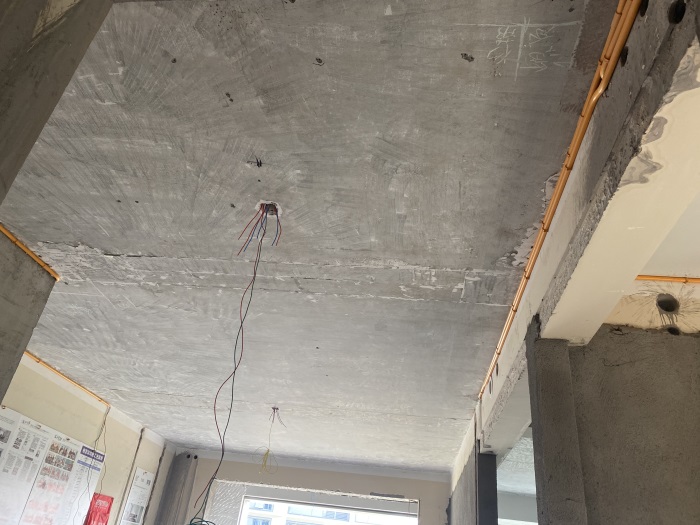

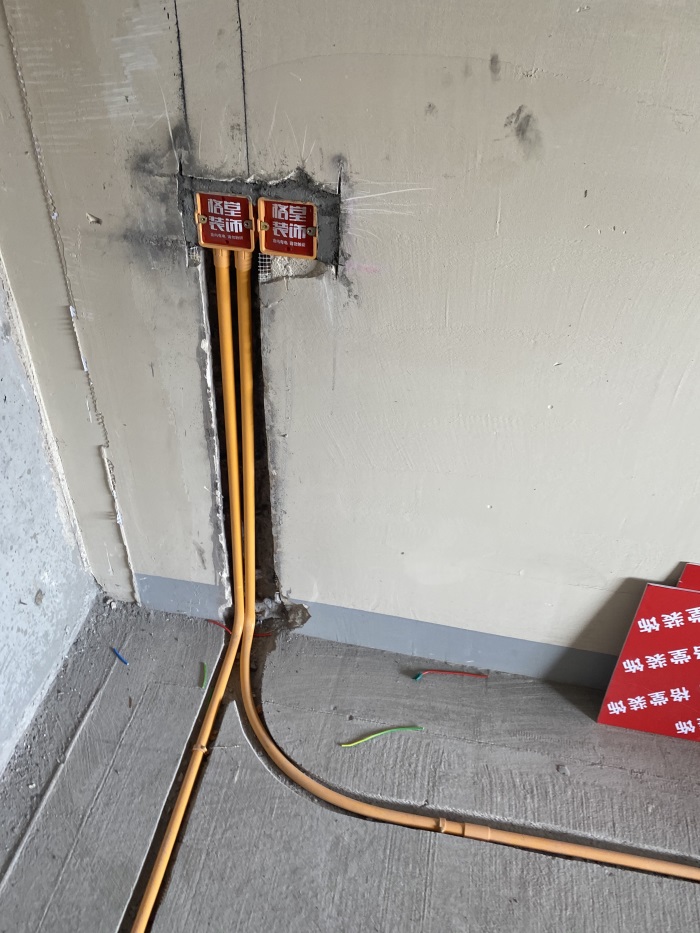

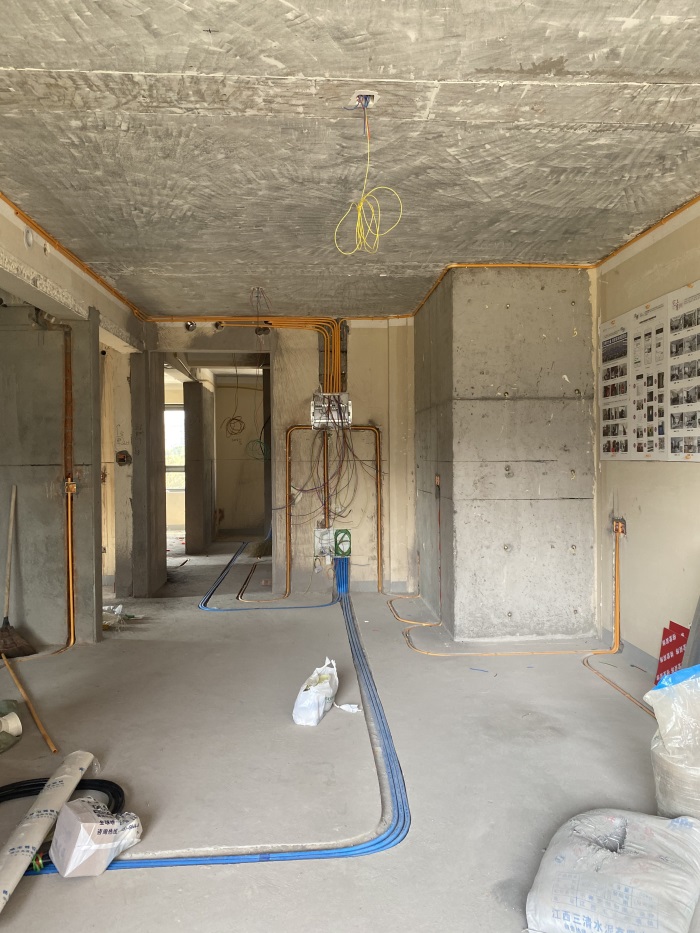

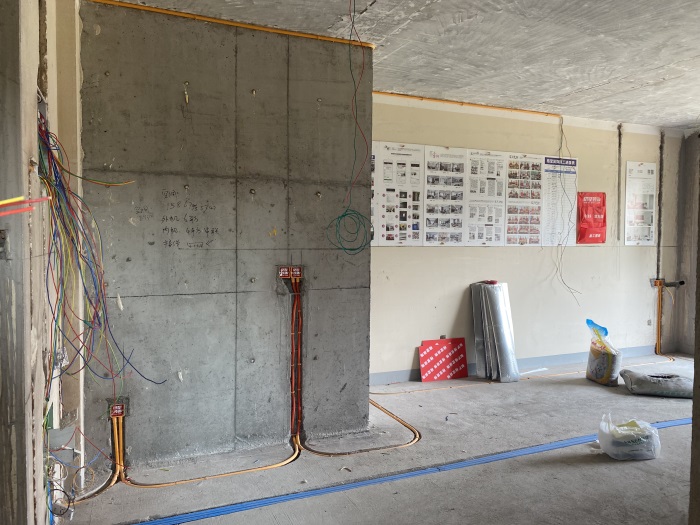

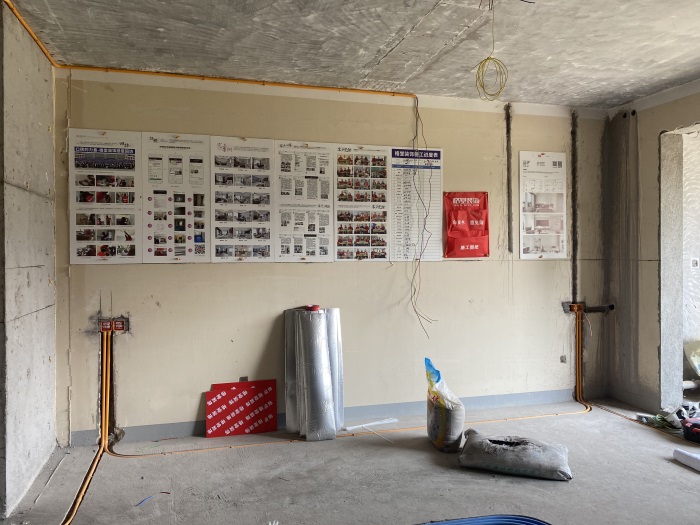

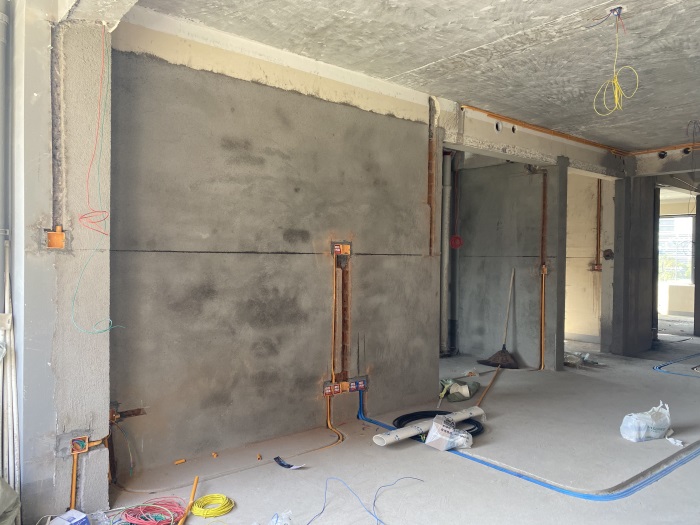

客餐厅墙面线管布置，横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面线管强弱电线距离30厘米以上，防止信号干扰！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-10-25 17:16:11

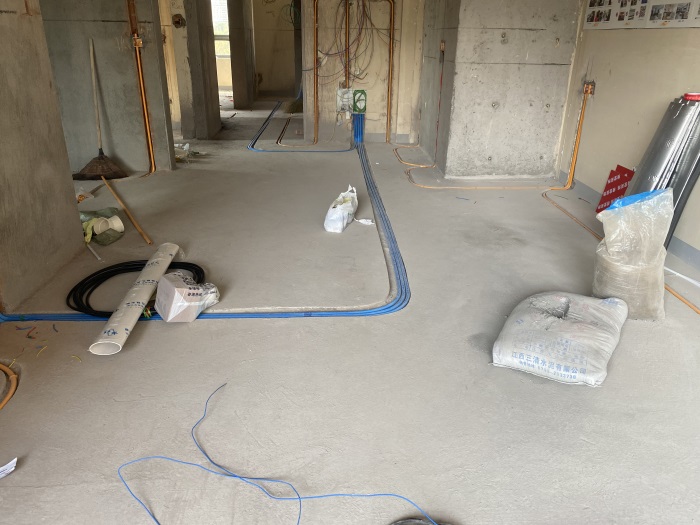

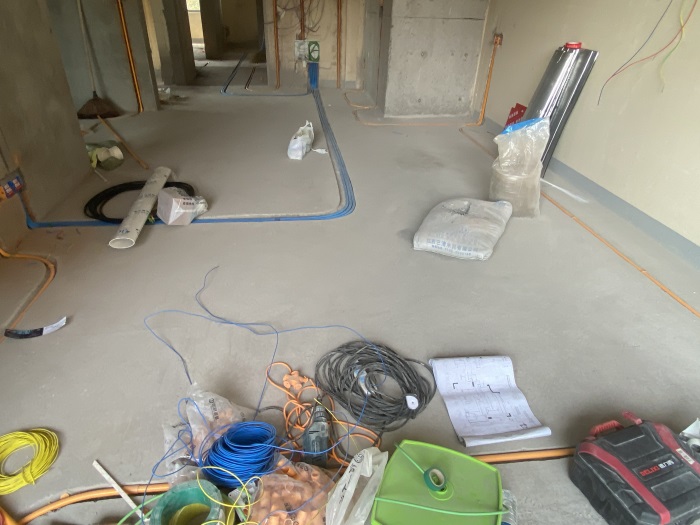

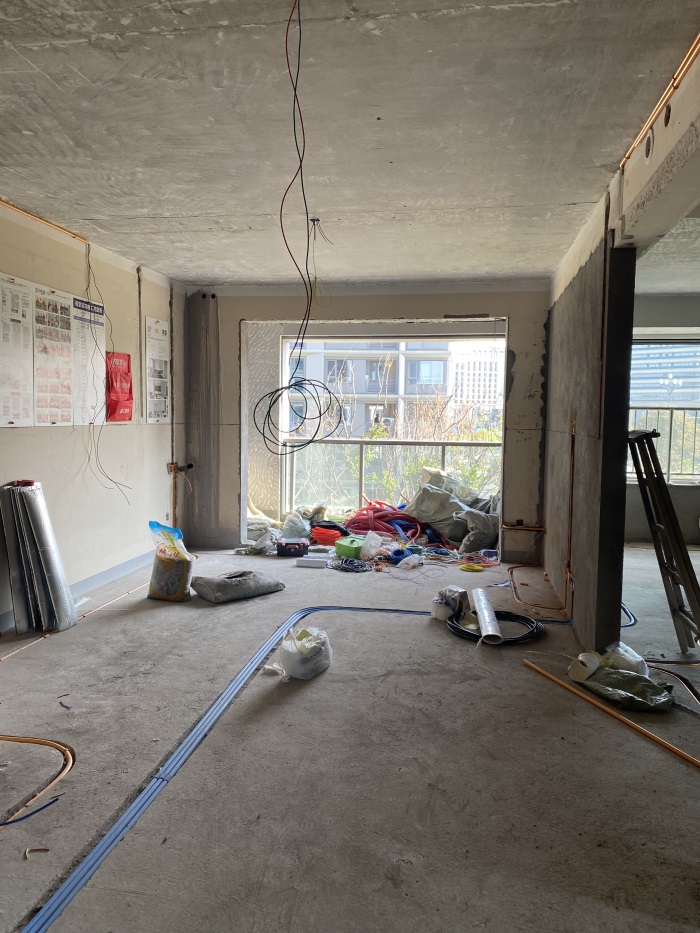

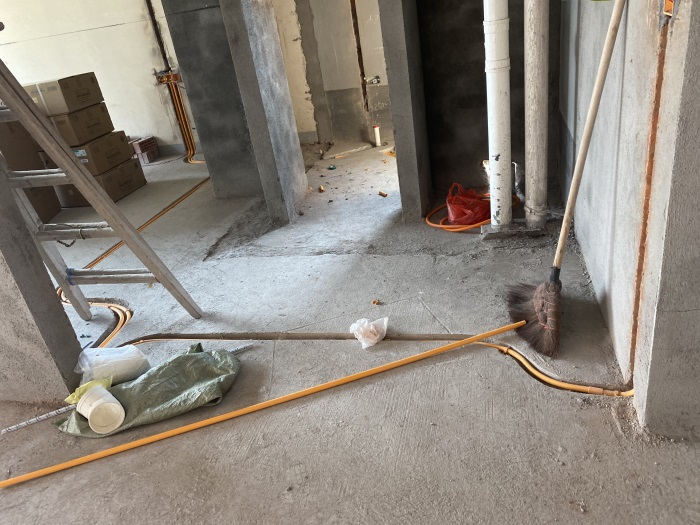

客厅地面线管并排2根以上，每根相隔1厘米水泥砂浆缝，防止地面空鼓！

地面线管强弱电线距离30厘米以上，防止信号干扰！

发表于 2022-10-25 17:19:19

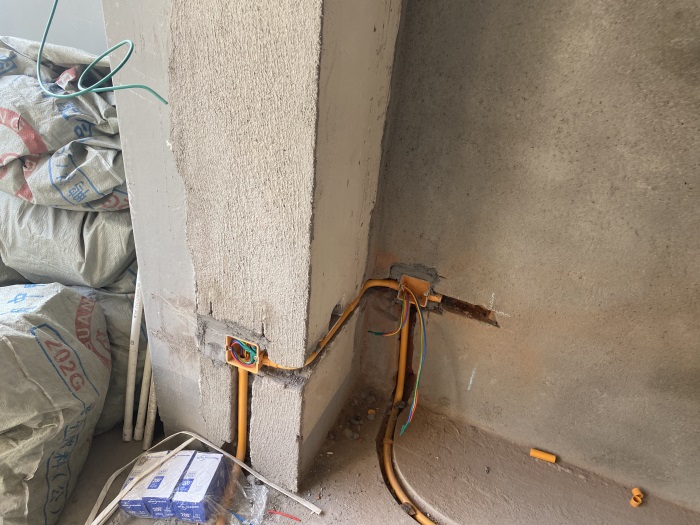

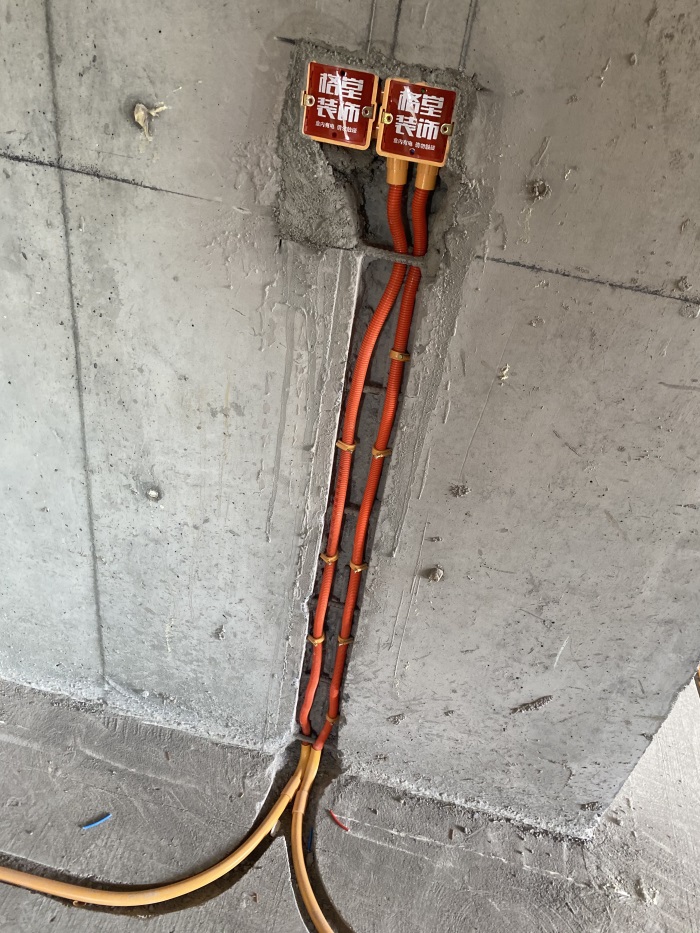

客餐厅特殊部位布置线管，用波纹管保护，防止电线划伤！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-10-25 17:22:21

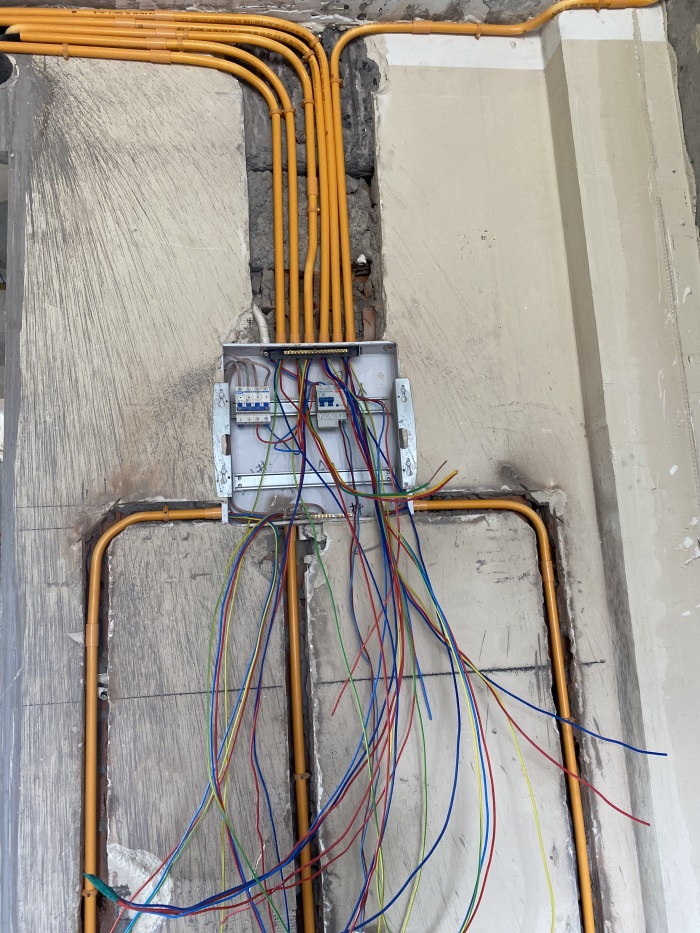

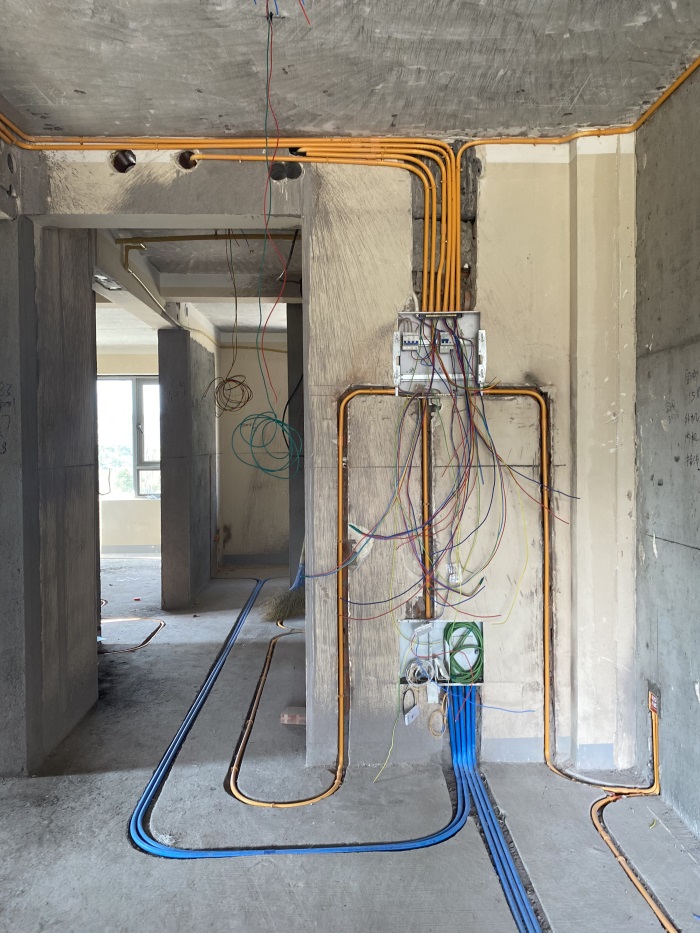

配电箱和弱电箱线管布置平整，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂，并且墙面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

配电箱和线管连接处，杯梳安装好了，防止电线划伤，同一根线管内不得超过7根电线防止发热，并且冰箱单独一路电源线，不进总开

弱电箱网络线和电视线，布置好了。

发表于 2022-10-25 17:22:53

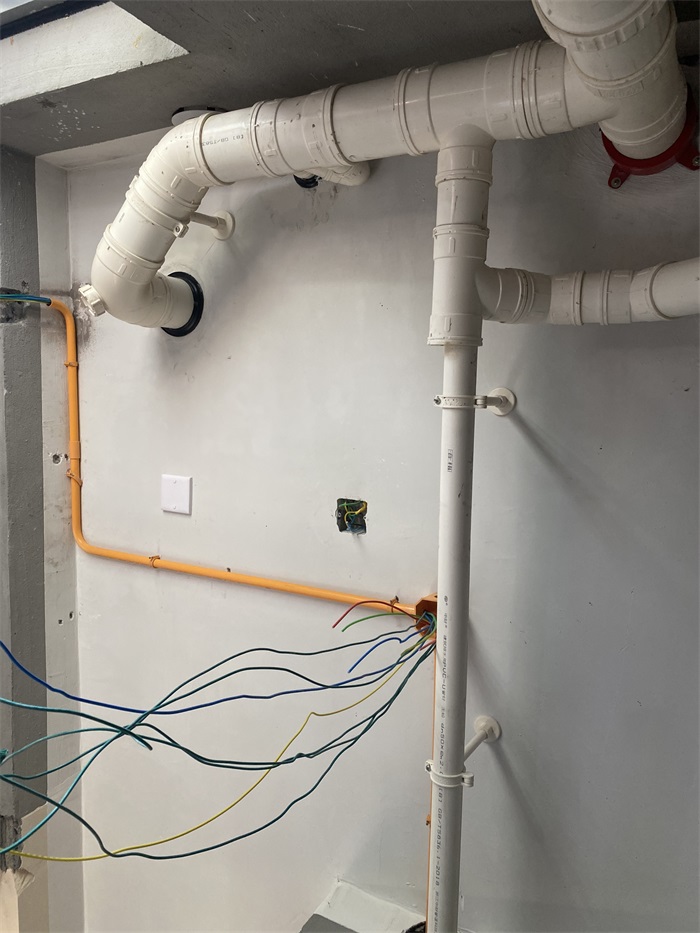

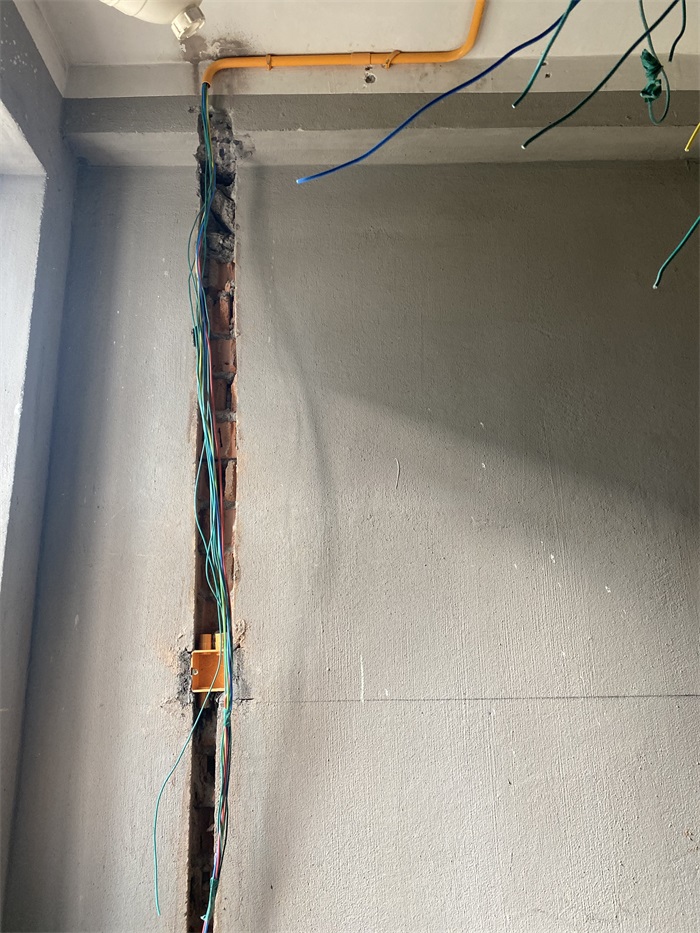

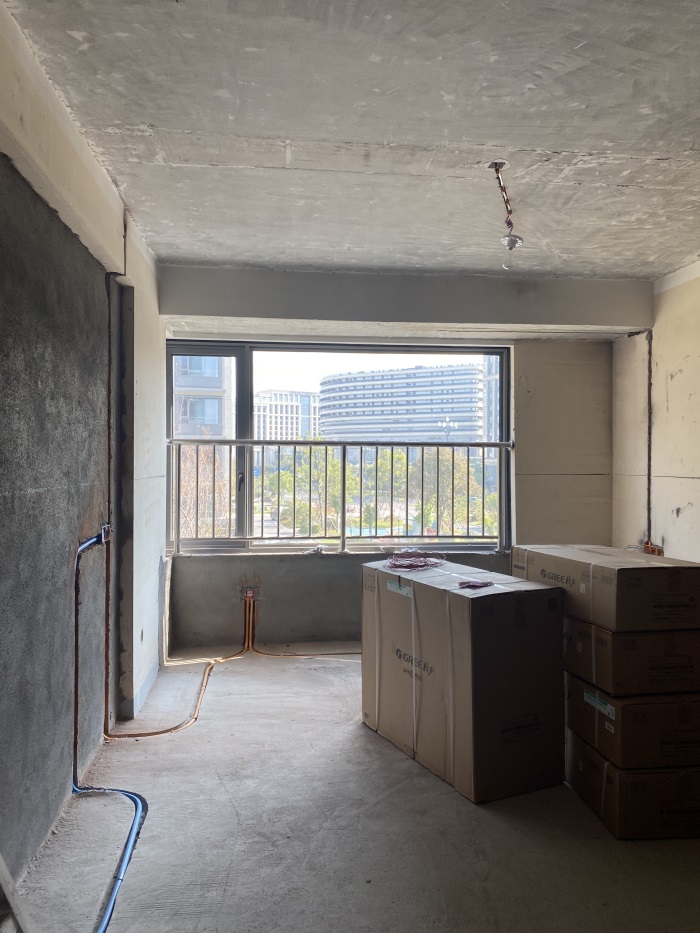

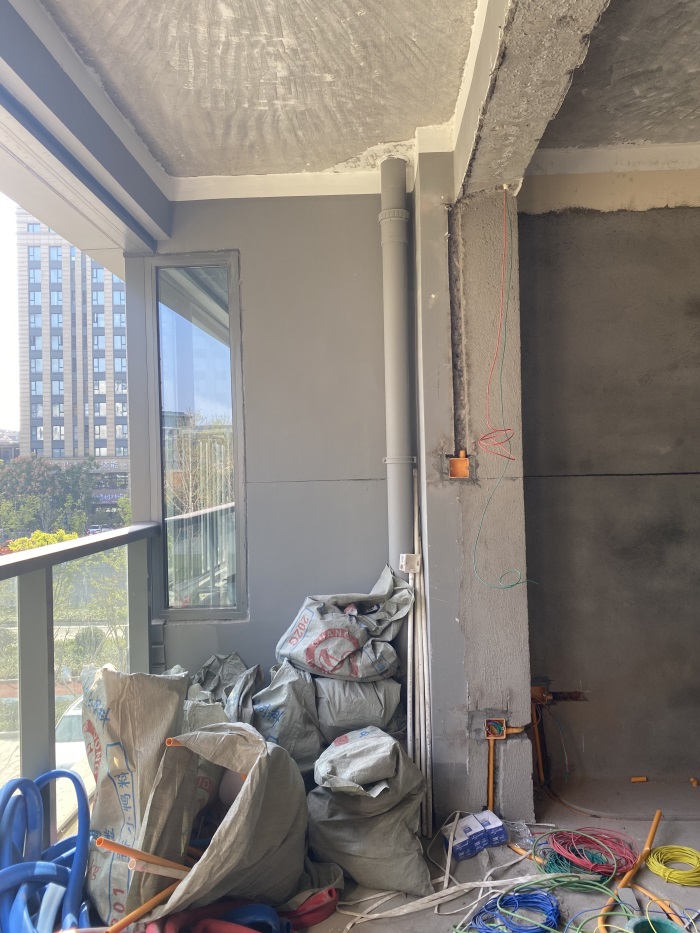

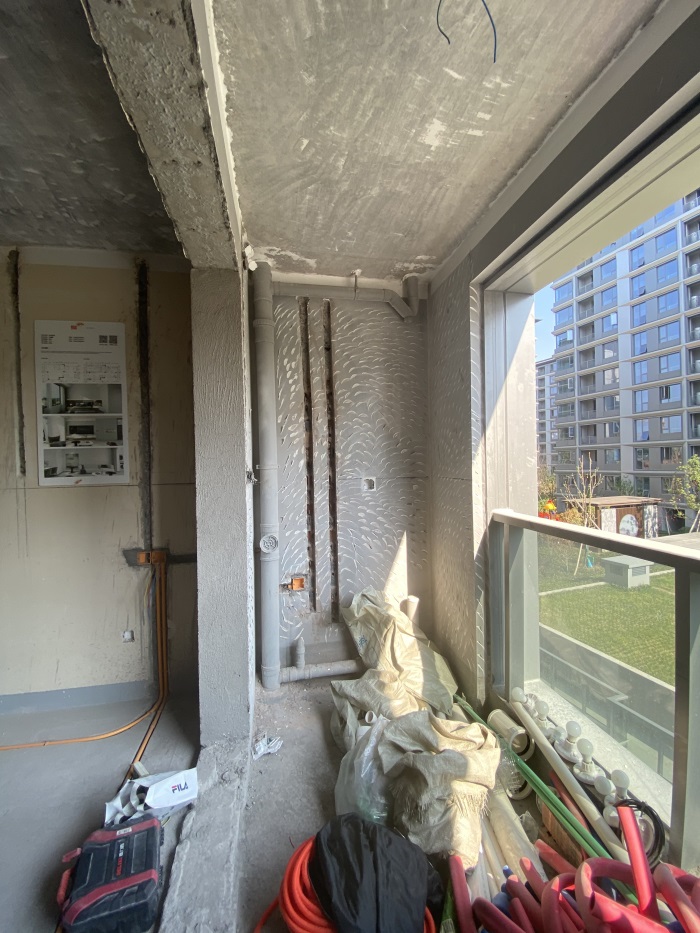

阳台

发表于 2022-10-25 17:24:45

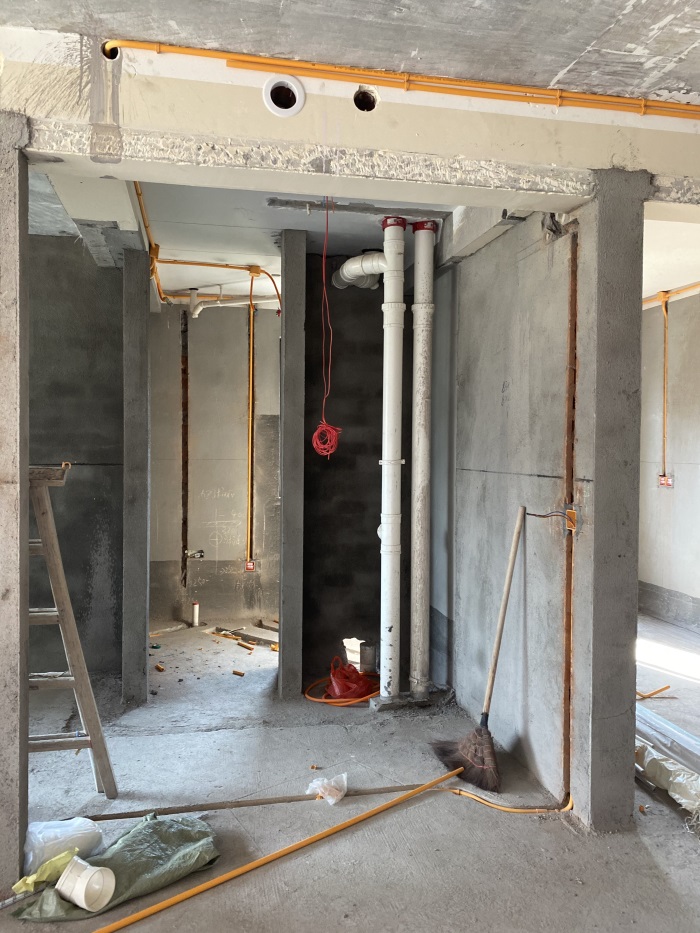

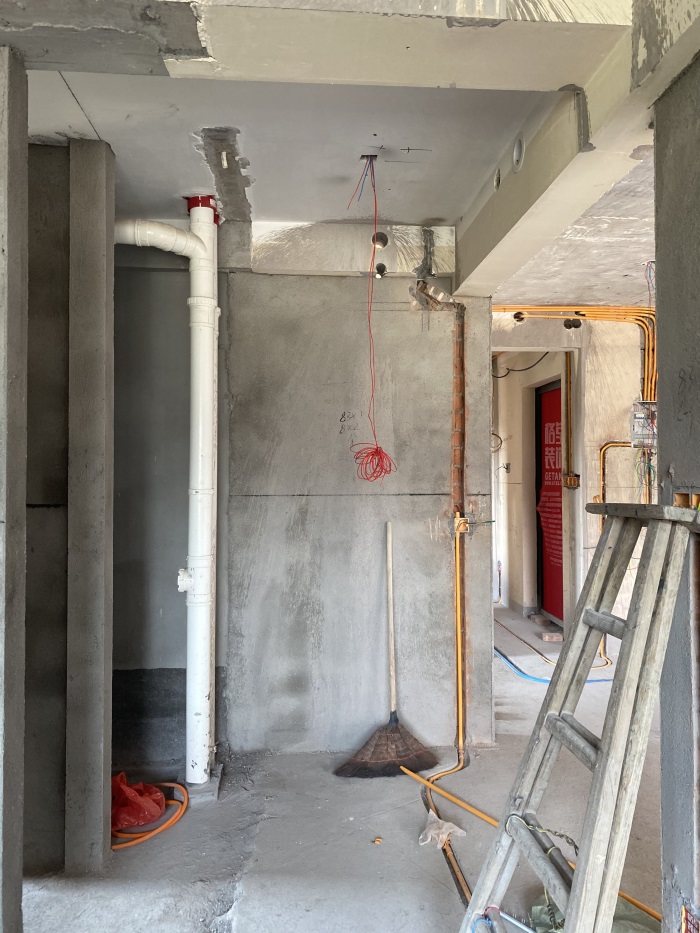

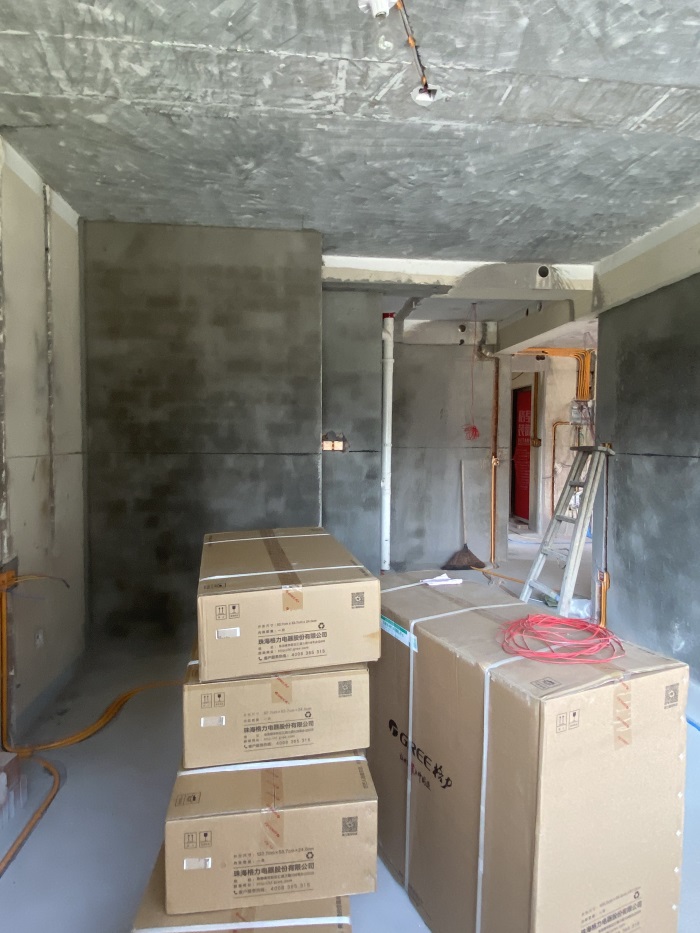

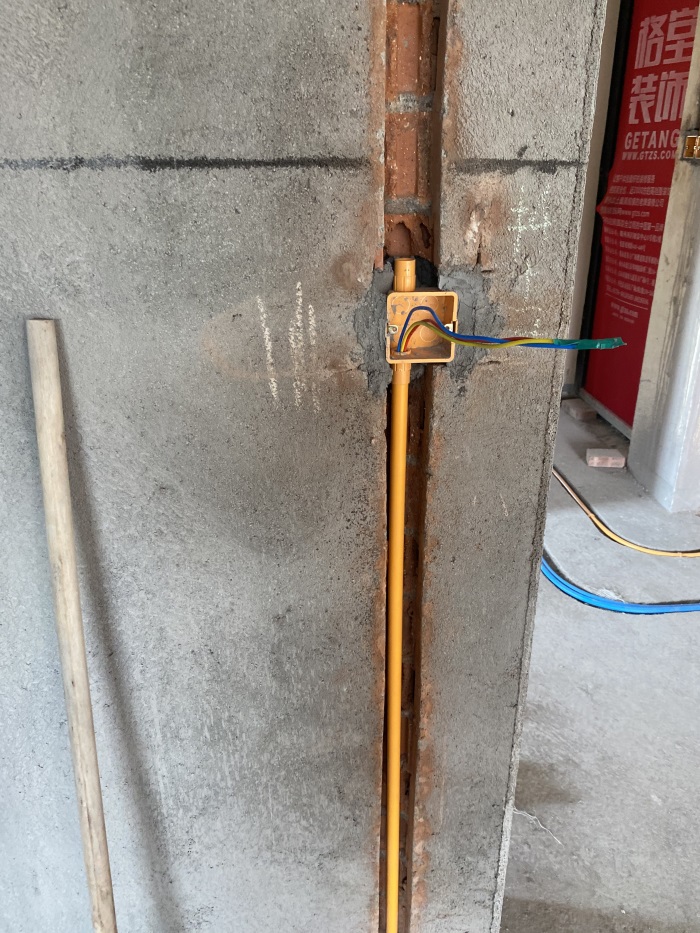

房间过道，墙面正在布置线管，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

发表于 2022-10-25 17:26:15

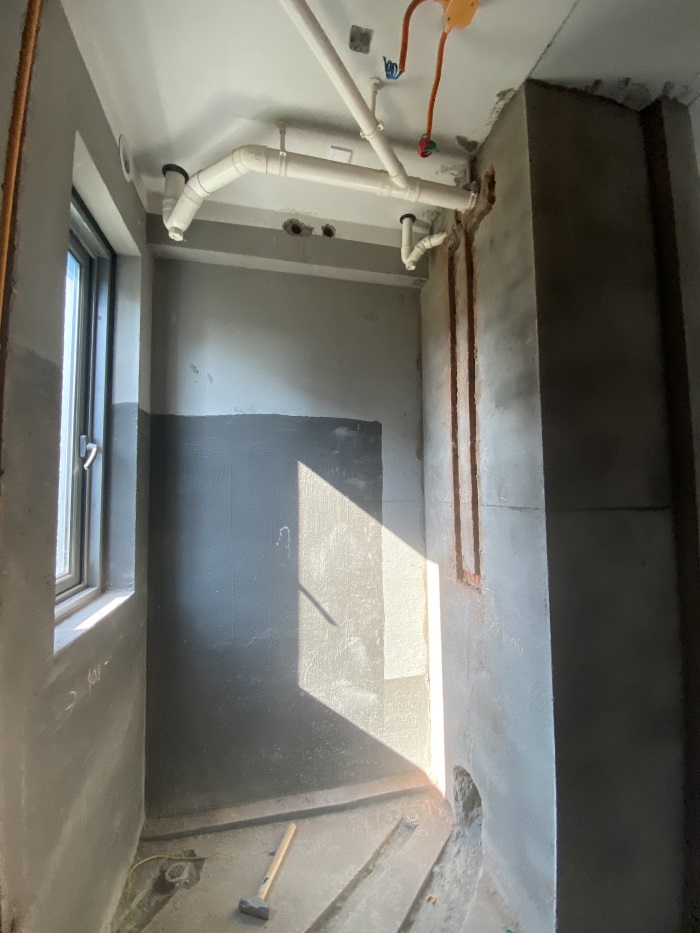

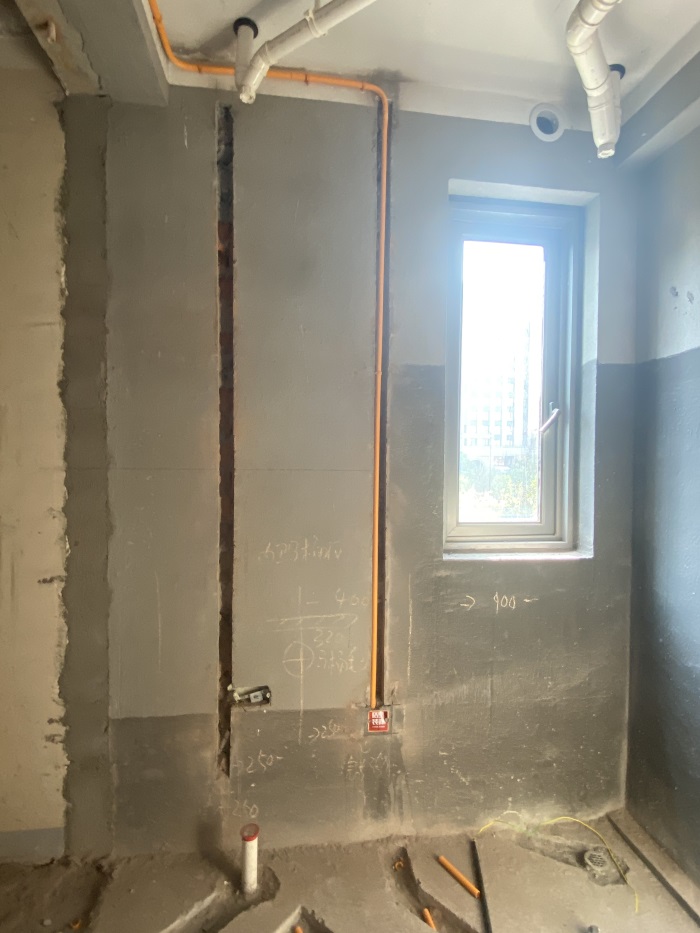

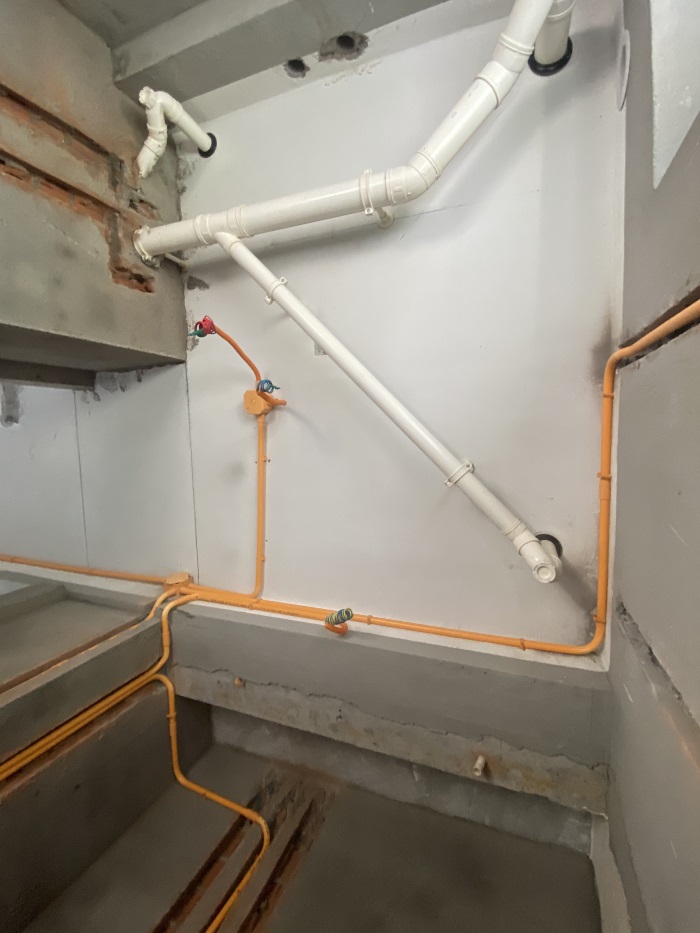

主卫墙面正在布置线管，开关离地净高1.3米，普通插座离地净高30厘米。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-10-25 17:27:28

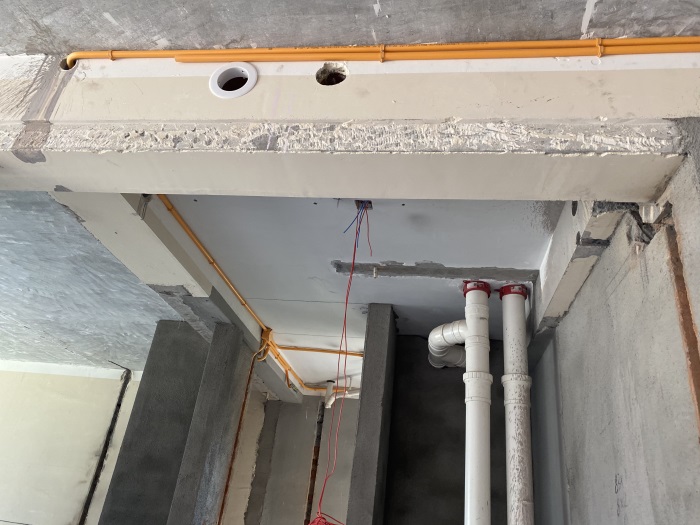

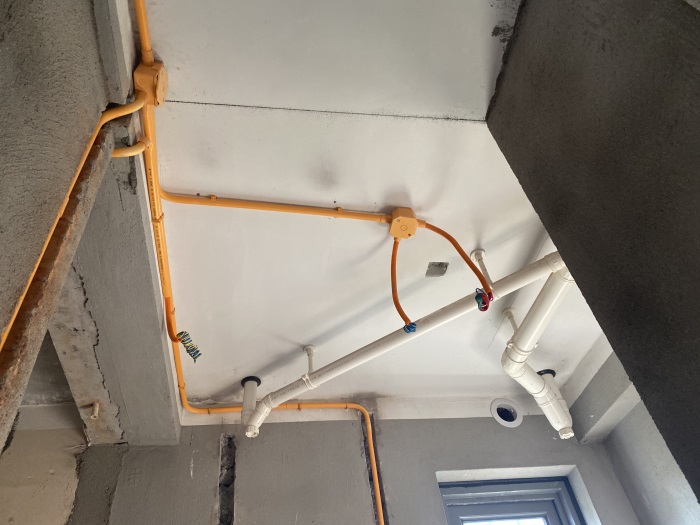

主卫顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-10-25 17:29:55

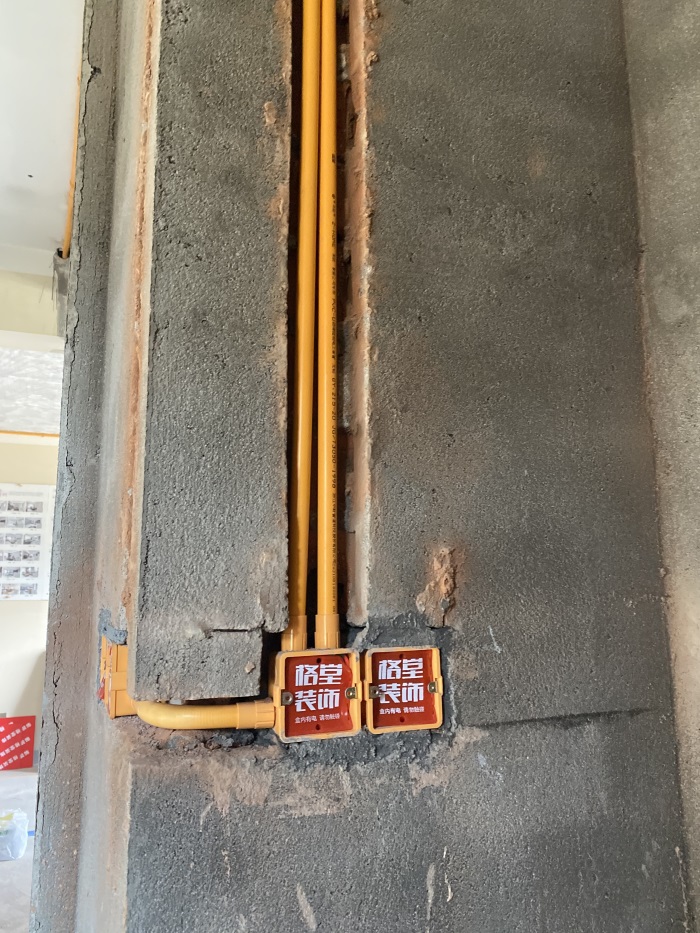

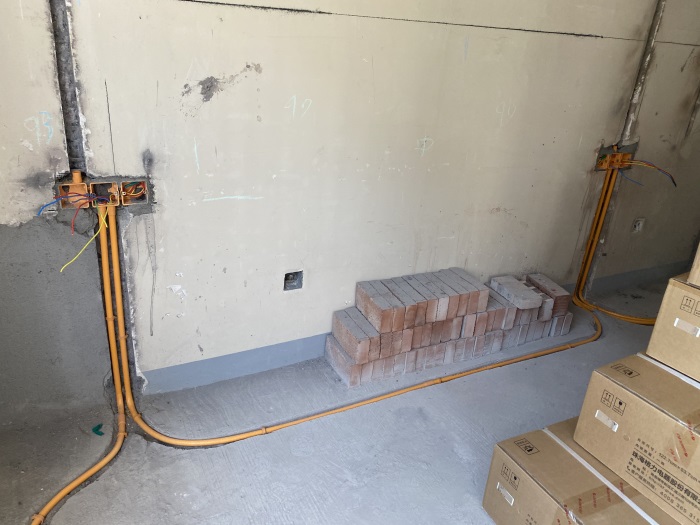

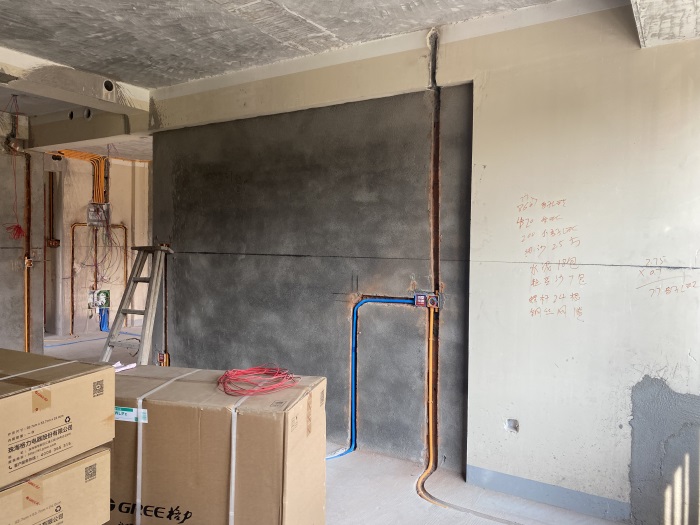

主卧墙面线管布置平整，普通插座离地净高30厘米。

墙面同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

房间墙面横线槽不得超过1.5米，防止后期墙面开裂，并且强弱电线距离30厘米以上，防止信号干扰。
