江南里3-1-6#93㎡奶油风——脆脆奶芙

发表于 2022-10-17 18:06:07

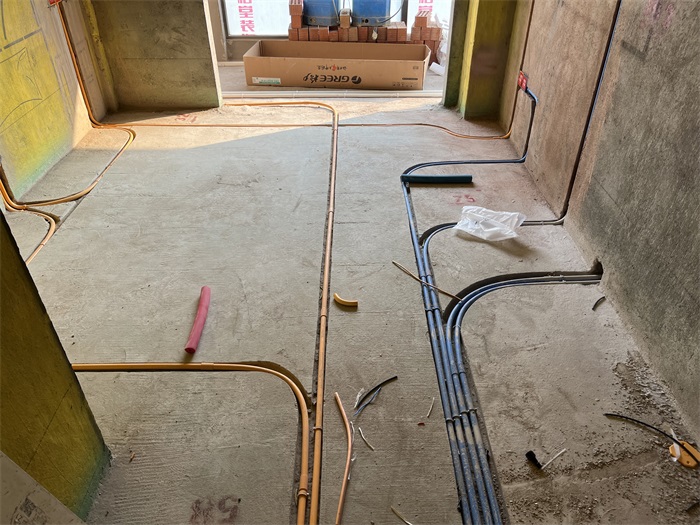

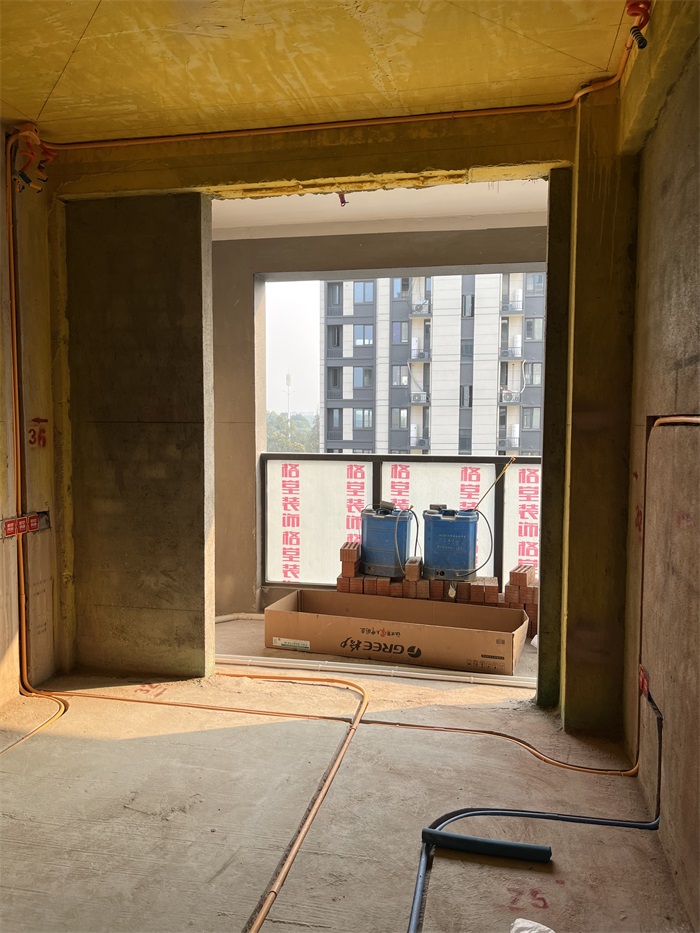

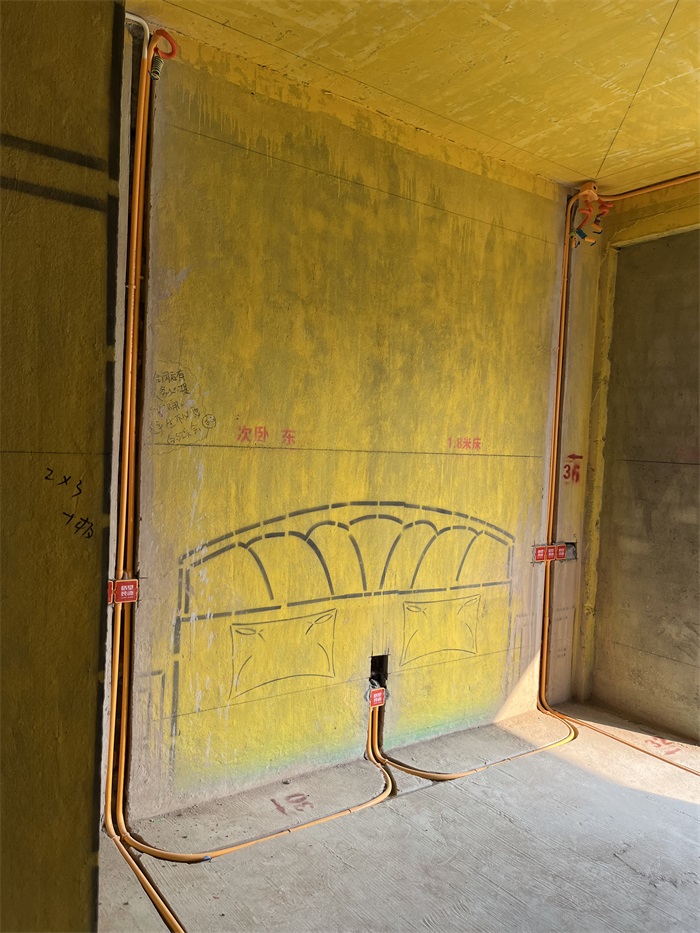

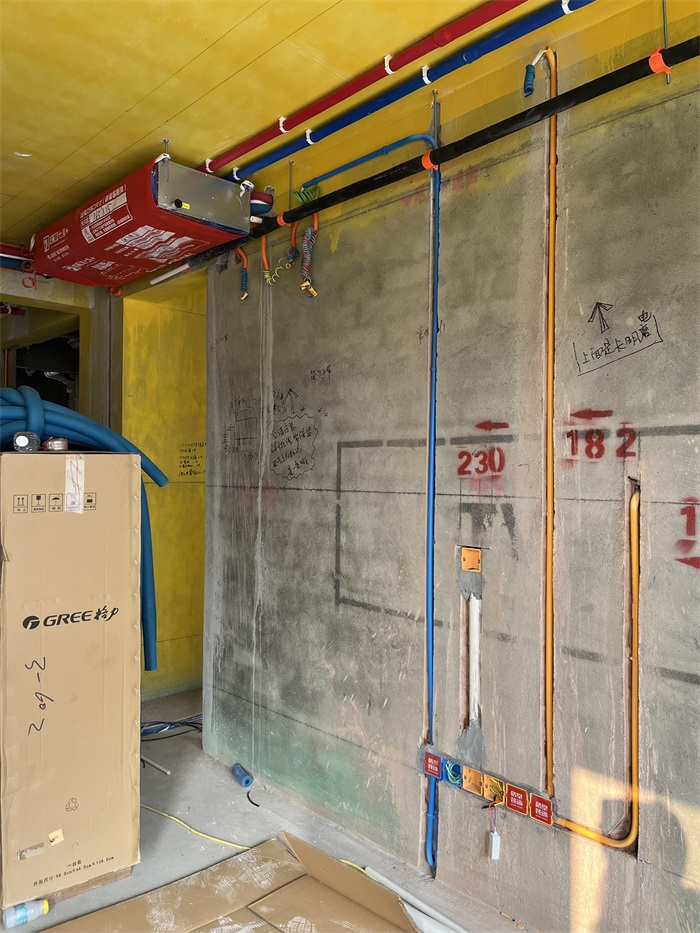

黄色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对

发表于 2022-10-17 18:08:20

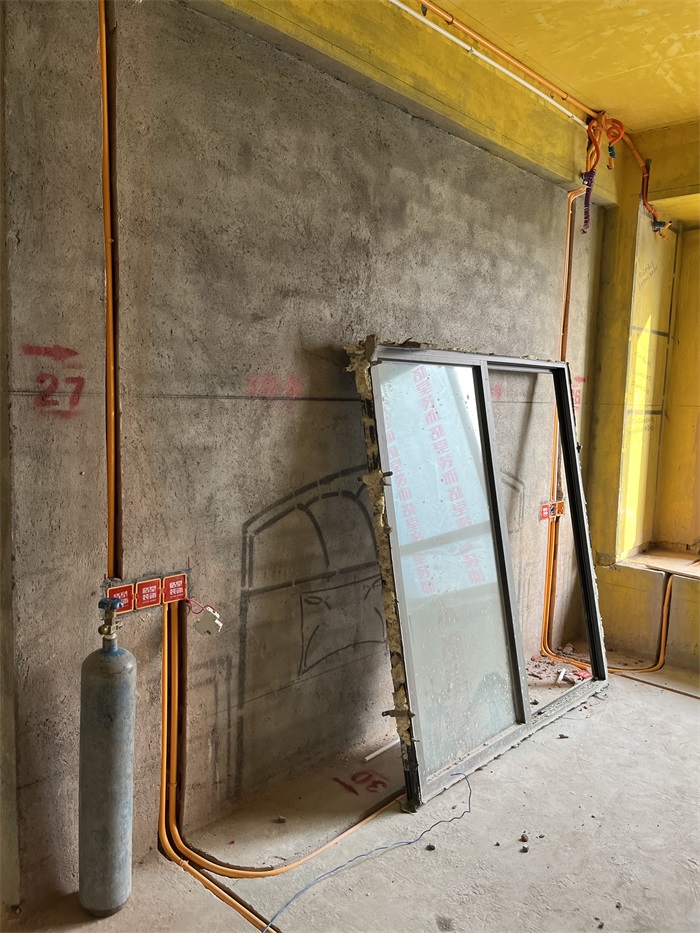

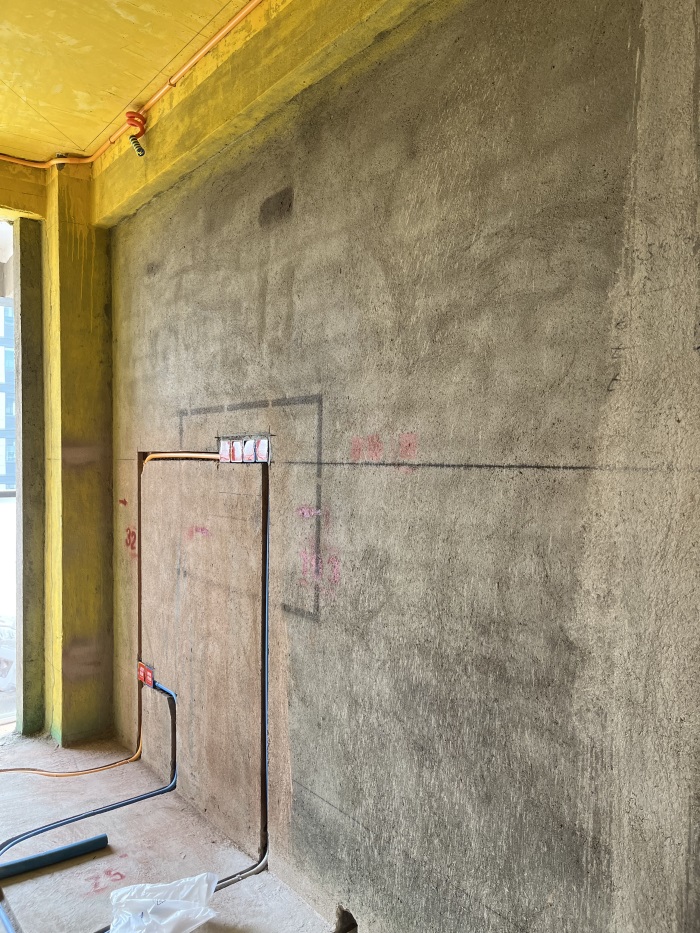

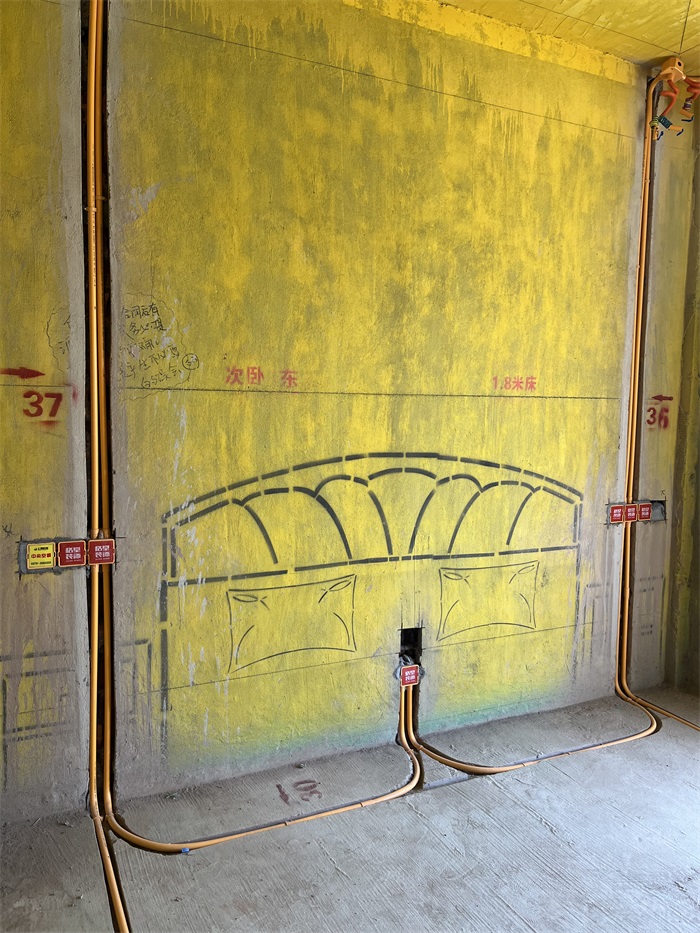

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2022-10-17 18:09:20

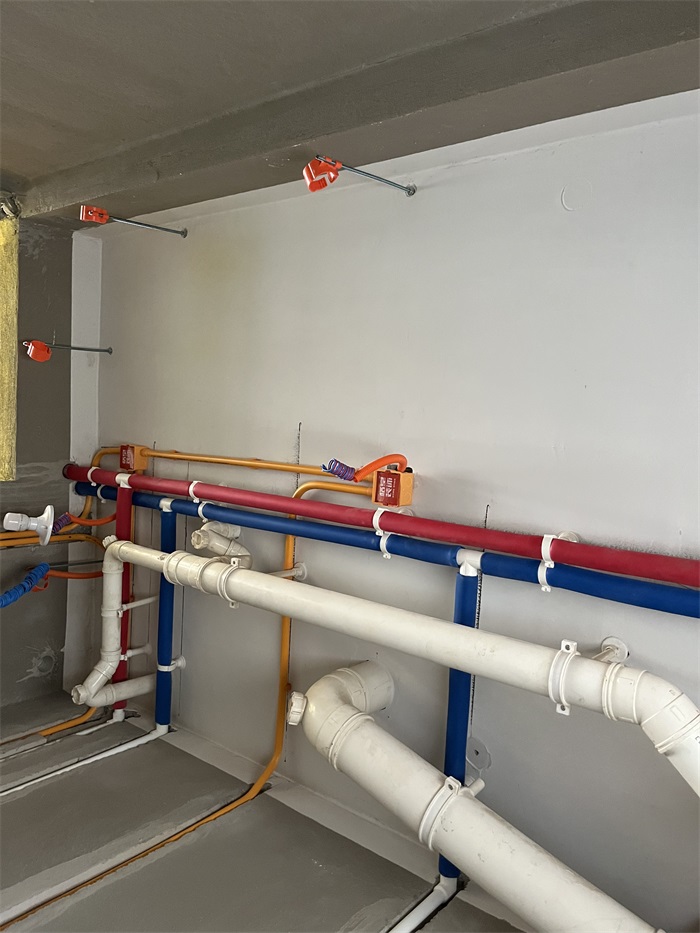

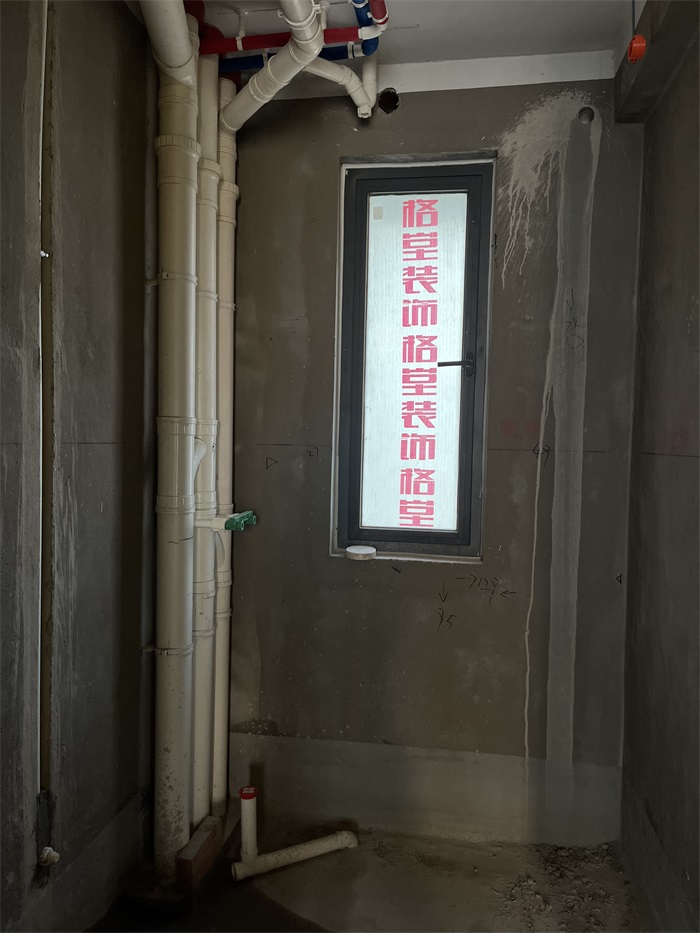

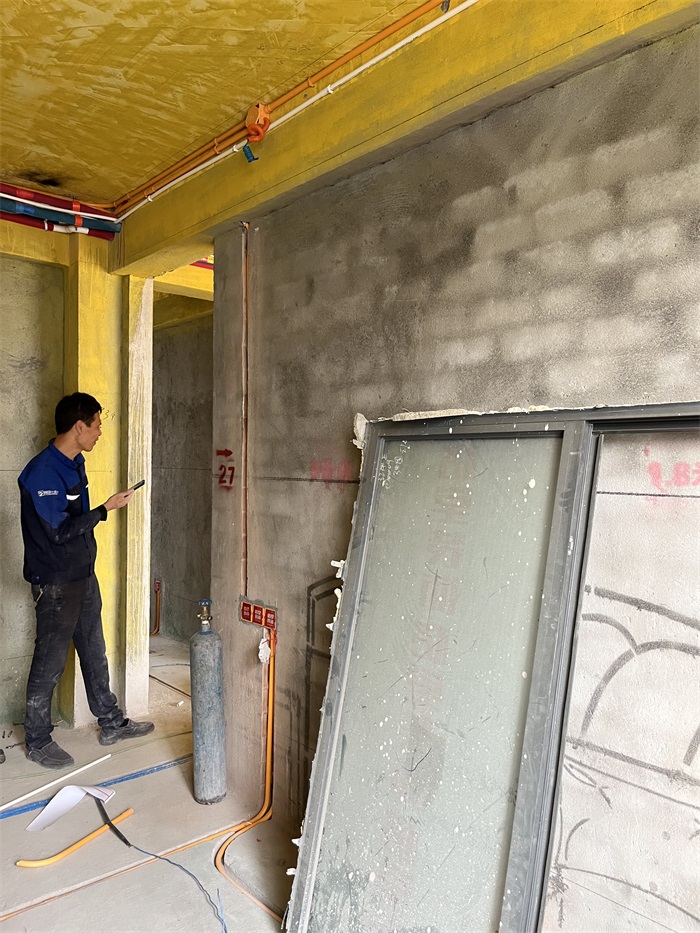

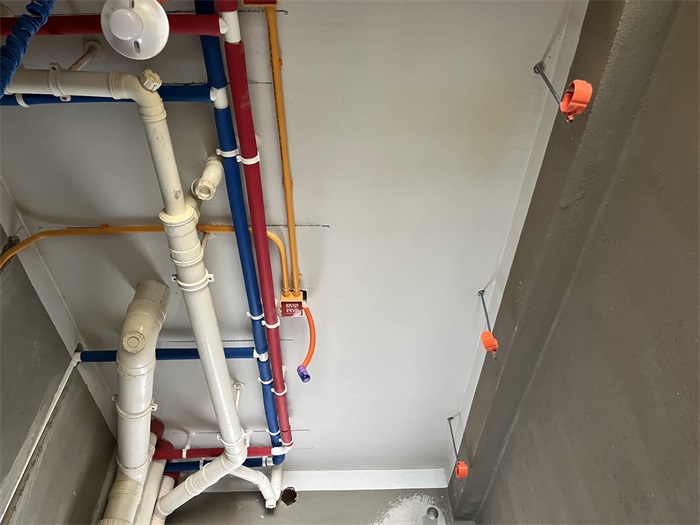

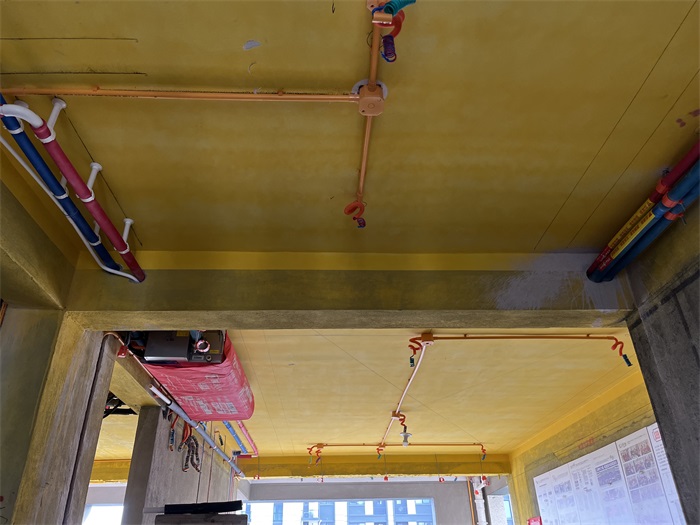

水管走顶：格堂装饰所有水管全部从顶部排布，突破从地面排布的传统做法，确保万一出现漏水情况能第一时间发现，维修处理简单便捷，避免更大损失。

发表于 2022-10-17 18:10:54

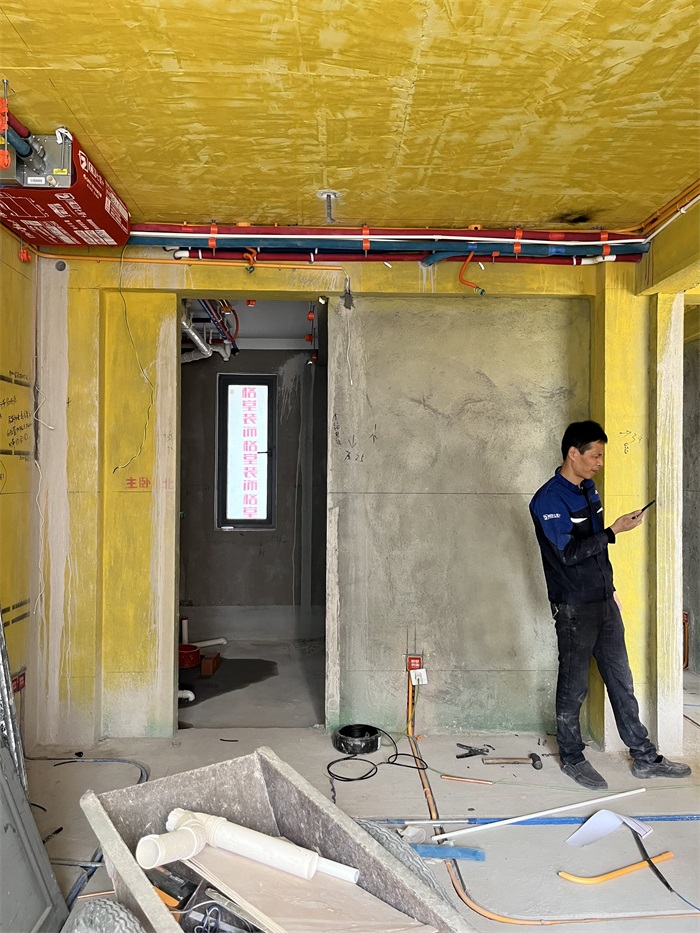

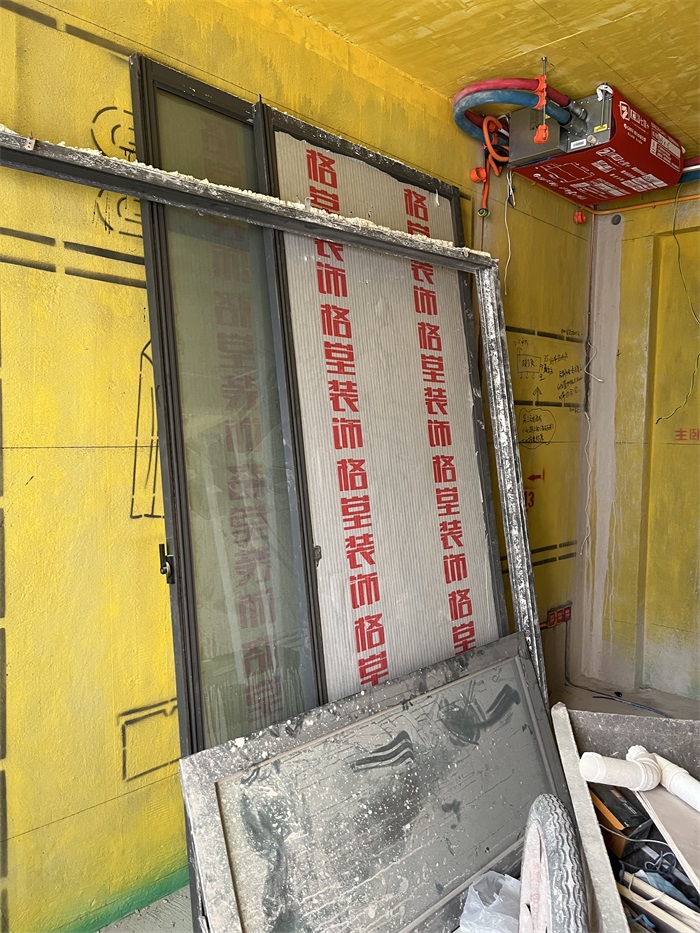

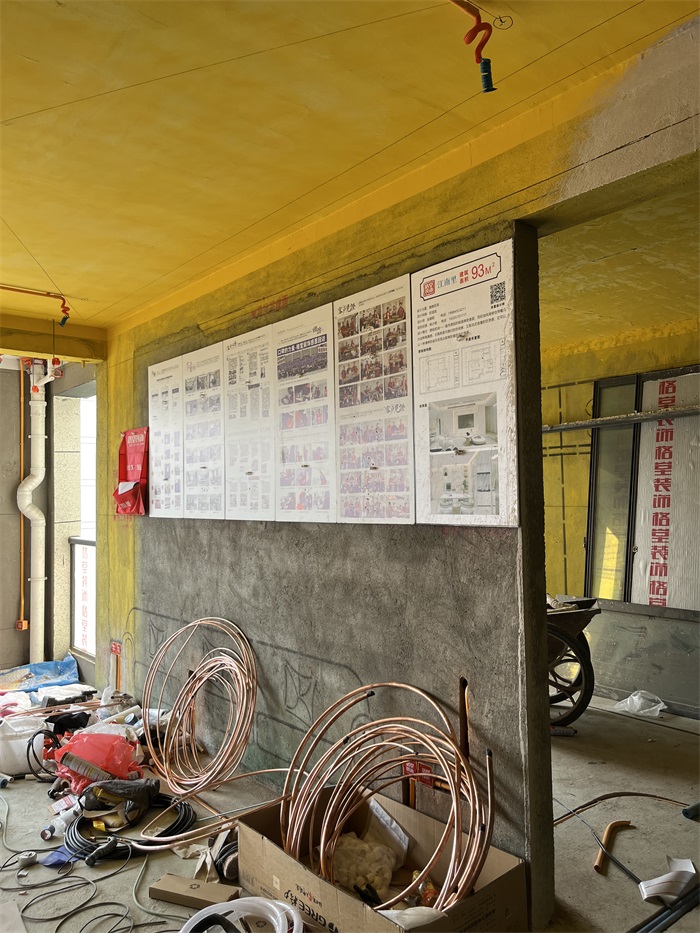

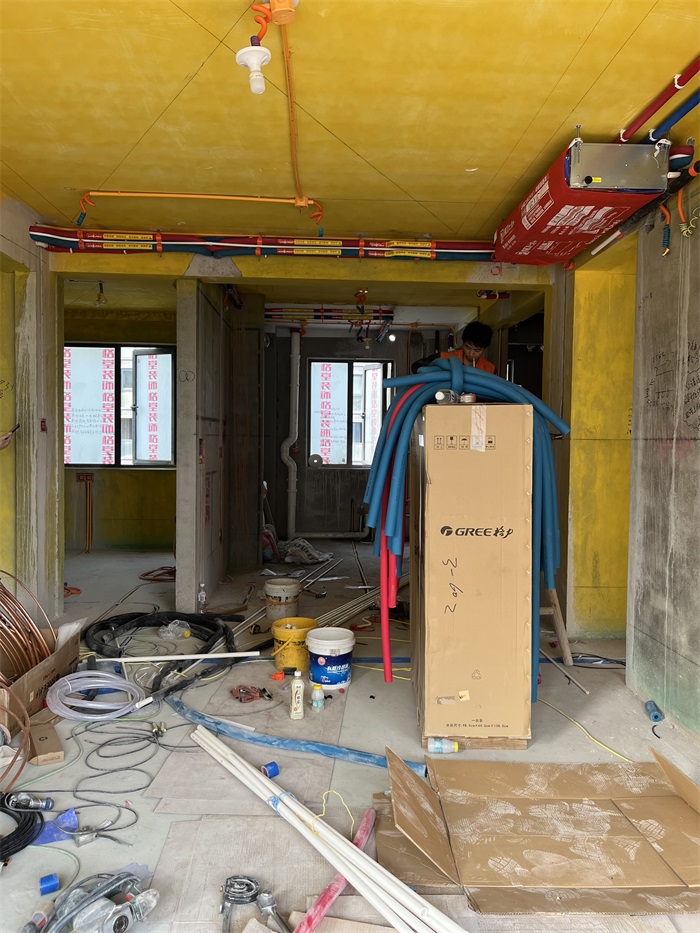

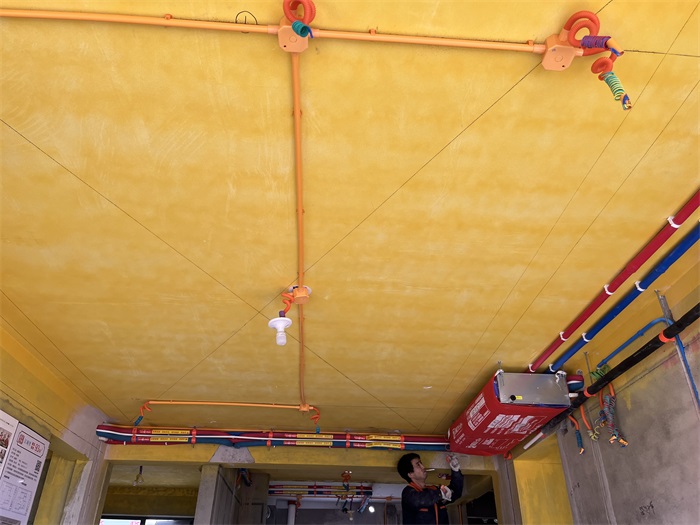

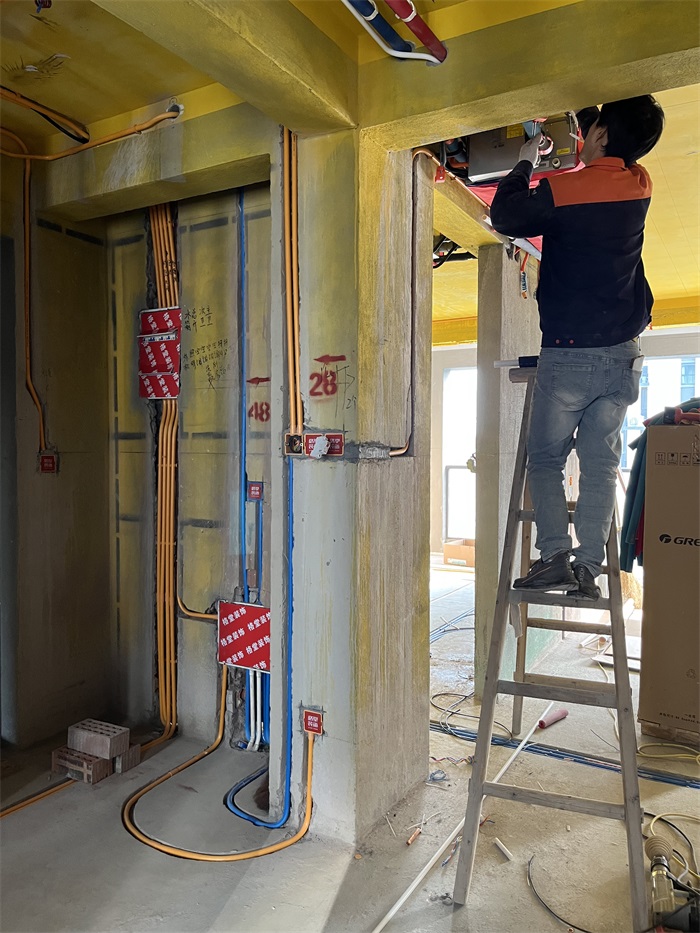

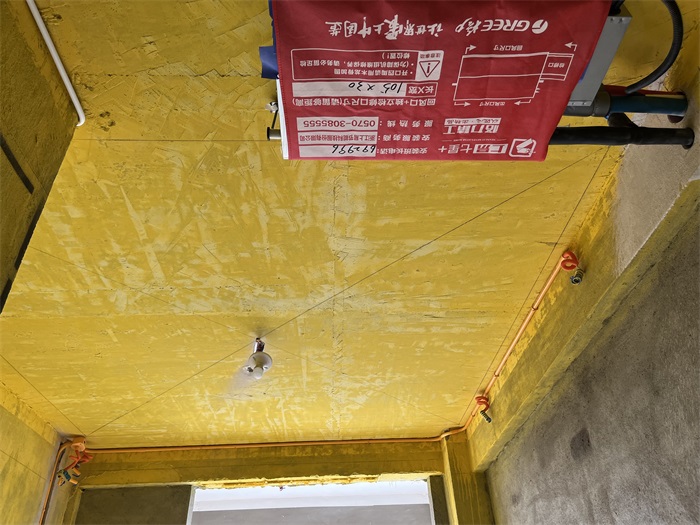

客餐厅水电安装完工，师傅安装空调阶段

发表于 2022-10-17 18:12:13

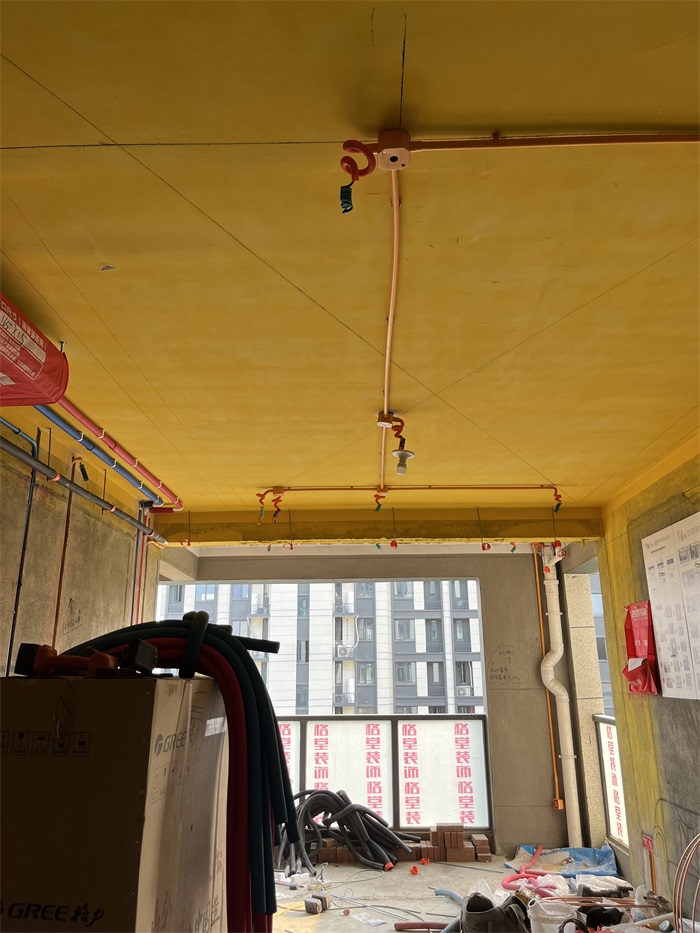

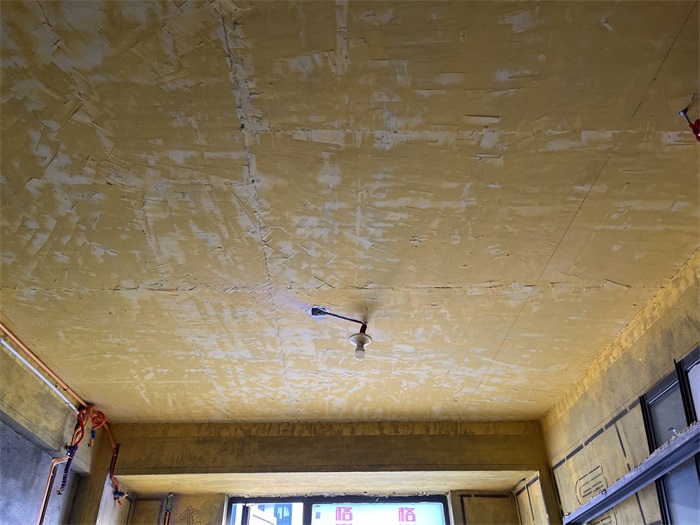

客厅主灯放两路线以上。

发表于 2022-10-17 18:13:19

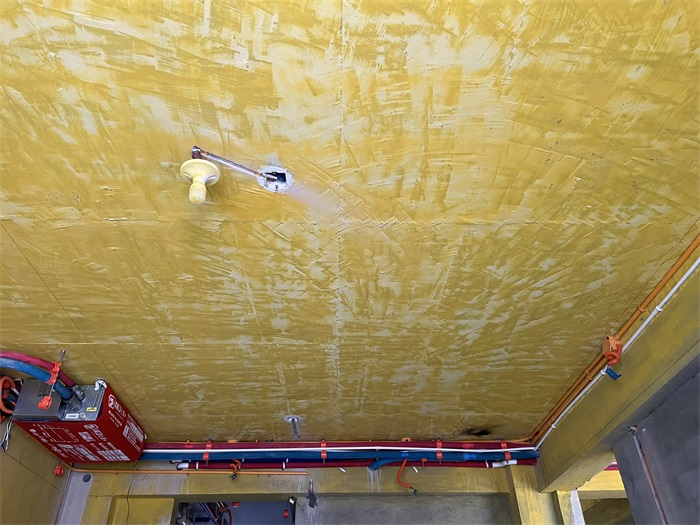

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

发表于 2022-10-17 18:14:44

柜体内水管接头外接，能及时发现漏水。

发表于 2022-10-18 14:27:33

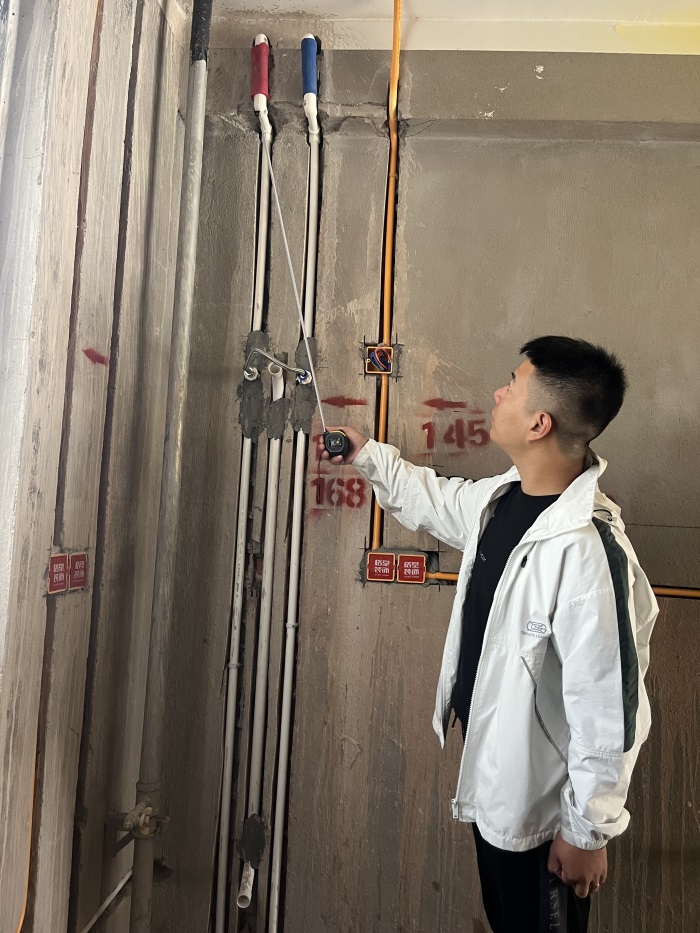

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2022-10-18 14:29:50

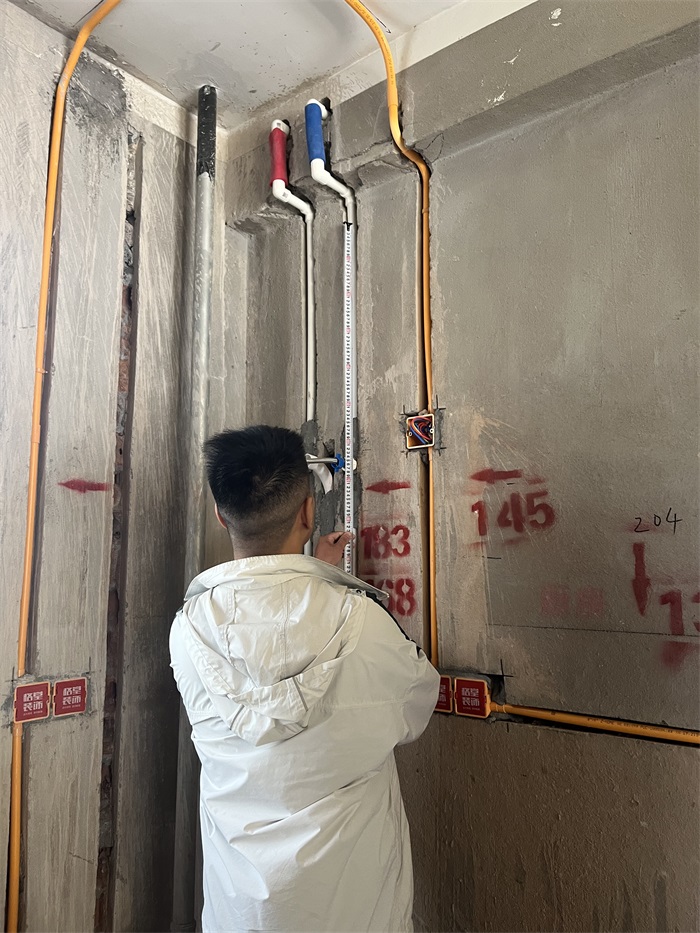

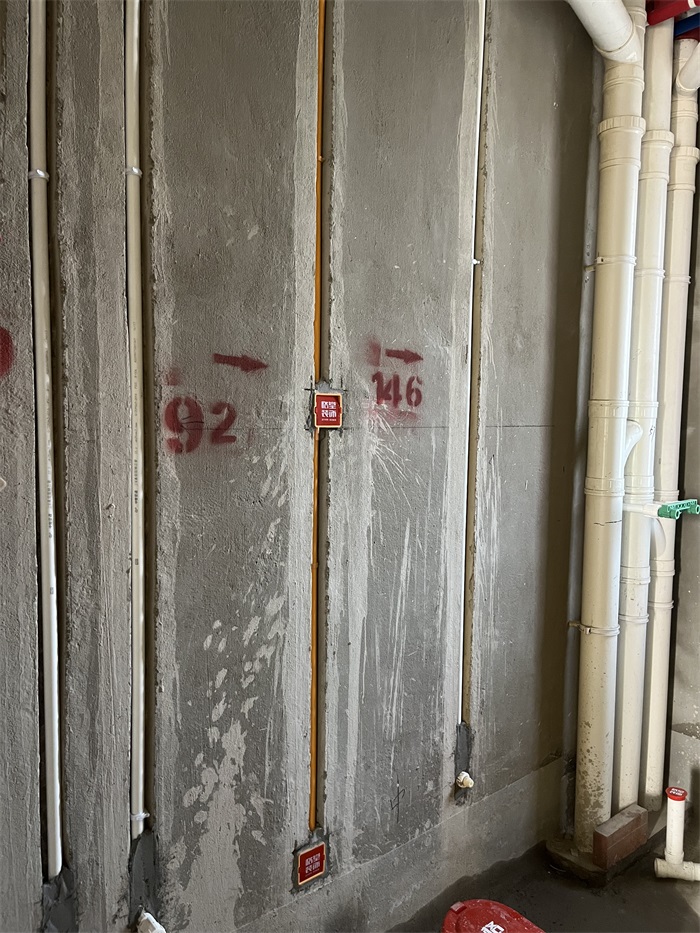

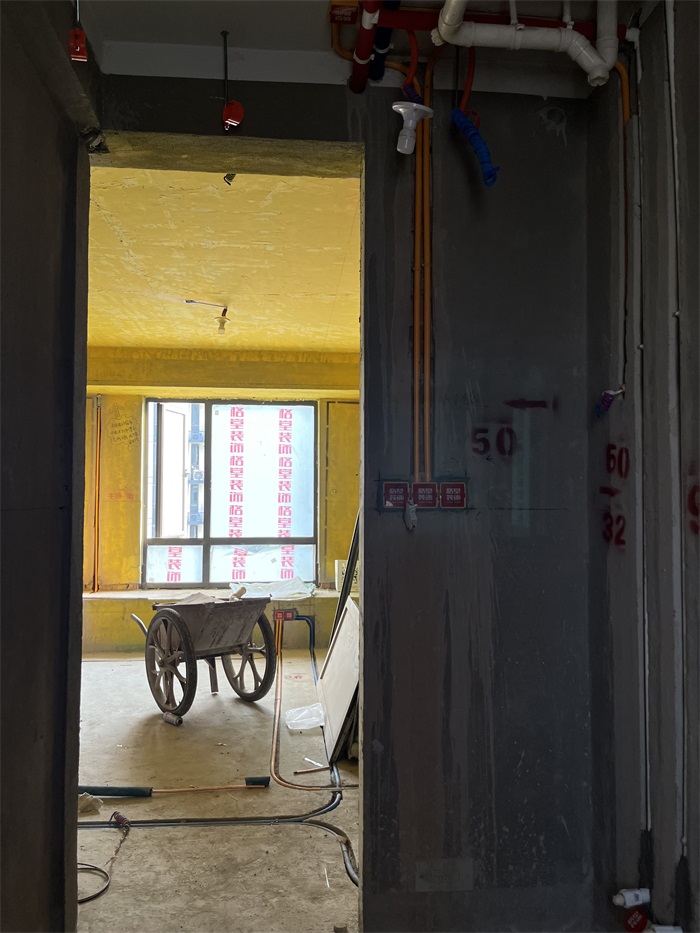

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2022-10-18 14:30:29

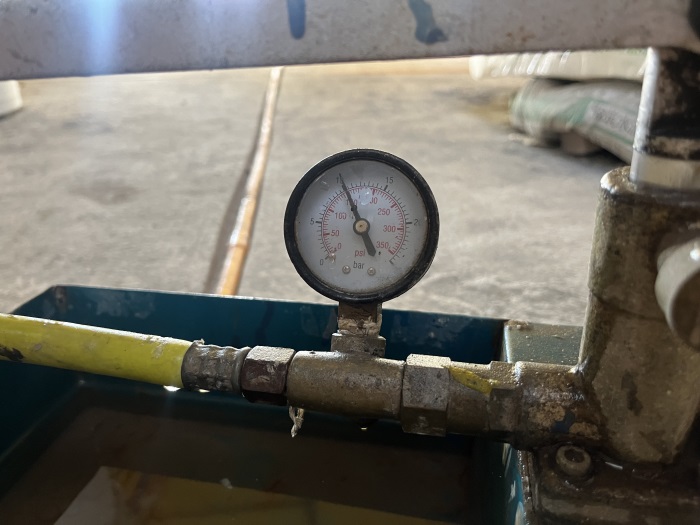

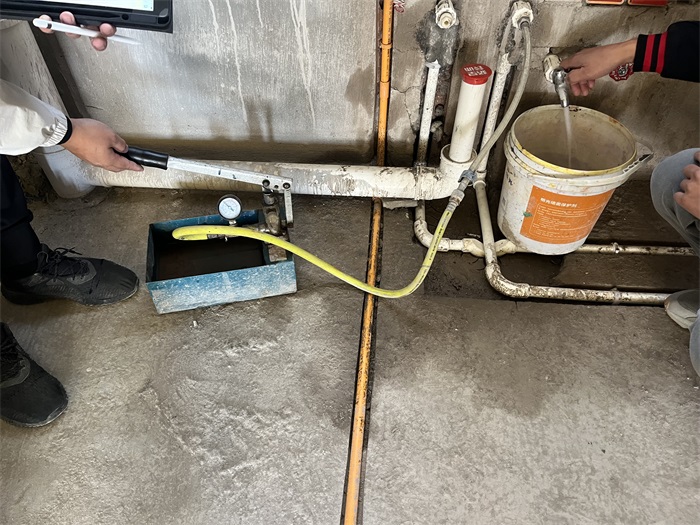

水压到一个兆帕（10公斤）半小时不降压就证明水管接头没问题的，
