淤头新兴街254m2现代--绿色田野围绕

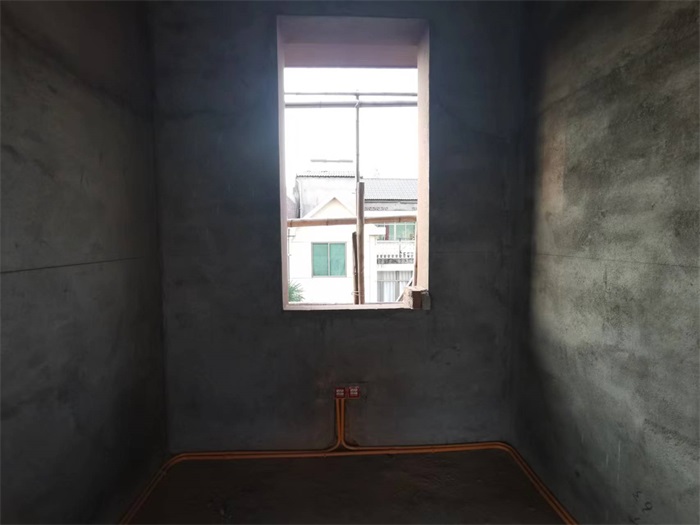

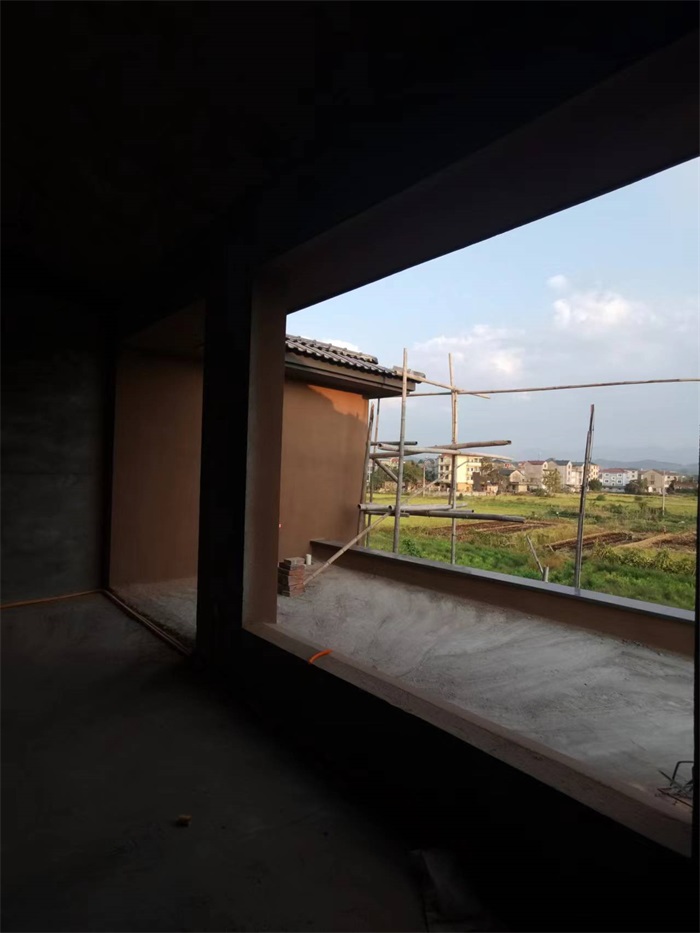

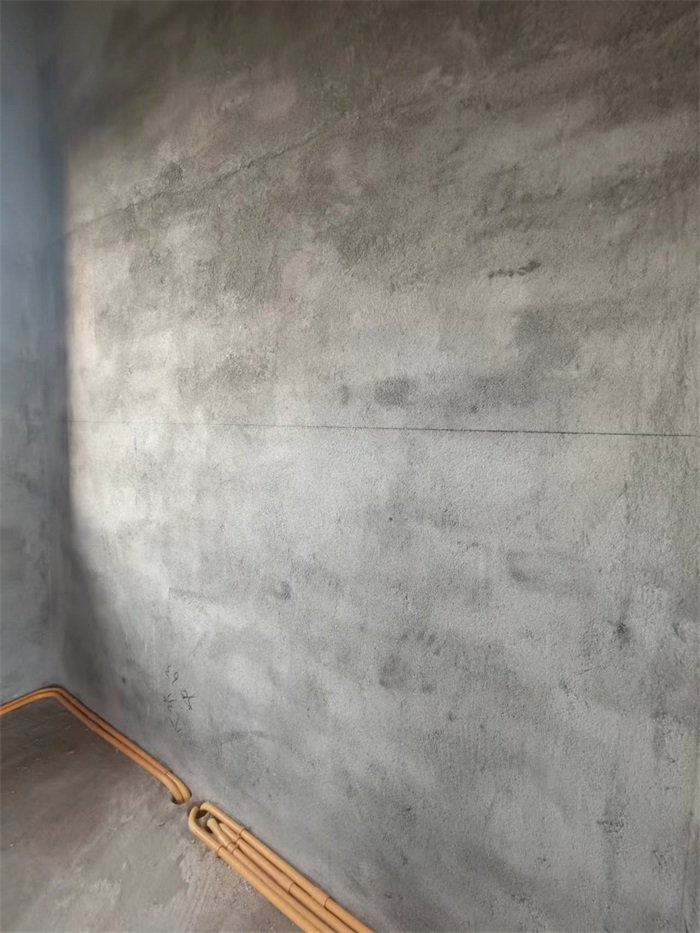

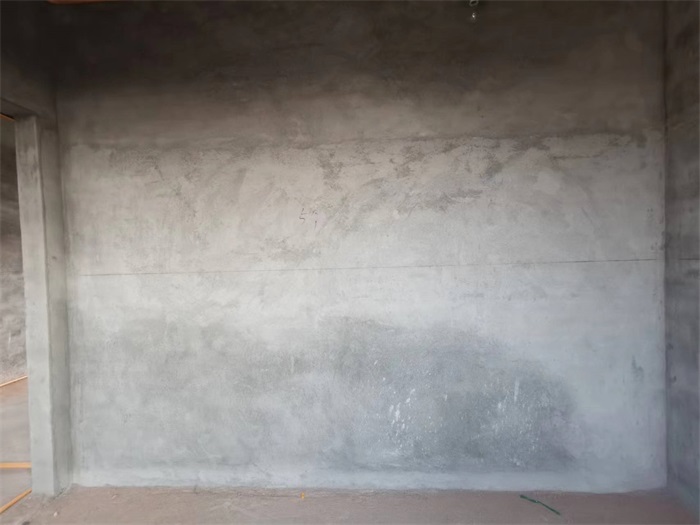

三楼主卧对角

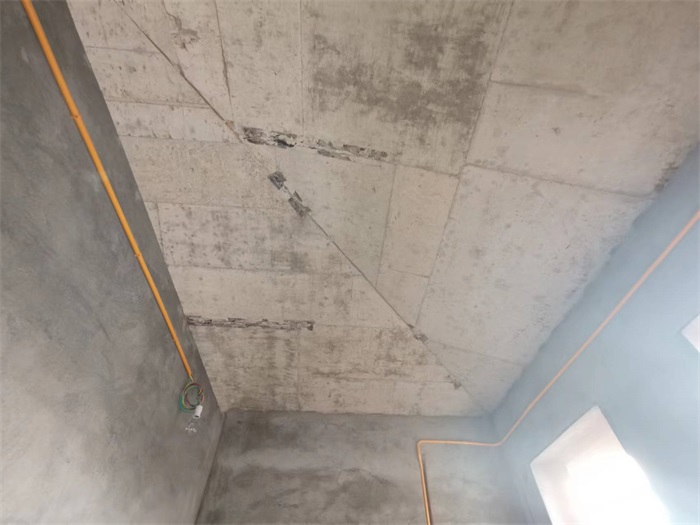

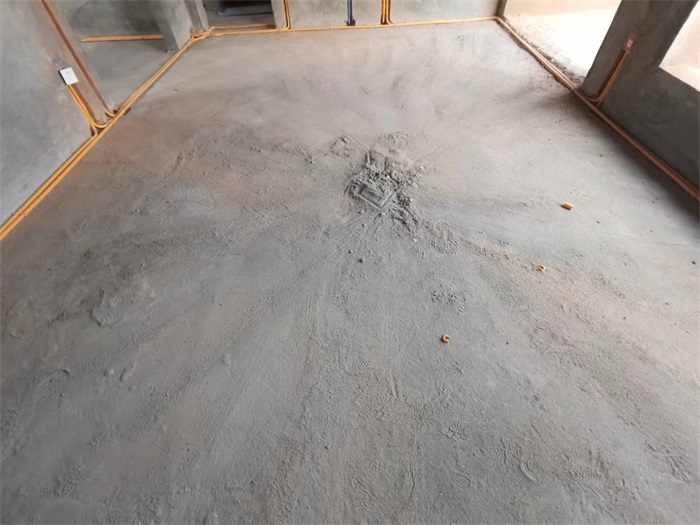

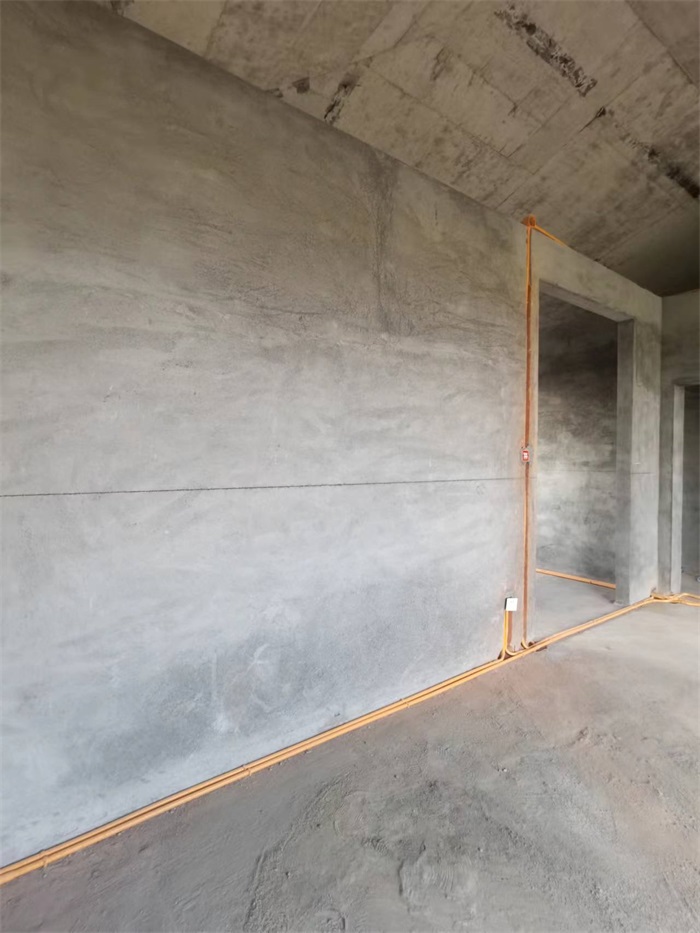

三楼主卫过道的水电布线图

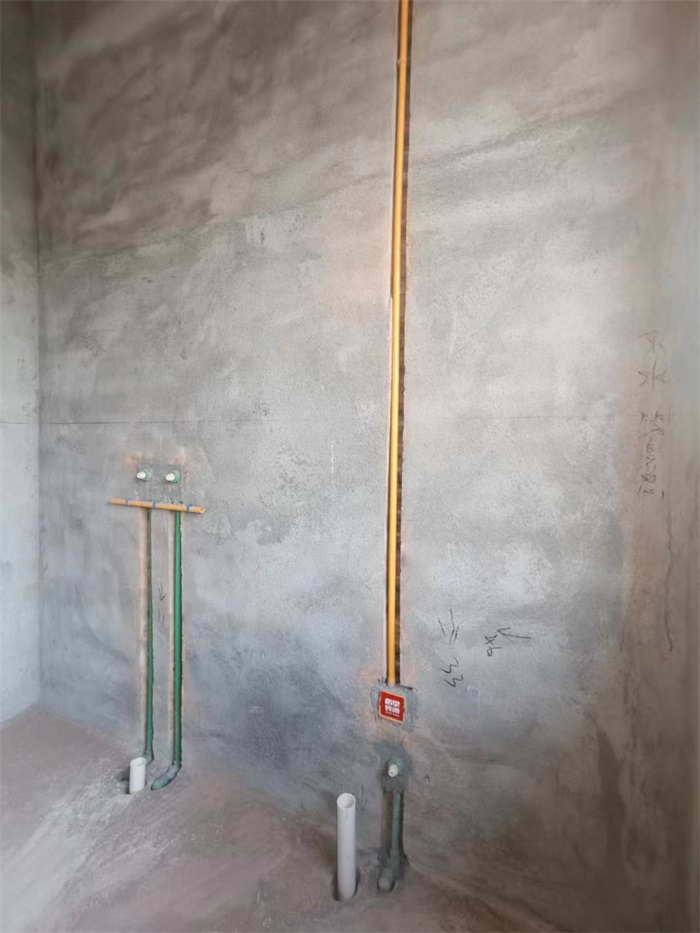

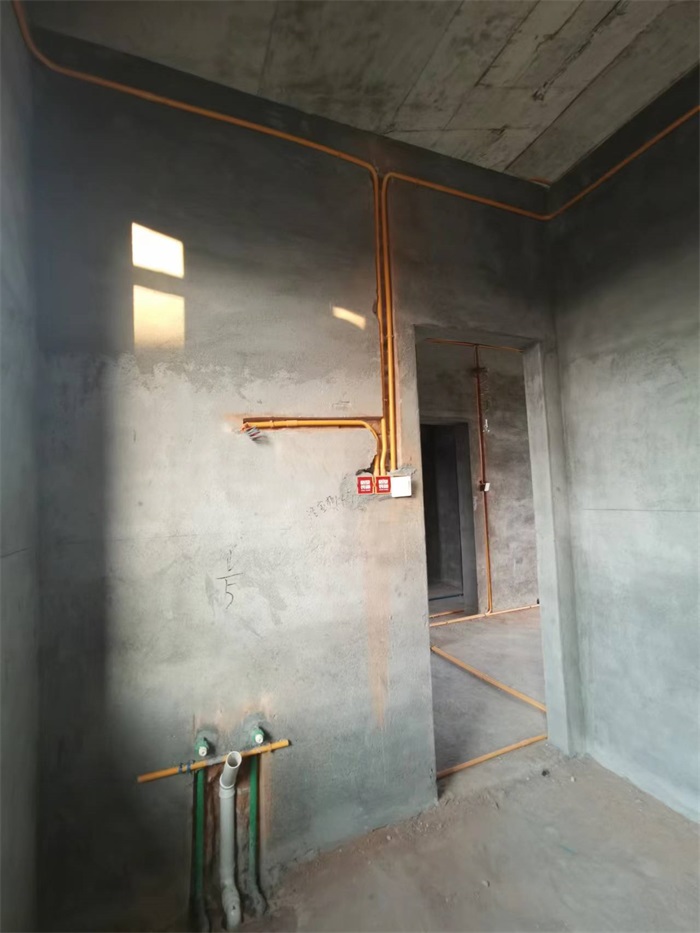

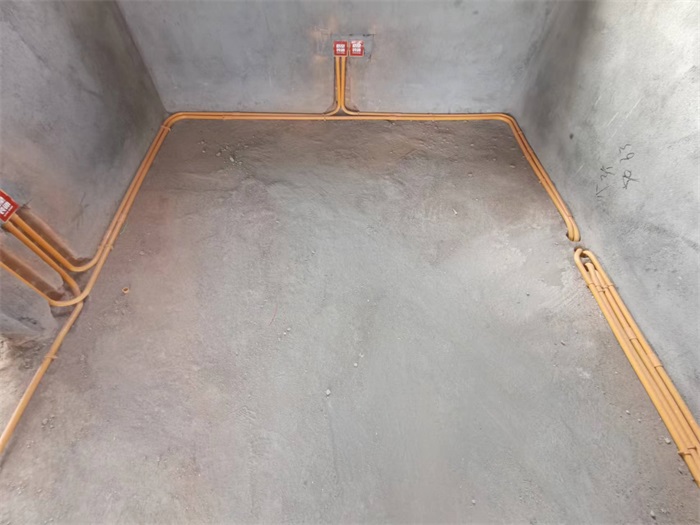

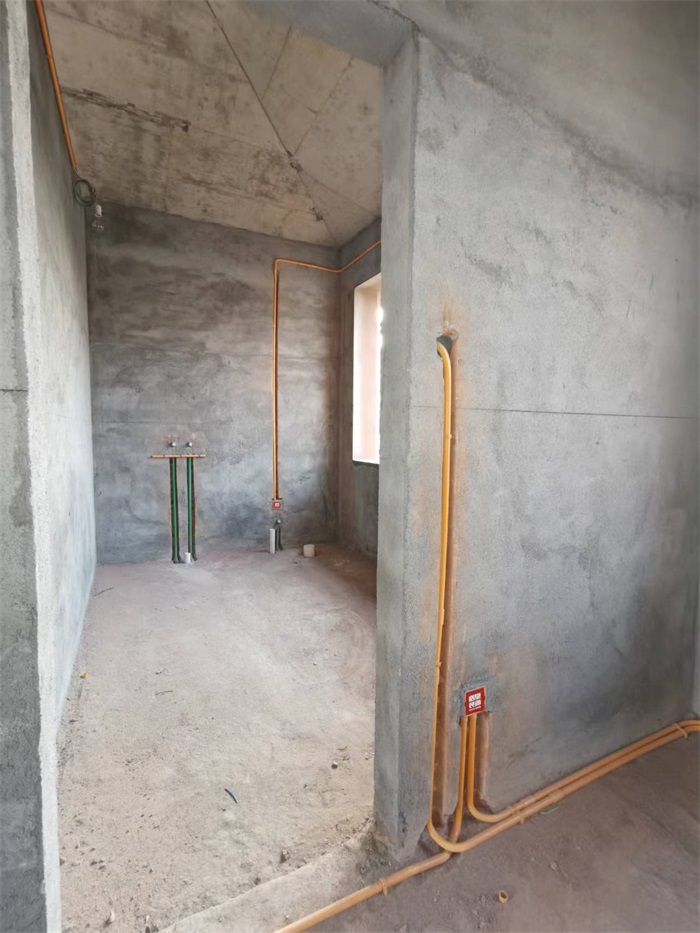

三楼主卫的水电布线图

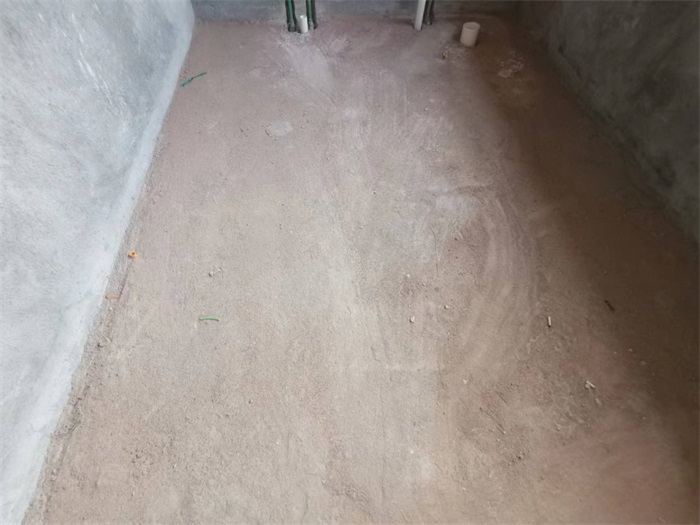

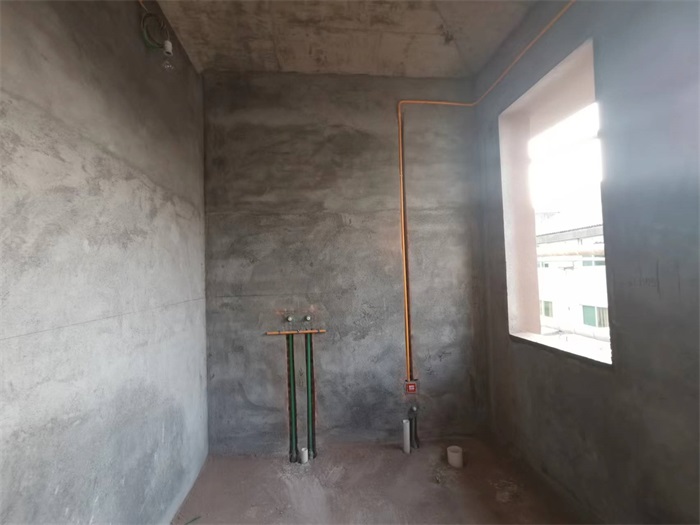

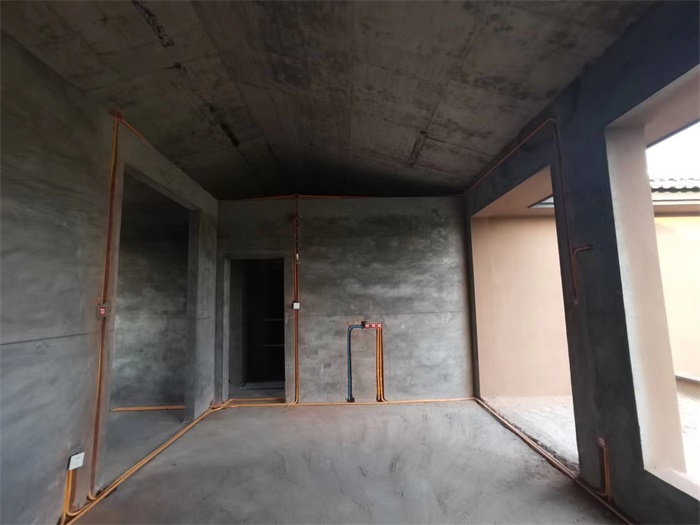

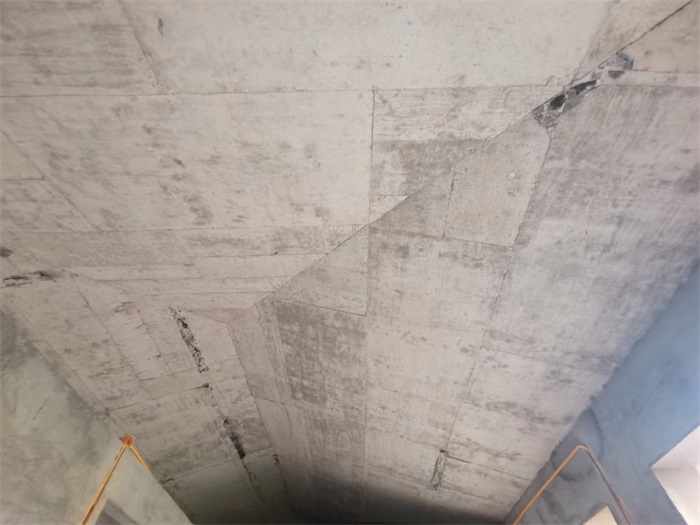

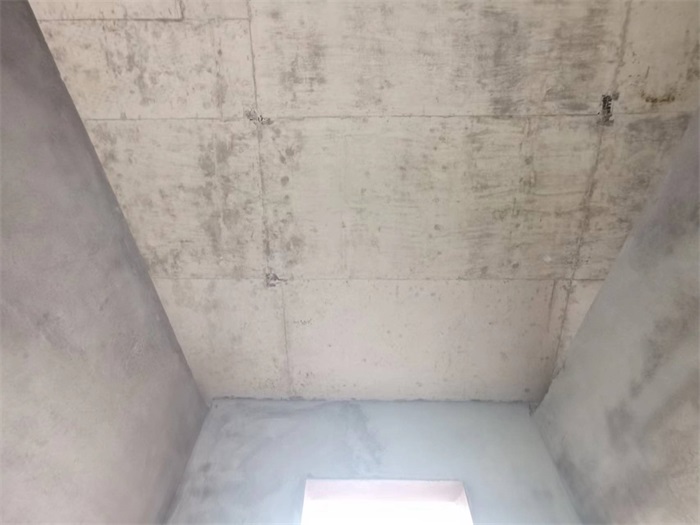

三楼主卫对角

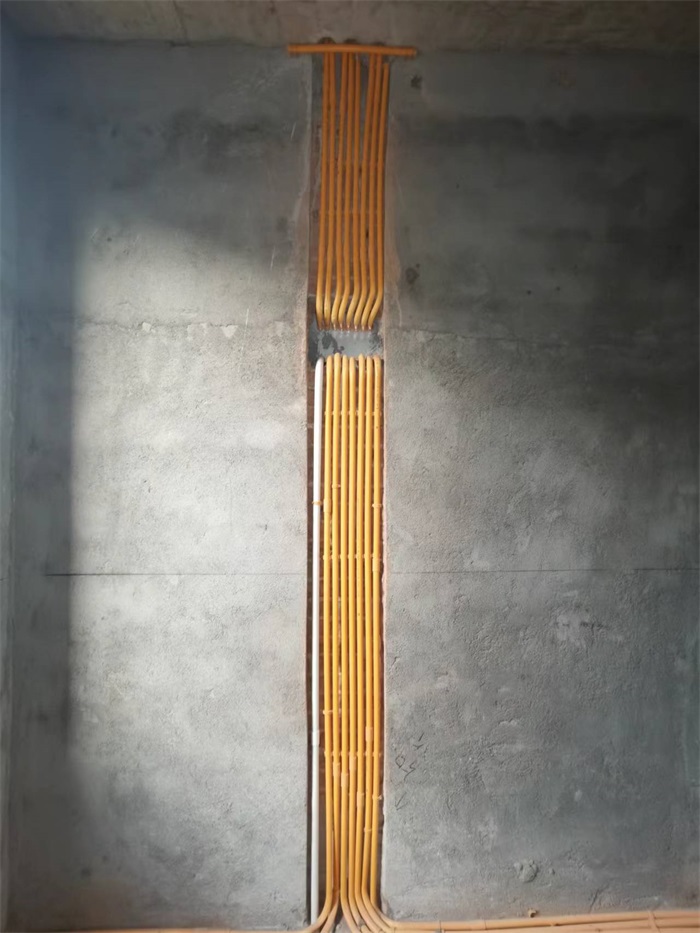

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

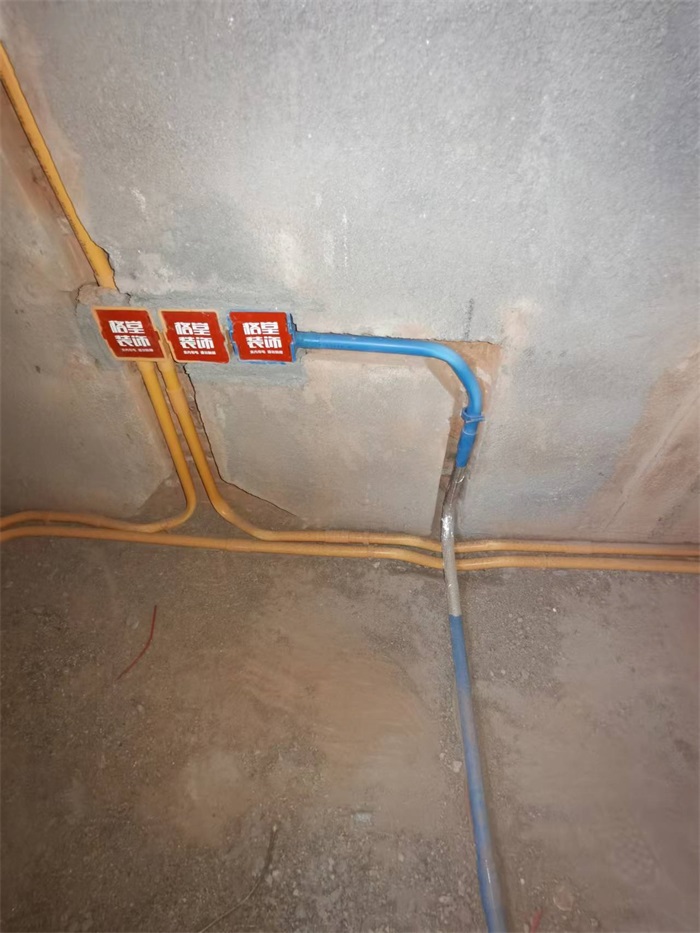

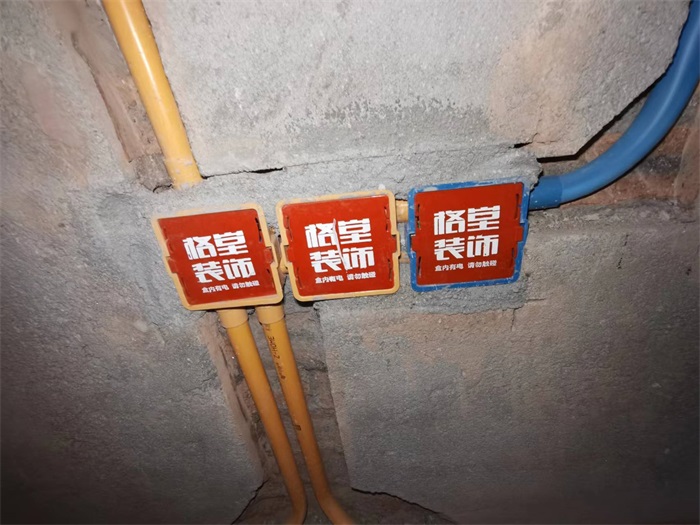

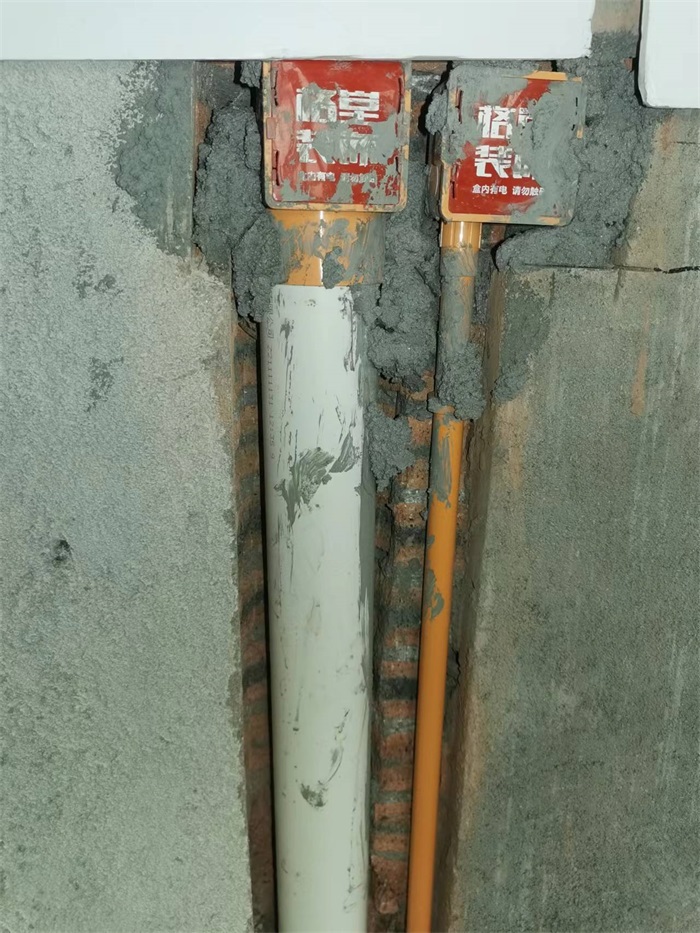

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

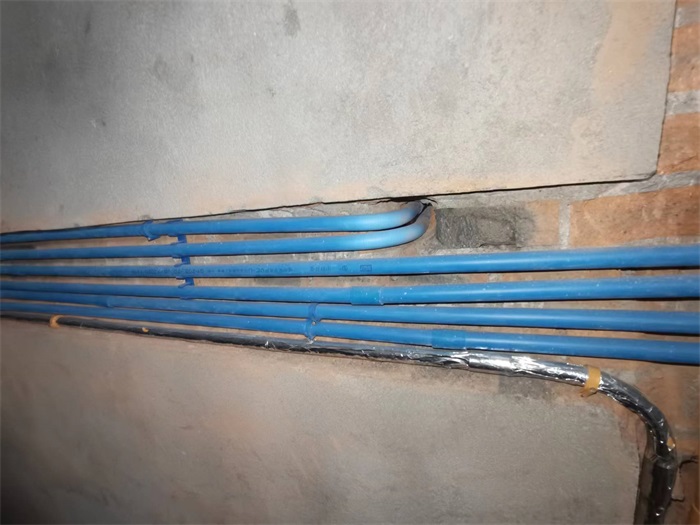

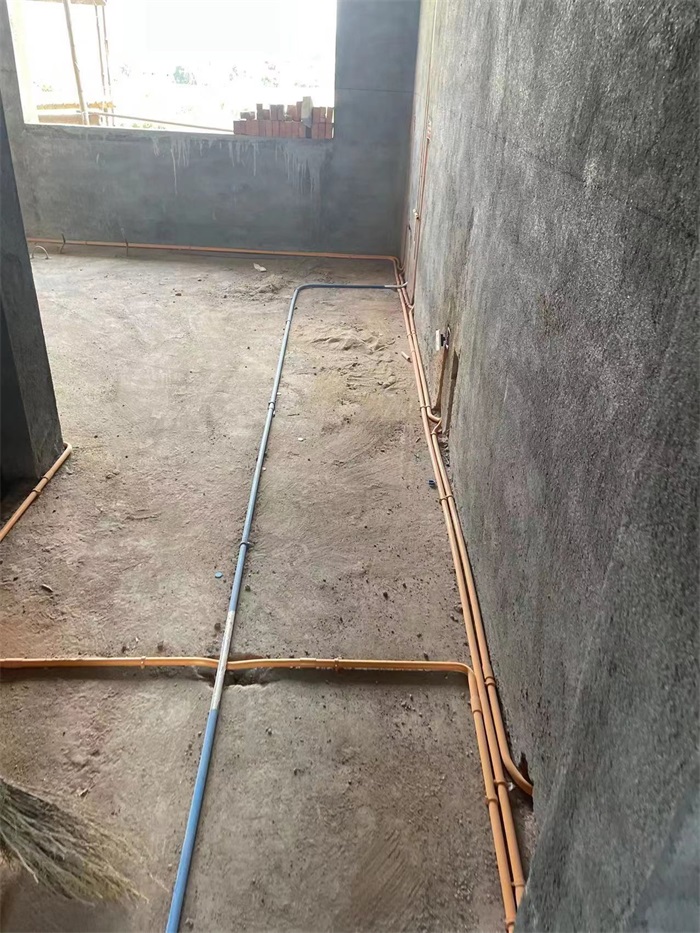

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

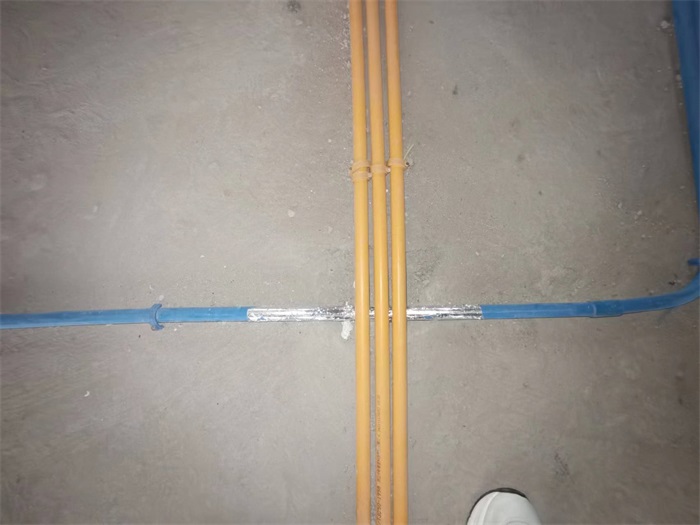

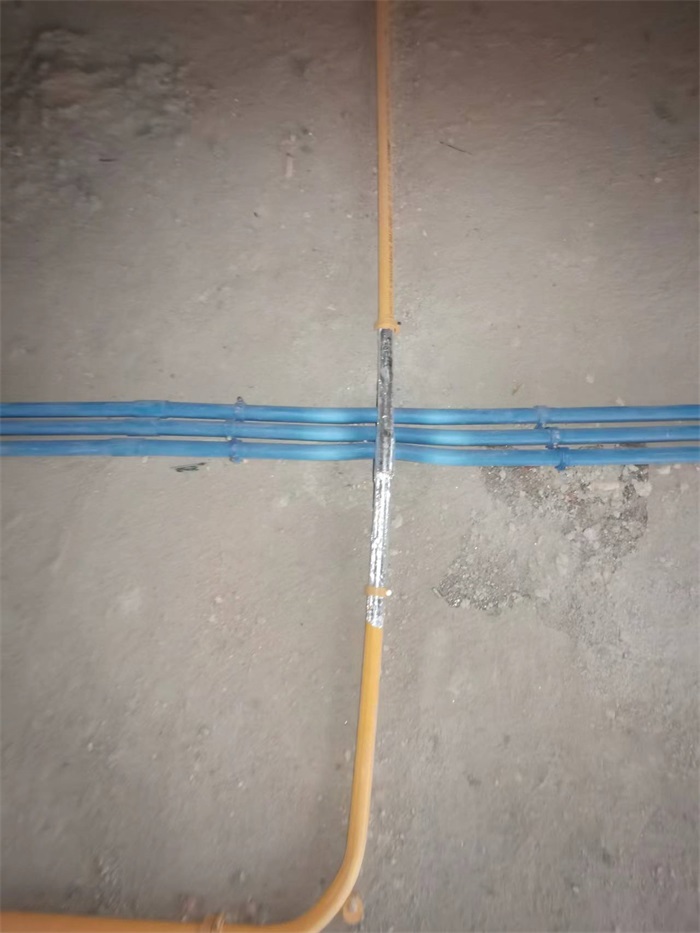

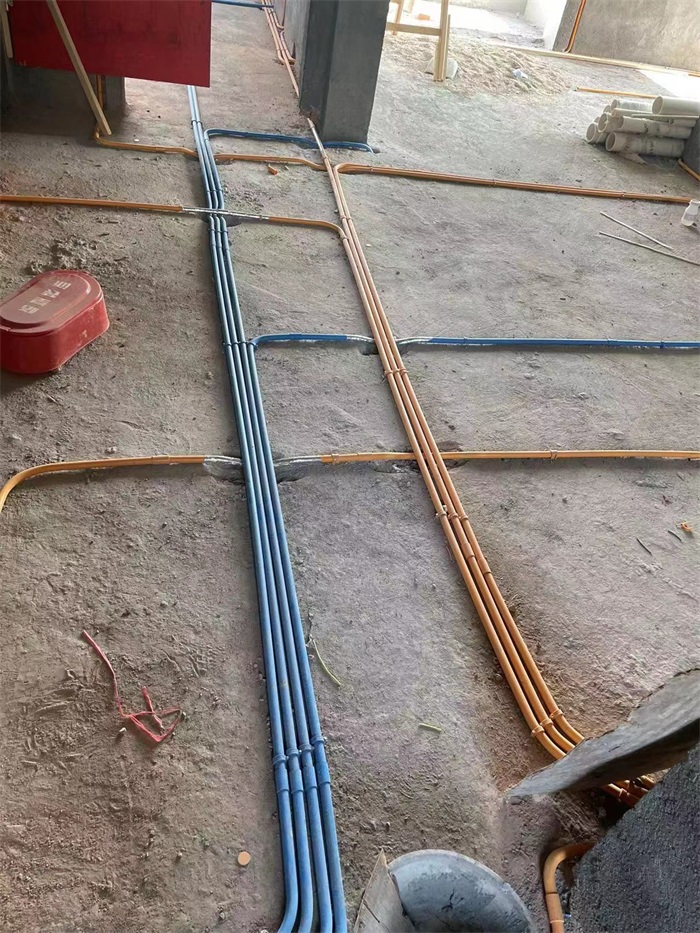

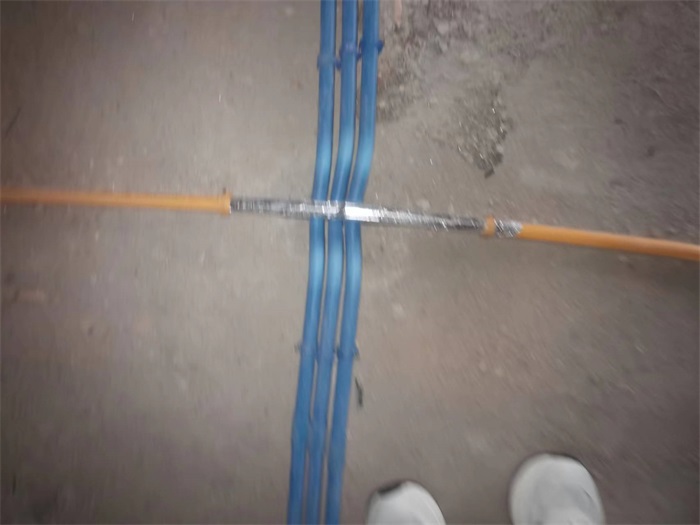

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

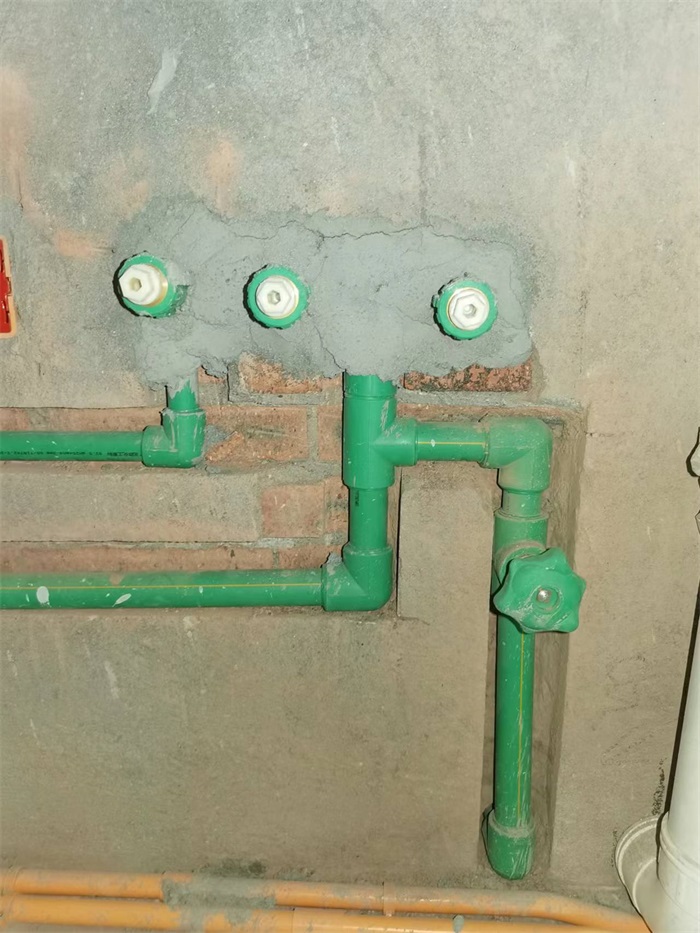

每户水管进水部位室内应加进水总阀。
