智兴家园3-2-7#115㎡现代——流连

发表于 2023-2-3 16:37:55

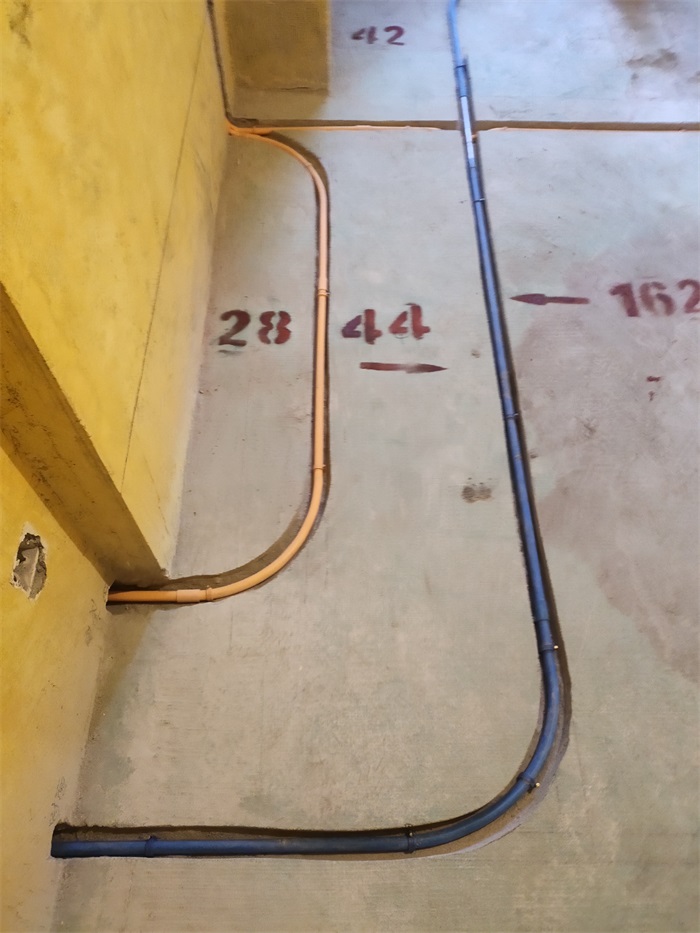

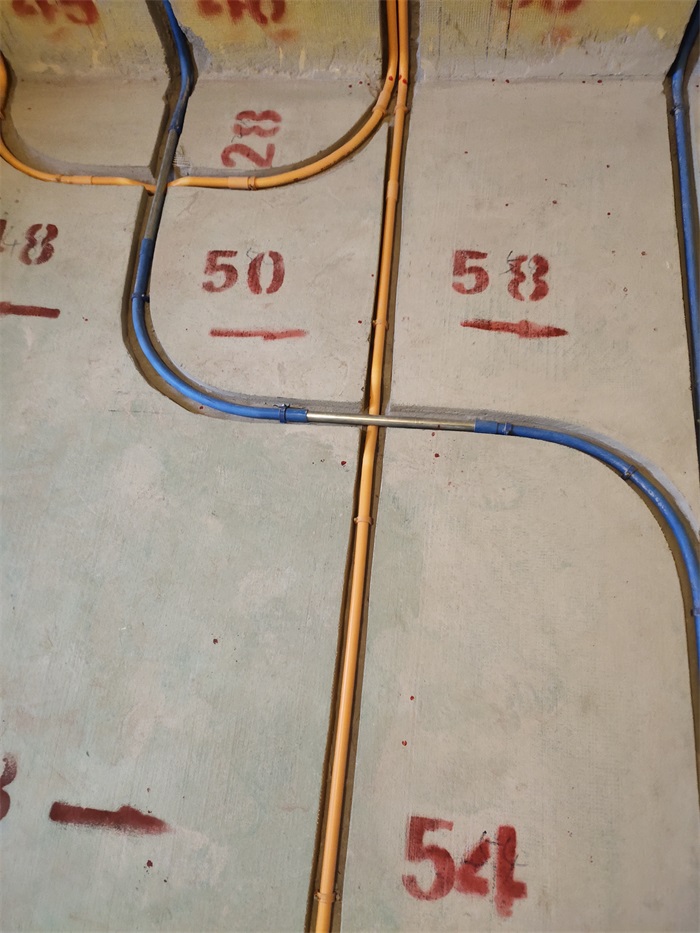

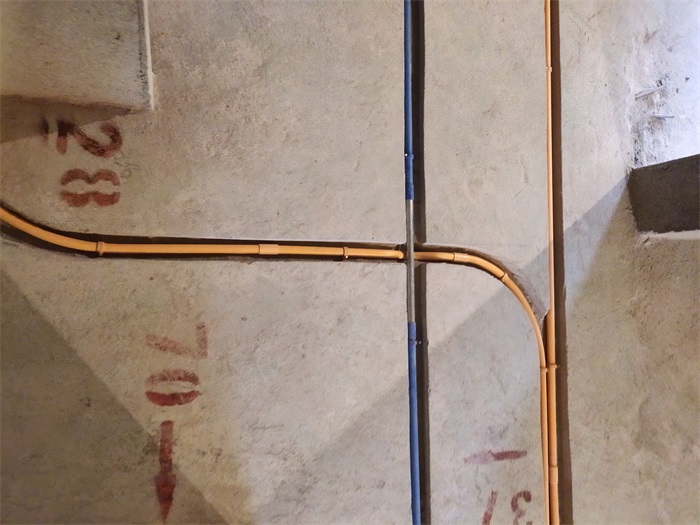

橙色为强电，蓝色为弱电。强弱电交接处用金属屏蔽管，防止干扰

发表于 2023-2-3 16:38:42

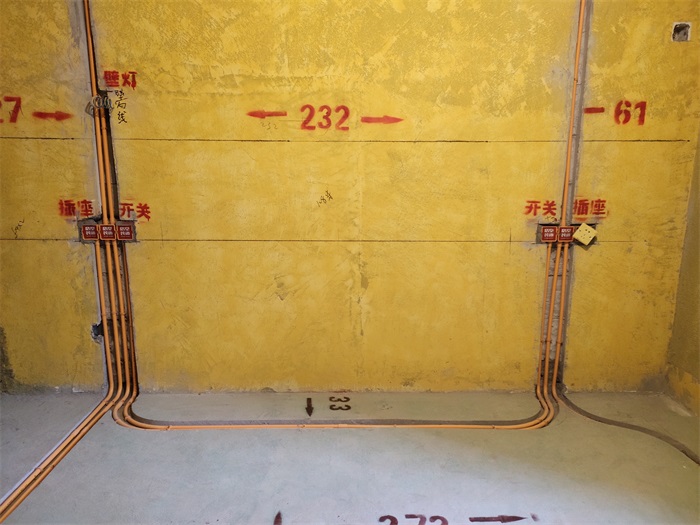

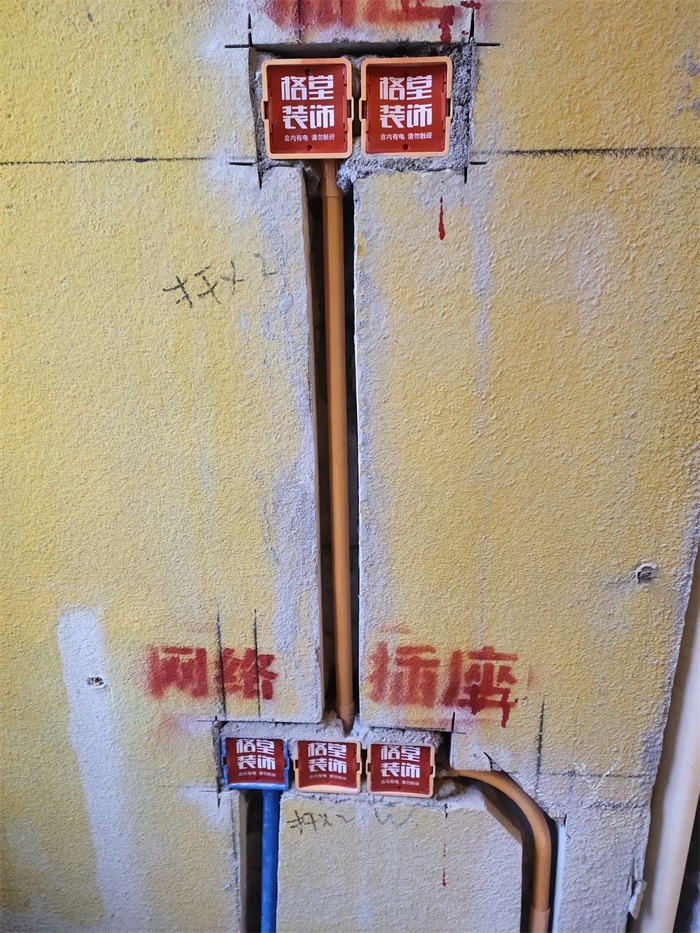

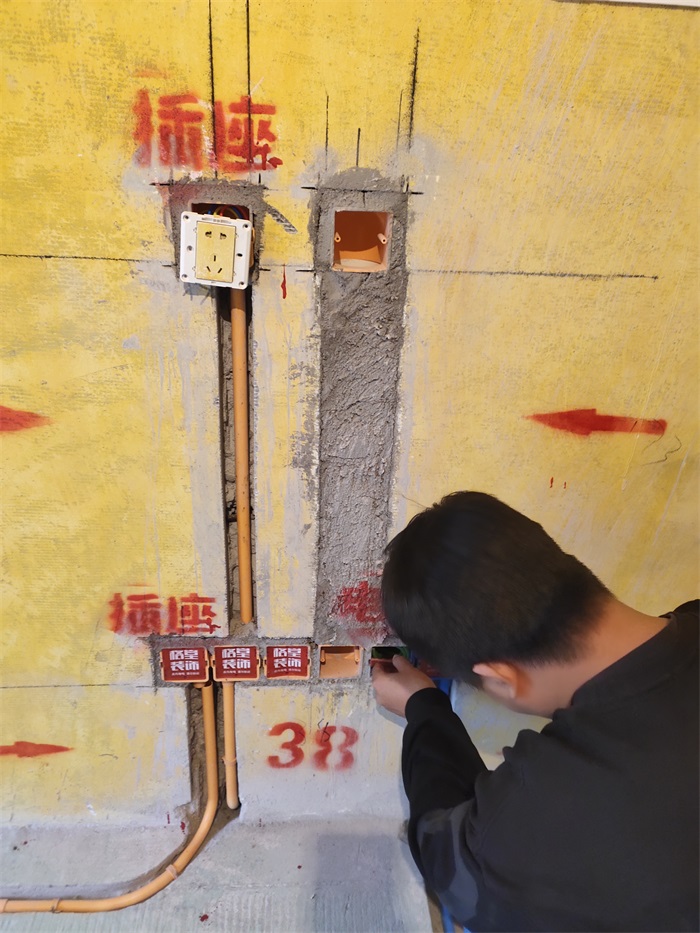

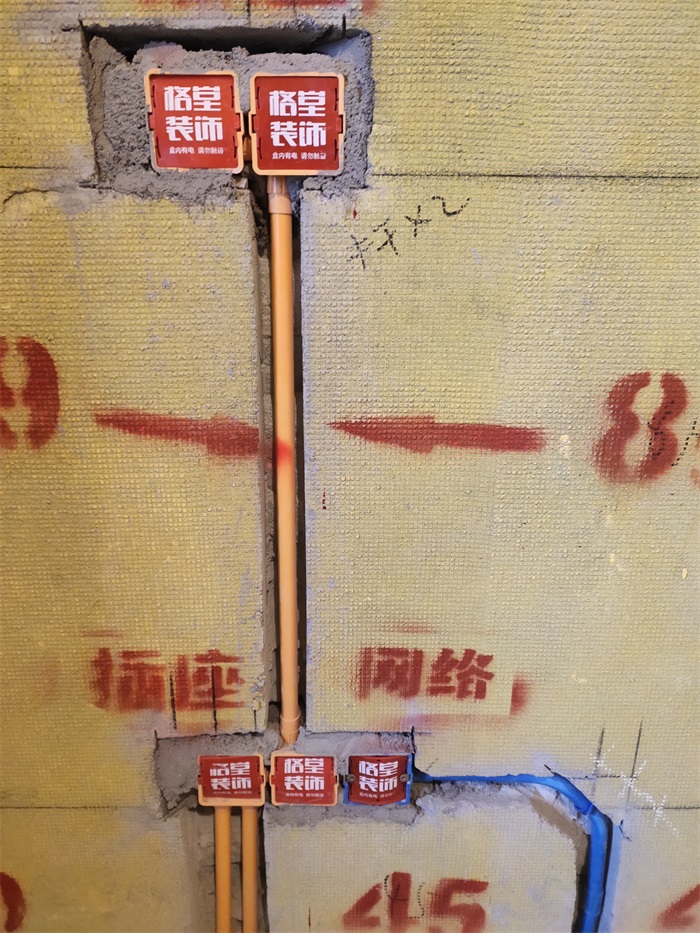

暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2023-2-3 16:39:47

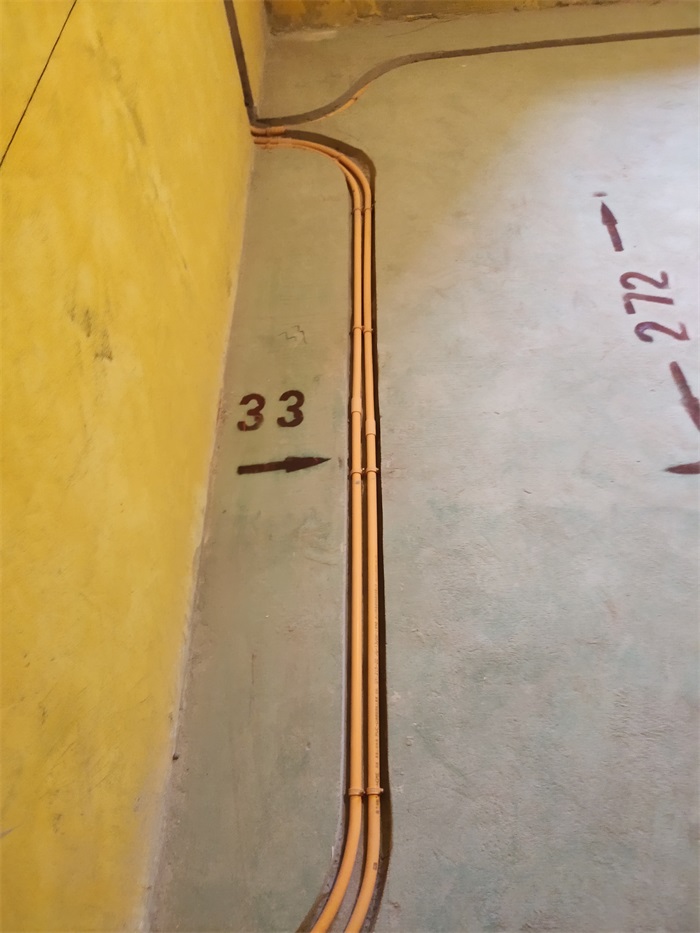

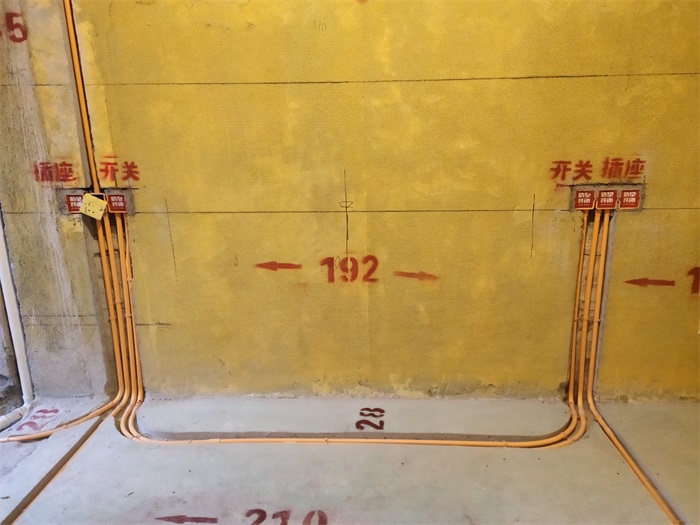

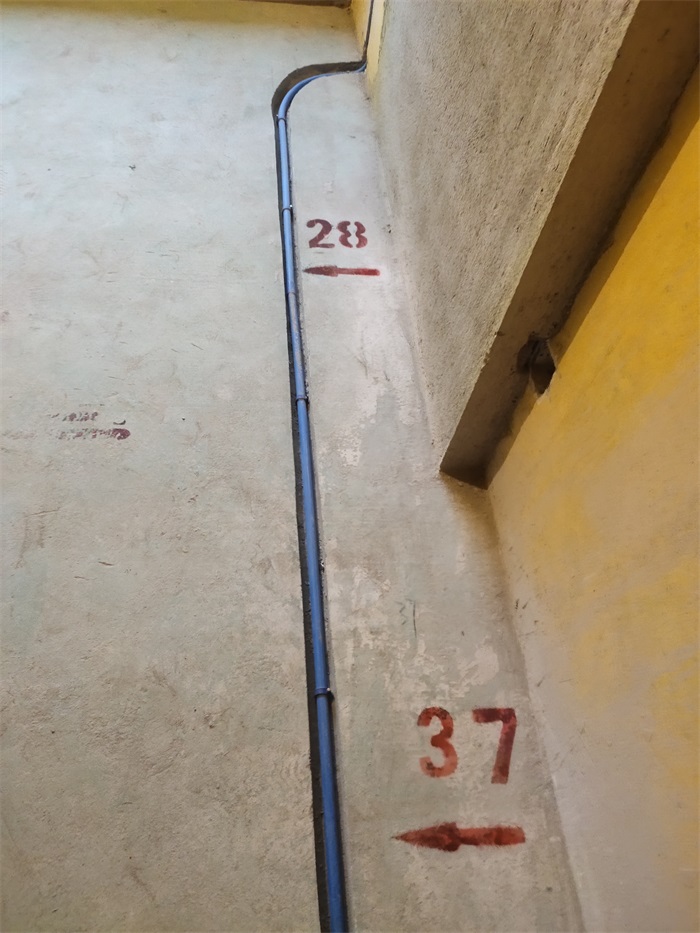

墙角禁止走管，距墙30公分以上

发表于 2023-2-3 16:40:47

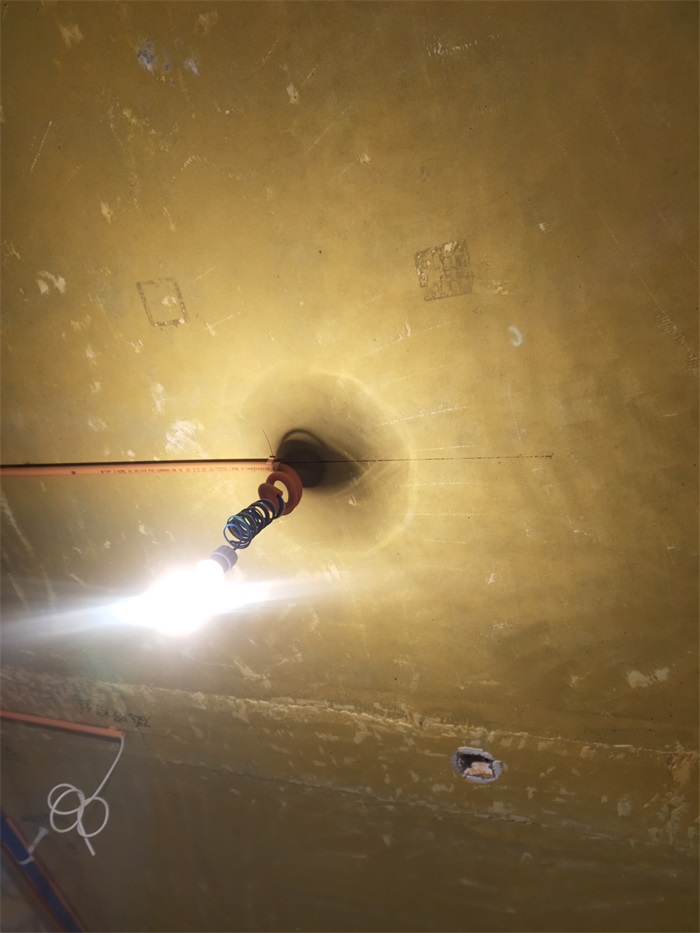

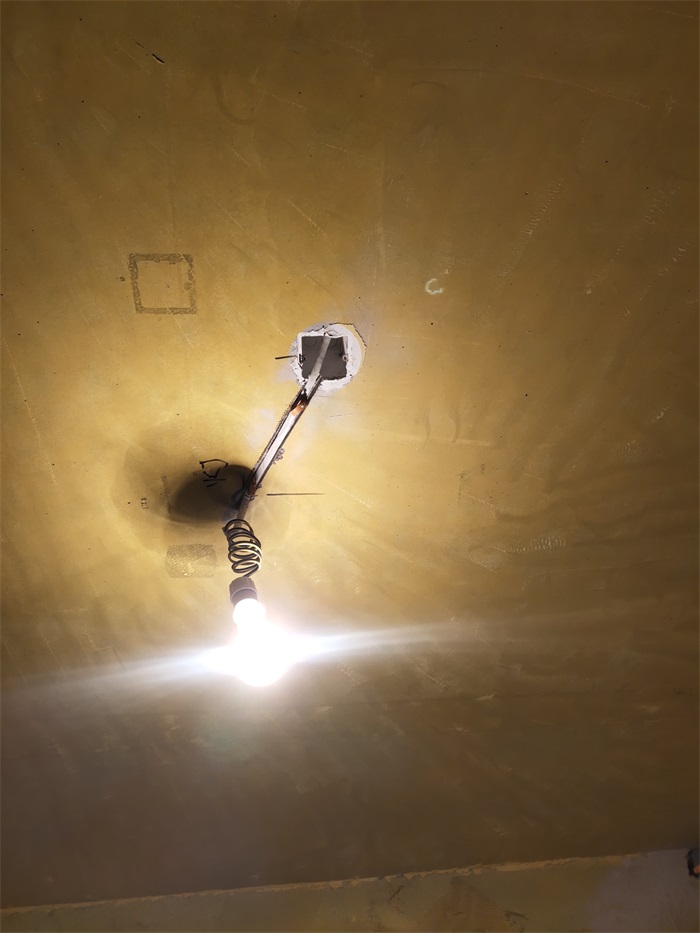

筒灯电线用波纹管保护

发表于 2023-2-3 16:41:18

筒灯电线用黄蜡管保护

发表于 2023-2-3 16:47:00

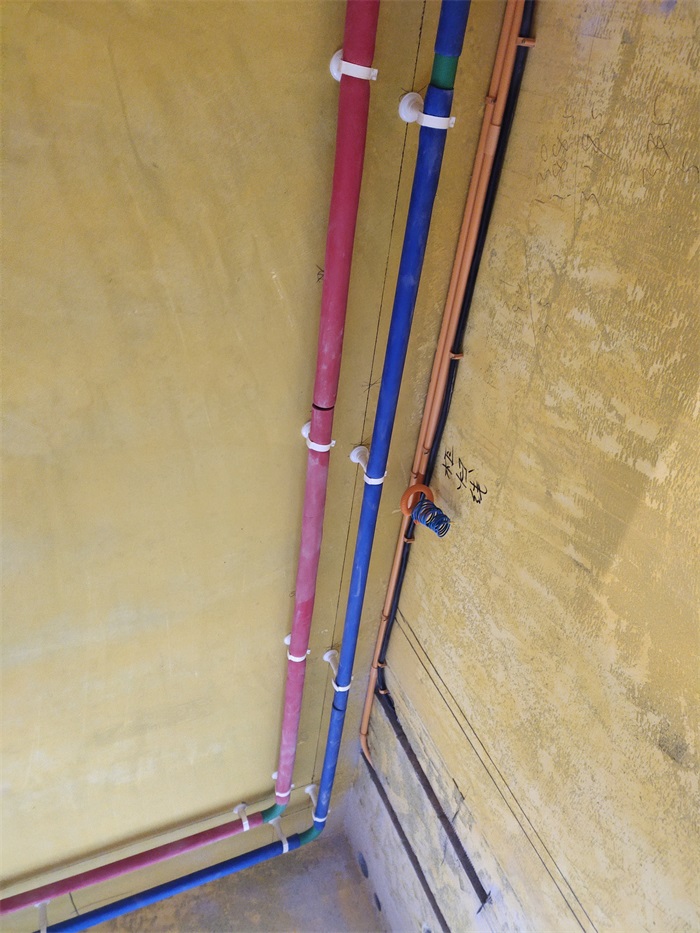

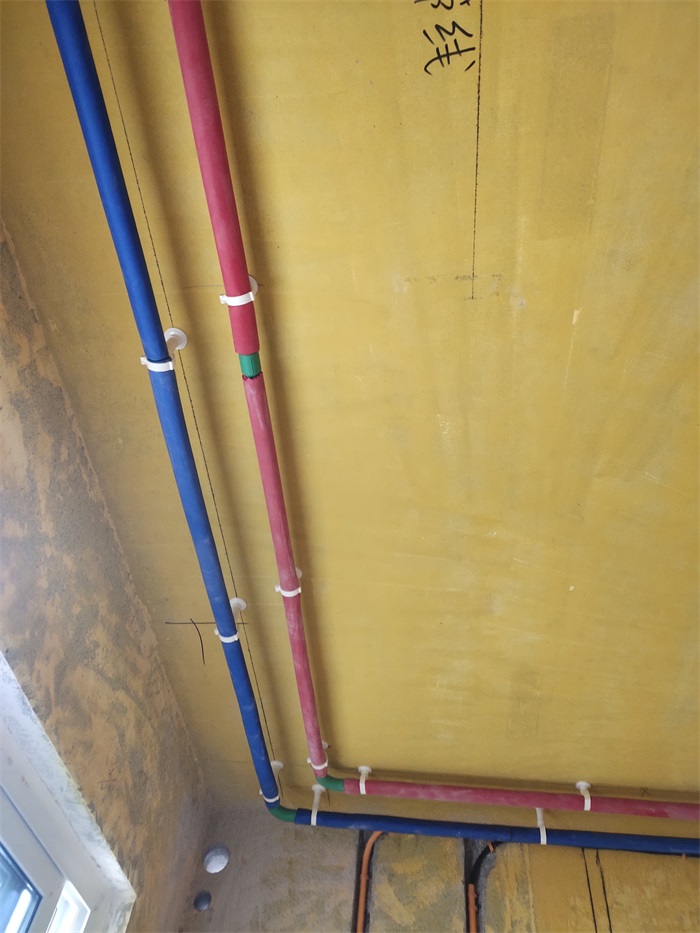

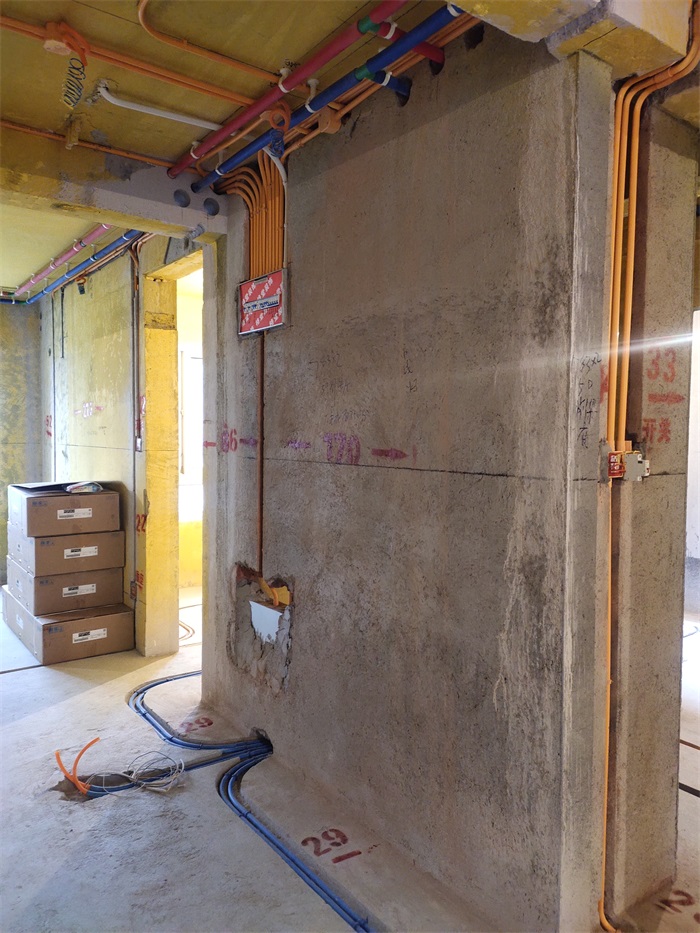

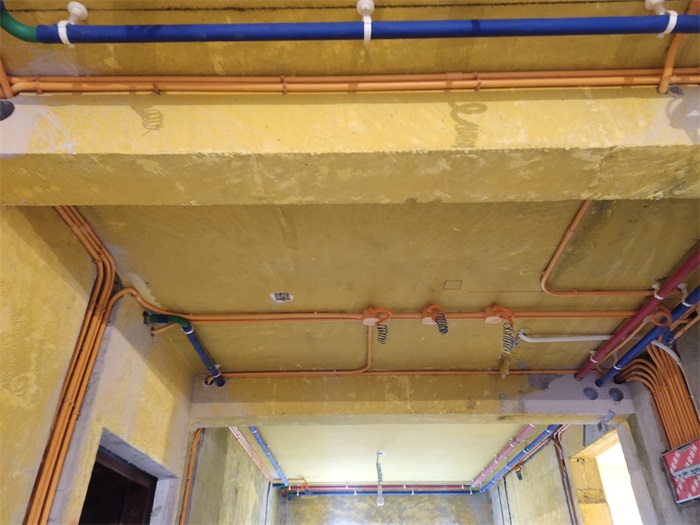

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响

发表于 2023-2-3 16:52:15

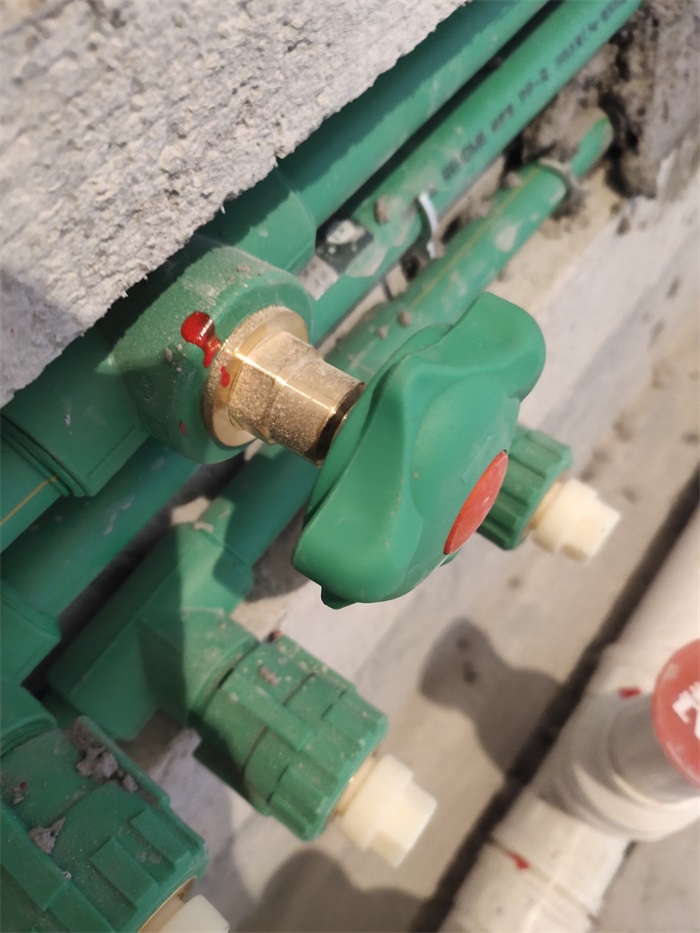

每户水管进水部位室内应加进水总阀

发表于 2023-2-3 16:53:16

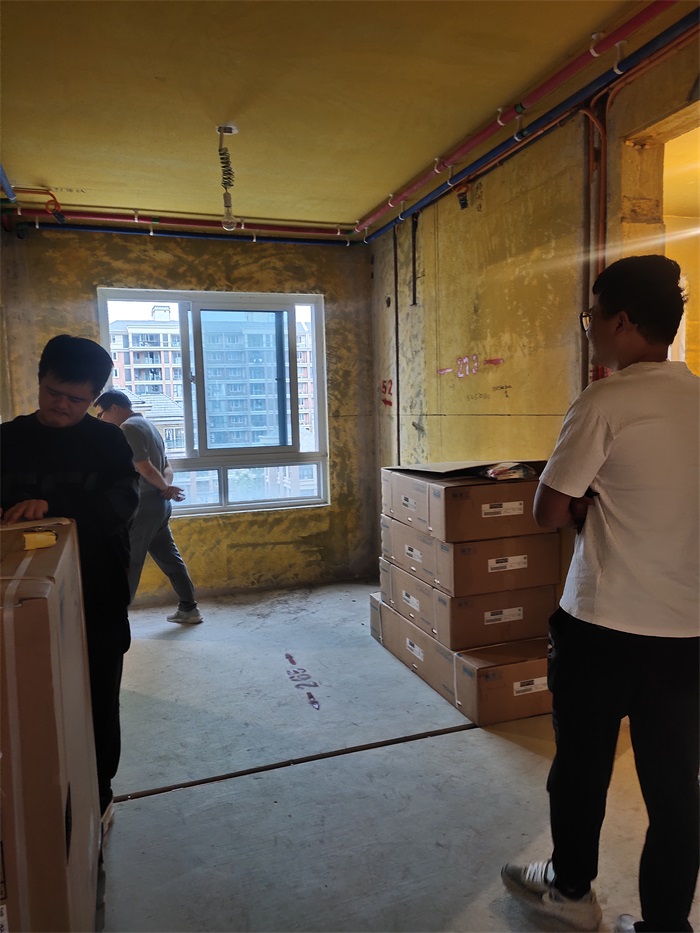

水电验收

发表于 2023-2-3 16:54:12

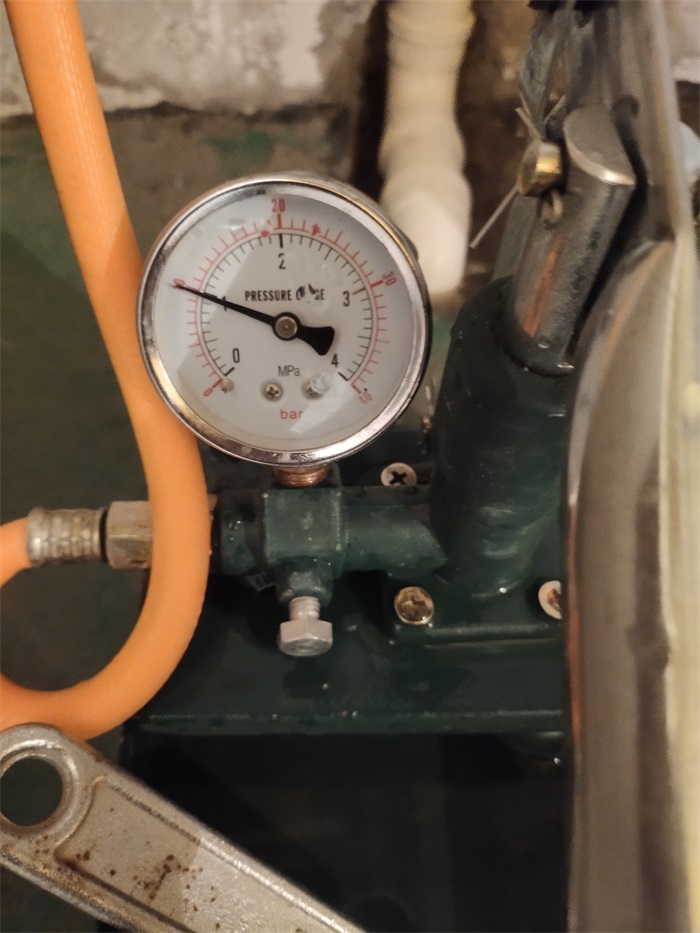

水压到一个兆帕（10公斤）半小时不降压就证明水管接头没问题的，一般市政水压是1.5到3公斤，常规试压是7公斤，我们水管质量好才敢打10公斤的

发表于 2023-2-3 16:55:08

本帖最后由格堂陈辰于 2023-2-3 16:56 编辑

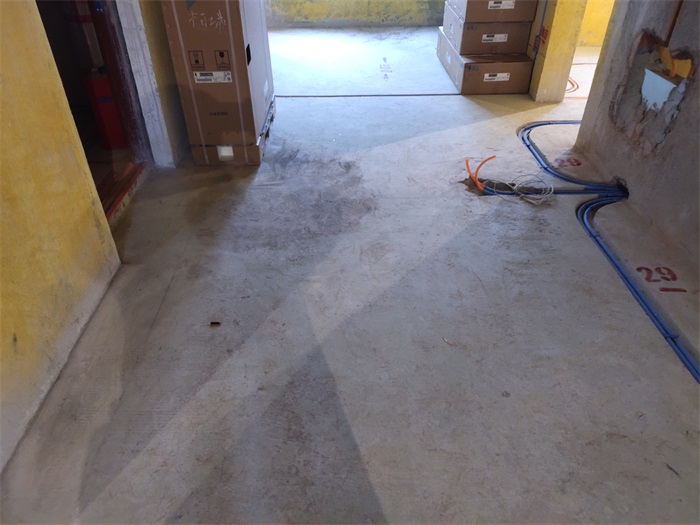

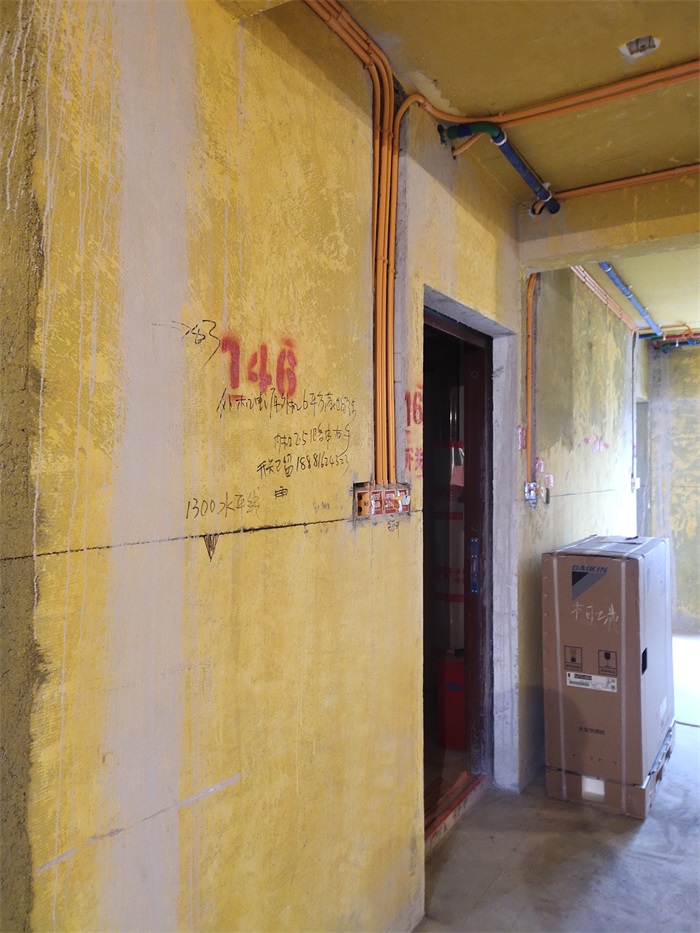

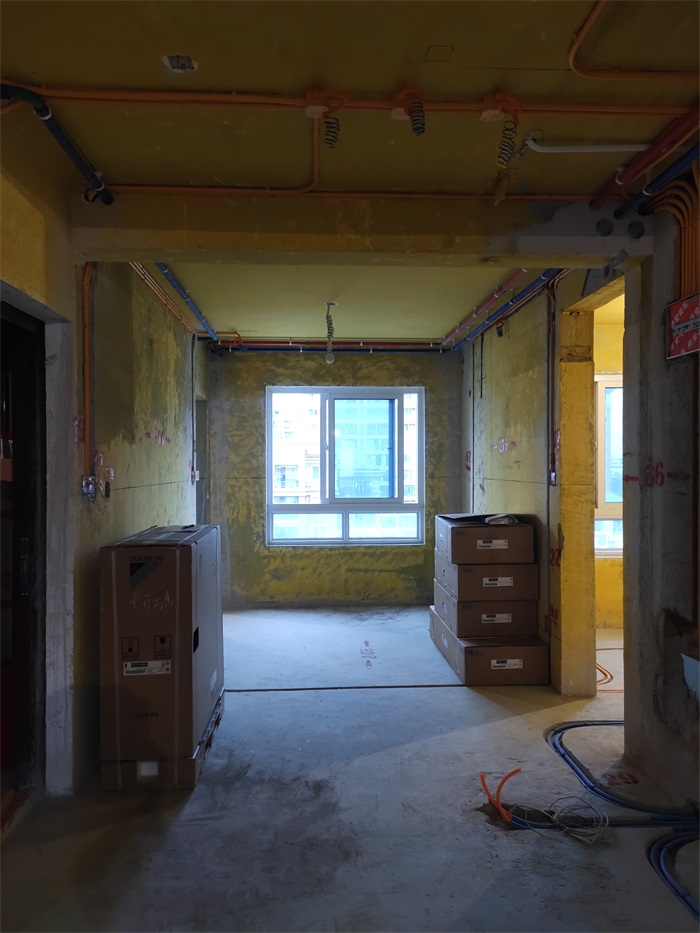

餐厅水电布线图
