招贤里5-1-6#120㎡现代——时尚易朽，风格永存

发表于 2022-9-30 10:49:09

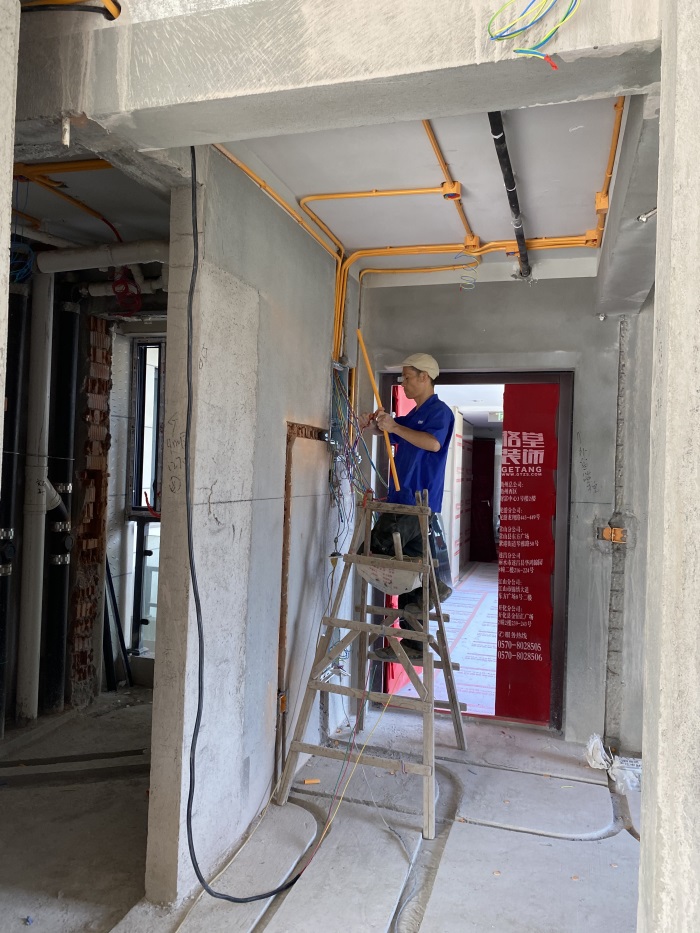

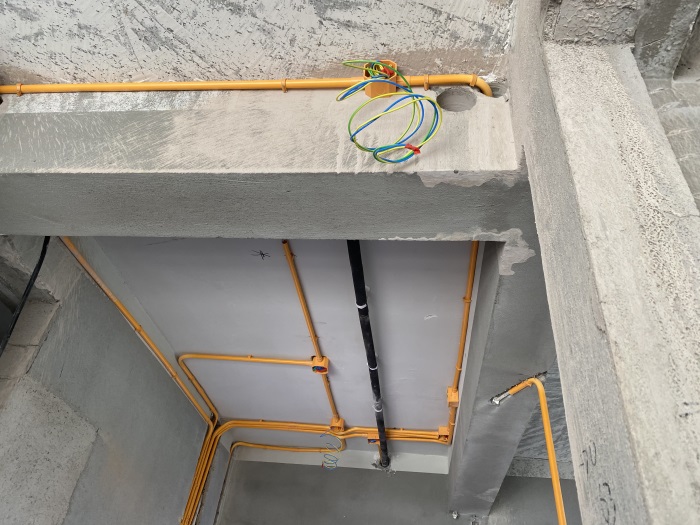

墙面正在布置线管。

发表于 2022-9-30 10:51:17

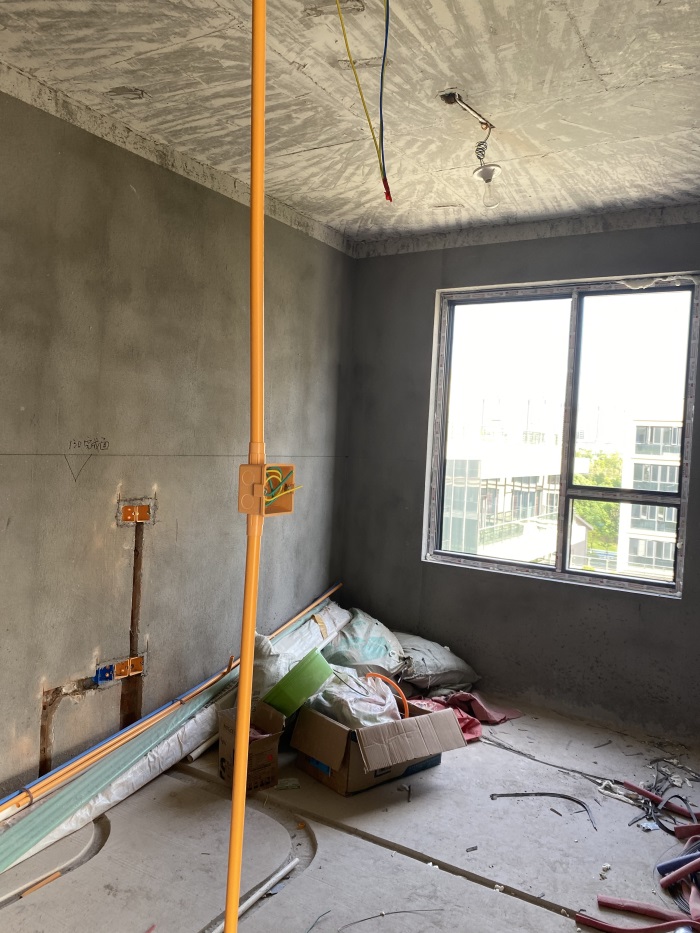

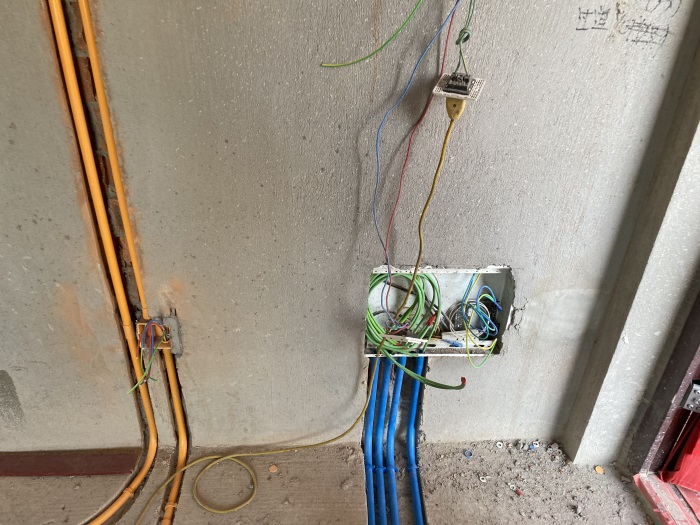

门厅墙面正在布置线管，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

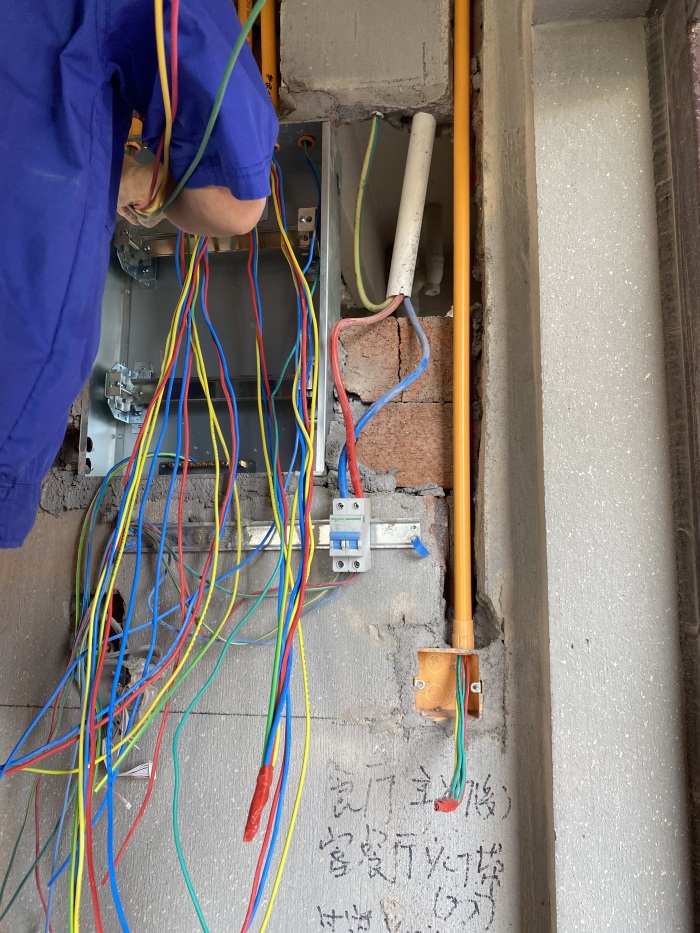

配电箱和线管连接处，杯梳安装好了，防止电线划伤，同一根线管内不得超过7根电线防止发热。

发表于 2022-9-30 10:52:06

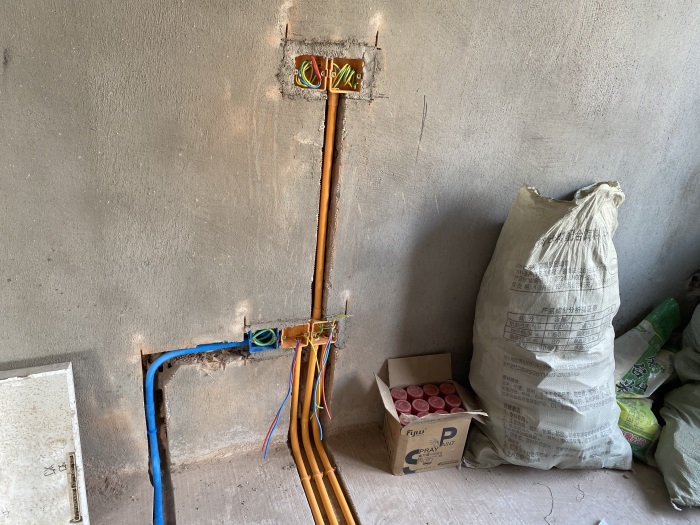

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-9-30 10:54:02

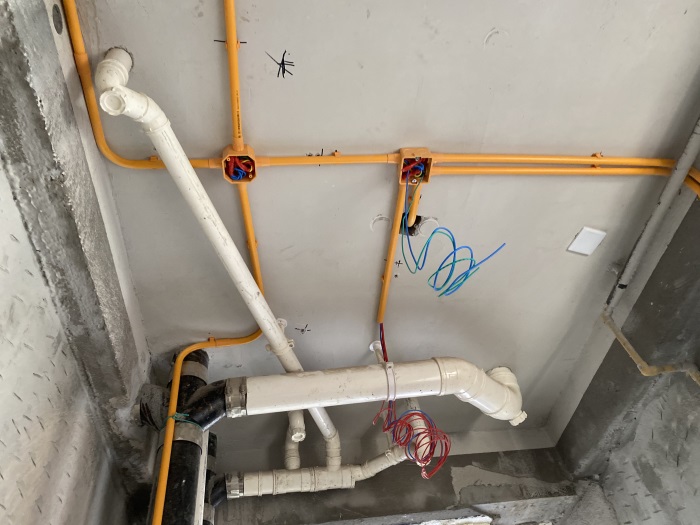

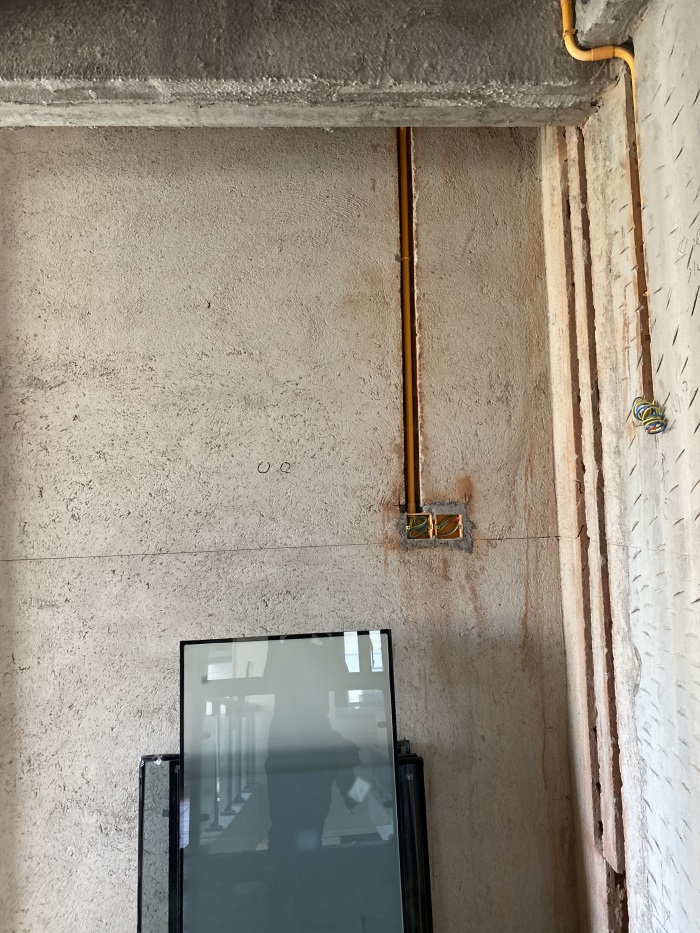

次卫墙面正在布置线管。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-9-30 10:54:50

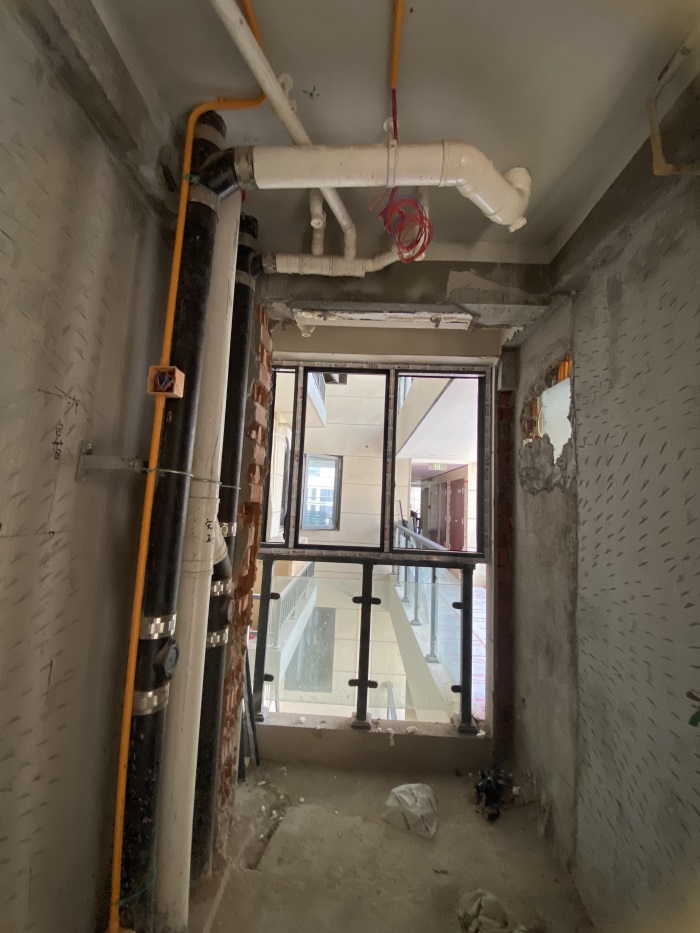

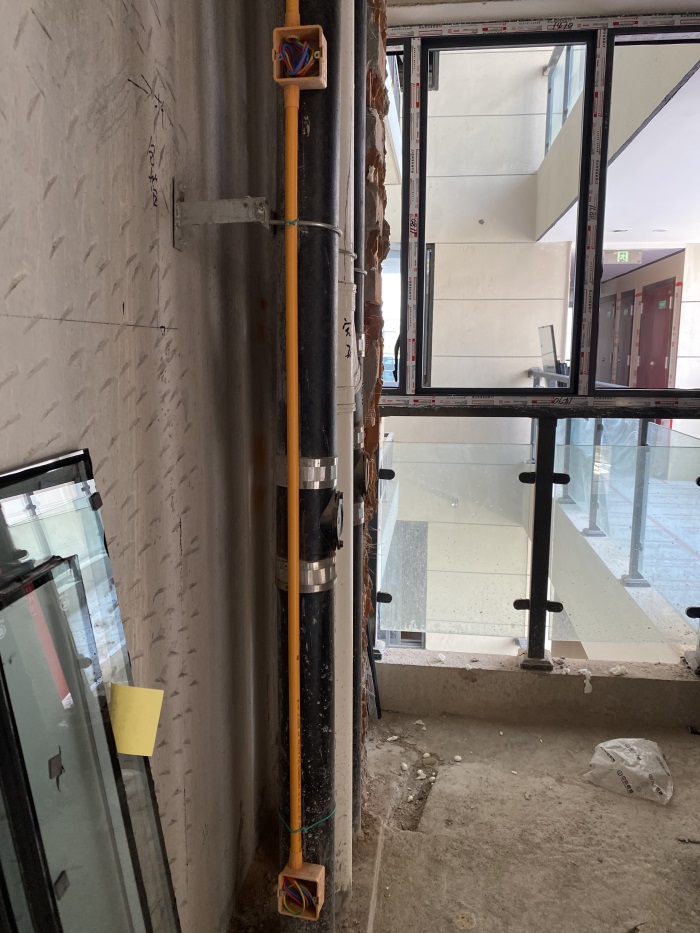

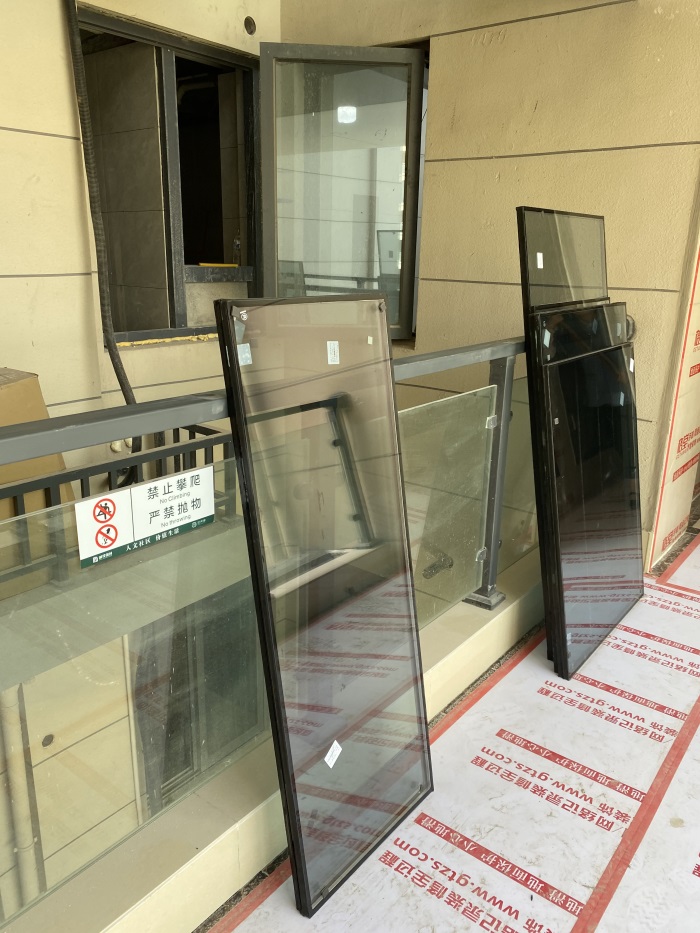

窗户玻璃

发表于 2022-9-30 10:59:45

本帖最后由格堂飞飞于 2022-9-30 11:03 编辑

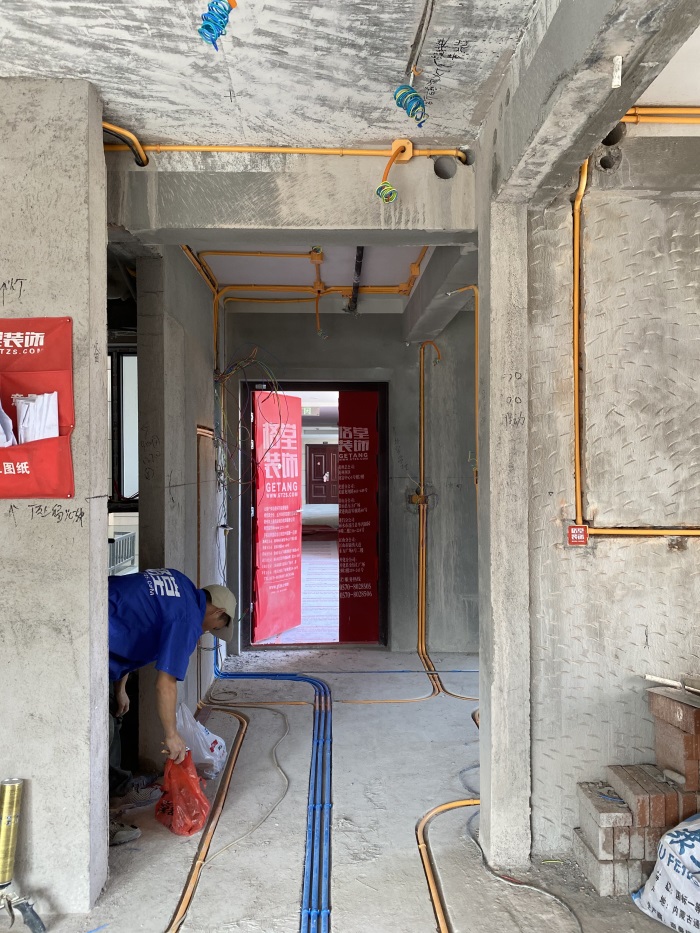

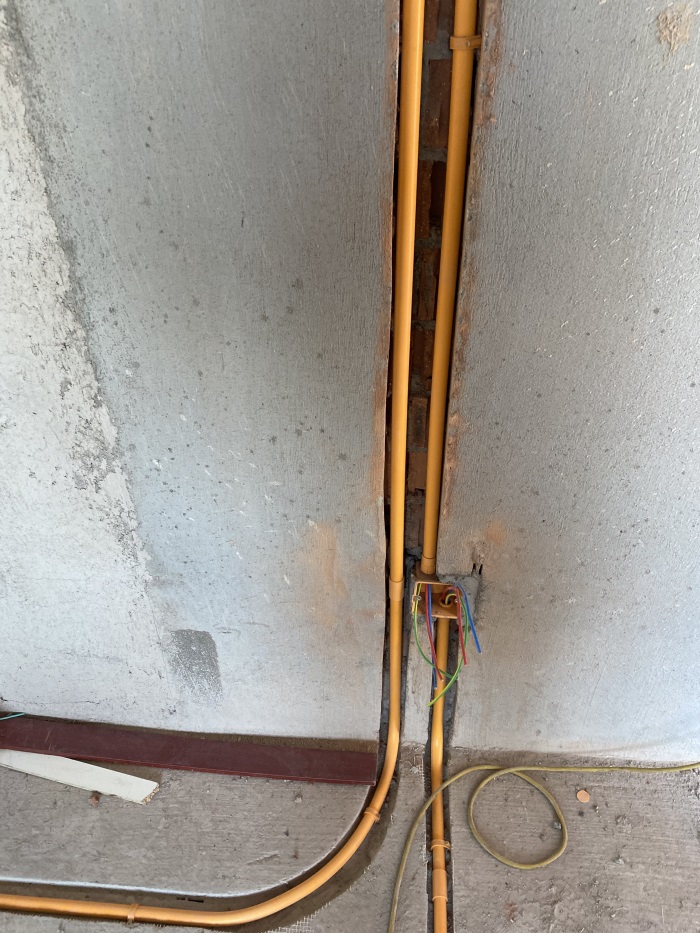

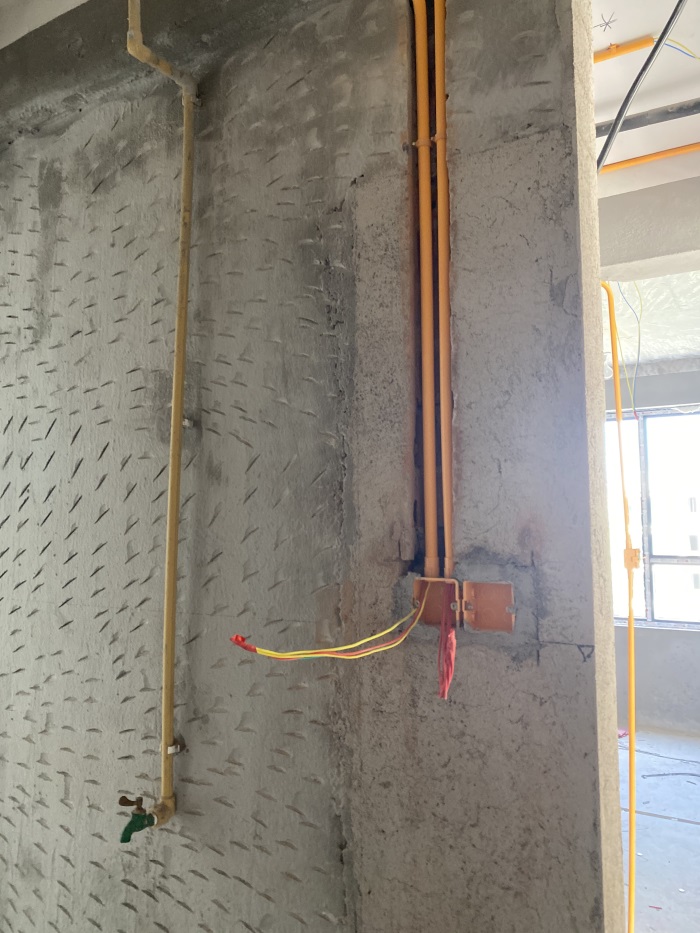

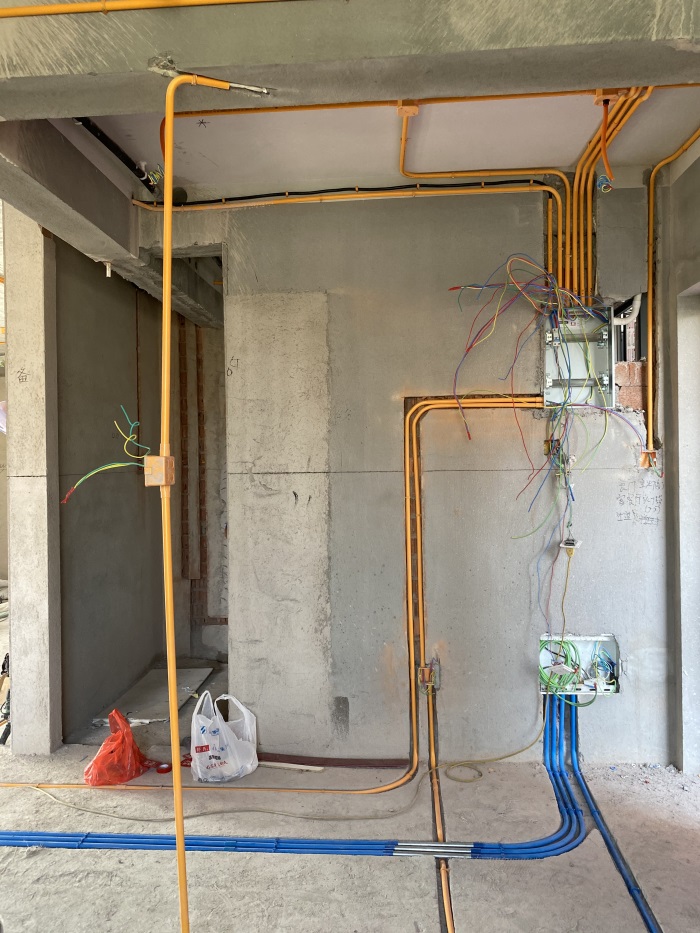

门厅墙面线管布置横平竖直，.强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管，开关离地净高1.3米，普通插座离地净高30厘米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

中央空调要用电缆线。

墙面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

发表于 2022-9-30 11:05:56

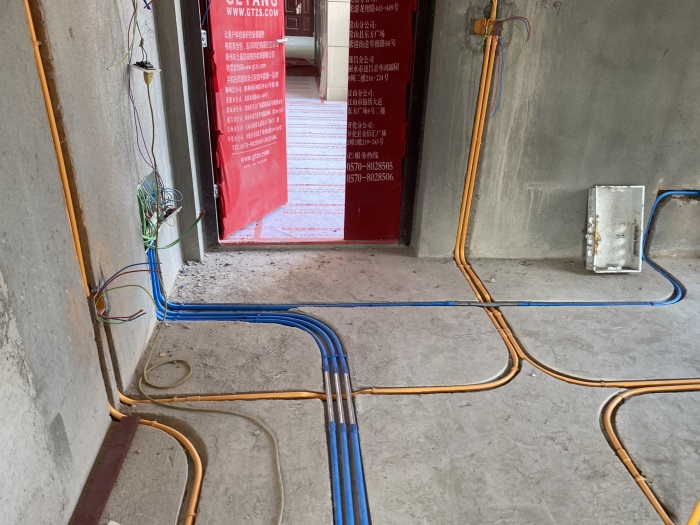

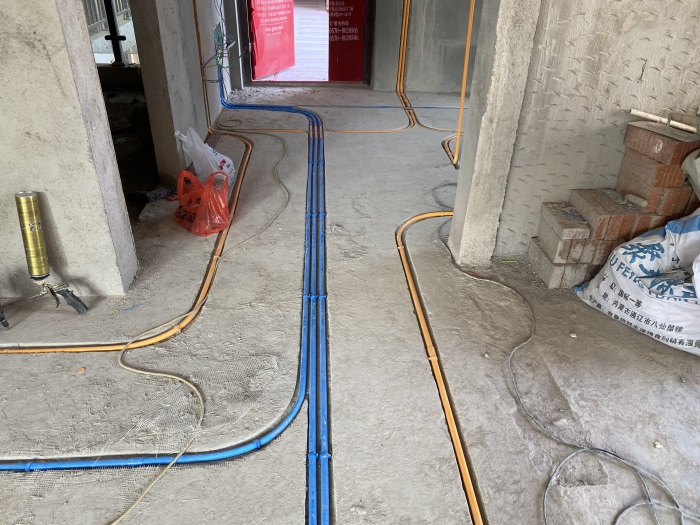

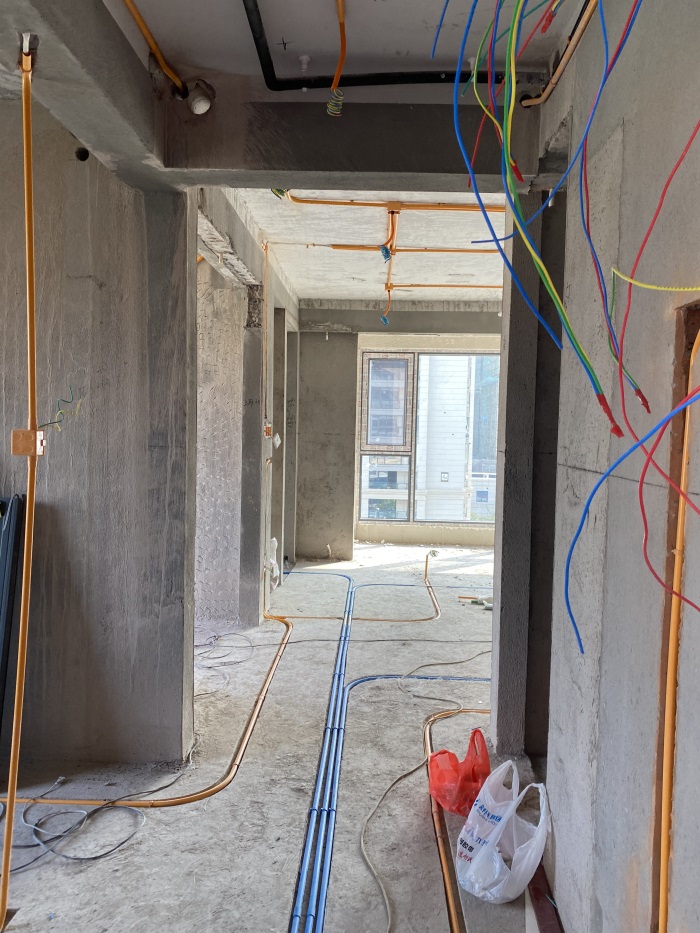

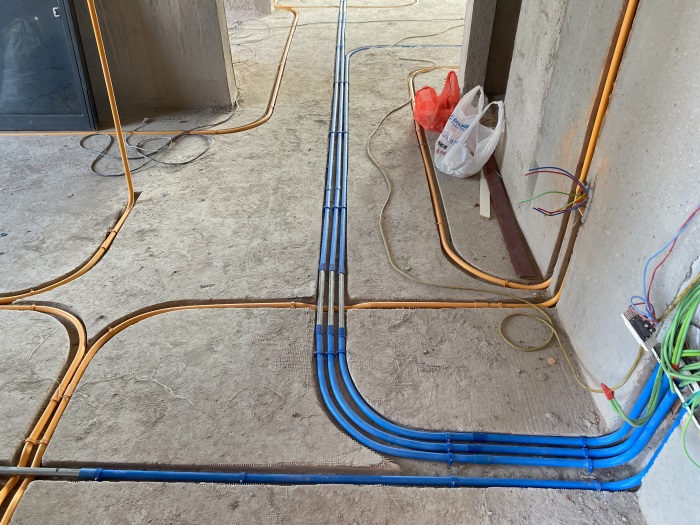

门厅地面，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，线管用线卡错位顺序钉，平整美观哦!

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

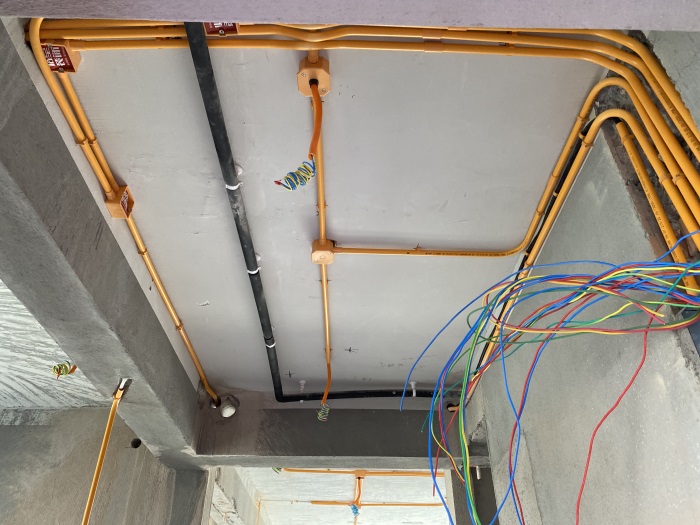

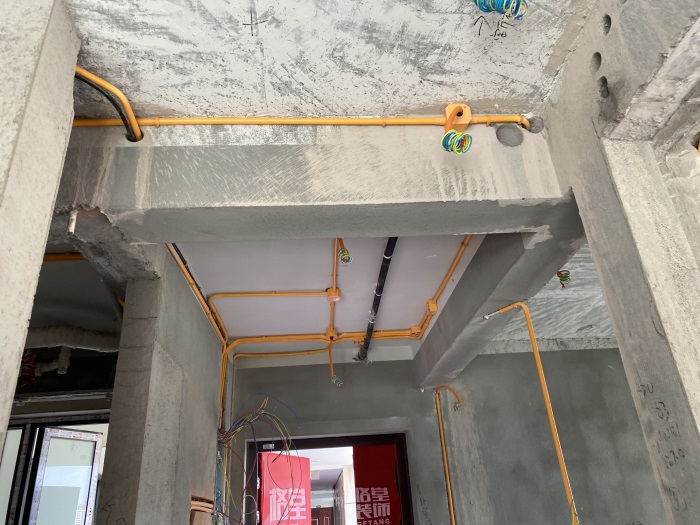

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-9-30 11:08:20

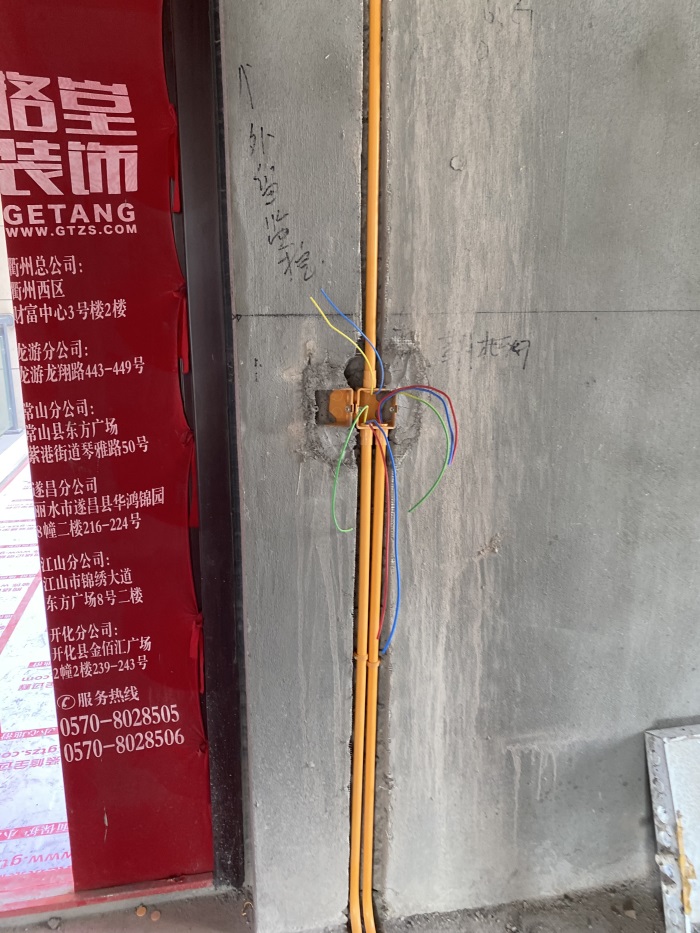

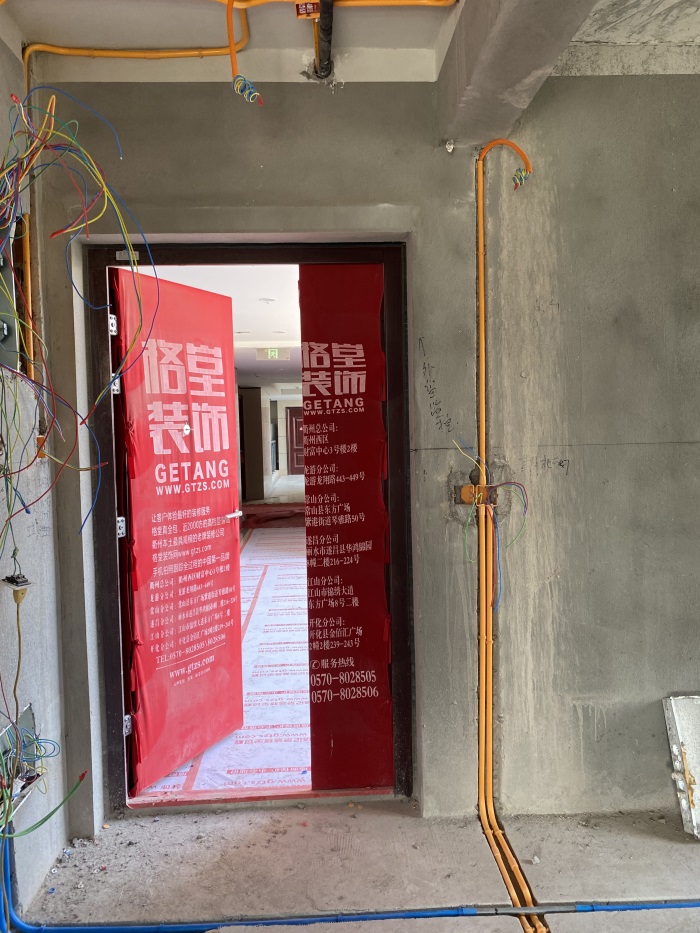

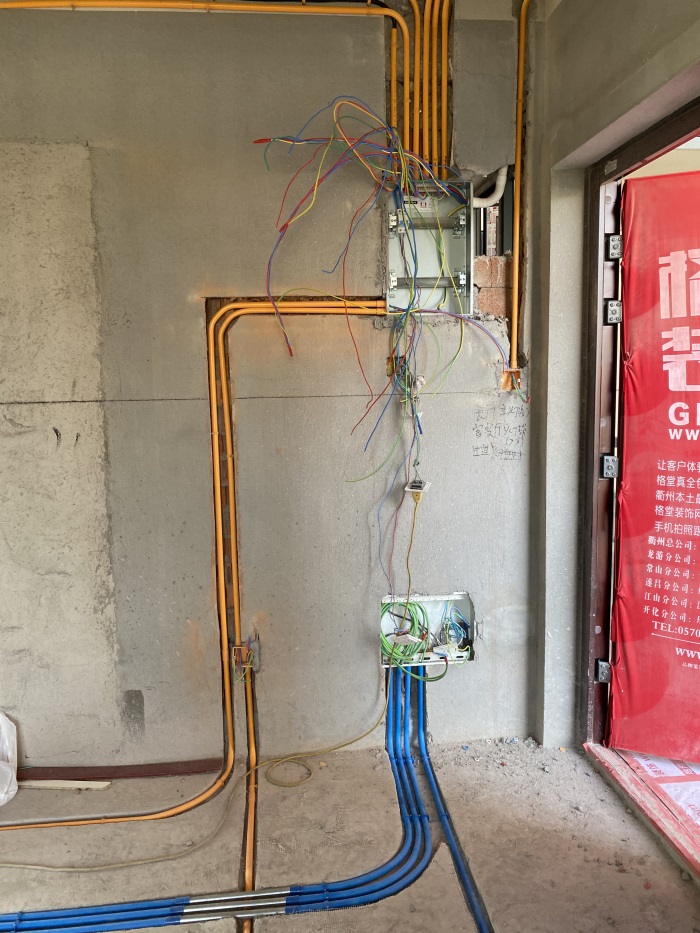

门厅墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

弱电网络线和电视线，布置好了。

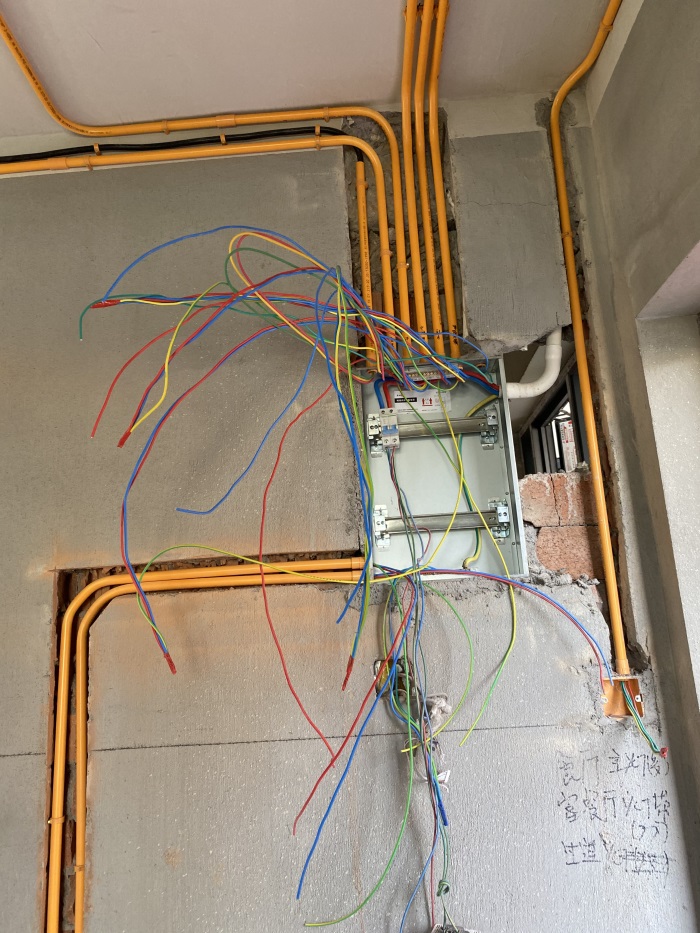

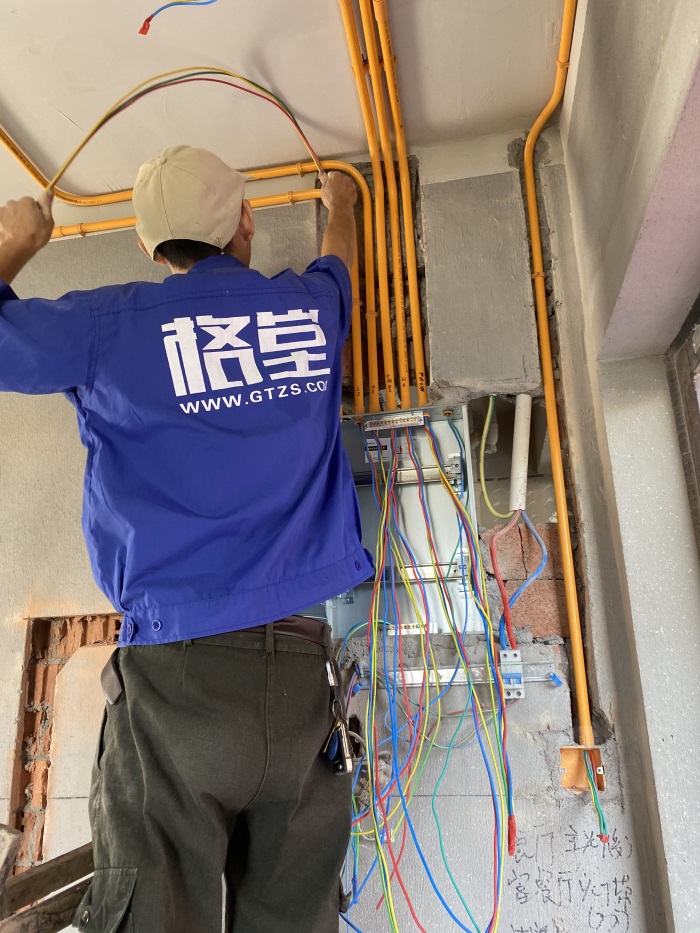

配电箱线管布置平整，同一根线管内不得超过7根电线防止发热，并且中央空调要用电缆线。

发表于 2022-9-30 11:10:03

本帖最后由格堂飞飞于 2022-9-30 11:13 编辑

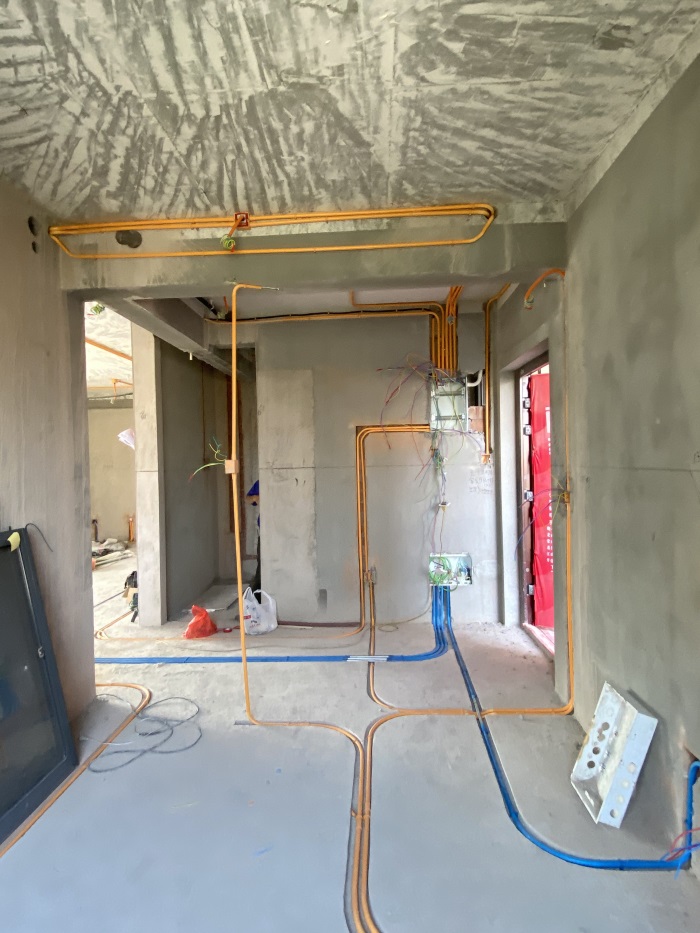

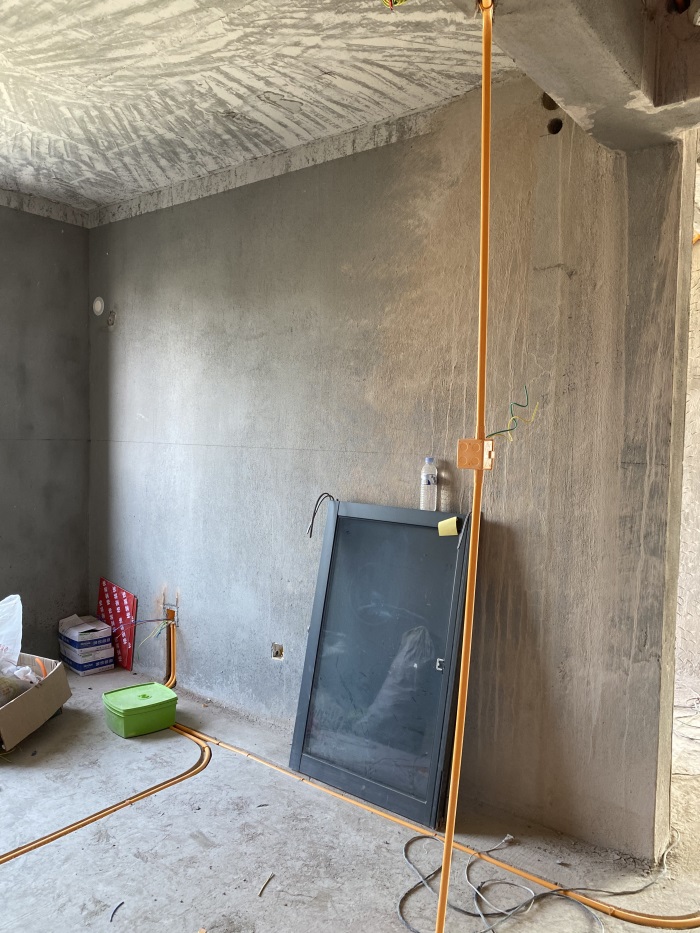

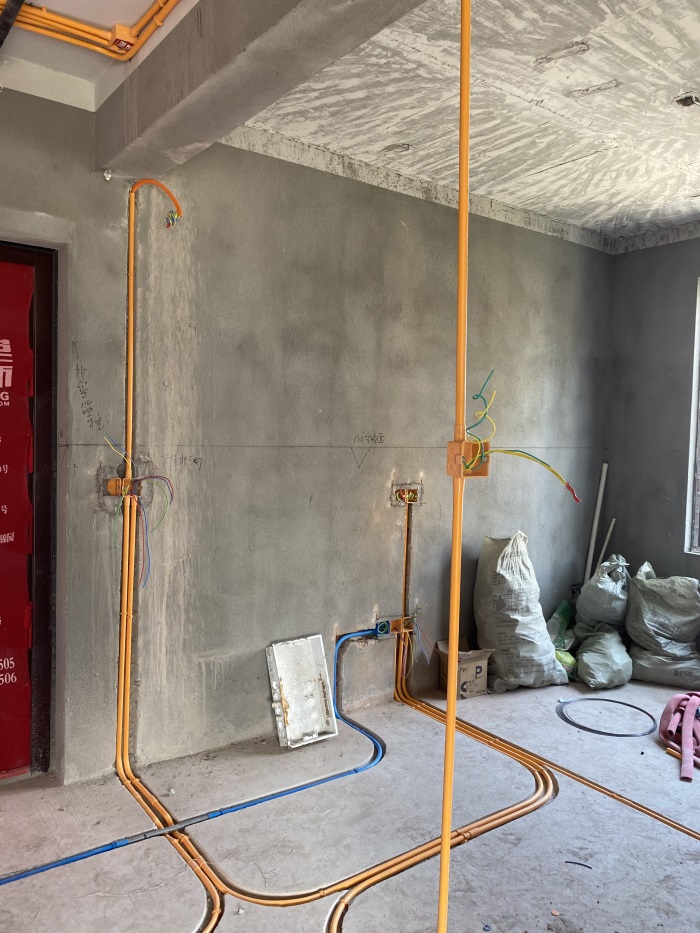

次卧墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面线管强弱电线距离30厘米以上，防止信号干扰，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

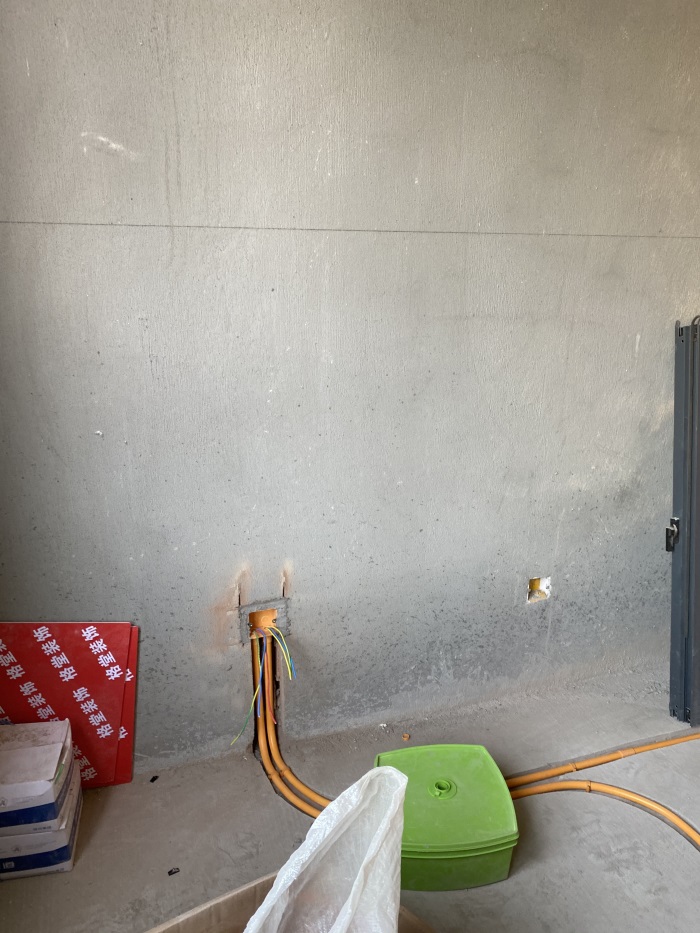

墙面普通插座离地净高30厘米。

灯头线套黄腊管保护，防止电线划伤!

墙面开关离地净高1.3米。

发表于 2022-9-30 11:17:26

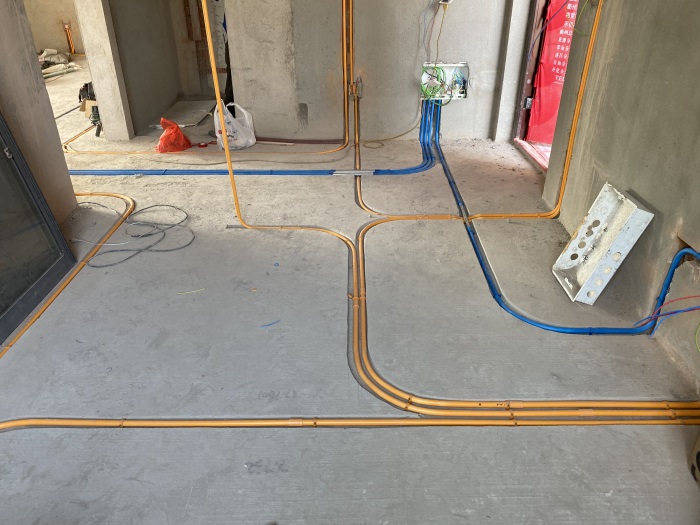

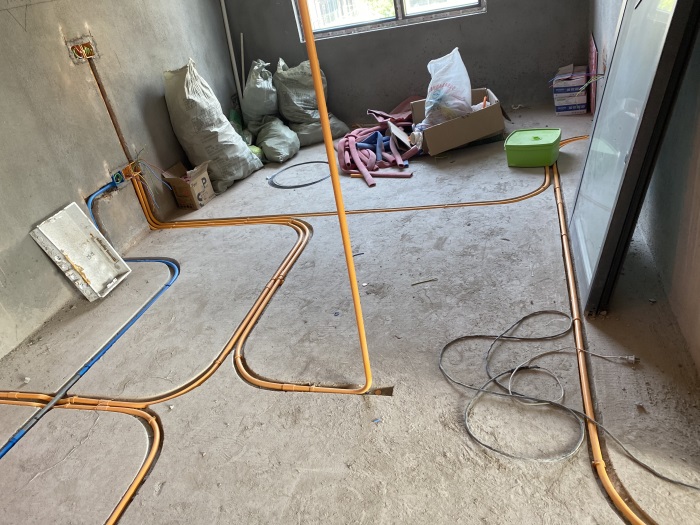

次卧地面，线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，并且地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

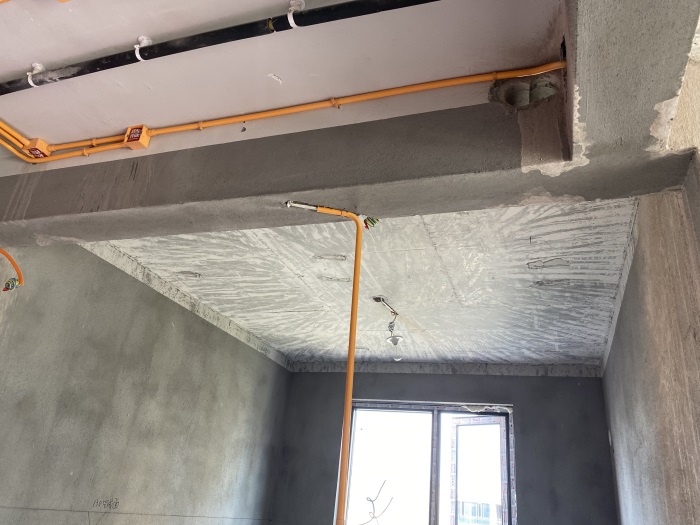

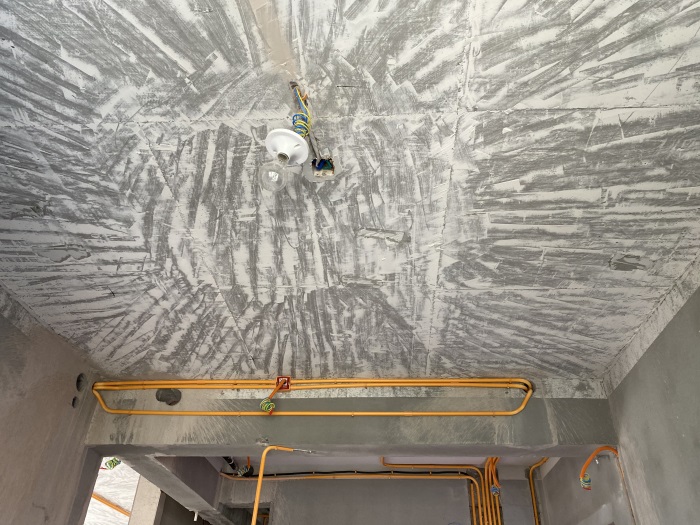

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管，线管与暗盒间要加杯梳，方便抽拉电线和后期维护。
