招贤里5-1-6#120㎡现代——时尚易朽，风格永存

发表于 2022-9-30 11:19:14

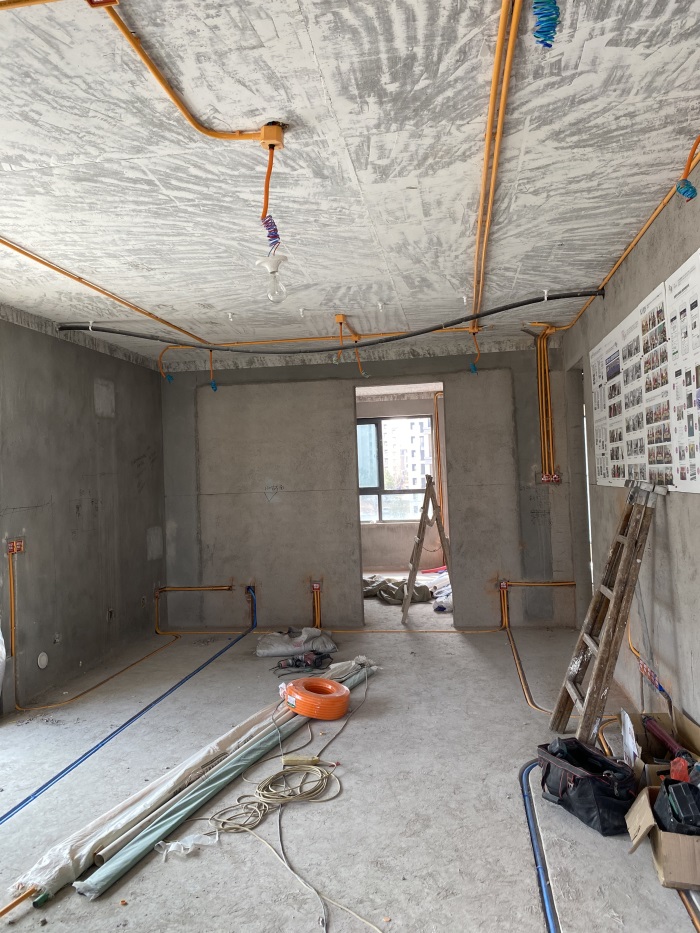

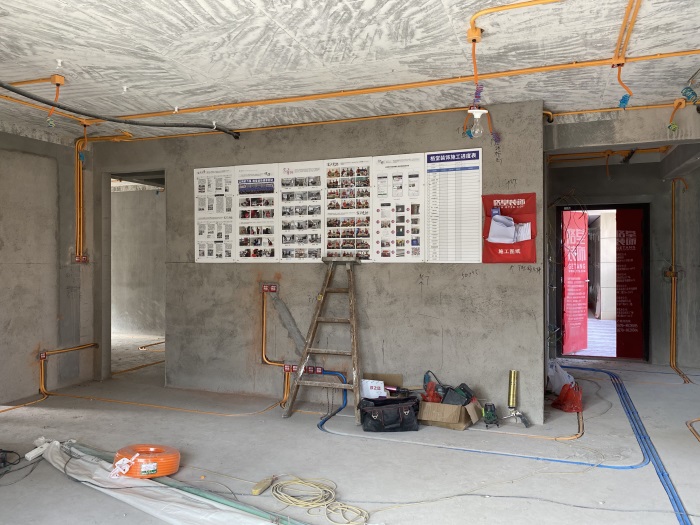

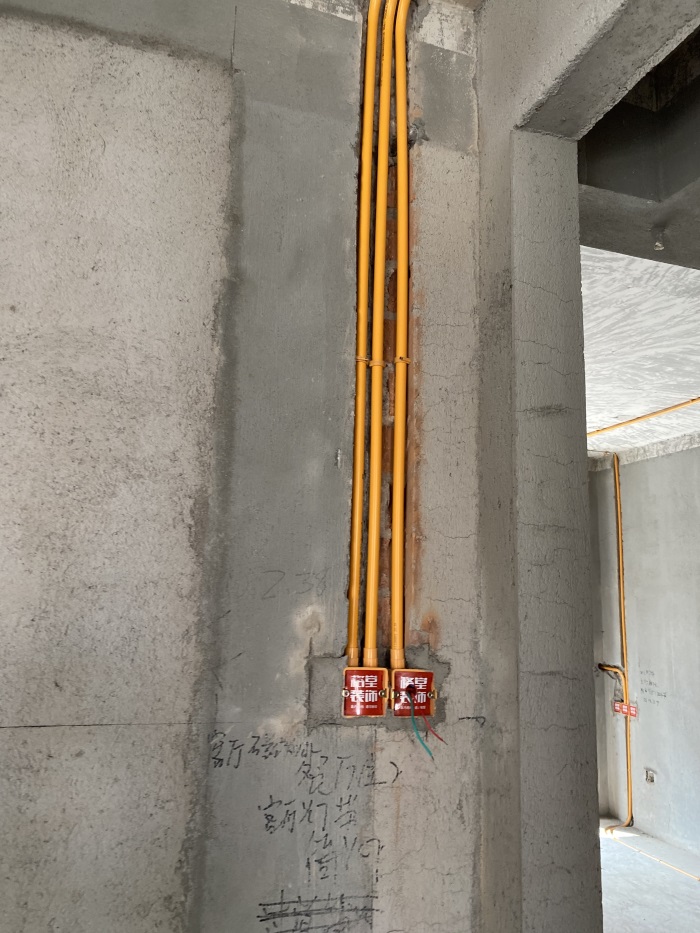

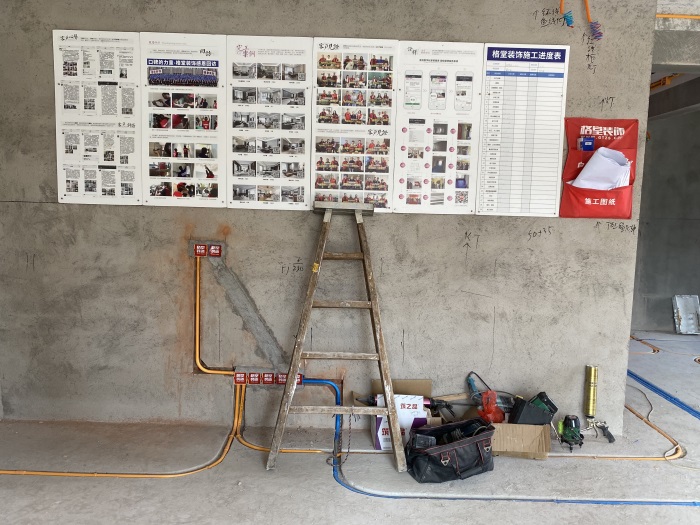

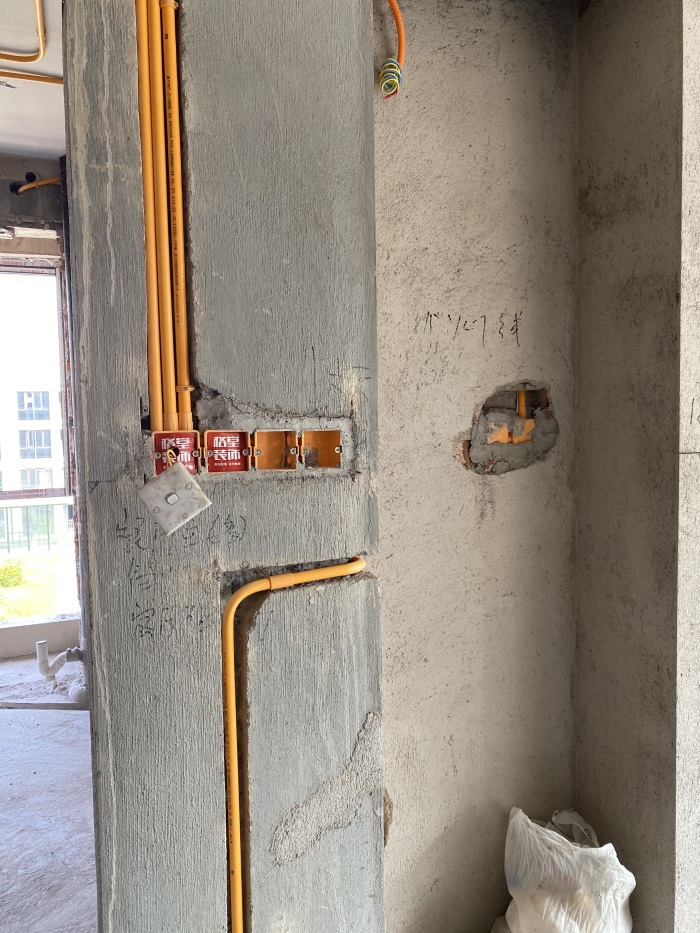

客餐厅墙面线管布置平整，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面开关离地净高1.3米，普通插座离地净高30厘米。

墙面线管强弱电线距离30厘米以上，防止信号干扰！

发表于 2022-9-30 11:21:31

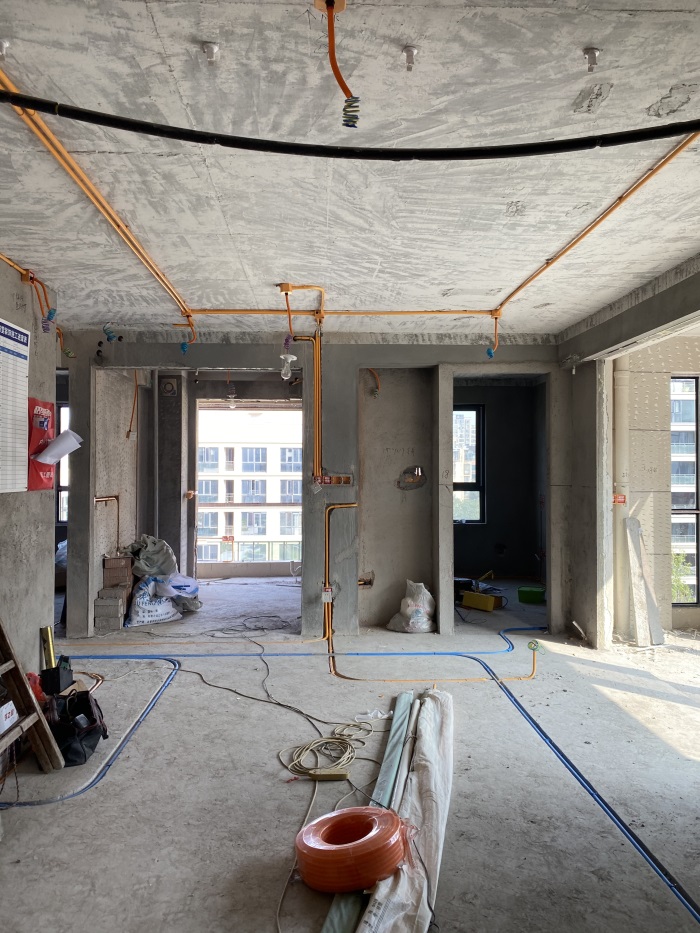

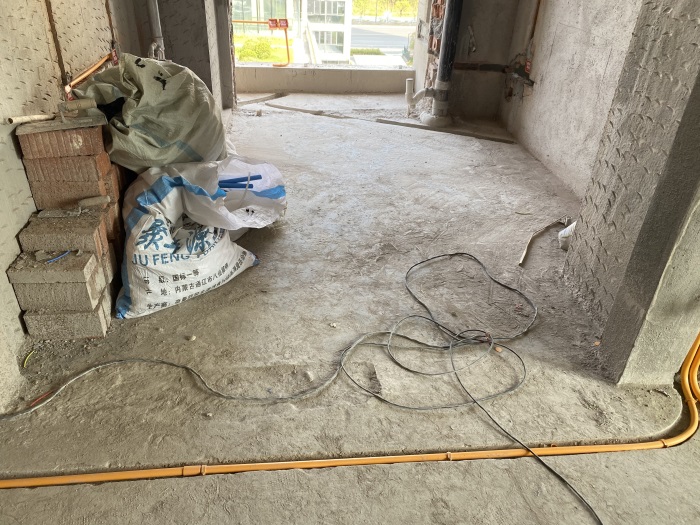

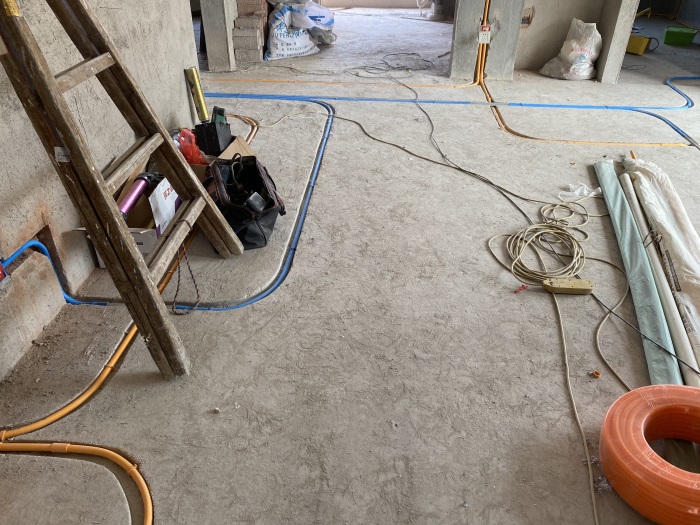

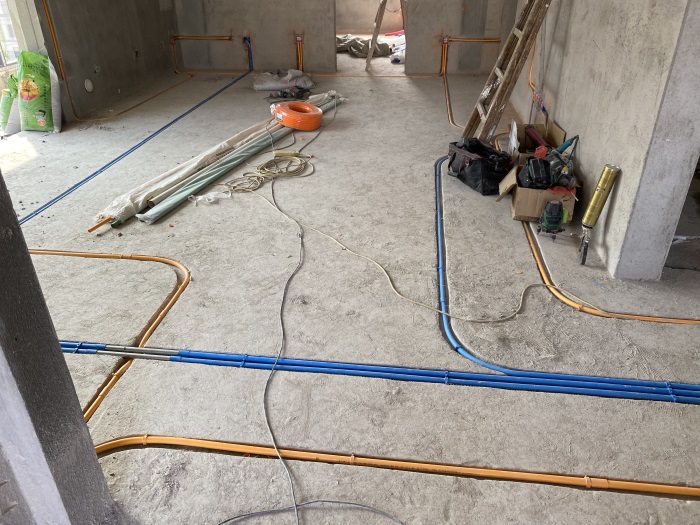

客餐厅地面，线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

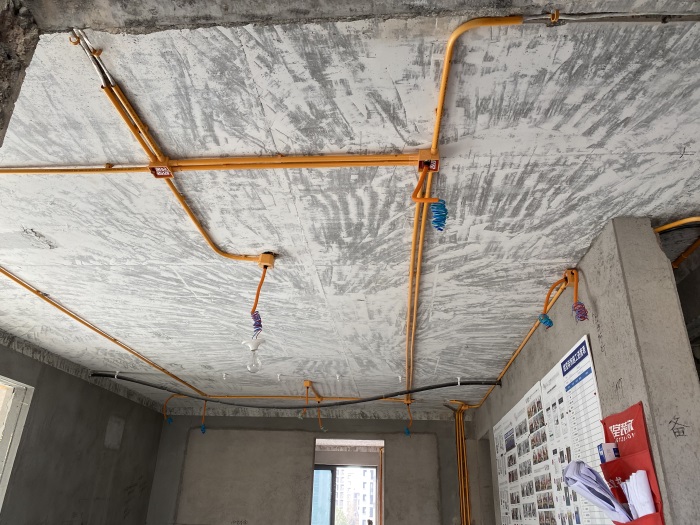

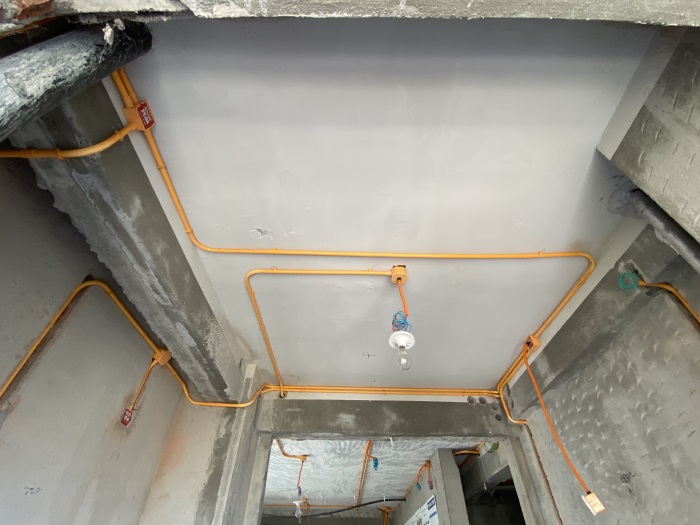

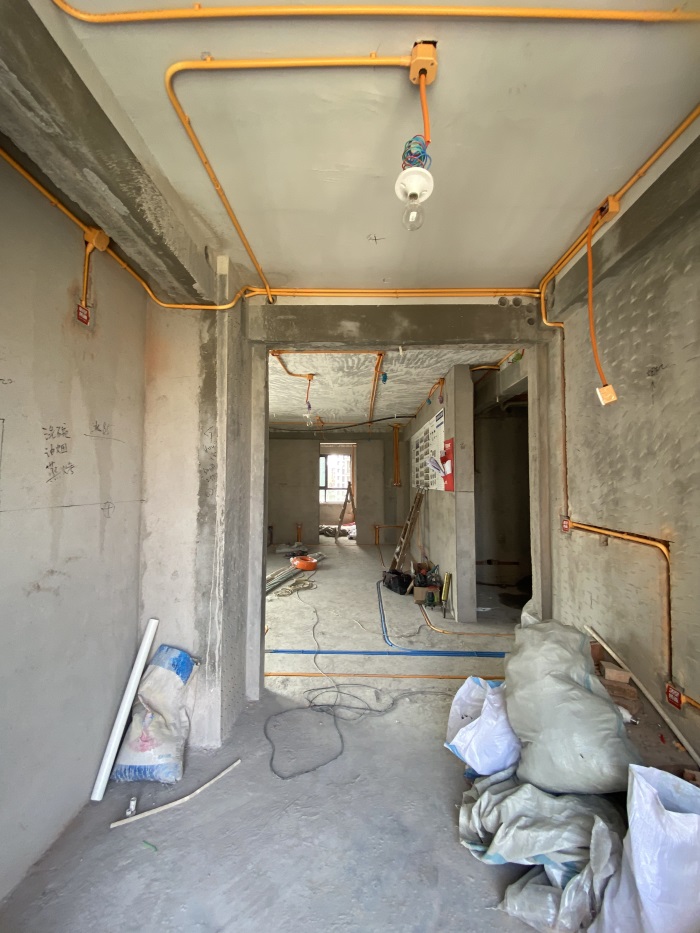

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-9-30 11:22:40

本帖最后由格堂飞飞于 2022-9-30 11:23 编辑

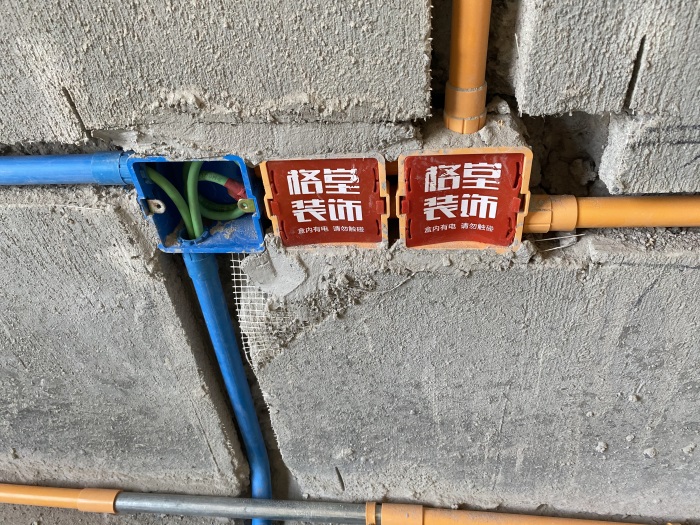

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

特殊部位布置线管，用黄腊管保护，防止电线划伤!

发表于 2022-9-30 11:25:09

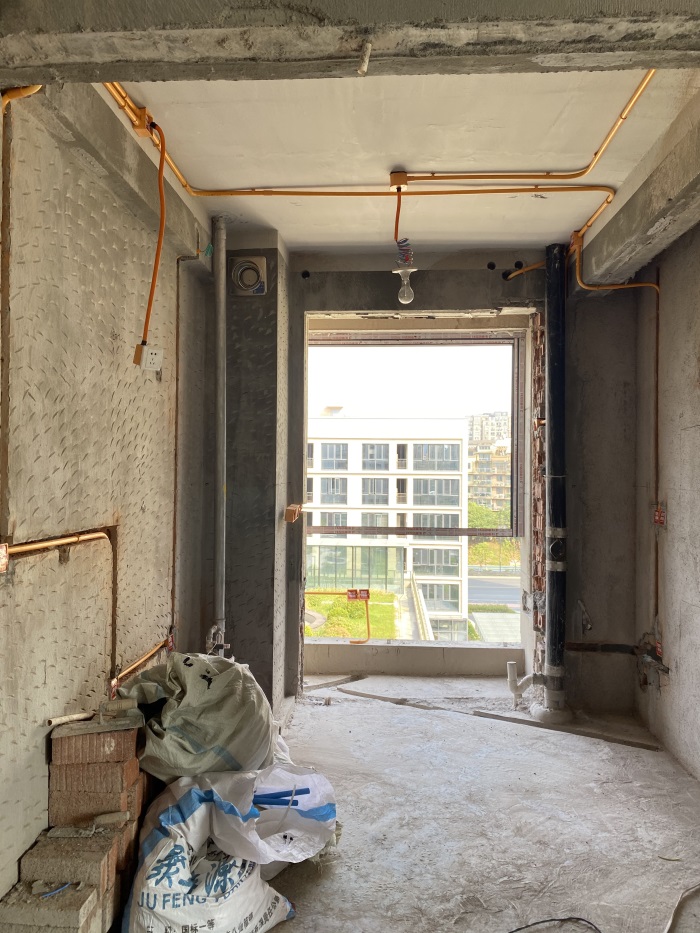

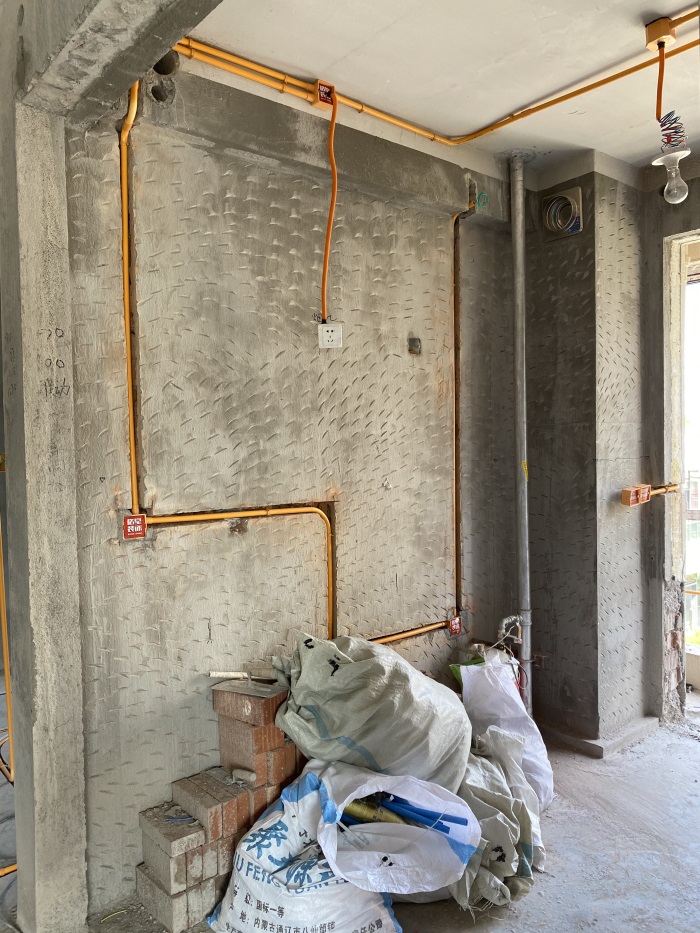

厨房墙面线管布置横平竖直哦！

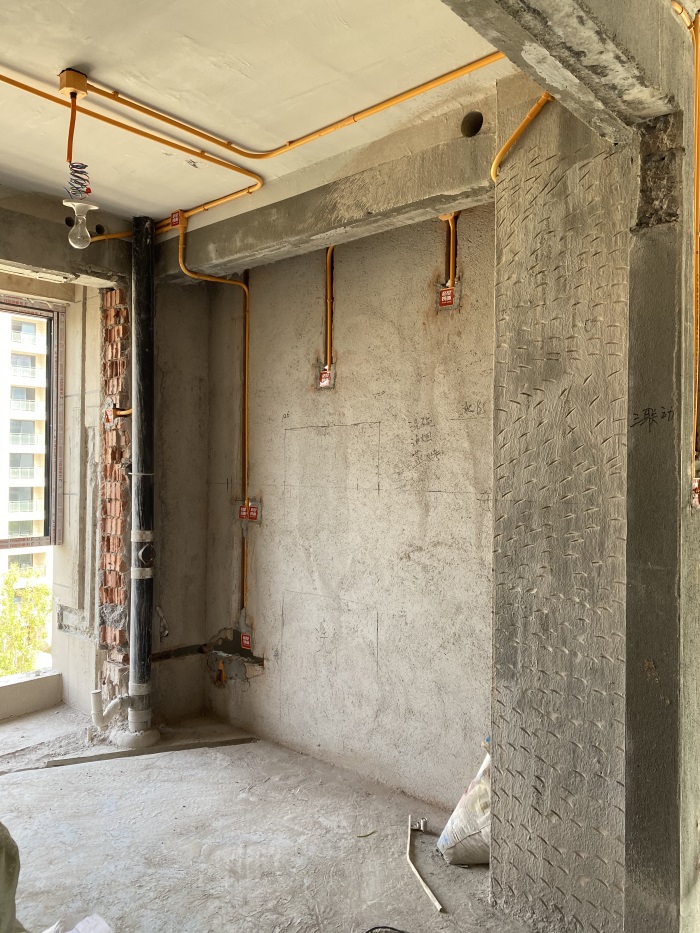

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-9-30 11:26:09

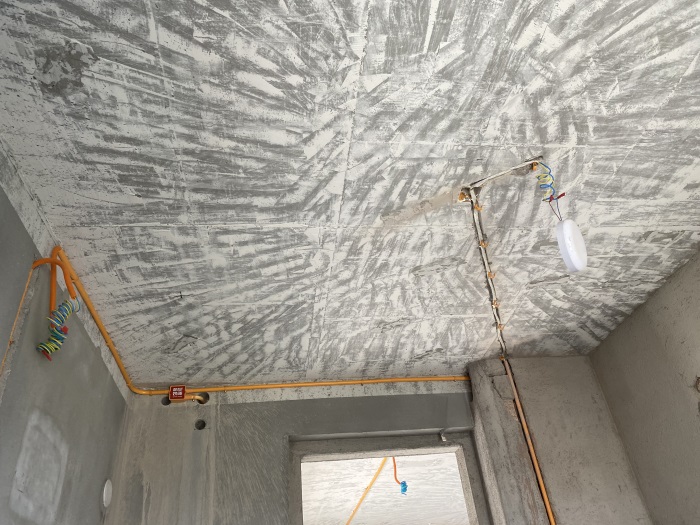

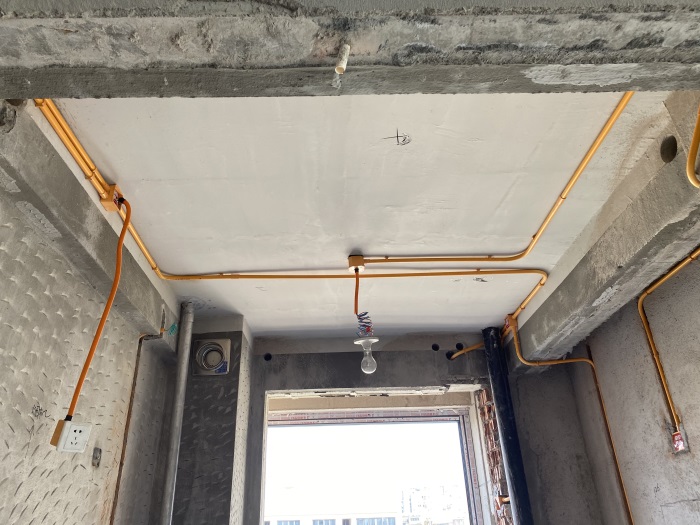

厨房顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-9-30 11:28:17

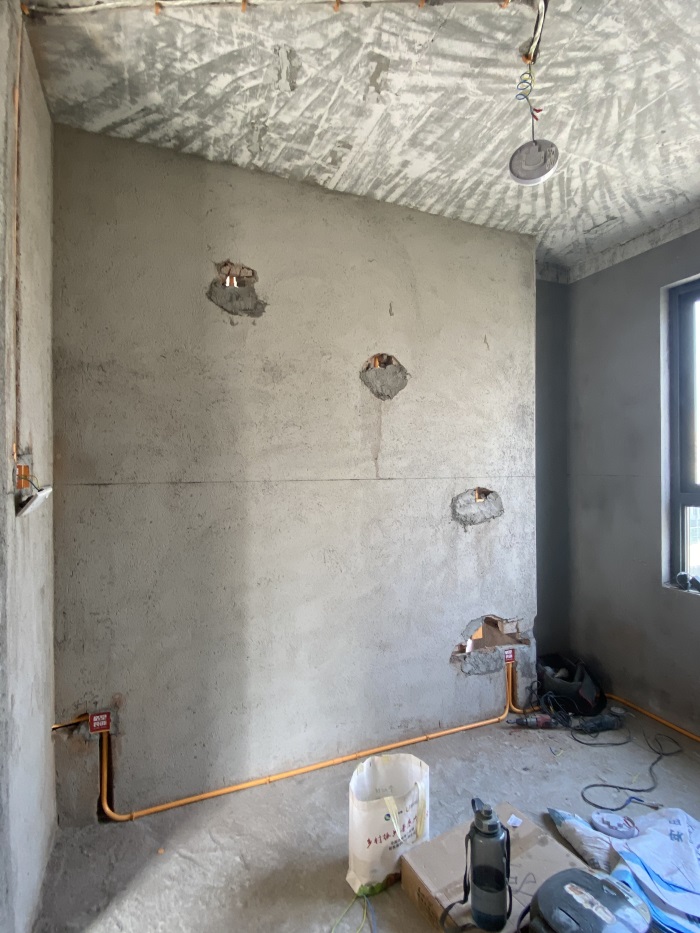

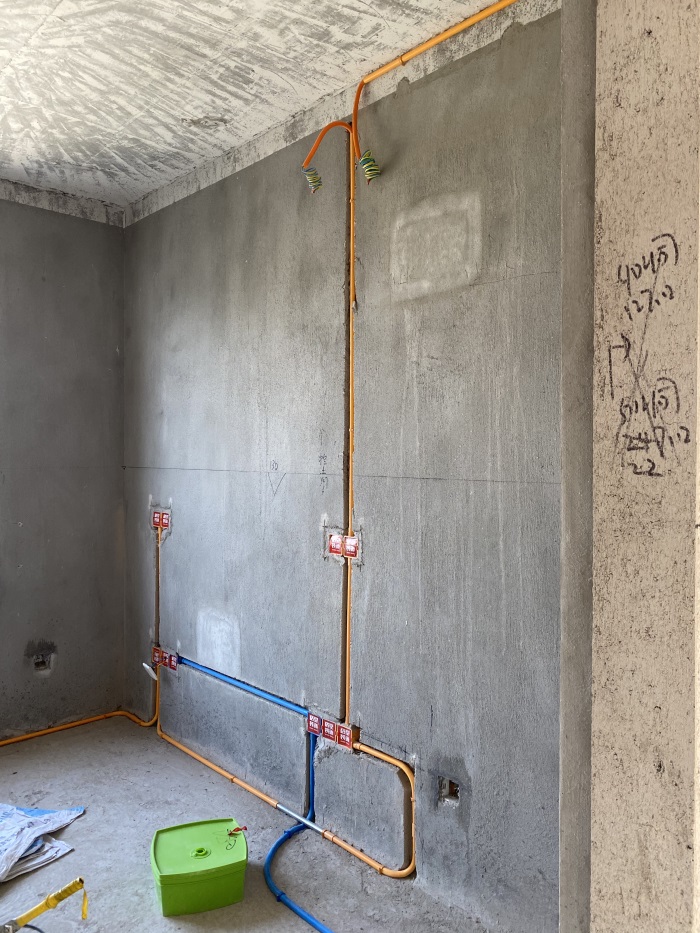

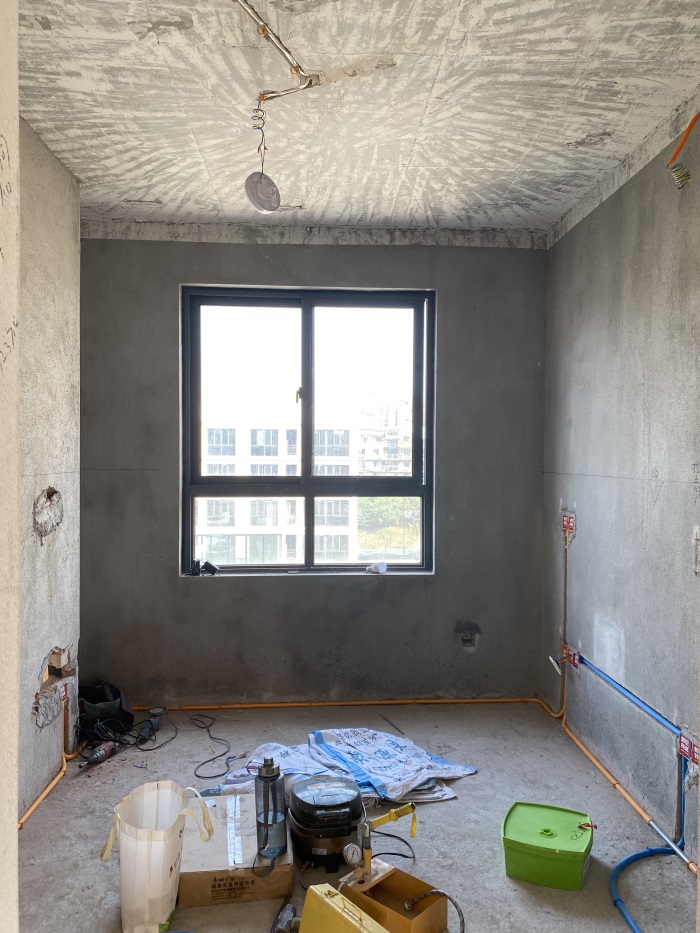

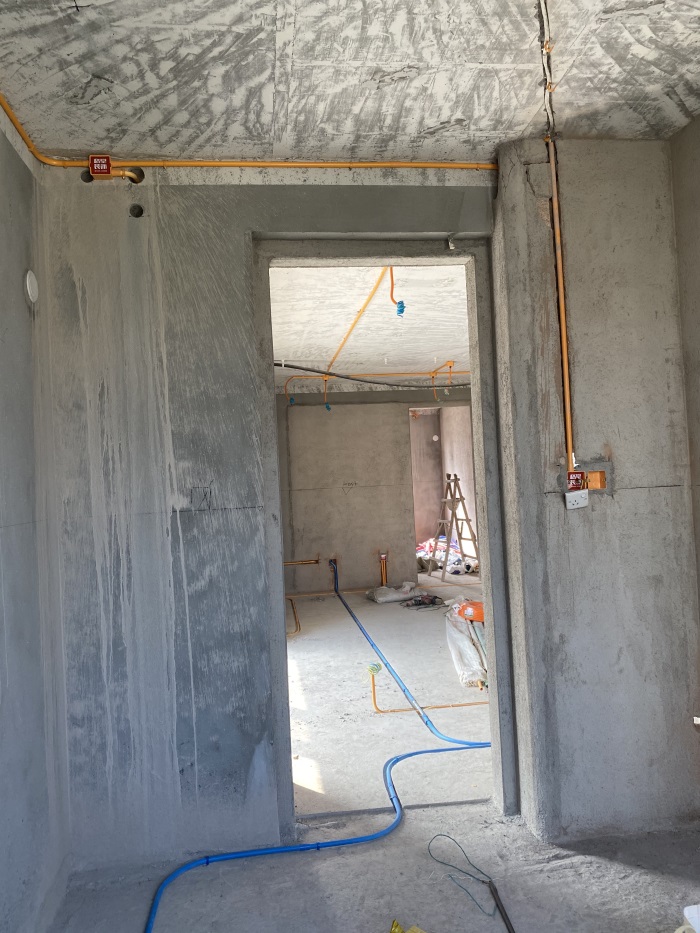

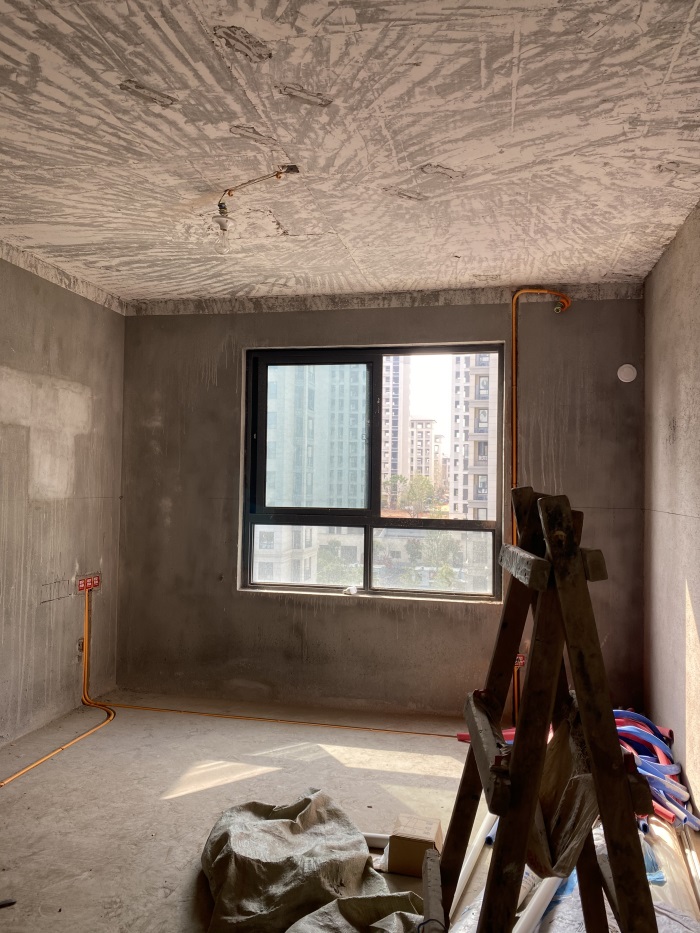

次卧墙面线管布置平整，开关离地净高1.3米，普通插座离地净高30厘米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

发表于 2022-9-30 11:30:32

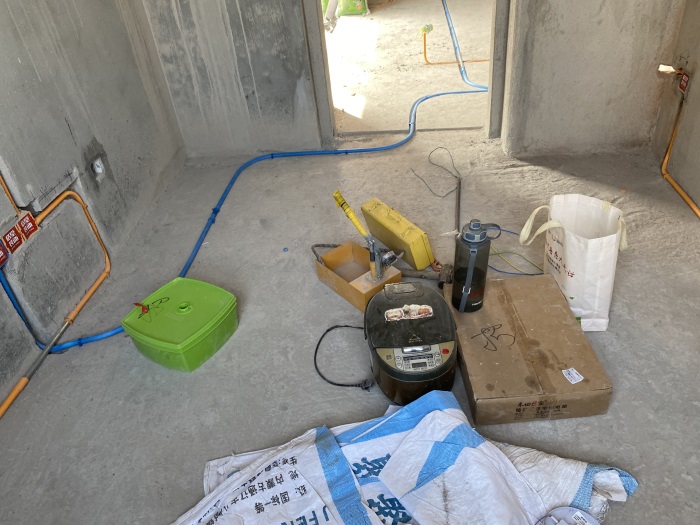

次卧网络线布置好了。

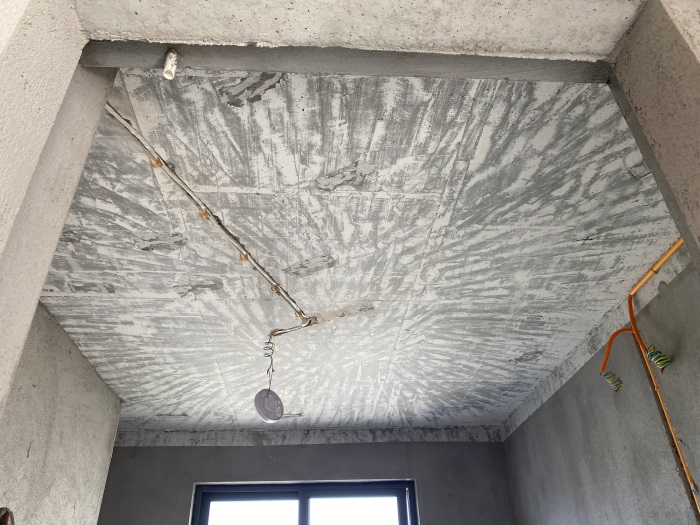

灯头线套黄腊管保护，防止电线划伤!

顶部线管交接处用线盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

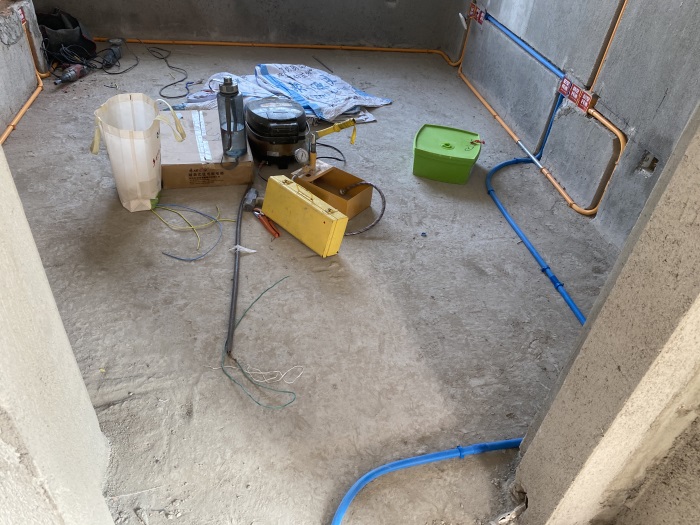

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

发表于 2022-9-30 11:31:56

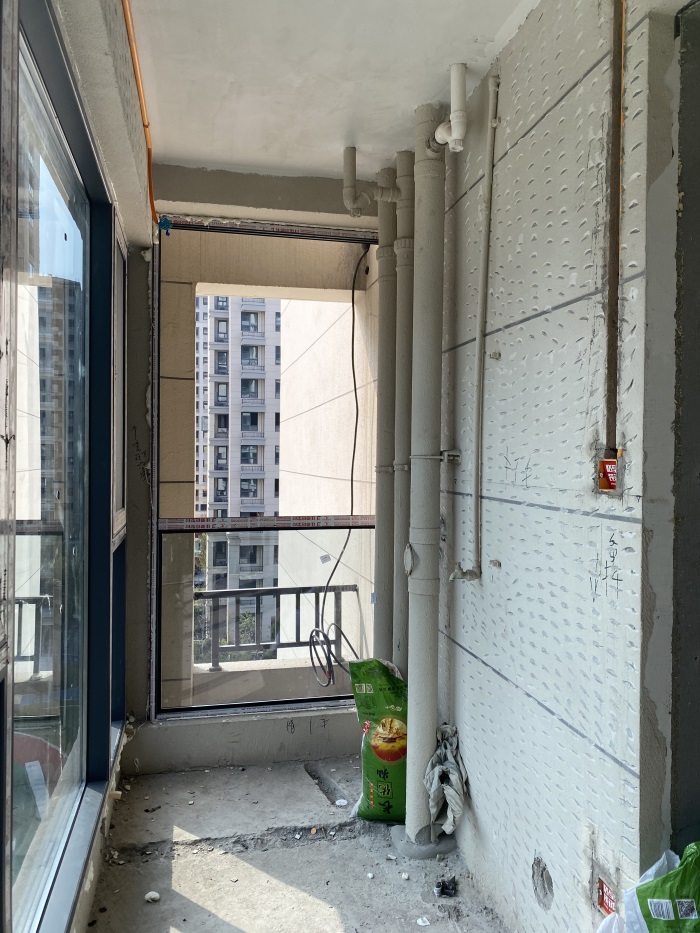

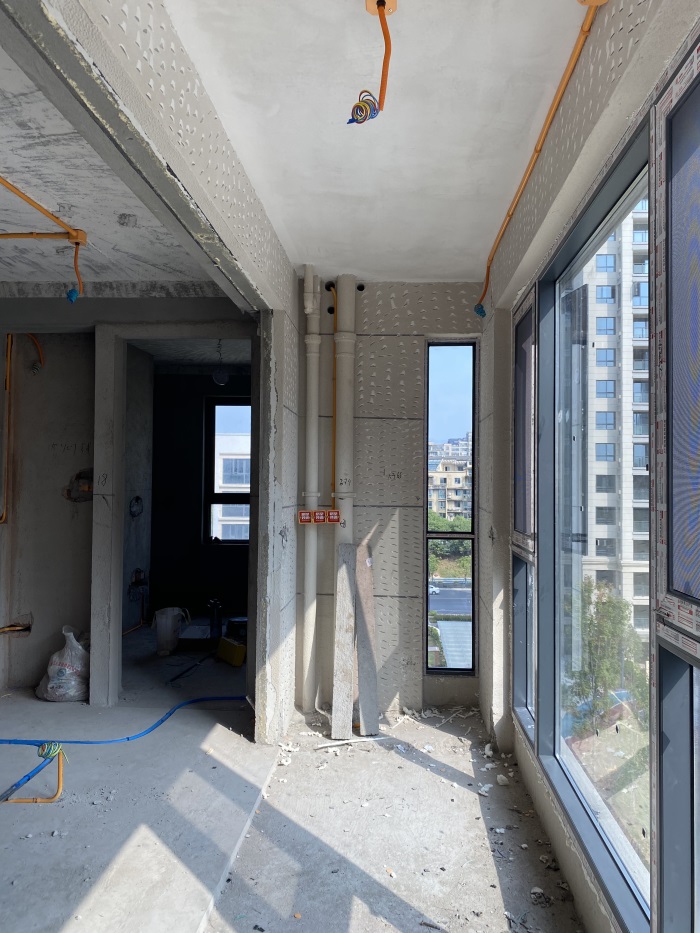

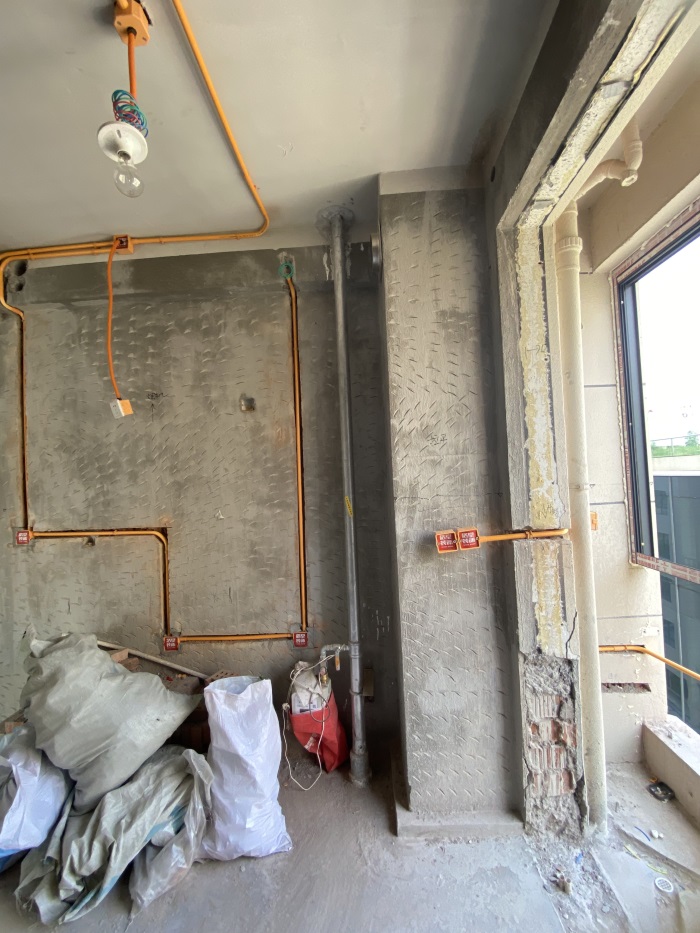

阳台墙面线管布置平整。

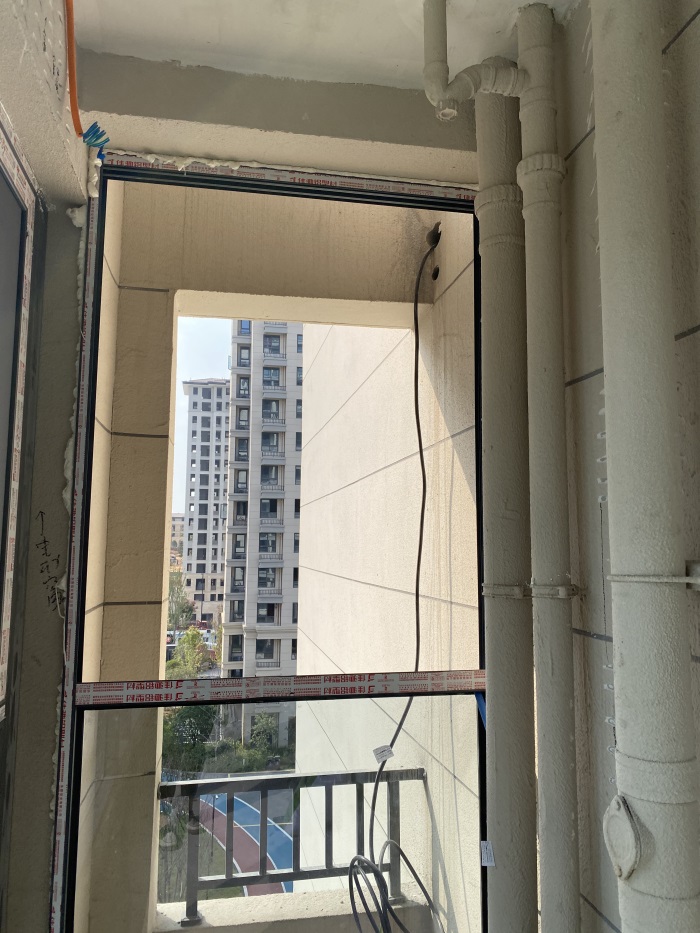

空调外机要用电缆线。

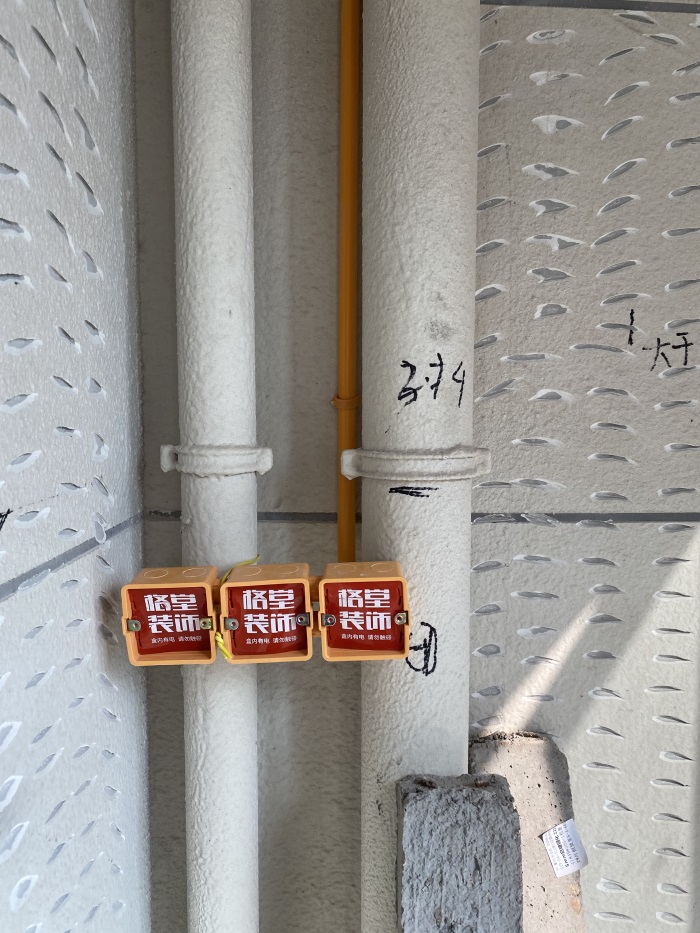

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护，电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-9-30 11:32:42

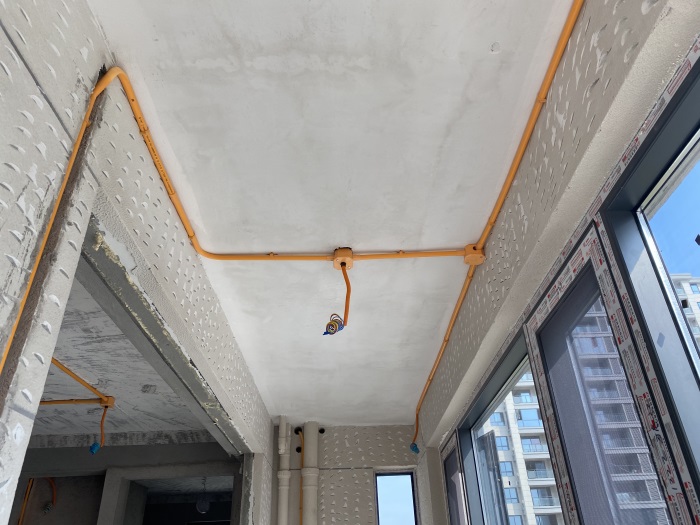

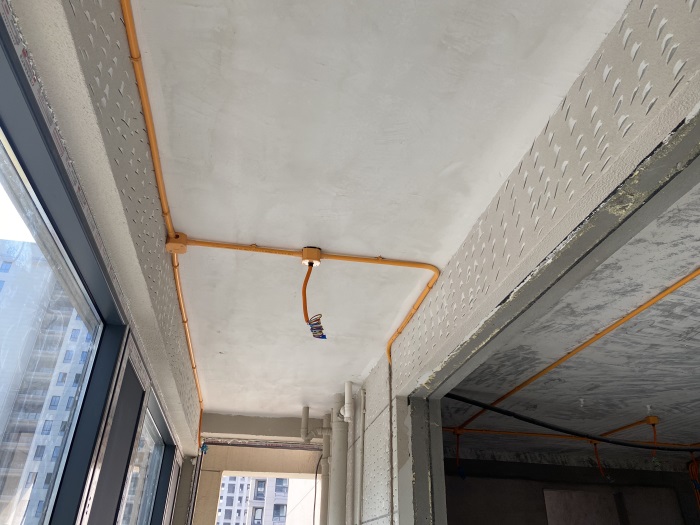

阳台顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-9-30 11:33:41

本帖最后由格堂飞飞于 2022-9-30 11:37 编辑

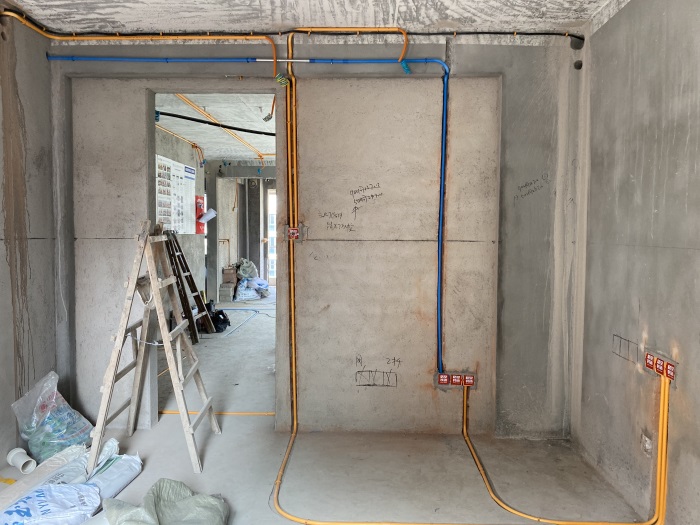

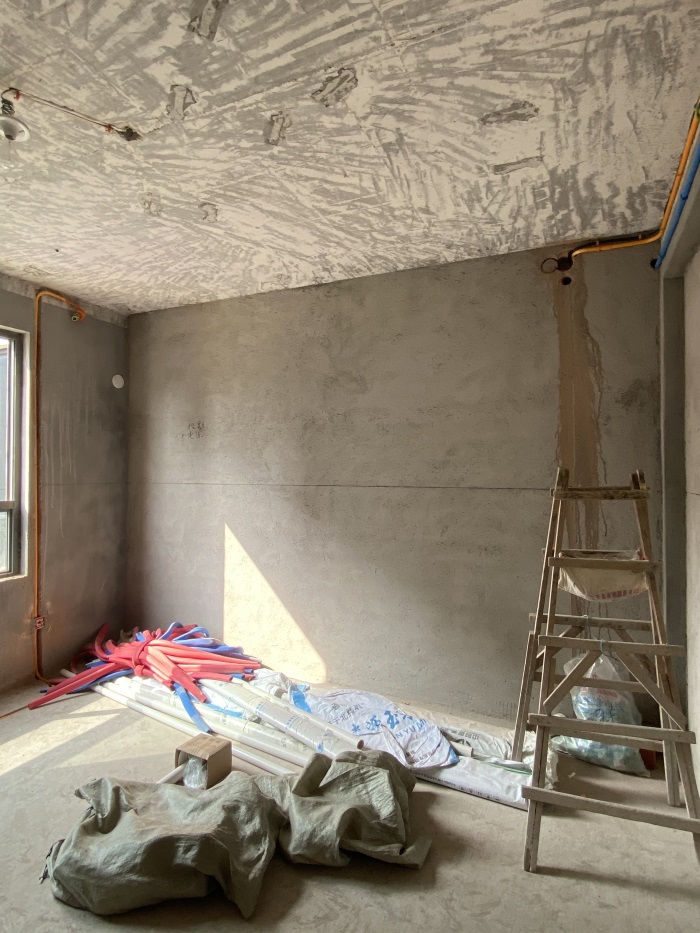

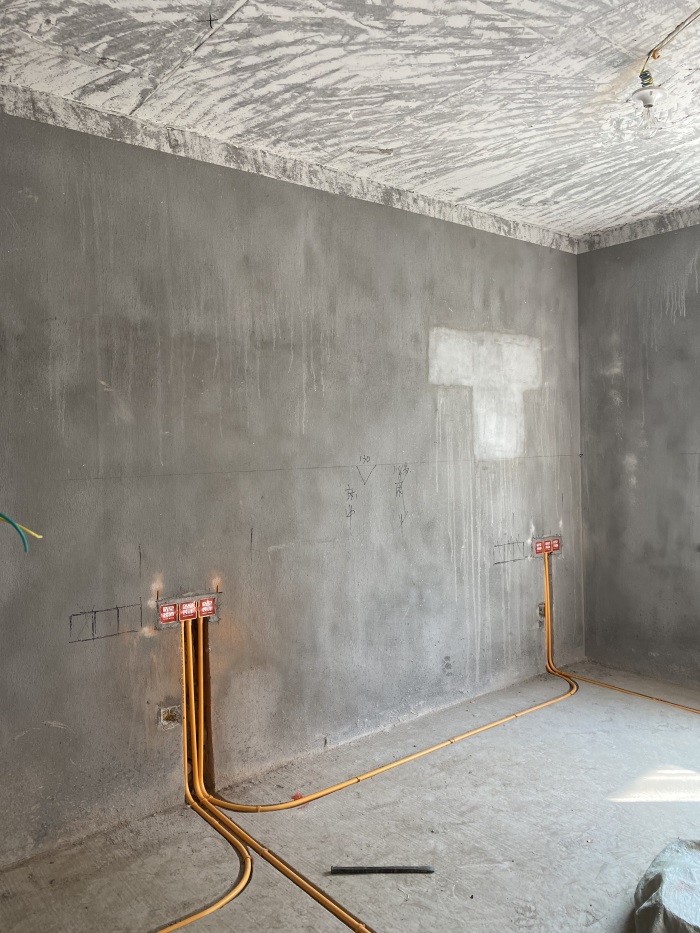

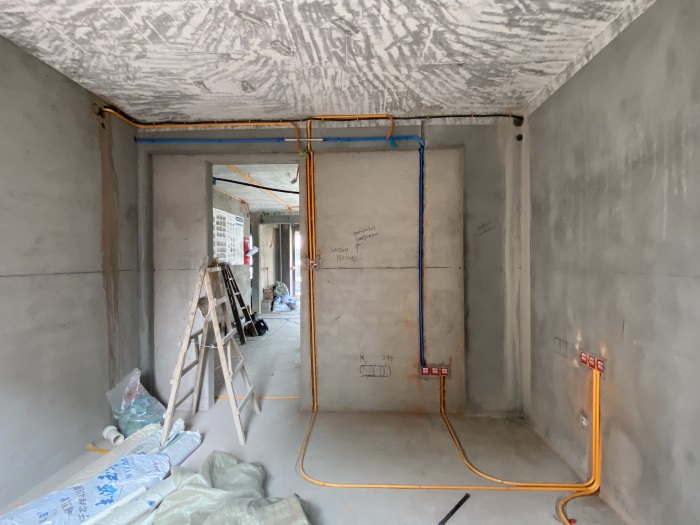

次卧墙面线管布置平整，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地.
