香缇公馆13-3-6#106㎡现代中式——儒雅之家

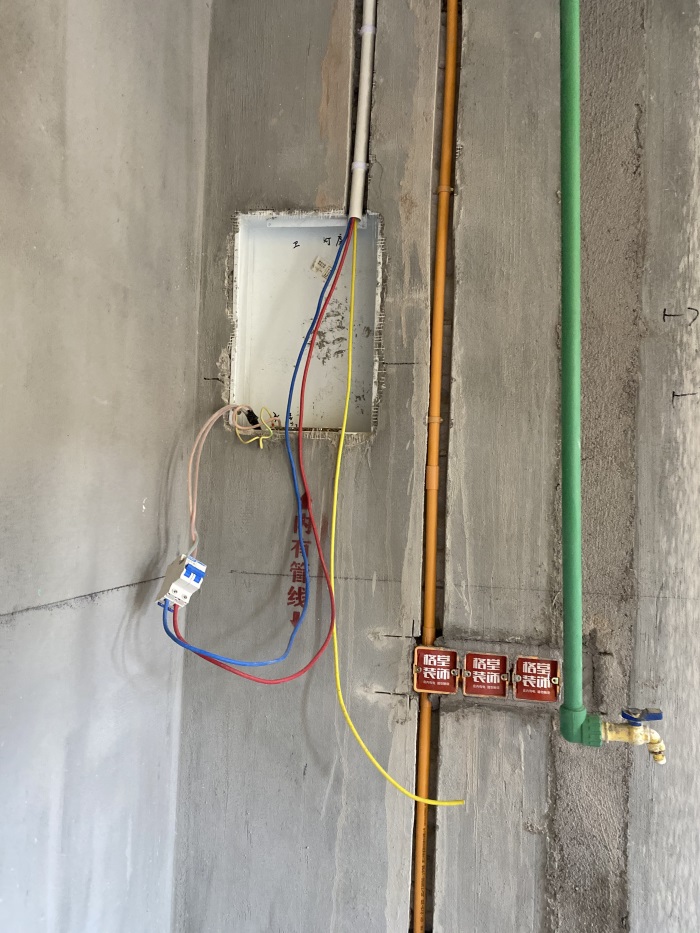

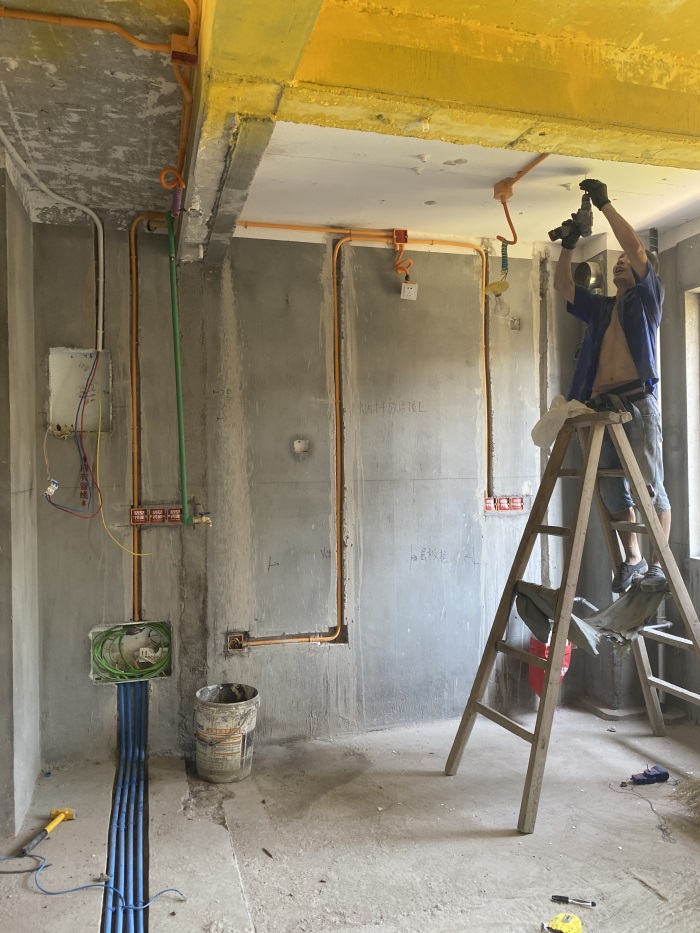

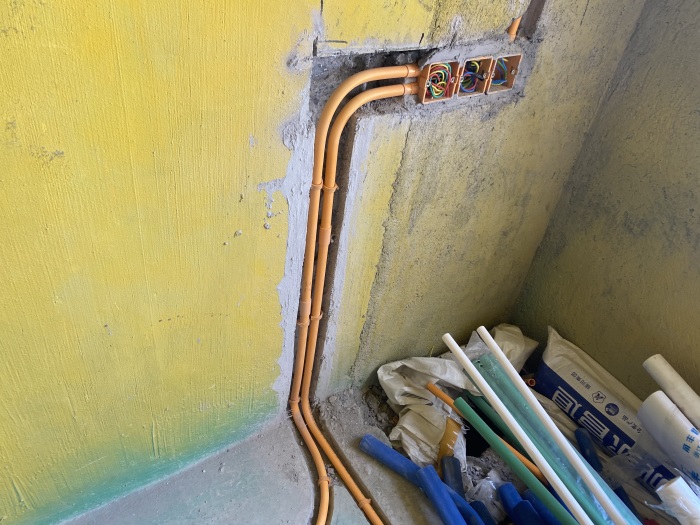

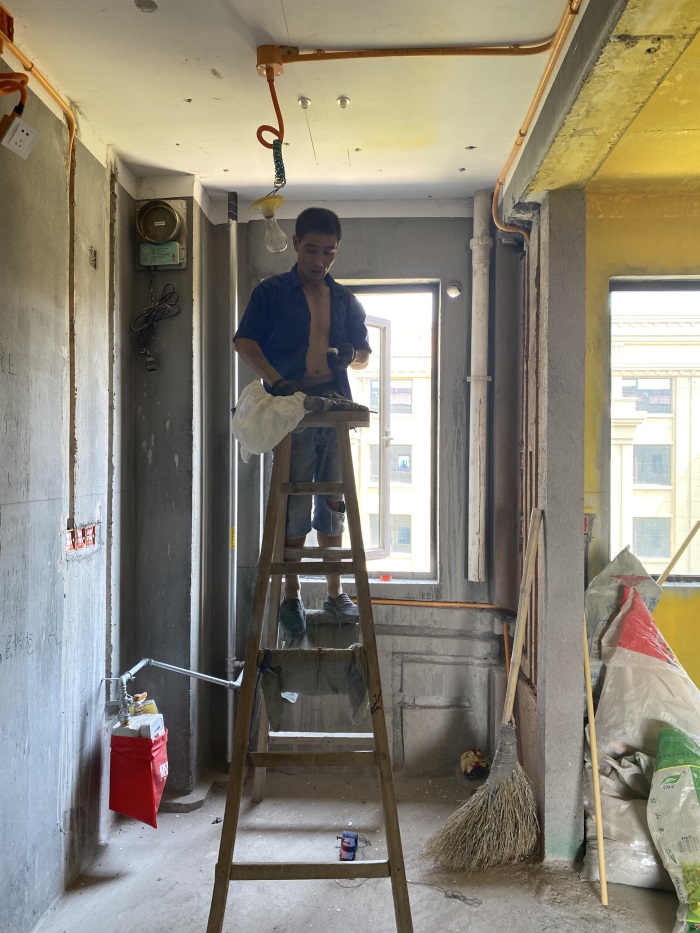

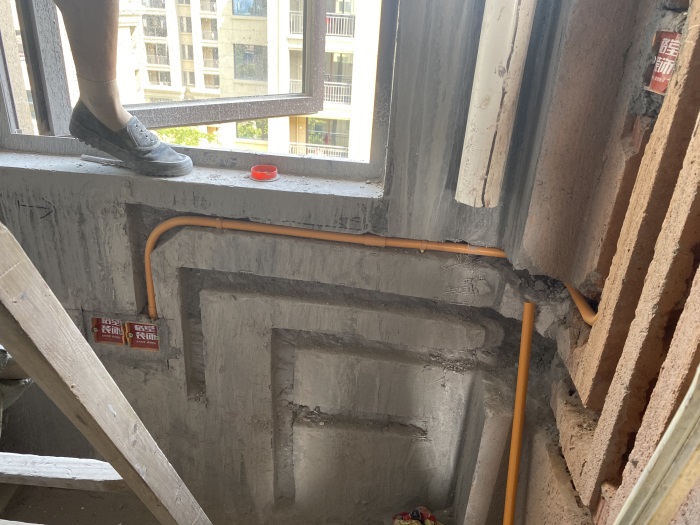

厨房墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

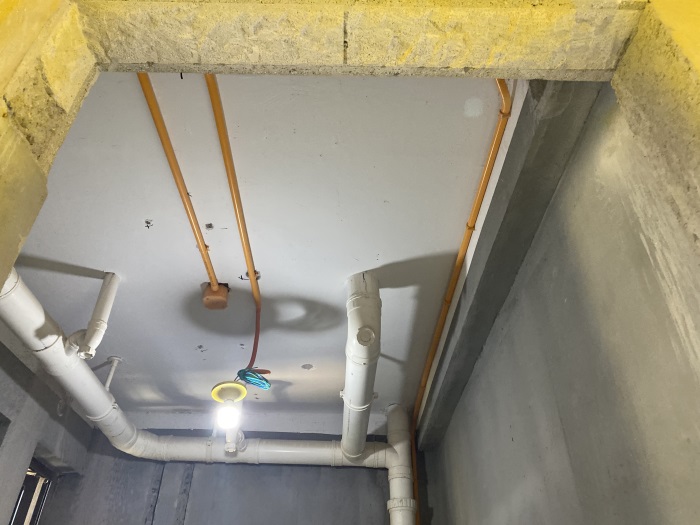

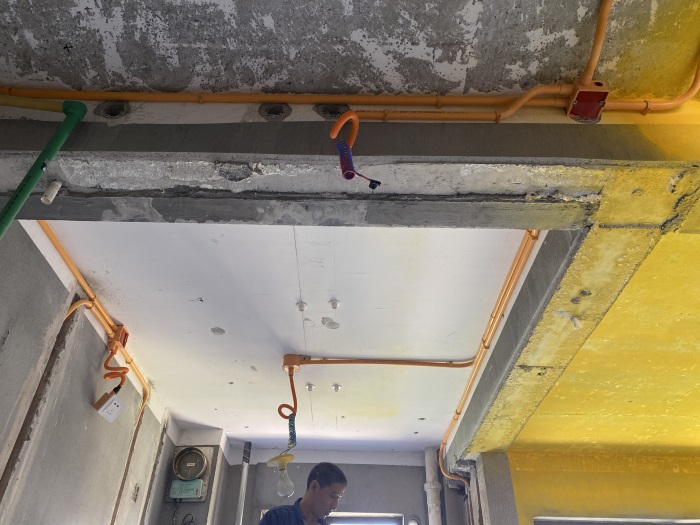

顶部线管交接处用线盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

厨房墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

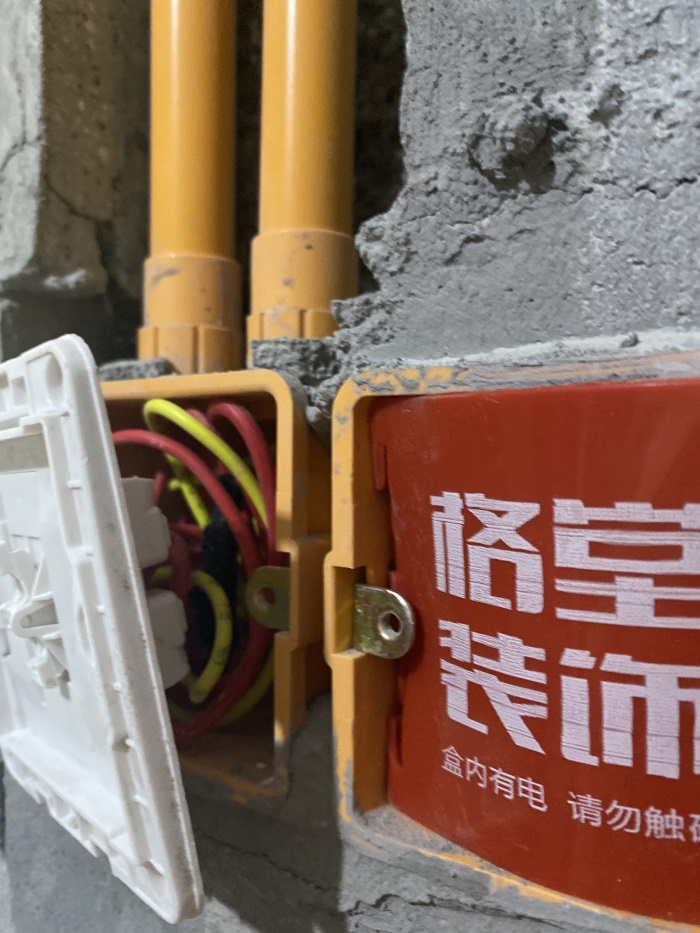

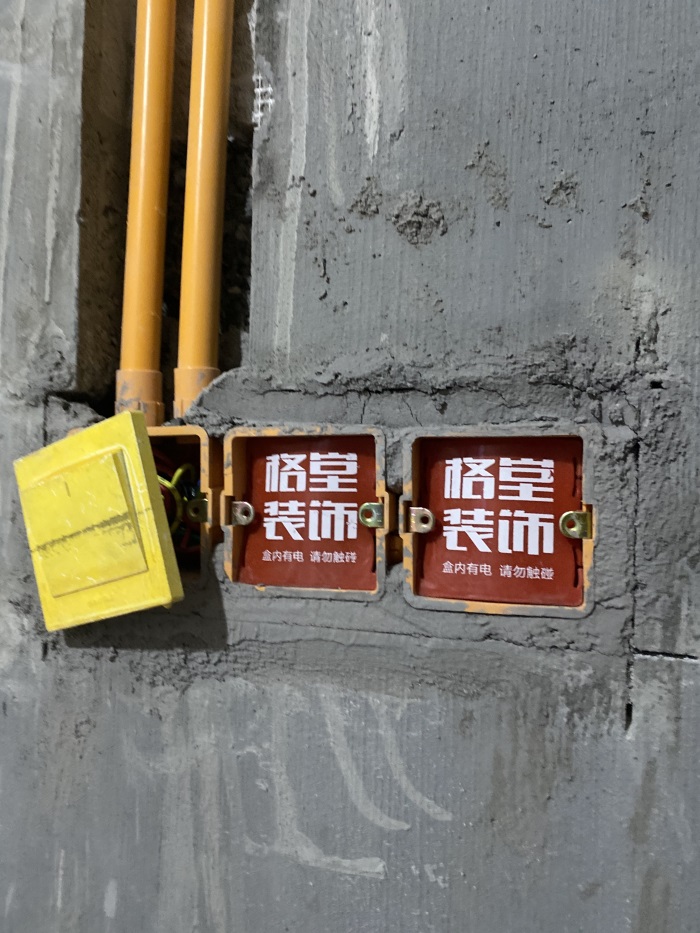

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

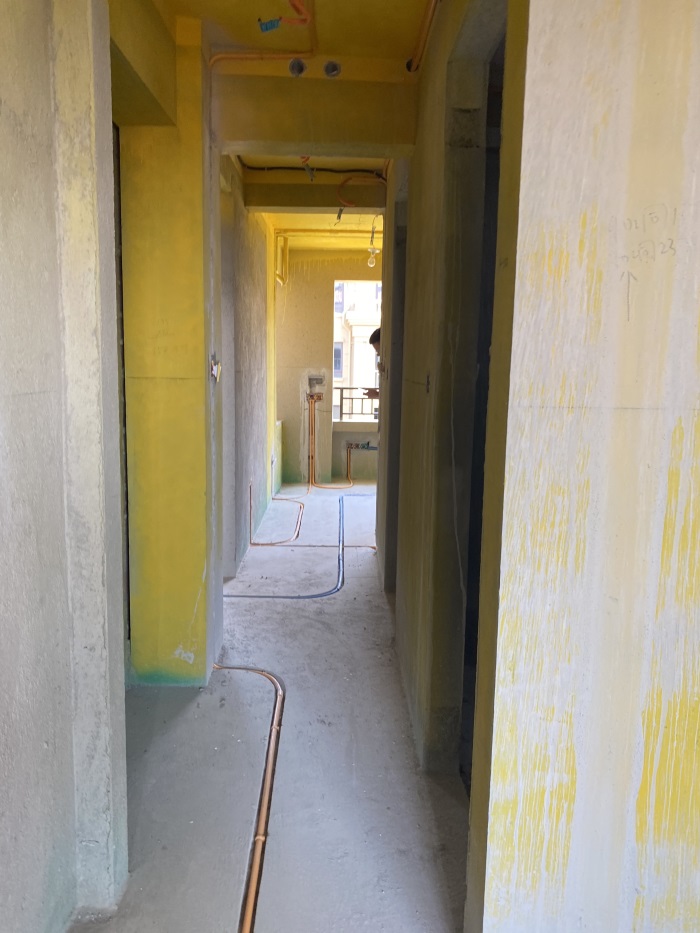

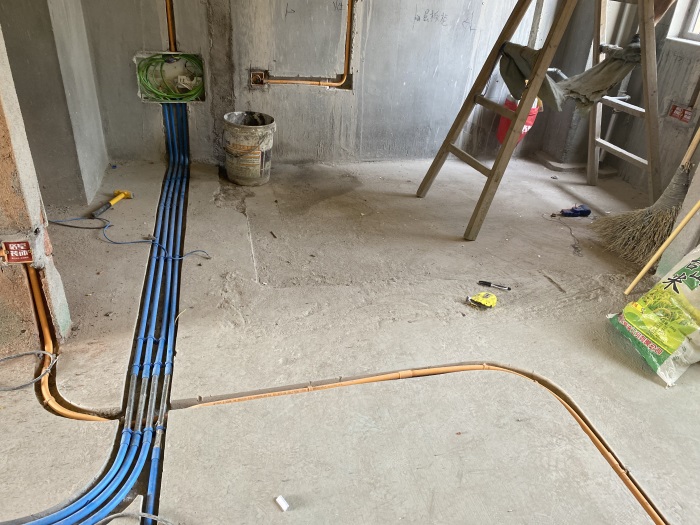

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

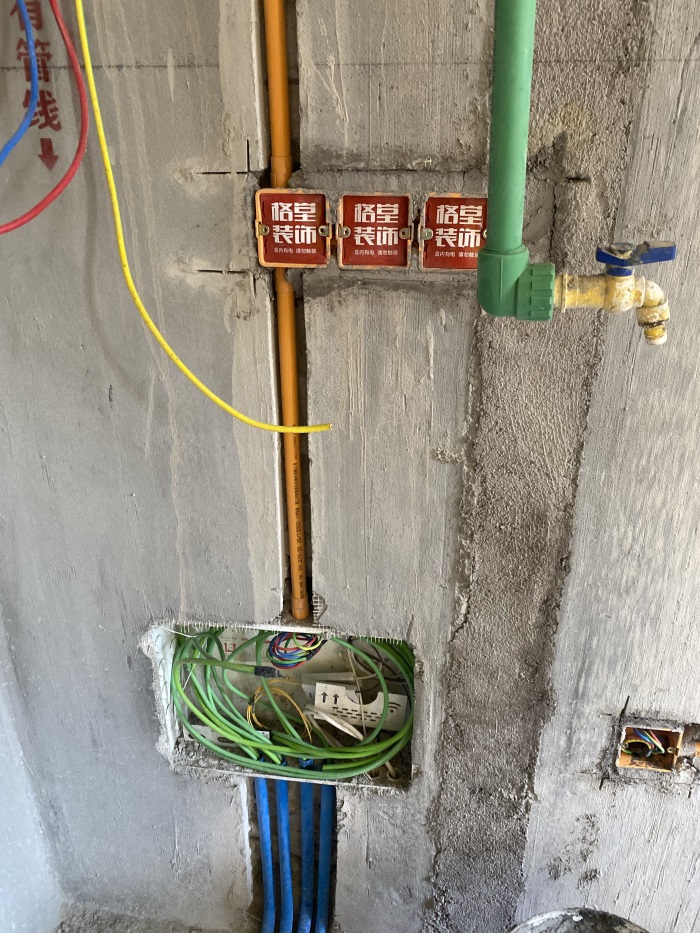

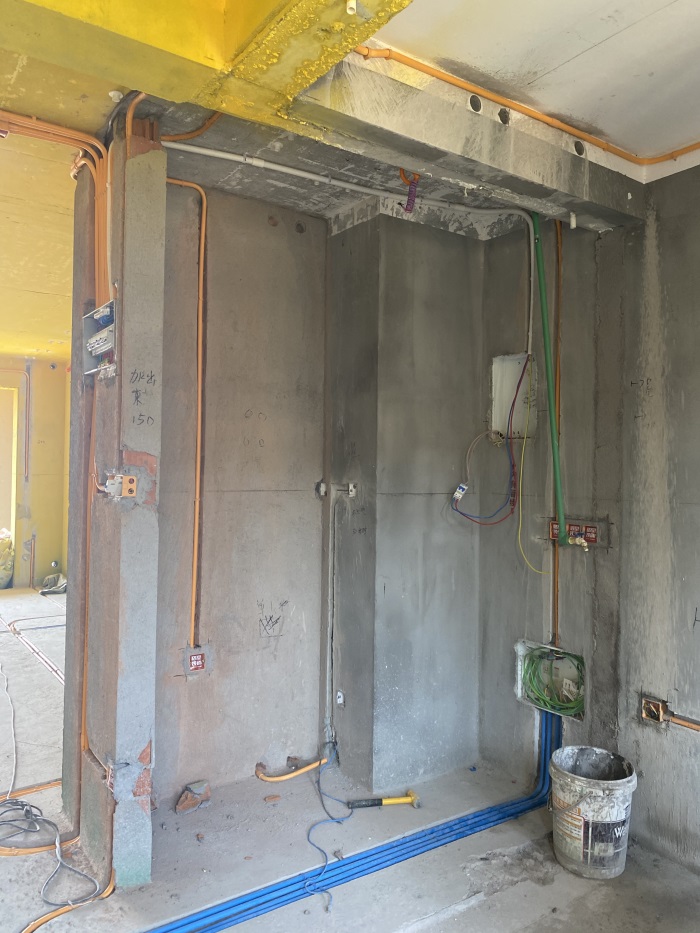

弱电箱网络线和电视线，布置好了。

总线用10平方电线。

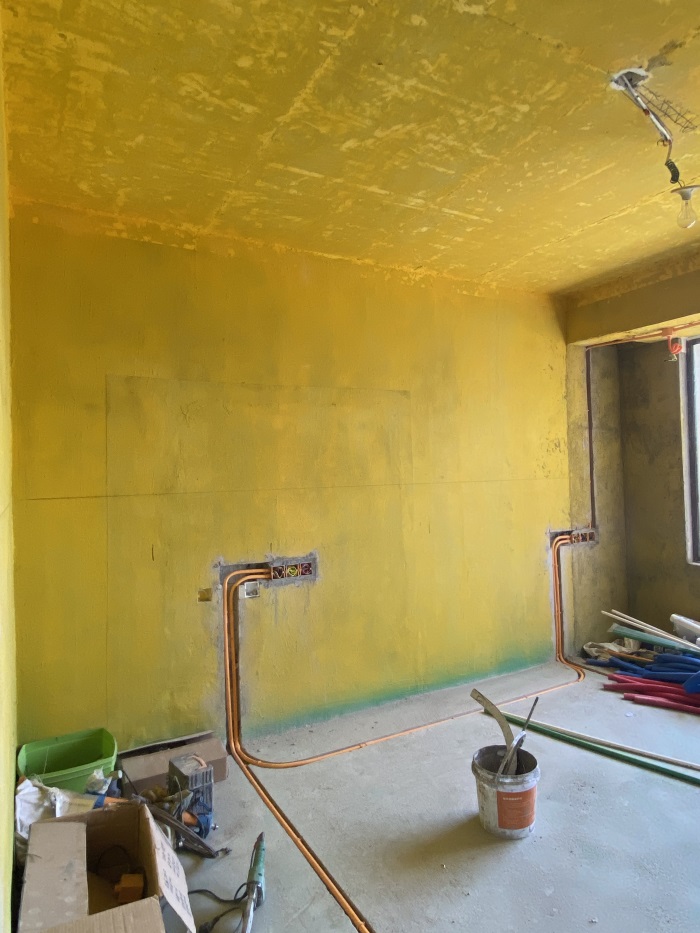

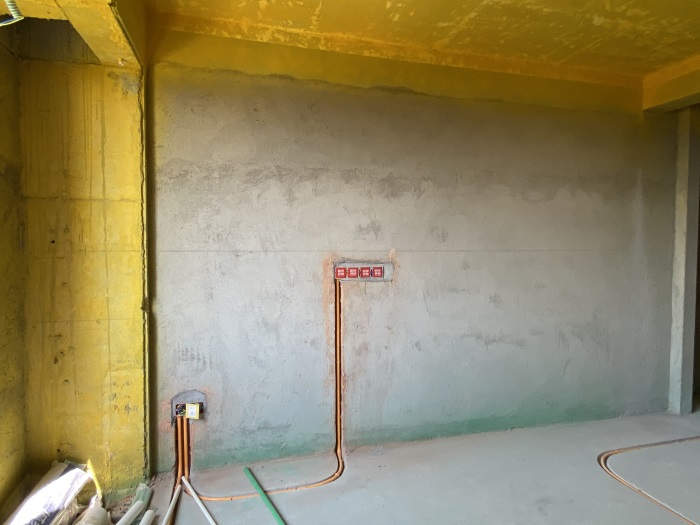

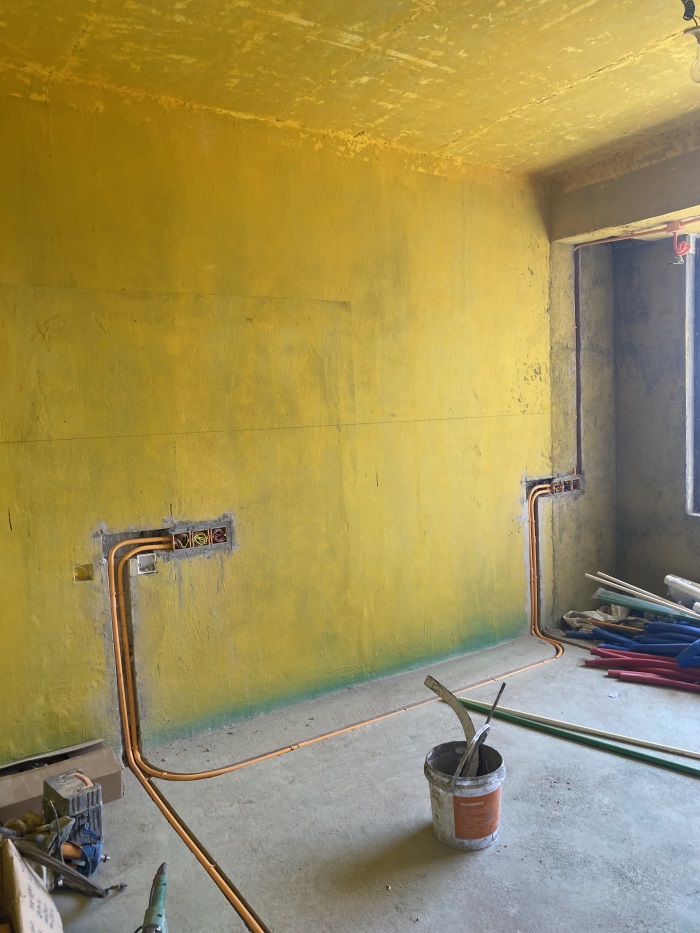

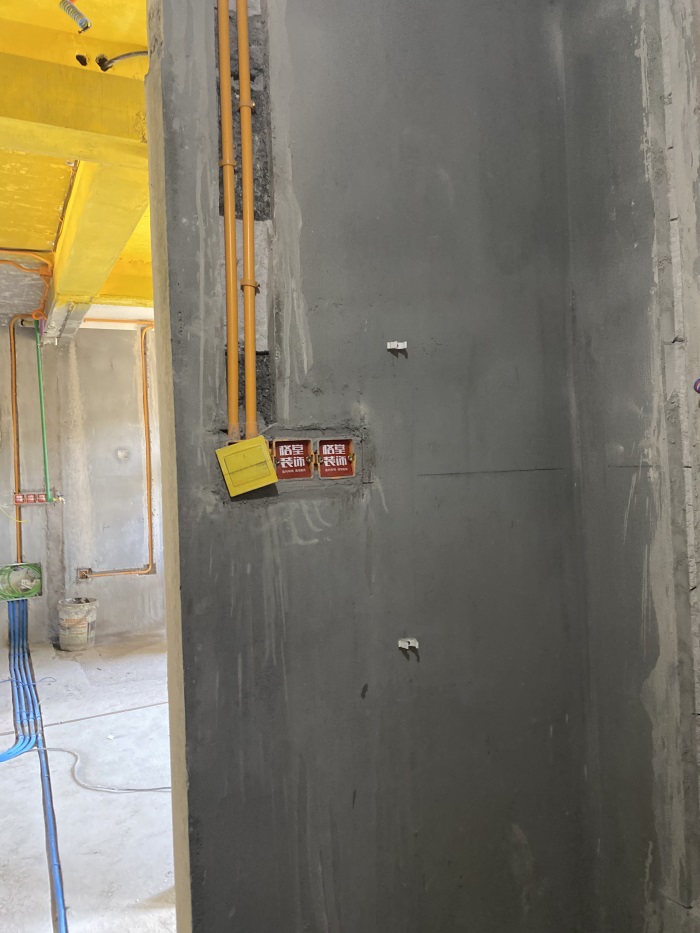

主卧墙面线管布置横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

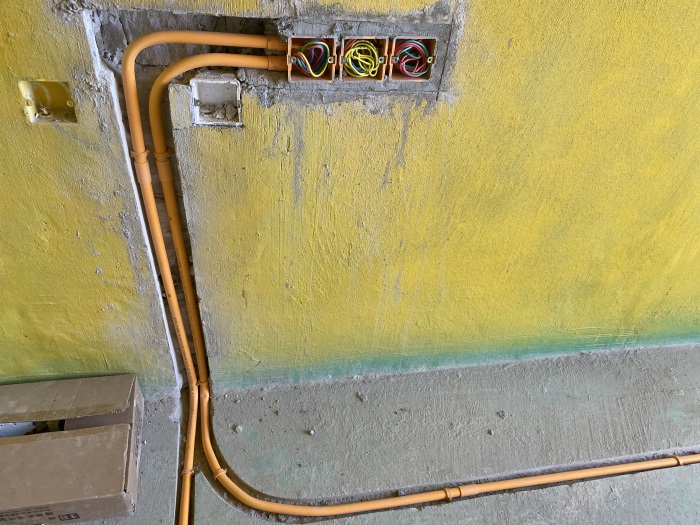

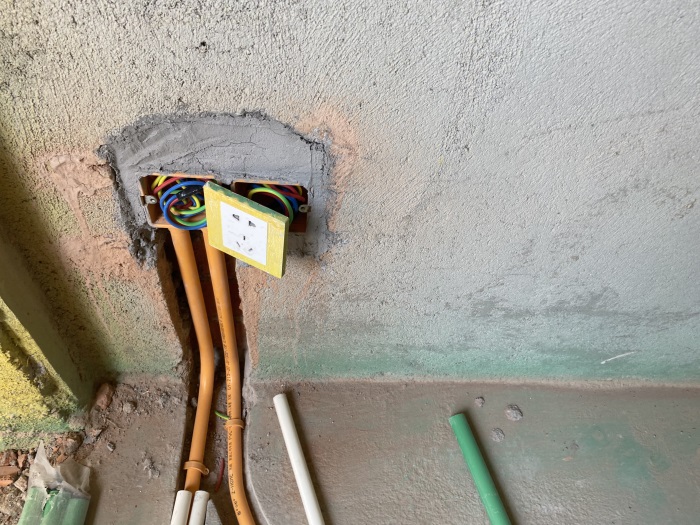

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

普通插座离地净高30厘米。

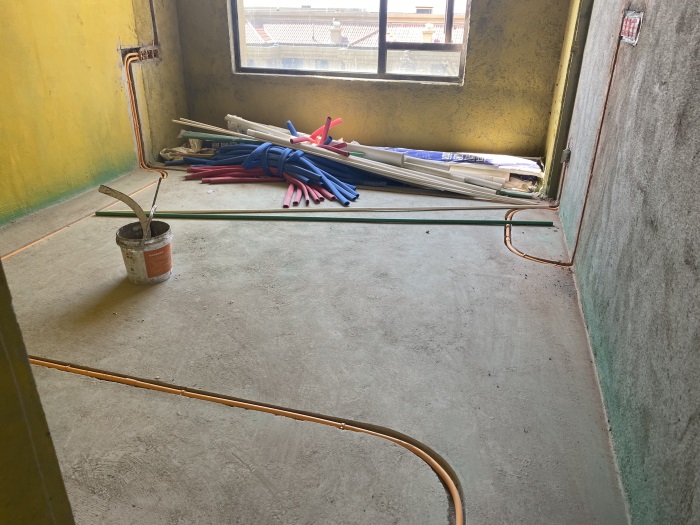

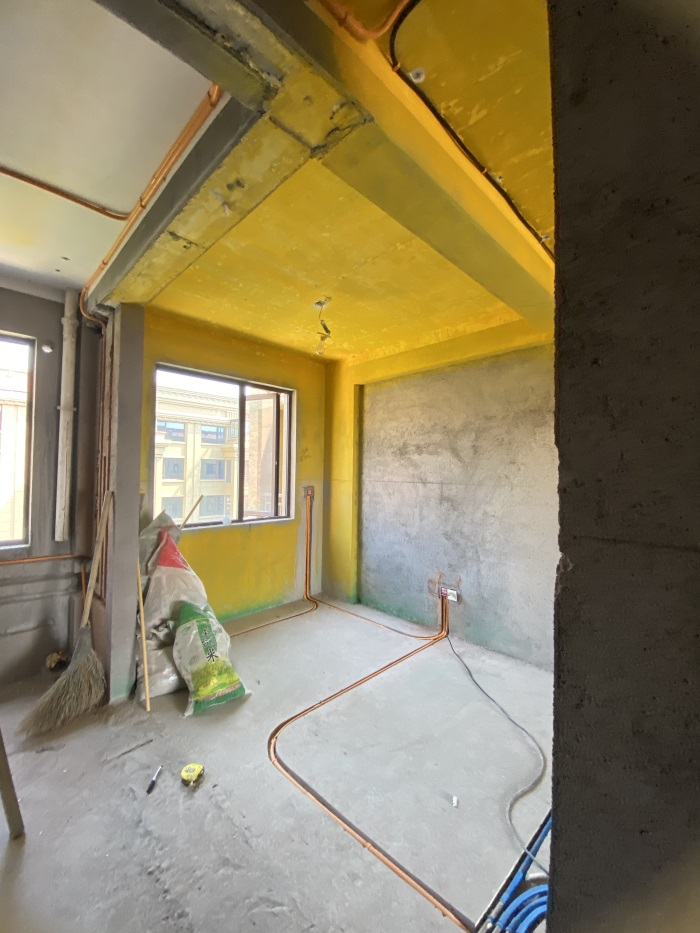

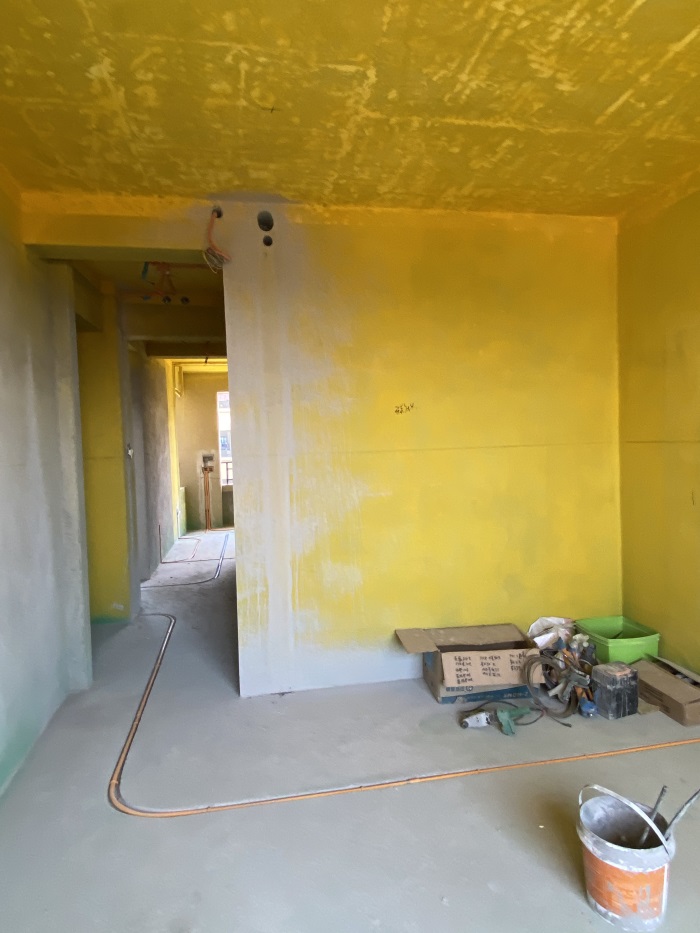

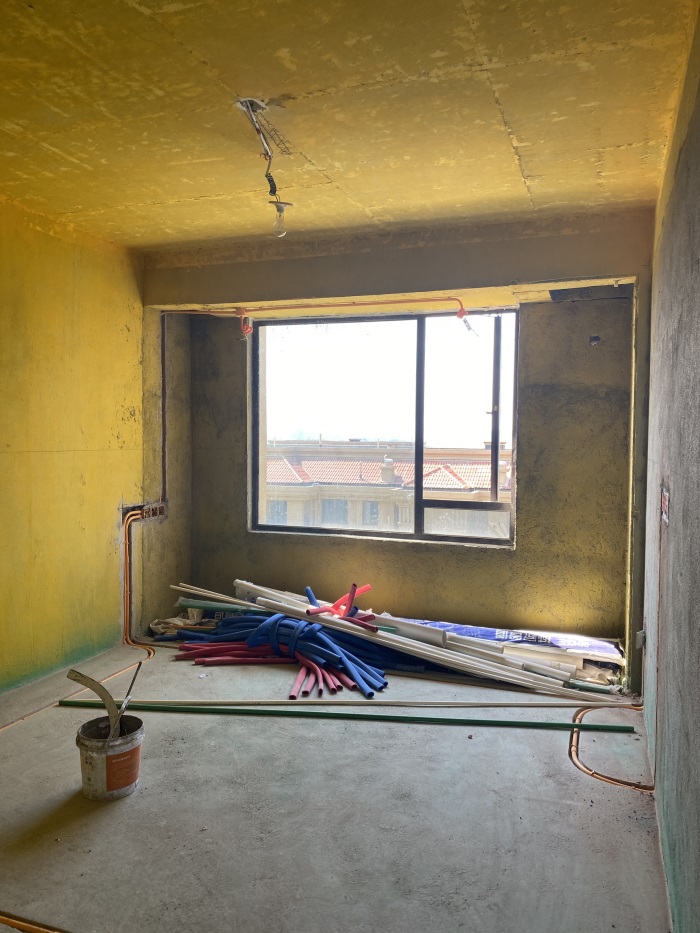

主卧地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

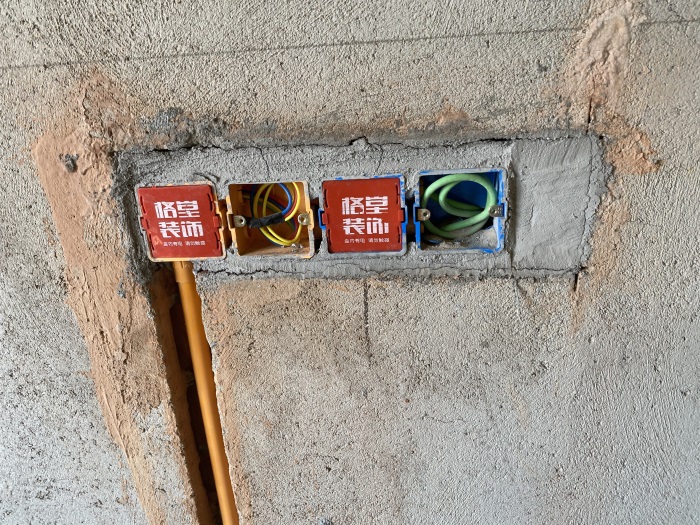

主卧墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

主卧墙面线管布置平整。

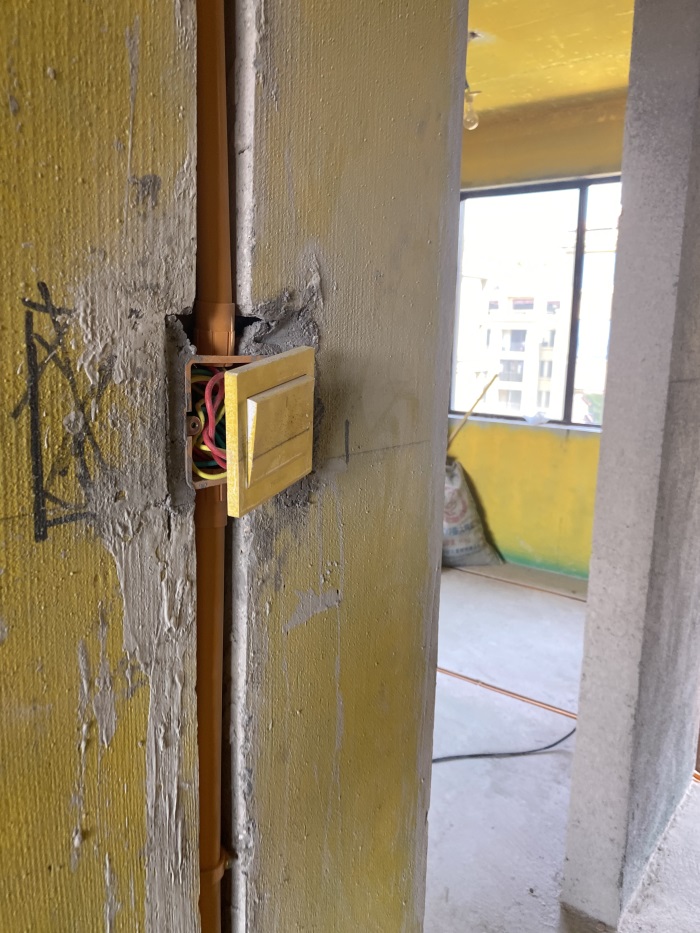

墙面开关离地净高1.3米。

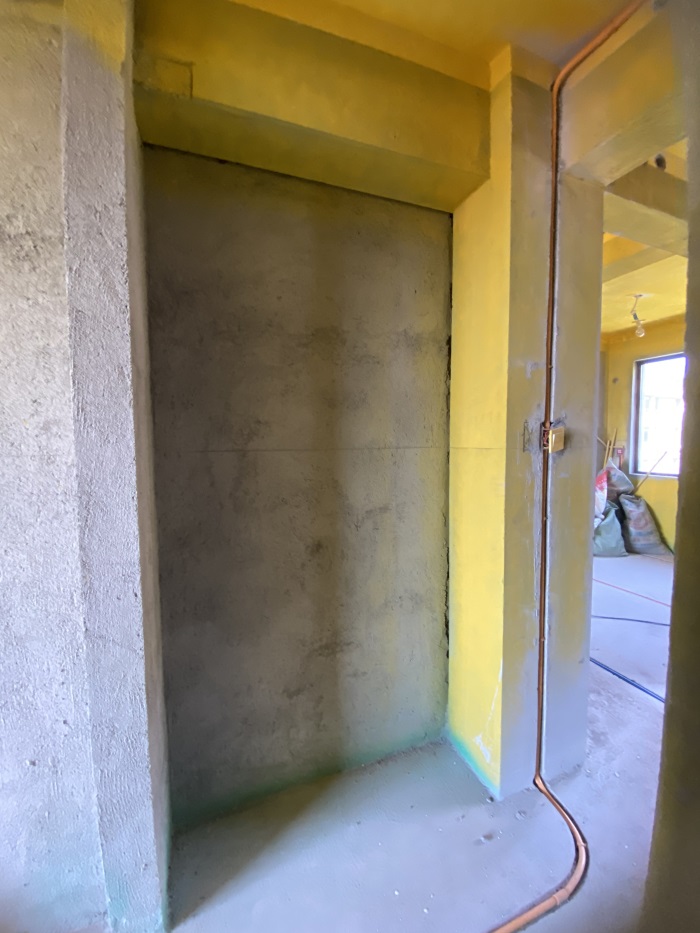

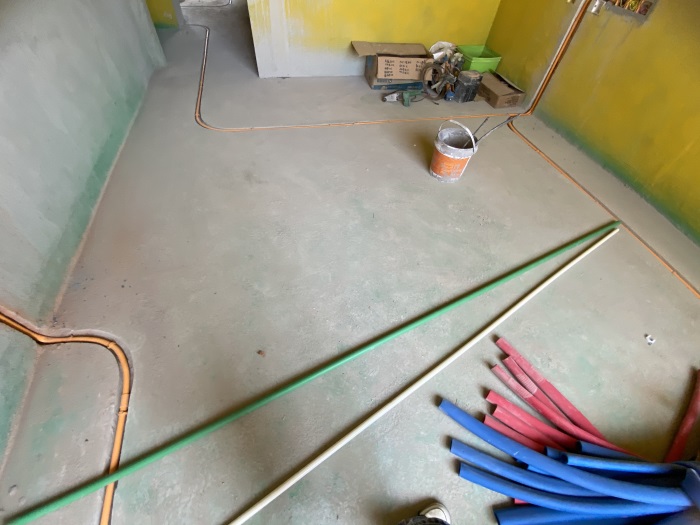

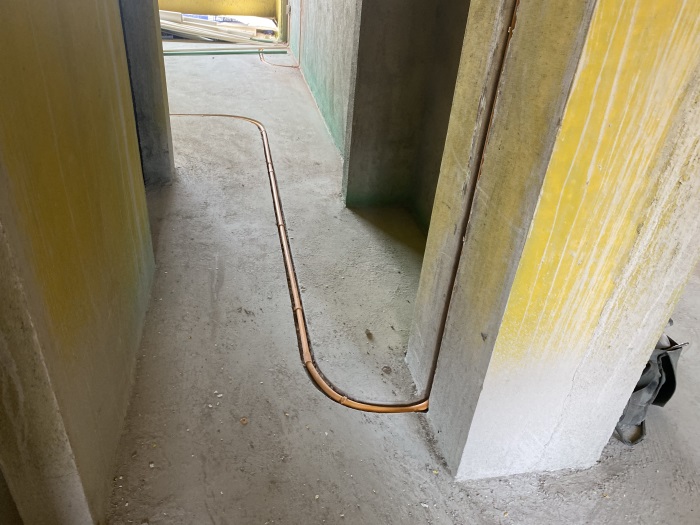

地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

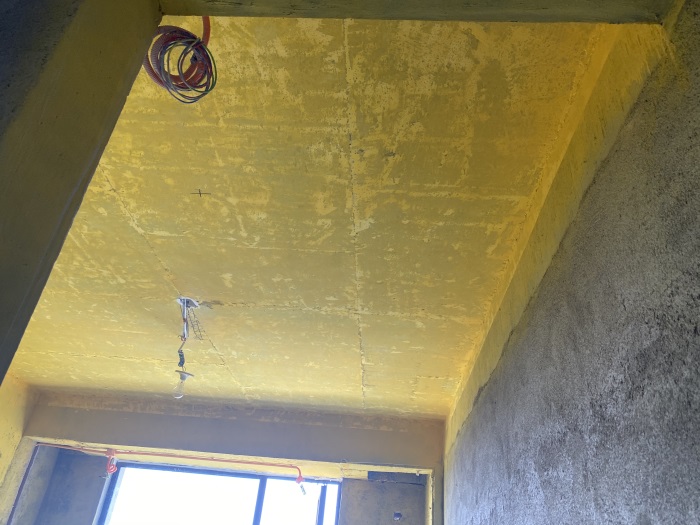

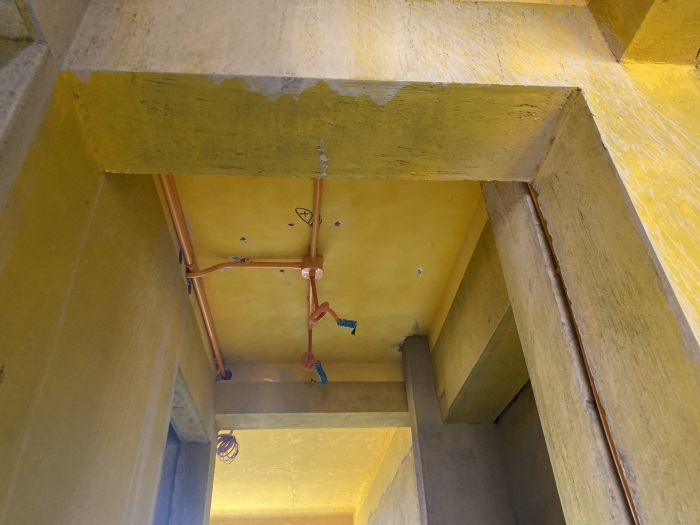

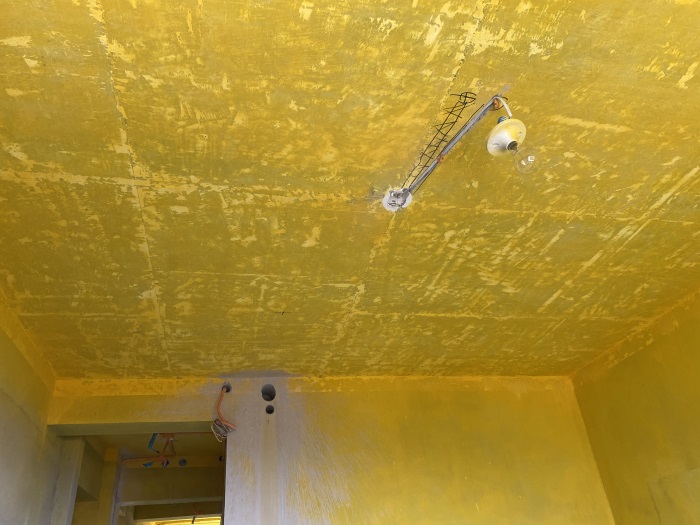

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

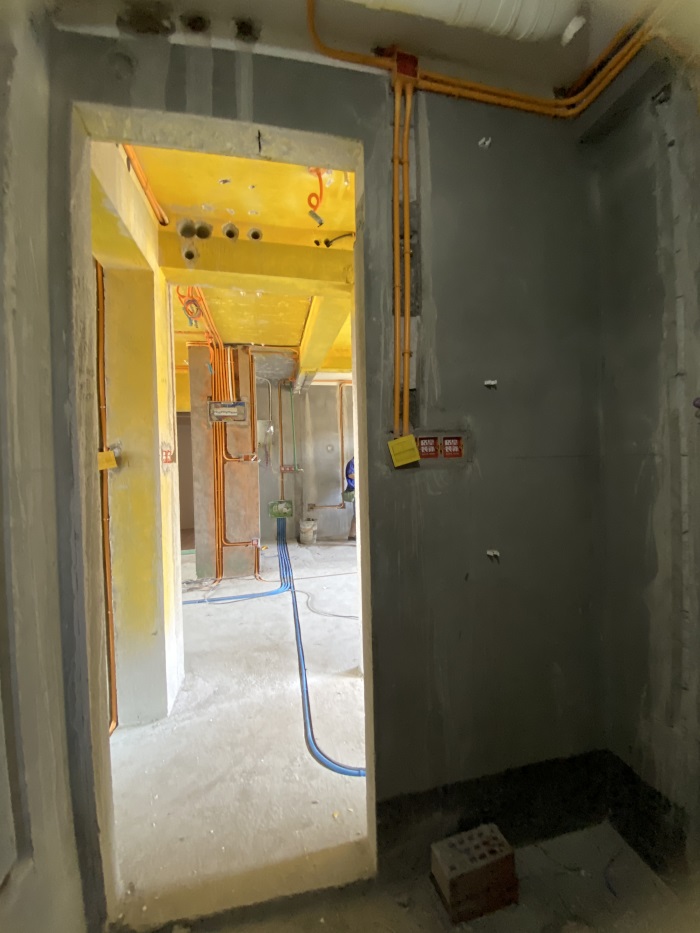

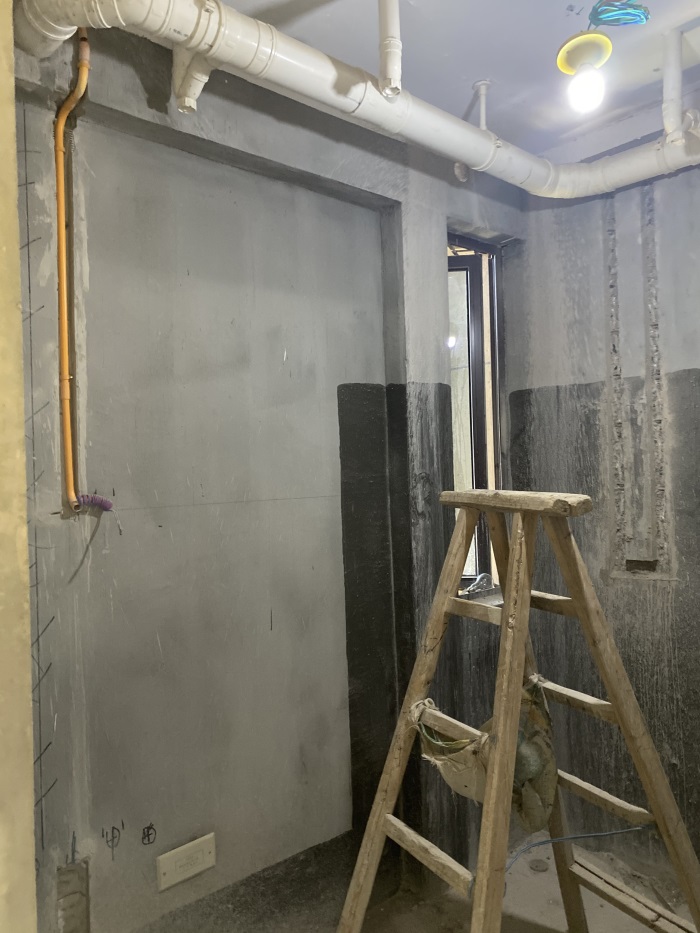

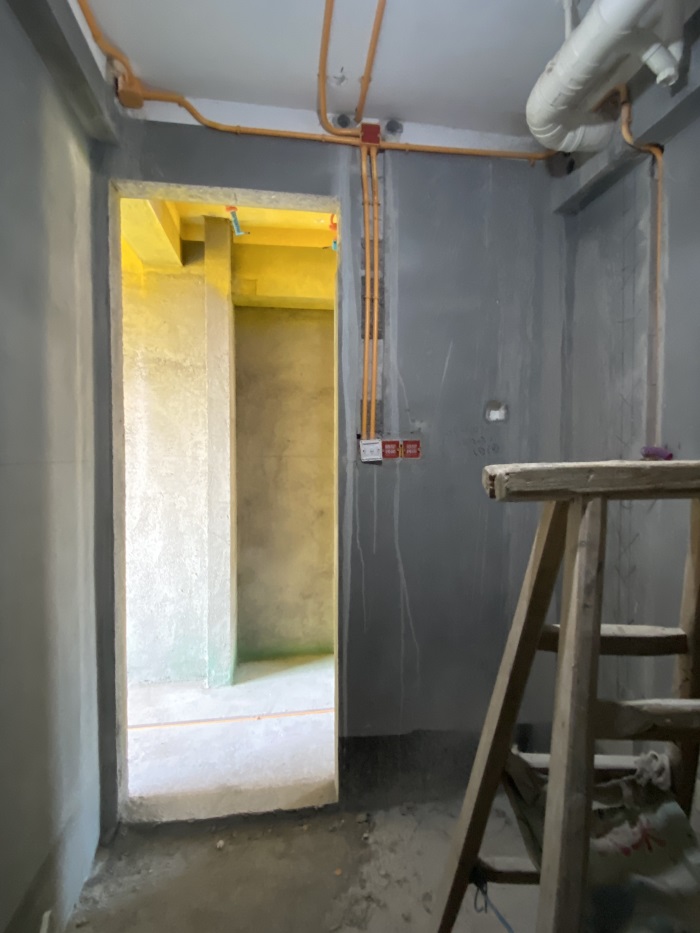

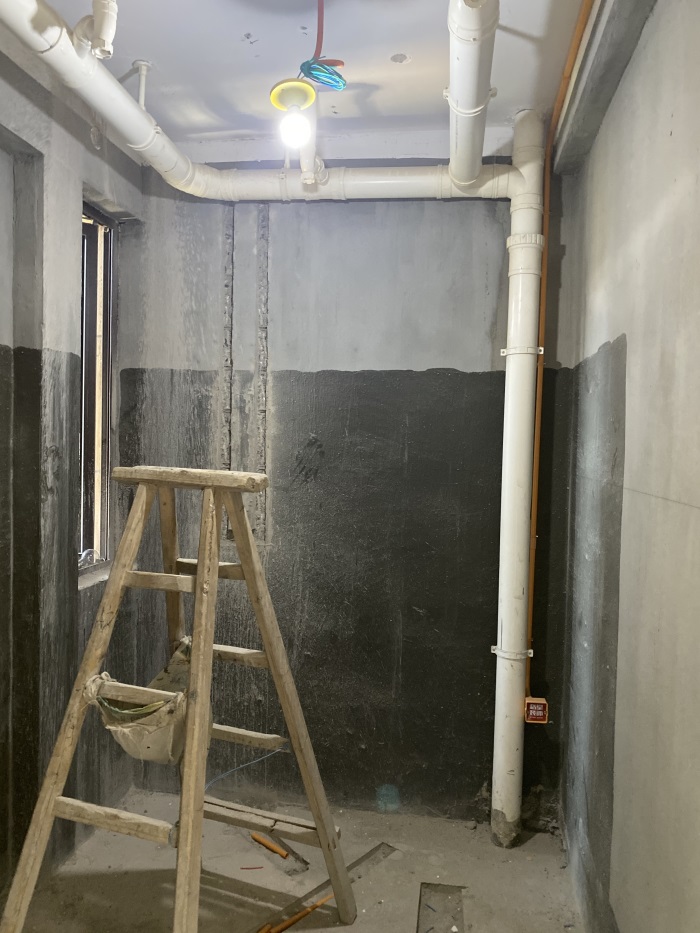

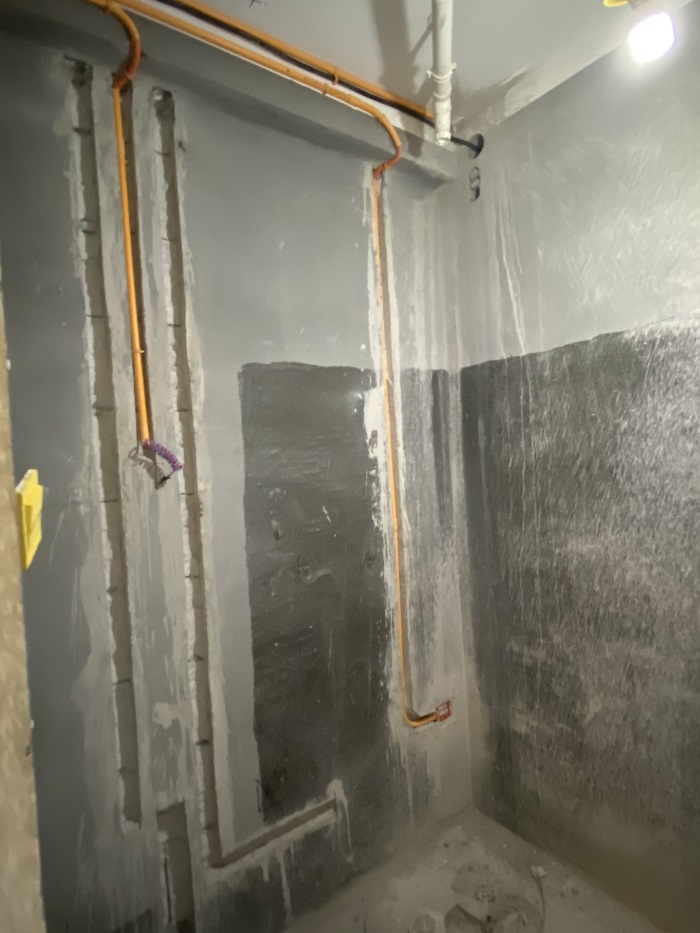

主卫墙面开关离地净高1.3米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面插座，空鼓和脱落！
墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

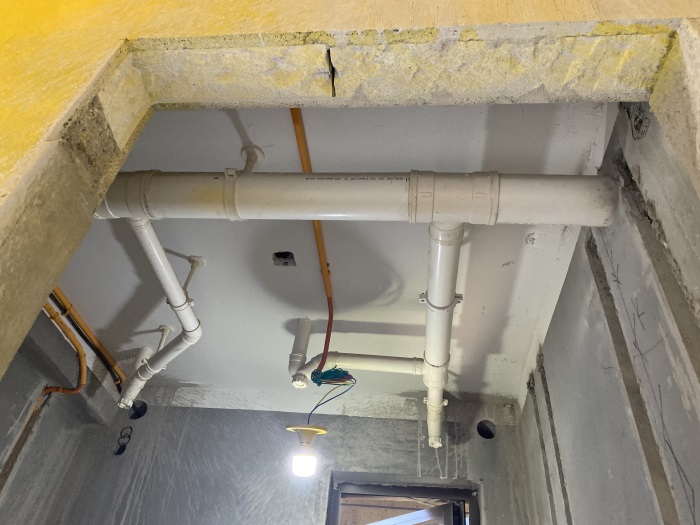

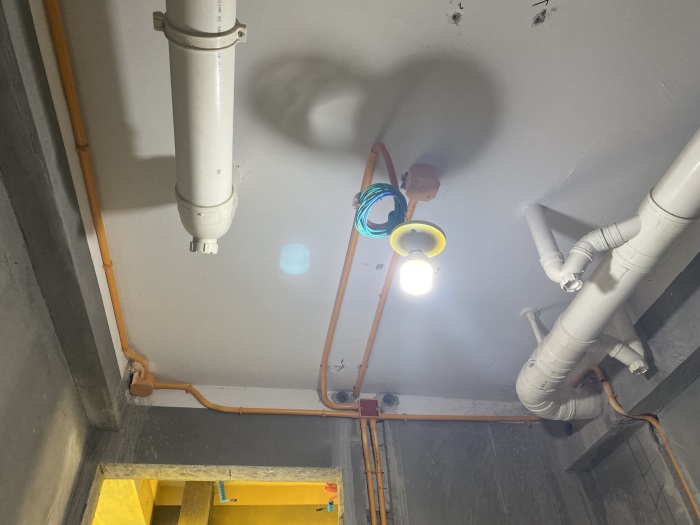

主卫顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

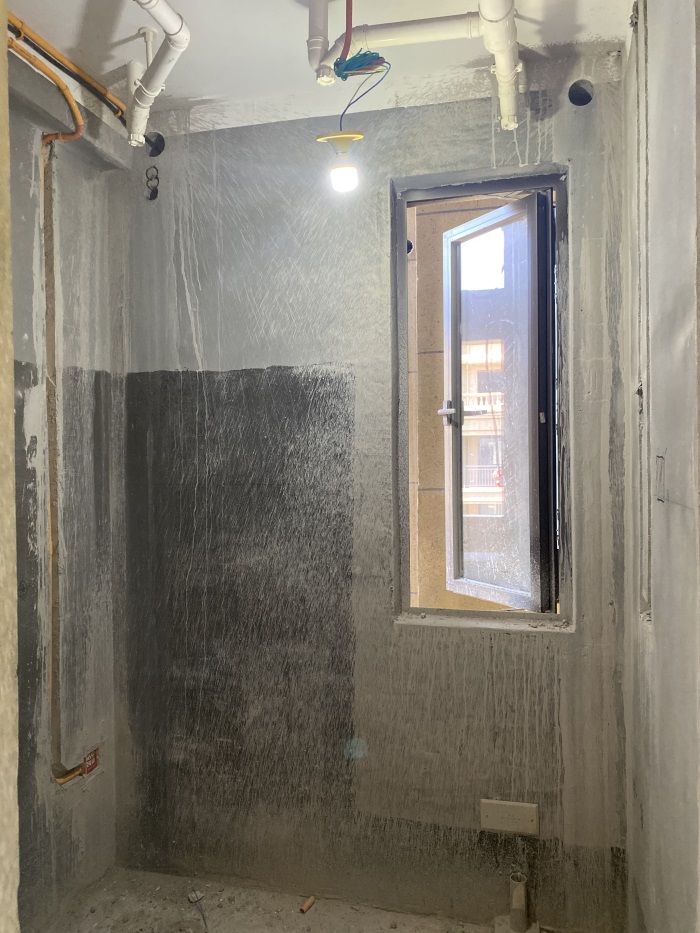

次卫

次卫
