香缇公馆13-3-6#106㎡现代中式——儒雅之家

发表于 2022-8-30 08:37:10

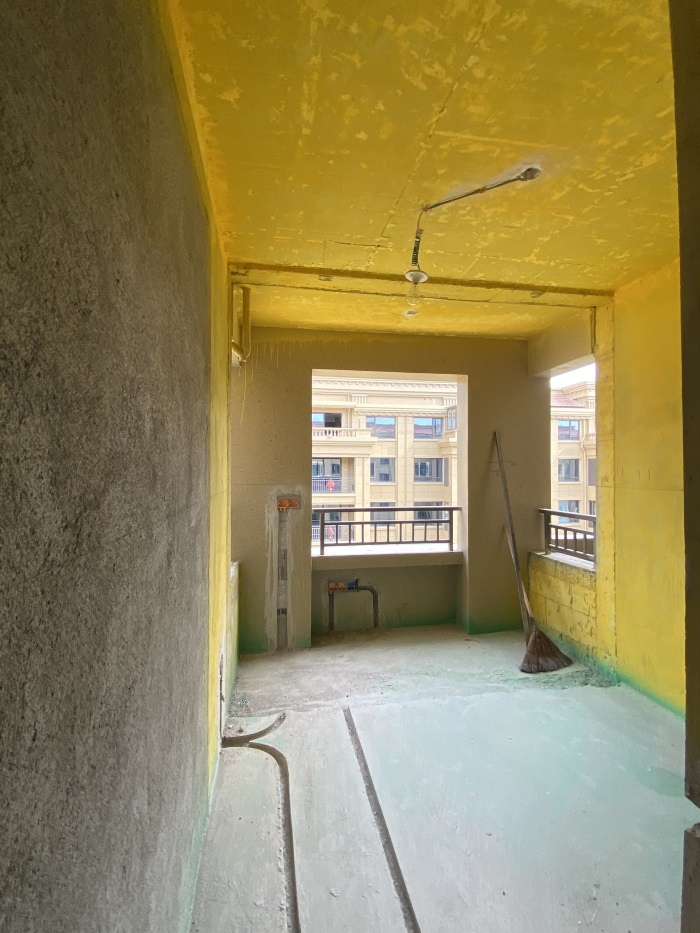

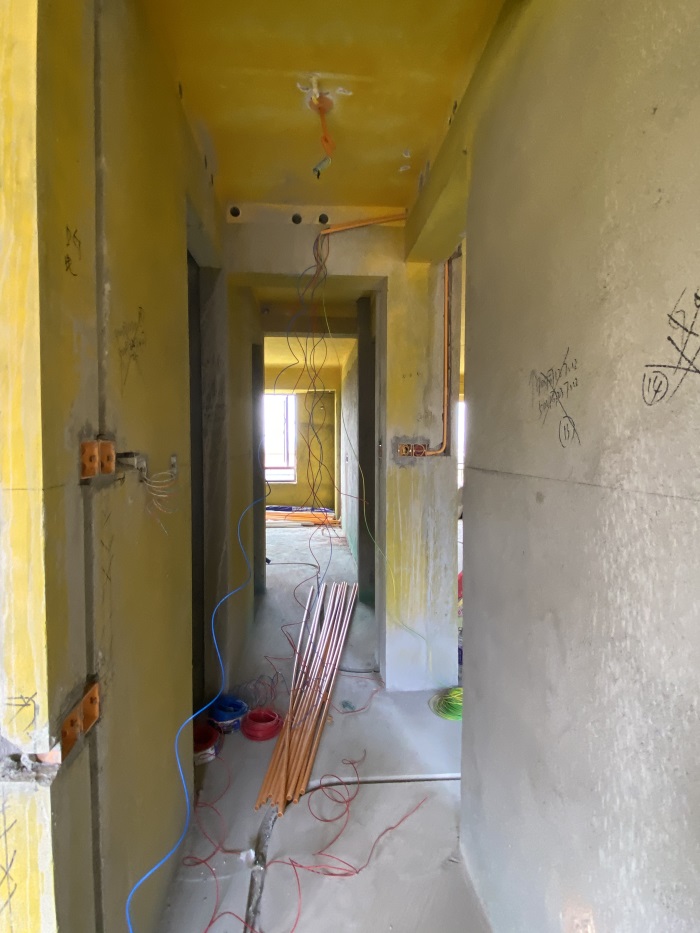

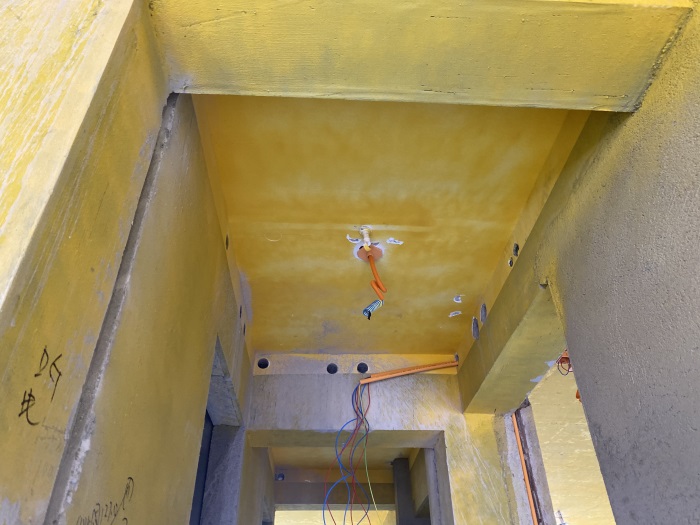

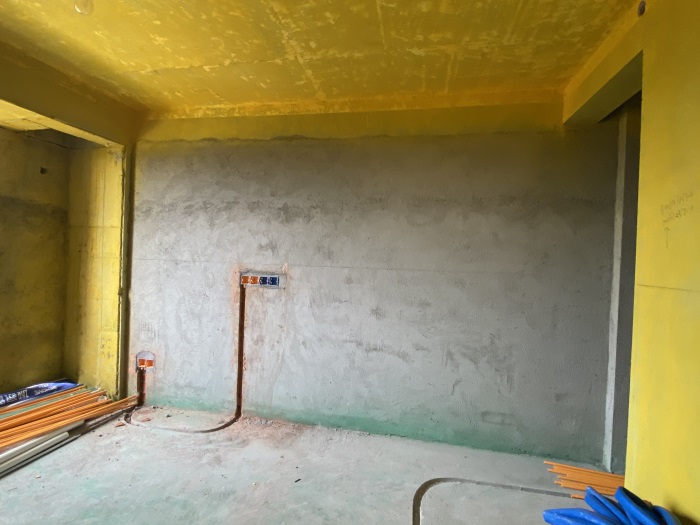

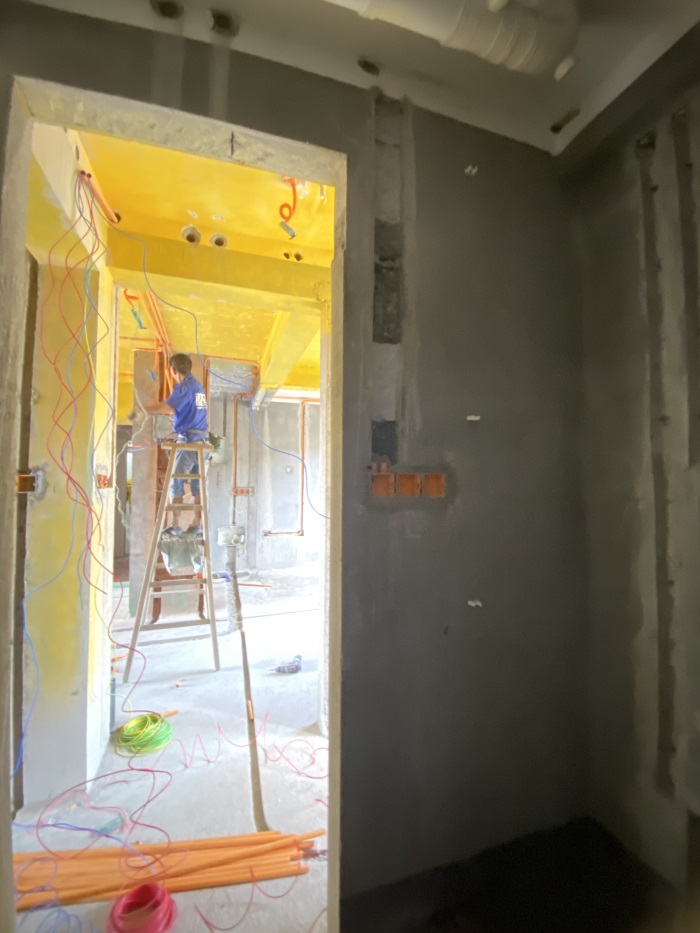

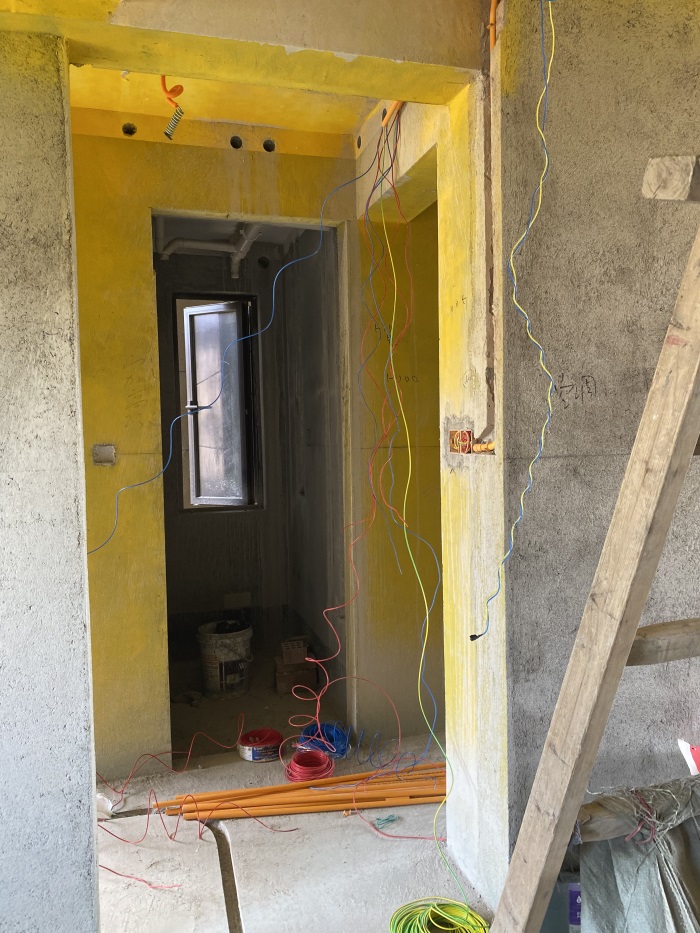

房间过道墙面正在，布置线管。

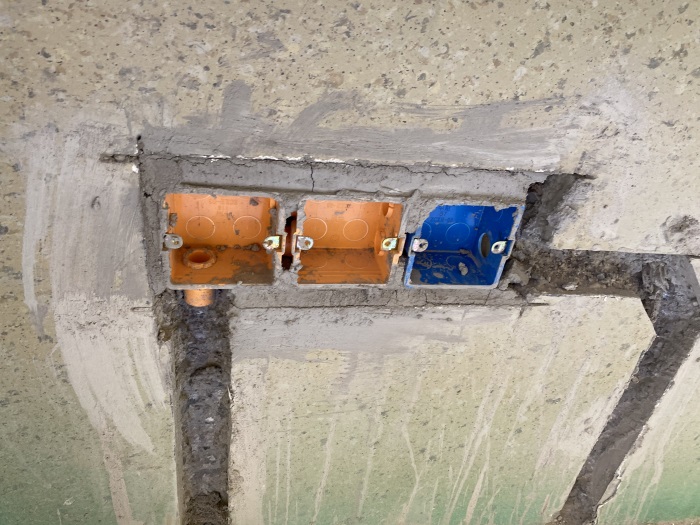

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-8-30 08:37:49

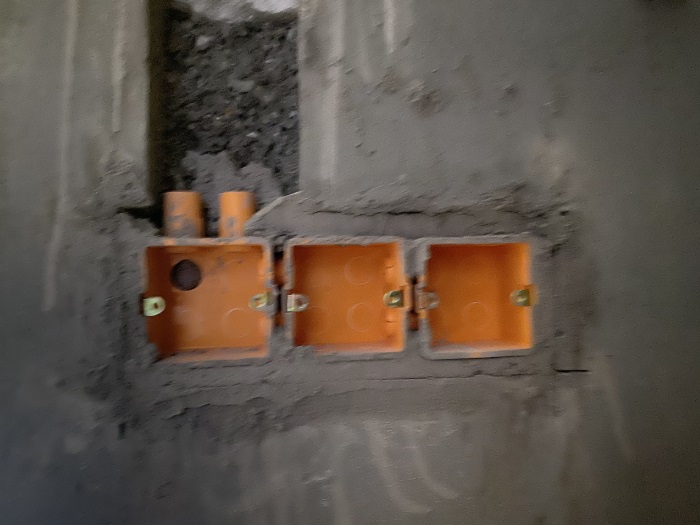

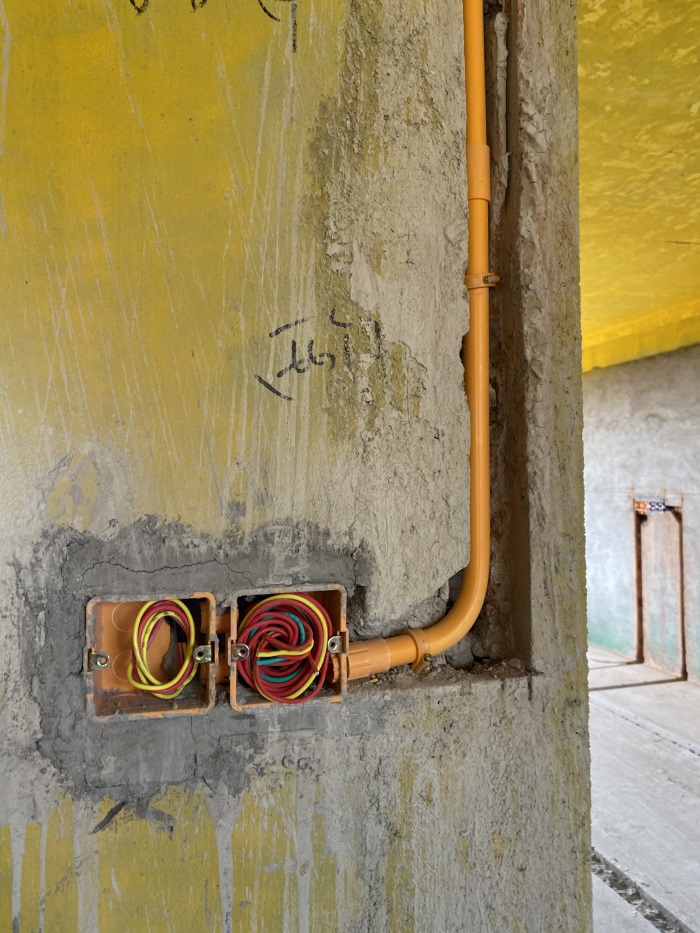

次卫墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2022-8-30 08:38:58

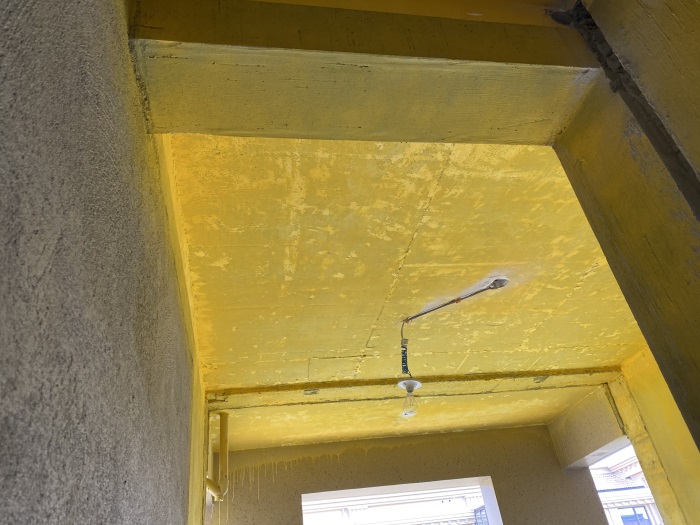

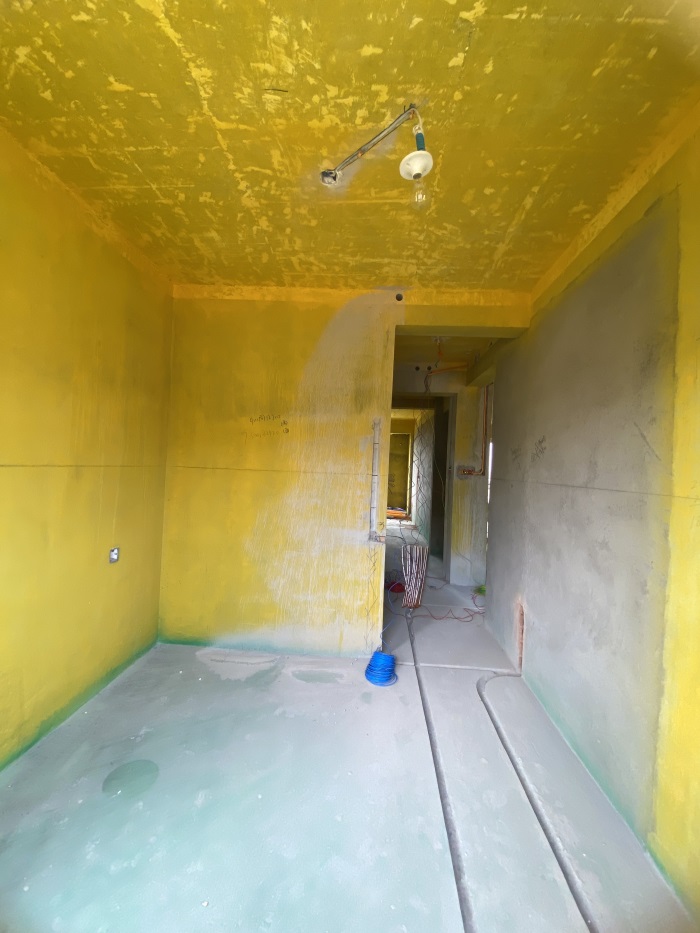

次卧灯头线套黄腊管保护，防止电线划伤!

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

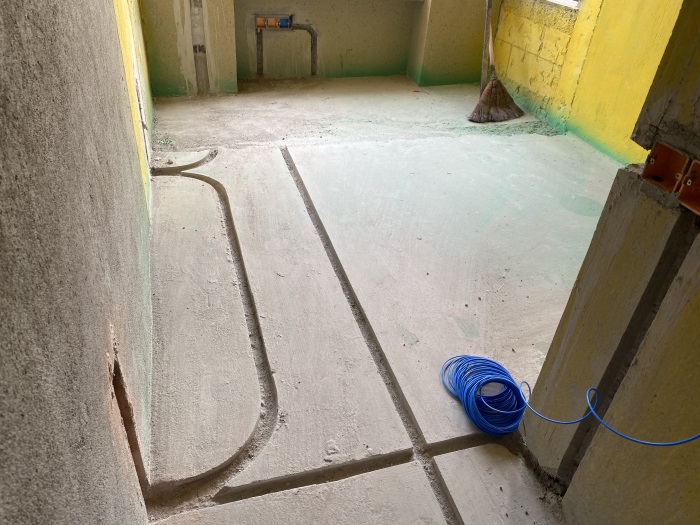

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2022-8-30 08:39:25

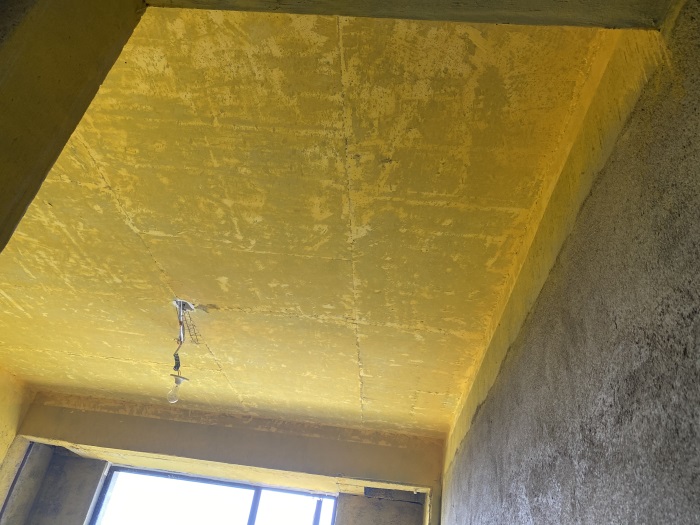

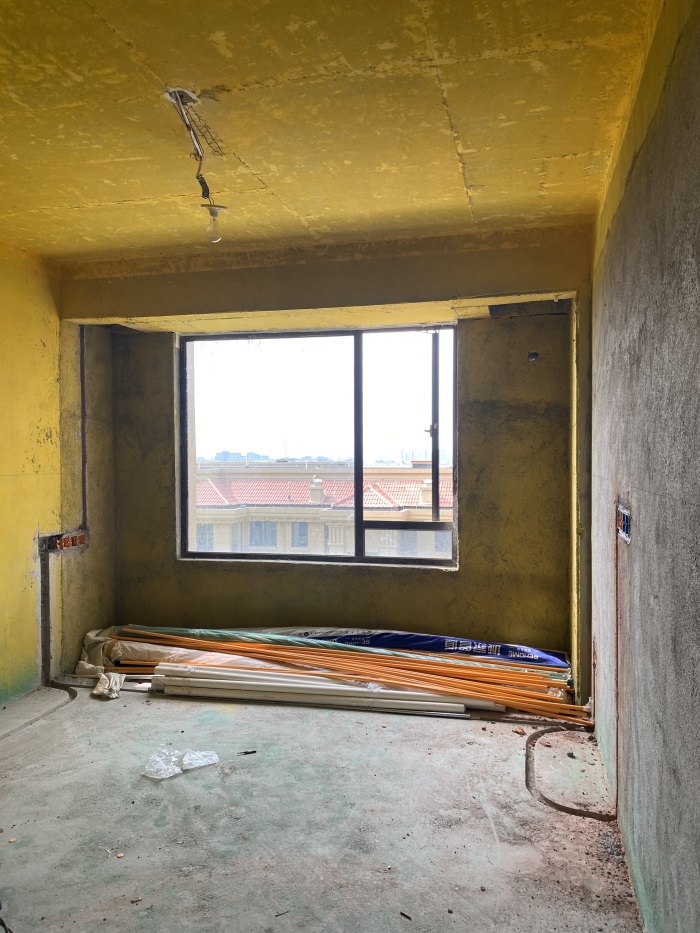

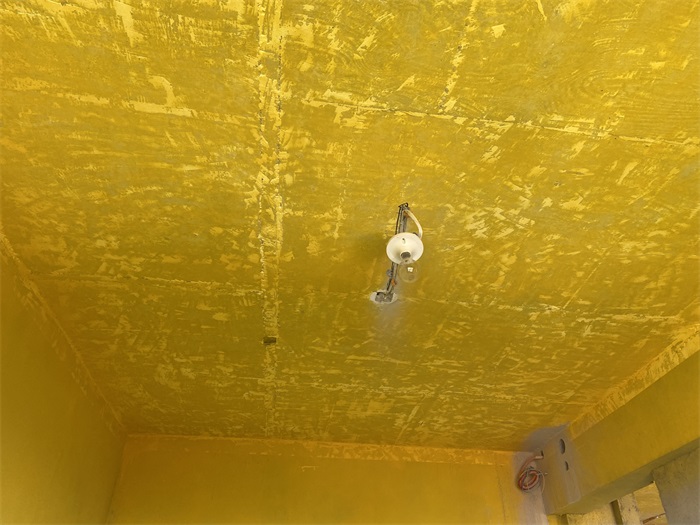

主卧灯头线套黄腊管保护，防止电线划伤!

发表于 2022-8-30 08:40:23

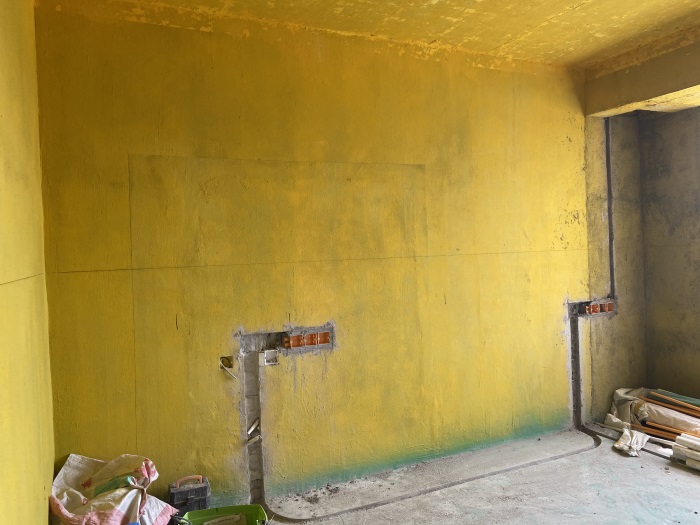

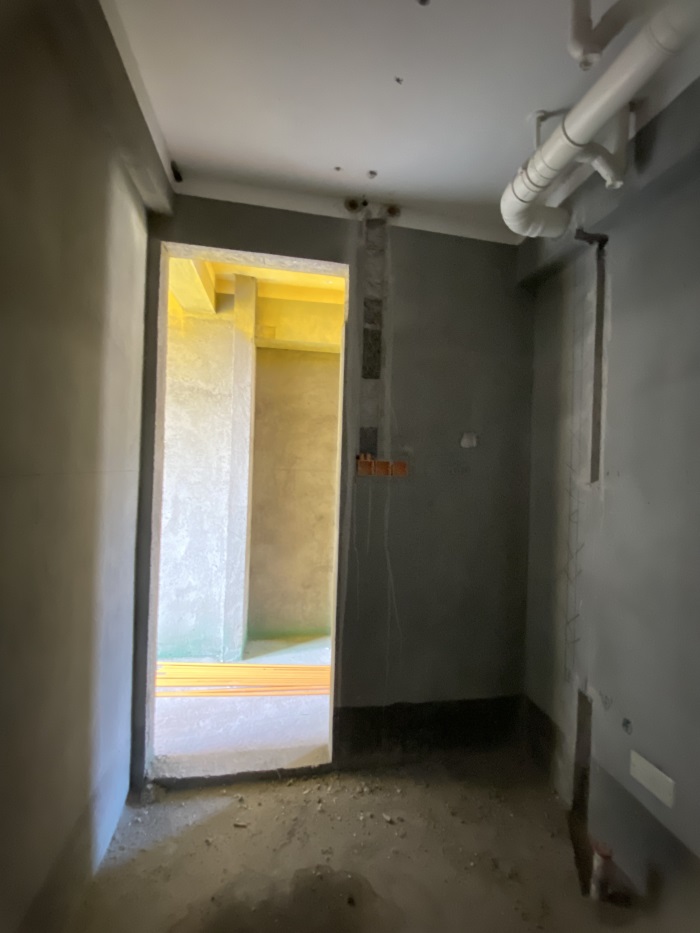

主卧墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2022-8-30 08:40:50

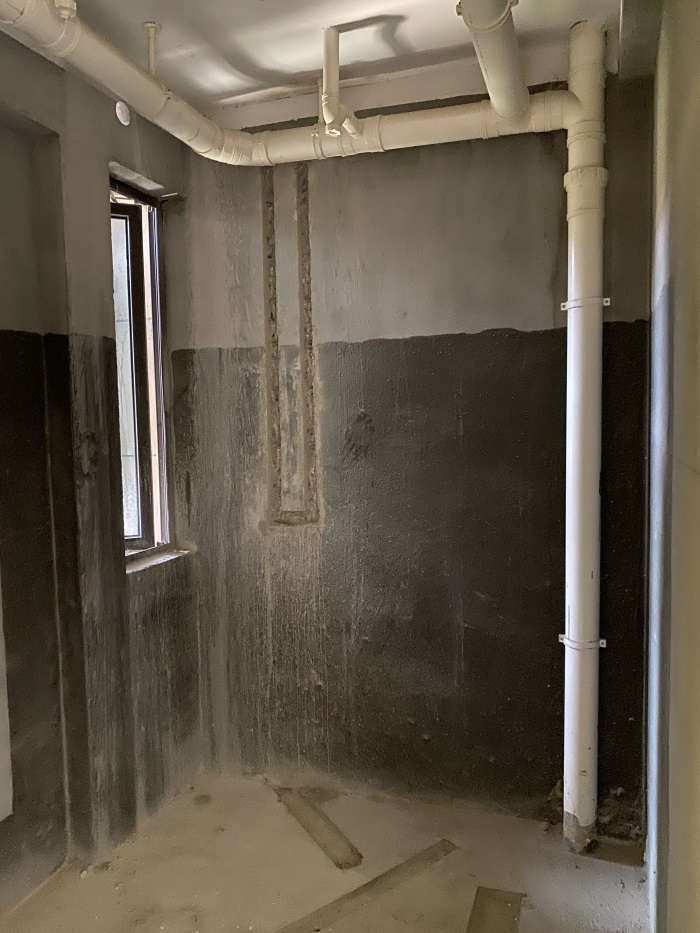

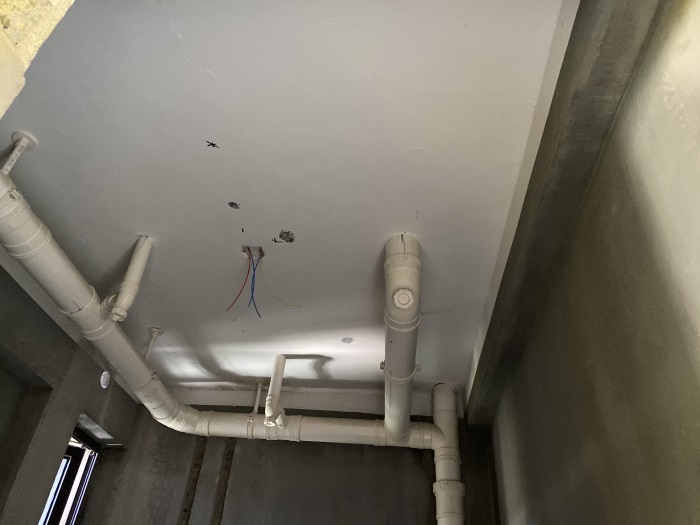

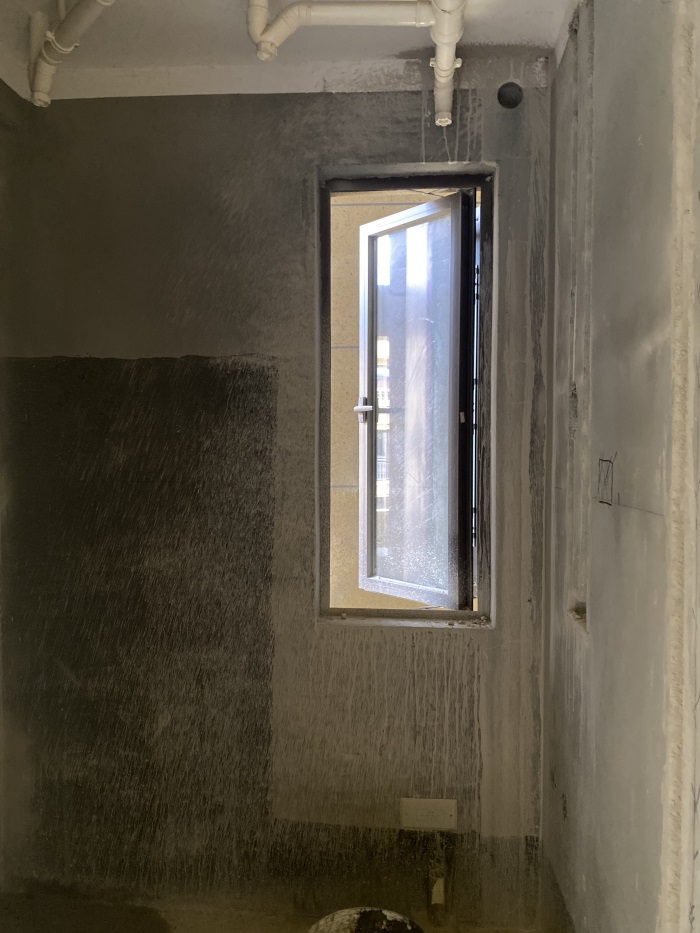

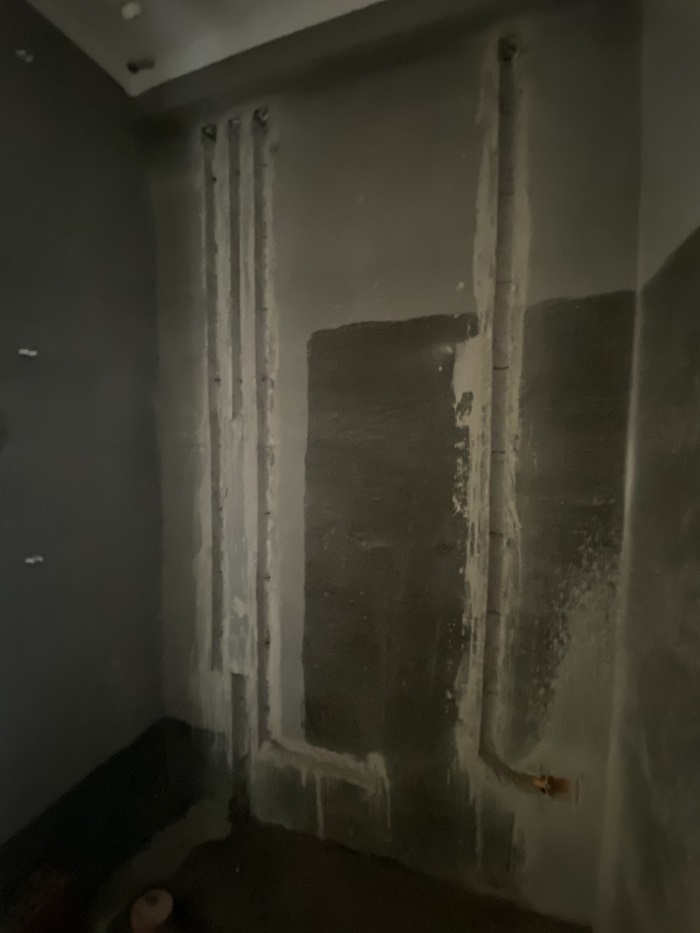

主卫

发表于 2022-8-30 14:03:51

本帖最后由格堂飞飞于 2022-9-27 10:28 编辑

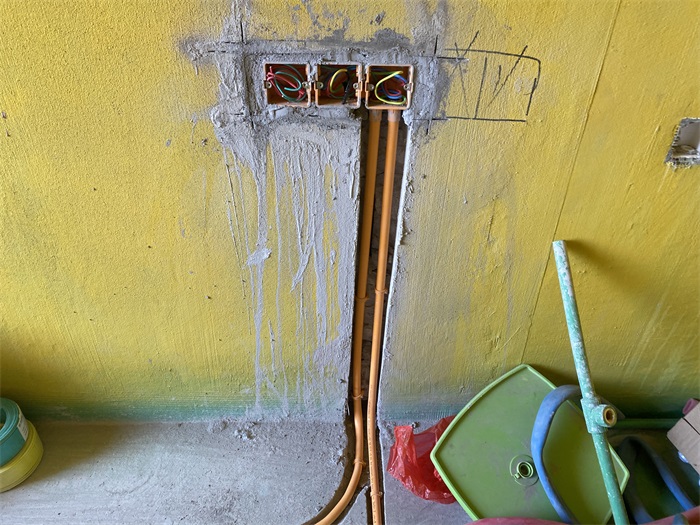

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-8-30 14:12:28

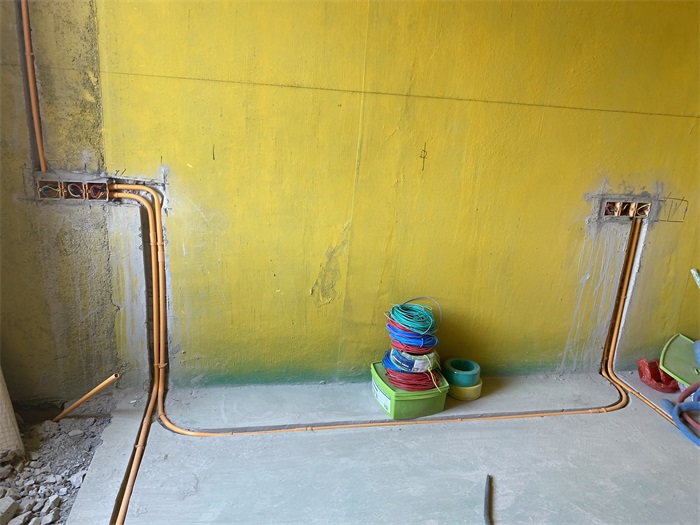

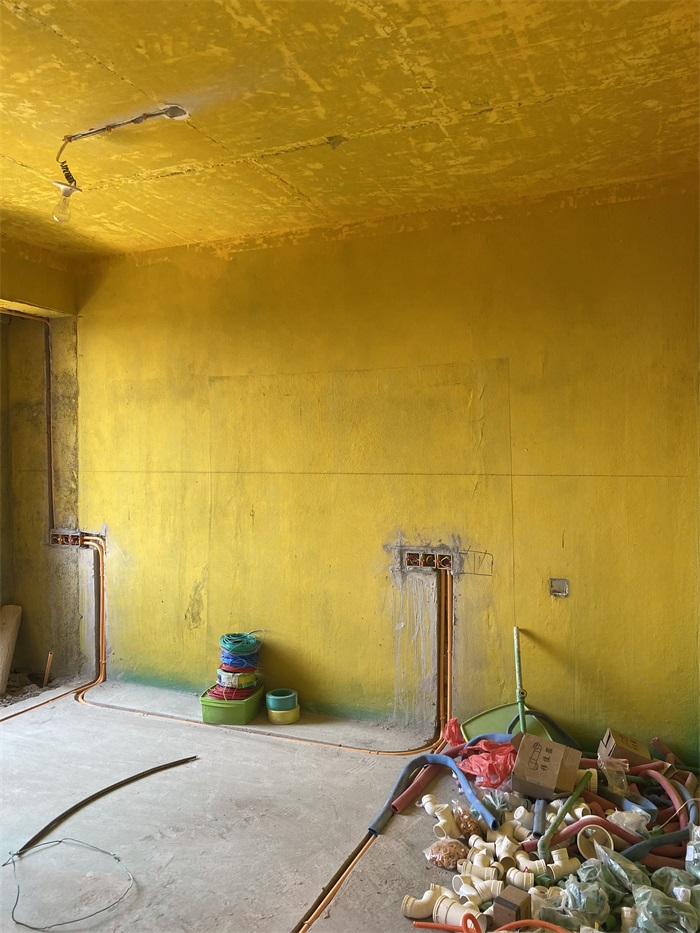

次卧墙面线管布置横平竖，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面电视插座离地净高1.05米，普通插座离地，净高30厘米，房间墙面横线槽不得超过1.5米，防止后期墙面开裂，并且强弱电线距离30厘米以上，防止信号干扰。

发表于 2022-8-30 14:13:34

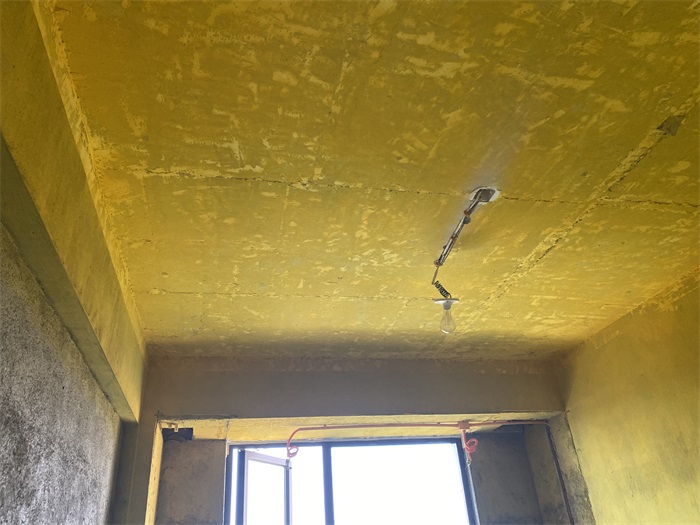

次卧灯头线套黄腊管保护，防止电线划伤!

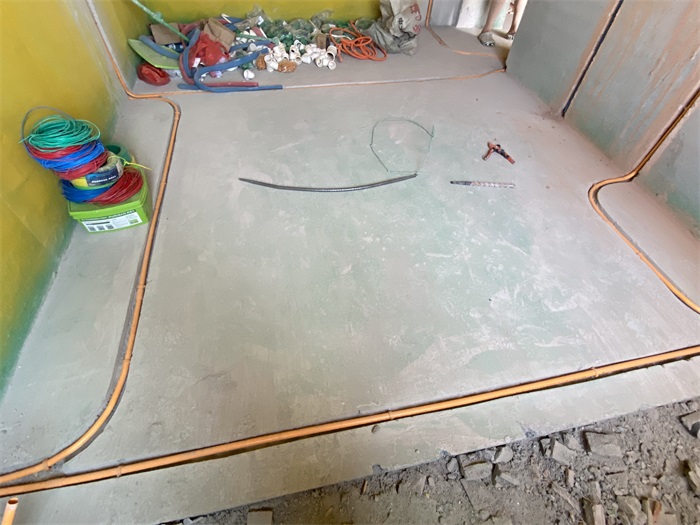

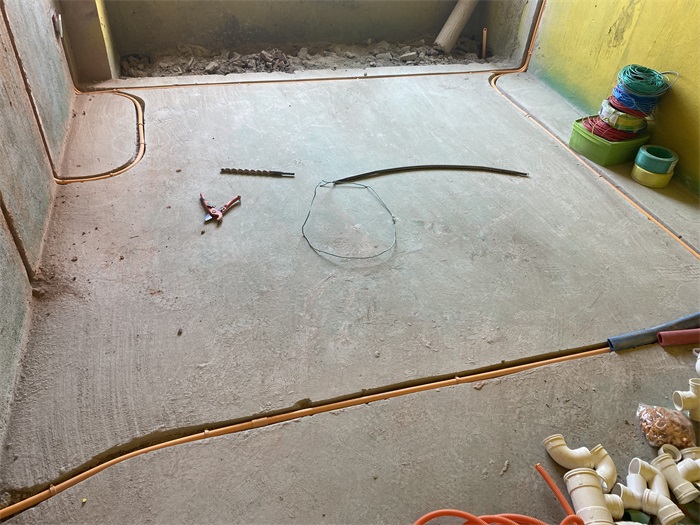

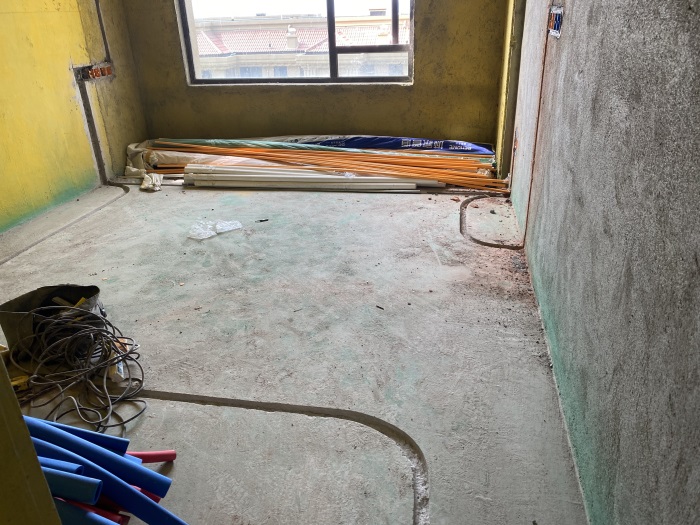

地面线管布置，弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2022-8-30 14:14:25

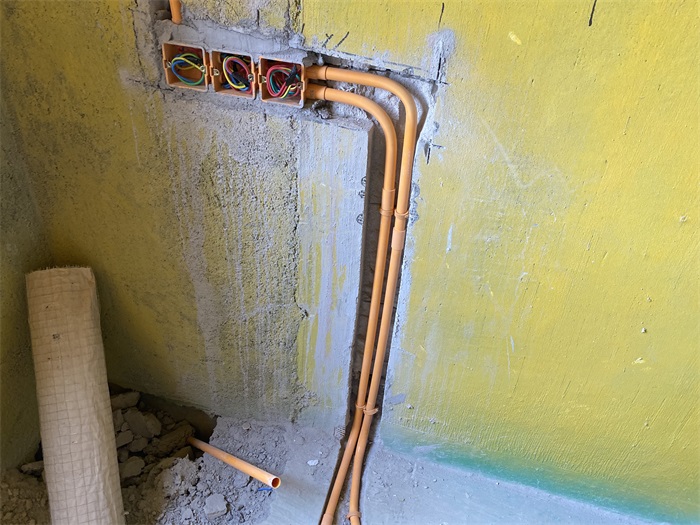

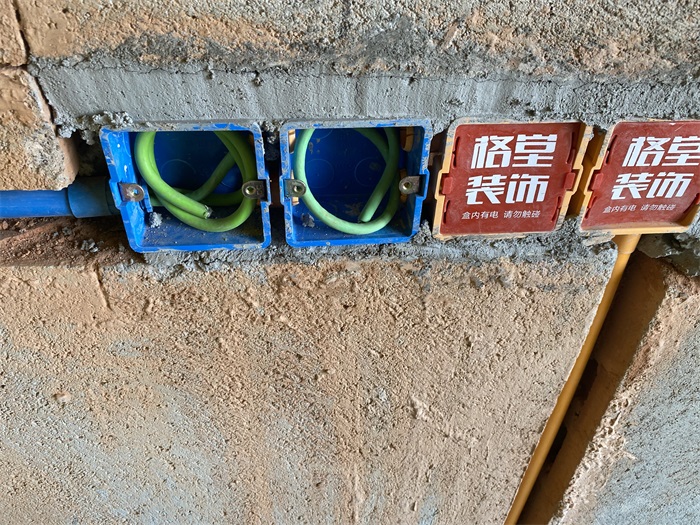

次卧墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。
