西溪名都27#108m2现代---云隐

发表于 2022-8-26 10:00:28

本帖最后由格堂小周于 2022-8-26 10:16 编辑

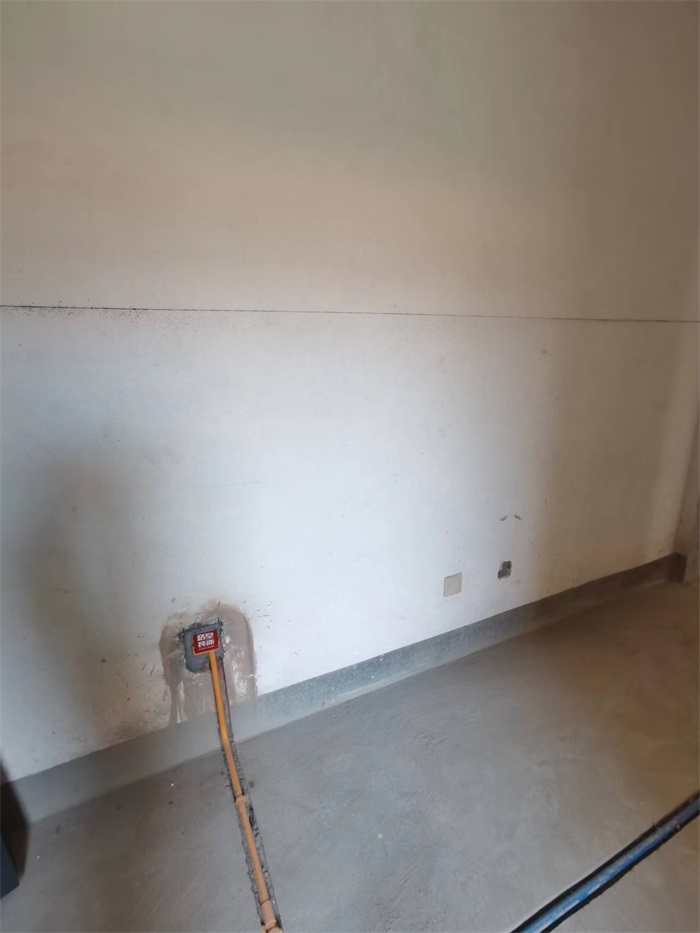

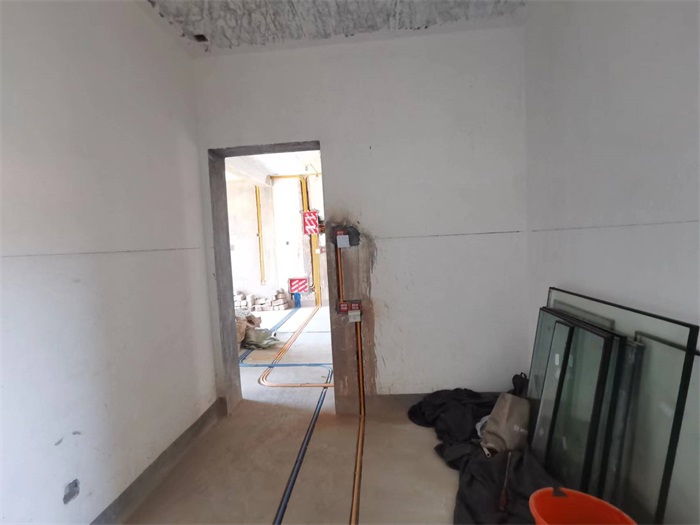

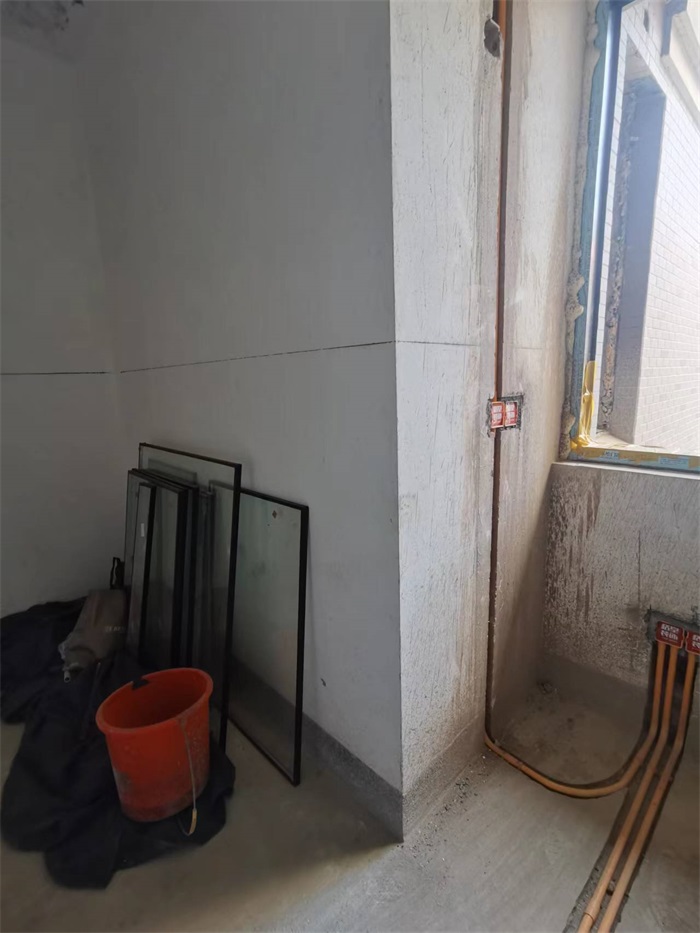

书房对角

发表于 2022-8-26 10:02:42

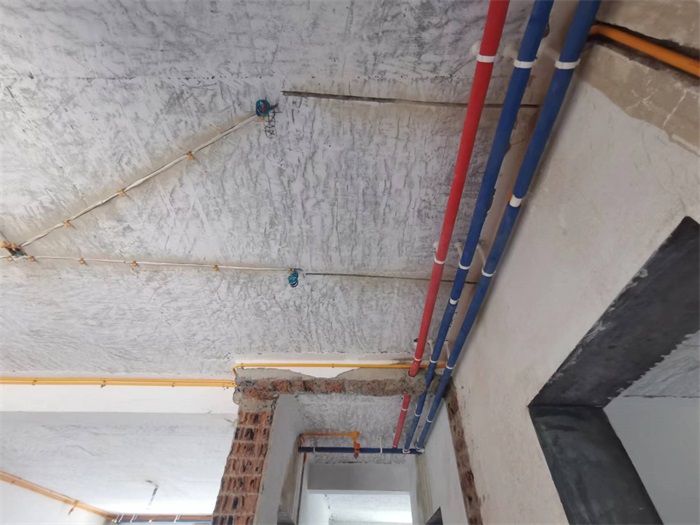

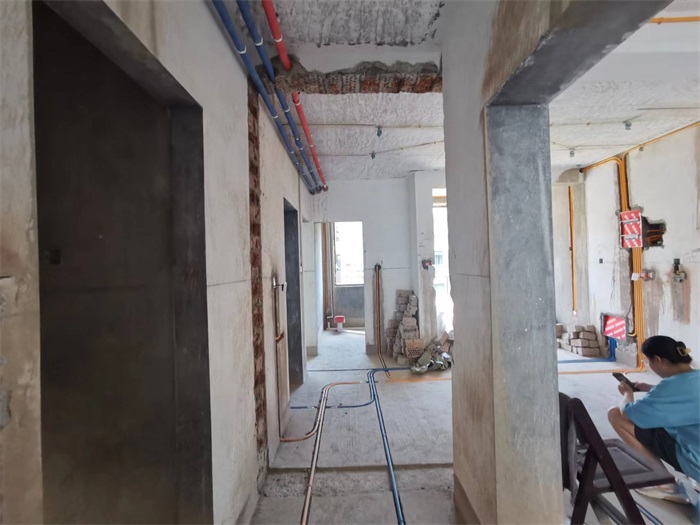

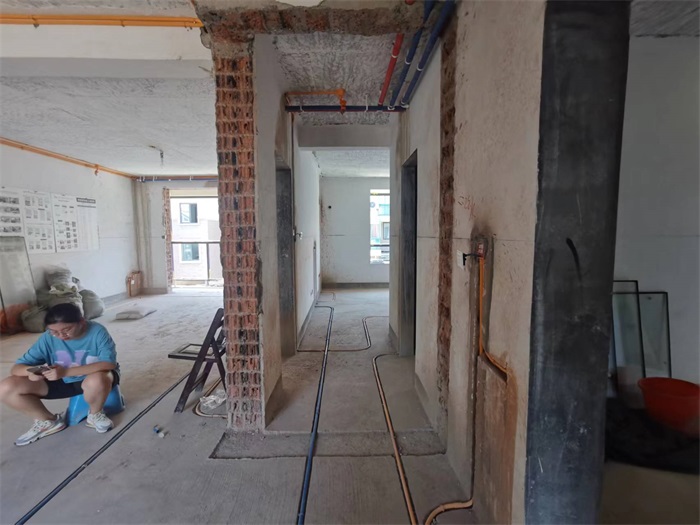

过道水电布局

发表于 2022-8-26 10:05:08

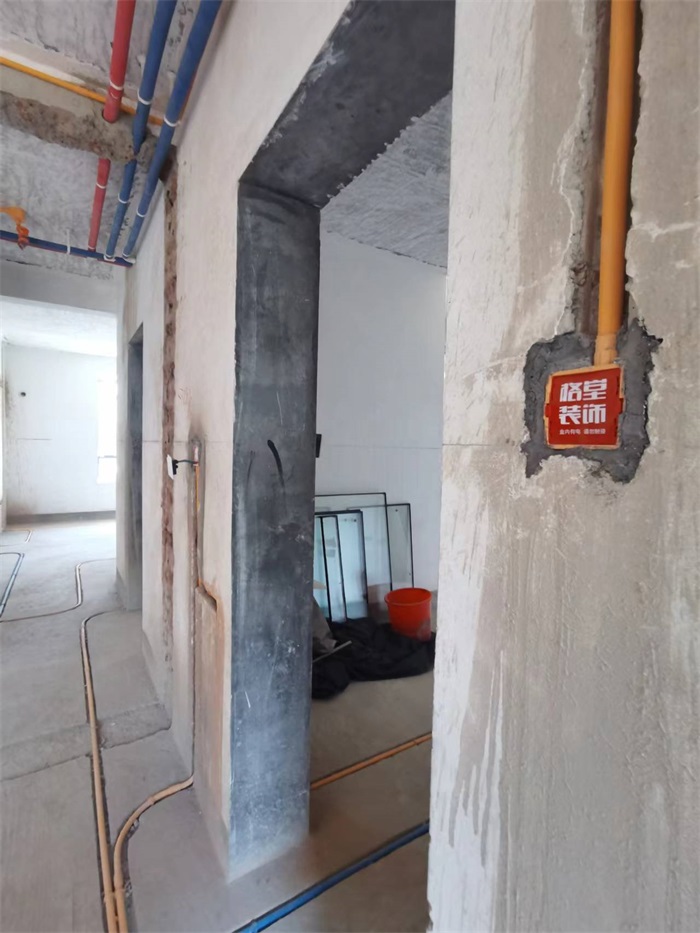

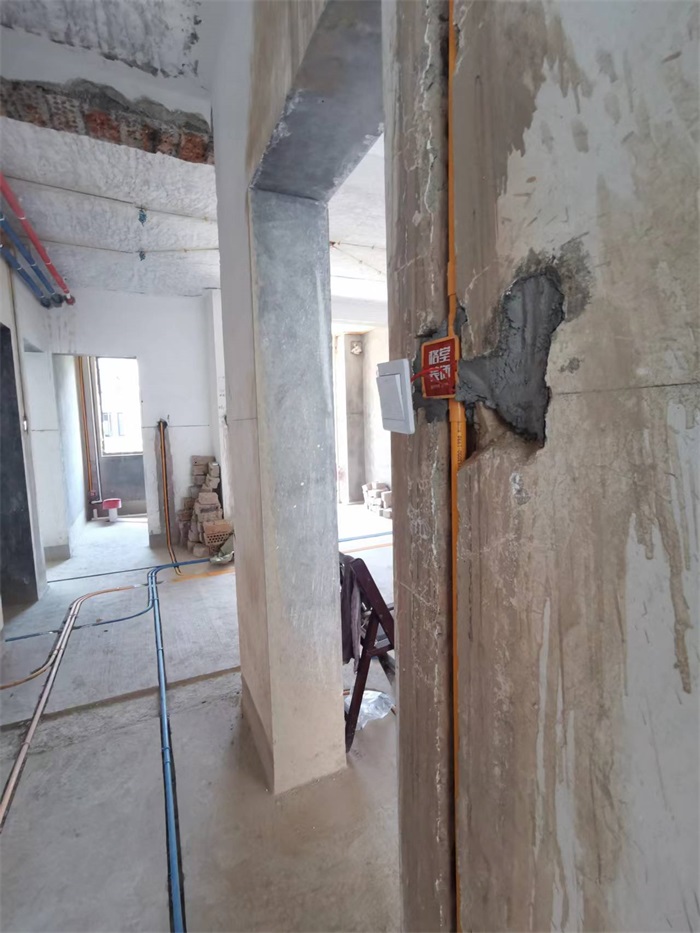

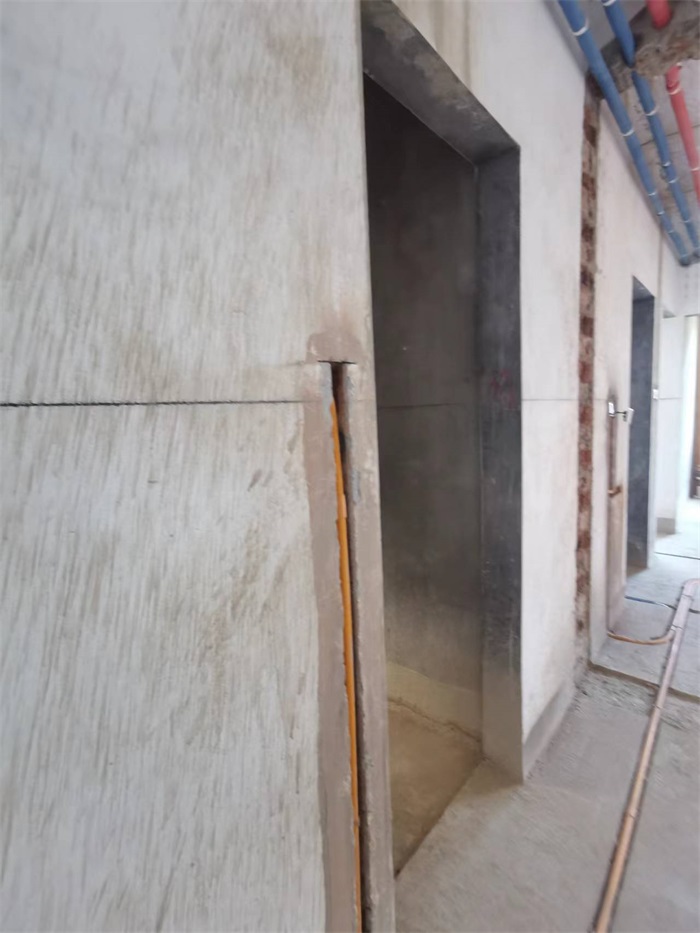

过道对角

发表于 2022-8-26 10:09:31

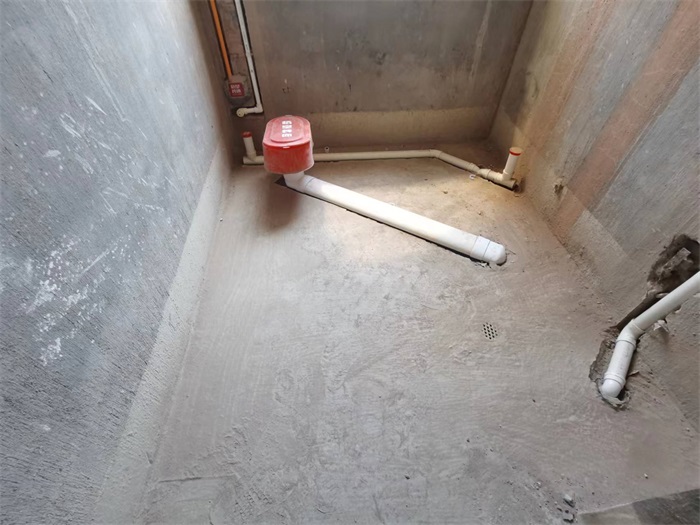

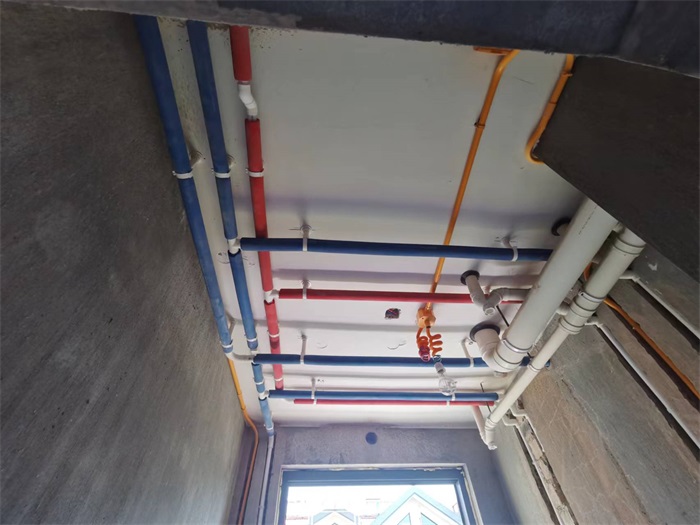

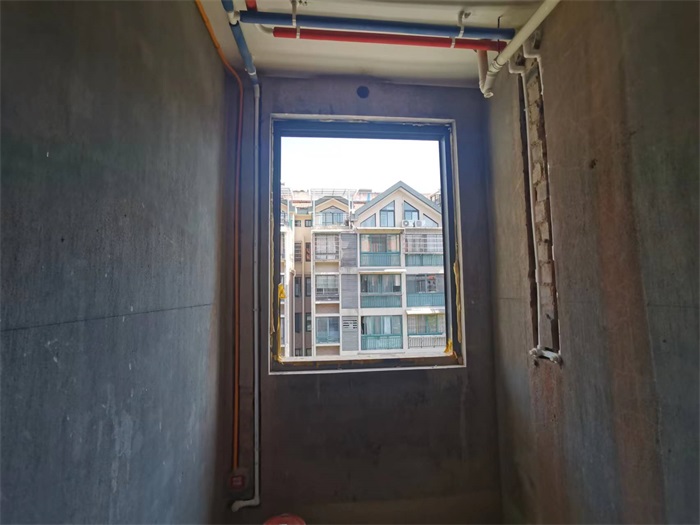

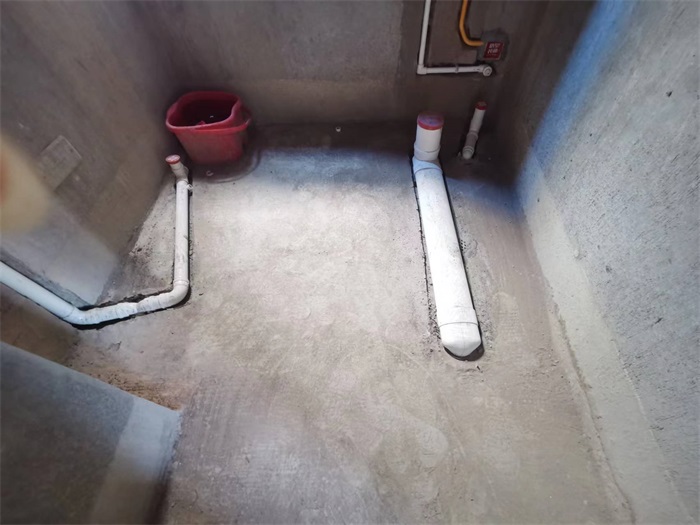

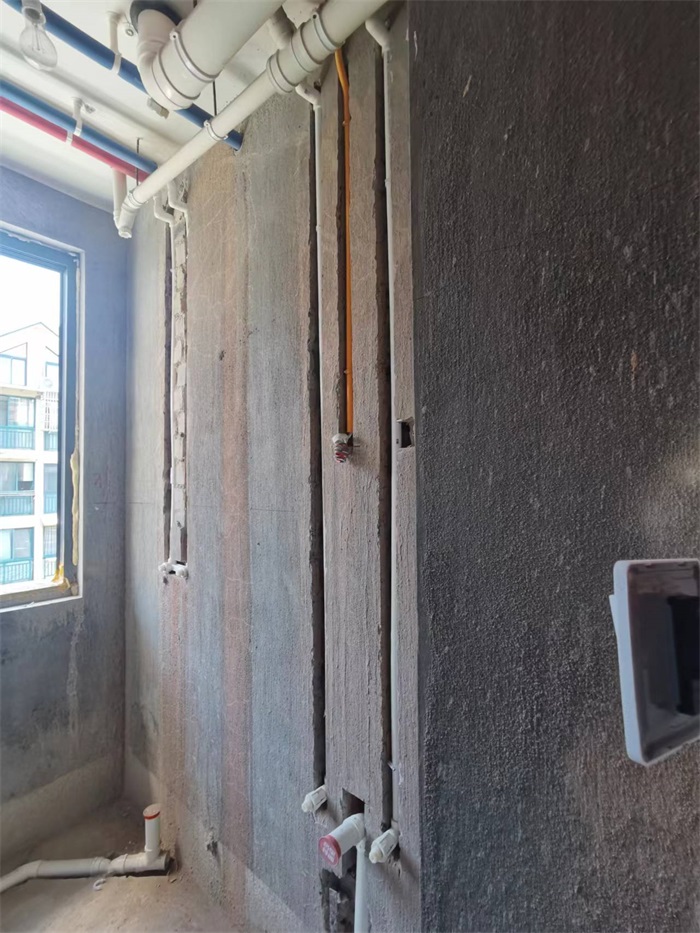

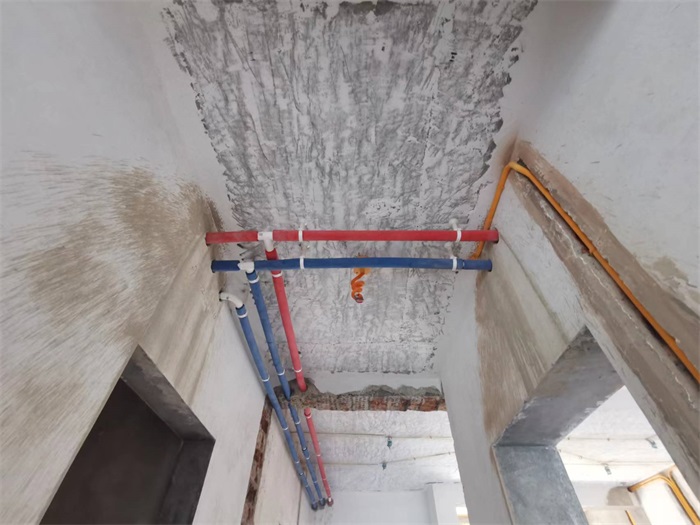

外卫水电布局

发表于 2022-8-26 10:12:39

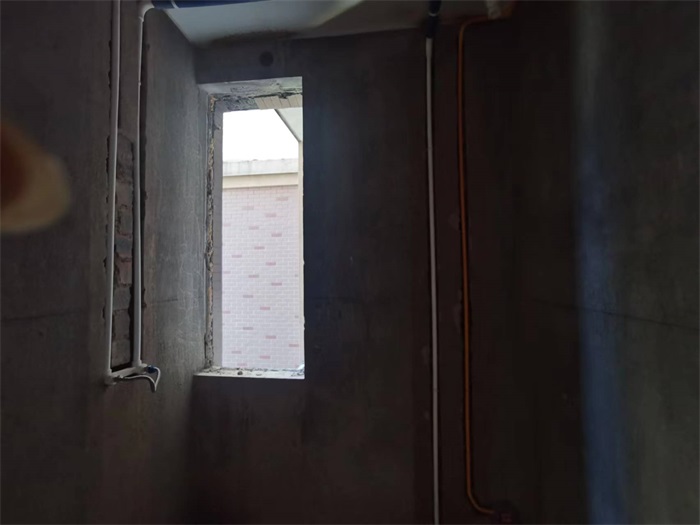

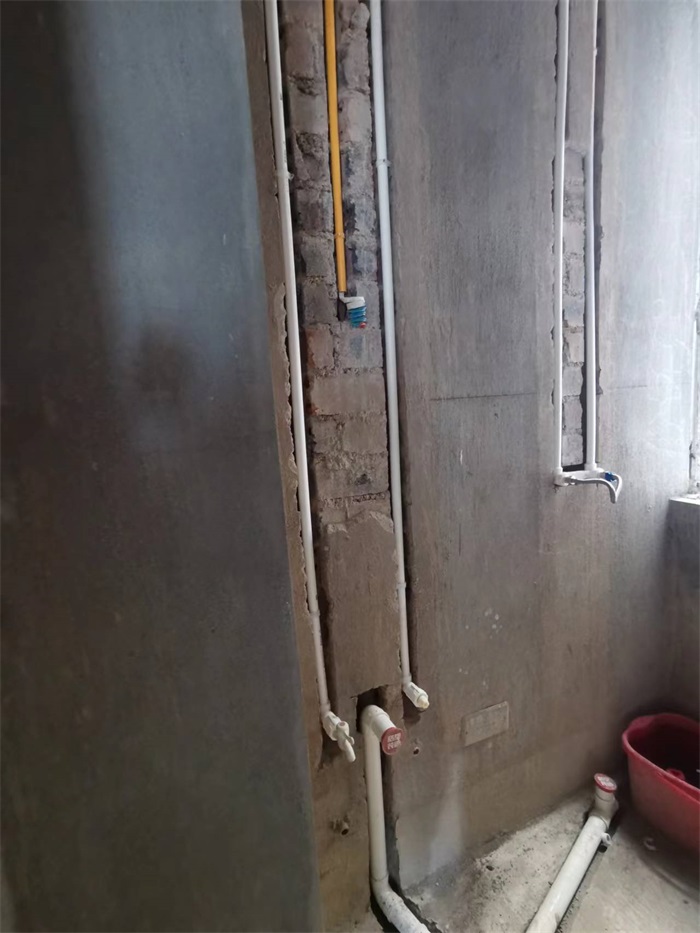

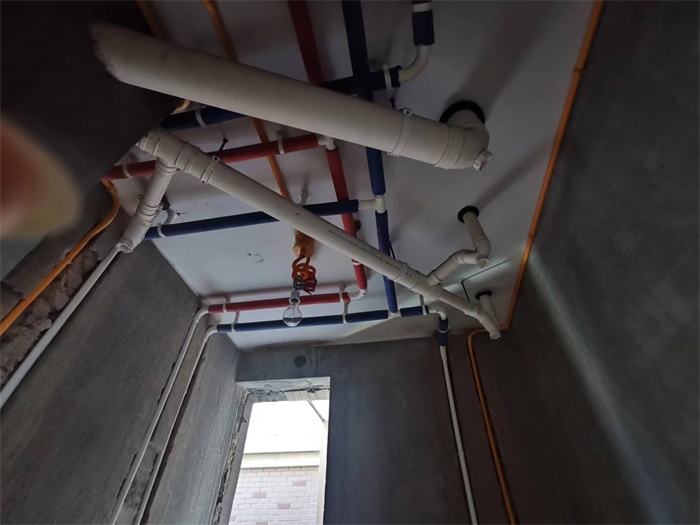

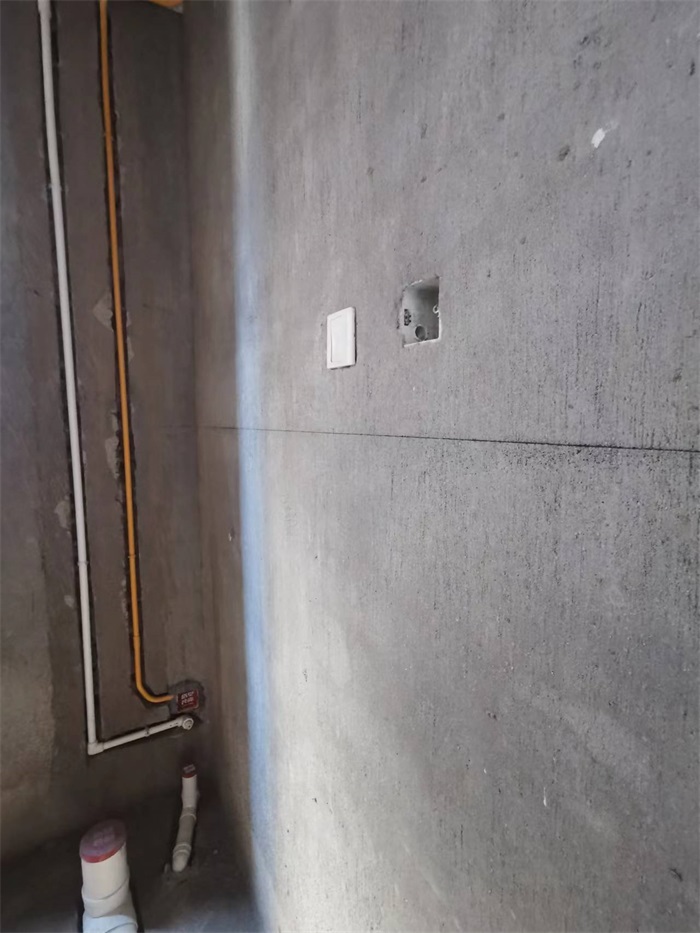

内卫水电布局

发表于 2022-8-26 10:44:48

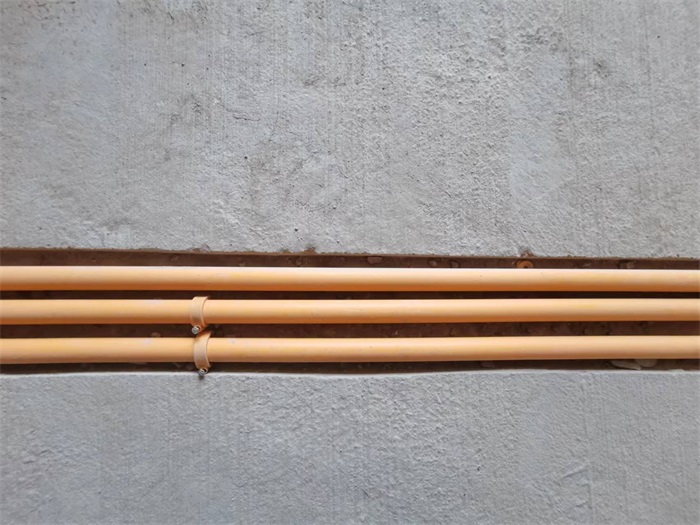

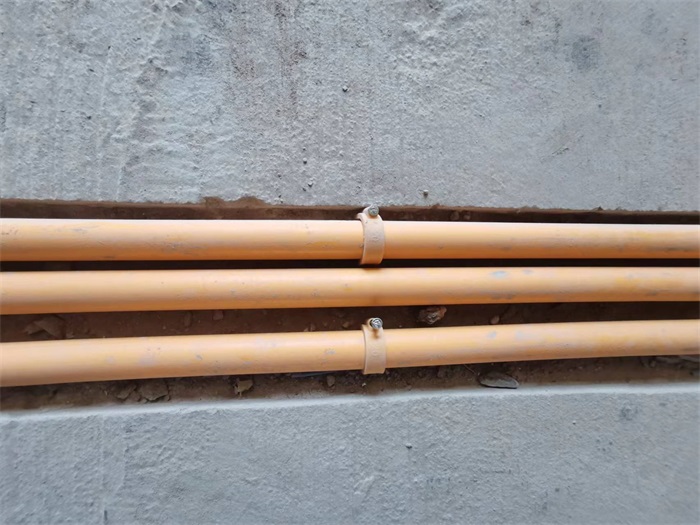

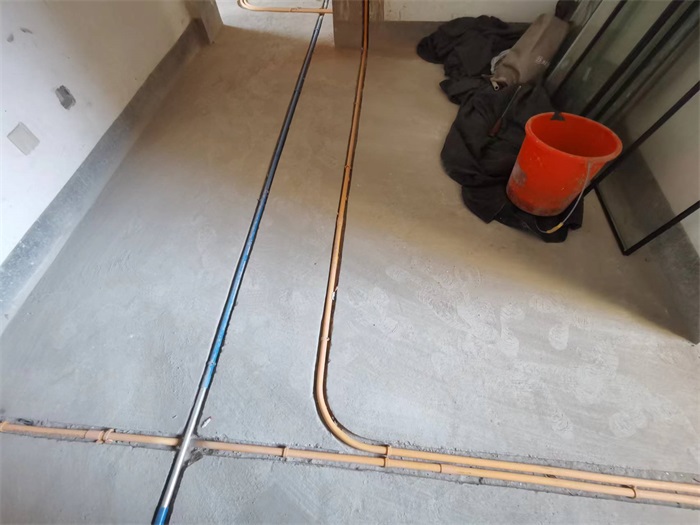

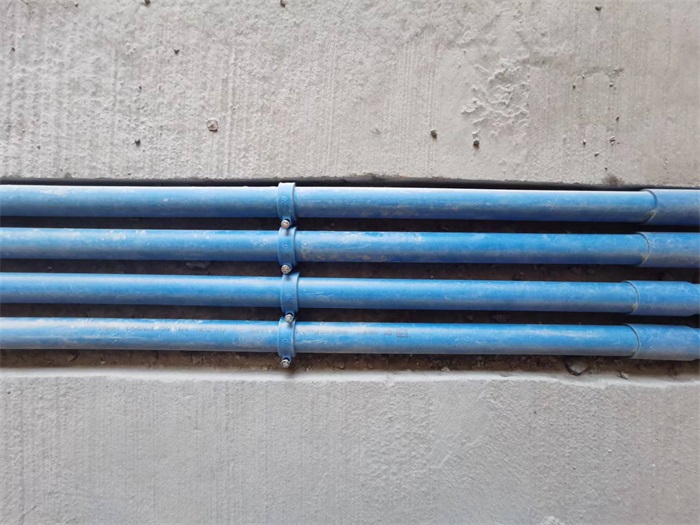

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。

发表于 2022-8-26 10:57:26

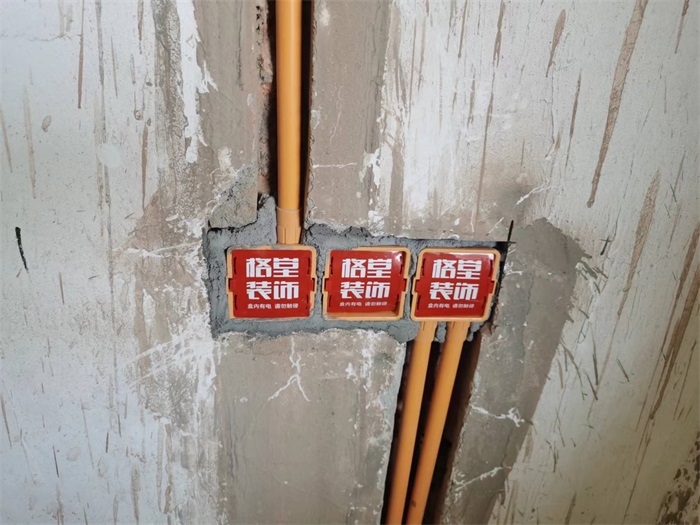

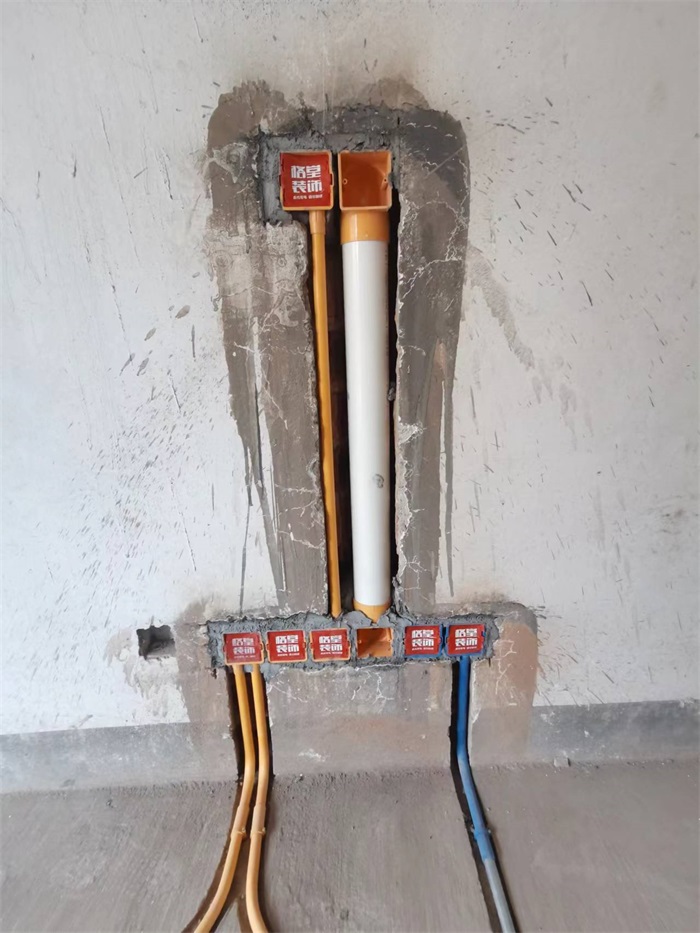

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2022-8-26 11:00:29

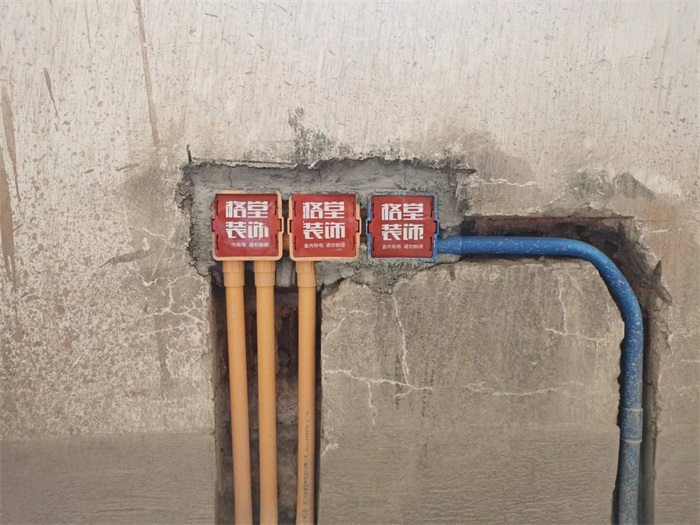

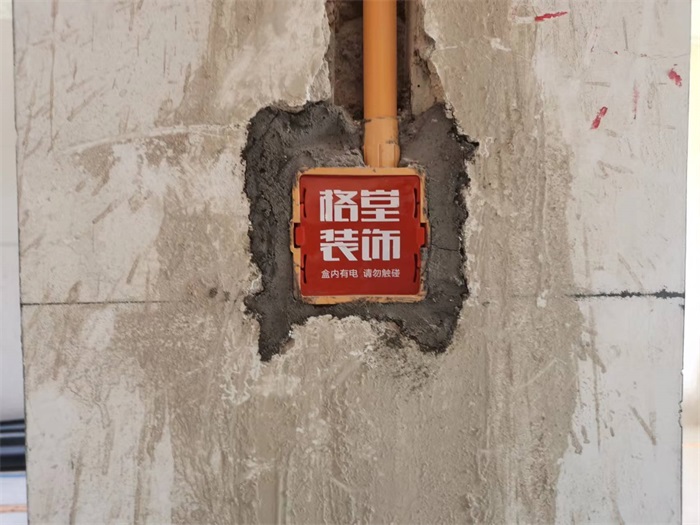

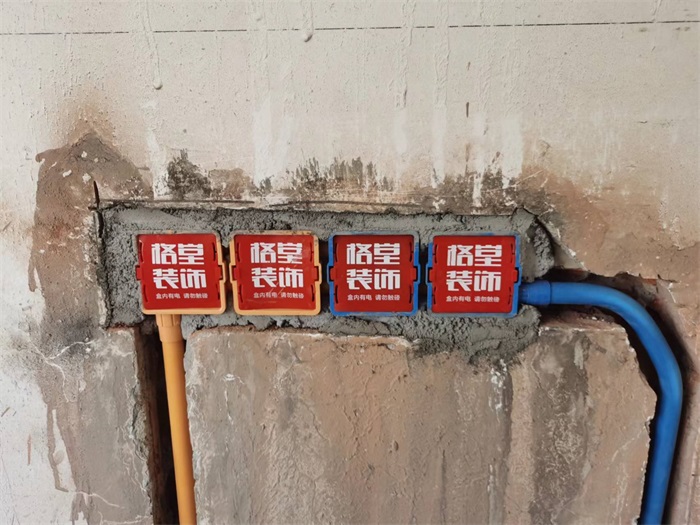

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2022-8-26 11:05:02

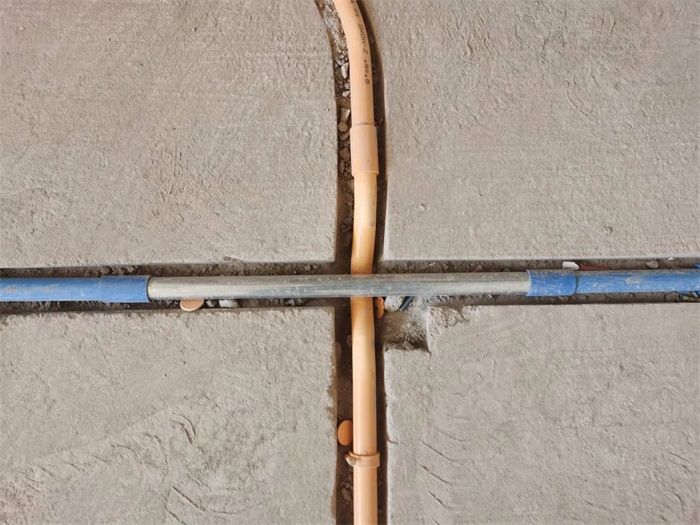

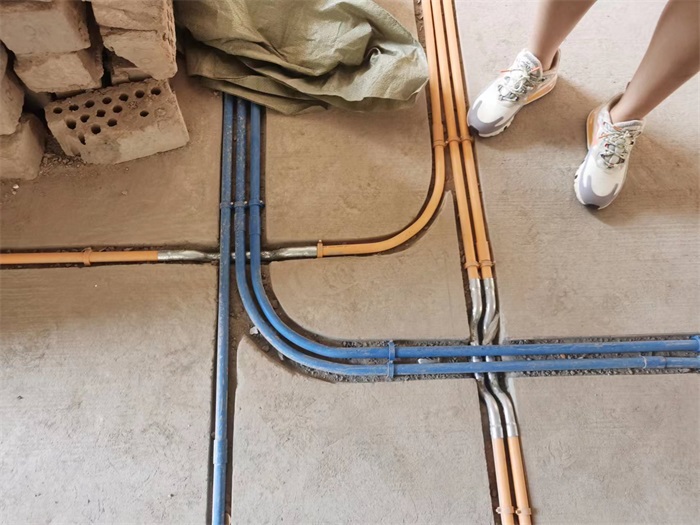

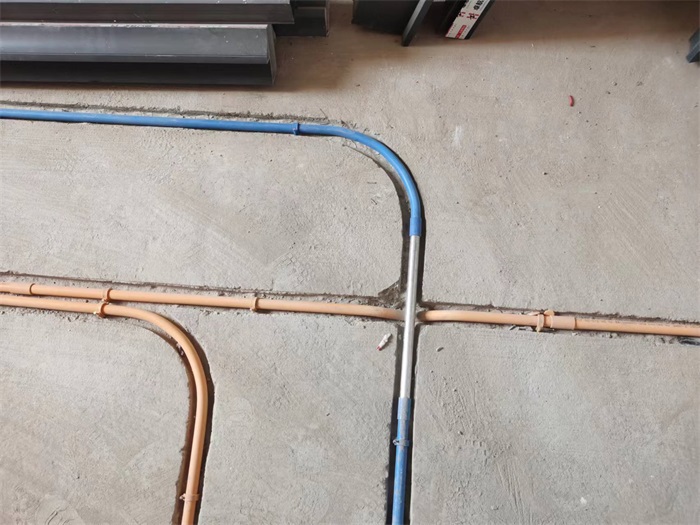

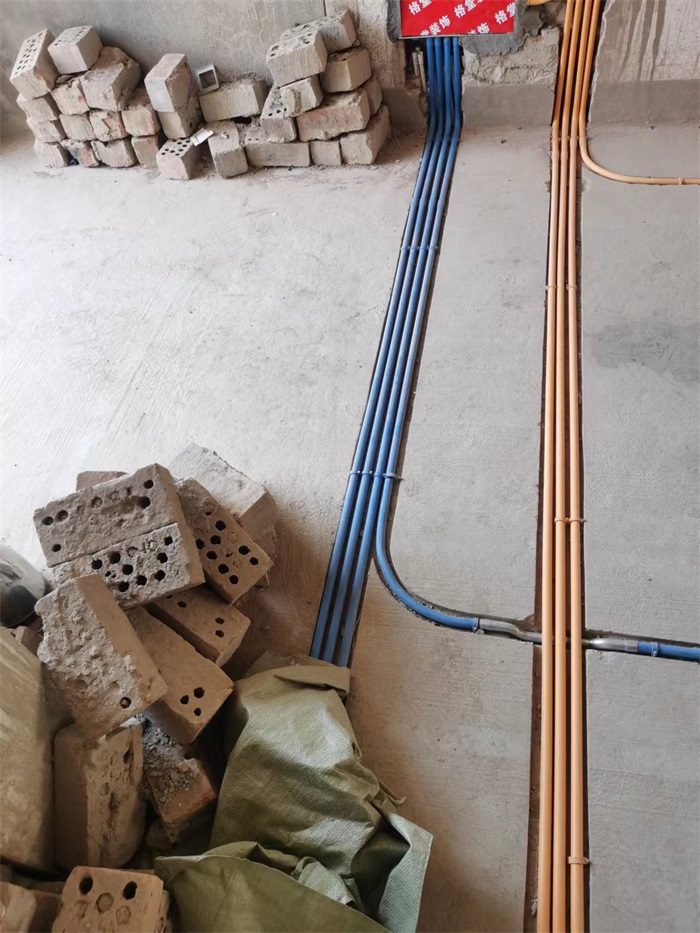

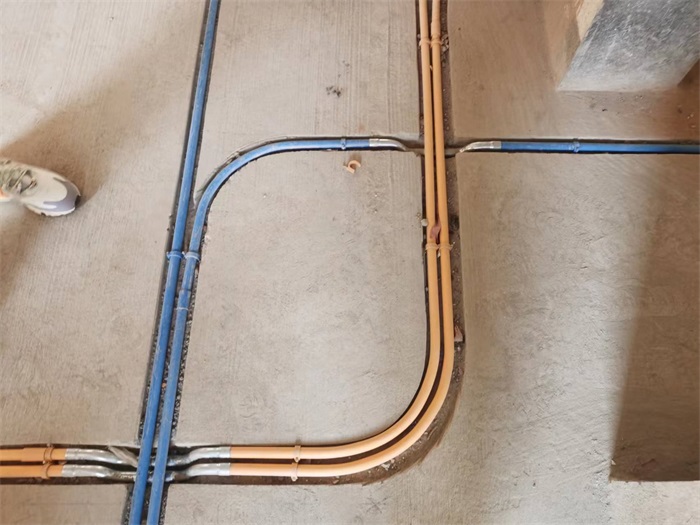

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2022-8-26 11:07:08

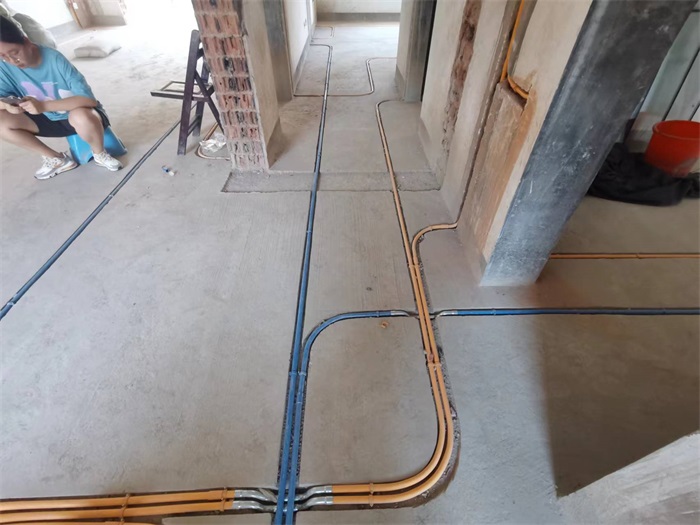

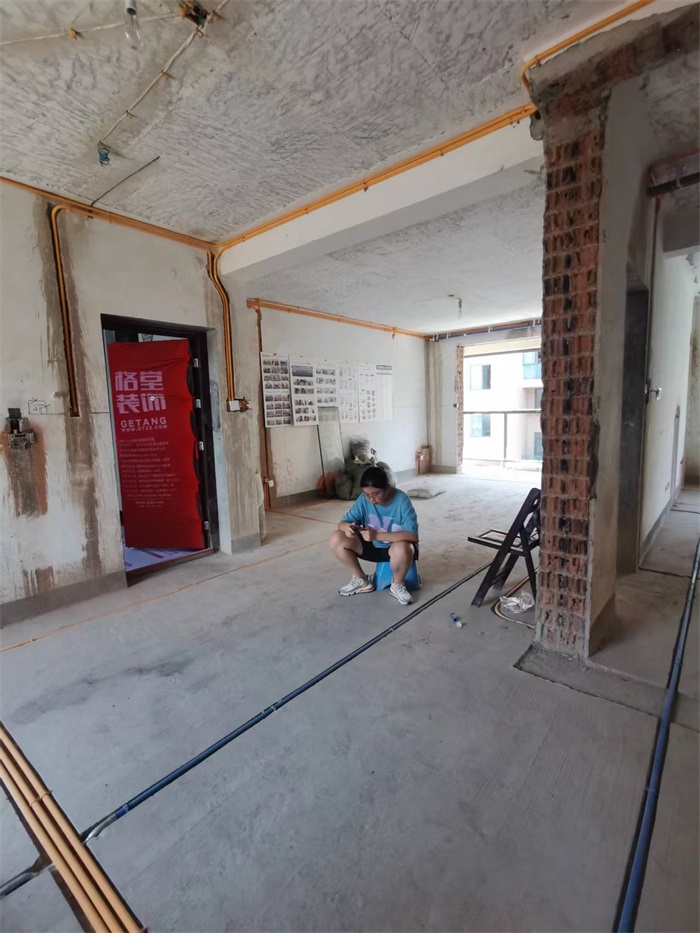

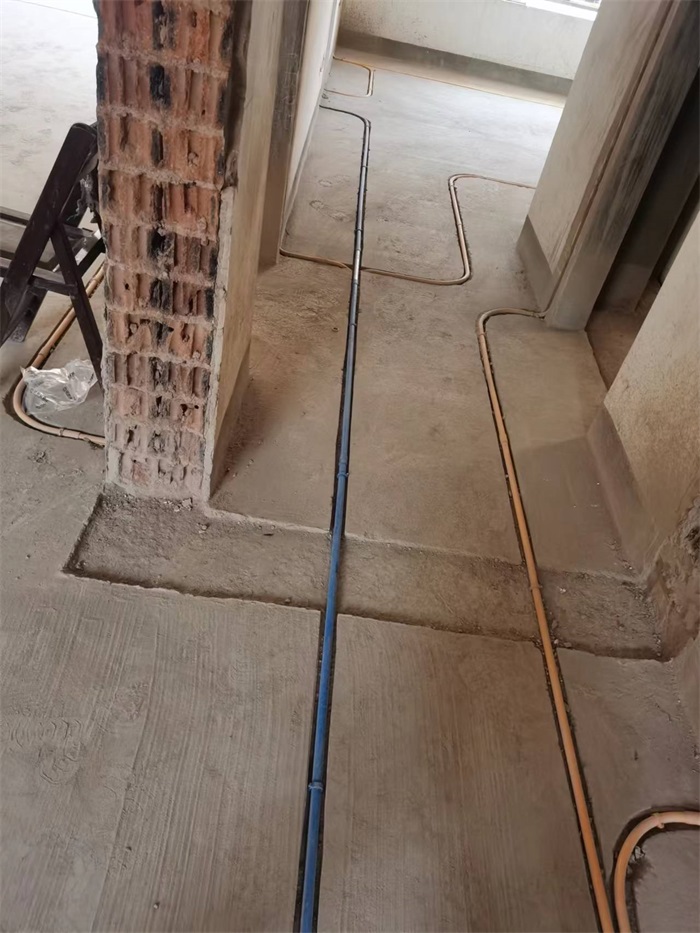

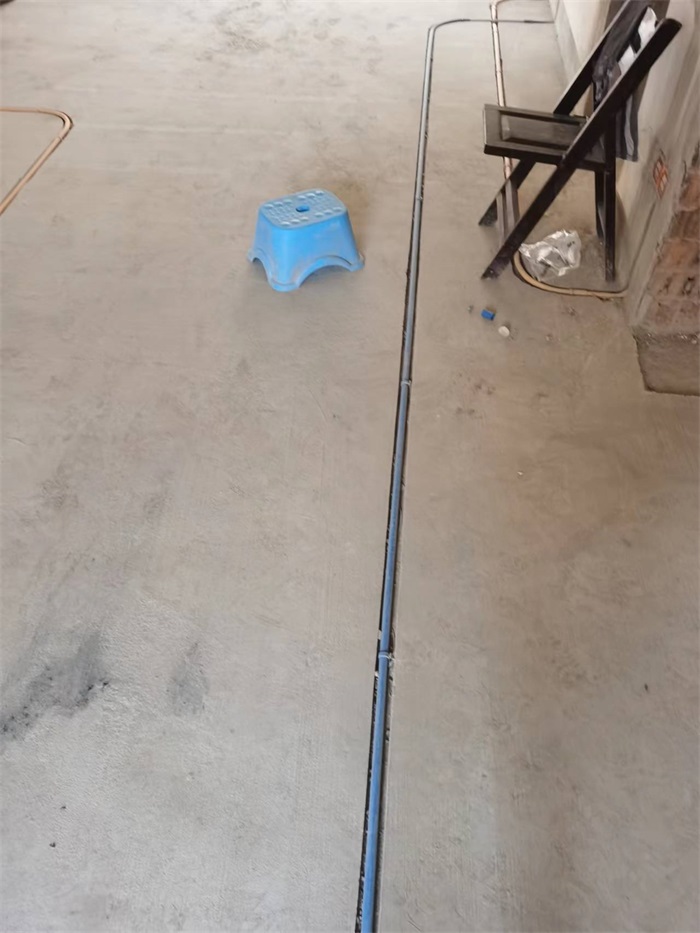

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。
