公园世家B区17#2#113㎡现代——愉

发表于 2022-7-9 14:53:23

本帖最后由格堂飞飞于 2022-7-9 14:55 编辑

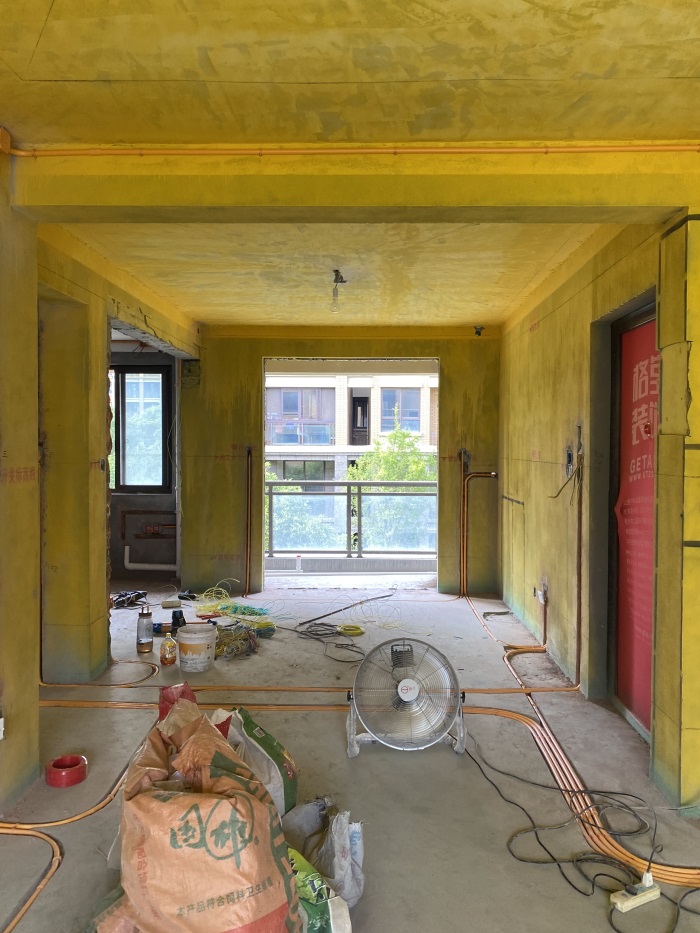

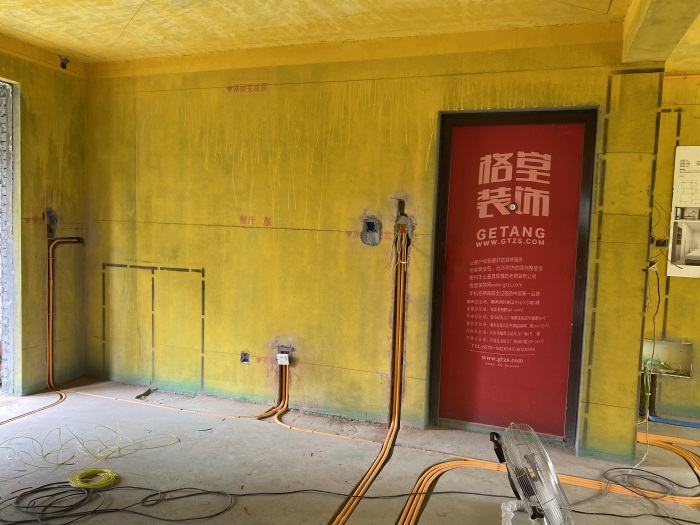

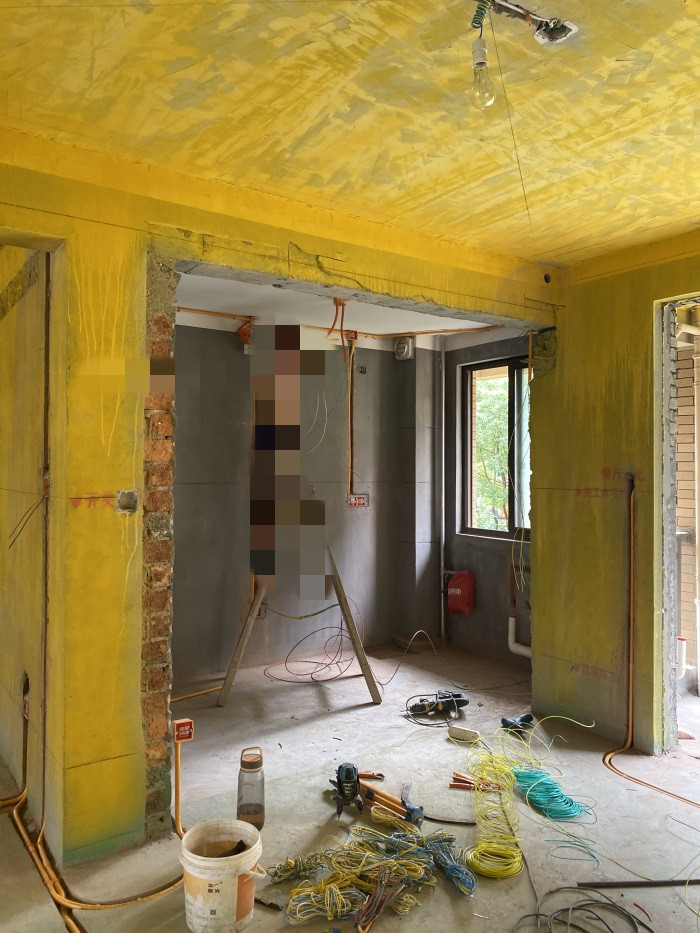

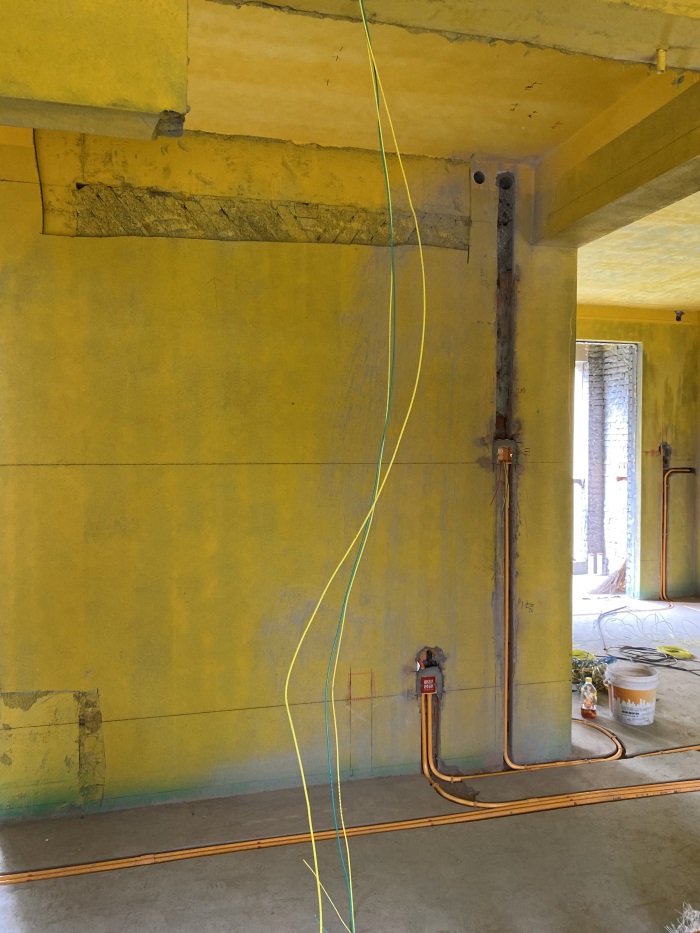

餐厅墙面和地面线管，布置横平竖直哦！

墙面开关离地净高1.3米，普通插座离地净高30厘米，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-7-9 14:56:22

本帖最后由格堂飞飞于 2022-7-9 14:57 编辑

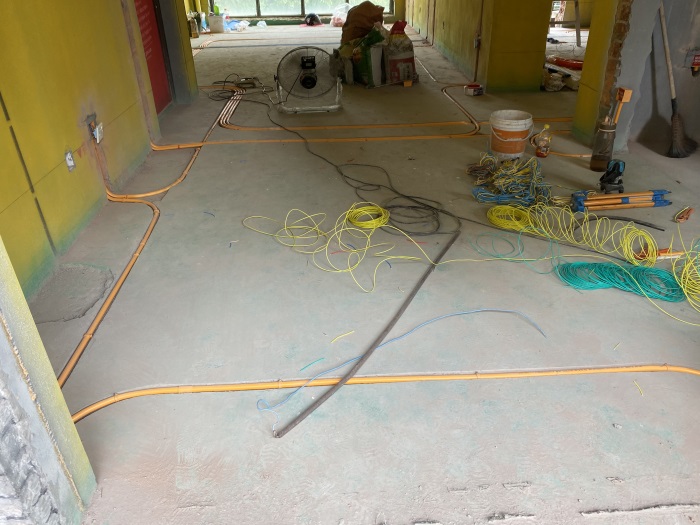

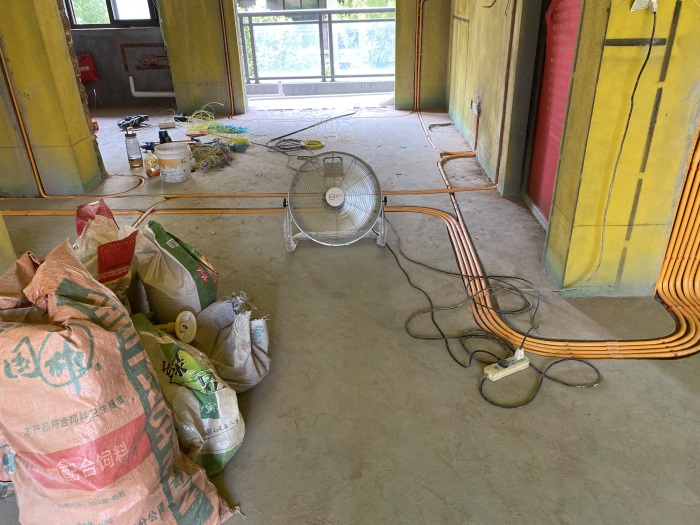

餐厅地面，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

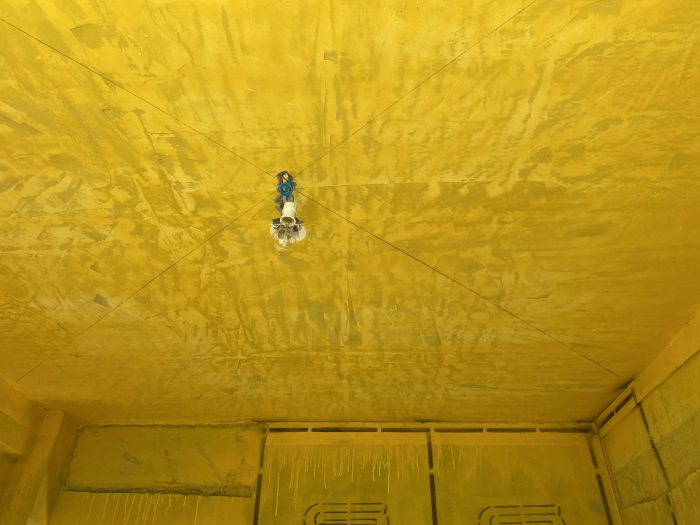

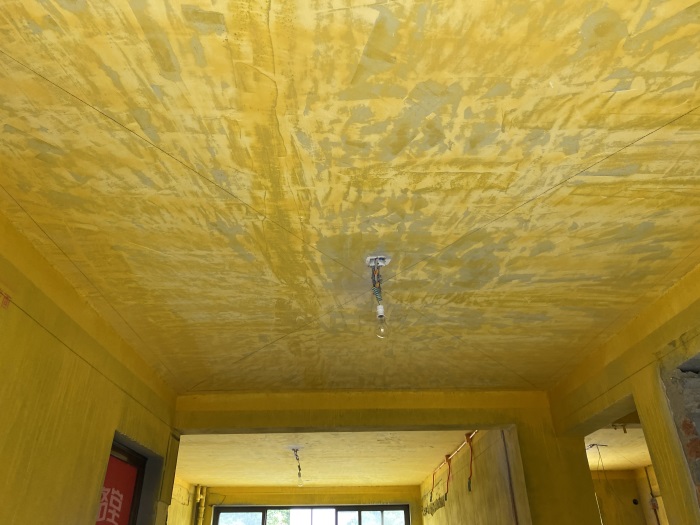

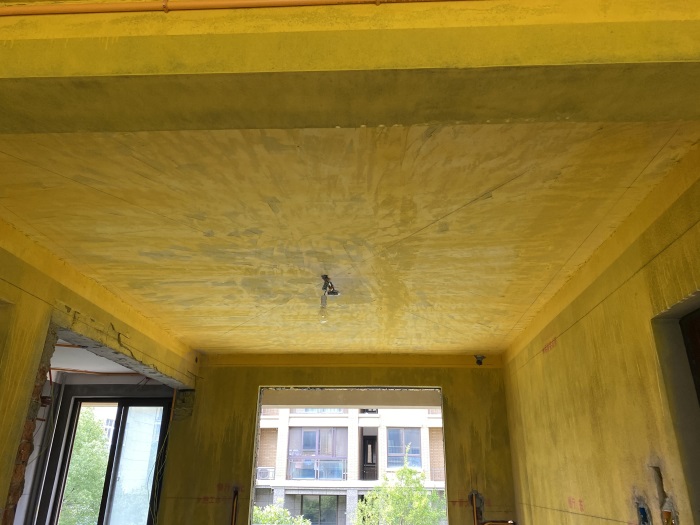

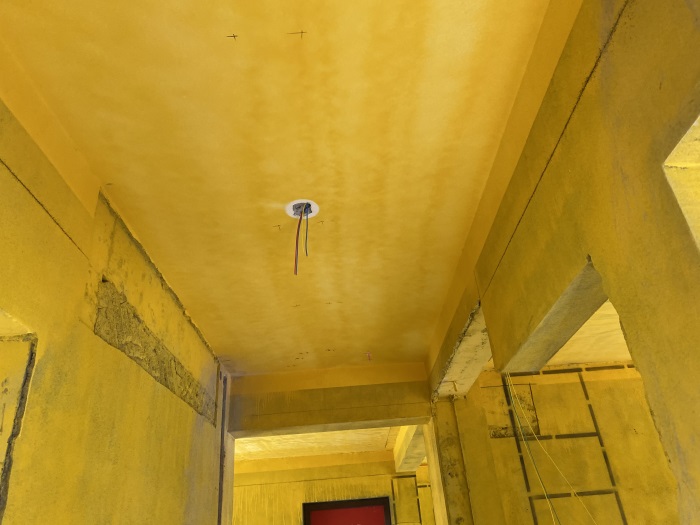

灯头线套黄腊管保护，防止电线划伤！

发表于 2022-7-9 14:59:49

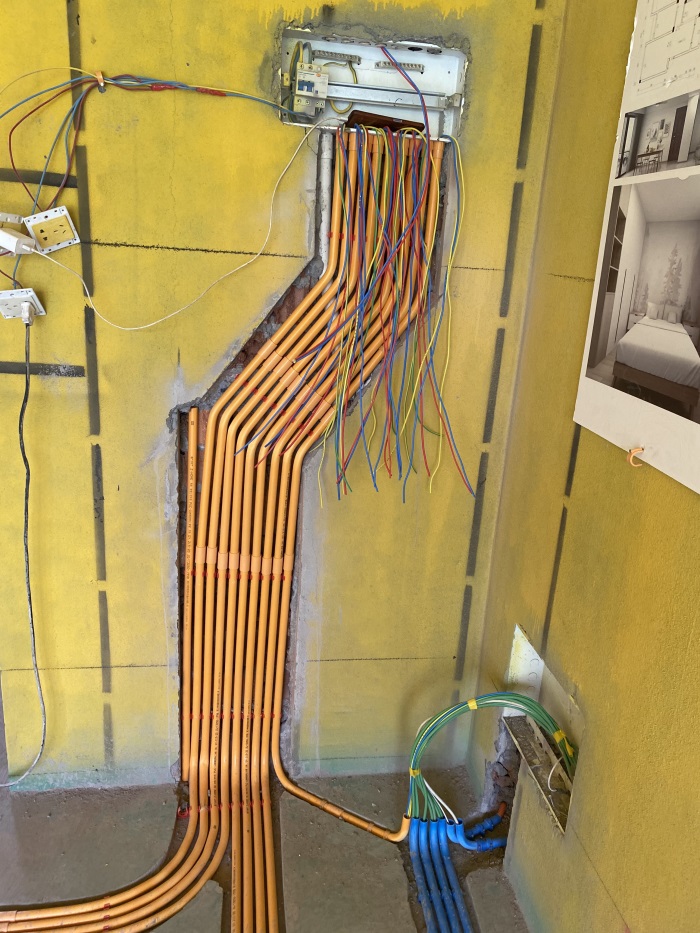

墙面配电箱线管布置平整，线管和配电箱连接处，杯梳安装好了，防止电线划伤，同一根线管内不得超过7根电线防止发热。

弱电箱网络线和电视线，布置到位。

发表于 2022-7-9 15:04:27

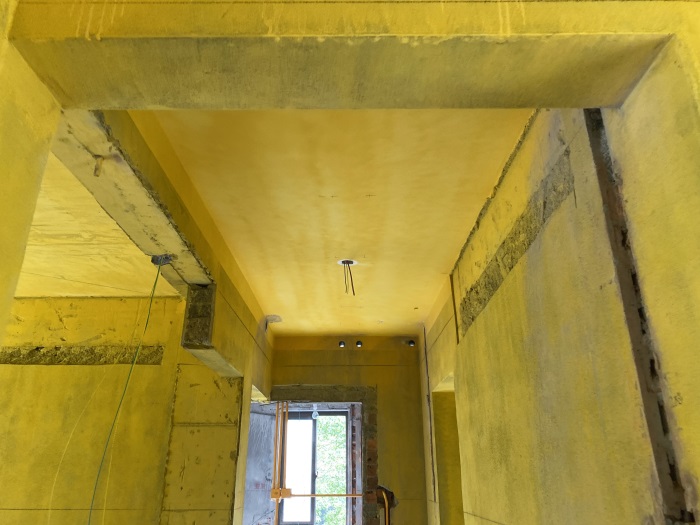

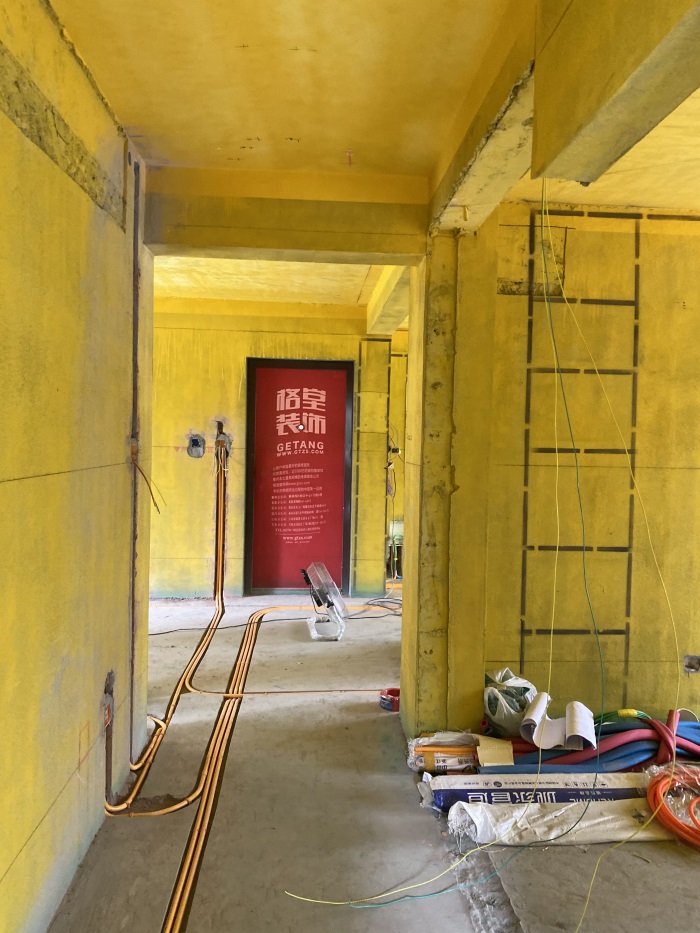

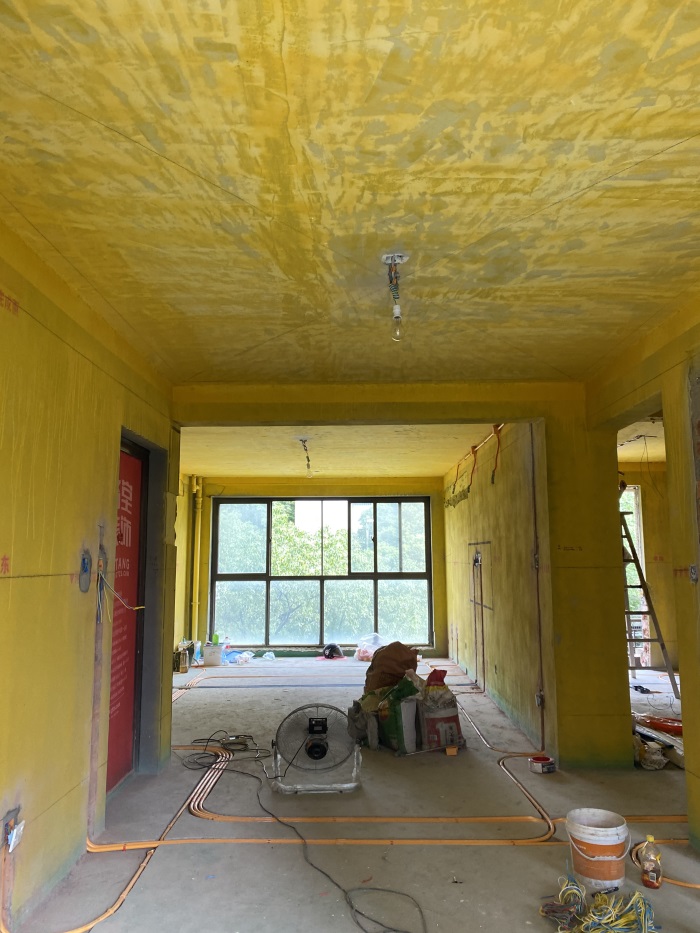

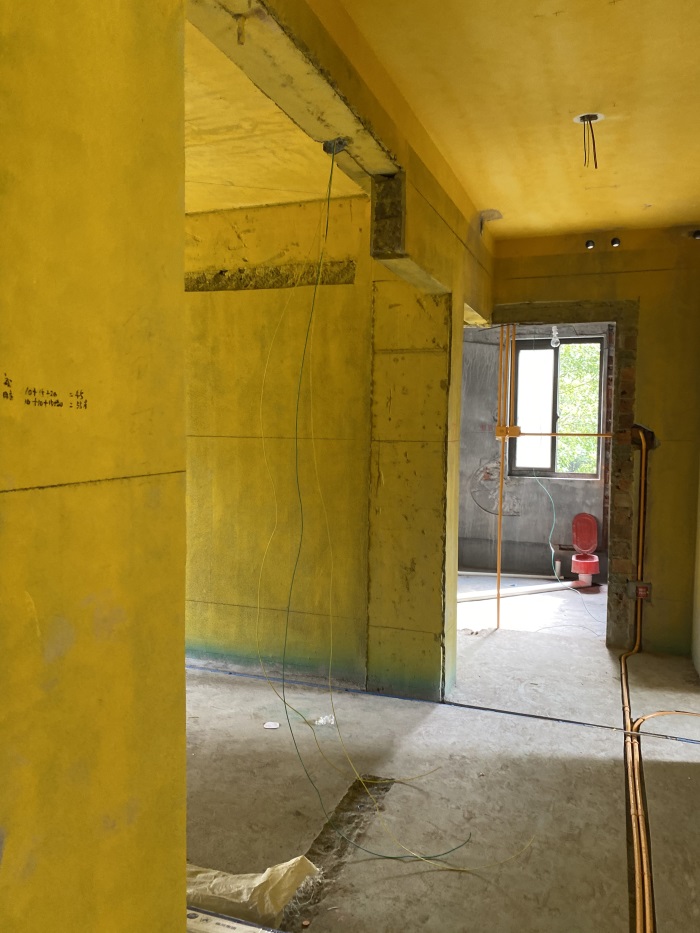

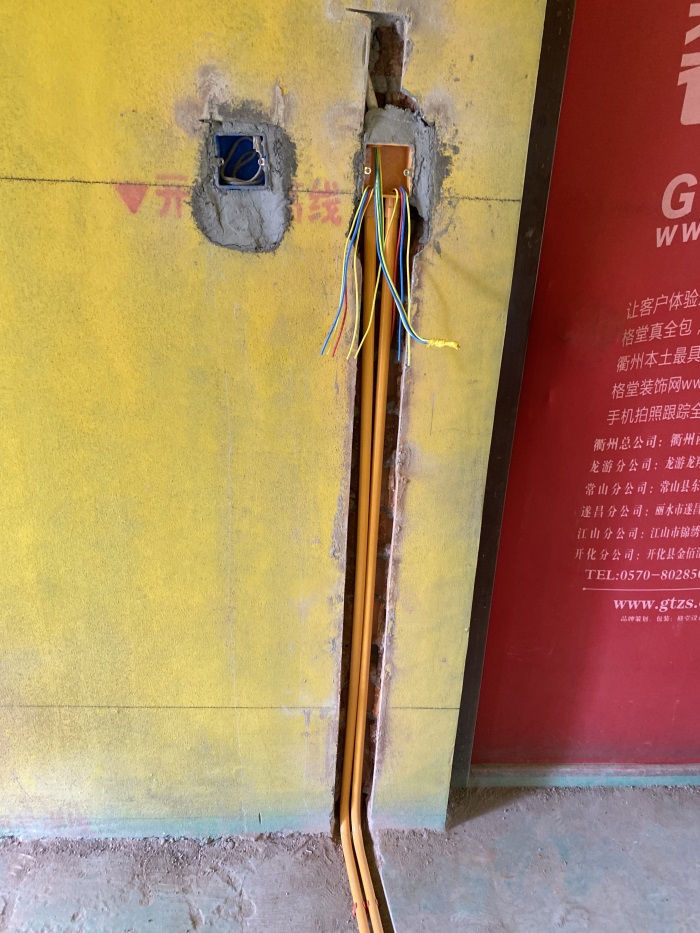

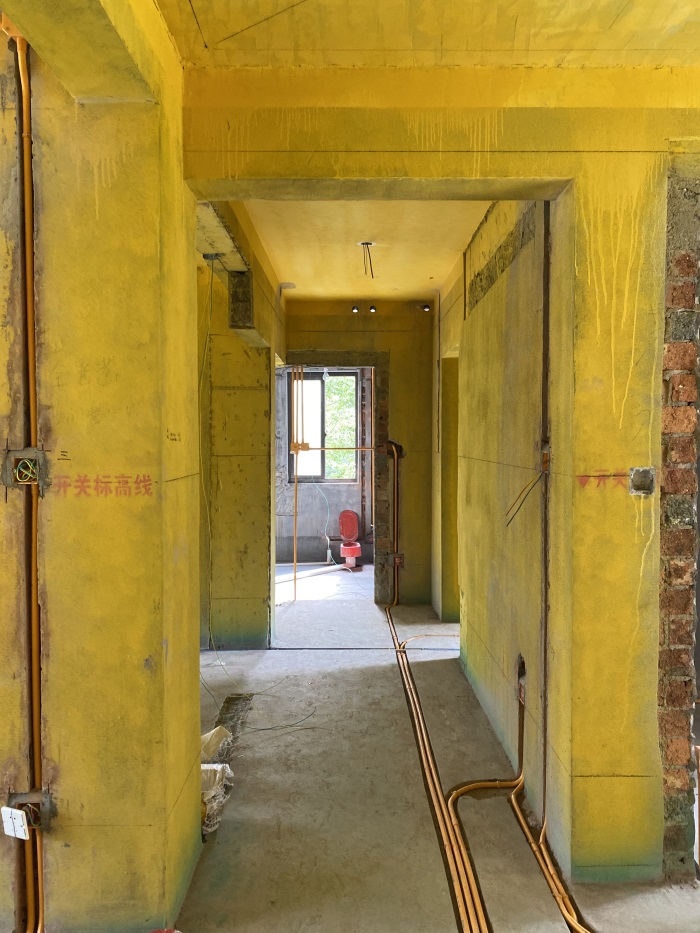

房间过道墙面线管布置平整。

墙面开关离地净高1.3米，普通插座离地净高30厘米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-7-9 15:08:25

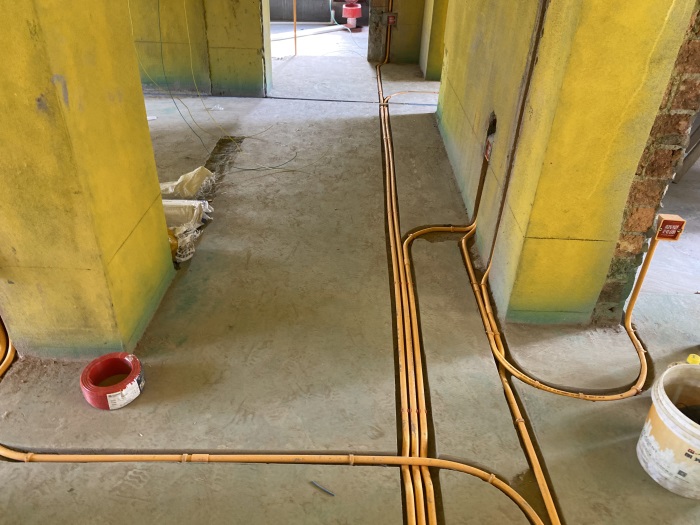

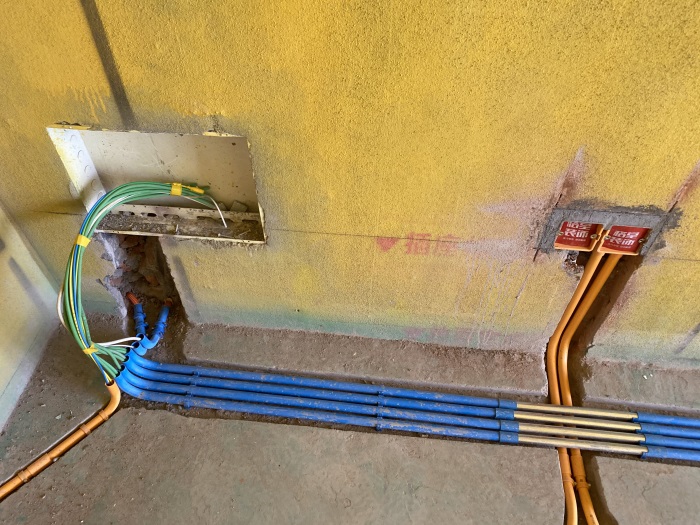

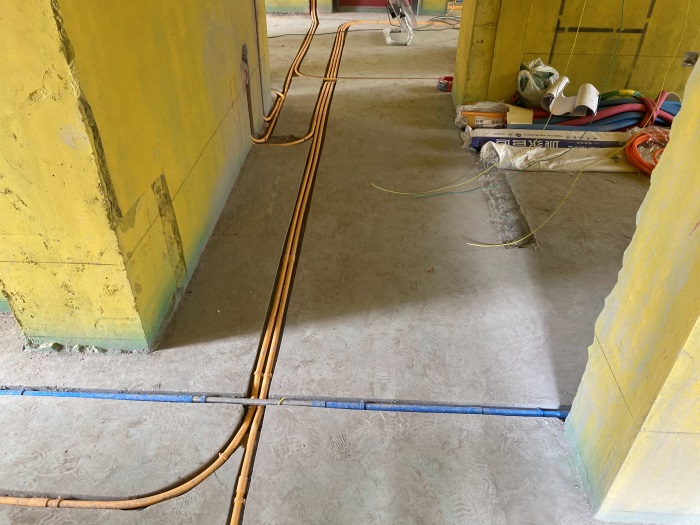

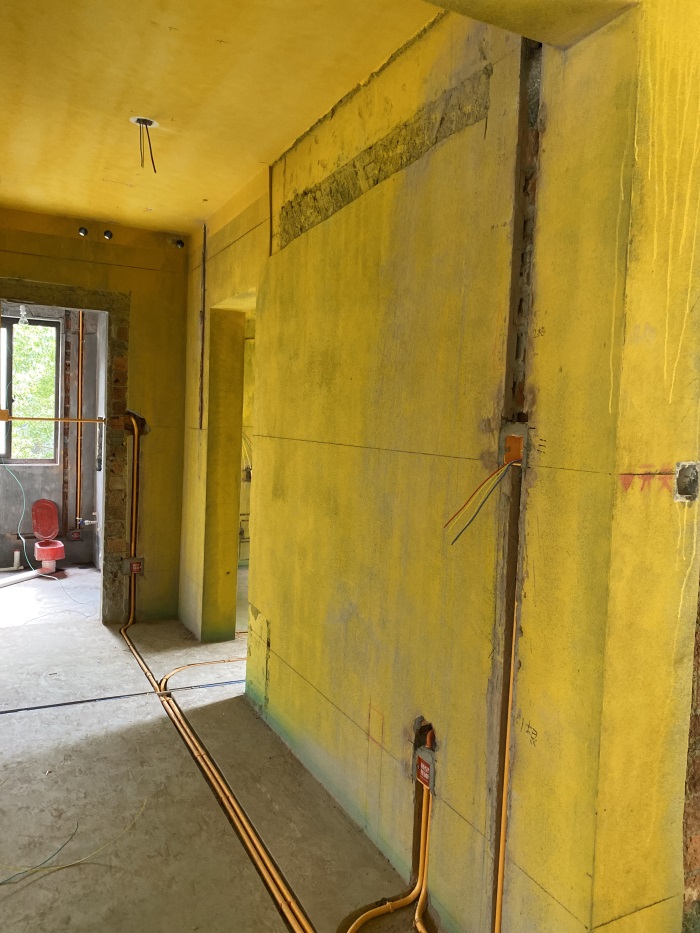

房间过道，地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-7-9 15:12:13

本帖最后由格堂飞飞于 2022-7-9 15:14 编辑

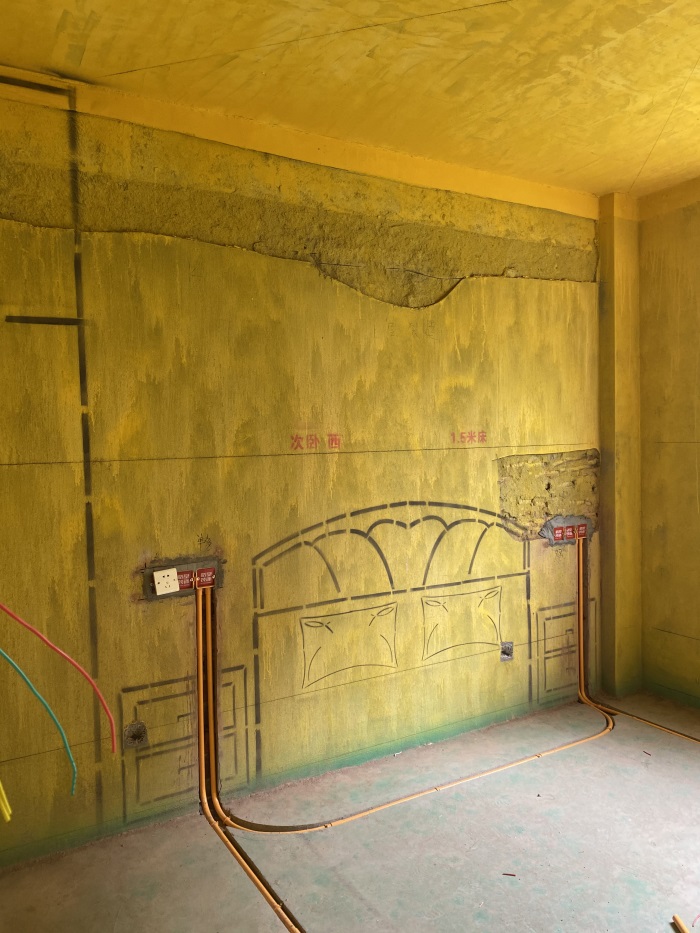

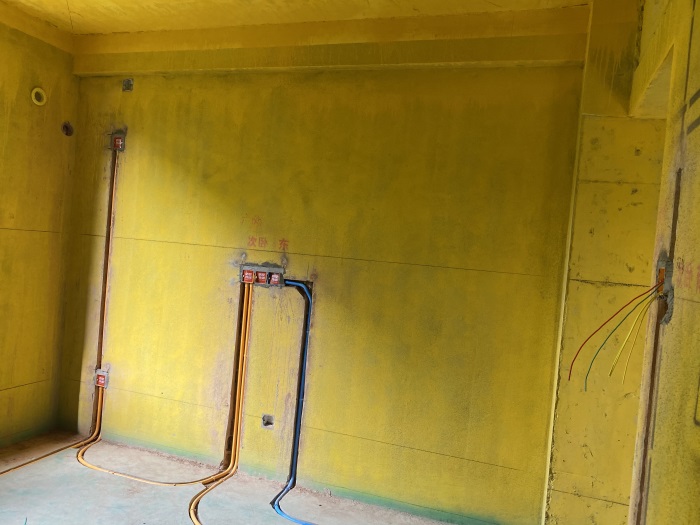

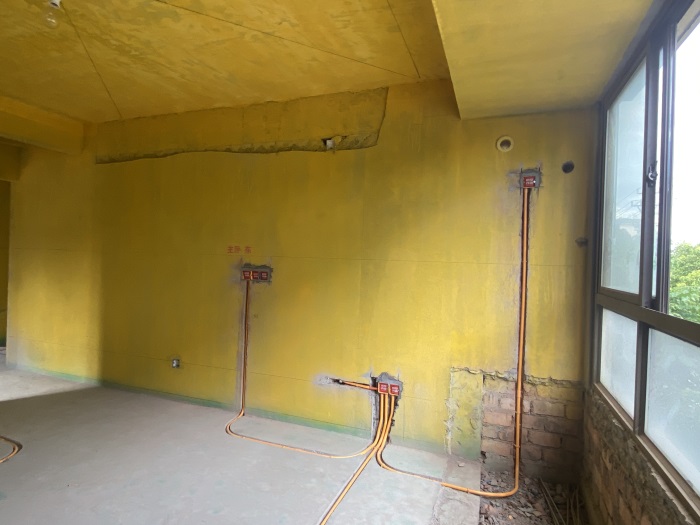

次卧墙面线管布置平整。

墙面床头开关插座，离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

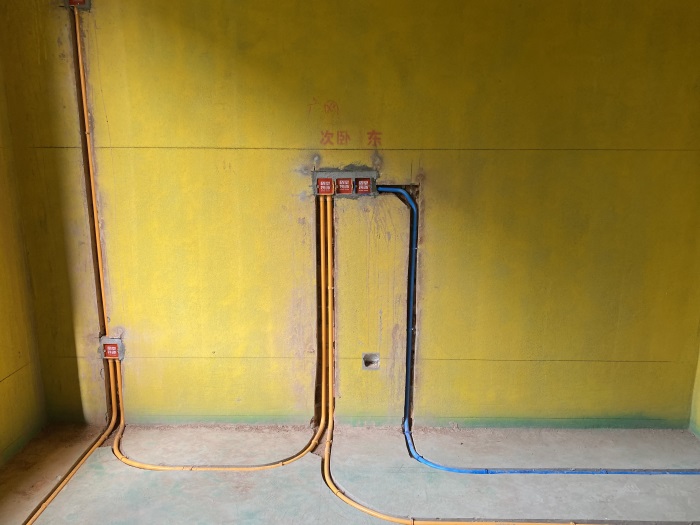

墙面电视插座，离地净高1.05米，普通插座离地净高30厘米，房间墙面横线槽不得超过1.5米，防止后期墙面开裂，并且强弱电线距离30厘米以上，防止信号干扰。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-7-9 15:13:54

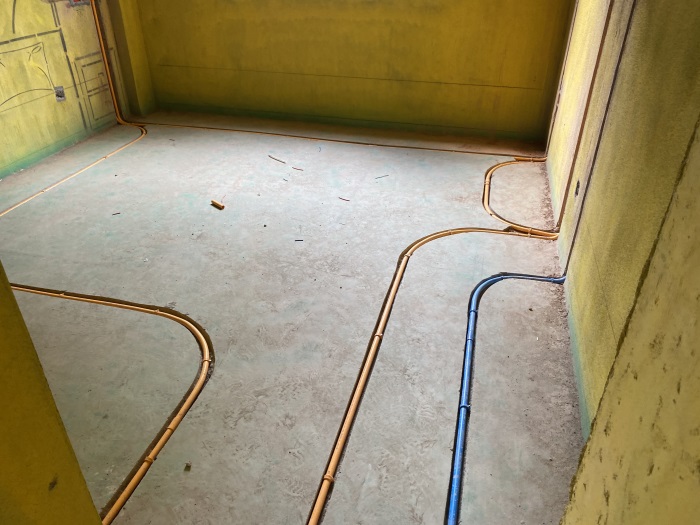

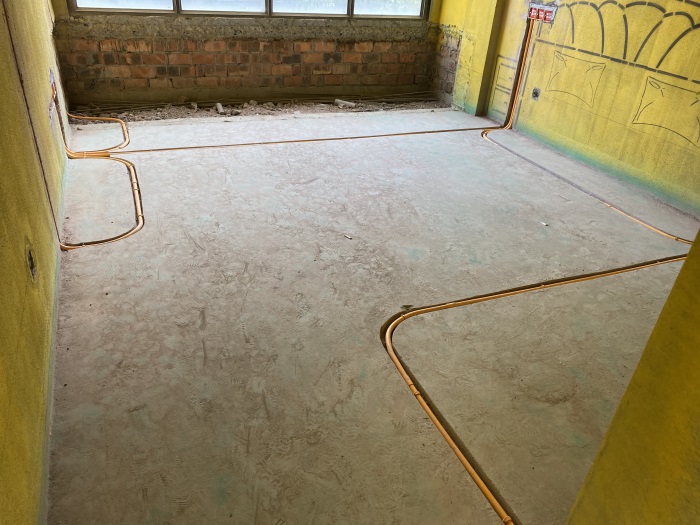

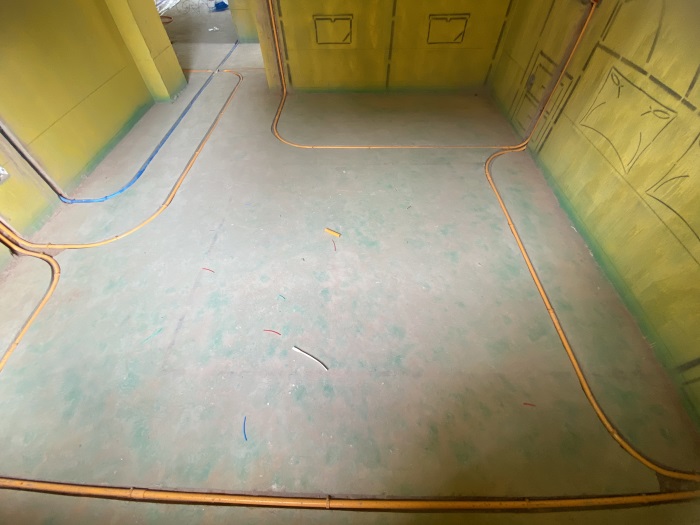

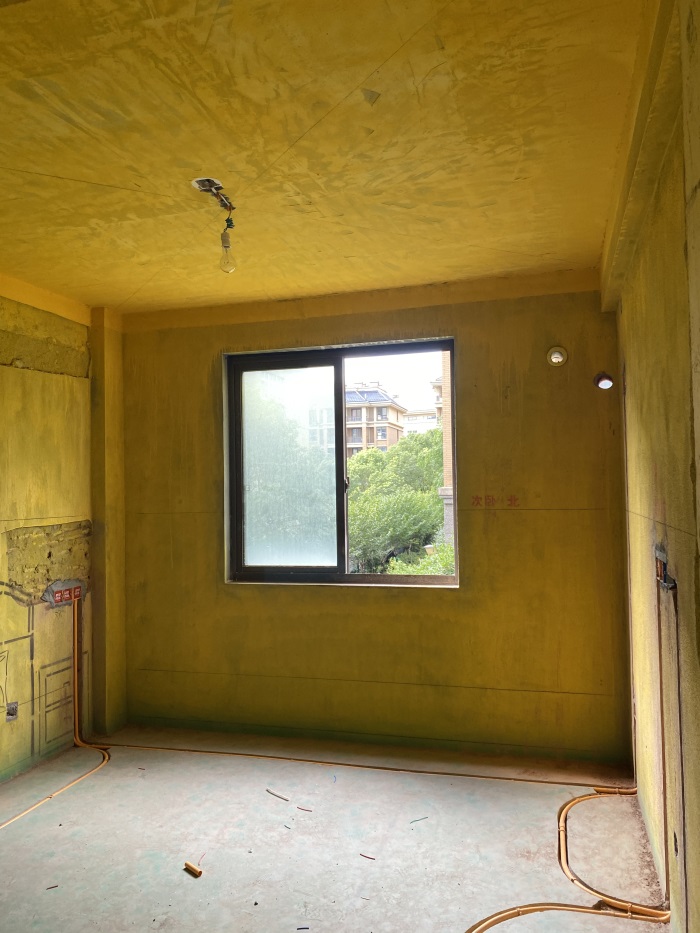

次卧地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

.开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

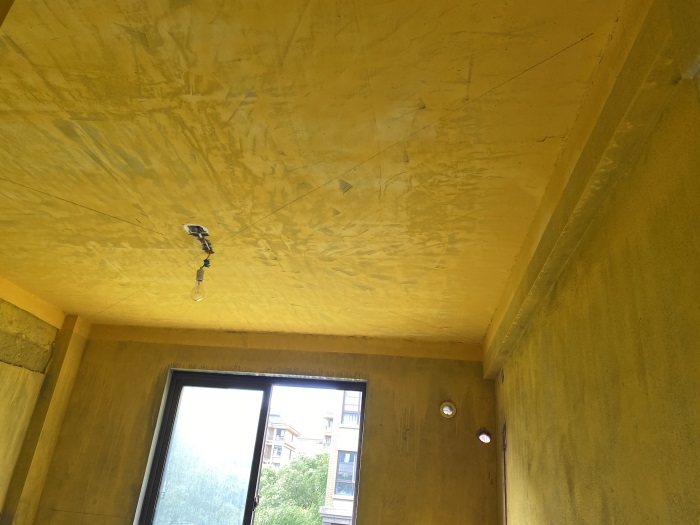

灯头线套黄腊管保护。防止电线划伤！

发表于 2022-7-9 15:16:43

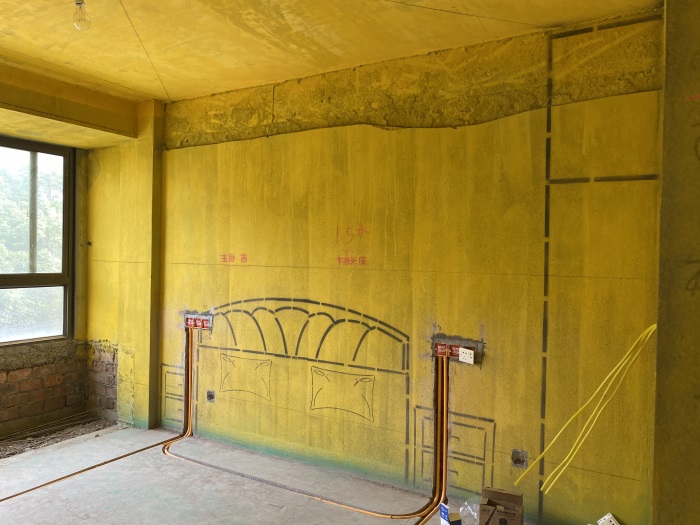

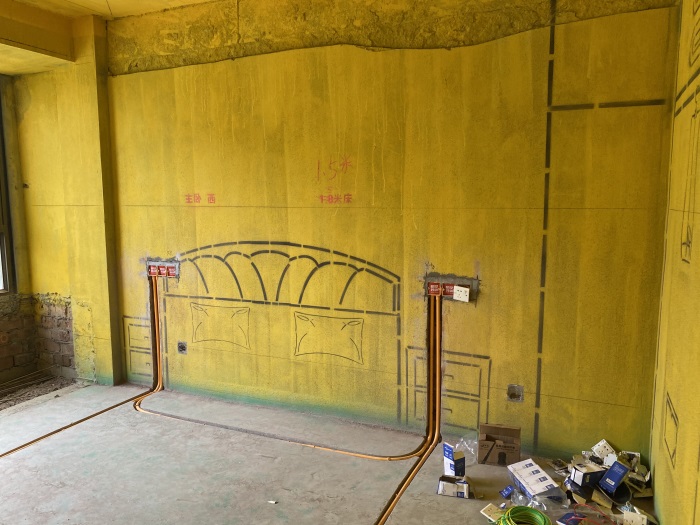

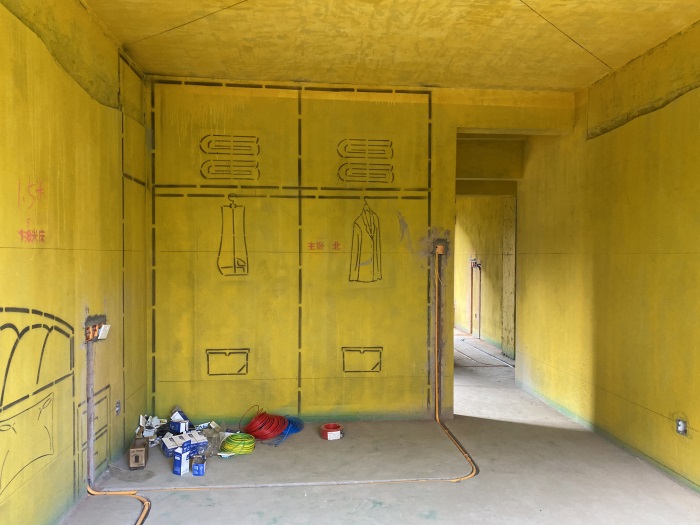

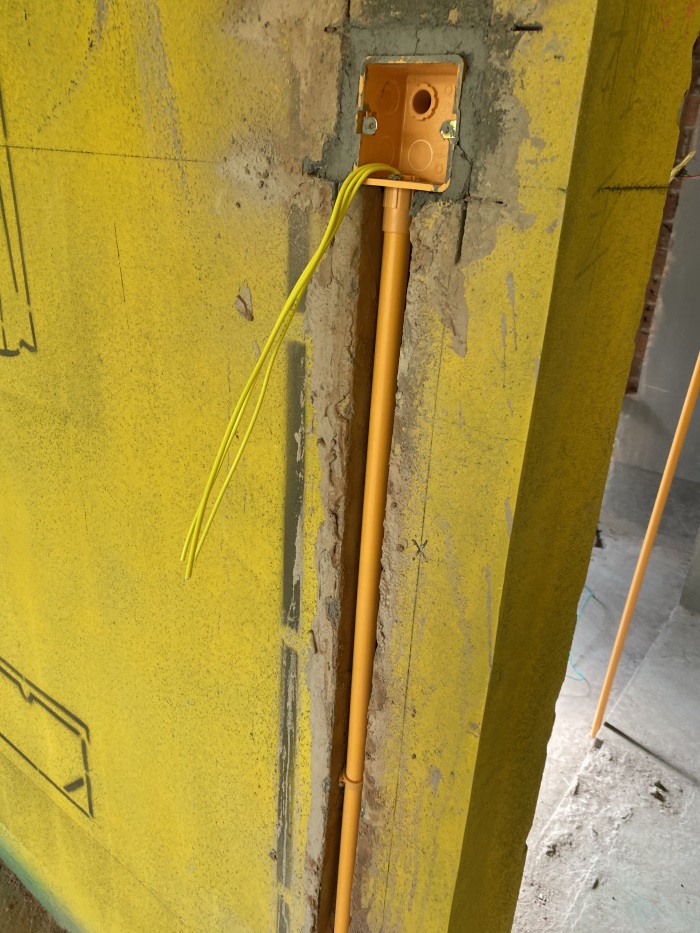

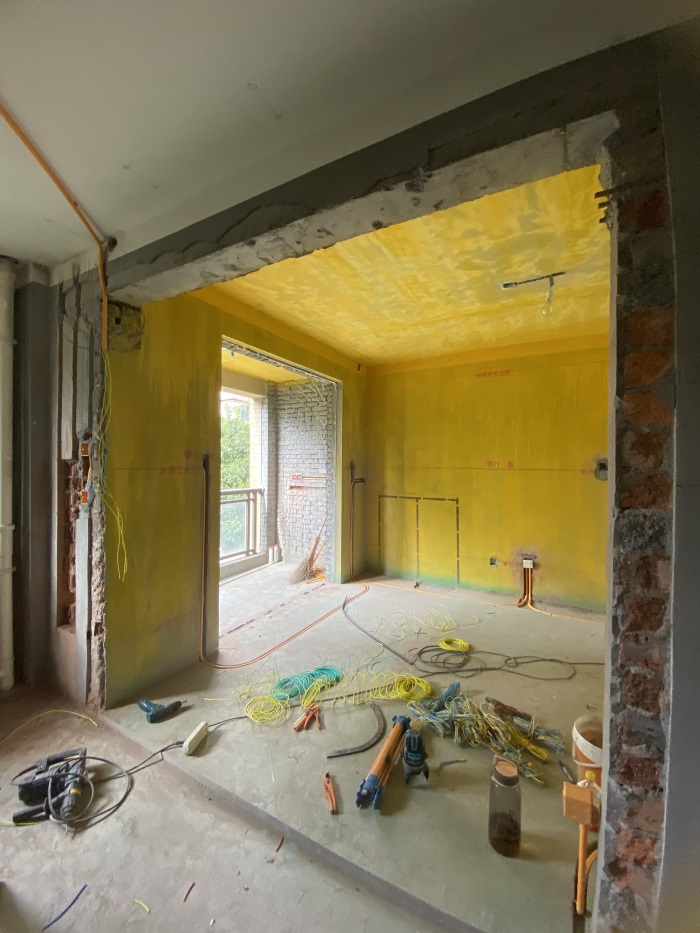

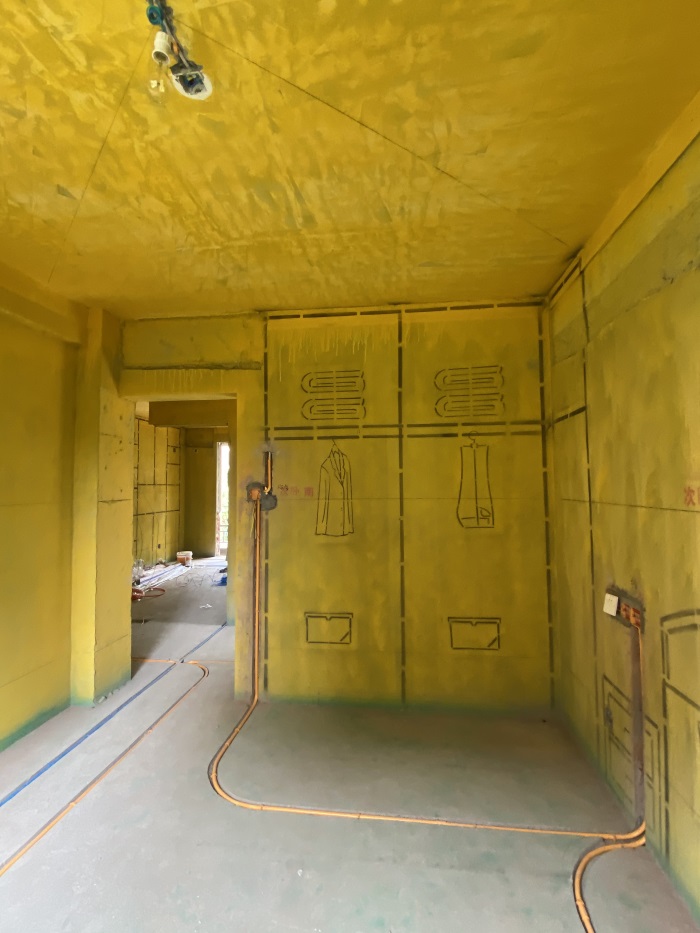

主卧墙面开关，离地净高1.3米，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面床头开关插座，离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面普通插座，离地净高30厘米，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-7-9 15:17:45

主卧墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

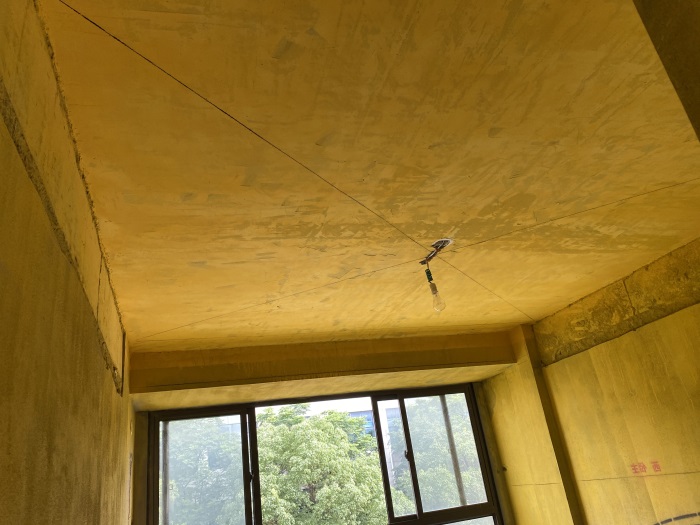

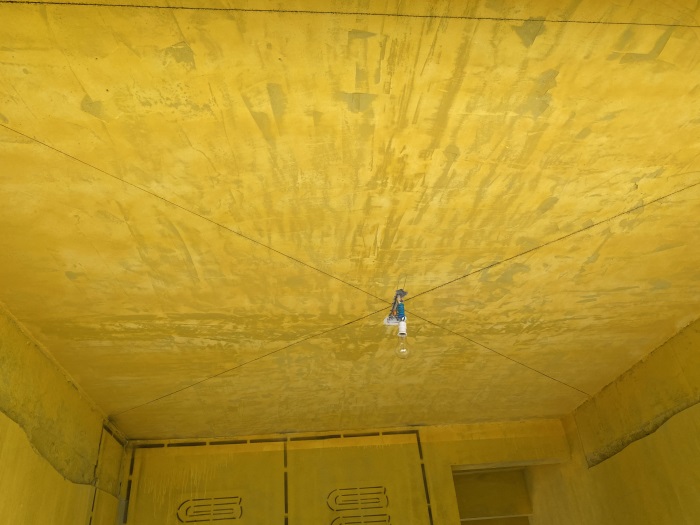

灯头线套黄腊管保护，防止电线划伤！

发表于 2022-7-9 15:19:19

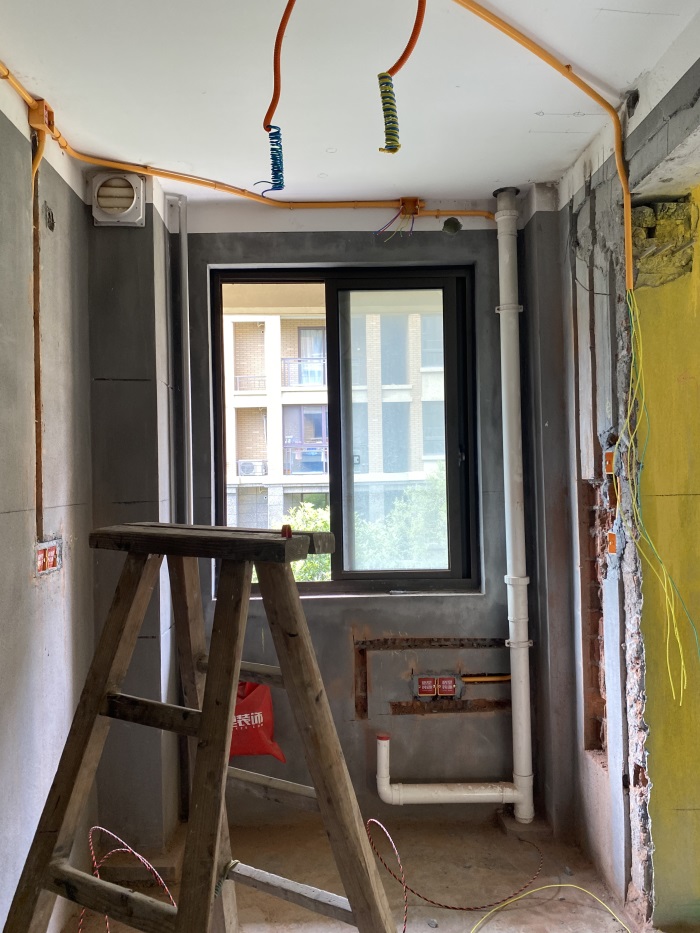

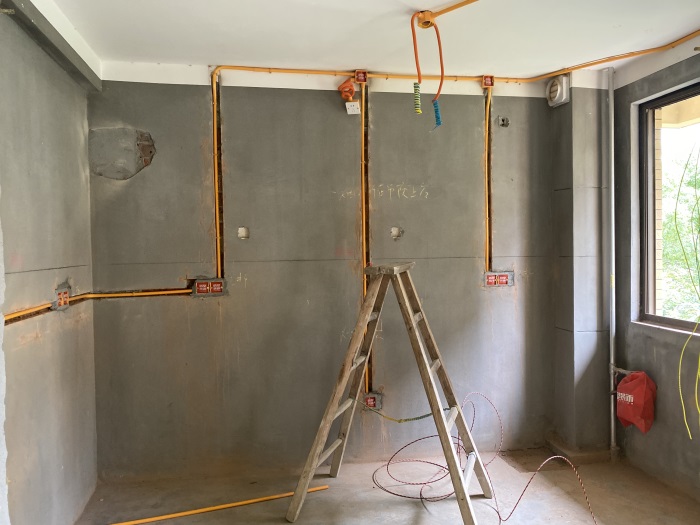

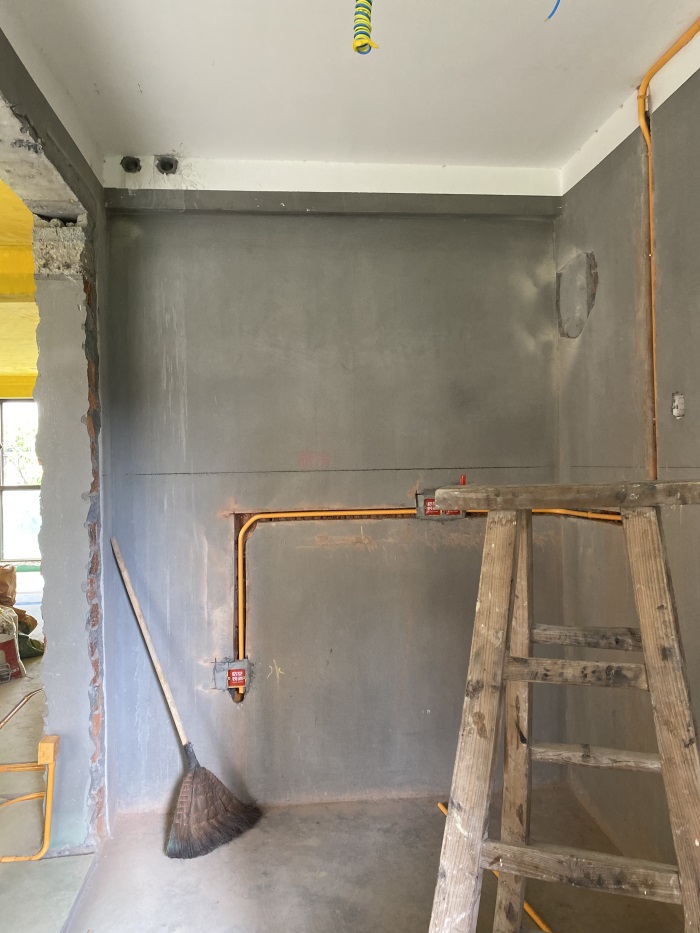

厨房线管布置平整。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！
