招贤里4-1-10#120㎡北欧——简单生活，有光，有风

发表于 2022-7-6 16:49:57

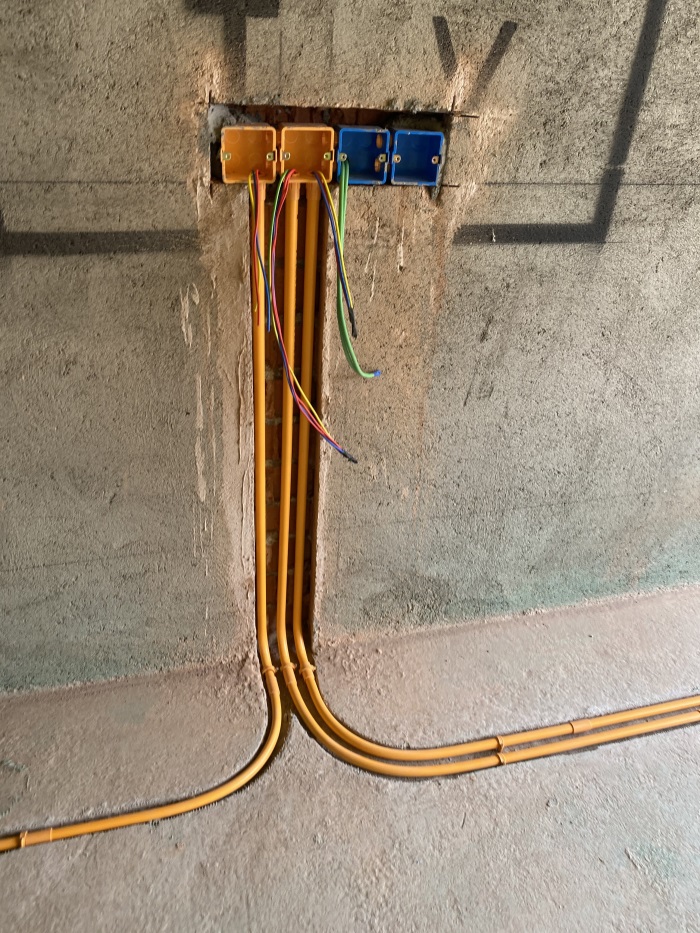

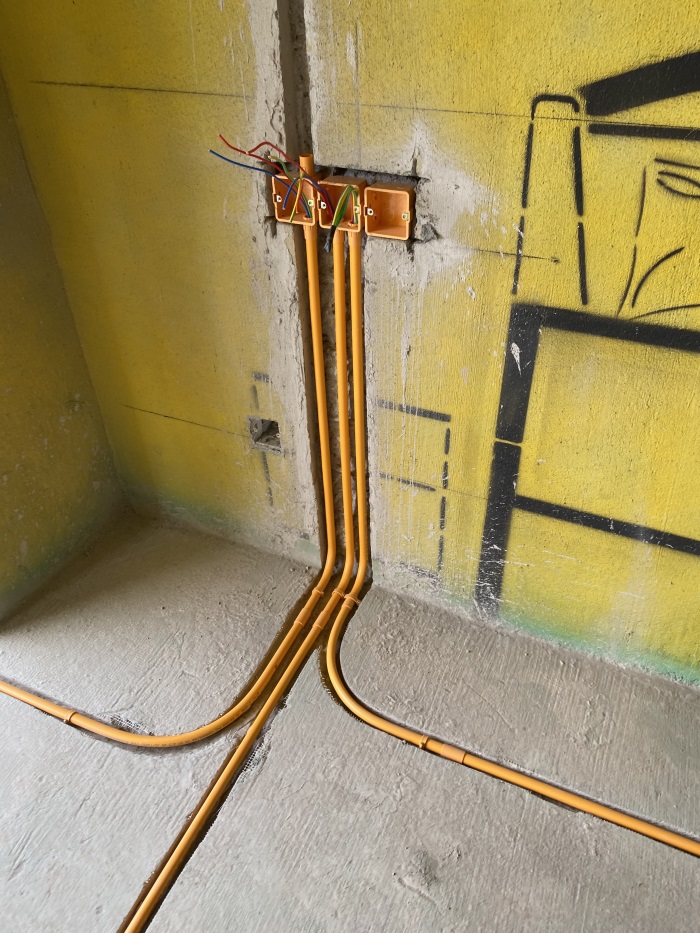

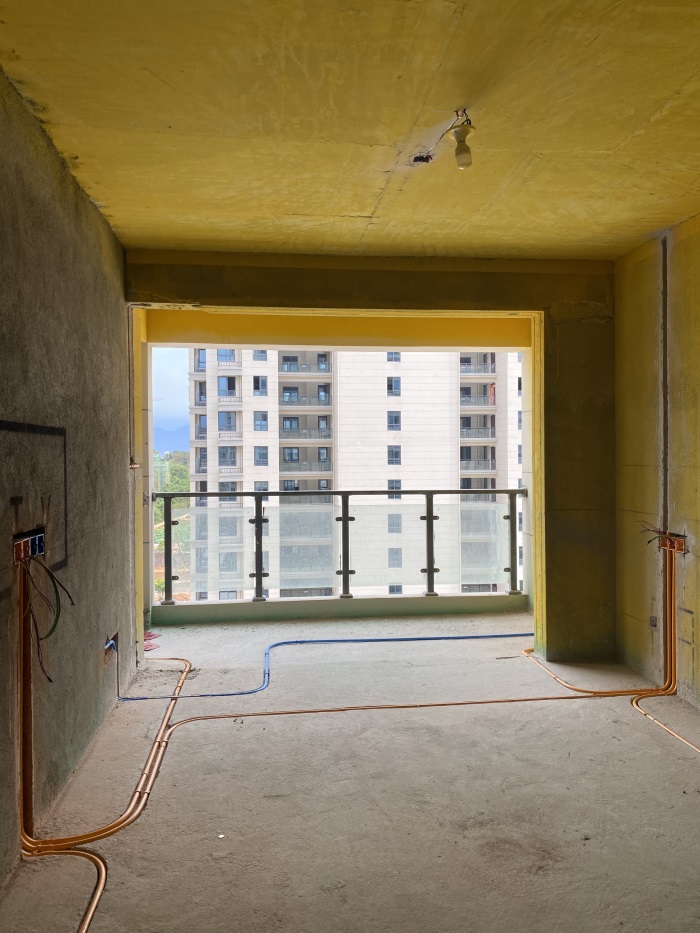

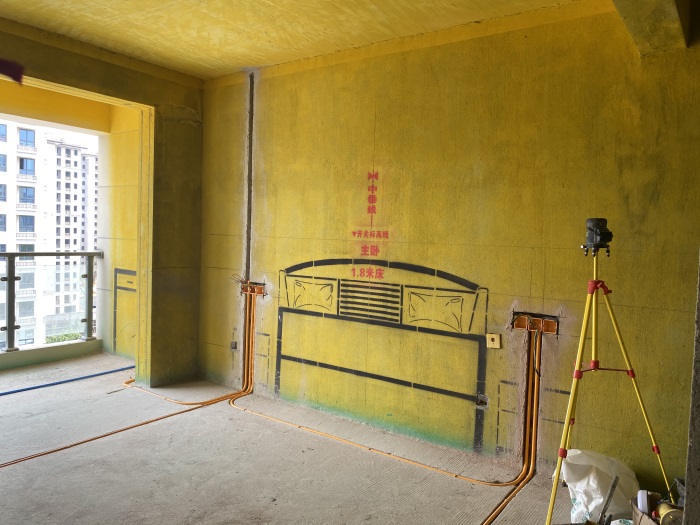

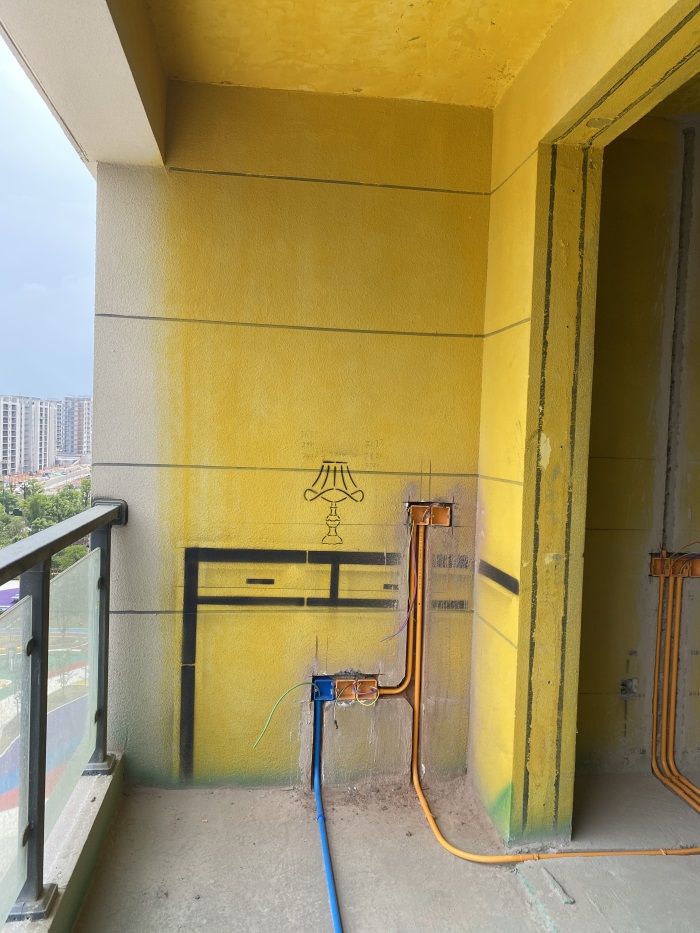

主卧墙面线管布置平整！

墙面床头，开关插座离地，净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面开关离地净高1.3米，普通插座离地，净高30厘米，房间墙面横线槽不得超过1.5米，防止后期墙面开裂，并且强弱电线距离30厘米以上，防止信号干扰。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2022-7-6 16:54:09

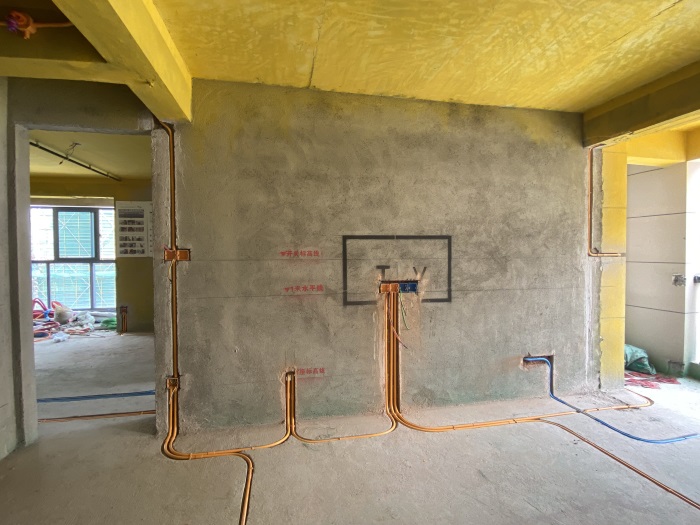

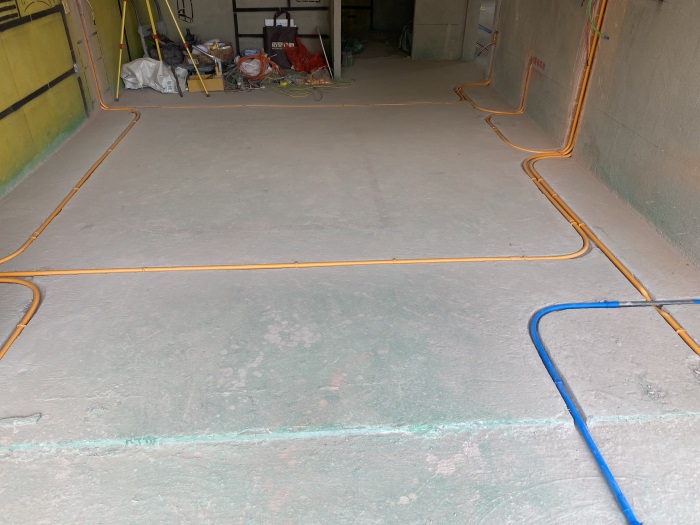

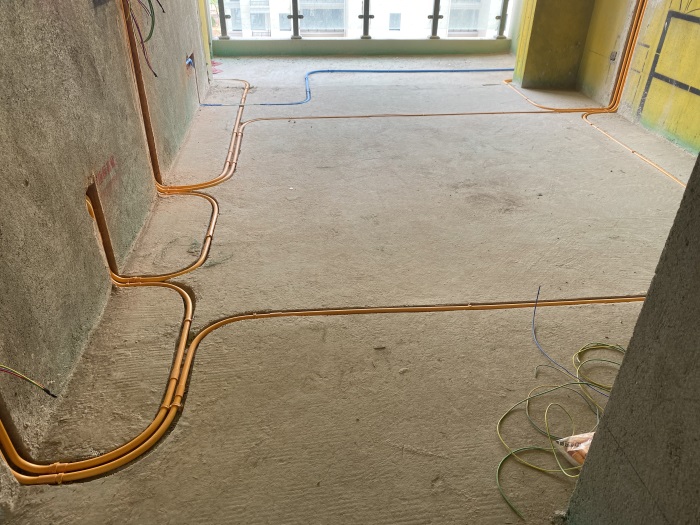

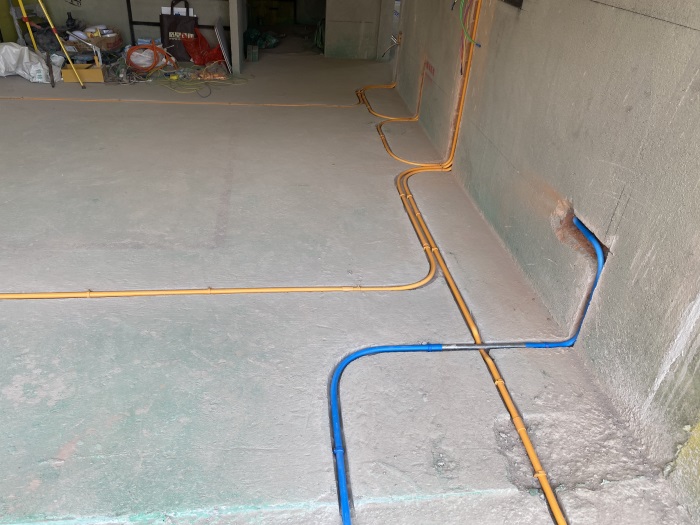

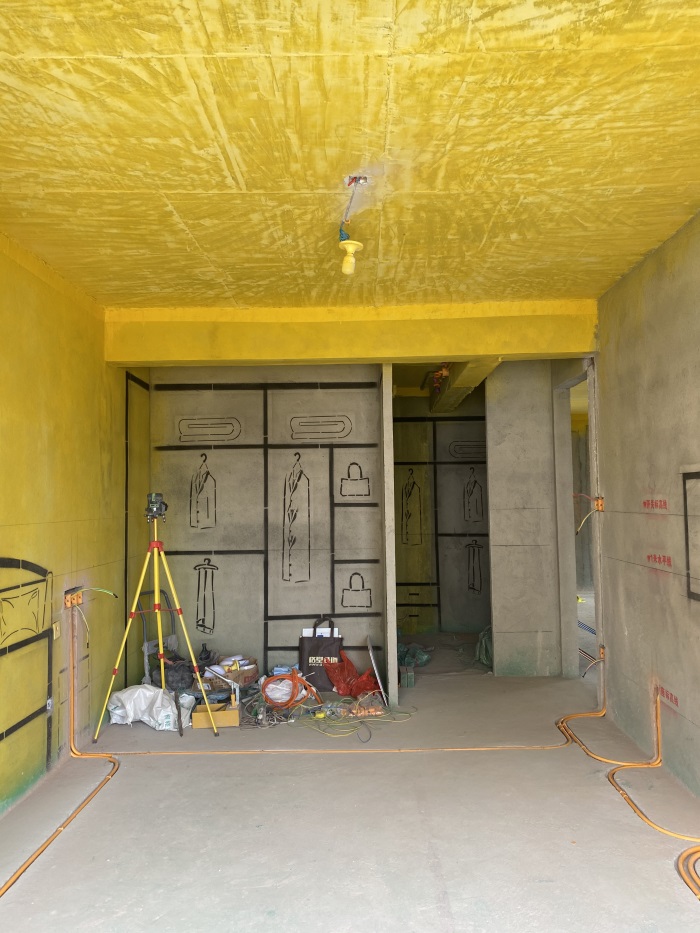

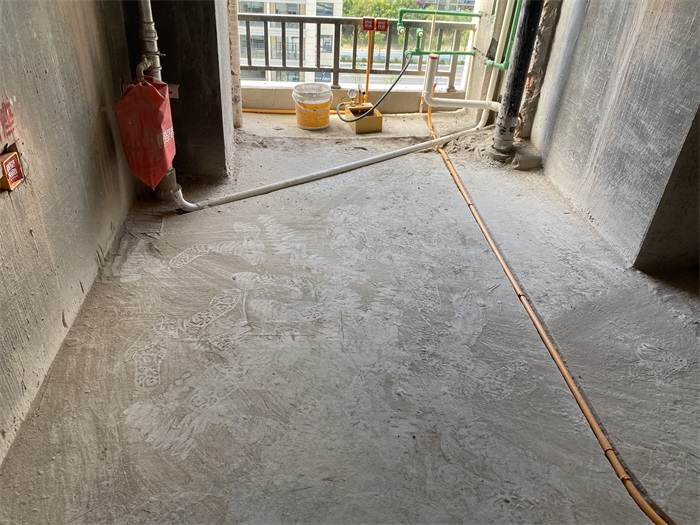

次卧地面，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

开槽标准，线管低于地面1公分，地面线管布置，圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

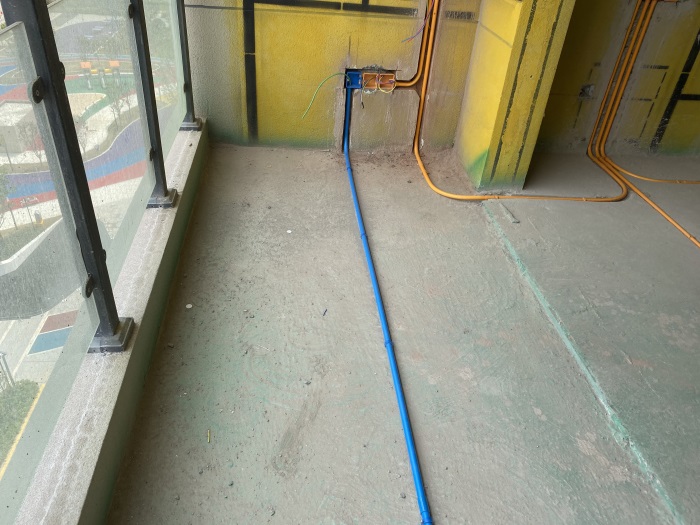

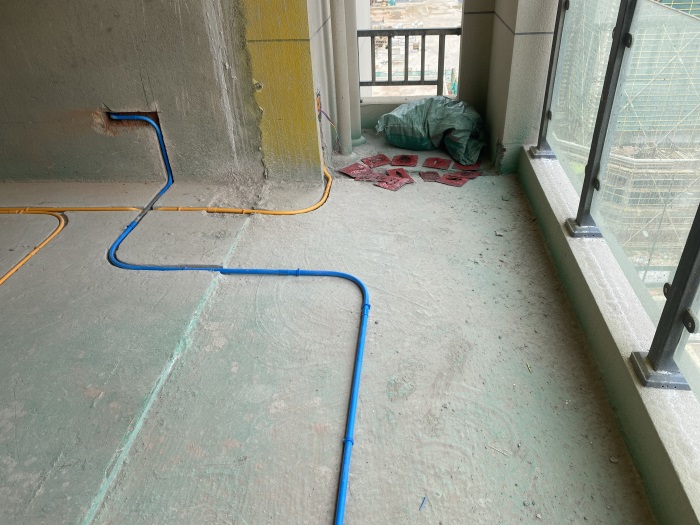

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

灯头线套黄腊管保护，防止电线划伤！

发表于 2022-7-6 16:55:35

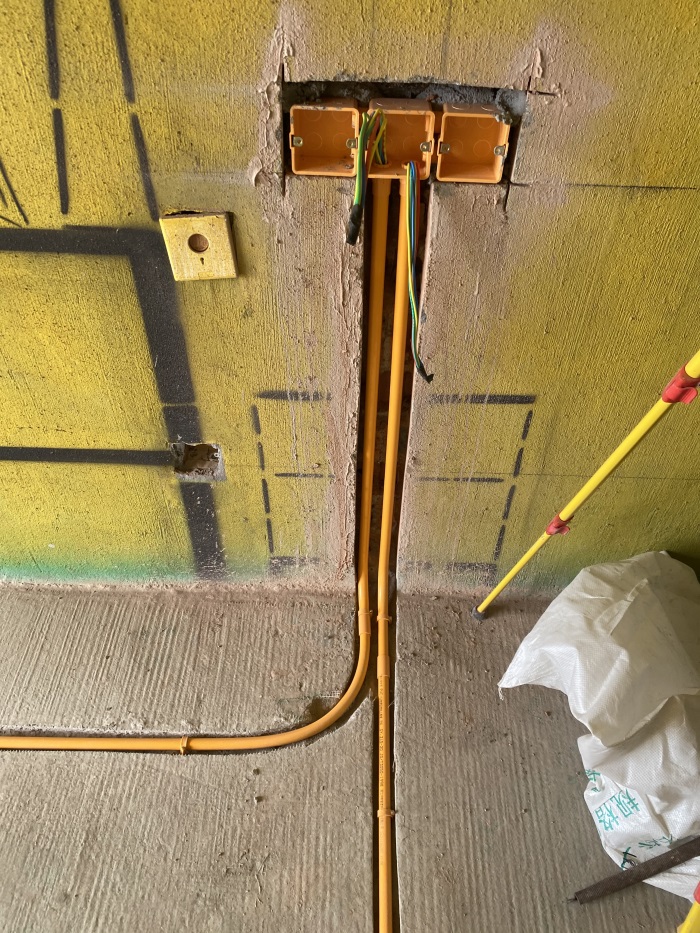

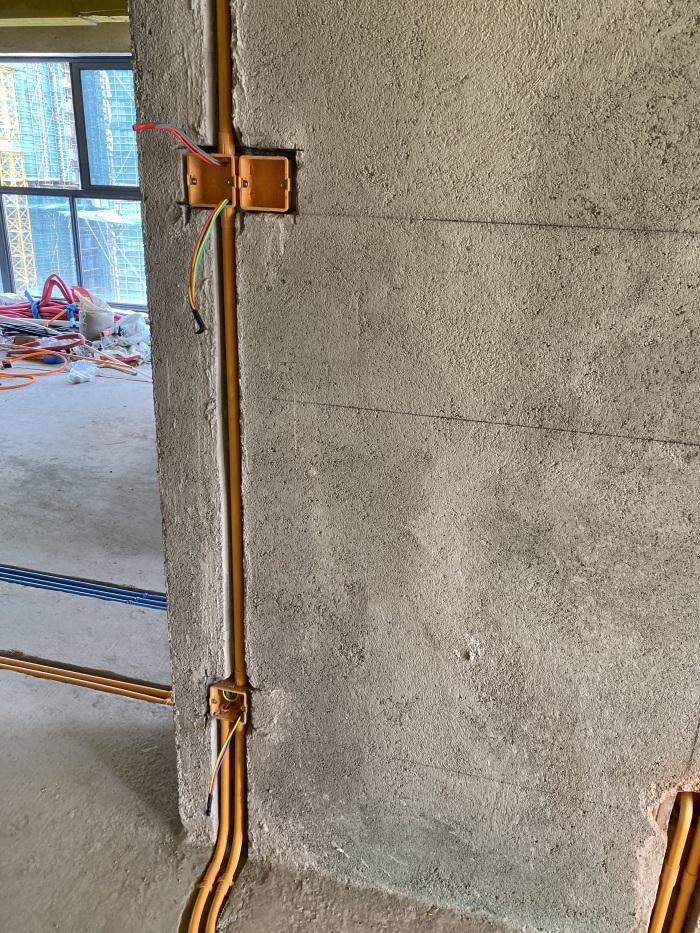

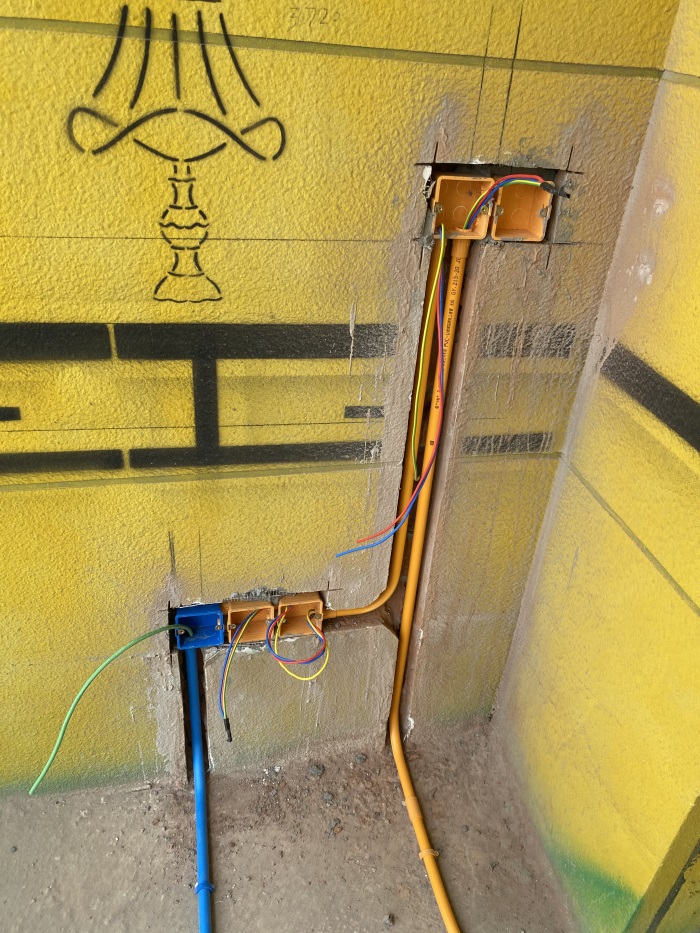

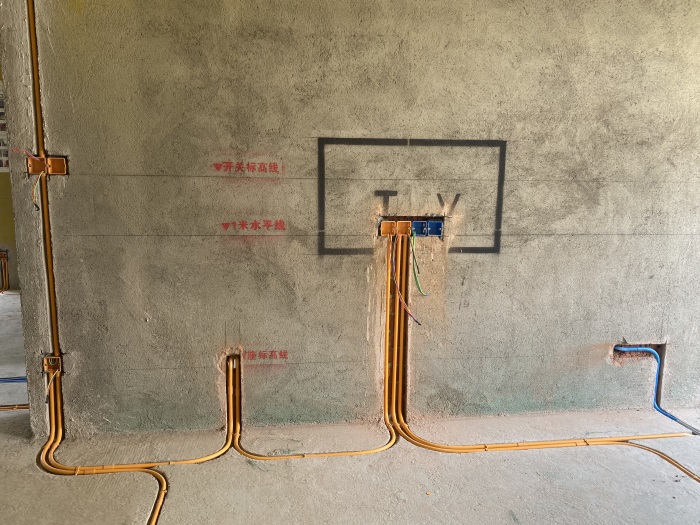

主卧墙面，同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-7-6 16:56:07

主卧

发表于 2022-7-6 16:56:44

主卧

发表于 2022-7-8 15:35:29

本帖最后由格堂飞飞于 2022-7-8 15:57 编辑

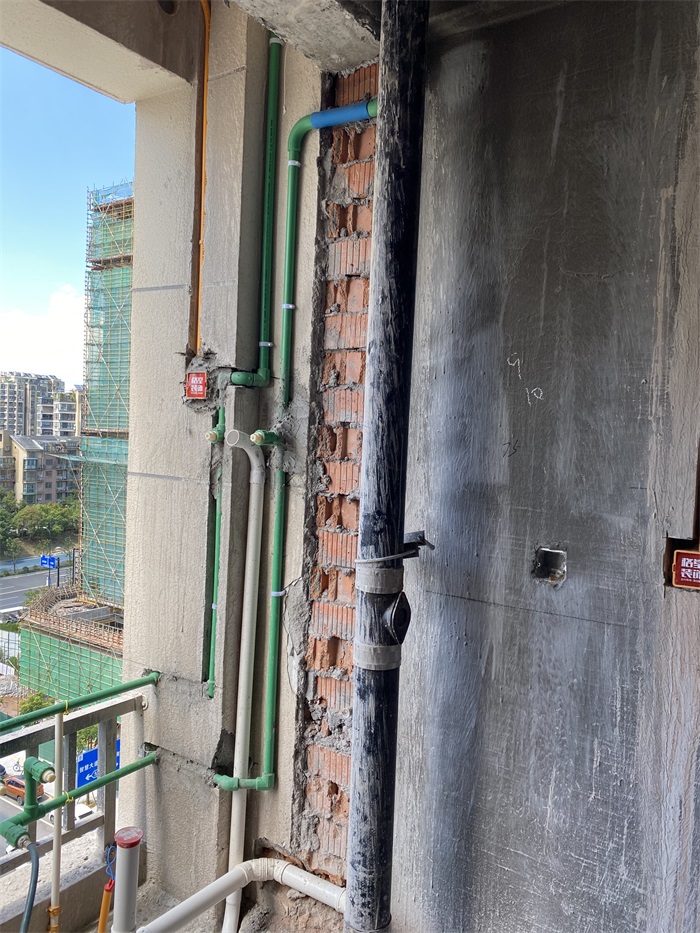

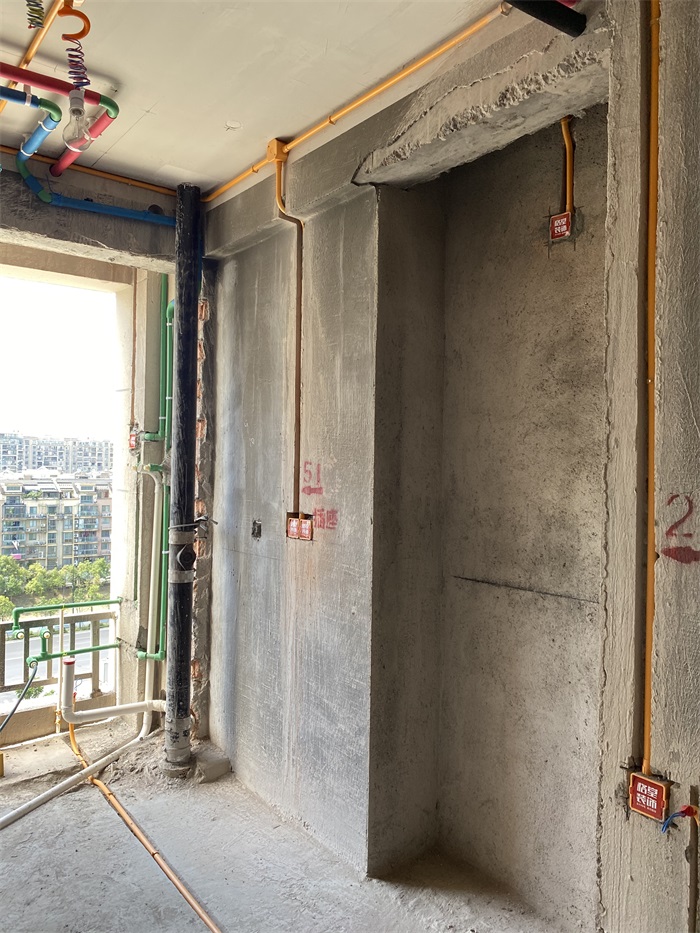

厨房墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

墙面冷热水管布置专业规范，左热右冷、上热下冷。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

柜体内水管采用内丝外露，直接法能及时发现渗水，并且下水管道用75 的柜子，防止堵塞哦！

发表于 2022-7-8 15:38:00

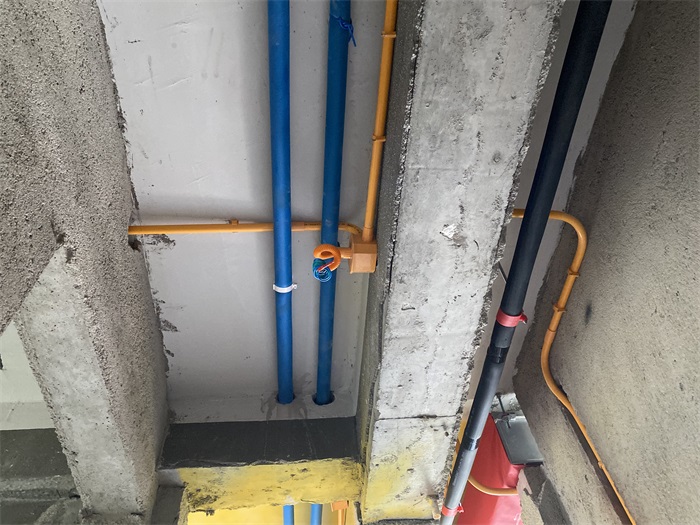

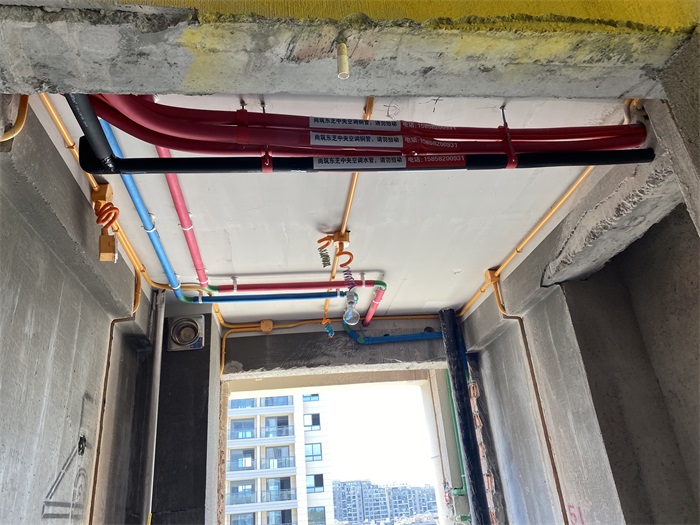

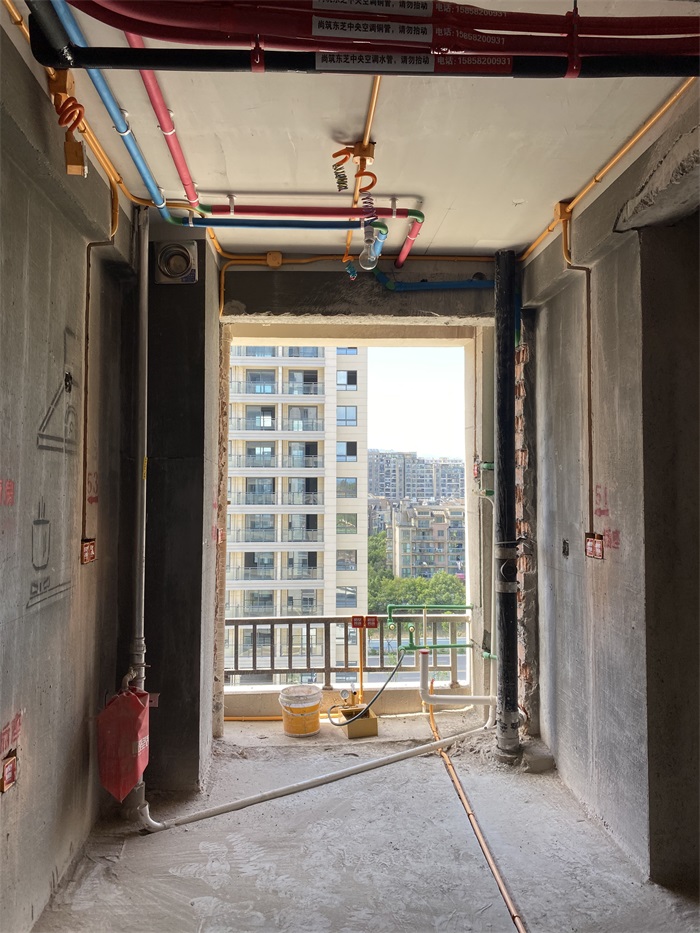

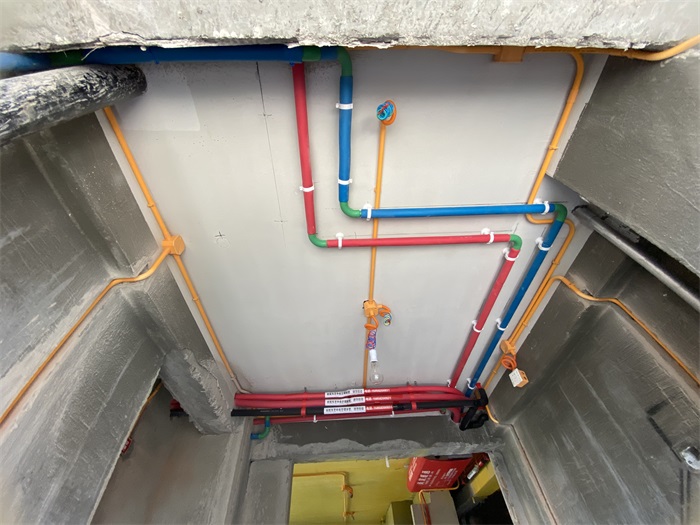

厨房水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！

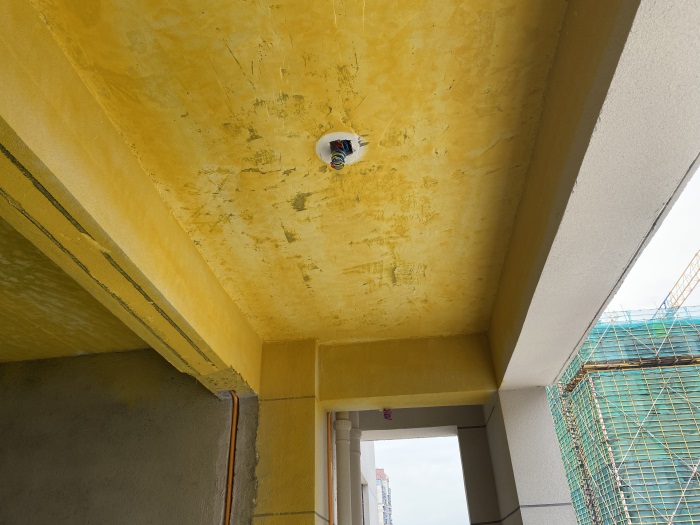

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-7-8 15:42:09

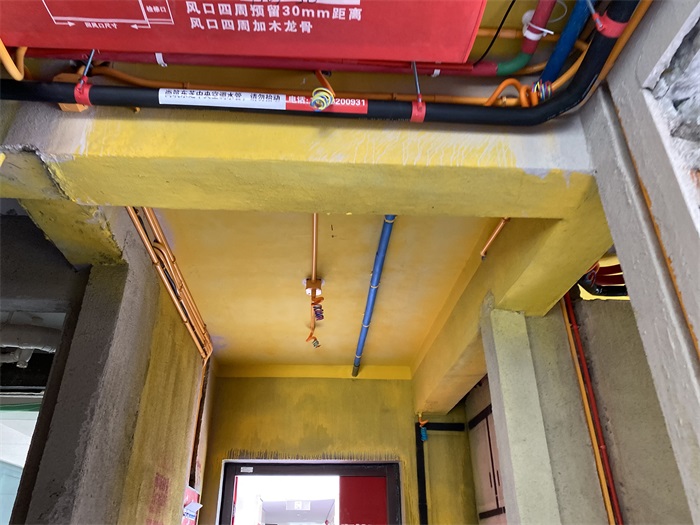

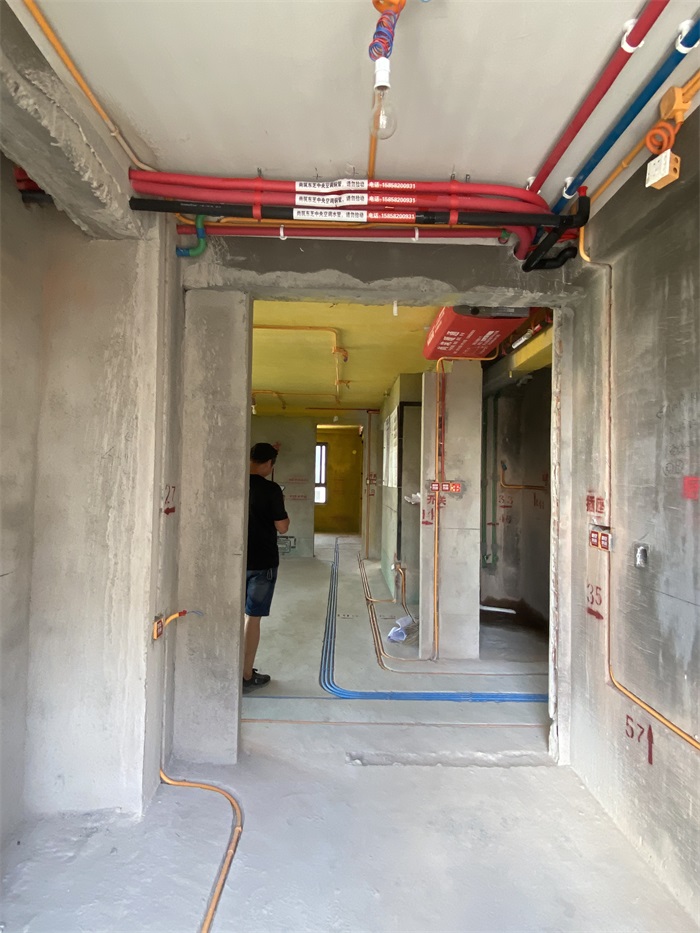

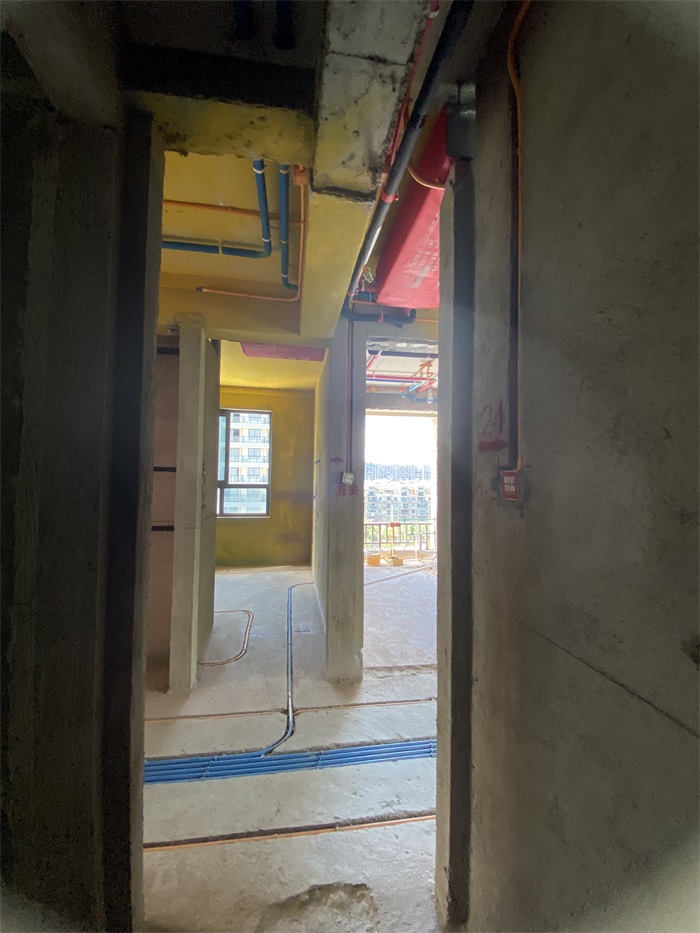

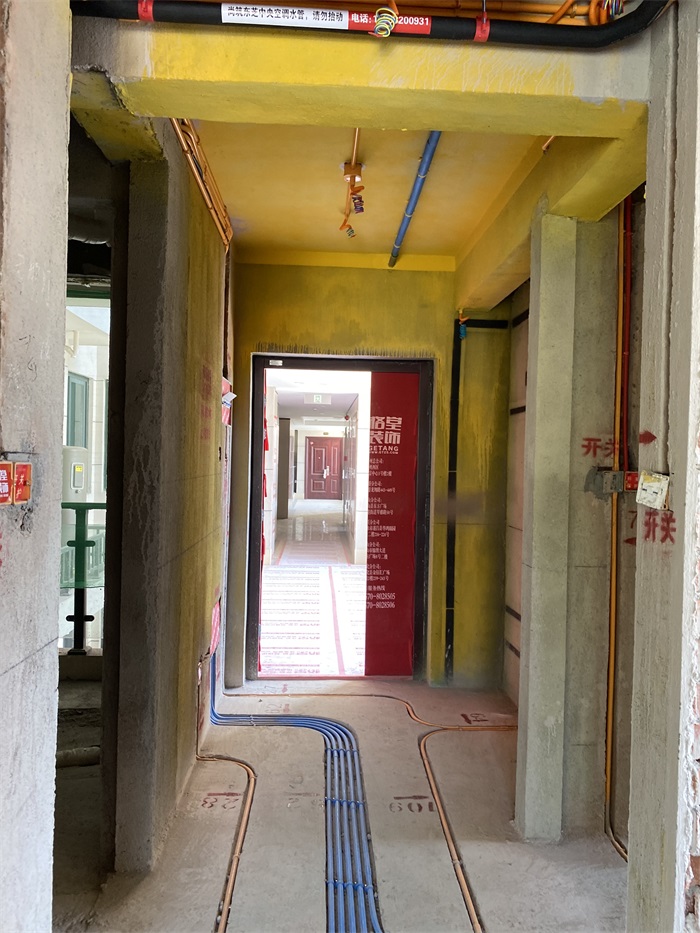

门厅水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-7-8 15:44:04

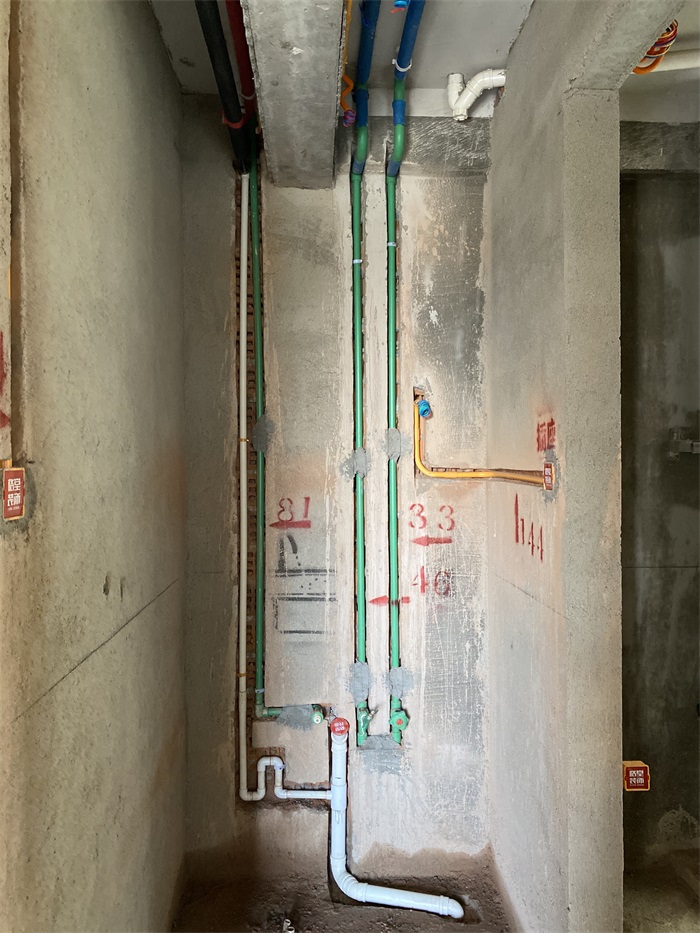

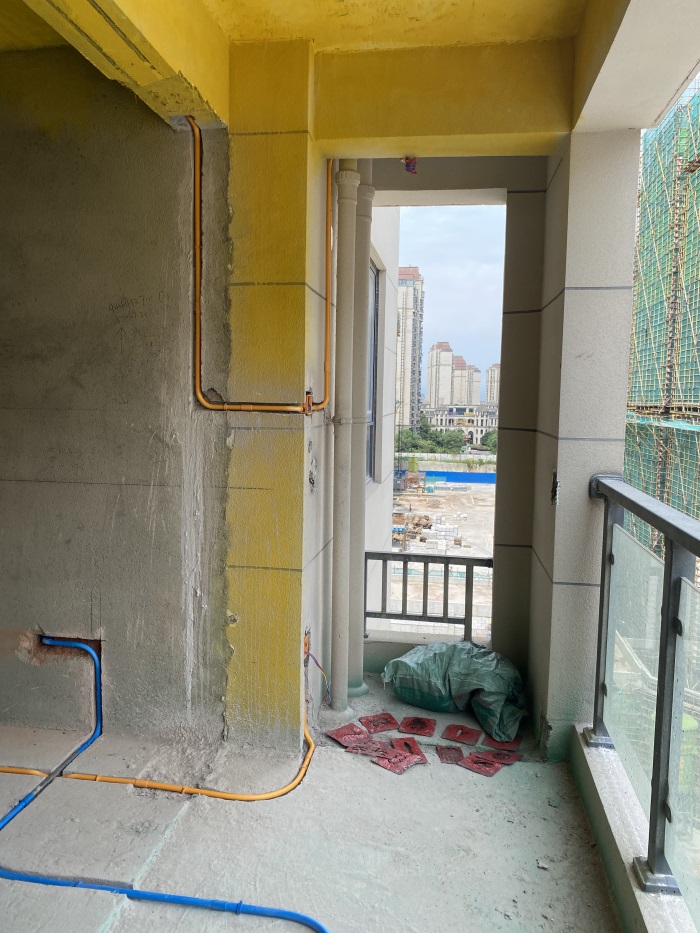

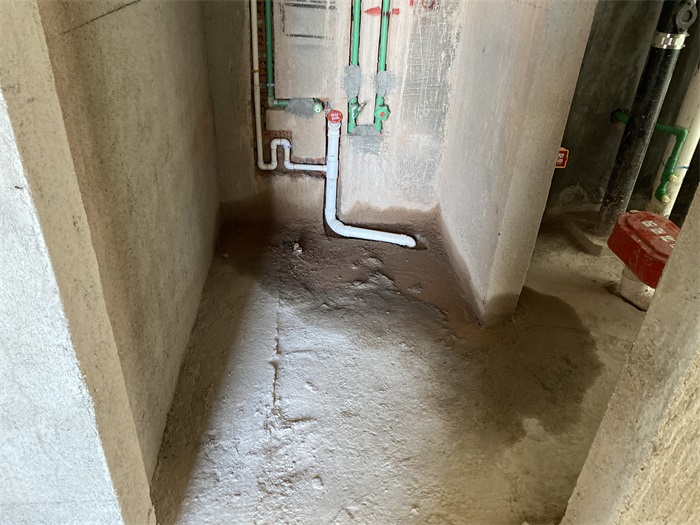

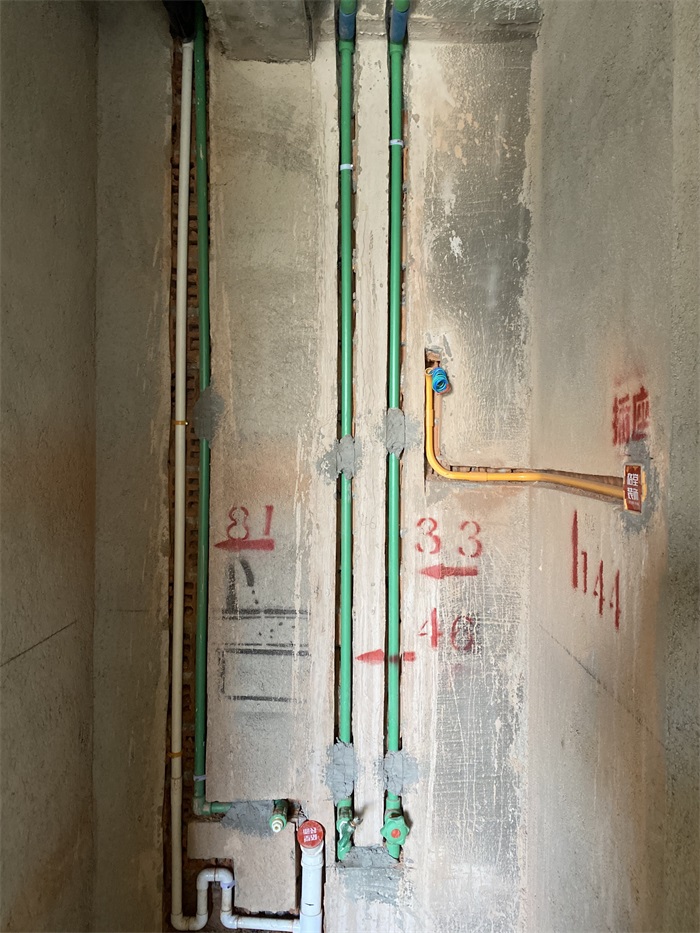

干区墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2022-7-8 15:45:09

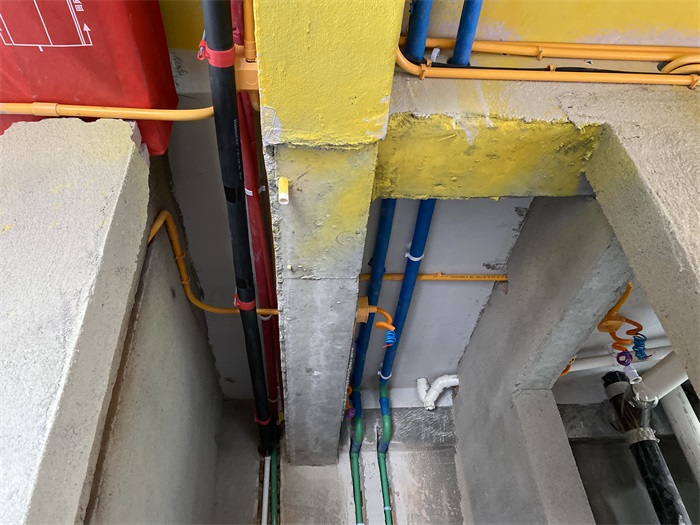

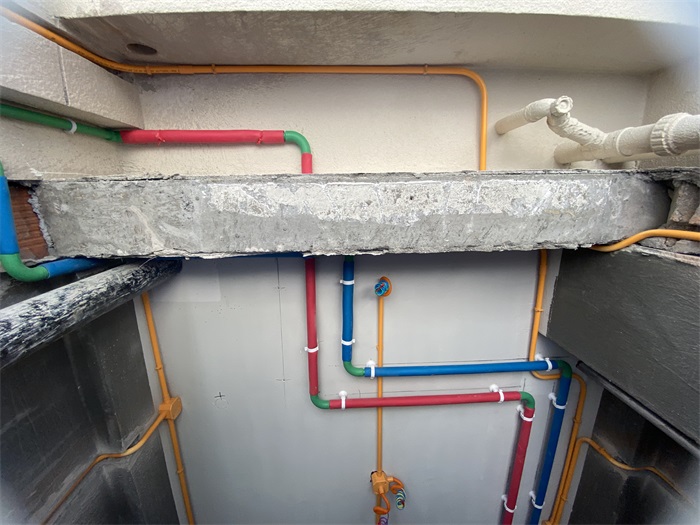

干区水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！
