姜家山.振兴家园三区6-1-9#110㎡美式—— 林深时见鹿

发表于 2022-4-6 15:21:04

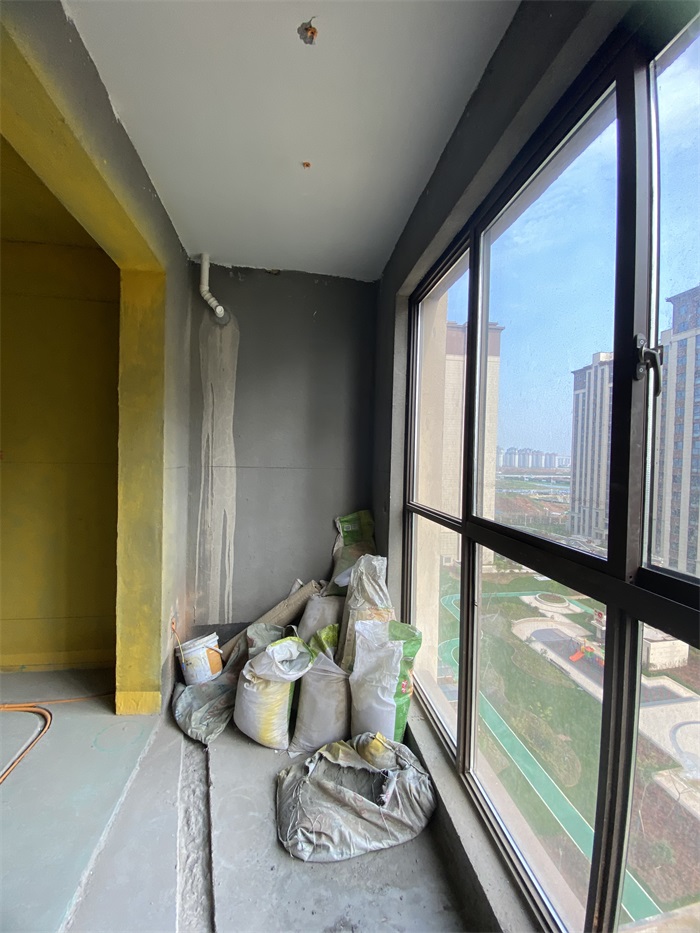

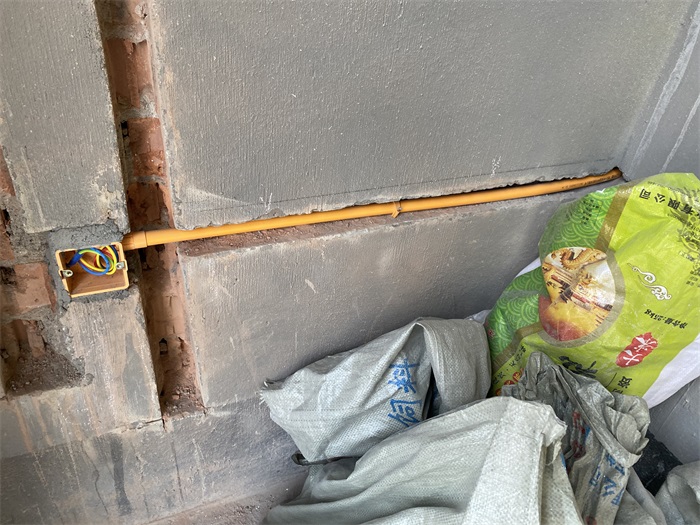

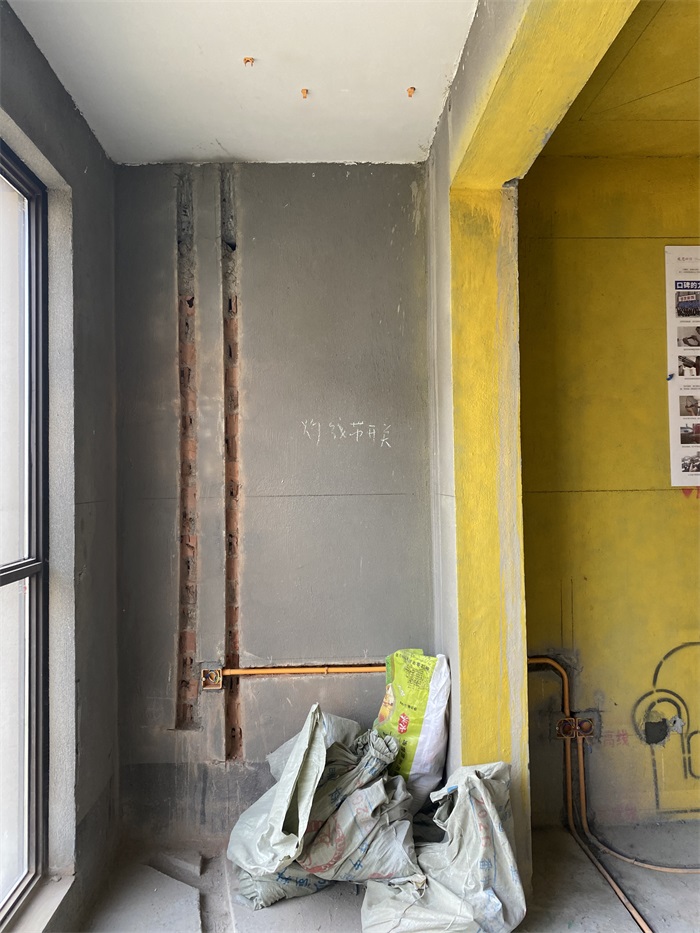

阳台。

发表于 2022-4-6 15:23:54

本帖最后由格堂水菊于 2022-4-7 16:29 编辑

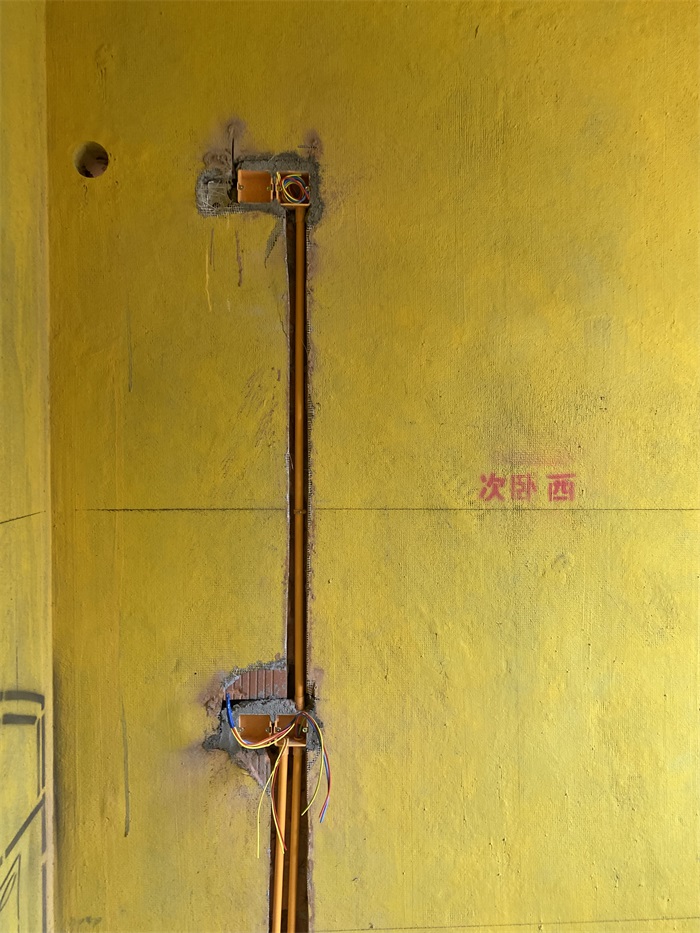

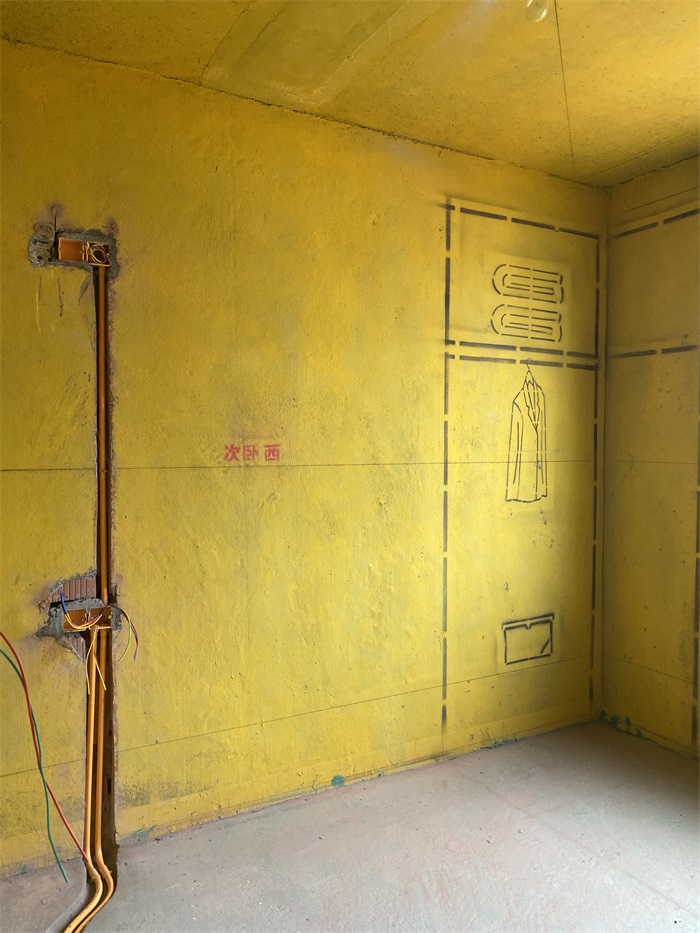

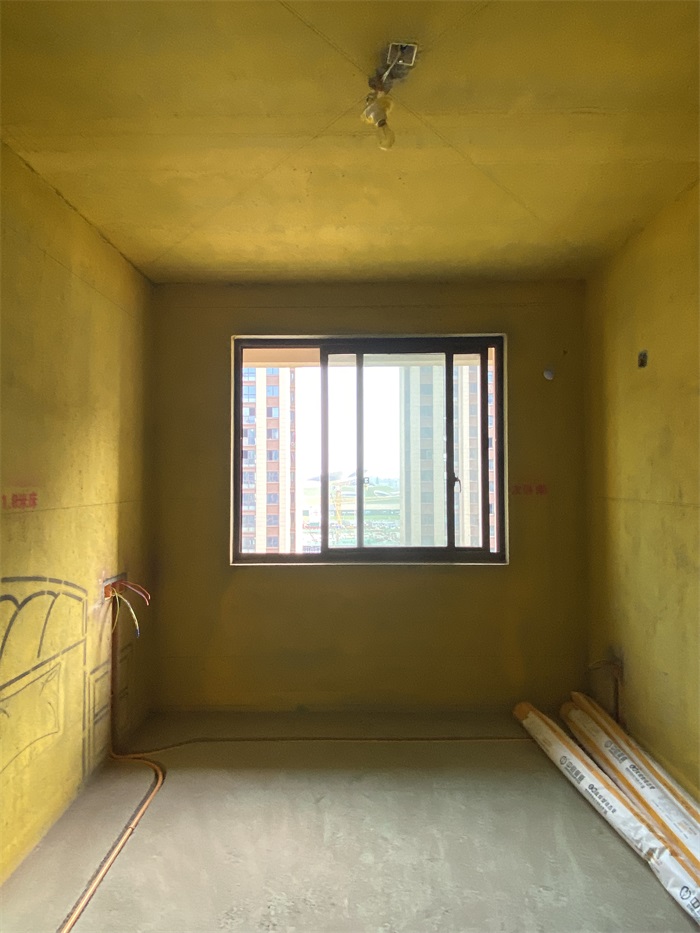

次卧墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

强弱电线距离30厘米以上，防止信号干扰！

发表于 2022-4-6 15:33:21

本帖最后由格堂水菊于 2022-4-7 16:33 编辑

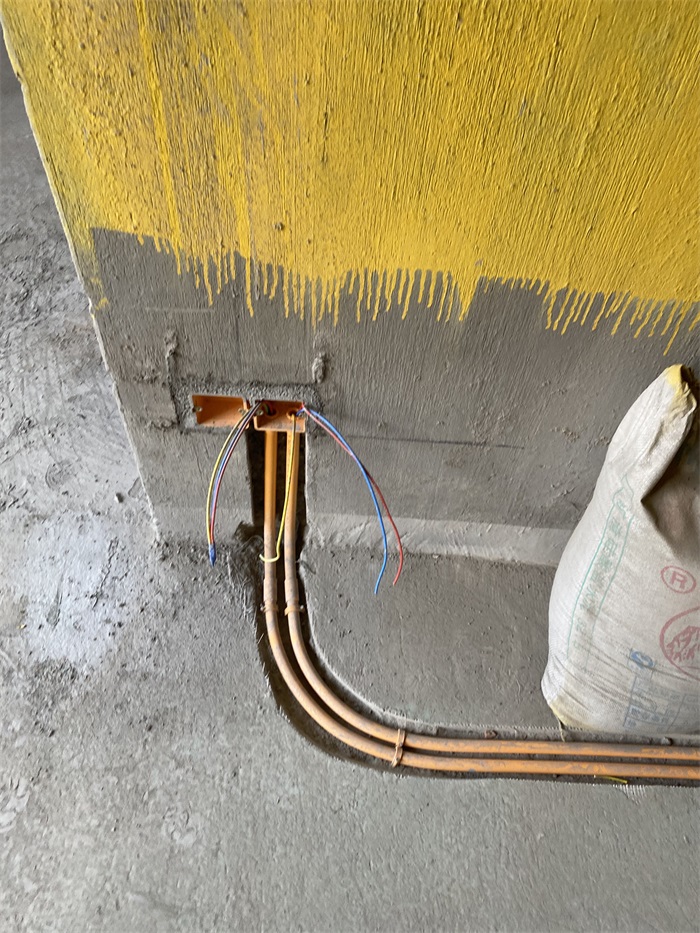

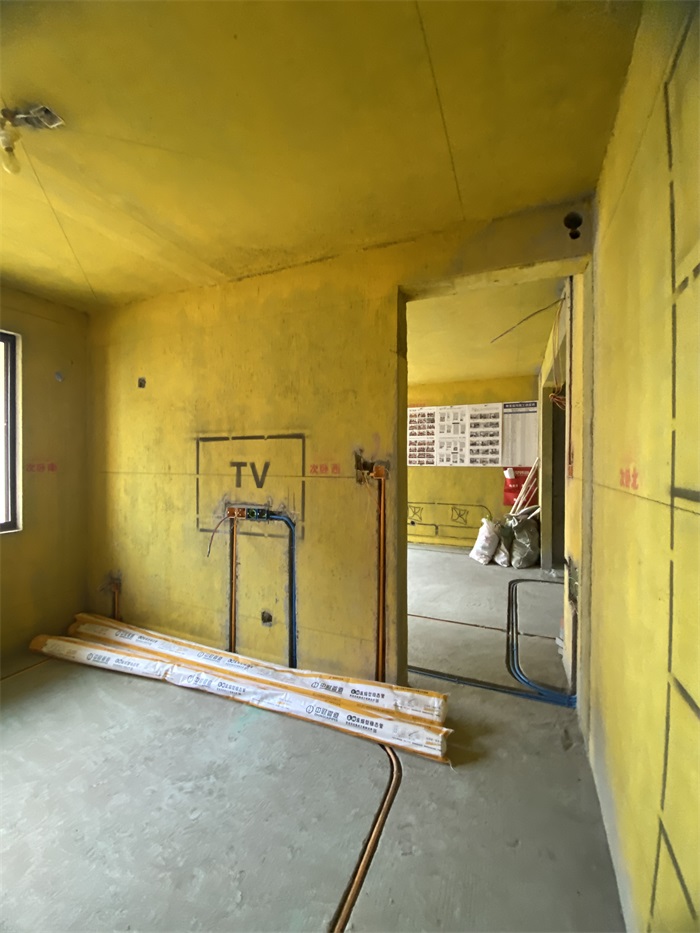

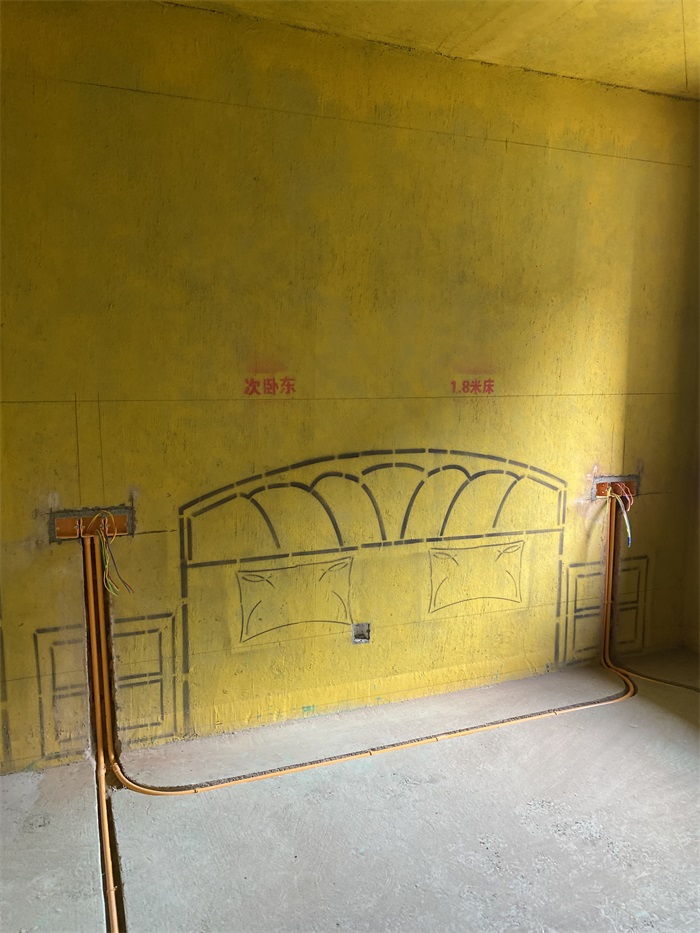

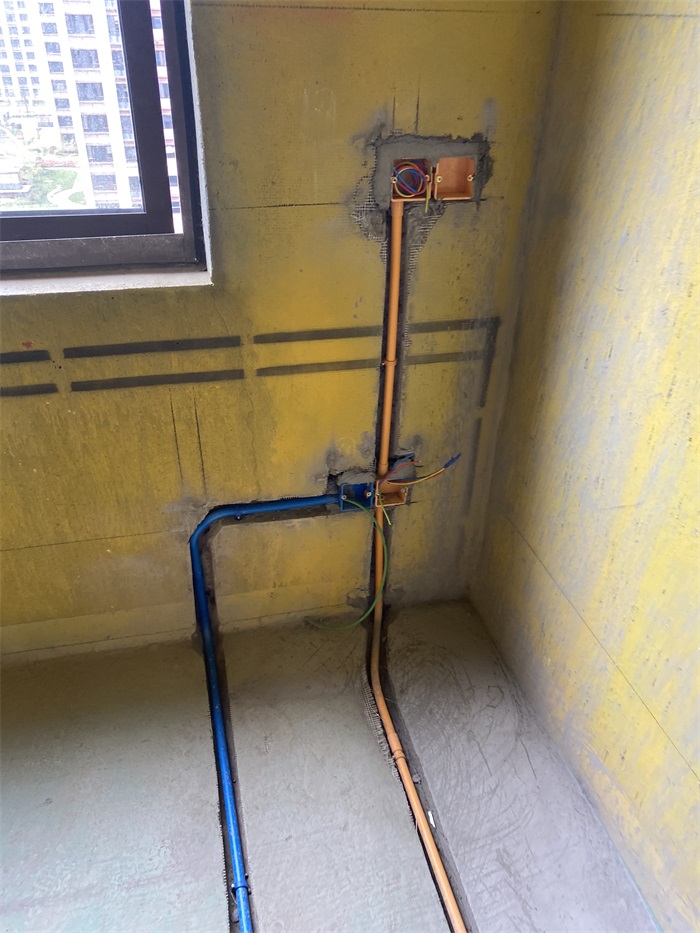

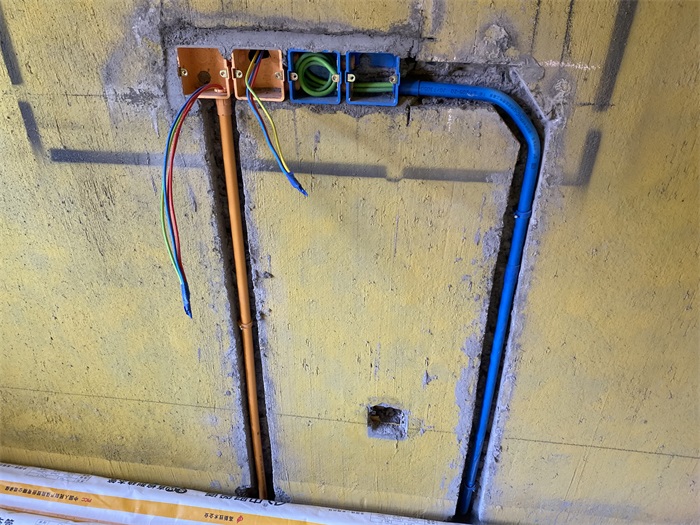

次卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-4-6 15:56:55

本帖最后由格堂水菊于 2022-4-6 17:11 编辑

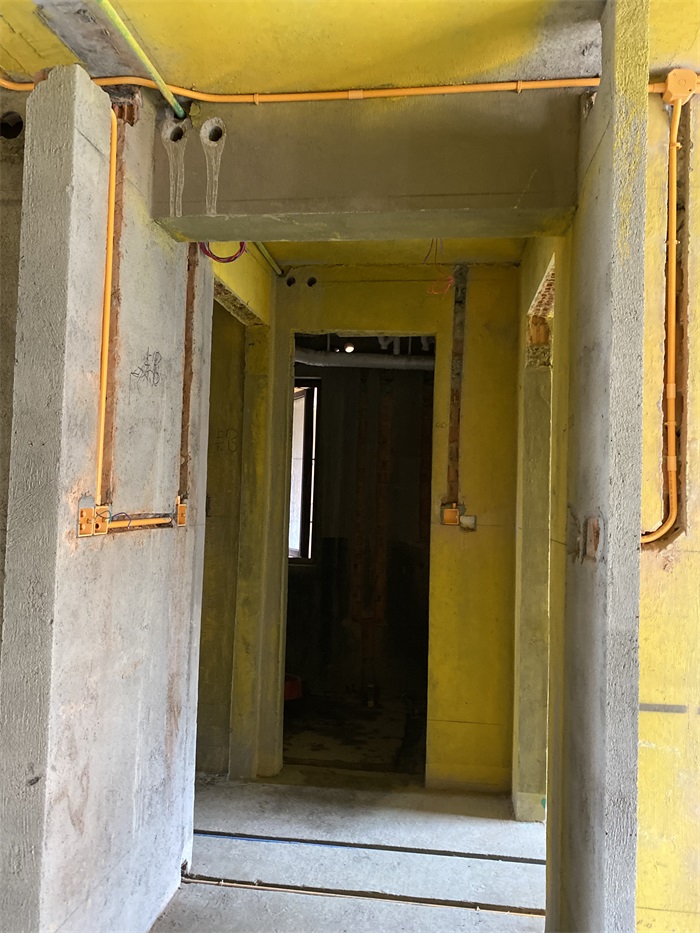

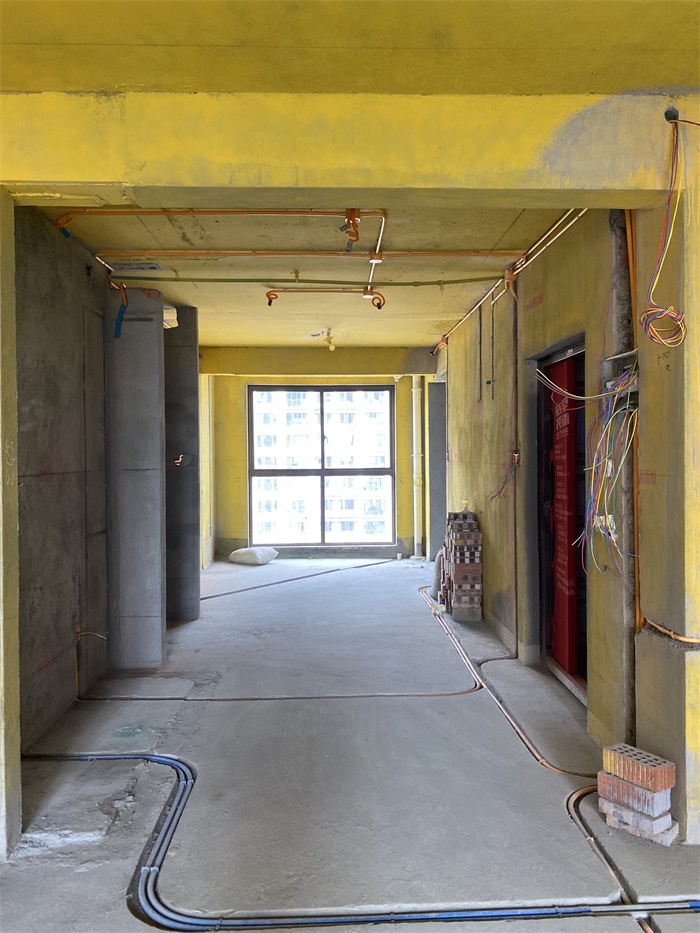

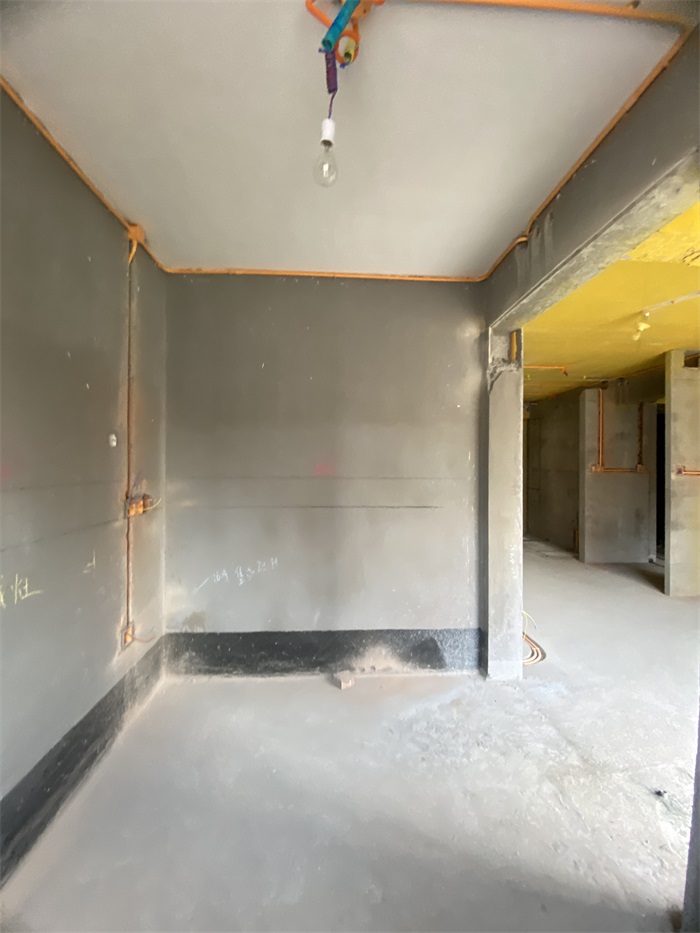

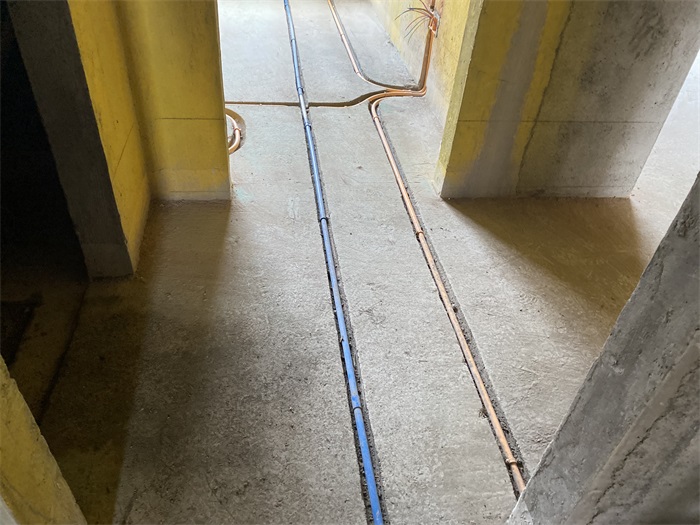

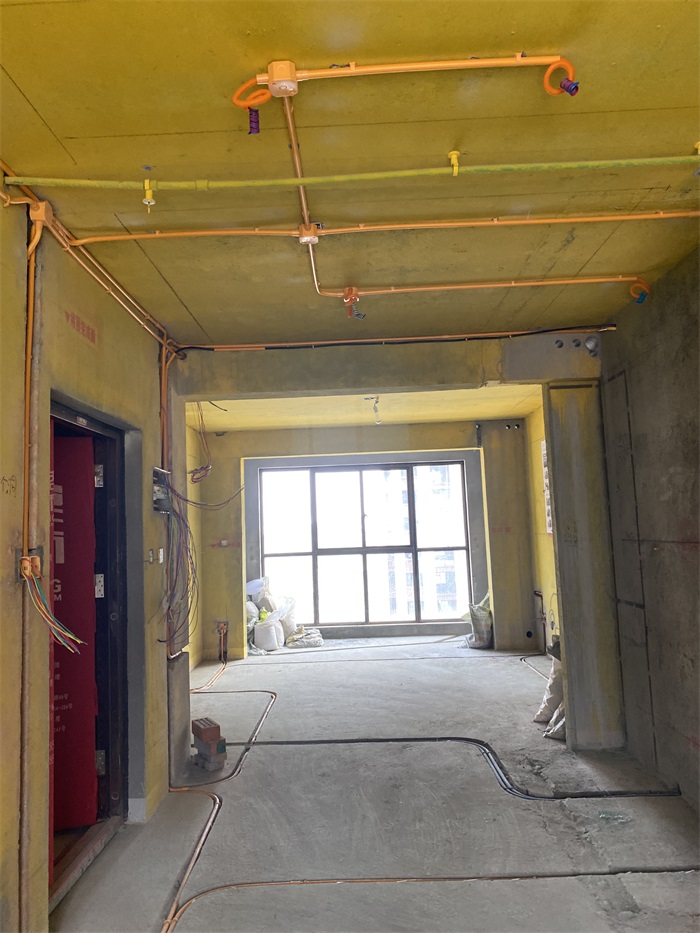

门厅过道线管铺设平整。

发表于 2022-4-6 17:15:11

本帖最后由格堂水菊于 2022-4-7 16:38 编辑

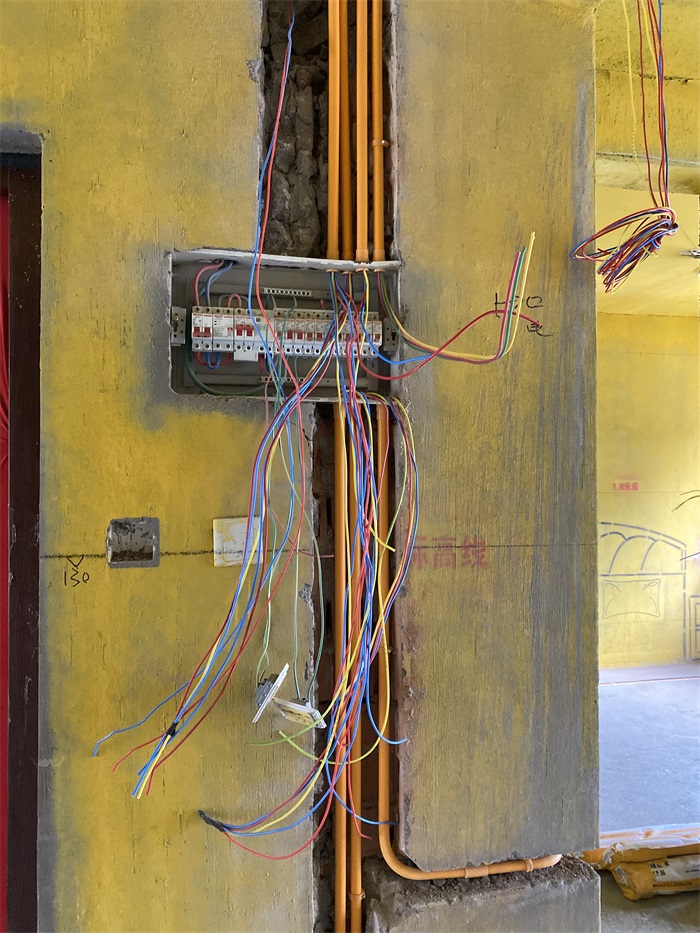

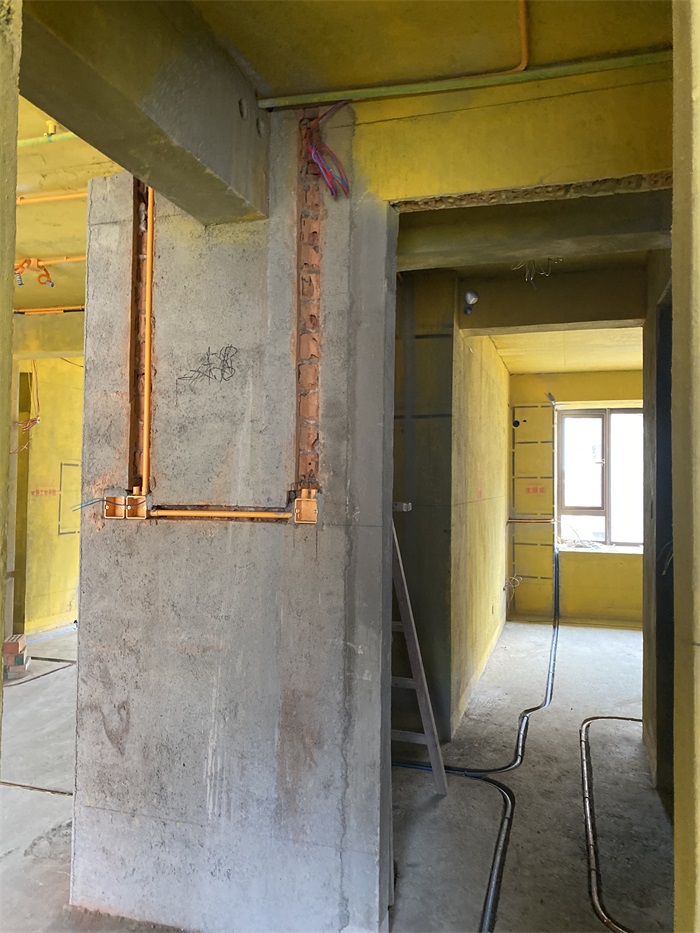

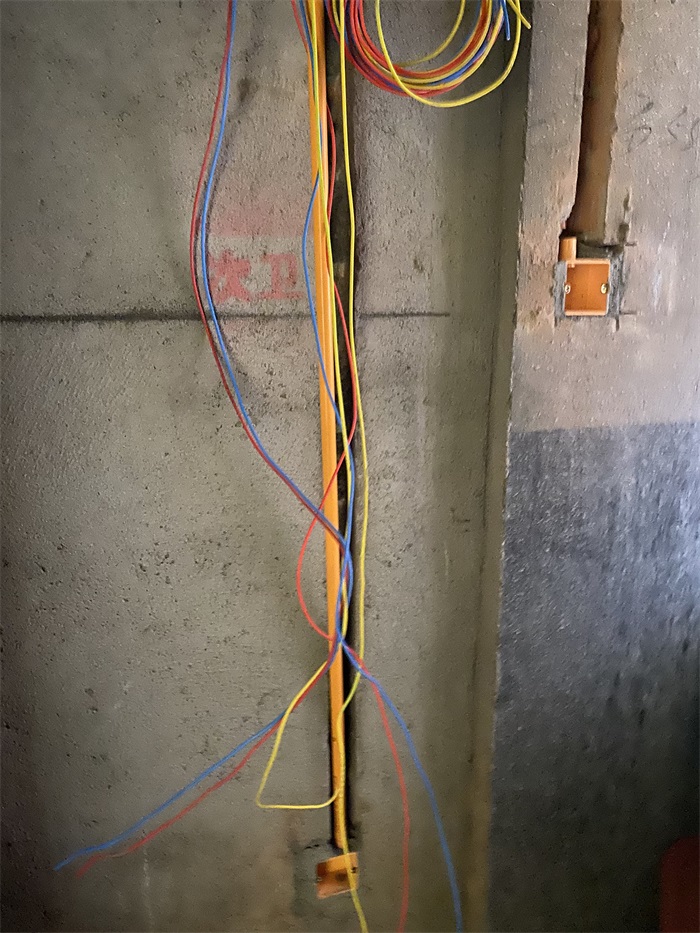

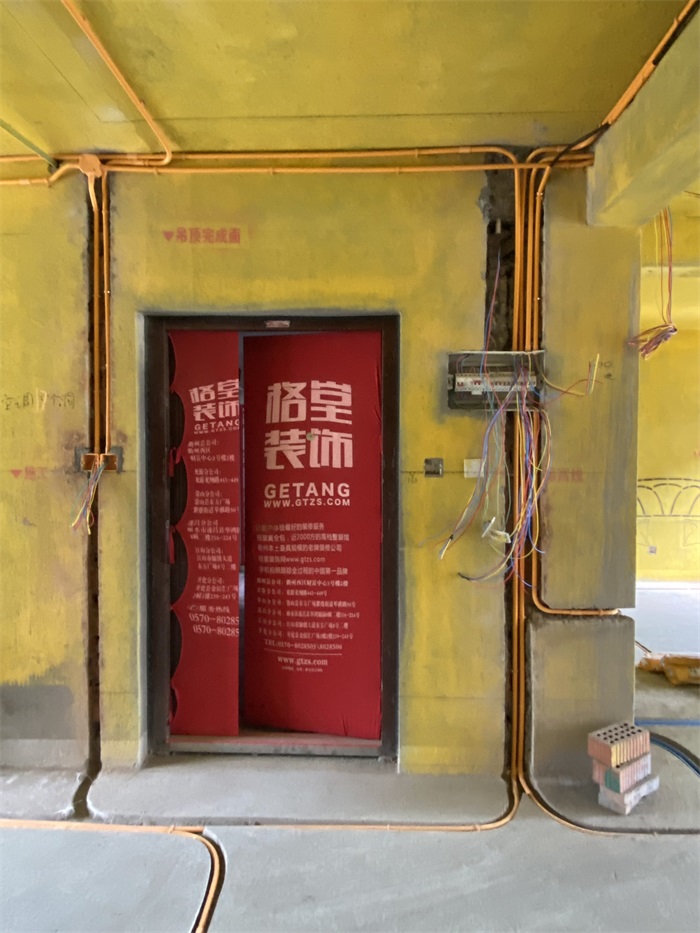

门厅墙面配电箱，杯梳连接线管，可以防止电线被箱、盒的开口处划伤！

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

发表于 2022-4-6 17:21:57

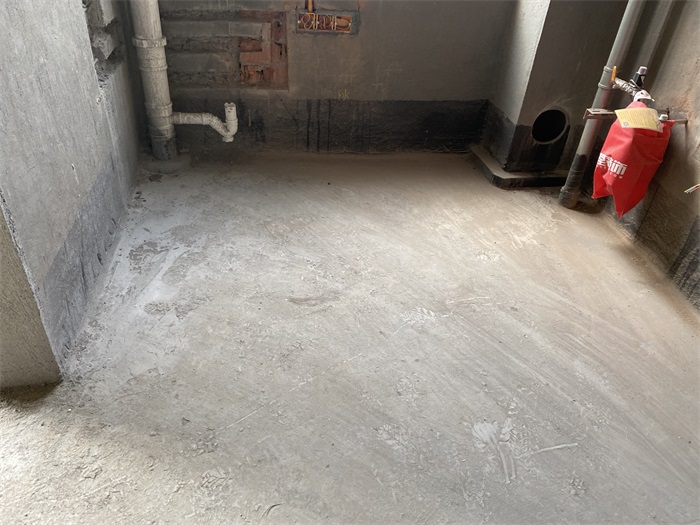

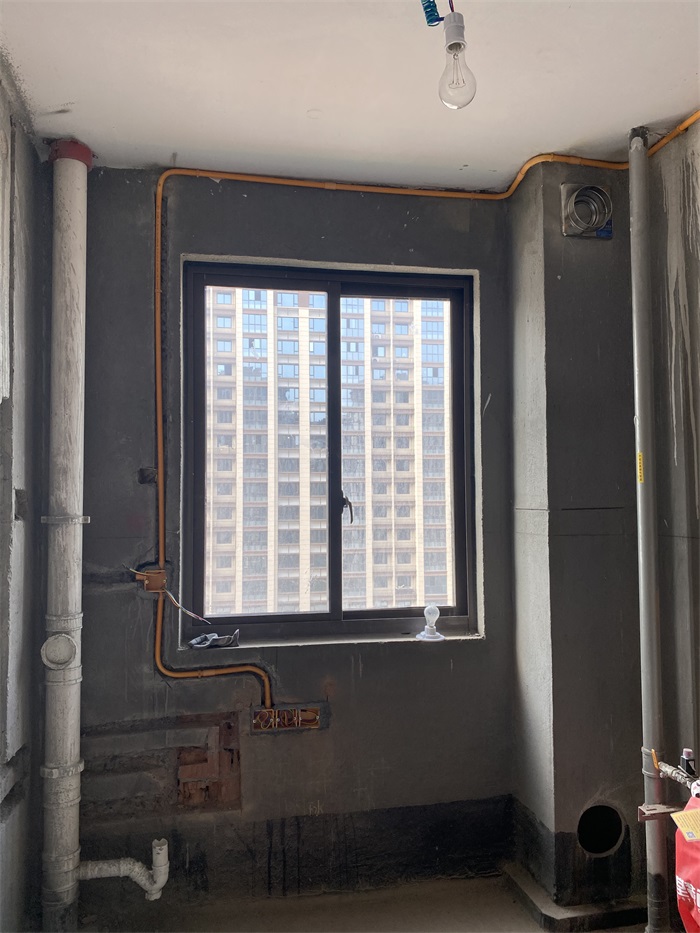

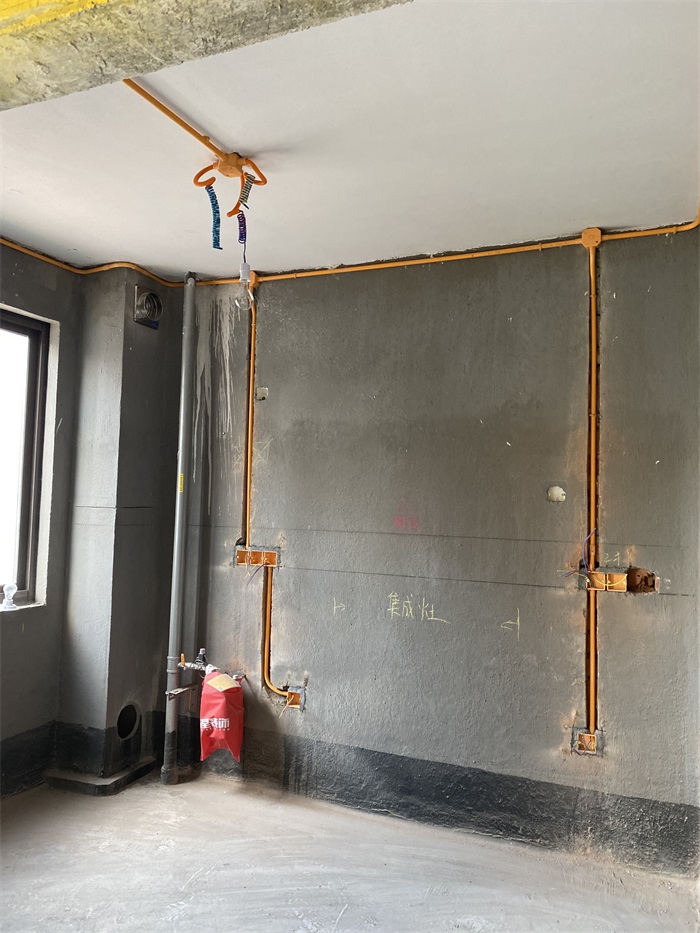

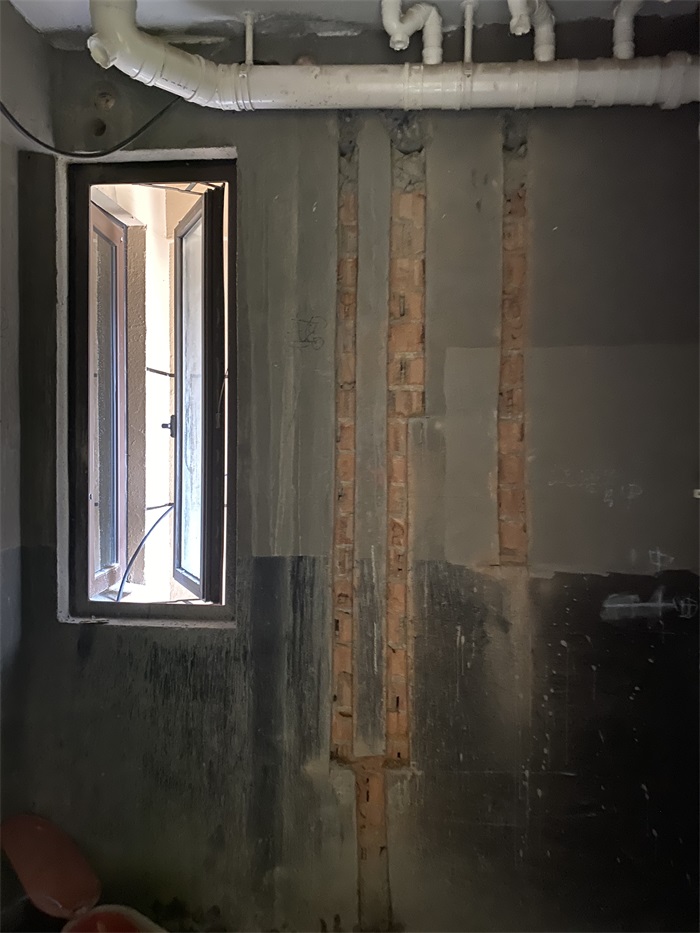

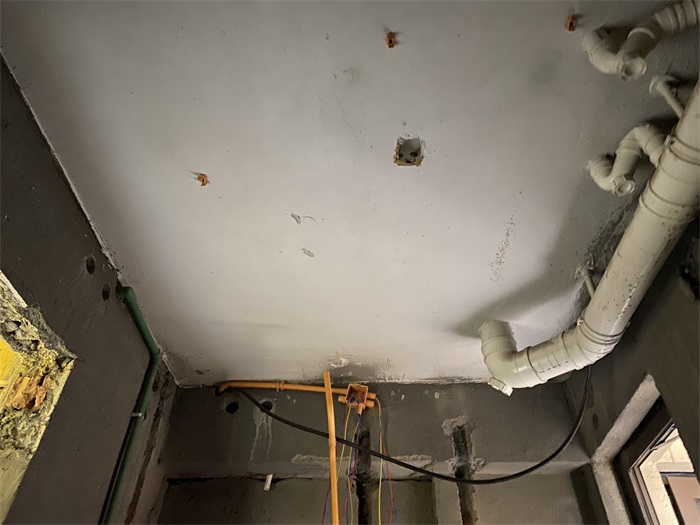

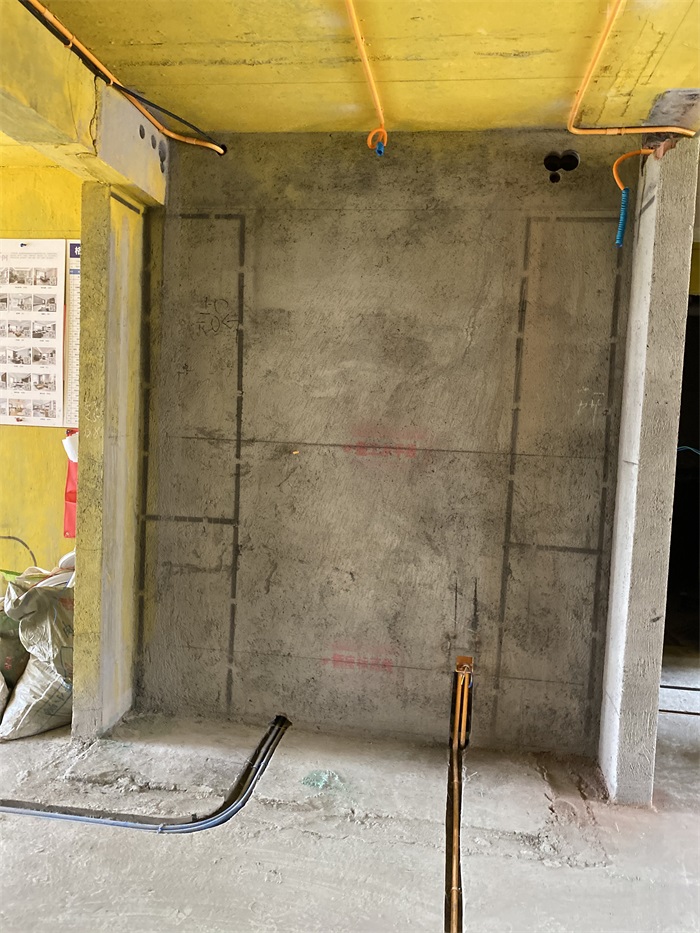

厨房：墙面线管，水管铺设平整。

发表于 2022-4-6 17:25:01

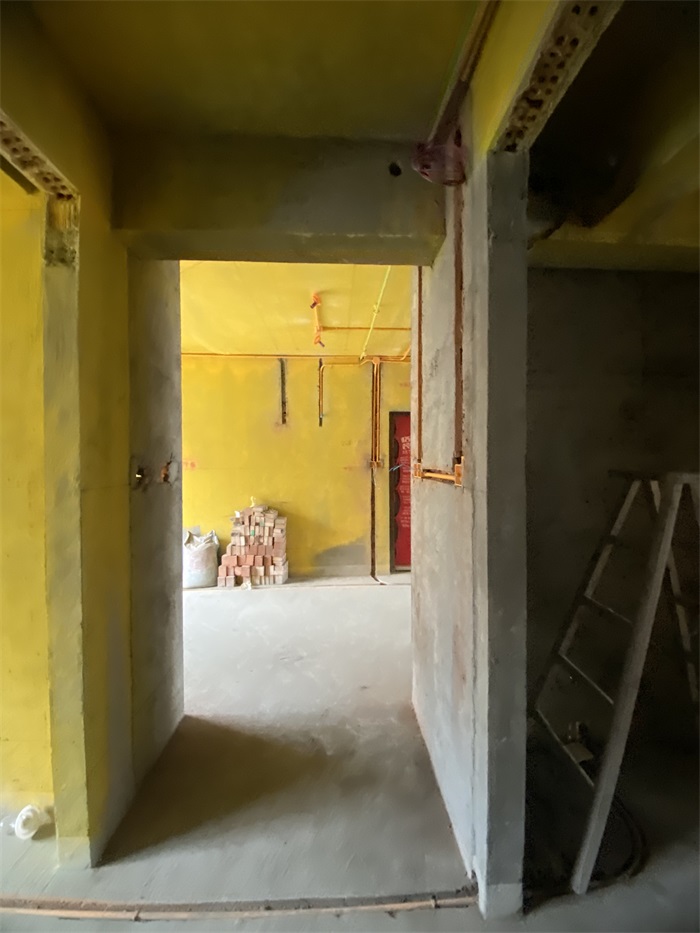

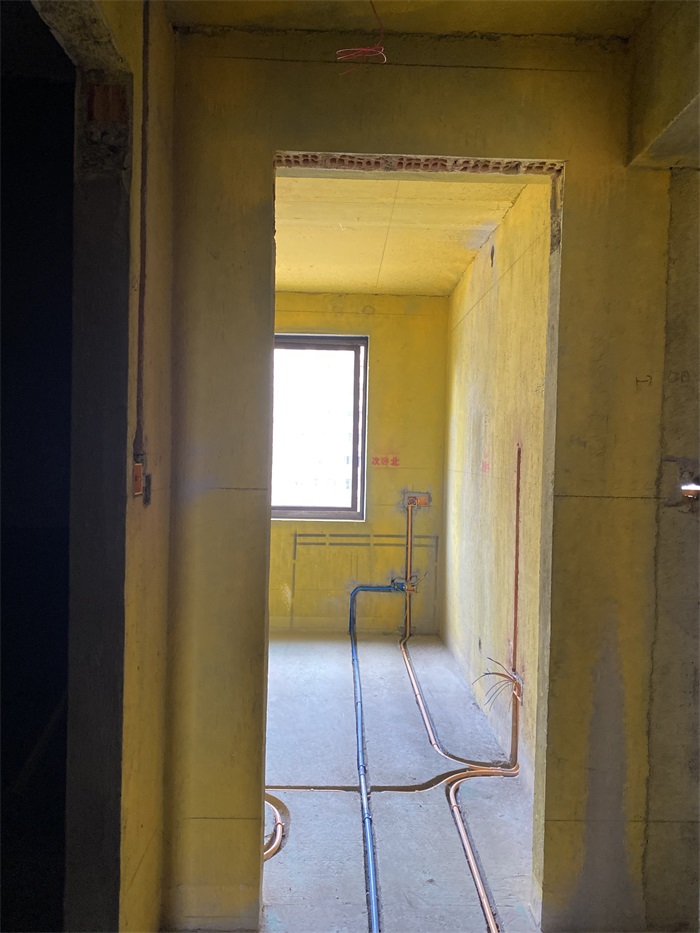

卧室过道。

发表于 2022-4-6 17:28:35

本帖最后由格堂水菊于 2022-4-7 14:54 编辑

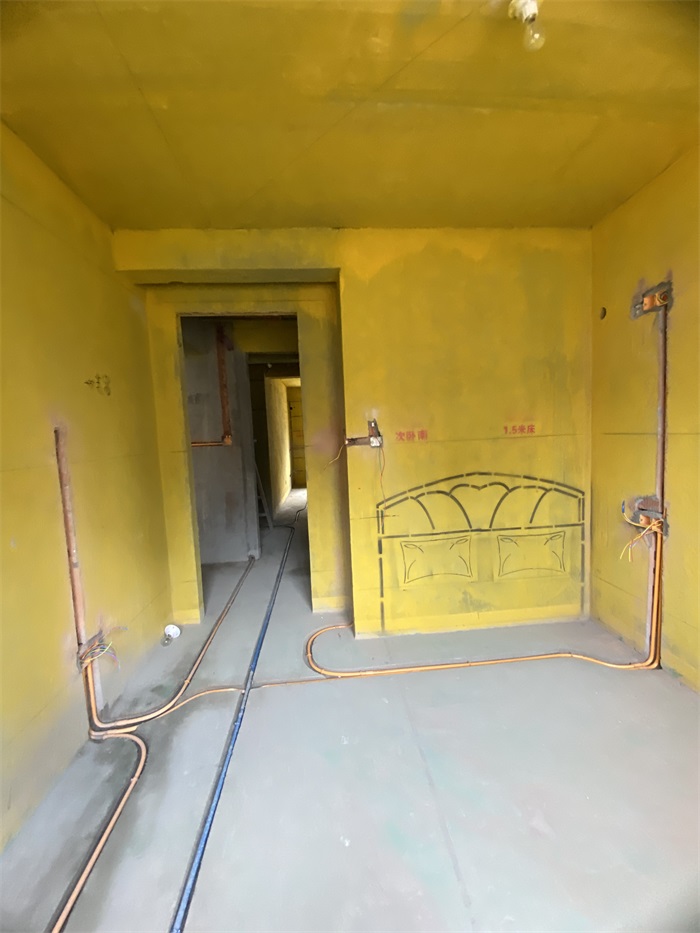

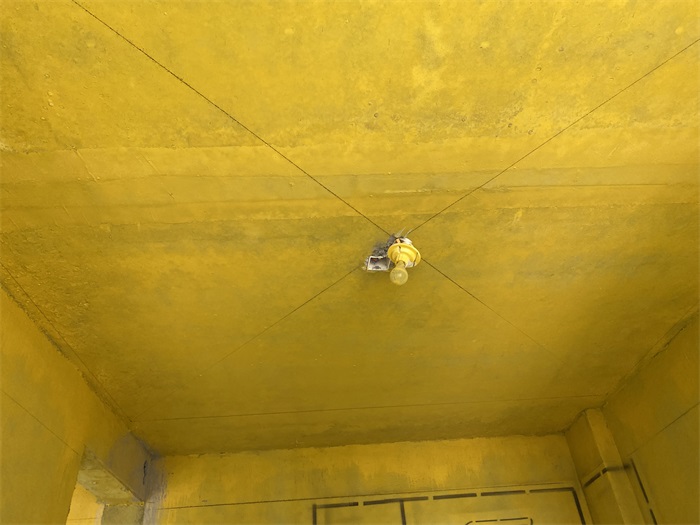

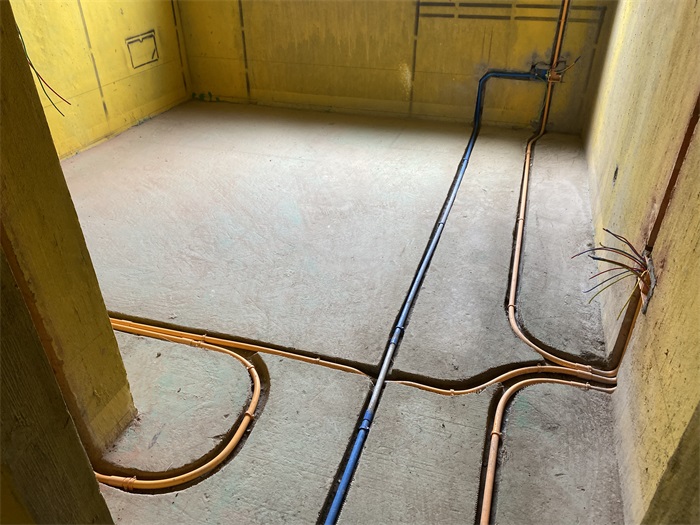

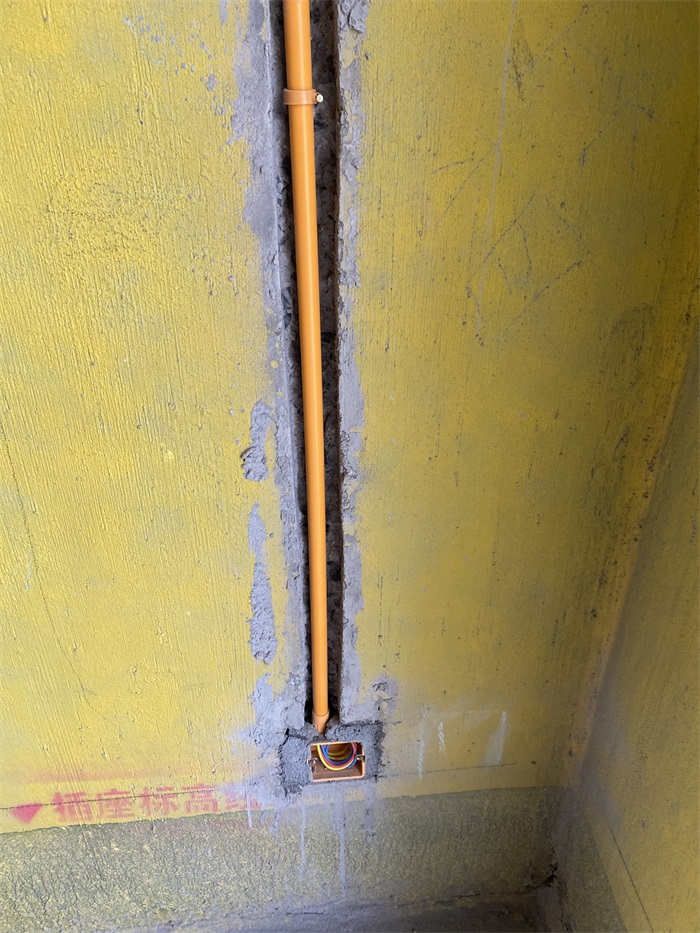

卧室线管铺设平整。

发表于 2022-4-7 14:57:40

本帖最后由格堂水菊于 2022-4-7 16:43 编辑

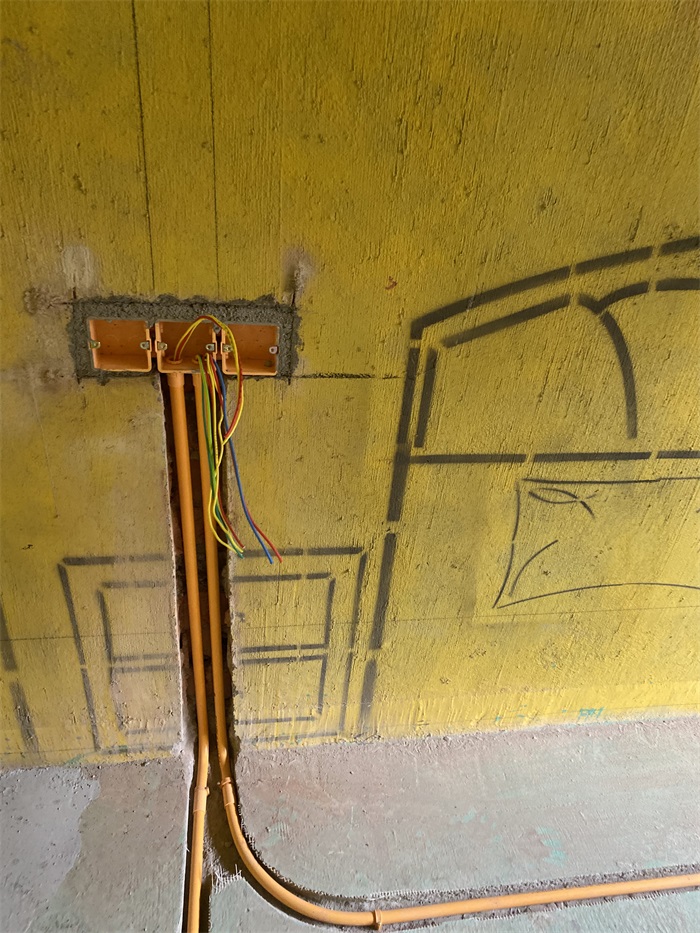

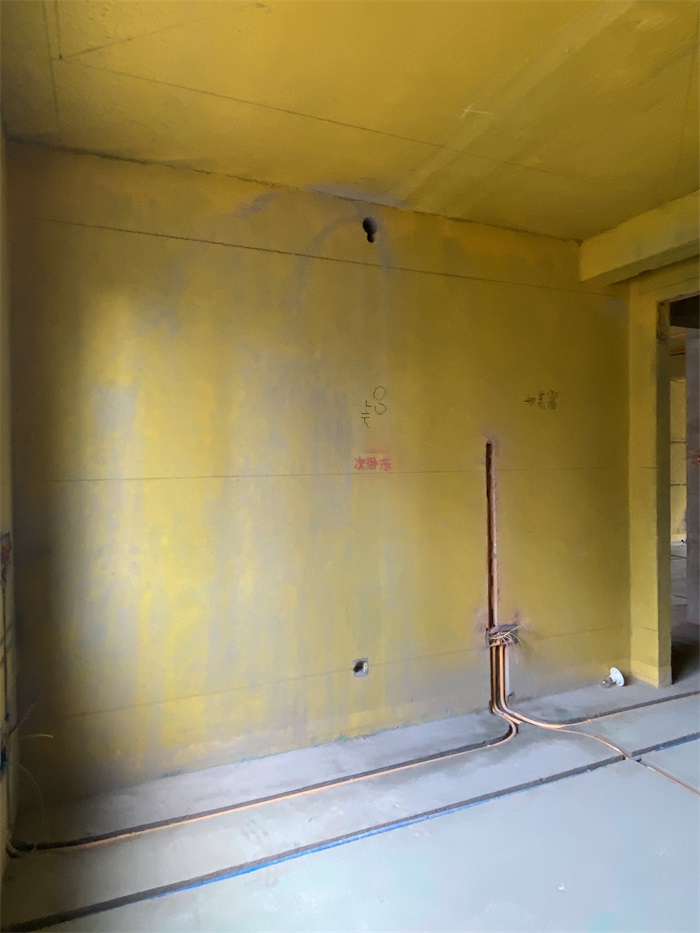

次卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

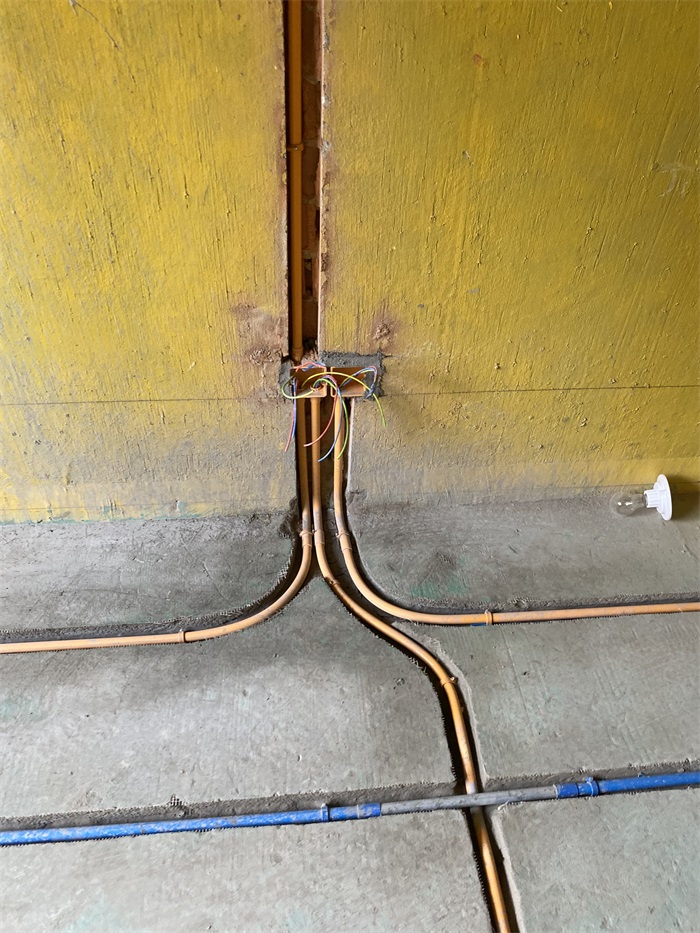

强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰!

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-4-7 15:01:24

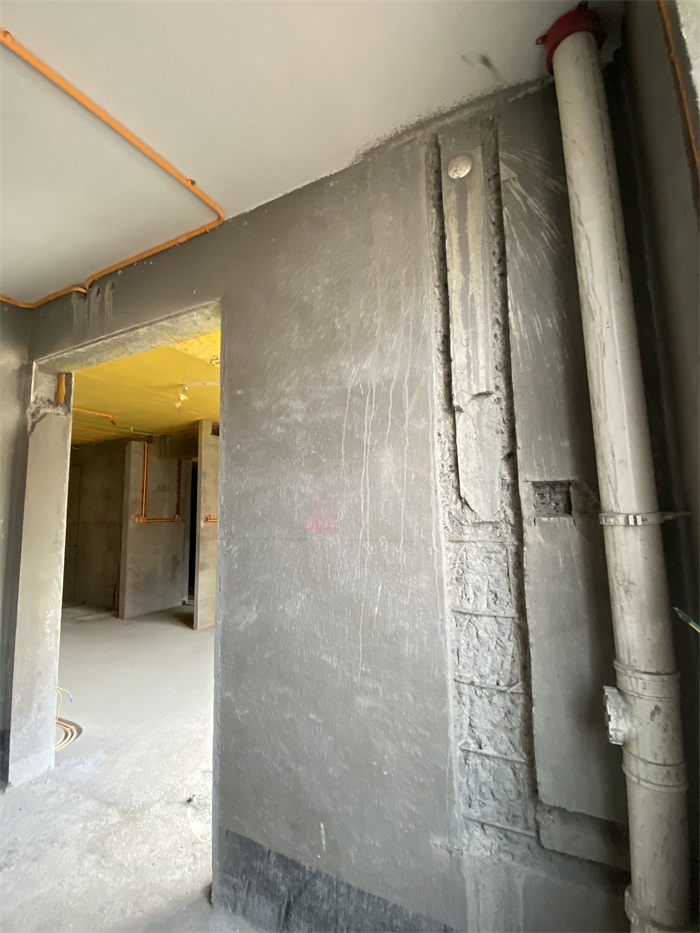

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了

我们的开槽十分整齐，走位合理，并且从切割就能看出都是先弹墨线后开槽的。
