姜家山.振兴家园三区6-1-9#110㎡美式—— 林深时见鹿

发表于 2022-4-7 15:04:15

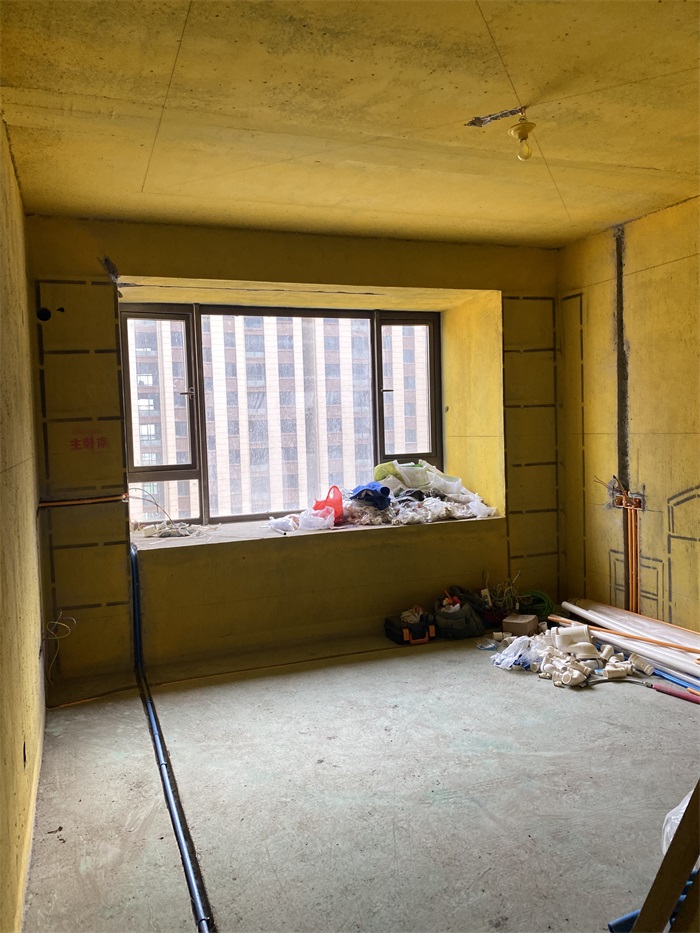

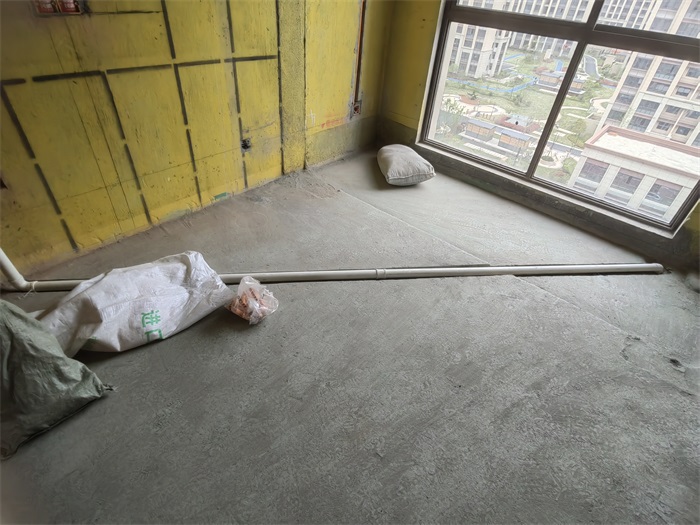

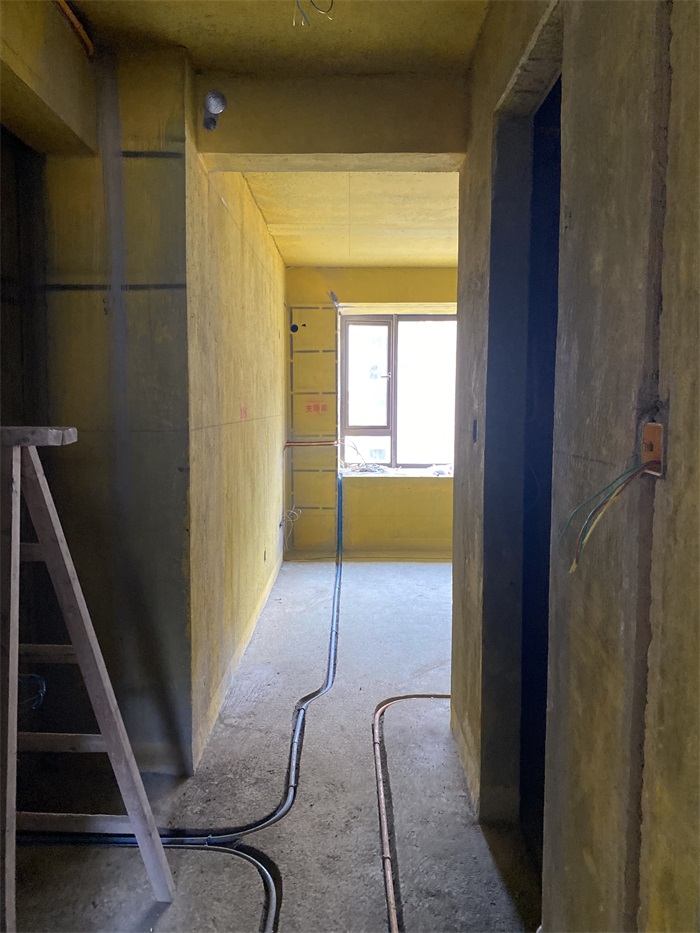

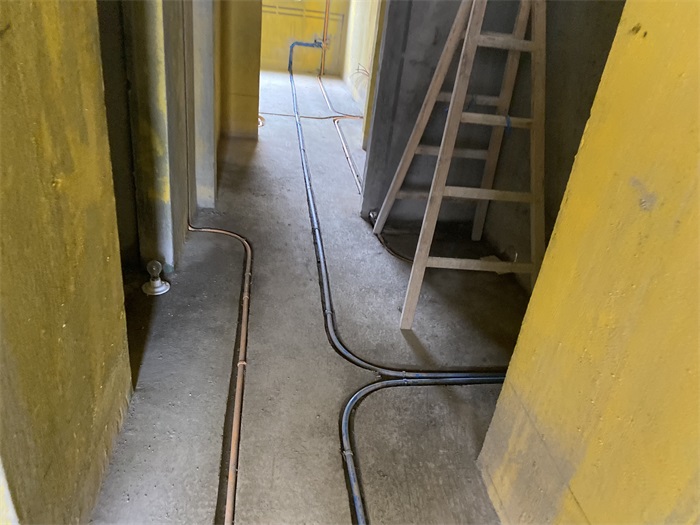

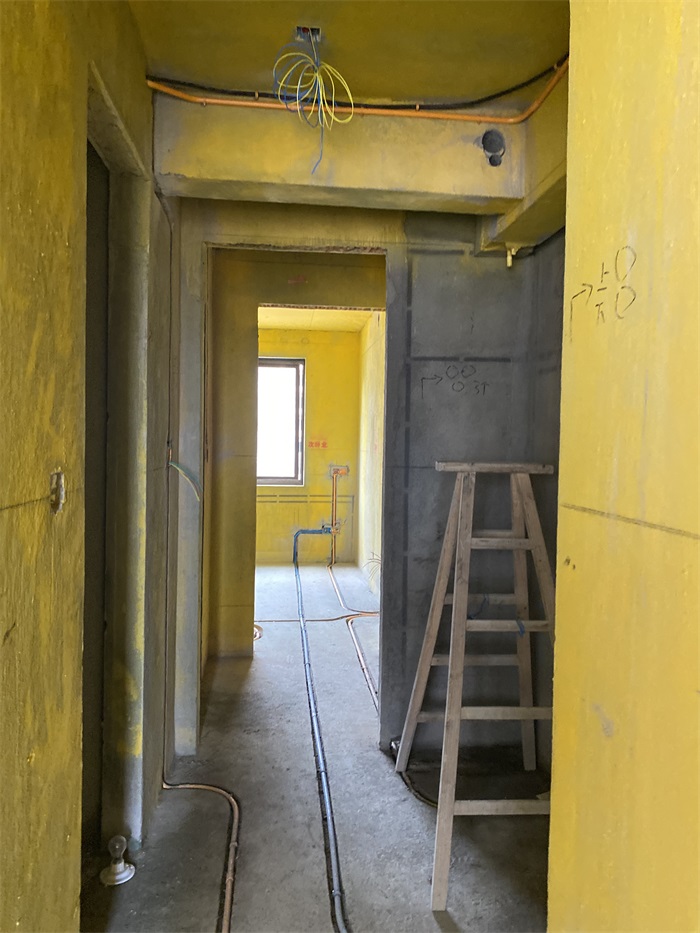

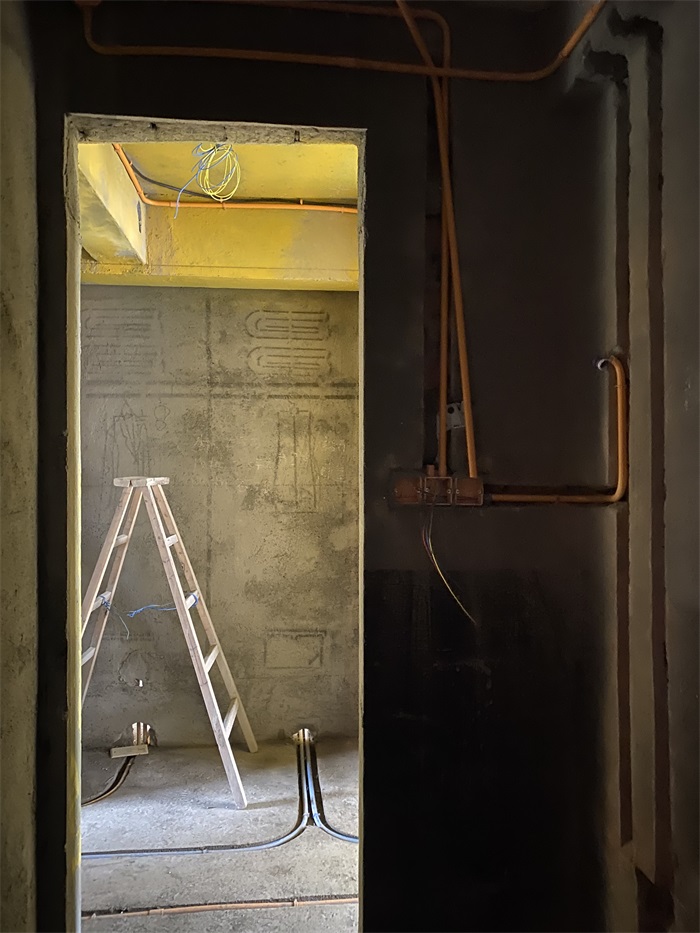

卧室过道线管铺设平整。

发表于 2022-4-7 15:06:10

本帖最后由格堂水菊于 2022-4-7 16:43 编辑

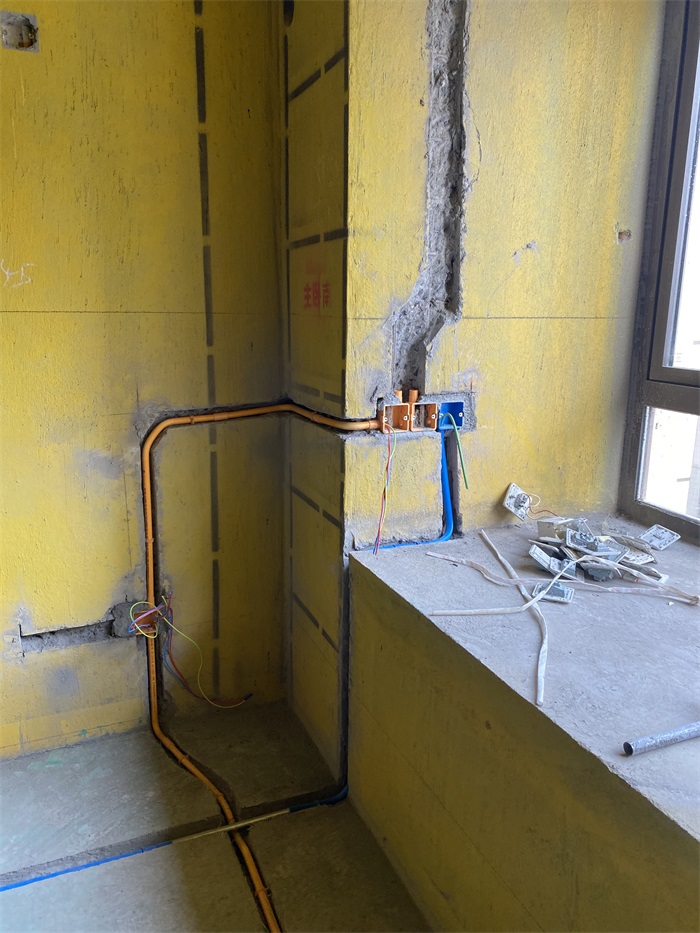

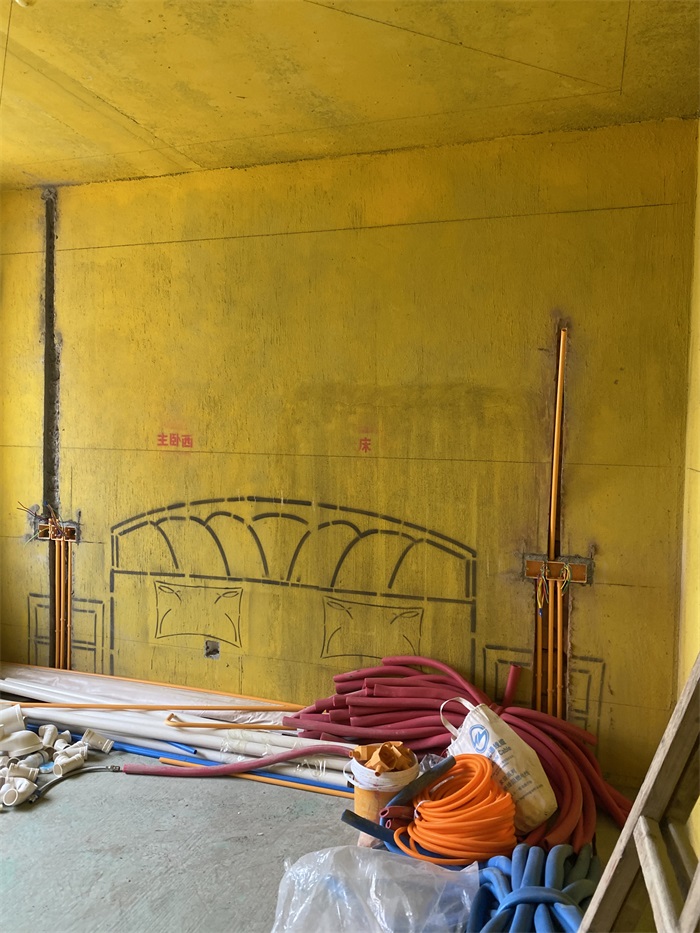

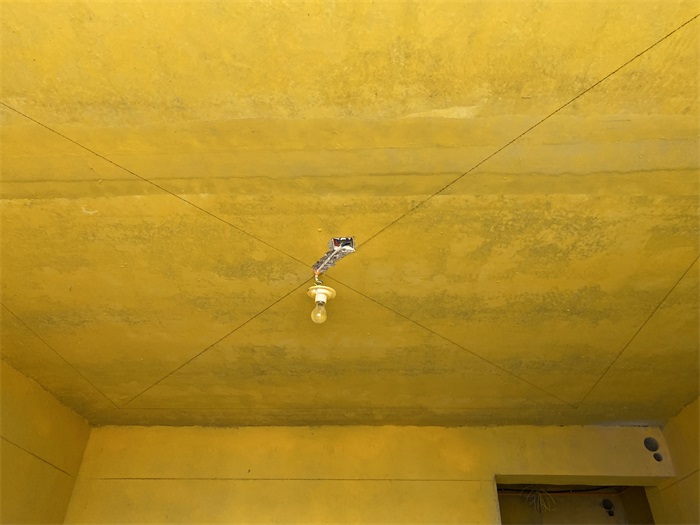

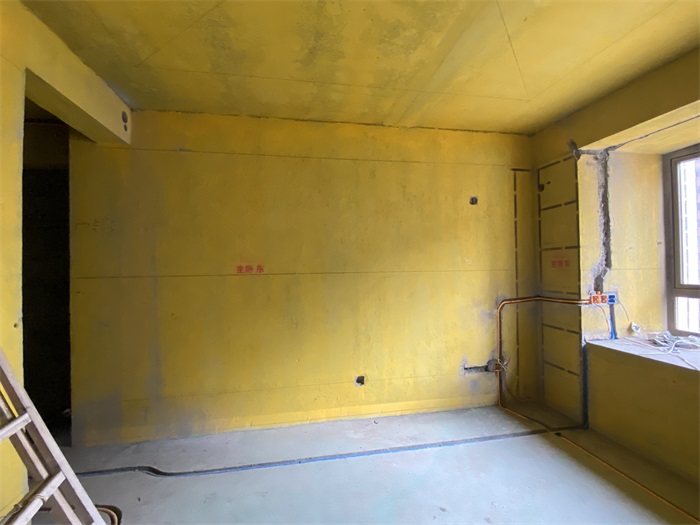

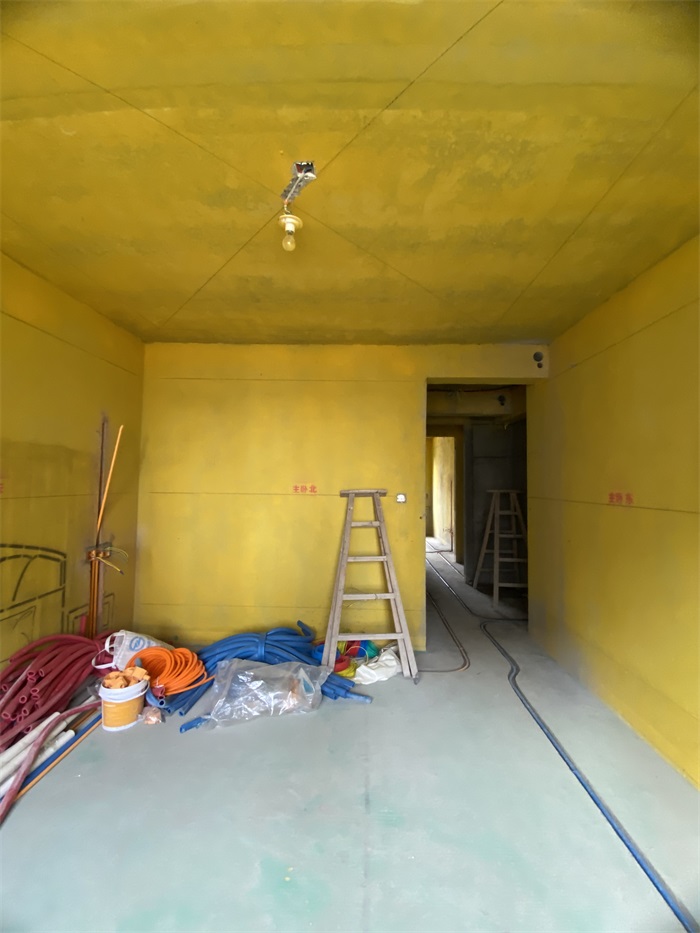

卧室线管铺设。

发表于 2022-4-7 15:15:46

红色为强电，蓝色为弱电

强弱电交接处用金属镀锌管交叉，防止信号干扰。

发表于 2022-4-7 15:17:30

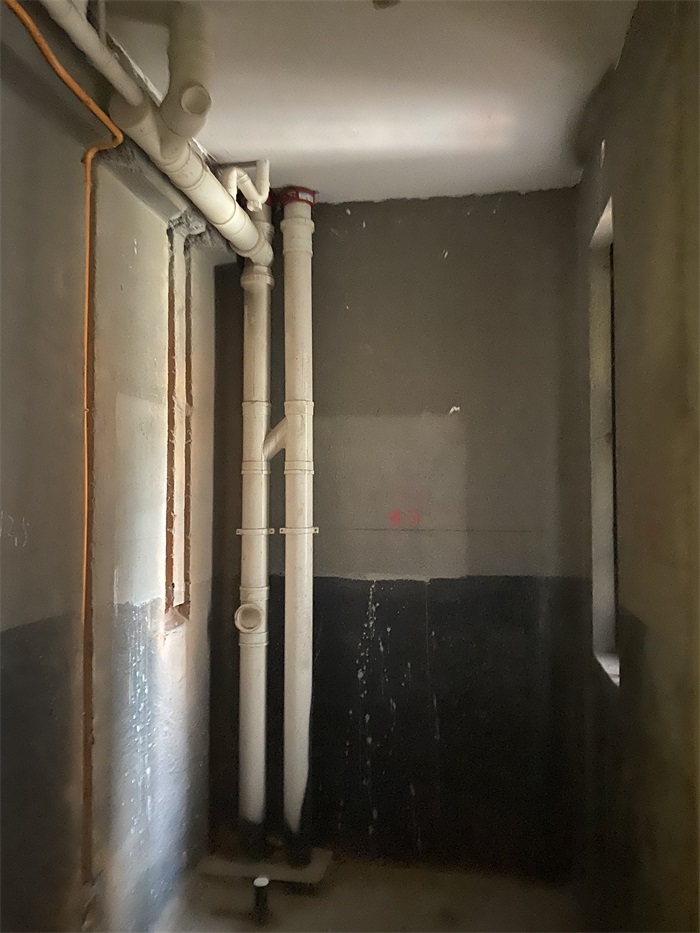

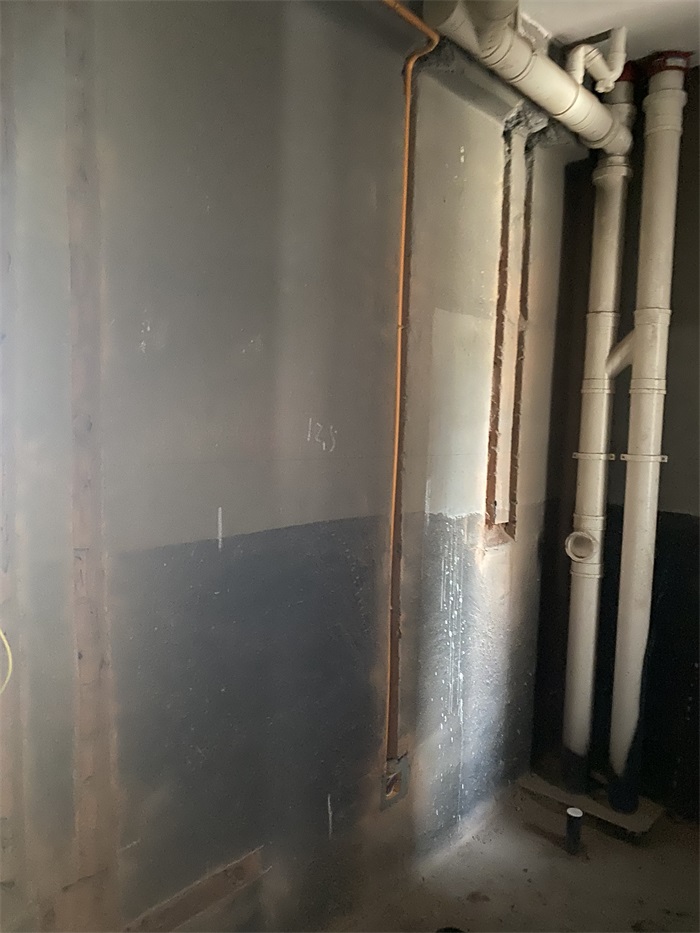

卫生间管道铺设。

发表于 2022-4-7 15:19:11

本帖最后由格堂水菊于 2022-4-7 15:20 编辑

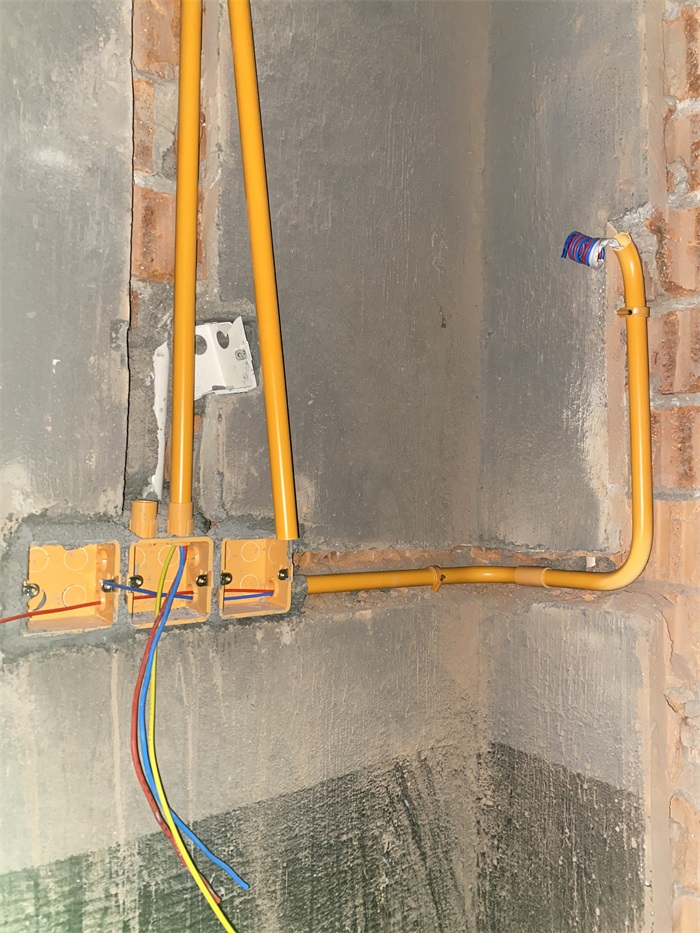

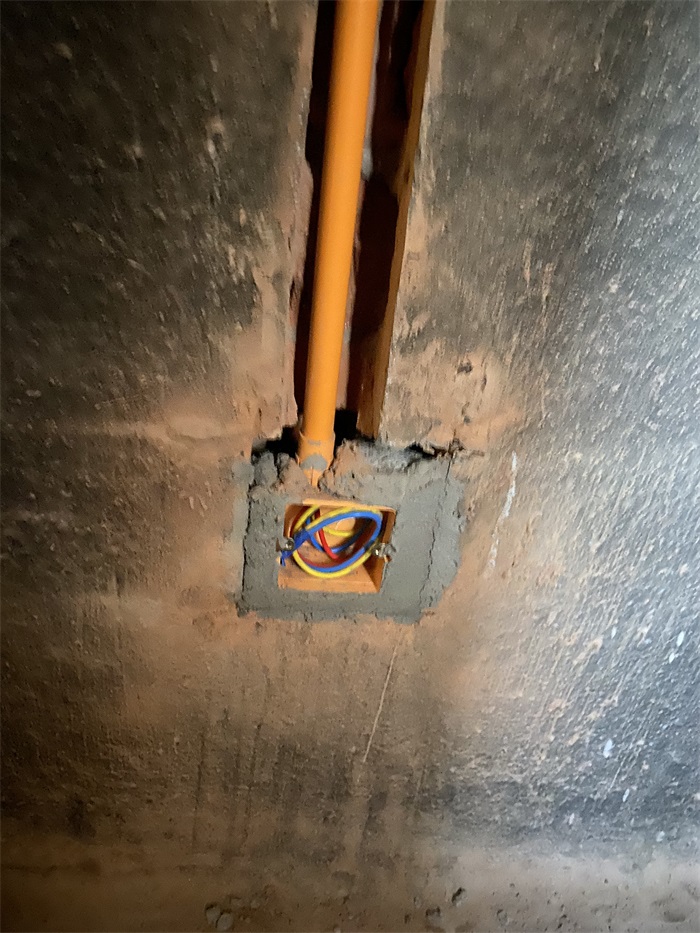

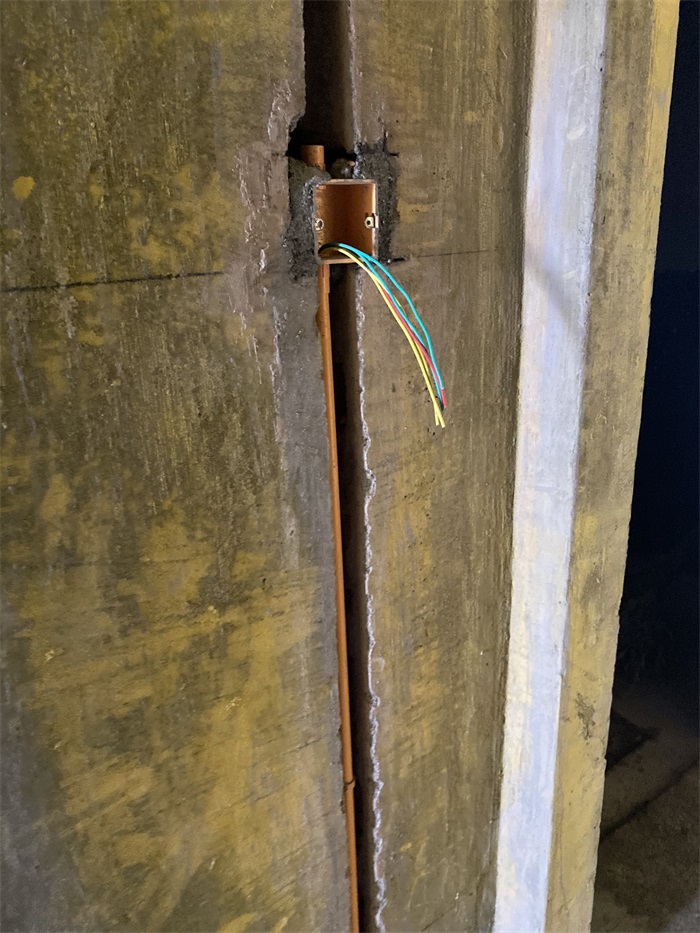

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

暗盒和线管交接处要加杯梳，并线接头缠绕圈数必须大于5-6圈，防止电线被拉破而出现漏电。

发表于 2022-4-7 15:29:30

本帖最后由格堂水菊于 2022-4-7 16:47 编辑

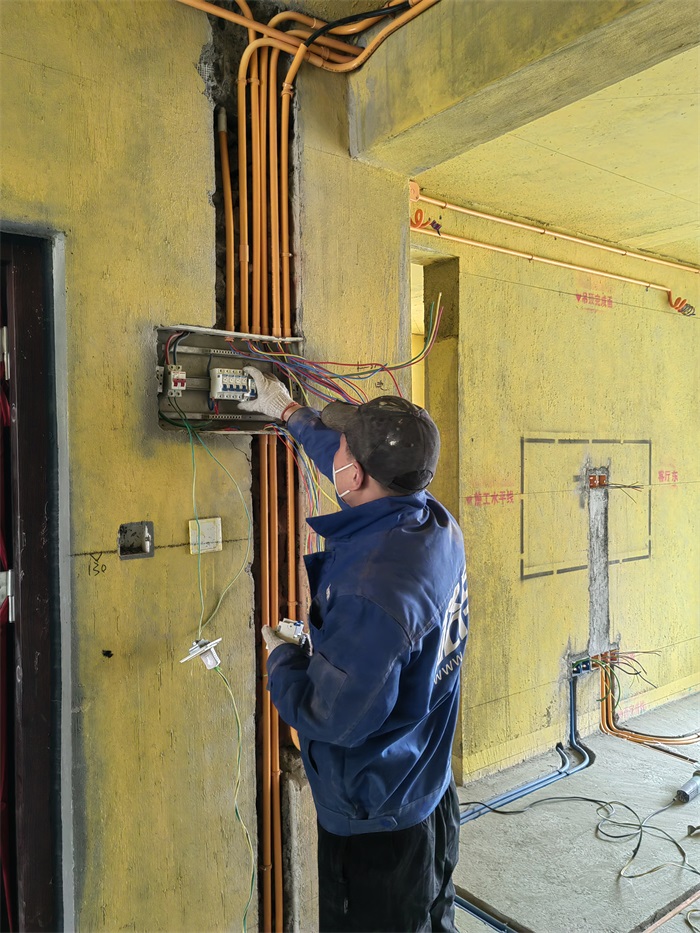

师傅正在安装配电箱，开关总砸。

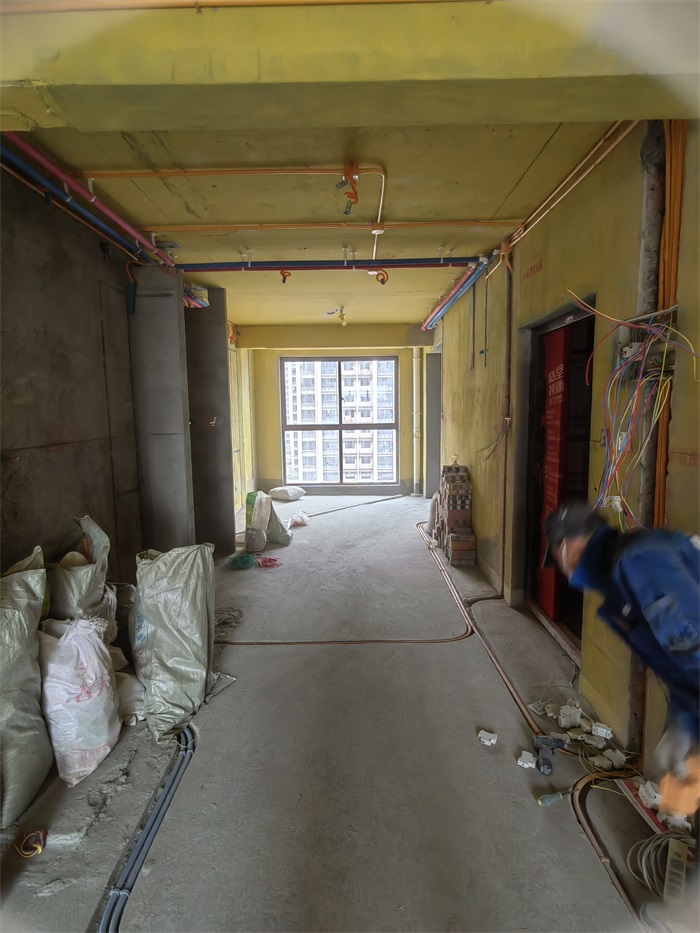

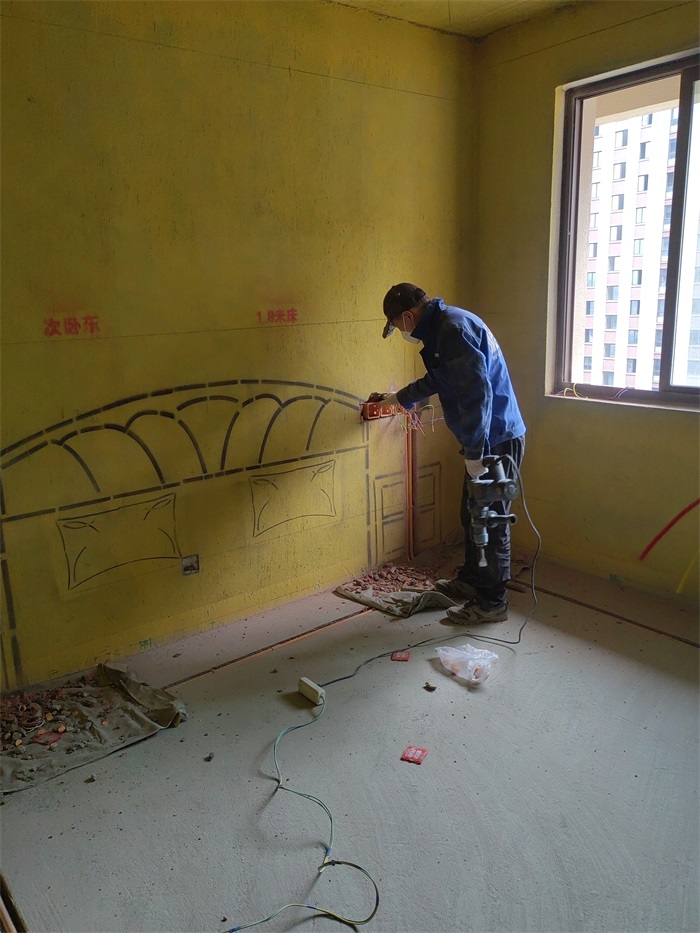

师傅正在墙面布置线管。

发表于 2022-4-7 15:31:18

本帖最后由格堂水菊于 2022-4-7 16:57 编辑

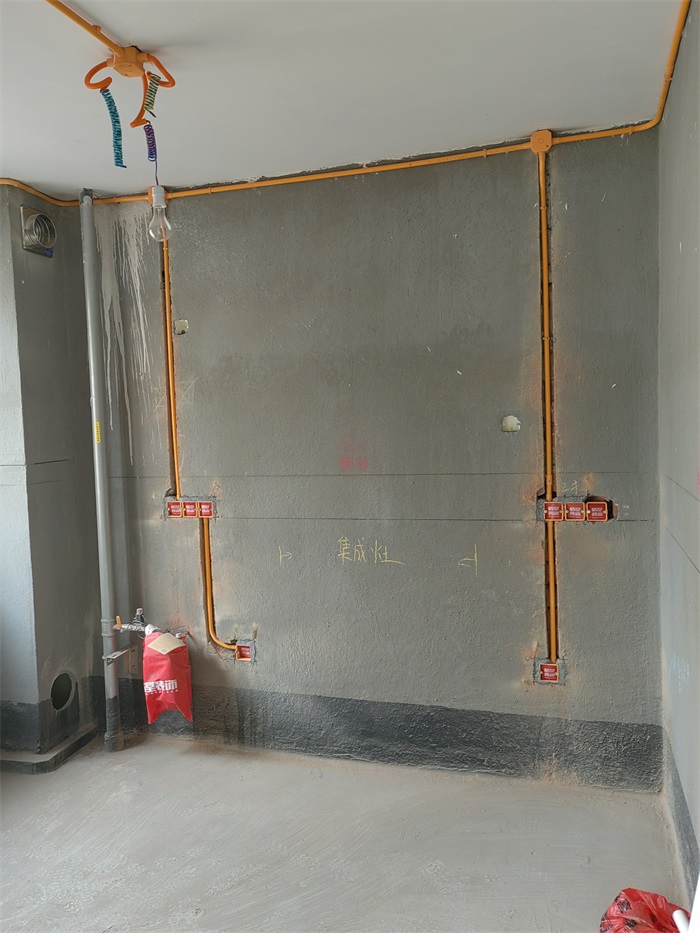

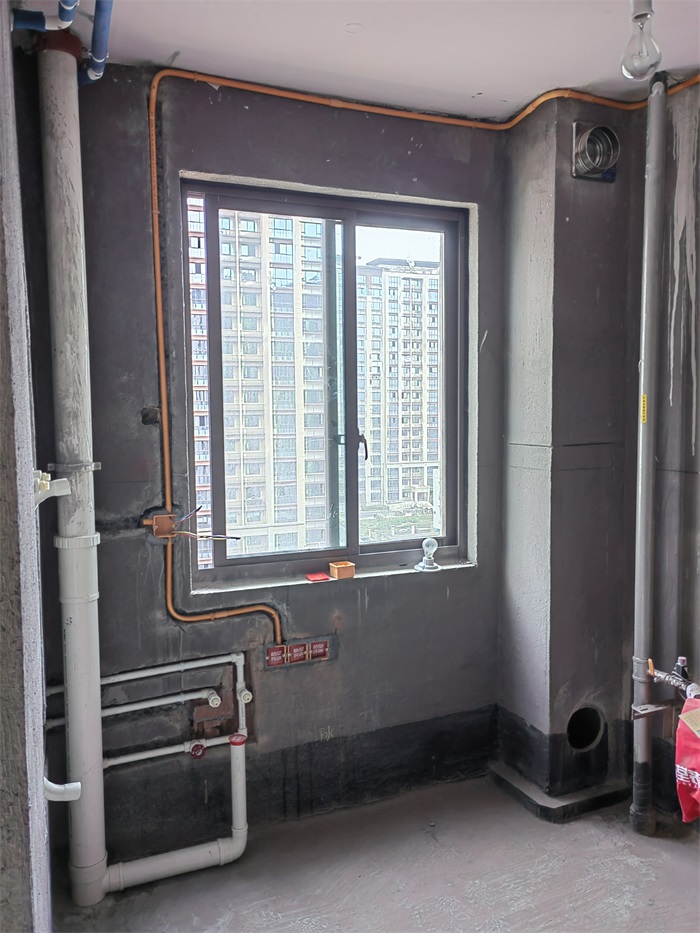

厨房墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2022-4-7 15:37:26

本帖最后由格堂水菊于 2022-4-7 16:59 编辑

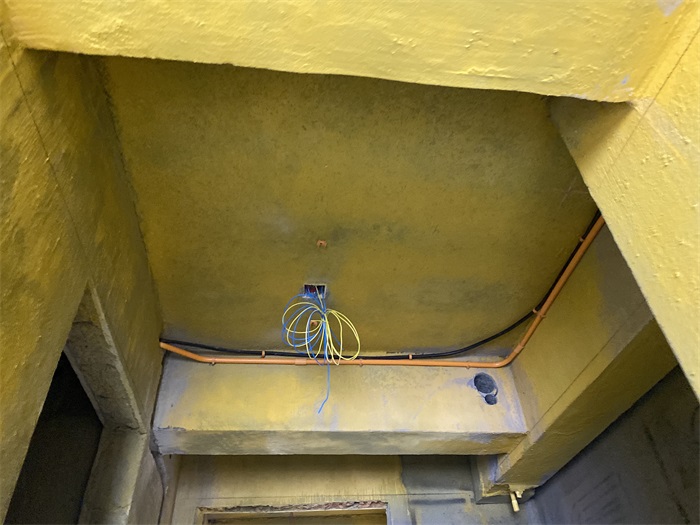

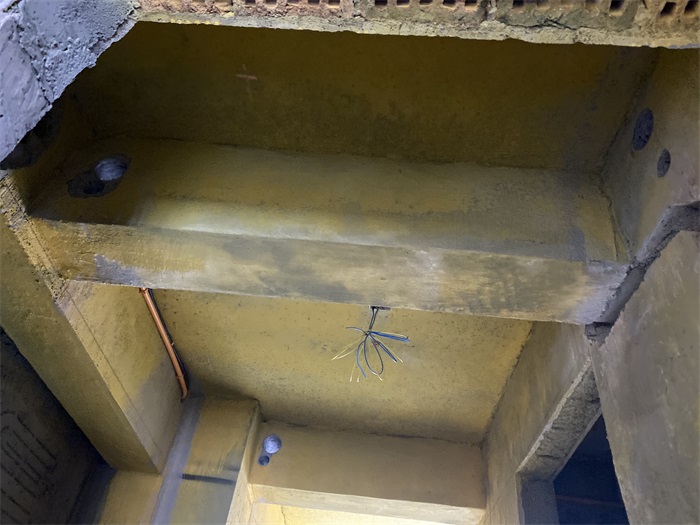

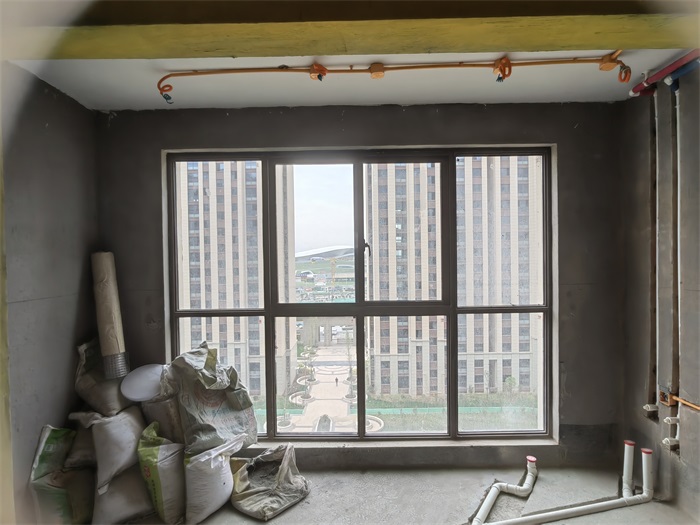

厨房顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护！

柜体内水管采用内丝外露，直接法能及时发现渗水，每户水管进水部位室内加进水总阀。

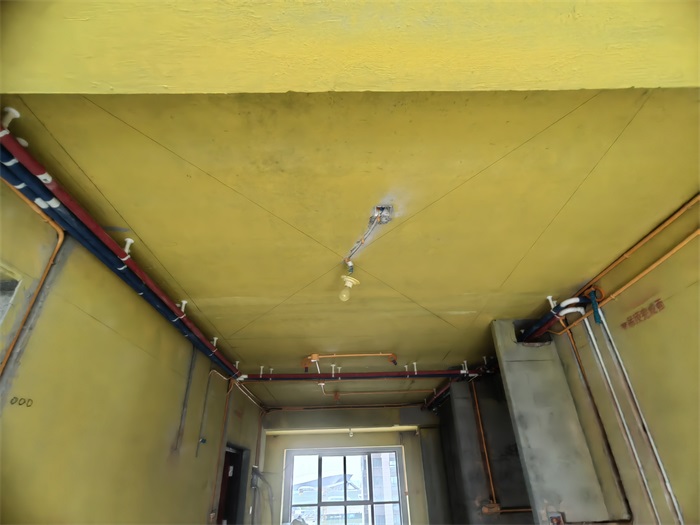

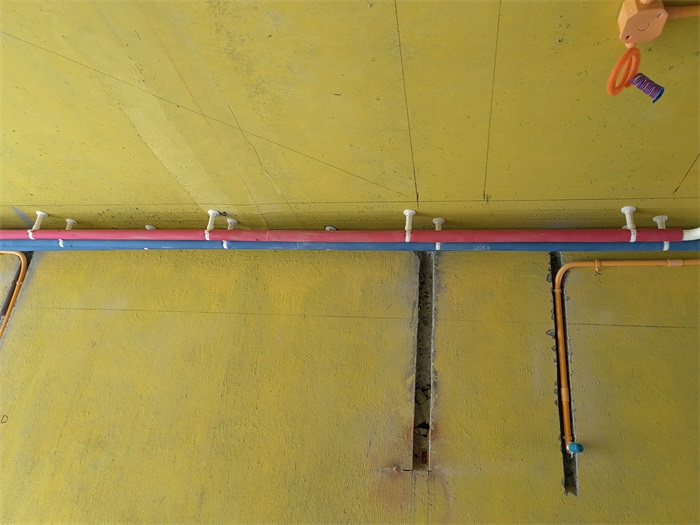

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2022-4-7 15:42:26

本帖最后由格堂水菊于 2022-4-7 17:43 编辑

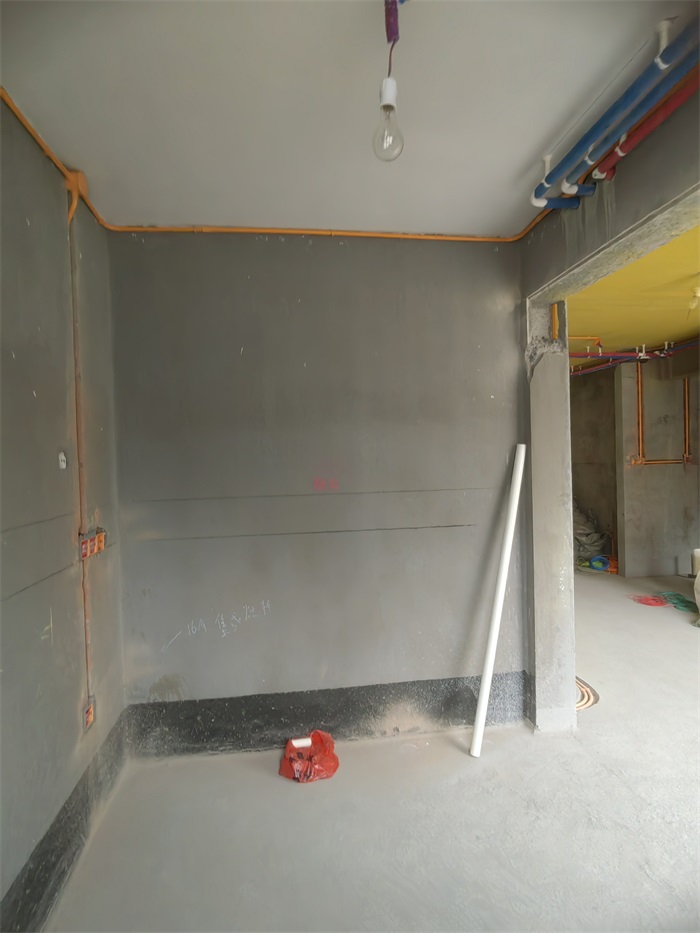

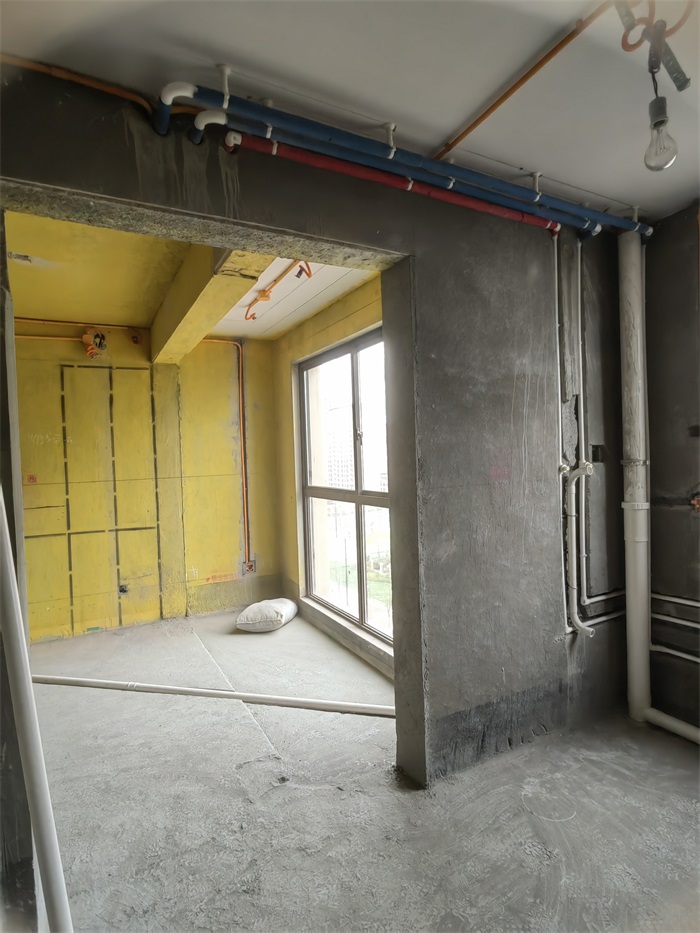

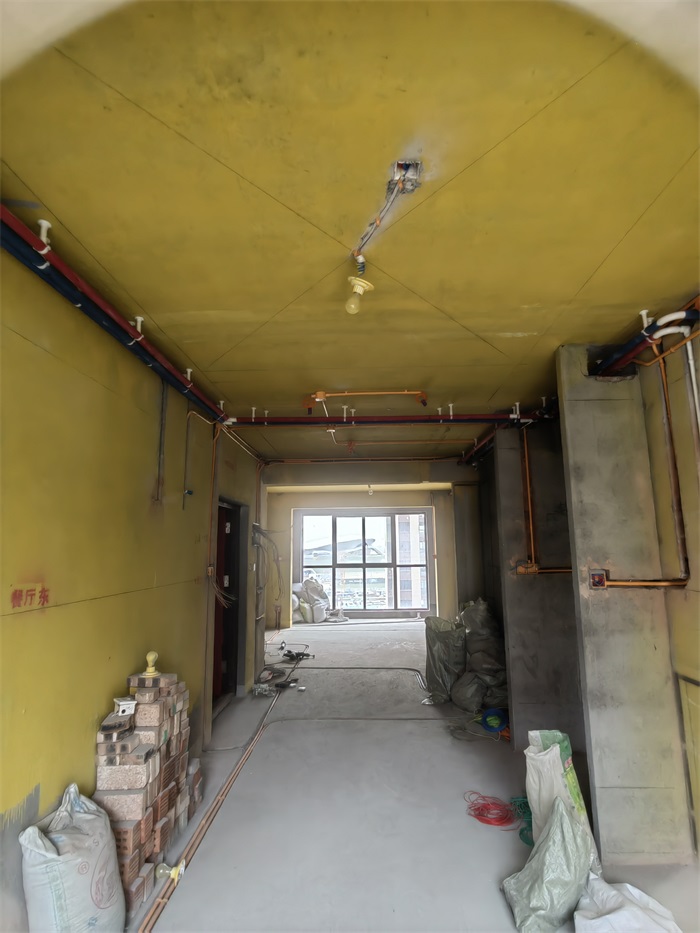

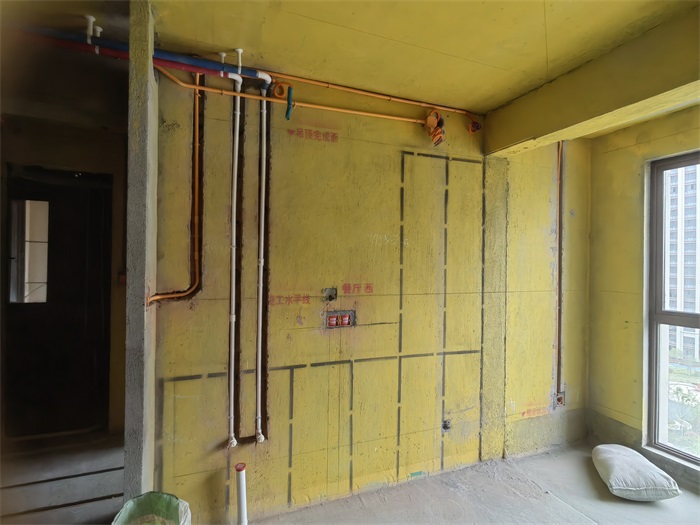

餐厅墙面水管和线管，布置横平竖直！

灯头线套黄腊管保护，防止电线划伤。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

墙面水管下垂式安装，防止后期安装打到水管，并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。并且柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2022-4-7 15:47:11

本帖最后由格堂水菊于 2022-4-7 17:01 编辑

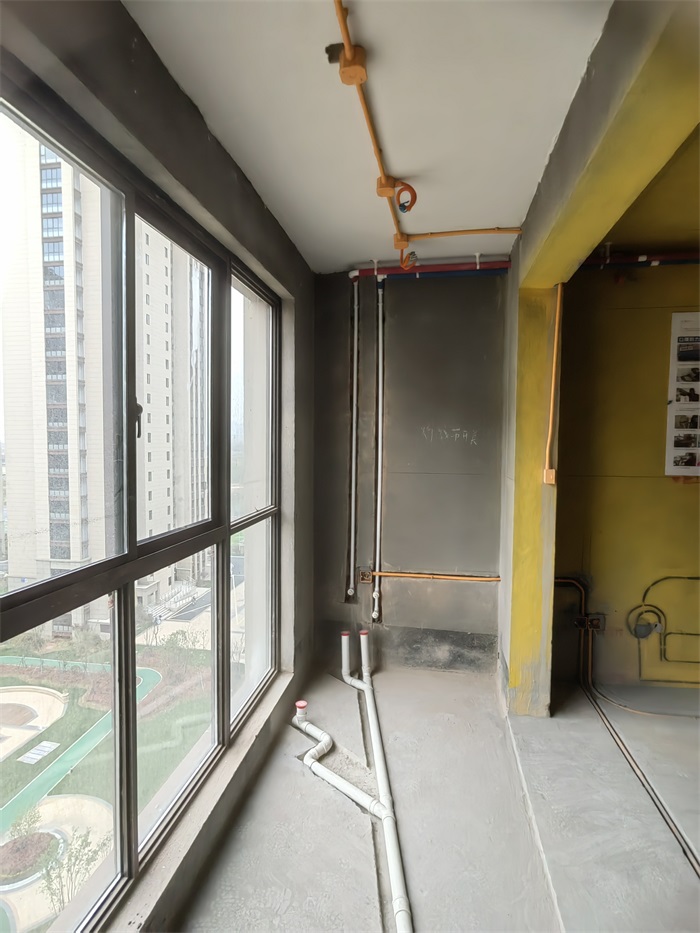

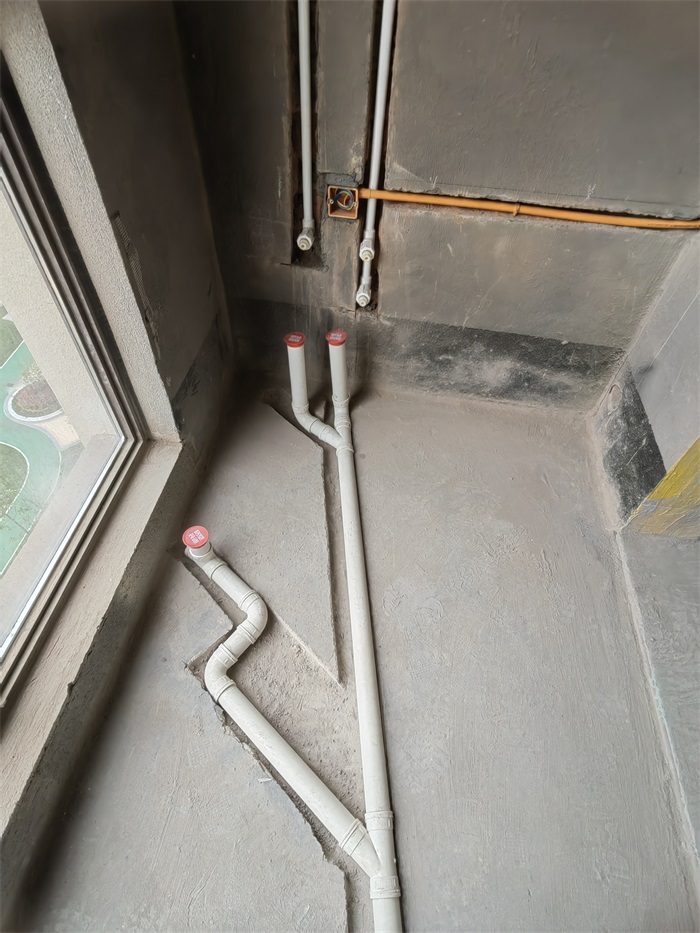

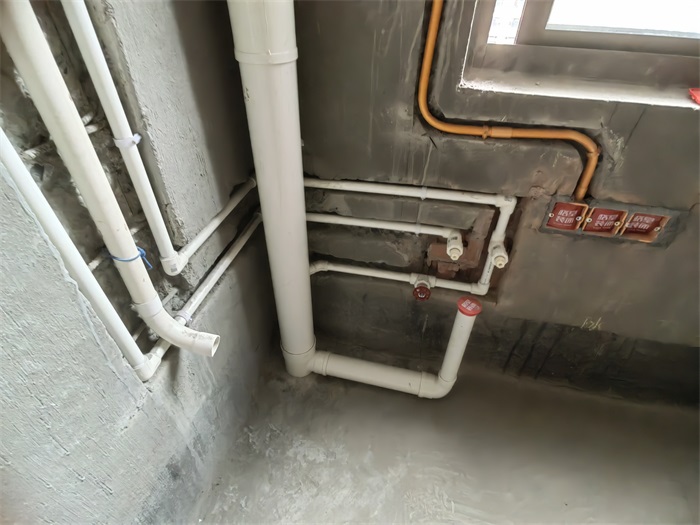

阳台墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。
