姜家山.振兴家园三区3-2-14#110㎡现代简约——【暖意】

发表于 2022-4-3 16:36:35

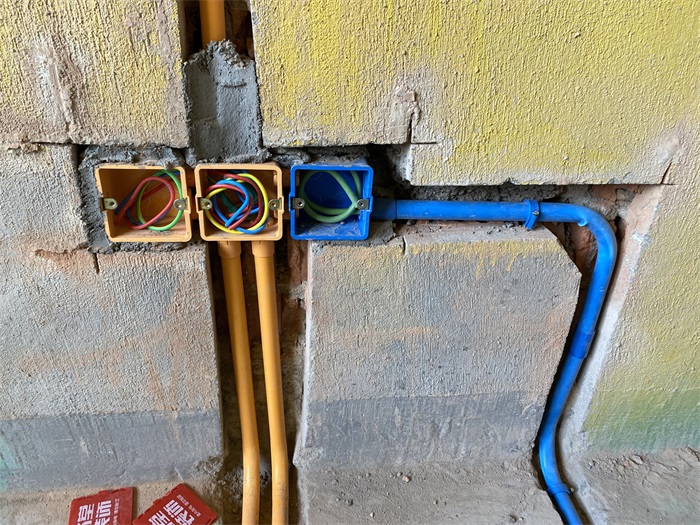

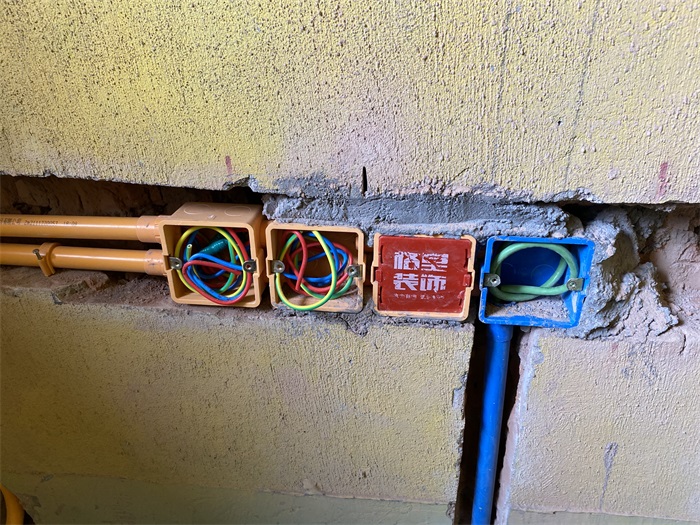

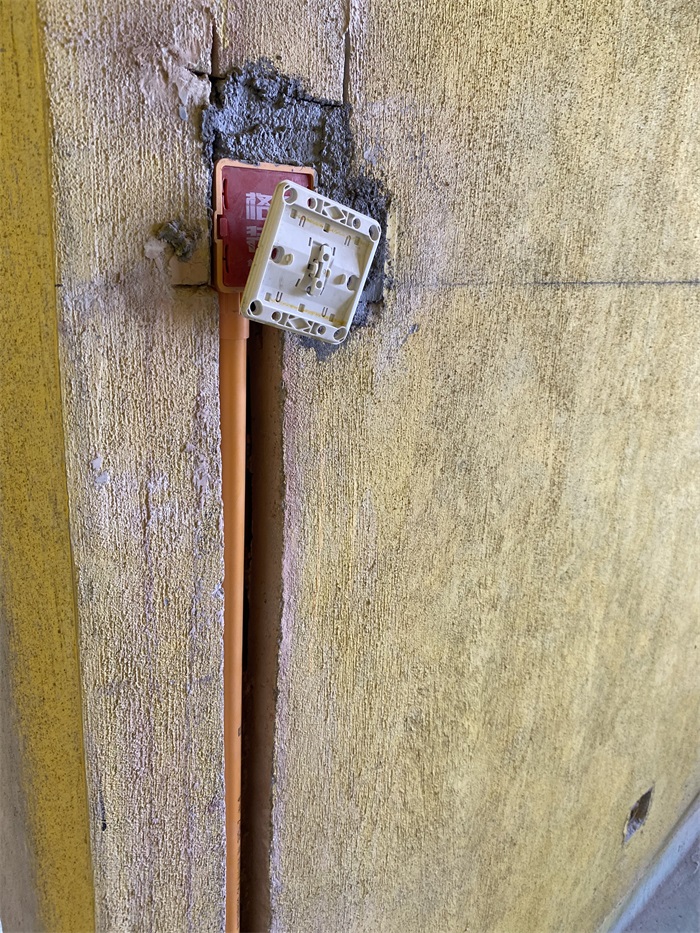

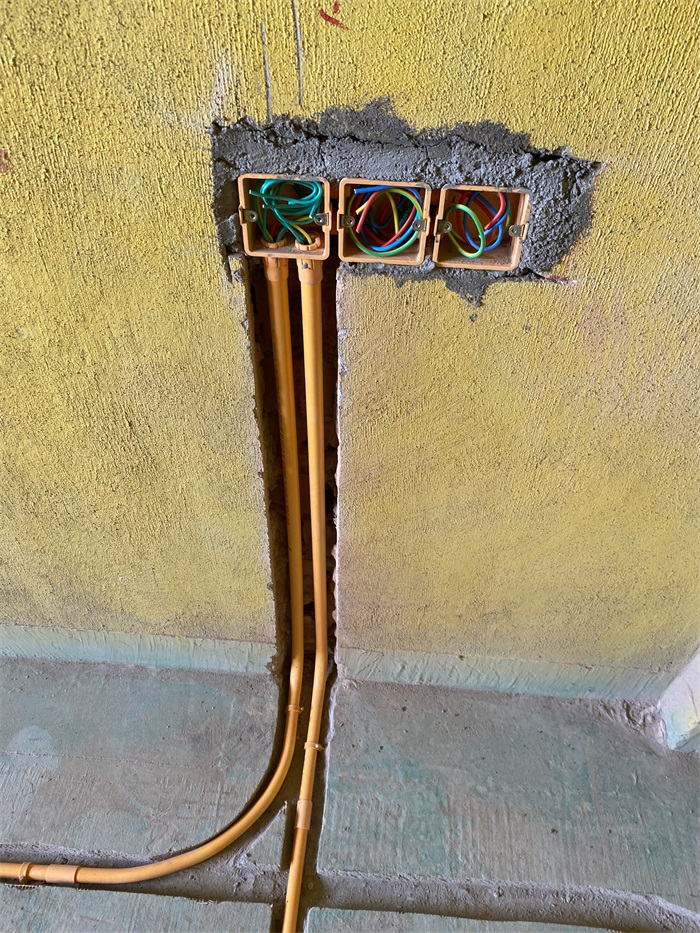

次卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-4-3 16:41:11

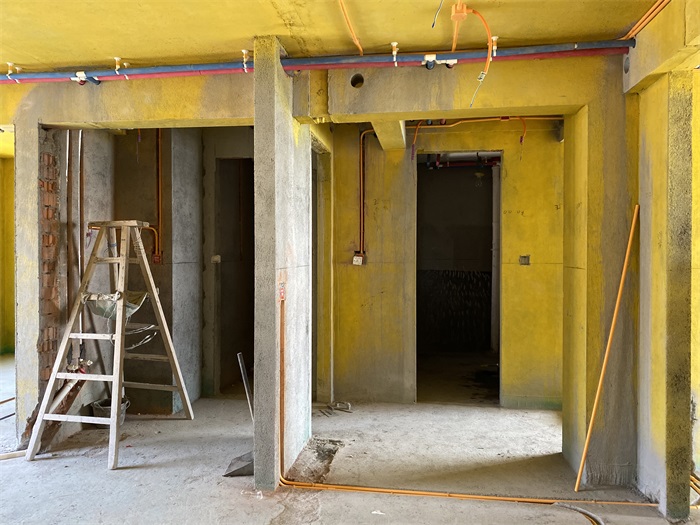

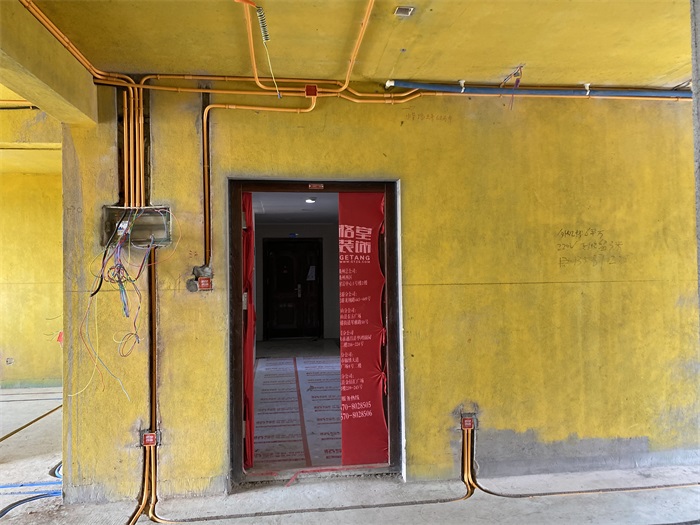

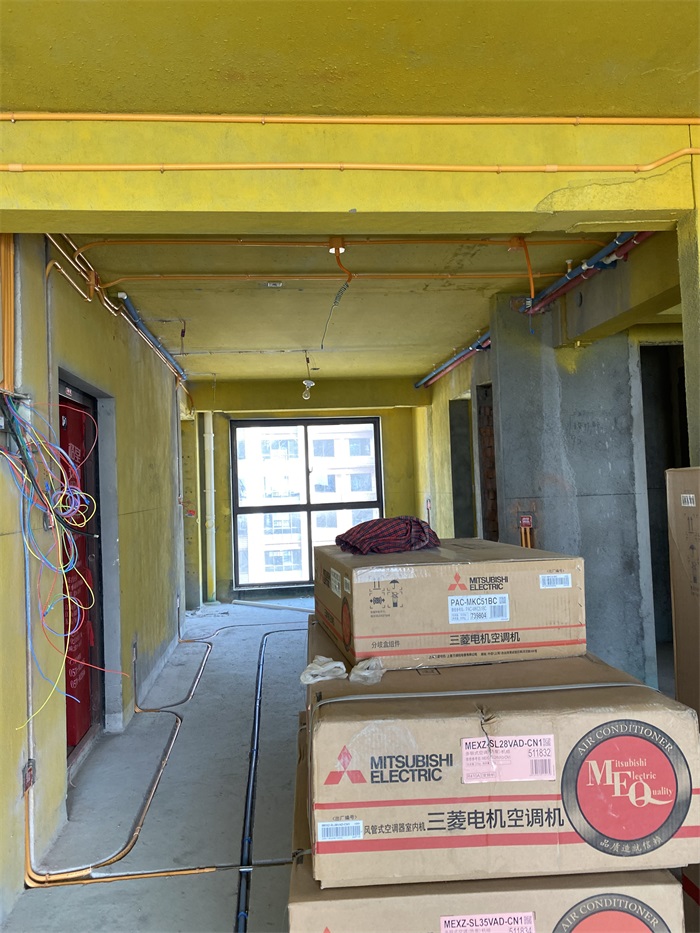

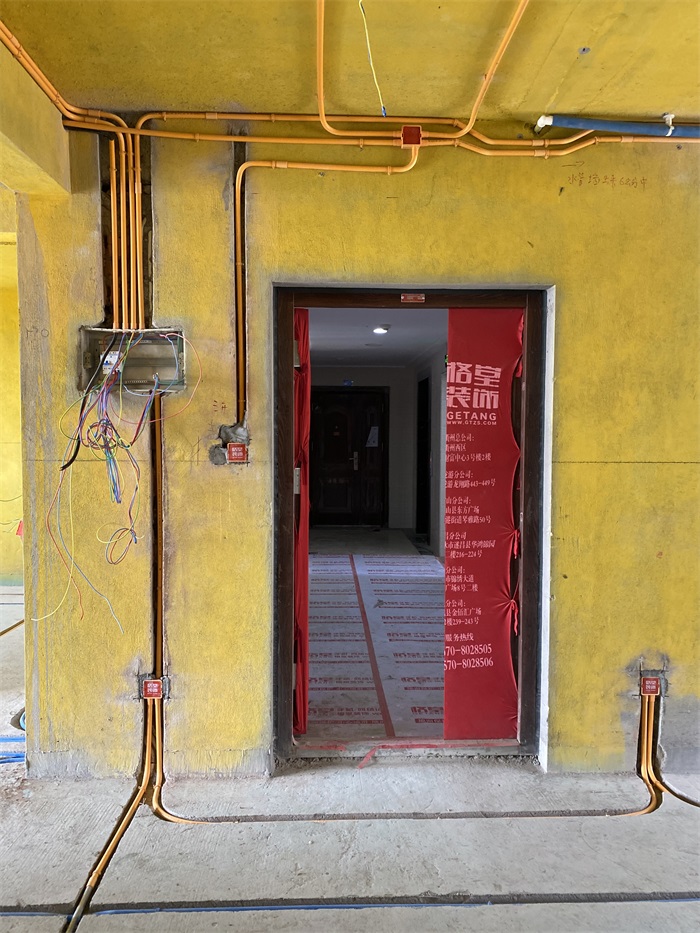

门厅墙面线管布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面开关离地净高1.3米，普通插座离地净高30厘米，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

配电箱和线管连接处，杯梳安装到位，防止电线划伤！

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2022-4-3 16:44:44

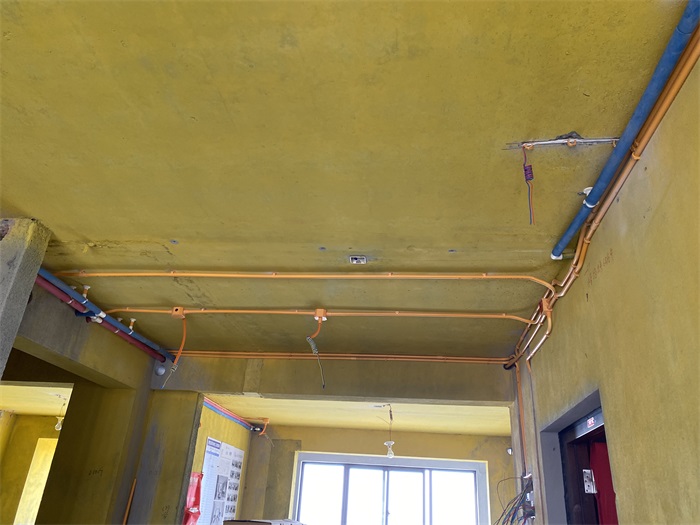

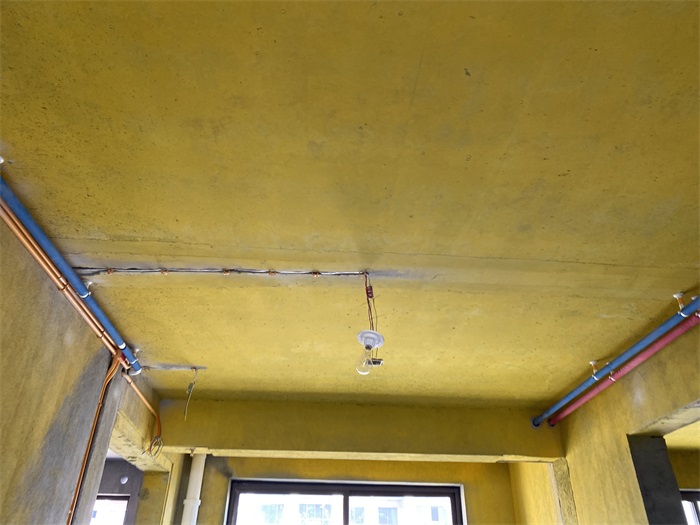

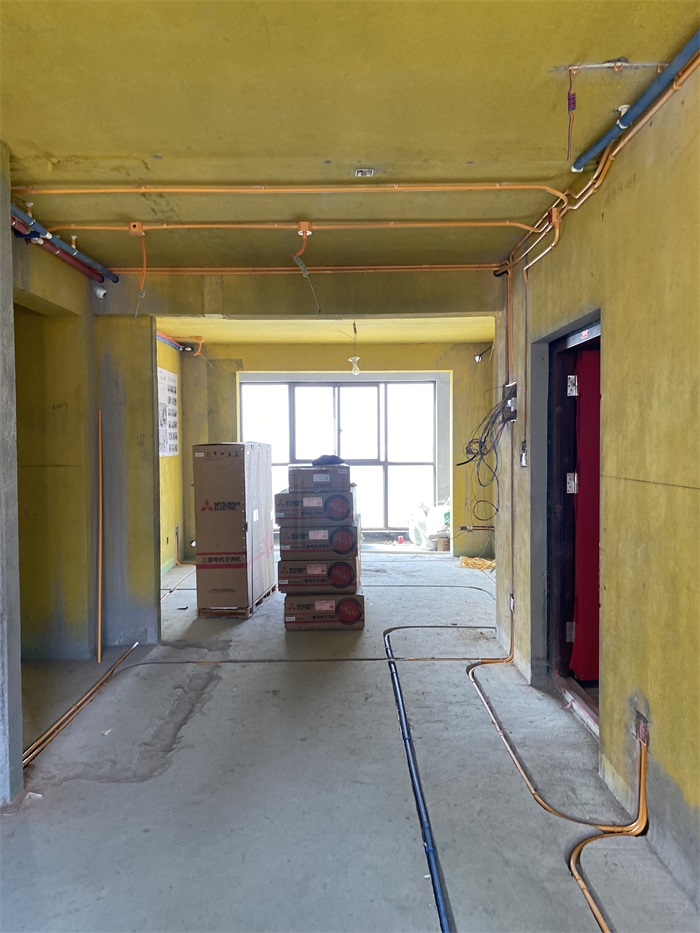

门厅顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

灯头线套黄腊管保护，防止电线划伤！

地面线管强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

发表于 2022-4-3 16:46:55

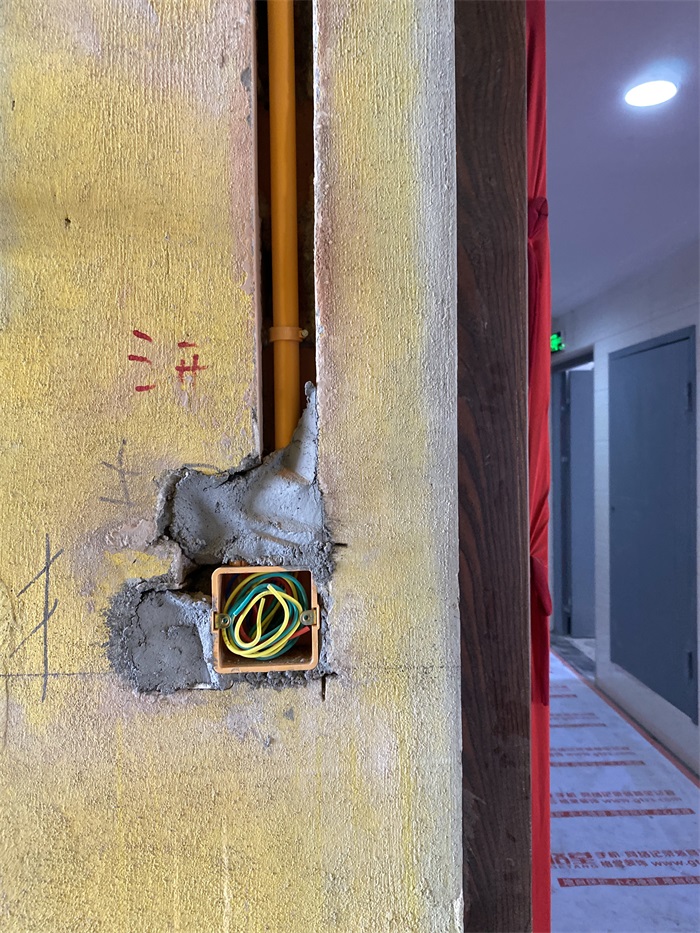

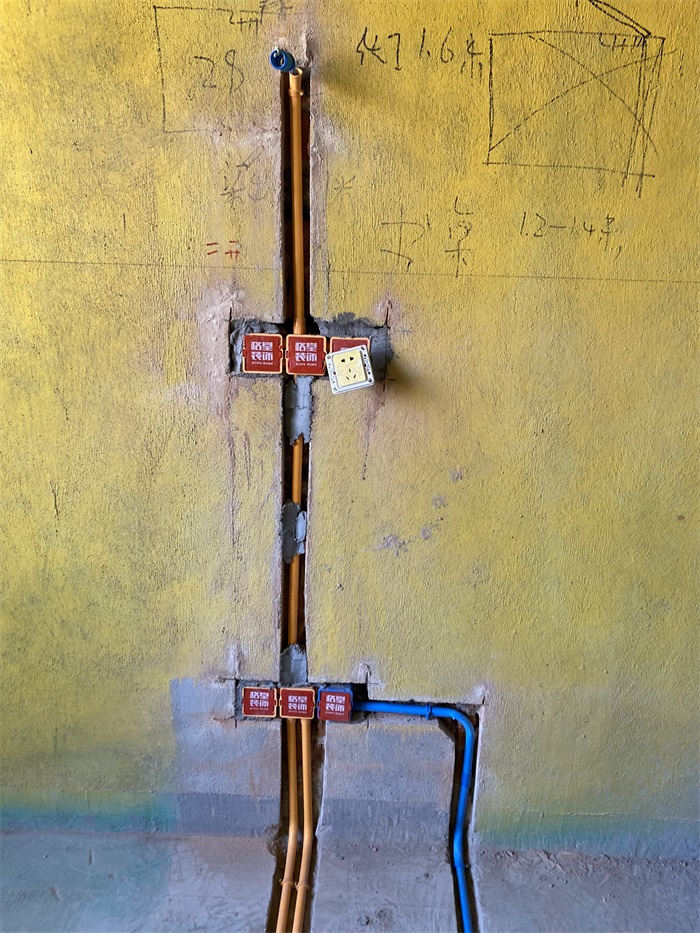

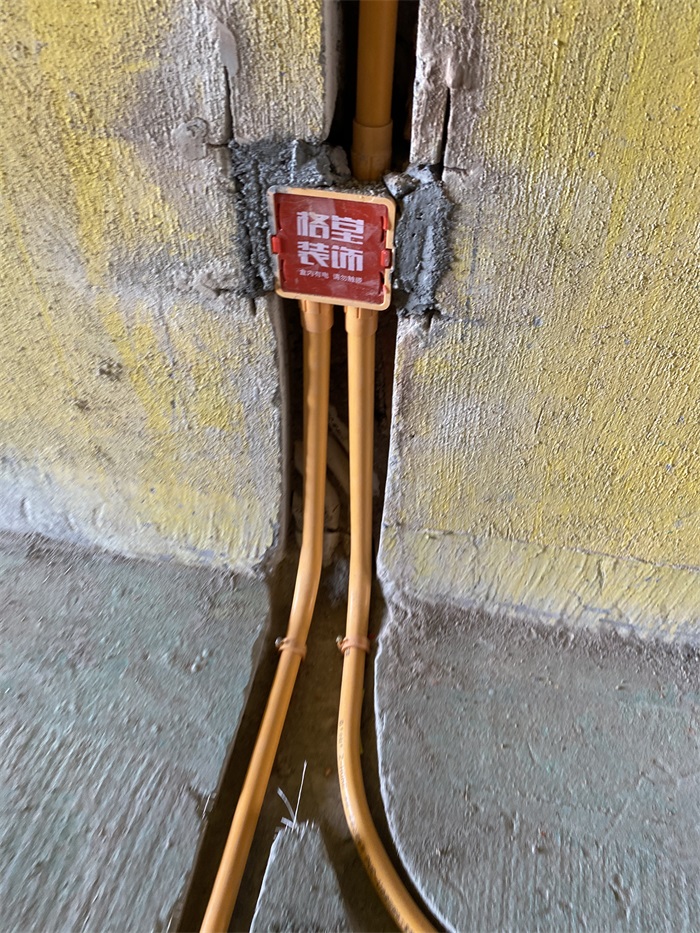

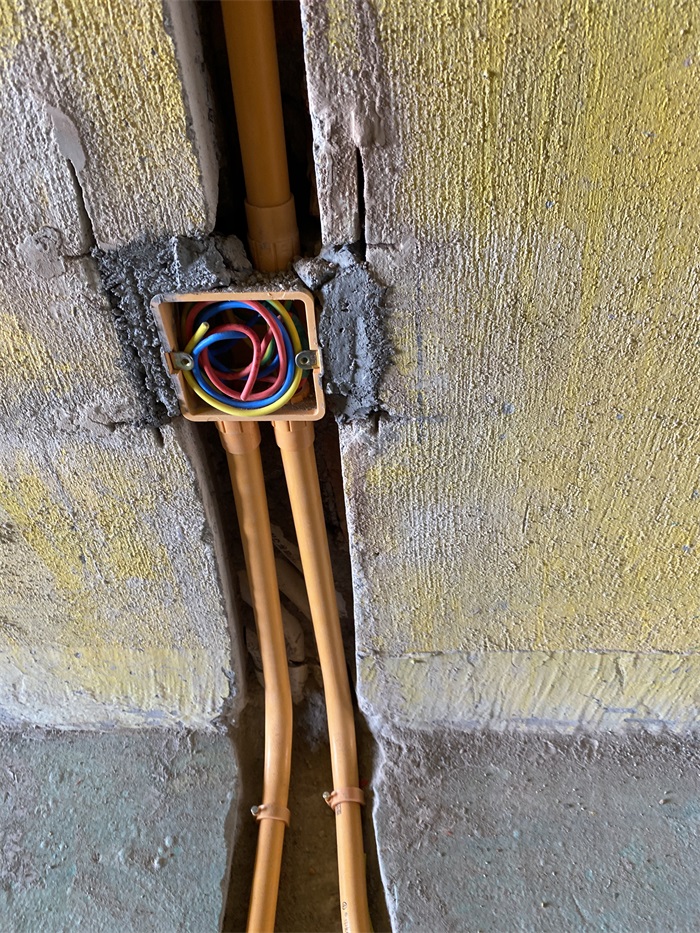

门厅强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

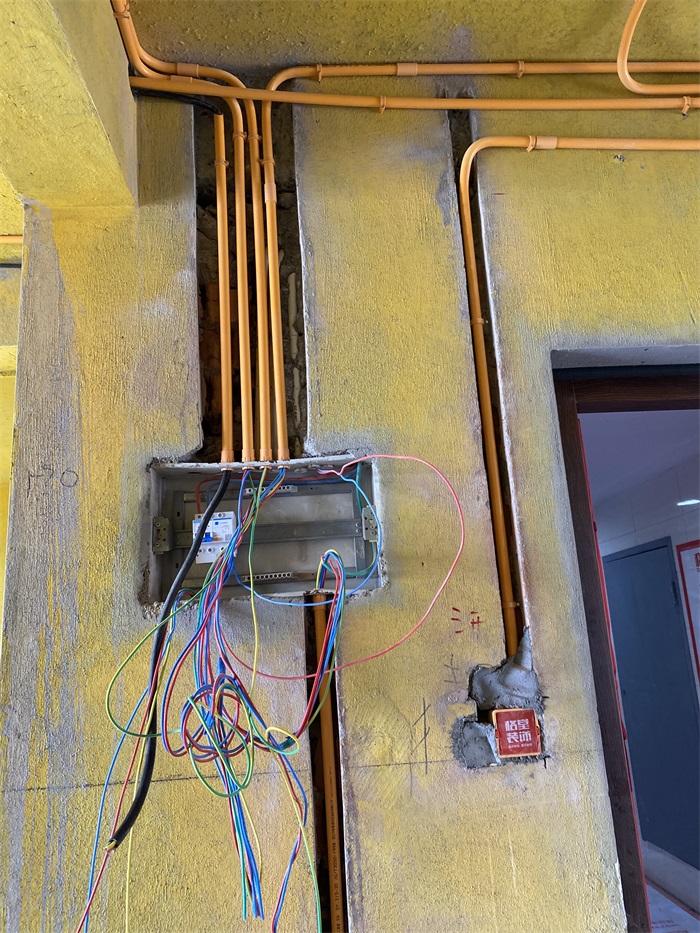

配电箱线管布置平整，同一根线管内不得超过7根电线防止发热，中央空调要用电缆线。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-4-3 16:51:44

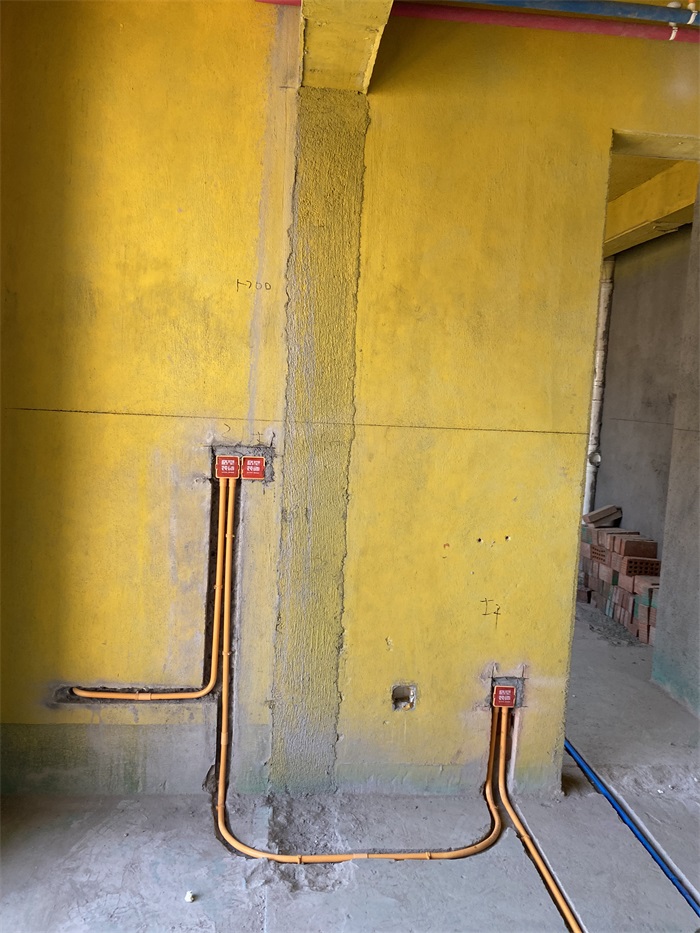

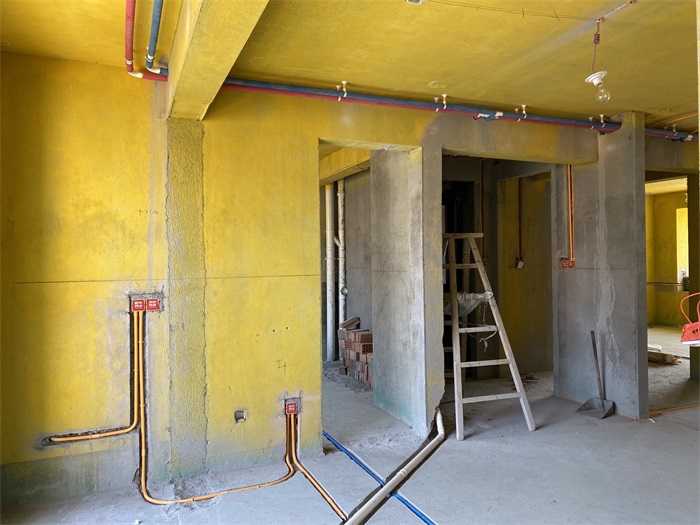

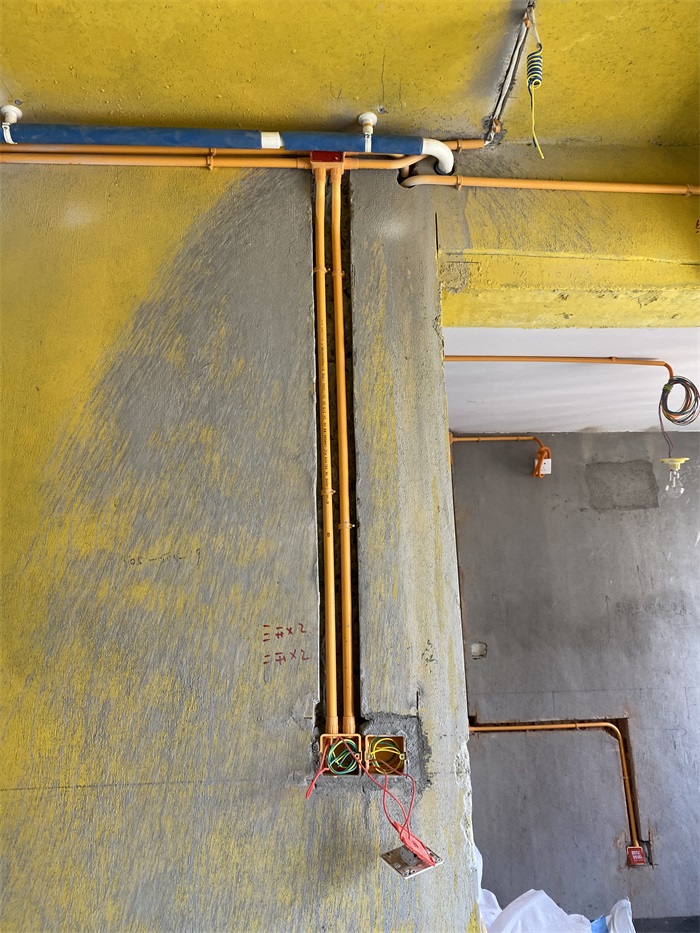

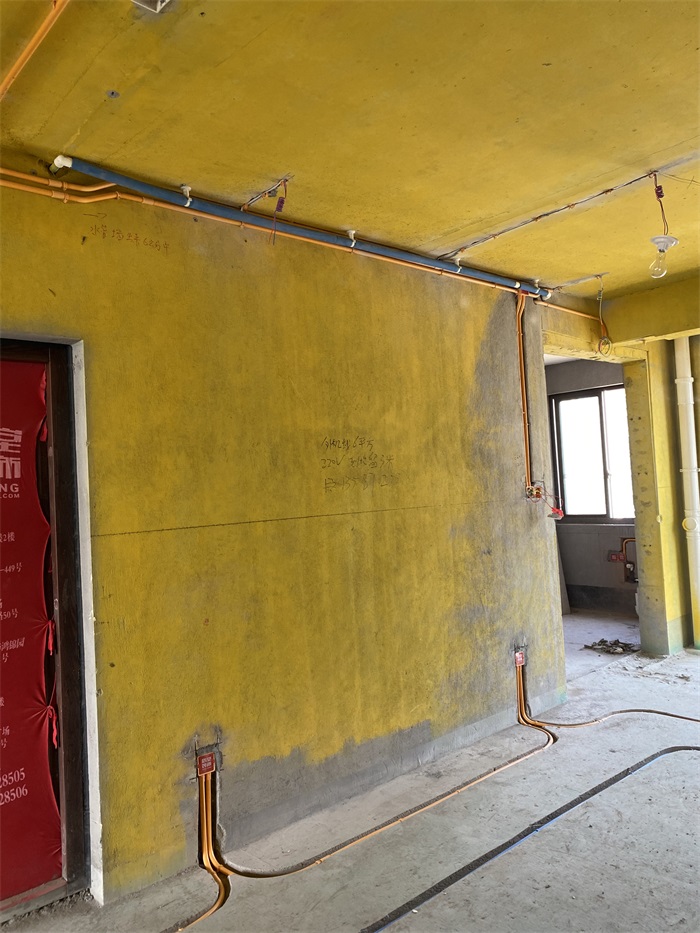

餐厅墙面水管和线管，布置平整，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面开关离地净高1.3米，普通插座离地净高30厘米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

.强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

发表于 2022-4-3 16:54:13

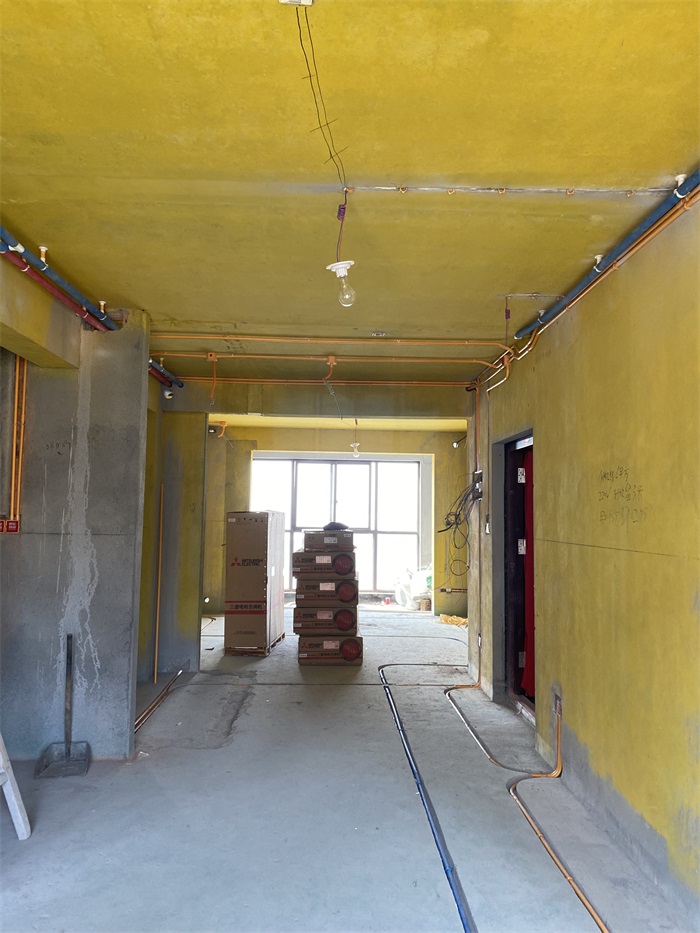

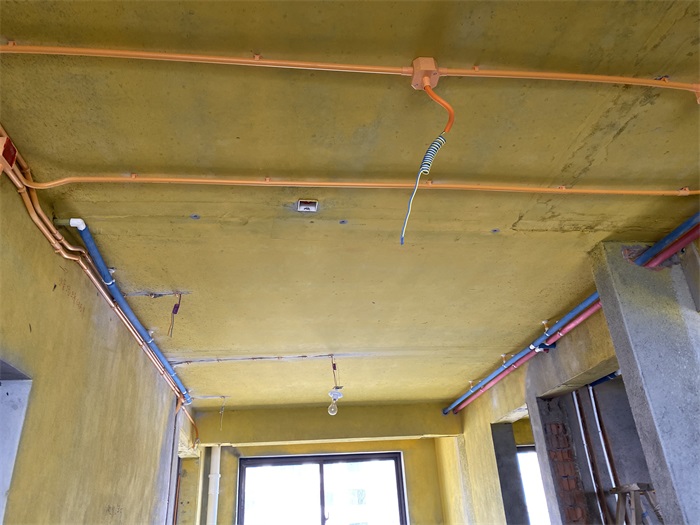

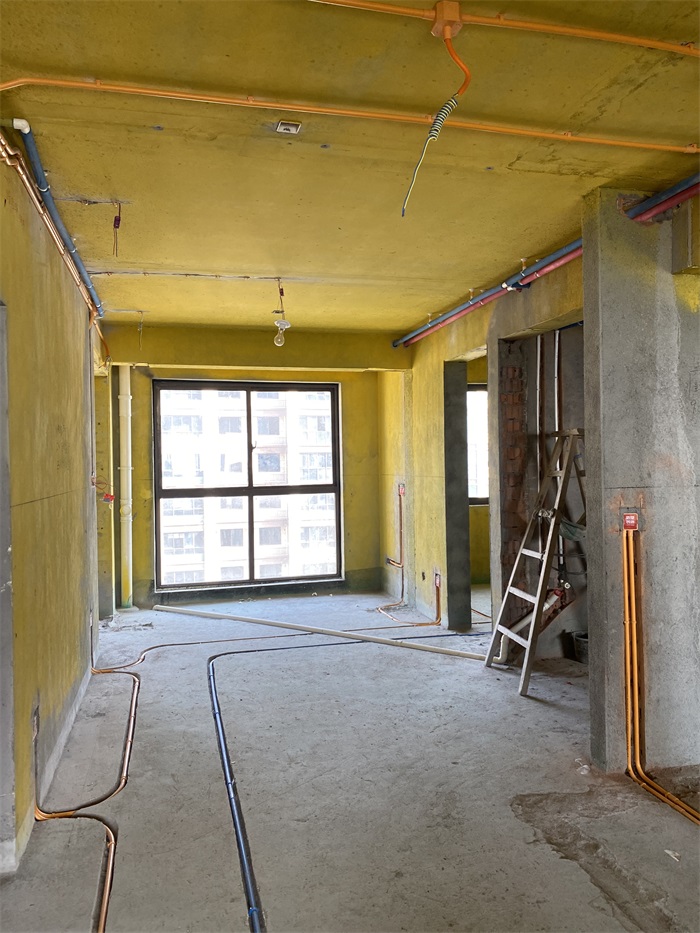

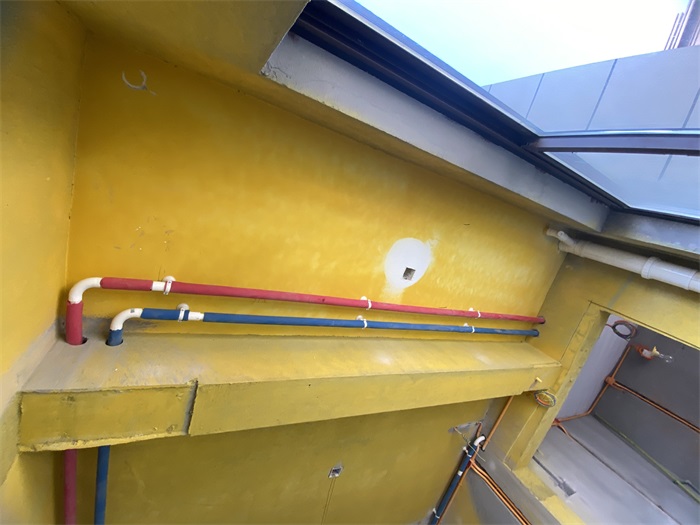

餐厅水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

灯头线套黄腊管保护，防止电线划伤！

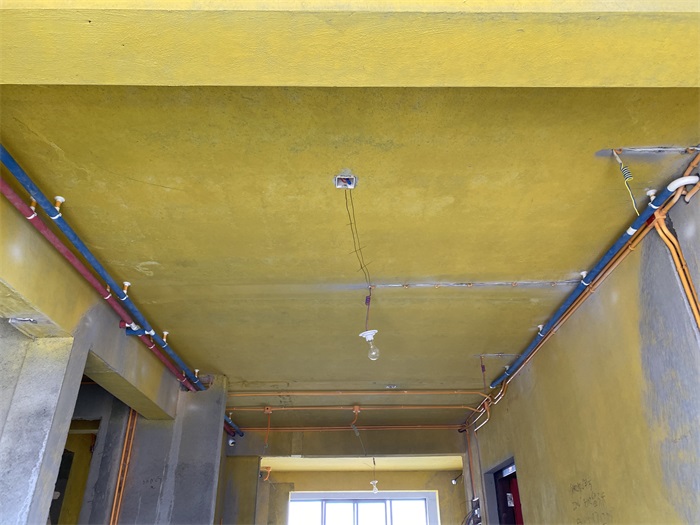

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！

发表于 2022-4-3 16:56:16

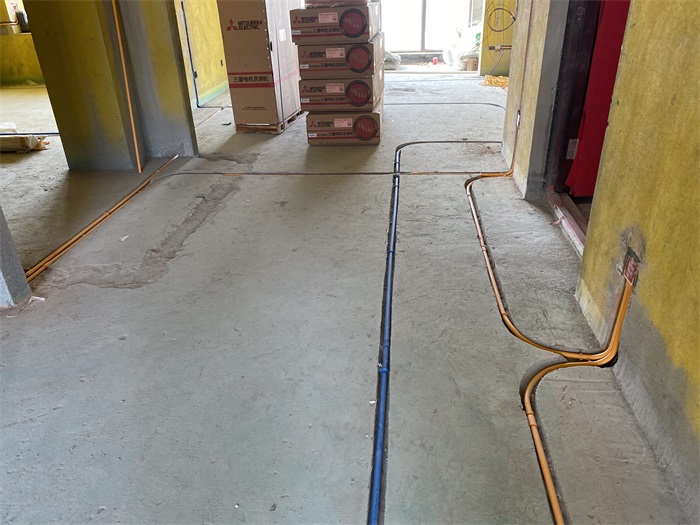

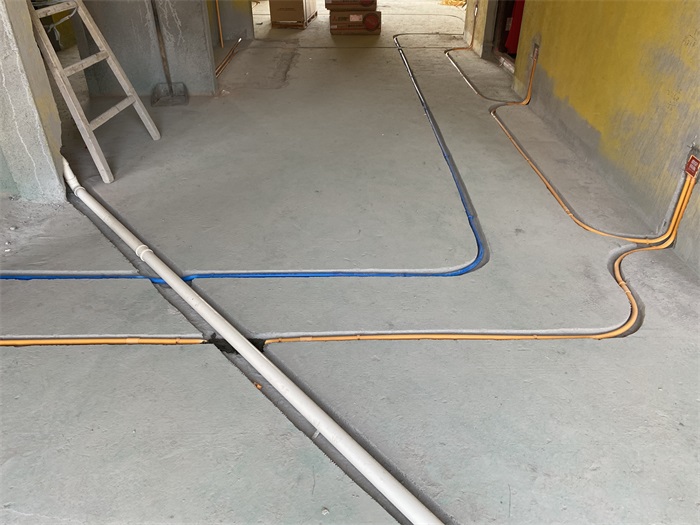

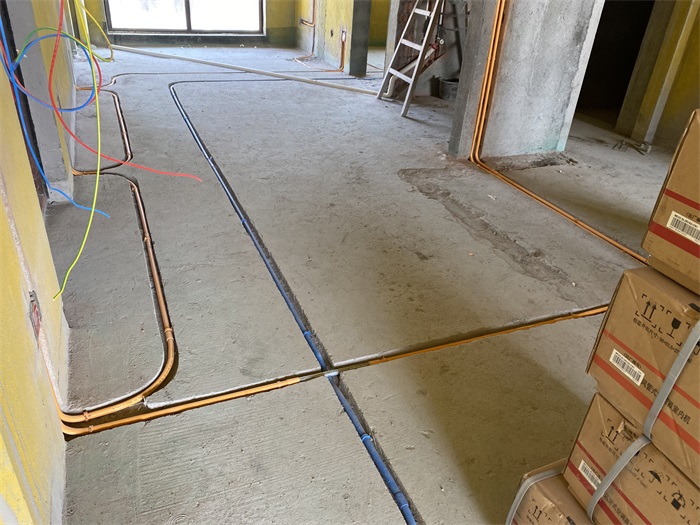

餐厅地面线管，强弱电线距离30厘米以上，防止信号干扰！

开槽标准，线管低于地面1公分，地面线管布置圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2022-4-3 16:59:39

本帖最后由格堂飞飞于 2022-4-3 17:03 编辑

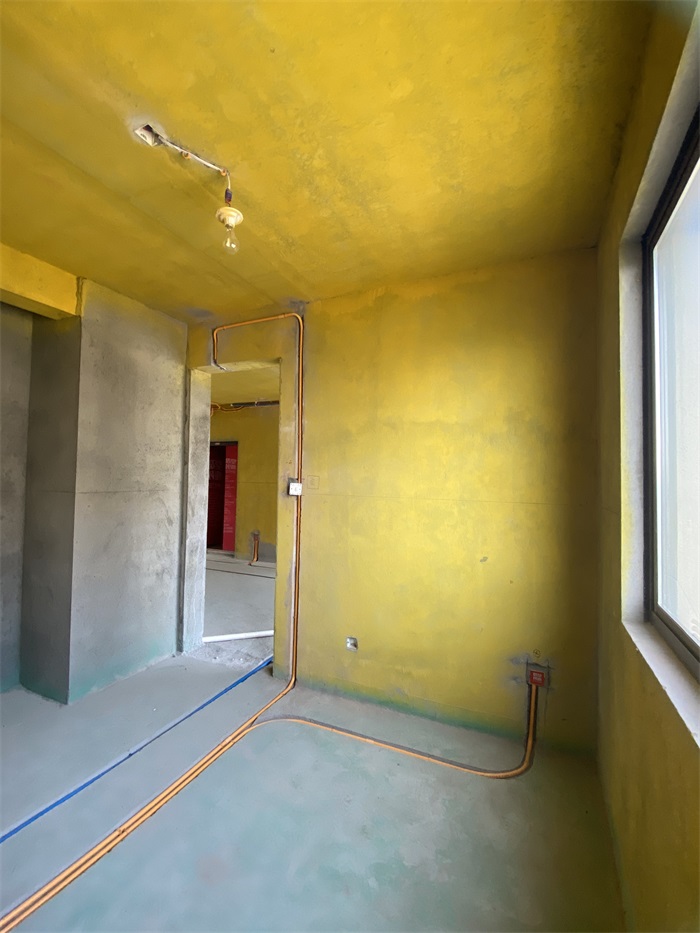

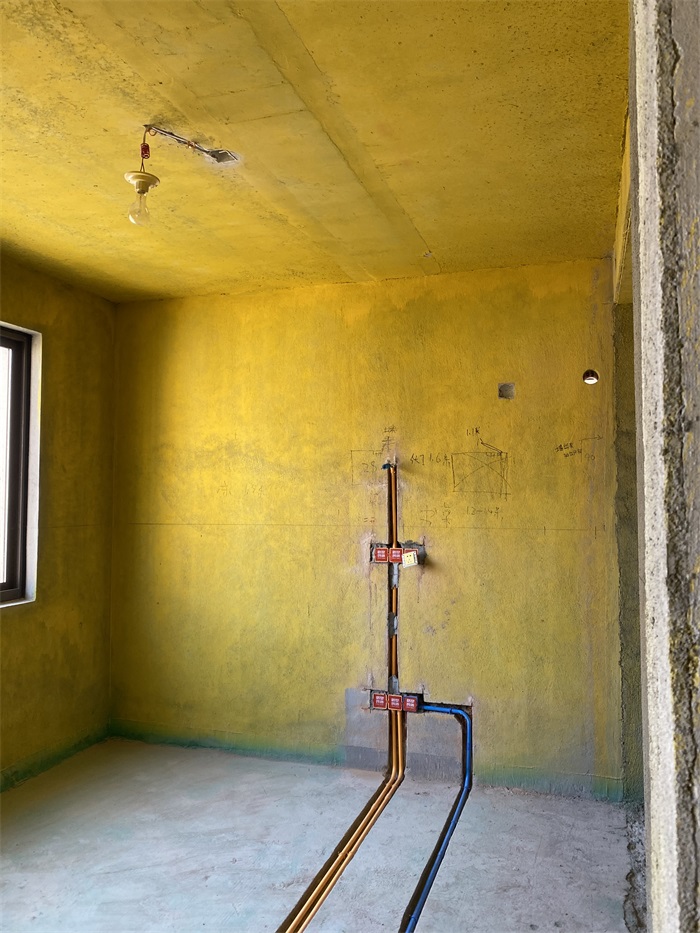

书房墙面线管布置平整。

房间墙面横线槽不得超过1.5米，防止后期墙面开裂，并且强弱电线距离30厘米以上，防止信号干扰！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

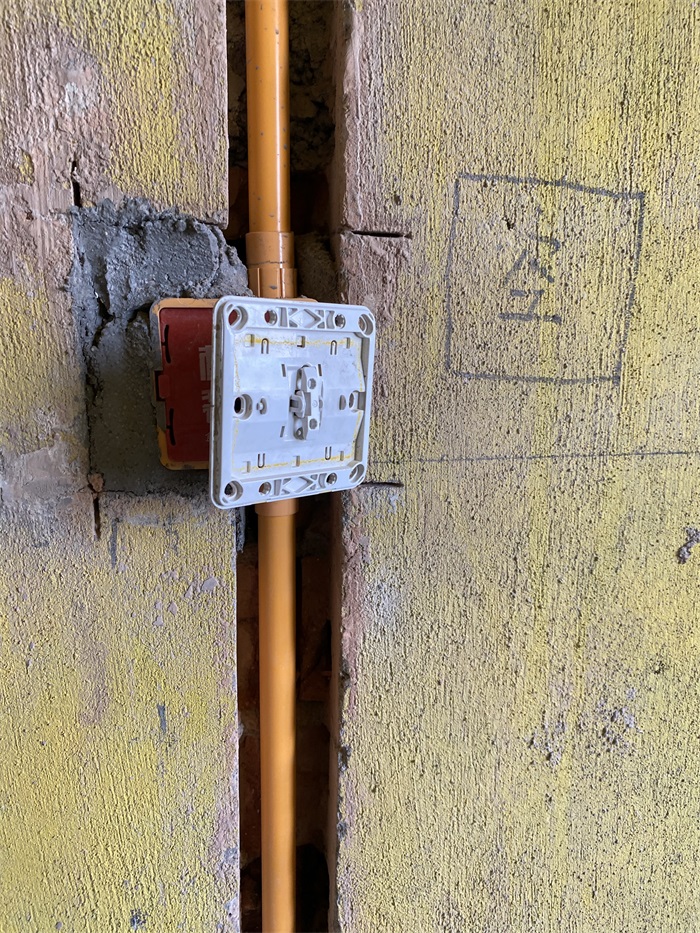

墙面开关离地净高1.3米，普通插座离地净高30厘米。

发表于 2022-4-3 17:07:04

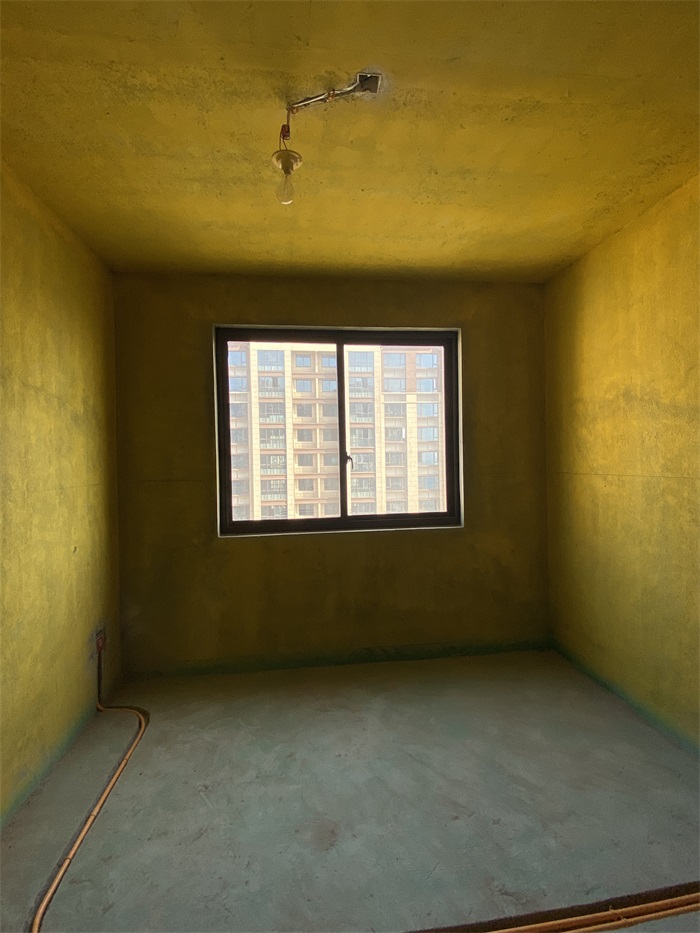

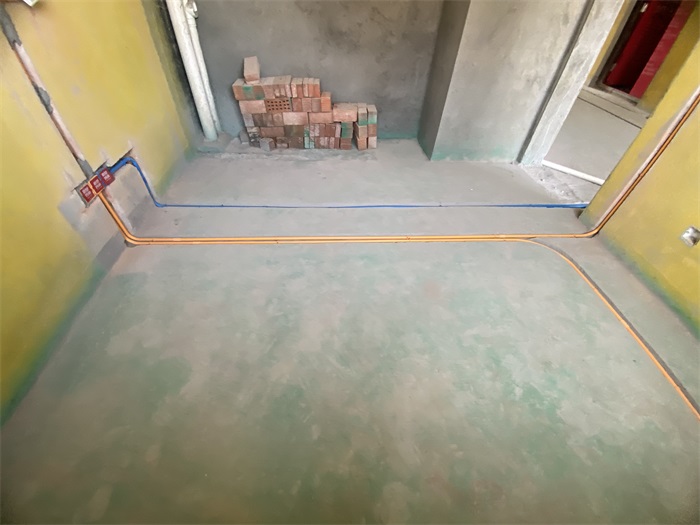

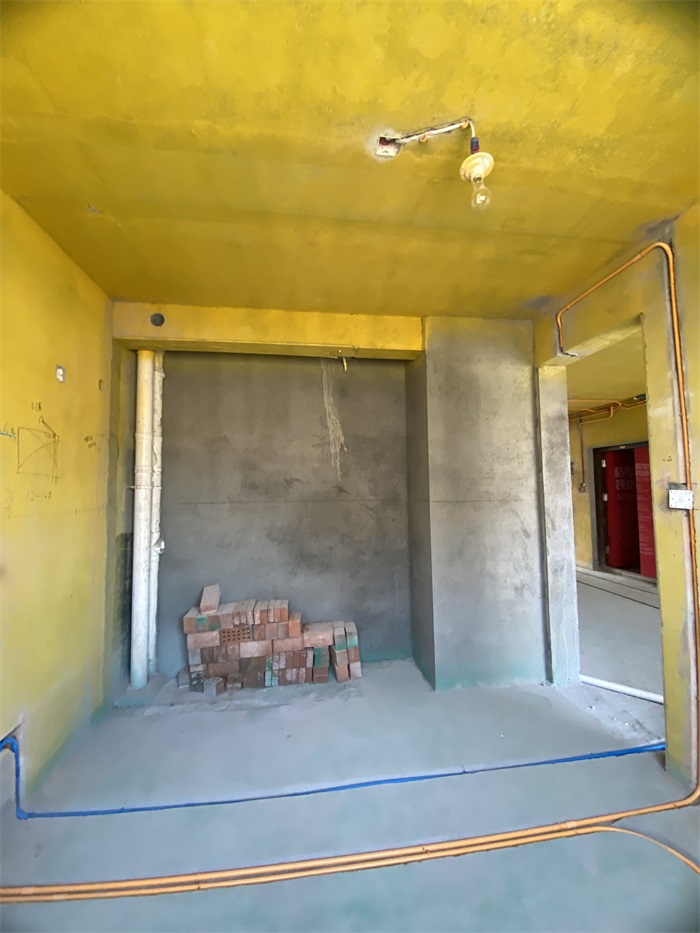

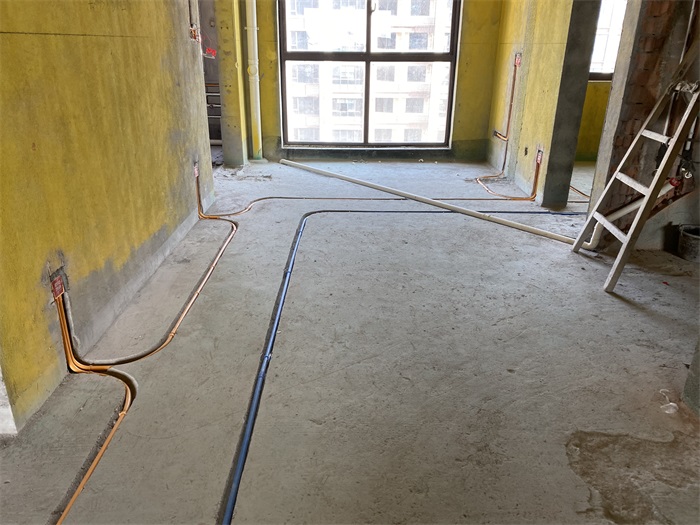

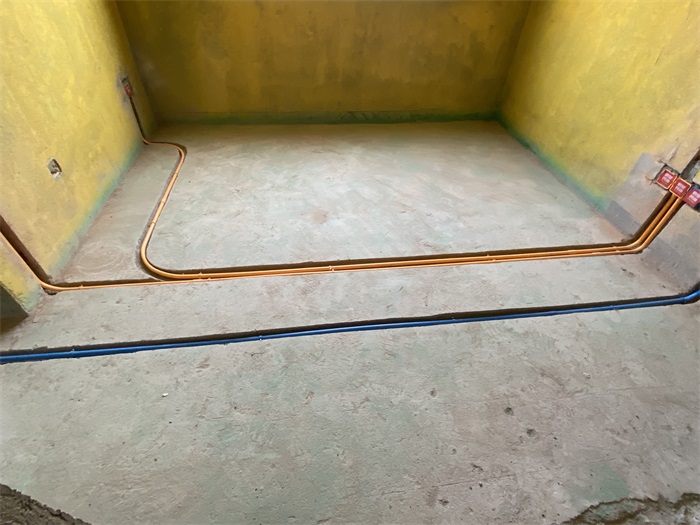

次卧线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

地面线管，强弱电线距离30厘米以上，防止信号干扰1

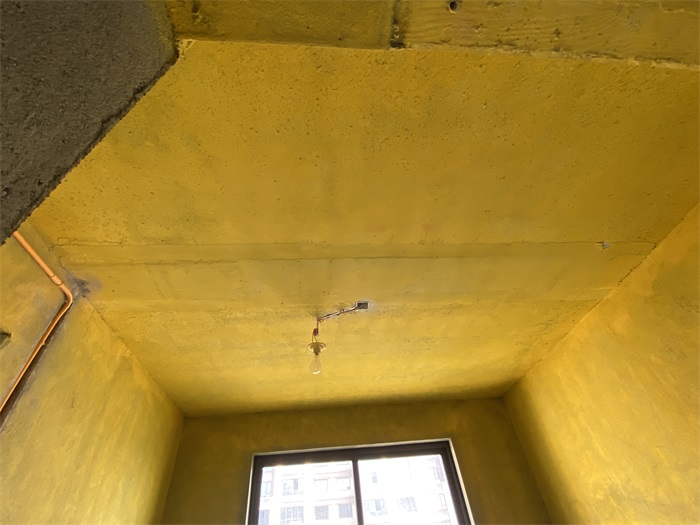

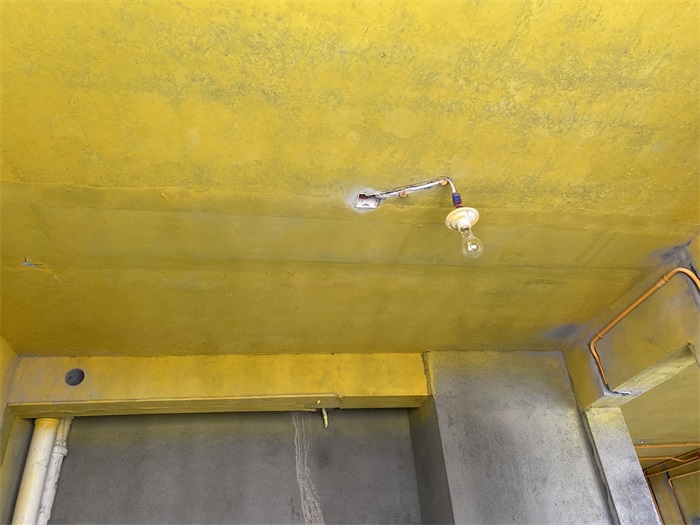

灯头线套黄腊管保护,防止电线划伤！

发表于 2022-4-3 17:08:03

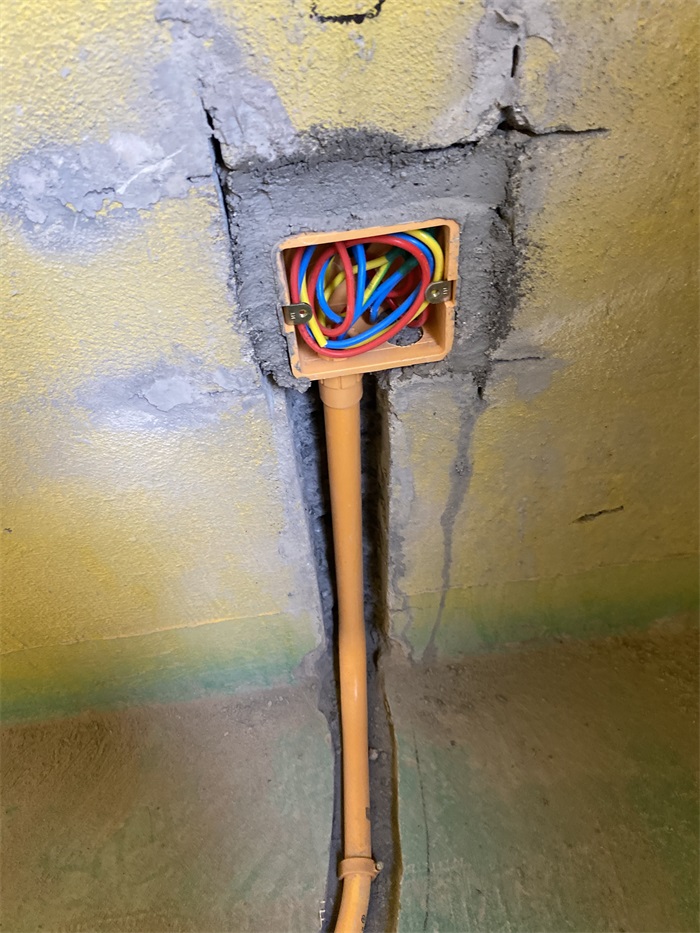

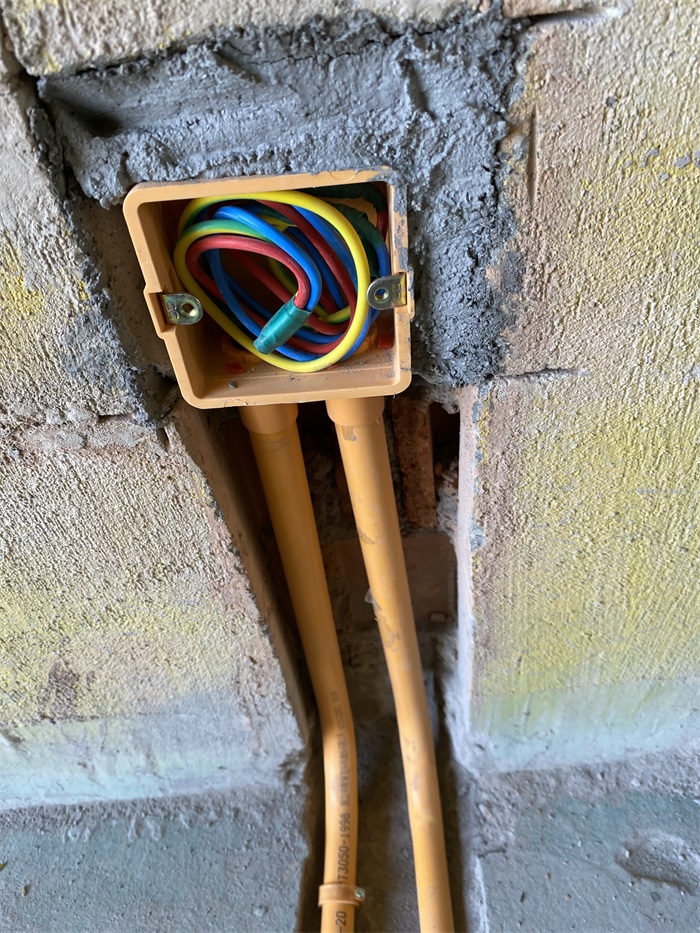

次卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。
