衢州公馆8-1-90#163㎡新中式——出则繁华，入则宁静

发表于 2022-4-4 14:41:20

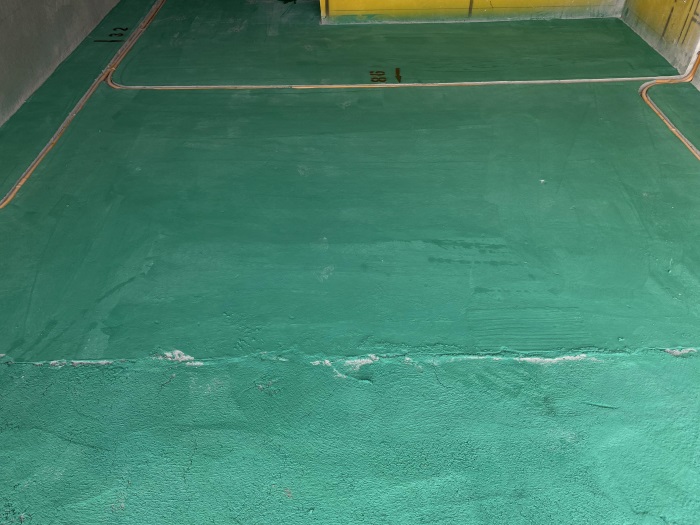

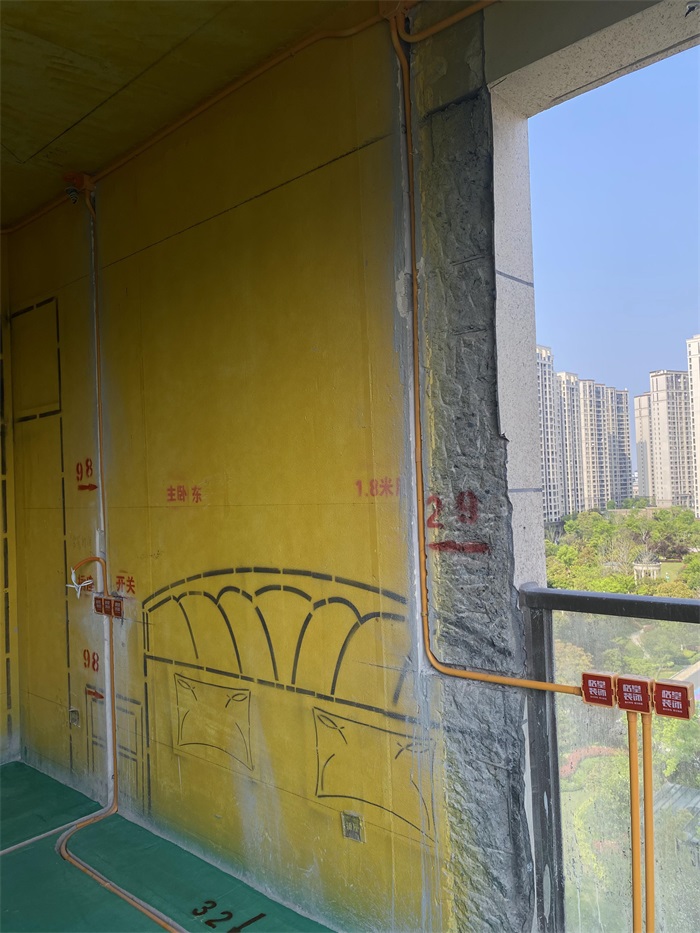

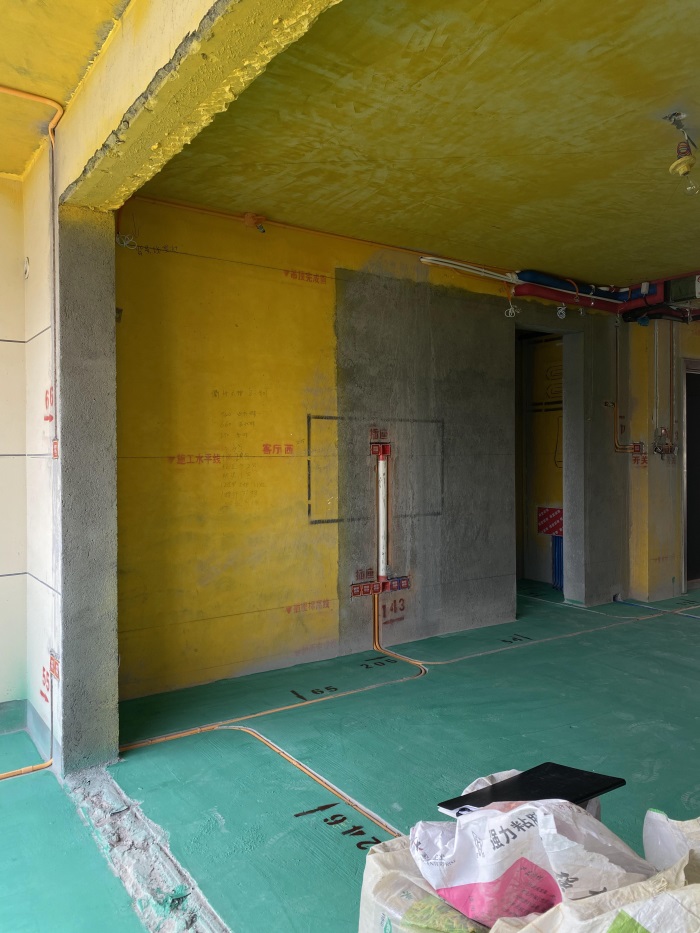

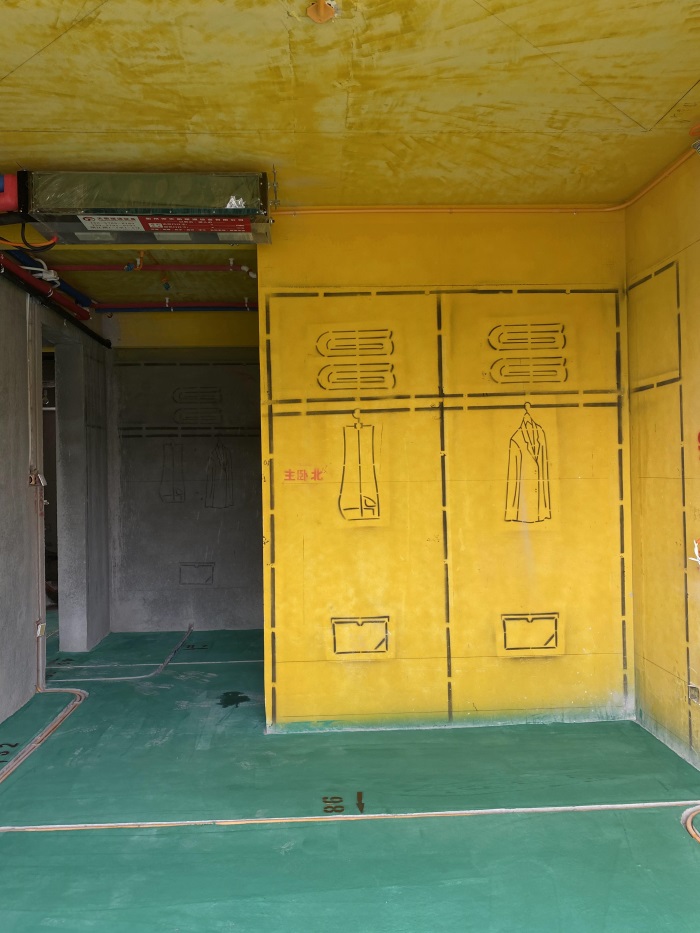

主卧电分布（对角）

发表于 2022-4-4 14:41:55

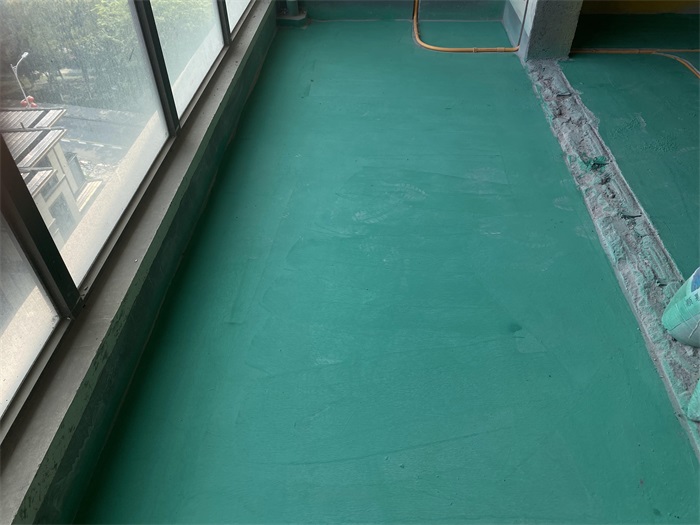

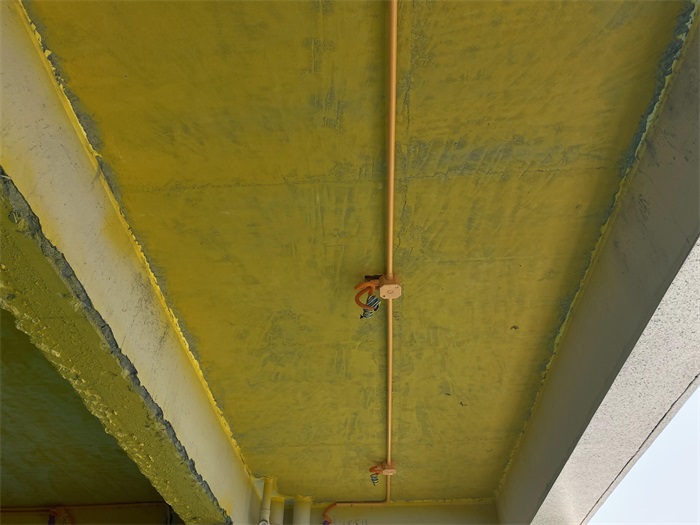

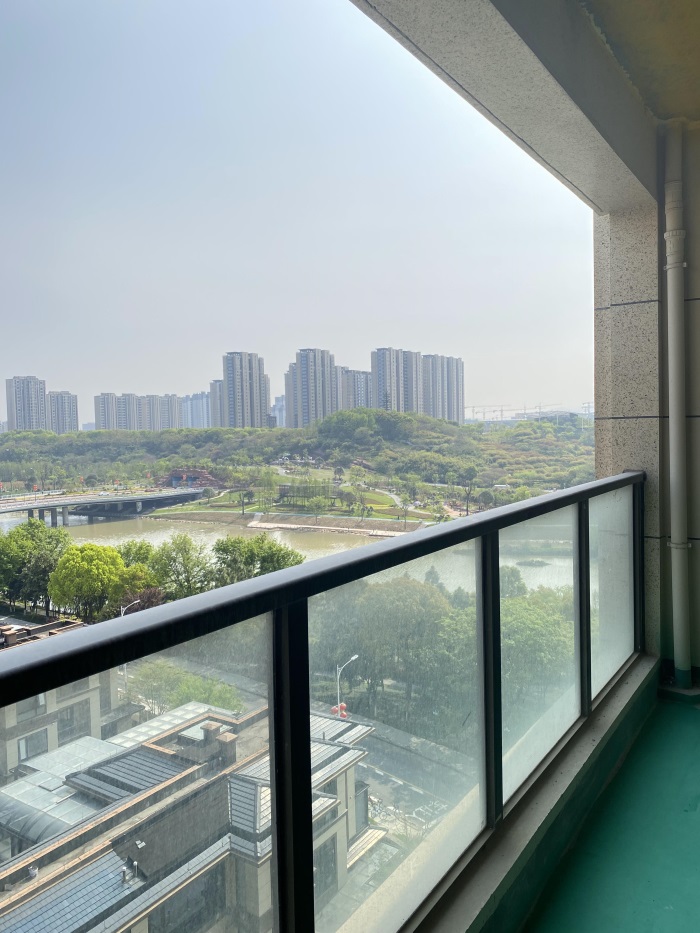

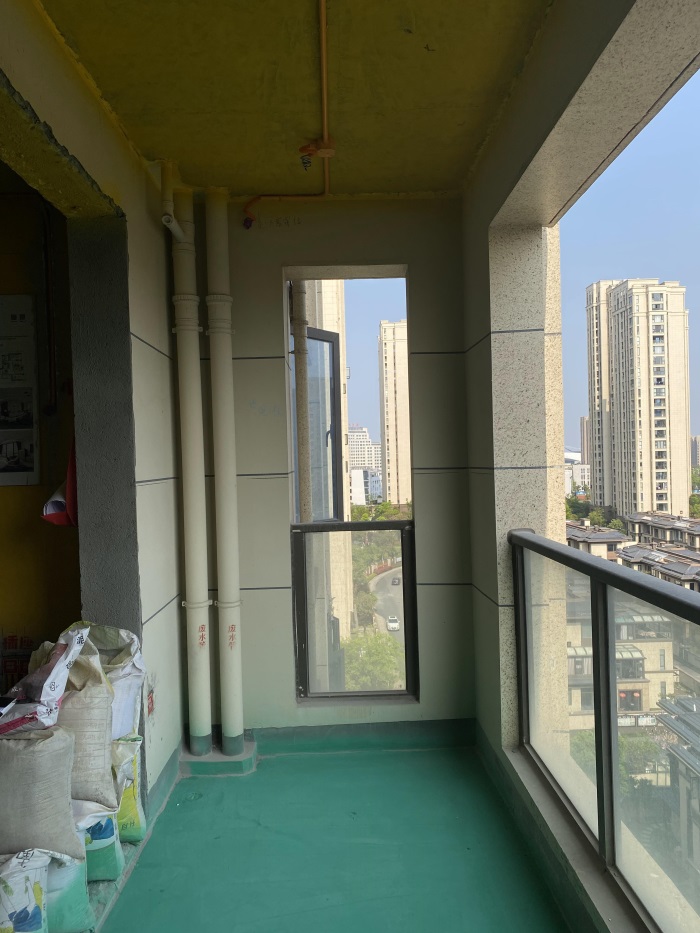

阳台电分布

发表于 2022-4-4 14:42:30

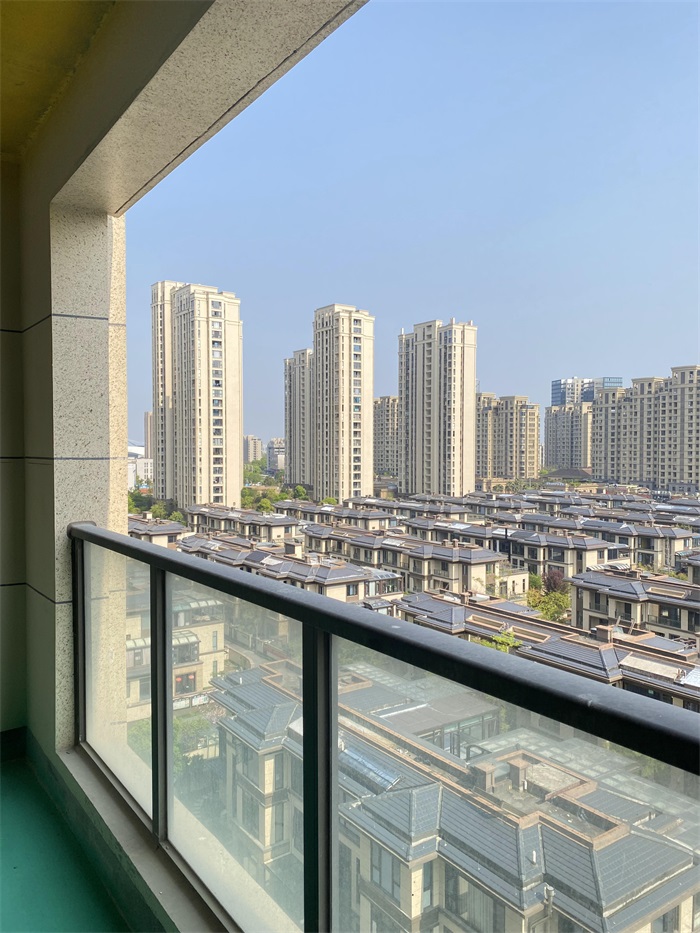

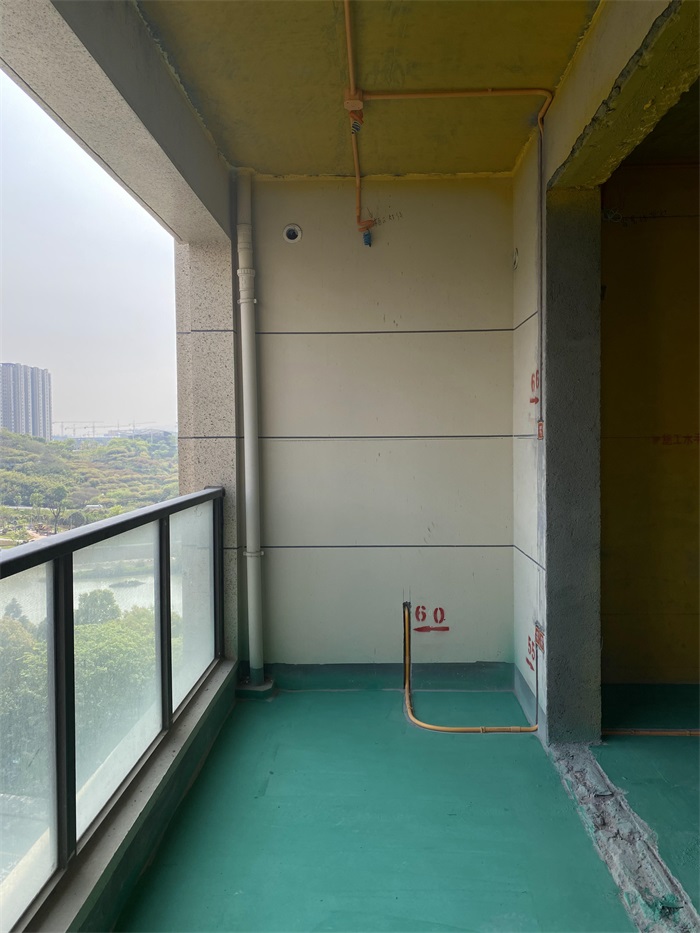

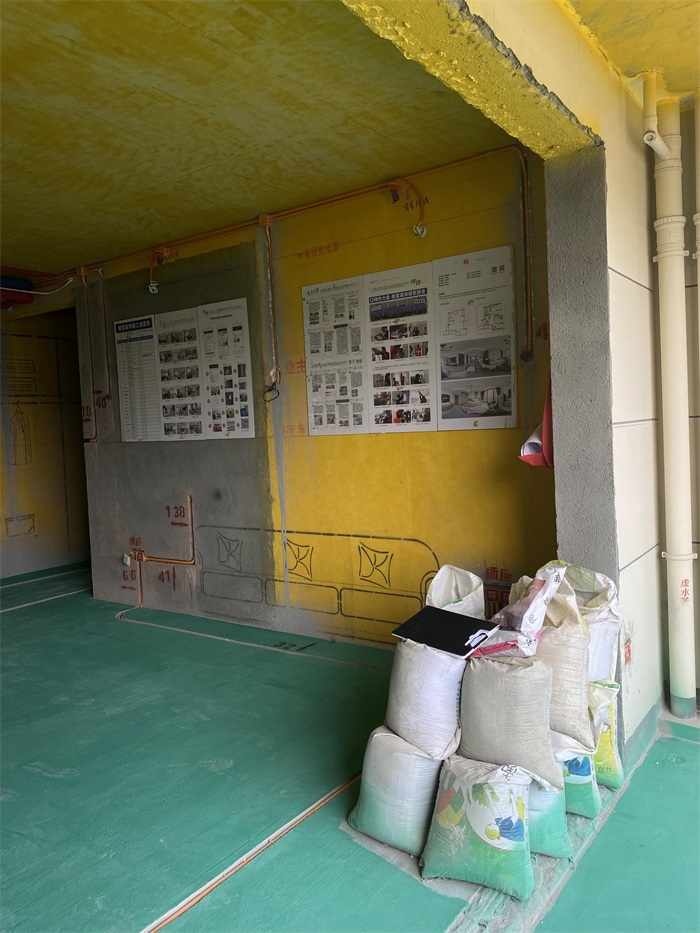

阳台电分布（对角）

发表于 2022-4-4 14:45:24

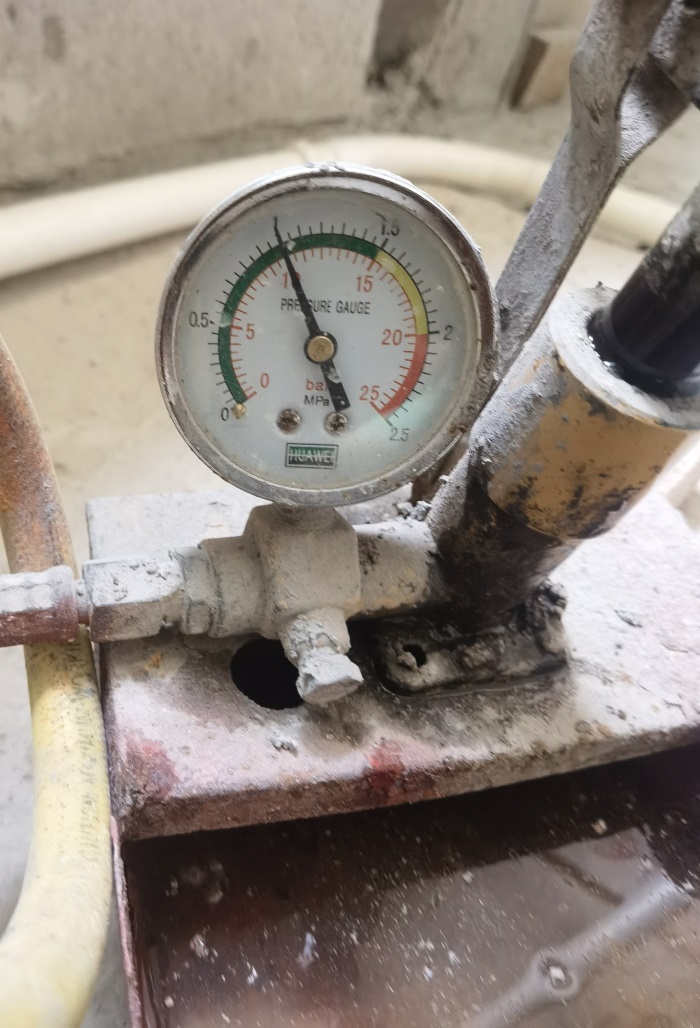

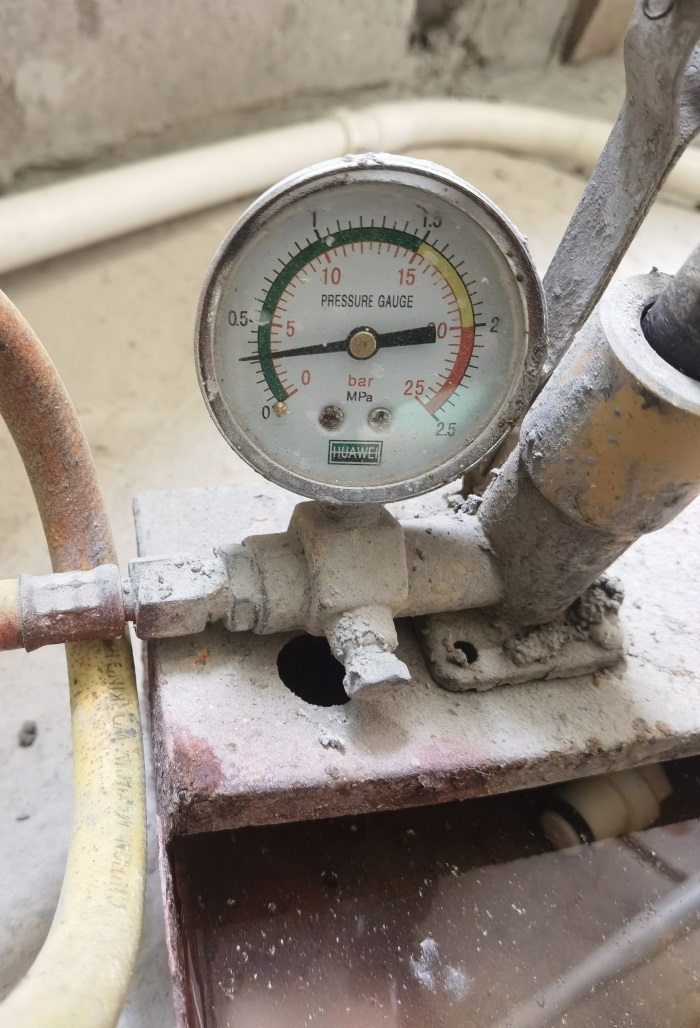

水压到一个兆帕（10公斤）半小时不降压就证明水管接头没问题的，一般市政水压是1.5到3公斤，常规试压是7公斤，我们水管质量好才敢打10公斤的

发表于 2022-4-4 14:46:24

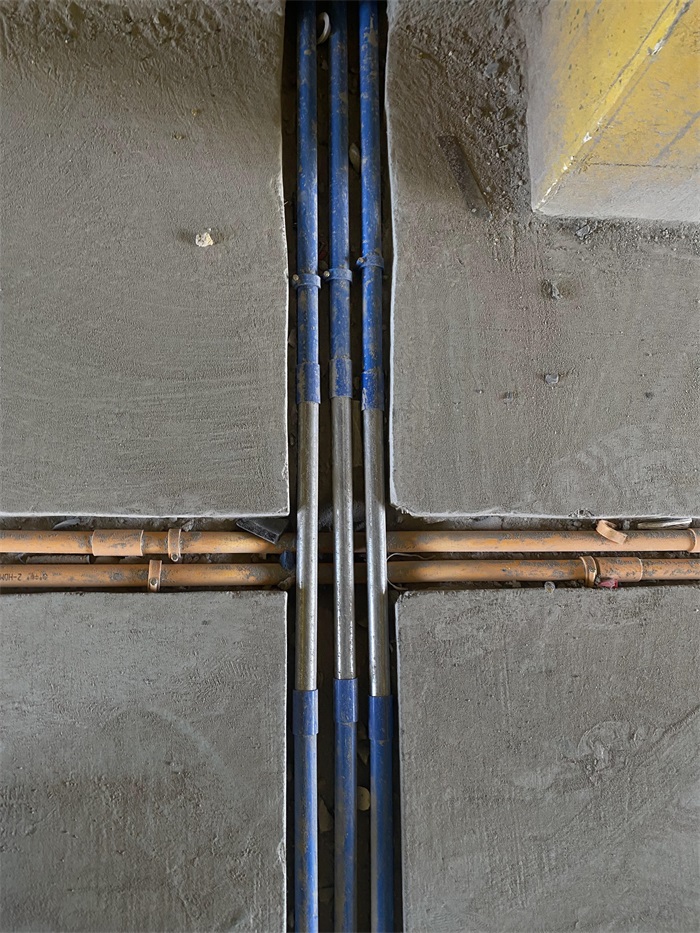

橙色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰

发表于 2022-4-4 14:47:09

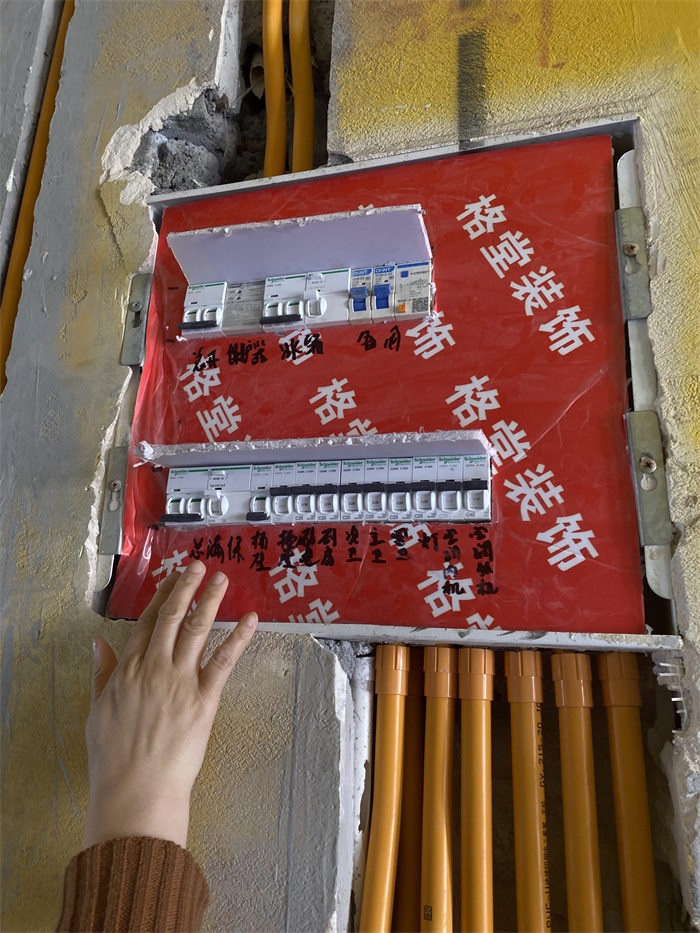

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2022-4-4 14:47:36

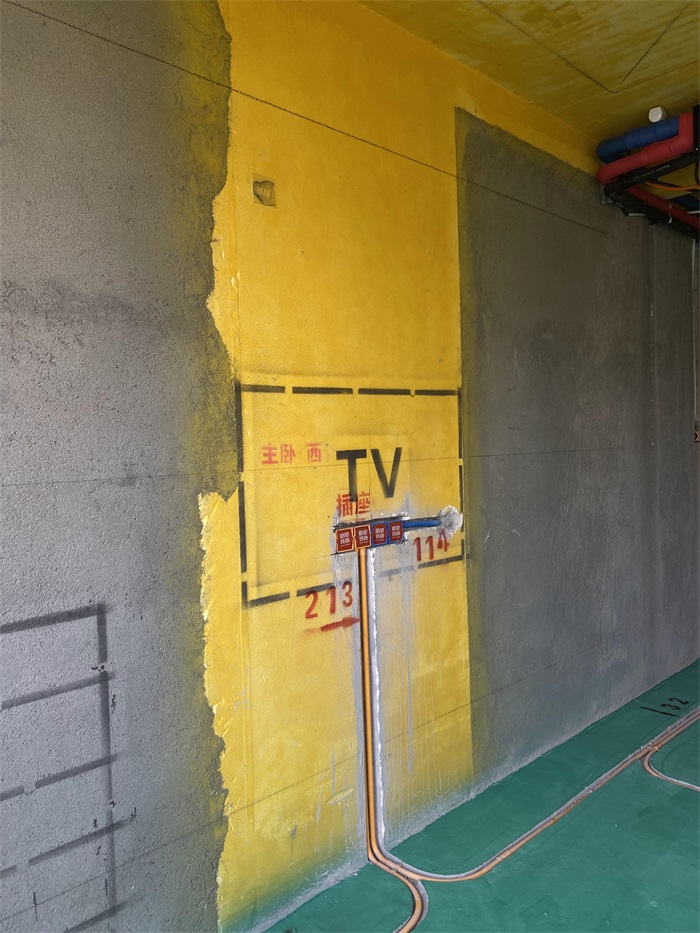

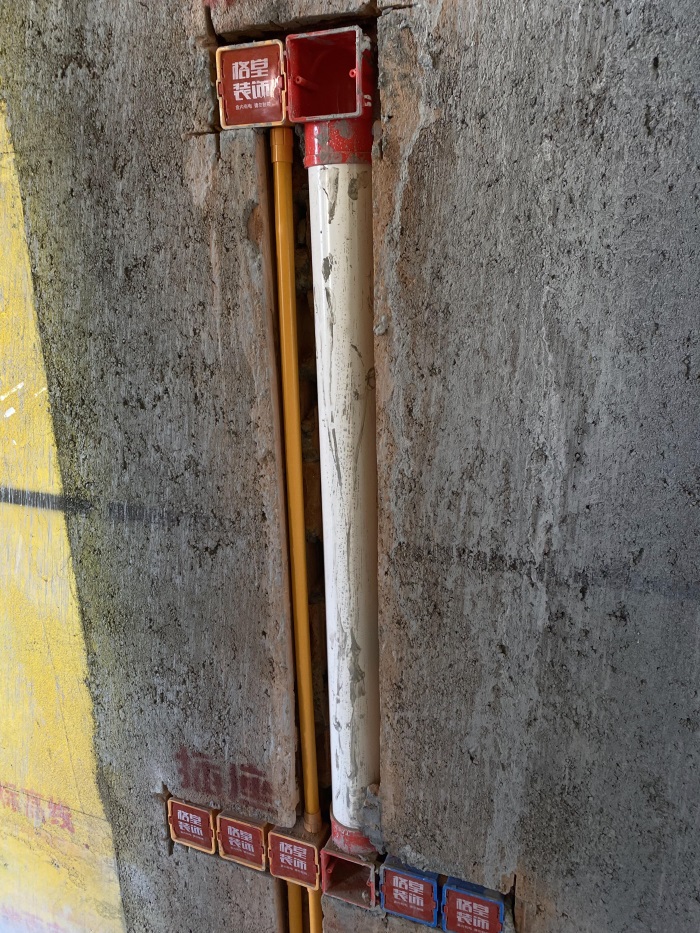

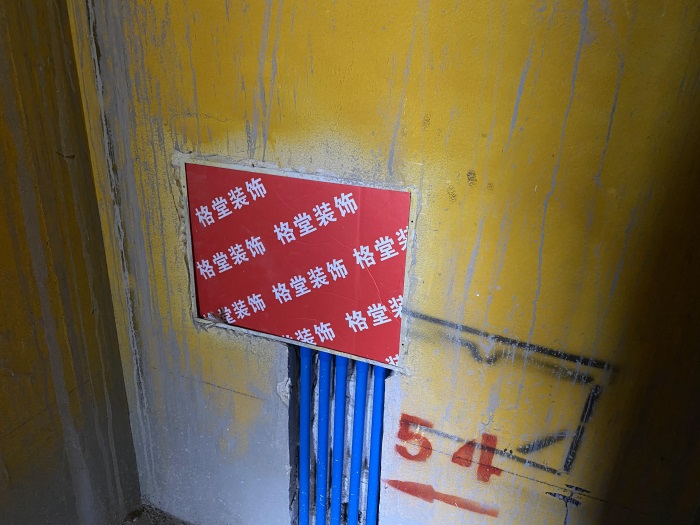

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2022-4-4 14:48:14

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2022-4-4 14:48:42

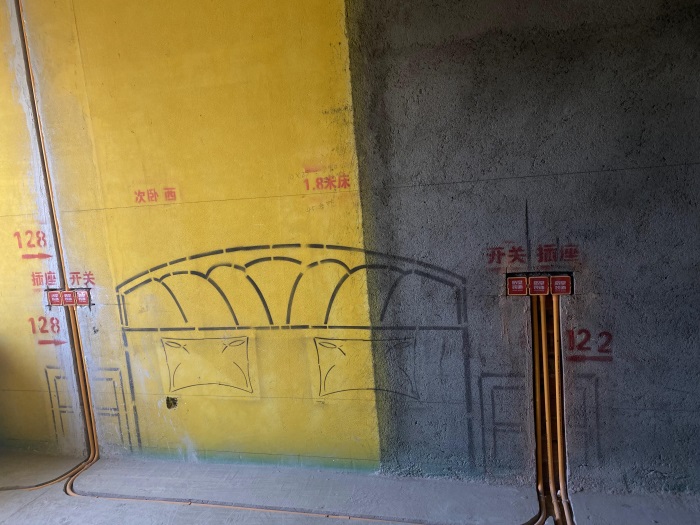

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2022-4-4 14:49:10

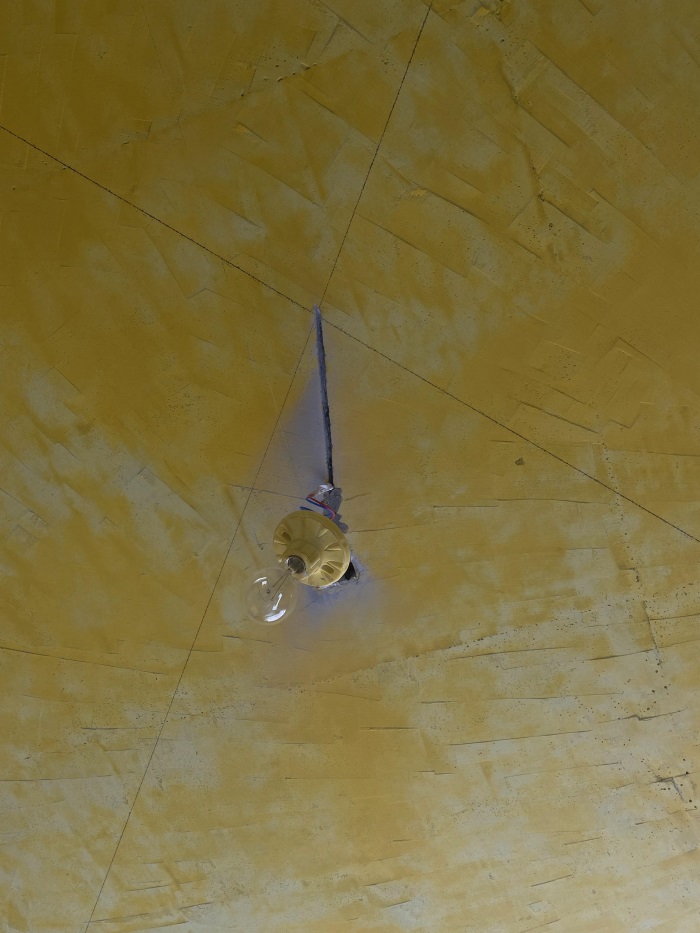

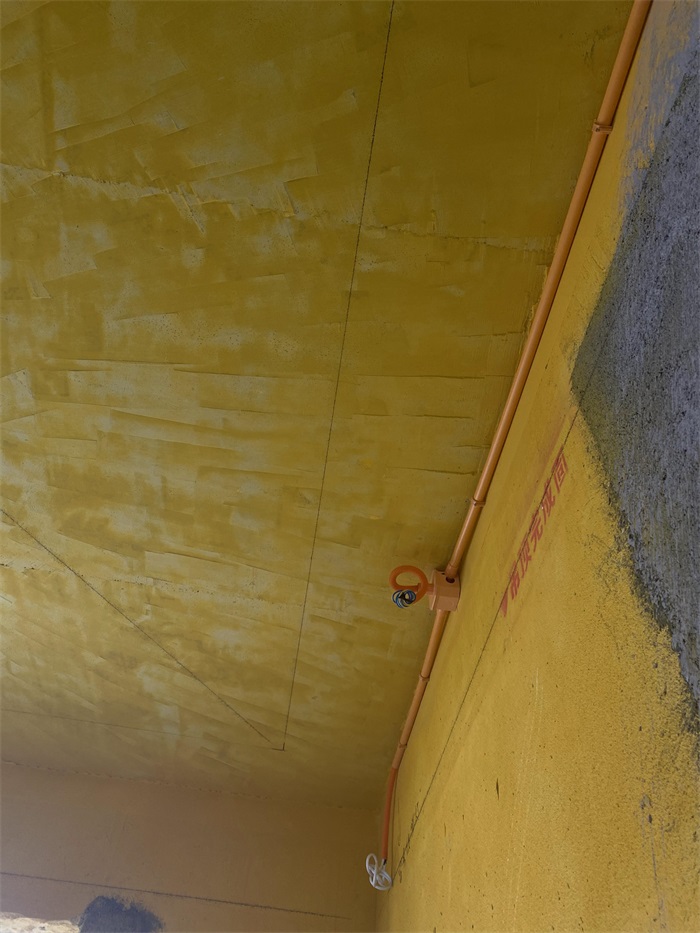

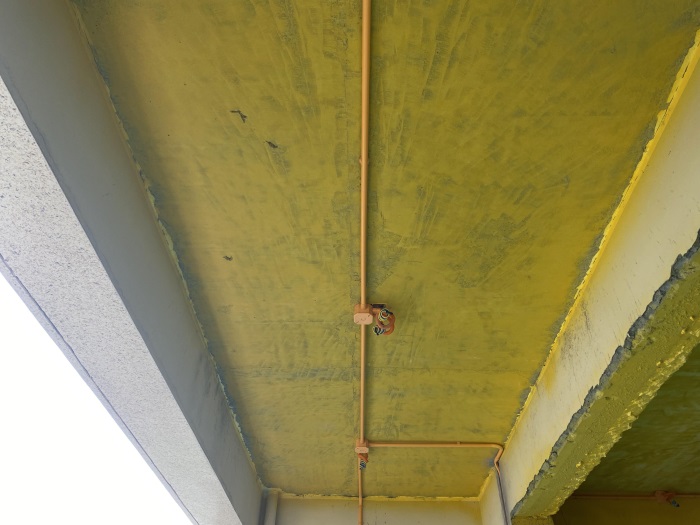

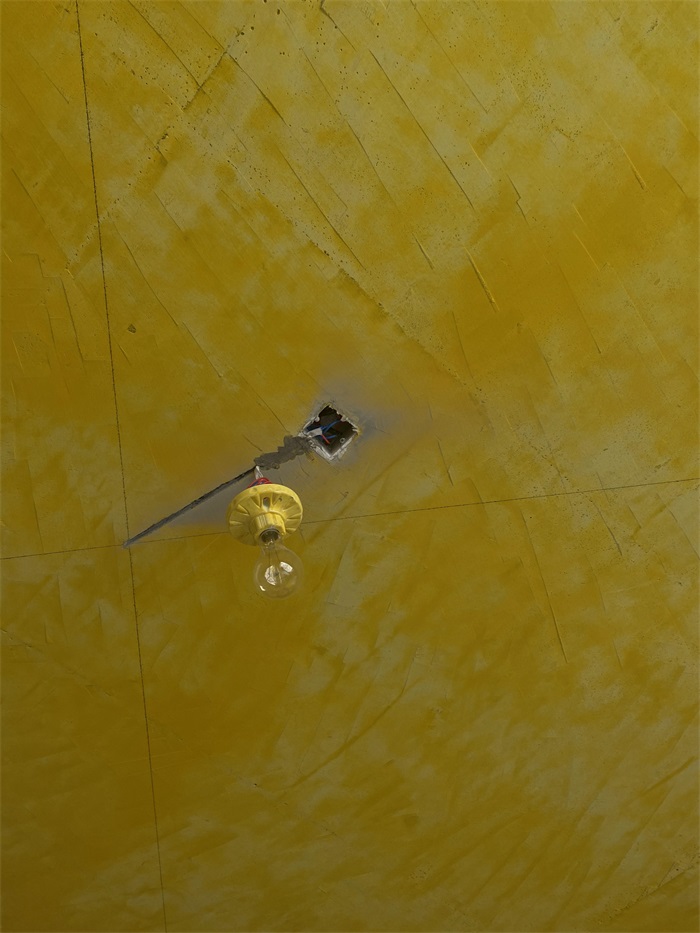

筒灯电线用波纹管保护
