姜家山.振兴家园一区10-1-18#97㎡现代——极简设计，回归纯粹

发表于 2022-3-4 09:56:18

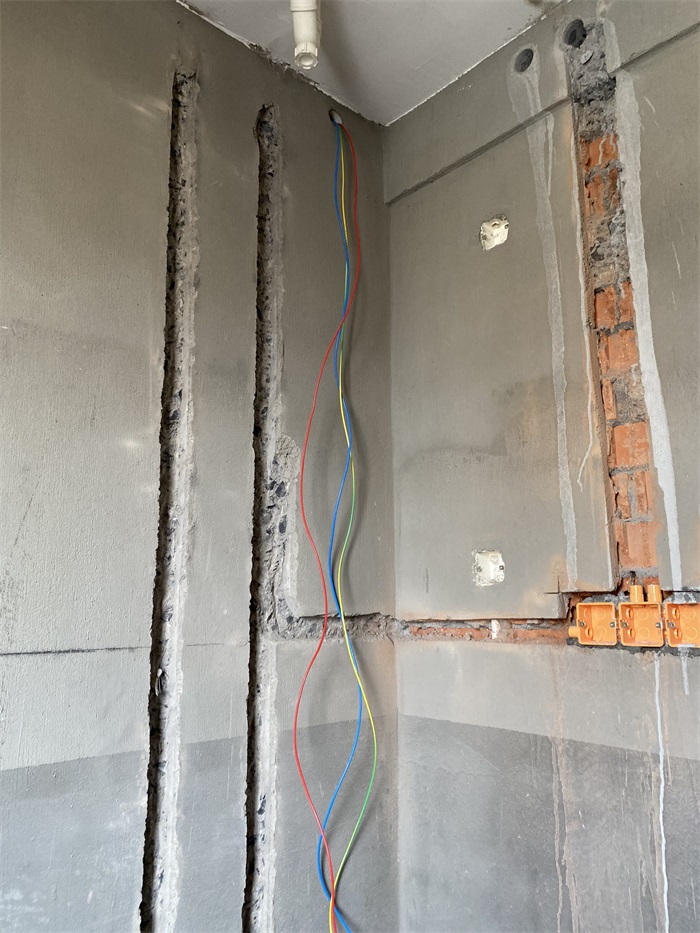

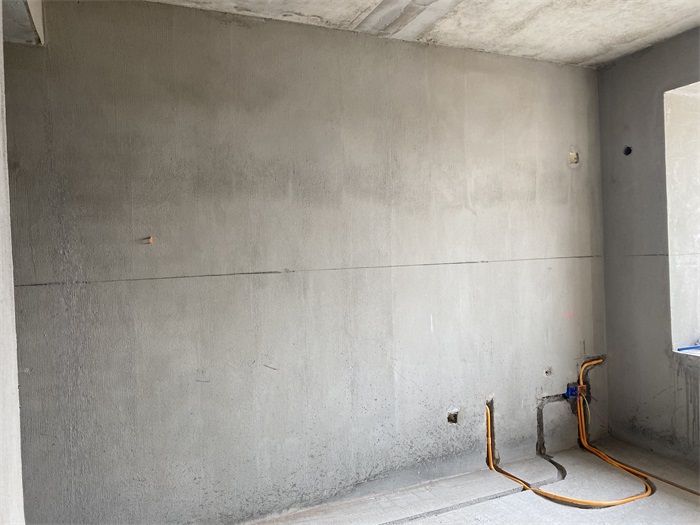

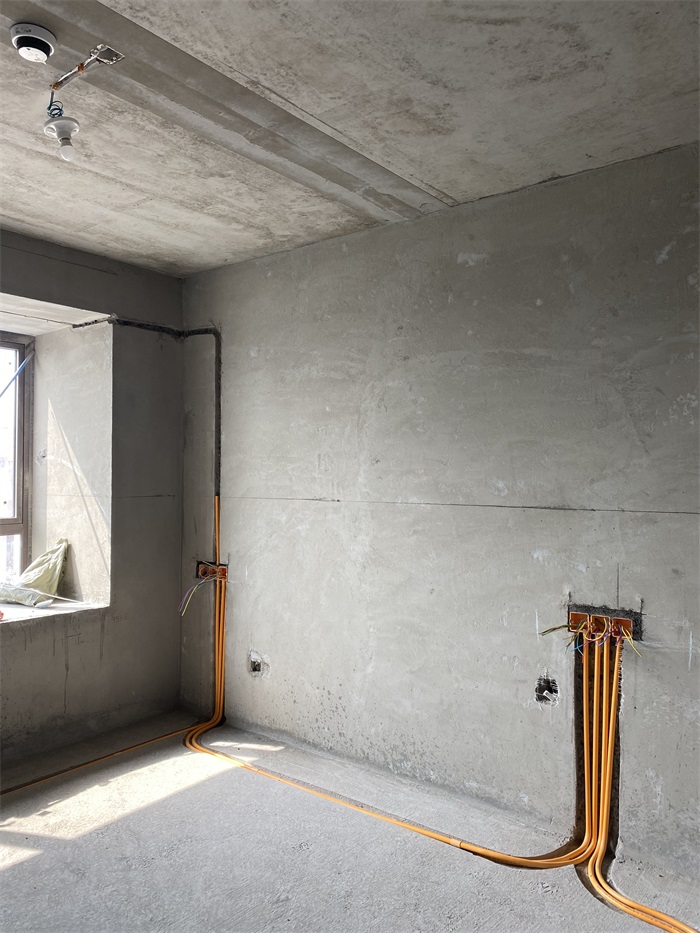

主卧墙面正在布置线管。

墙床头墙面开关插座，离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面普通插座，离地净高30厘米。

发表于 2022-3-4 09:59:39

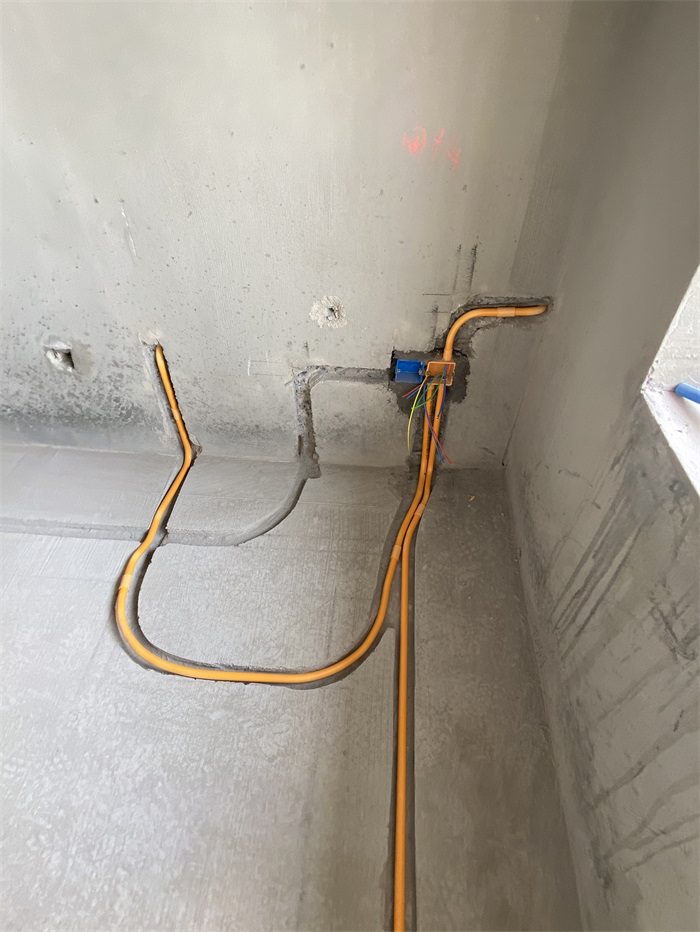

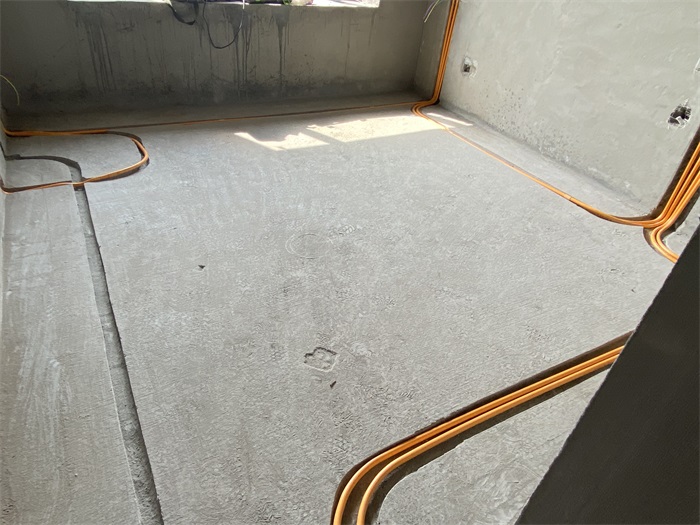

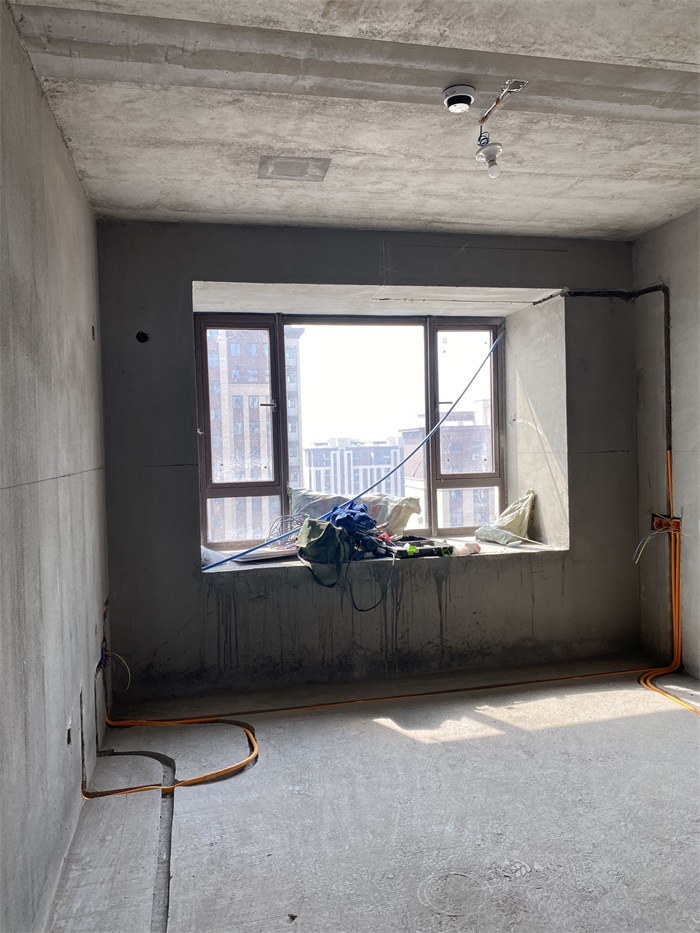

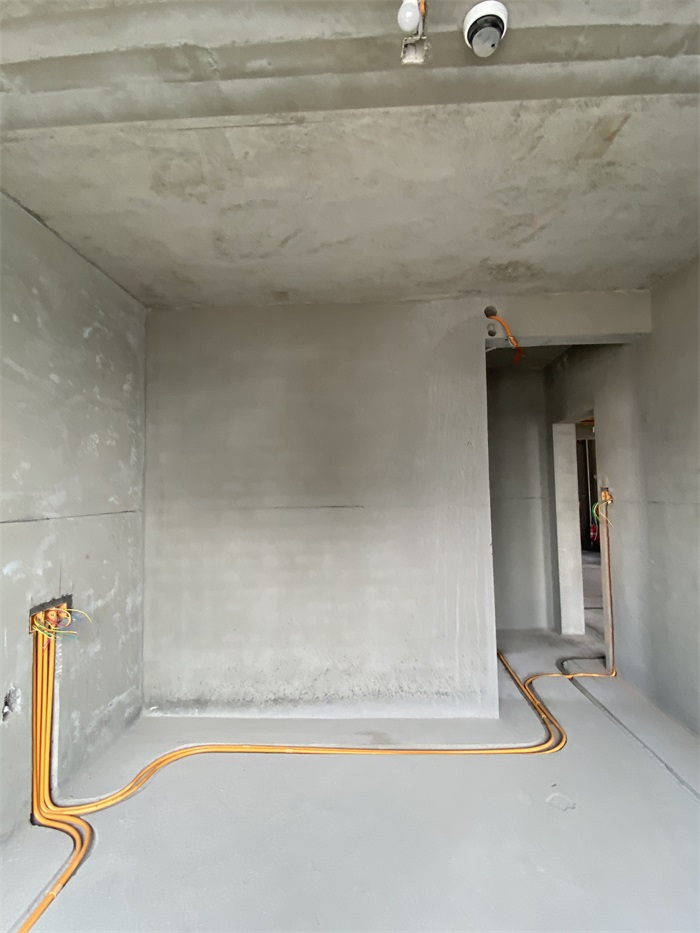

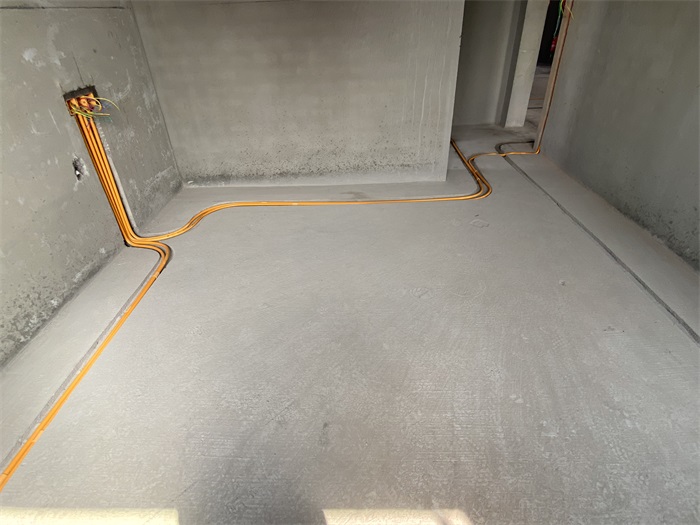

次卧地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

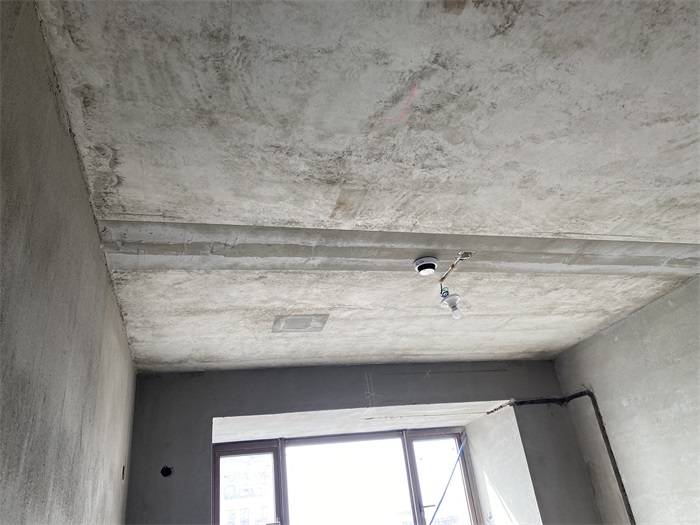

灯头线套黄腊管保护，防止电线划伤！

发表于 2022-3-4 10:00:32

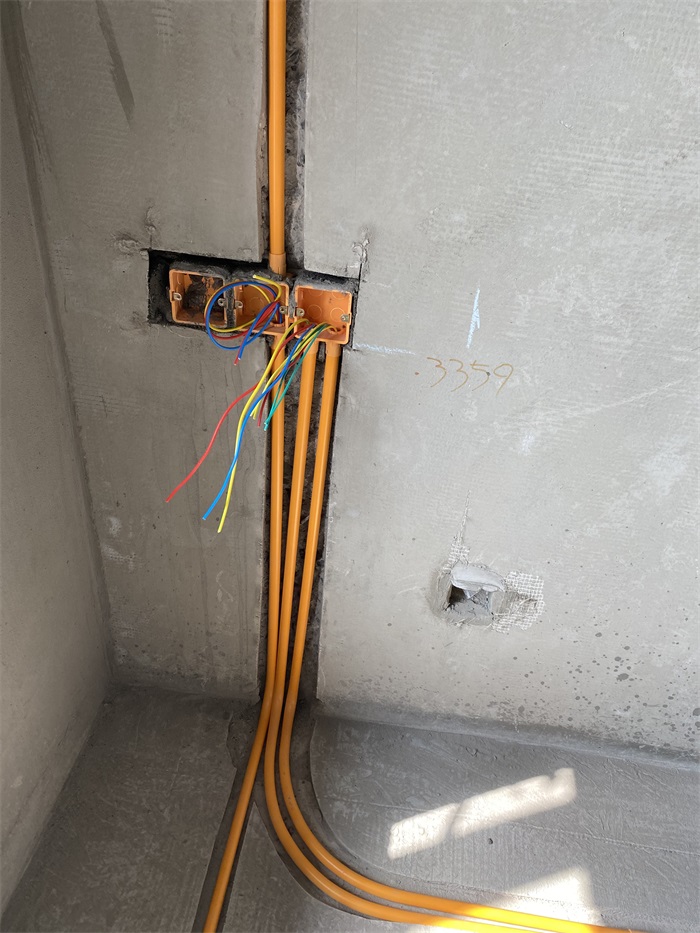

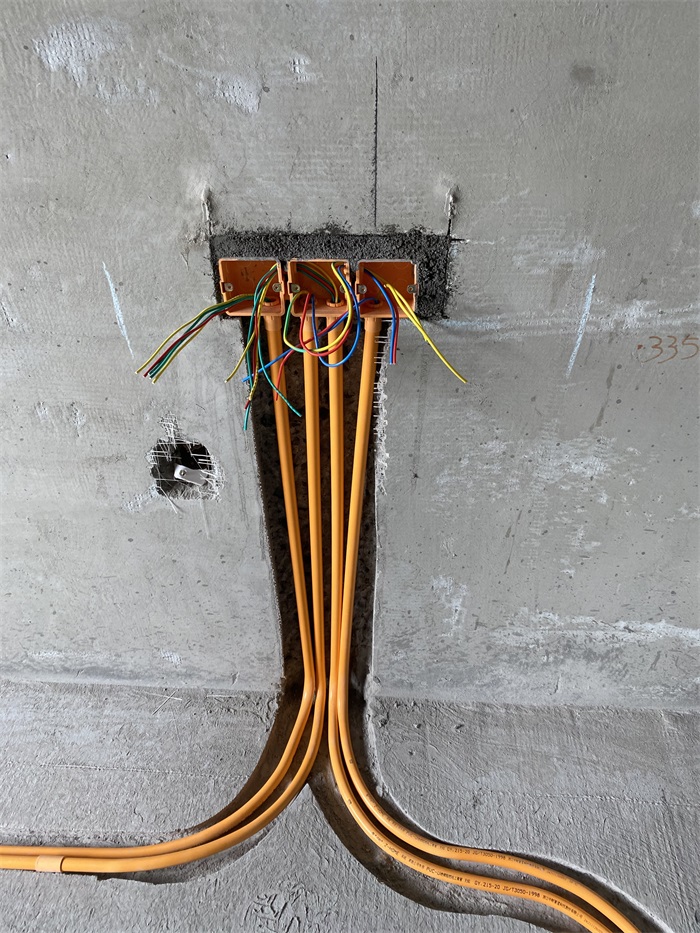

主卧同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

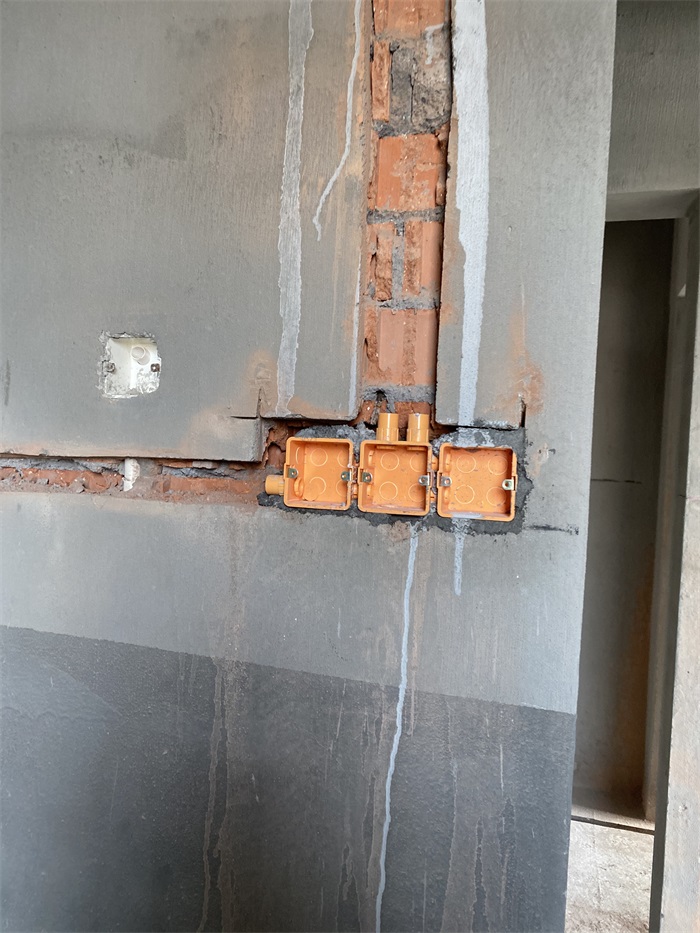

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2022-3-4 10:01:10

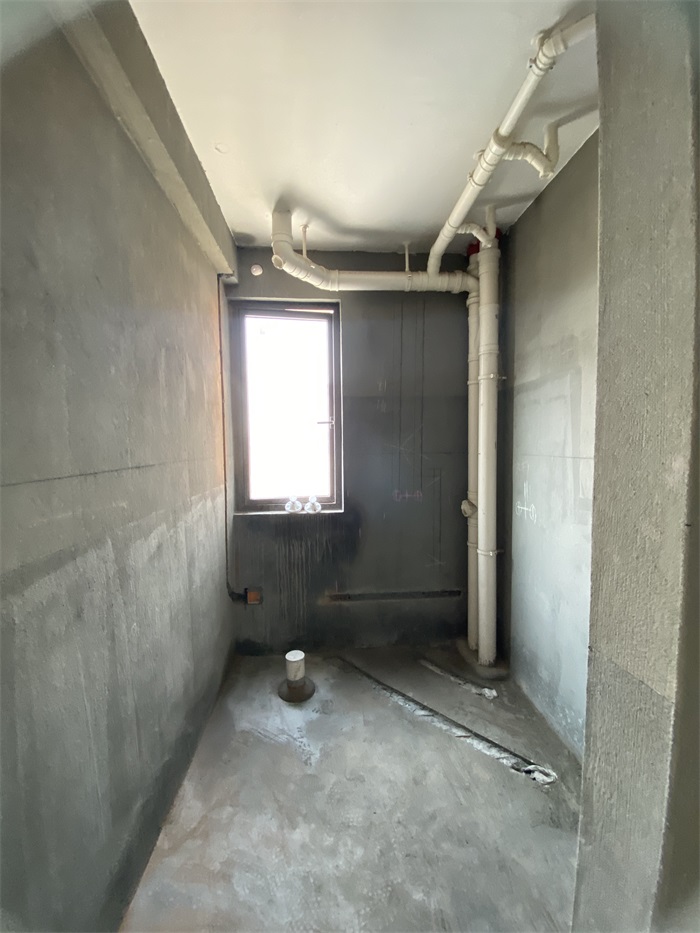

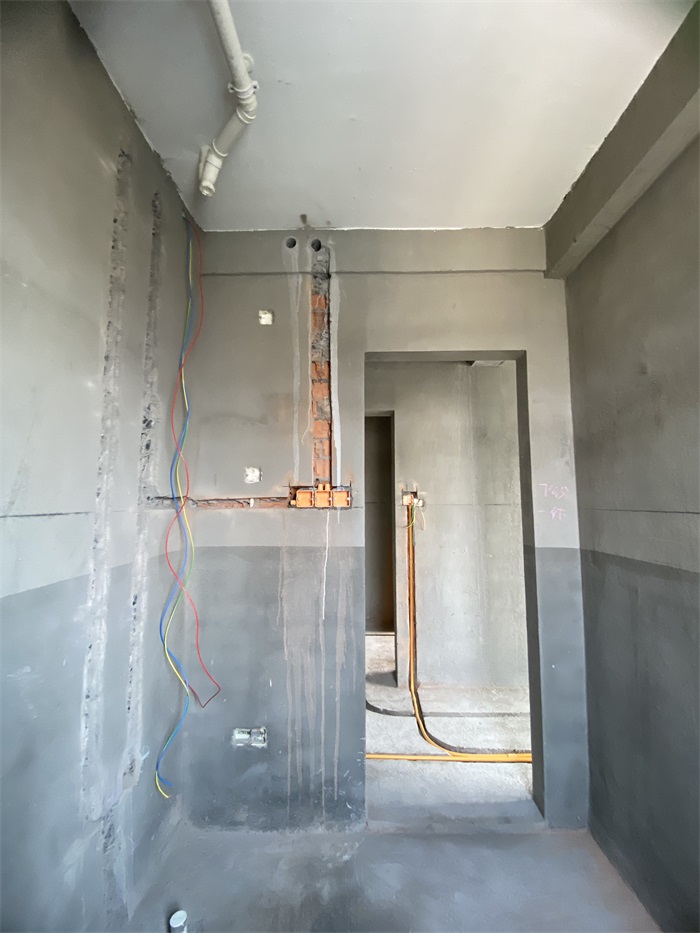

主卫墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2022-3-4 10:24:15

本帖最后由格堂飞飞于 2022-3-4 10:26 编辑

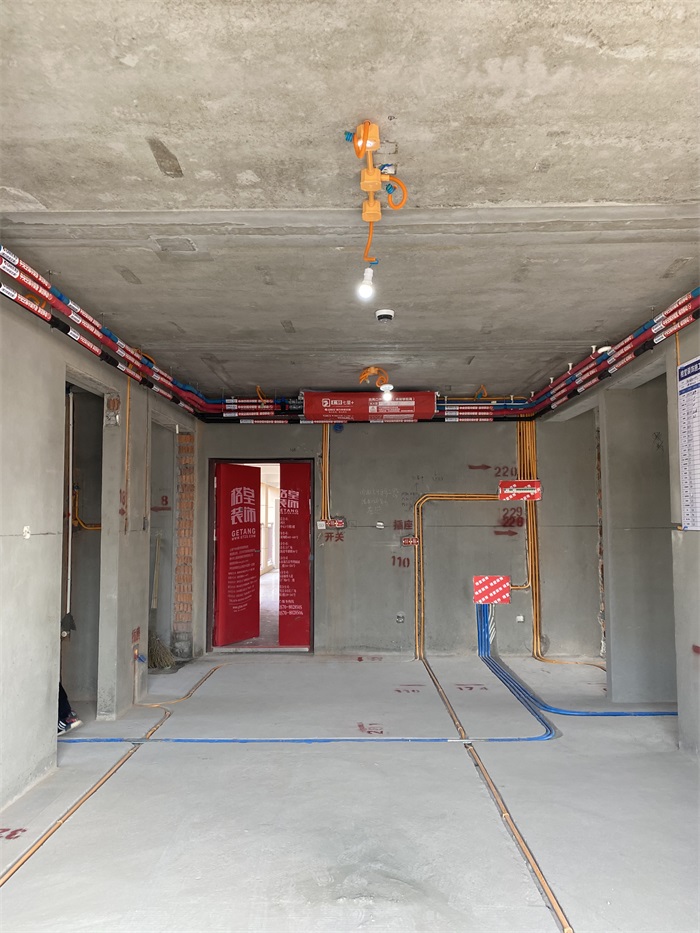

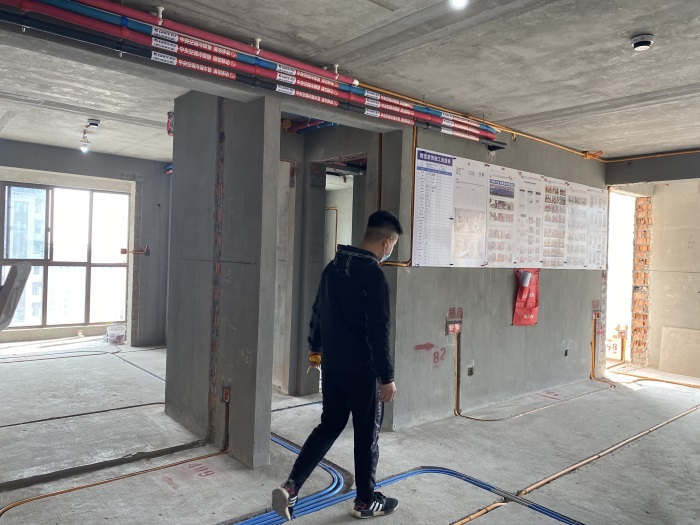

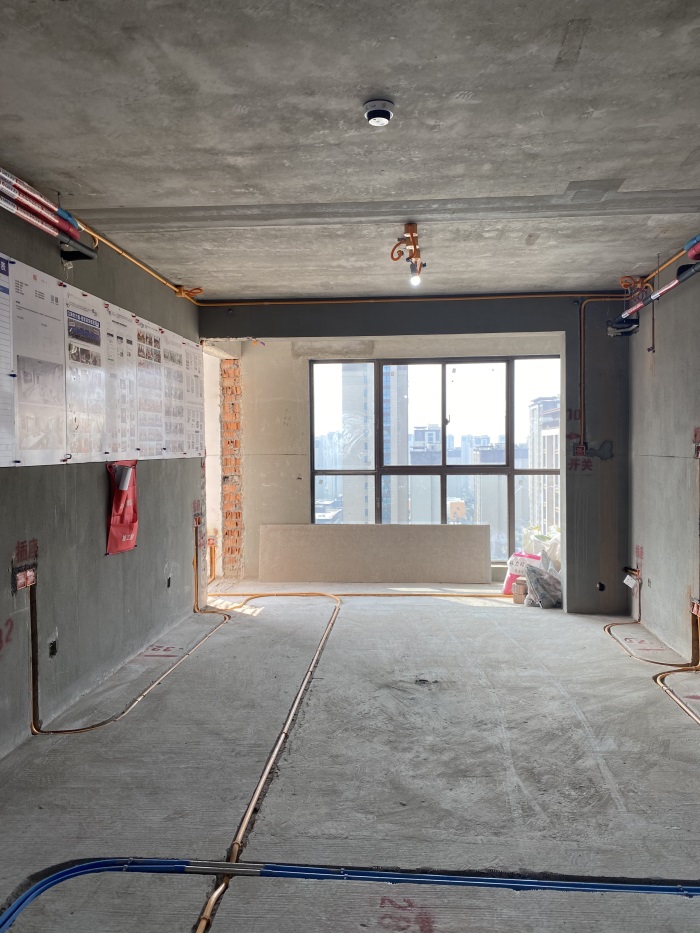

客餐厅墙面线管，布置横平竖直，强弱电线距离30厘米以上，防止信号干扰！

中央空调；铜管保温，防止温度流失，节能省电，保护设备，防止空调管老化。

发表于 2022-3-4 10:29:01

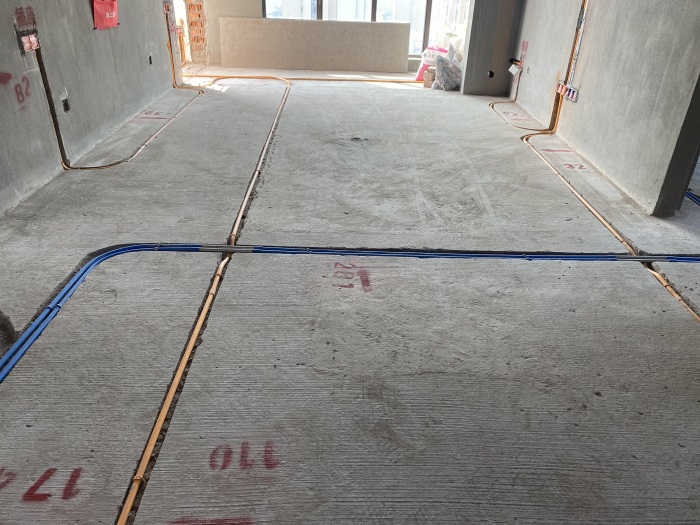

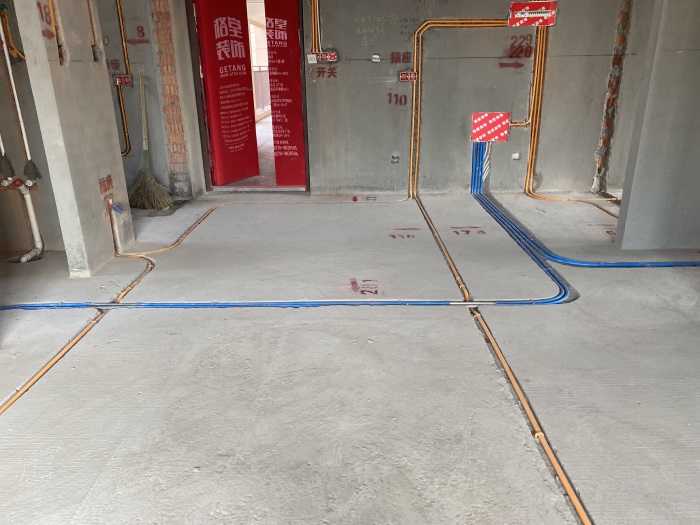

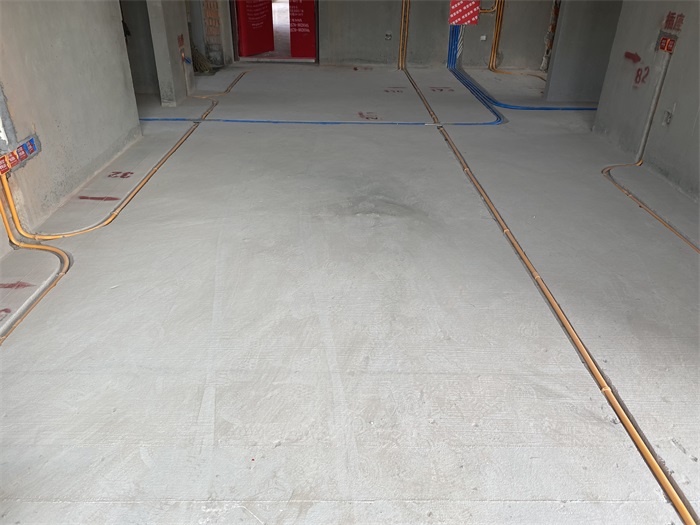

客餐厅地面线管，强弱电线距离30厘米以上，强弱电交接处用金属镀锌管交叉，防止信号干扰！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，瓷砖脱落！

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

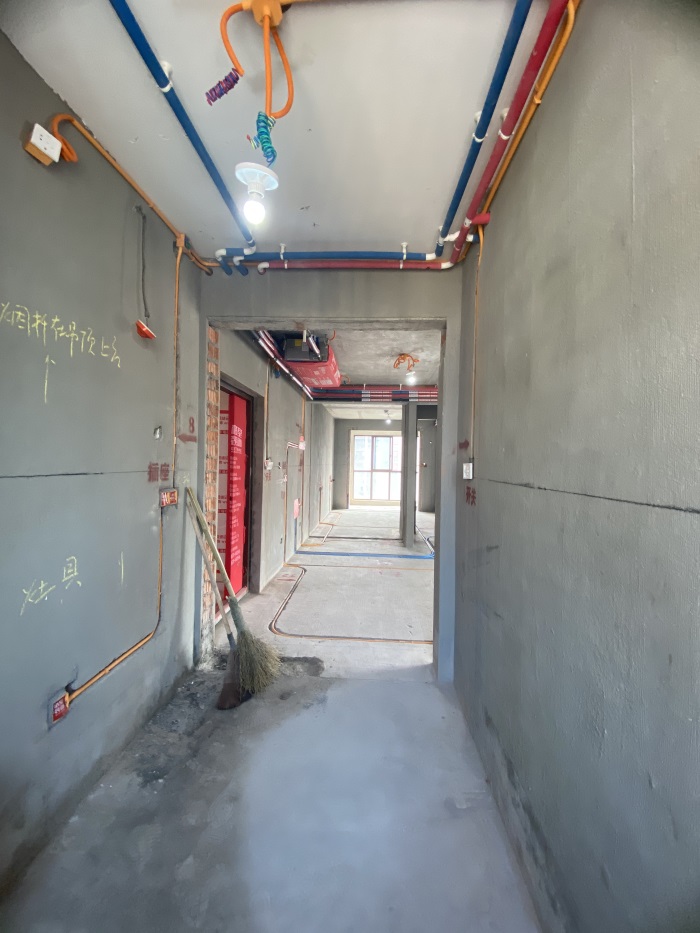

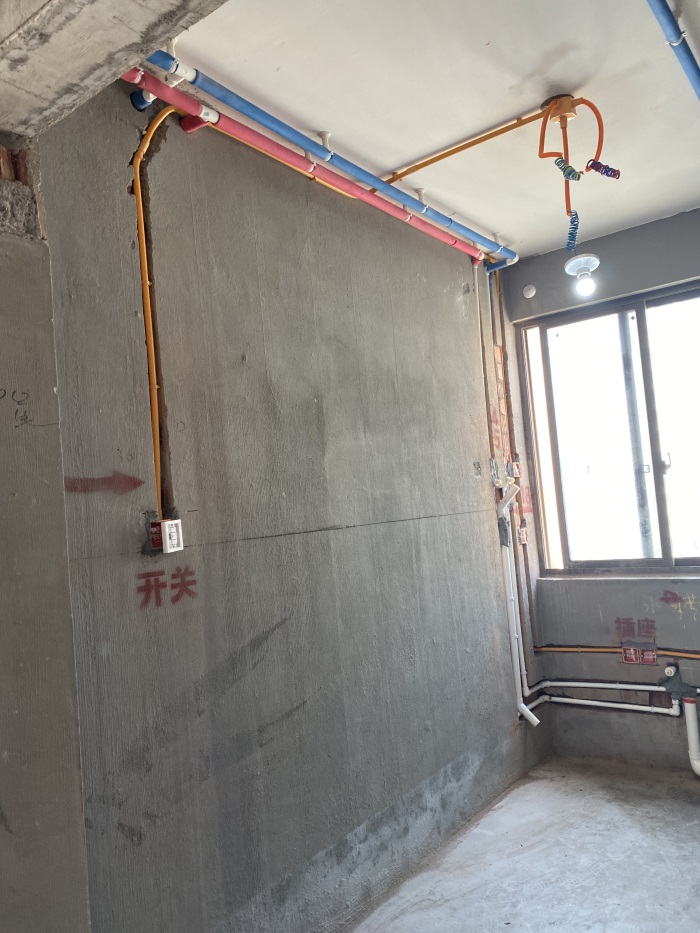

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

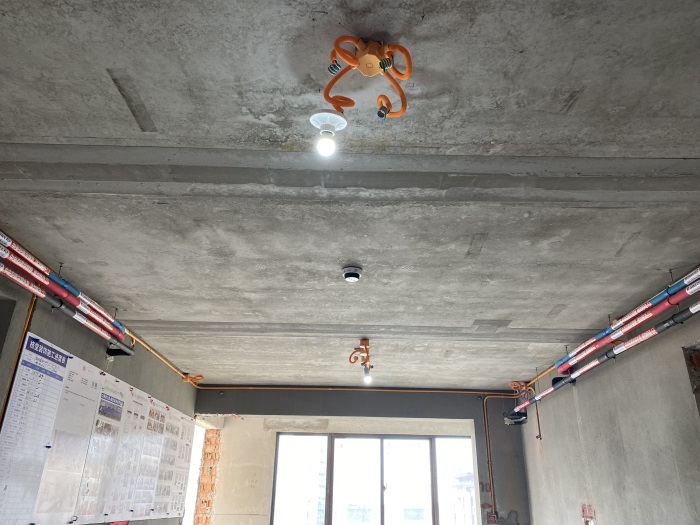

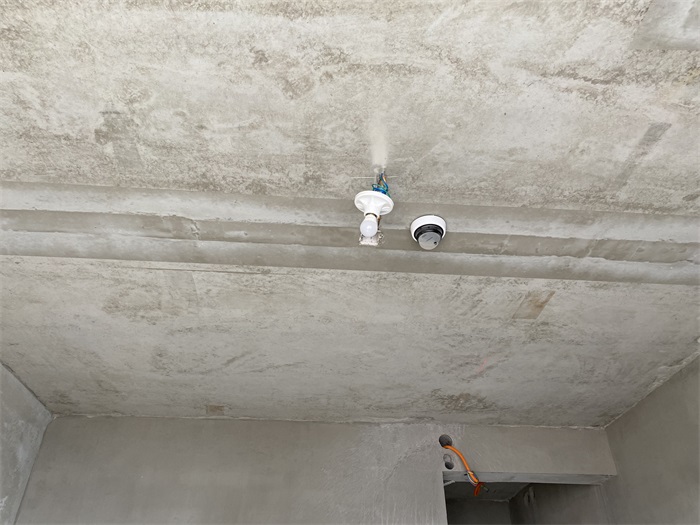

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2022-3-4 10:35:13

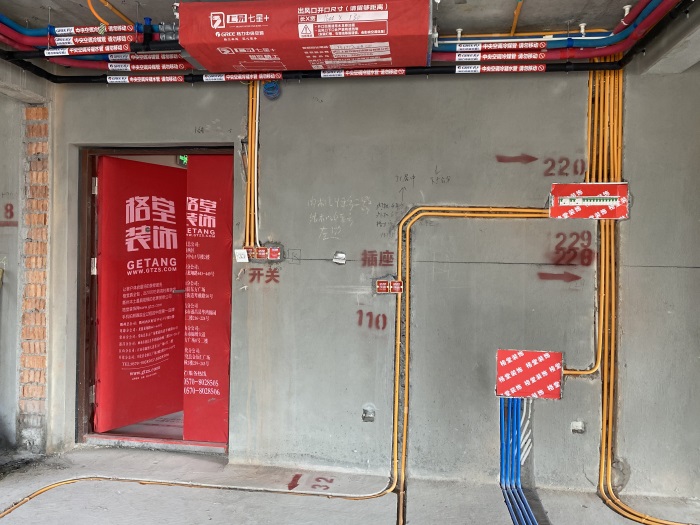

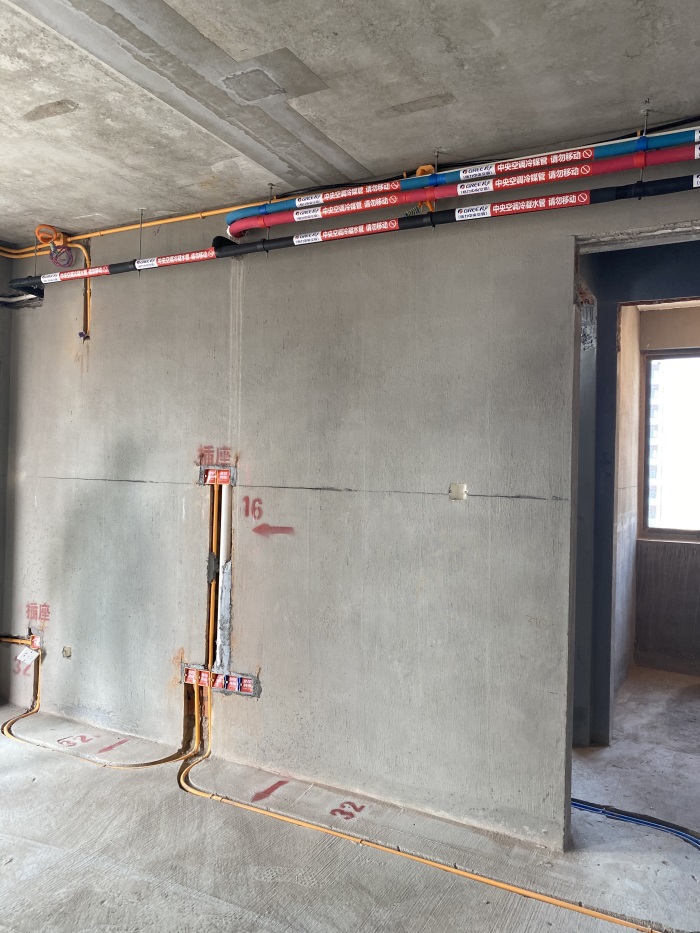

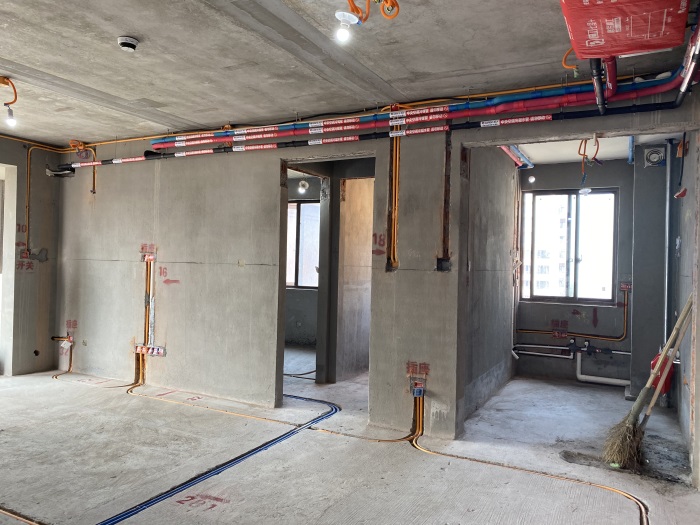

客餐厅墙面线管强弱电线距离30厘米以上，防止信号干扰，并且电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能。弱电箱内标明每条线路通向那个房间，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

墙面电视线有专门的管道预埋，避免信号干扰。

发表于 2022-3-4 10:36:43

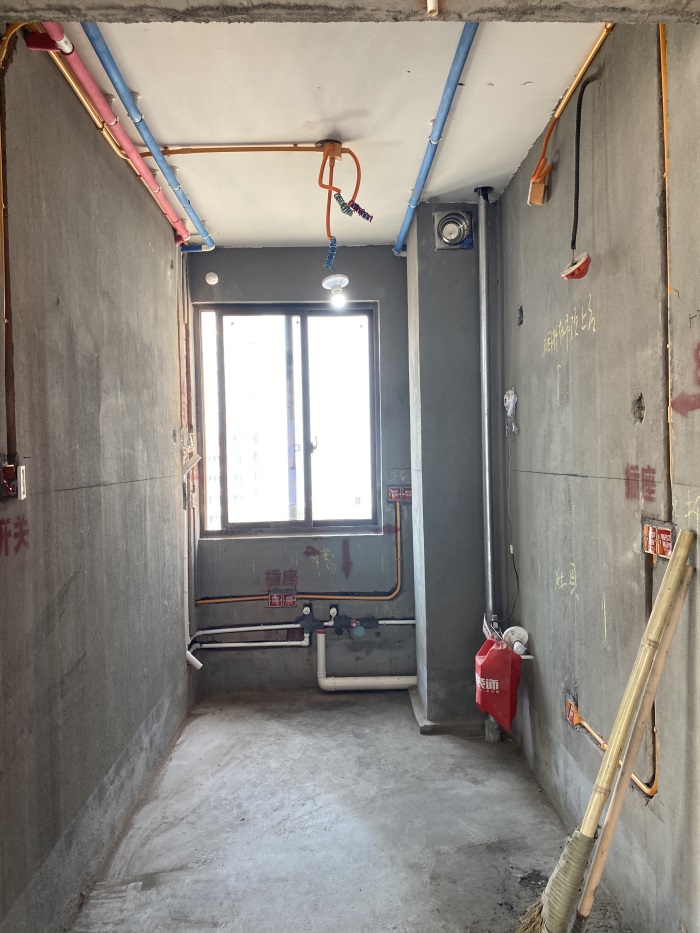

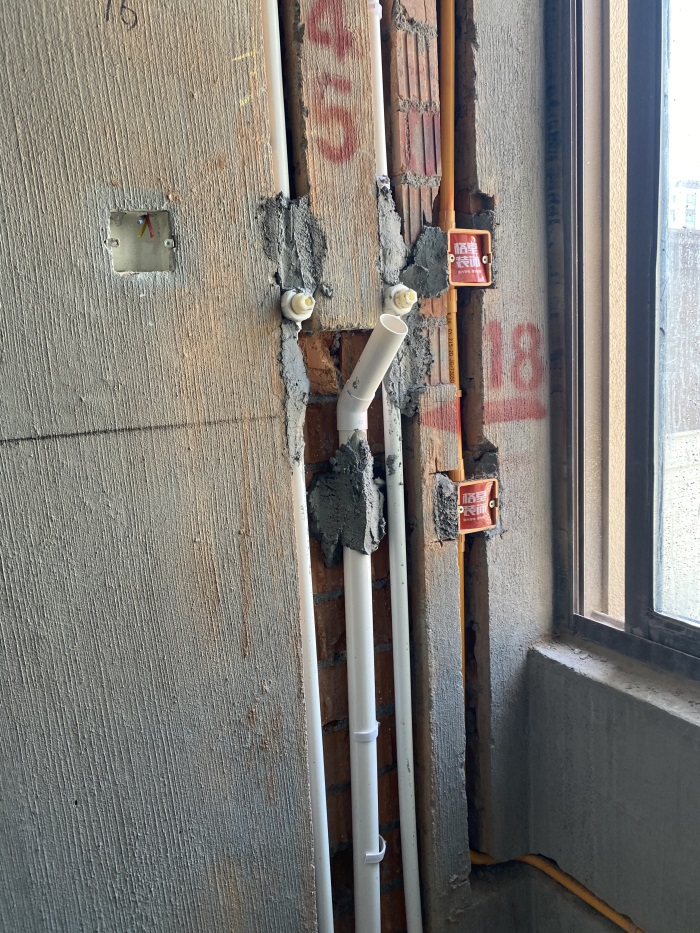

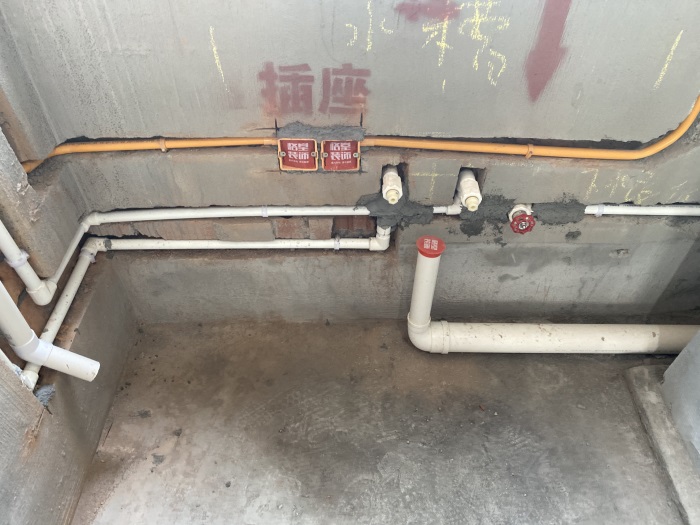

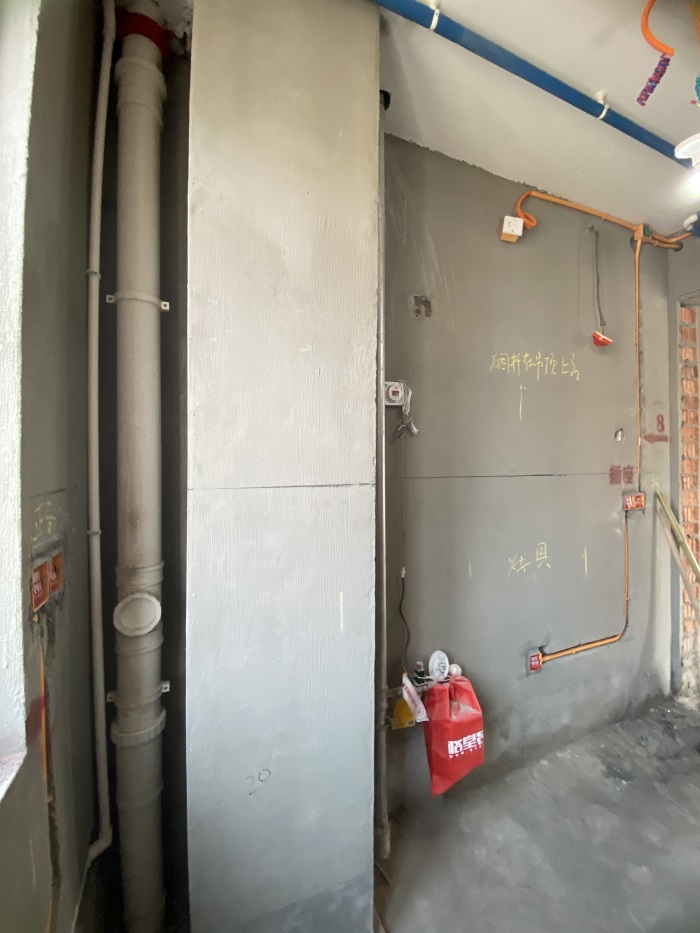

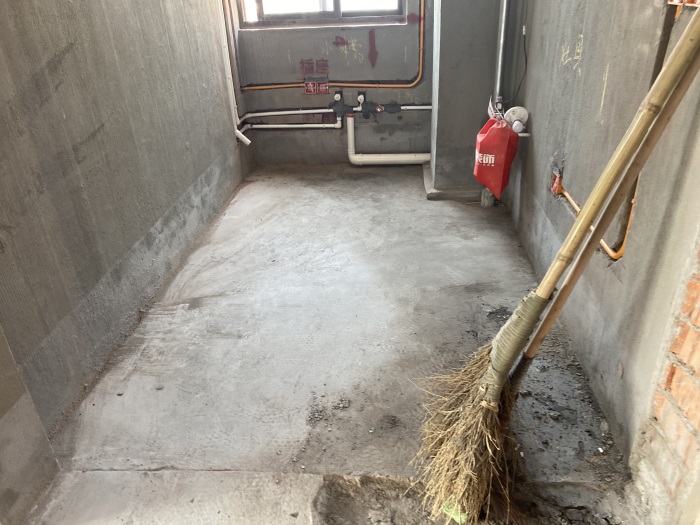

厨房墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2022-3-4 10:39:21

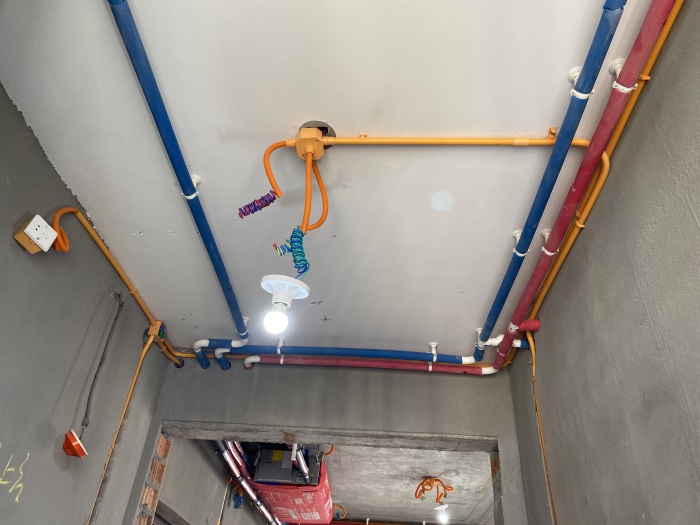

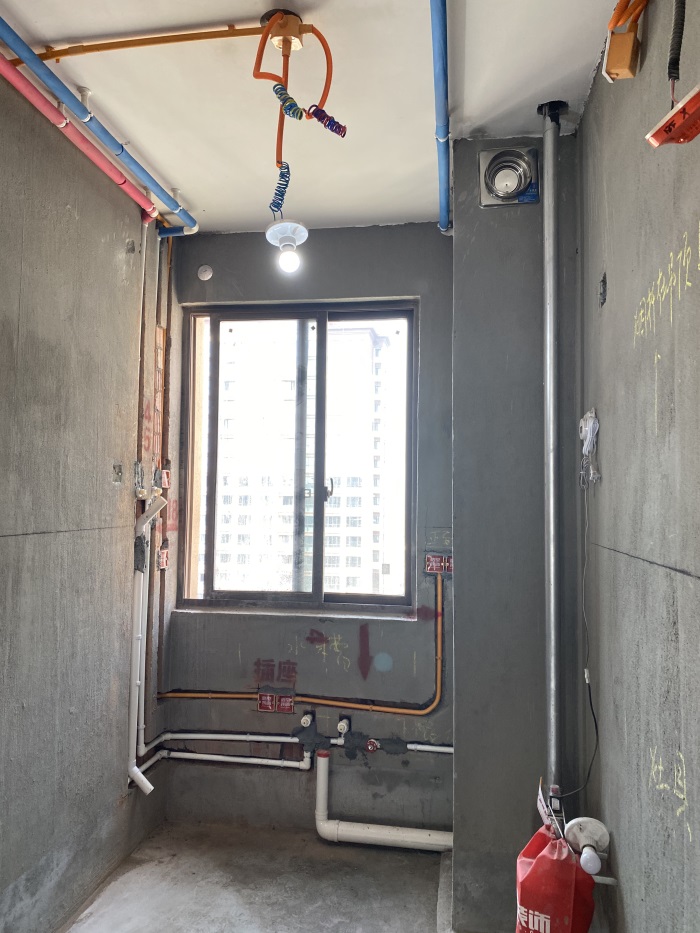

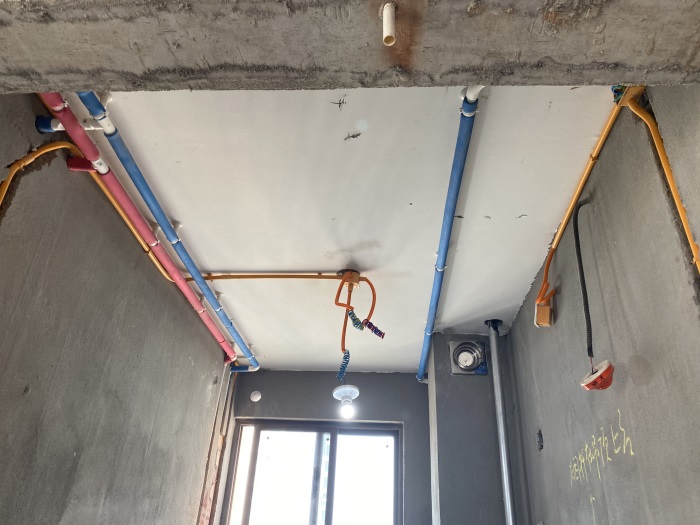

厨房水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

柜体内水管采用内丝外露，直接法能及时发现渗水，每户水管进水部位室内加进水总阀，采用暗埋做法。

下水管道用75的管子，防止堵塞，并且下水管用格堂专用保护盖保护，防止砂石堵塞管道。

发表于 2022-3-4 10:40:03

厨房水管接头处，用圆弧内丝弯头，减少水的阻力，让水流快速通过！
