衢州公馆22-30#115㎡现代简约——云染

发表于 2022-1-23 15:20:07

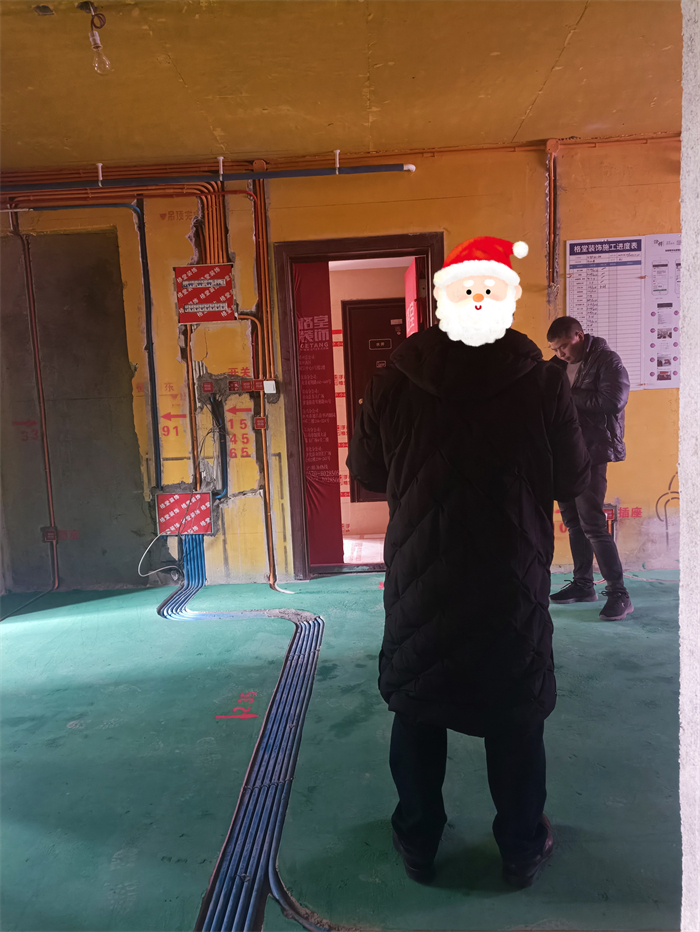

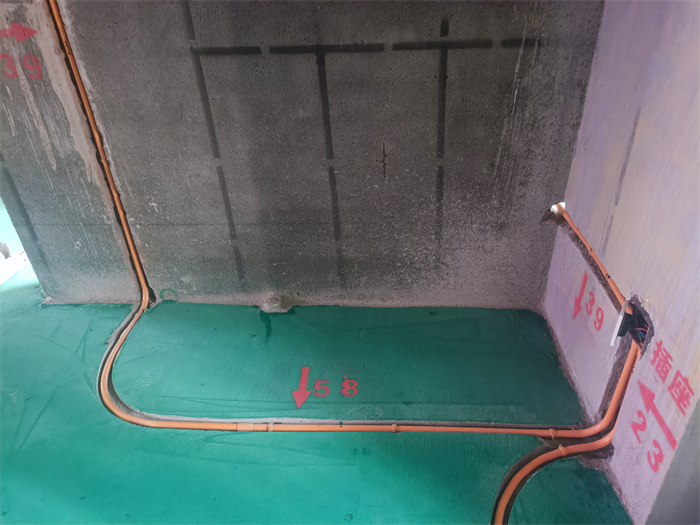

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2022-1-23 15:22:15

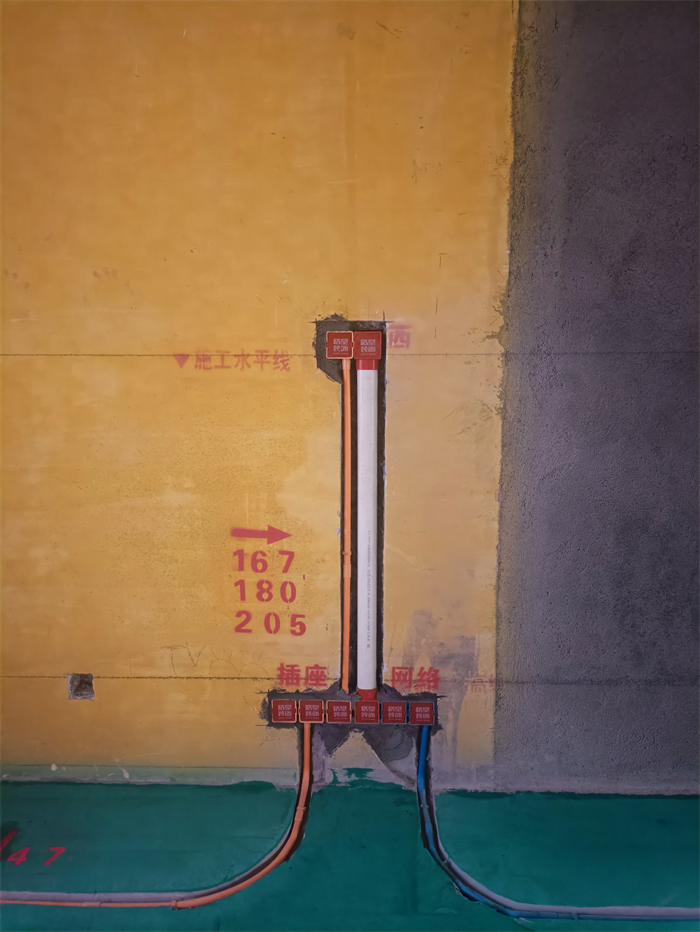

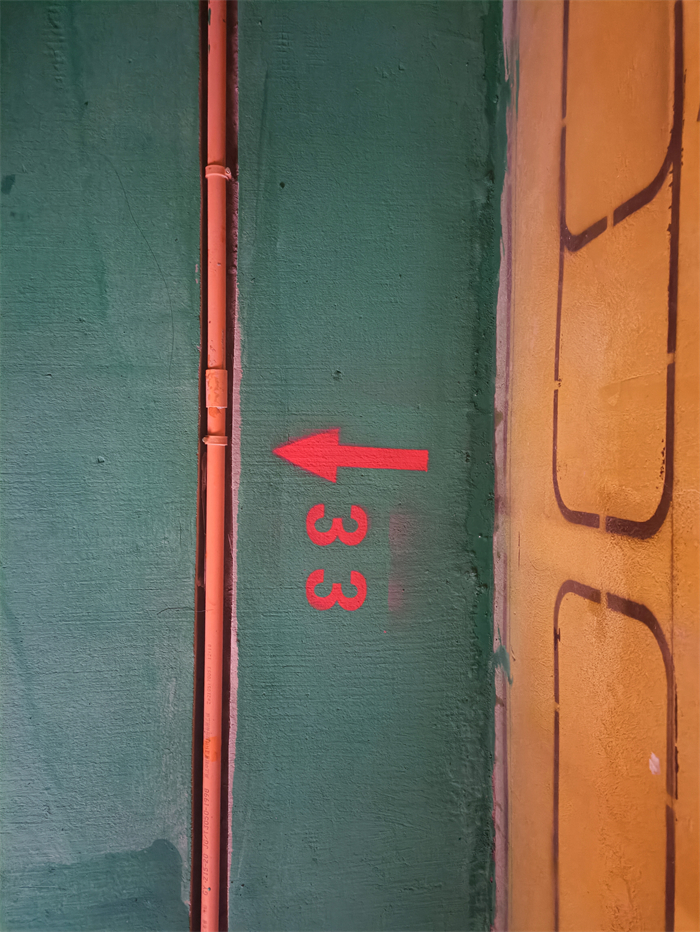

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

发表于 2022-1-23 15:23:18

黄蜡管:具有良好的柔软性、弹性、绝缘性和耐化学性，适用于电机、电器、仪表、无线电等装置的布线绝缘和机械保护。

发表于 2022-1-23 15:25:29

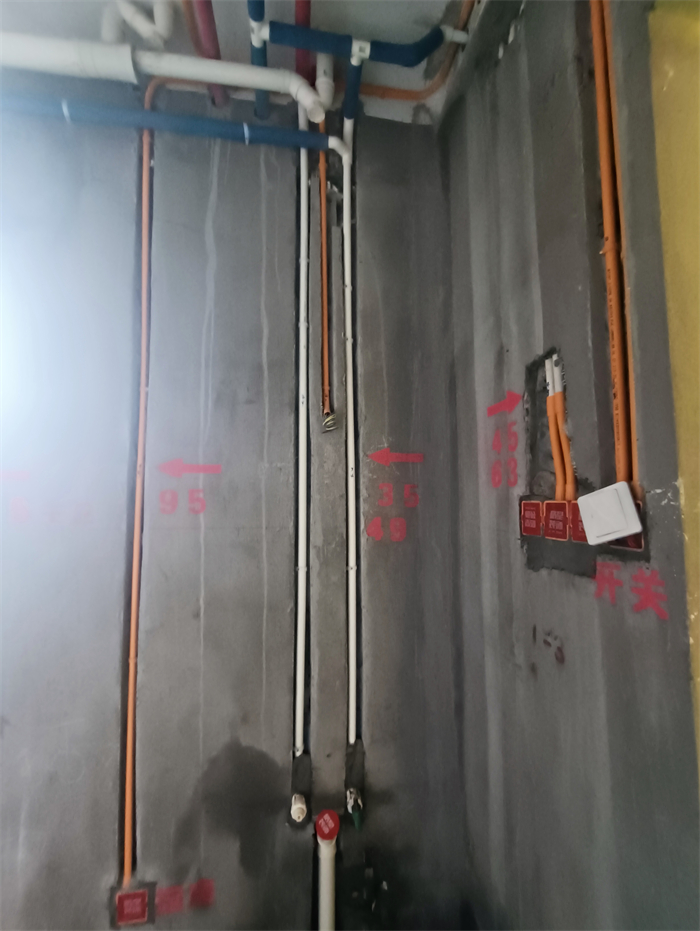

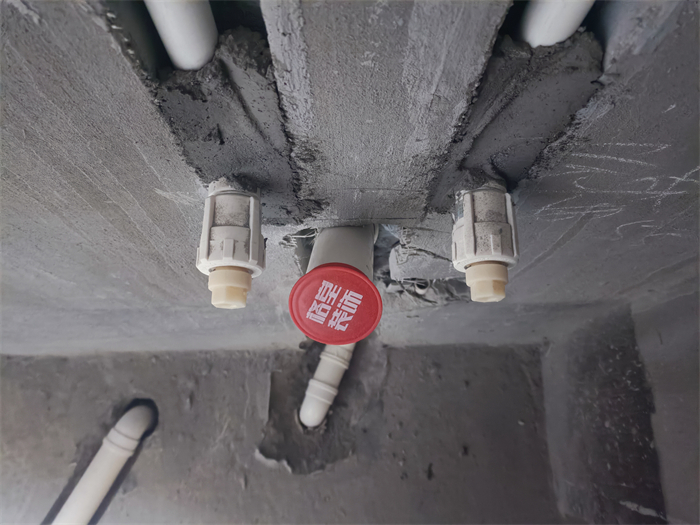

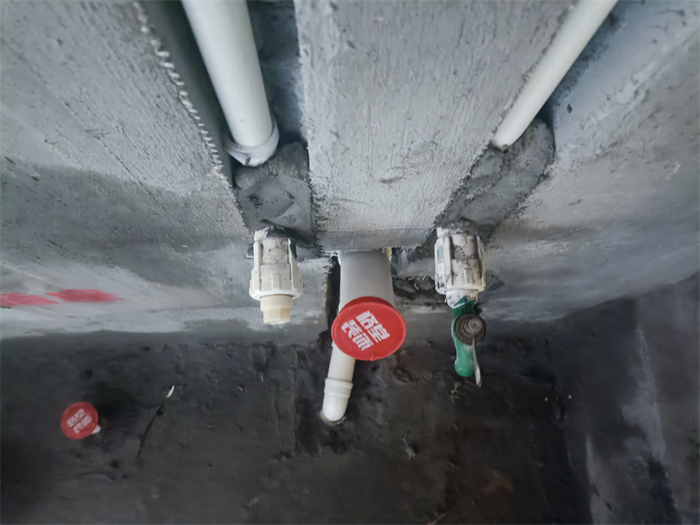

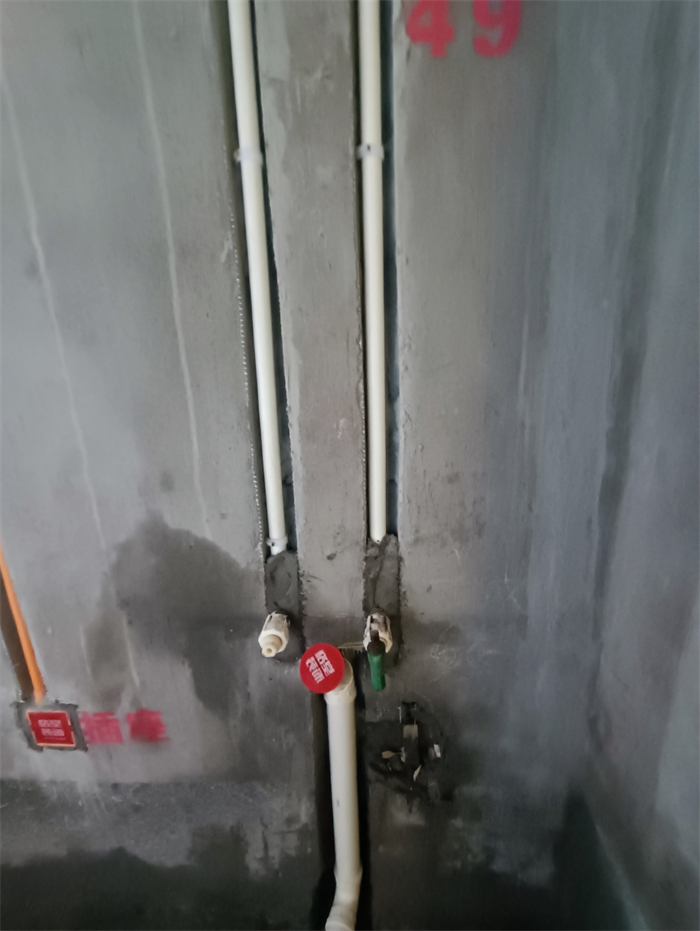

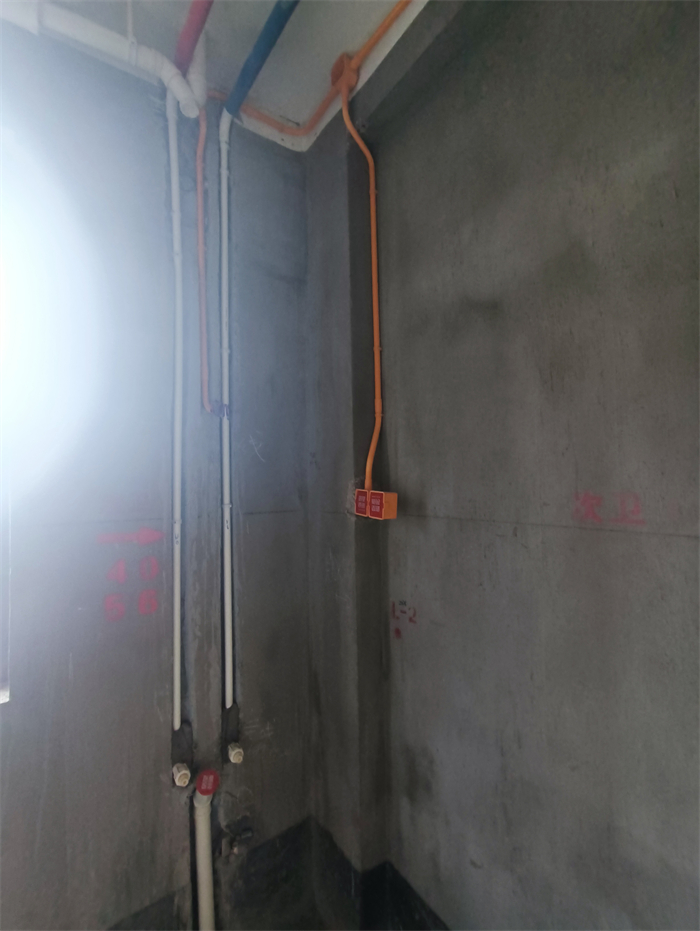

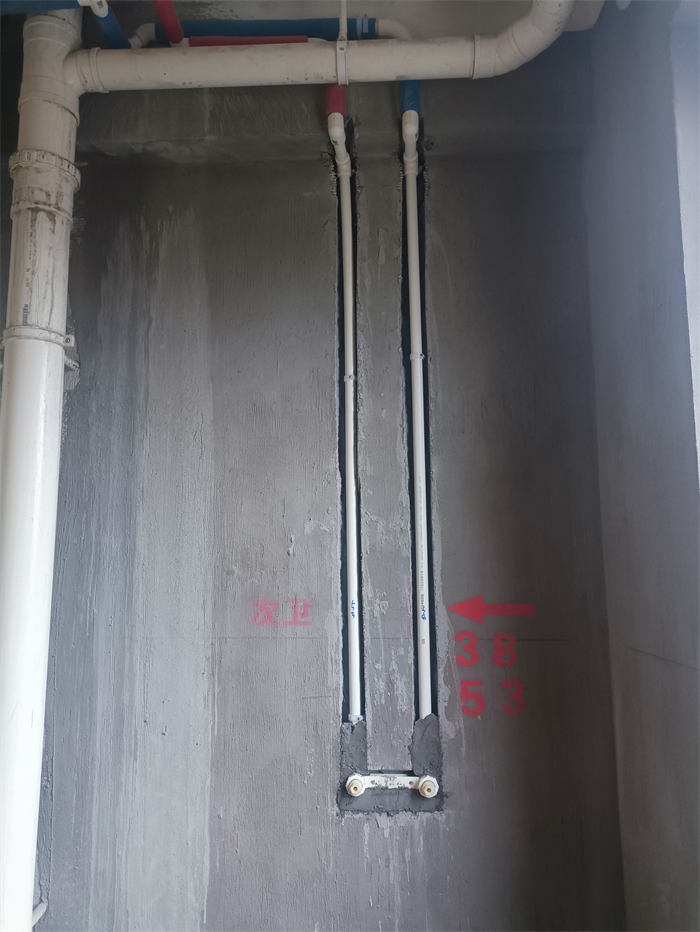

次卫墙面冷热水管布置专业规范，左热右冷、上热下冷，冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2022-1-23 15:29:08

柜体内水管采用内丝外露，能及时发现渗水哦！

发表于 2022-1-23 15:29:58

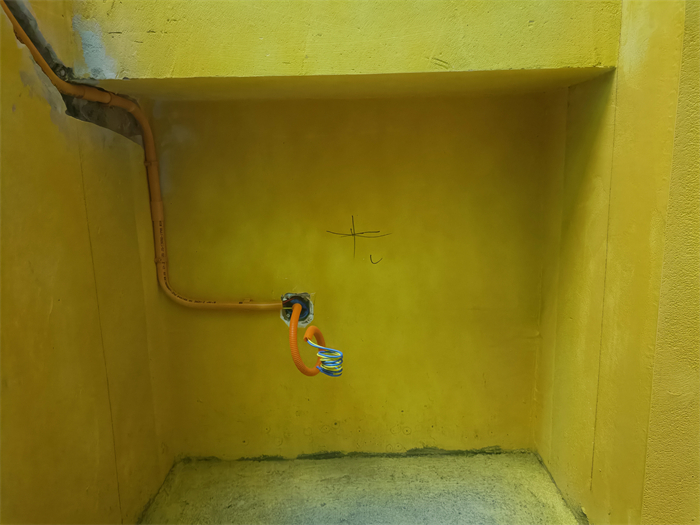

筒灯电线用波纹管保护。

发表于 2022-1-23 15:30:57

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2022-1-23 15:33:16

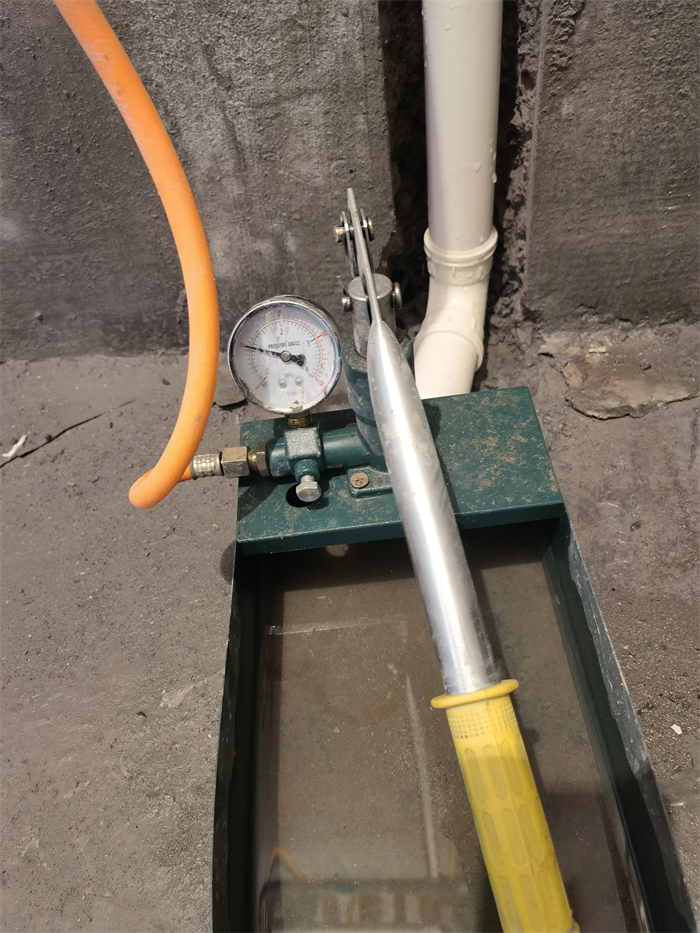

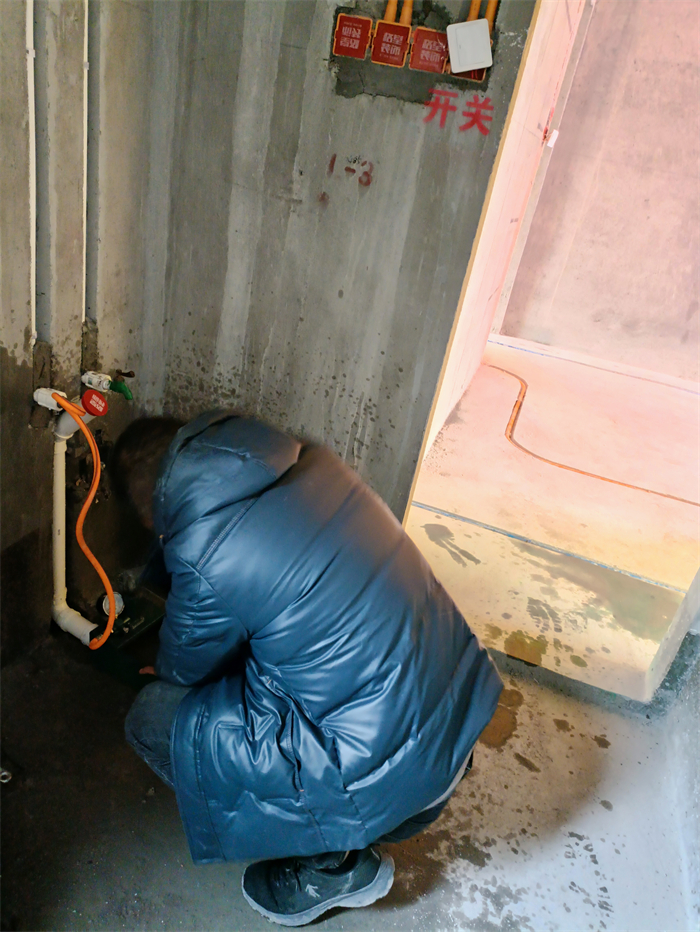

验收水压：水电验收的第一步是验收水压，项目经理对水管进行了水压测试，测试结果是压力达到1兆帕，符合验收标准。此处普及一个小常识：试验压力应为管道系统工作压力的1.5倍，且不得小于0.6MPa，压力值不是越大越好，加压时间也不是越长越好。

发表于 2022-2-9 15:50:17

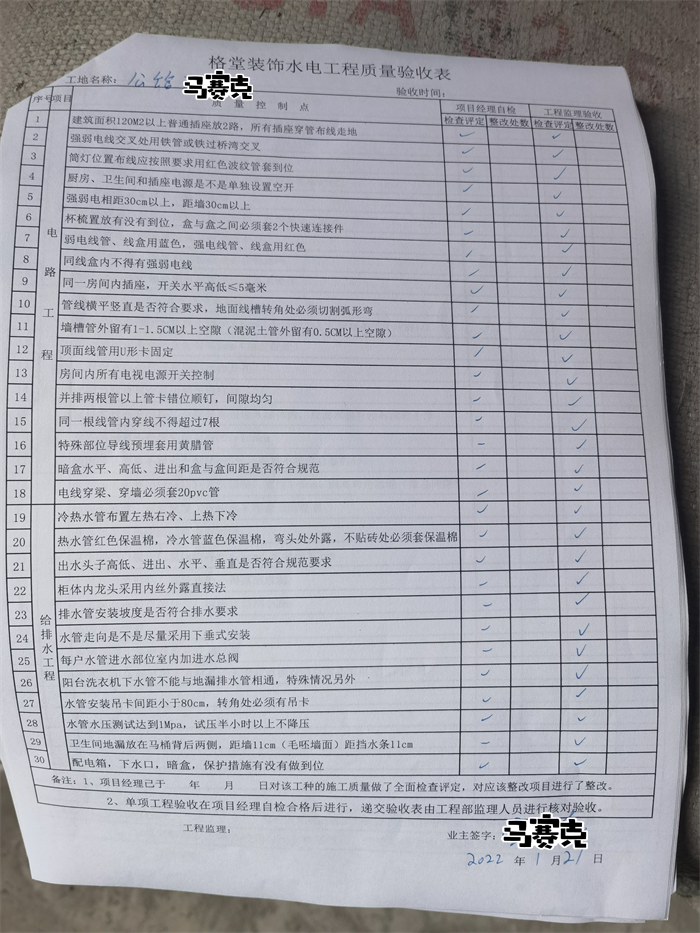

水电验收合格，客户签字确认，可进入下一道工序。

发表于 2022-4-29 19:20:06

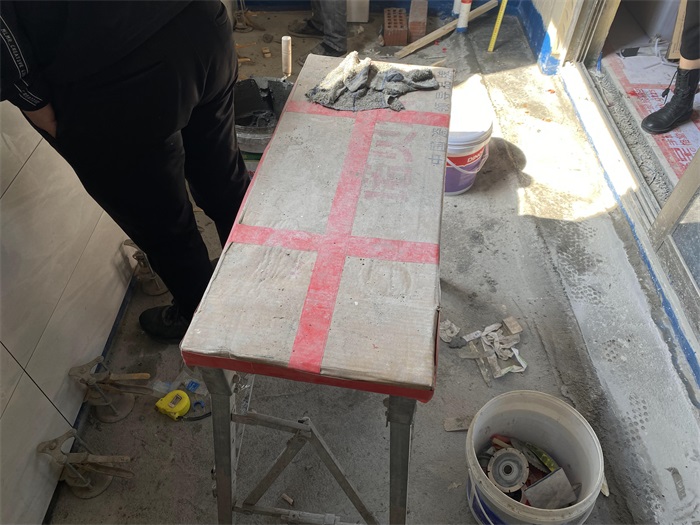

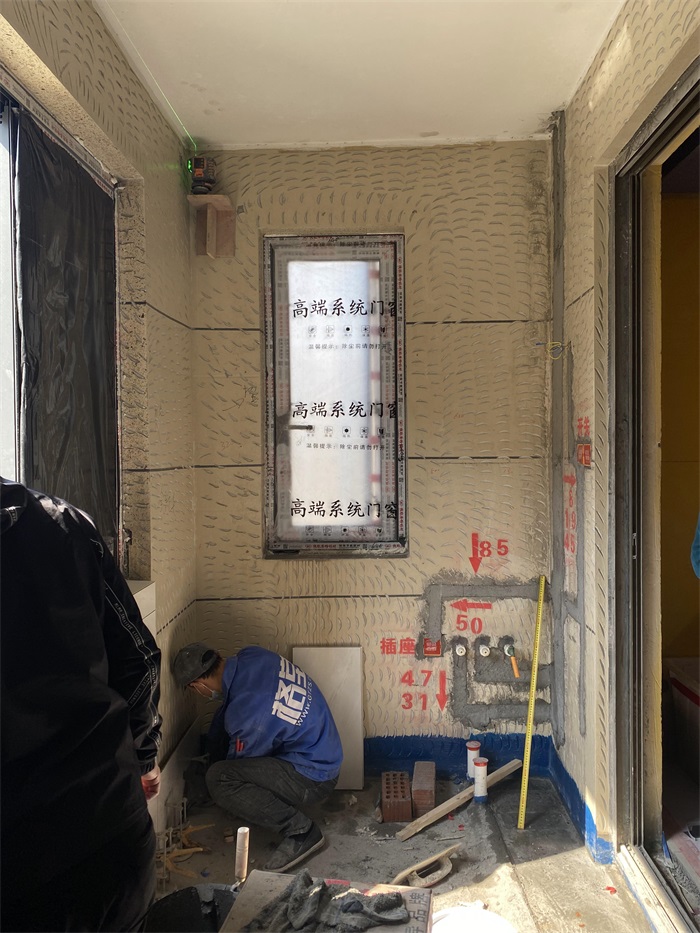

阳台正在贴瓷砖
